Вентиляция котельной

При использовании любого вида котлов происходит процесс сгорания кислорода, в независимости от используемого топлива, именно поэтому правильное оборудование и то как обустроена котельная – залог успеха и безопасности.

Для того, чтобы в котельную поступало необходимое количество кислорода, нужно правильно выполнить установку подачи и вывода воздуха. Вентиляция в котельной, в основном, зависит от правильной проектировки самого помещения, для того чтобы оградить себя от опасности отравления угарным газом, который производиться в процессе сжигания материалов (топлива). Основной ее функцией является  вытягивание угарного газа из помещения, таким образом, не давая ему проникать непосредственно в дом или куда-либо еще. От того как правильно сделать вентиляцию в котельной будет зависеть уровень вашей безопасности и долговечность оборудования.

Факторы подбора вентиляционного оборудования

Как правильно разместить вентиляцию? В различных котельных воздух может циркулировать по-разному, он зависит не только от сжигаемых материалов, но и от самого котла. Так, например, вентиляция твердотопливной котельной будет существенно отличаться от вентиляции газовой котельной. Правильный расчет вентиляции котельной позволит вам сэкономить не только денежные средства, а также и занимаемое пространство. Все зависит от того, какой вид и для каких нужд она создается, так как вентиляция промышленной котельной, вентиляция частной котельной и вентиляция в частном доме имеют между собой кардинальные отличия. Правильный расчет зависит от нескольких факторов:

• размер комнаты/помещения, в котором будет располагаться котельная;
• скорость, с которой воздух может в него проникать;
• высота потолка, так как в зависимости от него высчитывается коэффициент сменяемости воздуха.

Виды вентиляции котельной

Существует несколько видов вентилирования помещений, самым простым из них является приточная вентиляция котельной. Это проделывание отверстия в стене напротив котла для проникновения воздуха. Отверстие не должно быть меньше 15 см в диаметре, чтобы воздух мог легко проникать и выходить из помещения. Данная котельная является самой простой, потому что не требует почти никаких дополнительных затрат ни на электроэнергию, ни на дополнительные материалы, но она не регулируется автоматически, что иногда не очень хорошо, так как, например, в жаркую погоду, без принудительного втягивания, воздуха может быть недостаточно. Кроме того, такие вентиляторы не направляют воздух прямиком на котел, не остужая его достаточно. Естественно, эта проблема решается с помощью специальных приборов терморегуляции, но и они иногда могут не справляться на все 100%.

Более затратной, но значительно более эффективной будет установка принудительной вентиляции. Особенно она хорошо подходит как вентиляция котельной в доме. Иногда ее устанавливают, как дополнение к естественной вентиляции, но и отдельно она справляется «на отлично». Искусственная вентиляция направлена на создание определенного микроклимата в помещении, соблюдение температурного режима, а также позволяет обезопасить себя на 100%, что не произойдет никакой утечки или перегрева котла.

Существует несколько видов принудительной (вытяжной) системы вентилирования.

• Моноблочные приточные установки вентилирования – являет собой комплекс, который подает воздух, очищает его и меняет его температуру. К тому же, он, благодаря шумоглушителям, довольно тихий.
• Приточно-вытяжная установка – это вентиляционная система механического втягивания и вывода отработанного воздуха через специальный климатический агрегат. С ее помощью можно регулировать температуру в помещении, но данная система довольно шумная, поэтому предпочтительно устанавливается в подвальных или полуподвальных помещениях.

Особо внимания требует вентиляция газовой котельной. Они не только пожароопасные, но и сам по себе газ – ядовит, поэтому нужно использовать специальное оборудование для того, чтобы максимально обезопасить себя. Для этих целей используется котел с турбиной и специальным коаксиальным двухконтурным выводом на улицу. Потому как вся воздухообработка проходит непосредственно через котел, то он легко может перегреться, поэтому требуются приборы терморегулирования.

При установке вентиляции соблюдаются некие требования, которые являются общими для всех.

• Котельная связывается со всей системой, которая являет собой вентиляцию, а также есть один вывод вентиляции на потолке.
• В стене размещаются два канала, один из них предназначен для вывода (дымохода), а второй – размещается вниз по стене на 25 см минимум и через него происходит его очистка.
• Воздух можно подавать непосредственно с улицы или двери, через разъем внизу или решетку.
• Необходимо сделать специальные расчеты притока воздуха, они рассчитываются: на каждый 1 кВт мощности котла необходимо 8 см² воздуха, если приток происходит снаружи, если же изнутри, то 30 см² на каждый кВт.

Грамотная и эффективная вентиляция в котельной в частном доме —

• Вентиляция в котельной с газовым котлом
• Требования к вентиляции в котельной с газовым котлом
• Вентиляция для газового котла в частном доме требования главная
• Вентиляция для газового котла в частном доме: правила обустройства
• Требования к вентиляции в частном доме с котлом
• Вентиляция котельной
• Вентиляция в котельной частного дома с газовым котлом: требования, нормы
• Подача воздуха в котельную
  • • ASME CSD-1 — Устройства управления и безопасности для автоматических котлов, 1992 с приложением 1a 1993. Раздел CG-260 Воздух для горения
    • ASME Раздел VI Рекомендуемые правила ухода и эксплуатации отопительных котлов
    • NFPA 54 — Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.
    • NFPA 31 — Установка оборудования для сжигания мазута, 1992, раздел 1-5 Воздух для горения и вентиляции
    • BOCA — Национальный механический кодекс, 1990, статья 10, воздух для горения
    • SBCCI — Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.
    • Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) — основы, 1993, глава 15, стр. 15.9 Воздух для горения
• Скорость воздухообмена в типичных помещениях и зданиях

Вентиляция в котельной с газовым котлом

Газовая котельная в своем доме обязательно снабжается вытяжкой соответственно стандартов СНиП. При эксплуатации котла, работающего на газообразном топливе, возможна его утечка, что, в свою очередь, может явиться причиной пожара или взрыва.

В связи с этим к помещению предъявляются повышенные требования по технике безопасности. При этом необходимо соблюдение всех правил по вентиляции, их следует брать за основу при проектировании помещения для котла.

Содержание статьи

Необходимость циркуляции воздуха в газовой котельной

Даже при небольшом наличии угарного газа ухудшается самочувствие жильцов дома. Головная боль, резь в глазах, вялость – это наименьшее, что сопровождает человека при отравлении газом.

Наиболее опасны его протечки, поскольку часто это приводит к взрыву или пожару. А также неправильно рассчитанная вытяжка напрямую влияет на производительность котла.

Это вызвано тем, что для нормального горения топлива нужен свежий кислород. А если его не будет хватать из-за слабой вентиляции, то газ хуже горит и, соответственно, котел меньше отдает тепла.

ВНИМАНИЕ! Плохая вытяжка с напольным котлом служит источником накопления газа и гари внутри отводящей трубы, в результате чего снижается ее проход, ухудшается тяга и случается задымление помещения.

Требования к вытяжке

В газовых котельных предъявляются повышенные запросы к вентиляционной системе.

При этом такие помещения допускается оборудовать:

• Как отдельную постройку.
• Пристраивать к зданию дома.
• В подвале.
• В выделенной комнате здания.

Если оборудование рассчитано на сжиженный газ, то подвальные и чердачные помещения использовать для этих целей нельзя, так как удельный вес газа больше, чем у воздуха.

В результате этого он опускается в случае протечек и будет взрывоопасным. Наряду с выделением отдельных помещений, современные настенные котлы разрешено размещать на кухне.

Несмотря на коаксиальный дымоход, комнаты для них должны соответствовать следующим требованиям:

1. Площадь около 12 м².
2. Высота до потолков более 220 см.
3. Размер окна должен равняться из расчета не менее 0,05м² на 1м³ объема комнаты.
4. Наличие форточки или открывающегося окна.
5. Котел вывешивается на стене из негорючего материала, при этом расстояние от смежной перегородки должно быть, не менее 20 см.
6. Соответствующие по размеру отверстия для притока воздуха из соседнего помещения.

Нормы вентиляции газовой котельной по СНиП

При проведении приточно-вытяжной системы нужно строго соблюдать все требования строительных нормативов и правил от 2.04. 05-91.

Для котельных, работающих на газу, нужно учитывать трехкратный воздухообмен в 1 час, а если такой вентиляции не создается естественным путем, то необходимо предусмотреть принудительную вытяжку.

Схему циркуляции воздуха следует принимать согласно прил. 11 СНиП:

• Газовая котельная должна быть оборудована вентиляцией, при этом выход воздуховода – располагаться на потолке.
• Приток воздуха обеспечивается через вентиляционный канал или через отверстия в нижней части дверей.
• Расход подсчитывается по мощности котла: на 1 кВт мощности должно быть не менее 0,08м² продухов.
• Приход из соседнего помещения: на 1 кВт мощности – свыше 0,3м² отверстий.

С другими нормами оборудования вентиляционной системы можно ознакомиться в правовых документах.

Виды вентиляции для работы газовых котлов

Вентиляционная система, это перечень элементов для поступления и удаления воздуха, а отличается он по следующим признакам:

• По принципу образования воздухообмена (естественная и принудительная вытяжка).
• По назначению. Вытяжная, приточная и комбинированная вентиляция.
• По конструкции (канальная и простая).

Рассмотрим более подробно первые два вида вентиляции.

Естественная вентиляция в газовой котельной

Если в доме стоит котел с мощностью до 30 кВт, то достаточно обеспечить приход воздуха, оборудовав вытяжку в нижней части стены или двери. Таким источником может служить отверстие диаметром 10-15 см.

Чтобы создать вентиляционный канал для притока воздуха нужно:

1. В отверстие установить обрезок трубы из любого материала (пластмасс, асбоцемент).
2. На ее торце снаружи прикрепить сетку от москитов.
3. Приточное отверстие желательно установить рядом с топливником в стене, чтобы подсос воздуха был напрямую в камеру сгорания, не создавая пыли в помещении.
4. Вытяжной канал монтируется через крышу. Он выглядит как труба такого же диаметра, и при этом оборудована вверху предохраняющей сеткой от насекомых и зонтиком, защищающим от осадков.

ВАЖНО ЗНАТЬ! Диаметры труб вытяжной и приточной вентиляции для оптимального воздухообмена должны быть одного размера.

Дверь в котельной, если ее оборудовать решеткой в нижней части, также может служить в качестве элемента для вытяжки.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие вентиляционные комплексы подразделяются:

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

Самый лучший и безопасный вид принудительной вентиляции – это котел с коаксиальным дымоходом. В этой комбинированной трубе по внешнему промежутку забирается свежий воздух с улицы, а по внутреннему отверстию выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратиться на приобретение приборов.
3. Простота в работе.
4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулирования воздушного потока.
• Проникновение посторонних частиц через систему.

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

1. Есть возможность самостоятельной регулировки подачи воздуха.
2. Важность данной вентиляции в закрытых помещениях.
3. Приятный микроклимат в комнате.
4. Возможность регулирования воздухообмена с помощью пульта.
5. Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Расчет системы вентиляции

От правильного монтажа вытяжных устройств в котельной зависит производительность газового оборудования и безопасность людей, в связи с этим не надо стремиться делать все самостоятельно в угоду экономии.

НА ЗАМЕТКУ! При составлении проекта нужно максимально приблизить выход приточной трубы к топливной камере для лучшего поступления воздуха и соответственно, для оптимального горения топлива.

При расчете вентиляционной системы важно знать такие параметры:

• Скорость движения воздуха.
• Объем комнаты с учетом высоты потолка.
• Обмен воздуха в помещении за единицу времени.

Подсчет объема воздушного пространства производится по следующей формуле V=L×S×H×n, где: V – объем воздуха для обмена за 1 час; L – длина комнаты; S – ширина; H – высота; n – кратность воздухообмена.

Для напольных газовых котлов вентилятор выбирают с запасом мощности, превышающим обычную загрузку на 25-35 %.

Заключение

Всякое отклонение от проектных данных является нарушением, а значит – основанием для запрета запуска в эксплуатацию котла и вентиляционной системы, поскольку последствия от данных нарушений непредсказуемы.

И лишь при полном соблюдении требований СНиП можно рассчитывать на оптимальную циркуляцию воздуха в газовой котельной. А значит и экономичную работу газового котла, что, несомненно, отразится на вашем бюджете.

Требования к вентиляции в котельной с газовым котлом

Вытяжка для котла в частном доме, оборудованного автономным отоплением – это обязательная инженерная система, обеспечивающая санитарные условия проживания. Ее главные задачи — отвод продуктов сгорания из котлоагрегата в атмосферу и приток свежего воздуха в жилые комнаты.

Требования к вентиляции в котельной с газовым котлом обязательно учитываются при выполнении проекта жилого строительства. Без этого собственник не сможет законно ввести дом в эксплуатацию, поскольку государственные надзорные органы такой дом в эксплуатацию не примут.

СодержаниеПоказать

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Расчет и монтаж вытяжки-ответственный процесс. Источник фото: th560.ru

Назначение системы дымоотвода:

1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Требования к вытяжке по закону

Правила вентиляции закреплены в СНиП. Базовое требование относится к объему воздухообмена – он обязан обеспечивать 3-х кратную циркуляцию воздуха в течение часа.

Вентиляция котельной в частном доме выполняется только по предварительному проекту. В котором представлены исполнительные схемы вентиляции помещения, вид и количество необходимого оборудования, перечень материалов и запчастей для монтажа дымохода.

Основные требования к воздухообмену

При покупке вентиляционного и дымоотводящего оборудования для газового котла в частном доме, определенных проектной документацией, необходимо проверить их на соответствие качества, регламентированного нормами законодательства на территории РФ.

Базовые требования законодательства по обустройству систем вентиляции газового котла в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность вентканалов, все швы обязаны быть подвергнуты обработке термоустойчивым герметиками.
3. Обустройство отдельного воздушного канала в потолке топочного помещения.
4. Устройство гильз в стеновых конструкциях для вывода газохода из помещения на улицу.
5. Подключение к одному дымоходу не более 2-х газовых установок.
6. Между наружной стенкой и точкой завершения газохода обязано выдерживаться расстояние более 300 мм.
7. Подвод воздуха может быть организован и снаружи, и изнутри топочной. Однако при этом в роли смежного помещения нельзя использовать жилую комнату.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

Профессионально выполненная система вентиляция меняет весь объем воздуха в топочной на свежий. Для этого приточное и выходное воздушное отверстие располагают противоположно друг другу.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Расчет необходимого воздухообмена вытяжки для газового котла в частном доме

По СНИП, в помещении, где расположен котел, должна обеспечиваться трехкратная циркуляция воздуха, то есть полный объем воздуха обязан обновится в топочной каждые 20 минут.

Сначала рассчитывают фактическую кратность циркуляции вентиляции в помещении с газовым котлом, по нормам она равна 3. Для топочной 15 м2 и уровнем потолков 3.0 она будет равняться:

Кц=(6-3)х0.25+3=3.75

Расчет необходимого воздухообмена осуществляют по формуле:

Во=KхОк

Где:

• Во — эффективный объем воздуха, м3/час;
• К — кратность циркуляции;
• Ок — объем топочной, где установлен котел.
• 3.75х(15.0х3.0)=168 м3.

Теперь возможно определить номинальное площадь сечение входного канала — 168/3600=0.0466 м2.

В случае, если станет применяться вентканал круглого сечения, то Дн трубы более 216 мм.

Как выполнить вентиляцию топочной

Профессиональный расчет системы приточной вентиляции в коттедже с автономным источником отопления должен проводиться в рамках общего проекта жилого дома в разделе вентиляция.

В проекте должны быть предусмотрены разделы по расчету размеров ветканалов, определены типы вентоборудования и монтажные схемы. Задачей проектирования — является создание системы, которая сможет обеспечить трехкратный воздухообмен.

Схема

Естественную вентиляцию можно устанавливать в помещениях, расположенных не в низменностях и когда дом не закрывают другие постройки, препятствующие нормальному воздухообмену. Такая схема должна определить места размещения функциональных узлов.

Схема вентиляции с приточной установкой

Так патрубок для забора воздуха, должен размещаться в нижней части стены, а выходящий — в верхней, на противоположной стороне. Это требуется для организации естественной конвекции в помещении. Кроме того на выходе воздуха из топочной не должно оказывать влияние тепло поступающее от источника отопления и радиаторов.

Инструменты и материалы

Для обустройства воздуховодов применяются различные материалы: пластикат, металлические листы покрытые цинком, обычные стальные листы или дюралевые.

Для индивидуальных домов с автономным отоплением, возможно, применение в качестве воздуховодов — ПХВ-канализационные трубы требуемого диаметра. Дополнительно к этим трубам приобретают переходники, а на патрубок для забора воздуха — защитную решетку.

Дополнительные материалы для обустройства вентиляции для газового котла в частном доме:

1. Гильзы для перекрытий защитные.
2. Крепления и установочные хомуты.
3. Строительный уплотнитель, герметизирующий пустоты между гильзами и стеновыми переходами.
4. Набор строительных инструментов.
5. Перфоратор для выполнения сквозных стеновых отверстий
6. Защитные средства.

Монтаж вентиляции

Выполнять работу по обустройству газоходов рекомендуется в теплое время года. Рабочее место должно иметь хорошее освещение и на нем не должны быть посторонние люди, мешающие осуществлению мероприятий.

Перед тем как начать сборку системы, ее выполняют в пробном варианте на свободной площадке, тем самым проверяют комплектность. Далее по схеме отмечают места создания крепежных отверстий в стенах и потолочном переходе. Входной патрубок устанавливается на уровне 25 см от земли.

Последующие мероприятия по организации вентсистемы:

1. Очищают монтажные отверстия от загрязнений.
2. Устанавливают гильзы для проходов вентиляционных каналов.
3. Монтируют трубы.
4. Закрепляют вертикальный участок, проверяя качество крепежа.
5. Устанавливают вентилятор и подключают его к электропитанию.
6. Выполняют проверку работоспособности соединенных газоходов и систем вентиляции в котельной частного дома.

Коаксиальная труба

Данная вытяжка для котла — инновационная конструкции дымохода. Она выполняется по принципу встроенных вдруг в друга труб и осуществляет одновременно две функции: отвод дымовых газов из котла в атмосферу и забор чистого воздуха, необходимого, чтобы обеспечить полноту сжигания топлива в котле.

Такие дымоходы подразделяются на два вида: горизонтального и вертикального размещения. Горизонтальные проходят сквозь стену, а вертикальные — через потолок на чердак и далее через крышу.

Вторая система, при установке газового котла, наиболее сложная, цена ее дороже, а кроме того она требует установки конденсатоотводчика.

Данная модификация дымовой трубы обладает одним существенным недостатком — существует возможность замерзания конденсатной жидкости на внешней части конструкции. Эту проблему можно разрешить утеплением дымоотвода теплозащитным материалом.

Из кирпича

Традиционный кирпич издавна использовался для обустройства воздуховодов и дымоотводящих систем. В настоящее время он не соответствует нужному уровню эксплуатационных требований и значительно уступает другим современным материалам.

Это также вызвано тем, что конструкции вентканалов из кирпича очень громоздкие, нуждаются в привлечении высококлассных специалистов, но при этом являются недолговечными, а при контакте с кислотосодержащим конденсатом, скорость их разрушения возрастает в разы.

Поэтому в последнее время из кирпича воздвигают только шахту, а сам дымоход газового котла выполняют из оцинкованных труб с толщиной стенок, учитывающий температурный режим уходящих газов.

Стальной дымоотвод

В настоящее время этот вид дымоотвода наиболее распространён по причине своих высококачественных характеристик. Стальные трубы в системах вентиляции и дымоотвода просто устанавливаются, по сравнению с кирпичными.

Толщину трубных стен подбирают исходя из температуры уходящих газов. При максимальном показателе 400-450 С допустимая толщина стенок — 0.6, а при большей температуре — 1. 0 мм.

Недостатком таких систем, являются, то что при высоких температурах они быстро прогорают, кроме того они обладают слабой устойчивость по отношению к кислотному конденсату, выделяющемуся из дымовых газов, при точке росы примерно 55 С.
Для борьбы с коррозионными процессами применяют нержавеющие стальные трубы, которые размещаются в «сэндвич», панелях.

Керамическая дымовая труба

Данный вид системы дымоотвода особенно универсальный, в связи с этим считается безупречным решением для котлов на газовом топливе. Они хорошо чистятся, не собирают на своей поверхности сажу, из-за глянцевого внутреннего покрытия, имеют высокую газоплотность и устойчивость к агрессивным химсоединениям. Не маловажным преимуществом керамического материала является его долговечность.

Труба из керамики. Источник фото: ekaterinburg.freeadsin.ru

Тем не менее, как у любого стройматериала у него есть свой недостаток — высокая влагопроницаемость, поэтому они нуждаются в конденсатоотводчиках.

Кроме того такие трубы в дымоотводах в одиночку не применяется, а комбинируется с минватой и камнем. Лучший вариант обустройства такой системы, когда керамическая труба закрывается изоляционным материалом, а после размещается в керамзитобетонной оболочке.

Эксплуатация

При работе систем вентиляции газового котла расчетные температурные режимы, кратность воздухообмена для жилых зданий, где установлены газовые котлы, должны согласовываться с действующими нормативами СНИП, правилами пожарной и санитарно-гигиенической безопасности.

Естественная приточно-вытяжная система вентиляции обязана гарантировать выведение нужного объема воздуха из всех комнат при температурах на улице +5 С и ниже. При работе принудительной вентиляции с использованием газовых калориферов не разрешается допускать разбежность по объему притока и вытяжки более чем на 10%, в одну или другую сторону.

Оголовки основных вытяжных шахт вентиляции для газовой котельной в частном доме в системах с естественной циркуляцией воздуха оборудуют дефлекторами. Антикоррозионная защитная окраска металлических труб, и их конструктивных элементов выполняется не чаще 1 раза в 3 года.

Профессионально выполненная вентиляция в частном доме с автономным отоплением — это не роскошь, а жизненная необходимость.

Она призвана обеспечивать не только приток свежего воздуха, но и отвод в атмосферу вредных, ядовитых дымовых газов, образующихся в процессе работы котла. От качества ее работы будет зависеть здоровья окружающих, поэтому лучше поручить ее монтаж специалистам.

Вентиляция для газового котла в частном доме требования главная

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции.  На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Вентиляция для газового котла в частном доме: правила обустройства

Необходимость в монтаже вентиляционной системы распространяется не только на комнаты, в которых жильцы проводят основное время – спальни, гостиные, кухни – но и на нежилые помещения. Вентилирование особенно нужно, если в подсобках и котельных установлено отопительное оборудование.

И для безопасной жизни людей, и для беспроблемной эксплуатации дающего тепло агрегата требуется грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.

Мы подскажем, что нужно учесть на предварительном этапе. Объясним, что следует сделать перед монтажом вентиляционных каналов, какие правила соблюдать в процессе установки системы. Эта информация может пригодиться, если часть работ вы захотите выполнить самостоятельно, без привлечения специалистов.

Содержание статьи:

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

• Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
• Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
• Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

Требования к установке: все по закону

При , которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

• наличие прочного фундамента и бетонированного пола;
• проложенные коммуникации – водопровод, канализацию, трубы отопления;
• утепление стен и газоотвода для предотвращения замерзания в холодный период;
• площадь – не менее 15 м³;
• высоту потолков – 2,2 м и выше;
• обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

• вывод газов и подача воздуха осуществляются через отдельные каналы;
• размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
• котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
• если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

О видах вентиляции в частном доме

Побуждение воздухообмена происходит двумя способами: или естественным путем, или принуждением.

Естественную схему используют, если пользуются котлом мощностью до 30 кВт при выполнении всех требований установки, предъявленных производителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью вентиляторов. Рассмотрим оба способа вентиляции.

Вариант #1 – естественная система

Менее продуктивная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Часто ее хватает для воздухообменных процессов, происходящих в подвалах, на чердаках, в сараях и гаражах.

Приток воздуха происходит через форточки, приоткрытые окна, отверстия под дверями, а вытяжка – через воздуховоды, установленные в верхней части стен или в потолке и выведенные над кровлей

Правильно организованная вентиляция «захватывает» весь воздушный объем котельной. Для этого отверстия для притока и выхода воздуха устраивают в противоположных точках помещения.

Например, устанавливают котел прямо напротив двери, а вытяжное отверстие – над газовым оборудованием. Воздух движется снизу, перемещается через всю комнату и поднимается вверх к вытяжке. Окно в таком случае может находиться на любой стене.

Для устройства приточно-вытяжной вентиляции нужно выполнить ряд действий:

1. В нижней части дверного полотна проделать несколько отверстий сверлом или маленькой коронкой. Если между дверью и полом/порогом есть щель 2,5 см и более, перфорация не нужна.
2. Проверить, достаточно ли естественного освещения для обслуживания котла и хорошо ли открывается форточка.
3. Для обеспечения постоянного притока воздуха с улицы можно проделать в стене отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с насадкой-коронкой нужного размера.
4. Если в стене предусмотрена вентиляционная шахта, установить на стене декоративную решетку и проконтролировать, что выведенная на кровлю труба защищена от дождя и ветра колпаком.

Отверстие в стене также нельзя оставлять без защиты – через него в помещение может попасть мусор или проникнуть грызуны.

Обычно с наружной стороны отверстие или гильзу, вставленную в стену, оснащают решеткой из металла. Пластиковые детали считаются ненадежными и быстро ломаются

Приточные клапаны, которые имеются в продаже, изначально оснащены дополнительными средствами защиты – решеткой, сеткой или лючком, который обычно держат в открытом состоянии.

Выходное отверстие не рекомендуется устраивать рядом с котлом. В холодный сезон резкое снижение температуры может повлиять на работу котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки агрегата.

Преимущество естественной вентиляции, как и естественного освещения – полная независимость от исправности электросети. Если по каким-то причинам электричество в доме пропадет, воздухообмен в котельной не нарушится, а света будет достаточно для регулировки оборудования

Если котел установлен на кухне, вытяжной воздуховод выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда – на крышу.

Система – это пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.

Если нет шахты, трубу проводят вдоль стен помещений и чердака, а затем выводят наружу через кровлю, проделав отверстие по диаметру

Кроме труб используют шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.

Несколько советов по монтажу воздуховода:

Галерея изображений

Фото из

Пластиковая труба для воздуховода

Циркулярка для резки труб

Силиконовый герметик в качестве клея

Напыляемый утеплитель для теплоизоляции вентканала

Преимущество напыляемого утеплителя – в возможности его нанесения на уже установленные трубы. Процесс происходит быстро и легко, причем можно теплоизолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

На кровле трубу выводят на высоту 0,5-1 м над кровельным покрытием и накрывают оголовком – специальным защитным колпаком.

Нужно помнить, что диаметр каналов вентиляции для газового котла зависит от скорости воздухообмена, объема помещения и других факторов. Чтобы избежать сложных вычислений, можно воспользоваться готовыми таблицами

Ответственные производители котельного оборудования предоставляют информативные инструкции по установке и эксплуатации агрегатов. В технической документации можно найти рекомендации и по выбору систем вентиляции с указанием технических характеристик вентканалов.

Вариант #2 – принудительная система

Если естественного воздухообмена недостаточно для выполнения рекомендаций производителя по эксплуатации котла, то требуется установить канальный вентилятор. Однако лучшее решение – это комбинированная система с использованием фильтров, и вентиляторов.

В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с нужной для воздухообмена скоростью.

Современные газовые котлы для бытового использования укомплектованы автоматикой, которая регулирует подачу топлива в зависимости от окружающей температуры и других показателей

Хорошо настроенная вентиляция вкупе с отрегулированным оборудованием создают микроклимат, при котором экономится топливо и возрастает эффективность всей

Чтобы правильно подобрать вентилятор, нужно учитывать его производительность. Предположим, что объем котельной – 10 м³. По требованиям, за 1 час в помещении воздух должен меняться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

В вентканалы для газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры

Можно использовать автоматическую регулировку, которая включает вентиляционное оборудование вместе с запуском котла.

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет

Для борьбы с наледью конец трубы оснащают решетчатым оголовком.

Несколько правил правильной :

• Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
• Расстояние от трубы до расположенного сверху окна – не менее 1 м.
• Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
• Выводить магистраль в соседнее помещение запрещено.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.

Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:

Галерея изображений

Фото из

Шаг 1 – гильза в стене

Шаг 2 – монтаж дымохода в гильзу

Шаг 3 – соединительное металлическое кольцо

Шаг 4 – манжета на угол

Шаг 5 – пластиковый элемент на дымоход

Шаг 6 – подключение угла к дымоходу

Шаг 7 – стяжка на манжету

Шаг 8 – декоративный элемент на внешнюю стену

Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Требования к вентиляции в частном доме с котлом

Вентиляция в частном доме в котельной является основным требованием при использовании отопительных приборов. Невыполнение условий может привести к административному наказанию. Собственнику жилого помещения будут назначены штрафные санкции.

Содержание статьи:

Зачем нужна вентиляция

Вентиляция котельной частного дома играет важную роль в отопительный период. Ее оборудование является обязательным условием эксплуатации котельного помещения.

Функции и условия установки

Монтаж системы вентиляции в помещении своими руками необходим для создания правильного микроклимата. При постоянном проветривании существенно снижается риск возникновения грибка и плесени на стенах. Также, исключается риск заражения инфекционными заболеваниями и аллергией. Важно организовать правильную систему вентилирования там, где нет возможности обеспечить приток свежего воздуха.

Помещение котельной является изолированным пространством, где может скапливаться угарный газ от продуктов горения. Это представляет большую опасность для человека, поэтому надзорные органы проверяют котельные на соответствие противопожарным нормам и СНиП.

Проветривание обеспечивает:

• Увеличение срока эксплуатации газового оборудования.
• Норму содержания кислорода.
• Защищает от появления грибка и плесени.
• Минимизирует влияние продуктов горения на человека.
• Эффективность работы оборудования.

Нормы по обеспечению системы вентиляции в котельной частного дома регламентируются СНиП. На соответствие данным требованиям производятся проверки надзорными службами:

• Обновление воздуха в помещении должно происходить в течение 1 часа не менее 3 раз.
• Минимальная высота потолка 2,4 м.
• Тип вытяжки: принудительная или естественная.
• Вход и выход в помещение должны быть отдельными. Если котельная является пристройкой, то допускается вход из жилого сектора.
• Если мощность котла менее 30 КВт, то монтаж разрешается производить на кухне.
• Если мощность оборудования более 30 КВт, то монтаж производится только в отдельном помещении.

Вытяжка в котельной частного дома, в первую очередь, выполняет функцию по отводу угарного газа. Также, ее назначение сводится к предотвращению утечки природного газа в котле.

Важно! Утечка может возникать в случаях, когда наблюдается разрыв газопровода и отделение пламени от горелки.

Виды вентиляции

На данный момент оборудовать вытяжку в котельной можно с принудительным или естественным проветриванием.

Система естественного проветривания

Приточная вентиляция может монтироваться в домах и помещениях с небольшой площадью, оборудованными маломощными системами отопления. Для обеспечения прохождения воздуха и его обновления, отверстия для вытяжки делаются на разных концах котельной. Для полноценного притока воздуха требуется производить регулярное проветривание. Рекомендованный размер отверстий для вытяжки составляет 15–20 см.

Если котельная оборудована вентиляционной шахтой, то достаточно проделать отверстие и установить решетку.

Важно! Для исключения случаев засора или образования конденсата на наружную трубу устанавливается специальная заглушка.

Система принудительного проветривания

Установка системы принудительного проветривания требуется в том случае, когда нет возможности использовать естественную вентиляцию. Для монтажа требуется установка канального вентилятора и фильтров для предотвращения попадания мусора. Помимо этого, оборудуется водяной тепло-нагреватель.

Принцип работы достаточно простой: воздух переходит в камеру сгорания котла и, затем, отводится через вентканал.

Требования к конструкции и нормы СНиП

Требования к конструкции определяются действующим положением СНиП за номером СП 2.04.05-91.

Конструкция с газовым котлом

Главным фактором является обеспечение воздухообмена в котельном помещении с газовым котлом. При этом в расчет берется техническая спецификация и мощность оборудования. Если котел является закрытым, то главным критерием будет объем использованного воздуха. Для получения 1 КВт энергии требуется порядка 0,1 м3 газа.

Как правильно оборудовать вентиляцию для газового котла:

• Нагнетательный патрубок необходимо монтировать в нижней части стены.
• Топочный патрубок оборудуется выше камеры сгорания.
• В нагнетателе монтируется дроссель для ограничения изменения направления воздуха.

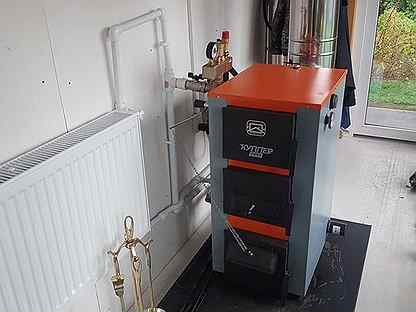

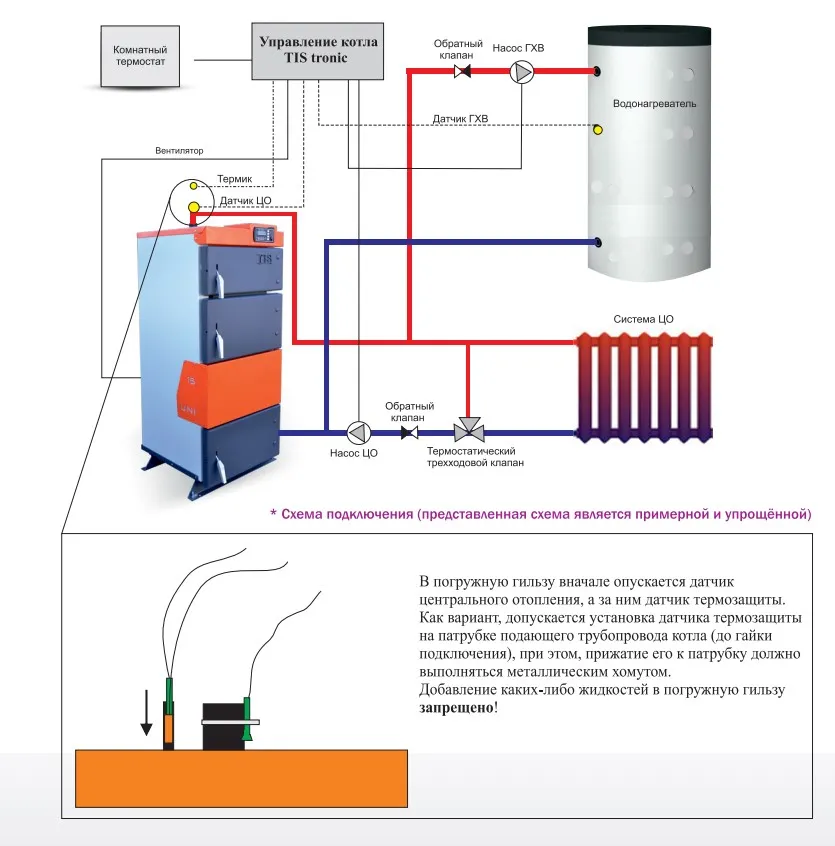

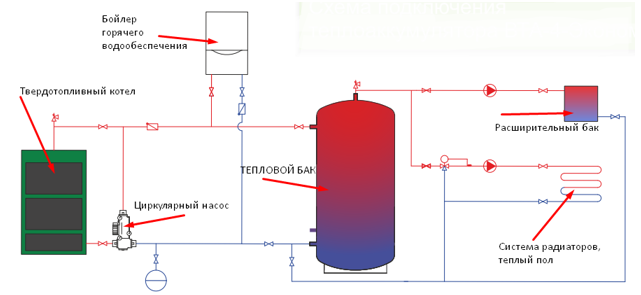

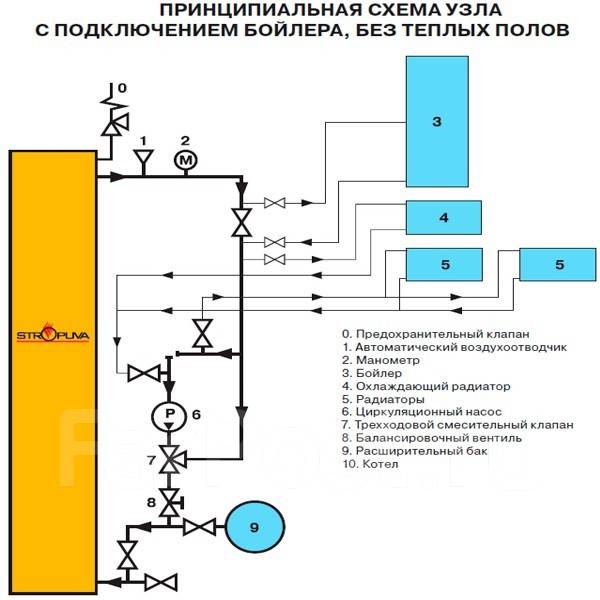

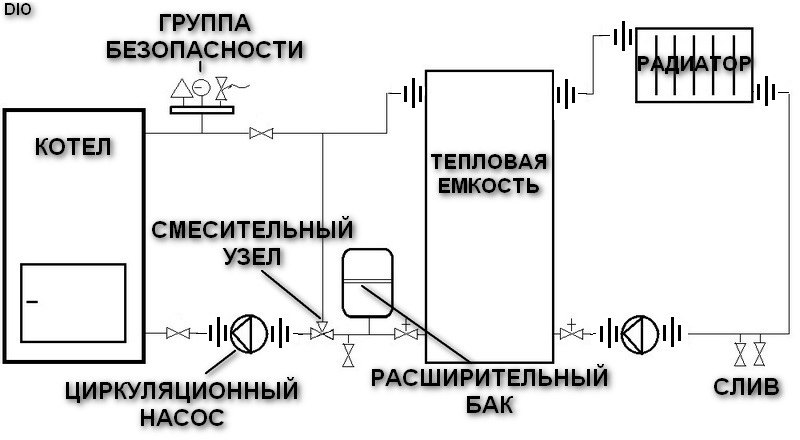

Конструкция с твердотопливным котлом

Главным негативным последствием при эксплуатации твердотопливного котла является периодическое попадание угарных газов и шлака в помещение. При этом, объем использованного воздуха повышается до 15% по сравнению с газовым котлом.

При монтаже твердотопливного котла стоит учитывать ряд факторов:

• Вытяжка монтируется непосредственно над зоной образования продуктов горения.
• Расстояние до дымохода должно составлять не менее 0,5 м.
• Также, требуется установить обратный клапан. Его необходимо постоянно обслуживать, чистить от загрязнений и проверять на предмет образования дефектов.
• Нагнетательный патрубок оборудуется прямо над топочной камерой и зольником.

Расчет вентиляции

Для естественного проветривания помещения 5х4 м2 и высотой потолка 2,4 м. , требуется рассчитать необходимый объем воздуха путем умножения всех величин. В данном случае, он равняется 48 м3. Параметр воздухообмена высчитывается исходя из следующих значений: 6 м (необходимая высота) – 2,4 м (высота потолка). Все величины умножаются на 0,25, и прибавляется 3 = 8,4. Затем полученное значение умножается на объем воздуха: 48*8,4 = 149,4 м3.

Полученную сумму необходимо сравнить по специальной таблице в разделе «Площадь сечения воздуховода». В примере сечение воздуховода составит 180 м2.

Вентиляция для газового котла рассчитывается по формуле 0,01 м2/10 КВт. Если котел мощностью от 30 КВт, то объем поступающего воздуха должен составлять не менее 0,03 м3. Согласно законодательным нормам сечение воздуховода должно составлять 130 мм.

Как выбрать материалы

Для проектирования вытяжки материалы выбираются исходя из следующих критериев:

• Площадь помещения.
• Расстояние до потенциально опасных горючих материалов.
• Типа котельной.
• Какой тип вентиляции планируется сооружать.

Выбор подходящего котла:

• Газовые настенные;
• Твердотопливные;
• Котлы на жидком топливе;
• Электрические;
• Смешанные (работающие на разных видах топлива).

Важно! В частных домах зачастую устанавливаются газовые котлы небольшим КПД. Основывается данный выбор на том, что газовое топливо сравнительно дешевле, чем уголь или дрова.

Монтаж системы вентиляции стоит проводить исключительно в теплое время года – весной, летом и ранней осенью. В первую очередь, требуется разметить помещение и определиться с местом установки оборудования. Далее монтируются трубы и патрубки, производится подключение вентиляторов к электросети.

Важно! Для проверки вытяжки, рекомендуется включить котел на несколько часов и обеспечить контроль работоспособности системы. В газовом котле не должен сработать защитный клапан.

Советы и рекомендации

Для предотвращения ухудшения воздухообмена, необходимо проводить очистку вентиляционных каналов и фильтров раз в 2–3 месяца. Также, проверяется работоспособность защитных клапанов и вентиляторов. При появлении постороннего шума, при работе прибора отопления требуется проверить крыльчатку на предмет дефектов. Также, не стоит устанавливать газовый котел в подвале или цокольном этаже. При утечке, за счет большой плотности, он будет оседать в нижней части дома, и, вследствие этого, может случиться взрыв.

Вентиляция в котельной частного дома является обязательной, ее установка должна проводиться с соблюдением норм СНиП. Если система проветривания отсутствует, на собственника налагаются административные санкции в виде штрафа.

Вентиляция котельной

Из курса физики средней школы все знают, что процесс горения является ничем иным, как продуктом реакции окисления. Для поддержания этой реакции на заданном уровне необходим кислород, и чем интенсивнее горение, тем больше потребность в кислороде. Используемый в котельных установках способ сжигания газа либо другого вида топлива требует обязательного притока атмосферного воздуха для поддержания бесперебойного процесса горения. Кроме того, необходимо решить вопрос дымоотведения. Эти функции и выполняет приточная и вытяжная вентиляция.

Согласно закону автономные пункты теплоснабжения должны оборудоваться естественной или принудительной системой вентиляции. В отличие от промышленного, в частном строительстве это правило иногда не соблюдается. Из-за недостатка кислорода, при плохой приточной вентиляции котельной, не происходит полного сгорания топлива, что приводит к уменьшению КПД котла и его преждевременному выходу из строя. При отсутствии исправной вытяжной вентиляции котельной продукты сгорания попадают в помещение в виде угарного газа и копоти, а это представляет собой угрозу для безопасности людей.

При работе отопительного котла происходит всасывание воздуха из помещения к форсункам для поддержания горения. Раньше было достаточно воздуха, поступавшего в помещение естественным путём через незагерметизированные отверстия. Сейчас же новые строительные материалы позволяют изолировать помещения практически герметично. А если в помещении отсутствует приток атмосферного воздуха, то производительность котла снижается и возможно возникновение эффекта «обратной тяги» при котором дым пойдёт в помещение. Для предотвращения этого, котельное помещение необходимо оборудовать как приточной, так и вытяжной вентиляцией.

В основном для нормальной работы небольшого объекта достаточно естественной вентиляции котельной. При использовании котла средней мощности достаточно прорубить в стене отверстие диаметром до 200 мм, выходящее на улицу. В отверстии монтируется труба. Снаружи её необходимо защитить от попадания мусора, для чего подойдёт металлическая сетка. Изнутри на трубу устанавливается обратный клапан, который не допускает утечки воздуха из помещения наружу.

Точно так же оборудуется и канал вытяжной вентиляции котельной. Отличием является то, что на наружной стороне трубы надо установит защиту от дождя или снега (подойдёт металлический зонтик), а обратный клапан установить так, чтобы он препятствовал попаданию воздуха в помещение.

Приточный воздуховод желательно делать ближе к полу в непосредственной близости от котла. Тогда воздух попадает непосредственно в топку, не засасывая лишнюю пыль и мусор, которые могут ухудшить работу горелок. Вытяжной воздуховод надо размещать в потолке над котлом. Тогда продукты горения, поднимаясь вверх, будут сразу же выводиться наружу. Эта система вентиляции котельной самая простая и используется в основном в частном строительстве. Её недостатком является невозможность регулирования воздухообмена. Кроме того, сам воздухообмен зависит от климатических факторов.

Этих недостатков не имеет система искусственной вентиляции котельной. Обычно такую систему монтируют при невозможности обеспечить приток необходимого объёма воздуха естественным путём, либо для больших производственных котельных. Причиной может служить то, что теплогенератор расположен в глубине помещения и воздуховод будет иметь слишком большую протяжённость.

Другое название такой системы — принудительная вентиляция котельной, потому что воздух движется по воздуховоду не естественным путём, а по принуждению. Принуждает его к этому встроенный в систему вентилятор. В канальных системах, как правило, используются канальные вентиляторы. Делая расчёт приточного воздуховода в котельную необходимо выбрать вентилятор, исходя из максимального расхода воздуха с учётом возможного перерасхода до 30%. Эта величина зависит от длины воздуховода и наличия в нём изгибов и т. п.

Для минимизации расходов на монтаж вентиляции котельного помещения, вентилятор можно установить только в одной части системы. Однако для гарантии бесперебойной работы лучше механизировать как приточный, так и вытяжной воздуховоды.

При установке принудительной вентиляции в котельных, которые работают на жидком топливе или газе, необходимо выбирать взрывозащищённые вентиляторы. Корпус такого вентилятора изготавливается из меди или алюминия, чтобы предотвратить искрение, которое может привести к пожару. Для удобства управлением систему можно автоматизировать, скоординировав тумблера вентиляторов с подачей топлива.

Система принуждения является единственным отличием искусственной вентиляции котельного помещения от естественной.

Надо также отметить нежелательность соединения системы вентиляции котельного помещения с общей системой воздухообеспечения, так как это может привести к попаданию продуктов горения в общую систему.

Если котельная работает не в автоматическом режиме, а требует присутствия персонала, то необходимо контролировать температуру воздуха в помещении и, при необходимости, производить предварительный подогрев приточного воздуха.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]

Вас также может заинтересовать

Работа дизельной котельной

Дизельная котельная до 60,0 МВт на базе дизельных котлов. Важно знать, что при работе котельной на дизельном топливе может образовываться сажа в котлоагрегатах…

Насыщенный пар

Испаряясь, жидкость принимает газообразную форму. Процесс парообразования — это не только кипячение, но и естественное испарение океанов, рек, озёр, луж, даже содержимого стакана. Над поверхностью воды всегда есть пар, невидимый, как воздух. Вода бесконечно движется: испаряется, потом снова возвращается в жидкое состояние через конденсацию, затем снова испаряется.

Зачем нужно топливохранилище

Топливохранилище — это ёмкость, где хранится топливо, как правило, для дизельных котельных и электростанций. Использовать трубопровод в данном случае просто опасно из-за невозможности его изолировать в случае возникновения аварийной ситуации. Ещё топливохранилища используются на заправочных станциях.

Автономные источники энергии

Внушительная часть регионов России, удалённых от центра страны, испытывают нехватку тепловой и электрической энергии. Причём с газом проблем, как правило, нет: сложность возникает именно с подключением отдалённых районов к централизованным газовым магистралям.

Вентиляция в котельной частного дома с газовым котлом: требования, нормы

Содержание статьи:

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией согласно государственным стандартам и СНиП. Сжиженный и природный газ могут стать причиной пожара или взрыва, поэтому к помещению предъявляются повышенные требования безопасности. Выполнение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе комнаты для котельной. О том, как сделать в котельной вентиляцию правильно, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной

газовая котельная частного дома

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

оборудование газовой котельной частного дома

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме с газом

настенный газовый котел

Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном строении;
• в специально отведенной комнате.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:

• площадь от 15 кв. метров;
• высота потолков минимум 2 м 20 см;
• площадь окон от 3 кв. см на 1 кубометр объема помещения;
• окно открывается или снабжено форточкой;
• для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
• оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП

вытяжной вентилятор

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
• Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
• Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
• Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
  • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
  • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

схема естественной вентиляции газовой котельной

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

Дымоход для вентиляции газовой котельной

правильный дымоход для вентиляции котельной

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
  • при мощности котла 24 кВт – диаметр 120 мм;
  • при 30 кВт – 130 мм;
  • при 40 кВт – 170 мм;
  • при 55 кВт – 190 мм;
  • при 80 кВт – 220 мм;
  • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Искусственная вентиляция котельной

система вентиляции и отопления

Если естественную систему вентиляции в газовой котельной частного дома оборудовать нельзя, прибегают к механической тяге.

Искусственная вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов.

При расчете вентиляции в котельной с напольным газовым котлом мощность вентилятора подбирают с 20 – 30% запасом при наибольшей нагрузке. Мощность зависит и от количества изгибов воздуховода, его сечения и длины.

Простейший метод расчета своими руками вентиляции котельной частного дома:

(Ш * В * Д) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

Ш – ширина помещения, В – высота потолков, Д – длина помещения.

Оборудуя вентиляцию в котельной частного дома своими руками, можно сэкономить. Для этого вентилятор устанавливается только на приток или выдув. Но наиболее надежным способом является полная механизация воздухообмена.

Специалисты рекомендуют использовать в котельных с напольными газовыми котлами вентиляторы в медных или алюминиевых корпусах, стойких к плавлению и возгоранию.

Увеличивается эффективность и экономность вентиляции за счет системы автоматического контроля. Автоматика запускает вентиляторы одновременно с запуском котла. А когда топка не работает и вытягивать нечего – вентиляторы останавливаются.

В некоторых случаях вентиляцию котельной частного дома устраивают совместно с кондиционированием, одновременно обеспечивая комфортную температуру воздуха.

Правильно рассчитать вентиляцию газовой котельной поможет видеоролик:

Подача воздуха в котельную

Для надлежащего горения и мер безопасности необходимо предусмотреть в котельных соответствующие отверстия для подачи свежего воздуха. Следует избегать использования временных воздухозаборников, таких как окна и двери, поскольку они могут быть закрыты (а часто это происходит, когда люди в котельной чувствуют холод) и перекрывают подачу воздуха в котел.

Если подача воздуха для горения ограничена, огонь начинает дымиться, происходит неполное сгорание и образуется окись углерода .Если пожар погаснет до того, как система обнаружения пламени сработает, чтобы закрыть топливный предохранительный запорный клапан, скопившееся топливо может повторно воспламениться, когда кислород просочится через трещины и щели. Взрыв печи может иметь катастрофические последствия для персонала и имущества.

• необходим достаточный приток воздуха для минимизации возможности взрыва

Коды, касающиеся количества воздуха для горения или размера отверстия в стенах для воздуха для горения в котельной:

• ASME CSD- 1- Органы управления и предохранительные устройства для автоматических котлов, 1992 г. с приложением 1а 1993 г.раздел CG-260 Воздух для горения.
• ASME Раздел VI Рекомендуемые правила ухода и эксплуатации отопительных котлов.
• NFPA 54 — Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.
• NFPA 31 — Установка оборудования для сжигания нефти, 1992, раздел 1-5 Воздух для горения и вентиляции.
• BOCA — Национальный механический кодекс, 1990, статья 10, Воздух для горения.
• SBCCI — Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.
• Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) — основы, 1993 г., глава 15, стр. 15.9 Воздух для горения.

ASME CSD-1 — Устройства управления и безопасности для автоматических котлов, 1992 с приложением 1a 1993. Раздел CG-260 Воздух для горения

Разделы посвящены требованиям к воздухозаборникам для горения.

Американское общество инженеров-механиков, ASME

ASME Раздел VI Рекомендуемые правила ухода и эксплуатации отопительных котлов

Ссылка 6. 04 указывает:

В котельную должна быть достаточная подача воздуха, чтобы обеспечить чистое, безопасное горение и минимизировать образование сажи. Должно быть обеспечено свободное воздушное отверстие. Его размер может быть рассчитан на основе 1 квадратного дюйма свободной площади на 2000 БТЕ / час максимального расхода топлива комбинированных горелок, расположенных в котельной, или в соответствии со стандартами Национальной ассоциации противопожарной защиты для газовых и газовых горелочных установок. особые условия работы. Отверстия для подачи воздуха в котельную должны быть всегда открыты.

Исходя из опыта, действует правило ASME: 1 квадратный дюйм свободной площади на 2000 БТЕ / час (преобразователь единиц) максимального расхода топлива комбинированных горелок, расположенных в котельной. Я обычно округлял до следующего общего размера.

NFPA 54 — Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.

содержит требования к установке и эксплуатации газовых трубопроводов, оборудования и вентиляции. Это общепринятая мера для всех газовых установок.

Газовое топливо

Минимальное количество необходимых отверстий	2
Наружное отверстие ( кв. Дюймов / BTU · ч )	1/4000
Вертикальные воздуховоды ( кв. дюймов / BTU ч )	1/4000
Горизонтальные воздуховоды ( кв. дюймов / BTU ч )	1/2000
Воздуховоды такие же, как отверстие	да
Минимальный размер воздуховода ( дюймов )	3
Свободная площадь жалюзи и решетки	проем
Допуск на свободное сечение, дерево *	20-25%
Допуск на свободное сечение, металл *	60-75%
Заслонка заблокирована	да

* Предполагается, что деревянные жалюзи и решетки имеют 20-25% свободной площади. Металлические жалюзи и решетки 60-75% соответственно.

NFPA 31 — Установка оборудования для сжигания мазута, 1992, раздел 1-5 Воздух для горения и вентиляции

Охватывает минимальные требования по защите жизни и имущества от пожара при установке масляных горелок и оборудования, связанного с ними.

Нефтяное топливо

Минимальное количество необходимых отверстий	2
Наружное отверстие ( кв. Дюймов / BTU · ч )	1/4000
Вертикальные воздуховоды ( кв.дюймов / BTU ч )	1/4000
Горизонтальные воздуховоды ( кв. дюймов / BTU ч )	1/2000
Воздуховоды такие же, как отверстия	да
Минимум размер воздуховода ( дюймов )	3
Свободная площадь жалюзи и решетки	проем
Допуск на свободное пространство, дерево *	20-25%
Допуск на свободное пространство, металл *	60-75%

BOCA — Национальный механический кодекс, 1990, статья 10, воздух для горения

Все виды топлива

Минимальный No. количество необходимых отверстий	2
Наружное отверстие ( кв. дюймов / BTU · ч )	1/4000
Вертикальные воздуховоды ( кв. дюймов / BTU · ч )	1/4000
Горизонтальные воздуховоды ( кв. Дюймов / BTU · ч )	1/2000
Минимальный размер воздуховода ( дюймов )	3
Допуск на свободное пространство, дерево	25%
Допуск на свободное пространство, металл	75%
Заслонка заблокирована	да

SBCCI — Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.

Газ и мазут

Минимальное количество требуемых отверстий	2
Наружное отверстие ( кв. Дюймов / BTU ч )	1/4000
Вертикальные воздуховоды ( кв. Дюймов / BTU ч )	1/4000
Горизонтальные воздуховоды ( кв. Дюймов / BTU ч )	1/2000
Воздуховоды такие же, как и отверстия	да
Минимальный размер воздуховода ( дюймов )	3

Твердое топливо

Минимальное количествонеобходимые отверстия	2
Наружное отверстие ( кв. дюймов / БТЕ в )	2/1000
Минимальный размер воздуховода ( дюймов )	3
Без жалюзи и решетки площадь	открытие

Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) — основы, 1993, глава 15, стр. 15.9 Воздух для горения

.

Скорость воздухообмена в типичных помещениях и зданиях

Объем свежего воздуха (подпитывающий воздух), необходимый для надлежащей вентиляции помещения, определяется размером и использованием помещения — типичный номер. людей в помещении, разрешено ли курение или нет, и загрязнение от производственных процессов.

В таблице ниже указаны скорости воздухообмена (воздухообмен в час), обычно используемые в разных типах помещений и зданий.

Здание / Комната	Скорость изменения воздуха — n — (1 / час)
Все помещения в целом	мин 4
Сборочные залы	4 — 6
Чердаки для охлаждения	12-15
Аудитории	8-15
Пекарни	20-30
Банки	4-10
Парикмахерская Магазины	6-10
Бары	20-30
Салоны красоты	6-10
Котельные	15-20
Боулинг	10-15
Кафетерии	12-15
Церкви	8-15
Классные комнаты	6-20
Клубные номера	12
Клубные дома	20-30
Коктейльные залы	20-30
Компьютерные залы	15-20
Суд Дома	4-10
Танцевальные залы	6-9
Стоматологические центры	8-12
Универсальные магазины	6-10
Обеденные залы	12-15
Столовая (рестораны)	12
Одежные магазины	6-10
Аптеки	6-10
Машинные отделения	4-6
Завод обычные здания	2-4
Производственные здания, с дымом или влажностью	10-1 5
Пожарные части	4-10
Литейные цеха	15-20
Гальванические заводы	20-30
Ремонт гаражей	20-30
Хранение в гаражах	4-6
Дома, ночное охлаждение	10-18
Больничные палаты	4-6
Ювелирные магазины	6-10
Кухни	15-60
Прачечные	10-15
Библиотеки, общественные	4
Обеденные залы	12-15
Обеденные зоны	12-15
Ночные клубы	20 — 30
Механические цеха	6-12
Торговые центры	6 — 10
Медицинские центры	8–12
Медицинские клиники	8–12
Медицинские учреждения	8–12
Бумажные фабрики	15–20
Мельницы, текстильные общественные здания	4
Мельницы, текстильные красильные дома	15-20
Муниципальные здания	4-10
Музеи	12-15
Офисы, общественные	3
Офисы, частные	4
Малярные мастерские	10-15
Бумажные фабрики	15-20
Темные комнаты для фотографий	10-15
Свинарники	6-10
Полицейские участки	4-10
Почтовые отделения	4-10
Птичники	6-10
Прецизионное производство	10-50
Насосные	5
Железнодорожные цеха	4
Общежития	1-2
Рестораны	8-12
Розничная торговля	6-10
Школьные классы	4-12
Обувные магазины	6-10
Торговые центры	6-10
Магазины, станки	5
Магазины, краска	15-20
Магазины деревообрабатывающие	5
Подстанция, электрическая	5 — 10
Супермаркеты	4 — 10
Бассейны	20-30
Текстильные фабрики	4
Текстильные фабрики красильные дома	15-20
Ратуши	4-10
Таверны	20 — 30, общественный	4
Склады	6-30
Деревообрабатывающие мастерские	8

Помните о местных правилах и нормах.

Подача свежего воздуха — подпиточный воздух — в комнату на основе приведенной выше таблицы может быть рассчитана как

q = n V (1)

где

q = приток свежего воздуха ( ^{футов) 3} / ч, м ³ / ч)

n = скорость воздухообмена (ч ^-1 )

V = объем помещения (футы ³ , м ³ )

Пример — Подача свежего воздуха в публичную библиотеку

Подача свежего воздуха в публичную библиотеку объемом 1000 м ³ можно рассчитать как

Q = (4 ч ^-1 ) (1000 м ³ )

= 4000 м ³ / ч

Калькулятор объема воздуха

Частота выхода воздуха в минутах

«Частота выхода воздуха» в минутах можно рассчитать как

n _м = 60 / n (2)

где

n _м = частота смены воздуха на выходе (минуты)

.

Требования к вентиляции в частном доме с котлом

Вентиляция в частном доме в котельной является основным требованием при использовании отопительных приборов. Невыполнение условий может привести к административному наказанию. Собственнику жилого помещения будут назначены штрафные санкции.

Содержание статьи:

Зачем нужна вентиляция

Вентиляция котельной частного дома играет важную роль в отопительный период. Ее оборудование является обязательным условием эксплуатации котельного помещения.

Функции и условия установки

Монтаж системы вентиляции в помещении своими руками необходим для создания правильного микроклимата. При постоянном проветривании существенно снижается риск возникновения грибка и плесени на стенах. Также, исключается риск заражения инфекционными заболеваниями и аллергией. Важно организовать правильную систему вентилирования там, где нет возможности обеспечить приток свежего воздуха.

Помещение котельной является изолированным пространством, где может скапливаться угарный газ от продуктов горения. Это представляет большую опасность для человека, поэтому надзорные органы проверяют котельные на соответствие противопожарным нормам и СНиП.

Проветривание обеспечивает:

• Увеличение срока эксплуатации газового оборудования.
• Норму содержания кислорода.
• Защищает от появления грибка и плесени.
• Минимизирует влияние продуктов горения на человека.
• Эффективность работы оборудования.

Нормы по обеспечению системы вентиляции в котельной частного дома регламентируются СНиП. На соответствие данным требованиям производятся проверки надзорными службами:

• Обновление воздуха в помещении должно происходить в течение 1 часа не менее 3 раз.
• Минимальная высота потолка 2,4 м.
• Тип вытяжки: принудительная или естественная.
• Вход и выход в помещение должны быть отдельными. Если котельная является пристройкой, то допускается вход из жилого сектора.
• Если мощность котла менее 30 КВт, то монтаж разрешается производить на кухне.
• Если мощность оборудования более 30 КВт, то монтаж производится только в отдельном помещении.

Вытяжка в котельной частного дома, в первую очередь, выполняет функцию по отводу угарного газа. Также, ее назначение сводится к предотвращению утечки природного газа в котле.

Важно! Утечка может возникать в случаях, когда наблюдается разрыв газопровода и отделение пламени от горелки.

Виды вентиляции

На данный момент оборудовать вытяжку в котельной можно с принудительным или естественным проветриванием.

Система естественного проветривания

Приточная вентиляция может монтироваться в домах и помещениях с небольшой площадью, оборудованными маломощными системами отопления. Для обеспечения прохождения воздуха и его обновления, отверстия для вытяжки делаются на разных концах котельной. Для полноценного притока воздуха требуется производить регулярное проветривание. Рекомендованный размер отверстий для вытяжки составляет 15–20 см.

Если котельная оборудована вентиляционной шахтой, то достаточно проделать отверстие и установить решетку.

Важно! Для исключения случаев засора или образования конденсата на наружную трубу устанавливается специальная заглушка.

Система принудительного проветривания

Установка системы принудительного проветривания требуется в том случае, когда нет возможности использовать естественную вентиляцию. Для монтажа требуется установка канального вентилятора и фильтров для предотвращения попадания мусора. Помимо этого, оборудуется водяной тепло-нагреватель.

Принцип работы достаточно простой: воздух переходит в камеру сгорания котла и, затем, отводится через вентканал.

Требования к конструкции и нормы СНиП

Требования к конструкции определяются действующим положением СНиП за номером СП 2.04.05-91.

Конструкция с газовым котлом

Главным фактором является обеспечение воздухообмена в котельном помещении с газовым котлом. При этом в расчет берется техническая спецификация и мощность оборудования. Если котел является закрытым, то главным критерием будет объем использованного воздуха. Для получения 1 КВт энергии требуется порядка 0,1 м3 газа.

Как правильно оборудовать вентиляцию для газового котла:

• Нагнетательный патрубок необходимо монтировать в нижней части стены.
• Топочный патрубок оборудуется выше камеры сгорания.
• В нагнетателе монтируется дроссель для ограничения изменения направления воздуха.

Конструкция с твердотопливным котлом

Главным негативным последствием при эксплуатации твердотопливного котла является периодическое попадание угарных газов и шлака в помещение. При этом, объем использованного воздуха повышается до 15% по сравнению с газовым котлом.

При монтаже твердотопливного котла стоит учитывать ряд факторов:

• Вытяжка монтируется непосредственно над зоной образования продуктов горения.
• Расстояние до дымохода должно составлять не менее 0,5 м.
• Также, требуется установить обратный клапан. Его необходимо постоянно обслуживать, чистить от загрязнений и проверять на предмет образования дефектов.
• Нагнетательный патрубок оборудуется прямо над топочной камерой и зольником.

Расчет вентиляции

Для естественного проветривания помещения 5х4 м2 и высотой потолка 2,4 м., требуется рассчитать необходимый объем воздуха путем умножения всех величин. В данном случае, он равняется 48 м3. Параметр воздухообмена высчитывается исходя из следующих значений: 6 м (необходимая высота) – 2,4 м (высота потолка). Все величины умножаются на 0,25, и прибавляется 3 = 8,4. Затем полученное значение умножается на объем воздуха: 48*8,4 = 149,4 м3.

Полученную сумму необходимо сравнить по специальной таблице в разделе «Площадь сечения воздуховода». В примере сечение воздуховода составит 180 м2.

Вентиляция для газового котла рассчитывается по формуле 0,01 м2/10 КВт. Если котел мощностью от 30 КВт, то объем поступающего воздуха должен составлять не менее 0,03 м3. Согласно законодательным нормам сечение воздуховода должно составлять 130 мм.

Как выбрать материалы

Для проектирования вытяжки материалы выбираются исходя из следующих критериев:

• Площадь помещения.
• Расстояние до потенциально опасных горючих материалов.
• Типа котельной.
• Какой тип вентиляции планируется сооружать.

Выбор подходящего котла:

• Газовые настенные;
• Твердотопливные;
• Котлы на жидком топливе;
• Электрические;
• Смешанные (работающие на разных видах топлива).

Важно! В частных домах зачастую устанавливаются газовые котлы небольшим КПД. Основывается данный выбор на том, что газовое топливо сравнительно дешевле, чем уголь или дрова.

Монтаж системы вентиляции стоит проводить исключительно в теплое время года – весной, летом и ранней осенью. В первую очередь, требуется разметить помещение и определиться с местом установки оборудования. Далее монтируются трубы и патрубки, производится подключение вентиляторов к электросети.

Важно! Для проверки вытяжки, рекомендуется включить котел на несколько часов и обеспечить контроль работоспособности системы. В газовом котле не должен сработать защитный клапан.

Советы и рекомендации

Для предотвращения ухудшения воздухообмена, необходимо проводить очистку вентиляционных каналов и фильтров раз в 2–3 месяца. Также, проверяется работоспособность защитных клапанов и вентиляторов. При появлении постороннего шума, при работе прибора отопления требуется проверить крыльчатку на предмет дефектов. Также, не стоит устанавливать газовый котел в подвале или цокольном этаже. При утечке, за счет большой плотности, он будет оседать в нижней части дома, и, вследствие этого, может случиться взрыв.

Вентиляция в котельной частного дома является обязательной, ее установка должна проводиться с соблюдением норм СНиП. Если система проветривания отсутствует, на собственника налагаются административные санкции в виде штрафа.

Как правильно оборудовать котельную – Витязь

Lorem Ipsum – это текст-“рыба”, часто используемый в печати и вэб-дизайне. Lorem Ipsum является стандартной “рыбой” для текстов на латинице с начала XVI века. В то время некий безымянный печатник создал большую коллекцию размеров и форм шрифтов, используя Lorem Ipsum для распечатки образцов. Lorem Ipsum не только успешно пережил без заметных изменений пять веков, но и перешагнул в электронный дизайн. Его популяризации в новое время послужили публикация листов Letraset с образцами Lorem Ipsum в 60-х годах и, в более недавнее время, программы электронной вёрстки типа Aldus PageMaker, в шаблонах которых используется Lorem Ipsum.

Почему он используется?
Давно выяснено, что при оценке дизайна и композиции читаемый текст мешает сосредоточиться. Lorem Ipsum используют потому, что тот обеспечивает более или менее стандартное заполнение шаблона, а также реальное распределение букв и пробелов в абзацах, которое не получается при простой дубликации “Здесь ваш текст.. Здесь ваш текст.. Здесь ваш текст..” Многие программы электронной вёрстки и редакторы HTML используют Lorem Ipsum в качестве текста по умолчанию, так что поиск по ключевым словам “lorem ipsum” сразу показывает, как много веб-страниц всё ещё дожидаются своего настоящего рождения. За прошедшие годы текст Lorem Ipsum получил много версий. Некоторые версии появились по ошибке, некоторые – намеренно (например, юмористические варианты).

Откуда он появился?
Многие думают, что Lorem Ipsum – взятый с потолка псевдо-латинский набор слов, но это не совсем так. Его корни уходят в один фрагмент классической латыни 45 года н.э., то есть более двух тысячелетий назад. Ричард МакКлинток, профессор латыни из колледжа Hampden-Sydney, штат Вирджиния, взял одно из самых странных слов в Lorem Ipsum, “consectetur”, и занялся его поисками в классической латинской литературе. В результате он нашёл неоспоримый первоисточник Lorem Ipsum в разделах 1.10.32 и 1.10.33 книги “de Finibus Bonorum et Malorum” (“О пределах добра и зла”), написанной Цицероном в 45 году н.э. Этот трактат по теории этики был очень популярен в эпоху Возрождения. Первая строка Lorem Ipsum, “Lorem ipsum dolor sit amet..”, происходит от одной из строк в разделе 1.10.32

Классический текст Lorem Ipsum, используемый с XVI века, приведён ниже. Также даны разделы 1.10.32 и 1.10.33 “de Finibus Bonorum et Malorum” Цицерона и их английский перевод, сделанный H. Rackham, 1914 год.

Lorem Ipsum – это текст-“рыба”, часто используемый в печати и вэб-дизайне. Lorem Ipsum является стандартной “рыбой” для текстов на латинице с начала XVI века. В то время некий безымянный печатник создал большую коллекцию размеров и форм шрифтов, используя Lorem Ipsum для распечатки образцов. Lorem Ipsum не только успешно пережил без заметных изменений пять веков, но и перешагнул в электронный дизайн. Его популяризации в новое время послужили публикация листов Letraset с образцами Lorem Ipsum в 60-х годах и, в более недавнее время, программы электронной вёрстки типа Aldus PageMaker, в шаблонах которых используется Lorem Ipsum.

Почему он используется?
Давно выяснено, что при оценке дизайна и композиции читаемый текст мешает сосредоточиться. Lorem Ipsum используют потому, что тот обеспечивает более или менее стандартное заполнение шаблона, а также реальное распределение букв и пробелов в абзацах, которое не получается при простой дубликации “Здесь ваш текст. . Здесь ваш текст.. Здесь ваш текст..” Многие программы электронной вёрстки и редакторы HTML используют Lorem Ipsum в качестве текста по умолчанию, так что поиск по ключевым словам “lorem ipsum” сразу показывает, как много веб-страниц всё ещё дожидаются своего настоящего рождения. За прошедшие годы текст Lorem Ipsum получил много версий. Некоторые версии появились по ошибке, некоторые – намеренно (например, юмористические варианты).

Откуда он появился?
Многие думают, что Lorem Ipsum – взятый с потолка псевдо-латинский набор слов, но это не совсем так. Его корни уходят в один фрагмент классической латыни 45 года н.э., то есть более двух тысячелетий назад. Ричард МакКлинток, профессор латыни из колледжа Hampden-Sydney, штат Вирджиния, взял одно из самых странных слов в Lorem Ipsum, “consectetur”, и занялся его поисками в классической латинской литературе. В результате он нашёл неоспоримый первоисточник Lorem Ipsum в разделах 1.10.32 и 1.10.33 книги “de Finibus Bonorum et Malorum” (“О пределах добра и зла”), написанной Цицероном в 45 году н. э. Этот трактат по теории этики был очень популярен в эпоху Возрождения. Первая строка Lorem Ipsum, “Lorem ipsum dolor sit amet..”, происходит от одной из строк в разделе 1.10.32

Классический текст Lorem Ipsum, используемый с XVI века, приведён ниже. Также даны разделы 1.10.32 и 1.10.33 “de Finibus Bonorum et Malorum” Цицерона и их английский перевод, сделанный H. Rackham, 1914 год.

Правильная вентиляция в котельной | Для быта

У Вас в котельной неприятный запах? Плохая тяга или вовсе отсутствует? Часто гаснет огонь? Можно с 100% уверенностью сказать, у Вас неправильно организована вентиляционная система, что является грубым нарушением правил эксплуатации и опасностью для Вашей жизни и жизни всех окружающих. Ведь даже дети знают, что для горения обязательно необходим воздух, точнее кислород в нем. Котельная не исключение. Во время работы каждый котел в огромном количестве сжигает кислород, а выбрасывает в дымоход углекислый газ с различными продуктами горения и окисами. Объем потребляемого воздуха четко указан в технической документации котла, и чем он мощнее, тем больше кислорода он сжигает. Часто при строительстве домов о вентиляции забывают. И почему-то вентиляция котельной уж точно стоит не на первом месте. А зря. Ведь раньше это не было столь серьезной проблемой, потому что дома могли «дышать». Нынешняя полная герметизация помещений не позволяет приточному воздуху проникать в котельную и, работающий котел, попросту высасывает воздух из дома и создает разряжение.

Во время отопительного сезона разряжение воздуха способствует всасыванию его из всех возможных щелей, в том числе из воздуховодов и дымоходов, наполняя при этом дом неприятными запахами с вентиляционных каналов, воздухом с улицы и углекислым газом. То есть образовывается т.н. «обратная тяга». Также опасно неполное сгорание топлива из-за отсутствия достаточного количества кислорода, в результате чего образовывается угарный газ. Рассказывать о том, сколько людей погибло от обратной тяги, надышавшись газом, мы не будем. Важно отметить, что улучшить тягу в дымоходе и устранить «обратную тягу» может только правильно организованная система вентиляции в котельной.
Свежий воздух в котельную должен непрерывно поступать естественным путем или принудительно. При твердотопливном котле приточную вентиляцию правильно будет установить напротив самого котла внизу стены или двери. Ее размер и количество поступаемого воздуха должно быть рассчитано под мощность конкретного котла и его потребление кислорода. Категорически запрещается уменьшать площадь необходимых вентиляционных отверстий.

Требования для газовой и твердотопливной котельной по приточно-вытяжной вентиляции очень схожи, разница в месте расположения вентиляции. Котельная для твердотопливного котла мощностью до 30кВт должна быть размером около 20м³ и иметь постоянно открытые вентиляционные отверстия. Чтоб рассчитать вентиляцию котельной, нужно учитывать, что объем вытяжного воздуха в таком помещении равен трехкратному воздухообмену в течение часа. Объем приточного воздуха равен вытяжной вентиляции плюс требуемый объем воздуха для процесса горения в котле. Идеальная высота потолка в помещении котельной — 6 м. Поскольку такое условие выполнить обычно тяжело, то при более низких потолках необходимо увеличивать кратность обмена воздуха на 25 % за каждый метр ниже нормы. При отсутствии возможности обеспечения нужного воздухообмена естественным путем устанавливается принудительная вентиляция в котельной. Для экономии энергии и сохранения тепла в доме возможна установка приточно-вытяжной вентиляции в котельной с системой рекуперации тепла. Рекуператор сохранит тепло отработанного воздуха зимой (прохладу летом), тем самым сэкономив на необходимом догреве поступающего воздуха.

Вентиляция в котельной в доме – важный и ответственный момент. От ее правильного и точного расчета зависит правильная и длительная работа оборудования и безопасность жителей дома. Поэтому лучше воспользоваться услугами профессионалов и получить исчерпывающую консультацию и правильный расчет вентиляции в котельной от специалистов.

Также в этой категории

Дата публикации: 15 ноября 2015. Категория: Для быта.

Обустройство котельной в частном доме

Отопление частного дома – одно из самых важных условий комфорта. Поэтому о котельной нужно подумать задолго до того, как строители завершат отделочные работы. В частном доме, где нет возможности подключиться к централизованной системе отопления, владельцыобустраивают собственные котельные. В зависимости от установленного типа агрегата, дом отапливать можно: дровами, углем, газом, дизелем, пеллетами.

Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только является залогом комфортной температуры в частном доме даже в самые сильные зимы, но и уберегает вас от различных поломок и происшествий, в том числе опасных для жизни и имущества. Кроме того, правильный монтаж отопления коттеджа и горячего водоснабжения избавит вас в будущем от проблем с приемками, проверками, согласованиями и прочими бюрократическими процедурами.

Однако для эффективной работы оборудования необходимо периодическое обслуживание котельной на постоянной основе. На сайте Энергосервиса специалисты помогут вам с проектированием, монтажом и обслуживанием технологического оборудования.

Для установки отопительного оборудования часто требуется отдельное помещение, которое называют топочной, бойлерной, но чаще — котельной. Для бесперебойного функционирования отопительной системы в первую очередь следует обратить внимание на выбор теплового оборудования, соответствующего всем нормам и требованиям.

Описание и состав котельной в частном доме

Обустройство котельной в частном доме

Частная котельная, топочная или бойлерная представляют собой отдельное помещение, предназначенное для размещения отопительного или водогрейного газового оборудования с любой мощностью в пределах 350 кВт. Согласно норм потребность в наличии в проекте дома отдельного нежилого помещения возникает при мощности котла ≥ 60 кВт.

При мощности ≥150 кВт котельная размещается исключительно на первом или цокольном этаже, пристройке или отдельном здании. В помещении котельной располагается как основное (котел, бойлер), так и вспомогательное оборудование, включая:

• Группу безопасности с обязательными предохранительными клапанами и расширительным бачком.
• Распределительные коллекторы, регулирующие параметры теплоносителя в многоконтурных системах обогрева разного типа.
• Дымоход и вытяжные системы, элементы принудительной вентиляции.
• Устройства принудительной циркуляции теплоносителя.
• Системы контроля загазованности помещения, устанавливаемые в обязательном порядке в пристройках, подвалах или цокольных котельных при любой мощности или при превышении производительности оборудования свыше 60 кВт во всех остальных случаях.

При наличии свободного пространства в котельной может устанавливаться другое оборудование (громоздкая бытовая техника, системы фильтрации, тепловые аккумуляторы, бойлеры электрического нагрева) и монтироваться электрический щит. Вне зависимости от числа и тепловой мощности размещаемого оборудования стены, полы и потолки котельной закладываются и отделываются невозгораемыми материалами. К обязательным отличиям газовой котельной от других хозяйственных помещений также относят:

• Наличие дымохода для вывода продуктов сгорания. При мощности газового оборудования в пределах 30 кВт уходящие газы разрешается выводить через стены котельной, во всех остальных случаях дымоход проходит сквозь крышу с минимальным количеством колен.
• Наличие труб подвода воды для котла или бойлера и канализационных коммуникаций для обеспечения аварийного или планируемого слива теплоносителя.
• Организацию достаточного естественного и принудительного вентилирования.
• Наличие форточки для аварийного проветривания и естественного освещения котельной.

В зависимости от типа и способа расположения на участке все котельные в частных домах разделяются на внутренние (котел устанавливается на кухне или в любом подходящем нежилом помещении дома, за исключением ванны), пристроенные или отдельные.

Нормы обустройства котельных

Общие требования к устройству газовых котельных

Хорошей новостью для тех, кто хочет поставить в своем доме маломощный газовый котел (до 30 кВт) является тот факт, что СНиП не требуют для него отдельной топочной комнаты. Поэтому спокойно ставьте его на кухне, соблюдая следующие нормативы:

• Площадь помещения не меньше 15 м2;
• Высота потолка не ниже 2,2 метра;
• Приточно-вытяжная вентиляция помещения;
• Площадь остекления на 1 м3 объема кухни должна быть не менее 0,3 м2;
• Окно котельной обязательно должно быть с форточкой;
• В стене над полом или в нижней части двери должны быть воздухозаборные отверстия (общая площадь не менее 0,025 м2), обеспечивающие постоянный приток воздуха;
• Котел должен стоять у стены из негорючего материала (минимальная дистанция — 10 см).

Если в помещении нет стен из негорючих материалов, то правила допускают установку  котла на оштукатуренную деревянную стену. Только ее нужно обязательно закрыть теплоотражающим экраном из листового металла. Для газового котла, мощностью более 30 кВт требуется отдельная топочная комната. Требования к ее обустройству зависят от расположения. Рассмотрим два наиболее распространенных варианта.

Общие требования к котельной с твердотопливным котлом

При обустройстве подобных помещений необходимо учитывать следующее:

• Минимальная площадь топочной — 8 м². Объем пристройки должен составлять не менее 15 м³ + 0,2 м³ на каждый киловатт мощности системы отопления.
• Высота потолка — как минимум 2,5 м.
• Расстояние от фронтальной части котла до противоположной стены — от 2 м.
• Отопительное устройство рекомендуется располагать на специальном прочном и жаростойком основании высотой не менее 10 см.
• В помещении обязательно должно быть как минимум одно окно. Общая площадь окон рассчитывается по формуле: 0,03 м² остекления на каждый 1 м³ объема топочной.
• Входная дверь должна быть выполнена из огнеупорного металла с показателем огнестойкости 0,6 ч. Важно, чтобы она открывалась наружу. Ширина двери — от 80 см.
• Еще одно требование к котельной для твердотопливного котла, не зависящее ни от ее размера, ни от местоположения, — это высокий уровень огнеупорности. Оптимальный материал для отделки пола в таком помещении — керамическая плитка. Стены должны быть выполнены из огнеупорного кирпича.
• Необходимо оборудовать естественную и принудительную вентиляцию. Естественная циркуляция воздуха осуществляется через оконные и дверные проемы. Система принудительной вентиляции обустраивается из расчета 8 см² сечения канала на каждый киловатт мощности оборудования.
• Пол под топочным отделением застилают листовым металлом. Для защиты стен рекомендуется использовать асбокартонные пластины.
• Очень важно, чтобы в котельной не было пыли, мусора, химически активных и горючих веществ. Последние могут спровоцировать возгорание вне топочной камеры, а пыль способствует скоплению сажи в дымоходе.

Общие требования к отдельно стоящей котельной

Если контейнерные котельные для частных домов и дач не по карману, можно построить такое отдельностоящее здание самостоятельно.Существуют определенные требования, предъявляемые к таким котельным:

•  Здание не должно прилегать к несущим стенам дома. Это требование безопасности. В таком случае пожар или взрыв котельной не повредит жилому дому.
• У здания должен быть отдельный фундамент, не прилегающий к основанию дома. К нему предъявляются высокие требования. Изготавливается плитный или ленточный армированный фундамент, такой же, как для жилого здания.
• Технические требования здания используемого под котельную. Обязательным является наличие окон, высота потолка не менее 2,4 м, площадь помещения не менее 12 м². Остальные требования могут, предъявляются в зависимости от используемого типа котла.

Котельное оборудование отдельно стоящей мини котельной позволяет избежать проведения капитального строительства. Монтаж, подключение к системе отопления дома и запуск оборудования занимает всего несколько дней. Установка мини системы отопления работающей на твердом топливе позволяет обеспечить теплом жилой дом с помощью: топливных брикет, пеллет, дров и другого сырья.

Требования к дымоходу и вентиляции котельной

Требования к дымоходу и вентиляции котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

• дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
• в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
• каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
• если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
• рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

Требования к дымоходу и вентиляции котельной

Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:

• вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м³, то за час в нее должно поступить 45 м³ воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
• для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
• если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см² площади вентиляционного отверстия;
• при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см² отверстия;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.

Виды котлов для котельной

По типу топлива котлы бывают:

• газовые, работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного типа газа на другой. Оптимальный выбор для большинства частных домов;
• на твердом топливе (уголь, дрова, торф, брикеты) в плане эксплуатации более экономные, но придется постоянно следить за системой и подбрасывать топливо;
• на жидком топливе (дизель). Такие котлы обычно ставят там, где нет возможности использовать природный газ или подвозить сжиженный. Если же со временем в районе появится газопровод, то такой котел можно будет переоборудовать на работу с газом;
• электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Отапливать целый дом ими невыгодно, но в качестве резервного источника тепла они подходят.

По способу установки котлы бывают:

• настенные;
• напольные.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и т.д. В подобном исполнении производятся котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, его разрешается устанавливать в кухне или прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы при отоплении помещений большой площади.

Обслуживание котельных в частном доме

Однозначного ответа, как часто необходимо обслуживание котельных, нет – это решение зависит от хозяина дома. Благодаря своевременным осмотрам и профилактическим мероприятиям повышается ресурс системы, исключаются аварийные ситуации. Осмотры специалистом гарантируют безопасность системы отопления, ее бесперебойную работу и сохранение высокого КПД котельного оборудования. Система отопления частного дома имеет сложную конструкцию, поэтому периодической проверке должны подвергаться не только котлы, но и трубопроводы, клапаны, фильтры, насосы, задвижки, вентиляция.

Многие специалисты по монтажу и ремонту котельного оборудования советуют проводить плановые осмотры дважды в год: до и после отопительного сезона. В зимний период система отопления будет испытывать большие нагрузки. Важно, чтобы она не подвела в самый неподходящий момент, не вышла из строя. Необходимо проверить работу автоматики, фильтров, насосов и другого оборудования, оценивают возможность протечек. Также, проводится замена некоторых деталей, которые отслужили свой срок или выработали ресурс.

Твердотопливная котельная

Твердотопливные котельные – комфортная атмосфера в вашем доме

Любая котельная установка должна в первую очередь обеспечивать своим владельцам нужную температуру в помещении. Как правило, это считается производителями основным показателем комфорта. Твердотопливные котельные не хуже прочих справляются с этой задачей – с одной загрузки топлива они способны до суток поддерживать нужный уровень тепла даже в домах большой площади. Но наряду с этим котлы на твердом топливе дают своим обладателям еще одно важное преимущество – душевное спокойствие.

Это не голословное утверждение. Вспомните сами, с какой настороженностью люди, никогда не имевшие дела с газовым оборудованием, впервые включают, к примеру, газовую плиту. И даже те, кто долгое время живет в домах с магистральным газопроводом, постоянно помнят о взрывоопасности пропан-бутановой смеси и периодически ловят себя на мыслях – не пахнет ли газом, закрыт ли вентиль. Сходные ощущения испытывают люди, постоянно пользующиеся дизельными и бензиновыми установками. Конечно, современная техника оснащена всеми мыслимыми системами безопасности, что сводит риск взрыва к нулю. Но подсознательное беспокойство никуда не денешь…

Зато котельные на твердом топливе не причиняют своим владельцам стрессов такого рода. Дрова, уголь, пеллеты и деревянные отходы абсолютно взрывобезопасны – это знает каждый. Отсутствие подсознательной тревоги не только заметно упрощает повседневную жизнь, но и позволяет быстро освоиться с управлением твердотопливным котлом и уходом за ним. Впрочем, конструкция этих агрегатов весьма проста и надежна – одной консультации сотрудников компании Термопроект после установки вам будет достаточно, чтобы уверенно справляться со своей отопительной системой. Так что можно смело сказать, что твердотопливные котлы добавят комфорта не только вашему дому, но и вашей душе.

Твердотопливные котельные установки от компании Термопроект

Когда речь заходит о твердотопливных котлах, в первую очередь на ум приходят дровяные котельные. Это наиболее распространенный и бюджетный способ организации отопления и ГВС. Мощности дровяных котлов от компании Термопроект достаточно для того, чтобы качественно протопить дом большой площади и поддерживать в нем нужную температуру в течение суток. Для простоты управления котел может быть дополнен современной автоматикой.

Удобный вариант отопления – угольно-дровяные котельные установки. Они более эффективны, чем обычные угольные котельные, а кроме того практически всеядны. Такие комбинированные котлы могут с одинаковой эффективностью работать на угле, сухих дровах и сырой древесине, а также отходах деревообрабатывающих производств. А если вы хотите еще больше снизить расходы на эксплуатацию отопительной системы, мы предложим вам пиролизный котел, использующий в качестве топлива не только дрова/уголь, но и продукты их сгорания. Такая конструкция позволяет увеличить время работы с одной закладки топлива и практически устраняет необходимость чистки котельного оборудования.

«Заказывайте современные угольные, дровяные, комбинированные и пеллетные котельные в компании Термопроект! Мы подберем котел и прочее оборудование, в соответствии с вашими требованиями, установим и настроим для вас систему отопления и научим вас пользоваться ею максимально уверенно и эффективно!

Подача воздуха в котельную

Для правильного горения и техники безопасности необходимо предусмотреть в котельных соответствующие отверстия для подачи свежего воздуха. Временных воздухозаборников, таких как окна и двери, следует избегать, так как они могут быть закрыты (часто это происходит, когда люди в котельной чувствуют холод) и перекрыть подачу воздуха в котел.

Если подача воздуха для горения ограничена, огонь начинает дымить, происходит неполное сгорание и образуется угарный газ .Если пламя погаснет до того, как система обнаружения пламени закроет предохранительный запорный клапан топлива, накопленное топливо может воспламениться , когда кислород просочится через трещины и щели. Может произойти взрыв печи с катастрофическими последствиями для персонала и имущества.

• необходима достаточная подача воздуха, чтобы свести к минимуму возможность взрыва

Коды, касающиеся количества воздуха для горения или размера отверстия в стенах для воздуха для горения в котельной:

• ASME CSD- 1- Органы управления и устройства безопасности для автоматических котлов, 1992 г. с дополнением 1a 1993 г.раздел CG-260 Воздух для горения.
• Раздел VI ASME Рекомендуемые правила по уходу и эксплуатации отопительных котлов.
• NFPA 54 — Национальный кодекс топливного газа, 1992 г., раздел 5.3 Воздух для горения и вентиляции.
• NFPA 31 — Установка оборудования для сжигания мазута, 1992, раздел 1-5 Воздух для горения и вентиляции.
• BOCA — Национальный механический кодекс, 1990 г., статья 10, Воздух для горения.
• SBCCI — Стандартный механический кодекс, 1991 г., раздел 305 Воздух для горения и вентиляции.
• Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) — Основы, 1993 г., глава 15, стр. 15.9 Воздух для горения.

ASME CSD-1-Устройства управления и безопасности для автоматических котлов, 1992 г. с приложением 1a 1993 г. Раздел CG-260 Воздух для горения

Разделы охватывают требования к воздухозаборникам для горения.

Американское общество инженеров-механиков, ASME

ASME Раздел VI Рекомендуемые правила по уходу и эксплуатации отопительных котлов

Ссылка 6. 04 состояния:

Котельная должна иметь достаточную подачу воздуха, чтобы обеспечить чистое, безопасное горение и свести к минимуму образование сажи. Должен быть обеспечен беспрепятственный доступ воздуха. Его размер может быть рассчитан на основе 1 квадратного дюйма свободной площади на 2000 БТЕ/час максимального расхода топлива комбинированных горелок, расположенных в котельной, или в соответствии со стандартами Национальной ассоциации противопожарной защиты для установок жидкотопливных и газовых горелок для особые условия труда. Отверстия для подачи воздуха в помещение котельной всегда должны быть свободны.

Из опыта правило ASME 1 квадратный дюйм свободной площади на 2000 БТЕ/час (Конвертер единиц измерения) максимальное потребление топлива комбинированными горелками, расположенными в котельной. Я обычно округляю до следующего общего размера.

NFPA 54 — Национальный кодекс топливного газа, 1992 г., раздел 5.

3 Воздух для горения и вентиляции

содержит требования к установке и эксплуатации газопроводов, оборудования и вентиляции. Это общепринятая национальная мера для всех установок, работающих на топливном газе.

газовый топливо

Минимум № отверстия Требуется	2
Открытый открытый ( кв. In./BTU H )	1/4000
Вертикальные протоки ( кв. , In./BTU H )	1/4000
горизонтальные каналы ( кв. В. ібту h )	1/2000
Протоки То же самое Как открытие	Да
Минимальный размер воздуховода ( дюйма )	3
	Открытие	Открытие
бесплатная зона, дерево *	20-25%
Дополнительное обеспечение, металл *	60-75%
Заслонка блокируется	да

* Предполагается, что деревянные жалюзи и решетки имеют 20-25% свободной площади. Металлические жалюзи и решетки 60-75% соответственно.

NFPA 31 — Установка оборудования для сжигания жидкого топлива, 1992 г., раздел 1-5 Воздух для горения и вентиляции

Охватывает минимальные требования по безопасности жизни и имущества от пожара при установке горелок для жидкого топлива и оборудования, используемого в связи с ними.

Нефтяное топливо

Минимум № отверстия Требуется	2
Открытие на открытом воздухе ( кв. В. /бту H )	1/4000
Вертикальные протоки ( кв.In./BTU H )	1/4000
горизонтальные протоки ( кв. В. /бту H )	1/2000
Протокол То же самое Как открытие	Да
минимум Измерение воздуховода ( дюйма )	3
Лувра и гриль Бесплатная зона	Открытие
Дополнительные площадки, дерево *	20-25%
Дополнительные площадки, металл *	60-75%

BOCA — Национальный механический кодекс, 1990 г.

, статья 10, воздух для горения

Все виды топлива

7 Минимум №9 90.Требуются отверстия

2	2
Открытый открытый ( кв. В.Н./бту H )	1/4000
Вертикальные каналы ( кв. В. Ин. /бл H )	1/4000
горизонтальные протоки ( кв. В. ібту h )	1/2000
Минимальный объем воздуховода ( дюйма )	3
Дополнительное обеспечение бесплатная зона, дерево	25%
Припуск на свободное пространство, металл	75%
Заслонка блокируется	да

ГАЗ и нефтяное топливо

Минимум № отверстия Требуется	2
Открытие на открытом воздухе ( кв. В. /бту H )	1/4000
Вертикальные протоки кв. In./BTU H )	1/4000	1/4000
горизонтальные каналы ( кв. В.Н./БТУ H )	1/2000
Протокол То же самое Как открытие	Да
Минимальный размер воздуховода ( дюймов )	3

Твердое топливо

Минимальный номерТребуются отверстия	2	2
Открытый открытый ( кв. В. /бту H )	2/1000
Минимальный объем воздуховода ( дюймов )	3
Луу и гриль бесплатно площадь	проем

Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) Справочник — Основы, 1993, глава 15, стр. 15.9 Воздух для горения

0 Вентиляторы для твердотопливного котла ВЕНТС ВЕНТС

Вентилятор предназначен для подачи воздуха в топку твердотопливного котла центрального отопления. Может использоваться для вентиляции помещений и технологического оборудования.

• Описание
• Модификации
• загрузок
• Легенда

Описание

Описание

ЗАЯВКА
Вентилятор предназначен для подачи воздуха в топку твердотопливного котла центрального отопления.	Может применяться для вентиляции помещений и технологического оборудования.
ДИЗАЙН
Материал корпуса — сталь с полимерным покрытием. Входное отверстие вентилятора защищено решеткой. Выходное отверстие вентилятора фланцевое.	Гравитационная заслонка, установленная на стороне выхода вентилятора, перекрывает доступ воздуха в котел при выключенном вентиляторе.
МОТОР
Рабочее колесо с загнутыми вперед лопатками из оцинкованной стали приводится в действие 4-х полюсным однофазным двигателем с внешним ротором. Двигатели оснащены встроенной тепловой защитой от перегрева с автоматическим перезапуском. Двигатель оснащен шарикоподшипниками для увеличения срока службы.	Для обеспечения точных характеристик, безопасной работы и низкого уровня шума каждая турбина динамически балансируется при сборке. Класс защиты двигателя IP 44.
РЕГУЛЯТОР СКОРОСТИ
Как плавное, так и ступенчатое регулирование скорости осуществляется с помощью тиристорного или автотрансформаторного регулятора.	К одному контроллеру можно подключить несколько вентиляторов, если суммарная мощность и рабочий ток не превышают номинальных значений контроллера.
КРЕПЛЕНИЕ
Крепление винтами к стенке воздуховода посредством фланца с чувствительным элементом, расположенным на воздушном потоке. Питание подается через внешние клеммы.	Рекомендуется использовать прокладку между фланцем и котлом для предотвращения потерь воздуха.

Легенда

Легенда

Серия	Типоразмер	Материал корпуса	Демпфер
ВЕНТС ВДК	120	А – алюминий	К

Установка твердотопливных котлов своими руками

Для того чтобы установка твердотопливного котла была проведена правильно, и оборудование прослужило долго, необходимо соблюдать определенные правила.Это также будет гарантией безопасности. Перед началом работ важно знать, где и как установить твердотопливное оборудование. Важно обеспечить необходимый запас площади вокруг техники, а это будет подразумевать необходимость выделения дополнительного места в доме.

Требования к котельной

Монтаж котлов на твердом топливе производится в специальных котельных, которые в обязательном порядке должны быть оборудованы интенсивной вентиляцией. Это обеспечит правильный процесс горения.Пол должен быть бетонным, а его толщина не менее 5 см. Оборудование должно быть установлено в правильном месте. Недостатком такого оборудования является необходимость установки котла там, где по периметру много места, необходимого для проветривания поверхностей.

Технология работы

Монтаж котлов на твердом топливе производится по определенной методике. На первом этапе необходимо разместить соответствующее отопительное оборудование в котельной, затем проложить трубопровод по жилому помещению.Следующий шаг – обвязка, но на последнем этапе запускается котел.

Обеспечение сохранности оборудования

Монтаж котлов на твердом топливе осуществляется на площади не менее 7 кв. В котельной обязательно необходимо установить систему приточной вентиляции. Сечение вентиляционного канала должно быть 80 миллиметров на 1 кВт отопительного оборудования. В качестве безопасного расстояния от котла до стены принимают 0,5 метра. Поверхность пола должна быть вымощена негорючими материалами.Перед котлом необходимо расположить негорючий материал, это может быть металл.

Рекомендации мастеру

Монтаж твердотопливного котла производится с использованием некоторых инструментов и материалов. Для того чтобы сделать разводку патрубков теплоносителя, а также припаять соединительные элементы, потребуется подготовить специальное оборудование вроде паяльника, предназначенного для пластиковых патрубков. Потребуется сварочный аппарат, а также ножницы для труб. Обвязка считается самым сложным этапом.Необходимо будет реализовать и оборудовать дымоход. Последние не должны иметь поворотов, но если их все-таки пришлось делать, то они не должны получиться крутыми. В месте соединения котла с дымоходом необходимо обеспечить хорошую герметичность. Для этого используют термостойкую ленту или герметик. Дымоход должен обладать качествами прочности, его конструкция должна выдерживать вес трубы с запасом, а сечение трубы — соответствовать сечению на выходе из оборудования.После завершения монтажа котлов на твердом топливе мастер должен подтянуть все соединения и проанализировать их на герметичность. Далее промывается и проверяется работоспособность гидросистемы.

Запуск котла

В момент запуска система отопления должна быть заполнена, а оборудование подключено. Вокруг последней следует убрать весь мусор, который мог остаться после монтажных работ, дверца должна быть закрыта. Только после того, как будет реализовано полное охлаждение, можно будет избавиться от имеющихся неисправностей.

Правила установки

Если вы устанавливаете твердотопливный котел своими руками, то следует помнить, что при недостатке места в котельной можно установить оборудование в отдельной пристройке или за стенкой дымохода. Для этого необходимо установить каркас из металлоконструкций, а затем сэндвич-панели. Иногда для этого используют профилированный лист теплоизоляционного материала. Этот вариант особенно удобен для тех, кто собирается использовать в качестве топлива уголь, и удастся исключить грязь внутри дома.Если речь идет о недорогом оборудовании, которое имеет небольшую мощность, то его можно установить прямо на черную стяжку. Такие котлы имеют малый вес и не способны оказывать сильных нагрузок на фундамент. Это связано с тем, что такие котлы не оснащены шнеком или вентилятором. Если вы приобрели агрегат мощностью более 50 кВт, необходимо заранее залить бетонный фундамент, на который нужно положить землю и хорошо утрамбованную кучу щебня. Фундамент должен быть на 100 миллиметров выше по отношению к стяжке, а конструкции не должны соединяться друг с другом.При эксплуатации долговечных котлов, в которых имеется механизм подъема и опускания тяжелого груза, также требуется основание. Обычно проекты частных домов предусматривают установку дымохода в стенах с выходом трубы через крышу. Если такая шахта отсутствует или занята газовой колонкой, необходимо будет сделать дымоход для установки котла. Для этого рекомендуется использовать стальные двустенные дымоходы с дополнительной изоляцией. Они легкие по весу, а также легко крепятся к стене.Для отводов и поворотов делают двустенные отводы и тройники.

Некоторые особенности работы

При отсутствии шахты возможна установка проточной сетки, которая находится под потолком. Роль вытяжки заключается в том, что в камере сгорания создается разрежение, в результате туда засасывается приточный воздух из других помещений. На сегодняшний день есть возможность заказать твердотопливные котлы под ключ, но если вы решите сделать это своими руками, то вам необходимо учитывать тот факт, что при установке оборудования мощностью от 50 кВт потребуется установка отдельного подвода. вентиляция.Чаще всего в котельных отсутствует выпуск канализации. Это не правильно, так как в некоторых случаях возникает необходимость опорожнить водяную рубашку или саму систему. В этот же слив предполагается опустить предохранительный клапан. Перед началом сборки оборудования необходимо учесть, достаточно ли свободного места в котельной. Если там достаточно многолюдно, то работу нужно проводить на улице. Устройства автоматики и вентилятор должны быть установлены после монтажа котла.Установка твердотопливного котла с буфером производится на фундамент так, чтобы выход газа был совмещен с трубой дымохода.

Заключение

Монтажные работы можно выполнить и самостоятельно, так как вес оборудования довольно часто не превышает 50 кг. Котел необходимо закрепить на фундаменте так, чтобы не было перекосов. Важно использовать специальный строительный уровень, так как выполнять такие работы на глаз не рекомендуется. Это может привести к неприятным последствиям.

р>

Вентиляция газового котла: важность надлежащей вентиляции и последствия ее отсутствия

Вентиляция газового котла всегда имела большое значение. Почему? Способствует предотвращению возникновения гнили в подпольных пустотах и ​​подкровельных пространствах, пропускает достаточное количество кислорода для твердого топлива и газа, используемых в процессе горения, выпускает углекислый газ, дым и водяной пар и т. д.

Все современные газовые приборы требуют постоянной подачи чистого свежего воздуха для безопасной и эффективной работы.Такие приборы доступны в трех основных формах:

1. с открытым дымоходом
2. без дымохода
3. герметичный


При ограничении надлежащей вентиляции, неисправности газового прибора и несоблюдении требований изготовителя по его обслуживанию происходит неполное сгорание и активное образование угарного газа.

Даже для удовлетворительной работы газовых приборов требуется достаточная подача свежего воздуха. Действующие стандарты и законодательство включили положения о вентиляции в основные требования.Если установка использует воздух из космоса или помещения для надлежащего поддержания горения, очень важно заменить использованный воздух необходимым количеством целевого притока воздуха – вентиляции.

Обеспечение надлежащей вентиляции газового котла необходимо не только для сжигания воздуха. Также требуется для:

• рассеивание тепла
• обеспечение воздухообмена в доме для улучшения условий проживания
• удаление конденсата
• подача приточного воздуха для устранения возможного воздействия канальных кухонных вытяжек, сушильных машин и вентиляторов

Сколько воздуха требуется?

Большинство домов получают достаточную вентиляцию за счет естественной утечки воздуха.Хотя уровень вентиляции сравнительно низок, он все же удаляет водяной пар и углекислый газ, образующиеся в результате повседневной деятельности, и заменяет их свежим воздухом с высоким содержанием кислорода.

Говоря о количестве воздуха, которое требуется для охлаждения и вентиляции в котельной, следует отметить, что оно всегда определяется теплопотерями с рубашки, обечайки котла, трубопроводов, дымовых труб, затворов и другого тепловыделяющего оборудования, которые находится в котельной.

Отсутствие вентиляции газового котла и ее последствия

Обычно газовый котел устанавливают в темном частном помещении дома.Это может быть подвал, где установка подключается к газовой магистрали. Люди обычно прячут туда свои газовые котлы, так как за такими приборами не нужно постоянно следить. Однако это не означает, что следует забыть о периодическом его обслуживании, а также о том, чтобы процесс вентиляции газового котла соответствовал существующим требованиям.

Оставленная без присмотра работа газового котла может вызвать ряд огромных проблем не только в квартире или подвале, но и во всем доме.Оптимальный способ избежать возникновения неприятностей – обеспечить правильную вентиляцию в газовой котельной.

Чтобы обеспечить безопасность, убедитесь, что вы знаете все существующие требования к вентиляции газовых котлов в вашем штате и регионе. Будьте внимательны при чтении рекомендаций производителя и обращайтесь за регулярным осмотром состояния вашего газового котла.



Вертикальные вентиляционные системы с линейным индуктором тяги для всех видов топлива : Дымоходный вентилятор : Tjernlund Products, Inc.

Тяговые индукторы Tjernlund In-Line заверяют положительная тяга при ограниченных котлах и печах, плохие дымоходы или отрицательная давление в зданиях препятствует надлежащему отводу дымовых газов. Действие Вентури запускает движение воздуха вверх по трубе мгновенно и поддерживает он движется плавно. Эти устройства быстро и легко монтируются и полностью автоматический в работе.Встроенные индукторы тяги построены для долговременной и бесперебойной работы и доступны в различных размерах и мощностях удовлетворить практически все требования к системе отопления. Вари-драфт Контроль позволяет приспосабливаться к индивидуальным требованиям работы. Встраиваемый индуктор тяги Сопроводительная документация Полная линия Индуктор сквозной тяги Ref Guide CSA1 Вспомогательное устройство дымохода, горит CSA1 Вспомогательный прибор дымохода Характеристики DJ-3, D-3, HD, I, IL, XL DJ-3, D-3, HD, I, IL, XL Инст. PS1505 Инструмент расстойки с вентилятором   Полный Библиотека документов Вентиляционные каналы/дымоходы с линейной тягой Индукторы должны заканчиваться вертикально над линией крыши. ВСЕ НЕОБХОДИМО ДЛЯ СООТВЕТСТВИЯ НАЦИОНАЛЬНЫМ МЕХАНИЧЕСКИМ НОРМАМ Защитная блокировка расстойного вентилятора Модель PS1505 Чтобы удовлетворить национальные механические нормы для нефтегазовых установок, Индукторы тяги должны быть правильно сблокированы с контурами горелки. Контрольный выключатель вентилятора PS1505 контролирует давление в корпусе индуктора. для проверки работы индуктора. Используется вместе с UC1 Универсальное управление обеспечивает соблюдение норм и упрощает электрическая блокировка всех цепей горелки 24/115 В переменного тока. PS1505 не совместим с газовыми клапанами милливольт.   Вспомогательный комплект дымохода для детей-сирот Водонагреватели Устраняет необходимость в облицовке дымохода при вентиляции Водонагреватели в больших дымоходах Обязательства по предотвращению падения крыши В результате модернизация конденсационных печей с прямым отводом, водонагреватели часто осиротели и оставлены для вентиляции в дымоходах, которые слишком велики после вентиляции разъем от старой печи заглушен.Это может привести к образованию конденсата и проблемы утечки дымовых газов. CSA1 позволяет использовать водонагреватель. вентилируется через существующий вентиляционный патрубок в негабаритный дымоход без добавления дымохода. Комплект CSA1 предлагает следующие льготы : Вспомогательный механический вентилятор защищает от обратных вызовов конденсата и проблемы утечки дымовых газов. Установка комплекта CSA1 выполняется одним человеком и не требует электрик. За счет устранения вкладыша подрядчику не нужны два техников на работе и удерживает техников от потенциального падения крыши обязательства. В комплект CSA1 входит вытяжной колпак Linear Limit Safety для заблокировать водонагреватель в случае продолжительной утечки дымовых газов. ПРИНАДЛЕЖНОСТИ UC1 представляет собой стандартную систему управления для Tjernlund. Индукторы/вентеры.Он предлагает множество вариантов установки, эксплуатации и безопасности. преимущества. Универсальное управление Модель UC1 UC1 можно заблокировать практически с любой схемой управления горелкой. Особенности включают в себя: регулируемую предварительную и последующую продувку, светодиодный индикатор состояния/диагностики. индикаторы, 10-секундная задержка включения прувера во избежание запуска горелки и Короткая езда на велосипеде, вызванная ветром.Взаимоблокируется с любой горелкой 24–120 В переменного тока. цепи управления, а также имеет возможность срабатывания «сухого» контакта. Выбираемый напряжения исключает ложное срабатывание цепей управления горелкой. После каждый цикл горелки UC1 будет продолжать работать в режиме постпродувки, чтобы позвольте Inducer/Venter продуть нагреватель и удалить остатки дымовых газов газы. Заводское время постпродувки установлено на 2 минуты и регулируется. до 16 минут. UC1 Инструмент Управление несколькими устройствами Модели MAC1E, MAC4E Используется MAC1E Multiple Appliance Control в сочетании с универсальным управлением UC1 для простой блокировки до один дополнительный прибор с питанием от сети 24 В переменного тока, 115 В переменного тока или милливольта. Он активирует Venter через свои соединения с UC1 и, в свою очередь, полагается на цепь безопасности UC1 Fan Prover (P1 и P2), позволяющую блокируемые приборы для работы. Любые настройки до/после очистки на по умолчанию для UC1 будет использоваться MAC1E. MAC1E положит конец трудным и кошмары о дорогостоящей проводке на строительной площадке. Печатная плата размещена в негабаритном Электрическая коробка 18 калибра с несколькими выбивными отверстиями для легкого подключения проводки.   MAC1E Инст   Устройство управления несколькими устройствами MAC4E используется в в сочетании с универсальным управлением UC1 для простой блокировки до 4 дополнительные 24 В переменного тока, 115 В переменного тока или милливольтовые приборы.Это активирует Venter через свои соединения с UC1 и, в свою очередь, полагается на цепи безопасности вентилятора UC1 (P1 и P2), чтобы обеспечить его блокировку. приборы для работы. Любые настройки до/после очистки на UC1 будут по умолчанию использовать MAC4E. MAC4E кладет конец сложным и дорогостоящим кошмары с проводкой на рабочем месте. Печатная плата размещена в негабаритных 18 электрическая коробка манометра с несколькими выбивными отверстиями для легкого подключения проводки. MAC4E Инструмент Комплект милливольтовой блокировки безопасности Модель WHKE Для использования с универсальным управлением UC1, вспомогательным устройством MAC1E или MAC4E. контролирует.Реле давления газа WHKE приводит в действие индуктор через сухие контакты А-В. Линейный концевой выключатель отключает нагреватель. в случае неисправности вентиляции. Включает термопару JA1 соединительный адаптер. Для блокировки милливольтового водонагревателя (водонагревателей) только с помощью индуктор, управляемый UC1, добавляет WHKE для каждого милливольтового нагревателя. К соединить милливольтовый водонагреватель и одну печь или котел на 24/115 В переменного тока с индуктором, управляемым UC1, добавьте WHKE и MAC1E. WHKE Inst Барометрические регуляторы тяги Модели: DC4, DC5, DC6, DC7, DC8, DC9, DC10 DC4G, DC6G, DC7G, DC8G, DC9G, DC10G Качество, разработанное и изготовленное для поддержания постоянной тяги на широкий спектр жидкотопливного и газового отопительного оборудования.Может быть использовано с вентилируемым дымоходом или вентилируемым отопительным оборудованием. Для фанатов применение на газе, нефти или твердом топливе с диаметром вентиляционного отверстия от 4 до 10 дюймов. DC4 через DC10. Для применения на сжиженном нефтяном газе и природном газе с вентиляционным отверстием диаметры от 4″-10″, выберите от DC4G до DC10G. МОДЕЛЬ ТАБЛИЦА СЕЧЕНИЙ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАЖНО : Вентиляционные отверстия/Дымоходы использование встроенных индукторов тяги должно заканчиваться вертикально над линия крыши.Не используйте для вентиляция боковых стенок. Проконсультируйтесь с заводом по поводу надлежащего газа. или масляная сторона Варианты настенной вентиляции. Фиксированный & Системы с регулируемой скоростью также доступны с практически неограниченные мощности. ПРИМЕЧАНИЕ: Входные данные, показанные выше, считаются быть максимальными мощностями для индукторов при установке на трубы указанных размеров для обычных работ, где требуется умеренная механическая тяга. Учитывается, как правило, более высокие требования к статическому давлению для более крупных установок, для типа сжигаемого топлива, а для установлен тип регулятора тяги. Некоторые рейтинги могут быть действительны только для очень коротких вентиляционных отверстий из-за чрезмерной потери давления; то есть Модель IL газовое отопление с вытяжным колпаком в 10-дюймовой трубе при 2 080 000 БТЕ/час. Где требования к давлению неизвестны или считаются необычно серьезными, запросите полное выполнение кривые или проконсультируйтесь с заводом-изготовителем. Должны быть установлены индукторы тяги в одностенной вентиляционной трубе для обеспечения надлежащей работы. РАЗМЕРЫ МОДЕЛИ

Требования к вентиляции газовой котельной. Вентиляция в котельной частного дома: виды, требования, расчет

При использовании любого котельного оборудования происходит сжигание топлива, будь то газ, твердое или жидкое топливо, а, как известно, при горении происходит поглощение кислорода.За счет этого процесса котел всасывает большое количество воздуха, как пылесос. Поэтому вентиляция в котельной – необходимая и необходимая конструкция.

В первую очередь необходимо правильно спроектировать и рассчитать вентиляцию, чтобы не подвергать людей, проживающих в частном доме, воздействию угарного газа. Он позволяет предотвратить обратную тягу, не позволяя угарному газу распространяться по дому. Существуют разные способы циркуляции воздуха в котельной, они зависят от типа котла и используемого топлива.Поток воздуха в помещении должен быть тройным.

Первичные требования

Существуют общие требования к вентиляции, которые приведены в СНБ 4.03.01-98:

• Помещение котельной должно быть связано со всей системой вентиляции дома, а на потолке помещения должен быть выход для вентиляционного канала;
• Два канала пробиваются в стену к дымоходу. Где один, собственно, для самого дымохода, а второй, который должен быть ниже и не ниже 25 см, для прочистки дымохода;
• Подача воздуха может идти как с улицы, так и через решетку двери котельной;
• Приточные отверстия должны быть не менее 8 см² на 1 кВт мощности котла, если воздух забирается снаружи, и 30 см² на 1 кВт, если воздух забирается изнутри.Необходимое пространство поможет рассчитать документация на котельное оборудование.

Естественная и принудительная вентиляция

Вентиляция котельной может быть достаточно простой в исполнении. В стене напротив котла делается канал, диаметром не менее 15 см, затем в отверстие монтируется вентиляционная труба и комплектуется задвижкой и сеткой. Таким образом, вы получите естественную вентиляцию, которая будет работать всегда, не зависимо ни от источников энергии, ни от каких-либо действий человека.Но в силу своей простоты эта система не позволит контролировать приток и отток воздуха и, в основном, зависит от погодных условий.

Также следует оборудовать отверстие или вентиляционное отверстие внизу двери или стены в другое помещение в соответствии с размерами, указанными в требованиях.

Но направлять поток воздуха прямо на котел категорически запрещается! Это запрещено требованиями и несопоставимо со здравым смыслом.

Систему принудительной вентиляции следует устанавливать как в дополнение к естественной, так и в качестве основной.Корпус такой системы изготавливается из алюминия или меди, что предотвращает образование искр при работе оборудования.

Если в газовой или дизельной котельной требуется вентиляция, вентиляторы должны быть защищены от возгорания и взрыва.

Для снижения энергопотребления следует подключить систему к котлу, тогда включение и выключение вентиляторов будет происходить только при работе котла. Также можно установить принудительную циркуляцию воздуха в котельной. Судя по всему, это спасет.

Системы климатической вентиляции

В котельной частного дома вентиляция может осуществляться посредством так называемых умных климатических систем.

При необходимости автоматически меняют микроклимат в помещении. В основном такие системы содержат в своей конструкции нагреватель, фильтры и вентиляторы.

Более дорогая, но совершенная система – цельный моноблок. Его корпус не громоздкий и выполнен из звукоизоляционных материалов. Поэтому его можно установить в любом помещении.

Другая популярная система — приточно-вытяжная. Работает за счет механического притока и вытяжки, поддерживает нужную температуру круглый год. Имеет конденсаторно-компрессорное оборудование и секцию охлаждения.

Данная система имеет большие габариты и отличается высоким уровнем шума. Поэтому рекомендуется использовать его в основном в подвале.

Котёл вентиляционный газовый

При эксплуатации уличного газового котла оборудование с естественной тягой не требуется. Достаточно вентилятора в дымоходе.По конструкции этот дымоход должен быть двойным, то есть труба в трубе. Его называют коаксиальным. Воздух подается снаружи внешнего кольца. По расчетам, это повысит КПД, так как продукты сгорания нагревают подаваемый воздух.

В связи с тем, что такая котельная производит много шума и дополнительно оснащена вентилятором, ее рекомендуется устанавливать в подвале частного дома.

Расчет вентиляции

Для котельной в частном доме необходимо произвести грамотный профессиональный расчет многих параметров.На схеме необходимо отразить место для установки оборудования и поэтажный план. Необходимо заранее знать характеристики оборудования. Параметры комнаты, которые потребуются:

• Объем помещения;
• Зависимость высоты потолка от коэффициента увеличения кратности воздухообмена;
• Скорость воздушного потока Не менее 1 м/с;

Эти характеристики потребуются для расчета нужного диаметра трубы.

По этим характеристикам рассчитывается приточный и воздухоотводный канал.

И все же монтаж вентиляции в котельной частного дома — задача не из легких. Во избежание ошибок расчеты следует доверить инженеру. Естественную вентиляцию котельной можно сделать своими руками, а вот другие виды систем лучше доверить специалистам.

Системы вентиляции котельной частного дома являются необходимой мерой защиты жизни и здоровья проживающих в доме людей.Они предотвращают попадание рециркулируемого воздуха в другие помещения дома, обеспечивают пожаровзрывобезопасность.

Котельная – это место, где будет стоять газовый, угольный, топливный или комбинированный отопительный котел плюс вспомогательное оборудование. Для нее устройте отдельную комнату или даже здание. Автономное отопление обеспечивается газовыми, жидкостными и/или твердотопливными электрогенераторами. Наиболее жесткие требования предъявляются к газовым котельным (из-за повышенной взрывоопасности топлива).Второе место в списке потенциально опасных занимают твердотопливные и жидкотопливные котлы.

Для такого оборудования требуется отдельное помещение, хорошо проветриваемое и имеющее отдельный канал для отвода дыма и газов. Какие требования к вентиляции котельной в частном доме? Как оформить самому?

Требования к вентиляции котельной

Нормальный воздухообмен в топке обеспечивает работу отопительного оборудования, вывод дымовых газов.По поводу вентиляции котельной в СНиП указано:

• Печь должна иметь вытяжную вентиляционную шахту.
• Если планируется установка котла с открытой камерой сгорания, то должно быть предусмотрено окно площадью 0,25 кв. Обязательное окно.
• Двери в котельную с вентиляцией должны быть приподняты над полом и снабжены воздухозаборной решеткой. Приток воздуха можно сделать в стене над полом. Площадь — от 0.02 квадратных метра.
• Приточно-вытяжная вентиляция печи обеспечивает трехчасовой обмен всего объема воздуха.

Бойлеры небольшой мощности можно установить на кухне. Отдельная котельная не требуется.

Как сделать вентиляцию в котельной?

Для определения оптимального диаметра вентиляционной шахты указываем следующие характеристики помещения:

• объем,
• скорость воздуха (не менее 1 м/с),
• коэффициент увеличения частоты воздухообмена в зависимости от высоты помещения.

Эти параметры позволят сделать упрощенный расчет, достаточный для частного дома.

Вентиляционные каналы могут устанавливаться вертикально и горизонтально. Но чтобы воздухообмен не нарушался, соблюдаем следующие правила:

• Для принудительной вентиляции — горизонтальные трубы. Но только. Повороты делать нельзя. Максимальная длина конструкции определяется в зависимости от мощности отопительного агрегата.
• Для естественной вентиляции — вертикальные трубы.Минимальная высота – три метра. В этих условиях создается оптимальная тяга.

Лучше всего сделать комбинированную систему вентиляции. Если вынужденное терпит неудачу, естественное на время компенсирует его отсутствие (хотя и частично).

Важно! Объем вытяжного и вытяжного воздуха должен быть равен входящему воздуху. Если всасывающий канал имеет недостаточное сечение, необходимо будет установить вентилятор соответствующей мощности.

Естественная вентиляция печи

Если мощность котла не превышает 30 кВт, можно обойтись самой простой конструкцией:

1.Отступив от пола 25-30 см, пробиваем дыру в стене на улицу. Как можно ближе к котлу. Так поступающий воздух сразу пойдет в камеру сгорания.

2. Вставьте пластиковую трубу диаметром 10-15 сантиметров. Для защиты входного отверстия от мусора, снаружи надеваем мелкоячеистую пластиковую или металлическую сетку (1-2 миллиметра).

3. Изнутри на этот канал ставим обратный клапан. Устройство не даст воздуху «убежать».

4.Вытяжное отверстие желательно пробить прямо над отопительным оборудованием. Так продукты горения будут сразу удаляться.

5. Снаружи вытяжной канал защищен козырьком от дождя и снега.

Принудительная вентиляция

Для котлов мощностью более 30 кВт предусмотрена система принудительной вентиляции — приточно-вытяжные электровентиляторы. Подбирая производительность, мощность, руководствуются требованием трехкратного воздухообмена в течение одного часа.

Рассчитываем объем помещения (высота*длина*ширина) и умножаем на 3. Получаем объем воздуха, который должны накачать вентиляторы в котельную. Эта же цифра указывает объем воздуха, который необходимо удалить.

Все мы со школьной скамьи знаем, что горение – это частный случай окислительной реакции. При этом чем интенсивнее реакция, тем больше расходуется кислорода. Для поддержания открытого пламени требуется атмосферный кислород. И газовые котлы не исключение.Для нормальной работы отопительной установки, работающей на сжигании газа или жидкого топлива, требуется постоянная подача свежего воздуха в определенном объеме и утилизация продуктов сгорания, т. е. должна быть вытяжная и приточная вентиляция котельной.

Вентиляция автономных источников теплоснабжения регламентируется государственными нормативными документами СП-41-104-2000, СНиП 2.04.05 и СНиП II-35. Однако в частном строительстве стандарты часто не соблюдаются. Недостаточная приточная вентиляция приводит к неполному сгоранию газа (процесс окисления теряет интенсивность), в результате чего снижается КПД отопительной установки.Отсутствие или плохая работа системы вытяжной вентиляции приводит к загрязнению воздуха помещений продуктами горения (оксидами) и газовыми остатками. В результате – плохое самочувствие, угроза здоровью и даже жизни, копоть на потолке и стенах.

Работающий газовый котел, как мощный насос, вытягивает воздух из помещения, пропуская его через зону горения. Если в доме есть старые окна и двери, то, как правило, пустых щелей обычно достаточно, чтобы через естественную инфильтрацию поступал свежий воздух.Но в эпоху современных строительных материалов, герметичных окон и дверей с автоматическим притвором котельная изолирована от внешней среды. В результате производительность котла падает из-за нехватки кислорода воздуха для нормального протекания горения, а кроме того в помещении создается вакуум, который может спровоцировать перекос тяги. В этом случае все продукты горения будут уходить прямо в помещение.

Оптимальным решением для нормальной работы котельной является устройство приточно-вытяжной вентиляции.

Естественная вентиляция

В большинстве случаев для нормальной вентиляции достаточно естественной вентиляции котельной. Для среднего котла мощностью 20-30 кВт достаточно сделать отверстие в стене на улицу диаметром всего 100-150 мм. В отверстие вставляется воздуховод или обычная пластиковая труба, внешний конец которой защищается металлической или пластиковой сеткой от внешнего мусора, а во внутренний монтируется обратный клапан, чтобы воздух из помещения не выходить через трубу.

Аналогично устроена и вытяжная вентиляция газовой или котельной. Только в этом случае необходимо предусмотреть защиту от атмосферных осадков на выходе воздуховода (зонтик или выход под углом 90 градусов), а обратный клапан должен препятствовать поступлению наружного воздуха внутрь помещения.

Воздухозаборник обычно стараются разместить в нижней части потолка сразу за топкой, чтобы наружный воздух не «гулял» по помещению, а сразу попадал в камеру сгорания.Выхлопное отверстие размещают над котлом, так как продукты сгорания и остатки воздуха за счет естественных конвекционных потоков устремляются вверх.

Такая система приточно-вытяжной вентиляции является наиболее простой, но при этом не позволяет регулировать воздухообмен. Согласно СНиП требования к вентиляции котельной устанавливают минимальный коэффициент воздухообмена, равный трем (без учета расхода воздуха на работу топки!).О частоте воздухообмена, основанного на принципе естественной вентиляции, остается только догадываться. Да и на процесс воздухообмена большое влияние оказывают погодные факторы: ветер, перепад давления и т.д.

Искусственная вентиляция

Если по каким-либо причинам невозможно организовать естественную вентиляцию для газовых котлов или других теплогенераторов, работающих на сжигании топлива (например, приточный или вытяжной вентиляционный канал слишком длинный и извилистый), то придется прибегнуть к механизация системы воздухообмена.

Элементом, который заставляет воздух двигаться внутри воздуховодов, является вентилятор. Для воздуховодных систем обычно используются канальные вентиляторы, которые встраиваются непосредственно в секцию воздуховода. При расчете вентиляции котельной вентилятор следует выбирать по максимальному расходу воздуха котла с запасом +15…+30% (в зависимости от длины, нелинейности воздухопровода и наличие в системе элементов аэродинамического сопротивления).

С целью снижения материальных затрат на обустройство вентиляции котельной вентилятором можно оборудовать как приточную, так и вытяжную часть системы.Если на первом месте надежность и безопасность вентиляции, лучше механизировать обе части.

Для вентиляции автономных источников теплоснабжения, работающих на газе или жидком топливе, вентиляторы выбирают во взрывозащищенном исполнении. Для исключения образования искры, способной спровоцировать воспламенение газовоздушной смеси в случае отказа вентиляции, корпус вентилятора (он же статор) изготавливается из алюминия или меди (либо из композитного металла с наружным алюминиевым или медное покрытие).

В целях рационализации работы сетевого оборудования (в частности канальных вентиляторов) система может быть автоматизирована за счет привязки двухпозиционных вентиляторов к работе топки.

В остальном механическая вентиляция помещений с газовым котлом или другим теплогенератором не отличается от вентиляции с естественным движением воздуха.

Наконец, следует отметить, что приточно-вытяжную вентиляцию помещений с автономными источниками теплоснабжения не следует интегрировать в общую сеть воздухообмена помещения или здания для минимизации рисков заражения соседних помещений горением изделия в случае отказа вентиляции в котельной.

Если есть возможность нахождения в котельной рабочего или обслуживающего персонала, то следует следить за тепловым балансом в помещении, для поддержания которого может потребоваться подогрев приточного воздуха.

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией в соответствии с ГОСТами и СНиП. Сжиженный и природный газ может вызвать пожар или взрыв, поэтому к помещениям предъявляются повышенные требования безопасности. Соблюдение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе помещения под котельную.Как сделать вентиляцию в котельной правильно, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной

Даже небольшое количество угарного газа может ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это меньшее, что ощущают люди, часто вдыхая продукты горения. Не менее опасны утечки взрывоопасного и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но и снижает производительность оборудования.

Работа газового котла возможна при постоянной подаче кислорода в котел и своевременном удалении продуктов сгорания. При недостатке воздуха топливо сгорает хуже. Расходуя то же количество газа, в плохо проветриваемом помещении котел производит меньше тепла.

Слабый с уличным газовым котлом приводит к накоплению гари и копоти внутри оборудования, уменьшается сечение воздуховода, ухудшается тяга и часть продуктов горения затягивается в помещение.

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней есть окна старого образца, через щели каркаса поступает достаточно воздуха. Но если установлены современные окна и двери, воздух снаружи не будет поступать. При сгорании топлива в помещении воздух будет разряжаться, а КПД котла снизится. Огарки из котла могут поступать в котельную, а оттуда в жилые комнаты.Поэтому необходимо подумать, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме с газом

Помимо наличия вентиляции, к помещению газовой котельной предъявляются особые требования.

В котельной разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном здании;
• в специально отведенном помещении.

Если оборудование рассчитано на сжиженный газ, подвал или подвал не подойдет. Сжиженный газ имеет больший удельный вес, чем воздух. Поэтому при протечках он попадает в самые нижние части дома и может здесь взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Газовые котлы малой мощности (не более 30 киловатт) не требуют оборудования специальной котельной;

• площадь от 15 кв.метров;
• высота потолков не менее 2 м 20 см;
Окна
• площадью 3 кв. см на 1 кубометр объема помещения;
• окно открывается или снабжено форточкой;
Для притока воздуха из соседних помещений в нижней части двери сделано
• отверстий;
Оборудование
• устанавливается у стены из негорючего материала на расстоянии не менее 0,1 м.

По требованиям приточная вентиляция в котельной в частном доме обязательна.Если мощность оборудования выше 30 киловатт, оборудуется отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП

Все требования к вентиляции газового котла изложены в СНиП 2.04.05, II-35.

• В газовой котельной должна быть вентиляция, выход воздуховода расположен на потолке;
• Еще один пробивает канал для дымохода, на 30 см ниже.Служит для чистки дымохода;
• Приток воздуха осуществляется с улицы по вентиляционному каналу или из смежного помещения через отверстия в нижней части двери;
• Расход воздуха на вентиляцию рассчитывается исходя из мощности котла:
  • приток с улицы: 1 кВт мощности — с 8 кв. сантиметры еды;
  • приток из соседней комнаты: на 1 киловатт мощности — от 30 кв. сантиметров продухов.

С остальными правилами обустройства котельной в частном доме Вы можете ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

Обычно для проветривания газовой котельной частного дома используют естественную тягу. Так, при мощности котла до 30 киловатт для притока достаточно подвода диаметром 15 см. В изделия вставляется пластиковая труба, снаружи вход закрывается металлической сеткой от проникновения грызунов и мусора. Внутри к трубе крепится обратный клапан, препятствующий вытягиванию воздуха на улицу.

Капюшон тоже готов. К верхнему концу выхлопной трубы крепится зонт для защиты от дождя и снега. Некоторые умельцы также устанавливают на выхлопную трубу обратный клапан, чтобы воздух через нее не попадал в дом.

Для очистки воздуха непосредственно в камеру сгорания воздухозаборный канал устроить за топливным отсеком. Выхлопная труба находится непосредственно над котлом, куда поднимаются продукты сгорания.

Приведенное выше устройство вентиляции котельной частного дома очень простое в исполнении и в большинстве случаев достаточно эффективное.Но системой нельзя управлять и в этом ее главный недостаток. По СНиП вентиляция в котельной воздух должен обновляться три раза в час. Воздухообмен с системой естественной вентиляции котельной не может быть рассчитан. Кроме того, воздухообмен зависит от давления, температуры наружного воздуха и силы ветра.

Дымоход для вентиляции газовой котельной

Дымоход – один из важнейших элементов правильной вентиляции котельной частного дома.Поэтому на его конструкции необходимо остановиться отдельно.

СНиП вентиляции в котельной, предназначенной для дымоходов:

• Дымоход не пропускает газ и копоть. Продукты горения не должны проникать в воздух котельной. Для повышения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцемент. Его диаметр зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной.Выход дымохода должен возвышаться над коньком крыши на 2–5 метров, иначе возможен подсос;
• Диаметр вентиляционной трубы в газовой котельной должен быть больше диаметра самой трубы котла и зависит от его мощности. Можно использовать следующие пропорции:
  • при мощности котла 24 кВт — диаметр 120 мм;
  • на 30 кВт — 130 мм;
  • на 40 кВт — 170 мм;
  • на 55 кВт — 190 мм;
  • на 80 кВт — 220 мм;
  • на 100 кВт — 230 мм.

Простые правила помогут тем, кто решил обустроить котельную собственного частного дома своими руками:

• сечение трубы дымохода указано в паспорте котла;
• дымоход изготавливается из листового металла (оцинкованная или нержавеющая сталь). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окно для прочистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Искусственная вентиляция котельной

Если систему естественной вентиляции в газовой котельной частного дома обустроить невозможно, прибегают к механической тяге.

Механическая вентиляция работает за счет вентиляторов. Обычно применяются канальные вентиляторы, которые подбираются в зависимости от сечения вентиляционных каналов.

При расчете вентиляции в котельной с уличным газовым котлом мощность вентилятора выбирают от 20 до 30% от запаса по наибольшей нагрузке.Мощность зависит от количества изгибов воздуховода, его сечения и длины.

Самый простой способ расчета своими руками вентиляции котельной частного дома:

( Ш * В * Г) * 3   = объем воздуха, который необходимо заменить за один час, здесь:

Ш — ширина помещения, В — высота потолка, Д — длина помещения.

Оборудовав вентиляцию в котельной частного дома своими руками, можно сэкономить.Для этого вентилятор устанавливается только на приток или на выдув. Но самым надежным способом является полная механизация воздухообмена.

Наиболее распространенным способом получения энергии является сжигание ископаемого топлива. Для его обеспечения необходимо подавать кислород в зону горения. Эту задачу решает постоянное и достаточное проветривание помещения, в котором установлен отопительный котел. Качественная вентиляция в котельной не только обеспечивает эффективную работу автономной системы отопления частного дома, но и сохраняет жизнь и здоровье жильцов, так как не допускает попадания опасных продуктов горения в жилое помещение.

Вентиляция бывает двух видов: естественная и принудительная. Первый – самый простой, в нем предусмотрены открытые окна и форточки, проемы в дверях и под ними, искусственные сквозняки и вентиляционные каналы в стенах. Принудительная система требует использования вентилятора. Это приток и выхлоп. В соответствии с государственными нормами и правилами вентиляция должна быть установлена ​​в помещениях жилого дома, поэтому перед их владельцами стоит проблема выбора оптимального типа.Обе системы успешно применяются в котельных частных домов, но между ними есть принципиальные отличия.

Естественную вентиляцию проще и дешевле обеспечить. Достаточно сделать заборное отверстие в нижней части наружной стены, диаметр которого будет зависеть от мощности котла и не может быть меньше 15 см. Подача воздуха регулируется вентилем (стибером), установленным на воздуховоде. В верхней части стены вырезается отверстие для отвода загрязненного воздуха. Примечательно, что естественная вентиляция котельной является энергонезависимой, однако она критична к погодным условиям и трудноуправляема.

В целях безопасности запрещается устанавливать приточно-вытяжную часть в котельной, так как при неисправности котла горючие газы или продукты сгорания будут попадать в жилую зону дома. Вытяжная вентиляция, выводящая опасные вещества наружу, в этом случае послужит дополнительной страховкой. Принудительные системы позволяют гибко управлять климатом в помещениях дома, но они энергозависимы и дороги.

Основные требования к вентиляции

Чаще всего котлы систем отопления коттеджей устанавливают в отдельных помещениях — котельных.Иногда для них создаются специальные расширения. Помимо правил пожарной безопасности, необходимо выполнять требования к вентиляции, чтобы обеспечить приток свежего воздуха к топке и своевременно удалять продукты горения. Порядок воздухообмена в помещениях с другим видом органического топлива регламентируется государственными нормами и правилами (СНиП). В случае несоблюдения надзорные органы не дадут разрешение на эксплуатацию.

Не удивительно, что требования к вентиляции газовой котельной в жилом доме самые жесткие.При этом для жильцов опасность представляют не только вредные продукты горения, но и само топливо – газ. Более мягкие условия выдвигаются для установки маломощных газовых котлов (до 30 кВт). Для них не обязательно выделять отдельную комнату, его можно установить в жилом помещении, например, на кухне. Нормы, актуальные для газового оборудования, полностью подходят для котлов, работающих на других видах топлива.

При установке вентиляции следует соблюдать правила:

1.Высоту потолков в помещении для отопительного оборудования разрешается делать не ниже 6 м. Поскольку выполнить это требование в частном домовладении буквально затруднительно, решить проблему можно за счет увеличения интенсивности вентиляции котельной. Каждый недостающий метр высоты должен компенсироваться увеличением воздухообмена на 25%.

2. Кроме того, согласно СНиП, в котельных должна быть предусмотрена вентиляция, обеспечивающая полную замену трех объемов воздуха в помещении в течение 1 часа.Не учитывается объем, необходимый для обеспечения горения котла.

3. Если естественная вентиляция не справляется с замещением воздуха в котельной, то потребуется установка системы принудительного типа.

Особо внимательным и осторожным следует быть при проектировании систем высоких домов. Грамотно спланированная и качественная вентиляция в котельной коттеджа должна подавать необходимое количество воздуха на 2 этажа для обеспечения стабильной работы котла, а вытяжная система должна оперативно выводить отработанные газы наружу через общий вытяжной канал здания.

Необходимые расчеты

Точный и грамотный расчет вентиляции – важный этап проектирования системы отопления. Профессиональные инженерные расчеты учитывают размеры печи, технические характеристики и место установки оборудования. Спроектировать котельную в частном доме проще. Требуется определить следующие параметры:

• Геометрические размеры помещения (длина, ширина, высота).
• Скорость воздушного потока Не должна быть менее 1 м/с.
• Прирост воздухообмена за счет разницы между допустимой высотой помещения (6 м) и ее фактическим значением.

1. Путем умножения параметров помещения вычисляется его объем. Он равен 33,6 м3.
2. Коэффициент повышения воздухообмена котельной определяется: (6 — 2,8) * 0,25 + 3 = 3,8.
3. Найден объем воздуха, который необходимо заменить в течение часа: V = 3.8 × 33,6 = 128 м³.
4. Площадь поперечного сечения канала, которое должна иметь вытяжная вентиляция в котельной коттеджа, рассчитывается по формуле: F = 128/3600 = 0,035 м2.
5. Полученное значение площади переводим в диаметр, так как на практике чаще применяют круглые вентиляционные трубы: D = 2 кв.(S/π) = 211 мм.

На основании найденного значения выбирается дымоход ближайшего стандартного диаметра (200 мм). Размер входного отверстия также будет соответствовать этим параметрам.В конструкторской документации можно найти готовые таблицы подбора выхлопных труб, исходя из требуемого расхода воздуха.

Монтаж своими руками

Правильный монтаж системы вентиляции котельной включает в себя три обязательных этапа: подготовку технического проекта, монтаж оборудования и проверку работоспособности. При планировании учитываются производительность системы вентиляции, длина воздуховодов и тепловая мощность котла.При монтаже воздуховодов следует помнить, что их расположение зависит от используемого типа воздухообмена. Горизонтальные трубы следует устанавливать только в принудительных системах. При этом их длина связана с установленной мощностью оборудования. В любом случае каналы должны быть прямыми, без изгибов и поворотов. Допускается оборудовать природные системы только вертикальными аэрофотоснимками, длина которых не может быть менее 3 м.

После окончания монтажа системы вентиляции и отопления частного дома необходимо проверить работоспособность всех ее функциональных элементов.Требуется убедиться в отсутствии утечек теплоносителя, реверсивной тяги и потерь тепла, измерить КПД котла и концентрацию угарного газа в топочном. Для обеспечения точности измерений их следует проводить только через 24 часа после начала обогрева и воздухообмена. Для повышения безопасности котельной и эффективного удаления из нее продуктов горения полезно дополнительно использовать противопожарную вентиляцию и специальную противодымную систему.

Фейсбук

Твиттер

В контакте с

Одноклассники

Гугл+

Глава 15.28 МЕХАНИЧЕСКИЙ КОД

Глава 15.28

МЕХАНИЧЕСКИЙ КОД

Секции:

28.15.010    Принятие.

15.28.020    Изменения.

15.28.030    Апелляции.

15.28.040    Местные поправки к Международному механическому кодексу, издание 2015 г.

15.28.010 Принятие.

Кодекс, известный как Международный механический кодекс, издание 2015 г., опубликованный Международной конференцией строительных чиновников, вместе с местными поправками, изложенными в NPMC 15.28.040, составляют законы города, касающиеся строительных норм. Если Международный механический кодекс противоречит этому кодексу, этот кодекс имеет преимущественную силу. Электронная копия Международного механического кодекса хранится в городских офисах. (Постановление 17-12 § 2(C), 2017 г.; Приказ 12-09 § 2, 2012 г.)

15.28.020 Модификации.

Строительный служащий имеет право изменять любые положения Международного механического кодекса, принятые настоящей главой, по письменному заявлению владельца или арендатора или его должным образом уполномоченного агента, когда возникают практические трудности на пути выполнения строгая буква кода; при условии соблюдения духа кодекса, обеспечения общественной безопасности и отправления правосудия по существу.Сведения об изменении, когда оно предоставлено или разрешено, и решение Строительного служащего по нему должны быть внесены в отчеты Департамента, и подписанная копия должна быть предоставлена ​​заявителю. (Постановление 17-12 § 2(C), 2017 г.; Приказ 12-09 § 2, 2012 г.)

15.28.030 Обращения.

Всякий раз, когда строительный чиновник отклоняет заявку или отказывается предоставить разрешение, на которое подана заявка, или когда утверждается, что положения кодекса были неверно истолкованы или неправильно истолкованы, заявитель может обжаловать решения строительного чиновника мэру/ Сити-менеджер в течение тридцати дней со дня принятия решения.Назначение апелляционного совета будет производиться в каждом конкретном случае с членами указанного совета, состоящего из местных специалистов по проектированию, подрядчиков, инспекторов или других представителей общественности, которых мэр/городской менеджер считает осведомленными в предмете. (Постановление 17-12 § 2(C), 2017 г.; Приказ 12-09 § 2, 2012 г.)

15.28.040 Местные поправки к Международному механическому кодексу, издание 2015 г.

Поправки к Международному механическому кодексу, издание 2015 г., опубликованные Международной конференцией строительных чиновников, настоящим принимаются городом Северного полюса следующим образом:

Раздел 101.2.1 Приложения. Добавьте в этот раздел следующее:

Приложение А с поправками, внесенными в соответствии с положениями главы 7 о воздухе для горения, настоящим принимается.

За исключением разделов 101, 102 и следующих поправок, полностью исключить главу 1 и сослаться на Административный кодекс города Северный полюс, глава 15.04.

Раздел 102.8, Справочные нормы и стандарты. Пересмотреть и добавить четыре подраздела в конце этого раздела следующим образом:

102.8.3 Сантехника. Если в настоящем Кодексе делается ссылка на какой-либо Сантехнический кодекс, то следует понимать, что он означает Единый водопроводный кодекс, принятый и измененный городом Северный полюс.

102.8.4 Электрика. Когда в настоящем Кодексе делается ссылка на какой-либо Электротехнический кодекс, следует понимать, что это Национальный электротехнический кодекс, принятый и измененный городом Северный полюс.

102.8.5 Административный. Положения Административного кодекса города Северного полюса, глава 15.04 применяется к администрированию и обеспечению соблюдения этого кодекса. Если положения Административного кодекса города Северного полюса и настоящего Кодекса противоречат друг другу, применяется более ограничительный текст.

102.8.6 Энергия. Если в настоящем Кодексе делается ссылка на Международный кодекс по энергосбережению, следует понимать, что он означает IECC, принятый в настоящее время городом Северного полюса.

Раздел 201.3, Термины, определенные в других кодексах. Измените этот раздел следующим образом:

Если термины не определены в этом кодексе и определены в Международном строительном кодексе, Национальном электротехническом кодексе, Международном кодексе пожарной безопасности, Международном кодексе топливного газа или Едином санитарно-техническом кодексе, такие термины должны иметь значения, приписанные им в этих кодексах.

Раздел 201.4, Термины не определены. Изменить этот раздел, добавив следующее предложение:

Третий новый международный словарь английского языка Вебстера, без сокращений, следует рассматривать как содержащий общепринятые значения.

Раздел 301.2, Использование энергии. Удалите этот раздел полностью.

Раздел 301.7, Электрооборудование. В конце этого подраздела добавить следующее предложение:

Если существующий прибор, работающий на топливе, не оборудован требуемым ручным разъединителем и прибор заменяется, должен быть установлен утвержденный ручной выключатель в пределах прямой видимости от прибора.

Раздел 301.19, Сигнализатор угарного газа. Добавьте нумерацию этого раздела, заголовок и следующее после Раздела 301.18:

.

Если в существующем жилом помещении устанавливается или заменяется прибор, работающий на топливе, утвержденная сигнализация угарного газа должна быть установлена ​​за пределами каждой отдельной спальной зоны в непосредственной близости от спален. Одна станция, работающая от батареи, сигнализатор угарного газа должна быть указана как соответствующая UL 2034 и должна быть установлена ​​в соответствии с инструкциями производителя по установке.

Раздел 302.1.1, Трубы и шланги, залитые в бетон. Добавьте этот подраздел со следующим текстом:

Трубы и трубки, встроенные в бетонные плиты или фундаменты, включая муфты, не должны размещаться на глубине ниже верхней поверхности бетона менее 1 1/2 дюйма для бетона, подверженного воздействию земли или погодных условий, или 3/4 дюйма. для бетона, не подвергающегося воздействию земли или погодных условий. Они не должны располагаться ближе, чем на 3 диаметра или ширины от элементов из конструкционной стали

.

Раздел 302.6, защита от проникновения атмосферных воздействий. Добавьте этот раздел и следующие после раздела 302.5.3:

.

Стыки на крышах и наружных стенах вокруг труб, воздуховодов, приспособлений или оборудования должны быть водонепроницаемыми с использованием утвержденных материалов.

Раздел 303.4, Защита от повреждений. Добавить следующее в конце Раздела 303.4:

.

Оборудование и приборы, работающие на топливе, расположенные в пределах прямого перпендикулярного пути проема гаражных ворот высотой восемь футов или менее, должны соответствовать Разделу 303.4.1

303.4.1. Защита от сжигания топлива. Приборы и оборудование, работающие на топливе, расположенные на прямом пути транспортных средств, как описано в 303.4, должны быть защищены от ударов одним из следующих способов.

1. Стальная труба минимального сортамента 40 номинальным диаметром 3 дюйма и высотой 30 дюймов с вертикальной поверхностью трубы не менее 6 дюймов в направлении приближения транспортного средства и:

1.1 Закопанный на глубину не менее 2 футов 0 дюймов в уплотненный грунт и залитый бетонной плитой толщиной не менее 4 дюймов, или

1.2 Установите в бетонном блоке размером не менее 1 фут 0 дюймов x 1 фут 0 дюймов x 1 фут 0 дюймов (включая плиту).

2. Платформа, на которой установлено оборудование, высотой не менее 24 дюймов, выступающая не менее чем на 6 дюймов за пределы площади основания оборудования (включая навесное оборудование, такое как горелки и средства управления) в направлении приближения транспортного средства и контактирующая со структурой, противоположной направление приближения автомобиля.

3.

4. Утвержденная система эквивалентной устойчивости к удару транспортного средства, простирающаяся не менее чем на 6 дюймов перед зоной покрытия оборудования в направлении приближения транспортного средства, включая навесное оборудование, такое как горелки и органы управления.

Раздел 303.8, Шахты лифтов. Полностью удалить этот раздел и заменить следующим:

Механические системы не должны располагаться в шахте лифта, за исключением механического оборудования и устройств, обслуживающих исключительно лифт. Нагнетательный трубопровод любого водоотливного насоса должен выходить из подъемника как можно ниже. Размеры дренажных насосов должны соответствовать Единому санитарно-техническому кодексу с внесенными в него поправками.

Раздел 304.1.1, Отчет о запуске оборудования, работающего на топливе.Добавьте этот подраздел следующим образом:

Отчет о запуске требуется для всего оборудования, работающего на топливе с вентилятором или мощной горелкой, с указанием следующих и других условий, которые производитель рекомендует в своих инструкциях по установке.

Невозвратная копия должна быть предоставлена ​​инспектору для вставки в файлы проекта Строительного департамента.

•    Компания, имя, адрес и номер телефона специалиста по запуску

•    Производитель и номер модели.оборудования

•    Дата и время запуска и отмеченные показания

•    Сетевая температура стека

•    Над огнем Проект

•    Казенник

•    Черновик стека

•    Угарный газ или дым

•    CO2 или 02

•    Фактическая норма расхода топлива

Раздел 312.1, Расчет нагрузки. Удалить последнее предложение этого раздела и заменить следующим:

В качестве альтернативы расчетные нагрузки должны определяться утвержденной эквивалентной процедурой расчета.

Раздел 401.4, Впускные отверстия. Добавьте следующее исключение:

.

Исключение:

Отверстия для забора пассивного наружного воздуха, включая открывающиеся двери и окна, не должны располагаться ближе 3 футов по горизонтали к любому вентиляционному отверстию регулятора давления газа, если только такое вентиляционное отверстие не расположено не менее чем на 3 фута над отверстием для забора воздуха.

Раздел 401.5, Защита впускного отверстия. Добавьте исключение в конце этого раздела следующим образом:

.

Исключение: Защитные кожухи HRV, предоставленные производителем соответствующего блока, могут использоваться для отверстий для впуска и выпуска воздуха.

Таблица 401.5, Размеры отверстий в жалюзи, решетках и экранах, защищающих наружные вытяжные и воздухозаборные отверстия. Удалите таблицу 401.5 и замените ее следующей:

.

Раздел 403.3.1.1, Расход наружного воздуха. Изменить этот раздел, изменив первое предложение следующим образом:

Вентиляционные системы должны быть спроектированы таким образом, чтобы обеспечивать минимальную скорость потока наружного воздуха, определяемую в соответствии с таблицей 403.3.1.1 на основе занятости помещений и нагрузки людей или в соответствии с последним изданием стандарта ASHRAE 62

.

Раздел 501.3, выпуск выхлопных газов. Удалите исключения из этого раздела.

Раздел 502.21, Маникюрные и педикюрные станции. Добавить этот раздел:

Владелец разрешения должен проверить характеристики улавливания и локализации выхлопной системы. Это полевое испытание должно проводиться при всех работающих источниках наружного воздуха, обеспечивающих подпитку воздуха, и при всех работающих источниках рециркуляционного воздуха, обеспечивающих кондиционирование помещения, в котором требуется улавливание и локализация.Улавливание и локализация должны быть проверены визуально путем наблюдения за дымом, имитирующим выброс загрязняющих веществ.

Раздел 505.1, Домашние системы. Удалить первый абзац этого раздела и заменить следующим:

Встроенные бытовые кухонные приборы с варочной панелью или плитой, расположенные в жилых единицах и в зонах, где используются бытовые кухонные приборы, должны быть внесены в список и маркированы как бытовые приборы для бытового использования. Вентиляционный колпак наверху или утвержденная вытяжка с нисходящим потоком должны быть предусмотрены для варочной панели или бытового кухонного прибора с плитой и должны выходить наружу через одностенный воздуховод.Воздуховод должен быть изготовлен из листового металла, из оцинкованной стали, нержавеющей стали, алюминия или меди, герметичен и снабжен обратным клапаном. Микроволновая печь или кухонный прибор, выбрасывающий воздух наружу в соответствии с настоящим разделом, внесенный в список и маркированный для установки над кухонным прибором и соответствующий условиям перечня и маркировки верхнего прибора, должен быть одобрен.

Удалить исключение № 1.

Раздел 506.3.11, Корпус маслопровода. Добавить следующее предложение в конце абзаца этого раздела:

Ограждения воздуховодов, проходящие через стеновые узлы, должны иметь предел огнестойкости не ниже требуемого для стенового узла, но не менее 1 часа и не более 2 часов.

506.3.11.1, Корпус вала. Исключить и заменить второе предложение этого подпункта следующим:

Такие системы маслопроводов и вытяжное оборудование должны иметь расстояние до горючих конструкций не менее 18 дюймов, а расстояние до негорючих конструкций и гипсокартона, прикрепленных к негорючим конструкциям, должно быть не менее 3 дюймов.

Раздел 507.1, Общие положения. Изменить этот раздел, добавив следующее предложение:

Проектная документация для коммерческих вытяжек, коммерческой вентиляции и систем подачи свежего воздуха должна быть разработана и иметь печать профессионального инженера-механика, зарегистрированного в настоящее время в штате Аляска.

Раздел 508.1, Подпиточный воздух. Изменить этот раздел, добавив следующее предложение:

Проектная документация для коммерческих вытяжек, коммерческой вентиляции и систем подачи свежего воздуха должна быть разработана и иметь печать профессионального инженера-механика, зарегистрированного в настоящее время в штате Аляска.

Раздел 601.4, Предотвращение загрязнения. Изменить этот раздел, пронумеровав опубликованное исключение, как указано, и добавив Исключение 3 следующим образом:

Исключение 1.Выхлопные системы…

Исключение 3. Воздуховоды для отвода воздуха в окружающую среду под избыточным давлением могут проходить в воздуховоды или камеры или через них, если используется один из следующих подходов к проектированию.

1. Прокладывайте воздуховоды для отвода окружающего воздуха внутри шахты при прохождении через воздуховод или камеру. Установите второй воздуховод вокруг выпускного воздуховода окружающего воздуха, где он проходит через воздуховоды и камеры, чтобы свести к минимуму утечку в камеры воздуховодов. Запечатайте оба конца наружного воздуховода снаружи.

2. Установите второй воздуховод вокруг выпускного воздуховода окружающего воздуха, проходящего через воздуховоды и камеры, чтобы свести к минимуму утечку в воздуховод или камеру. Закройте оба конца наружного воздуховода наружу.

3. Загерметизируйте выпускные воздуховоды окружающего воздуха вдоль всех швов и стыков, используя указанный герметик для воздуховодов низкого и среднего давления, который обычно наносится кистью, шпателем или пистолетом для герметика.

4. Обеспечить гибкий воздуховод без швов в воздуховоде или камере.Максимальная длина гибкого воздуховода ограничена 8 футами из-за высоких статических потерь. Металлический воздуховод может быть обернут гибким бесшовным воздуховодом.

Раздел 602.1, Общие положения. Измените этот раздел следующим образом:

Камеры приточного, возвратного, вытяжного, сбросного и вентиляционного воздуха должны быть ограничены зонами над потолком или под полом, чердачными помещениями и помещениями с механическим оборудованием. Пленумы должны быть ограничены одной противопожарной зоной. Приборы, работающие на топливе, не должны устанавливаться внутри нагнетательного пространства.

Исключение: подполы не должны использоваться в качестве камер.

Раздел 604.1 Общие положения. Пересмотрите этот раздел следующим образом.

Изоляция воздуховодов должна соответствовать требованиям разделов с 604.2 по 604.13 и Международному кодексу энергосбережения. Все приточные, возвратные и вытяжные воздуховоды и камеры должны быть изолированы с минимальной изоляцией R-11, если они расположены вне ограждающих конструкций здания. При расположении внутри ограждающей конструкции воздуховод или камера должны быть отделены от внешней части здания или некондиционируемого пространства или освобожденных помещений изоляцией минимум R-11.

Исключения:

1. При расположении внутри оборудования.

2. Когда расчетная разница температур внутри и снаружи воздуховода или камеры нагнетания не превышает 15 градусов по Фаренгейту (8 градусов по Цельсию).

3. При расположении в подвальном помещении одно- или двухквартирного жилого дома.

Раздел 607.4, Доступ и идентификация. Добавить следующее между первым и вторым предложениями этого раздела:

Двери для доступа к противопожарным и дымовым заслонкам должны быть расположены как можно ближе к заслонкам, а также иметь такие размеры, чтобы пружинная защелка противопожарной заслонки и плавкие вставки были доступны двумя руками, когда заслонка закрыта.Двери доступа к воздуховоду должны иметь минимальный размер 18 дюймов x 16 дюймов, если позволяет размер воздуховода, и минимальный размер 24 дюйма и 16 дюймов, если для минимально необходимого доступа требуется вход человека.

Глава 7, Воздух для горения.

Раздел 701.1, Область применения. Удалите этот раздел полностью и замените следующим:

Положения настоящей главы регулируют требования к воздуху для горения и разбавления для приборов, работающих на топливе, кроме приборов, работающих на газе.Приборы, работающие на твердом топливе, должны быть обеспечены воздухом для горения в соответствии с инструкциями изготовителя приборов. Приборы, работающие на жидком топливе, должны быть обеспечены воздухом для горения в соответствии с этой главой и, если она не изменена этой главой, в соответствии с главой 5 NFPA 31. Методы подачи воздуха для горения, описанные в этой главе, не применяются к каминам и каминным печам.

Добавить следующее после Раздела 701.1:

701.1.2. Требуется воздух для горения и разбавления.Каждое помещение или помещение, в котором находятся устройства для сжигания топлива, должно быть обеспечено воздухом для горения, включая как воздух для полного сгорания топлива, так и разбавление тяги, как того требует настоящий Кодекс. В качестве альтернативы требованиям настоящей главы для подачи воздуха для горения может использоваться утвержденная инженерная система. Должен использоваться одобренный метод для контроля температуры помещения или помещения, в котором находятся приборы, работающие на топливе. В комнате или пространстве должна поддерживаться температура от 40 до 120 градусов по Фаренгейту.Требования к воздуху для горения в этой главе не включают то, что может быть необходимо для поддержания температуры окружающей среды в помещении или пространстве, где находится оборудование для сжигания топлива. Вытяжные вентиляторы, создающие отрицательную тягу в помещении или пространстве, или другие вентиляторы, которые могут создать условия неудовлетворительного горения или вентиляции, не допускаются, если они не имеют электрической блокировки с топливными приборами для предотвращения их одновременной работы.

701.1.3. Запрещенные источники.Воздух для горения не должен поступать из опасной зоны, за исключением случаев, когда приборы, работающие на топливе, расположены в опасной зоне и установлены в соответствии с настоящими нормами. Воздух для горения не должен поступать из помещения холодильного оборудования, за исключением случаев, когда установлена ​​система обнаружения паров хладагента, автоматически отключающая процесс горения в случае утечки хладагента. Воздух для горения не должен поступать из любого места ниже расчетной высоты затопления, из подполья или чердака.

701.1.4. Открытые проемы. Наружные отверстия для подачи воздуха для горения должны быть расположены и защищены в соответствии с разделами 401.4 и 401.5 с внесенными поправками и расположены не менее чем на 18 дюймов выше уровня земли.

702.0. Наружный воздух

702.1. Наружный воздух необходим для подачи воздуха для горения. Воздух для горения в соответствии с требованиями настоящей главы не должен подаваться путем инфильтрации.

702.2. Косвенное соединение, воздух для горения с пассивным потоком.Требуется как минимум одно отверстие для воздуха горения. Отверстие должно быть рассчитано таким образом, чтобы эффективный выход наружу составлял 1 квадратный дюйм на 6000 БТЕ/ч комбинированной входной мощности устройств, работающих на топливе, или в соответствии с таблицей 7-1. Отверстие в ограждении, в котором находятся приборы, должно располагаться по высоте не ниже 2/3 расстояния от верха чистового пола до низа чистового потолка в ограждении.

702.3. Косвенное соединение, принудительный поток воздуха для горения.Если воздух для горения обеспечивается механической системой принудительной подачи воздуха, он должен подаваться с минимальной скоростью 1 фут3/мин на 3500 британских тепловых единиц/ч суммарной потребляемой мощности всех обслуживаемых устройств для сжигания топлива. Каждый из обслуживаемых приборов должен быть электрически заблокирован с механической системой принудительной подачи воздуха, чтобы предотвратить работу приборов, когда механическая система не работает. Если воздух для горения обеспечивается системой механической вентиляции здания, система должна обеспечивать заданный расход воздуха для горения в дополнение к требуемому вентиляционному воздуху.

702.4. Прямая связь. Приборы для сжигания топлива, которые перечислены и маркированы для прямого подключения воздуха для горения к наружному воздуху, должны быть установлены в соответствии с инструкциями изготовителя по установке.

703.0. Воздуховоды горения.

703.1. Общий. Каналы воздуха для горения с непрямым соединением должны:

1. Изготавливаться из оцинкованной стали, соответствующей требованиям главы 6, или из эквивалентного жесткого коррозионно-стойкого материала, одобренного для данного применения.

2. Иметь минимальный размер поперечного сечения 3 дюйма.

3. Окончание в беспрепятственном пространстве, обеспечивающем свободное движение воздуха для горения к приборам.

4. Иметь такую ​​же площадь поперечного сечения, как и свободная площадь отверстий, к которым они присоединяются. Каждое впускное отверстие для воздуха для горения должно открываться в пространство прибора только одним отдельным канальным отверстием требуемой свободной площади.

5. Обслуживайте один корпус прибора.

6. Любые заслонки, установленные в любой части воздуховода или отверстия для воздуха для горения, должны быть электрически заблокированы циклом розжига обслуживаемого прибора, чтобы предотвратить работу любого прибора, когда заслонки закрыты.

Раздел 801.21, Расположение и поддержка вентиляционных систем, кроме каменных дымоходов. Добавьте этот новый раздел со следующим текстом:

Вентиляционные отверстия, проходящие через металлическую крышу с уклоном более 2:12, должны быть защищены наледью или дефлектором типа и конструкции, утвержденных должностным лицом Кодекса.

Раздел 923.2, Малые печи для обжига керамики – Вентиляция. Добавьте этот новый раздел со следующим текстом:

Навес-колпак должен быть установлен непосредственно над каждой печью. Площадь торцевого отверстия колпака должна быть равна или больше площади верхней горизонтальной поверхности печи. Колпак должен быть изготовлен из оцинкованной стали калибра США не менее 24 или эквивалентной и поддерживаться на высоте от 12 до 30 дюймов над печью с помощью негорючих опор.

Исключение: каждый вытяжной шкаф должен быть соединен с самотечным вентиляционным каналом, идущим в вертикальном направлении наружу здания. Этот воздуховод должен иметь ту же конструкцию, что и колпак, и должен иметь минимальную площадь поперечного сечения не менее одной пятнадцатой площади лицевого отверстия колпака. Воздуховод должен заканчиваться не менее чем в 12 дюймах над любой частью здания в пределах четырех футов и заканчиваться не менее чем в 4 футах от соседней границы участка или любого открываемого окна или других отверстий в здании.Воздуховод, выходящий наружу, должен быть экранирован без уменьшения площади воздуховода, чтобы предотвратить попадание дождя в воздуховод. Воздуховод должен поддерживаться на каждой секции негорючими опорами. Должен быть обеспечен приток воздуха в помещение, в котором установлена ​​печь, со скоростью, по крайней мере равной скорости, удаляемой через колпак печи.

Раздел 1001.1, Область применения. Изменить исключение № 7 следующим образом:

7. Любой котел или сосуд под давлением, подлежащий проверке федеральными инспекторами.

Раздел 1005.2, Питьевое водоснабжение. Полностью удалить этот раздел и его заголовок и заменить следующим:

Раздел 1005.2 Водоснабжение. Ко всем котлам необходимо подключить автоматические средства подачи подпитки водой или теплоносителем. Соединения с системой трубопроводов питьевой воды должны быть выполнены в соответствии с Едиными нормами сантехники с поправками.

Раздел 1006.7, Защитные устройства котла. Изменить этот раздел, добавив следующее и Таблицу 10-3 Единого механического кодекса 2009 года:

.

Автоматические котлы должны быть оборудованы органами управления и ограничительными устройствами, как указано в таблице 10-3.

СНОСКИ К ТАБЛИЦЕ 10-3

1    Вход топлива определяется одним из следующих факторов:

(a) Максимальная мощность горелки, указанная на паспортной табличке горелки или иным образом указанная изготовителем.

(b) Номинальная мощность котла, определенная должностным лицом здания, плюс двадцать пять процентов (25%).

2    Автоматические котлы должны иметь одно устройство контроля пламени на каждой горелке, которое должно подтверждать наличие подходящего источника воспламенения в точке, где он надежно зажжет основную горелку, за исключением групп котлов A, B, E, F и G. , которые оборудованы прямым электрическим розжигом, должны контролировать основную горелку, а все группы котлов, использующие прерывистый пилот, должны контролировать только основную горелку после предписанных ограниченных периодов испытаний и розжига.Группа котлов А, оснащенная запальной горелкой непрерывного действия, должна завершить 100-процентное отключение в течение девяноста (90) секунд после пропадания запальной горелки. Использование прерывистого пилота в котловой группе C ограничено одобренными блоками горелок.

3    В группах котлов B, C и 0 может применяться 90-секундный предел пропадания пламени основной горелки, если на блоках котла-горелки, собранных изготовителем, предусмотрены непрерывные запальные горелки, которые были одобрены уполномоченным испытательным агентством как соответствующие утвержденным национальным стандартам. должностным лицом здания.Котлам групп F и G, оборудованным для повторного включения их систем розжига в течение 0,8 секунды после исчезновения пламени основной горелки, будет разрешено тридцать (30) секунд для группы F или пятнадцать (15) секунд для группы G для восстановления пламени их основной горелки.

4    Управление котлами групп C и D должно быть сблокировано для осуществления отключения топлива без рециркуляции при высоком или низком давлении газа, а группы котлов F, G и H, использующие пар или воздух для распыления топлива, должны иметь органы управления сблокированы для выполнения -отключение рециркуляции топлива при низком давлении распыляющего пара или воздуха.Котлы групп F, G и H, оборудованные системой предварительного подогрева масла, должны иметь органы управления с блокировкой для отключения подачи топлива при низкой температуре масла.

5    Автоматические котлы должны иметь органы управления, блокирующие подачу топлива в случае отсутствия тяги, если используются вентиляторы с принудительной или вытяжной тягой, или в случае низкого расхода воздуха для горения, если используется газовая механическая горелка. Если используется один двигатель, непосредственно приводящий в действие и вентилятор, и масляный насос, отдельное управление не требуется.

6    Котлы групп C, 0 и H, при сжигании свыше 400 000 БТЕ на камеру сгорания, должны быть снабжены пуском системы основной горелки на малое пламя для обеспечения плавного розжига. Обычно это будет скорострельность примерно в одну треть от максимальной скорострельности.

7    Котлы групп C, D и H не должны допускать пробную запальную или основную горелку для операции розжига до операции продувки достаточной продолжительности, чтобы обеспечить как минимум четыре полных замены воздуха через топку, включая камеру сгорания и проходы котла.Если это невозможно определить, эквивалентными считаются пять полных воздухообменов в топке, включая камеру сгорания до первого прохода. Атмосферная газовая горелка без механических средств создания движения воздуха или жидкотопливная горелка, которая получает две трети или более воздуха, необходимого для горения, без механических средств создания движения воздуха, не требует продувки посредством четырехкратного воздухообмена при условии, что отверстия вторичного воздуха не снабжены средствами закрытия. Если такие горелки имеют средства закрытия отверстий вторичного воздуха, должна быть предусмотрена выдержка времени, которая переводит эти закрытия в нормально открытое положение на четыре минуты перед попыткой розжига.Установка с замкнутой камерой сгорания в любом случае должна быть снабжена механическими средствами создания движения воздуха для продувки.

8    Каждый автоматический водогрейный котел, водогрейный котел низкого давления и энергетический водогрейный котел должен быть оборудован двумя ограничителями высоких температур с ручным сбросом на устройстве управления, при этом более высокая уставка блокируется на перекрыть подачу основного топлива, за исключением того, что ручной сброс предела высокой температуры не требуется для любого автоматического котла с мощностью, не превышающей 400 000 БТЕ/ч, и который был одобрен утвержденным испытательным агентством.Каждый автоматический водогрейный котел, энергетический котел и котел ГВС должен быть оборудован одним ограничителем минимального уровня воды с ручным сбросом, блокируемым для отключения подачи топлива, установленным так, чтобы предотвратить повреждение котла и разрешить проверку регулятора без слива системы отопления, за исключением котлов, используемых в группе R с размещением менее шести единиц и в группе U с размещением и далее, за исключением того, что контроль предела минимального уровня воды не требуется для комплекта ГВС поставляемые котлы, одобренные признанным на национальном уровне испытательным агентством.Однако ограничитель минимального расхода воды, установленный в линии оборотной воды, может использоваться вместо ограничителя минимального уровня воды для той же цели на змеевиковых котлах.

9    Каждый автоматический паровой отопительный котел низкого давления, котел малой мощности и энергетический паровой котел должен быть оборудован двумя ограничителями давления пара высокого давления, сблокированными для отключения подачи топлива на основную горелку с ручным сбросом на регуляторе, с более высокая уставка и два ограничителя низкого уровня воды, один из которых должен быть снабжен устройством ручного сброса и независим от контроллера питательной воды.Паровые котлы мгновенного испарения змеевикового типа могут использовать два ограничителя высокой температуры, один из которых должен сбрасываться вручную в секции змеевика горячей воды котла вместо ограничителя низкого уровня воды.

10    Котлы групп C, D и H должны использовать утвержденный предохранительный запорный клапан с автоматическим возвратом в исходное состояние для отключения подачи топлива основной горелки, который должен быть сблокирован с требуемыми устройствами управления программированием. На жидкотопливных горелках, где предохранительный запорный клапан будет подвергаться воздействию давления, превышающего десять (10) фунтов на квадратный дюйм, когда горелка не работает, второй предохранительный запорный клапан должен быть установлен последовательно с первым.Котлы групп C и D, использующие газ с давлением выше одного (1) фунта на квадратный дюйм, или имеющие закрытую камеру сгорания, или использующие горизонтальные дымовые трубы, должны быть оборудованы двумя утвержденными предохранительными запорными клапанами, один из которых должен быть автоматическим. типа сброса, один из которых может использоваться в качестве оперативного управления, и оба должны быть заблокированы с требуемыми устройствами контроля предельных значений. Котлы групп C и D, использующие газ с давлением, превышающим один (1) фунт на квадратный дюйм, должны быть снабжены постоянными и готовыми средствами для проведения периодических проверок герметичности основных предохранительных запорных клапанов топлива.

11    Системы контрольно-ограничительных устройств должны быть заземлены с рабочим напряжением не более 150 вольт, за исключением того, что, по согласованию со строительной службой, существующее контрольное оборудование, которое будет повторно использоваться в измененной системе управления котлом, может использовать однофазное напряжение 220 вольт с одной стороны. заземлены при условии, что такое напряжение используется для всех органов управления. Устройства управления и ограничения должны прерывать незаземленную сторону цепи. Легкодоступные средства ручного отключения цепи управления должны быть снабжены органами управления, устроенными таким образом, чтобы при их отключении горелка не работала.

Раздел 1006.8, Электрические требования. Добавить в этот подраздел следующее предложение и исключение:

.

Необходимые средства отключения должны находиться в пределах прямой видимости от горелки котла.

Исключение: В тех случаях, когда персонал не может находиться вне поля зрения средств отключения при обслуживании котла, от средств отключения не требуется возможность блокировки в выключенном положении.

Раздел 1007, Отсечка котла при малой воде. Удалите этот раздел полностью и обратитесь к Разделу 1006.7 с поправками.

Раздел 1101.11, Идентификация установки. Добавьте этот подраздел со следующим текстом:

Каждая холодильная система, установленная в помещении, должна быть снабжена четкими постоянными указателями, надежно прикрепленными и легкодоступными, как требуется в разделах 1101.11.1 — 1101.11.3. В случае изменения типа или количества хладагента или других указаний знаки должны быть изменены или заменены, чтобы указать новые условия.

1101.11.1 Каждая система должна быть снабжена табличкой, указывающей:

а. имя и адрес установщика,

б. номер хладагента и количество хладагента,

в. наименование и количество смазки, а также

д. приложенное испытательное давление в полевых условиях

1101.11.2 Системы, содержащие более 110 фунтов хладагента и состоящие из органов управления и трубопроводов, должны быть снабжены буквами не менее .5 дюймов в высоту с указанием:

(а). Каждый клапан или переключатель, управляющий потоком хладагента, вентиляцией машинного отделения и компрессорами

(б). Конкретная жидкость, будь то хладагент или вторичный хладагент, которая содержится в открытых трубопроводах за пределами помещения с холодильным оборудованием. Клапаны или трубопроводы, прилегающие к клапанам, должны быть маркированы в соответствии с ANSI A13.1.

1101.11.3 У каждого входа в холодильное машинное отделение должна быть хорошо видна табличка с надписью: «Машинное помещение — только уполномоченный персонал.— Только лица, обученные действиям в аварийных ситуациях, если активирована сигнализация хладагента».

Раздел 1105.3, Детектор хладагента. Изменить этот раздел, добавив второе предложение следующего содержания:

.

Детекторы хладагентов должны подавать сигнал тревоги как внутри, так и снаружи машинного отделения и охлаждаемого помещения.

Раздел 1105.6.2, Подпиточный воздух. Изменить этот раздел следующим образом:

Должны быть предусмотрены запасы подпиточного воздуха взамен отработанного.Отверстия для подпиточного воздуха должны быть расположены таким образом, чтобы исключить попадание отработанного воздуха. Приточно-вытяжные каналы машинного отделения не должны обслуживать никакие другие помещения, должны быть выполнены в соответствии с главой 5 и покрыты коррозионностойким экраном с размером ячейки не менее 1/2 дюйма.

Раздел 1205.1.3, Сосуды под давлением. Добавить в этот подраздел следующее исключение:

.

Исключение: Запорные клапаны для расширительных баков мембранного типа в системах, установленных с одним расширительным баком объемом воды 12 галлонов или меньше, не требуются.

Раздел 1205.1.6, Расширительные баки. Удалите этот подраздел полностью.

Раздел 1301.1, Область применения. Изменить этот раздел следующим образом:

Проектирование, установка, строительство и ремонт хранилищ и трубопроводов для хранения мазута и отработанного масла должны соответствовать настоящей главе и NFPA 31. Хранение мазута, легковоспламеняющихся и горючих жидкостей должно соответствовать Международному кодексу пожарной безопасности.

Раздел 1301.4, Топливные баки, трубопроводы и клапаны. Изменить и добавить в этот раздел следующее:

Резервуар, трубопроводы и клапаны для приборов, работающих на жидком топливе, должны быть установлены в соответствии с требованиями настоящей главы. Линия подачи масла должна проходить только через верхнюю часть бака, и если уровень топлива в баке может быть выше впускного отверстия обслуживаемого устройства, должен быть предусмотрен утвержденный метод предотвращения сифонирования из бака. Если резервуар расположен внутри здания, требуется сброс аварийного давления наружу.

1301.4.1 Дневные цистерны или цистерны снабжения. Дневные баки должны быть установлены в соответствии с этим кодом и NFPA 31.

1301.4.1.1 Дневной бак или расходный бак объемом (60) галлонов или меньше может быть установлен для генераторов, бойлеров и водонагревателей в котельной или техническом помещении при условии, что вокруг помещения будет сооружено (1)-часовое противопожарное разделение людей. содержащий обслуживаемое оборудование и дневной резервуар или расходный резервуар.

1301.4.1.2 Дневные баки или расходные баки объемом более (60) галлонов должны быть установлены в соответствии со следующими требованиями:

A. Для технического помещения требуется спринклерная система, одобренная пожарной службой.

B. Помещение, в котором находится дневной бак или расходный бак, должно располагаться на внешней стене.

C. Из котельной или машинного отделения должны быть предусмотрены два выхода. Один выход должен открываться прямо наружу и быть доступным для пожарного персонала.

D. Вокруг котельной или механического помещения должно быть предусмотрено двухчасовое противопожарное разделение помещений.

1301.4.2 Резервуары для отработанного масла. Резервуары, установленные внутри зданий для сбора отработанного автомобильного масла класса IIIB и подключенные к перечисленным маслосжигающим приборам, должны быть ограничены Группой S-1 и использованием транспортных средств в соответствии с Международными строительными нормами и правилами. Резервуары для отработанного масла, расположенные за пределами кожухов центрального отопления, должны иметь ограниченную совокупную вместимость 500 галлонов, должны быть снабжены утвержденным клапаном аварийного сброса давления и должны быть снабжены откидной крышкой.Все маслопроводы должны быть оборудованы подпружиненным плавким клапаном, расположенным в непосредственной близости от корпуса резервуара.

Резервуары для отработанного масла вместимостью более 500 галлонов, соединенные с приборами для сжигания отработанного масла, должны быть заключены в отдельное одночасовое огнеупорное ограждение, снабжены одобренным клапаном аварийного сброса давления и должны быть окружены четырьмя (4) -дюймовый высокий негорючий бордюр.

Резервуары для отработанного масла, расположенные внутри ограждений установок центрального отопления или механических помещений генераторов, должны соответствовать разделу 1301.4.1 с поправками. По согласованию с начальником пожарной охраны перечисленные обогреватели на отработанном масле могут быть расположены в других группах по размещению при условии, что баки установлены вне здания в соответствии с главой 15 Международного механического кодекса и NFPA 31, глава 12, или установлены в соответствии с разделом IMC. 1301.4.1.

(Приказ 17-12 § 2(C), 2017 г.; Приказ 12-09 § 2, 2012 г.)

.
