Электрический обогреватель своими руками: Как сделать обогреватель своими руками без электричества

Содержание

Как сделать обогреватель своими руками: пошаговая инструкция

Сегодня, в отличие от времен советского периода, можно купить любой обогреватель. Это могут быть дорогие модели с множеством дополнительных функций. А можно приобрести модели попроще и подешевле. А вы не задумывались том, как сделать обогреватель своими руками? Во-первых, это интересно, а во-вторых, значительно экономит ваши средства, потому что для сборки обогревающего прибора не придется покупать комплектующие, ведь они наверняка есть у вас в наличии.

Требования к самодельному обогревателю

Прежде всего, даже небольшой самодельный прибор должен выполнять функции обогрева. Нет ничего сложного в том, чтобы собрать компактное устройство, которым можно обогреть небольшое помещение. Речь идет не только о комнатах, но и подвале, теплице, гараже. Ведь именно такие помещения в сильные морозы или легкие заморозки (например, когда рассада только-только высажена в теплицу) требуют дополнительного обогрева.

(См. также: Печи для теплицы своими руками)

Но, как сделать самодельный обогреватель, чтобы не покупать дорогие составляющие прибора, а также не превращать процесс сборки в сложную тяжело решаемую проблему. Для начала будущий обогреватель должен просто соответствовать минимальным требованиям, которые нужны для его продуктивной работы.

  1. Безопасность эксплуатации.
  2. Ощутимый результат от работы обогревателя.
  3. Не высокое потребление электроэнергии (в противном случае, какой толк от такого устройства).
  4. Небольшие габариты (тепловая домашняя станция, согласитесь никому не нужна).

Рассмотрим самую простую технологию, на основании которой можно собрать свой обогреватель, это принцип действия термопленки.

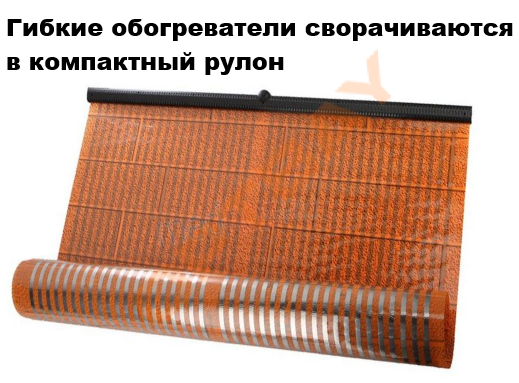

Как работает термопленка? Тепло, которое она вырабатывает, не идет непосредственно на обогрев окружающего воздуха. Набирая тепло, она отдает его предметам. То есть поверхность окружающих предметов нагревается и уже, потом отдает свою тепловую энергию окружающему воздуху.

(См. также: Глинобитная печь своими руками)

Такое устройство просто не может работать впустую, но и потребляемая им мощность будет небольшой, а, следовательно, расходовать энергию такой обогреватель тоже станет экономно. По такому принципу можно сделать и самодельный инфракрасный обогреватель.

Элементы, которые потребуются для сборки устройства не придется покупать в радиотоварах или специализированных магазинах. Наверняка большинство компонентов вы обнаружите у себя дома. Итак, вам понадобятся следующие материалы:

  • Стекло. Две одинаковые заготовки прямоугольного размера. Площадь около 25 кв. см.
  • Алюминиевая фольга.
  • Паяльник.
  • Клей (лучше всего эпоксидный).
  • Ножницы, способные ровно отрезать фольгу.
  • Свеча из парафина.
  • Герметик.
  • Двужильный кабель с вилкой.

Пошаговая сборка

Стекло, которое вы будете использовать, должно иметь абсолютно чистую поверхность. Никакой пыли, грязи, краски или жирных пятен на его поверхности быть не должно. Для того чтобы обогреватель работал, придется сформировать поверхность, способную проводить ток. Для этого нужна свеча. (См. также: Строим печь своими руками)

Зажигаете свечу и начинаете медленно добиваться того, чтобы поверхность стала покрываться слоем копоти. Делать это нужно только с одной стороны. Со второй стеклянной заготовкой поступаете аналогичным образом.

Далее, отступаете от каждого края стекла примерно 50 мм (пол сантиметра) и удаляете сажу ватной палочкой. Из фольги вырезаете полоски, размер которых соответствует размеру созданной токопроводящей поверхности (черному квадрату). Фольга играет роль электродов. На поверхность стекла, с той стороны, где находится копоть, наносите клей. На клей крепите кусочек фольги, но так чтобы часть его выходила за пределы стекла.

Сверху накладывается второе стекло. Стыки между стеклами следует аккуратно промазать герметиком. Самодельный электрический обогреватель практически готов. (См. также: Как сделать изразцы для печи своими руками)

Теперь самоделку обязательно нужно протестировать, измерить мощность тока. Для этого используют формулу: P = I2R, где

Р – мощность тока

I – сила тока в амперах

R – сопротивление в Ом

Если полученная мощность попадет в пределы допустимых норм, которые указаны в специализированной литературе, то устройство можно подключать к сети. Если нет, то лучше попробовать собрать его заново. При этом учитывайте то, что сопротивление напрямую зависит от слоя копоти на стеклах. То есть, чем больше слой копоти, тем меньше сопротивление и тем больше будут нагреваться стекла.

Итак, если все данные соответствуют норме можно подключать устройство к сети. Оставленные на свободе концы фольги заворачивают за края нижнего стекла и фиксируются клеем. Теперь устройство можно проверить на работоспособность. Для этого его включают в сеть, и ждут, пока он наберет максимальную для него температуру. Она составляет примерно 40 градусов. (См. также: Тигельная печь своими руками)

По такой схеме сделать самодельный обогреватель на 12 вольт сможет даже школьник. Но все же для завершающего этапа такое устройство лучше снабдить специальными приспособлениями для контроля.

Переносной обогреватель своими руками

Вышеприведенная схема сборки хороша, когда рядом есть электричество. Но ведь часто бывают и такие ситуации, когда нужно обогреть небольшое пространство, не имея никакого электричества. Как же выйти из положения в такой ситуации?

Если необходимость заставляет вас находиться в местах, где нет электричества, то наверняка у вас есть самая обычная газовая горелка с небольшим баллоном. Она предназначена для подогрева емкостей, которые просто нужно установить над пламенем. Но если ее слегка усовершенствовать, то можно получить очень функциональный самодельный обогреватель для зимней палатки.

Для такого устройства на горелку первоначально устанавливают сетчатый рассеиватель тепла. Для экономии средств, его тоже можно сделать самостоятельно из обычного хозяйственного сита. Крепления для фиксации к горелке можно вырезать из оцинковки, по диаметру сита, добавив четыре небольших квадрата, которые и выступят в роли крепежа.

После того, как вы закрепите сито на переходнике для баллона, получаемый тепловой эффект станет больше, но еще недостаточным для того, чтобы чувствовать себя комфортно. Поэтому конструкцию придется еще усовершенствовать.

Для этого понадобится металлическая сетка. Из нее вырезаете заготовку по диаметру сита, высота заготовки в два раза больше высоты сита. Из листа оцинковки нужно вырезать еще один крепеж, в котором желательно сделать небольшие отверстия по краям, по всему диаметру. Это сделает тягу лучше.

Такую самодельную насадку можно надеть с помощью переходника на цанговый баллон и на газовый — эффект примерно одинаковый. Но поверьте, он превзойдет все ваши ожидания. Сделать газовый обогреватель с инфракрасным излучением без больших денежных затрат вполне реально. А эффект получается просто умопомрачительный.

Обогреватель своими руками для подвала

Всем известно, что в суровые морозы и подвальное помещение требует дополнительного обогрева, поскольку подмерзшая картошка не только не вкусна, но и храниться, после того как подмёрзла, долго не будет.

Для такого устройства потребуется наличие следующих материалов: специальный листовой пластик (слоистые бумажные пластиковые листы), графит в порошкообразном состоянии, провод с вилкой, эпоксидный клей.

Сборка выполняется в несколько этапов.

  1. Сначала вам нужно очень тщательно смешать эпоксидный клей и порошок. Таким образом, вы получаете клеящий состав с высоким сопротивлением. Чем больше будет графитового порошка, тем сильнее будет нагреваться прибор.
  2. Полученный графитовый клей наносят на шершавую поверхность пластикового листа. Далее пластик соединяют. Для того чтобы надежно зафиксировать листы лучше сколотить деревянную рамку.
  3. На двух противоположных сторонах конструкции прикрепляете клеммы из меди.
  4. Теперь будущий обогреватель нужно очень тщательно просушить. Дело в том, что даже небольшое наличие влаги может привести к поломке при первом же включении устройства.
  5. Последним шагом требуется проверить мощность прибора.
    Если она соответствует норме, то обогреватель можно включать в сеть.

Теперь устройство можно использовать. Такой вариант обогревателя можно повесить на стену, положить на пол (правда, для подвального помещения такой вариант вряд ли будет уместен).

Аналогичным способом можно сделать самодельный обогреватель для автомобиля.

Полезные советы

Помимо таких простых способов существуют и более сложные варианты сборки самодельных обогревателей. Некоторые применяют специальные схемы в устройствах, транзисторы и резисторы.

В любом случае общее у всех самодельных обогревателей одно. Первое, все материалы, которые используются в приборе, должны быть исправны. Например, если вы решили использовать провод с вилкой от старого утюга, то сначала убедитесь в том, что он нигде не поврежден и его можно спокойно подсоединить к обогревателю.

Обязательно измеряйте сопротивление прибора и рассчитывайте мощность. Эти условия необходимо выполнять, потому, что речь в первую очередь касается безопасного использования прибора. Нужно, чтобы при его включении вы были спокойны, что обогреватель работает исправно и любые повреждения из-за неправильной мощности или несоответствующего сопротивления просто исключены.

Не забывайте проводить тщательную изоляцию всех токопроводящих элементов, контактов у дополнительных встроенных устройств. Проверяйте провода. Только в этом случае вы будете спокойны за работу своего прибора. А он в свою очередь будет безупречно работать, и обогревать помещение.

Обогреватель электрический – схема, ремонт своими руками

Любой обогреватель – масляный, инфракрасный или конвекционный, в независимости от его типа, вида и производителя, даже самый качественный и надежный, в любой момент может поломаться и потребуется его ремонт. Так и произошло с микатермическим обогревателем Bimatek Ph400, который принес мне знакомый. Обогреватель не грел, индикатор температуры не светился, хотя обогреватель проработал всего полгода и был еще на гарантии.

Кто сталкивался с ремонт бытовой техники, по гарантии знает, что это хлопотное дело. Нужно найти гарантийную мастерскую, отнести туда обогреватель, месяц ждать и потом потратить время, чтобы забрать отремонтированный. Не факт, что ремонт будет бесплатным. Если мастерская решит, что обогреватель вышел из строя по Вашей вине, то придется оплатить еще и услугу ремонта. Поэтому, если изделие, например обогреватель, простое, то есть смысл попробовать отремонтировать его своими руками. Как, оказалось, вышел из строя защитный термопредохранитель, но чтобы добраться до него, пришлось практически полностью разобрать обогреватель.

Внимание! Перед началом работы по осмотру и ремонту обогревателя необходимо его отключить от питающей сети, вынув сетевую вилку обогревателя из розетки.

Почему не греет обогреватель — поиск неисправности

Если вдруг обогреватель перестал работать и индикатор подключения к сети не светится, то в первую очередь необходимо проверить наличие питающего напряжения в электрической розетке. Мог сработать автомат защиты на входе электропроводки в квартиру, нарушится контакт в месте подключения проводов к розетке или выйти из строя сама электрическая розетка.

Проверить исправность розетки можно двумя способами, подключив к ней любой электроприбор, например настольную лампу или фен, что предпочтительней. Или подключить обогреватель к другой розетке. Если обогреватель начал греть значит, неисправна розетка.

Если дело в обогревателе, то вполне возможно он перегрелся, и сработала система его защиты от перегрева, или вилку в розетку вставили, но забыли включить выключатель на корпусе обогревателя или установить в нужное положение ручку регулятора температуры (при их наличии). Поэтому прежде чем делать выводы, необходимо проверить в каком положении находятся переключатели на и подождать, пока обогреватель остынет.

В случае если все проверки, не привели к успеху, значит, обогреватель вышел из строя, и требует ремонта.

Инструкция по ремонту электрического обогревателя

Ремонт любого электроприбора начинается с внешнего осмотра. Первым делом проверяется сетевая вилка. Она не должна иметь видимых механических повреждений, потемневшей пластмассы и трещин в корпусе. Штыри вилки должны быть прочно зафиксированы в корпусе и не иметь почернений. Токоподводящий шнур не должен иметь механических повреждений. Особенно внимательно нужно осмотреть место шнура, где он выходит из корпуса вилки. В этом месте шнуры часто перетираются.

Необходимо также заглянуть через сетку или перфорацию вовнутрь корпуса обогревателя и убедиться, что в обозримом пространстве нет оборванных или подгоревших проводов, провода не подгорели в местах присоединения к разъемам и фиксации гайками, тепло нагревательные элементы (ТЭН или нихромовая спираль) не имеют механических повреждений.

Если внешний осмотр не позволил выявить очевидных дефектов, то для дальнейшего поиска причин отказа обогревателя понадобится измерительный прибор. Лучше всего для этих целей подойдет стрелочный тестер или мультиметр, включенный в режим измерения малого сопротивления.

Не разбирая обогреватель, с помощью тестера можно проверить исправность сетевого шнура в месте выхода из корпуса вилки. Для этого нужно переключатели обогревателя (при их наличии) установить в рабочее положение, щупы омметра подсоединить к штырям вилки (удобно с помощью зажима типа крокодил), и прижать шнур к корпусу вилки по линии его выхода из вилки, покачать из стороны в сторону. Если стрелка тестера или показания мультиметра, хоть на миг изменятся, значит, ремонт почти окончен. Останется только заменить вилку. Величина сопротивления нагревательного элемента составляет, в зависимости от мощности обогревателя, 10–150 Ом и при желании Вы можете ее точно рассчитать с помощью приведенного ниже онлайн калькулятора.

Электрические схемы обогревателей

На фотографии ниже, представлены пять стандартных, широко распространенных электрических схем обогревателей.

Схема №1 самая простая, представляет собой сетевую вилку со шнуром, который подсоединен к нагревательному элементу напрямую или через клеммную колодку с помощью резьбового соединения или накидных клемм. По такой схеме собран обогреватель типа Трамвайная печка. Для включения обогревателя, изготовленного по этой схеме достаточно вставить вилку в розетку.

Схема №2 отличается от предыдущей схемы установкой для удобства на корпусе электрического обогревателя выключателя. В результате при эксплуатации уже не требуется для включения или выключения обогревателя каждый раз вставлять и вынимать вилку из розетки.

Обогреватели, собранные по схеме №3, дополнены термопредохранителем, который разомкнет цепь питания обогревателя в случае его перегрева при падении на боковую сторону или если в нарушение правил эксплуатации на обогреватель положили для сушки вещи. В некоторых моделях дополнительно, последовательно с термопредохранителем устанавливают еще и датчик положения, отключающий обогреватель, в случае отклонения его положения от рабочего. Как правило, рабочее положение обогревателя является вертикальным.

В схеме №4 установлено два нагревательных элемента и дополнительный выключатель. Нагревательные элементы могут быть одинаковой мощности или разной. Такое схемное решение позволяет регулировать простым включением или выключением выключателей мощность обогревателя, тем самым регулировать выделяемое им тепло. Например, если в обогревателе установлены два нагревателя мощностью 1000 и 2000 ватт. Тогда при включении Вкл1 мощность составит 1 кВт, при выключении Вкл2, но включении Вкл1, мощность будет 2 кВт, а при включенных Вкл1 и Вкл2 уже 3 кВт.

Для удобства в некоторых видах обогревателей устанавливается галетный переключатель. При повороте ручки переключателя по часовой стрелке, с каждым щелчком мощность увеличивается на 1 кВт.

По схеме №5 изготавливают электрические обогреватели вида тепловентиляторы. В них дополнительно устанавливается электродвигатель с крыльчаткой. Для исключения перегрева нагревательных элементов, включить их, не включив вентилятор невозможно. Это обеспечивает установленный дополнительно включатель Вкл1. В тепловентиляторах в обязательном порядке устанавливается самовосстанавливающийся термопредохранитель для отключения нагревательных элементов в случае отказа вентилятора. Тепловентилятор можно использовать, если не включать нагревательные элементы, как обычный вентилятор для охлаждения в жаркую погоду.

В дорогих моделях электрообогревателей можно встретить регулятор температуры. При установке регулятором заданной температуры воздуха, при ее достижении, обогреватель выключится и включится только после снижения температуры воздуха ниже заданной величины.

В схеме электрообогревателя могут быть установлены индикаторы режимов работы на неоновых лампочках или светодиодах. В некоторых моделях устанавливают выключатели с подсветкой, в которых уже вмонтированы неоновые лампочки. Индикаторы непосредственного участия в работе обогревателя не принимают, а только сигнализируют о режиме его работы.

Как разобрать электрообогреватель

В случае если обогреватель перестал греть и внешний осмотр не позволил установить причину неисправности, то придется его для ремонта разобрать.

Рассмотрим последовательность ремонта на примере современного микатермического обогревателя Bimatek Ph400 (фотография в начале статьи), собранного по самой сложной из представленных выше электрических схем. Зная, как ремонтировать такой обогреватель, более простые можно будет отремонтировать без затруднений.

Начинать разбирать необходимо со стороны входа сетевого шнура. Обычно шнур входит в крышку с боковой стороны. Для снятия боковой крышки с обогревателя Bimatek Ph400 необходимо открутить все видимые винты, удерживающие крышку, и еще два потайных винта. Один из них закрыт декоративной заглушкой, которая находится ниже ручек управления.

Для извлечения заглушки необходимо лезвием отвертки или ножа поддеть заглушку со стороны фиксатора, и отвести фиксатор внутрь. Заглушка легко выйдет.

Откроется отверстие, в котором и находится винт бокового крепления крышки к основанию. Второй потайной вин был спрятан под липкой наклейкой, рядом с которой была еще одна наклейка желтого цвета с предупреждающей надписью «При повреждении пломбы гарантия недействительна!».

Так что если обогреватель еще на гарантийном обслуживании и Вы не уверены в своих силах при наличии возможности лучше все же обратиться с ремонтом по гарантии в сервисный центр.

Боковая крышка снята и теперь открылся доступ ко всем контактам органов управления и нагревательных элементов. Осталось только, с помощью тестера найти и заменить отказавшую деталь.

Поиск неисправности микатермического обогревателя

Первым делом нужно внимательно осмотреть все провода, места присоединения их к клеммам и разъемам. Если внешний осмотр не дал результата, то нужно переходить к проверке цепей с помощью тестера или мультиметра. Последовательность проверки элементов не имеет значения, но я всегда начинаю проверку деталей с токоподводящего провода.

Сетевой трехжильный шнур, заходит в боковую крышку, где зафиксирован прижимной пластиной двумя саморезами. Два конца проводов в изоляции синего и красного цвета оканчиваются двухконтактным разъемом, а желто-зеленый, заземляющий проводник заканчивается лепестком, прикрученным винтом к металлическому основанию обогревателя. Желто-зеленый провод при поиске неисправности нас не интересует, так как он не принимает непосредственного участия в работе обогревателя, а служит только для защиты человека от поражения электрическим током.

Проверка сетевого шнура

Для проверки сетевого шнура необходимо сначала подготовить прибор, установив его переключатели в режим измерения сопротивления. Далее одним концом щупа прикоснуться к любому штырю вилки, а вторым по очереди коснуться концов зеленого и красного проводов. При прикосновении к одному из проводов прибор должен показать нулевое сопротивление. Далее прикасаются ко второму штырю вилки и проверяют второй провод. При этом желательно удерживая щупы шнур подергать и погнуть, сопротивление не должно изменяться и рано быть нулю.

Если сопротивление существенно больше нуля в результате неисправности вилки или перетершегося у ее основания шнура, то вилку следует заменить. Проверке и замене электрической вилки посвящена статья «Электрическая вилка».

Проверка переключателя режимов работы

Если сетевой шнур в порядке, то приступают к проверке переключателя режимов работы обогревателя.

Вывод переключателя, к которому подходит коричневый провод, является общим и на него подается питающее напряжение. Для проверки переключателя нужно установить его в положение III, при котором общий вывод должен быть соединен с остальными двумя выводами. Теперь достаточно измерять сопротивление между общим выводом и остальными двумя, оно должно быть равно нулю. Если переключатель установить в положение II, то средний контакт останется соединенным только с одним из двух остальных. В положении I, только с еще не проверенным контактом. В нулевом положении ни один контакт не должен соединяться с другим. Если переключатель в порядке, то нужно искать причину поломки обогревателя в другом месте.

Проверка работы биметаллического терморегулятора

Рядом с переключателем режимов установлен биметаллический терморегулятор. Принцип работы его основан на свойствах разных металлов, увеличиваться или уменьшаться в размерах при изменении температуры по-разному. Если соединить две пластинки из разных металлов в одно целое, то при изменении температуры пластина начнет изгибаться. А если на такой пластинке установить электрический контакт, то благодаря изгибанию пластинки можно будет управлять температурой включения или выключения электроприборов в зависимости от температуры окружающей среды. С полезным свойством биметаллических пластинок ежедневно сталкивается каждый из нас. Например, электрочайник выключает биметаллическая пластинка, нагретая паром закипевшей воды.

Для проверки исправности терморегулятора, достаточно прикоснуться щупами мультиметра к его выводам и повернуть ручку от упора до упора в любую сторону. Практически во всем диапазоне вращения сопротивление терморегулятора должно быть равно нулю. Если это не так, то обычно достаточно почистить мелкой наждачной бумагой контакты, которые хорошо видны сбоку.

Если понадобится снять терморегулятор, например, для замены или ремонта то необходимо сначала снять регулировочную ручку. Она на оси держится за счет плотной посадки. Для снятия ручки необходимо аккуратно поддеть ее с двух сторон плоскими лезвиями отверток. Ручка с небольшим усилием снимется с оси.

Под ручкой находятся два винта. Достаточно их открутить и механизм терморегулятора освободится.

Проверка исправности нагревательных элементов

Настала очередь проверки нагревательных элементов, подключенных к переключателю и терморегулятору с помощью навесного шести контактного разъема.

Как выяснилось, микатермический нагревательный элемент составной и состоит из двух. Один имеет сопротивление 60 Ом, второй 100 Ом. Для проверки нагревательного элемента достаточно измерять сопротивление между красным, синим и коричневым проводами. Проверка показала исправность микатермического нагревателя.

Проверке нагревательных элементов электробытовых приборов посвящена статья сайта «Как проверить электронагреватель».

Проверка датчика вертикального положения

Датчик положения представляет собой грузик, закрепленный на рычаге с уравновешивающей пружиной, зацепленной за противоположный конец рычага. Когда обогреватель находится в вертикальном положении, грузик растягивает пружину и надавливает на встроенный микровыключатель. Питающее напряжение поступает на нагревательные элементы. Если обогреватель наклонить на бок, то сила земного притяжения уменьшит воздействие на пружину, она отведет рычаг от микровыключателя, цепь разорвется, и ток прекратит поступать на нагревательные элементы.

От датчика положения идут два провода, белый и коричневый. Для проверки достаточно измерять между ними мультиметром сопротивление. Когда обогреватель находится в вертикальном положении, сопротивление датчика положения должно быть равно нулю. При наклоне – бесконечности. Датчик положения оказался исправен.

Проверка исправности термопредохранителя

Осталось проверить включенные последовательно термопредохранители, которых было три и все они были установлены за пластиной микрометрического нагревателя. От термопредохранителей шла пара проводов белого цвета на шестиконтактный разъем, на тот же, что и провода от микатермического нагревателя. Прозвонка мультиметром показала обрыв в цепи термопредохранителей. Стало ясно, неисправен один из термопредохранителей.

Понадобилась дальнейшая разборка обогревателя. Для этого пришлось снять вторую боковую крышку и защитную сетку, которая снимается после освобождения от винтов сдвигом в сторону. Доступ для проверки двух самовосстанавливающихся термопредохранителей открылся.

Для проверки термопредохранителей одним концом щупа мультиметра нужно прикоснуться к белому проводу, подходящему к шестиконтактному разъему, а вторым щупом, проткнув изоляцию прижатой к нему иголкой прикоснуться к проводу, соединяющему термопредохранители. Проверка показала исправность доступных для проверки предохранителей. Все элементы проверены, кроме термопредохранителя за микатермическим нагревательным элементом. Значит он неисправен.

Пришлось снимать нагревательный элемент, для чего достаточно было открутить четыре винта по углам и отвести его в сторону. Открылся следующий вид.

Термопредохранитель находился в трубке из стекловолокна и крепился к корпусу обогревателя винтом с помощью металлического хомута.

Как оказалось, в трубке находился самовосстанавливающийся термопредохранитель SF192E, рассчитанный на температуру срабатывания 133˚С и ток нагрузки до 10 А при напряжении до 250 В. Дополнительная проверка мультиметром подтвердила неисправность термопредохранителя.

Термопредохранитель к проводам был подсоединен способом обжатия латунной полоской. Посредством шила, конец полоски со стороны термопредохранителя был отогнут, термопредохранитель вынут и на его место запрессован аналогичный, типа G4A00, рассчитанный на температуру срабатывания 128˚С и ток нагрузки до 10 А при напряжении до 250 В. Температура срабатывания установленного термопредохранителя на 5 градусов ниже, чем вышедшего из строя. Но с учетом максимального нагрева корпуса обогревателя всего 65˚С, такая замена не окажет влияния на защитные функции и работоспособность обогревателя.

Перед сборкой обогревателя, были соединены между собой все разъемы, щупы мультиметра подсоединены к штырям сетевой вилки и проверены все режимы работы обогревателя. Сопротивление в положении переключателя режимов 0 было бесконечным, в положении I составило 156 Ом, в положении II –100 Ом и в положении III – 56 Ом, что свидетельствовало о полной исправности обогревателя.

После сборки обогреватель был подключен к сети и подтвердил свою работоспособность. Ремонт обогревателя окончен и о его неисправности напоминают только следы от инструмента, оставленные на пластмассовых заглушках.

Особенности ремонта обогревателя


с керамическими нагревательными элементами

Принесли мне для ремонта, с виду обыкновенный тепловентилятор, типа Timberk TFH T15DDL по причине снижения эффективности нагрева.

При подключении обогревателя к сети, было обнаружено, что вентилятор слабо гнал воздух, который был чуть теплым. Переключатель режимов нагрева и регулятор температуры функционировали нормально. Для поиска неисправности пришлось обогреватель вскрывать. Первым делом была удалена пыль, набившаяся в радиатор нагревательных элементов. Вентилятор стал дуть сильнее, но нагрев воздуха оставался слабым.

Замер напряжения на выводах нагревательных элементов показал величину 220 В, что свидетельствовало об исправности электрической схемы. Величина измеренного тока потребления тепловентилятора в режиме максимального нагрева составила 1,1 А вместо положенных 8 А, что говорило о неисправности нагревательных элементов.

С подобным нагревательным элементом я столкнулся впервые. Оказалось, что в этом тепловентиляторе нагревательный элемент представляет собой 14 металлокерамических пластин, зажатых между восемью алюминиевых радиаторов. Весь этот пакет вставлен в прямоугольную рамку из термостойкой пластмассы и удерживается четырьмя защелками. Алюминиевые радиаторы выполняют сразу несколько задач – удерживают керамические нагреватели, отводят от них тепло и подают на металлокерамические пластины питающее напряжение.

Внимание, в связи с тем, что питающее напряжение подается через алюминиевый радиатор, прикосновение к нему при вставленной вилке обогревателя в розетку электросети опасно для жизни!

Для лучшего отвода тепла и электрического контакта стороны металлокерамических пластин, прижатые к радиатору, покрыты электро-термопроводящей пастой.

Нагревательные металлокерамические пластины представляют собой радиоэлементы, которые называются позисторы. Принцип работы позистора заключается в том, что его сопротивление зависит от температуры его нагрева. Чем больше нагревается позистор, тем выше его сопротивление, и согласно Закону Ома меньший будет протекать ток, и как следствие нагреватель будет меньше выделять тепла.

Благодаря такому свойству, по утверждению разработчиков металлокерамических нагревательных элементов, при достижении температуры 300°С наступает баланс, сопротивление позистора увеличивается до такой величины, что температура больше не увеличивается. Это обеспечивает безопасное продолжение работы тепловентилятора, даже когда поломался и не вращается или забился пылью продувающий воздух вентилятор.

Измерение сопротивления секций нагревателей мультиметром показало сопротивление около 1000 Ом, вместо должных 112 Ом. На удивление оказалось, что сопротивление не соответствует у всех металлокерамических пластин. Такое могло произойти только в случае перегрева металлокерамических пластин, что исходя из принципа их работы, не должно произойти. Напрашивается вывод о том, что керамические нагреватели были установлены низкого качества и для восстановления полной работоспособности тепловентилятора потребуется их замена.

Для ремонта тепловентилятора можно купить готовый нагревательный блок, керамический нагреватель типа MZFR-J-1800W-220V, предназначенный для ремонта тепловентиляторов. Его внешний вид, габаритные размеры и схема подключения приведены выше на фотографии. Стоит MZFR-J-1800W-220V около $10.


Сергей Иванович 29.01.2018

Здравствуйте.
Сразу две дуйки разных фирм показали одинаковую неисправность. В достаточно прохладном помещении +2°С отключаются через 1-2 минуты работы. Причём на обоих ТЭНы работают только в режиме максимального нагрева, когда ручка регулятора повернута по часовой стрелке до упора. На одном нагревательном элементе работают значительно дольше и при меньшем отпускании биметаллической пластины (меньший нагрев помещения), но всё равно отключаются.
Как вы думаете отключение происходит в результате нагревания биметаллической пластины большим током нагревания контактов или в результате «старения» и усталости металла БП? Одному прибору уже больше 5 сезонов, другой помоложе!
Статья Ваша понравилась! Заранее благодарен за ответ. С уважением Сергей Иванович.

Александр

Здравствуйте, Сергей Иванович. Спасибо за отзыв о статье.
Предполагаю, что в регуляторе температуры обогревателя окислились или подгорели контакты и для ремонта достаточно их просто прочистить наждачной бумагой. Из-за увеличения сопротивления в месте соприкосновения контактов выделяется тепло, которое и нагревает пластину.
Могло произойти и старение биметаллической пластины в результате чего она потеряла первичную геометрическую форму. Обычно в терморегуляторах такого типа есть возможность регулировки.

Сергей Иванович

Путём нехитрых размышлений над принципами работы регулятора вышел из положения!
Регулирующая ножка, вращаясь по часовой стрелке ослабляет давление на биметаллическую пластину и дуйка перестаёт так часто отключаться. Я отогнул упор, ограничивающий поворот регулятора. Повернул винт по часовой стрелке, пока его флажок не минул упор. После чего вернул упор на место. Таким образом я расширил возможности ослабления давления на пластину и прибор заработал! То есть перестал отключаться преждевременно.

Делаем водяной или электрический тепловентилятор своими руками: инструкция

Мобильные нагревательные устройства станут полезными во многих ситуациях. Это и дачные коттеджи, в которых постоянно проживают только в теплый сезон, однако и в другое время года приезжают отдохнуть на денек-другой, и не отапливаемые помещения (гаражи, подвалы или мастерские), в которых периодически проводятся работы в холодное время года. Некоторые помещения в квартире (ванная, детская) требуют поддержания температуры на постоянном уровне независимо от работы центрального отопления. Мощности такого устройства недостаточно для обогрева небольшого здания или полноценного отопления отдельного помещения, однако переносной тепловентилятор поможет создать комфортную температуру в зоне пребывания человека, направив поток теплого воздуха в нужном направлении. Устройство этих приборов отличается простотой, что позволяет смастерить тепловентилятор своими руками из подручных средств.

Тепловентилятор можно собрать своими руками


Конструкция и виды тепловентиляторов

Чтобы предварительно оценить объем работ и подобрать необходимые для сборки материалы стоит ознакомиться с устройством тепловентилятора заводской сборки. Элементами, присутствующими в конструкции всех моделей, являются:

  • Защитный корпус из пластика или металла.
  • Электрический мотор.
  • Крыльчатка с лопастями.
  • Нагревательный элемент.
  • Защитная решетка.
  • Элементы регулировки и управления.

В зависимости от выбранной конструкции и предназначения устройства подбираются дополнительные комплектующие. Своими руками возможно изготовление практически всех видов электрических обогревателей. Для бытовых нужд производится тепловая мини пушка своими руками для прогрева и просушки помещения, электрокамин своими руками позволит воплотить собственные дизайнерские идеи и придать комнате атмосферу уюта, а канальный нагреватель воздуха встраивается в систему приточной вентиляции или кондиционирования.


Расчет мощности и требования к установке

Перед тем, как выбрать необходимые материалы и приступить к сборке, определяют необходимую мощность устройства исходя из задач, которые оно выполняет. Для обогрева рабочего пространства или спального места направленным потоком воздуха без учета общей площади помещения подойдет маломощный переносной обогреватель. Если же стоит задача поднять температуру во всем помещении до уровня комфортной (18-21°C), то расчет делают исходя из соотношения 40 Вт мощности обогревателя на 1 м³ объема комнаты.

Учитывая, что самодельная пушка разогревает помещение неравномерно, рекомендуется устанавливать дополнительный обогреватель (или несколько) в разных концах комнаты. При этом рассчитанная мощность делится на количество отопительных приборов.

Также нужно учесть допустимую нагрузку на электрическую сеть. К бытовой сети с напряжением 220В можно подключить калорифер электрический мощностью не больше 6 кВт. Если необходима большая мощность, потребуется сеть с напряжением 380В или же обогреватель, работающий по другому принципу (самодельная газовая пушка или другой).


Особенности сборки некоторых видов тепловентиляторов

Существует несколько видов тепловентиляторов, у каждого из них, вполне закономерно, есть свои характерные плюсы и минусы. Перед тем, как приступить к сборке вентилятора своими руками, следует ознакомиться с некоторыми особенностями прибора.

Тепловентилятор

Собрать простейший тепловой вентилятор своими руками не составит труда для домашнего мастера. Часть необходимых деталей можно найти в запасах старой техники, хранящихся в кладовке или гараже. Калорифер своими руками можно собрать на базе старого системного блока компьютера. Для этого понадобится:

  • Лист текстолита размером 20×30 см.
  • Пару метров нихромовой проволоки диаметром 0,2-0,3 мм.
  • Системный блок (детали, кроме кулера, из блока удаляют).
  • Блок питания 12В.
  • Термопредохранитель для обогревателя рассчитанный на отключение при температуре выше 70°C.
  • Кабель, регуляторы, выключатели, крепежные детали, изолента или термоусадочная трубка.

Конструкция калорифера очень простая и самостоятельно собрать его не составит труда

Кстати, человеку разбирающийся в электротехнике, под силу сделать регулятор температуры своими руками, используя недорогие радиодетали. Для сборки подойдет стабилотрон TL431 от зарядного устройства, плата электронного счетчика, автомобильное реле и другие распространенные детали.

  1. Из стеклотекстолита вырезают детали для изготовления каркаса с прорезями под установку тена (нихромовой спирали).
  2. Нихромовую нить скручивают в спираль (для этих целей используют дрель или шуруповерт, работающий на медленных оборотах, с закрепленным стержнем диаметром 2-3 мм).
  3. Спираль устанавливается в каркас и закрепляется, в местах крепления концов спирали подключается питание, в разрыв провода питания монтируется термопредохранитель.
  4. Каркас со спиралью устанавливается в системный блок.
  5. Блок питания 12В подключается к кулеру.
  6. Корпус закрывается, устанавливается на подставку из диэлектрического материала и проверяется работа обогревателя.

Экономичным вариантом является водяной тепловентилятор. В качестве нагревательного элемента в данном случае выступает самостоятельно изготовленный из медной трубы теплообменник или бывший в употреблении автомобильный радиатор. Теплоноситель на теплообменник поступает из труб центрального отопления или индивидуального отопления, а электроэнергия расходуется только для обеспечения работы вентилятора. Устанавливать такой вентилятор обогреватель в систему отопления рекомендуется на обратной трубе. При монтаже на подаче работающий вентилятор сильно остужает трубу и в радиаторы отопления теплоноситель поступает ниже требуемой температуры.

Тепловая пушка

Сделать тепловую пушку своими руками довольно просто. Обогреватель такого типа применяется для быстрого обогрева и просушки стен, полов, сырых погребов и при проведении некоторых видов строительных работ. Чтобы сделать мини пушку можно воспользоваться некоторыми деталями непригодных бытовых приборов, а отсутствующие докупить.

Понадобиться следующий перечень материалов:

  • Мотор и крыльчатка (подойдут от вышедшего из строя пылесоса или кухонной вытяжки).
  • В качестве нагревательного элемента используется спираль от ненужной электроплиты.
  • Труба диаметром от 150 мм с толщиной стенок 3-5 мм, можно изготовить самостоятельно из листового металла.
  • Термореле, размыкающее цепь при перегреве, выключатель,
  • Лист асбеста.
  • Металлическая решетка.
  • Кабель и крепежные материалы (заклепки или болты с гайками).

Сборка производится в несколько этапов:

  1. Электродвигатель и вентилятор прикрепляются в конце трубы.
  2. Из асбеста вырезаются полосы и собирается решетка, на которую прикрепляется нагревающая спираль (для этих целей допускается использовать керамические изоляторы).
  3. Полученный нагревательный элемент крепится на противоположном от вентилятора конце трубы.
  4. Двигатель и спираль подключаются к выключателю. Схема предусматривает отдельное подключение.
  5. С обоих концов трубы устанавливаются металлические защитные решетки.
  6. Передвижная или стационарная подставка изготавливается из подручных материалов, устойчивых к температурным воздействиям.

ПОСМОТРЕТЬ ВИДЕО

По желанию на трубу крепят слой теплоизоляции. С одной стороны, это повышает уровень безопасность во время проведения работ, с другой – снижает теплоотдачу устройства.

Электрокамин

Самодельный тепловентилятор применяется в качестве источника тепла для электрического камина. Портал для камина своими руками легко сделать из гипсокартона. Для этого монтируют каркас из металлического профиля необходимой конфигурации и обшивают листами гипсокартона, после чего наружная поверхность декорируется при помощи облицовочных материалов. Внутри портала устанавливается конструкция, имитирующая горение дров или угля (готовые изделия оснащены подсветкой). Важно заранее предусмотреть отверстие в конструкции для прокладки кабеля.

Самодельный керамический нагреватель. Изготовление обогревателя для дома своими руками. Изготовление масляного обогревателя своими руками

Потребность в тепле у человека особенно возрастает в период межсезонья, когда наступают холода. Однако далеко не каждый может купить заводское оборудование для обогрева, стоимость которого зачастую высока. В подобных ситуациях альтернативным вариантом является изготовление для дома обогревателя своими руками. Прежде всего, необходимо определиться, какой именно прибор нужен. Самостоятельно сделать конструкцию не так сложно, как кажется.

    Показать всё

    Преимущества и требования к конструкциям

    Любые домашние приборы для обогрева, независимо от конструкции и сложности производства, должны соответствовать определенным требованиям. Среди них:

    Среди всех существующих видов нагревательных элементов наиболее мощными и эффективными считаются кварцевые, электрические, инфракрасные и керамические приборы. Самодельные устройства для обогрева дачи, квартиры или частного дома имеют значительные достоинства по сравнению с заводскими. Некоторые из них:

    🔥 ИНФРАКРАСНЫЙ ОБОГРЕВАТЕЛЬ своими руками (для гаража или мастерской)

    Сегодня есть возможность самостоятельно сделать инфракрасные обогреватели, которые считаются наиболее безопасными и эффективными в работе. Если нужно более мощное устройство, можно изготовить спиртовой или масляный обогреватель, агрегат на батарейке, газовый прибор, тепловую пушку.

    Также есть такие мастера, которые отдают предпочтение керосиновым устройствам, но подобные конструкции менее распространены по сравнению с остальными.

    Инфракрасные обогреватели

    Современные инфракрасные конструкции для обогрева помещений практичные и экономные. Кроме того, обладают хорошими значениями КПД. Подобное агрегаты излучают потоки, которые без контакта с воздухом быстро нагревают различные поверхности в комнате. Вследствие этого осуществляется быстрое преобразование электрической энергии в тепловую.

    Наиболее доступный вариант для изготовления в домашних условиях — пленочная система, в основе которой находится нагревательная пленка. Необходимые детали для работы:

    Конструкцию необходимо собирать последовательно. Поэтапное руководство:

    Как сделать Обогреватель 700℃+ 🔥 из Глиняных Горшков своими руками

    Масляная система

    Самодельные масляные агрегаты характеризуются надежностью и безопасностью. Кроме того, можно сделать своими руками обогреватель из батареи. Подобными конструкциями допустимо пользоваться как для обогрева жилых, так и каких-то технических помещений. В состав изделия входит корпус из металла, который впоследствии заполняют теплоносителем (вода, техническое масло).

    Для изготовления мощного масляного обогревателя своими руками потребуются определенные материалы. Среди них:

    Все манипуляции осуществляются при помощи электродрели и сварочного аппарата. Пошаговое руководство по изготовлению масляного обогревателя:

    Автономный обогреватель своими руками

    Газовые нагревательные приборы

    Как сделать электрообогреватель своими руками, уже описано выше, но не многие задумываются над тем, что существуют устройства, которые могут работать без электричества. К таким изделиям относятся газовые конструкции. Агрегат обеспечивает нагрев комнаты благодаря инфракрасному излучению, а также воздушной конвекции. Для производства потребуются такие материалы:

    Все манипуляции проводятся последовательно. Пошаговая инструкция:

    Самый дешевый эл. обогреватель для гаража.

    Тепловая пушка

    Электронагреватель, работающий по принципу тепловой пушки, также можно сделать самостоятельно. Для производства потребуются следующие детали:

    Сборку конструкций осуществляют пошагово. Манипуляции проводят следующим образом:

    Эффективный обогреватель своими руками

    Простейший тепловентилятор

    Существует еще один вариант самодельного агрегата. Процесс его сборки займет не более 2−3 часов. Основным преимуществом считается простота изготовления, а также доступность деталей. Минусом является тот факт, что в процессе работы устройства сжигается кислород. Для изготовления системы понадобится:

    Необходимо вырезать из текстолита 2 детали, размер которых соответствует основе. Кроме того, для подключения агрегата к сети и переключения режимов работы понадобится шнур и переключатель. Из текстолита вырезают конструкцию, которая внешне напоминает рамку. Затем при помощи дрели проделывают на противоположных сторонах по 2 отверстия, смещая их относительно друг друга. В них размещают концы нихромовой проволоки, к свободным кончикам под рамой припаивают электрические провода.

    Затем трансформатор, кулер и диодный мост замыкают в единую цепь. Важно не забыть подсоединить переключатель. Диодный мост и трансформатор нужны для питания кулера. Затем к конструкции подсоединяют спирали. Главное, чтобы в процессе сборки они не контактировали с остальными деталями. Единственным исключением является текстолитовая рамка.

    Далее осуществляется установка вентилятора в емкость. Крепление делается при помощи П-образных кронштейнов. При включении агрегата витки проволоки будут прогреваться, а вентилятор обдует конструкцию теплым воздухом.

    Как сделать обогреватель в палатку/Своими руками

    Для обеспечения доступа кислорода в стенках емкости и крышке делаются множественные отверстия. Собранный агрегат подключают к сети и проверяют его функционирование. Такое изделие хорошо подходит для быстрого нагрева небольших площадей.

    Сделать нагревательный элемент своими руками не так сложно, как может показаться на первый взгляд. Безусловно, можно купить электрорадиатор или другие конструкции заводского производства, но самодельные агрегаты помогут значительно сэкономить семейный бюджет.

Сегодня рассмотрим ряд конструкций обогревателей для злободневных случаев из жизни. Аппараты нужны людям везде:

  • в погребе;
  • на природе;
  • в аквариуме;
  • в гараже и на даче.

Рассмотрим, как сделать обогреватель собственноручно, из каких элементов. Выражаем благодарность энтузиастам и профессионалам, разместившим на форумах и сайтах остроумные варианты конструкции обогревателей. Осталось провести анализ идей и обобщить увиденное.

Масляный обогреватель для гаража

Если на земле валяется старый ненужный радиатор автомобиля, просто превосходно. Сгодится подвесной с центрального отопления, сделанный из листового железа. Чтобы сделать масляный обогреватель своими руками, понадобится масло. Подойдет техническое, лучше – используемое целенаправленно для повышенных температур. К примеру, для охлаждения двигателя. Поищите трансформаторное — такое масло рассчитано на воздействие экстремальных факторов.

Критерии! Масляный бак не достигает 80 градусов Цельсия. Среднее значение составляет 60. Выбирая масло, смотрите на коэффициент температурного расширения.

Начать следует с рамы. В работу берем герметичный радиатор, несложно догадаться, что конструкция весит немало. Для изготовления рамы масляного обогревателя пригодятся уголки, для сооружения устанавливаемого на колеса каркаса. Конкретную конструкцию предложить сложно, предпочтительна пригодная для транспортировки. Уголки скрепляются сваркой.

В донной части радиатора выполняется пара отверстий под ТЭНы. Нагревательные элементы позаимствуйте у старых приборов либо купите на рынке у торговцев. Масляный обогреватель снабжается помпой, призванной прокачивать рабочую жидкость через ТЭНы. Для приведения в действие понадобится электрический мотор.

Количество ТЭНов в масляном обогревателе выбирается, исходя из необходимой мощности устройства. Помпа устанавливается без прикосновения к ТЭНам. Реактивная струя направляется вдоль нагревательных элементов. Масляный обогреватель полностью герметичен. Стыки заварим, в крайнем случае, запаяем. Для аварийного слива масла предусмотрите закручивающуюся крышку. Установите клапан сброса давления. Это убережет радиатор от повреждения.

ТЭНы электрически подсоединяются параллельно, отбирается максимальная мощность сети 230 В. Чтобы регулировать температуру масляного обогревателя, дополните конструкцию выключателями. Протестировав изделие в сборе, смонтируйте радиатор на раму, а электродвигатель и выключатель заделайте в коробку. Не стоит забывать о заземлении: гараж не место, где стоит пренебрегать элементарными правилами безопасности.

Полученный прибор не даст замерзнуть хозяину. Теперь рассмотрим, как сделать обогреватель для овощей и прочей снеди, находящейся в погребе.

Погреб

Подмороженная картошка чернеет и теряет вкусовые качества, просто не хранится. Небольшой самодельный обогреватель не даст продукции замерзнуть.

Автор изобретения рекомендует использовать силовую часть от стабилизатора напряжения на микросхеме КРЕН12А. Силовой транзистор и пара резисторов плотно монтируются на радиатор из листового алюминия. Смысл – передать металлу максимум тепла. Монтаж резисторов проводится на специальный теплопроводный гель. Средством, к примеру, смазывается контактная площадка процессоров в персональных компьютерах.

Подложку из текстолита возможно не использовать, проведя электрические соединения медью. Последние для надежности приклейте на алюминиевую пластину, самодельный обогреватель готов. Питание осуществляется напряжением 25 В постоянного тока.

По словам автора, транзистор быстро нагревается до 75 градусов Цельсия. Греются и резисторы, предусмотрительно смонтированные на специальный гель. Температура самодельного нагревателя достигает 50 градусов. Если разместить под лотком для картошки, выделяемого тепла хватит, чтобы предотвратить промерзание сельскохозяйственной продукции.

Для дома

Когда холодно дома, сделать самодельный обогреватель получится из старого блока питания компьютера. Кулер должен быть исправен, в крайнем случае, для создания самодельного обогревателя замените сломавшийся вентилятор. Идея изделия: гетинаксовую печатную плату заменить на подложку из нефольгированного текстолита, к которой крепятся планки для намотки спирали из нихрома.

Ток греет витки проволоки, вентилятор обдувает конструкцию теплым потоком, хозяин радуется теплу.

Итак, приступим. Логично начать с расчета мощности и купить либо отрезать необходимое количество нихромовой проволоки. Для самодельного обогревателя лучше предусмотреть наличие двух раздельных спиралей, чтобы температуру удавалось регулировать.

Для каркаса пойдет текстолит без фольги, в котором сверлятся под проволоку отверстия. Три планки предлагается установить параллельно. Схема расположения отверстий в самодельном нагревателе соответствует принципу присутствия. Советовать сложно, проще по месту определиться, что и где сверлить.

При помощи небольших металлических уголков планки водружаются на подложку, параллельно и на равном расстоянии. Теперь намотаем спираль самодельного обогревателя. Нельзя касаться корпуса или деталей конструкции помимо планок. Для питания кулера придется изобрести нечто вроде выпрямителя из диодов, конденсатора и малогабаритного трансформатора.

Спираль включается непосредственно напрямую на 220 В переменного тока. Полученный прибор добавляется выключателями для спиралей и начнёт обдувать хозяина теплым воздухом. Разумеется, конструкция жжёт кислород, вдобавок станет пахнуть паленым. Создана исключительно для внеплановых холодов.

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

  1. Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
  2. Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина – отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Аквариум

Достаточно в U-образную трубку залить соляной раствор, снабдить с обоих концов пробками с продетыми угольными электродами, чтобы получить самодельный обогреватель для аквариума. Рапа проводит электрический ток, попутно нагреваясь и передавая тепло стенкам колбы. Мощность выбирается изменением концентрации соли. Нельзя допускать, чтобы уровень раствора вышел над поверхностью воды.

Одно из преимуществ электрического обогревателя перед другими источниками тепла, сжигающими углеводородное топливо, — простота конструкции. Благодаря этому любой мастеровитый хозяин, немного разбирающийся в электротехнике, способен изготовить отопительный прибор простой конструкции своими руками. Нужно лишь выбрать подходящий вариант электрообогревателя, правильно рассчитать тепловую мощность и подготовить требуемые материалы.

Назначение бытовых приборов явствует из названия — обогрев жилых и других хозяйственных помещений с использованием электроэнергии. Оборудование данного типа применяется для организации общего и местного отопления различных зданий и сооружений. Принцип работы одинаков для всех видов нагревателей — преобразование электрической энергии в тепловую с эффективностью (КПД) порядка 98-99%.

Местное отопление — это направленный обогрев части помещения на определённом участке. Пример: мастер автосервиса производит работы в смотровой канаве, расположенной в большом ангаре. Поднимать температуру до 20°С во всём здании неэкономично, для создания работнику нормальных условий достаточно поставить в яму электрообогреватель.

Инфракрасный обогрев используется на СТО для сушки автомобилей

Все отопители делятся на 2 группы по способу передачи тепла:

  1. Конвекционные. Отдают тепло непосредственно воздуху комнаты, вызывая появление конвективных потоков. Более холодная и тяжёлая воздушная масса вытесняет вверх нагретый лёгкий воздух, отчего возникает круговая циркуляция от потолка к полу и обратно.
  2. Инфракрасные. Тепловая энергия передаётся окружающим поверхностям посредством инфракрасного излучения. Воздух нагревается в последнюю очередь, получая тепло от предметов.

Из-за особенностей конструкции большинство обогревателей являются смешанными — отдают тепло конвективным и лучистым способом, но в разном соотношении. Инфракрасными считаются приборы, передающие 70-80% энергии излучением, остальные отопители — конвекционные.

Прямой нагрев воздуха бытовым прибором вызывает конвективную циркуляцию в комнате

Приборы инфракрасного обогрева

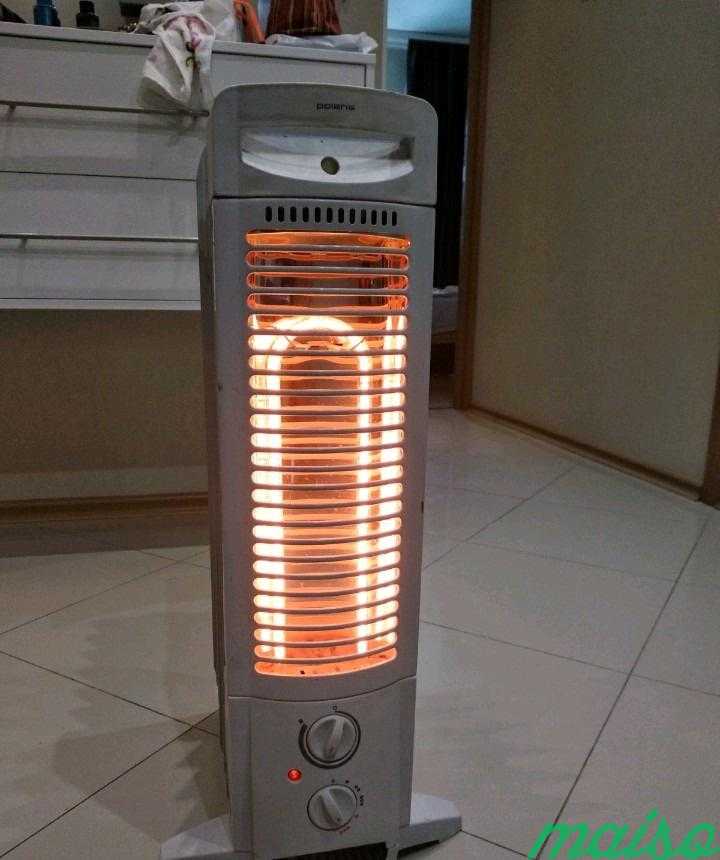

К группе инфракрасных обогревателей относятся следующие бытовые электроприборы:

  • с трубчатым нагревательным элементом, сделанным в виде лампы;
  • керамические панельные;
  • кварцевые;
  • длинноволновые настенные и потолочные;
  • микатермические.

В каждой разновидности реализовано лучистое выделение теплоты тем или иным способом — посредством раскалённой нихромовой нити, углеродного элемента, металлических пластин либо панелей из искусственного камня. В микатермических отопителях производители применяют слюду и окислы различных металлов, что существенно удорожает конструкцию.

Инфракрасный обогреватель передает тепло поверхностям предметов

Общепризнанная новинка, относительно недавно пополнившая ассортимент электрообогревателей, — инфракрасная плёнка разной ширины. Выделяет лучистое тепло с помощью тонких карбоновых элементов, нанесённых на полимерную основу. Применяется для устройства напольного, настенного и потолочного отопления.

В карбоновой пленке углеродные нагревательные элементы нанесены на гибкую полимерную основу

Конвекционные отопители

Для воздушного обогрева помещений используются бытовые приборы следующих типов:

  • настенные и напольные конвекторы;
  • переносные тепловентиляторы;
  • масляные радиаторы;
  • модульные обогреватели — так называемые электробатареи.

Тепловентилятор отличается простой конструкцией, малыми размерами и весом

Две первые разновидности являются чисто конвективными отопителями, отдающими примерно 80% теплоты напрямую воздуху. Принцип теплообмена прост: нагревательный элемент из хромоникелевой проволоки обдувается воздушным потоком, создаваемым крыльчаткой вентилятора либо за счёт естественной циркуляции.

Поверхность масляных радиаторов и электробатарей прилично нагревается (иногда — до 60 °С), поэтому значительная доля теплоты передаётся в комнату излучением — до 40%. Остальную энергию отнимает воздух, омывающий многочисленные теплообменные рёбра агрегата.

Внешне электробатареи похожи на водяные приборы отопления, только греются электрическим ТЭНом

Видео: разновидности электрообогревателей

При большом желании и наличии навыков домашний мастер-умелец может изготовить любой из перечисленных разновидностей нагревателей. Исключение — аппарат микатермического типа со слюдяными элементами. Вопрос заключается в стоимости подобного изделия: например, для лампового инфракрасного обогревателя нужно купить трубчатый нагревательный элемент, для конвектора — ТЭН и алюминиевый ребристый радиатор.

Когда речь идёт о сборке недорогого отопителя из подручных материалов, стоит рассмотреть такие варианты:

  • тепловентилятор;
  • электробатарея;
  • кварцевая панель.

Кварцевые панели делаются из обычного цементно-песчаного раствора

Последней разновидности обогревателей присвоили красивое название сами производители. В действительности это панель, сделанная из цементного раствора с кварцевым песком, нагревательный элемент замурован внутри плиты.

Греющий прибор простейшей конструкции состоит из таких элементов:

  • корпус;
  • нагревательный элемент — воздушный ТЭН либо спираль из хромоникелевого сплава;
  • осевой вентилятор обдува;
  • выключатель и регулятор мощности;
  • автоматика безопасности.

Электрическая тепловая пушка включает 2 основных элемента — нагреватель и вентилятор

Мощные версии данных обогревателей — тепловые пушки — применяются для отопления помещений большой площади. Вместо осевых вентиляторов в них используются центробежные (улитки), а корпус сделан в виде трубы.

Чтобы своими руками изготовить тепловентилятор, нужно приобрести либо найти в домашнем хозяйстве нагревательный элемент. Но вначале необходимо определить мощность будущего отопителя.

Расчёт нагревательного элемента

Учитывая высокий КПД преобразования электрической энергии в тепловую, следует приравнять потребляемую мощность прибора к теплоотдаче. Если нагреватель «тянет» из сети 1 кВт электричества, то в помещение он фактически передаст 990 Вт, разницу можно считать погрешностью.

Чтобы отмерить нихромовую нить, нужно рассчитать её сопротивление

Алгоритм расчёта выглядит так:


Существует более простой путь — вместо нихрома купить готовый воздушный ТЭН требуемой мощности. Но подобное решение обойдётся значительно дороже, а проволока может найтись в старых греющих аппаратах (фен, утюг и так далее).

Подготовка инструментария и материалов

Для сборки тепловентилятора понадобится стандартный набор домашнего инструмента:

  • пассатижи;
  • кусачки;
  • острый нож для зачистки проводников;
  • дрель со свёрлами Ø3-8 мм;
  • ножовка по металлу;
  • отвёртки различных типов — плоская и крестообразная.

Если в обогревателе планируется устанавливать вентилятор с постоянным напряжением питания 12В, придётся собрать выпрямительную схему и поставить понижающий трансформатор. Для сборки электрической схемы понадобится паяльник с флюсом, припоем и канифолью в комплекте. Измерения напряжения и сопротивления производятся мультиметром.

Помимо перечисленного инструмента, при изготовлении тепловой пушки понадобится мультиметр

Конвективный обогреватель можно изготовить из таких деталей:


Чтобы использовать низковольтные типы вентиляторов постоянного тока, например, кулер от ПК, нужно понизить и выпрямить напряжение с помощью трансформатора и диодной схемы. Добавьте к ней конденсатор номиналом 100-200 мкФ для сглаживания пульсаций тока и продления срока службы кулера. Если в вашем распоряжении имеется рабочий блок питания компьютера, то схему собирать не потребуется.

Чтобы подать на вентилятор 12 вольт, нужно собрать примитивный блок питания по схеме

Инструкция по изготовлению

Первым делом необходимо подготовить к монтажу нагревательный элемент. Если вам досталась готовая хромоникелевая спираль, разбейте её по длине на участки, равные внутреннему диаметру асбестовой трубы, затем согните в найденных точках. Прямую проволоку нужно навить вокруг любого круглого предмета Ø0,5-1 см.

Помните, что после навивки спираль раскрутится и немного увеличится в диаметре за счёт упругости.

Готовую спираль нужно перегнуть, поделив на равные участки

Пошагово технология сборки выглядит так:

  1. Просверлите в асбестовой трубе отверстия диаметром 4-5 мм для крепления участков спирали. Располагайте отверстия таким образом, чтобы витки нагреватели пересекали внутренний проход трубы под разными углами.
  2. Используя винты с гайками и шайбами, закрепите хромоникелевую спираль внутри трубы. Концы проволоки выведите на край изолятора и просверлите отверстия для соединения с проводниками.

    Хромоникелевая нить крепится к трубе в нескольких точках винтами

  3. Установите асбестовую трубу внутрь корпуса на металлических кронштейнах, позади неё расположите вентилятор.
  4. Смонтируйте на стенке обогревателя автоматические выключатели.
  5. Подсоедините к нихрому медные провода, надёжно скрутив их винтами, пропущенными сквозь отверстия. Паять соединение бессмысленно — спираль нагреется и расплавит олово.
  6. Подключите провода к автоматам и вентилятору, выведите наружу питающий кабель с вилкой. Питание к нагревателю и двигателю электровентилятора подавайте через отдельные выключатели.

    Крыльчатка вентилятора размещается четко напротив трубы с нагревательной спиралью

  7. В целях безопасности закройте фронтальную часть прибора металлической решёткой.

Для запитки низковольтного вентилятора соберите диодную схему с понижающим трансформатором. На выходе диодного моста поставьте электролитический конденсатор. По окончании монтажа проверьте правильность соединений и приступайте к испытанию обогревателя, включив его в сеть. Если при работе вентилятора спираль накаляется докрасна, придётся найти более производительный нагнетатель, иначе проволока быстро перегорит.

Некоторые умельцы подают питание 12 В на вентилятор без понижающего трансформатора, снимая напряжение с определённого участка проволоки и подавая его на диодный мост. Метод не слишком безопасен — искать нужную точку придётся вольтметром на включённом в сеть нагревателе.

Видео: устройство самодельного тепловентилятора

Источник тепла представляет собой чугунный радиатор устаревшей конструкции, куда вместо нижней боковой заглушки вкручивается трубчатый электронагреватель — ТЭН. Батарея заполняется водой, образующиеся излишки воздуха удаляются через автоматический воздухоотводчик либо ручной кран Маевского.

Чугунный радиатор старого типа выбран для изготовления электрообогревателя неслучайно — в каждую секцию батареи помещается минимум 1,5 л воды. Современные биметаллические и алюминиевые радиаторы менее вместительны — внутренний объём секции не превышает 0,5 л. Чтобы нагреватель работал эффективно, придётся наращивать количество секций, что увеличит стоимость изделия.

Для изготовления обогревателя лучше всего подойдёт радиатор МС-140 из чугуна

Расчёт потребной тепловой мощности производится по алгоритму, приведённому выше. Затем по расчётным данным подбирается водяной ТЭН с учётом следующих рекомендаций:

  • мощность ТЭНа принимайте с коэффициентом запаса 1,2-1,3 и округлением в большую сторону;
  • форма нагревателя — в виде латинской буквы U;
  • если для обеспечения нужной теплоотдачи одного нагревателя недостаточно, берите два ТЭНа одинаковой мощности;
  • трубчатые нагреватели лучше покупать со встроенным термостатом;
  • количество секций чугунной батареи определяется длиной нагревательных элементов — они должны поместиться внутрь с небольшим запасом.

Пример расчёта количества секций. U-образный ТЭН мощностью 2 кВт имеет длину трубок 26 см, ширина чугунной секции составляет 90 мм. Чтобы поставить 2 нагревателя, общей длиной 54 см, понадобится минимум 7 секций, с учётом запаса — 8 шт.

В расчёте на 1 нагреватель допускается ставить большее число радиаторных секций, но тогда увеличится общее количество воды и длительность прогрева, а следом — энергозатраты.

В чугунный радиатор на 7 секций ставится 1 стандартный ТЭН

Подготовительный этап

Для сборки обогревателя понадобятся такие изделия и материалы:


Если вы планируете организовать регулирование температуры воздуха в помещении, дополнительно купите комнатный термостат со встроенным либо выносным датчиком температуры. При монтаже электрообогревателя в жилом помещении используйте пластиковые кабель-каналы или прокладывайте проводку скрыто в бороздах стен, надевая защитный гофрированный рукав.

Подготовленный радиатор нужно установить на кронштейны крепления

Для установки батареи на стену предусмотрите стальные крюки либо кронштейны. Перед монтажом внешний вид радиатора стоит привести в порядок — понадобится термостойкая эмаль желаемого цвета.

Порядок сборки обогревателя

Перед изготовлением электробатареи радиатор следует подготовить — тщательно промыть с использованием чистящих средств, проверить на герметичность, высушить и окрасить снаружи. Дальнейшие работы выполняйте в такой последовательности:

  1. Заранее установите батарею на стеновые кронштейны — после наполнения водой монтировать прибор будет тяжелее.

    Для надёжности резьбу ТЭНа намажьте герметиком перед вкручиванием

  2. Вместо одной нижней пробки вкрутите в крайнюю секцию ТЭН с водяным терморегулятором, используя паронитовую прокладку и герметик.
  3. В верхнем противоположном углу радиатора вкрутите футорку с отверстием под воздухоотводчик.

    Футорка и кран Маевского ставится вместо верхней пробки

  4. Остальные отверстия закройте штатными заглушками, уплотнив резьбу ФУМ-лентой.
  5. Подключите к ТЭНу провод ПВС, проложенный от автоматического выключателя. Последний необязательно ставить прямо в комнате, можно поместить его в общем электрощите.

    Датчик и термостат вставляются в специальную трубку ТЭНа

По окончании сборки заполните батарею водой через отверстие под кран Маевского, причём вверху должна оставаться воздушная прослойка, компенсирующая расширение воды. Вкрутите на место воздухоотводчик и запускайте обогреватель в работу. В процессе первичного нагрева нужно несколько раз стравить воздух через кран Маевского. Чтобы вода в батарее не закипала, настройте терморегулятор ТЭНа на максимальную температуру 80 °С.

При использовании обогревателя в помещениях с периодическим отоплением вместо воды залейте в батарею незамерзающий теплоноситель.

Автоматическое поддержание температуры воздуха в помещении достигается с помощью комнатного термостата, расположенного в удобном месте. В данном случае электрообогреватель подключается к сети не напрямую, а через указанный терморегулятор.

Видео: обзор электрообогревателя из чугунного радиатора

При пользовании самодельными обогревателями нужно учитывать некоторые особенности эксплуатации и соблюдать простые меры безопасности:

  1. Тепловентилятор, сделанный из подручных материалов, нельзя оставлять включённым без присмотра. Если подобная необходимость всё же возникает, прибор следует оборудовать автоматикой аварийного отключения — купить термореле и поставить датчик опрокидывания.
  2. Не увеличивайте температуру воды в электробатарее выше 80 °С, иначе образуется пар и внутри возрастёт давление, грозящее разрушить чугун. Если обогреватель выделяет мало тепла, добавьте несколько секций и установите дополнительный ТЭН.
  3. Не подсоединяйте оборудование к электросети на скрутках.
  4. Линия, которой подключён электрообогреватель, должна быть защищена автоматическим выключателем и УЗО.
  5. Тепловентилятор нежелательно использовать в помещениях с повышенной влажностью.

Как и заводские нагреватели, самодельные приборы практически не нуждаются в обслуживании. Из конвективного отопителя периодически выдувайте пыль, иначе она горит на спирали и выделяет неприятный запах. В электробатарее 1 раз в год проверяйте состояние рабочей поверхности ТЭНа и при необходимости удаляйте накипь.

Изготовление простого электрообогревателя — удачный способ сэкономить средства на покупке заводского прибора. С точки зрения эффективности отопления, разницы между изделиями нет — в обоих случаях КПД достигает 99%. Разница во внешнем виде и функциональности компенсируется дешевизной самодельных аппаратов. При желании конструкцию можно усовершенствовать, добавив полезные элементы автоматики: датчики, термостаты и таймеры.

Для отдыха на даче зимой необходим надежный источник тепла (обогреватель). Его можно приобрести в специализированных магазинах. Но есть дачники, которые с легкостью могут сконструировать самодельные обогреватели для дома, дачи и гаража.

К такому решению приходят не все дачники и домовладельцы, а только те, у которых есть специальные навыки и умение. Среди них встречаются настоящие инженеры-самоучки. Они способны просчитать все до мелочей, тщательно обрабатывать каждую деталь, смонтировав оригинальный безопасный обогреватель.

Затраты на материал для самодельного прибора для нагрева помещения минимальные, поскольку его можно найти в хозяйстве. Если даже покупать материал за деньги, то стоить он будет намного дешевле, нежели прибор из магазина, а эффект от работы одинаковый. Зачем тогда тратиться на приобретение готового оборудования, когда его можно смонтировать самостоятельно. Как сделать обогреватель для дома своими руками?

Самодельный газовый обогреватель для гаража, дома, дачи

Создавая обогреватель своими руками, нужно придерживаться нескольких рекомендаций:

  • Прибор должен иметь простую конструкцию без сложных элементов и деталей.
  • Нужно акцентировать особое внимание на безопасности, потому приборы, которые перекрывают и подают газ лучше всего приобрести заводские, или снять со старых баллонов.
  • При создании также следует учитывать его экономичность.
  • Обогреватель не должен быть громоздким, а способы его активации — сложными.
  • Затраты на материалы для обогревателя должны составлять не более трети реальной цены заводского нагревательного прибора с прилавка магазина, иначе нет смысла его делать, проще купить готовый.

Как показывает практика, самым эффективным способом обогрева в домашних условиях является инфракрасное излучение.

Чтобы сделать такой газовый самодельный обогреватель для гаража, дома, дачи своими руками, нужно минимум деталей и материальных затрат (лист жести, ножницы по металлу, клёпочник, заклепки, металлическую мелкую сетку репицу, обычное хозяйственное сито, царговый баллончик с газом емкостью 0,5 л. и специальную горелку с клапаном).

Первое, что нужно сделать, это крепеж обогревателя к горелке. Нужно взять хозяйственное сито, прислонить к листу оцинковки и обвести маркером. Затем перпендикулярно и параллельно необходимо к кругу дорисовать прямоугольные ушки (одно из них должно быть в два раза длиннее). Ножницами по металлу нужно вырезать рисунок. Он должен быть как можно ровнее.

Второй этап монтажа обогревателя вмещает в себя крепление деталей между собой. Для этого берем горелку и прикручиваем ее болтами к жестяному кругу. Затем, при помощи ушек, которые заворачиваются в противоположную сторону, крепится ситечко. Оно помогает рассеивать тепло по сторонам. Получилась часть конструкции обогревателя.

Третьим этапом монтирования самодельного обогревателя будет крепление металлической сетки. Для этого нужно снова вырезать идентичный круг из жести. Его также вырезают ножницами по металлу. Ушки загибаются, а в плоскости круга сверлятся отверстия (около 10). Затем берется сетка и крепится к ушкам обеих кругов. Сначала нужно крепить нижнюю часть, затем верхнюю. Крепеж осуществляется при помощи клепочника и заклепок. В результате этих операций должен получиться сетчатый цилиндр.

Завершающий этап – запуск инфракрасного самодельного газового обогревателя. Хоть он и не велик, но тепло от него исходит достаточное, чтобы обогреть гараж, комнату в доме или небольшой дачный домик.

Масляный обогреватель своими руками

Благодаря своей безупречной функциональности, характеристикам и эффективности, завоевали среди дачников большую популярность. Они безопасны и компактны, обладают высоким уровнем КПД.

Устройство самодельного масляного обогревателя очень простое: герметический корпус с маслом (может подойти любой баллон из-под газа или иная герметичная емкость), вокруг которого обворачиваются электрические трубчатые нагреватели.

Чтобы сделать масляный обогреватель, необходимы следующие материалы и инструмент:

  • Герметическая емкость (радиатор от машины, металлическая или алюминиевая батарея).
  • Трансформаторное или техническое масло.
  • 4 тэна.
  • Электромотор или помпа небольшой мощности (до 2-2,5 кВт).
  • Набор сверл, дрель, сварочный аппарат, электроды, включатели.

Процесс монтажа масляного обогревателя в домашних условиях проходит по следующему сценарию:

Масляный радиатор своими руками станет отличным и эффективным обогревателем для дома и дачи. Единственный его минус – зависимость от электричества и большое его потребление.

Электрический обогреватель своими руками

Если делать электрический обогреватель своими руками, основой его работы должны быть инфракрасные лучи, которые нагревают не воздух, а предметы, находящиеся в комнате. Благодаря такому принципу, даже самодельный электрический обогреватель будет эффективным. К тому же, потребление электричества минимальное.

Чтобы сделать электрический обогреватель, можно использовать две пластины пластика и графитовую стружку. У хозяина получится эстетический, плоский прибор, который гармонично впишется в любой интерьер.

Делается графитовый обогреватель при наличии графитовой стружки (можно использовать старые, использованные трамвайные щетки), двух листов пластика (по 1 м 2 каждый), эпоксидного клея, куска провода с вилкой на конце.

Самодельный электрический обогреватель является самым эффективным и удобным средством обогрева помещения. Многих дачников часто интересует вопрос о том, как сделать обогреватель для гаража своими руками? Для гаража можно сделать обогреватель по тому же принципу, только пластиковые пластины нужно взять меньшие, примерно в два раза. Этого будет достаточно, чтобы обогреть небольшой гараж.

Видео: изготовление обогревателя своими руками

Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.

Требования к самодельному прибору

Большинство из тех, кто хочет попробовать свои силы в самостоятельном изготовлении обогревателя, вряд ли стремятся к слишком сложной работе.

Да и покупка большого количества различных технических элементов и узлов, чья стоимость вполне сопоставима с ценой готового изделия, вряд ли экономически оправдана. Таким образом, будущий прибор должен быть:

  • простым в монтаже;
  • продуктивным;
  • экономичным в потреблении электроэнергии;
  • безопасным;
  • выгодным, то есть затраты на его производство должны быть минимальными;
  • удобным;
  • компактным.

Рассматривая существующие обогреватели, выпускающиеся промышленостью, можно сделать вывод, что всем этим требованиям соответствуют приборы, работающие по принципу инфракрасного излучения. Точнее, так называемые термопленки. Материал генерирует тепловую энергию, передающуюся предметам, которые, в свою очередь, разогревают окружающую среду. Такой способ обогрева считается наиболее эффективным, поскольку выработанное тепло не растрачивается впустую. Соответственно и кпд такого устройства очень высок.

Самоделка #1 — на основе обогревателя «Доброе тепло»

По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:

  • Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.
  • Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
  • Эпоксидный клей.
  • Кусок исправного провода с вилкой на конце.

Обогреватель Доброе тепло — прототип для множества самодельных устройств

Работа выполняется поэтапно:

  • Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
  • На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
  • Пластиковые листы соединяем между собой при помощи эпоксидного клея.
  • Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
  • С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
  • Тщательно просушиваем конструкцию. Даже небольшая влажность повредит самодельный обогреватель при первой же попытке включения.
  • Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.

Прибор готов к использованию. Он может размещаться как полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.

Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник

Самоделка #2 — мини-обогреватель из фольги и стекла

Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:

  • два одинаковых по размерам куска стекла;
  • алюминиевая фольга;
  • герметик;
  • обычная парафиновая свеча;
  • провод с вилкой на конце;
  • эпоксидный клей.

Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.

Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя

Приступаем к сборке:

  • Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т. п.
  • Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
  • С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
  • Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
  • Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
  • Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.

Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.

Макет самодельного обогревателя из стеклянных пластин

По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.

Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.

Мини электрический обогреватель 12 В 80 Вт

В этом мастер-классе я покажу как сделать маленький электрический обогреватель, который работает от 12 вольт и потребляет 80 Ватт мощности. Он дает хороший теплый ветерок которого вполне хватит чтобы отогреть ваши руки. Мини обогреватель очень простой в изготовлении, делается из компьютерного кулера менее чем за 30 минут.

Детали и инструменты для обогревателя









Детали, которые вам понадобится:
  • Компьютер вентилятор 12 В, с размерами 40x40x10 мм.
  • Провод для подключения, не менее 1-го квадратного миллиметра в сечении.
  • Примерно 1-го метра тонкой нихромовой проволоки, можно взять из сгоревшего фена.
  • Примерно 15 см толстой медной или стальной проволоки.
  • Кусок листового металла, где-то 40×160 мм. Можно взять из консервной банки.
  • 4 винта с гайками для прикручивания к вентилятору.
  • Изолента.
  • Кусок проволочной сетки.

Инструменты, которые вам понадобится:
  • Паяльник с припоем.
  • Ножовка.
  • Мультиметр.
  • Зажигалка.
  • Отвертка.

Изготовление нагревательного элемента


Прежде чем начать изготавливать нагревательный элемент, необходимо подобрать размер нихромовой спирали, чтобы обеспечить равномерное распределение тепла.
Я нарезал отрезки спирали и замерил ток каждой. Изначально расстояние, где резать, я выбирал измеряя сопротивление 8,6 Ом примерно. В итоге каждая секция у меня будет потреблять примерно 1,4 А тока. Таких отрезков будет пять и ток в конечном итоге составить чуть менее 7 А. Вентилятор я не учитываю.

После подготовки спиралей переходим к изготовлению держателей для них. Делаются они из толстой проволоки. Сгибаем такие загогулины как на фото.

Примеряем к ним нихромовые спирали, чтобы они при установки были на некотором расстоянии от вентилятора. И ни касались ничего кроме концов.


Прикручиваем держатели к вентилятору винтами.

Одеваем все нагревательные спирали.

Припаиваем места соединения. Пайку производите с применением активного флюса, так как нихром практически не паяется.

Подключение проводов


Провода вентилятора зачищаем и подключаем к нагревательному элементу, зажимая их винтами с обной стороны.


С другой стороны продеваем провод питания и подключаем к нагревательному элементу с другой стороны.


Для испытания работы нагревателя с вентилятором воспользуемся мощным источником питания. Я взял аккумулятор. Подключаем и замеряем потребляемый ток. Как и рассчитывалось, он составляет порядка 7 А. Все элементы нагреваются равномерно, обдуваются воздухом от вентилятора и выходит горячий воздух.

Корпус обогревателя



Корпус можно изготовить из жести от банок. Взять лист металла и вырезать из него полосу 4×16 см, согнуть в квадрат 4×4 см. Затем спаять все припоем и корпус будет готов. Убедиться что вентилятор входит в корпус.


Сетку можно взять или спаять самому из отрезков проволоки. Размеры берем по корпусу. Вставляем сетку в корпус и так же припаиваем.


Чтобы весь нагревательный элемент держался плотно, необходимо обмотать вентилятор по кругу изолентой, она придаст плотность. И с усилием вставить все в корпус.

Готовый маленький обогреватель


Наш мини обогреватель готов. В принципе он почти безопасен как мне кажется, но оставлять его без присмотра не стоит.



Общая мощность около 80 Вт. Такой обогреватель можно использовать в автомобиле. Питание брать с гнезда прикуривателя. Конечно салон им не прогреешь, а вот лобовое стекло или свои руки отогреть можно.
Я надеюсь, что вам понравилась моя самоделка. Если у вас есть какие-либо вопросы, оставляйте их в комментариях. До новых встреч!
Original article in English

Ремонт обогревателя своими руками

Нет людей, которые не имели бы электрических обогревателей. Простые или сложные, дешевые или дорогие, качественные и не очень – все они рано или поздно выходят из строя. Прежде, чем отнести сломанный прибор в сервис или позвать знакомого электрика, стоит подумать: а не попробовать ли устранить поломку самостоятельно.

Ремонт обогревателя своими руками

Прежде, чем разбирать обогреватель и искать неисправность внутри, надо убедиться в том, что в розетке, к которой он подключен, есть напряжение. Для этой цели используют мультиметр или заведомо исправный бытовой прибор. Контакты розетки должны крепко удерживать вилку. Ослабление и окисление контактов розетки — сопутствующий дефект при использовании мощных бытовых приборов.

Далее проверим саму сетевую вилку. Ее контакты должны быть чистыми, без следов нагара, а изоляция вокруг – не деформированной в результате перегрева. Контакты вилки можно почистить ножом или мелкой наждачной бумагой. Но лучше при выявлении таких дефектов заменить и вилку, и розетку.

При частой коммутации или при сматывании шнура питания провода внутри него переламываются. Происходит это в двух проблемных местах: у штепсельной вилки и у входа в обогреватель. Определить обрыв проводов можно на ощупь: в месте перелома шнур сгибается немного легче, чем в другом месте. Но лучше для этого использовать мультиметр. Если обогреватель еще не разобран, то нужно включить его сетевой переключатель. Прибор установить на предел измерения малых сопротивлений и подключить к силовым контактам вилки. У исправного обогревателя прибор должен показать малое значение сопротивления. Если прибор ничего не показывает, слегка погните шнур в предполагаемом месте обрыва из стороны в сторону. Если прибор хотя бы раз попытался показать значение сопротивления – причина неисправности найдена.

Если обрыв у сетевой вилки – она отрезается и меняется на новую. Если у обогревателя – провод режется в месте обрыва и вновь подключается внутри него. Использовать скрутки и другие соединения не рекомендуется, так как они становятся ослабленным местом и напомнят о себе снова.

Если сетевая вилка и шнур исправны, а в розетке есть напряжение, то придется разбирать обогреватель. При этом вилку непременно нужно отключить из сети, отключения при помощи органов управления обогревателем недостаточно.

Регулятор температуры обогревателя

Регулировка температуры выполняется во всех обогревателях. ТЭНы подключаются к сети через контакт, управляющийся биметаллической пластиной. При подключении обогревателя к сети пластина нагревается и изгибается, при определенной температуре сила изгиба становится достаточной для отключения контакта, к которому она присоединена. Контакт отключается, пластина остывает, занимая первоначальное положение, контакт снова замыкается, и процесс повторяется вновь. На корпусе обогревателей установлена ручка, регулирующая момент переключения пластины и температуру, поддерживаемую прибором.

Контакты этого переключателя часто подгорают. Выяснить это можно, прозвонив их мультиметром в холодном состоянии или визуально: поверхность контакта должна быть гладкой и ровной, без следов нагара.

Контакты нужно почистить лезвием ножа или мелким надфилем, но аккуратно: иногда на них наносят слой серебра или другого металла, устойчивого к коммутации.

Встречаются неисправности, связанные с поломкой пружины регулятора, тогда его заменяют на новый или похожий, взятый от другого обогревателя.

Виды обогревателей и схем включения

Обогреватели отличаются друг от друга электрическими схемами, видами ТЭНов, их количеством и наличием вентилятора принудительной циркуляции воздуха.

Самый простой обогреватель состоит из нагревательного элемента, шнура и вилки. Разобрать его придется только для замены или ремонта шнура или диагностики исправности нагревательного элемента. ТЭН проверяется измерением его сопротивления мультиметром. Оно должно быть не более 100 Ом (для обогревателя 500 Вт), с повышением мощности сопротивление уменьшается. Если мультиметр показывает обрыв, ТЭН заменяется на новый.

Обогреватель посложнее имеет выключатель или клавишу для включения питания. Иногда в клавишу добавляют лампочку, подсвечивающую ее при работе включенном приборе. Дополнительное усложнение ремонта в этом случае состоит в том, чтобы прозвонить тестером контакты выключателя во включенном положении. Прибор должен показать единицы Ом или ноль, если он показывает обрыв или сотни Ом и более – элемент нужно заменить. Если обогреватель жизненно необходим, выключатель исключается из цепи питания, надежно соединив провода между собой. Но со временем лучше его заменить, так как в этом случае неизбежно подгорят контакты розетки и вилки при включении прибора.

Схема простейшего обогревателя

Следующая схема дополнительно включает в себя термопредохранитель. Он выходит из строя при перегреве и требует замены. Но при этом стоит проанализировать причину его срабатывания: Был ли обогреватель накрыт чем-то и перегрет, либо эксплуатировался при повышенном напряжении. Собранный прибор нужно подключить к сети и опробовать в работе. Если срабатывание термопредохранителя повторится, придется поменять ТЭН. В некоторых моделях совместно с термопредохранителем подключается датчик наклона или датчик, отключающий прибор при попадании внутрь предметов.

Схема обогревателя с термопредохранителем

В некоторых обогревателях для регулировки их мощности применяются два ТЭНа. Для их переключения используются либо две клавиши, либо переключатель. ТЭНы устанавливают на разные мощности, тогда при включении одного из них или обоих вместе можно получить три различные мощности обогревателя.

Проверять здесь необходимо каждый из обогревателей и их выключатели питания.

Схема обогревателя с двумя ТЭНами

Следующая схема относится к тепловентиляторам. Помимо ТЭНов с них установлен электродвигатель с крыльчаткой вентилятора, направляющий теплый воздух в нужном направлении.

ТЭНы в таком обогревателе не могут работать без обдува. В случае неисправности (остановки) вентилятора они отключаются самовосстанавливающимся термопредохранителем.

Если питание на вентилятор приходит, а лопасти не крутятся, то его придется заменить.

Схема тепловентилятора

Оцените качество статьи:

Инструкция по ремонту электробогревателя своими руками

Каким бы не был качественным электрообогреватель, он рано или поздно начинает плохо греть или вовсе перестает работать. Электрические обогреватели не относятся к сложным устройствам и они очень редко ломаются после покупки в течении гарантийного срока.

Сразу скажу, чем проще конструкция электрообогревателя, тем реже он будет ломаться и проще будет найти и устранить неисправность.

Не рекомендую самостоятельно ремонтировать масляные радиаторы, потому что внутри него находится специальный теплоноситель- трансформаторное масло. Для того что бы, разобрать его придется сначала слить, а затем заливать обратно трансформаторное масло, а это очень хлопотное и по времени затратное дело. Если из масляного радиатора просто начало немного подтекать масло, тогда место течи рекомендую своими руками запаять или заварить аккуратно полуавтоматической сваркой. В таких случаях различные герметики или клей бесполезно использовать для устранения течи.

Всегда отключайте обогреватель из розетки— перед началом работ по разборке или прозвонке мультиметром компонентов устройства.

Для того, что бы быстро и эффективно найти и устранить неисправность, необходимо знать устройство электроприбора, а так же как проверить все его компоненты на исправность. Для удобства далее Я сразу расскажу об устройстве электрообогревателя, а затем о проверке и ремонте всех компонентов по порядку.

Как устроен электрический обогреватель

Практически все типы обогревателей устроены аналогично. Выпускаются как более простые, так и более сложные модели. Мы рассмотрим устройство наиболее сложного варианта. В более простых моделях могут отсутствовать в схеме термопредохранитель и датчик наклона.

Рассмотрим более упрощенную версию с одноклавишным включением и одной лампочкой. Часто обогреватели оборудуются двухклавишным включателем и несколькими лампочками индикации, схема работы будет аналогична,  только лишь с той разницей, что вместо одной клавиши будет две, и одного Тэна будет как бы два в одном корпусе. В конвекционных вариантах часто встраивается датчик защиты от попадания предметов во внутрь, но он подключается и отключает электропитание аналогично датчику положения.

Любой современный электрический обогреватель состоит из вилки с кабелем электропитания, который через терморегулятор и выключатель подключается к установленному в корпусе нагревательному элементу- Тэну. Очень часто Тэн имеет для подключения не 2, а 3 контакта. На один подключается первый провод электропитания, а от другого из розетки- два других провода, подключенные от двухклавишного выключателя, что позволяет включать либо одну спираль или сразу две- на полную мощность.

В схеме может присутствовать термопредохранитель, который автоматически выключает-выключает устройство для защиты при перегреве. Также может устанавливаться датчик наклона, который размыкает цепь при наклоне обогревателя выше допустимого угла. В конвекционных дорогих моделях устанавливаются и другие датчики. Например, защиты от попадания предметов во внутрь устройства.

В некоторых моделях может присутствовать предохранитель для защиты от токов перегрузки или коротких замыканий, срабатывающий в аварийных ситуациях.

Пошаговая инструкция ремонта электрообогревателя

  1. Первым делом, прежде чем приступить к ремонту своими руками, отключаем из розетки обогреватель.
  2. Откручиваем болтики или саморезы и достаем панель управления с выключателем и термостатом или терморегулятором.
  3. Если устройство вообще не работает и не светятся лампочки, тогда проверяем наличие 220 Вольт на жилах кабеля, подключенного к розетке по этой инструкции. Неисправный кабель или вилку меняем на новую. Только будьте внимательны— возможно перестала работать электрическая розетка, а обогреватель при этом окажется полностью исправным.
  4. Далее на отключенном из розетки устройстве проверяем исправность всех клавиш выключателя мультиметром. Во включенном положении на контактах должно быть короткое замыкание, а во выключенном- сопротивление бесконечно большим (обрыв цепи).
  5. На следующем этапе ремонта проверяем терморегулятор. Мультиметр должен показать на контактах нулевое (КЗ) или небольшое по величине сопротивление.
  6. Если исправность все еще не найдена, тогда придется полностью разбирать своими руками электрообогреватель, что бы добраться до остальных его компонентов.
  7. Иногда причина неисправности может оказаться довольно простой— это плохой или отсутствующий контакт в местах соединения проводов с клеммами. Надежность проверяется визуальным осмотром, но лучше использовать для этих целей мультиметр.
  8. Далее следует проверить на целостность нагревательный элемент или ТЭН, как правило, состоящий из двух контуров. Для его подключения используется один общий провод и два отходящих от двухклавишного выключателя. Для проверки установите мультиметр в режим измерения сопротивления. Так например, в моем личном обогревателе один нагревающий элемент показывает сопротивление 50 Ом, а другой- 100 Ом. Очень часто обогреватель перестает греть на полную мощность из-за выхода из строя одного из контуров Тэна, который ремонту не подлежит и заменяется на аналогичный по характеристикам новый.
  9. Очень часто причиной поломки обогревателя является выход из строя термопредохранителя, которых может устанавливаться несколько в корпусе. При поломке хотя бы одного- все Тэны перестанут работать. Проверяется термопредохранитель просто (на картинке обозначен как ТП)- между его контактами должно быть нулевое сопротивление или КЗ. Если в устройстве стоит не один термопредохранитель, тогда просто убираем неисправный и соединяем провода между собой, не забывая для изоляции использовать термоустойчивые материалы. Учтите, что иногда термопредохранители могут быть все исправны, а причиной их срабатывания может быть перегрев конвекционного обогревателя из-за забитых фильтров или отверстий воздухообмена.
  10. Далее стоит проверить датчик положения, состоящего из грузика, который при наклоне устройства нажимает на микровыключатель и размыкает цепь. В вертикальном положении между контактами должно быть нулевое сопротивление или КЗ.
  11. В тепловентиляторах и некоторых других типах электрообогревателей дополнительно устанавливается вентилятор, если он начал сильно шуметь при работе или вовсе не работает, тогда читайте нашу инструкцию о ремонте вентиляторов.

10 Размышляя над идеями обогревателей своими руками, которые легко сделать своими руками

Сохранение физического тепла – одна из важных проблем зимой и осенью. Но коммерческие отопительные устройства обходятся дорого, а дополнительные счета налагают дополнительное бремя. Почему бы не использовать некоторые обычные предметы домашнего обихода для создания собственной системы отопления?

Существует множество идей для обогревателей своими руками, но лишь немногие из них принесут удовлетворение. Давайте удалим все лишнее, прежде чем наслаждаться успешным проектом. Хотя основной механизм похож, существуют различия в конструкции, исполнении и эффективности.

1. Миниатюрный переносной обогреватель

Запустите свой личный самодельный обогреватель, чтобы наслаждаться комфортным теплом в любом месте. Проект представляет собой настоящее развлечение с некоторыми распространенными материалами, часто остающимися устаревшими.

Конечно, у вас есть фен для установки пакета чипов в сборе. Видео продолжается в обычном движении, захватывая все детали для простой реализации.

Нет фонового звука; вы просто продолжаете смотреть на протяжении всего процесса. Несмотря на его крошечные размеры, вы наверняка сможете согреться, нажав на кнопку.

2. Обогреватель керамогранита на свечах

Использование некоторых строительных материалов с полезными экспонатами поможет вам согреться зимой. Обычная керамическая посуда, такая как керамика, составляет основную раму отопления. Кроме того, вам понадобится один вентилятор, несколько кирпичей, поднос/тарелка и свечи.

И вы получите правдоподобные детали через сегментированную 6-этапную реализацию. Представленные шаги охватывают все, что нужно знать — от материалов до окончательной сборки.Интеграция направляющих видео облегчает понимание слов фактами.

Щелкните для получения более подробной информации

3. Аварийный самодельный обогреватель

Наслаждайтесь зимой восхитительным теплом во всем доме. В статье раскрываются некоторые специфические лайфхаки для получения удовлетворительных моделей обогревателей. Вы должны сделать любую из реализованных горелки для газировки, свечи в цветочном горшке или нагревателя из жестяной банки.

Есть дополнительные детали, раскрывающие основные материалы и безопасность в плане.Каждый из них имеет определенные разделы на ступенях, неподвижные изображения и пояснительные слова. Вам просто нужно выяснить доступные ресурсы для принятия решения.

Щелкните для получения более подробной информации

4. Мини-обогреватель помещения 100 Вт-12 В

Приключения на открытом воздухе могут вызвать определенные проблемы, независимо от сезона. И вы должны приобрести себе консервный нагреватель для нескольких целей сразу.

Для проекта требуются две пружины змеевика нагревателя, удерживающая жестяная коробка и несколько твердых деталей.Вам просто нужно подключить катушки к источнику, удерживая пружины на затвердевшей глиняной поверхности.

Слов на экране должно быть достаточно для объяснения, и оно идет в ногу с видео. Хотя это звучит немного неортодоксально, вы даже можете готовить, устраиваясь поудобнее.

5. Энергоэффективный комнатный обогреватель

Превратите пустоту в элегантный механический аксессуар для обогрева воздуха в помещении. Вам просто нужны чайные свечи с подносом. Презентация проста с простыми пунктами по проекту.

Выполнение упорядоченных шагов позволит завершить задачу в разумные сроки. И есть два встроенных видео, которые помогут вам с возможным размещением. Вы даже узнаете реальный рабочий механизм.

Щелкните для получения более подробной информации

6. Внутренний обогреватель Stepwise DIY

Это больше похоже на циклопедию популярных способов самодельного обогревателя. Всего есть 5 идей, отличающихся эксклюзивными деталями для легкой обработки. Фактически, в статье конкретно рассматривается механический аспект, а не удобство использования.

Цветочная/терракотовая, керамическая, алкогольная, электрическая и солнечная – вам просто нужно отсортировать свои предпочтения. Каждое руководство состоит из 4 отдельных разделов – введение, материалы, изготовление и работа.

Привлекательное обращение к презентации пропускает другие детали для простоты. Одно встроенное видео в самом конце должно лучше объяснить все действие. Пошаговое руководство должно сэкономить ваши расходы на потребление в зимнее время.

Нажмите для получения более подробной информации

7.Электрический тепловентилятор своими руками

Самодельные обогреватели, очевидно, не могут конкурировать с коммерческими, в большинстве случаев. Но вы можете потратить выходные на создание высоконадежного обогревателя прямо у себя дома.

Имеющихся ресурсов определенно хватит, требуя некоторых модификаций перед сборкой. Процесс несколько деликатный, требующий точных измерений с особым вниманием.

Аналогичным образом, задача требует комбинированного действия механических размеров с электрическими установками. Вам не потребуются никакие дополнительные детали, просматривая всю замедленную динамическую презентацию.

8. Самодельный обогреватель

В этом руководстве основное внимание уделяется функциональным обогревателям, а не каким-то причудливым проектам «сделай сам». И в первую очередь выбор идет с простым самодельным цветочным горшком или нагревателями терракотовых горшков.

Простые слова о реализации по-прежнему легко адаптировать и утешительно идеализировать. В проекте намеренно используется сырье премиум-класса, чтобы обеспечить превосходную эксплуатационную надежность.

Помимо некоторых других идей, статья содержит некоторые дополнительные идеи по этому вопросу. Включение изображений делает дискуссию более правдоподобной из-за праведной теплоты.

Щелкните для получения более подробной информации

9. Простые бытовые обогреватели

Используйте обычные предметы домашнего обихода, чтобы спастись от пронизывающего холода. Избранная статья чем-то похожа на другие рекомендации по самостоятельному изготовлению. Но сама статья специализируется на предоставлении подробных фактов перед реализацией вашего проекта.

Все начинается с некоторых хитростей, позволяющих избежать проблем с безопасностью в помещении. Среди выбранных 5 идей, возможные детали продолжаются металлической банкой, туалетной бумагой и алкоголем.

Другие обычные хаки, за исключением ракетной печи, бумажных бревен и солнечного обогревателя. Что самое приятное, каждый из них содержит определенное видео прямо в сегменте. Когда вы сбиты с толку несколькими вариантами, возможно, это лучшее руководство для принятия решения.

Нажмите для получения более подробной информации

10.Мощный обогреватель своими руками

Обеспечьте комфортное зимнее тепло, не жертвуя безопасностью устройства. Видеоинструкция обеспечивает полную защиту собранного нагревателя для увеличения срока службы.

Электродвигатель постоянного тока, нихромовая проволока, профилированная фанера, тумблер, разъем питания – некоторые обычные предметы интерьера. Следование рекомендациям должно помочь вам объединить все в одну функциональную часть.

Не говоря уже о том, что небольшое покадровое видео фиксирует все основные моменты происходящего действия.Каждый шаг объясняется из ядра, позволяя вам запустить проект, не запутавшись.

Заключение

Только функциональный обогреватель может предложить несколько преимуществ без риска поломки. Вам просто нужно понять свои требования, определить ресурсы и зафиксировать бюджет. Остальное должно быть достаточно легко со всеми вышеупомянутыми идеями.

Самодельный обогреватель, который работает!

Ах, осенью и зимой, они могут быть забавными, если на короткое время закутаться в пальто и сапоги, но когда вы дома, вам хочется быть в тепле. И мы даже не говорим о счетах за отопление, которые приходят с более прохладной погодой — дорого.

Это время года, когда семьи чаще остаются дома, спасаясь от морозной погоды, а дети не ходят в школу во время зимних каникул. Не говоря уже о том, что праздники собирают множество гостей, а вкусные блюда на День Благодарения и Рождество требуют больше времени на приготовление пищи. Что, если бы у вас был самодельный обогреватель, чтобы отдохнуть от холода?

Всем нравится чувствовать себя в тепле и уюте, поэтому вы включаете тепло.К сожалению, запуск обогревателя резко увеличивает ваши счета за электроэнергию. К счастью, есть несколько способов согреть свой дом, не тратя на это руки и ноги.

Действительно ли работает самодельный обогреватель?

Я видел несколько идей для самодельного обогревателя, гуляющих по Pinterest и Facebook. Но я слышал смешанные отзывы от разных людей и хотел узнать, действительно ли они работают.

Итак, я попробовал несколько разных методов и вариантов. Метод медленной плиты не сработал для меня, и использование только одной терракотовой кастрюли также было неудачным.

Я решил объединить различные стратегии и нашел способ сделать самодельный обогреватель, который работал!

Не горячитесь слишком сильно — этот маленький самодельный обогреватель не нагреет весь ваш дом или даже всю вашу спальню. Но это повысит температуру в небольшой комнате на несколько градусов, что было бы здорово во время зимнего отключения электричества.

Идея пришла из видео на YouTube, хотя я обнаружил, что этот метод нагревает область быстрее, если я использую форму для кекса с наклоненной кастрюлей.

Как сделать самодельный обогреватель:

Вещи, которые вам понадобятся:

Я зажег пять чайных свечек и поместил их в форму для кекса диаметром 8 дюймов. Дешевле всего их купить в Ikea, но если рядом с вами ее нет, попробуйте Amazon.

Затем я поставил 6-дюймовый терракотовый горшок над чайными свечами под углом. Наклоняя горшок, свечи получают достаточно кислорода для горения, но не теряют слишком много тепла со дна. Я также положил пустой подсвечник на отверстие в чайнике.

Затем я поставил еще один 8-дюймовый терракотовый горшок поверх первого меньшего.

Я закрыл дверцу и подождал, и прошло около 3-5 минут, прежде чем из верхней части горшка начал выходить теплый воздух. Потребовалось еще 20-30 минут, чтобы внутри комнаты стало теплее, чем снаружи. В целом, примерно через час стало значительно теплее. Тем не менее, ванная комната, в которую я поставил самодельный обогреватель, была не очень большой. Но это ДЕЙСТВИТЕЛЬНО согрело его! На самом деле, через три часа (и один раз меняли свечи) в комнате было довольно жарко.

Я был в восторге! Я купил второй комплект кастрюль, и если моя семья когда-нибудь столкнется с отключением электроэнергии зимой, мы будем использовать два таких самодельных обогревателя в нашей самой маленькой спальне, где мы все будем спать.

Требуется около 40 чайных свечей в день, чтобы поддерживать тепло в обеих комнатах в течение всего дня (кроме ночного времени, когда мы не могли это контролировать). На всякий случай я планирую хранить одно ведро свечей на 6 галлонов, и этого хватит примерно на 40 дней. Какой простой и недорогой способ обогреть помещение!

Примечание: кастрюля и кастрюля очень сильно нагреваются.Держите под рукой защитную подушку, чтобы менять чайные свечи каждые несколько часов.

Если вам не нравится горячая кастрюля или вы хотите создать более долговечный нагреватель, который выглядит красиво, посмотрите это видео!

ОБНОВЛЕНИЕ

: мне пришлось использовать этот самодельный обогреватель через несколько месяцев после публикации, когда наша печь перестала работать на несколько дней. Я использовал три самодельных обогревателя и смог поддерживать температуру в нашей гостиной выше 60 градусов, когда на улице было 20 градусов. Однако в остальной части дома было примерно 50 градусов.

Но ОБЯЗАТЕЛЬНО посмотрите их! Я позволял им гореть часами, и в конце концов все свечи в одном из горшков превратились в одно большое пламя. Ой! Я схватил пищевую соду, и все было хорошо, но будьте осторожны!

Дополнительные опции нагревателя, сделанного своими руками

Я попробовал самодельный обогреватель с помощью чайной свечи, и он отлично сработал. Однако есть и другие самодельные методы, которые вы можете попробовать. Возможно, вы обнаружите, что один из них вам нравится больше, чем другой, поэтому я подумал, что дам вам и альтернативные варианты.

Самодельный керамический нагреватель

Этот особый метод отлично подходит для обогрева комнаты среднего размера. Керамика обладает тепловыми свойствами, и этот метод использует ее для создания тепла. Вот что вам понадобится:

  • Четыре-пять кирпичей
  • Лоток для свечей
  • Маленький вентилятор
  • Керамическая чаша или керамическая посуда
  1. Выберите место в комнате, которое вы хотите согреть, и поставьте его там, где мало пешеходов. Кроме того, не забудьте поставить нагреватель на стол или подставку, которая не воспламеняется, например, металлический стол.
  2. Поставьте свечи на подставку и положите рядом с подносом два кирпича.
  3. Зажгите свечи и поставьте керамическую миску на поднос, положив ее края на кирпичи.
  4. Наконец, положите два или три кирпича позади чаши и установите вентилятор поверх кирпичей.

Все, что вам нужно сделать, это включить вентилятор, и ветер будет дуть теплым воздухом. Поглощение тепла от чаши заставляет этот самодельный обогреватель творить чудеса, и он быстро нагревается.

Подогреватель спирта

Этот метод идеально подходит для использования в экстренных ситуациях. Это позволяет вам готовить и поддерживать тепло в помещении в случае отключения электроэнергии. Вот продукты, которые вам понадобятся:

  • Металлические банки (например, банки из-под краски или супа)
  • Медицинский спирт
  • Рулоны туалетной бумаги

1. Поместите рулон салфетки в банку.

2. Налейте достаточное количество спирта на туалетную бумагу, чтобы она стала влажной.

3. Поджечь зажигалкой или спичкой.

Этот метод немного рискованнее, но он безопасен, если вы будете осторожны.Опять же, это может быть не повседневный метод, но он обязательно пригодится в случае необходимости.

СВЯЗАННЫЕ ЧИТАНИЯ: Навык месяца: водонепроницаемые спички

Солнечный обогреватель своими руками

Если вы любите использовать природную энергию, этот метод обогрева для вас. Этот солнечный обогреватель сделан из большого количества алюминиевых банок, поэтому, если вы перерабатываете, это хороший способ использовать старые банки. Вы потратите гораздо больше времени на это, но я думаю, оно того стоит. Мало того, это экономически эффективный метод, который обеспечивает долгосрочные решения по отоплению.Вот что для этого требуется:

  • Фанера 4 фута x 8 футов x ½ дюйма
  • Термостойкая черная аэрозольная краска
  • Дрель с широкими сверлами
  • Воздуходувка, работающая от солнечной энергии
  • Дерево для рамы 4 фута x 8 футов x 3,5 дюйма
  1. Создайте деревянную раму размером 4 фута * 8 футов * 3,5 дюйма из деревянного листа. Затем прибейте лист фанеры того же размера к задней части рамы.
  2. Просверлите два отверстия в раме; один вверху, а другой внизу.
  3. Просверлите большие отверстия с каждой стороны банок, но только 16 банок просверлите только сверху. Они будут использоваться для нижнего ряда.
  4. Поместите их друг на друга и загерметизируйте место соединения силиконом. Создайте 16 столбцов банок, по 15 банок в каждой.
  5. Дайте силикону высохнуть и нанесите на него и на раму черную краску.
  6. Поместите колонны в раму и закройте их плексигласом.
  7. Вырежьте два отверстия в той части дома, где необходимо тепло. Одно отверстие должно быть в нижней части стены выше уровня пола. Второе отверстие должно быть в верхней части стены.
  8. Установите рамку на наружной стене или в любом месте, где много солнечного света.
  9. Совместите оба отверстия рамы с отверстиями помещения через пластиковую трубку и максимально их заизолируйте.
  10. Установите вентилятор на верхнюю или нижнюю трубу, чтобы сделать поток воздуха более эффективным.

Солнечная панель всасывает холодный воздух из нижней трубы и тянет его к термостойкой панели. Обратите внимание, что этот обогреватель, сделанный своими руками, не согреет вашу комнату так сильно, как электрическая печь, но работает хорошо, учитывая, что он использует только солнечную энергию.

Стоит ли использовать переносной обогреватель?

Когда вы пытаетесь сэкономить деньги на счетах за электроэнергию, вашей первой мыслью может быть вместо этого использовать обогреватель. И хотя эта статья о создании обогревателя своими руками, я понимаю, что некоторые из вас остаются в действительно холодных городах.Когда температура падает ниже нуля, чайные свечи могут не помочь. С учетом сказанного, вот некоторые меры предосторожности, которые вы должны принять, если решите использовать переносной обогреватель:

  • Убедитесь, что нагреватель находится в хорошем состоянии. Если вы заметили разрывы шнура или любое другое несоответствие, лучше купить еще один.
  • Держите его подальше от людных мест вашего дома. Вы не хотите ускорить износ или заставить кого-то причинить себе вред
  • Установите его на твердый и ровный пол.Не кладите его на ковер, столешницу или мебель.
  • Не оставляйте обогреватель без присмотра. Выключите его, когда вы им не пользуетесь, или купите тот, у которого есть таймер.
  • Держите его вдали от легковоспламеняющихся жидкостей и предметов, таких как топливо, краска, диваны, одеяла и шторы.
  • Не используйте его для сушки одежды, приготовления пищи или размораживания предметов.

Бестселлер №1 Портативный электрический обогреватель с термостатом, сейф 1500 Вт/750 Вт и…

  • Вентилятор обогревателя 2 в 1: Этот керамический обогреватель обеспечивает два уровня нагрева, 1500 Вт или 750 Вт, и один вентилятор холодного воздуха, вы можете использовать оба… пожароопасность. Автоматический…
  • Компактный и мощный: 7,9 дюйма x 6,2 дюйма x 10,2 дюйма, портативный мини-нагреватель весом 2,9 фунта со встроенной ручкой для…
Бестселлер №2 Осциллирующий керамический нагреватель Amazon Basics мощностью 1500 Вт с…
  • Керамический обогреватель с регулируемым термостатом для уютного тепла; колебательный режим для лучшего рассеивания тепла в…
  • Высокая мощность 1500 Вт; 3 варианта выхода: Низкий, Высокий или Только вентилятор; световой индикатор питания сообщает, когда. ..
  • Для безопасности: переключатель опрокидывания с автоматическим отключением и защитой от перегрева с автоматическим отключением; Сертификат TUV

Дополнительные экономичные способы сэкономить на счетах за отопление

Трудно заснуть, когда дрожишь и дрожишь в холодную зимнюю ночь.Но если даже вы пытаетесь сэкономить несколько долларов, есть множество недорогих способов согреться.

Зажечь камин

Нет ничего лучше, чем сидеть перед камином и пить чашку теплого горячего шоколада. Костер не только создает чувство безмятежности, но и является идеальным временем, чтобы собрать семью вместе и насладиться обществом друг друга.

Выключите свой термостат

После прочтения этой статьи вы узнаете много альтернатив отопления, так что можно выключить обогреватель.Ваш обогреватель не будет работать всю ночь, если вы установите более низкую температуру, и это сэкономит вам деньги.

Устраните утечки в вашем доме

Холодный воздух проникает внутрь, а тепло выходит наружу через щели и отверстия в вашем доме. Осмотрите двери и окна, чтобы убедиться, что они полностью закрыты. Кроме того, заполните зазоры вокруг труб, вентиляционных отверстий и других отверстий герметиком или герметиком.

Закрыть дверь

Лучший способ обогреть комнату — запереть ее.Если вы используете обогреватель или самодельный обогреватель, держите дверь закрытой, чтобы поддерживать температуру в помещении.

Используйте вентилятор

Хотите верьте, хотите нет, но включение потолочного вентилятора помогает сохранять тепло в комнате. Включите потолочный вентилятор на низкую скорость, чтобы воздух поднимался вверх. Циркуляция заставит теплый воздух подниматься и течь вниз.

Красота одеял с подогревом

Если у вас дома нет одеял с подогревом, приобретите их! Уютное электрическое одеяло — еще одна недорогая альтернатива для согревания в холодные месяцы.Лучшее в обложках с подогревом — это то, что вам не нужно их смотреть. Я упоминал ранее, что после нескольких часов горения свечи превратились в одно огромное пламя. Ну, это не проблема с подогревом одеял.

Бестселлер №2 Электрическое одеяло с подогревом Bedsure — электрическое одеяло с 6…

  • Согревающее одеяло: Удлиненная нагревательная проволока электрического одеяла, изготовленная с использованием передовых технологий, обеспечивает равномерное нагревание…
  • Настройка контроллера: 6 уровней нагрева (85°F-110°F) для настройки точной температуры для пледа с подогревом размером 50 x 60 дюймов…
  • Невероятная мягкость: стильные полоски и края с окантовкой завершают модель 50 » x 60″одеяло с подогревом бросит изысканность, в то время как…
Бестселлер №3 Одеяло с подогревом, электрическое покрывало с двухслойной фланелью, 6…
  • 【ПРОЩЕ УСТАНОВИТЬ, чем ПОХОЖИЕ ПРОДУКТЫ】Электрическое одеяло с 6 УРОВНЯМИ НАГРЕВАНИЯ (75 ℉-115 ℉) обеспечивает вам. ..
  • 【ПОМОГИТЕ СВОИМ И СЕМЬЯМ РАССЛАБИТЬСЯ】Он был таким мягким на ощупь и удобным, когда его обернули вокруг вас.Обновите двухслойный…
  • 【ДАЙТЕ ВАМ ИНДИВИДУАЛЬНОЕ ТЕПЛО】Благодаря конструкции с быстрым нагревом вы получите Мгновенное тепло холодной зимой….

И я не хочу отговаривать вас от использования самодельного обогревателя, но хочу предложить вам варианты. Электрическое одеяло, которое удобно использовать во время сна, и многие из них имеют настройки автоматического отключения.Возможно, вы слышали несколько историй о том, что электрические одеяла небезопасны, но это так. Единственный раз, когда вам действительно нужно соблюдать осторожность, это когда одеялу больше 10 лет. Однако, если вы немного нервничаете при их использовании, вот несколько мер безопасности, которым вы можете следовать:

Используйте правильную кровать

Не используйте электрическое одеяло на водяной кровати, раскладном диване или кресле. Кроме того, убедитесь, что вы не используете его вместе с грелкой, потому что она может перегреться.

Прочтите этикетку изделия

Проверьте, сертифицировано ли одеяло национальной испытательной лабораторией.Кроме того, вы можете проверить Комиссию по безопасности потребительских товаров, чтобы убедиться, что она не была отозвана.

Получить одеяло с автоматическим отключением

Автоматическое отключение — лучшая защита от несчастных случаев. Просто установите таймер, и пусть одеяло сделает все остальное.

Заключительные мысли об использовании самодельного обогревателя

Разве не здорово, что существует так много творческих способов согреться в доме? Пока методы, которые вы используете для обогрева дома, безопасны, я говорю: дерзайте! Что еще более важно, теперь вы знаете, как обогреть свой дом в случае отключения электричества.Честно говоря, мы никогда не знаем, когда нас отключит электричество, и мы не можем предотвратить сильный шторм, который выбьет линии электропередач. Но мы можем быть готовы, и это действительно важно. Вам нужен более чем один способ сохранить вашу семью на плаву в случае чрезвычайной ситуации. Кроме того, ваш кошелек оценит менее дорогие купюры. Надеюсь, эта информация была вам полезна. Дайте мне знать, какие способы отопления своими руками вы пробовали!

Закрепите сейчас, чтобы потом!



Сохранить

Сохранить

Сохранить

Сохранить



Последнее обновление 26 января 2022 г. в 04:27 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Gas Vs.Электрический обогреватель | Механическое отопление и кондиционирование воздуха Cote

Поскольку температура падает с холодным дыханием зимы, многие люди готовятся бороться с холодом с помощью своего обогревателя. Новые домовладельцы или те, кто заменяет обогреватель, могут быть напуганы перспективой попытаться выяснить, какой тип установки обогревателя лучше всего подходит для их дома. Не бойтесь, увлеченные своим делом специалисты по ОВК из Cote’s Mechanical Heating & Air Conditioning создали руководство, которое поможет вам решить, какой из них лучше всего подходит для вас.Вот четыре основных момента, которые следует учитывать при выборе между газовым и электрическим обогревателем.

1. Цены

Когда дело доходит до ценообразования, важно учитывать затраты на установку и эксплуатацию. Электрические нагреватели имеют меньшую начальную стоимость установки, поскольку для их работы не требуется дымоход, что упрощает их установку.

Хотя газовые обогреватели изначально могут быть более дорогими, они намного дешевле в эксплуатации по сравнению с их электрическими аналогами, поскольку в целом газовые обогреватели дешевле электрических.Газовый обогреватель может в конечном итоге сэкономить ваши деньги в долгосрочной перспективе.

2. Как это работает?

Газовые и электрические обогреватели можно разделить на два типа. Хотя каждый из этих нагревателей выполняет одинаковую работу, они функционируют по-разному. Вот подробный взгляд на то, как работают эти обогреватели.

Электрические нагреватели

Радиационный обогреватель : Радиационный обогреватель нагревает воздух, нагревая нагревательный элемент внутри стеклянной оболочки. Как только эта стеклянная оболочка достигает определенной температуры, она начинает излучать тепло в виде инфракрасного излучения.Рефлектор внутри обогревателя перенаправляет тепло в комнату, где оно перемещается до тех пор, пока не будет поглощено мебелью или телом. Эти типы обогревателей лучше всего подходят для точечного обогрева, например, в определенной комнате или офисном помещении.

Конвекционные обогреватели : Конвекционные обогреватели работают, создавая плавное движение горячего и холодного воздуха. Воздух вокруг нагревателя нагревается, заставляя его подниматься вверх, и холодный воздух заполняет щель, оставленную теплым воздухом. Это создает постоянный поток теплого воздуха.Как и в случае с радиационными обогревателями, этот тип обогревателя лучше всего использовать в замкнутом пространстве, например, в отдельной комнате или в офисе. Эти типы нагревателей могут быть заполнены маслом или керамикой.

Газовые обогреватели

Дымоходные обогреватели : Этот тип обогревателя должен быть постоянно установлен в доме или здании и требует дымохода или дымохода для удаления выделяемого газа. Дымовой обогреватель использует сгоревший газ, который нагревает воздух вокруг себя. Потребляемый газ выбрасывается в целях обеспечения безопасности жилища.Этот тип обогревателя идеально подходит для обогрева больших помещений.

Нагреватели без дымовых газов : Этот тип газовых нагревателей не имеет вентиляционных отверстий. Лучше всего ставить такой обогреватель рядом с надлежащей вентиляцией помещения, например, у окна. Этот тип нагревателя работает аналогично другим, упомянутым выше; он сжигает газ, чтобы нагреть воздух вокруг себя, который затем перемещается по комнате/дому.

3. Вопросы безопасности

При принятии решения о том, какой тип нагревателя лучше всего подходит для вас, безопасность всегда является приоритетом.Вот вопросы безопасности, которые следует учитывать при выборе между электрическими и газовыми обогревателями.

Вопросы безопасности электронагревателей

Радиационные нагреватели производят сильное тепло, из-за чего поверхность сильно нагревается. Горючие материалы должны храниться вдали от этого типа нагревателя, так как они могут загореться. Также существует риск обжечься, если вы случайно коснетесь горячих точек обогревателя.

Проблемы безопасности газовых обогревателей

Газовые обогреватели выделяют опасные газы, такие как окись углерода и двуокись азота.В то время как у газового обогревателя есть дымоход для избавления от опасного газа, у безвентиляционного его нет. Настоятельно рекомендуется выключать газовый нагреватель без дымохода в ночное время, чтобы предотвратить потенциальное накопление опасных газов.

4. Какой тип нагревателя лучше?

Сделать вывод о том, какой обогреватель лучше, может показаться невозможным. Электрические и газовые обогреватели предназначены для удовлетворения различных потребностей. Если вам нужно обогреть небольшое помещение, вам лучше подойдет электрический обогреватель, но газовый обогреватель, вероятно, лучше подойдет для большего помещения.Ваше решение должно основываться на ваших потребностях и потребностях вашей семьи.

Остались вопросы о том, какой тип нагревателя лучше всего подойдет в вашей ситуации? Свяжитесь с Cote’s Mechanical! Наш преданный своему делу и увлеченный своим делом персонал будет рад помочь вам найти идеальный обогреватель для вашего дома. Для всех ваших потребностей HVAC нет более надежного имени, чем Cote’s Mechanical.

Как не сжечь свой дом обогревателем

Это была зима 2019 года, и я был в недостроенном подвале, заканчивая работу над следующим альбомом моей группы. Мне пришлось сделать еще несколько гитарных наложений, но мои пальцы были слишком холодны, чтобы правильно играть партии. Поэтому я взял обогреватель, который долго тестировал для Wirecutter. Я положил его на деревянный верстак, где была установлена ​​моя цифровая звуковая рабочая станция, и подключил его к ближайшему удлинителю, который оказался тем же самым, через который я подключил свой усилитель Marshall с половинным стеком.

Я включил обогреватель. Через пять секунд взорвался сетевой фильтр.

Возможно, это был не самый глупый поступок в моей жизни.Но когда я смотрел, как искры исчезают от тлеющего куска свежесгоревшего пластика передо мной, я знал, что он был там в списке.

По данным Комиссии по безопасности потребительских товаров, обогреватели ежегодно становятся причиной более тысячи пожаров в домах. Национальная ассоциация противопожарной защиты ставит эту цифру в еще более резком контексте, отмечая, что обогреватели являются причиной около 43 процентов пожаров, связанных с отоплением домов (включая такие предметы, как водонагреватели и камины), и 85 процентов связанных с ними смертей.

Несмотря на эти ужасные цифры, современные обогреватели теперь намного безопаснее, чем раньше. «Электрические обогреватели, с которыми я выросла, были открытыми элементами», — сказала Линда Хотц, директор категории домашнего комфорта производителя бытовой техники De’Longhi, в телефонном разговоре. «Большинство сегодняшних обогревателей в 100 раз лучше, но… у него все еще есть нагревательный элемент, поэтому он не так безопасен, как, например, очиститель воздуха». Далее Хотц пояснил, что большинство обогревателей для дома, доступных сегодня (включая наши выборы), должны быть одобрены независимой лабораторией по тестированию безопасности, такой как Intertek (чья сертификация часто отображается в виде печати «ETL» на изделии) или UL.Эти организации гарантируют, что обогреватели имеют определенные встроенные функции безопасности, такие как тепловое отключение, которое автоматически отключает питание, когда обогреватель становится слишком горячим.

Но, как показало действие моего усилителя, ничто не защищено от идиотов. Итак, вот несколько способов убедиться, что вы используете обогреватель безопасно.

Поставьте обогреватель на пол и оставьте его там

Может возникнуть соблазн поставить обогреватель где-нибудь так, чтобы он дул прямо вам в лицо. Не делайте этого, если только вы не лежите на полу, а это единственное место, куда должен помещаться ваш обогреватель.Не ставьте его на полку, табурет или пыльный деревянный верстак в подвале. И уж точно не кладите его на кровать со всеми этими горючими тканями и перьями. Если возможно, держите его подальше от ковра.

Вообще говоря, вы всегда должны ставить обогреватель на самую ровную и гладкую поверхность. Некоторые из наших моделей, в том числе винтажный нагреватель Vornado VHEAT, позволяют наклонять нагревательный элемент так, чтобы его можно было направить вверх; Vornado Vh300 и AVh20 по умолчанию немного наклонены вверх, но вы не можете наклонить их дальше самостоятельно.Большинство обогревателей поставляются с опрокидывающимися переключателями, которые затрудняют их наклон. Даже если вы можете найти способ обойти это, не делайте этого.

Держите его подальше от воды

Это само собой разумеется, но электричество и вода — еще более смертоносная комбинация, чем апельсиновый сок и зубная паста. Поэтому, если они не разработаны и не одобрены для этого — а большинство из них таковыми не являются — держите обогреватель подальше от всех влажных мест, таких как кухни или ванные комнаты. Если вам нужно теплое сиденье для унитаза, попробуйте биде.

Также избегайте легковоспламеняющихся предметов

CPSC называет это «правилом 3 футов», и оно довольно простое: не размещайте обогреватель ближе 3 футов к чему-либо легковоспламеняющемуся.В некоторых руководствах шторы, бумага, мебель, подушки и постельные принадлежности перечислены как предметы, от которых следует держаться подальше. Ассоциация производителей бытовой техники (AHAM) рекомендует дополнительные меры предосторожности, такие как хранение легковоспламеняющихся материалов, таких как краска и спички, подальше. Если есть даже небольшой риск падения подушки или другого легковоспламеняющегося предмета, например, при землетрясении, установите обогреватель в таком месте, где, по вашему мнению, этот предмет не упадет на него.

Никогда не оставляйте обогреватель в комнате один.

Лучший способ предотвратить пожар — никогда не оставлять включенный обогреватель в комнате без присмотра. Таким образом, если что-то пойдет не так, вы сможете быстро принять меры.Если у вас есть дети или домашние животные, которые могут опрокинуть обогреватель или накинуть на него ткань, очень внимательно следите за его работой. Пожарная служба США рекомендует держать детей на расстоянии не менее 3 футов от обогревателя. Лично мы не оставляем обогреватели в комнате или чулане в пределах досягаемости маленьких детей, даже если они отключены от сети — помимо риска возгорания, обогреватель — это 15-амперный прибор, потребляющий значительный ток. Вилка и шнур нагревателя в сочетании с интуитивно понятными выключателями представляют собой не столь очевидную опасность поражения электрическим током для любопытного малыша. Большинство детей учатся отступать от жары, но очень немногие ожидают удара током.

Ко многим обогревателям прилагаются инструкции, предупреждающие о том, что их нельзя оставлять включенными во время сна. Некоторые из наших моделей, такие как De’Longhi TRD40615T и всесезонный комфортный вентилятор и обогреватель Lasko FH500 с башенным управлением, оснащены встроенными таймерами, которые помогут вам свести к минимуму вероятность их работы без присмотра. Вы можете настроить их на автоматическое отключение через час, например, чтобы вы могли заснуть в коконе с горячим воздухом, не рискуя оставленным без присмотра пожаром.(Масляные радиаторы, такие как De’Longhi, особенно хороши для спален, потому что они дольше сохраняют тепло и продолжают излучать тепло после отключения.)

Что делать со слишком длинным (или недостаточно длинным) шнуром

Здесь мы начинаем проникать на территорию Златовласки. Большинство современных обогревателей должны поставляться с достаточным запасом шнура, чтобы вы могли подключить их к настенной розетке и по-прежнему удобно расположить их в комнате для максимального тепла. Обратите внимание, что мы специально указали настенную розетку : Производители не рекомендуют подключать обогреватели к устройствам защиты от перенапряжения, удлинителям, таймерам, розеткам GFCI (типа с кнопками проверки и сброса) или чему-либо, что не является настенной розеткой.Эти дополнительные слои электрического соединения могут увеличить ваши шансы на перегрузку цепи или могут создать дополнительное сопротивление, которое позволяет накапливаться теплу, что может привести к пожару или другому внутреннему электрическому повреждению. Многие производители также рекомендуют держать обогреватель на расстоянии нескольких футов от стены, к которой он подключен, чтобы избежать перегрева самой стены. Многие варианты в нашем руководстве наполняют всю комнату теплом, поэтому вы сможете получить достаточную производительность с обогревателем на безопасном расстоянии.

Иногда вы обнаружите, что шнур провисает слишком сильно. Или, возможно, вам нужно использовать розетку в соседней комнате. В подобных ситуациях вы должны сопротивляться желанию спрятать шнур с глаз долой, когда он извивается за углом. Не кладите его под ковер или диван, так как это может помешать утечке тепла. Вы также должны стараться не защемлять и не сгибать шнур, например, протягивая его через плотно закрытую дверную петлю. Это также может препятствовать прохождению электрического тока, способствуя накоплению тепла и энергии.

Как добавить интеллектуальные элементы управления

По состоянию на конец 2020 года обогреватели со встроенными функциями «умного дома» редко встречаются в США. Но технологии и нормативные стандарты развиваются быстро, и нам говорят, что в ближайшие год или два следует ожидать появления новых интеллектуальных технологий для обогрева помещений.

А пока, если вам нужно включить или выключить обогреватель дистанционно или по расписанию, некоторые из наших решений позволят вам это сделать. Dyson Hot+Cool Jet Focus AM09, Lasko FH500 All Season Comfort Control Tower Fan & Heater in One и Vornado OSCTh2 имеют встроенные цифровые таймеры. У нашего маслонаполненного радиатора De’Longhi TRD40615T есть аналоговый 24-часовой циферблат, который вы можете использовать для установки расписания.

Если в вашем обогревателе нет таймера — или если вы просто полны решимости отдавать приказы на отопление своему голосовому помощнику — рассмотрите возможность подключения смарт-розетки, такой как Wemo Mini. Большинство производителей обогревателей не рекомендуют подключать обогреватель к удлинителю или сетевому фильтру. Но представитель производителя розеток Wemo, Belkin, сказал нам в интервью, подтвердив нашу интерпретацию спецификаций продукта, что Wemo Mini безопасно использовать с обогревателями мощностью до 15 ампер или 1800 Вт (большинство наша максимальная мощность составляет 1500 Вт).Представитель Belkin добавил предостережение: «Некоторые обогреватели со встроенными вентиляторами могут потреблять больше энергии и вызывать высокий пусковой ток, который может повредить или изнашивать переключающие контакты». Так что все должно быть хорошо, но помните: не включайте обогреватель удаленно, предварительно не убедившись в его безопасном расположении, и не оставляйте обогреватель включенным без присмотра.

Как безопасно пользоваться обогревателем

Чтобы согреть дом зимой, иногда требуется полный эффект системы центрального отопления.Но если вам нужно обогреть только одну комнату, Министерство энергетики (DoE) говорит, что портативные электрические обогреватели могут быть эффективным вариантом и могут даже сэкономить вам деньги.

Минус? По словам Лизы Брэкстон, специалиста по общественному просвещению в Национальной ассоциации противопожарной защиты (NFPA), портативные электрические обогреватели — это устройства высокой мощности, которые могут поджечь находящиеся рядом предметы, такие как шторы и одежду. Фактически, по данным Комиссии по безопасности потребительских товаров (CPSC), эти обогреватели ежегодно становятся причиной более 1000 пожаров и около 50 смертей.Кроме того, по данным Министерства энергетики, около 6000 человек ежегодно обращаются в отделение неотложной помощи с ожогами от контакта с комнатными обогревателями.

Однако, по словам Брэкстона, если соблюдать определенные меры предосторожности, обогреватели относительно безопасны. Вот ее советы о том, как их покупать и использовать.

Как купить обогреватель

  • Проверьте этикетку. Нагреватель должен быть зарегистрирован квалифицированной испытательной лабораторией. Ищите маркировку UL от Underwriters Laboratories, этикетку ETL от Intertek или сертификацию CSA International.
  • Будь умнее. Ищите обогреватель с интеллектуальным датчиком, который автоматически отключает устройство при перегреве или опрокидывании.
  • Включите питание. Электрические обогреватели являются единственным типом обогревателей, которые можно безопасно использовать в помещении без вентиляции, заявляет Министерство энергетики.

Прежде чем включить обогреватель

  • Проверьте список. Выполните поиск на сайте Safer Products CPSC, чтобы узнать, был ли отозван ваш электронагреватель.
  • Будьте готовы. Обязательно установите в доме детекторы дыма (а также датчики угарного газа) и ежемесячно проверяйте их.
  • Посмотри. Осмотрите обогреватель, шнур и вилку; не запускайте его, если считаете, что он может быть поврежден.

Как установить обогреватель



  • Дай простор. Поместите обогреватель на твердую плоскую поверхность на расстоянии не менее трех футов от всего, что может загореться, например штор, мебели или постельных принадлежностей.Если вы используете его в мастерской или гараже, будьте особенно внимательны к легковоспламеняющимся предметам, таким как краска, газовые баллончики или спички.
  • Установите это с умом. Не кладите обогреватель на мебель и не накрывайте его чем-либо — оба действия могут увеличить риск возгорания. Кроме того, помните о местах с интенсивным движением и дверных проемах, где обогреватель может представлять опасность споткнуться и обжечься.
  • Следите за шнуром. Следите за тем, чтобы на шнур питания не наступали, и не прокладывайте его под ковриками, ковровыми покрытиями или мебелью.
  • Подключите напрямую. Использование обогревателя с удлинителями и разветвителями может привести к перегреву, поэтому подключайте обогреватель непосредственно к розетке. Убедитесь, что вилка плотно вставлена ​​в розетку и является единственным устройством, подключенным к розетке.
  • Часы для воды. Во избежание поражения электрическим током всегда держите электронагреватели подальше от воды и никогда не прикасайтесь к ним, если вы мокрые.

Как запустить обогреватель

  • Проверьте это. Чаще проверяйте, не нагрелись ли вилка, шнур, настенная розетка или лицевая панель; если это так, немедленно прекратите его использование.Будьте особенно осторожны с горячим шнуром; это означает, что он, вероятно, неисправен или поврежден и может вызвать возгорание.
  • Используйте для обогрева. Обогреватели помещений предназначены только для обеспечения дополнительного тепла; не используйте их для обогрева постельного белья, приготовления пищи, сушки одежды или оттаивания труб.
  • Запускайте рывками. Используйте обогреватель только на короткое время; это не должно быть оставлено на 24/7.
  • Выключи. Не используйте обогреватели в комнате без присмотра, в детской комнате (где дети могут опрокинуть ее или обжечься) или пока вы спите.
  • Отключите его. Всегда отключайте нагреватель от сети и храните его в безопасном месте, когда вы им не пользуетесь.

Ищете выгодное предложение? Вам становится теплее: со страховкой домовладельцев через страховое агентство GEICO вы можете значительно сэкономить этой зимой. Получите быстрое бесплатное предложение сегодня.

Подробнее: Как защитить дом от пожара

Маридель Рейес

Почему мой электронагреватель дует холодным воздухом?

Наслаждаясь холодная зимняя атмосфера не доставляет удовольствия, когда ты приходишь домой в холод и неприветливая среда. Чтобы избежать этого, люди вкладывают средства в электрические обогреватели, чтобы держать их в тепле. Но что происходит, когда этот электрический обогреватель начинает дуть холодным воздуха? Является ли обогреватель, не способный генерировать тепло, практически бесполезным?



Может быть в некоторых случаях верно, но это не значит, что вы должны выбросить его и потратить больше денег на новый, но если вы посещаете обзоры образа жизни и проверяете лучшее из предлагаемого. Хотя причин несколько почему ваш электронагреватель служит противоположному своему назначению, это может быть исправлено — довольно легко.

 На самом деле, вам может даже не понадобиться нанимать профессионал для выполнения работы. В большинстве случаев для вашей системы отопления может потребоваться небольшая настройка, чтобы он мог вернуться к эффективному функционированию. Итак, обязательно сделайте быструю проверку, прежде чем переходить к другим альтернативам. Вот как.

1. Грязные фильтры

Люди обычно не думайте об очистке своих обогревателей от всех вещей.

Чаще, чем нет, электрические обогреватели дуют холодным воздухом, когда его фильтры забиты, и это почему это первое, что вы должны проверить.

Начать с выключите обогреватель и проверьте фильтры. Если фильтры засорились с пылью, то это, вероятно, виновник неисправности вашего обогревателя. Забитые вентиляционные отверстия ограничивают вентиляцию и замораживают катушки, что, в свою очередь, препятствует поток воздуха еще больше. В результате ваш электронагреватель начинает выпускать холодный воздух. Попробуйте изменить свои фильтры, и если это не сработает, попробуйте другие альтернативы, указанные ниже.

2. Настройки термостата

Самый электрический обогреватели имеют двойные настройки, и если ваш обогреватель дует одновременно холодным и теплым воздухом, разное время, вы должны проверить свой термостат.

Естественно все нагреватели используют вентилятор для продувки воздуха, но если ваш вентилятор установлен на «вкл.», в течение дня это объясняет, почему нагреватель кажется неисправным. Проще говоря, печь внутри оборудования должна разогреваться для вентилятора. выпускать теплый воздух. Если печь холодная, она не может нагреть воздух, выброшен наружу.

Можно исправить Это можно сделать, настроив вентилятор на «автоматический режим», чтобы вентилятор работал только тогда, когда печка горячая. Излишне говорить, что самый простой способ решить эту проблему — это чтение инструкции по эксплуатации.Руководство будет содержать подробную информацию о том, как вы можно изменить скорость вращения вентилятора, не влияя на другие настройки. В любом случае сделать Обязательно подождите несколько минут после включения нагревателя, чтобы проверить, выбрасывая холодный воздух, так как электропечь требует времени для разогрева.

3. Проблемы с печью

Электрический нагреватель работает по тому же принципу, что и любой другой тип техники. Как аккумулятор вашего смартфона может нагреваться и приводить к проблемам с телефоном, перегреву печь может дать аналогичные результаты.

Если ваш обогреватель перестает дуть через короткий промежуток времени или начинает выпускать холодный воздух, это может быть неплохо бы проверить работает ли печка. Для защиты обогревателя от неисправность вообще, инженеры встраивают автоматические концевые выключатели, которые отвечает за отключение теплогенерирующей печи.

Если это чувствуется как будто ваш обогреватель вообще не производит тепла, лучше всего получить обогреватель обслуживается профессионалами, особенно если замена фильтров не помогает. делать добро.

4. Воздуховод

Эта проблема не требует разборки вашего обогревателя или его электрической панели. Если воздуховоды в вашем доме имеют течь, ваше внутреннее пространство может пострадать от скомпрометированный нагрев.

При холодном воздухе внутри вентиляционных отверстий вытекает, естественно, в комнате будет холоднее, несмотря на нагреватель включается. Единственный способ решить эту проблему — убедиться, что ноль отверстий в вентиляционных отверстиях по всему дому.

Если ваш обогреватель превращает зимние ночи в праздник дрожи, вы должны продолжить проверку это для вышеупомянутых проблем.В большинстве случаев обогреватели, выпускающие холодный воздух не требует дорогостоящего ремонта. Наем техника может быть дорогим вот почему многие держат его как последнее средство. Однако, если вы пробовали все с вашей стороны, вам нужно вызвать профессионала. Электрическое оборудование с ними может быть опасно работать, особенно когда речь идет о аппаратных проблемах.

Используют ли обогреватели много электроэнергии? Удивительные факты

25 Мар Потребляют ли обогреватели много электроэнергии? Удивительные факты

Опубликовано в 10:37 в Советы по дому Мэтт МакВильямс

Нет ничего приятнее, чем погреться у обогревателя в холодный день.Независимо от того, где вы живете, обязательно будет хотя бы небольшое количество времени в году (или много), когда воздух станет холодным, и вам будет труднее согреться. Обогреватели удобно иметь под рукой, если у вас нет камина или вам нужно дополнительное тепло в холодные дни. Тем не менее, многие люди не совсем уверены в обогревателях. Безопасны ли они? Они сделают мой счет за электроэнергию чудовищно высоким? Каковы преимущества и недостатки использования этого прибора?

Обогреватели, безусловно, могут обогреть пространство в нашей комнате, но какой ценой? Обогреватели помещений могут быть небольшими и эффективными, но не без недостатков.S Электрокардиостимуляторы потребляют много электроэнергии. Однако при правильном управлении это не должно быть непомерно высокой стоимостью. Вы можете узнать количество электроэнергии, потребляемой обогревателем, узнав конкретную мощность вашего режима. Хотя количество варьируется в зависимости от обогревателя и от того, сколько человек использует свой обогреватель, обогреватели обычно потребляют около 1,5 киловатт мощности (на основе обогревателя на 1500 Вт). Однако электричество измеряется не в контроле, а в часах киловаттах. Ваш счет за электроэнергию рассчитывается исходя из того, сколько энергии в час потребляет прибор. Продолжайте читать для получения дополнительной информации о том, как выяснить, является ли обогреватель хорошей инвестицией для вашего дома.

Выяснение того, сколько электроэнергии будет использовать ваш обогреватель

Таким образом, первым шагом в определении того, сколько электроэнергии будет потреблять ваш обогреватель, является определение мощности прибора. Эта информация, скорее всего, будет напечатана где-нибудь на обогревателе или в инструкции по эксплуатации, которая прилагается к нему. Это число в ваттах — это количество электроэнергии, необходимое для питания и работы обогревателя.В то время как большинство электрических обогревателей потребляют 1500 Вт, ваш может потреблять меньше или больше, поэтому обязательно проверьте. Давайте продолжим и предположим, что у вас есть обогреватель мощностью 1500 Вт. Поскольку 1000 ватт равняется 1 киловатту, это означает, что ваш обогреватель потребляет 1,5 киловатта мощности.

Однако ваш счет за электроэнергию измеряется в киловатт-часах, что представляет собой количество энергии, используемой при работе прибора мощностью 1 киловатт в течение одного часа. Формула, которую вы можете использовать для расчета того, сколько электроэнергии в час потребляет обогреватель, исходя из его мощности, довольно проста.

Вы можете умножить мощность вашего электронагревателя на количество часов, которое вы планируете использовать. Если вы планируете включить его в течение нескольких часов чтения в субботу, например, вы можете рассчитать его на пять часов.

1500 х 5 часов = 7500

Затем вы можете разделить это число на 1000.

7 500 / 1 000 = 7,5

Это ваша новая ставка. Умножьте это удобное число на то, сколько взимает ваша электрическая компания.Если у вас нет солнечной энергии, в этом случае вы будете производить электричество самостоятельно! Солнечная энергия — отличный способ избежать огромных ежемесячных счетов за электроэнергию. Даже если у вас есть солнечная энергия, вы все равно можете проверить, сколько энергии используется обогревателем для обогрева вашего помещения. Затем вы можете рассчитать тариф вашей электрической компании по рассчитанному вами тарифу (7,5 в нашем примере), и тогда вы получите ответ на то, сколько денег вы потратите на несколько часов тепла от вашего обогревателя.

Сколько стоит использование обогревателя?

Обогреватели — отличный способ согреть дом зимой, но они могут быть дорогостоящими. Обогреватели потребляют в среднем 1500 Вт электроэнергии и стоят около 15 центов в час. Требуется всего 8 часов непрерывного использования в день в течение одного месяца, прежде чем вы начнете видеть, что эти расходы складываются в ежемесячные счета.

В приведенной ниже таблице указаны потенциальные дополнительные расходы по счету за электроэнергию:

$.15 8 часов 1,20 доллара США в день
0,15 $ 240 часов 36 долларов в месяц

Использование обогревателя для обогрева дома

Теперь, когда вы подсчитали, сколько потенциально может стоить обогреватель, мы можем поговорить о других аспектах обогревателя, например о его функциональности.

Некоторые люди хотят приобрести обогреватель для своего дома, чтобы сэкономить деньги на счетах за отопление. Однако, чтобы эффективно использовать обогреватель для экономии денег, вам придется отключить центральное отопление и полагаться на обогреватель для обогрева меньшей площади.Это может быть эффективной стратегией, если вы собираетесь оставаться в одном месте в своем доме, например, в гостиной или личной комнате.

Однако имейте в виду, что приобретение обогревателя с целью экономии денег не сработает, если у вас, как обычно, на полную мощность включено центральное или газовое отопление. Даже если вы немного уменьшите его, это, скорее всего, не сэкономит вам много денег, если только ваши стандартные средства обогрева не будут полностью отключены. Электрические обогреватели, безусловно, являются удобным средством обогрева помещения и могут сэкономить вам деньги, если вы будете тщательно контролировать свою электрическую мощность.В целом, электрический обогреватель хорош, когда речь идет о простой функциональности.

Не использовать обогреватель

Когда речь идет об обогревателях, безопасность часто является ключевым вопросом. Количество зарегистрированных пожаров в домах, вызванных обогревателями, исчисляется тысячами, и это тревожная мысль, если вы заинтересованы в использовании электрического обогревателя. Это число, возможно, дало обогревателям неудачную репутацию, которой можно было бы избежать, если бы пользователи были невероятно осведомлены и ответственно относились к использованию своего обогревателя.Практика основных привычек безопасности может избежать несчастных случаев, связанных с обогревателями для их обогревателей. Тем не менее, некоторые домовладельцы утверждают, что опасность обогревателей может быть гораздо более серьезной, чем потенциальные плюсы. Если в вашем доме есть маленькие дети, домашние животные или много постоянных гостей, вы должны быть еще более осторожными, чем обычно, когда дело доходит до вашего обогревателя. Есть несколько моментов, о которых следует помнить, если у вас есть обогреватель. Мы рекомендуем сделать эти регулярные домашние правила для вас и вашей семьи.

  • Обогреватель должен быть включен и работать только в том случае, если в этой конкретной комнате есть люди.
  • Ни при каких обстоятельствах не используйте обогреватель вне помещения.
  • Не используйте удлинители с электрическим обогревателем.
  • Убедитесь, что нагреватель находится вдали от легковоспламеняющихся материалов, мебели и т. д.
  • Обязательно купите обогреватель, который будет автоматически отключаться при падении или опрокидывании.
  • Будьте очень осторожны при обращении с обогревателем, особенно в зоне обогрева.
  • Всегда читайте инструкции по эксплуатации любых обогревателей, даже если они у вас уже были.
  • Купите электрический обогреватель с автоспуском и термостатом, чтобы вам не приходилось регулярно его контролировать.
  • Из соображений безопасности не включайте обогреватель на ночь.



Типы обогревателей

Существует несколько типов электрических обогревателей, которые вы можете выбрать для своего дома. Самыми распространенными являются змеевиковые нагреватели и инфракрасные обогреватели.Спиральные обогреватели работают, передавая электричество через металлические катушки (как следует из названия), а затем используя это тепло для обогрева комнаты или пространства. С другой стороны, инфракрасные обогреватели используют инфракрасное излучение, которое не так зловеще, как кажется.

Несмотря на то, что оба этих типа обогревателей безопасны в использовании, вы никогда не должны размещать их рядом с легковоспламеняющимися элементами, такими как ткань, покрывала, бумага, дерево, занавески и т. д. Они могут стать серьезной угрозой возгорания, если они находятся рядом с электрическим обогревателем.Кроме того, не забудьте инвестировать в обогреватель хорошего качества и новый, а не таскать старый и ржавый из чулана. Потратив дополнительные деньги на новый электрический обогреватель, вы получите дополнительную меру безопасности для вашего дома и семьи.
