Виды датчиков для системы отопления

Современные загородные дома и коттеджи все чаще преобразовываются в комфортабельные и уютные жилища.

В историю уходят громоздкие печки, от которых всегда была сплошная копоть и запах дыма. Устанавливаются газовые, электрические котлы, приборы, работающие на твердом топливе. В работе с установкой систем отопления нужно соблюдать все необходимые инструкции и меры предосторожности. Также есть смысл прислушаться к советам специалистов в этой области, а еще лучше, доверить установку таких серьезных устройств профессионалам.

Неотъемлемой деталью современного отопительного и обогревательного оборудования является датчик системы отопления.

Что такое датчики? Для чего его используют?

Узнать о состоянии отопительного оборудования, происходящих в нем изменениях можно с помощью измерительного прибора – датчика. Но чтобы разбираться во всех процессах внутри оборудования, нужно знать азы инженерии, так как диагностика и профилактика служит поводом для долгой и гарантированной службы приборов. Некоторые называют датчик системы отопления нервным окончанием устройства, с помощью которого идет связанная работа разных узлов и механизмов системы. Также они служат распознавателями аварийных и внештатных ситуаций в работе отопительного оборудования, что позволяет системе работать налажено и в безопасном режиме. Датчики системы отопления дают постоянную информацию по контролю за работой и процессами в устройстве.

Функции датчиков нужно разделить на три группы: режима, измерительные и предохранительные.

Предохранительные, или датчики безопасности, отключают котлы при внештатных, аварийных ситуациях, таких как:

• проблема с дымовой тягой;
• перегрев устройства;
• пониженное давление в системе.

Указанные датчики называют еще и индикаторами безопасности. К ним можно отнести термостаты дыма и перегрева, прессостат и реле давления. Принцип работы датчика безопасности состоит в том, что при нагревании термостата выше должной температуры контакты прибора размыкаются, и идет сигнал электронике.

При низком давлении контакты реле размыкаются, и панель управления создает блок в работе, снимая риск аварии.

На чем основывается работа датчика ?

Вообще, весь принцип работы датчика системы отопления состоит в смыкании и размыкании контактов. Процессом дымоудаления «заведует» прессостат, также дает «разрешение» горелке на работу.

Датчик системы отопления имеет небольшой корпус внутренняя часть разделена мембраной с трехконтактным микропереключателем. На мембрану действует атмосферное давление и давление дымовых выхлопов. Идет соединение импульсов негативного и позитивного давления.

Какие еще бывают датчики?

Также в системе нагревательного оборудования существуют другие виды датчиков – измерительный, для измерения температуры, датчики режима работы котлов – применяемые в двухконтурных котлах, и следящие за графиком работы оборудования в режиме отопления и ГВС.

Датчик системы отопления выполняет много процессов, содержит в себе разные схемы и вовлекает многие физические вмешательства. Это малозаметное устройство в системе отопительного оборудования выполняет самые важные задачи, сохраняющие целостность отопительных газовых и других видов котлов.

Как уже выяснилось, прибор отвечает за всю отопительную и нагревательную систему. Следуя из этого, можно с уверенностью сказать, что установка устройства должна быть в руках компетентного и знающего инженера. Ведь судя по всему, датчик отвечает не только за работу газовой системы, но и за нашу жизнь.

Датчик давления воды для котлов FERROLI 46160200

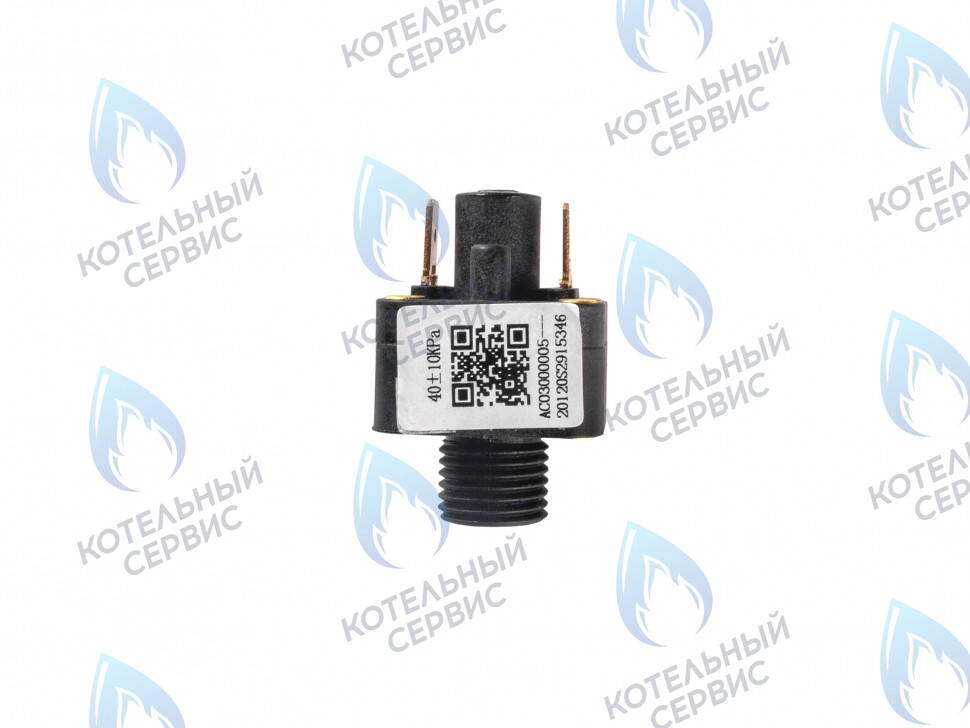

Датчик давления воды FERROLI 46160200

применяется для контроля уровня давления в настенных газовых котлах. В качестве датчиков давления системы отопления используется реле минимального давления. Давление теплоносителя подводится к мембране датчика и, преодолевая давление пружины датчика, перемещает шток. При давлении в системе отопления более 0,6 бар перемещение штока приводит к замыканию контактов. При снижении давления в системе отопления ниже 0,4 бар контакты размыкаются.

Возможные причины появления неисправностей:

• Неисправен расширительный бак (отсутствует воздух в воздушной камере).
• Упало давление в системе отопления в связи с протечкой.
• Неисправно реле давления.

Для проверки работоспособности реле давления используйте мультиметр.

Датчик давления воды FERROLI 46160200 подходит также к устройствам следующих брендов:

• Arena C
• ARENA C 13
• ARENA C 16
• ARENA C 20
• ARENA C 24
• Arena F
• ARENA F 13
• ARENA F 16
• ARENA F 20
• ARENA F 24
• Diva C
• DIVA C13
• DIVA C16
• DIVA C20
• DIVA C24
• DIVA C28
• DIVA C32
• Diva F
• DIVA F13
• DIVA F16
• DIVA F20
• DIVA F24
• DIVA F28
• DIVA F32
• DIVAtech
• DIVAtech C 24 D
• DIVAtech C 32 D
• DIVAtech F 24 D
• DIVAtech F 32 D
• DOMIcompact D
• DOMIcompact C 24 D
• DOMIcompact C 30 D
• DOMIcompact F 24 D
• DOMIcompact F 30 D
• Domina C N
• DOMINA C 13 N
• DOMINA C 16 N
• DOMINA C 20 N
• DOMINA C 24 N
• DOMINA C 32 N
• Domina F N
• DOMINA F 11 N
• DOMINA F 13 N
• DOMINA F 16 N
• DOMINA F 20 N
• DOMINA F 24 N
• DOMINA F 32 N
• DOMIproject
• DOMIproject C 24
• DOMIproject C 32
• DOMIproject F 24
• DOMIproject F 32
• DOMIproject D
• DOMIproject C 24 D
• DOMIproject C 32 D
• DOMIproject F 24 D
• DOMIproject F 32 D
• DOMItech
• DOMItech C 24
• DOMItech C 32
• DOMItech F 24
• DOMItech F 32
• Domitech D
• DOMItech C 24 D
• DOMItech C 32 D
• DOMItech F 24 D
• DOMItech F 32 D

Датчик давления отопления | 16 бар | Наличие!

Диапазон давления, бар 0. ..16

Основная погрешность, % ДИ ≤ ±0,5

Влияние температуры, % ДИ / 10 °C ≤ ±0,3

Диапазон термокомпенсации -25…+85 °C

Вибростойкость 10 g RMS, 25–2000 Гц

Ударопрочность 100 g / 11 мс

Время отклика (10…90%) ≤ 1 мс

Выходной сигнал 4…20 мA / 2-пров

Напряжение питания 12…36 В

Сопротивление нагрузки Rmax=(Uпит-12)/0,02

Потребление тока < 26 мA

Температура измеряемой среды -40…+125 °С

Температура окружающей среды -50…+85 °С

Температура хранения -50. ..+100 °С

Корпус, штуцер нержавеющая сталь 304 (1,4301)

Уплотнение сварная конструкция

Мембрана нержавеющая сталь 316L (1,4435)

Контактирующие со средой части мембрана, штуцер

Механическое присоединение М20х1,5 EN 837; G1/2” EN 837; G1/4” DIN 3852; G1/4” EN 837; 1/4’’ NPT; 1/2’’ NPT

Электрическое присоединение DIN 43650А (4-конт. )

Класс защиты IP65

Сечение провода, макс 1,5 мм2

Диаметр кабеля 6…8 мм

беспроводной тепловой прибор для регулировки температуры воздуха, регулятор тепла в системе

Температура теплоносителя в трубах отопления может периодически изменяться. Это приводит к перепадам давления. Чтобы контролировать эти процессы, потребуется установка специальных приборов.

Такие устройства фиксируют текущие показатели температуры и давления в системе, чтобы в случае серьёзного отклонения человек смог принять меры и восстановить работу теплосети.

Датчики регулировки температуры системы отопления и воздуха

Принцип действия того или иного прибора зависит от его конструкции. Основными типами датчиков являются биметаллические и спиртовые. Они могут подключаться к пульту управления.

Показания предоставляются через провода или бесконтактным способом. Биметаллические измерители температуры основаны на эффекте расширения металлов при нагревании.

При выборе такого датчика нужно обращать внимание на следующие параметры:

• Диапазон измерений. Перед покупкой важно рассчитать режим работы теплосети и выбрать устройство с соответствующим диапазоном измерений. От этого зависит не только точность, но и актуальность показателей.
• Методика измерений. Конструкция прибора влияет на инертность показаний (у биметаллического прибора показания приходят с опозданием, тогда как у спиртового — всегда отображается реальное состояние системы в момент измерения).

Проводные регуляторы тепла

Для связи с блоком управления температурного режима в трубах теплоснабжения чаще всего используются проводные измерители. Они обычно имеют электронный дисплей, где отображается температура теплоносителя.

Методы измерения могут быть различными (на основании электромагнитного излучения; с помощью определения уровня акустической вибрации и т. д.). Главными преимуществами являются простота монтажа и точность измерений. Недостаток таких приборов — не слишком высокая степень надёжности. Если провод повредится, то данные на блок управления перестанут поступать.

Беспроводные тепловые датчики

Эти устройства для передачи информации о температуре используют радиоволны для чего дополнительно оснащаются отдельным аккумулятором питания и прибором улавливания и трансляции радиоволн.

Фото 1. Беспроводной прибор регулировки температуры для системы отопления. Оснащён электронным экраном.

Преимущества:

• можно установить где угодно;
• монтаж обычно достаточно прост;
• не зависят от электричества, поскольку оснащены собственным автономным питанием.

Однако есть и недостатки, т. к. радиосигнал может поступать с искажением, что делает такие приборы не слишком точными.

Биметаллические

Биметаллические приборы состоят из стрелочного индикатора и двух металлических пластин, которые имеют различные коэффициенты расширения при изменении температуры. При нагревании или охлаждении теплоносителя в трубах одна из пластин начинает деформироваться; из-за этого меняется давление на стрелку индикатора.

Основными преимуществами являются простота конструкции, надёжность и довольно низкая цена. Одним из недостатков — высокая инертность показаний, поскольку для нагревания и расширения металлических пластин нужно определённое время.

Спиртовые

Представляют собой колбу, внутри которой находится спирт.

На неё нанесены специальные отметки, которые указывают на температуру теплоносителя.

При её изменении происходит расширение или сужение спирта.

Главным преимуществом таких приборов является высокая точность измерений и скорость, поскольку спирт быстро реагирует на изменение температуры теплоносителя.

Недостаток — хрупкость конструкции.

Вам также будет интересно:

Датчики давления

Основными устройства такого типа являются пружинные и электроконтактные датчики (также существуют мембранные, однако они не слишком надёжны, поэтому используются достаточно редко). Рекомендуется подключать к своей теплосети несколько измерителей давления.

Пружинные

Конструкция оснащена специальной трубкой с овальным или круглым сечением. Под действием напора теплоносителя она смещается, что приводит к перемещению стрелки на циферблате. Монтируется обычно на резьбовое соединение подводящего патрубка. Срок его эксплуатации напрямую зависит от частоты воздействия на измерительную трубку. В случае серьёзного превышения давления в теплосети этот датчик может лопнуть.

Фото 2. Пружинный контроллер давления в системе отопления. Прибор установлен на отопительную трубу.

Главные преимущества — низкая стоимость и довольно высокая точность показаний.

Внимание! Основной недостаток — смещение измерительной трубки внутри прибора. Это не только искажает результаты измерений, но и может привести к поломке. Перед началом отопительного сезона рекомендуется проверить работу пружинного датчика.

Электроконтактные

Этот тип является модификацией пружинного. Используется в системах с автоматической регуляцией давления в теплосети. Электроконтактные датчики дополнительно оборудованы двумя стрелками на циферблате и системой трансляции сигналов на блок управления. В остальном конструкция прибора идентична пружинному типу.

Положение стрелок устанавливает пользователь устройства. Если давление выйдет за эти рамки, то сработает специальная система, которая пошлёт сигнал на пульт управления. Главным преимуществом такого датчика является то, что с его помощью можно собрать полностью автономную систему регуляции давления.

Полезное видео

Посмотрите видеообзор на выносной датчик температуры для отопительного котла.

Сколько температурных устройств нужно в доме?

Количество устройств напрямую зависит от протяжённости и типа теплосети.

В случае питания от центральной теплосети в каждом доме ставится хотя бы по одному прибору для измерения давления и температуры на входящую и выходящую магистраль.

Для автономного питания рекомендуется поставить ещё один измеритель температуры на котёл.

В случае протяжённой теплосети устанавливается несколько контрольных датчиков температуры и давления. Если же на каком-либо участке теплосети планируется разместить специальное оборудование (например, элеваторный узел), то рекомендуется на входе и выходе устройства поставить ещё по одному датчику.

Поиск и устранение неисправностей реле давления в печи: 5 вещей, которые необходимо проверить

Сегодня мы поговорим об устранении неисправностей реле давления печи. Я хочу расширить нашу недавнюю серию работ по поиску и устранению неисправностей газовых печей, рассмотрев каждую часть последовательности работы печи. Я расскажу вам, что делает реле давления и почему это важно. И в заключение я дам вам пять простых вещей, которые нужно проверить, когда вы устраняете неисправность реле давления печи. Об этом будет рассказано в блоге Fox Family Heating & Air.

Во-первых, я хочу справедливо предупредить всех, кто наблюдает за этим, но не является опытным специалистом в области HVAC. Это видео предназначено только для образовательных целей. Fox Family Heating & Air не рекомендует никому, кроме профессионала, начинать открывать печь и пытаться диагностировать неисправность вашей системы.

Есть высокое и низкое напряжение, которое может поражать человека. Есть также множество движущихся компонентов, которые могут повредить части тела, а именно руки и пальцы.В печи также образуются горячие поверхности внутри топочных отсеков и вокруг корпуса, что может вызвать серьезные ожоги. Фактическое пламя, возникающее в результате зажигания и запуска газовой печи, может вызвать серьезные ожоги и причинить вред человеку или имуществу.

Последовательность событий печи

Во-первых, как техник, вы должны знать последовательность событий для правильного запуска газовой печи. Это очень просто, и вам следует запомнить это, прежде чем вы сможете даже подумать о квалификации для устранения неполадок.

1. Электропитание на плату управления печи
2. Термостат сигнализирует о необходимости нагрева
3. Включается двигатель индуктора
4. Реле давления подтверждает правильность работы индуктора
5. Срабатывает запальник
6. Газовый клапан подает напряжение
7. Пламя переливается через горелки
8. Датчик пламени доказывает, что все горелки горят
9. Воздуходувка нагнетает воздух через каналы

Сначала запускается двигатель индуктора

Когда печь начинает новый цикл, индукционный двигатель — это первое, что вы должны увидеть.По проводам, идущим от платы управления, подается 120 вольт. Это запускает двигатель индуктора на время до 60 секунд, прежде чем что-либо еще не произойдет. Это функция безопасности, которая создает отрицательное давление или тягу, которая очищает теплообменник от любых ядовитых газов, а именно от побочных продуктов сгорания. Он делает воздух внутри полых трубок теплообменника более чистым, когда возникает пламя. Когда у нас есть более чистый воздух внутри теплообменника во время сгорания, эффективность печи увеличивается.

Далее, реле давления в печи активирует

Затем срабатывает предохранительное устройство, называемое реле давления, когда мембрана внутри него распознает всасывающее или продувочное действие асинхронного двигателя. Реле давления — это нормально разомкнутый переключатель, который замыкается в соответствии со спецификациями производителя для необходимого отрицательного давления.

Если индуктор включается и работает нормально, реле давления в печи должно сработать. В этом тоже нет временной задержки.Электродвигатель индуктора быстро создает эту тягу. В большинстве случаев в течение 5-7 секунд — и остальная часть печи запускается оттуда.

Если реле давления не срабатывает, печь выключится, немного подождите и повторите попытку. Если реле давления не замыкается после 3–5 попыток, плата управления перестанет подавать напряжение на двигатель индуктора, по существу блокируя его от попыток.

Вы можете сказать, что система находится на какой-то защитной блокировке, когда вентилятор печи (или нагнетатель) проталкивает воздух комнатной температуры через каналы в ваши комнаты.Никому не нравится, когда в их дом дует холодный воздух, когда наступает отопительный сезон, поэтому это происходит, чтобы предупредить жильца о том, что система не работает должным образом, и ему следует позвонить в компанию по ОВК, чтобы приехать и устранить неполадки в системе.

Поиск и устранение неисправностей реле давления в печи

Предположим, индукционный двигатель работает правильно. Но реле давления, похоже, не замыкается. Используя свой измеритель, вы можете отследить 24 вольта, поступающие от платы управления, через предохранительные устройства и на реле давления.Поместите один провод на землю или на твердый кусок металла, прикрепленный к печи. Другой поместите на входящую клемму переключателя. Если у вас есть 24 В на входящей клемме, но нет на клемме, выходящей из переключателя, вы можете предположить, что реле давления не замкнулось.

Другой способ сделать это — протестировать ваши выводы через два терминала. Когда реле давления разомкнуто, ваш измеритель покажет 24 вольта. Когда переключатель замкнется, вы увидите 0 вольт.

Помните, что реле давления не замыкается, пока не включится двигатель индуктора и не обеспечит необходимое всасывание для замыкания реле давления.Требуемое всасывание указано на реле давления.

Печь

Реле давления не закрывается

Когда мы устраняем неисправность реле давления печи, мы можем сделать несколько вещей. Мы можем взять наш манометр и убедиться, что двигатель индуктора создает вакуум, подсоединив шланг измерителя непосредственно к сборной камере, к которой подсоединен шланг реле давления. Снимите шланг реле давления и подсоедините шланг манометра к тому же отверстию.

После того, как вы наденете шланг и запустите систему, индуктор включится, и манометр должен начать показывать индуцированную тягу, когда она начинает подниматься.Это число на счетчике должно быть больше числа на реле давления. Например, предположим, что вы тестируете реле давления, которое закрывается при -0,7 дюйма водяного столба. В этом случае показание всасывания на счетчике должно быть около -1 ″ вод. Это могло быть меньше, могло быть больше, но оно не могло быть меньше числа на реле давления. Это означает, что если вы читаете -0,4 дюйма вод. Ст., Что-то вызывает низкое давление.

Пять простых вещей, которые нужно проверить

Давайте посмотрим, что здесь может происходить.Некоторые из наиболее распространенных причин, по которым я видел, как реле давления в печи выходят из строя или не закрываются, чтобы позволить остальной части системы сработать:

1. Засоренный порт приемной камеры для реле давления
2. Препятствие в дымоходе
3. Разрыв или заклинивание диафрагмы
4. Шланг реле давления поврежден
5. В шланге реле давления есть вода

1. Забит порт в сборной камере для реле давления

В сборной камере проверьте, не очищен ли порт от отложений кальция, грязи или другого мусора, который может препятствовать прохождению воздуха через порт.Если есть, возьмите небольшой провод — например, провод термостата — и прочистите порт. Какое бы вещество ни было, оно должно быть достаточно хрупким, чтобы его можно было соскрести, чтобы порт стал прозрачным.

2. Закупорка в дымоходе

Помните, что индукционный двигатель создает тягу, позволяющую газам вытягиваться из теплообменника в дымовую трубу, где она выходит за пределы здания — обычно на крышу. Я обнаружил, что пчелы, осы и птицы любят вить свои гнезда в дымоходе и вокруг него.Зимой это вряд ли случится, но летом наверняка случится. Так что, если сезон ранний, а печь еще не запускалась, хорошо проверить вентиляционное отверстие на крыше. Также нередко можно увидеть, что гнездо (или птица) упало до самого основания трубы, где оно встречается с печью.

3. Разрыв или заклинивание диафрагмы

Обычно реле давления выходит из строя, потому что диафрагма внутри корпуса застряла или разорвалась.Разорванные диафрагмы иногда могут издавать хлопанье. Застрявшие диафрагмы просто не сдвинутся с места на требуемой тяге. Иногда легкое постукивание пальцем по плоской части корпуса освобождает застрявшую часть, и это здорово! Но ваш коммутатор находится в заимствованном времени, и в девяти случаях из 10 он снова выйдет из строя. Если я скажу вам, что он выйдет из строя завтра, он будет длиться годами. Если я скажу вам, что этого хватит на годы, завтра он потерпит неудачу. Я рекомендую попытаться убедить клиента заменить реле давления сейчас, чтобы не было сюрпризов.

Один из способов узнать, застрял ли реле давления в открытом или закрытом положении, — это слегка вдохнуть в шланг, ведущий к переключателю. Вы услышите, как диафрагма открывается и закрывается. Это не означает, что переключатель будет работать должным образом, но он дает вам больше информации по устранению неисправностей реле давления в печи.

Поскольку реле давления практически невозможно восстановить, следует заказывать новый переключатель.

4. Поврежден шланг реле давления

Были звонки в диагностическую службу, по которым я был, я мог сказать, что порт был чист, дымовая труба чиста, двигатель индуктора тянул надлежащую тягу, а диафрагма работоспособна.Но реле давления по-прежнему не передает 24 вольта на другой терминал. Сам шланг в хорошем состоянии? Крысы любят пережевывать эти шланги и оставлять в них дырки. Другие шланги могут стать хрупкими и потрескаться. Держите дополнительные трубки в своем фургоне для обслуживания таких случаев.

5. В шланге реле давления есть вода

Другая возможность заключается в том, что вода могла застрять внутри трубки, ведущей к реле давления. Конденсационные печи направляют дымовые газы вверх по трубе, но скрытая теплота превращает этот газ во влагу, которая течет обратно по дымовой трубе в узел индукционного двигателя.Помните, что естественно текущая вода течет вниз. Если в шланге есть низкое место, ведущее к реле давления, вы обнаружите, что оно не закрывается. Попробуйте слить воду из шланга, отсоединив его от порта. Просто будь осторожен; в шланге может быть много воды, поэтому, возможно, возьмите ведро под рукой.

Установка реле давления в печи

Во время установки реле давления необходимо убедиться, что оно установлено в правильном положении. Реле давления, которое вы вынули, по какой-то причине находилось в вертикальном положении.Диафрагмы не активируются так легко, когда им приходится бороться с гравитацией. Однажды я заменил реле давления универсальным и установил его горизонтально, параллельно земле, и через несколько дней переключатель вышел из строя. Конечно, этого не произошло, когда я протестировал его в день установки, но через несколько дней пришлось обратиться к другому специалисту и решить проблему.

Этого можно было бы избежать, если бы я прочитал раздел в инструкциях по установке, в котором говорилось, что нельзя устанавливать его в горизонтальном положении.Больше я этого не делал!

OEM-переключатели

обычно просто ввинчиваются на прежнее место, но универсальные переключатели иногда нужно устанавливать творчески. Возможно, вам понадобится более длинный шланг, чтобы добраться до переключателя — еще одна веская причина иметь дополнительный шланг на вашем фургоне. И убедитесь, что в шланге нет провалов, чтобы не скапливалась вода, из-за чего переключатель снова выйдет из строя через пару дней.

Резюме

Итак, резюмируем. Когда печь начинает новый цикл, индукционный двигатель — это первое, что вы должны увидеть.Защитное устройство, называемое реле давления, срабатывает, когда внутренняя диафрагма распознает всасывающее или продувочное действие асинхронного двигателя. Реле давления — это нормально разомкнутый переключатель, который замыкается при требуемом отрицательном давлении, указанном производителем.

Если реле давления закрывается нормально, остальная часть последовательности работы печи будет продолжена. Если реле давления не сработает, система перейдет в безопасный режим, попробуйте еще пару раз и, в конце концов, просто начните подавать холодный воздух в вашу комнату, сообщая вам, что с вашей печью что-то не так.

Будьте терпеливы и проверьте вещи, которые мы рассмотрели сегодня, прежде чем осуждать реле давления. Это может быть одна из нескольких вещей.

Спасибо, что заглянули, и увидимся в следующий раз в блоге.

Не пропустите серию наших видео по этой теме:

Реле давления в печи заело в разомкнутом состоянии? Причины и способы их устранения

Реле давления в печи заело в открытом положении? В этой статье рассматриваются возможные причины и способы их устранения.Наш гид:

1. Complete — Мы познакомим вас с реле давления и ознакомим с его назначением.
2. Устранение неисправностей переключателя — Иногда возможна самостоятельная диагностика, которую мы объясним.
3. Решения и затраты — Это больше, чем стоимость замены реле давления, потому что проблема часто не в реле давления.

Некоторые вещи, которые кажутся очень сложными, на самом деле очень просты. Ваша печь и система, которая ее запускает, представляют собой простую концепцию: сжечь что-нибудь, чтобы создать тепло, а затем прокачать тепло по дому.

Но обеспечение его безопасной работы — сложная операция, требующая множества взаимодействующих частей.

Представляем: Реле давления в печи

ПРИМЕЧАНИЕ : Если вы собираетесь выполнить эту работу самостоятельно, а не нанимать профессионала, убедитесь, что вы понимаете, что ваша печь работает с использованием электричества высокого напряжения и чрезвычайно легковоспламеняющегося газа. Если вы не уверены в своих механических знаниях и способностях, вам настоятельно рекомендуется нанять сертифицированного специалиста по HVAC.Наша опция бесплатных местных предложений — это быстрый и удобный способ получить совет, ответы на свои вопросы и бесплатные конкурентные оценки от предварительно отобранных профессионалов в области HVAC в вашем районе.

Что такое реле давления в печи? Что оно делает? Почему реле давления в печи заело в открытом положении?

Что это такое: Реле давления в печи должно контролировать давление в печи. Переключатель обычно находится в открытом положении. Когда печь запускается, первой функцией является включение электродвигателя индуктора тяги для создания разрежения, обеспечивающего отвод продуктов сгорания.

Что он делает: Когда переключатель обнаруживает это давление, он переключается в закрытое положение, замыкая электрическую цепь и позволяя печи перейти к следующим этапам — зажиганию горелки и нагнетателя для создания и циркуляции тепла. Если этого падения давления не происходит, это означает, что печь не вентилируется, поэтому переключатель не срабатывает, и печь не загорается — или, если в ней есть возгорание, она немедленно отключается.

Подумайте об этом. Газы, образующиеся в печи, содержат смертельно опасный диоксид углерода.Если печь не вентилирует должным образом, удаляя эти газы, они могут и, вероятно, вернутся в ваш дом, если печь загорится.

Поиск и устранение неисправностей реле давления печи

Будьте осторожны! Перед выполнением и самостоятельной диагностикой или ремонтом выключите питание печи выключателем, установленным на печи или рядом с ней. Похоже на типичный выключатель света. Если вы не можете его найти, выключите выключатель печи в коробке выключателя. Во многих местах коды также рекомендуют блокировать распределительную коробку во время работы с электрооборудованием, чтобы никто не включал питание во время работы.

Вот общие проблемы с реле давления и способы их устранения.

Проблемы с реле давления

Давайте начнем с самого переключателя, но опять же, часто это не причина заедания реле давления в открытом положении.

Проверьте реле давления: Снимите главную панель доступа и осмотрите шланги, подключенные к реле давления печи. Они должны быть в хорошем состоянии, не иметь препятствий и соединяться с обоих концов.

Решения: Снова подсоединены ослабленные шланги.Убрать мусор; замените все треснувшие шланги. Если отверстия для шлангов — там, где шланги присоединяются к переключателю — треснуты, замените реле давления.

Стоимость «сделай сам»: 14–44 долларов Это диапазон цен для большинства реле давления газовых печей. Средняя стоимость около 25 долларов.

Pro Стоимость: 80–200 долларов Стоимость включает обращение в службу поддержки, которое начинается примерно от 80 долларов США, но может быть выше, где вы живете. Оттуда это зависит от того, будет ли заменена деталь, и от стоимости детали.

Блокировка печи

Когда термостат требует тепла, встроенный блок управления печью (IFC) проверяет реле давления. В этот момент он должен быть открыт до тех пор, пока не будет обнаружено отрицательное давление. Если реле давления находится в закрытом положении до того, как возникнет отрицательное давление, вызванное индукционным двигателем, IFC остановит последовательность зажигания печи. Если IFC обнаруживает длительный или повторяющийся перерыв в последовательности зажигания, IFC может перевести печь в режим блокировки.

Решение: Требуются две вещи.Первый — замена реле давления. Во-вторых, печь нужно перезагрузить.

Стоимость: См. Решение / стоимость выше. Это то же самое.

Pro Tip: Обычно вы можете перезагрузить печь, отключив главный выключатель питания печи, расположенный в коробке электронного выключателя в вашем доме.

Pro Совет 2: Ваша печь может сказать вам, что с ней не так, мигая кодом — лампочкой или лампочками, мигающими в определенной последовательности. См. Руководство по эксплуатации печи, чтобы узнать, что означает каждый код и что необходимо сделать.В этом видео обсуждаются проблемы с кодом ошибки реле давления и способы их решения.

Временное заедание реле давления

Если нагнетательный вентилятор не включается и вы получаете код ошибки реле давления, отсоедините провод от реле давления. Если нагнетательный вентилятор включается, это означает, что реле давления заклинило.

Решение: Легкий кран может открыть заклинившее закрытое реле давления, что приведет к запуску вентилятора. Это указывает на неисправное реле давления, которое застряло в замкнутом положении, и его необходимо заменить новым реле давления изготовителя оригинального оборудования (OEM).

Стоимость: То же, что и выше, от 14 до 200 долларов, для самостоятельной или профессиональной замены реле давления.

Другие причины проблем с реле давления в печи

Если у вас есть руки, вы можете попробовать этот расширенный поиск и устранение неисправностей с реле давления. Если сказанное не имеет для вас большого смысла, пропустите.

Чтобы проверить заедание реле давления в открытом состоянии, утилизируйте печь. Отсоедините провода от реле давления. Когда термостат требует тепла, запускается вытяжной вентилятор.Пока вентилятор работает, закоротите провода реле давления (вручную соедините их перемычкой). Если система запускается, проблема связана с давлением в печи, но не с реле давления.

Заблокирован воздухозаборник или вытяжка

Для горения вашей печи требуется свежий воздух. Затем необходимо удалить дымовые газы. Если воздухозаборник или выпуск заблокированы, нагнетательный вентилятор не создаст отрицательного давления, а реле давления останется разомкнутым. Он не «застрял» в открытом состоянии, он выполняет свою работу.

Распространенными причинами забора или вентиляции блока являются птичьи гнезда, листья, гнезда ос, снег и лед.

Решение: Проверить дымоход. Если у вас печь на 80%, вентиляционное отверстие, скорее всего, находится на крыше. Если это высокоэффективная конденсационная печь, вентиляционное отверстие может быть на внешней стене вашего дома.

Также проверьте воздухозаборник, чтобы убедиться, что он чистый и чистый. Наконец, осмотрите вентиляционные отверстия на шкафу печи и очистите их, если они заблокированы.

Стоимость: 0 долларов США, если вы можете сделать это самостоятельно — и делать это безопасно.Стоимость проверки и удаления мусора для профессионалов варьируется от 80 до 150 долларов.

Заблокирован слив конденсата

Печи с КПД 90% имеют слив конденсата, который может быть заблокирован. Резервный конденсат может попасть в корпус нагнетательного вентилятора, что приведет к проблемам с давлением в печи.

Решение: Мы завершили исчерпывающее руководство по устранению неполадок в заблокированной сливной линии, которое включает решения, необходимое оборудование и обучающее видео.

Стоимость «Сделай сам»: От 0 до 100 долларов в зависимости от того, нужно ли вам приобретать оборудование, и от качества оборудования, такого как пылесос для магазина, который вы выберете.

Pro Стоимость: от 80 до 275 долларов в зависимости от продолжительности работы.

Если ваша печь стареет, а затраты на ремонт увеличиваются, подумайте о замене печи. В нашем Руководстве по ремонту печи рассказывается о ваших возможностях и о том, как узнать, когда заменить или отремонтировать.

Или просмотрите наши обзоры газовых печей и руководство по покупке, чтобы получить исчерпывающую информацию о брендах, характеристиках печей, вариантах эффективности и многом другом.

Не заедает ли реле давления вашей газовой печи? Техник из штата Нью-Джерси объясняет, что делать

дек.17, 2019

Если ваша печь показывает ошибку реле давления, это может быть проблемой. Хорошая новость заключается в том, что обычно ошибка разомкнутого реле давления не требует значительных (или дорогостоящих) действий.
Возможные причины заедания реле давления в печи:

• Заблокирована вентиляция
• Отсоединенный или поврежденный шланг реле давления
• Неисправность реле давления

Ниже мы более подробно рассмотрим, что делает реле давления, а также перечисленные выше проблемы, которые могут привести к заеданию реле давления.

Если вы предпочитаете, чтобы к вашей печи пришел эксперт, мы будем рады помочь. Вне зависимости от конкретной проблемы мы можем точно диагностировать вашу установку и произвести необходимый ремонт печи.

График ремонта печи

Что такое реле давления и для чего он нужен?

Реле давления вашей печи — это функция безопасности, которая гарантирует, что газы, образующиеся в процессе сгорания, покидают ваш дом и не попадают в вашу систему — проблема, называемая «обратным вытягиванием».

Обратная тяга может привести к попаданию опасных газов, образующихся в процессе сгорания (например, оксида углерода), в систему подачи воздуха в ваш дом. Вытяжка также может вызвать небольшие взрывы в теплообменнике, ядре печи.

Вот как реле давления предотвращает откат:

1. В процессе тепловыделения ваша печь выделяет газы (некоторые из которых ядовиты).
2. Двигатель индуктора тяги всасывает эти газы из теплообменника и из дома через дымоход.
3. Реле давления контролирует работу индуктора тяги, чтобы убедиться, что он должным образом избавляется от этих газов. Если индуктор тяги работает нормально, реле давления замкнется, замкнув цепь (или «включившись»).
4. Если есть проблема с двигателем тягового индуктора, реле давления откроется (или «выключится»), отключит вашу печь, предотвратив ее возгорание.

Так что в некоторой степени открытое реле давления — это хорошо…Это означает, что средства безопасности вашей печи работают (и предотвращают попадание опасных газов в ваш дом).
Однако, если ваша печь показывает вам ошибку, говорящую о том, что реле давления застряло или остается открытым, у вас, вероятно, проблема с самим реле давления или другой частью вашей печи.

Давайте посмотрим, что может привести к срабатыванию реле давления ниже.

Из-за чего реле давления может оставаться открытым?

Наиболее вероятная причина того, что реле давления застряло в открытом положении, связана с:

• Забита вентиляция (дымоход / дымовая труба)
• Отсоединен или забит шланг реле давления
• Неисправность реле давления

1. Заблокирована вентиляция:
Если дымоход вашей печи засорен, ваша система будет иметь проблемы с удалением дымовых газов, что может привести к тому, что реле давления останется открытым.

Забитая дымовая труба — не такое уж редкое явление, поскольку дымоходные трубы могут забиваться мусором, например, листьями, грязью, перьями и т. Д., Зимой они могут замерзнуть или забиться льдом и снегом.

Чтобы проверить вентиляцию печи, просто взгляните на дымовую трубу. Дымовая труба будет расположена либо на вашей крыше (если у вас обычная печь), либо в виде белой трубы из ПВХ, расположенной сбоку от дома (если у вас обычная печь).

Если вы заметили мусор, до которого легко добраться, просто уберите его и снова включите печь. Если это не решит проблему, обратитесь к техническому специалисту. Внизу вашей системы может быть засор, который мешает вашей печи избавляться от этих дымовых газов.

2. Отсоединен или поврежден шланг реле давления
Реле давления может определить, выполняет ли асинхронный двигатель свою работу через шланг. Если этот шланг поврежден (трещины, отверстия) или отсоединен, это может привести к неточному показанию реле давления и заеданию.

Хотя это то, что вы можете проверить и, возможно, исправить самостоятельно, мы рекомендуем позвонить профессионалу, чтобы он приехал и посмотрел. Должно быть довольно легко определить, отсоединен ли шланг реле давления от вытяжного вентилятора индуктора, но его повторное подсоединение может быть более трудным.

Если по какой-либо причине шланг поврежден, технический специалист сможет быстро (и недорого) заменить шланг.

3. Неисправность реле давления

Если вы не заметили каких-либо препятствий в дымовой трубе или на ее поверхности и вы проверили, подключен ли шланг реле давления, возможно, у вас просто проблема с реле давления.

Техник проверит ваш коммутатор с помощью цифрового мультиметра и при необходимости заменит его.

Это еще один ремонт, который вы можете выполнить самостоятельно, но мы не рекомендуем его. Если эта часть вашей печи установлена ​​неправильно, это может привести к долговременному повреждению вашей печи и потенциальным проблемам с безопасностью для вас и вашей семьи.

По-прежнему возникают проблемы с реле давления в печи? Свяжитесь с командой (Авиа) Экспертов!

Если вы думаете, что столкнулись с одной из перечисленных выше проблем (или думаете, что с вашей печью что-то не так), вам, вероятно, понадобится опытный специалист, чтобы исправить это.У нас есть более чем 25-летний опыт помощи домовладельцам в Нью-Джерси со всеми их проблемами с печками, и мы будем рады помочь и вам.

График ремонта печи

Все более эффективные системы отопления, вентиляции и кондиционирования воздуха (HVAC) необходимы для снижения энергопотребления. По оценкам Министерства энергетики США, на отопление и охлаждение приходится около 45% расходов на коммунальные услуги в среднем домохозяйстве. Фактически, Национальная ассоциация производителей электрооборудования (NEMA) оценивает, что 45% энергии, потребляемой правительством США, крупнейшим потребителем энергии в стране, используется для обогрева, вентиляции и охлаждения зданий.Рынок HVAC включает регулирование и мониторинг температуры, давления и качества воздуха в коммерческих и жилых зданиях.

Области применения

HVAC варьируются от бытовых печей и блоков переменного тока, используемых для отопления и охлаждения дома, до крупных сложных компьютерных систем для обогрева и охлаждения больших зданий и бизнес-центров. Промышленные приложения HVAC включают управление VAV (переменный объем воздуха), статическое давление в воздуховоде, обнаружение засорения фильтра HVAC, датчики HVAC и системы мониторинга качества воздуха в помещении.Датчики давления — один из многих компонентов, используемых для правильной и эффективной работы этих систем.

Датчики давления играют ключевую роль в повышении эффективности систем отопления, вентиляции и кондиционирования воздуха за счет измерения расхода и давления воздуха в системе для эффективного распределения воздуха. Измеряя давление в отдельных комнатах и ​​контролируя поток воздуха в каждую комнату, система HVAC может оптимизировать охлаждение, обогрев и воздушный поток в здании, а также снизить потребление энергии.

В

All Sensors используется пьезорезистивная технология микроэлектромеханической системы (MEMS), заключенная в прочный корпус для монтажа на печатной плате.Наши датчики давления (преобразователи) разработаны для сухого воздуха и газа с акцентом на низкое давление (<150 фунтов на квадратный дюйм) для приложений, которые выигрывают от высокой точности и повторяемости. Для приложений с более высоким давлением требуются альтернативные источники. Жесткие среды требуют, чтобы пользователь изолировал пластиковую упаковку и ее чувствительные компоненты. Для нержавеющей стали и других упаковочных материалов требуется альтернативный источник. Принимая во внимание диапазон давления и ограничения упаковки, существует несколько промышленных приложений, в которых можно получить выгоду от использования продуктов и технологий измерения давления All Sensors.Ниже представлены примеры приложений, в которых в настоящее время используются датчики давления.

Контроль падения давления на фильтрах — важный подход к снижению затрат на электроэнергию и предотвращению ненужной нагрузки на оборудование, перемещающее воздух. Одно тематическое исследование показывает, что фильтр с начальным падением давления 0,45 дюйма по водяному манометру (WG) по сравнению с фильтром с начальным падением давления в 0,65 дюйма по водяному манометру стоит 276 долларов в год по сравнению с 305 долларами в год, когда оба фильтра имеют одинаковое давление в конце срока службы. капля 1.5 ”WG. Аналогичное влияние на стоимость возникает, если падение давления превышает максимальный предел в течение длительного периода времени, когда фильтр не заменяется.

Контроль воздушного фильтра

· Фильтры воздухозаборники

· Очистить воздушные фильтры

· Разумный, точный и надежный мониторинг фильтров

· Показания, не зависящие от высоты

· Дополнительное считывание температуры воздуха

В больших зданиях часть вентилятора / циркуляции воздуха системы HVAC может включать устройство для регулирования статического давления, создаваемого вентилятором.

Вентилятор и управление вентилятором

· Высокоточное измерение объема воздуха с помощью всего одного датчика

· Уникальная точность и воспроизводимость

· Нет ограничений по монтажной ориентации

Помимо постоянной установки в системе управления, некоторые датчики давления могут использоваться специалистами по обслуживанию систем отопления, вентиляции и кондиционирования воздуха для технического обслуживания или поиска неисправностей.Например, воздух внутри приточного воздуховода под положительным давлением будет вытекать из швов, соединений и других мест из-за утечки в воздуховоде. Энергия вентилятора увеличивается как куб утечки воздуха, поэтому обнаружение утечки воздуха для новой установки HVAC или во время текущего обслуживания может сэкономить деньги владельца здания. Измерения статического давления в диапазоне от 4 до 10 дюймов являются частью диагностики.

Регулятор давления воздуха

· Нормы энергосбережения

· В воздуховодах и помещениях

· Системы чистых помещений

· Точная температурная компенсация

· Высокая повторяемость

· Лучшая чувствительность при самых низких показаниях (<5 Па)

5 датчиков HVAC, о которых вам нужно знать

Система отопления, вентиляции и кондиционирования воздуха состоит из множества компонентов, которые ваши клиенты просто не видят.Они выберут диффузоры, решетки и вентиляционные отверстия, которые со вкусом сочетаются с дизайном их дома, но другое оборудование HVAC обычно спрятано в подвале или на крыше. И еще более незаметны датчики, которые обеспечивают бесперебойную работу.

Поскольку энергоэффективность и качество воздуха в помещении становятся все более важными, а ваши клиенты выбирают возможности Интернета вещей (IoT), датчики становятся все большей частью систем отопления, вентиляции и кондиционирования воздуха. Некоторые из них, например датчики давления, наиболее полезны специалистам по ОВК. Другие, например датчики присутствия, будут использоваться вашими клиентами напрямую.

Самым распространенным датчиком, используемым в HVAC, конечно же, является термостат. Одно из первых применений термостата для регулирования температуры было около 1620 г., когда Корнелис Дреббель изобрел ртутный термостат для регулирования температуры в инкубаторе для кур.

Современное управление термостатом началось на текстильных фабриках в 1830-х годах, когда химик Эндрю Юр изобрел биметаллический термостат. Биметаллический термостат состоит из полосы двух разных металлов, сплавленных вместе. Их разная степень расширения приводит к изгибу полосы.Эта механическая реакция может быть использована для запуска других событий, например включения отопления или кондиционирования воздуха.

Сегодня термостаты обычно цифровые и используют полупроводниковые устройства, такие как термисторы или резистивные датчики температуры (RTD). И термисторы, и термометры сопротивления измеряют температуру на основе сопротивления. Термистор обычно изготавливается из керамики или полимера, а RTD — из чистого металла.

Датчики, доступные сегодня для HVAC, выходят далеко за рамки термостата. Датчики используются для обеспечения бесперебойной и безопасной работы оборудования, повышения энергоэффективности и сохранения здоровья человека.

Датчики давления

Датчики давления используются в компрессорах, котлах, охладителях, системах рекуперации тепла, автоматах горения и системах переменного расхода воздуха. Они контролируют помещения и фильтры на предмет падений давления, которые могут указывать на необходимость технического обслуживания системы. Контроль давления также полезен для оптимизации воздушного потока, нагрева и охлаждения.

Канальные дымовые извещатели

Воздуховоды могут перемещать токсичные газы, дым и даже пламя из одного места в другое. Канальные дымовые извещатели используются в первую очередь для предотвращения распространения дыма через систему отопления, вентиляции и кондиционирования воздуха в здании. Канальные дымовые извещатели могут потребоваться в соответствии с правилами и строительными нормами. Например, некоторые требуют установки детекторов дыма в обратных каналах для кондиционеров более 2000 кубических футов в минуту.

Датчики присутствия

По сути, датчики присутствия определяют присутствие человека в комнате. Датчики присутствия могут помочь вашим клиентам повысить энергоэффективность, особенно при использовании в сочетании с зонированными системами отопления, вентиляции и кондиционирования воздуха.

Существует два основных типа датчиков присутствия: PIR и ультразвуковые. PIR, пассивный инфракрасный датчик, датчики измеряют тепло и движение. Они работают в пределах прямой видимости, поэтому датчики должны быть нацелены на то место, где будут находиться жители, и их лучше всего использовать в открытых помещениях. Ультразвуковые датчики излучают высокочастотную звуковую волну. Если он приходит в норму с изменением, система срабатывает.

Ультразвуковые волны могут проходить через твердые объекты, поэтому они могут улавливать более мелкие движения и более чувствительны, чем датчики PIR.

Датчики и качество воздуха в помещении

Датчики, измеряющие качество воздуха в помещении (IAQ), становятся все более важными. Базовым датчиком качества воздуха в помещении является датчик углерода, который определяет уровень углерода в воздухе. Уровни углерода являются показателем циркуляции воздуха, а плохая циркуляция воздуха увеличивает вероятность присутствия других загрязнителей. Датчики углекислого газа используют либо инфракрасный свет, либо химический процесс для измерения уровня СО2.

Датчики

также используются для обнаружения летучих органических соединений (ЛОС).Датчики ЛОС используют процесс, называемый фотоионизацией. Ионизация — это изменение заряда атома. Датчики ЛОС могут ионизировать частицы ультрафиолетовым светом и измерять уровни электронов. Эти меры позволяют им обнаруживать токсичные или горючие газы.

Шлюз и датчики

У многих устаревших систем отопления, вентиляции и кондиционирования воздуха осталось много жизни. И хотя они выиграют от сенсорной технологии, которая выходит за рамки обычного термостата, они не хотят заменять хорошо работающую систему.Именно здесь на помощь приходит технология шлюза. Технология шлюза в основном обеспечивает мост между устаревшим оборудованием и любым другим устройством IoT, позволяя вашим клиентам использовать датчики, которые могли быть недоступны на момент установки их системы.

Это ни в коем случае не исчерпывающий список датчиков, используемых в HVAC, но некоторые из наиболее важных приложений. По мере развития сенсорных технологий вы можете ожидать, что их станет больше, как встроенных в систему отопления, вентиляции и кондиционирования воздуха, так и предлагаемых в качестве независимых устройств.

31 декабря 2018 г.

Четыре вопроса по использованию датчиков дифференциального давления в системах отопления, вентиляции и кондиционирования воздуха

На практике измерение данных расхода в системах отопления, вентиляции, кондиционирования, охлаждения во многом требует используемой технологии измерения. Помимо колебаний температуры, датчики также подвергаются воздействию большого количества пыли.

Обычные датчики перепада давления часто выходят из строя при длительной эксплуатации из-за засоров. Используя микропоточные каналы, этот риск можно почти полностью исключить.Из этой статьи вы узнаете, как серия LMI от First Sensor обеспечивает высочайший уровень точности и долговечности в любых областях применения.

Основные требования к датчикам сверхнизкого перепада давления

Краткий обзор важнейших вопросов:

• Какие аспекты актуальны при использовании датчиков в системах отопления, вентиляции и кондиционирования воздуха?
• Как микропоточная технология компании First Sensor соответствует этим требованиям?
• В чем разница между микроканалом и традиционными решениями?
• Как улучшить долгосрочную стабильность?

Подробнее о требованиях к датчикам дифференциального давления в системах кондиционирования воздуха можно прочитать в статье блога «Каким требованиям должны соответствовать датчики давления в системах отопления, вентиляции и кондиционирования воздуха?»

Измерение объемного расхода в системах кондиционирования воздуха

Датчики перепада давления измеряют падение давления на элементах потока, таких как диафрагма или измерительный крест, чтобы определить объемный расход. Датчик расположен в байпасе к основному потоку.

В контроллерах переменного объема воздуха (VAV) измерение давления используется для управления положением воздушного клапана в замкнутом контуре управления и, таким образом, для регулирования вентиляции по мере необходимости.

Другие приложения HVAC:

• Контроль фильтра
• Контроль давления воздуха в помещении
• Интеллектуальные измерительные приборы
• Автомат горения
• Системы безопасности

Для систем отопления, вентиляции и кондиционирования воздуха часто требуются высокочувствительные датчики давления по следующим причинам:

1.Только датчики, использующие принцип теплового массового расхода, достаточно чувствительны, чтобы определять значения в паскальевом диапазоне.

2. Простая установка, отсутствие помех от сети и компактный размер — основные требования.

Датчики подвергаются воздействию воздуха, загрязненного частицами пыли. Это может привести к …

• частицы пыли оседают во внутреннем проточном канале датчика;
• увеличение пневматического импеданса датчика;
• уменьшение выходного сигнала датчика;
• чувствительность нарушаемого датчика;
• декалибровка;
• частицы пыли блокируют внутренний канал потока датчика и, таким образом, приводят к полному отказу.

Превосходная пыленепроницаемость благодаря усовершенствованной технологии микропотока

Микро-потоки воздуха направляются через проточный канал датчика, что снижает скорость поступающего воздуха. В результате пыль может оседать до того, как она попадет на вход датчика. Цель состоит в том, чтобы в сенсоре были микроскопически малые проточные каналы в диапазоне µ.

Традиционная технология в сравнении с микропоточными каналами

В обоих методах измерение происходит в отдельном байпасном канале. В датчике LMI это микропоточный канал в сенсорной микросхеме, в традиционных решениях это просто канал гораздо большего размера в пластиковом корпусе.

В обычных измерительных системах воздушный поток проходит параллельно через сенсорную микросхему. Это связано с определенным риском отложений частиц на датчике и неправильных измерений.

В датчике LMI канал микропотока проходит непосредственно через кремниевый чип датчика. Риск осаждения частиц практически исключен.

Датчики LMI в тесте на пыль

«Стандартная» пыль (ASHREA Test Dust # 2) использовалась для испытания. Условия испытаний соответствовали условиям реальных приложений HVAC. В замкнутом контуре очень запыленный воздух направлялся через систему трубопроводов. Испытания проводились при различных давлениях и стандартных скоростях воздуха. Для адекватного тестирования специальных требований использовалась очень высокая концентрация пыли, имитирующая годы выдержки в наихудших условиях.

Датчики LMI подходят для широкого спектра применений

Компактный дизайн датчиков LMI непревзойден. Высота, включая входы и выходы, составляет всего 9 мм. Конструкция также обеспечивает высокую степень совместимости с кронштейнами и приложениями любого типа. При необходимости также могут быть разработаны и изготовлены полные модули.

В зависимости от требований все параметры могут быть отрегулированы, чтобы всегда обеспечивать максимально возможную точность.Мы также будем рады провести для вас серию испытаний и принять во внимание ваши особые требования.

Преимущества пылезащитной сенсорной техники

• Датчики LMI выдерживают в 1000 раз больше пыли, чем сопоставимые датчики.
Датчики
• LMI значительно более точны в течение длительных периодов времени, постоянно повышая надежность всей системы HVAC.
Поэтому датчики
• LMI необходимо заменять гораздо реже, чем другие изделия.
• Это приводит к значительному снижению затрат на осмотр, техническое обслуживание и ремонт.

Вебинар по использованию датчиков перепада давления в системах отопления, вентиляции и кондиционирования воздуха

Датчики

LMI стабильно точны в течение длительного времени, даже в очень запыленных условиях, и не требуют особого обслуживания. Узнайте, как устройства серии LMI компании First Sensor показали себя в ходе тестирования, в этом веб-семинаре.

Ремонт реле давления в гидромассажной ванне Замена Поиск и устранение неисправностей

Реле давления — это предохранительные устройства в гидромассажной ванне, предотвращающие возгорание или перегрев нагревателя.

Цель состоит в том, чтобы контролировать давление воды внутри трубы нагревателя и гарантировать, что она заполнена водой и правильно циркулирует.

Нормальный рабочий режим для хорошего реле давления, которое правильно отрегулировано, заключается в том, что переключатель ЗАКРЫТ, когда вода течет через нагреватель, и ОТКРЫТ, когда насос / нагреватель останавливается.

Система Balboa проверяет, работает ли насос, когда реле давления ЗАКРЫТО. Вот тогда система может нагреться.

Системы Balboa M7 нового типа имеют 2 датчика, встроенных в трубку нагревателя, которые контролируют температуру и функции верхнего предела и устраняют необходимость в реле давления в этих системах.

Принцип действия реле давления заключается в том, что он переключается между открытым и закрытым в зависимости от давления воды. Иногда их называют переключателями потока, хотя технически реле потока работает немного по-другому, но по тому же принципу.

Реле давления обычно устанавливается на задней части проточной трубы или коллектора нагревателя. Иногда он также монтируется рядом с обогревателем в собственной арматуре.

См. Все наши реле давления — мы продаем реле давления большинства основных брендов, включая Balboa, Gecko, Tecmark и Universal.

Horse Sense
Предупреждение: W Работа с собственными приборами, автомобилями, крытыми фургонами и гидромассажными ваннами, а также с любыми другими электрическими или механическими устройствами несет в себе серьезный риск травм или повреждения имущества. Эти советы и предлагаемые процедуры бесплатны и предназначены только для информационных целей. Действуйте на свой страх и риск. Лучше всего воспользоваться услугами электрика или техника. Hot Tub Outpost не несет ответственности за любой ущерб или травмы, которые могут возникнуть.

Регулировка реле давления

Маленькая регулировочная ручка расположена в нижней части переключателя, чтобы вручную отрегулировать чувствительность переключателя.(Некоторые переключатели имеют регулировочный винт вместо регулировочного кольца).

Иногда регулировки / повторной калибровки реле давления достаточно, чтобы гидромассажная ванна снова заработала.

Дополнительные сведения см. В разделе «Калибровка реле давления» ниже.

Сообщения об ошибках

Сообщения об ошибках управления верхней частью на Balboa, Gecko и других системах управления, таких как FLO, FL, FLC или других ошибках, при которых нагреватель спа и откачивает насос, предупреждают владельца спа о потенциальных проблемах с реле давления.

FLO-мигает — попеременно с дисплеем температуры

В некоторых системах Balboa сообщение об ошибке FLO, чередующееся с текущим показанием температуры, означает, что реле давления разомкнуто. Если переключатель разомкнут, гидромассажная ванна не нагревается, поскольку не определяет надлежащее давление воды в трубке нагревателя. Сначала попробуйте выключить и перезапустить гидромассажную ванну. Может проблема волшебным образом исчезнет! (Иногда это срабатывает) — но в остальном читайте дальше.

Если возникает ошибка FLO, убедитесь, что уровень воды находится на рекомендуемом уровне (фильтр / скиммер не должен всасывать воздух) и что картриджный фильтр чистый.(Заменяйте картриджи фильтра каждый год в соответствии с большинством рекомендаций производителя).

Также убедитесь, что все рабочие клапаны находятся в полностью открытом / верхнем положении, а шаровые краны полностью открыты, чтобы избежать каких-либо ограничений в потоке воды. Всасывающие фитинги внутри пространства для ног гидромассажной ванны не должны быть заблокированы. Насос залит и правильно ли работает? Убедитесь, что нет воздушных карманов, которые могут возникнуть при наполнении СПА свежей водой. Убедитесь, что надоедливая белка не забралась внутрь и не начала грызть ваши провода.

Если все системы в порядке, попробуйте повторно откалибровать / отрегулировать реле давления с помощью регулировочного колесика в нижней части переключателя. Этот маленький черный колесико с зазубринами помогает точно настроить чувствительность реле давления, и лучше всего это делать с помощью омметра.

FLO-Constant ничего не работает

Если на дисплее постоянно отображается FLO, возможно, реле давления застряло в закрытом положении.

Сначала проверьте возможные причины, указанные выше, включая закрытые или частично закрытые сервисные клапаны, грязный фильтр, надлежащий уровень воды, залитый насос и отсутствие воздуха в системе, а также состояние провода.

Заменяли ли печатную плату в последнее время? Провода вернулись к правильным клеммам печатной платы?

Может потребоваться повторная калибровка реле давления. Если его невозможно откалибровать, его необходимо заменить.

Небольшое примечание — всякий раз, когда разбираете компоненты спа, лучше всего сфотографировать, как использовались провода, винты и т. Д., На случай, если что-то станет сумасшедшим — также лучше всего пометить все провода перед их снятием.

LF — низкий расход

Это сообщение LF можно найти на более новых панелях управления Balboa, которые используют систему M7 вместо внешнего реле давления.В этом случае выполните базовый обзор проверки на низкий уровень воды, засорение всасывающих фитингов, грязный фильтр, слишком много закрытых форсунок, закрытый рабочий клапан или проблему с главным насосом, который пропускает воду через нагреватель. См. Нашу страницу об устранении неисправностей датчика M7.

Тестирование реле давления

Обычно, если реле давления не может быть отрегулировано, может потребоваться его замена — если только проблема не связана с печатной платой.

Спа-технология запустится с помощью омметра (при выключенном всем спа) и отсоединит 1 из проводов реле давления.Затем измерьте на 2 клеммах реле давления. Он должен быть в открытом состоянии, чтобы на измерителе не было сопротивления. Если на переключателе отображается показание, его необходимо отрегулировать, пока показание не исчезнет (с отключенным от переключателя одним проводом).

Другой тест, выполняемый квалифицированными специалистами, — когда насос спа работает на низкой скорости (все еще с отключенным одним проводом), омметр должен показывать 0 Ом (без сопротивления). Если показания колеблются, поверните регулировочное колесико против часовой стрелки до тех пор, пока на измерителе не появится устойчивый 0 Ом.Затем они отрегулируют еще 1/2 оборота или больше в том же направлении для небольшого запаса. Обратите внимание, что в системной коробке высокое напряжение, но на проводах реле давления должно быть не более 5 вольт.

После регулировки перезапустите гидромассажную ванну. Электроника попытается обнаружить открытое реле давления (потому что в этой точке вода не движется). Если он открыт, насос должен запуститься после завершения процедуры запуска. Если переключатель замкнут, на дисплее снова может появиться сообщение об ошибке.Другие системы, в которых нет сообщений об ошибках, просто не нагреваются. Обратите внимание, что на спа-пакетах Gecko могут отображаться мигающие точки в нижней части индикации / дисплея.

Проверьте набор датчиков — для Spa Techs с запасным набором датчиков

Проверьте провода датчика на наличие трещин или повреждений, которые могут указывать на присутствие твари.

Проверьте соединения обоих датчиков на печатной плате. Заглушки должны быть чистыми.

Отключите комплект датчиков (при перемычке температуры / верхнего предела) и подключите комплект тестовых датчиков.Повесьте тестовые датчики над стороной спа
в воду. Имейте в виду, что во время этого теста нет датчика верхнего предела, защищающего нагреватель.

Если проблема решена, замените комплект датчиков. Если проблема не решена, не заменяйте комплект датчиков.

Подключите оригинальный набор датчиков, чтобы убедиться в отсутствии проблем с подключением.

Если после выполнения вышеуказанных действий проблема не исчезнет, ​​возможно, потребуется замена печатной платы.

На дисплее постоянно отображается сообщение об ошибке FLO или аналогичное, либо индикатор состояния / нагрева кратковременно мигает каждую секунду.

Если это происходит, программное обеспечение определяет давление на реле давления без работы насоса.

Убедитесь, что ломтики или шаровые краны полностью открыты.

Для проверки отсоедините провод от реле давления.

Если гидромассажная ванна работает нормально, ВЫКЛЮЧИТЕ ее, если возможно, откалибруйте реле давления (см. Ниже).

Если реле давления не может быть откалибровано, замените реле давления. Очистите место, где находится реле давления, металлической щеткой.При установке нового реле давления используйте водопроводный герметик (или тефлоновую ленту).

Если проблема не исчезнет, ​​замените печатную плату.

Калибровка реле давления — Праймер для Spa Techs

Перемычка LJS Logic Jumper Stick от Balboa упрощает настройку реле давления, поэтому оно должно быть на каждой служебной машине.

Когда на дисплее постоянно отображается сообщение об ошибке FLO (сплошной дисплей), это обычно означает, что реле давления требует регулировки или неисправно.При обслуживании спа с постоянным сообщением FLO:

Отсоедините провод реле давления от печатной платы. Сообщение FLO исчезнет через несколько секунд. Теперь реле давления можно откалибровать.

Установите мультиметр / вольтметр на измерение сопротивления / Ом.

Присоедините провод реле давления и 2 датчика вольт-омметра к стержню для поиска и устранения неисправностей Balboa LJS (перемычке). Вы должны увидеть непрерывность (показание 0 Ом).

Поворачивайте регулировочное кольцо на реле давления по часовой стрелке до тех пор, пока на омметре не пропадет цепь.

Включите высокоскоростной насос (насос главного нагревателя) и дайте ему поработать не менее десяти секунд. На омметре должна появиться целостность (сопротивление 0 Ом).

Выключите все насосы, и в течение четырех секунд соединение больше не должно существовать.

Если по прошествии четырех секунд вы все еще видите непрерывность на омметре, попробуйте повторно откалибровать реле давления.

Если его нельзя откалибровать, замените реле давления.

Почему выходят из строя реле давления

Это крошечное отверстие размером 1/8 дюйма может быть заблокировано всевозможными вещами, включая отложения карбоната кальция.Основная причина выхода из строя реле давления — плохой химический состав воды. Избегайте этой проблемы, всегда поддерживая pH и правильный химический состав воды.

Если на дисплее отображается мигающее / мигающее сообщение FLO, возможно, имеется ограничение потока, например, грязный или забитый фильтр. Или это могло быть просто неисправное реле давления.

Если на панели мигает сообщение FLO, установите омметр на считывание сопротивления / Ом и отсоедините провод реле давления от печатной платы (обозначьте провод — сделайте снимок места на плате) и включите тихоходный насос. .

Подсоедините провод реле давления и датчики омметра к логической перемычке Balboa LJS. Теперь реле давления
можно откалибровать.

Отрегулируйте реле давления, вращая маленькое черное регулировочное колесико против часовой стрелки, пока на измерителе не появится непрерывность (0 Ом).

Переключитесь с низкой скорости на высокую скорость на насосе, если таковой имеется, и дайте ему поработать около 10 секунд, затем выключите все насосы.

Через четыре секунды проверьте омметр и убедитесь в отсутствии обрыва цепи (бесконечное сопротивление — обрыв цепи).

Если соединение есть, поверните колесо регулировки черного по часовой стрелке до тех пор, пока соединение не прервется. Повторите тест с низкоскоростным насосом, как указано выше,
.

Если реле давления невозможно отрегулировать, его необходимо заменить.

Сводка по реле давления

Реле давления в гидромассажной ванне

Реле давления — это предохранительное устройство, которое отключает нагреватель в случае обнаружения низкого давления, отсутствия потока воды или уменьшения потока воды в нагревателе.

Назначение реле давления — контролировать нагреватель и водопровод на предмет надлежащего давления воды и отключать нагреватель в случае, если надлежащее давление воды не поддерживается.

Правильное состояние реле давления — ОТКРЫТО при обнаружении проблемы с потоком и ЗАКРЫТО во время нагрева и нормальной работы.

Реле давления

для гидромассажной ванны можно отрегулировать по чувствительности с помощью регулировочного переключателя на переключателе давления. Эти переключатели предварительно откалиброваны на заводе. Правильная полевая калибровка включает в себя отключение питания гидромассажной ванны и измерение непрерывности с помощью омметра, когда регулировочное колесико вращается, чтобы правильно установить чувствительность к давлению воды.

Реле давления в гидромассажной ванне включается при обнаружении давления воды, которое замыкает контур и позволяет нагревателю и гидромассажной ванне нормально работать.

См. Все наши сменные реле давления.

.
