Схема подключения УЗО в однофазной сети с заземлением и без

При проектировании схем проводки в домах или помещениях особое внимание необходимо уделять безопасности использования электричества. На сегодня это является обязательным приоритетом, так как многие владельцы квартир и индивидуальных домов все больше обращают внимание на безопасность. Конечно же, некоторые электромонтеры могут в один голос говорить, что для безопасности хватает и автоматического выключателя, но это не совсем так.

Защитные устройства

Автоматический выключатель (автомат) — это устройство, предназначенное для прерывания цепи при возникновении в ней короткого замыкания либо значительной перегрузки по току. При ударе электрическим током человека такое устройство не среагирует, так как ток утечки небольшой. Для обеспечения безопасности от ударов электрическим током используются УЗО.

Устройство защитного отключения — это прибор, который предназначен для защиты человека от токов утечки. К примеру, если при эксплуатации прибор, который используется без заземления, может внезапно пробить на корпус, то устройство защитного отключения мгновенно сработает и отключит электричество. Другими словами, УЗО предназначено для защиты человека от ударов электрическим током, которые могут возникнуть при оголении проводов.

Устройство защитного отключения производства компании АВВ модели Fh302-AC-40 на 63 А

Характеристики УЗО

В наши дни на электротехническом рынке представлено большое количество защитных приборов и определиться с тем, какое устройство защитного отключения нужно приобрести, является сложной задачей. Эти устройства могут работать как в однофазной сети, так и с тремя фазами. Поэтому перед покупкой необходимо знать, в какую сеть прибор будет устанавливаться. Читайте также статью ⇒ Что такое УЗО.

По типу конструкции УЗО разделяются на:

• электронные;
• электромеханические.

Стоит отметить, что все производители УЗО, которые пользуются большой популярностью, изготовляют только электромеханические устройства.

Основным показателем, по которому выбирается устройство — это порог срабатывания, измеряющийся в миллиамперах. В зависимости от тока сработки УЗО выпускаются:

• 10 мА;
• 30 мА;
• 100 мА;
• 300 мА.

Как известно, при ударе электрическим током, человек не может сделать отрывание уже при 30 мА, поэтому для бытовых условий обычно применяют УЗО с установкой 10 мА при условии, что устройство защиты устанавливается на один прибор (стиральная машина, душевая кабина). Если же к этой линии будут подключаться розетки или прочее оборудование, УЗО необходимо устанавливать с током срабатывания 30 мА.

Устройства защиты, у которых порог срабатывания 100 мА и выше устанавливаются в щитах на всю проводку в целом. В домашних условиях такие устройства применяются редко.

Вторым показателем, по которому выбирается устройство защиты — это номинальный ток. Этот параметр показывает, какую нагрузку может выдерживать данное устройство. В соответствии с этим параметром УЗО разделяются на:

Для домашнего использования чаще всего применяются устройства защиты с номинальным током в 16 А. Это объясняется тем, что при стандартном подключении используются автоматы на 16 А. Это, как правило, наглядно можно увидеть во всех многоэтажных домах.

Совет №1: При проведении ремонта, конечно же, можно установить автоматы и другого номинала, но при этом и номинальный ток УЗО также должен изменится.

Некоторые электромонтеры прибегают к тому, что устанавливают УЗО с номиналом на порядок выше, чем у автомата. Это делается для того чтобы, при нагреве проводки устройство защиты не перегревалось.

Читайте также статью ⇒ Выбор УЗО: основные критерии.

Как проверить устройство защиты на работоспособность?

При подключении устройства защиты необходимо удостовериться в его работоспособности, так как визуально это сделать не возможно. Самым простым способом является использование специальной кнопки, которая расположена на устройстве. Нажав ее, происходит имитация утечки тока (пробоя) и прибор должен среагировать на это моментально. Если же этого не происходит, значит, устройство защиты не работает и его требуется заменить.

Существуют также и другие способы проверки устройства, такие как имитация пробоя. Но, с точки зрения собственной безопасности проводить проверку таким способом не рекомендуется.

Совет №2: Если устройство не исправно, необходимо обратиться в ремонтную службу для установки нового прибора — устройства защиты стоят не очень дорого.

Рекомендуется проводить проверку устройства примерно раз в месяц, так как безопасность превыше всего, тем более что это займет не более пяти минут.

Схемы подключения устройств защитного отключения

Чтобы установить УЗО, необходимо знать по каким схемам его можно подключить в сеть энергоснабжения.

Монтаж в однофазной сети

Схема представлена на рисунке ниже.

Схема подключения устройства защитного отключения к однофазной сети не вызывает сложностей даже у не обладающих опытом людей

Эта схема одна из самых распространенных. Ее частое применение объясняется тем, что у большинства потребителей электрического тока присутствует однофазная сеть. Также по такой схеме, УЗО можно подключить даже самостоятельно, при наличии минимальных знаний.

Монтаж УЗО в двухфазной сети

Схема приведена на рисунке.

Одноуровневая схема подключения устройства защитного отключения при условии отсутствия заземления

Отличие этой схемы от предыдущей заключается в отсутствии заземления. Такое подключение УЗО также можно часто встретить, так как схема проста в исполнении и довольно компактна. Применяется она как в домах, так и квартирах. Такую схему еще называют одноуровневой, так как защита проводиться только прибором УЗО без заземления.

Монтаж УЗО для отдельных приборов

Монтажная схема показана на рисунке ниже.

Схема подключения устройства защитного заземления для электроприборов при наличии заземления

Для больших помещений с большим количеством электроприборов, как правило, используют подключение для отдельных приборов, то есть установку двух и больше УЗО. Это обусловлено тем, что прибор устанавливается для тех энергопотребителей, которые больше всего могут пробивать изоляцию проводов. Такая схема может применяться в больших домах, офисах, на производстве.

Монтаж УЗО в трехфазной сети

Схема подключения представлена на рисунке ниже.

Схема подключения устройства защитного отключения, характерная для домашних и производственных трехфазных сетей

Такая схема подключения подойдет только в тех местах, в которых имеется трехфазная сеть. Она применяется на производствах, и помещениях специального назначения. Преимуществом такой схемы подключения является ее простота.

Монтаж трехфазного УЗО в однофазной сети

Схема подключения показана на рисунке.

Схема подключения УЗО с 4 полюсами для защиты однофазной сети

Использование трехфазного устройства защиты отключения в однофазной сети — явление очень редкое, но ее всегда стоит рассматривать, так как такая схема может также использоваться при временном подключении УЗО. На схеме показано, что вместо трех фаз в прибор подключается только одна. При таком подключении прибор также будет полноценно работать.

С заземлением и без, в квартире или бане

При современном использовании электричества приборы УЗО просто необходимы в быту. Например, для проживающих в квартирах, защита понадобится в местах с повышенной влажностью. Как правило, этими местами является кухня и ванная комната. Например, на линию со стиральной машиной установка УЗО просто необходимо.

Применение этого прибора также обусловлено тем, что в большинстве квартир старой постройки отсутствует заземление. Поэтому применение УЗО в некоторых случаях — настоящее спасение. При этом применяется схема подключения в двухфазной сети.

Также УЗО обязательно устанавливаются при монтаже проводки для бани. Парная — это место с повышенной влажностью и применение защитного устройства для такого места лишним не будет. Для частных домов заземление доступней, поэтому УЗО подключается на пару с ним. Подключать устройство защиты можно по схеме подключения к однофазной сети. Но для максимальной защиты на баню устанавливают отдельный прибор с минимальным порогом срабатывания.

Следует не упускать из виду один важный момент, что этот прибор срабатывает только на поврежденную изоляцию, при коротких замыканиях или большом перегреве сети УЗО может не сработать. Поэтому, чтобы полностью обезопасить себя и близких перед этим устройством подключается автоматический выключатель.

Какое УЗО выбрать для однофазной сети

В таблице указаны устройства защитного отключения только те, которые пользуются большим спросом. Эти фирмы-производители показали себя из самой лучшей стороны. В их качестве сборки и работоспособности не следует сомневаться, так как эти устройства выполнены по европейским стандартам и с соблюдением всех норм и правил.

Название	Страна производитель	Область применения	Качество
УЗО ABВ	Швейцария	Для бытового использования	Высшее
УЗО Legrand	Польша	Для бытового и промышленного использования	Высшее
УЗО Hager	Германия	Бытового использования	Высшее
УЗО Schneider Electric	Германия	Бытового и промышленного использования	Высшее

Ошибки при подключении

Наиболее часто допускаемой ошибкой при установке УЗО является подключение к нему нагрузки, с имеющейся в цепи соединением «нуля» и открытых токоведущих деталей установки либо соединение с защитным нулевым проводом.

Нередко ошибочно выполняется запараллеливание нейтралей от различных УЗО со стороны их защиты, ведущее к отключению обоих устройств.

Оцените качество статьи:

Схема подключения УЗО как правильно подключить УЗО без заземления примеры советы

В современном электрораспределении большое значение уделяется функциональности и безопасности. Для надежной и безопасной эксплуатации электрооборудования применяется ряд защитных приборов, среди которых устройства защитного отключения (УЗО), отвечающие за обнаружение токов утечки с последующим отключением от энергопитающей сети.
Больше информации о назначении и принципе действия УЗО. В данной статье мы рассмотрим варианты подключения этого защитного устройства.
Приборы, защищающие от токов утечки на землю (дифреле и дифавтоматы), имеют разные типы и схемы подключения, отличаются назначением.

Как правильно подключить УЗО?

Схема подключения УЗО и автоматов в электрическом щите составляется заранее проектирующим специалистом, а в некоторых случаях – электриком-монтажником.
Обратим ваше внимание на то, что электрик, устанавливающий устройства защиты, должен быть компетентен, с опытом подобного монтажа.

Современным высококвалифицированным электрикам, имеющим опыт работы с различным профессиональным электрооборудованием, не составит большого труда правильно подключить УЗО.

Подключение УЗО в однофазной и трехфазной сетях

В двухпроводной сети распределения, где используются L-проводник (фаза) и N-проводник (нейтраль), применяется схема подключения УЗО без заземления.
Такой способ подключения применяется в основном в домах старой постройки, где нет заземления.

Варианты подключения УЗО в однофазной сети

• Схема №1 – общее УЗО для 1-фазной сети

  Вариант схемы подключение УЗО в квартире без заземления.

  УЗО устанавливается в электрический щит на входе силовой линии.
  В схеме УЗО находится между вводным 2-полюсным автоматом и остальными распределительными 1-полюсными автоматическими выключателями.
  В данном случае УЗО обеспечит защиту всех отходящих линий, если возникнет ток утечки.
  Данная схема подключения УЗО без земли имеет один недостаток – поскольку устройство защиты общее, одно на все линии, при аварийной ситуации нельзя будет точно определить, на какой линии неисправность.

• Схема №2 – общее УЗО для 1-фазной сети + счетчик + заземление

  В этом варианте представлена схема подключения УЗО с заземлением в однофазной сети с электрическим счетчиком.

  Обратите внимание, что в современных устройствах защиты, чтобы правильно подключить УЗО, нет необходимости монтажа питающих проводников только строго сверху или строго снизу устройства.
  В современный аппаратах допускается подключение питающих проводников как сверху, так и снизу, но в любом случае чтобы избежать ошибки при подключении УЗО, внимательно ознакомьтесь с техническим паспортом устройства.

• Схема №3 – общее УЗО для 1-фазной сети + групповые УЗО

  Схема подключение УЗО в квартире, где общее УЗО скомбинировано с групповыми устройствами защиты, является одной из самых практичных и самой защищенной.

  В этой схеме защитная функция по утечке тока групповых устройств дублируется (страхуется) общим УЗО.
  В такой схеме целесообразно подобрать устройства защитного отключения так, чтобы при аварийной ситуации они не срабатывали одновременно – соблюсти селективность в подборе УЗО.

  Плюсы: это самая безопасная схема подключения УЗО и дифавтомата, поскольку каждая линия защищена от утечек тока отдельно и в общем.

  Минусы: УЗО, схема подключения которых предполагает защиту отдельно выделенных групп, имеет два фактора, которые обязательно нужно учитывать – большое количество занимаемого места в электрическом щите и увеличение общего бюджета на закупку такого количества оборудования.

Варианты подключения УЗО в трехфазной сети

• Схема №1 – общее УЗО для 3-фазной сети + групповые УЗО

  Ниже показана схема подключения трехфазного УЗО на вводе, после вводного автоматического выключателя.
  Также в схеме присутствуют отдельные групповые защитные устройства – однофазное и трехфазное УЗО.
  Селективность соблюдена по чувствительности к токам утечки, на вводном – 300мА, а на групповом – 30мА.


• Схема №2 – общее УЗО для 3-фазной сети + счетчик

Перед монтажными работами рекомендуем ознакомиться со всеми инструкциями к подключаемым аппаратам защиты.
Внимательность и соблюдение всех предписаний обеспечат вам безопасность и правильное подключение УЗО.

Инструкция по подключению узо с заземлением

Сейчас, чтобы обезопасить себя и саму постройку от возгорания, устанавливаются устройства защитного отключения (УЗО) в квартирах и загородных домах.

Кроме этого, в жилых помещениях используется большое количество техники и приборов, работающих от электричества. Для нормальной и безопасной работы установка таких устройств просто необходима. Для подключения аппарата нужно соблюдать требования и правила, благодаря которым обеспечится надежная и бесперебойная работа УЗО.

Правила

Сейчас устанавливаться контролирующий аппарат может исходя из нескольких причин.

Первая причина и наверно основная – это безопасность человека. По этой причине и было разработано устройство, чтобы избежать поражения током.

Актуален данный момент для тех построек, где имеются неполадки линии. Не менее важная причина – утечка тока, аппарат предотвращает ее. И еще одна причина – короткое замыкание, в процессе которого может воспламениться проводка, и как результат пожар.

Как можно заметить, причины довольно весомые и подключение устройства необходимо, главное знать, как подключать УЗО с заземлением для безопасности и надежности.

• Такие устройства защитного отключения следует подсоединять после вводного устройства;
• Согласно нормам и стандартам, через УЗО должен проходить ноль и фаза, но тут стоит учесть, что выбирать нужно ту электрическую цепь, которой особенно нужна дополнительная защита;
• Если предусмотрен монтаж и установка УЗО, стоит позаботиться о специальных технических элементах.

Важные моменты

Для того чтобы аппарат работал правильно для каждой сети, подбирается соответствующий вариант. Когда подключается УЗО к однофазной сети с заземлением, можно справиться самостоятельно, необходимо просто соблюдать правила. Подключать устройство следует вместе с автоматами:

• Возможен вариант подключения ко всей цепи аппарата, но тут существуют минусы. В случае, если произойдет поломка, понять, где именно она случилась будет довольно сложно. Кроме этого, когда устройство срабатывает, то электричество пропадает, а в данном случае оно пропадет во всем помещении;
• Есть и другой вариант, когда автомат подключается на определенную сеть. В этом случае, если срабатывает аппарат, то электричество пропадает только на определенном участке помещения. Этот вариант будет более дорогим, но если учесть плюсы, то намного выгоднее.

Если рассмотреть второй вариант, то тут обеспечивается защита однофазной и трёхфазной работы устройств, соединяется нулевая шина и земля. Тут схема подключения УЗО в трехфазной сети почти не отличается от однофазной системы, разница только в количестве фаз.

При подключении однофазного УЗО электронного к двухпроводной сети, нужно правильно подключить нейтраль, не ошибиться с полярностью, так как очень легко повредить детали электронной схемы. На этих аппаратах предусмотрена кнопка «Т», которая помогает в процессе установки тестировать исправность.

Работает она следующим образом: если устройство находится под напряжением, зажимается кнопка и если не произошло отключения – это говорит о неисправности аппарата.

Если предстоит подключение трехфазного УЗО к четырехпроходной сети с общей нейтралью, необходимо соблюдать полярность каждой фазы и нуля. При таком подключении к нечетным клеммам подключаются цепи входные, к четным соответственно — выходные.

Также такие аппараты подключаются к трем однофазным сетям. Преимуществом данного подключения является то, что одно устройство способно защитить 3 однофазных электрических схем.

Инструкция подключения

Самое главный момент при установке – это схема подключения, так как создание цепи отличается от привычного. Также учитывается метод подключения и тип:

• Устройство имеет входные и выходные контакты. Когда осуществляется подключение нужно помнить, что через аппарат должны идти и фаза и ноль.
• При установке необходимо подключить предохранитель, благодаря которому обеспечится защита устройства и счетчика;
• Как уже говорилось, необходимо позаботиться об установке автоматического выключателя. В случае если ток превысит норму, система отключится;
• На устройстве находится снизу и сверху специальные клеммы для подключения с определенным обозначением. Если подключить не в ту клемму аппарат может сгореть. Обычно сверху размещены входные контакты, а снизу выходные. Следует руководствоваться следующим принципом: верху подключаются провода, которые дают ток, а снизу те, что идут к приборам;
• При подключении следует следить, чтобы все устройства прилегали плотно, как в верхней части, так и в нижней, в ином случае произойдет нагрев;
• Чаще всего аппарат подключается там, где существует риск повреждения от тока.
  В жилых помещениях — это ванная комната и кухня, так как там повышенный уровень влажности;
• Все схемы подключения делятся на многоуровневый тип и с одним уровнем. Если предусмотрено подключение при многоуровневой защите, необходимо провести точные расчеты, при которых учитывается каждое устройство, работающее в сети. В случае ошибки подключения, система будет выключаться.
• Устройства нижнего уровня функционировать должны вместе с автоматом защиты. Подключение должно происходить таким образом, чтобы при перегорании одного аппарата, остальные продолжали работу. При данной схеме подключения лучше доверить работу специалисту.
• При типе подключения с одним уровнем можно установить защиту на всю проводку сразу или для отдельной системы. Это тип требует правильной организации подключения и неотъемлемой частью выступает установка автоматического выключателя. Он предназначается для того чтобы исключить риск замыкания. При установке на всю проводку, аппарат необходимо размещать рядом со счетчиком.
• Когда срабатывает устройство, выключается электричество. Запрещается сразу включать устройство, необходимо сначала найти причину отключения. Не зная причины, и при моментальном подключении устройства приборы в помещении могут сгореть. Нужно все вилки вынуть из розеток, выключатели привести в положение «выкл» и выключить всю технику. Когда такие манипуляции проделаны, можно запустить устройство, если оно работает причина в отдельном приборе. Когда не работает, проблема может заключаться не в проводке квартиры, а в подъезде.

Если в процессе работы подключения УЗО с заземлением возникли трудности, лучше обратиться к специалисту за помощью.

Как выбрать устройство

Существует выбор среди устройств, которые отличаются не только конструкциями, но и характеристиками.

Во-первых, при выборе учитывается наличие полюсного элемента, понять какое устройство необходимо, очень просто. При напряжении в квартире 220 В, необходимо выбрать УЗО с двумя плюсами. В случае, если напряжение достигает 380 В, нужно отдать предпочтение четырехполюсным автоматам, но их можно использовать и при 220 В, только используются не все плюса.

Во-вторых, защищенность. Сейчас можно приобрести отдельные устройства противопожарного трехфазного типа. Они являются самыми устойчивыми к огню, что, безусловно, влияет на немаленькую цену.

В-третьих, мощность. Тут учитывается количество используемых приборов и техники, так как устройство должно легко выдерживать нагрузку. Автоматы существуют следующей классификации: то до 10 А – маломощные, до 32 А – среднемощные, если нагрузка предусмотрена больше 40 А нужно приобретать мощные.

Также учитывается класс, он обозначает скорость срабатывания устройства. Отмечается S и G класс, они характеризуются как самые быстрые.

Стоит учитывать и способ сборки, существует два варианта: электромеханические и электронные. Разница в том, что электронные модели не будут работать без электропитания. Если пропадет фаза, устройство прекращает работу. А в случае электромеханических, такие модели не подключаются к сети, и если фаза или ноль пропадет, работа продолжится.

Обычно в жилых помещениях тип тока переменный, тут используются устройства, которые имеют маркировку АС. Но если установка предстоит при постоянном типе, выбирается маркировка А, но она также подходит и к переменному.

Как можно заметить, каждый этап от выбора и до запуска устройства влияет на эксплуатацию. Если имеется минимальный опыт работы с данными устройства, можно с подключением справиться самостоятельно. Но если эта сфера незнакома, лучше обратиться к специалистам. Ведь от этого будет зависеть безопасность для человека и сохранность приборов.

Также стоит сказать, что УЗО может быть подключено к любой сети, заземляющая она или нет. Это связанно с тем, что устройство никаким образом не связанно с функциями заземляющих конструкций.

Оно может подключаться и работать с одно, двумя и тремя фазными проводами в кабеле. Поэтому установка таких защитных устройств допускается с заземлением и без, скорее это индивидуальный выбор каждого человека. Но стоит понимать, что эти две системы имеют разное назначение и не связанны между собой.

Стоит помнить о том, что если устройство срабатывает не достаточно просто его включить обратно. Ведь оно устанавливается для того, чтобы сигнализировать о проблеме. Поэтому перед повторным запуском обязательно найти причину, по которой сработало устройство. При работе необходимо соблюдать все правила техники безопасности, ведь они относятся к опасным.

Схема подключения УЗО с заземлением и без

Автор Alexey На чтение 6 мин. Просмотров 894 Опубликовано 10.01.2016 Обновлено 10.01.2016

Устройство защитного отключения (аббревиатура УЗО) защитит проживающих в квартире людей от поражения электричеством, а саму постройку предохранит от возгорания из-за утечки тока, способной разогреть материалы в месте пробоя до температуры плавления и горения изоляции.

рис.1

Потраченное время и ресурсы окупятся спокойствием и уверенностью в своей электросети после установки УЗО в доме, в квартире, на даче. Но, существует мнение, что в старых сетях без заземления защита будет ложно срабатывать, или окажется неработоспособной. Приведённая ниже статья опровергает это утверждение, детально описывая все способы подключения.

Принцип работы

Коротко принцип работы:

1. Прибор сверяет количество электричества, пришедшего с фазного провода и ушедшего в нулевой. При исправной системе данные параметры должны быть одинаковые;
2. Если человек касается чего-нибудь под напряжением, или случается утечка, часть тока, которая пришла с фазы, уходит в землю, минуя нулевой провод УЗО, тем самым нарушая баланс токов, что вызывает отключение защитного устройства;
3. Устройство реагирует на ток, намного меньше смертельно опасного значения, и срабатывает настолько быстро, что организм ощущает едва заметный шок.

Некоторые «специалисты» утверждают, что установка УЗО невозможна в частном доме, или на даче, где имеется старая двухжильная проводка. Это заблуждение связано с тем, что в таких вариантах нулевой проводник имеет соединение с заземлением.

Каждая нижеприведённая схема подключения УЗО в домашнюю однофазную или трёхфазную электросеть, с заземлением или без него, будет работоспособной, если соблюдать основополагающие правила, изложенные ниже.

https://youtu.be/wz55OW0cvIY

Изолированный ноль

Критически важное правило, указывающее как правильно подключить УЗО: выходной нулевой провод должен быть надёжно изолирован от земли и других нулевых проводников так же, как и фаза.

Иначе будут ложные срабатывания защиты при подключении любой нагрузки – ток будет уходить в землю, минуя дифференциальный трансформатор (датчик утечки устройства защиты), из-за чего появившийся фазный ток вызовет срабатывание размыкающего механизма.

Поэтому, ещё одно правило монтажа: после подключения УЗО нужно обязательно включить нагрузку, прежде чем захлопнуть дверцу электрощитка.

Стоит также попеременно включать все имеющиеся заземлённые электроприборы – возможно, что некоторые из них уже имеют небольшой пробой, не ощущавшийся по причине заземления, но достаточный для того, чтобы вызвать отключение.

Также надо включить все автоматы после УЗО, проверив надёжность всех ответвлений, – где-то в подвале, или гараже может быть повреждена изоляция.

Проверка УЗО (рис.2)

Защитить УЗО

Поскольку упомянуты защитные автоматы, стоит напомнить ещё одно важное правило: УЗО не рассчитано на срабатывание от перегрузки и короткого замыкания. В этом случае, вместо защиты от воспламенения, оно само станет причиной пожара в щитке.

Поэтому осуществляется дополнительная защита от сверхтоков с помощью связки УЗО + автомат. При превышении номинального тока автомата, он сработает, но с некоторой задержкой. Номинальный ток устройства защитного отключения означает предел работоспособности. При его превышении будут сильно нагреваться внутренние элементы, что приведёт к повреждению прибора.

Поэтому, номинальный ток для УЗО выбирают на одно значение выше, чем у защищающего автомата.

УЗО и автомат вместе , дифавтомат включает два этих элемента (рис. 3)

Соединение нулевых проводов

При разветвлении сети с помощью некоторого количества автоматов, включённых после УЗО, возникает проблема с подключением нулевых проводов. Некоторые электрики пытаются впихнуть эти провода в выходное нулевое гнездо УЗО, подпиливая проводники, откусывая часть жилок в многожильном проводе.

Подключения больше двух проводов в один зажим не рекомендуется, по причине большого тепловыделения скрутки, а также, потому что возникает потребность много раз зажимать и откручивать клемму, что неблагоприятно сказывается на его надёжности.

Шина нулевая (рис.4)

Поэтому, выходные нули контура УЗО подсоединяют на отдельную нулевую, обязательно изолированную шину. В продаже имеется большое количество таких изоляторов, крепящихся как на дин рейку, так и на корпус щитка.

Вышеупомянутые правила действуют для всех нижеприведённых схем:

Подключение УЗО в однофазную сеть

Устройство будет работать как в двухжильной сети, так и с третьим дополнительным заземляющим проводом РЕ. Разным будет характер срабатывания – в первом случае устройство среагирует на ток, прошедший через человеческое тело.

Во втором варианте, при пробое изоляции на корпус внутри электроприбора, поражения не произойдёт вообще – устройство сработает сразу в момент неполадки. Для каждого УЗО в паспорте и на корпусе указана схема подключения. Простейший вариант подключения без заземления:

Пример подключение УЗО к розетке (рис.5)

Схема с заземлением:

Пример подключения УЗО с заземлением (рис.6)

Здесь жёлто-черной линией (рис.6) указан РЕ проводник, которого может не быть в старых сетях, а ноль является заземлённым. В этом случае, нулевые провода, уходящие в квартиру, следует отключить от нулевой шины и подключить на отдельную изолированную шину для контура УЗО.

На рисунке 7 пунктиром указаны нулевые проводники имеющейся старой проводки, которые нужно подключить к изолированной нулевой шине.

Подключение старой проводки к УЗО (рис. 7)

Подключение ЧЕТЫРЕХ ПОЛЮСНОГО УЗО в трехфазную сеть, используя нейтраль

Принципиально способ подключения ничем не отличается от предыдущего, просто больше проводов из-за дополнительных двух фаз, и нужно соблюдать порядок их подключения, особенно в случае использования трёхфазных электродвигателей, которые будут вращаться в обратную сторону, если поменять фазы местами.

рис.8

На рисунке 8 показана разветвлённая сеть с подключением двух трёхфазных и однофазного УЗО. Схема будет работать как с заземляющим проводником РЕ, так и без него.

Подключение четырехполюсного УЗО в трехфазную сеть без использования выходного нейтрального провода

Трёхфазные двигатели могут не иметь нулевого провода, его просто некуда подключать, поэтому схема подключения УЗО будет выглядеть таким образом(рис. 9):

рис.9

Электродвигатель, или другая аппаратура, имеющая соединения фаз звездой или треугольником, будет работать без нулевого провода. Кожух мотора должен быть заземлён, только в этом случае, если случится пробой обмоток на корпус, УЗО сработает.

Подключение четырехполюсного УЗО в однофазную сеть

Бывают случаи, что уже имеется трёхфазное УЗО, а нужно однофазное. Если требования по номинальным токам нагрузки и утечки подходят, то замена возможна, при подключении ноля на соответствующую клемму и фазы на любой из полюсов. Схема такая же, как для двухполюсного однофазного УЗО (рис. 10).

рис.10

Итог:

• Подключать устройства следует соответствующего диаметра проводами ВВГ, проследив за тем, чтобы не было их натяжения, провисания, запутанности.
• При подключении нескольких УЗО, для каждого устройства должна быть своя нулевая шина и важно не перепутать нулевые проводники разных контуров, используя провода с разноцветной изоляцией, маркируя их дополнительно символьными обозначениями.
• Заземляющий проводник РЕ не влияет на принцип работы, с его помощью происходит моментальное отключение при появлении напряжения на корпусе электроприборов.

Схема подключения УЗО в однофазной сети с заземлением в частном доме

На чтение 6 мин Просмотров 186 Опубликовано 11. 08.2019 Обновлено 30.07.2019

При эксплуатации действующих электросетей важно побеспокоиться о безопасности обслуживающего персонала и пользующихся их услугами потребителей. Согласно требованиям ПУЭ это касается как однофазных, так и трехфазных цепей, нередко обустраиваемых в частных домах. Чтобы уберечь пользователей от удара током, на потребительской стороне устанавливаются приборы, называемые устройствами защитного отключения (УЗО). При этом важно знать, как подключить УЗО с заземлением в частном доме, не нарушая положений действующих стандартов.

Обобщенный взгляд на защиту

Безопасность оперативного персонала и пользователей электросетей достигается за счет проведения следующих мероприятий:

• заземление или зануление (соединение с нейтралью) всех металлических частей оборудования;
• организация повторного заземления путем обустройства отдельного контура;
• установка в нагрузочных цепях особо опасных комнат (ванных например) устройств отключения типа УЗО.

Последний вариант допускается использовать как в заземленных, так и в незаземленных электрических цепях.

При общем подходе к оценке средств защиты отмечается, что заземлять конструкции необходимо для снижения угрожающего человеку потенциала до безопасного уровня. В отличие от них УЗО обеспечивает защищенность за счет мгновенного отключения сети при достижении токами утечки предельных значений. В технических характеристиках этих устройств данный параметр относится к основным показателям эффективности функционирования.

Что собой представляет УЗО

Характеристики УЗО

В расшифровке аббревиатуры УЗО основной акцент делается на отключении, что указывает на кардинальный характер защитных мер. Чтобы понять, как срабатывает этот прибор в опасной ситуации, следует ознакомиться с его конструкцией. Прибор УЗО состоит из следующих основных частей:

• дифференциальное устройство, в котором сравниваются втекающий и вытекающий токи;
• электронная схема, способная реагировать на их дисбаланс;
• исполнительный модуль, оформленный в виде контактора, отключающего электросеть от потребителя.

Принцип защитного действия УЗО основан на особенностях его конструкции, позволяющих оценивать величину утечек на землю и мгновенно реагировать на них. За счет высокой скорости обрыва соединения с действующей сетью величина тока в нагрузке не успевает достичь критических значений.

Традиционные схемы подключения УЗО

В электрических сетях бытового назначения с установленными в них розетками и осветительными приборами применяются УЗО без заземления, что характерно для системы защиты TN-C. В соответствии с особенностями ее функционирования от станционного оборудования до потребителя проводится линия, в которой предусмотрен только совмещенный проводник PEN. Как правило, разделение его на защитную шину PE (к ней подсоединяется заземляющий контур) и рабочую N в многоквартирных домах не производится.

Классическая схема УЗО без заземления

Схема подключения УЗО без заземления

Обычно устройства УЗО включаются в незаземленные сети бытовых потребителей, электропитание в которых организовано посредством двухпроводной линии. Все что они гарантируют – это ее отключение в случае превышения током утечки допустимого значения (30 мА, например). Такие защитные коммутации, как отключение сетевого питания при перегрузке или коротком замыкании, эти приборы обеспечить не в состоянии. Поэтому схемы подключения УЗО в однофазных сетях предполагают обязательное наличие в них автомата защиты от КЗ и перегруза.

Диапазон токов, на которые рассчитывается автоматический выключатель, подбираются индивидуально для каждой конкретной нагрузочной линии. Совместная работа этих двух приборов гарантирует надежную защиту человека от высоких напряжений в бане, например. Одновременно с этим их применение позволяет уберечь эксплуатируемую в современной квартире бытовую технику от выхода из строя. Довольно часто автоматический выключатель вместе с УЗО заменяют дифавтоматом, который содержит в общем корпусе сразу оба устройства.

Групповая и многоступенчатая защита

При так называемом «групповом» включении УЗО на выделенную линию ставится отдельное устройство с автоматическим выключателем или дифавтомат. В этом случае каждая из подключенных к сети групп нагрузок обслуживается независимо от других, что повышает избирательность защитных функций. В итоге безопасность пользования бытовыми приборами в каждой из комнат заметно возрастает.

Подключение УЗО в разветвленной однофазной двухпроводной системе

Большую защищенность дает ступенчатая схема, при которой группа нагрузок подключается к сети через еще одно аналогичное устройство (оно образует вторую ступень). Использование этих систем позволяет повысить надежность защиты в сравнении с классической. Но из-за сложности исполнения и технической избыточности в быту они применяются крайне редко.

Подключения УЗО в сети с заземлением

Подключение УЗО с заземлением

Типовая схема подключения УЗО в однофазной сети с заземлением строится по тем же правилам, согласно которым оно монтируется сразу за счетчиком энергии. Отличие состоит в наличии в ней отдельной шины, прокладываемой в обход комплекта защитных устройств. При этом надежность срабатывания каждого из устройств заметно повышается за счет значительных по величине утечек по цепи «фаза – корпус оборудования – земля».

Специальных операций для обустройства защиты в этом случае не требуется. При наличии защитного контура в частном доме, например, заземлить действующую электросеть с УЗО не составит труда. Для этого следует сделать расщепление на главной заземляющей шине (ГЗШ), а затем оформить отвод от PE проводника.

Какая схема лучше

Подключение УЗО и вводного автомата

При оценке рассмотренных схем исходят из того, какой уровень безопасности обеспечивает каждая из них. Для решения этого вопроса потребуется сравнить их не только по эффективности защиты, но и по затратам на реализацию. После внимательного изучения можно сделать следующие выводы:

• При ограниченном числе линейных потребителей применяется простейший комплект приборов, состоящий из одного УЗО и стоящего за ним линейного автомата.
• В случае разветвленной сети из одно- или трехфазных нагрузок предпочтительнее групповое включение.
• При высоких требованиях к безопасности допускается применять ступенчатое подключение защитных устройств.

Последний способ оптимален для частного дома.

Перед тем как подключать УЗО без заземления в частных домах, схему его коммутаций следует тщательно изучить. В этом случае самый надежный вариант – использование многоступенчатых систем из нескольких устройств с разными значениями токовых утечек.

Современные дачные постройки отличаются развитой системой электроснабжения с хорошей защищенностью от поражения током благодаря наличию повторного заземления. Поэтому в них применяются упрощенные схемы, предполагающие использование универсальных УЗО на токи утечки до 30 мА (для отдельной защиты водонагревателя, например). Но чаще всего предпочтение отдается типовым дифференциальным устройствам, рассчитанным на соответствующую отсечку по перегрузкам.

К характерным ошибкам относят нарушения в выборе уровня установки УЗО, когда его включают в цепи с неправильно подобранными токами утечки. Чтобы избежать нарушений правил подсоединения подводящих и отводящих проводников, при их коммутации руководствуются схемой на корпусе прибора.

Подключение УЗО к однофазной сети с заземлением: правила + этапы работ

Электрическая энергия используется в жилищно-хозяйственном секторе повсеместно и активно. Это один из основных энергетических ресурсов, применение которого, однако, совсем небезопасно. С целью обеспечения безопасности используют разные методы защиты.

В частности, подключение УЗО к однофазной сети с заземлением предотвращает поражение человека током, поломку оборудования, возгорание электропроводки. Но чтобы устройство смогло выполнять эти задачи, необходимо правильно подобрать защитный прибор и грамотно внедрить его в электрическую сеть.

Решению этих вопросов и посвящена наша статья. Мы расскажем вам, какие параметры важно учесть при выборе УЗО, обозначим требования по монтажу аппарата, а также опишем порядок работ по подключению устройства к однофазной сети.

Содержание статьи:

Какими мерами защиты обеспечивает УЗО?

Конечно же, внедрение защитных приборов в систему электроснабжения сопровождают определенные правила. Рассмотрим таковые применительно к установке .

Защитный модуль из серии подобных аппаратов спроектирован как универсальный прибор, поэтому большинство моделей призваны уберечь от различных негативных проявлений в процессе пользования электрическими сетями.

УЗО работает в трех направлениях защиты:

• предотвращение поражения электротоком;
• пробой цепей с последующей утечкой тока на корпус аппаратуры;
• короткое замыкание электропроводки.

Следует отметить: все три направления защиты работают наиболее эффективно при условии подключения прибора по схеме с заземлением.

По сути, не исключается (и часто применяется) также схема без участия «земли». Однако при таком варианте эффективность действия прибора снижается существенно.

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

Выбор устройства с учетом проектных параметров

Процесс проектирования электроустановок специализированными проектными организациями должен предусматривать довольно сложную задачу  из ассортимента рынка электрооборудования.

Многообразие приборов УЗО на коммерческом рынке заставляет будущего пользователя внимательно подходить к процессу выбора устройства. Имеющийся широкий ассортимент обеспечивает многообразный выбор, но не гарантирует качества и соответствия параметров

Эта задача действительно сложная. Современный рынок электроприборов, включая УЗО, отличается своеобразным ассортиментом. Это результат отсутствия жесткого контроля качества со стороны государственных структур.

На рынке присутствует масса разнообразных устройств, изготовленных большим числом производителей, многие из которых далеко не всегда придерживаются действующих нормативов.

Потенциальному обладателю УЗО не остается ничего иного, как принимать информацию, что предоставляет производитель устройства. Дополнением гарантий является сертификат соответствия и пожарной безопасности.

Отсутствие таких документов на продаваемый товар – это прямой запрет на установку и эксплуатацию, согласно требованиям действующих стандартов.

Вот примерно одним из таких документов – сертификатом соответствия, должен комплектоваться любой прибор, который выпущен в продажу. Если устройство УЗО не имеет сертификата соответствия, это уже явный повод для отказа от приобретения (+)

Выбор УЗО всегда сопровождается учетом рабочих эксплуатационных параметров и характеристик, которыми в значительной степени определяется качество и надежность прибора.

Необходимо учесть номинальные показатели:

• напряжения;
• тока;
• дифференциального тока отсечки.

Эти главные характеристики должны соответствовать техническим параметрам проектируемой электроустановки или эксплуатируемой электрической цепи.

Качество и надежность действия УЗО определяется некоторыми показателями, общий физический смысл которых зачастую малопонятен.

Этими параметрами, прежде всего, являются номинальный условный ток короткого замыкания и ток номинальной включающей/отключающей способности.

Главные рабочие параметры таких устройств, как УЗО, традиционно выводятся непосредственно на панель самого прибора. Однако вместе с основными параметрами есть ещё ряд в какой-то степени второстепенных, которые также оказывают значимое влияние на работу приборов (+)

Совсем нечасто производители УЗО отмечают в документах на приборы все отмеченные характеристики. Поэтому необходимо правильно оценить все имеющиеся достоинства и недостатки выбираемых устройств.

С точки зрения технической конструкции, УЗО традиционно характеризуют коммутационным прибором, действие которого определяется режимом ожидания. Устройство не имеет признаков, помогающих визуально определить качество работы.

Но существует единый принцип, на основе которого подобные аппараты функционируют одинаково. Прибор включается в цепь рабочего тока и если появляется ток утечки с определенным значением, превышающим значение уставки, УЗО попросту размыкает силовую цепь.

Несмотря на разнообразие конструктивного исполнения УЗО, фактически принцип действия этих устройств остаётся однообразным. Главный принцип действия устройства – обесточивание электрической цепи в случае нарушения установленного параметра токовой утечки (+)

Насколько корректно выполняется размыкание? Оценить быстродействие схемы устройства, коммутационную способность, срок службы и прочие значимые параметры, возможно только методом специализированных испытаний.

Правила для подключения аппарата

Существуют стандарты, коими определяются нормальные условия для установки и последующей эксплуатации УЗО. Эти стандарты зафиксированы, в частности, документами ГОСТ Р 51326.1-99 и Р 51327.1-99.

Поэтому следующих критериев необходимо придерживаться, применяя на практике УЗО:

• оптимальный температурный диапазон окружающей среды -5 + 40°C;
• значение относительной влажности воздуха не выше 50% при +40°C и не выше 90% при +20°C;
• граничное значение высоты над уровнем моря 2000 м;
• отсутствие мощных магнитных полей в непосредственной близости с прибором.

Как указывает ГОСТ Р 50571.3-94, для схем подключения в зданиях важным и необходимым условием нормального действия УЗО в составе электроустановки здания видится отсутствие в зоне его действия какой-либо связи нулевого рабочего проводника с заземленными элементами электроустановки и «земляным» защитным проводником РЕ.

Каждое устройство в моменты эксплуатации осуществляет контроль на утечку в рамках определённых границ. Это называют – зоной чувствительности защитного прибора УЗО. В этой зоне исключается какая-либо связь нулевой шины с заземляющим проводником

Для системы заземления TN-C-S, в распределительных щитах электроустановок, в точках, где разделяется PEN-проводник, следует предусматривать раздельные зажимы либо шины для нулевого рабочего N и нулевого защитного РЕ проводника.

Учитывая, что прибор УЗО реагирует на «земляную» утечку как нулевого, так и фазного проводника, на линиях, как правило, следует ставить .

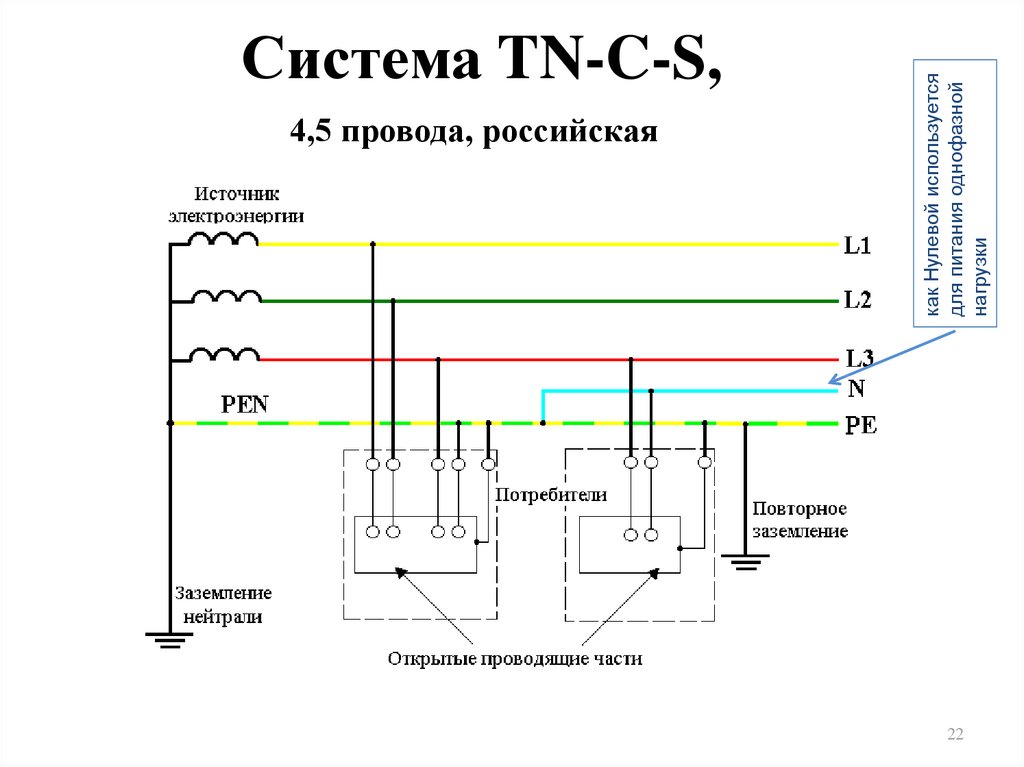

Классическое исполнение схемы типа TN-C-S, где непременным атрибутом коллекции является земляная шина. По мнению многих специалистов эта схема считается оптимальным вариантом для использования УЗО (+)

Внедрение автоматических выключателей позволяет быстро определить неисправный участок цепи путем поочередного отключения отдельных линий.

Благодаря автоматам исключается демонтаж «ВРУ» при обнаружении неисправного участка, включая участок с утечкой по нулевому проводнику.

ГОСТ Р 50571.9-94 содержит конкретные указания, направленные на выполнение действий по защите нулевого рабочего и нулевого защитного проводников.

Проведение работ профессиональными службами

Теоретически и практически тоже с участием специалистов, установка УЗО предполагает выполнение мероприятий по определению порога срабатывания устройства.

Инструктаж установки защитных приборов из серии УЗО всегда требует определённой последовательности монтажа. Первым элементом последовательности, как правило, выступает автоматический выключатель. Затем идут – электросчётчик, УЗО и прочие элементы сети (+)

Существуют установленные правила – своеобразный инструктаж, где отмечается вся последовательность действий в таких случаях.

Ход работ:

1. Прежде всего, от прибора отключается цепь нагрузки по фазе и нулю, для чего используется автоматический выключатель.
2. Далее используется схема подключения к УЗО измерительной аппаратуры и элементов регулировки (потенциометр).
3. Путем изменения сопротивления потенциометра добиваются срабатывания устройства и фиксируют показания тока на измерительном приборе.

Отмеченное значение измерительного прибора в момент срабатывания – это дифференциальный ток УЗО. Зафиксированное показание тока должно находиться в установленном диапазоне.

Если условие не выполняется, установка защитного устройства в цепь запрещается. Необходимо подобрать другой экземпляр, подходящий по параметрам.

Настройка уже установленного прибора – явление классическое для профессиональных служб. Благодаря точной настройке, выставляется оптимальная защита, что существенно отражается на общей безопасности

При подключении защитных устройств типа УЗО с заземлением, правилами предполагается также проведение работ, направленных на измерение тока утечки в границах зоны защиты прибора.

Обычно подобные мероприятия обязательны для случаев монтажа электромеханических приборов:

1. Через автомат к устройству защиты подключается нагрузка.
2. Согласно тестовой схеме к прибору подсоединяется измерительная цепь, состоящая из магазина сопротивлений и амперметра.
3. Изменяя магазин сопротивлений, добиваются срабатывания устройства и фиксируют показания амперметра.
4. Ток утечки вычисляют по формуле: Iу = I – Iа, где I – отключающий ток цепи, Iа – показания амперметра.

Полученное значение Iу не должно превышать номинальное значение дифференциального тока УЗО более чем на одну треть.

Настройка сопровождается измерениями токов различных режимов. Для измерений используются амперметры с высокой степенью точности показаний. Такую работу выполнить по силам только специалистам

Если такое превышение зафиксировано, это явный признак того, что в границах зоны защиты прибора находится дефектный участок. Для таких случаев правила ПЭУ требуют исполнения необходимых мероприятий, направленных на устранение тока утечки.

Инструктаж на случай бытовой установки

Внедрение УЗО в электрическую сеть бытового назначения, при условии выполненной настройки под параметры электросети осуществляется с соблюдением ряда требований.

Перечень обязательных к выполнению правил:

1. Монтировать на входной линии и подключать прибор следует только за автоматическим выключателем. Обычно промежуточным звеном между двумя приборами является еще и счетчик электроэнергии.
2. Монтажные работы выполняются при полностью обесточенной питающей линии.
3. Номинальный ток автомата выбирается равным, или несколько меньшим относительно значения дифференциального тока прибора.
4. Соединения следует выполнять в строгом соответствии с обозначениями и прилагаемой схемой производителя.
5. В первую очередь выполняются соединения на стороне нагрузки с подводкой фазной и нулевой шин на соответствующие клеммы устройства.
6. Затяжка винтов клемм выполняется с некоторым усилием, достаточным для надежности соединений, но без чрезмерной силы.
7. В последнюю очередь, после проверки надежности всех соединений и отсутствия дефектов, устройство подключают к выходным клеммам автомата.

Отношение к монтажу, настройке и запуску в эксплуатацию защитного устройства не терпит формальностей. Все действия необходимо производить внимательно, с точным расчетом и дублирующими проверками.

После окончания проведения всех установочных и настроечных работ осуществляется дублирующий анализ в рабочем режиме электрической цепи. Все измеренные параметры фиксируются в технических журналах

В условиях эксплуатации домашних бытовых сетей нередко стараются решать вопрос   собственными силами.

Однако этот вариант не гарантирует безопасности. Всегда следует выбирать установку профессиональную – при участии специалистов.

Выводы и полезное видео по теме

Этим видео доходчиво рассказывается и демонстрируется, каким способом включается устройство защиты в схему электросети. Рассматриваются различные схемы:

Ознакомившись с правилами подключения УЗО и порядком выполнения работ, а также особенностями монтажа в условиях однофазной сети с заземлением, можно попытаться все сделать своими руками.

Однако этот вариант оправдан только при наличии настроенного аппарата защиты и определенных навыков проведения электромонтажных работ. В противном случае лучшем решением станет приглашение электрика.

Есть опыт самостоятельного подключения УЗО? Пожалуйста, расскажите читателям о нюансах выбора подходящего устройства защиты и особенностях его монтажа. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

Подключение УЗО к однофазной сети с заземлением: схема, рекомендации, принцип работы

Защита электрической сети и организма пользователя — необходимое требование при использовании электрических цепей. В качестве защитных приборов применяются различного вида устройства, такие как УЗО (устройство защитного отключения), дифавтоматы, выключатели, кроме этого, важным элементом является и наличие заземления. Подключение УЗО к однофазной сети с заземлением практически полностью обезопасит потребителя от поражения электрическим током и увеличит безопасность электросети в целом.

Назначение заземления

Электрическая линия, использующая заземление, прокладывается с применением трёхпроводного кабеля. Каждый провод кабеля соединяет элементы своей цепи и бывает: фазовым (L), нулевым (PE) и земляным (PN). Величина, возникающая между фазовым проводом и нулевым, называется фазовым напряжением. Она равна 220 вольт или 380 вольт, в зависимости от типа системы.

Заземление предназначено для соединения металлических частей электроприборов со специально выполненным контуром, зарытым в земле.

Эти части могут оказаться под напряжением при неисправности самого оборудования или изоляции проводки. Если существует PN-соединение, фактически возникнет короткое замыкание между фазовым проводом и землёй. Ток, выбирая путь с наименьшим сопротивлением, будет стекать в землю. Такой ток называют током утечки. Во время касания металлических частей напряжение на них будет меньше, а соответственно, и меньше значение поражающего тока.

Заземление также необходимо для работы таких приборов, как УЗО. Если проводящие места приборов не будут подключены к земле, то ток утечки не возникнет и УЗО не сработает. Существует несколько типов заземления, но для бытового применения распространено использование только двух:

1. TN-C. Тип, при котором нулевой и земляной проводники объединяются между собой, другими словами, зануление. Эта система была разработана в 1913 году немецкой компанией AEG. Существенный недостаток в том, что при размыкании нуля на корпусах устройств возникает напряжение, превышающее фазовое в 1,7 раз.
2. TN-S. Тип, разработанный французскими инженерами, внедрён в 1930 году. Нулевой и земляной провода не зависят друг от друга и разделяются между собой на подстанции. Такой подход к организации заземляющего контакта позволил создать приборы учёта дифференциального тока (утечки), работающие по принципу сравнения величины тока в разных проводах.

Как часто бывает, в высотных домах используется только двухпроводная линия, состоящая из фазы и нуля. Поэтому для создания оптимальной защиты лучше дополнительно выполнить заземление. Для самостоятельного выполнения линии заземления сваривается треугольник из металлических уголков. Рекомендуемая его длина сторон — 1,2 метра. К вершинам треугольника привариваются вертикальные столбики с длиной не менее 1,5 метра.

Таким образом, получается конструкция, состоящая из вертикальной и горизонтальной полосы заземления. Далее сама конструкция закапывается в земле столбиками вниз на глубину не менее полуметра от поверхности до основания треугольника. К этому основанию прикручивается с помощью болта или приваривается проводящая шина, служащая третьим проводом, объединяющим корпуса приборов с землёй.

Принцип работы устройства защиты

Благодаря появлению системы TN-S было разработано устройство, получившее широкое применение для защиты организма от пагубного воздействия электрического тока. Первые приборы были представлены компанией из Германии RWE.

УЗО при работе используется совместно с другим немаловажным устройством защиты, таким как автоматический выключатель, который предназначен для защиты электропроводки от возгорания и отгорания контактных частей системы.

При высоком значении тока, проходящего через УЗО, устройство не сработает, а само выйдет из строя.

Поэтому оно не сможет заменить автоматический выключатель и предназначено для использования с ним в комплексе. Существуют различные виды монтажа УЗО. Наибольшее распространение получило расположение устройства защиты на din-рейке в щитовой. Для этого прибор в своей конструкции имеет защёлку. А также существуют модели, включающиеся напрямую в розетку. Располагаться прибор защиты, независимо от способа монтажа, должен всегда перед защищаемым электроприбором.

Корпус УЗО, предназначенный для размещения на din-рейке, выполняется из диэлектрического многокомпонентного пластика и конструктивно мало чем отличается от других устройств защиты. Главные отличия от автоматического выключателя — в размещении клавиши включения и наличии кнопки тестирования устройства. При этом существует и прибор, похожий по виду и назначению, — дифференциальный автомат. Такой прибор объединяет под своим корпусом и УЗО, и автоматический выключатель. Визуально различить их можно по габаритам: устройство защитного отключения имеет меньшие размеры.

Конструктивные особенности

Его работа основывается на первом законе Киргхофа, который гласит: сумма токов, входящих в узел, равна сумме токов, выходящих из узла. Таким образом, значение тока, текущего через прибор защиты по фазовому проводу, должно совпадать с его значением, текущим по нулевому проводнику.

Исходя из этого, устройство проводит анализ величины тока в проводах, подключённых к нему, и в случае появления разницы в величинах отключает подачу электроэнергии. В состав конструкции УЗО входят следующие основные элементы:

• контактные клеммы;
• клавиша включения;
• электромеханическое реле или электронная схема;
• трансформатор;
• цепь тестирования.

Основным элементом устройства является трансформатор тороидального типа с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке свой переменный магнитный поток. Величина этих магнитных потоков равна по величине, но различна по направлению. В результате чего результирующее магнитное поле равно нулю.

Если на электрической линии происходит нарушение изоляционного слоя или на корпусе электроприбора появляется разность потенциалов, то в этих местах при взаимодействии с внешними проводящими элементами возникает ток утечки. Для этого проводящие элементы должны создать свой замкнутый контур прохождения тока. В результате часть тока отбирается новым контуром и нарушается уравновешенность магнитных полей в трансформаторе. Во вторичной обмотке возникает электродвижущая сила (ЭДС), что приводит к срабатыванию реле, размыкающего электрическую линию.

Характеристики УЗО

Из всех характеристик в первую очередь обращается внимание на мощность и рабочий ток утечки. Для вводного устройства выбирается ток утечки на 300 мА, а рассчитанный для отдельных приборов — 10−30 мА. Мощность УЗО выбирается на 10−15 процентов больше, чем суммарное её потребление нагрузкой.

1. Рабочее напряжение. Действующее значение напряжения, при котором гарантируется работоспособность УЗО.
2. Рабочий ток нагрузки. Величина тока, пропускаемая УЗО без изменения своих параметров.
3. Рабочий отключающий дифференциальный ток. Величина тока, приводящая к отключению.
4. Температурный диапазон работы. Указывает значения, при котором обеспечиваются рабочие характеристики прибора.
5. Время отключения УЗО. Это время, которое пройдёт до момента разрыва электрической линии при возникновении аварийной ситуации.
6. Количество полюсов. Полюс — это контакт, к которому подключается один провод линии электропередач. Их количество зависит от типа сети. Устройство может содержать от одного до четырёх полюсов.
7. Тип защиты. Зависит от формы дифференциального тока.
8. Тип работы. Существует электромеханический тип и электронный.

Подключение к линии электропередачи

В правилах устройства электроустановок (ПУЭ) указано, что подключение УЗО без линии заземления нежелательно. Но не везде предусмотрено и есть возможность организовать заземление. Отвечая на вопрос, как подключить УЗО в квартире без заземления, необходимо рассмотреть два возможных случая при установке устройства защиты:

1. Устройство защиты установлено, но заземления в квартире нет. В таком случае при возникновении пробоя на корпус и появления на нём разницы потенциалов УЗО не сможет обнаружить аварийность ситуации, пока не возникнет контур для тока утечки. Это может произойти, когда человек притронется к прибору с неисправностью и предмету, связанному с контуром земли. Например, труб водоснабжения; или попросту будет стоять на полу с недостаточной изоляцией от земли. Только в этом случае возникнет утечка тока, и прибор защиты сработает, при этом кратковременно человек почувствует удар током, впрочем, не причиняющий здоровью ущерб.
2. Устройство защиты установлено, заземление присутствует. Это наиболее благоприятный способ организации защиты, позволяющий сразу отключить проблемный участок в цепи, не дожидаясь на него воздействия. В момент пробоя на корпус, непосредственно связанного с землёй, сразу появляется ток утечки, фиксирующийся прибором защиты. Величина тока, при котором прибор сработает, зависит от его значения номинального дифференциального тока. Этот ток УЗО может быть следующего значения: 6 мА, 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Таким образом, подключение УЗО к однофазной сети без заземления так же возможно, как и с ним. При этом будет использоваться для учёта прибором контур фаза-нуль.

Схема включения

Способ размещения УЗО в щитке строго вертикальный. Неподвижная часть рычага управления должна быть сверху, то есть включение устройства происходит переключением рычага снизу вверх. Устройство размещается в местах, обеспечивающих к ним свободный доступ, исключая возможность механического повреждения.

Существуют два способа подключения устройства: селективный и неселективный.

В первом случае используется несколько приборов защиты, к каждому из которых подключается своя линия с защищаемой нагрузкой. Во втором случае устанавливается одно устройство защитного отключения на всю квартиру.

Провод подсоединяется в разрыв электрической линии к клеммам колодок, выполненных под винтовой зажим. По принятому стандарту, входящие провода подключаются к верхним зажимам, а идущие к нагрузке — заводятся снизу.

При подключении устройства придерживаются следующей схемы:

1. Устройство надёжно закрепляется на din-рейку с использованием фиксатора-защёлки.
2. В качестве вводного автомата используется дифференциальное устройство. Освобождённые от изоляции провода вставляются в винтовые зажимы прибора и прикручиваются винтом. Фаза и нуль заводятся на клеммы дифференциального автомата, а заземление подключается на отдельную шину. Шина выглядит в виде рейки, выполненной из проводника с рядом зажимов для разветвления проводов.
3. С выхода дифференциального устройства фазовый провод заходит на однополюсные автоматические выключатели, установленные на каждую электрическую группу. Земляной проводник подключается к общей шине.
4. Затем провода с выхода автоматического выключателя подключаются к УЗО. Фазовый провод к входу L, а нулевой — к входной клемме N.
5. После чего от выходов УЗО и земляной колодки напрямую прокладывается линия до защищаемых розеток в каждую комнату.
6. В комнате производится подключение всех трёх проводов к применяемой электрической фурнитуре.

По завершении работ проверяется работоспособность устройства.

Для этого на нём нажимается кнопка «тест», симулирующая неисправность в линии. Если стоит вопрос, как подключить УЗО без заземления, то схема не изменится. При использовании локальных УЗО, предназначенных для установки в розетку, всё ещё проще: понадобится только включить устройство в розетку, а к нему уже подключить электроприбор.

Однофазное включение человека в электрическую сеть. Схемы включения человека в электрическую цепь тока Анализ поражения током в однофазных цепях

Расход постоянный ток человеческого тела вызывает болезненные ощущения в месте прикосновения и в суставах конечностей. Как правило, воздействие постоянного тока на тело человека вызывает горение или болевой шок, , что в тяжелых случаях может привести к остановке дыхания или сердца.

В случае прикосновения человека к однофазной или двухфазной сети переменного тока в любом режиме сети относительно Земли (изолированной от земли, с заземленным полюсом, с заземленной средней точкой), т.к. ток, протекающий через человека, определяется только электрическим сопротивлением его тела.

Степень опасности и исхода поражения электрическим током зависит: от схемы «Подключение» человека в электрическую цепь; В электрической сети:

трехфазный четырехпроводный с заземленной нейтралью;

трехфазный с изолированной нейтралью.

Повреждение человека электрическим током может быть вызвано однополюсным (однофазным) или двухполюсным (двухфазным) прикосновением к токоведущей части установки.

Однофазное подключение менее опасно, чем двухфазное, но оно происходит значительно чаще и является основной причиной поражения электрическим током. На исход поражения в этом случае решающее значение имеет нейтральный режим электросети.

При прикосновении к одной из фаз сети с изолированной нейтралью сопротивление изоляции и емкость относительно земли двух других неповрежденных фаз преобразуются в одну из фаз.

Схема прикосновения человека к одной фазе сети с заземленной нейтралью

С увеличением сопротивления изоляции уменьшается опасность поражения электрическим током.

При аварийном режиме работы той же сети, когда возникает глухая замыкающая фаза на земле, напряжение в нейтральной точке может достигать фазного напряжения, напряжение неповрежденных фаз относительно Земли становится равным линейному напряжению. В этом случае, если человек перейдет в ту же фазу, то он будет под линейным напряжением, ток пойдет по пути «рука — нога».В этой ситуации на исход повреждения сопротивление изоляции проводов не играет никакой роли. Такое течение поражения чаще всего приводит к летальному исходу.

Примеры показывают, что при прочих равных условиях однофазное подключение человека к сети с изолированной нейтралью менее опасно, чем сеть с заземленной нейтралью.

Наиболее опасным является двухфазное включение человека в электрическую сеть, так как оно попадает под линейное сетевое напряжение вне зависимости от режима нейтрали и условий работы сети.

7.9. Продолжительность текущего воздействия.

Продолжительность тока часто является фактором, от которого зависит окончательный исход поражения. Чем дольше действует электрический ток на организм человека, тем тяжелее последствия поражения. После 30 секунд сопротивление человеческого тела протеканию тока падает примерно на 25%, а после 90 секунд — на 70%.

Установлено, что поражение электрическим током возможно только в состоянии полного покоя сердца человека, когда нет сжатия (систола) или расслабления (диастола) желудочков сердца и предсердий.Поэтому при малом времени воздействие тока может не совпадать с фазой полного расслабления, но все, что увеличивает темп сердечного ритма, способствует увеличению вероятности остановки сердца при ударе тока любой продолжительности. . К таким причинам относятся: усталость, возбуждение, голод, жажда, испуг, употребление алкоголя, наркотиков, некоторых наркотиков, курение, болезни и т. Д.

Прохождение тока через человека является следствием его прикосновения не менее чем к двум точкам электрической цепи, между которыми существует некоторая разность потенциалов (напряжения).

Опасность такого прикосновения неоднозначна и зависит от ряда факторов:

личных цепей в электрической цепи;

сетевое напряжение;

сетевых схем;

сетевых нейтральных режима;

степени изоляции токоведущих частей от земли;

мощность токоведущих частей относительно Земли.

Классификация сетей напряжением до 1000 В

Однофазные сети

Однофазные сети делятся на двухпроводные и однопроводные.

Двухпроводной

Двухпроводные сети делятся на изолированные от земли и с заземляющим проводом.

Изолировано от Земли

с заземленным проводом

Эти сети широко используются в народном хозяйстве, начиная с низковольтного переносного инструмента и заканчивая мощными однофазными потребителями.

Однопроводная

В случае однопроводной сети роль второго провода выполняет наземный, железнодорожный и т. Д.

Однофазная сеть.Однопроводной

Основное применение эти сети получили на электрифицированном транспорте (электровозы, трамваи, метро и др.).

Трехфазные сети

В зависимости от нейтрального режима источника тока и наличия нейтрального или нулевого проводника может выполняться по четырем схемам.

Точка источника нейтрального тока — Точка, напряжения на которой относительно всех фаз одинаковы по абсолютной величине.

Нулевая точка источника тока — заземленная нейтральная точка.

Провод, присоединенный к нейтральной точке, называется нейтральным проводником (нейтралью), а к нулевой точке — нулевым проводом.

1. Трехпроводная сеть с изолированной нейтралью

2. Трехпроводное сиденье с нулевой нейтралью

3. Четырехпроводная сеть с изолированной нейтралью

4. Четырехпроводная сеть с нейтралью заземления

При напряжении до 1000В в нашей стране используются схемы «1» и «4».

Схемы включения человека в электрическую цепь

Двухфазное касание — Между двумя фазами электрической сети.Как правило, наиболее опасно, потому что есть линейное напряжение. Однако такие случаи довольно редки.

Однофазный контакт — между фазой и землей. Это предполагает наличие электрического соединения между сетью и землей.

Подробнее о схемах включения человека в цепочку см. Валлеа П.А. Основы безопасности в электроустановках.

Однофазные сети

Изолировано от Земли

Чем лучше изоляция проводов относительно земли, тем меньше опасность однофазного прикосновения к проводу.
Более опасно прикосновение человека к проводу с высоким электрическим сопротивлением изоляции.

Когда провод замыкается на землю, человек, коснувшийся рабочего провода, оказывается под напряжением, равным почти полному линейному напряжению, независимо от сопротивления изоляции проводов.

с заземленным проводом

В этом случае человек оказывается практически под общим напряжением сети.

В нормальных условиях прикосновение к заземленному проводу практически не опасно.

При коротком замыкании напряжение на заземляющем проводе может достигнуть опасных значений.

Трехфазные сети

С изолированной нейтралью

Опасность прикосновения определяется общим электрическим сопротивлением проводов относительно земли, при увеличении сопротивления риск прикосновения уменьшается.

Напряжение прикосновения практически равно линейному напряжению сети. Самый опасный случай.

с нулевой нейтралью

Человек в этом случае оказывается почти под фазным напряжением сети.

Значение напряжения прикосновения лежит между линейным и фазным напряжением и зависит от соотношения между сопротивлением цепи заземления относительно земли и сопротивлением земли.

Меры электробезопасности

Исключение контакта человека с токоведущими частями.
Облегчает расположение токоведущих частей в труднодоступных местах (на высоте, в кабельных каналах, коробах, трубах и т. Д.).

Использование низкого напряжения (12, 24, 36 В).
Например, для питания ручных инструментов в помещениях с повышенной опасностью поражения электрическим током.

С двойной изоляцией.
Например, исполнение корпуса электроустановки из диэлектрика.

Применение средств индивидуальной защиты.
Перед использованием необходимо убедиться, что они настроены, целостность, а также проверить сроки предыдущей и последующей калибровки инструмента.

Основные средства защиты Обеспечивают прямую защиту от поражения электрическим током.
Дополнительное защитное оборудование Самостоятельно обеспечить охрану не может, но может помочь при использовании основных средств.

Контроль изоляции оборудования и сетей.
— Выходной контроль.
— планируется.
— экстраординарный и пр.

Безопасное разделение сетей.
Позволяет снизить пропускную способность линий у потребителей электрической энергии.

Защитное заземление — это преднамеренное электрическое соединение металлических частей, которые могут быть под напряжением, с землей или ее эквивалентом (популярно о заземлении в geektimes.RU).

В сетях до 1000 в защитном заземлении применяется в сетях с изолированной нейтралью .
Принцип действия заключается в снижении до безопасного значения напряжения.

Когда заземление невозможно, для защиты потенциала базы, на которой находится человек и оборудование, путем увеличения. Например, соединение ремонтной корзины с фазным проводом LPP.

Земляне делятся на:
a. Искусственный, предназначенный непосредственно для заземления.
г. Естественные, в земле металлические предметы другого назначения, которые можно использовать в качестве заземлителей. Исключения по критерию восстановительной опасности (газопроводы и др.).

Сопротивление заземления должно быть не более нескольких Ом. При этом со временем в результате коррозии сопротивление заземления увеличивается. Поэтому его значение нужно периодически контролировать (зима / лето).

Защитное усиление — это преднамеренное соединение металлических частей, которые могут оказаться под напряжением, с повторяющимся заземленным нулевым защитным проводом.

Область применения — электромонтаж с заземляющей нейтралью напряжением до 1000В.

Принцип действия — преобразование замыкания на корпусе оборудования в однофазное короткое замыкание с последующим отключением оборудования до превышения максимально допустимого тока.

Чистая защита реализуется с помощью автоматических выключателей или предохранителей. Особое внимание следует уделить выбору толщины нулевого защитного провода, достаточной для проведения тока короткого замыкания.

Этот тип защиты срабатывает, когда входящие и исходящие токи в цепи слежения не совпадают по величине, как при утечке тока. Например, при прикосновении человека к фазному проводу часть тока проходит через главную цепь в землю, что вызывает подачу питания в управляемую цепь. Читать далее ,.

Степень опасности и исхода поражения электрическим током зависит: от схемы «Подключение» человека в электрическую цепь; В электрической сети:

трехфазный четырехпроводный с заземленной нейтралью;

трехфазный с изолированной нейтралью.

Нейтральной точкой трансформатора (генератора) называется точка подключения обмотки питающего трансформатора. При нормальном режиме работы электрической сети в этой точке напряжение равно 0. Нейтраль источника питания может быть заземлена и изолирована от земли, это определяет его режим работы. Заземляющая нейтраль называется рабочим заземлением R 0.

Выбор схемы сети и режима нейтрали источника тока осуществляется в зависимости от технологических требований и условий безопасности.

По технологическим требованиям Предпочтение отдается четырехпроводной сети, так как эта сеть характеризуется двумя напряжениями — линейным и фазным (380/220 В). Линейное напряжение 380 В питает силовую нагрузку — между фазными проводами включить электродвигатели производственного оборудования. Для осветительной установки используется фазное напряжение = 220 В — лампы соединяют между фазным и нулевым проводами. Линейное напряжение всегда больше фазного в 1,73 раза.

По условиям безопасности Рекомендуется применять сети с изолированной нейтралью, когда можно поддерживать высокий уровень изоляции сети, обеспечивая незначительную емкость провода относительно Земли.Это могут быть сети с низким расходом, не подверженные воздействию агрессивной среды и находящиеся под постоянным контролем квалифицированного персонала.

Однофазное соединение менее опасно, чем двухфазное, но встречается значительно чаще и является основной причиной поражения электрическим током. На исход поражения в этом случае решающее значение имеет нейтральный режим электросети.

При прикосновении к одной из фаз сети с изолированной нейтралью (рис.) Последовательно с сопротивлением человека оказываются включенными сопротивление изоляции и емкость относительно земли двух других исправных фаз.

Рис. Однополюсное касание к сети с изолированной нейтралью при нормальной работе

При нормальной работе от сети напряжение источника питания относительно земли равно нулю. Фазное напряжение относительно земли одинаково и равно фазным напряжениям источника питания.

Сопротивление изоляции проводов никогда не бывает бесконечно большим, обязательно есть токи утечки.

Провода и земля в данном случае представляют собой как бы плакированный конденсатор, между которыми возникает электрическое поле.Чем длиннее электрическая сеть, тем больше емкость в ней.

По технологическим требованиям предпочтение отдается четырехпроводной сети, так как эта сеть характеризуется двумя напряжениями — линейным и фазным (380/220 В). Линейное напряжение 380 В питает силовую нагрузку — между фазными проводами включить электродвигатели производственного оборудования. Для осветительной установки используется фазное напряжение = 220 В — лампы соединяют между фазным и нулевым проводами. Линейное напряжение всегда больше фазы 1.73 раза.

В условиях безопасности сети с изолированной нейтралью рекомендуется применять, когда можно поддерживать высокий уровень изоляции сети, обеспечивая небольшую пропускную способность проводов относительно земли. Это могут быть сети с низким расходом, не подверженные воздействию агрессивной среды и находящиеся под постоянным контролем квалифицированного персонала.

Сети с заземленной нейтралью применяются там, где невозможно обеспечить высокий уровень изоляции электроустановки или невозможно быстро найти и устранить ее повреждение.

В силу специфики и незначительной производственной мощности по сравнению с другими предприятиями пищевой промышленности на предприятиях общественного питания могут применяться однофазные и двухфазные сети с заземленной нейтралью, а при эксплуатации малой механизации — электрическая сеть с изолированной нейтралью. сеть рекомендуется. Степень электробезопасности в таких сетях повышается за счет большого сопротивления изоляции электрических проводников относительно Земли.

Повреждение человека электрическим током может быть вызвано однополюсным (однофазным) или двухполюсным (двухфазным) прикосновением к токоведущей части установки.

С увеличением сопротивления изоляции уменьшается опасность поражения электрическим током.

При аварийном режиме работы той же сети, когда возникает глухая замыкающая фаза на земле, напряжение в нейтральной точке может достигать фазного напряжения, напряжение неповрежденных фаз относительно земли становится равным линейному напряжению . В этом случае, если человек перейдет в ту же фазу, то он будет под линейным напряжением, ток пойдет по пути «рука — нога».В этой ситуации на исход повреждения сопротивление изоляции проводов не играет никакой роли. Такое течение поражения чаще всего приводит к летальному исходу.

На предприятиях, где сети разветвлены и имеют значительную протяженность, а следовательно, большую пропускную способность, система с изолированной нейтралью теряет свое преимущество, по мере увеличения тока утечки сопротивление участка фаза-земля снижается. С точки зрения электробезопасности в таких случаях предпочтение отдается сети с заземленной нейтралью (рис.).

Схема прикосновения человека к одной фазе сети с заземленной нейтралью

Сопротивлением Земли, как и в случае электрической сети с изолированной нейтралью, можно пренебречь.

Примеры показывают, что при прочих равных условиях однофазное подключение человека к сети с изолированной нейтралью менее опасно, чем сеть с заземленной нейтралью.

Наиболее опасным является двухфазное включение человека в электрическую сеть, так как оно попадает под линейное сетевое напряжение вне зависимости от режима нейтрали и условий работы сети.

Случаи двухфазного касания возникают редко и преимущественно в электроустановках напряжением до 1000 В при работе с панелями и узлами, при работе оборудования с неизолированными токоведущими частями и т. Д.

Существуют различные схемы включения в цепь электрической цепи:

Однофазное касание — прикосновение к проводнику той же фазы активной электроустановки;

Двухфазное касание — одновременное касание проводов двух фаз активной электроустановки;

Касание неактивных частей электроустановок, находящихся под напряжением в результате повреждения изоляции;

Включение ступеньки — это включение между двумя точками Земли (почвы), которые находятся под разными потенциалами.

Рассмотрим наиболее характерные схемы включения человека в электрическую цепь тока.

Однофазный контакт в сети с глухой нейтралью. Ток, протекающий по телу человека ( I H. ) При однофазном касании (рис. 6) замыкает цепь: фаза L. 3 — тело человека — основание (пол) — заземление нейтрали — нейтраль (ноль точка).

Рис. 6. Схема однофазного касания в сети

с глухой нейтралью

По закону Ома:

Где р. o — сопротивление заземления нейтрали

Р. ОСН — сопротивление базы.

Если основание (пол) токопроводящее, то Р. Осн ≈ 0

С учетом того, что р. о « р. т.

»

U H. = U. F.

Такое прикосновение чрезвычайно опасно.

Однофазное касание в сети с изолированной нейтралью. Ток, протекающий по телу человека (рис.7), будет замкнут цепями: фаза L. 3 — тело человека — пол и далее поступает в сеть через изоляцию фаз л. 2 I. л. 1, т.е. далее ток следует по цепям: фазовая изоляция л. 2 — Фаза L. 2 — нейтраль (нулевая точка) и изоляция фаз L. 1 — фаза L. 1 — нейтраль (нулевая точка). Таким образом, в цепи тока, протекающего через тело человека, последовательно включается изоляция фаз. Л. 2 I. L. 1.

Рис. 7. Схема однофазного касания в сети

с изолированной нейтралью

Сопротивление изоляции фаз З. имеет активную ( Р. ) и емкостную составляющие ( ИЗ ).

Р. — характеризует несовершенство изоляции, т.е. способность изоляции проводить ток, хотя и намного хуже, чем у металлов;

ОТ — Фазовая емкость относительно Земли определяется геометрическими размерами воображаемого конденсатора, «пластинами» которого являются фазы и земля.

для R. 1 = R. 2 = R. 3 = R. F I. ОТ 1 = ОТ 2 = ОТ 3 = ОТ F ток, протекающий через человеческое тело:

где З. — полное сопротивление изоляции фазного провода относительно земли.

Если емкостью фаз надо пренебречь ОТ F = 0 (воздушные сети небольшой протяженности), то:

, откуда следует, что величина тока зависит не только от сопротивления человека, но и от сопротивления изоляции фазного провода относительно Земли.

Если, например, R. 1 = R. 2 = R. 3 = 3000 Ом, то

; U H = 0,0111000 = 110 В

Двухфазное касание. При двухфазном касании (рис. 8), независимо от режима нейтрали, человек будет находиться под линейным сетевым напряжением U. л и по закону Ома:

для U. л = 380 В: I. = 380/1000 = 0,38 А = 380 мА.

Рис. 8. Схема двухфазных касаний человека

Двухфазное прикосновение крайне опасно, такие случаи относительно редки и, как правило, являются результатом работы под напряжением в электроустановках до 1000 В, что является нарушением правил и инструкций.

Прикосновение к металлическому корпусу, находящемуся под напряжением. Касание корпуса электроустановки (рис. 9), в котором фаза ( L. 3) замыкается на корпусе, равносильно самой фазе.Поэтому рассмотренный ранее анализ и выводы для случаев однофазного касания полностью используются для случая замыкания на теле.

Рис. 9. Схема прикосновения человека к металлу

корпус

Большой процент травм, вызванных воздействием электрического тока, происходит при прикосновении человека к металлическим частям или корпусам электроустановок, случайным образом возникающим под действием напряжения из-за неисправности изоляции.

Степень тяжести электрика зависит от тока, протекающего через тело человека, частоты тока, физиологического состояния тела, продолжительности воздействия тока, пути тока в организме и производственных условий.

При этом человек оказывается в напряжении — напряжением между двумя точками цепи цепи до земли (на корпусе) при одновременном их прикосновении

где — ток, протекающий через тело человека, а также;

— сопротивление тела человека, Ом.

Предельно допустимые значения напряжения прикосновения и токов, протекающих по телу человека, предназначенные для разработки методов и средств защиты людей, при их взаимодействии с электроустановками нормируются / 2 / и при аварийных ситуациях. режим изготовления электроустановок с напряжением до 1000 В переменного тока частотой 50 Гц с продолжительностью воздействия более 1 С не должен превышать
= 20 В и = 6 мА.

Значения отвода касания и тока, протекающего по телу человека, зависят от ряда факторов: схема включения человека в электрическую сеть, напряжение сети, схемы сети, режим ее нейтрали, степень изоляции токоведущих частей от земли, а также емкости токоведущих частей относительно Земли и Т.П. Эта зависимость должна быть известна при оценке сети в условиях безопасности, выборе и расчете соответствующих мер защиты и т. Д.

При этом мы предполагаем, что сопротивление фундамента, на котором стоит человек (грунт, пол и т. Д.), А также сопротивление его обуви незначительно и равно нулю.

Сопротивление человеческого тела варьируется в широких пределах (от 400 до 100000 Ом) в зависимости от состояния кожи (сухая, влажная, чистая, поврежденная и т. Д.), Плотности контакта, площади контакта, тока, протекающего через тело человека, а также напряжений. как по времени воздействия тока на человека.

При напряжении до 1000 В в нашей стране используются в основном две схемы трехфазных токовых сетей — четырехпроводная с заземленной нейтралью напряжением 220/127, 380/220 и 660/380 В и трехпроводная с изолированная нейтраль напряжением 36, 42, 127, 220, 380 и 660 В.

Проанализируем опасность выхода из строя по току при нормальной работе сетей.

2.1. Трехфазная четырехпроводная сеть с глухой нейтралью

Рассмотрим сеть с напряжением 380/220 В (рис.1).

Прыжок человека к корпусу электроустановки, создаваемый напряжением в четырехпроводной сети

При нормальной работе сети сопротивление изоляции фазного и нулевого проводов относительно земли по сравнению с сопротивлением заземления нейтрали это очень большие значения и с некоторым предположением может быть равным бесконечности, т.е.
.

В данном случае ток, протекающий по телу человека

где = 220 В — фазное напряжение, т.е.е. В этом случае напряжение между началом и концом одной обмотки трансформатора.

— Сопротивление заземляющего устройства, к которому присоединена нейтраль трансформатора, Ом.

В соответствии с ПУЭ / 1 / максимальное значение 66 Ом; Сопротивление человеческого тела не опускается ниже нескольких сотых. Следовательно, без большой ошибки можно пренебречь значением.

Таким образом, электроустановка, вырабатывающая напряжение в сети с глухой нейтралью, перерабатывается в корпус, человек оказывается практически под фазным напряжением, т.е.е. В этом случае напряжение между фазой и нулевым проводом.

Подключение УДО в однофазную сеть без заземления. Заземление и Узо. Нюансы подключения в частных домах

О необходимости установки устройств защитного отключения в местах повышенной опасности поражения электрическим током слышали, пожалуй, все. Однако многие электрики, среди которых часто встречаются профессионалы, почему-то убеждены, что в двухпроводной сети невозможно, что это приведет ни к дорогостоящей модернизации электросети в помещении, ни к отказу от УЗО вообще.

Однако такой предрассудок неверен по самой своей сути, ведь на УЗО всего два контактных разъема, а заземляющий провод прикрепить просто некуда! Да и принцип работы таких устройств совершенно не требует от меня заземления.

Подтверждено — это множество случаев, когда Узо, подключенный к трехпроводной сети, в которой есть заземление, вполне исправно и долго функционирует, даже несмотря на повреждение земли (например, циркулирующий провод) продолжает выполнять свои защитные функции.

Примечание: Узо имеет смысл ставить даже с обычной двухпроводной схемой подключения, где присутствуют только фаза и ноль. А для большей наглядности и лучшего осознания необходимости установки дополнительной защиты определим, как работает УДО, а после — представим типичную бытовую ситуацию.

По сути, УЗО можно считать своеобразным «калькулятором». Схема подключения Узо без заземления очень просто — через устройство проходят фазный и нулевой провод, нагрузка на который тщательно отслеживается и сравнивается.При повреждении электропроводки или потребителя в электросети появляется так называемый ток утечки — тот самый ток, который пробивает поврежденную изоляцию. Величина этого тока обычно чрезвычайно мала — десятки и сотни миллиампер — но достаточна, чтобы нанести серьезный ущерб здоровью человека.

Устройство защитного отключения — сравнивает ток, прошедший по фазному и нулевому проводу, и, в случае отклонения этих значений, контакты блокируются, тем самым прерывая подачу электричества на поврежденный участок сети. .От теории перейдем к вполне понятной бытовой ситуации.

Например, у вас дома в ванной стоит стиральная машина. Электропроводка двухпроводная фаза и ноль, без заземления. Узо тоже не устанавливается. А теперь представьте, что у машинки была повреждена изоляция и фазный провод, стал касаться металлического корпуса машины, т.е. металлический корпус машины оказался под напряжением.

Теперь вы подходите к пишущей машинке и касаетесь ее корпуса. В этот момент вы становитесь проводником, и через вас будет проходить электрический ток.Электрический ток будет проходить через вас, пока вы не отпустите металлический корпус. Тем временем вас трясет и колотит от протекающего тока и надеется на защиту, которая отключит поврежденный участок. Надеяться здесь только на собственную силу воли (или потерять сознание и упасть).

Если бы было установлено Узо. при прикосновении к металлическому корпусу, на который было подано напряжение, RCO моментально почувствовал утечку тока и сработал, отключив поврежденный участок.

Видны признаки «перекоса» тока на фазе и нулевом проводе. Сработала бы автоматика, и машина просто осталась бы обесточенной.И мужчина едва успеет почувствовать легкое тикание в теле и будет больше озадачен звонким щелчком реле из коридора, чем необычными ощущениями.

И это время настолько мало, что человек практически не ощущает электрического тока. В Интернете есть видео об испытании Узо. Так там человека специально принимают за оголенный провод, который подключен к устройству защитного отключения, человек коснулся проводов — моментально сработало УДО (даже дискомфорта не почувствовал).

Внимание! Использование УДО очевидно, а в двухпроводной системе электроснабжения наличие таких устройств на наиболее опасных участках электросети просто необходимо.

Надеюсь вас разгрузили, что Узо обязательно нужно установить , вне зависимости от того, есть у вас в доме заземление или нет. Кроме того, если у вас двухпроводная система питания, то необходимо установить устройство защитного отключения. Не прислушивайтесь к советам, что мол в такой сети работать не будет или будет работать постоянно.

Перед изготовлением подключение УЗО без заземления Напомню один важный момент.

Примечание: Особенностью устройств защитного отключения является отсутствие защиты от перегрузок. Поэтому их требуется комбинировать из обычных «автоматов». . В этом случае схема подключения может быть разной.

В общем, есть два варианта. На весь дом можно поставить одну общую схему, настроив тем самым даже прикроватные светильники. Но только устройства, способные пропустить через себя 40-60а, заметно дороже менее мощных собратьев, а в случае реле выяснить причину будет сложно — надо проверять каждый электроприбор.

Вдобавок отключение электричества во всем доме Сразу доставляет массу неудобств — несохраненные документы в компьютере, «зависимый» кондиционер, отключенный водонагреватель или стиральная машина — перечислять можно долго.

Если вы решили установить одно УДО на всю группу потребителей, схема подключения УДО без заземления будет выглядеть так:

Вариант второй — установка отдельного, менее мощного УЗО для каждой из «опасных» линий: санузел, подвал, гараж, кухня.В этом случае в щите будет больше свободного места, а цена трех-четырех устройств будет даже выше, чем одного, но мощного — однако надежность всей системы питания повышается, и поиск причины отключение сводится лишь к осмотру одной-двух розеток.

Опытные электрики советуют также подойти к подбирая мощность УДО — Он должен быть немного выше, чем тот автомат, который будет стоять с ним в паре.

Причина проста — автоматический выключатель с защитой от перегрузки срабатывает далеко не сразу (от нескольких секунд до десятков минут), а превышение номинального тока, проходящего через УЗО, может вызвать его пробой.

Пример: Если у вас в щите два автомата, то вся квартира запитана полностью (освещение и розетки), от второго запитан только бойлер в ванной. Установите на каждую линию индивидуально свое устройство защитного отключения: отдельный контур на розетки и отдельный УзО не водонагреватель.Хотя, конечно, дороговато, но все же безопасность превыше всего.

Примечание: Желательно разделить сеть, т.е. подключить на отдельной машине все розетки в квартире и отдельно освещение. Для освещения потребуется протянуть отдельный кабель от заслонки в квартире.

Так как в квартире обычно вся проводка закрыта в стенах, максимум, что можно сделать, это протянуть отдельный кабель от створки в квартиру до первой распределительной коробки. и подключить освещение только в коридоре, в остальных комнатах подключить освещение от этого кабеля не удастся.Поэтому освещение и розетки обычно остаются на одной машине.

Для подключения устройства защитного отключения выберите автоматы серии ВД 1-63 с номинальным током 16 А и дифференциальным током 30 мА.

Внимание! Совмещать нули после Узо нельзя — это ошибка подключения УЗО. В щите сделайте подключение так, чтобы фаза шла через автомат, а ноль снимался с корпуса щита. Для подключения УДО отключаем питающий кабель от выключателя (фаза) и от металлической части экрана (ноль).

Установив УзО в щиток, приступаем к подключению. На выходных клеммах прибора сразу подключаем кабель фазы и нулевого питания (на квартире к одному УДО, на котле ко второму).

Для ввода устройства фазы защитного отключения запускаем выключатель с выходной клеммы, на вход нулевого входа снимаем ноль. Таким образом, нулевые жилы проводов, вышедших из УЗО и идущих в квартиру, больше не совмещаются с другими нулями (нет связи с корпусом панели).

Подключение выполнено. Для того, чтобы проверить сам NEO, как он себя ведет в работе, не будет ли ложных срабатываний при неправильном — нужно включить автомат перед устройством защитного отключения и конечно само устройство, затем создать нагрузку ( включить любое устройство в розетке). Если выключение не происходит, можно считать, что все подключения выполнены правильно.

Внимание! После подключения дипаптайма или Узо необходимо проверить их на герметичность.

Как в этом случае проверить Узо на спусковом крючке? Конечно с помощью кнопки ТЕСТ. Для этого, когда устройство включено, нажмите кнопку, если вы нажмете кнопку, он сразу выключится — значит правильно.

П.С. Обязательно подписывайтесь на новости информационного портала article.aZBUKAINFO — TLT. RU »и получите свежую, полезную информацию о своем доме — сделайте сами, об оптимизации бюджета, полезную информацию по строительству дома, купле-продаже квартир, аренде и всему, что связано с недвижимостью.Хотите оперативно узнавать о новых статьях — установите виджет Яндекс.

Если вы не уверены в своих силах и полученных знаниях, опасаетесь за свою жизнь и своих близких, беспокоитесь о безопасности своего дома — Специалисты компании помогут Вам в решении всех насущных проблем и вопросов.

Защищает электропроводку в частном доме или квартире от токов утечки, но при этом не защитит провода от КЗ и перегрузки электросети.Вот почему этот продукт устанавливается с автоматическим выключателем. Далее мы рассмотрим, как правильно составить схему подключения однофазного Узо к сети с заземлением и без него!

Лучше всего устанавливать изделие после электросчетчика, но перед машиной.

Вашему вниманию 4 типовые схемы подключения УЗО в однофазной сети.

Подключение одного общего AVDT:

Монтаж нескольких устройств защитного отключения для каждой группы:

Подключение нескольких устройств защитного отключения с вводным AVDT:

Установка в двухпроводной сети (без заземления):

Обратите внимание, что подключать устройство нужно сверху, последний рисунок предоставлен только для наглядности, чтобы вы понимали, как монтируется УДО в сети без заземляющего проводника.Также обратите внимание, что каждый из вариантов имеет следующую последовательность подключения элементов: вводный автомат — счетчик — УЗО. Такая схема максимально защищает вашу проводку от всех видов угроз.

• Если в проводку в частном доме или квартире будет не один мощный электроприбор, то каждую группу проводов лучше установить на отдельное устройство защитного отключения. Эта опция позволит вам управлять каждым устройством по отдельности и по очереди при проблемах отключать электричество не во всей розетке, а только в определенном месте.
• Если электросеть будет простая, без мощной бытовой техники, лучше использовать. Этот блок одновременно защищает сеть не только от токов утечки, но и от КЗ вместе с перегрузками (функции АВ).

В видео ниже наглядно рассматриваются предоставленные варианты монтажа автоматического выключателя дифференциального тока, а также поясняется, где каждый из способов подключения является рациональным.

Узо (защитное отключение) подключается по разным схемам.Вы не допустите ошибок, если сначала поймете, как нельзя это связать.

Подключение вот по такой схеме:

при установке УЗО сразу после счетчика Не правильно .

Перед устройством всегда должен быть установлен автоматический выключатель.

Исключением может быть только установка вместо дифференциального автомата (АД).

У такой схемы подключения есть недостаток — в случае утечки тока на одном из потребителей (стирка, эл.Табличка, электронная почта. Чайник …), сработает защита и отключит питание всей квартиры, что не очень удобно. И возможность подачи напряжения даже для освещения полностью исключить не будет. А представьте, что поломка произошла в темноте … Ремонт будет очень сложным.

Когда я сдаю квартиру в ремонт, я предлагаю своим покупателям устанавливать УЗО на каждую отдельную линейку потребителей (стиральная машина, бойлер, электронная пластина, группа розеток, питание в ванной, теплые полы…). А, например, на освещение и кондиционирование устанавливайте только автоматические выключатели.

Схема подключения получается, примерно такая:

Этот вариант на порядок дороже обычного и увеличенного количества устройств может не поместиться в распределительный щит, но за комфорт и безопасность нужно платить. А место в щите можно сэкономить, если вместо выключателя с УЗО установить DIF. машина. Места занимает меньше, а функции выполняют те же, что и АВ и УЗО вместе взятые.

Однофазная электрическая сеть знакома каждому дому. Вне зависимости от того, эксплуатируется ли частный дом или муниципальная квартира, пользователи в любом случае активно потребляют электроэнергию.

Этот вид энергии пока что невозможно полностью обезопасить. Поэтому актуальной задачей является подключение УЗО к однофазной сети без заземления — специального устройства, значительно повышающего степень безопасности при использовании электроэнергии.

Разберемся вместе в наиболее распространенных схемах подключения ДУО к однофазной сети, а также определимся с порядком работы по подключению.

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск поражения электрическим током сохраняется всегда. Поэтому важно своевременно позаботиться о безопасности.

Устройство защитного отключения интерпретируется аббревиатурой «UDO» на техническом языке.

С точки зрения дизайна это выглядит не самым сложным образом среди современного электрооборудования. Тем не менее, функция защиты достаточно качественная и надежная.

Похоже, так выглядит функционал электросистемы, с помощью которого осуществляется эффективная защита пользователей с электрическими сетями, а также защита различного бытового оборудования

Следует отметить, что есть на основе которых В каждом конкретном случае организована определенная схема защиты:

• , обеспечивающая безопасность прикосновения;
• упреждающее техническое повреждение;
• Противодействие пожарной опасности.

Каждое устройство с определенным функционалом отличается от других конструкций рабочими параметрами, в частности — номинальным током и током отключения.

Внешний вид устройства с малым током отсечки. При эксплуатации бытовых сетей такие устройства применяются для защиты людей от непреднамеренного контакта с электрическим потенциалом при аварийной утечке

Самым чувствительным устройством, конечно же, является Узо, предназначенное для блокировки источника питания в случае непреднамеренного прикосновения людей к сети. Актуальные детали схем. Диапазон отсечки по току для таких устройств находится в пределах 10-30 мА.

Лучшие схемы подключения УЗО

Для линий бытовых электрических сетей характерно введение УЗО без «земли».Основную долю схемных решений бытового сектора составляет одна однофазная разводка, где в принципе всего две линии: фазная и нулевая.

Особенности схем без заземления

Схема устройства электрической цепи без заземления обязательно выполняется с учетом включения автоматической защиты по «КЗ» (короткое замыкание) и тока перегрузки.

Это очевидный фактор, потому что отдельные устройства UDO не предназначены для защиты от таких явлений.Эти устройства спасают только от токов утечки.

Автоматический выключатель примерно такой как правило, как правило, в схеме для организации защитного отключения от перегрузки сети. Конструктивное исполнение УЗО не предполагает данного типа отсечки.

Диапазон токов отсечки и технические выключатели несколько отличаются от рабочих параметров защитных УзО.

Между тем существуют универсальные отключающие устройства, сочетающие в себе функцию выключателя и защиту от непреднамеренного прикосновения к электрической шине, генерируемой током.

Каждое защитное устройство конструктивно предполагает переключение обоих проводов питающего кабеля — фазы и нуля.

При этом, выполняя монтаж проводки, следует аккуратно подсоединить жилы к рабочим клеммам. Неправильная установка грозит повреждением защитного устройства, что приведет к неработоспособности защитной системы в целом.

Classic опциональная опция

В зависимости от технической нагрузки (количества бытовой техники) и количества комнат в квартире или доме может работать как одна полная сеть, так и сеть, состоящая из нескольких подсетей.

Простейшая на первый взгляд схема включения устройства в пользовательскую сеть, имеет свои нюансы. Поэтому неправильное подключение грозит не просто выходом из строя самих защитных устройств, но чревато опасной эксплуатационной ситуацией.

Для первого случая обычно достаточно одного устройства для организации защитного отключения. Исходя из параметров потребляемого тока или общей потребляемой мощности, в этом случае выбирается защитный аппарат по номинальному току и определяется ток отключения.

Для второго варианта инструменты вводятся в каждую из существующих подсетей. При этом, как правило, все установленные УЗО комплектуются автоматическими выключателями, рассчитанными на энергопотребление одной подсети.

Примерно так выглядит схемное решение для реализации УЗО в классическом варианте подключения. Такой простой вариант разводки обеспечивает защиту квартирной (домашней) сети в целом — полное обесточивание

Классическое исполнение схемы включения УЗО «без земли» традиционно выполняется следующим образом:

1. к машине подводится главный питающий кабель, состоящий из двух жил (фаза, ноль).
2. От выключателя обе жилы подводятся к электросчетчику.
3. Далее от электросчетчика два питающих провода включают вводные выводы УЗО.

После защитного устройства, для варианта без подсетей дублирующий автоматический выключатель ставить нельзя, но в некоторых случаях специалисты рекомендуют его.

Если используется схема с подсетями, то после Узо для каждой ветки нужно ставить отдельную машину.

Несколько модернизированных проводок с одним УЗО и отдельным автоматом для каждой подсети.Принцип работы практически аналогичен «классическому», но благодаря дополнительным автоматам легче определить неисправность.

Таким образом, фазные жилы, отходя от устройства защиты, питают рабочие сети через дополнительные автоматические выключатели.

Нулевой ток, также проходящий через схему устройства отключения, отображается на общей нулевой шине, откуда он распределяется по линиям нулевого ответвления для подключения нагрузки.

Какая схема включения лучше?

Самая лучшая или худшая схема — эти понятия чисто поверхностные.Насколько действенной может быть та или иная схема — вот в чем вопрос.

И тут даже неспециалисту ясно, что многоступенчатый вариант, в котором используются разные уровни защиты, эффективнее любого другого упрощенного.

Также разновидность классической схемы с добавлением RCO с двумя линейными машинами. Одна из машин обычно ставится на линию питания мощной кухонной техники, вторую — на освещение и розетки других помещений

Поэтому схема устройства электроснабжения с подсетями, когда используется один общий Узо и дополнительные устройства защиты на каждой из ветвей электрочашей явно предпочтительнее.

Построение такой схемы, как правило, предполагает установку основного защитного устройства с током отключения 100-300 мА. А дополнительные устройства, распределенные по отдельным ветвям общей цепи, не имеют тока отключения 30 мА.

Таким образом обеспечивается двойная защита — от огня и от случайного прикосновения.

Преимущества построения энергетической сессии таким способом проявляются еще и в том, что при срабатывании обычно отключается только отдельный участок бытовой электропроводки, а не общая зона питания.В таких условиях отключения обнаружить утечку тока намного проще.

С другой стороны, так называемая расширенная схема включения УЗО без заземления обременительна для пользователя с точки зрения удорожания строительства.

Понятно построение многоступенчатой ​​защиты, и в этом случае потребуются более существенные финансовые вливания, чем упрощенная версия.

Схема Узо в частном доме

Муниципальные образования обычно не создают особых проблем с защитными функциями, за исключением откровенно старых построек.

Сеть муниципальных домов обычно обслуживается службой. Но в частном доме такие вопросы хозяевам часто приходится решать самостоятельно.

Распространенная и часто применяемая на практике схема распределительной сети в частном доме. Как видно из графиков, применяется несколько защитных устройств, которые отсекают обслуживаемые подсети с разными утечками тока.

Правда, дилетант в таких делах не рекомендуется. А если вам необходимо организовать надежную схему подключения с использованием УЗО, следует обратиться к энергетикам.

Проекты частного домостроения, особенно современные, представляют собой достаточно сложные схемы для решения энергетической защиты.

Рассмотрим один из них для устройства в частном доме:

1. Всего 5 защитных устройств с разбросом токов отсечки от 10 до 300 мА.
2. В качестве первичной защиты от «KZ» и возможного нормирования используется ток 300 мА.
3. Два универсальных устройства на 30 мА используются для освещения и розеточной группы.
4. На линии электропередачи помещения с агрессивной средой и там, где требуется повышенная защита, устанавливаются высокочувствительные устройства на 10 мА.
5. Вся цепочка делится на подсети в зависимости от назначения.

Функциональность такой схемы можно описать следующим образом. Первое устройство — 300 мА RCO — выполняет функции пожарной блокировки.

Однако для этого устройства отсечка характерна для суммарного тока утечки из всех подсетей, если это значение превышает допустимый параметр.

Внешний вид защитного устройства, предназначенного для отключения при возникновении опасности возгорания из-за аварийного состояния сети.Такие УЗО по дифференциальному току 300 мА относятся к устройствам противопожарной защиты

Вслед за пожарной системой универсальные, гарантирующие срабатывание и при обнаружении «КЗ» и утечек тока более 30 мА.

Обслуживаемая зона для Узо этой подсети — линия, питающая освещение и группу розеток.

Наконец, своеобразную третью ступень защиты образуют высокочувствительные устройства на 10 мА, которые, по сути, обслуживают зоны, в которых условия требуют особого подхода — ванная, детская.

Устройство с высокочувствительной защитной характеристикой, с дифференциальным током переключения 10 мА. Как правило, его применяют при организации электрических цепей в помещениях с повышенной опасностью поломки или в детских комнатах

Вариант защиты дачного хозяйства

Современные проекты дачных хозяйств все чаще выполняют полноценное строительство инфраструктуры, которая не уступает жилому сектору по размещению на постоянной основе.Очевидно, что для дачных построек актуальным становится комплексный фактор защиты.

Однако в отношении таких хозяйств требования электробезопасности обычно несколько занижены по сравнению с реальным жилым сектором.

Поэтому здесь традиционно используются упрощенные схемные решения с использованием универсальных RCO на ток отсечки 30 мА.

Такой тип защитных устройств обеспечивает достаточно эффективную защиту от случайных контактов с электрическими зонами, где возможна утечка тока.

Дополнительно в том же исполнении прибора предусмотрена блокировка при техническом повреждении оборудования или проводки.

Помимо УзО, дачная электропроводка также оборудована защитными машинами — обычно одна на линии света и линии электрических розеток.

Наиболее часто используемый прибор с дифференциальным током 30 мА. Считается своего рода универсальным устройством, так как теоретически способно блокировать питание как при коротких замыканиях, так и в случае непреднамеренных прикосновений

Если требуется работа дополнительного оборудования, оно подключается к уже существующей схеме через дополнительный автоматический выключатель.

Порядок подключения

В первую очередь следует позаботиться о соблюдении всех необходимых мер безопасности при выполнении данного вида работ.

Отключите питание на месте установки, обеспечьте процесс хорошим инструментом.

Далее при проведении электромонтажных работ будет соблюдаться ряд правил:

1. Монтаж выполняется строго по заранее подготовленной схеме.
2. Устройство монтируется внутри электрического щита рядом с автоматами.
3. Устройство, закрепленное в экране, подключается к другим компонентам посредством проводников с поперечным сечением не менее 2,5 мм (медь). Важно использовать C, нанесенный на корпус защитного аппарата.
4. После завершения монтажа и подключения проводов проверьте правильность соединений и отправьте в раздел «Электропитание».
5. Проверьте работу прибора, нажав кнопку «Тест».

Как правило, указанное устройство успешно проходит тестовый режим.

Если этого не произошло — прибор не заработал, значит, расчеты были произведены некорректно или в схеме прибора есть дефекты. Затем следует заменить RCO.

Выводы и полезное видео по теме

На видео рассказывается о нюансах и показаны детали подключения защитного устройства в условиях эксплуатации электропроводки, выполняемой по системе TN-C.

Завершая обзорный материал возможных схемных схем с УЗО, необходимо отметить актуальность использования этих устройств.Применение устройств отключения по остаточным токам — это существенное повышение уровня безопасности при использовании электрических сетей. Главное — правильно выбрать и правильно подключить устройства.

Если у вас есть опыт подключения RCO к однофазным сетям без заземления, поделитесь им с нашими читателями. Расскажите, на какие моменты нужно обратить внимание, может быть, вам известны какие-то тонкости связи, о которых мы не упоминали в нашем материале? Оставляйте свои комментарии и задавайте вопросы в блоке под статьей.

С электронным управлением, например, ДИФАВТОМАТОМАТОВ IEK AD 12, IEK AD 14, при обрыве фазного или нулевого проводника обесточивается питание электронной схемы управления и перестает работать дипсощита. Есть дифрела с электронной схемой управления, в которой при пропадании питания потребитель отключается на стартер вроде. Для подключения потребителя после возобновления питания необходимо вручную включить этот тип дифференциала. Этот тип дифференциала может использоваться для питания электроприборов, где напряжение становится опасным после того, как исчезновение напряжения опасно.

С неправильно сделанным может быть опаснее, чем без заземления !!!

Заземление без схемы или повторной сборки запрещено !!!

Внимание !!!

Не подключайте клеммы «Земля» розеток и электроприборов, защищенных только автоматами, защищающими только проводку от короткого замыкания в цепи фаза-нейтраль и фаза фаза, к естественному, искусственному и особенно самодельному заземлению. Вы подвергаете себя и окружающих смертельной опасности.Машины срабатывают только от токов, во много раз превышающих номинальную. Естественное, искусственное и особенно самодельное заземление в подавляющем большинстве случаев имеет сопротивление, которое не может создавать такие токи и соответственно производить защитное отключение автоматов в течение нормированной безопасности 0,4 секунды.

Например, если на подстанции заземление нейтральное, то по правилам будет 4 Ом с учетом повторных заземлений и ваше заземление тоже будет 4 Ом и в одном из электроприборов оно пробьет все В заземленных корпусах электроприборов, соединенных с землей, через проводники защитного заземления появится опасный потенциал 110 вольт.Если сопротивление вашего заземления превышает 4 Ом, опасная нагрузка на корпуса электроприборов будет еще больше.

Например, широко распространенный автомат с характеристикой на 16 ампер Ток для обеспечения безопасного времени защитного отключения 0,4 секунды должен превышать номинал автомата в 5-10 раз, то есть для уверенного отключения за 0,4 секунды ток, проходящий через машину, должен быть не менее 160 ампер.

Если сопротивление на каретке и локальном заземлении поддонов 4 Ом, то ток при однофазном КЗ на землю через эту машину будет i = В / Р, 220 вольт / (заземление подстанции 4 Ом + 4 Ом местная земля) = 27.5 ампер, это без учета сопротивления самой линии. Если учесть, то тока получится еще меньше. Автомат С16 от тока 27,5А не выключится через 0,4 секунды, отключение произойдет примерно через 40-180 секунд от тепловой защиты автомата перегрузки. Все эти 40-180 секунд на токопроводящих электроприборах и других электрически подключенных предметах будут ниже 220 вольт, но опасный потенциал. Также все эти 40-180 секунд проводка должна выдерживать ток 27,5А, чтобы не произошло возгорания.

Достичь сопротивления заземления даже 4 Ом тремя контактами, особенно в форме треугольника, очень проблематично.

Теперь посчитаем, каким должно быть общее сопротивление заземления, чтобы ток короткого замыкания 160 ампер и автомат отключился за 0,4 секунды через мотор С16. R = В / А, 220 вольт / 160 ампер = 1,375 Ом, добиться такого суммарного сопротивления на подстанции и локальном заземлении не всегда возможно даже профессиональным изгоям с опытом и приборами.Машины С25, С32, С40 и др. Вообще не работают при суммарном сопротивлении заземлений 8 Ом на подстанции и местные.

Внимание !!!

Не подключайте отводы «Земля» розеток, электроприборов, металлических корпусов электроприборов к трубам и сторонним токопроводящим предметам здания.

При пробое на корпусе электроприбора с трубопроводом или другим сторонним токопроводящим элементом автоматы могут не работать по многим причинам.Под напряжением сети будут находиться все токопроводящие объекты, в том числе в соседних квартирах и домах. Как следствие, неминуемо массовые смертельные повреждения от поражения электрическим током и опасность пожара!

В любой момент заземленная труба может перестать так быть, например, при ремонте труб или в месте соединения резьбовых соединений из-за коррозии. Сейчас все чаще используются пластиковые трубы, поэтому трубы не могут быть естественным заземлением, тем более защитным проводником.

Некоторые некомпетентные публикации, в том числе на сайтах компаний, имеющих лицензию на электромонтажные работы, рекомендуют такую ​​смертоносную и уголовно ответственную псевдозащиту, как использование труб в качестве естественного заземления или повторной сборки, а остальные подавляющее большинство публикаций не допускаются. издавать эти издания людям плохо или не вообще Ничего в электрике.

При централизованном отоплении, водо- и газоснабжении в частном доме рекомендую при въезде на участок или, в крайнем случае, при входе в дом ломать металлические трубы пластмассовыми муфтами, которые используются для защиты от земли.

Сделано неправильно, когда нейтральный обрыв смертельно опасен, даже если есть UDO !!!

Внимание !!!

Не подключайте розетки «Земля» в домах с двухпроводной проводкой, электроприборы, имеющие такой вывод, а также металлические корпуса электроприборов к нулевому проводу электропроводки, то есть не присоединяйте розетку «земля» розеток и электроприборов. Некоторые совершают такую ​​смертельную ошибку, вынеся из «земли» клеммы розетки или электроприбора провод в щитке и там они замыкаются или, что еще хуже, соединяются перемычкой «земля» с заземлением. розетка с нулевым проводом.

В любой момент, в любом месте обрыв нейтрального провода, обычно вспоминается возгорание почти всех электроприборов, включенных в сеть, по ошибке фаза и нейтраль будут заменены местами и нейтралью, это дает возможность перегонять провода на воздушных линиях, после чего опасное напряжение сети сети появится на огибающих корпусах электроинструментов.

В ПУУ описывается соединение токопроводящих поверхностей электроустановок, к которым обслуживаются лифты, насосные станции, трансформаторные подстанции, щиты развертывания, которые обслуживаются квалифицированным персоналом, а не бытовые электроприборы с однофазным питанием.Согласно п.п. Пуэ 7 1.7.132, не допускается совмещение функций нулевого защитного и нулевого рабочего проводников в цепях однофазного и постоянного тока.

7.1.45. Подбор сечения жил следует проводить согласно требованиям соответствующих глав ПУЭ. Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии для пайки однофазных нагрузок должны иметь сечение нулевых рабочих (N) проводов, равное сечению фазных проводов. .Трехфазные четырех- и пятипроводные линии питания трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводов, равное сечению фазных проводов, если фазные проводники имеют сечение до 16 мм2 на медь и 25 мм2 алюминием, а на больших сечениях — не менее 50% сечения фазных проводов. Сечение жил должно быть не менее n проводников и не менее 10 мм2 для меди и 16 мм2 для алюминия, независимо от сечения фазных проводов.Сечение проводников должно быть равным сечению фаз при последнем 16 мм2, 16 мм2 при участках фазных проводов от 16 до 35 мм2 и 50% участков фазных проводов при больших участках. Сечение жилы, не входящей в кабель, должно быть не менее 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии.

На фотографиях половые щиты жилых многоквартирных домов, с двухпроводной разводкой квартир, в которых отсутствует PEN-проводник, соответствующий современным нормам токопроводящих проводов, и уж тем более PE-проводник.Только ветхие токопроводящие жилы, которые в некоторых щитах запрещены, даже по старым правилам, обрывы на каждом этаже, выполнены из алюминиевого провода сечением около 6 мм, что не соответствует современным нормам сечения, к к которому подключены нейтраль счетчиков и сам экран и, соответственно, не может выполнять защитные функции. Нейтральные квартиры подключаются напрямую к счетчикам. Также отсутствует привязка к контуру заземления здания.

Может фото снимут, чтоб не коробило непонятно где.

Для защиты от поражения электрическим током в домах с двухпроводной разводкой, особенно если есть дети, бойлеры, джакузи, стирка, микроволны, разборка и т. Д. Единственно правильным вариантом является установка в первую очередь 10 Мампер Узо после вводной машинной или квартирной вилки .

Самый оптимальный вариант — после автомата каждой группы поставить УЗО 10 мА, а после вводного автомата поставить дубликат УЗО 30 мА.

Не помешало бы вместо пары имеющихся пробок или черной однополюсной машины поставить двухполюсные автоматы с характеристикой В, которые одновременно отключали бы фазу и нейтраль. Или сделайте квартиру щитом и разделите и защитите разных потребителей автоматики членскими ставками.

Внимание !!!

Если трехпроводная проводка уже проведена и подключена, а заземление как таковое отсутствует или еще не выполнено, отключите все розетки, люстры и другие электрические приборы и защитные шины в защитном проводе экрана и заизолируйте.В случае выхода из строя одного из устройств под опасным напряжением сети, через защитный проводник окажутся все токопроводящие электроприборы, особенно это опасно при отсутствии УДО. Кроме того, при подключенных защитных проводниках и уровнях заземления статические и емкостные токи всех подключенных электроприборов суммируются через защитный проводник, в результате чего возможно смертельное поражение электрическим током исправных электроприборов. Поэтому перед отключением защитных проводов нужно вынуть все вилки из розеток, полностью отключить электричество.

От поражения электрическим током в первую очередь защищает УЗО, хотя правила прерывают УЗО в качестве дополнительной защиты, автомат защищает проводку от короткого замыкания, заземление снимает статические, емкостные токи электроприборов и, не полностью, снижает опасный потенциал. Следовательно, стоимость УЗО нельзя сравнивать с человеческими жизнями. Мой друг, от удара током, в ванной умер сын!

Тем, кто ничего не разбирается в электрике, нужно найти переходник со встроенным диффузором, который входит в розетку, а вилка электроприбора включена, правда, в ней есть дифтомат на ток утечки 30 мА. и защитный ток 16а.Использование такого адаптера в любом случае значительно повышается при использовании любого электрического прибора.

Установка розеток, выключателей, электроприборов в ванной без использования 10 Mamper Uzo смертельно опасна!

Узо условное графическое обозначение. Условные обозначения плоских схем электропроводки

Никто, независимо от того, насколько талантлив и искусен, не может научиться понимать электрические чертежи без предварительного ознакомления с символами, которые используются в электрическом блоке почти на каждом этапе.Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у электрика, который досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзей на сайте «Электрика в дом». Сегодня хотелось бы обратить внимание на один из исходных вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта.

Кто-то ее сам, кто-то предоставляет заказчику.Среди множества этой документации вы можете найти копии, в которых есть различия между условными обозначениями, теми или иными элементами. Например, в разных проектах одна и та же коммутационная машина может отображаться графически по-разному. Ты встречал?

Понятно, что обсудить обозначение всех элементов в рамках одной статьи невозможно, поэтому тема этого урока будет сужена, и сегодня мы обсудим и рассмотрим, как это выполняется.

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми гостами и правилами маркировки электрических элементов и оборудования на схемах и чертежах.Многие пользователи могут со мной согласиться, утверждая, что для того, что мне нужно знать ГОСТ, я просто занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженеры-конструкторы и профессора вузов.

Уверяю, что это не так. Любой уважающий себя специалист должен не только понимать и уметь читать электрических схем Но я должен также знать, как различные устройства связи, охранные устройства, устройства учета, розетки и выключатели отображаются графически отображенными на схемах.В общем, активно применяйте проектную документацию в своей повседневной работе.

Обозначение УДО по однолинейной схеме

Основные группы обозначений УЗО (графические и алфавитные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как единичное неточное указание или отметка может привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных к электромонтажу, и вызвать трудности при установке электросвязи.

В настоящее время любое обозначение УЗО на схеме может быть представлено двумя способами: графическим и буквенным.

На какие правила я должен ссылаться?

Из основных документов на электрические схемы, относящиеся к графическому и буквенному обозначению коммутационных аппаратов, являются следующие:

1. — ГОСТ 2.755-87 ЭКЗП «Обозначение условного изображения в электрических схемах коммутационных и контактных соединений»;
2. — ГОСТ 2.710-81 ЭКЗП «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, для которых регламентируются обозначения в электрических схемах. Что дает нам указанный ГОСТ для изучения нашего вопроса? Стыдно признаться, но абсолютно ничего. Дело в том, что сегодня в этих документах нет информации о том, как должно выполняться обозначение УДО по однолинейной схеме.

ГОСТ

НА СЕГОДНЯШНИЙ ГОСТ Особые требования к правилам составления и использования графических обозначений Узо. Не давит. Вот почему некоторые электрические регистраторы предпочитают использовать собственные наборы значений и меток для маркировки определенных узлов и устройств, каждое из которых может несколько отличаться от их обычных значений.

Для примера посмотрим, какие обозначения нанесены на устройство самих устройств. Устройство защитного отключения Hager:

Или, например, RCO от Schneider Electric:

Во избежание недоразумений предлагаю совместно разработать универсальный вариант обозначений УЗО, на который можно ориентироваться практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать так — это выключатель, который при нормальной работе может включать / отключать ваши контакты и автоматически разблокировать контакты при появлении тока утечки. Ток утечки — это дифференциальный ток, возникающий при ненормальной работе электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеперечисленное в виде графика, то получается, что корректирующее обозначение УЗО на схеме можно представить в виде двух вторичных обозначений — выключателя и датчика, реагирующего на дифференциальный ток (трансформатор нулевой последовательности). что влияет на механизм отключения контактов.

В данном случае графическое обозначение УЗО по однолинейной схеме будет выглядеть так.

Как на диаграмме матовое покрытие dipaptime?

О обозначениях диффузоров в ГОСТ На данный момент также нет данных. Но, исходя из приведенной выше схемы, дифавтомат графически также может быть представлен в виде двух элементов — Узо и автоматического выключателя. В этом случае графическое обозначение дифатомата будет выглядеть так.

Буквенное обозначение УЗО на электрических цепях

Любому элементу в электрических схемах присваивается не только графическое обозначение, но и буква, обозначающая позиционное помещение. Такой стандарт согласован с ГОСТ 2.710-81 «Обозначения буквенно-цифровых в электрических цепях» и обязателен для применения ко всем элементам в электрических цепях.

Так, например, по ГОСТ 2.710-81 выключатели принято обозначать специальными буквенно-цифровыми позиционными обозначениями Таким образом: QF1, QF2, QF3 и т. Д.Корни (разъединители) обозначаются как QS1, QS2, QS3 и т. Д. Предохранители на схемах обозначены как FU с соответствующим порядковым номером.

Аналогично, как и с графическим обозначением, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов в схемах .

Как быть в этом случае? При этом многие мастера используют два варианта обозначений.

Первый вариант — использовать наиболее удобные буквенно-цифровые обозначения Q1 (для UDO) и QF1 (для AVDT), которые указывают функции переключателей и указывают порядковый номер устройства на схеме.

То есть кодировка буквы Q означает «переключатель или переключатель в силовых цепях», что вполне может быть применимо к обозначению УЗО.

Кодовая комбинация QF расшифровывается как q — «переключатель в силовых цепях», F — «защитный», что вполне может быть применимо не только к обычным автоматам, но и к дифференциалам. Автоматы.

Второй вариант — использовать буквенно-цифровую комбинацию Q1d — для УЗО и комбинацию QF1D — для дифференциального автомата.По приложению 2 к таблицам 1 ГОСТ 2.710 функциональное значение буквы Д — «дифференциал».

Я очень часто встречал в реальных схемах такое обозначение QD1 — для устройств защитного отключения, QFD1 для дифференциальных автоматов.

Какие выводы из вышеизложенного?

Как указывает УДО на однолинейной схеме — пример реального проекта

Как говорится в известной пословице «Лучше один раз увидеть, чем сто раз услышать», поэтому рассмотрим на реальном примере.

Допустим, у нас есть одноцентровая схема электроснабжения квартиры. Из всех этих графических обозначений можно выделить следующие:

Вход защитного отключения находится сразу после счетчика. Кстати, как вы могли заметить буквенное обозначение УЗО — QD. Другой пример, обозначенный как UDO:

Обратите внимание, что помимо элементов hugo наносится еще и их маркировка, то есть тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов.Далее переходим к клаксону и маркировке дифференциальных автоматов:

Линии розеток на схеме подключены через диф. Автомат. Подписка Dafavtomata на схему QFD1, QFD2, QFD3 и т. Д. И т. Д.

Еще один пример как указывает DIF.automates на однолинейной схеме магазин.

Это все, дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, эта статья была для вас полезной и вы нашли ответ на свой вопрос.Если есть вопросы, задавайте их в комментариях, с радостью отвечу. Поделимся вашим опытом, кто как указывает на своих схемах УДО и АВДТ. Буду признателен за репост в соцсетях))).

В данной статье рассматривается несколько примеров подключения УДО и дифференциальных автоматов.

Главное условие при выборе УДО и ДИФ. автомат соответствует селективности (ПУЭ . Раздел 3. ):

В электротехнике под «избирательностью» понимают совместную работу последовательно включенных устройств защиты электрических цепей (автоматические выключатели, УЗО, ДИФ.машина и т. д.) в случае аварии. На рис. 1 приведен пример такой схемы с учетом суммарного мигратора автоматических выключателей 40 А (4шт. По 10а), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от них. общая энергосистема только в той части, где произошла авария. Это достигается за счет срабатывания только автоматического выключателя, защищающего аварийный источник питания.

В целом, для избирательной работы автоматических выключателей при перегрузках необходимо, чтобы номинальный ток (in) автоматического выключателя от источника питания был больше в автоматическом выключателе от потребителей.

Условное обозначение УДО и ДИФАВТОМАТА на электрических схемах:

Обозначение УЗО по принципиальным электрическим цепям см. Рис. 2. Слева — однофазный УЗО с током отклика 30 мА, справа — трехфазный УЗО на 100 мА. Сверху развернутый образ, однокодированный. Количество полюсов при однолинейном представлении может быть изображено, а также количество (вверху) и количество капель. Условное обозначение дифаватата на концептуальных схемах см. На рис.3 и на однозначных схемах Рис. 4. Подписка QF.

Рис. Четыре
Рис. 3.

Цепи переключения УЗО:

По конструкции Узо разные производители могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 представлена ​​общая схема включения УЗО в различных исполнениях:

Узо двухполюсный Рис. 5 (а).

Четырехполюсные УзО, в которых резистор, имитирующий дифференциальный ток, подключен к фазному напряжению (рис.5 (б).

Четырехполюсные УзО, в которых резистор, имитирующий дифференциальный ток, подключен к линейному напряжению (рис. 5 (Б).

При включении КРАСНОГО (ДИФАВТОМАТОМ) в любом случае см. схемы, схема подключения указана на лицевой или боковой поверхности корпуса УДО, а также в паспорте технического устройства.

Ниже приведены схемы подключения УДО (рис. 6) и дифатомата (рис.

1. Вводная машина.
2. Прибор учета (электросчетчик).
3. УЗО или ДИФАВТОМАТ.
4. Автоматический выключатель (освещение обычно 6 ÷ 10 А, в зависимости от нагрузки ламп).
5. Автоматический выключатель (розетки, как правило, 16 ÷ 25 А, в зависимости от группы розеток).
6. Выключатель автоматический («розетка», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
7. Нулевой рабочий Н — шина.
8. Нулевой защитный перетяжной.

Дополнительную информацию о системе заземления и обратной сборки см. В разделе

Вернуться в раздел: ⇒ ⇔

Устройство защитного отключения (УЗО) относится к форме коммутационных устройств, работа которых заключается в операции автоматического отключения электросети или ее части при достижении или превышении определенного дифференциального тока.Его использование в значительной степени повышает электробезопасность потребителя, а также предотвращает возникновение аварийных ситуаций как дома, так и на производстве.
Тем не менее, несмотря на то, что схема включения УЗО на первый взгляд кажется простой, даже малейшие недочеты при подключении могут вызвать довольно серьезные поломки. Как не превратить средства защиты в источник неприятностей? Вы можете найти ответ на этот вопрос в этой статье.

Прежде чем углубляться в вопросы, касающиеся схемы установки УДО, рассмотрим особенности этих устройств, а также основные требования к ним, на основании которых и делается их выбор.В этой статье мы не касаемся индексации, так как углубление в нее требует серьезных знаний в области электротехники, а также отпадает эта необходимость в связи с тем, что выбор защитного устройства будет производиться исключительно на основании исходные данные. Для этого нужно выполнить несколько пунктов:

• Задумайтесь о необходимости подключения отдельного УЗО с автоматом или роттоматом.
• Определитесь с номинальным током устройства. Для автомата значение этого тока является точным, чтобы выбрать одну ступень выше текущего тока отключения, в том же случае, если используется DIFAVTOMAT, указанное значение должно быть равно текущему току отключения.
• Используя простой расчет, вычислите значение отсечки по извлечению (перегрузке). Для его расчета необходимо знать максимально допустимый ток потребления, а затем полученное значение умножить на 1,25. Далее необходимо отбить от таблицы значений стандартного диапазона токов. Если результат отличается по заданным параметрам, то он округляется в большую сторону.
• Определите допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но есть исключения.Выбор будет зависеть от типа проводки.

Если необходимо использовать «пожарное» УЗО, то следует определить тип и расположение вторичных «жизненных» устройств.

Узо устройство

Обозначение УДО по однолинейной схеме

Говоря о схемах и проектах, очень важно уметь правильно читать. Как правило, условно выполняется изображение УДО на графической и проектной документации наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных ее компонентов в частности.Условный образ устройства защиты можно сравнить с изображением обычного переключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельных переключателей. На однолинейной схеме опоры провода и элементы не рисуются визуально, а изображаются символически.

Этот момент подробно показан на рисунке ниже. На нем изображен двухполюсный УзО с током утечки 30 мА. Это указывает на цифру «2», расположенную в верхней части рисунка. Вокруг него видна пересекающаяся косая линия ЛЭП.Двухполюсное устройство продублировано внизу схематического изображения элемента в виде двух наклонных тарелок.

Обозначение УДО по однолинейной схеме

Разберем тип «квартирного» подключения защитного устройства с учетом наличия счетчика на примере, показанном на рисунке ниже. При более подробном ознакомлении с принципом подключения можно сделать вывод об оптимальном расположении УДО, которое должно быть максимально близко к входу.Это нужно делать таким образом, чтобы счетчик и основная машина располагались между ними. Тем не менее есть несколько ограничительных нюансов. Например, устройство общей защиты не может быть подключено к системе TN-C из-за его основных характеристик. Устаревший образец советских времен имеет защитный провод, который напрямую подключается к нейтрали, что становится причиной «несовместимости».

Устройство защитного отключения, являющееся устаревшим образцом советских времен с подключенным к нейтрали защитным проводом, не позволяет подключить к нему обычное устройство защиты.

Это лучший пример подключения UDO к заземлению. На схеме также есть желтые полосы, демонстрирующие принцип подключения дополнительных защитных устройств для групп потребителей, которые схематично расположены для соответствующих машин. В этом случае номинальный ток каждого вторичного устройства на пару ступеней превышает показатель назначенного автомата.

Но все это типично для современной проводки с учетом наличия «земли».

Типовая схема Узо на примере «квартирной» электросети

Для дальнейшего ознакомления с основами Узо обозначение в схеме необходимо выучить или по мере изучения статьи вернуться к нему.

Подключение УЗО без заземления. Схема и особенности

Отсутствие заземляющих цепей в домах — ситуация обычная, требующая больших усилий и знаний, потому что придется помнить основы электродинамики, но это не приговор. Главное соблюдать четыре обобщенных правила:

• Проводка типа TN-C не позволяет устанавливать дифатомат или общий Узо.
• Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
• Следует выбрать кратчайший «электрический» путь от защитных проводов розеток и групп розеток до входной нулевой клеммы УЗО.
• Каскадное подключение защитных устройств допускается при условии, что ближайшие RCO менее чувствительны, чем терминал.

Многие, даже дипломированные электрики, забывая или банально не зная принципов электродинамики, не задумываются о том, как подключить Узо без заземления. Предлагаемая ими схема обычно выглядит так: устанавливается общее защитное устройство, а затем все PE (нулевые защитные проводники) устанавливаются на входной ноль.С одной стороны, здесь, несомненно, просматривается разумная логическая цепочка, потому что защитный проводник не состоится. Но все намного сложнее.

• Может возникнуть кратковременный выброс в обмотке, который компенсирует расширение токов в фазе и нуле, называемый «антидифференциальным» эффектом. Возникает довольно редко.
• Более распространенным вариантом является неконтролируемое усиление удлинений, называемое «супердифференциальным» эффектом. Возникновение такой ситуации заставляет срабатывать устройство защиты без характеристики утечки.Однако серьезных поломок или поломок это не вызовет, а лишь принесет определенный дискомфорт при постоянном «стуке».

Мощность «эффектов» зависит от длины re. Если его длина превышает два метра, вероятность УЗО достигает от 1 до 10 000. Числовой показатель невелик, однако теория правдоподобия практически непредсказуема.

Схема подключения УДО в однофазную сеть

Так как в квартирах часто используется однофазное сетевое подключение.В этом случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для этого устройства, но мы рассмотрим наиболее распространенные, представленные на рисунке ниже.

Подключить устройство достаточно просто. В паспорте и на приборе указаны базовая маркировка и точка подключения фазы (L) и ноль (N). На схеме показаны вторичные машины, но их установка не является обязательной. Они нужны для распределения подключенной бытовой техники и освещения по группам.Таким образом, проблемная зона никак не повлияет на остальные части или комнаты квартиры. Важно учитывать, что установка предельно допустимых токов на автоматах не должна превышать уставки УЗО. Это связано с отсутствием в устройстве текущих ограничений. Внимательно относитесь к соединению фазы с нулем. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

Схема включения УДО в однофазную сеть, по мнению специалистов, должна располагаться в непосредственной близости от счетчика электроэнергии (рядом с источником питания)

Схема подключения УДО в однофазной сети

Ошибки и их последствия при подключении УЗО

Как и любая электрическая схема, схематическое изображение подключаемого устройства в общей сети должно быть составлено в том виде, в каком оно будет прочитано в будущем, без малейших изъянов.Даже самые скромные дефекты могут привести к выходу из строя системы в целом или самого Узо, а серьезные отклонения могут принести довольно серьезные повреждения. Ошибки могут быть самые разные, но среди них можно выделить ряд наиболее распространенных:

• Нейтраль и заземление подключаются после УЗО. В этом случае можно неправильно интерпретировать схему, подключив нулевой рабочий проводник, с открытой частью электроустановки или с нулевым защитным проводом.В обоих случаях результат будет идентичным.
• Узо может быть подключен не полностью по фазе. Предположение о такой ошибке приведет к возникновению ложного срабатывания из-за того, что нагрузка подключена к нулевому рабочему проводнику.
• Распространение по правилам подключения в розетках нулевого и заземляющего проводов. Проблема заключается при установке розеток, в которых допускается подключение защитного и нулевого рабочего проводов. В этом случае устройство будет работать даже тогда, когда в розетку ничего не подключено.
• Соединение нулей на схеме с двумя устройствами защиты. Распространенная ошибка — неправильное подключение в зоне зоны нулевых проводов обоих УЗО. Допускается из-за невнимательности и неудобства электромотора внутри стеновой панели. Оплошность приведет к неконтролируемым устройствам.
• Использование двух и более RCO усложняет операцию по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьезными. Тестирование не поможет, так как с ним работа устройства не вызовет нареканий.Но первое подключение электроприбора может вызвать ошибку и сработать все RCDO.
• Невнимательность при подключении фазы и нуля, если они взяты с разных УзО. Проблема возникает, когда нагрузка подключена к нулевому проводу, относящемуся к другому устройству защиты.
• Несоблюдение полярности подключения, что выражается в подключении фазы и нуля соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, в результате чего создаются условия для невозможности взаимосвязи магнитных потоков.Это говорит о том, что перед покупкой нового Узо следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
• Не учитывать подробностей при подключении трехфазного УЗО. Распространенная ошибка при подключении четырехполюсного УзО — использование выводов одноименной фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

Считывание схем невозможно без знания условных графических и буквенных обозначений элементов.Большинство из них стандартизированы и описаны в нормативных документах. Большинство из них были опубликованы еще в прошлом веке, а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается значком принцип «как кто-то придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и многим знакомы.

На схемах часто бывает два типа обозначений: графическое и буквенное, также часто проставляется номинал. По этим данным многие сразу могут сказать, как работает схема. Этот навык вырабатывается годами практики, и для начала необходимо понять и запомнить условные обозначения в электрических схемах. Затем, зная работу каждого элемента, можно представить конечный результат устройства.

Для составления и чтения различных схем обычно требуются разные элементы.Типов схем много, но в электрике обычно используются:

Есть еще много других типов электрических схем, но в вашей домашней практике они не используются. Исключение — трасса прокладки кабелей по участку, подача электричества в дом. Этот тип документа обязательно понадобится и будет полезен, но это больше план, чем схема.

Основные изображения и функциональные знаки

Коммутационные аппараты (переключатели, контакторы и др.) Построены на контактах различной механики.Есть замыкающие, размыкающие, переключающие контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе в рабочее состояние цепь замыкается. Прерывистый контакт находится в нормальном состоянии и при определенных условиях запускает цепь эрозии.

Переключающие контакты двух- и трехпозиционные. В первом случае работает одна цепочка, потом другая. Во втором — нейтральная позиция.

Кроме того, контакты могут выполнять разные функции: контактор, разъединитель, выключатель и т. Д.Все они также имеют условное обозначение и нанесены на соответствующие контакты. Есть функции, которые выполняют только мобильные контакты. Они показаны на фото ниже.

Основные функции могут выполнять только фиксированные контакты.

Условия однолинейных схем

Как уже говорилось, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, диафавтоматы, розетки, выключатели, выключатели и т.д. и взаимосвязь между ними.Обозначения этих условных элементов могут использоваться в схемах электрощита.

Основная особенность графических условных обозначений в электрических системах состоит в том, что устройства, аналогичные по принципу устройства, отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и выключатель различаются только двумя небольшими деталями — наличием / отсутствием прямоугольника на контакте и формой фиксированного значка контакта, на котором отображаются функции данных контакта. Контактор из обозначения прерывателя имеет только форму значка на неподвижном контакте.Очень небольшая разница, а устройство и его функции другие. За всеми этими мелочами нужно ухаживать и запоминать.

Также небольшая разница между условными обозначениями Узо и дифференциального автомата. Это тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело с катушками и контакторами. Они выглядят как прямоугольник с небольшими графическими дополнениями.

В этом случае вспомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных иконок.С PHOTEL все очень просто — лучи солнца ассоциируются со стрелками. Импульсное реле также довольно легко отличить по характерной форме знака.

Немного попроще с лампами и подключениями. У них разные «картинки». Соединительное соединение (типа розетка / вилка или розетка / вилка) выглядит как две планки, а разборное (типа клеммной колодки) — кружками. Причем количество пар флажков или кружков указывает на количество проводов.

Изображение шин и проводов

На любой схеме связь связана, и по большей части она осуществляется с помощью проводов. Некоторые связки представляют собой шины — более мощные проводящие элементы, от которых можно избавиться от ударов. Провода обозначаются тонкой линией, а места ответвлений / соединений — точками. Если точек нет — это не соединение, а перекресток (без подключения к электросети).

Есть отдельные изображения для шин, но они используются, если вам нужно графически отделить их от линий связи, проводов и кабелей.

На схемах крепления часто необходимо обозначать не только способ прокладки кабеля или провода, но и его характеристики или способ прокладки. Все это тоже отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображать выключатели, выключатели, розетки

Для некоторых типов данного оборудования утверждены стандарты изображений. Так, диммеры (световые клавиши) и кнопочные переключатели остались без обозначения.

Но все остальные типы переключателей имеют свои собственные условные обозначения в электрических цепях. Они бывают открытой и скрытой установки, соответственно группы иконок тоже две. Разница заключается в положении объекта на ключевом изображении. Чтобы понять схему, о каком типе переключателя идет речь, необходимо помнить.

Есть отдельные обозначения для двухблочных и тройных выключателей. В документации они называются «сдвоенными» и «встроенными» соответственно. Есть отличия и для корпусов с разной степенью защиты.Цены при нормальных условиях эксплуатации ставят переключатели с IP20, может до IP23. Во влажных помещениях (ванная, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки расписаны. Так что отличить их несложно.

Есть отдельные образы для переключателей. Это переключатели, позволяющие управлять включением / выключением света с двух точек (есть с трех, но без стандартных изображений).

Такая же тенденция наблюдается в обозначении розеток и групп розеток: розетки бывают одинарные, розетки сдвоенные, есть группы по несколько штук.Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных — с усиленной защитой корпуса (IP44 и выше), середина тонирована темным цветом.

Обозначение в электрических цепях: Розетка разного типа установки (открытая, скрытая)

Понимая логику обозначения и запоминая некоторые исходные данные (например, характерное изображение открытой и скрытой настройки разное), через некоторое время можно уверенно ориентироваться на чертежах и схемах.

Лампы на схемах

В этом разделе описаны символы в электрических цепях различных ламп и ламп. Здесь лучше обстоят дела с обозначениями новой элементной базы: есть даже вывески для светодиодных ламп и ламп, компактных люминесцентных ламп (хозяйственные). Приятно также, что изображения ламп разного типа существенно различаются — перепутать сложно. Например, лампы с лампами накаливания изображаются в кружке, с длинной линейной люминесцентной — длинным узким прямоугольником.Разница в изображении линейной лампы люминесцентного типа и светодиода не очень велика — только штрихи на концах — но запомнить ее можно.

Стандарт имеет даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Также они имеют довольно необычную форму — кружочки небольшого диаметра с черточками. В общем, в этом разделе сосредоточиться проще, чем в других.

Элементы понятий электрических схем

Принципиальные схемы устройств содержат другую элементную базу.Также изображены перемычки, клеммы, разъемы, лампочки, но, кроме того, присутствует большое количество радиоэлементов: резисторы, баки, предохранители, диоды, тиристоры, светодиоды. Большинство условных обозначений в электрических схемах этой элементной базы представлено на рисунках ниже.

Реже придется подписывать отдельно. Но в большинстве схем присутствуют эти элементы.

Обозначения в электрических цепях

Помимо графических изображений подписываются элементы на схемах.Также помогает читать схемы. Рядом с буквенным обозначением товара часто бывает его порядковый номер. Это сделано для того, чтобы затем легко найти тип и параметры в спецификации.

В приведенной выше таблице показаны международные обозначения. Есть отечественный стандарт — ГОСТ 7624-55. Экспозиции отсюда с таблицей ниже.

1. Введение и область применения. 3.

2. Устройство и принцип работы УЗО. четыре

2.1 Нормальный режим работы УДО. четыре

2.2 Запуск УЗО. четыре

2.3 Электронное УЗО. пять

2.4 Параметры УДО. пять

2.5 Обозначение УЗО на электрических цепях. 6.

3. Проверьте Узо. 6.

3.1 Проверка постоянного тока. 6.

3.2 Проверка переменного тока. 7.

4. Назначение УЗО. 7.

4.1 Электробезопасность. восемь

4.1.1 Защита от прикосновения к токоведущим частям.восемь

4.1.2 Скоростное отключение при замыкании на корпус. восемь

4.2 Пожарная безопасность. девять

5. Установка УЗО в схему. девять

5.1 Разделение комбинированного нулевого (PEN) проводника. девять

5.1.1 Для экранов с металлическим (токопроводящим) корпусом. 10

5.1.2 Типичные ошибки разделения проводника Pen в экранах с металлическим корпусом. одиннадцать

5.1.3 Для устройств с непроводящим током корпусом.13

5.2 Нулевые защитные и нулевые рабочие проводники. четырнадцать

5.3 Выбор шпильки на болтах для нагрузки сети. пятнадцать

6. Найдите причины срабатывания УДО. пятнадцать

6.1 Неверное подключение электроприемников. шестнадцать

6.1.1 Ошибки установки. шестнадцать

6.1.2 Ошибки проектирования. восемнадцать

6.2 Неисправность сети или электроприемников. 21.

6.3 Алгоритм поиска причин срабатывания УЗО.23.

7. Приложение 1. Универсальный тестер Узо. 24.

7.1 Назначение прибора. 24.

7.2 Принцип работы. 24.

7.3 Инструкция по эксплуатации. 25.

7.3.1 Проверить Узо под напряжением. 25.

7.3.2 Проверить разобранное УЗО. 25.

7.3.3 Цепи «Круг». 26.

7.3.4 Меры безопасности при использовании устройства. 26.

8. Приложение 2. Контрольные лампы. 27.

8.1 Проверка срабатывания УЗО.27.

8.2 Проверка типа Узо. 28.

Введение и сфера применения.

Прежде всего, следует отметить, что существует несколько видов защитных отключений, которые реагируют на различные параметры электрической сети и защищают от различных воздействующих факторов. В этом методе будут рассматриваться только электромеханические УЗО, реагирующие на дифференциальный ток (переключатели дифференциального тока), в дальнейшем тексте под аббревиатурой «УЗО» подразумеваются только они.

Все материалы относятся к электрическим сетям стандарта TN-C и TN-C-S.

Устройство и принцип действия УЗО.

Устройство UDO демонстрирует рисунок 1.

Рисунок 1. Устройство электромеханического дифференциального УЗО.

Нормальный режим работы УДО.

Характеризуется тем, что результирующий магнитный поток 4-EX проводов электросети, проходящих через магнитную трубу 1, равен нулю или недостаточен для срабатывания электромагнитной защелки 2.Это условие выполняется при любом распределении нагрузки (одно-, двух-, трехфазное), так как любой ток, прошедший слева направо по схеме, возврат и обратно — на магнитопроводе ничего не появится (магнитные потоки токов » там «и» обратно «взаимно уничтожаются, ток I 2. равен нулю).

Срабатывание УЗО.

Возникает, если появляется ток утечки (I UT) то есть электрическое соединение между цепочкой защищено данными от УЗО и любой другой цепочкой .В результате такого подключения некоторая часть тока, проходящего через УЗО, вернется к источнику тока (на рисунке — «трансформаторная подстанция») помимо УЗО. В этом случае в магнитной цепи 1 формируется магнитный поток, пропорциональный току утечки, который, в свою очередь, приведет к току I 2. , который вызовет срабатывание электромагнитной защелки 2, которая с помощью механизма удаления сработает. отключить защищаемый участок сети (что справа на рисунке) от источника тока («трансформаторная подстанция»).

Ток утечки (I UT) Также называется дифференциал (разница, I D. или I Δ. ) Текущий.

Электронное УЗО.

Самая дорогая деталь УЗО — магнитопровод 1, так как для работы электромагнитной защелки 2 магнитопровод должен иметь очень хорошее качество (или большие габариты). Необходимость уменьшения магнитопроводов могла бы быть возможна, если запитать электромагнитную защелку не от тока I 2., и напрямую из сети, и с I 2. Печатает только электронный ключ, управляющий защелкой. Таким образом, электронные УЗО имеют существенный конструктивный недостаток — при ухудшении качества питающей сети (исчезновение нуля, падение напряжения) они не отключаются даже при возникновении тока утечки.

Параметры УДО.

УЗО делится на следующие основные параметры:

· Количество полюсов — два для однофазной (трехпроводной) сети, четыре — для трехфазной (пятипроводной) сети;

· Номинальная нагрузка нагрузки — 16, 20, 25, 32, 40, 63, 80, 100 ампер;

· Номинальный отключающий дифференциальный ток — 10, 30, 100, 300 мА

· По типу дифференциального тока — AC (переменный синусоидальный ток, возникший внезапно или медленно увеличивающийся), A (то же, что и AC, плюс выпрямленный пульсирующий ток), B (переменный и постоянный), S (время задержки срабатывания) для обеспечения селективности), G (то же, что и s, но время задержки меньше).

Следует отметить, что ток нагрузки UDO не может его ограничить и его (UZO) необходимо защитить от токовых перегрузок и токов короткого замыкания (коротких замыканий) устройствами защиты (автоматические выключатели, обеспечивающие как защиту от перегрузки по току, так и токи CZ, для например, серии ВА-47-29, ВА-101 и др.). Ток нагрузки УЗО следует выбирать так, чтобы он на ступени (номинальный ряд токов) был больше тока автоматического выключателя защищаемой линии. То есть, если есть нагрузка, защищенная автоматическим выключателем на ток 16 ампер, то УЗО следует выбирать на ток нагрузки 25 ампер.

Обозначение УЗО на электрических цепях.

Рисунок 2. Обозначение УЗО на основных электрических цепях. Слева однофазное УЗО с током срабатывания 30 мА, справа — трехфазное УЗО на 100 мА. Сверху развернутый образ, нижний — одноцентровый. Количество полюсов при однолинейном представлении может быть изображено, а также количество (вверху) и количество капель.

Чек Узо.

Обязательно, так как их дороговизна вдохновляет злоумышленников на выпуск и продажу различных имитаций УДО. Особенно актуальной была проверка после введения новых ПУЭ, предписывающих в некоторых случаях обязательную установку УЗО, что расширяет рынок подделок.

Что подразумевается под однофазным или трехфазным подключением? — Энергид

Переменный электрический ток, которым питается ваш дом, может подаваться через различные типы подключения:

• 2-проводное: однофазное подключение
• 3- или 4-проводное: трехфазное подключение

У каждого типа подключения есть свои преимущества.С однофазной системой легче сбалансировать электрические нагрузки сети. С другой стороны, трехфазное соединение больше подходит для потребления здания, которое включает в себя мощные машины (например, помещения самозанятого подрядчика) или лифт, для которого требуется трехфазная система. . Фактически, он может нести в три раза больше мощности .

Как мне узнать, подключен ли мой дом к однофазному или трехфазному соединению?

Достаточно взглянуть на сервисную электрическую панель .Вы увидите либо 2, либо 3 или 4 провода.

2-проводное: однофазное подключение

Если это однофазное соединение, в вашу электрическую сервисную панель входят два провода:

• черный или красный провод под напряжением
• синий «нейтральный» провод

Эти два провода разделяет разность напряжений 230 В.

3- или 4-проводное: трехфазное подключение

Если это трехфазное соединение, в вашу электрическую сервисную панель входят 3 или 4 провода, в зависимости от того, что ваш электрик смог установить с имеющейся электросетью.

• три провода под напряжением: черный, красный, коричневый или серый
• синий «нейтральный» провод

Это позволит ему правильно распределить силовые кабели вашего дома в зависимости от типа подключения для поддержания баланса электрической сети.

В большинстве случаев разница напряжений 230 В отделяет каждый провод под напряжением от нейтрали, в то время как разница напряжений 400 В между двумя проводами под напряжением.Это позволяет питать как бытовые кабели напряжением 230 В, так и устройства, требующие 400 В (например, автомобильное зарядное устройство).

Обратите внимание, что в некоторых домах поставляются с трехфазным питанием 3 x 230 В . Напряжение 230 В отделяет каждый провод под напряжением, нейтральный провод отсутствует.

Нужны ли мне специальные розетки, если мое здание подключено по трехфазной схеме?

Да, но только для устройств, работающих в трехфазном режиме , таких как двигатель лифта или коммерческая печь.Это круглые 4-контактные разъемы + заземление, подключенные к 5 проводам : 3 провода под напряжением + нейтраль + заземление.

Для остальных розеток подходит стандартная модель 2 пин + земля. Эти розетки имеют 2 провода и заземление : 2 провода под напряжением (трехфазное напряжение 400 В) или 1 провод под напряжением + нейтраль (трехфазное напряжение 230 В).

Нейтральный и заземляющий провода: не путать!

Если ваша электрическая система установлена ​​правильно, нейтральный провод будет синего цвета .Это дает возможность получить необходимое напряжение между двумя выводами.

Его не следует путать с желтым и зеленым заземлением . Это позволяет передавать электрический ток от неисправного устройства или кабеля на землю, защищая вас от поражения электрическим током.

Можно ли увеличить мощность однофазного подключения или поменять на трехфазное?

При необходимости мощность вашего однофазного подключения может быть увеличена максимум до 63 А.В некоторых конкретных случаях вам действительно может потребоваться переключиться на трехфазный режим, например, если вы хотите, чтобы ваш электромобиль заряжался быстрее.

Схема подключения УЗО без заземления: инструкция

УЗО — это средство защиты людей от поражения электрическим током. Кроме того, он предназначен для защиты квартиры или дома от пожара, который может возникнуть при возгорании электропроводки. Схема подключения УЗО без заземления должна быть правильно составлена, иначе это принесет только вред.

Факторы, влияющие на правильное подключение УЗО

1. Понимание принципа работы. От этого зависит способ подключения для определенных условий работы.
2. Для конкретной сети необходимо выбрать правильное УЗО.
3. УЗО отключает сеть в аварийной ситуации, когда ток утечки достигает установленного предельного значения.

Подключение УЗО и выключателя: цепь без заземления

Для домашней электросети некоторые защитные устройства и способы их подключения.Схема подключения УЗО без заземления предполагает установку устройств на отдельных линиях или общей на всей проводке, после главного автоматического выключателя и счетчика. Предпочтительно, чтобы устройство располагалось как можно ближе к источнику питания.

Обычно УЗО с большим номиналом (не менее 100 мА). Он используется в основном как противопожарный. После этого УЗО необходимо установить на отдельные линии с током отсечки не более 30 мА. Они обеспечивают защиту человека.Когда они срабатывают, легко обнаружить, где произошла утечка тока. Остальные разделы будут работать в обычном режиме. Несмотря на дорогостоящий способ подключения, все положительные факторы очевидны.

Для простой проводки с небольшим количеством разветвлений можно установить на входе УЗО 30 мА, которое выполняет функции защиты человека и противопожарного устройства.

Защитные устройства подключаются в основном в местах наибольшей опасности. Их устанавливают для кухни, где больше всего электроприборов, а также для ванной и других помещений с повышенной влажностью.

Важно! Схема подключения УЗО без заземления требует установки автоматического выключателя вместе с каждым устройством, так как устройства не защищают от короткого замыкания и увеличивают ток сверх нормы. Выключатель приобретается отдельно, но можно купить дифференциальный автомат, совмещающий функции обоих устройств.

Не подключайте провода к неправильным клеммам устройства. Если произойдет ошибка, она может выйти из строя.

Схема подключения однофазного УЗО без заземления допускает установку вместо него трехфазного устройства, но в этом случае используется только одна фаза.

Как работает УЗО при отсутствии заземления

При повреждении изоляции проводов или ослаблении крепления токоведущих контактов устройств происходит утечка тока, приводящая к нагреву проводки или искрообразованию, что приводит к опасность пожара. Если человек случайно коснется оголенного фазового провода, он может получить удар электрическим током, прохождение которого через тело в землю создает опасность для жизни.

Схема подключения УЗО без заземления в квартире или в доме обеспечивает непрерывное измерение тока на входах и выходах защитных устройств.Когда разница между ними превышает заданный предел, электрическая цепь разрывается. Обычно на охраняемом объекте делают заземление. Но может и не быть.

В старых домах советской постройки УЗО в цепях, где отсутствует защитный провод PE (заземление). От основной трехфазной сети дома к разводке квартиры подключается фазный провод и нулевой, который совмещен с защитным проводом и обозначается PEN. В трехфазной квартирной сети 3 фазы и PEN-проводник.

Система, сочетающая функции рабочего N и защитного заземляющего проводника, называется TN-C. От городской воздушной магистрали в дом вводится 4-х жильный кабель (3 фазы и нейтраль). Каждая квартира получает однофазное питание от межэтажной панели. Нейтральный провод совмещает в себе функции защитного и рабочего проводника.

Схема подключения УЗО в однофазной сети без заземления отличается тем, что при пробое и пропадании фазы на корпусе защита не сработает.Из-за отсутствия заземления ток отключения не будет течь, но потенциально опасный для жизни потенциал появится на устройстве.

При прикосновении к электропроводящим частям корпуса электрического прибора для прохождения тока через корпус в земле создается электрическая цепь.
Если ток утечки ниже порогового значения, устройство тока будет безопасным для жизни. При превышении лимита УЗО быстро отключает линию от контакта с корпусом.Если он заземлен, цепь может быть отключена до того, как человек коснется корпуса, как только произойдет пробой изоляции.

Особенности подключения дифференциальной защиты в трехфазных сетях

В соответствии с ПУЭ установка УЗО в трехфазных сетях TN-C запрещена. Если необходимо защитить электроприемник, заземляющий провод PE следует подключить к PEN-проводу перед УЗО. Затем система TN-C преобразуется в систему TN-C-S.

В любом случае УЗО необходимо подключать для повышения электробезопасности, но делать это нужно по правилам.

Выбор УЗО

Дифференциальный автомат выбирается с мощностью на одну ступень выше, чем выключатель, подключенный к нему в одну линию. Последний рассчитан на работу с перегрузкой в ​​считанные секунды или минуты. УЗО такой же мощности на такие нагрузки не рассчитывается и может выйти из строя. Применяются маломощные устройства на ток не более 10 А, а мощные — более 40 А.

При напряжении в квартире 220 В выбирается двухполюсный прибор, при 380 В — четырехполюсный.

Важной характеристикой УЗО является ток утечки. В зависимости от его размера используйте устройство как противопожарное устройство или для защиты от поражения электрическим током.

Устройства имеют разную скорость работы. Если вам нужно высокоскоростное устройство, можно выбрать. Здесь 2 класса — S и G, где у последнего наибольшая скорость.

Устройство машины может быть электромеханическим или электронным.Для первого дополнительного питания не требуется.

По маркировке можно выделить вид тока утечки: AC — переменный, A — любой.

Ошибки при установке и эксплуатации УЗО

1. Не допускается подключение выходного нулевого провода УЗО к открытой зоне электроустановки или распределительного щита.
2. Нулевой и фазный проводники должны быть подключены через защитное устройство. Если нейтраль проходит через УЗО, оно будет работать, но могут произойти ложные срабатывания.
3. Если вы подключите ноль и землю к единственной клемме в розетке, УЗО будет непрерывно работать при подключении нагрузки.
4. Не допускается установка перемычки между нулевыми проводами нескольких групп потребителей, если к ним подключены отдельные защитные устройства.
5. Фазы подключаются к клеммам, обозначенным «L», а ноль — к «N».
6. Не включайте устройство сразу после работы. Сначала вам нужно найти и устранить проблему, а затем установить соединение.

Подключение УЗО без заземления в квартире

Пробой изоляции при отсутствии заземления приводит к появлению на корпусе устройства потенциала, опасного для человека. Утечка здесь произойдет только после прикосновения. В этом случае весь ток утечки будет проходить через тело до тех пор, пока не достигнет порогового значения и защитное устройство не отключит цепь.

Подключение УЗО к розеткам

Если есть система TN-C, подключите к нулевому проводу.Схема подключения УЗО без заземления для розеток предусматривает подключение нейтрали к боковому выводу 3. Тогда при пробое провода через него будет идти ток от корпуса устройства. Подключение следует производить на входе в квартиру.

Это нарушение правил, т.к. увеличивает вероятность поражения электрическим током. Если напряжение на нейтрали во внешней сети, то оно будет и в случае заземленных аналогичным образом электроприборов.Еще один недостаток этого метода — частое срабатывание защитного выключателя при подключении нагрузок.

Это подключение не может быть выполнено самостоятельно. Если все выполнено по стандарту, необходимо заказать проект изменения системы электроснабжения в соответствии с требованиями OLC. По сути, это должно быть изменение системы на TN-C-S следующим образом:

• переход внутри квартиры с двухпроводной сети на трехпроводную;
• переход от четырехпроводной домашней сети к пятипроводной;
• Разделение проводов PEN в электроустановке.

Особенности электропроводки для подключения УЗО

При подключении УЗО в однофазной сети без заземления проводка выполняется трехжильным кабелем, но третий провод не подключается к нулевым клеммам розеток и корпуса инструментов до тех пор, пока система не будет обновлена ​​до TN-CS или TN-S. При подключении провода PE все токопроводящие оболочки устройств будут находиться под напряжением, если фаза попадет на один из них, а заземление отсутствует. Кроме того, емкостные и статические токи электроприборов суммируются, что создает риск травмирования людей.

Не имея опыта электромонтажа и электрооборудования, проще всего приобрести переходник с УЗО на 30 мА и использовать его при подключении к электрическим розеткам. Такой способ подключения значительно повышает электробезопасность.

Для электроприборов и розеток в ванной и других помещениях с повышенной влажностью необходимо установить УЗО на 10 мА.

Схема подключения УЗО в однофазной сети без заземления в частном доме

Домашняя сеть может быть такой же, как и в квартире, но здесь у хозяина больше возможностей.

Проще всего установить одно общее или несколько УЗО на основных линиях домашней сети на вводе. Для сложной сети подключаются несколько уровней устройств защиты.

Входное УЗО 300 мА защищает всю проводку от возгорания. Кроме того, он может работать с полным током утечки из всех линий, даже если они протекают в пределах нормального диапазона.

Универсальные УЗО на срабатывание 30 мА устанавливаются рядом с огнем, а следующие строки должны быть ванная и детская комната с I = 10 мА.

Как подключить землю в частном доме

Можно сделать контур заземления и преобразовать сеть в TN-C-S. Не рекомендуется повторно подключать заземление к нулевому проводу. При подаче напряжения на нейтраль от внешней сети это заземление может стать единственным для всех соседних домов. Если он некачественный, он может загореться и стать причиной пожара. Желательно провести повторное заземление в месте отвода от ВЛ, что сводит к минимуму вероятность возникновения пожара в доме.

Подключение УЗО на даче

На даче схема подключения простая, а нагрузка — малая. Здесь подойдет схема включения УЗО в однофазную сеть (фото ниже). УЗО выбрано на 30 мА (универсальное), с защитой от огня и поражения электрическим током.

Схема подключения УЗО без заземления на даче требует установки основного ввода и пары автоматов для освещения и розеток. Если используется бойлер, его можно подключить через розетку или отдельный автомат.

Вывод

Схема подключения УЗО без заземления является распространенным методом защиты. Заземление также выполняет функцию безопасности и должно быть правильно подключено. Важно обратить внимание на дополнительную защиту ванной и других помещений с повышенной влажностью. УЗО дорогое, но важнее электробезопасность. В сложных схемах подключения целесообразно устанавливать несколько ступеней защиты с выборочным срабатыванием УЗО меньшего номинала.

Важно понимать, что УЗО — единственный тип аппаратов, предназначенный для защиты человека от электрического тока.
