Монтаж систем отопления в Омске —

Все жильцы городских квартир и частных домов сталкиваются с ситуацией, когда необходима замена системы отопления в квартире и установка новых современных радиаторов отопления. Выбор их на рынке велик и красочен, на чем же остановить свой выбор?

Изначально, лучше разобраться с целью покупки новых радиаторов

1. Подходит к концу срок эксплуатации ваших радиаторов, их пора менять на новые.
2. Решили перейти на автономное отопление, которое в значительной степени отличается от центрального отопления в вашем доме.
3. Нынешние батареи не вписываются в новый дизайн вашей квартиры
4. Если в вашем регионе очень соленая вода, то возможно снижение теплоотдачи радиаторов отопления из-за накопления в нем известковых отложений.
5. Частичное нарушение функций работы радиаторов в результате гидроудара от центрального узла системы отопления дома.
6. Подтекание радиатора из-за возникшей на ней коррозии.

Итак, с причинами, которые могут привезти к замене батарей отопления, мы разобрались, теперь важно рассмотреть, а монтаж каких систем отопления в Омске необходимо выбрать?. На каких радиаторах остановить свой выбор?

1. Если вы выбираете радиаторы для частного дома, где присутствует автономная система отопления, и там за перемещение теплоносителя отвечает насос, здесь самый простой выбор, абсолютно любые радиаторы на ваш вкус и цвет.

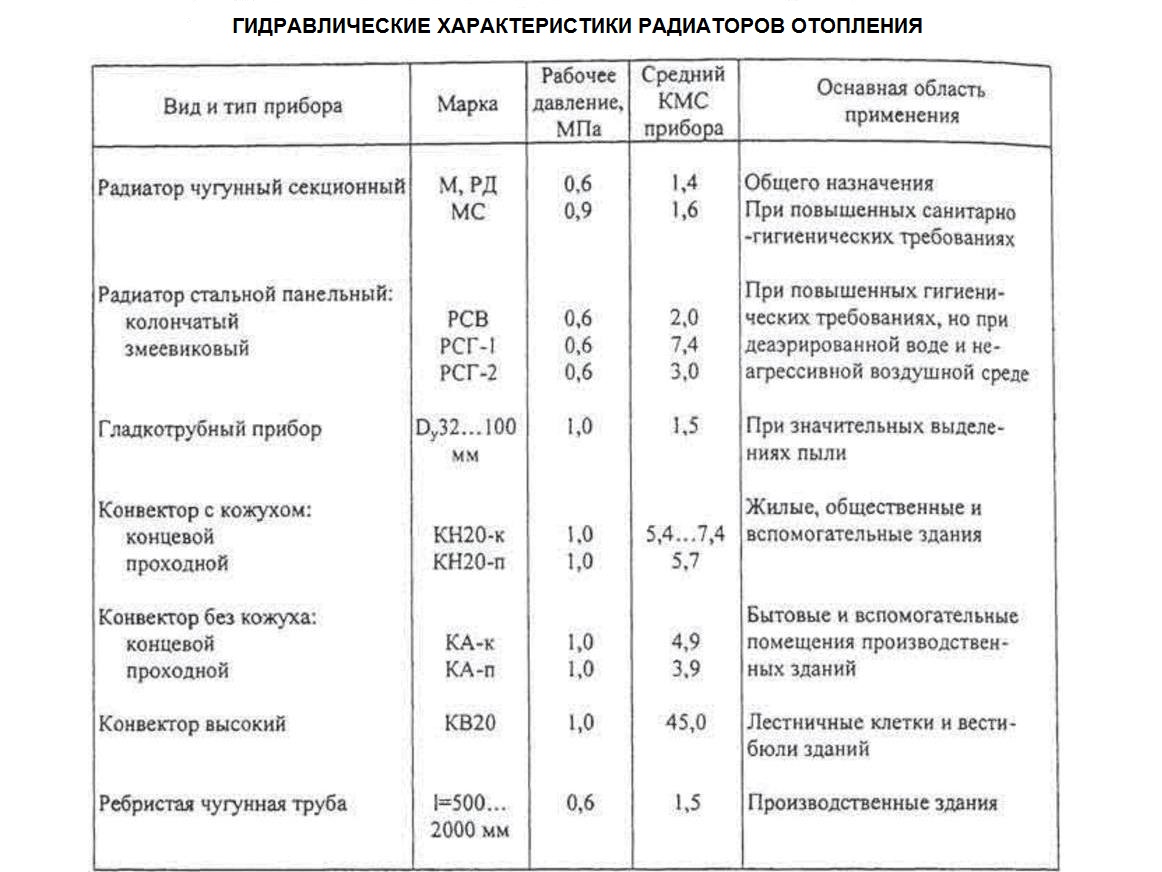

2. Если же в частном доме гравитационная система отопления, то здесь самым важным качеством радиатора становится низкое гидравлическое сопротивление.
3. А вот при выборе радиаторы в квартиру с центральным отоплением важно понимать, в первую очередь, размеры самой батареи. Высчитывается она исходя из размеров окна. Во-первых, батарея должна в ширину занимать порядка 75% пространства окна; во-вторых, расстояние от подоконника до батареи должно быть в диапазоне 15-120 мм, от пола же 75-120 мм
4. В многоэтажных домах часты перепады давления, поэтому так важно выбирать ударопрочные радиаторы при монтаже системы отопления из полипропиленовых труб, ориентироваться необходимо на рабочее давление в трубах и плюс 20% для страховки.
5. Также важным критерием, возможно, даже самым важным является теплоотдача радиаторов, как же удачно выбрать батарею, что потом не было душно или, наоборот, не замерзли. Здесь необходимо обратится к паспорту устройства, где прописана тепловая мощность, и рассчитать исходя из того, что на каждые 10 м.кв. требуется 100-120 Вт. Или сориентироваться по приведенной ниже таблице

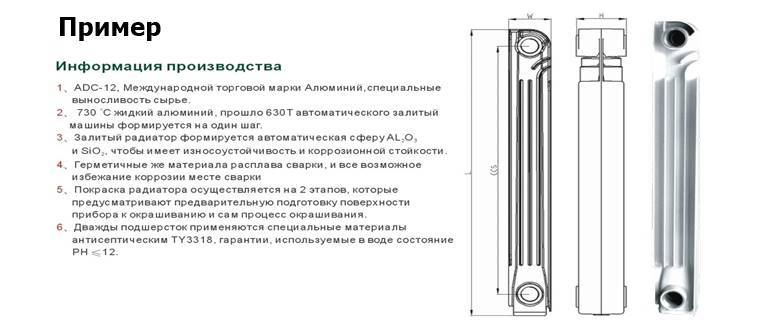

6. Также важна устойчивость батарей к коррозии, конечно, самыми прочными так и остаются чугунные радиаторы, наименее устойчивыми являются алюминиевые батареи.

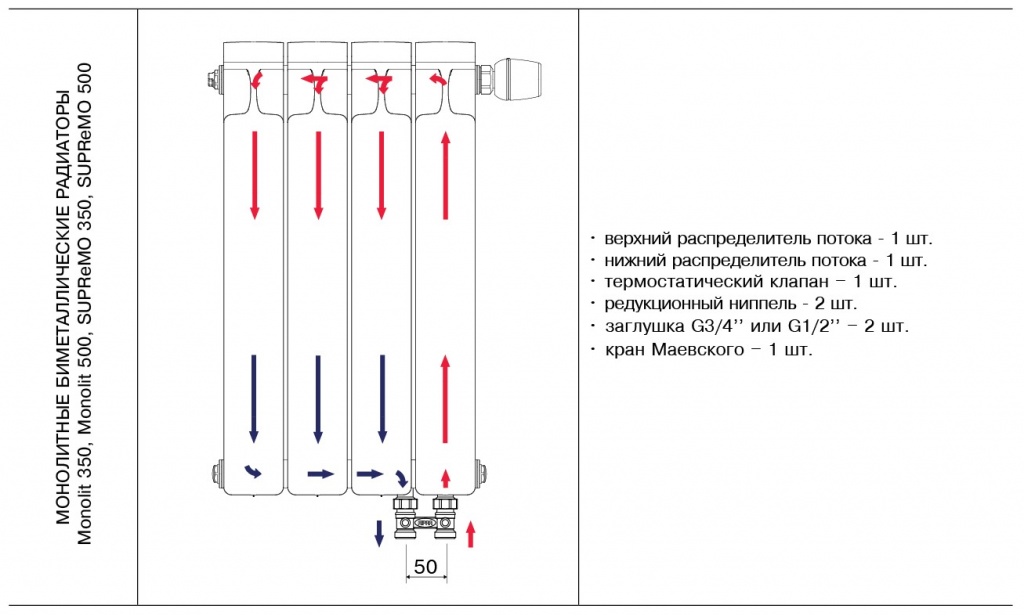

Также необходимо напомнить, что с каждым этажом давление в трубах увеличивается, поэтому стоит ответственно отнестись к выбору и ценам на замену радиаторов отопления в квартирах многоэтажных, и лучше остановить свой выбор на чугунных батареях или биметаллических. Алюминиевые радиаторы хорошо подходят для частных домов с автономной системой отопления.

Квалифицированные инженеры-сантехники компании «Профремонт» аккуратно, качественно и с надежными материалами помогут выполнить монтаж систем отопления в частном доме, коттедже, или в квартире многоэтажного дома.



Оценка гидравлической устойчивости однотрубной горизонтальной ветви регулируемых радиаторов | Архив С.О.К. | 2006

Такое понимание гидравлической устойчивости предполагает, что каждый параллельный участок системы имеет неизменную характеристику сопротивления. Действительно, характеристика сопротивления любого участка однотрубной отопительной системы, широко применявшейся у нас во второй половине ХХ века, никогда не изменялась, потому что система не регулировалась.

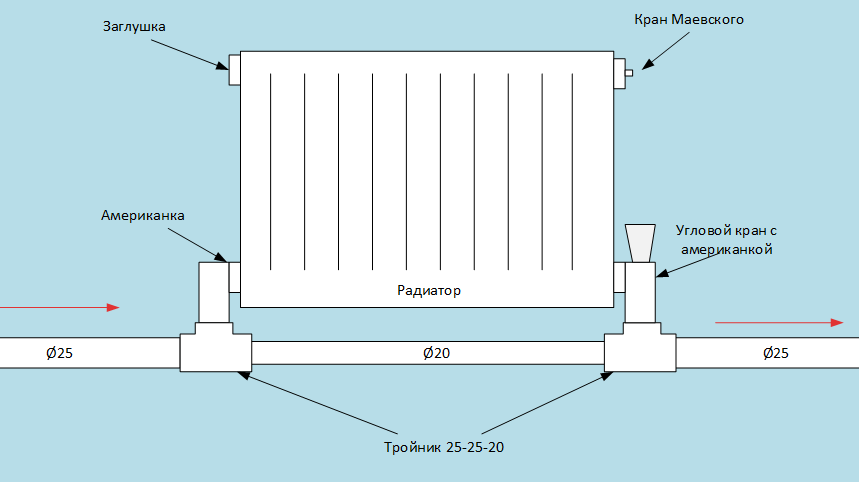

Современные однотрубные системы, в т.ч. горизонтальные, оборудованные радиаторными термостатическими клапанами (РТК), работают в условиях постоянно изменяющихся характеристик сопротивления каждого радиаторного узла, и этот фактор не может не влиять на традиционно высокую гидравлическую устойчивость системы отопления. Рассмотрим (рис. 1) принципиальную схему горизонтальной однотрубной ветви системы отопления, характерной, например, для одной квартиры.

В общем случае ветвь состоит из n радиаторов 1, каждый снабжен фирменным присоединительным элементом 3, внутри которого имеется калиброванный байпас с заданным или регулируемым коэффициентом смешения α. Обычно величина α находится в диапазоне 0,3 < α< 0,5. На подающей подводке каждого радиатора установлен РТК, закрывающийся и открывающийся в зависимости от температуры отапливаемого помещения. При движении воды через фирменные присоединительные элементы и РТК происходят потери давления, связанные с характеристиками сопротивления S, кПа/(т/ч)

2, которые вычисляются по формуле

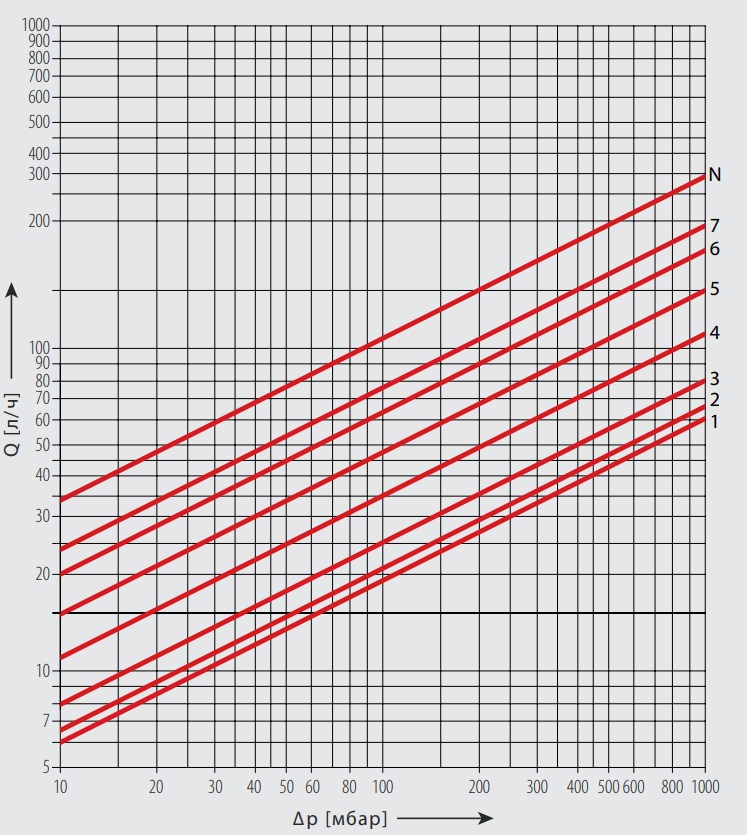

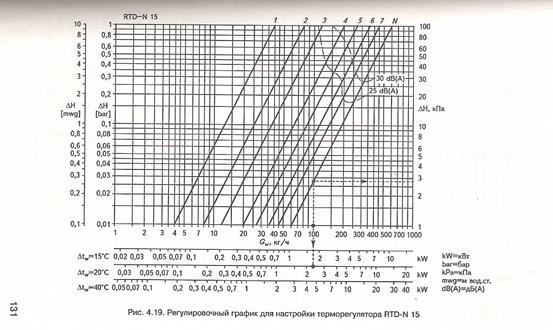

где K_v — пропускная способность [м³ч^–1бар^–0,5], величина которой для присоединительного элемента и РТК приводится в каталогах фирм-производителей. В отличие от нерегулируемых элементов системы, пропускная способность и характеристика сопротивления РТК не постоянны и зависят от степени открытия клапана РТК. В каталогах приводятся данные о пропускной способности, K_v, комплекта присоединительного элемента с РТК для клапана, работающего в зоне пропорциональности 2К. Из каталогов известен также коэффициент затекания α при пропускной способности K_v. Таким образом, при расходе воды по однотрубной ветви G, т/ч, гидравлическое сопротивление ∆p, Па, радиаторного узла можно выразить уравнением

Общий поток воды G, протекающий через радиаторный узел, распределяется по двум параллельным веткам. Расход G_PTK = G_a проходит через РТК и радиатор, а расход G_B = G(1 – α)—по байпасной линии. Гидравлические сопротивления на каждой из этих двух параллельных веток одинаковы и равны общему гидравлическому сопротивлению узла, определяемому по формуле (2). Исходя из этого, запишем:

где S_б — характеристика сопротивления байпасной линии. В процессе эксплуатации системы отопления может возникнуть ситуация, при которой один или несколько РТК полностью закроются. В этом случае весь расход воды G должен будет пройти через байпасную линию, и ее гидравлическое сопротивление ∆p_б определяется выражением

Если теперь разделить выражение (5) на равенство (2), получим

Таким образом, при прохождении через ветвь неизменного расхода G ее гидравлическое сопротивление увеличится в m= (1 – α)^–2 раз. На самом деле сопротивление не увеличится, потому что при неизменной разности давлений в подающем и обратном трубопроводах на входе в однотрубную ветвь сократится расход воды ровно настолько, насколько это нужно для того, чтобы при возросшей величине характеристики сопротивления сохранился перепад давлений.

Оценим величину возможного сокращения расхода воды. Если пренебречь гидравлическим сопротивлением трубопроводов, соединяющих по однотрубной схеме все радиаторы ветви, то характеристика сопротивления ветви S_В, состоящей из n одинаковых радиаторных узлов с открытыми РТК, выражается как

При полном закрытии одного РТК характеристика сопротивления регулируемой ветви S_бр увеличится и станет равной

Новый расход теплоносителя в регулируемой ветви G_бр определяется из равенства:

Величина коэффициента затекания α у различных производителей современных радиаторных узлов горизонтальных однотрубных систем колеблется в интервале от 0,3 до 0,5. Задаваясь конкретными значениями величины α, можно упростить формулу (10). При α= 0,3:

При α= 0,5:

Обозначим символом g отношение G_бр/G, который показывает часть, выраженную в долях единицы, расхода теплоносителя, который будет циркулировать через ветвь после того, как радиаторные термостатические клапана закроются на одном или нескольких приборах, и выполним аналогичные расчеты для ветви с двумя отключенными радиаторами. Эти расчеты приводят к результатам:

При α= 0,3:

При α= 0,5:

Далее анализ приводит к обобщенным формулам, в которых m — количество закрытых термостатических клапанов на ветви, состоящей из n радиаторов: При α= 0,3:

При α= 0,5:

Отношение — это относительное количество закрытых РТК на ветви. Представление этих зависимостей в графической форме дает наглядное представление о гидравлической устойчивости регулируемых однотрубных систем (рис. 2).

Полученные зависимости дают основания для следующих выводов:

1. Уменьшение пропускной способности отдельных регулирующих термостатических клапанов в однотрубной системе отопления уменьшает расход теплоносителя в объеме, который практически не влияет на уменьшение тепловой мощности отопительных приборов, работающих с открытыми РТК. Даже при полном закрытии всех РТК на ветви (m/n = 1) общий расход теплоносителя уменьшается только на 30–50%.

2. Незначительное уменьшение расхода теплоносителя при местном регулировании компенсируется повышением температуры теплоносителя, поступающего в те радиаторы, на подводках к которым РТК остаются открытыми.

3. Чем ниже коэффициент затекания, тем устойчивее расход при местном регулировании. В то же время следует учитывать, что низкие значения коэффициента затекания приводят к перерасходу поверхности отопительных приборов, площадь которых определяется проектом.

4. Высокая гидравлическая устойчивость однотрубных регулируемых отопительных систем— это весомый аргумент* в пользу более широкого их применения в практике проектирования.

* Другие преимущества современных однотрубных систем отопления подробно рассматривались в статье «Вандализм новоселов… Можно ли ему воспрепятствовать?», опубликованной в «Энергосбережение в зданиях»,№21 (№2/2004).

Местные гидравлические сопротивления

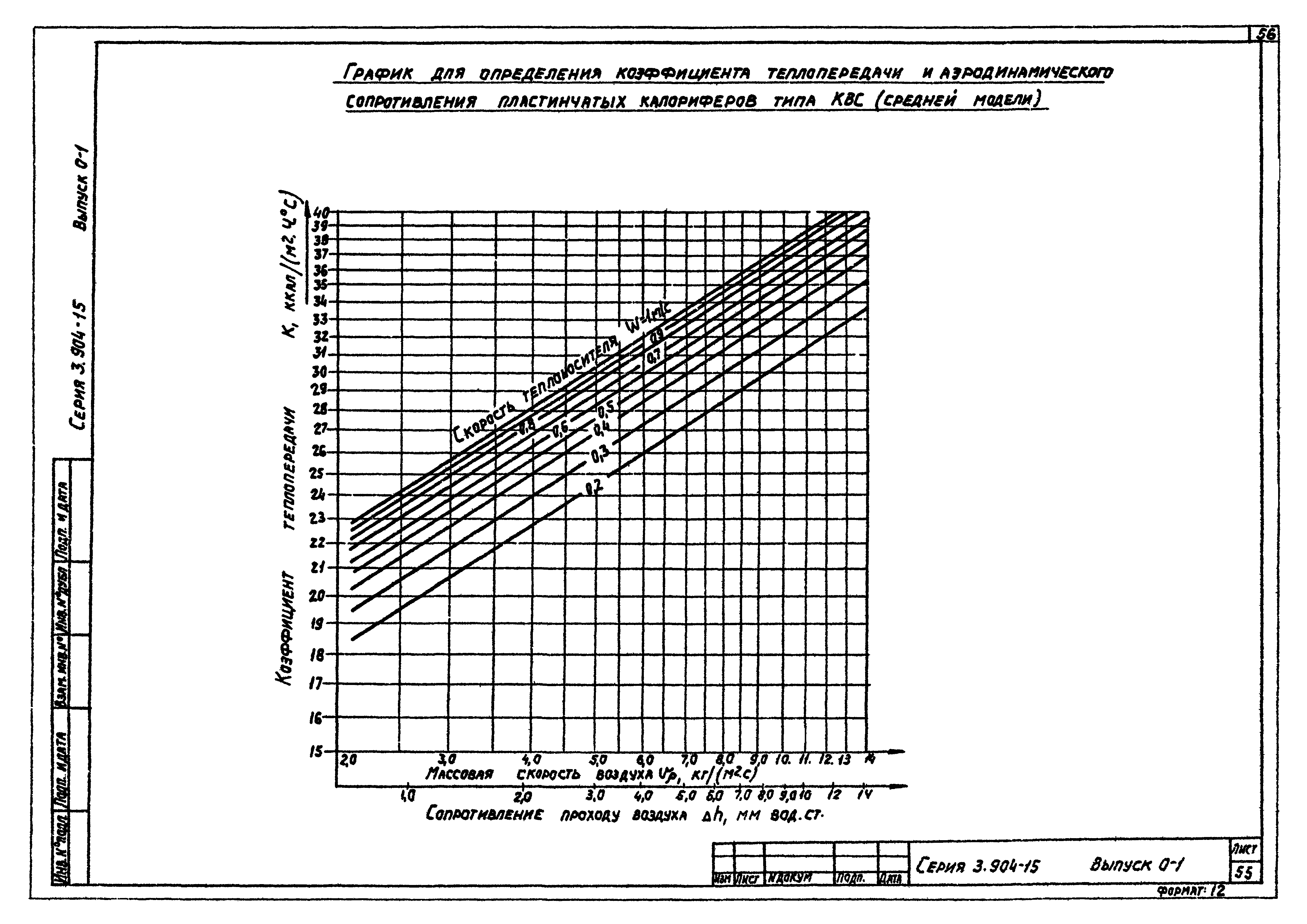

Местные гидравлические сопротивления: свойства и характеристики

Как мы уже упоминали, потери напора жидкости в случае с местными сопротивлениями определяются в большинстве случаев только опытным путем. Но и в теоретическом обосновании есть некоторые прорывы — так, местное сопротивление по своим свойствам и характеристикам аналогично сопротивлению, которое наблюдается при внезапном расширении струи. И это логично, если учитывать, что поведение потока жидкости при преодолении любого локального сопротивления сопровождается сужением или расширением сечения.

1.

При внезапном сужении трубы сопротивление сопровождается появлением водоворотной области в месте сужения, при этом струя уменьшается до размеров меньших, чем сечение наименьшей трубы. После того как поток проходит участок сужения, струя максимально расширяется, ограничиваясь внутренним сечением трубы. Коэффициент местного сопротивления при резком сужении трубы рассчитывается по формуле: ξвн.суж. = 0,5(1 — (F2/F1)). Значение коэффициента от отношения F2/F1 несложно найти в соответствующих пособиях по гидравлике.

2.

При изменении направления трубы под углом гидравлические потери рассчитываются по формуле: ξ поворот = 0,946sin(α/2) + 2,047sin(α/2)², где α — это угол поворота трубы. Поток ведет себя следующим образом: сначала струя сжимается, после чего расширяется, так как при повороте по инерции поток отжимается от стенок трубы.

3.

При входе в трубу цилиндрической формы с острой кромкой, которая наклонена к горизонту под углом α, коэффициент местного сопротивления высчитывается по формуле Вейсбаха: ξвх = 0,505 + 0,303sin α + 0,223sin α². Иногда труба имеет закругленную форму или в сечении входа стоит диафрагма, которая сужает сечение, — в любом случае сначала струя потока будет сжиматься, потом расширяться, то есть местное сопротивление при входе в водопровод можно свести к внезапному расширению струи потока.

4.

В промышленности, в частности при работе с насосным оборудованием, часто приходится рассчитывать местные сопротивления, которые создаются запорной арматурой — вентилями и клапанами, кранами и задвижками и так далее. Вне зависимости от того, какую геометрическую форму имеет проточная часть, ограниченная запорной арматурой, гидравлический характер течения при преодолении сопротивлений не меняется. Если мы говорим о полностью открытой запорной арматуре, гидравлическое сопротивление будет колебаться в диапазоне от 2,9 до 4,5. Коэффициенты для определенного вида запорной арматуры можно найти в соответствующих справочниках.

5.

Гидравлические потери диафрагмы определяются сужением струи потока и последующим ее расширением. Степень сужения потока и его последующего расширения определяется несколькими факторами — это особенности конструкции диафрагмы, отношение диаметров отверстия трубы и диафрагмы, режим движения жидкости и так далее.

6.

Наконец, часто бывает необходимо рассчитать коэффициент местного сопротивления при входе струи потока под уровень жидкости. Впрочем, сложных расчетов проводить не потребуется, коэффициент сопротивления при входе струи в большой резервуар под уровень жидкости или в среду без жидкости связан с потерей кинетической энергии и равен 1.

Процесс вихреобразования в неустойчивом потоке.

При слиянии двух потоков, двигающихся со значительной разностью скоростей, также возникает поверхность раздела и вихри. Достаточно случайного возмущения, чтобы вызвать искривление поверхности раздела. Рост искривления — следствие действия центробежных сил. Жидкость перетекает из области повышенного давления в зону пониженного. Это приводит к распаду поверхности раздела на беспорядочные вихри.

Периодическое возникновение и снос вихрей, повышает интенсивность турбулентности и сопровождается значительными потерями энергии. Следствием отрыва потока и вихреобразования, всегда является деформация поля скоростей. Близ преграды находится участок резкой деформации потока со значительными изменениями эпюр соединённых скоростей. Чем резче деформация, тем больше потери напора. В водоворотной области генерируется повышенная пульсация скоростей и давлений, которая затухает вниз по течению.

Уровень пульсации потока и эпюры скоростей приобретают вид характерный для равномерного движения. Чем выше пульсация, тем больше потери энергии.

Итак, повторим особенности кинематики потока — отрыв, образование водоворотных зон, искривление линий тока, интенсивная турбулентность. Изменение всего поля скоростей обуславливает увеличение потерь энергии в местных сопротивлениях.

Для определения величины потерь на местном сопротивлении, необходимо выявить разность удельных энергий в двух граничных сечениях. Если из суммарного напора вычесть падения по длине потока, получим потери энергии на преодоление местного гидравлического сопротивления.

Часто ее определяют упрощённо, на участке резко изменяющегося движения. Безразмерный коэффициент Z — коэффициент местного гидравлического сопротивления. Выявленные особенности течения, позволяют перейти к инженерной реализации, рассмотрению основных типов местных сопротивлений.

К местным гидравлическим сопротивлениям относятся различные устройства и элементы, устанавливаемые на трубопроводах, в которых происходит нарушение нормального движения потока в результате его деформации с изменением направления и значения средней скорости и возникновением вихреобразования. В результате деформации турбулентного потока происходит интенсивное перемешивание частиц и обмен количеством движения между частицами жидкости. К элементам и устройствам относятся фасонная и трубопроводная арматура: отводы (колена), переходники, тройники, крестовины, диафрагмы, сетки, запорные регулирующие вентили (краны), задвижки, затворы, предохранительные и регулирующие клапаны, всасывающие наконечники, устанавливаемые на входе в трубу насосов, и т. д. Самые простые местные гидравлические сопротивления можно разделить по направлению вектора средней скорости. 1.Скорость переменна при неизменном направлении движения потока жидкости. Например, расширение трубы (русла) может быть плавное или внезапное; сужение трубы (русла) — плавное или внезапное. 2.Скорость постоянна при изменении направления движения потока. Например, поворот трубы (русла) в виде плавного или резкого (см. рис.). К более сложным местным сопротивлениям относятся сопротивления, в которых вектор скорости изменяется по значению и направлению, а также при слиянии или разделении потоков. Например, задвижки, клапаны, вентили и т.д., а также тройники, крестовины (см. рис.). В таких сопротивлениях в результате резких изменений направления и скорости происходит весьма значительная деформация потока с возникновением интенсивного вихреобразования. Местными потерями напора называют затраты удельной механической энергии, обусловленные работой сил трения и вихреобразованием на преодоление потоком жидкости местного сопротивления. На поддержание вихрей в определенной зоне затрачивается энергия потока. Вейсбах предложил местные потери напора определять по формуле: Для квадратичной области сопротивления ζ = ζкв. Обычно при гидравлических расчетах принимается ζкв. Квадратичная область — это когда поток имеет турбулентный режим, в таком режиме сопротивление движению жидкости пропорционально квадрату скорости. Коэффициент ζ, находится опытным путем, а значения ζкв для различных местных сопротивлений, В приводятся в гидравлических справочниках. На практике сантехника и инженера по монтажу врядли встретится задача которая требует незмедлительно знать эти параметры типа: [ B, ζ, ζкв ]. Вам они понадобятся в случаях, если вы будете защищать кандидатскую или изобретать к примеру особенный кран на высоких скоростях. Поэтому вам это не понадобится. На практике эти цифры обычно очень маленькие и не принимаются в расчет. Но есть исключения. Ниже мы разберем основные встречающиеся задачи по местным сопротивлениям, которые следует учитывать. Вообще формул очень много, я не стану вам приводить такое количество, чтоб не грузить вашу голову. К тому же большинство формул на практике даже не пригодятся. Рассмотрим два варианта местных сопротивлений это варинты закругления трубы: 1 . Закругленным углом (а) 2 . Прямым углом — коленом (б) Смотрите рисунок. Разберем сначала второй вариант, так как он вызывает большое гидравлическое сопротивление нежели с закругленным углом. Для нахождения коэффициента местного сопротивления ввиде коленного поворота(см.рис.[б]), используем формулу: Данная формула применима к трубам малого диаметра ну максимум до 50мм. Чем больше диаметр, тем меньши коеффициент местного сопротивления. ζ-коеффициент местного сопротивления. β-угол отвода(колена). Также для наглядного понимания приведу таблицу: Данная таблица соответствует опытам с трубами диаметром 30мм. Видно что при 90° коеффициент местного сопротивления приблизительно равен единице. Полученный коэффициент местного сопротивления вставляем в формулу: И получаем потерю напора в метрах. На практике это обычно ну очень маленькая цыфра и существенно бывает не заметно. Но если у вас очень большие скорости движения жидкости и количество таких местных сопротивлений исчисляется десятками, то следует посчитать обязательно. Каждая потеря на местном сопротивление, просто складывается к остальному числу, если они соеденены последовательно(друг за другом). Не мало важная формула для нахождения местного сопротивления на отводах с закруленным углом(см.рис.[а]). Это могут быть и гнутые трубы под определенным радиусом и определенным углом. Данная формула справедливо при условии: d-внутренний диаметр трубы, в переводе на метры. R-радиус скругления угла, в переводе на метры. β-угол сгибания трубы. Данная формула понадобится тем, кто занимается монтажом теплых водяных полов, при котором очень важно понять, что каждое сгибание трубы это дополнительное местное сопротивление. Поэтому чем меньше будет поворотов, тем меньше будет потерь напора, тем легче и быстрее будет проходить жидкость. Поэтому очень целесообразно использовать при раскладке теплых полов метод улитки. Так как метод улитки позволяет разложить на поверхности пола трубу так, чтобы в нем было меньше поворотов, тем самым уменьшая потерю напора. Для тех, кто хочет сделать теплый водяной пол своими рукам, вот здесь подробнее: Водяной теплый пол своими руками. Таблица: (Значение коэффициента сопротивления ζ для отвода на 90° при различных закруглениях). Я думаю вы уже запомнили, что полученный коэффициент вставляем в формулу: и получаем потерю напора на местном сопротивлении. Если их много, а их много особенно в теплых полах. Просто необходимо найти потерю напора на одном местном сопротивлении и полученный ответ помножить на количество поворотов. Ну вот собственно и все, что нам пригодится для расчета местного сопротивления. Если что-то не понятно пишите коментарии, обязательно отвечу. Следующая статья: Профессиональный расчет диаметра трубы для водоснабжения Все о дачном доме Водоснабжение Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников. Неисправности скважинной автоматической системы водоснабжения. Водозаборные скважины Ремонт скважины? Узнайте нужен ли он! Где бурить скважину — снаружи или внутри? В каких случаях очистка скважины не имеет смысла Почему в скважинах застревают насосы и как это предотвратить Прокладка трубопровода от скважины до дома 100% Защита насоса от сухого хода Отопление Обучающий курс. Водяной теплый пол своими руками. Для чайников. Теплый водяной пол под ламинат Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ Водяное отопление Виды отопления Отопительные системы Отопительное оборудование, отопительные батареи Система теплых полов Личная статья теплых полов Принцип работы и схема работы теплого водяного пола Проектирование и монтаж теплого пола Водяной теплый пол своими руками Основные материалы для теплого водяного пола Технология монтажа водяного теплого пола Система теплых полов Шаг укладки и способы укладки теплого пола Типы водных теплых полов Все о теплоносителях Антифриз или вода? Виды теплоносителей (антифризов для отопления) Антифриз для отопления Как правильно разбавлять антифриз для системы отопления? Обнаружение и последствия протечек теплоносителей Как правильно выбрать отопительный котел Тепловой насос Особенности теплового насоса Тепловой насос принцип работы Про радиаторы отопления Способы подключения радиаторов. Свойства и параметры. Как рассчитать колличество секций радиатора? Рассчет тепловой мощности и количество радиаторов Виды радиаторов и их особенности Автономное водоснабжение Схема автономного водоснабжения Устройство скважины Очистка скважины своими руками Опыт сантехника Подключение стиральной машины Полезные материалы Редуктор давления воды Гидроаккумулятор. Принцип работы, назначение и настройка. Автоматический клапан для выпуска воздуха Балансировочный клапан Перепускной клапан Трехходовой клапан Трехходовой клапан с сервоприводом ESBE Терморегулятор на радиатор Сервопривод коллекторный. Выбор и правила подключения. Виды водяных фильтров. Как подобрать водяной фильтр для воды. Обратный осмос Фильтр грязевик Обратный клапан Предохранительный клапан Смесительный узел. Принцип работы. Назначение и расчеты. Расчет смесительного узла CombiMix Гидрострелка. Принцип работы, назначение и расчеты. Бойлер косвенного нагрева накопительный. Принцип работы. Расчет пластинчатого теплообменника Рекомендации по подбору ПТО при проектировании объектов теплоснабжения О загрязнение теплообменников Водонагреватель косвенного нагрева воды Магнитный фильтр — защита от накипи Инфракрасные обогреватели Радиаторы. Свойства и виды отопительных приборов. Виды труб и их свойства Незаменимые инструменты сантехника Интересные рассказы Страшная сказка о черном монтажнике Технологии очистки воды Как выбрать фильтр для очистки воды Поразмышляем о канализации Очистные сооружения сельского дома Советы сантехнику Как оценить качество Вашей отопительной и водопроводной системы? Профрекомендации Как подобрать насос для скважины Как правильно оборудовать скважину Водопровод на огород Как выбрать водонагреватель Пример установки оборудования для скважины Рекомендации по комплектации и монтажу погружных насосов Какой тип гидроаккумулятора водоснабжения выбрать? Круговорот воды в квартире фановая труба Удаление воздуха из системы отопления Гидравлика и теплотехника Введение Что такое гидравлический расчет? Невязка гидравлического расчета Физические свойства жидкостей Гидростатическое давление Поговорим о сопротивлениях прохождении жидкости в трубах Режимы движения жидкости (ламинарный и турбулентный) Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе Местные гидравлические сопротивления Профессиональный расчет диаметра трубы по формулам для водоснабжения Как подобрать насос по техническим параметрам Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура. Гидравлические потери в гофрированной трубе Теплотехника. Речь автора. Вступление Процессы теплообмена Тплопроводность материалов и потеря тепла через стену Как мы теряем тепло обычным воздухом? Законы теплового излучения. Лучистое тепло. Законы теплового излучения. Страница 2. Потеря тепла через окно Факторы теплопотерь дома Начни свое дело в сфере систем водоснабжения и отопления Вопрос по расчету гидравлики Конструктор водяного отопления Диаметр трубопроводов, скорость течения и расход теплоносителя. Вычисляем диаметр трубы для отопления Расчет потерь тепла через радиатор Мощность радиатора отопления Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704 Расчет теплопотерь через ограждающие конструкции Найти теплопотери через чердак и узнать температуру на чердаке Подбираем циркуляционный насос для отопления Перенос тепловой энергии по трубам Расчет гидравлического сопротивления в системе отопления Распределение расхода и тепла по трубам. Абсолютные схемы. Расчет сложной попутной системы отопления Расчет отопления. Популярный миф Расчет отопления одной ветки по длине и КМС Расчет отопления. Подбор насоса и диаметров Расчет отопления. Двухтрубная тупиковая Расчет отопления. Однотрубная последовательная Расчет отопления. Двухтрубная попутная Расчет естественной циркуляции. Гравитационный напор Расчет гидравлического удара Сколько выделяется тепла трубами? Собираем котельную от А до Я… Система отопления расчет Онлайн калькулятор Программа расчет Теплопотерь помещения Гидравлический расчет трубопроводов История и возможности программы — введение Как в программе сделать расчет одной ветки Расчет угла КМС отвода Расчет КМС систем отопления и водоснабжения Разветвление трубопровода – расчет Как в программе рассчитать однотрубную систему отопления Как в программе рассчитать двухтрубную систему отопления Как в программе рассчитать расход радиатора в системе отопления Перерасчет мощности радиаторов Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана Расчет гидравлического разделителя (гидрострелка) в программе Расчет комбинированной цепи систем отопления и водоснабжения Расчет теплопотерь через ограждающие конструкции Гидравлические потери в гофрированной трубе Гидравлический расчет в трехмерном пространстве Интерфейс и управление в программе Три закона/фактора по подбору диаметров и насосов Расчет водоснабжения с самовсасывающим насосом Расчет диаметров от центрального водоснабжения Расчет водоснабжения частного дома Расчет гидрострелки и коллектора Расчет Гидрострелки со множеством соединений Расчет двух котлов в системе отопления Расчет однотрубной системы отопления Расчет двухтрубной системы отопления Расчет петли Тихельмана Расчет двухтрубной лучевой разводки Расчет двухтрубной вертикальной системы отопления Расчет однотрубной вертикальной системы отопления Расчет теплого водяного пола и смесительных узлов Рециркуляция горячего водоснабжения Балансировочная настройка радиаторов Расчет отопления с естественной циркуляцией Лучевая разводка системы отопления Петля Тихельмана – двухтрубная попутная Гидравлический расчет двух котлов с гидрострелкой Система отопления (не Стандарт) — Другая схема обвязки Гидравлический расчет многопатрубковых гидрострелок Радиаторная смешенная система отопления — попутная с тупиков Терморегуляция систем отопления Разветвление трубопровода – расчет Гидравлический расчет по разветвлению трубопровода Расчет насоса для водоснабжения Расчет контуров теплого водяного пола Гидравлический расчет отопления. Однотрубная система Гидравлический расчет отопления. Двухтрубная тупиковая Бюджетный вариант однотрубной системы отопления частного дома Расчет дроссельной шайбы Что такое КМС? Расчет гравитационной системы отопления Конструктор технических проблем Удлинение трубы Требования СНиП ГОСТы Требования к котельному помещению Вопрос слесарю-сантехнику Полезные ссылки сантехнику — Сантехник — ОТВЕЧАЕТ!!! Жилищно коммунальные проблемы Монтажные работы: Проекты, схемы, чертежи, фото, описание. Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления

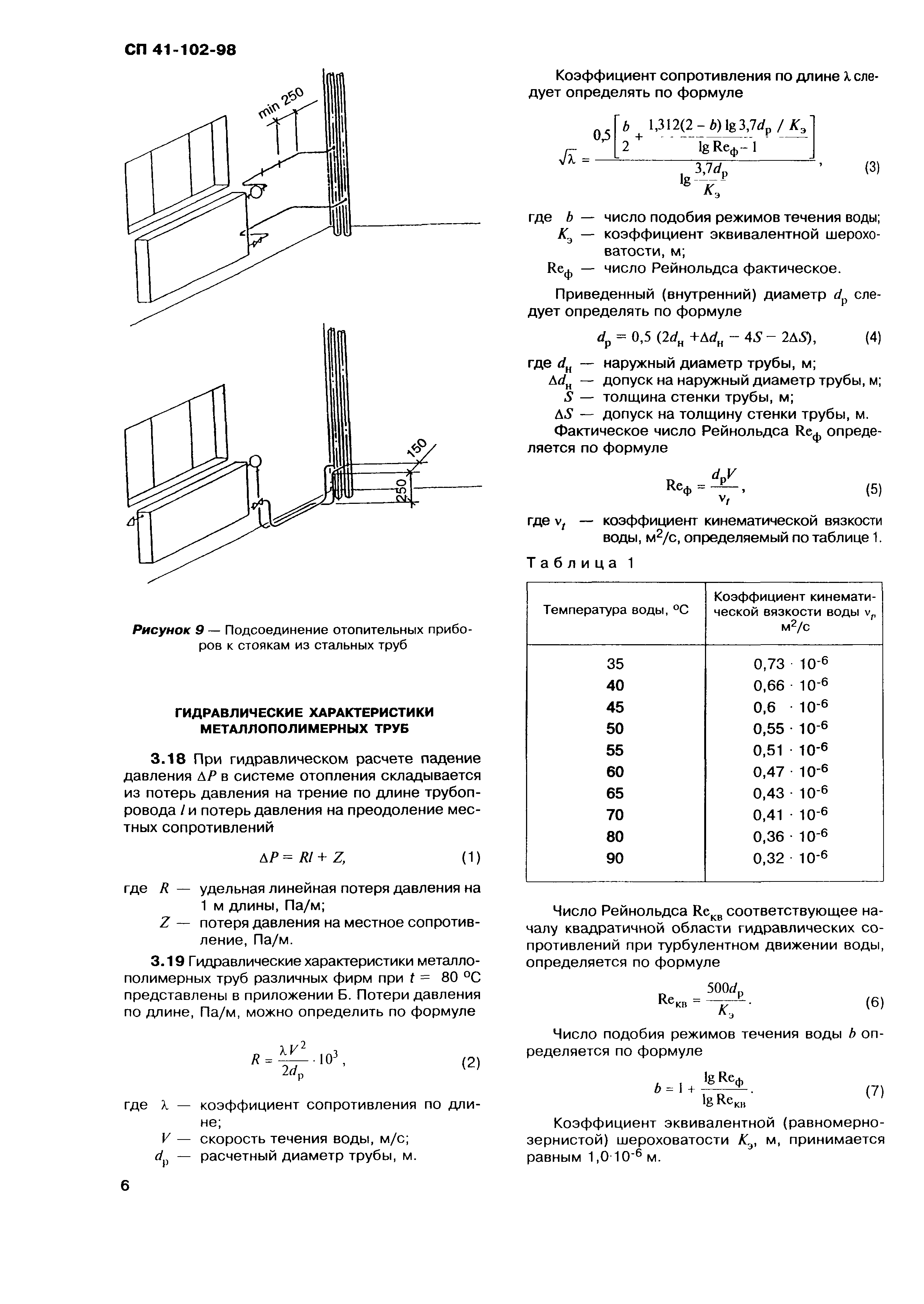

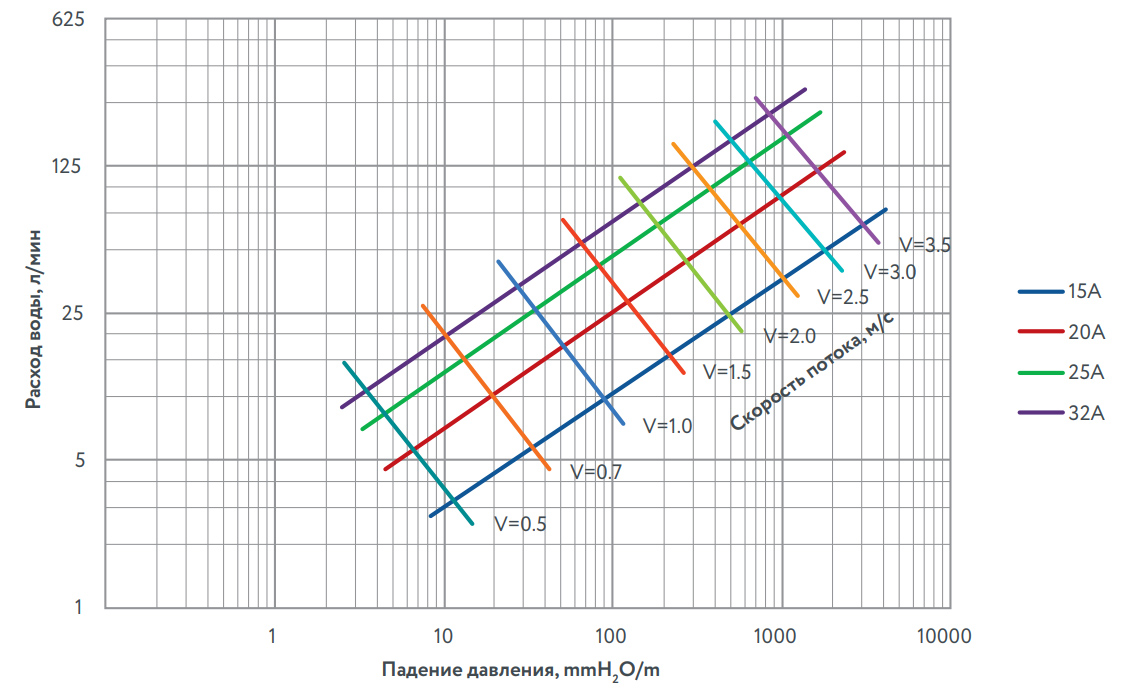

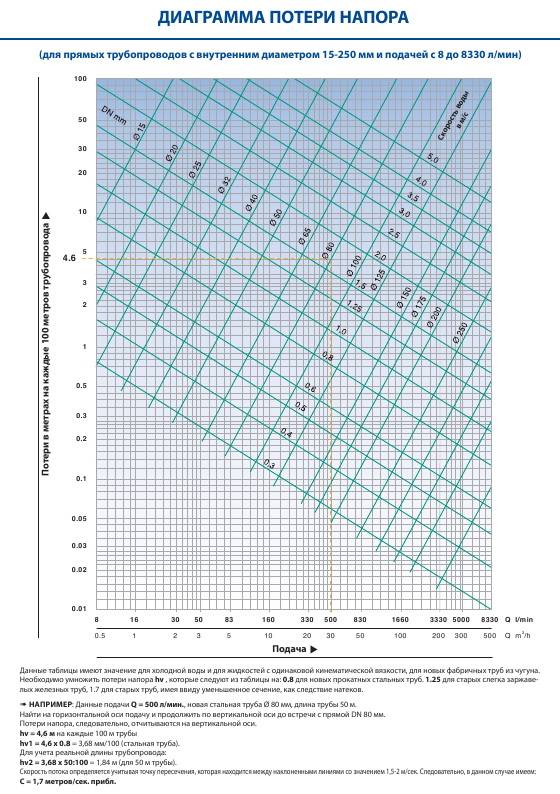

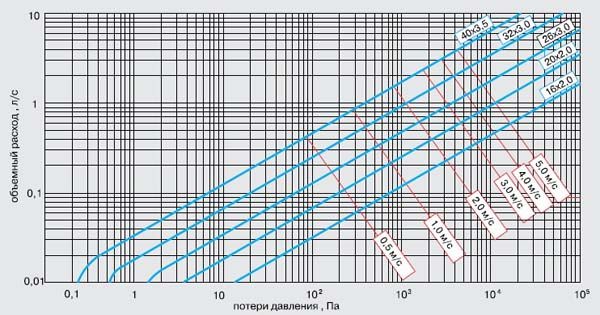

Гидравлический расчет
