Как работает автоматический воздухоотводчик системы отопления: Автоматический воздухоотводчик: конструкция, принцип работы, монтаж

Содержание

Воздухоотводчики для систем отопления, удаление воздуха, автоматические и ручные клапаны

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

Воздухоотводчик на радиаторе отопления

Откуда воздух в системе?

Источников попадания воздуха в систему может быть множество – при первичном заполнении водой, из-за подсоса через некачественные уплотнения, из-за подпитки водой и т.д. Один из основных его поставщиков – сама вода. В ней содержится много растворенного кислорода, а при нагреве, снижении скорости движения и уменьшении давления его растворимость падает, и он выделяется в атмосферу, из-за чего обязательно надо проводить удаление воздуха из системы отопления.

Выделяющийся воздух поднимается вверх и скапливается в местах, где затруднено его прохождение, образуя воздушные пробки и препятствуя нормальной циркуляции воды.

Вот для уничтожения таких пробок и производится установка воздухоотводчиков, для системы отопления они обычно ставятся в определенных местах, как показано на рисунке.

Установка воздухоотводчиков в системе отопления

О типах воздухоотводчиков

Из приведенного рисунка видно, что существуют, как минимум, два типа воздухотводчиков:

  • автоматический;
  • ручной,  или как его ещё называют, кран Маевского.

Автоматические воздухоотводчики в системе отопления ставятся в местах наиболее вероятного скопления воздуха, причем желательно на максимальной высоте, а вот кран Маевского устанавливается непосредственно на радиаторах.

Конструктивные особенности, отраженные в названии, определяют и принципы работы.

Тогда как работающий автоматический воздушный клапан для отопления совершенно незаметен и не требует никакого вмешательства, кран Маевского позволяет именно в ручном режиме удалить воздух из системы отопления.

Где и как ставят воздухоотводчики

Если система относится к открытой, то удаление воздуха из нее происходит через расширительный бачок. Для систем с принудительной циркуляцией обеспечить сброс воздуха из системы отопления позволяют следующие меры:

  • прокладывают трубы с горячим теплоносителем с подъемом от главного стояка к удаленным, при этом направление движения выделившегося воздуха и воды должны совпадать;
  • в высшей точке ставят воздухосборники, для систем отопления характерным является, что при снижении скорости и изменении направления движения воды происходит выделение растворенного в ней воздуха;
  • устанавливают спускник воздуха системы отопления в местах наиболее вероятного скопления газов (стояков, сепараторов, гребенок и т.д.) и на каждом отопительном приборе, особенно на алюминиевых радиаторах, поскольку алюминий выступает катализатором разложения воды.

Об устройстве воздухоотводчика

Устройство автоматического и ручного воздухоотводчиков совпадают в главном – и в том и в другом существует канал, клапан, через который осуществляется выпуск воздуха из системы отопления, по тем или иным причинам попавший внутрь.

Автоматический воздухоотводчик

Его устройство показано на приведенном рисунке. Когда в системе нет воздуха, поплавок находится в верхнем положении и игольчатый клапан закрыт (правый рисунок). Когда появляется воздух, поплавок отпускается и через коромысло открывает клапан, что вызывает спуск воздуха из системы отопления.



Устройство автоматического воздухооводчика

После того, как он выйдет из системы, поплавок поднимается, вследствие чего игла закрывает клапан, и система работает в штатном режиме.

Ручной воздухоотводчик (кран Маевского)

Он устроен гораздо проще, но в его конструкции используется тот же принцип – игольчатый клапан перекрывает канал для выпуска воздуха. Все это показано на рисунке ниже



Строение крана Маевского

Когда вращается регулятор,  клапан спуска воздуха системы отопления открывается или закрывается, избавляя систему от скоплений воздуха или газов. Чаще всего подобные устройства ставятся на радиаторах.

Конструктивное исполнение

Воздухоотводчики могут иметь разное исполнение, в первую очередь по форме – прямые, угловые, горизонтальные, вертикальные и т.д. По принципу действия они также могут различаться – шаровые или  игольчатые.

В общем случае, вместо воздухоотводчика может быть использован и обычный кран, который позволяет вместе с воздухом слить застоявшуюся воду.

Но это уже, скажем так, отголоски прошедшего времени, когда не было таких надежных устройств. А сейчас нормой должно быть повсеместное использование воздухоотводчиков, причем вместе с предохранительными устройствами.

Воздухоотводчики необходимо признать таким же неотъемлемым элементом системы отопления, как радиатор или котел. Они позволяют поддерживать ее постоянно в рабочем состоянии, а также своевременно и без дополнительных затрат восстановить  работоспособность в случае образования воздушных пробок.

Воздух в системе отопления: причины появления, клапаны

Нормально работающее отопление зимой — жизненная необходимость. Без подогрева в нашем климате не выжить. Но периодически ранее нормально работающая система начинает сбоить — не греются или плохо греются радиаторы, появляется посторонний шум (бульканье). Все это признаки того, что появился воздух в системе отопления. Ситуация далеко не редкая, но приносящая дискомфорт.

Содержание статьи

Чем грозит воздух в системе отопления

Все, наверное, не раз встречались с тем, что отопление включено, а какой-то радиатор или целая группа нагреваются плохо или вообще стоят холодные. Причина этому — воздух в системе отопления. Он обычно скапливается в самой высокой точке, вытесняя из этого места теплоноситель. Если его скапливается достаточно много, циркуляция теплоносителя вообще может остановиться.

Тогда говорят о том, что в системе отопления образовалась воздушная пробка. Профессионалы в таком случае говорят, что система завоздушилась.

Чтобы возобновить нормальную работу отопления необходимо скопившийся воздух удалить. Для этого есть два варианта. Первый чаще используется в системах централизованного отопления. На крайних радиаторах в ветке устанавливают краны. Они называются спускными. Это обычный вентильный кран. После заполнения системы теплоносителем его открывают, держат открытым до тех пор, пока не пойдет ровная струйка воды без воздушных пузырей (тогда вода льется рывками). Если говорить о многоэтажных домах, то во время запуска системы сначала должны открываться воздухосбросники на стояках, а остатки уже можно выводить по квартирам.

Воздух в радиаторе отопления мешает нормальной циркуляции теплоносителя. Это приводит к тому, что батарея плохо греется

В частных системах или после замены радиаторов в квартирах, для стравливания воздуха ставят не обычные краны,  а специальные воздушные клапаны.

Они бывают ручными и автоматическими. Ставятся они в верхний свободный коллектор на каждый радиатор (желательно) и/или в самой высокой точке системы.

Чем еще грозит воздух в системе отопления? Он способствует более быстрому разрушению компонентов системы отопления. Хоть сегодня все больше используются полимеры, металлических частей все еще достаточно. Наличие кислорода способствует активизации окисления (черный металл ржавеет).

Причины появления

Воздух в системе отопления может появиться по разным причинам. Если это проблема разовая — можно просто удалить его и не заниматься поисками источника. Если развоздушивание требуется несколько раз за сезон, придется искать причину. Вот наиболее распространенные:

  • Ремонт, модернизация системы отопления. При ремонтных работах воздух в трубопровод попадает практически всегда. Это естественно.
  • Заполнение системы теплоносителем. Если заливать воду в систему медленно, воздуха она с собой несет немного, попутно вытесняя тот, который имеется в трубах и радиаторах.
    Это тоже процесс понятный, особых мер тоже не требует.
  • Разгерметизация стыков и сварных швов. Этот дефект требует устранения, так как завоздушивание будет происходить постоянно. В индивидуальных системах отопления данное явление (негерметичные соединения) сопровождается также падением давления. И это — еще одна причина искать неисправности. Наиболее вероятное место — соединения труб и радиаторов. Они могут быть негерметичны. Искать их очень сложно, так как внешне они далеко не всегда проявляются. Если вы заметили, что какое-то из соединения «подкапываеет» все намного проще — устраняете капель. Но если внешне все нормально, а воздух все время скапливается, приходится обмазывать стыки и швы мыльной пеной и наблюдать — появятся ли новые пузыри. После нахождения каждого «подозрительного» соединения их подтягивают, обмазывают герметиком или перепаковывают (способ зависит от типа соединений).

    Скапливаться воздух может в изгибах труб

  • Если в системе отопления уже стоят воздухоотводчики (клапана для сброса воздуха) и в ней начали появляться пробки, надо проверить исправность клапанов, а также герметичность соединений.
  • Появление воздуха в системе отопления может быть связано с разрывом мембраны расширительного бака. В этом случае придется менять мембрану, а для этого надо останавливать всю систему.

Это наиболее распространенные места и способы, какими воздух попадает в радиаторы и батареи. Выгонять его оттуда надо время от времени, но при осеннем пуске отопления  — обязательно.

Устанавливаем клапана для сброса воздуха

Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.

Воздушный клапан Маевского

Это небольшое устройство для стравливания воздуха из радиаторов отопления вручную.  Устанавливается оно в верхний свободный коллектор радиатора. Есть разных диаметров под разное сечение коллектора.

Ручной воздухоотводчик — кран Маевского

Представляет собой металлический диск со сквозным отверстием конической формы.

Это отверстие закрывается винтом конусообразной формы. Выкручивая винт на несколько оборотов, предоставляем возможность воздуху выйти из радиатора.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме.

Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

  • В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
  • При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
  • Он давит выступом-флажком на жиклер, отжимая его.

    Принцип работы автоматического клапана для спуска воздуха

  • Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
  • По мере выхода воды корпус воздухоотводчика заполняется водой.
  • Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

Автоматический воздухоотоводчик в разобранном виде

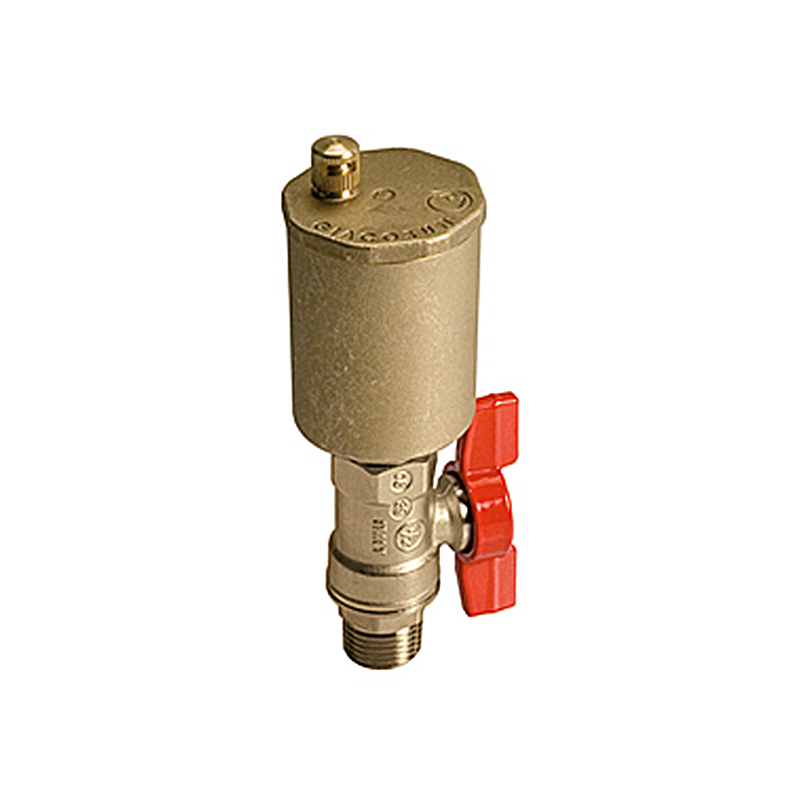

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет —  спускной клапан перестанет шипеть.

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

Воздухоотводчик автоматический: как работает, где применяется

Внутри отопительных систем и трубопроводов всегда будут скапливаться воздушные массы, и каждый раз в разном объеме. Они всегда остаются внутри магистрали в процессе заполнения ее рабочей средой или теплоносителем. К тому же в растворенном виде вода и так содержит примесь из кислорода. Своевременное и полное удаление пузырей является первостепенной задачей в большинстве случаев, ведь в большом объеме они могут заблокировать циркуляцию воды внутри системы. Во избежание подобных ситуаций и используются воздухоотводчики.

Что собой представляет и для чего используется



Счастливые обладатели систем отопления старого образца, которые подразумевают использование радиаторных батарей, иногда замечают, что в некоторых местах батареи вовсе не греются, даже при наличии горячего теплоносителя внутри системы. Аналогичная ситуация может приключиться и при наличии теплого пола водяного. Причины могут быть разные, однако зачастую речь идет именно о возникновении существенного препятствия, которое не позволяет горячей воде свободно циркулировать внутри системы.



Если внутри магистрали скопилось слишком много воздуха, то образуется специфическая пробка, которая блокирует теплоноситель на отдельном участке, после чего происходит завоздушивание всей линии. При использовании открытого контура, постепенно весь воздух отправится в расширительный бак, который будет высшей точкой системы.


А вот при использовании систем с закрытым контуром, спуск воздуха крайне необходим в каждом из имеющихся контуров и отдельных приборах. Нормальному функционированию системы будут мешать имеющиеся пробки, для удаления которых используются автоматические и механические спускные агрегаты. К наиболее простым и часто используемым следует отнести обычный вентиль, который монтируется на верхней точке радиатора.



Для удаления воздушных масс необходимо открыть вентиль и немного подождать, без воздуха, поток в системе станет равномерным. При использовании индивидуальных линий отопления, которые применяются в частных домах, вместо вентилей, на радиаторы принято устанавливать специальные запоры, которые могут регулироваться автоматически или вручную. Таким образом можно не только быстро и эффективно удалить воздушные массы из системы, но и избежать ускоренной коррозии агрегата.

Устройство и принцип функционирования



В связи с влиянием многих факторов на систему отопления, в ней может скапливаться много воздуха, который будет препятствовать свободному перемещению теплоносителя внутри магистрали. В результате часть батарей будет сильно быстро остывать или вообще нагреваться не будет, при этом стояк или ветвь будет использоваться одна. Для того, чтобы скопившийся воздух мог самостоятельно выйти из системы, необходимо в нужных местах произвести установку воздухоотводчиков, которые могут действовать и в автоматическом режиме. Представлены в виде цельного металлического корпуса, который оснащен патрубками, которые находятся внизу. Внутри корпуса будет расположен специальный поплавок, для изготовления которого принято использовать полимерные материалы, которые присоединены к игольчатому клапану и тяге, а отверстие расположено в верхней части крышки.


В нормальном состоянии воздухоотводчика – корпус полностью заполнен посредством рабочей среды, в то время как поплавок будет находиться в максимально верхнем положении, а клапан игольчатый полностью закрыт. Спустя некоторое время воздушные массы будут выходить из системы небольшими частями, и проходить в камеру основного прибора, тем самым вытесняя теплоноситель. Постепенно поплавок начнет опускаться и, дойдя до критического показателя, посредством тяги откроется клапан, который сообщается с давлением окружающей среды. Благодаря этому все скопившиеся пузырьки воздуха быстро покинут систему через имеющееся отверстие.


После того, как система полностью очистилась, камера заполнится водой, тем самым устанавливая поплавок в исходное положение. После того, как клапан закроется, воздухосбрасыватель перейдет в свой обычный режим. Автоматический поплавковый воздухоотводчик играет немаловажную роль, в процессе очистки системы и отдельных ее участков. При снижении уровня теплоносителя в основной камере, рычаг поспособствует открытию клапана, что позволит воздушным массам пройти внутрь системы, тем самым ускоряя процесс очистки.

Места установки



Основываясь на принципе работы воздухоотводчика автоматического типа, агрегат используется при установке:

  1. Отопительных приборов.
  2. На трубопровод уже запущенной системы при выявлении отдельного участка, в котором происходит наибольшее скопление воздушных масс, чаще всего из-за несоблюдения угла наклона трубы.
  3. При использовании циркуляционного насоса, для улучшения его эксплуатационных показателей при условии, что его конструктивные особенности позволяют осуществлять установку агрегата, предназначенного для сбрасывания воздушных масс. Перекачивание теплоносителя вместе с воздухом, негативно сказывается на работоспособности всей системы и в частности насосного оборудования. Сильно объемные скопления воздушных масс могут спровоцировать остановку циркуляции, а также работы подшипника и крыльчатки, которые изнашиваться будут в ускоренном режиме. При помощи этого устройства также можно удалять скопления перегретой воды – пара.
  4. При обвязке котла, в системе безопасности котла закрытого типа. Такой элемент устанавливается вместе с манометром непосредственно на коллекторе и клапаном аварийного типа. Таким образом можно с легкостью и за весьма небольшой промежуток времени полностью вытравить пузырьки воздуха из системы.
  5. На торцевых элементах тупиковых ответвлений.
  6. На самых высоких точках используемого контура отопления. Именно туда и стремятся попасть пузырьки воздуха.

Автоматический воздухоотводчик



В основе функционирования автоматического воздушного клапана лежит применение силы тяжести используемого поплавка. Если он будет поднят, то кран, в этот момент, будет находиться в закрытом положении. Если поплавок опустится, то и клапан откроется. В корпусе изготовленного из латуни поплавок будет из нержавейки или полипропиленовый, присоединяется посредством коромысла, оснащенного золотником подпружиненным. Если внутрь корпуса пузырьки попадают через саму систему, то поплавок будет отжиматься вниз, в этот же момент посредством золотника откроется отверстие, через которые выйдут газы. Корпус будет заполняться водой по мере выхода воздуха из системы. Поплавок подниматься, а золотник смещаться, постепенно перекрывая отверстие.


Утечку предотвращает колпачок расположенный на золотнике при наступлении поломки агрегата и защищает устройство от возможного загрязнения и скопления пыли в отверстии, используемом для сброса воздуха. В последние годы особым спросом начали пользоваться агрегаты, в которых предусмотрена функция автоматического перекрытия используемого воздушного клапана. Таким образом, воздух будет удаляться исключительно под надзором специалиста. Специальные конструкции обратных клапанов оснащаются автозапором, который позволяет осуществлять ремонтные работы и необходимую замену комплектующих, исключая необходимость отключения системы. Устройство способно функционировать при температурном режиме -10°С - +120°С, однако требуют более существенного ухода, периодических осмотров, замены и очистки.


Воздухоотводчик: автоматический, ручной, кран "Маевского"

В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.

В нормально спроектированных системах воздух появляется редко. В основном  после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.

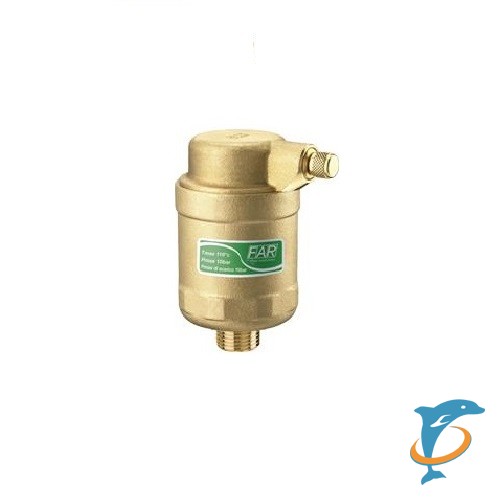

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы сам

Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».

Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.

Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят  стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Виды и технические характеристики

По способу отведения эти устройства бывают двух типов:

  • ручные;
  • автоматические.

Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и  3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и  3/8”, но в наших системах они не используются. Чаще всего используется модификации и  полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

Ручное и автоматическое устройство для отвода газов из отопительной системы

Кроме диаметров важны еще такие параметры:

  • Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
  • Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
  • Температура рабочей среды. Чаще встречаются с рабочей температурой 100 oC — 110 oC. Бывают, работающие до 150 oC.
  • Тип резьбы: наружная или внутренняя.

Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух.  На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

Одно из устройств — просто и эффективно

Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие.  Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.

Виды автоматических воздухоотводчиков и их установка

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора  (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Как установить ручные модели

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять).  Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается  кран «Маевского» продемонстрировано в видео.

Итоги

В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.

Воздухоотводчик автоматический - принцип работы, установка, для чего нужен |

Cложности в эксплуатации системы обогрева жилища часто возникают еще в самом начале отопительного сезона. Самой большой проблемой является сброс накопившегося воздуха из системы, при этом нет разницы, установлена ли у вас автономная схема теплоснабжения или же вы подключены к центральному паровому отоплению. Но эту проблему можно решить довольно просто, установив воздухоотводчик автоматический, который обеспечит полный сброс воздуха без вашего участия.

Оглавление

Откуда берется воздух в системе

Вопрос по поводу появления воздуха в системе центрального отопления даже не оговаривается: он там есть всегда. Так как на больших промежутках трасс аварии случаются каждый день, на летний сезон воду часто сливают, а на ее место поступает воздух.

Что касается автономного типа отопления, то тут все сложнее. Набранная система, конечно, если она правильно спроектирована, должна быть полностью заполнена теплоносителем, но в процессе ее заполнения неизбежно попадание воздуха, в том числе и растворенного в воде. При неправильно спроектированной схеме или при недостаточной надежности запорной аппаратуры возможен также подсос воздуха извне уже во время эксплуатации системы.

Еще один вид поступления воздуха в закрытую систему автономного отопления – это выделение из воды водорода с примесью других газов в результате химических реакций.

Сброс воздуха

Основной, если не единственной задачей, которую выполняют автоматические воздухоотводчики в системе отопления, является сброс всех газов из обогревательного контура, то есть из труб. Более простой конструкцией для ручного сброса является кран Маевского, где необходимо участие человека. Автоматические воздухоотводчики лишены этого недостатка. Следует учитывать, что сброс воздуха будет происходить только при избыточном давлении, что важно при эксплуатации системы автономного отопления.

Как устроен автоматический воздухоотводчик для радиаторов

Находящийся внутри корпуса (1) воздухоотводчика поплавок (2) из нержавеющей стали прикреплен посредством коромысла (3) к подпружиненному золотнику (4). В то время как в самом воздухоотводчике находится воздух, поплавок опущен в крайнее нижнее положение, а золотник открывает сбросное отверстие.

По мере убывания воздуха и поступления воды в камеру поплавок поднимается, а коромысло, перемещая золотник, закрывает сбросное отверстие.

На штуцере, который закрывает золотник, имеется колпачок, предотвращающий выход воздуха при проведении монтажных работ или в случае поломки воздухоотводчика. К тому же, колпачок не допускает попадание пыли и грязи в сбросное отверстие, защищая отводчик от поломки.

Правила установки

Разобравшись с принципом работы автоматического воздухоотводчика, следует разобраться в его правильной установке. Диаметр резьбы воздухоотводчика автоматического – 1 /2 дюйма, вкручивается прибор непосредственно в пробку радиатора, точнее, в ее верхнюю приподнятую часть. Радиатор должен быть установлен с небольшим уклоном, чтобы обеспечить легкий выход воздуха. Закручивать воздухоотводчик следует рожковым ключом, а использование газового ключа недопустимо, так как избыточное усилие на сжатие, создаваемое этим инструментом, может повредить прибор.

Неважно, какой марки автоматический воздухоотводчик – Данфосс или Valtec – при неверной установке или недостаточном наклоне радиаторов отопления сброс воздуха будет производиться не полностью или же не будет происходить вовсе.

Перед тем как устанавливать автоматический воздухоотводчик Wind или Danfoss, следует перед ними расположить запорный клапан для простоты демонтажа устройства в случае его поломки. Такая маленькая предосторожность позволит вам без остановки системы заменить вышедший из строя воздухоотводчик.

Как выбрать

Правильный выбор невозможен без знания, как работает автоматический воздухоотводчик.

В крупных строительных маркетах, как правило, есть гарантия от подделок, но даже на обычном рынке можно по внешним признакам отличить качественный товар от фальсификата.

Первое, что необходимо сделать – это посмотреть на сайте производителя, как выглядит аппарат и какой товарный код проставляется на упаковке. Когда вы придете на местный рынок или в маленький магазинчик и попросите у продавца посмотреть выбранный вами товар, обратите особое внимание на качество надписей. Они должны быть хорошо читаемыми, с ровными точными контурами.

Не забудьте про литье корпуса – на нем не должно быть неоднородных наплывов и заусенец. Со стороны крепежной части обратите внимание не только на толщину стенки, но и на равномерность этой толщины.

Теперь маркировка. Например, автоматический воздухоотводчик ду15 – это указание диаметра резьбы, который соответствует 1/2 дюйма, по другой шкале исчисления. Также стоит помнить одно простое правило, что хорошее оборудование не может стоить слишком дешево, и низкая цена – это первое, что должно вас насторожить.

Отдельного внимания заслуживают автоматические воздухоотводчики насоса котла Navien. Установленные прямо на котле, который находится, как правило, в самой верхней точке, они позволяют обойтись без сбросников на радиаторах, но их стоимость значительно выше, так как это оборудование специализировано и не выпускается широким тиражом.

 Загрузка ...

Рекомендуем прочесть!

Как работает автоматический воздухоотводчик ☛ Советы Строителей На DomoStr0y.ru

Содержание

Помимо знакомых всем кранов Маевского в современных системах отопления повсеместно используется такое устройство, как автоматический воздухоотводчик. Его задача – удалить воздух на определенном участке тепловой сети без вмешательства человека. Как устроен этот важный прибор, принцип его действия и места установки, — все эти нюансы будут рассмотрены в данной статье.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Виды автоматических воздушных клапанов

По исполнению приборы можно разделить на 3 вида:

  • прямые,
  • угловые,
  • радиаторные.

Примечание. Невзирая на внешние отличия и разные сферы применения, принцип действия воздухоотводчика остается неизменным.

Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.

Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.

Примечание. Группа безопасности для отопления должны устанавливаться в обязательном порядке на котлы, сжигающие твердое топливо.

Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Что в итоге?

Работающий в автоматическом режиме воздухоотводчик с воздушным клапаном стал одним из самых важных элементов современных отопительных систем. Конструкция прибора очень проста, а значит, — надежна, он выходит из строя весьма редко. И то, в большинстве случаев из-за низкого качества теплоносителя.

Как работает воздухоотводчик. Разобрал, выяснил, сделал фото. Раскажу и вам | Сантехник - Тимофей Михайлов

У любой системы отопления использующая жидкость для переноса тепла от водогреев до батарей имеется злостный враг. И имя ему воздух. Он не позволяет нагретой жидкости свободно перемещаться от котла к радиатором, батареям. Приостанавливая его в местах где имеются самые верхние точки. Первая задача при заполнении систем отопления является удаления воздуха, например кранами "Маевского".

Кран "маевского"

Но даже если припуске отопительной системы удается избавится от воздушных пробок то со временем в системе сново образуется воздух. Воздушная смесь растворенная в воде образует пузыри которые обездвиживают систему отопления на определенных участках. Поэтому для постоянного стравливания "врага" устанавливают автоматический воздухоотводчик .

Автоматический воздухоотводчик установленный на центральной системе отопления.Автоматический воздухоотводчик установленный на центральной системе отопления.Автоматический воздухоотводчик установленный на центральной системе отопления.Автоматический воздухоотводчик установленный на центральной системе отопления.

Виды автоматических воздухоотводчиков

Сейчас рассмотрим принцип работы прибора с прямым подключением. Его удалось разобрать и выяснить как он выпускает воздух.

Разборка

Этот прибор представляет из себя колбу с одной стороны винтовая крышка, с другой резьба на 15 мм. В самой крышке имеется отверстие для стравливания воздуха. Листаем галерею.

Вскрыв корпус мы видим три основные части: крышка с подпружиненным ниппелем, цельнометаллический корпус -колба и поплавок (кусок пластик с воздухом?..).

Переходим к самому принципу работы:

http://otoplenie-guide.ru/

В обычном состоянии воздухооттводчик на половину наполнен водой из системы отопления. Поплавок находящийся внутри зафиксирован в вверхнем положении и не давит на пружину. Ниппель- пружина находятся в состоянии покоя.

Клапан закрыт , поплавок в воде.

Но если вдруг на том участке где стоит наш "прибор" вдруг проскальзывает пробка, то она попадает в колбу, устремляясь вверх. Тем самым вытесняет воду в трубы. В воздушном пространстве в соответствии с законами физики поплавок падает на дно колбы. Тем самым давит на пружину ниппель. Отверстие в крышке приоткрывается и воздух устремляется наружу.

Клапан открыт, поплавок опущен.

Выпустив воздушную смесь воздухооттводчик наполняется водой из системы и ниппель закрывается т.к поплавок приподнялся жидкостью.

Собираем наш аппарат в обратном порядке. Фото в галерее.

В отключенном состоянии пластиковый колпачок плотно закручен. Для того чтоб автоматический воздухоотводчик заработал, колпачок нужно открутить на половину или удалить.

Нужно знать

Практически все воздухоотводчики такого типа должны стоять строго вертикально. Если произвести установку под углом или горизонтально то поплавок внутри камеры не будет корректно работать, что приведет к не удалению газовоздушной смеси и остановке систем отопления. К каждому прибору идут инструкции, внимательно ознакамливаемся с ней перед монтажом.

Уважаемый читатель. Вам нравится такой формат подачи материала? Если да, отметьте материал лайком. Чтоб я знал что стоит продолжать.

Автоматические вентиляционные отверстия | Простые советы по техническому обслуживанию HVAC 101


Автоматический воздухоотводчик находится в системе трубопроводов водяных контуров. Если воздух попадает в систему водяного контура, он в конечном итоге попадает к автоматическому вентиляционному отверстию, где он выпускается. Автоматические вентиляционные отверстия расположены по всей системе. Автоматические вентиляционные отверстия также можно найти в любой системе гидравлического контура. Гидравлический контур - это водяной контур.

Эти водяные контуры могут быть как для горячей, так и для холодной воды.Любой гидравлический контур нуждается в системе управления воздухом или автоматической системе выпуска воздуха, чтобы воздух не попадал в систему, в противном случае воздух будет подниматься в системе, и воздух будет блокировать или препятствовать потоку воды по контуру. В воде естественно есть воздух. Вентиляционные отверстия помогают водяному контуру:

Автоматические вентиляционные отверстия

  • Автоматические вентиляционные отверстия предотвращают попадание воздуха в контур (горячая или охлажденная вода), автоматически удаляя воздух через вентиляционное отверстие поплавкового типа.
  • Предотвращает гидронную воздушную пробку.

Автоматические вентиляционные отверстия | HVAC Hydronics

Крошечные микроскопические пузырьки в воде со временем выделяются из воды, когда она нагревается и охлаждается. Кроме того, воздух движется по гидравлическому контуру. Воздух попадает в стояки и верхние точки петли. Этот воздух необходимо выпустить из системы, иначе он остановит поток воды через гидравлический блок воздуха. Когда воздух попадает в вентиляционное отверстие, он скапливается в его верхней части.Воздух вызывает снижение уровня воды внутри вентиляционного отверстия и опускание поплавка внутри вентиляционного отверстия. Когда поплавок падает, воздух выходит из системы через верхнюю часть вентиляционного отверстия.

Когда воздух выходит, поплавок снова поднимается и закрывает верхнюю часть автоматического воздуховыпускного устройства, предотвращая утечку воды. Со временем коррозия и минералы загрязняют уплотнение в верхней части поплавка в автоматическом вентиляционном отверстии. Изображенный воздухоотводчик имеет загрязненное уплотнение и позволяет выходить как воде, так и воздуху.Кроме того, воздуховыпускные устройства не обслуживаются, и их необходимо заменить, когда из них начнет течь вода. В некоторых системах есть ручные устройства для удаления воздуха, которые необходимо время от времени удалять вручную, чтобы выпустить воздух, который может скопиться.

Совет по техническому обслуживанию автоматических вентиляционных отверстий:
  • Со временем внутри автоматического воздуховыпускного устройства скапливается мусор, и его трудно удалить. Таким образом, автоматическая вентиляция начнет вытекать из вентиляционной трубы. Это означает, что в резиновом уплотнении внутри вентиляционного отверстия либо мусор.Он также может быть забит кальцинированными минералами из воды. У моего друга, который работает менеджером по обслуживанию большого кампуса, есть запасные автоматические вентиляционные отверстия. Когда один начинает протекать, он заменяет один запасным. Затем протекающий автоматический воздухоотводчик опускается в ведро с раствором. Он говорит, что решение совершенно секретно, но я знаю лучше. Это белый уксус и пищевая сода. Он оставит протекающий автоматический воздухоотводчик впитаться в раствор на несколько дней. Затем он вытаскивает ее и испытывает на собственном макете трубы для этой цели.В 90% случаев это работает как шарм, и он кладет автоматический воздухоотводчик в запасной автоматический воздухоотводчик, чтобы дождаться следующей утечки воздуха из вентиляционного отверстия. Он сказал, что эта маленькая уловка сэкономила ему несколько сотен долларов в год при замене вентиляционных отверстий.
  • Большинство автоматических вентиляционных отверстий закрыты и не могут быть открыты для замены уплотнений или ремонта. Кроме того, если вы удалите его и продуете воздух через вентиляционное отверстие, он удалит мусор. Это если проблема заключается в мусоре в вентиляционном отверстии.
Воспользуйтесь нашим удобным калькулятором, чтобы узнать, сколько БТЕ вырабатывают ваши газовые приборы:
Заключение

Наконец, вентиляционные отверстия не требуют значительного обслуживания. Их по-прежнему необходимо периодически проверять на работоспособность. Кроме того, если у вас есть проблемы с воздухом, их необходимо проверить, чтобы убедиться, что они правильно работают. Кроме того, их использование в сочетании с другими устройствами для удаления воздуха может спасти вас от холодных ночей и разочарований.

Автоматические вентиляционные отверстия

Ресурс: Книга о домашнем комфорте: полное руководство по созданию комфортного, здорового, долговечного и эффективного дома

Сопутствующие

15 способов Избегайте горячих и холодных пятен (Обновлено)

Балансировка воздуха улучшит циркуляцию воздуха, повысит энергоэффективность и улучшит общую производительность вашей системы кондиционирования и отопления.Для домовладельца это означает подачу нужного количества воздуха ( горячего или холодного) в каждую комнату, что сделает ваш дом более комфортным.

Балансировка воздуха для специалиста по ОВКВ - это процесс тестирования и настройки вашей системы с использованием их навыков и инструментов. Они смотрят на ваше потребление и выход и соответственно корректируют.

Роб Фалке, президент Национального института комфорта - обучающей компании, работающей в сфере отопления, вентиляции и кондиционирования воздуха, добавляет: «Балансировка - это самый важный шаг , который можно предпринять для обеспечения комфорта и эффективности ваших систем

В этой статье я расскажу, как можно своими руками отрегулировать ( баланс, ) воздушный поток для комфорта. Комфортный баланс - это так же просто, как проверить, комфортно ли в комнате. Затем я поделюсь способами, которые могут потребоваться специалисту по HVAC, и помогу вам понять, как технический специалист будет выполнять балансировку жилой системы. Для этого может потребоваться установка демпферов или подвижных регистров.

Что такое балансировка воздуха?

Балансировка воздуха - это процесс, который включает в себя изменение существующей системы отопления, вентиляции и кондиционирования воздуха, чтобы обеспечить равномерное распределение воздуха по дому. Все зоны будут иметь правильную теплопередачу. Вы хотите, чтобы все компоненты вашей системы HVAC работали в гармонии.

15 советов по уравновешиванию температур в вашем доме

Пора избегать этих надоедливых горячих и холодных точек и неравномерной температуры. Я разбил это на простые, самостоятельные советы, а сложнее, возможно, потребуются некоторые навыки, чтобы пора обратиться к профессионалу.

  1. Закройте или откройте свой реестр
  2. Попробуйте смещение на 2 градуса
  3. Проверить чистоту фильтров
  4. Установить оконные покрытия для предотвращения нагрева
  5. Избегайте размещения электронного оборудования рядом с термостатом
  6. Проверка на сквозняки
  7. Регулировка потолочных вентиляторов
  8. Предотвращение ограничений воздушного потока
  9. Установите вентилятор термостата в положение «ВКЛ.»
  10. Исправьте воздуховод
  11. Проверьте изоляцию
  12. Проверка и регулировка скорости вентилятора системы
  13. Установите дополнительные возвратные воздуховоды, если необходимо
  14. Используйте два кондиционера
  15. Знайте размер вашей системы HVAC

Сделай сам.

..

1. Закройте или откройте свой реестр

Просто, но эффективно. У вас есть возможность перемещать заслонку демпфера. Это ограничит поток воздуха в помещении. Но не закрывайте вентиляционные отверстия полностью, это может вызвать другие проблемы в вашей системе HVAC.

В теплую погоду открывайте регистры на верхнем этаже и частично закрывайте регистры на первом этаже и / или в подвале. При низких температурах измените процесс в обратном порядке.

Компания

Sierra Air Conditioning составила удобное руководство по правильной балансировке вашей системы для каждого сезона.Сначала попробуйте этот процесс:

Шаг 1: Установите термостат на 76-78 градусов. (идеальный диапазон для начала тестирования)

Шаг 2: Оставьте температуру в покое не менее чем на 24 часа.

Шаг 3: В слишком прохладных местах отрегулируйте вентиляционные отверстия, чтобы обеспечить меньший поток воздуха.

Шаг 4: Отрегулируйте с небольшим шагом, чтобы почувствовать, что работает для вашего комфорта.

Шаг 5: Еще раз проверьте настройки (через 24 часа), чтобы убедиться, что вы достигли желаемой температуры.

Шаг 6: Продолжайте, пока не достигнете идеальной температуры.

2. Попробуйте смещение на 2 градуса

Если вы живете в двухэтажном доме и у вас два термостата, установите температуру на 2 градуса.

Вот о чем я ...

Установите термостат на разницу в 2 градуса для этажей. Например, наверху можно установить температуру 74 градуса, а внизу - 72 градуса. Это поможет при неравномерной температуре.

3. Проверка чистоты фильтров

Есть множество причин, по которым ваши фильтры должны быть чистыми...

  • Улучшает качество воздуха - очистка от мусора, скапливающегося на ваших фильтрах, поможет улучшить поток воздуха.
  • Повышает эффективность вашей печи - уменьшенный воздушный поток через вашу систему отопления и охлаждения может привести к перегреву теплообмена и слишком быстрому отключению. Держите фильтр в чистоте, это повысит эффективность вашей печи.
  • Продлите срок службы вашей системы HVAC - считаете ли вы, что наиболее частая причина выхода из строя HVAC - грязный фильтр? Грязный фильтр усложняет работу вашей системы, вызывая ее перегрев.
  • Помогите снизить затраты на электроэнергию - Отопление вашего дома потребляет больше энергии и стоит больше денег, чем любая другая система в вашем доме - обычно составляет около 42% ваших счетов за коммунальные услуги. Если ваш фильтр не забит, ваша система будет работать более эффективно. Уже одно это поможет снизить затраты на электроэнергию. Регулярно меняя фильтр, вы можете сэкономить от 5 до 15% на счетах.

4. Установите оконные покрытия для предотвращения нагрева

Ваши окна повлияют на уровень комфорта в каждой комнате.Окна без штор, жалюзи, жалюзи и т. Д. Могут нагреть комнату быстрее, прежде чем термостат успеет включиться и добавить облегчения.

Оконные покрытия могут повлиять на общий уровень привлекательности и комфорта. Они также могут помочь повысить энергоэффективность. В прохладное время года около 76% солнечного света, падающего на стандартные окна с двойным остеклением, проникает внутрь и превращается в тепло.

5. Избегайте размещения электронного оборудования рядом с термостатом

Электронное оборудование выделяет много тепла и действительно может повлиять на ваш комфорт.В настоящее время с появлением телевизоров и компьютеров с большим экраном распределение тепла в комнате может измениться, и вам может потребоваться отрегулировать вентиляционные отверстия.

Это обычно наблюдается, если у вас есть комнатный кондиционер. Термостат может собирать тепло от приборов, что также может привести к более длительной работе кондиционера.

6. Проверка на сквозняки

Убедитесь, что ваши окна и двери плотно закрыты, так как они часто вызывают холода в вашем доме.

7.

Регулировка потолочных вентиляторов

Изменение настроек направления вращения вентилятора может существенно повлиять на циркуляцию воздуха. Ваши потолочные вентиляторы должны вращаться против часовой стрелки в теплое время года, чтобы создавать прохладный нисходящий поток воздуха. Однако в более прохладные месяцы он должен двигаться с низкой скоростью по часовой стрелке, чтобы помочь равномерно распределять теплый воздух.

8. Предотвращение ограничений воздушного потока

Не накрывайте регистры мебелью или предметами, ограничивающими поток воздуха. Когда вы закрываете вентиляционное отверстие мебелью, ваша система должна работать сильнее.Вентиляционные отверстия предназначены для обеспечения свободного потока воздуха.

Вот быстрое решение от Integrity Air:

"Для ваших вентиляционных отверстий требуется 18 дюймов пространства. Переставьте мебель и подшейте шторы, чтобы обеспечить им необходимый поток воздуха. Если у вас нет другого выбора, приобретите магнитный дефлектор , чтобы воздух дул на от ближайшая мебель ".

Дефлекторы могут перенаправлять воздушный поток, сохраняя заданную циркуляцию воздуха.

9. Установите вентилятор термостата в положение «ВКЛ».

Настройки вентилятора могут повлиять на качество воздуха в помещении и уровень комфорта.Большинство систем имеют две настройки вентилятора: «Вкл» и «Авто».

При использовании настройки «ВКЛ» вентилятор будет дуть постоянно, что будет фильтровать и всегда заменять воздух в помещении. Это, в свою очередь, будет поддерживать постоянный воздух. При использовании автоматического положения воздух может стать более застойным.

У обоих есть свои плюсы и минусы. При переключении на настройку Вкл. Вы можете увидеть увеличение счета за коммунальные услуги.

Бонусные советы по самостоятельной работе ...

Смотрите, как Дейв Марс, Columbia Water & Light описывает важность сбалансированного воздушного потока в системе отопления и охлаждения.

Убедитесь, что ваши вентиляционные отверстия работают должным образом и предотвращение утечек в воздуховодах поможет сэкономить деньги и энергию.

В другом пошаговом руководстве «Как сбалансировать систему центрального отопления» перечислены шаги, которые необходимо предпринять в период охлаждения и отопления.

Ресурс: Как сбалансировать систему центрального отопления

How to Balance Your Central Heating System

Далее: Советы по балансировке воздуха, сделанные своими руками...

10. Почините воздуховод

Устраните любые повреждения и / или дефекты воздуховода. Проблемы с работой воздуховода могут вызвать неравномерное распределение.

Если система воздушного потока в воздуховоде разбалансирована, вы обнаружите, что при обогреве некоторые комнаты недостаточно теплые, а другие слишком холодные. В режиме кондиционирования воздуха вы также обнаружите, что в некоторых комнатах недостаточно прохладно, а в других слишком тепло.

В зависимости от вашего мастерства вы можете:

  • исправить незакрепленные стыки воздуховодов путем повторной установки и герметизации стыка.
  • ищите воздуховоды с крутыми поворотами
  • Изолируйте или закройте воздуховоды

Всегда лучше обратиться к специалисту по HVAC.

11. Проверьте изоляцию

Если вы считаете, что ваш дом не изолирован должным образом или у вас может не быть теплоизоляции, наймите профессионала для проведения оценки. Они помогут найти любые проблемы с вашей изоляцией.

12. Проверьте и отрегулируйте скорость вентилятора системы

Переключение скорости вентилятора может быть простым. , если вы знаете, что делаете.

Hunker дает пошаговое руководство «Как изменить скорость вентилятора кондиционера» от отключения питания до тестирования устройства.

Шаги включают ...

  • отключение питания
  • Расположение электродвигателя вентилятора и проводка
  • определение скорости проводов
  • изменение активной скорости троса
  • тестирование вашей системы HVAC

13. Установите дополнительные возвратные воздуховоды, если необходимо

"Второй обратный канал может снизить статическое давление, если узкое место воздушного потока находится на обратной стороне.«

Блейк Шурц, Грейнер написал информативную статью о том, что добавление второго возвращения - почти всегда хорошая идея.

14. Используйте два кондиционера

"Если для обогрева и охлаждения используется один воздухоочиститель, воздухоочистителю, расположенному в подвале, будет легче подавать теплый воздух на верхние этажи дома, чем нагнетать холодный воздух в те же помещения в течение сезона охлаждения.

(теплый воздух поднимается через здание за счет конвекции, тогда как более тяжелый холодный воздух имеет тенденцию падать).

Может помочь увеличенная скорость вентилятора для охлаждения или вспомогательные вентиляторы. Чтобы избежать этой проблемы, некоторые конструкции HVAC используют два кондиционера, размещая второй блок на чердаке или потолке над самым верхним этажом ». [Источник]

Убедитесь, что размер вашей системы HVAC соответствует размеру вашего дома. Не нужно слишком маленькое устройство, и вам не нужно слишком большое, потому что это приведет к чрезмерному кондиционированию вашего дома. Когда печь слишком большая, это может вызвать некоторые проблемы в доме.От короткой езды на велосипеде до неэффективной работы и неудобного жилого помещения.

Точный размер печи - это действительно работа квалифицированного подрядчика по ОВК. Чтобы порекомендовать печь подходящего размера, профессионал должен провести оценку всего дома.

Балансировка воздуха - это метод проверки вашей системы отопления и охлаждения для выявления любых проблем, вызывающих неравномерность воздушного потока или отрицательное давление воздуха. Благодаря этому каждая комната в вашем доме будет максимально комфортной с имеющимся у вас оборудованием.

Балансировка вашего центрального отопления сводит к минимуму потребление энергии и выравнивает температуру в каждой комнате.

Чтобы проверить воздушный баланс, техническим специалистам HVAC необходимо проверить работу вашей системы.

«Найдите тоннаж или тепловую мощность, чтобы определить требуемый воздушный поток в системе. Разделите общий воздушный поток системы так, чтобы каждая комната имела свою долю. Это можно сделать с помощью Ручного J или одного из нескольких методов оценки, включая расчет воздухообмена».

Это только начало, с которого начнется специалист по HVAC.

Специалист по воздуховодам проводит диагностические тесты ваших воздуховодов и других систем. Они запускают TAB - тестирование, регулировку и балансировку.

Дополнительный ресурс: пример из практики: семья Джонсов, процесс, проблемы и преимущества.

Некоторые подсказки по расходу воздуха просты и могут быть выполнены сегодня.

Теория вентиляции | Спиракс Сарко

Эффект воздуха

Если воздух смешивается с паром и течет вместе с ним, на поверхностях теплообмена останутся воздушные карманы, где пар конденсируется.Постепенно тонкий слой образует изолирующее одеяло, препятствующее передаче тепла, как показано на рисунке 11.12.1. Воздух широко используется в качестве изолятора из-за его низкой проводимости (например, двойное остекление, используемое в современных окнах, представляет собой просто два слоя стекла с изолирующим слоем воздуха, зажатым между ними). Аналогичным образом воздух используется для уменьшения потерь тепла из паровых труб. Большая часть изоляционного материала состоит из миллионов микроскопических ячеек с воздухом в матрице из стекловолокна, минеральной ваты или материала полимерного типа.Воздух является изолятором, а твердый материал просто удерживает его на месте. Точно так же пленка воздуха на паровой стороне поверхности теплопередачи сопротивляется потоку тепла, снижая скорость теплопередачи.

Теплопроводность воздуха составляет 0,025 Вт / м ° C, в то время как соответствующий показатель для воды обычно составляет 0,6 Вт / м ° C, для железа это около 75 Вт / м ° C и для меди около 390 Вт / м ° C. С. Пленка из воздуха толщиной всего 1 мм имеет такое же сопротивление тепловому потоку, как и медная стена толщиной около 15 метров!

Маловероятно, что воздух существует в виде ровной пленки внутри теплообменника.Более вероятно, что концентрация воздуха выше вблизи конденсирующей поверхности и ниже по мере удаления. Однако удобно обращаться с ним как с однородным слоем, пытаясь показать его сопротивление тепловому потоку.

Когда к пару добавляется воздух, теплосодержание данного объема смеси ниже, чем тот же объем чистого пара, поэтому температура смеси понижается.

Закон частичных давлений Дальтона гласит: «В смеси пара и воздуха полное давление - это сумма парциального давления, которое каждый газ может оказывать, занимая весь объем сам по себе».

Например, если полное давление паровоздушной смеси при 2 барах (абсолютное) состоит из 3 частей пара на 1 часть воздуха по объему, тогда:

Парциальное давление воздуха = x 2 бар a = 0,5 бар a

Парциальное давление пара = x 2 бар a = 1,5 бар a

Общее давление смеси = 0,5 + 1,5 бар a = 2 бара a (1 бар изб.)

Манометр будет показывать давление в 1 бар изб., Предполагая соответствующую температуру 120 ° C для наблюдателя. Однако парциальное давление из-за количества пара, присутствующего в смеси, составляет всего 0.5 бар изб. (1,5 бара абс.), Что обеспечивает температуру всего 112 ° C. Следовательно, присутствие воздуха имеет двойной эффект:

  • Обладает сопротивлением теплопередаче за счет эффекта наслоения.
  • Он снижает температуру парового пространства, тем самым уменьшая градиент температуры на поверхности теплопередачи.

Общий эффект заключается в снижении скорости теплопередачи ниже той, которая может потребоваться для критического процесса, и в худших случаях может даже препятствовать достижению конечной требуемой температуры процесса.

Во многих процессах минимальная температура необходима для достижения химического или физического изменения продукта, так же как минимальная температура важна в стерилизаторе. Присутствие воздуха особенно проблематично, потому что это может ввести в заблуждение манометр. Отсюда следует, что о температуре нельзя судить по давлению.

Maid-O \ '- Mist - Автоматические воздушные клапаны - Паровые вентиляционные отверстия Jacobus - Поплавковые регулирующие клапаны - Седловые клапаны

Устраните проблемы и избегайте проблем, установив эти автоматические вентиляционные отверстия с поплавковым приводом.Они удаляют воздух из сети, солнечных панелей, трубопроводов, бойлеров, тепловентиляторов, чиллеров, конвекторов, излучающих панелей, змеевиков, плинтуса и автономного излучения.

Выберите Auto-Vent®: 7-я серия • 66, 67, 68 и аксессуары • 27 и 37 • 72 • 95

Auto-Vents® серии № 7

Auto-Vents® серии № 7 надежны, автоматические воздухоотводящие клапаны для скрытых радиаторов, трубопроводов, резервуаров и других устройств, в которых вода или жидкости используются для отопления и охлаждения. Они оказались решением проблем, с которыми сталкивались инженеры и подрядчики, когда воздушные карманы или ловушки препятствуют свободной циркуляции жидкостей и снижают эффективность системы или устройства.Воздухоотделители Auto-Vents® серии № 7 изготовлены из латуни и оснащены самозакрывающимся поплавковым клапаном. Клапан оснащен металлической пружиной Monel® и седлом клапана Neoprene®, которое не подвержено воздействию высоких температур, масла и антифриза. Воздушная камера не требуется. Вентиляционное отверстие обычно оснащается запатентованной крышкой, которую можно использовать в качестве проверки в случае утечки, вызванной песком или отложениями.

Auto-Vents® № 66, 67, 68 и аксессуары

Auto-Vents № 66, 67, 68 - это поплавковые вентиляционные отверстия для использования на конвекторных радиаторах, плинтусах и излучающих панелях.Они предназначены для использования в ограниченном пространстве и могут быть установлены в проблемных местах, которые ранее не использовались или вентилировались неправильно. Воздушная камера не требуется. Auto-Vents® № 66, 67, 68 разработаны для систем с давлением до 50 фунтов.

Прерыватель № 9AS - это устройство с автоматическим отключением, которое экономит часы при замене вентиляционных отверстий Maid-O’-Mist® с штуцерами 1/8 дюйма. Этот аксессуар представляет собой подпружиненный запорный элемент, который автоматически останавливает поток воды, когда вентиляционное отверстие снимается, и снова открывается, когда устанавливается новое вентиляционное отверстие Maid-O’-Mist®.С установленным перемычкой больше не нужно сливать воду из системы, чтобы отключить вентиляционные отверстия.

В ситуациях, когда по закону требуются безопасные отходы или в районах, особенно подверженных воздействию воды, соединитель № 7A используется для подсоединения медных или пластиковых трубок 1/4 дюйма к вентиляционному отверстию вентиляционных отверстий Maid-O’-Mist®. Таким образом, любые брызги, вызванные запуском системы или утечки из-за накипи в системе, можно безопасно направить в канализацию.

№ 27 и 37 Auto-Vents®

№27 и 37 Auto-Vents® - это надежные поплавковые клапаны. Их конструкция и внутренние рабочие части такие же, как у Auto-Vents® серии № 7, за исключением меньшего размера. Изготовлен из цветных металлов.
№ 72 Auto-Vent®
  • Вертикальный или горизонтальный монтаж
  • 1/8 "внутреннее соединение с внутренней резьбой
  • До 75 фунтов. давление
  • 1 1/4 "x 1/2"


Ручная кнопка № 95 Vent®

  • Вертикальный или горизонтальный монтаж
  • 1/8 "I.П. мужское соединение
  • До 50 фунтов. давление
  • 1 5/8 "x 9/16"

№ 72 Auto-Vents®

№ 72 Auto-Vents® - это быстродействующий вентиль расширительного типа. Все расширения и сжатия единого непористого композиционного диска ограничиваются четырьмя вентиляционными отверстиями. Ручное удаление воздуха и плотное перекрытие контролируются специальной крышкой с регулировкой паза под отвертку. Эти клапаны используются для вертикального или горизонтального монтажа на конвекторы, плинтус и отдельно стоящие радиаторы.

Ручная вентиляция № 95 с ручным управлением

Ручная вентиляция № 95 с ручным управлением обеспечивает самый простой способ вручную удалить воздух из радиатора. Вам не понадобится ключ, монета или отвертка. Все, что вам нужно сделать, это нажать на изолирующую крышку ручного вентиляционного отверстия № 95 Pushbutton Manual Vent®, чтобы выпустить захваченный воздух. Отпустите, и вентиляционное отверстие автоматически закроется. Отлично подходит для ограниченного пространства, где для вентиляции требуется ключ или монета, что непрактично.

Применения для № 72 Auto-Vent® и № 95 с ручным управлением Vent®


No.72 или №95, установленный на конвекторных радиаторах

№ 72 или № 95, устанавливаемые на отдельно стоящие радиаторы

№ 72 или № 95, установленный на радиаторах основной платы

№ 72 или № 95, установленный на радиаторах основной платы

Школа HouseMaster: Foced Air Heat 101

Принудительное воздушное отопление - наиболее распространенный тип отопительной системы, применяемый сегодня в жилых домах. Принцип работы этих систем довольно прост. Все основные компоненты системы содержатся в приточно-вытяжной установке, называемой печью.

КАК ЭТО РАБОТАЕТ?

Печь управляется термостатом и автоматикой, которые надежно поддерживают постоянную температуру в доме. Когда термостат требует тепла, обычно включается масляная или газовая горелка; реже набор электрических катушек обеспечивает тепловую энергию. Горячий газ из горелок поднимается вверх через камеру, называемую теплообменником, поскольку вентилятор / нагнетатель втягивает воздух из комнат дома в топочный шкаф.Перед входом в печь циркулирующий воздух проходит через фильтр или электронный воздухоочиститель, который задерживает переносимые по воздуху загрязнения.

Затем вентилятор пропускает отфильтрованный воздух через теплообменник, где тепло дымовых газов передается более холодному воздуху помещения. Теперь нагретый воздух циркулирует по всему дому через систему воздуховодов. Ограничительный регулятор вентилятора регулирует работу нагнетателя и отключает горелки, если температура теплообменника становится слишком высокой.

Системы принудительного теплого воздуха быстро обеспечивают тепло с зарегистрированными температурами от 120 ° до 140 ° F (от 49 ° до 60 ° C). Вопреки распространенному мнению, установка более высокой температуры на термостате не приводит к повышению температуры воздуха, подаваемого из печи, а только сигнализирует печи о необходимости продолжать подачу воздуха в комнату в течение более длительного периода, пока не будет достигнута желаемая комнатная температура. Для экономии энергии и повышения домашнего комфорта в активную часть дня лучше всего установить термостат на разумный комфортный уровень и оставить его в покое, а не постоянно его регулировать.

Часто воздуховоды, установленные для системы принудительного теплого воздуха, могут служить для центральной системы кондиционирования воздуха, если система имеет надлежащие возвратные воздушные потоки и нагнетательный вентилятор большого объема. Подрядчик по кондиционированию воздуха может точно определить практичность двойного использования воздуховодов. Хорошо спроектированная система распределения тепла будет иметь каналы на внешних стенах с регулируемыми регистрами подачи как высокого, так и низкого уровня и обратным регистром в каждой комнате. В тех домах, где есть только центральный возвратный регистр, рекомендуется включить нагнетательный вентилятор в режиме постоянной циркуляции воздуха (CAC), чтобы улучшить циркуляцию воздуха и уменьшить сквозняки.В редких случаях дом с принудительным отоплением теплым воздухом может иметь две и более зоны; однако в большинстве случаев вместо этого будет использоваться несколько печей.

Термостаты должны быть правильно расположены, чтобы эффективно удовлетворять потребности вашего дома в отоплении. Термостаты, размещенные в холодных коридорах или горячих кухнях, не будут обеспечивать сбалансированное тепло по всему дому. Чтобы сэкономить топливо, следует рассмотреть возможность использования автоматического понижения температуры или программируемого термостата, чтобы исключить догадки при настройке термостата. В газовых системах заслонка дымохода может еще больше снизить потребление энергии. Основным источником потерь энергии в системе теплого воздуха является грязный воздушный фильтр - система должна действительно работать, чтобы прокачать воздух через такое препятствие.

КАК ЗАНИМАТЬСЯ ЭТОМ?

Расчетный срок службы большинства печей составляет 15–20 лет. Однако, как и для любого механического оборудования, степень технического обслуживания может влиять на фактический срок службы. Периодическое обслуживание печи включает в себя очистку горелки и поверхностей нагрева, регулировку заслонок в воздуховоде (если они есть), перенастройку органов управления, смазку двигателей и вентилятора, а в случае более старого агрегата - регулировку ремней.Эффективность системы отопления может снизиться из-за скопления мусора на горелках или засорения фильтра грязью. Многие газовые компании и сервисные компании предлагают сервисные контракты на такие периодические проверки и техническое обслуживание тепловых пунктов. Если в агрегате установлена ​​масляная горелка, требуется ежегодная чистка и обслуживание горелки.

Фильтр, который большинство домовладельцев может позаботиться самостоятельно, - это один элемент технического обслуживания. Состояние фильтра системы или электронного воздухоочистителя (при его наличии) следует проверять не реже одного раза в месяц в течение отопительного сезона.Постоянные очищаемые фильтры следует часто чистить в отопительный сезон; Одноразовые фильтры следует заменять в случае загрязнения.

Газовые горелки в старых печах оснащены предохранительным устройством, которое перекрывает поток газа в случае погасания пилотного пламени. В более новых печах используются электронные запальники или запальники с горячей поверхностью, которые не требуют запального пламени. В качестве еще одной меры безопасности при работающей печи дверца доступа к воздуходувке должна быть на месте. Некоторые системы автоматически отключаются при открытии этой двери.

Очень важно поддерживать в обслуживании увлажнители и отводы конденсата кондиционера, которые обычно расположены над теплообменником, чтобы предотвратить их перетекание или утечку на теплообменник, вызывая ржавчину и преждевременный выход из строя. Некоторые теплообменники вышли из строя из-за ржавчины, дефектов конструкции или изготовления всего за 5 лет. Это еще одна причина проводить ежегодную проверку и обслуживание вашей отопительной системы.

Помните, что эти советы являются лишь общими рекомендациями.Поскольку все ситуации индивидуальны, обратитесь к профессионалу, если у вас есть вопросы по конкретной проблеме. Дополнительную информацию о безопасности и техническом обслуживании дома можно найти на сайте housemaster.com.

пузырьков воздуха в трубах отопления

Откуда это?

При повторном заполнении пустой системы весь воздух в трубах сжимается и выталкивается в самые высокие точки в системе трубопроводов. С чугунными радиаторами это часто означает вершину каждого чугунного радиатора.Заполняющая систему пресная вода также содержит до 10% растворенного воздуха. Это объясняет, почему после заполнения системы и удаления воздуха в несколько радиаторов на следующий день снова появляется воздух.

Поскольку система отопления работает круглый год, каждый шток клапана и уплотнение насоса медленно протекают на микроскопическом уровне. Об этом свидетельствуют обработанные системы, поскольку вокруг всех этих крошечных утечек образуется белая корка. Это нормально. Когда вода покидает систему через все эти крошечные отверстия, в систему через подающий клапан котла подается больше свежей воды.Эта пресная вода, конечно, полна растворенного воздуха.

Растворенный воздух становится проблемой при понижении давления воды. Пресная вода поступает из здания под давлением примерно 80 фунтов на квадратный дюйм. Клапан подачи котла подает воду в котел под давлением 25 фунтов на квадратный дюйм. Эта вода нагревается котлом и попадает в радиаторы четвертого этажа при давлении менее 20 фунтов на квадратный дюйм. Чем ниже давление, тем больше становятся пузырьки воздуха и тем легче блокировать поток тепла. Для демонстрации встряхните банку газированной воды и быстро откройте ее.Высокое давление внутри банки, переходящее к низкому давлению снаружи, позволяет пузырькам расширяться и раздувать липкую ленту по всему полу.

Как вывести воздух?
Вентиляционные отверстия

Многие здания имеют стандартные автоматические вентиляционные отверстия на радиаторах верхнего этажа или на крыше. Когда система заполнена, эти вентиляционные отверстия пропускают воздух и останавливаются, когда вода достигает их, а небольшой поплавок поднимается и закрывает его. Если в системе не накапливается достаточно воздуха, вентиляционное отверстие останется закрытым.Вентиляционные отверстия неэффективны для удаления воздуха, растворенного в воде.

Сепараторы воздуха

Воздухоотделитель представляет собой небольшой резервуар в виде емкости, заполненный специальной сеткой. Эта сетка создает зону низкого давления, к которой прилипают пузырьки воздуха и «вычищаются» из системы. Воздухоотделитель прокладывается в системе отопления как можно ближе к котлу на так называемой стороне низкого давления отопительного насоса. Причина этого в том, что растворенные пузырьки воздуха выходят из раствора при самой высокой температуре и самом низком давлении. Сепараторы удаляют захваченный воздух, но не доходят до верхнего этажа и удаляют захваченный воздух. Совместное использование разделителей и вентиляционных отверстий наиболее эффективно.

Расположение отопительного насоса, подачи котла и предохранительного клапана

Мы решили проблемы с воздухом в зданиях, просто переместив насос системы отопления на подающую сторону котла. Многие тепловые насосы были установлены на обратных трубах охладителя котла, чтобы защитить их от перегрева. Это больше не актуально для современных высокотемпературных материалов для насосов.Перемещение отопительного насоса в правильное место позволяет всей энергии, создаваемой насосом, повышать давление в самых высоких точках системы отопления. Благодаря этому более высокому давлению скопившиеся пузырьки воздуха остаются как можно меньше. При правильном расположении насоса котел, подающий клапан и дорогостоящие предохранительные клапаны располагаются на стороне низкого давления насоса. Это помогает этим компонентам служить дольше.

Как и почему и лучше всего покупать

Умные вентиляционные отверстия могут помочь вам управлять системой отопления, вентиляции и кондиционирования воздуха и установить идеальную температуру в каждой комнате вашего дома.Это выполняется автоматически и удаленно. Однако интеллектуальные вентиляционные отверстия по-прежнему используются недостаточно. Многие люди модернизируют свои термостаты, но упускают важную возможность, когда дело доходит до управления воздушным потоком.

В этом руководстве для покупателя мы обсудим все, что вам нужно знать об интеллектуальных вентиляционных отверстиях. Это будет сопровождаться нашими рекомендациями и обзорами лучших интеллектуальных вентиляционных устройств, доступных сегодня.

Давайте начнем с обсуждения некоторых важных концепций, лежащих в основе создания интеллектуальной системы вентиляции.

Нажмите здесь, чтобы перейти к обзорам smart vent

Содержание:

  1. Что такое умная вентиляция и как она работает?
  2. Каковы преимущества использования интеллектуальных вентиляционных отверстий?
  3. Недостатки использования умных вент.
  4. Нужно ли менять все дефлекторы?
  5. Вредят ли интеллектуальные вентиляционные отверстия моей системе HVAC?
  6. Факторы, которые следует учитывать при выборе умной вентиляции.
  7. Лучшие интеллектуальные вентиляционные отверстия в 2020 году
    1. Умные вентиляционные отверстия Flair
    2. Keen Smart Vents
    3. Смарт-вентиляционные отверстия Ecovent
  8. Заключение

Что такое интеллектуальное вентиляционное отверстие и как оно работает?

Интеллектуальные вентиляционные отверстия - это автоматические воздушные заслонки, которые открываются и закрываются, чтобы препятствовать или пропускать поток воздуха из вашей системы отопления, вентиляции и кондиционирования воздуха в определенные комнаты вашего дома в зависимости от ваших запрограммированных предпочтений.

Традиционная вентиляция HVAC обычно предлагает универсальный подход к обогреву и охлаждению и обычно работает следующим образом:

Воздух нагревается или охлаждается в соответствии с потребностями пользователя, а затем заставляет циркулировать по зданию. Нагретый или охлажденный воздух будет проходить через вентиляционные отверстия в комнату. Как правило, эти вентиляционные отверстия можно закрывать или открывать вручную, чтобы контролировать (очень ограниченным образом) количество горячего или холодного воздуха, допускаемого в конкретном помещении.

Так, например, домовладелец может закрыть вентиляционные отверстия в комнате, когда они выходят из комнаты, чтобы не отапливать эту область, когда она не используется. Это также может вызвать приток большего количества воздуха в другие части дома. Однако это может быть непрактичным процессом, а иногда и небезопасным (когда вентиляционное отверстие находится на высоком потолке или в других потенциально небезопасных местах).

А как насчет интеллектуальных дефлекторов? Как и в любом «умном» домашнем устройстве, умный вентиль использует датчики и Интернет для улучшения своей работы.В частности, интеллектуальные вентиляционные отверстия обычно включают три дополнительных компонента:

  • Датчики движения и приближения, чтобы определить, есть ли какая-либо активность в помещении
  • Умные термостаты, как вы могли догадаться, могут автоматически регулировать систему HVAC в зависимости от температуры
  • Двигатель или привод, автоматически открываются и закрываются, чтобы перенаправить воздух по мере необходимости

Надлежащая интеллектуальная система вентиляции позволяет автоматически устанавливать и регулировать идеальную температуру практически в каждой комнате вашего дома. Если вы хотите, чтобы в комнате было прохладнее, интеллектуальная вентиляция будет пропускать больше охлажденного воздуха (при использовании кондиционера) из вашей системы HVAC в эту комнату, пока интеллектуальный термостат не определит желаемую температуру.

Когда кто-то выходит из комнаты, интеллектуальная система вентиляции может автоматически закрыть вентиляционное отверстие в этой комнате (или отрегулировать температуру HVAC). В традиционных вентиляционных системах этот тип управления и автоматизации возможен только с относительно дорогими децентрализованными системами или системами зонирования (например, обогревателями плинтуса).

Каковы преимущества использования интеллектуальных вентиляционных отверстий?

Вы замечали, что, возможно, в некоторых комнатах в вашем доме жарче или холоднее, чем в других? А может, одному члену вашей семьи всегда холодно?

Что ж, умная система вентиляции может автоматизировать отопление / охлаждение отдельных комнат в вашем доме. Это помогает избежать подобных ситуаций и позволяет сэкономить на счетах за электроэнергию.

  • Интеллектуальная система вентиляции может автоматически настраиваться для достижения желаемой температуры.
  • Вам не нужно открывать или закрывать вентиляционные отверстия или настраивать системы HVAC вручную, когда вы находитесь в какой-либо части дома.
    • Датчики движения и / или приближения могут определять, есть ли в комнате какая-либо активность, и автоматически включать / выключать систему.
  • Вы можете потенциально сэкономить на расходах на электроэнергию, обогревая или охлаждая только определенные помещения и только во время их использования.
  • Вы можете автоматизировать систему вентиляции и кондиционирования воздуха в соответствии с нашими конкретными потребностями. Например, он может включаться в определенное время дня, чтобы комната должным образом охлаждалась / обогревалась, когда вы приедете.
  • Вы можете удаленно управлять интеллектуальной системой вентиляции, когда вас нет дома. Обычно это делается через приложение для смартфона. Это позволяет удаленно включать / выключать интеллектуальную вентиляционную систему, изменять ее настройки и регулировать температуру в каждой комнате.
  • Надлежащая интеллектуальная система вентиляции предоставит аналитические отчеты. Вы можете использовать эти данные, чтобы рассчитать потребление энергии, решить, когда чистить воздушные фильтры и многое другое.

Есть ли недостатки у умных вент?

  • Двигатель или привод, встроенный в интеллектуальную систему вентиляции, может блокировать часть воздушного потока, что может вызвать шумную работу системы отопления, вентиляции и кондиционирования воздуха или повлиять на температуру.
    • Специалисты по HVAC могут порекомендовать большие отверстия в некоторых комнатах, чтобы справиться с дополнительным потоком воздуха, блокируемым в других комнатах. Это будет зависеть от вашей существующей настройки.
  • Если в интеллектуальном вентиле используется интеллектуальный термостат (большинство из них используют), он должен быть совместим с вашим существующим термостатом. Если у вас его еще нет, это может означать обновление термостата.
    • Некоторые интеллектуальные вентиляционные отверстия могут не управлять напрямую вашим нагревателем / печью или системами переменного тока, но только регулирует воздух, открывая / закрывая отдельные воздушные регистры.В некоторых случаях это может привести к потенциальным проблемам с воздушным потоком, когда слишком много вентиляционных отверстий закрыто, но печь / кондиционер все еще работает.
  • В зависимости от выбранной модели интеллектуальная вентиляция может включать встроенные фильтры, которые необходимо регулярно менять.

Нужно ли менять все форточки?

Некоторые люди предпочитают добавлять интеллектуальные вентиляционные отверстия в нескольких проблемных областях. Целевыми областями могут быть комнаты, в которых становится жарче зимой (при включенном обогреве) или холоднее летом (при использовании кондиционера).

Вот с чего я бы начал, если бы у меня был ограниченный бюджет, и это может быть все, что вам нужно. В целом, однако, чем больше вентиляционных отверстий вы превратите в интеллектуальные, тем выше будет эффективность системы HVAC в вашем доме. Это может означать, что в будущем вы сэкономите больше.

По словам Кина, 8 интеллектуальных вентиляционных отверстий могут создать разницу в 8 градусов между двумя комнатами. Хотя установка большего количества интеллектуальных вентиляционных отверстий сразу будет означать значительно более высокие начальные инвестиции, вы можете сэкономить больше на счетах за электроэнергию в долгосрочной перспективе.

Как мы знаем, интеллектуальные вентиляционные отверстия работают, по существу, регулируя воздушный поток HVAC в соответствии с предпочтениями пользователя. Когда в комнате требуется определенный воздушный поток, интеллектуальная вентиляция увеличит давление воздуха (закрыв вентиляционные отверстия в других комнатах). С другой стороны, когда в комнате слишком сильный воздушный поток, умные вентиляционные отверстия могут помочь направить этот избыточный воздушный поток в другую комнату.

Это позволит быстрее достичь желаемой температуры в помещениях дома. Я уже не говорю о возможности закрытия неиспользуемых помещений.

Может ли это нанести вред моей системе HVAC?

При правильной установке интеллектуальная система вентиляции не сломает ни одну существующую систему HVAC. Однако бывают случаи, когда интеллектуальная вентиляция может вызвать механический сбой в вашей системе HVAC.

Назначение интеллектуального вентиляционного отверстия - максимизировать производительность и эффективность системы отопления, вентиляции и кондиционирования воздуха и не нарушать механическую работу напрямую. Мы можем думать об интеллектуальном вентиле как о «регуляторе», который может управлять жесткой системой отопления, вентиляции и кондиционирования воздуха, которая изначально не рассчитана на реагирование на погодные и температурные изменения, и особенно не может определять специфические потребности людей, находящихся в помещении. комната / дом.

С учетом вышесказанного, интеллектуальная система вентиляции разработана для дополнения этой начальной жесткости традиционной вентиляционной системы . Интеллектуальная вентиляция может помочь системе HVAC регулировать воздух, поступающий в систему, в соответствии с желаемой температурой, которая была определена пользователем. В основном это делается путем автоматического закрытия и открытия вентиляционных отверстий.

Когда вентиляционные отверстия закрыты, давление воздуха в воздуховодах увеличивается. С другой стороны, поток воздуха в закрытых вентиляционных отверстиях будет уменьшен, но создаваемое дополнительное давление может вызвать увеличение потока воздуха в открытых вентиляционных отверстиях.

Однако, если закрыто слишком много вентиляционных отверстий, будет принудительно ограничен слишком большой поток воздуха, что потенциально может вызвать механический сбой в работе оборудования HVAC.

Итак, убедитесь, что ваш умный воздухоотводчик оснащен каким-либо механизмом для регулирования давления воздуха. Все интеллектуальные вентиляционные системы, которые мы рассмотрели в этом руководстве, имеют систему контроля давления, которая может предотвратить слишком низкий воздушный поток.

Какие факторы следует учитывать при выборе различных интеллектуальных вентиляционных отверстий?

Поскольку интеллектуальные вентиляционные отверстия могут быть очень значительными долгосрочными инвестициями, необходимы соответствующие исследования, чтобы мы не пожалели о покупке позже.

Итак, вот некоторые важные особенности, которые следует учитывать при рассмотрении различных продуктов с интеллектуальной вентиляцией:

Датчик температуры

Этот датчик температуры может быть отдельным внешним компонентом, встроенным в вентиляционное отверстие, или он может считывать температуру в самом интеллектуальном термостате.

Очевидно, что основным назначением датчика температуры является точное измерение температуры в помещении и передача данных в интеллектуальную систему вентиляции. Затем интеллектуальная система вентиляции будет использовать данные температуры для регулирования своей работы (открывать / закрывать вентиляционные отверстия для увеличения / уменьшения воздушного потока и т. Д.).

Интеллектуальная система вентиляции может иметь встроенный датчик, а может и не иметь его. Если нет, вы также можете проверить, какое стороннее оборудование будет совместимо с системой (что может повлечь дополнительные расходы).

Контроль давления

Как мы вкратце обсудили выше, мониторинг давления является очень важной функцией любой интеллектуальной системы вентиляции, чтобы гарантировать, что работа интеллектуальной системы не нарушит работу существующих (и дорогих) систем отопления, вентиляции и кондиционирования воздуха.

Система контроля давления поможет интеллектуальному вентилятору во взаимодействии с системой отопления, вентиляции и кондиционирования воздуха, и в основном для защиты системы отопления, вентиляции и кондиционирования воздуха от перегрузок из-за минимального потока воздуха и / или слишком большого давления.

Интеграция умного дома

Как и в случае с любыми другими устройствами для умного дома, очень важно учитывать совместимость системы вентиляции с другими интеллектуальными устройствами, концентраторами умного дома и / или системами умного дома.

Проверьте совместимость вентиляционного отверстия с другими интеллектуальными датчиками (это может повлиять на необходимость приобретения или повторной покупки дополнительных датчиков).Также проверьте, как вы можете настроить свой опыт (например, можете ли вы интегрироваться со смарт-динамиком и использовать голосовое управление?)

Аккумулятор

Это довольно понятно. Подключение отдельных проводов к интеллектуальным вентиляционным отверстиям может быть трудным, трудоемким и дорогостоящим, поэтому большинство людей предпочитают запускать интеллектуальные вентиляционные отверстия от батарей. Итак, проверьте, с какими типами батарей совместимы вентиляционные отверстия и можно ли их перезаряжать.

Размер

И последнее, но не менее важное: убедитесь, что вы покупаете правильный размер в соответствии с существующим отверстием для воздуховода (если есть).Как правило, это означает удаление существующей вентиляционной крышки, чтобы вы могли точно измерить отверстие воздуховода (избегайте измерения внешних размеров существующего вентиляционного отверстия). Проверьте продукты Smart Vent, предлагают ли они достаточное разнообразие размеров своей продукции.

Лучшие умные дефлекторы 2020 года

Теперь, когда мы обсудили все, что вам нужно знать и учитывать об интеллектуальных системах вентиляции, вот три наших лучших выбора интеллектуальных систем вентиляции, которые стоит рассмотреть в 2020 году.

Мы тщательно изучили различные продукты, доступные на рынке, используя критерии, которые мы обсудили выше. На основании этих тестов и обзоров, вот наши рекомендации:

Flair Smart Vents

Щелкните здесь, чтобы узнать текущие цены на Amazon

Вы можете просмотреть наш полный обзор Flair Smart Vents здесь.

Основные характеристики:

  • Уникальное сочетание интеллектуальной системы вентиляции и интеллектуальной системы термостата с беспроводным распределением.
  • Емкость аккумулятора в 2 раза выше, чем у других конкурентов.
  • Может быть подключен (опционально), поэтому вам не придется беспокоиться о батареях
  • Отличная интеграция со сторонними производителями, может работать с Samsung SmartThings, Google Nest, Ecobee и др.

Плюсы:

  • Относительно доступный благодаря большому набору функций
  • Эстетично современный дизайн
  • Высокая эффективность, позволяет сэкономить деньги в долгосрочной перспективе
  • Может хорошо работать с нагревателем / печью и AC
  • Простой и интуитивно понятный интерфейс интеллектуального зонирования

Минусы:

  • Необходимо приобрести хотя бы один беспроводной термостат Puck
  • Пластиковые батарейные отсеки, легко ломаются

Наш обзор:

Одним из основных достоинств Flair Smart Vent является его доступность. Однако это не означает, что Flair - дешевый продукт, поскольку он также предлагает различные удобства в виде интеллектуальной системы вентиляции.

Еще одним замечательным и уникальным преимуществом Flair Smart Vent является длительное время автономной работы, которое, согласно нашим тестам, в среднем в 2 раза дольше, чем у большинства продуктов, доступных на рынке. Также отличная сторонняя интеграция с различными популярными продуктами и системами умного дома (Nest, SmartThings и т. Д.)

Как и большинство интеллектуальных вентиляционных отверстий, основная функция Flair - регулирование температуры в определенной комнате в соответствии с предпочтениями пользователя.

Интеллектуальная вентиляция Flair предлагается в четырех различных размерах:

  1. 4 "x 10"
  2. 4 "x 12"
  3. 6 "x 10"
  4. 6 "x 12"

Не слишком много вариантов, но в большинстве случаев должно быть достаточно, чтобы удовлетворить текущие потребности вашего дома потребности.

Кроме того, передняя панель вентиляционных отверстий сделана из металла, поэтому они довольно прочные и должны обеспечивать лучшую долгосрочную общую ценность. Поскольку большинство его конкурентов изготовлено из пластика, это очень

Каждая интеллектуальная вентиляция Flair включает в себя аккумулятор переменного тока, срок службы которого составляет до 4 лет (что, как мы уже упоминали, в два раза дольше, чем у конкурентов).При необходимости и если у вас уже есть существующие провода, вы также можете подключить к вентиляционным отверстиям Flair питание 24 В переменного тока (так что вам вообще не придется беспокоиться о сроке службы батареи).

Умные вентиляционные отверстия Flair также очень просты в установке и настройке. Вы можете настраивать интеллектуальные вентиляционные отверстия Flair и управлять ими с помощью приложения Flair (iOS / Android), которое имеет простой, но интуитивно понятный интерфейс, позволяющий управлять различными аспектами интеллектуальных вентиляционных отверстий.

Вы можете назначить различные вентиляционные отверстия в любую отдельную комнату (также Flair Pucks, подробнее об этом ниже), а затем просматривать различные графики и данные, которые отслеживают температурные сдвиги и другие изменения в режиме реального времени.

Приложение Flair также поддерживает геозону через Bluetooth. Здесь Flair Puck может определять, когда смартфон входит в зону действия Bluetooth, а затем автоматически управлять вентиляционными отверстиями и регулировать температуру в соответствии с предпочтениями пользователя.

Вы можете, например, настроить приложение Flair так, чтобы оно регулировало температуру в любой комнате с телефоном до определенной степени.

Как и было обещано, ниже мы обсудим Flair Puck, который является обязательной частью системы Flair Smart Vent

.
Шайба Flair

Щелкните здесь, чтобы узнать текущие цены Amazon на Flair Puck.

Важно понимать, что интеллектуальная система вентиляции Flair состоит из двух обязательных компонентов. Вам понадобятся сами вентиляционные отверстия (умная вентиляция Flair) и Flair Puck для использования в качестве датчика вентиляции.

Puck - это, по сути, встроенный термостат и датчики Flair, которые могут управлять подключенными интеллектуальными вентиляционными отверстиями Flair, расположенными в одной комнате. Его датчики могут точно собирать различные данные о температуре в помещении (очевидно), атмосферном давлении, влажности, а также определять присутствие людей и движение.Кроме того, Flair Puck оснащен инфракрасным (ИК) передатчиком, который может управлять кондиционерами с мини-разделением и оконными кондиционерами.

Итак, как видите, Puck - это не только умный термостат, но и многое другое. Если вы хотите использовать систему Flair Smart Vent, вам потребуется как минимум одна Flair Puck . При необходимости вы также можете установить дополнительные шайбы Flair Pucks. Все Pucks и Smart Vents должны быть подключены к одной сети Wi-Fi, и мы можем управлять всеми ими с помощью приложения для смартфона (как описано выше).

Хотя Flair Puck сам по себе является действительно хорошим продуктом как гибрид термостата / датчика / ИК-передатчика, поскольку Puck является обязательным для работы системы Flair Smart Vent System, это в конечном итоге повлечет за собой дополнительные расходы. Однако относительно доступная стоимость как Flair Vents, так и Pucks компенсирует эту (незначительную) проблему.

Вердикт:

Простота и удобство использования - ключевые особенности Flair Smart Vent. Это, пожалуй, лучший из доступных интеллектуальных вентиляторов.Flair предлагает действительно отличную интеграцию сторонних производителей с различными продуктами и брендами для умного дома. Некоторые из них, включая Amazon Alexa, Honeywell, Ecobee и Samsung SmartThings.

Незначительным недостатком Flair является то, что вам необходимо приобрести как минимум одну Flair Puck вместе с системой. Хотя они довольно доступны.

Тем не менее, хорошая интеграция с другими хорошо известными качественными продуктами полезна. Это позволит вам приобрести только одну шайбу Flair Puck.

Flair Smart Vent - отличный и экономичный выбор, если вы хотите инвестировать в интеллектуальную вентиляцию.

Кин Смарт Вент

Щелкните здесь, чтобы узнать текущие цены Amazon на Keen Smart Vents.

Щелкните здесь, чтобы узнать текущие цены Amazon на Keen Smart Bridge (необходим для интеграции Keen Smart Vent)

Основные характеристики:

  • Расширенное управление отдельными комнатами с режимом автоматической балансировки, в типичном доме может потребоваться от 4 до 8 интеллектуальных вентиляционных отверстий Keen
  • Сторонние интеграции с Google Nest, Samsung SmartThings и Lowes Iris, в том числе с другими
  • Достойное время автономной работы (2+ года)
  • Zigbee (IEEE 802.15.4) протокол

Плюсы :

  • Магнитная передняя панель для более простой и безопасной установки
  • Довольно приличное время автономной работы - 2 года
  • Достойная интеграция сторонних производителей с различными популярными продуктами
  • Простая установка, можно легко заменить существующие вентиляционные отверстия

Минусы:

  • Неуклюжие возможности подключения к WIFi, могут возникать различные проблемы с подключением
  • Планирование иногда неточное
  • Требуется умный мост Keen Smart Bridge для работы системы

Наш обзор:

Keen smart vent - один из наиболее известных брендов умных вентилей, доступных на рынке. Одной из его уникальных особенностей является возможность точно микроуправлений отдельными помещениями в соответствии с нашими точными предпочтениями.

Keen действительно хорош в том, чтобы пользователи могли настраивать температуру в отдельных комнатах дома. Например, зимой в комнате становится слишком холодно. Мы можем специально сказать вентиляционным отверстиям регулировать больше тепла в этой конкретной комнате.

Важно понимать, что для интеллектуальной вентиляционной системы Keen Home требуются как минимум два различных компонента:

  1. Устройство Keen Smart Vent.
  2. Устройство Keen Smart Bridge.

Smart Bridge, как следует из названия, представляет собой мостовой блок, который соединяет вентиляционные отверстия Keen со сторонней интеллектуальной бытовой техникой (в основном термостаты или датчики, такие как Nest Thermostat или термостаты / датчики с поддержкой SmartThings). Эти сторонние датчики будут передавать данные в вентиляционные отверстия Keen для обеспечения «умных» операций и автоматизации.

Интеллектуальные вентиляционные отверстия Keen также относительно просты в установке и настройке, отчасти благодаря уникальной передней панели, которая, возможно, является самой интересной особенностью интеллектуальных вентиляционных отверстий Keen (с точки зрения оборудования).

Интеллектуальное вентиляционное отверстие

Keen Home оснащено магнитными передними пластинами, поэтому нам не нужно привинчивать пластины к вентиляционному отверстию, как его конкуренты. Благодаря такой конструкции мы можем легко поменять вентиляционное отверстие Keen, чтобы очистить его, заменить батареи или при его повреждении.

Это действительно практичный и интуитивно понятный дизайн и, вероятно, одно из лучших качеств Keen. Также Keen предлагает действительно подробное руководство пользователя, так что вы можете легко следовать ему шаг за шагом

Как и Flair, интеллектуальные вентиляционные отверстия Keen доступны четырех размеров:

  1. 4 "x 10"
  2. 4 "x 12"
  3. 6 "x 10"
  4. 6 "x 12"

Один умный вентиль Keen Home использует 4 батареи AA (первые 4 входят в комплект поставки) , который может длиться примерно 2 года. В этом аспекте Flair Smart Vent значительно лучше. У Flair не только лучшее время автономной работы, но и нет возможности подключить вентиляционные отверстия Keen.

Тем не менее, Keen по-прежнему предлагает довольно приличное время автономной работы, и каждое вентиляционное отверстие имеет встроенный многоцветный светодиод, который может мигать разными цветами, чтобы сигнализировать о разных вещах (будь то подключение к Wi-Fi, обогрев и т. Вы также можете легко определить, работает ли вентиляция, по свечению светодиода.

Что касается программного обеспечения, приложение для смартфонов Keen довольно неплохое, особенно для управления различными устройствами сторонних производителей и микроуправления температурой в каждой комнате.Однако во время тестирования мы столкнулись с рядом проблем, связанных с программным обеспечением.

Первая проблема, которая бросилась в глаза, заключалась в том, что соединение WiFi несколько раз внезапно прерывалось. Кроме того, функции интеллектуального планирования и автоматизации, на мой взгляд, довольно громоздки и не слишком интуитивно понятны.

Наконец, стоит отметить, что вентиляционные отверстия Keen Smart Vents немного дороже, чем Flair. Вы также должны учитывать интеллектуальный мост, если вам нужен новый интеллектуальный термостат и любые внешние датчики, которые могут вам понадобиться.

Вердикт:

Ключевой особенностью умной вентиляции Keen Home является ее интуитивно понятная установка и простота использования, особенно благодаря конструкции магнитной пластины. Однако, поскольку система Keen в целом немного дороже, чем Flair, оправдает ли одна простота установки затраты?

Я позволю тебе быть судьей. Система умной вентиляции Keen довольно приличная и всесторонне развита, а также предлагает достойную интеграцию с различными сторонними устройствами, такими как Nest и Ecobee (хотя для интеграции вам понадобится Keen Smart Bridge).

Во время тестов Keen smart vent мы столкнулись с несколькими проблемами, связанными с программным обеспечением, особенно с проблемами подключения к Wi-Fi. Хотя эти проблемы с подключением незначительны, они могут снизить общую производительность интеллектуального вентиляционного устройства в долгосрочной перспективе и помешать его цели по повышению энергоэффективности.

Ecovent Smart Vents

Основные характеристики:

  • Предназначен для очень точной и бесшумной работы
  • Встроенные датчики температуры и давления, которые могут точно контролировать условия в помещении и производительность ваших систем отопления, вентиляции и кондиционирования воздуха
  • Все вентиляционные отверстия в одной сети Wi-Fi могут взаимодействовать друг с другом
  • 1 + год автономной работы, для каждого вентиляционного отверстия требуется 4 батарейки AA

Плюсы:

  • Может точно регулировать температуру в отдельной комнате с помощью интеллектуальных вентиляционных отверстий с электроприводом.
  • Двигатель / привод открывает и закрывает вентиляционные отверстия по запросу и в соответствии с данными / графиком.
  • Двигатель работает бесшумно. Простая установка, не требует проводки, калибровки и воздуховодов

Минусы:

  • Дороже по сравнению с другими конкурентами
  • Для работы требуется комнатный датчик Ecovent (EVSENS) и Smart Hub (EVHUB)

Наш обзор:

Многие люди считают Ecovent самой совершенной и полной интеллектуальной системой вентиляции, доступной сегодня на рынке.Однако они также значительно дороже своих конкурентов, примерно в два раза дороже, чем интеллектуальные вентиляционные системы Keen и Flair. Тем не менее, богатый набор функций, предлагаемых Ecovent, может оправдать высокую цену: интеллектуальные вентиляционные отверстия Ecovent действительно хорошо спроектированы,

Ecovent отличается действительно элегантным и современным, но простым дизайном. Кроме того, все вентиляционные отверстия Ecovent оснащены встроенными датчиками температуры и давления воздуха для защиты вашей дорогой системы отопления, вентиляции и кондиционирования воздуха (как описано выше).

Причина, по которой интеллектуальная система вентиляции Ecovent дороже, чем у конкурентов, отчасти объясняется обязательной установкой как минимум одного комнатного датчика Ecovent (EVSENS) и одного Ecovent Smart Hub (EVHUB). Один только EVHUB примерно в пять раз дороже умного моста Keen, который по сути имеет аналогичные функции. Это может быть огромным недостатком, поскольку вам потребуются довольно значительные первоначальные вложения, если вы выберете Ecovent в качестве своей интеллектуальной вентиляционной системы.

Для каждого вентиляционного отверстия Ecovent требуются батареи 4AA, и их нельзя подключить к электросети, а срок службы батарей составляет не менее одного года.Так что в этом плане Ecovent уступает Flair.

Вердикт:

Практически все в Ecovent действительно хороши, кроме одного: его цены. Все продукты Ecovents, включая интеллектуальные вентиляционные отверстия, комнатный датчик (EVSENS) и Smart Hub (EVHUB), действительно хорошо спроектированы и хорошо сконструированы.

Ecovent не перечисляет отдельные компоненты на своем веб-сайте, а перечисляет только полные интеллектуальные вентиляционные системы в виде пакетов. Однако мы действительно можем покупать продукты Ecovent отдельно в розницу на различных сайтах электронной коммерции (включая Amazon).

Если у вас есть бюджет и вы хотите инвестировать в современную интеллектуальную вентиляционную систему, Ecovent - отличный выбор, который стоит каждого пенни.

Заключение

Три лучшие интеллектуальные вентиляционные системы, которые мы обсудили выше, являются нашим фаворитом, основанным на наших тестах на различных продуктах и ​​брендах, доступных на рынке.

Наш выбор номер один здесь - интеллектуальная система вентиляции Flair из-за ее рентабельности и общей производительности, но все представленные модели являются отличным обновлением вашей системы HVAC со своими преимуществами и недостатками.

Мы надеемся, что вы собрали достаточно информации из этого руководства по покупке и сможете принять более правильное решение о покупке, используя то, что мы поделились.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
