Клапан на обратке отопления: Обратный клапан для отопления: принцип работы и типы

Содержание

Обратный клапан для отопления: принцип работы и типы

Чтобы простимулировать систему отопления на работу с оптимальной эффективностью, важно правильно подобрать все компоненты для контура, начиная выбором оптимального котла и заканчивая приобретением необходимой трубной арматуры. Несмотря на разницу в стоимости, конструкции и назначении, каждый элемент в контуре осуществляет определенные функции, и некорректный подбор любой детали может привести к выходу из строя всей системы отопления.

Зачем нужен обратный клапан?

Одним из обязательных элементов любой системы является клапан обратный для отопления, который используют в контуре для регулирования направления циркуляции теплоносителя. Покупателям доступны на рынке различные модели, которые отличаются по способу использования и конструктивным особенностям. Хотя большинство обывателей имеют общее представление о назначении клапана в системе отопления, этот вид арматуры выполняет важные функции и позволяет предотвратить серьезные аварии, спровоцированные изменением тока воды из-за скачков давления или завоздушенности батарей.

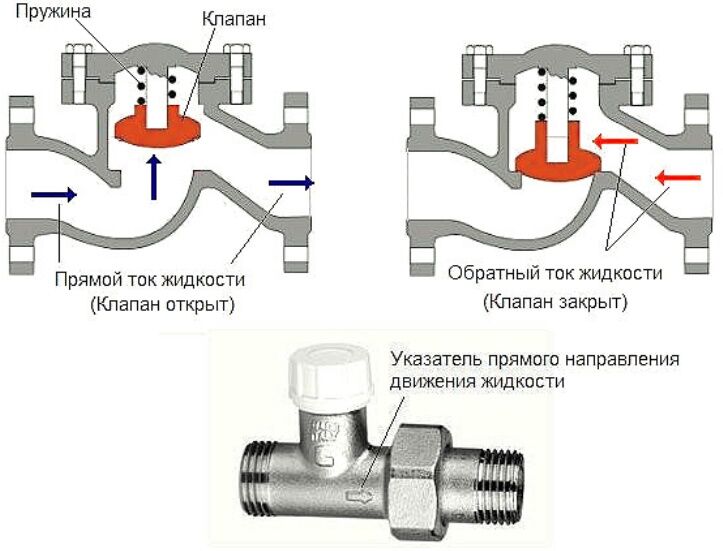

Принцип работы

Функциональный обратный клапан для отопления купить который можно в строительном магазине, хоть и отличается по конструкции в зависимости от модели, но все же может иметь одну общую деталь с другими приборами. Это – пружина. Она закрывает затвор и является исполнительным механизмом. Сжатие пружины происходит в тот момент, когда условия в системе выходят за рамки приемлемых параметров. Важно подобрать клапан, имеющий упругость и массивность пружины, которые будут соответствовать конкретным условиям системы.

Пружина позволяет держать клапан закрытым. Такое состояние устройства считается нормальным. В процессе тока теплоносителя по системе происходит создание давления, которое помогает жидкости открыть обратный клапан для отопления с естественной циркуляцией и пойти дальше по трубопроводу. О схемах подключения отопления можно прочитать здесь.

Если произойдет непредвиденная ситуация – авария на трубопроводе, гидроудар и пр., то поток не сможет изменить направление движения, поскольку клапан обратный гравитационный для отопления отреагирует на прилив в корпусе и не позволит воде вытечь обратно.

Это запорное устройство имеет элементарную конструкцию, но при этом помогает избежать серьезных проблем на контуре.

Типы клапанов

Согласно проектам, подача и обратка в системе отопления могут оборудоваться клапанами разного типа. Они классифицируются по нескольким критериям. Для начала стоит обратить внимание на металл, из которого изготовлен клапан, ведь это отражается на особенностях эксплуатации запорной арматуры. Наиболее востребованными в системе отопления являются клапаны, изготовленные из стали, латуни и чугуна.

Тарельчатый клапан

Отличаются приборы и по особенностям конструкции. В частности, обратный клапан для отопления схема монтажа которого обсуждается в индивидуальном порядке, может иметь тарельчатую конструкцию. Такой прибор характеризуется наличием диска, который перекрывает сечение в контуре при изменении условий в системе. Диск входит в специальное седло с эластичным уплотнителем, а изнутри присоединяется к штоку, свободно перемещающемуся по втулке.

Предотвращение паразитных токов в системе может быть осуществлено с использованием проточного или подъемного тарельчатого клапана.

Шариковый клапан

Также существует обратный шариковый клапан для отопления, который мало чем отличается от рассмотренного выше тарельчатого аналога. Кардинальным отличием в конструкции является использование в качестве механического исполнительного органа не диска, а шарика. Он может быть изготовлен из алюминия или каучука и при срабатывании пружины в случае изменения тока воды, шар попадает в седло и закрывает проходное сечение, не позволяя теплоносителю циркулировать в обратном направлении.

Данные клапаны разработаны для установки в стандартных отопительных системах. Однако если в контуре задействованы трубопроводы большого диаметра, то тарельчатый и обратный клапан шаровый для отопления, не смогут гарантировать эффективную защиту.

Двухстворчатый клапан

Специально для труб большого диаметра инженеры спроектировали двухстворчатый клапан.

Им может оборудоваться подача и обратка в системе отопления, при этом принцип работы устройства сохранен тот же.

Клапан, оснащенный двумя створками, при нормальных условиях среды открывается от давления теплоносителя.

В случае аварий прибор закрывается створками, которые предотвращают неправильный ток воды. Проходное сечение такого клапана перекрывает специальная ось, к которой и крепятся створки. Стоит отметить, что этот тип запорной арматуры считается самым надежным, поэтому его можно использовать в системах с высоким давлением.

Лепестковый клапан

В системах отопления может быть использован обратный клапан для отопления лепестковый, который также называют гравитационным клапаном. Он оборудован пружиной с малой упругостью, поэтому имеет низкое сопротивление. Некоторые модели и вовсе не оснащаются пружиной, а в процессе работы используют явления, вызванные силой тяжести и давлением потока. Конструкция клапана дополняет подпружиненная створка с уплотнителем, закрепленная в верхней части сечения на оси.

Данный клапан может работать лишь при горизонтальном монтаже.

Монтаж обратного клапана в системе отопления

Решая, нужен ли обратный клапан в системе отопления, собственник должен понимать, что это устройство устанавливается не по личной прихоти, а в соответствии с требованиями проекта. Если схема контура предполагает что будет установлен клапан обратный в системе отопления, то его обязательно необходимо грамотно монтировать. Такой тип арматуры, как обратный клапан для отопления цена которого не отличается дороговизной, обычно монтируют в процессе обвязки котла трубопроводом.

Установка клапанов подразумевает монтаж арматуры, которая подобрана по рабочему давлению и температуре теплоносителя.

Также стоит помнить, что положение клапана в системе должно соответствовать рекомендациям производителя, которые можно найти в техническом паспорте изделия. Схема установки клапанов разрабатывается в процессе разработки проекта системы отопления.

Установив электромагнитный клапан для отопления, собственник сможет решить сразу несколько проблем.

Во-первых, он защитит контур от аварий, а себя – от непредвиденных расходов, связанных с ремонтом системы. Во-вторых, корректно подобранный и подсоединенный клапан позволит системе работать на пике своей производительности. В-третьих, клапан позволяет различным отопительным приборам в системе взаимодействовать более согласованно. Поэтому гравитационный обратный клапан для отопления купить могут ответственные и рациональные собственники недвижимости, которые обращают внимание на детали и выбирают лучшие решения для своего дома.

Как защитить котел от конденсата

                      Многие производители котельного оборудования требуют, чтобы на входе в котел была вода не ниже определенной температуры, т. к. холодная обратка плохо сказывается на котле:
    • снижается КПД котла,
    • увеличивается выпадение конденсата на теплообменнике, что приводит к коррозии котла,
    • из-за большой разницы температур на входе и выходе теплообменника его металл расширяется по разному - отсюда          напряжения и возможное растрескивание тела котла.
Ниже мы рассмотрим как защитить котел от холодной обратки.

Способ первый - идеальный, но дорогой. Esbe предлагает готовый модуль для подмеса в обратку котла и управления загрузкой теплоаккумулятора (актуально для твердотопливных котлов) - устройство LTC 100 - аналог популярного узла Laddomat (ладдомат).



Фаза 1. Начало процесса горения. Смесительное устройство позволяет быстро повысить температуру  котла, таким образом начиная циркуляцию воды только в контуре котла.

Фаза 2: Начало загрузки накопительного бака. Термостат, открывая подключение от накопительного бака, задаёт температуру, которая зависит от версии изделия. Высокая, гарантированная обратная температура к котлу, поддерживается благодаря всему циклу сгорания

Фаза 3: Накопительный бак в процессе загрузки. Хорошее управление обеспечивает эффективную загрузку накопительного бака и правильное расслоение в нём.

Фаза 4: Накопительный бак полностью загружен.  Даже на окончательном этапе цикла сгорания, высокое качество регулировки обеспечивает хороший контроль обратной температуры к котлу с одновременной полной загрузкой накопительного бака

Фаза 5: Окончание процесса сгорания. Полностью закрывая верхнее отверстие, поток прямо направляется в накопительный бак, используя тепло в котле

Способ второй - попроще, используя трехходовой термосмесительный клапан высокого качества .

Например клапаны от ESBE VTC511-60С или VTC531-60С или VTC300. Эти клапаны различаются в зависимости от мощности используемого котла. VTC300 используется при мощности котла до 30кВт, VTC511 и VTC531 - при более мощных котлах от 30 до 150 кВт
Термостатический смесительный клапан ESBE VTC300
 - для подмеса в обратку котла мощностью до 30 кВт
Термостатический смесительный клапан ESBE VTC500 -
для подмеса в обратку котла мощностью от 30 до 150 кВт

          Клапан монтируется на байпасной линии между подачей и обраткой котла.



Встроенный термостат открывает вход "А" при температуре на выходе "АВ" равной настройке термостата (50, 55, 60, 65, 70 или 75°C). Вход "В" полностью закрывается когда когда температура на входе "А" превышает номинальную температуру открытия на 10°C.

Подобный клапан выпускает Herz Armaturen - трехходовой термосмесительный клапан Антиконденсат . Выпускается два вида клапанов Heiz Антиконденсат - с отключаемым и фиксированным байпасом.



Схема применения трехходового смесительного клапана Heiz Антиконденсат

Работа клапана с отключаемым байпасом (Heiz антиконденсат DN25, DN32):

       При температуре теплоносителя на выходе клапана "АВ" менее 61°C, вход "А" закрыт, через вход "В" идет горячая вода от подачи котла в обратку. При превышении температуры теплоносителя на выходе "АВ" более 63°C байпасный вход "B" перекрывается и теплоноситель из обратки системы через вход "А" поступает в обратку котла. Байпасный выход "В" открывается вновь при падении температуры на выходе "АВ" до уровня 55°C

Работа клапана с фиксированным байпасом (Heiz антиконденсат байпас DN25, DN32):
            При прохождении через выход "АВ" теплоносителя температурой менее 61°C, вход "А" с обратки системы закрыт, на выход "АВ" подается горячий теплоноситель с байпаса "В". При достижении на выходе "АВ"температуры более 63°C вход "А" открывается, и вода из обратки смешивается с водой из байпаса "В". Для уравнивания байпаса (чтобы котел не работал постоянно на малый круг циркуляции) перед входом "В" на байпасе требуется установить балансировочный клапан.

             Если же вы не уверены в том какая температура смешения требуется - есть решение - трехходовой смесительный клапан ESBE VTC422 для котлов на твердом топливе до 50 кВт, с регулируемой температурой подмеса от 50°C до 70°C.



           Данный клапан может быть установлен как для подмеса воды в обратку котла, так и для заполнения теплоаккумулятора, просто переверните клапан согласно инструкции.

                   Tермозапорный клапан начинает открывать соединение A, когда температура выходящего смешанного теплоносителя в соединении AB находится в диапазоне 50-70ºC (в зависимости от настроек клапана VTC422). Условия стабильности температуры действительны, если горячий теплоноситель >10°C теплее, чем смешанный теплоноситель, а холодный теплоноситель >20°C холоднее, чем смешанный.




Если Вы ошиблись с выбором температуры срабатывания клапана - можно докупить термопатрон для клапанов Herz и Esbe. В ассортименте нашего магазина патроны на температуру Т50°С, Т55°С, Т60°С, Т65°С.

При мощностях котельного оборудования от 150 кВт следует уже использовать варианты подмеса на основе связки - клапан + контроллер. Например резьбовые клапаны VRG 131 + контроллер CRA111, или фланцевые клапаны 3F + контроллер CRA121

Комап клапан для обратки на отопление

428714 2428 DE  Клапан настроечный угловой 1/2 х 3/4" Euroconus, с возм. перекрытия и настройки
428484 SFS2428 /428484 Клапан настроечный угловой 1/2 x16 mm Comap
428204B 2428 В Клапан настроечный угловой 1/2 , O-ring, с возможностью перекрытия и настройки
428704 2428 Е  Клапан настроечный угловой 1/2 х М22 , с возм. отключения и настройки
428204 2428 Клапан настроечный угловой 1/2 Comap
428206 2428 Клапан настроечный угловой 3/4 Comap
429714 2429 DE  Клапан настроечный прямой  1/2 х3/4  Comap
429484 SFS2429 Клапан настроечный прямой  1/2 x16 mm Comap
429204B 2429 В/ 429204 В Клапан настроечный прямой 1/2 Comap O-ring
429704 2429 Е Клапан настроечный прямой 1/2 Comap М22
429204 2429 Клапан настроечный прямой 1/2 Comap
429206 2429 Клапан настроечный прямой 3/4 Comap
428304 3428 /428304/ Клапан настроечный угловой с дополнительной регулировкой 1/2 Comap
428306 3428 /428306/ Клапан настроечный угловой с дополнительной регулировкой 3/4 Comap
429304 3429 /429304/ Клапан настроечный прямой с дополнительной регулировкой 1/2 " Comap
429306 3429 /429306/ Клапан настроечный прямой с дополнительной регулировкой 3/4 " Comap
426904 3469/426904  Клапан настроечный прямой 1/2  Comap
426906 3469/426906 Клапан настроечный прямой 3/4 Comap
427804 4468 /427804/ Клапан обратный угловой с дополнительной настройкой и возможностью слива 1/2"  Сомар
427806 4468 /427806/Клапан обратный угловой с дополнительной настройкой и возможностью слива 3/4"  Сомар
427904 4469/427904/ Клапан обратный прямой с дополнительной настройкой и возможностью слива 1/2"  Сомар
427906 4469/427906/ Клапан обратный прямой с дополнительной настройкой и возможностью слива 3/4"  Сомар

Балансировочный клапан вентиль

Балансировочный клапан (вентиль) Штремакс австрийской фирмы HERZ предназначен для обеспечения в системах отопления расчетного распределения потоков теплоносителя, а также для стабилизации давления или температуры в контурах отопления. За счет изменения проходного сечения клапана выполняется регулировка расхода теплоносителя, и устраняется возможность возникновения аварийных ситуаций из-за повышения давления выше установленных пределов.

Балансировка системы отопления имеет важное значение для обеспечения нормальных условий в жилых, общественных и производственных помещениях. Балансировочный клапан Штремакс пропускает такое количество теплоносителя от котла к радиаторам, сколько необходимо для обеспечения должного комфорта.

Балансировочный клапан Штремакс - существенная экономия на отоплении.

Грамотное проектирование системы отопления требует предварительный теплотехнический и гидравлический расчет. Это должны делать квалифицированные специалисты. Ошибки в расчетах могут привести к дополнительным расходам на отопление.

В ходе монтажа системы отопления выполняется балансировка системы отопления. Перед вводом в эксплуатацию отопительной системы следует произвести гидравлическую регулировку, осуществив требуемое перераспределение теплоносителя в контурах циркуляции. В радиаторы должно поступать расчетное количество теплоносителя.

Балансировочный вентиль Штремакс уравнивает гидравлическое сопротивление на разных участках системы, чем и обеспечивается ее балансировка. За выравнивание гидравлического сопротивления, балансировочный клапан зачастую называют не иначе как регулирующий клапан Штремакс.

За счет балансировки системы все нагревательные элементы в ней нагреваются равномерно.

Данная регулировка очень важна для многоподъездных многоэтажных домов, так как подъезды, которые расположены ближе к вводу теплоносителя, обычно испытывают избыток тепла, в то время как в дальних подъездах подчас не хватает тепла.


Штремакс - M 4017


Штремакс - ML 4017


Штремакс - R 4017


Штремакс - H 4017


Штремакс - M 4117


Штремакс - R 4117


Штремакс - MR 4117


Штремакс - GM 4217


Штремакс - GR 4217


Штремакс - GML 4217

Чтобы правильно выбрать регулирующий клапан Штремакс для конкретной системы отопления необходимо учитывать скорость потока рабочей среды и величину перепада давления.

Балансировочный клапан Штремакс производится в широком ассортименте моделей, отличающихся техническими характеристиками и параметрами:
- по типу рабочей среды отопительной системы: вода, пар, гликолевый раствор;
- по типу отапливаемого здания: одноквартирный, многоквартирный жилой дом, коттедж, офисное, общественное, производственное здание;
- по следующим параметрам рабочей среды: давление, расход, температура;
- по функциональности: регулировка давления, температуры, расхода рабочей среды или комбинации перечисленных параметров;
- по назначению системы: отопление, горячее и холодное водоснабжение;
- по месту установки регулирующего клапана: на вводе, на обратке;
- по типу присоединения клапана: внешняя, внутренняя, коническая резьба, фланец;
- по типу настройки: фиксированная, изменяемая.

Таким образом, балансировочный вентиль Штремакс выполняет важные функции в системе отопления, влияющие на эффективность и безопасность ее эксплуатации. Кроме того, регулирующий клапан Штремакс позволяет экономить примерно от 25 до 40 % тепловой энергии, при стоимости устройства, как правило не превышающей 1% от суммарной стоимости системы отопления.

Наша компания предлагает купить балансировочный регулирующий клапан Штремакс в Минске.

3.14zdc

Перепускной клапан системы отопления - что это и как работает

Отопительным приборам с терморегуляторами приходится функционировать в новых условиях, так как они начинают реагировать практически на любые изменения в окружающей среде. Когда поступает сигнал про изменение температуры, оперативно прекращается или возобновляется подача теплоносителя в водяные радиаторы отопления.

В таких случаях значительно возрастает рабочее давление и достигает критической отметки, что особенно актуально для стальных радиаторов, и требуется использование перепускного клапана, установленного за насосом циркуляционным.

Как работает перепускной клапан системы отопления

Соединение перепускного клапана производится:

  • С насосом,
  • С подающим патрубком,
  • С трубой обратки.

Сравнивать перепускной клапан с предохранительным не стоит, потому что подключение получается разным – предохранительный клапан соединяется со сточной трубой.

При перекрытии радиатора под действием терморегуляторов происходит повышение давления в системе отопления, и производится включение перепускного клапана, переводящего горячую воду в обратку, мимо отопительного контура.

Оперативные действия перепускного клапана приводят к снижению и стабилизации давления в отопительном контуре, а значит, сводятся к минимуму риски для водяных радиаторов.

Если вы имеете дело со сложными отопительными системами, в которых контуров несколько, перепускной клапан системы отопления устанавливается за всеми циркуляционными насосами, имеющимися в системе. Когда в таких сложных системах имеются перепускные клапаны, отопительные контуры отличаются стабильностью и эксплуатируются в нормальном режиме.

Также в отопительных системах после циркуляционного насоса монтируется обратный клапан, преграждающий путь теплоносителю, способному пойти в обратном направлении из-за повышения давления.

Устройство обратного клапана представляет собой заслонку и пружину с небольшим усилием, которого достаточно для запирания прохода для теплоносителя, способного устремиться в обратную сторону.

Как узнать, нужен ли перепускной клапан системы отопления

По всем клапанам, устанавливаемым в отопительные системы, должны проводиться тщательные расчеты, причем за основу берется гидравлическое сопротивление, а так же давление на определенных участках отопительных контуров.

Каждый обратный клапан имеет собственное гидравлическое сопротивление, и его обязательно следует учитывать при выполнении расчетов – это поможет при выборе насоса для отопительного контура. Если перед монтажом отопительной системы будут проведены все необходимые расчеты, по их итогам приобретаются:

  • водяные радиаторы,
  • трубопроводы,
  • циркуляционные насосы,
  • отопительные котлы,
  • водопроводная арматура,
  • различные виды клапанов.

Как используется клапан автоматической подпитки системы отопления

Так как в отопительных системах основным теплоносителем является вода, то в процессе эксплуатации жидкость постепенно теряет свои объемы, то есть ее количество уменьшается.

Когда объемы теплоносителя достигают критического значения, нарушается баланс отопительной системы.

Чтобы подобных отклонений в работе отопительных контуров не возникало, применяется специальный клапан, который нормализует рабочее давление и обеспечивает стабильность.

Работа отопительной системы становится более контролируемой и сбалансированной, если установлен клапан автоматической подпитки системы отопления. Ведь постоянно пользоваться вентилем для нормализации давления в отопительной системе слишком трудоемко, и пользователь просто забывает про подобные виды регулировки, поэтому предпочтительней будет установка клапана автоматической подпитки.

Кроме того, при использовании вентиля существует реальный риск повышения дифференцируемого давления, что приведет к аварийной ситуации и повредит отопительное оборудование. И еще одним негативным явлением при применении ручного увеличения подачи теплоносителя, являются воздушные пузырьки, которые просачиваются в отопительную систему. Благодаря клапану автоматической подпитки отопительной системы:

  • Постоянно контролируется давление в контурах,
  • Теплоноситель поступает в систему порционно, не оказывая дополнительной нагрузки на теплообменник,
  • В систему не просачивается воздух.

Схема отопительной системы должна включать не только отопительное оборудование, но и дополнительные элементы, способные обеспечить бесперебойную и стабильную работу.

Ликбез по вентилям на обратную подводку OVENTROP | Торговый дом "СантехУрал"

В двухтрубной системе отопления рекомендуется использовать вентиль на обратную подводку. Предлагаем разобраться, для чего и как он устанавливается.

Балансировочный вентиль (или клапан) применяется в качестве балансирующей терморегулирующей арматуры. Он устанавливается на выходе теплоносителя из радиатора.

Для чего нужен вентиль на «обратку»?

Главная его функция – это предварительная настройка расхода теплоносителя. Кроме того, зачастую он позволяет осуществить отключение отопительного прибора при полном перекрытии воды, без опорожнения системы. Это может понадобиться для проведения профилактических или ремонтных работ.

У разных моделей вентилей может быть разный функционал. Например, немецкая компания OVENTROP для удобства идентификации в названии вентилей использует цифры, которые означают количество функций:

- Combi 2️: преднастройка, отключение

- Combi 3: преднастройка, отключение и слив

- Combi 4️: воспроизводимая преднастройка, отключение, слив

Как сделать предварительную настройку:

1. Сначала нужно полностью закрыть вентиль. Для этого откручиваем защитный колпачок, а затем с помощью шестигранного ключа вращаем шток по часовой стрелке (вправо) до упора.

2. Далее следует настроить необходимый расход рабочей жидкости. Для этого поворачиваем шток с помощью того же ключа против часовой стрелки (влево). Количество оборотов штока определяем по специальной диаграмме, где указаны расход и потери давления.

Как правило, настройка производится один раз, при установке. Выбранное значение преднастройки не меняется при заполнении и опорожнении системы.

Можно ли установить вентиль Combi на «подачу»?

Обычно на «подачу» ставится термостатический вентиль и термоголовка. Это позволяет автоматически регулировать теплоотдачу на радиаторе отопления. Если такой необходимости нет, то можно установить балансировочный вентиль Combi и на «обратку», и на «подачу».

Где купить вентиль Combi?

Приобрести балансировочные клапаны для радиатора серии Combi 2 от немецкой компании OVENTROP можно в ТД «СантехУрал». Мы являемся официальным дилером в Уральском, Сибирском и Дальневосточном регионах. В нашем ассортименте более 100 наименований товаров этого бренда, в том числе клапаны на обратную подводку.

На данный момент в наличии представлены прямые и угловые вентили Combi 2 самых популярных диаметров: Ду15 и Ду 20. О возможности заказа других моделей просьба уточнять у менеджеров отдела продаж по телефону в Челябинске 8 (351) 729-88-58 или по электронной почте [email protected]

Смесительный клапан трехходовой, как применяется

Смесительный клапан смешивает потоки с разными температурами, позволяет на выходе получить нужную температуру. Важность устройства большая. Именно смесительные клапана  поддерживают требуемую  температуру теплоносителя — и для всего дома, и для теплого пола и возможно в какой то точке или  контуре при необходимости.

Трехходовой смесительный клапан с сервоприводом



Трехходовой клапан может смешивать или разделять потоки

Трехходовые клапана принципиально различаются по внутреннему устройству и действию. Одна разновидность может смешивать два сходящихся потока, другая, наоборот, — разделять.

Специалист рекомендует: на корпусе клапана нанесены стрелки указывающие направление движения жидкости. Необходимо внимательно отнестись к выбору и представлять, что предстоит делать клапану в схеме — разделять или смешивать.

Путаница возникает потому, что оба устройства позволяют добиться одинакового результата. Выбор лишь в месте установки. Например, установленный на подаче распределительный клапан, будет часть потока сбрасывать на обратку. Наоборот — на обратке смесительное устройство примет такую же часть потока с подачи. В обоих случаях устройства создадут одинаковую температуру. Но если пользователь перепутает места установки (названия клапанов) — то ничего не создастся.

Также имеется еще другое похожее оборудование, которое не является смесительным, а просто переключающим —  трехходовые  шаровые клапаны поворотного действия, которое здесь не рассматривается.



Особенности работы двухховодого клапана

Подобный результат в отдельных гидравлических схемах может дать и применение двухходового регулировочного клапана. Принцип заключается в том, что это  устройство регулирует количество проходящего теплоносителя (расход жидкости) только в одной ветви смесительного узла. Например, устанавливается на байпасе и регулирует расход через него по температуре на обратке, что возможно при стабильной разности давлений между подачей и обраткой, которая обычно создается отдельным насосом для данного узла. Двухходовые клапана дешевле, поэтому их установка по возможности целесообразней.



Как смесительный клапан работает в паре с термоголовкой

Термоголовка умеет при изменении температуры вдвигать или выдвигать шток. Установленная на трехходовой клапан, она будет регулировать его положение, в зависимости от температуры. Если речь идет об измерении температуры теплоносителя, то применяются термоголовки с выносной термоколбой (датчиком температуры), которая устанавливается на трубе в том месте, где должны выполняться измерения.

Управляясь колбой, термоголовка будет изменять положение клапана таким образом, чтобы была достигнута заданная температура, — настройка выполняется поворотной ручкой на устройстве. Далее на практических примерах рассмотрим принцип действия трехходового клапана с термголовкой.



Регулировка температуры теплого пола с помощью смесительного клапана

На приведенной схеме имеется двухходовой регулировочный клапан, которым изменяется температура в системе теплых полов, со своим насосом. Производители подобного оборудования предлагают сразу готовые решения — насосно-смесительные узлы, которые умеют создавать на выходе +30 — +55 градусов при стабильном давлении для работы теплого пола , когда на входе от котла — +60 — +80 град.



Стабилизация работы и защита твердотопливного котла

Для всех котлов желателен режим работы, при котором температура в обратке не ниже +60 град, тогда теплообменник окажется теплее чем точка росы и на нем не будет образовываться влага. Особенно важно это для твердотопливных котлов, работающих на инерционную систему отопления частного дома, когда в газах много разных веществ в результате смешения которых с водой образовываются кислоты, смолы, засоряющие и разрушающие котел. Трехходовой клапан с термоголовкой спасает положение и поддерживает на обратке нужную температуру.



Установка стабильной температуры для всего дома

Если в системе отопления присутствует теплоаккумулятор — буферная емкость, то тогда, не зависимо от работы твердотопливного котла, можно поддерживать на подаче в дом условно- стабильную  температуру, например +70 град С. Регулировка может осуществляться и автоматизированной системой с термостатом (измерителем комнатной температуры), который управляет сервоприводом. Система может быть с плавной регулировкой напряжения — регулировка клапана будет в зависимости от напряжения, что предпочтительнее, когда речь идет о регулировке температуры всего дома,  по сравнению с дешевыми вариантами сервопривод-термостат по типу «включил-выключил».



Какой смесительный клапан выбрать

Выбор смесительного клапана осуществляется в комплекте с другим оборудованием, в точности с требованиями проекта.  Исходными данными для выбора клапана, как минимум являются диаметры подключения, способ управления (выдвижной-поворотный), тип устройства (смесительный — распределительный), расход, температура… и др.





Обратный трубопровод, который был подающим

Опубликовано: 27 июля 2017 г. - Дэн Фоли

Категории: Горячая вода

Отопительный бизнес может вас унизить. После более чем 25 лет обслуживания всех типов систем отопления и охлаждения мне удалось решить самые сложные проблемы обслуживания. Мне стало казаться, что я кое-что знаю об этих системах. Каждую осень я помогаю своей команде с проблемами. Кажется, я всегда сталкиваюсь с одним, из-за которого я понимаю, что мне еще многому нужно научиться.Я понял, что самоуспокоенность и поспешные выводы приводят к обратным звонкам.

Пару лет назад позвонил клиент с проблемной работой. Подрядчик с благими намерениями установил безбаковый водонагреватель для обогрева помещений и горячего водоснабжения. Хотя он, по крайней мере, изолировал горячую воду от тепла помещения с помощью теплообменника, этот неправильно примененный продукт не оправдал ожиданий клиента и претерпел многочисленные поломки.

Клиент принял мою рекомендацию, и мы установили конденсационный газовый котел Triangle Tube Excellence со встроенным баком ГВС.Эта система была установлена ​​в старинном рядном доме 1920-х годов в округе Колумбия с английской квартирой в подвале. В этой подвальной квартире было мало места; Было выбрано Excellence, так как оно помещалось в тесном механическом шкафу сразу на кухне (см. фото 1).

Система хорошо проработала первую зиму; жалоб и проблем с обслуживанием не было. Этой осенью, во время второй зимы, клиент позвонил и пожаловался, что радиаторы на первом и втором этажах были горячими и что температура в помещении превышала заданное значение.Подвал находится в отдельной зоне, независимой от двух верхних этажей.

Я приехал и проверил термостат основного пола. Радиаторы были теплые, термостат был установлен на 70º, а фактическая температура составляла 72º. Старые гравитационные системы преобразования с чугунными радиаторами могут хранить много энергии. Перерегулирование на пару градусов не показалось чрезмерным. Я надеялся, что это послужило причиной жалобы. Надежда, как правило, не лучшая стратегия устранения неполадок - по уважительной причине; это оказалось не причиной.

Я пошел в подвал и заметил, что там очень тепло. Термостат был установлен на 75º; Фактически температура была 75º. Радиаторы все еще были горячими после последнего цикла, но котел был выключен, а клапаны обеих зон были закрыты. Я проверил главный термостат пола и управление клапаном зоны Taco ZVC, и оба проверили. Я также проверил оба зонных клапана.

Все проверил ОК, чесал затылок. Единственное, что я мог предположить, это то, что зонный клапан не закрывается полностью или что на седле клапана застрял кусочек песка или припоя, не позволяя ему полностью закрыться.Заменил оба зонных клапана, объявил систему «исправной» и пошел дальше.

На следующее утро позвонил раздраженный клиент, чтобы сообщить, что это не только не исправлено, но и стало хуже, чем когда-либо. Это была одна из первых холодных ночей с температурой ниже 20 градусов, поэтому я знал, что котел работал большую часть ночи. Обратные звонки - это хуже всего, потому что их нельзя отложить на день или два. Вы просто были там, а проблема все еще существует: вы должны немедленно туда отправиться.

Я очистил свое расписание и сел в D.C. Пробки в час пик до 395, чтобы прибыть к дому и встретить клиента, который дважды уходил с работы, чтобы впустить меня. На этот раз на первом этаже было 74º, а термостат был установлен на 70º. Радиаторы были очень теплыми, но не горячими. Опять же, в подвале была сауна, с термостатом, установленным на 75º, и очень горячими на ощупь батареями.

Зона подвала звонила, а клапан зоны был открыт. Зона основного пола была отключена: я подтвердил, что клапан зоны был закрыт и что трубопровод непосредственно после клапана зоны был холодным.Клапан определенно не пропускал поток, когда он был закрыт. Я не понимал, что вызывает фантомный поток через радиаторы основного пола.

Что было причиной этой проблемы? Эта система проработала больше года без проблем. Что послужило причиной внезапного возникновения этой проблемы? Я решил притормозить, проанализировать ситуацию и задать несколько вопросов.

Что изменилось? Поговорив с клиентом, я получил одну подсказку. Подвальную квартиру прошлой зимой не снимали, поэтому термостат был установлен на 60º.Только этой осенью квартиру сняли, и новый жилец любил поддерживать ее в тепле.

Еще одна подсказка: часть трубопровода была обнажена в подвале. Это было преобразование старой гравитационной системы, и большая 2-дюймовая стальная магистраль была доступна под потолком подвала. Радиаторы в подвале были добавлены позже и окаймлены медью диаметром 3/4 дюйма. Трубопроводы зоны основного этажа у котла были прохладными, но в 10 футах от электросети было очень тепло. Это противоречило логике. Что происходило?

Я обрисовал и пометил все трубопроводы.Когда я отмечал возвращения с первого этажа, я заметил, что они были очень горячими. Как это могло произойти? Отслеживал подачу и возврат от радиатора подвала. Они были горячими, поскольку эта зона все еще звонила. Ответвление подвала в ответвление с основного этажа, как показано на Рисунке 1 и Фото 2. Этот тройник находился примерно в 12 футах от котла.

Когда поток достигал этого тройника, он проходил через тройник и поднимался вверх через радиаторы основного пола.Поскольку они были соединены 2-дюймовыми трубами из черной стали, сопротивление потоку было очень небольшим. Тройник, соединяющий две питающие сети вместе, действовал как кроссовер, питая остальные радиаторы. Тайна раскрыта. Хотя этого обратного потока было немного, но его хватило, чтобы прогреть радиаторы и перегреть пространство. Мы вернулись и врезали два обратных клапана, устранив обратный поток и решив проблему. Этот обратный поток через обратную магистраль существовал с тех пор, как мы установили котел, но стал очевиден только тогда, когда жилец в подвале включил тепло.

Всегда стоит замедлиться и подумать логически, а не цепляться за проблемы или угадывать причину. Улики есть, а причины очевидны, если вы уделите время анализу фактов. Я не сделал этого в свою первую поездку, и это стоило мне перезвона и раздраженного клиента.

Дэн Фоли - президент и владелец компании Foley Mechanical, Inc., расположенной в Лортоне, штат Вирджиния. (www.foleymechanical.com). FMI специализируется на излучающих, водяных и паровых системах, а также на механических системах для больших домов на заказ.

Преимущества установки балансировочных клапанов на обратной стороне змеевиков - Hays Fluid Controls | БлогHays Fluid Controls

Сдвиг взглядов на регуляторы потока может вызвать разногласия по поводу того, где балансировочные клапаны должны быть расположены в системах с замкнутым контуром. Многие (включая нас в Hays Fluid Controls) согласны с тем, что балансировочные клапаны следует размещать на стороне возврата, тогда как другие компании могут выбрать сторону подачи.

Балансировочные клапаны предназначены для управления расходом в каждой из ветвей здания, чтобы обеспечить требуемый расход в системах с низкой температурой, охлаждением или горячей водой. Балансировочный клапан на каждом теплообменнике настроен на обеспечение желаемой скорости потока для поддержания комфорта и энергии.

Справочник ASHRAE утверждает, что «шум скорости воды вызван не водой, а свободным воздухом, резкими перепадами давления, турбулентностью или их комбинацией, которые, в свою очередь, вызывают кавитацию или превращение воды в пар». При сравнении места установки клапанов Mesurflo, клапан на обратной стороне поможет уменьшить количество свободного воздуха в змеевиках и, следовательно, снизить вероятность шума.Еще одно преимущество состоит в том, что вы хотите балансировать после потерь на трение в катушке, а не до потерь.

Имея это в виду, не существует правильного или неправильного порядка размещения балансировочных клапанов, потому что оба расположения оказались эффективными. Размещение балансировочного клапана на стороне подачи даст вам удовлетворительные результаты, но выбор стороны возврата может быть более эффективным, поскольку это может уменьшить проблемы с воздухом и шумом, одновременно улучшая теплопередачу через змеевики. Более того, змеевики могут оставаться полностью затопленными, и турбулентность будет меньше из-за меньшего количества свободного воздуха, захваченного в змеевиках.Из-за ряда преимуществ, указанных выше, Hays настоятельно рекомендует по возможности устанавливать балансировочные клапаны на обратной стороне змеевика.

Эта запись была размещена в Без рубрики. Добавьте в закладки постоянную ссылку.

Все, что вам нужно знать о балансировке радиаторов

Некоторые системы отопления могут быть настоящим кошмаром для балансировки, независимо от того, сколько вы с этим боретесь, вы просто не можете запустить все сразу!

Обычно это используется в более крупных системах, и многие скажут, что это означает, что вам, вероятно, необходимо гидравлическое разделение.Тем не менее, у нас есть несколько советов, которые мы усвоили по ходу дела, которые сэкономят ТОННУ времени на балансировку в конце работы. Создание тех систем, которые невозможно сбалансировать, очень просто !!

Итак, что такое балансировка системы отопления?

Для балансировки системы отопления необходимо просто убедиться, что все радиаторы или излучатели нагреваются равномерно. Для систем, использующих погодные условия или компенсацию нагрузки, это гарантирует, что у вас в каждой комнате объекта будет точная температура, а не в некоторых комнатах слишком жарко, а в некоторых слишком холодно.Слишком большой поток к радиаторам приведет к перегреву помещения, меньший поток - к нагреву помещения.

В более старых системах включения / выключения это было бы больше связано с временем нагрева и, возможно, меньшей проблемой при условии, что у вас есть TRV и ваша эталонная комната (комната с термостатом) немного сбалансирована. Эта статья, как и все статьи Heat Geek, на самом деле не о системах включения / выключения, а больше о современных модулирующих системах отопления, которые должны быть стандартом.

Балансировка НЕ ​​увеличивает конденсацию в котле вопреки распространенному мнению.Правильный перепад температуры в системе достигается за счет управления скоростью насоса. Если у вас нет насоса на высокой настройке, и вы не ограничиваете все свои клапаны, чтобы замедлить поток обратно, однако это было бы экспоненциально расточительно с энергией насоса. Главное - не задушить насос и не тратить энергию впустую. У вас всегда должен быть хотя бы один полностью открытый клапан.

Однако неправильная балансировка или ее отсутствие снижает мощность системы в целом, это будет выглядеть как меньшая дельта Т для котлов, работающих только на отопление, где насосы не связаны с горелкой.Подробнее в нашей статье повышает ли балансировка КПД котла?

Почему некоторые системы отопления так БОЛЬНО балансировать?

Есть несколько основных причин, по которым балансирование становится трудным, и понимание того, почему является вашим первым шагом. Вот краткий обзор со ссылками на дополнительную информацию.

Первая и основная причина заключается в том, что в системе имеется большой перепад давления. Это может быть связано с использованием трубопроводов меньшего диаметра или с тем, что система просто большая / имеет большие протяженности.Чтобы понять больше, взгляните на «взаимосвязь давления и потока».

Есть два способа обойти эту проблему;

Мы можем использовать один из множества доступных нам методов компоновки трубопроводов, чтобы минимизировать перепады давления. Более подробная информация об этом находится внизу статьи, и мы можем использовать более совершенные балансировочные клапаны!

Мы не можем переоценить это обстоятельство, поскольку неправильный выбор запорных клапанов может вызвать у вас полную головную боль, и большинство из них не подозревают, что есть разница! Что вы не знаете о статье о замках.

Другие причины могут быть связаны с используемым методом балансировки.

Например, некоторые инженеры пытаются добиться идеального перепада температур (или DT) 20 ° C на каждом радиаторе. На наш взгляд, это не нужно и сложно.

Еще одна проблема - некоторые инженеры при балансировке (режим трубочиста) выставляют котел на полную мощность. Это заставит котел попытаться ввести максимальную мощность котла в систему, которая, скорее всего, будет иметь мощность радиатора только часть размера котла.Это всегда будет приводить к крошечной дельте t, поскольку система не может переносить тепло. Это, в свою очередь, также не будет иметь точной скорости потока, когда котел вернется в нормальный режим работы, и означает, что вы будете балансировать для сценария, который никогда не произойдет.

Наконец, хотя в большинстве случаев они могут быть достаточно хорошими, они могут использовать совершенно неправильные клапаны! Обратите внимание, прежде чем мы сказали, что клапаны лучше, однако некоторые запорные клапаны вообще не предназначены для балансировки !! Снова подробнее здесь… или может быть лучший вариант, описанный ниже…

как бы мы посоветовали сбалансировать систему отопления?

Перво-наперво, чтобы получить правильную скорость потока вокруг каждого излучателя / радиатора, вам необходимо получить правильную скорость потока вокруг всей системы.Для этого нам необходимо отрегулировать производительность насоса в соответствии с системой.

Слишком низкая скорость потока будет означать, что объекту может быть сложно достичь нужной температуры, так как средняя (средняя) температура радиаторов слишком низкая. Если насос работает слишком быстро, это приведет к экспоненциальной потере мощности, а также уменьшит эффект конденсации в котле за счет повышения температуры обратной магистрали. У инженеров может возникнуть соблазн задушить насос, перекрыв клапаны, чтобы замедлить скорость потока, это снова приводит к потере еще большей энергии.

К счастью, почти все современные модулирующие котлы имеют управление насосом, связанным с горелкой. Это непрерывно регулирует скорость насоса, чтобы обеспечить правильный расход относительно подводимого тепла. Быстро проверьте свой источник тепла, чтобы убедиться, что он имеет приблизительную правильную DT / скорость потока, для получения дополнительной информации по уточнению и настройке скорости вашего насоса щелкните здесь. Не волнуйтесь, если ваше DT выходит из строя на 10-20%, это действительно не имеет большого значения на данном этапе, и установщики могут тратить время и зацикливаться на достижении этого.

Подробнее об этом читайте в нашей статье «Ложь DT20». Однако более точным ориентиром является DT, который составляет около 30% от температуры подачи.

Например; Если у нас температура подачи 70 ° C (70 x 0,3) дает DT 21 ° C. Если ваша температура подачи составляет 50 ° C, это даст DT 15 ° C (50 X 0,3) и так далее. Это не совсем точно, это просто для того, чтобы получить правильную скорость потока. Вы можете использовать более сложные суммы, но мы не будем терять время зря.

В любом случае, теперь ваш расход находится в правильном положении, пора, наконец, сбалансировать радиаторы.

Как сбалансировать радиаторы

Здесь мы можем использовать несколько разных методов, важно, что ни один из них не является правильным или неправильным в пределах разумного. Просто некоторые методы займут больше времени, чем другие, а некоторые позволят достичь более точной комнатной температуры! Также предположим, что мы балансируем модулирующий котел без гидравлического разделения.

Два основных способа балансировки радиаторов (если они вообще используются) инженеры-теплотехники - это либо «измерить среднюю температуру радиатора», либо отрегулировать запорный экран до тех пор, пока они не почувствуют одинаковую среднюю температуру. На другом конце спектра они используют датчики температуры на каждом конце радиатора (подающей и обратной) и балансируют для определенного перепада температуры.

Подсоединение термометра к патрубкам подачи и возврата радиаторов и регулировка запорных клапанов для обеспечения одинакового перепада температуры обеспечивает правильность расхода по отношению к конкретному размеру или мощности радиатора.

Однако, если у вас есть некоторый перепад температуры вдоль подающей трубы перед радиатором, это даст вам другую «среднюю температуру» на каждом радиаторе.Средняя температура представляет собой среднее значение температуры подачи и возврата. Чтобы решить эту проблему, добавьте температуру потока к температуре возврата и разделите на 2.

Мы не видим большой проблемы с незначительно отличающимися средними температурами, но это будет означать, что вы потратили довольно много времени на что-то, что в любом случае не так точно, поскольку реальная мощность радиаторов будет отличаться.

При использовании модулирующих элементов управления мы снова не видим особых проблем с использованием сенсорного экрана, а не термометра, при условии, что температура в комнате достигает точной температуры с любым TRV, установленным на максимум.Т.е. температура подачи нацелена на комнатную температуру, а не на TRV, так как это потенциально может привести к перегреву котла.

Как описано выше, вместо этого вы могли бы сбалансировать, чтобы обеспечить одинаковую «среднюю» температуру на каждом радиаторе. Для этого определите среднюю температуру в источнике тепла (примерно) и отрегулируйте каждый запорный клапан, пока у вас не будет одинаковой средней температуры на каждом радиаторе.

По сути, это приведет к разному падению DT / температуры на всех радиаторах, но средняя температура радиатора будет такой же.Это сработает, но снова может занять много времени и будет неприятно, если ваш котел будет работать нормально. Важно отметить, что это может не дать вам идеального баланса, ведь наша цель - это точная комнатная температура, а не точная температура радиатора.

Расчеты теплопотерь неточны, и даже если бы они были, они могли быть выброшены из-за множества вещей, таких как отсутствие изоляции, ошибки в расчетах, использование комнат или неправильный выбор радиатора. Лично мы думаем, что оба указанных выше варианта - занятие неблагодарное.

Уравновешивание температуры обратной воды

Вместо этого мы предлагаем сделать так, чтобы после установки максимального значения TRV вы просто ощущали (или измеряли, если хотите) температуру обратной линии радиатора, пока система находится на «расчетной температуре подачи» (требуется температура подачи при -2 ° c приблизительная температура наружного воздуха) и убедитесь, что в комнатах не выше 20/21 ° C. По крайней мере, для начала.

В подавляющем большинстве систем температура подачи к каждому радиатору в целом будет одинаковой, нет смысла вообще их измерять.Прикосновение к радиатору для определения средней температуры также оставляет небольшую погрешность. Однако измерение температуры обратного потока имеет, безусловно, наибольшую погрешность.

Для уточнения, предполагая, что котел с DT 20 ish, возврат радиатора с наружной температурой 8 ° C будет иметь среднюю температуру на выходе всего 4 ° C.

Рисунок 1

В то время как, если бы мы чувствовали среднюю температуру радиатора и делали ту же ошибку 8 ° C, у нас было бы совершенно разных DT , и, в свою очередь, сильно варьировались бы скорости потока через каждый излучатель.

Например.

Рис 2

Поскольку измерение температуры обратного трубопровода является более значительной переменной, многие системы могут быть достаточно близкими, просто нащупав обратный трубопровод рукой. Хотя для большей точности вы можете использовать термометр определенного описания или их комбинацию, это первая точка, в которой вы значительно увеличите скорость и точность балансировки.

Точность не обязательно должна быть идеальной прямо сейчас, постарайтесь добиться того, чтобы все температуры обратной воды приблизительно совпадали.

В более крупных системах вы можете обнаружить, что вам пришлось настолько ограничить ближайшие радиаторы, что вам необходимо увеличить скорость насоса. Это связано с тем, что перепад давления на подаче и обратной линии намного больше в более крупных системах, чтобы получить достаточно высокий расход. Подробнее об этом в понимании давления и расхода.

Вернитесь к насосу и измерьте DT на источнике тепла и приблизительно отрегулируйте производительность насоса, если необходимо, но это маловероятно для большинства систем.

Опять же, вам не нужно точно согласовывать температуру обратки. Размер радиатора никогда не будет точным, поскольку радиатор будет увеличен или уменьшен до размера ближайшего радиатора, а также - комнаты разделяют тепло.

Так вот, это не должно было занять много времени. Теперь вы можете либо попросить пассажира следить за температурой в помещении, и, если она немного высока, вы можете немного позже уравновесить или показать их. Если в комнате немного низкая температура, увеличьте расход (уменьшите DT), чтобы увеличить мощность радиатора, хотя, по нашему опыту, это маловероятно.

Мы понимаем, что в большинстве систем все еще используется управление включением / выключением вместо модулирующего управления, такого как погодная компенсация или компенсация помещения. Для этого мы бы посоветовали ориентировочно установить температуру обратки, уравновесить эталонную комнату (комнату с термостатом) до чуть более широкого DT, а затем позволить TRV делать свое дело. В качестве альтернативы используйте автоматические балансировочные клапаны, предлагаемые IMI, Honeywell или Danfoss.

, однако, если вы приверженец точности, вы можете перейти на следующий уровень…

Закройте все внутренние и внешние двери, окна и шторы (для предотвращения попадания солнечного света) в собственность и установите плавное регулирование для достижения максимальной температуры, при которой вам комфортно работать.

Затем вам нужно будет измерить температуру в каждой комнате индивидуально и отрегулировать запорный экран, чтобы в каждой комнате была одинаковая температура. Пойдите в каждую комнату и настройте каждый запорный щиток, если необходимо, приоткройте запорный клапан очень немного, если в комнате прохладнее, чем ваша целевая температура, и закройте его, если в комнате слишком жарко.

Это гораздо более эффективное использование вашего времени, чем создание для каждого радиатора одного и того же DT, как уже упоминалось, мы ориентируемся на комнатную температуру , а не на температуру радиатора.

При этом помните о других переменных, таких как усиление солнечной энергии. Также обратите внимание, что чем шире разница между внутренним и внешним пространством, тем более точным будет этот метод. Этого можно достичь, либо дождавшись более холодного дня, либо увеличив регулирующий термостат на более высокое значение, либо и то, и другое. Эта последняя регулировка, скорее всего, просто покажет вам, насколько проста ваша система и что собственность разделяет большую часть ее тепла.

После того, как балансировка завершена и вы довольны своей кривой нагрева (при необходимости), вы можете вернуть свой TRV, чтобы ограничить внутренний выигрыш.

Наконечник . Если вы балансируете полотенцесушители (клапаны полотенцесушителей открываются очень быстро), закройте обе стороны, а не одну. Закрыв одну сторону, а затем другую, вы увеличите вращение клапана для меньшего изменения потока, что фактически означает улучшение характеристики открытия.

Как уже упоминалось, это предложение по балансировке предполагает, что вы балансируете только современный модулирующий котел. Он будет работать и для всех других типов систем, но есть и другие варианты, если ваш модулирующий котел не контролирует скорость потока в вашей системе.

Перед чтением следующего раздела было бы полезно понять давление и расход!

Насос какого типа вы пытаетесь сбалансировать?

Если у вас старый котел, в вашей системе нет модулирующего управления или гидравлического разделения, доступны и другие методы балансировки. ИЛИ вам может даже не понадобиться использовать запорные клапаны для балансировки!

В коммерческом мире, например, необходимо знать, как вы собираетесь управлять каждым контуром.Затем вы выберете тип управления насосом в сочетании с типом клапана, который дополняет его, чтобы эффективно распределить поток.

В насосах

используются различные методы управления потоком и экономии энергии. Вы можете подключить горелку, управлять DT, регулировать перепад давления, регулировать внешний датчик, постоянное давление, постоянную скорость, пропорциональное давление и т. Д. (Статья по этому поводу).

Но обычно их можно разделить на 2 группы: насосы, которые изменяют скорость до заданного давления, и насосы, которые изменяют давление для достижения заданной скорости.Затем вы должны выбрать конкретный тип клапана, который будет дополнять его.

Проблема современных отечественных модулирующих котлов в том, что они изменяют как давление, так и расход. Это может быть очень сложно управлять, и поэтому единственный оставшийся вариант - уравновесить скромный замок, которого более чем достаточно в быту, мы могли бы добавить. Однако не все замки для балансировки одинаковы! Чего вы не знали о запорных клапанах!

Система Grunfos Alpha2

Система Grundfos Alpha2 будет работать с любой из этих логических схем насоса или с любым клапаном.Однако вы должны использовать их помпу Alpha 3.

После заполнения системы и очистки от воздуха вы подключаете внешний модуль Bluetooth к телефону и помпе. Затем ваш телефон проинструктирует вас, насколько нужно отрегулировать запорный экран или какие предустановленные TRV, ограничивающие поток, следует отрегулировать. По окончании этого будет создан отчет, показывающий, что вы выполнили баланс, что может быть полезно для предстоящего принятия закона о балансировании.

Автоматические балансировочные клапаны

Для насосов, которые устанавливают фиксированное давление и изменяют поток, я бы рекомендовал TRV с ограничением потока или автоматическую балансировку TRV.

Автоматические балансировочные клапаны, также известные как независимое от давления регулирование (PIC), обычно представляют собой коммерческие клапаны со встроенным ограничителем потока, и это просто их версии TRV. Они включают в себя переключатель расхода под головкой TRV и пронумерованы, скажем, от 1 до 5. Каждое число соответствует расходу, который будет в инструкциях производителя, просто выберите требуемый расход и отрегулируйте! ЗДОРОВО!

Мы настоятельно рекомендуем осторожно настраивать насос с их помощью.Если насос рассчитывает, что установленный перепад давления на клапане ниже 1 метра напора, они не смогут полностью контролировать работу других радиаторов. Тем не менее, эти клапаны обычно имеют ограничительные пути небольшого диаметра (и повышенный авторитет клапана), поэтому это маловероятно. Однако обратите внимание: если вы запустите насос при более высоком перепаде давления, чем требуемый минимум, потребляемая мощность вашего насоса увеличится.

Например, если вы можете получить достаточный поток к радиаторам с напором 3 метра, но насос оставлен на высоте 6 м, вы удвоите вашего потребления энергии. Вы должны обязательно поэкспериментировать с понижением скорости насоса, пока поток не начнет ухудшаться. Если вы удвоите свое сопротивление, вы удвоите потребление энергии, это прямая линейная зависимость. Подробнее ..

Если ваша помпа нацелена на скорость, вам нужно быть еще более осторожным. Если установленная скорость даже немного превышает ваш общий предел потока через все клапаны вместе взятые, то клапаны будут оказывать экспоненциально большее сопротивление насосу, и насос увеличится до максимального перепада давления для компенсации.Это потребует максимальной мощности для данного расхода. По этой причине мы всегда советуем оставлять один байпасный радиатор для прохождения любого избыточного потока при использовании этих клапанов.

Мы не предлагаем эти клапаны для использования с современным модулирующим котлом, который изменяет давление и расход по причинам, описанным выше, или с насосом, управляемым DT. Вот небольшое объяснение.

Автоматическая балансировка trvs

У вас также есть доступные клапаны PIC (независимые от давления), которые работают в соответствии с трубопроводом, однако ожидается, что они будут использоваться только с более крупными коммерческими системами.

Единственный другой совет, который мы могли бы дать, когда дело доходит до выбора клапана, - это знать и понимать авторитет клапана и «характеристики открытия» клапана. Это полностью описано в нашей статье «Что вы не знали о lockshield».

Другая переменная погодных условий, требующая дополнительного времени для балансировки или различных типов клапанов, зависит от того, как ваша система подключена к трубопроводам, и может быть легче решена путем регулировки при замене котла или установке немного другим способом с самого начала.Компоновка системы также определяет, какую настройку насоса вам следует использовать в идеале.

Схема системы

Установка или регулировка трубопроводов немного другим способом при установке нового котла может обеспечить простую балансировку и даже полностью исключить необходимость балансировки системы!

Как описано в разделе «Давление и расход», когда вы уравновешиваете систему отопления, вы фактически заставляете каждый контур иметь такое же или подобное сопротивление друг другу. Основная причина того, что системы не сбалансированы и имеют разное сопротивление, - это коммунальные трубопроводы.Это общий трубопровод, который у них всех.

Более близкие радиаторы (или более короткие цепи) будут использовать меньше общих трубопроводов и, следовательно, будут иметь меньшее сопротивление потоку, чем радиаторы, расположенные дальше по линии. Таким образом, вода идет по пути наименьшего сопротивления.

A = ОЧЕНЬ ВЫСОКИЙ РАСХОД B = ВЫСОКИЙ РАСХОД C = ПРАВИЛЬНЫЙ РАСХОД D = СЛИШКОМ МЕДЛЕННЫЙ E = СЛИШКОМ МЕДЛЕННЫЙ

Есть два способа решить эту проблему. Первый - сделать коммунальные трубопроводы большими.Обеспечение более крупных общих трубопроводов означает, что большая часть сопротивления находится в пределах отдельных участков трубы, а перепады давления становятся намного ближе «из коробки» и даже до того, как вы уравновесите. В отличие от рисунка выше.

Это также увеличивает авторитет клапана вашей системы, так как большая часть относительной потери давления приходится на клапан .. win win!

Многие могут говорить об опасности низкой скорости. Это никогда не было проблемой для нас в домашних системах, и ваши трубопроводы в любом случае будут иметь негабаритный размер 99% в год, поскольку система модулируется (мы надеемся).Еще одна статья, чтобы разобраться в этом в другой раз.

Второй способ - сократить длину коммунальных трубопроводов.

Коллекторные системы
Системы коллектора

относятся к тому месту, где вы запускаете поток и возвращаете его в коллектор. Подобно напольному коллектору или, возможно, созданному вами сами. Он может быть расположен в любом месте собственности, но в идеале в центре, а затем разделен на отдельные участки для каждого радиатора или излучателя.

Установка от Дэйва Чорли Сантехника и отопление

Это гарантирует, что все радиаторы имеют одинаковое сопротивление общей трубопроводной системы, и, если / когда один из излучателей отключается, воздействие давления на каждый из других излучателей одинаково / похоже.

Коллекторная система позволяет легко балансировать (если это вообще необходимо), поскольку все это находится в одной легкодоступной точке.

Система обратного возврата

Первым пришел последним - это термин, обычно используемый в торговле. Это то же самое, что и в традиционной двухтрубной системе, однако первый радиатор, который подает ваша подающая труба, является последним радиатором в вашем обратном контуре. Это приводит к тому, что все ваши радиаторные цепи имеют одинаковое сопротивление.

Вы можете найти это непрактичным, однако существует столько версий всех этих методов, сколько позволяет ваше воображение.

Например, вместо того, чтобы запускать поток и возвращаться к первому радиатору, затем последовательно ко второму и т. Д. Вы можете запустить поток и вернуться за первый рад к центру собственности, а затем выйти, как на диаграмме паука. Затем снова выполните тройник, увеличивая размер первичного трубопровода.

Чем больше вы можете создать подобными сопротивлениями, тем больше подойдет режим постоянного давления. Для малоразмерной и плохо спланированной системы лучше выбрать настройку пропорционального давления.Подробнее об этом в другой раз

Ничего из этого не является важным знанием, однако, как только вы поймете теорию, это поможет в процессе принятия решений позже, так что вы сможете принять решение на лету. И, как уже упоминалось несколько раз, все это действительно может помочь более крупным системам.

Это может быть один из последних фрагментов контента, который мы будем публиковать здесь в течение некоторого времени, поскольку мы усерднее работаем над нашим онлайн-видеокурсом, который в настоящее время находится в стадии разработки.

Продувочный воздух в линиях водяного отопления

Второй этаж моего дома в кейп-стиле отапливается с помощью водяных плинтусов .Во время недавней реконструкции я просто расширил существующие гидравлические линии. Я получил заверение от своего специалиста по котельным, что котельные и циркуляционные насосы будут поддерживать дополнительный спрос. Первоначальная установка не предусматривала спускного клапана где-либо на линии для удаления воздуха из системы. Когда я верну зону в работу, как мне удалить воздух?

—ROB, по электронной почте

Старший сантехник Том Кардилло, автор книги «Установка водонагревателя по требованию» (FHB # 276), отвечает: Системы водяного отопления можно настроить разными способами, и нередко можно найти такую ​​без специального дренажа. клапаны для удаления воздуха из системы.Как правило, все еще довольно легко удалить воздух из этих систем через сервисные клапаны на обратных линиях, идущих к котлу. В зависимости от ситуации я могу удалить воздух из всех контуров зон, а не только из тех, в которых есть воздух. Это не займет много времени. Этот процесс состоит из нескольких этапов, но концепция проста: вы, по сути, смываете новую воду в систему и выталкиваете старую воду вместе с пузырьками воздуха.

Для начала выключите котел и дайте ему остыть.Процесс промывки включает подачу пресной воды в систему, и существует риск растрескивания активной зоны котла, если ей не дать сначала остыть.

В ожидании, пока он остынет, я часто заменяю регулятор давления (также называемый редукционным клапаном) на линии подачи пресной воды в котел. У этих регуляторов есть рычаг ручного дублирования, который используется при удалении воздуха из системы, но регуляторы часто застревают. Текущий код требует стопорного клапана по обе стороны от регулятора, что делает его легко переодеть.В старых системах вам придется слить воду из бойлера, чтобы заменить регулятор. Если регулятор работает, просто дождитесь, пока котел остынет, и переходите к следующему шагу.

Затем определите линии подачи и возврата для зоны, которую вы хотите очистить. Они образуют петлю, идущую от котла и обратно. На стороне подачи петли должен быть зональный клапан (часто это квадратное приспособление), а на стороне возврата должно быть два клапана - шаровой клапан для открытия и закрытия обратной линии и рабочий клапан с резьбовым выпуском, к которому можно присоединить шланг для слива трубопроводов.В этом приложении используется несколько типов рабочих клапанов, но, если это не комбинированный фитинг, как на рисунке выше, рабочий клапан будет находиться над запорным клапаном.

Присоедините шланг стиральной машины к рабочему клапану и опустите другой конец шланга в ведро. Затем перейдите к зонному клапану. На нем должен быть переключатель, фиксирующий его в открытом положении. Найдите переключатель и откройте клапан. Затем закройте шаровой кран на обратной линии.

Затем частично откройте сервисный клапан (тот, который прикреплен к шлангу).Вода должна начать вытекать из шланга практически сразу. Если в системе есть воздух, вы должны услышать, как он движется по трубам, и увидеть пузырьки, поднимающиеся в ведре, когда оно наполняется водой.

При этом следите за манометром котла; он должен находиться в диапазоне от 12 до 15 фунтов на квадратный дюйм. Слегка поднимите рычаг ручного дублера на регуляторе, чтобы в систему попала свежая вода, но не переворачивайте рычаг ручного дублера полностью - просто впускайте немного дополнительной воды за раз, чтобы поддерживать давление в системе в пределах нормы.Если клапан сброса давления котла достигнет 30 фунтов на кв. Дюйм, он откроется, и вы получите горячий влажный беспорядок.

Все это время продолжайте контролировать ведро на предмет пузырьков воздуха. Не удивляйтесь, если вам придется вылить три или более ведра воды. Как только пузырьки прекратились, убедитесь, что рычаг блокировки вернулся в нормальное рабочее положение. Затем в этом порядке закройте рабочий клапан, верните переключатель зонного клапана в его нормальное рабочее положение и откройте шаровой клапан на обратной линии. Наконец, снова включите котел. Следует удалить воздух.

Последнее замечание по поводу вашей ситуации: если зона была обработана или добавлена ​​к ней, неплохо - даже летом - запустить зону на несколько минут при полной температуре после того, как работа будет завершена. Причина этого в том, что холодная вода может заполнять зону при низком давлении и казаться нормальной в течение нескольких недель или более, но когда котел, наконец, сработает в холодную погоду и вода нагреется, любые дефекты герметизации флюсом в паяных соединениях расплавятся, создание горячей утечки в неподходящее время.

Рисунок: Патрик Уэлш

Подробнее о системах отопления:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Руководство по балансировке радиаторов центрального отопления

При системе центрального отопления «подача и возврат» радиаторы, ближайшие к котлу / насосу, будут иметь тенденцию быть теплее, чем радиаторы, расположенные дальше. Чтобы избежать этого, выпускное отверстие каждого радиатора оснащено «запорным клапаном» (показан справа), который необходимо отрегулировать при первой установке системы. «Запорный клапан» обычно прикрывается нажимной крышкой, чтобы скрыть регулировку.

Цель состоит в том, чтобы выровнять поток воды через каждый радиатор, чтобы при нормальном рабочем состоянии системы перепад температуры на каждом радиаторе составлял около 20 ° F (12 ° C).

Проблемы с настройкой системы могут возникнуть, если наружная температура выше расчетной рабочей температуры - если наружная температура выше расчетного значения системы, тепло, рассеиваемое каждым радиатором, будет меньше, чем предусмотрено конструкцией, а температура падение через каждый радиатор будет менее 20 ° F.Если вы балансируете в жаркий летний день, отрегулируйте его так, чтобы разница температур была ниже.

После того, как радиаторы в системе были уравновешены, отпадает необходимость в повторной регулировке клапанов, если только не будут заменены трубопроводы или радиаторы.

Самый простой способ для домашнего мастера измерить перепад температуры на радиаторах - это использовать пару радиаторных термометров, их можно купить или лучше взять напрокат или позаимствовать. Эти термометры просто прикрепляются к трубопроводу и показывают температуру трубы (которая фактически является температурой воды, протекающей внутри нее).Большинство профессиональных сантехников не используют эти термометры, многолетний опыт позволил им сбалансировать систему, просто проверяя разницу температур рукой.


Уравновешивание.

  1. Для начала выключите систему и дайте воде остыть.
  2. Запорный клапан обычно скрывается под нажимной крышкой на одном конце радиатора и имеет регулировку, требующую длинного узкого гаечного ключа. Разводной гаечный ключ очень маленького размера, вероятно, является лучшим приспособлением для регулировки.
  3. Откройте запорный клапан и регулирующий клапан (обычно расположенный на противоположном конце радиатора) на ВСЕХ радиаторах.
  4. Установите радиаторные термометры на ВПУСКНОЙ и ВЫХОДНОЙ трубопровод ближайшего к котлу радиатора. НЕ УСТАНАВЛИВАЙТЕ их на основной подающей и обратной трубах.
  5. Включить центральное отопление.
  6. Закройте запорный вентиль на первом радиаторе почти до закрытия, по мере повышения температуры в системе постепенно открывайте вентиль до тех пор, пока разница температур между двумя термометрами не составит около 20 ° F (12 ° C).
  7. Переместите термометры к следующему радиатору подальше от котла. Закройте запорный клапан и регулируйте его до тех пор, пока разница температур не увеличится примерно до 20 ° F (разница температур, вероятно, начнется с менее 20 градусов, поскольку оба клапана полностью открыты).
  8. Работайте вдоль остальных радиаторов, пока они не будут сбалансированы.

Сантехнические котлы | 2017-12-07 | phcppros

Водопроводные котлы; теперь это тема большого спора! Кроме того, почти каждый человек, занимающийся обогреванием, считает свой способ наилучшим, и не смейте пытаться им сказать что-нибудь другое. Они могут воспринять это как прямое оскорбление. В их уме вы говорите им, что они всю жизнь поступали неправильно. Они знают, что это неправда, потому что их клиенты очень горячие. И поэтому они будут продолжать делать то же самое, и насмехаться над каждым, кто пытается сказать им иное.

Однажды вечером меня пригласили на вечеринку. Это было, когда я был моложе, чем сейчас, а это значит, что мне было едва исполнилось подросткового возраста. Как и у большинства других молодых людей того возраста, у меня были некоторые особенности, которые часто доставляли мне неприятности.Видите ли, я довольно давно изучал гидронику и самонадеянно считал, что все остальные в отопительном бизнесе умирают от желания узнать, что я узнал. Итак, я без смущения говорил о гидронике почти со всеми, хотели они это слышать или нет. Большинство, я полагаю, этого не сделали, но они были вежливы. За исключением одного парня на вечеринке.

Эта вечеринка проходила в хижине на вершине Голубой горы, которая является частью Аппалачского горного хребта. Отсюда открывался захватывающий вид на долину Камберленд с высоты птичьего полета. Там было много замечательных людей, и, конечно же, я нашел там еще одного парня, который занимался отоплением, и сразу же вовлек его в разговор о котлах.

Я спросил его: «А как вы прокладываете трубопроводы в своих котлах?»

Он сделал еще один глоток пива, вытер подбородок, принял вид знакомого и продолжил рассказывать мне некоторые подробности о своем методе установки.

Я внимательно слушал, и когда он закончил говорить, я начал рассказывать ему о том, что я узнал, и о том, как правильно устанавливать котлы.Пока я говорил, я заметил, что его лицо потемнело и приобрело угрюмое телосложение. Неустрашимый, я продолжал, пока он внезапно не прервал меня.

«Вы хотите сказать мне, что знаете о котлах больше, чем старый сантехник, на которого я работаю?» он спросил. «Он занимается этим всю свою жизнь и знает почти все, что нужно знать о котлах! Он научил меня всему. Вы пытаетесь сказать мне, что он неправ? "

«Ну нет, - сказал я. «Просто ...»

Не давая мне закончить фразу, он наклонился так близко, что я почувствовал запах алкоголя в его дыхании, и угрожающим тоном сказал: «Да, это так.Это именно то, что вы говорите! "

Я отступил на шаг и стал искать слова. Он выглядел так, словно был готов наброситься на меня.

После короткого, но неловкого момента молчания он усмехнулся и сказал: «Масляное тепло - лучшее тепло». После того, как он произнес эту мощную изюминку, он сделал еще один глоток пива, вытер капли со своего подбородка и направился прочь.

Этот опыт был для меня большим разочарованием, но он преподал мне урок. Не все хотят слышать о гидронике, особенно на вечеринке.И когда мы пытаемся поделиться знаниями о трубных котлах, от большинства людей требуется большая ловкость. И самое главное, не пытайтесь научить того, кто не хочет, чтобы его учили.

На протяжении многих лет я также узнал, что не существует «единственного способа» прокладки трубопроводов котлов, который всегда был бы правильным. То, как следует прокачивать котел, во многом зависит от того, к какой эмиттерной системе он подключен. Итак, вот один метод, который дал мне чудесные результаты.

Котлы чугунные со старыми радиаторами

Многие из этих старых чугунных радиаторных систем все еще существуют.Некоторые из них существуют уже почти 100 лет и до сих пор согревают жильцов, но кажется, что радиаторы служат дольше, чем котлы, и поэтому мы часто проводим замену котла в такой системе. Некоторые люди выбирают новый высокоэффективный конденсационный котел, однако большинство замен по-прежнему представляют собой чугунные котлы.

Первое, что приходит на ум при установке чугунного котла в радиаторную систему, - это «защита котла.”

Что такое защита котла, спросите вы?

Что ж, это работает следующим образом: чугунная радиаторная система обычно содержит много воды, и вы только посмотрите на все большие старые стальные трубы. Вся эта вода, сталь и чугун приравнивается к большой массе! Вся эта масса должна быть нагрета до того, как радиаторы начнут выделять тепло.

Итак, когда термостат в первый раз включает котел и насос, холодная вода будет поступать в обратку котла на некоторое время, прежде чем система нагреется. Это делает блок котла холодным и вызывает конденсацию дымовых газов как внутри котла, так и в дымоходе.Это не очень хорошо, потому что эти котлы и их дымоходы не предназначены для обработки конденсата. Конденсат кислый, с pH 3-4, и вызывает ржавчину чугунного котельного блока. Это также разрушит вентиляционное отверстие котла и, в конечном итоге, дымоход.

Как нам этого не допустить?

Рад, что вы спросили.

Есть несколько различных способов решения этой проблемы, и не все они равны по уровню эффективности и результирующей эффективности котла.

Для этого обсуждения предположим, что вы оказали тепловую нагрузку на здание и рассчитали котел в соответствии с фактической нагрузкой, а не подбирали его с учетом излучения или просто заменяли его на тот же размер, что и раньше. В конце концов, это лучший способ.

Первый метод и наименее эффективный для этого типа системы заключается в следующем.

Аквастат котла обычно имеет клемму ZC-ZR вместе с клеммами C1 и C2. Эти терминалы могут использоваться для управления насосом системы или насосами.При правильном подключении клеммы не будут активировать насосы до тех пор, пока котел не нагреется и не достигнет нижнего предела настройки на аквастате. Как только это произойдет, насос включится, направит всю нагретую воду в систему и заменит ее холодной водой, возвращающейся из системы. Температура бойлера быстро падает, и насос снова выключается. Тем временем котел, наполненный нагретой водой, которая была послана в систему, начинает делать то же самое, что и горячая вода, когда она смешивается с более холодной водой; он пытается найти самое высокое место в системе.

Если у вас двухэтажный дом, вы обычно обнаружите, что эта нагретая вода сначала идет на верхний этаж. Это потому, что горячая вода легче, чем более плотная, холодная вода, и гравитация заставляет это делать это. Этот процесс повторяется до тех пор, пока вся система не нагреется, а термостат не удовлетворится. Это не очень эффективный способ запустить котел.

Второй метод - это шаг в правильном направлении. Он включает в себя все процедуры, описанные в первом методе, но добавляет еще одну функцию - обходной контур с ручным балансирным клапаном.Что делает этот байпас, так это то, что часть возвратной воды проходит в обход котла и попадает непосредственно в подающую трубу котла. Это замедляет поток через котел и позволяет насосам оставаться включенными, а не включаться и выключаться, как описано в первом методе.

Перепускная труба должна быть такого же диаметра, как подающая и обратная трубы котла. Чтобы настроить поток в байпасе, нужно начать с полностью открытым клапаном. Затем должны быть включены все зоны. Как только котел достигнет нижнего предела и включит насосы, начните медленно закрывать байпас, следя за температурой котла.Клапан должен быть закрыт, насколько это возможно, в то же время позволяя котлу оставаться выше нижнего предела и, соответственно, насосам оставаться под напряжением. Это приведет к меньшему циклу работы котла и позволит системе эмиттера нагреваться более равномерно.

Однако это не добавляет полной защиты котла. Температура возвратной воды по-прежнему будет такой же, как и температура возвратной воды из системы. Это просто будет при пониженном расходе, что может поставить неосторожного подрядчика по отоплению в затруднительное положение.Снижение скорости потока через котел также снизит общую мощность котла в БТЕ / час после нагрева системы. Аналогичным образом, мощность излучения также будет снижена из-за более низкой температуры воды, вызванной подмешиванием возвратной воды в подачу котла. Обычно это не проблема для этих систем, так как многие из них имеют чрезмерное излучение по сравнению с фактическими потерями тепла в здании. В этом случае радиаторы могут адекватно обогревать пространство с более низкой температурой воды. Если размер излучения установлен правильно и требуется более высокая температура воды, система может не обеспечивать необходимое тепло в самые холодные дни года.

Третий метод использует те же принципы, что и второй метод, но байпас позиционируется иначе. Этот метод обеспечивает лучшую защиту котла, поскольку он смешивает горячую воду из котла с обратной водой, возвращающейся из системы, тем самым повышая фактическую температуру обратной воды, поступающей в котел.

Но давайте посмотрим, что происходит в системе. Прежде всего, мы снизили скорость потока, идущего в систему, за счет байпаса. Это означает снижение тепловыделения системы, но, что более важно, мы создали большую дельту-Т между температурами подаваемой и обратной воды.Обычно это плохо работает с этими радиаторными системами. Медленно движущаяся горячая вода быстро достигает самых высоких радиаторов и превращает их в надежные излучатели тепла, в то время как самые низкие радиаторы терпеливо ждут своей очереди за теплом. И это произойдет, но не раньше, чем жильцы второго этажа начнут вынашивать план: спуститься вниз и сорвать термостат со стены.

В двух словах, это приводит к неравномерному нагреву.

Идем дальше.

Давайте воспользуемся новым подходом и рассмотрим первичный вторичный трубопровод как наш четвертый метод.С помощью этого метода мы отделяем контур котла от контура системы и добавляем насос для каждого. Это обеспечивает полный поток как через котел, так и через систему, а также позволяет создать точку смешивания на близко расположенных тройниках, которые соединяют контур котла с контуром системы.

Это отличный подход для зонированной системы в большинстве случаев. Это позволяет включать и выключать отдельные зоны, не влияя на скорость потока через котел. Например, предположим, что одна зона включается. На этом этапе расход системы должен быть ниже расхода котла.При этом вода подачи котла будет попадать в подающий тройник и разделять направления.

Некоторое количество нагретой воды уйдет в систему (равное расходу в системе), а некоторое количество пойдет в противоположном направлении к обратному тройнику. В этот момент он смешается с возвратной водой из этой зоны и повысит температуру воды, возвращающейся в котел. Как видите, все идет отлично! Обеспечение защиты котла и поддержание полной мощности котла.

Но что происходит, когда все зоны требуют тепла одновременно?

Давайте посмотрим на это.Если все правильно подобрано и сбалансировано, общий расход системы должен равняться расходу в контуре котла. В этот момент вся вода, подаваемая в котел, входит в подающий тройник и направляется в систему. Аналогичным образом, вся возвратная вода из системы возвращается в возвратный трубопровод котла. В этом сценарии у нас нет никакой защиты котла. Как если бы близко расположенных тройников не было и котел был прямым трубопроводом.

Вы можете сказать: «Ну, этого никогда не случится.Все зоны никогда не посылают запрос на тепло одновременно ».

Я мог бы согласиться с вами, если бы сегодняшние тенденции совпадали с образом жизни прошлых лет. В последнее время кажется, что все настаивают на установке программируемых термостатов. И вы знаете, что они с ними делают, не так ли? Я тоже. Таким образом, два раза в день все зоны отправляют запрос на тепло в одно и то же время.

Так что же нам делать, спросите вы? Как мы можем улучшить ситуацию? Как мы можем обеспечить равномерный нагрев радиаторов, отделить расход системы от расхода котла, разрешить полную мощность котла и системы в БТЕ и одновременно обеспечить защиту возврата котла?

Ответ, как это обычно бывает, приходит из неожиданного места.И это вызвано тем, чего вы не ожидали - высокими затратами на энергию. В последние годы мы несколько раз видели, как цены на нефть и сжиженный нефтяной газ резко зашкаливают. Это вызвало большой интерес к возобновляемым источникам энергии. Одной из таких систем, работающих на возобновляемых источниках энергии, является система биомассы. В этих системах обычно отсутствует точный контроль тепловой мощности котла, и поэтому требуется большой накопительный бак для хранения нагретой воды до тех пор, пока она не понадобится системе. Нагревание такого большого объема воды с помощью котла без конденсации породило изобретение смесительного устройства, предназначенного для подъема возвратной воды котла вместе с водой, подаваемой в котлы.

В этом пятом и моем предпочтительном методе у нас есть как байпас, так и первичный вторичный трубопровод через близко расположенные тройники. В этом приложении вы заметите, что на байпасе не установлен ручной балансировочный клапан. Байпас управляется предохранительным клапаном котла (термостатический смесительный клапан). Этот клапан управляется термостатическим элементом, предназначенным для поддержания температуры на выходе не ниже указанного значения. Это достигается за счет управления потоком в байпасе и потоком из обратного тройника близко расположенных тройников.Он может полностью закрыть любой входной порт.

Итак, запустим холодную систему. Включаются насос котла и горелка; канал возврата системы к предохранительному клапану котла (BPV) полностью закрыт; и байпас полностью открыт. Весь поток из котла просто делает петлю через байпас и возвращается обратно в котел. Тем временем насос системы работает, и вся вода течет прямо через близко расположенные тройники без дополнительного нагрева. Когда котел нагревается и температура возвратной воды достигает 130 F, BPV начинает медленно закрывать байпас и открывать возвратный порт системы, поддерживая возврат котла на 130 F.При этом некоторая часть горячей воды из котла начинает поступать в подающий тройник, где смешивается с водой в системе. Это медленно увеличивает теплоту воды в системе и обеспечивает равномерное и постоянное повышение температуры всех радиаторов.

Этот процесс продолжается до тех пор, пока температура возврата системы не станет равной 130 F, после чего байпас будет полностью отключен, или пока не исчезнет запрос на нагрев.

Этот метод трубопровода дает немало преимуществ. Котел можно настроить для работы в режиме холодного пуска, то есть можно отключить нижний предел.По запросу на тепло котел достигает рабочей точки максимальной эффективности в течение нескольких минут. В этот момент блок должен быть максимально холодным без конденсации дымовых газов.

В системе с одной зоной он будет работать в этом рабочем состоянии большую часть отопительного сезона. Только когда температура наружного воздуха станет достаточно низкой, чтобы потребовать более высокую температуру воды, котел начнет работать с повышенной температурой воды и немного меньшей эффективностью. В системе с одной зоной этот метод превосходит метод, при котором котел работает по кривой сброса наружного воздуха.Котел включается, когда есть потребность в тепле, и не выключается, пока потребность не будет удовлетворена.

Он также обеспечивает очень равномерный и постоянный нагрев всех радиаторов.

Это значит, что клиенты счастливы!

Впускной клапан радиатора пара

Имея дело с паровым отоплением, нужно многому научиться, разбираясь в самом клапане радиатора. Первоначальные системы нагрева пара назывались системами с атмосферным паром, потому что радиаторы действительно были открыты в атмосферу со стороны нагнетания, так как еще не было никаких ловушек для радиаторов.Они либо использовали водяные затворы, либо были просто подключены к возвратным трубам, и казалось бы, ничто не препятствовало попаданию пара в возвратные трубы. В какой-то степени это было правдой, поскольку гидрозатвор останавливал только «струйки» пара от попадания в обратные трубы. Гидравлический затвор ни в коем случае не является ловушкой. На самом деле он ничего не ловит.

Это возвращает нас к клапану радиатора на входе в радиатор.

Если на выходе из радиатора нет термостатической ловушки радиатора, то входной клапан был важной частью радиатора.Видите ли, есть два способа позволить радиатору нагреться и при этом не допустить попадания пара в обратные трубы. Во-первых, на выходе из радиатора должна быть установлена ​​термостатическая ловушка, которая предотвращает выход пара из радиатора (я называю это управление выходной дверцей), или, во-вторых, предотвращая попадание пара в обратные трубы, позволяя только так много пара в первую очередь в радиатор. Я называю это контролем над входной дверью. Думайте о клапане как о турникете. Только так много получится.

В оригинальных системах парового отопления вентиль радиатора был турникетом, который контролировал количество пара, которое могло попасть в радиатор.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
