Как поменять биметаллическую пластину в газовом котле – устройство, принцип действия, практическое применение

Содержание

устройство, принцип действия, практическое применение

Сложные системы автоматики, выполняющие роль переключения режимов работы тех или иных устройств, построены на простейших элементах. Они имеют свойство изменять какой-либо из своих параметров (форму, объем, электропроводность и др.) под воздействием одного или нескольких факторов.

Так, все современные нагревательные элементы снабжены терморегуляторами, контролирующими степень нагрева поверхности. Основой любого термостата является биметаллическая пластина.

Что такое пластина биметаллическая

Элемент, обладающий свойством деформироваться (изгибаться) в одном направлении под воздействием повышенной температуры, получил название биметаллическая пластина. По названию можно догадаться, что в составе пластины имеются два металла. Каждый из них имеет свою величину коэффициента температурного расширения. В результате при нагреве такой пластины один компонент ее расширяется на определенную величину, а второй на другую.

Это приводит к изгибу, форма которого зависит от разности температурных коэффициентов. Скорость деформации прямо пропорциональна изменению температуры. При охлаждении пластины она приобретает исходное положение. Пластина является монолитным соединением и может работать сколь угодно долго.

Какие компоненты применяют в биметаллах

Для того чтобы соединить металлы между собой в единый биметалл, применяют способы пайки, сварки и заклепки.

Примером распространенной биметаллической пластины служит соединение латуни и стали. Такой композит имеет высокую термочувствительность.

Существуют аналоги биметалла из неметаллических материалов (стекло, керамика). Они призваны работать в агрессивных химических средах, где не может быть использован металл.

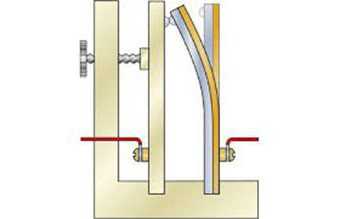

Как работает биметаллическая пластина

Пластина из биметалла работает в составе различных систем терморегулирования и термоконтроля, а точнее в термореле многих модификаций. В простейшее термореле входит:

  • Термостойкий корпус. В нем размещены все элементы реле.
  • Клеммы – служат для подключения электрической цепи.
  • Механические переключатели контактов или контактных групп. Замыкают и размыкают электрические контакты, включая или отключая цепь.
  • Диэлектрический шток либо прокладка. Передает механическое воздействие от пластины к переключателю.
  • Биметаллическая пластина. Является элементом реагирования на изменение температуры и создает давление на шток.
  • Датчик температуры. Обыкновенная металлическая пластина, непосредственно соединенная с элементом контроля. Она обладает хорошей теплопроводностью и передает тепло на биметалл.

Когда поверхность нагревателя имеет допустимую температуру, биметаллическая пластина находится в определенном изогнутом (ровном) состоянии, электрические контакты при этом замкнуты, в цепи нагревателя течет ток.

При повышении температуры поверхности биметалл начинает греться и постепенно деформируется, оказывая давление на шток. При этом наступает момент, когда шток размыкает контакт механического переключателя, и прерывается ток в цепи нагревателя. Далее он остывает, охлаждается пластина, цепь замыкается, и все повторяется снова.

Часто реле выпускают с возможностью регулирования срабатывания по величине температуры.

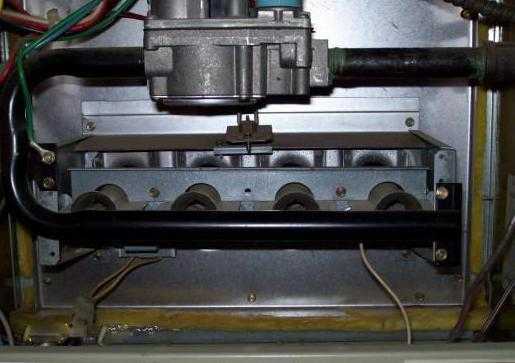

Биметаллическая пластина котла

Системы отопления на природном газе являются устройствами повышенной опасности, поэтому включают в себя различные датчики контроля состояния. Так, основной элемент безопасности – это датчик тяги. Он определяет правильное направление выхода продуктов сгорания, то есть от камеры сгорания в сторону дымохода. Это предотвращает попадание угарного газа в помещение и отравление людей.

Основным компонентом датчика тяги является биметаллическая пластина для газового котла. Принцип работы ее аналогичен любому биметаллу, а размеры и параметры материала рассчитаны таким образом, что превышение температуры 75 градусов в канале приводит к деформации пластины и срабатыванию газового клапана.

В каких устройствах используют биметалл

Область применения биметаллической пластины необычайно широка. Практически все устройства, где необходим контроль за температурой, оснащены термостатами на основе биметалла. Это объясняется конструктивной простотой и надежностью таких релейных систем. В привычной нам технике термостаты стоят:

  • В бытовых нагревательных приборах: печи, гладильные системы, бойлеры, электрочайники, и др.
  • Системы отопления: электрические конвекторы, газовые и твердотопливные котлы с электроникой.
  • В электропакетниках автоматического выключения.
  • В электронике в измерительных приборах, а также в генераторах импульсов и временных реле.
  • В двигателях теплового типа.

В промышленной технике биметаллические пластины устанавливают в тепловых реле, призванных защищать мощные электрические приборы от температурных перегрузок: трансформаторы, электродвигатели, насосы и т.д.

Когда меняют пластину

Все биметаллические пластины имеют длительный срок службы, но иногда ее замена неизбежна. Необходимость наступает тогда, когда:

  • Биметалл потерял свои свойства или произошло их изменение, что не соответствует режиму работы устройства.
  • Пластина выгорела (относится к тепловым реле).
  • При нарушении фиксирующего болта либо выходе из строя горелки запальника (в газовых котлах).
  • Когда замена пластины предполагается плановыми мероприятиями технического обслуживания.

В бытовой технике ее обычно не меняют. Если выходит из строя система терморегуляции, то замена биметаллической пластины происходит целым блоком, которые идут как запчасти к конкретной модели устройства. Но часто причиной выхода из строя термостата служит подгорание размыкающих контактов, а не биметаллическая пластина.

fb.ru

устройство, принцип действия, практическое применение.

Самые новые модели газовых котлов характеризуются высокой мощностью и скоростью нагрева. Однако цены на них, мягко говоря, кусаются. Можно попробовать воспользоваться более экономным вариантом и поставить на старый котел новую автоматику либо исправить старую. Принцип работы и устройство автоматики газовых котлов отопления старого образца объясним в данной статье.

Котлы старого образца были произведены в соответствии с параметрами газа и особенностями системы отопления, которые были в ходу несколько десятков лет назад. Это, например, модели КЧМ, АОГВ. При этом их прочность дает возможность их эксплуатации еще долгие годы. А вот с автоматикой беда, довольно часто она выходит из строя. В такой ситуации есть три варианта:

  • продиагностировать уже имеющуюся автоматику и заменить необходимые детали;
  • оснастить надежный и качественный агрегат современной автоматической системой;
  • приобрести новый котел.

Разница, разумеется, в цене вопроса, усилиях и времени владельца.

Рассмотрим наиболее дешевый вариант – устранение неполадок газовой автоматики на старый котел. Однако для начала разберемся, для чего вообще предусмотрена автоматическая система в теплоносителе.

Газовая автоматика позволяет регулировать и поддерживать необходимый уровень температуры теплоносителя, а также служит для автоматического прекращения подачи газа в нештатной ситуации. Установка автоматики на старый газовый котел позволит быть уверенным, что если пламя горелки погаснет, то через короткое время система сработает на то, чтобы прекратить подачу газа без вашего участия.



Внимание!
Автоматика, кроме регулирования и поддержания температуры на заданном уровне, обеспечивает безопасность использования отопительного прибора и позволяет экономить на расходе тепла.

Если вы захотите сменить автоматику, то учитывайте, что отечественные изготовители выпускают модели, которые подходят практически на любой старый теплоноситель. Импортную автоматику можно установить не на все. К тому же при установке зарубежной автоматики на газовые котлы старого образца могут работать не все ее функции – не позволят конструктивные особенности котла.



На заметку!
Выбор автоматики для газовых котлов разнообразен. Наиболее популярной является система от итальянских производителей, например, SIT. Второе место по популярности удерживает американская автоматика (Honeywell). Велик выбор российских (САБК, «Орион») и украинских производителей («Факел», «Искра», «Пламя», АПОК-1).

Принцип работы автоматики на газовых котлах старого образца

Нередкими проблемами при отоплении помещения газовыми котлами являются затухание пламени в горелке и загазованность помещения. Происходит это по нескольким причинам:

  • недостаточная тяга в дымоходе;
  • слишком высокое либо слишком низкое давление в трубопроводе, по которому подается газ;
  • угасание пламени на запальнике;
  • негерметичность импульсной системы.

При возникновении данных ситуаций автоматика срабатывает на прекращение подачи газа и не допускает загазованности комнаты. Поэтому установка качественной автоматики на старый газовый котел – это элементарные правила безопасности при использовании его для обогрева помещения и подогрева воды.

Вся автоматика любой марки и любого производителя имеет один принцип работы и основные элементы. Отличаться будут лишь их конструкции. Старые автоматики «Пламя», «Арбат», САБК, АГУК и другие работают по следующему принципу. В том случае, когда теплоноситель остывает ниже установленной пользователем температуры, срабатывает датчик подачи газа. Горелка начинает подогрев воды. После достижения на датчике заданной пользователем температуры происходит автоматическое отключение датчика газа.



На заметку!
При использовании современной автоматики удается экономить тепло до 30 %.

Автоматика старого образца энергонезависима, не нуждается в электроэнергии. Ее регулировка, подключение и отключение производятся человеком. Команды передаются с помощью электромагнитных импульсов.

Видео рассказывает как работает автоматика газовых котлов АОГВ, КСТГ.

Основные элементы автоматики

Основными элементами автоматики для газового котла являются:

  • терморегулятор;
  • клапан-отсекатель;
  • датчик тяги;
  • датчик пламени;
  • трубка запальника;
  • запальник;
  • горелки.

Попробуем доступно объяснить, как работает автоматика для газового котла, разобрав его на основные элементы и рассказав об их функциях.

Газ проходит через газоочистной фильтр. Далее поступает на электромагнитный клапан, регулирующий подачу топлива на горелку. Рядом с клапаном расположены датчики температуры и тяги, контролирующие показатели и сигнализирующие о выходе их за допустимые нормы. Также в комплект автоматики для газовых котлов входит терморегулятор с сильфоном и штоком, предназначенный для настройки желаемой температуры. Для регулирования показателей используется специальная кнопка. При нагревании воды до заданной пользователем температуры срабатывает терморегулятор, подача газа к горелке прекращается, при этом запальник работу продолжает. При остывании воды на 10-15 градусов подача газа возобновляется. Горелка загорается от запальника. Запу

master-electrician.ru

устройство, принцип действия, практическое применение

Сложные системы автоматики, выполняющие роль переключения режимов работы тех или иных устройств, построены на простейших элементах. Они имеют свойство изменять какой-либо из своих параметров (форму, объем, электропроводность и др.) под воздействием одного или нескольких факторов.

Так, все современные нагревательные элементы снабжены терморегуляторами, контролирующими степень нагрева поверхности. Основой любого термостата является биметаллическая пластина.

Что такое пластина биметаллическая

Элемент, обладающий свойством деформироваться (изгибаться) в одном направлении под воздействием повышенной температуры, получил название биметаллическая пластина. По названию можно догадаться, что в составе пластины имеются два металла. Каждый из них имеет свою величину коэффициента В результате при нагреве такой пластины один компонент ее расширяется на определенную величину, а второй на другую.

Это приводит к изгибу, форма которого зависит от разности температурных коэффициентов. Скорость деформации прямо пропорциональна изменению температуры. При охлаждении пластины она приобретает исходное положение. Пластина является монолитным соединением и может работать сколь угодно долго.

Какие компоненты применяют в биметаллах

Для того чтобы соединить металлы между собой в единый биметалл, применяют способы пайки, сварки и заклепки.

Примером распространенной биметаллической пластины служит соединение латуни и стали. Такой композит имеет высокую термочувствительность.

Существуют аналоги биметалла из неметаллических материалов (стекло, керамика). Они призваны работать в агрессивных химических средах, где не может быть использован металл.

Как работает биметаллическая пластина

Пластина из биметалла работает в составе различных систем терморегулирования и термоконтроля, а точнее в термореле многих модификаций. В простейшее термореле входит:

  • Термостойкий корпус. В нем размещены все элементы реле.
  • Клеммы — служат для подключения электрической цепи.
  • Механические переключатели контактов или контактных групп. Замыкают и размыкают электрические контакты, включая или отключая цепь.
  • Диэлектрический шток либо прокладка. Передает механическое воздействие от пластины к переключателю.
  • Биметаллическая пластина. Является элементом реагирования на изменение температуры и создает давление на шток.
  • Датчик температуры. Обыкновенная металлическая пластина, непосредственно соединенная с элементом контроля. Она обладает хорошей теплопроводностью и передает тепло на биметалл.

Когда поверхность нагревателя имеет допустимую температуру, биметаллическая пластина находится в определенном изогнутом (ровном) состоянии, электрические контакты при этом замкнуты, в цепи нагревателя течет ток.

При повышении температуры поверхности биметалл начинает греться и постепенно деформируется, оказывая давление на шток. При этом наступает момент, когда шток размыкает контакт механического переключателя, и прерывается ток в цепи нагревателя. Далее он остывает, охлаждается пластина, цепь замыкается, и все повторяется снова.

Часто реле выпускают с возможностью регулирования срабатывания по величине температуры.

Биметаллическая пластина котла

Системы отопления на природном газе являются устройствами повышенной опасности, поэтому включают в себя различные датчики контроля состояния. Так, основной элемент безопасности — это датчик тяги. Он определяет правильное направление выхода продуктов сгорания, то есть от камеры сгорания в сторону дымохода. Это предотвращает попадание угарного газа в помещение и отравление людей.

Основным компонентом датчика тяги является биметаллическая пластина для газового котла. Принцип работы ее аналогичен любому биметаллу, а размеры и параметры материала рассчитаны таким образом, что превышение температуры 75 градусов в канале приводит к деформации пластины и срабатыванию газового клапана.

В каких устройствах используют биметалл

Область применения биметаллической пластины необычайно широка. Практически все устройства, где необходим контроль за температурой, оснащены термостатами на основе биметалла. Это объясняется конструктивной простотой и надежностью таких релейных систем. В привычной нам технике термостаты стоят:

  • В бытовых нагревательных приборах: печи, гладильные системы, бойлеры, электрочайники, и др.
  • Системы отопления: электрические конвекторы, газовые и твердотопливные котлы с электроникой.
  • В электропакетниках автоматического выключения.
  • В электронике в измерительных приборах, а также в генераторах импульсов и временных реле.
  • В двигателях теплового типа.

В промышленной технике биметаллические пластины устанавливают в тепловых реле, призванных защищать мощные электрические приборы от температурных перегрузок: трансформаторы, электродвигатели, насосы и т.д.

Когда меняют пластину

Все биметаллические пластины имеют длительный срок службы, но иногда ее замена неизбежна. Необходимость наступает тогда, когда:

  • Биметалл потерял свои свойства или произошло их изменение, что не соответствует режиму работы устройства.
  • Пластина выгорела (относится к тепловым реле).
  • При нарушении фиксирующего болта либо выходе из строя горелки запальника (в газовых котлах).
  • Когда замена пластины предполагается плановыми мероприятиями технического обслуживания.

В бытовой технике ее обычно не меняют. Если выходит из строя система терморегуляции, то замена биметаллической пластины происходит целым блоком, которые идут как запчасти к конкретной модели устройства. Но часто причиной выхода из строя термостата служит подгорание размыкающих контактов, а не биметаллическая пластина.

Когда по поводу обслуживания газовой плиты в квартире столкнулся с одним из сотрудников АО «РостовГорГаз» (г.Ростов-на-Дону), то остался доволен его работой. До этого постоянно на кухне чувствовалась утечка газа, а кухонный шкаф с газовым счётчиком приходилось держать открытым. При проведении профилактических работ газовщик проверил все соединения и перепаковал все проблемные. Показал мне газовый шланг, который уже отработал свой ресурс, который требовал замены. Сказал, что его нужно поменять. Я сам спросил, нет ли у него газового шланга, чтобы сразу поменять. Понятно дело, что шланг был. За его замену конечно пришлось прилично заплатить, но самостоятельно возиться с газом рискованно, плюс нужно было ехать в магазин за шлангом, а потом всё равно вызывать газовщика.

На днях мой напольный газовый котёл ростовского производства Конорд стал тухнуть. Было очевидно, что проблема в клапане. Решил позвонить тому же газовщику, который, в отличии от прочей молодёжи, казалось, относился к делу ответственно. Но позже выяснилось, что это было большой ошибкой.

Приехал этот газовщик из АО «РостовГорГаз» со своим напарником. Последний с ходу заявил, что тяги не будет, а труба к дымоходу не из того материала. Второй поправил его, сказав, что это чисто металлическая труба, без какого-либо картона, что в плане безопасности всё нормально. Это уже был пе

lightinfom.ru

устройство, принцип действия, практическое применение

Домашний уют

20 февраля 2017

Сложные системы автоматики, выполняющие роль переключения режимов работы тех или иных устройств, построены на простейших элементах. Они имеют свойство изменять какой-либо из своих параметров (форму, объем, электропроводность и др.) под воздействием одного или нескольких факторов.

Так, все современные нагревательные элементы снабжены терморегуляторами, контролирующими степень нагрева поверхности. Основой любого термостата является биметаллическая пластина.

Что такое пластина биметаллическая

Элемент, обладающий свойством деформироваться (изгибаться) в одном направлении под воздействием повышенной температуры, получил название биметаллическая пластина. По названию можно догадаться, что в составе пластины имеются два металла. Каждый из них имеет свою величину коэффициента температурного расширения. В результате при нагреве такой пластины один компонент ее расширяется на определенную величину, а второй на другую.

Это приводит к изгибу, форма которого зависит от разности температурных коэффициентов. Скорость деформации прямо пропорциональна изменению температуры. При охлаждении пластины она приобретает исходное положение. Пластина является монолитным соединением и может работать сколь угодно долго.

Какие компоненты применяют в биметаллах

Для того чтобы соединить металлы между собой в единый биметалл, применяют способы пайки, сварки и заклепки.

Примером распространенной биметаллической пластины служит соединение латуни и стали. Такой композит имеет высокую термочувствительность.

Существуют аналоги биметалла из неметаллических материалов (стекло, керамика). Они призваны работать в агрессивных химических средах, где не может быть использован металл.

Как работает биметаллическая пластина

Пластина из биметалла работает в составе различных систем терморегулирования и термоконтроля, а точнее в термореле многих модификаций. В простейшее термореле входит:

  • Термостойкий корпус. В нем размещены все элементы реле.
  • Клеммы – служат для подключения электрической цепи.
  • Механические переключатели контактов или контактных групп. Замыкают и размыкают электрические контакты, включая или отключая цепь.
  • Диэлектрический шток либо прокладка. Передает механическое воздействие от пластины к переключателю.
  • Биметаллическая пластина. Является элементом реагирования на изменение температуры и создает давление на шток.
  • Датчик температуры. Обыкновенная металлическая пластина, непосредственно соединенная с элементом контроля. Она обладает хорошей теплопроводностью и передает тепло на биметалл.

Когда поверхность нагревателя имеет допустимую температуру, биметаллическая пластина находится в определенном изогнутом (ровном) состоянии, электрические контакты при этом замкнуты, в цепи нагревателя течет ток.

При повышении температуры поверхности биметалл начинает греться и постепенно деформируется, оказывая давление на шток. При этом наступает момент, когда шток размыкает контакт механического переключателя, и прерывается ток в цепи нагревателя. Далее он остывает, охлаждается пластина, цепь замыкается, и все повторяется снова.

Часто реле выпускают с возможностью регулирования срабатывания по величине температуры.

Биметаллическая пластина котла

Системы отопления на природном газе являются устройствами повышенной опасности, поэтому включают в себя различные датчики контроля состояния. Так, основной элемент безопасности – это датчик тяги. Он определяет правильное направление выхода продуктов сгорания, то есть от камеры сгорания в сторону дымохода. Это предотвращает попадание угарного газа в помещение и отравление людей.

Основным компонентом датчика тяги является биметаллическая пластина для газового котла. Принцип работы ее аналогичен любому биметаллу, а размеры и параметры материала рассчитаны таким образом, что превышение температуры 75 градусов в канале приводит к деформации пластины и срабатыванию газового клапана.

В каких устройствах используют биметалл

Область применения биметаллической пластины необычайно широка. Практически все устройства, где необходим контроль за температурой, оснащены термостатами на основе биметалла. Это объясняется конструктивной простотой и надежностью таких релейных систем. В привычной нам технике термостаты стоят:

  • В бытовых нагревательных приборах: печи, гладильные системы, бойлеры, электрочайники, и др.
  • Системы отопления: электрические конвекторы, газовые и твердотопливные котлы с электроникой.
  • В электропакетниках автоматического выключения.
  • В электронике в измерительных приборах, а также в генераторах импульсов и временных реле.
  • В двигателях теплового типа.

В промышленной технике биметаллические пластины устанавливают в тепловых реле, призванных защищать мощные электрические приборы от температурных перегрузок: трансформаторы, электродвигатели, насосы и т.д.

Когда меняют пластину

Все биметаллические пластины имеют длительный срок службы, но иногда ее замена неизбежна. Необходимость наступает тогда, когда:

  • Биметалл потерял свои свойства или произошло их изменение, что не соответствует режиму работы устройства.
  • Пластина выгорела (относится к тепловым реле).
  • При нарушении фиксирующего болта либо выходе из строя горелки запальника (в газовых котлах).
  • Когда замена пластины предполагается плановыми мероприятиями технического обслуживания.

В бытовой технике ее обычно не меняют. Если выходит из строя система терморегуляции, то замена биметаллической пластины происходит целым блоком, которые идут как запчасти к конкретной модели устройства. Но часто причиной выхода из строя термостата служит подгорание размыкающих контактов, а не биметаллическая пластина.

Источник: fb.ru

monateka.com

устранение проблем с розжигом запальника. Ремонт газового котла Конорд. Профилактика и сервис от «специалистов» АО «РостовГорГаз». Как работает биметаллическая пластина

Сложные системы автоматики, выполняющие роль переключения режимов работы тех или иных устройств, построены на простейших элементах. Они имеют свойство изменять какой-либо из своих параметров (форму, объем, электропроводность и др.) под воздействием одного или нескольких факторов.

Так, все современные нагревательные элементы снабжены терморегуляторами, контролирующими степень нагрева поверхности. Основой любого термостата является биметаллическая пластина.

Что такое пластина биметаллическая

Элемент, обладающий свойством деформироваться (изгибаться) в одном направлении под воздействием повышенной температуры, получил название биметаллическая пластина. По названию можно догадаться, что в составе пластины имеются два металла. Каждый из них имеет свою величину коэффициента В результате при нагреве такой пластины один компонент ее расширяется на определенную величину, а второй на другую.

Это приводит к изгибу, форма которого зависит от разности температурных коэффициентов. Скорость деформации прямо пропорциональна изменению температуры. При охлаждении пластины она приобретает исходное положение. Пластина является монолитным соединением и может работать сколь угодно долго.

Какие компоненты применяют в биметаллах

Для того чтобы соединить металлы между собой в единый биметалл, применяют способы пайки, сварки и заклепки.

Примером распространенной биметаллической пластины служит соединение латуни и стали. Такой композит имеет высокую термочувствительность.

Существуют аналоги биметалла из неметаллических материалов (стекло, керамика). Они призваны работать в агрессивных химических средах, где не может быть использован металл.

Как работает биметаллическая пластина

Пластина из биметалла работает в составе различных систем терморегулирования и термоконтроля, а точнее в термореле многих модификаций. В простейшее термореле входит:

  • Термостойкий корпус. В нем размещены все элементы реле.
  • Клеммы — служат для подключения электрической цепи.
  • Механические переключатели контактов или контактных групп. Замыкают и размыкают электрические контакты, включая или отключая цепь.
  • Диэлектрический шток либо прокладка. Передает механическое воздействие от пластины к переключателю.
  • Биметаллическая пластина. Является элементом реагирования на изменение температуры и создает давление на шток.
  • Датчик температуры. Обыкновенная металлическая пластина, непосредственно соединенная с элементом контроля. Она обладает хорошей теплопроводностью и передает тепло на биметалл.

Когда поверхность нагревателя имеет допустимую температуру, биметаллическая пластина находится в определенном изогнутом (ровном) состоянии, электрические контакты при этом замкнуты, в цепи нагревателя течет ток.

При повышении температуры поверхности биметалл начинает греться и постепенно деформируется, оказывая давление на шток. При этом наступает момент, когда шток размыкает контакт механического переключателя, и прерывается ток в цепи нагревателя. Далее он остывает, охлаждается пластина, цепь замыкается, и все повторяется снова.

Часто реле выпускают с возможностью регулирования срабатывания по величине температуры.

Биметаллическая пластина котла

Системы отопления на природном газе являются устройствами повышенной опасности, поэтому включают в себя различные датчики контроля состояния. Так, основной элемент безопасности — это датчик тяги. Он определяет правильное направление выхода продуктов сгорания, то есть от камеры сгорания в сторону дымохода. Это предотвращает попадание угарного газа в помещение и отравление людей.

Основным компонентом датчика тяги является биметаллическая пластина для газового котла. Принцип работы ее аналогичен любому биметаллу, а размеры и параметры материала рассчитаны таким образом, что превышение температуры 75 градусов в канале приводит к деформации пластины и срабатыванию газового клапана.

В каких устройствах используют биметалл

Область применения биметаллической пластины необычайно широка. Практически все устройства, где необходим контроль за температурой, оснащены термостатами на основе биметалла. Это объясняется конструктивной простотой и надежностью таких релейных систем. В привычной нам технике термостаты стоят:

  • В бытовых нагревательных приборах: печи, гладильные системы, б

stroykes.ru

Газовые котлы Мимакс: обзор, модельный ряд, автоматика

Напольный стальной газовый котел Мимакс КСГ производства г. Таганрог имеет большое распространение в нашей стране в виду простоты устройства, экономичности и невысокой цены. Благодаря широкой линейке мощностей от 7 до 40 кВт данный тип котлов способен отопить частный дом или другое помещение общей площадью от 30 до 400 квадратных метров.

Кроме того, газовые котлы Мимакс отзывы имеют хорошие из-за своих компактных габаритов, довольно симпатичного внешнего вида и высокого КПД. Они могут работать, как на природном газе, и, при замене жиклеров (форсунок), на сжиженном газе.

Модельный ряд и описание газовых котлов КСГ «Мимакс»

Котлы таганрогского производителя различаются по области предназначения:

— одноконтурные

— двухконтурные

Одноконтурные напольные газовые котлы Мимакс предназначены только для отопления. Они имеют один контур, на тыльной стороне аппарата имеются штуцеры для подключения теплоносителя (прямая и обратка), диаметром 40 или 50 мм. Эти котлы имеют маркировку КСГ.

Напольные газовые котлы Мимакс

В зависимости от мощности они могут обозначаться следующим образом: КСГ-7, КСГ-10, КСГ-12,5, КСГ-16, КСГ-20, КСГ-25, КСГ-31,5, КСГ-40. Что означают эти буквы и цифры?

КСГ — это Котел Стальной Газовый, цифры стоящие за этими буквами передают нам информацию о мощности данного теплового аппарата. Также котлы отличаются техническими характеристиками. Например, аббревиатура КСГ-10 говорит о том, что этот котел одноконтурный, мощностью 10 кВт, площадью обогрева до 90 квадратных метров.

Двухконтурные напольные газовые котлы Мимакс можно применять, как для отопления, так и для горячего водоснабжения. Они, соответственно, имеют уже два контура. Второй контур для горячего водоснабжения нагревается за счет основного теплообменника, где происходит нагрев самого теплоносителя. Вода в контурах не смешивается.

Двухконтурные котлы Мимакс по инструкции имеют несколько другое обозначение, а именно КСГВ. Расшифровка говорит о том, что это котел стальной газовый водогрейный (горячая вода). В магазинах вы можете встретить следующие варианты: КСГВ-12,5, КСГВ-16, КСГВ-20, КСГВ-25, КСГВ-31,5 и КСГВ-40.

Штуцера для подключения контура также расположены на задней стороне, и имеют диаметр 1/2 дюйма. Минимальная мощность двухконтурных котлов Мимакс составляет 12,5 кВт, в отличие от одноконтурных, у которых этот параметр равен 7 кВт.

Двухконтурные котлы, как и одноконтурные, имеют на лицевой стороне специальный термометр, который показывает значение температуры по шкале от 0 до 120 градусов Цельсия.

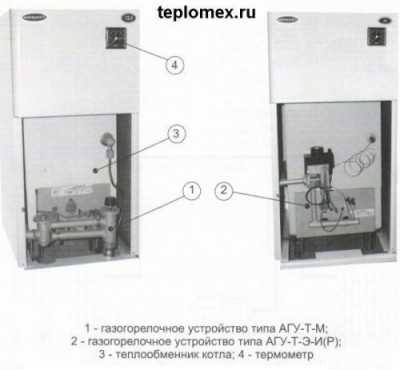

Устройство котла КСГ Мимакс

Как подобрать напольный газовый котел

КСГ Котлы Мимакс для отопления подбираются по площади дома и подразделяются по тепловой мощности. На российском рынке представлены модели от 7 до 40 кВт. Не забываем про правило 1 кВт на 10 кв.м, которое применяем и к жуковским котлам АОГВ.

Например, если нужно отопить частный дом площадью 100 кв. метров, то нужно покупать котел КСГ-12,5 или КСГ-16, если с запасом и т.д.

При выборе двухконтурного напольного котла нужно учитывать, что для получения нормального количества горячей проточной воды, вам необходимо купить котел мощностью не менее 20 кВт. Такой газовый котел выдаст примерно 7 литров воды в минуту, температурой около 35 градусов.

Это является недостатком большинства напольных двухконтурных котлов, т.к. для отопления небольшого дома, например, 50 кв.метров, вполне достаточно котла КСГ-7.

Использование теплового аппарата мощностью 20 кВт, в данном случае, получается несколько не рациональным, ввиду большего потребления природного или баллонного газа. Или же необходимо приобрести настенный двухконтурный газовый котел с хорошей производительностью горячей воды.

Автоматика для газовых котлов отопления КСГ

Напольные котлы КСГ выпускаются с двумя типами газовых горелок:

— газогорелочное устройство АГУ-Т-М

— газогорелочное устройство АГУ-Т-Э-И(Р) тип Euro SIT

Котел КСГ с автоматикой АГУ-Т-М

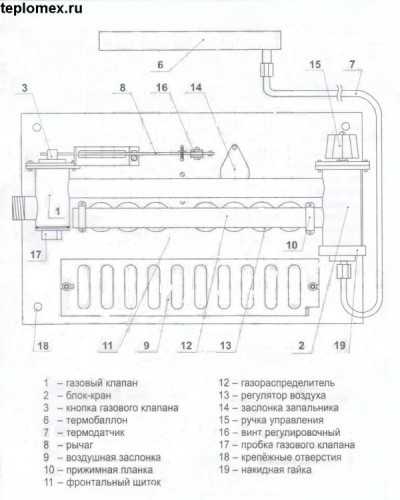

Устройство АГУ-Т-М состоит из следующих основных элементов:

— газовый клапан с кнопкой запуска
— блок-кран с ручкой регулировки
— газораспределитель
— термобаллон
— термодатчик

Как правильно пользоваться автоматикой типа АГУ-Т-М

1. Перед тем как поджечь запальник, отодвигаем заслонку.

2. Нажимаем кнопку газового клапана и поджигаем запальник. В это время происходит нагрев биметаллической пластины.

3. Не отпуская кнопки, ждем несколько секунд пока рычаг не переместится в положение «на кнопке».

4. Далее отпускаем кнопку и выставляем необходимую температуру при помощи ручки управления.

Устройство АГУ-Т-Э-И(Р) тип Euro SIT

Данный вид автоматики котла предполагает розжиг, как от спички или зажигалки, так и от специального пьезоэлемента. Для регулировки температуры теплоносителя в котле предназначена ручка со шкалой. При запуске котла просто выставляете ручку в нужное положение и нажимаете на кнопку пьезо.

Котел КСГ с автоматикой Euro SIT

Автоматика с пьезорозжигом является полностью энергонезависимой, также как и простая автоматика типа АГУ-Т-М.

Возможные неисправности в работе газовых котлов КСГ Мимакс:

1. Самопроизвольное отключение котла

Попробуйте прочистить дымоход, возможная причина — плохая тяга

2. Плохо нагревается вода

Проверьте правильность настройки автоматики котла

3. Вода в системе отопления недостаточно нагревается, в отличие от воды в самом котле

Недостаточное количество теплоносителя в системе или неправильный монтаж системы отопления

Смотрим видео:

Читайте также:

teplomex.ru

Газовый напольный котёл Конорд, рассматриваем характеристики и эксплуатацию

    Содержимое:

  1. Оборудование с двумя контурами
  2. Оборудование с одним контуром
  3. Монтажные работы и эксплуатационные особенности
  4. Причины для выбора котла Конорд

Газовый напольный котёл Конорд российского производства является одним из самых экономичных и производительных среди всех аналогичных моделей отечественного производителя. Заявленный срок эксплуатации составляет не менее 15 лет. Компания Конорд предлагает одноконтурные и двухконтурные агрегаты.

Оборудование с двумя контурами

Бытовые напольные двухконтурные газовые котлы отопления Конорд предназначены для отопления зданий и одновременного нагрева горячей воды для бытовых потребностей. В конструкции используется функция модулирования работы горелки, что существенно увеличивает эффективность ГВС.

Еще одной отличительной особенностью моделей является то, что в качестве теплообменника применяется биметаллическая пластина с увеличенной площадью нагрева.

Принцип работы двухконтурного газового напольного котла Конорд заключается в следующем. Обеспечение потребностей ГВС является приоритетной задачей. Поэтому при включении горячей воды несколько падает тепловая мощность системы отопления.

Модель энергонезависима. Для безопасности установлен датчик обратной тяги. Это устройство препятствует возращению отработанных газов в топку при порыве ветра. Принцип работы датчика тяги предотвращает затухание горелки и обеспечивает стабильную работу котла даже при сильном ветре.

Оборудование с одним контуром

Стальные одноконтурные отопительные напольные газовые котлы Конорд имеют большую производительность и предназначены для отопления помещений с общей площадью до 300 м². При работе оборудование не использует электричество и поэтому считается энергонезависимым.

устройство котла Конорд В устройство котла входит:

  • Стальной теплообменник — изготавливается из сплава толщиной 3 мм. Для увеличения теплоотдачи используется биметаллическая пластина.
  • Механический розжиг котла — осуществляется вручную с помощью пьезо механизма.
  • Автоматика — в некоторых моделях используется оборудование итальянского производителя SIT. В других установлена качественная термогидравлическая автоматика, которая срабатывает в результате нагрева теплоносителя до определенной температуры.
  • Горелка — газовый напольный одноконтурный отопительный котел Конорд полностью адаптирован к техническим характеристикам отечественной газовой магистрали. Горелка может работать даже при давлении 0,6 кПа, что составляет всего 46% от минимальных показателей необходимых для работы аналогичного оборудования.
  • Дополнительное оборудование — в базовую комплектацию модели с одним и двумя контурами обязательно входит терморегулятор и датчик давления.

Монтажные работы и эксплуатационные особенности

Установка котла выполняется буквально за несколько часов (при условии готовой системы отопления). При этом требуется соблюдение некоторых рекомендаций:

  • Для систем с принудительной циркуляцией теплоносителя, необходимо дополнительно подсоединить циркуляционный насос, в составе байпаса.
  • Чтобы увеличить срок эксплуатации котла, дополнительно устанавливается система фильтрации водоподготовки.
  • Подсоединение отопления и ГВС осуществляется через патрубки, находящиеся в корпусе котла.

Монтаж нового и замена старого газового оборудования осуществляется только после согласования и изготовления проекта в Газовой службе. Незаконное подключение приводит к административному наказанию в виде штрафа.

таблица тех.характеристик котлов Конорд

Скачать Конорд — руководство по установке и эксплуатации.pdf (1,54 Mb) (cкачиваний: 56)

Причины для выбора котельного оборудования Конорд

Технические характеристики газовых котлов Конорд практически ни в чем не уступают европейским аналогам относительно качества, производительности и сроков эксплуатации. Представленные модели оборудования имеют следующие преимущества:

  1. котёл марки Конорд Простота управления — регулировка температуры выполняется с помощью механического регулятора, дающего возможность отрегулировать интенсивность пламени. Розжиг контроль над работой осуществляется без сложной автоматики.
  2. Конструкция теплообменника — использование при производстве холоднокатаной стали делает его устойчивым к перегреву и согласно технической документации увеличивает эксплуатацию до 15 лет.
  3. Адаптация к отечественным условиям — горелка может работать даже при минимальном давлении газа в системе. Оборудование может работать без электричества, что практически не влияет на его производительность.

Котлы Конорд имеют привлекательную стоимость. В условиях спада рыночной экономики этот фактор является одним из самых привлекательных условий, для потенциального покупателя. В целом хороший агрегат с минимальным запасом функциональных возможностей.

avtonomnoeteplo.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
