Клапан отопления: 9 основных клапанов отопления. Для чего нужны и какую функцию выполняют

9 основных клапанов отопления. Для чего нужны и какую функцию выполняют

Для систем отопления используют различные клапаны. Одни из них отвечают за автоматическую настройку оборудования, другие – за безопасность и безотказную работу. Это позволяет адаптировать систему под нужные значения температуры и давления. В результате становится возможным минимизировать износ оборудования и создать комфортный температурный фон в помещении.

Каждый клапан выполняет свои задачи и должен быть установлен на соответствующем месте. Рассмотрим виды клапанов и их назначение.

Трехходовой

В котлах отопления (про выбор котла для дома почитайте здесь) установлена автоматика, которая неспособна обеспечить подачу воды с разной температурой на несколько контуров. Но при использовании трехходового клапана становиться возможным направить потоки разной температуры в несколько контуров.

Принцы действия клапана основывается на регулировании температуры воды. Это достигается за счет порционной подачи холодной или горячей воды в контур, который нужно нагреть или охладить. Контроль этого действия выполняет наружный привод. Чтобы полностью понять, как это работает нужно разобраться в устройстве клапана.

С виду клапан похож тройник. Материалом изготовления служит латунь или бронза. В верхней части тройника есть шайба, под которой находится материал, чувствительный к изменению температур (внешний привод). При нагреве или охлаждении этот материал воздействует на шток, который открывает заслонки внутри клапана.

Когда температура теплоносителя слишком повышается внешний привод воздействует на шток. Вследствие этого открываются каналы, к которым подключен клапан и подается холодная вода. После этого достигаются нужные температурные параметры. При охлаждении теплоносителя каналы закрываются и температура повышается.

Обратный клапан отопления

Применяется для регулировки потока теплоносителя. Благодаря нему поток направлен в одну сторону и не может двигаться в обратную.

Детали этого устройства обладают высоким гидросопративлением. Поэтому на использование данного клапана есть ограничения. Например, если система отопления с естественной циркуляцией, то в ней слишком маленькое давление, которое не способно задействовать запорный механизм. В таких системах применяют другие клапаны, которые снабжены поворотной заслонкой.

Внутри клапана находится пружина. Она закрывает затвор, который находится внутри клапана в случае, когда поток меняет свое направление. Пружина обладает упругостью и срабатывает при определенной нагрузке, оказываемой на нее потоком. Если давление потока слишком мало, пружина не сработает и не перекроет затвор, а поток будет двигаться в обратную сторону. Поэтому обратный клапан подбирают в зависимости от характеристик системы отопления.

Регулирующие (запорно-регулирующие) клапаны отопления

Устройство позволяет обеспечить стабильное давление в контуре. Что в свою очередь дает возможность регулировать температуру. Помимо этого, клапан дает возможность подвергнуть контролю направление потока воды в системе.

При выборе нужно уделить внимание характеристикам системы отопления. Учитывают такие параметры как:

  • температура;
  • наличие примесей;
  • пропускная способность.

А также нужно правильно подобрать устройство в соответствии с направлением потока. На корпусе есть стрелка, указывающая направление.

Термостатический клапан

Снабжен термостатической головкой, которая регулирует диаметр входного отверстия. Посредством этого контролируется поток теплоносителя в радиатор. В результате можно настроить температуру и экономить расход теплоносителя. Термостатические клапаны бывают автоматическими и механическими.

При работе клапана шток, располагающийся в его полости, открывает или закрывает отверстие клапана, чем и контролирует поток теплоносителя и, как следствие, температуру радиатора.

Термостатические клапаны бывают нескольких видов:

  • угловые. Устанавливаются при подводе магистрали к радиатору с пола;
  • прямые. Используются для подвода относительно стены;
  • осевые. Применяются в случае, когда труба выходит из стены и стыкуется с радиатором.

Регулятор давления

От давления зависит попадет ли теплоноситель в трубы и достигнет ли радиаторов. Для контроля за этим параметром создано данное устройство. Его основная цель – уберечь систему от чрезмерного давления. Ведь при его избытке или низком уровне нарушается работа радиаторов и водяного насоса. Только правильный контроль за параметрами давления помогает избежать негативных последствий от перепадов. Когда давление находится на стандартном уровне, сокращаются потери тепла и снижается износ элементов отопительной системы.

Устройство выбирают в зависимости от пропускной способности системы.

Регуляторы бывают:

  • статические;
  • динамические.

Перепускной клапан отопления

Бережет насос от излишних нагрузок и увеличивает градус воды в обратке. Перепускной клапан начинает работать как только давление выходит за пределы допустимых значений. Он сливает воду в другой контур. В результате достигаются нормальные показатели давления. И эти действия клапан выполняет непрерывно до нормализации давления. Можно сказать, что это устройство работает в качестве регулятора давления. Клапан разработан для применения в системах с трубопроводами большого диаметра и крупных сетях отопления.

Устройство работает по принципу, похожему на действие обратного клапана. В перепускном клапане есть пружина с заслонкой, на которую оказывает давление рабочая среда (жидкость или газ). Когда воздействие на заслонку теплоносителем превышает норму, она отодвигается и открывается ответвление в другой контур. Заслонка остается открытой, пока система не достигнет нормальных показателей. При повторном повышении давления клапан опять срабатывает.

Клапаны предохранительные

Предохранительные клапаны служат для обеспечения безопасности от разрыва сосуда котла вследствие скачка давления.

В котлах очень часто вода закипает, что приводит к скачку давления. Чтобы этого не произошло устанавливают предохранительный клапан возле котла. Устройство работает по принципу сброса жидкости. Это происходит следующим образом: теплоноситель оказывает давление на запорный механизм с пружиной. Когда давление превышает упругость пружины, он начинает сжиматься. В результате открывается канал для сброса жидкости. По мере уменьшения давление канал обратно закрывается за счет упругости пружины.

При выборе такого клапана нужно учитывать, что давление его срабатывания должно быть выше на 20-30% выше, чем давление в системе. Потому что клапан сработает при повышении давления на 10%, а закроется обратно при понижении на 20%.

Балансировочный клапан

Обеспечивает рациональный расход теплоносителя и его потребление. Внутри клапана есть пружина, упругость которой поддается настройке с помощью рукояток. Чем жестче будет настроена пружина, тем большее давление потока она сможет сдерживать. При расслаблении пружины сила потока в трубе будет увеличиваться. Таким образом клапан регулирует скорость и силу потока в стояке. Балансировочные клапаны бывают автоматическими и ручными.

Регулятор расхода

Позволяет контролировать подачу теплоносителя. В результате становится возможным увеличивать и уменьшить его расход. Это позволяет повышать и понижать эффективность работы отопительной системы. А также экономить энергоресурсы.

Регуляторы расхода могут работать автономно от датчиков температуры воздуха. С помощью такого регулятора можно создать в помещении равномерный температурный фон. Для этого его устанавливают в близости к радиатору. Система отопления снабженная такими устройства может быть настроена на комфортную работу не только в полном объеме, но и частичном. Так как у пользователя есть возможность регулировать температуру воздуха в различных помещениях на свое усмотрение.

Регуляторы расхода в системах отопления показали себя значительно эффективнее, по сравнению с кранами. Ведь нет риска завоздушить систему. К тому же с помощью кранов невозможно настроить нужный температурный режим.

При установки любого из этих устройств нужно четко понимать для каких целей это делается и каким должен быть результата. Нужно правильно подбирать клапаны для определенных типов отопительных систем. Ведь некоторые клапаны работаю в комплексе с другим отопительным оборудованием. И для достижения максимальной эффективности нужно использовать соответствующие устройства. К тому же это предотвратит чрезмерный износ других приборов системы отопления.

Клапаны на систему отопления: назначение и принцип работы

Главная » Системы отопления » Материал для системы отопления » Клапаны на систему отопления: назначение и применение

Клапаны являются неотъемлемыми элементами любой , независимо от выбранной схемы и конфигурации контуров. С помощью этих нехитрых приспособлений производится настройка параметров теплоснабжения, обеспечение безопасности и стабильности работы системы. В этой публикации будут рассмотрены основные клапаны, применяющиеся в системах централизованного и автономного отопления, их назначение, принцип работы и конструктивные особенности.

[contents]

Содержание

  1. Критерии выбора
  2. Предохранительный
  3. Воздухоотводчик
  4. Обратный
  5. Балансировочный
  6. Перепускной
  7. Трехходовой
  8. Устройство автоматической подпитки

Критерии выбора

Количество и параметры клапанов, необходимых для конкретной СО, выбирается еще на стадии расчетов и проектирования. Основными критериями, которые влияют на выбор данных элементов являются:

  • Тип, схема и конфигурация СО.
  • Температурный режим (номинальный и максимальный).
  • (рабочее и максимальное).
  • Сечение трубопровода и тип резьбы.
  • Тип теплоносителя (вода, рассолы, антифризы).

Работа данных приборов стабилизирует СО, делает ее эффективной и безопасной. Всем кто занимается самостоятельной установкой в жилище отопительной системы необходимо знать назначение и их принцип действия. Все клапаны можно разделить по назначению на три категории: группа безопасности, управления и регулирования.

Всем известно, что любая СО является повышенным источником опасности, так как в системе находится под давлением. И чем выше температура – тем выше давление (в замкнутой СО). Далее, рассмотрим устройства, которые отвечают за безопасность работы СО

Предохранительный

В большинстве моделей производители предусматривают систему безопасности, «ключевой фигурой» которой является предохранительная арматура, включенная прямо в теплообменник котла или в его обвязку.

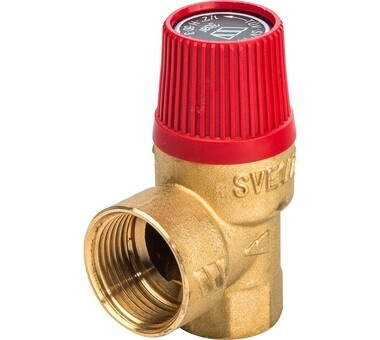

Назначение предохранительного клапана в системе отопления заключается в предотвращении повышения давления в системе выше допустимого, которое может привести: к разрушению труб и их соединений; протечкам; взрыву котельного оборудования

Конструкция данного рода арматуры проста и незатейлива. Прибор состоит из латунного корпуса, в котором размещена подпружиненная запирающая мембрана, соединенная со штоком. Упругость пружины является главным фактором, который удерживает мембрану в запертом положении. Регулировочной рукояткой производится настройка силы сжатия пружины.

При давлении на мембрану выше установленного, пружина сжимается, она открывается и происходит сброс давления через боковое отверстие. Когда давление в системе не сможет преодолевать упругость пружины, мембрана займет исходное положение.

Совет: Приобретайте предохранительное устройство с регулировкой давления от 1, 5 до 3,5 Бар. В это диапазон попадает большинство моделей твердотопливного котельного оборудования.

Воздухоотводчик

Достаточно часто В СО образуются воздушные пробки. Как правило, у их появления есть несколько причин:

  • закипание теплоносителя;
  •  большое содержание воздуха в теплоносителе, автоматически добавляющегося напрямую из водопровода;
  • В результате подсоса воздуха через негерметичные соединения.

Результатом воздушных пробок является неравномерный прогрев радиаторов и окисление внутренних поверхностей металлических элементов СО.

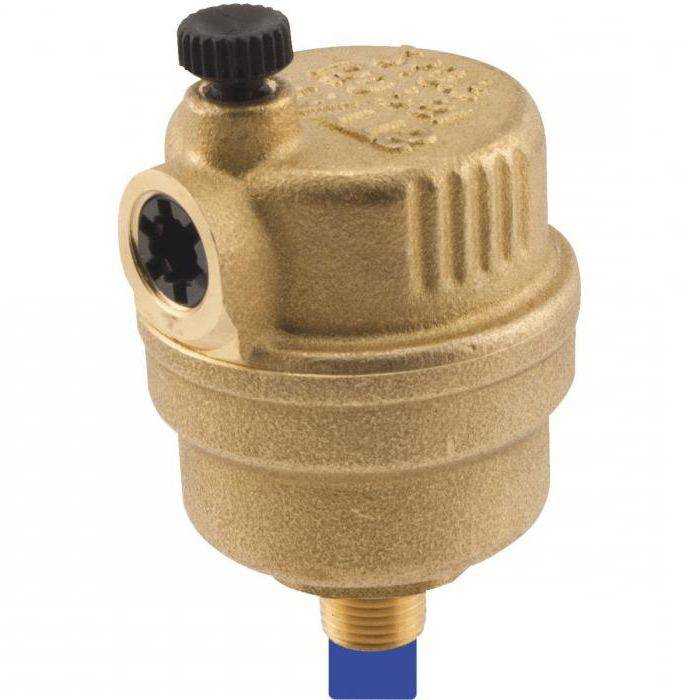

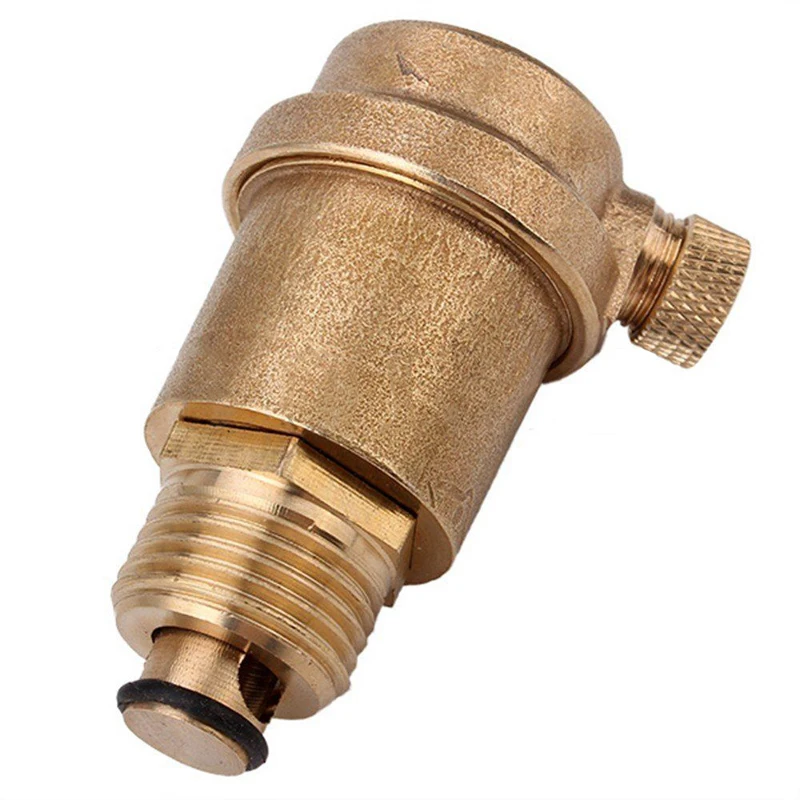

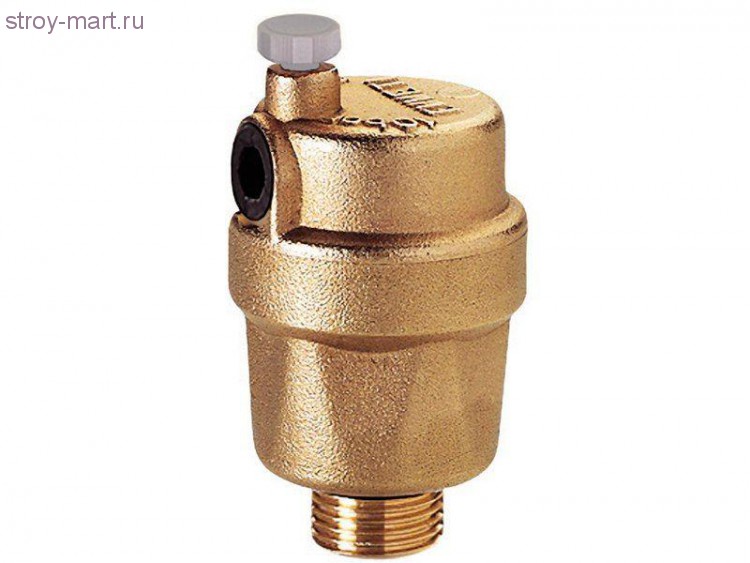

Клапан сброса воздуха из системы отопления предназначен для отвода воздуха из системы в автоматическом режиме.

Конструктивно, воздухоотводчик представляет собой полый цилиндр, выполненный из цветного металла, в котором расположен поплавок, соединенный рычагом с игольчатым клапаном, который в открытом положении соединяет камеру воздушника с атмосферой.

В рабочем состоянии внутренняя камера устройства заполнена теплоносителем, поплавок поднят, а игольчатый клапан перекрыт. При попадании воздуха, который поднимается в верхнюю точку устройства, теплоноситель не может подняться в камере до номинального уровня, а следовательно, поплавок опущен, прибор работает в выпускном режиме. После выхода воздуха, теплоноситель поднимается в камере данного рода арматуры до номинального уровня, а поплавок занимает штатное место.

Обратный

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева.

То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

  • тарельчатый;
  • шаровый;
  • лепестковый;
  • двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.

В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки.

Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.

Балансировочный

Любая СО требует гидравлической регулировки, другими словами — балансировки. Выполняется она различными способами: правильно подобранным диаметром труб, шайбами, с разным проходным сечением и пр. Наиболее эффективным и в то же время простым элементом настройки работы СО считается балансировочный клапан для системы отопления.

Назначение данного устройства в том, чтобы на каждое ответвление, контур и радиатор поддавался необходимый объем теплоносителя и количество тепла.

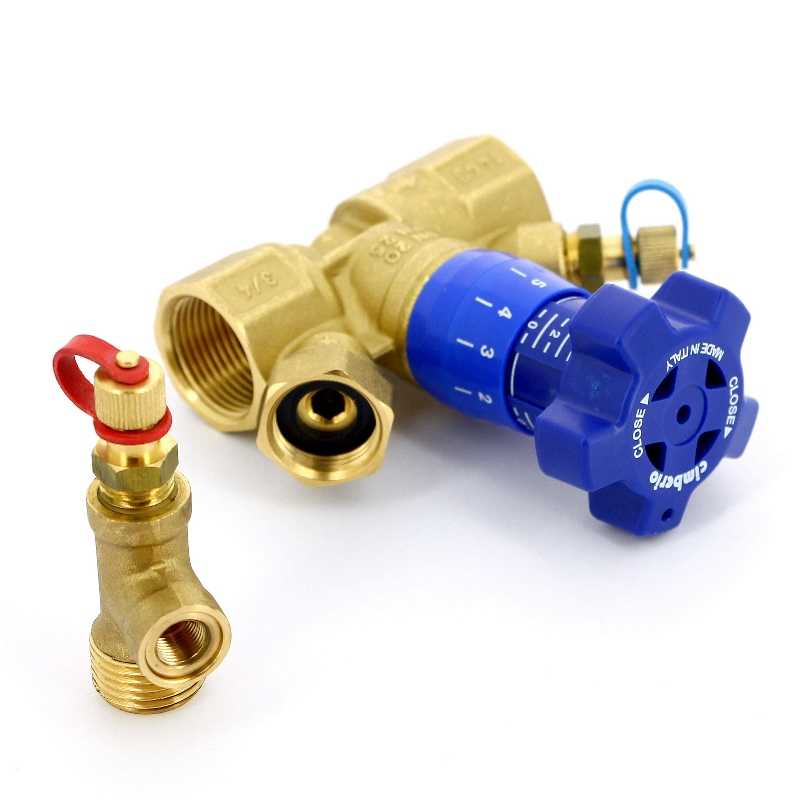

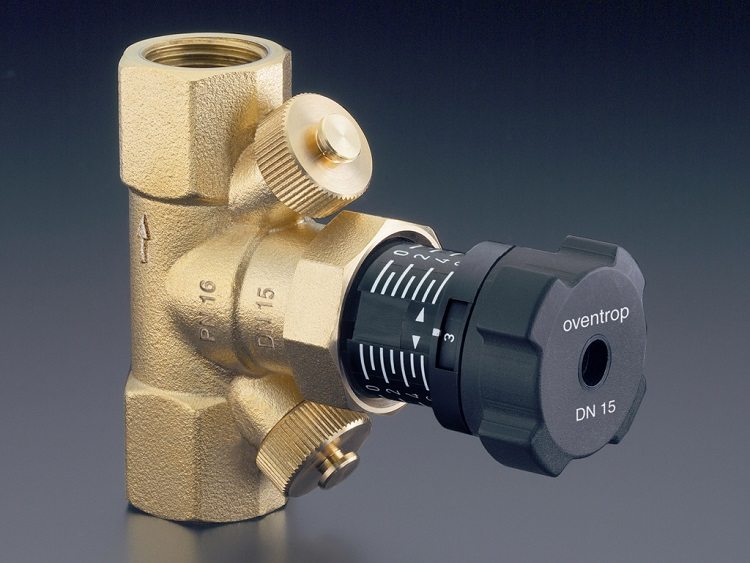

Клапан представляет собой обычный вентиль, но с установленными в его латунный корпус двумя штуцерами, которые дают возможность подключения измерительного оборудования (манометров) или капиллярной трубки в составе с автоматическим регулятором давления.

Принцип работы балансировочного клапана для системы отопления заключается в следующем: Оборотами регулировочной рукоятки необходимо добиться строго определенного расхода теплоносителя. Делается это замерами давления на каждом штуцере, после чего по диаграмме (обычно прилагаемой производителем к устройству) определяется количество поворотов регулировочной рукоятки для достижения нужного расхода воды на каждый контур СО. На контуры с количеством радиаторов до 5 шт устанавливают ручные балансировочные регуляторы. На ветки с большим количеством отопительных приборов – автоматические.

Перепускной

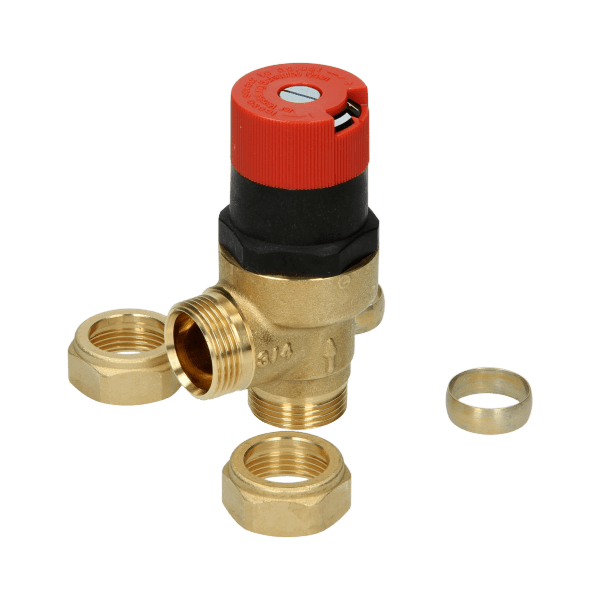

Это еще один элемент СО, предназначенный для выравнивания давления в системе. Принцип работы перепускного клапана системы отопления сходен с предохранительным, но есть одно отличие: если предохранительный элемент стравливает излишки теплоносителя из системы, то перепускной, возвращает его в обратную магистраль мимо отопительного контура.

Конструкция данного устройства также идентична предохранительным элементам: пружина с регулируемой упругостью, запорная мембрана со штоком в бронзовом корпусе. Маховиком настраивается давление, при котором данное устройство срабатывает, мембрана открывает проход для теплоносителя. При стабилизации давления в СО, мембрана возвращается на прежнее место.

Трехходовой

Существует практика добиваться определенной температуры теплоносителя в различных ветках и контурах СО методом смешивания или разделения потоков теплоносителя. Трехходовой клапан на системе отопления играет роль устройства, регулирующего температуру рабочей жидкости после теплогенератора.

Конструкция смесительной арматуры проста: в корпусе прибора есть три отверстия, два входа и один выход. Приборы разделительного типа имеют один вход и два выхода.

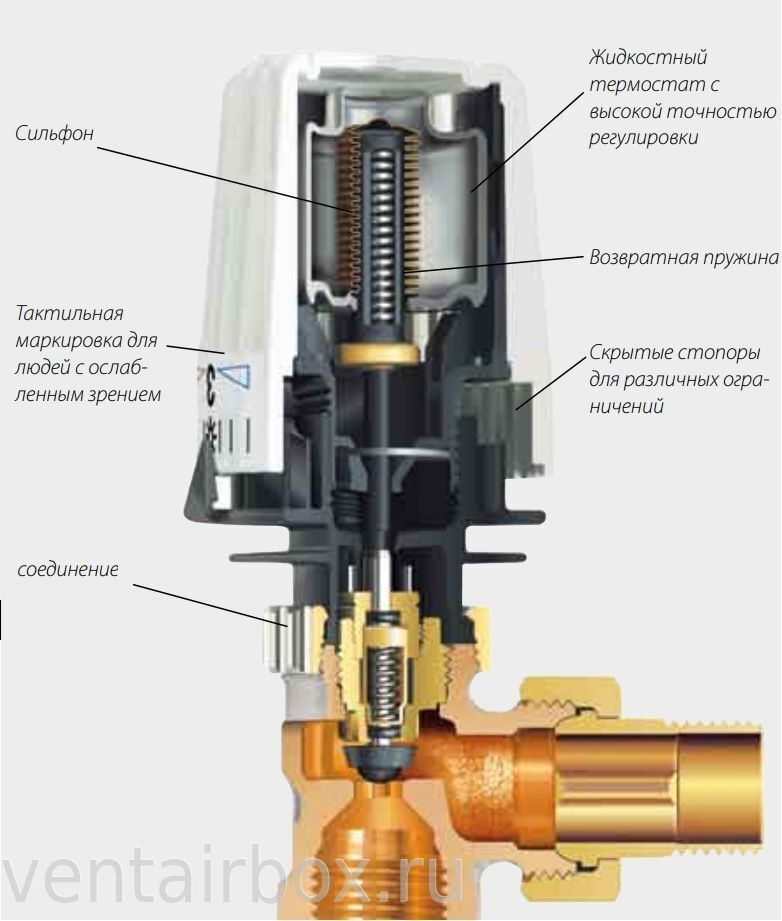

Основным управляющим устройством данного элемента является термоголовка, внутри которой расположен резервуар с жидкостью (сильфон). При нагреве выносного датчика жидкость в нем расширяется и поступает в сильфон. Объем данного резервуара увеличивается и оказывает воздействие на шток клапана, который открывает или перекрывает входы для смешивания или разделения потоков. В разделительных типах данного элемента СО используется тот же принцип, но шток не открывает проход для потоков, а разделяет один поток на два.

Управлять прибором может не только термостатическая головка. Достаточно популярны устройства с ручным управлением. Глубину нажатия штока определяет поворот управляющей рукоятки. Сегодня, на рынке климатической техники широко представлены данные устройства с электро – и сервоприводами.

Устройство автоматической подпитки

В силу различный обстоятельств (естественное испарение, работа предохранительного элемента и пр.), объем теплоносителя в СО может уменьшаться. Чем меньше теплоносителя – тем больше воздуха в системе, который неизбежно нарушает циркуляцию воды в СО и перегреву котельного оборудования. Чтобы воздух не поступал в систему необходимо вовремя пополнять количество теплоносителя. Делать это можно вручную, а можно установить клапан подпитки системы отопления, тем самым организовать автоматическое пополнение СО теплоносителем.

Конструкция данного рода арматуры практически не отличается от предохранительной арматуры, но принцип работы прямо противоположный: пока в СО есть необходимое давление, которое подпирает мембрану к седлу, пружина находится в сжатом состоянии. Когда давление падает ниже минимального, пружина распрямляется и отводит мембрану от седла, давая возможность поступлению воды из бака запаса или водопроводной сети попасть в СО. На рис. ниже показана конструкция данного устройства.

По мере заполнения СО, давление в ней усиливается, пружина сжимается, а мембрана садится в седло на корпусе, перекрывая подпитку.

Важно! Выбор клапанов – это сложный и важный процесс, который лучше всего доверить профессионалам.
