Клапаны на систему отопления: назначение и принцип работы

Автор Евгений Апрелев На чтение 8 мин. Просмотров 7.4k.

Клапаны являются неотъемлемыми элементами любой , независимо от выбранной схемы и конфигурации контуров. С помощью этих нехитрых приспособлений производится настройка параметров теплоснабжения, обеспечение безопасности и стабильности работы системы. В этой публикации будут рассмотрены основные клапаны, применяющиеся в системах централизованного и автономного отопления, их назначение, принцип работы и конструктивные особенности.

[contents]

Критерии выбора

Количество и параметры клапанов, необходимых для конкретной СО, выбирается еще на стадии расчетов и проектирования. Основными критериями, которые влияют на выбор данных элементов являются:

• Тип, схема и конфигурация СО.
• Температурный режим (номинальный и максимальный).
• (рабочее и максимальное).
• Сечение трубопровода и тип резьбы.
• Тип теплоносителя (вода, рассолы, антифризы).

Работа данных приборов стабилизирует СО, делает ее эффективной и безопасной. Всем кто занимается самостоятельной установкой в жилище отопительной системы необходимо знать назначение и их принцип действия. Все клапаны можно разделить по назначению на три категории: группа безопасности, управления и регулирования.

Всем известно, что любая СО является повышенным источником опасности, так как в системе находится под давлением. И чем выше температура – тем выше давление (в замкнутой СО). Далее, рассмотрим устройства, которые отвечают за безопасность работы СО

Предохранительный

В большинстве моделей производители предусматривают систему безопасности, «ключевой фигурой» которой является предохранительная арматура, включенная прямо в теплообменник котла или в его обвязку.

Назначение предохранительного клапана в системе отопления заключается в предотвращении повышения давления в системе выше допустимого, которое может привести: к разрушению труб и их соединений; протечкам; взрыву котельного оборудования

Конструкция данного рода арматуры проста и незатейлива. Прибор состоит из латунного корпуса, в котором размещена подпружиненная запирающая мембрана, соединенная со штоком. Упругость пружины является главным фактором, который удерживает мембрану в запертом положении. Регулировочной рукояткой производится настройка силы сжатия пружины.

При давлении на мембрану выше установленного, пружина сжимается, она открывается и происходит сброс давления через боковое отверстие. Когда давление в системе не сможет преодолевать упругость пружины, мембрана займет исходное положение.

Совет: Приобретайте предохранительное устройство с регулировкой давления от 1, 5 до 3,5 Бар. В это диапазон попадает большинство моделей твердотопливного котельного оборудования.

Воздухоотводчик

Достаточно часто В СО образуются воздушные пробки. Как правило, у их появления есть несколько причин:

• закипание теплоносителя;
•  большое содержание воздуха в теплоносителе, автоматически добавляющегося напрямую из водопровода;
• В результате подсоса воздуха через негерметичные соединения.

Результатом воздушных пробок является неравномерный прогрев радиаторов и окисление внутренних поверхностей металлических элементов СО. Клапан сброса воздуха из системы отопления предназначен для отвода воздуха из системы в автоматическом режиме.

Конструктивно, воздухоотводчик представляет собой полый цилиндр, выполненный из цветного металла, в котором расположен поплавок, соединенный рычагом с игольчатым клапаном, который в открытом положении соединяет камеру воздушника с атмосферой.

В рабочем состоянии внутренняя камера устройства заполнена теплоносителем, поплавок поднят, а игольчатый клапан перекрыт. При попадании воздуха, который поднимается в верхнюю точку устройства, теплоноситель не может подняться в камере до номинального уровня, а следовательно, поплавок опущен, прибор работает в выпускном режиме. После выхода воздуха, теплоноситель поднимается в камере данного рода арматуры до номинального уровня, а поплавок занимает штатное место.

Обратный

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

• тарельчатый;
• шаровый;
• лепестковый;
• двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.

В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки.

Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.

Балансировочный

Любая СО требует гидравлической регулировки, другими словами — балансировки. Выполняется она различными способами: правильно подобранным диаметром труб, шайбами, с разным проходным сечением и пр. Наиболее эффективным и в то же время простым элементом настройки работы СО считается балансировочный клапан для системы отопления.

Назначение данного устройства в том, чтобы на каждое ответвление, контур и радиатор поддавался необходимый объем теплоносителя и количество тепла.

Клапан представляет собой обычный вентиль, но с установленными в его латунный корпус двумя штуцерами, которые дают возможность подключения измерительного оборудования (манометров) или капиллярной трубки в составе с автоматическим регулятором давления.

Принцип работы балансировочного клапана для системы отопления заключается в следующем: Оборотами регулировочной рукоятки необходимо добиться строго определенного расхода теплоносителя. Делается это замерами давления на каждом штуцере, после чего по диаграмме (обычно прилагаемой производителем к устройству) определяется количество поворотов регулировочной рукоятки для достижения нужного расхода воды на каждый контур СО. На контуры с количеством радиаторов до 5 шт устанавливают ручные балансировочные регуляторы. На ветки с большим количеством отопительных приборов – автоматические.

Перепускной

Это еще один элемент СО, предназначенный для выравнивания давления в системе. Принцип работы перепускного клапана системы отопления

сходен с предохранительным, но есть одно отличие: если предохранительный элемент стравливает излишки теплоносителя из системы, то перепускной, возвращает его в обратную магистраль мимо отопительного контура.

Конструкция данного устройства также идентична предохранительным элементам: пружина с регулируемой упругостью, запорная мембрана со штоком в бронзовом корпусе. Маховиком настраивается давление, при котором данное устройство срабатывает, мембрана открывает проход для теплоносителя. При стабилизации давления в СО, мембрана возвращается на прежнее место.

Трехходовой

Существует практика добиваться определенной температуры теплоносителя в различных ветках и контурах СО методом смешивания или разделения потоков теплоносителя. Трехходовой клапан на системе отопления играет роль устройства, регулирующего температуру рабочей жидкости после теплогенератора.

Конструкция смесительной арматуры проста: в корпусе прибора есть три отверстия, два входа и один выход. Приборы разделительного типа имеют один вход и два выхода.

Основным управляющим устройством данного элемента является термоголовка, внутри которой расположен резервуар с жидкостью (сильфон). При нагреве выносного датчика жидкость в нем расширяется и поступает в сильфон. Объем данного резервуара увеличивается и оказывает воздействие на шток клапана, который открывает или перекрывает входы для смешивания или разделения потоков. В разделительных типах данного элемента СО используется тот же принцип, но шток не открывает проход для потоков, а разделяет один поток на два.

Управлять прибором может не только термостатическая головка. Достаточно популярны устройства с ручным управлением. Глубину нажатия штока определяет поворот управляющей рукоятки. Сегодня, на рынке климатической техники широко представлены данные устройства с электро – и сервоприводами.

Устройство автоматической подпитки

В силу различный обстоятельств (естественное испарение, работа предохранительного элемента и пр.), объем теплоносителя в СО может уменьшаться. Чем меньше теплоносителя – тем больше воздуха в системе, который неизбежно нарушает циркуляцию воды в СО и перегреву котельного оборудования. Чтобы воздух не поступал в систему необходимо вовремя пополнять количество теплоносителя. Делать это можно вручную, а можно установить

клапан подпитки системы отопления, тем самым организовать автоматическое пополнение СО теплоносителем.

Конструкция данного рода арматуры практически не отличается от предохранительной арматуры, но принцип работы прямо противоположный: пока в СО есть необходимое давление, которое подпирает мембрану к седлу, пружина находится в сжатом состоянии. Когда давление падает ниже минимального, пружина распрямляется и отводит мембрану от седла, давая возможность поступлению воды из бака запаса или водопроводной сети попасть в СО.

На рис. ниже показана конструкция данного устройства.

По мере заполнения СО, давление в ней усиливается, пружина сжимается, а мембрана садится в седло на корпусе, перекрывая подпитку.

Важно! Выбор клапанов – это сложный и важный процесс, который лучше всего доверить профессионалам.

9 основных клапанов отопления. Для чего нужны и какую функцию выполняют

Для систем отопления используют различные клапаны. Одни из них отвечают за автоматическую настройку оборудования, другие – за безопасность и безотказную работу. Это позволяет адаптировать систему под нужные значения температуры и давления. В результате становится возможным минимизировать износ оборудования и создать комфортный температурный фон в помещении.

Каждый клапан выполняет свои задачи и должен быть установлен на соответствующем месте. Рассмотрим виды клапанов и их назначение.

Трехходовой

В котлах отопления (про выбор котла для дома почитайте здесь) установлена автоматика, которая неспособна обеспечить подачу воды с разной температурой на несколько контуров. Но при использовании трехходового клапана становиться возможным направить потоки разной температуры в несколько контуров.

Принцы действия клапана основывается на регулировании температуры воды. Это достигается за счет порционной подачи холодной или горячей воды в контур, который нужно нагреть или охладить. Контроль этого действия выполняет наружный привод. Чтобы полностью понять, как это работает нужно разобраться в устройстве клапана.

С виду клапан похож тройник. Материалом изготовления служит латунь или бронза. В верхней части тройника есть шайба, под которой находится материал, чувствительный к изменению температур (внешний привод). При нагреве или охлаждении этот материал воздействует на шток, который открывает заслонки внутри клапана.

Когда температура теплоносителя слишком повышается внешний привод воздействует на шток. Вследствие этого открываются каналы, к которым подключен клапан и подается холодная вода. После этого достигаются нужные температурные параметры. При охлаждении теплоносителя каналы закрываются и температура повышается.

Обратный клапан отопления

Применяется для регулировки потока теплоносителя. Благодаря нему поток направлен в одну сторону и не может двигаться в обратную.

Детали этого устройства обладают высоким гидросопративлением. Поэтому на использование данного клапана есть ограничения. Например, если система отопления с естественной циркуляцией, то в ней слишком маленькое давление, которое не способно задействовать запорный механизм. В таких системах применяют другие клапаны, которые снабжены поворотной заслонкой.

Внутри клапана находится пружина. Она закрывает затвор, который находится внутри клапана в случае, когда поток меняет свое направление. Пружина обладает упругостью и срабатывает при определенной нагрузке, оказываемой на нее потоком. Если давление потока слишком мало, пружина не сработает и не перекроет затвор, а поток будет двигаться в обратную сторону. Поэтому обратный клапан подбирают в зависимости от характеристик системы отопления.

Регулирующие (запорно-регулирующие) клапаны отопления

Устройство позволяет обеспечить стабильное давление в контуре. Что в свою очередь дает возможность регулировать температуру. Помимо этого, клапан дает возможность подвергнуть контролю направление потока воды в системе.

При выборе нужно уделить внимание характеристикам системы отопления. Учитывают такие параметры как:

• температура;
• наличие примесей;
• пропускная способность.

А также нужно правильно подобрать устройство в соответствии с направлением потока. На корпусе есть стрелка, указывающая направление.

Термостатический клапан

Снабжен термостатической головкой, которая регулирует диаметр входного отверстия. Посредством этого контролируется поток теплоносителя в радиатор. В результате можно настроить температуру и экономить расход теплоносителя. Термостатические клапаны бывают автоматическими и механическими.

При работе клапана шток, располагающийся в его полости, открывает или закрывает отверстие клапана, чем и контролирует поток теплоносителя и, как следствие, температуру радиатора.

Термостатические клапаны бывают нескольких видов:

• угловые. Устанавливаются при подводе магистрали к радиатору с пола;
• прямые. Используются для подвода относительно стены;
• осевые. Применяются в случае, когда труба выходит из стены и стыкуется с радиатором.

Регулятор давления

От давления зависит попадет ли теплоноситель в трубы и достигнет ли радиаторов. Для контроля за этим параметром создано данное устройство. Его основная цель – уберечь систему от чрезмерного давления. Ведь при его избытке или низком уровне нарушается работа радиаторов и водяного насоса. Только правильный контроль за параметрами давления помогает избежать негативных последствий от перепадов. Когда давление находится на стандартном уровне, сокращаются потери тепла и снижается износ элементов отопительной системы.

Устройство выбирают в зависимости от пропускной способности системы.

Регуляторы бывают:

• статические;
• динамические.

Перепускной клапан отопления

Бережет насос от излишних нагрузок и увеличивает градус воды в обратке. Перепускной клапан начинает работать как только давление выходит за пределы допустимых значений. Он сливает воду в другой контур. В результате достигаются нормальные показатели давления. И эти действия клапан выполняет непрерывно до нормализации давления. Можно сказать, что это устройство работает в качестве регулятора давления. Клапан разработан для применения в системах с трубопроводами большого диаметра и крупных сетях отопления.

Устройство работает по принципу, похожему на действие обратного клапана. В перепускном клапане есть пружина с заслонкой, на которую оказывает давление рабочая среда (жидкость или газ). Когда воздействие на заслонку теплоносителем превышает норму, она отодвигается и открывается ответвление в другой контур. Заслонка остается открытой, пока система не достигнет нормальных показателей. При повторном повышении давления клапан опять срабатывает.

Клапаны предохранительные

Предохранительные клапаны служат для обеспечения безопасности от разрыва сосуда котла вследствие скачка давления.

В котлах очень часто вода закипает, что приводит к скачку давления. Чтобы этого не произошло устанавливают предохранительный клапан возле котла. Устройство работает по принципу сброса жидкости. Это происходит следующим образом: теплоноситель оказывает давление на запорный механизм с пружиной. Когда давление превышает упругость пружины, он начинает сжиматься. В результате открывается канал для сброса жидкости. По мере уменьшения давление канал обратно закрывается за счет упругости пружины.

При выборе такого клапана нужно учитывать, что давление его срабатывания должно быть выше на 20-30% выше, чем давление в системе. Потому что клапан сработает при повышении давления на 10%, а закроется обратно при понижении на 20%.

Балансировочный клапан

Обеспечивает рациональный расход теплоносителя и его потребление. Внутри клапана есть пружина, упругость которой поддается настройке с помощью рукояток. Чем жестче будет настроена пружина, тем большее давление потока она сможет сдерживать. При расслаблении пружины сила потока в трубе будет увеличиваться. Таким образом клапан регулирует скорость и силу потока в стояке. Балансировочные клапаны бывают автоматическими и ручными.

Регулятор расхода

Позволяет контролировать подачу теплоносителя. В результате становится возможным увеличивать и уменьшить его расход. Это позволяет повышать и понижать эффективность работы отопительной системы. А также экономить энергоресурсы.

Регуляторы расхода могут работать автономно от датчиков температуры воздуха. С помощью такого регулятора можно создать в помещении равномерный температурный фон. Для этого его устанавливают в близости к радиатору. Система отопления снабженная такими устройства может быть настроена на комфортную работу не только в полном объеме, но и частичном. Так как у пользователя есть возможность регулировать температуру воздуха в различных помещениях на свое усмотрение.

Регуляторы расхода в системах отопления показали себя значительно эффективнее, по сравнению с кранами. Ведь нет риска завоздушить систему. К тому же с помощью кранов невозможно настроить нужный температурный режим.

При установки любого из этих устройств нужно четко понимать для каких целей это делается и каким должен быть результата. Нужно правильно подбирать клапаны для определенных типов отопительных систем. Ведь некоторые клапаны работаю в комплексе с другим отопительным оборудованием. И для достижения максимальной эффективности нужно использовать соответствующие устройства. К тому же это предотвратит чрезмерный износ других приборов системы отопления.

перепускной обратный, сбросный клапан системы отопления, детали на фото и видео

Содержание:

1. Разновидности предохранительных клапанов
2. Особенности клапанов трехходового типа для отопления

Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр.), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение.

Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью.

О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.

Разновидности предохранительных клапанов

Если говорить о предохранителях муфтового типа, то они, как правило, изготавливаются из латуни и имеют по обеим сторонам резьбу. Функционирование такого клапана осуществляется с помощью удерживающей особый шток пружины. Оказывая на этот шток давление, он проходит внутрь, открывая проход.

В том случае, если сила на шток оказывается с обратной стороны, то блокировка усилится. Несмотря на кажущуюся простоту этого запорного оборудования, функционирует такой предохранительный клапан для отопления довольно долго, а стоимость имеет совсем небольшую.

Но есть и другой механизм, основным материалом для изготовления которого также служит латунь. Это устройство предназначено для уменьшения давления в системе. Такой обратный клапан для отопления имеет в своей конструкции пружину из нержавеющей стали и шток, изготовленный из устойчивого к высокой температуре пластика (прочитайте также: «Как работает обратный клапан для отопления, виды, правила установки»). Установка этого клапана в системе выполняется на участке за насосом циркуляции.

Принцип действия такого оборудования является следующим: на тарелку штока осуществляется воздействие теплоносителя, а тарелка давит на пружину, которая, в свою очередь, открывает проход. Однако в том случае, если показатель давления превышает допустимый параметр (обычно это 20 бар), то сама тарелка сжимается, доходя до штока, который, в свою очередь, открывает доступ наружу. Наибольшее допустимое значение температуры, при котором может эксплуатироваться такой обратный клапан в системе отопления, составляет 120°C.

Насос циркуляции – не единственное место, где может быть установлен перепускной клапан системы отопления. Это устройство также может монтироваться на механизмы, выполняющие функцию накопительных резервуаров, как, например, работающий от электрической сети бойлер. Принцип действия клапана в данном случае будет идентичным с той лишь разницей, что в конструкции также будет проделано специальное устройство, предназначенное для удаления воды. Весь процесс очень прост: особый флажок двигает в сторону шток, вследствие чего образуется проход.

Подобные модели характерны для канализационных систем, где требуется обеспечить защиту от обратного давления, причиной чему часто бывает таяние снега или обильные осадки. Если не принять нужные меры, уровень воды в канализации может подняться выше труб стока.

Принцип работы запорного устройства подъемного типа:

• вода оказывает давление на заслонку;
• заслонка поднимается, образуя отверстие и пропуская поток;
• при падении давления шток движется вниз, что делает невозможным возврат потока.

Такой обратный клапан для отопления схема которого не несет в себе никакой сложности, очень часто эксплуатируется на производстве и в котельных.

Главной запорной частью дискового клапана выступает диск, который по отношению к потоку располагается под прямым углом и перемещается параллельно оси. Сконструировано устройство может быть как в виде муфты, так наподобие крепления фланцевого типа. Применяется в тех системах, давление в которых является сравнительно небольшим, а теплоноситель не загрязнен никаким вредными веществами.

Можно также встретить пружинный обратный предохранительный клапан на отопление. Называется он так из-за того, что заслонка движется в первоначальное состояние благодаря давлению, обеспечиваемому спиралью. В механизмах без пружины возврат заслонки осуществляется просто под давлением веса.

Выбирая тот или иной механизм, очень важно руководствоваться степенью засоренности воды, поскольку шток может заклинить из-за излишнего загрязнения.

Особенности клапанов трехходового типа для отопления

Трехходовой клапан в некоторой степени отличается как по назначению, так и по своему функционированию от такого устройства, как стандартный предохранительный клапан для системы отопления (детальнее: «Как работает трехходовой клапан – характеристики и правила установки термостатического смесительного клапана»). Используется данный элемент, в первую очередь, для того, чтобы вода в системах отопления, работающих при низкой температуре, могла охлаждаться. Работа этих механизмов может быть основана как на использовании ручного режима работы, так и на применении идущего от сети сервопривода.

Устройство трехходового клапана не имеет никакой сложности: конструкция включает в себя одно отверстие входа и два выходных отверстия. Регулировать подачу потока в них можно при помощи заслонки, представленной обычно шток или шаром, который способен направлять теплоноситель в нужное отверстие.

Монтируется такое оборудование в системах отопления низкотемпературного типа. Очень популярно его устройство в помещениях, где имеется так называемый «теплый пол» и отопительная батарея, при этом оба элементы функционируют он одного нагревательного котла.

Цена этой детали зачастую весьма немалая, но средства, потраченные на него, однозначно оправдают все ожидания. Такая арматура вместе с электронным сервоприводом позволит забыть о необходимости регулярного присутствия хозяев возле системы и позволит качественно отопить жилое помещение.

Более подробно ознакомиться с устройством клапанов для отопления и с особенностями их монтажа, а также понять принцип их функционирования можно, изучив различные фото этих устройств, которые всегда есть в наличии у изготовителей и у профессиональных специалистов, занимающихся установкой такой запорной арматуры.

Предохранительный клапан

В этой статье мы рассмотрим устройство, без которого не бывает ни одна закрытая система отопления, это — предохранительный клапан.

Содержание
1. Назначение предохранительного клапана
2. Устройство клапана
3. Монтаж и меры безопасности

Назначение предохранительного клапана

Общеизвестно, что при нагревании жидкость увеличивается в объеме, вследствие чего, если система не имеет сообщения с окружающей средой, в ней повышается давление. Для предотвращения большого повышения давления при расширении жидкости при обычных эксплуатационных параметрах в системе отопления (до ~ 90°C), в системе устанавливается расширительный бак, который принимает на себя увеличившийся объем теплоносителя. Но тем не менее, давление в системе с нагретым теплоносителем всё-равно превышает давление при его комнатной температуре. Обычно это превышение составляет 1-1,3 бар. и общее максимальное давление в исправной системе отопления составляет ~ 2,5 бара. Такое давление считается нормальным для всего оборудования, которое применяется в отопительной системе.

Рис.1 Срабатывание предохранительного клапана

Но что произойдет, если давление существенно превысит эту величину? Это может произойти по причине неправильно расчитанного расширительного бака; при неверном расчете и начальном заполнении системы с повышенным давлением; в случае перегрева котла отопления, что достаточно часто случается в системах с твердотопливными котлами; в случае случайного открытия крана подпитки и т.п. В этом случае давление в системе может в очень короткое время (минут, и даже секунд) достигнуть критических значений, при которых могут быть повреждены оборудование, узлы и трубопроводы системы отопления. Для того, чтобы избежать негативных последствий избыточного повышения давления при расширении теплоносителя, в закрытых системах отопления устанавливается предохранительный клапан, который открывается при определенном давлении и сбрасывает образовавшийся избыток жидкости.



Таким образом, предохранительный клапан в системах отопления предназначен для сброса избыточного количества теплоносителя при давлении, превышающим заданное значение

Видео 1. Работа предохранительного клапана системы отопления

Устройство клапана и принцип его работы

Рис. 2 Устройство предохранительного клапана

Устройство предохранительного клапана довольно простое. В корпусе клапана 1, как правило, изготовленного из качественной латуни, монтируется золотник 2 на штоке 3, прижимаемый к седлу клапана пружиной 4. Для ручного открытия клапана предусмотрена ручка 7. Когда давление в системе превысит давление, на которую настроен клапан, жидкость через входной патрубок 5 отожмет золотник от седла клапана, вследствие чего образуется канал для протока теплоносителя к выходному патрубку 6. После снижения давления до нормы, золотник под воздействием пружины, вновь будет прижат к седлу клапана.

Давление, при котором срабатывает клапан устанавливается в заводских настройках и изменению в эксплуатации не подлежит.



Монтаж предохранительного клапана и требования безопасности

Предохранительный клапан устанавливается на участке, вблизи оборудования, наиболее чувствтельного к повышенному давлению — как правило, на расстоянии не более одного метра от котла отопления на подающей магистрали. Клапан может монтироваться непосредственно на трубе с помощью переходника, так и устанавливаться в составе так называемой, группы безопасности, которая как правило, включает автоматический воздухоотводчик и манометр. К точке подключения группы безопасности может быть подсоединен расширительный бак системы отопления

Рис.3 Установка группы безопасности с предохранительным клапаном в обвязке твердотопливного котла.



Установка запорной арматуры на участке от трубопровода системы отопления до предохранительного клапана (группы безопасности) не допускается.

В большинстве современных котлов, предназначенных для эксплуатации в закрытых системах отопления, имеется встроенный предохранительный клапан, устанавливаемый на подающей магистрали после теплообменника.

Рис. 4 Воронка для разрыва струи

В случае организации сброса теплоносителя через предохранительный клапан в дренаж (канадизацию) по требованиям безопасности должен быть обеспечен разрыв струи на случай засорения дренажной системы. Такой разрыв может быть обеспечен с помощью специальной воронки. Диаметр дренажного трубопровода не должен быть менее диаметра выпускного патрубка клапана, должно быть обеспечено беспрепятственное движение жидкости по трубопроводу, предотвращена возможность замерзания и засоров.



Внимание! Высокая температура!

При монтаже и эксплуатации предохранительного клапана необходимо помнить, о том что температура теплоносителя, сбрасываемая через клапан может достигать 100°С, поэтому для предотвращения ожогов клапан должен быть установлен в месте, где случайно не может оказаться какая-либо часть тела человека.

Предохранительный клапан должен периодически (как правило, перед началом и в конце отопительного сезона) проверяться на работоспособность путем нажатия (поднятия — в зависимости от конструкции) ручки клапана. Такой тест, кроме проверки работы частей клапана, также обеспечивает его промывку от возможных отложений в области золотника и седла.

Традиционно предлагаем высказываться по этому материалу, а также по другим статьям по узлам и элементам отопления в комментариях ниже. Постараемся ответить на все Ваши вопросы.

Автоматический балансировочный клапан | Блог компании «Санекст»

Помимо ручных балансировочных клапанов,  в любой двухтрубной системе отопления обязательно присутствие автоматического балансировочного клапана. Автоматический балансировочный клапан может быть установлен как на стояке (при вертикальной системе отопления), так и на поэтажном коллекторном узле (при горизонтальной системе отопления).

Все клапаны, начиная от Danfoss asv pv до Herz, объединяет одно – они устанавливаются на обратный трубопровод. Давайте сначала определимся – для чего вообще в нынешней системе отопления нужна автоматическая балансировка?

В системе отопления жилого дома должна быть предусмотрена возможность регулирования и учета потребляемого тепла каждым собственником квартиры. Другими словами,  каждый жилец должен иметь возможность снижать свои затраты на отопление. Подобный бережливый подход давно реализован в системах водоснабжения – у всех потребителей установлены счетчики воды, и каждый старается более рационально потреблять воду, чтобы снизить свой ежемесячный платеж.  В системах отопления теперь тоже устанавливаются счетчики на каждую квартиру (в поэтажном коллекторном узле), а на радиаторах – терморегуляторы, которые поддерживают заданную температуру в помещении. Таким образом, когда жилец отсутствует дома, он может выставлять на терморегуляторе минимальную температуру помещения, тем самым снижая свои затраты на отопление. Так осуществляется принцип энергосбережения – каждый собственник заинтересован в экономии ресурсов.

А теперь остановимся на терморегуляторе для радиаторов, который поддерживает заданную температуру в помещении. Принцип работы терморегулятора очень прост: когда в помещении достигается нужная температура, он прикрывает или полностью закрывает проходящий через него в радиатор поток теплоносителя. В результате работы терморегулятора характеристики системы отопления (расход и потеря давления) постоянно меняются – система становится динамической.

Если в системе отопления смонтирована только ручная балансировка (статическая), то подключение к такой системе терморегуляторов фактически выведет ее из строя, ведь система с ручной балансировкой всегда рассчитана на некие постоянные параметры, которые за счет работы терморегуляторов непрерывно меняются!

Это приведет к полной разбалансировке системы отопления и появлению шумов в клапанах радиатора. Но! Разбалансировки системы можно избежать, установив автоматический (динамический) балансировочный клапан SANEXT DPV, который будет поддерживать постоянный перепад давления (DР=const) между подающим и обратным трубопроводами на заданном уровне.



На данной схеме показан принцип работы динамического клапана при горизонтальной схеме разводки системы отопления. Автоматический балансировочный клапан DPV установлен на весь поэтажный коллекторный модуль и поддерживает постоянную разницу давления между подающим и обратным трубопроводами.

В автоматическом балансировочном клапане DPV можно выделить основные преимущества:

Точность балансировки (40 позиций предварительной настройки) Измерительные ниппели в стандартной комплектации Компактные размеры Минимальное падение давления для качественного регулирования 3кПа (у аналогов 10кПа) Большая пропускная способность до 11,500 т/ч Настройка стандартным шестигранным ключом Исполнение с внутренней резьбой (упрощает монтаж и не требует дополнительных фитингов)



В клапане SANEXT DPV реализована, на первый взгляд, более традиционная конструкция:

В верхней части регулятора расположен шпиндель настройки (3) перепада давления, при помощи которого сжимается или разжимается пружина регулятора (2). Ниже располагается небольшая мембрана (8). По штуцеру для подключения импульсной  трубки (4) в надмембранное пространство подается импульс повышенного давления. Нижняя часть мембраны соединена с золотником клапана (5), образующим нижнюю поверхность мембраны. Золотник (5) прикрывает седло клапана, компенсируя возникающие возмущения. И, наконец, в самом низу клапана располагаются измерительные ниппели (6), для замера дифференциального давления и наладки регулятора.

Принцип действия SANEXT DPV аналогичен всем регуляторам мембранного типа. Но главная особенность регулятора DPV заключается в геометрии золотника клапана.

Рассмотрим принцип работы типового клапана с золотником «конусного типа».

Конус прикрывает седло клапана. Дросселируемый поток пытается приподнять его. Это воздействие должно быть скомпенсировано пружиной и диафрагмой клапана. Требуется определенная величина силы пружины и диафрагмы, для поддержания постоянного ΔP При такой схеме Kvs должен быть как можно меньше для снижения размеров диафрагмы и уменьшения зоны пропорциональности

Резюмируя, можно сказать, что невозможно сделать регулятор со сколь угодно большой пропускной способностью, так как для этого нам понадобится более жесткая пружина, и, как следствие, увеличится зона пропорциональности регулятора и размер мембраны, что, в свою очередь, приведет к серьезному росту габаритных размеров.

Компания SANEXT пошла другим путем и увеличила диаметр золотника, что позволяет снизить жесткость пружины и размеры мембраны, и как следствие, достичь наименьшую зону пропорциональности регулятора при малых габаритных размерах.



Если, для примера, сравнить регулятор перепада давления традиционной конструкции и SANEXT DPV одного размера DN15, то характеристики будут сильно отличаться.

Пример (SANEXT DPV): DN15, 300 л/ч, Kvs = 1,0 м3/ч ΔP = 9,0 кПа Пример (типовой регулятор перепада давления): DN15, 300 л/ч,  Kvs* = 2,9 м3/ч ΔP = 1,07 кПа

* Коэффициент пропускной способности клапана Kvs обозначает уровень расхода стандартного клапана в полностью открытом положении с перепадом давления на клапане 1 бар. Значение коэффициента пропускной способности является частным случаем коэффициента расхода клапана Kv, показывающего расход при любом другом положении клапана и перепаде давления в 1 бар.

На сегодняшний день регулировка системы отопления многоквартирного дома осуществляется с помощью установки автоматических балансировочных клапанов на весь поэтажный коллектор  (на каждый этаж), что обеспечивает простую наладку системы отопления и надежную дальнейшую эксплуатацию.



Вывод из всего вышесказанного можно сделать следующий: балансировочные клапаны SANEXT – это новое поколение клапанов, в котором оптимально сочетаются лучшие технические характеристики, максимальная надежность и стоимость.



Читайте также

Балансировочный клапан для системы отопления

Клапаном называется устройство, позволяющее менять поток жидкости, открывая и закрывая проток, при изменении параметров среды. К примеру, сбросной клапан открывает проток и позволяет вытечь наружу части жидкости при повышении давления в резервуаре при нагреве воды. При снижении давления до номинального значения клапан перекрывает проток, прекращая сброс воды.

По такому же принципу работает балансировочный клапан системы отопления.

Какие задачи позволяет решить балансировочный клапан?

Главной задачей, для решения которой используется балансировочный клапан в системе отопления, является обеспечение равномерного распределения тепла, поступающего от котла, по всем без исключения отопительным приборам.

Простой пример: какой бы совершенной и продуманной ни была схема разводки, температура и давление теплоносителя,  поступающего к прибору отопления, расположенному ближе к котлу, будет выше чем давление и температура теплоносителя, поступающего к наиболее удаленному прибору отопления.

Особенно остро эта проблема стоит при однотрубной схеме разводки с тупиковыми ветвями. В них не редкость перегрев близко расположенных к котлу радиаторов и недостаток тепла в удаленных приборах отопления. Вот здесь и приходит на помощь балансировочный клапан системы отопления, задача которого увеличить расход теплоносителя к удаленным приборам и уменьшить его подачу  к радиаторам, расположенным близко к котлу.

Как работает балансировочный клапан?

Балансировочные клапаны могут быть с ручным и с автоматическим регулированием.

Ручной клапан представляет собой вентиль, на рукоятке которого нанесены риски, позволяющие оценивать количественный расход теплоносителя при том или ином положении. Дополнительно к этому в устройство вмонтированы два штуцера, позволяющие измерять давление теплоносителя до вентиля и после него.

Для балансировки отопительной системы измеряется перепад давления на клапане и по полученному значению с помощью таблиц, обычно идущих с устройством в комплекте, определяется расход теплоносителя.

Если он отличается от величины проектного расхода теплоносителя на данном участке, то клапан вручную, закрывается или открывается. Затем измерения повторяются. Процесс балансировки в ручном режиме может занимать  достаточно продолжительной время, поэтому в больших отопительных системах используют автоматические балансировочные клапаны.

Как работает автоматический балансировочный клапан

Как правило, автоматический балансировочный клапан устанавливают в системах отопления, в которых радиаторы дополнены термостатами. Именно в этом случае давление теплоносителя в системе может меняться с большой скоростью, что станет причиной разбалансировки системы.

Чтобы этого не произошло, клапан настраивают на номинальное давление в системе. При нагреве радиаторов и срабатывании термостатов будет возрастать уровень давления теплоносителя, что вызовет перекрытие потока балансировочным клапаном и приведет к стабилизации уровня давления.

При остывании теплоносителя термостат вновь включит радиатор в работу, что приведет к снижению уровня давления в системе, повысит которое балансировочный клапан, открывший проходное сечение и обеспечивший приток теплоносителя. В итоге давление в системе отопления будет постоянным.

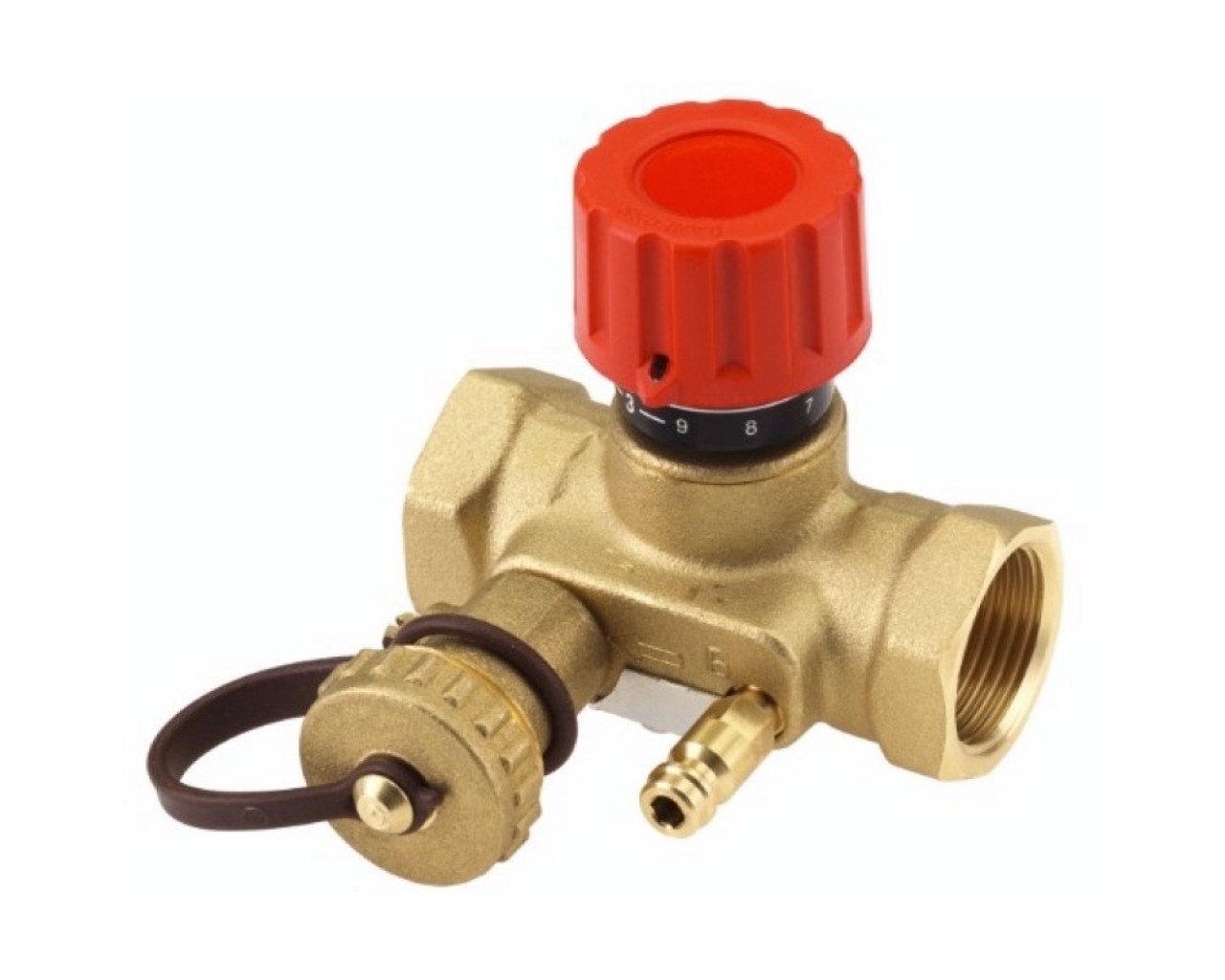

Когда необходима установка балансировочного клапана

Установка ручного балансировочного клапана необходима в однотрубных системах отопления, а также в домах большой площади с различными видами отопительных приборов (радиаторы, конвекторы, теплые полы).

Для отопительных систем, в которых используются радиаторы с термостатами, нужны автоматические балансировочные клапаны. Устройства с ручным приводом в этом случае будут бесполезны.

Перепускной клапан системы отопления и трехходовой клапан на системе отопления

Если приложить усилие, шток вдавливается, открывая тем самым проход. Если с обратной стороны оказывается давление, блокировка имеет свойство к усилению.

Для сброса давления в системе отопления разработаны специальные устройства. Такие устройства отливаются из латуни и содержат внутри пружину из нержавеющего материала, а также тарелку штока из термоустойчивого пластика. Эти механизмы устанавливаются в контур непосредственно после циркуляционного насоса.

Принцип действия этого механизма заключается в том, что на его пластиковую плоскость оказывает давление вода, сжимая, тем самым, пружину и открывая проход. Однако в тех случаях, когда давление в системе превышает 20 бар, то пластиковая плоскость дожимается до штока, а тот в свою очередь, открывает выход наружу.

Так называемый перепускной клапан системы отопления ставится на емкости с высоким давлением (например, бойлер электрического типа).

Принцип его работы такой же, однако здесь имеется отверстие для локального слива воды с помощью флага, который отодвигает шток и освобождает выход.

Перепускной клапан системы отопления обычно используются в системах канализации в целях безопасности — для защиты от давления обратного потока, что бывает особенно актуально весной, в периоды проливных дождей и прочих аналогичных погодных условий. Таким образом, использование перепускного клапана системы отопления является необходимым условием при монтаже отопительных систем.

Подъемный запорный механизм функционирует за счет того, что подача воды оказывает давление на заслонку, которая из-за давления поднимается и пропускает поток. Когда падает давление, невозможен возврат потока и шток опускается. Такой клапан используется в котельных и на промышленных объектах.

Следует иметь в виду, что такие клапаны используются для систем, где отсутствует большое давление. Кроме того, теплоноситель должен быть чистым.



Виды трехходовых клапанов

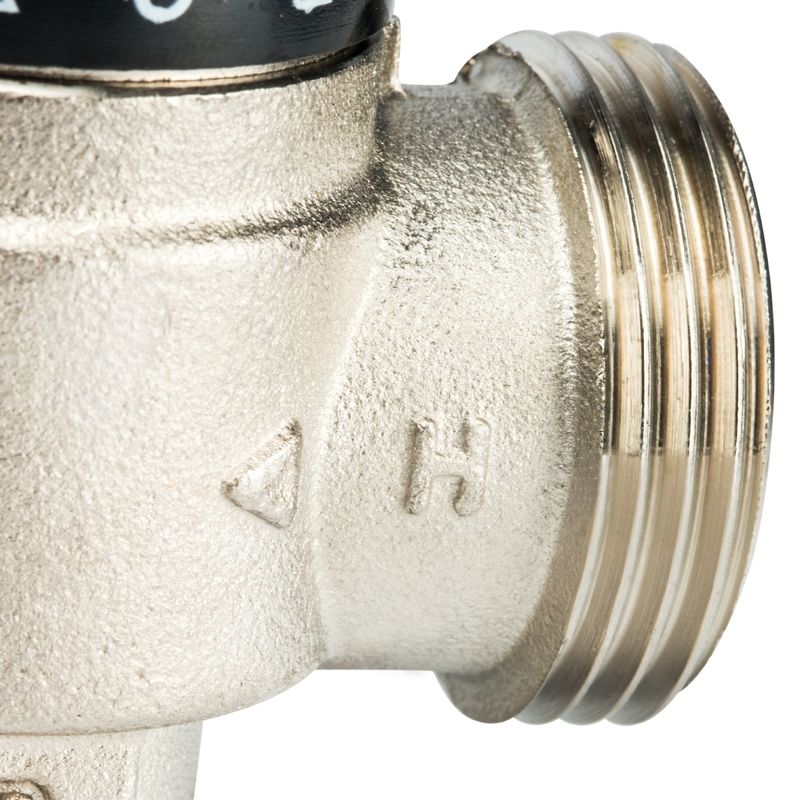

Трехходовой клапан на системе отопления нужен для того, чтобы теплоноситель имел возможность охладиться. Варианты исполнения таких клапанов могут быть в виде механизмов с ручным управлением, сервоприводом или электроприводом.

Трехходовой клапан на системе отопления имеет простую конструкцию, имеет входящие и выходящие отверстия.

Поток в эти отверстия регулируется специальной заслонкой в виде штока или шара. При вращении этот шар направляет поток в нужное отверстие.

Трехходовой клапан на системе отопления тоже является предохраняющей арматурой, но устанавливается на контуры с низкой температурой (например там, где батареи примыкают к теплому полу и при этом являются устройствами, функционирующими от одного и того же источника тепла).

Это бывает необходимым в тех случаях, когда требуется снизить температуру на одном из участков контура. Дело в том, что регламентом не предусмотрено использование разных отопителей в одном контуре. Поэтому когда теплоноситель попадает в контур одинаковым, то чтобы понизить его температуру, подача подпитывается теплоносителем возврата.

Этой мерой обеспечивается более низкая температура тех же теплых полов по сравнению с радиаторами.

Смешивание воды может происходить как в автоматическом, так и в ручном режиме. Для функционирования в автоматическом режиме на низкотемпературный контур требуется установить специальные датчики, которые будут подавать информацию на сервопривод.

Трехходовой клапан на системе отопления изготавливается из разных материалов, при выборе следует иметь в виду, что сталь и чугун подходят для общественных и производственных помещений.

Латунные изделия применяют в домашних условиях.

Motorized Valves — Heat-Timer® Corporation

Heat Timer производит серию прецизионных моторизованных клапанов, обычно используемых профессионалами HVAC по всей стране для решения общих проблем управления потоком в вакуумных и невакуумных паровых системах, а также в системах горячего пара. водные (гидронные) приложения. Эти клапаны идеально интегрируются с нашими системами управления отоплением и представляют собой комплексное решение для системы отопления зданий.

Характеристики наших клапанов и приводов включают:

• Размеры клапана от 2½ дюймов до 8 дюймов
• 2-ходовые и 3-ходовые односедельные и 2-ходовые двухседельные конфигурации
• ВКЛ / ВЫКЛ или плавное регулирование— Приводы с плавающим сигналом
• Полный узел клапана включает корпус клапана, привод и трансформатор 24 В 40 ВА.
• Может быть установлен на горизонтальном или вертикальном трубопроводе
• Утечка меньше 0.03% от полного потока в соответствии со стандартом EN1349
• Разработано для пара, вакуума и горячей воды
• Плавающие приводы на 24 В с и без обратной связи по положению клапана
• Необслуживаемое многоствольное уплотнение со штоком обеспечивает долговечность эксплуатации

Терморегулятор с моторизованным клапаном

Двухходовые клапаны для систем парового отопления

Двухходовые клапаны могут включать или выключать поток пара из котла или других источников в парораспределительную систему.Типичным примером применения этого типа может быть использование пара для обогрева радиаторов в здании с паровым отоплением с одной или двумя трубами с использованием регулятора MPC Platinum.

Двухходовые клапаны для теплообменника пар-горячая вода

Двухходовые клапаны можно использовать для регулирования количества пара, поступающего в систему. Типичным примером применения этого типа может быть регулирование количества пара, поступающего в теплообменник, для поддержания температуры горячей воды на выходе с помощью регулятора HWR Platinum.
СМОТРЕТЬ ПРОДУКТ

---

Двухходовые клапаны для вакуумного нагрева

Двухходовые клапаны могут регулировать поток пара ниже атмосферного из котла или других источников в парораспределительную систему.

СМОТРЕТЬ ПРОДУКТ

---

Применение трехходового смесительного клапана

Трехходовые клапаны используются для смешивания отопительной воды до заданной температуры. Горячая вода из бойлера смешивается с правильной пропорцией более холодной воды, возвращающейся из системы, чтобы поддерживать заданную температуру, поскольку регулятор HWR Platinum сбрасывает температуру горячей воды в зависимости от температуры наружного воздуха.

ПОСМОТРЕТЬ ПРОДУКТ

---

Функция T&P клапана на водонагревателе

Сбоку или сверху резервуара водонагревателя есть клапан, соединенный с металлической или пластиковой сливной трубкой, направленной вниз. Клапан называется клапаном T&P или клапаном TPR для сброса температуры и давления.

Если все идет хорошо, клапан TPR никогда не используется намеренно, кроме как во время тестирования. Но в случае аварии или неисправности этот клапан имеет решающее значение.Это может предотвратить взрыв водонагревателя. Понимание того, как работает клапан T&P, поможет вам поддерживать водонагреватель в идеальном состоянии и предотвратить возможное повреждение вашего дома.

Как работает предохранительный клапан T&P

В соответствии со всеми сантехническими правилами, клапан T&P сбрасывает избыточную температуру и давление в водонагревателе, если любой из них достигает критической точки. Водонагреватель — это замкнутая система, и тепловое расширение — неизбежный факт как нормальной, так и ненормальной работы водонагревателя.

В стандартном водонагревателе вода нагревается газовой горелкой или электрическими элементами. Когда вода достигает температуры от 120 до 140 градусов по Фаренгейту, и вода, и металлический резервуар водонагревателя расширяются.

Некоторое расширение — это нормально, но слишком большое расширение небезопасно. Когда температура достигает 210 градусов или давление достигает 150 фунтов на квадратный дюйм, правильно работающий T&P клапан открывается и выпускает горячую воду и пар через выпускную трубку.

Как устанавливается клапан T&P

Когда вы покупаете водонагреватель, клапан T&P обычно предварительно установлен. Входной патрубок с резьбой приварен к боковой стенке бака. Этот впускной патрубок нельзя снимать или заменять. Клапан T&P навинчивается на это входное отверстие по часовой стрелке.

Хотя эти элементы уже установлены, выпускная трубка, идущая вниз вдоль бака, предварительно не установлена. Установить или заменить сливную трубку легко и быстро, и нет необходимости отключать питание или сливать воду из водонагревателя.

Как установить или заменить напорную трубку клапана T&P

1. Для установки выпускной трубки оберните полоску тефлоновой ленты по часовой стрелке вокруг резьбового конца выпускной трубки из ПВХ.
2. Сначала вручную прикрутите напорную трубку к клапану T&P.
3. Затем полностью затяните трубку гаечным ключом. Будьте осторожны, чтобы не сорвать и не сломать T&P клапан или выпускную трубку, слишком сильно затягивая их.
4. Выпускная трубка должна указывать прямо вниз и заканчиваться на несколько дюймов над полом.

Рекомендуется разместить под водонагревателем поддон для водонагревателя для сбора медленных капель или для улавливания аварийных утечек воды.

Предупреждение

Поскольку клапан T&P используется редко, отложения минералов со временем могут привести к его затвердеванию. Это серьезная угроза безопасности, потому что в случае скачка температуры или давления клапан T&P может не открыться должным образом, и водонагреватель может взорваться.

Проверьте клапан, чтобы предотвратить проблемы

Производители водонагревателей рекомендуют регулярно проверять T&P вентиль:

1. Убедитесь, что выпускная трубка надежно закреплена.Носите обувь с закрытым носком, чтобы не обжечься.
2. Поставьте ведро под сливную трубку.
3. На короткое время потяните назад металлический рычаг клапана T&P, чтобы небольшое количество воды (около четверти стакана) вылилось в ведро.
4. Отпустите уровень и дайте ему вернуться в исходное положение. Если рычаг не возвращается на место, клапан неисправен и его необходимо заменить.

Как отремонтировать клапаны T&P

На самом деле есть только две проблемы, которые вам, возможно, придется решить с помощью клапана T&P: клапан, который заедает и не открывается и не закрывается должным образом, или клапан, который протекает из-за постоянного капания.

Устраните негерметичный T&P клапан

Если клапан T&P протекает, это может быть связано с неправильной посадкой клапана в резьбовом отверстии резервуара. Это особенно вероятно, если утечка происходит сразу после замены старого клапана. Это можно исправить, отключив водонагреватель и дав ему полностью остыть, а затем сняв клапан и снова вставив его в отверстие бака.

Предупреждение

Водонагреватель, который периодически выпускает горячую воду и пар из клапана T&P, может быть настроен на слишком высокую температуру воды.Убедитесь, что температура воды находится в нормальном рекомендуемом диапазоне — около 120 градусов по Фаренгейту или не выше, чем около 150 градусов по Фаренгейту.

Закрепите липкий клапан T&P

Клапаны T&P также могут застрять в нижнем (закрытом) или полностью выдвинутом (открытом) положении. Любое из этих состояний представляет собой потенциально серьезную проблему.

Когда он застревает вниз, клапан не может обеспечить сброс, если система достигает максимального давления; в результате бак водонагревателя может разорваться. Когда он застрял в полностью выдвинутом положении, клапан T&P будет постоянно пропускать воду через сливную трубку, потенциально затопляя дом.

Иногда липкость клапана можно исправить, просто открыв и закрыв рычаг несколько раз. Покачивайте клапан T&P, осторожно потянув рычаг на себя. Подобно покачиванию ручки унитаза, этого действия может быть достаточно, чтобы открепить клапан. Если это не устранило проблему, замените клапан.

Меры безопасности

В большинстве случаев клапан T&P прослужит столько же, сколько и сам водонагреватель, и исправить это несложно, если вы проведете ежегодное тестирование для раннего выявления проблем.

Тем не менее, при работе с водонагревателем необходимо соблюдать осторожность, потому что термостатический клапан может выйти из строя, если водонагреватель превысит максимальное давление или температуру. Если вы подозреваете, что проблема связана с давлением в баке водонагревателя, наймите лицензированного сантехника для проверки водонагревателя.

Трубопроводные клапаны HVAC | Система отопления и охлаждения Hydronics

Существует ряд различных клапанов автоматического регулирования температуры , от регулирующих клапанов (против ожогов) для горячего водоснабжения до пропорциональных смесительных или отводных клапанов, которые используются во многих коммерческих водогрейных котлах.Клапаны обычно регулируются или имеют заданную температуру для любого использования клапана и потребности в температуре воды. Например, водогрейный котел с бытовым змеевиком обычно имеет уставку 180 ° F.

Конечно, эта температура слишком высока для бытового использования, поэтому в трубопроводе горячего водоснабжения установлен клапан темперирования или регулируемый клапан автоматического регулирования температуры. Клапан также подключается к подаче холодной воды, обычно подключаемой на входе подпиточной воды котла.Клапан автоматического регулирования температуры автоматически смешивает подаваемую холодную воду с водой на 180 ° F и снижает температуру воды до комфортного уровня, чтобы люди, использующие эту воду для душа или мытья посуды, не ошпарились.

Обратные клапаны — Клапаны для трубопроводов HVAC | Система отопления и охлаждения Hydronics

Обратные клапаны, используемые в HVAC, допускают односторонний поток через гидравлический контур трубопровода. Обычно обратный клапан имеет заслонку внутри корпуса клапана, которая закрывается при изменении направления потока.Существует несколько различных типов обратных клапанов, и внутри них есть различные отличия от обратного клапана от обратного клапана . В поворотном обратном клапане используется диск внутри, чтобы предотвратить обратный поток в гидравлическом контуре, а внутри поворотного обратного клапана есть отдельные диски, а другие поворотные обратные клапаны имеют два диска.

В обратном клапане подъемного типа используется тарельчатый клапан, диск или шар для предотвращения обратного потока в гидравлическом контуре. Другие типы обратных клапанов включают ножной обратный клапан, обратный клапан с наклонным диском, обратный клапан с откидной крышкой и обратный клапан с регулирующим диском.Какой бы тип обратного клапана вы ни использовали, обратные клапаны предназначены для предотвращения обратного потока в гидравлическом трубопроводе.

Редукционный клапан или PRV

Редукционный клапан просто описывается своим названием. Это клапан, который снижает давление воды в гидравлическом контуре HVAC. Обычно этот параметр составляет 12 фунтов на квадратный дюйм, но он может зависеть от потерь на трение (напор) в системе, поэтому необходимо выполнить расчет для определения потерь на трение в гидравлическом трубопроводе.

Нагреватели и подогреватели клапанов | Одеяло Powerblanket

Большинство клапанов рассчитаны на длительный срок службы и могут выдерживать значительные колебания температуры. Однако, несмотря на долговечность хорошо построенных клапанов, экстремальные холода могут серьезно повлиять на их работу.

Защитите свои клапаны

Если клапаны в вашей трубопроводной системе подвергаются воздействию сильного холода в течение длительного периода времени, вы можете столкнуться с довольно серьезными проблемами. В результате ваша прибыль будет в результате очень дорогого простоя.

Например, представьте, что один из клапанов, который находится в важной переходной точке нефтепровода, замерзает и не может перенаправить нефть в предполагаемом направлении. Результаты могут быть катастрофическими. Или, что еще более важно, что произойдет, если выпускной клапан не закроется во время аварийной ситуации?

В конце концов, эти возможности — шансы, которыми вы не должны пользоваться. Вы можете защитить свою трубу, дроссельную заслонку, шаровые краны и многое другое от воздействия холода и обеспечить их правильную работу.

РЕШЕНИЯ ДЛЯ ТРУБОПРОВОДОВ POWERBLANKET

Для предотвращения замерзания труб, клапанов, коллекторов и контрольно-измерительных приборов Powerblanket предлагает продукты, разработанные с учетом этой конкретной задачи. Мы адаптируем наши индивидуальные нагреватели труб и клапанов к вашим клапанам, коллекторам и контрольно-измерительным приборам. Кроме того, эти обогреватели обеспечивают прочную изоляцию и равномерно распределяют тепло. Мы можем поддерживать работу ваших инструментов в идеальном диапазоне температур, полностью защищая от замерзания.Более того, обогреватели Powerblanket легко устанавливать и снимать при необходимости. Не тратьте энергию и деньги на обогрев вашей трубопроводной системы. Powerblanket — это полное решение в одной системе.

В мире газопроводов оборудование дорогое, продукция — ценная, а время — деньги. Активы компании могут варьироваться от трубопровода для тяжелых условий эксплуатации до продуктов и оборудования, которые она использует для его обслуживания. Таким образом, в любом случае Powerblanket может помочь вам защитить ваши активы от угрозы отказа или неисправности.

Узнайте больше о наших нагревателях труб и клапанов по индивидуальному заказу здесь.

ПРЕИМУЩЕСТВА ТРУБКИ И КЛАПАНА НАГРЕВАТЕЛЯ ПИТАНИЯ

• Максимальная защита от замерзания до -40 ° F / -40 ° C
• Разработан для поддержания потока
• Сократить время простоя и повысить рентабельность
• Простота установки, удаления и повторной установки
• Быстрое размораживание замороженных или гелеобразных труб
• Сертификация UL / CSA и CE
• Способность соответствовать требованиям CID2 для опасных зон
• Ветрозащитная и водонепроницаемая
• Инновационный дизайн обеспечивает легкий доступ
• Высокоэффективное и равномерно распределяемое тепло

Свяжитесь с нами сегодня, чтобы найти идеальное решение для отопления труб, отвечающее вашим потребностям, по номеру 855. 524.2695 или [адрес электронной почты]

Использование балансировочных клапанов в гидравлических системах

Балансировочные клапаны — это дросселирующие устройства, предназначенные для регулирования потока жидкости через гидравлические компоненты. В гидравлических системах (системах ОВКВ, в которых вода используется в качестве среды для обогрева и охлаждения помещений объекта) они способствуют распределению нагретой или охлажденной воды по всем терминалам. В результате система может достичь оптимальной производительности, что означает более высокую эффективность работы и снижение эксплуатационных расходов.

В следующей статье обсуждаются балансировочные клапаны для систем охлажденной воды и систем с подогревом воды, включая то, что они делают, как их регулировать, и типичные применения.

Что делает балансировочный клапан в системах отопления, вентиляции и кондиционирования воздуха?

Поток жидкости в системе HVAC постоянно меняется, чтобы приспособиться к изменениям условий на объекте. Некоторые из факторов, влияющих на потребность в отоплении и охлаждении, включают заполняемость здания и тепло от солнца.Правильно спроектированные и построенные системы отопления, вентиляции и кондиционирования воздуха должны обеспечивать правильную мощность, когда и где это необходимо. В несбалансированных системах существует риск недостаточного или избыточного перелива, что может привести к недостаточному или чрезмерному нагреву или охлаждению. Балансировочные клапаны обеспечивают подачу системой правильного потока на все терминалы с учетом текущих условий на предприятии.

Как отрегулировать ручной балансировочный клапан для поддержания баланса системы?

Манометры / балансировочные компьютеры дифференциального давления — измеряют разницу давлений между двумя точками давления. Профессионалы отрасли могут использовать этот инструмент для расчета расхода и определения того, когда и когда требуется регулировка балансировочного клапана (ов) для поддержания баланса системы.

Обычно система HVAC имеет балансировочный клапан для каждого змеевика оконечного устройства и кондиционера (AHU). Настройка всех из них для поддержания баланса системы включает несколько шагов. Для ручных балансировочных клапанов это:

1. Подключение манометра дифференциального давления или устройства для балансировки контуров к двум измерительным / тестовым портам клапана
2. Определение необходимого расхода через балансировочный клапан
3. Регулировка маховика для достижения нужной скорости потока
4. Повторение вышеуказанных шагов для всех балансировочных клапанов

Применение балансировочных клапанов

Как указано выше, балансировочные клапаны помогают достичь и поддерживать надлежащие условия в гидравлических системах.Помимо использования в системах отопления, вентиляции и кондиционирования воздуха, они также интегрированы в следующее:

• Теплообменники
• Энергетические системы
• Холодильные системы
• Системы охлаждения серверов
• Линии возврата воды

Свяжитесь со специалистами по клапанам в RWV сегодня

Балансировочные клапаны являются важным компонентом гидравлических систем. Они обеспечивают достижение и поддержание надлежащей температуры в помещении, оптимизацию использования энергии и снижение эксплуатационных расходов.Если вам нужны балансировочные клапаны для вашего объекта, обратитесь к специалистам RWV.

В Red-White Valve Corp. (RWV) мы производим и продаем широкий выбор балансировочных клапанов. Наши клапаны имеют конструкцию из латуни (DZR) для превосходной коррозионной стойкости и фиксированную конструкцию Вентури для облегчения требований к настройке. Мы также предлагаем аксессуары для всех типов подключений. Чтобы узнать больше о наших продуктах и ​​их преимуществах для вашей гидравлической системы, свяжитесь с нами сегодня.

Тепловые насосы Часть 1: Реверсивные клапаны

Когда арабские страны сократили экспорт нефти в 1973 году, сделав очевидным, что ископаемое топливо в конечном итоге будет исчерпано, стоимость энергии резко возросла.Энергосберегающие устройства должны быть доступны как можно скорее.

Энергосберегающая машина, называемая «тепловым насосом», существовала некоторое время, но продажи были низкими, и, как следствие, развитие технологии тепловых насосов застопорилось. Энергетический кризис изменил это. Теперь такое устройство было востребовано. Производители тепловых насосов демонстрируют рост от 200% до 300% в год.

Работа теплового насоса была окружена множеством загадок. В результате пострадали правильная установка, эксплуатация и обслуживание тепловых насосов.Знание, что такое «тепловой насос» и как он работает, было и остается необходимым навыком на сегодняшнем рынке.

Тепловой насос — это машина, перекачивающая тепло! Каждый кондиционер технически представляет собой тепловой насос. Тепло перекачивается из испарителя в конденсатор. Если кондиционер был сконструирован таким образом, что испаритель (внутренний змеевик) стал конденсатором (наружным змеевиком) и наоборот, кондиционер можно было бы использовать как для обогрева, так и для охлаждения замкнутого пространства. Ранние попытки сделать это были очень примитивными.Один из первых тепловых насосов просто вращал всю установку! Другой использовал систему воздуховодов и заслонок для направления нагретого и охлажденного воздуха в кондиционируемое пространство. Все методы оставляли желать лучшего.

Вскоре производители обнаружили, что, добавляя клапаны и байпасные трубопроводы к контурам хладагента, можно заставить внутренние и внешние змеевики вести себя так, чтобы обеспечивать обогрев или охлаждение помещения.

Первые попытки использовали четыре ручных клапана для направления потока хладагента. Затем эти клапаны были объединены с двумя клапанами, которые стали управляться соленоидом. Наконец, был разработан четырехходовой «реверсивный клапан», который используется сегодня. В тепловом насосе компрессор может быть сердцем системы, но реверсивный клапан — это нервный центр.

Были разработаны два типа реверсивных клапанов: тарельчатый и золотниковый. Золотниковый клапан оказался лучшим из двух, а тарельчатые клапаны устарели в течение многих лет.

Хотя существует много производителей реверсивных клапанов золотникового типа, их основная конструкция и принцип действия одинаковы.

На рисунке 1 показан типовой золотниковый клапан без управляющего клапана. Два соединения, обозначенные буквой «C» рядом с всасывающим патрубком, будут подключаться либо к внутреннему, либо к наружному змеевику, в зависимости от конфигурации пилотного клапана.

Рисунок 1.

На рисунках 2 и 3 к золотниковому клапану добавлен пилотный клапан с соленоидным управлением. Пилотный клапан обычно устанавливается непосредственно на золотниковый клапан, поэтому полный реверсивный клапан состоит из золотникового клапана и пилотного клапана.

Рисунок 2. Рисунок 3.

На рисунках 2 и 3 пилотный клапан сконфигурирован так, что, когда пилотный клапан обесточен, система находится в режиме нагрева, а при подаче питания на пилотный клапан система находится в режиме охлаждения. Реверсивные клапаны можно легко настроить для работы в противоположном направлении. Производители тепловых насосов меняют конфигурацию клапанов в зависимости от того, считают ли они, что система «выйдет из строя» в режиме обогрева или «выйдет из строя» в режиме охлаждения.

Это зависит от того, как подсоединен реверсивный клапан. На рисунках 2 и 3, чтобы выйти из режима охлаждения, внутренний змеевик должен быть подключен к порту клапана «C1», а наружный змеевик — к порту «C2».

На Рисунке 2 система находится в цикле нагрева с нагнетаемым газом, протекающим через порты реверсивного клапана с «D» на «C2», превращая внутренний змеевик в конденсатор. Всасываемый газ проходит от наружного змеевика (испарителя) через порты реверсивного клапана «C1 — S» и обратно в компрессор.

При обесточенном 4-ходовом соленоиде-пилоте ползун расположен так, чтобы соединять порты «D1» с «B» и «A» с «S1».«Когда пилот обесточен, газ нагнетания под высоким давлением накапливается на конце главного затвора. Другой конец главного суппорта изолирован от высокого давления манжетным уплотнением и подвергается воздействию всасываемого газа низкого давления. Таким образом, неуравновешенная сила из-за разницы между давлением нагнетания и всасывания, действующей на всю концевую площадь основного суппорта, удерживает суппорт в положении, показанном на рисунке 2.

Когда катушка находится под напряжением, золотник пилотного соленоидного клапана смещается, теперь управляющие порты «D1» соединяются с «A», а «B» с «S1».При таком расположении пилотного соленоида давление нагнетания, приложенное к другому концу главного золотника, будет проходить через пилотный соленоидный клапан на сторону всасывания системы. В правом конце главной заслонки будет скапливаться нагнетаемый газ под высоким давлением, увеличивая давление. Несбалансированная сила в этом направлении снова возникает из-за разницы между давлением нагнетания и всасывания, действующим на противоположных концах главного суппорта.

Эта неуравновешенная сила перемещает основной суппорт в положение, показанное на Рисунке 3, а дисбаланс сил в области основного суппорта удерживает суппорт в новом положении.

Теперь система перешла на цикл охлаждения с нагнетаемым газом, протекающим через порты реверсивного клапана «D» на «C1», в результате чего наружный змеевик становится конденсатором, а всасываемый газ протекает через порт реверсивного клапана «C2» на «S». . . превращая внутренний змеевик в испаритель.

На рисунках 2 и 3 показан современный 4-ходовой пилотный клапан. Многие реверсивные клапаны сделаны с 3-ходовыми пилотными клапанами, как показано на Рисунок 4 . Обратите внимание, что золотниковый клапан одинаков как с трехходовым, так и с четырехходовым клапаном.Следовательно, одно можно заменить другим.

Рисунок 4.

Четырехходовые пилотные клапаны используются все больше и больше, о чем свидетельствует использование Alco 4-ходовых пилотных клапанов в своей новой серии реверсивных клапанов. В старых клапанах 401 Alco использовались 3-ходовые пилотные клапаны. Четырехходовые пилотные клапаны дороже трехходовых, но они служат дольше и имеют более просторные полости, позволяющие мусору системы проходить, а не забивать пилот. Они также обеспечивают полное системное давление на салазках во время переключения для надежной работы.Реверсивные клапаны стоят дорого. Цены подрядчика варьируются от 90 до 300 долларов в зависимости от мощности. Они нежные! Их легко повредить при транспортировке и транспортировке. Вмятина или даже крошечная ямочка могут заставить слайд прилипнуть. Обращайтесь с любым реверсивным клапаном с особой осторожностью!

Как мы увидим позже, при описании систем с тепловым насосом нельзя просто добавить реверсивный клапан к кондиционеру и сделать тепловой насос.

Наиболее частой причиной, требующей замены реверсивного клапана, является перегоревание компрессора.При перегорании компрессора ЗАМЕНИТЕ РЕВЕРСИВНЫЙ КЛАПАН! Реверсивный клапан очистить нельзя! Он идет первым на выходе компрессора, и по мере кремации компрессора продукты сгорания покидают компрессор. Частицы углерода, смолы, смолы, кислоты, широкий ассортимент продуктов выгорания образуются при разложении фреона, масла и электроизоляции. Эти испаренные вещества находят место отдыха в ближайшем более холодном объекте, реверсивном клапане, где они конденсируются.Очистка реверсивного клапана — пустая трата времени. Фактически, клапан облегчил очистку системы после перегорания. Он содержит большую часть мусора, загрязняющего систему.

Соединение линии нагнетания всегда представляет собой однопортовое соединение на одной стороне золотникового клапана. Соединение линии всасывания всегда представляет собой центральный порт на другой стороне золотникового клапана, где есть три соединения. Два соединения, по одному с каждой стороны всасывающего патрубка, идут либо к внутреннему, либо к наружному змеевику, в зависимости от того, как сконфигурирована система, когда пилотный клапан находится под напряжением и обесточен.

Кроме замены перегоревшей катушки на пилотном клапане, реверсивный клапан не обслуживается на месте. Alco RV или 401RD заменит реверсивный клапан любой другой марки. Для замены клапана необходимо знать:

1. Напряжение катушки пилотного клапана.

2. Какой хладагент находится в системе? (В 99% случаев это будет R-22)

3. Номинальные линейные размеры.

4. Мощность теплового насоса в тоннах. Таблицы пропускной способности в каталоге Alco основаны на 2 фунтах на кв. Дюйм

.

перепад давления на всасывающих портах клапана.Предел давления 2 фунта на кв. Дюйм является стандартом, используемым для номинальной грузоподъемности.

Занижение номинальной мощности приведет к слишком большому падению давления, что приведет к потере пропускной способности системы в БТЕ. Превышение допустимого значения может привести к плохой работе реверсивного клапана или его отключению. Пропускная способность, превышающая необходимую, приведет к очень низкому падению давления, возможно, настолько низкому, что золотник не будет двигаться, может дребезжать или плохо сесть, когда пилотный клапан либо включен, либо обесточен. Это разница давлений на слайде, которая перемещает слайд.

Скорее всего, у реверсивного клапана выбранной мощности будут доступны размеры трубопровода, соответствующие заменяемому клапану. Неважно, чтобы размеры линий идеально совпадали. Фитинги могут использоваться для увеличения или уменьшения количества соединений, чтобы соответствовать существующей трубе. Если запасной клапан имеет сильно несовпадающие размеры трубопроводов, вы, вероятно, выбрали неправильный клапан производительности.

Реверсивные клапаны можно установить в любом мыслимом положении. Запасной клапан обычно устанавливается в том же положении, что и заменяемый клапан.Современные реверсивные клапаны — очень надежные и долговечные устройства. За исключением случаев сгорания компрессора, их почти никогда не нужно заменять.

В части II мы рассмотрим различные системы тепловых насосов в отношении контуров хладагента.

Перейти к Части II

Признаки неисправности или неисправности клапана управления нагревателем

Регулирующий клапан нагревателя — это компонент системы охлаждения и вентиляции, который обычно используется во многих легковых и грузовых автомобилях, движущихся по дороге. Клапан управления нагревателем обычно устанавливается рядом с брандмауэром и действует как клапан, который позволяет охлаждающей жидкости течь от двигателя к сердечнику нагревателя, который расположен внутри транспортного средства.Когда клапан открыт, теплая охлаждающая жидкость двигателя проходит через клапан в сердечник обогревателя, так что горячий воздух может выходить из вентиляционных отверстий автомобиля.

Выход из строя клапана управления обогревателем может вызвать проблемы с системой охлаждения автомобиля и с работой обогревателя. Обычно неисправный или неисправный регулирующий клапан нагревателя вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Не работает обогреватель

Одним из первых признаков неисправности клапана управления нагревателем является нагреватель, который не производит теплый воздух.Если регулирующий клапан нагревателя сломается или застрянет, поток охлаждающей жидкости к сердечнику нагревателя может быть ограничен или полностью остановлен. Без подачи охлаждающей жидкости к сердечнику отопителя отопитель не сможет подавать теплый воздух в кабину.

2. Утечка охлаждающей жидкости

Еще один частый симптом неисправности клапана управления нагревателем — утечка охлаждающей жидкости.
