Водяное отопление своими руками — схемы разводки труб + Видео инструкция

Самой популярной системой отопления загородных домов является именно водяное отопление. Такой системе уже много десятков лет, сегодня она уже основательно улучшена и усовершенствована, так что выбрать, как говорится, будет из чего. Еще одним плюсом в ее пользу можно назвать то, что на прекрасно сочетает низкую стоимость и высокое качество. Итак, сегодня мы поговорим о том, как сделать водяное отопление своими руками

Содержание статьи:

Схема водяного отопления

Главным элементом схемы водяного отопления любого типа является котел. Таких котлов есть немало и выбор того или иного прибора зависит от массы факторов – климатических особенностей, возможности использовать конкретный вид топлива, личных предпочтений хозяина дома. В целом, все котлы можно поделить на 4 категории:

На твердом топливе.
На жидком.
На электроэнергии.
На газу.

Наиболее распространенными являются устройства на газу и на твердом топливе, так как горючее для них стоит относительно недорого и доступно во всех регионах государства.

Помимо котла, есть и другие элементы водяного отопления – разного рода змеевики, полые детали, регистры. Если говорить о монтаже, то особых отличий в нем между системами с разными типами котлов нет, следует лишь в точности придерживаться инструкции производителя.

Важно! Водяная система отопления позволяет устанавливать сразу несколько разных котлов. При этом важно, чтобы она (система) была оснащена специальной автоматикой, способной переключаться от одного агрегата к другому.

Видео руководство

Типы водяного отопления

Водяное отопление может быть двух типов:

С естественной циркуляцией теплоносителя.
С принудительной его циркуляцией.

Рассмотрим вкратце каждый из типов.

Естественная циркуляция

Система с естественной циркуляцией теплоносителя – это самый простой и малозатратный способ того, как собственноручно обогреть свой дом. Такая система отличается отсутствием каких-либо трудностей в монтаже, для нее потребуются исключительно доступные детали и материалы.

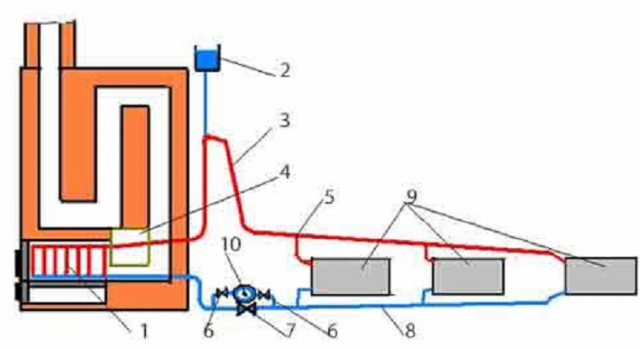

Касаемо же принципа работы, то у такой системы он очень простой. Вода подогревается в котле, поднимается вверх по системе трубопровода (этому способствует разница в температурах) и доходит до всех радиаторов в доме. В то же время охлажденный теплоноситель ввиду все той же разницы в температуре возвращается обратно к источнику тепла. Словом, циркуляция происходит сама собой, без чьей-либо помощи.

Детально ознакомится с этой системой вы можете тут

Важно! При монтаже системы с естественной циркуляцией необходимо, чтобы трубы прокладывались под некоторым уклоном, примерно 5 градусов на метр трубопровода. Если этого не сделать, то система хоть и будет работать, но недостаточно эффективно.

Принудительная циркуляция

Отопительная система с принудительной циркуляцией является еще одним способом обогрева загородного дома. Она отличается тем, что в ее состав дополнительно входит циркуляционный насос. Благодаря такому насосу вода качественно и эффективно перекачивается по системе, она подается даже в самые отдаленные уголки, не теряя при этом тепла. Это особенно хорошо для домов, имеющих по несколько этажей.

Еще одной отличительной чертой принудительной циркуляции можно назвать то, что при монтаже подобной системы нет необходимости в том, чтобы трубопровод прокладывался под некоторым углом. Более того, эффективность ее примерно на треть выше, чем у системы с естественной циркуляцией носителя тепла.

Когда вода движется по системе принудительно, то вместо стандартных расширительных баков необходимо использовать специальные емкости для гидроаккумуляции.

Ввиду того, что давление в системе может порой превышать две атмосферы, следует также позаботиться и о дополнительных устройствах безопасности – это могут быть манометры, разного рода предохранители и клапаны.

Помимо того, насос циркуляции с обеих сторон должен иметь запорные клапаны, которые и будут перекрывать подачу теплоносителя в систему отопления.

Варианты разводки труб

Сегодня водяное отопление своими руками имеет несколько видов разводки, давайте рассмотрим каждый из них:

Вариант первый – однотрубный. Это такой тип отопления, при котором есть лишь одна труба, соединяющая все элементы системы на пути движения теплоносителя. Он отличается минимальными финансовыми затратами, простотой, отсюда и немалая его популярность.

С монтажом и подробным принципом работы данного вида разводки вы можете ознакомится тут

Вариант второй – двухтрубный. Для соединения всех элементов системы используется две трубы, которые устанавливаются параллельно к движению теплоносителя. Среди достоинств варианта можно отметить то, что тепло равномерно распределяется по всему помещению, вы сможете быстро регулировать температурный режим.

Вариант третий – трубы располагаются коллекторным образом. В такой системе есть как обратный, так и падающий трубопроводы, которые соединяются между собой специальными распределительными коллекторами. Отличается привлекательной внешностью, а также абсолютным контролем над каждым элементом посредством специального распределительного шкафа.

Основные достоинства

Причин популярности водяного отопления, в особенности, в загородных домах, не так мало. Давайте же вместе рассмотрим основные его преимущества:

Вы сможете оперативно и эффективно регулировать температуру в каждом отдельном помещении своего дома. Для этого устанавливается специальная аппаратура – запорные клапаны и температурные регуляторы.
Такую отопительную систему можно установить в дом практически на любом этапе его строительства. Более того, даже если дом полностью готов, у вас не возникнет никаких проблем с установкой такой отопительной системы.
Оборудование, используемое для установки, может быть самым разнообразным.
Сама вода, используемая здесь в роли теплоносителя, имеет превосходные характеристики. Она дешевая и доступная, прекрасно проводит тепло, имеет хорошую теплоемкость.
Вариантов разводки для такой системы есть много. Выбрать ту или иную можно исходя из многих параметров, таких как площадь дома или ваши финансовые возможности.
Такие системы также универсальны, так как с ними может быть использовано практически любое топливо.

Монтаж системы своими руками

Водяное отопление своими руками должно быть тщательно спланировано, очень тщательно. И этим должны заниматься профессионалы. Зачастую эта процедура начинается с выбора места под котел, который, к слову, устанавливается еще до того, как будет произведена разводка. Конечно, специалисты отлично знают, как правильно совершить планирование, поэтому на предварительном этапе один из них должен быть рядом с вами.

Для увеличения изображения, кликните по ссылке

Когда с местом для котла определились, необходимо сделать под него специальный постамент из бетона. Котел ставится на него и соединяется с дымоходом, а все стыки и соединения при этом замазываются глиной.

Далее вам необходимо вычертить, какова будет разводка труб в вашей системе. Тщательно продумать, где будут размещаться радиаторы, стояки и другие элементы – именно поэтому необходимо участие специалиста. Как мы знаем, радиаторы желательно размещать под окнами. Это необходимо для того, чтобы тепло от них обогревало внутреннюю поверхность окон.

Количество сечений и их создание должно определяться не только вашими финансовыми возможностями, но и протяженностью контура, чем больше будет таких сечений в системе, тем легче теплоносителю будет по ней передвигаться.

Важно! Еще до того, как приступить к установке магистрали, необходимо определить в системе самую высокую точку и оборудовать там расширительный бак. К слову, такой бак может быть двух типов:

Открытого;
Закрытого.

Как расчитать оптимальный объем бака и сделать монтаж правильно, читайте здесь

Следующим этапом установки отопительной системы является прокладка трубопровода и установка радиаторов. В данном случае все предельно просто: труба подводится к месту установки радиатора, он устанавливается, соединяются все необходимые входы и выходы, после чего труба подводится к следующему радиатору. Будет просто отлично, если на каждый из радиаторов вы установите специальный кран, с помощью которого можно будет удалять воздух из системы.

Весь контур должен замыкаться там же, где и начался – на котле. На входе котла устанавливается специальный фильтр и (если необходимо) насос для циркуляции. Самая нижняя точка системы должна быть оборудована узлом залива/слива, необходимая для того, чтоб сливать всю воду в случае ремонтных работ.

В качестве заключения

Как мы выяснили, сегодня не существует более дешевой и вместе с тем эффективной отопительной системы, нежели система водяная. Трубопроводы и радиаторы обновляются чуть ли не ежегодно, следовательно, эффективность такой системы повышается, а стоимость, наоборот, снижается. Поэтому сделать водяное отопление своими руками с каждым годом все легче.

Водяное отопление на даче: схемы монтажа своими руками

Отдых на даче – это не только битва за урожай или пикники с шашлыками, но и новогодний хоровод вокруг елочки во дворе и игры в снежки. И если зимой вы наведываетесь на дачу так же регулярно, как и летом, то вашему домику и всем его обитателям необходимо тепло и уют. А, значит, пора утепляться! Как сделать отопление на даче – самый распространенный вопрос любителей загородного отдыха, предпочитающих тепло и домашний комфорт в любое время года.

Причем лучше начать беспокоиться об отоплении еще на уровне проектирования дома.

Водяное отопление имеет ряд таких важных преимуществ, как простой принцип работы (горячая вода, постоянно циркулируя в трубах, согревает жилище) и отсутствие необходимости делать запасы угля и дров. Вода – отличный теплопроводник, дешевый и доступный. Трубы для водяного отопления небольшие по диаметру, а поэтому такую систему можно сделать даже для самого маленького дачного дома. Отопление работает бесшумно, не нарушая загородной тишины, а у хозяина есть возможность своими руками регулировать температурный режим в помещении.

Выбор котла

Выбор котла для водяного отопления на даче зависит от того, какое разнообразие источников энергии имеется на дачном участке. Если в дачном товариществе имеется газовая магистраль, то и котел, соответственно, лучше выбрать газовый – это самый экономичный вариант. Также котел может быть электрическим, или работать на дизельном топливе, или угле. Стоит обратить внимание на то, что котлы бывают одноконтурными – предназначенными только для обогрева помещения, и двухконтурными – справляющимися не только с обогревом дачного дома, но и используемыми для нагрева воды.

Пример отопительного твердотопливного котла с водяным контуром.

В дачном домике разводку труб водяного отопления можно сделать открытой, или скрытой под полом, что поможет обустроить очень популярные нынче теплые полы. Если дом только на стадии возведения, то отопительную систему предпочтительнее разместить под полом. А если дом уже готов, то трубопроводы монтируют по внутренним стенам.

Монтаж

Эффективное водяное отопление на даче может предусматривать трубную разводку двух типов:

с вертикальным стояком – все системы присоединены к единому стояку;

с горизонтальным стоком.

Горизонтальная схема лучше других вариантов в плане самостоятельной установки, и дешевле при монтаже, но есть угроза скопления воздуха и образования воздушных пробок. Горизонтальный тип используют и для монтажа теплых водяных полов.

Одно- или двухтрубное отопление

Что касается выбора однотрубной или двухтрубной системы, то преимуществом первой является хороший напор и скорость движения воды. Но в радиаторах, удаленных от котла, температура будет значительно ниже, придется устанавливать дополнительные секции на приборы отопления. Оба типа систем можно легко смонтировать своими руками.

При двухтрубной системе вода движется с низкой скоростью, но температура будет стабильной во всех помещениях – это оптимальный вариант для дачного дома.

Особенности выбора материала труб

Выбор материала, из которого будут изготовлены трубы, также зависит от предпочтений хозяина, но чаще — от его материального достатка.

Дешевы и просты в монтаже трубы из пластика. Они устойчивы к коррозиям, прочны, не требуют сложной сварки. Но существенным для дачника недостатком является угроза промерзания системы отопления, если котел будет отключен. Тогда необходимо искать альтернативный теплоноситель.

Медь и сталь

Самыми надежными для систем водяного отопления являются медные трубы, но они очень дорогие, мало кто может позволить себе вложить в дачный домик такие средства. Стальные подвергаются коррозии, поэтому используют оцинкованную или нержавеющую сталь. Если монтажные работы выполнять своими руками, это поможет несколько сократить общие расходы на обустройство дачного отопления.

Пластик

Дешевы и просты в монтаже трубы из пластика. Они устойчивы к коррозиям, прочны, не требуют сложной сварки. Но существенным для дачника недостатком является такая угроза, как промерзание системы отопления, если котел будет отключен. Тогда необходимо искать альтернативный теплоноситель.

Теплоноситель

Если зимы у вас лютые, а на даче жить постоянно вы не планируете, то постоянно отапливать дом экономически невыгодно. Но тогда система отопления может замерзнуть, в этом случае рациональнее заменить воду в трубах антифризом.

Это сохранит от морозов систему, и, приехав отдохнуть зимой, вы сможете быстро прогреть свой дом. Единственное «но» – обогрев антифризом несовместим с алюминиевыми радиаторами, необходимо будет установить стальные или биметаллические батареи.

Новый подход к решению задач по отоплению

Современное решение проблемы отопления на даче с периодическим проживанием – это термокамин с водяным контуром. Он не только позволит сделать романтичными вечера у живого огня, но и прекрасно обогревает дом площадью до 100 кв. м. Радоваться водяному отоплению на даче с его помощью будет от чего – котел считается не только надежным и практичным, но и придает изысканность интерьеру дачного дома.

Термокамин по сути – это твердотопливный котел. Но его нижняя часть оформлена, как камин. Его двойные стенки изготовлены из стали толщиной в 6 мм, в пространстве между которых и находится водяной контур (его еще называют «водяной рубашкой»), заполненный водой. По трубам системы отопления горячая вода, нагретая камином, распространяется по всем комнатам.

Отопление дома с принудительной циркуляцией своими руками, схемы

На чтение 9 мин. Просмотров 23 Опубликовано 10.07.2015 Обновлено 01.08.2016

Среди многих схем отопления система с принудительной циркуляцией теплоносителя отличается своей универсальностью и широкими функциональными возможностями. Она может быть применена в теплоснабжении небольшого частного коттеджа или квартиры, а также в большом многоэтажном доме. Сложно ли сделать ее самостоятельно, без привлечения специалистов? Выясним, что же представляет отопление дома с принудительной циркуляцией своими руками, схемы и оптимальная комплектация конкретной системы.

Особенности отопления с принудительной циркуляцией

Отопление с естественной циркуляцией

Современное водяное отопление с принудительной циркуляцией пришло на смену гравитационной схеме. У второй движение теплоносителя осуществляется за счет теплового расширения воды при ее нагреве. Такой принцип существенно снижал эффективность работы теплоснабжения.

Одним из определяющих факторов целесообразности установки системы водяного отопления с принудительной циркуляцией является относительно быстрое движение теплоносителя по магистрали. Благодаря этому происходит равномерное распределение тепла по всем радиаторам в схеме.

Кроме этого, нужно отметить такие особенности отопления насосными группами:

Возможность устанавливать трубы небольшого сечения: 20, 25 мм. Этим уменьшается общий объем теплой воды в системе, что сказывается на расходе энергоносителя;
Выбор из нескольких схем монтажа трубопроводов. Принудительная система отопления частного дома может быть однотрубной, двухтрубной или коллекторной;
Регулировка температуры как для отдельных элементов, так и во всей системе в целом. Лучше всего с этой задачей справляется коллекторное отопление;
Увеличение комфорта эксплуатации.

Однако наряду с этим следует отметить и недостатки, которыми обладает двухтрубная или однотрубная система отопления с принудительной циркуляцией. Прежде всего – это установка насосной группы для увеличения скорости потока теплоносителя. Это влечет за собой увеличение первичных расходов, а также делает работу всей системы зависимой от подачи электроэнергии. Но эти недостатки компенсируются вышеперечисленными преимуществами.

Можно модернизировать уже имеющееся гравитационное отопление. Для этого достаточно установить насос. Однако сначала нужно рассчитать параметры системы – не всегда трубы большого диаметра подходят для схем с принудительной циркуляцией.

Виды схем отопления с принудительной циркуляцией

Насосная группа для отопления

Основной принцип работы системы отопления с принудительной циркуляцией заключается в установке насосов для увеличения скорости потока теплоносителя. Место их монтажа напрямую зависит от выбранной схемы разводки трубопроводов.

Помимо этого система отопления частного дома с принудительной циркуляцией должна включать в себя группы безопасности. Это необходимо для своевременной стабилизации давления в трубах из-за возможного перегрева теплоносителя. Каждый вид отопления с принудительной циркуляцией имеет ряд особенностей, которые напрямую влияют на выбор в конкретном случае. Но независимо от этого система отопления с принудительной циркуляцией своими руками помимо насоса должна включать в себя следующие компоненты:

Группа безопасности: воздухоотводчик и спускной клапан. Устанавливаются сразу после котла;
Расширительный бак. Лучше всего выбирать конструкцию мембранного типа с возможностью замены эластичного клапана;
В обвязке каждого радиатора должны быть балансировочный клапан, кран Маевского. Желательно установить термостат;
Запорная арматура. Необходима для частичного или полного перекрытия потока теплоносителя на конкретном участке системы.

Каждые из вышеперечисленных компонентов должны иметь эксплуатационные характеристики, отвечающие параметрам конкретной системы отопления. В противном случае они не будут выполнять возложенные на них функции.

Выбор определенных компонентов системы осуществляется по заранее сделанной схеме отопления дома с принудительной циркуляцией. Расчет должен быть максимально точным – с помощью специализированных программ или выполненный профессионалами.

Однотрубная система

Однотрубная система отопления

Это устаревшая схема, которая практически не применяется для индивидуального теплоснабжения дома. В однотрубной системе отопления с принудительной циркуляцией есть только одна подводящая магистраль, в которой последовательно подключаются радиаторы и батареи.

Единственным преимуществом этой схемы является небольшой метраж трубопроводов. Однако помимо этого однотрубная система имеет несколько существенных недостатков:

Неравномерное распределение теплоносителя. Чем дальше расположен радиатор от котла, тем ниже степень нагрева горячей воды, поступающей в него;
Для проведения ремонтных работ необходимо остановить котел отопления и дождаться пока температура теплоносителя не опустится до нормального уровня.

Мощность насоса для однотрубного отопления с принудительной циркуляцией будет намного меньше, чем для двухтрубной. Это объясняется меньшим объемом теплоносителя в системе. Также для прокладки трубопроводов необходимо меньше места – они могут быть установлены под полом, плинтусами.

Для однотрубной системы отопления с принудительной циркуляцией обязательно нужно предусмотреть монтаж байпаса для каждого радиатора. Это даст возможность отключить прибор без полной остановки теплоснабжения дома.

Двухтрубная система

Виды двухтрубной системы отопления

Схема двухтрубной системы отопления с принудительной циркуляцией отличается от однотрубной наличием еще одной магистрали для остывшего теплоносителя. Она проходит параллельно основной и в нее поступает охлажденная вода из радиаторов.

Во время проектирования системы необходимо правильно составить схему расположения трубопроводов. Прямая и обратная магистраль должны устанавливаться в непосредственной близости друг от друга, но не более чем на 15 см, кроме этого система может быть с одной направленностью движения теплоносителя, с разными векторами, а также тупиковой. Чаще всего выбирается схема с односторонней направленностью.

У водяного отопления с принудительной циркуляцией есть несколько важных особенностей:

Небольшой диаметр труб – от 15 до 24 мм. Этого будет достаточно для создания требуемых показателей давления;
Возможность установки как горизонтальной, так и вертикальной разводки трубопроводов;
Большое количество поворотных элементов скажется на гидродинамических показателях системы в худшую сторону. Поэтому их нужно делать как можно меньше;
При выборе скрытого монтажа в местах соединения труб устанавливают ревизионные люки.

Насосный узел с обходным каналом

В каждой принудительной системе отопления частного дома необходимо предусмотреть обходной канал в узле циркуляционного насоса. Он предназначен для гравитационного движения теплоносителя в случае отключения электричества.

Работа насосного оборудования должна обеспечить нормальную циркуляцию в системе. Для этого следует правильно рассчитать его мощность и производительность.

Если система водяного отопления с принудительной циркуляцией комплектуется полимерными трубопроводами – они должны быть с армированным слоем из алюминиевой фольги или полиэстера.

Коллекторная система

Коллекторная схема отопления

Если площадь дома превышает 150 м² или он имеет 2 и более этажей – рекомендуется делать коллекторную систему отопления с принудительной циркуляцией своими руками. Она является одной из модификаций двухтрубной схемы и предназначена для повышения эффективности работы теплоснабжения.

Основным элементом коллекторной схемы отопления является распределитель. Он представляет собой трубу с круглым или прямоугольным сечением, на которую установлены несколько патрубков. Они необходимы для распределения теплоносителя по отдельным контурам теплоснабжения дома.

Отличительным принципом работы системы отопления с принудительной циркуляцией коллекторного типа является обустройство независимых друг от друга магистралей трубопровода. Это дает возможность регулировать теплоотдачу каждой из них, а также стабилизирует давление в системе.

На каждый патрубок коллектора устанавливается циркуляционный насос для обеспечения должной скорости движения теплоносителя. Такая система отопления частного дома с принудительной циркуляцией имеет ряд важных особенностей:

Увеличение числа труб и арматуры. Каждый контур представляет собой отдельную систему отопления, соединенную с помощью коллектора в единую сеть;
Для регулировки объема теплоносителя необходимы специальные элементы – терморегуляторы и сервоприводы с датчиками температуры;
Для наиболее эффективной работы системы рекомендуется установка узла смешивания. Он соединяет прямую и обратную трубу и выполняется смешивание потоков воды для достижения оптимальной температуры теплоносителя.

Коллекторная схема отопления дома с принудительной циркуляцией может состоять из нескольких узлов распределения. Все зависит от общей площади дома, а также расположения в нем помещений.

Сумма диаметров патрубков на коллекторе не должна превышать его сечение. В противном случае возникнет дестабилизация давления в системе.

Проектирование отопления с принудительной циркуляцией

Подробная схема отопления дома

Первоочередной задачей при самостоятельном монтаже водяного отопления с циркуляционным насосом является составление корректной схемы. Для этого необходим план дома, на котором наносится расположение труб, радиаторов, запорной арматуры и групп безопасности.

Расчет системы

На этапе составления схем необходимо правильно рассчитать параметры насоса для принудительной отопительной системы частного дома. Для этого можно воспользоваться специальными программами или сделать вычисления самостоятельно. Существует ряд простых формул, которые помогут сделать расчет:

Pн=(p*Q*H)/367*КПД

Где Рн – номинальная мощность насоса, кВт, р – плотность теплоносителя, для воды этот показатель равен 0,998 г/см³, Q – уровень расхода теплоносителя, л, Н – требуемый напор, м.

Пример программы по расчету отопления

Для вычисления показателя напора в принудительной системе отопления дома необходимо знать общее сопротивление трубопровода и теплоснабжения в целом. Увы, но сделать это самостоятельно практически невозможно. Для этого следует воспользоваться специальными программными комплексами.

Вычислив сопротивление трубопровода в системе водяного отопления с циркуляцией, можно рассчитать требуемый показатель напора по следующей формуле:

Н=R*L*ZF/10000

Где Н – вычисляемый напор, м, R – сопротивление трубопровода, L – протяженность наибольшего прямого участка магистрали, м, ZF – коэффициент, который обычно равен 2,2.

По полученным результатам подбирается оптимальная модель циркуляционного насоса.

Если расчетные показатели мощности насоса у системы отопления с принудительной циркуляцией, устанавливаемой самостоятельно, велики, – рекомендуется приобрести спаренные модели.

Монтаж отопления с циркуляцией

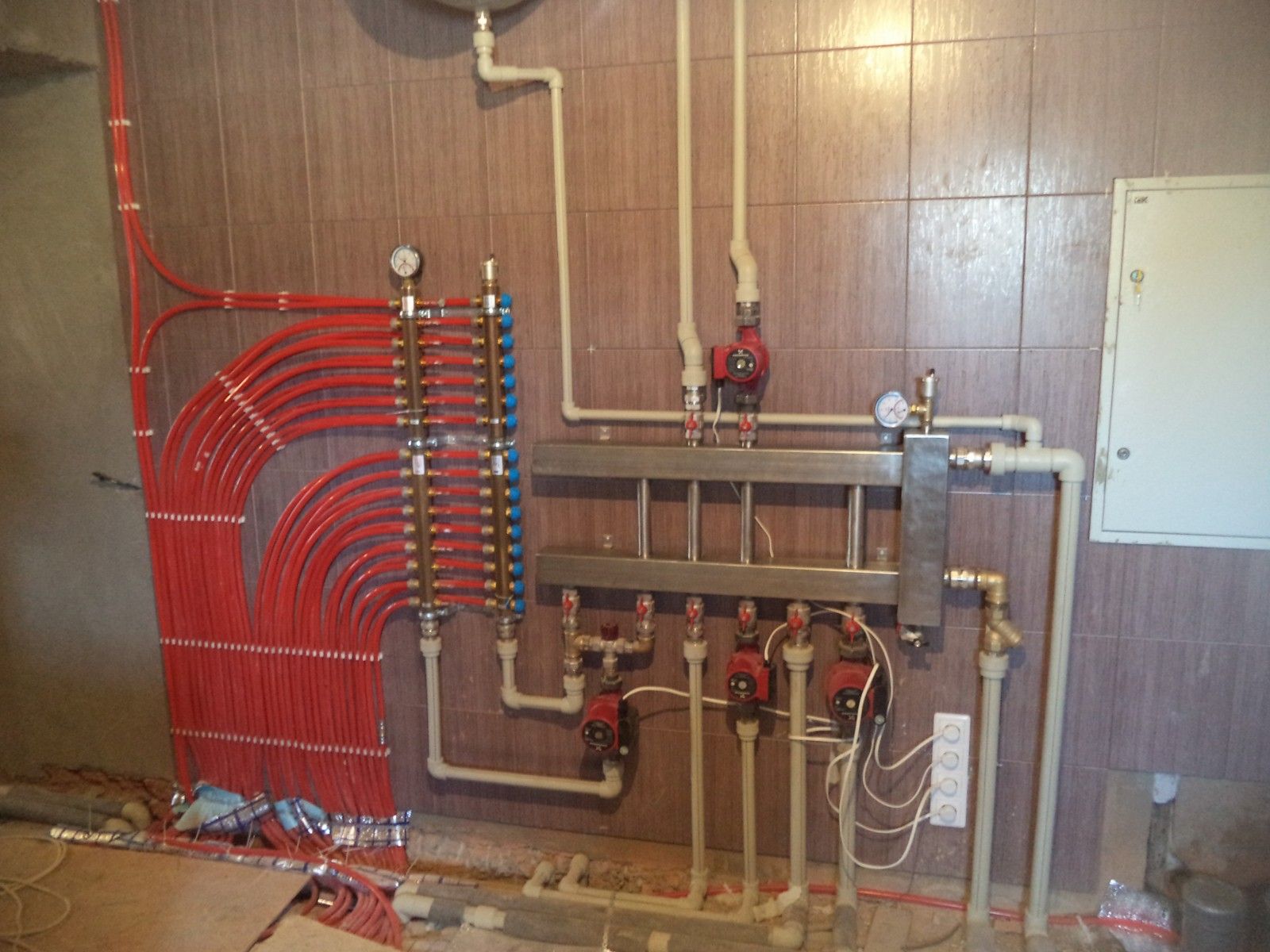

Пример скрытого монтажа коллекторного отопления

На основе расчетных данных подбираются трубы нужного диаметра, а к ним – запорная арматура. Однако на схеме не показан способ монтажа магистрали. Трубопроводы могут быть установлены скрытым или открытым способом. Первый рекомендуется применять только при полной уверенности в надежности всей системы отопления частного коттеджа с принудительной циркуляцией.

Нужно помнить, что от качества компонентов системы будет зависеть ее работоспособность и эксплуатационные показатели. В особенности это касается материала изготовления труб и запорной арматуры. Помимо этого для двухтрубной схемы системы отопления с принудительной циркуляцией рекомендуется прислушаться к советам профессионалов:

Установка аварийного источника подачи электроэнергии для циркуляционного насоса в случае отключения электропитания;
При использовании антифризов в качестве теплоносителя следует проверить его совместимость с материалами изготовления труб, радиаторов и котла;
По схеме отопления дома с принудительной циркуляцией котел должен располагаться в самой низкой точке системы;
Кроме мощности насоса необходимо сделать расчет расширительного бака.

Технология установки отопления циркуляционного типа ничем не отличается от стандартной. Важно учитывать особенности контурного дома – материал изготовления стен, его тепловые потери. Последнее напрямую влияет на мощность всей системы.

Аналитика параметров систем отопления с принудительной циркуляцией поможет составить объективное мнение о ней:

Как своими руками сделать водяное отопление для теплицы

С помощью теплицы можно получать урожай тогда, когда это, вообще, невозможно. И все потому что теплица предоставялет возможность выращивать овощи и фрукты благодаря тому, что в ней устроена специальная система отопления. Действительно, об этом нужно обязательно побеспокоиться каждому владельцу теплицы, который желает круглый год кушать свежие овощи и фрукты, которые можно также пустить на продажу. Сегодня портал Beton-Area.com расскажет об этом отоплении и позволит узнать самую интересную информацию о этой системе.

Отопление для теплицы

Отопление теплиц может быть совершенно разным. Итак, для теплицы выбирают:

печное отопление,
газовое отопление,
паровое отопление,
водяное отопление.

Чтобы в зимнее время растения активно росли и приносили свои плоды, нужно выбрать тот тип отопления, который будет в полном объеме обогревать грунт и воздух в теплице.

Для того чтобы выбрать правильную систему отопления для своей теплицы необходимо учесть несколько факторов. Обратить внимание важно:

размеры теплицы,
вид системы отопления своего дома,
личные финансовые возможности.

Также очень важно в при выборе системы учитывать ее особенности. К примеру, многие системы сегодня имеют завышенную стоимость. Такие виды систем не подходят для стандартных теплиц, имеющих небольшую площадь. Другие системы отличаются сложным монтажом, который под силу выполнить только лишь профессионалу.

При выборе системы отопления для теплицы нужно рассмотреть все ее плюсы и минусы каждой современной система. Также очень важно произвести все расчеты. Помните, что только лишь в таком случае, у вас получиться подобрать правильное отопление для собственного тепличного помещения.

Какие достоинства имеет водяное отопление для теплицы

Прежде чем говорить о плюсах такого отопления, нужно сказать что водяное отопление в теплице можно соорудить своими руками. И в этом может помочь специальное видео, которое можно посмотреть прямо внизу этой публикации.

Итак, ну а теперь подробнее надо рассказать о водяном способе отопления теплицы. Оказывается, такой метод позволяет прогревать в теплице не только воздух, но почву. Благодаря такого отоплению в теплице может быть установлен благоприятный микроклимат, который будет способствовать активному росту любых растений. При этом такой метод отопления не пересушивает воздух. Водяное отопление может полноценно работать в паре с качественной вентиляцией. Поэтому ее обустройству важно также уделить максимум внимания.

Возможно Вас заинтересует статья: Печь для водяного отопления дома на дровах

Водяным отоплением очень выгодно отапливать теплицу любой площади. Оказывается, такой вид отопления может функционировать на:

дровах,
торфе,
мусоре,
различных отходах,
угле.

Водяное отопление теплицы есть возможность соорудить своими руками. Такая система состоит из:

печи или отопительного котла,
труб,
радиаторов,
дымохода,
расширительного бочка,
циркуляционного насоса,

На выбор котла для отопления влияет определенная ситуация. Если вы проживаете в местности где есть газ, то в таком случае можно купить газовый котел. Но можно также использовать электрокотлы и котлы, которые работают на твердом топливе.

Трубы лучше всего сформировать 2 контура отопления для такой системы. И все потому что в такой системе используется циркуляционный насос, который подает воду в трубы.

Стоит сказать, если в теплице использовать обычное отопление, то можно растратить свои деньги впустую. И все потому что простые системы не обеспечивают качественный прогрев грунта. Однако если использовать водяное отопление, то можно добиться качественного результата. Выше уже говорилось о том, что водяное отопление имеет два контура.

Первый контур — состоит из пластиковых труб, которые имеют воду с температурой 30 градусов. Их укладывают в прикорневой зоне растений.
Второй контур — обеспечивает обогревом подкупольного объема теплицы при помощи радиаторов.

А если систему подключить к терморегуляторам, то можно добиться регулирования температуры автоматическим способом.

Радиаторы, которые подключаются к системе отопления могут быть: биметаллическими, алюминиевыми или чугунными.

Для водяной системы отопления необходим расширительный бачок, который может быть закрытого либо открытого типа. Бочок можно купить или сделать своими руками. Для этой цели потребуется металлический лист.

Для того чтобы получить горячую воду от котла нужно выбрать и вид дымохода. Дымоходом может быть:

классический кирпичный дымоход,
труба из металла,
асбестоцементная труба.

Также для дымохода можно использовать сэндвич-трубы.

Если говорить о насосе, то водяное отопление может работать за счет естественной циркуляции воды или за счет перепада разностей давлений в системе. Отсюда следует, что водяное отопление может работать как с насосом, так и без него. Приобретение циркулярного насоса зависит от финансовых возможностей владельца теплицы.

Как произвести монтаж системы

В тамбуре теплицы следует расположить строительный котел или печь. Если вы установили в тамбуре теплицы печь или котел, то для топки придется заготавливать уголь и дрова. Устанавливать отопительный элемент в таком помещении очень удобно. Ведь он не будет мешать перемещению в теплице.

Если вы запланировали установку водяного отопления, то стоит выполнить следующие действия.

Под печь или котел сооружают фундамент. Для печи из кирпича фундамент делают из бетона. Для металлической печи и для небольшого котла его сооружают из асбестоцементного или стального листа.
От котла и печи отходят дымоходы. Стыки его элементов важно заделать герметичным составом. Если стыки планируется заделывать своими руками, то нужно использовать глиняный раствор. Цементный использовать не рекомендуется из-за того, что он трескается от высокой температуры.
Любую зимнюю теплицу оснащают качественной вентиляцией.
К выходным и входным патрубкам подсоединяют металлические трубы, которые имеют одинаковый диаметр. А вот на расстоянии метр от котла, можно смонтировать пластиковые трубы.
Перед установкой водяного отопления теплиц следует вмонтировать расширительный бачок, который должен находится в высокой точки постройки вблизи печи или котла.
На следующем этапе монтируют конторы системы отопления.
Если радиаторы имеют краны, то нужно установить перемычки между выходящими и входящими трубами из радиаторов.

В заключение статьи, нужно дать один совет. Оказывается, система водяного отопления теплицы будет функционировать долго и качественно, если использовать материалы высокого качества. Кроме того, со вниманием нужно отнестись к работам по монтажу системы. Придерживайтесь этих правил и создавайте комфортные условия в теплице для качественного произрастания растений.

https://youtube.com/watch?v=-ERWOvK-JWQ

схемы и особенности монтажа водяного отопления дома своими руками

Качественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.

Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам. При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.

Особенности монтажа водяной системы отопления

В первую очередь нужно понимать, что водяное отопление основано на законах физики — горячий теплоноситель поднимается, а остывшая вода стекает вниз. Проще говоря, теплоноситель будет циркулировать с большей интенсивностью при большей разнице температур жидкости, вытекающей из котла и водой, возвращающейся в прибор по трубам обратки. Оптимальным показателем является разница температуры 25° C. При этом для усиления такого эффекта используют определённые приёмы:

котёл должен размещаться в нижней точке отопительной системы приблизительно на 2-м ниже труб и радиаторов;
стояк, по которому циркулирует теплоноситель должен быть качественно утеплён;
длина труб водяного отопления дома с естественным способом циркуляции не должна превышать 30-м;
в одноэтажном доме схема отопления с естественной циркуляцией подразумевает размещение труб обратки под определённым углом;
исходя из общей протяжности труб отопительной системы, подбирается их диаметр: чем длиннее трубопровод, тем больше его диаметр.

Если рассматривать двухэтажные постройки, то схема водяной системы отопления дома подразумевает установку наноса. В противном случае качественно обогреть верхний этаж, не получиться.

Выбор отопительного устройства

Систему водяного отопления можно воплотить с помощью газового котла, электрического аналога или твердотопливного устройства. При этом газовое оборудование считается самым практичным и удобным в эксплуатации. Если возможности провести газ в дом нет, то хорошей альтернативой будет электрический котёл или его твердотопливный аналог.

Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.

Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.

Схема однотрубного водяного отопления

Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться вода, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.

Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.

Схема двухтрубной отопительной системы

Двухтрубную отопительную систему сложно назвать лёгкой, особенно для самостоятельного воплощения. Такая схема отопления предусматривает отвод от котла сразу двух труб. При этом одна труба предназначена для подачи горячего теплоносителя к батареям, а другая для возврата остывшей воды назад в котёл. С виду это очень похоже на однотрубное отопление, но только радиаторы могут располагаться не последовательно, а в удобном для домовладельца порядке.

Согласно схеме от котла отходит одна труба, по которой горячий теплоноситель по законам физики будет подниматься. Такую трубу очень часто проводят по чердаку, где удобно выполнить скрытую разводку. Проще говоря, к каждому радиатору подводится отдельная труба. Это позволяет поддерживать одинаковую температуру в каждой батарее.

Также двухтрубная схема разводки предполагает установку отводящего трубопровода от каждого радиатора. Именно по этой трубе остывшая вода будет назад поступать в котёл. Обратка прокладывается в каждом помещении, где установлена батарея. Обычно обратную трубу отопления прячут в подполье.

Для увеличения качества работы двухтрубного водяного отопления специалисты рекомендуют устанавливать распределительный коллектор — специальное устройство, регулирующее, подачу воды к каждой батарее. Конструктивно такое приспособление напоминает трубку с несколькими боковыми отводами, которые на конце оснащаются запорными устройствами, после которых идут трубы, соединяющие, котёл с батареями. Благодаря такой системе появляется возможность контролировать и регулировать параметры температуры в каждом, отдельно взятом помещении дома.

Особенности водяной отопительной системы

При выполнении монтажа водяной системы отопления своими руками в первую очередь нужно определиться с её видом. На сегодня специалисты рассматривают отопительную систему с естественной и принудительной циркуляцией теплоносителя. При этом одна от другой отличается наличием либо отсутствием циркуляционного насоса. Но для начала рассмотрим достоинства обогрева с естественной циркуляцией воды по трубам и радиаторам:

естественный вариант отопления самый дешёвый;
такое оборудование не требует подключения к сети переменного тока;
в такой системе может использоваться любой отопительный котёл.

Если рассматривать её недостатки, то хочется выделить следующие проблемы:

низкий уровень КПД;
теплоноситель по батареям распределяется неравномерно;
в такой системе обязательно устанавливается расширительный бачок;
обязательное использование металлического трубопровода.

У многих может возникнуть вопрос, а почему именно трубы из металла? Всё очень просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не все пластиковые трубы смогут выдержать такие тепловые нагрузки.

При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды можно отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественной циркуляции теплоносителя почти вполовину больше чем при использовании циркуляционного насоса.

Установка водяного отопления частного дома

На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Что нужно учитывать при самостоятельном монтаже

Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:

отопительные батареи желательно располагать под подоконниками;
промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
все радиаторы во всех комнатах должны располагаться на одном уровне;
рёбра батарей всегда должны иметь вертикальное размещение;
в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.

После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.

Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.

Оцените статью: Поделитесь с друзьями!

как правильно сделать и установить водяной котёл с минимальными расходами

Сегодня многие потребители хотят сделать отопление, однако какой тип выбрать и как осуществить задуманное — мало кто догадывается. Как сделать водяное отопление своими руками, вы можете узнать в этой статье.

Люди всегда желают иметь красивый собственный дом. Что бы сделать свою мечту реальной, ее необходимо сделать самостоятельно, и только в этом случае каждая деталь будет именно такой, какой вы себе и представляли.

Строительство дома — сложный и длительный процесс. Много нового почерпнет потребитель, однако мы хотим остановиться лишь на вопросе: «Как правильно сделать водяное отопление своими руками?».

Каждый согласится, что по-настоящему комфортным и уютным дом будет только тогда, когда он теплый. Сегодня водяное отопление самостоятельно подключить можно с помощью двух способов: подсоединится к центральной канализации либо водопроводу, или же создать собственную автономную систему водоснабжения.

Водяное отопление дома своими руками

Каждый согласится, что по-настоящему комфортным и уютным дом будет только тогда, когда он теплый.

Наименее проблематичным способом подключения водяного отопления считается подсоединение к центральному водопроводу. Зачем выдумывать велосипед?

Процедура подсоединения довольно-таки простая. Потребителю всего лишь нужно оформить пакет специальных документов, и после получения разрешений, с чистой совестью, подключать свою систему тепловодоснабжения к централизованной системе.

Вариант создания автономной собственной системы водоснабжения достаточно проблематичный, хотя все неурядицы тоже вполне решаемые.

Для того чтобы создать автономную систему, нужно вложить приличные средства и, конечно же, труд. Если у вас есть вопросы, то вы можете обратиться к специалистам, однако если вы ограничены в средствах, всю необходимую информацию вы найдете здесь, в этой статье.

Те потребители, которые заинтересованы в создании отопительных систем, должны помнить, что для осуществления этой процедуры, необходимо проделать некоторые предварительные работы по монтажной части.

Самым простым типом отопительной системы для дома является естественная термоциркуляция по трубам теплоносителя. В подобной системе вода движется благодаря насосу, а также — за счет давления охлажденных и горячих внутренних масс теплоносителя.

Стоит отметить, что стойки радиаторов охлаждаются намного быстрее, чем основание главного стояка.

Стадии проектирования систем водоснабжения

Первым делом нужно просчитать, какое именно количество воды необходимо для обеспечения комфорта и оптимальной температуры в доме. Далее, оперируя этими данными, необходимо определить и выбрать мощность насосного оборудования.

После этого потребитель должен определиться с оборудованием (котлом), и приобрести необходимые элементы (такие, как трубы и насосы).

Какие требования могут быть к системе отопления?

Для того чтобы обеспечить непрерывную термическую циркуляцию носителя, нужно первым делом утеплить главный стояк. И это даже несмотря на то, что разница в температуре горячих и холодных потоков, как правило, составляет не менее 25 0С при постоянном циркулировании водных масс.
В некоторых случаях нужно ускорение такого процесса, как терморегуляция. Для этого увеличивают расстояние между приборами по высоте и котлами. Минимальное удаление в этом случае не может составлять более 3м.

Устанавливая водяное отопления своими руками, нужно помнить некоторые особенности отопительных систем. К примеру, котел рекомендуется устанавливать именно в подвальном помещении, из соображений безопасности и сохранения внешнего вида интерьера.

Обычно, топливохранилище и котельное помещение — это одна и та же комната. Если подвального помещения в доме нет, то котел можно разместить и на цокольном этаже здания.

Наиболее распространены системы водоснабжения, работающие по обычному принципу естественного циркулирования воды. Такое самостоятельное движение происходит на максимальном расстоянии — 20 метров.

Именно на такой дистанции происходит снижение внутреннего давления воды, которое обычно расходуется на трение внутри системы. Чтобы избежать неполадок в системе, нужно использовать отопительные приборы с широкими отверстиями и трубы большого диаметра.

Пошаговая инструкция монтажа отопительной системы

Двухтрубные системы отопления, как правило, используются для многоквартирных домов, которые имеют большие подвалы. Называется система двухтрубной по той причине, что для нее характерно наличие отдельных стояков, использующихся при подаче горячей воды.

Также обязательным считается наличие отдельных труб для охлаждения воды. Сегодня многие отопительные системы работают именно на основе двухтрубной циркуляции.

После того, как потребитель определился с местом нахождения отопительного оборудования, а именно котла, можно начинать монтаж водяного отопления своими руками.

Разработка схемы разводки отопления очень важна для последующего монтирования отопления. Нажмите для увеличения.

Первым делом, нужно начертить схему разводки отопления. Потребитель должен внимательно рассчитать и продумать мельчайшие нюансы, такие как расположение стояков, труб, позиций радиатора и многое другое.

Радиаторы лучше всего располагать именно под оконными проемами — это дает возможность обогревать раму стекла, предотвращать запотевание и естественно смещение точки росы.

Стоит отметить, что особое внимание во время монтажа нужно обращать на количество изгибов.

Помните, если их достаточно много, в доме или квартире гарантирована недостаточная циркуляция теплоносителя.

Многие потребители, ориентируясь на свои финансовые возможности, неправильно выбирают материал, из которого изготавливают отопительное оборудование, а также не рассчитывают общую протяженность системы отопления.

Нужно помнить, что только большое количество специальных сечений в магистральных трубах в системе может обеспечить достаточно простое и быстрое перемещение теплоносителя. Расширительный бак устанавливается в первую очередь. Его монтируют по магистралям, что подводятся к радиаторам.

Установка происходит в самой высокой точке всей отопительной системы. Конструкция расширительного бака играет немаловажную роль, он может быть с трубопроводом и переливом или же без него. Такие баки бывают закрытого или открытого типа.

Специалисты советуют расширительный бак открытого типа устанавливать на нужном участке отопительной системы, а чаще всего — его монтируют на небольшом расстоянии от котла отопления. Подобная схема редко применятся для бака закрытого типа.

Далее производится монтаж трубопроводов между, до и после радиаторов, и устанавливаются сами радиаторы. Выполнить установку — очень просто, нужно, в первую очередь, вывести трубу до позиции радиатора, далее установить сам агрегат, то есть радиатор, после соединить вводы и выводы.

После всех этих процедур трубу нужно вывести к позиции следующего радиатора, а далее все операции повторяются в только что описанной последовательности.

Стоит отметить, что во время эксплуатации водяных отопительных систем правильным решением будет оснащение каждого радиатора краном Маевского, который сможет помочь устранить создавшиеся воздушные пробки именно в этом участке отопления.

Завершающим этапом можно назвать замыкание отопительного контура, то есть приход к началу — в отопительный котел. Котел оснащается фильтром, а при необходимости еще и насосом для принудительной циркуляции (фильтр нужно установить до насоса).

Установка отопительного котла

Очень часто владельцы загородных домов имеют небольшой гараж, примыкающий к дому. Водяной котел отопления своими руками можно разместить в таком гараже.

Вода в радиаторах нагревается от котла, а этот агрегат может находиться где угодно — в гараже, летней кухне или доме. Если говорить о финансовой и экономической стороне, то можно найти одни преимущества.

Монтаж котла в гараже ничем не будет отличаться от его монтажа в жилом доме.

Очень важным является тот факт, что можно установить узел системы слива — залива в любой точке отопительной системы. Это делается для того, чтобы можно было слить теплоноситель или, по-простому говоря, воду в период, когда прекращается эксплуатация системы, или планируется ремонт системы.

Если самодельные водяные котлы для отопления, радиаторы и всю систему в целом вы еще не тестировали и не запускали, то пригласите специалиста для контроля ситуации.

Отопление полов

Тёплый водяной пол очень дешёвый способ отопления дома. Нажмите для увеличения.

Сегодня многие потребители интересуются вопросом утепления и отопления пола.

Такой теплый пол можно создать на основе электрического или водного отопления.

Водяное отопление пола, с одной стороны, — это достаточно сложная задача.

В пол обычно вкладывают полипропиленовые или же металлопластиковые трубы, именно по ним и циркулирует горячая вода под напольным покрытием.

Регуляция температуры происходит с помощью специального комнатного термостата.

Именно этот пол имеет множество преимуществ, по сравнению с электрическим аналогом.

Дешевизна и низкая энергоемкость — основные достоинства данного вида теплого пола.

Виды труб для отопления

Есть различные виды труб: стальные, медные и металлопластиковые. Если говорить о стальных трубах, то этот вид уже практически исчезает, пользуются ими крайне редко, ведь такие трубы не практичны в монтаже, а главным их недостатком является минимальный срок службы.

У каждого вида труб отопления есть свои несомненные преимущества и недостатки. Нажмите для увеличения.

Металлопластиковые трубы сегодня пользуются огромной популярностью. Устанавливая водяное отопление дома своими руками, их монтаж можно совершить всего лишь с помощью гаечного ключа. И такую процедуру может исполнить каждый.

Однако и этот вид имеет некоторые недостатки. Производителя труб нужно выбирать крайне внимательно.

Ведь в отопительной системе металлопластиковые трубы работают в переменном режиме, следовательно, стоит помнить, что не все трубы этого вида выдержат нагрузки.

Медные трубы — это очень практичный и удобный материал. Именно они — долговечны, надежны, гигиеничны, и смотрятся очень солидно.

Единственным их существенным недостатком считается высокая стоимость. Такой вариант подойдет лишь обеспеченным людям.

Полипропиленовые трубы являются в буквальном смысле идеальными. Монтаж таких труб осуществляется с помощью специального паяльника, труба на глазах превращается в единое целое.

Они имеют минимум резьбовых соединений и могут обеспечить отличную герметичность системы. Если потребитель выбирает такие трубы, то он гарантированно забывает о ремонте системы отопления на долгие годы.

Оцените статью: Поделитесь с друзьями!

Водяное отопление частного дома своими руками

Как сделать водяное отопление частного дома своими руками? Типы водяных систем. Монтаж и расчет мощности водяного отопления.

Водяное отопление в своем доме является наиболее эффективным и имеет много преимуществ. Его можно сделать на разных видах топлива, включая твердое. Наиболее популярным является газ, но даже дровяная печь — подходящий агрегат для нагрева воды, циркулирующей по трубам и радиаторам. Именно так раньше отапливали дома, если не было подключения к газу. Если Вы не решаетесь сделать водяное отопление частного дома своими руками, данная статья поможет Вам разобраться в технологии монтажа. Принцип работы любой системы практически одинаковый, от вида топлива зависит лишь выбор котла и условия его установки.

Два типа водяной системы отопления. Естественная циркуляция

Водяная система отопления работает следующим образом: вода нагревается и самотеком движется по трубам в радиаторы. Выходя из них, возвращается назад по замкнутому контуру. Это — однотрубная гравитационная система, которая работает лишь при соблюдении следующих условий:

Уклон соблюдается на всем протяжении системы: от котла к радиаторам и от радиаторов — к котлу. Он должен составлять 2-5º (стандартно соблюдают уклон 1 см на 1 погонный метр трубы).
В самом верхнем помещении дома, например, на чердаке, устанавливают расширительный бак. Вода при нагреве увеличивается в объеме, ее излишки вытесняются в него. Объем бака должен составить 10% от объема циркулирующей воды.
Подогретая вода самотеком будет двигаться лишь по достаточно широким трубам, поэтому устанавливают не современный пластиковый водопровод, а стальной с диаметром труб 1-1,5 дюйма. Стояк, выходящий из котла, располагается вертикально вверх, желательно без изгибов и поворотов.

Таким образом, при естественной (гравитационной) циркуляции теплоносителя агрегат устанавливается в самой низкой точке системы, расширительный бачок — в самой верхней, а трубопровод и радиаторы находятся на среднем уровне. Здесь используется последовательное подключение. В связи с этим система не выгодна тем, что в батареи, дальше остальных расположенные от котла, поступает остывшая вода.

Принудительная циркуляция

В принудительной системе воду заставляет циркулировать насос. Это снимает все ограничения при монтаже и эксплуатации:

Можно использовать современные пластиковые трубы небольшого диаметра.
Не надо соблюдать уклон трубопровода. Обеспечивается двухтрубное параллельное подключение радиаторов.
Можно использовать автоматику для регулирования температуры теплоносителя и воздуха в помещениях.

Оборудование, которое требуется для монтажа водяного отопления в доме, коттедже:

Котел: газовый, электрический, на торфе, угле, дровах. Для агрегата на твердом топливе требуется отдельное помещение с принудительной вентиляцией. Это может быть подвал или хозблок (котельная) в цокольном этаже дома.
Трубы используют стальные или медные в гравитационной системе, а в принудительной — любые (металл, пластик, металлопластик). Пластиковые и металлопластиковые трубы не требуют сварки, как стальные, или спайки серебросодержащим припоем, как медные. Они требуют лишь резьбовых соединений. Это облегчает монтаж водяного отопления, не требует большого опыта, экономит время работ.
Так же, как и трубы, радиаторы отопления выбирают в зависимости от типа котла и системы в целом. Рынок предлагает стальные, чугунные, алюминиевые и биметаллические радиаторы.
Бойлер для нагрева воды и использования ее для нужд домочадцев. Монтаж возможен только при 2-хконтурной системе отопления.
Циркуляционный насос и расширительный бак (поставляются в комплекте к котлу или приобретаются отдельно), фитинги (заглушки, предохранительные клапаны, шаровые краны, автоматические терморегуляторы).

Монтаж водяного отопления в частном доме

Сначала составляется схема монтажа, в которой указывается расположение котла, радиаторов, труб, дополнительных приборов. Она предусматривает следующие условия:

минимальное расстояние от пола до радиатора составляет 6 см;
если в комнате устанавливается более одного радиатора, они располагаются на одном уровне;
батареи устанавливаются под окном; если комната угловая, еще одна батарея должна быть на стене, смежной с улицей.

Расчет мощности

В современном доме лучше устанавливать водяное отопление с принудительным движением теплоносителя. Такая система обеспечивает экономный расход топлива и комфорт при эксплуатации (можно все полностью автоматизировать). Стандартно мощность котла рассчитывают так: на 10 м2 комнаты надо 1 кВт агрегата.

Примерные расчеты мощности агрегата относительно площади дома:

для 60-200 м2 надо 25 кВт,
для 200-300 м2 надо 25-35 кВт,
для 300-600 м2 надо 35-60 кВт.

Последовательность работ:

Сначала устанавливают котел согласно его инструкции и схеме отопления.
В помещениях в соответствии со схемой устанавливают радиаторы.
Соединяют трубами котел и отопительные приборы. Делают запуск холодной воды, прогоняют ее через батареи, проверяют качество соединений.
Если отопление газовое, на следующем этапе газовая служба проводит трубы от магистрального газопровода к котлу, устанавливает газовый счетчик, запускает и проверяет систему.

Схему отопления можно составить самостоятельно, если Вы разбираетесь в теплотехнике, устройстве отопительной системы и условиях монтажа. Также ее можно заказать специалистам соответствующих проектных организаций, а потом самостоятельно сделать монтаж. Также схема отопления прилагается в инструкции к котлу, но она имеет, как правило, обобщенный вид. Все-равно приходится составлять свой чертеж с учетом площади и планировки помещений в доме.

Как построить самодельный водонагреватель: 13 шагов (с изображениями)

Введение: Как построить самодельный водонагреватель

Я покажу вам, как построить дешевый и простой водонагреватель для использования в кемпинге, охотничьих домиках или везде, где нет горячей воды. Я также включил фотографии своего готового продукта. Я много путешествую в своем доме на колесах и не люблю использовать сжиженный газ, поэтому я повозился с некоторыми материалами и придумал это. Все водонагреватели для дома потребляют много энергии, но тот, который я построил, потребляет менее 1200 Вт (10 ампер).Я бы не рекомендовал использовать это в доме, если вы не измените направление, поскольку в стандартных домах используется вода под давлением (городская вода или колодец). Когда я ношу лагерь, я беру инвертор мощностью 1500 Вт и подключаю к автомобильному аккумулятору, чтобы нагреть воду. Я пошел в Wal-Mart, купил палатку для душа и использовал ПВХ, чтобы забежать в палатку, надеть клапан и душевую насадку, и она готова к работе.

Добавить TipAsk QuestionDownload

Шаг 1: Шаг 1

Добавить TipAsk QuestionDownload

Шаг 2: Шаг 2

На этом шаге НЕ нужно снимать резервуар с кофеварки.Вам нужно просверлить (2) отверстия диаметром 3/4 дюйма в задней части кофеварки, чтобы перенаправить водяные линии, и вам нужно снять дно кофеварки, чтобы отсоединить старые линии и подключить новые. . (См. Изображение в ШАГЕ 13)
