Комбинированный котел для отопления частного дома

Любое жилище, подразумевает адекватную внутреннюю температуру, для комфортного проживания. Особенно это актуально в холодное время года. Отсутствие центрального отопления в доме или коттедже не проблема после создания такого устройства как комбинированный котел для отопления частного дома.

Определение и виды

Комбинированный котел — это отопительный прибор, который подразумевает загрузку и переработку двух и более видов топливных материалов, может иметь две топки, переключение режимов между которыми осуществляется как автоматически, таки в ручную. На основании количества видов топлива (газ, дрова, уголь и другие) котел может быть:

• стандартным;
• универсальным — подразумевается использование трех и более видов топливных материалов.

Агрегат может иметь варочные панели или горелки. От комплектации напрямую зависит сложность монтажа и цена.

Частный дом, отапливаемый таким котлом, гарантированно получает не только тепло, но и горячую воду. Это особенно актуально в районах Крайнего Севера, или других труднодоступных для благ цивилизации местах.

Какие варианты топлива используются

Возможность комбинировать разные виды материалов, чтобы обеспечить отопление, позволяет владельцам домов и коттеджей, выбрать наиболее экономичный и удобный в данных условиях вариант, например — твердотопливный материал и газ. Из наиболее часто используемых комбинаций, известны следующие:

• дрова — электроэнергия;
• газ — электричество;
• твердое топливо — газ.

Каждые из перечисленных вариантов имеет достоинства и недостатки. Поэтому важно выбирать комбинацию в зависимости от целей, которые нужно достичь: показатели температуры воздуха, необходимость горячего водоснабжения, энергетические и материальные затраты.

К примеру, при использовании для отопления комбинации газ — электричество, при перебоях в поступлении газа, основная нагрузка в приборе, перейдет на электричество, а это отразится в увеличении оплаты за электроэнергию.

Требования к установке

Любой универсальный комбинированный котел, при установке требует наличие специального бетонного постамента или отдельного помещения, оснащенного по правилам котельной. Для функционального использования оборудования нужно знать площадь отапливаемого пространства, расход мощности на подогрев воды и потери тепла естественного характера.

При расчете мощности котла имеют значение высота потолка, степень утепления здания, этажность. Считается, что отопление 10 кв.м здания, требует затраты 1 КВт теплоэнергии.

Преимущества

Любой тип комбинированных котлов, независимо от варианта топлива, имеет неоспоримые преимущества в использовании:

• высокий уровень КПД;
• экономичность;
• простота и удобство в использовании;
• длительный срок службы;
• универсальность;
• выбранные виды топлива могут выступать как основными, так и дополнительными;
• автономная работа.

Помните, что бесперебойная и безопасная работа такого оборудования обеспечивается профессиональной установкой. Хранение топливных материалов подразумевает наличие дополнительного места.

Перед приобретением в частный дом или коттедж, желательно проконсультироваться со специалистом и произвести расчеты эффективности, исходя из параметров дома. При профессиональном подходе к подбору и монтажу отопительного оборудования комбинированный котел прослужит более 25 лет.

Комбинированные котлы отопления дрова электричество

Котел комбинированный дрова-электричество

Автономное отопление становится все более популярным среди владельцев частной недвижимости. Возможность отапливать дом и даже квартиру в любое удобное время, а не с началом отопительного сезона, дает огромные преимущества. И если в квартирах выбор энергии ограничен (электричество или газ), то в частном доме можно установить как твердотопливный, так и котел комбинированный (дрова-электричество).

Комбинированный котел самым удачным образом сочетает в себе бесперебойность оборудования и его многофункциональность. В зависимости от наличия того или иного вида топлива можно выбрать соответствующий режим, каждый из которых будет одинаково эффективен.

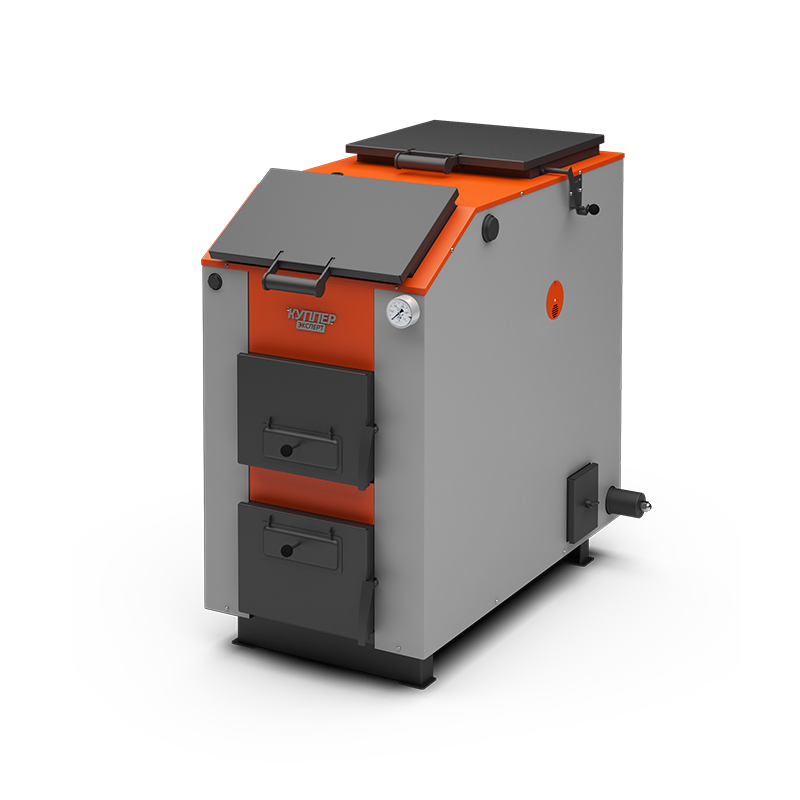

Фото 1 Комбинированный котел

Конструкция агрегата устроена достаточно практично, что приводит к снижению потерь тепла и экономичному расходу топлива. В дневное время целесообразно отапливать дом углем и/или древесиной, а в ночное время поддерживать температуру с помощью электричества. При этом нет необходимости следить за наличием дров в топке, а ночной тариф на электроэнергию на 15-35% ниже дневного.

Видео 1 Устройство комбинированного котла в частном доме

Конструктивные особенности

Основное отличие комбинированного оборудования от твердотопливного заключается наличии термоэлектрического нагревателя в емкости теплообменника. ТЭН включается автоматически в тот момент, когда мощности сгораемого топлива не хватает, чтобы обеспечить оптимальную температуру теплоносителя. Говоря иными словами, ТЭН запускается в работу, когда сгорают дрова или уголь, спадает жар и есть необходимость подогревать теплоноситель. Все процессы полностью автоматизированы и не требуют участия человека, за исключением, разве что, закладки дров в топку.

Фото 2 Термоэлектрический нагревательный элемент

Для того, чтобы быстро и эффективно прогревать помещения, в разных котлах предусмотрено от 1 до 4 топочных камер, к каждой из которых подведен отдельный термоэлектрический нагреватель.

Котел для отопления частного дома комбинированный дрова/электричество имеет только 1 топочную камеру и 1 термоэлектрический нагреватель, а вода нагревается по аналогии с накопительным водонагревателем (бойлером).

Видео 2 Котел одноконтурный на дровах и электричестве

Почему стоит покупать

• Большой ассортимент используемого топлива – это может быть не только уголь или дрова, но также брикеты, пеллеты, отходы древесины и т.д.;
• Автономная работа — комбинированный котел в режиме «электричество» работает неограниченное количество времени без участия человека.
  Ограничение в отоплении может быть связано только с отсутствием электричества. Работа оборудования абсолютно безопасна;
• Удобное обслуживание – при необходимости котел может быть переоборудован в монотопливный. При использовании преимущественно электрического режима не требуется чистка котла и дымохода, при регулярном использовании твердого топлива чистить котел необходимо также часто, как и стандартный твердотопливный – 1 раз в неделю топка и 1 раз в 3-5 месяцев дымоход.

Для чистки дымохода рекомендуется использовать полено.

Цену в число преимуществ сложно включить. По сравнению с монотопливными котлами, комбинированные стоят на порядок дороже, что зависит от бренда и количества топочных камер.

Как правильно выбирать

Нагревательное оборудование может использоваться как для отопления жилого сектора, так и промышленных и производственных помещений. Для выбора соответствующей модели, которая будет подходить по мощности и КПД, следует ориентироваться на количество контуров, рабочие характеристики и производительность.

Приобретая комбинированный котел для отопления частного дома электричество/дрова, учитывайте следующие показатели:

• комплектация – в качестве более дешевой альтернативы некоторые производители предлагают котел, где теплоноситель нагревает только ТЭН. Такая конструкция нерациональная, поскольку напряжение в сети не всегда стабильно, а электричество иногда отключают;
• габариты оборудования — при наличии нескольких топочных камер, которые, как правило, изготавливаются из чугунного сплава, вес оборудования может достигать 500 и более килограмм, что потребует специального основания и отдельного помещения. Также обратите внимание на размер топки, поскольку от этого параметра зависит периодичность закладки дров.

Чугун гораздо дольше керамики сохраняют тепло и подходят для всех видов твердого топлива.

• мощность — параметр, который напрямую зависит от вида топлива – электричество или дрова. С учетом того, какой вид топлива будет приоритетным, следует ориентироваться на мощность котла.

Для того, чтобы отопление было эффективным, мощность котла всегда должна превышать реальную в нем потребность.

• наличие водонагревательного контура, который обеспечивает наличие горячей воды на точках водоразбора.

Особенности установки

Для комбинированного оборудования понадобится отдельное помещение. Здесь необходимо предусмотреть следующие обязательные элементы монтажа:

• фундамент – невысокая железобетонная прослойка, компенсирующая габариты котла;
• обустройство дымохода – принцип во многом аналогичен дымоходной трубе на твердотопливном котле, где обеспечена качественная тяга

Фото 3 Схема установки комбинированного котла в дом

Фото 4 План-схема отопительной системы под комбинированный котел

Мощность тяги зависит от высоты оголовка трубы. Оптимальная ее высота над коньком — от 50 см.

Как только проведен монтаж котла, дымоходную трубу необходимо тщательно утеплить. Это позволит избежать появления конденсата и наледи в трубе, препятствующей выходу дыма.

• система вентиляции, которая позволит своевременно выводить продукты сгорания и угарный газ при его появлении.
• подключение к электросети – ТЭН, поддерживающий и подогревающий теплоноситель до определенной температуры, работает исключительно от электросети 220 вольт.

Для подключения оборудования необходима линия 380 вольт и 3 фазы. При этом следует обеспечить правильное подключение ввода и заземление к контуру. Не стоит рисковать и делать заземление на ноль простым разрывом в цепи, автоматика просто не успеет сделать расфазировку.

Заключение, отзывы, советы

Популярность комбокотлов дрова/электричество обусловлена тем, что и тот, и другой вид энергии являются наиболее доступными для населения. При этом все процессы в нагревательном оборудовании полностью автоматизированы, а потери тепла сведены к минимуму. Переплата в цене компенсируется в течение первых 2-3 лет эксплуатации.

Комбинированные котлы отопления дрова электричество

В последние годы все популярнее становится автономное отопление. и не только в частных владениях, но даже и в многоквартирных домах. Объясняется это существенной экономией средств и удобством в использовании такой системы, а также возможностью самостоятельного принятия решения о начале и завершении «локального отопительного сезона», в зависимости от конкретных погодных условий. В условиях квартир устанавливаются определенные виды котлов, работающих преимущественно на газе, и иногда — от электричества.

Комбинированные котлы отопления дрова электричество

А вот в частном секторе, особенно находящемся за городом, хорошо подойдут комбинированные котлы отопления дрова электричество, так как в там несложно найти твердое деревянное топливо. Тем более, если по каким-то причинам электричество отключается или подается нестабильно, всегда можно перейти на отопление дровами или углем. что крайне удобно. Заготовку твердого топлива нужно провести заранее, чтобы всегда быть готовым к любым сложившимся обстоятельствам.

Конструкция этого отопительного прибора продумана основательно и работает одинаково эффективно как на электричестве, так и на дровах.

Конструкция и работа котла

По своему строению комбинированные котлы отличаются от тех, которые работают только на твердом топливе. Главная их особенность — наличие установленного непосредственно в резервуаре с теплоносителем ТЭНа .

Электрический нагреватель — ТЭН

В нижней части аппарата размещена топка, в которую производится сжигание дров. Выделяемое тепловая энергия нагревает теплоноситель, который затем направляется в контур отопления.

В котлах установлены устройства, которые автоматически включают ТЭН для достижения установленной температуры теплоносителя. если не достает мощности при сгорании твердого топлива. То есть, когда дрова прогорают, жар спадает, температура падает, в это время включается в работу нагреватель, и котел начинает работать от электричества. Весь проце сс пр оисходит самостоятельно, регулируется автоматикой, и участия человека в нем не требуется.

При сгорании твердого топлива выделяется мощность, равная 26 — 33 кВт, которой должно хватать для отопления дома площадью 100 — 110 квадратных метров, а далее ровную требуемую температуру поддерживает электрический ТЭН.

Строение котла

Котел. работающий на твердом топливе и электроэнергии, состоит из следующих основных узлов и элементов:

Примерная типовая схема котла

1. 1. Корпус-коробка аппарата
2. 2.Топка.
3. 3. Газоотвод.
4. 4. Труба для дымоотвода.
5. 5. Заслонка.
6. 6. Колосниковая решетка .
7. 7. Поддувало-зольник.
8. 8. Топочная дверца.
9. 9. Поддувальная дверца.
10. 10. Воздушная дверца.
11. 11. Рычаг.
12. 12. Замок-шибер .
13. 13. Отражатель.
14. 14. Манометр.
15. 15. Кожух — корпус.
16. 16. Передняя крышка.
17. 17. Шуровочная дверца.
18. 18. Регулятор тяги.
19. 19. Цепочка.
20. 20. Труба подачи.
21. 21. Труба обратки .
22. 22. Заглушка.
23. 23. Регулятор.
24. 24. Заземляющий болт.
25. 25. Гильза для теплограничителя .
26. 26. Гильза для температурного датчика.
27. 27. Гильза для датчика управления.
28. 28. Труба для слива.
29. 29. Ш ильдик с наименованием и серийным номером котла.
30. 30. ТЭН.

Предусмотрено в конструкции комбинированных котлов и поддержание минимальной температуры в контуре в тех случаях, когда дрова загружаются в топку нерегулярно. Это дает возможность предохранить систему отопления от замерзания. Поэтому. можно уехать из дома на длительное время, не беспокоясь о том, что трубы замерзнут.

Важным является то, что аппарат может работать и на маленькой мощности, только для поддержания минимальной температуры в системе.

Характеристики котла

Чтобы выбрать тот вариант, наиболее подходящий для дома, в котором он будет установлен, следует рассмотреть все его параметры. Они указаны в инструкции, и в нее обязательно нужно заглянуть перед покупкой аппарата. К ним можно отнести следующие пункты:

• Мощность котла при работе на электричестве, на дровах или другом твердом топливе.
• Наличие функции обеспечения точек водоразбора подогретой водой (водонагревательный контур).
• Материал теплообменника. Теплообменник, изготавливаемый из чугуна, устойчив к повреждениям коррозией, но его главный недостаток заключается в том, что он плохо переносит перепады температур. Такое частое воздействие может привести к растрескиванию детали.
• Если теплообменник стальной, то коррозия может его легко повредить, но за то он легче переносит изменение температурных режимов.
• Обязательно нужно проверить присутствие клапана. который делает работу котла безопасной от возможности перегрева.
• Важно учесть размер топливной камеры — от этого будет зависеть то, как часто придется в нее закладывать дрова.

От размера топки зависит периодичность ее загрузки дровами

• Колосник, устанавливаемый в топке, может быть изготовлен из стального или чугунного литья, а также из керамики.

Чугунные колосники выдерживают большие температуры и пригодны для любого вида твердого топлива. Еще одним преимуществом чугуна можно назвать то, что он долго сохраняет жар, полученный от углей.

Котел может работать на сыпучих типах твердого топлива

Сегодня больше используются стальные и керамические колосники. Благодаря форме отверстий в керамических колосниках, они хорошо подходят для применения топлива в виде гранул, щепок, опилок и других горючих материалов, имеющих мелкую фракцию. Но недостатком отверстий сотовой формы является необходимость поступления большего количества воздуха, т.е. нужно следить за тем, чтобы поддувало было открыто нужным образом, иначе огонь может просто погаснуть.

• Важные параметры — габариты котла и его масса. От этого во многом зависит возможность его установки в предназначенном для домашней котельной помещении.

Требования к дымоходу и установке котла

Комбинированные котлы по правилам своей эксплуатации имеют некоторые особенности, чем несколько отличаются от более простых конструкций отопительных приборов. Эти нюансы необходимо знать хотя бы для того, чтобы прибор был безопасен в повседневном обращении.

Котел требует обязательной установки дымохода

• Главным условием установки является правильно оборудованная дымоходная труба. Она должна быть устроена так же, как для дровяной печи.
• В ней должна быть хорошая тяга, а обеспечит ее необходимая высота оголовка трубы, поднимающегося над кровлей. Это расстояние должно составлять не менее полуметра.

Несложное устройство для автоматической регулировки тяги

• Очень важным условием является приток воздуха в поддувальную камеру. Во избежание попадания в помещение угарного газа от недогоревшего топлива, возможно, придется устроить приточную вентиляцию. Она поможет прогореть топливу до конца и вывести все образовавшиеся продукты сгорания в вентиляционную трубу.
• Дымоходная труба должна быть хорошо утеплена, для того чтобы не образовывался конденсат в холодное время года от перепада горячего выходящего воздуха и холодного уличного. Скопившаяся влага в трубе может привести к образованию наледи с перекрытием выхода дыму. Чтобы этого не произошло, дымоход нужно утеплить сразу после установки котла.
• Такой котел должен находиться в отдельном помещении (котельной) — в этом случае его эксплуатация будет более безопасна.

Котел — достаточно габаритный и массивный

• Нужно помнить и то, что вес отопительного котла — достаточно большой, и может составляет даже несколько сот килограммов. Это нужно учесть при его установке, так как не каждый пол способен выдержать такую нагрузку, и, возможно. его придется укрепить. Пол или специальный фундамент обязательно должны быть железобетонными, иначе могут просто просесть.

Видеозарисовка о достоинствах комбинированных котлов дрова-электричество

Для установки такого котла за помощью лучше обратиться к мастерам, работающим по этому профилю. Они со знанием дела смогут посоветовать лучшую модель аппарата, и без проблем его установить, опираясь на правила безопасности и требования технологии.

Комбинированные электро-дровяные котлы для частного дома

Наиболее выгодным и удобным в эксплуатации является отопительное оборудование, способное работать на нескольких принципиально различных видах топлива. К этой разновидности относятся очень популярные сегодня отопительные комбинированные котлы дрова-электричество. Далее мы обсудим устройство этих агрегатов, а также их преимущества в сравнении с другими видами котлов.

Чем хороши электро-дровяные котлы?

Главным принципиальным недостатком любого твердотопливного котла является то, что домовладелец оказывается к нему в той или иной степени привязанным. Ведь «подкармливать» это устройство, в отличие от его газового собрата, приходится только вручную. Эта проблема частично решена в котлах с автоматической системой подачи топлива, но они могут работать только с мелкофракционным углем (с размером отдельных частей от 5 до 25 мм), пеллетами или насыпным топливом – стружкой, щепой или шелухой семян подсолнечника. Если же хозяин дома планирует использовать в качестве топлива обычные дрова, система автоматической подачи ему никак не поможет.

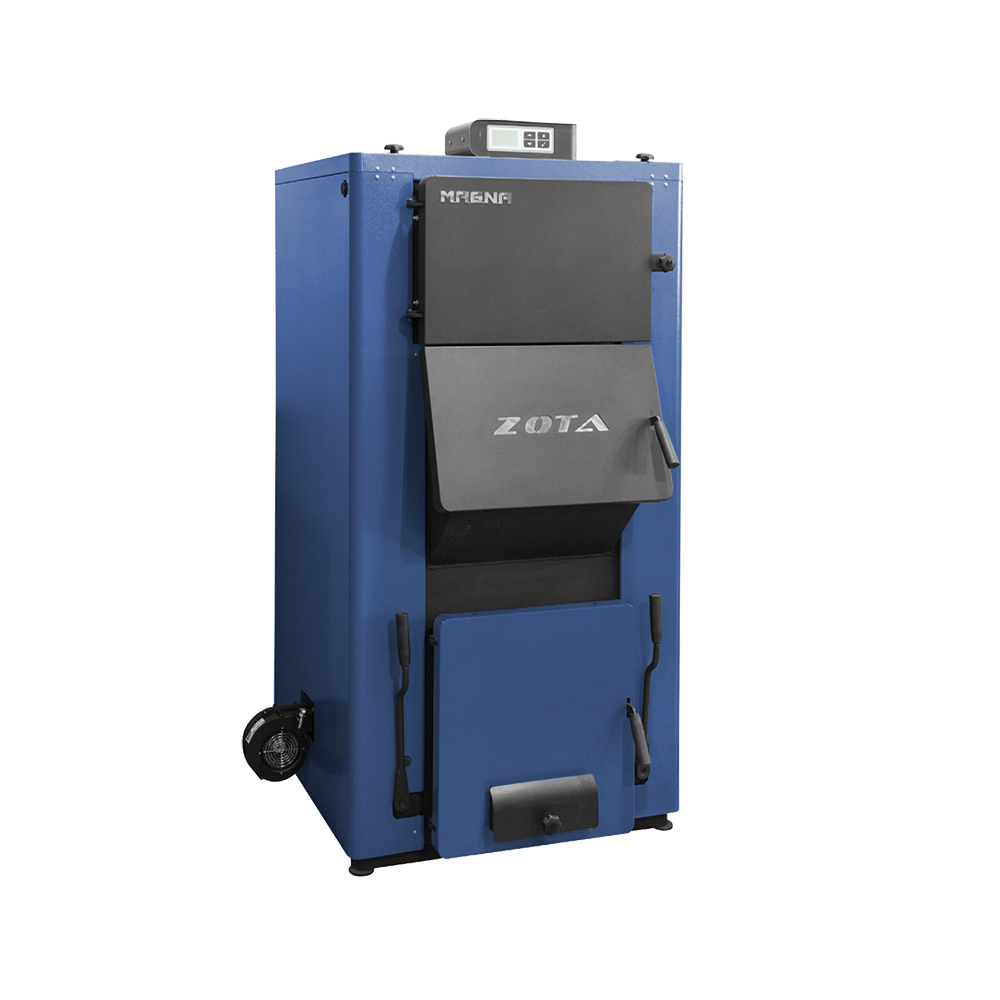

Котел с автоматической системой подачи топлива

В среднем подкладывать дрова в котел приходится каждые три часа. Что будет, если вы не сможете сделать это вовремя? Конечно, теплоноситель в системе отопления остынет, а вместе с ним и воздух в комнатах. О полноценном отдыхе также придется забыть: за ночь придется вставать для обновления запаса дров не менее двух раз, иначе утром вы проснетесь в холодильнике.

Владельцу комбинированного котла, работающего на дровах и электричестве, подобные проблемы могут только присниться в кошмарном сне. Если запас дров в топке не будет своевременно обновлен и температура теплоносителя начнет падать, умная автоматика сама включит в работу электронагревательные элементы и работа системы отопления таким образом будет возобновлена.

Еще одно достоинство котлов этого типа состоит в том, что они довольно просты в изготовлении, а потому сравнительно дешевы. Для лиц с ограниченным бюджетом такое оборудование является наиболее подходящим.

Устройство электро-дровяного котла

Конструкцию котлы отопления на дровах и электричестве имеют весьма незатейливую. Она состоит всего из нескольких элементов:

Расположена в нижней части котла и имеет размеры, позволяющие закладывать дрова длиной до 600 мм. Топливо укладывается на колосниковую решетку, под которой установлен зольный ящик.

2. Теплообменник с установленными в нем ТЭНами

Подключаемый к системе отопления теплообменник расположен над топкой так, чтобы образующиеся при сгорании дров горячие газы обдували его поверхность.

3. Простенький блок управления

Этот компонент отслеживает температуру теплоносителя и в случае необходимости подает напряжение на электронагреватели.

4. Корпус и дымоотводящая труба

Указанный перечень относится к самой простой версии электро-дровяного котла, но многие из современных моделей имеют различные усовершенствования. К примеру, котел может оснащаться автоматически управляемой воздушной заслонкой, посредством которой система управления дозирует объем поступающего в камеру сгорания воздуха и регулирует таким образом мощность котла.

Более функциональными в сравнении с базовой конструкцией являются и двухконтурные комбинированные котлы отопления. Такие модели имеют второй теплообменник, который подключается к контуру горячего водоснабжения (ГВС). Это усовершенствование избавляет владельца дома от необходимости покупать отдельный нагреватель для приготовления горячей воды.

Как выбрать электро-дровяной котел?

Перед покупкой котла данного типа следует определиться с некоторыми его параметрами:

Подбор мощности осуществляется тем же образом, что и для любого другого котла. Лучше всего заказать тепловой расчет и проект отопительной системы специализированной фирме. Если такой возможности нет, можно воспользоваться среднестатистическим значением удельной мощности отопительных систем, которое составляет 130 Вт/на кв. м для домов площадью 100 – 150 кв. м и 85 Вт/кв. м для домов площадью 400 – 500 кв. м. Умножая удельную мощность на отапливаемую площадь, можно определить потребную мощность котла. Так, например, для отопления дома площадью 125 кв. м понадобится агрегат мощностью 125х130 = 16 250 Вт или 16,25 кВт.

Не стоит забывать, что электро-дровяной котел предъявляет особые требования к домашней проводке. Убедитесь, что она будет в состоянии «потянуть» понравившийся вам агрегат.

Устройства данного типа, особенно мощные, являются довольно массивными. Перед покупкой котла оцените несущую способность пола и возможность усиления его конструкции в том помещении, где будет устроена котельная.

3. Материал и конструкция колосниковой решетки

В случае преобладания дровяного топлива следует выбирать котел с чугунной колосниковой решеткой. Если вы планируете частое использование насыпного топлива, выбирайте модель с решеткой сотового типа, которая изготавливается из керамики и стали.

4. Наличие второго теплообменника

Сегодня комбинированный котел дрова-электричество с возможностью подключения к контуру ГВС – довольно популярное изделие, но подходит он не всем. Дело в том, что в момент использования горячей воды все внимание котла переключается на нее. При этом подогретый теплоноситель перестает поступать в систему отопления, поскольку именно он используется для нагрева воды во втором теплообменнике. Если для каких-то нужд кран с горячей водой вам придется открывать на длительное время, установка двухконтурного котла не имеет смысла. В этом случае вы просто останетесь без отопления.

5. Материал теплообменника

Наиболее предпочтительными считаются чугунные теплообменники. Они не подвержены коррозии, за счет большой теплоемкости могут сглаживать кратковременные падения мощности котла и не имеют слабых мест в виде сварочных швов, поскольку являются сборными. Стальной теплообменник представляет собой сварную конструкцию, он менее прочен и боится ржавчины, но зато, в отличие от чугунного, не разрушается при резких температурных перепадах.

Заключение

Достоинства, которыми обладают комбинированные котлы на электричестве и дровах, неоспоримы. В доме, оборудованном таким агрегатом, всегда будет тепло, даже если владелец по каким-то причинам забыл подложить в топку дрова. Покупая котел этого типа, вы получаете надежного помощника, который не даст вам и вашим домочадцам замерзнуть ни при каких обстоятельствах.

Рекомендуем:

Как сделать отопление в частном доме — подробное руководство Комбинированные котлы отопления газ-дрова Преимущества и недостатки электро-дровяного котла

Источники: http://www.portaltepla.ru/kotli-i-kotelnoe-oborudovanie/kotel-dlya-otopleniya-chastnogo-doma-kombinirovannij-drova-elektrichestvo/, http://kamin-expert.ru/otopitelnaya/kombinirovannyie-kotlyi-otopleniya-drova-elektrichestvo.html, http://cotlix.com/sovremennye-otopitelnye-kombinirovannye-kotly-drova-elektrichestvo-dlya-chastnogo-doma

Электро дровяные котлы отопления — особенности оборудования, сильные и слабые стороны

Если в регионе отсутствует газовая магистраль, то выбор котла для отопления зависит от вида и цены топлива, которое можно применить. Если это дрова, то рациональным решением будет применение комбинированного котла использующего дрова с возможностью обеспечения нагрева теплоносителя от электричества. Нет сомнений, что котел отопления на дровах и электричестве был придуман неизвестным народным умельцем, а промышленность просто использовала эту идею для выпуска популярных комбинированных котлов.

Особенности комбинированных котлов и принцип действия

Применение электрических нагревателей (ТЭНов) в твердотопливных котлах на дровах обеспечивает резервирование, например, после прогорания дров или защиту контура от размораживания при отсутствии владельца. Принцип, по которому работают котлы отопления электро дровяные, сложностью не отличается.

Основным топливом служат дрова, а электрические нагреватели включаются:

• при запуске котла, для ускорения прогрева контура;
• после прогорания дров, для поддержания температуры в контуре;
• для защиты контура от размораживания при отсутствии владельца;
• в случае отсутствия основного топлива (дров).

Конструкция агрегата, осуществляющего комбинированное отопление частного дома дрова и электричество в котором применяются как независимые источники энергии, довольно проста. В водяную рубашку твердотопливного котла или в емкость, которая нагревается в дровяном котле, устанавливаются электрические ТЭНы, которые в сумме смогут обеспечить необходимую тепловую мощность для обогрева. Совместно с электрическими обогревателями устанавливается автоматика, которая управляет включением ТЭНов в зависимости от температуры жидкости.

Если в контуре установлен котел для дома на дровах, то после их прогорания теплоноситель начинает остывать и нужно произвести новую загрузку топливом. Комбинированный котел дровяной и электрический работает по другому алгоритму. Если загрузка дровами не произошла, то датчик температуры теплоносителя подает сигнал на блок управления, который включает ТЭНы, которые будут поддерживать выставленную температуру в контуре. После загрузки дров и начала прогрева автоматика выключит электронагреватели, и комбинированный котел будет работать только на дровах.

Основные преимущества комбинированных котлов

Контуры отопления, применяющие комбинированные котлы отопления дрова электричество в которых используются совместно или по отдельности, совместили достоинства твердотопливных и электрических котлов. Кроме того, наличие двух источников энергии обеспечивает резервирование и надежность системы обогрева.

Их основные преимущества:

1. Неоценимое преимущество – стабильная температура в помещениях благодаря резервированию. Даже в случае погасания топки на дровах ТЭНы обеспечат тепло и комфорт в доме. Если в регионе действует «ночной тариф» на электроэнергию, то ночное включение только электрообогрева обеспечит экономию средств на отопление.
2. Возможность работы контура при минимальной температуре для исключения размораживания.
3. Возможность использования не только дров, но и угля, пеллет или брикетов.
4. Экологичность, т.к. при совместной работе уменьшается выброс вредных продуктов сгорания топлива.
5. Увеличение срока службы котла за счет отсутствия конденсата при розжиге котла. Конденсат усиливает процессы коррозии и создает на поверхности налет, уменьшающий теплопроводность.

Любые сложные технические изделия, а тем более комбинированные устройства, имеют присущие им недостатки. Недостатки, которые имеет котел отопления на дровах в комбинированном приборе никуда не уйдут, то же самое относится и к электрической части универсального изделия.

Основные недостатки котлов на дровах и электричестве следующие:

• перед покупкой комбинированного котла нужно убедиться, что электроснабжение в регионе достаточно надежно, а мощность ввода достаточна для нормального функционирования котла;
• следует учесть, что КПД электрической части универсального котла ниже, чем у классического электрокотла на 2 – 5 % и составляет 93 – 96%, что весьма неплохо;
• стоимость универсальных изделий выше, потому что на электро дровяные котлы отопления цена увеличивается из-за добавления дополнительных узлов (ТЭНов, автоматики, датчиков) в конструкцию агрегатов.

Котел, работающий на всем, что горит

Если в регионе есть возможность подключения к газовой магистрали, то для загородных домов чаще всего выбирают котлы отопления комбинированные газ электричество дрова, которые практически полностью исключают возникновение каких либо форс-мажорных обстоятельств. Вероятность того, что одновременно исчезнут все три источника энергии, чрезвычайно мала.

Преимущество комбинированных котлов – функционирование на нескольких видах топлива.

В качестве топлива могут применяться дрова, уголь, газ, дизель и электричество. Если случается какая либо авария, например, газовой магистрали, то достаточно перейти на другой вид топлива. Более подробно про универсальные котлы отопления можно прочитать в нашей статье «Универсальные отопительные котлы для частного дома: типы и характеристики».

Самодельный котел отопления на дровах

Иногда обстоятельства складываются так, что владелец не может купить дорогое оборудования и к тому же в его регионе отсутствует газ и основным видом топлива служат дрова. В таком случае самодельные котлы отопления на дровах могут полностью решить проблему обогрева жилища. Конечно, можно купить дровяной котел отопления, но нередки случаи, что самодельный водяной котел значительно превосходит по своим характеристикам промышленные котлы. Многое зависит от опыта и знаний владельца.

Чтобы изготовить котел дровяной для отопления в домашних условиях, нужны материалы, которые легко приобрести, автоматика для любых систем также есть в продаже.

Если владелец обладает достаточными навыками и знаниями, то он рисует эскиз будущего котла, составляет список необходимых материалов и приступает к изготовлению.

Иногда самодельный котел отопления на дровах изготовляется из списанных старых котлов, которые нужно тщательно осмотреть и устранить замеченные недостатки. Такие котлы дровяные отопления частного дома можно модернизировать. Если установить в водяную рубашку ТЭНы, и подключить их к автоматике, то старый, найденный в металлоломе котел, превратится в универсальный прибор отопления. О других самоделках для отопления дома можно прочитать здесь.

Самодельный дровяной котел имеет определенные достоинства:

1. низкая стоимость и доступное топливо;
2. безопасность;
3. относительно высокий КПД;
4. автономность;
5. возможность модернизации и установки современной автоматики;
6. использование других видов твердого топлива.

Комбинированные котлы для отопления частного дома

Комбинированные котлы для дома являются специализированным оборудованием для эффективного и бесперебойного обогрева загородного жилья, которые функционируют на некоторых типах топливного сырья. Такие агрегаты незаменимы в экстремальных условиях проживания, когда определенный вид топлива резко дорожает или его приобретение проблематично – владелец всегда сможет воспользоваться другим топливом.

В зависимости от нюансов конструкции существует два решения эксплуатации котлов:

• для смены топливных ресурсов применяют соседнюю топку, если агрегат двухтопочный;
• осуществляют замену горелки, если устройство с универсальной топочной камерой.

Заменять горелку своими руками эксперты не советуют – при отсутствии необходимых навыков такие действия небезопасны.

1. Плюсы и минусы комбинированных устройств
2. Виды котлов
3. Виды топлива
4. Функциональные возможности

Плюсы и минусы комбинированных устройств

Комбинированные отопительные котлы мгновенно решают проблемы, возникающие при обогреве помещения стандартным оборудованием. Рассмотрим положительные и отрицательные стороны приобретения такого оборудования в загородный дом.

Плюсы:

• выбор того или иного топлива с учетом частоты эксплуатации;
• при желании устанавливают специальный бойлер;
• комбинированные двухконтурные котлы отопления обладают высоким КПД;
• небольшие габариты оборудования;
• непрерывное поступление топлива, автоматический контроль при смене топливных ресурсов;
• возможность подключения к нескольким системам, например, «теплый пол» или отопление посредством радиаторов.

Минусы:

• высокая стоимость агрегата;
• для хранения и эксплуатации топливного сырья (дров, дизеля и так далее) требуется отдельное помещение, оборудованное с учетом пожарной безопасности;
• уровень мощности смешанных котлов невысок.

Из списков видно, что комбинированные котлы на твердом топливе/электричестве/газу – удобное и практичное оборудование для беспрерывного и эффективного обогрева жилых помещений в доме.

Виды котлов

Существуют различные комбинированные котлы отопления, которые помогают владельцам домов рационально и эффективно отапливать помещения. Сначала стоит разобраться в этом и рассмотреть удачные комбинации и распространенные варианты в таблице.

Дрова (торф, кокс, уголь) /электричество	Дровяные котлы отопления, совмещенные с подачей электроэнергии, идеально подходят для домов, где не проведен газ. Такой агрегат впишется в дачный домик – обогрев помещения возможен в любое время. Главный контур – электрический, твердотопливное сырье применяют в случае перебоев электричества или при перерасходе лимита. Для отопления подходят как дрова, так и другое сырье: уголь, кокс и так далее.
Электричество/газ	Электрические котлы отопления, совмещенные с газовыми, являются популярным способом отопления в городских условиях. Ведь и газ, и электричество подаются практически без перебоев. Такой агрегат приобретают на тот случай, если в зимнее время одна из систем выйдет из строя. Стоимость такого устройства приемлема, да и незначительная переплата в скором времени окупит себя.
Газ/дрова (торф, кокс, уголь)	Газовые комбинированные котлы, совмещенные с твердотопливным отоплением, считаются дешевым способом обогрева жилища. Но учтите, если дрова не заготавливать самостоятельно, а приобретать в специализированных магазинах – отапливать жилое строение будет не так дешево. Отличительная черта – наличие двух отдельных дымоходов. Установить такое оборудование проблематично, обратитесь за помощью к экспертам. Они выполнят монтаж в соответствии с нормами и правилами пожбезопасности.

Мы рассмотрели не все существующие комбинированные устройства, но перечисленные котлы являются оптимальными вариантами, подходящими для эксплуатации.

Смешанные котлы долгого горения

К этой группе относят твердотопливные котлы, сочетающиеся с газовыми нагревателями и электрическим оборудованием. Их преимущественное отличие состоит в максимальном применении твердого топлива (дров, торфа и так далее) при его медленном сжигании. По сути, это специальное пиролизное оборудование, которое помимо основных твердых элементов сжигает и газ, выделяющийся в ходе процесса горения. Такие устройства обладают высоким КПД, даже при использовании несмешанных котлов.

Практически любой комбинированный котел отопления для дома функционирует в автоматическом режиме, кроме самодельных отопительных агрегатов. При снижении температуры в отопительной системе автоматика распознает, что отопительное сырье в главной топке заканчивается, после чего подключает вторую топочную камеру.

Виды топлива

Прежде, чем приобретать комбинированный агрегат, следует решить, каким топливом вы будете производить обогрев жилого сооружения. В этом помогут разобраться таблицы, показывающие положительные моменты при использовании того или иного сырья.

                                                                                   ДРОВА

Достоинства	Недостатки
доступность и экологичность; безопасная эксплуатация; приемлемая стоимость; удобство и простота при использовании; приятный аромат древесины.	предварительная заготовка сырья; организация места для хранения (дровник, сарай).

                                                                                  УГОЛЬ

Достоинства	Недостатки
высокая теплота сгорания сырья; приемлемая стоимость; удобство в эксплуатации; безопасность.	наличие места для постоянного хранения твердого топлива; уровень экологичности ниже, чем у древесины; повышенная зольность.

                                                                        ГАЗ (ПРИРОДНЫЙ)

Достоинства	Недостатки
простота использования; нет нужды в организации площади для хранения; относительный доступ в регионах; отсутствие предварительной заготовки для постоянного использования; низкая стоимость.	обустройство обслуживания газовой системы, а также специальных горелок; риск утечки газа; низкий уровень безопасности при длительной эксплуатации.

                                                                          ЭЛЕКТРИЧЕСТВО

Достоинства	Недостатки
удобная и легкая эксплуатация; экологичное сырье; нет продуктов сгорания.	высокая стоимость; ограничение на мощность.

                                                                                 ДИЗЕЛЬ

Достоинства	Недостатки
высокие теплотворные показатели.	пожароопасность; присутствие особого запаха; монтаж емкости для сырья; низкий уровень экологичности.

Функциональные возможности

Под функциональностью комбинированного оборудования подразумевается универсальность, практичность и максимальный КПД при различных обстоятельствах и природных условиях. Разберем подробно.

1. Для нагрева воды при горячем водоснабжении строения. К таким устройствам относят двухконтурные котлы. В топочной камере размещают 2 змеевика: первый – для нагрева теплоносителя в специальном контуре, второй – для правильного горячего водоснабжения.
2. Часто смешанные твердотопливные агрегаты снабжены компактной плиткой, с помощью которой проживающие готовят еду. Кроме отопления жилых помещений, вы всегда сможете приготовить вкусные блюда, не тратя при этом дополнительных ресурсов. Особенно такое решение оптимально для дачи – экономия места и топлива позволит дачникам рационально использовать оборудование, не переживая за расходы.

Главное, помните – установку сложных многофункциональных агрегатов лучше доверить экспертам!

Современная автономная отопительная система загородного дома

Автор Евгений Апрелев На чтение 5 мин Просмотров 401

Самым распространенным видом комбинированных устройств являются котлы для отопления на паллетах и электричестве, основной функцией которых позиционируется сжигание твердых видов топлива, а дополнительной – возможность в автоматическом режиме выполнять догрев теплоносителя электрическими ТЭНами.

То есть – электроподогрев проставляется этакой резервной возможностью, которая в течении небольшого промежутка времени сможет поддерживать относительно высокую температуру в обслуживаемом здании. Это может быть полезно в случае, когда хозяева дома отлучились на несколько дней, и в холодное время года некому будет произвести загрузку приемного бункера твердым топливом. При этом, когда пеллеты закончатся котел самостоятельно включит электронагревательное устройство и будет дожидаться загрузки основного вида горючего, чтобы вернуться на основной режим работы.

[contents]

Виды комбинированных котлов отопления

Комбинированные котлы отопления дрова электричество в плане твердых энергоносителей почти все одинаковы и спокойно работают на таких видах топлива, как древесина (отходы пиломатериалов, дрова, опилки, тырса, пеллеты и прочее), отходы коксового производства, топливные брикеты и так далее. А вот в плане электричества уже могут быть более широкие вариации:

1. Однофазная система. Предназначена для использования в условиях отсутствия трехфазной сети и имеет множество ограничений как со стороны самой котельной установки, так и со стороны питающей сети. Мощность, разрешенная для подключения к электросетям частных лиц, часто ограничивается тремя—пятью киловаттами и может максимально достигать значения в пятнадцать киловатт. При этом получить разрешение на пятнашку будет далеко не просто, а иногда и просто невозможно, что ограничивает мощность нагревательной сборки до 3-х киловатт.
2. Трехфазная система. Здесь мощности уже посерьезнее и нагреватель может влегкую иметь 10 кВт потребления, что достаточно для поддержания более или менее комфортной температуры в двухэтажном домике жилой площадью около 150 квадратов. Ко всему прочему еще оно преимущество вытекает из более низкой стоимости электроэнергии при трехфазном подключении, что вкупе с трехтарифным счетчиком может принести ощутимую экономию в расходах на отопление. Главное, правильно запрограммировать временные интервалы работы котла.

Преимущества котлов отопления на дровах и электричестве

Удел двойных систем — отопление дачного дома электричеством и дровами в случае невозможности присоединения к централизованной системе и отсутствия более дешевых вариантов, типа природного газа и тому подобных. Высокая же степень автоматизации позволяет не беспокоиться о заморозке дома в период отсутствия хозяев и поддерживать температуру внутри помещения на заданном уровне до тех пор, пока есть хоть один источник питания.

Правила безопасного использования

Никаких особенных отличий от обычных дровяных котлов и печей установка, которая производит отопление дома дровами и электричеством, не имеет. Исключение представляет тип подключения к электрической сети.

Но, конечно, основное внимание следует уделить отводу газообразных продуктов горения за пределы топочного помещения во избежание отравления угарным газом. Для этого лучше всего будет либо предусмотреть проектом наличие твердотопливной системы еще на стадии строительства дома, либо, если дом уже построен и в нем живут люди, возвести отдельно стоящее строение под котельную.

Касательно электрических сетей вопрос представляется куда более серьезный – при десяти киловаттах потребления может потребоваться или реконструкция существующей электропроводки, или, что будет более экономически целесообразно, запитка котла отдельной линией. При этом модернизировать нужно будет только линию, которая подводит электричество к дому, и проложить в котельную предварительно подобранный кабель из расчета потребляемой мощности. Само собой следует озаботиться защитой как линии, так и электрооборудования от утечек и коротких замыканий, а для этого лучше всего будет воспользоваться услугами проектной организации, которая имеет опыт в проектировании электрических сетей.

По большому счету все правила, которых необходимо придерживаться как при монтаже, так и при эксплуатации расписаны в сопроводительных документах на котлы и, если сказать вкратце, сводятся к следующему:

• Хорошая вентиляция.
• Достаточная тяга.
• Качественные материалы.
• Грамотный монтаж.
• Электробезопасность.

Пример моделей от разных производителей (преимущества и недостатки, выбор лучшей модели)

Огромное разнообразие модификаций в типовых узлах скрывает в себе и ключевые особенности моделей того или иного производителя. Например – материал золоотсеивающих колосников может быть чугунным или керамическим. Чугунные имеют ориентацию на использование дров и топливных брикетов, а керамические – для сыпучего топлива, такого как щепа, пеллеты, гранулы, солома.

Некоторые модели имеют такое полезное дополнение, как змеевик для реализации второго контура, что дает возможность организовать горячее водоснабжение на бытовые потребности – принять ванну, душ, помыть посуду. При этом не потребуется установка отдельного нагревательного прибора в виде электрического бойлера, а факт экономии на электричестве налицо.

Относительно новая возможность – горелка надувного типа, повышающая КПД системы в целом до 84%, что вплотную приближает твердотопливные установки к самым совершенным образцам газосжигающех колонок.

Как можно заметить спектр дополнительных полезных приспособлений очень широк, и сложно найти такое устройство, которое совмещает все полезности и при этом не имеет недостатков. Поэтому покупателю придется найти компромисс самостоятельно.

Например, TEHNI-X КОТ-22-У-Премиум имеет КПД 80% и стоит относительно недорого, а котел Теплодар Куппер ОВК 18 примерно аналогичен по характеристикам, но еще оборудован варочной поверхностью и стоит на 50% дороже.

Советы и рекомендации.

• Для своей же безопасности наличие проектного решения и неукоснительное следование его рекомендациям даст гарантию беспроблемной и долговременной эксплуатации. Помните – желание сэкономить на качестве оборудования и материалах может обернуться неприятностями.

• Монтаж лучше будет доверить проверенным профессионалам своего дела, ведь мало кому захочется устранять протечки и дышать гарью из-за криворукости монтажников.

Комбинированные котлы отопления

Главная | Комбинированные котлы

Конструктивные особенности комбинированных котлов

Комбинированные котлы наиболее востребованы в частных и загородных домах. За счет  наличия в их конструкции нескольких горелок, они могут работать на разных видах топлива, что делает их практичными и удобными.

Для перехода на другой вид топлива необходимо всего лишь сменить горелку. Произвести демонтаж под силу каждому, а не только специально обученному профессионалу, к тому же это не отнимает много времени.

Наличие в таких котлах встроенного теплообменника второго контура позволяет им конкурировать с двухконтурными котлами. Комбинированные котлы отопления имеют несколько выходом , что позволяет подключить несколько отопительных контуров.

Зачатую они имеют две камеры сгорания : одна для сжигания газа, вторая — для сжигания твердого топлива.



Комбинированный котел с двумя камерами сгорания

Разновидности  комбинированных котлов отопления

• Котлы на «газе — дизельном топливо». Эффективное техническое решение. Для перехода на другой вид топлива нужны минимальные изменения.
• Котлы  дрова-газ и дизельное топливо. Процесс автоматизации отопления реализован минимально, необходим регулярный  контроль человека. Плюсом является небольшая стоимость



Комбинированный котел отопления: «дизельное топливо-дрова»

• Комбинированные котлы отопления газ-электричество и дизельное топливо. Газ и дизельное топливо являются ключевыми источниками тепла, электричество может поддерживать тепло лишь небольшое промежуток времени.
• Комбинированные котлы отопления со всеми видами энергоресурсов. Обладают небольшой стоимостью



Плюсы, минусы и критерии выбора.

Цена комбинированных котлов по сравнению с обычными,  конечно же, будет неизменно выше. И это минус Однако, в процессе использования комбинированного котлы могут быть решены проблемы отсутствия какого-либо вида топлива, а также его удорожания. И это может компенсировать высокую стоимость данного прибора.

Как показывают отзывы, комбинированный котел отопления дрова-электричество или с другими энергоносителями – это прекрасный способ экономии.

Несмотря на первоначально высокую стоимость оборудования, такой котел позволит наиболее эффективным образом использовать все имеющиеся ресурсы.

Другим критерием выбора котла отопления является его мощность.

Комбинированные котлы отопления обладают производительностью  до 100 кВт, то есть способны обеспечить комфортную температуру в  двухэтажном доме достаточно больших размеров. Мощность напрямую влияет на количество потребляемого топлива. Помимо этого, на этот показатель влияет и вид топлива, которое использует ваш комбинированный котел отопления газ-дрова или с другими энергоносителями.

Комбинированные газовые котлы отопления устанавливают не только в жилых помещениях, но и в других. Площадь их может быть от 50 до нескольких сотен кв. метров.

Очень редко бывает так, чтобы бытовой двухтопливный котел отопления использовался на промышленном объекте. Бытовые модели подходят только для того чтобы отопить дом, небольшой склад и маленький офис. А для больших помещений монтируют мощные промышленные приборы.

специфические особенности и краткая характеристика

Сейчас практически каждый загородный дом оснащается автономной системой отопления. И неважно, дача это или многоэтажный коттедж, принцип работы и устройство котлов, устанавливаемых в данные помещения,  остается неизменным. Однако в последнее время многие хозяева отдают предпочтение не классическим газовым, а комбинированным отопителям. Их главное преимущество заключается в том, что при отсутствии одного источника энергии они вполне могут осуществлять подачу тепла и нагрев воды другим. Одной из разновидностей данных приборов являются котлы отопления комбинированные «дрова + электричество». О них мы сегодня и поговорим.

Характеристика

Как известно, комбинированные отопители имеют возможность работы с двумя источниками энергии. Чаще всего это дрова и газ (в некоторых случаях продукты нефтепереработки). Однако, кроме этого, существуют котлы отопления комбинированные «дрова + электричество». Они при отсутствии угля и газа могут нормально функционировать от электрической энергии. Таким образом, комбинированные котлы отопления «дрова + электричество» могут работать как на твердом топливе (колотые дрова, уголь, пеллеты или же стружка), так и от системы переменного напряжения 220-240 V.

Почему такие устройства имеют большой спрос на российском рынке? Ответ очень прост. Дело в том, что не каждый загородный поселок на сегодняшний день подключен к централизованной системе газоснабжения. Поэтому единственным выходом в данной ситуации послужит монтаж твердотопливных либо электрических систем отопления.

Конструкционные особенности

По сути, котлы отопления комбинированные электрические и дровяные отличаются от своих традиционных собратьев лишь наличием дополнительно встроенного ТЭНа, то есть трубчатого электронагревателя. Устанавливается данный элемент в резервуаре теплообменника отопителя.

Что же касается остальных деталей конструкции, то комбинированные котлы имеют довольно примитивную конструкцию, более схожую с простыми дровяными аналогами. В нижней части котла размещается специальная топка, куда периодически загружаются колотые дрова или же пеллеты. Кроме этого, котлы отопления комбинированные «дрова + электричество» имеют возможность преобразования энергии в тепловую вследствие сгорания торфа, угля или же древесной стружки.

Принцип действия

Алгоритм работы данного котла довольно прост, как и его конструкция. Если рассматривать, как работают котлы отопления комбинированные «дрова + электричество» на электричестве, то здесь главным нагревающим механизмом будет трубчатый электронагреватель (ТЭН), который при поглощении электрического тока нагревает специальную спираль. А она в свою очередь передает тепло на жидкость в теплообменнике. Таким образом, горячая вода под действием циркуляционного насоса поступает в систему отопления и идет по верхнему и нижнему контуру по замкнутому кругу.

Если же это дрова, то пламя от них нагревает теплообменник с жидкостью, и она, как и в первом случае, циркулирует по кругу отопительной системы.

Котлы комбинированные (дрова + электричество): особенности и характеристики

Сейчас практически каждый загородный дом оборудован автономной системой отопления. И не важно, дача эта или многоэтажный коттедж, принцип работы и расположение котлов, установленных в этих помещениях, остается неизменным. Однако в последнее время многие владельцы предпочитают не классические газовые, а комбинированные обогреватели. Их главное преимущество заключается в том, что при отсутствии одного источника энергии они вполне способны подавать тепло и нагревать воду другому.Одной из разновидностей этих приборов являются отопительные котлы комбинированные «дрова + электричество». О них поговорим сегодня.

Характеристика

Как известно, комбинированные обогреватели имеют возможность работы с двумя источниками энергии. Чаще всего это древесина и газ (в некоторых случаях продукты нефтепереработки). Однако помимо этого существуют отопительные котлы комбинированные «дрова + электричество». Они при отсутствии угля и газа могут нормально функционировать от электроэнергии. Таким образом, комбинированные отопительные котлы «дрова + электричество» могут работать как на твердом топливе (колотые дрова, уголь, пеллеты или щепа), так и от сети переменного напряжения 220-240 В.

Почему такие устройства пользуются большим спросом на российском рынке? Ответ очень простой. Дело в том, что далеко не каждый дачный поселок сейчас подключен к централизованной системе газоснабжения. Поэтому единственный выход в данной ситуации — установка твердотопливных или электрических систем отопления.

Конструктивные особенности

Фактически комбинированный отопительный котел электрический и дровяной отличается от своих традиционных аналогов только наличием дополнительного встроенного ТЭНа, то есть ТЭНа.Этот элемент установлен в бачке теплообменника ТЭНа.

Что касается остальных деталей конструкции, то Комбинированные котлы имеют довольно примитивную конструкцию, больше похожую на простые деревянные аналоги. В нижней части котла расположена специальная топка, куда периодически загружаются колотые дрова или пеллеты. Кроме того, отопительные котлы комбинированные «дрова + электричество» обладают способностью преобразовывать энергию в тепло за счет сжигания торфа, угля или древесной стружки.

Принцип работы

Алгоритм работы этого котла довольно прост, как и его конструкция.Если рассматривать, как отопительные котлы сочетают «дрова + электричество» с электричеством, то основным нагревательным механизмом будет трубчатый электронагреватель (ТЭН), который, поглощая электрический ток, нагревает специальную спираль. А он, в свою очередь, передает тепло жидкости в теплообменнике. Таким образом, горячая вода под действием циркуляционного насоса попадает в систему отопления и идет по верхнему и нижнему контурам по замкнутому кругу.

Если это дрова, то пламя от них нагревается теплообменником с жидкостью и, как и в первом случае, циркулирует по кругу отопительной системы.

p>

Котел на отопление дровами и электричеством для дачи. Комбинированные котлы: дрова-электричество

Среди многотопливного оборудования котлы для отопления частного дома на дровах и электричестве особенно популярны благодаря своей простой и надежной конструкции. Переход между дровами и электричеством осуществляется автоматически.

Как работает дровяной котел с ТЭНами?

Котлы комбинированные, дровяные-электрические, в своей работе используют возможность использования резервного источника тепла.Происходит это так:

Практически все котлы отопления для частного дома на дровах и электричестве работают по описанному выше принципу. Различия связаны с конструкцией и принципом горения.

Котлы со встроенными ТЭНами

Комбинированные дровяно-электрические отопительные котлы, со встроенными ТЭНами, предлагаются в различных модификациях. Производители предлагают модели, различающиеся характеристиками как самих агрегатов, так и ТЭНа.Нагревательный элемент необходим для поддержания температуры теплоносителя, достаточной для предотвращения остывания здания.

Использовать ТЭН в качестве полноценного электрокотла невозможно из-за его недостаточной мощности. Большинство котлов оснащено ТЭНом мощностью до 6 кВт.

Потребителю предлагаются модели с чугунно-стальным теплообменником. Отверстия для нагревательных элементов вырезаются лазерной сваркой или, в случае чугунных аналогов, предусматриваются при отливке теплообменника.

Напольные комбинированные отопительные котлы дровяно-электрические, заводской сборки, обладают следующими преимуществами:

1. Возможность выбора любого типа теплообменника.
2. Полная автоматизация процесса горения, включение / выключение ТЭНа.
3. Соответствие требованиям безопасности.
4. Удобная регулировка ТЭНа и выбор подходящего режима.
5. Предусмотрен режим незамерзания.

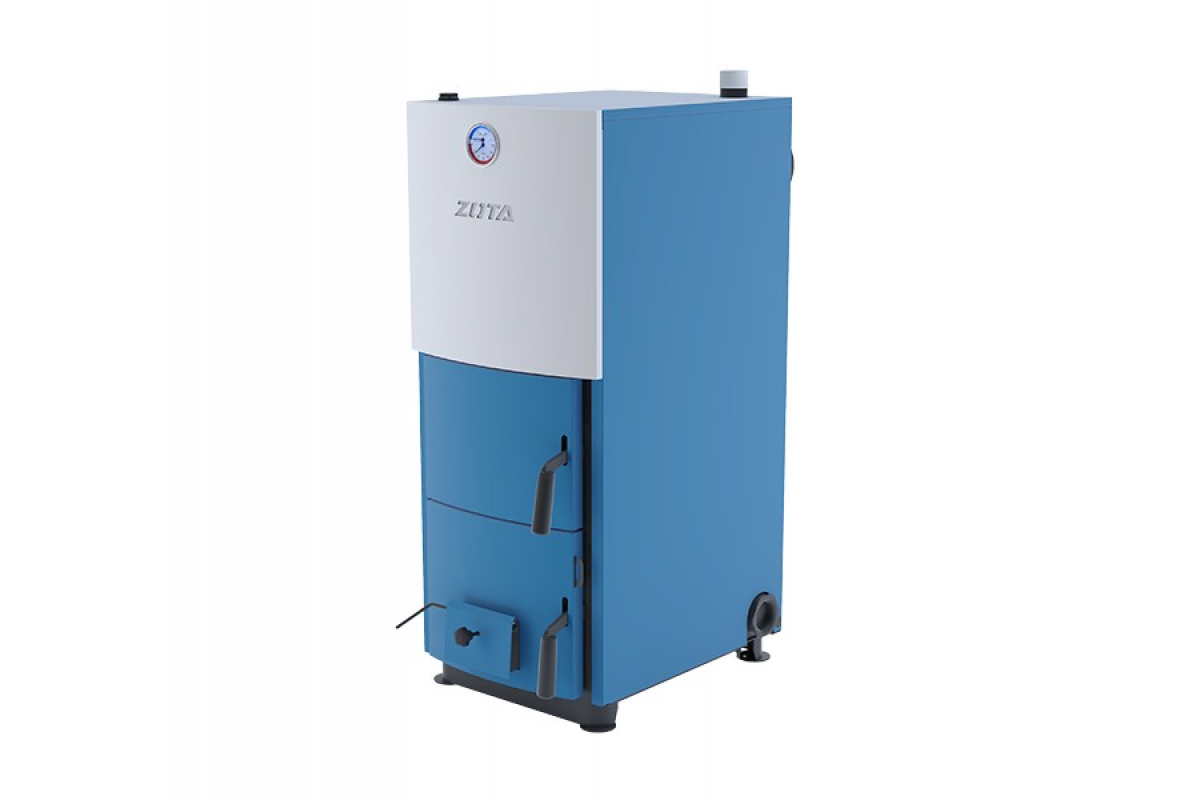

Гибридный электрический дровяной котел заводской сборки, идеален для отопления частного дома.Потребителю предлагается широкий ассортимент продукции всех типоразмеров по мощности, что дает возможность подобрать отопительный агрегат с учетом индивидуальных особенностей жилого помещения.

Модифицируемые котлы

Практически любой твердотопливный котел можно переоборудовать под установку ТЭНа. Работы выполняются следующим образом:

• Стальной котел — нагревательный элемент и термостат, вставляются непосредственно в теплообменник. Для установки требуется сварка.После установки отверстия герметично закрываются.
• Котел чугунный — конструкция теплообменника немного другая. Корпус содержит водяную рубашку, окружающую камеру сгорания. Самостоятельное изготовление отверстий под установку терморегулятора и ТЭНа приведет к увеличению нагрузки на чугунный теплообменник. В процессе работы появляются микротрещины, что со временем приводит к выходу котла из строя. По этой причине не рекомендуется переделывать чугунный котел под установку ТЭНа.

Некоторые производители еще на стадии изготовления теплообменника предусматривают место для установки ТЭНа в дровяном котле. В дальнейшем можно подобрать ТЭН необходимой мощности. Модификация проводится быстро и не требует больших материальных затрат.

Как выбрать отопительный котел на электричестве и дровах

Существует несколько типов котлов на дровах и электричестве, различающихся по принципу действия и конструкции.При выборе обратите внимание на следующие характеристики:

• Принцип работы — наиболее выгодный и экономичный, это пиролизные котлы, которые работают 6-12 часов от одной закладки. В процессе работы отводит тепло двумя способами: при сжигании древесины и дожигании газов.
  Газовый котел дороже классической модели, но затраты окупаются за счет снижения расхода дров, повышения КПД и теплоотдачи.
• Количество контуров — одноконтурные агрегаты отличаются высокой производительностью, способны обогревать большие помещения.В конструкции предусмотрено подключение только к системе отопления. Нагрев воды становится возможным только после модификации (косвенный нагрев).
  Двухконтурные комбинированные котлы, одновременно работают на нагрев теплоносителя системы отопления и горячего водоснабжения.
• Теплообменник — существует два типа электрических котлов на древесном топливе. Чугунные агрегаты тяжелые, неудобны при установке, но в то же время обладают долгим сроком службы и высокой теплоотдачей.
  Стальные котлы дешевле, чувствительны к чрезмерному перегреву теплоносителя, быстро остывают после сгорания дров.Большинство производителей ориентируются на изготовление стальных котлов, так как производство дешевле, и они пользуются постоянным спросом у потребителей.

При выборе котла смешанного типа, из электричества и дров, важно рассчитать необходимую мощность, подобрать оборудование по производителю и стоимости.

Как рассчитать мощность электрического дровяного котла

Бытовые двухтопливные комбинированные отопительные котлы дровяно-электрические, предлагаются потребителю в различных типоразмерах мощности.Мощность колеблется от 8 до 40 кВт. (в промышленных аналогах до 400 кВт).

Точные расчеты с учетом характеристик жилого дома проводятся только после аудита тепловых потерь. Примерная мощность комбинированного дровяного и электрического котла рассчитывается с помощью онлайн-калькулятора или по специальной формуле.

Расчеты производятся следующим образом:

1. Рассчитывается общая отапливаемая площадь здания.
2. Рассчитано количество тепла, необходимого для отопления.Используйте формулу 1 кВт = 10 м².
3. При расчете для универсального двухконтурного котла с учетом потребности в тепле на горячее водоснабжение к полученному результату прибавляется 15-20%.

Системы отопления с электрическими дровяными котлами комплектуются электронагревательными элементами мощностью до 6 кВт. Мощность обогревателя достаточна для предотвращения замерзания теплоносителя или адекватного обогрева здания площадью 60 м².

Производители комбинированных электрических котлов на древесном топливе

На отечественном рынке отопительного оборудования потребителю предлагаются котлы европейских, азиатских и российских компаний.Постоянным спросом пользуются следующие марки:

• — немецкие котлы, отличающиеся высоким качеством сборки, долгим сроком службы и дороговизной, в 3-5 раз превышающей то, что российский производитель просит на свою продукцию. В случае с Buderus цена полностью оправдана. Котел экономно расходует топливо и имеет чувствительную автоматику, контролирующую процесс горения. Накопительный бойлер доступен как опция. Производительность до 350-400 кВт.
• — потребителю предлагаются котлы стальные мощностью до 18 кВт и встроенный электронагреватель на 6 кВт. Подходит для полноценного обогрева помещений общей площадью до 200 м². В дополнительной комплектации к котлу Мистер Хит АОТВК предлагается блок дистанционного управления, позволяющий управлять процессом горения с помощью пульта ДУ.
• Один из крупнейших отечественных производителей, предлагающий продукцию, соответствующую европейским стандартам качества и надежности. Продукция представлена ​​в серии Мастер. В котлах Зота есть место и отверстие для установки терморегулятора и электронагревателя.Нагревательный элемент и датчики приобретаются отдельно и не входят в базовую комплектацию. Одним из главных достоинств модели является возможность установки ТЭНа на 9 кВт вместо традиционных 6 кВт.
• — компания предлагает отопительное оборудование мощностью от 8 до 30 кВт. Котлы отличаются невысокой стоимостью, минимальным оснащением, небольшими габаритами и «всеядностью». Караканский котел можно подобрать с варочной панелью, что особенно удобно при обогреве загородного дома.
• Куппер ОВК — котлы, предлагаемые Теплодаром, представлены в двух типоразмерах мощностью 10 и 18 кВт. Модели оснащены чугунной варочной панелью, способной работать на любом виде твердого топлива. При необходимости комплектуется пеллетной и газовой горелкой. Куппер ОВК — оптимальное решение вопроса отопления дома максимальной площадью до 200 м².
• Stoker Aqua — торговая марка, продвигаемая на внутреннем рынке компанией Ermak. Представлены четыре типоразмера мощностью 12, 14, 16, 18 кВт.Встроенный электронагревательный элемент мощностью 1,5 — 3 кВт. Автоматический регулятор тяги устанавливается отдельно, как опция. Модель имеет просторную камеру сгорания. В серии Stoker Aqua котлы предлагаются исключительно со стальным теплообменником.

Главное преимущество российских отопительных котлов, работающих на дровах и электричестве, — это простота с точки зрения качества топлива. У западных аналогов термический КПД резко падает, если влажность древесины превышает 20%.

Стоимость котла дровяной-электрический

Цены на пароконвектомат различаются в зависимости от страны-производителя, узнаваемости бренда и технических параметров оборудования. Причем даже в российских моделях разница в стоимости может составлять 10-15 тысяч рублей.

Buderus предлагает котлы класса «Люкс», купить универсальный котел даже небольшой мощности обойдется примерно в 150-250 тысяч рублей. Бытовые котлы дешевле. Схожие по своим характеристикам модели предлагаются на российском рынке за 15-45 тысяч рублей в зависимости от производителя и комплектации.

Где и как устанавливают дровяные котлы?

Дровяные водогрейные котлы с переходом на электричество устанавливаются в соответствии с общими правилами СНиП и ППБ по установке твердотопливного отопительного оборудования. В частности, он гласит:

• Модели со встроенными нагревательными элементами не требуют разрешения на установку при условии, что максимальный уровень потребления электроэнергии не превышает 3 кВт. ТЭН 6-9 кВт, создает дополнительную нагрузку на электросеть.Для подключения выделена отдельная линия напряжения.
• Котлы мощностью до 40 кВт устанавливаются в любом месте дома. Котел более 40 кВт лучше ставить в отдельном помещении, используемом исключительно для нужд котельной.
• Электрокотел подключается через отдельные автоматы, расположенные на щите. Электронагреватель не боится скачков напряжения в сети, но при использовании пульта дистанционного управления напряжения выставляются.
• В качестве котельной для отопления дома дровами и электричеством выбирается сухое отапливаемое помещение общей площадью не менее 8 м².Наличие естественного света и приточно-вытяжной вентиляции обязательно.
• У них универсальные комбинированные котлы, работающие на дровах и электричестве, так что стены, выложенные горючим материалом, имеют высоту не менее 50 см. Монтаж осуществляется на огнестойком основании. Дымоход при прохождении по плитам перекрытия и кровли помещается в специальный короб, заполненный теплоизоляционным материалом.

Двухтопливные комбинированные твердотопливные котлы для отопления дровами электричество подключены к водяному контуру. Для пополнения теплоносителя рекомендуется подключить систему очистки и фильтрации воды. Дополнительно подключается группа безопасности, которая автоматически сбрасывает давление в системе.

Параметры электроэнергии для электронагревателей максимальной мощностью 9 кВт не требуют использования трехфазного источника питания. Подключение производится к обычной бытовой сети 220 В.

Автономное отопление становится все более популярным среди владельцев частной собственности.Возможность отапливать дом и даже квартиру в любое удобное время, а не в начале отопительного сезона дает огромные преимущества. И если выбор энергии в квартирах ограничен (электричество или газ), то в частном доме можно установить как твердотопливный, так и комбинированный котел (дрова-электричество).

Комбинированный котел

удачно сочетает в себе бесперебойное оборудование и его универсальность. В зависимости от наличия того или иного вида топлива вы можете выбрать подходящий режим, каждый из которых будет одинаково эффективным.

Конструкция агрегата устроена достаточно практично, что приводит к снижению тепловых потерь и экономному расходу топлива. Днем желательно отапливать дом углем и / или дровами, а ночью поддерживать температуру электричеством. При этом нет необходимости следить за наличием дров в топке, а ночной тариф на электроэнергию на 15-35% ниже дневного.

Видео 1 Устройство комбинированного котла в частном доме

Особенности конструкции

Основное отличие комбинированной аппаратуры от твердотопливной — наличие ТЭН в баке теплообменника.Нагревательный элемент включается автоматически в тот момент, когда мощности сгоревшего топлива не хватает для обеспечения оптимальной температуры теплоносителя. Другими словами, ТЭН запускается при догорании дров или угля, тепло спадает и возникает необходимость подогреть теплоноситель. Все процессы полностью автоматизированы и не требуют участия человека, за исключением разве что складывания дров в топку.

Для быстрого и эффективного прогрева помещения в разных котлах предусмотрено от 1 до 4 камер сгорания, каждая из которых снабжена отдельным термоэлектрическим нагревателем.

Комбинированный котел на дровах / электричестве для отопления частного дома имеет только 1 камеру сгорания и 1 ТЭН, а вода нагревается по аналогии с накопительным водонагревателем (бойлером).

Видео 2 Котел одноконтурный на дровах и электричестве

Зачем покупать

• Широкий спектр используемых видов топлива — это могут быть не только уголь или дрова, но и брикеты, пеллеты, древесные отходы и т.д .;
• Автономная работа — комбинированный котел в режиме «электричество» работает неограниченное количество времени без вмешательства человека.Ограничение отопления может быть только из-за отсутствия электричества. Работа оборудования абсолютно безопасна;
• Удобство обслуживания — при необходимости котел можно переоборудовать на монотопливный. При использовании преимущественно электрического режима чистка котла и дымохода не требуется; при регулярном использовании твердого топлива необходимо чистить котел так же часто, как и стандартный твердотопливный — топку раз в неделю и дымоход раз в 3-5 месяцев.

Цену сложно отнести к преимуществам.По сравнению с монотопливными котлами, комбинированные намного дороже, в зависимости от марки и количества камер сгорания.

Как правильно выбрать

Отопительное оборудование может использоваться как для отопления жилого сектора, так и производственных и производственных помещений. Чтобы выбрать подходящую модель, которая будет подходить по мощности и КПД, следует ориентироваться на количество схем, производительность и производительность.

Приобретая комбинированный котел для отопления частного дома электричеством / дровами, учитывайте следующие показатели:

• оборудование — в качестве более дешевой альтернативы некоторые производители предлагают котел, в котором теплоноситель нагревает только ТЭН.Такая конструкция нерациональна, так как напряжение в сети не всегда стабильно, а электричество иногда отключается;
Габариты оборудования
• — при наличии нескольких камер сгорания, которые, как правило, изготавливаются из сплава чугуна, вес оборудования может достигать 500 и более килограммов, что потребует специального основания и отдельного помещения. Также обратите внимание на размер топки, так как от этого параметра зависит периодичность закладки дров.

Чугунная керамика намного дольше сохраняет тепло и подходит для всех видов твердого топлива.

• мощность — параметр, напрямую зависящий от вида топлива — электричество или дрова. Принимая во внимание, какой вид топлива будет приоритетным, следует ориентироваться на мощность котла.

Чтобы отопление было эффективным, мощность котла всегда должна превышать фактическую потребность.

• наличие водяного контура отопления, обеспечивающего наличие горячей воды в точках водозабора.

Особенности установки

Для комбинированного оборудования потребуется отдельная комната.Здесь необходимо предусмотреть следующие обязательные элементы установки:

• фундамент — невысокий железобетонный слой, компенсирующий габариты котла;
• Устройство дымохода — принцип во многом аналогичен дымоходу на твердотопливном котле, где обеспечивается качественная тяга

Фото 4 Принципиальная схема системы отопления комбинированного котла

Сила тяги зависит от высоты головки трубы. Оптимальная высота его над коньком от 50 см.

После установки котла дымоход необходимо тщательно изолировать. Это предотвратит образование конденсата и льда в дымоходе, что предотвратит выход дыма.

• система вентиляции, которая позволит своевременно удалять продукты сгорания и угарный газ при его появлении.
• подключение к электросети — ТЭН, который поддерживает и нагревает теплоноситель до определенной температуры, работает исключительно от электросети 220 вольт.

Для подключения оборудования нужна линия 380 вольт и 3 фазы. В этом случае следует убедиться в правильности подключения ввода и заземления к шлейфу. Не стоит рисковать и делать заземление в ноль при простом обрыве цепи, автоматика просто не успеет сделать перекос.

Популярность комбинации дрова / электричество обусловлена ​​тем, что оба вида энергии являются наиболее доступными для населения.При этом все процессы в отопительном оборудовании полностью автоматизированы, а тепловые потери сведены к минимуму. Переплата в цене компенсируется в течение первых 2-3 лет эксплуатации.

Все в наше время все чаще можно встретить комбинированные отопительные котлы, универсальные для частного дома, работающие одновременно на двух видах топлива. Соединить дрова и электричество вместе — довольно удачное решение; такой котел достаточно надежный, компактный и практичный. А в случае отключения электроэнергии или нехватки топлива вы не испытаете дискомфорта от холода или отсутствия горячей воды в холодный период.

Современные отопительные котлы используют твердое топливо, комбинируя его как с газом, так и с электричеством, что более актуально для потребителей. При покупке отопительного котла, который работает как на дровах, так и на электричестве, сразу решается сразу несколько задач:

1. Для отопления используются сразу два альтернативных источника энергии по отношению к природному газу.
2. Решается вопрос с охлаждением помещения, когда в топке все полностью сгорело, а новая порция топлива еще не залита.
3. Делает нагрев горячей воды более комфортным, так как больше не нужно вставать среди ночи и идти в котельную за загрузкой топлива.

Комбинированные электрические котлы отопления на дровах последнего поколения с большой топкой сделаны так, что переключение на электрический нагрев происходит автоматически при падении температуры воды в котле ниже определенной отметки. Естественно, обратный переход к сжиганию твердого топлива происходит с помощью внешних воздействий.

Конструкция электрического котла на дровах

Внешне комбинированный котел ТТ на дровах электричество ничем не отличается от обычного твердотопливного агрегата. По сути, это тот же котел отопления на дровах, с той лишь разницей, что в нем установлен ТЭН в теплообменнике. Еще одно важное отличие от стандартной комплектации — наличие водяной рубашки.

Одна из стенок такого котла изготовлена ​​методом холодной штамповки и имеет сложную конфигурацию.Между стенками рубашки устанавливаются ТЭНы и есть специальное контактное отверстие, к которому подключаются контакты разводки.

Устройство данного обогревателя по конструкции аналогично стандартному твердотопливному котлу, который состоит из следующих основных элементов:

• топка (камера сгорания), место для загрузки твердого топлива;
• снаружи омывается теплоносителем, который находится внутри водяной рубашки;
• теплообменник водотрубного или жаротрубного типа, в котором продукты сгорания передают большую часть тепла воде перед тем, как попасть в дымоход;
• внизу топки колосниковая решетка, а под ней зольная камера;
• Топка и зольник спереди с дверцами;
• Для регулировки интенсивности горения имеется механический регулятор тяги или воздуходувка (если нет ручного управления воздушной заслонкой).

Бытовые комбинированные отопительные котлы отличаются конструкцией водяной рубашки, где предусмотрено место для установки блока трубчатых электронагревателей — ТЭНов. Их контакты вынесены наружу и с помощью электрического кабеля подключаются к пульту управления, а нагревательная часть погружается в теплоноситель.

Как работает комбинированный котел?

Принцип работы твердотопливного обогревателя, в котором установлены электронагреватели, следующий:

1. Розжиг и обогрев котла осуществляется в обычном режиме.При горении твердого топлива температура теплоносителя поддерживается с помощью механического термостата или вентилятора вместе с датчиком, а нагревательные элементы в это время отключаются.
2. После того, как содержимое топливной камеры выгорело, температура теплоносителя в системе постепенно снижается до определенного значения, при достижении которого ТЭН (один или несколько) включается по сигналу датчика температуры. В этот момент котел начинает работать на электричестве.
3. После загрузки очередной порции дров или угля вода в системе начинает нагреваться со стороны камеры сгорания, электрическая часть автоматически отключается до тех пор, пока температура теплоносителя не упадет до определенного значения.
4. Электрооборудование вспомогательное.
5. Блок управления нагревателем используется для поддержания определенной температуры воды на основании показаний датчика воздуха или воды.

Непрерывный нагрев воды обеспечивается переключением с одного режима на другой, что обеспечивает комфортные условия в частном доме.

Преимущества универсальных котлов

Установив комбинированный отопительный котел типа дрова — электричество, Вы получите следующие бонусы:

1. Универсальность. У вас будет выбор, какое из двух видов топлива использовать и когда.
2. Благодаря встроенным нагревательным элементам теплоноситель будет поддерживать заданную температуру даже после того, как топливо сгорело в загрузочной камере. Это позволит поддерживать комфортную температуру в помещении, а в случае вашего длительного отсутствия предотвратит замерзание труб и радиаторов отопления.
3. Комфорт. Поддержание температуры с помощью электричества помогает избавиться от проблемы ночных поездок для повторной загрузки топлива в камеру сгорания.
4. Если учет электроэнергии ведется по многотарифной схеме, то помимо удобства можно еще сэкономить на ночной работе ТЭНов.
5. Продуманное устройство. Тепло распределяется таким образом, что потери тепловой энергии близки к минимуму, что делает котлы достаточно эффективными.
6. Длительный срок эксплуатации. При правильной эксплуатации такой котел прослужит вам не менее 20 лет.
7. Автономность. Не нужно постоянно следить за процессом — для этого установка оснащена автоматикой. Особенно в случае работы от электричества режим работы с помощью ТЭНа ограничивается бесперебойной подачей электричества.
8. Можно встретить модели со встроенными трубами для возможности подключения системы «теплый пол».

Комбинированные отопительные котлы, работающие как на дровах, так и на электричестве, справляются со своей задачей даже в режиме малой мощности.

Недостатки комбинированных агрегатов

Электронагреватели универсального котла предполагают только поддержание температуры воды в системе; они не могут полностью заменить сжигание твердого топлива. Причина тому — малая мощность блока ТЭНов, которые производители устанавливают на твердотопливные котлы.Эта особенность, к сожалению, является одним из серьезных недостатков комбинированных котлов для отопления частного дома на дровах.

Отопление частного дома комбинированным котлом, работающим как на электричестве, так и на дровах, имеет и другие недостатки.

1. Полезный объем отводится от загрузочной камеры блоком подогревателей, что существенно влияет на продолжительность горения от одной загрузки.
2. Работа устройства напрямую зависит от стабильности подачи питания.
3. Стоимость комбинированных котлов намного выше по сравнению с классическими вариантами твердотопливных котлов.
4. КПД при работе ТЭНов падает на 2-5% за счет воздушного потока, проходящего через охлаждаемую топку. Причина тому — постоянная тяга в дымоходе, она заставляет воздух из помещения уходить через дымоход и тем самым охлаждает водяную рубашку обогревателя.

Не забудьте еще одну важную деталь. Как и классический твердотопливный котел, электрический комбинированный котел на дровах необходимо подключать к водяному отоплению через трехходовой вентиль, как показано на схеме ниже.Небольшой контур циркуляции необходим для защиты топки от негативного воздействия конденсата во время розжига.

Чтобы стенки топки не покрывались конденсатом при перепаде температур, твердотопливный котел необходимо подключать по стандартной схеме с трехходовым клапаном:

В случае, если мощности ТЭНа для нагрева теплоносителя до температуры + 55 ° С и более не хватит, то при розжиге в камере сгорания комбинированного котла никогда не появится конденсат, а агрегат с трехходовым смесительным клапаном не будет быть нужным.Но, как показывает практика, небольшой циркуляционный контур все же необходим, хотя бы в случае отключения электроэнергии или поломки одного из ТЭНов.

Как выбрать дровяной электрокотел?

Производители предлагают комбинированные отопительные котлы, работающие как на дровах, так и на электричестве, которые различаются по производительности, мощности и конфигурации. При покупке данного оборудования необходимо обратить внимание на следующие моменты:

1. Мощность — этот параметр зависит от того, какой вид топлива используется.Необходимо заранее определиться с основным видом топлива для покупаемого устройства.
2. Размер камеры сгорания — ее объем покажет, как часто нужно будет загружать топливо.
3. Тихо — установка специального клапана обеспечит бесшумную работу агрегата.
4. Количество контуров — некоторые модели нагревают воду только с помощью нагревательных элементов.
5. Наиболее экономичными являются модели, в которых змеевик установлен в камере сгорания.
6. Теплообменник.Он может быть как из стали, так и из чугуна. Чугун не так подвержен коррозии, дольше отдает тепло, хотя дольше нагревается, к тому же имеют довольно серьезный вес, а при резких перепадах температуры могут треснуть. Сталь менее устойчива к коррозии и окислению, но легче и устойчивее к перепадам температур.
7. Гризли. Материал изготовления может быть самым разным. Это может быть как чугун, так и керамика. Чугун имеет более высокую термостойкость и подходит для сжигания любого твердого топлива.Чугунные сотовые решетки с керамическим покрытием подходят для сыпучих материалов, которые потребляют больше кислорода во время горения.
8. Масса и габариты агрегата. Из-за больших габаритов может потребоваться усиление участка поверхности, на котором будет установлен агрегат, бетонной стяжкой.

Выбирая котел для отопления дома, нужно правильно рассчитать мощность прибора исходя из параметров площади помещения. Это укажет, какой расход топлива требуется.Если площадь дома не превышает 80 м2, то покупать котел, мощность которого рассчитана на обогрев дома площадью 400 м2, не нужно. Это может повлечь перерасход бюджета как на покупку агрегата, так и на его последующую эксплуатацию.

Комбинированный котел на дровах и электричестве — пожалуй, одно из самых удачных решений для отопления дачи или небольшого частного дома. В коттедже, у которого 2-3 этажа, нагревательные элементы только спасут систему от замерзания. Комбинированные котлы выручат, если нет возможности использовать постоянный и надежный источник энергии. К тому же эти котлы довольно серьезно сэкономят деньги, если использовать более дорогое топливо как запасной вариант.

Для установки такого котла лучше воспользоваться услугами специалиста, который работает по данному профилю. Он посоветует вам наиболее подходящую модель устройства и без лишних проблем установит ее, исходя из требований правил безопасности и требований технологии.

В последнее время все чаще можно встретить в частных домах универсальные комбинированные отопительные котлы, которые могут работать одновременно на двух видах топлива. Сочетание электричества и дров — отличный выбор: такой котел очень компактен, практичен и надежен. В случае отключения электроэнергии или нехватки топлива зимой вы не останетесь без тепла и горячей воды.

Внешне комбинированный котел практически ничем не отличается от обычного твердотопливного агрегата.По сути, это тот же котел отопления на дровах, у которого в теплообменнике установлен ТЭН. Еще одно важное отличие — конструкция водяной рубашки. Одна из стен топки такого котла имеет сложную конфигурацию и выполнена методом холодной штамповки. Между стенками рубашки монтируются ТЭНы, а также имеется специальное контактное отверстие, к которому подключаются контакты проводов разводки.

Комбинированный котел: дрова — электричество

Комбинированные котлы, работающие на дровах и электричестве, спроектированы очень грамотно и продуманно, основными рабочими узлами являются:

• Люк загрузочный твердотопливный — в него загружается твердое топливо, объем загружаемого топливо единовременно зависит от его размера;
• зольник — подает кислород для сжигания топлива и собирает золу; Горелки
• позволяют переключаться с одного вида топлива на другой;
• Тяговая заслонка — регулирует интенсивность сгорания топлива.Цепной привод открывает или закрывает заслонку зольной камеры;
• теплообменник — обеспечивает подачу теплой воды;
Датчики температуры
• — автоматически регулируют работу ТЭНов, что обеспечивает непрерывность нагрева.

Система автоматики позволяет регулировать режим работы котла, а также его мощность. Есть модели котлов, в которых предусмотрены варочные поверхности для приготовления пищи, они устанавливаются над топкой. Котлы с двумя контурами позволяют подключать систему «теплый пол», для этого есть специальные розетки для установки.

Комбинированный котельный прибор

Котлы выпускаются одноконтурными и двухконтурными. В первом случае котел используется только для отопления, во втором он обеспечит горячую воду для хозяйственных нужд. Также в продаже есть агрегаты с ручной системой управления и автоматической. Котлы с системой ручного управления дешевле, а автоматическое управление облегчает обслуживание и жизнь хозяину.

Консультации. Выбирая котел для отопления дома, необходимо правильно рассчитать мощность устройства исходя из площади помещения.От этого будет зависеть расход топлива.

Принцип работы

Принцип работы котла комбинированного отопления довольно прост. Теплогенератор, питаемый от сети, запускает электронагреватель. Трубчатые электронагреватели начинают нагрев теплоносителя (воды) автоматически по принципу котла. Этот процесс автоматизирован специальным устройством, вручную в топку загружаются только дрова.

Пока ТЭН нагревает воду, нужно заполнить камеру сгорания дровами и поджечь.Камера сгорания расположена внизу и передает тепло от горящих дров к теплообменнику. Когда температура теплоносителя достигает заданного значения, ТЭН отключается, и тогда тепло выделяют только дрова. Мощность сгорания дров может достигать 30 кВт, чего достаточно для обогрева дома.

Комбинированный режим работы котла

Когда дрова догорают, нагревательный элемент снова включается и поддерживает заданную температуру. Нагревать можно только дровами, а нагревательный элемент включать только для подстраховки.Если дрова закончились, то тепло будет обеспечивать только нагревательный элемент. Но часто электричество и дрова используются одновременно, особенно это удобно в ночное время, когда нет возможности постоянно класть дрова в топку. Потом вечером закладывают дрова, и включается ТЭН для поддержания тепла не на полную мощность.

Если электричество используется в первую очередь для отопления, а дрова используются только в качестве резерва, то обслуживание котла упрощается до минимума.Автоматика устанавливает необходимую температуру, а нагревательный элемент отвечает за ее поддержание. В случае отключения электроэнергии, как это часто бывает в нашей стране, вы кладете дрова в топку, и котел начинает работать на твердом топливе.

Важно. При эксплуатации котла на дровах убедитесь, что заслонка дымохода открыта. При работе от электричества клапан можно закрыть.

Преимущества комбинированных котлов

Преимущества котла , сжигающего дрова и электричество, по сравнению с устройствами, работающими на одном виде топлива, очевидны.

Комбинированный котел со встроенным ТЭНом

1. Универсальность. Вы можете использовать одно из двух видов топлива по своему усмотрению.
2. Прибыльность. Электричество — это наиболее доступное топливо, как и древесина. Кроме того, в качестве альтернативы можно использовать уголь и отходы деревообрабатывающей промышленности. Получается идеальный союз: дерево — электричество.
3. Изысканный дизайн. Тепло хорошо распределяется, а потери энергии минимальны, что делает эти котлы очень эффективными.
4. Длительный срок службы.При правильной эксплуатации такой котел прослужит вам верой и правдой очень долго, минимум 20 лет.
5. Автономность. Нет необходимости постоянно следить за процессом — автоматика все сделает за вас. Причем при работе на электрическом топливе режим нагрева с помощью ТЭНа ограничивается бесперебойной подачей электроэнергии.
6. Есть модели со встроенными форсунками для подключения системы «теплый пол».

Важно.Комбинированные котлы, работающие на дровах и электричестве, эффективно работают даже на маломощных режимах.

недостатки

И все же при всех достоинствах у комбинированных котлов есть недостатки, как и у любого другого отопительного оборудования.

Комбинированный котел лучше всего размещать на предварительно усиленном основании.

1. Необходимо оборудовать отдельное помещение — котельную; также необходимо хранить запас топлива.
2. Вес. Устройства из чугуна могут весить несколько сотен килограммов; перед установкой такого котла может потребоваться установка бетонной подушки для укрепления чернового пола.Из-за веса продукта модели с настенным креплением недоступны, только модели с напольным креплением.
3. Конструкция комбинированных котлов более сложная, что сказывается на стоимости монтажа и сервисного ремонта.
4. Еще один недостаток — малая мощность электрической составляющей. Мощность электронагревателей не должна превышать мощность дровяной камеры. Диапазон мощности дровяной печи от 6 до 25 кВт.
5. Стоимость моделей комбинированных котлов на 20-40% дороже аналогичных котлов, работающих на твердом топливе, но их покупка гораздо более оправдана, чем установка одного типа котлов с последующей их заменой на другой.

Производитель предлагает котлы комбинированные отопительные, работающие на электричестве и дровах, различной мощности, конфигурации и производительности. Приобретая такое оборудование, обращают внимание на такие моменты.

Считайте, сколько топлива нужно загружать за один раз.

1. Мощность — зависит от того, какое топливо используется. Заранее решите, на каком виде топлива будут работать приоритетные агрегаты.
2. Размер камеры сгорания — объем камеры сгорания зависит от того, как часто нужно будет загружать топливо.
3. Тихо — установка специального клапана обеспечивает бесшумную работу агрегата.
4. Количество контуров — в некоторых моделях вода нагревается только ТЭНами. Экономичнее моделей, в которых змеевик теплоносителя установлен в камере сгорания.
5. Теплообменник. Он может быть изготовлен из чугуна или стали. Чугунные устройства устойчивы к коррозии, долго нагреваются, но также долго отдают тепло, имеют значительную массу и могут треснуть при резком перепаде температур. Сталь подвержена более быстрому окислению и коррозии, легче по весу и устойчива к перепадам температур.
6. Гризли. Изготовлен из самых разных материалов. Это может быть чугун или керамика. Чугун более жаропрочный и подходит для сжигания любого твердого топлива. В них используются чугунные сотовые решетки с керамическим покрытием, они подходят для сыпучих материалов, которые используют больше кислорода при горении.
7. Вес и габариты котла. Возможно, потребуется усилить поверхность, на которую будет устанавливаться агрегат, бетонной стяжкой.

Еще около полувека назад понятие «автономное отопление» означало только один вид обогревателей — дровяную печь с грубым теплообменником.

Сегодня существует множество современных агрегатов, компактных и безопасных, способных извлекать тепло из других источников энергии — газа, дизельного топлива, электричества.

Они широко используются в частном секторе и используются для отопления домов, коттеджей и даже отдельных квартир в многоэтажных домах.

Установка в трехкомнатной квартире двухконтурного газового котла современной модификации и подключение его к автономной системе отопления повлечет за собой значительное снижение коммунальных платежей.

В загородных домах автоматическое отопительное оборудование позволяет упростить процесс обогрева здания, избавляя от необходимости контролировать степень сгорания древесины / угля и поддерживать пламя в топке.

Самый дешевый энергоноситель — природный газ. , но не все территории, особенно дачные кооперативы, газифицированы. И единственной альтернативой твердому топливу в таких населенных пунктах является электричество, поэтому там широко используются электрические отопительные котлы.

Но, к сожалению, в наших условиях электроснабжение объектов третьей категории, к которым относятся дачи и жилые поселки, нельзя назвать стабильным. Согласно действующему законодательству, энергоснабжающая организация вправе без предупреждения отключить электроснабжение этих объектов на три дня.

А если произошла крупномасштабная авария, требующая больше времени для восстановления работы сети, то организация, отвечающая за электроснабжение, обязана уведомить жителей о запланированных сроках.

В любом случае зимой даже трехдневная остановка дачи или жилого дома может быть чревата промерзанием и разрушением водопроводных коммуникаций, конденсацией влаги на внутренних поверхностях строительных конструкций, что приводит к быстрому росту плесневые грибки и возможно разрушение декоративной отделки.

Как быть в такой ситуации? Лучшим решением будет установка в системе отопления комбинированного котла, работающего как на твердом топливе, так и на электроэнергии.

Схема и принцип работы комбинированного котла «электричество — дрова»

Типовой проект

Конструктивно котлы «электричество — дрова» напоминают обычные твердотопливные агрегаты, оборудованные резервуаром теплообменника.

Основное отличие от последнего — наличие одного или нескольких трубчатых электронагревателей, встроенных в бак, и более сложной системы автоматического управления.

Комбинированный котел может работать как в раздельных режимах (только твердое топливо или только электричество), так и в совместном.

Например, вы отапливаете дровами свой загородный дом дровами. Ночью температура падает и электронагреватель автоматически включается, поддерживая заданные параметры.

Комбинированная конструкция котла

Проектирование отопительного оборудования класса «электричество — дрова» предполагает наличие следующих обязательных элементов:

• Рама. Изготовлен из листовой стали, снаружи покрыт термостойкой краской.
• Печь твердотопливная. Находится в нижней части агрегата под баком.
• Дымоход. Обычно находится в верхней части задней части устройства.
• Воздуходувка-зольник. Отделен от топки решеткой.
• На лицевой поверхности котла четыре дверцы: топочная, нагнетательная, воздушная и шуровочная.
• Также обязательными элементами комбинированных котлов являются защитные, регулирующие и контрольно-измерительные: манометр , затвор, регулятор, болт заземления, ограничитель тепла, датчик температуры, сливной патрубок, предохранительный клапан и другие.

Технические характеристики

К основным техническим характеристикам комбинированных котлов «электричество — дрова» относятся:

• тепловая мощность агрегата при работе на твердом топливе и от сети;
• потребляемой электроэнергии;
• вес и габариты устройства.

Выбор котла комбинированного отопления

На выбор гибридного котла в первую очередь влияет производительность. Чем он выше, тем большую площадь может обогреть система отопления.На сегодняшний день существует два основных подхода к расчету требуемой производительности отопительного оборудования:

1. Среднее. Согласно этому расчету предполагается, что при высоте помещения не более 2500 сантиметров для создания нормальной температуры требуется около одного киловатта производительности на каждые десять квадратных метров отапливаемой площади. Так, для небольшого загородного дома площадью 80 кв м потребуется аппарат мощностью 8 кВт, а для более крупного загородного коттеджа площадью 250 кв. м. потребуется установка оборудования мощностью 25 кВт.
2. На основе потерь тепла. Принято считать, что уровень теплопотерь в домах без дополнительной теплоизоляции (например, монолитный бетон) составляет 120-200 Вт на квадратный метр, в старых домах с теплоизоляцией — около 90-120, а в современных теплоизоляционных домах. при вакуумных трехслойных стеклопакетах величина потерь составляет 60-90 Вт на квадратный метр.

Требуемая мощность отопительного оборудования рассчитывается по их формуле:

Мощность котла = потери тепла x площадь / 1000.

Получается, что на такой же загородный дом, построенный по современным технологиям, необходимо установить тепловое устройство мощностью 4,8-7,2 кВт, а возведенное без теплоизоляции — 9,6-16 кВт.

Преимущества комбинированных котлов «электричество — дрова»

Рассмотрим преимущества таких котлов на примере продукции компании «Теплодар». Ознакомиться с ассортиментом и подробными характеристиками вы можете на официальном сайте.

Основным преимуществом такого отопительного оборудования является возможность вырабатывать тепло из различных источников энергии — электрической энергии и твердого топлива.

Причем большинство современных модификаций этих агрегатов способны одинаково эффективно работать на различных видах твердого топлива — гранулированных пеллетах, угле, торфе, брикетах, древесине и других.

Именно этим и определяется стремительно растущая популярность такого отопительного оборудования.

Гибридные агрегаты особенно удобны в загородных домах, в которых люди не живут постоянно, а, скажем, приезжают каждые выходные.

Для этих целей при отсутствии жильцов на котле, питающемся электричеством, устанавливается минимальный режим для поддержания температуры в помещениях порядка + 5 … + 10 градусов, а по приезду хозяева обращаются. на отоплении на полную мощность бросьте дрова в топку и дача быстро прогреется.

После достижения комфортной температуры можно выключить ТЭН, используя только дрова для обогрева, или установить его в режим «поддержка», при котором топка берет на себя основную нагрузку по выработке тепла, а ТЭН подключается только если вдруг забыли долить топлива.

Данная функция выполняется автоматически, нет необходимости постоянно дежурить возле пароконвектомата.

На что обратить внимание?

При покупке комбинированного котла на дровах стоит обратить внимание на следующие факторы:

• возможность подключения водяного отопительного контура и его тип;
• материал для изготовления теплообменника. Чугун наиболее устойчив к коррозии, но при частых перепадах температуры возможно растрескивание.С другой стороны, сталь обладает большей пластичностью, но подвержена коррозионным процессам. Поэтому при продолжительной эксплуатации агрегата зимой следует отдать предпочтение первой модификации. Второй больше подходит для дачи с периодическим посещением. При использовании стального теплообменника в качестве теплоносителя целесообразно использовать жидкости, обладающие антикоррозионными свойствами и не способные замерзнуть при низких температурах;
• наличие предохранительного клапана. Этот элемент на сегодняшний день является незаменимым элементом, обеспечивающим безопасную работу системы отопления.При превышении порога безопасного давления этот клапан автоматически выпустит часть перегретого теплоносителя в подготовленную емкость;
• при прочих равных предпочтение следует отдавать конструкциям с большей камерой для твердого топлива. Его размер напрямую влияет на необходимую периодичность закладки дров;
• материал для изготовления решетки. Чугун считается лучшим, так как он способен нормально «работать» со всеми видами твердого топлива: древесиной, углем, торфом, пеллетами и другими;
• Также нужно учитывать габаритных размеров котла, его вес , чтобы заранее спрогнозировать возможность установки в выбранном месте.

Какой пароконвектомат выбрать?

Сегодня в России, благодаря постоянно растущему спросу на гибридное котельное оборудование, появляется много новой продукции иностранного производства, налаживается производство собственной теплопродукции.

Особое внимание хочу обратить на российского производителя. Наши отечественные гибридные агрегаты производятся в основном на импортном оборудовании и качество конечного продукта не хуже импортных аналогов с такими же техническими характеристиками.

Например, российский комбинированный агрегат производства компании Evans приспособлен для сжигания любых видов твердого топлива, одинаково хорошо работает и на угле, и на пеллетах, и на влажной древесине. КПД котла средний — до 75 процентов.

Основные преимущества — небольшие габариты и вес. Но цена на него в три раза меньше, чем у финского аналога производства компании Jäspi Group. Это одни из немногих гибридных устройств, нашедших массового потребителя в России.

Объясняется это, прежде всего, схожестью климатических условий, то есть финская отопительная техника хорошо работает в условиях суровой русской зимы.

Кроме того, производитель котельного оборудования работает на рынке теплотехники не один десяток лет, поэтому использует выверенные технологии производства.

Видео. КО комбинированный котел ТЕХНИ-Х КОТ-15-У-П-премиум:

Комбинированное отопление: монтажные и монтажные требования

Комбинированные котлы из-за использования различных видов топлива требуют соблюдения больших параметров при установке, чем изделия, работающие на одном энергоносителе.Итак, для безопасной эксплуатации агрегатов типа «электричество — дрова» необходимо выполнение следующих условий.

Требования к помещению

• Во-первых, помещение необходимо отделать негорючими материалами, не способными распространять огонь.
• Во-вторых, запрещается установка любого негерметичного электрооборудования (IP ниже 44) во влажных помещениях — душевых, санузлах.
• В-третьих, помещение должно быть оборудовано качественной приточно-вытяжной вентиляцией, желательно принудительной.Это обеспечит приток богатого кислородом наружного воздуха, который, в свою очередь, будет способствовать полному сгоранию топлива.
• И в-четвертых, перед установкой тяжелого отопительного оборудования, масса которого составляет несколько центнеров, необходимо продумать укрепление поверхности пола.

Требования к дымоходу

Поскольку время от времени водонагреватель должен работать на твердом топливе, необходимо установить дымоход.

Главное условие качественного дымохода — отсутствие в нем дырок, трещин, дырок, плотное соединение всех стыков и наличие хорошей тяги, что обеспечивается установкой дымохода таким образом, чтобы его верхняя часть выступает над уровнем кровли на расстояние не менее полуметра.

Также дымоход должен быть надежно изолирован. , чтобы исключить образование конденсата, который может привести к образованию ледяных пробок внутри трубы.

Требования к электрооборудованию

Электросеть для подключения ТЭНов комбинированного котла должна соответствовать конфигурации и мощности отопительного оборудования:

• При потребляемой мощности до трех-четырех киловатт обычно используются однофазные нагреватели, а при превышении этого показателя за отметку в 5 киловатт агрегаты комплектуются трехфазными нагревательными элементами.
• Сечение проводки должно соответствовать максимальному значению тока потребления устройства.
• Автоматическая защита котельного оборудования подбирается аналогично: по току — в соответствии с участком питающей проводки. То есть из диапазона автоматической защиты выбирается ближайшее более высокое нормативное значение, чем максимальная мощность котла, но меньше, чем может выдержать проводка.
• Также рекомендуется подключать устройство через дифференциальное реле (устройство защитного отключения), которое срабатывает при токе утечки 30 мА.
• Сначала нужно тщательно очистить отопительный контур специальным средством или установить новую систему.
• Установить шаровые краны на входных и выходных трубах.
• Установить дымоход с соблюдением правил безопасной эксплуатации.
• Присоединить дымоход к патрубку котла, аккуратно обработать термостойким герметиком.
• Подключить систему отопления к агрегату.
• Проверяем наличие тяги и герметичность закрытия всех дверей в котле.
• Монтируем рядом с агрегатом щит с автоматической защитой, подключаем к электросети.
• Клеммы котельной коробки подключаем к автоматам гибким трех- или пятижильным кабелем. Не забудьте подключить заземляющий провод.
• В однофазном исполнении устройство может быть оборудовано вилкой европейского стандарта и подключено к трехполюсной розетке.

На видео видно, как твердотопливный котел Retra 3M подключается к электричеству:

Комбинированные котлы: пошаговая установка

Цены

Стоимость комбинированного отопительного оборудования начинается от 300 долларов.Но это наименее мощные и ненадежные котлы российского и украинского производства. Отечественные агрегаты стоимостью от 700 долларов считаются оптимальными по соотношению цена / качество.

Например, это модификация АОТВК-0-14-3, способная эффективно отапливать здание площадью до 110 квадратных метров. Мощность котла составляет 14 кВт при использовании твердого топлива и 3 кВт при питании от сети. Стоимость более мощного и габаритного котла от того же производителя (22 и 6 кВт соответственно) может достигать 1000 долларов.

Импортные агрегаты европейских производителей намного дороже.

Стоимость установки

Стоимость установки и подключения комбинированных отопительных котлов зависит от многих факторов:

• габариты и масса оборудования;
• сложность обвязки — запорная арматура, насос, расширительный бак и другие элементы системы;
• необходимость подготовки фундамента;
• Сложность устройства дымохода.

Минимальная стоимость всех операций по установке и подключению гибридного отопительного оборудования составляет 4500 руб.

Подводя итоги данной статьи, необходимо выделить основные достоинства и недостатки комбинированных котлов типа «электричество — дрова».

Преимущества:

• возможность сжигания любого вида твердого топлива;
• возможность одновременной работы камеры сгорания и ТЭНов;
• независимость от наличия электросети;
• возможность поддерживать минимальную температуру во избежание замерзания дома в отсутствие хозяев.

Недостатки:

Из недостатков можно выделить только один — небольшой объем топочного отсека, что потребует частой заправки твердым топливом при отсутствии электропитания. В остальном гибридные отопительные установки вобрали в себя все преимущества газовых и твердотопливных котлов.

Отопительные печи комбинированные дрова электричество. Комбинированный котел на дровах электричество

В последнее время все чаще можно встретить частные универсальные комбинированные отопительные котлы, которые могут работать одновременно на двух видах топлива.Комбинация электричество — дрова — отличный выбор: такой котел очень компактный, практичный и надежный. В случае отключения электричества или отсутствия топлива зимой вы не останетесь без тепла и горячей воды.

Внешне комбинированный котел практически не отличается от обычного твердотопливного агрегата. По сути, это тот же дровяной котел отопления, который в теплообменнике вмонтирован ТЭНом. Еще одним важным отличием можно назвать дизайн водяной рубашки.Одна из стенок топки такого котла имеет сложную конфигурацию и выполнена методом холодной штамповки. Между стенками рубашки крепятся площадки, а также имеется специальное отверстие для штыря, к которому подключаются провода проводов разводки.

Комбинированный котел: Дрова — Электричество

Комбинированные котлы, которые работают на дровах и электричестве, спроектированы очень грамотно и продуманно, основными рабочими узлами являются:

• luke загрузка твердого топлива — в него загружено твердое топливо, объем загружаемого топливо сразу зависит от его размера;
• solnik- подает кислород для сжигания топлива и собирает золу;
• горелки позволяют переходить с одного вида топлива на другой;
• трактор — регулирует интенсивность сгорания топлива.Цепной привод открывает или закрывает заслонку зольной камеры;
• теплообменник — обеспечивает подачу теплой воды;
Датчики температуры
• — автоматически регулируют работу Тана, что обеспечивает непрерывность нагрева.

Система автоматики позволяет регулировать режим котла, а также его мощность. Есть модели котлов, в которых предусмотрены варочные панели для приготовления пищи, они устанавливаются над топкой. Двухконтурные котлы позволяют подключать систему «теплый пол», для установки предусмотрены специальные выводы.

Устройство комбинированного котла

Котлы выпуска с одним контуром и с двумя контурами. В первом случае котел используется только для отопления, во втором — будет обеспечивать горячую воду для хозяйственных нужд. Также в продаже есть агрегаты с ручной системой управления и с автоматической. Котлы с системой ручного управления дешевле, а автоматическое управление облегчает обслуживание и жизнь хозяину.

Совет. Выбирая котел для отопления дома, необходимо правильно рассчитать мощность прибора исходя из площади помещения.От этого будет зависеть расход топлива.

Принцип работы

Принцип работы котла комбинированного отопления довольно прост. Тепловой генератор, работающий от сети, управляет электронагревателем. Трубные электронагреватели начинают нагревать теплоноситель (воду) в автоматическом режиме по принципу котла. Этот процесс автоматизирован специальным устройством, вручную загружающим дрова в топку.

Пока ТЭН нагревает воду, необходимо заправить камеру дровами и поджечь.Топочная камера находится внизу и передает тепло от горящего теплообменника дров. Когда температура теплоносителя достигает заданной отметки, ТЭН отключается, и тогда в тепло выделяются только дрова. Мощность горения огня может достигать 30 кВт, этого достаточно для обогрева дома.

Работа комбинированного котла

При сжигании дров ТЭН снова включается и поддерживает заданную температуру. Можно обращаться только на дрова, а ТЭН включается только для подстраховки.Если дрова закончились, тепло даст только ТЭН. Но часто электричество и дрова используются одновременно, особенно это удобно в ночное время, когда нет возможности постоянно класть дрова в дрова. Потом вечером кладут дрова, и включается ТЭН, чтобы поддерживать тепло не на полную мощность.

Если электричество используется в первую очередь на отопление, а дрова только как резерв, то обслуживание котла упрощается до минимума. Отображается желаемая температура, и TEN отвечает за ее поддержание.При отключении электричества, как это часто бывает в нашей стране, в топку делают кладку дров, и котел начинает работать на твердом топливе.

Важно. Когда котел работает на дровах, следите за тем, чтобы заслонка дымохода была в открытом состоянии. При работе от электричества вентиль можно закрыть.

Преимущества комбинированных котлов

Преимущества котлов , работающих на дровах и электроэнергии, по сравнению с устройствами, работающими на одном виде топлива, очевидны.

Комбинированный котел с разборной тягой

1. Универсальность. Вы можете использовать один из двух видов топлива на свое усмотрение.
2. Эффективность. Электроэнергия — самый доступный вид топлива, дрова — тоже. Кроме того, в качестве альтернативы можно использовать углерод и отходы деревообрабатывающей промышленности. Получается идеальный союз: дерево — электричество.
3. Продуманный дизайн. Тепло распределяется грамотно, а потери энергии минимальны, что делает эти котлы очень эффективными.
4. Длительный срок службы. При правильной эксплуатации такой котел прослужит вам верой и правдой очень долго, не менее 20 лет.
5. Автономность. Нет необходимости постоянно контролировать процесс — автоматика все сделает за вас. Причем при работе на электротопливе режим обогрева с УИП ограничивался бесперебойной подачей электроэнергии.
6. Существуют модели со встроенными заранее подключениями для подключения системы «Теплый пол».

Важно.Комбинированные котлы, работающие на дровах и электричестве, эффективно работают даже на маломощных режимах.

недостатки

И все же, при всех достоинствах, у комбинированных котлов есть недостатки, как и у любого другого отопительного оборудования.

Комбинированный котел лучше установить по предварительному заказу.

1. Необходимо оборудовать отдельное помещение — котельную, также необходимо хранение запаса топлива.
2. Масса.Устройства из чугуна могут весить несколько сотен килограммов, перед установкой такого котла может потребоваться устройство бетонной подушки для усиления основания пола. Из-за значительного веса изделия модели для крепления на стену не выпускаются, только модели для напольной установки.
3. Конструкция комбинированных котлов более сложная, что сказывается на стоимости монтажа и сервисного ремонта.
4. Еще один недостаток — малая мощность электрического компонента.Мощность электронагревателей не должна превышать мощность дровяной камеры. Диапазон мощности дровяной топки в пределах 6 — 25 кВт.
5. Стоимость моделей комбинированных котлов на 20-40% дороже аналогичных котлов, работающих на твердом топливе, но их приобретение гораздо более оправдано, чем установка одного типа котлов с последующей заменой на другой.

Производитель предлагает котлы комбинированные отопительные, работающие на электроэнергии и дровах различной мощности, конфигурации и производительности.Приобретая такое оборудование, обратите внимание на такие моменты.

Подумайте, сколько топлива нужно закладывать за один раз.

1. Мощность — зависит от того, какое топливо используется. Заранее определитесь, на каком топливе будет работать приоритетный агрегат.
2. Размер топочной камеры — от объема топки зависит, как часто будет загружаться топливо.
3. Бесшумная — установка специального клапана обеспечивает бесшумную работу агрегата.
4. Количество контуров — в некоторых моделях нагрев воды осуществляется только Тан.Более экономичные модели, у которых змеевик теплоносителя установлен в дымовой камере.
5. Теплообменник. Возможно его изготовление из чугуна или стали. Чугунные устройства устойчивы к коррозии, долго нагреваются, но также долго отдают тепло, имеют значительную массу и могут треснуть при резком перепаде температур. Сталь подвержена более быстрому окислению и коррозии, более легкая по весу и устойчива к перепадам температур.
6. Авторские права. Изготовлен из различных материалов. Это может быть чугун или керамика.Чугун более жаропрочный и пригоден для сжигания любого твердого топлива. Используйте напыление полукерамики из ячеистого чугуна, они подходят для сыпучих материалов, которые используются с большим количеством кислорода.
7. Вес и габариты котла. Возможно, потребуется укрепить участок поверхности, к которому будет установлен агрегат, бетонной стяжкой.

Если в доме нет газа, то это не беда — можно свалить дровами, купленными или переделанными в лесу.Кроме того, твердотопливные котлы могут работать и на других видах твердого топлива. Также в продаже есть комбинированные агрегаты, подключенные к электросети. Отопительные котлы для частного дома на дровах и электричестве более удобны в эксплуатации, чем их традиционные собратья. Посмотрим, это за оборудование, как оно работает и в чем их преимущества.

Особенности котлов на дровах и электричестве

Традиционный твердотопливный котел представляет собой дровяную печь со встроенным теплообменником, обеспечивающим систему отопления горячим теплоносителем.В его топку помещают рамы, весело горящие и выделяющие тепловую энергию, поглощаемую змеевиком. А чтобы в доме всегда было тепло, необходимо в топку бросать все новые лампы — даже ночью. То есть вместо сна придется вставать и заикаться ненасытному отряду.

Котлы отопления на дровах доставляют неудобства даже днем. Длина в них выходит за рамки очень быстро. Если не следить за уровнем пламени, отопление остынет, в доме станет уютнее.Эта проблема решается следующими способами:

• Закупка пиролизных агрегатов и моделей с большими полами;
• Приобретение пеллетных котлов с автоматической подачей топлива;
• Монтаж котла, работающего на дровах и электричестве.

Самый дешевый — последний вариант. Пиролизные агрегаты отличаются сложностью и дороговизной, такие же недостатки присущи образцам окатышей. Зато котлы и топки на дровах и электричестве имеют доступную цену.

Котел на дровах — это обычный твердотопливный котел на дровах. Но как только дрова закончились в ее недостатке, а температура теплоносителя опускается ниже заданного уровня, включается ТЭН (или сразу несколько оттенков). Поддерживает температуру в контуре, не давая ему быстро остыть.

Тэны отвечают за поддержание температуры, они не могут обогреть дом только за счет своей мощности. Также они позволяют постепенное охлаждение теплоносителя, но на несколько часов их хватает.

Контроль температуры встраиваемый или внешний — отдельные модели оснащены встроенными терморегуляторами.

Твердотопливные комбинированные котлы комплектуются одним или двумя ТЭНами ограниченной мощности. В качестве источника питания выступают однофазные и трехфазные сети (чаще однофазные).

Преимущества и недостатки котлов на дровах и электричестве

Котлы для отопления на дровах и электричестве характеризуются следующими плюсами:

• Наличие поддержки температурного режима — предотвращает слишком быстрое охлаждение кулера;
• Сбалансированная стоимость — оборудование отличается невысокой стоимостью, о которой мы еще расскажем в нашем обзоре;
• Не требует дополнительного обслуживания, как требуется для комбинированных устройств с жидкостными и газовыми горелками.

Установив в своем доме отопительный котел на дровах и электричестве, вы не прыгнете ночью за закладкой порции дров.

Не обошлось без традиционных минусов — это большой расход электроэнергии и необходимость проката электропроводки.

Популярные модели

Давайте разберемся, как выбрать котел комбинированного отопления «Дрова — электричество» для отопления дома. Главный параметр здесь — мощность устройства. Обычно на 10 кв.На отапливаемую площадь требуется 1 кВт тепловой энергии. Также не забывайте про 15-20% запаса на случай холодных зим.

Тейны в котлах, работающих на дровах и электричестве, могут быть дополнительными или встроенными. В первом случае их придется приобретать отдельно, а во втором они поставляются в оригинальной комплектации. Было бы неплохо, если бы на борту уже присутствовал термостат для поддержания температуры — тогда его не пришлось бы покупать отдельно. Также необходимо оценить мощность используемого Тана, так как образцы мощностью 8-9 кВт и выше работают от трехфазных сетей.

Перед нами типовой котел на дровах и электричестве для отопления большого квадратного дома — до 200 квадратных метров. м. Он энергонезависимый, но поставляется с уже предустановленным блоком Tannov, мощность которого составляет 9 кВт. Модель одинарная, предназначена для традиционной напольной установки. Камеры сгорания — открытые, для сжигания брикетированного топлива, каменного угля, дров и других видов твердого топлива.

Собираясь купить этот котел, сделаете выгодную покупку.Ведь он может работать не только на дровах и электричестве, но и на газе — для этого приобретается вставная газовая горелка. Стоимость данной модели в интернет-магазинах колеблется в пределах 22-28 тысяч рублей.

Электрические дровяные топки пользуются спросом у тех, кто устал от мерзнуть, когда в топке тушится огонь. Воспользовавшись моделью ZOTA poplar M20, вы получите в свое распоряжение мощный нагревательный прибор от известного бренда. Его мощность 20 кВт, КПД — 75%, управление механическое. Есть возможность работать от электричества, но для этого придется приобрести Блок Тан. Котел всеяден, горит дрова, уголь и антрацит. Ориентировочная стоимость на российском рынке около 36 000 рублей.

Компания ГЕФЕСТ производит не только известные по всей России газовые и электрические печи, но и котлы отопительные для частного дома на дровах и электричестве. Типичный пример — вышеупомянутая модель. Он выполнен в простом прямоугольном корпусе, лишенном всякого намека на дизайн.Мощность образца 25 кВт, отапливаемая площадь — до 250 квадратных метров. КПД до 82%, это довольно высокий показатель.

Несмотря на кажущуюся простоту, котел GEFEST CSTG-25 на дровах и электричестве вовсе не так прост, как кажется. Все дело в том, что он двухконтурный — отдает тепло и горячую воду. Производительность контура ГВС составляет 8,5 л / мин при изменении температуры на 35 градусов. Первичный теплообменник изготовлен из стали, вторичный — из меди. Как только нам надоест тратить дрова и электричество, прибор можно переключать на газ, подключив к нему горелку.

Ну кто умеет делать хорошие котлы, одинаково хорошо работающие на дровах и электричестве, так это сибирские производители. Представленная модель имеет мощность до 12 кВт и может обогревать площадь до 100 квадратных метров. м, расходуя до 3,2 кг топлива в час. Как только дрова в топке подходят к концу, включится электронагреватель — он будет поддерживать температуру в отопительном контуре и не даст остыть до следующей загрузки топлива.

Котел на дровах и электричестве Сибэнерготерм Прометей 12м-5 12кВт работает не только на дровах, но и на других видах топлива — угле и угольных брикетах. Кроме того, уголь действует так, как рекомендовано для этой модели топлива. Отдельно радует высокий КПД модели, который составляет 84 кВт. Также в его конструкции есть воздухоотводчик и предохранительный клапан. Отдельно приобретаются заглушки для работы от электросети.

Этот котел, который может работать на электричестве и дровах, совмещен, потому что к нему также подключена газовая горелка. Мощность устройства составляет 16 кВт, чего достаточно для обогрева домов площадью до 160 кв. м. Топливо для данной модели традиционные дрова, уголь и древесные брикеты, а также уголь . Block of the Tan уже предустановлен, дополнительно ничего приобретать не нужно. Аппарат один из самых доступных, его средняя стоимость около 24 тысяч рублей. За эти деньги потребители получают практически всеядные методики.

Все в наше время еще можно увидеть универсальные для частных домов комбинированные отопительные котлы, работающие одновременно на двух видах топлива.Собрать вместе дрова и электричество — довольно шустрое решение, такой котел достаточно надежный, компактный и практичный. А при отключении электричества или отсутствии топлива у вас не будет дискомфорта от холода или отсутствия горячей воды в холодный период.

Современные котельные используют твердое топливо, комбинируя его как с газом, так и с электричеством, что более актуально для потребителей. При покупке котла отопления, работающего как на дровах, так и от электричества, решается сразу несколько задач:

1. Для отопления используются два альтернативных относительно природного газа энергоносителя.
2. Решается вопрос с обогревом помещения в том случае, когда в топливной кнопке полностью все сгорело, а новая порция топлива еще не загружена. №
3. Делает более комфортным нагрев воды, так как вам не нужно вставать среди ночи и идти в котельную за загрузкой топлива.

Комбинированные дровяные отопительные котлы последнего поколения с большой топкой сделаны так, что переключение на электрический обогрев происходит автоматически при падении температуры воды в котле ниже определенной отметки.Естественно обратный переход к сжиганию твердого топлива происходит при внешних воздействиях.

Конструкция котла на дровах

Внешне комбинированный Котел ТТ Дрова Электроэнергия ничем не отличается от обычного твердотопливного агрегата. По сути, это тот же котел на дровах, с той лишь разницей, что в теплообменнике установлен ТЭН. Важным отличием от стандартной комплектации является наличие водяной рубашки.

Одна из стенок такого котла выполнена методом холодной штамповки и имеет сложную конфигурацию. Между стенками рубашки проставлены бирки и есть специальное контактное отверстие, к которому контактирует электропроводка.

Устройство подогревателя данного типа по конструкции аналогично стандартному твердотопливному котлу, который состоит из следующих основных элементов:

• топиал (камера сгорания), место для загрузки твердого топлива;
• снаружи омывает охлаждающую жидкость, которая находится внутри водяной рубашки;
• теплообменник водотрубного или зимнетрубного типа, в котором от продуктов сгорания передается большая часть тепла до выбросов в дымоходе в воду;
• внизу топливная решетка, под ней зольная камера;
• Камин и зольник спереди с дверцами;
• Для регулировки интенсивности горения имеется механический регулятор тяги или вентилятор-нагнетатель воздуха (при отсутствии ручного управления воздушной заслонкой).

Комбинированные отопительные котлы бытовые отличаются устройством водяной рубашки, где предусмотрено место для установки блока ТЭНов — Тан. Их контакты снимаются и с помощью электрокабеля подключаются к пульту управления, а нагревательная часть погружается в теплоноситель.

Как работает котел комбинированного типа

Принцип работы твердотопливного нагревателя, имеющего электрические нагреватели, следующий:

1. Машинный и нагрев котла осуществляется в обычном режиме.При сжигании твердого топлива температура теплоносителя поддерживается с помощью механического термостата или вентилятора вместе с датчиком, а ТЭНы в это время отключаются.
2. После борьбы содержимого топливной камеры температура охлаждающей жидкости в системе постепенно снижается до определенного значения, достигая сигнала датчика температуры (одного или нескольких). В этот момент котел начинает работать от электричества.
3. После загрузки очередной порции дров или угля вода в системе начинает нагреваться сбоку от камеры сгорания, электрическая часть автоматически отключается до тех пор, пока температура теплоносителя не упадет до определенного значения.
4. Электрооборудование вспомогательное.
5. Блок управления нагревателем используется для поддержания определенной температуры воды на основании показаний датчика воздуха или воды.

Непрерывный нагрев воды обеспечивается переключением с одного режима на другой, что обеспечивает комфортные условия в частном доме.

Преимущества универсальных котлов

После установки комбинированного отопительного котла тип дров — электричество, Вы получите следующие бонусы:

1. Универсальность.У вас будет выбор, какое из двух видов топлива использовать и когда.
2. Благодаря встроенному ТЭНову охлаждающая жидкость сохранит заданную температуру даже после того, как топливо сгорело в камере багажника. Это сохранит комфортную температуру внутри помещения, а в случае вашего длительного отсутствия не останется промерзших труб и радиаторов.
3. Комфорт. Поддержание температуры с помощью электричества окажет огромную услугу, помогая избавиться от проблемы ночных походов за новым топливным баком в камеру сгорания.
4. Если учет электроэнергии ведется по многотарифной схеме, то помимо удобства еще можно сэкономить на ночной работе Тана.
5. Модный аппарат. Тепло распределяется таким образом, что потери тепловой энергии близки к минимуму, благодаря чему котлы достаточно эффективны.
6. Длительный срок эксплуатации. Если котел можно нормально эксплуатировать, его остановят минимум на 20 лет.
7. Автономность. Не нужно постоянно следить за процессом — для этого агрегат оборудован автоматом.Особенно в случае с электричеством режим работы с помощью ТЭН ограничивается бесперебойной подачей электричества.
8. Можно встретить модели со встроенными подключениями для возможности подключения системы «теплый пол».

Отопительные комбинированные котлы, работающие на дровах и на электричестве, копируют со своей задачей даже при маломощном режиме.

Недостатки комбинированных агрегатов

Электронагреватели универсального котла предполагают только поддержание температуры воды в системе, полной замены сжигания твердого топлива они не смогут. Причина тому — малая мощность блока Тан, которые устанавливаются производителями на твердотопливные котлы. Эта особенность, к сожалению, является одним из серьезных недостатков комбинированных котлов для отопления частного дома на дровах.

Отопление частного дома с помощью комбинированного котла, который также имеет другие недостатки от электричества и дров.

1. Загрузочная камера занимает полезный объем нагревательного агрегата, что существенно влияет на продолжительность горения от одной загрузки.
2. Работа устройства напрямую зависит от стабильности электроснабжения.
3. Стоимость комбинированных котлов намного выше по сравнению с классическими вариантами твердотопливных котлов.
4. КПД при работе ТАННа падает на 2-5% из-за воздушного потока, который проходит через охлаждаемую печь. Причина тому — постоянная тяга в дымоходе, она заставляет воздух из помещения проходить через дымоход и тем самым охлаждает водяную рубашку каменки.

Не забудьте еще один важный момент. Как и в случае с классическим твердотопливным котлом, отопительный котел комбинированного типа на дровах и электричестве необходимо подключить к водяному отоплению через трехходовой вентиль, как показано на схеме ниже. Малогабаритный контур циркуляции необходим для защиты топки от негативного воздействия конденсата при переходе.

Для обеспечения температуры стенки камеры сгорания с конденсатом твердотопливный котел необходимо подключить по стандартной схеме с трехходовым вентилем.

В том случае, если нет мощности ТАННа для нагрева теплоносителя до температуры + 55 ° С и более, то конденсат никогда не появится в сочетании комбинированного котла при розжиге и узла с трехходовым смесительным клапаном не понадобится. Но, как показывает практика, малый контур циркуляции все же нужен, хотя бы на случай отключения электричества или поломки одного из таннов.

Как выбрать котел «Дрова электричество»?

Производители предлагают котлы комбинированного отопления, работающие на дровах и на электричестве, которые различаются по производительности, мощности и конфигурации. При покупке данного оборудования необходимо обратить внимание на следующие моменты:

1. Мощность — этот параметр зависит от того, какой вид топлива используется. Необходимо заранее определиться с основным видом топлива для приобретаемого устройства.
2. Размер камеры сгорания — это ее объем, показывающий, как часто будет загружаться топливо.
3. Бесшумность — установка специального клапана позволит обеспечить бесшумную работу агрегата.
4. Количество контуров — некоторые модели подогреваются водой только с помощью Тана.
5. Наиболее экономичными являются модели, у которых змеевик установлен в дымовой камере.
6. Теплообменник. Он может быть выполнен как из стали, так и из чугуна. Чугун не так сильно подвержен коррозии, они дольше греются, хотя и дольше греются, к тому же имеют довольно серьезный вес, а при резких перепадах температур могут треснуть. У них меньшая устойчивость к коррозии и окислению, но они легче и устойчивы к перепадам температур.
7. Авторские права.Материал изготовления может быть самым разным. Они могут быть как чугунными, так и керамическими. Чугун имеет более высокую термостойкость и подходит для сжигания любого твердого топлива. Отложения из ячеистого чугуна с керамическими носиками подходят для сыпучих материалов с большим количеством кислорода.
8. Масса и габариты агрегата. Из-за больших габаритов может потребоваться усиление бетонной стяжки на участке поверхности, на котором будет устанавливаться агрегат.

При выборе котла для отопления дома нужно правильно рассчитать мощность прибора исходя из параметров площади помещения.Это укажет, какой расход топлива потребуется. Если площадь дома не превышает 80 м2, то не нужно покупать котел, мощность которого рассчитана на обогрев дома площадью 400 м2. Это может повлечь за собой перерасчет бюджетных средств на покупку агрегата и его последующую эксплуатацию.

Комбинированный котел на дровах и электричестве — это, пожалуй, одно из самых удачных решений для отопления коттеджа или частного дома небольшой площади. В коттедже, который имеет 2-3 этажа, Тени спасет только система замораживания. Комбинированные котлы позаботятся, если нет возможности воспользоваться постоянным и надежным источником энергии. К тому же эти котлы вполне серьезно сэкономят деньги, если использовать в качестве резервного варианта более дорогое топливо.

Для установки такого котла лучше воспользоваться услугами специалиста, который работает по данному профилю. Он посоветует вам наиболее подходящую модель устройства и без проблем установит ее, исходя из требований правил безопасности и технологических требований.

При выборе способа автономного отопления владельцам частного дома часто приходится делать нелегкий выбор. С одной стороны, следует выбирать модель на самое дешевое топливо, чтобы затраты на отопление были минимальными. С другой стороны, трудно получить полную уверенность в возможности непрерывного энергоснабжения, особенно это касается централизованных магистралей (газ, электричество).

Поэтому все большую популярность приобретают комбинированные варианты, такие как варка на дровах и газе. Это можно только гарантировать: отопительный сезон пройдет при стабильном теплоснабжении. И такими модификациями выбор не ограничен. Пеллеты сочетаются с электричеством, уголь — с дровяными моделями, например, как в комбинированных котлах. Универсальные обогреватели легко позволяют обойти сезонные ставки тарифов, а также, например, использовать ночные дропы и т. Д.

Часто вместо старых дров устанавливают комбинированные модификации, например, отопительный прибор дрова-газ-электричество. печи или их угольные аналоги, т.к. дрова и уголь наиболее доступны во всех регионах нашей страны, при этом имеют относительно небольшую цену.Саму систему отопления часто не переделывают, ограничиваясь заменой дровяного котла на комбинированную модель.

Разновидности комбинированных котлов

Отдельное универсальное отопительное оборудование в зависимости от вида используемого топлива.

Рис. 1 Дизайн интерьера
Котлы комбинированные

Итак, различают следующие комбинированные варианты:

• Газ + твердое топливо. Позволяет быстро заменить магистральный газ при его отключении в результате, например, аварии ДТП.Котел на дровах и газе — одно из самых популярных решений с учетом хорошей доступности дров.
• ГАЗ + жидкое топливо. Такие варианты удобны при периодических перебоях в подаче газа, но требуют организации хранения солнечных запасов.
• Газ + электричество + жидкое топливо. Комбинированный вариант экономии при отсутствии гарантии своевременной подачи газа и дизельного топлива.
• Газ + твердое и жидкое топливо. Одна из самых многофункциональных моделей для отопления коттеджа.Отличная замена дровяным печам.
• Газ + твердое и жидкое топливо + электричество. Такая модель делает владельца частного дома полностью независимым от тарифов и других факторов, не влияющих на смену энергоносителя. Например, устройство дрова-газ-электричество.

Существуют универсальные котлы без подключения к газовой магистрали, например, на уголь и дрова с возможностью подключения Тана к питанию от электричества. Отопительные котлы Комбинированные газовые дрова часто устанавливаются при перебоях в подаче газа.Дрова для отопления, в том числе специальные гранулы (пеллеты), при хранении доставляют меньше неудобств, чем другие виды топлива. Да и запаха нет, как, например, от солярки (а газовый котел, бывает, дает небольшой запах).

Еще один вариант — комбинированный газо-дровяной котел — позволяет стать полностью автономным при любых изменениях тарифов и в других ситуациях. Для устройства дрова-газ-электричество можно не позаботиться о запасах тех же дров, отключении электричества и т. Д.

Особенности газовых котлов для дома

Прежде всего, стоит отметить, что в большинстве случаев магистральная газовая магистраль забирает основное топливо, а его переводят на дровяное отопление в случае отключения на период техобслуживания или аварий . Конечно, для полностью универсального подхода стоит установить комбинированный прибор дрова-газ-электричество, но не все могут устроить стоимость электричества.

В целом комбинированные котлы можно обрабатывать на различном твердом топливе, практически не изменившись по своей конструкции.Итак, дрова, уголь, брикеты, пеллеты — по степени распространенности все стоит на одном уровне, выбор зависит от цены разных пород в том или ином регионе. Именно поэтому популярны газовые котлы на дровах, твердотопливные легко заменить аналогом.

Рис. 2.

Во-вторых, важно учитывать, что отопительные котлы на твердом топливе изготавливаются из стали и чугуна, что дает возможность сделать их устойчивыми к постоянной высокой температуре в течение отопительного сезона.Это особенно важно, если в качестве топлива используется уголь, дающий в топке заметно более высокую температуру.

Но это тоже добавляет хлопот. Большой вес оборудования в некоторых случаях требует усиления напольного покрытия в помещении в доме, отведенном под его установку. Чугунные котлы Отопление газ-дрова Это требуется обязательно. Модификации газового производства из легких разновидностей металла могут монтироваться на обычном полу, на место, ранее занимаемое дровяной или угольной печью. Приборы дрова-газ-электричество обычно имеют небольшой вес.

Выделяют еще две разновидности комбинированных моделей: одноконтурные (работают только на отопление, отопление) и двухконтурные (второй контур нагревает воду для системы водоснабжения в доме). Итак, газо-дровяной прибор можно использовать как котел даже в теплое время года. То же касается и прибора дрова-газ-электричество.

Также стоит отметить такую ​​особенность. Помимо отвода дыма через трубу с твердым топливом, в поддоне оседают твердые продукты сгорания, которые требуют периодической переработки.

Самое интересное для отопительных котлов Universal Gas Food-Pellets, с возможностью автономной работы без участия человека длительное время. Такой утеплитель вместо дров или газа может работать со специальными гранулами. Такой комбинированный вариант избавляет от необходимости запасаться дровами, ведь пеллеты обычно есть в продаже. Как вариант, все же удобен комбинированный котел.

Самые выгодные стороны котлов отопления газовых дров

Если заглянуть в сторону требований по обустройству отдельного помещения в доме, отопительные котлы комбинированные дрова газовые приобретут целый набор отличных качеств.

• Эксплуатация такого универсального нагревательного прибора не требует специальных навыков. Даже такие варианты, как комбинированные котлы.
• Стоимость комбинированных моделей незначительно превышает аналог, способный работать, например, только с углем, пеллетами и газовым вариантом. Их можно смонтировать вместо дровяной печи, они занимают места даже меньше обычных.
• По габаритам модель газового отопления, конечно, больше газовой модели, но не превышает аналогов с дровяной топкой.Такие же габариты имеет устройство дрова-газ-электричество.
• Высокий КПД — до 90%. Способ отопления дровами — один из самых эффективных, главное использовать сухие дрова влажностью не более 20%.
• Малый выброс вредных веществ в атмосферу.

По сравнению с отоплением с помощью электричества или газовых котлов, отопительные котлы комбинированные дрова на газе способны дать полную независимость от коммунальных услуг. Дровяные печи всегда использовались как основа теплого домашнего пальто, т. к. этот вид топлива легче всего достать где угодно.

Рис. 3.

На что обратить внимание?

При выборе модели необходимо учитывать несколько правил, несоблюдение которых приведет к ошибке. В результате котел может не подходить для конкретного дома, а значит, может быть недостаточно мощным и в помещении будет холодно. Например, устройство на дровах и газе зависит от давления в магистрали, и при его понижении может отдавать заметно меньше тепла.

В технических характеристиках помимо мощности указывается площадь дома, на которую он рассчитан.Расчеты производятся профессионалами и довольно точны. Вы можете использовать различные таблицы, найденные в Интернете. Особое внимание следует уделять мощности при выборе наиболее универсального варианта, как устройство дрова-газ-электричество.

Стоит учесть возможное снижение давления газа в магистрали. Это может заметно снизить мощность нагрева. При отсутствии «инвентаря» придется использовать даже дополнительные обогреватели, работающие от электричества. С такими характеристиками нагревать смысла нет, придется модернизировать и нести дополнительные расходы.

Следующим шагом будет определение назначения комбинированного котла для отопления. Его можно приобрести как основной источник тепла, так и для дополнительного нагрева проточной воды, т.е. сразу выбрать комбинированный вариант.

Такой котел выгоднее для отдельного котла, потому что отопление идет дровами или газом, а отдельный водонагреватель обычно питается от электричества. Дровяное отопление часто позволяет выиграть даже в скорости достижения желаемой температуры.

Есть какие-то особенности в эксплуатации?

При покупке комбинированного котла с дровяным и газовым отоплением необходимо учитывать несколько моментов эксплуатации, без соблюдения использования дров в качестве основного источника тепла может привести к тому, что универсальный метод вызовет немалые проблемы.

Итак, дровяной котел за время своей работы постепенно засоряет дымоход копотью, которую необходимо периодически чистить. Без этого эффективность удаления дыма будет постепенно снижаться, вплоть до появления проблем с розжигом, копчением помещения и т.п.

Рис. Четверка

Если отопление на газе или электричестве может работать непрерывно, то дровяной котел полностью прогревается максимум через 3-4 часа, после чего система отопления неизбежно начинает остывать.Загрузка новой порции осуществляется вручную, чего требует дом хозяина. Поэтому часто в режиме отопления от газа используются по возможности комбинированные модификации с древесным или пеллетным топливом.

Пеллеты частично позволяют автоматизировать процесс нагрева древесным топливом, но все же необходимо следить за процессом. Да и запас нужно создавать заранее, иначе можно остаться без отопления в самый холодный период года.

Комбинированные котлы: электричество дрова

Комбинированные котлы: Основные преимущества

Газ — оптимальный энергоноситель для теплогенератора в частном доме, он экологически чистый и недорогой. Отопительные устройства, работающие на таком топливе, не требуют постоянного обслуживания (например, твердотопливные котлы). Но дело в том, чтобы сработало давление 3,5 мбар, и оно непостоянное.

Комбинированные отопительные котлы для частного дома позволяют снизить риски подачи энергии, а при возникновении этих перебоев устройство автоматически переключается на альтернативное топливо. Благодаря такому механизму хозяевам дома не приходится самостоятельно переключать устройство — такой котел не даст мне замерзнуть ни при каких условиях.

Автономная работа этих устройств не лишена определенных недостатков:

• они довольно тяжелые и громоздкие, поэтому производятся только в уличном исполнении;
• требует отдельного помещения для их установки;
• Сложная конструкция приборов предопределила проблемы с ремонтом и обслуживанием.

Типы комбинированных котлов

Комбинированные котлы делятся на комбинации по типу используемой энергии. В таких устройствах можно использовать все существующие типы теплоносителя:

• электричество;
• твердое топливо;
• жидкое топливо;
• газ природный.

Некоторые модели теплогенераторов могут использовать только два вида топлива, например, электричество-дрова или газ-электричество, а самые современные модели могут работать со всеми видами энергии. Когда рассматриваешь в магазине модели комбинированных отопительных приборов, сразу непонятно, какой вид энергии в нем используется.Certique этот вопрос — это специальная маркировка, которая присутствует на всех комбинированных котлах.

Например, знак TG говорит о том, что устройство может работать на газе и твердом топливе, а маркировка TE указывает, что котел работает на электричестве и твердом топливе. Самые продвинутые агрегаты помечены как «TGE». В конструкции этих устройств предусмотрены газовая и жидкотопливная горелка, топка для твердого топлива и электрические таги. Следовательно, такие устройства способны обеспечить полную автономность.

Довольно популярен у дачников, жилища которых находятся в поселках с газопроводом, котел на дровах комбинированный, газовый.Это оправдано тем, что во многих загородных поселках газ проводится, но возможны сбои давления и подачи, о чем говорилось ранее. Также такие агрегаты используются в удаленных частных домах, где установлены газогенераторы. Если резко прервется подача газа, появится альтернатива переходу на другой источник энергии — твердое топливо.

Наибольшей популярностью у потребителей пользуются котлы отопления комбинированные дрова на электричестве. Такая популярность объясняется относительно небольшой стоимостью по сравнению с моделями TGE и доступностью энергоносителя.Электричество, в отличие от газа, есть даже в самых труднодоступных местах, и запастись огнеметом несложно.

Преимущества

В таких котлах твердое топливо выступает в роли основного, а электричество служит только для поддержания комфортной температуры в доме. Современные модели могут автоматически переходить по времени или достигать определенной температуры в помещении. Особенно удобно пользоваться электричеством ночью, когда во время сна хозяин не может лично контролировать процесс горения дров.

Важнейшим преимуществом агрегата является использование в ночное время двухлетнего счетчика электроэнергии. Идеальная экономичная система отопления ночью, а днем ​​только поддержание температуры на дровах и их использование при проблемах с основным источником питания.

Как выбрать дровяной котел электричество

Комбинированный дровяной котел Электроэнергия бывает одно- или двухконтурной. В первом случае агрегат только ездит по комнате, а во втором — еще и нагревает воду для хозяйственных нужд.Если вы решили остановить выбор на этом типе комбинированных котлов, то при покупке теплогенератора этого типа следует обратить внимание на следующие нюансы:

• объем топки;
• возможность бесшумной работы;
• мощность теплогенератора;
• вес агрегата;
• материал решетки;
• материал теплообменника.

Последние два пункта следует уточнить более подробно, так как от них зависит эффективность и продолжительность работы комбинированного котла.Авторские могут быть выполнены из чугуна или керамики. Чугун предпочтительнее в том случае, если в качестве твердого топлива используются дрова, они более жаропрочные. Керамические измельчители подходят в том случае, когда планируется использовать насыпное топливо — пеллеты, солому, опилки.

Материал теплообменника

Теплообменник может быть изготовлен из углеродистой стали, чугуна или нержавеющей стали. Первый вариант хорошо переносит перепады температур, но подвержен коррозии. Однако этот недостаток можно устранить, если в качестве теплоносителя использовать не воду, а незамерзающую жидкость.

Охлаждающие жидкости из нержавеющей стали и чугуна не подвержены коррозии, но чугун плохо переносит резкие перепады температур и механические повреждения, а теплообменник из нержавеющей стали имеет вдвое больший срок службы.

На что обратить внимание, выбирая котел для отопления частного дома комбинированный

Перед выбором комбинированного котла нужно учесть множество факторов:

• одно- или двухконтурный — от конфигурации системы отопления частного дома;
• мощность — рассчитать размер жилища и его теплоизоляцию;
• с учетом экономической составляющей;
• используемое топливо при наличии вида энергоносителя как основного, так и дополнительного;
• наличие дымохода в зависимости от конструктивных особенностей здания.

И это далеко не все нюансы, определяющие модель комбинированного котла. Обратившись к профессиональным консультантам, вы сможете избежать лишних трат, подобрать нужную модель и обеспечить в доме тепло и уют в любое время года.

Outcome

Комбинированные котлы могут стать настоящим спасением в том случае, когда нет возможности использовать надежный и постоянный источник энергии. Кроме того, такие котлы помогут сэкономить, если использовать более дорогой вид топлива только как вспомогательный вариант.

Отопительные печи комбинированные дрова электричество. Комбинированные котлы: дрова-электричество

В последнее время все чаще можно встретить в частных домах универсальные комбинированные отопительные котлы, которые могут работать одновременно на двух видах топлива. Сочетание электричества и дров — отличный выбор: такой котел очень компактен, практичен и надежен. В случае отключения электроэнергии или нехватки топлива зимой вы не останетесь без тепла и горячей воды.

Внешне комбинированный котел практически ничем не отличается от обычного твердотопливного агрегата.По сути, это тот же котел отопления на дровах, у которого в теплообменнике установлен ТЭН. Еще одно важное отличие — конструкция водяной рубашки. Одна из стен топки такого котла имеет сложную конфигурацию и выполнена методом холодной штамповки. Между стенками рубашки монтируются ТЭНы, а также имеется специальное контактное отверстие, к которому подключаются контакты проводов разводки.

Комбинированный котел: дрова — электричество

Комбинированные котлы, работающие на дровах и электричестве, спроектированы очень грамотно и продуманно, основными рабочими узлами являются:

• Люк загрузочный твердотопливный — в него загружается твердое топливо, объем загружаемого топливо единовременно зависит от его размера;
• зольник — подает кислород для сжигания топлива и собирает золу; Горелки
• позволяют переключаться с одного вида топлива на другой;
• Тяговая заслонка — регулирует интенсивность сгорания топлива. Цепной привод открывает или закрывает заслонку зольной камеры;
• теплообменник — обеспечивает подачу теплой воды;
Датчики температуры
• — автоматически регулируют работу ТЭНов, что обеспечивает непрерывность нагрева.

Система автоматики позволяет регулировать режим работы котла, а также его мощность. Есть модели котлов, в которых предусмотрены варочные поверхности для приготовления пищи, они устанавливаются над топкой. Котлы с двумя контурами позволяют подключать систему «теплый пол», для этого есть специальные розетки для установки.

Комбинированный котельный прибор

Котлы выпускаются одноконтурными и двухконтурными. В первом случае котел используется только для отопления, во втором он обеспечит горячую воду для хозяйственных нужд. Также в продаже есть агрегаты с ручной системой управления и автоматической. Котлы с системой ручного управления дешевле, а автоматическое управление облегчает обслуживание и жизнь хозяину.

Консультации. Выбирая котел для отопления дома, необходимо правильно рассчитать мощность устройства исходя из площади помещения.От этого будет зависеть расход топлива.

Принцип работы

Принцип работы котла комбинированного отопления довольно прост. Теплогенератор, питаемый от сети, запускает электронагреватель. Трубчатые электронагреватели начинают нагрев теплоносителя (воды) в автоматическом режиме по принципу котла. Этот процесс автоматизирован специальным устройством; вручную, в топку загружаются только дрова.

Пока ТЭН нагревает воду, нужно заполнить камеру сгорания дровами и поджечь.Камера сгорания расположена внизу и передает тепло от горящих дров к теплообменнику. Когда температура теплоносителя достигает заданного значения, ТЭН отключается, и тогда тепло выделяют только дрова. Мощность горения дров может достигать 30 кВт, чего достаточно для обогрева дома.

Комбинированный режим работы котла

Когда дрова догорают, нагревательный элемент снова включается и поддерживает заданную температуру. Нагревать можно только дровами, а нагревательный элемент включать только для подстраховки.Если дрова закончились, то тепло будет обеспечивать только нагревательный элемент. Но часто электричество и дрова используются одновременно, особенно это удобно в ночное время, когда нет возможности постоянно класть дрова в топку. Потом вечером закладывают дрова, и включается ТЭН для поддержания тепла не на полную мощность.

Если электричество используется в первую очередь для отопления, а дрова используются только в качестве резерва, то обслуживание котла упрощается до минимума.Автоматика устанавливает желаемую температуру, а нагревательный элемент отвечает за ее поддержание. В случае отключения электроэнергии, как это часто бывает в нашей стране, вы кладете дрова в топку, и котел начинает работать на твердом топливе.

Важно. При эксплуатации котла на дровах убедитесь, что заслонка на дымоходе открыта. При работе от электричества клапан можно закрыть.

Преимущества комбинированных котлов

Преимущества котла , сжигающего дрова и электричество, по сравнению с устройствами, работающими на том же виде топлива, очевидны.

Комбинированный котел со встроенным ТЭНом

1. Универсальность. Вы можете использовать одно из двух видов топлива по своему усмотрению.
2. Прибыльность. Электричество — это наиболее доступное топливо, как и древесина. Кроме того, в качестве альтернативы можно использовать уголь и отходы деревообрабатывающей промышленности. Получается идеальный союз: дерево — электричество.
3. Изысканный дизайн. Тепло хорошо распределяется, а потери энергии минимальны, что делает эти котлы очень эффективными.
4. Длительный срок службы.При правильной эксплуатации такой котел прослужит вам верой и правдой очень долго, минимум 20 лет.
5. Автономность. Нет необходимости постоянно следить за процессом — автоматика все сделает за вас. Причем при работе на электротопливе режим нагрева с помощью ТЭНа ограничивается бесперебойной подачей электроэнергии.
6. Есть модели со встроенными форсунками для подключения системы «теплый пол».

Важно. Комбинированные котлы, работающие на дровах и электричестве, эффективно работают даже на маломощных режимах.

недостатки

И все же при всех достоинствах у комбинированных котлов есть недостатки, как и у любого другого отопительного оборудования.

Комбинированный котел лучше всего размещать на предварительно усиленном основании.

1. Необходимо оборудовать отдельное помещение — котельную; также необходимо хранить запас топлива.
2. Вес. Устройства из чугуна могут весить несколько сотен килограммов; перед установкой такого котла может потребоваться установка бетонной подушки для укрепления чернового пола.Из-за веса продукта модели с настенным креплением недоступны, только модели с напольным креплением.
3. Конструкция комбинированных котлов более сложная, что сказывается на стоимости монтажа и сервисного ремонта.
4. Еще один недостаток — малая мощность электрической составляющей. Мощность электронагревателей не должна превышать мощность дровяной камеры. Диапазон мощности дровяной печи от 6 до 25 кВт.
5. Стоимость моделей комбинированных котлов на 20-40% дороже аналогичных котлов, работающих на твердом топливе, но их покупка гораздо более оправдана, чем установка одного типа котлов с последующей их заменой на другой.

Производитель предлагает комбинированные отопительные котлы, работающие на электричестве и дровах, различной мощности, конфигурации и исполнения. Приобретая такое оборудование, обращают внимание на такие моменты.

Считайте, сколько топлива нужно добавлять за один раз.

1. Мощность — зависит от того, какое топливо используется. Заранее решите, на каком виде топлива будут работать приоритетные агрегаты.
2. Размер камеры сгорания — объем камеры сгорания зависит от того, как часто нужно будет загружать топливо.
3. Тихо — установка специального клапана обеспечивает бесшумную работу агрегата.
4. Количество контуров — в некоторых моделях вода нагревается только ТЭНами. Экономичнее моделей, в которых змеевик теплоносителя установлен в камере сгорания.
5. Теплообменник. Он может быть изготовлен из чугуна или стали. Чугунные устройства устойчивы к коррозии, долго нагреваются, но также долго отдают тепло, имеют значительную массу и могут треснуть при резком перепаде температур.Сталь подвержена более быстрому окислению и коррозии, легче по весу и устойчива к перепадам температур.
6. Гризли. Изготовлен из самых разных материалов. Это может быть чугун или керамика. Чугун более жаропрочный и подходит для сжигания любого твердого топлива. В них используются чугунные сотовые решетки с керамическим покрытием, они подходят для сыпучих материалов, которые используют больше кислорода при горении.
7. Вес и габариты котла. Возможно, потребуется усилить поверхность, на которую будет устанавливаться агрегат, бетонной стяжкой.

Если в доме нет газа, то не беда — можно топить дровами, купленными или рубленными в лесу. Кроме того, твердотопливные котлы могут работать на других видах твердого топлива. Также в продаже есть комбинированные агрегаты, подключенные к электросети. Отопительные котлы для частного дома на дровах и электричестве удобнее использовать, чем их традиционные аналоги. Давайте разберемся, что это за оборудование, как оно работает и в чем его преимущества.

Характеристики котлов на дровах и электричестве

Традиционный твердотопливный котел — дровяная печь со встроенным теплообменником, обеспечивающим систему отопления горячим теплоносителем. В его топку кладут дрова, они весело горят и выделяют тепловую энергию, поглощаемую змеевиком. А чтобы в доме всегда было тепло, в топку нужно закидывать новые поленья — даже ночью. То есть вместо сна придется вставать и топать ненасытный отряд.

Дровяные отопительные котлы неудобны даже днем. Поленья в них выгорают очень быстро. Если не следить за уровнем пламени, отопление остынет, и в доме станет заметно прохладнее. Эту проблему можно решить следующими способами:

• Закупка пиролизных установок и моделей с большими печами;
• Закупка пеллетных котлов с автоматической подачей топлива;
• Монтаж котла на дровах и электричестве.

Самый дешевый вариант — последний.Установки пиролиза сложны и дороги, такие же недостатки присущи образцам окатышей. Но котлы и печи на дровах и электричестве имеют доступную цену.

Электрический котел на дровах — это обычный твердотопливный котел, работающий на дровах. Но как только в ее салоне закончатся дрова, а температура теплоносителя упадет ниже заданного уровня, ТЭН (или сразу несколько ТЭНов) включается в корпус. Он поддерживает температуру в контуре, предотвращая его быстрое охлаждение.

ТЭНы отвечают именно за поддержание температуры, они не способны обогреть дома только за счет своей мощности. Также они допускают постепенное охлаждение теплоносителя, но их хватает на несколько часов.

Контроль температуры может быть встроенным или внешним — некоторые модели оснащены встроенными термостатами.

Твердотопливные комбинированные котлы комплектуются одним или двумя ТЭНами ограниченной мощности. Источником питания для них выступают однофазные и трехфазные сети (обычно однофазные).

Преимущества и недостатки дровяных и электрических котлов

Дровяные и электрические котлы характеризуются следующими преимуществами:

• Наличие поддержки температуры — предотвратит слишком быстрое охлаждение охлаждающей жидкости;
• Сбалансированная стоимость — оборудование отличается дешевизной, о которой мы поговорим подробнее в нашем обзоре;
• Никакого дополнительного обслуживания не требуется, как это требуется для комбинированных агрегатов с жидкотопливными и газовыми горелками.

Установив в доме отопительный котел на дровах и электричестве, вы не будете вскакивать ночью, чтобы заказать порцию дров.

Не обошлось и без традиционных недостатков — это большая потребляемая мощность и необходимость в прочной электропроводке.

Популярные модели

Давайте разберемся, как выбрать дровяно-электрический комбинированный котел для отопления дома. Главный параметр здесь — мощность устройства. Обычно 10 кв. на отапливаемую площадь требуется 1 кВт тепловой энергии.Также не стоит забывать про 15-20% запаса на случай холодных зим.

Нагревательные элементы в котлах, работающих на дровах и электричестве, могут быть дополнительными или встроенными. В первом случае их придется приобретать отдельно, а во втором они поставляются в оригинальной комплектации. Было бы неплохо, если бы на борту уже был термостат для поддержания температуры — тогда отдельно покупать его не надо. Также следует оценить мощность используемого ТЭНа, так как образцы мощностью 8-9 кВт и выше работают от трехфазных сетей.

Перед нами типовой дровяной и электрический котел для отопления большого дома — до 200 кв. Он энергонезависимый, но поставляется с предустановленным блоком ТЭНов, мощность которых составляет 9 кВт. Одноконтурная модель, предназначенная для традиционной напольной установки. Камера сгорания открыта; В нем сжигают брикетированное топливо, уголь, дрова и другие виды твердого топлива.

Если вы задумались о покупке данного котла, сделаете выгодную покупку.Ведь он может работать не только на дровах и электричестве, но и на газе — для этого к нему приобретается подключаемая газовая горелка. Стоимость данной модели в интернет-магазинах колеблется в пределах 22-28 тысяч рублей.

Печи электрические дровяные для дома с водяным отоплением востребованы у тех, кому надоело мерзнуть при тушении пожара в топке. Воспользовавшись моделью ZOTA Poplar M20, вы получите в свое распоряжение мощный нагревательный прибор от известного бренда.Его мощность 20 кВт, КПД 75%, управление механическое. Есть возможность работать от электричества, но для этого придется приобрести к нему блок ТЭНов. Котел всеяден, горит дрова, уголь и антрацит. Ориентировочная стоимость на российском рынке около 36 000 рублей.

Компания ГЕФЕСТ производит не только известные на всю Россию газовые и электрические печи, но и отопительные котлы для частного дома на дровах и электричестве. Вышеупомянутая модель является типичным примером. Он заключен в простой прямоугольный корпус, лишенный каких-либо дизайнерских намеков. Мощность образца 25 кВт, отапливаемая площадь до 250 кв. КПД до 82%, это достаточно высокий показатель.

Несмотря на кажущуюся простоту, котел ГЕФЕСТ ВПР КСТГВ-25 на дровах и электричестве вовсе не так прост, как кажется. Все дело в том, что он двухконтурный — обеспечивает тепло и горячую воду. Производительность контура ГВС составляет 8,5 л / мин при изменении температуры 35 градусов. Первичный теплообменник изготовлен из стали, вторичный — из меди. Как только вам надоест тратить дрова и электричество, можно переключить прибор на газ, купив к нему горелку.

Все, кто умеет делать хорошие котлы, одинаково хорошо работающие на дровах и электричестве, являются сибирскими производителями. Представленная модель имеет мощность до 12 кВт и может обогревать площадь до 100 кв. М, потребляя до 3,2 кг топлива в час. Как только дрова в топке закончатся, включится электронагреватель — он будет поддерживать температуру в отопительном контуре и не даст остыть до следующей загрузки топлива.

Котел на дровах и электричестве Сибэнерготерм Прометей 12М-5 12кВт работает не только на дровах, но и на других видах топлива — это уголь и угольные брикеты. Кроме того, в качестве топлива, рекомендованного для данной модели, выступает уголь. Отдельно порадовал высокий КПД модели, который составляет 84 кВт. Также в его конструкцию входят воздухоотводчик и предохранительный клапан. ТЭНы для работы от сети приобретаются отдельно.

Этот котел, который может работать на электричестве и дровах, является комбинированным, потому что к нему также подключена газовая горелка.Мощность устройства составляет 16 кВт, чего достаточно для обогрева домов площадью до 160 кв. Топливо для данной модели — традиционные дрова, уголь и древесные брикеты, а также уголь … Блок ТЭН уже установлен, дополнительно ничего приобретать не нужно. Аппарат один из самых доступных, его средняя стоимость около 24 тысяч рублей. За эти деньги потребители получают практически всеядную технику.

Все в наше время все чаще можно встретить комбинированные отопительные котлы, универсальные для частного дома, работающие одновременно на двух видах топлива.Соединить дрова и электричество вместе — довольно удачное решение; такой котел достаточно надежный, компактный и практичный. А в случае отключения электроэнергии или нехватки топлива вы не испытаете дискомфорта от холода или отсутствия горячей воды в холодный период.

Современные отопительные котлы используют твердое топливо, комбинируя его как с газом, так и с электричеством, что более актуально для потребителей. При покупке отопительного котла, который работает как на дровах, так и на электричестве, сразу решается сразу несколько задач:

1. Для отопления используются сразу два альтернативных источника энергии по отношению к природному газу.
2. Решается вопрос охлаждения помещения в том случае, если в топке все полностью сгорело, а новая порция топлива еще не залита.
3. Делает нагрев горячей воды более комфортным, так как больше не нужно вставать среди ночи и идти в котельную за загрузкой топлива.

Комбинированные электрические котлы отопления на дровах последнего поколения с большой топкой сделаны так, что переключение на электрический нагрев происходит автоматически при падении температуры воды в котле ниже определенной отметки.Естественно, обратный переход к сжиганию твердого топлива происходит с помощью внешних воздействий.

Конструкция электрического котла на дровах

Внешне комбинированный котел ТТ на дровах электричество ничем не отличается от обычного твердотопливного агрегата. По сути, это тот же котел отопления на дровах, с той лишь разницей, что в нем установлен ТЭН в теплообменнике. Еще одно важное отличие от стандартной комплектации — наличие водяной рубашки.

Одна из стенок такого котла изготовлена ​​методом холодной штамповки и имеет сложную конфигурацию. Между стенками рубашки устанавливаются ТЭНы и есть специальное контактное отверстие, к которому подключаются контакты разводки.

Устройство данного обогревателя по конструкции аналогично стандартному твердотопливному котлу, который состоит из следующих основных элементов:

• топка (камера сгорания), место для загрузки твердого топлива;
• снаружи омывается теплоносителем, который находится внутри водяной рубашки;
• теплообменник водотрубного или жаротрубного типа, в котором продукты сгорания передают большую часть тепла воде перед тем, как попасть в дымоход;
• внизу топки колосниковая решетка, а под ней зольная камера;
• Топка и зольник спереди с дверцами;
• Для регулировки интенсивности горения имеется механический регулятор тяги или воздуходувка (если нет ручного управления воздушной заслонкой).

Бытовые комбинированные отопительные котлы отличаются конструкцией водяной рубашки, где предусмотрено место для установки блока трубчатых электронагревателей — ТЭНов. Их контакты вынесены наружу и с помощью электрического кабеля подключаются к пульту управления, а нагревательная часть погружается в теплоноситель.

Как работает комбинированный котел?

Принцип работы твердотопливного обогревателя, в котором установлены электронагреватели, следующий:

1. Котел разжигается и нагревается в обычном режиме.При горении твердого топлива температура теплоносителя поддерживается с помощью механического термостата или вентилятора вместе с датчиком, а нагревательные элементы в это время отключаются.
2. После того, как содержимое топливной камеры выгорело, температура теплоносителя в системе постепенно снижается до определенного значения, при достижении которого по сигналу датчика температуры включается ТЭН (один или несколько). В этот момент котел начинает работать на электричестве.
3. После загрузки очередной порции дров или угля вода в системе начинает нагреваться со стороны камеры сгорания, электрическая часть автоматически отключается до тех пор, пока температура теплоносителя не упадет до определенного значения.
4. Электрооборудование вспомогательное.
5. Блок управления нагревателем используется для поддержания определенной температуры воды на основании показаний датчика воздуха или воды.

Непрерывный нагрев воды обеспечивается переключением с одного режима на другой, что обеспечивает комфортные условия в частном доме.

Преимущества универсальных котлов

Установив комбинированный отопительный котел типа дрова — электричество, Вы получите следующие бонусы:

1. Универсальность. У вас будет выбор, какое из двух видов топлива использовать и когда.
2. Благодаря встроенным нагревательным элементам теплоноситель будет поддерживать заданную температуру даже после того, как топливо сгорело в загрузочной камере. Это позволит поддерживать комфортную температуру в помещении, а в случае вашего длительного отсутствия предотвратит замерзание труб и радиаторов отопления.
3. Комфорт. Поддержание температуры с помощью электричества помогает избавиться от проблемы ночных поездок для повторной загрузки топлива в камеру сгорания.
4. Если учет электроэнергии ведется по многотарифной схеме, то помимо удобства можно еще сэкономить на ночной работе ТЭНов.
5. Продуманное устройство. Тепло распределяется таким образом, что потери тепловой энергии близки к минимуму, что делает котлы достаточно эффективными.
6. Длительный срок эксплуатации. При правильной эксплуатации такой котел прослужит вам не менее 20 лет.
7. Автономность. Нет необходимости постоянно контролировать процесс — для этого установка оснащена автоматикой. Особенно в случае работы от электричества режим работы с помощью ТЭНа ограничивается бесперебойной подачей электричества.
8. Можно встретить модели со встроенными трубами для возможности подключения системы «теплый пол».

Комбинированные отопительные котлы, работающие как на дровах, так и на электричестве, справляются со своей задачей даже в режиме малой мощности.

Недостатки комбинированных агрегатов

Электронагреватели универсального котла предполагают только поддержание температуры воды в системе; они не могут полностью заменить сжигание твердого топлива. Причина тому — малая мощность блока ТЭНов, которые производители устанавливают на твердотопливные котлы.Эта особенность, к сожалению, является одним из серьезных недостатков комбинированных котлов для отопления частного дома дровами.

Отопление частного дома комбинированным котлом, работающим как на электричестве, так и на дровах, имеет и другие недостатки.

1. Полезный объем отводится от загрузочной камеры блоком подогревателей, что существенно влияет на продолжительность горения от одной загрузки.
2. Работа устройства напрямую зависит от стабильности подачи питания.
3. Стоимость комбинированных котлов намного выше по сравнению с классическими вариантами твердотопливных котлов.
4. КПД при работе ТЭНов падает на 2-5% за счет воздушного потока, проходящего через охлаждаемую топку. Причина тому — постоянная тяга в дымоходе, она заставляет воздух из помещения уходить через дымоход и тем самым охлаждает водяную рубашку обогревателя.

Не забудьте еще одну важную деталь. Как и классический твердотопливный котел, электрический комбинированный котел на дровах должен подключаться к водяному отоплению через трехходовой клапан, как показано на схеме ниже.Небольшой контур циркуляции необходим для защиты топки от негативного воздействия конденсата во время розжига.

Чтобы стенки топочной камеры не покрылись конденсатом при перепаде температур, твердотопливный котел необходимо подключить по стандартной схеме с трехходовым клапаном:

Если мощность ТЭНов не хватит для нагрева теплоносителя до температуры + 55 ° С и более, тогда в камере сгорания комбинированного котла при розжиге никогда не появится конденсат, а агрегат с трехходовым смесительным клапаном не будет нужный.Но, как показывает практика, небольшой циркуляционный контур все же необходим, хотя бы в случае отключения электроэнергии или поломки одного из ТЭНов.

Как выбрать дровяной электрокотел?

Производители предлагают комбинированные отопительные котлы, работающие как на дровах, так и на электричестве, которые различаются по производительности, мощности и конфигурации. При покупке данного оборудования необходимо обратить внимание на следующие моменты:

1. Мощность — этот параметр зависит от того, какой вид топлива используется.Необходимо заранее определиться с основным видом топлива для покупаемого устройства.
2. Размер камеры сгорания — ее объем покажет, как часто нужно будет загружать топливо.
3. Тихо — установка специального клапана обеспечит бесшумную работу агрегата.
4. Количество контуров — некоторые модели нагревают воду только с помощью нагревательных элементов.
5. Наиболее экономичными являются модели, в которых змеевик установлен в камере сгорания.
6. Теплообменник.Он может быть как из стали, так и из чугуна. Чугунные не так подвержены коррозии, дольше отдают тепло, правда дольше нагреваются, к тому же имеют довольно серьезный вес, при резких перепадах температуры могут треснуть. Сталь менее устойчива к коррозии и окислению, но легче и устойчивее к перепадам температур.
7. Гризли. Материал изготовления может быть самым разным. Это может быть как чугун, так и керамика. Чугун имеет более высокую термостойкость и подходит для сжигания любого твердого топлива.Чугунные сотовые решетки с керамическим покрытием подходят для сыпучих материалов, которые потребляют больше кислорода во время горения.
8. Масса и габариты агрегата. Из-за больших габаритов может потребоваться усиление участка поверхности, на котором будет установлен агрегат, бетонной стяжкой.

Выбирая котел для отопления дома, нужно правильно рассчитать мощность прибора исходя из параметров площади помещения. Это укажет, какой расход топлива требуется.Если площадь дома не превышает 80 м2, то покупать котел, мощность которого рассчитана на обогрев дома площадью 400 м2, не нужно. Это может повлечь перерасход бюджета как на покупку агрегата, так и на его последующую эксплуатацию.

Комбинированный котел на дровах и электричестве — пожалуй, одно из самых удачных решений для отопления дачи или небольшого частного дома. В коттедже, у которого 2-3 этажа, нагревательные элементы только спасут систему от замерзания.Комбинированные котлы выручат, если нет возможности использовать постоянный и надежный источник энергии. К тому же эти котлы довольно серьезно сэкономят деньги, если использовать более дорогое топливо как запасной вариант.

Для установки такого котла лучше воспользоваться услугами специалиста, который работает по данному профилю. Он посоветует вам наиболее подходящую модель устройства и без лишних проблем установит ее, исходя из требований правил безопасности и требований технологии.

При выборе метода автономного отопления у владельцев частного дома часто бывает непростой выбор. С одной стороны, следует выбирать модель на самое дешевое топливо, чтобы затраты на отопление были минимальными. С другой стороны, сложно получить полную уверенность в возможности бесперебойной подачи энергии, что особенно актуально для централизованных магистралей (газ, электричество).

Поэтому все более популярными становятся комбинированные варианты, например, котел дровяной и газовый.Только так можно гарантировать: отопительный сезон пройдет со стабильным теплоснабжением. Причем выбор такими модификациями не ограничивается. Пеллеты сочетаются с электричеством, уголь — с дровяными моделями, например, как в комбинированных котлах. Универсальные обогреватели позволяют легко обойти сезонное повышение тарифов, например снижение цен в ночное время и т. Д.

Комбинированные модификации, например, дровяной газовый обогреватель, часто устанавливаются вместо старых дровяных печей или их угольных аналогов. ведь дрова и уголь наиболее доступны во всех регионах нашей страны при относительно невысокой цене.Саму систему отопления часто не переделывают, она ограничивается заменой дровяного котла на комбинированную модель.

Разновидности комбинированных котлов

Разделяют универсальное отопительное оборудование в зависимости от вида используемого топлива.

Рис. 1 Внутренняя конструкция
Комбинированные котлы

Итак, различают следующие комбинированные варианты:

• Газ + Твердое топливо. Позволяет быстро заменить магистральный газ, когда он был отключен в результате, например, аварии на линии.Котел на дровах — одно из самых популярных решений ввиду хорошей доступности дров.
• Газ + жидкое топливо. Такие варианты удобны при периодических перебоях в подаче газа, но требуют организации хранения запасов дизельного топлива.
• Газ + Электричество + Жидкое топливо. Комбинированный вариант экономии при отсутствии гарантии своевременных поставок газа и дизельного топлива.
• Газ + Твердое и жидкое топливо. Одна из самых универсальных моделей для отопления дачи.Отличный заменитель дровяных печей.
• Газ + Твердое и жидкое топливо + Электроэнергия. Эта модель делает владельца частного дома полностью независимым от тарифов и других факторов, не влияющих на изменение энергоносителя. Например, прибор дрова-газ-электричество.

Существуют универсальные котлы без подключения к газовой магистрали, например, на уголь и дрова, с возможностью подключения ТЭНов для питания от электричества.Комбинированные газовые и дровяные котлы отопления часто устанавливают в условиях перебоев в подаче газа. Дрова для отопления, в том числе специальные пеллеты (пеллеты), доставляют меньше неудобств при хранении, чем другие виды топлива. Да и запаха нет, как, например, от солярки (а газовый котел иногда дает легкий запах).

Другой вариант — комбинированный котел газ-дрова-электричество — позволяет стать полностью автономным при любых изменениях тарифов и в других ситуациях.Для прибора дрова-газ-электричество можно не беспокоиться о запасах тех же дров, отключениях электроэнергии и т. Д.

Особенности газовых котлов для дома

Прежде всего, стоит отметить, что в в большинстве случаев в качестве основного топлива используется газовая магистраль, и они переключаются на дровяное отопление в случае отключения на период технического обслуживания или аварий. Конечно, для полностью универсального подхода стоит установить комбинированный прибор дрова-газ-электричество, но не всех могут устроить затраты на электроэнергию.

В целом комбинированные котлы могут работать на различных видах твердого топлива, при этом конструкция практически не меняется. Итак, дрова, уголь, брикеты, пеллеты — все на одном уровне по распространенности, выбор зависит от цены разных пород в конкретном регионе. Именно поэтому популярны газовые котлы на дровах, твердотопливные легко заменяются аналогом.

Рис. 2

Во-вторых, важно учитывать, что твердотопливные отопительные котлы изготавливаются из стали и чугуна, что делает их устойчивыми к постоянным высоким температурам в течение отопительного сезона.Это особенно важно, если в качестве топлива используется уголь, который дает заметно более высокую температуру в топке.

Но это тоже добавляет хлопот. Большой вес оборудования в некоторых случаях требует усиления напольного покрытия в помещении в доме, отведенном под его установку. Чугунные котлы для отопления газ-дрова требуются в обязательном порядке. Газоводяные модификации из легких сортов металла могут монтироваться на обычном полу, вместо ранее занятой дровяной или угольной печи.Приборы дрова-газ-электричество обычно легкие.

Еще два типа комбинированных моделей: одноконтурные (работают только на обогрев системы отопления) и двухконтурные (второй контур нагревает воду для системы водоснабжения в доме). Итак, газо-дровяной прибор можно использовать как котел даже в теплое время года. То же самое и с дровяным газовым электроприбором.

Стоит также отметить эту особенность. Помимо отвода дыма через дымоход, при сжигании твердого топлива присутствуют твердые продукты горения, которые оседают на поддоне и требуют периодической утилизации.

Наиболее интересными для отопительных котлов являются универсальные газо-древесные пеллеты, которые имеют возможность автономной работы длительное время без вмешательства человека. Такой обогреватель, вместо дровяного или газового, способен работать на специальных пеллетах. Такой комбинированный вариант избавляет от необходимости запасаться дровами, ведь пеллеты обычно всегда есть в наличии. Как вариант, все же удобен комбинированный котел.

Наиболее выгодные стороны отопительных котлов газовые дрова

Если оставить в стороне требования по обустройству отдельного помещения в доме, газовые котлы на комбинированных дровах будут обладать целым набором прекрасных качеств.

• Эксплуатация такого универсального нагревательного прибора не требует особых навыков. Даже такие варианты, как комбинированные котлы.
• Стоимость комбинированных моделей ненамного выше аналогов, которые могут работать только, например, с углем, пеллетами и газовым вариантом. Можно установить вместо дровяной печи, они занимают места даже меньше обычных.
• Габариты модели газово-водяного отопления, конечно, больше газовых моделей, но не превышают таковых с дровяной печью.Такие же габариты имеет и прибор дрова-газ-электричество.
• Высокий КПД — до 90%. Дровяной способ обогрева помещения — один из самых эффективных, главное использовать сухие, влажностью не более 20%, дрова.
• Низкий выброс вредных веществ в атмосферу.

По сравнению с отоплением электрическими или газовыми котлами, отопительные котлы на совмещенном газе и дровах могут дать полную независимость от коммунальных услуг. Дровяные печи всегда использовались как основа теплого домашнего уюта, ведь этот вид топлива легче всего достать в любом месте.

Рис. 3

На что обратить внимание?

При выборе модели необходимо учитывать несколько правил, несоблюдение которых приведет к ошибке. В результате котел может не подходить для конкретного дома, например, может быть недостаточно мощным и в помещении будет холодно. Например, прибор, работающий на дровах и газе, зависит от давления в трубопроводе, и при его понижении он может выделять заметно меньше тепла.

В технических характеристиках помимо мощности обычно указывается площадь дома, на которую он рассчитан.Расчеты производятся профессионалами и довольно точны. Вы можете использовать различные таблицы, найденные в Интернете. Особое внимание стоит уделить мощности при выборе самых универсальных вариантов, например, прибора дрова-газ-электричество.

Стоит учесть возможное снижение давления газа в трубопроводе. Это может значительно снизить тепловую мощность. При отсутствии «запаса» придется также использовать дополнительные обогреватели, работающие от электричества. Нет смысла нагревать с такими характеристиками; вам придется модернизировать его и понести дополнительные расходы.

Следующим шагом будет определение назначения комбинированного котла для отопления. Его можно приобрести как в качестве основного источника тепла, так и для дополнительного нагрева проточной воды, т.е. сразу выбрать комбинированный вариант.

Такой котел выгоднее отдельного котла, потому что дрова или газ уже расходуются на отопление, а отдельный водонагреватель обычно питается от электричества. Дровяное отопление часто позволяет больше выиграть в скорости достижения желаемой температуры.

Есть ли особенности в работе?

При покупке комбинированного котла с дровяным и газовым отоплением необходимо учитывать несколько эксплуатационных моментов, без которых использование дров в качестве основного источника тепла может привести к тому, что универсальный способ окажется причиной значительные проблемы.

Итак, дровяной котел в процессе своей работы постепенно забивает дымоход сажей, которую необходимо периодически чистить. Без этого эффективность дымоудаления будет постепенно снижаться, вплоть до появления проблем с розжигом, задымлением в помещении и т. Д.

Рис. 4

Если отопление на газе или электричестве может работать непрерывно, то дровяной котел полностью перегорает максимум через 3-4 часа, после чего отопительная система неминуемо начинает остывать. Загрузка новой партии производится вручную, для чего требуется дом хозяина. Поэтому часто используются комбинированные модификации с древесным или пеллетным топливом, по возможности, в режиме газового отопления.

Пеллеты частично позволяют автоматизировать процесс отопления древесным топливом, но контролировать процесс все равно придется.Причем запас нужно создать заранее, иначе можно остаться без отопления в самый холодный период года.

Комбинированные котлы: дрова электричество

Комбинированные котлы: основные преимущества

Газ — оптимальный энергоноситель для теплогенератора в частном доме, он экологически чистый и недорогой. Отопительные устройства, работающие на таком топливе, не требуют постоянного обслуживания (как, например, твердотопливные котлы). Но дело в том, что для работы давление газа 3.Необходимо 5 мбар, а может быть нестабильно.

Комбинированные отопительные котлы для частного дома позволяют снизить риск перебоев в подаче энергии, а при возникновении этих перебоев устройство автоматически переключается на альтернативное топливо. Благодаря такому механизму хозяевам дома не приходится самостоятельно включать прибор — такой котел не замерзнет ни при каких условиях.

Автономная работа этих устройств не лишена определенных недостатков:

• они достаточно тяжелые и громоздкие, поэтому выпускаются только в напольном исполнении;
• для их установки требуется отдельное помещение;
• Сложная конструкция приборов, предопределенные проблемы с ремонтом и обслуживанием.

Типы комбинированных котлов

Комбинированные котлы классифицируются по сочетаниям типа используемого энергоносителя. В таких устройствах можно использовать все существующие типы теплоносителя:

• электричество;
• твердое топливо;
• жидкое топливо;
• газ природный.

Некоторые модели теплогенераторов могут использовать только два вида топлива, например, электричество-дрова или газ-электричество, а самые «продвинутые» модели могут работать со всеми видами энергоносителей.При рассмотрении моделей комбинированных отопительных приборов в магазине не сразу понятно, какой вид энергоносителя в нем используется. Этот вопрос прояснит специальная маркировка, которая есть на всех комбинированных котлах.

Например, метка «TG» указывает на то, что аппарат может работать на газе и твердом топливе, а метка «TE» указывает на то, что котел работает на электричестве и твердом топливе. Самые современные агрегаты имеют маркировку «TGE». В конструкцию этих устройств входят горелка на газовом и жидком топливе, топка на твердом топливе и электронагревательные элементы.Следовательно, такие устройства способны обеспечить полную автономность.

Достаточно популярен у дачников, чьи жилища расположены в поселках с газопроводом, газовым комбинированным котлом, дровами. Это оправдано тем, что во многие дачные поселки газ подается, но возможны перебои в давлении и подаче, о чем говорилось ранее. Также такие агрегаты используются в удаленных частных домах, где устанавливаются газовые баллоны. Если подача газа резко прервется, альтернативой будет переход на другой источник энергии — твердое топливо.

Наибольшей популярностью у потребителей пользуются котлы отопления, комбинированные дрова, электричество. Такая популярность объясняется относительно невысокой стоимостью по сравнению с моделями TGE и доступностью энергоносителя. Электричество, в отличие от газа, есть даже в самых труднодоступных местах, и запасаться дровами несложно.

Преимущества

В таких котлах твердое топливо выступает в роли основного, а электричество служит лишь для поддержания комфортной температуры в доме.Современные модели могут осуществлять переход автоматически по времени или по достижении определенной температуры в помещении. Особенно удобно пользоваться электричеством ночью, когда во время сна хозяин не может лично контролировать процесс сжигания дров.

Самым главным преимуществом установки является использование двухтарифного счетчика электроэнергии в ночное время. Идеальная экономичная система — это отопление именно ночью, а днем, только поддерживая температуру дровами и используя их в случае проблем с основным источником энергии.

Как выбрать котел на дровах электричество

Комбинированный котел на дровах электричество может быть одно- или двухконтурным. В первом случае агрегат только обогревает комнату, а во втором — еще и воду для хозяйственных нужд. Если вы решили остановить свой выбор на этом типе комбинированных котлов, то при покупке теплогенератора этого типа следует обратить внимание на следующие нюансы:

• объем топки;
• возможность бесшумной работы;
• мощность теплогенератора;
• удельный вес;
• колосниковый материал;
• материал теплообменника.

Последние два пункта стоит уточнить более подробно, так как от них зависит КПД и срок службы пароконвектомата. Решетки могут быть из чугуна или керамики. При использовании дров в качестве твердого топлива предпочтительнее чугун, они более жаропрочные. Керамические решетки больше подходят, когда планируется использовать наливное топливо — пеллеты, солому, опилки.

Материал теплообменника

Теплообменник может быть изготовлен из углеродистой стали, чугуна или нержавеющей стали.Первый вариант хорошо переносит перепады температур, но подвержен коррозии. Однако этот недостаток можно устранить, если в качестве теплоносителя использовать не воду, а незамерзающую жидкость.

Теплоносители из нержавеющей стали и чугуна не подвержены коррозии, но чугун не переносит резких перепадов температуры и механических повреждений, а теплообменник из нержавеющей стали имеет половину срока службы.

На что обращать внимание при выборе комбинированного котла для отопления частного дома

Перед выбором комбинированного котла нужно учесть множество факторов:

• одно- или двухконтурный — в зависимости от конфигурации системы отопления дома. частный дом;
• мощность — рассчитываем по размеру жилища и его теплоизоляции;
• с учетом экономической составляющей;
• топливо, используемое в зависимости от наличия определенного типа энергоносителя, как первичного, так и вторичного;
• наличие дымохода в зависимости от конструктивных особенностей здания.

И это далеко не все нюансы, определяющие модель комбинированного котла. Обратившись к профессиональным консультантам, вы сможете избежать лишних трат, правильно подобрать модель и обеспечить тепло и уют в своем доме в любое время года.

Outcome

Комбинированные котлы могут стать настоящим спасением в том случае, когда нет возможности использовать надежный и постоянный источник энергии. К тому же такие котлы позволяют сэкономить, используя более дорогой вид топлива только в качестве вспомогательной опции.

Древесина представляет собой альтернативу использованию ископаемого топлива

Отопление, охлаждение и древесина — удобные и давние партнеры при рассмотрении альтернатив использованию ископаемого топлива. Хотя слишком часто в СМИ освещается только электроэнергетика.

Сейчас, с длинными ночами и холодными температурами, многие люди остро осознают потребность в тепле и сколько долларов требуется, чтобы удовлетворить эту потребность. Примерно 40 процентов общего бюджета Мичигана расходуется на отопление и охлаждение.Однако многие люди используют слова «энергия» и «электричество» как синонимы, исключая из обсуждения вопросы отопления и охлаждения, а также транспорта. Это имеет тенденцию, так сказать, выталкивать источники топлива для получения тепла на задний фонарь.

В жилом секторе около трех четвертей Мичигандерса отапливаются с помощью природного газа. Это наименее затратный и автоматизированный способ обогрева домов, пока не учитываются экологические затраты на добычу, распределение и отходы.

Для тех, кто не подключен к сети природного газа, большая часть тепла используется пропаном или электричеством.Это примерно 650 000 семей. Именно этот рынок может выиграть от менее дорогих отопительных приборов на древесине и древесных гранулах, а также от тех домовладельцев, которые подключены к электросети, которые серьезно относятся к качеству окружающей среды.

Для тех сердечных людей, которые довольны обработкой дров и не беспокоятся о соседях, выкуривающих дрова, предлагается широкий выбор печей и уличных котлов. Это уже сделали около 130 000 домохозяйств. Вот несколько отличных продуктов. Эти технологии с большим отрывом являются наименее затратной альтернативой отопления.Однако возиться с деревом — любимое дело не всех.

Усовершенствованные, полностью автоматизированные печи и котлы на древесных гранулах (сильно отличающиеся от печей), имеют огромный потенциал для удовлетворения потребностей людей с ограниченным бюджетом, которые хотят чистое отопление и не хотят делать ничего, кроме настройки термостата. Юго-западный Мичиган — особенно «спелый» пейзаж. Однако есть три проблемы при достижении этих замечательных целей в домашнем отоплении.

Во-первых, капитальные затраты высоки, особенно для домов, «подключенных» к электрическому отоплению.Однако, если посмотреть на общую стоимость в течение срока службы прибора, он обычно дешевле, чем пропан, и намного дешевле, чем электричество. Кроме того, стоимость ископаемого топлива, вероятно, вырастет, в то время как стоимость древесных гранул, вероятно, останется стабильной.

Два, доставка древесных пеллет, таких как пропан или мазут, требует достаточного спроса со стороны клиентов, чтобы обслуживать специализированный грузовик. Потребуется маркетинговый план и, возможно, немного терпеливого капитала. Но как только будет создана сеть по доставке пеллет, у нас появится значительная возобновляемая, устойчивая и местная экономическая движущая сила.

В-третьих, компании HVAC должны знать и быть обучены установке этих современных древесных гранул. В настоящее время большинство компаний, занимающихся ОВК, не знакомы с этой технологией. Во всем Мичигане есть одна компания HVAC, которая обучена установке этих современных древесных гранул.

Для больших зданий с большей площадью в квадратных футах, чем дома, отопление (и охлаждение) древесной щепой — еще более легкий финансовый вариант. Школы и больницы являются обычными пользователями этих технологий, хотя предприятия деревообрабатывающей промышленности следовали этому недорогому пути на протяжении десятилетий.Древесина, безусловно, является наиболее распространенным возобновляемым источником энергии в Мичигане, особенно в секторе отопления и охлаждения.

Мичиган является домом для одного из немногих производителей этих систем для древесной щепы. Компания Messersmith Manufacturing имеет более сотни предприятий по всей стране. Это означает еще больший отечественный потенциал для экономики штата.

Следующим восходящим звеном в направлении большей независимости от возобновляемых источников энергии являются крупные коммунальные станции комбинированного производства тепла и электроэнергии (ТЭЦ), которые так распространены во многих наиболее развитых в энергетике европейских странах.Возможно, ближайшим примером к Мичигану является ТЭЦ, которая обогревает и охлаждает центр города Сент-Пол, штат Миннесота.

Эти ТЭЦ сначала поставляют отопление и охлаждение в качестве централизованного энергоснабжения, а затем становятся достаточно большими, чтобы добавить в смесь турбину, вырабатывающую электричество. Это имеет смысл, поскольку при сжигании чего-либо, включая ископаемое топливо, выделяется гораздо больше энергии в виде тепла, чем энергии. Большинство электростанций выбрасывают большую часть энергии в виде отработанного тепла.

Централизованное энергоснабжение — это распределенная сеть, которая обогревает несколько зданий от централизованного теплоснабжения.В Мичигане есть несколько таких примеров, например, детский сад Бордин в Гранд-Бланке и Медицинский центр Пайнкрест в Пауэрсе.

Пожалуй, наиболее интересным компонентом всех этих технологий является то, что они готовы к выходу на рынок. В мире возобновляемых источников энергии это самый низкий фрукт. Иногда самые простые решения оказываются среди лучших.

Вы нашли эту статью полезной?

Расскажите, пожалуйста, почему

Представлять на рассмотрение

Home :: BioThermic: древесные энергетические системы

Biothermic — ведущий национальный поставщик комплектных современных систем отопления на дровах.Мы предоставляем клиентам по всей Канаде хорошо спроектированные, хорошо построенные и интеллектуальные системы отопления, работающие на биомассе, а также качественное древесное топливо и поддержку после установки.

Воспользуйтесь преимуществами и экономией средств современного дровяного отопления.

Biothermic — надежный поставщик высокоэффективных систем отопления на дровах с ведущими в мире котлами Fröling. Узнайте больше о многих преимуществах систем отопления на дровах нового поколения в нашем разделе ресурсов.

В Канаде находится самый большой в мире устойчивый лес — у нас больше энергии древесины на душу населения, чем в любой другой стране.Использование современных систем отопления на дровах является экологически чистым, может снизить расходы на отопление и является более устойчивым источником топлива, чем ископаемое топливо.

Благодаря наличию отопительного оборудования Fröling и нашей растущей сети партнеров, современное дровяное отопление станет предпочтительной возобновляемой альтернативой более дорогим вариантам, таким как нефть, пропан и геотермальная энергия.

Почему древесное тепло?

Проще говоря, современные системы отопления на дровах — разумный выбор для предприятий, учреждений, сообществ и домов:

• Дровяное отопление доступно и экономично.
• Современное дровяное отопление — это чистая, низкоуглеродистая технология.
• Биотермические системы профессионально установлены и просты в использовании.

Посмотрите наши видеоролики, чтобы узнать больше о преимуществах дровяного отопления.

BioThermic в социальных сетях

Комбинированное производство тепла и электроэнергии в Allard Lumber экономит деньги, рабочие места и окружающую среду

Тревор Аллард проверяет котел комбинированной системы выработки тепла и электроэнергии (ТЭЦ) на предприятии Allard Lumber в Браттлборо.Система производит 250 фунтов пара, который направляется в турбину для нагрева печи, где сушат пиломатериалы. Фотографии Эрики Хаскипер.

Кристин Макгоуэн, Сеть лесной промышленности штата Вермонт Когда несколько лет назад водяной насос на котле Алларда Ламбер заработал, у Тревора Алларда наконец-то появилось необходимое ему оправдание, чтобы начать строительство системы комбинированного производства тепла и электроэнергии (ТЭЦ), которую он рассматривал. годами.

«Я не мог оправдать выброс хорошего котла, — сказал Аллард, — но система ТЭЦ обещала эффективность и, следовательно, экономию, которую я хотел вложить в другие части комбината.”

Один из старейших и крупнейших семейных лесопильных заводов в Вермонте, Allard Lumber в Браттлборо, был основан Клиффом Аллардом, отцом Тревора, в 1974 году.

В дополнение к владению несколькими складскими площадками, печь Allard сушит и измельчает пиломатериалы на месте, что требует энергоемкого производства электроэнергии на сумму около 250 000 долларов в год. Система ТЭЦ, работающая на древесных отходах комбината, обеспечивает около половины потребностей комбината в энергии, экономя компании около 160 000 долларов в год.

«В конечном итоге это сделало нас сильнее как компанию», — сказал Аллард.«В этом бизнесе важна каждая крупица экономии, поэтому, когда мы экономим на расходах на электроэнергию, это означает, что мы поддерживаем рабочие места и людей, которые работают здесь, на комбинате».

«Аллард представляет собой отличный пример того, как Вермонт может перейти на более чистые источники энергии, включая эффективное и устойчивое использование древесины, поскольку у оборудования, работающего на ископаемом топливе, истекает срок полезного использования», — сказал Джаред Дюваль, исполнительный директор Energy Сеть действий. «Такой подход может сэкономить деньги и сократить выбросы, поддерживая нашу местную экономику.”

ТЭЦ 101

По данным Агентства по охране окружающей среды, ТЭЦ — это «энергоэффективная технология, которая вырабатывает электроэнергию и улавливает тепло, которое в противном случае было бы потрачено впустую». Системы когенерации, также известные как когенерация, вырабатывают электрическую и тепловую энергию одновременно, при этом требуется меньше топлива, чем для систем, вырабатывающих электроэнергию и тепло отдельно. Согласно EPA, обычное производство электроэнергии тратит впустую почти две трети энергии, производимой при выбросе тепла в атмосферу.Система когенерации улавливает это тепло и преобразует его в пар или горячую воду для производства дополнительной энергии. Улавливая это тепло, системы ТЭЦ могут достигать КПД до 80 процентов по сравнению с 50 процентами для традиционных технологий.

Сотрудник работает на заводе Allard Lumber в Браттлборо, одном из старейших и крупнейших семейных заводов Вермонта.

Потребление энергии в момент генерации также означает, что во время передачи теряется меньше энергии, что еще больше повышает эффективность.Для Алларда — и для многих в деревообрабатывающей промышленности — топливо, необходимое для работы системы ТЭЦ, уже находится на месте в виде древесных отходов, образующихся при нормальной работе комбината. Хотя это не «бесплатно» — Алларду приходится учитывать потерю доходов от продажи обрезков бумажным фабрикам или производителям древесных гранул — расходов на транспортировку нет.

Система высокого давления Алларда отправляет 250 фунтов пара в турбину, которая выходит на 15 фунтов. Электричество вырабатывается за счет разницы давлений, оставляя большую часть тепла в паре.Для завершения цикла пар низкого давления конденсируется обратно в воду и закачивается в котел, но вместо того, чтобы «сбрасывать» тепло в воздух, как это обычно бывает, Аллард отправляет это тепло в печь, где древесина сушится 365 дней в году. год при температуре от 80 до 170 градусов. Круглогодичная потребность в тепле является ключом к повышению эффективности системы.

В течение дня операции комбината потребляют больше энергии, чем может произвести Аллард, примерно 750 киловатт в час по сравнению с 125 киловатт, которые они могут произвести, что требует от них покупки энергии из сети, но после того, как комбинат закрывается в 4:00. , излишки энергии продаются обратно компании Green Mountain Power и возвращаются в сеть.

Более чем денежное решение.

Учет потерь энергии дает экономию, которая, в свою очередь, поддерживает общее состояние комбината, Аллард также указывает на менее ощутимые выгоды, такие как снижение зависимости от ископаемого топлива и поддержка лесной экономики Вермонта.

Основным экологическим преимуществом комбинированного производства тепла и электроэнергии является сокращение выбросов парниковых газов в результате использования меньшего количества топлива. Поскольку на каждую единицу выработанной энергии сжигается меньше топлива, в процессе образуется меньше парниковых газов и других загрязняющих веществ.

В контексте зависимости штата от возобновляемых источников энергии, основная потребность комбината в энергии приходится на дневное время, когда Green Mountain Power может получать энергию из солнечной энергии. По вечерам, когда спрос ниже, Аллард может генерировать достаточно энергии, чтобы избежать потребления энергии из сети в периоды времени, которые часто зависят от невозобновляемых источников энергии, таких как нефть, тем самым помогая Вермонту двигаться к своей цели. удовлетворения 90% общих потребностей в энергии за счет возобновляемых источников энергии к 2050 году.

Это одна из причин, по которой Фонд развития чистой энергии Вермонта предоставил Алларду грант на реализацию проекта. Директор фонда Энди Першлик надеется, что история Алларда вдохновит на новые проекты в других странах. «Каждый раз, когда мы запускаем ТЭЦ, мы узнаем что-то о том, где эта технология может быть успешно использована», — сказал он. «Мы хотим отказаться от ископаемого топлива, и в Вермонте есть вся эта древесина низкого качества, так что это действительно беспроигрышный вариант, особенно для организаций, которые считают себя частью рабочего ландшафта Вермонта.”

Поддержка здоровых лесов, местной экономики.

Последний пункт особенно близок Тревору. Системы ТЭЦ, работающие на биомассе, поддерживают лесную экономику Вермонта, обеспечивая рынок низкосортной древесины. Поиск рынков для низкосортной древесины в связи с закрытием бумажных фабрик в последние годы стал серьезной проблемой для отрасли как с точки зрения получения доходов, так и с точки зрения управления лесным хозяйством.

«Чтобы правильно управлять лесом — с точки зрения разнообразия видов, дикой природы, чистой воды, лесозаготовок и общего состояния здоровья — лесозаготовителям нужен рынок низкосортной древесины», — сказал Аллард.«Выдергивать низкосортную древесину, чтобы насаждения оставались здоровыми в течение десятилетий, — это правильное решение с точки зрения экологии и лесоводства, но лесорубы не зарабатывают на этих деревьях денег».

Учет потерь энергии дает экономию, которая, в свою очередь, поддерживает общее состояние комбината, Тревор Аллард также указывает на менее ощутимые выгоды, такие как снижение зависимости от ископаемого топлива и поддержка лесной экономики Вермонта.

По словам Эммы Хэнсон, координатора Wood Heat в Департаменте лесов, парков и рекреации штата Вермонт, в настоящее время 74 процента территории Вермонта покрыты лесами, и вырубка составляет менее половины чистого прироста леса, поэтому есть широкие возможности для получения энергии из древесины в способ, который поддерживает здоровый лес.«Совершенно необходимо иметь здоровые рынки как для высококачественной, так и для низкосортной древесины», — сказала она. «Без пары невозможно реализовать план устойчивого лесопользования».

Отопление дровами также сохраняет деньги в состоянии. Исследование, проведенное в 2016 году по отоплению дровами, показало, что 80 центов из каждого доллара, потраченного на дровяное отопление, остается в штате по сравнению с 22 центами из каждого доллара, потраченного на нефть. В 2016 году это привело к примерно 70 миллионам долларов, оставшимся в экономике Вермонта.

«Многие люди думают, что леса Вермонта управляются крупными внешними корпорациями, но большинство, если не все, комбинаты находятся в местной собственности», — сказал Аллард.«Мы живем прямо здесь и хотим делать все правильно».

О сети лесной промышленности штата Вермонт

Лесная промышленность Вермонта обеспечивает годовой экономический объем производства в размере 1,4 миллиарда долларов и поддерживает 10 500 рабочих мест в лесном хозяйстве, лесозаготовках, переработке, специальной деревообработке, строительстве и отоплении дров. Отдых в лесу добавляет экономике Вермонта 1,9 миллиарда долларов и 10 000 рабочих мест. Сеть лесной промышленности штата Вермонт создает пространство для профессионалов отрасли из всей цепочки поставок и партнеров торговых ассоциаций по всему штату для построения более тесных отношений и сотрудничества в отрасли, включая содействие в продвижении новых и существующих рынков для изделий из древесины Вермонта из высококачественных материалов. от мебели к строительным материалам и к продуктам из термобиомассы, таким как щепа и гранулы.Узнайте больше или посетите www.vsjf.org.

Помимо владения несколькими складскими площадками, печь Allard Lumber сушит и измельчает пиломатериалы на месте, что требует энергоемких операций, требующих ежегодно электроэнергии на сумму около 250 000 долларов.

.
