Обвязка радиатора отопления двухтрубная с терморегулятором: нормы и требования, пошаговая инструкция, советы

Содержание

Какие есть варианты подключения радиаторов отопления в доме?

Различные варианты подключения радиаторов отопления в частном доме позволяют спроектировать отопление в соответствии с индивидуальными потребностями и финансовыми возможностями. Выбор схемы подключения радиаторов является одним из важнейших мероприятий по монтажу и систем отопления в частом доме. Последовательность подключения радиаторов оказывает непосредственное влияние на интенсивность движения теплоносителя внутри труб, и соответственно теплоотдачу.

Как можно подключить радиаторы отопления в частом доме

При монтаже отопления в частных дома используют подключение:

  • однотрубное;
  • двухтрубное.

Однотрубная схема подключения радиаторов отопления

Такое подключение является наиболее распространенным вариантом по причине своей экономичности. На практике данная схема реализуется следующим образом: непосредственно от нагревательного котла отходит труба отопления, которая представляет собой замкнутый контур. Эта труба последовательно проходит сквозь все помещения. Теплоноситель перемещается по трубе и возвращаете обратно к своему источнику. При однотрубной схеме радиаторы отопления монтируются поверх трубы, соединяясь с ней нижними патрубками (нижнее подключение). При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути.

Проходя последовательно по всем помещением теплоноситель отдает тепло и возвращается в котел. После чего цикл повторяется. При такой схеме теплоноситель будет иметь нависшую температуру в самом начале своего пути. Недостатком последовательного подключения является неравномерный прогрев помещений в доме. Теплее всего будет в комнатах, которые находятся в непосредственной близости от котла. По мере отдаления радиаторов отопления от отопительного агрегата, температура воды в них будет падать.

Таким образом, самые дальние помещения будут достаточно прохладными. Решением проблемы может стать подключение циркуляционного насоса, который будет способствовать равномерному распределению теплоносителя по трубам отопления.

К недостаткам однотрубной системы отопления относят также низкую теплоотдачу, ограничения по числу подключаемых радиаторов и невозможность осуществлять регулировку температуры в помещениях.

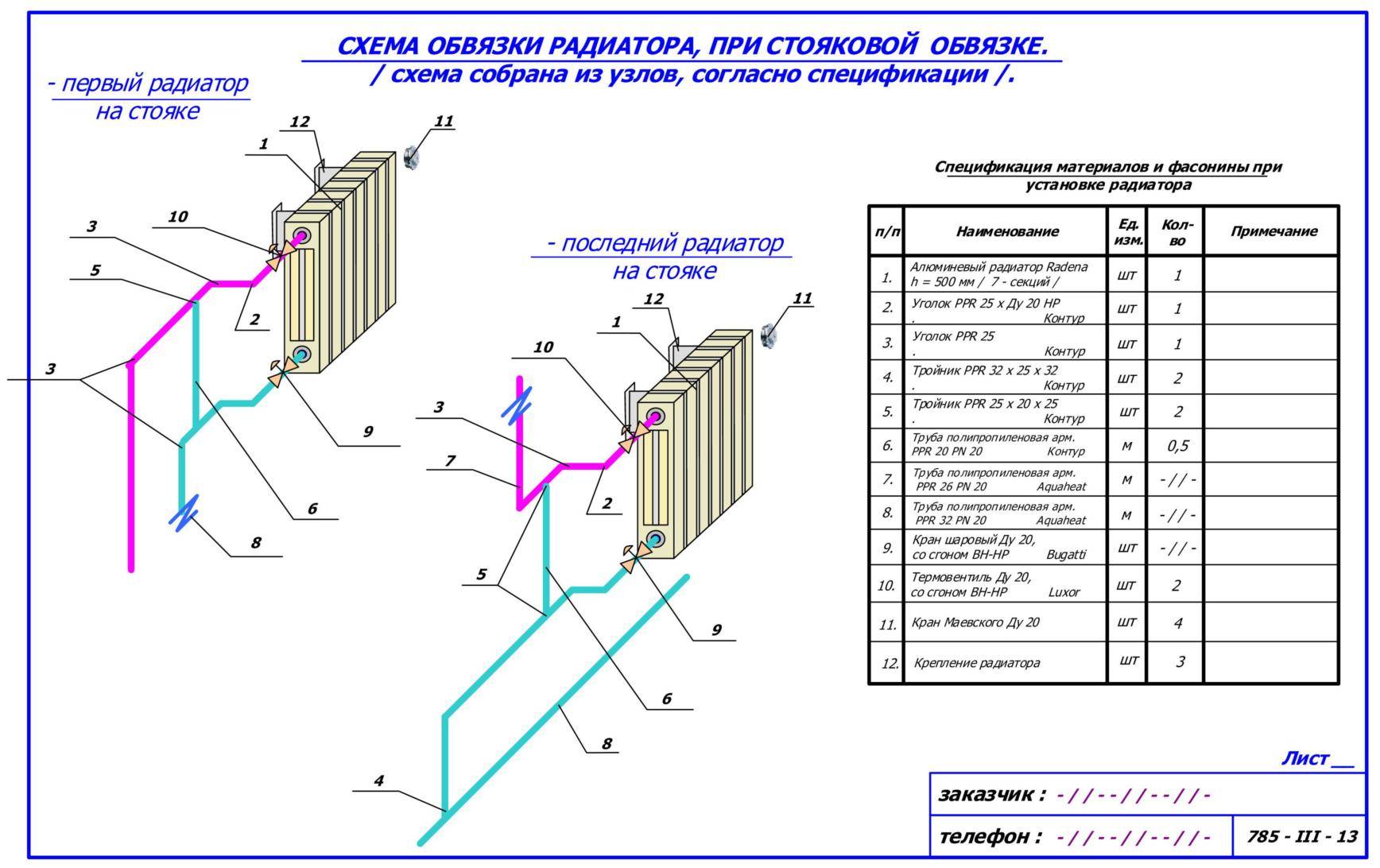

Двухтрубная схема отопления

Этот вариант подключения радиаторов требует дополнительных затрат, однако считается одним из наиболее эффективных по части теплоотдачи и экономичности. При организации отопления по двухтрубной схеме, по одной трубе в систему отопления поступает горячий теплоноситель, а по другой из нее выходит теплоноситель охлажденный. При этом трубы с горячей и холодной водой никак не связаны между собой. Это наиболее предпочтительный вариант подключения радиаторов в квартире. Двухтрубные системы отопления подразделяют на:

  • горизонтальные;
  • вертикальные.

Вертикальные системы монтируют в многоэтажные дома, а горизонтальные в одноэтажных.

Двухтрубные системы отопления позволяют равномерно распределять тепло по помещениям. Для регулировки температуры возможно подключить терморегуляторы. Двухтрубная система отопления может быть использована для подключения всех типов радиаторов.

Где купить радиаторы отопления?

В нашем интернет магазине вы можете приобрести:

Интернет магазин Терма-МСК предлагает своим покупателям, качественную продукцию от известных поставщиков отопительного оборудования и комплектующие по доступным ценам. У нас удобные способы доставки. Поставщики оборудования работают с нами в течении многих лет, что является дополнительной гарантией качества поставляемой продукции.

Как правильно подключить радиатор при подаче снизу

Из этого материала вы узнаете о том как правильно подключить или обвязать радиатор отопления если подача теплоносителя по стояку подается снизу в верх.



[themify_quote]

[themify_col grid=”2-1 first”]

Иногда при поиске вариантов по вопросу подключения радиаторов с нижней подачей многих интересует не обвязка секционного радиатора который требуется соединить со стояком отопления, по которому теплоноситель или подача теплоносителя движется снизу вверх.

Варианты разновидностей радиаторов с нижней подводкой, или виды обвязки радиаторов в новостройках, где отопление проложено в стяжке пола и подводка труб к радиаторам всегда снизу это другая статья, ее можно посмотреть по ссылке..

[/themify_col] [themify_col grid=”2-1″]

[/themify_col][/themify_quote]

Если же вопрос о том как правильно обвязать  радиатор при подключении к стояку по которому тепловой поток движется снизу в верх по стояку, то эта статья об этом.

При замене радиаторов очень важно учитывать движение потока теплоносителя в системе. Очень часто бывает так что подача тепла многоквартирном доме осуществляется снизу в верх, что противоречит законам физики и здравому смыслу, но что имеем то имеем.. Такой снизу идущий поток создает избыточную нагрузку на насосное оборудование центральной котельной но как говорится что имеем то имеем..  Дело в том что если ошибочно полагать что поток теплоносителя движется в правильном направлении – сверху вниз и устанавливать батарею правильно. То в результате правильной установки радиатора отопления может обнаружиться  что он почему то не греет.

Как исправить ситуацию и заставить батарею прогреваться и отдавать тепло?  Самый простой и изящный способ установки батареи в диагональной обвязке.



Однако не всегда имеется возможность подключать радиаторы по диагональной схеме обвязки. И часто при подаче теплоносителя снизу вверх батареи подключают во так.



Или вот такой вариант обвязки радиатора отопления при подаче теплоносителя снизу – не очень красиво..



Но это – боковое подключение хорошо работает при коротких радиаторах до семи секций. А если секций двенадцать или больше?



Что делать в таком случае когда заказчик не хочет что бы обвязка батареи монтировалась по диагонали? Есть конечно же у сантехников хитрости и на этот счет но это уже из области находчивости Русских умельцев по замене батарей отопления.

Для того что бы установить длинную батарею (более десяти секций) с боковым подключением так что бы она могла прогреваться по всей ее длине, нужно взять отрезок металлопластиковой трубы и вставить его в нижнюю часть радиатора по всей длине, таким образом удлинив поток теплоносителя в батарее. Для этого берем комплектную футорку на 3/4 с резьбой по всей длинне внутреннего диаметра. И вкручиваем в нее обжимной фитинг для металлопоастиковой трубы на 1/2 дюйма.

Получится вот такая интересная конструкция.

Которую мы установим внутрь радиатора отопления в нижнюю ось самой батареи и за счет этого удлиним поток тепла по свей многосекционной батарее отопления.

И вставляем удлинитель теплоносителя в батарею отопления.

Все теперь невероятно длинные радиаторы отопления с боковым подключением будут греть на полную мощность отдавая максимум тепла в отапливаемое помещение.

В принципе можно даже не обращать внимания на то какая подача идет по стоякам, низ или верх, это неважно, если  установлен только один радиатор.  Если один то для этого радиатора, вполне достаточно бокового подключения, если батарея длинная – более 6 секций то боковое подключение можно аппгрейдить удлинителем потока, как то показано выше.

Хотите установить несколько радиаторов?  Можно установить несколько, вплоть до целой ветки…Всю ветку радиаторов отопления  можно подключить к одному стояку отопления и все радиаторная ветка будет отлично прогреваться. Даже если на ней семь батарей,  при этом абсолютно неважно, откуда подается теплоноситель с верху или снизу и никаких выподвертов с трубами – классическая двухтрубка тупиковая  Об этом подробно в следующей статье…

      Рекомендации

Арматура для подключения приборов отопления

Радиаторы

Радиаторы отопления различаются по конструкции, материалам и свойствам. Чугунные радиаторы, многим знакомые по старым постройкам, долговечны и стойки к коррозии. Однако чугун тяжел и обладает высокой инерционностью – медленно нагревается и остывает.

Алюминиевые радиаторы легкие, мощные, но чувствительны к гидравлическим ударам, подвержены электрохимической коррозии (это ограничивает их применение в системах с медными трубами). У биметаллических радиаторов внешняя часть тоже выполнена из алюминия, но внутренняя, контактирующая с водой, стальная – эти приборы прочнее алюминиевых и менее подвержены химическим реакциям, но и более дорогие.

Стальные трубчатые и панельные радиаторы также отличаются прочностью и позволяют гибко подбирать мощность прибора (за счет широких линеек типоразмеров) и цвет (обычно под заказ доступна большая палитра расцветок).

Подключение радиаторов

Радиаторы можно подключить к системе отопления сбоку (через боковые отверстия) или снизу – через отверстия, расположенные слева, справа или посередине прибора (центральное нижнее подключение). При этом важно правильно подвести подающую и обратную трубы, чтобы радиатор работал с максимальной эффективностью.

При боковом подключении оптимальна схема «сверху-вниз» – с подачей через верхнее отверстие и отводом остывшего теплоносителя через нижнее. Такое подключение может быть односторонним или диагональным (последнее особенно рекомендуется для радиаторов большой длины).

Допустимо также боковое двухстороннее подключение «снизу-вниз» (с небольшой потерей мощности), остальные варианты приводят к большим потерям теплоотдачи. Радиаторы с нижним подключением тоже важно правильно подсоединить к системе отопления. Подобные приборы обычно сконструированы таким образом, чтобы горячий теплоноситель, попадая внутрь через определенное отверстие, поступал в верхнюю часть прибора, затем остывал, опускался вниз и вытекал через второе отверстие. Если подать теплоноситель неправильно, перепутав отверстия, теплоотдача существенно снизится.

Арматуру для подключения радиаторов подбирают с учетом многих факторов – типа системы отопления, разводки и т.д.

В однотрубной системе важно, чтобы арматура не создавала значительного гидравлического сопротивления на входе в прибор, иначе теплоноситель будет плохо затекать в радиатор и больше перетекать в обход него по байпасу (замыкающему участку).

В двухтрубной системе, напротив, нужно создать гидравлическое сопротивление для каждого радиатора – чтобы теплоноситель не протекал через ближайший радиатор, а поступал в необходимом количестве во все приборы. В этом случае используют арматуру с так называемой предварительной настройкой расхода теплоносителя (преднастройкой). Такая арматура может быть установлена на входе в прибор (термостатические вентили Oventrop серии AV9 или AQ) или на выходе (узлы для обратной подводки Oventrop Combi). При этом не нужно устанавливать оба этих элемента с одинаковым функционалом – достаточно, чтобы преднастройку поддерживал хотя бы один из них.



Подключение батарей отопления в частном доме своими руками: схемы, фото, видео

Основной функцией любой отопительной системы  является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

  • Прогрев помещения,
  • Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

  • Между стеной и батареей – от трех до пяти  сантиметров.
  • Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует  располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется  поставить экран, распределяющий теплый воздух.

В  коттеджах  или домах наиболее часто батареи размещаются в двух вариантах  – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и  радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях,  ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Обзор терморегулирующей арматуры для систем отопления

Задача обеспечения функционирования системы отопления в оптимальном, обеспечивающем заданные параметры микроклимата режиме, решаема лишь при ее регулировании. Оно может осуществляться различными способами с тем, чтобы изменять объем и/или температуру поступающего к отопительным приборам теплоносителя.

Сегодня достижение теплового комфорта в тренде энергоэффективности практически невозможно без использования современных технологий и оборудования, позволяющих оперативно и с высокой точностью поддерживать заданную температуру.

Комфортные условия внутри помещений обеспечиваются генерацией, дозированием и перемещением требуемого количества тепла или холода в нужное место. В установках, использующих жидкий теплоноситель, непосредственно за объем «отпуска тепла» отвечает терморегулирующая арматура.

Типы регулирования

В соответствии с источником детекторного сигнала различают три способа регулирования работы отопительной системы: по температуре теплоносителя, воздуха в помещении и наружного воздуха – так называемое погодозависимое.

В первом случае термостат регулирует теплопроизводительность котла или подачу теплоносителя в зависимости от показаний датчика его температуры. Из-за того, что параметры воздуха в помещении не учитываются, такие системы инерционны, неэкономичны и не обеспечивают высокий уровень комфортности.

Во втором случае термостаты регулируют отопление по показаниям датчика температуры воздуха, установленного в помещении. Такое регулирование обеспечивает большую экономичность и уровень комфорта, оперативную коррекцию параметров внутреннего климата.

Оптимальных результатов позволяет добиться регулирование работы отопления по температуре наружного воздуха. В этом случае оно осуществляется по сигналу датчика снаружи здания. Важное преимущество таких систем – опережающий характер воздействия на отопительную систему и поддержание заданных параметров воздуха в помещении. Опережение позволяет снизить расход энергоресурсов. Система регулирования может объединять все способы, дополняющие друг друга.

Терморегуляторы прямого действия

При использовании терморегуляторов прямого действия изменяется объем теплоносителя, поступающего в отопительный прибор. Такие терморегуляторы могут быть ручными и автоматическими.

В первом случае поступающий объем теплоносителя регулируется за счет установленной пропускной способности клапана.

Ручные термостатические головки работают как обычный кран: поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу, надо вручную крутить вентиль.

Данные устройства совсем недороги, их можно поставить на входе и выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Во втором – им управляет термостатическая головка или исполнительный механизм  электронного термостата.

Основные элементы термостатической головки (рис. 1) – сильфон, реагирующий на изменение температуры и сочетающий в себе сенсор и исполнительный механизм: шток и пружина. Сильфон заполнен парафином, жидкостью или газом, расширяющимися при повышении температуры воздуха в помещении и перемещающими шток, который закрывает клапан. При ее снижении сильфон сжимается, и пружина возвращает шток обратно, открывая клапан. Пороговая температура срабатывания регулятора задается положением термостатической головки.

Рис. 1. Основные элементы термостатической головки

Существуют четыре основных их типа. Первый – сильфон с расположенным в корпусе прибора, второй – с расположенным на расстоянии от головки, третий и четвертый типы – дистанционного регулирования, при котором головка установлена отдельно от отопительного радиатора и управление осуществляется по сигналу выносного датчика.

В последнем случае обеспечивается более точное регулирование по температуре воздуха в помещении. При дистанционном управлении клапаном облегчается задание установки в случае расположения отопительного прибора в ограниченном пространстве или применении декоративного экрана.

Чаще всего терморегуляторы используются в системах радиаторного отопления и устанавливаются непосредственно на отопительные приборы, регулируя их работу в зависимости от температуры воздуха в помещении. Иногда, чтобы обеспечить более точное регулирование, используют терморегуляторы с выносным сенсором (наполненная рабочим веществом капсула устанавливается на некотором расстоянии от регулятора и соединяется с ним тонкой металлической трубкой). Другие области применения терморегуляторов прямого действия – узлы управления контурами напольного отопления и ГВС, в которых используются выносные погружные или накладные датчики.

Во многих случаях (например, если от одного узла распределения и регулирования отходят контуры теплоснабжения разных помещений) применяются клапаны электрическим приводом. Обычно каждый из них регулируется соответствующим отдельным электромеханическим или электронным термостатом. При изменении объема чувствительного элемента (например, сдвоенной диафрагмы) электромеханического термостата происходит замыкание или размыкание контактов цепи управления клапана. В прибор может устанавливаться терморезистор, подогревающий чувствительный элемент в режиме нагрузки. В этом случае обеспечивается небольшое опережение при размыкании контакта, приводящее к уменьшению температурной инерции системы. Сигнал на выходе простых электронных термостатов с функцией поддержания заданной температуры может быть дискретным или модулированным.

В более сложных современных электронных и электромеханических моделях предусматривается возможность переключения режимов (например, «дневной-ночной») и их программирования на определенный промежуток времени. Термостаты, реализующие такую функцию, называются хронотермостатами.

Производители непрерывно работают над совершенствованием дизайна, адаптацией устройств к различным условиями эксплуатации. Существуют и специфические требования потребителей, учет которых вызывает необходимость внесения изменений в конструкции. Например, при установке такой арматуры в открытом доступе часто нужны антивандальные исполнения и/или защита от вмешательства в уставки, их фиксация или ограничения.

Терморегулятор для радиаторов отопления – изобретение датского предпринимателя Мадса Клаузена, основателя концерна Danfoss. Уже к середине XX века компания наладила выпуск радиаторных терморегуляторов и сегодня продолжает постоянно совершенствовать решения, которые повышают комфорт для пользователя и снижают потребление энергоресурсов.

Современными трендами радиаторных терморегуляторов являются динамические и электронные решения. Новейший динамический клапан RLV-KDV предназначен для нижнего подключения радиаторов в двухтрубных горизонтальных системах. Он оснащен встроенным регулятором перепада давлений, который обеспечивает требуемый расход и не требует установки дополнительных автоматических балансировочных клапанов.

Технические характеристики запорного клапана RLV-KDV со встроенным регулятором перепада давлений:

  • рабочее давление – 10 бар;
  • температура рабочей среды – 95°С;
  • требуемый перепад давлений на клапане – 0,15–0,60 бар;
  • подключение к радиаторам ½² и ¾².

Главной особенностью клапана является то, что он поддерживает постоянный перепад на радиаторе со встроенной клапанной вставкой. Постоянный перепад на преднастройке и на регулирующей части обеспечивает требуемый расход не только при полной нагрузке, как у любого другого ограничителя расхода, но и при частичной нагрузке, когда не требуется полная мощность радиатора, что происходит в 90% случаев.

Портфолио электронных термоэлементов представляет флагман Danfoss Eco™, обеспечивающий максимально точное и экономичное регулирование.

Технические характеристики электронного терморегулятора Danfoss Eco™:

  • диапазон настройки – 6–28°С;
  • уровень шума – менее 30 дБА;
  • питание от двух батареек АА, замена батареек раз в два года.

Интуитивно понятное управление через приложение на смартфоне с возможностью настройки расписания под индивидуальный график делает задачу поддержания комфорта в помещении простой и приятной. Расширенный функционал позволяет максимально эффективно нагревать помещение (адаптивная подстройка, определение открытого окна) и защищать систему от неисправностей (защита от замерзания, тестирование клапана).

Компания FAR Rubinetterie S.p.A. имеет более чем 40 летний опыт производства трубопроводной арматуры. C 1996 года FAR Rubinetterie S.p.A. предлагает широкий спектр запорной и регулирующей трубопроводной арматуры для установки на объектах индивидуального и массового строительства в Российской Федерации.

 Новые Н-образные узлы имеют отделку серебристый металлик.

Терморегулирующие узлы дизайн-серии TopFAR используются для подключения дизайн-радиаторов с целью регулировки отдаваемой тепловой мощности (температуры в помещении) в автоматическом режиме. Узлы используются для подключения отопительных приборов с межосевым расстоянием 50 мм, с выходами 1/2″ВР или 3/4″НР.

Узлы нижнего подключения с терморегулирующим и запорным вентилем имеют автономно регулируемый байпас. При полностью закрытом байпасе узлы устанавливаются в двухтрубную систему. При частичном или полностью открытом байпасе – в однотрубную систему. При закрытом канале байпасной линии (двухтрубная система) подключение к трубам отопительной системы должно быть строго таким: подающий трубопровод должен подключаться к отводу рядом с термостатическим вентилей, обратный – под запорным вентилем.  При открытом канале байпасной линии (однотрубная система) подключение узла к трубам отопительной системы – реверсивное, т.е. подача и обратка взаимозаменяема.

Регулирование температуры в помещении можно осуществлять в ручном режиме при помощи регулирующей ручки или в автоматическом режиме (при установке термоголовки). Комплект соединений – вентили Deco-Pro для радиаторов Iguana и всех радиаторов с подсоединением MM, LL или RR. Комплект соединений – вентили Deco-Pro для радиаторов Iguana и всех радиаторов с подсоединением MM, LL или RR.

Технические характеристики:

  • давление – 10 бар;
  • максимальная температура – 95°С;
  • межосевое расстояние – 50 мм.

Трубопроводная арматура Gekon производится на высокотехнологичных предприятиях Италии и соответствует современным и международным стандартам качества. Технологии и материалы, используемые при производстве, позволяют гарантировать безотказную эксплуатацию трубопроводной арматуры на протяжении всего срока службы.

Для подключения отопительных приборов в систему отопления рекомендуется применение регулирующей арматуры, это позволяет обеспечить в помещении комфортные условия пребывания и уменьшить расходы на энергию. Для автоматического управления температурой предлагается использовать термостатические клапаны и термоголовки, ручное управление может быть обеспечено комплектом вентилей-ручного и запорного. Оба варианта возможно реализовать с применением арматуры Gekon.

Арматура Gekon для обвязки отопительных приборов представлена ручными, термостатическими и запорными вентилями, термоголовками с жидкостным заполнением, а также H-образными узлами для радиаторов с нижним подключением.

Вентили могут использоваться для подключения к радиаторам отопления различных типов, для двухтрубных или однотрубных систем, H-образные узлы могут использоваться только в двухтрубных системах.

Технические характеристики:

  • подключение к радиатору и трубопроводу 1/2”, 3/4″;
  • максимальное рабочее давление в ручном режиме – 1,6 МПа;
  • максимальное рабочее давление в комплексе с термостатической головкой – 1 МПа;
  • максимальная температура теплоносителя –   +110°С;
  • максимальное дифференциальное давление –  0,14 МПа;
  • допустимая концентрация гликоля – 50%;
  • рабочая температура воздуха +50°С;
  • допустимая относительная влажность воздуха –  85%;
  • Нормативный срок службы – 30 лет.

Арматуру Gekon отличает оптимальное соотношение привлекательной цены и соответствие продукта самым высоким требованиям потребителя.

Компания Giacomini имеет более чем 60 летний опыт производства запорной и регулирующей арматуры, располагая четырьмя собственными фабриками, которые расположены исключительно в Италии.  Одна из областей, где производственный потенциал компании реализовался наиболее широко, – это разработка и создание регулирующей арматуры для отопительных приборов. Основную ставку компания делает на устройства терморегулирования, обеспечивающих автоматическое поддержание температуры воздуха в помещениях на заданном уровне. Изделия Giacomini отличаются передовым дизайном, высочайшим качеством, доступной ценой при 100% итальянском происхождении.

Новые динамические термостатические клапаны Giacomini серии DB обеспечивают автоматическое регулирование расхода теплоносителя, поступающего в отопительные приборы – радиаторы и конвекторы.

Использование клапанов DB позволяет сохранять постоянным расход теплоносителя через отопительные приборы в случае изменений нагрузки внутри системы, без использования балансировочных клапанов. Это решение позволяет упростить настройку и уменьшить время ввода в эксплуатацию системы отопления.

Динамические термостатические клапаны имеют широкий рабочий диапазон – показатель перепада давления, при котором обеспечивается поддержание постоянного значения расхода. Для серии DB максимальный перепад давления составляет 150 кПа, что намного превосходит параметры аналогичной арматуры, присутствующей на рынке. Широкий рабочий диапазон клапанов значительно расширяет область их применения и упрощает проектирование систем с использованием этих клапанов.

Клапаны серии DB выпускаются в прямом, угловом и угловом осевом исполнении в размерах 3/8″, 1/2″ и 3/4″, имеют компактные размеры и невысокую, по сравнению с аналогами, стоимость.

HERZ Armaturen Ges.m.b.H. – это ведущий мировой производитель арматуры, фитингов, регулирующих и балансировочных клапанов для монтажа в системах отопления, водоснабжения и холодоснабжения.

Радиаторные терморегуляторы HERZ обеспечивают снижение затрат на отопление и тем самым способствуют охране окружающей среды.

Термостатический клапан HERZ TS-90-V

Со скрытой плавной преднастройкой. Имеет повышенную защиту от несанкционированного доступа. Установить преднастройку клапана сможет лишь специалист при помощи специального ключа, таким образом риск разрегулирования системы некомпетентным человеком минимальный.

Диапазон выставляемых значений Kv – от 0,03  до 0,55 м3/ч, что  позволяет регулировать расход теплоносителя от минимального  до  значительного. Настройка изменяется плавно, что обеспечивает более точное регулирование.

В качестве термостатической головки можно выбрать любую из многих, предлагаемых HERZ. Все термоголовки HERZ, с резьбой М28х1,5, совместимы с клапанами HERZ. Например, головка HERZ Design 9230 с функцией теплого запирания, с защитой от замораживания и диапазоном регулирования 6-30°С,  дизайн которой разработан совместно с Porsche Design GmbH и признан во всем мире одним из лучших.

HERZ предоставляет  на всю свою продукцию безусловную  пятилетнюю гарантию. Ежегодно изделия с маркой  HERZ изготавливаются миллионами и монтируются в бесчисленных зданиях по всему миру.  Установленная однажды, арматура HERZ работает долгие годы, не требуя сервисного обслуживания.

Компания «Oventrop» является одним из ведущих европейских производителей запорной и регулирующей арматуры, комплектующих для систем отопления, вентиляции и кондиционирования зданий любого назначения.

Сотрудничая с известными дизайнерами, компания «Oventrop» является лидером в дизайне отопительной арматуры и завоевывает наибольшее количество наград среди фирм в своей отрасли и представляет:

Электронный беспроводной термостат „mote 200“ с bluetooth и управлением через приложение, арт.1150961.

Данный термостат предназначен для регулирования температуры помещения по временным программам. Значение температуры может быть легко установлено или запрограммировано с помощью сенсорных кнопок на термостате или через приложение.   Повременное регулирование отопительных приборов программируется через смартфон/планшет.

Основные характеристики:

  • управление через приложение на смартфоне или планшете;
  • временное программирование;
  • функция самообучения;
  • защита от детей;
  • распознавание открытого окна;
  • индикатор уровня заряда батареи;
  • резьбовое соединение: M 30 x 1,5;
  • работает от двух стандартных батареек (AA).

Вентиль “AQ” сочетает в себе функции термостатического и балансировочного вентиля. С его помощью вы можете быстро и удобно сбалансировать систему, повысить эффективность ее работы, тем самым снизив затраты на отопление.

Для правильной работы системы вам достаточно лишь установить вентиль на каждый прибор отопления и выбрать значение расхода теплоносителя. Балансировочные вентили и, соответственно, их настройка в данной системе не требуются

Новинка имеет ряд уникальных технических преимуществ и характеристик:

  • рабочий диапазон перепада давления на вентиле от 100 до 1500 мбар;
  • плавная бесступенчатая настройка и автоматическое поддержание расхода от 10 до 170 л/ч.

SALUS Controls представляет свое оборудование для управления радиаторами отопления – беспроводные привода для клапанов радиаторов. Продукция SALUS Controls выпускается на заводах группы компаний COMPUTIME (Гонконг).

Одна из популярнейших линеек оборудования этого производителя – SALUS Smart Home – беспроводная система зонального (покомнатного) управления отоплением с контролем через интернет и элементами «умного дома». Эта система включает в себя возможность управлять температурой воздуха в помещении с помощью беспроводных приводов клапанов радиаторов SALUS TRV.

Данные устройства, имеющие питание от батареек,  устанавливаются на клапан радиатора любого производителя (в ассортименте приводы с возможностью установки на клапаны с резьбой M30×1,5, М28×1,5, на клапаны RA) в любой системе отопления (одно- или двухтрубной) и осуществляют плавную регулировку поступления теплоносителя в радиатор по сигналу от комнатного терморегулятора, поддерживая необходимую пользователю температуру в помещении. Измерение температуры происходит не в непосредственной близости от самого радиатора – терморегулятор измеряет реальную температуру в помещении. Даже если радиаторы находятся за экранами, плотными занавесками или другими предметами, затрудняющими свободную конвекцию воздуха, в помещении будет поддерживаться заданная пользователем температура. Плавное изменение и поддержание положения клапана обеспечивает экономный режим работы: теплоносителя в радиатор поступает ровно столько, сколько нужно для поддержания необходимой температуры.

Возможность управлять температурой в помещении дистанционно, через интернет является важным для пользователя параметром. Благодаря удобному мобильному приложению SALUS Smart Home пользователи могут изменять температуру, программировать изменения температуры в зависимости от времени суток и дня недели, получать оповещения об изменениях температуры, настраивать взаимодействие различных элементов системы отопления.

STOUT –   бренд высококачественного оборудования для инженерных систем зданий от компании ООО «ТЕРЕМ».

Продукция STOUT производится на ведущих заводах Европы. Она адаптирована к российским условиям эксплуатации и отвечает требованиям отечественных и зарубежных технических нормативов.

В широком ассортименте STOUT представлен автоматический радиаторный терморегулятор, состоящий из нескольких модификаций клапанов и термостатических элементов.

Ассортимент клапанов терморегулятора дает возможность установки на радиаторе при любой конфигурации подводящих трубопроводов. Клапаны снабжены устройством для настройки их пропускной способности, а конструкция блока сальника обеспечивает его замену без опорожнения системы отопления.

Две разновидности термостатического элемента позволяют подобрать его для различных температурных режимов и оптимального энергосбережения.

Основные характеристики радиаторного терморегулятора STOUT:

— регулирующие клапаны:

  • номинальный диаметр – 15 и 20 мм;
  • исполнения – прямой, угловой и осевой;
  • номинальное давление – 10 бар;
  • макс. температура теплоносителя –  100°С;
  • условная пропускная способность открытых клапанов – от 1,25 до 2,7 м3/ч;

— термостатические элементы:

  • тип – со встроенным температурным датчиком;
  • разновидности – с газожидкостным и жидкостным заполнением сильфона температурного датчика;
  • диапазон температурной настройки – от 6  до 28 °С с возможностью ограничения.

Немецкий бренд TЕСЕ существует с 1955 г. Изначально компания была организована как конструкторское бюро, чей инженерный подход к разработке  и усовершенствованию новых технологий сохранился и до наших дней.

Продукция  TECE отличается долгим сроком эксплуатации и простотой в установке и обслуживании. В ассортименте компании есть и терморегулирующая арматура.

Термостатический вентиль угловой, с предварительной настройкой:

  • размер – R 1/2″ × Rp 1/2″;
  • исполнение – угловой;
  • присоединение термостатической головки – М30×1,5;
  • макс. рабочая температура – 120°C;
  • макс. рабочее давление – 10 бар;
  • габаритные размеры согласно DIN EN 215 D;

оснащен защитным колпачком для:

— защиты механизма регулирования во время строительства;

— для открытия и перекрытия вентиля;

— для отключения радиатора.

Термостат TECE для вентилей с резьбой M30×1,5:

  • простой монтаж и удобное обслуживание;
  • эргономичный дизайн с удобным регулированием температуры;
  • интегрированный парафиновый датчик;
  • точная регулировка заданной температуры;
  • устройство ограничения и фиксации;
  • зажимное кольцо М30х1,5;
  • резьба – никелированная латунь;
  • регулирование температуры – 5-29°C;
  • защита от замерзания – 5°C;
  • энергоэкономичная: гистерезис всего 5°C.

VALTEC – инженерная сантехника, адаптированная к сложным условиям эксплуатации российских систем тепло- и водоснабжения. C 2003 г. VALTEC предлагает уникальный по широте спектр комплектующих для оснащения объектов индивидуального и массового строительства.

В ассортименте радиаторной арматуры VALTEC выделяются термостатические клапаны с осевым управлением: клапан VT.179 в стандартном исполнении и VT.180 с функцией предварительной настройки. Для автоматизации работы клапанов предназначена термостатическая головка модели VT.1500.

VT.179 – угловой термостатический клапан с осевым управлением для регулирования расхода теплоносителя через отопительный прибор. Устанавливаемая на нем термоголовка располагается вне зоны влияния тепловых потоков от нагревательного прибора и подводящих трубопроводов, что повышает точность регулирования.

VT.180 – термостатический угловой клапан с осевым управлением. Благодаря выносному положению термоголовки, как и VT.179, позволяет точно регулировать расход теплоносителя.

Обладает функцией предварительной настройки, что позволяет отказаться от настроечного клапана на выходе из отопительного прибора. Оснащен уплотнением на патрубке подключения к отопительному прибору и не требует использования специальных уплотнительных материалов при установке (лен, ФУМ и т.п.)

Технические характеристики

VT.179

VT.180

Рабочее давление, МПа

Температура рабочей среды, ºС

Максимальный перепад давления на клапане, МПа

Номинальный перепад давления на клапане, МПа

Номинальный расход, кг/ч

Резьба под термостатическую головку

Предварительная настройка

Тип присоединения со стороны трубопровода

1

110

0,1

0,01

200

М30×1,5

нет

1/2″ вн. р.

1

110

0,1

0,1

200

М30×1,5

есть

3/4″ н.р. евроконус

VT.1500 – самая компактная среди жидкостных термоголовок VALTEC. Предназначена для регулировки температуры в диапазоне от 6,5 до 28 °С. Обладает высокой точностью поддержания заданной температуры – максимальное отклонение не превышает 0,5°С.

Технические характеристики:

  • Нижний предел регулирования температуры воздуха – 6,5°С;
  • Верхний предел регулирования температуры воздуха – 28°С;
  • Гистерезис <=0,5°С;
  • Присоединительная резьба накидной гайки –  М30×1,5.

Материал из журнала «Аква-Терм» №6/2019г.

Опубликовано: 19 декабря 2019 г.

вернуться назад

Терморегулятор для радиатора отопления – особенности и разновидности продукции

Одной из типичных бытовых ситуаций в зимний период времени практически для каждого человека, пользующегося радиаторами отопления, является необходимость регулярного открытия окон для проветривания помещений из-за слишком высокой температуры внутри помещения, несмотря на холодную погоду снаружи. Эта ситуация возникает как следствие работы систем обогрева на полную мощность, без учета локального микроклимата в квартире, доме или нежилом помещении.



Следует понимать, что такое регулярное проветривание несет в себе не только экономический убыток (вырабатываемая тепловая энергия уходит во внешнюю среду), но и определенные риски для здоровья, вызванные слишком частыми перепадами температуры в помещениях, образованием сквозняков, конденсата на стеклах, провоцирующего образование грибка.

Эффективным комплексным решением проблемы является установка терморегулятора. Это относительно небольшое, но очень полезное устройство в ручном либо автоматическом режиме способно корректировать интенсивность тепловыделения обогревательной системы.

Устройство и особенности

Общая конструкция терморегулятора или термостата обязательно включает в себя два ключевых компонента – это клапан и термостатическая головка. Первый имеет стандартное посадочное место и позволяет установить различные съёмные термоголовки, различающиеся по функциональности и особенностям использования.



Следует отметить, что корректирующая способность терморегуляторов ограничена максимальной мощностью обогревательной системы. Они способны уменьшать интенсивность тепловыделения и при необходимости возвращать её к номиналу, но не повышать в абсолютном значении. Существенную роль в эффективности работы термостата играет также материал, из которого изготовлены радиаторы отопления. Терморегуляторы корректно функционируют со всеми типами батарей, кроме чугунных. Последние обладают очень большой тепловой инерцией – эта особенность практически нивелирует полезность термостата любого вида.



При правильном подборе прибора, его корректной установке и непрерывной работе в зимний период времени, формируются предпосылки к значительному улучшению качества микроклимата в помещениях, а также гарантируется экономия средств из-за снижения перерасхода тепловой энергии. Ниже, вы более подробно ознакомитесь с видами, функциями и структурой термостатов.

Термоклапан

Термостатический клапан для радиатора отопления конструкционно схож с классическим вентилем.

Показатели тепловыделения отопительной системы регулируется при использовании термоклапана, фактическим объемом теплоносителя, проходящего через батарею. Чем меньше поток последнего, тем ниже будут температурные показатели.



Подбор конкретного устройства осуществляется при обязательном учете типа разводки – однотрубной или двухтрубной. Для первой давление теплоносителя (воды) на конструкцию существенно ниже, поэтому ставится более простой клапан. Менять установленные вентили при этом нежелательно, поскольку не будет происходить необходимого нагрева.



Термоклапаны для однотрубных конструкций прекрасно сочетаются с системами естественной циркуляции. При их комбинировании естественно возрастает гидравлическое сопротивление, однако вентиль в этом случае будет иметь приоритет и заблокирует естественный ход теплоносителя, дав возможность выполнять термостатическому клапану свою основную функцию.



При монтаже клапана следует обязательно учитывать направление движения теплоносителя – для этого на корпусе изделия предусмотрена стрелка, указывающая соответствующий пропускной вектор. Направление потока должно совпадать со стрелкой.



Корпус продукции сделан из металлического сплава, слабо подверженного коррозионным процессам. В качестве дополнительной защиты внешнюю поверхность термоклапана покрывают дополнительным слоем на базе никеля и/или хрома. Чаще всего на отечественном рынке встречаются бронзовые вентили с хромированием и латунные аналоги с никелированным покрытием. К более дорогому сегменту относятся клапаны из нержавейки. Последние обладают отличными технико-эксплуатационными характеристиками и служат долго, однако стоят существенно дороже бронзовых и латунных «собратьев». На каком же типе материала делают акцент профессионалы? Однозначного ответа на данный вопрос нет – специфика выбора зависит от условий эксплуатации, особенностей системы отопления и прочих факторов. Однако вне зависимости от обстоятельств рекомендуется выбирать изделие из гарантированно качественного сплава с нормальным литьём, соответствующим современным стандартам, желательно достаточно известного проверенного бренда, а не продукцию класса «NoName».



Термостатические клапаны помимо типа материала корпуса подразделяются также на специфику исполнения конструкции. В общем случае выделяют:

  • Прямые или проходные устройства;
  • Угловые изделия.
Присутствие двух вышеобозначенных вариантов клапанов на современном рынке обусловлено удобством установки и эффективностью работы таких модулей в зависимости от конфигурации радиатора. Хорошие, проверенные модели термоклапанов для однотрубных и двухтрубных систем, представлены линейками продукции брендов  Far (Италии),  Herz (Австрия), Giacomini (Италия)

Виды термоголовок

В общем случае выделяют три основных типа термостатических головок:

  • Ручные. Самые простые и недорогие варианты изделий.
  • Механические. Функциональные надежные приборы широкого спектра применения.
  • Электронные. Наиболее совершенные и удобные термоголовки с расширенными возможностями.

Все вышеобозначенные модули имеют идентичное назначение, однако существенно различаются по технико-эксплуатационным характеристикам.

Ручная термостатическая головка

Наиболее примитивный тип конструкции термоголовки работает как классический клапан. Здесь предусмотрена исключительно ручная регулировка, позволяющая корректировать интенсивность и объем подачи теплового носителя.



Данный радиаторный компонент достаточно надежен, прост, однако не имеет вообще никакой автоматизации и требует постоянного присутствия оператора, который будет корректировать тепловую отдачу по мере изменения параметров климата в помещении.

Механическая термостатическая головка

Более совершенный и функциональный компонент может поддерживать нужные температурные показатели в помещении без участия человека. Базой подобного регулятора выступает сильфон – небольшой эластичный цилиндр, внутри которого находится температурный агент. Последним выступает нейтральный газ либо подготовленная жидкость, имеющая значительный показатель расширения. Такое свойство предопределяет значимое расширение элемента при нагреве, в результате чего устройство может на механическом уровне реагировать в рамках физического процесса, соответствующим образом увеличиваясь в размерах.



Вышеописанный сильфон в нормальном состоянии поддерживает шток, заслоняющий проходное сечение вентиля. Он находится в поднятой фазе до тех пор, пока температурный агент не начинает расширять цилиндр в размерах. Физическое контактное давление при этом на шток повышается, в результате чего проходное сечение начинает перекрываться сильнее, из-за чего в свою очередь снижается объем прохождения теплоносителя радиатора и происходит постепенное остывание. Параллельно сильфон возвращается к номинальным габаритам и циклический процесс повторяется постоянно, поддерживая сбалансированный температурный режим.



Точность термостатических головок механического типа достигает одного градуса Цельсия, однако на данный параметр влияет также инертность температурного агента в сильфоне. Газообразное вещество быстрее реагирует на температурную динамику в обоих направлениях (снижение и повышение показателя), однако системы с таким наполнителем конструкционно реализуются сложнее, в результате чего возрастает стоимость данного класса приборов. В свою очередь жидкость медленнее меняет свою объем, но и стоимость термоголовок с водяным сильфоном ощутимо дешевле.



Насколько же сильно видна разница в работе механических термостатических головок вышеописанных разновидностей? Рядовой обыватель принципиальных отличий не заметит, поэтому более популярна продукция именно с жидкостными сильфонами.



Одной из разновидностей штатной механической термоголовки является модуль с выносным датчиком. Такая компоновка используется в тех случаях, когда из-за значительных размеров внешнего блока установить изделие по направлению в помещение не представляется возможным. Основной температурный датчик тут присоединяется к базовой головке капиллярной трубкой – его при необходимости можно установить в любом месте, где нужно замерить обозначенный климатический параметр.

Электронная термостатическая головка

Самый функциональный и удобный тип термоголовки значительно превышает ручные и механические аналоги в размерах, поскольку внутри такого модуля помимо штатного набора компонентов, содержится также электронный блок обработки информации, батарейки, часто встречается интегрированный дисплей. Шток-регулятор подачи теплоносителя здесь управляется микропроцессором.

Несколько ключевых особенностей электронных термоголовок:

  • Точность. Превышает показатели механических и ручных систем, достигая минимально значения в 1/10 градуса Цельсия для отдельных моделей.
  • Максимально широкий диапазон температурной корректировки. Реализуется за счет более совершенного датчика климатического параметра, не зависящего от физических процессов нагрева/охлаждения с их неизбежными потерями.
  • Расширенный функционал. Речь идёт о возможности выставления температуры по часам, задания программируемых алгоритмов работы и так далее.
  • Удобство использования. Высокий уровень общей и локальной эргономичности.

Естественно, электронные термостатические головки достаточно дороги, имеют большие габариты и требуют время от времени замены элементов питания, однако это недостатки с лихвой компенсируются дополнительным комфортом и удовольствием в процессе эксплуатации изделий.



Проверенные, функциональные и надежные модели термостатических головок:

Монтаж  терморегулятора на радиатор отопления

Процедура монтажа термостата на радиатор отопления не имеет единого общепринятого алгоритма и зависит от типа изделия, вида системы отопления, особенностей её внутренней контурной разводки, специфики конкретной модели и прочих факторов. Ниже, перечислены общие рекомендации по установке, позволяющие свести к минимуму количество грубых ошибок такого мероприятия. Естественно, их необходимо дополнить данными с инструкции к купленному прибору, описывающей нюансы монтажа в различных случаях.



Обращайте внимание на:

  • Наличие теплоносителя. Перед началом работ убедитесь, что рабочая жидкость в радиаторе отсутствует, и при необходимости слейте теплоноситель.
  • Место установки термостата. Он монтируется на входе труб подачи в радиатор. Упрощает процедуру установки наличие практичного патрубка-шутцера с присоединенной накидной гайкой. На противоположной стороне изделия присутствует резьбовой патрубок, прочно пакующийся с предметами обвязки.
  • Положение головки. Головка должна находиться в горизонтальном положении для всех типов устройств, кроме ручных и модулей с выносным датчиком.
  • Правильный выбор способа присоединения. Он должен коррелироваться с типом материала, из которого изготовлены трубы. Так для металлопластиковых конструкций подойдет классический метод запаковки пресс-фитинга. Металлические аналоги присоединяются напрямую, системой сгонов или же «американкой». В свою очередь для полипропиленовых труб актуальна запаковка с переходом на сварную муфту.
  • Установку шарового крана. Необязательная, но желательная процедура. Монтаж данного компонента осуществляется перед термостатом.
Если во внутреннем помещении расположено сразу несколько радиаторов отопления, то устанавливать на каждый из них термостат бессмысленно. Более того, нарушится логика работы системы, поскольку устройства будут мешать друг другу. Рекомендуется монтировать модуль на самую мощную батарею в рамках одной комнаты.



Отдельные важные моменты, которые следует обязательно учитывать при монтаже:

  • При подключении термостата к радиатору с однотрубной системой обращайте внимание на детали. Термоклапан должен подходить к разводке. Посередине линий подачи и «обратки» обязателен байпас с диаметром на размер меньше основной проводки. Любые запорные элементы располагают только в промежутке между трубой-перемычкой и батареей.
  • Проверяйте герметичность. Процедура выполняется после базового монтажа. Радиатор заполняется рабочей жидкостью, после чего запускается её циркуляция в системе.
  • Правильно устанавливайте термоклапан. Ознакомьтесь с комплектной инструкцией, выставьте нужное значение по шкале, после снимите кольцо со стопора и проворачивайте до совмещения нужного деления с меткой.
  • Ставьте головку корректно. В зависимости от фирмы-производителя и модели, данная процедура может отличаться. Чаще всего встречаются модули с соединением накидной гайкой M 30х1,5 либо простым нажатием (фирменная технология крепления «OVENTROP». Обеспечьте хорошую видимость шкалы установки и аккуратно затягивайте гайку.
  • Не забудьте о постмонтажной настройке. Осуществляется на основании приложенных к изделию инструкций для электронных изделий.

Заключение

Как показывает практика, использование терморегуляторов позволяет сокращать расход энергоносителя на 20-25 процентов. Учитывая относительно небольшую стоимость изделия, оно быстро окупается в процессе регулярного применения – в среднем за 1-2 отопительных сезона. Ключевые особенности продукции:

  • Простая установка. Монтаж может осуществляться не только для новых, но и уже эксплуатируемых отопительных систем, при этом не требует больших трудозатрат.
  • Оптимизация микроклимата в помещении. При использовании механических либо электронных модулей производится в автоматическом режиме без необходимости регулярной ручной корректировки.
  • Равномерное распределение теплоносителя по всем помещениям. Нейтрализуется типичная проблема однотрубных конструкций, в которых значительное удаление радиаторов от генерирующего тепло оборудования приводит к значительному падению температуры батарей.
  • Защищенность от влияния внешнего оборудования, генерирующего тепло. Речь идёт о любых бытовых или промышленных приборах, генерирующих собственный тепловой фон в процессе работы – холодильниках, телевизорах и так далее. Они не нарушают работу терморегуляторов и последние работают корректно.



Как работает центральное отопление?

Где бы мы были дома или на работе без центрального отопления? Ответ очень холодный, особенно в Великую британскую зиму.

Большинству из нас никогда не придется беспокоиться о том, как работает система центрального отопления. Они устанавливаются профессионалами, и хотя ремонт трубы центрального отопления — это задача, которую можно успешно выполнить, приложив немного усилий своими руками, если вам не повезло столкнуться с серьезной проблемой, то вам снова понадобится квалифицированный подрядчик, который должен будет добраться до места установки. спасать.

Тем не менее, это не означает, что неинтересно или полезно понимать, как система центрального отопления обогревает дома и другие объекты. Вот ваш путеводитель по пониманию того, как работает центральное отопление.

Источник центрального отопления

В большинстве систем центрального отопления источником является бойлер в доме или собственности, который нагревает воду. Затем эта вода транспортируется по зданию и в радиаторы по сети труб.

В то время как в Соединенном Королевстве частные дома и квартиры обычно имеют собственные котлы, в Европе гораздо более распространено использование систем централизованного теплоснабжения.

Источник тепла в централизованном теплоснабжении является общим с сетью труб, по которым подается горячая вода в несколько зданий. От одного котла можно отапливать целый многоквартирный дом, что теоретически снижает потребление энергии и счета, поскольку один источник заменяет несколько котлов.

Это, конечно, не без проблем. В случае выхода из строя трубы в системе централизованного теплоснабжения значительное количество домов и зданий может остаться без тепла. В системе центрального отопления любые проблемы влияют только на одно свойство.

Трубы в системах центрального отопления

Медные трубы несут горячую воду через систему центрального отопления. Те, которые соединяют котел с насосами и точками разветвления контура, имеют диаметр 22 мм или 28 мм. Трубы контура радиатора изготовлены из стандартной медной трубы диаметром 15 мм.

Некоторое количество тепла теряется из труб по мере движения воды, хотя сочетание медного материала, узкого диаметра и скорости потока гарантирует, что потери сведены к минимуму.

Старые системы центрального отопления имеют однотрубную схему. В однотрубных схемах горячая вода проходит через один радиатор, а затем переносится на следующий.

К тому времени, когда вода достигает последнего радиатора контура, она теряет некоторое количество тепла. Чтобы компенсировать это, в конце контура должны быть установлены радиаторы большего размера, чтобы отдавать такое же количество тепла, как и в начале.

Современные системы центрального отопления работают по двухтрубной схеме, где каждый радиатор питается от своего набора труб.Труба горячей воды идет прямо от котла к радиатору. Затем обратная труба отводит охлажденную воду, выпущенную радиатором, обратно в котел для повторного нагрева.

Радиаторы в системах центрального отопления

Там, где трубопровод встречается с радиатором, поток воды регулируется клапанами. Эти клапаны определяют, сколько времени вода проводит в радиаторе, что влияет на количество выделяемого тепла.

Радиаторы центрального отопления отдают тепло излучением и конвекцией.Излучение — это тепло, которое вы можете почувствовать от горячей поверхности, в данном случае от панелей радиатора. Положите руки на радиатор или встаньте в непосредственной близости от него, и вы почувствуете пользу.

Конвекция — более эффективный способ обогрева всего помещения или здания. Вместо этого он нагревает воздух, создавая циркуляцию тепла вокруг радиатора.

Нагретый радиатором воздух поднимается вверх и уходит от радиатора, его место занимает более холодный воздух, который затем нагревается.Цикл продолжается, повышая общую температуру во всей комнате.

Термостат

Термостат регулирует температуру в доме, включая и выключая систему центрального отопления в зависимости от установленной температуры.

Обычно находится либо в гостиной, либо в холле. Если термостат обнаружит, что воздух вокруг него слишком низок по сравнению с желаемой температурой, он включит центральную систему.

И наоборот, если температура слишком высокая, то центральное отопление выполнило свою работу и термостат выключит его.

Дома с термостатом, как правило, будут более энергоэффективными и экономичными, поскольку он обеспечивает гораздо больший контроль, позволяя центральному отоплению работать только тогда, когда это необходимо.


Однотрубная система, используемая в старых системах центрального отопления

Недавно мы завершили полный проект центрального отопления, который включал прокладку трубопровода радиатора. В новом строительстве или ремонте это довольно распространенная практика, но эта работа заменила существующую систему отопления. Это необычно, потому что при замене центрального отопления в большинстве случаев можно использовать существующие трубопроводы, при условии, что они находятся в исправном состоянии.Итак, зачем мы это сделали? Что ж, первоначальный трубопровод работал в однотрубной системе и не подходит для современных герметичных систем.

Что такое однотрубная система?

Чтобы ответить на этот вопрос, начнем с котла. Вода нагревается внутри и подается к радиаторам. Однотрубная система направляет перекачиваемую воду к каждому радиатору по очереди и возвращает воду из последнего радиатора на ходу. Ранние примеры этого требовали труб гораздо большего диаметра в начале системы, чтобы обеспечить получение тепла последними радиаторами. Это неизбежно приведет к очень несбалансированной системе, где радиаторы, расположенные ближе всего к котлу, будут очень горячими, а последние радиаторы в системе в лучшем случае будут прохладными.

Байпасы

Однотрубная система улучшена за счет добавления байпаса на каждый радиатор. Вместо того, чтобы вода текла от одного радиатора к другому, байпас обеспечивает перекачиваемую воду двумя путями. С помощью радиаторных вентилей можно было балансировать каждый радиатор в зависимости от того, в какой точке системы он получал горячую воду.Чем ближе радиатор к котлу, тем больше ограничительная установка клапанов радиатора. Таким образом, он направит больше горячей воды к самому дальнему радиатору, прежде чем вода потеряет слишком много тепла. Эта система работала намного лучше, однако недостатки все же были.

Ограничения однотрубной системы

Основной проблемой являются потери тепла. В небольшой системе это может быть незначительным, особенно если все трубопроводы изолированы и на участке не так много изгибов. Но для более крупных систем это ахиллесова пята одной трубы.Независимо от того, что вы делаете для уменьшения теплопотерь или улучшения циркуляции, большая однотрубная система будет иметь чрезмерную разницу температур. Это привело к созданию двухтрубных систем, которые мы используем сегодня.

Двухтрубная система

Двухтрубная система обеспечивает каждый радиатор подающей и обратной трубой. Они подключаются к большему основному потоку и возврату центрального отопления. Радиаторы используют клапаны для их балансировки в зависимости от положения потока, обеспечивая нагрев всех радиаторов. Размеры основных подающих и возвратных труб зависят от того, как далеко должна пройти вода.Все радиаторы отходят от основных труб в трубопроводе одинакового размера. Дополнительные функции, такие как термостаты зонального отопления и термостатические клапаны радиаторов, повышают эффективность этих систем.

См. нашу работу, которая потребовала повторной прокладки трубы, здесь

Преобразование системы отопления: пар в горячую воду

Системы парового отопления широко распространены в Нью-Йорке, особенно в довоенных квартирах и других старых зданиях. Однако паровые котлы и радиаторы, как правило, неэффективны из-за своего возраста и конструкции, а переход на горячую воду может привести к значительной экономии энергии.Помимо того, что они более эффективны, системы горячего водоснабжения также предлагают более быстрое время отклика, чем паровые радиаторы, при этом снижая затраты на техническое обслуживание и обеспечивая более безопасную работу.

При переводе системы отопления здания с пара на горячую воду возможны два подхода:

  • Адаптация существующей установки для использования горячей воды. Это самый экономичный вариант, когда в ближайшее время здание не будет подвергаться капитальному ремонту. Однако часть эффективности установки горячего водоснабжения теряется при использовании оборудования, изначально рассчитанного на использование пара.
  • Полная замена системы отопления. Этот вариант является непомерно дорогим в существующих зданиях, поскольку он включает в себя открытие стен и полов для замены трубопровода и связанной с ним арматуры. Тем не менее, это экономически выгодно, когда здание будет подвергаться капитальному ремонту.

Системы парового отопления рекомендуются в новых конструкциях, где пар требуется для дополнительных целей, помимо обогрева, таких как стерилизация; или когда имеется отработанный пар промышленного процесса или электростанции.Тем не менее, горячая вода, как правило, является лучшим вариантом для большинства других объектов.


Убедитесь, что ваш проект преобразования системы отопления разработан профессионально.


Как паровое отопление было спроектировано в 20 веке

Неэффективность парового отопления в значительной степени связана с практикой проектирования, которая была распространена в начале 20-го века: санитарные нормы требовали, чтобы системы отопления были рассчитаны на здания с открытыми окнами даже в самые холодные зимние дни.Поэтому паровые радиаторы склонны перегревать внутренние помещения, а открывание окон — единственный способ регулировать температуру. Эта практика представляет собой значительную трату энергии, так как часть тепла выбрасывается на улицу.

Расточительная эксплуатация — не единственный недостаток традиционных паровых систем, используемых в нью-йоркских зданиях. Они также имеют следующие ограничения:

  • Паровые трубы обычно больше, чем трубы горячей воды, поэтому система занимает больше места.В новостройках первоначальная стоимость увеличивается.
  • Системы парового отопления менее щадящие, когда речь идет о неисправностях и утечках. Утечку горячей воды относительно легко обнаружить и устранить, но утечки пара обычно связаны с высокотемпературными струями, которые могут вызвать серьезные ожоги. Учтите, что вероятность неисправности увеличивается по мере старения системы, поэтому системы парового отопления в довоенных зданиях требуют наибольшего внимания.

Пар использовался в старых системах отопления по той простой причине, что он поднимается по трубопроводу, не требуя насоса, а по одной трубе можно подавать пар и отводить сконденсировавшуюся воду из радиатора. Однако дополнительные затраты на эксплуатацию парового котла намного превышают затраты на откачку, связанные с современной системой горячего водоснабжения. Паровое отопление также имеет очень медленное время отклика, что ограничивает использование автоматического управления.


Ищете инженера-проектировщика сантехники для вашего строительства?


Эффективность Преимущества горячей воды перед паром

Основной причиной замены системы парового отопления на горячую воду является энергоэффективность: например, проект преобразования системы отопления Университета Британской Колумбии позволил повысить эффективность с 60 до 85 процентов.Системы на основе пара также требуют более высоких затрат на техническое обслуживание, которые могут быть более чем в 10 раз выше, чем у эквивалентной системы горячего водоснабжения.

Системы горячего водоснабжения

также обеспечивают повышенную эффективность, поскольку они имеют меньшее время отклика и их легче контролировать. Такие переменные, как температура воды и поток, могут регулироваться с точностью, которая просто невозможна с паром, оптимизируя потребление энергии и снижая затраты на энергию.

Процедура преобразования системы отопления

Как упоминалось ранее, системы парового отопления часто имеют слишком большие размеры, поскольку они были разработаны с учетом устаревших санитарных норм.Первым шагом перед переходом с пара на горячую воду является правильный расчет отопительной нагрузки.

Расчет тепловой нагрузки и мощность котла

Использование «эмпирических правил» может показаться заманчивым, потому что они просты, но они часто приводят к чрезмерно большой системе отопления, что частично сводит на нет цель модернизации. Помимо неэффективности, большие котлы работают в более коротких циклах, изнашивая их компоненты и сокращая срок их службы. Это увеличивает затраты на техническое обслуживание и сокращает время между заменами котла.Когда выполняется преобразование пара в горячую воду, размер котла почти всегда уменьшается, и настоятельно рекомендуется связаться с квалифицированным инженером-проектировщиком или фирмой, чтобы получить установку надлежащего размера.

Хотя существующие паровые котлы могут быть модифицированы для подачи горячей воды, модернизация агрегата, как правило, предпочтительнее:

  • Возможен заказ современного агрегата с превосходной эффективностью.
  • Уменьшение размера устройства обеспечивает дополнительную экономию помимо той, что достигается за счет повышения эффективности.

Повторное использование паровых радиаторов

При переходе с пара на горячую воду важно определить, можно ли повторно использовать радиаторы. Некоторые радиаторы рассчитаны исключительно на пар, модифицировать их вообще дорого и не рекомендуется; в этих случаях лучшим вариантом является использование другого теплоносителя, например, фанкойла.

Несмотря на то, что радиаторы должны проверяться квалифицированным специалистом, есть один способ сразу определить, предназначены ли они исключительно для пара: если отдельные секции радиатора не соединены трубой поперек сверху, горячую воду использовать нельзя.

Конфигурация трубопроводов радиатора также важна при принятии решения об их повторном использовании. Как следует из их названия, однотрубные системы подают пар и отводят конденсат по одной и той же трубе; в то время как двухтрубные системы имеют отдельную трубу для каждой функции. Две трубы обязательны для систем горячего водоснабжения, поэтому модернизация становится более сложной, если в существующей паровой установке используется только одна труба на радиатор. Иногда даже двухтрубные системы требуют модернизации обратки; если они были рассчитаны на небольшой поток конденсата, они могут не справиться с полным потоком системы горячего водоснабжения.

Использование парового трубопровода для горячей воды

Имейте в виду, что трубопроводы будут подвергаться совершенно другому набору условий эксплуатации после того, как установка будет модернизирована для горячей воды:

  • Пар поднимается сам по себе, а горячая вода подается. Трубопровод должен выдерживать давление воды на выходе насоса, а также статическое давление воды в системе.
  • Вода будет подаваться как по подающему, так и по обратному трубопроводу. Несмотря на то, что обратная линия предназначена для этого, линия подачи больше, потому что ее размер позволяет перекачивать пар, и для балансировки потока обычно требуются клапаны.

Паропровод имеет ряд приспособлений и принадлежностей, которые не нужны при использовании горячей воды и приводят только к потере энергии в виде перепада давления. Любые компоненты, которые больше не нужны после модернизации системы на горячую воду, должны быть удалены, и особое внимание следует уделить термостатическим конденсатоотводчикам, которые могут сильно препятствовать потоку горячей воды.

Альтернатива переоборудованию: полная замена системы

Замена системы парового отопления совершенно новой системой горячего водоснабжения возможна, но затраты на существующие объекты могут быть непомерно высокими из-за необходимости вскрытия стен и замены трубопровода.Однако, если здание будет подвергаться капитальному ремонту, то будет отличным решением полностью переделать систему отопления.

  • Размер трубопровода может быть подобран специально для горячей воды, что устраняет необходимость использования клапанов на линиях увеличенного размера, которые изначально были рассчитаны на пар. Сбалансировать подачу и возврат воды намного проще, если трубы соответствующего размера.
  • Радиаторы можно заменить более эффективными альтернативами, такими как водяные системы подогрева пола или водяные тепловые насосы.
  • Автоматизация может быть развернута для всей системы горячего водоснабжения, достигая минимально возможных эксплуатационных расходов.

Это выгодно только при проведении капитального ремонта. Например, снос полов и стен только для установки новых трубопроводов редко оправдан с точки зрения затрат и выгод.

Когда рекомендуются паровые системы?

В большинстве жилых и коммерческих помещений горячая вода является явным преимуществом перед паром с точки зрения первоначальных затрат, удобства и эффективности.Однако есть определенные области применения, для которых лучше подходит паровая система.

Области применения, требующие стерилизации

Пар часто используется для стерилизации оборудования в таких областях, как здравоохранение или пищевая промышленность, и наиболее экономичным вариантом является использование одного и того же бойлера для стерилизации и нагревания. Еще одним преимуществом пара является то, что любые бактерии в конденсированной воде немедленно погибают во время испарения.

В тех случаях, когда требуется стерилизация, использование горячей воды для отопления помещений потребует использования двух отдельных бойлеров, что требует чрезвычайно высоких первоначальных затрат.Следовательно, паровое отопление является экономически выгодным.

Наличие отработанного пара

Пар часто является отходом промышленных процессов и процессов производства энергии и, по сути, является источником бесплатной энергии для систем отопления. С абсорбционным чиллером также можно использовать пар для кондиционирования воздуха и охлаждения, но это представляет собой значительные инвестиции, которые оправданы только при наличии бесплатного или дешевого пара.

Выводы

Пар является экономичным теплоносителем, если он доступен в виде технологических отходов или когда его можно использовать для других целей, но горячая вода обеспечивает большую эффективность, безопасность и удобство в жилых и коммерческих целях.Если вы планируете преобразовать систему отопления, настоятельно рекомендуется связаться с квалифицированными специалистами, чтобы вы могли определить, какие компоненты системы можно использовать повторно, а какие модификации потребуются. В качестве альтернативы, если на вашем объекте будет проводиться капитальный ремонт, рассмотрите возможность полной замены системы отопления, чтобы максимизировать эффективность.

Однотрубная или двухтрубная система центрального отопления | ООО «АЭЛ Отопление Солюшнс»

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, отходящую от основной подводящей трубы для питания радиатора. Вода проходит через радиатор, выходя с другой стороны немного холоднее, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система является очень неэффективной системой и должна быть должным образом сбалансирована в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее. после подачи большого количества смешанной более холодной воды из других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления к каждому радиатору подходят две отдельные трубы, одна питает радиатор (подача), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная.

Двухтрубная система намного более эффективна, чем однотрубная, но ее все же необходимо надлежащим образом сбалансировать в конце установки.


Однотрубная система центрального отопления

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, отходящую от основной подводящей трубы для питания радиатора. Вода проходит через радиатор, выходя с другой стороны немного холоднее, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система является очень неэффективной системой и должна быть должным образом сбалансирована в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее. после подачи большого количества смешанной более холодной воды из других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления к каждому радиатору подходят две отдельные трубы, одна питает радиатор (подача), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная.

Двухтрубная система намного более эффективна, чем однотрубная, но ее все же необходимо надлежащим образом сбалансировать в конце установки.


Как установить радиаторы: выбор между последовательным и параллельным

Радиаторы лучше ставить последовательно или параллельно ? В этой статье мы объясним разницу между обоими методами установки и поможем вам выбрать между однотрубной и двухтрубной системами.

Параллельная установка радиаторов

При установке центрального отопления вам предоставляется выбор между однотрубной системой и двухтрубной системой . Двухтрубная система состоит, как вы правильно догадались, из двух отдельных труб: одна подает горячую воду к радиаторам, а другая подает использованную воду обратно в котел. Другими словами, радиаторы установлены параллельно . Хотя обычно двухтрубная система дороже однотрубной, она является предпочтительным вариантом для современных зданий.

Двухтрубные системы поставляются в двух вариантах :

  • Двухтрубные системы с медными или пластмассовыми трубами . Трубы присоединены к коллектору, каждый радиатор имеет отдельную подающую и обратную трубу. Этот тип системы на сегодняшний день является наиболее распространенным.
  • Двухтрубные системы со стальными трубами : каждый радиатор отдельно подключается к подающим и обратным трубам.

Клапаны Vasco идеально подходят для обоих типов двухтрубных систем.

Как установить радиаторы последовательно

 Однотрубная система широко применялась в жилищном строительстве в семидесятых-восьмидесятых годах. При последовательном подключении обратная вода одного радиатора служит питанием для следующего. Следовательно, последний радиатор в системе передает меньше тепла, чем первый. Чтобы компенсировать потери тепла, радиаторы должны увеличиваться в размерах по мере удаления от источника тепла. Другим вариантом является установка перепускного клапана , который смешивает охлажденную возвратную воду с теплой водой перед ее подачей к следующему радиатору.

И последнее, но не менее важное: для последовательной установки радиаторов требуется трубы соответствующего размера ! Проконсультируйтесь со специалистом по отоплению или посетите наш центр загрузки, чтобы ознакомиться с технической информацией и инструкциями по установке.

MYSON: Отопление через инновации!

Теперь вы можете регулировать температуру в каждой комнате!

Радиаторные клапаны

Myson TRV II представляют собой экономически эффективный метод повышения энергоэффективности, позволяя вам контролировать температуру в вашем доме, комната за комнатой. Выберите точную температуру, которую вы хотите в каждой комнате, и Myson TRV II автоматически поддерживает ее. Установить Myson TRV II можно быстро и легко: нет сложной сантехники, а стоимость удивительно мала по сравнению с экономией, которую вы будете видеть в своих счетах за отопление год за годом.

Клапан TRV II

Вот как работает уникальный клапан TRV II от Myson:

  • Каждый TRV II имеет чувствительный элемент, состоящий из заполненной жидкостью капсулы с погружным сильфоном и толкателем;
  • При повышении температуры окружающей среды жидкость в металлической капсуле датчика расширяется и сжимает сильфон, в результате чего встроенный толкатель закрывает клапан;
  • Когда температура окружающей среды в комнате падает, жидкость в капсуле сжимается, позволяя сильфону втянуть толкатель и открыть клапан.

Дополнительная выгода:
Еще одной особенностью TRV II являются два встроенных стопорных штифта, позволяющих заблокировать температуру при одной настройке или ограничить ее определенным диапазоном температур.

Комфорт, безопасность и долговечность

Майсон TRV II:

  • Регулирует уровень тепла в отдельных комнатах подобно зональному клапану;
  • Автоматически отключается при удовлетворении потребности в тепле;
  • Имеет блокировку или регулировку в ограниченном диапазоне для предотвращения несанкционированного доступа;
  • Обеспечивает оптимальный комфорт при одновременном снижении потерь энергии и расходов на отопление.

Технические данные:

  • Только для систем горячего водоснабжения
  • Максимальное рабочее давление 145 фунтов на кв. дюйм
  • Максимальная температура воды 248°F
  • Соответствует ISO 9002
  • Заполненный жидкостью сенсорный элемент
  • Постоянная времени: 26 мин
  • Гистерезис
  • Настройка диапазона окружающей среды от 46°F до 83°F
  • Нормальная настройка 68°F
  • Настройка заморозки 46°F
  • Максимальный перепад давления 8 фунтов на кв. дюйм

Клапан Myson TRV II имеет зубчатый экономное положение (установлено на 68 ° F), которое дает предупреждение когда клапан повернут на более высокие температуры.

Полнопоточные клапаны Myson

Полнопоточный клапан MYSON Heavyweight — это высокоэффективный клапан для управления включением/выключением. В механизме неподъемного шпинделя используется двойное уплотнительное кольцо, способное выдерживать давление 145 фунтов на квадратный дюйм при температуре 245 °F как в полностью открытом, так и в закрытом положении. Поскольку приложения, для которых подходит FullFlow, имеют более высокие эксплуатационные требования, механизм был продуманно разработан таким образом, чтобы его можно было обслуживать во время эксплуатации.Шпиндель можно снимать для обслуживания, в то время как поршень остается надежно закрытым, что предотвращает внезапную утечку воды из системы.

Маховик FullFlow и запорная крышка изготовлены из высококачественного АБС-пластика и крепятся винтами к шпинделю клапана. Маховик имеет гладкую поверхность и легко моется.

  • Максимальное рабочее давление 145 фунтов на кв. дюйм
  • Максимальная температура воды 248°F
  • Соответствует ISO-9002
  • Доступен в высококачественной полированной хромированной отделке.
  • Один клапан для медной компрессионной или железной трубной резьбы
  • Двойное уплотнительное кольцо и невыдвижной шпиндель
  • Уплотнительное кольцо на штуцере гарантирует герметичность
  • Медный вход с компрессионной или внутренней трубной резьбой
  • Выходной патрубок 1/2″ с наружной резьбой BSPT
  • Все клапаны поставляются с резьбой в основании под номинальную резьбу 1/2″, с соответствующей компрессионной гайкой и обжимным кольцом.

Корпус запорной арматуры для двухтрубных систем отопления

Myson предлагает два регулируемых корпуса клапанов для двухтрубных систем отопления: вертикальный угловой и прямой корпус

  • Штампованная латунь, никелированная
  • Максимальное рабочее давление 145 фунтов на кв. дюйм
  • Максимальная температура воды 248°F
  • Медный вход с компрессионной или внутренней трубной резьбой
  • Выходной патрубок 1/2″ с наружной резьбой BSPT

Чтобы определить расход через запорные клапаны, выберите тип корпуса* и расчетное падение давления в фунтах на кв. дюйм.На приведенной ниже диаграмме показан коэффициент Cv** для каждого типа и настройки клапана. Используйте это уравнение для расчета расхода:

*Каждый корпус клапана поставляется в закрытом положении
**[email protected] дифференциальное давление в фунтах на квадратный дюйм

Дистанционный датчик

Дистанционный датчик

Myson помогает нашему клапану выполнять работу, которую не может выполнить стандартный клапан.

Используйте наш дистанционный датчик, когда размещение клапана затрудняет или делает невозможным правильное определение температуры воздуха, например, когда его необходимо разместить за мебелью или занавесками, или когда клапан находится под прямыми солнечными лучами. TRV II настроен и реагирует точно так же, как стандартный клапан, за исключением того, что отрезок капиллярной трубки соединяет ДАТЧИК с КЛАПАНОМ.

Дистанционный регулятор

Дистанционный регулятор Myson

позволяет легко регулировать температуру там, где ручной доступ к клапану затруднен.Дистанционный регулятор можно закрепить на стене в любом месте на расстоянии от 6 до 15 футов от клапана. Дистанционный регулятор должен располагаться там, где воздух может постоянно свободно проходить через него.

Термоэлектрические радиаторные клапаны

Термоэлектрические радиаторные клапаны Myson могут использоваться для точного контроля температуры в помещении с помощью комнатного термостата или центрального управления (термостат и трансформатор не входят в комплект поставки).

Эти клапаны Myson можно размещать за длинными шторами, в ящиках или под прямыми солнечными лучами без потери производительности. Комнатный термостат устанавливается в оптимальной точке на стене и может использоваться для управления одним или несколькими термоэлектрическими клапанами, обеспечивая равную регулировку температуры во всей зоне регулирования.

Встроенный индикатор дает визуальное подтверждение того, открыт клапан или закрыт.

Производительность

Технические характеристики

Корпус термостата для двухтрубных систем отопления

Конструкция корпуса термостатического клапана радиатора Myson TRV II позволяет клапану правильно работать при любом перепаде давления в любом направлении потока без потери производительности. Корпус термостатического клапана для двухтрубных систем отопления доступен с вертикальным, прямым и горизонтальным угловым корпусом.

Особенности:

  • Корпус из никелированной штампованной латуни
  • Максимальная температура воды 248°F
  • Крышка для ввода в эксплуатацию — белая
  • Медный вход с компрессионной или внутренней трубной резьбой
  • Выходной патрубок 1/2″ с наружной резьбой BSPT

Характеристики потока TRV II

Примечание. Открытие клапана определяется разницей температур между датчиком (комнатной температура) и уставка на клапане.Типичная конструкция требует разницы уставок 4°F, т.е. когда комнатная температура на датчике составляет 64°F, а TRVII настроен на контрольную температуру 68°F (настройка III), можно определить расход через клапан. линией заданного значения 4°F, показанной на рисунке выше.

Клапаны

MYSON TRV сохраняют свою тихую работу до перепадов давления около 8 фунтов на квадратный дюйм. Чтобы избежать шума или вибрации воды, передовая практика проектирования предполагает, что расчетное давление должно быть ниже этого порога.

H* с головкой 2TRV или головкой 2TRV (выносной датчик)
h* с головкой 2TRV ADJ (удаленный регулятор)

Радиаторы – Allstate Plumbing & Heating Corp

Водяное тепло и паровое тепло представляют собой два типа «герметичных водоциркуляционных систем», в которых вода, нагретая котлом, циркулирует по трубам к радиаторам.Водяные радиаторы являются одной из наиболее распространенных систем отопления в новых домах, уступая только системам с принудительной подачей воздуха. При регулярном использовании вполне естественно, что вам потребуется обслуживание радиатора и / или котла, чтобы ваша система работала бесперебойно. Вот несколько советов по обслуживанию, которые могут уменьшить количество и серьезность ремонта котла и/или радиатора.

Прокачайте систему горячего водоснабжения. Наиболее распространенной проблемой в системах горячего водоснабжения является нежелательный воздух. В начале каждого отопительного сезона необходимо прокачать систему.Пока система работает, переходите от радиатора к радиатору и слегка приоткрывайте каждый выпускной клапан, а затем закройте его, когда вода начнет выходить через клапан. Для многоуровневых домов начните с верхнего этажа и спускайтесь вниз.

Зональные системы отопления. Экономия энергии в системе горячего водоснабжения за счет модернизации отдельных зон управления для разных зон больших домов, особенно когда некоторые «зоны» не используются часто или работают по другому графику, чем остальная часть дома. Специалист по отоплению может установить автоматические клапаны на радиаторы горячей воды, управляемые термостатами, в каждой зоне.Использование программируемых термостатов позволит вам автоматически нагревать и охлаждать части вашего дома в соответствии с вашими моделями использования. ПРИМЕЧАНИЕ. Поддерживайте температуру не менее 50°F в неиспользуемых частях вашего дома — никогда не отключайте обогрев полностью.

Изоляция труб. В системах пара и горячей воды изоляция труб очень экономична, поскольку позволяет избежать рассеяния тепла в нежелательных областях. Установите изоляцию труб из стекловолокна, которая может выдерживать высокие температуры этих напорных труб.

Система парового отопления. Паровые радиаторы также нуждаются в регулярном обслуживании. В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые выпускают воздух по мере того, как пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитый вентиляционный клапан препятствует нагреву парового радиатора и обычно требует замены. Если вы заметили, что один из ваших радиаторов не нагревается, вам следует обратиться к специалисту по отоплению, чтобы проверить вентиляционное отверстие.

Гремящие радиаторы. Паровые радиаторы могут коробить полы и копать колеи. Это может привести к наклону радиатора, препятствуя правильному сливу воды и вызывая стук при нагревании радиатора. При простом ремонте радиаторов под радиаторы следует вставить прокладки, чтобы слегка наклонить их к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

Отражение тепла для повышения эффективности. Установка отражателей тепла за радиаторами на наружных стенах помогает предотвратить потери тепла и снизить затраты на электроэнергию.Одна из самых распространенных услуг по ремонту радиатора, которую вы можете сделать самостоятельно; просто сделайте свой собственный отражатель из картона, покрытого фольгой, который можно приобрести во многих строительных магазинах, или прикрепите фольгу к пенокартону или другой подобной изолирующей поверхности. Фольга должна быть направлена ​​в сторону от стены, а отражатель должен быть такого же размера или немного больше, чем излучатель.

Вы всегда можете рассчитывать на то, что мы предложим квалифицированные услуги по установке и надежный ремонт. Мы даже можем настроить наши услуги в соответствии с вашими конкретными потребностями и предпочтениями! Сотрудничая с нами, вы всегда будете получать справедливые и честные цены.Мы здесь, чтобы предложить вам лучшие предложения в Нью-Йорке и Коннектикуте. Свяжитесь с нами по телефону по телефону (914) 246-4262 , чтобы запланировать обслуживание сегодня.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
