Твердотопливный котел – универсальное решение для отопления дома при невозможности использовать для этих целей природный газ или электричество. В таком котле топливом выступают торфяной брикет, дрова, уголь, специальные деревянные пеллеты и другие горючие материалы.

Правильный монтаж котла на твердом топливе

Итак, первый момент, который нужно учесть – это дым, которой будет выделяться при сгорании топлива. Поэтому одна из самых необходимых вещей в процессе установки котла – дымоход, с которого и нужно начать монтажные работы.

Во внутренней части дымоход должен расположиться слой защиты из нержавеющей стали. В обязательном порядке должны быть оборудованы места очистки дымохода от сажи и копоти. В низу трубы размещается отвод конденсата. На чердаке на дымоход частично устанавливают теплоизоляцию. Чистку дымовой трубы в обязательном порядке нужно проводить каждые 12 месяцев.

Следует помнить о том, что твердотопливный котел занимает большое пространство и перед его установкой будет нужна бетонная стяжка с толщиной не меньше чем 70 сантиметров, а при необходимости даже больше. Не лишним будет проверить наличие зазоров между полом и котлом и, при их обнаружении, заделать устойчивым к высоким температурам герметиком.

Схема подключения и меры безопасности в работе с твердотопливным котлом

Правильно установленный котел обеспечит корректную работу всей системы отопления. Чтобы избежать неприятностей в будущем при подключении котла необходимо соблюдать некоторые ключевые моменты.

Во избежание выхода котла из строя, из-за образования на стенках котла конденсата, температура входящей воды должна быть не менее чем 45 ^оС, а выходящей – 55 ^оС. Также желательно установить расширительный бак открытого типа и закрепить на циркуляционный насос на обратной трубе, чтобы уберечься от перегрева, скачков температуры во время перебоев подачи электропитания.

Для дополнительной защиты от перегрева рекомендуется установить буферную емкость (теплоаккумулятор), которая примет на себя излишки тепла в момент отключения электричества.

Расширительный бачок устанавливают в самом верху системы отопления. Обязательный атрибут – защитные линии между баком и отопительным котлом, которые монтируют на выходной трубе рядом ним и служат самым коротким путем соединения котла и бака. Недопустима установка любых клапанов и кранов на этих линиях.

На трубе подачи воды устанавливают обратный клапан и обратный сифонный дренаж для защиты системы от обратного давления. Безопасность и эффективность работы всей системы отопления зависит от того насколько качественно произведет монтаж твердотопливного котла.

Учитывая все вышесказанное установку котла лучше производить в специальном изолированном помещении (котельной), куда будет закрыт доступ нежелательным людям и детям. Также это не испортит интерьер дома, так как массивные котлы не отличаются дизайнерскими решениями.

В начале монтажа должна быть проведена проверка работоспособности всей отопительной системы, чтобы исключить возможности аварии на стадии запуска. По завершении установки первое включение проводится под наблюдением специалиста.

Обеспечение горячего водоснабжения твердотопливным котлом

• Самым надежным и проверенным годами способом обеспечения горячего водоснабжения является подключение бойлера косвенного нагрева в комбинации с одноконтурным твердотопливным котлов.

Его подключают к основной отопительной системе, а нагрев осуществляет теплоноситель, проходящий через него. Такой бойлер можно подключить к любому виду котла, нужно все лишь провести сквозь него трубу с теплоносителем.

Способы автоматизации твердотопливного котла

Установка автоматика на твердотопливный котел позволяет решить такие задачи как:

• Подержание и контроль установленной в системе температуры;
• Дозировка подачи и экономия топливных ресурсов;
• Создание нужных условий в процессе горения;
• Обеспечение безопасности в случае чрезвычайных ситуаций.

Чтобы поддержать нужную температуру в твердотопливных котлах используют цепочный регулятор для управления заслонкой на дверце. Принцип его работы прост: в момент разгорания заслонка максимально открыта, а по достижению температурного максимума она закрывается, топливо тлеет и выделяет меньше тепла.

Обычно производителями твёрдотопливных котлов предусмотрена возможность установки регулятора тяги (как вертикально, так и горизонтально).

Дополнительно можно автоматизировать работу таких элементов как загрузка топлива (что реализовано в пеллетных котлах). Управлением руководит специальный контроллер, который меняет скорость движения элементов и запускает работу нужных режимов.

Блоком управления осуществляется контроль работы вентилятора и режимов горения. А для безопасности работы системы в случае непредвиденных ситуаций. Используют специальные датчики, которые собирают информацию о работе всей системы.

В целом, использование твердотопливного котла для отопления частного дома оправдывает себя, особенно при невозможности проведения другого рода отопления. Относительная легкость в эксплуатации и возможность до комплектации делают такой вид котла хорошим решением для отопления.

За консультацией и приобретением оборудования для системы отопления вы можете обратиться в компанию Прогреем.

Грамотные специалисты подберут оборудование для ваших нужд и потребностей, а также предложат квалифицированных специалистов для монтажа приобретенного оборудования.

Отопление частного дома твердотопливным котлом

Твердотопливным называется котел, предназначенный для сжигания твердого топлива: угля, торфа, горючих сланцев или древесины.

Отопление дома твердотопливным котлом один из старейших способов обогрева жилища, не теряющий своей актуальности и в настоящее время. Принцип устройства отопительной системы с использованием твердотопливного котла аналогичен устройству отопительной системы с использованием любого другого котла отопления: газового, электрического или жидкотопливного.

Такая «универсальность» позволяет устраивать комбинированную систему отопления, включающую одновременно два и более источника тепловой энергии, меняя их при необходимости. Например, днем можно включать в работу котел на дровах, а ночью обогревать дом с помощью электрической энергии.

У твердотопливного отопления есть ряд преимуществ:

• С помощью твердотопливного котла можно получать дешевую (а порой бесплатную) тепловую энергию: в нашей стране, богатой лесами, практически повсеместно дрова являются самым дешевым видом топлива, использование которого позволяет обогревать дом с минимальными затратами

• Автономность: установка твердотопливного котла не нуждается в подключении к коммуникациям. С помощью твердотопливного котла можно отапливать коттедж в новом районе, лесную избушку или деревенский дом.

• Энергонезависимость: необходимость подключения к источнику электрической энергии для управления работой котла скорее исключение, чем правило.

• Простота эксплуатации, надежность и долговечность: хорошие твердотопливные котлы успешно работают десятилетиями и не нуждаются в замене или ремонте.

• Универсальность: при подключении дома к газопроводу отопительную систему менять не нужно, достаточно включить в нее дополнительно газовый котел или перевести имеющийся котел на сжигание газа.

Виды твердого топлива и особенность их горения

Понятие твердого топлива объединяет целый ряд веществ, состоящих преимущественно из углерода, но существенным образом отличающихся по теплотворной способности, определяемой как количество тепловой энергии, выделяемое при полном сжигании единицы топлива. В конструкции твердотопливного котла всегда учитываются особенности горения и теплотворная способность того вида топлива, для сжигания которого он предназначен.

Наибольшей теплотворной способностью обладает каменный уголь. Это значит, что при сжигании килограмма угля выделяется большее количество тепла, чем при сжигании любого другого вида твердого топлива.

Образующаяся при горении тепловая энергия должна расходоваться на нагрев теплоносителя системы отопления. Для этого нужно обеспечить условия для интенсивного теплообмена и быстрого отвода тепла от топки.

Если скорость теплообмена недостаточная, теплоноситель может закипеть, что, в конечном счете, может привести к созданию аварийной ситуации.

В конструкции котлов для сжигания каменного угля в обязательном порядке учитывается его высокая теплотворная способность, способная создать температуру в топке до 1000 С, что недопустимо для конструкций из стали. Поэтому топка котла, работающего на угле, а также его теплообменник, делается из чугуна

Чугун высокопрочный, но при этом хрупкий материал, способный треснуть при резком перепаде температур. Поэтому воду, поступающую в котел, вначале подогревают, подмешивая ее к уже нагретой воде или пропуская через теплообменник предварительного нагрева.

Все это далеко не полный перечень конструктивных особенностей котла, специально предназначенного для сжигания угля. У каждого производителя свои запатентованные «фишки», применение которых делает чугунный котел не только надежным и эффективным, но еще и дорогим. Правда, производители утверждают, что такое теплотехническое оборудование рассчитано на срок эксплуатации не менее 50 лет, за время которого оно (оборудование) окупится несколько раз.

К слову сказать, практичные немцы предпочитают отапливать дома именно углем и именно с помощью чугунных твердотопливных котлов, и, как следствие, лучшие котлы для сжигания угля делают именно в Германии.

О чем нужно помнить, решив топить углем?

Сжигать уголь можно только в котле, специально предназначенном для этого. Если угля нет, в топку котла можно смело закладывать дрова и торф. Такая замена никакого вреда котлу не принесет. Правда, с помощью дров вряд ли удастся получить требуемую тепловую мощность котла, но обогреть дом вполне возможно.

Сжигать уголь в топке котла для дров нельзя. В этих котлах топка делается из стали, чрезмерный нагрев которой приведет к образованию окалины и прогоранию металла.

В котел для дров можно закладывать только дрова или древесное топливо, например пеллеты. Котлы для сжигания дров могут быть нескольких видов.

Виды тревдотопливных котлов для сжигания дров

Традиционные

Традиционные: дрова закладываются в камеру горения, в которую снизу подается воздух для горения. Одной закладки дров хватает на 1-2 часа работы системы отопления. Затем нужно закладывать дрова вновь. Автоматизировать работу традиционного котла отопления на дровах практически невозможно: можно только менять интенсивность горения топлива, увеличивая или уменьшая количество воздуха для горения.

Такие котлы просты в эксплуатации. Конструктивные особенности современных котлов позволяют делать их в виде каминов, и устанавливать не в топочной, как это было раньше, а в жилых помещениях.

Газогенераторные

Газогенераторные котлы. Процесс работы котла разделен на два этапа: предварительный, во время которого вырабатывается топочный газ и основной, во время которого идет сжигание топочного газа. Одной закладки дров хватает на 10-12 часов. Работой котла можно управлять так же, как работой газового котла. Устанавливать котел рекомендуется в отдельном помещении (топочной)

Пеллетные

Пеллетные котлы рассчитаны на сжигание специально подготовленных пеллет (гранул) из прессованной стружки и опилок. Основная идея состоит в измельчении древесины и приведении ее в состояние, удобное для транспортировки, хранения и автоматической подачи в топку котла. Пеллеты засыпаются в специальный бункер и подаются в топку автоматически. При достижении заданной температуры теплоносителя подача пеллет прекращается и возобновляется лишь после снижения температуры воды до установленного минимального значения. Новый запуск котла производится в автоматическом режиме, а розжиг котла осуществляется от электрической искры.

Пеллетные котлы энергозависимые и требуют подключения к системе электропитания.

Выпускают пеллетные котлы различной мощности, что позволяет использовать их как для обогрева небольших строений, например, дачного домика, так и для отопления коттеджей и просторных загородных домов.

Продолжительность непрерывной работы пеллетного котла зависит от вместительности бункера, предназначенного для загрузки и подачи топлива: чем он больше, тем дольше работает котел. Впрочем, пеллеты можно периодически добавлять в бункер, это проще, чем все время подкладывать дрова в топку и следить за непрерывностью их горения.

Остается добавить, что пеллеты не являются самым дешевым видом топлива, хотя есть тенденция снижения их цены, а вырабатываемая при их сжигании тепловая энергия стоит дороже, чем тепло, получаемое при сжигании жидкого топлива.

Котлы длительного горения

Котлы длительного горения на одной закладке дров работают 4-5 дней. Их устройство таково, что процесс горения идет только в верхнем слое топлива, не затрагивая нижние его слои. По мере прогорания, зона горения опускается вниз. Управлять процессом горения достаточно сложно. Можно только менять количество воздуха, подаваемого в топку.

Подведем итоги

Системы отопления на основе твердотопливного котла являются традиционными и могут смело претендовать на название «проверенные временем». В их основе лежит твердотопливный котел, выбирать который нужно по виду используемого топлива: дрова, пеллеты или уголь.

Основным недостатком твердотопливных котлов является низкий уровень автоматизации и необходимость постоянного контроля над их работой. Более адаптированными к современным условиям считаются пеллетные и газогенераторные котлы: процессом их работы можно управлять так же, как работой жидкотопливного котла.

Видео обзор — отопление дома твердотопливным котлом.

Схема отопления частного дома с твердотопливным котлом

Здесь у нас самая простая, и в то же время эффективная схема отопления частного дома с твердотопливным котлом. В ней нет ненужных узлов или устройств, все компоненты этой схемы – рабочие и необходимые.

Схема и состав простой системы отопления для дома с ТТ котлом

Простая схема отопления частного дома с твердотопливным котлом должна содержать следующие элементы:

1. Собственно твердотопливный котел, который генерирует тепло.
2. Группа безопасности, которая срабатывает в случае нештатной ситуации.
3. Расширительный бак или экспанзомат, который нивелирует изменение объема теплоносителя при нагревании / остывании.
4. Трубы системы отопления.
5. Радиаторы системы отопления.
6. Циркуляционный насос.
7. Запорная арматура.

Вот пожалуй и все. Схема отопления частного дома с твердотопливным котлом и минимальным оборудованием в таком составе обеспечивает дом разумной площади теплом в условиях любой зимы. Естественно, если дом нормально утеплен и мощность твердотопливного котла правильно подобрана под объем внутренних помещений вашего жилища.

Особенности данной схемы отопления с ТТ котлом

Есть несколько важных моментов, которые могут повлиять на работоспособность вашей системы отопления при такой схеме.

Во-первых, это знают все, между самим теплогенератором и группой безопасности не должно быть никакой запорной арматуры. То есть, не только на основной подающей трубе, но даже и на патрубке, которым группа безопасности соединяется с основной трубой.

Все вроде бы это знают, но довольно часто приходится видеть именно шаровый кран, который стоит на патрубке. Те, у кого так сделано, говорят: «Да что такого? Я ведь его никогда не закрываю».



Но, как известно, и ружье, висящее на стене, тоже никогда не стреляет. Это так, к слову.

Во-вторых, при такой схеме ТТ котел в обязательном порядке должен быть оснащен механическим регулятором тяги.

Это самое простое устройство, которое вкручивается в верхний отводящий патрубок котла. Цепочкой регулятор соединяется с дверкой поддувала – готово самое простое регулирующее горение устройство.

Без него велика вероятность вскипятить систему. Вы отвлеклись на время, топка идет уже без вас. Без регулятора горение ничем не регулируется. А регулятор сам прикрывает поддувало и ограничивает поток воздуха в топку котла.

В-третьих, это аксиома – циркуляционный насос ставится на обратку котла, а не на подающую линию. Вроде написано уже сотни раз. И вот на очередном фото мы видим, как какой-то товарищ ставит ЦН прямо на выходе из котла.

Вот собственно и все самые важные моменты для самой простой схемы отопления частного дома с твердотопливным котлом. Если вы хотите в эту систему установить буферную емкость или поставить вместе с ТТ котлом теплоаккумулятор, то читайте материал по ссылке. Там тоже схемы, которые помогут разобраться в первом приближении.

Отопление загородного дома твердотопливным котлом: выбор и расчет мощности

Любой владелец частного дома сталкивается с проблемой отопления своего жилища. Отсутствие газовых магистралей, а в некоторых случаях и линий электропередач заставляет владельцев домов использовать отопление загородного дома твердотопливным котлом. Такой котел может применяться внутри дома в качестве котла — печи с варочной поверхностью. Используется также и наружное размещение в специально оборудованной котельной.

В данной статье мы рассмотрим преимущества данных устройств, порядок их расчета, определимся с выбором, а также расскажем как подключить его систему отопления вашего дома.

В чем преимущества ТТ котла?

В чем же преимущество твердотопливных котлов по сравнению с их собратьями работающими на газе, электричестве или жидком топливе? Давайте рассмотрим их основные достоинства:

• Автономность

  Они не зависят от газовых магистралей и линий электропередач. Где бы не находился ваш загородный дом, вы всегда сможете использовать для его отопления котел на твердом топливе.

• Доступность топлива

  Дрова и уголь традиционные источники топлива на территории России и стран бывшего СНГ, благодаря их широкой доступности. Помимо доступности, дрова или уголь значительно дешевле газа или электричества.

• Простота конструкции и подключения

  Простая конструкция позволяет без наличия особого опыта и серьезных затрат, изготовить даже самодельный пиролизный котел на твердом топливе своими руками и самостоятельно его установить.

• Долгий срок службы

  Современные котлы выполняются из чугуна или стали. При правильной эксплуатации и бережном уходе они без труда прослужат вам около 20-30 лет.

Как видно ТТ котел идеально подходит для отопления вашей дачи или коттеджа. Он обладает множеством плюсов, не удивительно что многие владельцы загородной недвижимости используют котел на твердом топливе в качестве основного источника отопления.

Фото 1: Двухэтажный загородный дом

Какой же твердотопливный котел лучше выбрать для своего загородного дома? На российском рынке представлено множество модификаций ТТ котлов, что не сложно и запутаться. Давайте рассмотрим их основные виды:

• Традиционные

  Характерны простотой конструкции и низкой стоимостью, по сравнению с более сложными модификациями. Минус в том что, они имеют сравнительно низкий КПД.

• Пиролизные

  Особенность их в том, что из топлива выделяется газ, который сжигается отдельно от твердой части. Этим достигается значительно более высокий КПД, ввиду значительно лучшего прогорания топлива. Минус таких котлов в том, что они в 2 дороже классических.

• Длительного горения

  Благодаря их конструктивным особенностям, закладки приходится делать значительно реже.

Мы рассмотрели основные модификации твердотопливных котлов, теперь давайте разберемся по каким основным параметрам его стоит выбирать.

На что обратить внимание при выборе

Итак, на что же обратить внимание в первую очередь при выборе твердотопливного котла? Рассмотрим главные моменты, на которые стоит обратить внимание:

• Мощность

  Чем больше площадь отопления, тем более мощным должно быть отопительное устройство. Для отопления частного дома обычно используются бытовые котлы малой мощности на 10-50 кВт.

• Тип теплообменника

  Бывают стальные и чугунные. Чугунные значительно дороже и весят гораздо больше чем стальные.

• Зависимость от электричества

  Хотя сам котел и работает на твердом топливе, в его конструкции как например у водонагревательного котла автомата на топливных гранулах «Китурами», может использоваться различная дополнительная автоматика, требующие наличия электропитания.

Фото 2: Водогрейный котел на твердом топливе

Параметры приведенные выше обычно являются определяющими при покупке, так как они в большей степени определяют цену на котел.

Рассчитываем мощность котла

Чтобы не ошибиться с выбором, не потерять деньги и не остаться мерзнуть зимой в чуть теплом доме, необходимо грамотно произвести расчет мощности твердотопливного котла отопления. Прежде чем приступить непосредственно к расчету, необходимо определиться, для каких целей будет использоваться твердотопливный котел?

1. Котел может использоваться как исключительно для обогрева, так и для отопления и производства горячей воды для санитарных нужд (душ, баня, мытье посуды). Для каждого из случаев потребуются устройства различной мощности.
2. Также следует обратить внимание на то, в каком регионе он будет эксплуатироваться. Производя расчеты, следует учесть температуру окружающей среды и то что отопительный прибор должен покрывать теплопотери дома в самые холодные дни в году.
3. Следует обратить внимание и на конструкцию самого дома. Загородные дома бывают разных видов, от простых каркасных и деревянных домов, до больших элитных загородных коттеджей. Теплопотери у разных стен будут значительно отличаться, и это стоит принять во внимание.

Фото 3: Монтаж котла в загородном доме

Для расчетов нам потребуются следующие параметры:

1. Площадь помещения;
2. Удельная мощность с поправкой на регион;

Удельная мощность для регионов России:

• для Москвы и Московской области — 1. 2 — 1.5 кВт;
• для северной части России — 1.5 — 2.0 кВт;
• для южных районов России — 0.7 — 0.9 кВт.

Формула для расчета выглядит следующим образом:

Мощность котла(кВт) = (Площадь помещения(м2)*Удельная мощность(кВт))/10

Также необходимо знать количество теплоносителя, необходимое для заполнения системы отопления. Оно равно приблизительно 15 литрам на 1 кВт.

Объем теплоносителя(л) = Мощность котла(кВт) * 15

Например: Требуется рассчитать котел отопления для загородного дома, площадью 150м2 находящегося в Московской области:

Мощность котла(кВт) = (150*1.2)/10 = 18 кВт

Рассчитаем необходимый объем жидкости для заполнения системы отопления:

Объем теплоносителя(л) = 18 * 15 = 270 л

Такой расчет не учитывает реальные теплопотери дома, которые для каждого отдельного случая высчитываются индивидуально. Ориентировочные данные следующие:

• каркасные дома 120 — 200 Вт/м2;
• старые деревянные дома с теплоизоляцией 90 — 120 Вт/м2;
• кирпичные коттеджи с пластиковыми окнами 60 — 90 Вт/м2;

Также при необходимости обеспечения горячего водоснабжения, к мощности котла прибавляют около 25-30%.

При упрощенных расчетах обычно считают удельную теплоемкость равной 1, тогда приблизительно 1 кВт хватит для отопления 10 м2 площади.

Организация котельной

Планируя систему отопления для загородного дома, стоит заранее принять во внимание необходимость организации котельной, в которой будет располагаться твердотопливный котел и другое оборудование необходимое для полноценного функционирования отопительной системы.

В зависимости от расположения котельные делятся на:

• встроенные

  Располагаются непосредственно в самом доме, в одном из его помещений.

• наружные

  Такие котельные вынесены в отдельную пристройку, которая соединяется с домом инженерными коммуникациями.

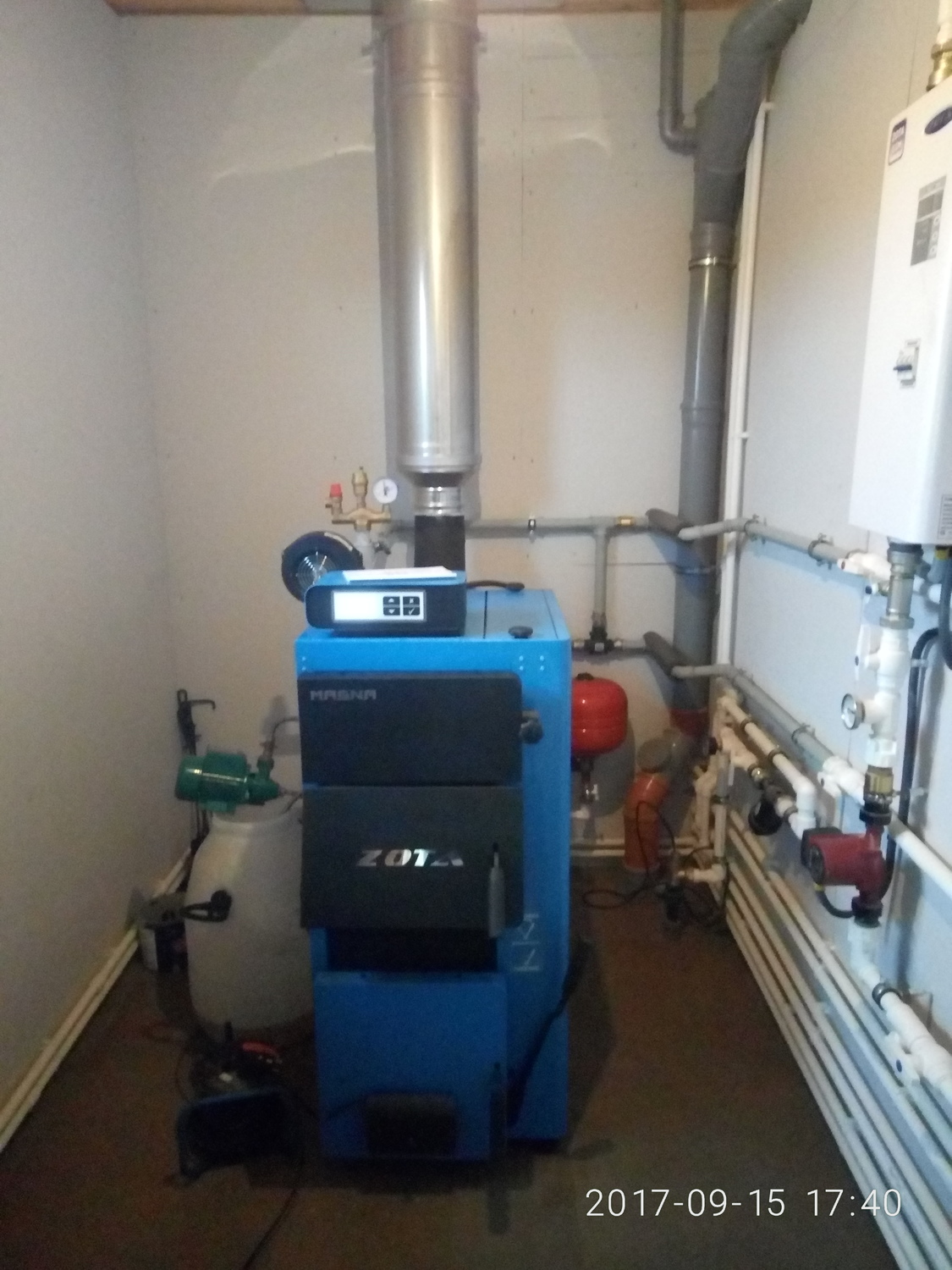

Фото 4: ТТ котел в котельной частного дома

В котельной обычно размещаются:

• отопительный прибор

  Собственно сам водонагревательный прибор, например отопительный твердотопливный котел «Сибирь» Гефест который генерирует тепло, сжигая твердое топливо.

• буферная емкость

  Это устройство накапливающее разогретый теплоноситель и отдающее его непосредственно в систему отопления.

• распределительный коллектор

  В состав коллектора входит циркуляционный насос, который обеспечивает циркуляцию теплоносителя по системе отопления.

• дымоход

  Отвечает за вывод летучих продуктов сгорания наружу.

Существуют некоторые правила которые следует принять во внимание при планировании котельной:

• Размер котельной работающей на угле или дровах должна быть не менее 8м2.
• Так как твердотопливный котел необходимо периодически загружать топливом, площадь помещения котельной должна позволять хранить дополнительный запас угля или дров.
• Если у вас деревянный дом или стены выполнены из легко воспламеняемого материала, то их нужно обшить защитными стальными листами толщиной 3мм и асбестом.
• Пол непосредственно перед топкой должен быть обшит стальным листом. Это защитит пол от горящих углей, когда вы будете топить котел.
• Покрытие пола необходимо выполнить из негорючих материалов.
• На каждый киловатт котла должно приходится 8см2 площади окна.
• В угольной котельной все электрические приборы должны быть в герметичном корпусе.
• Сечение дымохода должно соответствовать производительности котла.
• Для увеличения газонепроницаемости, необходимо покрыть штукатуркой внутреннюю часть дымохода, или вставить внутрь него асбестоцементную трубу.
• Котел должен располагаться на специальном бетонном фундаменте.
• Установка котла должна быть выполнена на расстоянии 10см от ближайших стен.

Посмотрите видео о том как правильно выбрать напольный ТТ котел для дома:

В заключении хотелось бы отметить, что использование твердотопливного котла не всегда является лучшим выбором для загородного дома. В любом случае при планировании системы отопления стоит рассмотреть его наравне с устройствами, использующими в качестве топлива: газ, электричество или дизель. Взвесив все варианты вы, наконец, сможете решить, какой же котел купить в свой загородный дом.

советы профессионалов по выбору оборудования

Автор Евгений Апрелев На чтение 6 мин. Просмотров 993

Практически весь прошлый век наши дома отапливались благодаря электроэнергии и сжиганию природного газа. В современных условиях жизни, электричество резко выросло в цене, а к «газовой трубе» не всегда есть техническая возможность подключиться. Именно поэтому особенно актуальным в наши дни стало отопление дома твердотопливным котлом, который производит тепловую энергию посредством сжигания органики: дров, торфа, отходов деревообрабатывающей промышленности.

[contents]

На современном рынке климатической техники присутствует огромный ассортимент отопительного оборудования, с различными функционалом, мощностью, оснащением и системами безопасности. В этой публикации постараемся разобраться, как выбрать твердотопливный котел для частного дома, который позволит сократить расходы на отопление в период отопительного сезона.

Основные критерии выбора оборудования

Итак, каким должен быть хороший твердотопливный теплогенератор? Ответить на данный вопрос не представляется возможным по нескольким причинам.

• Различные условия эксплуатации.
• Доступность к различным типам топлива.
• Бюджет, который владелец готов выделить на отопительную систему дома.
• Личное время.

И это только основные факторы, которые могут различаться в зависимости от возможностей и требований потенциального потребителя. Существуют основные критерии выбора, являющиеся важными для любого владельца твердотопливника, а именно:

• Наличие и стоимость того или иного вида топлива в конкретном регионе.
• Стоимость отопительной установки, услуг по ее монтажу и подключению к системе отопления.
• Удобство в использовании теплогенератора.
• Экономичность устройства.
• Надежность и система безопасности.

Важно! Нельзя недооценивать пункт доступности и стоимости топлива. Только определившись с данной позицией можно приступать к выделению определенной суммы на приобретение твердотопливного котла для дома и создание надежной системы отопления.

Кроме этого, перед выбором и покупкой котла следует определить, сколько времени необходимо будет тратить на обслуживание котлоагрегата конкретной модели. Специфика эксплуатации твердотопливных котельных установок связана с необходимостью регулярной загрузки топливной камеры, чистки зольника, заготовки и хранения топлива. Только определившись с данным пунктом можно переходить к выбору типа отопительного устройства.

Виды твердотопливных котельных установок

Российский рынок климатической техники предлагает отечественному потребителю следующие виды твердотопливных котлов для частного дома:

• Классические котлоагрегаты прямого горения.
• Котельные установки длительного действия.
• Газогенераторная аппаратура.
• Котлы, работающие на пеллетах.
• Многотопливное (комбинированное) отопительное оборудование.

Каждый из вышеперечисленных типов твердотопливных котлов для отопления частного дома имеет свои достоинства и недостатки. Для полноты картины, рассмотрим каждый тип более подробно.

Котлоагрегаты прямого горения

В котельных установках классической конструкции происходит обычный процесс сгорания топлива, выделение тепла от которого расходуется устройством на нагрев теплоносителя, циркулирующего по водяной рубашке (теплообменнику). Котлы прямого горения имеют достаточно простую конструкцию, поэтому (обычно) недороги, просты в обслуживании, и не требовательны к качеству топлива. Как правило, установки данной конструкции энергонезависимые, что делает вполне обоснованным их применение в качестве основного источника тепла в загородной недвижимости.

Основной недостаток моделей данной конструкции – это небольшой интервал между загрузками топлива, который равняется 2-4 часам и варьируется от типа топлива и объема загрузочной камеры. КПД такого котельного оборудования, как правило, не превышает 75%.

Если подходить к выбору теплогенератора со стороны бюджета, то такие твердотопливные котлы для частного дома могут быть лучшим выбором.

Газогенераторные установки

Принцип работы данных устройств заключается в сжигании пиролизного газа, выделяемого при температурном воздействии и недостатке кислорода любой органикой, в том числе и твердым топливом. Пиролизные котельные установки отличаются от котлов прямого горения конструкцией топочной камеры, которая разделена горизонтальной перегородкой на две части. В первичной камере происходит тление топлива с выделением горючего газа, во вторичной топливной камере – сжигание газа. Если говорить более простым языком, то пиролизные котлы получают тепловую энергию от двух источников энергии; непосредственно при тлении топлива и при сжигании выделенного газа. Благодаря такой особенности газогенераторного котельного оборудования значительно увеличивается КПД (85 – 90%) и время горения топлива (до 12 часов).

Пиролизное отопительное оборудование имеет достаточно сложную конструкцию, требует топлива строго определенного качества (влажность не более 25%) и энергозависимо (работа вентиляторов, дымососов и автоматики требует электричества). Кроме этого, такие устройства достаточно дороги и имеют (как правило) большие размеры, что влияет на размер котельной для твердотопливного котла. Пиролизные установки торговых марок VERNER и ATMOS нашли широкое применение в домах наших соотечественников.

Котлы длительного действия

Особенностью данного оборудования является то, что в топливной камере происходит сжигание только верхнего слоя биоматериала. Горение (тление) происходит как у свечи, сверху вниз, а не как в традиционных котлоагрегатах, снизу вверх. Такая конструкция позволяет максимально экономно расходовать топливо (интервал между закладками 30-72 часа), не требует подключения к электросети. КПД достигает 90%. Кроме этого, при равной эффективности, котлы длительного горения имеют значительно меньшую стоимость, чем пиролизные аналоги.

Есть у такого оборудования один существенный недостаток: такое оборудование не допускает дозагрузки топливной камеры. Другими словами: запас топлива прогорел, котел остановлен, почищен и только после этого готов к новой загрузке и розжигу.

Решением проблемы дозагрузки стали котельные установки нижнего горизонтального горения.

Горение в таких установках происходит в районе колосников. Раскаленные газы под действием естественной тяги переносятся в пространство теплообменника, который находится за пределами топливной камеры. Интервал между закладками у таких устройств, меньше, чем у аналогичных котлоагрегатов с верхним тлением (12-24 часа), но есть несколько ощутимых достоинств:

• Установка может работать непрерывно (возможность дозагрузки без остановки устройства).
• Потребляет топливо с влажностью до 50%.
• Простое обслуживание и эксплуатация.
• Высокая эффективность.

Кроме того, котлоагрегаты длительного нижнего горения, как правило, оснащаются дополнительными резервными ТЭНами для предотвращения размораживания системы отопления в период зимних холодов при остановке котла. Отопление каркасного дома твердотопливным котлом нижнего горения является наиболее популярным у отечественного потребителя.

Пеллетные котлоагрегаты

Пеллеты – это древесные гранулы. Другими словами, прессованные отходы деревообработки, которые расходуются теплогенератором по мере сжигания. Как правило, объем бункера пеллетного котла достаточный для автономной работы системы отопления от 1 до 6 суток при КПД до 85%. Исходя из практичности и экономичности, пеллетный котел — это лучший выбор для обогрева частного дома. С точки зрения бюджета – это один из самых дорогих типов котельного оборудования.

Кроме этого, приобретая пеллетный котлоагрегат, следует решить проблему хранения гранул. На улице их хранить нельзя, так как они будут иметь повышенную влажность. Для хранения в доме нужно выделить достаточно большое пространство с хорошей системой проветривания.

Схема подключения

Существует два типа систем отопления (СО): закрытая и открытая. Рассмотрим рабочую схему теплоснабжения дома твердотопливным котлом и группы безопасности котельной установки в закрытой системе отопления.

На рисунке показана схема подключения твердотопливника к закрытой СО, которая включает в себя:

1. Группу безопасности.
2. Емкость для охлаждения теплоносителя при перегреве. Данный элемент необходим в случае прекращения подачи воды в водопроводной системе. В его узел обвязки входит 3 поплавковый клапан; 4 – термоклапан; 7 – теплообменник, который обеспечивает защиту от перегрева теплоносителя.

Кроме этого, на схеме цифрой 5 отмечена группа расширительного бачка закрытого типа. 6 – контур циркуляции теплоносителя.

Совет: При подключении твердотопливного котла к закрытой СО запрещается оснащать радиаторы приборами, ограничивающими нагрев (термостатическими клапанами и пр.) Все дело в том, что данные устройства могут уменьшить потребление тепловой энергии в тот момент, когда происходит интенсивное горение топлива. Это может вызвать перегрев теплоносителя и (или) срабатывание защиты котлоагрегата. Это не касается систем, оснащенных буферной емкостью.

Твердотопливные котлы отопления, выбор, поделючение и схема отопления котла

Твердотопливные котлы отопления, что это, в чем их преимущества, и стоит ли устанавливать котлы такого типа у себя дома или на даче, как выбрать схему отопления котла? На эти вопросы мы и попытаемся дать ответы далее.

Оглавление:

Плюсы твердотопливных котлов отопления:

• дешевизна топлива;
• не зависит от внешних факторов;
• покупка не составляет труда.

Минусы:

• нужно постоянно загружать топливо;
• не работают в автономном режиме;
• обладают низким КПД.

Твердотопливные котлы отопления и их особенности

Твердотопливные котлы – это самый дешевый способ обустроить отопление в доме, хоть это и не является простой задачей. Компании, производящие котлы такого типа производят все более удобные для потребителей модели, которые выбрасывают минимум вредных газов в окружающую среду. Однако, все еще производятся и устаревшие модели, хоть их число становится все меньше с каждым годом, и на из место приходят профессиональные, современные, эффективные, простые в эксплуатации и безопасные котлы.

Котлы на твердом топливе могут быть верхнего и нижнего сгорания. Если основное предполагаемое топливо для котла это дрова, то стоит выбрать модель нижнего сгорания. КПД такого котла будет более высоким, чем у модели верхнего сгорания, та как эти котлы рассчитаны на топку углем.

Котел нижнего сгорания состоит из двух или трех камер сгорания, что дает возможность полностью сжигать все частички топлива. Результатом такого принципа является то, что происходит существенное снижение расхода топлива и вредные вещества попадают в атмосферу в меньшем количестве (противоположная ситуация наблюдается с котлами с верхнего сгорания, в них происходит попадание недожженных частиц в атмосферу вместе с дымом).

Котлы с нижним сгорание открывают возможности для управления процессом сгорания и регулировки продуктивности, дозируя порции воздуха, который поступает в отделение топки. Это возможно благодаря регулятору тяги или вентилятору с управляющей системой.

Твердотопливные котлы из чугуна и стали

Чугунные котлы обладают более высокой устойчивостью к коррозии, чем стальные. Это важный момент, так как во время розжига котла на твердом топливе, пока температура в камере сгорания не превысит температуру точки росы, в камере сгорания происходит образование конденсата. Эта роса является не просто водой, когда горит уголь, она превращается в очень агрессивную среду. По этой причине, коррозия на стальном котле появится раньше, чем на чугунном.

Стальной теплообменник намного раньше прогорит из-за того, что чугун имеет более высокую огнестойкость. Но, чугунный котел является более хрупким, чем стальной, и может сломаться, если по нему придется случайный удар. Для чугунных котлов губительны температурные перепады – температура нагретой жидкости не должна превышать температуру обратного потока более чем на 20 ºC.

Котлы из чугуна делятся на секции, а это дает возможность для транспортировки по частям. Если неисправность обнаружена в одной секции, то не придется заменять весь котел. Эти опции отсутствуют в стальных котлах, которые являются цельным изделием. Стальной котел намного проще в изготовлении, в то время как для изготовления чугунного следует применять специальные литейные технологии.

Конфигурация стальных котлов может быть абсолютно разной, в то время как котлы из чугуна являются очень похожими. Причина этого в особенностях секционной конструкции. Так как чугунные котлы сложно оптимизировать, их КПД получается чуть заниженным в сравнении со стальными.

Принцип работы твердотопливного котла — видео

Бак аккумулятор в системе отопления дома

Бак аккумулятор в системе отопления может называться так же буферной емкостью. На сегодняшний день они все чаще начинают использоваться в отопительных системах. Давайте подробнее разберемся что же это такое.

Бак аккумулятор или теплоаккумулятор – это почти центральный элемент в отопительной системе, питающейся от нескольких тепловых источников. Источник тепла не постоянного типа, такой как твердотопливный котел, или солнечная система, нагревает воду в полости бака-аккумулятора, и может удовлетворять умеренные потребности в тепловой энергии обогреваемого пространства. А доля других источников тепловой энергии, у которых более высокие эксплуатационные расходы будет намного меньше.

Электрокотел в многотарифном режиме тоже работает намного более экономно, если он используется в паре с баком аккумулятором, который дает возможность максимально экономить электроэнергию в ночное время.

Отопительные системы в которых есть тепловые насосы тоже часто оснащены баками-аккумуляторами.

Отопительная система, питающаяся от твердотопливного котла при наличии теплоаккумулятора, работает в оптимальном режиме. Теплоноситель поступает из котла в емкость бака аккумулятора максимально разогретым. А уже из заряженного котлом теплового аккумулятора, теплоноситель передается внутрь системы по мере надобности, и не зависит от того, работает ли котел.

Человек, пользующийся тепловым аккумулятором существенно повышает свой комфорт в плане отопления, даже устаревшие отопительные системы, оборудованные буферной емкостью сравнимы с современными по качеству. Загружать топлив, и обслуживать котел можно в любое время. Образуется возможность для полной автоматизации отопительной системы после установки бака аккумулятора. Тепловая энергия из бака будет забираться в том количестве, в котором это необходимо. Бак аккумулятор защитит котел от чрезмерного перегрева. Установка теплоаккумулятора дает возможность для использования материалов из полимеров, а если бак не установлен, то этого делать нельзя.

Схема отопления котла

Схема отопления котла, а вернее её составление, это задача, требующая правильного подхода. Владелец постройки обязан выбрать наиболее оптимальный вариант отопления своего жилища, опираясь на свои материальные возможности и топливо, которое можно найти без труда.

Регулируемая отопительная система в двухэтажном доме

В данном случае представлена схема отопительной системы двухэтажного дома. Чаще всего устанавливают водяную отопительную систему, хотя, последнее реме все большей популярностью пользуются отопительные системы воздушного типа. Представленная схема может быть взята за основу и для более объемных объектов, при учете правильной адаптации под конкретную ситуацию. Схема может быть реализована самостоятельно, хотя наилучшим вариантом будет монтаж высококвалифицированными специалистами. Это связано с некоторыми нюансами, которые могут иметь место во время реализации отопительной системы, и при дальнейшей её эксплуатации.

Далее представлены элементы, которые понадобятся для обустройства отопительной системы в двухэтажном доме:

•  металлопластиковые трубы необходимого диаметра;
•  котел;
•  несколько дросселей;
•  конвекторы газа;
•  несколько кранов;
•  отопительные батареи;
•  кронштейны.

Схема отопления  дома видео

https://www.youtube.com/watch?v=Ef4t5uo2KAk

Отопление дома твердотопливным котлом

Отопление дома твердотопливным котлом является сегодня актуальной задачей. Это связано с тоем, что энергоносители дорожают с каждым днем, да и являются не всегда доступными, чего нельзя сказать о твердом топливе.

Так как коттеджное строительство сейчас на подъеме, люди все чаще задаются вопросом отопления своих коттеджей. Газ в дома такого типа проводят не сразу, и иногда это затягивается на длительное время, а дизельное топливо или электричество достаточно дорого стоит.

Естественно, можно пользоваться обычной дровяной печью или камином, но они обладают минимальной теплоотдачей, и вы будете вынуждены все время за ними следить. Установить твердотопливный котел – это оптимальное решение данной проблемы. Твердотопливные котлы можно топить углем, дровами, торфом или специальными древесными топливными гранулами. Отапливать дом при помощи твердотопливного котла – это очень легко в плане обслуживания и временных затрат связанных с этим. Нужно, всего-навсего, время от времени подкидывать топливо.

Твердотопливные котлы бывают классическими и пиролизными. В котле традиционного типа в виде теплоносителя выступает вода, которая нагревается во время сгорания топлива. После этого, уже нагретый теплоноситель распространяется по отопительной системе, тем самым нагревая дом. В пиролизных котлах, они еще называются газогенераторными, принцип работы заключается в сухой перегонке топлива.

Под действием высокой температуры (200 – 800 ºC) в низкокислородной среде, происходит разложение дерева и выделение пиролизного газа. Когда данный газ контактирует с кислородом, он загорается, и это сопровождается выделением большого количества теплоты. В газогенераторном котле, наблюдается увеличение интервала подбрасывания топлива в два раза, если сравнивать с обычным, а КПД может достигать 90%. Кроме этого, в таком котле топливо сгорает полностью.

Ещё котел может зависеть от стороннего притока энергии, а может не зависеть. Энергозависимые котлы нуждаются во внешнем источнике электричества, поскольку они могут быть оборудованы электрической панелью управления, также в них может быть установлен вентилятор, чтобы нагнетать воздух. Благодаря этому, система циркуляции воздуха значительно упрощается.

Подведя итог, можно сказать, что твердотопливный котел вполне может использоваться как основной источник тепла, так и резервный. Несмотря на то, что такой котел требует постоянного обслуживания, он может оказаться единственным доступным решением в отдаленных уголках нашей страны. А доступное и недорогое топливо для него позволяет использовать такие котлы во всех видах загородных домов.

Твердотопливный котел в работе -видео

Монтаж твердотопливного котла отопления своими руками

Для экономически выгодного отопления твердотопливным котлом в частном доме недостаточно только правильного выбора агрегата. Необходимо еще выполнить правильное подключение и настройку оборудования. Вообще, монтаж котлов отопления, особенно твердотопливных, процесс довольно простой и не требующий особых умений.

Однако следует знать и соблюдать технологию и порядок проведения монтажных работ. Как правило, подключение твердотопливных котлов является универсальным процессом, не зависящим от типа топлива. Поэтому будем рассматривать общие принципы установочных работ своими руками.

Этапы установочных работ

Весь процесс установки и подключения твердотопливных агрегатов к системе отопления можно разделить на следующие этапы:

1. Подготовительный процесс состоит из выбора помещения в доме для установки котла, подготовка пола (сооружение опалубки), монтаж дымоходного и вентиляционного каналов.
2. Затем производится подключение котла к системе отопления.
3. Пробный запуск сопровождается целым спектром наладочных работ и устранением возможных неполадок.

Как видим, установка твердотопливного котла не отличается сложностью и вполне доступна для исполнения своими руками. Совет по установке котла на опалубку. Поскольку вес таких агрегатов довольно внушительный, необходима помощь нескольких человек.

Подготовительный этап

Подготовка включает в себя несколько этапов.

Выбор помещения

Прежде всего, необходимо определиться с местом установки отопительного агрегата. При этом необходимо придерживаться нескольких правил:

1. Установка должна производиться в нежилом помещении.
2. Помещение должно быть оборудовано приточной вентиляцией и вытяжкой.
3. Площадь помещения не должна быть меньше 7 м².

Совет! Дополнительно нужно учесть, что монтаж котлов отопления должен производиться на расстоянии 0,5 м от стен.

Сооружение опалубки

Основание, на которое будет устанавливаться котел, лучше всего предварительно залить армированным бетоном своими руками. Такая площадка должна быть не менее 15 см высотой и немного больше, чем сам котел по всем сторонам.

Вентиляция

Обустройство вентиляции должно соответствовать таким требованиям:

1. Приточный канал располагается внизу помещения, не выше 50 см от пола.
2. Вытяжное устройство устанавливается не ниже 40 см от потолка.
3. Диаметр таких каналов – не менее 100 мм.

Совет! Для правильного функционирования вентиляции, каналы не должны располагаться на одной стене. Лучше сделать их на противоположных.

Дымоходный канал

Правильный монтаж твердотопливного котла невозможен без обустройства дымохода. Труба дымохода из негорючего материала выводится на улицу, диаметр которой указывается производителем отопительной техники.

Важный нюанс – все стыки и колена таких труб должны быть обработаны термоустойчивыми герметиками. Также нужно предусмотреть проемы для чистки сажи и сборник конденсата.

Обвязка котла

Классическая обвязка твердотопливного котла своими руками включает в себя такие элементы:

• Трехходовой клапан, который осуществляет плавный подмес холодного теплоносителя.
• Буферный баллон или устанавливается тепловой аккумулятор.
• Термостат управления.

Буферная емкость – это устройство, позволяющее смягчить скачки давления при расширении от нагревания теплоносителя в системе и исключить его закипание.

Стоит отметить, что если подключить теплоаккумулятор, то его можно использовать как буферную емкость. Также он некоторое время обеспечивает поступление горячего теплоносителя в систему после отключения отопления.

Схема обвязки

Начинается обвязка твердотопливного котла с обратного контура, где устанавливается циркуляционный насос. Это предохраняет устройство от преждевременного выхода из строя, поскольку в обратке температура теплоносителя ниже.

Подача холодной воды в котел осуществляется снизу, а выходная труба с горячим теплоносителем – сверху. Выход рекомендуется выполнить из стальной или медной трубы, поскольку перегретый котел может «выдать» пар температурой до 300 C°.

Также необходимо устанавливать группу безопасности и расширительный бак. Его можно устанавливать как на горячей подаче, так и на обратном контуре.

Совет! Важное правило – подключение расширительного бака к системе должно происходить без применения запорной арматуры.

Подмес в систему отопления холодной воды

Эта операция производится при помощи трехходового клапана. Это устройство предназначено для поддержания установленной комфортной температуры в системе отопления. Для эффективного его применения этот клапан устанавливается за тепловым аккумулятором.

В этом случае происходит максимальный нагрев теплоносителя в аккумуляторе, а клапан смешивает горячую воду из подачи с остывшей из обратки. Этим и достигается простейший контроль над температурой теплоносителя в системе отопления.

Группа безопасности

Производя монтаж котлов отопления своими руками, необходимо установить группу безопасности, которая включает в себя:

1. Манометр, по показаниям которого можно контролировать давление теплоносителя в системе на выходе из котла.
2. Автоматический клапан, сбрасывающий давление в аварийных ситуациях.
3. Воздухоотводчик. Он позволяет сбрасывать воздух при заполнении системы водой. Дальнейший сброс воздуха производится кранами Маевского на радиаторах отопления в доме.

Правильная установка этой группы приборов – на трубе при выходе из котла. Только тогда эта мера защиты от перегрева агрегата оправдана.

Совет! Нормальное рабочее давление замкнутого водяного контура – до 2 атмосфер. Автоматический клапан следует настроить на сброс давления при 3 атм.

Пробный запуск и тестирование системы

Чтобы убедиться в правильности монтажа своими руками всей отопительной системы, необходимо произвести пробный запуск при постоянном контроле. Перед этим необходимо сделать следующее:

• Проверяется тяга в дымоходе и его герметичность по всей протяженности.
• После набора воды в систему необходимо спустить воздух и проверить на наличие течей визуальным осмотром.
• Котел зажигается при закрытых заслонках.
• Система тестируется прогревом до максимальной температуры теплоносителя.

После этого можно утверждать, что установка твердотопливного котла и его подключение произведено успешно и правильно.

Как видим, произвести своими руками монтаж и подключение твердотопливных котлов не так уж и сложно. При эксплуатации отопительной системы необходимо следить не только за качеством топлива, но и за рабочим давлением, не игнорировать его скачки. Это служит сигналом неисправности какого-то элемента.

Системы отопления на твердом топливе — Renfrewshire Website

В системах отопления на твердом топливе огонь нагревает воду в котле, направляет ее в накопитель горячей воды, а затем насос направляет ее в радиаторы.

В этом типе отопления сжигается большое количество твердого топлива, которое необходимо приобрести пользователю. Твердое топливо сильно различается по цене и качеству, и это влияет на производительность системы отопления.

Дерево дешево, но имеет очень низкую производительность — поэтому оно не может поддерживать достаточно высокую температуру воды, чтобы поддерживать комфортную среду обогрева.Он также имеет высокое содержание смол и остатков, которые переходят в дымоход, увеличивая вероятность засорения и возгорания дымохода.

Уголь дороже и имеет более высокую выходную мощность, чем древесина, но также может различаться по содержанию золы и летучих газов, что, в свою очередь, снижает его тепловыделение.

Бездымное топливо — промышленное или природное — имеет более высокую производительность, чем уголь, и выделяет это тепло в течение более длительного периода времени, поэтому идеально подходит для закрытых приборов.

Никогда не думайте, что дешевое — лучшее, что касается твердотопливных систем. Чем качественнее топливо, тем дороже его покупать, но тем лучше результаты.

Дешевое топливо имеет высокое содержание золы и сажи и низкую тепловую мощность, поэтому в бойлере создается более низкая температура воды и, как следствие, более низкая температура воды в кранах и радиаторах.

Чем ниже качество топлива, тем больше необходимо прочистить дымоход. Чем выше содержание золы, тем чаще нужно удалять золу и тем меньше воздуха будет проходить через топку.

Типы твердотопливной системы

Существуют два типа систем отопления на твердом топливе:

Открытый огонь
Открытый огонь — это пожарная корзина, прикрепленная болтами к котлу большой мощности. Топливо загружается в пожарную корзину, и образующийся дым / газы выводятся в дымовую трубу.

Предназначены для сжигания различных видов топлива — дров, угля и некоторых видов бездымного топлива — они ограничены с точки зрения их эффективности и способности работать с радиаторами.

Они страдают от небольшого отсутствия контроля со стороны пользователя, потому что, хотя воздухозаборник под огнем можно до некоторой степени контролировать, воздух, всасываемый поверх костра, не может контролироваться, что означает, что их нужно повторно заправлять топливом. регулярно и может быть трудно держать зажженным в течение длительного времени i.е. с ночевкой.

Из-за характера сжигаемого топлива и относительно низких температур образующихся дымовых газов при открытом огне образуется много сажи, поэтому важно, чтобы дымоход чистился регулярно — не реже трех раз в год, а возможно, и чаще.

Закрытый огонь (Комнатные обогреватели)
Закрытый огонь более эффективен и более управляем, чем открытый огонь. При этом огонь горит за дверью — или за двумя дверями в случае многотопливных устройств.

Поскольку огонь горит за дверью, скорость горения огня можно более легко контролировать, поскольку весь воздух, поступающий в топку, проходит через заслонку термостата.

Помимо того, что пользователь может вручную поворачивать термостат для регулировки его настройки, он также имеет степень автоматического управления.

В целях безопасности очень важно регулярно чистить прибор, так как сажа и зола будут накапливаться и могут заблокировать дымоходы.

Элементы управления

Системы на твердом топливе немного более просты, чем системы на газе, но могут быть введены те же элементы управления. Термостатические радиаторные клапаны (TRV) могут быть установлены на радиаторах, так что, как только температура в помещении совпадет с температурой, установленной в TRV, клапан отключит радиатор.Если температура упадет ниже значения TRV, то клапан откроется и радиатор снова начнет нагреваться.

Программистов можно внедрить в твердотопливные системы, но они часто могут доставить больше хлопот, чем они того стоят.

Одним из регуляторов, часто устанавливаемых в твердотопливной системе, является устройство, известное как термостат верхнего предела. Это предохранительное устройство, предназначенное для предотвращения перегрева горячей воды.

Горячая вода

В твердотопливной системе вода постоянно нагревается, когда горит огонь.

Когда горячая вода нагреется до температуры, можно включать насос центрального отопления, но всегда проверяйте, чтобы огонь был установлен на высокий уровень, чтобы он мог нагревать как воду, так и радиаторы.

Получите максимум от своей системы

Всегда покупайте лучшее топливо
Покупать дешево — ложная экономия. Качество производимого тепла и горячей воды зависит от используемого топлива. Прибор не может быть отрегулирован для изменения количества тепла, выделяемого топливом.

Заполните топку до максимальной емкости
Чтобы нагреть воду в заднем котле, топливо должно контактировать с поверхностями котла, поэтому заполнение топки ниже ее полной емкости также является ложной экономией и приведет к к неутешительным выводам.

Очищайте прибор от золы каждое утро и ночь (как минимум)
Скопление золы может повлиять на детали и, в свою очередь, снизить передачу тепла через котел.

Чистите дымоход регулярно
Открытый огонь и многотопливные приборы, работающие на угле или дровах, следует чистить не менее трех раз в год.

Проверьте свои настройки
Зимой необходимо топить прибор на максимальной мощности, чтобы обеспечить достаточное количество горячей воды и хорошую температуру радиатора. Это приведет к сжиганию большего количества топлива для сохранения тепла в доме.

Летом, когда потребность в обогреве меньше, прибор может работать с более низкими настройками термостата.

Избегайте низкой температуры или частично заполненной топки
Никогда не включайте центральный насос при низком уровне огня или с частично заполненной топкой — это приведет к циркуляции теплой воды в системе с плохой температурой воды и радиатора.

Это также вызывает конденсацию в котле, которая, в свою очередь, вызывает коррозию.

Связывание твердотопливных печей | Подключение к системам центрального отопления

В связи с продолжающимися и растущими ценами на мазут и другое топливо для отопления нас постоянно просят подключить системы автоматических топливных котлов к сжиганию древесины, чтобы снизить текущие расходы.

Мы говорим одно и то же снова и снова. Вот краткое изложение наиболее часто повторяемых моментов, которые следует учитывать.

Напорные системы.

Нет, нельзя! (Технически это возможно, но вы нарушаете так много правил и принципов в пути, что не стоит рисковать или прилагать усилия!)

Стоимость

Вы не можете сделать это дешево! Возникают технические проблемы, для решения которых требуется относительно дорогой комплект, а также услуги хорошо обученного инженера-теплотехника.

Плита с бойлером

Самые большие водонагревательные печи на рынке будут производить около 80 000 BTU, но они огромны! Небольшой котел для кухни или пристройки будет предлагать более высокую эффективность, более высокие диапазоны мощности, часто при сопоставимой стоимости.

НДС Примечание, с января 2007 г. НДС на новые дровяные котельные составляет 5%

Технический

Я так часто вижу, как это делается неправильно, это страшно!

Запрещается полностью прокачивать твердотопливную систему отопления.

Подумайте об этом. Если вы используете масляный или газовый котел и происходит отключение электроэнергии, не только останавливается насос центрального отопления, но и котел перегревается и гаснет.

Большинство систем являются «отказоустойчивыми». Система на твердом топливе будет продолжать производить горячую воду до тех пор, пока в огне есть топливо, которое можно сжечь.

Вы должны спроектировать «гравитационный контур», то есть часть вашей системы отопления, работа которой не зависит от насоса, что позволяет горячей воде циркулировать вдали от котла и охлаждаться.

Предотвратить обратную циркуляцию

Ваши котлы подключаются к вашей отопительной системе с помощью труб с широким проходом. Часто 28 мм, а иногда в более крупных системах на 35 мм.

Поставьте себя на место воды в вашей системе. Если вы просто схватили две большие трубы, чтобы подключить новый котел к своей системе, собираетесь ли вы выбрать трудный путь вниз по микроканальным трубам к радиаторам, когда есть легкая, большая труба, чтобы опуститься вниз? Если вашему жидкотопливному или газовому котлу постоянно разрешается нагревать водяную рубашку твердотопливного котла, то конечным результатом может быть увеличение, а не уменьшение вашего счета за отопление.

Органы управления

Большинство из нас очень привыкли к игрушкам технарей, большинство из которых (вы даже не захотите это слышать) являются ненужными! Конечно, вы можете подключить часы к своей твердотопливной системе, но, поскольку вам все равно придется вставать утром, чтобы завести журнал, какой в ​​этом смысл ?!

Комнатный термостат также может подавать сигнал тепла, когда вас нет дома, чтобы развести огонь. Производители твердотопливных котлов не без оснований относятся к мерам контроля.

Плохо установленная система управления не только сведет вас на нет, но и может даже разрушить ваш котел, если ее не настроить для предотвращения образования конденсата.

Альтернативы:

Вам действительно нужно подключиться к системе центрального отопления, чтобы снизить расходы на нефть / газ? Маленькая плита в средней гостиной будет выделять столько тепла, что радиатор в этой комнате будет выключен. (Термостатические радиаторные клапаны обязательны!)

Печь большего размера с открытыми дверями в другие комнаты может обогреть значительную часть вашего имущества, и опять же радиаторы выпадут из системы при нагревании дома.Результат, уровень комфорта повышается. Счета за топливо падают!

Обратите внимание, я НЕ инженер-теплотехник или водопроводчик и не претендую на то, чтобы им быть, но вышеперечисленные пункты не ракетостроение, а простая логика.

НЕОБХОДИМО проконсультироваться с обученным инженером (предпочтительно HETAS). Он или она вложили много времени, усилий и часто денег в то, чтобы научиться делать эти вещи правильно и безопасно.

И простой, но часто игнорируемый момент. Как найти такого инженера? СПРОСИТЬ! Спросите своих друзей, родственников, желтые страницы, HETAS, кого угодно! Тогда спросите у инженера рекомендации.Если он / она делал это раньше и успешно, значит, у них где-то есть счастливый покупатель, который будет рад об этом поговорить. СПРОСИТЬ!

Контактная форма и как добраться до выставочного зала Тел. 01501 823006

ОЧЕНЬ полезные ссылки

Ассоциация твердого топлива

Ассоциация твердого топлива Сайт ассоциации твердого топлива. Просмотрите меню «Литература» и загрузите или закажите (FOC) «Руководство для подключения». Превосходный документ и почти библия для проекта.

HETAS

HETAS Руководящий орган для твердотопливной промышленности в Англии, но действует по всей Великобритании схеме регистрации инженеров по твердому топливу.

Мы обслуживаем: — Глазго, Эдинбург, Западный Лотиан, Мидлотиан, Стерлинг, Перт, Файф, Северный Ланаркшир, Южный Ланаркшир, Шотландские границы

Домашние дровяные печи Многотопливные и твердотопливные печи Газовые и масляные печи Топливные системы на пеллетах и ​​печи Бездымные печи DEFRA Дровяные печи Эдинбург Печи Castelmonte Галереи печей Фотографии установщика печи для пиццы на дровах Запасные части и аксессуары Дизайн печи Инновации Поставщики и производители, Опросы Часто задаваемые вопросы Ссылки на другие системы Нет дымохода Отзывы Политика Интернета Полезные ссылки Блог

by

Отопление всего дома с помощью многотопливной котельной высокой мощности

Отопление всего дома с помощью многотопливной котельной высокой мощности

Несмотря на то, что светит солнце, сейчас самое время подумать, как вы отапливаете свой дом этой зимой.Многотопливная печь, такая как Yeoman County или CL5, придаст традиционный или современный шарм, но ее согревающее влияние будет ощущаться только в одной комнате.

Почему бы не подумать о многотопливной печи для отопления всего дома? Компания Yeoman разработала пять печей специально для обеспечения ваших потребностей в горячей воде и центральном отоплении. Многотопливный котел-печь может питать до 19 радиаторов отопления. Однако, поскольку радиаторы бывают разных размеров и мощности, важно проконсультироваться с квалифицированным инженером-теплотехником, чтобы убедиться, что выбранная вами многотопливная печь соответствует вашим требованиям к отоплению.

Многотопливная печь-котел Yeoman также может дополнить вашу существующую систему отопления, используя передовую технологию «соединения». Использование этой инновационной технологии может снизить вашу зависимость от газа или масла и помочь вам снизить расходы на топливо для отопления.

Выбор многотопливной печи-котла дает множество преимуществ, в первую очередь то, что многотопливная печь может сжигать различные материалы, включая бревна, торф, торфяные брикеты или уголь. За исключением деревянных бревен, это топливо является «бездымным» и поэтому может сжигаться в зонах контроля дыма, подпадающих под действие Закона о чистом воздухе.

Многотопливные печи, как правило, очень эффективны, с показателями в диапазоне Yeoman до впечатляющих 77%, что делает их идеальными для обогрева вашего дома. Многотопливные высокопроизводительные котельные печи оснащены новейшими технологиями Airwash и Cleanburn, что способствует их высокой эффективности.

Мало того, эти многотопливные котельные печи также доставляют чудесное тепло в комнату, в которой они установлены. Вы можете наслаждаться всеми обычными преимуществами и атмосферой многотопливной печи с множеством дополнительных бонусов.

Стиль не проблема с многотопливной котельной Yeoman. Пять моделей сочетают в себе как традиционный, так и современный внешний вид, от классической кантри линейки County до изящных линий многотопливных котельных печей CL, поэтому вы обязательно найдете модель, которая удовлетворит как ваши потребности в отоплении, так и стиль.

Также доступны варианты котла, работающего только на дровах.

Преобразуйте свою систему отопления прямо сейчас. За дополнительной информацией обращайтесь к местному торговому представителю Yeoman.

Установка котельной печи

— Установка одно- и многотопливной котельной печи

Котельные печные установки по своей природе намного сложнее обычных печных установок, обеспечивающих одну тепловую услугу, такую ​​как отопление помещений .

Как и любой другой тип котла, будь то газовый или масляный, система радиаторов и сеть трубопроводов должны быть установлены со всеми необходимыми предохранительными устройствами отключения. Это особенно важно для дровяных котлов, поскольку эти печи продолжат гореть даже в случае отключения электроэнергии. Кроме того, необходимо обеспечить хорошую гравитационную циркуляцию в случае отказа насоса, поэтому важно, чтобы трубопроводы имели подходящий размер для гравитационного контура и чтобы трубы непрерывно поднимались. По этой причине следует избегать горизонтальных участков и опускания труб через пол в подвал, потому что в случае отказа насоса кипящая вода не сможет естественным образом уйти вверх, что может привести к серьезным последствиям!

Печи дровяные

Не всегда легко обеспечить равномерное распределение тепла по очень большим площадям или помещениям (более 100 м3). Размер и форма комнаты, а также расположение дровяной печи следует тщательно продумать, прежде чем принимать решение об использовании одного прибора, даже если он выглядит достаточно большим.

У большинства из нас, во Франции, есть хороший (обычно большой) открытый камин, взывающий о дровяной печи. Если вы хотите равномерно обогреть большую площадь или несколько комнат, а также обеспечить горячее водоснабжение, то это можно сделать с помощью подходящей дровяной печи или плиты. Они называются моделями печей и плит с «бойлером» и в основном бывают двух видов;

со встроенным котлом, который является частью самого корпуса печи,
и
с котлами с защелкой, которые могут быть добавлены к большинству марок печей (даже если у вас уже есть плита, вполне вероятно, что производитель будет иметь котел с защелкой, который может быть установлен на ваша плита).

Стоит отметить, что печи со встроенным котлом имеют гораздо большую выходную мощность, чем печи с «клипсой», хотя котельная печь с зажимом обычно дает больше прямого тепла в комнату. Кухонные плиты, такие как Rayburns, могут иметь любой вариант в зависимости от того, хотите ли вы нагревать только резервуар горячей воды бытового потребления или контур центрального отопления (или оба). Модель Rayburn, представленная здесь, демонстрирует хорошую работу трубопроводов с гравитационной циркуляцией с использованием 32-миллиметровых подающих и обратных труб, подключенных к французскому цилиндру с горячей водой с гравитационным нагревом под давлением.Таким образом, «Рейберн» был подключен к системе центрального отопления, расположенной под полом.

Тепловая мощность печи

Все производители печей указывают мощность своих печей в киловаттах или BTU (британских тепловых единицах). Всегда помните, что эта мощность обычно отражает МАКСИМАЛЬНУЮ способность печи при использовании хорошо выдержанной древесины. Эта максимальная мощность может означать максимально достижимую мощность устройства, включая тепловую мощность, потерянную в дымоходе, или может означать максимально допустимую мощность устройства в зависимости от того, с кем вы разговариваете.При этом весь наш ассортимент британских печей будет независимо протестирован в утвержденной лаборатории с использованием стандартного тестового топлива, такого как буковые бревна. Фактический режим тестирования будет варьироваться в зависимости от типа устройства, но во всех случаях соблюдается соответствующая Британская стандартная процедура тестирования. Производители обычно указывают требуемую мощность своих печных изделий, и, в зависимости от количества топлива, испытательная лаборатория будет пытаться достичь результатов, запрошенных производителем.Затем результаты публикуются в отчете об испытаниях, который передается производителю, и указанные в нем цифры служат основой для маркетинга их продукции.

Выбор подходящего размера

Когда вы покупаете печь с моделью бойлера, вы должны учитывать количество тепла, которое вам понадобится для питания радиаторов, а также учитывать потребность в домашнем горячем водоснабжении, если вы планируете использовать свою печь для нагрева водонагревателя.Имея это в виду, если вы выбираете комнатный обогреватель с бойлером высокой мощности, необходимо внимательно рассмотреть влияние на прямую тепловую мощность помещения, когда общая подключенная «тепловая нагрузка» ниже номинальной мощности прибора. Другими словами, соотношение между прямым отоплением помещения и мощностью котла пропорционально. Дополнительно необходимо указать печь для обогрева необходимого количества радиаторов. Меньше котла и радиаторы не достаточно нагреются. Если увеличить котел для такого количества радиаторов, то он будет работать слишком горячим и непрерывно «чайник», поскольку он выкипает излишнее тепло в расширительном баке.

Дровяная горелка с номинальной мощностью, скажем, 2 кВт для прямого отопления помещения и мощностью котла 11 кВт не будет производить 2 кВт непосредственно в комнату, если «общая подключенная тепловая нагрузка» составляет всего 8 кВт. В этом случае мощность прямого обогрева помещения снизится примерно на 1/4 (25%) до 1,5 кВт.

Если вам нужно больше тепла, чтобы генерировать больше тепла в большом помещении, где установлена ​​печь, вам, возможно, придется подумать об установке радиаторов (или дополнительных средств отопления, таких как конвекторные обогреватели), чтобы поддерживать температуру в помещении на комфортном уровне.Такие расчеты обычно выполняет инженер для определения ваших требований, которые включают в себя учет тепловых потерь на участках труб и т. Д., Но важно внимательно рассмотреть эти вопросы с самого начала, прежде чем покупать печь и устанавливать ее. . Если у вас хорошая изоляция, то потери тепла от здания можно свести к минимуму, и вам не потребуется так много киловатт для его обогрева. Многие домовладельцы упускают этот момент из виду и тратят целое состояние, пытаясь обогреть свой дом постоянным запасом дров, которые в морозную зиму сгорают быстрее, чем это возможно, и при достаточном обогреве помещения!

Подключение вашей котельной печи к существующему центральному отоплению.

Печь с бойлером может быть подключена к существующей или новой системе центрального отопления либо отдельно, либо в сочетании с существующей системой центрального отопления на жидком топливе или газе. Этого можно достичь несколькими способами, используя базовую установку обратного клапана или более сложный резервуар для хранения тепла, который действует как нейтральная точка для горячей воды, вырабатываемой двумя приборами, которая затем циркулирует по радиаторному контуру системой центрального отопления. насос. Однако помните, что вам по-прежнему нужен хороший гравитационный контур, чтобы рассеивать избыточное тепло, вырабатываемое котлом в случае сбоя питания, и некоторые существующие контуры центрального отопления, которые были разработаны для нефти и газа, могут не подходить без значительных модификаций.Некоторые печи и кухонные плиты имеют внутренний охлаждающий контур, питаемый холодной водопроводной водой, так что в случае перегрева в бойлере кипящая вода может быть безопасно удалена, в то время как соответствующее количество возможной воды поступает в бойлер, а затем охлаждает его. Этот процесс продолжается до тех пор, пока насос не будет восстановлен. Если это произойдет, рекомендуется установить звуковое или визуальное предупреждение, чтобы вы могли знать об этой ошибке в случае ее возникновения.

Использование котельной печи для отопления и / или горячего водоснабжения

Как мы уже обсуждали, когда вам требуется установка новой системы центрального отопления, которая будет питаться от вашей дровяной печи, рекомендуется рассмотреть возможность установки полностью откачиваемой системы в контур, способствующий самотечению.Несмотря на то, что система полностью прокачана, все же необходимо обеспечить некоторую гравитационную циркуляцию, предпочтительно в цилиндр или, что более важно во Франции, значительную часть радиаторного контура, которая НЕ оснащена головками термостатических клапанов. В этих условиях во время такого отказа может быть получено некоторое количество тепла и горячей воды, и система может продолжать безопасно работать до восстановления подачи электроэнергии.

Иметь хорошо спроектированную систему

Чтобы спроектировать и установить хорошую систему, требуется полное понимание твердотопливных систем отопления и принципов их работы.Важно обратиться к специалисту по твердому топливу, например, к продавцам печей, а не к сантехнику, выдающему себя за инженера по твердотопливному отоплению. Даже многие инженеры-газовики и нефтяники просто не понимают всех принципов, связанных с этой системой, хотя это может показаться довольно убедительным. Нас в Stovesellers много раз просили разобрать беспорядок, связанный с работой других ремесленников, которая просто не была хорошей или недостаточно безопасной, поэтому тщательно проверьте, подходит ли ваш инженер к работе.

Новые правила для Франции с 2015 года

С 2015 года все установщики дровяных печей должны иметь профессиональную квалификацию (RGE) для выполнения такого рода работ, и мы предполагаем, что многие сантехники, которые в настоящее время выполняют установку дровяных печей, не будут иметь надлежащей квалификации или застрахованы.Более того, клиент не сможет воспользоваться щедрыми французскими фискальными преимуществами, такими как налоговый кредит или Eco prét, если установщик не будет квалифицирован. Уточните это у своего потенциального установщика, прежде чем подписывать его проект, чтобы начать работу, иначе вы можете пожалеть об этом!

Накопители горячей и горячей воды

Накопители горячей воды для бытового потребления, используемые в установках на твердом топливе, всегда должны быть непрямого типа с двойной подачей.Не пытайтесь соединить это с вашим электрическим водителем!
Чтобы предотвратить риск «локализованного» кипения, необходимо расположить водонагреватель или радиатор так, чтобы могла происходить гравитационная циркуляция, когда циркуляционный насос выключен или подача электроэнергии прервана.
Некоторые блоки управления требуют установки клапана / клапанов с электроприводом внутри гравитационного контура, и в этом случае клапан должен вернуться в полностью открытое положение при отключении или прерывании подачи электроэнергии.
Даже несмотря на то, что система будет безопасной, если будет обеспечено открытое вентиляционное отверстие, установка гравитационного контура позволит избежать неудобств, связанных с кипением системы, и позволит использовать ее в некоторых случаях в случае сбоя питания.

Котлы твердотопливные

Твердотопливные котлы — самый дешевый способ обогреть дом. Поэтому они становятся все более популярными, а производители выводят на рынок более современные, безопасные и менее сложные в эксплуатации решения.

Покупая котел, вы должны сначала определиться, какое топливо вы хотите сжигать. Вы можете выбрать уголь, битуминозный уголь и дрова

.

Какой котел вы выберете, зависит от того, сколько времени вы хотите потратить на его эксплуатацию и от суммы денег, которую вы можете потратить.

Самыми дешевыми и неудобными в эксплуатации являются котлы с верхним сгоранием. Их можно приобрести менее чем за 2000 злотых. Среднее время работы на одной загрузке 8-10 часов. Выбирая котел, стоит учесть, что загружать топливо придется в лучшем случае 2-3 раза в день.

Котлы нижнего сгорания намного современнее, эффективнее и экологичнее, а значит, дороже. Однако для них характерны более высокий КПД и более длительное сгорание (около 18 часов).

Но если вы цените удобство и имеете большие средства, стоит вложиться в котел с вентилятором. Процесс горения управляется микропроцессором, который, в зависимости от температуры воды в котле или в помещении, управляет вентилятором и, таким образом, обеспечивает необходимое количество воздуха для горения.

Эти котлы имеют тепловую защиту от перегрева, и их сгорание достигает до 36 часов.

Для еще большей эффективности приобретите газификационный дровяной котел.

Их горение длится от нескольких до нескольких часов. Недостатком является то, что они могут сжигать только древесину с влажностью не более 20%.

Самыми современными и эффективными твердотопливными котлами являются котлы с автоматической подачей. Вы можете контролировать их работу, не теряя при этом эффективности.Кроме того, с помощью термостатов, установленных в комнатах, пользователь может контролировать температуру в помещении.

Одной загрузки топлива хватает на 3-7 суток. Это немного дороговато, но оно того стоит.

Котлы

с автоматической загрузкой показывают, что использование твердого топлива для отопления дома может быть не только экономически выгодным, но и вполне комфортным.

Сжигание очищенной кукурузы в качестве топочного топлива

Горящая кукуруза в скорлупе как Топливное топливо

PDF Версия — 2.49 МБ

В рамках предоставления доступной Служба поддержки клиентов, пожалуйста, отправьте информацию о сельском хозяйстве по электронной почте Контактный центр ([email protected]) если вам требуется поддержка связи или альтернативные форматы это издание.

Содержание

1. Кукуруза — практическое отопительное топливо
2. Зачем сжигать кукурузу?
3. Основы кукурузных печей
4. Типы бытовой техники на кукурузном топливе
5. Цена кукурузы
6. Стоимость отопления кукурузой
7. Ограничения сжигания кукурузы для обогрева
8. Критерии покупки печи
9. Хранилище кукурузы
10. Древесные пеллеты или другое зерно для сжигания

Кукурузные печи снова вызывают интерес как средство обогрева домов, другие хозяйственные постройки и даже более крупные коммерческие постройки.Более более 20 компаний производят кукурузоуборочные комбайны различных размеров и моделей. такие приборы, как печи, печи и водонагреватели, которые могут быть адаптированы к конкретным потребностям. Решения для рассмотрения очищенная кукуруза в качестве топлива, какую печь, топку или котел купить и как хранить топливную кукурузу непросто. В отличие от другого дома системы отопления, где топливо подается по трубе или проволока, бытовые приборы на кукурузном топливе нуждаются в ручной подаче кукурузы в них для производства тепла.Система хранения кукурузы может быть очень простые или более сложные, обычно с простыми системами хранения кукурузы с ежедневным ручным трудом.

Кукуруза — практическое отопительное топливо

Наличие в доме устройства для сжигания кукурузы требует ежедневного внимания — удаление клинкера (остатков) или подача топлива на единица. Этот процесс возвращает нас к «старым добрым временам» и отоплению с дровяной печью до прихода систем центрального отопления в домах.Эти устройства могут некоторое время работать без присмотра, но требуется внимание, чтобы обеспечить наличие топлива и регулярную очистку накопления золы для обеспечения безопасной и эффективной работы.

Ряд производителей изготавливают печи для сжигания очищенной кукурузы. На рисунках 1 и 2 показано сжигание кукурузы. печь в доме. Хотя они похожи на дровяные печи, эти новые печи специально разработаны для сжигания сухого гранулированного топлива, такого как очищенная кукуруза.Печи для сжигания кукурузы обычно имеют воздух для горения. вентилятор и система подачи кукурузы, что не требуется в стандартной комплектации строительство дровяной печи.

Рисунок 1. Печь для сжигания кукурузы сидит в углу на кирпичном очаге с вентилируемый кирпич на обеих смежных стенах. Кирпич создает негорючая поверхность у плиты.

Рисунок 2. Старый угольный бункер можно использовать для заправки топливного бункера, расположенного в задней части этой печи.

Зачем сжигать кукурузу?

В Онтарио изобилие кукурузы в сухом виде. Кукуруза используется в качестве топлива в печах, может быть более низкого качества, чем сорт Нет.2. По возможности используйте кукурузу непищевого качества.

К этому кукурузному топливу предъявляются некоторые требования к качеству:

• Очищенная кукуруза должна быть сухой, желательно с содержанием влаги 15%. или менее. Кукуруза с более высоким содержанием влаги будет иметь более низкую теплотворную способность. на единицу веса, чем «сухая» кукуруза, вызывает проблемы с прохождением через система загрузки топлива и может испортиться при хранении, в результате в значительном снижении качества.Фигура 3 показывает выгрузку кукурузы в поле.
• Очищенная кукуруза не должна содержать мелких частиц. Грязная кукуруза, в которой много мелочи и кусков початков, вызовет проблемы с система подачи топлива. Предварительно просеянная очищенная кукуруза для удаления мелких частиц и кусочки початка. На рисунке 4 показана очистка кукурузы. в ходе выполнения.
• Грязная кукуруза также может стать причиной закупорки топливных бункеров.Фигура 5 показывает кукурузу, которую забивают в печь.
• Контрольная гиря для кукурузы не влияет на качество горения. Теплосодержание лущеной кукурузы в зависимости от веса и влажности кукурузы.

Рисунок 3. Собранную очищенную кукурузу можно сжечь после того, как она высохнет. до влажности 15%.

Рисунок 4. Этот самодельный наклонный экран используется для удаления реддога и мелочь с очищенной кукурузы перед сжиганием. Сделай эту работу снаружи чтобы предотвратить проблемы с пылью внутри дома.

Рисунок 5. Вид изнутри печи на шнек подачи топлива.Скорость и работа контролируется системой управления печкой. В очищенная кукуруза падает из воронки ниже разгрузки шнека в камеру сгорания.

Reddog — это красновато-розовый, светлый хлопьевидный материал, неплотно прикрепленный. к основанию кукурузных зерен, которое легко снимается при сушке и обработка. Сгоревший красный пес и пепел могут накапливаться на теплообменнике. поверхности и снизить эффективность печи.Регулярно очищайте теплообменники.

Ежегодно фермеры собирают, сушат, транспортируют и хранят миллионы бушели очищенной кукурузы. Система хранения кукурузы для отопления дома из шнеков, конвейеров и бункеров с днищем бункера легко строить.

Очищенная кукуруза привлекательна как источник тепла, так как легко обработаны и в изобилии. Лущеная кукуруза также имеет высокую содержание тепловой энергии на единицу веса.Таблица 1 показывает, как очищенная кукуруза сравнивается с другими видами твердого топлива.

Лущеная кукуруза	7000 БТЕ / фунт (16200 кДж / кг) при влажности 15% содержание
Солома	6,550 БТЕ / фунт (15,200 кДж / кг) воздушная сушка
Кукурузная солома	7,540 БТЕ / фунт (17,400 кДж / кг) воздушная сушка
Дерево	8000 БТЕ / фунт (18500 кДж / кг) воздушная сушка
Древесные пеллеты премиум-класса	Сушка в печи 9000 БТЕ / фунт (20800 кДж / кг)

Таблица 1 показывает, что шелушенная кукуруза обладает высокой температурой. энергетическая ценность близка к древесине.Солома и кукурузная солома являются низкая плотность и их трудно дозировать в камеру сгорания. Некоторые новые горелки и котлы на биомассе используют биомассу в виде брикеты, кубики и шайбы. Эти системы находятся на ранней стадии разработки. этапы в Северной Америке.

Основы кукурузных печей

Кукурузные печи специально разработаны для сжигания небольших гранул. топливо.Поскольку это топливо дозируется в камеру сгорания, большинство печи имеют бункер для хранения небольшого количества топлива. Сжигание кукурузы печи очень похожи на печи на пеллетах. И кукуруза, и гранулы очень плотные. Ни одно из этих видов топлива не будет гореть легко. в открытой куче в топке. Однако древесные гранулы не образуют зольные клинкеры, которые необходимо удалять ежедневно. Внизу камера сжигания кукурузы должна пропускать клинкер бросить.

Топливо, зажигание и кислород

Чтобы сохранить горение очищенной кукурузы, производители используют небольшой сжигатель. камера, в которую вентилятор перемещает воздух для горения. Кукуруза вводится в печь с помощью верхнего или нижнего питателя система подачи топлива. Скорость подачи шнека подачи топлива можно регулировать, чтобы регулировать количество сожженной кукурузы, которая в Turn определяет количество выделяемого тепла.Шнек «вовремя» обычно регулируется, в то время как короткое «время выключения» устанавливается заранее производитель.

Второе требование для горения — возгорание. В зависимости от печь, процесс освещения может быть ручным или автоматическим. Ручной метод предполагает разжигание древесных пеллет, затем запуск доставка кукурузы после того, как гранулы хорошо сгорят. Автоматические системы используйте нагревательный стержень, который воспламеняет кукурузу.

Третье требование для возникновения горения — кислород. Поддерживать сгорания кислород вдувается в камеру сгорания посредством маленького вентилятора. Воздух для горения обычно поступает из снаружи. Эта камера сгорания на самом деле довольно маленькая, размером с коробку для завтрака.

Внутри печи теплообменник отводит тепло из дымохода газы.Вентилятор большего размера перемещает воздух в помещении через теплообменник. в печи, где его греют. Этот вентилятор также помогает двигать нагретый воздух подальше от плиты.

Кукурузная печь другого типа не использует шнеки для подачи кукурузы или вентиляторов для подачи воздуха для горения или подачи нагретого воздуха в комната. Эти печи сжигают кукурузу на дне бункера и излучают тепло в окружающую комнату.В отличие от предыдущего типа, где электричество используется, чтобы разжечь огонь и передать тепло в комнаты, эти печи продолжают работать, и на них не влияют отключение электроэнергии.

Тип дымохода, необходимого для отвода выхлопных газов из плита зависит от конструкции печи или кукурузоочистки. Эти приборы могут иметь прямую вентиляцию через стену или через дымоход, похожий на топку.Вентиляционные трубы в стене на самом деле предварительно нагреть воздух для горения, отводя тепло от выхлопных газов. дымовые газы. Следуйте рекомендациям производителя относительно тип и размер дымохода, необходимого для установки на кукурузном топливе. Лучше всего, чтобы дымовая труба была как можно короче и прямой. и минимальное количество изгибов, чтобы печь представление.

Управление золой и клинкером

При горении кукурузы образуется клинкер. Из-за небольшого размера камеры сгорания клинкер необходимо удалить не менее один раз в день. На рисунке 6 показаны клинкеры, хранящиеся в металлическое ведро. На практике удаление клинкера может быть сделано без выключения, затем снова зажечь плиту. Использовать специально разработанная кочерга, чтобы перевернуть клинкер и удалить его щипцами.Регулярно удаляйте золу и клинкер из печи и поместите их в металлическое ведро, которое стоит на негорючей поверхности. В клинкере все еще могут быть горящие угли, которые могут снова воспламениться. при попадании в воздух.

Рисунок 6. Магазин клинкеров в металлической емкости хранится на несгораемой поверхности.

Клинкер состоит из негорючей золы и слитых остатков кукурузы. вместе под действием тепла в неправильную форму.Поскольку больше нет горючего материал остается, клинкер занимает только место при сгорании камера. Регулярно удаляйте клинкер, чтобы входящий поток воздуха для горения не имеет ограничений и достаточно места для нового топлива.

Некоторые конструкции приборов уменьшают образование клинкера. Стокер или системы подачи топлива с подачей снизу выталкивают свежее топливо снизу. Поскольку это топливо всегда стремительно растет, клинкер не форма.Обгоревший материал скатывается с горки и попадает в пепельница, откуда она удаляется вручную или автоматически, в более крупной системе. В некоторых моделях используется вращающаяся решетка для топлива; вращение этих решеток обычно разрушает клинкер, который затем упасть в металлическую пепельницу. Другие конструкции уменьшают камеру сгорания температуры, тем самым предотвращая образование клинкера. См. Рисунки 7 и 8.

Размолотый клинкер в садах. Зола и клинкер в основном состоит из поташа, полезного питательного вещества, которое используют растения расти.

Рисунок 7. Пустая камера сгорания большого гидравлического двигателя, работающего на кукурузном топливе. печь. Серебряный слиток, расположенный в центре горения. камера вращается, чтобы разбить и удалить клинкеры из топлива курган.

Рисунок 8. В этой кукурузной горелке используется нижняя система подачи топлива. Жженая кукуруза можно увидеть, как гриб растет и в конце концов падает в пепел поднос.

Типы бытовой техники на кукурузном топливе

Большое количество производителей изготавливают печи для сжигания кукурузы, кукурузные печи и гидронные печи для сжигания кукурузы.Они доступны различных размеров и стилей:

• печь (некоторые могут быть переделаны под каминную топку)
• обогреватель
• печь горячего воздуха
• печь гидронная (горячая вода)

Размер топливных бункеров также сильно различается. Диапазон размеров бункера от проведения запаса топлива на 1–10 дней. Фигура 9 показан топливный бункер, установленный на левой стороне воздухонагревателя. печь.Вспомогательные нижние бункеры с хоппером или вагоны-хопперы могут увеличиваться интервал подачи топлива до 30 суток и более.

Рисунок 9. В этой печи с горячим воздухом, работающей на кукурузе, установлен топливный бункер. с одной стороны устройства.

Кукурузные печи оснащены вентилятором, который перемещает воздух в помещении через теплообменник. и дует обратно в комнату.Не подпускайте маленьких детей и домашних животных от открытых металлических частей отдельно стоящих печей или обогревателей, который может сильно нагреваться. Всегда следуйте рекомендациям производителя для зазоров от горючих поверхностей стен или пола и добавить теплозащитные экраны, если указаны.

Цена кукурузы

Тщательно исследуйте цены, взимаемые за небольшие количества кукурузы, прежде чем взять на себя обязательство купить кукурузонагреватель.Меньшие количества требуют более высокой цены за бушель из-за обработки, стоимость упаковки и доставки. Воспользуйтесь преимуществами более низких затрат на бушель очищенной кукурузы, закупая в больших объемах, если есть достаточно места для хранения большего количества кукурузы на вашем участке.

Стоимость отопления кукурузой

Чтобы точно сравнить отопление кукурузой с другими видами топлива для отопления, учитывать ряд факторов.Хотя цена на топливо важна, учитывать тепловую эффективность системы отопления и энергосодержание единицы каждого вида топлива.

Ниже приводится расчет стоимости одного миллиона БТЕ полезной энергия на любое топливо и любой топливный прибор. Формула учитывает эти факторы:

• стоимость единицы топлива
• энергоемкость на единицу топлива
• Годовая эффективность использования топлива устройством

$ за миллион БТЕ полезной энергии =
(Стоимость / единица топлива x 1000000) ÷ (Энергетическая ценность / единица топлива х АФУЭ)

Где:

Стоимость единицы топлива в долларах ($$)

Энергетическая ценность на единицу топлива выражена в БТЕ

Годовая эффективность использования топлива (AFUE) находится в десятичная форма (эффективность 70% = 0.7)

Пример:

Использование кукурузы по цене 4 доллара за бушель в печи с AFUE 60%, рассчитайте стоимость на миллион БТЕ полезной энергия:

Стоимость кукурузы = 4 доллара США за бушель
Энергосодержание на бушель = 7000 БТЕ / фунт x 56 фунтов / бушель = 392000 БТЕ
AFUE = 60% = 0,6

долл. США за миллион БТЕ полезной энергии

= (4.00 x 1 000 000) ÷ (392 000 x 0,6)

= 17,00 долларов США

Следовательно, для поставки 1 миллиона БТЕ полезного тепла в дом стоит 17 долларов при КПД 60%, сжигание кукурузы по цене 4 доллара за бушель. Среднему старому дому требуется около 100 миллионов БТЕ полезной энергии для отопления в год. Помните, что цена за бушель кукурузы может отличаться от рыночной цены при покупке небольшого количества.Перед выполнением этих расчетов внимательно проверьте цены.

> Энергетическое содержание на единицу

Тип топлива	Годовая эффективность использования топлива (AFUE) *
Лущеная кукуруза	7000 БТЕ / фунт (16200 кДж / кг)	60% –80%
	(392000 БТЕ / 56 фунтов в день)
	(336000 БТЕ / 48 фунтов бушелей)
Печное масло	36,700 БТЕ / л (38,700 кДж / л)	70% –95%
Пропан	25 300 БТЕ / л (26900 кДж / л)	70% –95%
Природный газ	35,700 БТЕ / м 3 (37,700 кДж / м 3 )	70% –95%
Сопротивление электричества	3413 БТЕ / кВт · ч (3600 кДж / кВтч)	100%
Воздушный тепловой насос	С.О.П. = 3,0	300% **
Тепловой насос источника воды	C.O.P. = 5,0	500% **
Дерево	8000 БТЕ / фунт (18500 кДж / кг)	60%

* Годовая эффективность использования топлива (AFUE) широко используется мера эффективности нагрева печи.Он измеряет количество тепла, фактически доставленного в дом, по сравнению с количеством топлива, которое подается в топку. Печь, имеющая 80% рейтинг AFUE преобразует 80% подаваемого топлива в тепло — остальные 20% теряются в дымоходе.

** Примечание. Коэффициент производительности (C.O.P.) — это то, как тепловых насосов выражены. Коэффициент полезного действия тепловой насос — это отношение тепловой мощности к электрической подвод энергии.

Ограничения сжигания кукурузы для обогрева

Первое и самое важное ограничение кукурузы как топлива плита или горящий прибор. Если печь использует шнеки для подачи кукуруза в камеру сгорания и вентиляторы для поддержания горения и переместить нагретый воздух в комнату, отключение электроэнергии выключит плиту. В печи такого типа нет электрического мощность означает отсутствие тепла от кукурузной печи.Система резервного питания от батареи позволяет плите работать при отключении электричества. Как функция безопасности, большинство печей требует ручного перезапуска после включения прерывание.

Так как большинство новых планировок домов не допускают свободного передвижения воздуха во всем доме, центральная печь не обогреть весь дом. Если в доме нет конвективного воздуха движения по всем участкам, размер печи так, чтобы нагревать только помещение (а), в котором находится печь.Превышение размера печи приведет к в результате в помещении с печью становится невыносимо жарко.

Критерии покупки печи

Перед покупкой кукурузной печи ответьте на следующие вопросы:

• Какая тепловая мощность печи? Сколько тепла требуется поддерживать в отапливаемом помещении нужную температуру?
• Если вы пытаетесь обогреть весь дом печкой или обогревателем, учитывает ли планировка дома конвективное движение тепла через весь дом?
• Какого размера топливный бункер? Потребуется ли заливка по ежедневному, еженедельному или двухнедельному графику?
• Каков годовой коэффициент использования топлива кукурузы? печь?
• Соответствует ли устройство стандартам UL и CSA?
• Доступны ли запасные части и компоненты управления?
• Есть ли у устройства горячие открытые поверхности, которые могут вызвать ожоги кожи?
• Какой тип вытяжной вентиляции требуется? Это требует дымоход с вкладышем дымохода или может комбинированный дымоход / свежий воздуховыпускная труба использоваться?
• Нужно ли регулярно удалять клинкер и нагревать? еженедельно очищать теплообменник от золы?
• Будет ли печь работать с гранулированным твердым топливом, кроме очищенного от скорлупы? кукуруза? Это важно в том случае, если экономия горения кукуруза становится непривлекательной или альтернативный дешевый гранулированный топливо становится доступным.
• Является ли эта печь для сжигания кукурузы основным источником тепла или дополнительный источник тепла? Печи с небольшими бункерами для топлива будут не держать дом в тепле в течение длительного времени без присмотра.
• Как и где будет храниться кукуруза для использования в зимние месяцы?
• Имеется ли план борьбы с грызунами и насекомыми для хранение кукурузы?
• Есть ли у печи маленькая и большая камера сгорания? Большая камера предназначена для зимней эксплуатации, а малая камера сгорания. камера обеспечивает хорошую работу в переходные периоды с осени на зиму и с зимы на весну.Во время перехода периоды, необходимо немного тепла, но не много. Рисунок 10. показаны разные камеры сгорания.
• Будет ли включаться печь, печь или котел после отключения электроэнергии?

Рисунок 10. Доступны два разных размера топок. Меньшая камера используется только тогда, когда требуется небольшое количество тепла, например, пружина и падение.Более крупный агрегат вмещает больше топлива и используется зимой. обогрев.

Хранилище кукурузы

Лущеная кукуруза, используемая в качестве топлива, хранится на территории. Количество кукурузы хранится зависит от личных предпочтений. Для пользователей небольшого объема кукуруза в мешках — самый практичный вариант. Кратковременное хранение кукурузы на неделю в доме требуется емкость с плотно прилегающей крышка.Большие мусорные баки на колесиках можно использовать как внутренние контейнеры. чтобы держать примерно недельный запас кукурузы. Как только эти контейнеры полные, перемещение их по твердой поверхности может потребовать значительных усилий. Старые морозильные камеры также могут служить временным хранилищем кукурузы. Рассматривать как контейнер для хранения будет храниться полным и попытаться предотвратить дважды обработайте очищенную кукурузу вручную.

В некоторых сельских домах снаружи установлены бункеры с бункерным дном, возле окна подвала, чтобы запас топлива на месяц или больше.Сила тяжести переносит кукурузу через закрытую трубу, проходящую через окно открывание, прямо в топливный бункер печки. Фигура 11 показана система хранения кукурузы на открытом воздухе. Регулярный мониторинг необходимо для того, чтобы кукуруза не застряла в доставке трубка. Один домовладелец встроил систему хранения кукурузы в одну стена его нового дома, когда он строился.

Решите, сколько кукурузы хранить в доме по любому время.Определите, нужно ли получать запас на всю зиму за один раз. время, в мешках или на грузовике по мере необходимости. Механизация хранения кукурузы система возможна с оборудованием, которое используется для перемещения зерна на фермы. Другой вариант — ежедневно приносить кукурузу на плиту.

Рисунок 11. В этом большом сварном бункере для кукурузы на улице хранится около месяца топлива. сельский дом.Кукуруза под действием силы тяжести уносится по трубе, проходящей через через окно подвала. Внутри кукуруза течет прямо в бункер печи. Серый шланг используется для пневматической передачи очищенная кукуруза из небольшого вагона в бункер для хранения.

Хранение кукурузы в доме или рядом с ним сопряжено с риском грызуны и вредители хранимого зерна. Кукуруза — источник пищи для грызунов.Если вы храните очищенную кукурузу, используйте приманку для борьбы с мышами и крысами. Доступны приманки, которые недоступны домашнему питомцу (собакам нравится вкус очищенной кукурузы). Число вредителей, хранящихся в зерне, также считают кукурузу привлекательной в качестве пищи активен при более высоких температурах.

Пеллеты древесные или другое зерно для сжигания

Древесные пеллеты — еще одно гранулированное топливо, предназначенное для использования в бытовые приборы на кукурузном топливе.Перед сжиганием этого источника топлива проверьте с производителем горелки, чтобы узнать, есть ли древесные гранулы, можно использовать другое зерно или другое гранулированное топливо. Страховщики Лаборатории Канады (ULC) или Канадская ассоциация стандартов (CSA) сертификация может ограничивать тип топлива (-ов), которое может использоваться в этом приборе. Кукуруза горит сильнее дерева гранулы и могут вызвать повреждение печи, предназначенной только для сжигания древесные пеллеты.Если печь прошла испытания и сертифицирована на горение различные гранулированные топливные материалы в дополнение к кукурузе, затем возможно.

Heat Hero Gravity Двойная система нагрева

Установка Heat Hero в системе двойного отопления с открытой вентиляцией

Heat Hero Gravity можно легко зонировать, и это единственная безопасная, открытая вентилируемая, гравитационная, полностью откачиваемая, герметичная система отопления на твердом топливе на рынке.
