Давление в гидроаккумуляторе 100 литров: Давление в гидроаккумуляторе 100 литров на холодную
Какое давление в гидроаккумуляторе 100 литров
При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.
Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.
Гидроаккумулятор – не только вода. Немного теории
Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.
Практика. Воздух
Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами.
Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора
Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.
Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.
Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.
Реле давления
Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться.
Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.
Практика. Вода
После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:
- достижении рабочего давления ГА;
- достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.
Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.
Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.
Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление.
Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).
Рекомендуемая продукция нами
насосыgrundfos sq, grundfos sqe, grundfos sololift2 wc-1, grundfos sololift2 wc-3
Гидроаккумуляторы
Что такое гидроаккумулятор
Гидроаккумулятор (бустер, пневмоаккумулятор)
составные части гидроаккумулятора:
- Корпус
- Резиновая мембрана
- Фланец
- Ниппель для закачивания и спуска воздуха за мембраной
- штуцер для крепления мембраны, воздухоспускного клапана и др.
- воздух за мембраной
Принцип действия гидроаккумулятора.
Предварительно закачанное с завода (указано на табличке прикрепленной к баку) давление воздуха обычно составляет 1,5-2 бара(атм.). При окончании водозабора на потребление насос подает воду из скважины(колодца и т. д.) через резьбовое соединение фланца в мембрану, воздух за мембраной сжимается, а давление повышается. Давление повышается до срабатывания реле давления и отключения насоса. Поэтому в рабочем состоянии в гидроаккумуляторе всегда находится и воздух и вода, которые разделены между собой мембраной. Со временем давление воздуха за мембраной может уменьшаться. Необходимо один раз в год ( а можно и чаще) проверять давление воздуха в гидроаккумуляторе при отсутствии воды под давлением в мембране. Когда давление меньше нормы, его нужно подкачать с помощью обычного автомобильного насоса через ниппель. Гидроаккумулятор никогда полностью не заполняется водой. Реальный объем воды в гидроаккумуляторе зависит от первоначального давления воздуха в гидроаккумуляторе, верхнего и нижнего заданных порогов реле давления, типа мембраны. В гидроаккумуляторе объемов 100 литров при нормальных параметрах находится 40 — 60 литров воды.
Гидроаккумуляторы бывают вертикальные и горизонтальные. Название характеризует способ их установки. Какой из них выбрать, если габариты Вашего помещения позволяют использовать оба типа. При установке насоса на гидроаккумулятор повышается высота для всасывания насоса. Также следует обратить внимание на удаления скапливающегося воздуха внутри резиновой мембраны. Дело в том, что в системах водоснабжения в воде всегда находится растворенный воздух. Со временем при работе системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одним из таких мест является полость гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный штуцер, на который устанавливается воздухоудалительный клапан (кран), через который периодически стравливается скопившийся в системе воздух. При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздухоудалительного клапана.
Подбираем гидроаккумулятор
Для правильного выбора определим его назначение:
- для поддержания давления в системе при выключенном насосе;
- для исключения очень частого включения насоса;
- для компенсаций пиковых значений потребления воды;
- для некоторого резерва воды.
Система будет нормально работать при установке даже небольшого 24-литрового гидроаккумулятора. Место подсоединения может быть практически любое, но чем ближе он находятся к насосу, тем лучше. Когда насос находится в подвале и первый гидроаккумулятор расположен рядом с ним, а второй на чердаке, то объем воды во втором гидроаккумуляторе будет меньше, чем в первом, так как давление воды на уровне чердака меньше. Если разместить второй гидроаккумулятор на первом этаже, то заполнение обоих гидроаккумуляторов будет практически одинаково.
Подбирая гидроаккумулятор с точки зрения частоты включения насоса (не рекомендуется включать насос чаще трех раз в минуту, здесь зависимость и от мощности мотора насоса — смотри ст. «Как правильно подобрать насос?») учитывая, что в гидроаккумуляторе находиться 50 % воды и 50 % воздуха, то 50 — 80 литровый гидроаккумулятор полностью решает эту задачу, когда в бытовых системах обычно используют насосы с производительностью около 30 л/мин (1,8 м3/ч).
Учитывая компенсацию пиковых нагрузок потребления воды при выборе гидроаккумулятора, нужно посчитать расходные характеристики бытовых точек потребления воды:
- кран кухни — до 8 л в минуту
- душ — 8-12 л в минуту
- туалет(в зависимости от типа унитаза) — 6-18 литров в минуту
В среднем сумма получается около 30-50 литров. Учитывая процент заполнения воды в гидроаккумуляторе, должно хватить 60 — 80, иногда 100 литров.
Использование гидроаккумулятора как резерва некоторого количества воды при отключении электроэнергии, здесь все зависит от Вашего понимания величины такого резерва.
Расчет первоначального давления воздуха в гидроаккумуляторе.

Если гидроаккумулятор установлен в подвале, то его минимальное значение можно легко подсчитать. Надо взять высоту в метрах от подвала до верхней точки системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, трехэтажного — около 10 метров. К этому значению прибавляем еще 6-8 метров. Если разделить это число на 10, получим необходимое значение в атмосферах. Например, для двухэтажного дома 7+6 (8)=13 (15)/10 =1,3 (1,5) атмосферы. Это минимальное значение давления воздуха в гидроаккумуляторе. Если ниже, вода из него не будет поступать на второй этаж дома. Однако завышать эти значения не следует, иначе в гидроаккумуляторе просто не будет воды. Завод-изготовитель сам устанавливает давление воздуха в размере 1,5-2 атм.
Настройка давления в гидроаккумуляторе системы водоснабжения
Но всегда следует самому первоначально проверить его обыкновенным манометром, подсоединив его к ниппелю гидроаккумулятора и при необходимости изменить его с помощью автомобильного насоса. Самое правильное давление, если коротко, -10% от давления включения насоса(нижнего давления). То есть, если насос включается на 2 атм. то давление в гидроаккумуляторе 1,8 атм., если насос включается на 3 атм — то 2,7 атм. Подкачку давления и его проверку обязательно производить при выключенном насосе и открытом кране водозабора!!!
И еще. Где устанавливать гидроаккумулятор.
Устанавливайте гидроаккумулятор, где удобно, где есть место под него. Естественно, если Вы начинаете стройку на участке и на участке нет другого места, как в приямке возле скважины, где Вы закопали два или три кольца. Там ему и место. Но, если у Вас есть котельная или другое хозяйственное помещение, то лучше установить его там. Поставьте перед ним кран-американку: всегда можно отключить, снять, обслужить гидроаккумулятор. В таком помещении он прослужит гораздо дольше, чем в яме на глубине. Если у Вас, одна скважина на два дома, поставьте по бачку меньшего размера, но в каждом доме. Перед ним поставьте обратные клапана, что-бы не было такого, что Вы пришли с работы, а весь Ваш запас воды забрал сосед и при этом еще и сломался насос. Как говорится, случай не из лучших.
принцип работы, виды, как выбрать
Рекомендации по эксплуатации
После того, как гидроаккумулятор установлен, его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.
Наиболее частая поломка в гидробаках — разрыв мембраны. Постоянные циклы растяжения — сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.
Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены. К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:
- Отключить гидробак от водопровода и электропитания.
- Отвинтить болты, которые удерживают горловину устройства.
- Удалить испорченную мембрану.
- Установить новую мембрану.
- Собрать устройство в обратном порядке.
- Выполнить установку и подключение гидробака.
По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.
Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя
Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора — неправильное использование герметизирующих средств.
Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.
Какими бывают гидроаккумуляторы – коротко о классификации баков
По виду накопления энергии интересующие нас устройства бывают с механическим и с пневматическим накопителем. Первые из указанных функционируют за счет кинетики пружины либо груза. Механические баки характеризуются большим количеством эксплуатационных недостатков (крупные геометрические размеры, высокая инерционность систем), поэтому для бытовых систем водоснабжения они не используются. При этом стоит заметить, что такие устройства не нуждаются в подзарядке и питании от внешних электроисточников.
Агрегаты с пневматическим накопителем более распространены. Они функционируют за счет сжатия воды под давлением газа (либо наоборот) и делятся на следующие виды: поршневые; с грушей или с баллоном; мембранные. Поршневые аппараты рекомендованы для случаев, когда требуется постоянно иметь достаточно большой запас воды (500–600 литров). Их стоимость невысока, но в частных жилищах такие установки эксплуатируются крайне редко.
Небольшие размеры имеют мембранные баки. Они удобны в применении. Их чаще всего используют для систем водоснабжения частных домостроений. Активно применяются и более простые баллонные агрегаты. Такие приспособления просты в монтаже (их установку можно произвести самостоятельно) и обслуживании (при необходимости любой домашний мастер без труда заменит резиновую грушу, вышедшую из строя, либо прохудившийся бак). Хотя потребность в ремонте баллонных гидроаккумуляторов возникает редко. Они по-настоящему долговечны и надежны в эксплуатации.
Мембранный бак для частного дома
По назначению накопительные баки подразделяются на такие типы:
- для систем отопления;
- для горячей воды;
- для холодной воды.
А по способу монтажа выделяют вертикальные и горизонтальные агрегаты. И первые, и вторые функционируют абсолютно одинаково. У вертикальных гидробаков объемом более 100 литров обычно имеется специальный клапан. Он дает возможность стравливать воздух из сети водоснабжения. Горизонтальные аппараты снабжаются отдельным креплением. К нему фиксируется наружный насос.
Также расширительные баки для автономных систем водоснабжения различаются по своему объему. В продаже имеются и совсем маленькие агрегаты, рассчитанные на 2–5 литров, и настоящие гиганты на 500 и более литров. Для частных домов рекомендуется приобретать гидроаккумуляторы на 100 либо 80 л.
Как выбрать подходящий гидробак
Один из важнейших показателей при выборе гидроаккумулятора — количество воды, которую он может вместить. Для этого можно воспользоваться следующей формулой:
Выбирая гидроаккумулятор, следует вычислить подходящий объем устройства. Слишком маленький гидробак не обеспечит потребности системы, а слишком большой приведет к неоправданным затратам

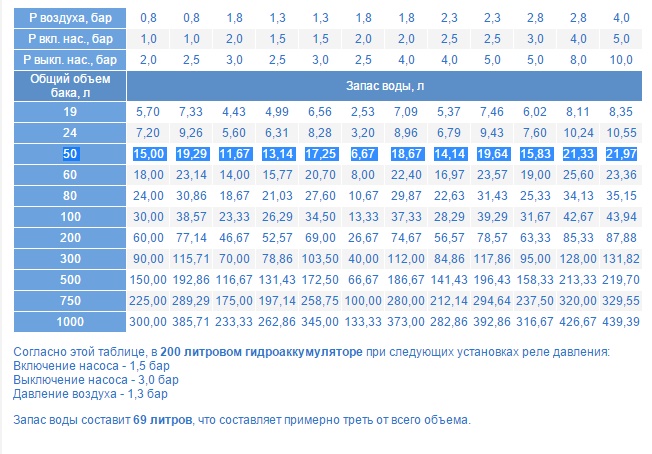

А из этой таблицы можно взять значение поправочного коэффициента в зависимости от мощности насоса:
Рассчитывая объем гидроаккумуляторного бака для системы водоснабжения, следует использовать специальный поправочный коэффициент, который учитывает мощность водяного насоса
Для бытовых нужд обычно достаточно устройства, емкость которого составляет около 25-50 литров. Конечно, расчетное значение редко совпадает с реальными объемами типовых моделей гидроаккумуляторов. В таком случае просто берут бак с немного большим объемом. Например, если по формуле вычислено значение 32,5 л, то можно смело приобретать бак емкостью 35 литров.
Следует помнить, что наружные размеры бака и объем воды, который он может вместить, это разные цифры. Обычно вода занимает примерно треть общего объема гидроаккумулятора. Из формулы становится ясно, что чем более мощный насос используется для автономного водоснабжения в доме, тем более емкий гидробак следует приобрести.
Частое отключение электроэнергии в местности, где расположен дом, это хорошая причина, чтобы выбрать бак побольше. Таким образом, в распоряжении семьи будет небольшой запас воды. Однако не стоит усердствовать и выбирать слишком крупный гидроаккумулятор. В таком устройстве вода будет заменяться слишком медленно, а это приведет к ухудшению ее качества.
В этой таблице подробно представлены сведения о том, какой именно объем воды можно хранить в гидроаккумуляторе с конкретными характеристиками (+)
Именно поэтому при расчетах учитывают максимальный объем воды, которая проходит через водопроводную систему. Еще один важный момент относится к моделям иностранного производства. Такие устройства не всегда можно без проблем соединить с водопроводными системами в России или на территории ближнего зарубежья.
Галерея изображений
Фото из
Подбор гидробака для независимого водоснабжения подбирают так, чтобы его запаса было достаточно для использования при одном включении
Емкость гидроаккумулятора поверхностного насосного оборудования зачастую варьирует от 12 до 24 л, чего вполне достаточно для обеспечения одной водоразборной точки на даче или в загородном доме
Для организации автоматизированного водоснабжения из глубокого источника нужен бак объемом побольше, потому что погружные насосы крайне чувствительны к количеству процессов активизации
Гидроаккумуляторы для разветвленных систем с несколькими водоразборными точками также требуется увеличить, учитывая возможность использования нескольких кранов одновременно
Средний объем для загородного дома и дачи
Гидробак для работы поверхностных насосов
Гидропневматическая емкость для глубоких скважин
Гидробак для разветвленного водопровода
Какими бывают гидроаккумуляторы?
Различают устройства вертикальные и горизонтальные, их по-разному устанавливают. Обычно баки емкостью до 50 л располагают горизонтально, а объемом побольше – вертикально, чтобы не занимали много места. На эффективность это не влияет. Можно выбирать такую модель, которая будет удобнее в эксплуатации и подойдет для места, где ее будут ставить.
Общий объем гидробака и количество воды, которое он может вместить, это разные показатели. Емкость выбирают в зависимости от характеристик водопроводной системы
В вертикальных и горизонтальных моделях для отведения воздуха из той части, в которую накачан воздух или газ, предусмотрен ниппель – воздушный клапан. Использовать его очень просто.
Расположен он у всех видов гидробаков со стороны, противоположной установки фланца, предназначенного для подключения оборудования к водоснабжению.
Мембранные баки с красным корпусом предназначены для систем ГВС или для отопления. Их нужно использовать строго по назначению
Цвет емкости обычно бывает голубым или синим, в отличии от красных расширительных баков для отопления. Они не взаимозаменяемые, для изготовления мембраны используются разный материал. В “холодных” гидробаках применяют пищевую резину.
Кроме того, гидроаккумуляторы синего цвета могут переносить более высокое давление, чем устройства для отопления и ГВС. Нельзя использовать такие емкости не по назначению, они быстро выйдут из строя.
В вертикально ориентированных ГА вода подается снизу, а лишний воздух удаляют по необходимости сверху, стравливая его через ниппель. В горизонтальных вариантах как подача воды, так и стравливание воздуха производится сбоку.
Резьбовое соединение для подключения к водоснабжению всегда одного размера, это 1 1/2 дюйма. Резьба для подсоединения мембраны может быть внутренней или наружной. Размеры их тоже унифицированы, внутренняя резьба стандартно равно 1/2 дюйма, наружная – 3/4 дюйма. Это важный момент, поскольку для надежного подключения нужно, чтобы размеры патрубка и водопроводной трубы совпадали.
Если планируется организация независимой системы водоснабжения, нужно знать, как устроен обычный гидроаккумулятор для воды. Следует сразу определиться с вариантами подключения к водопроводу и способами удаления воздуха, если давление превысит нормативное значение, а также со схемами подсоединения к системе.
Импортные модели ГА выглядят очень презентабельно, но они не всегда подходят для эксплуатации в местных условиях. Перед покупкой такого устройства следует изучить отзывы
Следует помнить, что они изначально проектировались под условия страны, где были произведены, а они не всегда совпадают с местными реалиями. Условия эксплуатации могут оказаться слишком сложными для западных моделей, поэтому имеет смысл поискать вариант от отечественного производителя, который и по стоимости может оказаться более привлекательным.
Зачем нужен гидробак
Гидроаккумулятор всегда ставят в магистраль индивидуального водоснабжения, он работает постоянно и выполняет следующие функции:
- Сглаживает негативные последствия гидравлических ударов. При срабатывании электронасоса водный поток резко останавливается или ускоряется, при этом жидкость воздействует на трубопровод и его узлы с физическим усилием. Подключение гидроаккумулятора к системе водоснабжения позволяет плавно накапливать и отдавать воду за счет расположенной внутри пластичной резиновой мембраны.
- Подключение гидробака уменьшает количество циклов включения и отключения скважинного или колодезного электронасоса за счет накопления жидкости, которая отдается в магистраль при использовании и поддерживает в ней давление, не давая электронасосу включаться.
- Гидроаккумуляторы создают аварийный запас воды в моменты отключения электричества или выхода насосного оборудования из строя.
- Подключение гидроаккумулятора к системе водоснабжения нормализует давление, позволяя избежать его резких перепадов при нестабильной работе электронасоса.
Рис. 1 Гидроаккумуляторы для водопроводных магистралей
Установка гидроаккумулятора
После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:
- Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
- Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
- Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.
Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения
Принцип работы гидроаккумуляторов
Гидроаккумулятор, часто называемый гидробаком, работает в одной системе с насосом, реле давления и фильтрами водоподготовки. Суть его работы сводится к накоплению водопроводной воды с помощью насоса нагнетания и по достижению в баке определенного давления — отдаче воды потребителям. Таким образом сглаживаются скачки давления, а внутридомовые системы водопровода и отопления защищаются от негативного внешнего воздействия.
Конструктивно гидробак представляет собою стальной толстостенный цилиндр с горловиной и золотником на одной стороне и ниппелем на противоположной. К горловине с помощью шайбы крепится мембрана или баллон цилиндрической формы из эластичного материала.
Водопроводная вода нагнетается в гидроаккумулятор через золотник, и мембрана растягивается. По достижению определенного давления (а значит и объема накопленной внутри бака воды) работа насоса прекращается и становится возможной отдача накопленного во внутреннюю домовую сеть потребителям.
Давление в гидробаке создается заранее накопленным воздухом во второй его половине. Это делается с помощью обычного воздушного насоса, к примеру для подкачивания шин автомобилей.
По мере накачивания воды насосом мембрана сжимает воздух (ниппель не дает ему выйти) и создается избыточное давление. В дальнейшем именно оно создает стабильный напор воды для потребителей. Реле давления отслеживает его изменения и при достижении минимума (когда гидроаккумулятор практически опустошен) включает нагнетательный насос. Начинается заполнение гидробака, и цикл повторяется по новому.
Практические советы по эксплуатации
При монтаже системы существуют множество подводных камней и рабочих мелочей. Постараемся описать основные из них:
- Как обнаружить поломку водяного аккумулятора;
- Способ экономии электроэнергии;
- Страховка, на случай невнимательности при включенном насосе;
- Советы при замене мембраны;
- Увеличение объема гидроприбора при установке твердотопливного котла;
- Рекомендация при покупке гидрооборудования объемом более 100 литров.
Краткое пояснение к каждому пункту:
Когда разрывается мембрана, вода поступает непосредственно в корпус устройства. В этом случае, при открытии любого крана, реле будет издавать щелкающие звуки. Насос будет часто запускаться и отключаться даже при кратковременном открытии крана. Существует возможность образования микроотверстий в корпусе бака, давление в системе будет постоянно падать, с течением времени, все быстрее. Регулярно проверяйте давление воздуха в водяном аккумуляторе;
При возможности установите на чердаке или в высшей точке дома водяную ёмкость. Включите ее в контур водоснабжения. Ёмкость объемом 300-400 литров без труда обеспечит водой семью численностью 4-5 человек на день. Вода из гидроёмкости используется в санузле, при стирке, при работе посудомоечной машины. Так как вода подается самотеком, вы сэкономите электроэнергию и продлите время эксплуатации насосной установки
Так же важно отметить, что при необходимости потребления большого объема воды, например, при поливке огорода или наполнения аварийного бака, насос включается напрямую без участия гидроаккумулятора и реле давления. Так как реле в таких условиях быстро выйдет из строя;
Всем нам известны случаи, когда мы включили насос и забыли об этом
В этом случае устанавливается реле сухого хода, при осушении колодца, например, оно автоматически отключит насос. Так же можно смонтировать обычную лампочку на видном месте, которая запитана на включение насоса, горящая лампочка напомнит вам о работающем насосе;
В случае замены мембраны возьмите с собой старый образец, так как диаметр горловины у грушевидной мембраны может отличаться. Или измерьте расстояние между отверстиями на фланце;
Фиксирующий мембрану фланец
- При связке в системе гидроаккумулятора с твердотопливным котлом, с функцией подачи горячей воды, объем гидробака следует увеличить на 20%. Так как котел очень быстро нагревает воду, она очень быстро расширяется и мембрана чаще выходит из строя.
- Водяные аккумуляторы объемом более 100 литров менее распространены, по этой причине комплектующие к ним сложнее найти, рациональнее будет установить два или даже три гидробака меньшего объема.
Схемы подключения гидробаков
Для системы горячего водоснабжения установку расширительного бака проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.
Бак оборудуется:
- манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
- запорным клапаном с устройством, которое предотвращает случайное перекрытие.
В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.
Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный
В системе ХВ главное правило при установке гидроаккумулятора — монтаж в начале обвязки, ближе к насосу.
В схеме подключения обязательно присутствуют:
- обратный и запорный клапан;
- группа безопасности.
Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.
Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности
В схеме с повысительной насосной станцией один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.
Принцип действия
Этапы работы гидробака. (Для увеличения нажмите)Читатель может задаться вполне логичным и резонным вопросом: а как же взаимодействуют вышеуказанные конструктивные компоненты гидроаккумулятора?
Принцип же действия гидробака заключается в следующих важных моментах:
- вода из источника под напором насоса подается в мембрану или камеру грушевидной формы, которые начинают расширяться;
- между стенками корпуса и резиновой камеры значительно уменьшается объем воздуха, что, в свою очередь, способствует созданию необходимого уровня давления;
- при включении водопроводного крана вода из мембраны или груши начинает поступать в водопровод под создавшимся давлением;
- давление в гидробаке будет снижаться до тех пор, пока не сомкнутся контакты реле давления, которые приведут в действие насос, который подаст очередную порцию воды в гидроаккумулятор.
В результате цикличного повторения вышеуказанных действий, как раз и происходит стабильное функционирование гидробака в системе водоснабжения.
Выполнение установки расширительного бака
Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.
В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.
Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках
Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.
Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.
После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.
Особенности монтажа гидроаккумулятора
Приобретая определенную модель гидроакумулятора нужно учитывать ряд особенностей его монтажа:
- Всегда устанавливается после нагнетательного насоса
- Рядом с ним монтируется реле давления (его датчики снимают информацию о состоянии жидкости перед насосом, после него, в гидроаумуляторе и в, собственно, самой внутридомовой системе водоснабжения, оно же отдает команду о включении насоса)
- Нуждается в надежном основании
Под опорную платформу или ножки гидроаккумулятора всегда нужно помещать амортизирующую прокладку из вспененного каучука толщиною 1.5-2 см
Учет всех этих требований позволяет заранее оценить возможность надежного размещения гидробака в выбранном месте. Чеще всего это подсобные помещения для отопительных котлов или систем водоподготовки и насосов.
Виды мембранных баков
Гидробаки могут быть установлены в системе водоснабжения разного назначения.
В частности, речь идет о следующем:
- Обеспечение потребности в горячей и холодной воде.
- Системы отопления частного дома.
В первом случае мембранный бак позволяет продлить срок службы насосного оборудования за счет установленного режима включения и выключения и защищает систему от разрушительного воздействия гидроударов. Второй вариант предполагает использование гидробака в качестве расширителя, который вмонтирован в закрытую отопительную систему и является ее неотъемлемой частью.
По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация емкости не оказывает влияния на принцип ее работы и подключение погружного насоса к гидроаккумулятору.
Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который осуществляется стравливание лишнего воздуха. Причем в большинстве случаев клапаном оснащены модели объемом более 50 литров. Клапан вмонтирован именно в верхнюю часть емкости, так как воздух, поступающий в мембранный отсек вместе с водой, имеет свойство накапливаться вверху камеры.
В поисках ответа на вопрос, где установить гидроаккумулятор для систем водоснабжения, важно понимать, что устройства горизонтального и вертикального типа характеризуются одинаковой эффективностью и функциональностью
Поэтому при выборе устройства в первую очередь во внимание принимаются габариты помещения, где планируется установка устройства.
Соединение с поверхностным насосом или насосной станцией
Подключение к поверхностному насосу
У поверхностных насосных станций гидроаккумулятор входит в комплект, поэтому устанавливать дополнительную емкость рекомендуется в том случае, если нужно беречь оборудование от частого включения или иметь большой запас воды по каким-либо причинам. ГА монтируется после станции.
К поверхностному центробежному насосу, к которому не прилагается накопительная емкость, ее можно присоединить с помощью штуцера на 5 выходов:
- Штуцер подключают к емкости с помощью гибкого шланга.
- Монтируется манометр и реле.
- Соединяются контакты манометра, реле с насосом и сетью.
- Присоединяется насос.
Выводы и полезное видео по теме
Ролик #1. С каких глубин насосное оборудование способно поднять воду:
Ролик #2. Как самому собрать насосную станцию из бытового центробежного насоса:
Ролик #3. Все о принципе работы гидроаккумулятора, идущего в составе насосной станции:
Автоматические автономные системы водоснабжения дают возможность при проживании в загородном доме не утруждать себя переноской воды в ведрах. Благодаря простому устройству насосные станции несложны в монтаже и обслуживании.
С их установкой способен справиться практически любой. Благо, количество конфигураций насосного оборудования различного типа с гидроаккумуляторами существует немало, для каждого коттеджа можно подобрать оптимальное решение.
Хотите поделиться собственным опытом по использованию насосной станции, появились вопросы или обнаружили недоработки в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке.
Гидроаккумулятор Unipump 100 л (нерж.) горизонтальный
Описание товара
Гидроаккумулятор Unipump 100 л (нерж. ) горизонтальный арт. 54872 имеет нержавеющую конструкцию, обеспечивает стабильную и долговечную работу системы водоснабжения. Прочная ёмкость со встроенной резиновой мембраной поддерживает заданное давление в водопроводной сети, снижает износ насоса и элементов системы. Применяется в системах автоматической подачи воды совместно с погружным/ поверхностным насосом и реле давления. Максимальное давление – 6 атм.
Принцип действия и функции
В баке находится мембрана из этилен-пропиленового каучука и воздух/инертный газ. Вода при открытии крана поступает в гидроаккумулятор. Воздух в ёмкости оказывает давление на мембрану, автомат останавливает работу насоса. При расходе воды давление внутри гидробака падает, и при достижении установленного уровня, автоматика включает насос, который накачивает воду в бак.
Отсутствие гидроаккумулятора сокращает эксплуатационный ресурс всех элементов сети водоснабжения. Благодаря установке гидробака можно решить проблемы:
- резких бросков давления;
- возникновения гидроударов;
- раннего износа деталей насоса из-за чрезмерного количества включений;
- повреждения и сбоев в системе водоотведения.
Исполнение и особенности:
- коррозиестойкий корпус из нержавеющей стали;
- надежная мембрана из EPDM;
- 100-литровая емкость;
- усиленная площадка для крепления насоса;
- соединительный патрубок диаметром 1 дюйм;
- эксплуатационная температура 0..+90 градусов;
- мощные опоры для устойчивости при размещении;
- слив остатков жидкости с помощью шарикового крана и резинового шланга.
На нашем сайте можно купить гидроаккумуляторы Unipump для различных систем водоснабжения, по доступным ценам. Узнать подробную информацию о правилах монтажа и использования можно в инструкции производителя (раздел «файлы).
Гидроаккумулятор горизонтальный АКВАБРАЙТ ГМ-100 Г
АКВАБРАЙТ ГМ-100 ГОбъем — 100 литров
Высота — 470 мм
Диаметр — 450 мм
Толщина стенки — 1 мм (сталь)
Максимальное давление — 10 бар
Диаметр подключения — 1″
Рабочие температуры +1оС — +99оС
Гидроаккумулятор 100 л
Гидроаккумулятор горизонтальный АКВАБРАЙТ ГМ-80 Г предназначен для систем горячего и холодного водоснабжения. Купить гидроаккумулятор горизонтальный АКВАБРАЙТ ГМ-80 Г можно также для компенсации гидродинамических ударов от включения насоса и используется в диапазоне температур от +1 0С до +99 0С.
Рекомендуемый диапазон температур от +10 0С до +90 0С, максимальное рабочее давление — 10 bar, диаметр подключения — 1 дюйм.
Устройство:
Гидроаккумулятор горизонтальный АКВАБРАЙТ ГМ-100 Г состоит из:
•• стального, сварного, окрашенного порошковой краской голубого цвета с последующим оплавлением, сосуда с контрфланцем, а так же приваренными ножками
•• стального оцинкованного фланца с резьбовым штуцером с наружной резьбой 1”, крепящегося к контрфланцу гидроаккумулятора шестью болтами
•• сменной мембраны, изготовленной из искуственного каучука EPDM
•• воздушного клапана с колпачком и крышкой из пластмассы
Гидроаккумулятор 100 л горизонтальный
Принцип действия:
После монтажа системы и подключения к электросети насос включается и начинает закачивать воду в мембрану гидроаккумулятора АКВАБРАЙТ ГМ-100 Г, при этом объем воздуха, находящегося в воздушной камере, уменьшается на величину поступающего объема воды. При уменьшении объема воздуха давление воды в гидроаккумуляторе АКВАБРАЙТ ГМ-100 Г возрастает.
После того, как давление воды в гидроаккумуляторе превысит давление отключения насоса, установленное на реле давления, насос отключается и находится в отключенном состоянии до тех пор, пока давление воды в системе не упадет из-за расхода (вода при этом поступает потребителю непосредственно из гидроаккумулятора), после чего насос снова включается и т. д.
Так как давление воздуха уравновешено давлением воды, мембрана постоянно находится в свободном состоянии, не испытывая внутренних напряжений – она как бы “плавает” между водой и воздухом.
Давление в гидроаккумуляторе можно контролировать по манометру. По нему же происходит и настройка реле давления на требуемый рабочий диапазон.
Монтаж:
Регулировка давления воздуха в мембране.
Гидроаккумулятор АКВАБРАЙТ ГМ-100 Г должен быть смонтирован таким образом, чтобы в будущем обеспечить его беспрепятственное обслуживание. Соединительный трубопровод должен быть демонтируемым, чтобы в случае необходимости можно было заменить мембрану.
Диаметр соединительного трубопровода должен соответствовать диаметру напорного патрубка насоса, что позволит избежать лишних гидравлических потерь по длине трубопровода. При работе системы гидроаккумулятор АКВАБРАЙТ ГМ-100 Г не должен быть изолирован от неё запорной арматурой.
Перед установкой гидроаккумулятора АКВАБРАЙТ ГМ-100 Г следует проверить давление воздуха в его воздушной камере и при необходимости стравить часть воздуха, либо закачать автомобильным насосом до необходимого давления.
Величина давления воздуха в гидроаккумуляторе АКВАБРАЙТ ГМ-100 Г расчитывается по формуле:
Vатм.=(Hmax+6)/10
где Hmax — высота в метрах от бака до верхнего крана.
Давление воздуха в гидроаккумуляторе АКВАБРАЙТ ГМ-100 Г необходимо регулярно, не менее раза в 2-3 месяца, проверять.
При этом необходимо отключить насос от электропитания и слить воду из напорной магистрали.
Гидроаккумулятор насосной станции Vodotok БМ-100л
Горизонтальный расширительный бак водоснабжения 100 л для насоса и замены в насосной станции, позволяет реже включать насос за счет наличия в баке дополнительного резерва воды. Компенсатор давления воды БМГ-100л из стали предназначен для поддержания стабильного давления в системе водоснабжения, уменьшает количества циклов включения/выключения насоса, значительно экономит электроэнергию и защищает систему водопровода от гидроудара.
Преимущества гидробака 100 литров:
- Экономия электроэнергии
- Поддержания установленного давления воды в системе водоснабжения
- Уменьшает количество включений насоса
- Уменьшение вероятности возникновения гидравлических ударов
- Дополнительный резерв воды
- Высококачественная мембрана
- Улучшенный пневмоклапан (ниппель)
- Использование прочных и современных материалов
- Подставка для крепления насоса
- Ножки для горизонтальной установки
Применение:
Гидроаккумулятор (далее бак) снижает вероятность появления гидроударов в системе водоснабжения, предназначен для поддержания постоянного давления, предохраняет насос от частого включения, что способствует увеличению ресурса насоса, а при отключении напряжения в сети выдает свой запас воды (чем больше объем бака, тем дольше он выдает свой запас). Если при использовании не стоит задача накапливания воды под давлением, то минимально необходимый объем гидроаккумулятора выбирается из условия минимального количества включений насоса — поэтому это условие является определяющим. Установлено, что чем больше масса вращающихся частей насоса (более мощный двигатель-кВт), тем сильнее на его долговечность отрицательно влияет режим включение и остановка. Поверхностные насосы по своей конструкции позволяют больше количество включений в минуту, чем погружные. Поэтому они нуждаются в меньшем по объему бак, чем погружные, аналогичной производительности.
Технические характеристики:
- Способ установка: напольный
- Исполнение: горизонтальный
- Объем: 100 литров
- Максимальное давление: 6 бар
- Закачанное заводское давление воздуха: 1,5 бара
- Диапазон рабочих температур: 0° — +77°С
- Мембрана: NRM (натуральная резина)
- Корпус: сталь 1,0 мм
- Соединительный оцинкованный патрубок: 1 дюйм (25 мм)
- Страна производитель: Россия
- Гарантия: 6 месяцев
- Длина: 685 мм
- Ширина: 450 мм
- Высота: 475 мм
- Вес: 10,3 кг
Упаковка
- Длина: 690 мм
- Ширина: 470 мм
- Высота: 490 мм
- Вес: 11,9 кг
функции, настройка и рекомендации по выбору
Ни одна автономная система водоснабжения не обходится без гидроаккумулятора, уравновешивающего перепады давления в сети во время водоразбора. Разумеется, это не значит, что любой бак в любых условиях функционирует одинаково качественно – для успешной реализации поставленных задач гидравлический аккумулятор должен быть подобран индивидуально с учётом всех параметров системы и правильно установлен в сеть.
Гидроаккумуляторы – строение и принцип действия
За включение и выключение насосных станций в автоматизированных системах водоснабжения отвечает реле давления, регулирующее подачу электроэнергии на насосы в зависимости от напора. С началом разбора воды давление в системе понижается, вызывая ответную реакцию автоматики – пуск насоса. С поступлением воды давление снова начинает повышаться, пока предохранитель на реле не отключит электропитание.
Не будь в системе гидроаккумулятора, из-за резких колебаний давления насосы включались бы с каждым поворотом крана и вскоре вышли бы из строя. Накопление воды в баллонной мембране гидробака поддерживает стабильный напор: во время водоразбора воздух, заполняющий пространство между корпусом бака, выдавливает воду в сеть.
Установка гидроаккумулятора одновременно решает три инженерные задачи:
- уменьшение циклов включений и выключений насосной станции;
- профилактика гидроударов;
- поддержание запаса воды на случай отключения электроэнергии.
Как видите, гидроаккумуляторы потрясающе функциональны, но только при условии, что их технические характеристики соответствуют требованиям системы, а монтаж гидробака выполнен грамотно.
Какой материал предпочесть?
Способность баллонных мембран к растяжению определяется свойствами материала. Для выполнения задачи должна быть изготовлена из высокопрочной резины с большим запасом динамической эластичности, способной выдержать большое количество сжатий и растяжений – от 5 до 15 циклов в час при расчётном давлении от 8 бар и выше.
Баллонные мембраны для гидроаккумуляторов изготавливают из синтетической бутиловой и этиленпропиленовой резины, реже – из натурального каучука. Термостойкость мембраны не имеет принципиального значения. Средняя температура в сетях холодного водоснабжения редко превышает 30°C, тогда как диапазон рабочих температур у синтетических резиновых мембран составляет от -10 до 100°C; у каучука – от -10 до 50°C.
Для сохранения питьевого качества воды также важны гигиенические свойства материала — водонепроницаемость и устойчивость к диффузии. Пригодность гидроаккумулятора к эксплуатации в системах с питьевой водой должна быть подтверждена сертификатом и санитарно-гигиеническими заключениями. В комплекте с баком нелишне приобрести запасные мембраны и фланцы на случай ремонта.
Корпус бака должен быть изготовлен из нержавеющей стали с влагостойким покрытием. Увеличение металлоёмкости ведёт к удорожанию конструкции, но затраты в итоге окупаются за счёт продления срока службы агрегата и уменьшения расходов на ремонт и сервисное обслуживание гидробака.
Объём гидробака: какой выбрать?
Гидроаккумуляторы для бытовых сетей водоснабжения выпускаются в стандартных типоразмерах от 24 до 1000 литров. Для определения оптимальной ёмкости гидробака разработаны формулы, учитывающие ключевые параметры системы:
- суточный расход воды;
- число водоразборных точек;
- настройки реле давления;
- мощность насосного оборудования;
- допустимое количество рабочих циклов в час.
Ёмкость резервуара должна ограничивать количество повторных включений и включений насосов и обеспечивать запас воды на случай отключения электричества. Чем мощнее насосная станция, тем более вместительным должен быть гидроаккумулятор. Но и за размерами гнаться не стоит – запасённая вода не должна застаиваться в баке, иначе её будет невозможно использовать в пищевых целях. Если по причине перебоев с электроснабжением возникла необходимость в длительном хранении больших объёмов воды, стоит приобрести водонакопитель открытого типа.
На практике при подборе ёмкости гидроаккумулятора можно ориентироваться на разбор воды:
- до 2–2,5 м3/час – гидробаки ёмкостью 20–24 литров и меньше;
- 2,5–3,5 м3/час – от 50 до 80 литров;
- от 5 м3/час – баки на 100 литров и более.
В дачных домах, не предназначенных для постоянного проживания, чаще всего прокладывают упрощенные сети водоснабжения без внутренних санузлов с двумя-тремя точками водоразбора, которые обслуживают стационарные установки, оснащённые маломощными насосами до 1,8 м3/час и компактными встроенными гидроаккумуляторами. В системах с четырьмя и более водоразборными точками используют гидробаки на 50 литров, а при наличии сантехнического оборудования, потребляющего большое количество воды, имеет смысл увеличить ёмкость гидроаккумулятора до 100 литров.
Условия эксплуатации и особенности монтажа систем водоснабжения могут вносить коррективы в расчётный объём гидробака. К тому же не всегда удаётся точно спрогнозировать расход воды, а дебет скважин на некоторых участках варьирует в зависимости от сезона и погодных условий. Если вы полагаете, что результат, полученный с помощью стандартных методик расчёта ёмкости гидроаккумуляторов, далёк от реального положения дел, поручите проектирование системы водоснабжения специалистам.
Как устанавливать гидроаккумулятор?
Даже лучшие модели гидробаков не будут функционировать нормально, если при монтаже допущены ошибки. Гидроаккумулятор располагают в непосредственной близости от насоса в сухом и хорошо вентилируемом месте, чтобы фланцы и другие элементы фурнитуры прослужили как можно больше. Подсобное помещение должно быть достаточно просторным для обеспечения удобного доступа к оборудованию во время технических работ.
Агрегат устанавливают прямо на основание на штатные опоры, тщательно выровняв поверхность по уровню. Для гашения вибраций между корпусом бака и основанием устанавливают резиновые прокладки. Во избежание гидропотерь диаметр патрубка для впуска воды должен точно соответствовать размеру водопроводной трубы.
Еще один важный момент – реле давления нужно настроить так, чтобы пиковое давление в системе при любых обстоятельствах оставалось выше максимального давления в воздушном отсеке бака. В таком случае в баллонную мембрану поступит больше воды. Текущее давление в гидробаке отслеживают при помощи манометра, при необходимости подкачивая или спуская воздух.
Уровень давления в баке зависит от расхода воды. С другой стороны, постоянно поддерживать высокий напор в сети нецелесообразно, так как при этом создается дополнительная нагрузка на конструктивные элементы. Для гидроаккумуляторов бытовых систем водоснабжения считается оптимальным давление порядка 1,5–2 атм.; при этом верхние пороговые значения достигают 10 бар.
С установкой гидробака обычно не возникает проблем: достаточно минимального опыта сантехнических работ. Если вы не уверены в своих силах, не стесняйтесь обращаться за помощью к профессионалам. Дома нет места рискованным экспериментам!
Гидроаккумуляторы Belamos
Конструктивно гидроаккумулятор состоит из двух основных элементов: металлической емкости (бака) и резиновой мембраны, расположенной внутри самого бака, для разделения воздушной и водной среды. Мембрана герметично соединяется с металлическим корпусом с помощью фланца. Свободное пространство между корпусом и мембраной заполняется воздухом под определенным давлением. Фланец гидроаккумулятора имеет резьбовое соединение (штуцер) для дальнейшего подключения его к водопроводу.
Для удобства установки существует два типа гидроаккумуляторов — горизонтальный и вертикальный.
Компания Беламос реализует гидроаккумуляторы емкостью 24, 50, 80, 100, 200 и 300 литров.
Преимущества гидроаккумуляторов Беламос:
- Для увеличения срока службы гидроаккумулятора бак изготавливается из стали толщиной не менее 0.8- 1.0 мм (в зависимости от размера гидроаккумулятора).
- Порошковая окраска внешней поверхности стального бака надёжно предохраняет его от ржавления.
- Внутренняя мембрана изготавливается из бутиловой резины, которая в отличие от натуральной резины не гниет, не трескается. Мембрана из бутиловой резины отличается значительно большим сроком службы, чем натуральная резина.
- Фланец крепится на болты и гайки – для надежного и герметичного подключения гидроаккумулятора к водопроводу.
- В холодной воде, поступающей в гидробак из скважины или колодца, растворено большое количество воздуха который со временем скапливается в гидроаккумуляторе, уменьшая его полезную ёмкость.
- Также в этих местах развиваются бактерии, которые придают воде неприятный запах.
Поэтому периодически из гидроаккумулятора необходимо стравливать воздух.
С этой целью в вертикальных гидроаккумуляторах Belamos (модели 80VT, 100VT, 200VT, 300VT) предусмотрен верхний штуцер с внутренней и внешней резьбой, который позволяет установить воздушный клапан для удаления воздуха, скопившегося в мембране гидроаккумулятора воздуха, не отсоединяя его от водопровода, а также дополнительную автоматику и манометр, что является большим преимуществом по сравнению с гидроаккумуляторами других торговых марок.
AFH Горизонтальный аккумулятор высокого давления емкостью 100 литров
Поставка
Срок поставки (Великобритания)
На сайте Pump.co.uk мы предлагаем доставку в Великобританию на следующий рабочий день для всех заказов, полученных до 15:30. Любые заказы, размещенные после 15:30, будут отправлены на следующий день для доставки на следующий рабочий день. Любые заказы, размещенные после 15:30 в пятницу или в выходные, будут обработаны и отправлены в понедельник для доставки во вторник, за исключением государственных праздников, когда ваш заказ будет обработан на следующий рабочий день.Заказы на Хайленд и острова принимаются за 2-3 дня. Это влияет на следующие почтовые индексы: — FK, KY, PA, PH, DD, AB, IV, KW, BT, IM, HS, ZE, GY и JE.
Международные поставки (EU / ROW)
Доставка в страны ЕС займет от 2 до 5 рабочих дней.
Доставка за пределы Великобритании / ЕС занимает до 7 рабочих дней. Все налоги на импорт оплачиваются покупателем.
Проверка товаров
После получения заказа вас попросят подписать полученные товары и подтвердить, что они находятся в хорошем состоянии.Если посылка не в хорошем состоянии, пожалуйста, проверьте свой товар перед подписанием. Если вы не можете проверить содержимое посылки в пункте доставки, подпишите посылку как «Не проверено». Невыполнение этого требования может повлиять на любые претензии по гарантии, которые вы сделаете после этого.
Если товар был поврежден, то об этом необходимо сообщить в наш отдел продаж. Как можно скорее.
График поставки
Все даты доставки указаны для справки, а сроки доставки могут варьироваться в зависимости от обстоятельств, не зависящих от нас.
Заказы, размещенные после 15:30, не могут быть отправлены до следующего рабочего дня.
Возврат
Если по какой-либо причине какой-либо из ваших доставленных товаров неисправен, немедленно сообщите об этом в наш отдел продаж. Вам нужно будет предоставить нам ссылочный номер вашего заказа (наш номер SDN или номер вашего заказа) и подробную информацию о продукте. Отправьте электронное письмо на адрес [email protected] или позвоните в нашу службу поддержки клиентов по телефону 020 8559 6030.
Затем мы организуем вывоз товара нашими партнерами по грузоперевозкам.
Вы должны вернуть товар в его первоначальном состоянии, включая упаковку. и получите подтверждение возврата от водителя.
Мы проверим возвращенный Товар и уведомим вас о возмещении по электронной почте или по телефону (если потребуется).
Если вы имеете право на возмещение, оно будет обработано в течение 14 дней.
На продукты, возвращаемые нам по гарантии, распространяется политика «возврата на базовый уровень». Предметы необходимо будет вернуть нам с сопроводительным письмом и оригиналами документов. Затем товары будут доставлены в нашу мастерскую для проверки, и мы сообщим вам по электронной почте или по телефону, как только это будет выполнено.
Все возмещения будут производиться обратно на исходный метод оплаты, использованный при размещении заказа.
Интерактивный дом — водонакопитель
Все, что вам нужно знать о гидроаккумуляторах за две минуты
Аккумуляторы для воды, также известные как аккумуляторные баки, могут выглядеть как простой резервуар для воды, но внутри происходит волшебство!
Что такое гидроаккумулятор?
Аккумуляторы действуют как гигантский сосуд высокого давления с двумя камерами: одна герметизирована инертным газом, а другая открыта для вашей системы водоснабжения. Между ними есть резиновая мембрана или диафрагма. Вы подключаете все это для питания от холодного водопровода и можете повысить давление и поток горячей и холодной воды в вашем доме. Для дополнительной мощности добавьте в смесь помпу.
Как работает водяной аккумулятор?
Если у вас низкое давление на входе в систему холодной и горячей воды, у вас будет выходить вода низкого давления! Аккумуляторный бак помогает решить эту досадную проблему.Он просто хранит холодную воду и помогает воде течь. Это естественное накопление воды в периоды низкой потребности (например, когда вы спите или гуляете по дому). Существует много разных размеров гидроаккумуляторов, поэтому попросите своего сантехника порекомендовать, какой размер вам нужен.
Если у вас есть вода (например, вы открыли кран), гидроаккумулятор увеличивает поток воды, чтобы создать впечатление, будто он увеличивает диаметр отверстия трубы и давление воды. На самом деле, однако, он просто использует дополнительную воду, которую вы накопили, и увеличивал поток! Добавление насоса — это то, что увеличивает давление во всей системе.
То, что наполняется, должно в конечном итоге опустошиться, как в случае с аккумуляторами. Например, если вы используете ванну объемом более 100 литров, а ваш аккумулятор имеет емкость 100 литров, на 101-м литре аккумулятор исчерпает свой запас. Расход и давление вернутся к тому, чем питается ваш дом.
Но сразу после этого. Аккумулятор заполняется водой, когда нет потребности, и готов к увеличению для следующей потребности.
Вот почему так важен размер аккумулятора!
Какие плюсы и минусы у гидроаккумуляторов?
Нам нравятся хорошие аккумуляторы для воды, но в них определенно есть плюсы и минусы.
С другой стороны, они бесконечно улучшают вашу скорость потока, и им не нужно электричество для развлечения, поэтому они довольно экологичны. За ними также не нужно много ухаживать, за исключением периодической подзарядки под давлением.
С другой стороны, они не дешевы (четырехзначные и выше!), Если вы также добавили трубопровод; и, возможно, вам еще понадобится помпа. Также нужно найти место, где можно поставить водяной аккумулятор, и он не такой уж маленький! Вам также необходимо соблюдать все правила, действующие в вашем районе.Будь то обратная связь в магистраль (остановка с помощью невозврата или «обратного клапана») или управление рисками, связанными с легионеллой.
Следите за нами в социальных сетях!
СерияPressureWave Вертикальный резервуар высокого давления на 100 литров
Описание
УСТАНОВКА И ИСПОЛЬЗОВАНИЕ
Резервуар высокого давления на 100 литров для использования с установками повышения давления в основном для сельскохозяйственного и коммерческого использования
Вертикальные резервуары «Hydrotube» поставляются с базовым блоком.
Сосуды под давлением PressureWave ™ сконструированы из первичного полипропиленового покрытия в сочетании с одобренной FDA бутиловой мембраной высокого качества. Он удерживается у стенки резервуара стальным зажимным кольцом. Латунный воздушный клапан, закрытый колпачком с резьбовым уплотнительным кольцом, предотвращает утечку воздуха. Вода поступает в резервуар через запатентованный водопровод из нержавеющей стали. Мембрана и гильза усилены в определенных зонах износа для увеличения срока службы. Все внутренние части, включая воздушный клапан, имеют закругленную форму, чтобы предотвратить повреждение диафрагмы в экстремальных условиях.Водяное соединение представляет собой уникальное двойное водовоздушное уплотнение, обеспечивающее отсутствие утечек и необслуживаемый сосуд высокого давления.
Снаружи двухкомпонентная полиуретановая краска миндального цвета поверх эпоксидной грунтовки обеспечивает сотни часов защиты от ультрафиолета и солевого тумана.
Резервуары PressureWave ™ проходят проверку качества на нескольких этапах производственной линии, чтобы гарантировать структурную целостность каждого резервуара.
Резервуары PressureWave ™ представляют собой наилучшее соотношение цены и качества вложения и являются резервуарами высокого качества самого высокого качества, доступными на сегодняшний день.
** Примечание. Давление предварительной зарядки в резервуаре должно быть установлено на 2 фунта / кв. Дюйм (0,14 бар) ниже давления ВКЛЮЧЕНИЯ насоса **
Общие области применения:
Резервуары PressureWave ™ являются Идеально подходит для широкого спектра применений, включая системы повышения давления воды, тепловое расширение, системы орошения и гидроудар.
КОНСТРУКЦИЯ
Конструкция с одинарной диафрагмой
Стандарт NSF 61, CE / PED, WRAS, ACS, ISO-9001, Gost, Evrazes утвержден
Запатентованный водопровод из нержавеющей стали
Полипропиленовая подкладка из первичного полипропилена
Двухкомпонентное полиуретановое покрытие, эпоксидная краска
Герметичный колпачок воздушного клапана с уплотнительным кольцом
Комплексное тестирование
Без обслуживания
Стандартное подключение системы: 1 ″
ОГРАНИЧЕНИЯ ПРИМЕНЕНИЯ
Предварительная заправка резервуара: 1.9 бар / 28 фунтов на кв. Дюйм
Максимальная рабочая температура: 90 ° C
Максимальное рабочее давление: 10 бар
CEM — Аккумуляторные баки — Окружающая среда
Описание
CEM — Аккумуляторные баки
Накопительный бак — важная часть любой системы подачи воды под давлением
, которая включает в себя насос с регулируемым давлением или струйный насос . Некоторым современным насосам с компьютерным управлением может не требоваться аккумуляторный бак.
Накопительный бак во многом похож на расширительный бак, однако давление мембраны должно быть установлено на уровне чуть ниже максимального давления насоса.Основное отличие состоит в том, что резервуар сохраняет давление воды, чтобы избежать циклической работы насосной системы (частое включение и выключение). Накопитель также может использоваться перед насосной системой в качестве буферного резервуара (иногда называемого напорным резервуаром)
Наш ассортимент аккумуляторных баков поставляется либо из полированной нержавеющей стали, либо из стали, окрашенной в белый цвет, однако мы можем покрасить их в любой цвет, который вам нужен, просто , свяжитесь с нами
CEM — Аккумуляторы — Технические характеристики FAQ’sЗачем нужен аккумуляторный бак?
CEM — Технический чертеж вертикального гидроаккумулятора 50 л Накопительный бак — важная часть любой системы подачи воды под давлением, которая включает в себя насос с регулируемым давлением.(Некоторым современным насосам с компьютерным управлением может не требоваться аккумуляторный бак, но см. Раздел B — Расширительные баки.) Аккумуляторный бак, установленный рядом с выпускным отверстием водяного насоса под давлением, действует как буфер давления, обеспечивая плавный поток воды. из розеток. Без накопительного бака насос может быстро включаться и выключаться всякий раз, когда его расход превышает потребность на выходе. Постоянное включение и выключение приводит к повышенному износу насоса и ненужному разряду батареи.Накопительный бак останавливает этот быстрый цикл, что обеспечивает плавный поток воды (что важно для душа) и продлевает срок службы насоса.
Где мне установить аккумуляторный бак?
накопительный резервуар должен быть установлен в напорном трубопроводе от насоса, как можно ближе к самому насосу. Резервуар будет служить только буферным резервуаром, если он установлен на впускном трубопроводе насоса
.Как установить аккумуляторный бак?
Бак следует устанавливать в сухом месте. Цистерны могут устанавливаться в любом положении, вертикальном или горизонтальном.Резервуар может быть закреплен прочными стяжками или лентами из нержавеющей стали, или он может быть установлен в деревянной опоре. Стальной корпус бака прочный, но при установке следует соблюдать осторожность, чтобы не поцарапать, не вмять и не проколоть его
CEM — Технический чертеж горизонтального гидроаккумулятора 50 лКакой размер гидроаккумулятора мне нужен?
Это зависит от количества выпускных отверстий в вашей системе, их частоты использования, расхода насоса и доступного пространства. Чем больше резервуар, тем реже запускается насос и тем дольше он проработает до остановки
На какое давление установить гидроаккумулятор?
Давление в баке регулируется с помощью воздушного клапана на закрытом конце.В баке создается внутреннее давление около 2,8 бар (35 фунтов на кв. Дюйм). Уменьшите это давление до 2–3 фунтов на квадратный дюйм ниже давления включения насоса (подробные сведения см. В инструкции к насосу). Эту регулировку давления лучше всего выполнить перед установкой бака с помощью автомобильного манометра, чтобы определить, когда будет достигнуто требуемое давление, следующим образом:
- Нажмите пальцем на центральный штифт клапана Шредера, чтобы выпустить газ
- Постепенно выпускайте газ, пока давление не станет правильным
- Если по ошибке выпустить слишком много газа, воздух может быть снова закачан рукой или ножным насосом
Если давление в баллоне требует регулировки после установки, сначала убедитесь, что насос выключен, а выпускное отверстие открыто, чтобы в системе не было давления. Затем отрегулируйте давление, как указано выше
Проверяйте производительность гидроаккумулятора таким образом каждые 6 месяцев и при необходимости отрегулируйте давление
Зимние меры предосторожности
Чтобы избежать риска повреждения от мороза, слейте всю воду из системы водоснабжения под давлением перед зимней простой. Выключите насос, откройте все выпускные отверстия, пока поток не прекратится. Это позволит удалить воду из гидроаккумулятора. Слейте всю оставшуюся воду из самой нижней точки системы.Не забудьте слить воду из водонагревателя снизу (вход холодной воды)
CEM Насосы и нагнетатели Страница для аккумуляторов
Резьба: BSP (EN 10226-1 — ex ISO 7/1)
Основана в 1970 году C.E.M. elettromeccanica S.r.l. является ведущим производителем электронасосов и двигателей постоянного тока, ориентированных в первую очередь на использование в морском секторе.
В течение 48 лет мы производили двигатели, и наше постоянное расширение на национальном и международном рынках привело к расширению нашей обширной ассортимент
… материалы высочайшего качества… дизайн… инновационные производственные процессы… значительный срок службы…
Это делает нас идеальным партнером для крупных и средних судостроителей прогулочных, рыболовных и военных судов.
Завод по производству насосов и воздуходувок CEMВ наш обширный ассортимент теперь входят:
- Электронасосы постоянного и переменного тока
- Насосы с ременным приводом, с ручным или электромагнитным сцеплением
- насосы с гидравлическим приводом
- водонапорные системы
- Центробежные и осевые нагнетатели
- насосы с дизельным приводом
- ручные насосы
- Двигатели постоянного тока
Наше стремление использовать самые качественные материалы, особую тщательность, вложенную в дизайн и инновационные производственные процессы, которые мы применяем, позволяет нам предложить отличные характеристики и замечательный срок службы наших продуктов именно то, что вам нужно, когда наш продукт может предложить дополнительные часы безопасности в трудной ситуации
Завод CEM находится в Нонантоле недалеко от Модены в Италии и является семейным предприятием с многолетним опытом в производстве насосов, нагнетателей и электродвигателей
Все наши продукты построены в соответствии со стандартами, которые соответствуют классификации, и сертификацию можно получить в каждом из органов: Bureau Veritas , Det Norske Veritas (DNV) , Lloyd’s Register и RINA
О CEM
О CEM Насосы и воздуходувки
Создана в 1970 году C. E.M. elettromeccanica S.r.l. является ведущим производителем электронасосов и двигателей постоянного тока, в первую очередь ориентированных на использование в морском секторе.
За 48 лет мы производили двигатели, и наше постоянное расширение на национальном и международном рынках привело к расширению нашего обширного ассортимента продукции. диапазон
материалы высочайшего качества
Это делает нас идеальным партнером для крупных и средних судостроителей прогулочных, рыболовных и военных судов.
В наш обширный ассортимент теперь входят:
- Электронасосы постоянного и переменного тока
- Насосы с ременным приводом, с ручной или электромагнитной муфтой
- насосы с гидравлическим приводом
- водонапорные системы
- Центробежные и осевые нагнетатели
- насосы с дизельным приводом
- ручные насосы
- Двигатели постоянного тока
Наше стремление использовать самые качественные материалы, особую тщательность, вложенную в дизайн и инновационные производственные процессы, которые мы применяем, позволяет нам предложить отличные характеристики и замечательный срок службы наших продуктов именно то, что вам нужно, когда наш продукт может предлагать дополнительные часы безопасности в трудных ситуациях
Все наши продукты созданы в соответствии со стандартами, соответствующими классификации, и сертификацию можно получить в каждой из организаций: Bureau Veritas, Det Norske Veritas (DNV), Lloyd’s Register и RINA
Могу ли я использовать мембранные гидроаккумуляторы для поддержания постоянного давления воды?
Да, нет причин, по которым это не может работать, в пределах резервуара высокого давления (альтернативное название «баллонный аккумулятор», не то чтобы в этом термине что-то не так — подозреваю, что это региональные различия в терминах.) Один из моих колодезных насосов вмещает ~ 30 литров воды, но они бывают разных размеров и могут быть объединены, так что вы сможете хранить столько, сколько хотите, в пределах предоставленного для них места.
Конечно, гораздо практичнее, чем пытаться создать поршень, выполняющий ту же работу, согласно вашему другому вопросу. Вы должны быть уверены, что ваш аккумулятор безопасен для использования при «давлении выше среднего» в вашем здании, или что вы используете регулятор давления для снижения давления до максимума, приемлемого для гидроаккумулятора; и вам понадобится обратный клапан (односторонний клапан) на входе, чтобы ваш гидроаккумулятор не отправлял воду обратно в здание, когда давление воды падает.
Вам также может потребоваться пара манометров — один на входной линии перед обратным клапаном, а другой на вашей стороне обратного клапана, иначе вы не узнаете, когда давление в здании упадет, и вы используя ограниченный запас воды.
Нет необходимости поднимать аккумулятор — внутреннее давление воздуха на баллон, заполненный водой, или диафрагма, разделяющая воду и воздух, обеспечивает давление, а не подъем резервуара.
Ответ на комментарии Тип резервуара высокого давления, который я наиболее знаком (в современную эпоху — у меня есть опыт работы со старым воздухом над резервуарами для воды, и я их ненавижу), имеет мешок / мочевой пузырь или диафрагму, которая отделяет пленника заряд воздуха из воды.Поддавленный воздух нагнетается до давления на несколько фунтов на квадратный дюйм ниже минимального ожидаемого рабочего давления (так, на моем скважинном насосе давление в резервуаре составляет 38 фунтов на квадратный дюйм, насос запускается при 40 фунтах на квадратный дюйм, а насос останавливается при 60 фунтах на квадратный дюйм). футов на PSI, перемещение резервуара на 2 метра / 6+ футов дает разницу чуть более 2 PSI — последняя капля воды, выходящая из резервуара (если насос выключен и не запускается), выходит при 38PSI (из-за к предварительной зарядке на баке), поэтому нет никакой практической разницы в том, чтобы переместить его выше.
При настройке резервуара, используемого так, как вы описываете, предварительное сжатие воздушного заряда необходимо настроить так, чтобы максимальное давление не превышало гибкость диафрагмы / баллона и не разорвало ее. Какой бы ни была эта настройка, она будет определять самое низкое давление, которое вы получите от системы, когда из нее потечет последняя капля воды. Входное давление будет определять самое высокое давление, которое вы можете ожидать (если оно вообще не слишком высокое для бака / аккумулятора, и в этом случае вам понадобится регулятор давления, чтобы его понизить, и ЭТО установит самое низкое давление, которое вы можете ожидать.Есть компромисс — чем выше давление, тем меньше воды будет хранить ваш бак — самые низкие значения, типичные для бытовой системы водоснабжения, здесь: «Включено при 20, выключено при 40» (фунтов на квадратный дюйм — примерно от 1,4 бар до 2,7 бар) и для любого данного резервуара, в котором будет храниться наибольшее количество воды. «Включен на 30, выключен на 50» и «включен на 40, выключен на 60» — другие общие значения для циклических систем типа скважинный насос. Я думаю, что муниципальные системы обычно регулируются до уровня ниже 100 или, возможно, 80 фунтов на квадратный дюйм, если давление в системе выше, чем в данном доме.
Кроме цены, не имеет значения, есть ли у вас 400 крошечных резервуаров высокого давления или один большой, если в остальном характеристики такие же. Я сделал покупки как по физическому размеру (что бы поместилось в моем пространстве), так и по цене за емкость бака (где определенно был минимум определенного размера, поэтому два таких размера дешевле купить, чем один в два раза больше, но больший один будет более компактным и потребует меньше сантехники.)
Аккумулятор холодной воды / расширительный бак для питьевой воды
ПРИМЕЧАНИЕ. См. Комментарий Steve32 ниже в этой ветке о правильном способе подключения аккумулятора Altecnic.Привет Винти,
Я не сантехник. Однако у нас в доме установлен расширительный бак Altecnic на 300 литров, который, да, служит нам в качестве аккумулятора. Когда я впервые задумался об установке аккумулятора 3-4 года назад, этот форум был большим подспорьем, так что вот я кое-что возвращаю — точка зрения владельца аккумулятора. Надеюсь, что найдутся люди, извлекающие выгоду из этого сообщения.
Во-первых, наш аккумулятор не питает все краны холодной воды в доме.Он питает комбинированный бойлер (для обеспечения наилучшего водоснабжения в доме). Кроме того, он подает холодную воду в ванну и два душа (один над ванной и один в отдельной ванной комнате).
Холодная вода в остальной части дома не из аккумулятора. Это имеет то преимущество, что если кто-то наполняет чайник, поливает сад, смывает воду в туалете и т. Д., Это не влияет на подачу холодной воды в душ / ванну. Да, если кто-то использует горячую воду, например, на кухне, это влияет на душ, но не очень сильно (в среднем меньше, чем когда комби питался напрямую от сети).
Опять же, вышеупомянутая и оставшаяся статья — точка зрения пользователя, а не сантехника.
Иногда, может быть, раз в три месяца (?) Аккумулятор будет пустым. Обычно это происходит, когда в доме много воды, когда кто-то принимает длительный душ, а затем следующий человек может внезапно остаться с внезапным падением эффективности душа. Немедленное решение — выключить душ, подождать 3 минуты (конечно, неприятно), а затем снова включить душ и использовать одну минуту или около того в обычном режиме душа, чтобы хотя бы смыть.Размер гидроаккумулятора здесь играет ключевую роль … см. Ниже … мои 300 литров на самом деле не аккумулируют 300 литров.
В целом, душевые кабины действительно очень хорошо себя зарекомендовали за те 3 года, что у нас есть аккумулятор. В целом, я полностью увлечен этой концепцией. Однако ….
С расширительным баком Altecnic (у нас обычный вертикальный) водопроводная вода входит в нижнюю часть бака, а выходит сверху. Я думаю, это означает, что если суда выйдут из строя (например,резиновый пузырь разрывается) остаётся без подачи к комби, без холодной воды в ванну и душ. Я не уверен на 100%, потому что, возможно, вода может течь через сосуд, даже если мочевой пузырь разорвался — однако я подозреваю, что нет. Это означает, что, если бы я установил это заново, я бы попросил своего сантехника сделать «обход», чтобы в случае отказа судна его можно было обойти поворотом какой-либо ручки.
Недавно, и причина, по которой я снова нахожусь на этом форуме и ищу информацию об аккумуляторах, заключается в том, что у нас были черные остатки, появляющиеся в ванне при ее наполнении и выходе из душа.Мой сантехник был на линии, и после краткого обсуждения проблемы мы подозреваем, что источником является расширительный бак Altecnic — возможно, резиновый пузырь начинает проявлять признаки старения? Это кажется довольно коротким сроком службы — 3 года, но опять же, у Altecnic есть сменный мочевой пузырь, и может быть только одна причина, по которой мочевой пузырь заменяется — он со временем изнашивается.
Теперь я стою перед выбором … что делать. Самая дешевая замена мочевого пузыря, которую я нашел — но, вероятно, не искал, стоит около 300 фунтов стерлингов, что почти соответствует цене нового судна Altecnic.Я подозреваю, что если бы я старался изо всех сил, я мог бы найти его примерно за 100–150 фунтов, но я изучал другой вариант.
Я практически решил заменить сосуд Altecnic на аккумулятор от GAH (Coldstream) или CWC (Mainsboost). Изначально (3 года назад) я хотел купить Coldstream, но он был дорогим и труднодоступным. Это все еще дорого, но финансы улучшились, и, надеюсь, на этот раз у нас будет время дождаться доставки. Этот переключатель имеет для меня следующие преимущества (с точки зрения пользователя).
1. Я выберу модель побольше. Либо Coldstream 500, либо Mainsboost 450. Насколько я могу судить, они точно такие же, по аналогичной цене (около или чуть выше 1000 фунтов стерлингов), но с патентом на его использование в качестве аккумулятора, который недавно перешел от GAH к CWC, что делает Аккумулятор Mainsboost немного более «законный» (но как пользователь я не думаю, что нарушаю какие-либо правила / законы в любом случае). Похоже, у Coldstream есть более подробная / профессиональная документация.
2. С немного большим сосудом меньше вероятность случайного выхода из строя душа.
3. В аккумуляторы Coldstream и Mainsboost входит только одна труба. В этом отличие от Altecnic с раздельными входом и выходом. В случае выхода из строя судна его легче изолировать (и это не требует дополнительной прокладки байпаса — см. Выше).
Недостаток ??? Баллон Coldstream и Mainsboost не подлежит замене … мне придется заменять этот новый аккумулятор каждые X лет ?? Мочевой пузырь — не лучшее слово для этих сосудов, потому что он больше похож на диафрагму.Altecnic больше похож на мочевой пузырь. Фотографии доступны в сети …
Последние детали — технические, так что любой профессионал: пожалуйста, простите и исправьте !!
Winty, я думаю, сосуд на 100 литров скорее расстроит, чем порадует. Опять же, наш 300-литровый Altecnic питает только души и комби, но все же мы иногда получаем отказ от душа — да, не часто, но все же. Сосуд на 100 литров в лучшем случае предложит около 65 литров воды, а может и меньше (см. Обсуждение перепада давления ниже).С аккумуляторами действительно лучше. Да, насколько я понимаю, у вас есть особые проблемы с размещением судна (на чердаке). Я не уверен, что имел в виду Симонд, когда сказал: «Есть проблемы с FIFO с горизонтальными модулями …». может быть, «первым пришел — первым ушел»? С резервуаром для горячей воды это было бы большой проблемой … а с аккумулятором холодной воды ??? Я полагаю, что горизонтальное решение может привести к скоплению застойной воды на нижней стороне мочевого пузыря ?? Обратите внимание, что мочевой пузырь Altecnic похож на пончик…. не уверен, отличается ли это в горизонтальных единицах. Если они предназначены для горизонтального использования, может быть, в конструкцию были внесены какие-то изменения?
Эффективность гидроаккумулятора определяется разницей давления между входящей сетью и давлением предварительной зарядки резервуара (давлением в пустом резервуаре). Я объясняю следующее только своими словами, потому что я никогда не видел полного объяснения этого в другом месте. Опять же, любой профи может исправить меня. Насколько я понимаю, разница давления должна быть между 1 и 1.5 бар (может варьироваться в зависимости от расширительных баков и производителей, поэтому проверьте документацию !!). В нашем случае входящее сетевое давление является нормальным статическим около 3 или 3,5. Динамическое давление, конечно, будет другим, но, насколько я понимаю, конструкция аккумулятора означает, что аккумулятор извлекает выгоду из максимально возможного уровня динамического давления во времени, и это будет аналогично статическому давлению (когда мы не используем воду или соседи и проблем с водопроводом нет). 3 — 3,5 сети означает, что предварительное давление в емкости должно составлять около 2 бар.Разница в 1-1,5 бар позволяет водопроводной воде проникать в аккумулятор и накачивать его до рекомендуемой емкости (около 50-60% от общей емкости ??). Если, например, входящая сеть составляет 2 бара, а давление предварительной зарядки резервуара аккумулятора составляет 2 бара, тогда никакая водопроводная вода не сможет проникнуть в резервуар, и аккумулятор не будет ничего накапливать. Конечно, решение состоит в том, чтобы уменьшить предварительное давление в резервуаре, чтобы компенсировать более низкое давление в сети.И наоборот, если разница давлений между сетью и предварительной зарядкой резервуара превышает рекомендуемые 1,5 бар, то основное давление приведет к тому, что баллон гидроаккумулятора расширится больше, чем рекомендуется. Я считаю, что аккумуляторы Mainsboost и Coldstream рекомендуют установить редукционный клапан между сетью и резервуаром, чтобы избежать последней ситуации.
В приведенных выше соображениях расход входящей магистрали менее важен. Это давление, которое надувает гидроаккумулятор, а расход ни на что не влияет.Думаю, на скорость потока от гидроаккумулятора в душевую кабину будут влиять длина и размер труб. Один из наших душей имеет лучшую производительность, потому что он имеет значительно более короткие и менее сложные трубопроводы от аккумулятора и комби.
В целом, при необходимости тщательного планирования и возможных проблемах с сроком службы, я думаю, что аккумуляторы — отличное решение !!!
Juup
Манчестер
Емкости под давлением | Global Water Solutions
Серия PressureWave ™ — это универсальные напорные резервуары высшего качества.Доступны модели объемом от 2 до 150 литров с максимальным рабочим давлением 10 бар, что делает их идеальными для различных областей применения.
Ассортимент резервуаров Challenger ™ из углеродистой стали доступен от 60 до 450 литров с максимальным давлением 10 или 8,6 бар (для резервуаров, продаваемых на рынках NPT). Идеально подходит для широкого спектра применений, включая системы повышения давления, тепловое расширение, тепловое расширение, системы орошения и гидравлическую защиту от ударов.
Баки серии C2Lite CAD ™ легкие и высококачественные, обеспечивая максимальное рабочее давление 8.6 бар. Баки серии C2Lite CAD ™, не содержащие коррозионных компонентов, подходят для суровых условий и идеально подходят для прибрежных, морских и других мест, где металлические резервуары не подходят.
Резервуары серии SuperFlow ™ поставляются со сменными мембранами и предлагают емкость до 10 000 литров с максимальным рабочим давлением до 25 бар. Применяется в установках повышения давления, в системах расширения отопления, в системах орошения и в системах защиты от молотов в высотных и многоэтажных зданиях, таких как отели, больницы и бизнес-центры.
Подходящие для применений с высоким давлением, серия Max ™ 16 бар и серия UltraMax ™ 25 бар доступны в различных размерах и подходят для различных применений.
Цистерны FlowThru ™ исключают возможность застоя воды, снижая риск распространения бактерий, передающихся через воду, таких как Legionella, которые могут вызвать болезнь легионеров. Идеально подходит для широкого спектра применений, включая системы повышения давления, системы отопления, вентиляции и кондиционирования воздуха, градирни и другие.
