Патрисия Грин — Хороший душ или ванна с горячей водой важны для благополучия каждого.Душ или ванна в холодный день с бесплатной горячей водой из дровяной печи, которая не расходует ископаемое топливо, теперь есть роскошь, которая может сделать ваш день.

Дровяная кухонная печь с достаточно большой топкой, чтобы обогреть ваш дом, — удивительно полезное оборудование. Он согревает, готовит ужин, печет хлеб и сушит одежду. Добавьте змеевик теплообменника, резервуар для горячей воды, медные трубки, клапаны и фитинги, и ваша дровяная печь для приготовления пищи также сможет нагреть всю воду для бытового потребления.

Базовая система горячего водоснабжения с термосифонированием имеет змеевик теплообменника из нержавеющей стали, прикрепленный болтами к внутренней части топки и проходящий через заднюю часть дровяной печи для приготовления пищи, для соединения с трубами, которые проходят до обычной горячей воды на 30–120 галлонов. резервуар для хранения воды над плитой не менее чем на 18 дюймов, в идеале размещенный на втором этаже над плитой. Система подключается под углом от 45 до 90 градусов, так что поднимающаяся горячая вода и падающая холодная вода циркулируют непрерывно, пока печь горячая, и подключены к системе горячего водоснабжения дома.

Варианты этой основной темы используют циркуляционный насос и, таким образом, могут подключаться к обычному газу или электрическому водонагревателю в подвале для использования в межсезонье. Некоторые люди пробовали самодельные змеевики, установленные в дымоходе или на внешней стороне стены печи. Система также отлично дополняет солнечную горячую воду, нагревая воду в менее солнечное время года. Если он установлен с откидным переключателем, он также может работать в тандеме с вашим текущим водонагревателем.

Чтобы установить эту систему самостоятельно, вам потребуются базовые навыки слесаря ​​и механика, приправленные чувством приключений, а также умение пользоваться паяльной горелкой и некоторыми сантехническими инструментами.Каждая система будет немного отличаться и потребует творческого мышления.

Есть много преимуществ. Он действительно может обеспечить семью горячей водой. Если вы сильно раскалены, система может подавать около 20 галлонов воды с температурой 120 градусов в час, но она может стать намного горячее. Он сохранит это тепло в течение 48 часов в правильно изолированном резервуаре даже после того, как огонь погаснет.Поэтому, когда вы не используете дровяную печь постоянно, вы все равно примете душ ранним утром.

Лучше всего то, что цена и окупаемость хорошие. Если вы установите его самостоятельно и сможете найти водонагреватель, он будет стоить вам примерно 250-700 долларов за змеевик, 400 долларов за медные трубы и фитинги, клапаны и датчики и 50 долларов за изоляцию труб и резервуаров. Предположим, ваш электрический водонагреватель обходится вам в болезненные 40 долларов в месяц, а вы живете в северном районе, где можете топить дровяную печь в горячем состоянии шесть месяцев в году.Итого 40 долларов в месяц x 6 равняются 240 долларам, которые вы будете экономить ежегодно. Таким образом, менее чем за три года вы окупитесь и получите бесплатную горячую воду с помощью этой недорогой строительной техники. (Ред. Примечание: цены с 2010 г.)

Сведения о системе

Хотя эта система горячего водоснабжения может быть установлена ​​в любой дровяной печи, многие новые кухонные плиты предназначены для нагрева воды и имеют змеевик, который вы можете купить непосредственно у производителя. Самые безопасные, наиболее широко используемые и эффективные змеевики теплообменника изготовлены из испытанной давлением нержавеющей стали и имеют простую U- или W-образную форму для установки внутри вашей топки.Они бывают разных размеров с монтажным оборудованием, прокладками и инструкциями. Вы также можете заказать предохранительный клапан (необходимость!) И кольцевую пилу с сверлом для сверления печи. Также доступны катушки под заказ. Стоимость от 170 до 270 долларов. (См. Конец статьи). В каталоге Lehman Non-Electric Catalog также есть рубашка с горячей водой, которую можно установить в топку за 395 долларов, и, кстати, не забудьте заказать их полезный буклет Hot Water From Your Wood Stove за 9,95 долларов. (Ред. Примечание: цены с 2010 г.)

После того, как вы измерили свою топку, определили, какой размер и форма лучше всего подходят, и заказали ее, вам нужно будет найти или купить электрический или газовый водонагреватель, размер которого соответствует вашим потребностям. Если вы ремонтируете подержанный резервуар, убедитесь, что он не содержит ржавчины и водонепроницаем. Легкость, с которой фитинги и разъемы могут быть сняты со старого водонагревателя, часто является хорошим показателем его формы. Иногда сантехники использовали водонагреватели, с которыми они были бы счастливы расстаться, и в которых нет ничего более плохого, чем сломанный термостат. Вы также можете использовать резервуар из оцинкованной стали, чтобы сэкономить деньги, но вам придется изолировать его стекловолокном, как и любой резервуар для водонагревателя. При размещении резервуара помните: вы можете переместить резервуар на расстояние до двух футов от дровяной печи на каждый фут, который он находится выше выхода змеевика из задней части печи.

Снимите крышку водонагревателя, отвинтите и снимите электрический элемент и термостат на баке. Используя кольцевую пилу, вы просверлите два отверстия внутри дровяной печи, где резьбовые концы змеевика будут выходить наружу и закрываться гайками, плоской шайбой и прокладкой.

В основном, горячая вода из змеевика выходит из печи и поднимается по медным трубам диаметром 1 дюйм, чтобы попасть в резервуар через верхний элемент. (См. Диаграмму). Холодная вода возвращается из нижнего дренажного клапана вниз по трубам диаметром 1 дюйм, чтобы снова войти в змеевик и снова нагреться.Трубы горячей воды устанавливаются под углом от 45 до 90 градусов и подключаются к обычным водопроводным трубам, идущим на кухню и в ванную комнату. Для облегчения потока труба с горячей водой должна иметь уклон не менее нескольких футов после выхода из печи. После этого у вас могут быть изгибы на 90 градусов, которые замедлят поток, но два фитинга под 45 градусов лучше, чем один 90.

Вам понадобится сливной клапан, а также датчик температуры в хорошо видном месте и два клапана сброса давления / температуры на выходе горячей воды рядом, но не слишком близко к дровяной печи для приготовления пищи и подключенные к сейфу. место, например, пятигаллонное ведро или в канализационную систему. В резервуаре вы установите клапан регулирования температуры, установленный на 120 градусов, а в самой высокой точке еще один клапан сброса температуры / давления, клапан сброса вакуума и клапан стравливания воздуха. Убедитесь, что вы следуете правилам сантехники.

Решение проблем

В целом эту систему легко обслуживать, но вот несколько советов.

Вначале система сильно нагревается и может сдуть предохранительный клапан, но по мере накопления креозота на змеевике проблема исчезнет.Разожгите свою дровяную печь немного прохладнее.

Если у вас жесткая вода, через несколько месяцев на внутренней стороне труб появится известковый налет. Используя сливные краны, можно не реже одного раза в сезон промывать трубы уксусом.

Креозот накапливается на внешней стороне змеевика, и его можно соскрести, чтобы поддерживать теплообмен с максимальной эффективностью. И, говоря о креозоте, чаще проверяйте свою трубу или дымоход, так как теплообменник будет отбирать BTU из топки и заставлять ваш огонь гореть несколько прохладнее.

В целях страхования вам может потребоваться змеевик, сертифицированный для использования с вашей дровяной печью.

Эта система может повлиять на сертификацию EPA по выбросам, поскольку она забирает тепло от процесса сгорания. Если вас это беспокоит, возможно, вы сможете использовать коллекторы, смонтированные на дымоходе, чтобы решить эту проблему.

Некоторое время следите за датчиком температуры, чтобы оценить, насколько нагревается ваша система. Слейте еще воды, если она слишком горячая.Эй, неожиданная ванна — замечательная вещь!

Если вы не чувствуете, что обладаете необходимыми навыками, но все же хотите систему горячего водоснабжения для дровяной печи, проконсультируйтесь с установщиками солнечной горячей воды в вашем районе. Многие из них начинают устанавливать эти системы.

ресурсов

Therma-coil. com и hilkoil.com производят теплообменники из нержавеющей стали для дровяных печей. Lehmans.com продает дровяные кухонные плиты и системы теплообменников с рубашкой, а также буклет под названием Горячая вода из вашей дровяной печи.

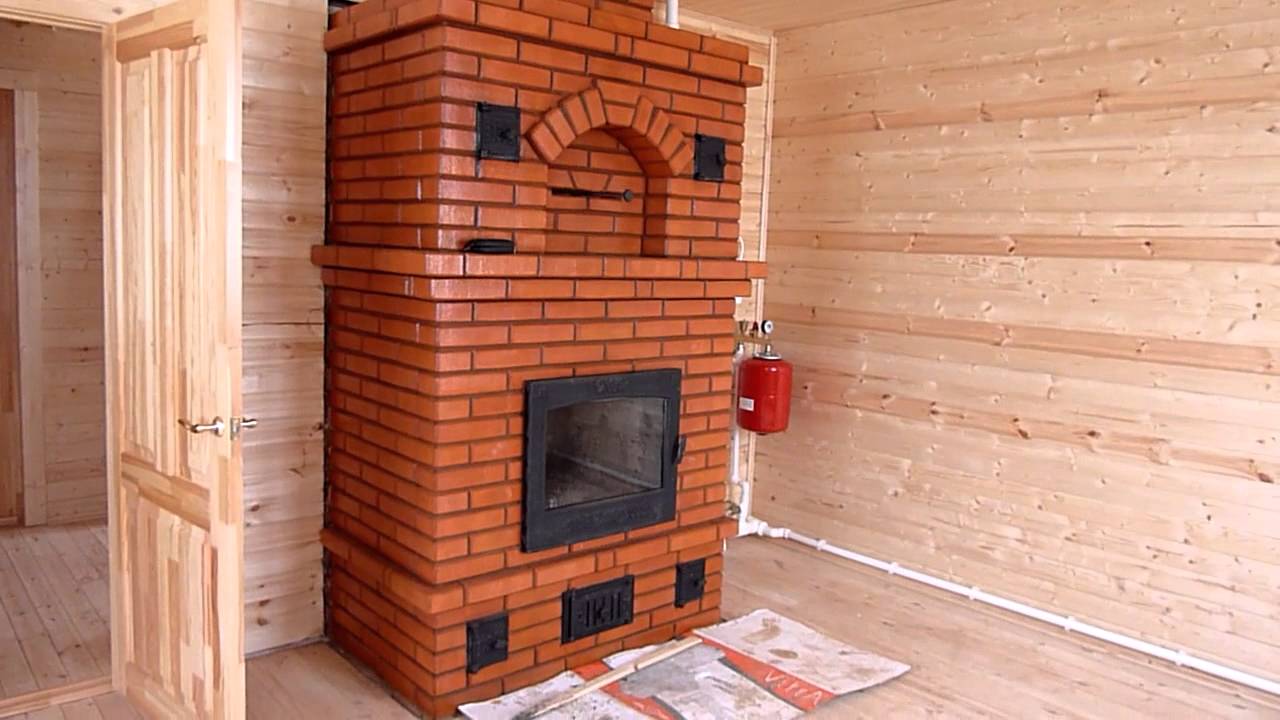

Если вам нравятся дровяные печи, вот несколько отличных руководств от Countryside Network по планам каменной печи и дровяной печи на открытом воздухе с использованием местного камня.

Опубликовано в сельской местности в январе / феврале 2010 г. и регулярно проверяется на точность.

Бытовая горячая вода и дровяные плиты: что нужно знать

любой человек, который хочет вести самостоятельный образ жизни, знает, как обращаться с едой: охота, садоводство и разведение костра.Овладение методами, лежащими в основе каждой из этих задач, означает, что вам никогда не придется беспокоиться о голоде в любой ситуации. А как насчет воды? Конкретно горячая вода?

Все мы знаем, что вода важнее пищи для выживания, но мы не часто задумываемся об огромной роли, которую горячая вода играет в нашей повседневной жизни. Тем не менее, мы должны это сделать, потому что нагретая вода необходима для минимизации бактерий при приготовлении пищи, уборке и купании. Конечно, любой может бросить горшок на плиту или на огонь, но если вы живете в доме, где нет электросети, ваши потребности в горячей воде будут намного больше, чем может предложить любой горшок с плитой.Так какое же решение?

Горячая вода для бытового потребления, нагретая дровяной печью.

Примечание: для производства горячей воды через систему котла требуется установка профессионалом, а в целях безопасности необходимо соблюдать местные строительные нормы. Все системы разные. Информация, представленная в этой статье, предназначена только для справки, и на нее нельзя полагаться при какой-либо конкретной установке.

Многие дровяные и кухонные плиты предлагают вариант (обычно за дополнительную, но разумную плату) для установки горячего водоснабжения. Вот как это обычно работает:

Водяная рубашка к резервуару для хранения

ГВС — пассивная система.

Водяная рубашка соединена трубопроводом с резервуаром для воды. По мере того как холодная вода течет со дна резервуара для хранения в рубашку, она нагревается. Эта нагретая вода затем отправляется обратно через отдельную трубу в верхнюю часть резервуара для хранения, таким образом создавая резервуар, полный горячей воды, который затем может быть подключен туда, где вам нужно. Этот метод основан на простой физике: горячая вода поднимается, а холодная падает. В результате нет необходимости в насосе. Это создает термоконтур, известный как «термосифонирование», пассивная система.Для работы термосифона вам нужен специальный клапан, поэтому обязательно используйте латунный поворотный клапан. Не используйте обратный клапан , особенно тот, который подпружинен, так как он не создает достаточного давления для работы системы. См. Это сообщение на форуме для получения дополнительной информации.

Пассивная установка системы с использованием кухонной плиты Pioneer Maid.

Имейте в виду, что некоторые кухонные плиты можно заказать с резервуаром для воды. Резервуар — это резервуар, который устанавливается на заднюю часть печи или может быть встроен в одну сторону печи.Резервуары не находятся под давлением, и не может быть подключен к системе горячего водоснабжения. Это только системы наполнения и слива, что означает, что вы наполняете его из ведра и сливаете в ведро. Если вы покупаете дровяную плиту с резервуаром для воды и она подключена к водяному змеевику, вода должна быть в резервуаре все время, когда в топке есть огонь, иначе змеевик перегорит преждевременно. Если вы не будете опорожнять и наполнять резервуар хотя бы один раз в день, мы не рекомендуем вам подключать резервуар к водяному змеевику, так как вода в резервуаре будет кипеть, тем самым создавая нагрузку на резервуар, а также создавая чрезмерную влажность в доме.Кухонные плиты с резервуарами могут нагревать воду без подключения к змеевику. Большинство резервуаров для воды требуют, чтобы вы держали в них воду во время работы печи, иначе резервуар может быть поврежден.

Очистка резервуара для воды и водяного змеевика

Со временем вода в баке застаивается. Резервуары для воды и водяные змеевики следует регулярно очищать белым уксусом для их дезинфекции, а также для предотвращения накопления минералов в водяном змеевике.Если вода не может пройти через водяной змеевик, проход которого сужен из-за накопления минералов, может произойти взрыв из-за повышения давления воды в трубе.

Насосная система

ГВС — активная система.

Активная система потенциально может производить больше горячей воды, и, пока у вас есть электричество, меньше вероятность опасных уровней давления из-за перегрева воды (результат активной системы, производящей большее движение воды).Однако активная система может быстро усложниться: в случае сбоя питания электрический насос активной системы остановится и потенциально приведет к опасно высокому давлению в водяной рубашке и трубопроводе. Нагретая вода не протолкнется через горизонтальную трубу без насоса, и поэтому может произойти взрыв из-за повышения давления в системе. Помня об этой опасности, вы также должны установить предохранительный клапан в пределах двух футов от водяной рубашки, которая идет в канализацию.

Obadiah’s твердо убежден, что пассивная система — лучший вариант с точки зрения простоты, безопасности и затрат.Могут быть обстоятельства, когда насосная система является лучшим (или единственным) вариантом, но преимущества использования простой физики вместо электроники при попытке вести самостоятельный образ жизни невозможно переоценить.

На этой схеме показана типичная пассивная установка (иногда называемая «гравитационной» системой) для горячего водоснабжения.

Какой тип резервуара для хранения воды следует использовать?

Стандартные резервуары для горячей воды, которые используются для нагрева воды для бытового потребления, никогда не должны использоваться в качестве сборных резервуаров для воды, нагреваемой дровяной печью.Стандартные цистерны для воды недостаточно тяжелые и изолированы. Должен быть способ отвода тепла. Вся сантехника должна быть жесткой, например, из меди или нержавеющей стали. Можно использовать оцинковку, но она быстрее забивается, если в воде есть минералы, особенно известь. Линии PEX использовать не следует.

Серия Котлы и резервуары для горячей воды

Некоторые люди пробовали использовать изолированные резервуары для горячей воды для бытового потребления, которые вы можете купить практически в любом хозяйственном магазине.Есть несколько причин, по которым это действительно плохая идея.

1. Резервуары для горячей воды для бытового потребления не похожи на котельные. Они не рассчитаны на высокие температуры воды, которые производит твердотопливный прибор. Это гораздо более тонкие резервуары, и они могут лопнуть, вызвав в вашем доме поток горячей воды.

2. Баки для горячей воды для бытового потребления имеют стеклянную облицовку. Проблема в том, что эти резервуары изготовлены не из чугуна, а из листового металла гораздо меньшей толщины.При подключении к прибору, работающему на твердом топливе, например дровяной или угольной печи, в резервуар будет поступать постоянный поток горячей воды. Если вы работаете весь день в очень холодную погоду, температура воды в резервуаре для воды может достигать точки кипения. Чтобы предотвратить взрыв, когда вода закипает, она производит пар, который сильно расширяется и создает экстремальное давление. PTV (клапан давления и температуры) определяет это и открывается, чтобы сбросить давление. Горячая вода выливается из клапана, который необходимо подключить к канализации, чтобы она не вылилась на ваш пол.Горячая вода заменяется холодной водой из вашей системы под давлением воды внутренней. Температура воды, выливающейся из бака, составляет более 200 градусов, а температура воды, льющейся в бак, составляет около 50 градусов. Эта разница температур в 150 градусов вызывает сильное расширение и сжатие внутри резервуара. В конце концов стеклянная облицовка треснет, и она больше не будет обеспечивать коррозионную стойкость внутри резервуара. Это означает, что тонкий металлический резервуар быстро заржавеет и выйдет из строя в течение года или двух и потенциально может затопить ваш дом.

облицованы камнем и имеют внутри резервуара более толстый и гибкий материал. Материал также более тяжелый, изготовлен из более толстой стали и, следовательно, будет изгибаться гораздо меньше, чем резервуары для горячей воды для бытового потребления. Они были разработаны для строгого использования, которое производят подобные установки. Они выдержат и не выйдут из строя, как типичный резервуар для горячей воды, который вы купили в местном хозяйственном магазине.

3. Котлы серии имеют заглушки (места, где вы можете подключить водопровод), установленные для правильного подключения к вашей водопроводной системе, по бокам, внизу и вверху.Вы должны держать контур нагрева горячей воды отдельно от контура бытового водоснабжения, чтобы избежать ожогов горячей водой в кранах. Эти соединения должны находиться сбоку от бака, а вода, идущая в краны, должна поступать из верхней части бака. Таким образом, резервуар имеет возможность смешивать холодную и горячую воду внутри резервуара, создавая буфер, смешивая температуры горячей воды, поступающей из вашей плиты, и используя сам резервуар в качестве смесительного клапана. Также должна быть установлена ​​защита от ожогов.Это могут быть смесительные клапаны, установленные там, где холодная вода поступает в верхнюю часть бака, который соединяется с горячей водой, выходящей из бака. Некоторые смесительные клапаны предварительно настроены, а некоторые типы регулируются. Если температура воды слишком высокая, холодная вода со стороны входа смешивается с горячей водой, выходящей из бака, когда кто-то где-то включает горячую воду. Благодаря этому температура снова снизится до безопасного значения, и из крана не будет выходить обжигающая горячая вода. То же самое можно сделать на самом смесителе, используя тот же принцип смешивания холодной и горячей воды, что намного безопаснее, используя приспособления для воды, предотвращающие ожоги.Это код в некоторых областях.

4. Серия Котлы конструктивно не изолированы. Идея состоит в том, чтобы позволить некоторому количеству тепла уйти через стенки резервуара, что не только помогает обогреть дом, но и требует больше времени, чтобы резервуар стал настолько горячим, что он сдувает клапан PTV. Изолированный резервуар для горячей воды для бытового потребления предназначен для удержания тепла внутри резервуара, потому что он разработан с системой горелки, которая включается, когда температура воды становится слишком низкой, и выключается, когда она достигает заданной температуры.Этого не происходит, когда вы подключены к прибору, работающему на твердом топливе, который не регулируется, не включается и не выключается. Если в вашей плите есть топливо и она горит, значит, она отдает тепло в бак, и нет возможности контролировать это или выключить. Всегда рекомендуется устанавливать котел внутри туалета, чтобы его можно было проветривать зимой, просто открыв дверь шкафа. Летом дверь шкафа можно закрыть, чтобы сохранить тепло.

5. Котлы серии имеют места для установки датчиков температуры, которые помогут вам контролировать, что происходит внутри вашего резервуара, и сколько времени у вас есть до того, как ваш PTV будет сливать вашу горячую воду в канализацию и охладить резервуар. Знание температуры в середине и вверху очень полезно для вашей способности знать, нужно ли вам принимать меры для использования горячей воды, принимая длительный горячий душ, постирать или искупать Фидо. Также полезно знать, сколько горячей воды осталось после того, как ваша дочь-подросток приняла 40-минутный душ, и вам тоже нужен душ. Будет ли он холодным, и, может быть, вам стоит подождать 30 минут, чтобы в баке накопилось еще немного горячей воды?

Таковы реалии, когда у вас дома есть такая система.Бесплатная горячая вода из вашей плиты — это здорово, но она имеет некоторые ограничения и требования, чтобы получить максимальную отдачу от уравнения. Как только вы поймете, что, пока печь вырабатывает тепло, она делает и горячую воду. Вы начинаете понимать, что означают датчики температуры в зависимости от того, что вы собираетесь делать с горячей водой. Нижняя строка здесь — «Используйте это или ослабьте».

Также следует помнить, что вы не можете ставить котел в подвале, он должен быть выше, чем печь. Следующее, что у вас должен быть резервуар Range Boiler достаточно близко к вашей плите. Чем выше вы подниметесь, тем дальше сможете уйти от плиты. Это применимо только для пассивных систем, которые не используют циркуляционные насосы, и в этом случае вы можете делать что угодно, пока не отключится электричество, и в этом случае у вас может возникнуть большая проблема, если у вас нет резервного план, и он очень быстро срабатывает, чтобы поддерживать поток горячей воды.

Подходит ли вам горячее водоснабжение?

Итак, теперь вы знаете основы.Вопрос в том, следует ли использовать плиту для горячего водоснабжения? В зависимости от обстоятельств такой способ обогрева может быть очень полезен. При использовании пассивной системы нет абсолютно никакой зависимости от электричества, что в конечном итоге сократит ваши расходы на отопление в холодные зимние месяцы.

Не следует производить установку в ситуациях, когда здание или дом не используются постоянно, и всю систему необходимо слить, когда она не используется. Как правило, невозможно установить в доме или коттедже, который используется неполный рабочий день.Когда водяной змеевик установлен в топку, вода должна циркулировать через него, иначе змеевик перегорит.

Змеевики для кухонной плиты Kitchen Queen.

Настоящая загвоздка при использовании вашей печи для горячего водоснабжения заключается в том, что это постоянный процесс мониторинга. Когда вы используете горячую воду из-под крана, стирку или душ, температура вашего резервуара для хранения воды снижается. Если у вас есть семья, вы можете по очереди принимать душ и стирать и мыть посуду в течение дня, чтобы периодически использовать накопившуюся горячую воду.Еще один способ получить максимальную отдачу от этой системы — это также слить воду из резервуара с горячей водой на ночь (принять душ и т. Д.), Чтобы он наполнялся к утру. Используя нагретую воду в течение дня, вы предотвратите сброс горячей воды из бака через выпускной клапан. В бак должен быть встроен выпускной клапан для предотвращения перегрева и возможного взрыва.

Эта система работает, если вы находитесь на ранчо, в усадьбе или на ферме, и в течение дня все находятся рядом. Если все постоянно ходят в разные места, это не сработает, потому что никто не может контролировать температуру воды.Если это так, система должна быть автоматизирована с помощью аквастатов, насосов и отводной системы, чтобы отводить БТЕ в нечто вроде джакузи или бассейна. Эти системы могут быстро усложняться, а цена может возрасти, поэтому убедитесь, что вы можете использовать их с резервным аккумулятором на случай сбоя питания.

Итак, как все это выглядит в реальной жизни? Если вы беспокоитесь о том, что установка горячего водоснабжения приведет к беспорядку, не волнуйтесь! Ниже приведены несколько фотографий правильно установленной системы, подключенной к системе водяного отопления в полу.

Технические детали установки водяного змеевика

Ключом к использованию системы этого типа является понимание того, что нельзя устанавливать клапаны, перекрывающие поток воды, иначе произойдет взрыв, когда вода закипит. Когда в топке вашей печи горит огонь, некоторые из БТЕ будут поступать в резервуар для горячей воды, поэтому у вас должно быть два способа считывать температуру в резервуаре. Если у вас нет возможности считывать воду внутри резервуара, вам необходимо установить датчик температуры на входной стороне термоконтура и на горячей стороне выхода горячей воды для бытового потребления на резервуаре. вы имеете представление о температуре воды, входящей и выходящей из резервуара.Например, если вода, поступающая в резервуар на стороне термоцикла, имеет температуру 220 градусов, а выходящая горячая вода — 190 градусов, это означает, что у вас есть 20 градусов, прежде чем выталкивающий клапан сработает и вся ваша горячая вода идет в канализацию.

Используя плиту для нагрева воды для бытовых нужд, вы сделаете огромный шаг к полной самоокупаемости. Для получения дополнительной информации о горячей воде для бытового потребления с помощью печи, пожалуйста, посмотрите наши видео по этой теме. В Интернете также есть несколько бесплатных ресурсов, которые помогут вам немного больше узнать об этом уникальном способе нагрева воды:

Сообщество Cookstove также предлагает базовое руководство по установке на нашем форуме. Посмотрите его здесь, если вам нужен совет о том, что делать дальше!

Комплект для горячего водоснабжения Обадии

Не знаете, какие части вам понадобятся, чтобы начать процесс настройки горячего водоснабжения? Не волнуйтесь! Obadiah’s собрал комплект со всем необходимым для вашей системы.Для вашей индивидуальной системы могут потребоваться другие части, не перечисленные здесь. Эти товары можно приобрести на нашем веб-сайте «Запчасти для печей». Щелкните здесь, чтобы разместить заказ.

Затем возьмите комплект для горячего водоснабжения Обадии

Деталь #	Наименование детали	Цена
36-DT	Погружная трубка для бойлера Hot Rock Range	$ 35
EXP-30	4. Расширительный бак 4 галлона	$ 61
34-БД	Слив котла 3/4 ″ NPT	$ 11
Т-571	Измеритель термометра стержневого типа	$ 33
SV-150	Предохранительный предохранительный клапан на 150 фунтов / кв. Дюйм 3/4 ″ NPT (2 шт.)	$ 44
х35-18	Манометр для измерения давления и температуры	$ 30
FV180 / U	Автоматический выпускной клапан 1/8 ″ NPT	$ 15
AM101-1	Смесительный клапан 3/4 ″ NPT	$ 103

Общая стоимость: 332 $.

Нужно добавить насос? Просто включите эти компоненты (сетевые или автономные, в зависимости от вашей жизненной ситуации):

* Примечание. Для включения насоса необходим термостат с датчиком на 12 В, установленный в соответствии со спецификацией. исходя из системных требований.

Обратите внимание, что это общие цены, которые могут быть изменены; все цены приведены только для ориентировочных целей.

горячей воды БЕСПЛАТНО — из дровяной печи!

Один из самых универсальных инструментов на усадьбе — дровяная печь.Наша не только готовит еду и сохраняет тепло в доме; он также нагревает нашу горячую воду.

Двумя основными компонентами, помимо дровяной печи, являются водяной змеевик (№6 и №7 на рисунках ниже), который представляет собой трубу, которая проходит через топку для нагрева воды, и бойлер серии . (рисунок слева), который представляет собой большой резервуар, в котором хранится горячая вода до и после ее циркуляции через дровяную печь.

Активное против пассивного

Есть несколько вариаций сцены «Горячая вода из вашей дровяной печи».Один из них предполагает использование встроенного электрического циркуляционного насоса для проталкивания воды через водяной змеевик; другой использует простой принцип нагрева для достижения того же результата. Это называется термосифонной системой. «Активные» системы (использующие электронасос) имеют некоторые преимущества, но, по мнению автора, недостаточны, чтобы компенсировать их недостатки для большинства людей. Активная система может производить на 50% больше горячей воды, чем пассивная (термосифонная) система, а поскольку имеет место большее движение воды, меньше вероятность перегрева воды и создания опасных уровней давления.

Но каждый раз, когда вы без необходимости задействуете механическое или электрическое устройство в важнейших системах, вы напрашиваетесь на проблемы. Например, если зимой пропадает электричество, вам придется отключить дровяную печь или демонтировать систему горячего водоснабжения, чтобы предотвратить опасно высокие температуры и давления. А некоторые линейные насосы имеют плохую репутацию в плане надежности. Даже если вы используете систему возобновляемой энергии с очень эффективным встроенным насосом постоянного тока, она все равно потребляет электричество в течение дня, пока печь работает, и это может накапливаться. Нижняя линия? По возможности делайте это простым и используйте термосифонную систему! И именно на этом мы сосредоточимся в этом посте.

Как работает термосифон

1-Горячая вода из водяного змеевика; 2-х позиционный клапан сброса давления; 3-Горячая вода в дом; 4-Холодная вода; 5-Холодная вода из водяного змеевика

Отопительный котел располагается выше водяного змеевика, чтобы воспользоваться одним из важных принципов. Вода поднимается так же, как горячий воздух. При правильном подключении вода, которая нагревается в водяном змеевике, начнет подниматься в сторону повышенного котла.Когда эта горячая вода начинает движение, она естественным образом втягивает холодную воду, чтобы заменить ее, и прежде, чем вы это заметите, начался «термосифон» — циркуляция воды из бойлера через водяной змеевик без помощи какого-либо насоса!

Наш бойлер вмещает 40 галлонов, и ему нужно всего от 1 до 1,5 часов работы печи, прежде чем он станет красивым и горячим. Когда резервуар изолирован, горячей воды хватит на весь день. Это позволяет использовать летнюю дровяную печь внутри дома в более сухом северном климате (где утром можно смириться).Мы открываем все окна, на которых есть решетки, открываем входную дверь (которая находится рядом с печью) и помещаем в дверной проем сильный вентилятор, который выдувает горячий воздух из двери и втягивает более прохладный воздух в окна. В более теплом климате было бы целесообразно подключить солнечный водонагреватель для использования в теплое время года.

Выбор правильных компонентов

Сначала печь

6-Горячая вода выходит из топки и возвращается в котел; 7-Холодная вода в топку

Хотя для этой системы используется много разных типов печей, самым простым и лучшим выбором является дровяная печь амишей.Он не только такой универсальный, но и полностью настроен для работы с отверстиями на спине для установки водяного змеевика. Часто можно заказать печь с уже установленным змеевиком. Большинство других печей необходимо вручную переоборудовать для работы с водяным змеевиком или водяной рубашкой, что предполагает сверление отверстий в задней части — не совсем то, что я предпочитаю делать на дорогой плите. Другой приятной особенностью является то, что дровяные печи амишей, как правило, достаточно герметичны, что означает более длительное время горения и более эффективное использование дров.Моя плита может быть выключена настолько, что почти тушит сильный пожар! Чего нельзя сказать о многих старых и более богато украшенных дровяных плитах.

Во-вторых, змеевик

Водяной змеевик, идущий внутрь топки.

Должен быть изготовлен из нержавеющей стали. Ваши единственные варианты — одиночная катушка или двойная катушка. Двойной змеевик, как следует из названия, образует дополнительную петлю вокруг топки и быстрее нагревает больше воды. Звучит здорово, но сначала подумайте.Хотя вы хотите, чтобы ваша вода была горячей, вы не хотите, чтобы она была настолько горячей, чтобы давление поднималось до опасного уровня и часто срывало клапан сброса давления в вашей системе. Итак, вы балансируете.

Использование горячей воды и размер вашего водонагревателя (водонагревателя) — это факторы, которые повлияют на ваше решение. Если у вас большая семья и вы используете бойлер большего диапазона (50-80 галлонов), вы можете подумать о двойном змеевике. Если, с другой стороны, вы не будете использовать много горячей воды и ваш бойлер будет меньше (30-40 галлонов).), вам будет лучше с одной катушкой. Рубашки Water также доступны для обычных дровяных печей и имеют различные размеры для малой, средней и высокой производительности. Выбирайте соответственно.

Третий — это накопительный бак или бойлер

1-Горячая вода из водяного змеевика; 2-х позиционный клапан сброса давления; 5-Холодная вода из водяного змеевика

Конечно, можно использовать стандартный водонагреватель, поскольку он изолирован и уже имеет необходимое количество портов для некоторых систем; но я выбрал котел, который предназначен для этой работы.Это сверхмощный резервуар, который внутри облицован каменной кладкой для предотвращения ржавчины. Он также имеет множество портов для фитингов в нужных местах. Мой сделан Vaughn Corp., но я купил его через Stoves and More (который также продает отличные дровяные печи амишей). Мне очень нравится мой, но у меня есть друг, которому пришлось повторно нарезать резьбу на некоторых портах, потому что там были сварочные брызги. Надеюсь, это была случайность.

Четвертый — это трубы

1. Размер:

В идеале вам нужен диаметр 1 дюйм, изготовленный из нержавеющей стали. Хотя лучше всего 1 дюйм, можно использовать 3/4 дюйма для систем с большим резервуаром и большим подъемом от водяного змеевика до бойлера. Но мы стремимся к наименьшему количеству ограничений, чтобы вода могла свободно циркулировать и не перегреваться.

2. Материал:

Идеальным материалом была бы труба из нержавеющей стали с резьбой, но это может быть довольно дорогостоящим, если ваш котел находится на расстоянии более нескольких футов от печи.В ситуациях с более длинными пробегами можно использовать нержавеющую сталь для первых нескольких футов от водяного змеевика (как на входе, так и на выходе), а затем перейти на медь или даже оцинкованную сталь. Медь НЕ рекомендуется использовать рядом с печью, так как припой может расплавиться из стыков, если поток воды прекратится или трубы станут сухими, пока печь горячая. Вы можете использовать стальную оцинкованную трубу для всего контура между водяным змеевиком и котлом. Просто знайте, что он не прослужит так долго, как нержавеющая сталь или медь.

3. Избегайте локтей:

Старайтесь по возможности избегать изгибов под углом 90 ° — они создают ограничения, уменьшающие кровообращение. По возможности лучше использовать отводы 45 °. Но если имеется достаточный подъем и котел расположен близко к плите, один или два изгиба на 90 °, вероятно, ничего не повредят. Некоторые из них есть в моей системе, но я использовал 1-дюймовую трубу и поместил котел очень близко к плите и на достаточном расстоянии над ней.

4. И последнее:

Тип трубы, выходящей на выход из котла, не так важен, но я решил остановиться на оцинкованной стали на несколько футов, прежде чем перейти на pex, из-за высоких температур воды, присутствующих в котле. Один важный момент … если вы планируете соединять медь со сталью, обязательно используйте латунный (предпочтительно) или диэлектрический фитинг между ними, чтобы предотвратить электролиз. Причина, по которой мы предпочитаем латунь, заключается в том, что диэлектрическая арматура может расплавиться при очень высоких температурах. Также имейте в виду, что нержавеющая сталь — это другое животное, чем обычная сталь; он может подключаться к меди напрямую без каких-либо проблем.

Размещение

Двигатель, приводящий в движение термосифонную систему, имеет вертикальный подъем от водяного змеевика к плите котла.В разумных пределах, чем больше будет подъема, тем сильнее будет ваше кровообращение (при прочих равных). Хотя размещение котла на втором этаже, безусловно, является хорошим вариантом, вот практическое правило для вертикального размещения:

• На каждые 2 горизонтальных фута уклона от печи должно быть не менее 1 фута вертикального падения от выхода холодной воды на бойлере Ranger (# 5) до входа холодной воды на водяном змеевике (# 7). Пример: Котел на расстоянии 10 футов от печи. Выход холодной воды на бойлере (# 5) должен находиться не менее чем на 5 футов по вертикали над входом холодной воды на водяном змеевике (# 7).

Мой котел находится менее чем в 4 футах от дровяной печи и имеет вертикальное падение примерно 2 фута от выхода холодной воды котла до входа холодной воды водяного змеевика. Я обнаружил, что это работает достаточно хорошо.

Гибридные системы

Хотя некоторые могут сделать то же самое, что и мы, и использовать дровяную печь все лето, ваш климат или другие причины могут сделать это немыслимым вариантом.И нет необходимости беспокоиться о всех возможностях, которые у нас есть для гибридных систем. Один из вариантов — использовать дровяную печь зимой и подключить качественный солнечный водонагреватель для использования весной, летом и осенью. Этого часто можно добиться, используя котлы одного и того же диапазона для обеих систем, чтобы снизить общие затраты.

Это наш окончательный план на следующее лето. Другой вариант — запустить главный выход из котла (№3) через водонагреватель пропана (без бака) перед подачей горячей воды в какие-либо приспособления.Если вода достаточно горячая, водонагреватель не загорится. Если вода слишком холодная, то загорается пропановый водонагреватель, который нагревает воду по мере ее поступления в кран. Это, конечно, не полностью самостоятельный вариант, так как в нем используется пропан, но он очень удобен. Есть много других возможностей — нет предела!

Устранение неполадок

Вода недостаточно горячая? Вот несколько возможностей:

• Огонь недостаточно горячий?
• Водяной змеевик или рубашка расположены слишком далеко от источника тепла?
• Попробуйте водяной змеевик с двойным змеевиком или водяную рубашку большего размера на выходе
• Диапазон котла слишком большой? Попробуйте танк меньшего размера
• Трубопроводы, соединяющие бойлер с водяным змеевиком, недостаточно велики (создает ограничение)? Используйте трубы большего диаметра
• Попробуйте утеплить трубы и плиту котла
• Переместите котел ближе к плите и / или выше, чтобы улучшить циркуляцию воздуха
• В крайнем случае установить циркуляционный насос электрический

Регулярно перегревается вода и продувается клапан сброса давления?

• Попробовать огонь медленнее, особенно при первоначальном поджигании? Некоторым системам может потребоваться некоторое время, чтобы начать работу после начала пожара. За это время вода в водяном змеевике может перегреться.
• Попробуйте котел большего диапазона
• Попробуйте трубу большего диаметра между бойлером и водяным змеевиком / рубашкой
• При использовании водяного змеевика с двойным змеевиком или водяной рубашки с высокой выходной мощностью попробуйте установить модель с одним змеевиком или более низкой выходной мощностью
• Удалить изоляцию с труб или котла
• В крайнем случае установить циркуляционный насос электрический

Как видите, улучшение кровообращения может помочь в любой крайности.Правильное кровообращение, как и человеческое тело, жизненно важно!

В дополнение к личному опыту и свидетельствам из вторых рук, я очень благодарен Lehmans за их полезный буклет Hot Water From Your Woodstove .

Знаете ли вы?

Установка водонагревателя, работающего на дровах или газе, — один из важных шагов к тому, чтобы полностью отключить ваш дом от электросети. Затем вы можете спланировать производство собственного электричества. Как только вы станете максимально энергоэффективными, вы сможете настроить автономную систему питания по разумной цене.Вот серия бесплатных обучающих видео, в которых вы узнаете, каково жить вне сети и как это делать с разумным бюджетом. Регистрация бесплатна, и вы узнаете МНОГО ценной информации. Нажмите сюда, чтобы проверить это.

Дровяные водонагреватели | Как это работает, типы, советы по покупке

Дровяные водонагреватели и дровяные печи — это отопительные приборы, использующие древесину в качестве источника энергии для отопления домов и приготовления горячей воды (ГВС).Они не так популярны, как раньше, в основном из-за современной жизни, городской жизни и наличия газа и электричества практически в любом доме.

Здесь будут рассмотрены дровяные приборы для приготовления горячей воды, поскольку они являются пионерами в отрасли водяного отопления. Мы также дадим несколько полезных советов, если вы заинтересованы в его покупке или изготовлении.

Кроме того, из-за роста стоимости других источников энергии, включая газ и электричество, вы можете решить, что это самый доступный, если не единственный способ для вашего дома или коттеджа.Они идеально подходят для обогрева гидромассажных ванн, надземных бассейнов и резервуаров для хранения.

Мы охватим разные типы; от простой дровяной печи для приготовления горячей воды в большом котле до уличных дровяных печей.

Типы и особенности

Иметь дровяную печь и нагревать воду дровами сегодня — редкость. Дровяная печь обычно используется для приготовления пищи и обогрева жилых помещений, но редко для приготовления горячей воды.

Примечание : Эффективность горения древесины среднего качества составляет около 70%.

Основные проблемы с дровяными водонагревателями или бойлерами — это неудобство при использовании, время, необходимое для разжигания огня, поддержание работоспособности агрегата, трудности с контролем температуры, случайное возгорание, загрязнение . ..

Использование дровяной печи для нагрева воды

Если вам нужна дровяная печь, купите такую, которая оснащена резервуаром для воды, который может удерживать воду, чтобы вы могли использовать ее для нагрева воды и помещений, а также для приготовления пищи, как показано на рисунке.Современные печи имеют тенденцию быть декоративными и могут использовать поленья или пеллеты.

Также можно отремонтировать старую печь. Наиболее рациональная компоновка — установка накопительного бака как можно ближе к плите, в вертикальном положении. Старые дровяные печи используют тягу и количество дров для контроля температуры, в то время как новые печи поставляются с элементами управления.

Самый простой способ получить горячую воду — поставить большую кастрюлю с водой на дровяную печь, чтобы ее можно было использовать для мытья посуды или даже для наполнения ванны или горячей ванны.

Однако нагреть сразу большое количество воды сложно, к тому же процесс трудоемкий.

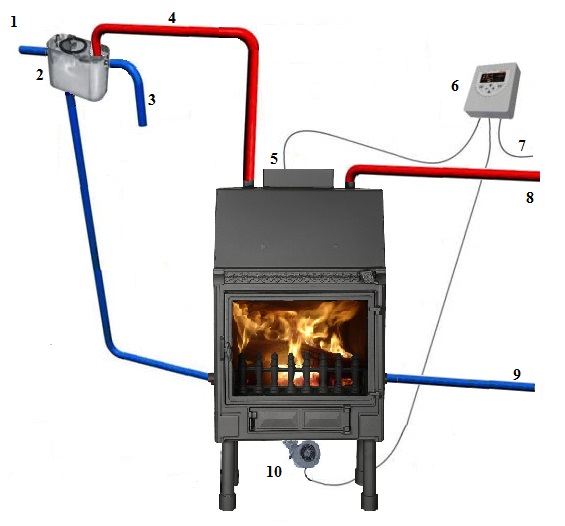

Дровяная печь с кожухом

Дровяная печь с кожухом оборудована змеевиком металлических труб, проходящих через топку или вокруг нее. Бак обычно располагается над дровяной печью, поэтому система отопления или контур могут работать по принципу термосифона. Горячая вода движется вверх, а холодная под действием силы тяжести выходит, чтобы нагреться.

Имейте в виду, что коллектор, установленный в топке, влияет на горение, охлаждая огонь.Отвод большого количества тепла из топки может привести к задымлению огня и избытку креозота.

Эффект термосифона не такой сильный, но он все же обеспечивает перекачивающее действие из-за поднимающейся горячей воды, и поэтому бак или коллектор необходимо установить над плитой.

Когда коллектор горячей воды устанавливается над плитой, одна из основных проблем заключается в том, что он забирает тепло от горения; горение станет грязным, и печь выйдет из строя.Сертификат эмиссии EPA почти предотвращает этот тип нагрева.

Также, если водопроводная система открыта, температура ограничивается точкой кипения, в то время как в закрытых системах это опасно, если температура и давление поднимаются выше точки кипения.

Если необходимо контролировать горячую воду, можно использовать внешние контроллеры и насосы. Следует обратить особое внимание, так как этот водонагреватель на дровах работает в более высоком температурном диапазоне, и если система закрыта, необходимо установить предохранительный клапан давления и температуры, а также расширительный бак.

Температура горячей воды высока, поэтому рекомендуется использовать белые трубы из ХПВХ со специальным клеем, который не растворяется в горячей воде, гладкие железные трубы под воздействием пламени и медные трубы с бессвинцовой пайкой. Старайтесь избегать дешевых труб из ПВХ и оцинкованных труб в зоне возгорания.

Водонагреватель уличный дровяной

Уличный дровяной водонагреватель представляет собой дровяную печь, расположенную снаружи на безопасном расстоянии и подающую горячую воду по трубам, закопанным в землю. Перейдите по ссылке, чтобы узнать об одном из производителей дровяных обогревателей или узнать, как сделать это своими руками.

Водонагреватель для купания на дровах

Если вы ищете водонагреватель для горячей ванны на дровах, обратите внимание на Chofu, японскую компанию по производству оборудования для горячих ванн. Нагреватель Chofu изготовлен из высококачественной нержавеющей стали, и он может нагнетать 247 галлонов горячей воды 47 F примерно за 3 часа и запускать его без использования электричества, но по принципу термосифона. Вы даже можете переоборудовать существующую гидромассажную ванну.

Дровяной водонагреватель этого типа эксплуатировать недорого, так как стоимость — только дрова. Он идеально подходит для использования в коттедже, даже в домах для обогрева джакузи и бассейнов.

Сжигание дров — непрактичный способ нагрева воды, особенно в летние месяцы. Вы просто не хотите зажигать агрегат каждый раз, когда вам нужна горячая вода. Но если вы не можете этого избежать, используйте его в сочетании с солнечным отоплением. Убедитесь, что размер бака достаточно велик, чтобы поглощать тепло между циклами использования и предотвращать перегрев.Кроме того, этот тип нагрева воды не для старых и отключенных, поскольку требует значительных физических затрат. Кроме того, требуется много времени для планирования, включая заказ, распиловку и хранение бревен.

Накопительные водонагреватели

Накопительные водонагреватели на сегодняшний день являются наиболее распространенным типом систем водяного отопления в домах. Накопительный водонагреватель, установленный в доме на одну семью, может вмещать от 20 до 80 галлонов горячей воды круглосуточно.

Когда горячая вода необходима в доме для таких действий, как купание, стирка или мытье посуды, вода выходит из верхней части бака, когда вы открываете кран с горячей водой.По мере выпуска горячей воды холодная вода поступает на дно резервуара, чтобы резервуар оставался полным. Чтобы горячая вода постоянно была доступна в доме, вода в баке постоянно нагревается, даже когда кран с горячей водой не работает. Это приводит к потере тепла в режиме ожидания. Некоторые модели накопительных водонагревателей имеют сильно изолированные баки, которые могут снизить тепловые потери и снизить потребность в топливе для нагрева воды. Изоляция между накопительным баком и внешней рубашкой замедляет эту потерю тепла, но не может полностью ее устранить.

Источники топлива

Источники топлива для накопительного водонагревателя включают природный газ, пропан, мазут и электричество. Водонагреватели на природном газе и пропане в основном работают одинаково. Газовая горелка под баком нагревает воду. Термостат открывает газовый клапан при понижении температуры воды. Клапан закрывается, когда температура поднимается до заданного значения термостата. Водонагреватели, работающие на жидком топливе, работают аналогично, но у них есть мощные горелки, которые смешивают масло и воздух в испаряющемся тумане, воспламеняемом электрической искрой.

Электрические водонагреватели имеют один или два электрических элемента, каждый со своим термостатом. С двумя электрическими элементами резервный элемент в нижней части бака поддерживает минимальную настройку термостата, в то время как верхний элемент потребности обеспечивает восстановление горячей воды при повышении потребности.

Газовые и масляные водонагреватели могут терять тепло, когда выбросы в процессе сгорания выводятся наружу. Газовый водонагреватель с вентилятором и атмосферный водонагреватель с герметичным сжиганием имеют механизмы, которые могут уменьшить эти потери.В газовом водонагревателе с вентилятором используется вытяжной вентилятор, который регулирует воздух, проходящий через горелку, что сводит к минимуму количество избыточного воздуха во время горения, повышая эффективность. В атмосферном водонагревателе с герметичным сгоранием используется система сгорания и вентиляции, которая полностью изолирована от дома.
