Расшифровка электросхем: графические и буквенные по ГОСТ

Содержание

Обозначение радиоэлементов на схемах | Практическая электроника

В этой статье мы рассмотрим обозначение радиоэлементов на схемах.

С чего начать чтение схем?

Для того, чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме. В принципе ничего сложного в этом нет. Вся соль в том, что если в русской азбуке 33 буквы, то для того, чтобы выучить обозначения радиоэлементов, придется неплохо постараться.

До сих пор весь мир не может договориться, как обозначать тот или иной радиоэлемент либо устройство. Поэтому, имейте это ввиду, когда будете собирать буржуйские схемы. В нашей статье мы будем рассматривать наш российский ГОСТ-вариант обозначения радиоэлементов

Изучаем простую схему

Ладно, ближе к делу. Давайте рассмотрим простую электрическую схему блока питания, которая раньше мелькала в любом советском бумажном издании:

Если вы не первый день держите паяльник в руках, то для вас с первого взгляда сразу все станет понятно. Но среди моих читателей есть и те, кто впервые сталкивается с подобными чертежами. Поэтому, эта статья в основном именно для них.

Ну что же, давайте ее анализировать.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Всякую разную схему можно представить в виде отдельного блока, на который мы что-то подаем и с которого мы что-то снимаем. Здесь у нас схема блока питания, на который мы подаем 220 Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение. То есть вы должны понимать, какую основную функцию выполняет ваша схема. Это можно прочесть в описании к ней.

Как соединяются радиоэлементы в схеме

Итак, вроде бы определились с задачей этой схемы. Прямые линии – это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача – соединять радиоэлементы.

Точка, где  соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:

Если пристально вглядеться в схему, то можно заметить пересечение двух проводников

Такое пересечение будет часто мелькать в схемах.

Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:

Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.

Если бы между ними было соединение, то мы бы увидели вот такую картину:

Буквенное обозначение радиоэлементов в схеме

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R  – это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер “2”. В схеме их целых 7 штук.  Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания  в 0,25 Ватт.

Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды  – это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:

А – это различные устройства (например, усилители)

В – преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.

С – конденсаторы

D – схемы интегральные и различные модули

E – разные элементы, которые не попадают ни в одну группу

F – разрядники, предохранители, защитные устройства

G – генераторы, источники питания, кварцевые генераторы

H

– устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

K – реле и пускатели

L – катушки индуктивности и дроссели

M – двигатели

Р – приборы и измерительное оборудование

Q – выключатели и разъединители в силовых цепях. То есть в цепях, где “гуляет” большое напряжение и большая сила тока

R – резисторы

S – коммутационные устройства в цепях управления, сигнализации и в цепях измерения

T – трансформаторы и автотрансформаторы

U – преобразователи электрических величин в электрические, устройства связи

V  – полупроводниковые приборы

W – линии и элементы сверхвысокой частоты, антенны

X – контактные соединения

Y – механические устройства с электромагнитным приводом

Z – оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:

BD – детектор ионизирующих излучений

BE – сельсин-приемник

BL – фотоэлемент

BQ – пьезоэлемент

BR – датчик частоты вращения

BS – звукосниматель

BV – датчик скорости

BA – громкоговоритель

BB – магнитострикционный элемент

BK – тепловой датчик

BM – микрофон

BP – датчик давления

BC – сельсин датчик

DA – схема интегральная аналоговая

DD – схема интегральная цифровая, логический элемент

DS

– устройство хранения информации

DT – устройство задержки

EL – лампа осветительная

EK – нагревательный элемент

FA – элемент защиты по току мгновенного действия

FP – элемент защиты по току инерционнго действия

FU – плавкий предохранитель

FV – элемент защиты по напряжению

GB – батарея

HG – символьный индикатор

HL – прибор световой сигнализации

HA – прибор звуковой сигнализации

KV – реле напряжения

KA – реле токовое

KK – реле электротепловое

KM – магнитный пускатель

KT – реле времени

PC – счетчик импульсов

PF – частотомер

PI – счетчик активной энергии

PR – омметр

PS – регистрирующий прибор

PV – вольтметр

PW – ваттметр

PA – амперметр

PK – счетчик реактивной энергии

PT – часы

QF – выключатель автоматический

QS – разъединитель

RK – терморезистор

RP – потенциометр

RS – шунт измерительный

RU – варистор

SA – выключатель или переключатель

SB – выключатель кнопочный

SF – выключатель автоматический

SK – выключатели, срабатывающие от температуры

SL – выключатели, срабатывающие от уровня

SP – выключатели, срабатывающие от давления

SQ – выключатели, срабатывающие от положения

SR

– выключатели, срабатывающие от частоты вращения

TV – трансформатор напряжения

TA – трансформатор тока

UB – модулятор

UI – дискриминатор

UR – демодулятор

UZ – преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD – диод, стабилитрон

VL – прибор электровакуумный

VS – тиристор

VT – транзистор

WA – антенна

WT – фазовращатель

WU – аттенюатор

XA – токосъемник, скользящий контакт

XP – штырь

XS – гнездо

XT – разборное соединение

XW – высокочастотный соединитель

YA – электромагнит

YB – тормоз с электромагнитным приводом

YC – муфта с электромагнитным приводом

YH – электромагнитная плита

ZQ – кварцевый фильтр

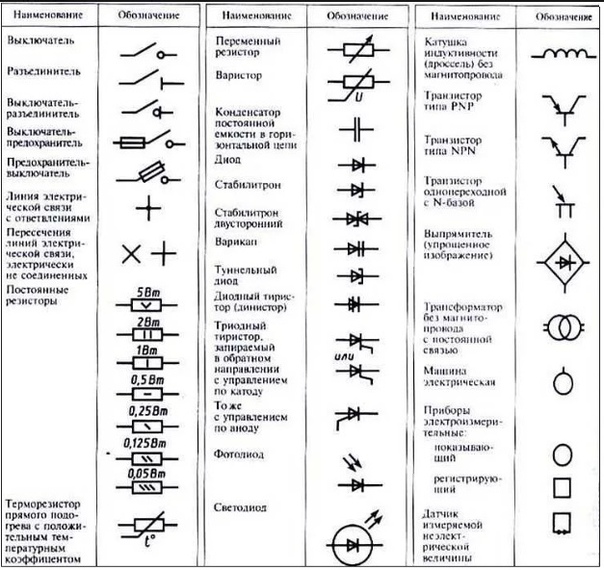

Графическое обозначение радиоэлементов в схеме

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

Резисторы и их виды

а) общее обозначение

б) мощностью рассеяния 0,125 Вт

в) мощностью рассеяния 0,25 Вт

г) мощностью рассеяния 0,5 Вт

д) мощностью рассеяния 1 Вт

е) мощностью рассеяния 2 Вт

ж) мощностью рассеяния 5 Вт

з) мощностью рассеяния 10 Вт

и) мощностью рассеяния 50 Вт

Резисторы переменные

Терморезисторы



Тензорезисторы



Варисторы

Шунт

Конденсаторы

a) общее обозначение конденсатора

б) вариконд

в) полярный конденсатор

г) подстроечный конденсатор

д) переменный конденсатор

Акустика

a) головной телефон

б) громкоговоритель (динамик)

в) общее обозначение микрофона

г) электретный микрофон

Диоды

а) диодный мост

б) общее обозначение диода

в) стабилитрон

г) двусторонний стабилитрон

д) двунаправленный диод

е) диод Шоттки

ж) туннельный диод

з) обращенный диод

и) варикап

к) светодиод

л) фотодиод

м) излучающий диод в оптроне

н) принимающий излучение диод в оптроне

Измерители электрических величин

а) амперметр

б) вольтметр

в) вольтамперметр

г) омметр

д) частотомер

е) ваттметр

ж) фарадометр

з) осциллограф

Катушки индуктивности

а) катушка индуктивности без сердечника

б) катушка индуктивности с сердечником

в) подстроечная катушка индуктивности

Трансформаторы

а) общее обозначение трансформатора

б) трансформатор с выводом из обмотки

в) трансформатор тока

г) трансформатор с двумя вторичными обмотками (может быть и больше)

д) трехфазный трансформатор

Устройства коммутации

а) замыкающий

б) размыкающий

в) размыкающий с возвратом (кнопка)

г) замыкающий с возвратом (кнопка)

д) переключающий

е) геркон



Электромагнитное реле с разными группами контактов

Предохранители

а) общее обозначение

б) выделена сторона, которая остается под напряжением при перегорании предохранителя

в) инерционный

г) быстродействующий

д) термическая катушка

е) выключатель-разъединитель с плавким предохранителем

Тиристоры

Биполярный транзистор

Однопереходный транзистор



Полевой транзистор с управляющим PN-переходом

Моп-транзисторы

IGBT-транзисторы

Фото-радиоэлементы

Фоторезистор

Фотодиод

Фотоэлемент (солнечная панель)

Фототиристор

Фототранзистор



Оптоэлектронные приборы

Диодная оптопара

Резисторная оптопара

Транзисторная оптопара

Тиристорная оптопара

Симисторная оптопара

Кварцевый резонатор

Датчик Холла



Микросхема

Операционный усилитель (ОУ)

Семисегментый индикатор

Различные лампы

а) лампа накаливания

б) неоновая лампа

в) люминесцентная лампа

Соединение с корпусом (массой)

Земля

Обозначение на электросхемах - Всё о электрике

Размеры условных графических обозначений в электрических схемах

Наименование Обозначение Наименование Обозначение
Привод с помощью биметалла Привод поплавковый
Привод приводимый в движение нажатием кнопки Привод мембранный

Размеры условных графических обозначений приведены в модульной сетке.

Наименование Обозначение Наименование Обозначение
Контакт коммутационного устройства 1) замыкающий Контакт коммутационного устройства 2) размыкающий
Контакт коммутационного устройства 3) переключающий Контакт импульсный замыкающий при срабатывании и возврате

ГОСТ 2.730-73 (изменение 1989 г.)

Размеры (в модульной сетке) условных обозначений

Наименование Обозначение Наименование Обозначение
Диод Тиристор диодный
Транзистор Транзистор полевой

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Для студентов недели бывают четные, нечетные и зачетные. 9476 – | 7454 – или читать все.

Краткий обзор условных обозначений, используемых в электросхемах

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Стандартные условные графические и буквенные обозначения элементов электрических схем.

С ДРУГОГО САЙТА:

Условные графические обозначения в электрических схемах


Рано или поздно, занимаясь проведением электромонтажных или электроремонтных работ приходиться иметь дело с электрическими схемами, которые содержат множество буквенно-цифровых и условно графических обозначений. О последних и пойдет разговор в этой статье. Существует большое количество видов элементов электрических схем, имеющих самые разные функции, поэтому, нет единого документа, определяющего правильность графического обозначения всех элементов, которые можно встретить на схемах. Ниже, в таблицах приведены некоторые примеры условных графических изображений электрооборудования и проводок, элементов электрических цепей на схемах, взятых из различных действующих в настоящее время документов. Скачать бесплатно нужный ГОСТ целиком можно, перейдя по ссылкам внизу страницы.

Скачать бесплатно ГОСТ

  • ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале

  • ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические

  • ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

  • ГОСТ 2. 729-68 Обозначения условные графические в схемах. Приборы электроизмерительные

  • ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

Скачать книгу.

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)

Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.

Преобразователи неэлектрических величин в электрические
(кроме генераторов и источников питания) или наоборот

Схемы интегральные,
микросборки

Разрядники,предохранители,
устройства защитные

Элементы индикаторные и сигнальные

Реле, контакторы, пускатели

Приборы, измерительное оборудование

Выключатели и разъединители в силовых цепях

Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Приборы электровакуумные и полупроводниковые

Устройства механические с электромагнитным приводом

Однобук- венный код Группы видов элементов Примеры видов элементов Двухбук- венный код
A Устройства (общее обозначение)
Сельсин – приемник BE
Сельсин – датчик BC
Тепловой датчик BK
Фотоэлемент BL
Датчик давления BP
Тахогенератор BR
Датчик скорости BV
C Конденсаторы
Схема интегральная,аналоговая DA
Схема интегральная,цифровая, логический элемент DD
Устройство задержки DT
Устройство хранения информации DS
Нагревательный элемент EK
Лампа осветительная EL
Дискретный элемент защиты по току мгновенного действия FA
Дискретный элемент защиты по току инерционного действия FP
Дискретный элемент защиты по напряжению FV
Предохранитель FU
G Генераторы, источники питания Батарея GB
Прибор звуковой сигнализации HA
Индикатор символьный HG
Прибор световой сигнализации HL
Реле указательное KH
Реле токовое KA
Реле электротепловое KK
Контактор, магнитный пускатель KM
Реле поляризованное KP
Реле времени KT
Реле напряжения KV
L Катушки индуктивности,дроссели Дроссель люминисцентного освещения LL
M Двигатели
Амперметр PA
Счётчик импульсов PC
Частотометр PF
Счётчик реактивной энергии PK
Счётчик активной энергии PI
Омметр PR
Регистрирующий прибор PS
Измеритель времени, часы PT
Вольтметр PV
Ваттметр PW
Выключатель автоматический QF
Разъединитель QS
Термистор RK
Потенциометр RP
Шунт измерительный RS
Варистор RU
Выключатель или переключатель SA
Выключатель кнопочный SB
Выключатель автоматический SF
Выключатели, срабатывающие от различных воздействий: -от уровня SL
-от давления SP
-от положения SQ
-от частоты вращения SR
-от температуры SK
Трансформатор тока TA
Трансформатор напряжения TV
Стабилизатор TS
U Преобразователи электрических величин в электрические Преобразователь частоты, инвертор, выпрямитель UZ
Диод, стабилитрон VD
Приборы электровакуумные VL
Транзистор VT
Тиристор VS
Токосъёмник XA
Штырь XP
Гнездо XS
Соединения разборные XT
Электромагнит YA
Тормоз с электромагнитным приводом YB
Электромагнитная плита YH

Дата добавления: 2018-02-15 ; просмотров: 14996 ; ЗАКАЗАТЬ РАБОТУ

{SOURCE}

Обозначение com на схеме

С ДРУГОГО САЙТА:

Условные графические обозначения в электрических схемах


Рано или поздно, занимаясь проведением электромонтажных или электроремонтных работ приходиться иметь дело с электрическими схемами, которые содержат множество буквенно-цифровых и условно графических обозначений. О последних и пойдет разговор в этой статье. Существует большое количество видов элементов электрических схем, имеющих самые разные функции, поэтому, нет единого документа, определяющего правильность графического обозначения всех элементов, которые можно встретить на схемах. Ниже, в таблицах приведены некоторые примеры условных графических изображений электрооборудования и проводок, элементов электрических цепей на схемах, взятых из различных действующих в настоящее время документов. Скачать бесплатно нужный ГОСТ целиком можно, перейдя по ссылкам внизу страницы.

Скачать бесплатно ГОСТ

  • ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале

  • ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические

  • ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

  • ГОСТ 2. 729-68 Обозначения условные графические в схемах. Приборы электроизмерительные

  • ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

Скачать книгу.

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)

Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.

Однобук- венный код Группы видов элементов Примеры видов элементов Двухбук- венный код
A Устройства (общее обозначение)

Преобразователи неэлектрических величин в электрические
(кроме генераторов и источников питания) или наоборот

Сельсин – приемник BE Сельсин – датчик BC Тепловой датчик BK Фотоэлемент BL Датчик давления BP Тахогенератор BR Датчик скорости BV C Конденсаторы – –

Схемы интегральные,
микросборки

Схема интегральная,аналоговая DA Схема интегральная,цифровая, логический элемент DD Устройство задержки DT Устройство хранения информации DS Нагревательный элемент EK Лампа осветительная EL

Разрядники,предохранители,
устройства защитные

Дискретный элемент защиты по току мгновенного действия FA Дискретный элемент защиты по току инерционного действия FP Дискретный элемент защиты по напряжению FV Предохранитель FU G Генераторы, источники питания Батарея GB

Элементы индикаторные и сигнальные

Прибор звуковой сигнализации HA Индикатор символьный HG Прибор световой сигнализации HL

Реле, контакторы, пускатели

Реле указательное KH Реле токовое KA Реле электротепловое KK Контактор, магнитный пускатель KM Реле поляризованное KP Реле времени KT Реле напряжения KV L Катушки индуктивности,дроссели Дроссель люминисцентного освещения LL M Двигатели – –

Приборы, измерительное оборудование

Амперметр PA Счётчик импульсов PC Частотометр PF Счётчик реактивной энергии PK Счётчик активной энергии PI Омметр PR Регистрирующий прибор PS Измеритель времени, часы PT Вольтметр PV Ваттметр PW

Выключатели и разъединители в силовых цепях

Выключатель автоматический QF Разъединитель QS Термистор RK Потенциометр RP Шунт измерительный RS Варистор RU

Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Выключатель или переключатель SA Выключатель кнопочный SB Выключатель автоматический SF Выключатели, срабатывающие от различных воздействий: -от уровня SL -от давления SP -от положения SQ -от частоты вращения SR -от температуры SK Трансформатор тока TA Трансформатор напряжения TV Стабилизатор TS U Преобразователи электрических величин в электрические Преобразователь частоты, инвертор, выпрямитель UZ

Приборы электровакуумные и полупроводниковые

Диод, стабилитрон VD Приборы электровакуумные VL Транзистор VT Тиристор VS Токосъёмник XA Штырь XP Гнездо XS Соединения разборные XT

Устройства механические с электромагнитным приводом

Электромагнит YA Тормоз с электромагнитным приводом YB Электромагнитная плита YH

Дата добавления: 2018-02-15 ; просмотров: 11033 ; ЗАКАЗАТЬ РАБОТУ

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Условные графические обозначения (УГО) элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи.

Умение понимать обозначения на электрических схемах – одна из ключевых составляющих, без которой невозможно стать грамотным специалистом. На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов. Главный документ ГОСТ 2.702-2011 – правила составления электросхем в единой системе конструкторской документации (ЕСКД).

Однолинейная схема электроснабжения

Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения.

Полные данные по условно-графическим и буквенным обозначениям можно скачать в файле.

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах. что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования.

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.

Обозначения выключателей на схемах

Выключатели – самое распространенное устройство в электротехнике, т. к. выполняет главные функции – включения и выключения цепей.

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Как обозначаются трансформаторы на схемах

Для каждого вида трансформатора есть отдельное УГО. Используются на первичных, однолинейных схемах, опросных листах, листах расчетов токов короткого замыкания и т.д.

Обозначение заземлений на схемах

Заземление на электросхемах выполняют в зависимости от типа. Заземляющие контуры используются абсолютно на всех электрических схемах, т.к. главным свойством нормальной работы электросети является ее безопасность.

Общее заземление
Чистое (бесшумное) заземление
Защитное заземление

Буквенные обозначения на электрических схемах

На электросхемах применяется буквенная аббревиатура на латинице, где виды элементов указывают одной буквой. Многобуквенная кодировка используется для уточнения кода конкретного элемента. Первая буква в таких обозначениях всегда указывает на тип устройства.

Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т.д.

Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую (микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы).

Схемы интегральные, микросборки обозначают символом D. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.

Элементы различного назначения (электрические лампочки, пиропатроны, элементы нагрева) идентифицируют символом E.

Предохранители, разрядники, дискретные элементы защиты по току мгновенного и инерционного действия, по напряжению и др. кодируются буквой F.

G – батареи и другие источники питания.

H – индикаторы и сигнальные элементы (приборы световой, символьной и звуковой сигнализации).

Буквой K обозначают реле на схеме (токовые, электротепловые, указательные) времени и напряжения, магнитные пускатели.

Дроссели и катушки индуктивности имеют обозначение L.

M – буквенное обозначение двигателей постоянного и переменного тока.

Измерительные приборы (измерители импульсов, амперметры, счетчики активной и реактивной электроэнергии, вольтметры, фиксаторы времени, омметры, ваттметры) идентифицируют буквой P, за исключением аббревиатуры PE.

Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.

На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).

S – обозначение на схеме автоматических выключателей без контактов силовых цепей, коммутационных устройств (кнопочные выключатели, пакетные переключатели).

T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.

U – преобразователи (модуляторы и демодуляторы), устройства связи, выпрямители, инверторы, генераторы частоты.

V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.

Антенны, элементы сверх высоких частот (ответвители, короткозамыкатели, вентили, фазовращатели, трансформаторы) имеют условный символ W.

X – контактные соединения и соединители (гнезда, штыри, токосъемники).

Устройства механические с электромагнитным приводом (электромагниты, тормоза, муфты, электромагнитные плиты и патроны) идентифицируются символом Y.

Z – фильтры, ограничители.

Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно. Буквенные обозначения элементов на зарубежных схемах аналогичны. Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе.

Условные обозначения в электрических схемах электрооборудования: как читать электросхемы автомобилей

Каждая машина оснащается электрическим оборудованием, будь то потребители напряжения либо его источники. Все использующиеся девайсы, а также электроцепи, соединяющие их, отмечаются на электросхеме. Как самостоятельно расшифровать условные обозначения в электрических схемах, для чего это нужно и какие компоненты включает в себя оборудование? Об этом мы расскажем ниже.

Что представляют собой автомобильные электросхемы?

Какие девайсы и элементы включает система электропроводки и электрооборудования автомобиля? Принципиальная электросхема являет собой визуальные изображение, где указываются все без исключения пиктограммы использующихся компонентов. Все девайсы находятся в конкретном порядке на схеме, а друг с другом они могут быть соединены как последовательным, так и параллельным образом. Надо учитывать, что сама электро схема легкового или грузового автомобиля по факту не показывает реального расположения оборудования. Она только показывает, как все потребители и источники энергии связаны.

Вне зависимости от машины, схема включает в себя следующие компоненты:

  • оборудование системы питания, применяющееся для образования напряжения,
  • девайсы, использующиеся для преобразования энергии,
  • кроме того, сеть также включает компоненты, использующиеся для передачи тока, то есть проводники.

Какие возможности открываются перед автовладельцем, разбирающемся в схемах?

В автосхеме электрики должен разбираться каждый владелец машин, так как при появлении неполадок в работе оборудования можно будет самому разобраться с поломкой. Естественно, если произошли более сложные проблемы в работе сети и оборудования, то выявить их самостоятельно без опыта вряд ли получится. Особенно, если учесть, что в современных авто используются более сложные схемы, что связано с применением большего числа всевозможных девайсов.

Также необходимость разбираться в работе той или иной схемы для авто может возникнуть у тех владельцев машин, которые желают внести коррективы в работу системы. Например, если вы планируете произвести совершенствование и тюнинг транспортного средства, это не обязательно подразумевает использование модернизированных обвесов или бамперов. Если тюнингуется салон, то автовладелец может установить новую аудиосистему или кондер, в таком случае без внесения правок не обойтись. Помимо этого, понимать работу схемы нужно и в случае, если вы решите самостоятельно установить противоугонную установку.

Уметь разбираться в схеме должны и те автолюбители, которые периодически пользуются прицепом, поскольку часто наши соотечественники сталкиваются с проблемой подключения. Так или иначе, если вы хотите установить дополнительные устройства и добавить их систему, то разбираться в электросхеме просто необходимо.

Как устроено электрооборудование любого автомобиля?

Как сказано выше, любая бортовая сеть включает в себя источники энергии, потребители, проводники, а также компоненты управления. К источникам энергии относятся аккумулятор авто, а также генераторный узел. Назначение АКБ заключается в питании током всех потребителей при отключенном моторе, его запуске а также при функционировании силового агрегата на пониженных оборотах. Но основным источником энергии все же считается генераторный узел, позволяющий обеспечить питание всего оборудования и восстановление заряда АКБ. Нужно учитывать, что емкость АКБ, а также мощность генераторного устройства должны полностью соответствовать техническим параметрам потребителей напряжения, это нужно для поддержки баланса энергии.

Что касается потребителей, то все они делятся на несколько групп:

  1. Основные. К этим потребителям энергии относятся топливная система, зажигания, впрыска, ЭСУД (управления работы мотором), автоматической трансмиссии, а также усилителя руля, в частности, ЭУР.
  2. Дополнительные. К ним можно отнести охладительную систему, освещения и оптики, активной и пассивной безопасности, кондиционер, печку, автосигнализацию, акустику, а также навигационную систему.
  3. Также имеются и кратковременные потребители. К таким потребителям можно отнести системы комфорта, запуска, клаксон, прикуриватель (автор видео канал KroomcoTV).

Также любая система проводки подразумевает использование и компонентов управления. С их помощью обеспечивается согласованная работа источников энергии, а также ее потребителей. В список компонентов управления входят монтажные блоки с предохранительными устройствами и реле, управляющие модуля. Эти устройства обычно располагаются децентрализованным образом. В современных транспортных средствах большинство опций, которые должны выполнять реле, возлагаются на управляющие модули, то есть блоки управления. Также во многих авто сегодня применяются мультикомплексные системы, в частности, шины данных, которые соединяют электронные блоки.

Основные аспекты правильного чтения электросхемы оборудования

Итак, как читать автомобильные схемы и что нужно знать об их расшифровке? Как вы уже поняли, без знаний о расшифровке вы не сможете выполнить ремонт проводки и оборудования при необходимости. Подробная схема к конкретной модели авто должна быть отмечена в сервисном мануале к машине. Посмотрев на нее, вы сможете увидеть десятки всевозможных обозначений электрооборудования, которые соединены линями. Каждая из этих линий окрашена в определенный цвет это цвет проводов в системе проводки (видео снято каналом MR.BORODA).

В более современных автомобилях используются сложные схемы, поскольку такие транспортные средства оснащаются большим количеством оборудования и устройств. В таких электросхемах проводники могут быть указаны отрезками или с разрывами.

Какие аспекты для расшифровки электросхемы машины следует учитывать:

  1. Как мы уже сообщили, все электроцепи помечаются соответствующим их реальному состоянию цветом. Это во многом облегчает процесс ремонта и замены проводки. Сам цвет проводников может быть однотонным или двойным, это говорит о том, основной ли это кабель либо дополнительный. В том случае, если имеются в виду дополнительные проводники, то на самой электросхеме они отмечаются обычно штрихованными отрезками, которые бывают либо продольными, либо поперечными.
  2. Если в вашем авто несколько электрических цепей расположены на одном жгуте, при этом маркируются они аналогично, то такие цепи характеризуются гальваническим сопротивлением. То есть эти кабеля попросту соединены между собой.
  3. Если цепь входит в жгут, он будет отмечен с небольшим отклонением в определенную сторону, в которую он повернут.
  4. Обычно на любой электросхеме имеются несколько проводов одного цвета, как правило, черного. В данном случае речь идет об электроцепях, подключенных к заземлению, то есть кузову автомобиля. Такие контакты зовутся массой.
  5. Если говорить непосредственно о реле, то в этом случае контакты указываются в состоянии, когда через обмотку девайса не передается энергия. Если состояние работы устройства стандартное, то эти элементы могут отличаться друг от друга, так как они могут быть разомкнутыми и замкнутыми.
  6. Кроме того, посмотрев на электросхему, можно будет увидеть, что на самих электроцепях могут быть помечены дополнительные символы. А именно, речь идет о подключении электрической цепи к потребителю энергии. Такое обозначение даст возможность потребителю узнать, куда именно подключена цепи, при этом точно не прослеживая ее прокладку.
  7. Если вы заметили, что на девайсах или оборудовании указываются конкретные цифры, то эти номера в любом случае должны соответствовать. К примеру, если вокруг номера имеется круг, это свидетельствует о том, что это точка подключения цепи к отрицательному контакту. Если же вас интересуют комбинации из букв и цифр, то так отмечаются штекерные соединения.

Фотогалерея «Обозначения электросхем»

Заключение

Как правило, вместе с сервисным мануалом пользователя прилагается специальная таблица, с помощью которой вы сможете оптимально расшифровать те или иные компоненты электросети. У тех автовладельцев, которые ранее никогда не сталкивались с необходимостью расшифровки, могут возникнуть сложности при выполнении этой задачи. Нужно быть более внимательным, чтобы точно расшифровать все составляющие и компоненты. Непосредственно принцип расшифровки аналогичен не зависимо от того, о какой машине идет речь об иномарке или авто отечественного производства.

Видео «Как самостоятельно выявить неполадки в работе электрики?»

Если вы не знаете, как своими руками определить неполадки в работе системы электропроводки автомобиля, то рекомендуем ознакомиться с роликом, где подробно описан этот процесс (видео опубликовано каналом Автоэлектрика ВЧ).

Загрузка...

Обозначения на электрических схемах | условные

Тот, кто понимает смысл соединений и символов, из которых, собственно, и состоит любая электрическая схема, читает ее, как книгу. Сразу становится понятна связь между элементами, их назначение и общий принцип функционирования того или иного механизма. Все обозначения на электрических схемах – это совокупность простейших геометрических фигур (окружностей, прямоугольников, квадратов и тому подобное), а также различных линий (сплошных, прерывистых) и точек, которые часто ставятся в местах их пересечения (примыкания).

На любой схеме часто присутствуют элементы не только «чистой» электрики, но и автоматизации, например, той же электроники. Для каждой разновидности элементов предусмотрены свои условные обозначения, которые отражены в соответствующих стандартах. Существует масса справочников, в которых все детально расписано.

Уместно привести ГОСТ, которые будут наиболее полезны при чтении большинства электрических схем. В скобках указан год вступления документа в действие.

  • № 2.747 (1968) – о размерах условных обозначений.
  • № 2.756 (1976) – электромеханические устройства/воспринимающие части.
  • № 2.710 (1981) – буквенно-цифровые обозначения.
  • № 21.404 (1985) – для элементов автоматизации.
  • № 2. 755 (1987) – соединения и коммутирующие элементы.
  • № 21.614 (1988) – общие условные обозначения.
  • № 2.709 (1989) – контактные соединения и провода.

Среди указанных стандартов, в которых отражены условные обозначения, есть и те, которые уже не действуют. Но во многих семьях до сих пор эксплуатируются бытовые приборы еще производства СССР (например, холодильники), и рачительные хозяева не спешат с ними расставаться.

По крайней мере, они если и не в квартире, то на даче точно используются, так как не в пример новомодным моделям, «старая» техника на практике доказала свою надежность. В случае необходимости ремонта придется пользоваться прилагаемыми к агрегатам схемами, а они выполнены по устаревшим ГОСТ.

Далее – примеры несколько наиболее распространенных условных обозначений. С ними приходится сталкиваться при ремонте бытовой техники или электропроводки чаще всего.

При чтении любой схемы необходимо обращать внимание на все приложения и сноски. В них, в частности, обязательно указывается спецификация элементов (особенно в старой документации). Этой информации достаточно, чтобы в случае отсутствия требуемой детали подобрать ей аналог.

Обозначение com в электрике

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

    Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.

На функциональной схеме указаны блоки и связи между ними

Принципиальная схема детализирует устройство

На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

  1. Буквенные коды наиболее распространенных видов элементов приведены в табл.1

Информационный подтест ASVAB Electronics: расшифровка кодов электрических цепей

  1. Test Prep
  2. ASVAB Test
  3. Подтест ASVAB Electronics Information Subtest: декодирование кодов электрических цепей

Автор Rod Powers

Электронные схемы можно комбинировать для создания сложных систем , , например, необходимые для работы стереосистемы. Блок-схемы используются для демонстрации различных комбинированных схем, образующих сложную систему.

Многие вопросы подтеста «Информация об электронике» требуют, чтобы вы идентифицировали символ электронного компонента и знали, что этот компонент делает в электронной схеме.

  • Провода: Провода используются для передачи тока от одной части компонента к другой. Провода, которые соединены друг с другом, обозначены темным кружком и называются соединенными проводами. Иногда на сложных принципиальных схемах необходимо провести пересечение проводов, даже если они не соединены.В этом случае темный круг опущен или нарисован символ горба, чтобы было ясно, что провода не подключены - это называется несоединенными проводами.

  • Ячейка: Ячейка подает электрический ток. Некоторые называют это батареей, но технически батарея состоит из более чем одной ячейки. Большой вывод положительный.

  • Батарея: Батарея состоит из двух или более ячеек. Большой вывод положительный.

  • Источник питания постоянного тока: Источник постоянного тока обеспечивает постоянный ток.Постоянный ток всегда течет в одном направлении.

  • Источник питания переменного тока: Источник питания переменного тока обеспечивает переменный ток. Переменный ток постоянно меняет направление с определенной частотой.

  • Предохранитель: Предохранитель - это предохранительное устройство, которое перегорает, если ток, протекающий через него, превышает заданное значение.

  • Трансформатор: Трансформатор состоит из двух витков провода, соединенных железным сердечником.Трансформаторы используются для повышения и понижения напряжения переменного тока. Между катушками нет электрического соединения. Энергия передается между катушками магнитным полем в сердечнике.

  • Земля: Земля - ​​это соединение с землей.

  • Преобразователь: Преобразователь - это устройство, преобразующее энергию из одной формы в другую. Вот различные типы преобразователей:

    • Осветительная лампа: Преобразует электрическую энергию в свет, например, в лампочке или автомобильной фаре

    • Контрольная лампа: Преобразует электрическую энергию в свет для таких целей, как сигнальная лампа на приборной панели автомобиля

    • Двигатель: Преобразует электрическую энергию в кинетическую энергию

    • Нагреватель: Преобразует электрическую энергию в тепло

    • Звонки и зуммеры: Преобразование электроэнергии в звук

    • Микрофон: Преобразует звук в электрическую энергию

    • Наушники и динамики: Преобразование электрической энергии в звук

      Обозначения на электронных схемах.

  • Индуктор: Катушка индуктивности - это катушка с проволокой, которая создает магнитное поле, когда через нее проходит ток.

  • Переключатель: Вот несколько типов переключателей:

    • Нажимной переключатель: Нажимной переключатель позволяет току течь только при нажатии кнопки, например, в дверном звонке.

    • Размыкающий выключатель: С этим выключателем цепь нормально замкнута; цепь разомкнута только при нажатии кнопки.

    • Выключатель : Выключатель позволяет току течь, только когда он находится в закрытом (включенном) положении.

    • Двусторонний переключатель: Двусторонний переключатель направляет поток тока по одному из двух путей в зависимости от его положения.

    • Двойной двухпозиционный выключатель: Этот тип часто используется для переключения основного источника питания, поскольку он может изолировать как активные, так и нейтральные соединения.

    • Реле (релейный переключатель): Реле - это переключатель с электрическим приводом, который может управлять несколькими переключателями одновременно. Ток, протекающий через катушку, создает магнитное поле, которое заставляет рычаг (рычаги) двигаться, эффективно изменяя положение (положения) переключателя (реле).

  • Резистор (неизменяемый) : резисторы ограничивают прохождение электрического тока. Резисторы имеют номинал в омах и имеют цветовую маркировку для обозначения их номинала, допуска, а иногда и качества. Код группы следующий:

    • Черный - 0.

    • Коричневый - 1.

    • Красный - 2.

    • Апельсин 3.

    • Желтый - 4.

    • Зеленый - 5.

    • Синий - 6.

    • Фиолетовый - 7.

    • Серый - 8.

    • Белый - 9.

    Первая и вторая полосы на резисторе - это первые две цифры номинала резистора. Следующая полоса указывает множитель. Золотая или серебряная полоса после первых полос указывает на допуск, а полоса качества может следовать за полосой допуска.

  • Переменный резистор: Переменный резистор также ограничивает прохождение электрического тока. На принципиальных схемах для стандартных переменных и предварительно настроенных переменных резисторов используется несколько символов. Типы переменных резисторов включают следующие:

    • Реостат: Тип переменного резистора с двумя контактами, обычно используемый для контроля тока; примерами управления током могут быть регулировка яркости лампы или регулировка скорости двигателя

    • Потенциометр: Тип переменного резистора с тремя контактами, который используется для управления напряжением

    • Предустановленный переменный резистор: Устройство, работающее с небольшой отверткой или аналогичным инструментом; он предназначен для настройки при замыкании цепи и затем остается без дополнительной настройки.

  • Конденсатор: Конденсаторы накапливают электрический заряд. Они используются с резисторами в схемах синхронизации, потому что для заполнения конденсатора зарядом требуется время. Они также используются в цепях фильтров, поскольку конденсаторы легко пропускают сигналы переменного тока, но блокируют сигналы постоянного тока. Два типа конденсаторов включают следующие:

  • Диод: Диоды позволяют электричеству течь только в одном направлении. Стрелка символа цепи показывает направление, в котором может течь ток. Диоды - это электрическая версия клапана. Светодиоды (LED) излучают свет, когда через них проходит электрический ток.Специализированные диоды, называемые стабилитронами, пропускают ток в противоположном направлении после достижения порога.

  • Транзистор: Транзисторы усиливают ток.

  • Усилитель: Усилитель на самом деле не электронный компонент, а представляет собой сложную схему. Цепи усилителя используются для увеличения мощности, тока или напряжения.

  • Антенна: Антенна - это устройство, предназначенное для приема и / или передачи радиосигналов.

Вот схема регулируемого таймера. Посмотрите, сколько компонентов вы можете идентифицировать.

Регулируемая схема таймера.

Что такое электрическая цепь? Типы цепей, сетей и частей цепей

Последние новости
  • Выше 93% - открытие официального магазина электротехники - Купить сейчас!
  • Скидка 25% на рубашки для электротехники. Ограниченная серия ... Забронируйте здесь
  • Получите бесплатное приложение для Android | Загрузите приложение «Электрические технологии» прямо сейчас!
  • ОФИЦИАЛЬНЫЙ МАГАЗИН
  • НАПИСАТЬ ДЛЯ ET
  • РЕКЛАМА
  • ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ
  • СВЯЗАТЬСЯ С НАМИ
  • Главная
  • УПРАВЛЕНИЯ
  • Схема подключения
  • Электропроводка и установка панели солнечных батарей
  • Схемы подключения батарей
  • 1 фаза и 3 фазы
  • Электропроводка и управление Trending
  • EE ESSENTIALS
    • EE How To Exclusive
    • Trending
    • EE Projects
    • EE Q & A Hot
    • EE MCQs Новое
    • EE Примечания и статьи
    • Анализ электрических цепей
    • EE Symbols New
  • Basic Concepts Основы
  • Базовая электроника
  • Электрические формулы и уравнения
  • Монтаж электропроводки
  • Основы переменного тока
  • Переменный ток
  • MCQs с пояснительными ответами
  • Вопросы / ответы EE
  • MACHINES
    • Генераторы переменного тока
    • Все двигатели
    • Трансформатор
  • POWER
    • Power System
    • Коэффициент мощности
    • Воздушные линии
    • Защита
    • Возобновляемые и экологически чистые источники энергии
    • Солнечные панели
  • CONTROL Каким образом
  • 000 000 Устранение неисправностей 000 Устранение неисправностей
  • Ремонт
  • Power & Control
  • EE-Tools, Instruments, Devices, Components & Measurements
  • ELECTRONICS
    • All
    • Basic Electronics
    • Boolean Algebra & Logic Families
    • Combinational Di gital Circuits
    • Цифровая электроника
    • Logic Gates
    • Цепи последовательной логики
    • Сигналы
  • Еще
    • АНАЛИЗ ЦЕПЕЙ
      • Цепи постоянного тока 3
      • Электронные схемы
      • AC
      • Электрические схемы
      • Однофазные цепи переменного тока
      • Программное обеспечение
      • Электрические / электронные символы
      • Калькуляторы EE
    • Резисторы
      • Конденсаторы
      • Индуктивность и магнетизм
      • Электрические / электронные символы
      • Электрическое проектирование
    • Светоизлучающие диоды
    • Fun 922
    • Зеленая энергия
    • Электроэнергия
    • Освещение
    • Поиск
    • Переключить скин
    • Меню

    ЭЛЕКТРИЧЕСКИЕ ТЕХНОЛОГИИ

    • Искать
    • Скин переключателя
    Home > EE Вопросы / ответы > Что такое электрическая цепь? Типы цепей, сетей и частей цепей Основы переменного тока Основные понятия Цепи постоянного тока Вопросы / ответы ЭЭАнализ электрических цепей Цепи серии

    - вопросы и ответы по электротехнике

    Почему электрические схемы серии?

    В этом разделе вы можете изучить и попрактиковаться в вопросах по электротехнике, основанных на «Серийных схемах», и улучшить свои навыки, чтобы пройти собеседование, конкурсные экзамены и различные вступительные испытания (CAT, GATE, GRE, MAT, банковский экзамен, железнодорожный экзамен и т. Д. .) с полной уверенностью.

    Где я могу получить вопросы и ответы по последовательным цепям для электротехники с пояснениями?

    IndiaBIX предоставляет вам множество полностью решенных вопросов и ответов по электротехнике (последовательные схемы) с пояснениями. Решенные примеры с подробным описанием ответов, даны пояснения, которые легко понять. Все студенты, первокурсники могут загрузить вопросы викторины «Электротехника» с ответами в виде файлов PDF и электронных книг.

    Где я могу получить вопросы и ответы на собеседование по электрическим схемам (тип цели, множественный выбор)?

    Здесь вы можете найти объективные вопросы и ответы для собеседований и вступительных экзаменов. Также предусмотрены вопросы с множественным выбором и вопросы истинного или ложного типа.

    Как решить проблемы электрических цепей серии?

    Вы можете легко решить все виды электротехнических вопросов, основанных на последовательных схемах, выполнив упражнения объективного типа, приведенные ниже, а также получите быстрые методы решения проблем электротехнических последовательных схем.

    Упражнение :: Последовательные схемы - общие вопросы




    4.

    Определенная последовательная цепь состоит из резистора 1/8 Вт, резистора 1/4 Вт и резистора 1/2 Вт. Суммарное сопротивление 1200. Если каждый резистор работает в цепи с максимальной рассеиваемой мощностью, общий ток составляет

    Ответ: Вариант А

    Пояснение:

    Итого P = P1 + P2 + P3 = 7 / 8w.

    P = I 2 R.

    I = sqrt (P / R)

    Теперь, P = 7 / 8w, R = 1200 Ом.

    Следовательно,

    I = sqrt ((7/8) / 1200) = 0,0270030862 = 27 мА.






    Электроника и схемы викторины и викторины

    1.

    Технология сотовой связи 10 вопросов
    Tough , 10 Qns, ladymacb29, 25 августа 2006 г. Что вы знаете о сотовых телефонах? У вас TDMA или GSM? Двухдиапазонный или четырехдиапазонный? Если вы знаете разницу, возможно, вы хорошо справитесь с этой викториной! Жесткий
    ladymacb29
    25 августа 06
    3183 пьес

    2.

    Среднее значение
    mike32768
    05 января 06
    6117 пьес

    3.

    Основы пайки 10 вопросов
    Среднее значение , 10 Qns, Mobunny, 26 июн 07 Эта викторина для всех, кто интересуется, что нужно для изготовления печатной платы в вашем телевизоре или радио (или любом другом электронном устройстве в этом отношении). Узнайте об инструментах, которые используются для пайки, и необходимых мерах предосторожности.

    Среднее значение
    Mobunny
    26 июн 07
    3414 прослушиваний

    4.

    Цветовой код резистора 10 вопросов
    Среднее значение , 10 Qns, delboy22, 07.07.07 Викторина о цветовой кодировке резистора, которая должна быть достаточно простой для электриков, но не такой простой для тех, у кого нет опыта в этой области.Надеюсь, вам понравится моя первая викторина.

    Среднее значение
    delboy22
    Jul 07 07
    4497 ​​прослушиваний

    5.

    Электронные компоненты 10 вопросов
    Среднее значение , 10 Qns, GinAndTonic, 07 окт. 00 Электроника используется каждый день. Но знаете ли вы что-нибудь о частях, из которых состоит наш электронный мир? Если вы знаете что-нибудь об основах электроники, это будет довольно легко.

    Среднее значение
    GinAndTonic
    Oct 07 00
    11577 прослушиваний

    6.

    Электроника постоянного тока 101 10 вопросов
    Среднее значение , 10 Qns, feyd313, 24 января 2009 г. Если вы знаете свою основную электронику, это должно быть проще простого. Если вы знаете свою математику, все будет в порядке. Если нет, то это ваш первый урок электроники. Просто помните, что сказал Ом: «V = I * R» и «P = I * V». Радоваться, веселиться!

    Среднее значение
    feyd313
    24 января 09
    3153 прослушиваний

    7.

    Tough
    aladdinjuno
    Dec 20 00
    3687 прослушиваний

    8.

    Инженерное испытательное оборудование 10 вопросов
    Среднее значение , 10 Qns, mobunny, 11 августа 2008 г. Инженеры используют множество полезного тестового оборудования для диагностики неисправностей печатных плат. Этот тест даст вам общее представление о том, для чего используется оборудование.

    Среднее значение
    mobunny
    11 августа 08
    2883 прослушивания

    9.

    Акронимы, используемые в электрическом поле 10 вопросов
    Easy , 10 Qns, koz-man, 26 января 2004 г. Сможете ли вы разобрать эти сокращения, обычно используемые в электротехнической промышленности? Чтобы пройти этот тест, не обязательно быть электриком.

    Easy
    koz-man
    26 января 04
    6033 прослушиваний

    10.

    Базовый анализ электрических цепей I 10 вопросов
    Среднее значение , 10 Qns, SmilingFaces, 15 июля 2003 г. Эта викторина посвящена основным принципам анализа электрических цепей. Эти идеи будут изучены в классе анализа схем начального уровня.

    Среднее значение
    Улыбающееся лицо
    15 июля 03
    5442 прослушиваний

    11.

    Жесткий
    Тристан.
    Jun 09 00
    3990 прослушиваний

    12.

    Электричество в здании 10 вопросов
    Сложный , 10 Qns, 51%, 13 декабря 06 Все здания, от самых скромных домов до самых современных небоскребов, требуют электрического монтажа. Этот тест является максимально общим, но могут содержать вопросы с африканским и европейским уклоном, то есть системы на 400/230 В.

    Сложный
    51процент
    13 дек 06
    2400 прослушиваний

    13.

    Верно, Неверно, Да или Нет: схемы 10 вопросов
    Среднее значение , 10 Qns, mthegreat, 03.02.04 Вы знаете свои схемы? Пройдите этот тест, чтобы узнать! В этой викторине каждая схема связана с лампочкой.

    Среднее значение
    mthegreat
    Feb 03 04
    5826 прослушиваний

    14.

    Да будут огни 10 вопросов
    Tough , 10 Qns, WesleyCrusher, 07 декабря 18 г. Ни одно праздничное украшение не обходится без нескольких десятков (или сотен, или тысяч) разноцветных огней, и сегодня это обычно светодиоды. Взгляните на физику и технологии, которые делают эти огни возможными! Жесткий
    Уэсли Крашер
    07 декабря 18
    366 пьес

    15.

    Звук единиц и нулей 10 вопросов
    Сложный , 10 Qns, Andonyx, 19 августа 02 Этот тест посвящен науке и технике цифровых аудиоустройств.Многие из них можно найти в вашей гостиной. Вы когда-нибудь задумывались, как весь этот звук попал в такой маленький объект? Ну, наденьте наушники, подключите мини-диск и наслаждайтесь!

    Сложный
    Andonyx
    19 августа 02
    3537 прослушиваний

    16.

    Один день из жизни розничной электроники 10 вопросов
    Жесткий , 10 Qns, ferfer72, 21 июля 2003 г. Я работаю в магазине электроники и получаю странные вопросы.Посмотрите, сможете ли вы выбрать правильный ответ на каждый из этих необычных вопросов!

    Tough
    ferfer72
    21 июл 03
    3219 прослушиваний

    17.

    Так ты все еще хочешь быть электриком? 10 вопросов
    Tough , 10 Qns, спиканемикел, 21 декабря 07 Более общие вопросы о домашней электропроводке. Этот тест основан на NEC 2005 года для США.

    Tough
    Speakanemikel
    Dec 21 07
    1215 прослушиваний

    18.

    Базовая электроника 10 вопросов
    Среднее значение , 10 Qns, МЦТЕЧ2, 06. 09.01 Этот тест содержит простые электронные вопросы об основных компонентах. Радоваться, веселиться!

    Среднее значение
    МЦТЕЧ2
    06 сен 01
    8700 прослушиваний

    19.

    Качественные вопросы об университетских схемах 10 вопросов
    Среднее значение , 10 Qns, qrayx, 16 января 19 В университете мне пришлось пройти несколько курсов по схемам.Прошло некоторое время, но вот несколько качественных вопросов о схемах. Я обещаю, что вам не придется заниматься математикой в ​​этой викторине.

    Среднее значение
    qrayx
    16 января 19
    105 прослушиваний

    20.

    Основные материалы по радио 5 вопросов
    Среднее значение , 5 Qns, роторы, 10 ноября 2002 г. Хорошая базовая викторина о радио.

    Среднее значение
    роторов
    10 ноября 02
    3624 прослушиваний

    21.

    Итак, вы хотите стать электриком? 10 вопросов
    Tough , 10 Qns, спиканемикел, 16 декабря 07 Это вопросы начального уровня об электрическом словарном запасе и установках на основе NEC 2005 года для США.

    Tough
    Speakanemikel
    Dec 16 07
    1350 прослушиваний

    22.

    Еще один день из жизни розничной электроники 10 вопросов
    Tough , 10 Qns, ferfer72, 27 июля 2003 г. Очевидно, дни, которые я провожу в своем магазине, НАМНОГО увлекательнее для игроков FunTrivia, чем для моего парня! Посмотрим, сможете ли вы ответить на эти вопросы, которые мне задают клиенты! Специально для США.

    Tough
    ferfer72
    27 июля 03
    2256 прослушиваний

    Десять лучших онлайн-симуляторов схем - Electronics-Lab

    Онлайн-тренажеры цепей становятся все популярнее с каждым днем. Любители электроники, а также профессионалы часто используют имитаторы электрических цепей для разработки и проверки принципиальных схем. Самое лучшее в онлайн-симуляторе - это то, что вам не нужно вообще ничего устанавливать на свой компьютер или ноутбук.Все, что вам нужно, это браузер и стабильное интернет-соединение. Работайте из любого места, просто открыв веб-сайт онлайн-симулятора схем и войдя в свою учетную запись. Круто, да?

    Теперь вопрос в том, какой симулятор использовать? Какой симулятор лучший? Ну, одним предложением « НЕТ лучшего симулятора ». Это зависит от ваших требований и уровня знаний. Если вы новичок, то вам понадобится базовый и менее сложный тренажер. Но если вы профессионал и хорошо разбираетесь в этой области, очевидно, что вам понадобится сложный многоцелевой тренажер.

    Здесь я перечислил 10 лучших онлайн-симуляторов в зависимости от их популярности, функциональности, цен и наличия компонентов библиотеки.

    1. EasyEDA - easyeda.com

    Онлайн-имитатор схем EasyEDA

    EasyEDA - это бесплатный, не требующий установки, веб- и облачный набор инструментов EDA , который объединяет мощный схемотехнический захват, имитатор схем в смешанном режиме и разводку печатных плат в кроссплатформенной браузерной среде для электронных инженеры, преподаватели, студенты и любители.

    Поскольку EasyEDA полностью бесплатна, очень проста в использовании и многофункциональна, она занимает первое место.

    Плюсы:

    • Огромное и постоянно растущее сообщество
    • Библиотека деталей довольно большая
    • Очень мощный тренажер
    • Возможна качественная разработка печатных плат
    • Проектирование схемы / печатной платы не требует каких-либо хлопот. Новички могут легко начать работу с EayEDA
    • EasyEDA полностью БЕСПЛАТНА

    Минусы:

    • Выполнить симуляцию довольно сложно.Вам нужно следовать руководству.

    2. Autodesk Circuits - circuitits.io

    (circuitits.io) Онлайн-симулятор Autodesk Circuits

    Autodesk Circuits дает вам возможность воплотить в жизнь ваши идеи электронного проекта с помощью бесплатных, простых в использовании онлайн-инструментов.

    Инструмент и симулятор для проектирования схем / печатных плат, разработанный AutoDesk, позволяющий вам спроектировать схему, увидеть ее на макете, использовать знаменитую платформу Arduino, смоделировать схему и, в конечном итоге, создать печатную плату. Вы можете запрограммировать Arduino прямо из этого программного моделирования.

    Плюсы:

    • Дизайн вывода легче интерпретировать, и он будет удобной справочной информацией при подключении в реальной жизни
    • Может имитировать Arduino
    • В библиотеке много частей

    Минусы:

    • Схема проектирования немного сложнее, чем у других симуляторов
    • Не могу быстро нарисовать схему

    3. PartSim - партим.com

    Онлайн-симулятор цепей PartSim

    PartSim - это бесплатный и простой в использовании симулятор цепей, который запускается в вашем веб-браузере. PartSim включает в себя полный механизм моделирования SPICE, веб-инструмент для захвата схем и графический просмотрщик сигналов.

    Плюсы:

    • Эта платформа довольно удобна и проста в использовании
    • Большое количество деталей от поставщиков делает его хорошим выбором для практических целей
    • PartSim можно использовать совершенно бесплатно

    Минусы:

    • Не такой мощный тренажер, но для новичков подходит
    • В библиотеке много операционных усилителей, но другим микросхемам не хватает

    4.EveryCircuit - everycircuit.com

    Онлайн-симулятор цепей EveryCircuit

    EveryCircuit - это онлайн-симулятор цепей с хорошо продуманной графикой. Он действительно прост в использовании и имеет отличную систему электронного дизайна. Это позволяет встроить моделирование в вашу веб-страницу.

    Плюсы:

    • EveryCircuit также доступна для мобильных платформ (Android и iOS)
    • Впечатляющее анимированное представление различных динамических параметров
    • Он предлагает множество примеров и предварительно разработанных схем.Подходит для новичков

    Минусы:

    • Платформа не бесплатная
    • Отсутствует много полезных микросхем

    5. Circuit Sims - falstad.com/circuit/

    Онлайн-симулятор схем Falstad Circuit

    Чрезвычайно простая веб-платформа, работающая в любом браузере. Платформа идеально подходит новичкам, которые хотят разбираться в функциональности простых схем и электроники.

    Плюсы:

    • Самый простой.Новичкам не придется с этим бороться
    • Совершенно бесплатно и не требует учетной записи
    • Это платформа с открытым исходным кодом

    Минусы:

    • Библиотека частей очень ограничена
    • GUI не привлекателен

    6. Виртуальная лаборатория постоянного и переменного тока - dcaclab.com

    Онлайн-симулятор цепей DC / AC Virtual Lab

    DC / AC Virtual Lab - это онлайн-симулятор, который способен создавать цепи постоянного / переменного тока, вы можете создавать цепи с батареями, резисторами, проводами и другими компонентами.

    DC / AC Virtual Lab имеет довольно привлекательную графику и компоненты выглядят реалистично, но он не входит в пятерку из-за ограничений в библиотеке деталей, невозможности рисования схем и некоторых других причин.

    Плюсы:

    • Простой интерфейс, подходящий для студентов и преподавателей
    • Детали выглядят как настоящие, а не только символы

    Минусы:

    • Виртуальная лаборатория постоянного и переменного тока НЕ ​​полностью бесплатна
    • Библиотека деталей очень ограничена
    • Симуляция не такая уж мощная

    7.DoCircuits - docircuits.com

    Онлайн-имитатор схем DoCircuits

    DoCrcuit s прост в использовании, но не очень эффективен. Вы можете разрабатывать как аналоговые, так и цифровые схемы. Но вы должны войти в систему, чтобы провести симуляцию.

    Плюсы:

    • Интерактивный дизайн, но немного вялый
    • Компоненты выглядят реалистично
    • Есть много готовых схем

    Минусы:

    • Нельзя использовать аналоговые и цифровые компоненты в одной цепи
    • Моделирование в значительной степени ограничено
    • DoCircuits НЕ бесплатно

    8.CircuitsCloud - Circuits-cloud.com

    Онлайн-симулятор схем CircuitsCloud

    CircuitsCloud - это бесплатный и простой в использовании симулятор. Он хорошо работает как с аналоговым, так и с цифровым форматом. Новички могут легко использовать его, но сначала должны создать учетную запись.

    Плюсы:

    • CircuitsCloud - бесплатная платформа
    • Здесь легко сделать схему

    Минусы:

    • Симуляция плохая. Не анимирует направление текущего
    • Библиотека
    • не содержит достаточно цифровых микросхем и микроконтроллеров

    9.CIRCUIT LAB - circuitlab.com

    Онлайн-симулятор цепей CircuitLab

    Circuit Lab - это многофункциональный онлайн-симулятор цепей, но он не бесплатный. Он разработан с использованием простого в использовании редактора и точного симулятора аналоговых / цифровых схем.

    Плюсы:

    • Эта платформа хорошо построена с довольно обширной библиотекой, которая подходит как для новичков, так и для экспериментаторов
    • Смоделированные графики и выходные результаты можно экспортировать в виде файла CSV для дальнейшего анализа
    • Проектировать схемы легко, имеются готовые схемы

    Минусы:

    • Это не бесплатная платформа, но вы можете использовать демо бесплатно
    • Моделирование могло быть лучше с интерактивным моделированием помимо графического представления
    • В библиотеку следует добавить больше цифровых ИС

    10.TinaCloud - tina.com

    Онлайн-симулятор схем Tina Cloud

    TINA Design Suite - это мощный, но доступный по цене программный пакет для моделирования схем и проектирования печатных плат для анализа, проектирования и тестирования в реальном времени аналоговых, цифровых, HDL, MCU и смешанных электронных схем.

    TINA - это очень сложный симулятор схем и хороший выбор для опытных людей. Для новичков это непросто и требует времени, чтобы начать. TINA не бесплатна. Но если учесть производительность, цена будет незначительной.

    Плюсы:

    • Эта программа моделирования имеет расширенные возможности
    • Моделирование выполняется на сервере компании, поэтому он обеспечивает отличную точность и скорость.
    • Можно моделировать различные типы цепей

    Минусы:

    • Эта платформа НЕ для новичков
    • Даже если у вас есть опыт, сначала вы можете столкнуться с некоторыми трудностями
    • Tina Cloud НЕ является бесплатным симулятором

    Другие симуляторы

    Итак, теперь у вас есть список из «Десять лучших онлайн-симуляторов трасс» , но он не окончательный.Есть и другие онлайн-симуляторы, которые могут вам подойти. simulator.io , Gecko-SIMULATIONS и т. Д. - вот некоторые из них. Я рекомендую вам попробовать некоторые из них, прежде чем выбрать один как идеальный.

    Если вы знаете другой симулятор, который стоит включить в список, поделитесь с нами. Любое предложение приветствуется.

    Пошаговая процедура создания электронных схем / Проектирование схем

    Что такое схема и зачем нам ее создавать?

    Прежде чем я подробно расскажу о том, как устроена схема, позвольте нам сначала узнать, что такое схема и зачем нам ее создавать.

    Цепь - это любая петля, через которую проходит материя. Для электронной схемы переносимое вещество является зарядом электроники, а источником этих электронов является положительный полюс источника напряжения. Когда этот заряд течет от положительного вывода через контур и достигает отрицательного вывода, цепь считается завершенной. Однако эта схема состоит из нескольких компонентов, которые по-разному влияют на поток заряда. Некоторые могут препятствовать прохождению заряда, некоторые просто накапливать или рассеивать заряд.Некоторым требуется внешний источник энергии, некоторым - энергия.

    Может быть много причин, по которым нам нужно построить схему. Иногда нам может потребоваться зажечь лампу, запустить двигатель и т.д. Все эти устройства - лампы, двигатель, светодиоды - это то, что мы называем нагрузками. Каждая нагрузка требует определенного тока или напряжения для начала своей работы. Это напряжение может быть постоянным напряжением постоянного или переменного тока. Однако невозможно построить схему только с источником и нагрузкой. Нам нужно еще несколько компонентов, которые помогают в правильном потоке заряда и обрабатывают заряд, подаваемый источником, так что соответствующее количество заряда течет к нагрузке.

    Базовый пример - регулируемый источник питания постоянного тока для работы светодиода

    Давайте рассмотрим базовый пример и пошаговые правила построения схемы.

    Постановка проблемы : Разработайте регулируемый источник питания постоянного тока 5 В, который можно использовать для работы светодиода, используя переменное напряжение в качестве входа.

    Решение : Вы все должны знать о регулируемом источнике питания постоянного тока. Если нет, позвольте мне дать краткое представление. Большинству схем или электронных устройств для работы требуется постоянное напряжение.Мы можем использовать простые батареи для обеспечения напряжения, но основная проблема с батареями - их ограниченный срок службы. По этой причине единственный способ, который у нас есть, - это преобразовать напряжение переменного тока в наших домах в необходимое постоянное напряжение.

    Все, что нам нужно, это преобразовать это переменное напряжение в постоянное. Но все не так просто, как кажется. Итак, позвольте нам получить краткое теоретическое представление о том, как напряжение переменного тока преобразуется в регулируемое напряжение постоянного тока. Блок-схема

    от ElProCus

    Теория схемы

    1. Напряжение переменного тока от источника питания 230 В сначала понижается до низкого напряжения переменного тока с помощью понижающего трансформатора.Трансформатор - это устройство с двумя обмотками - первичной и вторичной, в котором напряжение, приложенное к первичной обмотке, появляется на вторичной обмотке за счет индуктивной связи. Поскольку вторичная обмотка имеет меньшее количество витков, напряжение на вторичной обмотке меньше, чем напряжение на первичной обмотке понижающего трансформатора.
    2. Это низкое переменное напряжение преобразуется в пульсирующее постоянное напряжение с помощью мостового выпрямителя. Мостовой выпрямитель представляет собой конфигурацию из 4 диодов, расположенных в виде моста, так что анод одного диода и катод другого диода подключены к положительному выводу источника напряжения, и таким же образом анод и катод двух других диодов соединены. подключен к отрицательной клемме источника напряжения.Также катоды двух диодов подключены к положительной полярности напряжения, а анод двух диодов подключен к отрицательной полярности выходного напряжения. Для каждого полупериода противоположная пара диодов проводит, и на мостовых выпрямителях получается пульсирующее напряжение постоянного тока.
    3. Полученное таким образом пульсирующее напряжение постоянного тока содержит пульсации в виде переменного напряжения. Чтобы удалить эти колебания, необходим фильтр, который отфильтровывает пульсации постоянного напряжения. Конденсатор размещается параллельно выходу, так что конденсатор (из-за его полного сопротивления) позволяет пропускать высокочастотные сигналы переменного тока, обходя их землю, а низкочастотный сигнал или сигнал постоянного тока блокируется.Таким образом, конденсатор действует как фильтр нижних частот.
    4. Выходной сигнал конденсаторного фильтра представляет собой нерегулируемое постоянное напряжение. Для создания регулируемого постоянного напряжения используется регулятор, который вырабатывает постоянное постоянное напряжение.

    Итак, давайте теперь приступим к разработке простой схемы источника питания постоянного и переменного тока для управления светодиодом.

    Этапы построения схемы

    Этап 1. Проектирование схемы

    Чтобы разработать схему, мы должны иметь представление о значениях каждого компонента, необходимого в схеме.Давайте теперь посмотрим, как мы разрабатываем схему стабилизированного источника постоянного тока.

    1. Выберите регулятор, который будет использоваться, и его входное напряжение.

    Здесь нам требуется постоянное напряжение 5 В при 20 мА с положительной полярностью выходного напряжения. По этой причине нам нужен стабилизатор, обеспечивающий выходное напряжение 5 В. Идеальным и эффективным выбором будет регулятор IC LM7805. Наше следующее требование - рассчитать необходимое входное напряжение для регулятора. Для регулятора минимальное входное напряжение должно равняться выходному напряжению, добавленному на три единицы.В этом случае, чтобы иметь напряжение 5 В, нам нужно минимальное входное напряжение 8 В. Приступим к вводу 12 В. Стабилизатор

    7805 от Flickr

    2. Выберите трансформатор, который будет использоваться.

    Теперь нерегулируемое напряжение составляет 12 В. Это действующее значение вторичного напряжения, необходимого для трансформатора. Поскольку первичное напряжение составляет 230 В (среднеквадратичное значение), при вычислении коэффициента трансформации мы получаем значение 19. Следовательно, мы должны получить трансформатор на 230 В / 12 В, т.е.трансформатор 12 В, 20 мА.

    Понижающий трансформатор по Wiki

    3. Определите номинал конденсатора фильтра

    Значение конденсатора фильтра зависит от величины тока, потребляемого нагрузкой, тока покоя (идеального тока) регулятора, величины допустимой пульсации на выходе постоянного тока и периода.

    Для пикового напряжения на первичной обмотке трансформатора, равного 17 В (12 * sqrt2), и полного падения напряжения на диодах, равного (2 * 0,7 В) 1,4 В, пиковое напряжение на конденсаторе составляет примерно 15 В.Мы можем рассчитать величину допустимой пульсации по следующей формуле:

    ∆V = VpeakCap- Vmin

    Согласно расчетам, Vpeakcap = 15V, а Vmin - минимальное входное напряжение для регулятора. Таким образом, ∆V равно (15-7) = 8V.

    Теперь, емкость, C = (I * ∆t) / ∆V,

    Теперь я представляю собой сумму тока нагрузки плюс ток покоя регулятора и I = 24 мА (ток покоя составляет около 4 мА и ток нагрузки составляет 20 мА). Также ∆t = 1/100 Гц = 10 мс. Значение ∆t зависит от частоты входного сигнала, и здесь входная частота составляет 50 Гц.

    Таким образом, подставляя все значения, значение C составляет около 30 мкФарад. Итак, давайте выберем значение 20 мкФарад.

    Электролитный конденсатор от Wiki

    4. Определите PIV (пиковое обратное напряжение) диодов.

    Поскольку пиковое напряжение на вторичной обмотке трансформатора составляет 17 В, общий PIV диодного моста составляет около (4 * 17), то есть 68 В. Поэтому мы должны остановиться на диодах с рейтингом PIV 100 В. Помните, что PIV - это максимальное напряжение, которое может быть приложено к диоду в состоянии обратного смещения, не вызывая пробоя.

    PN Соединительный диод от Nojavanha

    Step2. Чертеж и моделирование схемы

    Теперь, когда у вас есть представление о значениях для каждого компонента и всей принципиальной схемы, давайте приступим к рисованию схемы с помощью программного обеспечения для построения схем и ее моделированию.

    Здесь наш выбор программного обеспечения - Multisim.

    Окно Multisim

    Ниже приведены шаги для построения схемы с помощью Multisim и ее моделирования.

    1. На панели Windows щелкните следующую ссылку: Пуск >>> Программы -> National -> Instruments -> Набор схем проектирования 11.0 -> multisim 11.0.
    2. Появится окно программы Multisim с строкой меню и пустым пространством, напоминающее макет, для рисования схемы.
    3. В строке меню выберите место -> компоненты
    4. Появится окно с заголовком «выберите компоненты»
    5. Под заголовком «База данных» выберите «Основная база данных» из раскрывающегося меню.
    6. В разделе «группа» выберите нужную группу. Если вы хотите использовать источник напряжения или тока или землю. Если вы хотите использовать какой-либо базовый компонент, такой как резистор, конденсатор и т. Д.Здесь сначала мы должны разместить входной источник питания переменного тока, поэтому выберите Source -> Power Sources -> AC_power. После того, как компонент установлен (нажав кнопку «ОК»), установите значение среднеквадратичного напряжения 230 В и частоты 50 Гц.
    7. Теперь снова в окне компонентов выберите базовый, затем трансформатор, затем выберите TS_ideal. Для идеального трансформатора индуктивность обеих катушек одинакова, поэтому для достижения выходной мощности необходимо изменить индуктивность вторичной катушки. Теперь мы знаем, что отношение индуктивности катушек трансформатора равно квадрату отношения витков.Поскольку требуемое соотношение витков в этом случае составляет 19, мы должны установить индуктивность вторичной катушки на 0,27 мГн. (Индуктивность первичной катушки составляет 100 мГн).
    8. В окне компонентов выберите "Базовый", затем "Диоды", а затем выберите диод IN4003. Выберите 4 таких диода и разместите их в виде мостового выпрямителя.
    9. В окнах компонентов выберите базовый, затем Cap _Electrolytic и выберите значение емкости конденсатора 20 мкФ.
    10. В окне компонентов выберите мощность, затем Voltage_ Regulator, а затем выберите «LM7805» из раскрывающегося меню.
    11. В окне компонентов выберите диоды, затем выберите LED и в раскрывающемся меню выберите LED_green.
    12. Используя ту же процедуру, выберите резистор номиналом 100 Ом.
    13. Теперь, когда у нас есть все компоненты и представление о принципиальной схеме, давайте приступим к рисованию принципиальной схемы на платформе multi sim.
    14. Чтобы нарисовать схему, мы должны правильно соединить компоненты с помощью проводов. Чтобы выбрать провода, перейдите в раздел «Место», затем «Подключите».Не забывайте соединять компоненты только тогда, когда появляется точка соединения. В multisim соединительные провода обозначены красным цветом.
    15. Чтобы получить индикацию напряжения на выходе, выполните следующие действия. Выберите «Место», затем «Компоненты», затем «Индикатор», затем «Вольтметр», затем выберите первый компонент.
    16. Теперь ваша схема готова к моделированию.
    17. Теперь нажмите «Simulate», затем выберите «Run».
    18. Теперь вы можете видеть, что светодиод на выходе мигает, на что указывают стрелки, которые становятся зелеными.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
