Площадь батареи отопления: Расчет радиаторов отопления, как рассчитать количество секций радиаторы калукулятор

Содержание

Расчет радиаторов отопления, как рассчитать количество секций радиаторы калукулятор

Главный критерий при расчете мощности радиаторов отопления — площадь помещения. Чем просторнее помещение, тем мощнее необходима теплоотдача. Расчет нужен для безошибочного измерения оптимальной теплоотдачи данного помещения. Отопление может использоваться как основное или дополняющее. Чтобы правильно рассчитать мощность нужны следующие вводные данные: площадь помещения, этаж, зональность, параметры ниши, высоту потолка, другие отопительные приборы. Радиаторы отопления обычно монтируются под всеми окнами, для предотвращения тепловых потерь и образования конденсата. Для угловых комнат стоит рассматривать более мощные модели, добавив 1-2 секции «про запас». Для высоких потолков (более 3 м), требуется добавочная тепловая энергия, учитывающаяся при расчетах. Немаловажно при расчете мощности батареи отопления учитывать наличие/отсутствие стеклопакетов и качество общей теплоизоляции помещения. Все эти характеристики необходимо учитывать при выборе оборудования.

Формула, помогающая рассчитать должную тепловую мощность радиаторов в помещении с высотой потолков не более 3 м:
S пом. * 100 Вт / ∆T
где:/
S пом. — площадь помещения,
∆T — тепловой поток от одной секции.

Для основной отопительной системы (без дополнительных источников тепла) следует умножить всю площадь помещения на 100 Вт и разделить на тепло отдачу одной секции. Формула, по которой можно рассчитать мощность батарей в помещении с высотой потолков не менее 3 м :
S пом.* h * 40 / ∆T
где:
Sпом. — площадь помещ.,
∆T — отдача тепла одной секцией прибора,

H — высота потолка.

Есть и более простая формула: в помещении с единственной наружной стеной и одним стандартным окном 1 кВт мощности отопительного оборудования хватит для поддержания нормальной температуры на 10 кв.м.

Если же в помещ. 2 внешние стены — вам потребуется уже 1,3 кВт мощности на каждые 10 м2.
Стоит также заранее решить, где устанавливать радиатор, измерить высоту и длину подоконника, размеры ниши. После чего, подбирать тип, подходящий не только по мощности, но и по размерам.

Что такое межосевое расстояние радиаторов? Межосевое расстояние радиатора — это промежуток  между серединой отверстий вход. и выход. коллекторов и прилагающимися соответствующими по размеру батарее трубами. Чаще всего встречается 2 размера — 500 мм либо 300 мм.

Оптимальные параметры монтажа:
а) промежуток от стояка до соединения с радиатором — от 30 сантиметров;
б) промежуток от пола до низа радиатора — от 15 сантиметров;

Как рассчитать радиаторы отопления на площадь квартиры

Как рассчитать радиаторы отопления так, чтобы температура в квартире была предельно комфортной — вопрос, который возникает у каждого, кто решился на ремонт. Слишком малое количество секций не будет полностью прогревать помещение, а излишек только повлечёт за собой слишком большие траты на коммунальные услуги. Итак, что необходимо учитывать, чтобы правильно подсчитать размеры батарей?

Как рассчитать радиаторы отопления на площадь квартиры

Предварительная подготовка

Что необходимо учитывать для рассчета мощности радиатора отопления на комнату:

  • определить температурный режим и потенциальные термопотери;
  • разработать оптимальные технические решения;
  • определить тип теплового оборудования;
  • установить финансовые и тепловые критерии;
  • учесть надёжность и технические параметры обогревательных приборов;
  • составить схемы теплопровода и расположение батарей для каждого помещения;

Без помощи специалистов и дополнительных программ рассчитать количество секций радиаторов отопления достаточно сложно.

Чтобы расчёт был наиболее точен, не обойтись без тепловизора или специально установленных для этого программ.

Необходимая мощность радиаторов отопления

Что будет, если провести вычисления неправильно? Основное последствие — более низкая температура в помещениях, а следовательно, и эксплуатационные условия не будут соответствовать желаемому. Слишком мощные отопительные приборы приведут к избыточным тратам как на сами приборы и их монтаж, так и на коммунальные услуги.

Самостоятельные подсчёты

Можно приблизительно подсчитать, какой должна быть мощность батарей, использовав только рулетку для измерения длины и ширины стен и калькулятор. Но точность таких вычислений крайне мала. Погрешность будет составлять 15-20%, но такое вполне допустимо.

Формула для расчета

Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными.

 Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

  • батареи из алюминия — 190 Вт;
  • биметаллические — 185 Вт;
  • чугунные приборы обогрева — 145 Вт;

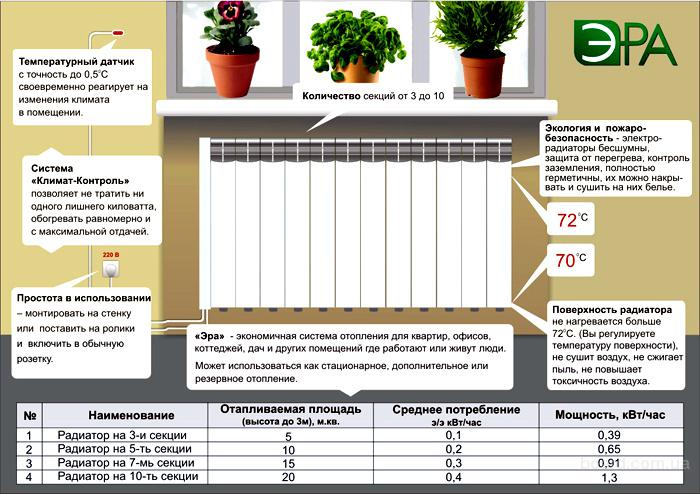

Таблица для расчета количества секций батареи

Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:

  • алюминий — 1,9-2 м кв.;
  • алюминий и сталь — 1,8 м кв.;
  • чугун — 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов. Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра.

Виды радиаторов отопления

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

Расчитываем, насколько сильно должна греть батарея

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

  • воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
  • посчитайте коэффициент 50см/40см = 1,25;
  • подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

  • Площадь жилья.
  • Высота потолков.
  • Число и площадь дверных и оконных проёмов.
  • Температурные условия за окном в период отопительного сезона.

Теплопотери

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

Радиаторы отопления с нижним подключением

Нижнее подключение также потребует внести свои корректировки.  Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

  • толщина и материал стен и перекрытий;
  • площадь остекления;
  • материал напольного покрытия;
  • наличие или отсутствие утеплителя на полу;
  • занавески и гардины в оконных проёмах.

Дополнительные параметры для более точных вычислений

Работа с тепловизором

Точный расчёт количества радиаторов отопления на площадь не обойдётся без данных из технических документов. Это важно, чтобы точнее определить значение теплопотерь. Лучше всего определить уровень потери тепла с помощью тепловизора. Прибор быстро определит самые холодные области в помещении.

Всё было бы в разы легче, если каждая квартира была построена по стандартной планировке, но это далеко не так. В каждом доме или городской квартире свои особенности. С учётом множества характеристик (числа оконных и дверных проёмов, высоты стен, площади жилья и пр.) резонно возникает вопрос: как же рассчитать количество радиаторов отопления?

Расчет радиаторов отопления по площади

Особенности точной методики в том, что для вычислений необходимо больше коэффициентов. Одно из важных значений, которое нужно вычислить — это количество тепла. Формула отлична от предыдущих и выглядит следующим образом: КТ = 100 Вт/м2*П*К1*К2*К3*К4*К5*К6*К7.

Подробнее о каждом значении:

  • КТ — количество тепла, которое нужно для обогрева.
  • П — размеры комнаты м2.
  • К1 — значение этого коэффициента учитывает качество остекления окон: двойное — 1,27; пластиковые окна с двойным стеклопакетом — 1,0; с тройным — 0,85.
  • К2 — коэффициент, учитывающий уровень теплоизоляционных характеристик стен: низкая — 1,27; хорошая (например двухслойная кирпичная кладка) — 1,0; высокая — 0,85.
  • К3 — это значение учитывает соотношение площадей оконных проёмов и полов: 50% — 1,2; 40% — 1,1; 30% — 1,0; 20% — 0,9; 10% — 0,8.
  • К4 — коэффициент, зависящий от среднестатистических температурных показателей воздуха в зимнее время года: — 35 °С — 1,5; — 25 °С — 1,3; — 20 °С — 1,1; — 15 °С — 0,9; -10 °С — 0,7.
  • К5 зависит от числа внешних стен здания, данные этого коэффициента таковы: одна — 1,1; две — 1,2; три — 1,3; четыре — 1,4.
  • К6 рассчитывается, исходя из типа помещения, находящегося этажом выше: чердак — 1,0; чердачное отапливаемое помещение — 0,9; отапливаемая квартира — 0,8.
  • К7 — последний из корректировочных значений и зависит от высоты потолка: 2,5 м — 1,0; 3,0 м — 1,05; 3,5 м — 1,1; 4,0 м — 1,15; 4,5 м — 1,2.

Описанный расчёт секций батарей отопления по площади — наиболее точный, поскольку учитывает значительно больше нюансов. Полученное в ходе этих подсчётов число делится на значение теплоотдачи. Итоговый результат округляется до целого числа.

Корректировка с учётом температурного режима

В техпаспорте отопительного прибора указана максимальная мощность. Например, при температуре воды в теплопроводе 90°С во время подачи и 70°С в обратном режиме в квартире будет +20°С. Такие параметры обычно обозначают так: 90/70/20, но самые распространённые мощности в современных квартирах — 75/65/20 и 55/45/20.

Параметры теплоносителя системы отопления.

Для правильного расчёта необходимо для начала высчитать температурный напор — это разница между температурой самой батареи и воздуха в квартире. Учтите, что для вычислений берётся усреднённое значение между температурами подачи и обратки.

Как рассчитать количество секций алюминиевых радиаторов с учётом выше перечисленных параметров? Для лучшего понимания вопроса будут произведены вычисления для батарей из алюминия в двух режимах: высокотемпературном и низкотемпературном (расчёт для стандартных моделей высотой 50 см). Размеры комнаты те же — 16 м кв.

Одна секция алюминиевого радиатора в режиме 90/70/20 обогревает 2 кв метра., следовательно, для полноценного обогрева помещения понадобится 16м2/2м2 = 8 шт. При вычислении размера батарей для режима 55/45/20 нужно для начала подсчитать температурный напор. Итак, формулы для обеих систем:

  • 90/70/20 — (90+70)/2-20 = 60°С;
  • 55/45/20 — (55+45)/2-20 = 30°С.

Расчитываем количество секций в радиаторе отопления

Следовательно, при низкотемпературном режиме нужно увеличить размеры отопительных приборов в 2 раза. С учётом данного примера на помещении 16 кв. метров нужно 16 алюминиевых секций. Учтите, что для чугунных приборов понадобится 22 секции при той же площади помещения и при таких же температурных системах. Подобная батарея получится слишком большой и массивной, поэтому чугун меньше всего подходит для низкотемпературных контструкций.

С помощью этой формулы можно легко вычислить, сколько необходимо секций радиаторов на комнату с учётом желаемого температурного режима. Чтобы зимой в квартире было +25°С, просто поменяйте температурные данные в формуле теплового напора, а полученный коэффициент подставьте в формулу вычисления размера батарей. Допустим, при параметрах 90/70/25 коэффициент будет таким: (90+70)/2 — 25 = 55°С.

Далее нужно подсчитать соотношение 60°С/55°С = 1,1. В итоге, чтобы добиться температуры в +25 °С для помещения с высокотемпературным режимом понадобится 8шт*1,1 = 8,8. С округлением получится 9 штук.

Если не хочется тратить время на расчёт радиаторов отопления, можно воспользоваться онлайн-калькуляторами или специальными программами, установленными на компьютер.

Как пользоваться онлайн-калькулятором

Он-лайн калькулятор для расчета мощности радиаторов

Посчитать, сколько секций радиаторов отопления на кв. метр понадобится, можно с помощью специальных калькуляторов, которые всё посчитают в мгновение ока. Такие программы можно найти на официальных сайтах некоторых производителей. Воспользоваться этими калькуляторами легко. Просто введите в поля все соответствующие данные и вам моментально будет выведен точный результат. Чтобы вычислить, сколько секций радиаторов отопления нужно на квадратный метр, надо вводить данные (мощность, температурный режим и т.д.) для каждой комнаты отдельно. Если же помещения не разделены дверями, сложите их общие размеры, а тепло будет распространяться по обоим помещениям.

Интерфейс калькулятора отопления.

Во избежание неточностей при вычислениях, внимательно вводите все параметры и проверьте, насколько точные данные вы указали в соответствующих полях. Лучше несколько раз перепроверить, чем потом испытывать на себе последствия своих ошибок в виде слишком низкой или высокой температуры в доме.

Подведение итогов

Итак, из выше приведённых формул понятно, как правильно сделать расчёт алюминиевых (чугунных, биметаллических и др. ) радиаторов для квартиры. Как видите, дело это не такое уж и сложное. Главное, внимательность и точность. Чтобы получить максимально правильные данные, используйте специальное оборудование.

как рассчитать расход краски на секции батарей для окраски

Содержание:

Чугунные батареи, прослужившие много лет, портят интерьер помещения  непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.


Порядок расчета площади

Такую проблему, как плохой вид старых приборов из чугуна, легко решить, для чего  нужно их поверхность окрасить. Прежде всего, необходимо выяснить, сколько грунтовочной смеси и краски следует приобрести.

Это можно узнать, определив площадь окраски чугунных радиаторов. Затем изучают рекомендации, которые имеются на банке с красящим составом. В них всегда присутствует информация относительно расхода краски на один квадратный метр.

Самостоятельно узнать площадь секции чугунного радиатора для окраски невозможно. Это и не требуется, поскольку изготовители отопительного оборудования предоставляют данную информацию в прилагаемой к изделиям инструкции. Вернее, в документации указывают величину площади нагрева, а поскольку прогреваться будет каждый сантиметр, то эта величина и является размером всей ее поверхности.

Известно, что площадь ребра изделия МС-140-500 равна 0,244 кв. м, а модифицированная секция этого прибора, имеющая межосевое расстояние 300 миллиметров, обладает площадью 0,208 кв. м.


Чтобы вычислить всю поверхность чугунного радиатора, следует:

  • узнать название модели и по возможности ее производителя, так как одни и те же модификации приборов, изготовленные на разных предприятиях, имеют другие параметры – ширину и глубину;
  • определиться с площадью нагрева ребра;
  • умножить эту величину на количество секций.

Например, в радиаторе МС-140-500 насчитывается 10 ребер, тогда площадь поверхности составит 2,44 кв. м. После этого определяют, сколько и каких потребуется стройматериалов. При расчете расхода краски на радиаторы отопления необходимо учитывать, что ее приобретать надо с запасом, поскольку каждый слой красящего состава будет иметь разную толщину.

Подготовительные мероприятия

Они предполагают очистку поверхности батареи от старой краски и грязи:

  • Тщательно вытирают пыль влажной тряпкой так, чтобы в выемках не осталась грязь. Для очистки труднодоступных мест, тряпку помещают между ребрами и двигают ею взад-вперед.

  • Удаляют слой старой краски. Когда используют химический способ, задействуют средства Dufa, СП-6, Б52, АСЕ, но они не способны справиться с масляными составами, которые выпускались в середине 20-го века. Физический метод требует применения дрели, на которой закреплена металлическая щетка. Также можно воспользоваться напильником и наждачной бумагой.
  • Наносят слой грунтовочной смеси. Она должна не только выдерживать повышенную температуру, но и соответствовать типу краски, хорошо, если они будут одинаковой марки.

Покраска батареи

Можно покрывать площадь окраски радиаторов любым красящим составом, главное, чтобы он был устойчивым к высоким температурам. Работу выполняют при помощи изогнутой или обычной кисточки. Сначала на руки надевают перчатки, а рядом кладут ветошь или марлю, чтобы стирать следы краски на ручке кисти.


Последовательность процесса окрашивания:

  1. Обновляют между трубами секций вид труднодоступных мест, используя гибкую кисть.
  2. Если краска не коснулась чугуна, задействуют сложенную в жгут марлю. Его укладывают между секциями, на середину наносят красящий состав и по очереди тянут за концы.
  3. Окрашивают верхнюю часть и легкодоступные места.
  4. Двигаться следует сверху вниз, нанося краску в несколько слоев.


Как рассчитать площадь чугунного радиатора для покраски

Красоту отопительного устройства можно легко вернуть, окрасив поверхность чугунной батареи.

Расчет площади радиатора

В самом начале нужно выяснить, сколько грунтующего раствора и краски нужно использовать для покраски батареи. Это можно узнать, вычислив площадь радиатора отопления. Далее смотрят на рекомендации, указанные на банке с краской. В них всегда указывается, сколько краски может пойти на 1 кв. м. Производители указывают площадь поверхности нагрева секции.

Одно ребро батареи МС-140-500 имеет площадь 0,244 кв. м. Модификация этой модели с межосевым расстоянием 300 мм имеет секции с площадью 0,208 кв. м.

Чтобы определить общую площадь поверхности чугунной батареи, необходимо:

  1. Узнать название модели установленной батареи и  производителя ( потому, что секции, выпущенных производителями одних и тех же моделей, имеют разную глубину и ширину).
  2. Установить площадь нагрева 1 ребра.
  3. Умножить количество секций на площадь. Если в радиаторе МС-140-500 10 ребер, то площадь поверхности – 2,44 кв. м.

Сделав расчет, определяют количество состава и грунтовки. Краску следует брать с запасом.

Подготовительные действия

Они предусматривают очистку поверхности от грязи и старой краски. Подготовка происходит следующим образом:

Вытирают пыль с помощью влажной тряпки. В ямках не должно остаться грязи. Чтобы протереть труднодоступные места, тряпку продвигают между ребрами и тянут вперед-назад.

Избавляются от старого слоя краски. Это можно сделать химическим или физическим способом. Первый предполагает использование растворов Dufa, Б52, СП-6, АСЕ. Они бессильны против масляных составов, сделанных в 50-х годах ХХ века. Физический способ заключается в использовании дрели с закрепленной на ней металлической щеткой. Можно использовать наждачную бумагу и напильник. Если использовались химические вещества, то чугун придется зачистить металлической щеткой, насаженной на дрель. Ржавые места обрабатывают наждачной бумагой.

Наносят слой грунтовки. Она должна выдерживать высокие температуры и соответствовать типу краски. Лучше, если марка обоих будет одинаковой.

Покраска

Ее можно проводить любым типом состава, но при одном условии: раствор должен быть устойчив к высокой температуре.

Окраску поверхности батареи отопления делают с помощью обычной или изогнутой кисти. В начале на руки надевают перчатки и рядом размещают марлю, поролон или ветошь. Ими можно будет стереть краску, которая потекла по ручке кисти.

Процесс окрашивания таков:

  1. Гибкой кистью обновляют вид труднодоступных мест (они находятся между трубами секций). В некоторых частях кисть не коснется чугуна. Использовать можно марлю, сложенную в жгут. Ее помещают между секциями, на середину наносят краску и далее по очереди тянут за концы. Так краска ляжет на сплав.
  2. Красят верх и легкодоступные места.
  3. Всегда движутся сверху вниз. Лучше краску наносить несколькими слоями.

Расчет радиаторов отопления на квадратный метр дома


Простые вычисления по площади

Вычислить величину батарей отопления для определенного помещения можно, ориентируясь на его площадь. Это самый простой способ – использовать сантехнические нормы, которые предписывают, что тепловой мощности 100 Вт в час нужно для обогрева 1 кв. м. Надо помнить, что этот метод используется для помещений, у которых потолки стандартной высоты (2,5-2,7 метра), а результат получается несколько завышенным. К тому же он не учитывает таких особенностей, как:

  • число окон и тип стеклопакетов на них;
  • количество в комнате наружных стен;
  • толщина стен здания и из какого материала они состоят;
  • тип и толщина использованного утеплителя;
  • диапазон температур в данной климатической зоне.

Тепло, которое для обогрева комнаты должны давать радиаторы: площадь следует умножить на тепловую мощность (100 Вт). К примеру, для комнаты в 18 кв.м требуется такая мощность батареи отопления:

18 кв.м х 100 Вт = 1800 Вт

То есть, в час для обогрева 18-ти квадратных метров необходимо 1,8 кВт мощности. Этот результат надо поделить на количество тепла, которое в час выделяет секция отопительного радиатора. Если данные в его паспорте указывают, что это составляет 170 Вт, то следующий этап вычислений выглядит так:

1800 Вт / 170 Вт = 10,59

Это число надо округлить до целого (обычно округляется в большую сторону) – получится 11. То есть, чтобы в комнате температура в отопительный сезон была оптимальной, необходимо установить радиатор отопления с 11-ю секциями.

Такой метод подходит только для вычисления величины батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно применять для обычных условий квартир панельных домов. В этом приблизительном расчете учитывается, что для обогрева 1,8 кв.м площади нужна одна секция. Другими словами, площадь помещения надо разделить на 1,8. Например, при площади 25 кв.м необходимо 14 частей:

25 кв.м / 1,8 кв.м = 13,89

Но такой метод расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя отдача одной секции варьируется в пределах от 120 до 200 Вт).

Влияние на результат материала изготовления радиатора

В настоящее время наибольшей популярностью пользуются следующие разновидности радиаторов:

  • Чугунные. Чаще всего используется чугунная батарея марки МС-140 с уровнем теплоотдачи 180 Вт. Этот показатель справедлив лишь при использовании теплоносителя с максимальной температурой. На практике такое бывает редко, поэтому фактическая мощность прибора – 60-120 Вт. Именно эти цифры рекомендуется использовать при проведении расчете ватт на квадратный метр отопления.
  • Стальные. Имеют почти такую же площадь, что и чугунные. Это же касается и параметров, точные значение которых указываются в сопроводительной документации. При этом масса стальных изделий меньше, что делает их транспортировку и монтаж более простым.
  • Алюминиевые. Дать общий ответ, сколько отапливает одна секция алюминиевого радиатора проблематично, так как подобные изделия представлены в продаже в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В общем считается, что средним показателем, сколько обогревает одна секция алюминиевого радиатора, является 100 Вт/м2. Если заявленная мощность прибора меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи алюминия более высокий, чем у чугуна и стали. Это также следует взять во внимание перед тем, как рассчитать количество секций алюминиевых радиаторов отопления.
  • Биметаллические. Эти изделия, совмещающие в себе высокую теплоотдачу алюминия и прочностные качества стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен тому, на сколько квадратов одна секция алюминиевой батареи). Благодаря хорошей теплоотдаче, разрешается несколько сокращать количество секций при установке. Правильный расчет биметаллических радиаторов позволяет сэкономить финансы даже несмотря на то, что биметаллические радиаторы считаются наиболее дорогими.

Максимальные значения теплоотдачи приборов не рекомендуется использовать при расчете секций алюминиевых радиаторов на квадратный метр – теплоноситель в системе обычно никогда не достигает крайних значений. Более надежный путь – использовать минимальные значения, что позволит гарантированно избежать ошибок. Обустроенная на основе расчета секций алюминиевых радиаторов отопительная система будет обеспечивать комфорт в жилище даже при сильных морозах.

Рассмотрим метод вычислений для комнат с высокими потолками

Однако расчет отопления по площади не позволяет верно определить количество секций для комнат с потолками выше 3 метров. В этом случае надо применять формулу, учитывающую объем помещения. Для обогрева каждого кубического метра объема по рекомендациям СНИП необходим 41 Вт тепла. Так, для комнаты с потолками высотой 3 м и площадью 24 кв.м, расчет будет следующим:

24 кв.м х 3 м = 72 куб.м (объем комнаты).

72 куб.м х 41 Вт = 2952 Вт (мощность батареи для обогрева помещения).

Теперь следует узнать количество секций. В случае, если в документации радиатора указано, что теплоотдача одной его части в час составляет 180 Вт, надо разделить на это число найденную мощность батареи:

2952 Вт / 180 Вт = 16,4

Это число округляется до целого – получается, 17 секций, чтобы обогреть комнату объемом 72 куб. м.

Путём не сложных вычислений можно с лёгкостью определить нужные вам данные.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
      50% — коэффициент составляет 1.2;
  6. 40% — 1.1;
  7. 30% — 1.0;
  8. 20% — 0.9;
  9. 10% — 0.8.
  10. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
  11. +25 = 1.2;
  12. +20 = 1.1;
  13. +15 = 0.9;
  14. +10 = 0.7.
  15. К5 указывает на корректировку при наличии наружных стен.Например:
      когда она одна, показатель равен 1. 1;
  16. две наружные стены – 1.2;
  17. 3 стены – 1.3;
  18. все четыре стены – 1.4.
  19. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
      неотапливаемого чердака – коэффициент 1.0;
  20. чердак с обогревом – 0.9;
  21. жилая комната – 0.8.
  22. К7 – это коэффициент, который указывает на высоту потолка в комнате:
  23. 3.0 м = 1.05;
  24. 3.5 м = 1.1;
  25. 4.0 м = 1.15;
  26. 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов

Дополнительные параметры, которые нужно учесть

Произведя примерный расчет количества секций радиаторов отопления для своей квартиры, не забудьте его откорректировать, приняв во внимание особенности помещения. Их нужно учитывать следующим образом:

  • для угловой комнаты (две стены выходят на улицу) с одним окном мощность радиатора надо увеличить на 20%, а при двух окнах – на 30%;
  • если радиатор монтируется в нише под окном, его теплоотдача снизится, это компенсируется увеличением мощности на 5%;
  • на 10% следует увеличить, если окна выходят на северную либо северо-восточную сторону;
  • экран, для красоты закрывающий радиаторы, «крадет» 15% их теплоотдачи, которые также надо учесть при расчете.

В самом начале следует рассчитать общее значение необходимой для помещения тепловой мощности, учитывая все наличествующие параметры и факторы. И лишь затем разделить это значение на количество тепла, которое выделяет в час одна секция. Результат при дробном значении, как правило, округляется до целого в большую сторону.

Производим расчеты по объему помещения

Для панельного дома со стандартной высотой потолков, как уже указывалось выше, расчет тепла производится из потребности 41 ватт на 1м3. Но если дом новый, кирпичный, в нем установлены стеклопакеты, а наружные стены утеплены, то нужно уже 34 ватт на 1м3.

Формула расчета количества секций радиатора выглядит так: объем (площадь, умноженная на высоту потолка) умножается на 41 или 34 (в зависимости от типа дома) и делится на теплоотдачу одной секции радиатора, указанного в паспорте производителя.

Например:

Площадь комнаты 18 м2, высота потолка 2, 6 м. Дом – типичная панельная постройка. Теплоотдача одной секции радиатора – 170 ватт.

18Х2,6Х41/170=11,2. Итак, нам нужно 11 секций радиатора. Это при условии, что комната не угловая и в ней нет балкона, в противном случае лучше установить 12 секций.

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

  • температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
  • отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
  • установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Готовимся к зиме – расчет количества секций радиаторов отопления.

Здесь существует три метода, которые базируются на общих принципах:

  • стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
  • для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Метод первый – стандартный

Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.

Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20

Метод второй – примерный

Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте. Обратите внимание, что метод работает только для приборов средней и большой мощности.

При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.

Метод третий – объемный

Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.

Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.

Прочитайте статью и узнайте как построить схему водяного отопления частного дома.

Вот здесь – все про то как выбрать радиатор отопления

Климатические зоны тоже важны

Не для кого ни секрет, что в разных климатических зонах имеется разная потребность в обогреве, поэтому при проектировании проекта необходимо учитывать и эти показатели.

Климатические зоны также имеют свои коэффициенты:

  • средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
  • северные и восточные регионы: 1,6;
  • южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Данный коэффициент необходимо умножить на общую тепловую мощность, а полученный результат разделить на теплоотдачу одной части.

Выводы

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях – доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

В продолжение темы: качественные межкомнатные двери www.dveri-tmk.ru помогут сохранить тепло в вашем доме или квартире. И упростить расчёты по площади отопления.

Зачем это нужно

Мотивы для выполнения расчетов довольно очевидны: при проектировании системы отопления необходимо знать количество энергии, которое помещение должно получать в пик холодов для стабилизации внутренней температуры.

В зависимости от результата расчетов подбирается:

  • Во всех без исключения системах водяного отопления — суммарная мощность батарей для отдельного помещения и для дома или квартиры в целом.
  • В автономных отопительных системах — мощность котла.

Заметьте: при покупке твердотопливного котла желателен избыток мощности, так как его растопки будут периодическими, раз в несколько часов. Избыток тепловой энергии аккумулируется теплоносителем и массивными отопительными приборами; иногда для этой цели в контур включается массивный теплоизолированный водяной бак — теплоаккумулятор.

Компенсация теплопотерь

Чтобы мощности батарей хватило для отопления помещения, нужно внести некоторые корректировки:

  • Дробные значения округлить в положительную сторону. Лучше пусть остается некоторые запас мощности, а нужный уровень температуры отрегулируется с помощью термостата.
  • Если в комнате два окна, то нужно поделить высчитанное количество секций на два и установить их под каждым из окон. Тепло будет подниматься, создавая тепловую завесу для холодного воздуха, проникающего в квартиру через стеклопакет.
  • Нужно добавить несколько секций, если две стены в комнате выходят на улицу, или высота потолка достигает больше 3 м.

Расчет радиаторов отопления. Расчет количества радиаторов на комнату

Трехшаговая инструкция по расчету радиаторов

Для расчета количества радиаторов в квартире нам понадобится 5 минут

Продавец в магазине «Сантехника и отопление» огорошил: «Вам для комнаты нужно 26 ребер». К этому времени у меня стояло 10 чугунных ребер, и, хоть и грели они недостаточно, я понимал, что 26 ребер алюминиевого радиатора для комнаты площадью 18 квадратных метров — это слишком. Продавец либо ошибся, либо хотел, чтобы мне было очень-очень тепло. Проверять расчеты продавца не стал, а перерыл справочную литературу и нашел простую и эффективную методику расчета количества радиаторов не зависимо от того, какого они типа: медные конвекторы, алюминиевые или же металлические панели.

Расчет радиаторов проведем на примере:

Имеется помещение площадью 12 квадратных метров 4 (м) * 3 (м) и высотой 2,7 метра (стандартная комната в многоэтажке советской постройки):

Первое, что нужно узнать для расчета, — объем вашего помещения. Множим длину и ширину на высоту (в метрах) (4*3*2,7) — и получаем цифру 32,4. Это и есть объем помещения в кубических метрах.

Второе: для обогрева одного кубического метра в доме стандартной постройки (без металлопластиковых окон, утепления пенопластом и т. п. энергосберегающих мер) в климатических условиях Украины, Беларуси, Молдавии и европейской части России включительно с Москвой и Нижним Новгородом, необходим 41 Ватт тепловой мощности.

Узнаем, сколько тепла нам потребуется, для этого умножим наш (ваш) объем V на цифру 41:

V* 41=32,4 *41 Вт = 1328,4 Вт.

Полученная цифра — то количество тепла, которое должны отдать радиаторы, чтобы нагреть вашу комнату. Округлим ее до 1300.

Но как из этой цифры «выцарапать» количество радиаторов?

Очень просто: у любого радиатора на упаковке либо в комплектном вкладыше есть информация о тепловой мощности. Тепловая мощность — это количество тепла, которое способен отдать радиатор при охлаждении с температуры нагрева до комнатной — 20 градусов по Цельсию. Мощность батарей и ребер обязан знать каждый продавец специализированного магазина, либо же ее можно легко найти в интернете для интересующей вас модели.

Производители обычно завышают тепловую мощность своих изделий, об уточненном расчете я расскажу в следующем посте. Пока же нас интересует ориентировочное количество радиаторов.

В нашем случае мы можем ограничиться стальным панельным радиатором мощностью 1300 Вт. Однако, что делать, если вдруг на улице станет ОЧЕНЬ ХОЛОДНО?

Для надежности стоит увеличить полученную цифру на 20 процентов. Для этого умножим 1300 на коэффициент 1,2 — получим 1560. Радиаторов такой мощности не продают, поэтому округлим цифру в меньшую сторону — до 1500 Вт либо 1,5 киловатта.

Все, это та цифра, которая нам нужна. Радиатор любого типа: биметаллический, алюминиевый, чугунный, стальной, беленький в крапинку и черненький в полосочку обеспечит нам обогрев комнаты в любой возможный в наших широтах мороз, если он выдает 1500 ватт тепла.

К примеру, типичная мощность ребра алюминиевого или биметаллического радиатора высотой около 60 сантиметров — 150 Ватт. Таким образом, нам понадобится 10 ребер. Аналогично — для стандартных чугунных радиаторов типа МС-140

Чтобы узнать количество отопительных приборов для всей квартиры, расчет проводим для каждой комнаты отдельно.

Если квартира «холодная», с большим количеством окон, тонкими стенами, на первом либо последнем этаже и т. п., для обогрева необходимо будет 47 Ватт на метр кубический, следовательно, в расчетах подставляем эту цифру вместо 41.

Если «теплая», с металлопластиковыми окнами, утеплением полов, стен, в доме, построенном с использованием современных утепляющих материалов — берем 30 Вт.

И, наконец, самый простой способ расчета радиаторов:

Если у вас в комнате перед заменой стояли стандартные чугунные радиаторы высотой около 60 сантиметров, и вам было с ними тепло, смело посчитайте их количество и умножьте на 150 Вт — узнаете необходимую мощность новых. Если же планируете выбрать алюминиевые ребра или биметалл — можете покупать их в расчете — на одно ребро «чугунины» — одно ребро «галюминия».

Пока все. Про то, какой тип радиатора лучше для разных домов и условий, поговорим в следующий раз.



Как рассчитать количество секций: биметаллические радиаторы

Расчет количества секций в зависимости от площади

Чтобы рассчитать его, нужно использовать следующую формулу:

Q = S * 100 * k1 * k2 * k3 * k4 * k5 * k6 / P,

  • S – площадь помещения,
  • k1 – коэффициент потери тепла, вызванного типом остекления,
  • k2 представляет собой цифру, которая зависит от соотношения площадей окон и помещения,
  • k3 является коэффициентом теплоизоляции,
  • k4 представляет собой коэффициент температуры за окном,
  • k5 является показателем потери тепла через определенное число внешних стен,
  • k6 – коэффициент, демонстрирующий влияние уровня теплоизоляции помещения, которое находится над комнатой,
  • Р является тепловой мощностью одного сектора (нужно указывать в Вт, поэтому кВт переводят в Вт).

Пример: пусть имеется комната с размерами 4х3 м (то есть S = 12 м2). Она имеет одну внешнюю стену, окно с двойным стеклом и площадью 3,6 м2. Она располагается под отапливаемой комнатой. Теплоизоляция стен является средней, а за окном часто бывает -25 °С. В таком помещении планируется установить биметаллические батареи с теплоотдачей 0,2 кВт.

Поскольку показатели S и P известны, остается определить величину коэффициентов и рассчитать количество рёбер. В данном случае коэффициенты таковы:

  • k1 = 1,
  • k2 = 1, (3,6 / 12 * 100 = 30 %),
  • k3 = 1,
  • k4 = 1,3,
  • k5 = 1,1,
  • k6 = 0,8.

Итак, Q = 12 * 100 * 1 * 1 * 1 * 1,3 * 1,1 * 0,8 / 200 = 6,86 секторов. Поскольку округлять стоит в большую сторону, в помещении площадью 12 м2 нужно поставить радиатор отопления с 7 секциями. Конечную цифру еще стоит нарастить на 30-40% потому, что тепловая мощность сектора (в данном случае составляет 0,2 кВт) определена для ΔT = 70 °C, то есть для той отопительной системы, в которой средняя температура теплоносителя составляет 90 °С (100 на входе в батарею отопления и 90 на выходе). Это при условии, что в комнате должно быть 20 °С.

Индивидуальные системы отопления не имеют столь нагретого теплоносителя, поэтому батарея отопления с 7 секциями будет иметь недостаточно кВт. Учитывая это, нужно увеличивать ее количество ребер. Чтобы знать, сколько их нужно добавить, необходимо определить теплоотдачу одного сегмента радиатора отопления при меньшем ΔT.

Для этого используют формулу Pс = K * F * Δt, где:

  • Рс – тепловая мощность одного сегмента радиатора отопления,
  • K является коэффициентом теплопередачи,
  • F представляет собой площадь нагревательной поверхности (К и F часто указываются в таблицах, составленных производителями),
  • Δt является температурным напором (его измеряют в °С).

Температурный напор можно рассчитать по формуле Δt = 0,5 * ((tвх + tвых) – tвн)

где:

  • tвх является температурой горячей воды на входе,
  • tвых является температурой нагретой воды на выходе,
  • tвн представляет собой желаемую температуру воздуха в комнате.

Особенности выбора биметаллических радиаторов отопления

Для качественного отопления в комнату устанавливают современные и компактные биметаллические радиаторы. Такие конструкции одинаково хорошо подходят и для частного дома, и для квартиры.

Собственно, название «биметаллический» появилось от двойной структуры устройства. Внутри радиатора расположен стальной сердечник, а снаружи – алюминиевые ребра.

Рассчитано, что именно сталь и алюминий будут идеальной комбинацией для системы отопления, так как первая обеспечивает максимальную прочность на разрыв, а второй имеет замечательную теплопроводность.

Получается, что такие секции идеальны при проектах для центрального и частного обогрева.

Дело в том, что и алюминий, и сталь прекрасно выдерживают перепады давления в любой системе, что делает их довольно универсальными.

Например, если одна квартира использует медные трубы, а другая – алюминиевые, здесь нет ничего страшного.

Конечно, можно выбрать комбинации и с медью, которая также пользуется спросом на рынке радиаторов. Но стоимость меди сегодня впечатляет.

Если у вас одна небольшая комната в квартире – то это еще не самый плохой вариант. А вот для дома в несколько комнат замена радиаторов может обойтись весьма дорого.

В целом, можно выделить такие основные типы радиаторов:

  • Самыми традиционными считаются чугунные конструкции. Они отличаются долгим сроком эксплуатации, неплохо отдают тепло и выдерживают давление, однако крайне громоздки, их тяжело менять;
  • Алюминиевые секции, количество которых может быть и не очень большим, показывают замечательную мощность, стоят относительно недорого, при этом их внешний вид прекрасно вписывается во многие интерьерные решения;
  • Биметаллические радиаторы крайне востребованы сегодня, ведь сочетают в себе сразу несколько достоинств от пары металлов. Также считается, что они быстро и качественно отдают тепло, чем сыскали себе славу доступной системы отопления;
  • Есть еще категория стальных радиаторов, которые изготавливают из высокопрочного сырья. Правильно рассчитанное количество таких секций позволяет отопить необходимую площадь без труда.

Какой бы тип и количество секций не было выбрано, не стоит забывать, что со временем такая отопительная система будет терять свою мощность и теплоотдачу.

Выбирая более мощные конструкции, можно снизить нагрузку на бойлер. Поэтому считается, что рассчитывая количество необходимых секций, необходимо брать на пару вариантов больше, для запаса.

Чтобы рассчитать правильное количество элементов, учитывают технические характеристики, теплоотдачу и мощность каждой секции.

Такие параметры указывают в паспорте на устройство. Также оценивают площадь дома или квартиры.

Когда нужна повышенная точность

Для экономии тепла и максимального комфорта требуется повышенная точность при расчетах. Здесь можно применять формулу:


100 * S * ((K1 + K2 + K3 + K4 + K5 + K6 + K7)/7) / P

Число 100 отражает необходимое количество Вт на 1 м2 помещения. Здесь не идет речь о промышленных площадках, которые требуют расчета тепла на 1 м3, но высота потолков отражена в коэффициенте. S – это площадь объекта, для которого производится расчет. Далее учитывается множество различных коэффициентов:

  • поправка на остекление;
  • поправка на теплоизоляцию стен на объекте;
  • соотношение точность площади стеклопакетов к площади пола в квартире, офисе;
  • учет самой холодной температуры;
  • количество наружных стен;
  • учет типа помещения;
  • высота потолка.

Число 7, вынесенное за скобки, обозначает количество коэффициентов, которые были перечислены выше. Вместо P надо вставить значение мощности одной секции. С учетом коэффициентов обычно получается больше секций, чем без дополнительных данных. Зная значение поправок, можно выбрать оптимальный радиатор отопления.

Коэффициент теплопотерь

Чтобы сделать расчет правильно, необходимо для начала посчитать, какие будут тепловые потери, а затем высчитать их коэффициент. Для точных данных нужно учитывать одно неизвестное, то есть стены. Это касается, прежде всего, угловых комнат. Например, в помещении представлены следующие параметры: высота – два с половиной метра, ширина – три метра, длина – шесть метров.

Внешняя сторона здесь будет считаться объектом расчета, который можно произвести по такой формуле: Ф = a*х, где:

  • Ф является площадью стены;
  • а – ее длиной;
  • х – ее высотой.

Расчет ведется в метрах. По этим подсчетам площадь стены будет равна семи с половиной квадратным метрам. После этого необходимо рассчитать теплопотери по формуле Р = F*K.

Также умножить на разницу температур в помещении и на улице, где:

  • Р – это площадь теплопотерь;
  • F является площадью стены в метрах квадратных;
  • К – это коэффициент теплопроводности.

Для правильного расчета нужно учитывать температуру. Если на улице температура составляет примерно двадцать один градус, а в комнате восемнадцать градусов, то для расчета данного помещения нужно добавить еще два градуса. К полученной цифре нужно добавить Р окон и Р двери. Полученный результат нужно поделить на число, обозначающее тепловую мощность одной секции. В результате простых вычислений и получится узнать, сколько же батарей необходимо для обогрева одной комнаты.

Однако все эти расчеты правильны исключительно для комнат, которые имеют средние показатели утепления. Как известно, одинаковых помещений не бывает, поэтому для точного расчета необходимо обязательно учесть коэффициенты поправки. Их нужно умножить на результат, полученный при помощи вычисления по формуле. Поправки коэффициента для угловых комнат составляют 1,3, а для помещений, находящихся в очень холодных местах – 1,6, для чердаков – 1,5.

Высокие и узкие

Высокие радиаторы даже в обычном исполнении смотрятся необычно. А если его еще покрасить в нестандартный цвет, придать необычную форму, скомпоновать с зеркалом или полочкой, получается вообще, больше похоже на дизайнерскую вещь, чем на банальный отопительный прибор.

Предлагаем ознакомиться Какие радиаторы лучше, алюминиевые или биметаллические экспертное мнение

Сразу огорчим любителей чугуна: самый высокий чугунный радиатор — это в районе метра. Выше не встречали. То же самое можно сказать о биметаллических — выше метра они не бывают. И вообще, все что есть в биметалле — это 760-860 мм или около того.


Одна из самых привлекательных моделей — вертикальный трубчатый радиатор Arbonia Entreetherm

Стальные трубчатые радиаторы есть высотой до 3000 мм. Причем, если нужно, некоторые производители могут сделать выше. Есть высокие модели у любого производителя: все, кто присутствует на рынке, предлагают «под заказ» такие нестандартные варианты. Тут перечислим только наиболее интересные с точки зрения дизайна: Entreetherm, Planterm у «Арбонии», серия Dekor у «Керми», «Гармония» у российского КЗТО, Charleston у «Зендера».

В других типах высоких радиаторов нет. Выбор и так, нужно сказать, немалый. Не растеряться бы.

Все отопительные приборы, межосевое расстояние которых меньше 400 мм можно считать низкими. И тут предлагают много разных моделей.


Стальные панельные радиаторы бывают очень низкими

Среди алюминиевых радиаторов самые маленькие есть у фирмы Sira их монтажная высота 245 мм, а межосевое — 200 мм. Это модели Alux и Rovall с глубиной 80 мм м 100 мм. Аналогичных габаритов есть модели у другого известного производителя Global (Глобал) — модель Gl-200/80/D и у российского «Рифара» — это «Бэйс 200» и «Форза 200».

Алюминиевые батареи чуть большего размера (с межосевым 300 мм и больше) есть у всех производителей. Тут выбор широкий.

Биметаллические низкие радиаторы есть у тех же Rifar и Sira: высота 245 мм и 264 мм соответственно. Но больше всего моделей с присоединительными габаритами 350 мм. Они есть у любого производителя. Такое расстояние тоже, собственно, можно отнести к стандартным — оно есть у всех.

Еще больше выбор в группе стальных радиаторов. Самые маленькие панельные выпускает фирма Purmo — Purmo Planora и Ramo Compact — их межосевое расстояние 150 мм, а высота 200 мм.

У всех остальных производителей высота стартует от 300 мм. Причем длина может быть до 3 метров (шаг ее изменения — 100 мм).


Радиаторы в полу — самые низкие из всех возможных

Есть низкие радиаторы медные и медно-алюминиевые. Они выпускаются в основном небольших габаритов — мощность у них большая, да и цена тоже немаленькая. Самые низкие модели есть такие: украинская «Термия» — высота от 200 м, польские Regulus-sistem — все модели высотой от 215 мм; российский «ИзоТерм» — от 215 мм; китайский Mars (секционного типа) с высотой от 385 мм.

И самыми низкими можно считать встраиваемые в пол конвекторы. Они вообще не выступают над уровнем пола, а ставятся для отопления сплошного остекления, или встраиваются в подоконники панорамных окон. Есть они разной мощности и назначения, могут использоваться как дополнительное или основное отопление.

Space Calc (Калькуляторы) — Ян Маллетт

При работе с капельными излучателями вместо обычных панельных излучателей следует учитывать два эффекта: взаимное поглощение и взаимное отражение. В первом случае свет поглощается, преобразуется в тепло и повторно излучается в виде теплового излучения. Во втором случае свет просто отражается прямо.

Это уже сложно, но проблема дополнительно усложняется тем фактом, что, когда происходит поглощение, энергия направляется по закону Стефана – Больцмана (см. Выше), который вводит четвертую степень температуры в геометрическую сумму, которую иначе можно трактовать. .

Чтобы решить эту проблему, мы используем симметрию в радиометрической величине яркости: поскольку каждая капля является «средней» и поскольку яркость не зависит от расстояния, приходящая яркость к данной капле от других капель должна быть такой же, как яркость, которая та же капля испускает другие капли.


По определению, излучаемая яркость (\ (L_o \), «o» для «out») должна быть равна сумме излучаемого света (\ (L_e \), «e» для «испускаемого») и отраженного света. (\ (L_r \), «r» означает «отраженный»):

\ [ L_o = L_e + L_r \]

Между тем, \ (L_r \) сам по себе является лишь долей (\ (1- \ epsilon \)) входящего сияния (\ (L_i \), «i» для «входящего»), которое отражает:

\ [ L_r = (1- \ epsilon) L_i \]

Но теперь самое умное: хотя наша капля может излучать в другую каплю, эта другая капля также излучается обратно.Поскольку каждая капля является «средней», обе капли имеют одинаковую температуру, яркость и т. Д. В частности, входящая яркость от закрывающей капли на равна исходящему излучению, которое наша капля посылает обратно, то есть когда входящая направление — от закрывающей капли, \ (L_i = L_o \). Когда это не так, мы используем окружающее сияние пространства (\ (L_i = L_s \), «s» для «пространства»).

Назовите долю закрытых направлений «\ (f \)». В \ (f \) направлений наша капля перекрывается другой каплей, испускающей \ (L_o \).В \ ((1-f) \) направлений мы видим \ (L_s \). Следовательно, падающая на нашу каплю яркость в среднем составляет:

\ [ L_i = f \ cdot L_o + (1-f) L_s \]

Мы можем заменить все это вместе и решить \ (L_o \):

\ begin {align} L_o & = L_e + L_r \\ & = L_e + (1- \ epsilon) L_i \\ & = L_e + (1- \ epsilon) (f \ cdot L_o + (1-f) L_s) \\ (1 — (1- \ epsilon) f) L_o & = L_e + (1- \ epsilon) (1-f) L_s \\ L_o & = \ left (\ frac {L_e + (1- \ epsilon) (1-f) L_s} {1 — (1- \ epsilon) f} \ right) \ end {align}

Однако, что нас на самом деле будет интересовать, так это net radiance (\ (L_n \), «n» для «net»), разница между входящим и исходящим сиянием:

\ begin {align} L_n & = L_i — L_o \\ & = f \ cdot L_o + (1-f) L_s — L_o \\ & = (1-е) (Л_с — Л_о) \\ & = (1-f) \ left (L_s — \ frac {L_e + (1- \ epsilon) (1-f) L_s} {1 — (1- \ epsilon) f} \ right) \\ & = \ frac {1-f} {1- (1- \ epsilon) f} (\ epsilon L_s — L_e) \ end {align}

Вспомните вышеупомянутый закон Стефана – Больцмана сверху (с \ (A_d \) и \ (r \) площадью поверхности и радиусом капли):

\ begin {align} \ Phi_e & = A_d \ cdot \ epsilon \ cdot \ sigma_ {sb} \ cdot T ^ 4 \\ & = 4 \ pi r ^ 2 \ cdot \ epsilon \ cdot \ sigma_ {sb} \ cdot T ^ 4 \\ \ end {align}

Нам также необходимо связать силу излучения капли с ее сиянием. 3 \]

Поскольку мощность является производной энергии по времени, теперь мы можем объединить это уравнение с формулой из предыдущего раздела и проинтегрировать, чтобы получить энергию (или температуру) за время.

К сожалению, интеграция оказывается ужасной из-за члена \ (L_s \). Хотя это можно сделать в закрытой форме, результат плохой: все логарифмы и арктангенсы — и даже не определены в важных местах. Тогда это должно быть инвертировано для \ (J (t) \).2} \]

Так как полная энергия, излучаемая одной каплей за один проход за время \ (\ Delta t \), равна \ (J (0) -J (\ Delta t) \), полная энергия, излучаемая всеми каплями за то же время \ (\ Delta t \) — это просто произведение уменьшения энергии капли и количества капель. (Если это не очевидно, попробуйте представить себе одну каплю в одной линии тока. Ее соседние капли не летают для всего \ (\ Delta t \), а капельки, которые будут выбрасываться во время \ (\ Delta t \) точно заполнит ту часть, для которой они не испускали. {-4/3} \]


Эффективность излучателя относительно случая отсутствия окклюзии может быть рассчитана при \ (t = 0 \) как:

\ [ \ text {Эффективность} = \ frac {\ Phi_ {n, f> 0} (0)} {\ Phi_ {n, f = 0} (0)} = \ frac {1-f} {1- (1- \ epsilon) f} \]

Примечание: исходная, менее полная и менее правильная версия этого анализа была размещена здесь.

Оценка внутренней температуры полезной нагрузки и размера радиатора для многомегаваттных космических платформ (Технический отчет)

Добранич, Д. Оценка внутренней температуры полезной нагрузки и размера радиатора для многомегаваттных космических платформ . США: Н. П., 1987. Интернет. DOI: 10,2172 / 6112240.

Добранич Д. Оценка внутренней температуры полезной нагрузки и размера радиатора для многомегаваттных космических платформ . Соединенные Штаты. https://doi.org/10.2172/6112240

Добранич, Д.Сидел . «Оценка внутренней температуры полезной нагрузки и размера радиатора для многомегаваттных космических платформ». Соединенные Штаты. https://doi.org/10.2172/6112240. https://www.osti.gov/servlets/purl/6112240.

@article {osti_6112240,
title = {Оценка внутренней температуры полезной нагрузки и размера радиатора для многомегаваттных космических платформ},
author = {Dobranich, D},
abstractNote = {Концептуальная космическая платформа состоит из полезной нагрузки, блока кондиционирования энергии (PCU) и двух радиаторов: основного радиатора и вспомогательного радиатора.Была написана компьютерная программа для определения требуемых размеров двух радиаторов и температуры PCU и полезной нагрузки для заданного уровня мощности платформы. Итерационный подход необходим, поскольку требуемый размер основного радиатора зависит от размера вторичного радиатора и наоборот. Кроме того, температура полезной нагрузки и PCU зависит от размера радиаторов. Пользователь программы может разделить два радиатора на любое количество узлов, чтобы повысить точность решения лучистой теплопередачи.Использование большего количества узлов также позволяет лучше прогнозировать нелинейное падение температуры, которое происходит в радиаторах, поскольку рабочая жидкость откладывает отработанное тепло платформы в радиаторе. Выражения множителя вида автоматически вычисляются для различных вариантов числа узлов. Пользователь также может выбрать разные расстояния разделения между различными конструкциями платформы. Модель включена, чтобы связать лучистую и кондуктивную теплопередачу между полезной нагрузкой и ее оболочкой метеороида, а также между PCU и ее оболочкой.Также программа позволяет использовать холодильник для охлаждения полезной нагрузки. Если используется холодильник, программа определяет количество дополнительной тепловой мощности, необходимой для работы холодильника. Результаты параметрических расчетов включены для демонстрации использования программы.},
doi = {10.2172 / 6112240},
url = {https://www.osti.gov/biblio/6112240}, journal = {},
number =,
объем =,
place = {United States},
год = {1987},
месяц = ​​{8}
}

Обслуживание радиаторов

Ford | Ремонт системы охлаждения в Ленуар Сити, TN

Радиатор вашего автомобиля играет жизненно важную роль в охлаждении двигателя.Ремонт и обслуживание радиатора важны для здоровья вашего двигателя и вашего автомобиля. Самый распространенный ремонт радиатора включает простую замену деталей и замену радиаторной жидкости. Кроме того, большинство производителей автомобилей упоминают о регулярной замене охлаждающей жидкости-антифриза.

Здесь, в Ленуар Сити Форд, наши квалифицированные механики оценят состояние вашего радиатора и полностью обслужат вашу систему охлаждения. Принесите свой автомобиль к нашему дилеру в любое время в рабочие часы или назначьте встречу с нами в любое время онлайн!

Как работает радиатор вашего автомобиля

Радиатор вашего автомобиля — важный компонент, который поддерживает работу вашего автомобиля при нужной температуре. Без радиатора ваш двигатель почти сразу перегреется. Ваш двигатель сжигает топливо и создает трение, чтобы дать вашему автомобилю необходимую энергию. Это вызывает накопление большого количества тепла. Если это тепло не будет отведено, поршни в двигателе заклинут и, возможно, сломаются надвое. Радиатор вашего автомобиля играет важную роль, передавая тепло от жидкости внутри в воздух снаружи автомобиля, таким образом охлаждая жидкость и двигатель. Радиаторы часто используются для охлаждения трансмиссионных жидкостей, хладагента кондиционера, всасываемого воздуха и, возможно, охлаждения моторного масла и жидкости для гидроусилителя руля.

Признаки неисправного радиатора:

  • Ваш автомобиль перегревается. Если ваш автомобиль постоянно перегревается, особенно в нормальных условиях вождения, признаки могут указывать на неисправный радиатор.
  • Из вашего автомобиля вытекает охлаждающая жидкость. Охлаждающая жидкость обычно представляет собой ярко-желтую, зеленую или красную жидкость, которая собирается под вашим автомобилем, когда он припаркован.
  • Накопление осадка в радиаторе. Охлаждающая жидкость в радиаторе должна быть яркого цвета, обычно желтого, зеленого или красного цвета.Если охлаждающая жидкость обесцвечивается, становится маслянистой или ржавой, это свидетельствует о скоплении загрязнений в радиаторе.
  • Индикатор низкого уровня охлаждающей жидкости на приборной панели. Если вы постоянно добавляете охлаждающую жидкость в радиатор или на приборной панели появляется символ термометра с двумя волновыми линиями, это, скорее всего, признак утечки
  • Не работает обогреватель пассажирского пространства. Работа обогревателя салона зависит от прохождения горячей охлаждающей жидкости через сердцевину обогревателя, в результате чего горячий воздух выдувается в пассажирскую зону.Если радиатор забит или протекает, пассажирская зона не будет должным образом обогреваться

Для чего нужна промывка радиатора?

Охлаждающая жидкость для радиатора, также известная как антифриз, предохраняет радиатор от замерзания или перегрева при экстремальных температурах. Со временем охлаждающая жидкость радиатора может вызвать коррозию радиатора, ржавчину и другие загрязнения, которые нежелательны в двигателе или радиаторе автомобиля. Промывка радиатора решает эту проблему. Промывка пропускает очиститель, воду и новый антифриз через систему, чтобы удалить всю старую охлаждающую жидкость и любые загрязнения, которые могли накопиться с течением времени.

Радиатор охлаждения: Griffinrad.com | Часто задаваемые вопросы Советы в помощь

1. В конструкции моторного отсека выделите место для соответствующей системы охлаждения.

Обо всем по порядку. Планируя свой высокопроизводительный автомобиль, помните, что вы строите его для езды, а не для того, чтобы сидеть и париться. Запланируйте достаточно места для системы охлаждения, включая радиатор, вентилятор , кожух , переливной бачок и монтажные кронштейны .Поговорите с одним из наших специалистов, чтобы помочь вам создать систему для вашего автомобиля, объема двигателя и стиля вождения. Сравните вложения с общей стоимостью автомобиля.


2. Используйте электрический вентилятор.

Выбирайте механический вентилятор вместо электрического, если это ваш сельскохозяйственный трактор. Электрический вентилятор предпочтительнее, потому что, когда вам больше всего нужен вентилятор (на холостом ходу или крейсерской скорости), электрический вентилятор подает максимальное количество воздуха независимо от оборотов двигателя. Вентиляторы, которые перемещают 2000-2300 кубических футов в минуту, стоят вложенных средств.Предпочтение следует отдавать «тянущему», а не «толкающему» вееру. Тяговый вентилятор, установленный на радиаторе со стороны двигателя, не мешает воздушному потоку на скоростях шоссе. Все закрытые вентиляторы должны быть на стороне двигателя от радиатора.


3. Всегда используйте правый кожух с вашим вентилятором.
Вентиляторы пропускают воздух через радиатор, помогая охлаждать двигатель. Вентилятор без кожуха лучше, чем без вентилятора. Но учтите это — на холостом ходу или на крейсерской скорости вам нужно, чтобы вся система охлаждения работала оптимально.Вентилятор без кожуха пропускает воздух только через часть радиатора, равную площади поверхности вентилятора. Например, на Ford ’32 года площадь 15,50-дюймового вентилятора составляет около 189 кв. Дюймов; сердцевина радиатора составляет приблизительно 371 кв. Дюйм. Это означает, что почти 49% радиатора без кожуха не получают никакой Преимущества вентилятора. Покрытие радиатора позволяет вентилятору пропускать воздух через всю сердцевину


4. Примите во внимание воздушный поток и то, как радиатор использует его для охлаждения.
Без надлежащего воздушного потока радиатор представляет собой просто резервуар для горячей воды. Охлаждающая жидкость передает тепло трубкам; трубки передают тепло ребрам ; воздух, проходящий через ребра, отводит тепло от радиатора. Вам необходимо достаточное количество отверстий в радиаторе, через которые воздух поступает на всю поверхность радиатора. Вы должны иметь такую ​​конструкцию радиатора, которая позволяет воздуху эффективно проходить через радиатор (чем шире и выше, тем лучше). Вы должны учитывать, как тепло будет отводиться из моторного отсека.


5.Используйте правильное передаточное число шкива водяного насоса.
Чтобы добиться максимальной эффективности работы водяного насоса на скоростях шоссе, необходимо увеличить мощность насоса на 30-35%. Большинство шкивов вторичного рынка имеют соотношение 1: 1. Для перегрузки на 30-35% шкив кривошипа должен быть приблизительно 7 7/8 дюйма, а шкив водяного насоса — приблизительно 5 3/4 дюйма. Эта повышающая передача обеспечивает надлежащий поток охлаждающей жидкости от двигателя через радиатор.


6. Крышка давления имеет значение.
Чем выше номинал колпачка , тем горячее вода должна закипеть.Один фунт давления поднимает температуру кипения на 3 ° F. Крышка на 16 фунтов поднимает точку кипения до 268 ° F. Если ваш двигатель рассчитан на работу при температуре 200 ° F, крышки на 14–16 фунтов должно быть достаточно. Установка крышки с более высоким давлением для предотвращения выкипания — это наложение пластыря на другую проблему, которую необходимо исправить. Более высокое рабочее давление создает дополнительную нагрузку на всю систему двигателя и увеличивает вероятность разрыва шлангов и возможных травм.


7. Узнайте о рабочих температурах современных двигателей.
Все двигатели имеют «нормальные» рабочие температуры. Температура работающего двигателя значительно выше или ниже рекомендованной может привести к повреждению. Большинство современных двигателей работают в диапазоне 180–210 ° F. Законы о загрязнении окружающей среды, новые смеси масел и бензин с более высоким сгоранием вынудили внести изменения в конструкцию двигателя, что привело к повышению рабочих температур за последнее десятилетие. При выборе охлаждающей способности радиатора учитывайте нормальные рабочие температуры вашего двигателя.


8.Всегда используйте термостат.
Термостат контролирует температуру охлаждающей жидкости двигателя. Он останавливает поток охлаждающей жидкости через радиатор до тех пор, пока охлаждающая жидкость не достигнет заданной температуры термостата. Эксплуатация вашего двигателя в пределах его температурных параметров снижает износ, помогает контролировать выбросы и превращает любую влагу в картере в пар, где она удаляется системой PCV. Правильный выбор термостата для диапазона рабочих температур вашего двигателя означает лучшую производительность и более длительный срок службы.


9. Защитите вашу систему с помощью рекомендованной охлаждающей жидкости.
Обязательно используйте охлаждающую жидкость премиум-класса, которая защищает радиатор, другие металлические детали и уплотнения. Современные охлаждающие жидкости представляют собой научную смесь, которая обычно включает смачивающие воду и ингибиторы коррозии. Рекомендуется использовать охлаждающую жидкость, не содержащую силикатов. Силикат является абразивом и может вызвать гелеобразование и отказ водяного насоса. Смесь охлаждающей жидкости и дистиллированной воды в соотношении 50/50 обеспечивает наилучшую общую эффективность охлаждения.Правильное обслуживание (регулярная промывка и замена охлаждающей жидкости) продлит срок службы вашей системы.


10. Тратьте деньги с умом.
Если у вас возникли проблемы с охлаждением, сначала найдите наименее дорогие исправления. 1) Добавьте электрический вентилятор. 2) Накройте вентилятор. 3) Проверьте свои ремни и шланги. Проскальзывающие ремни или смятые шланги означают проблемы. 4) Проверьте крышку радиатора. 5) Промойте и залейте охлаждающую жидкость высшего качества. 6) Используйте подходящий термостат. 7) Очистить радиатор от посторонних материалов.8) Увеличьте мощность водяного насоса на 20-30%. 9) Проверьте свой водяной насос. Если проблемы с охлаждением не исчезнут, возможно, пришло время для нового радиатора от Griffin. Позвоните в отдел обслуживания клиентов Griffin по телефону 1-800-722-3723, чтобы получить помощь в выборе радиатора, соответствующего вашим требованиям.

** ВНИМАНИЕ: Неправильная проводка может вызвать электролиз и разрушить радиатор. Убедитесь, что радиатор не используется в качестве заземления. **

Промышленные радиаторы — Ремонт радиаторов

РЕМОНТ РАДИАТОРА АВТОМОБИЛЯ

Независимо от того, есть ли у вас система охлаждения, которая просто не охлаждает, или радиатор, который требует ремонта, мы бесплатно проведем осмотр вашего автомобиля или генератора и бесплатную оценку.В результате вы будете точно знать, чего ожидать, прежде чем мы начнем обслуживать радиатор или систему охлаждения вашего автомобиля. В Pankeys Radiator Repairs мы построили свою репутацию на честности, ценностях и приверженности обслуживанию клиентов. Pankey’s предлагает множество услуг по обслуживанию радиаторов, от очистки до ремонта.

ПРОМЫШЛЕННЫЙ РЕМОНТ РАДИАТОРА

Мы специализируемся на всех радиаторах для тяжелой промышленности, включая радиаторы для автомобилей, грузовиков, гусениц, тяжелой техники, бульдозеров, генераторов и тракторов, а также теплообменники, охладители после охлаждения, охладители наддувочного воздуха, промышленное оборудование, топливные баки, охладители трансмиссионного масла и охладители гидравлического масла. Услуги по ремонту радиаторов Панки включают: Устранение утечки или повреждения радиатора и очистка радиатора всех автомобильных систем охлаждения и радиаторов, от латуни до меди, от пластикового радиатора до алюминиевого. Ремонт и обслуживание конденсаторов. Радиатор отопителя, шланг радиатора, ремонт маслоохладителя радиатора и услуги радиатора. Абразивоструйная очистка деталей системы охлаждения и радиаторов. Доработки и изготовление бензобаков. Проверка термостатов и исправление треснувших ремней или сломанных шлангов.Проверка радиатора на наличие мусора и коррозии для выявления потенциальных проблем и предотвращения аварийного ремонта радиатора в будущем. Ремонт радиаторов всех марок автомобилей, включая Caterpillar, Mack, John Deer, отечественных и иностранных автомобилей. Средний срок службы радиаторов составляет около 8 лет для меди / латуни и примерно 10 лет для алюминия. Даже при наилучшем обслуживании радиаторов и радиаторов ваш радиатор может выйти из строя из-за возраста или других факторов. К другим факторам, влияющим на срок службы радиатора, относятся чрезмерная вибрация или механическое напряжение, а также физические повреждения, вызванные, например, лобовым столкновением.Трещины могут возникнуть на фитингах, соединениях или кронштейнах. Когда пришло время заменить радиатор, вам следует в первую очередь подумать о мастерской по ремонту радиаторов Pankey. В дополнение к замене радиатора мы также предлагаем широкий выбор запчастей для радиаторов практически для всех автомобилей, грузовиков, фургонов и / или внедорожников на дороге. В мастерской по ремонту радиаторов Pankey также есть мастерская по ремонту тяжелых и промышленных оборудования, если вам необходимо обслуживание радиаторов и / или радиаторов для грузовиков, гусениц, тяжелой техники, бульдозеров, генераторов и тракторов.Мы также являемся экспертами по ремонту радиаторов Bat Area, когда дело доходит до этих типов транспортных средств.

Решение OpenStax College Physics, Глава 14, проблема 58 (Задачи и упражнения)

Расшифровка стенограммы

Это ответы по физике из колледжа с Шоном Дычко. Радиатор автомобиля имеет температуру 110 градусов по Цельсию, которую мы конвертируем в градусы Кельвина, добавляя 273,15. Он испускает излучение в окружающую среду, чтобы рассеять немного тепла, имеющего температуру 50.0 градусов по Цельсию, то есть под капотом, другими словами, 50,0 градусов по Цельсию. Коэффициент излучения излучателя составляет 0,750, а его площадь составляет 1,20 квадратных метра. Итак, часть (а) спрашивает нас, какова скорость передачи тепла излучением? Это будет постоянная Стефана-Больцмана, умноженная на коэффициент излучения, умноженный на площадь, умноженную на температуру окружающей среды в степени 4 минус температура радиатора в степени 4. Таким образом, получается 5,67 умноженное на 10 до минус 8 умноженное на 0,750 излучательной способности. раз 1.Площадь 20 квадратных метров, умноженная на 323,15 Кельвина в степени 4 минус 383,15 Кельвина в степени 4, и это дает коэффициент теплопередачи отрицательных 543 Вт — отрицательный знак, указывающий на то, что радиатор теряет тепло в окружающую среду, поскольку он предназначен для делать. В части (b) нас просят выяснить, какая часть общей тепловой энергии, производимой двигателем, рассеивается за счет лучистой теплопередачи от радиатора? Таким образом, эффективность двигателя — это выходная мощность, деленная на потребляемую мощность, а выходная мощность — это номинальная мощность двигателя в лошадиных силах — 200 лошадиных сил — и мы можем решить для общего уровня энергопотребления двигателя, решив для P в , поэтому мы умножаем обе стороны на P в , деленном на эффективность.Таким образом, потребляемая мощность — это выходная мощность, разделенная на эффективность, то есть 200 лошадиных сил, разделенные на 0,25, что составляет 800 лошадиных сил. Что мы действительно хотим знать, так это скорость производства тепла двигателем, которая будет разницей между общей скоростью потребляемой энергии, 800 лошадиных сил, минус мощность, которая выводится как механическая мощность, которая составляет 200 лошадиных сил, и так что разница составляет 600 лошадиных сил и это скорость производства тепла. И мы преобразуем это в ватты, умножив на 746 ватт на каждую лошадиную силу, чтобы получилось 4.476 раз от 10 до 5 Вт. Итак, мы выясним, какая доля лучистого теплопередачи составляет как долю от общего тепловыделения, и поэтому 546 Вт, разделенные на 4,476 умножить на 10, на 5 Вт будут 0,00122. Таким образом, только 0,12 процента тепла, производимого двигателем, передается от радиатора радиацией. Большая часть тепла передается от радиатора к холодному воздуху, который продувается через радиатор вентилятором.

Калькулятор пассивного радиатора

Пожалуйста, сделайте пожертвование, чтобы этот сайт оставался живым…
Пассивные радиаторные системы очень похожи по эксплуатации на портированные.
Однако вместо порта в системе пассивного радиатора используется пассивный радиатор (также известный как «конус дрона») для расширения низкочастотной характеристики системы.

Реакция пассивной радиаторной системы аналогична реакции перенесенной системы, использующей тот же драйвер. Однако частота среза (-3 дБ) немного выше, а частота среза наклон более глубокий, в основном из-за наличия «выемки» в АЧХ соответствует резонансной частоте пассивного излучателя. Эта выемка обычно расположен далеко за пределами полосы пропускания системы, и поэтому обычно слышимое значение.
Чем больше пассивный излучатель, тем ниже резонансная частота пассивного излучателя. (для той же цели F b ), и чем дальше метка выходит за пределы полосы пропускания.

Чтобы спроектировать выравнивание пассивного радиатора, начните с простого выравнивания портов, используя это драйвер, обеспечивающий желаемый размер коробки и частотную характеристику.Затем используйте диаметр выбранного вами пассивного радиатора как «, диаметр порта ».
В результате получаем требуемую массу пассивного радиатора .

Если он слишком мал, используйте пассивный радиатор большего размера и повторите расчеты.

Теперь нам нужно выбрать пассивный радиатор подходящего размера. ВСЕГДА используйте пассивный излучатель большего диаметра, чем активный драйвер, так как смещение пассивного радиатора обычно должно быть в 1,5–2 раза больше, чем у драйвера.

Если невозможно использовать один большой пассивный радиатор, можно использовать два или более меньшие, и настройте их, вычислив эффективный диаметр из комбинированных площадь поверхности радиаторов.

Обратите внимание, что эффективный диаметр радиатора приблизительно равен диаметр лицевой стороны пассивного радиатора плюс 1/3 окружности . Если не уверены, используйте указанное значение Sd для этого радиатора, затем используйте следующее уравнение для определения эффективный радиус:

S d = площадь радиатора [см 2 ]
R = радиус [см]
PI = 3. 0,5



Расчеты

Область пассивного радиатора: см 2
Масса пассивного радиатора: грамм
см дюйм

Чтобы добиться этого, начните с пассивного радиатора с меньшей массой, затем добавьте вес, чтобы разница.

Для измерения резонансной частоты пассивного излучателя установите его на открытом воздухе. перегородка (например, коробка, в которую он входит, без водителя на месте), затем удерживайте водителя, управляемый генератором синусоидальной волны, как можно ближе к пассивному излучателю, затем изменяйте Частота.

На резонансной частоте пассивного излучателя вы должны увидеть наибольший пик пиковый ход пассивного излучателя.




.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
