Радиаторы отопления в квартиру: Как правильно выбрать радиаторы отопления

Содержание

виды и выбор лучшего радиатора

Радиатор – важная часть системы отопления жилища. Его теплопроводность и эстетичность влияет на внешний вид помещения и комфорт. Немаловажным фактором является также цена. Особенно это актуально для квартир. О том, как сделать правильный выбор радиатора отопления для квартиры, мы постараемся рассказать в этой статье.

Совместимость отопительной системы и радиатора

Таблица основных характеристик радиаторов отопления для квартиры

На рынке представлен широкий выбор радиаторов отопления:

  • Стальные;
  • Алюминиевые;
  • Чугунные;
  • Медные;
  • Биметаллические приборы.

Выбор конкретного радиатора, зависит от различных параметров всей отопительной системы. Учитывается допустимая температура, давление в системе и состав теплоносителя, а также теплоотдача и инертность, которые должны соответствовать показателям отопительной системы многоквартирного дома.

Популярные лайфхаки для дома и дачи на портале https://build-experts. ru, строительные хитрости и рекомендации опытных прорабов.

Важно! Радиаторы обогрева для открытых систем многоквартирных домов отличаются от тех, которые предназначены для закрытых систем отопления частных (индивидуальных) домов. В случае несоответствия радиатора вашей системе отопления возможен не только быстрый износ, но и полный выход радиатора из строя.

Как выбрать радиатор?

Перед покупкой радиатора необходимо учитывать допустимую температуру и давление теплоносителя в системе отопления

В первую очередь, при покупке батареи, следует обращать внимание на ее технические и эксплуатационные характеристики, а уже потом на стоимость или внешний вид.

Независимо от страны производителя, нужно четко понимать, что не каждая батарея может выдержать условия работы наших тепловых сетей: колебание давления и температуры, плохое качество воды подаваемой в трубы (теплоносителя) и другие. Например, в высотных зданиях для однотрубной открытой системы отопления расчетная температура составляет 105°С, а давление – 10 атмосфер. Но, не смотря на это, пределы данных параметров могут зашкаливать, и радиаторы отопления иностранных производителей, не имеющие необходимого запаса прочности, могут просто не выдержать гидравлического удара.

Обратите внимание! Перед покупкой радиатора необходимо учитывать допустимую температуру и давление теплоносителя в системе отопления. Эти данные указываются в паспорте нагревательного прибора.

Немаловажным является также теплоотдача нагревательной батареи. От этого показателя зависит эффективность нагрева воздуха, которая также обусловлена конструкцией радиатора. Например, теплоотдача алюминия выше, чем у стали, а медь отдает тепло лучше, чем чугун. Однако, основываться только на эти технические параметры, тоже не совсем верно. Необходимо комплексно оценить все достоинства и недостатки каждого элемента нагревательной системы, прежде чем покупать лучшие радиаторы отопления для квартиры, в которой вы живете.

Варианты радиаторов отопления

Рассмотрим самые распространенные виды батарей отопления, представленных на рынке

Чугунные радиаторы отопления

Пример современного чугунного радиатора водяного отпления

Батареи из чугуна используются в отечественных системах отопления уже более ста лет.

Они показали великолепную устойчивость к коррозии, достаточно долговечны, обладают хорошей теплоотдачей и способны выдерживать перепады давления и температуры в системе. Практически идеальный вариант для эксплуатации на территории стран бывшего СССР.

Рекомендуем к прочтению:

Чугунные радиаторы способны долго сохранять тепло, даже после аварийного отключения системы. Эти батареи выдерживают как плохое качество воды в системе, так и гидравлические удары. На них не оказывают воздействия ни ржавчина, ни воздушные пробки, в сравнении с приборами, сделанными из других материалов. Все эти преимущества делают чугунные радиаторы идеальным вариантом батареи отопления для квартиры.

К недостаткам чугунных радиаторов специалисты относят высокую инерционность, неприглядный дизайн и громоздкость. Инерционность делает эти батареи непригодными для систем отопления с терморегуляцией.

Исключение составляют современные модели в стиле ретро, с вензелями, патинированные, окрашенные под медь, бронзу или латунь, которые великолепно вписываются в интерьер, являясь одновременно и обогревательным прибором и арт-объектом.

Радиаторы из алюминия

Существенным недостатком алюминиевых батарей специалисты считают подверженность коррозии при повышенной концентрации в воде щелочи

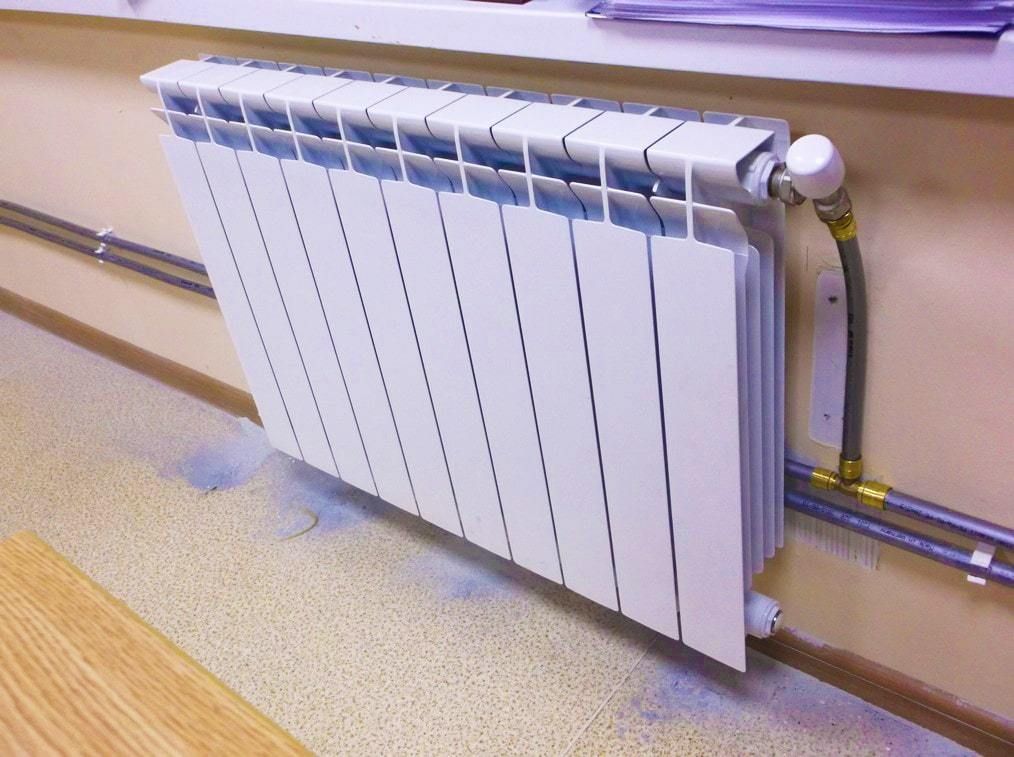

Секционные радиаторы из алюминия сегодня пользуются большой популярностью. Небольшой вес, эстетичность внешнего вида, высокая теплоотдача, эти батареи хороши для обустройства систем отопления в квартирах и домах.

Благодаря секциям, можно набирать любую длину радиатора, а простота монтажа – это еще один неоспоримый плюс. Данный вид батарей не инерционен, что делает возможным их монтаж в системах с регуляторами температуры. Кроме того, не требуется большого количества теплоносителя (воды).

Существенным недостатком алюминиевых батарей специалисты считают подверженность коррозии при повышенной концентрации в воде щелочи, а также склонность к образованию воздушных пузырей внутри конструкции и риск течи между секциями.

Стальные радиаторы

Оптимальное давление для нормальной работы стальных батарей колеблется в пределах от 6 до 16 атмосфер и зависит от толщины стали и конструкции прибора

В отопительных системах домов и офисных помещений часто можно встретить батареи, выполненные из стали. Они могут иметь различный внешний вид:

  • Наборная панель из отдельных секций;
  • Цельная прямоугольная конструкция;
  • Трубчатая конструкция.

Преимущества стальных батарей в доступной цене, инерционности, привлекательном внешнем виде, отличной теплоотдаче и устойчивости к коррозии.

Однако стальные батареи не способны выдержать гидравлический удар свыше 25 атмосфер, что делает их неприемлемыми для использования в квартирах многоэтажных домов. Кроме этого сталь довольно чувствительна к наличию кислорода в теплоносителе.

Рекомендуем к прочтению:

Оптимальное давление для нормальной работы стальных батарей колеблется в пределах от 6 до 16 атмосфер и зависит от толщины стали и конструкции прибора. Рабочая температура не должна превышать 110°С. Теплоотдача производится путем конвекции и излучения через стенки прибора и решетку, расположенную в верхней части радиатора.

Радиаторы биметаллические

К недостаткам биметаллических нагревательных приборов можно отнести их достаточно высокую стоимость

Биметаллический радиатор состоит из алюминиевых ребер и стального трубопровода. Такой вид батареи оптимально подходит для эксплуатации с нашими городскими централизованными теплосетями. В такой конструкции горячая вода циркулирует по стальным цельнотянутым трубам, сваренным между собой методом, препятствующим коррозии и разрушению металла. А алюминий, в свою очередь, благодаря своей высокой теплопроводности отлично передает тепло от сердечника в помещение.

Радиатор способен выдерживать давление в системе до 40-50 атмосфер. Современные конструкции имеют достаточно привлекательный внешний вид. Таким образом, в биметаллическом радиаторе наилучшим способом соединились свойства стали и алюминия, в качестве обогревательных приборов.

Среди преимуществ можно еще указать то, что биметаллические батареи способствуют турбулентному распределению воздушных масс (с завихрениями). Таким образом, не происходит локального перегрева воздуха, образования в зоне обогревателя поля положительной ионизации. Биметаллические обогревательные приборы могут служить порядка 20 лет и поступают в розничную сеть уже окрашенными, что упрощает уход за ними.

К недостаткам биметаллических нагревательных приборов  можно отнести их достаточно высокую стоимость, а также склонность накапливать шлаковые отложения по внутренним стенкам со временем и чувствительность к присутствию кислорода в теплоносителе. Выделяют еще и сопротивление, возникающее на границе соединения двух металлов, снижающее эффективность теплоотдачи в целом.

Медные радиаторы

Через 90 первых часов эксплуатации медных радиаторов, на внутренней поверхности образуется слой оксида

Медные отопительные радиаторы изготавливаются из цельнотянутой медной трубы. Конструкция состоит из трубы диаметром около 28 мм, дополненная медными ребрами и деревянным кожухом. Эффективность нагрева воздуха достигается за счет высокой  теплопроводности меди, которая в 2 раза выше, чем у алюминия и в 5-6 раз выше, чем у стали и чугуна. Медь обладает низкой инерционностью и может применяться в системах, снабженных терморегуляторами.

Не смотря, что медные батареи требует меньше теплоносителя, их разогрев происходит за 3 минуты. При этом нет необходимости прогонять через медные батареи большие массы горячей воды (например, как в случае с чугунными приборами).

Преимущества меди неоспоримы:

  • Устойчивость к коррозии;
  • Пластичность;
  • Она не подвержена износу при воздействии агрессивной среды;
  • Пластична;
  • Высокая эффективность при низкой температуре теплоносителя;
  • Подходят для установки в квартирах многоэтажных домов.

Интересно! Через 90 первых часов эксплуатации медных радиаторов, на внутренней поверхности образуется слой оксида, который в последствие защищает батарею от механического и химического повреждения горячей водой плохого качества.

Практически единственным недостатком можно назвать высокую цену медных приборов отопления.

Расчет мощности радиаторов отопления для квартиры

Таблица расчета мощности для алюминиевых и биметаллических батарей

Для нормального микроклимата в жилом помещении радиатор отопления не должен перекрывать 70-75% ширины оконного проема. Тогда холодный воздух от окна и теплый воздух от батареи свободно смешиваются и перемещаются по комнате, без запотевания стекол. Поэтому, вместо 5-6 мощных секций, лучше поставить 8-10 секций с меньшей мощностью, но занимающих требуемую площадь под окном.

Чтобы узнать необходимую мощность радиатора, необходимо умножить площадь помещения на 100 Вт. Если:

  • В комнате 1 окно или внешняя дверь и 2 наружные стены, то мощность батареи увеличивают на 20%;
  • 2 окна и 2 наружные стены – на 30%;
  • Окно выходит на север или северо-восток – на 10%;
  • Батарея в нише – на 5%;
  • Радиатор закрыт панелью с прорезями – на 15%.

Как выбрать радиатор отопления для квартиры или дома? Замена батарей отопления

Вам предстоит замена радиатора отопления – в квартире или частном доме, где вы коротаете время на самоизоляции.

Какие радиаторы отопления лучше установить? Чем различаются между собой разные варианты? Рассказываем о плюсах и минусах самых популярных в России типов приборов.

Алюминиевые радиаторы

Основной плюс этого типа батарей — высокая теплоотдача. Одна секция качественного алюминиевого радиатора отдает 185-195 Вт тепла. Это достигается благодаря высокой теплопроводности алюминия и конструкции самого прибора. По бокам каждой секции есть дополнительные "ребра", которые увеличивают площадь батареи, потому она отдает в помещение больше тепла.

Еще один плюс этого типа радиаторов — полноценный обогрев комнат. Верхняя часть секций прибора изогнута так, чтобы теплый воздух равномерно распределялся вглубь помещения, прогревая даже дальние углы.

Третий плюс — высокое рабочее давление. Конечно, сейчас в российский системах отопления сильные скачки давления случаются редко. В среднем оно держится до 10 атмосфер, но в периоды пуска и обслуживания системы отопления могут случаться скачки значительно выше.

Как раз для таких случаев высокое рабочее давление алюминиевых радиаторов до 50 атмосфер будет очень кстати.

Единственный минус алюминиевых радиаторов состоит в восприимчивости к низкокачественному теплоносителю в системе отопления. Если дом подключен к центральной системе отопления, трубы давно не ремонтировались, а уровень водоподготовки в котельной невысокий, велика вероятность, что вода, которая подается в батареи, обладает повышенной кислотностью. В домах с собственной котельной и индивидуальным тепловым пунктом, а это почти все новостройки, такое редкость, а вот в старом жилом фонде, например, в хрущевках и сталинках, может встречаться. Узнать наверняка можно у управляющей компании дома. Если вода в системе отличается повышенным pH, алюминиевые батареи со временем могут выйти из строя.

Биметаллические радиаторы

Внешне они братья-близнецы алюминиевых радиаторов, отсюда те же плюсы: равномерный прогрев помещения, хорошее рабочее давление и достаточно высокая теплоотдача (170-185 Вт на секцию).

Разница в конструкции. Снаружи у биметаллической батареи алюминиевая оболочка, которая обеспечивает передачу тепла. А внутри прибор полностью состоит из стали, которая как раз устойчива к кислотной среде. Благодаря этому биметаллические радиаторы рекомендуется устанавливать в системах отопления с повышенным pH.

Единственная проблема с биметаллическими радиаторами — их часто подделывают. Некоторые производители экономят и делают не всю внутреннюю закладную из стали, а только вертикальные трубки. В итоге вода с повышенной кислотностью продолжает контактировать с алюминием, и весь смысл прибора теряется — он так же быстро выйдет из строя, как и алюминиевый. Поэтому при выборе биметаллического радиатора важно обращаться внимание, чтобы он был полнобиметаллическим. В идеале — найти фотографии в разрезе в интернете или изучить такие образцы в магазине.

Стальные панельные радиаторы

Такие радиаторы часто устанавливаются в офисных и коммерческих помещениях. Основной плюс этих приборов в том, что они полностью сделаны из стали, а значит, устойчивы к низкокачественному теплоносителю, как и биметаллические батареи.

Еще один плюс — хорошая теплоотдача. Сама сталь хуже отдает тепло, чем алюминий, но благодаря конструкции панельные радиаторы греют почти так же, как алюминиевые. Дело в том, что в батарее между двумя пластинами расположен дополнительный гофрированный слой металла, за счет которого площадь прибора и соответственно теплоотдача увеличивается.

Однако у этого типа приборов есть ряд минусов.

Во-первых, конструкция строго вертикальная, теплый воздух направляется только вверх, поэтому дальние углы помещений могут хуже обогреваться.

Во-вторых, рабочее давление стальных панельных радиаторов составляет 10 атмосфер, то есть их не рекомендуется устанавливать в квартиры на верхних этажах в домах со стояковой системой отопления.

В-третьих, толщина стали у таких приборов чуть больше 1 мм, поэтому обычно они служат не дольше 10 лет. Тогда как алюминиевые и биметаллические батареи могут исправно работать 20 лет и больше.

Чугунные радиаторы

Эта классика, знакомая нам с детства, честно говоря, порядком устарела. Все плюсы, которыми славились чугунные радиаторы, сейчас неактуальны. Например, они казались вечными, но долгий срок службы достигался не за счет каких-то суперсвойств металла, а благодаря толстому слою чугуна. Вода с вредными примесями их так же разъедала - просто происходило это медленнее, чем например, с алюминиевыми батареями.

К тому же рабочее давление чугунных приборов еще ниже, чем у стальных панельных радиаторов — всего 9 атмосфер, а значит, их не стоит устанавливать на верхних этажах домов со стояковой системой отопления.

Кроме того, приборы из чугуна инертны, поэтому несовместимы даже с самыми простыми элементами "умного дома" — с терморегуляторами, которые автоматически поддерживают в помещении нужную температуру. Допустим, алюминиевые радиаторы нагреют комнату 20 м2 за 30 минут, а чугунным батареям понадобится пара часов, но вот если выйдет солнышко и комната быстро нагреется, то даже при наличии термостатов открытых форточек избежать будет трудно.

Наконец, чугунные батареи очень тяжелые, что осложняет их монтаж.

Единственный их плюс состоит в том, что производителям удалось осовременить конструкцию. В магазинах можно найти чугунные приборы, у которых верхняя часть секций изогнута по аналогии с алюминиевыми и биметаллическими радиаторами, поэтому дальние углы комнаты прогреваются хорошо.

Также в магазинах можно встретить дизайнерские чугунные радиаторы, но это скорее элемент декора, который стоит значительно дороже других приборов отопления.

Так какие же батареи отопления лучше?

Если теплоноситель в системе обладает повышенной кислотностью, стоит сделать выбор в пользу биметаллических радиаторов: они будут равномерно прогревать помещения и прослужат долго.

Можно поставить и стальные панельные радиаторы, при условии, что квартира расположена невысоко или в доме не стояковая система отопления, а например, поквартирная разводка. И учтите, что лет через 10 вам придется опять менять батареи.

Владельцам квартир в домах с хорошей водоподготовкой можно смело устанавливать алюминиевые радиаторы: они будут хорошо прогревать комнаты в ближайшие лет 20.

Какие радиаторы лучше для отопления квартиры


Теплая и уютная квартира – лучшая награда в зимнее время. Во многом качество обогрева зависит от установленных в квартире радиаторов отопления.

При выборе подходящего оборудования необходимо учитывать множество нюансов и технических характеристик. Какие радиаторы лучше для отопления квартиры? Чтобы ответить на этот вопрос, необходимо подробно рассмотреть все существующие разновидности батарей.

Разновидности квартирных радиаторов

Все радиаторы отопления можно классифицировать по двум признакам – конструкционным особенностям и устройству, и типу используемого материала.

Классификация по конструкции

Чтобы выбрать радиаторы, следует обратить внимание на внутреннее устройство и конструкцию приборов. Существуют следующие разновидности:

  • Панельные батареи – имеют цельный корпус. Наборные секции отсутствуют. В корпусе предусмотрены конвекционные отверстия для быстрого прогрева помещения.
  • Секционные радиаторы – наиболее распространенный тип конструкции. Преимуществом секционного устройства является возможность добавления мощности, за счет присоединения дополнительных секций. Конструкция алюминиевых и биметаллических радиаторов снабжена специальными конвекционными ребрами.
  • Батареи трубного типа – конструкция состоит из стального сердечника и рассеивающих пластин, закрепленных сверху.


Для квартиры самые хорошие батареи – это наборные секционные радиаторы. Панели зачастую не выдерживают высокого давления в центральной системе отопления, а отсутствие красивого внешнего вида батареи трубного типа не позволяет ее монтаж в комнате.

Классификация по используемому материалу

Можно установить общее правило, что для отопления квартиры лучше батареи, которые имеют хорошие показатели теплоотдачи, приемлемую стоимость, способны выдерживать давление до 16 атм., и не прихотливы к качеству используемого теплоносителя.

Чтобы подобрать подходящий обогреватель, следует рассмотреть технические характеристики всех предлагаемых производителями радиаторов:

  • Чугунные батареи – главное преимущество продукции из чугуна, неприхотливость в эксплуатации. На обогреватель не влияет качество теплоносителя, особенности эксплуатации. Единственным ограничением является установка в многоэтажных зданиях с высотой, более чем 9 этажей. Явный минус батареи – низкая теплопроводность.
  • Алюминиевые секции – имеют красивый внешний вид и теплоотдачу. При непосредственном контакте с теплоносителем, быстро выходят из строя. Для увеличения срока службы радиаторов, производители покрывают внутреннюю полость секций полимерным покрытием. Устанавливать обогреватели, не имеющие защитного слоя, запрещается.
  • Стальные радиаторы – бюджетный вариант. Производители рекомендуют устанавливать стальные приборы отопления в частных домах. Под воздействием высокого давления и наличие гидроударов срок эксплуатации существенно сокращается.
  • Биметаллические батареи – установка таких радиаторов отопления в многоквартирном доме является оптимальным вариантом. Внутри обогревателя установлен стальной сердечник, увеличивающий устойчивость к давлению в системе. Алюминиевый корпус обеспечивает максимальную теплоотдачу.

Подобрать батареи для отопления квартиры поможет также классификация по стоимости устройств. К бюджетным версиям относится чугун и алюминий, стальная и биметаллическая продукция имеет среднюю ценовую категорию. Самыми дорогими считаются медные обогреватели, и модели из нержавеющей стали.

Стоимость замены батарей отопления в квартире напрямую зависит от себестоимости и качества отопительных приборов.

Какие радиаторы отопления лучше ставить в квартире

Правильный выбор радиаторов отопления для квартиры зависит от нескольких факторов:

  • Способность корпуса выдерживать гидроудары и высокое давление, без деформации корпуса и потери герметичности.
  • Устойчивость к агрессивным веществам теплоносителя.
  • Норма температуры, максимальный нагрев поверхности.
  • Теплоотдача – температура нагрева радиаторов влияет на выбор продукции. Биметаллический обогреватель способен нагреться до 150°С без потери работоспособности.


Если учесть все эти три аспекта, становится понятным, что поменять батареи в квартире можно на биметаллический и чугунный вариант. Алюминиево-стальные обогреватели имеют лучшие характеристики теплоотдачи, устойчивы к агрессивной среде теплоносителя. Чугунные стоят дешевле, но при резком скачке давления могут треснуть.

Замена батарей отопления в своей квартире может потребовать серьезных капиталовложений. Бюджетные версии радиаторов в основном предназначены для подключения к системам, с давлением менее 7 атм.

Как выбрать батарею отопления для квартиры

При выборе подходящего прибора отопления следует обратить внимание на следующие аспекты:

  • Производительность. Расчет мощности батареи для квартиры выполнять не нужно. При замене радиаторов требуется установить полностью идентичный предыдущему прибор отопления, что касается тепловой мощности. Любые увеличения производительности незаконны. Подобным образом выполняется и расчет количества радиаторов.
  • Максимальное давление – оптимальным считается показатель в 15 атм. Такое давление гарантирует, что прибор способен выдержать гидроудар.
  • Качество теплоносителя. Вещества, добавляемые в воду, используемую в системе центрального отопления, являются агрессивными. Со временем в трубах оседает накипь. Под воздействием коррозии появляются течи. По этой причине и становится необходима замена труб и батарей. Устанавливать алюминиевые радиаторы и стальные панели в высотных домах, не рекомендуется.

Радиаторы какой фирмы лучше для квартиры

Хорошим вариантом является монтаж продукции итальянских и отечественных производителей. Sira, Radena, Oasis, Rifar, Global, Ferroli, Термия – все эти марки пользуются неизменной популярностью благодаря хорошему соотношению приемлемой стоимости и высокого качества продукции.

Как подключить радиатор отопления

Мало правильно установить батарею, необходимо при этом полностью соблюсти все формальности и ограничения жилищного кодекса и указания Теплосети.

  • Установка и замена батарей отопления своими руками запрещена. Все работы должны осуществлять организации, имеющие лицензию на проведение монтажных работ систем отопления. Батареи в квартире должен менять представитель теплосети (сантехник из ЖЭКа) либо имеющий разрешение сертифицированный специалист.
  • Не разрешается самостоятельный перенос батарей отопления в своей квартире. Чтобы поменять расположение радиаторов, потребуется внести изменения в техническую и проектную документацию и получить разрешение в Теплосети. Схема подключения к системе отопления зарегистрирована документально. После изменений продать квартиру будет невозможно без оформления согласовательных документов.
  • Помимо согласования замены батарей, потребуется получить разрешение на слив стояков отопления. Заявку на отключение заверяют в ЖЭКе. Слить воду из системы можно только перед началом или после того как отопительный сезон закончился, а также при возникновении аварийной ситуации. Поэтому батареи лучше менять летом, после проведения профилактических мероприятий.


Выбор радиаторов несложен. В многоэтажном доме лучше установить чугунные или биметаллические батареи. Выбор зависит от покупательной способности и характеристик здания.

Какие лучше радиаторы отопления для квартиры, как выбрать радиатор

Традиционные чугунные радиаторы имеют большое преимущество перед остальными – металл дольше удерживает тепло в комнате, даже если происходят кратковременные отключения подачи горячего носителя. В остальном же, батареи такого типа сильно уступают современным конструкциям. А так как в квартирах, где проложены сети от центрального отопления, аварии происходят нечасто и тепло присутствует всегда, то имеет смысл выбирать для жилища новые модели с массой достоинств. Обсудим.

Нюансы центральной сети отопления

Удобство пользования услугами компании по теплоснабжению, никто не отрицает. Не приходиться возиться с печами или котлами, квартира постоянно обогревается, даже если владельцы не присутствуют. Стоимость услуг – отдельная песня, но и она станет оптимальной, если для снижения потребления провести следующие манипуляции – установку счетчика, качественное утепление.



Однако, сети имеют недостатки, связанные прежде всего, с качеством воды:

  • Носитель всегда имеет в своем составе химические и порой агрессивные вещества. От нагрева она активизируются и взаимодействуют с материалом труб и радиаторов. Чаще всего способствуют коррозии изнутри, отчего срок службы сокращается. Полезно знать, что на теплопунктах, часто добавляют в баки лигносульфонатный порошок. Делается это с профилактической целью, чтобы снизить количество несанкционированных спусков. Естественно, он оказывает влияние на радиатор и со временем забивает его.
  • Носитель не кристально чистый. В нем присутствуют мелкий шлам – песок, глина, взвеси, нерастворенная известь. Он способен «протереть» металл изнутри. Годность к эксплуатации заканчивается через несколько лет, особенно если металл изначально не имеет гладкой внутренней поверхности.
  • Нестабильная температура главным образом влияет на поверхность труб и радиаторов изнутри. Поэтому чугунные модели крайне уязвимы к такой особенности – они расширяются и сжимаются, в зависимости от градусов. Итогом недостатка становятся трещины в радиаторах.
  • Завоздушенность и гидроудары от нестабильности давления и напора. Если центральная магистраль не отличается равномерной подачей воды или сети изношены и постоянно ремонтируются в отопительный сезон, то это обязательно скажется на домашней квартирной разводке. Резко заполняемые пустоты внутри вызывают разрыв металла, поэтому батареи и соединения должны быть прочными и оснащенными воздушными клапанами разных модификаций.

В связи со сложившейся ситуацией в ЖКХ, все перечисленные недостатки государственных магистралей имеют место. Они, несомненно, не продлевают срок эксплуатации домашних радиаторов. Поэтому при выборе руководствуются особенностями собственной системы и возможными форс-мажорными обстоятельствами, могущими возникнуть в отопительный сезон.

Виды радиаторов отопления для квартиры

Многообразие моделей ставит потребителя перед нелегким выбором. Не зная особенностей того или иного типа, можно приобрести в пользование неподходящую модель, даже если ее характеристики верны и качество на уровне.

Итак, какие бывают радиаторы отопления для квартиры и дома:

Чугунные радиаторы

Их выпускают и сейчас, но модели с полным правом могут называться советскими. Представляют собой многореберную конструкцию с выходами для теплоносителя. Материал вызывает много вопросов:



  • Во-первых, теплопроводность чугуна низка – сеть требуется нагревать и держать в стабильной температуре в 70 С. Следовательно, такие батарее подойдут скорее для квартирного пользования, иначе для отопления в частном доме придется разориться на топливе.
  • Во-вторых, хорошая теплоотдача и сохранение нагрева долгое время.
  • В третьих – цена, они не слишком дорогие. Большое достоинство – неприхотливость к чистоте носителя.

Недостатки конструкции – недолговечность из-за хрупкости металла, непрезентабельный внешний вид, тяжесть – самостоятельный монтаж в одиночку не провести.

Алюминиевые радиаторы

Легкие и красивые конструкции. Отличная теплопроводность позволяет быстро нагревать комнаты с момента подключения к магистральной сети. Однако, при выборе следует учитывать максимально возможное давление, иначе конструкцию просто разорвет. Также учитывая ужасное качество воды в сетях, на входах обязательно устанавливаются фильтры – алюминиевые радиаторы быстро загрязняются.

Стальные и биметаллические батареи

Оптимально сочетание цены и качества – неприхотливость к носителю и выдержка избыточного давления. Высокий уровень теплоотдачи, долговечность, отличный внешний вид – данные делающие приобретение выгодным. Есть «но» – подверженность коррозии, поэтому для приобретения в квартиру выбирают гибридный вариант – стальные радиаторы с алюминиевым покрытием внутри. Стоимость выше, но прочность и срок эксплуатации компенсируют эти особенности.

Медные радиаторы

Таким конструкциям не грозят химические реагенты в носителе, они нивелируют гидроудары, рассеивают тепло, тем самым увеличивая эффективность радиаторы. Стоят дорого, но являются практически вечными. Внешний вид великолепен, особенно, при должном уходе.

Пластиковые конструкции

Ввиду нетрадиционного материала для модели радиаторов не пользуются популярностью, а зря. Они легки, дешевы, хорошо отдают тепло квартирному воздуху. Есть существенные недостатки – при превышении температуры, сырье деформируется, поэтому радиаторы изготавливаются из толстостенных пластмасс и температура подачи не должна превышать 75–80 градусов. Также учитывают и давление – превышение номинального параметра приведет к разгерметизации швов.

Даже при наличии центрального отопления с чугунными радиаторами, популярностью пользуются автономные – электрические обогреватели в виде батарей. Они запитаны маслом и для межсезонных периодов – начало осени и конец весны, помогаю пережить холод в квартирах. Если ремонт еще не на подходе, то, это отличная альтернатива замене магистральных радиаторов.

Как выбрать радиатор для отопления квартиры

Зависимость качества отопления от материала модели – большая. Однако, есть и другие параметры, определяющие целесообразность покупки. Принять к сведению стоит:
Давление, рассчитанное на данную конструкцию.

Если квартира представляет собой жилье в пятиэтажном доме старой постройки и планировке, то хватит номинального параметра в 5–8 атм. Многоэтажные новостройки принимают большое давление – до 15 атм, соответственно и радиатор рассчитывается на него.

  • Способность к теплоотдаче. Не следует гнаться за внешним видом, если главная функция выбранного радиатора мала по сравнению с другими моделями. Об этом скажет материал, используемый для конструкции – стали хороши, медь и чугун нагреваются долго, но аналогично держат тепло. От пластмассы ждать жары не стоит – ее просто нельзя разогревать выше нормы без последующей деформации.
  • Устойчивость к гидроудару и коррозии. Определить это поможет толщина стенок радиатора – чем толще, тем лучше и внутреннее покрытие из инертного к ржавчине металла. Алюминий или нержавейка например. Разговоры о стоимости не имеют значения, если технические проблемы происходят довольно часто. Также в пункт отнесена и невосприимчивость к химическому составу воды и механическим взвесям.

    Чугун, медь справляется с реагентами хорошо, а вот обычная сталь вызывает нарекания. Однако, истирания не грозят только гладкой нержавеющей стали – на все остальные, песок и шлам действуют как наждак.

  • Конструкция. Радиаторы представлены несколькими типами: секционные, трубчатые, панельные, пластинчатые. Первые хороши тем, что их можно наращивать под определённый объем комнаты. Вторые – удобны для квартирного отопления, в них не собирается пыль, препятствующая распространению тепла. Третьи – бывают стальными или бетонными, встраиваемыми в стену. Принцип действия – инфракрасный. Четвертые работают по конвективной схеме, когда тепло из сердечника передается пластинам.

Чтобы понять, какая конструкция наиболее удачна, следует вспомнить собственный или предполагаемый интерьер. Ничто не должно мешать открытому доступу для распространения тепла или ремонта. Если к этому есть предпосылки, то стоит рассматривать угловые модели, не мешающие мебели и бытовой технике или сравнительно новые радиаторы – плинтусные. Они создают тепловую завесу в комнате и жильцам не грозят сквозняки и морозы.

Что касается цены, то ориентироваться можно на классы изделия. Эконом, стандарт и премиум. К первому относят алюминиевые и чугунные конструкции. ко второму – стальные, биметаллические. Последний вариант предусматривает не только качественные характеристики, но и художественные изыски – фигурное литье, ковку и прочие дизайнерские видения.

Полезные факты про радиаторы

Использую вышеописанную информацию, сделать выбор несложно. Однако, любознательным и рачительным владельцам будет интересно узнать некоторые факты, относящие к выбору радиатора. Тем самым соотношение качества и умеренной цены, которую готовы платить собственники, будет соблюдено.

Эффективность радиатора возрастает, если подбирать его мощность согласно теплопотерям комнаты. Предварительно до покупки, их стоит высчитать. Учитывается материал поверхностей, слои утепления, количество и размер окон и дверей. Приблизительные расчеты показывают, что на 10 кв метров площади требуется не меньше 1 кВт мощности.

Качество монтажа напрямую зависит от веса радиатора. Чугунные обладают большими параметрами и габаритами и годны для бетонных стен квартиры. Но они при этом должны быть «голыми». Если есть какая-либо облицовка, то не факт, что она выдержит громоздкий радиатор. Следовательно, потребуются работы для демонтажа поверхности стен, соответственны и затраты. Легкие трубчатые, алюминиевые модели способны «висеть» без дополнительного усиления.

Если подача носителя из теплоцентрали не отличается стабильностью (к сожалению, такое происходит сплошь и рядом) стоит позаботиться о сглаживании температурных колебаний. Это задача материала изготовления радиаторов – чугунные показывают себя не в пример лучше, чем стальные или алюминиевые, которые хоть и нагреваются быстро, но и остывают с такой же скоростью.

Долговечность и надежность каждой модели не всегда зависит от стоимости – имеет значение внешний вид и производитель. Стоит рассматривать к приобретению стандартные радиаторы, подходящие к любому интерьеру, без изысков. Российское производство на высоте аналогично европейскому – смысла переплачивать нет.

Итак, какой же радиатор лучший? На вопрос нет однозначного ответа, так как опираться следует только на собственные потребности и возможности. Недурно обсудить проблему с профессиональными консультантами, индивидуально подбирающими тип отопления для квартиры или дома – обращение всегда бесплатно.

Видео по монтажу радиатора отопления для квартиры

Похожие материалы

Были ли старые квартирные радиаторы предназначены для предотвращения распространения пандемии 1918 года?

Чуть более века назад мир опустошила еще одна вирусная пандемия: пандемия гриппа 1918 года (иногда называемая испанским гриппом), в результате которой в 1918 и 1919 годах погибли миллионы людей во всем мире. А поскольку пандемия COVID-19 2020 года продолжается, многие обнаруживают, что пережитки пандемии 1918 года внезапно снова актуальны.

Одним из таких пережитков является bete noire многих жителей Нью-Йорка - негабаритные шумные радиаторы, которые перегревают квартиры.Радиаторы были построены для сохранения тепла в жилищах с открытыми окнами в самые холодные дни.

НЬЮ-ЙОРКЕРС:
Сегодня я узнал, что конструкция этих радиаторов возникла во время пандемии испанского гриппа в 1918 году. Инженеры хотели сохранить тепло в квартире, проветривая ее от болезней, передаваемых воздушно-капельным путем, потому что ОНИ ДОЛЖНЫ БЫТЬ СОХРАНЯЮТСЯ С ПОЛНОСТЬЮ ОТКРЫТЫМИ ОКНАМИ (!!!!) pic.twitter.com/OmomgkOmAv

- Ана Бретон (@missbreton) 8 декабря 2020 г.

Хотя у экспертов в области общественного здравоохранения в начале 20-го века не было технологий, доступных в 2020 году для обнаружения и анализа вирусов, они интуитивно поняли, что открывать окна во время пандемии безопаснее, чем сидеть в помещении и дышать несвежим воздухом.История Bloomberg, ссылка на которую приведена в твите выше, гласит:

Представители здравоохранения считали (правильно), что свежий воздух предотвратит заболевания, передающиеся воздушно-капельным путем; тогда, как и сейчас, города бросились переносить мероприятия на открытом воздухе, из школ в залы суда. С наступлением зимы потребность в свежем воздухе не уменьшилась. Согласно исследованию [эксперта по отопительной отрасли и автора Дэна] Холохана, Совет здравоохранения Нью-Йорка постановил, чтобы окна оставались открытыми для обеспечения вентиляции даже в холодную погоду. В ответ инженеры начали разрабатывать системы отопления с учетом этого крайнего случая использования.Паровое отопление и радиаторы предназначены для обогрева зданий в самый холодный день года с открытыми окнами. Любой, кто распахнул окна в январе, когда в квартире душно, странным образом повторяет то, что инженеры надеялись произойти столетие назад.

Холохан сказал The New York Times в 2016 году, что пандемия гриппа 1918 года вдохновила на создание чего-то, называемого «Движение свежего воздуха», стремления держать окна открытыми для циркуляции как можно большего количества свежего воздуха в качестве временной меры для предотвращения распространения болезней, передаваемых воздушно-капельным путем. :

Большая часть проблемы перегрева Нью-Йорка может быть связана с эпидемией испанского гриппа 1918 года, - сказал Дэн Холохан, историк отопления и автор 18 книг по этой теме.«Впервые я заметил это в своих инженерных книгах 1920-х годов, - сказал он. «Авторы упоминают« движение свежего воздуха »и предупреждают, что и котлы, и радиаторы теперь должны были быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения».

Считалось, что свежий воздух защищает от болезней, передающихся воздушно-капельным путем, таких как грипп. Несмотря на то, что «испанский грипп» утих в 1920 году, инженерные стандарты, предписывающие использование радиаторов большего размера, остались.

По данным Центров по контролю и профилактике заболеваний, пандемия гриппа 1918 года была «самой тяжелой пандемией в новейшей истории».Он убил 50 миллионов человек во всем мире, в то время как, по оценкам, «500 миллионов человек или треть населения мира заразились этим вирусом». Во время пандемии умерло около 675 000 американцев.

Как и пандемия коронавируса 2020 года, болезнь передалась воздушно-капельным путем, но CDC отмечает, что, хотя современные лаборатории синтезировали ее для изучения, свойства, которые сделали ее такой смертоносной, в то время еще недостаточно изучены. В отличие от нынешней пандемии, вирус пандемии гриппа 1918 года убил в первую очередь молодых людей.

Как мы отметили выше, пандемия гриппа 1918 года получила название «испанский грипп», но это был неправильный термин. Происхождение вируса неизвестно. Но прозвище «испанский грипп» прижилось, потому что, когда оно распространилось во время Первой мировой войны, страны, участвовавшие в войне, пытались подавить новостные сообщения по этому вопросу, чтобы не поднять национальный моральный дух и не вызвать панику во время Великой войны, сообщает USA Today. Испания была нейтральной в войне, и СМИ открыто писали об этом, особенно когда испанский король Альфонсо XIII серьезно заболел вирусом.Поскольку испанские средства массовой информации широко освещали болезнь, в то время как другие страны минимизировали ее, она получила прозвище «испанский грипп».

Пандемия COVID-19 на момент написания этой статьи унесла жизни более 287000 американцев и 1,5 миллиона человек во всем мире, вызвав тошноту у миллионов.

Holohan снял краткое видео по теме, которое можно посмотреть здесь:

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

- это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции.Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как недорого обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я проделал весь этот проект в одиночку, не зная, с чего начать, не имея ни малейшего представления о том, что такое , о водопроводе.

В некотором смысле то, что вы найдете ниже, по сути, представляет собой « Полное руководство идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам-мастерам.

Надеюсь, этот пост окажется для вас полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом. Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплых плиток , которые быстро сохнут, потому что, ну, они нагреваются снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это кропотливая работа и определенно не проект одного человека. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время через пруд, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Во избежание недоразумений, думаю, пора сначала похвастаться результатами. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное отопление - это приятное непрерывное тепло, как камин.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Преимущества лучистого тепла, будь то полы или радиаторы:

  • стабильные температуры
  • без холодных точек (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
  • пыль не уносится около
  • относительная влажность остается постоянной
  • нет перепада давления воздуха (как при принудительном подогреве воздуха)
  • абсолютно тихо.Это невозможно переоценить (!) Принудительный воздух может быть довольно громким, на мой вкус слишком громким.
  • См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Отличия между системой радиаторного отопления и системой теплого пола системой :

  • Радиаторам требуется меньше труб
  • Полы с подогревом
  • требуют значительной длины труб под полом. Для труб большой длины может потребоваться более мощный насос. Кроме того, гибка труб PEX - это работа не одного человека.
  • Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при установке PEX на бетонную плиту)
  • Радиаторы
  • нагреваются местами (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ними, чтобы почувствовать, насколько это гениально). Я думаю, что это прыжок от прекрасного к супер-классному, которое предлагает теплый пол….
  • Система обогрева полов работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F).
  • подпольные системы невидимы
  • Радиаторы
  • занимают немного места и видны. Некоторые люди думают, что горячий радиатор - это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой
  • с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла. В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я считаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F).

Когда в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже другой снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже представлена ​​диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже. Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без бака. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Он был установлен Брайаном Сперлином, лучшим водопроводчиком в Балтиморе, и выглядит так:

Если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и направляется обратно в безбаковый обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан - это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также видите, что в обоих контурах, контуре питьевой воды и контуре радиатора есть расширительный бак. Это связано с тем, что на стороне питьевого водоснабжения (питьевая вода) установлен обратный клапан на входе городского водопровода в дом. Когда мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в водопровод. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке, чтобы предотвратить разрывы труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus стальные, а не железные, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, это то, что мне сказала техподдержка Buderus по телефону. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии также рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», - сказал мой дорогой сантехник Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменников

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у duda diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Между прочим, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и противодействовать силе тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самым важным для нашего проекта является то, что теплообменник должен быть как можно длиннее , чтобы дать теплу достаточно времени для перехода из одной камеры в другую.

Дополнительная теория теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять это, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло теплообменнику, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур минимум 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с установкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура. Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды нельзя охлаждать ниже 55 ° C. В лучшем случае вы увидите, что она опустится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другой большой переменной является скорость, с которой движется вода. Если контур питьевой воды слишком быстрый относительно контура радиатора, галлонов в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что воде не хватает времени для охлаждения внутри теплообменника.

Ну, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безрезервуарных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода будет течь слишком медленно, будет превышен один из этих пределов, и нагреватель перейдет в режим короткого цикла. Кроме того, медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов, которые нужно питать.

Вам необходимо настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы сможете оценить, сколько всего БТЕ вам нужно в общей сложности для перемещения со стороны питьевого оборудования в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 B3-36A 30 Пластинчатый теплообменник с монтажными шпильками M8-1,25, 18,3 x 2,9 дюйма, общая площадь 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь вы, возможно, заметили, что здесь есть красные и белые трубы PEX, и вот как мы подходим к следующей теме: Полностью идиот-доказательная установка

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников, таких как я. Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

  • их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте еще одну трубу, удалите заусенцы (с помощью другого инструмента PEX) и вставьте обратно… готово!
  • фитинги и клапаны можно свободно вращать после установки
  • вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
  • Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
  • Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Удивительно, что каждый может сделать с приспособлениями для укусов акулы без помощи водопроводчика (извините, Брайан (!))

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется так много тратить на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного идиота-сантехника проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 минимум долларов. Конечно, он будет лучше выглядеть, он будет работать лучше и будет включать в себя бойлер. Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Кстати, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен - это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно использование более короткого теплообменника), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать все время.

Теперь давайте поговорим о порой «причудливых» ограничениях, с которыми я столкнулся в безбаквальном водонагревателе. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

  1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
  2. Бесконтактные водонагреватели включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда подавать это дополнительное тепло!
  3. , что приводит нас к проблеме №3.Включение-выключение, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы оставаться включенным. Одна БТЕ - это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каков конкретный предел для вашего водонагревателя.
  4. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
  5. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч). Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
  6. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может перейти от холодной к горячей и обратно за секунды! Если вы купаете детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безрезервуарный обогреватель уже не справляется. В водонагревателях, устанавливаемых в резервуары, температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, которые сдерживают кратковременные выбросы холодной воды, поступающей в него.
  7. Конденсация дымовых газов. Это чрезвычайно важно, если вы хотите получить очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (поэтому вы видите эти цифры на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и она значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
  8. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаковые водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
  9. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
  10. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два типа труб PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам понадобится два вида PEX в доме….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносится трубочная смазка, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же как фитинги и PEX, выдерживает температуру почти до кипения и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, оно надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что она не взорвется»), мне этого достаточно.

Помните, это прототип . Если быть точным, то это девтотип , , поскольку это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее глубины (количества пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный фитинг, чтобы стиральная машина делила горячую воду. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева. прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры безопасности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины. После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

Во избежание проблем необходимо иметь прямую трубу длиной не менее 10 диаметров трубы задолго до и после насоса.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В позиции «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который подобен фильтру, блокирующему попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до средней температуры 60 ° C (140 ° F).

Кстати, это накопительный бак:

Красная труба слева вверху - это возвратная вода от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть байпасный клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен для того, чтобы циркуляционный насос «имел что-то делать», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 г. : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для моего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам потребуются компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен на 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нагревать каждую комнату до разной температуры:

Что использовать: напольные или настенные крепления?

Я выбрал кронштейны для пола по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Расположение радиатора так близко к стене неэффективно, если ваши стены не имеют очень хорошей изоляции. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга стоит очень дешево. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепные.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор.Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Если радиатор установлен в другом месте, это может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, исходящее от вашей кожи; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть хорошим решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Хорошо, косметика тоже проблема. Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло равномерно распределяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор - небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью. Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически не поддается разрушению, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, документами, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, и доставка включена. Например, большой Buderus здесь стоит 750 долларов и доставляется до дверей бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США - большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение, но, эй, если бы они уронили пиво, я бы выпил его 😉 они доставляют на следующий день, и если они облажаются, вы можете напечатать на своем компьютеру этикетку бесплатного возврата UPS, отправляйтесь в магазин скобок или в магазин UPS и бесплатно сдайте его.В конце концов, S.A - это царство служения!

Теперь есть дополнительные источники, из которых вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если бы мне удалось установить это с ноль водопроводом и водным теплом, любой сможет сделать это !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим. Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для ГВС всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не использовали общую систему для обоих; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA размером с нашу галактику позволяет ему работать как обогреватель. Помните, что он не предназначен для такого использования, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки - это водонагреватель с баком. Резервуар минус бол полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с внутренним резервуаром из нержавеющей стали на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые, предположительно, не допускаются котлами. Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котла на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать ...

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube - еще один отличный ресурс. И, конечно же, лучший ресурс - это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, - это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с замкнутым контуром.

Сантехники всегда являются замечательным помощником и чрезвычайно полезны (в моем случае это Брайан, помните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что они не должны быть такими. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику, пусть вам будет отличных дней ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поисковая система Google может ответить за секунду. Интересный вопрос полезен и для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности накопительный бак имеет особенность, которую я хотел бы уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда температура возврата из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключен термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого сообщения по своему усмотрению. Пожалуйста, дайте ссылку на этот пост при этом.Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Прочие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, может быть, однажды это станет прибыльным делом, чтобы сделать из этого работу полный рабочий день!

Отопление


ОДНОТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ


В этой системе есть центральная колонна с двумя трубами.Один для подачи, другой для возврата воды. Через центральную колонку горячая вода передается из котельной в отопительное помещение, где она нагревает радиаторы и возвращается обратно в котельную, чтобы снова нагреться и повторить ту же процедуру.
Для однотрубной системы характерно каскадное соединение радиаторов в контурах из 2-4 радиаторов отопления.
Таким образом, труба, которая начинается во впускном коллекторе и достигает первого радиатора контура, отправляет количество воды в радиатор через клапан, а остальное - после смешивания с

.

возврат радиатора - направляется через байпас клапана на следующий радиатор контура.Тот же процесс повторяется до последнего радиатора в цепи. После вода возвращается в обратный коллектор и оттуда через центральную колонку попадает в котельную.
Основной характеристикой данной системы является то, что радиаторы не имеют одинаковой температуры. Температура воды снижается от первого радиатора к последнему. Поэтому необходимо увеличить поверхность радиаторов (реверс их поворота).
Однотрубная система предлагает множество преимуществ, таких как возможность автономности (для каждой квартиры, этажа или площади), быстрый и простой монтаж, экономия материалов (в основном, труб), а также лучший контроль над установкой.
В этой системе отопления можно использовать следующие трубы:
RETIFLEX-NOXY, FLEXITHERM-NOXY, OCTATHERM-NOXY и AL-PERT-SOL .
Применяя вышеуказанные трубы с гофрированными трубами SOLICOR, мы получаем не только изоляцию. Таким образом, их основным преимуществом по сравнению с металлическими трубами является возможность легкой замены внутренней водопроводной трубы в случае возникновения проблем, без необходимости демонтажа полов и нанесения дорогостоящего ущерба месту установки.


РАДИАЛЬНАЯ СИСТЕМА


Эта система похожа не только на двухтрубную, но и на однотрубную, и называется радиальной, потому что радиаторы радикально связаны с центральной колонной.
Как и в однотрубной системе, на каждом этаже есть центральная колонна с водораспределительными коллекторами. Единственная разница в том, что каждая схема питает только один радиатор.
Это означает, что вся вода, которая покидает вход коллектора, попадает в радиатор, нагревает его, а затем возвращается в обратный коллектор, а оттуда в котельную.Радиаторы в этой системе теоретически имеют одинаковую температуру, поэтому повышения на их поверхности не наблюдается. Благодаря гладкой внутренней поверхности пластиковых труб вода внутри них движется с удвоенной скоростью по сравнению с медными трубами. На горизонтальных трассах спусков не требуется.

Основным преимуществом этой системы является то, что она сочетает в себе высокую скорость воды со стабильной и высокой температурой радиаторов (не наблюдается увеличения поверхности радиаторов - экономия на поверхности радиатора 10-15% по сравнению с однотрубной).
Основным недостатком является то, что для этого требуется много метров трубы (на 60% -70% больше, чем количество, необходимое для однотрубной системы). Это означает более высокую стоимость установки.
Трубы, которые используются для этой системы:
RETIFLEX-NOXY, FLEXITHERM-NOXY, OCTATHERM-NOXY и AL-PERT-SOL .


СИСТЕМА ОТОПЛЕНИЯ «ЗОНТИК»



Эта система применяется в уже построенных домах, в которых нет отопительной системы.
Трубы видны, потому что они
установлены вдоль вертикальных стен, чуть ниже слияния с потолком. Они должны быть немного наклонены (~ 1%) вверх или вниз, чтобы выпустить воздух из контура с помощью автоматического выпуска воздуха в верхних точках контура.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
