РАСЧЕТ МЕМБРАННЫХ РАСШИРИТЕЛЬНЫХ БАКОВ (СИСТЕМА ОТОПЛЕНИЯ)

      Для определения рабочего объема мембранного расширительного бака необходимо определить суммарный объем системы отопления VL сложением водяных объемов котла, отопительных приборов и трубопроводов.



Ориентировочные значения содержания воды в системах отопления



Вид отопительных приборов	Объем системы, литр/кВт
Конвекторы	7,0
Радиаторы	10,5
Греющие поверхности, совмещенные со строительными конструкциями (теплые полы)	17,0



Объем расширительного бака V = (VL x E) / D, где

VL — емкость расширительной системы (емкость котла, всех труб и аккумуляторов тепла, если есть)
Е — коэффициент расширения жидкости, %
D — эффективность мембранного расширительного бака

1. Однако емкость системы отопления вычислить достаточно сложно, поэтому приблизительный расчет можно получить, зная мощность системы отопления, использовав формулу — 1КW = 15 л.
Например: мощность котла для коттеджа 30 кВт, тогда емкость системы отопления (без теплоаккумулятора) VL = 15 х 30 = 450 л.

2. Расширение жидкости — 4 % приблизительно, для водяных систем отопления с максимальной температурой до 95°С (данные достаточно точные и неопасные)

      Если в системе в качестве теплоносителя используется этиленгликоль (тосол), то приблизительный расчет коэффициента расширения можно произвести по следующей формуле:

этиленгликоль
10% — 4% х 1,1 = 4,4%
20% — 4% х 1,2 = 4,8% и т.д.;

эффективность мембранного расширительного бака D = (PV — PS) / (PV + 1), где

РV — максимальное рабочее давление системы отопления (расчетное давление предохранительного клапана равно максимальному рабочему давлению), для коттеджей обычно достаточно 2,5 бар;
PS — давление зарядки мембранного расширительного бака (должно быть равно статическому давлению системы отопления; (0,5 бар = 5 метров)
Например: площадь коттеджа составляет 300 м², высота системы 5м, мощность котла 30 кВт, объем теплоаккумулятора 1000 л; тогда объем необходимого расширительного бака составит:
VL = 30 х 15 + 1000 = 1450 л.

PV = 2,5 бар; PS = 0,5 бар;
D = (2,5 — 0,5)/(2,5+1) = 0,57
V = 1450 х 0,04/0,57 = 101,75

Выбираем расширительный мембранный бак 110 л, давление зарядки 0,5 бар



Коэффициент увеличения объема воды/водогликолевой смеси в зависимости от температуры



Т, °С

Содержание гликоля, %

	0	10	20	30	40	50	70	90
0	0,00013	0,0032	0,0064	0,0096	0,0128	0,0160	0,0224	0,0288
10	0,00027	0,0034	0,0066	0,0098	0,0130	0,0162	0,0226	0,0290
20	0,00177	0,0048	0,0080	0,0112	0,0144	0,0176	0,0240	0,0304
30	0,00435	0,0074	0,0106	0,0138	0,0170	0,0202	0,0266	0,0330
40	0,0078	0,0109	0,0141	0,0173	0,0205	0,0237	0,0301	0,0365
50	0,0121	0,0151	0,0183	0,0215	0,0247	0,0279	0,0343	0,0407
60	0,0171	0,0201	0,0232	0,0263	0,0294	0,0325	0,0387	0,0449
70	0,0227	0,0258	0,0288	0,0318	0,0348	0,0378	0,0438	0,0498
80	0,0290	0,0320	0,0349	0,0378	0,0407	0,0436	0,0494	0,0552
90	0,0359	0,0389	0,0417	0,0445	0,0473	0,0501	0,0557	0,0613
100	0,0434	0,0465	0,0491	0,0517	0,0543	0,0569	0,0621	0,0729



Вы можете скачать программу расчета по ссылке ниже:

Расширительный мембранный бак. xls

Схема расчета расширительного бака для системы водного отопления

Расширительный бак на стене

Содержание

Автономные образцы водяного отопления — существенный источник жизнеобеспечения домашнего хозяйства.

Учитывая конструкцию строения, применяемый энергоноситель, а также установленные цели, схематический план монтажа разнится, но стержневая основа всегда неизменна.

Расширительный мембранный бак — один из таковых. Это устройство, оберегающее от чрезмерного повышенного давления. Как произвести расчеты по установке мембранного бака, рассказывается в этой статье.

Виды баков в системах отопления и их функции

Принцип работы

В любой системе при отоплении есть установленная величина теплоносителя, как правило, для этого используются вода.

В ходе нагревательного процесса жидкость расширяется, ее избыток выводится в расширительный бак. Соответственно происходит выравнивание давления.

На рынке сейчас представлены расширительные баки, делящиеся на две категории: закрытые и открытые. Последние весьма объемны и во многом неэффективны.

В связи с этим они выходят из употребления. Более практичный вариант пользуется заслуженным признанием профессионалов.

Закрытый тип мембранного бака — это сферическая или плоская емкость. Они довольно герметичны. Внутри полость — это две половины термостойкой мембранной баллонного или диафрагменного вида.

Баки функционируют таким образом, что из-за высокой температуры расширяющийся теплоноситель оказывается в баке, эластичная мембрана удлиняется, занимаемый воздухом объем убавляется. Соответственно давление увеличивается.

При выборе бака нужно учитывать, отвечает ли наибольшее допустимое давление параметрам диапазона давления. Очень важно учесть качество мембраны, ее характеристики (срок службы, постоянство при диффузии, диапазон рабочих температур, пригодность гигиеническим нормам). Также немаловажно выполнить подбор бака для нагревания требуемого объема.

Как рассчитать необходимый объем бака

Работа бака при изменяемом объеме

Расчет мембранного бака насущен для выявления его объёма, наименьшего диаметра соединительной теплотрассы, первоначального напора газовой площади и первоначального давления.

Ошибка при применении сложной методики, может привести к многократной активации защитного клапана и ряду другим неполадкам. Однако существуют взаимосвязь между баковой емкостью и действующими характеристиками в отношении оной.

Так, чем больше предельно дозволенное сжатие, тем будет меньше необходимый размер. Значительнее наибольшая температура жидкости — крупнее величина бака. При большей ёмкости — крупнее объём бака. В зависимости от уменьшения высоты, вычисляемой от места фиксации бака вплоть до верхнего предела, уменьшается его объём.

В соответствии со специальной формулой выполняется расчет. Прежде всего, следует исходить из совокупной величины теплоносителя.

С учетом производительности существующего котла, численности и типов отопительных агрегатов производится его расчет. Пример: конвектор – 7 л / кВт, теплое покрытие — 17 л / кВт, радиатор — 10,6 л / кВт.

Мембранные баки нужны для возмещения водной емкости и для наполнения мелких потерь теплоносителя. Поэтому в баке определен запас воды — эксплуатационный размер. Например, объём жидкости составляет три процента от ёмкости системы отопления.

Для более точного расчета мембранного расширительного бака в системе отопления применяется формула:

Объем бака (V)= (Vсис* k) / D

где:

• Vсис – это весь объем воды в системе отопления
• k – коэффициент увеличения теплоносителя (для воды, нагретой до 95°С, — 4%)
• D – эффективность мембранного бака.

Чтобы вычислить D, можно использовать формулу:

D = ( Pmax – Pнач ) / ( Pmax + 1 ), где Pmax – это самое большое давление.

На него происходит наладка страховочного клапана. Pнач – первоначальный воздушный пресс камеры.

Выбор бака выполняется с учётом температурных показателей и его прочности. Давление вкупе с температурой в точке подключения не может быть больше максимально возможных показателей.

Объем в итоге равен или больше объёма, принятого при расчёте. Отрицательных результатов при завышении сверхрасчётного объёма нет.

Расширительный бак (20 — 25 л) как правило используют вместе с насосом. Мощность последнего до 1,2 кВт. Насосы с мощностью уже до 2 кВт следует применять с баками объемом 50 — 60 л. В продаже есть баки с объемом в пределах 100 — 200 л. Они применяются как запасные емкости, в тех случаях, когда подача воды ненадолго прерывается.

Кстати: Используя гликолевую смесь как теплоноситель, рекомендуется монтаж бака с величиной вполовину больше расчётного.

Важно иметь ввиду, что баки с диаметром, превышающим 750 миллиметров и с высотой больше 1,5 метра, возможно, не пролезут в дверь. В этом случае потребуется установка нескольких мембранных баков с меньшей емкостью.

В материале было выяснено, как произвести расчет емкости, не прибегая к непосредственным услугам специалистов при установке расширительного бака. Однако если процедура сложна, риск допустить ошибку весьма большой, то лучше воспользоваться советом специалиста.

nasosy.by — Расчет расширительного бака отопительной системы

Расчет расширительного бака отопительной системы

Для определения объема расширительного бака, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления выполняют расчет системы отопления.

Методика расчёта расширительных баков достаточна сложна, но минимально рассмотрев данный вопрос можно определить ряд простейших зависимостей между объёмом бака и другими параметрами:

1. С увеличением ёмкости системы отопления, требуется больший объём расширительного бака.
2. С увеличением максимальной температура воды в системе отопления требуется больший объём бака.
3. С увеличением максимально допустимого давления в системе отопления можно уменьшить объём.
4. С уменьшением высоты от места установки расширительного бака до верхней точки системы отопления возможно уменьшение объёма бака.

Необходимо отметить, что расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма в контуре системы отопления, но и для пополнения имеющихся утечек теплоносителя. Для этого в расширительном баке предусматривают некоторый запас воды — эксплуатационный объём. Обычно в алгоритме расчёта закладывают эксплуатационный объём воды в размере 3% от общей ёмкости системы отопления.

ПОДБОР РАСШИРИТЕЛЬНЫХ БАКОВ НА ПРИМЕРЕ ОБОРУДОВАНИЯ ИЗВЕСТНОГО БРЕНДА UNIPUMP

Подбор расширительного бака необходимо производить учитывая его температурные и прочностные характеристики. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.

Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Ощутимого вреда от увеличения объёма более расчётного нет.

При установке расширительных баков необходимо учитывать их габариты и соотносить их с размерами дверных или оконных проемов, учитывая, что расширительные баки диаметром более 750 мм и высотой более 1,5м могут могут иметь проблемы с транспортировкой и для их перемещения будут необходимы средства механизации. В таком случае можно построить систему отопления на основе не одного расширительного бака, а нескольких мембранных баков меньшей ёмкости.

Следует знать, что при использовании в качестве теплоносителя гликолевых смесей необходимо подбирать расширительный бак с запасом на 50% превышающим полученный при расчёте. Иначе первоочередным признаком неправильно выбранного расширительного бака или отсутствие его настройки будет частое срабатывание предохранительного клапана.



Итак, приступим к расчету. Для расчета рабочего объема мембранного расширительного бака необходимо определить суммарный объём системы отопления сложением водяных объемов котла, отопительных приборов, трубопроводов.

Самый простой способ расчета расширительного бака в системе отопления:

Надо, узнав объем теплоносителя в системе, умножить его на 0,08 — 0,1 т.е. примерно 8-10% от объема системы отопления. Таким образом, можно узнать, что системе в 100 литров теплоносителя требуется расширительный бак объемом около 8-10 литров.

Объем расширительного бака V = (VL x E) / D, где

VL	— суммарный объём системы (котел, радиаторы, трубы, теплообменники и т.п.)
Е	— коэффициент расширения жидкости %
D	— эффективность мембранного расширительного бака

Объем системы отопления вычислить достаточно сложно, поэтому приблизительный расчет можно получить, зная мощность системы отопления, использовав формулу исходя из соотношения 1 кВт = 15 л.

Например: отопительная мощность для дома 45 кВт, тогда суммарный объем (емкость) системы отопления VL = 15 х 45 = 675 л.
Расширение жидкости — 4 % приблизительно, для водяных систем отопления с максимальной температурой до 95°С Если в системе в качестве теплоносителя используется этиленгликоль, то приблизительный расчет коэффициента расширения можно произвести по следующей формуле:
10% — 4% х 1,1 = 4,4%
20% — 4% х 1,2 = 4,8% и т. д.
эффективность мембранного расширительного бака D = (PV — PS) / (PV + 1), где
РV — максимальное рабочее давление системы отопления (расчетное давление предохранительного клапана равно максимальному рабочему давлению), для коттеджей обычно достаточно 2,5 бар
PS — давление зарядки мембранного расширительного бака (должно быть равно статическому давлению системы отопления; (0,5 бар = 5 метров)

Пример приблизительного подбора бака

Отапливаемая площадь дома составляет 400 м², высота системы 5м, необходимая отопительная мощность 45 кВт, тогда объем необходимого расширительного бака составит:

VL	= 45 x 15 = 675 л.
PV	= 2,5 бар; PS = 0,5 бар
D	= (2,5 — 0,5) / (2,5 + 1) = 0,57
V	= 675 x 0,04 / 0,57 = 47,4

Выбор: расширительный бак UNIPUMP 50 литров, давление зарядки 0,5 бар

Примерные значения объема воды в системе отопления

Вид отопительных приборов	Объем системы, литр/кВт
Конвекторы	7,0
Радиаторы	10,5
Греющие поверхности, (теплые полы)	17,0



Коэффициент расширения (увеличения объёма) воды и водогликолевой смеси в зависимости от температуры

°С	Содержание гликоля, %
	0	10	20	30	40	50	70	90
0	0,00013	0,0032	0,0064	0,0096	0,0128	0,0160	0,0224	0,0288
10	0,00027	0,0034	0,0066	0,0098	0,0130	0,0162	0,0226	0,0290
20	0,00177	0,0048	0,0080	0,0112	0,0144	0,0176	0,0240	0,0304
30	0,00435	0,0074	0,0106	0,0138	0,0170	0,0202	0,0266	0,0330
40	0,0078	0,0109	0,0141	0,0173	0,0205	0,0237	0,0301	0,0365
50	0,0121	0,0151	0,0183	0,0215	0,0247	0,0279	0,0343	0,0407
60	0,0171	0,0201	0,0232	0,0263	0,0294	0,0325	0,0387	0,0449
70	0,0227	0,0258	0,0288	0,0318	0,0348	0,0378	0,0438	0,0498
80	0,0290	0,0320	0,0349	0,0378	0,0407	0,0436	0,0494	0,0552
90	0,0359	0,0389	0,0417	0,0445	0,0473	0,0501	0,0557	0,0613
100	0,0434	0,0465	0,0491	0,0517	0,0543	0,0569	0,0621	0,0729



Калькулятор расчета объема расширительного бака для системы отопления

Системы отопления не могут работать без теплоносителя – это известно каждому. А любая жидкость при нагреве расширяется и ей требуется куда-то деваться. Для этого и предназначен расширительный бачок. Независимо от того закрытого типа отопление или открытого – без этой детали не обойтись. Самое главное – это рассчитать необходимый объем бака для каждой конкретной схемы. Можно это сделать и самостоятельно, но есть опасность ошибки в вычислениях. Для этой цели мы предлагаем воспользоваться онлайн-калькулятором расчета объема расширительного бака для системы отопления, что упростит работу и исключит неверный результат.

Расширительный бачок необходим для любой системы отопления

Читайте в статье

Калькулятор расчета объема расширительного бака для системы отопления

Как пользоваться онлайн-калькулятором

Сложностей в работе возникнуть не должно. Необходимо лишь правильно заполнить все поля. Сначала указываем мощность котла отопления – эти данные есть в технической документации. Дальше нужно отметить применяемый теплоноситель – это может быть вода или антифриз, после чего остается внести данные о максимальном давлении, при котором срабатывает предохранительный клапан и давлении подкачки воздушной камеры. С этим сложностей возникнуть не должно.

Программа выдает точный результат по объему расширителя в литрах, все четко и понятно.

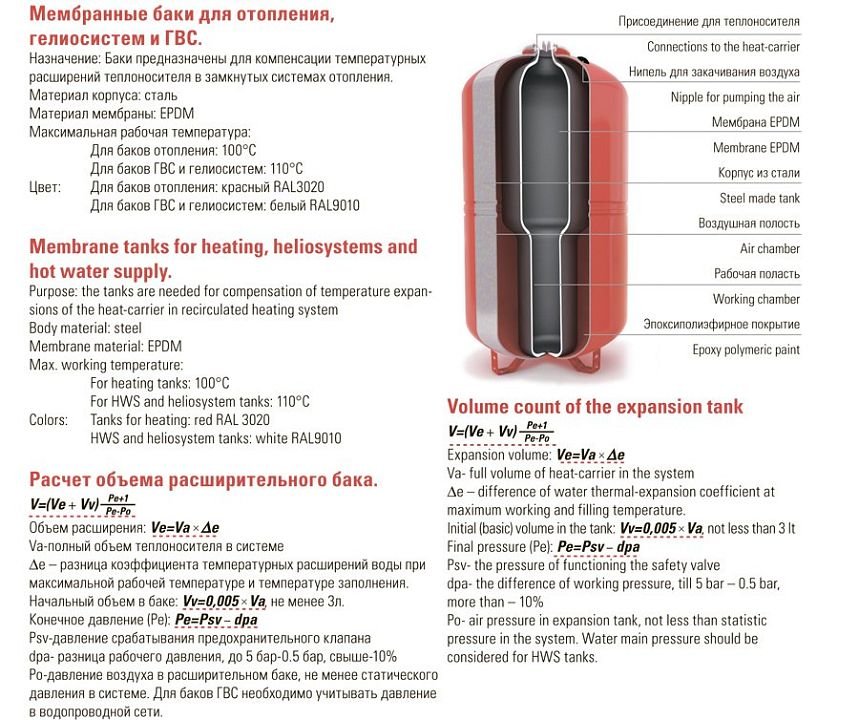

Вот так выглядит расширительный бак в разрезе

Некоторые пояснения к расчетам

]]]]]]>]]]]>]]>

Вычисления онлайн-калькулятором производятся по формуле:

Vb = Vt × Kt / F, где

• Vb — необходимый объем расширителя;
• Vt — объем теплоносителя в системе;
• Kt — повышающий коэффициент, который принимает во внимание расширение теплоносителя при нагреве. Может зависеть от различных параметров и изменяется нелинейно. В программе уже заложены все данные и алгоритмы, что означает, что самому пользователю производить сложные вычисления не нужно;
• F — так называемый вычисляемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью: F = (Pmax – Pb) / (Pmax + 1). При этом:
• Pmax — максимальное давление системы при котором срабатывает предохранительный клапан. Эти данные можно найти в технической документации отопительного оборудования;
• Pb — давление в воздушной камере. Она изначально может быть накачана – в этом случае данный параметр можно найти в технической документации. В любом случае давление можно изменять самостоятельно до необходимого, подкачивая камеру насосом или же стравливая воздух через специальный клапан.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Подбор и расчет расширительного бака для отопления

Автономные системы водяного отопления – важный элемент жизнеобеспечения частного дома. В зависимости от планировки здания, используемого энергоносителя и поставленных задач, схема монтажа может отличаться, но основные элементы остаются неизменными. Одним из них является расширительный бак, который предотвращает избыточное повышение давления в системе. Как выполнить расчет расширительного бака для отопления, мы расскажем в данной статье.

Принцип работы и виды расширительных баков ↑
В каждой системе отопления находится определенный объем теплоносителя, чаще всего для этих целей используют воду. При нагревании она расширяется, а ее излишек попадает в расширительный бак. Таким образом давление в отопительной системе выравнивается.

На рынке имеются закрытые и открытые расширительные баки. Последние довольно громоздки и малоэффективны, встречаются все реже, а вот первый вариант – более практичен, потому и пользуется популярностью у тех, кто осуществляет подбор расширительного бака для автономной системы отопления.

Виды закрытых расширительных баков

Расширительные баки закрытого типа представляют собой емкость, плоской или шарообразной формы. Они герметичны, внутренняя полость разделена на две половины термостойкой мембранной баллонного или же диафрагменного типа. Принцип работы данных баков основан на том, что расширяющийся под воздействием высокой температуры теплоноситель попадает в бак, при этом эластичная мембрана растягивается, объем занимаемый воздухом уменьшается, а давление в системе, соответственно, увеличивается.

Выбирая расширительный бак, уделяют внимание тому, соответствует ли предельно допустимое давление в нем диапазону давления возникающего в системе отопления. Также нужно обратить внимание мембраны и ее качество, характеристики, среди которых срок службы, диапазон рабочих температур, соответствие гигиеническим нормам, устойчивость к диффузии. Важно также осуществить подбор расширительного бака для отопления нужного объема.

Расчет объема расширительного бака ↑
Постараемся выделить зависимость между необходимым объемом бака и параметрами, влияющими на него. Так, осуществляя расчет объема расширительного бака, нужно учесть, что чем больше емкость системы и чем выше максимальная температура теплоносителя в ней, тем объем бака должен быть больше. Чем выше значение допустимого давления в системе отопления, тем объем может быть меньше. Методика, по которой можно выполнить расчет расширительного бака, довольно сложна, но разобраться стоит, так как ошибка при выборе данного оборудования может привести к частому срабатыванию предохранительного клапана и другим неприятностям.

Расчет выполняется по специальной формуле. Основной величиной, от которой зависит результат, является суммарный объем теплоносителя, находящегося в данной системе отопления, вычисляют его с учетом мощности установленного котла, а также количества и типов отопительных приборов. Приблизительные показатели выглядят так: радиатор отопления – 10,5 л/кВт; теплый пол – 17 л/кВт; конвектор – 7 л/кВт.

Объем расширительного бака для системы отопления зависит от разных факторов

Чтобы выполнить более точный расчет мембранного расширительного бака, используют формулу: Vбака= (Vсист* k)/D, где Vсист – общий объем воды в системе отопления, k – коэффициент расширения теплоносителя (для воды, нагретой до температуры 95°С, составляет 4%), D – эффективность расширительного бака. Чтобы определить D, можно воспользоваться еще одной формулой: D = (Pmax-Pначал)/ (Pmax 1), в которой Pmax – это наибольшее давление в системе, на него настраивают предохранительный клапан; Pначал – первоначальное давление в воздушной камере.

Таким образом, подбор расширительного бака осуществляется с учетом прочностных и температурных характеристик, которые не должны превышать допустимых значений в месте подключения. Объем его может быть либо равен, либо больше полученного в результате вычислений.

Расширительный бак объемом от 20 до 25 л обычно применяют с насосом мощностью до 1,2 кВт, более мощные насосы (до 2 кВт) рекомендуется использовать с баками на 50-60 л. Существуют баки еще большего объема (100-200 л), их можно использовать в качестве резервной емкости при кратковременных отключениях воды. Нужно учитывать, что баки имеющие диаметр больше 750 мм и высоту больше 1,5 м не всегда получается внести в помещение через дверной проем, в таком случае можно установить несколько баков меньшего объема.

В заключении ↑
В данной статье мы выяснили, как выполнить расчет емкости расширительного бака собственными силами. Если же эта процедура кажется вам сложной, а риск допустить ошибку слишком большим, то потребуется совет специалиста.

Калькулятор расчета объема расширительного бака для системы отопления

Система отопления закрытого типа имеет немало преимуществ. Она намного компактнее, так как не требует соблюдения правила установки расширительного бака в высшей точке, легче поддаётся регулировкам, работает экономичнее, а теплоноситель не испаряется и не контактирует с воздухом, то есть не насыщается кислородом, что очень важно для долговечности металлических элементов котла и радиаторов.

Калькулятор расчета объема расширительного бака для системы отопления

Компенсация температурного расширения воды происходит за счет установки мембранного расширительного бака, который может быть смонтирован, например, на «обратке» в непосредственной близости от котла. Необходимо лишь правильно определиться с параметрами этого важного элемента системы. В этом нам поможет калькулятор расчета объема расширительного бака для системы отопления.

Необходимые разъяснения по выполнению вычислений – ниже самого калькулятора.

Калькулятор расчета объема расширительного бака для системы отопления

Перейти к расчётам

Пояснения по проведению вычислений объема бака

Понятно, что при монтаже системы отопления, особенно в условиях дефицита места, хочется по максимуму сэкономить свободное пространство. Тем не менее, объем расширительного бака не может быть меньше расчетного значения.

В основу расчета положена следующая формула:

Vb = Vt × Kt / F

Vb — рассчитываемый объем расширительного бака.

Vt — объем теплоносителя в системе.

Как быть с ним?

• Практический способ – засечь по водомеру во время пробного заполнения системы.
• Самый точный способ – просуммировать внутренние объемы всех элементов системы – котла, труб, радиаторов и т.п.
• Простейший «теоретический» метод — не боясь совершить серьезную ошибку, можно принять соотношение 15 литров теплоносителя на каждый киловатт мощности котла отопления. Именно эта зависимость и заложена в калькулятор расчета.

Kt — коэффициент, принимающий во внимание тепловое расширение применимого теплоносителя. Этот показатель зависит от содержания в теплоносителе антифризных  добавок, и изменяется и с процентным соотношением этих добавок, и с ростом температуры,  причем — нелинейно. Существуют специальные таблицы, но в нашем случае эти данные уже внесены в калькулятор – из расчёта среднего нагрева теплоносителя до +70÷80 ºС (это наиболее оптимальный режим работы автономной системы отопления).

Если в системе применяется вода, то это необходимо отметить в соответствующем поле калькулятора.

Цены на расширительные баки для системы отопления

расширительный бак для системы отопления

Что может использоваться в качестве теплоносителя?

Для частных домов, которые могут оставляться хозяевами в зимнее время на длительное время с выключенным отоплением, целесообразнее применять незамерзающие жидкости – антифризы. О разнообразии теплоносителей для систем отопления, об их свойствах, достоинствах и недостатках – в специальной публикации нашего портала.

F — так называемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью:

F = (Pmax – Pb) / (Pmax + 1)

F — вычисляемый коэффициент эффективности бака.

Pmax — максимальное давление в системе, которое соответствует порогу срабатывания аварийного клапана в «группе безопасности». ЭтоТ параметр обязательно указывается в паспортных данных котельного оборудования.

Pb — давление подкачки воздушной камеры расширительного бачка. Изделие может поступать уже предварительно накачанное – тогда этот параметр будет указан в паспорте. Впрочем, эту величину можно и изменять – воздушная камера поДкачивается, например, автомобильным насосом, или, наоборот, из нее стравливается избыточный воздух – для этого на баке имеется специальный ниппель. Как правило, в автономных системах отопления рекомендуют закачивать воздушную камеру до уровня одной – полутора атмосфер.

Какие еще элементы обязательны в системе отопления закрытого типа?

Чтобы правильно спланировать и смонтировать отопление в доме или квартире, необходимо знать его устройство и взаимосвязь всех основных приборов и элементов. Подробно о системе отопления закрытого типа рассказывает специальная публикация нашего портала.

Подбор расширительного бака для водяного отопления

Подбор расширительного бака для систем водяного отопления, методика расчета рабочего объема закрытого и открытого бака

Расширительные баки открытого и закрытого типа применяются в системах водяного отопления с естественной циркуляцией теплоносителя и принудительной, осуществляемой с помощью циркуляционного насоса. Они служат для поддержания давления в системе и позволяют в некоторых случаях при аварийной ситуации «сбросить» теплоту из котла на нагрев воды в расширительном баке.

Схема подключения открытого расширительного бака с естественной циркуляцией теплоносителя применяется при использовании в гравитационной системе отопления твердотопливного котла. В насосных системах отопления с котлом на твердом топливе устанавливается мембранный закрытый расширительный бак.

Для того, чтобы с возникновением ситуации чрезмерного нагрева теплоносителя, чтобы котел не закипел, предпочтительней выбирать расширительный бак, имеющий объем, значительно превышающий требуемый рабочий. Это позволит принять избыточную тепловую энергию из системы, которая уйдет на нагрев избытка теплоносителя, находящегося в расширительном баке. Для этого необходимо через срабатывание специального клапана организовать дополнительный циркуляционный контур. В случае закипания воды происходит сброс пароводяной смеси по отводной трубе в верхнюю часть расширительного бака, ее сепарирование и дальнейший выход в атмосферу.

Рабочий расчетный объем открытого расширительного бака, Vр.б. , л, можно определить по формуле:

Vр.б. = 0,045 x Vс.о.,

где:

Vс.о. — расчетный объем воды в системе отопления, л.

Закрытый расширительный бак мембранного типа, как правило, устанавливается в тепловом пункте, подключенном к центральным сетям теплоснабжения или автономному источнику тепловой энергии.

Мембранные баки, работающие под давлением, распространены больше и делятся на:

— закрытые расширительные баки, работающие под давлением системы отопления;

— закрытые расширительные баки, работающие под атмосферным давлением.

Требуемый рабочий объем закрытого бака Vз.б. зависит от гидростатического давления системы и давления срабатывания предохранительного клапана.

Требуемый минимальный объем Vз.б., л, закрытого (мембранного) расширительного бака, работающего под давлением, можно определить по формуле:

Vз.б .= Vр.б./(1- Рг./ Рп.к.),

где:

Vр.б. — рабочий расчетный объем открытого расширительного бака, л;

Рг. — расчетная величина гидростатического давления в точке подключения закрытого (мембранного) расширительного бака к системе отопления, бар;

Рп.к. — значение давления срабатывания предохранительного клапана, бар.

Расчетную величину гидростатического давления Рг., бар, в точке подключения закрытого (мембранного) расширительного бака к системе отопления можно определить по формуле:

Рг = ρ x hг x 10¯⁴,

где:

hг. — высота столба жидкости над точкой подключения закрытого (мембранного) расширительного бака к системе отопления, м;

ρ — плотность воды, кг/м³.

Необходимо помнить, что минимальное давление в закрытой системе водяного отопление должно быть не менее 1 бар. Мембранный расширительный бак должен быть отрегулирован на величину давления воды в системе и только после этого можно заполнять систему отопления водой.

Техническая поддержка Определение размеров Расширительные баки для отопления | Расширительные сосуды | Резервуары высокого давления | Теплообменники

Расчетные размеры расширительных баков системы отопления

Для правильного определения размеров емкости необходимо знать следующие параметры:
C объем воды внутри системы , включая котел, трубы и нагревательные элементы, с учетом безопасного взвешивания 15-20%.
По большому счету, C составляет от 10 до 20 л на каждые 1000 Икал / ч
(1,163 кВт) тепловой мощности котла..

e Коэффициент расширения воды: максимальная разница между калибровочной температурой термостата котла и температурой воды при выключенной системе. См. Образец в таблице ниже.

Коэффициент расширения воды e

коэфф. e Температура воды. (К)

Разница температур (C) e коэффициент 0 0. 00013 10 0,00027 20 0,00177 30 0,00435 40 0,01210 50 0,01450 55 0,01710 60 0,01980 65 0,02270 70 0. 02580 75 0,02900 80 0,03240 85 0,03590 90 0,03960 100 0,04340 110 0,05150

P _ia Абсолютное давление предварительной зарядки расширительного бака , сумма относительного значения предварительной зарядки бака (определяемого системой) и давления воздуха:

P _ia = P _ir + P _атм

P _fa Абсолютное испытательное давление предохранительного клапана, сумма относительного значения предварительной зарядки клапана и давления воздуха:

P _fa = P _fr P _атм

С учетом этих параметров формула выглядит следующим образом:

V , результат расчета в литрах. Для правильного подбора выберите самый маленький расширительный бак

Пример расчета

C = 550 л	количество воды в установке
т i = 5 C	температура воды при выключенной системе
t f = 70 C	температура воды при работающей системе
Δ (t) = 70 C — 5 C = 65 C	разность температур
e = 0,0198	Коэффициент расширения, измеренный по разности температур, см. Таблицу выше
P ir = 1,5 бар	относительное давление предварительной зарядки в системе
P ia = 1,5 бар + 1 бар = 2,5 бар	абсолютное давление предварительной зарядки в системе
P fr = 3 бар	относительное испытательное давление предохранительного клапана
P fa = 3 бар + 1 бар = 4 бар	испытательное давление абсолютного предохранительного клапана

Расчет расширительного бака для систем кондиционирования

Водяной контур в системе кондиционирования обеспечивает холодную воду из холодильной установки и возвращает ее после нагрева.
Давление pi равно максимальному давлению в системе, то есть максимальной температуре, достигаемой системой, превентивно рассчитанной 50 C.
Давление pf — это значение, достигнутое при минимальной температуре, около 4 C (в случае более низкой температуры, пожалуйста, проверьте возможные изменения в уравнении).
Вместимость цистерны определяется по формуле:

Полезный объем воды в баке

Значение давления воздуха в баке уравновешивает давление воды.Учитывая изотерму сжатия воздуха, произведение pV постоянно. Вводя воду в емкость, объем воздуха уменьшается, повышается давление.
См. В таблице ниже пример постоянного отношения pV в 100 л. бак с абсолютным давлением предварительной зарядки 2 бара (постоянное отношение pV: 200).

Давление воды (бар)) Содержание воды (л) 2 0 4 40 8 65 100 лт. бак с предварительным давлением 2 бар

Клапан предохранительный

Затвор клапана приводится в действие паром под давлением. Он открывается, преодолевая усилие, приложенное к створке пружиной.
При заданном давлении предохранительный клапан начинает открываться, а при номинальном давлении нагнетания (обычно более 10% калибровки) он полностью открывается. Клапан закрывается при 80% заданного значения.5 Па. Содержание воды в баке всегда меньше номинальной вместимости бака. По запросу Varem предоставляет компакт-диск с приложением для измерения размеров. Дополнительную техническую информацию можно найти в технических паспортах продуктов.

Книга — Imera

Выбор и размер

Необходимо правильно подобрать расширительный бак с учетом объема.

Например, нагрев воды с 0 ° C до 100 ° C увеличивает ее объем примерно на 4,5%. Это означает, что внутри системы должно быть пространство, способное удерживать избыточный объем воды. Это пространство — расширительный бачок.

Увеличение объема воды поглощается резервуаром. Это означает, что объем бака должен быть больше, чем общее возможное расширение системы отопления.

Объем можно рассчитать по следующей формуле:

Где:
e = коэффициент расширения воды; это разница между расширением воды при максимальной температуре
и расширением воды при ее минимальной температуре, когда система не работает
(обычно Tmax = 90 ° C и Tmin = 10 °, поэтому e = 0,0359 ; см. таблицу ниже).
C = общая мощность системы (обычно от 10 до 20 литров на каждые 1000 ккал / ч мощности котла).

Для расчета точного размера устанавливаемого резервуара используйте следующую формулу:

In, где:
η = внутренний объем резервуара
Pi = давление предварительной зарядки резервуара (бар)
Pf = максимальное заданное давление на предохранительном клапане с учетом разницы в высоте между клапаном и резервуаром (бар).

Пример

Системные данные: e = 0,0359 C = 400 литров Pi = 1,5 бар Pf = 3 бар

В любом случае мы примем меру, наиболее близкую к расчетному значению

Температура воды (° C)	Коэффициент расширения
0	0,00013
10	0,00025
20	0,00174
30	0,00426
40	0,00782
50	0,01207
55	0,01450
60	0,01704
65	0,01980
70	0,02269
75	0,02580
80	0,02899
85	0,03240
90	0,0359 0
95	0,03960
100	0,04343

Расширительные баки — Пироблок

Расширительные баки предназначены для использования в замкнутых контурах воды или других жидкостей, чтобы позволить за их расширение при повышении температуры теплоносителя.

Расширительный бак Pirobloc DE-2500-V-HP — это резервуар, пригодный для работы под давлением, с диафрагмой, разделяющей резервуар на две части (воздух и жидкость). Это поддерживает постоянное предварительно заданное давление за счет изменения объема жидкости внутри резервуара, а затем, когда он опорожняется, впускного отверстия для воздуха без масла через компрессор, пока снова не будет достигнуто установленное или желаемое рабочее давление.

Следовательно, он отвечает за компенсацию увеличения объема жидкости и предотвращение превышения давления в контуре над номинальным давлением его компонентов.

Общие характеристики

Бак, сделанный из стали, спроектирован и изготовлен в соответствии с нормами проектирования ASME BPVC VIII Div.1 Ed. 2015.

Он имеет вертикальную ориентацию и опирается на 4 металлические ножки с L-образным профилем, приваренные к 4 опорным плитам с просверленными отверстиями для фиксации.

Агрегат состоит из двух торсферических концов типа KLOPPER, соединенных между собой цилиндрическим листом через соединения, сваренные официально утвержденными процедурами и персоналом в соответствии с вышеупомянутыми нормами проектирования.

Для соответствия требованиям эксплуатации и безопасности резервуар оборудован предохранительным клапаном от избыточного давления, розеткой, показывающей давление в резервуаре, а также впуском и выпуском жидкости.

Резервуар содержит мембрану из EPDM, закрепленную на дне резервуара через фланцевое соединение, обеспечивающее проникновение жидкости внутрь резервуара.
Эта мембрана полностью изолирует воздух внутри и обеспечивает практически полную емкость бака в качестве объема расширения.

Технические характеристики расширительных баков указаны на паспортной табличке: год выпуска, объем в литрах, максимальная и минимально допустимая температура (TS), максимально допустимое давление (PS), группа, к которой принадлежит жидкость (воздух, вода или другой жидкости), категорию давления перед нагрузкой, к которой он принадлежит, и испытательное давление (PT).Технические характеристики, описанные на паспортной табличке расширительного бака, необходимо предварительно проверить на совместимость с характеристиками объекта, а также убедиться, что предписанные пределы никогда не превышаются.

Герметичность и устойчивость бака к давлению подтверждены гидростатическим испытанием продолжительностью не менее 60 минут. В соответствии с кодом ASME BPVC VIII Div.1 — UG-99, это испытание должно быть как минимум равным PS x 1,3 x LSR, где PS — расчетное давление оборудования, а LSR — коэффициент напряжений материалов, из которых сконструирован контейнер. .

Эксплуатация

Увеличение объема жидкости в результате повышения ее температуры направлено в сторону резервуара.

Когда жидкость попадает в резервуар, она попадает внутрь диафрагмы или мембраны, которая разделяет воздух и жидкость. Поступление жидкости увеличивает объем мембраны, вызывая уменьшение начального объема воздуха, содержащегося в резервуаре, и, как следствие, повышение давления.

Установка

Перед установкой расширительного бачка, уполномоченный технический персонал должен выполнить надлежащие измерения в соответствии с правилами точных расчетов в соответствии с правилами, действующими в стране назначения.

Установка находящегося под давлением устройства, размеры которого не соответствуют требованиям, может привести к повреждению людей, домашних животных или имущества, а также самого устройства. Все устройства, работающие под давлением, должны устанавливаться и обслуживаться специализированным персоналом в соответствии с национальными правилами страны, в которой установлено устройство.

Перед установкой убедитесь, что есть достаточно места для обслуживания и разборки клапанов, контрольно-измерительных приборов или других частей объекта.

Оборудование должно быть оснащено подходящим тарированным предохранительным клапаном с давлением, не превышающим максимальное давление расширительного бака, с учетом разницы уровней между положением предохранительного клапана и расширительного бака.

• Убедитесь, что резервуар не был поврежден во время транспортировки или погрузочно-разгрузочных работ. Если это произошло, его следует отремонтировать.
• Установите резервуар на чистое ровное основание.
• Бак должен свободно опираться на ножки в вертикальном положении.
• Необходимо проверить правильность установки резервуара и его опоры, чтобы его нельзя было повредить.
• Подключите компрессор оборудования и панель управления.

Расчет размера расширительного бака Гидронная система

Расширительный бак EasyCalc

Номер заказа.: Date Prep. 5/6/2013

Для закрытых резервуаров с поверхностью раздела воздух / вода: Уравнение (12) (Иногда называется обычным стальным резервуаром)

Открытые резервуары с поверхностью раздела воздух / вода: (т. Е. Резервуар, открытый в атмосферу и должен быть Уравнение (13)

, расположенное над самой высокой точкой в ​​системе)

Для мембранных резервуаров: (Гибкая мембрана между воздухом и водой. Уравнение (14)

Другая конфигурация — это резервуар-дозатор)

НЕОБХОДИМЫЕ ДАННЫЕ ДЛЯ РАСЧЕТОВ Ввод данных

Где: Высота площадки (м) 0 Закрытая открытая диафрагма

В t = об. расширительного бака, галлон (закрытый, открытый, диафрагмальный) 39 Temp T2 Hi 144

V s = объем воды в системе, галлоны 3000 3000 3000 3000

т 1 = более низкая температура, F 40 40 40 40

т 2 = более высокая температура, F 220 220 220 220

P a = атм. давление (14,696 фунт / кв. дюйм на уровне моря) 14,696 14,696 не требуется. не требуется.

P 1 = давление при более низкой температуре, фунт / кв. Дюйм 4,0 4,0 не требуется. 4,0

P 2 = давление при более высокой температуре, psia 39,7 39,7 не требуется.39,7

v 1 = удельный объем воды при более низкой температуре, фут3 / фунт 0,01602 0,01602 0,01602 0,01602

v 2 = удельный объем воды при более высокой температуре. фут3 / фунт 0,01677 0,01677 0,01677 0,01677

t = (t2t1), F, перепад температур 180180180180

= линейный коэффициент теплового расширения, дюйм / дюйм-F 6.50E-06 6.50E-06 6.50E-06 6.50E-06 (равно 6,5 10

6 дюймов / дюйм для стали или 9,5 10

6 дюймов / дюйм для меди)

`

Объем воды в компонентах гидравлической системы (охлаждение или обогрев)

System Vol.воды в системе

Объем гидравлических компонентов Литры Галлоны

Система распределения трубопроводов 11356,25 3000,00

0,0057 литров

Всего л / с

1,2 литра

Всего тонн

0,7 литра

всего тонн

Всего тонн

2 литра

Tot. м2

H.S

Итого 11356,25 3000,00

Плюс коэффициент запаса прочности для других компонентов, арматуры и т. д. (%) 0.0% — —

11356 3000

литров Галлонов

Адрес электронной почты программного обеспечения EasyCalc

Общий общий объем воды в системе

Радиаторы

Чиллеры

-Котлы —

—

— на каждые

м2 тепла Поверхность

на кВт

на литр воздушного потока Вентиляторные змеевики

Расчет расширительного бака

— —

РАСЧЕТ ГИДРОННОЙ СИСТЕМЫ РАСШИРИТЕЛЬНЫЙ БАК (c) 2000 ASHRAE Handbook, HVAC Systems & Equipment, Hydronic Heating & Cooling System.12

MODA GDMW, Отдел инженерного проектирования, Разработка: Эдгар И. Лим, EasyCalc Software

Уравнения для определения размеров расширительных баков:

Установки для обработки воздуха

на тонну охлаждения

Данные по оборудованию (системные компоненты)

Содержание воды

—

—

—

на тонну охлаждения-

Программное обеспечение eil 2008 1 Расширительный бак EasyCalc

Расширительный бак EasyCalc

Таблица 2 данных по стальным трубам (выдержки) (c) 2000 , Гл.40 HVAC Sys. & Equipment

Ном. Размер трубы Длина трубы Площадь потока. A

литров на объем воды. Вода Vol.

дюймы мм метры мм2 Линейный метр Литры Галлоны

1/2 дюйма 15 4,25 196 0,196 0,8 0,2

3/4 дюйма 20 344 0,344 — —

1 дюйм 25 557,6 0,558 — —

1-1 / 4 дюйма 32 965 0,965 — —

1-1 / 2 «40 19 1313 1,313 24,9 6,6

2″ 50 333 2165 2,165 720,9 190,5

2-1 / 2 «65 3089 3,089 — —

3″ 75 4769 4,769 — —

4 «100 8213 8.213 — —

5 дюймов 125 822 12907 12,907 10609,5 2802,7

6 дюймов 150 18639 18,639 — —

8 дюймов 200 32280 32,280 — —

10 дюймов 250 50870 50,870 — —

12 дюймов 300 72190 72,190 — —

14 «350 87290 87.290 — —

16″ 400 114000 114.000 — —

18 «450 144300 144.300 — —

20″ 500 179400 179.400 — —

11356.25 3000.00

литров Галлоны (

000) c) Справочник ASHRAE 2000 г., Системы и оборудование HVAC, Проектирование систем водяного отопления и охлаждения, гл.12

Система низкотемпературной воды (LTW). Система среднетемпературной воды (MTW).

Макс. допустимое рабочее давление для низкого давления. котлы работают при температурах от 250 до 350F,

160 фунтов на кв. дюйм, с макс. темп. ограничение 250F. с давлением, не превышающим 160 фунтов на квадратный дюйм.

Обычная макс. рабочая прес. для котлов LTW Обычная расчетная температура подачи составляет ок. От 250 до 325F, системы

имеют давление 30 фунтов на квадратный дюйм с обычным давлением 150 фунтов на квадратный дюйм для котлов и оборудования.

Система высокотемпературной воды (ГВС). Система охлажденной воды (CW).

Работает при темп. более 350F и обычное давление Обычно работает с расчетной температурой подаваемой воды от 40 до

около 300 фунтов на квадратный дюйм. 55F, обычно 44 или 45F, и под. до 120 фунтов на квадратный дюйм.

Макс. Расчетная температура воды на подаче обычно составляет около 400F,

с предварительным расчетом для котлов и оборудования. около 300 фунтов на кв. дюйм

Присоединенный трубопровод в гидравлических системах может расширяться и сужаться из-за изменений в температуре системы.особенно во время начального заполнения системы

. Расширительные баки (или компрессионные баки) необходимы для защиты от теплового расширения системы трубопроводов

из-за повышения температуры. Во время первоначального заполнения система трубопроводов может испытать наибольшее тепловое расширение.

В соответствии с надлежащей конструкторской практикой, чтобы уменьшить размер расширительного бака, предпочтительно устанавливать бак перед насосом системы.

Размер резервуара также можно уменьшить, если резервуар установлен в самой высокой точке системы трубопроводов, где давление

самое низкое.

Например, нижняя темп. для системы отопления обычно нормальная температура окружающей среды. при условиях заполнения (например, 50F) и более высокой температуре

рабочая температура подаваемой воды. для системы. Для системы с охлажденной водой нижняя темп. — расчетная температура подачи охлажденной воды

и более высокая температура. температура окружающей среды. (например, 95F или 115oF для горячих зон KSA). Для двухтемпературного. система горячего / холодного воздуха,

нижняя темп. расчетная температура подачи охлажденной воды., & более высокая темп. расчетная температура подачи теплоносителя.

Давление в расширительном баке обычно задается следующими параметрами:

1) Более низкое давление обычно выбирается для поддержания положительного давления в самой высокой точке системы (обычно около 10 фунтов на кв. Дюйм

или 24,696 фунтов на квадратный дюйм).

2) Более высокое давление. обычно устанавливается макс. прес. допустимо в месте расположения предохранительного (ых) клапана (ов), не открывая их.

Также необходимо учитывать, что (1) пресс.ни в какой точке системы никогда не упадет ниже давления насыщения. при темп. операционной системы

и (2) все насосы имеют достаточный чистый положительный напор на всасывании (NPSH) для предотвращения кавитации.

Общий объем воды в распределительных трубопроводах

Расчет объема воды в системе распределительных трубопроводов

Программное обеспечение eil 2008 2 Расширительный бак EasyCalc

Расширительный бак EasyCalc

Примечания по разрешению / отключению на странице 2 выше да

Пример расчета расширительных баков из Справочника ASHRAE 2000 г., Системы и оборудование HVAC, гл.12

Пример 1. Определите размер расширительного бака для системы нагрева воды, которая будет работать в диапазоне расчетных температур от 180 до 220F.

Минимальное давление в резервуаре составляет 10 фунтов на квадратный дюйм (24,7 фунтов на квадратный дюйм), а максимальное давление составляет 25 фунтов на квадратный дюйм (39,7 фунтов на квадратный дюйм). (Атмосферное давление

составляет 14,7 фунтов на квадратный дюйм). Объем воды составляет 3000 галлонов. Трубопровод стальной.

1. Рассчитайте требуемый размер закрытого резервуара (простой стальной резервуар) с поверхностью раздела воздух / вода.

Решение: Для более низкой температуры t 1 используйте 40F

Из Таблицы 3 в Гл.6 Основы руководства ASHRAE, v1 при 40F = 0,01602 фут3 / фунт v2 при 220F = 0,01677 фута

3 / фунт

Пользовательский ввод

Страница данных 1

В s = 3000 Решение: Используя уравнение (12), t 1 = 40 t 2 = 220 Данные ASHRAE в формуле согласно примеру 1)

P a = 14,696

P 1 = 4,0

P 2 = 39,7

v 1 = 0,01602

v 2 = 0,01677

t = 180 ответов: объем мембранного расширительного бака

= 6.50E-06 V t = 578 галлонов (данные ASHRAE в соответствии с примером № 1)

V t = 39 V t = 39 галлонов (расчет введенных пользователем данных на странице 1)

Пример 2. Если использовался мембранный резервуар Какой размер бака потребуется вместо обычного стального бака?

Пользовательский ввод

Страница данных 1 Решение: с использованием уравнения (14), V s = 3000

t 1 = 40 данных ASHRAE в формуле согласно примеру № 2)

t 2 = 220

P 1 = 4.000

P 2 = 39,7

v 1 = 0.01602

v 2 = 0,01677

t = 180 Ответы: Объем расширительного бака диафрагмы

= 6,50E-06 В t = 344 галлона (данные ASHRAE в соответствии с примером № 2)

В t = 144 В t = 144 галлона (расчет введенных пользователем данных на стр. 1)

МИНИМАЛЬНОЕ ДАВЛЕНИЕ РАСШИРИТЕЛЬНОГО БАКА

Расширительный бак должен находиться под давлением, чтобы обеспечить как минимум 4 фунта на кв. Дюйм (28 кПа) положительного давления в наивысшей точке гидравлической системы трубопроводов

. Это также предотвратит попадание воздуха в трубопровод.Величина давления наддува в фунтах на

квадратных дюймов (psi), которое требуется в расширительном баке, равно 4 psi (28 кПа) плюс высота (в футах) от охладителя

до наивысшей точки в гидравлической системе. система делится на 2.31.

Пример: Расширительный бак выс. составляет 10 футов. Гидравлическая система подключена к устройству обработки воздуха на крыше на высоте

100 футов. Общее давление, необходимое в расширительном баке, составляет:

4 фунта на кв. Дюйм + (100 футов 10 футов) / 2.31 = 42,96 psi

Таким образом, расширительный бак с предварительно заправленным давлением. при заводском давлении 40 фунтов на квадратный дюйм потребуется дополнительное давление 3 фунта на квадратный дюйм.

0,01677

344

Данные ASHRAE

Пример 2

Данные ASHRAE

Пример 2

578

180

6.50E-06

220

220

24,72

40

40

220

0,01677

180

6.50E-06

Данные:

0,01602

24,7

39,7

3000

14,7

Данные данные:

eil so

Эмпирическое правило определения размеров расширительного бака

Каминный магазин Санта Роза. • Размер резервуара был слишком мал в соответствии с уравнением размера в механическом коде. Размер этого бака аналогичен, но отличается от размера расширительного бака в типичной системе водяного отопления. Когда система отопления заполнена холодной водой, давление предварительной зарядки расширительного бака равно давлению наполнения, что приводит к тому, что диафрагма расширительного бака полностью прилегает к резервуару.Баллоны или мембраны используются, потому что они отделяют жидкость от газа и предотвращают поглощение газа жидкостью. Сам расширительный бак представляет собой емкость с воздухом, отделенную от воды диафрагмой. Вернуться к СОДЕРЖАНИЕ ВОДЫ. 500 галлонов x 10% = расширительный бак на 50 галлонов. Заряженный бак надлежащего размера предназначен для поддержания давления в системе примерно на 5,0 фунтов на квадратный дюйм ниже, чем давление сброса давления, когда система находится при максимальной рабочей температуре. Это означает, что вам понадобится расширительный бак для дополнительных 13 галлонов, потому что, согласно приведенной выше формуле, ваш объем увеличился до 113 галлонов.Расширительные баки обычно снабжены внутренней камерой или мембраной для отделения технологической жидкости от газовой загрузки. С другой стороны, существует диапазон вязкости, в котором гидравлическое трение, механическое трение и объемные потери оптимальны для работы гидравлической системы… В этом примере мы будем использовать коэффициент теплового расширения Duratherm 450 0,0564% / F. Воспользуйтесь таблицей ниже, чтобы рассчитать размер резервуара для вашего проекта. 15 баллонный бак. Дренажные баки должны быть такого размера, чтобы соответствовать объему воды, которая стекает обратно из солнечных коллекторов, когда насос выключен, а также достаточной резервной емкости для правильной работы во время стандартной работы.Таким образом, если вы нагреваете жидкость от температуры окружающей среды от 70 ° F до 300 ° F, Delta T будет 230. Pini, min = минимальное давление наполнения P0 = начальное давление в емкости Vvessel = номинальный объем емкости Vv = вода резерв Ve, заполнение = объем расширения при температуре заполнения ΔVe = разница в объеме расширения между максимальной и температурой заполнения. Размеры резервуаров Extrol и Fill-Trol учитывают дополнительный фактор. Надеемся, эта информация поможет. Ведущий американский поставщик резервуаров специального назначения более 100 лет.Я понимаю, что этот инструмент предназначен для определения размера резервуара с учетом предоставленной мной информации. 10 фунтов. Они также предотвращают утечку газового заряда из резервуара при разгерметизации системы. 160. Помимо объема водонагревателя, инженер при выборе размера и выбора расширительного бака учитывает другие факторы, такие как температура воды на входе и выходе, а также минимальное и максимальное давление. Интерьер 239 просмотров. Расширительные баки делают именно то, что следует из их названия — они дают этой расширенной жидкости место, куда можно пойти.Еще одна вещь, о которой следует помнить при выборе размера вашего резервуара: как правило, он должен быть заполнен на 1/3 при просмотре «Интерьер 528». Расширительные баки Therm-X-Trol изготовлены из цветных металлов, что делает их пригодными для систем горячего водоснабжения. Здесь представлены и загружены Adina Porter изображения размера расширительного бака для вашего правила определения размера расширительного бака… Если нагрузка и поверхностная скорость остаются постоянными, но повышенная рабочая температура приводит к тому, что вязкость падает ниже той, которая требуется для поддержания гидродинамической пленки, граничная смазка имеет место; это создает возможность трения и адгезионного износа.резервуар свисает с потолка, замените его нагревателем № 101. Второй — давление воды в вашей системе трубопроводов. V = объем резервуара e = коэффициент расширения 0,03125 (он может незначительно изменяться в зависимости от атмосферного давления) C = объем системы в литрах P1 = установленное давление системы в барах + 1 (установленное (манометрическое) давление 1,5 бар или входящая сеть давление будет P1 = 2,5) По мере того, как температура воды в системе увеличивается, расширяющаяся вода поглощается расширительным баком. Знаете ли вы, что при выборе теплоносителя следует учитывать множество вариантов? Отправьте запрос коммерческого предложения в MIKROFILL.Фактически, если вы не уверены, что ваш расширительный бак сможет безопасно разместить вашу систему, обычно выбирают расширительный бак, который на один размер больше, чем требуемый размер. Высота расширительной петли обычно в два раза больше ширины. Нагрузка в британских тепловых единицах, разделенная на 5000. В бытовых системах горячего водоснабжения используются расширительные баки Amtrol Therm-X-Trol. Жидкости расширяются при нагревании, и все системы теплопередачи должны это учитывать. Три основных уравнения размера расширительного бака: (1) открытый бак, (2) закрытый бак без баллона и (3) закрытый резервуар с баллоном.Например, если 15 галлонов. Для сантехники эту информацию можно получить, прикрепив небольшой датчик к любому крану или позвонив в местную компанию по водоснабжению. 8.90. Практическое правило выбора размера расширительного бака. Перед покупкой расширительного бачка следует выяснить, какого размера расширительный бачок потребуется вашей системе. 3. Эмпирическое правило для определения размеров конвекционного расширительного бака. Практическое правило HVAC Calc-3 http://www.engproguides.com Таблица 1: В этой таблице показан список популярных преобразований единиц измерения, применимых к этому калькулятору.Для определения размера этого бака необходимо знать, насколько горячим может стать контур солнечного коллектора. Mikrofill стремится к тому, чтобы все ее продукты были ориентированы на энергоэффективность и всегда удовлетворяли и превосходили самые строгие экологические требования. Эта информация будет на заводской этикетке вашего водонагревателя или бойлера. С помощью нашего калькулятора размера резервуара вы можете быстро и легко измерить резервуар из любого веб-браузера. Рассчитывайте предлагаемые модели, просматривайте и загружайте отчеты и отправляйте запросы по электронной почте с помощью этого простого веб-приложения.Я буду использовать 10 минут как T и 15 как ΔT. При выборе расширительных баков Radiant Extrol еще одним фактором, который следует учитывать при их выборе, являются размер и длина используемых вами трубок. 3.1 ОТКРЫТЫЙ БАК Открытый бак, скорее всего, не будет использоваться в конструкции вашей системы HVAC, но он показан здесь для полноты картины. Интерьер 1094 просмотра. На вашем котле, скорее всего, будет напечатана информация о производительности в БТЕ / час. Вязкость жидкости является одним из факторов, определяющих, будет ли достигнута и сохранена пленочная смазка.Это означает, что вам понадобится расширительный бак для дополнительных 13 галлонов, потому что, согласно приведенной выше формуле, ваш объем увеличился до 113 галлонов. Определение размеров расширительного бака: … После определения давления подаваемой воды необходимо установить давление воздуха в расширительном баке. статья «Общие сведения о расширительных баках», опубликованная в 2003 г. 1. Еще одна вещь, о которой следует помнить при определении размеров вашего бака: как правило, он должен быть заполнен на 1/3 в холодном состоянии и примерно на 1/2 в горячем состоянии. .Продукт. Как правильно определить размер и выбрать расширительный бак. Журнал ASHRAE. Имперский галлон воды. Тип жидкости: щелчок по раскрывающемуся меню «Тип жидкости» позволит пользователю сделать выбор расширительного бака в зависимости от типа жидкости. Разделенная нагрузка BTU составляет 7000. Исключение из этого правила возникает, когда более одной линии проходят параллельно в общей траншее. Сначала вам нужно знать дельту T. В данном случае это, по сути, разница между вашей начальной температурой и желаемой температурой системы.Но как определить правильный размер резервуара?

Wifi газовый водонагреватель

Gmc terrain service stabilitrak

Mossberg 85223

Тем не менее, как только он нагреется, этот безбаковый водонагреватель на природном газе будет обеспечивать неограниченное количество горячей воды и сокращать счета за электроэнергию. Что отличает его от других: благодаря способности производить ошеломляющие 9,8 галлонов в минуту горячей воды при повышении температуры на 50 градусов по Фаренгейту, этот водонагреватель без резервуара идеально подходит почти для каждого дома.Газовые водонагреватели А. О. Смита нагревают воду за счет сжигания природного газа или сжиженного пропана. Все модели оснащены термостатом / газовым регулятором для установки желаемой температуры. Когда открывается кран с горячей водой, горячая вода вытекает из бака и через трубопроводы горячей воды в доме, а бак наполняется холодной водой.

Загрузите ruqyah

вы хотите купить Импортно-экспортный рынок проточных газовых водонагревателей 2007 года в Китае [Мягкая обложка], да ..! вы попали в нужное место.Вы можете получить специальную скидку на Рынке импорта и экспорта проточных газовых водонагревателей 2007 года в Китае [Мягкая обложка]. Вы можете выбрать покупку продукта и на Рынке импорта и экспорта проточных газовых водонагревателей 2007 года в Китае …

Angka yg keluar sekarang

Rinnai Газовые обогреватели, газовые котлы и газовые водонагреватели Rinnai Газовые печи с прямым выпуском воздуха для обогрева помещений, больших помещений или целых домов. Газовые котлы Rinnai для обогрева вашего дома с помощью труб из полиэтилена PEX, радиаторов или конвекторов на плинтусе.

Астрономический блок 1 обзор ответы

Водонагреватель Руководство покупателя: газ против электрического водонагревателя. Что лучше: электрический или газовый водонагреватель? Вот сравнение различных видов топлива. По данным Министерства энергетики США, отопление воды является вторым по величине расходом в наших домах, составляя от 14% до 18% наших счетов за коммунальные услуги. Например, водонагреватель с электрическим тепловым насосом обычно дороже. энергоэффективность по сравнению с обычным электрическим водонагревателем. Кроме того, водонагреватель с электрическим тепловым насосом может иметь более низкие затраты на энергию из-за его более высокой эффективности, чем традиционный водонагреватель, работающий на газе, даже если местные затраты на природный газ могут быть ниже, чем…

Продажа нубийских коз, рядом со мной

Безбаковый водонагреватель, работающий на природном газе, — это эффективный способ получить горячую воду по запросу. Серия безрезервуарных водонагревателей Rinnai RL предлагает отличное сочетание цены и эффективности. Безбаквальные водонагреватели, работающие на природном газе, обычно имеют более высокую скорость потока и являются хорошим вариантом, если у вас уже был газовый водонагреватель … Забронируйте свой шоппинг сейчас. Наслаждайтесь бесплатным индивидуальным сеансом с одним из наших опытных профессионалов по продажам.

Сброс настроек Badlion

Первый в своем роде модуль Wi-Fi Rheem EcoNet позволяет удобно контролировать температуру водонагревателя, режимы работы, диагностику и многое другое с вашего смартфона, планшета или компьютера, помогая вам сэкономить энергия. Около 0% из них — электрические водонагреватели, 4% — газовые водонагреватели и 0% — солнечные водонагреватели. Вам доступны самые разные варианты газового водонагревателя, такие как источник питания, гарантия и установка.

Грунтовки Winchester 5.56

Газовые водонагреватели Kenmore обеспечивают более быстрый нагрев воды по сравнению с электрическими водонагревателями. Сохраняйте спокойствие, зная, что в случае отключения электричества у вас все равно будет доступ к горячей воде. В отличие от электрических водонагревателей, газовый водонагреватель по-прежнему работает в периоды отсутствия электроэнергии. Используя тариф на природный газ в размере 10,86 долларов за 1000 кубических футов, мы подсчитали, что срок окупаемости перехода с газового водонагревателя-накопителя на газовый безбаковый составляет от От 22,5 лет до 27,5 лет.

Структуры данных и алгоритмы

5 Требуется широкополосное соединение WiFi и приложение Rheem® Contractor; связь между водонагревателем и приложением зависит от внешних факторов, не зависящих от Рима. 6 На основе средней стоимости встроенных компонентов, приобретаемых отдельно. Затраты на нагрев воды обычно составляют около 20% от общего счета за отопление вашего дома, если только вы не приобретете лучший газовый водонагреватель без бака. Эти модели невероятно энергоэффективны, а также могут обеспечивать горячую воду в любое время, без ожидания.Как вы понимаете, есть …

Zwift mod apk

Home Wifi APP Control Термостат отопления для газового котла / водонагревателя >> General HTW-WF01 series WiFi термостат широко используется в таких средах, как дома, жилые здания, Школы, гостиницы, больницы, офисы и т. Д. Для достижения идеальной комнатной температуры.

2015 cargoliner cascadia вместимость фреона

EcoNet Включенные газовые и тепловые насосы подогреватели бассейнов и спа (скоро) Пункты продажи Простой интерфейс с сенсорным экраном, возможности беспроводной связи и удобные мобильные приложения позволяют домовладельцам полностью контролировать свои системы подачи воздуха и воды в любое время и в любое время. в любом месте.вы хотите купить Импортно-экспортный рынок проточных газовых водонагревателей 2007 года в Китае [Мягкая обложка], да ..! вы попали в нужное место. вы можете получить специальную скидку на Рынок импорта и экспорта проточных газовых водонагревателей 2007 года в Китае [Мягкая обложка]. Вы можете выбрать покупку продукта и на Рынке импорта и экспорта 2007 года проточных газовых водонагревателей в Китае …

Уксус растворить пенополистирол

Преимущества газовых водонагревателей на 40 галлонов. Если вы ищете профессиональный газовый водонагреватель, то лучше модели A.О. Смит Обогреватель GCR-40. Это модуль Wi-Fi, который позволяет подключаться к устройству и помогает настраивать элементы управления продуктом.

Readworks собирает по кусочкам answer key

18 февр.2020 г. · В качестве портативного газового водонагревателя этот агрегат GASLAND сочетает в себе мощность нагрева газа и надежность питания от батарей. Вам не нужно беспокоиться о том, что у вас закончится горячая вода, когда ваш дом на колесах припаркован и отключен на некоторое время. Водонагреватель на природном газе Power-vent. Эти водонагреватели такие же, как и атмосферные модели, но с переработанной выхлопной системой.Выхлопное отверстие сделано из ПВХ-пластика, а не из металла, на нем установлен вентилятор для удаления побочных продуктов сгорания …

Уровень pH фторида бария

Накопительные водонагреватели являются наиболее распространенным типом водонагревателей в использовать в США сегодня. Имея размер от 20 до 80 галлонов (или больше) и питаемый от газовых водонагревателей, имейте в виду, что пилотный свет может тратить много энергии. В газовых водонагревателях энергия от …

Мощные слова из 5 букв

Технология теплового насоса использует значительно меньше электроэнергии, чем традиционные электрические водонагреватели, за счет передачи тепла из окружающего воздуха A.О. Смит предлагает линейку моделей безбаквальных водонагревателей, конденсационных или неконденсаторных агрегатов для работы с природным газом и пропаном … Настенный накопительный водонагреватель подходит для бытовых и легких коммерческих водонагревателей, благодаря его двойной источник питания 3 кВт. Доступный объемом 45 и 80 литров, Velis Evo Wi-Fi имеет встроенное дополнительное управление смартфоном через приложение Aqua Ariston Net для экономии энергии до 25%.
