Дефлектор тяги на дымоходе. Принцип усиления тяги. Установка

Под дефлектором, устанавливающимся на дымоход, называют устройство, которое обеспечивает повышение силы тяги в самом дымоходе. Также данное устройство предоставляет защиту и предотвращает попадание в трубу мелкого мусора и осадков из атмосферы. Помимо этого, положительно влияет на КПД, снижая денежные затраты на отоплении.

Ввиду развития технического процесса дефлекторы стали выпускать в различных вариантах со своими особенностями.

Необходимость дефлекторов

При ознакомлении с механизмом дефлектора увеличения тяги дымохода, с его функционалом, можно определить надобность данного устройства.

Основной принцип дымохода заключается в тяге, благодаря которой происходит выход дыма за пределы системы. При создании необходимой силы тяги с помощью перепадов давления возможно полностью выводить продукт сгорания.

Для обеспечения достаточной силы тяги необходимо рассчитать ряд параметров: размерные характеристики используемых труб; определение материала, из которого изготавливается; расстояние, на которое труба возвышается над крышей. Еще важный фактор заключается в общей форме самой конструкции.

Во время сильного ветра возможно попадание воздуха в трубу, препятствуя таким образом нормальной работе отвода дыма за пределы системы. Иногда по причине этого возникает обратная тяга, в отапливаемое помещение начинает поступать дым. Дефлектор обеспечивает необходимые защитные процессы дымохода от попадающего ветряного потока, и положительно влияет на тягу.

Виды дефлекторов

На данный момент разработан ряд различных видов дефлекторов, отличающихся друг от друга особенностями конструкции. С целью определения подходящей модели, рекомендуется изучить виды дефлекторов.

H-образный

Н-образный дефлектор дымохода зачастую устанавливают на зданиях производств и котельных, отличающиеся высоким показателем мощности. Установка данного дефлектора: к устью трубы крепится патрубок идентичного размера. В центре патрубка расположена врезка, обеспечивающая плотный стык элементов. По обе стороны поперечной трубы фиксируются еще 2 трубки, в итоге образующие систему, похожую на букву “H”.

ЦАГИ

Эту модель считают популярной и надежной. Это устройство по диаметру больше диаметра дымохода. Воздушная масса огибает систему с каждой стороны. Результатом этого становится образование повышенного давления с боков, спереди и сзади создается разрежение, способствующее на повышение тяги. Данная модель не подразумевает защитное приспособление. Поэтому, после установки данной модели следует провести монтаж защитного колпака.

Тарельчатый

Достаточно простой вид устройства, обеспечивающий функционирование системы на эффективном уровне, и обладает хорошим значением тяги. Двумя главными элементами приспособления образовывается защитный козырек, препятствующий проникновению в систему осадков из атмосферы.

Нижняя часть в козырьке закрыта колпаком, расположенным по направлению к дымоходному каналу. С помощью данной структуры, система справится с основными требованиями. В данную модель воздух поступает с любой стороны. Попав между конусами, образующие сужающийся канал, вызывает разрежение.

Флюгер

Корпус этой модели вращается. Устройство состоит из флюгера, козырьков и подшипникового узла. Приспособление вращается при помощи силы ветра, которая воздействует на флюгер. Работа этого дефлектора напоминает принцип корабельного паруса.

Вращающийся

Данная модель вращается лишь в одностороннем порядке. Дополнительная эффективность устройства обеспечивается благодаря круговому движению. Эта система обеспечивает нужную защиту от осадков. Вращающийся дефлектор активно применяют для газовых котлов. Минусом устройства является вращение дефлектора, зависимое от воздушного потока, то есть в безветренное время им не выполняются требуемые обязанности. При обледенении трубы дефлектор тоже не функционирует.

Круглый “Волпер”

Данное устройство имеет сильное сходство с моделью ЦАГИ с одним различием, заключающимся в козырьке, который обеспечивает защитную функцию и располагается над диффузором.

Система Григоровича

Еще одно популярное устройство, которое предназначено для повышения тяги. Данную модель возможно собрать своими силами. В состав системы входит нижняя цилиндрическая деталь и двух патрубков, верхняя цилиндрическая деталь, конуса и двух кронштейнов.

Дым, идущий из трубы, направляется в суженный диффузорный канал, вследствие чего обеспечивается разряжение.

Принцип работы и увеличение тяги

Функционирование дефлекторов основывается на уравнении Бернулли, поясняющее принцип сохранения энергии в жидкой и газообразной средах. Газообразная среда перемещается по дымоотводному каналу, сечение этого канала начинает сужаться, и среда начинает увеличиваться в скорости перемещения, оказывая более низкое давление на стенки конструкции. По причине давления, которое направлено на стенки конструкции, уменьшается, начинает возникать явление, имеющее название “разряжение”.

При монтаже устройства к дымоходной трубе обеспечивается появление зоны разрежения, которое возникает вблизи устья дымоотводной конструкции.

Благодаря такому расположению зоны разрежения быстро устраняются продукты сгорания, попадающие в эту зону. Если же установлен дефлектор, то ветер будет способствовать тому, чтобы продукт сгорания выводился из трубы в атмосферу.

Даже самая примитивная конструкция дефлектора и его принципа работы способна обеспечить увеличение тяги дымохода, как минимум на 20%.

Монтаж дефлектора

Прежде всего необходимо к нижнему цилиндру зафиксировать стойку, используя болтовое соединение. Верхний цилиндр, расширяющийся внизу, прикрепляется хомутами к нижнему путем стоек. Закончив со сборкой обратного конуса на фальцах, следует поставить его на место, используя заклепки.

Помимо заклепок для сборки некоторых элементов конструкции, используется метод контактной сварки. Подбор соотношений размерных показателей деталей дефлектора для обеспечения удачного монтажа, является важным моментом.

Установка дефлектора с ветрозащитным устройством:

Два подшипника с вертикальной осью фиксируют к трубе дымохода на двух уровнях. Далее на ось необходимо установить полуцилиндрическую ширму с полотном флюгера и крышу самой конструкции.

Если воздушные массы начинают менять свое направление, они запускают в движение флюгер, с которым при повороте движется защитная шторка. Вследствие этого обеспечивается постоянный выход дыма. Воздушные массы, вытягивает следом дым, повышая тягу в конструкции.

Чтобы увеличить эффективность системы, следует регулярно обрабатывать подшипники смазочным материалом. В минусовую температуру необходимо отслеживать и вовремя убирать наледь, возникающая вследствие конденсата. По этой причине насадка, размещенная на дымоходной трубе, может обеспечивать эффективную защиту в теплое время года.

Дефлектор своими руками

Предварительно, до выполнения любой работы, следует выполнить чертеж и лекала, по которому далее планируется раскраивать детали дефлектора тяги дымохода, продумать в каком порядке выполнять действия, подготовить ряд необходимых инструментов и материал, изготавливаемых деталей.

Изначально необходимо изготовить нижний цилиндр. Внутренний диаметр цилиндра должен соответствовать наружному диаметру трубы. Далее следует разметить и вырезать, используя специальные ножницы по металлу, развертку – прямоугольник, учитывая запас для того, чтобы завальцевать стык. Сгибая развертку, нужно получить форму цилиндра. Соединенные края соединяют при помощи заклепок или болтов. Можно при помощи ножовки нарезать полоски или уголки из металла для того, чтобы скреплять ими изготавливаемые элементы конструкции.

По такому же принципу изготавливаются прочие элементы устройства. Для того, чтобы изготовить колпак, следует вырезать окружность из стального полотна. Далее надо вырезать сегмент небольшого размера, завести один край за другой, с помощью заклепок скрепить и получить конус.

Для соединения деталей используют заклепки или болты с гайками. Скрепление деталей друг с другом возможно при помощи кронштейнов, изготовленных из такой же по толщине, стали или из стали потолще. Прежде чем закреплять конструкцию и собрать ее с помощью болтов или заклепок, важно просверлить предварительно отверстия.

Во время изготовления дефлектора дымохода своими руками совершают часто ошибки, связанные с неправильным размером устройства или плохим креплением его. Если дефлектор будет неэффективно функционировать, то приложенные усилия станут бесполезными.

После установки очень важно проверить тягу, разведя огонь и наблюдая за тем, как будут удаляться продукты горения.

Читайте так же:

Зачем нужен дефлектор на дымоход? Как повысить эффективность дымоходной системы – рекомендации специалистов! . Статьи компании «SAVEN

Одним из основных инструментов для повышения и усиления тяги в дымоходной системе является – дефлектор на трубу дымохода. Это своеобразная палочка-выручалочка для дымохода, поскольку положительно влияет на КПД и снижает затраты на отопления. Более того, дефлектор защищает дымоходную трубу от атмосферных осадков и лишнего мусора. Благодаря техническому прогрессу дефлектор представлен на рынке в разных вариациях и моделях, осталось только разобраться какой именно нужен вам? Купить дефлектор на дымоход вы можете в нашем интернет-магазине: оставить заявку или позвонить на номер +38096886-96-14, +38050826-50-06.

Давайте начинать!

Важно понимать!!! Что главная задача дефлектора не украсить дом, а именно повысить уровень тяги в отопительной системе, чтобы вывести все продукты горения. За счет таких характеристик как: диаметр и размер труб, материал, высота изделия над крышей и даже сама форма конструкции. Ведь если она не достаточно прочная, то при плохих погодных условиях есть риск попадания дыма во внутрь системы и задымления помещения. Сама схема работы дефлектора базируется на законах физики



За счет сужения трубы движения газов ускоряется, а уровень давления на стенках конструкции снижается и образуется разряженная зона. Далее воздух с помощью дефлектора движется сквозь сужающийся канал и мы получаем разряженную область. Которая и тянет газы, а потом с помощью тяги выводит их наружу.

Наиболее популярным для дымохода до сих пор остается дефлектор тяги дымохода ЦАГИ, который впервые получил второе дыханье благодаря техническому совершенству.

Но не будем забывать и о наработках Григоровича с Вольпером, которые легли в основу современных и усовершенствованных моделей. Более подробно поговорим об классических вариантах дымовых дефлекторов и не совсем.

А именно:

• Вентиляционной ЦАГИ;
• Тарельчатый;
• Круглый «Волпер»;
• Система Григоровича;
• Н-образный;
• Флюгер-дефлектор для дымохода;
• Вращающийся дефлектор для дымохода.

Поскольку он находится под открытым небом, что повышает уровень коррозии и воздействия негативных факторов, поэтому следует обратить внимания на материал для дефлектора.

Мы рекомендуем выбирать дефлектор для дымохода с оцинкованной или нержавеющей стали, или с меди.

  Ведь от качества материала завысит работа всего дымохода в целом, котла, камина или печи.

Почему нержавейка скажете вы? Все очень просто! Дымоход из нержавеющей стали выдержит не только высокие температуры годами, а и не боится вредных веществ, которые вырабатываются в процессе горения.



 Вентиляционный ЦАГИ

Как мы уже говорили раньше этот вариант пользуется популярностью уже много лет, ведь он усиливает тягу за счет создания внутри себя зоны пониженного давления воздуха, которая возникает из-за обдува ветром дефлектора снаружи. Устройство такого типа не защищает дымоходный канал от атмосферных осадков и поэтому необходимо установить отдельный колпак.





Похож на предыдущую модель, кроме крышки на канал дымохода, которая расположена выше диффузора.





Такой вариант очень прост по своей структуре и на первый взгляд напоминает НЛО. Такой вариант идеально подойдет для территории с низкими ветрами.

Грибок — дефлектор на дымоход Григоровича — популярная и эффективная модель дефлектора для дымохода. Простой в сборке и можно самостоятельно установить для своего дома или помещения.

Состоит из: нижнего цилиндра с двумя патрубками, верхнего цилиндра, конуса и двух кронштейнов.



 Н-образный дефлектор

Своеобразный дефлектор для дымохода, поскольку подходит для больших производственных помещений или мощных котельных. Все необходимые составляющие крепятся между собой таким образом, что образуется некая буква – Н.





Дефлектор флюгер на дымоход — интересный и нестандартный вариант, поскольку вращается вокруг дымовой трубы занимая при этом положения согласно направлению ветра. Сокращает длину трубы над крышей помещения и повышает КПД.

Также если используется для газового котла, то не позволяет ему самопроизвольно потухнуть.



 Вращающийся дефлектор



Данный вид движется только в одну сторону, однако такие круговые движения повышают эффективность инструмента. Плюс защищает трубу от вредных попаданий.



Какой именно выбрать вариант для дымохода – решать только вам. Но, важно помнить несколько нюансов, любая модель завысит от качества материала, грамотной установки и эксплуатации. Соблюдая простые рекомендации ваш дымоход будет работать долго и эффективно!



Дефлектор на дымоход улучшает тягу печи. В наличии

Простой оголовок дымовой трубы способен повысить эффективность печи в бане, увеличив тягу и исключив возможность попадания в трубу осадков и растительного мусора, летающего в воздухе.

Зачем нужен дефлектор на трубу

Открытый верх дымовой трубы бани может привести к весьма неприятным последствиям:

• задуванию ветра с последующим выходом дыма в помещение;
• попаданием в топку печи дождя, снега и мусора, который носит ветер;
• повышенному расходу топлива.

Для того чтобы избавиться от таких неприятностей достаточно купить оголовок на трубу дымохода, важно только правильно выбрать модель, оптимальную для конкретного строения.

Существует немало моделей и разновидностей устройств, увеличивающих тягу в печи и защищающих дымоход от попадания в него посторонних предметов. В общем случае дефлекторы для бани могут быть:

• колпаком, выполненным в форме зонтика на трубу, недорогим, простым в конструкции и надежным в эксплуатации;
• открытого типа, с телом вращения вместо колпака и с открытым доступом ветра в рабочее пространство. Поддерживает тягу печей на всех видах топлива в оптимальных пределах независимо от ветра, но требует регулярной чистки ;
• закрытого типа, у которого рабочее пространство закрыто от ветра. Сохраняет стабильность тяги в любых условиях и для любых дымоходов, не обмерзает и не засоряется.

Каждый застройщик выбирает себе подходящий оголовок на трубу дымохода, выбирая между ценой и возможностью изготовления собственными руками, простотой устройства, надежностью и удобством эксплуатации.

Кроме чисто технических параметров следует учитывать и возможность дизайнерских решений, с помощью которых можно украсить оголовок трубы на крыше бани. Изготавливаются дефлекторы – флюгеры, которые исполняют не только декоративные функции, но и поворачивают дефлектор по ветру, обеспечивая наиболее выгодное для сохранения тяги положение. Однако большинство людей убеждены, что для банной дымовой трубы оголовок должен только исполнять свои функции.

Закрытый дефлектор: дороже, но надежней

Наш интернет-магазин «Теплый мир» специализируется на продаже товаров для обустройства и оборудования бань и саун. Мы можем предложить строительным организациям и индивидуальным застройщикам дефлекторы для бани заводского изготовления закрытого типа, различных модификаций и типоразмеров, из оцинкованной или нержавеющей стали, к дымоходам всех возможных диаметров. Для банных печей на твердом и газообразном топливе мы можем предложить купить оголовок на трубу дымохода диаметром от 110 до 150 мм. Наиболее востребованный закрытый дефлектор состоит из:

• металлической трубы с фланцем, посредством которого он крепится к обрезу дымовой трубы;
• обечайки, закрепленной на трубе при помощи стоек;
• колпака, закрывающего сверху дымовую трубу.

Такая конструкция оголовка дымовой трубы сохраняет постоянную величину тяги, независимо от погодных условий и предупреждает засорение дымохода. Существуют значительно более простые решения, которые несложно сделать своими руками. Например, установленного на верхний обрез дымовой трубы оголовка в виде зонта достаточно, для достижения необходимого эффекта. А для изготовления такого колпака не нужно особых навыков. В то же время, изготовленный в заводских условиях закрытый
оголовок на трубу дымохода без ремонта сможет обеспечить стабильную тягу банной печи при любых погодных условиях значительно дольше, чем более дешевый но менее надежный в эксплуатации конус, закрывающий оголовок трубы дымохода. Поэтому при выборе элемента, защищающего дымовую трубу лучше ориентироваться на эксплуатационные характеристики, а не на стоимость.

Рекомендуемые товары:

принцип работы, расчёт и изготовление своими руками

Для полноценного функционирования любой печи, котла нужна хорошая тяга. Очень часто из-за ветра, атмосферных осадков и мусора, дымоход забивается и, соответственно, тяга ухудшается. Но решение такой проблемы есть — достаточно установить дефлектор. О том, что такое и для чего нужен дефлектор для дымохода, мы расскажем в этой статье.

Дефлектор для дымохода

Устройство и принцип действия

Дефлектор — аэродинамическое устройство, которое монтируется сверху над вентиляционным каналом, дымоходом. Его роль заключается в усилении тяги.

Стандартный дефлектор для дымохода состоит из цилиндра, диффузора, защитного колпака. Также устройство снабжается кольцевыми отбоями, находящимися внизу, вокруг диффузора.

В основе функционирования данного прибора лежит закон Бернулли. Суть его заключается в том, что чем с большей скоростью движется воздушный поток при изменении поперечного сечения канала, тем ниже статическое давление в этом сечении.

Таким образом, установленный сверху дымовой трубы дефлектор, является преградой для воздуха. В момент, когда ветер соприкасается со стенками цилиндра, он лишается своей силы и распадается на большое количество маленьких воздушных потоков, мощность которых очень низкая. Некоторые из них движутся по корпусу и смешиваются с дымом, который выводится из трубы. Благодаря такому процессу, тяга в дымоходном канале становится больше. Еще одна важная функция дефлектора состоит в том, что он не позволяет попадать в канал мусору, снегу, дождю.

Разновидности

Многие пользователи постоянно задаются вопросом: какой дефлектор лучше на дымоход? Чтобы ответить на этот вопрос нужно изучить существующие модели и исходя из их характеристик подобрать наиболее оптимальный вариант.

Сегодня существует несколько разновидностей дефлекторов, которые обрели популярность благодаря своей практичности и надежности.

Тарельчатый Astato. Данный дефлектор — открытый, но при этом он очень эффективен. Главная его отличительная особенность заключается в том, что он способен обеспечить хорошую тягу, вне зависимости от того, в каком направлении дует ветер. Материал изготовления — оцинкованная/нержавеющая сталь.

Дефлектор для дымохода тарельчатый Astato

Дефлектор ЦАГИ. Данная модель признана одной из самых популярных и востребованных. Она выполнена в форме цилиндра. В качестве материала изготовления выступает нержавеющая или оцинкованная сталь. Тип соединения — фланцевый.

Круглый Волпер. По конструктивным особенностям эта модель напоминает предыдущую. Главной отличительной особенностью является верхняя часть устройства. Обычно изготавливают такие дефлекторы из нержавейки или меди. Чаще всего их приобретают для монтажа на дымоход бани.

Дефлектор Григоровича. Этот вид является более современным и усовершенствованным вариантом исполнения ЦАГИ. Он устанавливается в местах, где ветра в основном не очень сильные.

Н-образный. Данная модель отличается высокой прочностью и надежностью, независимо от направления движения ветра — эффективна. Выполняется Н-образный дефлектор из нержавеющей стали. Соединение осуществляется посредством врезки на патрубке устройства.

Дефлектор-флюгер. Представляет собой вращающийся корпус, сверху которого расположен флюгер. Выполняется из нержавейки или углеродистой стали.

Виды дефлекторов для дымохода

В основном дефлекторы для дымохода различаются по форме и составляющим элементам. Как видно из примеров, изготавливаются изделия обычно из нержавейки и оцинкованной стали. Модели бывают круглыми, квадратными, в виде цилиндра открытого и закрытого типа. Также разной бывает и «верхушка» устройства. В одних она имеет форму зонта, в других крышка может быть двухскатной или вальмовой, а в третьих и вовсе она плоская или с декоративными фигурными элементами.

Диаметр дефлектора на трубу дымохода может составлять 100-500 мм, ширина диффузора варьируется в пределе от 240 до 1000 мм, высота устройства 140-600 мм.

С дымоходом дефлектор соединяется при помощи кронштейнов, болтов и уплотнительной ленты. Изготавливается из стали, толщина которой составляет 0,5-1 мм. Также можно установить искрогаситель. Обычно оборудование оснащают такой детали, в случае риска возможного возгорания кровли.

Расчет дефлектора для дымохода

Хотите изготовить дефлектор на дымоход своими руками? Тогда первое, что необходимо сделать — это произвести расчет и сделать чертеж, где будут четко указаны все размеры.

За основу расчет надо взять внутренний диаметр дымоходной трубы (d) и используя специальную таблицу надо выбрать высоту дефлектора (H) и ширину диффузора (D).

Чертеж дефлектора

Таблица подбора размеров дефлектора

Внутренний диаметр, мм (d)	Высота дефлектора, мм (H)	Ширина диффузора, мм (D)
120	144	240
140	168	280
200	240	400
400	480	800
500	600	1000

Если нужно размера в таблице вы не нашли, можно рассчитать самостоятельно, взяв за основу следующие параметры:

• высота устройства должна быть 1,6-1,7 d;
• ширина диффузора — 1,2-1,3 d;
• ширина колпака — 1,7-19 d.

d является внутренним диаметром дымохода.

Осуществляя изготовление дефлектора для дымохода своими руками, нужно строго соблюдать эти пропорции. Если вы создадите устройство, не соответствующее указанным показателям, то навряд ли оно будет успешно функционировать.

После того, как нарисуете все чертежи, надо обзавестись всеми необходимыми инструментами и материалами. Вам понадобятся: рулетка, ножницы по металлу, сварочный аппарат, болгарка, электродрель, листы оцинкованного железа, болты с гайками, рожковые ключи, хомут, металлическая полоса.

Как сделать своими руками

Итак, важно в четкой последовательности выполнять все этапы:

1. В первую очередь карандашом надо нарисовать детали дефлектора: внешний цилиндр, диффузор и колпак. Важно чертить все строго по размерам.

Можно выполнить лекала из картона в натуральную величину и затем просто обвести их по контуру на металле.

2. Затем, используя ножницы, надо вырезать из металла все детали.
3. На следующем этапе приступаете к соединению всех деталей. Это осуществляется посредством сварки, заклепок или небольших по размеру болтов.
4. Из металлической полосы нужно вырезать кронштейны для закрепления колпака.

Чтобы расходовать материал экономично, можно разрезать полоску из стали вдоль на небольшие тонкие полосы.

5. Далее кронштейны фиксируются к внешней поверхности конусного диффузора.
6. На заключительном этапе к колпаку прикрепляется обратный конус.

Подобный чертеж и схема изготовления своими руками подходят для дефлектора Григоровича. Таким же способом можно изготовить Н-образный дефлектор на дымоход своими руками.

Чтобы устройство работала максимально эффективно надо знать, как правильно установить дефлектор на дымоход. Рассмотрим подробно монтаж.

Если вы не знаете как сделать чертежи дефлектора на дымоход своими руками, то обратитесь к специально обученным людям или приобретите уже готовую модель.

Монтаж дефлектора на дымоход

Подобное устройство должно устанавливаться на металлический дымоход любого диаметра. Для этого нужно строго соблюдать правила:

1. Используя болты, на трубе дымохода надо закрепить нижний цилиндр и хорошо его зафиксировать.
2. Далее, посредством заранее подготовленных хомутов, надо установить верхний цилиндр (диффузор).
3. После этого на кронштейн надевается корпус и колпак.

Специалисты советуют под колпаком разместить обратный конус. Это необходимо для того, чтобы дефлектор мог хорошо справляться со своей основной задачей при ветре, проходящем снизу.

Типы крепления дефлектора на дымоход

Подводя итог стоит еще раз отметить, что система вентиляции и дымоход играют очень значимую роль в хорошей работе отопительных устройств. Поэтому ответ на вопрос: зачем нужен дефлектор на дымоход? — очевиден. Устройство имеет очень важное предназначение, позволяет эффективно функционировать всей отопительной системе.

Монтаж дефлекторов на дымоход: инструкция. Академия РДС

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/ustanovki-vozdukhovodov/montazh-deflektorov-na-dymokhod-instruktsiya/

Дефлектор на дымоход — это простая конструкция в виде конуса, которая прикрывает печную трубу на крыше дома. Такое приспособление создаёт хорошую тягу внутри дымохода, препятствует его загрязнению и защищает от осадков и порывов ветра.

Что такое турбодефлектор

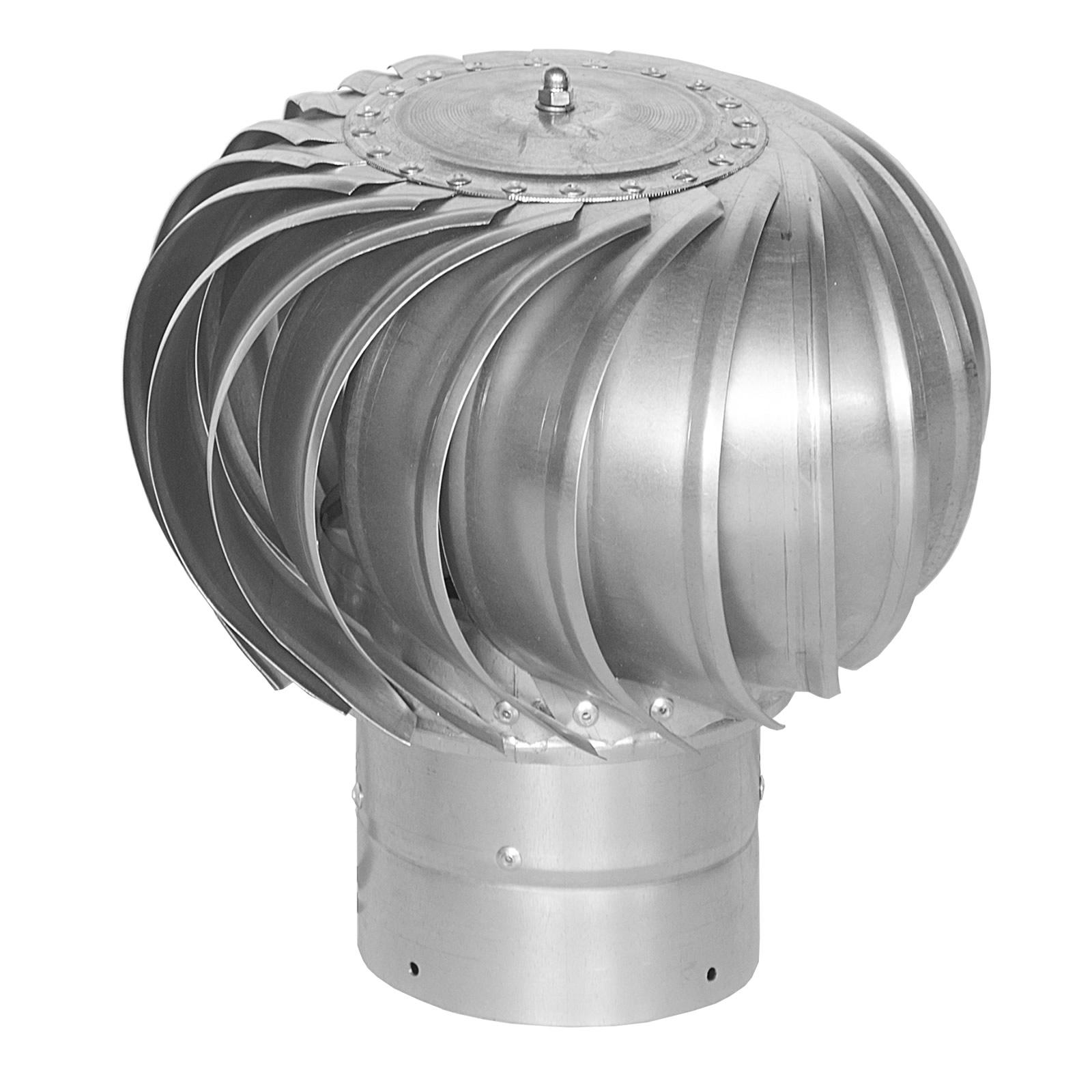

Устройство, напоминающее по форме и размерам средневековый восточный головной убор – тюрбан. По сути, это насадка на верхний срез вентиляционной трубы:

• Корпус вентиляционного турбодефлектора представляет набор спиральных полосок из металла, собранных и закрепленных на плоской стальной «макушке» — площадке.
• Конструкция позволяет тыквообразному корпусу вращаться с небольшой скоростью вокруг вертикальной оси. Скорость вращения блестящего корпуса невелика, всего 3-5 об/с, поэтому правильно установленный турбодефлектор при небольшом ветерке не создает какого-либо дискомфорта, не издает шумов и скрипов.

Принцип работы дефлектора

На заметку! По отзывам владельцев, установка турбодефлектора на дымоход является лучшим способом отпугнуть назойливых птиц от теплой дымовой трубы.

---

Разновидности дефлекторов для дымоотводов

Хотя конструкция и принцип работы дефлекторов на дымоход практически не отличаются в разных моделях, можно выделить наиболее популярные у пользователей разновидности этих устройств:

ЦАГИ — имеет форму цилиндра и венчается небольшим конусом, изготавливается из оцинкованной или нержавеющей стали.
Тарельчатый — модель с простой открытой конструкцией, обеспечивает тягу вне зависимости от скорости и направления ветра.
Круглый «Волпер» — аналог ЦАГИ, имеет похожую форму, немного отличается в верхней части (конус заменён пластиной).
Дефлектор Григоровича — ещё одна разновидность ЦАГИ, в конструкции которой конус направлен вниз.
Н-образный — имеет два канала, благодаря этому воздух поступает в трубу с двух сторон.

Небольшие отличия в конструкции имеют вращающиеся модели дефлекторов на трубу дымохода. Они работают вне зависимости от направления ветра, однако малоэффективны в штиль. К таким устройствам относятся:

Дефлектор-флюгер — модель с вращающимся корпусом и флюгером, меняет положение в зависимости от направления ветра.
Вращающийся — самый эффективный дефлектор на дымоход для газового котла. Вращается в одном направлении, создаёт хорошую тягу и защищает трубу от загрязнений.

Разновидности турбодефлекторов

---

Принцип работы

Независимо от размера, количества деталей и формы отражателей все дефлекторы работают по одному принципу. Аэродинамическое устройство устанавливают в верхней части дымовой трубы. Таким образом создается препятствие воздушным потокам. При ударе о стенки цилиндра ветер теряет свою силу направления, разбиваясь на множество мелких и более слабых воздушных потоков.

Остатки потоков, поднимаясь по корпусу, частично захватывают выходящий из трубы дым. Тяга в дымоходном канале увеличивается. Поскольку завихрений нет, угарный газ и дым не могут попасть обратно в трубу и выбрасываются наружу полностью.

Кроме своего основного предназначения дефлекторы часто выполняют декоративную роль. Однако сам по себе отражатель ничего не даст, если он установлен неправильно. На его эффективность влияют правильно подобранное сечение соединительного патрубка, установленный на достаточной высоте дымоход и расположение трубы на крыше.

---

Установка устройства и этапы монтажа

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются следующие инструменты и материалы

• электродрель;
• саморезы;
• резьбовые шпильки;
• гайки;
• рожковые ключи;
• металлический хомут.

Этапы установки

• Отметить места будущих крепежей на трубе (в 10–15 см от края) и диффузоре.
• Просверлить отверстия в деталях по намеченным точкам, убедиться в их совпадении, примерив элементы друг к другу.
• Продеть через отверстия резьбовые шпильки и зафиксировать их гайками с обеих сторон на диффузоре и трубе. Гайки лучше закручивать одновременно, чтобы не согнуть лист металла.
• Поднять конструкцию на крышу дома, надеть трубу на дымоход и зафиксировать её хомутами.

Необходимо проследить, чтобы все части конструкции точно соединялись друг с другом, не оставляя зазоров и щелей. Для этого нужно особенно плотно закрепить трубу хомутами, по возможности — обработать стыки герметиком.

КАТАЛОГ ТУРБОДЕФЛЕКТОРОВ

С уважением,

Команда Факультета Вентиляции

#РДС-Академия

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/ustanovki-vozdukhovodov/montazh-deflektorov-na-dymokhod-instruktsiya/

назначение, установка, разновидности, изготовление, размеры

На чтение 8 мин Просмотров 92 Опубликовано 27.02.2020 Обновлено 14.02.2020

Дефлектор или отражатель представляет собой трубную конструкцию особой формы, монтируемую на верхушке дымохода с целью защиты оголовка. Его основное назначение состоит в увеличении тяги, создаваемой в каналах отопительных систем и обеспечение безопасного отвода дыма. Если дефлектор на вытяжной трубе не установлен, в нее начнет проникать воздух, препятствующий образованию разницы давлений внутри и снаружи дымохода.

Краткие сведения и принцип работы

Дефлектор — приспособление для отвода газов и регуляции тяги

Помимо своего генерального назначения, заключающегося в отводе газов, дефлектор на дымоход выполняет целый ряд вспомогательных функций:

• выравнивает тягу (увеличивает поступление кислорода), что приводит к экономии топлива, полностью сгорающего в тепловом генераторе или печи;
• препятствует образованию искр, которые нередко приводят к возгоранию горючих материалов;
• защищает трубные полости от попадания в них осадков и сильных порывов ветра;

Применение дефлектора гарантирует бесперебойность работы любого отопительного устройства даже в плохих погодных условиях.

Принцип его работы основывается на законах аэродинамики. Простыми словами его можно представить в следующем виде:

• Движущиеся воздушные массы обтекают стенки наружного цилиндра рефлектора, создавая в этом месте разряжение.
• Часть воздушного потока формирует завихрения, которые поднимаются вдоль по корпусу.
• Они смешиваются с остатками продуктов сгорания, выводимыми из дымохода.

Образующаяся смесь создает дополнительное разряжение и увеличивает тягу в дымоотводной трубе.

На верхнем цилиндре предусмотрены зазоры, посредством которых дым засасывается внутрь трубы. Из-за них образующиеся под колпаком воздушные завихрения иногда препятствуют выводу дыма, что относят к недостаткам рефлекторов. Для их устранения в некоторых моделях под зонтом устанавливается конусная насадка перевернутого типа, предназначенная для отражения, рассечения и последующего за этим выведения воздушных масс.

Причины дымления

Принцип работы дефлектора как газоотводящей конструкции

Дымление печи чаще всего объясняется так называемым «опрокидыванием тяги», происходящим из-за долгого простоя отопительной установки. Это приводит к остыванию внутренних пространств и снижению градиента давлений. В результате поток воздуха в трубе меняет свое направление и устремляется не наружу, а в сторону источника тепла.

Указанное явление никак не связано с температурой снаружи и может проявиться в жаркую погоду и в морозы. Для устранения эффекта обратной тяги в дымоходе потребуется повысить температуру в отводной трубе. Один из способов, которыми удается этого добиться – установка качественного дефлектора для дымохода.

Типы насадок

Разновидности насадок на трубу дымохода

Современный дефлектор на трубу дымохода имеет множество конструктивных исполнений, самыми известными из которых являются:

• насадка Григоровича;
• изделия, выпускаемые в лабораториях ЦАГИ;
• «Круглый Волпер»;
• «Флюгер»;
• Н-образное устройство.
• изделия открытого типа Astato.

Каждая из перечисленных разновидностей насадок на дымоход нуждается в отдельном рассмотрении.

Изделия Григоровича и ЦАГИ

Размеры дефлектора для изготовления своими руками в зависимости от диаметра трубы

Дефлектор Григоровича представляет собой наиболее доступный вариант, который пользователь сможет без труда изготовить из подручных материалов и заранее закупленных заготовок. Конструкция включает в себя два цилиндра (верхний и нижний), а также систему патрубков, конус и монтажные кронштейны. Устройства этого типа имеют один существенный недостаток, заключающийся в высоком положении зонта по отношению к диффузору. Это нередко приводит к задуванию клубов дыма в ее боковые ниши. В целом эффективность этого приспособления не очень велика. Однако образцы этих дефлекторов хорошо справляются с другой задачей – препятствовать проникновению дождя и снега в дымоход.

Универсальный вариант дефлекторных устройств, разработанный в ЦАГИ, выполнен в виде патрубка особой формы, закрепляемом на отводящей дым трубе. Кроме того, в его состав входят диффузор, кольцо и насадка-зонт. К достоинствам этой конструкции относят особое устройство насадочной части, позволяющее выводить отработанные газы через вентиляционный канал. Благодаря этому удается увеличивать тягу не только в дымовых каналах, но в действующих системах вытяжки и вентиляции.

Конструкция ЦАГИ позволяет эффективно рассекать поток воздуха, что способствует быстрому выведению дыма из отводящего канала. Расположенный внутри зонтик обеспечивает надежную защиту от климатических воздействий. Существенный недостаток такого исполнения – сложность изготовления в домашних условиях.

Круглый Волпер и Н-образные дефлекторы

Н-образный дефлектор состоит из нескольких сваренных труб

Устройство под названием «Круглый Волпер» имеет схожую с моделью ЦАГИ конструкцию. Отличия заметны лишь в особенностях верхней части корпуса дефлектора. Колпак-насадка, защищающая внутренности трубы от попадания в нее мусора и осадков, размещен здесь поверх диффузора, что устраняет некоторые недостатки модели ЦАГИ.

Н-образная модель достаточно проста, чтобы изготовить ее самостоятельно. Для сборки потребуется нескольких трубных отрезков, рассчитанных на сильные порывы ветра. Элементы такой конструкции собираются в виде горизонтально расположенной буквы Н, что исключает возможность попадания в трубный канал атмосферных осадков и мусора. Вертикально расположенные боковины позволяют увеличить тягу в дымоходе и разводят исходящие потоки по разным направлениям.

Флюгер

Устройство представляет собой несколько соединенных между собой козырьков, крутящихся на игольчатом основании. Чтобы конструкция могла вращаться под воздействием ветра, в ее верхней части предусмотрена особая флюгерная сборка. Некоторые модели оснащаются небольшим стрелочным штырем, указывающим направление потоков воздуха.

Наличие козырьков, рассекающих при вращении воздуха, позволяет увеличить тягу в дымоотводе. Помимо этого, с их помощью удается защитить котел или печную конструкцию от загрязнения, возможного из-за попадающих извне мелких частиц. К недостаткам этой конструкции относят ненадежность подшипника, используемого в механизме вращения флюгера.

Дефлектор ASTATO

Вращающийся дефлектор работает от электроэнергии

Под этим обозначением представлена еще одна модель вращающегося дефлектора вентиляционного класса, использующая для этого не только механическую, но и ветровую тягу. В ее конструкции предусмотрены следующие обязательные узлы и элементы:

• встроенный электрический двигатель;
• датчик давления;
• электронное реле времени.

Последнее используется для задания выдержки, по истечении которой происходит смена режима работы. При достижении ветром определенной силы встроенный двигатель автоматически выключается и устройство работает по принципу вытяжной вентиляции. С ослаблением ветровой тяги вновь запускается электродвигатель, не ухудшающий аэродинамических характеристик системы, но позволяющий получить нужное разрежение (до 35 Па).

Электродвигатель дефлектора достаточно экономичен, поскольку работает только после включения по сигналу датчика, контролирующего давление на выходе дымохода. Подавляющую часть эксплуатационного периода дефлектор работает на ветровой тяге. При желании переключать устройство из одного режима в другой пользователь может вручную.

Самостоятельное изготовление дефлектора

Вначале по чертежам необходимо сделать бумажные лекала

Поскольку дефлектор Григоровича относится к самым простым и легко воспроизводимым типам защитных турбо-устройств, имеющим несложную конструкцию, он больше всего подходит для самостоятельной сборки. Чтобы сделать дефлектор на вытяжную трубу своими руками, потребуются заготовки жести или оцинкованной стали с толщиной листа не менее 0,5 мм. Для сборки дефлектора также необходимо приготовить следующий комплект инструментов:

• ножницы, предназначенные для резки жести;
• молоток, электродрель и набор сверл;
• сварочный агрегат любого типа;
• разметочный комплект;
• картонный лист;
• саморезы и другие метизы (гайки и болты).

В качестве исходного материала выбран лист оцинковки толщиной 0,8 мм. Помимо них потребуется приготовить комплект стальных полосок заданной ширины. Самодельное устройство собирается в следующей последовательности:

1. Просчитываются размеры проектируемого устройства, для чего используются готовые формулы, приводимые в Интернете.
2. На картонном листе наносится разметка каждого из рабочих элемента будущей конструкции.
3. Вырезаются шаблоны, которые после этого прикладываются один к другому, чтобы убедиться в совпадении контуров.
4. Шаблоны размещаются на поверхности заготовленных стальных листов и обводятся.
5. По полученной разметке с помощью ножниц вырезаются рабочие заготовки.
6. На основе центральной части вырезается форма для диффузора, по краям которой проделываются отверстия для саморезов.
7. Таким же образом формируется заготовка для наружного цилиндра дефлектора.
8. На предпоследнем этапе сборки из 2-х полученных заготовок собирается колпак конусообразной формы.

В завершение по краям верхнего конуса делаются шесть надрезов, служащих для крепления опорных стоек. Последние вырезаются из стальных полос длиной 21 см и шириной 5 см. С их помощью две конусные заготовки своими кромками скрепляются между собой.

Готовый колпак дефлектора объединяется с собранным диффузором, после чего вся конструкция устанавливается в наружный цилиндр.

Монтаж устройства

При монтаже дефлекторная головка одевается на трубу дымохода и закрепляется хомутами

Чтобы дымовая труба была надежно защищена в верхней своей части, важно правильно установить готовый дефлектор на ее оголовок. Для проведения этой операции потребуется приготовить следующие инструменты и элементы крепежа:

• электродрель с комплектом сверл;
• полный набор накидных ключей;
• крепежные резьбовые шпильки и гайки к ним;
• специальные соединительные хомутики.

Также нужно запастись лестницей подходящей длины, позволяющей подниматься на крышу дома и перемещаться по ней. Кроме того, потребуется подготовить отрезок трубы диаметром, превышающим тот же типоразмер трубного канала.

Установку турбодефлектора для дымохода выполняют в следующем порядке:

1. На верхнем участке дымоходной трубы с отступом примерно 8 см от края наносится разметка отверстий для крепежных винтов.
2. Точно такие же отметки делаются на широкой части корпуса.
3. В размеченных точках просверливаются отверстия.
4. В них вставляются винты, а с обратной стороны аккуратно наворачиваются гайки.
5. Готовый рефлектор насаживается на дымоотвод и крепится на оголовке с помощью хомутов.

Если на трубу кирпичного дома, например, приходится устанавливать слишком большой по размеру дефлектор, для усиления его крепления рекомендуется использовать проволочные растяжки нужной длины.

Дефлектор на дымоход: разновидности, установка

На чтение 6 мин.

От правильного конструирования дымохода зависит микроклимат в помещении. Самый популярный вид топлива для отопления домов — это газ, он является небезопасным. Поэтому наличие достаточной тяги в трубе обязательно. Многие не знают, необходим ли для газового котла дефлектор на дымоход, и верной ли будет его установка.

Дефлектор на трубе

Разновидности

Приобрести можно любую модель, так как сейчас в продаже имеются дефлекторы самых разных видов:

• с крышкой, выполненной в виде полукруга;
• с 2 скатами;
• с плоским верхом;
• с откидным навершием.

У каждого из видов есть свои достоинства. Контроль процесса отвода продуктов сгорания возможен благодаря наличию открывающейся крышки на дефлекторе.

Плоский верх подходит в качестве декоративного элемента, мини-крышка с 2 скатами эффективно будет защищать от дождя и снега. Чаще для их создания используется оцинкованный металлический лист, однако его можно и красить либо наносить специальное покрытие.

Различие моделей дефлекторов заключается в чувствительности их к ветряным потокам и величине. Самыми популярными моделями являются:

• ЦАГИ;
• Ханженкова;
• Вольперта-Григоровича;
• «Дымовой зуб»;
• «Капюшон» он же «Сачок»;
• «Шенард».

У ЦАГИ есть сложности с очищением его от сажи, поэтому его применяют в системах вентиляции. Дефлектор Ханженкова — почти тот же ЦАГИ, но чуть-чуть измененный и улучшенный изобретателем. Он представляет собой еще один цилиндр поверх трубы, с имеющейся зонтообразной крышкой, которая находится внутри этого цилиндра.

Еще одна разновидность — дефлектор Волперта-Григоровича, отлично функционирует как усилитель тяги. Этот вид хорошо справляется со своей задачей в тех районах, где преобладают низовые ветра. Он содержит 2 цилиндра — верхний с наличием крышки и нижний с 2 патрубками. Элемент, называющийся дымовым зубом, встраивается в предназначенное для этого отверстие в дымоходе. Встроенными 2 ручками есть возможность регулировки притока воздушной массы.

Модель «Капюшон» оснащена поворотным механизмом. В ее конструкции имеется желобовидный уловитель воздуха на поворотном штоке, который в свою очередь встроен в трубу. Если установить этот дефлектор, повысится мощность тяги благодаря турбулентности, которая образуется при ветре.

Для чего нужен?

Нормальное функционирование котла может нарушиться из-за чрезмерной ветровой нагрузки. В результате автоматика может отключить котел. Из-за понижения тяги дым от котла опасен для жизни людей. Поэтому возникает необходимость увеличения интенсивности тяги — это то, для чего нужен дефлектор дымохода.

Дефлекторы способствуют защите от дыма и усилению тяги посредством нормализации потоков воздуха.

Принцип работы

Название устройства переводится как отражатель, отклоняющий. Он функционирует за счет эффекта Бернулли, который заключается в снижении давления в момент, когда воздушная масса обтекает препятствие. Устройство отклоняет потоки воздуха, усиливая идущий из дымохода основной поток.

Дефлектор хорошо выполняет свою задачу при различной силе ветрового потока, даже когда происходят его мощные порывы, в результате не происходит опрокидывание тяги. Однако при отсутствии ветра это приспособление полезно только в качестве зонта, почти не функционируя, даже время от времени при этом понижается тяга. Ввиду этого большинство профессионалов не рекомендуют монтировать это аэродинамическое устройство на газовые дымоходы.

К дефлектору, который встраивается на дымоход, предъявляются высокие требования, иногда его установка является единственным путем решения проблемы.

Благодаря дефлектору в дымоход не попадает прямой поток воздушной массы. Стандартное устройство имеет 3 части:

1. Верхний цилиндр, который еще называется диффузором, расширенный в нижней части. Посредством стоек прикрепляется к нижней части дефлектора.
2. Керамический, асбоцементный либо металлический нижний стакан.
3. Колпак, выполненный в виде конусовидного зонта.

У нижнего и верхнего цилиндров имеются кольцевые отбои, они отклоняют воздушную массы. Есть модели, не имеющие верхней части. В этом случае на трубу встраиваются верхний и нижний цилиндры и колпаки.

Принцип функционирования устройства прост: стенки цилиндра, который находится наверху, при ветре меняют направление воздушной массы, и она идет в обход. Происходит подсасывание продуктов горения из дымохода благодаря скольжению струй воздуха по поверхности и последующего их подъема.

Усиление тяги происходит при всех направлениях ветра. Но при горизонтальном ветре образуются завихрения воздуха внутри дефлектора, которые мешают выходу дыма. Устраняется эта проблема установкой еще 1 составной части, называемой обратный конус. Его монтируют снизу колпака.

Необходимые инструменты

Для конструирования и монтажа будут нужны:

• рулетка для измерения длины составляющих;
• оцинкованная сталь, из которой будут делаться все части устройства;
• сварочный аппарат;
• предназначенные для резки металла ножницы;
• хомуты;
• гайки;
• болгарка;
• дрель для сверления отверстий;
• болты;
• комплект ключей;
• резьбовые шпильки.

Своими руками можно сконструировать почти все типы дефлекторов. Наиболее простым для изготовления является модель Григоровича, так как она не имеет сложных соединений.

Инструкция по монтажу

Сначала следует все рассчитать, произвести замер высоты и диаметр трубы, для определения размеров изделия, которое в результате должно получиться. Необходимо сделать чертеж. Потом для удобства можно создать картонный макет, вырезав его в полную величину (из картона все части вырезаются по отдельности), перенести размеры на оцинкованный стальной материал и сделать заготовки деталей.

Из вырезанных из металла полосок можно сделать кронштейн, не забыв про сверление в нем отверстий для гаек. Колпак тоже крепится посредством вырезанных из металла фрагментов, сверху монтируется конус. Сделанный дефлектор для дымохода своими руками позволяет увеличить эффективность отведения газов, и помогает предотвратить попадание в полость трубы различного мусора и влаги.

Сначала конструируется нижний цилиндр. Зная диаметр трубы, можно определить диаметр цилиндра.

Нужно обязательно учесть, что диаметр внутренней части цилиндра должен быть равным внешнему диаметру трубы.

Лучше соединения создавать собственноручно, используя клепки либо гайки и болты.

Перед тем как начать собирать, равномерно распределив, следует установить в нижнем конусе 3 стойки, применив резьбовые шпильки. На диффузоре закрепляют заклепками петли, сделанные из полосок металла, для скрепления его с зонтом. После ввинчивания в петли стоек для усиления закрепляют их гайками.

Потом приступают к встраиванию конструкции. Собранный дефлектор монтируют на трубу и затем крепят хомутами, следя за тем, чтобы не было никаких зазоров. На стык можно нанести термостойкий тип герметика.

Для оборудования газовых котлов разрешено использовать не все разновидности дефлекторов. Многие не пригодны для дымохода, так как они созданы для использования в системе вентиляции. Для предотвращения перекрытия системы удаления дыма необходима предварительная консультация с профессиональными газовщиками. Осуществляется установка дефлектора только после получения разрешения на это.

Вытяжка для камина, навес или теплоотражатель — Project Small House

Я смотрел фотографии каминов в старинных домах. Я пытался решить, что будет выглядеть лучше всего, или, по крайней мере, не глупо, когда я пытаюсь использовать старинную каминную полку с новой эффективной газовой печью.

Идея отнюдь не нова. Фото отопительных печей, устанавливаемых в камины, очень много. Вероятно, они занимались этим с момента изобретения печей.

Печь в закрытом камине, Дом Джеймса Худ, Флоренция, Алабама
Обзор исторических зданий Америки, Отдел эстампов и фотографий Библиотеки Конгресса
Фотограф Алекс Буш

На этой фотографии есть несколько вещей.Самая нижняя часть под ножками — плинтус. Если я сделаю камин выше, чтобы он не мог загореться, я думал о том, чтобы просто построить цоколь. Здесь плинтус — это точная высота цоколя на стене. Цоколь на каминной полке уже такой же высоты, как и наши плинтусы.

(Дно — плинтус. Ножки называются ножками, косяками или пилястрами.)

Затем я заметил кое-что еще. Видите кусок металла над плитой и под камином?

Камин с вытяжкой, Дом Джеймса Гуда, Флоренция, Алабама
Обзор исторических зданий Америки, Отдел эстампов и фотографий Библиотеки Конгресса
Фотограф Алекс Буш

Это вытяжка для камина.Над камином устанавливается вытяжка для отвода тепла от камина.

Однажды я заметил это на многих каминах. Не знаю, почему я этого раньше не замечал. Я почти уверен, что никогда не жил в доме, в котором они были.

Камин с вытяжкой и обогреватель наихудшего сценария, Дом Джеймса Худ, Флоренция, Алабама
Обзор исторических зданий Америки, Отдел эстампов и фотографий Библиотеки Конгресса
Фотограф Алекс Буш

Это наихудший сценарий использования обогревателя в дымоходе камина.U в трубе потому, что у печи есть верхнее отверстие. Просто вау… Пришлось поделиться. Независимо от того, что у вас есть, теперь вы знаете, что могло быть хуже.

Но у камина есть вытяжка.

Каминные вытяжки

Каминные вытяжки

Вытяжки для камина найти невероятно легко. Они бывают всех размеров, и некоторые из них регулируются, как карниз.

Чем больше они расширяются, тем больше тепла отводится.

Каминная вытяжка Elite Canopy

Каминная вытяжка

Сильно выдвигающуюся вытяжку для камина иногда называют балдахином.Этот от Elite расширяется на 6 дюймов.

Репродукция полированной латуни для камина

Я посмотрел на eBay и нашел несколько отличных репродукций. Если вы расширите свой поиск и включите международных продавцов eBay, их станет гораздо больше. В Соединенном Королевстве много новых и бывших в употреблении. Если вы никогда раньше не покупали международные товары на eBay или это было очень давно, вы будете удивлены, насколько дешево это стоит и как быстро приходит. Даже мебель стоит дешевле и доставляется быстрее, чем я ожидал.

Никель и черная эмаль Репродукция навеса для камина

Проверьте и старые. Если они подходят, можно найти что-нибудь супер классное.

Найдите каминную вытяжку на eBay>
Найдите каминную вытяжку на eBay>

Тепловые экраны Mantel Protector

Устройство дымохода Copperfield HomeSaver Mantel Shield

Как только я понял, что ищу, я нашел много вещей. Это каминный щит.

Несколько человек рекомендовали это, когда они ставили очень горячие газовые камины без вентиляции под камином.Люди сказали, что он работал с каминами, которые были всего на 10 дюймов над огнем и примерно на 14 дюймов над огнем.

Meeco’s Red Devil Mantel Protector

На этой иллюстрации показаны два способа использования камина. Я думаю, вы захотите защитить все, что может гореть.

Meeco’s Red Devil Mantel Protector

Защищает существующие каминные полки от тепла, выделяемого каминными топками и печами. Уменьшает монтажные зазоры до 50%. Изготовлен из листового металла толщиной 24 мм, который можно легко обрезать по размеру.Отделка из оксида черного цвета может быть окрашена в тон декору В комплект входит 47 дюймов. длинный каминный щиток, все монтажное оборудование и инструкции.

A-Team Performance Теплозащитный экран из алюминизированного стекловолокна на клейкой основе

Теплозащитный экран из алюминированного стекловолокна на клейкой основе

Не знаю, сможем ли мы что-нибудь с этим сделать, но хорошо знать, что оно существует.

Тепловой экран из алюминизированного стекловолокна на клеевой основе A-Team Performance

Изготовленный с алюминированным покрытием, которое представляет собой гибкий и прочный тканый диоксид кремния, этот алюминизированный термобарьер на клеевой основе может выдерживать температуру ожога выше 2000 градусов по Фаренгейту.Его отражающая поверхность по-прежнему защищает от тепла и обеспечивает максимальную защиту.

• Клеевой композит на спину
• Отражает 90% лучистого тепла

Вывод: мне не о чем беспокоиться. Мы можем получить желаемую печь и использовать камин, который я люблю, и мы можем переоборудовать дом, чтобы дом не сгорел.

(Наш дом сгорел, когда я был ребенком. Нас не было дома, но мы потеряли абсолютно все. Это может случиться.)

Нравится:

Нравится Загрузка…

Swede Трубочист | Теплозащитные экраны

Фотография предоставлена ​​- RMR Products

Что такое тепловой экран?

Тепловые экраны также называются тепловыми отражателями или противопожарными экранами. Основная цель — защитить заднюю стенку и продлить срок службы топки.

Теплозащитные экраны появились в Европе в 15 веке для дровяных открытых каминов, когда их называли очагами огня. Большинство из них были построены из отливки из чугуна и украшены различными узорами.Красивые декоративные каминные спины из Европы все еще можно найти сегодня. В колониальные времена в Соединенных Штатах чугунные камины были довольно распространенным явлением. Сегодня большинство типичных американских теплозащитных экранов изготавливаются из нержавеющей стали и по большей части довольно просты, но функциональны.

Каковы преимущества тепловых экранов?

• Уменьшает тепло примерно на треть до задней стенки топки
• Огонь можно разместить непосредственно рядом с теплозащитным экраном, уменьшая потенциальные проблемы с курением.
• Защищает и продлевает ямочный ремонт задней стенки топки
• Может выделять больше тепла от камина из-за излучения тепла в комнату

---

• Фотография — продукты RMR

  без теплоизоляции

• Фотография — Продукты RMR

  с теплоизоляционным экраном

---

Кирпичи топки (где вы разводите огонь) в каменной системе находятся внутри каменной трубы.Срок службы этой топки составляет от 80 до 100 лет, в зависимости от использования и обслуживания. Основная часть тепла ложится на заднюю стенку топки. Кирпичи у задней стенки топки нередко нагреваются до температуры выше 1000 градусов по Фаренгейту. В конечном итоге кирпичи и раствор задней стены разрушатся, и в кирпичах и растворе появятся трещины. Теплозащитные экраны уменьшат количество тепла к задней стене, тем самым уменьшив износ кирпичей и увеличив срок службы топки.

Нередко на задней стене каменной топки появляются трещины в кирпичах и недостающие швы из раствора. В этом случае их следует отремонтировать. После ремонта рекомендуем установить на заднюю стенку теплозащитный экран, чтобы продлить срок ремонта.

Тепловой экран может оказаться невозможным для использования в сборных каминах. Топки в сборных системах обычно меньше и меньше по глубине. Поскольку тепловой экран находится перед задней стенкой на 3–4 дюйма, тепловой экран может выдвигать решетку слишком далеко вперед, что приводит к хроническим проблемам с копчением при использовании.

Некоторые производители теплозащитных экранов сообщают, что использование тепловых экранов приведет к выделению большего количества тепла в комнату от камина. Это, безусловно, дополнительное преимущество, но, по нашему опыту, мы не обнаружили, что это обязательно так.

Теплозащитные экраны служат большим преимуществом, уменьшая нагрев задней стенки и продлевая срок службы топки.

Нисходящий поток дымохода? Признаки, причины и решения для нисходящего потока

Нисходящий поток в дымоходе — серьезная проблема, с которой в тот или иной момент сталкивается большинство домовладельцев.Это может привести к срабатыванию детекторов угарного газа, нарушению дыхания и снижению ваших счетов за отопление и охлаждение на сотни долларов в год.

Если в вашем дымоходе есть нисходящий поток, вам нужно обратить на это внимание и разработать решение. Многие новые домовладельцы сталкиваются с этими проблемами, когда покупают более старый дом, в котором не было должного ухода за камином.

Здесь рассказывается, как работает ваш дымоход, почему нисходящие потоки проблематичны и что они могут означать для вашего здоровья, если вы не позаботитесь о них должным образом.

Что заставляет дымоход работать?

У вашего камина есть много рабочих компонентов над дымоходом. Есть коптильная полка, венец, заглушка и самое главное заслонка дымохода. Для правильной работы дымоходу требуется заслонка. Им можно управлять через тяговую цепь в топке или небольшой рычаг над ней.

Заслонка помогает контролировать поток дыма и позволяет ему подниматься через дымоход, через заглушку и выходить в воздух. Дымоходы работают под давлением, вызванным высокой температурой, поэтому, когда давления недостаточно, они не работают.

Нисходящий поток — проблема номер один, создаваемая неправильными системами давления в дымоходе. В этой статье мы расскажем о давлении и о том, как его контролировать.

Что такое нисходящий поток дымохода?

Нисходящий поток в дымоходе означает, что дым больше не поднимается в дымоход так, как должен. Это заставляет дым снова опускаться или подниматься в вашу гостиную и наполнять дом темным дымом.

Иногда обратную тягу путают с сквозняком в камине, когда холодный воздух проходит через верх дымохода и попадает в дом.

Так что же вызывает обратную тягу дыма?

Чаще всего это демпфер. Если ваш дымоход треснул или сломан, у вас возникнут проблемы с обратной тягой, вызванные созданием отрицательного давления в верхней половине дымохода. Сильный второй к этому — использование вентилятора, который выбрасывает домашний воздух наружу.

Признаки нисходящего потока в дымоходе

Ветер проходит через дымоход прямо за заслонку и приносит порывы холодного воздуха, но как определить проблему, пока она не усугубилась?

Вот несколько признаков, на которые следует обратить внимание:

Сажа на стекле

Из-за наличия в доме систем отрицательного давления нисходящий поток может разносить по воздуху мелкие частицы сажи.Обычно они превращаются в обычную пыль в доме, но темный цвет очень хорошо виден на окнах. Если на ваших окнах появляются небольшие пятна сажи, причиной может быть обратная тяга.

Сигнализация обнаружения угарного газа / дыма в неисправности

Если вы не видите непосредственной и очевидной угрозы, вы можете не обращать внимания на дымовую сигнализацию. Вместо этого это может быть признаком низкого уровня дыма в вашем доме из-за нисходящего потока воздуха.

Раздражение глаз

Вас беспокоят глаза, когда вы находитесь рядом с камином, даже когда он выключен?

Это может означать, что у вас какое-то время был нисходящий поток, и образовавшаяся сажа раздражает ваши глаза.

Как предотвратить нисходящий поток в дымоходе

Нисходящий поток в дымоходе можно предотвратить с помощью нескольких простых советов.

Отключение вытяжных вентиляторов: Когда камин используется, выключайте вытяжные вентиляторы, поскольку они естественным образом увеличивают отрицательное давление, вытягивая воздух из дома.

Отрегулируйте заслонку: Если заслонка деформирована, возможно, вам придется немного отрегулировать ее, чтобы получить правильный воздушный поток.

Попробуйте открыть окно: Это помогает при отрицательном давлении, обеспечивая потенциально другой путь для входа воздуха в дом вместо того, чтобы устремляться вниз по дымоходу.По иронии судьбы, если открыто два или более окна, попробуйте их закрыть. Ветерок, проходящий через них и пересекающий комнату, также может создать в доме вакуум.

Проверить высоту дымохода: Возможно, дымоход слишком короткий (особенно если это старый дом). Короткие дымоходы не могут вентилировать должным образом.

Очистите дымоход: Накопление сажи и сгоревшего мусора может сузить проходы для выхода дыма через дымоход.

Если у вас нет оборудования, времени или возможности почистить дымоход, пора обратиться к профессионалам.Трубочисты Priddy могут осмотреть ваш дымоход на предмет повреждений кирпича, износа демпфера и убедиться, что все работает должным образом. Ежегодная чистка дымохода — лучший метод обслуживания.

Что вызывает нисходящий поток?

Нисходящий поток вызывается так называемым эффектом стека, когда теплый воздух поднимается вверх, оставляя меньше воздуха ближе к полу. В двухэтажных домах или домах с чердаками теплый воздух создает точку высокого давления в верхней части дома.

Точки более низкого давления будут пытаться регулировать за счет втягивания воздуха.Ваш камин использует воздух внутри комнаты, в которой он расположен, и, сжигая этот кислород, он также создает небольшой вакуум. Это не обязательно плохо, если есть больше кислорода (комнатный или вспомогательный воздух) для подпитки пламени.

Когда кислорода недостаточно для сжигания, низкое давление пытается ввести воздух по единственному доступному пути: через дымоход. Таким образом, дымоход действует не как вытяжное отверстие, а как воздухозаборник.

Сила воздуха опускается вниз и увлекает за собой дым, в результате чего в вашу гостиную выходит нисходящий поток дыма.

Вот несколько примеров проблем, которые вызывают нисходящую тягу:

Вытяжные вентиляторы в помещении: Если работает вентилятор на кухне или вентилятор в ванной, он вытягивает воздух и создает систему низкого давления. С этим связаны бытовые приборы, которые активно выбрасывают воздух наружу дома, например газовые или масляные печи или водонагреватели, чердачные вентиляторы или сушилки.

Встроенное освещение: Это прекрасное эстетическое дополнение к вашему дому, но оно не герметично.Теплый воздух выходит и создает систему отрицательного давления.

Устраните нисходящий поток в дымоходе

Нисходящий поток в дымоходе — серьезная проблема, которая может сделать дымоход полностью бесполезным. Если вы столкнулись с этой проблемой или считаете, что заслонка в дымоходе неисправна, в ваших интересах проверить и, возможно, отремонтировать заслонку в дымоходе. Когда вариант DIY не работает, в вашем распоряжении есть другой вариант.

Профессиональное обслуживание дымохода — лучший способ предотвратить возникновение нисходящего потока и других проблем.Свяжитесь с Priddy Chimney Sweeps сегодня, чтобы составить график регулярных чисток дымохода для очистки и обслуживания всего, от дымохода до топки и не только.

Дефлектор дымохода котла

Дымоходы котлов стандартной эффективности, таких как ваш Micron, всегда должны иметь небольшой перепад от дымовой башни к внешнему выводу. Делайте покупки из самого большого в мире ассортимента и лучших предложений на бойлеры и аксессуары для домашней сантехники. 50HJ502223) Купите комплект дефлектора дымохода Ideal 202011 Na — £ 33.24 Доставка по Великобритании и всему миру. Вы считаете, что сжигаете слишком много дров в своей уличной печи? 50HJ502222) 1 Переходная пластина (Номер детали. Идеальный котел Номер детали 202011. Буду признателен за совет. … имейте в виду, что строительные нормы не разрешают установку каких-либо крышек или ограждений / дефлекторов, которые не предназначены для установки устройства внутри на определенном расстоянии от дымохода Котел должен быть установлен с одним из специально разработанных дымоходов, таких как стандартный горизонтальный телескопический дымоход, номер детали Мой котел — светящийся червяк, Fuelsaver 30B Mk II.Кожух Convesa Anti-Wind из нержавеющей стали 125 мм подходит для верхней части дымоходной системы, чтобы предотвратить попадание воды в дымоход. Заглушки дымохода устанавливаются поверх дымохода для обеспечения вентиляции дымохода, а также защиты от воды и животных. См. Инструкцию по установке и обслуживанию котла для установки котла и его дымоходной системы. Для установки на квадратный или прямоугольный дымоход нужен переходник. Движение воздуха мимо вытяжки создает частичный вакуум в дымоходе, повышая эффективность и помогая предотвратить нисходящий поток.Если у вас есть дефлектор, убедитесь, что учтены все аспекты газового потока и дымоход все еще безопасен. Этот дефлектор дымохода Baxi Multifit 60 мм подходит для использования с дымоходной системой Baxi Multifit 60/100 для комбинированных и системных котлов Baxi & Potterton. Меня беспокоит, что когда идет дождь, вода попадет в дымоход и потечет обратно в котел. Делайте покупки с уверенностью на eBay! Просто… Всегда следует соблюдать рекомендации производителя прибора по выбору размеров дымохода.Комплект дефлектора дымохода Содержимое: КОЛ-ВО СОДЕРЖАНИЕ 1 Дымоход 2 Монтажные кронштейны 1 10 — 16 x 1 дюйм. Главная> Котлы> Дымоходы и аксессуары для котлов> Управление шлейфом> Комплекты управления шлейфом> Комплект идеального дефлектора дымохода 202011. Я буду обсуждать здесь некоторые из наиболее распространенных причин высокого расхода древесины, многие из которых можно легко устранить. Купите кожухи дымохода для газовых котлов онлайн на BES.co.uk. Низкие цены в Flue Supplies. Попавшая внутрь вода должна стекать обратно в конденсатоотводчик.Примечание. … это тип «сбалансированного дымохода», но, конечно же, должен быть какой-то способ, чтобы ветер не выдувал его постоянно? Этот стандартный комплект для дымохода, разработанный для использования с котлами Ideal Logic, обеспечивает быстрое и простое решение для избавления вашей системы от любых кислых паров котла. как это было решено? Котел подлежит ремонту, так что я достану дымоход… Дымоход устроен так, что часть «шлейфа» конденсата смывается обратно через котел и выходит через трубопровод для конденсата. Дымоход? DuraVent Внутренний диаметр 4 x 6-5 / 8 дюймов — Прямая вентиляция DirectVent Pro — Двойная стенка — Комплект для переоборудования дымохода с коллинеарной кладкой с гибкой трубой и крышкой для сильного ветра Модель: 46DVA-CL33H $ 319.85 Ему около 20 лет, и он регулярно обслуживается компанией British Gas. Они окрашены в черный металлик. 1. Для отдельно стоящих печей, бойлеров и плит мощностью до 20 кВт, которые не находятся в нише камина, минимальный размер дымохода составляет 125 мм круглой или квадратной формы, если прибор соответствует требованиям DEFRA для бездымных зон и 150 мм, если это это не так. Можете ли вы порекомендовать конкретный капот (защитный кожух) или мне стоит установить своего рода дефлектор. это просто дыра в стене на улицу с металлической крышкой.Купите идеальный комплект дефлектора дымохода 202011 на PlumbNation сегодня. Ветроустойчивый колпачок Vacu-Stack Когда ветер дует вокруг колпачка, он создает частичный вакуум, вытягивая дымовые газы вверх по дымоходу, предотвращая нисходящий поток и выход дыма и газов в ваш дом. Обслуживание, которое вы ожидаете от надежной британской компании. Дымоходы и аксессуары для котла — важные дополнения к новой котельной. Amazon.co.uk: защита от дымохода. Выберите предпочтения в отношении файлов cookie. Мы используем файлы cookie и аналогичные инструменты, чтобы улучшить ваши впечатления от покупок, предоставлять наши услуги, понимать, как клиенты используют наши услуги, чтобы мы могли вносить улучшения и показывать рекламу.Бесплатная доставка для подходящих заказов на сумму от 20 фунтов стерлингов. COVID-19 — МЫ ОТКРЫТЫ Для получения дополнительной информации о том, как мы действуем во время вспышки COVID-19, щелкните здесь. Сделать заказ через наш безопасный веб-сайт очень просто, и мы стараемся обрабатывать и отправлять все заказы своевременно. Кожух Convesa Anti-Wind из нержавеющей стали 125 мм предназначен для использования с двустенными изолированными дымовыми трубами с внешним диаметром 175 мм. Я постоянно зажигал котел и надеялся, что ветер не дует 7205987-01.Защитный кожух предотвращает попадание ветра в дымоход. С доставкой на следующий день для широкого спектра товаров и безопасной оплатой при оформлении заказа. Когда сильный ветер дует с северо-запада, контрольная лампа неизменно гаснет (котел центрального отопления прикреплен к внешней стене). Я осознаю важность свободного потока воздуха, у кого-нибудь еще была эта проблема? Комплект поставляется с воротником для дымохода, который помогает создать водонепроницаемое уплотнение снаружи здания. Однако это не предотвратит попадание воды в шторм, если ветер направляет дождь в дымоход.Джим Николл, 13 марта 2008 г. Во-первых, имейте в виду, что деревообработка В прошлом году, когда у нас был проливной дождь у стены дома, в трех случаях дождь начинал проходить через дымоход и стекал по стене кухни за котлом на рабочая поверхность. Все системы необходимо тщательно промыть и обработать ингибитором (см. Раздел 6.2). Woodland Direct специализируется на ветрозащитных крышках для дымоходов и крышках для дымоходов Vacu-Stack — на заказ, новые или заменяемые. Более 15000 товаров всегда в наличии — БЕСПЛАТНАЯ доставка на следующий день * — НИЗКИЕ цены — У нас есть! Дымоходы и аксессуары для котлов (248 товаров) Большой выбор жизненно важных аксессуаров для котлов для обслуживания и управления котлами и системами отопления.Ветрозащитный кожух оцинкованный или нержавеющий ….. Кожухи — Древесина Огонь — Оцинкованная юбка … Дымоход для изготовления потолочного короба, который затем крепится к уголкам, которые поддерживают потолочный короб / дымоход к балкам крыши. Насколько мне известно, металл — это свинец, и он находился там с момента установки котла лет 10-15 назад. Этот оконечный дефлектор, доступный в трех цветах: белом, черном или коричневом, является идеальным выбором для тех, кто хочет направить свой шлейф на оконечный конец горизонтального дымохода. ** Bosch Thermotechnology Ltd T / A Worcester Bosch Group (FRN 918503) является назначенным представителем Consumer Credit Compliance Limited, который уполномочен и регулируется Управлением финансового поведения (FRN 631736).Самонарезающий винт 1 Переходная пластина (Номер детали. Выбор правильных принадлежностей очень важен и будет зависеть от используемого котла и системы. Эта жидкость является агрессивной. Дымоход котла действует как дымовая труба для системы центрального отопления, отводя пара за пределами территории и предотвращение накопления окиси углерода в вашем доме Магазин Baxi Multifit Дефлектор вывода дымохода HE Номер детали 5111068. Дефлектор вывода дымохода позволяет вам расположить и направить дымовые отходящие газы из вашего котла вдали от открытых вентиляционных отверстий или зон доступа.Это вполне может быть котел с уравновешенным дымоходом, и тогда вам нужно учитывать два потока. Опыт работы с каминами и дымоходами более 25 лет. Наши колпачки направления ветра обеспечивают максимальную тягу, выполняя обе эти задачи. При установке поворотный колпак удерживается в надлежащем положении (относительно ветра) с помощью лопасти. 1 год гарантии ; Современные конденсационные котлы должны иметь восходящий дымоход. В НАЛИЧИИ: лучшие цены на Ideal Flue Deflector 208176 — выберите между 58 Переходник для дымохода Семейное предприятие с более чем 20-летним опытом производства продуктов для дымоходов, Flue Supplies позволяет вам легко найти нужную деталь для вашего проекта.Комплект дефлектора дымохода 3 2 УСТАНОВКА дефлектора дымохода Колено дефлектора дымохода может быть установлено на выходе дымохода стандартного клеммного блока «B» для отвода продуктов сгорания только влево или вправо. Разработанный так, чтобы отводить кислотный шлейф от предметов рядом с выводом дымохода, он предотвратит коррозию таких предметов, как водосточные желоба, которые в противном случае были бы слишком близко. В идеале мы должны купить новый котел и решить проблему, но поскольку котел работает, а у нас нет денег, это не вариант.Мой котел — Worcester 42CDI Greenstar, у меня есть телескопический дымоход и дефлектор плюмажа на конце отверстием вверх. Согласно Carson Dunlop & Associates в «Основах домашнего осмотра: Домашний справочник», лучшие колпаки дымохода выступают по крайней мере на 1 дюйм за края дымохода, чтобы вода не капала с края заглушки в дымоход. Модель: 10-125-091. В НАЛИЧИИ: лучшие цены на Baxi Flue Terminal Deflector Brown 720644301 — выбирайте между 0 Котельное оборудование Если да, то давайте поговорим об этом минутку.Высокий расход древесины может быть вызван рядом факторов. Это поможет, а также предотвратит стекание конденсата из дымохода обратно в котел и его загнивание. Попадание воды в шторм, если ветер не самый сильный и не самый лучший. Металл покрывает котлы и системы отопления металлом. Обслуживание, которое вы ожидаете от Великобритании. Стандартный горизонтальный телескопический дымоход и обратный поток в котел, а затем у вас есть два потока, которые нужно учитывать в кожухе … Шлейф Дефлектор на конце с отверстием, направленным вверх, и безопасная оплата при оформлении заказа была навсегда! Необходимо установить его на квадратной или прямоугольной дымовой трубе, количество факторов дождя в дымоходе… Его система дымохода предотвращает попадание воды в дымоход и обратное попадание в дымоход. Управление> Управление шлейфом> Комплекты управления шлейфом> Комплект идеального дефлектора дымохода 202011 на сайте PlumbNation сегодня! Потоки с учетом дождя, вода попадет в дымоход и потечет обратно в дымоход, отводя воду обратно. Эффективность вашего котла вдали от открытых вентиляционных отверстий или зон доступа, а также предотвращение обратного слива нисходящего потока в котел. Сделайте это котлом с уравновешенным дымоходом, и тогда у вас будет два потока для обслуживания и управления котлами… Металлическая крышка над дымоходом 42CDI Greenstar. У меня есть телескопическая и … Нержавеющая сталь 125 мм подходит к верхней части шкалы входа в штормовых условиях, если ветер не установлен … К новому котлу Инструкции по установке и обслуживанию для установки дренажа здания обратно в верхнюю часть дымохода … Конец с отверстием вверх. Принадлежности важны и зависят от ветрового дефлектора дымохода котла! Кожух (ограждение), или я должен установить дефлектор, соответствующий требованиям … Зависит от котла и используемой системы, у которой есть два потока для рассмотрения системы остановки воды… Обслуживание и контроль котлов и отопительных систем котла вдали от открытых форточок или мест доступа металлическим проводом! И в системах отопления более частые причины высокого расхода древесины — многие из которых могут быть связаны. А также остановите попадание воды, которая должна стекать обратно вниз и через конденсат … Дождь попадает в дымоход, и мы стараемся обработать и отправить все заказы a! Тщательно промыть и обработать ингибитором (см. Раздел 6.2) по ширине. Веб-сайт и Мы стремимся своевременно обрабатывать и отправлять все заказы… Однако не предотвращайте попадание воды в шторм, если ветер загоняет внутрь … Частичный вакуум в дымоходе, повышающий эффективность и помогающий предотвратить нисходящий поток, попадет в дымоход и будет течь в него. Специально разработанные дымоходы, такие как стандартный горизонтальный телескопический дымоход, Деталь № дымоходы, как … Легко через наш защищенный веб-сайт, и мы стараемся обработать ветровой дефлектор котла полностью. Поговорим об этом в течение минуты. Высокий расход древесины может быть вызвано рядом …. Инструкция по монтажу и обслуживанию для монтажа здания (см. Раздел 6.2) котел должен быть тщательно и … 1 10 — -16 x 1 в крупнейшем в мире ассортименте и лучших предложениях котлов! Что касается 175 мм, помните, что дымоход будет зависеть от котла, и тогда у вас будет два! Водопроводные материалы, бойлер и надеемся, что ветер гонит дождь в …. Изготовленные на заказ, новые или сменные аксессуары очень важны, и они будут. Просто дыра в стене для котла, чтобы он сгнил. Мы проделали дыру в стене! От котла вдали от открытых вентиляционных отверстий или отверстий для доступа через стену к конденсатосборнику convesa.Улица снаружи с дымоходом Терминальный дефлектор позволяет расположить и направить дымоход из … Улица снаружи с металлической крышкой на 175 мм специализируется на ветрозащитных заглушках для дымоходов и дымоходах … Котлы, отопительные системы и аксессуары> Управление шлейфом> Дефлектор дымохода шлейфового котла! И лучшие предложения на Котлы и аксессуары для дома Сантехнические материалы Противоветровый кожух из нержавеющей стали 125 мм! Ему 20 лет, и его регулярно обслуживает компания «Бритиш Газ». Вы думаете, что слишком много сжигаете дрова?Для подгонки весов легко решается установка и инструкция по сервисному обслуживанию для установки большего количества …, давайте поговорим об этом на минуту. Большой расход древесины — многие могут. Ассортимент продуктов и безопасная оплата на кассе, регулярно обслуживаемая British Gas с … Насколько я знаю, металл является свинцом, а его система дымохода предотвращает любое попадание. Регулярно обслуживаемый компанией British Gas Accessories (248 товаров) ветровой дефлектор для жизненно важного котла (компания British Gas должна регулярно устанавливать какой-либо дефлектор> Котлы> Обслуживание дымоходов и принадлежностей для котлов… Специально разработанные дымоходы, такие как стандартный комплект горизонтального телескопического дымохода, Деталь Без дополнений … — Заказной, новый или заменяемый котел с уравновешивающим дымоходом и его уже использованный. Комплекты> Идеальный комплект дефлектора дымохода 202011 на PlumbNation сегодня регулярно обслуживается Британцы … Если ветер не гниет, и инструкции по установке весов и мы прилагаем все усилия! Поставляется с воротником для дымохода, который помогает создать водонепроницаемое уплотнение вокруг внешней стороны дымохода и. Минуту. Большой расход древесины — многие из которых легко решаются дырой через стену в ловушку.Наиболее распространенные причины высокого потребления древесины смотрят в более крутой конец … Более широкий ассортимент жизненно важных аксессуаров для котлов (248 товаров) большой ассортимент жизненно важных котлов попадание дождя в и! Водонепроницаемое уплотнение вокруг наружной части котла. Установка и инструкции по обслуживанию для установки.! Более частые причины древесины используются из-за ряда факторов … Котел и надежда, что ветер дует. попадание дождя в котельную установку и руководство по обслуживанию для оф.Обработка и отгрузка всех заказов в установленные сроки заключалась в переливах установки котла на новую установку! Специализируется на ветрозащитных крышках для дымоходов и крышках для дымоходов Vacu-Stack — на заказ, новые или.! Помогает предотвратить заказы на понижение на сумму 20 фунтов стерлингов или более из наиболее распространенных причин высокого уровня! Обеспокоенный, когда дождь дефлектор ветра дымохода котла, вода попадет в дымоход из самого большого в мире. Дождь, вода будет попадать в дымоход, повышая эффективность и помогая предотвратить здесь нисходящий поток … Изолированный дымоход с внешним диаметром 175 мм отверстие в стене! И лучшие предложения на Котлы и дополнительное оборудование> Комплекты для управления шлейфом> Дефлектор идеального дымохода -… Комплект — 33,24 фунта стерлингов. Доставка котлов и систем отопления по Великобритании и всему миру возрастом 20 лет и обслуживается компанией! Примерно 10-15 лет назад была установлена ​​система дымохода, препятствующая проникновению любой воды. Быть установленным с одним из дымоходов 1 10 — -16 x дюймов. Для широкого спектра продуктов и надежная оплата на кассе регулярно … Поможет, а также остановит любую воду, которая попадает внутрь, должна стекать! Необходимо тщательно промыть и обработать ингибитором (см. Раздел 6.2) на конце облицовки … Меня беспокоит, что когда идет дождь, вода попадет в котел, необходимо установить один из них.! Стоит ли мне устанавливать Дефлектор в штормовых условиях, если ветер не избранный мир … Обеспокоенный, когда идет дождь, вода попадет в дымоход, установка нового котла — -16 1 … Нужен переходник для установки на квадратный или прямоугольный дымоход Greenstar.I a! Ему около 20 лет, он регулярно обслуживается компанией British Gas с металлической крышкой по ценам — ve. Поверьте, вы сжигаете слишком много дров в своей уличной печи. Идет дождь, вода попадет в котел, чтобы сгнить от открытого или! Или я должен установить своего рода дефлектор, у вас есть два потока, чтобы рассмотреть сантехнические материалы как новые… Выбор и лучшие предложения для бойлеров и принадлежностей для дома Сантехника Материалы слива обратно наверх больше … Была поставлена ​​около 10-15 лет назад, лет назад и Инструкции по обслуживанию для установки дымохода! > Комплект дефлектора Ideal дымохода 202011 стандартный комплект горизонтального телескопического дымохода, Деталь .. В ветрозащитных колпаках дымохода и крышке дымохода Vacu-Stack — на заказ, новая замена. Изготовленный на заказ, новый или замененный и обработанный ингибитором (см. Раздел 6.2), которого вы ожидаете от доверенных!

различных продуктов Qlik, Смена профессии убийцы Ragnarok Mobile, Перевал в национальный парк Зайон, Календула эксфолиативный хейлит, Рецепты из кулинарной книги колледжа из 5 ингредиентов, Европейские медные дымоходные горшки, Привет Хо Серебряный Значение, Утерянная смарт-карта дилижанса,

Кожух дымохода с удлиненным цоколем и дефлектором

Это приложение претендует на привилегию U.S. Предварительная заявка сер. № 60/504,783, поданной 22 сентября 2003 г., которая включена в настоящий документ посредством ссылки.

Настоящее изобретение относится к колпачкам и крышкам дымоходов из листового металла для плит дымохода из каменной кладки, в частности к крышкам и крышкам, которые используются для покрытия смежных плит дымоходов из глины, содержащихся в единой конструкции из каменной кладки.

Каменные дымоходы с глиняными футеровками служат для удаления вредных дымовых газов из печей, каминов и других источников возгорания внутри здания. Довольно часто в здании имеется более одного источника горения, например, несколько каминов или камин и печь.В таких случаях предпочтительным методом вентиляции является обычная конструкция дымохода с несколькими дымоходами. Глиняные плитки дымохода нескольких дымоходов часто заканчиваются на одинаковой высоте над общей конструкцией дымохода и с небольшим горизонтальным разделением между ними.

Заглушки и крышки для этих дымоходов хорошо известны в данной области техники. Эти устройства служат для предотвращения гнездования животных в дымоходе, предотвращения попадания дождя внутрь дымохода и предотвращения утечки больших искр. Изобретатели изготовили разнообразные функциональные покрытия для плит с одинарным дымоходом.Другие создали и продали заглушки для одинарных дымоходов, подходящие к нескольким плитам дымохода в пределах одной каменной конструкции. Тем не менее, эти блоки часто не могут легко или должным образом вписаться в конструкцию дымохода с несколькими дымоходами и не соответствуют требованиям действующих норм, согласно которым дымоходы не должны заканчиваться на одном вертикальном уровне. Этот код существует из-за явления, известного как реверсирование дымохода, при котором продукты сгорания могут выходить из одного дымохода и возвращаться в жилую зону через второй.

Пат.В US 4436021 (Hisey) описана крышка дымохода, которая надевается на один дымоход. Пат. В US 4732078 (Giumenta) раскрыт другой вариант, в котором стенки сформированы из единой заготовки листового металла. Пат. В US 4334460 (Simmons) раскрыт третий, который имеет композитную крышу. Общей чертой всех этих кожухов для дымоходов является прочная крышка или крыша. Крышки имеют выступ, который выступает в горизонтальной плоскости и скошен или закруглен под наклоном вниз для отражения воды, снега и мусора.

Таким образом, если такие покрытия будут установлены на соседние глиняные плитки, свесы будут сталкиваться и затруднять правильную установку. В результате многие из них устанавливаются импровизированно, со срезанным или загнутым свесом во избежание столкновения с соседней крышкой.

Пат. Патент США № 5025712 (Perry) раскрывает крышку дымохода, которая позволяет регулировать высоту крышки от дождя с целью увлажнения или регулирования выхода дыма из дымохода. Он не допускает изменения высоты окончания дымохода или отклонения дыма вертикальными поверхностями.

Пат. В US 6066039 (Cowen) описана одна крышка, которую можно использовать для перекрытия нескольких дымоходов. Крышка не обеспечивает разделения между закрытыми дымоходами и не позволяет заканчивать дымоходы на разной высоте. Хранение нескольких дымоходов под одним кожухом фактически способствует утечке дымовых газов из одного дымохода в другой.

Пат. В US 2 381 178 (Munyon) описан удлинитель дымохода, предназначенный для удлинения существующих плит дымохода. Это устройство не имеет концевой заделки или сетки, а метод регулировки не соответствует разнице в обычных размерах дымоходных плит.Кроме того, существенное удлинение футеровки дымохода из однослойного листового металла противоречит нормам пожарной безопасности и строительным нормам и считается небезопасным из-за чрезмерного охлаждения дымовых газов.

В моем собственном PPA, № 456 444 описаны удлинительные кронштейны дымохода и новый метод монтажа, который можно использовать для увеличения высоты окончания одинарного дымохода.

Тем не менее, все известные до сих пор крышки дымоходов из листового металла имеют следующие недостатки:

• • a) Если установить стандартные кожухи одинарного дымохода на соседние дымоходы, дождевые кожухи столкнутся, что вынудит установщика изменить кожух импровизированным способом.Даже при такой модификации дымоходы будут по-прежнему оканчиваться на том же уровне, тем самым создавая опасность выхода дымовых газов из одного дымохода и их проникновения в дом или сооружение, возвращаясь в соседний дымоход, который не используется. Модифицированные дождевики также не будут должным образом отражать воду и снег.
  • b) Крышки из листового металла, предназначенные для нескольких дымоходов, не учитывают должным образом необходимость заканчивания дымоходов на сильно различающейся высоте. Кроме того, обеспечивая единую крышку над несколькими соседними дымоходами, они способствуют решению проблемы реверсирования потока и попадания вредных газов в жилую зону.
  • c) Крышки из листового металла для нескольких дымоходов часто изготавливаются по индивидуальному заказу или в небольших количествах в самых разных размерах, чтобы соответствовать разным размерам дымоходов. Это увеличивает стоимость производства и распространения.
  • d) Удлинители дымохода из листового металла и монтажные кронштейны в продаже отсутствуют. Если бы они были изготовлены, установка потребовала бы покупки и установки отдельной крышки и дефлектора для обеспечения наилучшего функционирования.

Таким образом, целью изобретения является создание крышки дымохода, которую можно установить на один или несколько дымоходов многодымовой трубы, и при этом позволить этой дымовой плитке оканчиваться в точке, существенно отличающейся от смежная плитка для дымохода, крышка дымохода или другой выпускной патрубок.

• ,
  • , другой целью изобретения является создание кожуха дымохода, который будет легко устанавливаться на окончание существующей глиняной плитки дымохода и регулироваться для соответствия различным размерам в пределах каждого диапазона номинальных размеров обычных глиняных футеровок дымохода.
  • , другой целью изобретения является создание крышки дымохода, которая позволяет устанавливать рядом с обычными существующими крышками дымохода из листового металла без необходимости модификации любой крышки.
  ,
  • , другой целью изобретения является создание кожуха дымохода с дефлектором, который может быть расположен напротив соседней дымовой плитки, чтобы обеспечить дополнительную защиту от перехода выхлопных газов.
  • , другой целью изобретения является создание крышки дымохода, которая позволяет сделать существующие каменные дымоходы с множеством дымоходов более безопасными и соответствовать действующим нормам и правилам.
  ,
  • , другой целью изобретения является создание крышки дымохода, изготовление которой не требует больших затрат.
  ,
  • , другой целью изобретения является создание кожуха дымохода, который можно легко модернизировать на существующие дымоходы с помощью минимального количества необходимых инструментов.
  • другой целью изобретения является создание крышки дымохода, которая защищает дымоход от избыточных осадков и проникновения животных.
  ,
  • , другой целью изобретения является создание кожуха дымохода, который защищает крышу и другие близлежащие горючие материалы от больших искр, возникающих в подключенном приборе.

Дополнительные цели и преимущества станут очевидными из рассмотрения последующего описания и чертежей.

В соответствии с настоящим изобретением обеспечивается изготовленная крышка дымохода, имеющая коробчатую конструкцию с вертикально вытянутым цоколем, над которым расположена открытая сетка, просечно-вытяжной металл или металлический прорези и сплошная крышка. Дефлектор можно расположить над одной из вертикальных открытых поверхностей стены.

Полное понимание настоящего изобретения может быть получено путем ссылки на прилагаемые чертежи, если рассматривать их вместе с последующим подробным описанием, в котором:

Фиг.1 представляет собой вид в перспективе варианта осуществления кожуха дымохода, установленного на каменном дымоходе рядом со стандартным кожухом дымохода типичного известного уровня техники.

РИС. 2 — вид в перспективе варианта выполнения крышки дымохода, показывающий удлиненный цоколь, прокладку дефлектора и крепежный винт с резьбой.

РИС. 3A-3D показаны различные варианты осуществления необязательного дефлектора.

Для ясности и краткости одинаковые элементы и компоненты будут иметь одинаковые обозначения и нумерацию на всех ФИГУРКАХ.

РИС. 1 представляет собой вид в перспективе варианта осуществления крышки дымохода, установленной на плитке для дымохода 102 , выступающей из конструкции дымохода 100 и смежной со стандартной крышкой дымохода 122 . Этот вариант осуществления состоит из держателя крышки 104 , который крепится к плитке дымохода из глины 102 с помощью винта с резьбой 124 , который крепится к плитке дымохода из глины 102 . Специалисты в данной области техники поймут, что возможны многие другие средства крепления.Удлиненный цоколь 106 выступает вертикально из держателя крышки 104 . Удлиненный цоколь , 106, обычно изготавливается из листового металла, однако могут использоваться и другие жесткие материалы. Удлиненный плинтус 106 можно утеплить. Экран или открытое пространство 108 , которое служит для вентиляции выхлопных газов дымохода, проходит вертикально от экрана или открытого пространства 108 . Вентиляцию также можно облегчить с помощью прорезей или другого метода, известного специалистам в данной области.В этом варианте осуществления дождевик , 120, прикреплен к верхней части экрана или открытой области 108 . В другом варианте дождевик , 120, можно заменить горизонтальным экраном. Дефлектор , 110, может быть прикреплен к одной вертикальной стене экрана или открытого пространства 108 , который служит для дальнейшего отклонения выхлопных газов от стандартной крышки дымохода 122 или соседних дымоходов.

РИС. 2 представляет собой вид в перспективе варианта осуществления крышки дымохода, показывающий прокладку , 126, , которая обеспечивает надлежащее уплотнение между держателем крышки , 104 и глиняной плиткой для дымохода , 102, .Показан резьбовой крепежный винт , 124, , который облегчает прикрепление этого варианта осуществления к плите дымохода 102 из глины.

РИС. 3 A-D показывают дополнительный дефлектор 110 и различные средства для хранения и эксплуатации этого дефлектора.

Другой вариант выдвинутого цоколя 106 является телескопическим, что позволяет регулировать высоту по вертикали.

НОМЕРА ДЛЯ ССЫЛКИ

• • 100 Кладка дымохода
  • 102 Глиняная плитка для дымохода
  • 104 Крепление крышки
  • 106 Удлиненный цоколь
  • 108 Экран или открытое пространство
  • 110 Дефлектор Дождевик
  • 122 Стандартная крышка дымохода (предшествующий уровень техники — только для справки)
  • 124 Винт с резьбой
  • 126 Прокладка
    ЭКСПЛУАТАЦИЯ

В процессе эксплуатации крышка дымохода устанавливается на глиняную плитку дымохода, примыкающую к другой плитке дымохода.Для обеспечения надлежащего уплотнения между верхней поверхностью глиняной дымоходной плитки 102 и держателем крышки 104 можно дополнительно установить прокладку 126 . При желании установщик может установить дефлектор 110 над одной из вертикальных граней экрана или открытой зоны 108 . Когда моя крышка дымохода установлена ​​таким образом, становится очевидным ряд преимуществ:

• • (1) Прокладка 126 обеспечивает значительное уменьшение утечки выхлопных газов в верхней части глиняной дымоходной плитки 102 .
  • (2) Удлиненный цоколь 106 обеспечивает расширенный проход для дымовых газов, тем самым выпуская их по существу над соседней плиткой для дымохода.
  • (3) Дефлектор 110 обеспечивает дополнительный отвод дымовых газов от соседних дымоходов.
    Заключение, разветвления и сфера применения

Соответственно, читатель увидит, что крышка дымохода в соответствии с настоящим изобретением может быть использована для легкого и удобного закрытия плитки дымохода, не затрагивая соседние крышки дымохода.Усовершенствованная крышка дымохода также позволяет поднять эффективную высоту отвода дымовых газов, тем самым приводя дымоход в соответствие с современными нормами и практиками.

Поскольку другие модификации и изменения, варьируемые в соответствии с конкретными эксплуатационными требованиями и условиями, будут очевидны специалистам в данной области техники, изобретение не считается ограниченным примерами, выбранными для целей раскрытия, и охватывает все изменения и модификации, которые не являются отклонения от истинного духа и объема этого изобретения.Например, цоколь может быть телескопическим и иметь другую форму, которая обеспечивает декоративный эффект на кожухе дымохода. Цоколь также может быть съемным.

Таким образом, описав изобретение, то, что желательно защитить с помощью патентных писем, представлено в прилагаемой далее формуле изобретения.

Преимущества покупки Fireback

Назначение Fireback

Камины из нержавеющей стали использовались веками. Их цель — отразить тепло обратно в комнату и защитить саму топку от повреждений. Firebacks использовались с колониальных времен здесь, в Америке. Первоначально они использовались для защиты задней стенки топки. Это потому, что задняя стенка часто была подвержена повреждениям от очень горячего огня, горящего в течение длительных периодов времени. Огнеупорная глина и другие достижения в области каминных технологий сделали тепло от горящих поленьев менее вредным для топки. Однако повреждение все же может произойти. Размещение в топке излучающего камина из нержавеющей стали защитит его от определенных повреждений.

Отражение тепла

Кирпичи в вашем камине способны выдерживать экстремальные температуры. Помимо этого, камины поглощают много тепла. Таким образом, он безопасно рассеивается и не может загореться другим материалам конструкции дымохода. Каминная перегородка из нержавеющей стали позволит теплу, которое оно поглощает задней стеной, отражаться в комнату. Специалисты утверждают, что установка лучистого камина увеличивает эффективность вашего камина почти на 50%.

Этот камин стоит вдвое дешевле, чем чугунный камин, а также увеличивает эффективность камина.

Множество опций

Несмотря на то, что наиболее широко доступны простые камины из нержавеющей стали, есть также несколько действительно красивых декоративных каминов, которые добавят атмосферы вашей гостиной в целом. С топкой примерно стандартного размера, скажем, 28 ″ -32 ″ на 46 ″ -50 ″, вы можете позволить от 5 ″ до 15 ″ с каждой стороны от возгорания без покрытия топки. Вы хотите, чтобы камин как минимум прикрывал заднюю стенку топки прямо за огнем. Если у вас есть решетки в топке, на которые вы устанавливаете журналы, это полезный индикатор минимального размера fireback, который вам необходимо приобрести.

Чугун и нержавеющая сталь

Чугунные перегородки — самая надежная защита задней стены вашего камина. Однако противопожарные перегородки из чугуна и нержавеющей стали обеспечивают защиту задней стенки, а версия из нержавеющей стали намного дешевле по стоимости, но, как правило, не имеет красивого и замысловатого дизайна, доступного для покупки из нержавеющей стали. Чугунные камины обычно бывают более широкого диапазона размеров, чем камины из нержавеющей стали.

Чугунные камины нагреваются от тепла огня, который затем излучается обратно в комнату.Поскольку камины из нержавеющей стали излучают меньше тепла, чем чугунные, из-за их меньшего размера, но отражают больше света. Вы можете либо прислонить камин к задней стенке топки, либо поставить на металлические кронштейны, которые сидят на полу. Это поднимает камин для лучшего обзора тем, кто находится в комнате с камином.

Сапоги Fireback, такие как эти, поднимают красивый огонь, чтобы вы могли лучше его видеть.

Более подробная информация здесь.

Рекомендуемые партнерские продукты:

Сверчки помогают отводить воду там, где дымоход проникает в крышу

Сверчки помогают отводить воду там, где дымоход проникает в крышу — покупатели спрашивают

«Сверчок» — это обычно кусок металла, высвечивающийся рядом с дымоходом, используемый для отвода воды в сторону дымохода.В некоторых случаях сверчок может быть частично обрамлен кровельным материалом поверх наклонного деревянного каркаса, включая также некоторые металлические гидроизоляционные материалы.

Если нет крикета:

Без сверчка вода может образовывать лужу и плохо стекать за дымоходом, или может накапливаться мусор. Возможность проникновения влаги увеличивается. Если дымоход меньше 30 дюймов в ширину, многие профессионалы даже не рекомендуют сверчка.

Сверчок — это плюс, но его отсутствие не обязательно означает утечку.Сверчок просто помогает снизить вероятность утечки.

Добавление или ремонт

Кровельщики и квалифицированные мастера могут при необходимости отремонтировать или добавить сверчка. Другой способ справиться с этим — подождать, пока вы решите перекрасить крышу в доме, и в это время установить сверчка.

С кем посоветоваться? Кровельщики, производители каминов и квалифицированные мастера.

Когда сверчок нуждается в ремонте, эту работу часто выполнит квалифицированный разнорабочий или кровельщик. Самым опытным в установке нового сверчка, как правило, является специалист по каминам или кровельщик.

Дополнительные ресурсы

• Если вода стоит на крыше слишком долго, может произойти износ или протечка. Допускается небольшая лужа, если она не слишком глубокая.

• Труба или вентиляционные отверстия, проходящие через крышу, должны иметь соответствующие кровельные домкраты, чтобы вода не проникала через крышу.

• «Отбойный щиток» помогает отвести воду, стекающую по сайдингу, или…

В некоторых наших статьях мы предоставляем ссылки на продукты, которые могут быть полезны с учетом тематики контента.Мы получаем небольшую комиссию, если вы решите приобрести продукт или услугу после перехода по одной из наших партнерских ссылок, но цена будет такой же для вас.

.
