Эти узлы системы неоспоримо важны. Посему соответствие всех частей монтажа нужно осуществлять обдуманно. На этой вкладке ресурса мы постараемся найти и выбрать для дачи необходимые части отопления. Система обогревания насчитывает, батареи, развоздушки, увеличивающие давление насосы, крепежи, трубы, коллекторы терморегуляторы, бак для расширения котел, систему соединения. Конструкция обогрева коттеджа включает различные части.

Содержание

Как рассчитать тепловую нагрузку

Спросите у любого специалиста, как правильно организовать систему отопления в здании. При этом не важно — жилой это объект или промышленный. И профессионал ответит, что главное — это точно составить расчеты и грамотно выполнить проектирование. Речь, в частности, идет о расчете тепловой нагрузки на отопление. От этого показателя зависит объем потребления тепловой энергии, а значит, и топлива. То есть экономические показатели стоят рядом с техническими характеристиками.

Выполнение точных расчетов позволяет получить не только полный список необходимой для проведения монтажных работ документации, но и подобрать нужное оборудование, дополнительные узлы и материалы.

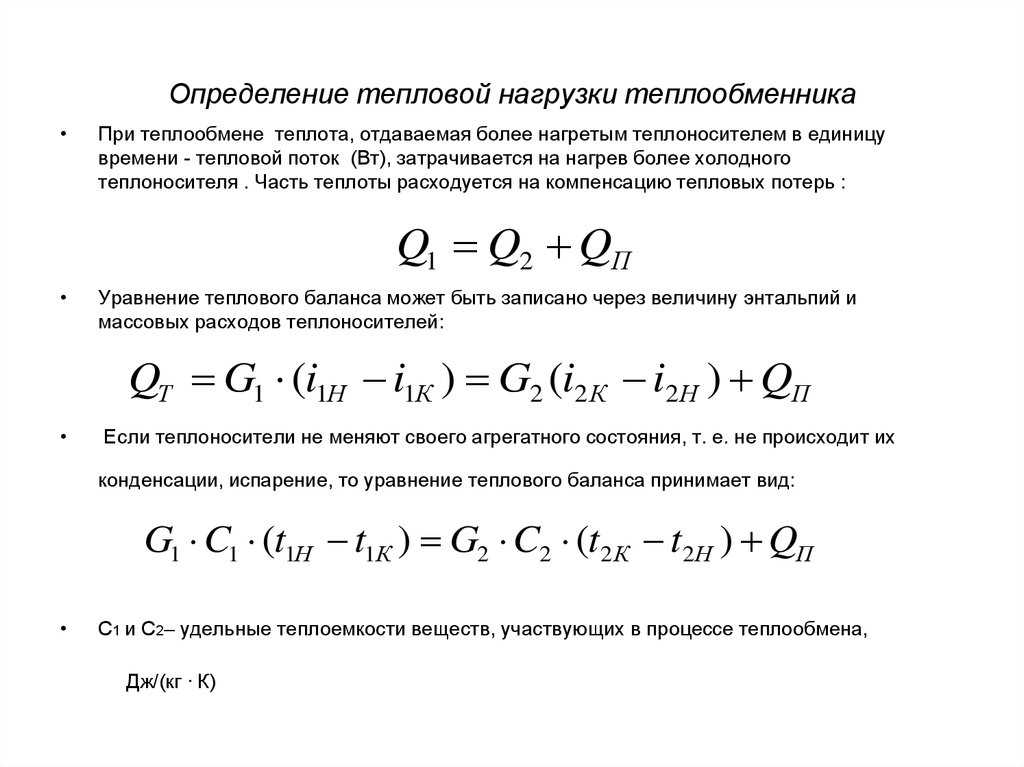

Тепловые нагрузки — определение и характеристики

Что обычно подразумевают под термином «тепловая нагрузка на отопление»? Это количество теплоты, которое отдают все приборы отопления, установленные в здании. Чтобы избежать лишних трат на производство работ, а также покупку ненужных приборов и материалов, и необходим предварительный расчет. С его помощью можно отрегулировать правила установки и распределения теплоты по всем помещениям, причем сделать это можно экономично и равномерно.

Но и это еще не все. Очень часто специалисты проводят расчеты, полагаясь на точные показатели. Они касаются размеров дома и нюансов строительства, где учитывается разнообразие элементов здания и их соответствие требованиям теплоизоляции и прочего. Именно точные показатели дают возможность правильно сделать расчеты и, соответственно, получить максимально приближенные к идеалу варианты распределения тепловой энергии по помещениям.

Но нередко случаются ошибки в расчетах, что приводит к неэффективной работе отопления в целом. Подчас приходится переделывать в ходе эксплуатации не только схемы, но и участки системы, что приводит к дополнительным расходам.

Какие же параметры влияют на расчет тепловой нагрузки в целом? Здесь необходимо разделить нагрузку на несколько позиций, куда входят:

• Система центрального отопления .
• Система теплый пол, если таковой установлен в доме.
• Система вентиляции — как принудительной, так и естественной.
• Горячее водоснабжение здания.
• Ответвления на дополнительные бытовые нужды. К примеру, на сауну или баню, на бассейн или душ.

Основные характеристики

Профессионалы не упускают из виду ни одну мелочь, которая может повлиять на правильность расчета. Отсюда и достаточно больший список характеристик системы отопления, которые следует принимать во внимание. Вот только некоторые из них:

1. Назначение объекта недвижимости или его тип. Это может быть жилое здание или промышленное. У поставщиков тепловой энергии есть нормы, которые распределяются по типу зданий. Именно они часто становятся основополагающими при проведении расчетов.
2. Архитектурная часть здания. Сюда можно включить ограждающие элементы (стены, кровля, перекрытия, полы), их габаритные размеры, толщину. Обязательно учитываются всевозможные проемы — балконы, окна, двери и прочее. Очень важно принять во внимание наличие подвалов и чердаков.
3. Температурный режим для каждого помещения в отдельности. Это очень важно, потому что общие требования к температуре в доме не дают точной картины распределения тепла.
4. Назначение помещений. В основном это относится к производственным цехам, в которых необходимо более строгое соблюдение температурного режима.
5. Наличие специальных помещений. К примеру, в жилых частных домах это могут быть бани или сауны.
6. Степень технического оснащения. Учитывается наличие системы вентиляции и кондиционирования, горячего водоснабжения, тип используемого отопления.
7. Количество точек, через которые проводится отбор горячей воды. И чем больше таких точек, тем большей тепловой нагрузке подвергается система отопления.
8. Количество находящихся на объекте людей. От этого показателя зависят такие критерии, как влажность внутри помещений и температура.
9. Дополнительные показатели. В жилых помещениях можно выделить количество санузлов, отдельных комнат, балконов. В промышленных зданиях — количество смен работающих, число дней в году, когда работает сам цех в технологической цепочке.

Что включают в расчет нагрузок

Схема отопления

Расчет тепловых нагрузок на отопление проводят еще на стадии проектирования здания. Но при этом обязательно учитывают нормы и требования различных стандартов.

К примеру, теплопотери ограждающих элементов здания. Причем в расчет берутся все помещения в отдельности. Далее, это мощность, которая необходима для нагрева теплоносителя. Приплюсуем сюда количество тепловой энергии, требующейся для нагрева приточной вентиляции. Без этого расчет будет не очень точным. Прибавим также энергию, которая затрачивается на обогрев воды для бани или бассейна. Специалисты обязательно принимают во внимание и дальнейшее развитие теплосистемы. Вдруг через несколько лет вам вздумается устроить в собственном частном доме турецкий хамам. Поэтому необходимо прибавить к нагрузкам несколько процентов — обычно до 10%.

Рекомендация! Рассчитывать тепловые нагрузки с «запасом» необходимо для загородных домов. Именно запас позволит в будущем избежать дополнительных финансовых затрат, которые часто определяются суммами в несколько нулей.

Особенности расчета тепловой нагрузки

Параметры воздуха, а точнее, его температура берутся из ГОСТов и СНиПов. Здесь же подбираются коэффициенты теплопередачи. Кстати, паспортные данные всех видов оборудования (котлы, радиаторы отопления и прочее) берутся в расчет обязательно.

Что обычно включают в традиционный расчет нагрузки тепла?

Если все эти расчеты соизмерить и сопоставить с площадью теплоотдачи системы в целом, то получится достаточно точный показатель эффективности обогрева дома. Но придется учитывать и небольшие отклонения. К примеру, снижение потребления тепла в ночное время. Для промышленных объектов также придется учитывать выходные и праздничные дни.

Методы определения тепловых нагрузок

Проектирование теплого пола

В настоящее время специалисты пользуются тремя основными способами расчета тепловых нагрузок:

1. Расчет основных теплопотерь, где учитываются только укрупненные показатели.
2. Учитываются показатели, основанные на параметрах ограждающих конструкций. Сюда обычно добавляются потери на нагрев внутреннего воздуха.
3. Производится расчет всех систем, которые входят в отопительные сети. Это и отопление, и вентиляция.

Есть еще один вариант, который называется укрупненным расчетом. Его обычно применяют в том случае, когда отсутствуют какие-либо основные показатели и параметры здания, необходимые для стандартного расчета. То есть фактические характеристики могут отличаться от проектных.

Для этого специалисты используют очень простую формулу:

Q max от.=α x V x q0 x (tв-tн.р.) x 10 -6

α — это поправочный коэффициент, зависящий от региона строительства (табличная величина)

V — объем здания по наружным плоскостям

q0 — характеристика отопительной системы по удельному показателю, обычно определяется по самым холодным дням в году

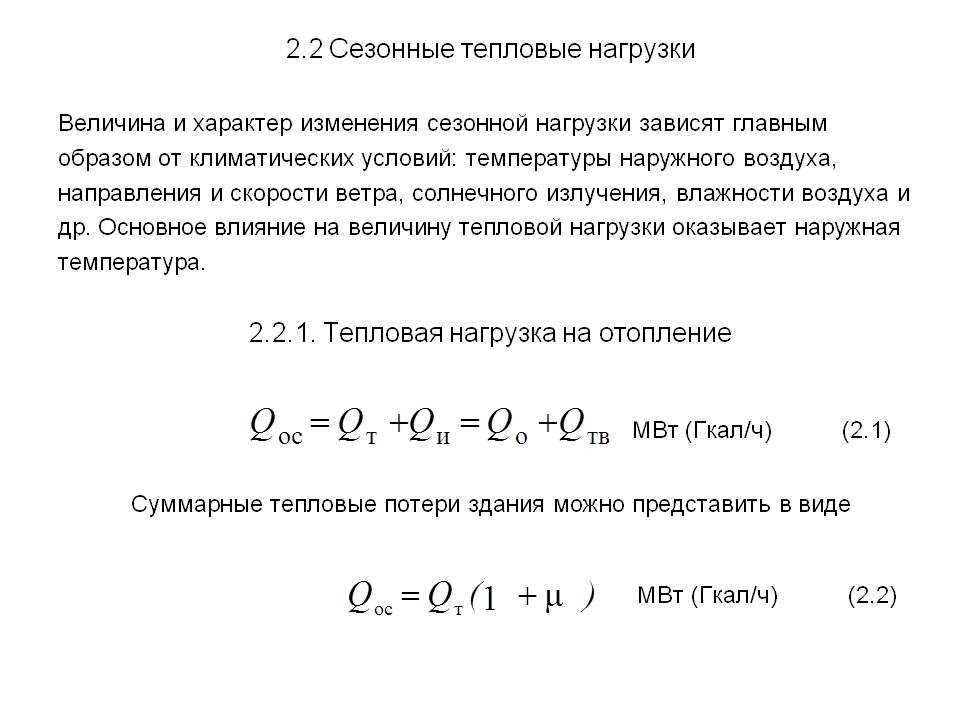

Виды тепловых нагрузок

Тепловые нагрузки, которые используются в расчетах системы отопления и подборе оборудования, имеют несколько разновидностей. К примеру, сезонные нагрузки, для которых присущи следующие особенности:

1. Изменение температуры снаружи помещений в течение всего отопительного сезона.
2. Метеорологические особенности региона, где построен дом.
3. Скачки нагрузки на систему отопления в течение суток. Этот показатель обычно проходит по категории «незначительные нагрузки», потому что ограждающие элементы предотвращают большое давление на отопление в целом.
4. Все, что касается тепловой энергии, связанной с системой вентиляции здания.
5. Тепловые нагрузки, которые определяются в течение всего года. Например, потребление горячей воды в летней сезон снижается всего лишь на 30-40%, если сравнивать его с зимним временем года.
6. Сухое тепло. Эта особенность присуща именно отечественным отопительным системам, где учитывается достаточно большой ряд показателей. К примеру, количество оконных и дверных проемов, количество проживающих или находящихся постоянно в доме людей, вентиляция, воздухообмен через всевозможные щели и зазоры. Для определения этой величины используют сухой термометр.
7. Скрытая тепловая энергия. Существует и такой термин, который определяется испарениями, конденсацией и так далее. Для определения показателя используют влажный термометр.

Регуляторы тепловых нагрузок

Программируемый контроллер, диапазон температур — 5-50 C

Современные отопительные агрегаты и приборы обеспечиваются комплектом разных регуляторов, с помощью которых можно изменять тепловые нагрузки, чтобы тем самым избежать провалов и скачков тепловой энергии в системе. Практика показала, что с помощью регуляторов можно не только снизить нагрузки, но и привести систему отопления к рациональному использованию топлива. А это уже чисто экономическая сторона вопроса. Особенно это относится к промышленным объектам, где за перерасход топлива приходится выплачивать достаточно большие штрафы.

Если же вы не уверены в правильности своих расчетов, то воспользуйтесь услугами специалистов.

Давайте рассмотрим еще пару формул, которые касаются разных систем. К примеру, системы вентиляции и горячего водоснабжения. Здесь вам потребуются две формулы:

Qв.=qв.V(tн.-tв.) — это касается вентиляции.

tн. и tв — температура воздуха снаружи и внутри

qв. — удельный показатель

V — внешний объем здания

Qгвс.=0,042rв(tг.-tх.)Пgср — для горячего водоснабжения, где

tг.-tх — температура горячей и холодной воды

r — плотность воды

в — отношение максимальной нагрузки к средней, которая определяется ГОСТами

П — количество потребителей

Gср — средний показатель расхода горячей воды

Комплексный расчет

В комплексе с расчетными вопросами обязательно проводят исследования теплотехнического порядка. Для этого применяют различные приборы, которые выдают точные показатели для расчетов. К примеру, для этого обследуют оконные и дверные проемы, перекрытия, стены и так далее.

Именно такое обследование помогает определить нюансы и факторы, которые могут оказать существенное влияние на теплопотери. К примеру, тепловизорная диагностика точно покажет температурный перепад при прохождении определенного количества тепловой энергии через 1 квадратный метр ограждающей конструкции.

Так что практические измерения незаменимы при проведении расчетов. Особенно это касается узких мест в конструкции здания. В этом плане теория не сможет точно показать, где и что не так. А практика укажет, где необходимо применить разные методы защиты от теплопотерь. Да и сами расчеты в этом плане становятся точнее.

Заключение по теме

Расчетная тепловая нагрузка — очень важный показатель, получаемый в процессе проектирования системы отопления дома. Если подойти к делу с умом и провести все необходимые расчеты грамотно, то можно гарантировать, что отопительная система будет работать отлично. И при этом можно будет сэкономить на перегревах и прочих затратах, которых можно просто избежать.

Источник: http://gidotopleniya.ru/montazh-otopleniya/raschet/raschet-teplovoj-nagruzki-na-otoplenie-kak-vypolnit-3563

Расчет тепловых потерь является одним из самых важных документов, благодаря которому человек с легкостью может определить как суточное, так и годовое потребление тепла для какого-либо сооружения.

При расчете тепловой энергии необходимо учитывать достаточно много факторов.

Схема вентиляционной системы отопления.

Во-первых, необходимо принимать во внимание тип сооружения — будь то частный дом, одноэтажное или, наоборот, многоэтажное сооружение или другой вид здания. Во-вторых, для проведения необходимых расчетов, необходимо учитывать еще и количество проживающих (работающих) в этом здании людей. Разумеется, что наряду с типом здания необходимо принимать во внимание еще и такие факторы, как его функциональное предназначение, а также конструкции крыши, стен и полов этого сооружения. Помимо этого учитываются габариты крыш, полов, стен и т.д. И последним фактором, на который необходимо обращать внимание, является температурный режим каждого отдельно взятого помещения в сооружении, где будет производиться расчет тепловой энергии, при этом расчеты никак не зависят от того, что будет потреблять котел в качестве топлива. Использование котла на газе, количество потребления топлива — все эти факторы имеют свое значение.

Если расчеты произвести верно, можно будет с легкостью определить мощность, которую должен иметь котел (его потребление материалов), подобрать необходимое оборудование и получить ТУ.

Расчеты энергии

В первом случае перед тем, как приобрести котел того или иного вида, необходимо произвести определенный тепловой расчет, исходя из которого можно будет подобрать котел. который будет работать наиболее эффективно, и вы сможете получить бесперебойное горячее водоснабжение и хороший обогрев всего сооружения целиком. Мощность будущей отопительной системы определяется достаточно легко. Она представляет собой сумму тепловых затрат на обогрев всего помещения и на другие нужды подобного рода.

Схема организации системы отопления двухэтажного частного дома.

Далеко не каждый котел сможет подойти, а это значит, что необходимо приобретать котел именно такой мощности, который будет работать даже при самых максимальных нагрузках, и при этом срок эксплуатации подобного оборудования не сократится. Для того чтобы добиться необходимых результатов при выборе, необходимо обращать пристальное внимание на этот аспект. Примерно то же касается и выбора оптимального оборудования для отопления помещения в целом. Правильный расчет тепловой энергии не только позволит приобрести те приборы отопления, которые прослужат долго, но и даст возможность немного сэкономить на покупке, а значит, затраты на отопление помещения тоже могут снизиться.

Что касается получения ТУ и согласования на газификацию объекта, то расчет энергии в данном случае является основополагающим фактором. Подобного рода разрешения необходимо получать тогда, когда в качестве топлива предполагается использование природного газа под котел. Чтобы получить документацию такого рода, нужно предоставить показатели годового расхода топлива и сумму мощности отопительных источников (Гкал/час). Разумеется, что получить такую информацию можно только исходя из проведенного расчета тепловой энергии, а затем можно будет приобрести отопительный прибор, который помимо всего прочего сведет к минимуму затраты на отопление. Использование природного газа в качестве топлива под котел сегодня является одним из наиболее популярных способов на отопление помещения.

Первая и вторая формулы для расчета

Схема однотрубной системы отопления.

Основная формула, которую используют для расчета: Qгв=Gгв×(tгв — tхв)/1000= … Гкал, где Qгв является количеством тепловой энергии, Gгв — расход горячей воды, tгв — температура горячей воды, tхв — температура холодной воды (не учитывается количество затрат газа на отопление). Все температуры рассчитываются в данном случае в градусах Цельсия. Может быть использована формула Q_т (кВт/час)=V×DT×K/860 (не учитывается количество затрат газа), где Q_т — тепловая нагрузка на помещение, К — коэффициент расхода тепла всего сооружения, V — объем помещения, а DT — разница между температурами внутри сооружения и снаружи. Благодаря этим формулам количество расхода газа на отопление сможет определить каждый самостоятельно.

Коэффициент расхода тепла напрямую зависит от типа конструкции отапливаемого сооружения, а также от изоляции. Чтобы упростить расчеты, можно использовать следующие значения: К=0,6-0,9, если в помещении имеется сравнительно небольшое количество окон, устройство которых состоит из сдвоенных рам, стены с изоляцией, крыша из хорошего материала и др. Этот коэффициент отображает наивысшую степень теплоизоляции помещения. К=1-1,9 — в том случае, если сооружение, для которого производится расчет, имеет среднюю степень теплоизоляции, то есть небольшое количество окон, стены состоят из двойной кирпичной кладки и т.д. К=2-2,9 — используется, когда уровень теплоизоляции помещения низкий — конструкция состоит не из вышеперечисленных материалов, а из других, из-за чего количество расхода тепла увеличивается. Последний уровень коэффициента — от 3 до 4 — используется, если теплоизоляция полностью отсутствует либо очень плохая.

Расчет тепла снаружи и внутри дома необходимо в этом случае производить исходя из степени комфорта, которую можно будет получить, подключив необходимую тепловую установку. Для определения коэффициента разницы между температурами принято использовать значения, которые определены СНиП 2.04.05-91, а именно: +18 градусов Цельсия должно быть в общественных помещениях и в различных производственных помещениях, +12 градусов должны иметь складские помещения, +5 — гаражи и складские помещения, которым не нужно постоянное обслуживание.

Лучшая формула для расчета

Таблица примеров расчета воды радиаторов в системе отопления.

Источник: http://1poteply.ru/sistemy/raschyot-teplovoj-energii-na-otoplenie.html

Тепловой расчет для приборов отопления

Метод теплового расчета являет собой определение площади поверхности каждого отдельного отопительного прибора, который отдает в помещение тепло. Расчет тепловой энергии на отопление в данном случае учитывает максимальный уровень температуры теплоносителя, который предназначен для тех отопительных элементов, для которых и проводится теплотехнический расчет системы отопления. То есть, в случае если теплоноситель – вода, то берется средняя ее температура в отопительной системе. При этом учитывается расход теплоносителя. Точно также, в случае если теплоносителем является пар, то расчет тепла на отопление использует значение высшей температуры пара при определенном уровне давления в отопительном приборе.

Радиаторы – главный прибор отопления

Методика расчета

Чтобы осуществить расчет теплоэнергии на отопление, необходимо взять показатели теплопотребности отдельного помещения. При этом из данных следует вычесть теплоотдачу теплопровода, который расположен в данном помещении.

Площадь поверхности, отдающей тепло, будет зависеть от нескольких факторов – прежде всего, от типа используемого прибора, от принципа соединения его с трубами и от того, как именно он располагается в помещении. При этом следует отметить, что все эти параметры влияют также на плотность потока тепла, исходящего от прибора.

Теплооотдача приборов отопления

Расчет отопительных приборов системы отопления – теплоотдачу отопительного прибора Q можно определить по следующей формуле:

Однако воспользоваться ею можно только в том случае, если известен показатель поверхностной плотности теплового прибора q_пр (Вт/м 2 ).

Отсюда же можно вычислить и расчетную площадь А_р. При этом важно понимать, что расчетная площадь любого отопительного прибора не зависит от типа теплоносителя.

в которой  Q_np – уровень требуемой для определенного помещения теплоотдачи прибора.

Тепловой расчет отопления учитывает, что для определения теплоотдачи прибора для определенного помещения используется формула:

при этом показатель Q_п – это теплопотребность комнаты, Q_тр – суммарная теплоотдача всех элементов отопительной системы, расположенной в комнате. Расчет тепловой нагрузки на отопление подразумевает, что сюда относится не только радиатор, но и трубы, которые к нему подведены, и транзитный теплопровод (если есть). В данной формуле µ_тр – коэффициент поправки, который предусматривает частичную теплоотдачу системы, рассчитанную на поддержание постоянной температуры в помещении. При этом размер поправки может колебаться в зависимости от того, как именно прокладывались трубы отопительной системы в помещении. В частности – при открытом методе – 0,9; в борозде стены – 0,5; вмурованные в бетонную стену – 1,8.

Источник: http://otoplenie-doma.org/raschet-teplovoj-energii-na-otoplenie.html

Тепловой расчёт системы отопления большинству представляется легким и не требующим особого внимания занятием. Огромное количество людей считают, что те же радиаторы нужно выбирать исходя из только площади помещения: 100 Вт на 1 м.кв. Всё просто. Но это и есть самое большое заблуждение. Нельзя ограничиваться такой формулой. Значение имеет толщина стен, их высота, материал и многое другое. Конечно, нужно выделить час-другой, чтобы получить нужные цифры, но это по силам каждому желающему.

Содержание

Исходные данные для проектирования системы отопления

Чтобы произвести расчет расхода тепла на отопление, нужен, во-первых, проект дома.

План дома позволяет получить практически все исходные данные, которые нужны для определения теплопотерь и нагрузки на отопительную систему

Он должен содержать внутренние и наружные размеры каждого помещения, окон, наружных дверных проёмов. Внутренние двери остаются без внимания, поскольку на тепловые потери они не оказывают никакого влияния.

Во-вторых, понадобятся данные о расположении дома по отношению к сторонам света и районе строительства – климатические условия в каждом регионе свои, и то, что подходит для Сочи, не может быть применено к Анадырю.

В-третьих, собираем информацию о составе и высоте наружных стен и материалах, из которых изготовлены пол (от помещения до земли) и потолок (от комнат и наружу).

После сбора всех данных можно приступать к работе. Расчет тепла на отопление можно выполнить по формулам за один-два часа. Можно, конечно, воспользоваться специальной программой от компании Valtec.

Для расчёта теплопотерь отапливаемых помещений, нагрузки на систему отопления и теплоотдачи от отопительных приборов в программу достаточно внести только исходные данные. Огромное количество функций делают её незаменимым помощником и прораба, и частного застройщика

Она значительно всё упрощает и позволяет получить все данные по тепловым потерям и гидравлическому расчету системы отопления.

Формулы для расчётов и справочные данные

Расчет тепловой нагрузки на отопление предполагает определение тепловых потерь(Тп) и мощности котла (Мк). Последняя рассчитывается по формуле:

• Мк – тепловая производительность системы отопления, кВт;
• Тп – тепловые потери дома;
• 1,2 – коэффициент запаса (составляет 20%).

Двадцатипроцентный коэффициент запаса позволяет учесть возможное падение давления в газопроводе в холодное время года и непредвиденные потери тепла (например, разбитое окно, некачественная теплоизоляция входных дверей или небывалые морозы). Он позволяет застраховаться от ряда неприятностей, а также даёт возможность широкого регулирования режима температур.

Как видно из этой формулы мощность котла напрямую зависит от теплопотерь. Они распределяются по дому не равномерно: на наружные стены приходится порядка 40% от общей величины, на окна – 20%, пол отдаёт 10%, крыша 10%. Оставшиеся 20% улетучиваются через двери, вентиляцию.

Плохо утеплённые стены и пол, холодные чердак, обычное остекление на окнах — всё это приводит к большим потерям тепла, а, следовательно, к увеличению нагрузки на систему отопления. При строительстве дома важно уделить внимание всем элементам, ведь даже непродуманная вентиляция в доме будет выпускать тепло на улицу

Материалы, из которых построен дом, оказывают самое непосредственное влияние на количество потерянного тепла. Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное.

В расчётах, чтобы учесть влияние каждого из этих факторов, используются соответствующие коэффициенты:

• К1 – тип окон;
• К2 – изоляция стен;
• К3 – соотношение площади пола и окон;
• К4 – минимальная температура на улице;
• К5 – количество наружных стен дома;
• К6 – этажность;
• К7 – высота помещения.

Для окон коэффициент потерь тепла составляет:

• обычное остекление – 1,27;
• двухкамерный стеклопакет – 1;
• трёхкамерный стеклопакет – 0,85.

Естественно, последний вариант сохранит тепло в доме намного лучше, чем два предыдущие.

Правильно выполненная изоляция стен является залогом не только долгой жизни дома, но и комфортной температуры в комнатах.  В зависимости от материала меняется и величина коэффициента:

• бетонные панели, блоки – 1,25-1,5;
• брёвна, брус – 1,25;
• кирпич (1,5 кирпича) – 1,5;
• кирпич (2,5 кирпича) – 1,1;
• пенобетон с повышенной теплоизоляцией – 1.

Чем больше площадь окон относительно пола, тем больше тепла теряет дом:

Источник: http://aqua-rmnt.com/otoplenie/raschety/teplovoj-raschet-sistemy-otopleniya.html

Смотрите также:

• Теплотехнический расчет отопления
• Теплотехнический расчет системы отопления

31 октября 2022 года

Тепловой расчет системы отопления — определяем нагрузку на систему и расход тепла

Тепловой расчёт системы отопления большинству представляется легким и не требующим особого внимания занятием. Огромное количество людей считают, что те же радиаторы нужно выбирать исходя из только площади помещения: 100 Вт на 1 м.кв. Всё просто. Но это и есть самое большое заблуждение. Нельзя ограничиваться такой формулой. Значение имеет толщина стен, их высота, материал и многое другое. Конечно, нужно выделить час-другой, чтобы получить нужные цифры, но это по силам каждому желающему.

Исходные данные для проектирования системы отопления

Чтобы произвести расчет расхода тепла на отопление, нужен, во-первых, проект дома.

План дома позволяет получить практически все исходные данные, которые нужны для определения теплопотерь и нагрузки на отопительную систему

Он должен содержать внутренние и наружные размеры каждого помещения, окон, наружных дверных проёмов. Внутренние двери остаются без внимания, поскольку на тепловые потери они не оказывают никакого влияния.

Во-вторых, понадобятся данные о расположении дома по отношению к сторонам света и районе строительства – климатические условия в каждом регионе свои, и то, что подходит для Сочи, не может быть применено к Анадырю.

В-третьих, собираем информацию о составе и высоте наружных стен и материалах, из которых изготовлены пол (от помещения до земли) и потолок (от комнат и наружу).

После сбора всех данных можно приступать к работе. Расчет тепла на отопление можно выполнить по формулам за один-два часа. Можно, конечно, воспользоваться специальной программой от компании Valtec.

Для расчёта теплопотерь отапливаемых помещений, нагрузки на систему отопления и теплоотдачи от отопительных приборов в программу достаточно внести только исходные данные. Огромное количество функций делают её незаменимым помощником и прораба, и частного застройщика

Она значительно всё упрощает и позволяет получить все данные по тепловым потерям и гидравлическому расчету системы отопления.

Формулы для расчётов и справочные данные

Расчет тепловой нагрузки на отопление предполагает определение тепловых потерь(Тп) и мощности котла (Мк). Последняя рассчитывается по формуле:

Мк=1,2* Тп, где:

• Мк – тепловая производительность системы отопления, кВт;
• Тп – тепловые потери дома;
• 1,2 – коэффициент запаса (составляет 20%).

Двадцатипроцентный коэффициент запаса позволяет учесть возможное падение давления в газопроводе в холодное время года и непредвиденные потери тепла (например, разбитое окно, некачественная теплоизоляция входных дверей или небывалые морозы). Он позволяет застраховаться от ряда неприятностей, а также даёт возможность широкого регулирования режима температур.

Как видно из этой формулы мощность котла напрямую зависит от теплопотерь. Они распределяются по дому не равномерно: на наружные стены приходится порядка 40% от общей величины, на окна – 20%, пол отдаёт 10%, крыша 10%. Оставшиеся 20% улетучиваются через двери, вентиляцию.

Плохо утеплённые стены и пол, холодные чердак, обычное остекление на окнах — всё это приводит к большим потерям тепла, а, следовательно, к увеличению нагрузки на систему отопления. При строительстве дома важно уделить внимание всем элементам, ведь даже непродуманная вентиляция в доме будет выпускать тепло на улицу

Материалы, из которых построен дом, оказывают самое непосредственное влияние на количество потерянного тепла. Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное.

В расчётах, чтобы учесть влияние каждого из этих факторов, используются соответствующие коэффициенты:

• К1 – тип окон;
• К2 – изоляция стен;
• К3 – соотношение площади пола и окон;
• К4 – минимальная температура на улице;
• К5 – количество наружных стен дома;
• К6 – этажность;
• К7 – высота помещения.

Для окон коэффициент потерь тепла составляет:

• обычное остекление – 1,27;
• двухкамерный стеклопакет – 1;
• трёхкамерный стеклопакет – 0,85.

Естественно, последний вариант сохранит тепло в доме намного лучше, чем два предыдущие.

Правильно выполненная изоляция стен является залогом не только долгой жизни дома, но и комфортной температуры в комнатах.  В зависимости от материала меняется и величина коэффициента:

• бетонные панели, блоки – 1,25-1,5;
• брёвна, брус – 1,25;
• кирпич (1,5 кирпича) – 1,5;
• кирпич (2,5 кирпича) – 1,1;
• пенобетон с повышенной теплоизоляцией – 1.

Чем больше площадь окон относительно пола, тем больше тепла теряет дом:

Соотношение площади окон к площади пола	Значение коэффициента
10%	0,8
10-19%	0,9
20%	1,0
21-29%	1,1
30%	1,2
31-39%	1,3
40%	1,4
50%	1,5

Температура за окном тоже вносит свои коррективы. При низких показателях теплопотери возрастают:

• До -10С – 0,7;
• -10С – 0,8;
• -15C — 0,90;
• -20C — 1,00;
• -25C — 1,10;
• -30C — 1,20;
• -35C — 1,30.

Теплопотери находятся в зависимости и от того, сколько внешних стен у дома:

• четыре стены – 1,33;%
• три стены – 1,22;
• две стены – 1,2;
• одна стена – 1.

Хорошо, если к нему пристроен гараж, баня или что-то ещё.  А вот если его со всех сторон обдувают ветра, то придётся покупать котёл помощнее.

Количество этажей или тип помещения, которые находится над комнатой определяют коэффициент К6 следующим образом: если над дом имеет два и более этажей, то для расчётов берём значение 0,82, а вот если чердак, то для теплого – 0,91 и 1 для холодного.

Что касается высоты стен, то значения будут такими:

• 4,5 м – 1,2;
• 4,0 м – 1,15;
• 3,5 м – 1,1;
• 3,0 м – 1,05;
• 2,5 м – 1.

Помимо перечисленных коэффициентов также учитываются площадь помещения (Пл) и удельная величина теплопотерь (УДтп).

Итоговая формула для расчёта коэффициента тепловых потерь:

Тп = УДтп * Пл * К1 * К2 * К3 * К4 * К5 * К6 * К7.

Коэффициент УДтп равен 100 Ватт/м2.

Разбор расчетов на конкретном примере

Дом, для которого будем определять нагрузку на систему отопления, имеет двойные стеклопакеты (К1 =1), пенобетонные стены с повышенной теплоизоляцией (К2= 1), три из которых выходят наружу (К5=1,22). Площадь окон составляет 23% от площади пола (К3=1,1), на улице около 15С мороза (К4=0,9). Чердак дома холодный (К6=1), высота помещений 3 метра (К7=1,05). Общая площадь составляет 135м2.

Исходные данные известны, значит дальше всё как в школе: подставляет в формулу цифры и получаем ответ:

Пт = 135*100*1*1*1,1*0,9*1,22*1*1,05=17120,565 (Ватт) или Пт=17,1206 кВт

Теперь можно рассчитать мощность отопительной системы:

Мк=1,2*17,1206=20,54472 (кВт).

Расчёт нагрузки и теплопотерь можно выполнить самостоятельно и достаточно быстро. Нужно всего потратить пару часов на приведение в порядок исходных данных, а потом просто подставить значения в формулы. Цифры, которые вы в результате получите помогут определиться с выбором котла и радиаторов.

• Автор: Регина
• Распечатать

Оцените статью:

(3 голоса, среднее: 3.3 из 5)

Поделитесь с друзьями!

Калькулятор удельной теплоемкости

Этот калькулятор удельной теплоемкости представляет собой инструмент, который определяет теплоемкость нагретого или охлажденного образца. Удельная теплоемкость – это количество тепловой энергии, которое необходимо передать образцу массой 1 кг, чтобы повысить его температуру на 1 К . Читайте дальше, чтобы узнать, как правильно применить формулу теплоемкости, чтобы получить достоверный результат.

💡 Этот калькулятор работает по-разному, поэтому вы также можете использовать его, например, для расчета количества тепла, необходимого для изменения температуры (если вы знаете удельную теплоемкость). Если вам нужно достичь изменения температуры в определенное время, используйте наш калькулятор мощности для нагрева, чтобы узнать требуемую мощность. Чтобы найти удельную теплоемкость из сложного эксперимента, калориметрический калькулятор может значительно ускорить расчеты.

Предпочитаете смотреть , а не читать? Узнайте все, что вам нужно, за 90 секунд с помощью этого видео , которое мы сделали для вас :

Как рассчитать удельную теплоемкость

1. Определите, хотите ли вы нагреть образец (придать ему тепловую энергию) или охладить его ( отнять часть тепловой энергии).
2. Введите количество подаваемой энергии в виде положительного значения. Если вы хотите охладить образец, введите вычитаемую энергию как отрицательное значение. Например, предположим, что мы хотим уменьшить тепловую энергию образца на 63 000 Дж. Тогда Ом = -63 000 Дж .
3. Определите разницу температур между начальным и конечным состоянием образца и введите ее в калькулятор теплоемкости. Если образец охладить, то разница будет отрицательной, а если подогреть – положительной. Допустим, мы хотим охладить образец на 3 градуса. Тогда ΔT = -3 K . Вы также можете перейти в расширенный режим , чтобы ввести начальное и конечное значения температуры вручную.
4. Определите массу образца. Будем считать м = 5 кг .
5. Рассчитайте удельную теплоемкость как c = Q / (mΔT) . В нашем примере она будет равна с = -63 000 Дж/(5 кг * -3 К) = 4 200 Дж/(кг·К) . Это типичная теплоемкость воды.

Если у вас возникли проблемы с единицами измерения, не стесняйтесь использовать наши калькуляторы преобразования температуры или веса.

Формула теплоемкости

Формула удельной теплоемкости выглядит так:

c = Q / (mΔT)

Q — количество подведенного или отведенного тепла (в джоулях), m — масса образца, ΔT — разница между начальной и конечной температурами. Теплоемкость измеряется в Дж/(кг·К).

Типовые значения удельной теплоемкости

Вам не нужно использовать калькулятор теплоемкости для большинства распространенных веществ. Значения удельной теплоемкости для некоторых из наиболее популярных из них перечислены ниже.

• лед: 2 100 Дж/(кг·K)
• вода: 4 200 Дж/(кг·K)
• водяной пар: 2000 Дж/(кг·K)
• базальт: 840 Дж/(кг·K)
• гранит: 790 Дж/(кг·K)
• алюминий: 890 Дж/(кг·K)
• железо: 450 Дж/(кг·K)
• медь: 380 Дж/(кг·K)
• свинец: 130 Дж/(кг·K)

Имея эту информацию, вы также можете рассчитать, сколько энергии вам нужно передать образцу, чтобы повысить или понизить его температуру. Например, вы можете проверить, сколько тепла вам нужно, чтобы довести до кипения кастрюлю с водой, чтобы приготовить макароны.

Хотите знать, что на самом деле означает результат? Воспользуйтесь нашим калькулятором потенциальной энергии, чтобы проверить, насколько высоко вы поднимете образец с таким количеством энергии. Или проверьте, как быстро может двигаться образец, с помощью этого калькулятора кинетической энергии.

Часто задаваемые вопросы

Как рассчитать удельную теплоемкость?

1. Найдите начальную и конечную температуру, а также массу образца и подведенную энергию.
2. Вычтите из конечной и начальной температуры, чтобы получить изменение температуры (ΔT).
3. Умножьте изменения температуры на массу образца.
4. Разделите подведенное тепло/энергию на продукт.
5. Формула C = Q / (ΔT ⨉ m) .

Что такое удельная теплоемкость при постоянном объеме?

Удельная теплоемкость – это количество тепла или энергии, необходимое для изменения одной единицы массы вещества постоянного объема на 1 °C . Формула: Cv = Q / (ΔT ⨉ m) .

Какова формула удельной теплоемкости?

Формула удельной теплоемкости C вещества с массой m : C = Q /(m ⨉ ΔT) . Где Q — добавленная энергия, а ΔT — изменение температуры. Удельная теплоемкость при различных процессах, таких как постоянный объем, Cv и постоянное давление, Cp , связаны друг с другом отношением удельных теплоемкостей, ɣ= Cp/Cv , или газовая постоянная R = Cp-Cv .

В каких единицах измеряется удельная теплоемкость?

Удельная теплоемкость измеряется в Дж/кг К или Дж/кг С , так как это количество тепла или энергии, необходимое в процессе постоянного объема для изменения температуры вещества единицы массы на 1°С или 1° К.

Каково значение удельной теплоемкости воды?

Удельная теплоемкость воды равна 4179 Дж/кг K , количество теплоты, необходимое для повышения температуры 1 г воды на 1 кельвин.

Какие британские единицы измерения удельной теплоемкости?

Удельная теплоемкость измеряется в БТЕ/фунт °F в имперских единицах и в Дж/кг·К в единицах СИ.

Каково значение удельной теплоемкости меди?

Удельная теплоемкость меди 385 Дж/кг K . Вы можете использовать это значение для оценки энергии, необходимой для нагревания 100 г меди на 5 °C, т. е. Q = m x Cp x ΔT = 0,1 * 385 * 5 = 192,5 Дж.

Каково значение удельной теплоемкости меди? алюминий?

Удельная теплоемкость алюминия 897 Дж/кг K . Это значение почти в 2,3 раза превышает удельную теплоемкость меди. Вы можете использовать это значение для оценки энергии, необходимой для нагрева 500 г алюминия на 5 °C, т. е. Q = m x Cp x ΔT = 0,5 * 897 * 5 = 2242,5 Дж.

Сколько тепла вам нужно

Автор: Watlow  — 17 марта 2020 г.

---

Большинство проблем с электрическим нагревом можно легко решить, определив количество тепла, необходимое для выполнения работы. Потребность в тепле должна быть преобразована в электроэнергию, после чего для работы можно выбрать наиболее практичный нагреватель. Независимо от того, идет ли речь о нагреве твердых тел, жидкостей или газов, метод или подход к определению требуемой мощности одинаков.



Определение проблемы нагрева

Ваша проблема нагрева должна быть четко сформулирована, уделяя особое внимание определению рабочих параметров. Прежде чем двигаться дальше, убедитесь, что у вас есть следующая информация:



• Ожидаемые минимальные стартовые и конечные температуры
• Максимальный расход нагреваемого материала(ов)
• Время, необходимое для пускового нагрева и времени рабочего цикла
• Масса и размеры как нагретого(ых) материала(ов), так и содержащего(их) сосуда(ов)
• Влияние изоляции и ее тепловых свойств
• Электрические требования — напряжение
• Методы измерения температуры и расположение(я)
• Тип регулятора температуры
• Регулятор мощности типа
• Электрические ограничения

Разрабатываемая вами тепловая система может не учитывать все возможные или непредвиденные потребности в отоплении, поэтому помните о коэффициенте безопасности. Коэффициент безопасности увеличивает мощность нагревателя сверх расчетных требований.



Расчет требуемой мощности

Общая необходимая тепловая энергия (кВтч или БТЕ) представляет собой либо тепло, необходимое для запуска, либо тепло, необходимое для поддержания заданной температуры. Это зависит от того, какой расчетный результат больше.



Требуемая мощность (кВт) – это значение тепловой энергии (кВтч), деленное на необходимое время запуска или рабочего цикла. Номинальная мощность нагревателя в кВт будет равна большему из этих значений плюс коэффициент безопасности.



Расчет пусковых и эксплуатационных требований состоит из нескольких отдельных частей, которые лучше выполнять отдельно. Однако для быстрой оценки требуемой тепловой энергии можно использовать краткий метод.

Краткий метод

Запуск ВАТТЫ = A + C + 2/3L + Коэффициент безопасности

Операционные ватты = B + D + L + Коэффициент безопасности

Коэффициент безопасности обычно составляет от 10 до 35 процентов на основе применения. .

A = количество ватт, необходимое для повышения температуры материала и оборудования до рабочей точки в течение требуемого времени

B = количество ватт, необходимое для повышения температуры материала во время рабочего цикла



Уравнение для A и B (Потребляемая мощность при повышении температуры)

             Вес материала (фунты) x Удельная теплоемкость материала (°F) x превышение температуры (°F)

– – –           – –––––––––––––––––––––––––––––––––––––

Запуск или время цикла (HRS) x 3,412

C = ватт, необходимые для таяния или испарения материала в течение периода запуска

D = Watts, необходимые для таяния или испарения материала во время рабочего цикла



Уравнение для C и D (Потребляемая мощность при плавлении или испарении)

                Вес материала (фунты) x теплота плавления или парообразования (БТЕ/фунт)

                       –––––––––––––––––––

Запуск или время цикла (HRS) x 3,412

L = Ват, потерянные с поверхностей с помощью проводимости, излучение использования тепла тепло кривые или конвекция используйте кривые тепловых потерь

Уравнение для L (утерянные ватты)

Теплопроводность материала или изоляции (BTU x in. /ft ² x ° F x HR) x Surface Площадь (Ft ^{6 2} x ° F x) x) x) x) x) x) x) x) x) x) x) x) x) 2 ) x Темп. перепад температуры окружающей среды (°F)

––––––

                                                                     Толщина материала или изоляции (дюймы) x 3,412

Расчет мощности

Поглощенная энергия, теплота, необходимая для повышения температуры материала

Поскольку все вещества нагреваются по-разному, для изменения температуры требуется разное количество тепла. Удельной теплоемкостью вещества называется количество теплоты, необходимое для повышения температуры единицы количества вещества на один градус. Называя количество подведенного тепла Q, которое вызовет изменение температуры ∆T на вес вещества W, при удельной теплоемкости материала Cp, тогда Q = w x Cp x ∆T.

Поскольку все расчеты производятся в ваттах, вводится дополнительное преобразование 3,412 БТЕ = 1 Вт-ч.

Q _A или Q _B = W X CP x ∆T

—–––––––

3,412

QA = жара = жара = жара = жара = жара = жара = жар = жара = жар = жара = жар = жара = жара = жара = жара = жара = жар = жара = жара = жара = жара = жара = жара = жара = жара. -Вверх (Втч)

QB = Теплота, необходимая для повышения температуры материалов, обрабатываемых в рабочем цикле (Втч)

w = Вес материала (фунты)

Cp = Удельная теплоемкость материала (БТЕ/фунт x °F)

∆T = Температура Подъем материала (T _Final — T _Initial )(°F)



Теплота, необходимая для плавления или испарения материала

Теплота, необходимая для плавления материала, известна как скрытая теплота плавления и представлена по H _f . Другое изменение состояния связано с испарением и конденсацией. Скрытая теплота парообразования H _v вещества — это энергия, необходимая для превращения вещества из жидкости в пар. Такое же количество энергии высвобождается, когда пар снова конденсируется в жидкость.

Q _C или Q _D = W x H _{F или V}

— —–––

3,412

Q 9353.103513. Нагрев (Втч)

Q _D = Теплота, необходимая для плавления/испарения материалов, обрабатываемых в рабочем цикле (Втч)

w = Вес материала (фунты)

H _f = Скрытая теплота плавления (БТЕ/фунт H5

)

_V = скрытая теплота испарения (BTU/LB)

Тепловые потери тепла

Теплопроводя между частями одного и того же тела при разных температурах.

Q _L1 = K x a x ∆t x te [1]

––––––––

3,412 x l

Q _LAMPREANS 335333533353 3,412 x L (WH)

K = теплопроводность (BTU x in./ft ² x ° F x час)

A = Площадь поверхности теплопередачи (фут ² )

L = толщина материала (дюйм)

∆T = разность температур в материале (T ₂ -T ₁ ) ° F

TE = время воздействия (HR)

Тепловые потери при конвекции

Конвекция является частным случаем теплопроводности. Конвекция определяется как перенос тепла из высокотемпературной области в газ или жидкость в результате движения масс жидкости.

Q _L2 = A • F _SL • C _F

Q _L2 = Конвекционные тепловые потери (WH)

A = область поверхности (в 22)

F

53553. Коэффициент поверхностных конвекционных потерь (Вт/дюйм2), оцененный при температуре поверхности

C _F = Коэффициент ориентации поверхности: нагреваемая поверхность обращена горизонтально (1,29), Вертикально (1,00), Нагреваемая поверхность направлена ​​вниз горизонтально (0,63)



Тепловые потери на излучение

Потери на излучение не зависят от ориентации поверхности. Коэффициент излучения используется для корректировки способности материала излучать тепловую энергию.

Q _L3 = A x F _SL x e

Q _L3 = Радиационные тепловые потери0005

A = площадь поверхности (дюйм2)

F _SL = коэффициент потерь излучения черного тела при температуре поверхности (Вт/дюйм2)

e = поправочный коэффициент коэффициента излучения поверхности материала

Если требуется только конвекционная составляющая, то радиационная составляющая должна определяться отдельно и вычитаться из объединенной кривой.

Q _L4 = a x f _SL

Q _L4 = Потери на поверхности тепловой комбинированный Температура поверхности (w/в ² )

Общие потери тепла

Общая проводимость, конвекция и тепловая тепловой потери для обобщения суммируются, чтобы обеспечить все потери в уравнениях электроэнергии.

Q _L = Q _L1 + Q _L2 + Q _L3  Если потери на конвекцию и излучение рассчитываются отдельно. (Поверхности не являются равномерно изолированными, и потери должны рассчитывать отдельно.)

или

Q _L = Q _L1 + Q _L4 Если используются комбинированные изделия и конвекции. (Трубы, воздуховоды, тела с одинаковой изоляцией.)



Оценка мощности

После расчета требований к пусковой и рабочей мощности необходимо провести сравнение и оценить различные варианты.
