В России множество климатических поясов, но при этом в каждом доме необходимо подключать отопление, чтобы зимой было комфортно. Только кажется, что все просто: прийти в магазин, выбрать радиатор, повесить на кронштейн и подключить к коммуникациям. Этого недостаточно, чтобы обеспечить тепло в помещении. Нужно учесть геометрию помещения, является ли квартира угловой и т. д.

Главный показатель, который учитывается при проектировании системы отоплении, и, соответственно, подборе батареи, – это теплоотдача (Q). Ниже рассмотрим, как правильно ее вычислить.

Типовыми помещениями признаются таковые с одной наружной стеной и высотой потолка 2,5 – 2,7 м. Для неразборных радиаторов формула довольно простая: умножаем площадь помещения на 100В.

Для секционных вычисляем необходимое их количество (N). Формулу тоже легко запомнить: Q/Qyc – удельную тепловую мощность одной секции, которая записана в техпаспорте.

Если потолки выше типовых значений

В данном случае для расчетов берется объем помещения. В качестве константы возьмем, что на 1 куб.м. в кирпичном доме требуется мощность 34Вт, в панельном – 41Вт. Формула для расчета следующая:

Q=V(объем)*34/41. Объем можно рассчитать самостоятельно – это площадь по полу (S), умноженная на высоту потолков (h).

Если квартира угловая или эркерная

Здесь формула становится более замысловатая: между собой перемножаются площадь, мощность и 10 коэффициентов от A до J по порядку английского алфавита. Рассмотрим каждый из них.

Выше мы писали, что мощность составляет 100 Вт для типового помещения с одним окном. Но если 2 наружные стены и столько же окон, показатель составит 1уже 120 Вт. Если они выходят на северо-восток, для обоих типов помещений прибавляем +10%. Для выдающихся вперед эркеров прибавка составит 5%. А если радиатор закрыт сплошной панелью с двумя горизонтальными щелями – +15%.

• A – количество стен, выходящих на улицу. Если одна – значение показателя 1,0, две – 1,2, три – 1,3 четыре – 1,4.
• B – стороны света. Юг и запад – 1,0, север и восток – 1,1.
• C – коэффициент утепления стен. Если толщина стены два кирпича + выложено утепление, показатель = 1,0. Дополнительное утепление отсутствует – 1,27. Утепление на основе инженерных расчетов – 0,85.
• D – базовая мощность обогрева с учетом средних минусовых температур, характерных для конкретного региона. Как правило, для расчетов берут значения минимумов самой холодного январского периода. До -10°C показатель =0,7, -15°C = 0,9, -20°C = 1,1, -20 – -35°C = 1,3, ниже 35°C = 1,5.
• E – коэффициент высоты потолков. Типовые (2,5 – 2,7м) – 1,0.
• F – помещение, расположенное над отапливаемым помещением. Неотапливаемый чердак – 1,0. Утепленная кровля – 0,9. Жилое отапливаемое помещение – 0,8.
• G – тип установленных окон. Деревянные – 1,27. Пластиковые 1-камерные – 1,0. 2-камерные или однокамерные с заполнением аргоном – 0,85.
• H – площадь остекления. Предварительно нужно рассчитать отношение S окон к S помещения. О,1 и ниже – 0,8, 0,11-0,2 – 0,9, 0,21-0,3 – 1,0, 0,31-0,4 – 1,1, 0,41-0,5 – 1,2.
• I – схема подключения радиаторов. Всего их 6 видов, показатель варьируется от 1,0 до 1,28.
• J – степень открытости радиаторов: насколько закрывает их подоконник, нет ли ниши/декоративного кожуха. Показатель варьируется от 0,9 до 1,2.

Теперь перемножаем между собой значение 12 показателей и вычисляем теплоотдачу для неразборной батареи. Для расчета секции батарей отопления учитываем Qyc 1-ой секции.

На нашем сайте установлен калькулятор расчета, в который вы можете подставить указанные значения и сразу получить результат. Надеемся, что приведенный калькулятор расчета радиаторов отопления поможет выбрать вам правильный радиатор отопления.

Тепловые потери помещения

0 Вт

Количество секций радиатора

0 секций

Заполните все поля для точного расчета необходимой мощности и количества секций радиатора отопления.

методика + встроенный калькулятор,объем батареи,для панорамных окон, объем воды в радиаторе отопления таблица, отопительные приборы систем водяного отопления,теплоотдача,конвекторные радиаторы, еврочугун,водяное отопление в гараже своими руками схемы,размеры радиаторов, акт опрессовки системы, обарзец,ошибка 27 котел навьен, навьен делюкс ошибка 13 как исправитькак рассчитать мощность радиатора,на квадратный метр, расчёт количества секций,расчёт количества секций, алюминиевые радиаторы,как расчитать сколько надо батарей в дом, 1 секция радиатора сколько м2 отапливаемой площадиэлектрический радиатор.

Один из наиболее важных вопросов создания комфортных условий проживания в доме или квартире – это надежная, правильно рассчитанная и смонтированная, хорошо сбалансированная система отопления. Именно поэтому создание такой системы – главнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажки.

Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности все же остается проверенная схема: контуры труб с циркулирующим по ним теплоносителем, и приборы теплообмена – радиаторы, установленные в помещениях. Казалось бы – все просто, батареи стоят под окнами и обеспечивают требуемый нагрев… Однако, необходимо знать, что теплоотдача от радиаторов должна соответствовать и площади помещения, и целому ряду других специфических критериев. Теплотехнические расчеты, основанные на требованиях СНиП – достаточно сложная процедура, выполняемая специалистами. Тем не менее, можно выполнить ее и своими силами, естественно, с допустимым упрощением. В настоящей публикации будет рассказано, как самостоятельно провести расчет батарей отопления на площадь обогреваемого помещения с учетом различных нюансов.

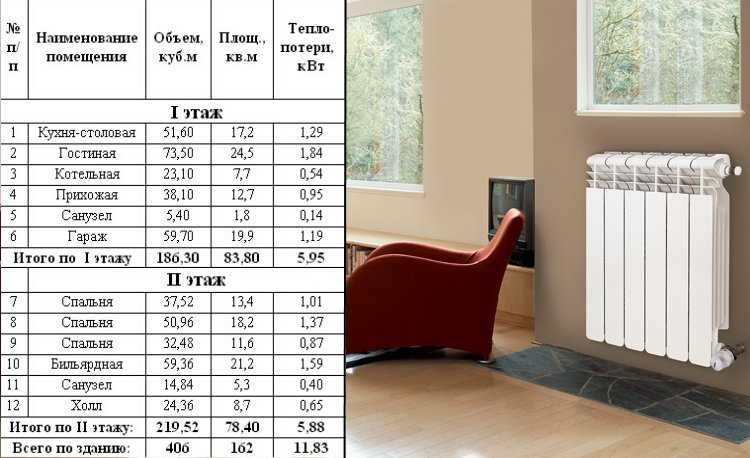

Расчет батарей отопления на площадь

Но, для начала, нужно хотя бы бегло ознакомиться с существующими радиаторами отопления – от их параметров во многом будут зависеть и результаты проводимых расчетов.

Кратко о существующих типах радиаторов отопления

Содержание статьи

• 1 Кратко о существующих типах радиаторов отопления
  • 1.1 Стальные радиаторы
  • 1.2 Чугунные радиаторы
  • 1.3 Алюминиевые радиаторы
  • 1.4 Биметаллические радиаторы отопления
  • 1.5 Цены на популярные радиаторы отопления
  • 1.6 Видео: рекомендации по выбору радиаторов отопления
• 2 Как рассчитать нужное количество секций радиатора отопления
  • 2.1 Самые простые способы расчета
  • 2.2 Подробный расчет  с учетом особенностей помещения
  • 2.3 Калькулятор для точного расчета радиаторов отопления

Современный ассортимент радиаторов, представленных в продаже, включает следующие их виды:

• Стальные радиаторы панельной или трубчатой конструкции.
• Чугунные батареи.
• Алюминиевые радиаторы нескольких модификаций.
• Биметаллические радиаторы.

Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Стальные радиаторы отопления имеют немало недостатков

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации  гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно.

Знакомый всем с детских лет чугунный радиатор МС-140-500

Возможно, такие батареи МС-140—500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

Современные чугунные батареи отопления

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку.

Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

• Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
• Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
• Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу.  Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.

Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

При выборе алюминиевых радиаторов нужно учитывать некоторые важные нюансы

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

• Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
• Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.

Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.

Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми. Причина тому заключается в их особой конструкции.

Строение биметаллического радиатора отопления

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз. 2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Цены на популярные радиаторы отопления

Радиаторы отопления

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия размещена таблица, в которой приведены сравнительные характеристики радиаторов. Условные обозначения в ней:

• ТС – трубчатые стальные;
• Чг – чугунные;
• Ал – алюминиевые обычные;
• АА – алюминиевые анодированные;
• БМ – биметаллические.

	Чг	ТС	Ал	АА	БМ
Давление максимальное (атмосфер)
рабочее	6-9	6-12	10-20	15-40	35
опрессовочное	12-15	9	15-30	25-75	57
разрушения	20-25	18-25	30-50	100	75
Ограничение по рН (водородному показателю)	6,5-9	6,5-9	7-8	6,5-9	6,5-9
Подверженность коррозии под воздействием:
кислорода	нет	да	нет	нет	да
блуждающих токов	нет	да	да	нет	да
электролитических пар	нет	слабое	да	нет	слабое
Мощность секции при h=500 мм; Dt=70 ° , Вт	160	85	175-200	216,3	до 200
Гарантия, лет	10	1	3-10	30	3-10
