Электропроводка в квартире | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам о том, что нужно знать и учесть при монтаже и замене электропроводки в вашей квартире.

Причины замены электропроводки бывают разные: во время очередного ремонта, перепланировки квартиры или когда существующая (старая) электропроводка пришла в негодность. Последняя проблема все чаще встречается из-за повышения общей нагрузки в квартирах (дополнительное мощное электрооборудование — компьютер, кондиционер, холодильник, электрическая плита и т.п.).

Я думаю, что каждый из Вас задавался таким вопросом — «С чего начать?»



Планирование работ по замене электропроводки в квартире

1. Проект электроснабжения квартиры

К этому вопросу нужно подойти серьезно, т.к. в настоящее время рынок перенаполнен количеством разных фирм по услугам проектирования, правда порой их качество оставляет желать лучшего.

Идеальный вариант — это чтобы одна организация выполнила и проект, и электромонтаж. Таким образом Вы сохраните больше нервов и получите максимум результата.

Вот, кстати, проект на электропроводку магазина, размещенного на площадях квартиры. Переходите по ссылке и читайте.

При определении количества и места расположения электроприемников ссылайтесь на следующие факты:

  • указываем максимальное количество электроточек
  • планируем мощность устанавливаемого электрооборудования (это требуется проектировщикам для расчета мощности, сечения вводного кабеля в квартиру, сечения проводов и кабелей отходящих линий, а также номинальных данных аппаратов защиты)

Электроточка — это место под установку розеток, выключателей, светильника и т.д.

По старым нормам выделенная мощность для одной квартиры составляла примерно около 1-2 (кВт), соответственно, и электропроводка (вводные и групповые кабели) была расчитана на такие мощности.

В настоящее время выделенной мощности 1-2 (кВт) Вам просто напросто не хватит для надежной и безопасной эксплуатации современной техники, которая имеет относительно большую установленную мощность, например, СВЧ-печь, персональный компьютер, стиральная машина, электрическая плита и т.п. Таким образом, Вы постоянно будете сталкиваться с такой проблемой, как отключение (выбивание) автоматических выключателей, нагрев (возможно оплавление) проводов и кабелей.

Для выхода из этой ситуации нужно увеличить выделяемую мощность для своей квартиры.

По современным нормативным документам (ПУЭ 7 издание, ПТЭЭП и др.) электропроводку в квартире необходимо выполнять только медным кабелем, т.к. алюминиевый кабель сечением до 16 кв.мм. для использования в жилых и административных помещениях запрещен.

Кстати, применять провод ПУНП для электропроводки в квартире строго запрещено.

Питание квартиры должно осуществляться от сети 380/220 (В) с системой заземления TN-C-S, а еще лучше — TN-S. Т.е. питание происходит по 5-ти проводной, или 3-х проводной сети.

Также не стоит забывать и про систему уравнивания потенциалов (СУП).

2. Выбор электромонтажной организации

На своем сайте я буду предоставлять Вам ценную информацию о том, как заменить электропроводку в квартире своими руками. Но для более качественного и гарантийного ремонта воспользуйтесь услугами специалистов — электриков, которые производят монтажные работы только по утвержденному проекту.

Советы по выбору электромонтажной организации:

  • на рынке электромонтажных услуг находятся длительное время
  • положительные рекомендации от заказчиков
  • предоставляют фотоотчет выполненных ранее электромонтажных работ
  • предоставляют гарантию

P.S. И как всегда на десерт интересное видео, чтобы немного передохнуть и расслабиться.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

Кому нужно менять

В домах и старых квартирах, построенных более 20 лет назад, где до сих пор сохранилась проводка старого образца, устаревшая морально и физически, необходимо произвести замену электропроводки. В прошлом веке для организации внутренних электрических сетей использовались алюминиевые провода.

Алюминий сильно подвержен коррозии, помимо этого в процессе эксплуатации структура металла подвергается необратимым изменениям, сеть становится очень хрупкой. Износ изоляции увеличивает риск возгораний по причине короткого замыкания.

Среди типичных проблем старой проводки следует упомянуть:

  • Глухозаземленные нейтрали вместо принятого ныне защитного заземления;
  • Разводка методом разветвления;
  • Отсутствие автоматических устройств защитного отключения;
  • Слишком малое количество розеток.

Кроме этого нагрузка на внутренние электросети в течение 15-20 последних лет выросла в разы по сравнению с проектными величинами. В сочетании с техническим несовершенством старых сетей это представляет серьезную угрозу аварии с возможным пожаром.

Если:

  • дом построен более 20 лет назад,
  • в квартире искрят розетки,
  • розетки выходят из строя,
  • при включении электроприборов ощущается запах паленой изоляции,
  • провода легко ломаются,
  • через стены происходит утечки тока,

то проводку нужно срочно менять. И чем больше признаков износа, тем меньше у вас времени на размышления.

Частичная замена проводки не рекомендуется, так как этим можно только усугубить имеющиеся проблемы. Единственный случай, когда допускается частичная замена – устранение обрыва.

Как произвести грамотную замену старой эл проводки в квартире своими руками, смотрите далее в видео-обзоре:

С чего начать

Службы  поставки электроэнергии  отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Как набрать электрощит

Прежде чем набирать электрощит, необходимо приобрести подходящий по размерам, в который поместятся все приборы. Рассмотрим, как выполняется комплектация и подключение.

Подобрали всё необходимое

Этот щиток мы будем собирать из бюджетных компонентов. Для начала разложим все комплектующие по щитку так, как они впоследствии будут установлены.

Имеется реле напряжения, дифреле и пакетники.

Также понадобятся 2 шины

Также сбоку установим 2 шины – одна нулевая, а вторая для заземления.

Реле напряжения

Приобрели проверенное временем реле напряжения Зубр.

У него мощные клеммники

Одним из его неоспоримых преимуществ является наличие мощных клеммников, в которых можно надежно зажать провода.

Автоматы и УЗО CHINT

Автоматы приобрели фирмы CHINT. Эта чисто китайская продукция используется для внутреннего рынка Китая, поэтому надежность не вызывает сомнений.

Щиток в разобранном состоянии

Разберем наш ящик для того, чтобы было удобно с ним работать.

Приборы установлены

Теперь можно заняться установкой приборов.

По ручке отвертки будем гнуть провод

Установив все комплектующие, необходимо их соединить между собой. Шину использовать дорого, поэтому из медного провода Ø4 мм2 сделаем «гармошку». Поскольку диаметр ручки отвертки идеально подошел, обогнув по ней провод, его концы четко попадут в отверстия автоматов.

Сделали петлю

Получилась петля, в которой конец провода не разрезается, а загибается. В местах ввода в автомат снимается изоляция.

Получилось некоторое подобие гармошки

Вот такая получилась «гармошка».

На каждом приборе закрепили фазу

Осталось ее вставить и обжать клеммы.

Чтобы гармошка не мешала, петли загнуты внутрь

Поскольку сверху будет установлена крышка, то для того, чтобы она не уперлась в провода, их нужно загнуть внутрь.

Подготовили провод для подключения УЗО

Для того, чтобы подключить реле напряжения к дифреле подготовим кусок того же провода. На его концах делаем подобие петли, согнув провод. Это увеличит в 2 раза площадь соприкосновения с прибором.

Черным проводом подключили ноль

Аналогичным образом подключаются другие проводники.

Напряжение 232 вольта

Настало время проверки. Подключив реле напряжения к сети, проверим напряжение на каждом автомате.

После срабатывания УЗО

После нажатия на УЗО кнопки test, напряжение должно отсутствовать, что будет свидетельством того, что всё собрано правильно.

После установки щита выполняются подключения кабелей, подведенных со всех помещений. Чтобы потом не угадывать, автоматы нужно подписать. Их можно пронумеровать, а на внутренней части крышки написать, куда он подключен.

Осталось заделать штробы (или залить стяжку, если проводка проложена по полу), и выполнить ремонт в помещении.

Полезные советы

  • Что касается схемы разводки, то оптимальный вариант – разбить ее по комнатам. То есть, каждая комната – это отдельный участок со своей нагрузкой, а, значит, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Внутри же комнаты по светильникам и розеткам разбрасываются провода с меньшим сечением, подходящим под определенные нагрузки, запланированные вами предварительно, исходя из количества и общей мощности приборов-потребителей.
  • Схему разводки, а также монтажные работы, необходимо начинать от дальней комнаты. Последняя комната – прихожая.
  • Необходимо обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-первых, это монолитное изделие, которое штробить очень сложно. Во-вторых, не дай бог при установке карнизов наткнуться сверлом на кабель. Вся работа пойдет насмарку.
  • Правильный подсчет количества распределительных коробок даст возможность сэкономить длину используемого кабеля.
  • Оптимальный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.

Закрепление проводов и коробок

Если поверхность стен не облицована, разводку проводов своими руками можно выполнить, используя алебастр. С помощью шпателя на небольшой участок стены наносится материал и вдавливается провод. Алебастр твердеет быстро, придется придерживать проводку в течение 30-40 секунд до полного засыхания. Расстояние между местами крепления не должно превышать 50 см и кабель должен плотно прилегать к поверхности.

Можно использовать специальные скобы, которые вбиваются в швы между строительным материалом.

Монтажные скобы можно сделать из гвоздей. Вбив в стену наполовину, они загибаются при помощи молотка, образуя требуемое крепление.

Использование розеток и высота проводки

Если в одной из комнат на общей стене находятся розетки и планируется расположить такие же на противоположной стороне, разрешается сделать разводку не от коробок, а просто объединив их проводами.

Правильная схема разводки электропроводки в квартире должна предусматривать возможные риски повреждений. Чтобы предотвратить доступ к электрическим проводам домашним питомцам, маленьким детям и самим не запинаться их можно спрятать в стене.

Размещаются провода, отступив от потолка 10-15 см. На этом уровне обычно не вешают картины или фотографии, поэтому риск повреждения будет минимальным. Но если в комнате планируется устанавливать подвесной потолок, то расположение кабелей будет зависеть от его конструкции.

Тщательно выбирайте высоту розеток

Какой выбрать провод?

Поскольку алюминиевый проводник использовать нельзя, остановимся на медном. Большой ассортимент может привести в замешательство, поэтому воспользуйтесь конкретной рекомендацией – продукцию нужно покупать сертифицированную. Что касается выбора между моножилой и многожильным проводником, то это уже вопрос удобства.

Большую роль играет сечение проводника. Можно суммировать потребляющую мощность приборов и высчитать требуемое сечение проводника или иметь некоторый запас, воспользовавшись стандартной схемой:

  • На ввод и к самым мощным потребителям – 4 мм2.
  • К силовым розеткам – 2,5 мм2.
  • Люстры и светильники (а также розетки, к которым будут подключаться слаботочные потребители (например, только телевизор или настольная лампа)) – 1,5 мм2.

Именно такой подход применяют профессиональные электрики. С электричеством шутки плохи, поэтому лучше перестраховаться.

Но и это еще не всё – определимся с типом, опираясь на маркировку. Например, кабель ВВГнг можно укладывать прямо в штробу, не протягивая через гофру, тогда как ВВГнг-LS уже предназначен для открытой проводки по потолку или стене, которые, например, впоследствии будут зашиты гипсокартоном.

На примере кабеля ВВГнг-LS 3×2,5 можем разобраться в маркировке.

  • Если самая первая буква А, то этот кабель нам не подходит, так как в нем алюминиевые жилы.
  • Маркировка медных кабелей начинается с буквы В. Это значит, что внешняя оболочка выполнена из ПВХ.
  • Вторая буква В означает, что общая изоляция проводников тоже выполнена из поливинилхлорида.
  • Третья буква Г означает, что проводник не защищен дополнительным защитным покровом (в нашем случае он и не нужен).
  • нг ‒ негорючая изоляция.
  • Следующий показатель особенно желателен ‒ LS. Эти 2 буквы свидетельствуют о низком уровне дымообразования. То есть, даже во время пожара такая изоляция не будет выделять дым.
  • 3×2,5 ‒ первая цифра означает количество жил, а вторая означает, что каждая из них имеет сечение 2,5 мм2.

Составив схему и определившись с типом и сечением кабеля, необходимо посчитать, сколько его потребуется, принимая во внимание длину концов, которые останутся в распредкоробках

Особенности крепления проводки

При закреплении проводки на стенах с использованием только алебастра есть один недостаток. Раствор быстро сохнет и приходиться постоянно замешивать свежий. Скобы удерживают провод не недостаточно прочно и могут отваливаться в процессе ремонтных работ. Гвозди в процессе крепления способны незаметно для монтажника повредить провод и вызвать короткое замыкание.

Разводку проводов на кухне лучше крепить, используя скобы и дополнительно замазывать алебастром или шпатлевкой. В этом помещении обычно прокладываются тяжелые кабели, рассчитанные на большую нагрузку, поэтому между скобами нужно делать расстояние поменьше.

Иногда нужно штробить как стены, так и пол

Выбор кабеля для прокладки, розеток и выключателей

Выбор подходящего кабеля для прокладки является очень важным моментом, так как в зависимости от нагрузки подбирается его определенное сечение.

При составлении схемы лучше всего ее разбить по зонам: кухня, ванная комната, рабочий кабинет, и  т.д. Исходя из этих зон, делается соответствующая разводка. Скорее всего, кухня будет самое энергоемкой зоной, из-за неё загруженности различными кухонными приборами, комбайнами, электроволновкой, электроплита и т.п.

Правильнее всего выбирать медный провод. Ни в коем случае не следует соединять между собой медный алюминиевый провод из-за их химических свойств.

Кабель, идущий к коробке – распределителю в подъезде, д.б. сечением не менее 6 мм.

Методы электроразводки

Монтаж электропроводке в однокомнатной квартире может быть выполнен открытым, закрытым или скрытым под элементы конструкции способом.

Открытый способ подразумевает прокладку без использования дополнительной изоляции. Это самый дешевый и опасный метод, который желательно не применять на практике. При крайней необходимости следует использовать провода с надежной изоляцией.

Разводку проводов открытым методом иногда делают в пластиковых коробах или гофрорукаве. Применяется в офисах и в общественных заведениях.

Кабели можно спрятать под облицовочный материал, которым обшиты или покрыты стены. Например, убрать под гипсокартон или штукатурку.

Самым популярным и безопасным способом является закрытая электроразводка в штрабе или проложенная в специальной трубе. Это возможно, только если на стадии строительства в стены, потолок или пол были вмонтированы эти трубы.

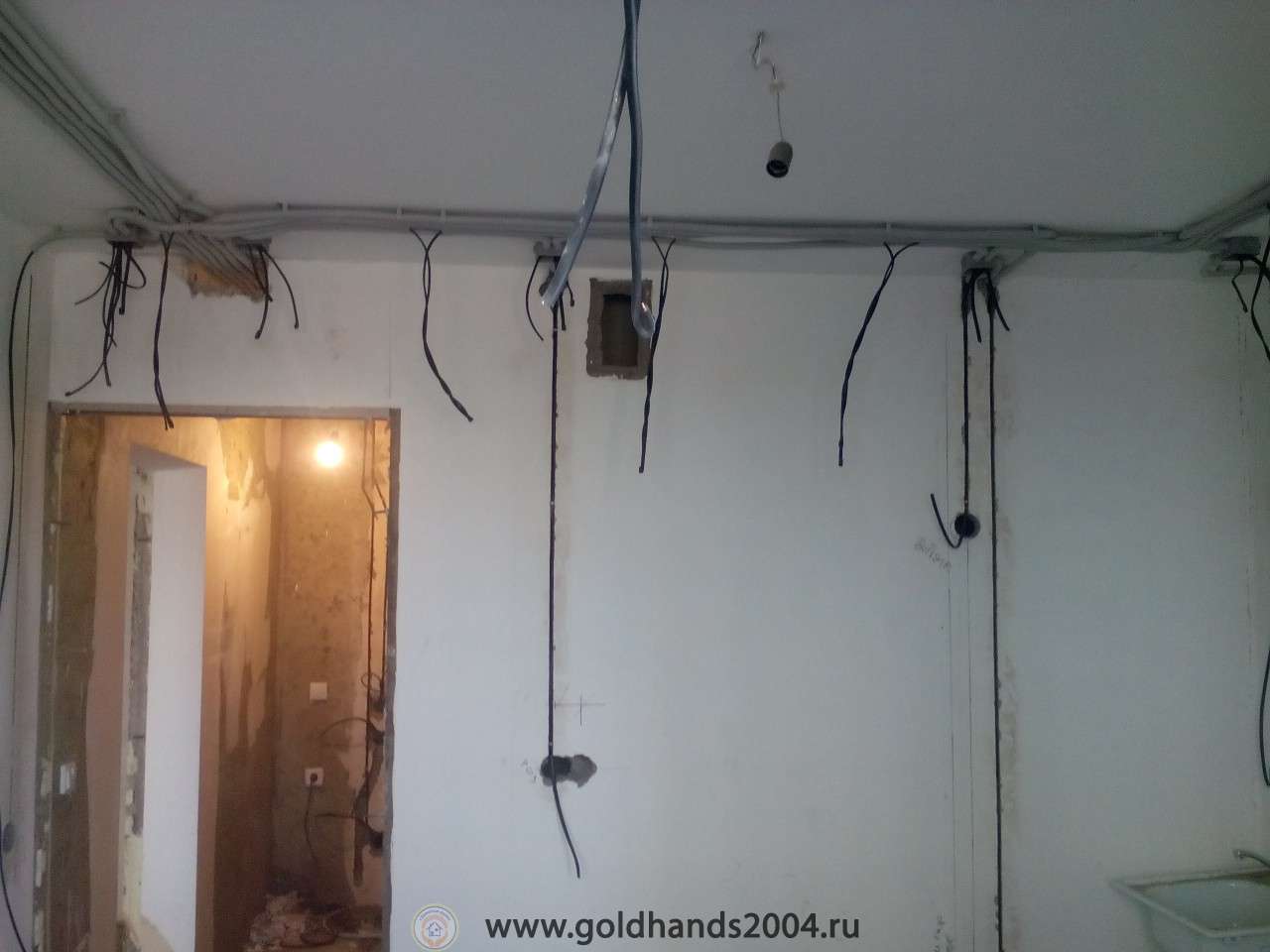

На фото разводка электрики своими руками

Отличительные особенности вводной группы

На этом хотелось бы остановиться подробнее, потому что вводная группа (распределительный щит) может располагаться как внутри квартиры, так и за ее пределами. Так вот если в многоквартирном доме на одной лестничной клетке не более четырех квартир, то распределительный щит располагается именно здесь. То есть, в саму квартиру проводится только вводной кабель.

Если квартир больше четырех, то обычно на лестничной клетке устанавливается щит, но и внутри каждой квартиры располагается свой собственный щиток. Есть типы многоквартирных домов, где проводниковая группа (кабели питания) располагаются внутри квартир, а, значит, и распределительный щиток находится тут же.

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Закладка кабеля, выключателей и розеток

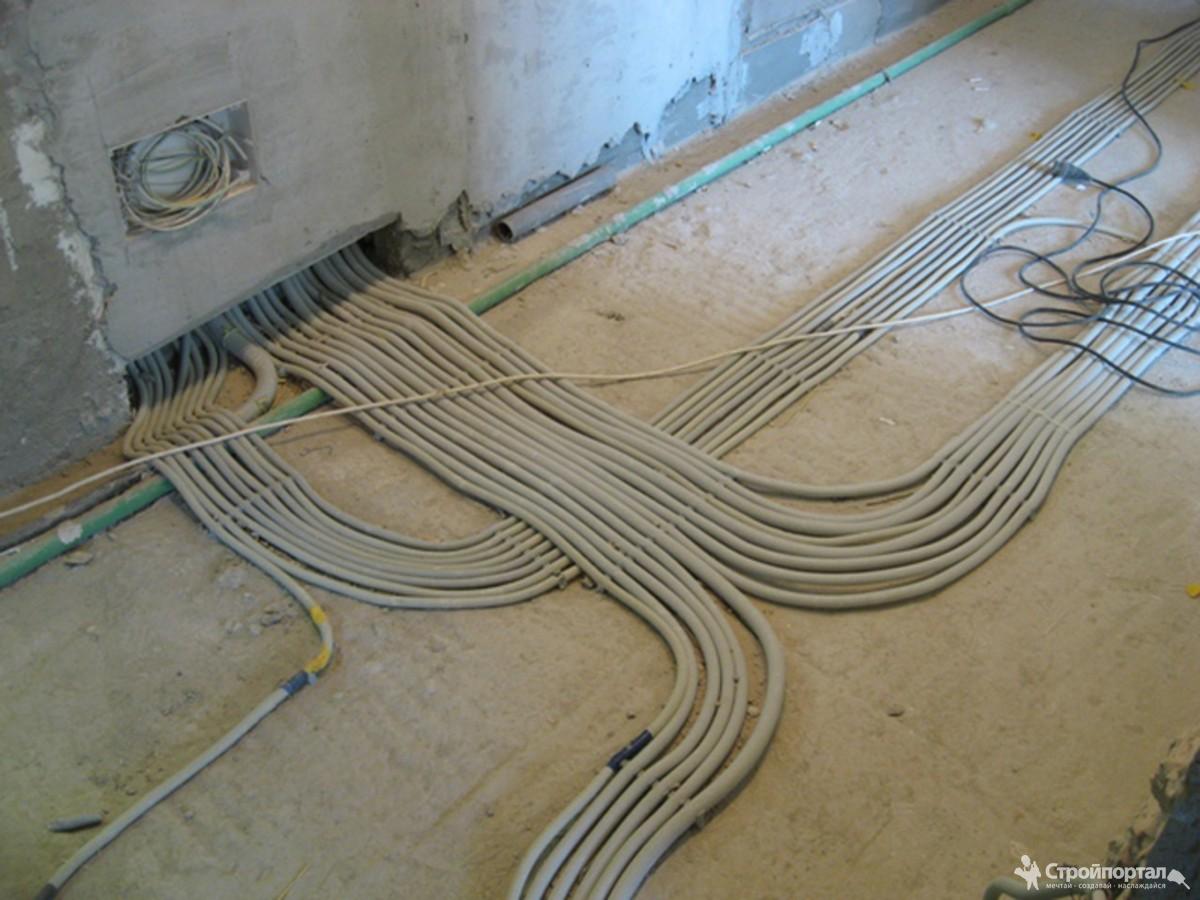

Для закладки кабеля делаются штробы, для установки подрозетников  также выдалбливаются ниши для их установки.  Раньше штробы делались вручную, используя молоток и зубило или долото.

В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.

Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.

Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.

Составление схемы электропроводки для частного дома

Электропроводки в квартире и в частном доме могут значительно отличаться между собой, в связи с определёнными особенностями постройки, расположения помещений, использованных строительных материалов. Соответственно, схема так же потребует к себе дополнительного подхода.

  1. Наиболее часто для частных домов используется схема, разработанная следующим образом: на фасаде находится общий автоматический выключатель, к которому подключается кабель, питающий общий распределительный щиток в доме. Со щитка осуществляется подача и распределение электроэнергии по всем помещениям.
  2. Для того, чтобы обеспечить беспроблемную эксплуатацию и обслуживание сети, во время проектирования схемы  разбейте систему на группы по определённым типам. Например, поэтажно, покомнатно, или по принципу «освещение – силовые потребители – внешние коммуникации». Учитывайте токовые нагрузки на каждую группу отдельно.
  3. Соединять группы потребителей между собой нужно, используя дополнительные автоматические выключатели, установленные в распределительном щитке. В некоторых случаях, например, когда подключаются потребители, работающие в агрессивных условиях, подключаются такие элементы защиты, как УЗО.
  4. При расчёте схемы используйте план дома. Таким образом вам будет проще опираться на индивидуальные особенности постройки.

Помните основные рекомендации при монтаже электропроводки своими руками в любых помещениях:

    • Фаза разрывается выключателем;
    • Для каждой комнаты рекомендуется как минимум одна распределительная коробка;
    • Такие приборы, как стиральная машинка, бойлер, кондиционер, желательно запитать от отдельных магистралей, чтобы обеспечить заземление корпуса.

Подведём итоги

Выполнить разводку электрики в квартире сможет даже домашний мастер, не имеющий подобного опыта. Главное здесь – соблюдение норм ПУЭ и правил техники электробезопасности. Следует понимать, что с электроэнергией шутки плохи, и малейший недочёт, допущенный при производстве работ, со временем может превратиться в настоящую проблему. Ну и, конечно, необходимо достаточно свободного времени – быстро подобную задачу не выполнить, особенно если опыт отсутствует полностью.

WAGO-соединения получаются аккуратными и не требуют дополнительной изоляции

Надеемся, что изложенная в сегодняшней статье информация была интересна, а главное полезна нашему Уважаемому читателю. Если у Вас остались вопросы по теме, можете их смело задавать в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. У вас есть опыт самостоятельного монтажа электропроводки в частном доме или квартире? В таком случае огромная просьба поделиться им с другими читателями – это будет весьма полезно начинающим домашним мастерам. А напоследок мы предлагаем посмотреть небольшой, но довольно информативный видеоролик по сегодняшней теме.

Watch this video on YouTube

Предыдущая Инженерия 12 эффективных способов уменьшить счета за электроэнергию
Следующая Инженерия Розетка с таймером: как использовать умное устройство дома

Наружная электропроводка в квартире

Содержимое статьи:

Наружная электропроводка в квартире

Любой хозяин дома или квартиры хочет, чтобы электропроводка в его жилище была качественной и надежной. Если позволяет опыт и знания, проводку вполне можно правильно сделать своими руками, как в панельном, так и деревянном доме.

Типы проводки

Есть два варианта создания электропроводки. Она может быть открытой и скрытой. Говоря о втором виде, стоит отметить, что создание скрытой электропроводки – долгий и хлопотный процесс, даже если не брать в расчет устранение старых проводов. На месте планируемой укладки проводов следует:

  • вскрывать покрытия
  • формировать штробы
  • замазывать отверстия и мастерски штукатурить стену

Самостоятельно осуществить все это достаточно сложно. Такой способ ремонта требует отдачи сил, много времени и финансовых средств.

Открытая электропроводка намного предпочтительнее. Провода укладывают поверх потолка и стен, и при правильном подходе открытый тип выглядит очень эстетично. Проложить провода можно в гофрированных трубах или пластиковых кабелях.

Преимущества и недостатки открытой проводки

В числе достоинств открытого типа проводки можно выделить:

  • простой доступ к любому месту электропроводки
  • возможность быстро заметить проблему
  • допустимость оперативно исправить поломку

Кроме того, если электропроводка открытая, очень удобно добавить еще одну электроточку или линию, не нарушив при этом целостность других сетевых участков.

Что касается недостатков, то здесь стоит упомянуть о том, что провода легко зацепить, так как они находятся в свободном доступе. Кроме того, монтаж открытой проводки предполагает наличие дополнительного свободного пространства, если речь идет, например, о гофрированной трубе. Также важно, что открытая электропроводка, даже красиво и декоративно скрытая, впишется не в каждый интерьер. Если это лофт, хай-тек или минимализм, то она будет смотреться вполне органично. Однако в классицизме, ретро или барокко она вряд ли уместна.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

  • силовые провода
  • информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека.

Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Как спланировать работу?

Для начала необходимо:

  • правильно провести расчеты
  • определить, какое количество материала необходимо
  • получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Как сделать наружную проводку?

Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:

  • чертеж линии
  • прокладка провода по ней
  • закрепление на стене при помощи перфоратора через каждые 35 см
  • вставка в просверленные отверстия гвоздей
  • монтаж дополнительных аксессуаров: заглушек, соединителей, углов

Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.

Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой.

При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.

Типы проведения кабелей

Обычно из щита идет множество кабелей, и каждый из них обеспечивает питанием определенное место. Если у вас стандартная квартира, то пучков должно быть около 6. Если это дача и большой деревянный дом или дача, то, конечно, больше. При этом размеры кабель-канала должны быть соответствующими. Монтаж данного типа создают в случае проведения европейского расключения проводки, когда у каждой зоны есть собственное УЗО, или устройство защитного отключения.

Нередко, прокладывая проводку своими руками, владельцы деревянных домов, дач и квартир предпочитают поместить один щиток и счетчик вместе с основным питающим проводом, от которого идут провода к другим точкам. Обязательно присутствуют распределительные коробки, чтобы защитить зоны соединения отходящих проводников с главным.

Всего выделяют несколько типов прокладки кабеля:

  • применение канала-плинтуса
  • использование гофрированных труб для проводов
  • монтаж кабеля по старому

Рекомендации по прокладке электропроводки

Помните, что наружная проводка применима не ко всем типам помещений. Не рекомендовано прокладывать ее:

  • на кухне
  • в ванной комнате
  • в столовой
  • в подвале, амбаре дачи
  • и других пространствах с повышенным уровнем влажности

Если же монтажных работ не избежать, лучше использовать кабель, у которого влагостойкость повышена.

Прокладывать открытый кабель можно или ведя его по потолку, опуская к точкам напряжения, или по полу, поднимая наверх. Здесь все зависит от индивидуальных особенностей жилища, например, деревянного дома, дачи или квартиры, дизайна интерьера и личных предпочтений владельца. Если вы своими руками прокладываете кабель вдоль дверного проема, нужно протянуть кабель по периметру.

Помните о безопасности

При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред. Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:

  • если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его
  • соединяйте корпуса приборов из металла с проводами, используя болтовые крепления
  • закрывайте токопроводные детали

Наружная проводка в квартире

Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).

Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки

Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм 2 . Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм 2 . Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что сломается при укладке.

Медь устойчивее к коррозии, медные провода медленнее окисляется.

Медные провода прослужат дольше, чем алюминиевые.

Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах. Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.

Открытая электропроводка: особенности укладки, технология монтажа и обеспечение уровня безопасности (115 фото)

Открытая проводка считается наиболее простым способом организации электрической коммуникации в доме. Однако увидеть в современном жилом строении ее можно крайне редко. Хотя метод открытого проведения не занимает много времени и сокращает трудозатраты. Кроме того, для проводки такого типа нет нужды делать штробление, что сохраняет целыми потолок и стены.

С дизайнерской точки зрения можно эффектно обыграть ту или иную часть стены, закрепив провода снаружи. Такое решение будет напоминать стиль ретро и позволит немного расширить электрическую линию в доме.

В противном случае обилие проводов на стенах несомненно испортит весь интерьер. Рассматриваемый способ организации электроснабжения требует соблюдения определенных правил, о чем пойдет речь ниже.



Правила установки электропроводки открытого типа

Рассмотрим основные требования к открытой электропроводке, которые следует неукоснительно выполнять. Если ими пренебречь, то высока вероятность возникновения аварийной ситуации, например, короткого замыкания и пожара.

Первое, что нужно иметь в виду, это запрет на прокладывание линии под трубопроводами, склонными к образованию конденсата. Стоит помнить, что источники тепла не должны располагаться поблизости от кабелей.

Месторасположение проводки определяет тип самого провода, он может быть жестким, гибким или экранированным. Соединение жил кабелей можно осуществлять только через специальные распределительные коробки. Крышки последних должны находится в доступной зоне.

При высоком уровне влажности улучшить герметичность позволят резиновые прокладки, монтируемые в крышку распределительной коробки. В обязательном порядке следует проверять целостность защитной оплетки провода по всей его длине. В случае обнаружения дефектов провод лучше заменить.

На некоторых фото открытой электропроводки видно, что ее крепление осуществляется при помощи специальных пластиковых скоб. Специалисты рекомендуют использовать пластиковый крепеж соответствующего размера. Расстояние между скобами делают с таким расчетом, чтобы во время эксплуатации линии не было провисаний проводки.


Около мест соединения проводов с выключателями, розетками и другими элементами требуется установить фиксаторы. При горизонтальной укладке не бронированного кабеля расстояние между крепежом должно быть не более 40 см; для бронированного расстояние увеличивается до 75 см.

При вертикальном размещении интервал между креплением не превышает метра. Между фиксатором и электрическим элементом должно быть не больше 10 см. Только при указанных условиях возможно надежное крепление всей линии электропередачи.

Когда возникает необходимость согнуть провод (при обхождении препятствий), то минимальное значение радиуса изгиба должно быть 8 см. В случае пересечения неэлектрического трубопровода требуемый интервал должен составлять 3 см. При прохождении кабеля сквозь стену рекомендуется сделать дополнительную защиту в виде куска трубки, длина которого равна ширине стены.

Особенности монтажа

Если потолки в доме или квартире относятся к классу подвесных, то проводку в обязательном порядке ведут по стене. Когда количество проводов внушительно, рекомендуется использовать специальные пропускные каналы. При монтаже распределительных коробок следует помнить, что доступ к ним должен быть беспрепятственным, в противном случае техническое обслуживание будет трудно произвести.

Вообще основных способов монтажа электропроводки можно выделить несколько: уже упомянутый вариант со скобами, укладка в гофрированных трубах, использование специальных элементов (кабель-каналов, плинтусов и электротехнических коробов).

Крепление при помощи скоб и гофрированных труб имеет некоторые минусы. Во-первых, скобяной вариант не считается безопасным. Во-вторых, оба способа не дают эстетичного результата. Кабель-канал в этом плане будет более привлекательным вариантом.

Плюсы и минусы внешней электропроводки

Обустройство наружной электропроводки, как и всякий метод создания электрической коммуникации в доме, имеет свои преимущества и недостатки. Среди преимуществ выделяют:

  • простоту установки;
  • сохранение целостности стен и потолка;
  • отсутствие необходимости в приобретении дополнительного оборудования.

  • не эстетичный внешний вид;
  • необходимость строжайшего учета технических правил и норм для жилого помещения;
  • необходимость обязательного соблюдения норм противопожарной безопасности.

Бесспорно, существуют презентабельные варианты обустройства наружной проводки. Винтажный стиль небольшого по длине куска электрической проводки в комнате может отлично дополнить интерьер и стать его изюминкой, добавив эффект старины.

Однако дополнительные элементы для качественного и эстетичного оформления могут существенно ударить по кошельку. Сочетание стилей тоже немаловажно.

Монтаж открытой электропроводки нуждается в тщательной подготовке. Если нет уверенности, то все расчетные и укладочные работы лучше доверить профессионалам. Однако, имея в виду все вышесказанное, можно попробовать сделать все самостоятельно.

Требования безопасности и преимущества наружной проводки в квартире

Электропроводка в помещении может проводиться двумя способами – открытым и закрытым. Открытая проводка является наиболее простой при монтаже и прокладке электрических линий. Она не требует штробления стен, поэтому проложить кабели таким способом можно уже после строительных работ. Используется открытая электропроводка нечасто. Она может нарушить интерьер помещения, поэтому проводить проводники наружным типом предпочитают на определенных участках. Монтаж прост и не занимает много времени, но нужно соблюдать определенные правила.

  1. Основные требования
  2. Установка кабеля
  3. Преимущества и недостатки открытой проводки
  4. Основные способы открытого монтажа
  5. Технология монтажа
  6. Распространенные ошибки

Основные требования

Одним из правил открытой проводки является отсутствие излучателей тепла поблизости

Проведение электропроводки является процессом, во время которого должны быть соблюдены все нюансы. Отступление от правил может привести к возникновению аварийной и пожароопасной ситуации.

К основным правилам относятся:

  • Нельзя устанавливать кабель для наружной проводки под трубопроводом, на котором собирается конденсат.
  • Излучатели тепла не должны располагаться в зоне с кабелями.
  • Рекомендуется прокладывать кабели с дополнительной защитой. Выбор типа проводника (жесткий, экранированный, гибкий) определяется условиями эксплуатации и применения.

Распределительные коробки для открытой проводки

  • Если проводка укладывается в сантехнических нишах, не нужно использовать соединительные коробки.
  • Жилы кабелей соединяются друг с другом только в специальных распределительных ящиках.
  • Распределительный щиток должен располагаться в таком месте, чтобы мастер в случае необходимости имел легкий доступ к нему. В случае использования во влажном помещении для дополнительной герметичности устанавливаются прокладки на крышке.



Перед монтажом обязательно проверяются визуально провода. Они должны быть без повреждений, заломов, нарушения изоляции по всей длине вплоть до подключения к розетке, выключателю и другим точкам питания.

Установка кабеля

Скобы для наружной проводки

Крепление проводника производится с использованием пластмассовых скоб. Они приобретаются вместе с кабелем по его диаметру. Между фиксирующими механизмами не должно быть большого расстояния, так как тогда провод будет провисать. Скобы ставятся по обе стороны кабеля и рядом с местами подключения к элементам. При горизонтальной прокладке телефонного и электрического провода скобы ставятся одна над другой на расстоянии, не превышающем 40 см. Если проводник бронированный, минимальная дистанция увеличивается до 75 см. В случае прокладки электропроводки вертикальным способом интервал между фиксирующими устройствами не превышает 1 м.

Обычные проводники с защитой в горизонтальном положении требуют нахождения скоб на расстоянии не более 25 см, в вертикальном – не более 40 см. Интервал между фиксатором и электрическим элементом, к которому подключается кабель, не должен быть более 10 см.

Силовая линия может пересекать неэлектрический трубопровод. В таком случае между ними должен быть минимальный интервал в 3 см. Сгибать проводники можно с наименьшим радиусом 8 см.

Преимущества и недостатки открытой проводки

При монтаже открытой проводки отсутствует необходимость штробления стен

Открытый способ монтажа электропроводки имеет свои достоинства и недостатки. К плюсам можно отнести следующие факторы:

  • Простота монтажа.
  • Не нарушается целостность стен и потолка, так как не требуется их штробление.
  • Возможность проведения электропроводки уже после строительных работ во время отделки.
  • Не нужно покупать дополнительное оборудование.

Винтажная проводка подходит не под каждый интерьер

  • Непривлекательный внешний вид. Винтажный провод подходит не под все интерьеры. Чаще всего используется в помещениях в стиле лофт, ретро, стимпанк. Для создания красивого внешнего вида может потребоваться помощь профессионального дизайнера.
  • Требуется учитывать технические нормы помещения.
  • Риск повреждения электрокабеля, особенно если он не защищен гофрированной трубой или монтажным коробом.
  • Высокая пожароопасность.
  • Необходимость защиты от внешнего воздействия (температуры, УФ, влага). Особенно актуально при выводе проводов на улицу.

После изучения преимуществ и недостатков открытой электропроводки, а также ее особенностей, хозяин дома решает, стоит выбирать ее или лучше отдать предпочтение скрытому монтажу. Также следует определиться: работы будут проводиться самостоятельно или с вызовом электрика.

Основные способы открытого монтажа

Элементы открытой проводки

Раньше монтаж открытой электропроводки производился только путем крепления к стенам и потолку на керамические изоляторы. Сейчас способов стало больше, и к основным можно отнести:

  • Монтаж на кнопках или скобах. Провода фиксируются на стене с помощью специальных скоб на определенном расстоянии друг от друга. Обычно используются металлические полоски. Это самый дешевый и простой способ укладки кабелей. Недостатки – небезопасность и малопривлекательный внешний вид.
  • Установка в трубах. Кабели укладываются в специальные электротехнические трубы из металла и пластика. Они надежно защищают проводник от пожаров, механического повреждения. В деревянных домах лучше использовать гофротрубу. Диаметр покупаемой трубки зависит от совокупной толщины всех проводников, которые будут в нее прокладываться. При создании схемы важно продумать расположение таким образом, чтобы трубы не пересекались и не перекрещивались.

Все описанные варианты установки имеют схожий алгоритм монтажа. Сложность также примерно одинакова во всех случаях.

Технология монтажа

При создании проекта проводки отмечаются места всех элементов электричества

Установка электропроводки открытым способом проводится по следующему алгоритму:

  1. Создание проекта. Определяется количество и местоположение розеток, переключателей, коробок и других элементов.
  2. Покупка соответствующих материалов. Они должны подходить по эксплуатационным характеристикам, требованиям безопасности, декору помещения, быть антистатическими. В зависимости от дизайна интерьера можно использовать провод витой ретро. Уличные изделия должны иметь соответствующую защиту.
  3. Крепление коробов.
  4. Прокладка проводов. Витой провод укладывается либо в корпуса, либо фиксируется скобами в зависимости от выбранного метода.

Последний шаг – подача электричества и проверка работоспособности.

Обязательно нужно уделить внимание выбору материала основания. От него зависит выбор крепежных устройств. На дерево коробы крепятся с помощью шурупов, на кирпич или бетон – на дюбели, панели и плиты – крепеж-бабочка.

Распространенные ошибки

Одна из распространенных ошибок — соединение проводов методом скрутки

Наружная проводка производится проще, чем закрытая, однако мастера совершают ряд типичных ошибок. К самым популярным относятся следующие:

  • Отсутствие составленной схемы. Если заранее не продумать внутреннюю разводку витого кабеля для открытой проводки, понижается надежность и удобство всей собираемой системы.
  • Выбор некачественных материалов. От качества проводов и коробов напрямую зависит безопасность в доме, поэтому важно отдавать предпочтение проверенным изделиям. Купить все можно в профессиональном магазине стройматериалов и электротехнических приборов. Следует выбирать известные торговые марки, которые отвечают за качество товара и имеют соответствующие лицензии.
  • Покупка проводов без учета запаса. Неправильный подсчет сечения кабеля электрического для наружной прокладки без добавки в 20% может грозить перегрузками и возгоранием.
  • Подсоединение мощных электроприборов в общую розетку, а не через отдельный кабель. Даже при установке профессиональной розетки, рассчитанной на повышенную мощность, электропроводка может не справиться с нагрузкой.

Соединение меди и алюминия приводит к быстрой коррозии металлов

  • Соединение проводов скруткой. Этот способ строго запрещен ПУЭ, поэтому лучше использовать клеммы.
  • Контакт медных и алюминиевых проводов. Эти материалы имеют разные свойства, поэтому при попытке их соединения контакт будет ненадежным и быстро разрушится.
  • Неправильное местоположение распределительных коробок. Их ставят на 20 см ниже потолка, чтобы уменьшить риск случайного повреждения.
  • Отсутствие заземления.
  • Установка розеток и выключателей в местах, в которых сложно дотянуться руке любого жильца квартиры.



Соблюдение техники безопасности и строгое следование алгоритму установки поможет мастеру сделать безопасную и красивую наружную электропроводку в доме.

Открытая проводка в квартире и доме: требования и особенности монтажа

Открытая проводка — это самый простой способ закладки электрических линий. От скрытой данный вид отличается тем, что кабели проходят над толщиной строительной конструкции, а не внутри. Процесс менее трудозатратный, так как позволяет обойтись без штробления стен. В многоэтажных постройках такую проводку встретить сложно, но способ актуален для дачи, домов или помещений в стили ретро.

Достоинства и недостатки открытой проводки

К достоинствам можно отнести следующие моменты:

  • Простота укладки. По сравнению со способом скрытого монтажа, открытая занимает меньше времени и позволяет оборудовать систему своими руками.
  • Цена. Стоимость укладки выходит значительно меньше, так как исключаются множественные штробления по периметру помещения.
  • Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.
  • Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.

Недостатки заключаются в следующем:

  • Внешний вид. Далеко не каждому понравятся линии проводов, проложенные по дому, за исключением заранее задуманных дизайнерских решений.
  • Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не допустить ее повреждения. К тому же пожарная безопасность в деревянных домах требует от хозяев особой бдительности.

Требования к внешней проводке в квартире

В первую очередь, необходимо составить электрическую схему линий и элементов: розеток, выключателей и коробок. При составлении проекта нужно учитывать моменты:

  • Линии проводки должны располагаться вертикально или горизонтально относительно плоскостей помещения. Другие варианты запрещены техникой безопасности.
  • По стандартам они должны пролегать на расстоянии 15-20 см от углов, оконных и дверных проемов. Расстояние от уровня пола: розетки не менее 20 см, а выключатели — 60 см.
  • Нельзя прокладывать кабели рядом батареями, обогревателями и другими элементами теплоизлучения. Изоляционный слой приходит в негодность от постоянной температуры и риск аварийной ситуации повышается до критического состояния.
  • Под трубами, где скапливается конденсат, также запрещено проводить электрические элементы.
  • Для помещений с повышенной влажностью элементы электропроводки должны иметь двойную или тройную изоляцию.
  • Соединения и узлы проводов должны находиться только в распределительных коробках.
  • Заранее на схеме располагают распределительную коробку в легкодоступное место.

Если система прокладывается не через трубы или защитные панели, то используются специальные скобы, продающиеся в специализированных магазинах. Они необходимы для предотвращения провисания проводов под тяжестью собственного веса. Расстояние скоб проводки горизонтального типа — каждые 30-40 см, а для вертикального — 60 см.

Что необходимо для монтажа открытой проводки

Как выбрать кабель

Кабель надо выбирать, отталкиваясь от предстоящей электрической нагрузки. Домашним электро — и осветительным приборам будет достаточно 2-3 жильного медного или алюминиевого кабеля с сечением 2. 5 мм. Бытовая электроплита подключается кабелем с сечением 4-6 мм, а ветка подводится к отдельному предохранителю на 25А в распределительной коробке.

В выборе между медным и алюминиевым кабелем большинство предпочитают медный, поскольку он:

  • устойчив к коррозии;
  • выдерживает электрическую нагрузку при одинаковом сечении с алюминиевым;
  • пластичный, что позволяет укладывать систему без риска переломить кабель.

Розетки

Розетки для открытой проводки называются накладными, потому что крепятся к стене в любом нужном месте. В отличие от погружных, у них контакты находятся внутри и они полностью изолированы.

Как и в случае погружных, штепсельные розетки с контактом заземления подойдут, соответственно, для электрических сетей с заземлением.

Если розетка не замыкающая в цепи и силовой провод идет от нее к следующей, то она называется проходной. Они устанавливаются при бескоробочном подключении.

Выключатели

Герметичные выключатели — не целенаправленная разработка для проводки открытого типа. Зачастую, имея скрытую систему кабелей, ставят закрытые выключатели. Делается это в местах повышенной влажности во избежание замыканий и предотвращения аварийных ситуаций.

Установка происходит так же, как у розеток для открытой проводки — пара отверстий в стене и выключатель надежно держится на нужном месте.

Способы монтажа

Существует несколько способов укладки проводов открытого типа. При выборе отталкиваться нужно от вида помещения — для офиса подойдут кабельные каналы, а ремонт в дизайнерском стиле потребует прокладку через плинтус или декоративные трубки.

Внешняя проводка в кабельном канале

Чаще применяют кабельно-канальный способ укладки проводов, так как они обладают важными эксплуатационными свойствами:

  • нетоксичны;
  • температуроустойчивы;
  • имеют низкую цену.

Крепятся к стенам с помощью дюбелей или клея (в зависимости от поверхности). Внутри кабелей расположены канальные разделения для нескольких проводов. Сверху прикрываются крышкой. Заглушки и уголки элементов сети идут в комплекте или докупаются отдельно. Изготавливаются в разнообразных стилистиках и цветах, поэтому подойдут не только для офисов, но и хорошо впишутся в любой дизайн комнаты. Главное — подобрать подходящий тип и цвет.

Открытым проводом

Один из самых распространенных и старых способов. Раньше это делалось через согнутый кембрик, который прибивался маленькими гвоздиками к поверхности. Теперь его заменили пластиковые скобки, которые продаются сразу же с гвоздями внутри. Главное верно подобрать размер скобы, чтобы не пережать кабель, нарушив изоляционный слой. Расположение такое же — каждые 10 см. Если рядом проходят несколько проводов — расстояние между ними должно быть не менее 4-5 мм.

Разводка через плинтус

Подходящий способ для сохранения внешнего вида комнаты. От обычного плинтуса данный вид разводки отличается наличием нескольких каналов и способом монтажа.

Предварительно основа крепится к стене по периметру пола. Необходимые провода протягиваются по специальным направляющим внутри плинтуса и прикрываются крышкой. Внешне ничем не отличается от обыкновенного строительного плинтуса, не считая пластиковых направляющих для розеток и выключателей, таких же, как в варианте с кабельными каналами.

Варианты дизайна и цвета подбираются непосредственно покупателем.

В трубах

Современная промышленность позволяет укладывать проводку разными способами, которые отвечают требования пожарной безопасности. Часто используется для этого гофрированная труба.

Но способ монтажа в трубах — процесс трудоемкий. Провод крепится к веревке, которая протаскивается внутри труб, а после выхода конца веревки протягиваются кабели.

Диаметр трубы должен быть в два раза больше, чем диаметр проводов в пучке. Крепление к поверхностям производится с помощью специальных клипс. При демонтаже достаточно будет потянуть за один конец трубы. Сама гофра оснащена металлическими нитями внутри, что позволяет сохранять форму при изгибах.

Помимо гофры есть еще несколько видов материала для изготовления труб, но они встречаются редко и по параметрам сильно уступают гофрированным даже в весе. А тяжесть проводки — важная деталь, поэтому чем легче она будет, тем лучше.

Стильная проводка в ретро и лофт стилях

При упоре на эффектность и выраженные элементы интерьера используют способ монтажа через керамические изоляторы и металлические декоративные трубы.

Таким способом прокладывали самые первые проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности ролики-изоляторы монтируются на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.

К этому способу стоит прибегать, если дизайн комнаты выполнен в одном стиле или нет другого выбора, потому что метод с керамическими изоляторами самый небезопасный из всех.

В другом случае применяют декоративные металлические трубы, которые изготавливаются в разнообразных цветах и стилях. При монтаже придется потратить больше времени, чем с аналогом в виде гофры. Металлические трубки крепятся к поверхности через специальные штанги. Между собой скрепляются соединительными муфтами и уголками под 90 градусов.

Где запрещена такая проводка

Запрещается использовать метод открытой электропроводки в зонах повышенной влажности, например, в ванных комнатах, банях, саунах и кухнях. Также в больших складских помещениях и вблизи взрывоопасных веществ.

Если наружная проводка — единственно возможный способ электрического питания, то следует добавить несколько слоев изоляции (в случае со складами) и огнеупорных материалов (например, для заправок).

Таким образом, открытый тип проводки в квартирах, домах и других помещениях не уступает внутренней, а в чем-то даже превосходит.

Вопрос оснащения дома, квартиры или любого помещения электропроводкой уже давно касается не только безопасности, но и формирования дизайна комнаты. Современные находки в области дизайна интерьера позволяют превращать привычные вещи в эстетично выглядящие элементы общей задумки.

Как правильно сделать электропроводку в квартире-новостройке

В любом новом здании на этапе проектирования проводка рассчитывается так, чтобы в последующем снабжение жилища питанием было бесперебойным и максимально безопасным.

В проекте берётся учёт расположения всех электрических коммуникаций в постройке, в том числе пожарная сигнализация и радио провода. Такая вариация применяется в той ситуации, когда сдаются квартиры «под ключ» в новом здании. Качественно выполнить монтаж электропроводки могут специалисты компании e-master.kiev.ua.

Также имеется и вариант, который предусматривает введение кабеля питания в каждую квартиру. При этом его мощность должна быть достаточной для обеспечения комфортного пребывания в жилище.

В дальнейшем жильцы по своему усмотрению размещают розетки и выключатели, а также иные приспособления, необходимые для подсоединения коммуникаций.

Но для проведения проводки таким образом стоит иметь определённые знания с навыками. Если таковых не имеется, то лучше воспользоваться услугами специалистов в этой области. Сдаются такие квартиры лишь без финишной отделки стен и поверхностей. В современном мире такое практикуется весьма часто.

Стоит помнить о том, что при проведении проводки стоит руководствоваться необходимыми нормативными документами и актами. К таковым относят правила устройства электрических установок и свод правил по строительству и проектированию.

В соответствии с последними изменениями в ПЭУ выполняемая скрытым методом проводка должна без проблем заменяться. Именно из-за этого прокладывать её необходимо в специально предназначенных поливинилхлоридных электротехнических трубах. Они монтируются в строительных конструкциях.

Во вновь возведённых зданиях эти манипуляции производятся сразу. Часто монтаж осуществляется параллельно с манипуляциями по обустройству отопительной системы.


Технология проведения работ

В первую очередь необходимо спроектировать схему, по которой будут крепиться провода. Также на ней должны быть отмечены места размещения линий и распределительных коробок, выключателей и розеток.

Характеристики и параметры проводки также должны быть обозначены и указаны. Разработку схемы проводят в соответствии с требованиями, предъявляемыми к будущей отделке. Это связано с тем, что кое-какие решения в процессе проектирования напрямую будут зависеть от отделочных применяемых материалов.

Также стоит помнить о том, что размещение всех электрических приспособлений должны полностью отвечать эргономике и пожеланиям будущих владельцев.

Также в схеме должны быть учтены минимальные дистанции удалённости элементов проводов от газопровода и от приборов сантехники. Можно в жилом помещении устанавливать счётчики и электрические щитки. На схеме их также стоит указывать.

Корпус распределительного щитка в обязательном порядке должен производиться из металла. В конструкцию он должен быть плотно закреплён.

После подготовки все приспособления, необходимые для проведения электрической линии, соединяются трубками из поливинилхлорида. Их следует заглубить в конструкцию поверхности стены.

Штробление не допустимо в несущих стенах. Монтировать такие трубки рекомендуется под слой штукатурки. На поверхности потолка такие трубки прокладываются в пустотах между перекрытиями или же ззамоноличиваются в перекрытие из железобетона.

В том случае, когда замоноличенными трубки не были, то их стоит замаскировать под натяжной либо подвесной потолок, а также скрываются под штукатуркой. Стыков на каждом участке быть ни в коем случае не должно.

В дальнейшем все приспособления необходимо объединить в одно целое и подсоединить к распределительному счётчику и щиту.


как ее правильно уложить в квартире

В наше время огромное количество приборов работает от электричества. Поэтому часто возникает необходимость проведения электричества в квартиру или ремонта электропроводки. Это довольно сложное дело, и лучше всего поручить его профессионалу. Однако, не всегда люди, которые выдают себя за мастеров по электричеству, таковыми на самом деле являются. Поэтому часто приходится делать проводку самому. О большинстве тонкостей этого дела расскажет данная статья. Электропроводка в каждом помещении имеет свои особенности, поэтому не существует абсолютно универсальных способов её сделать. Однако основные моменты проведения электричества в дом похожи между собой.

Что вы узнаете

Сначала нужно подключить вводной кабель (провод, по которому электричество от линии электропередачи идёт в дом) к распределительному щиту. Щит содержит в себе счётчик электроэнергии, различные устройства защиты, например, автоматические выключатели или стабилизаторы напряжения. На распределительном (электрическом) щите расположен также узел, от которого провода идут ко всем потребителям энергии в доме (приборы освещения, розетки). Причём желательно к розеткам подключать одни провода, а к приборам освещения – другие, т. к. не все лампы рассчитаны на напряжение, которое должно подаваться на розетку. Но большинство современных ламп всё же может работать с таким напряжением, поэтому распределять провода не обязательно. Все потребители следует подключать параллельно, иначе при выходе из строя одного прибора не будут работать все.

Щит может располагаться в нише или висеть на стене. Причём прямо на стену щит вешают только в крайнем случае – когда в доме не предусмотрено специального углубления для него. Оптимальное расположение распределительного щита – в прихожей, на высоте около полутора метров. Если вы установите щит именно так, то у вас всегда будет доступ к приборам щита для их осмотра и ремонта, будет удобно снимать показания счётчика.

Скрытый и открытый монтаж проводки в квартире

Проводка может быть открытая и скрытая. Последняя удобнее, т. к. все провода спрятаны и не портят внешний вид комнат. Именно поэтому она используется в большинстве квартир. И делается она в момент постройки здания – провод укладывают в специальный защитный «рукав» под гипсокартон, а потом поверхность оштукатуривается.

Если вы купили квартиру в новостройке, и проводки там нет совсем или она открытая, а вы хотите сделать скрытую, то нужно сначала сделать углубления в стене глубиной около 2 сантиметров, уложить в него провод и подключить к потребителю энергии. Однако нельзя укладывать короткие провода по диагонали для того, чтобы не пришлось использовать длинные – это запрещено техникой безопасности! Единственный правильный вариант – вертикальные и горизонтальные провода.

Идеально будет проложить провода в специальных защитных рукавах, как это делается при строительстве большинства домов – но это сильно увеличит стоимость работ. Защитные рукава стоят дорого, но зато позволяют произвести замену провода без нарушения штукатурки. Провод можно просто вытянуть из рукава, починить или заменить, а потом вернуть на место. Кроме того, защитный рукав не даст проводу повредиться раньше времени.

Входной провод должен быть сечением не менее 6 квадратных миллиметров. Обычно он делается медным, но иногда встречаются и алюминиевые. Медные намного лучше, т. к. их сопротивление в полтора раза меньше сопротивления алюминиевых.

Провода, которые подают напряжение на потребители энергии, могут быть тоньше, и тоже будет лучше, если они будут медными. Также желательно, если провод будет одножильным в ПВХ-изоляции – он окислится заметно медленнее, чем в случае с многожильным проводом.

Специальные розеточные коробки должны быть установлены в углубление в стене – они не должны выпирать, иначе это доставит множество хлопот при установке самой розетки. Коробки крепятся с помощью алебастра, который можно найти в строительных магазинах.

Электропроводка в квартире: автоматика для ее защиты

В распределительном щите обязательно должно находиться УЗО – устройство защитного отключения. Она защитит провода от перегрева в случае значительного повышения силы тока. Сейчас в щит устанавливаются несколько УЗО – это повышает стоимость монтажа проводов, но делает электропроводку в доме более надёжной. Также такое решение помогает быстрее и легче устранять возможные неисправности проводов – без отключения электричества во всём доме, достаточно лишь отключить ток на неисправной линии.

Электропроводка для электрооборудования

Каждая комната в квартире должна быть оборудована верхним освещением (таковы санитарные нормы), к которому может присоединяться местное освещение – торшер, настольная лампа и т. д.

Кроме того, в каждой комнате должна быть по крайней мере одна розетка, для компьютера можно или предусмотреть около пяти розеток на стене или сделать всего одну, но в дополнение к ней купить источник бесперебойного питания с несколькими розетками – второй способ дороже, но он поможет не потерять данные на компьютере в случае резкого отключения электричества. А в кухне в наши дни есть множество приборов, которые также требуют электрического питания, поэтому важно предусмотреть для них достаточное количество розеток.

Выключатели в любой комнате надо располагать недалеко от двери, на уровне примерно вашего роста, но таким образом, чтобы при открытии двери доступ к выключателю был свободным. Самые качественные выключатели и розетки – на керамической основе с медными контактами. К контактам должен быть присоединён кабель, тоже сделанный из меди, под маркой ВВГнг. Такой кабель имеет специальную изоляцию, которая препятствует его возгоранию. Толщина его около 2,5мм, у него есть три жилы – фаза, ноль и заземление.

Геометрия прокладки проводов в квартире

Электропроводка, как уже было сказано, должна быть проложена только по горизонтальным и вертикальным линиям, никаких диагоналей быть не может. Несмотря на это жёсткое правило, нередко провода прокладываются кратчайшим путём, для экономии или из-за незнания даже базовых правил электромонтажа.

Геометрия электропроводки

Такое правило было придумано не случайно. Часто встречаются ситуации, когда после изменения планировки комнаты, проведения ремонта нужно просверлить дырку, и сверло попадает точно в место прокладки провода. Во-первых, если при монтаже провода не были защищены специальным защитным рукавом, придётся всю штукатурку на участке повреждения снимать, ремонтировать провод и возвращать всё на место, а это отнимет много времени, сил и денег. Во-вторых, высокое напряжение провода может испортить инструмент и сверло, а вас может при этом ударить током.

Однако, даже если вы провели провода по стене к розетке не по диагонали, а по ломаной линии, может возникнуть такая же ситуация. Единственный правильный вариант расположения провода на стене – строго вертикально, провод должен заканчиваться розеткой – ни в коем случае нельзя оставлять хотя бы одну ветку проводов без потребителя энергии – иначе произойдёт короткое замыкание и может начаться пожар.

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм.

Провод должен быть удалён от основания потолка не менее, чем на 150мм – в противном случае, если вы сделаете натяжные потолки, то провод может оказаться недоступным. Даже если вы не планируете делать натяжной или подвесной потолок сейчас, это может оказаться необходимым потом, и тогда придётся всё переделывать, что приведёт к дополнительным затратам времени и сил.

Как проложить электропроводку в панельном доме правильно

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под углом в 450. Но не всегда – иногда провода проложены вертикально. Это создаёт дополнительные неудобства при изменении положения розетки или выключателя – если нужно перенести их в другое место, нужно проделать небольшое углубление в панели для утопления проводки, и провести её вертикально вниз или вверх от старого места выключателя или розетки.

Именно поэтому при покупке квартиры в панельном доме лучше всего будет потребовать у продавца схему проводов на стенах. Если вы будете хотя бы примерно знать, как идут кабели, риск на них натолкнуться при сверлении стены будет сводится к нулю.

Как проложить электропроводку в полу и на потолке

В том случае, если вы будете делать у себя подвесной или натяжной потолок, проводку на потолке можно произвести и кратчайшим путём, ведь сверлить потолок не придётся. Кабель может быть любым, но лучше всего использовать NYM – он имеет тройную изоляцию и ему не нужна дополнительная защита – он не поддерживает горения. Если использовать кабели ВВГ или ВВГнг, то им нужна ПВХ защита. Любой тип проводки крепится на дюбель-хомуты к основному потолку.

Под полом провода можно проложить также произвольным образом, в специальных защитных трубах или в ПВХ-гофре.

Ни на потолке, ни под полом, распределительные коробки располагаться не должны – каждый кабель должен идти от электрического щита сразу до потребителя энергии. Это требование связано с тем, что в случае повреждения такой коробки придётся снимать весь пол или убирать натяжной потолок – иных способов до неё добраться и починить её просто не существует.

Безопасность во время электромонтажных работ

При прокладке кабеля следует соблюдать технику безопасности. Во-первых, ни в коем случае нельзя заниматься прокладкой проводов, если они находятся под напряжением – при любом неосторожном движении человек может получить удар током, который может привести к даже к летальному исходу. Поэтому перед проведением работ просто необходимо обесточить провода, лучше всего будет отсоединить их от распределительного щита. И подключать провода к питанию можно лишь после того, как все работы будут проведены и каждый конец каждого кабеля будет подключен к потребителю энергии. Во-вторых, кабели должны обязательно иметь изоляцию — иначе в том случае, если на проводах остались капельки воды, при подключении их к источнику питания может произойти короткое замыкание.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Видео: Электропроводка — монтаж в квартире

Схема электропроводки в однокомнатной квартире. Фото и видео

Автор Alexey На чтение 6 мин. Просмотров 3.3k. Опубликовано Обновлено

Планируя замену электропроводки своими руками в однокомнатной квартире, или с помощью услуг профессионального электрика, необходимо составить схему подключения всех линий проводки, розеток, выключателей, распределительных коробок, различных стационарно устанавливаемых электроприборов (вентилятора, кондиционера, электроплиты), автоматических выключателей и устройств защитного отключения (УЗО).

В плане электропроводки, помимо приведения электрических соединений, также желательно указывать точное местоположение точки подключения каждого электроприемника в квартире.

Пример плана схемы электропроводки комннаты

В отношении однокомнатных квартир, из-за кажущейся простоты разводки кабелей, многие начинающие мастера игнорируют планировку электропроводки, сразу приступая к работам, смутно представляя себе схему и конечный результат.

В итоге, при таком подходе, можно столкнуться с непредвиденными трудностями и проблемами. К тому же, неправильно проложенная своими руками электрическая проводка, без знания правил и требований, может стать причиной несчастного случая.

несчастный случай , сгоревшая розетка и электропроводка

Поэтапное формирование общей схемы электропроводки

Составляя план разводки кабелей, необходимо разделить черчение схемы проводки на четыре этапа, по одному для каждого помещения типичной однокомнатной квартиры (жилая комната, прихожая, кухня,санузел).

Пример схемы разводки электропроводки в однокомнатной квартире

Независимо от плана жилища, продумывать электропроводку необходимо для каждого помещения в отдельности, исходя из специфики предназначения каждой комнаты.

Под спецификой следует понимать использование электроприборов и оборудования, а также расположение розеток, выключателей, органов управления. Необходимо ознакомиться (информация имеется на данном ресурсе) со спецификой устройства электропроводки в каждом помещении квартиры, составляя своими руками общую схему.

Расчёт кабелей исходя из нагрузки

При составлении схемы разводки проводов для каждого помещения необходимо придерживаться основополагающей последовательности действий, которые исходят из логической цепочки понятий, объяснение которых выходит за рамки данной статьи:

  1. Каждый электроприбор потребляет ток, на который должна быть рассчитана электропроводка.
  2. При подключении на один кабель несколько электроприемников, их токи суммируются, а значит, поперечное сечение проводов должно быть рассчитано на данную сумму.

    Таблица выбора сечения провода по току и мощности

  3. Каждая линия проводки должна быть защищена автоматическим выключателем, рассчитанным на номинальный ток проводов в цепи с наименьшим сечением.

Поэтому необходимо правильно рассчитать сечение предполагаемых к установке проводов, и указать их на план схеме. Методику самостоятельного расчёта сечений по току или потребляемой мощности, можно найти на данном ресурсе, или взять у других заслуживающих доверия источников.

Пример схемы коммутационных аппаратов разделенных на группы и сечения кабелей для однокомнатной квартиры

Там же можно найти описание видов электропроводок, способы их укладки и типы используемых кабелей.

Разделение электропроводки на отдельные линии

Ещё один принцип, которого стоит придерживаться, независимо от предназначения помещения однокомнатной квартиры, составляя своими руками схему её электропроводки – это разделение потребителей на группы.

Пример схемы электропроводки в квартире

Минимальный вариант – группа розеток и освещения. Это означает, что от квартирного щитка должны идти отдельные защищённые автоматами кабели для розеток и электроосветительных приборов.

Помимо электробезопасности, такой подход выгодно отличается в плане удобства замены своими руками выключателя или розетки – будет возможность пользоваться электроосветительными приборами, не отключая электричество в квартире целиком.

Схема для ванной

Для мощных потребителей электроэнергии, таких как бойлер, электроплита, кондиционер, холодильник, необходимо прокладывать отдельную линию.

Схема электропроводки на кухне

Данное требование обосновано тем, что сечение проводов, обеспечивающих питание данных электроприборов должно быть большим, чем для кабелей, питающих менее мощное оборудование.

Соответственно, защитный автомат, рассчитанный под данное сечение, может не сработать, если в подключенном последовательно кабеле с более тонкими жилами появится сверхток, приводящий к перегреву, оплавлению и возгоранию изоляции.

Защита от поражения

Все группы розеток необходимо снабдить УЗО, реагирующими на утечки тока через тело человека или изоляцию. Таким способом реализуется защита от поражения при появлении опасного напряжения на корпусе электроприборов, и обеспечивается противопожарная безопасность. В отношении ванной комнаты, наличие УЗО является обязательным условием при установке розеток.

Желательно установить УЗО и на линию освещения тоже, особенно для ванной комнаты. Например, металлические части настенных светильников могут оказаться под напряжением и стать причиной поражения при их касании.

К тому же, в распределительной коробке, выключателе или клеммнике люстры может оказаться вода по вине соседей сверху. Попадание воды на токопроводящие поверхности не вызовет короткого замыкания и не заставит сработать автомат, но может стать причиной утечки, приводящей к порче изоляции и осветительного оборудования.

УЗО должны подключаться последовательно с защитным автоматом, причём номинальный ток УЗО должен быть на одно значение выше.

подключение УЗО

Схему УЗО + автомат можно заменить дифавтоматом, сочетающим в себе оба эти устройства, которые устанавливаются в квартирном распределительном щитке.

Сам щиток должен находиться в доступном месте на высоте, недосягаемой для маленьких детей.

Высота установки Распредщита в коридоре

Необходимость соблюдения правил и нормативов

При составлении схемы электропроводки, для того, чтобы не случайно не повредить при установке проводов другие коммуникации, необходимо иметь под рукой план их разводки в квартире.

Сверившись с расположением трубопроводов и различных кабельных линий, нужно провести электропроводку, по возможности избегая её пересечения с данными коммуникациями, придерживаясь правил прокладки электропроводки, которые детально описаны на данном ресурсе.

пример расположения проводки в комнате

Для удобства в данной статье выложены цитаты из правил устройства электроустановок (ПУЭ) и строительных норм и правил (СНиП).

Данные нормативы также включают расположение электропроводок, розеток и выключателей относительно дверей, стен, пола и потолка. Определяют точное местоположение проводки и электрических точек в квартире, указывая на плане расстояния в метрах или миллиметрах.

Поскольку к распределительным коробкам должен обеспечиваться доступ, то их количество можно уменьшить — планируя разводку проводов под розетки и выключатели, стоит планировать таким образом, чтобы осуществлять необходимые подключения в подрозетниках выключателей и розеток.

Условные обозначения на плане

Если для документации на квартиру нужен профессиональный чертёж схемы электропроводки, то лучше обратиться в соответствующие организации, обладающими квалифицированными специалистами, и имеющими право на составление подобных документов.

Но составляя монтажную схему для мастера, или планируя своими руками сделать все электромонтажные работы, нужно выучить минимальный набор условных обозначений различных часто встречающихся в квартире электрических точек и электроприемников.

условное обозначение выключателей и розеток на схеме

На плане электропроводки все три провода, необходимые для подключения розеток (фаза, ноль, заземление) можно обозначать одной линией для упрощения чтения схемы, а линии электропроводок для отдельных групп потребителей следует указывать различными цветами.

чертеж схемы квартиры от руки

Чертёж может быть начерчен от руки, главное соблюдать аккуратность и точность в обозначениях.

В сети интернет существует множество схем квартирных электропроводок, их можно использовать как шаблон, добавляя и изменяя по необходимости.

Схемы электропроводки в квартире

При отделке новостройки или делая ремонт квартиры необходимо, обратить внимание в каком состоянии находится электрика (если она есть, конечно). В этом посте рассмотрим существующие схемы электропроводки и составление новых схем электропроводки квартир, с таблицей выбора сечений  проводов и кабелей.

Существующая электрика в квартире

В домах старого жилого фонда применяется несколько способов электроснабжения  квартир.

Электрика для квартир с электроплитой : СХЕМА без защитного РЕ проводника  (линии заземления) для общих  электрогрупп  и отдельным проводом с  заземляющим проводом для электроплиты.  Электропроводка осуществлялась  двух-жильным алюминевым проводом сечением  2,5 мм2 для общей линии электроразводки и трех-жильным электропроводом  сечением 4 мм отдельно для электроплиты.

Примечание: Я не оговорился ,именно осуществлялась  проводом , а не кабелем. Это плоский электропровод марки АППВ 3×2,5 или 2 — 3 одиночных провода марки АПВ2,5/АПВ 4 (соответственно), проложенных в защитном кембрике (в простонародье «хлорка»)

Электрика  квартир : с газовой плитой,защитным PE проводником и  без защитного РЕ проводника (линии заземления). Электропроводка осуществляется двух-жильным аллюминевым проводом сечением 2,5 мм 2, марки АПВ 2×2,5 мм и АПВ 3×2,5 мм2.

Смотрим:Схема электропитания стандартной малогабаритной квартиры при отсутствии защитного проводника PE в розеточеной электроцепи и электроцепи освещения (решение для старого жилого фонда).

В квартирах  домов  более «молодой» постройки, согласно  ПУЭ изд.7 , электропроводка выполняется с  защитным РЕ проводником используемым во всей электросхеме квартиры.

Еще несколько слов о старой электропроводке

  • Ранее электропроводка выполнялась алюминиевыми проводами;
  • Распаячные коробки для освещения находятся под потолком, прикрыты железной пластиной или замурованы. Находятся простукиванием-глухой звук;
  • Электрика кухни, в панельных домах, запитывается проводом, проложенным поверх сантехнической кабины, там же и распайка. Это важно если делаете ремонт ванной  и сносите стены и потолок в ванной;
  • Электропитание розеток проложена, либо в полу вашей квартиры, либо в квартире верхней квартиры, либо в кабель-каналах плит перекрытий;
  • Электрический ввод  в квартиру ищите около входной двери. Для квартир с электрической разводкой в пластиковых коробах,  проложенных у пола, ввод в квартиру электропитания  осуществляется сверху-вниз. Обычно, в стене замурована железная труба для проводов  ввода. Это важно, если хотите устанавливать  встроенный электрощит  для квартиры.

Новая электрика квартиры

Вы решили сделать серьезный ремонт квартиры или воплощаете свои мечты по отделке своей новостройки. Не забудьте начать с планирования новой электропроводки, надежная электрика еще не кому не мешала, несколько общих советов:

  1. В начале нарисуйте схему квартиры,на ней  месторасположение электророзеток, выключателей,светильников.Они ,для Вашего удобства,должны быть привязаны к растановке будущей мебели,определите высоту розеток(рекомендую 40 см в комнатах,95-100 см для низких кухонных гарнитуров,110-115 см для высоких кухонных столов) и высоту выключателей (рекомендую 90 см)
  2. Для работы рекомендую использовать медным  кабелем  марки ВВГ или NYM(НЮМ)с тремя медными жилами.
  • ВВГ или ВВГнг — кабель отечественного производства.
  • НЮМ(NYM) — импортный качественный кабель, но очень жесткий.

При выборе сечения жил электрокабеля пользуйтесь таблицей ниже:

Проложенные открыто
S Медные жилы Алюминиевые жилы
мм2 Ток Мощн. кВт Ток Мощн.кВт
А 220 В 380 В А 220 В 380 В
0,5 11 2,4
0,75 15 3,3
1 17 3,7 6,4
1,5 23 5 8,7
2 26 5,7 9,8 21 4,6 7,9
2,5 30 6,6 11 24 5,2 9,1
4 41 9 15 32 7 12
5 50 11 19 39 8,5 14
10 80 17 30 60 13 22
16 100 22 38 75 16 28
25 140 30 53 105 23 39
35 170 37 64 130 28 49
Проложенные в трубе
S Медные жилы Алюминиевые жилы
мм2 Ток Мощн. кВт Ток Мощн.кВт
А 220 В 380 В А 220 В 380 В
0,5
0,75
1 14 3 5,3
1,5 15 3,3 5,7
2 19 4,1 7,2 14 3 5,3
2,5 21 4,6 7,9 16 3,5 6
4 27 5,9 10 21 4,6 7,9
5 34 7,4 12 26 5,7 9,8
10 50 11 19 38 8,3 14
16 80 17 30 55 12 20
25 100 22 38 65 14 24
35 135 29 51 75 16 28

Если устанавливаете  квартирный электрощиток внутри квартиры, то количество групп (отдельных линий с отдельным автоматом защиты) нечем не ограничивается. Можете  на каждую розетку поставить  отдельный автомат. Нужно установить УЗО (схему 6, список ниже).

Схемы электропроводки в квартире

В самой квартире электропроводка может быть разведена по квартире, как угодно, но электроснабжение квартиры осуществляется по следующей схеме соединения:

В приведенных ниже схемах электропроводки квартир показаны наиболее часто используемые варианты электрообеспечения  квартир.

В конце части хочу привести визуальную схему электрики в квартире, которая мне понравилась своей наглядностью и правильностью. Также вы можете посмотреть другие схемы электропроводки квартир в статье : Схемы электропроводки квартир.

Схемы электропроводки квартиры — визуальная схема

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта близкие по теме

  • Разделение электропроводки на группы, выбор кабеля и автоматов защиты, прокладка проводов, штроба
  • Способы электропроводки в квартире, проводка скрытая, штробление, кабель канал, гофра
  • Нулевой защитный проводник, система заземления квартиры
  • Ремонт электропроводки квартиры, основные правила
  • Схемы электропроводки в квартире
  • Краткие советы по электропроводке в квартире
  • Виды электрических схем, упрощенный электропроект квартиры своими руками
  • Электрика в квартире своими руками

55. 61953237.741349

Похожие записи

Модернизация электроустановок в довоенных квартирах

Довоенные квартиры — это те, которые были построены до Второй мировой войны, как следует из их названия, и в Нью-Йорке они пользуются большим спросом из-за их старинного вида, просторного дизайна и ручной работы. проработанные детали. Однако их электрические установки часто сильно устарели и требуют модернизации, чтобы приспособиться к современному образу жизни. Имейте в виду, что довоенные квартиры были построены более 70 лет назад, когда потребление энергии в жилых домах было намного ниже:

  • Системы кондиционирования воздуха стали популярными после Второй мировой войны, а это означает, что электропроводка в довоенных квартирах не была предназначена для них.
  • Компьютеры и электронные гаджеты еще более поздние, датируемые 80-ми годами. Хотя эти устройства не потребляют много энергии, они имеют тенденцию индуцировать высокочастотные токи, называемые гармониками, которые перегревают проводку.
  • Отопление осуществлялось в основном за счет каминов, и они являются частью очарования довоенных квартир. Однако это также означает, что эти квартиры, как правило, не оборудованы для работы с резистивным обогревателем или бойлером.

Одним словом, электропроводка довоенных квартир была рассчитана на то время, когда нагрузок, кроме освещения, радио, телевизоров и кухонной техники, было немного.Вы не можете рассчитывать купить или арендовать одну из этих квартир и сразу же установить современные водонагреватели и кондиционеры. Однако модернизация их электрической системы не должна быть сложной задачей; вам нужно только надлежащее руководство от технического специалиста или компании.

Электрические системы в довоенных квартирах: рекомендуемые шаги

Основное правило при модернизации электросистемы довоенной квартиры заключается в следующем: если вы сможете свести к минимуму требуемый ток, затраты на модернизацию будут ниже, и вы столкнетесь с меньшим количеством проблем в долгосрочной перспективе.

1) Энергоэффективность агрегата

Если вы используете энергосберегающие устройства, такие как светодиодные лампы и приборы ENERGY STAR, нагрузка на установку резко не возрастет по сравнению с условиями, в которых вы получаете квартиру. Это может быть дополнено домашней автоматизацией; например, вы можете использовать интеллектуальный термостат для оптимизации энергопотребления HVAC.

2) По возможности используйте приборы на 220 В

Одним из основных принципов электричества является то, что передаваемая мощность равна произведению напряжения на силу тока:

Мощность = Напряжение x Ток

Однако размеры проводки и автоматических выключателей зависят от силы тока, а более высокая мощность связана с более высокими затратами.Повышенная допустимая нагрузка по току также означает, что проводка должна иметь больший диаметр, что усложняет ее монтаж и увеличивает связанные с этим трудозатраты. Однако увеличение рабочего напряжения снижает ток, и это можно доказать математически, переформулировав предыдущую формулу:

Ток = мощность/напряжение

Если вам нужно выбрать между версиями одного и того же устройства на 110 В и 220 В, использование 220 В снижает ток на 50 процентов. Чтобы проиллюстрировать концепцию, предположим, что вам нужен 3.3-киловаттный водонагреватель, который доступен с обоими напряжениями:

  • Потребляемый ток при 110 В = 3300 Вт / 110 В = 30 ампер
  • Потребляемый ток при 220 В = 3300 Вт / 220 В = 15 ампер

Для нагревателя на 110 В требуется кабель большего размера, и цепь будет излучать больше тепла. Это может привести к более частому срабатыванию выключателей, а также может привести к повреждению других электрических компонентов из-за возраста установки.

3) Обновите установку соответствующим образом

При использовании энергосберегающих приборов и использовании устройств на 220 В, когда это возможно, общий ток значительно снижается. Теперь вы можете попросить своего подрядчика по электроснабжению соответствующим образом определить размер новой установки. Это снижает требуемую мощность электрических панелей, автоматических выключателей и цепей, экономя деньги на начальном этапе.

Традиционное освещение и HVAC приведут к более дорогостоящему ремонту и более высоким эксплуатационным расходам. Кроме того, у вас, скорее всего, возникнут проблемы с электричеством, потому что старая установка будет подвергаться сильному току и локальному нагреву.

Основные проблемы во время модернизации довоенной квартиры

Особенности конструкции довоенных квартир усложняют модернизацию электроснабжения по сравнению с современными домами.

  • В довоенных квартирах, как правило, монолитные полы из литого бетона с деревянным рисунком поверху, что делает нецелесообразным заделку кабелепровода для новой электропроводки. С другой стороны, в новых квартирах тонкий слой бетона монтируется на стальную конструкцию, в результате чего остается много свободного места для электроустановок.
  • Толстые стены – еще одна особенность довоенных квартир. Обычно они строятся из слоев гипса и бетона, а под ними находится токарный станок из дерева или проволоки.С другой стороны, в современных стенах обычно используются тонкие гипсокартонные плиты на деревянных или металлических каркасах; и пробить стену, чтобы установить новую проводку или электрические компоненты, относительно просто.

Эти особенности конструкции исходят из инженерной философии довоенной эпохи, когда рабочая сила была дешевле, а материалы дорогими; имело смысл использовать прочные и долговечные материалы, даже если их установка была трудоемкой. Теперь материалы доступны по цене, но стоимость рабочей силы значительно возросла, сместив акцент с прочной конструкции на быструю установку.

Из-за прочности стен и полов во многих довоенных квартирах не оставалось ничего другого, кроме как использовать поверхностные электрические схемы. Однако их можно спрятать под специально разработанными декоративными молдингами, чтобы сохранить старинный вид.

Системы электрической защиты

Блоки предохранителей в довоенных квартирах, как правило, из снятых с производства продуктовых линеек, а в некоторых случаях и самого бренда может уже не быть. По этой причине часто возникает необходимость их полной замены на новую панель и автоматические выключатели.Прямая замена существующих предохранителей, как правило, невозможна, поскольку существующие базы не соответствуют современным системам защиты.

Имейте в виду, что во многих домах есть главный распределительный щит, от которого питаются все квартиры. В этих случаях владельцу здания также может быть необходимо перейти на современный щит и выключатели.

Трансформаторы и главные служебные входы

При реконструкции нескольких довоенных квартир в одном доме их суммарная электрическая нагрузка может стать выше, чем рассчитано на главный трансформатор и служебный подъезд.В этих случаях владельцу здания или правлению кооператива необходимо провести модернизацию.

Приобретая довоенную квартиру, получите профессиональное заключение по трансформатору и условиям подъезда. Отдельные арендаторы обычно могут проводить модернизацию до своей соответствующей электрической панели, но любые установки, расположенные выше по течению от этой точки, являются обязанностью владельца здания. Если у вас есть квартира с недостатками в этой области, и владелец не желает проводить модернизацию трансформатора и служебного входа, у вас останутся проблемы с электричеством даже после модернизации вашей индивидуальной установки.

Кто берет на себя расходы на модернизацию электрооборудования?

Большинство довоенных зданий в Нью-Йорке управляются как кооперативы: вы на самом деле не покупаете квартиру, а вместо этого покупаете акции корпорации, которая, в свою очередь, владеет квартирой, которую вы будете занимать. Этими кооперативами управляет совет, который управляет имуществом и распределяет общие расходы между всеми акционерами.

Если необходима модернизация электрооборудования, первый вопрос, на который нужно ответить: можно ли отнести ее к нуждам конкретной квартиры или это проблема, затрагивающая все здание? На этот вопрос можно ответить, проведя обследование электрической нагрузки квалифицированным инженером или фирмой.

Проблемы с электричеством в квартире

Если требуется модернизация электроустановок из-за того, что конкретный сосед ведет энергоемкий образ жизни, он или она, как правило, должны нести расходы на модернизацию. В этих случаях часто устанавливается специальная электроустановка, чтобы избежать модификации главного служебного входа, что обычно намного дороже.

Примером этого может быть случай, когда акционер покупает низкоэффективное отопительное и охлаждающее оборудование и использует его в течение долгих часов.Электрический ток, потребляемый этой квартирой, является высоким и непрерывным, что нагружает всю установку и может вызвать проблемы с напряжением для всех.

Проблемы с электричеством во всем здании

Иногда общая электроустановка слишком старая, чтобы удовлетворить потребность в энергии современного образа жизни, и может потребоваться модернизация всего здания. В этих случаях совет кооператива берет на себя стоимость работы. Однако, в зависимости от правил кооператива, стоимость может быть разделена между всеми пайщиками пропорционально их доле собственности.

Примером этого может быть здание, в котором главный трансформатор никогда не модернизировался и больше не подходит для управления современными нагрузками, даже если все акционеры заботятся об энергопотреблении.

Выводы

Если вы собираетесь покупать или снимать довоенную квартиру, не забудьте про электропроводку. Ожидать, что существующая установка будет работать без проблем, было бы нереалистично, но вам также не следует рассчитывать на чрезвычайно высокую стоимость обновления.

Мы рекомендуем вам ознакомиться с применимыми правилами во время собеседования с риелторской компанией или советом кооператива, а также получить краткую оценку электроснабжения квартиры, которую вы покупаете или арендуете.После того, как вы заняли свою довоенную квартиру, используйте энергосберегающие приборы и разумно управляйте энергопотреблением; например, не используйте два мощных устройства одновременно, если в этом нет необходимости.

Электрическая проводка и права арендаторов

Мы продолжаем отключать выключатель и обнаружили, что 7 лампочек и вилок отходят от вилки GFI в ванной комнате. Квартире около 60 лет.Нормальна ли эта электропроводка?

Права арендодателя и арендатора Проблемы с электропроводкой
[ad#block] Вопрос: Мы продолжаем отключать выключатель и обнаружили, что 7 ламп и розеток в ванной и внизу в гостиной работают от вилки GFI в ванная комната. Если вилка GFI отключается, все элементы выключены. Квартире около 60 лет. Нормальна ли эта электропроводка?

Этот вопрос по электричеству поступил от Терри, арендатора из Сан-Диего, Калифорния.

Ответ Дейва:
Спасибо за вопрос по электричеству, Терри.
Терри это признак того, что проводка в квартире стала перегруженной. Хотя первоначальная электропроводка могла быть приемлемой, когда этот 60-летний многоквартирный дом был впервые построен, она определенно не обеспечивает цепей и пропускной способности, которые требуются  для сегодняшнего образа жизни. Это признак того, что владелец собственности может захотеть рассмотреть возможность модернизации электрической системы. Арендодатель может быть обязан или не обязан модернизировать электропроводку в зависимости от местных строительных норм и правил, однако общие элементы электробезопасности будут включать защиту GFI и детекторы дыма в необходимых зонах.Сообщите арендодателю о ситуации. Вы также можете проконсультироваться в местном агентстве о правах арендатора для получения дополнительной информации.

Следующие ссылки помогут вам с вашим вопросом по электрике:

Домашние электрические цепи и автоматические выключатели

выключатель

Защита электропроводки с помощью автоматических выключателей
Руководство по домашним автоматическим выключателям и их работе для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.

Электропроводка ванной комнаты

Требования к электропроводке ванной комнаты
На этой схеме подключения и рисунках поясняются основные требования к электропроводке ванной комнаты, необходимые для большинства новых или реконструируемых проектов. Преобразите свою ванную комнату, усовершенствуя электрические устройства, которые проявят в вас все самое лучшее. Заставьте ваши глаза сиять глотком свежего воздуха, установив одно из этих умных обновлений.



Вам также может быть полезно следующее:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально подходит для домовладельцев, студентов,

1

1

1

7 включает в себя:
проводки GFCI выходы

1 проводки дома электрические схемы

1 120 вольт и 240 вольт выпускных цепей
Электропроводка Выключатели освещения
Электропроводка 3-проводной и 4-проводной электрической плиты
Электропроводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки
Способ устранения неполадок и ремонта электропроводки
0 9 Способ Модернизация электропроводки

Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Что-то не так с электропроводкой в ​​моей квартире сейчас.?

Что-то не так с электропроводкой в ​​моей квартире сейчас.?

Похоже на обрыв нейтрального провода в блоке предохранителей/автоматов.Электропроводка печки – это 220 вольт, которые идут от распределительной коробки. Он защищен двумя выключателями, если, конечно, ваша квартира достаточно новая, чтобы использовать автоматические выключатели, а не предохранители. Настенная розетка находится в другой цепи, чем мощность печи, или, по крайней мере, она должна быть. Жужжание было от дуги в розетке. Обычно это означает, что либо вилка прибора, либо сам прибор каким-то образом неисправен, либо неисправна розетка. В любом случае, это плохие новости, да, это пожароопасно, и его нужно ремонтировать как можно скорее.ВСЕ заземляющие и нулевые провода в квартире должны быть проверены на предмет правильного соединения и непрерывности обратно в коробку выключателя. Я подозреваю, что включение печки вызвало в нужном месте всплеск, достаточный для исправления плохого состояния земли на данный момент. Но не надейтесь на это, исправляйте.

В вашей квартире может быть только два предохранителя или выключателя, попробуйте переустановить выключатель или найдите перегоревший предохранитель. Если не можете найти, вызовите электрика.Это не обязательно пожароопасно, но все эти вещи взаимосвязаны! Электропроводка 110-220в двухфазная проводка 3 провода красный черный и белый. красный-белый 117 черный-белый 117 черный к красному is230 Первоначальная проблема привела к перегоранию всех цепей в вашем доме, которые находятся на одной ФАЗЕ вашего электрического питания. У вас есть электрическая плита, которая использует обе фазы. При включении плиты какой нибудь элемент соединяет фазы. Вы можете обнаружить, что свет тусклее из-за сопротивления элемента.

У вас в квартире есть блок предохранителей или выключатель? Если да, то ваш парень играл с вами в игры и либо заменил предохранитель, либо переустановил выключатель.Является ли освежитель воздуха одним из тех, которые распыляются в воздух? У вас работает вентилятор, обращенный к розетке, чтобы влага могла попасть в розетку? Если вы это сделаете, это, скорее всего, причина искрения. Если нет, вызовите электрика, чтобы он посмотрел на розетку. Возможно, его необходимо заменить.

Если у вас электрическая плита, то проблема может быть в ней, если газовая, то связи нет. Я бы попросил электрика все проверить.Это потенциальная опасность возгорания.

Москва Электромонтаж и обслуживание квартир

Если вы владеете многоквартирным домом в Москве, Пуллмане или других районах Палауза, вам потребуются услуги компетентного местного электрика. Не ищите ничего, кроме Cheetah Electric для полного обслуживания ваших потребностей в электричестве. Наши опытные электрики обслуживают регион Палауз качественно и по конкурентоспособным ценам.

Наш московский электрик может позаботиться обо всех ваших электрических системах в вашем многоквартирном доме, независимо от того, нужна ли вам проводка всей системы или вам требуется регулярное техническое обслуживание.

Cheetah Electric — это электротехническая компания с полным спектром услуг, которая обслуживает регион более 26 лет. Мы заработали прочную репутацию, предоставляя Электропроводка и обслуживание квартир в Москве в нашем регионе.

Вот несколько причин, по которым вы захотите выбрать нас для электропроводки и обслуживания вашей квартиры!

  • Создан в 1978 году
  • Более 100 лет опыта
  • Указана цена, которую вы платите
  • Подрядчики в форме
  • Полностью укомплектованные детали и инструменты
  • Комплексное устранение неполадок
  • Новейшее оборудование
  • Услуги автоковша
  • Генераторы
  • Защита от перенапряжения
  • Техническое обслуживание электрических систем

Если в вашем многоквартирном доме требуется новая электропроводка, важно обновить системы, чтобы снизить риск опасных условий, таких как возгорание, искры, возгорания и удары током.Но вам понадобится лицензированный специалист, который выполнит эту работу за вас.

В нашей компании есть команда готовых электриков, готовых выполнить электропроводку и выполнить техническое обслуживание. Мы привыкли работать со сложными электрическими системами, поэтому вы всегда можете рассчитывать на нас, когда мы вам понадобимся.

Нет ничего более разочаровывающего, чем работать с подрядчиком, который называет себя профессионалом, но не может сделать простейший ремонт! Мы понимаем, насколько утомительным может быть удовлетворение всех потребностей в обслуживании вашего многоквартирного дома, и насколько вам нужно иметь возможность рассчитывать на своих подрядчиков.Вот почему мы предлагаем вам профессиональные услуги, которым вы можете доверять. Сделайте шаг вперед и позвоните нам, если вам нужна проводка и техническое обслуживание вашей квартиры!

Наши услуги по электромонтажу и обслуживанию квартир в Москве предоставляют эти подробные услуги

  • Квартирная электропроводка
  • Ремонт квартиры
  • Электропроводка
  • Техническое обслуживание электрооборудования
  • Техник по обслуживанию
  • Электрик
  • Техническое обслуживание зданий
  • Техническое обслуживание объекта
  • Ремонт электрооборудования
  • Поиск и устранение неисправностей электрооборудования
  • Электропроводка квартиры в Москве
  • Москва Ремонт квартир

Последние статьи

  • 4 распространенные ошибки в электротехнике, которые допускают домашние мастера и неквалифицированные электрики

    Есть много причин, по которым электромонтажные работы должны выполняться только обученными и опытными профессионалами с признанным опытом работы.Однако главная причина — безопасность. Когда дело доходит до электропроводки, нет возможности сократить расходы или сэкономить средства, ради которых стоит рисковать безопасностью. Было бы лучше, если бы у вас был электрик для…

    Подробнее
  • Как вашему московскому дому может помочь генератор

    Многие из нас проходят через одну и ту же рутину каждый раз, когда начинается гроза: вы начинаете зажигать свечи, собирать фонарики и заряжать электронику. Почему? Потому что вы знаете, как велика вероятность того, что вы потеряете электричество, и вы просто надеетесь, что на этот раз вам не придется выбрасывать весь холодильник…

    Подробнее

Техническое обслуживание, а затем позвоните по телефону 208-883-1099 или заполните нашу онлайн-форму запроса.

Ремонт электропроводки в квартире: важные правила

Сегодня, как и в прошлые годы, жители нашей страны покупают не только новое жилье, но и квартиры для вторичной продажи. При этом всегда встает вопрос ремонта купленного жилья, который касается не только потолка, стен и пола, но и, конечно же, электропроводки. Ведь не всегда такие квартиры были рассчитаны на заправку довольно большого количества бытовых приборов, что сегодня уже не роскошь, а необходимость.Речь идет о бытовых помощниках по хозяйству, таких как стиральная машина, холодильник, пылесос, электрочайник, фен, микроволновая печь, электрогриль и т. д. Согласитесь, сложно представить нас без этих атрибутов комфортной жизни? Большинство электроприборов имеют высокую мощность. Значит, вам нужно будет поменять не только проводку, но и электросчетчик.

Как крепить электропроводку основные правила

Эти полезные напоминания сэкономят не только деньги, но и время.

  1. Не торопитесь с ремонтом. Начните все правильно и сначала сделайте проект электрификации вашего помещения. Решайте сами, какие электроприборы будут использоваться, как они будут располагаться в комнате и в каком количестве. Также стоит решить, какое освещение будет в доме, где будут размещены, для максимального удобства, розетки и выключатели. На какой высоте их лучше разместить – как в жилых комнатах, так и на кухне и в ванной. Электрическая арматура должна быть качественной.
  2. Многие ошибочно полагают, что лучше сделать частичный ремонт проводки и этого будет достаточно. На самом деле всю работу лучше делать сразу и от «а» до «я». Неизвестно, что творится под штукатуркой, какие недостатки под ней скрываются и чем может закончиться в будущем такой частичный ремонт.
  3. Необходимо произвести расчеты, связанные с общим потреблением энергии. Для этого плюс мощность всех электроприборов, которые будут питаться от одной линии, а значит один автомат.Электрики советуют не подключать более пяти розеток на одно устройство, так как их суммарная мощность не должна превышать 5 кВт.
  4. Это действительно важный момент, который нельзя упускать из виду. Мы говорим о качестве кабельно-проводниковой продукции. Дешевую фурнитуру лучше не брать. При покупке обращайте внимание на качество контактов, материал, из которого они изготовлены. Например, хром или никель с керамической термостойкой основой. Учитывайте также заполнение электрощита – количество автоматов (в зависимости от количества линий).
  5. Помните о распределительных коробках, которые ставятся в местах коммутации проводов друг с другом. Они должны быть качественными, располагаться там, где есть свободный доступ для ремонта и замены.
  6. Выбирайте колодки для соединения проводов, что значительно упростит монтаж и сроки. Либо взять другой подходящий безопасный вариант соединения кабелей между собой.
  7. В этом случае всегда стоит смотреть в будущее. Это означает наличие резерва защитных устройств, розеток и прочего.Потому что через некоторое время часть проводки может прийти в негодность и лучше в этом случае не только минимизировать время на ремонт, но и выйти из положения с минимальными денежными затратами.

Самое главное правило – полное и безоговорочное соблюдение техники безопасности. Если вы не знаете или сомневаетесь, как правильно выполнить какое-либо действие, лучше найти ремонтную мастерскую в Нью-Йорке . Для полной замены электропроводки стоит сделать так.Ведь он будет предполагать подготовку нового проекта и его согласование с соответствующими органами.

3 вещи, которым вы можете научиться у сантехника, электрика или генерального подрядчика

Возможно, вы наняли подрядчика для выполнения определенной работы, но отношения не должны прекращаться после завершения работы.

Если между вами и вашим подрядчиком налажено хорошее общение, вы можете быть удивлены неожиданными преимуществами. Помимо навыков, хорошие подрядчики обладают богатым опытом и знаниями, и многие с удовольствием делятся своими знаниями.

1. Подрядчик может помочь вам понять вашу собственность

Каждое свойство имеет свои особенности. Структура здания, система отопления и охлаждения, а также электрические и водопроводные системы являются неотъемлемой частью уникального комплекса. Однако все это не ново для опытного подрядчика, который может помочь вам расшифровать, казалось бы, несвязанные вопросы.

Хотите убрать стену, чтобы освободить место?

Строительный подрядчик может осмотреть вашу собственность и объяснить, какие стены являются несущими и почему, исходя из конструкции.

Нужно добавить светильники или розетки?

Электрик может помочь вам расшифровать схему вашего дома, чтобы определить наилучшее место для подачи питания.

Проблемы с водой?

Обратитесь к сантехнику, чтобы определить источник и порекомендовать наиболее экономичный ремонт. Если недвижимость несет чрезмерные затраты на электроэнергию, генеральный подрядчик может помочь вам определить, нужно ли вам изолировать, модернизировать систему отопления или и то, и другое.

Несмотря на то, что ваш дом уникален, материалы и технологии, использованные при его строительстве, таковыми не являются, и подрядчики уже видели их все в самых разных контекстах.Они знакомы как с традиционными материалами, так и с современными, и могут посоветовать вам, когда модернизация экономически выгодна и выгодна.

2. Подрядчики предупреждают вас о нарушениях кодекса

Многие дома представляют собой мешанину самодельных улучшений, многие из которых были выполнены без разрешения. Они могут привести к созданию удобств, которые на самом деле опасны, и подвергнуть вас потенциальной ответственности. Например, рассмотрим набор лестниц на палубе с неравномерным расстоянием между ступенями, построенный воином выходного дня.Кто-то, кто использует их в первый раз, может споткнуться, и вы можете в конечном итоге нести ответственность за травму. Строительный подрядчик сразу распознает проблему и посоветует вам ее устранить.

Нарушения Кодекса создают проблемы, когда приходит время продавать. Они могут снизить стоимость перепродажи и отпугнуть покупателей. Лучше исправить их до того, как вы предложите недвижимость, но часто требуется опытный глаз подрядчика, чтобы заметить их.

Прежде чем продать, избавьте себя от хлопот, наняв генерального подрядчика для проверки вашей собственности до того, как потенциальные покупатели пришлют инспектора.Даже если вы решите не исправлять нарушение, вас не постигнет недостаток неожиданности, когда придет отчет об инспекции.

3. Подрядчик может научить вас делать это самостоятельно

Подрядчик, который будет работать вместе с владельцем недвижимости, встречается редко. Большинство предпочитает — как из соображений ответственности, так и из соображений качества — работать самостоятельно.

Однако многие подрядчики с радостью согласятся позволить вам выполнить часть работы самостоятельно. Они могут даже показать вам, что делать.В большинстве юрисдикций нет проблем с разрешением работ по реконструкции, выполненных владельцами недвижимости, поэтому работа на собственной собственности — отличный способ учиться и набираться опыта.

Самостоятельное выполнение работы не всегда помогает сэкономить деньги, но может быть. Например, предположим, вам нужно провести электричество в новой пристройке. Подключение выключателей и розеток — это повторяющаяся задача, которой вы можете научиться у электрика, который может согласиться работать в другой части дома, пока вы заканчиваете спальню.Подрядчик может проверить вашу работу, когда вы закончите. Кроме того, некоторые процедуры, такие как установка окна или защита от атмосферных воздействий двери, будут проще, если вы изучите правильную технику у опытного профессионала.

Как найти хорошего подрядчика

Опыт подрядчика может сыграть вам на руку, так что воспользуйтесь им. Деньги, потраченные на консультацию на этапах планирования проекта или при возникновении чрезвычайной ситуации, — это деньги, потраченные не зря. Конечно, это предполагает, что подрядчик компетентен, а не просто пытается привлечь клиентов.Вот несколько способов отличить этичных, надежных подрядчиков от мошенников:

  • Получите номер лицензии подрядчика и проверьте его онлайн. Если вы живете в Калифорнии, вы можете проверить номера лицензий здесь. Аналогичные веб-порталы есть и у других советов по лицензированию штатов. Они перечислены в этом общем каталоге.
  • Получите две или три рекомендации от подрядчика и свяжитесь с ними.
  • Проверьте доски объявлений на местном лесопилке на предмет рекламы.
  • Попросите друзей порекомендовать.

Хороший подрядчик — это актив, и отношения нужно развивать. Когда вы найдете его, поместите информацию в свой список контактов рядом с информацией о вашем юристе, бухгалтере и других специалистах, которые помогают вам поддерживать свой арендный бизнес.



Опубликовано 25 сентября 2019 г.

Что вы думаете?

33 ответа

Об авторе

электрические схемы + как провести самому

Обязательная часть ремонта в квартире — замена или установка электрических кабелей, распределительных коробок, электрощита.Правильно подобранная схема электропроводки защитит жилье от аварий и аварийных ситуаций.

Мы подскажем, что необходимо предоставить для самостоятельной замены или прокладки электрики. Вы научитесь планировать и распределять электроточки в студиях, двух- и трехкомнатных квартирах. Принимая во внимание наши рекомендации, вы сможете обеспечить для себя бесперебойную работу электросети.

Содержание статьи:

  • Отличительные черты современной электропроводки
  • Какая электрическая схема?
  • электрическое разделение на группы (линии)
    • Приборы стационарные
    • Выделенная линия для кухни
    • Одна или несколько групп освещения?
    • Помещения с повышенной влажностью
  • Обзор электросхем помещений
    • Вариант №1: Однокомнатная студия или корпус
    • Вариант №2: 2-х, 3-х комнатная квартира
  • Выводы и полезные видео по теме

Отличительные черты современной электропроводки

Современная бытовая техника в конце 20 века совершила значительный прорыв.Помимо телевизора в домах были компьютеры, системы охраны и наблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно сделать электропроводку в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.

Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем получится висящий на стене или на полу натянутый провод. В лучшем случае их можно спрятать в плинтус или зашить в коробку

Помимо большого количества новых приборов есть еще одно отличие: всегда присутствует наряду со слаботочной системой электроснабжения сеть, традиционно включающая телевизионные и телефонные провода, а также компьютерное, охранное и акустическое оборудование внутренней связи.

Эти две системы не могут быть разделены (силовая и слабая), так как все устройства питаются от источника питания 220 В.

Схема подключения слаботочных систем в квартире. Она включает в себя три сети: компьютер, телефон и телевизор. их виды кабеля и оборудования предусмотрены для каждой сети

Изменить количество одновременно работающих устройств и кабелей. Если раньше не хватало установки в одной комнате люстры, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и подсветку.

К увеличению количества приборов необходимо добавить увеличение мощности — по этой причине старый кабель не подходил, а размер распределительного щита заметно увеличился.

Какая электрическая схема?

Оказывается, устройство современной электропроводки в квартире – настоящее искусство, которым занимается только квалифицированный электрик.

Если вы не хотите постоянно менять стены, маскировать кое-где проступающий кабель, обязательно на ремонт квартиры или строительство дома сделать чертеж с указанием всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощит от УЗО, Освещение.

Пример схемы, которую может зарисовать собственник жилья. Внимание уделяется обозначению мест расположения всех электроточек, начиная от электрических розеток и заканчивая

Ориентируясь на требования и пожелания арендодателя, электрическая принципиальная схема электропроводки в квартире. Его задача — разбить кабель на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.

Что необходимо учитывать при составлении плана, чертежа, плана работ, необходимых для грамотного проведения электромонтажных работ?

Рассмотрим схему по составным частям:

  • Устройства защиты цепи Устанавливаются в электрический щит. От их качества и правильной работы установки зависит вся домашняя техника и безопасность пользователей.
  • Кабели, провода сечения с правильно подобранными и хорошо изолированными.
  • Розетки и выключатели с качественными контактами, безопасные корпуса.

В частных домах обязательный элемент — автомат открывания и силовой кабель от него до панели. С помощью выключателя регулируйте потребляемую мощность и, при необходимости, отключайте все электричество в доме.

Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощности по автоматическим выключателям и защите каждой выбранной линии

Счетчик обычно устанавливается на входе, срез после индукционной машины.

электрическое разделение на группы (линии)

Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварии можно отключить одну группу, а другая будет работать в обычном режиме.

Вариант разделения на 4 группы:

галерея изображений

Фото

Допустим, в городской квартире производится прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой постройки с плохой электропроводкой, не выдерживающей сильной мощности

На кухне обычно находится множество устройств, одновременная работа которых также требует прокладки силового кабеля подходящего сечения: варочная плита, духовка , тостер, мультиварка, микроволновая печь, посудомоечная машина в машине

Санузел — одно-двухкомнатный с повышенным уровнем влажности.Это необходимо учитывать при монтаже системы освещения, а также при установке розеток, на которые должна опираться защита

. Так как осветительных приборов обычно несколько, то рекомендуется устанавливать несколько отдельных групп в каждой комнате. Например, разделить освещение комнаты (люстры, светильники, настольные лампы 2), спальни (бра 2, потолочный светильник) и детской комнаты (точечные светильники, ночник, настольная лампа)

Группа 1 — мощные электроприборы

Группа 2 — кухонная линия

Группа 3 — ванная и туалет

Группа 4 — система освещения

Рядом с каждой электрогруппой более подробная информация.

Стационарные приборы

Крупная бытовая техника обычно располагается в кухонной зоне и ванных комнатах.

Устройство розетки на кухне. Правила: запрещается размещать розетки непосредственно за посудомоечной и стиральной машинами; лучше использовать водонепроницаемую модель (+)

Для проведения ремонта необходимо отдельное подключение кухни. При выходе из строя одно из устройств нуждается в замене. Чтобы не отключать электричество во всей квартире, достаточно отключить блок защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника иногда выходит из строя. Ремонт часто затягивается на несколько часов. Частная электрогруппа обеспечит комфортный отдых на кухне и в других помещениях

Что мешает отключить сломанное устройство от сети, вытащив вилку из розетки? Дело в том, что силовые соединения встроенного оборудования расположены в труднодоступных местах.

Кроме того, неисправность может заключаться не в самом устройстве, а в проводке, замаскированной в стене.В этом случае двигать рычаг автоматического выключателя намного проще.

Выделенная линия для кухни

Кухонная линейка традиционно самая загруженная. Постоянно подключено около 5-6 штук, даже если они не используются. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие используют на кухне электрогриль, мясорубку, хлебопечку и т.п. мультиварку.

Схема электропроводки кухни разделена на 4 группы. Для мощного отечественного оборудования в распределительном щите некоторых машин установлен

В этом случае отдельный мощный электрический кабель просто сделает возможным одновременное использование нескольких устройств.

Если в общей проводке «повиснет» также лампочка или водонагреватель, то при следующем включении устройства сеть не выдержит и будет автоматически отключаться.

Подробный разбор схем и вариантов расстановки розеток на кухне дан в статье, с которой мы рекомендуем вам ознакомиться.

Одна или несколько групп освещения?

Учитывая количество освещения в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, в спальне маломощное верхнее освещение и два бра-ночника, все приборы можно объединить в одну линию.

Однако, если гостиная напоминает дискотеку – с люстрами, точечными светильниками, потолочным и настенным освещением – стоит только организовать для нее группу.

Схема подключения точечных или галогенных светильников 220 в одном помещении, например для кухни, детской комнаты или прихожей

Если помимо сети светильников в одном помещении имеются трансформаторы или блоки питания, то также рекомендуется подключение к одному устройству защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в ванной предъявляются повышенные требования, так как близкое расположение воды – это риск.Чтобы сетка была надежной и функциональной, необходимо учитывать ряд правил при составлении схем и монтаже электропроводки:

галерея изображений

Фото

Распределительная коробка должна быть установлена ​​за пределами ванных комнат — в коридоре, вестибюле или прихожей

Для каждого устройства, которое используется в ванной комнате (стиральная машина, подсветка в зеркале, фен или электробритва), необходимо выделить отдельная розетка

Независимо от размеров ванной комнаты выключатель всегда устанавливается снаружи.Наиболее удачное место — возле входной двери

Электрокабельные предложения прокладываются поверх стены, под потолком, в линию, параллельную полу и от изоляционной втулки

Правило 1 — установка распределительной коробки

Правило 2 — Установка розеток для приборов

Правило 3 — сменить место установки

Правило 4 — способ проводки

Требования также распространяются на выбор принадлежностей, которые будут использоваться регулярно – розеток и выключателей.Допустим, степень защиты розеток должна быть не ниже IP 44, а еще лучше купить специальное устройство с защитным кожухом от брызг.

От ламп 220 рекомендуется отказаться в пользу аналогов на 12 В.

Трехжильный медный провод вполне подходит для установки розеток в ванной, но стоит обратить внимание на сечение: для подключения обычных приборов оно должно быть не менее 2,5 мм², для мощных электрических — 4 мм². Отечественное исполнение — ВВГнг

Если в старом жилье в квартире заземление не предусмотрено, то не только в ванной, но и во всей квартире проводку придется заменить на трехжильную.

С правилами выбора влагозащитных розеток все для ванных комнат и санузлов предлагаем вам ознакомиться со статьей по этим вопросам.

Обзор электросхем помещений

Обратимся к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственном помещении. При составлении чертежа важно учитывать баланс мощности и стационарного оборудования, условия использования электроприборов для удобного размещения розеток и выключателей.

Вариант №1: Однокомнатная студия или жилье

Отличительная черта однокомнатного жилья — это минимальное по сравнению с другими вариантами количество электропроводки соответственно сформированному минимальному количеству подключаемых линий. Но это не значит, что для определенных групп не нужен план кухни или ванной — общие принципы лучше сохранить.

Вариант схемы электропроводки 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка осветительного прибора

Рассмотрим, что требуется принять при подготовке схем электропроводки в однокомнатной квартире:

  • выбор основных параметров электрической сети;
  • рассчитать нагрузку, подобрать кабель и УЗО;
  • выберите схему подключения (одна или несколько групп).

Решение этих вопросов облегчит схему.

Параметры электрической сети

Заранее решить, какое оборудование будет установлено по всей квартире, сложно, однако хотя бы приблизительно укажите количество, необходимое для правильного расчета общей мощности.

Важно определить их расположение и потому, что использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе места для установки розеток и выключателей следует помнить о требованиях SAE: рекомендуемая высота пола для установки розеток — 0,3-1,8 м, выключателей — . 0,6-0,9 м акцент на удобстве использования

Также важно выбрать способ прокладки кабеля — открытый или закрытый. Расчистить путь Предполагает прокладку кабелей поверх декоративной отделки стен. При этом большую часть проводки закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.

Проводка в чистоте, даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные под винтаж розетки и провода на виду являются частью декоративного оформления

Преимущества открытой проводки:

  • возможность установки после или во время ремонтных работ;
  • быстрая установка;
  • в любой момент можно подключить другую линию.

При монтаже заподлицо со штробами стен необходимо маскировать провода под отделку. Просто с подвесными конструкциями: вкладыш для системы освещения можно спрятать или прикрыть натяжным коробом из гипсокартона.

Прошиваем плюсы немного, но они весомее:

  • не предъявлял таких жестких требований к параметрам и условиям монтажа;
  • повышенный допуск к номинальному разрешению токов;
  • Внутренняя целостность сохранена.

Традиционно в новых квартирах допускается использование скрытой проводки, а открытая проводка применяется только в исключительных случаях (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет электрической нагрузки

Для расчета общей электрической нагрузки необходимо знать номинальную мощность электропотребителей, номинальный ток и напряжение. Формул для расчета много, но лучше пользоваться готовыми таблицами.

Таблица мощностей наиболее распространенных бытовых приборов, которыми обычно пользуются жители квартир.Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)

Мы рекомендуем для расчета точной нагрузки обратиться к инженеру, либо использовать компьютерную программу, т.к. от результата зависит выбор кабеля.

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (на улице или в помещении), т.к. теплопроводность замкнутой проводки меньше, следовательно, ток тоже меньше (+ )

По правилам, если сеть внутри квартиры разбита на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А.Следовательно, при разбивке на группы учитывают общий номинальный ток (не более 25 А).

Есть исключения: например, для осветительных сетей достаточно устройства защиты на 16 А, но с условием, что в группу входит не более 20 розеток и светильников одновременно.

Какая схема подключения лучше?

Для студии есть два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в нынешних условиях практически не применим хотя бы потому, что для использования даже мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых много лет не проводился ремонт, или в стране, где нет крупного электрооборудования. Получается, что даже для устройств в однокомнатной квартире электрикам нужно разделиться на группы.

Примерная схема подключения электроточек группы. На кухне выделяются три группы обслуживания электроплиты, мелкой бытовой техники и сети освещения

Данная схема применима практически к любому типу жилья, но соответственно точек подключения и линий в 2-х и 3-х комнатных квартирах будет больше.

Вариант №2: 2-х, 3-х комнатная квартира

Схематическая планировка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:

    Розетка
  • Сеть лучше разделить на несколько групп — по количеству комнат;
  • Система освещения
  • также необходима для разделения комнат;
  • Кухня должна быть выполнена не менее чем по трем линиям — осветительное оборудование, силовое оборудование и мелкая бытовая техника;
  • , если ванная комната отдельная, лучше разделить ее на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы электропроводки включают средства безопасности.

Примерная установка устройства защиты для квартиры с двумя комнатами. Предполагается, что кроме розеток и групп освещения в квартире есть видеонаблюдение и охранная сигнализация

.

Если разработка схемы и сборка силами специалистов, то у вас в конце работы должна остаться схема — на случай ремонта или аварии.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатной квартиры лучше использовать несколько чертежей, так как в них же сложно выделить все группы, в том числе и низковольтную

.

По разработанной схеме прокладки линий электропередач и установки электроточек можно безопасно выполнить монтаж электроснабжения. Желательно избегать изменений запланированной компоновки во время производственных операций.Однако, если они станут необходимыми, схемы корректирующих действий должны быть выполнены с соблюдением вышеуказанных правил.

Составляя схему электропроводки в частном доме, Обязательно укажите ввод и электрические параметры кабеля из вводной группы.

Выводы и полезные видео по теме

Быть схемой электропроводки может быть чертеж, выполненный от руки, или с помощью компьютерной программы. Пример разводки квартир в трехмерном компьютерном изображении:

Профессиональные консультации практикующих врачей:

Тонкости подключения разных типов розеток и выключателей:

Провести электросеть в квартире, защитив все приборы и правильно распределив нагрузку, можно при одном условии — если вы квалифицированный электрик.

Работа с распределительным щитом без специального допуска невозможна. Поэтому поменять розетку или подключить вытяжку можно самостоятельно, но более серьезные работы лучше доверить специалистам.

Хотите поделиться личным опытом составления плана модернизации или ремонта ЛЭП в квартире? Есть вопросы или ценный совет? Пожалуйста, напишите комментарии в поле, расположенном ниже.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
