Самотечная система отопления двухэтажного дома

Самотечная система отопления двухэтажного дома является единственным выходом в условиях, когда отсутствуют газ и электричество. Естественно, подобных проблем в современном мире просто не существует. Однако все-таки случаются ситуации, в которых приходится монтировать отопление открытого типа.

На что оказывает влияние отопление открытого типа?

По каким-либо соображениям вы решаетесь начать монтаж самотечного вида отопления. При этом следует учитывать, что это отразится на подборе следующих факторов:

  1. дизайн в доме при данном типе обогрева должен отвечать пожарной безопасности;
  2. отсутствие контроля за равномерным распределением тепла;
  3. представленные схемы отопления с естественной циркуляцией позволяют производить обслуживание и ремонт всей системы без особых затрат;
  4. небольшие объемы работ, связанных с прокладкой трубопровода и подключением открытого расширительного бака для отопления;
  5. оптимальная стоимость необходимого материала.

Если вас заинтересовала схема естественного отопления, то всевозможные примеры вы сможете отыскать на нашем сайте. Однако разобраться в чертежах удается не каждому специалисту. Поэтому мы рекомендуем обратиться за помощью к инженерам. Именно они смогут правильно рассчитать всю систему отопления, составить смету.

Преимущества отопления частного дома с естественной циркуляцией

Есть ли смысл рассказывать обо всех гранях использования самотечной системы отопления? Наверное, нет. Поэтому мы затронем лишь основные показатели тех преимуществ, которые вы оцените сразу же после запуска.

  1. Экономичность отопления частного дома с естественной циркуляцией – это важный фактор. Этот показатель можно оценить в самом начале работ. Ведь на монтаж системы, ее обслуживание и ремонт не потребуется больших финансовых затрат.
  2. Отсутствие дополнительного оборудования (насосов) можно считать основным преимуществом данной системы отопления. Как же так? Во время монтажа по схеме отопления (с естественной циркуляцией) и после запуска системы вы обнаружите, что отсутствуют вибрации, посторонние шумы.
  3. Снижение стоимости на электроэнергию гарантировано. Ведь насосы требуют энергообеспечения. В самотечном же варианте отсутствуют подобные нужды и, соответственно, траты.
  4. Постоянное движение выбранного вами теплоносителя в действующей системе отопления является залогом равномерного и постоянного распределения тепла между радиаторами.
  5. При работах по установке и запуску данного типа отопления не требуется особых умений, знаний и навыков.

Единственный секрет, о котором стоит сказать сразу – в отоплении открытого типа теплоноситель должен быть химическим. Вода зимою замерзает, а значит, ваша цель достигнута не будет.

Однако если вы планируете проводить самотечную систему в дачном доме, то вполне допускается использовать воду.





Технология монтажа самотечной системы отопления

  1. Определение модели котла и его местоположения - это самое важное во всей самотечной системе отопления.
    Этот агрегат производит нагрев теплоносителя.
  2. Теперь, согласно самотечной системе отопления, по схеме определяем расположение трубопровода. Существуют 2 типа прокладки труб – одинарный и двойной.
  3. Выбираем радиаторы, которые будут располагаться в комнатах, подвале и на чердаке (при необходимости).
  4. Не забываем о том, что так же необходимо подобрать расширительный бак.

В процессе монтажа трубопровода следует помнить о том, что создаваемая линия должна иметь определенный уклон. Этот показатель рассчитывают таким образом, чтобы каждый метр трубы наклонялся на 0,005 м. Направлять угол наклона следует в сторону нагревающего бака.

Для чего необходимо реализовывать данное требование?

  • Наличие уклона трубы позволяет ускорить движение теплоносителя.
  • Во время работы системы отопления данного типа возникают пузырьки воздуха. Для того чтобы устранить их из труб, делается наклон трубопровода. В этом случае в процессе нагревания воды, происходит расширение теплоносителя.
    И пузыри оказываются в открытом расширительном баке для отопления. Здесь предусмотрен их вывод в атмосферу.

Правила подбора котла

В связи с тем, что самотечная система отопления двухэтажного дома рассчитана на то, что в здании отсутствует газ и электричество, следует правильно подобрать главный нагревательный элемент. Ведь покупка современного устройства, работающего от напряжения, окажется простой тратой бюджета. Следовательно, останавливаем выбор лишь на тех моделях котлов, которые работают на твердом топливе.

Секрет монтажа расширительного бака

Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.



Самотечная система отопления одноэтажного дома с естественной циркуляцией: схема и диаметр труб

Частный загородный дом практически не ограничивает хозяина в выборе типа и схемы прокладки отопительных конструкций.

Разнообразие вариантов позволяет сформировать систему для строений малых и больших площадей, оборудовать экономный способ получения тепла из самых разных энергоносителей. Оптимальный вариант – самотечная система отопления, особенности и характеристики которой следует рассмотреть подробно.

Принцип действия системы отопления с естественной циркуляцией

Работа выстроена на физических законах. При нагревании плотность и вес воды снижаются, а при остывании показатели возвращаются к стандартным параметрам. Давление в системе почти отсутствует – в формулах теплотехнических расчетов принимается соотношение 1 атм. на 10 м напорного водяного столба. Таким образом, при обустройстве отопительной системы в 2-х этажном строении расчет гидростатического давления показывает не более 1 атм., в одноэтажных не более 0,7 атм. на 10 м напорного водяного столба.

Из-за увеличения объема прогретой жидкости самотечная система отопления частного дома дополняется расширительным баком, который устанавливается на трубе подачи теплоносителя вверху системы.

Задача емкости – компенсировать повышение объема воды.

Самоциркулирующая система используется в частных строениях и позволяет выполнять подключения:

  1. К теплым полам. Циркуляционный насос нужен только на водяной контур теплого пола, вся остальная теплосистема будет работать в самотечном режиме. При отключении питания (электричества) комната будет отапливаться посредством радиаторов.
  2. К бойлеру косвенного нагрева воды. В этом случае нет нужды в насосном оборудовании, бойлер ставится в верхней точке всей конструкции, рядом или чуть ниже расширительного бака. При невозможности монтажа бойлера, систему дополняют насосом, который ставится на расширительный бак. Для предупреждения рециркуляции теплоносителя на бак устанавливается обратный клапан.

Физические свойства воды помогают транспортировке жидкости по трубопроводам – при нагревании жидкость устремляется вверх самотеком по разгонному участку трубопровода, а после остывания перемещается от радиаторов обратно в котел.

Важно выложить трубопровод с определенным углом наклона, иначе гравитационная циркуляция не будет работать.

Преимущества и недостатки самотечной системы

Популярностью система отопления одноэтажного дома с естественной циркуляцией пользуется из-за простоты монтажа и удобства эксплуатации. Нет необходимости в установке дорогостоящего дополнительного оборудования, не будет расходов на электроэнергию. Поддержание автономности работы отопления – еще один плюс.

К минусам можно отнести только небольшую эффективность конструкции – отопление с принудительной транспортировкой обладает повышенной теплоотдачей. Это достигается за счет ускорения транспортировки нагретого теплоносителя, вода не успевает остывать и доходит в нужном температурном режиме до самых крайних радиаторов. Однако снижение температуры теплоносителя наблюдается в помещениях значительных площадей, а если обустраивается тепловая конструкция в строении малого объема, отопление самотеком является лучшим выбором.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект.

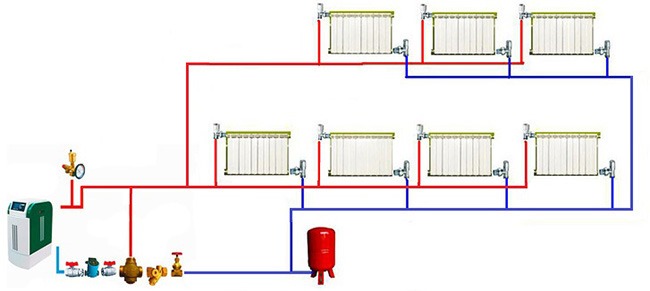

Закрытая система

Рекомендуем к прочтению:

Принцип работы такой:

  • Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
  • В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
  • Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Важно! При открытой системе самотечного отопления необходимо установить радиаторы под определенным углом и оснастить каждую батарею краном Маевского.

Двухтрубная система

Особенности конструкции:

  1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
  2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
  3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
  4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Какое отопление лучше, естественное или принудительное?

Если дом не отличается величиной площадей, насчитывает всего 1 этаж и количество радиаторов не превышает 3-5 шт. , самотечная система отопления будет оптимальным решением задачи.

Во всех прочих случаях следует продумать установку циркуляционного насоса, и вот по каким причинам:

Рекомендуем к прочтению:

  • При наличии насоса жидкость быстрее прогревается, достигает положенной температуры в + 50 С, расширяется и начинает циркулировать по системе. То есть прогрев помещений будет более быстрым.
  • При самотечном движении воды теплоноситель в крайнем радиаторе будет остывшим, поэтому число модулей в батарее нужно увеличить, а это дополнительные расходы.
  • Если стоит насос, риск завоздушивания батарей минимальный, даже при формировании открытой системы отопления.

При подключении насоса есть возможность управлять температурой прогрева, интенсивностью подачи теплоносителя в трубы, самотечная система такого не подразумевает.

Правила монтажа системы отопления без насоса

Во всех гравитационных схемах один минус – нет давления в системе, потому нарушения в монтаже приводят к снижению функциональности конструкции. На работу влияют повороты, высокие или низкие уклоны, отсутствие продуманной схемы.

Чтобы сформировать правильную теплосистему, следует обратить внимание на:

  • выкладку уклонов;
  • тип, диаметр трубы;
  • подачу, вид теплоносителя.

Выбор труб и их уклона в системе отопления

Различается несколько видов материала, пригодного для сооружения трубопровода:

  1. Сталь. Это трубы с относительно невысокой стоимостью, но увеличенной теплопроводностью, прочностью. Сталь хорошо переносит разницу давлений, стойко противостоит коррозии. Минус – потребуется сварка.
  2. Металлопластик. Трубы с гладкой внутренней стороной, минимизирующие образование засоров. Малый вес и линейное расширение – плюсы, небольшой срок эксплуатации (15 лет) и высокая цена – минусы.
  3. Полипропилен. Простой монтаж, герметичность, прочность, длительный срок пользования и неподверженность к промерзанию – достоинства труб, а вот цена товара – минус. Следует учитывать, что стыковка осуществляется пайкой, что снижает затраты на монтаж. Срок службы до 25 лет.
  4. Медь. Предельно прочный материал, который выдерживает нагрев до +500 С. Срок пользования от 100 лет, предельная стойкость к коррозии – плюсы. Но очень высокая цена и масса – явные минусы трубопроводов.

Что касается выбора диаметра, то его нужно просчитать так:

  • учесть потребность помещения в тепловой энергии и к конечной цифре добавить 20%;
  • по СНиП найти параметры соотношения мощности теплосети к внутреннему сечению трубы;
  • выбрать в таблице материал, из которого сделаны трубы, принять в расчет стандартные параметры, в частности, для стальных труб диаметр должен быть не менее 50 мм, но при подборе широких труб эффективность теплоносителя снижается.

Важно! Чтобы самотечная система работала без сбоев, можно сделать так: после каждого разветвления трубы диаметр снижать на один размер. То есть, если к котлу подсоединяется труба в 2 дюйма, после первой батареи диаметр 1,2 дюйма, после следующей – 1,3 дюйма.

Что касается уклона, то по строительным нормам на каждый погонный метр трубы нужно делать наклон размером в 10 мм. Эти стандарты и нужно принимать в учет, планируя отопление самотеком, а схема выкладки, предварительно составленная в виде проекта, поможет промерить параметры укладки при проведении монтажных работ.

Выбор теплоносителя для системы

Чтобы естественная циркуляция в системе отопления частного дома поддерживалась с нужной скоростью, следует выбрать оптимальный теплоноситель. В большинстве случаев выбирается чистая вода – безопасный и дешевый вариант. Можно применять антифриз, но большая плотность с меньшей теплоотдачей нивелируют достоинства жидкости. Гликолевые составы нужны только при условии, что теплосистема не будет использоваться очень длительное время, антифриз не замерзает, и в отличие от воды не прорывает трубы.

Выбор верхнего или нижнего разлива

Если применяется нижний розлив, то трубопровод прокладывается на уровне напольного покрытия. При формировании однотрубной самотечной схемы нижний розлив считается не теплоэффективным, схема оправдана для трубопроводов с высоким давлением теплоносителя.

Верхний розлив лучше подходит для частных строений. В этом случае горячий поток подается через трубу под потолком, вода вытесняет воздух, который можно стравить краном Маевского. При верхнем розливе можно делать однотрубную схему отопления, теплоэффективность в этом случае поддерживается на оптимальных величинах.

Зная, как сделать циркуляцию воды без насоса, следует внимательно относиться ко всем этапам проектирования и монтажа. Ошибки в работе приводят к переустановке всех элементов, модификации контура или монтажу насоса, а это увеличивает финансовые вложения.

для двухэтажного дома, самотечная из полипропилена, расчет и принцип работы

Гравитационная система отопления отлично подходит как для больших, так и маленьких домов На отопление жилья расходуется много средств. Система отопления с обычной циркуляцией воды – самая неприхотливая, надёжная и долговечная. Работает она за счёт естественной циркуляции воды. Достоинством гравитационной системы является то, что она энергонезависимая. Хозяева отопления с принудительной циркуляцией воды волнуются при отключении энергии, а владельцы с гравитационной системой отопления чувствуют себя спокойно. Минусом этой отопительной системы является то, что расширительный бак располагается в неотапливаемом месте и существует угроза замерзания в нём воды.

Гравитационная система отопления двухэтажного дома: комфорт и надёжность

Обогрев двухэтажного дома задача сложная, но посильная. Главное нужно грамотно подойти к этому вопросу и сделать такую систему обогрева, при которой во всех комнатах будет одинаково тёплая, комфортная температура. Лучше всего конечно обратиться за советом к специалисту. Составление проекта обогрева двухэтажного дома требует определённых навыков и глубоких знаний работы систем отопления.

Перед установкой гравитационной системы отопления двухэтажного дома следует выполнить ее чертеж

Грамотно рассчитанный и точно составленный проект отопительной системы двухэтажного дома, даст вам возможность эксплуатировать систему долго и без возникновения различного рода проблем.

Самотечная отопительная система требует, чтобы её монтаж был произведён с соблюдением главного правила. Согласно этого правила, трубы должны быть установлены под уклоном, для обеспечения естественной циркуляции воды. Существует два вида гравитационных систем отопления.

Виды гравитационных систем отопления:

  • Однотрубная отопительная система;
  • Двухтрубная отопительная система.

При однотрубной системе обогрева вода с радиатора поступает по трубе сразу в котел. При двухтрубной системе остывшая вода поступает сначала в другую магистраль, обратную, и только потом в котёл. Отопительная система с естественной циркуляцией воды бывает открытого и закрытого типа. Вода в системе при нагревании испаряется через расширительный бачок. Иногда происходит уменьшение уровня воды в баке и её нужно доливать. Такая система называется открытой. В гравитационной системе закрытого типа в самой наивысшей точке ставят автоматический воздухоотводчик. В двухэтажном доме лучше устанавливать систему отопления с принудительной циркуляцией воды. Чтобы обеспечить подачу в доме горячей воды устанавливают двухконтурный котёл. Один контур котла обеспечивает отопление, второй нагреватель подаёт горячую воду.

Самотечная отопительная система может быть сделана не только из металлических труб, но и из более современного материала. Таким материалом вполне заслуженно стал полипропилен. Систему отопления, выполненную из полипропиленовых труб, можно спрятать под отделкой или облицовкой. В результате этих действий площадь помещения не уменьшится, а вот аккуратность и эстетичность внешнего вида полипропиленовой системы вас приятно порадует.

На сегодняшний день отопительная система из полипропилена – достойный конкурент чугунным и металлическим.

Используя современный материал, вполне возможно сделать систему отопления своими силами. В этом случае полипропилен как нельзя лучше подходит для выполнения этой задачи. Трубы, изготовленные из полипропилена, имеют ряд преимуществ.

Преимущества труб из полипропилена:

  • Полипропиленовые трубы не подвержены коррозии;
  • Имеют низкий коэффициент теплопроводности;
  • Не образуются отложения на внутренних поверхностях труб;
  • Цена полипропилена ниже чугуна и металла;
  • Нейтральность к агрессивной среде;
  • Пластичность;
  • Устойчивость к перепадам температуры;
  • Простота монтажа;
  • Длительный срок эксплуатации.

Чтобы правильно подключить самотечную систему отопления, следует тщательно ознакомиться с теоретической частью процесса и рекомендациями специалистов

Этот материал существенно отличается от металла и чугуна как по техническим характеристикам, так и по способу работы с ним. Естественно и инструмент, требуемый для выполнения этих работ, потребуется другой. Процесс пайки полипропиленовых труб не сложный и очень быстрый, но требует определённых навыков и знаний технологии.

Расчёт гравитационной системы отопления: гарантия работы оборудования

Перед тем как начать монтаж вашей системы обогрева нужно сделать расчёт всех параметров. Рассчитать какой мощности нужно поставить котёл, чтобы обогреть всю площадь помещения. Определится с диаметром требуемых труб и их длиной. Необходимо также рассчитать какой мощности батарею поставить в ту или другую комнату.

Долговечность и нормальная работа системы отопления зависит от правильности расчёта системы обогрева вашего дома, правильности монтажа и качества приобретённого оборудования.

Чтобы во время эксплуатации системы отопления не возникло всякого рода неполадок, нужно не нарушать правила эксплуатации. Своевременно производить профилактические работы систем обогрева их приборов и оборудования.

Виды котлов для систем отопления:

  • Газовый;
  • Электрический;
  • Твёрдотопливный;
  • Жидкотопливный;
  • Комбинированный.

Газовый котёл самый дешёвый в обслуживании. Современные газовые котлы отличаются высоким КПД, их не требуется устанавливать в отдельной комнате. Внешний вид котлов отличается малогабаритностью и аккуратностью дизайна. Растёт популярность твёрдотопливных котлов. В отличие от газового котла этот котёл каждые сутки нужно загружать топливом. Электрический котел даёт большую нагрузку на электропроводку. Жидкотопливный котёл небезопасен в эксплуатации. Монтажная часть системы отопления содержит много сложностей. Поэтому лучше всего, во избежание неожиданных неприятностей, отдать этот процесс в руки специалистов.

Принцип работы системы отопления: простота и долговечность эксплуатации

В принцип работы системы отопления заложено свойство воды расширятся при нагревании. В замкнутом контуре вода циркулирует по трубам за счёт разницы давления. По-другому, отопительная система с обычной циркуляцией имеет другое название – самотечная.

Чтобы система отопления служила длительное время, ее регулярно нужно осматривать на наличие повреждений и выполнять чистку

Схема гравитационной отопительной системы включает в себя:

  • Котёл;
  • Трубопроводы;
  • Радиаторы;
  • Расширительный бачок;
  • Гравитационный клапан;
  • Вентили;
  • Дроссели.

Назначение котла передавать теплоносителю энергию от сгорающего топлива. В гравитационной системе закрытого типа этот процесс обеспечивает теплообменник. Трубопроводы осуществляют транспортировку жидкости от теплообменника к батареям отопления. Максимальное количество тепла в помещение передаётся и сохраняется именно радиаторами отопления. При открытой системе обогрева расширительный бачок устанавливается в самой высшей точке системы, обычно вверху над разгонным коллектором. Система отопления монтируется так, чтобы обеспечить подъём горячей воды в верхнюю точку и слив её самотёком по трубам, а также радиаторам в котёл. При всём этом пузырьки воздуха должны иметь возможность беспрепятственно перемещаться вверх. Обратный гравитационный клапан пропускает жидкость только в одном направлении. При изменении направления движения жидкости он закрывается автоматически.

Монтаж системы отопления (видео)

Отопительная техника постоянно совершенствуется и дополняется новым высокоэффективным оборудованием. Несмотря на это данная система отопления, как и прежде широко используется для отопления жилых домов и других помещений.


Добавить комментарий

Виды систем отопления частного дома, схема отопления

Схемы системы отопления

Самотечная схема

Однотрубная система

Коллекторная схема

Попутная система отопления

Плечевая система

Вывод

Рассмотрим 5 систем отопления: самотек, «ленинградку» (однотрубную систему), коллекторную, тупиковую и попутную. Сразу раскроем секрет, что самые лучшие схемы - это «попутка» и тупиковая плечевая. В маленьких домах задействуют плечевую, в больших домах лучше всего – «попутка», где много радиаторов с балансировкой не будет никаких проблем.

Такая схема никому сейчас не нужна, и когда ее требуют выполнить, думая, что обойдётся дешево, люди сильно ошибаются. Во-первых, потому что там нужны толстые трубы. Во-вторых, регулировка очень нежная, ее легко нарушить, поэтому нужны уклоны, чтобы котел стоял ниже радиаторов, т.е. нужен приямок на кухне или подвал, тогда это будет работать. И даже в этом случае вы будете иметь одну большую проблему самотека - второй этаж всегда горячее, чем первый. С этим можно бороться, но вся эта борьба приводит к тому, что система удорожается. Потребуется устройство байпасов, сварочные работы, балансировочные краны на втором этаже и их отсутствие на первом. Это приведет к тому, что система самотека обойдется в 3 раза дороже, чем насосная.

Самотечная схема в трехэтажном доме не рекомендуется потому, что движение теплоносителя ленивое, медленное, и те 20 кг разницы в тонне нагретой и холодной воды - недостаточная причина, чтобы вода двигалась интенсивно по трубам и батареям.

На двух этажах самотек будет работать неплохо, но при определенных условиях. К примеру, для полноценного самотека понадобится два полноценных этажа и чердак. На чердаке устанавливается расширительный бак, к которому будет от котла подходить главный стояк, желательно по прямой (небольшое искривление допустимо, но это будет ухудшать работу самотека). От главного стояка будут расходиться «лежаки» с уклоном 0,05, от которых будут опускаться стояки, и они будут собираться в обратку для перехода в котёл.

Самотек хорош, в избе, где есть сени, спальня и поток, и стоит котёл. Также будет прекрасно работать в одноэтажных домах. Рассмотрим еще мансардный дом, где полноценный первый этаж и на втором немножко приподняты стены, затем идёт скошенная крыша. В данном примере, расширительный бак девать некуда, придется устанавливать где-то в помещении. Возникает проблема - кто будет топить дом, если хозяева используют его только на выходных? Следовательно, дом будет замерзать, а значит нужна незамерзайка, которая хуже ходит по системе, чем вода. Она обладает меньшей теплоемкостью и ядовита. К тому же, при нагреве расширительного бака пары теплоносителя будут попадать в помещение, надо дышать ими или нет. Как вариант, можно вывести на улицу, сделав герметичную крышку, но это опять плюс к затратам.

Ещё один недостаток – нет возможности проложить трубы правильно, они должны прокладываться ровно. Итого, прежде чем делать самотёк обратите внимание на дом, учтите нюансы.

Преимущество самотечной системы в том, что она независима от электричества. Если произойдет отключение электроэнергии, то у вас все равно будет тепло.

Что такое однотрубная система, которая якобы стоит дешевле, чем обычная двухтрубная? Ничего она не экономит. «Однотрубка» хороша в цехах, в доме сделать сложно. Например, некая сеть, на которой стоят радиаторы. Не всегда получается так, чтобы получилась действительно «ленинградка», так как мы должны уйти от котла и дойти до крайнего отопительного прибора, и снова вернуться к котлу. Получается всё равно двухтрубная схема отопления, но выглядит как однотрубная.

При таком подключении коэффициент затекания в радиатор сильно снижается. Это приводит к тому, что скорость движения теплоносителя понижается, и, если в обычной системе разница между подачей и обраткой 6-10°, то при уменьшении коэффициента затекания значение возрастает до 20 градусов, потому что вода стоит и успевает сильно остыть. В батарею вода приходит 70 градусов и остывает до 50, следовательно, теплоноситель в следующий радиатор попадает более холодным, следующий – еще холоднее, и так далее. Если в цепи стоят 10 радиаторов, то к последнему теплоноситель попадает уже не 70-градусный, а 40-градусный. С этим можно бороться, увеличивая батареи по ходу движения теплоносителя. Увеличение сложно посчитать и прогнозировать работу системы отопления, и это дороже.

Основной аргумент - чтобы в полу не было соединений.

Рассмотрим такой недостаток. Имеется коллекторный ящик, от которого отходят в разные стороны по 2 трубы к каждому радиатору. Желательно этот ящик ставить в центре строения, потому что если будет стоять в другом месте, то сумма длин труб не будет равной и образуется дисбаланс. Балансировка коллекторной системы не должна трогаться, необходимо, чтобы радиаторы прогревалась одинаково.

Также, увеличивая искусственно гидравлику ближних батарей - увеличивается гидравлика всей системы, и понадобится более мощный насос. Для отопления нужно обеспечить беспрепятственный доступ теплоносителя в отопительные приборы, а в данной схеме гидравлика увеличивается искусственно, чтобы перераспределить потоки.

Это такая схема отопления, в которой не нужно ничего регулировать. Она хороша тем, что сумма длин труб к каждому радиатору одинаковая. Подача начинается от котла, обратка начинается только от первого радиатора, следовательно, если сложить суммы подачи и обратки для каждой батареи, то значение будет одинаковое (константа). В итоге, нет никаких беспокойств, нет необходимости искусственно увеличивать гидравлику, все работает замечательно.

Единственный отрицательный момент заключается в том, что в «попутке» магистральная труба и фитинги должны быть толще, чем в коллекторной системе – это обойдется дороже.

Что из себя представляет тупиковая схема? Она хороша тогда, когда дом небольшой, и есть возможность сделать плечи приблизительно одинаковой длины с разницей не больше 20 м на двух трубах. Если это получается, и тепловая нагрузка на каждом плече примерно одинаковая в доме до 200 м², то лучше, чем плечевая система, ничего сделать нельзя.

В чём преимущество? Во-первых, используется меньшее количество труб, во-вторых, появляется возможность проложить трубы по периметру дома. Если соединения, которые зашиваются в пол, выполняются из сшитого полиэтилена или прессового металлопластика, то они очень надежны и уже опробованы не раз на практике.

Самотечная система используется в домах одноэтажных, двухэтажных, но с полноценным чердаком, где поместится расширительный бак;

однотрубная («ленинградка») - лишние траты, лишнее беспокойство, неудобно и хлопотно;

коллекторная (лучевая) - использовать можно, но учитывайте лишнее количество труб и их расположение поперёк помещений;

оптимальный вариант - «попутка», которая предпочтительнее для больших домов;

или тупиковая плечевая, пригодная для небольших домов до 200 метров квадратных.

Системы с попутным движением теплоносителя

При монтаже систем отопления в частных домах наиболее широкое применение получила двухтрубная разводка. Для ее реализации чаще всего применяются две основные принципиально разные схемы — попутная и тупиковая. Рассмотрим, чем отличается попутная система отопления, какими достоинствами и недостатками она обладает.

Принцип действия попутной системы

Система отопления с попутным движением теплоносителя, которую также называют петля Тихельмана, получает сегодня все более широкое применение.

Особенно высокую эффективность данная схема демонстрирует при монтаже протяженных систем отопительных трубопроводов, например, если необходимо обеспечить эффективный обогрев большого двухэтажного дома.

Петля Тихельмана принципиально отличается от классической тупиковой (встречной) схемы. При встречной системе трубопровода подающая магистраль начинается от котла и заканчивается последним радиатором, а «обратка» начинается от последнего радиатора и заканчивается котлом. При этом теплоноситель в магистралях движется в противоположных направлениях. В системе с попутным движением теплоносителя подача проходит таким же образом, а вот обратная магистраль начинается с первого радиатора, после чего доходит до последнего радиатора и возвращается к котлу. Таким образом, по подающей и обратной магистралям теплоноситель движется в одном направлении.

Создание такой схемы объясняется необходимостью балансировки сети отопления. Если в одном из циркуляционных колец системы потери давления будут меньше, чем в остальных, то поток теплоносителя будет стремиться именно в эту ветку. Соответственно, напор на других радиаторах будет меньше, что приведет к снижению эффективности отопления в соответствующих помещениях. Балансировка предусматривает создание условий, при которых потери давления во всех ветках минимальны. В тупиковых системах для этого приходится устанавливать игольчатые вентили или специальные термостатические клапаны.

При использовании попутной системы задача балансировки решается намного проще.

Если система укомплектована радиаторами с одинаковым числом секций и одинакового типоразмера, то она является автоматически сбалансированной без необходимости применения дополнительной арматуры.

Если же используются разные радиаторы, то ставить арматуру придется. Однако и в этом случае сбалансировать попутную систему будет намного проще, чем тупиковую. Особенно это актуально при значительной протяженности трубопроводов.

Системы отопления с попутным движением теплоносителя, как правило, реализуются с нижней разводкой труб по горизонтальной схеме. При этом прокладывается три трубы:

  • подающая магистраль;
  • обратная магистраль;
  • труба для возврата «обратки» к котлу.

Преимущества и недостатки петли Тихельмана

Как уже было сказано, основным достоинством петли Тихельмана является сбалансированность системы отопления. Она не требует установки дополнительной арматуры для регулировки потока, которая стоит достаточно дорого и к тому же может требовать обслуживания и выходить из строя.

Благодаря сбалансированности системы отопления попутного типа и одинаковой длины циркуляционных колец во всех радиаторах поддерживается практически одинаковый поток теплоносителя, а значит и греют они одинаково. В результате котел и циркуляционный насос работают в оптимальном режиме, и в целом обеспечивается оптимальное значение КПД системы.  Соответственно вы получаете качественный обогрев помещений при снижении расхода энергоносителя и финансовых затрат на эксплуатацию системы.

Петля Тихельмана демонстрирует особую эффективность при создании достаточно крупных систем отопления со значительной протяженностью трубопроводов. В таких условиях спроектировать сбалансированную и хорошо работающую тупиковую систему бывает довольно проблематично. При использовании же попутной схемы особых сложностей с гидравлическим расчетом не возникает.

Схема с попутным движением теплоносителя, как правило, работает с принудительной циркуляцией. Однако может она применяться и в самотечных системах. Более того, в системе с естественной циркуляции теплоносителя петля Тихельмана представляет собой оптимальное решение именно за счет своей сбалансированности и отсутствия необходимости в регулирующей арматуре.

Преимущества системы с попутным движением теплоносителя оптимальным образом раскрываются при ее комплектации высококачественными отопительными приборами. Радиаторы Ogint сочетают в себе высокую тепловую эффективность и отличные гидравлические характеристики. Благодаря этому они позволяют добиться наилучшего режима работы отопления.

Помимо преимуществ петля Тихельмана имеет и ряд недостатков, которые ограничивают ее применение. К основным минусам относятся:

  • более сложный монтаж за счет применения труб разного диаметра;
  • увеличенная протяженность трубопровода, что приводит к удорожанию системы;
  • наличие трех магистральных труб, что может ухудшать эстетические характеристики при открытой прокладке.

В связи с перечисленными недостатками системы с попутным движением теплоносителя имеют меньшее распространение, по сравнению с более простыми тупиковыми системами. Однако в ряде случаев именно такая схема является практически единственным решением для реализации действительно эффективного и экономичного отопления.

Радиаторы для систем с попутным движением теплоносителя:

Монтаж отопления в частном доме, цены

Выполняем монтаж котельных «под ключ», в том числе:

1. Комплектацию и поставку оборудования и материалов, если предусмотрено договором на монтаж котельной в частном доме. Работаем с оборудованием для систем отопления и котельных различных производителей, не ограничиваем Заказчиков в выборе.
2. Приемку в монтаж оборудования, приобретенного Заказчиком, если предусмотрена работа с оборудованием клиента.
3. Монтаж напольных и настенных котлов на различных видах топлива: газе (магистрально и сжиженном), дизеле, дровах, угле, пеллетах и электричестве. Выполняем монтаж котлов различных производителей: Vaillant, Baxi, Buderus, Viessmann, Beretta, Protherm, Thermona, Dakon, Rapido, ZOTA, Rinnai, РусНит, Kiturami, Electrolux и других. Монтаж котла отопления включает: установку, крепление, подключение гидравлическое, к топливной линии и к дымохлоду.
4. Установку на котлы съёмных горелок различного типа: газовых, дизельных, пеллетных.
5. Монтаж бойлеров косвенного нагрева, включающий установку и подключение к контуру теплоснабжения (от котла) и магистралям горячего, холодного водоснабжения и линии рециркуляции.
6. Установку устройств безопасности, измерения и контроля: групп безопасности котла и бойлера, термометров, манометров, обратных клапанов.
7. Монтаж запорной арматуры, кранов запорных и сливных, редукторов и фильтров.
8. Установку магистральных коллекторов, гидравлических разделителей и насосных групп заводской готовности Meibes, включая: монтаж на стене или на опорах, крепление, подключение к котловой магистрали и магистралям теплоснабжения (отопления, теплого пола, вентиляции, бассейна и т. п.).
9. Монтаж циркуляционных насосов отопления, теплого пола, как в насосные группы, так и отдельно, на котловой контур и линию рециркуляции горячей воды.
10. Монтаж дымоходных систем различных конфигураций, с естественным и принудительных дымоудалением, индивидуальных и групповых, из пластиковых коаксиальных труб и дымоходов из нержавеющей стали.
11. Монтаж автоматики котельной различной конфигурации, включая блоки погодозависимого управления, дистанционного управления, сервоприводы, датчики, устройства контроля по GSM-связи.
12. Электрические работы в котельных, включая прокладку кабелей питания и управления (в кабель-каналах), подключение котлов, блоков управления, циркуляционных насосов, различных датчиков (в том числе наружной температуры).
13. Пуско-наладку котельных, программирование встроенной и дополнительной автоматики, настройка параметров различных контуров котельной (отопление, теплый пол, бойлер, вентиляция и т. п.).
14. Монтаж трубопроводов в котельной.

На заметку: статья «Что нужно знать о современной котельной?»

Выполняем монтаж систем отопления и водяных теплых полов, в том числе:

1. Монтаж приборов отопления, включая панельные, секционные и трубчатые радиаторы, дизайн-радиаторы, напольные и встроенные в пол конвекторы. Работаем с любыми производителями, среди которых Kermi, Zehnder, Mohlenhoff, Irsap, Rifar, BiLUX, Kampmann, Licon, Varmann, Arbonia, EVA, Sira, Изотерм, КЗТО, Purmo, Сунержа. В монтаж входит прокладка подводящего трубопровода (вне зависимости от длины)  крепление на стену, на пол или в пол,  гидравлическое подключение к трубопроводам отопления через присоединительный комплект (запорную арматуру).
2. Монтаж распределительных коллекторов отопления, включая установку и крепление коллектора, подключение к отводам трубопроводов и к магисталям отопления или теплого пола. В установку входит также монтаж коллекторного шкафа, встроенного или наружного. Устанавливаем коллекторы различных производителей Rehau, Valtec, Oventrop, Luxor.
3. Монтаж магистральных трубопроводов (стояков) отопления и теплого пола, включая выполнение прессовых соединений на поэтажных отводах. Используем трубопроводы из различных материалов – металлопластика, полиэтилена и полипропилена.
4. Монтаж подводящих трубопроводов к радиаторам (входит в стоимость монтажа радиатора).
5. Утепление магистральных и подводящих трубопроводов трубчатым утеплителем Энергофлекс.
6. Укладка основания под водяной теплый пол, в качестве которого используем маты из пенополистирола «Экопол».
7. Монтаж петель теплого пола различной конфигурации, в соответствии с проектом теплого пола.
8. Балансировка системы отопления и теплого пола, обеспечение их устойчивой и равномерной работы.
9. Установка ручных и автоматических устройств управления отоплением и теплым полом, включая терморегуляторы («термоголовки») на радиаторы - для ручной регулировки, комнатные термостаты и сервоприводы - для электронного управления.
10. Гидравлические испытания трубопроводов, приборов отопления и петель теплого пола.

На заметку: статья «Что нужно знать о системе отопления?»

Выполняем монтаж внутреннего водопровода и канализации:

1. Системы водоснабжения монтируем в соответствии с проектом, по коллекторной или тройниковой (тупиковой) схеме, с рециркуляцией горячей воды через водорозетки или полотенцесушители.
2. Монтаж внутренней канализации различных типов – самотечного и напорного, с соблюдением уклонов согласно проектной документации.
3. Монтаж точек водоснабжения с подводкой трубопроводов (входят в монтаж точки), установкой и креплением водорозетки (тупиковой или проходной). Установка смесистелей в монтаж точки водоснабжения не входит.
4. Монтаж сборных распределительных коллекторов водопровода, с установкой, сборкой, креплением, установкой шкафа (встроенного или пристроенного) и подключением к отводящим трубопроводам и магистралям водопровода. Устанавливаем коллекторы Rehau, Valtec, Oventrop, FAR.
5. Укладка магистральных и подводящих трубопроводов водоснабжения различных марок Rehau, Valtec, Oventrop.
6. Утепление магистральных и подводящих трубопроводов водоснабжения трубчатым утеплителем Энергофлекс.
7. Установка водосчетчиков, запорных и сливных кранов, встроенных боксов для смесителей и гигиенических душей.
8. Монтаж трубопроводов естественной и напорной канализации, их утепление.
9. Установка канализационно-насосных станций (КНС), инсталляций для встроенных унитазов.
10. Монтаж точки канализации, включающий подводку трубопроводов канализации диаметром 50мм и крепление вывода на стену. Установка сантехники (умывальников, унитазов) в монтаж точки не входит.
11. Установку канализационных трапов и душевых лотков.
12. Испытания трубопроводов канализации проливом, а трубопроводов водопровода – давлением (опрессовка), в соответствии с требованием нормативных документов.

Монстр в вашем подвале - гравитационная печь

Монстр в твоем подвале - гравитационная печь

Самотечную печь также обычно называют печью Octopus, потому что она имеет длинные каналы, выходящие из центрального блока. Это может быть интересное зрелище, которое даже пугает некоторых покупателей, когда они впервые видят его. Эти типы агрегатов были установлены в домах, построенных в конце 1800-х - начале 1900-х годов. В Миннеаполисе и Сент-Поле все еще есть много домов, в которых эта печь используется в качестве источника тепла. Постепенно домовладельцы заменяют их более эффективными системами HVAC, а также заменяют воздуховоды по всему дому.

Концепция печи Octopus состоит в том, что тепло поднимается, а холодный воздух падает. Нагретый воздух поднимается по тепловым каналам, а затем холодный воздух опускается, попадая в каналы возвратного воздуха, где он снова нагревается. Первоначальным источником топлива для ранних моделей был уголь, но с тех пор многие из них были преобразованы в природный газ или нефть. Приведенная выше диаграмма - отличный пример того, как это работает.

Причины, по которым вы можете захотеть заменить свою гравитационную печь:

  • энергоэффективность - печи с гравитационной подачей на 50% менее эффективны, чем обычная система отопления
  • Большинство гравитационных печей содержат асбест . Асбест не опасен, если его не трогать, но если вы все же планируете заменить гравитационную печь, лицензированный подрядчик по борьбе с выбросами, скорее всего, закроет подвал и безопасно удалит все опасные материалы.
  • они занимают огромное количество места в подвале
  • Вы не можете установить систему кондиционирования всего дома с этим типом печи

Я показывал покупателям дома с гравитационными печами, и многие были шокированы, увидев их впервые.Некоторые даже боятся покупать дом, но с ними легко ужиться. Если вы планируете приобрести дом с печью Gravity, НЕОБХОДИМО подумать о ее замене в ближайшем будущем. Это сэкономит вам деньги в долгосрочной перспективе.

Эта запись была опубликована в среду, 5 марта 2008 г., в 16:47 и подана на техническое обслуживание. Вы можете следить за любыми ответами на эту запись через канал RSS 2.0. Вы можете оставить отзыв или откликнуться со своего сайта.

Система отопления 2-х этажного дома. Двойные схемы отопления для двухэтажного дома. Вас также может заинтересовать

Сегодня здоровье и благополучие любого человека во многом зависит от факторов окружающей среды. Особое место в этом разделе занимает благоустройство жилых и общественных зданий. Есть такое понятие, как микроклимат помещения. Он включает температуру воздуха, влажность, скорость ветра, температуру поверхности ограждения. Микроклиматические условия определяются воздушно-тепловым режимом.Основным элементом, который ее обеспечивает, является система отопления. Сложно представить любой частный дом или квартиру без отопления.

Сегодня существует несколько типов систем отопления помещений. Отопление жидким и твердым топливом, газовое, электрическое и печное отопление. Отдельно можно выделить отопление горячим воздухом и паром. Все дело в том, что каждый вид имеет свои достоинства и недостатки и подходит для конкретного помещения. Очень актуален вопрос отопления больших частных домов.Рассмотрим подробнее варианты отопления загородного 2-х этажного дома, основные идеи, плюсы и минусы каждой из систем отопления.

Печное отопление дома

Система отопления в двухэтажном доме должна обеспечивать равномерный и полноценный обогрев всей его площади. Отопительные печи пользуются большой популярностью уже много десятилетий. Печное отопление имеет ряд преимуществ.

Во-первых, дело просто в аппарате. Практически у каждого хозяина своего частного дома есть печь. Чаще всего это камень или кирпич.Для такого обогрева 2-х этажного дома не нужно устанавливать сложное оборудование. Для этого достаточно иметь источник тепла, то есть топливо. В качестве него чаще всего используются дрова. Во-вторых, такая система автономна, то есть практически незаменима для тех территорий населенных пунктов, где сложно установить другие системы отопления, например, газовые или центральные магистрали.

Такая система отопления дачного 2-х этажного дома не имеет перебоев в работе, не зависит от аварийных ситуаций на ТЭС.Дрова можно приобрести в любое время года. К тому же печь отлично впишется в интерьер любого дома; эти конструкции, наряду с каминами, высоко ценятся и являются частью интерьера.

Данная система отопления загородного 2-х этажного дома, помимо положительных моментов, имеет ряд недостатков. К ним относятся большие габариты печей. Большой минус в том, что в этом случае невозможно контролировать температуру нагрева воздуха в помещении.Таким образом, распределение тепла будет неравномерным по всей площади 2-х этажного загородного дома. Это 2 основных недостатка. Еще один - низкий КПД. Дело в том, что дом отапливается очень медленно и теряется много тепла.

Обустройство печки для 2-х этажного загородного дома

Если печное отопление дачного 2-х этажного дома по-прежнему остается основным, то вам нужно будет организовать его рационально. Поскольку отопительные печи большие и тяжелые, при их возведении необходимо снизить нагрузку на пол, чтобы обеспечить безопасность постройки.Печь необходимо возводить, начиная с 1 этажа. Устанавливать его рекомендуется возле внутренних стен помещения. Для очень массивных печей (более 700 кг) рекомендуется предварительно сделать фундамент глубиной 1 м.

Если кроме печного отопления ничего не предусмотрено для отопления, то на каждом этаже должна быть по одной печи.

Печь

на втором этаже загородного дома желательно размещать непосредственно над системой отопления первого этажа, чтобы можно было снизить нагрузку на пол.Если печное отопление в доме не является основным, то печка делается только на первом этаже, а второй прогревается благодаря специальной вытяжке.

Выбирая этот вид отопления, важно помнить, что большое значение в эффективности отопления будет иметь площадь основных помещений дома. С учетом этого и подбираются габариты печей.

Стоит отметить, что печное отопление негигиенично и опасно для жителей из-за возможного отравления угарным газом.

Система отопления 2-х этажного дома с электричеством

Варианты отопления 2-х этажного дома включают использование электроэнергии. Сегодня это самый распространенный вид энергии. В каждом доме есть электричество. Отопление дома в этом случае возможно несколькими способами. В первую очередь это осуществляется с помощью специального бойлера. Именно он будет выступать в роли нагревательного элемента системы.

Преимущества этого метода в том, что отопление будет бесшумным, экологически чистым и автоматизированным.Последнее означает, что температуру нагрева легко контролировать с панели управления. В отличие от печного отопления здесь не нужно покупать топливо или строить дымоходы.

Единственный недостаток связан с большими затратами на оплату электроэнергии. Стоимость электроэнергии ежегодно увеличивается, что ограничивает использование такого отопления. Во втором случае для обогрева используются инфракрасные установки, которые могут преобразовывать электрическую энергию в тепло. Они быстро нагревают воздух в помещении. В каждой комнате нужно будет установить собственное устройство, что обойдется недешево.

Система водяного отопления

Система водяного отопления дома на сегодняшний день является одной из самых востребованных и распространенных. Это один из самых эффективных. Механизм его работы очень простой. Нагретая вода из котла течет по трубам в разные комнаты дома. Трубы идут к батареям, нагревают их, отдавая тепло, а остывшая вода снова возвращается в котел. Циркуляция воды осуществляется насосом.

Схема водяного отопления частного дома: 1-котельная на дизельном топливе; 2-ходовой коллектор; 3-х циркуляционные насосы; 4-расширительный бачок; 5-бак для топлива; 6-котельная; 7-теплый пол; Коллектор обогрева 8-гребенчатый; 9-радиатор; 10-дымоход.

Это закрытая система отопления с характерным трубопроводом. Он состоит из котла, батарей и трубопроводов. Для нагрева котла можно использовать уголь, керосин, природный газ и т. Д. Помимо всего вышеперечисленного необходимо установить расширительный бак, манометр, термостат, помпу, воздухоотводчик, предохранительный клапан.

Для более эффективной работы данной системы отопления необходимо будет рассчитать мощность котла в зависимости от площади дома.Их соотношение таково: 60-200 кв.м - до 25 кВт, 200-300 кв.м - 25-30 кВт, 300-600 кв.м - 35-60 кВт, до 1200 кв.м - 60 -100 кВт.

Подбор труб для водяного отопления

Система водяного отопления потребует правильного выбора труб. Их ассортимент огромен. Это пластик, чугун, сталь, металлопластик, медь и другие. Стальные трубы прочные, но они не устойчивы к коррозии, поэтому со временем могут испортиться, заржаветь, ухудшив свойства питьевой воды.Оптимальнее всего приобретать трубы из нержавеющей стали или оцинковки. Медные материалы обладают высокой прочностью, выдерживают высокие температуры и давления. Их можно встроить в стены и накрыть. Но они, в отличие от всех остальных, самые дорогие. Для их проведения в доме потребуются высококвалифицированные рабочие.

Для отопления отлично подойдут металлопластиковые трубы.

На практике все чаще используются трубы из полимерных материалов. Особенно широко используется металлопластик.Он изготовлен из алюминия, покрытого с двух сторон слоем пластика. Такие трубы прочны, устойчивы к коррозии и не требуют сварки. Их можно монтировать с помощью резьбовых соединений. На их поверхности не остается осадка. Но у них есть и недостаток. Так называемый эффект расширения. Он заключается в том, что при длительной циркуляции по ним горячей воды, а затем и холодной они могут треснуть и начать подтекать. Выбор материала для труб согласовывается с дизайнером. Строители рекомендуют использовать медные трубы, так как они наиболее прочные.

Преимущества и недостатки водяного отопления

Для отопления дома водой характерно то, что система бывает одноконтурной и двухконтурной. Первый предназначен только для обогрева помещения, а второй предполагает использование отопительной воды для хозяйственных нужд.

Также существует 3 варианта разводки труб для дома: однотрубная, двухтрубная и коллекторная.

Самый перспективный - двухтрубный. В однотрубном варианте вода постепенно поступает ко всем батареям в доме, нагревая их и отдавая тепло, при этом каждая последующая батарея будет холоднее предыдущей.К тому же однотрубная система сложна в эксплуатации.

Если в доме стоит двухтрубный вариант, то регулировать отопление проще. С его помощью к каждой батарее подключаются по 2 трубы, с холодной и горячей водой ... Подается горячая вода и отводится холодная вода. Температура всех аккумуляторов одинакова.

Коллекторный тип (лучистое отопление) сегодня нашел очень широкое применение. Коллектор - это устройство, собирающее воду. Коллекторы расположены на каждом этаже в специальном шкафу, от которого трубы идут к радиаторам.Недостаток - сложность монтажа и финансовая стоимость оборудования.

Использование газа для отопления дома

Многие знают, что Россия богата запасами природного газа. Газ - самый дешевый вид топлива в нашей стране и один из самых востребованных. Большинство его пользователей устанавливают дома специальные приспособления - бензобаки. Они служат местом хранения сжиженного газа. Сама установка системы обойдется дорого, но нужно помнить, что через несколько лет все затраты окупятся за счет невысокой стоимости газа.Еще один вариант газового отопления - использование газовых баллонов. Для отопления кирпичного или деревянного дома газ - оптимальное решение всех проблем. Для этого не нужно иметь сложное оборудование.

Итак, преимущества данного вида отопления - дешевизна сырья, простота использования. Он хорошо подходит для больших домов, поскольку доступен с полезной мощностью 10 кВт. Также заслуживает внимания высокий КПД и, конечно же, возможность контролировать нагрев. Недостатков немного.Во-первых, это пожарная опасность при неправильной эксплуатации, больших начальных вложениях, наличии магистрального газопровода. Но, тем не менее, это достойный вариант для загородного дома.

Воздушный тип отопления дома

Система воздушного отопления имеет два варианта: гравитационная и принудительная. В первом случае массы движутся естественным образом за счет разницы температур. Теплый воздух поступает по воздуховодам в верхние слои комнаты (на уровне потолка), вытесняя более холодный воздух по направлению к воздушному ресиверу вниз.Это обеспечивает циркуляцию воздушных масс. Недостатком этого метода является то, что при поступлении холодного воздуха от дверей и окон нарушается процесс движения воздушных масс, что приводит к перегреву верхней части помещения, при этом нижняя часть остается плохо прогретой.

Принудительная вентиляция характеризуется использованием вентилятора с электрическим приводом, который увеличивает давление и движение. Воздух от вентилятора обдувает теплообменник, нагревается до 40-60 градусов и по воздуховодам подается во все помещения дома.Этот метод молчит. быстро и эффективно. При этом не требуется установка котлов, трубопроводов, радиаторов и прочего оборудования.

Основной элемент - теплогенератор. Он может быть стационарным и мобильным, то есть передвижным. Может работать от простой горелки, от которой поступает газ или другое топливо. Воздуховоды могут быть круглыми или прямоугольными, жесткими или гибкими, металлическими или неметаллическими. Для этого подходят воздуховоды из нержавеющей стали, алюминия или оцинковки.

Альтернативные варианты отопления

Кроме всех перечисленных способов обогрева дома, есть дополнительные, которые используются гораздо реже, но все же часто находят применение в домашнем благоустройстве.

В основном это тепловые насосы. Механизм их работы заключается в том, что они передают тепло от плохо нагретых поверхностей (земля, пол, атмосфера) к батареям. Это относительно новое оборудование, которое стоит очень дорого. Его цена составляет примерно 10 000 долларов. Он очень эффективен и прост в использовании.

Существуют различные солнечные коллекторы, способные преобразовывать солнечную энергию в тепловую. Но работают они только в светлое время суток. Очень часто они используются для обогрева помещений.

При организации отопления дома важно учитывать размер возможных тепловых потерь, часто они бывают большими. Чтобы их уменьшить, рекомендуется использовать различные виды теплоизоляции. Наиболее актуальным является внешнее утепление стен дома. Для дверей и окон необходимо использовать уплотнители. На это желательно обращать внимание еще при строительстве дома. Доказано, что 40% тепла теряется через внешние стены; поэтому их лучше строить многослойными.Тип трубных соединений также важен для сохранения тепла.

Итак, наиболее оптимальным для отопления частного 2-х этажного дома является система газа и воды.

Автономная система отопления частного загородного дома - это очень сложный проект в плане планирования и практической реализации. Требуется учесть множество нюансов, провести необходимые теплотехнические расчеты, правильно подобрать все необходимое для системы оборудование по типу и техническим характеристикам, определиться со схемами его установки и прокладки необходимых коммуникаций, грамотно проведем монтаж и проведем пусконаладочные работы.Все это сделано для того, чтобы создать в жилом помещении максимально оптимальный микроклимат, полностью сочетался с простотой эксплуатации системы отопления, надежностью ее работы и в обязательном порядке - с максимально возможной эффективностью.

Ну а если разрабатывается схема отопления для 2-х этажного частного дома, то задача становится еще сложнее. Кроме того, увеличивается количество помещений и протяженность тепловых трасс. Важно добиться необходимого равномерного распределения тепла по всем помещениям, независимо от того, на каком этаже они расположены и какой площади.

В данной публикации будут рассмотрены основные элементы системы отопления частного дома и приведено несколько схем, уже испытанных в эксплуатации. Конечно, нельзя не упомянуть достоинства и недостатки каждого из вариантов.

Какие бывают системы отопления?
Открытые и закрытые системы отопления

Прежде всего, необходимо рассмотреть и сравнить две основные схемы - открытую и закрытую системы отопления.В чем их главное отличие?

По трубам циркулирует теплоноситель - жидкость с большой теплоемкостью, которая передает тепловую энергию от места нагрева - котла отопления к точкам теплообмена - радиаторам, конвекторам, контурам теплого пола и т. Д. Как и любые физические В теле жидкость имеет свойство расширяться при повышении температуры. Но, в отличие, например, от газов, это несжимаемое вещество, то есть возникающему избыточному объему утомительно обеспечить место, чтобы давление в трубах по законам термодинамики не повышалось до критического значения.

Для этого в любой системе отопления с жидким теплоносителем предусмотрен расширительный бак. Его конструкция и место установки определяют разделение систем отопления на закрытые и открытые.

  • Принцип открытой системы отопления показан на схеме:

1 - котел отопления.

2 - подающая труба (стояк).

3 - расширительный бак открытого типа.

4 - радиаторы отопления.

5 - труба «обратная»

6 - насосный агрегат.

Расширительный бак - это открытая емкость заводского или кустарного производства. Он имеет входную трубу, которая соединяется с подающим стояком. Может быть дополнен форсунками для защиты от перелива при заполнении системы, для восполнения недостатка теплоносителя (воды).


Главное условие - сам расширительный бачок должен быть установлен в самой высокой точке системы. Это необходимо, во-первых, чтобы излишек теплоносителя просто не перетек наружу по правилу сообщающихся сосудов, а во-вторых, он служил эффективным воздухоотводчиком - все пузырьки газа, образующиеся при работе системы, поднимаются вверх и беспрепятственно уходят. в атмосферу.

6 на схеме изображена насосная установка. Хотя очень часто открытые системы организованы по принципу естественной циркуляции теплоносителя, установка помпы никогда не помешает. Более того, если связать его правильно, с петлей шунтирования и запорными клапанами, это позволит, по мере необходимости, чтобы перейти от естественной циркуляции принудительной циркуляции и наоборот.


Кстати, установка открытого расширительного бачка именно в верхней точке подающего патрубка вовсе не какое-то обязательное правило.Здесь возможны варианты, выбор которых производится исходя из особенностей конкретной системы отопления:


а - бак расположен в наивысшей точке основного подводящего трубопровода, отходящего от котла. Можно сказать - классическая версия

б - расширительный бачок соединен патрубком с «обраткой». Иногда приходится прибегать к такому расположению, хотя у него есть существенный недостаток - бак не в полной мере выполняет свои функции воздухоотводчика, и во избежание газовых пробок такое устройство придется устанавливать специальные краны на стояках или непосредственно на радиаторы отопления.

c - бак устанавливается на дальний подающий стояк.

д - редкое расположение бака с насосным агрегатом сразу после него на подающем трубопроводе.

  • Ниже представлена ​​схема закрытой системы отопления:

Нумерация общих элементов сохранена по аналогии с предыдущей схемой. Какие основные отличия?

Система оборудована герметичным расширительным бачком (7) специальной конструкции. Он разделен специальной эластичной мембраной на две половины - водяную камеру и воздушную камеру.


Такой танк работает очень просто. При тепловом расширении теплоносителя его избыток попадает в закрытую емкость, увеличивая объем водяной камеры за счет растяжения или деформации мембраны. Соответственно, давление увеличивается в противоположной воздушной камере. Когда температура падает, давление воздуха выталкивает теплоноситель обратно в трубы системы.

Такой расширительный бак можно установить практически в любом месте системы отопления.Очень часто он находится в непосредственной близости от котла на «обратной» трубе.

Поскольку система полностью герметична, необходимо обезопасить ее от критического повышения давления в ней в аварийных ситуациях. Для этого необходим еще один элемент - предохранительный клапан, настроенный на определенный порог срабатывания. Обычно это устройство входит в так называемую «группу безопасности» (на схеме - № 8). В стандартную комплектацию входят:


«Группа безопасности» в сборе

1 - контрольно-измерительный прибор для визуального контроля состояния системы: манометр или комбинированный прибор - манометр-термометр.

2 - дефлектор автоматический.

3 - предохранительный клапан с настройкой верхнего порога давления или с возможностью саморегулирования этого параметра.

Группа безопасности обычно размещается таким образом, чтобы было легко контролировать состояние системы. Часто устанавливается рядом с котлом. В этом случае для верхних участков системы отопления потребуются дополнительные дефлекторы на стояках или радиаторах.

Системы с естественной и принудительной циркуляцией

Принципы естественной и принудительной циркуляции уже упоминались вскользь, но стоит рассмотреть их более внимательно.

  • Естественное движение теплоносителя по контурам отопления объясняется законами физики - разницей в плотности горячей и охлажденной жидкости. Чтобы понять принцип, взгляните на схему:


1 - точка первичного теплообмена, котел, в котором охлаждаемый теплоноситель получает тепло за счет внешних источников энергии.

2 - патрубок для подачи нагретого теплоносителя.

3 - точка вторичного теплообмена - установлен радиатор отопления в помещении.Он должен располагаться над котлом на высоте х .

4 - повернуть патрубок идущий от радиаторов к котлу.

Плотность горячей жидкости (Pror) всегда намного меньше, чем у охлажденной жидкости (Rohl). Следовательно, нагретый хладагент не может оказывать сколько-нибудь значительного воздействия на более плотное вещество. Следовательно, вы можете условно убрать верхнюю «красную» часть диаграммы и рассмотреть процессы в «обратной» трубе.

В результате получаются «классические» сообщающиеся сосуды, один из которых расположен над другим.Такая гидросистема всегда стремится к равновесию - чтобы обеспечить одинаковый уровень в обоих сосудах. Из-за превышения одного над другим в обратном трубопроводе возникает постоянный поток жидкости в сторону котла. Такого естественного давления при правильной планировке разводки достаточно для общей циркуляции теплоносителя по замкнутому отопительному контуру.

Чем больше превышение радиаторов над котлом ( ч), тем активнее естественное движение жидкости, но оно не должно превышать 3 метра.Очень часто для достижения оптимального расположения котел устанавливают в подвальном или подвальном помещении. Если этого сделать нельзя, то в котельной стараются немного снизить уровень пола.

Для облегчения и стабилизации естественной циркуляции также помогает сила тяжести - все трубы контура расположены с уклоном (от 5 до 10 мм на погонный метр).

  • В системе принудительной циркуляции предусмотрена обязательная установка специального электронасоса необходимой мощности.

Как уже было сказано, систему можно комбинировать - правильно подключенный насос позволит переключиться с одного принципа циркуляции на другой. Это особенно важно в тех случаях, когда подача электроэнергии в районе проживания нестабильна.

Оптимальным местом для установки насоса считается «обратная» труба перед входом в котел. Это, конечно, не догма, но в этой области она меньше подвержена влиянию высоких температур охлаждающей жидкости и прослужит дольше.В настоящее время приобретается все больше отопительных котлов, которые конструктивно уже содержат циркуляционный насос с необходимыми параметрами.

Преимущества и недостатки различных систем

Прежде всего, следует отметить отсутствие четкого разделения систем сразу по двум указанным параметрам. Таким образом, открытая система может работать на принципах как естественной, так и принудительной циркуляции в зависимости от ее конструктивных особенностей. В какой-то мере то же самое можно сказать о закрытой герметичной системе, хотя уже - из определенных предположений.

Но если рассматривать проекты, представленные в Интернете, то можно увидеть, что открытая система часто предполагает естественное обращение или комбинированное, с возможностью переключения. В закрытых отопительных контурах чаще всего предусматривается установка принудительной циркуляции - так они работают корректнее и легче настраиваются.

Итак, рассмотрим основные достоинства и недостатки обеих систем.

Первая - ох достоинств открытая система с естественной циркуляцией.

  • В открытой системе расширительный бачок выполняет сразу несколько функций.

- Такая схема не требует установки группы безопасности, так как давление никогда не может достигать критических значений.

- Установка расширительного бачка в наивысшей точке на подающем трубопроводе обеспечивает самопроизвольный выброс скопившихся пузырьков газа. Чаще всего этого вполне достаточно, и установка дополнительных дефлекторов не требуется.

  • Система чрезвычайно надежна в эксплуатации, так как не содержит сложных компонентов.По сути, срок его «жизни» определяется только состоянием труб и радиаторов отопления.
  • Полная зависимость от электросети отсутствует, электричество не потребляется.
  • Отсутствие электромеханических узлов - это бесшумность работы обогрева.
  • Ничто не мешает оборудовать систему принудительной циркуляцией.
  • Система обладает интересным свойством саморегулирования - интенсивность циркуляции теплоносителя зависит от скорости его охлаждения в радиаторах, то есть от температуры воздуха в помещении.Чем выше нагрев, тем меньше расход. Это часто позволяет сбалансировать систему без использования сложных регулировок.

Теперь - о ней недостатков :

  • Правило установки расширительного бачка на самой высокой точке часто приводит к необходимости его расположения на чердаке. Если на чердаке холодно, то потребуется надежная теплоизоляция бака - чтобы не допустить серьезных потерь тепла и избежать замерзания при низких зимних температурах.
  • Открытый резервуар не препятствует контакту охлаждающей жидкости с атмосферой. А это, в свою очередь, влечет за собой два отрицательных момента:

- Во-первых, испаряется охлаждающая жидкость, а значит нужно следить за ее уровнем. К тому же это ограничивает владельцев в выборе охлаждающей жидкости - испарение антифриза влечет за собой определенные материальные затраты. Причем может измениться и концентрация химических компонентов, а для некоторых котлов (например, электролитических) это недопустимо.

- Во-вторых, жидкость постоянно насыщается кислородом воздуха. Это приводит к усилению коррозионных процессов (особенно страдают стальные и алюминиевые радиаторы). И второй минус - повышенное газообразование при нагреве.


Алюминиевые радиаторы для открытых систем отопления малопригодны

  • Такая система вызывает определенные трудности при установке - обязательно выдерживать необходимый уровень уклона.Кроме того, потребуются трубы разного диаметра, в том числе и большого диаметра, так как для каждого участка при естественной циркуляции необходимо соблюдение необходимого участка. Это обстоятельство также усложняет монтаж и приводит к значительным материальным затратам, особенно при использовании металлических труб.
  • Возможности такой системы очень ограничены - при слишком большом расстоянии от котла гидравлическое сопротивление труб может оказаться выше создаваемого естественного напора жидкости, и циркуляция станет невозможной.Кстати, это полностью исключает возможность использования «теплых полов» без специального дополнительного оборудования.
  • Система очень инертна, особенно при холодном пуске. Требуется серьезный пусковой «импульс», то есть пуск на большой мощности, чтобы обеспечить начало циркуляции жидкости. По тем же причинам - есть определенные трудности с точной балансировкой системы по этажам и помещениям.

Теперь рассмотрим замкнутую систему с принудительной циркуляцией.

Её сан :

  • При правильном подборе циркуляционного насоса система не ограничивается ни этажностью здания, ни размерами в плане.
  • Принудительная циркуляция обеспечивает более быстрый и равномерный нагрев радиаторов при запуске. Настроить гораздо проще.
  • Испарения теплоносителя и насыщения его кислородом не происходит. Нет ограничений ни по типу жидкости, ни по типу радиаторов.
  • Герметичность системы предотвращает попадание воздуха в трубы и радиаторы. Газообразование в жидкости со временем постепенно исчезает, и вентиляционные отверстия легко устраняются.
  • Возможно использование труб меньшего диаметра. При их установке уклон не требуется.
  • Расширительный бачок можно установить в любом удобном для хозяев месте в отапливаемом помещении - возможность его промерзания полностью исключена.
  • Разница температур на выходе из котла и в «обратке» при стабильной работе отопления намного меньше.Это обстоятельство значительно увеличивает срок службы оборудования.
  • Такая система является наиболее гибкой в ​​плане использования отопительных приборов. Подходит как для «классических» радиаторов, так и для конвекторов и «тепловых завес», настенных или скрытых, и для контуров «теплого пола».

Недостатков немного, но они все же есть:

  • Для корректной работы необходимо будет провести предварительный расчет всех компонентов системы - котла, радиаторов, циркуляционного насоса, расширительного бачка, чтобы добиться полной стабильности их работы.
  • Без установки "группы безопасности" не обойтись.
  • Пожалуй, самый главный недостаток - это зависимость от стабильности электроснабжения.


Скорее всего, для этого потребуется покупка и установка источников бесперебойного питания (если в конструкции не предусмотрена возможность перехода на естественную циркуляцию с энергонезависимым котлом).

Схема подключения в двухэтажном доме

Как правильно распределить трубы отопления в двухэтажном доме? Есть несколько схем, от самой простой до самой сложной.

В первую очередь необходимо определиться, будет ли система однотрубной или двухтрубной.

  • Пример однотрубной системы показан на схеме:


Однотрубная система самая несовершенная

Радиаторы отопления как бы «нанизаны» на одну трубу, которая протянута от выхода к входу в котел и по которой осуществляется и подача, и отвод теплоносителя. Очевидные преимущества такой схемы - простота и минимальный расход материалов при установке.На этом ее достоинство, увы, заканчивается.

Совершенно очевидно, что температура жидкости падает от радиатора к радиатору. Таким образом, в помещениях, расположенных ближе к котельной, температура батарей будет значительно выше, чем в помещениях, расположенных дальше. Конечно, в какой-то мере это можно компенсировать разным количеством отопительных секций, но это наблюдается только в небольших домах. Если учесть, что в статье речь идет о двухэтажном доме, то такая схема вряд ли станет лучшим решением.

Некоторые проблемы решаются при установке однотрубной системы - «Ленинград», схема которой представлена ​​на рисунке ниже. В этом случае вход и выход каждой батареи соединяются байпасной перемычкой, и потери тепла с удалением от котла перестают быть столь значительными.


Схема Ленинградка устраняет некоторые проблемы

«Ленинградка» поддается еще большей модернизации. Например, на байпасе можно установить регулирующий клапан.Одинаковые клапаны могут быть установлены на одной или даже на обеих трубах радиатора (показаны стрелками). Это сразу открывает широкие возможности в тонкой настройке системы отопления для каждого помещения отдельно. К каждому радиатору есть доступ - при необходимости его можно просто выключить или снять для замены, нисколько не нарушая работоспособность всей схемы.


Улучшение «Ленинград» с запорными и балансировочных клапанов

Кстати, своей гибкостью, простотой, малым расходом трубы «Ленинград» приобрел огромную популярность - их часто можно встретить в одноэтажных домах (особенно с ярко выраженным периметром стен) и в многоэтажных домах.Вполне подходит для двухэтажного особняка.

И все же он не лишен недостатков. Возможность подключения к нему контуров теплого пола, полотенцесушителя и т.п. полностью исключена. Кроме того, взаимное расположение комнат, дверей, выходов на балконы и т. П ... не всегда можно протянуть трубы по всему периметру, и «Ленинград» в конечном итоге должен быть замкнутым кольцом.

  • Двухтрубная система отопления намного совершеннее. Хотя он потребует большего расхода материала и его будет сложнее установить, предпочтительнее оставаться на нем.

Фактически, он устанавливает подающий и обратный трубопроводы, идущие параллельно друг другу. В этом случае радиаторы соединяются трубами к каждому из них. Пример показан на схеме:


Радиаторы подключаются к подающему и обратному патрубкам параллельно, и каждый из них никоим образом не влияет на работу остальных. Каждую «точку» можно очень точно настроить индивидуально - для этого используются перемычки (поз. 1), на которых балансировочные клапаны (поз.2) или даже трехходовые термостатические регулирующие клапаны (поз. 3), которые постоянно поддерживают стабильную температуру нагрева конкретной батареи.

Преимущества двухтрубной системы неоспоримы:

  • Поддерживается общая температура нагрева на входе во все радиаторы.
  • Суммарная потеря давления из-за гидравлического сопротивления труб значительно снижена. Это означает, что можно установить насос меньшего размера.
  • Любой из радиаторов можно отключить или даже снять для ремонта или замены - это не повлияет на систему в целом.
  • Система очень универсальна, и к ней вполне можно подключать любые теплообменные устройства - радиаторы, теплые полы (через специальные коллекторные шкафы), конвекторы, фанкойлы и др.

Пожалуй, единственный недостаток двухтрубной системы - это материалоемкость и сложность монтажа. Кроме того, будут добавлены расчеты при его проектировании.

Одним из сложных, но очень эффективных в эксплуатации вариантов двухтрубной системы является коллекторная или балочная разводка.При этом от двух коллекторов - подающего и обратного к каждому радиатору протягиваются по две отдельные трубы. Это, конечно, многократно усложняет монтаж - и материала потребуется несравнимо больше, и разводку коллектора сложнее спрятать (обычно ее кладут под поверхность пола). Но с другой стороны, настройка такой схемы высокоточная и может производиться из одного места - из распределительного шкафа, оснащенного всем необходимым регулировочным и предохранительным оборудованием.

Кстати, в масштабе двухэтажного дома очень часто приходится прибегать к комбинации схем подключения, двухтрубной и однотрубной, на отдельных участках, где это выгоднее и проще с точки зрения затрат. точки зрения установки, и не влияет на общую эффективность нагрева.


Следующий важный вопрос - это напольные трубопроводы.

Есть два основных варианта. Первый - это система вертикальных стояков, каждая из которых обеспечивает теплом оба этажа одновременно.А второй - это схема с так называемыми горизонтальными подступенками (а точнее они будут называться «лежаки»), в которой каждый этаж имеет свою планировку.

Пример разводки стояками показан на рисунке:


В данном варианте представлены стояки с нижней разводкой. С горизонтальных лежаков первого этажа подводящие трубы понимаются вверх, а «обратные трубы» возвращаются сюда. В этом случае было бы целесообразно разместить на верхнем конце каждого стояка вентиляционное отверстие.

Есть еще вариант - стояки верхней подачи. В этом случае выходящая из котла подающая труба сразу поднимается вверх, уже на втором этаже или даже в верхнем техническом помещении к нему подключаются вертикальные стояки, пронизывающие конструкцию сверху вниз.

Схема стояка удобна, если планировка этажа во многом одинакова, а радиаторы расположены один над другим. Кроме того, именно этот вариант будет оптимальным, когда все же будет принято решение об использовании открытой системы отопления с естественной циркуляцией - в этом случае важнейшей задачей является минимизация длины горизонтальных (наклонных) участков, а стояков. не оказывают серьезного сопротивления потоку охлаждающей жидкости сверху вниз.

Пример такой системы показан на следующей схеме:


Обычная подающая труба большого диаметра поднимается от котла (поз. 1), которая входит в расширительный бак большого объема (поз. 3), расположенный в верхней точке системы примерно по центру между стояками. Решение довольно интересное - расширительный бачок одновременно играет роль своеобразного коллектора, от которого во все стороны расходятся подводящие трубы к вертикальным стоякам.Радиаторы обоих этажей подключаются к стоякам (поз. 4), точная регулировка которых осуществляется с помощью специальных клапанов (поз. 5).

Как уже упоминалось, системы естественной циркуляции весьма требовательны к точному выбору номинальных диаметров труб. На схеме они обозначены буквенными обозначениями:

а - dy = 65 мм

b - dy = 50 мм

c - dy = 32 мм

d - dy = 25 мм

э - dy = 20 мм

Недостатком системы с подступенками считается достаточно сложная ее реализация - придется через потолок организовать несколько межэтажных переходов.К тому же вертикальные подступенки практически невозможно «убрать с глаз» - это важно для тех хозяев, у которых в приоритете декоративная отделка помещений.

Пример двухтрубной системы с индивидуальной разводкой для каждого этажа показан на следующей схеме:


Вертикальных подступенков, расположенных рядом, всего два - для подачи и для «возврата». Такой принцип выглядит достаточно рационально с точки зрения монтажа, он позволяет полностью отключить весь пол, если он по каким-то причинам временно не используется.Кроме того, арматура труб позволяет их практически полностью скрыть от глаз, покрывая их напольным покрытием и оставляя снаружи только входные и выходные патрубки радиаторов.

На самом деле каждый этаж может иметь свою схему, в зависимости от планировки комнат. Существует множество вариантов расположения труб и подключения радиаторов под напольную разводку. Некоторые из них показаны на схеме, где выполнено условное разделение на три этажа.


  • Условный первый этаж - применена несложная двухтрубная разводка «тупикового» типа с встречным движением теплоносителя.Схема имеет свои особенности. Подводящий и обратный патрубки монтируются параллельно друг другу до самого конца ответвления (ответвлений может быть несколько - на схеме показаны два). Диаметр труб от радиатора к радиатору постепенно сужается. Очень важно предусмотреть балансировочную арматуру, иначе радиаторы, установленные ближе к котлу, способны перекрыть поток теплоносителя через себя, оставив без обогрева последующие точки теплообмена.
  • На втором этаже находится так называемая «петля Тихельмана».Это очень удачная схема, при которой поток в подающем и обратном направлениях течет в одном направлении. Предусмотрено диагональное подключение аккумуляторов - ввод сверху и вывод снизу - это считается оптимальным с точки зрения теплоотдачи. Очень часто при такой схеме балансировка радиаторов даже не требуется. Но есть важное условие - трубы должны быть одного диаметра.
  • Третий этаж оборудован по уже упомянутой коллекторной схеме.От двух коллекторов к каждому радиатору идет индивидуальная разводка с трубами точно такого же диаметра. Система наиболее удобна для тонкой настройки. Его стоит использовать, если вы планируете установить контуры «теплого пола». Желательно, чтобы коллекторы располагались как можно ближе к центру пола - чтобы соблюдалась примерная пропорциональность длин всех отходящих от них «лучей».

Есть много других вариантов планировки в двухэтажном доме, и рассмотреть их все в масштабе одной статьи не получится.К тому же многое зависит от «геометрии», архитектурных особенностей дома, а разработать «универсальные рецепты» просто невозможно. В таких вопросах лучше довериться опытным специалистам - они помогут подобрать подходящую схему для конкретных условий.

Видео: полезная информация по схемам радиаторного отопления

Основы расчета основных элементов системы отопления

Мало определиться с типом системы отопления и схемой прокладки труб - необходимо четко определить параметры эксплуатации, чтобы правильно приобрести и установить ее основные необходимые элементы - котел отопления, радиаторы отопления, расширительный бак , циркуляционный насос.

Как рассчитать требуемую мощность котла?

Существует множество методов расчета этого показателя. Очень часто можно найти рекомендации исходить из общей площади отапливаемых помещений в доме, а затем проводить расчеты из расчета 100 Вт на 1 м².

Такая рекомендация имеет право на жизнь и может дать общее представление о необходимой тепловой мощности. Однако он скорее подходит для очень средних условий и не учитывает ряд важных особенностей, напрямую влияющих на теплопотери в доме.Поэтому лучше не полениться, а провести расчет внимательнее.

Лучше всего подойти к делу следующим образом. Для начала нарисуйте таблицу, в которой по этажам перечислите все помещения, где будут установлены отопительные приборы. Например, это может выглядеть так:

Помещение Площадь, м2 Наружные стены, количество, входят в: Количество, тип и размер окон Наружные двери (на улицу или на балкон) Результат расчета, кВт
ИТОГО 22.4 кВт
1 этаж
Кухня 9 1, Юг 2, двойное остекление, 1,1 × 0,9 м 1 1,31
Прихожая 5 1, S-W - 1 0,68
Столовая 18 2, C, B 2, двойное остекление, 1,4 × 1,0 нет 2.4
... ... ... ...
2-й этаж
Дети ... ... ... ... ...
Спальня 1 ... ... ... ... ...
Спальня 2 ... ... ... ... ...
... ... ... ...

Имея перед глазами план дома и имея информацию об особенностях вашего жилища, обойдя его при необходимости с рулеткой, будет довольно легко собрать все необходимые данные для расчетов.

Потом осталось сесть за расчеты.Но не будем утомлять читателей длинными формулами и таблицами коэффициентов. В двух словах - расчет ведется исходя из уже упомянутого стандарта 100 Вт / м². Но при этом учитывается множество регулировок, влияющих на необходимую мощность системы отопления для поддержания комфортной температуры и компенсации тепловых потерь. Все эти поправочные коэффициенты включены в предлагаемый калькулятор - вам просто нужно ввести запрашиваемые данные и получить результат.

Калькулятор для расчета необходимой тепловой мощности котла отопления

Расчет ведется для каждой комнаты отдельно и результат помещается в таблицу.И дальше остается только найти количество - это будет минимальная тепловая мощность, которую должен производить отопительный котел. Естественно, при выборе модели можно также заложить «запас», около 20%.

Убедитесь, что расчет с помощью калькулятора занимает очень мало времени!

Системы автономного отопления

И, которые используются в частных домах, имеют несомненные преимущества перед централизованными системами: они управляемы и экономичны. Только владельцы частных домов могут самостоятельно регулировать интенсивность отопления, подключать дополнительные контуры и устанавливать тот тип радиаторов, который им нравится.Схема отопления 2-х этажного частного дома должна не только соответствовать эксплуатационным требованиям, но и быть безотказной, экономичной, простой и долговечной.

Схема отопления частного дома

На выбор схемы отопления в основном влияет площадь отапливаемых помещений, то есть общая длина трубопровода. Основная задача любой системы отопления - равномерный обогрев помещения по всей длине трубопровода. Если организовать такую ​​систему не составляет большого труда, то в коттеджах с двумя уровнями для решения одной и той же задачи нужно произвести серьезные расчеты.

Любая система отопления состоит из основных элементов:

Видео: схема отопления для двухэтажного дома

Системы с установкой циркуляционного насоса

Любая схема отопления для 2-х этажного частного дома должна обеспечивать постоянную циркуляцию теплоносителя по системе. В этом случае эффективность и скорость обогрева помещения напрямую зависит от уровня гидравлического давления в трубах. Очевидно, что самым простым решением этой проблемы является.

Насосные схемы хороши тем, что с помощью небольшого и экономичного насоса в системе обеспечивается заданное давление, а горячая вода будет подаваться в любую точку контура, независимо от ее расположения. Энергопотребление такого устройства от 25 до 50 Вт в час. Даже при ежедневной непрерывной работе в месяц счетчик намотает не более 40 кВт, что существенно не влияет на потребление семейного бюджета. У этой схемы есть серьезный недостаток - она ​​не работает в случае отключения электроэнергии.К сожалению, в России такие ситуации не редкость, поэтому зимой необходимо иметь в своем распоряжении, чтобы совсем не остаться без тепла.


Системы на основе естественной циркуляции

Зная основы термодинамики, можно разработать такую ​​схему отопления, что насос вообще не понадобится. Эта схема основана на способности нагретой жидкости подниматься вверх. Котел или плита, расположенная на уровне первого этажа, нагревает воду, эта вода устремляется вверх, запуская процесс движения теплоносителя по замкнутой системе трубопроводов.

В системах без циркуляционных насосов невозможно обеспечить высокое давление, так как его уровень зависит от температуры жидкости. По этой причине системы с естественной циркуляцией имеют свои особенности:

  • для снижения сопротивления диаметр труб должен быть не менее 32 мм, то же касается труб рабочих радиаторов;
  • максимальная высота водопровода, по которому горячая вода поднимается и попадает в отопительный контур, должна быть не более 6 метров, то есть системы с естественной циркуляцией могут качественно обогреть не более двух этажей;
  • схема подключения должна быть максимально простой, но если длина труб большая, есть смысл сделать две цепи;
  • системы не будут работать без насоса, поэтому его цепь необходимо подключать отдельно.


Преимущества и недостатки рабочих схем

Насосные системы обладают явными преимуществами с точки зрения непрерывной работы, гарантии эффективности и простоты монтажа. Главный недостаток - непрочность оборудования. Схемы с естественной циркуляцией можно назвать по-настоящему автономными, но таким образом можно будет обогреть ограниченную площадь, а процесс нагрева займет гораздо больше времени. Монтаж таких систем - дело сложное и кропотливое, предварительный расчет необходимо выполнить очень точно.

Существуют различные альтернативные схемы, в том числе комбинированная, когда один из контуров питается циркуляционным насосом. Это сложные системы, которые используются в домах большой площади; для жилого двухэтажного дома они целесообразны редко.


Типы проводки и методы расчета

Для расчета систем отопления необходимо учитывать множество факторов, в том числе:

  • площадь дома;
  • расчетные значения температуры воздуха внутри и снаружи, необходимой влажности;
  • материалы, из которых построен дом и качество теплоизоляции;
  • количество окон и интенсивность естественного солнечного света.

В соответствии с заданными параметрами, используя таблицы СНиП, можно рассчитать необходимую мощность котла и необходимое давление в системе.

Общие концепции

Для небольших домов в одно или два этажа подходят простейшие однотрубные схемы, которые несложны в установке и расчете, могут работать без насоса, но считаются наименее эффективными.


Усовершенствованная схема - так называемая «Ленинградка» - система, в которой каждый радиатор подключен параллельно, а регулирующие клапаны позволяют более эффективно расходовать тепло и перенаправлять горячую воду.


Принцип работы двухтрубной системы заключается в том, что нагретая вода подается на все радиаторы одновременно, а ее температура одинакова на каждом входе. Охлажденная вода отводится через возвратный патрубок, что тоже обычное дело.

Статья по теме:

Задались вопросом ,? Все об их видах и критериях выбора читайте в отдельной публикации нашего портала.


Существуют схемы подачи снизу и сверху.В первом случае вода, поднимаясь по стояку, сначала питает первый этаж, а затем и второй. С верхней системой все наоборот: нагретая вода поднимается по общему стояку и затем подается в радиаторы верхних этажей, охлаждается и возвращается обратно.


Открытые и закрытые контуры расширительного бака

Расширительный бак в системе отопления выполняет роль регулятора уровня воды, а также страхует систему от перепадов давления.Расширительный бачок обычно устанавливается в самом холодном месте системы - на обратном трубопроводе. Его следует размещать в отапливаемом помещении, чтобы зимой в нем не замерзала вода.

Цистерны бывают двух типов - открытые и герметичные. Открытые резервуары используются в системах с естественной циркуляцией, а закрытые мембранные резервуары - только в системах с насосом. Подробнее читайте в отдельной публикации нашего портала.


Как выбрать оптимальную схему

Отопительный контур небольшого 2-х этажного частного дома можно смонтировать любым из вышеперечисленных способов.Вопрос о том, используется ли циркуляционный насос, является фундаментальным. Подробнее об особенностях каждой схемы отопления можно узнать из видео ниже.

Видео: схема отопления двухэтажного дома теплый пол + коллекторное отопление

Вас также может заинтересовать:


Антифриз для системы отопления загородного дома Водоснабжение частного дома из скважины: схема и организация

Коттедж - прекрасное место для постоянного проживания, возможность навсегда забыть о городской суете, побыть наедине с природой.Но для того, чтобы дом был действительно комфортным, а жизнь в нем приносила только радость, необходимо заранее позаботиться о правильном выборе системы отопления.

Тщательно разработанный проект схемы отопления двухэтажного дома (наиболее распространенная конфигурация загородных коттеджей) позволит не только добиться хорошего распределения тепла, но и сэкономить деньги.

Система отопления двухэтажного дома: особенности конструкции

Особенностью системы отопления двухэтажного дома является необходимость дополнительного подъема теплоносителя на определенную высоту.

Как правило, отопление в 2-х этажном доме состоит из нескольких основных устройств, среди которых:

  • сам котел;
  • трубопроводов;
  • радиаторы;
  • штуцер;
  • все виды датчиков;
  • регуляторы.

Правильно подобрав все составляющие комплекса, можно добиться того, чтобы схема отопления 2-х этажного дома работала как часы. Кроме того, правильная установка поможет поддерживать комфортный микроклимат в помещении и снизить общие расходы на отопление, независимо от вида топлива.

Схемы систем отопления для двухэтажного дома: выбирайте предпочтительные

Сегодня система отопления двухэтажного дома может быть самой разнообразной: от коллекторной до двухтрубной разводки магистралей.

Следует отметить, что однотрубная (подразумевает последовательное соединение радиаторов) система не позволяет перекрывать или регулировать один из радиаторов, в связи с чем применяется реже, а двухтрубная система предпочтительнее.


Современная двухтрубная схема отопления 2-х этажного дома отличается универсальностью и практичностью.Конструкция такой системы предполагает раздельное подключение к каждому из отопительных агрегатов двух труб - подачи и отвода теплоносителя.

Двухтрубная система отличается от однотрубной порядком подключения радиаторов ... При этом специалисты рекомендуют устанавливать регулирующий клапан перед каждым радиатором своими руками - это позволит добиться большего эффективность.

Что касается коллекторной системы, стоимость обустройства которой несколько выше, чем у одно- или двухтрубной системы - она ​​также популярна у владельцев двухэтажных загородных домов.

Преимущество такой схемы отопления в том, что монтаж трубопроводов скрыт, а значит, интерьер помещения совершенно не портится. Как видно на многих фото и видео в Интернете, дом с коллекторной системой отопления выглядит интересно и стильно.

Коллекторная система отопления: особенности популярной схемы

Основным конструктивным отличием коллекторной системы отопления является то, что инструкция подразумевает установку котла на первом этаже и расширительного бака на втором.

Что касается скрытого монтажа, трубопроводы в этом типе системы прокладываются непосредственно под полом, потолком или подоконниками.


Следует отметить, что КПД коллекторной системы отопления также достигается установкой отдельного регулирующего клапана на каждом радиаторе. Это очень удобно, ведь в зависимости от потребностей можно создать свой комфортный климат в каждой комнате.

Трубопроводы для системы отопления двухэтажного дома: какие выбрать

Разводку системы отопления в двухэтажном доме можно осуществить с помощью самых разных труб.Если необходимо добиться высокого коэффициента теплоотдачи и хорошей теплопроводности, то выбирают медные трубы.

Кроме того, такие трубопроводы также отлично противостоят коррозии, выдерживают высокое давление и температуру.

Более бюджетным вариантом для двухэтажного дома является использование металлопластиковых трубопроводов. Стоимость таких труб почти на порядок ниже, чем у медных труб, также они отличаются своим качеством.

Важно! Обязательно установите расширительный бак в вашей системе отопления.Благодаря этому ваша система останется нетронутой.

Следует отметить, что отложения охлаждающей жидкости не остаются на внутренней поверхности пластиковых труб, а значит, эффективность не теряется со временем.


Работая над проектом системы отопления для современного загородного дома в два этажа, важно помнить, что схема должна быть не только эффективной, но и долговечной.

Как правило, по-настоящему профессиональные специалисты, разрабатывая такие проекты, отдают предпочтение наиболее производительным системам, которые могут работать 20 и более лет, не вызывая нареканий.

Правильно и грамотно подходя к выбору системы отопления для загородного дома, можно получить массу преимуществ:

  • Эффективное отопление дома с минимальными потерями тепла;
  • Значительная экономия затрат на тепло достигается за счет снижения расхода топлива и увеличения теплоотдачи от системы, включая трубопроводы и радиаторы;
  • Надежность, отсутствие проблем с системой и, как следствие, лишних финансовых затрат.

- выберем оптимальный.

Основа любого отопительного проекта - правильно спроектированная схема. Он определяет порядок установки, характеристики компонентов и параметры всей системы. Особенно это актуально для теплоснабжения двухэтажного коттеджа или дачи. Система отопления 2-х этажного частного дома может быть построена по нескольким схемам.

Особенности отопления 2-х этажного дома

Специфика организации теплоснабжения зданий высотой более одного этажа - равномерное распределение тепловой энергии от батарей по всем помещениям.Поэтому необходимо решить вопрос - как сделать отопление в 2-х этажном доме с оптимальными параметрами.

Профессиональный дизайнер учитывает все нюансы. Оптимальный вариант - приобрести готовую схему или адаптировать стандартную для отопления дома. При решении данной проблемы учитываются следующие факторы:

  1. Общая площадь здания и его характеристики. Утепление 2-х этажного частного дома своими руками возможно только при хорошем утеплении наружных стен, установке современных оконных конструкций.
  2. Планируемый бюджет. Это влияет на качество закупаемых комплектующих и выбор схемы.

Сделать эффективное отопление частного 2-х этажного дома своими руками возможно только после первичного анализа этих данных.

Лучше всего использовать копию плана дома как основу для составления схемы расположения трубопроводов и компонентов системы. Это позволяет рассчитать количество расходных материалов.

Нагрев самотеком или принудительная циркуляция?


Прежде всего, нужно определиться с оптимальным вариантом циркуляции теплоносителя.Он может быть гравитационным или вынужденным. На его основе построена система отопления 2-х этажного частного дома средней и большой площади.

Работа основана на естественной циркуляции теплоносителя, возникающей в результате его теплового расширения. При этом необходимо учитывать ограничения - длина трубопровода не должна быть более 60 п.м, для работы системы необходим разгонный стояк. Именно эти факторы определяют выбор схемы водяного отопления для частного 2-х этажного дома с циркуляционным насосом.

Для отопления также можно использовать открытую или закрытую систему. В первом случае схемы отопления для 2-х этажного дома выполняются с горизонтальной обвязкой, что не всегда удобно с точки зрения монтажа и эксплуатации. Оптимальным вариантом будет установка замкнутого контура. Имеет следующие преимущества:

  1. Возможность горизонтального монтажа трубопроводов. Это минимизирует пространство, необходимое для установки.
  2. Улучшение циркуляции за счет повышенного давления в системе - от 1.От 5 до 6 бар.
  3. Теплоотдача от всех устройств (радиаторов и аккумуляторов) будет одинаковой.

Такие схемы отопления для 2-х этажного дома необходимо оборудовать циркуляционным насосом. Без этого невозможно обеспечить нормальную скорость движения теплоносителя.

Сделать качественное отопление в 2-х этажном доме можно только после расчета его тепловых потерь.

Схема расположения труб отопления двухэтажного дома


Следующим шагом является выбор метода прокладки трубопровода.От него зависит скорость прохождения теплоносителя, степень его охлаждения и возможность регулирования характеристик подачи тепла.

Расчет отопления для 2-х этажного частного дома своими руками выполняется на основании анализа всех факторов. Рассмотрим наиболее важные из них, влияющие на выбор схемы расположения линий подачи:

  • Однотрубный. В системе всего один трубопровод, к которому последовательно подключаются радиаторы. Для однотрубного отопления частного 2-х этажного дома своими руками характерно быстрое охлаждение теплоносителя.Поэтому его применяют для обогрева зданий с небольшой площадью до 80 м²;
  • Двухтрубный. Он предназначен для равномерного распределения тепла. Дополнительная обратная линия позволяет подключать батареи последовательно, что снижает потери тепла при циркуляции теплоносителя. Оптимальный вариант низкотемпературной системы отопления 2-х этажного частного дома;
  • Коллектор. Его можно использовать для создания нескольких отдельных отопительных контуров, подключенных к одному коллектору. В коллекторном контуре водяного отопления частного 2-х этажного дома можно регулировать объем притока горячей воды в каждом отдельном контуре.Недостатком является необходимость в большом количестве материалов.

Важным моментом является выбор материала трубы. В замкнутом отопительном контуре 2-х этажного дома рекомендуется применять полипропиленовые линии. Важно учитывать, что максимально допустимая температура горячей воды не должна превышать + 90 ° С.

Это также является обязательным для установки запорных и предохранительных клапанов. К последним относятся вентиляционные отверстия, сливные клапаны и расширительные бачки.

В качестве теплоносителя чаще всего используется вода или антифриз.Последнее предпочтительнее, если система может подвергаться воздействию низких температур.

Правила монтажа отопления

Выбрав оптимальную схему теплоснабжения, можно переходить к практической реализации плана обустройства двухэтажного дома. На первом этапе план корректируется и адаптируется под конкретный коттедж или дачу.

Если за основу была выбрана схема гравитационного теплоснабжения, то следует соблюдать следующие правила установки ее элементов:

  1. Обязательный уклон трубы.В подающей магистрали уклон выполняется от котла, в обратной - к нему. В среднем уклон должен составлять 5-10 мм на 1 п.м.
  2. Диаметр трубопроводов. Для гравитационной системы рекомендуется выбирать трубы с большим сечением - около 40 мм. Таким образом, вы можете уменьшить влияние водяного трения на внутренние поверхности магистралей для циркуляции.
  3. Крепление должно располагаться на расстоянии 60-70 мм друг от друга.

Для контроля степени нагрева теплоносителя на ответственных участках трубопровода устанавливаются датчики температуры.В систему обязательно должен входить агрегат для добавления теплоносителя. Чаще всего это делается с помощью расширительного бака, расположенного в самой высокой точке контура.


В теплоснабжении с принудительной циркуляцией особое внимание уделяется подбору дополнительных компонентов. Кроме труб, радиаторов и бойлера в контуре теплоснабжения обязательно должны присутствовать следующие комплектующие:

  1. Расширительный бак. Устанавливается перед входом обратной линии в котел.
  2. Группа безопасности, включающая воздухоотводчик, сливной клапан и манометр. Устанавливается на подающей магистрали.
  3. Правильная обвязка радиаторов - установка термостатов и кранов Маевского.

Для системы с принудительной циркуляцией чаще всего выбирают двухтрубный или коллекторный трубопровод. Однотрубная схема будет малоэффективной, так как не сможет обеспечить оптимальные тепловые характеристики радиаторов.

Конструкция коллекторного отопления сложна. В этом случае составить схему и самостоятельно подобрать компоненты очень сложно.Поэтому эту работу лучше доверить специализированным компаниям.

Для коллекторной системы теплоснабжения в трубопроводе каждого коллектора должен быть установлен циркуляционный насос.

Альтернативные варианты отопления для двухэтажного дома

В некоторых случаях установка водяного отопления невозможна или нецелесообразна. В настоящее время в 2-х этажном доме возможен другой вид теплоснабжения с использованием альтернативных источников тепловой энергии.

Наиболее эффективным является геотермальное отопление.При правильной организации практически не зависит от внешних погодных условий. Если помимо отопления 2-х этажного частного дома нужно сделать это своими руками и систему горячего водоснабжения, установите солнечные коллекторы.


Зимой их эффективность невысока. Поэтому солнечные коллекторы работают только вместе с основной системой отопления частного двухэтажного дома. Достоинством такой схемы является возможность использовать ее для нагрева воды для бытового потребления летом.

Другой вариант - установка пленочной системы электрообогрева. Принцип его действия основан на резистивном эффекте - при прохождении тока через углеродные полосы генерируются ИК-волны. Они, в свою очередь, нагревают поверхность предметов, попадающих в зону действия ЛЭП. Однако для такой системы обязательным условием является хорошая теплоизоляция здания. Максимально возможная мощность схемы около 220 Вт / м². Поэтому потери тепла в доме должны быть минимальными.

Все они отличаются высокой стоимостью комплектующих. Поэтому чаще всего используются традиционные системы теплоснабжения 2-х этажного частного дома с газовыми или твердотопливными котлами.

В видеоматериале показан пример коллекторного отопления 2-х этажного дома.

Гравитационные печи

УВАЖАЕМЫЙ ТИМ: Мы хотим купить старый дом с очень необычной печью. Домашний инспектор называет это гравитационной печью, но я думаю, что это больше похоже на осьминога с этими большими трубами, которые выступают, как щупальца, из верхней части большой круглой печи.Там также есть немного белой грубой бумаги, обернутой вокруг труб, и кусок белого картона толщиной 1 дюйм поверх гравитационной печи. Это хорошая печь или стоит договориться о новой? Стефани Т., Питтсбург, Пенсильвания

ДОРОГАЯ СТЕФАНИ: Гравитационные печи - почти вымерший вид. Они датируются концом 1800-х - началом 1900-х годов. Большие круглые печи почти всегда предназначались для сжигания угля, однако многие из них поставлялись с завода, оборудованные для сжигания дров, масла или природного газа.Фактически, было очень часто видеть, как эти печи переводили с одного источника топлива на другой. В первом доме, которым владели мы с женой, была угольная гравитационная печь, которую в какой-то момент перевели на природный газ. Насколько я понял, эта печь изначально была установлена ​​в начале 1920-х годов. Когда я его включил, он все еще работал отлично в 1975 году.

Эта древняя гравитационная печь до сих пор находится в отличном рабочем состоянии. Он тратит огромное количество энергии, но все же нагревает дом! Через большую чугунную дверцу в топку подавали уголь.ФОТОГРАФИЯ: Тони Уайт

Печи работали самотеком. Самые простые из них имели всего несколько движущихся частей, и обычно это были двери, которые вы открывали, чтобы залить топливо или удалить золу или уголь. По мере того, как печи нагреваются, они нагревают воздух вокруг ядра камеры сгорания печи. Этот воздух поднимался по большим трубам в дом. Гравитация втягивала более тяжелый холодный воздух в основание печи. Ленточный конвейер с замедленным движением воздуха постоянно проходил через печь, пока топливо горело внутри, а остаточное тепло оставалось в металлических частях после того, как топливо было исчерпано.

Отопительные каналы, по которым теплый воздух поднимался в помещения, часто устанавливались не в том месте. Я предполагаю, что вы можете найти крышки регистров во внутренних комнатах возле центральной части дома. Современная техника воздушного отопления / охлаждения имеет приточные каналы и регистры, расположенные на наружных стенах домов. Такое размещение позволяет кондиционированному воздуху омывать поверхность стены, которая либо холодная зимой, либо жаркая летом.

Современные воздуховоды возвратного воздуха должны располагаться в каждой комнате на стене напротив внешней стены.Это позволяет пропускать кондиционированный воздух по комнате, обеспечивая равномерное нагревание или охлаждение.

Холодный воздух обычно попадал в печь через гигантский канал, который часто находился в полу или у основания лестницы, ведущей на второй этаж. Сами гравитационные печи часто располагались в подвале дома, что помогало снабжать их более прохладным воздухом. Расположение в подвале также способствовало загрузке дров или угля по желобам, находящимся на уровне земли вне помещений. Гравитация упростит доставку топлива в хранилище рядом с печью.

Эти гравитационные печи были ужасно неэффективными. У меня нет доступа к фактическим данным, но я предполагаю, что 50 или более процентов тепла, выделяемого при горящем топливе, уходят в дымоход. Сравните это с сегодняшними сверхэффективными печами, которые часто извлекают 95 процентов тепла из топлива, и вы поймете, почему для вас может быть отличной идеей заменить большого гравитационного зверя, даже если он все еще работает.

Белая обертка труб почти наверняка связана с асбестом.Он обычно использовался как изолятор и огнезащитный материал в гравитационных печах. Это очень опасный и токсичный материал. Волокна асбеста - известные канцерогены. Плотный белый картон, вероятно, представляет собой чистый асбест. Он действует как щит, удерживающий интенсивное тепло горящего топлива внутри печи. Не трогайте и не трогайте этот картон или обертку вокруг труб.

Если вы решите купить этот дом, я бы порекомендовал вам договориться о снятии печи, правильной установке новых воздуховодов и квалифицированном удалении асбеста сертифицированной компанией по восстановлению асбеста.Не стоит недооценивать серьезность проблемы асбеста. Убедитесь, что ваш риэлтор указал в своем письменном предложении формулировку, гарантирующую, что сертифицированная компания по удалению асбеста избавится от токсичного материала.

Эта грязно-белая пленка на верхней части печи и трубах из асбеста! Раньше его наносили влажным, как старые гипсовые слепки на сломанные руки и ноги. Если вы видите такую ​​белую пленку на своих воздуховодах, НЕ мешайте ей. ФОТОГРАФИЯ: Тони Уайт

Имейте в виду, что просто удалить старую гравитационную печь недостаточно.Воздуховоды в стенах почти наверняка слишком большие для каждой комнаты и находятся в неправильном месте. Если вы хотите, чтобы в вашем доме было комфортно, вам нужно будет установить новые воздуховоды в каждую комнату и установить аналогичные воздуховоды для возврата воздуха из каждой комнаты обратно в печь. От гигантского воздуховода возвратного воздуха на первом этаже нужно отказаться и залатать пол, если он там находится.

Факты об асбесте и информацию о его удалении можно найти на веб-сайте Агентства по охране окружающей среды: http: // www.epa.gov/asbestos/. Я призываю вас прочитать всю информацию и получить высокие знания по этой теме.

Есть способы инкапсулировать асбест, и некоторые компании могут посоветовать вам об этом. Однако, поскольку печь настолько неэффективна, асбест должен уходить вместе с печью. Вы должны убедиться, что асбест не попадает в воздух или на другие поверхности в вашем доме.

Поговорите со своим агентом по продаже недвижимости о том, чтобы сделать предложение о покупке при условии получения нескольких оценок на новую печь, воздуховоды и удаление асбеста.Убедитесь, что язык указывает на то, что закупочная цена будет снижена на сумму, позволяющую нанять профессионалов для выполнения всей работы.

Я хочу выразить огромную благодарность Тони Уайту за эти фотографии. Тони - оценщик в Цинциннати, Огайо, и владеет White Appraisal, Inc.

.

Примечания автора:

Джон Подолинский, который работает в штате Монтана в рамках программы DEQ / WUTMB / контроля асбеста, был достаточно любезен, чтобы связаться со мной после того, как эта колонка вышла в Great Falls Tribune:

"Мне понравилась ваша статья в газете Great Falls Tribune в субботу, 15 сентября 2007 г., о гравитационных печах и асбесте !!

Было приятно прочитать такую ​​информативную статью по обоим предметам.К счастью, я не отапливаю свой дом гравитационной печью, но я имею дело с асбестом каждый день.

В моей сфере деятельности (регулирование асбеста) я часто сталкиваюсь с несоблюдением требований по асбесту, основанным на незнании. Надеюсь, ваша статья будет полезной!

Если вы планируете предоставить дополнительную информацию об асбесте своей аудитории, особенно тем, кто живет в Монтане, не стесняйтесь обращаться к нашему веб-сайту ниже или ко мне.

Еще раз спасибо и продолжайте в том же духе ",

Джон Подолинский
Штат Монтана
DEQ / WUTMB / Программа контроля асбеста
1520 East 6th Avenue
P.O. Box 200901
Helena, MT 59620-0901
www.deq.mt.gov/Asbestos/index.asp

Столбец 689

Как работает центральное отопление | HomeTips


Как работают системы центрального отопления? Схемы и описания в этом разделе определяют центральное отопление и кондиционирование воздуха, печи с принудительной подачей воздуха, а также системы лучистого отопления.

Нужна помощь СЕЙЧАС? Получите профессиональное отопление быстро!

В системе центрального отопления есть первичный нагревательный прибор, такой как печь или котел, расположенный в труднодоступном месте, например, в подвале или гараже.Он доставляет тепло по всему дому, прокачивая нагретый воздух через систему воздуховодов или направляя горячую воду или пар по трубам к комнатным радиаторам или конвекторам.

В системах с принудительной подачей воздуха и гравитации один или несколько термостатов включают и выключают нагревательный или охлаждающий агрегат при повышении или понижении температуры в помещении. В домах без центрального отопления обычно используются электрические обогреватели на плинтусах или, в некоторых случаях, в стене или в полу газовые обогреватели или лучистое тепло.

В современных домах канальные системы являются наиболее распространенным типом центрального отопления и охлаждения.Если в вашем доме есть кондиционер, тепловой насос или печь, это система воздуховодов. Существует два основных типа: приточно-воздушные и гравитационные.

Центральный кондиционер подает кондиционированный воздух во весь дом через воздуховоды.

В системе с принудительной подачей воздуха печь нагревает воздух, кондиционер охлаждает воздух, тепловой насос либо нагревает, либо охлаждает воздух, а затем нагнетатель нагнетает нагретый или охлажденный воздух через систему в жилые помещения.

В гравитационной печи конвекционные потоки (вызванные естественной тенденцией горячего воздуха подниматься вверх) переносят нагретый воздух через систему из печи, расположенной на основном этаже или под ним.Гравитационные системы не имеют воздуходувок, обычно имеют очень большие воздуховоды и могут подавать только теплый воздух.

Если ваша система включает кондиционер или тепловой насос, это система с принудительной подачей воздуха. С их помощью охлажденный (а иногда увлажненный или очищенный с помощью электроники) воздух обычно подается через тот же воздуховод и регистрирует, что используется нагретый воздух. Кондиционер работает на электричестве и удаляет тепло из воздуха в соответствии с основными принципами охлаждения.

Тепловой насос может обеспечивать как обогрев, так и охлаждение.Зимой тепловой насос забирает тепло из наружного воздуха и доставляет его в помещения.

В жаркие летние дни он работает в обратном направлении, отбирая тепло из воздуха в помещении и перекачивая его на улицу.

Как и кондиционеры, почти все тепловые насосы работают от электричества.

У них есть наружный блок компрессора / конденсатора, который соединен трубкой, заполненной хладагентом, с внутренним устройством обработки воздуха. По мере того, как хладагент движется по системе, он завершает основной цикл охлаждения, нагревая или охлаждая змеевики внутри воздухоподготовителя.

Воздуходувка втягивает воздух в помещении, распределяет его по змеевикам и выталкивает воздух обратно в помещения через воздуховоды. Когда в особенно холодные дни требуется дополнительное тепло, внутри воздухообрабатывающего устройства включаются дополнительные элементы электрического сопротивления, чтобы согреть воздух, проходящий через него.

СЛЕДУЮЩИЙ СМОТРЕТЬ: Как купить печь

Эта БЕСПЛАТНАЯ услуга поможет вам найти квалифицированного специалиста по местному отоплению и кондиционированию.

Звоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books. Старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Инспекция гравитационных печей - InterNACHI®

Ника Громицко, CMI®

Гравитационные печи - это нагревательные блоки и связанное с ними оборудование, которые используют силу тяжести для перемещения теплого воздуха по всему зданию. Эти устаревшие печи были установлены с конца 1800-х до середины 20-го -го -го века и до сих пор используются в некоторых старых зданиях.

Их конструкция проста: топливо вводится через дверь в камеру сгорания, которая нагревает окружающий воздух, прежде чем он поднимется на верхние этажи жилища по воздуховодам, проходящим через стены и полы здания. Вентиляционные отверстия, которые стратегически прикреплены к воздуховодам, позволяют горячему воздуху выходить в комнаты дома. Эту конструкцию иногда называют «печь осьминога».

Первоначально гравитационные печи сжигали только уголь, хотя многие в конечном итоге были преобразованы для работы на более новых источниках топлива, таких как нефть, природный газ и пропан.Требования к воздуху для горения и вентиляции одинаковы в гравитационных печах и печах с принудительной подачей воздуха, а теплообменник аналогичен. Однако гравитационные печи больше, чем системы с принудительной подачей воздуха. У них меньше движущихся частей (что может объяснить их долговечность), и в них отсутствует вентилятор. Без нагнетательного вентилятора, нагнетающего воздух в дом, печь работает тише, чем современные системы, поднимает меньше пыли, жители замечают меньше горячих точек вокруг вентиляционного отверстия, а поток теплого воздуха в комнату менее силен и очевиден.

Эти преимущества незначительны по сравнению со следующими недостатками системы:

  • неэффективность. По мнению некоторых специалистов, только половина тепла, выделяемого гравитационной печью, используется для обогрева дома, а остальная часть выводится из дымохода. Напротив, многие современные печи с принудительной подачей воздуха имеют КПД 95%;
  • расходы на отопление. Из-за их неэффективности домовладельцы обычно платят больше за обогрев своих домов с помощью гравитационной печи, чем с помощью обычной печи;
  • медленное время отклика.Не имея средств, не зависящих от силы тяжести, чтобы нагнетать воздух по всему дому, эти печи могут долго нагреть комнату после включения;
  • Выбросы парниковых газов. Поскольку для обогрева дома необходимо сжигать больше топлива, гравитационные печи выделяют больше парниковых газов, чем современные альтернативы;
  • без кондиционера. Поскольку гравитационные печи не имеют нагнетательного вентилятора для распределения воздуха, они не могут быть соединены с центральным блоком кондиционирования воздуха;
  • асбест.Прежде, чем стало известно об опасностях, связанных с асбестом, асбестовая изоляция использовалась в качестве изолятора и огнезащитного материала на гравитационных печах при их установке. Инспекторы могут заметить толстую белую обертку вокруг печи и ее компонентов. Этот материал токсичен, его волокна известны как канцерогены, и его нельзя трогать или трогать. Потенциальные покупатели должны договориться о цене дома с учетом затрат на удаление асбестовой изоляции и, возможно, печи квалифицированным специалистом;
  • негабаритные воздуховоды.Воздуховоды печи слишком велики и расположены не в том месте, где их можно использовать в современных печах. Когда гравитационная печь в конечном итоге будет заменена, необходимо будет также изменить или отказаться от воздуховодов; и
  • оксид углерода в приточном воздухе, который может образоваться из-за отверстий в швах камеры горелки.

Осмотр может также включать следующие дефекты:

  • предметов, хранящихся поблизости, которые могут блокировать поток воздуха, например, уборочное оборудование или газеты;
  • Пыль или ворс на кассе.Без периодического обслуживания пыль или ворсинки могут попадать в печь с помощью тяги; и
  • коррозия.

Функциональные гравитационные печи, несмотря на их ограничения, не требуют замены. Однако обычно рекомендуется их замена, поскольку все еще находящиеся в эксплуатации агрегаты превысили ожидаемый срок службы, и им не хватает явных преимуществ и безопасности современных систем воздушного отопления.

Таким образом, гравитационные печи неэффективны и устарели, хотя они по-прежнему работают приемлемо там, где они есть, в некоторых старых зданиях.


Дом с двойным конвертом

Немногие новые жилищные проекты привлекли столько внимания - или вызвали столько споров - как двойной конверт. Впервые представленная в 1977 году Ли Портером Батлером и Томом Смитом в доме недалеко от озера Тахо, штат Калифорния, концепция двух корпусов приобрела восторженные поклонники. В то же время, однако, теория, лежащая в основе тепловой оболочки, вызвала переполох среди проектировщиков солнечных батарей.

Когда дом Смита был построен, динамика его характеристик была полностью теоретической.Никто так тщательно не оснастил такое здание приборами, и, соответственно, многие архитекторы и инженеры зарезервировали свое одобрение в ожидании получения данных об эффективности распределения и хранения солнечного тепла, поступающего через большую площадь остекления дома, выходящую на юг.

Сегодня по всей стране существуют сотни домов с двойной оболочкой, и эффективность этой концепции хорошо задокументирована. Сейчас очень немногие эксперты подвергают сомнению тот факт, что здания с тепловой оболочкой достаточно эффективны, но споры о том, почему они работают и насколько хорошо они сравниваются с другими пассивными конструкциями, продолжаются.

«Коллекторная» система для дома с тепловой оболочкой - это выделяющее тепло солнечное пространство (которое во многих климатических условиях может использоваться как круглогодичная теплица). Это метод, с помощью которого солнечное пространство включается в систему отопления конструкции, который отличает этот тип жилья от других домов с солнечным отоплением.

Как подразумевает термин «двойная оболочка», такое здание на самом деле является домом в доме. Наружная оболочка является несущей и обычно имеет изоляцию не менее R-19.Между внешней и внутренней обшивкой находится воздушное пространство (обычно шириной не менее 30 см), которое простирается от восточного до западного конца дома вдоль линии крыши и северной стены. Внутренняя стена обычно тоньше - поскольку небольшая разница температур между внутренним пространством здания и воздушным пространством требует меньшей изоляции - и поддерживает только структуру жилого помещения. Проход между двумя стенами соединен с теплицей проходом или подвалом, через которые воздух поступает через щели в досках пола солярия

Циркуляция воздуха через ограждение полностью пассивна.Система использует тот факт, что теплый воздух менее плотный (и, следовательно, более плавучий, поскольку влияние силы тяжести уменьшается), чем холодный воздух. Нагретые солнцем токи поднимаются в теплице и проникают в оболочку на пике помещения, в то время как воздух между оболочками - и особенно у северной стены - теряет тепло и падает. Затем нагретый солнцем воздух втягивается через проход и черновой пол и возвращается в солнечное пространство снизу.

Кроме того, когда воздух проходит через черновой пол, часть тепла, которое он еще удерживает, поглощается окружающей землей, камнями и / или каменной кладкой.Эти массивные материалы впитывают и сохраняют тепло, пока они холоднее циркулирующего воздуха. Однако в вечернее время температура хранения может фактически превышать температуру циркулирующего воздуха, что заставляет тепловую массу отдавать тепло.

Двойной конверт также пассивно задействует свое хранилище, обращая конвективную петлю в обратном направлении. Ночью наибольшие потери тепла сооружением происходит через стеклянное пространство на солнце. Это охлаждение заставляет воздух опускаться на пол теплицы, в то время как (относительно) более теплый воздух из складской зоны поднимается и выталкивается в полость северной стены.Таким образом, постоянный дисбаланс давления поддерживает работу контура.

Однако летом солнечное пространство может получать слишком много солнечной энергии - несмотря на то, что наклонное стекло ориентировано так, чтобы пропускать зимнее, но не летнее солнце. Чтобы предотвратить перегрев, вентиляционные отверстия обычно устанавливаются в пике крыши дома-конверта, позволяя выходить поднимающемуся горячему воздуху. А в некоторых конструкциях «охлаждающие трубы» (воздухозаборные трубы, закопанные в землю, см. Статью на стр. 128 для более полного объяснения этой системы) связаны с ползунком, так что воздух температуры земли может всасываться и распределяться через конверт.

Конструкция конверта имеет многочисленные возможности энергосбережения. Во-первых, через теплицу поступает много солнечного тепла, и, по крайней мере, некоторое избыточное тепло сохраняется в подвесном пространстве для использования в ночное время или в пасмурные дни. Следовательно, большинству домов с двойной оболочкой требуется очень мало резервного тепла. Фактически, они часто удовлетворяют 80 процентов (или более) своих тепловых потребностей непосредственно за счет солнца.

Нет никаких сомнений в том, что значительная часть энергоэффективности таких конструкций обусловлена ​​их толстой изоляцией.Две оболочки и большой воздушный зазор дают общее R-значение, которое обычно превышает 30! Кроме того, двойные стены уменьшают проникновение (прямую утечку воздуха) в жилое пространство и значительно улучшают тепловое сопротивление любых окон, выходящих на север, благодаря воздушному пространству шириной примерно 12 дюймов. (Фактически, этот зазор может фактически увеличить значение R окна на целых 4 - без образования конденсата, который обычно является проблемой в обычных многослойных окнах.)

Еще одно тепловое преимущество концепции оболочки проявляется в комфорте.Поскольку воздух, циркулирующий внутри оболочки, значительно теплее, чем на улице, разница в температуре между жилым помещением и проходом для воздуха относительно мала. Таким образом, тепловые потери для внутренней стены меньше, чем у эквивалентной изоляционной части одинарной стены, общая R-ценность которой равна двойной оболочке. В результате поверхности внутренних стен оболочки остаются более теплыми, чем поверхности однослойных стен с одинаковой изоляцией.

Жильцы дома

Envelope Home также наслаждаются стабильной влажностью зимой, поскольку влажная парниковая атмосфера постоянно циркулирует в воздушном пространстве и может попасть в жилые помещения, взломав дверь или окно.(Летом, однако, избыточная влажность и тепло отводятся на пике солнечного пространства.) Кроме того, постоянная, но мягкая и бесшумная циркуляция воздуха предотвращает застой и придает приятное ощущение в помещении.

Хороший пример

Как мы упоминали ранее в этой статье, за последние пару лет было построено много домов с двойной оболочкой. Большая часть из них была спроектирована, а в некоторых случаях построена либо Ли Портером Батлером и его фирмой Ekose'a, либо Доном Бутом и Community Builders в Нью-Гэмпшире.Тем не менее, появляются региональные подрядчики по строительству двухэтажных домов, и одним из наиболее продуктивных из них является группа компаний «Альтернативные строители» в Вирджинии. (См. Раздел «Альтернативные строители: альтернативный бизнес» ниже для ознакомления с многочисленными видами деятельности этой уникальной фирмы.) Компания «Альтернативные строители» установила шесть двойных конвертов, последний из которых - показанный в прилагаемой галерее изображений - принадлежит компании Том, Клэр и Томми Уиттл.


Дом семьи расположен в горах Голубого хребта в Вирджинии, и в нем нагревается примерно 4800 градусо-дней.Дизайн с двойной оболочкой был особенно привлекателен для Уиттлз, потому что он сочетал в себе энергоэффективность с большим количеством стекла - и они определенно не хотели оставаться взаперти без вида на прекрасные горы, окружающие объект.

Следовательно, когда они работали с Альтернативными Строителями над дизайном своего дома, Уиттллы решили включить два небольших окна на северной стороне здания и еще два на западном конце (чтобы обеспечить вид на закат). Однако на восточной экспозиции есть только три крошечных окна и дверь ниже уровня (для доступа в подвал снаружи).Главный вход - вестибюль с воздушным шлюзом, расположенный в западном конце солнечного пространства, а в солярий есть еще две двери.

Наружная стена обрамлена каркасом 2 на 6 с шагом 24 дюйма, а полости заполнены изоляцией из стекловолокна. Все окна во внешней оболочке имеют двойное остекление, включая 420 квадратных футов солнечного стекла (оно наклонено под углом 55 градусов, чтобы максимально использовать зимнее солнце). Дополнительные 160 квадратных футов вертикального стекла установлены в передней части солярия, а короткий ряд приоткрытых окон служит вентиляционным отверстием на пике крыши.

Внутренняя оболочка состоит из элементов 2 на 4 с шагом 16 дюймов и снабжена изоляцией из стекловолокна толщиной 3 1/2 дюйма. Стена расположена так, чтобы воздушное пространство составляло не менее 12 дюймов, и, фактически, она намного шире в той части коридора, которая служит чердаком. Пароизоляция из 4-миллиметрового полиэтилена образует обе стороны воздушного пространства, чтобы влага не проникала через изоляцию и не допускала попадания клочков стекловолокна в циркулирующий воздух. Поскольку разница температур между внутренней стенкой и буферной зоной небольшая, везде использовалось одинарное стекло.

В соответствии с правилами пожарной безопасности, «Альтернативные строители» спроектировали и построили заслонку, расположенную в северной стене, которая управляется плавкой перемычкой. В случае пожара устройство закроется и предотвратит проникновение дыма через оболочку.

Петля чернового этажа здания состоит из частичного подвала и 40-дюймового люка глубиной. У последнего есть четыре дюйма земли, лежащие на листе полиэтилена толщиной 4 мил (для защиты от влаги). Сама земля не утеплена, но фундамент и опоры выложены экструдированным полистиролом толщиной 1 дюйм.Резервный обогреватель для жилища - большая дровяная печь - устанавливается в подвале, так что выделяемое тепло может циркулировать в конверте.

Воздух возвращается в теплицу через половицы, которые были сделаны путем разрыва досок 2 на 6, а затем их размещения на балках таким образом, чтобы на каждый фут длины солярия приходился один квадратный фут открытой площади.

Резиденция Уиттла была завершена в августе 1981 года и обошлась в 130 000 долларов. С 4 000 квадратных футов готового пространства эта несколько устрашающая цифра составляет чуть меньше очень разумных 33 долларов за квадратный фут.Скорее всего, двойной конверт меньшего размера будет немного дороже за квадратный фут, чем у Уиттлса. Но особенно впечатляющая цифра получается, если принять во внимание качество постройки. Компания Alternative Builders производит дома на заказ и поддерживает высокие стандарты. Например, крыша тщательно вентилируется, кухонные шкафы построены на заказ, а камин ручной работы из камня.

Конечно, Уиттлс только что переживают последнюю зиму в своем новом доме с двойным конвертом, так что показатели производительности еще не собраны.Но нам удалось поговорить с владельцами еще одного двойного конверта Alternative Builders, которые записывали его производительность в течение почти двух лет.

Испытание временем

Дом Киммелсов находится на более низкой высоте, чем Уиттлс, и поэтому в нем нагревается всего около 3300 градусо-дней. Он также немного меньше (3500 квадратных футов), имеет незначительные отличия в конструкции конверта и установлен на 20 градусов к востоку от юга, чтобы эффективно улавливать утреннее солнце. Тем не менее, ожидаемое количество солнечного света для двух участков примерно одинаково, поэтому основная разница в производительности должна быть пропорциональна разнице в количестве градусо-дней, которым подвергается каждый дом.

В середине второй зимы Киммелы все еще сжигают деревья, которые были срублены, чтобы расчистить участок для дома. Есть огромная куча дров, которую еще предстоит использовать, и, вероятно, ее не тронут до зимы 1982-83 годов. В отопительный сезон 1980-81 гг. Для резервного отопления потреблялось меньше половины дров, а самая низкая температура в помещении составляла 62 градуса по Фаренгейту. Летом лиственные деревья создают много тени для дома Киммела, а стекло в солярии (всего около 550 квадратных футов, угловое и вертикальное) расположено так, чтобы солнечный свет не попадал в жилую зону.Следовательно, самая теплая внутренняя температура составляла 82 градуса (в июле 1981 года), и семья сообщает, что уровень влажности всегда оставался приятным в результате постоянной циркуляции воздуха.

Противоречие и последние какашки

Большая часть споров о домах с двойными стенками основана на том факте, что воздушная полость должна терять тепло (особенно в северной стене), чтобы приводить в действие конвективный контур. И это правда, что, учитывая относительную разницу температур между внутренним пространством и полостью, полостью и внешней стороной, большая часть BTU из прохода уйдет на улицу.

Технические специалисты подсчитали, что эффективность системы конвективной циркуляции, обеспечиваемой двойной оболочкой, намного ниже, чем у системы нагнетания, приводимой в действие электродвигателем. Дизайнеры все больше соглашаются с тем, что двойная оболочка также немного теряет тепловую эффективность из-за системы циркуляции воздуха. Конечно, компромиссом будет шум воздуходувки и потребность в электричестве для его работы.

Ранее было показано, что ранние сомнения относительно того, действительно ли структура потока в конверте меняет направление ночью, в большинстве случаев неуместны.Хотя скорость потока ночью, несомненно, намного ниже (возможно, около двух третей движения воздуха в дневное время, согласно компьютерному моделированию, разработанному Джо Колером и Дэном Льюисом из Total Environmental Action, Inc. в Харрисвилле, штат Нью-Хэмпшир), двойная Ночью теплица панцирного жилища обогревается воздухом, циркулирующим из подвального помещения через северную стену и полости крыши.

Однако гораздо труднее ответить на вопрос о том, сколько тепла фактически хранится в подвесном пространстве.Скорость теплопередачи к земле или гравию зависит от ряда факторов, в том числе от уровня влажности в накопителе (вода накапливает гораздо больше тепла и передает его быстрее, чем земля), возможность расслоения воздушного потока. (более теплый воздух собирается у пола, а более холодный опускается на землю), конкретный тип почвы, а также температуры воздуха и земли. Приблизительные оценки емкости хранения предполагают, что может храниться только от 10 до 25 процентов доступной БТЕ, но даже при этой относительно низкой скорости теперь признано, что закаливающий эффект земли на воздух оболочки действительно играет важную роль в энергоэффективность конструкции с двойной оболочкой.

Хотя сегодня о концепции двойной оболочки известно гораздо больше, чем четыре года назад, когда был завершен дом Смита, очевидно, что имеющиеся данные все еще не отвечают на все вопросы. Дома с теплоизоляцией очень популярны среди владельцев, потому что они эффективны и в них приятно жить. И если учесть, что бушующие споры между экспертами действительно касаются лишь нескольких процентных пунктов эффективности, так или иначе, двойная оболочка - вероятно, будет пользоваться еще большей популярностью в будущем.


Альтернативные строители: альтернативный бизнес

Фирма, которая построила дом, показанный на фотографиях, сопровождающих эту статью, является одним из ответвлений процветающего конгломерата «Назад в деревню», базирующегося в Индепенденсе, штат Вирджиния. Компания «Альтернативные строители» была создана более пяти лет назад в результате общих интересов трех друзей. в альтернативной энергетике; но только в 1979 году триумвират официально основал компанию (в которую входил один из членов компании по производству дровяных печей: Goosecreek Heating).С тех пор группа построила практически все виды энергоэффективных домов, которые вы можете себе представить.

Строить дома и продавать дровяные печи было недостаточно, чтобы удовлетворить энергичное трио; хотя, примерно год назад они открыли Sunergy Systems. Новый бизнес предлагает уникальную линейку солнечных коллекторов, которые являются эффективными, очень легкими и достаточно прочными.

В водосборнике Sunergy, задуманном гениальным парнем по имени Нельсон Браун, в качестве поглотителя используются две алюминиевые пластины, удерживаемые вместе только остаточным электростатическим зарядом (от производства).Вода просачивается между листами и, таким образом, контактирует с гораздо большей площадью поверхности, чем это возможно в водонагревателе трубчатого типа.

Воздушный коллектор компании создан по образцу Mother's Heat Grabber, сентябрь / октябрь 1977 года, но имеет ряд усовершенствований, включая отдельный алюминиевый абсорбер, вентилятор с термостатом, регулируемые выпускные отверстия и прочный, но простой комплект для монтажа на втором этаже.

Когда сотрудников Mother Earth News посетили Alternative Builders / Sunergyl Goosecreek Heating в августе 1981 года, они обнаружили, что сами предприятия почти так же интересны, как и продукция, которую они производят.Корпорации удалось плавно расшириться, во многом потому, что первые три партнера практиковали то, что мы называем просвещенным менеджментом. Каждый из более чем 20 штатных сотрудников трехстороннего предприятия получает акции компании в качестве бонуса на конец года и, таким образом, получает все большую долю в корпорации по мере роста его или ее срока пребывания в должности и роста производительности.

Цель основателей - нанять как можно больше людей, чтобы они могли расти красиво и передать плоды расширения работникам.Судя по их продукции и энтузиазму каждого человека, с которым мы встречались во время нашего визита, можно сказать, что их желания сбываются.

Центральные воздуховоды | EGEE 102: Энергосбережение и защита окружающей среды

Канальные системы вентиляции - это наиболее распространенный тип центрального отопления и охлаждения. Если в доме есть центральный кондиционер, тепловой насос или печь, это система воздуховодов. Существует два основных типа: системы обогрева с принудительной циркуляцией воздуха и системы гравитационного обогрева .

Системы принудительного воздушного отопления

Почти 35 миллионов домов в Америке отапливаются с помощью систем отопления с принудительной подачей воздуха, работающих на природном газе, - безусловно, самой популярной формы центрального отопления.

В системе с принудительной подачей воздуха печь нагревает воздух, кондиционер охлаждает воздух или тепловой насос либо нагревает, либо охлаждает воздух, а затем вентилятор проталкивает воздух через систему. Таким образом, одна и та же система воздуховодов может использоваться как для отопления, так и для охлаждения.

Домохозяйства, использующие принудительную подачу воздуха, направляют 30 или более процентов своих энергетических долларов в дымоход печи, что способствует образованию дополнительных 50 тонн углекислого газа каждый год на одно домохозяйство.Большинство обычных печей с принудительной подачей воздуха работают с очень низким КПД - около 50 процентов. Это похоже на использование только 50 процентов энергии, которую мы покупаем и подаем в печь.

Ниже представлены изображения основных узлов системы воздушного отопления. Можете ли вы идентифицировать каждого? Перетащите изображение на его имя.

В системе принудительного воздушного отопления воздух помещения (охладитель) всасывается вентилятором или нагнетателем через регистры возвратного воздуха и воздуховоды и проходит через фильтр (для удаления любых частиц пыли) в печь, где воздух нагревается. .Затем нагретый воздух возвращается в помещения через систему приточных каналов и регистров.

Нажмите кнопку «play» ниже, чтобы увидеть, как работает система воздушного отопления.

Как работает система воздушного отопления

Щелкните здесь, чтобы открыть текстовое описание принципа работы системы воздушного отопления

Как работает система воздушного отопления

Процесс начинается, когда холодный воздух поступает в возвратный регистр.Воздух проходит через фильтр в топку для нагрева. Теперь горячий воздух проходит через главный канал в приточные патрубки. В каждом ответвлении подачи есть регистр подачи, позволяющий горячему воздуху поступать в комнату.

Система гравитационного отопления

В гравитационной печи конвекционные потоки (вызванные естественной тенденцией нагретого воздуха подниматься вверх) переносят нагретый воздух через систему из печи, расположенной на уровне основного пола или ниже. Гравитационные системы, несколько более старые, не имеют воздуходувок и, как правило, имеют очень большие воздуховоды; они могут доставлять только теплый воздух.

Нажмите кнопку воспроизведения ниже, чтобы увидеть, как работает система гравитационного нагрева.

Как работает система гравитационного отопления

Щелкните здесь, чтобы открыть текстовое описание принципа работы гравитационной тепловой системы

Как работает система гравитационного нагрева

В системе гравитационного отопления печь, расположенная в подвале, нагревает воздух, который поднимается и движется в каждую комнату, создавая конвекционный поток, который циркулирует в теплом и холодном воздухе.

В системах гравитационного отопления воздуховоды больше, чем в системах воздушного отопления, и через них проходит только теплый воздух.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
