Насосная станция схема: Принцип работы и устройство насосной станции водоснабжения

Содержание

Принцип работы и устройство насосной станции водоснабжения

С автономным водоснабжением небольшого частного дома способен справиться обычный бытовой насос. Однако в случае с двухэтажным коттеджем и количеством жильцов от пяти нужно что-то более мощное. Без гидроаккумулятора, реле давления и манометра здесь обойтись будет сложно. Но надо четко себе представлять устройство и принцип работы насосной станции с ним, иначе при выборе этого оборудования можно сильно просчитаться.

Из чего состоит станция подачи воды


Для организации водоснабжения в частном доме магазины предлагают насосные станции в виде компактного блока из гидробака, блока автоматики и электронасоса. Также можно подобную установку подачи воды собрать из отдельных частей и оборудования. Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичней при дальнейшем обслуживании. По устройству собранная в заводских условиях насосная станция водоснабжения отличается от поверхностного насоса наличием системы управления по значениям давления.

В состав входят следующие функциональные компоненты:

  • Поверхностный электронасос.
  • Гидроаккумулятор с ниппелем и внутренней резиновой “грушей”.
  • Манометр.
  • Реле давления.
  • Соединительная арматура.
Для забора воды к ней подсоединяется всасывающая труба с обратным клапаном и сетчатым фильтром. А к выходному отверстию установки подключается магистраль, транспортирующая перекачиваемую жидкость к точкам потребления. При этом если станция имеет встроенный фильтр и клапан, то ими всасывающий шланг можно не дополнять.


Гидравлический мембранный бак вкупе с центробежным насосом способен поддерживать в водопроводе коттеджа давление в 1,5 атмосфер. Этого вполне достаточно для стабильной работы всей бытовой техники, которая устанавливается в частных домах. Причем большая часть моделей гидроаккумуляторов рассчитана на 4,5 атмосфер максимально возможного давления, чего с избытком хватает даже для коттеджа в два-три этажа.

Автоматическая станция компакта и не требует тяжелого бетонирования площадки под оборудованием. Самый большой ее элемент – это аккумулирующий воду бак. Однако для ее установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где удобней всего ее эксплуатировать и обслуживать.


Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может быть расположен как весь комплекс агрегатов, так и насос с автоматикой без гидробака, установленного в доме. Бюджет вариант расположения станции на даче предполагает устройство отдельного павильона, защищающего агрегат от атмосферного негатива.


Состав и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.


Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно
менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.


Принцип работы насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров. Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.


В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный «запас». При открытом кране сжатый воздух выталкивает воду.

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало. По правилам гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.


Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

Работает автоматическая насосная станция в два цикла:

  1. Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
  2. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

Какое выбрать насосное оборудование

Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Выбор места для станции водоснабжения

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м. Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

Автоматическую станцию системы автономного водоснабжения можно расположить:

  • на улице в кессоне возле скважины;
  • в возведенном специально для насосного оборудования утепленном павильоне;
  • в подвале дома.

Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта.  При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна. При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 — 60 см или прокладывается на поверхности.


Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода. Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

Возможные неполадки в работе установки

Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать. Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены. Здесь уже поможет только обращение в сервисный центр к ремонтникам.

При появлении водных капель на ниппеле воздушного клапана гидроаккумулятор надо немедленно отсоединить от водопроводной системы. Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись. Воздух в водопроводную систему частного дома через мембранный бак поступать не должен.

Если насос вовсе не хочет включаться, то стоит посмотреть на регулировку реле давление. Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.

В чем достоинства насосной установки с гидробаком

Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения.

Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем. При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.

Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель. Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак).

В обоих случаях насос включается для формирования запаса воды в емкости. Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще. Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции.

Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах. Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха.

В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидравлических ударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.

Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.

устройство, монтаж и установка своими руками

Чтобы решить проблему водоснабжения, многие владельцы частных домов используют насосные станции.

Эти устройства сегодня представлены в продаже в готовом виде или же могут быть приобретены по отдельности. Причем по силам каждому человеку выполнить монтаж насосной станции в своем доме. Главное, знать — из каких элементов состоит этот аппарат, как именно работает, как запустить насосную станцию и в каком месте лучше ее установить.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

  • Технические характеристики насосной станции;
  • Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

  • продуктивность;
  • размер;
  • уровень воды при отключенном насосе;
  • уровень воды при работающем насосе;
  • разновидность фильтра;
  • ширина трубы.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

  • Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
  • Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
  • Процесс установки системы сопровождается определенными трудностями;
  • Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
  • В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Место установки насосной станции

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой сооружение, устраиваемое в земле. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

  • Расстояние, на которое станция будет удалена от скважины;
  • Температурно-влажностный режим в месте, выбранном для установки;
  • Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
  • Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

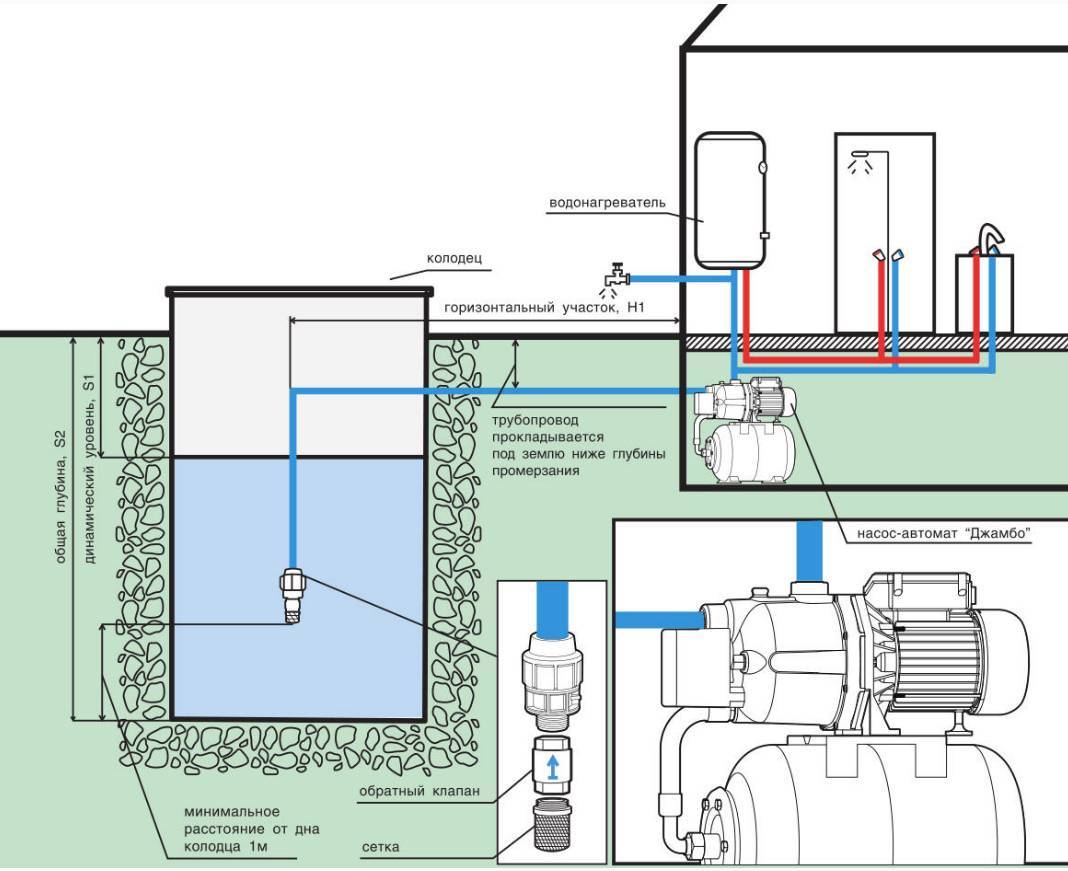

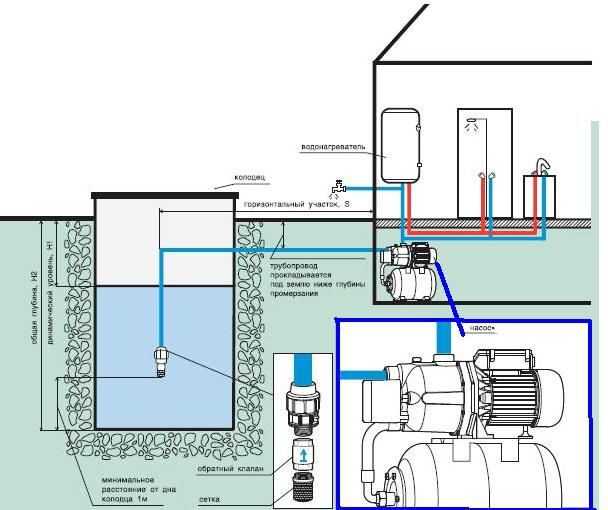

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

  1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
  2. Далее устраивается проход, через который труба будет подведена в стену здания.
  3. На следующем этапе приступают к прокладке труб в траншею.
  4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

  1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
  2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
  3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
  4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
  5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
  6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
  7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
  8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
  9. Для крепления трубы и эжектора используется муфта.
  10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
  11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
  12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

  • Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
  • Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
  • Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

Оцените статью: Поделитесь с друзьями!

Как установить насосную станцию для колодца в частном доме своими руками: Пошаговая инструкция +Видео

Дома в частном секторе редко имеют подключение к центральной системе водоснабжения, по этой причине собственники недвижимости организуют собственные источники воды. Мало организовать место забора жидкости, ее требуется транспортировать в дом, для этого устанавливается насосная станция.

Часто возникает вопрос, можно ли произвести монтаж своими силами?

Следуя определенной инструкции и зная все «подводные камни» вполне реально. В статье пойдет речь о таком источнике, как колодец, и какая схема подключения насосной станции к колодцу.

Содержание статьи:

Общие сведения

Функции насосной станции

  1. Поднятие ресурса из колодца
  2. Круглосуточная транспортировка жидкости к каждой точке водопотребления
  3. Устранение воздушных пробок
  4. Обеспечение и поддержание требуемого давления в системе
  5. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Насосная установка отличается от обычных агрегатов для откачки жидкости тем, что ей не требуется бесперебойная работа. Она автоматически включается, когда уровень воды в гидроаккумуляторе стал минимальным, и отключается, если он поднялся до требуемой отметки. Таким образом, оборудование меньше изнашивается.

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Основные устройства станции

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Обратный клапан

Купирует движение воды в обратном направлении.

Гидроаккумулятор

Гидроаккумулятор – это металлический бак, разделенный внутри на две секции мембраной. В одной части находится жидкость в другой воздух.

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в трубопровод.

Гидробак

Обеспечивает постоянный напор воды и страхует от гудроударов.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.

Монтаж своими руками

Параметры

Перед сборкой насосной станции, следует выяснить все параметры для системы водоснабжения.

Дебет скважины – отвечает за то сколько воды станция сможет откачать за определенный отрезок времени.

Формула

Объем требуемой жидкости – водопотребление.

Определяется легко. Средний показатель потребления воды в сутки одним человеком составляет 200 литров. Это число умножается на количество постоянно проживающих.

Пример

Постоянно проживает 4 человека, 200*4=800

Итог: 800 литров воды в среднем потребуется доставить в сутки. Объем водопотребления равен 800л. Он не должен превышать дебета источника.

Внимание! Если в летнее время предусмотренная поливка садовых культур или газона, объем потребления следует увеличить.

Характеристика источника

Главный критерий – это глубина источника. От нее и архитектуры дома зависят многие факторы выбора насосной станции.

Следует учесть все параметры. Тогда можно подобрать установку, которая сможет транспортировать воду из самой нижней части источника до самой верхней точки здания.

Как выбрать место для установки

Место установки один из важнейших вопросов. Чтобы станция работала с должной производительностью и без перебоев, помимо качественной сборки, требуется грамотно подобрать для нее место.

  1. Насосная станция устанавливается на максимально близком расстоянии от колодца.
  2. Монтаж производится в отапливаемом помещении, чтобы избежать замерзания зимой.
  3. Насосная станция должна иметь свободный доступ для ревизии и ремонта.

В большинстве случаев агрегат устанавливается в цоколе или отдельной оборудованной пристройке. Если позволяет место и глубина, то можно произвести монтаж в колодце.

Установка вне дома решает проблему с шумом, что создает станция при работе.

Трубы от дома до станции прокладывают ниже уровня промерзания почвы, если это невозможно, то хорошо утепляют магистраль.

Сборка

Сборка и подключение насосной станции займут достаточно много времени.

  1. Наконец шланга для забора жидкости устанавливается фильтр и обратный клапан.
  2. Другой конец шланга подсоединяется к насосному входному патрубку
  3. Насос соединяется с гидробаком при помощи шланга.
  4. На гидробак устанавливается реле.
  5. После выполнения всех соединений, агрегат монтируется к водопроводной магистрали при помощи гибкого шланга или отрезка трубы.
  6. Станция подключается к электропитанию. Проводится первичный запуск.

На вход и выход насосной станции обязательно монтируются запорные краны, чтобы в случае необходимости перекрыть воду и осуществить требуемые действия, будь то ремонт или техническое обслуживание.

ЭБУ насосной установки можно дополнить датчиками температуры насоса и наличия воды.

Особое внимание при запуске установки стоит уделить реле давления. Его требуется отрегулировать, установив максимальный и минимальный параметр давления. Осуществляется это с помощью специальных пружин, сжатие которых регулируется винтами. Если все сделать правильно, автоматика будет работать без нареканий и давление в системе стабильным.

Важно! Насосная станция устанавливается на абсолютно ровную поверхность, для достижения этой цели используется деревянный щит, бетонная стяжка или бетонный блок. Перекосы не допустимы.

Сэкономить бюджет, можно не только самостоятельно установив оборудование, но и сделав гидробак.

Потребуется

  • Накопитель для воды, как минимум объемом 30 литров. Изготовить его можно из пластиковой бочки, металла. Основным требованием являются гладкие внутренние стенки и прочность.
  • Мембрана нужного размера
  • Реле давления
  • Прибор для измерения давления
  • Переходники
  • Шаровые краны.

Итоги

Четко следуя пошаговой схеме сборки и подключения агрегата, можно получить гарантию продуктивной работы насосной станции.



устройство, как работает, основные узлы

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов. Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии. При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

  • Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
  • Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
  • Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
  • Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
  • Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.
На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

  • При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
  • При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

  • возможность подачи воды при отсутствии электроснабжения,
  • стабильность напора в системе,
  • компактность и небольшой вес комплексного оборудования,
  • возможность выбора места установки,
  • экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
  • долговечность оборудования.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

  • Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
  • В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.

Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи, более подробно мы рассказали в отдельной статье.

Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал, в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.

Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

  • повышения температуры (перегрева) насоса,
  • перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Установка насосной станции - как установить (подключить)

Система подачи воды в частных домах и дачах обустраивается в первую очередь. Установка насосной станции на даче обеспечит всех жильцов удобствами в виде постоянной подачи воды из гидросистемы вне зависимости от давления в ней. От правильности монтажа зависит долговечность конструкции и качество подачи жидкости. Прежде, чем приступать к установке, необходимо изучить информацию по этому вопросу.

В зависимости от источника воды, станция может быть подключена к трем видам источников:

  • колодец;
  • скважина;
  • водопровод.

Расположение агрегата может быть:

  • в подвале;
  • в кессоне.

В первом варианте агрегат располагают на возвышенности. Это необходимо для предотвращения соприкосновения сточных вод с аппаратом. Для предотвращения вибраций, аппарат не должен касаться стен помещения в котором он находится. Температура в помещении должна быть плюсовой, то есть необходимо отапливаемое помещение.

Во втором варианте размещение происходит на глубине два метра и больше. Это связано с промерзанием грунта.

Варианты конструкции станций:

  • однотрубная;
  • двухтрубная.

Первая используется при глубине скважины до десяти метров.

Вторая устанавливается при глубине скважины от десяти до двадцати метров. Модель снабжается эжектором. Смета на монтаж и расположение трубопровода рассчитывается на этапе планирования.

Конструкция

Конструкция насосной станции состоит из следующих частей:

  1. Обеспечивающий подачу воды из колодца или скважины поверхностный насос.
  2. Гидроаккумулятор, который регулирует давление при отключении и включении агрегата.
  3. Реле давления, которое отключает аппарат при высоком давлении и включает его, если показатели занижены.
  4. Манометр, устройство измеряющее давление.
  5. Водозаборная система с обратным клапаном.
  6. Труба, соединяющая нагнетатель с водозаборной системой.

Как подключить насосную станцию

Самое первое действие — должна быть разработана схема размещения установки. Механизм располагают максимально приближенно к источнику. Перед  тем,  как установить насосную станцию, ее размещают на резиновом коврике. Это действие предупредит вибрации устройства и предотвратит от попадания аппарата в воду. При размещении аппарата в колодце, его прикручивают болтами к полке, на которой он будет размещаться.

Подключение насосной станции к колодцу, как и установка насосной станции в скважине, состоит из следующих действий:

  1. Яма для размещения труб вырывается глубиной ниже промерзания грунта. Длину труб для трубопровода подбирают с запасом. В вырытую траншею укладывается трубопровод.
  2. На глубине ниже промерзания грунта в колодце и фундаменте здания производятся отверстия для магистрали.
  3. На противоположной стороне от отверстия в колодце прикрепляется полка для агрегата.
  4. Прокладывается трубопровод.
  5. Насосная станция крепится к полке с помощью болтов. Это действие предостерегает аппарат от движения и попадания в колодец.

Прокладка трубопровода и установка станции

При установке насосной станции в частном доме необходимо учитывать длину трубопровода, включая повороты. Любое соединение должно быть плотно затянуто с помощью ключа. При снижении давления до 1,2 атмосферы, его повышают за счет компрессоров. Давление гидроаккумулятора контролируют с помощью манометра.  Для этого к ниппелю присоединяют манометр и производят замер.

Необходимое давление насосной станции для создания напора составляет 1,5 атмосферы. Если давление воды в системе будет выше, то у пользователя будет возможность использовать душ, при этом нагрузка на оборудование будет повышенная, что приведет к изнашиванию. При пониженном давлении система не изнашивается, но водоснабжение будет на низком уровне комфорта. Для комфортных показателей необходимо настроить реле давления. Подключение насосной станции к скважине проводят после тщательного изучения схем.

Настройка и запуск агрегата

После закрепления оборудования и соединения с магистралью выполняется подключение. Эта операция состоит из следующих пунктов:

  1. Для правильного функционирования водозаборной трубы и всей системы на ее конец крепиться сетка-фильтр.
  2. Обратный клапан обеспечивает заполнение патрубка водой. С наружной стороны он прикрепляется с помощью муфты.
  3. Конец трубы помещается в колодец или скважину.
  4. К нагнетателю подключается заборный шланг, а с его обратной стороны крепится обратный клапан.
  5. Все стыки герметизируются с помощью специальной пасты.
  6. Насос подключается к трубопроводу.

После завершения монтажа и подключения, тестируют всю систему. Для проверки насос, гидроаккумулятор и магистраль наполняется водой. Включается мотор. Мотор отключается, когда показатели давления достигнуты, до этого момента система наполняется водой. Для обеспечения автоматического отключения и включения механизма по достижению определенных показателей регулируется реле давления.

Реле давления регулируется таким образом:

  1. В случае самостоятельной сборки станции необходимо задать показатели отключения и включения. Под верхней крышкой находится две пружины. Большая отвечает за регулирование нижнего давления, маленькая за разницу давлений.
  2. Аппарат включается. После достижения гидроаккумулятором необходимых показателей, бак подключается к системе и включается. Показания манометра контролируются. Допустимые значения давления не должны быть превышены. В случае превышения, насос для дома отключается.
  3. После отключения нагнетателя проводится регулирование реле. Для выстраивания давления отключения, гайку с обозначением «Р» вращают по часовой или против часовой стрелки. Если показатель давления нужно увеличить-вращают по часовой. Для уменьшения-против часовой стрелки.
  4. Для регулировки показателей нижнего предела давления и последующего включения нагнетателя необходимо вращать гайку с показателем «ДP». Для понижения показания вращаем по часовой стрелке, для повышения-против часовой стрелки.

Есть правило выставления показателей давления, которое позволяет предупредить быстрое изнашивание мембраны. Разница между показателями давления включения и отключения агрегата составляет десять процентов в пользу показателя включения.

Монтаж и запуск насосной станции в подвале (видео)

Как подключить насосную станцию к водопроводу

Установка насосной станции своими руками к водопроводной системе уместна при недостаточном давлении в общей системе водоснабжения. При необходимости к системе подсоединить бойлер или домашний водонагреватель, напор должен быть достаточным.

Для подключения к магистрали используют способ врезки или тройника. Если водопровод представляет собой полиэтиленовую трубу диаметром тридцать два миллиметра(это стандарт для такого материала), в таком случае используют способ с тройником. Если водопровод состоит из стальной трубы, а его диаметр больше тридцати двух миллиметров, в таком случае используется способ врезки в систему. Обязательно все соединения уплотняются резинкой для предотвращения протечек.

Для подключения станции к врезке присоединяют кран шаровый. К крану подсоединяют трубу, с двух концов присоединенную к муфтам. Крайнюю муфту крепят к аппарату.

К выходу агрегата с помощью футорки крепят шаровый кран. К нему вкручивается цанга, подходящая к трубе из пластика и прикрепляют саму трубу ведущую в помещение.

Нюансы при подключении

Установку производят с накопительным баком. Бак накопления необходимо подключать к общей системе водоснабжения. Прежде чем попасть в жилье, вода, проходя через емкость, идет к насосной станции. После этого должен устанавливаться провод и настройка аппаратуры. Установленный водонасосный агрегат настраивается. Подключение насосной станции к водопроводу без регулированного давления не будет функционировать.

Регулировку давления на насосной станции осуществляют следующим образом: после наполнения улитки двумя литрами воды контролируют отключение и включение аппарата. Показатели отключения три бара, показатель включения-до двух бар. Для регулировки давления включения предназначен винт Р, для регулировки отключения винт ДР. Винт используется как регулятор давления.

При установке насосная станция обязательно обеспечивается фильтром для предварительного очищения воды. Фильтр устанавливается на всасывающем агрегате. Монтаж насосной станции сопровождается очисткой фильтра, поскольку его загрязнение повлечет за собой загрязнение всей системы и снижения напора в ней. Регулировку насосной станции проводят кропотливо для качественной работы всего механизма.

Установив насосную станцию на даче, пользователь получает постоянный напор в кране и комфортное пользование водой. Правильно отрегулированный и настроенный агрегат,  прослужит долгое время.

Схема подключения насосной станции для частного дома

У многих владельцев загородных домов возникает вопрос, как обеспечить дом и территорию вокруг него водой.

Конечно, если семья небольшая и дача используется исключительно в летнее время, то будет достаточно обычного насоса.

Но если семья большая и загородный дом остается жилым в течение всего года, то нужно спроектировать целую систему водоснабжения. Для этого можно использовать насосную станцию, которая позволит снабжать водой дом и участок быстро и без проблем. Как ее установить своими руками и подключить к скважине или колодцу читайте в этой статье.

Виды оборудования

Такие насосные агрегаты используют в тех случаях, когда подача воды идет от колодца или скважины.

Делятся на два типа:

  • автоматические;
  • самовсасывающие.

Автоматические насосные станции в свою очередь делятся на три вида:

  1. Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
  2. Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
  3. Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.

Полезно знать: центробежные и канализационные насосные станции бывают погружные. Применяют их в том случае, когда вода находится глубоко под землей.

Как правильно монтировать к колодцу или скважине

Схема подключения насосной станции. (Для увеличения нажмите)

Первое, что необходимо сделать – это определить, где будет располагаться насосная станция.

Это может быть помещение внутри дома (например, подвал) или кессон (это водонепроницаемая камера, которая находится снаружи дома).

Для того чтобы подключить систему к колодцу или к скважине необходимо:

  1. На поверхность необходимо прикрепить ножки станции. Делается это с помощью специального крепежного изделия – анкера.
  2. Опустить шланг в скважину (колодец). Нужно быть осторожным и не опускать шланг до самого дна, чтобы при выкачивании воды в него не попадал различный мусор и грязь. Достаточно поднять его на один метр от дна скважины.
  3. Необходима полиэтиленовая труба один конец, которой помещается в скважину или колодец. Но, прежде чем его опустить, необходимо на трубу прикрепить муфту (соединительный элемент). Чтобы труба была постоянно наполнена водой, нужно поставить обратный клапан, а затем фильтр.
  4. Второй конец трубы, через заранее проложены траншеи, выводится непосредственно к водопроводу дома.

Примите к сведению: чтобы избежать ошибок при монтаже, перед прокладкой труб в траншеи желательно заранее просчитать длину трубы. Для этого нужно учитывать количество изгибов и толщину фундамента.

Подсоединение к водопроводу

Подключение насосной станции к водопроводу. (Для увеличения нажмите)

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

  1. Водопроводную трубу в определенном месте необходимо разъединить.
  2. Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
  3. Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
  4. Прокладывают электрическую проводку.
  5. Регулировка оборудования.

Обратный клапан

Обратный клапан считается самым важным элементом в системе водоснабжения. Его главная цель – это предотвратить утечку.

Для того, чтобы система постоянно работала, она должна всегда быть заполнена водой. Обратный клапан предотвращает отток воды из системы, пропуская воду только в одном направлении.

Состоит такой элемент из пружины и запирающего элемента, которые располагаются в цилиндре. Как правило, такой элемент размещают или на участке перед станцией, или на входе всасывающей трубы. Наличие обратного клапана позволяет перед каждой работой станции не заполнять ее водой.

Устанавливать обратный клапан лучше в вертикальное положение (стрелка, что находится на корпусе, должна показывать вверх). Это позволит увеличить срок эксплуатации элемента.

Конечно, его можно установить и горизонтально, только тогда в процессе работы на его стенках будут оседать загрязнения, что может привести к засорению.

Правильная обвязка

Обвязка насосной станции – это присоединение насосного снабжения к трубопроводу и остальным компонентам.

Делается это следующим образом:

  1. Установить систему на горизонтальную плоскость.
  2. Станция соединяется с трубопроводом через виброизолятор. При работе системы он блокирует вибрацию.
  3. Затем закрепляются запорные клапаны, которые позволяют отключать насос в случае ремонта.
  4. Установка сетчатого фильтра на линии впитывания.
  5. Для удобства пользования системой рекомендуют установить манометры.
  6. Установка обратных клапанов.

Запуск

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе.

После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе).

Затем ее необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику.

Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Смотрите видео, в котором специалист разъясняет особенности сборки и подключения насосной станции для частного дома:

Оцените статью: Поделитесь с друзьями! Смотрите также:Насосная станция

: Схема насосной станции

ГЛАВА 10 НАСОСНЫЕ СТАНЦИИ - Мичиган
ГЛАВА 10 НАСОСНЫЕ СТАНЦИИ ПРИМЕЧАНИЕ: Все вопросы и комментарии должны быть указаны в HEC-24, Руководстве по насосным станциям для ливневых вод на автомагистралях, хотя типовая конструкция насосной станции Проект насосной станции ставит перед проектировщиком задачу определить стоимость: эффективная дренажная система, отвечающая требованиям ... Получить документ

Насос Станция Руководство RevOriginal - Rain Bird
Доступно для тех, кто устанавливает, обслуживает или эксплуатирует насосную станцию.положение (согласно прилагаемой электросхеме), если он поставляется отдельно. Прикрепите раму насоса к полу с помощью зажимных упоров, которые входят в зацепление с фланцем канала по периметру ... См. Doc

Гидропневматическое устройство - Википедия
Гидропневматическое устройство. Эта статья поднимает множество проблем. Пожалуйста, помогите улучшить его или обсудите эти проблемы на странице обсуждения. (Узнайте, как и когда удалять эти сообщения-шаблоны) Эта статья требует внимания эксперта в области технологий. Пожалуйста, добавьте ... Прочитать статью

Шаблон: Карта реки Ротер Восточный Сассекс - Википедия
Шаблон: Карта реки Ротер Восточный Суссекс. Река Ротер, Восточный Сассекс; Спрингс возле Ротерфилда: Мост A267, Мэйфилд: заброшенная насосная станция Potman's Heath: Potman's Heath Channel: Reading Sewer: Wet Levels: Шаблон схемы маршрута / Каталог пиктограмм. Подходящие инструкции принадлежат здесь ... Прочтите статью

Насос Станция Контрольный список O&M
Насосная станция O и M Контрольный список ручного обзора Да, Нет или Н / Д Да, Нет диаграммы и уставок) n.Условия срабатывания сигнализации и уставки для всего оборудования o. Подъемное оборудование стр. Соединения аварийной откачки g. Засорение канализации h. ... Получение контента

Трубопроводные насосные станции Keystone XL
Трубопроводные насосные станции Keystone XL Стил-Сити, штат Нью-Йорк, Кушинг, штат Оклахома, и Недерланд, штат Техас. Основная функция магистральной насосной станции - создавать давление в потоке сырой нефти, достаточное для перекачивания, каждая насосная станция может потреблять до 25 мегаватт электроэнергии. ... Посетить документ

КАК спроектировать насосную систему

Присоединиться к форуму


Отзыв, не стесняйтесь

Исправлено в январе 2006 г.

Это интерактивное руководство предназначено для всех, кто интересуется центробежными насосами.Здесь нет математики, только хорошие, ясные объяснения того, как это работает. Учебник содержит около 50 страниц с большим количеством изображений. Стиль подчеркивает принципы и понимание, а не детали расчетов. Для тех, кому необходимо произвести эти расчеты, есть ссылки на многие страницы, которые также можно загрузить для этой цели. Наслаждайтесь! Дополнительная информация доступна в версии pdf.

Это руководство отвечает на следующие вопросы:

- Какие важные характеристики насосной системы.

- Что такое напор и как он используется в насосной системе для упрощения расчетов.

- Что такое статический напор и напор трения и как они влияют на скорость потока в насосной системе.

- Как центробежный насос создает давление.

- Почему общий напор и расход являются двумя наиболее важными характеристиками центробежного насоса?

- Что подразумевается под мощностью насоса? А какова оптимальная рабочая точка центробежного насоса?

- Как выполнить подробные расчеты, которые позволят вам определить размер и выбрать центробежный насос.

- Как проверить, что ваш центробежный насос обеспечивает номинальное давление или напор.

- Что такое плотность и удельный вес и как они соотносятся с давлением и напором?

НАЧАЛО ОБУЧЕНИЯ

Различные типы насосных систем

Существует много типов центробежных насосных систем. На Рисунке 1 показана типичная промышленная насосная система. Существует множество вариантов этого, включая все виды оборудования, которое может быть подключено к этим системам, которые не показаны.В конце концов, насос - это только один компонент процесса, хотя и важный и жизненно важный. Роль насосов заключается в обеспечении достаточного давления для перемещения жидкости через систему с желаемой скоростью потока.

Рисунок 1


Раньше бытовое водоснабжение было проще ... ааа, старые добрые времена. Спокойной ночи, Джон, мальчик ..

Бытовые системы водоснабжения получают воду из разных источников на разных уровнях в зависимости от уровня грунтовых вод и рельефа местности.

Рисунок 1a

Источник: Атлас подземных вод штата Колорадо

Система на Рисунке 2 представляет собой типичную систему водоснабжения для бытовых нужд, которая забирает воду из неглубокого колодца (макс. 25 футов глубиной) с помощью центробежного насоса с торцевым всасыванием.

Рисунок 2

Рис. 2а Типовой струйный насос.

Подробнее о конструкции струйных насосов см. В статье: специальные насосы.


Система на Рисунке 3 представляет собой еще одну типичную систему бытового водоснабжения, которая забирает воду из глубокого колодца (200–300 футов) и использует многоступенчатый погружной насос, часто называемый турбинным насосом.

Рисунок 3

Рисунок 3a

источник: Атлас подземных вод штата Колорадо

Рисунок 3b

Рисунок 3c Типовой погружной насос для глубоких скважин


Давление, трение и расход

Рисунок 4


Давление, трение и расход - три важные характеристики насосной системы.Давление - это движущая сила, ответственная за движение жидкости. Трение - это сила, замедляющая частицы жидкости. Скорость потока - это объем, который вытесняется за единицу времени. Единицей измерения расхода в Северной Америке, по крайней мере, в насосной промышленности, является галлон США в минуту, галлон США в минуту. С этого момента я буду использовать только галлонов в минуту или галлонов в минуту. В метрической системе расход измеряется в литрах в секунду (л / с) или кубических метрах в час (м 3 / ч).

Давление часто выражается в фунтах на квадратный дюйм (psi) в британской системе мер и килопаскалей (кПа) в метрической системе.В британской системе измерения используются единицы фунта на квадратный дюйм или фунты на квадратный дюйм манометра, это означает, что давление измеряется относительно местного атмосферного давления, так что 5 фунтов на квадратный дюйм на 5 фунтов на квадратный дюйм выше местного атмосферного давления. В метрической системе единица измерения кПа представляет собой шкалу измерения абсолютного давления, и кПа нет, но многие люди используют кПа как относительное измерение к местной атмосфере и не утруждают себя указанием этого. Это не ошибка метрической системы, а то, как люди ее используют.Часто используется термин потеря давления или падение давления, он относится к снижению давления в системе из-за трения. В трубе, которая находится на том же уровне, например, в вашем садовом шланге, давление высокое на кране и нулевое давление на выходе из шланга, это снижение давления происходит из-за трения и является потерей давления.

В качестве примера использования единиц измерения давления и расхода, давление, доступное для бытовых систем водоснабжения, сильно варьируется в зависимости от вашего местоположения по отношению к водоочистной станции.Оно может варьироваться от 30 до 70 фунтов на квадратный дюйм и более. В следующей таблице приведен ожидаемый расход, который вы получите для труб разных размеров, если предположить, что труба или трубка находится на том же уровне, что и соединение с основным водопроводом, и имеет длину 100 футов.

Единица измерения трения .... Извините, я думаю, мне нужно подождать, пока мы подойдем к концу, чтобы объяснить причины, лежащие в основе этой единицы.

Рисунок 5


Давление обеспечивает движущую силу для преодоления трения и перепада высот.Он отвечает за пропускание жидкости через систему, насос обеспечивает давление. Давление увеличивается, когда частицы жидкости прижимаются друг к другу. Например, при работе с огнетушителем энергия была потрачена на сжатие жидкого химического вещества внутри, эта энергия может быть сохранена и использована позже. Можно ли создать давление жидкости в открытом контейнере? Да. Хорошим примером является шприц: когда вы нажимаете на поршень, давление увеличивается, и тем сильнее вам приходится нажимать.Когда жидкость движется через иглу, трения достаточно для создания большого давления в корпусе шприца.

Рисунок 6


Если мы применим эту идею к насосной системе на Рисунке 5, даже если конец нагнетательной трубы открыт, на выходе насоса может быть давление, потому что в системе имеется достаточное трение и перепад высот.

Что такое трение в насосной системе

Трение присутствует всегда, даже в жидкостях, это сила, которая сопротивляется движению объектов.

Рисунок 7


Когда вы перемещаете твердое тело по твердой поверхности, возникает трение между объектом и поверхностью. Если поставить на него колеса, трения будет меньше. В случае движущихся жидкостей, таких как вода, трение даже меньше, но оно может стать значительным для длинных труб. Трение также может быть высоким для коротких трубок, которые имеют высокую скорость потока и малый диаметр, как в примере шприца.

В жидкостях трение возникает между слоями жидкости, которые движутся с разными скоростями внутри трубы.Существует естественная тенденция к тому, что скорость жидкости в центре трубы выше, чем у стенки трубы. Трение также будет высоким для вязких жидкостей и жидкостей с взвешенными частицами.

Рисунок 8


Другой причиной трения является взаимодействие жидкости со стенкой трубы, чем грубее труба, тем выше трение.

Трение зависит от:

- средняя скорость жидкости в трубе см. В этом веб-приложении калькулятор скорости на основе расхода

- вязкость

- шероховатость поверхности трубы

Увеличение любого из этих параметров увеличивает трение.

Количество энергии, необходимое для преодоления общей энергии трения в системе должен подаваться насосом, если вы хотите достичь требуемого расхода. В промышленных системах трение обычно не составляет значительную часть выходной энергии насоса. Для типичных систем это около 25% от общего количества. Если он станет намного выше, то вы следует осмотреть систему, чтобы увидеть, не слишком ли малы трубы. Однако все насосные системы различны, в некоторых системах энергия трения может составлять 100% энергии насоса. энергия.Это то, что делает насосные системы интересными, их миллион и один приложения для них. В бытовых системах трение может составлять большую долю выходная мощность насоса, возможно, до 50% от общей, потому что небольшие трубы производят более высокое трение, чем у больших труб, при той же средней скорости жидкости в трубе (см. диаграмму трения далее в этом руководстве).

продолжить

Авторское право 2019, PumpFundamentals.com

Турбонасосные станции и рудонасосные станции

Насосные станции по индивидуальному заказу

Ваша потребность в техническом вакууме - наша мотивация.

Насосные станции, специально адаптированные к технологическому процессу, требуются во многих областях применения.Чтобы удовлетворить эти разнообразные потребности, Pfeiffer Vacuum предлагает широкий спектр вакуумных насосных станций. Они состоят из различных комбинаций насосов и дополнены соответствующими компонентами, клапанами и измерительными приборами. Турбонасосные станции и насосные станции для корней входят в наш ассортимент. Если наши стандартные решения не подходят для вашего приложения, мы вместе с вами настроим правильное решение из нашего обширного портфеля продуктов.

Насосные станции: обзор

Турбонасосные станции для высокого и сверхвысокого вакуума

Наши модульные насосные станции серии HiCube характеризуются комбинацией турбонасоса серии HiPace с сухим или масляным обратным насосом, который разработан для требований, специфичных для приложения.Комбинацию насосных станций можно индивидуально и гибко настроить в соответствии с вашими потребностями. Полностью сконфигурированный и готовый к использованию турбонасос и подкачивающий насос идеально подходят - просто подключи и работай.

Насосные станции Рутса для низкого и среднего вакуума

Pfeiffer Vacuum предлагает широкий выбор насосных станций Рутса с различными обратными насосами, номинальными характеристиками и аксессуарами. Насосные станции Рутса используются при низком и среднем вакууме и представляют собой надежное решение с высокой скоростью откачки в переходной зоне (от атмосферы до 10 -3 мбар).Подбор правильной комбинации различных вакуумных насосов приводит к идеальным решениям для всех ваших областей применения в производстве и исследованиях.

Насосные станции по индивидуальному заказу - в соответствии с вашими индивидуальными требованиями

Помимо стандартных насосных станций, мы также предлагаем индивидуальные вакуумные решения. С вашей помощью мы создадим насосную станцию, адаптированную к вашему применению, от проектирования и проектирования до изготовления и установки.

Насосная станция | критическое мышление и рефлексивная практика

  • Пожалуйста, используйте наш магазин на aer.io для покупки PDF-файлов или в Северной Америке для покупки бумажных копий. Для бумажных копий в Великобритании, Европе, Австралии и других странах используйте онлайн-магазины в этой стране. (Покупатели из США: если вы не уплатили налог с продаж в своей юрисдикции, из соображений справедливости по отношению к обычным книжным магазинам вам следует подать налоговую декларацию о пользовании, чтобы сообщить о покупке.)
  • Для нескольких копий, в том числе для книжных магазинов и заказов, освобожденных от налогов, отправьте электронное письмо в TPS, указав номер и адрес доставки. То же самое и с названиями, которые больше не доступны в интернет-магазинах.
  • Любая чистая прибыль от продажи книг направляется на будущие книги и субсидии на участие в семинарах.

Серьезно относиться к себе: полевой журнал процессов исследования и взаимодействия

Питера Тейлора и Джереми Стейтера (2019)

Практическое руководство по инструментам и процессам, которые помогут читателям во всех областях развиваться как исследователи, писатели, ведущие семинаров и агенты перемен (подробнее)


Вся правда: Очерки Ричарда Левинса

под редакцией Тамары Авербух, Мейнарда Кларка и Питера Дж.Тейлор (2018)

Этот сборник эссе и памятных статей продолжает работу Левинса по развитию понимания диалектики, экологии, общественного здравоохранения, изучения сложности и других областей. (подробнее)


Теория органической музыки

Бен Швенденер (2017)

Теория органической музыки способствует творческому выбору естественных органических и самоорганизующихся универсальных элементов. Автор четко объясняет теорию, взятую из модального периода в джазе, а затем расширяет ее до ряда приложений.Эта работа адресована любому, кто ощущает существование более обширной области творческого выбора. (подробнее)


Энн (т.е.) Блюм в нашей жизни

отредактировал Питер Тейлор (2016)

Письма и рассказы родных и друзей, вместе с фотографиями и собственными словами, которые напоминают о присутствии Энн Блюм (подробнее, pdf)


Любая чистая выручка от продажи этой книги направляется на «Мемориальную стипендию Энн С. Блюм по латиноамериканским исследованиям» Массачусетского университета в Бостоне.Подарки также можно сделать на сайте http://www.umb.edu/giving (в категории «Другое»).


Река огня: общины, кризис и воображение

под редакцией Кэла Уинслоу (2016)

Художники, активисты и ученые, поэты, учителя и ремесленники - все противники капитала и империи - размышляют об искусстве и истории, об образовании, здоровье, работе и благосостоянии, о городе, о природе и стране - в контексте то, что мы называем обществом (подробнее)



Природа-Воспитание? : Продвигая науку об изменениях и наследственности за пределы пробелов

Питера Тейлора (2014)

Сказать «Нет природе» означает отвергнуть относительный вес наследственности и окружающей среды и сказать «Да» на интересные научные и политические вопросы о наследственности и изменчивости. (подробнее)


Рассказы Харриса: интроспективное исследование трансрасового приемного ребенка

Сьюзан Харрис О’Коннор (2012)

Пять автобиографических повествований, представляющих непосредственный интерес для исследователей расы, идентичности, эмоционального интеллекта, усыновления, благополучия детей, а также врачей и тех, кто непосредственно пострадал в семьях, созданных усыновлением.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
