Клапан обратный шаровый: принцип действия, виды, конструкция

1. Принцип действия
2. Разновидности обратных клапанных устройств
3. Конструкция и преимущества клапанов шарового типа
4. Основные правила выбора
5. Как выполнить монтаж

При эксплуатации трубопроводных систем, по которым транспортируются различные среды, не исключены ситуации, когда движение потока таких сред может измениться на противоположное. Чтобы исключить такие явления, последствия которых могут стать причиной нарушения работы как отдельных элементов трубопровода, так и всей системы в целом, применяются обратные клапанные устройства, одним из видов которых является клапан обратный шаровый.

Клапан обратный шаровый резьбовой с легко снимаемой крышкой

Принцип действия

Конструкцию клапана обратного – как шарового, так и любого другого типа – составляют корпус, который может быть изготовлен из стали или чугуна, и запорный элемент. В качестве последнего в шаровом клапане используется металлический шар, в затворах других типов это может быть пружинная металлическая пластина – створка или цилиндрический золотник.

В начальном состоянии, когда шаровый обратный клапан не пропускает через себя среду, транспортируемую по трубопроводу, его проходное отверстие закрыто шаром, на который воздействует пружинный механизм. Под воздействием давления, создаваемого рабочей средой, пружина начинает сжиматься, и отверстие в затворе открывается, давая возможность газу или жидкости двигаться по трубопроводу в требуемом направлении. При падении давления рабочей среды, что может произойти из-за остановки насосного оборудования, утечки или по ряду других причин, пружинный механизм снова прижимает шар к выходу проходного отверстия, запирая клапан и не давая газу или жидкости двигаться в обратном направлении.

Принцип работы шарового обратного клапана

Разновидности обратных клапанных устройств

Кроме обратных клапанов шарового типа, в трубопроводных системах, предназначенных для перекачки жидких и газообразных сред, используются затворы других видов, которые различаются между собой как конструктивным исполнением и техническими характеристиками, так и сферой применения.

Наиболее значимым отличительным признаком обратных клапанов, который и позволяет относить их к тому или иному виду, является тип используемого в их конструкции запорного механизма. Обратные затворы, которые применяются для оснащения как транспортировочных трубопроводных систем, так и систем отопления и канализации, могут также различаться между собой материалом изготовления и способом установки.

Обратный шаровый клапан для отопления

Дисковые обратные клапаны

Запорный элемент данных клапанов – это пластина, на которую воздействует пружинный механизм. Они отличаются самой простой конструкцией из всех подобных устройств и, соответственно, самой доступной ценой. В закрытом состоянии, когда через такой клапан не проходит поток рабочей среды, пружина его запорного механизма прижимает диск к выходу из проходного отверстия, не давая жидкости или газу двигаться в обратном направлении. Соответственно, когда поток рабочей среды, двигающейся в нужном направлении, достигнет определенного давления, он отожмет подпружиненную пластину и сможет беспрепятственно проходить через клапан.

Большим недостатком дисковых обратных затворов обычной конструкции является то, что при закрытии их запорного механизма создаются значительные ударные нагрузки, что не только негативно отражается на их техническом состоянии и работоспособности, но и приводит к возникновению такого негативного явления, как гидравлический удар. Подобного недостатка лишены дисковые обратные клапаны безударного типа, запорная часть которых оснащена специальным механизмом, обеспечивающим плавное закрытие створки. Между тем следует иметь в виду, что такие изделия стоят достаточно дорого.

Устройство дискового обратного межфланцевого клапана

По типу установки дисковые клапаны, как и клапанные устройства других типов, могут быть фланцевыми и межфланцевыми. В первом случае фланец является элементом корпуса самого клапана и соединяется с ним при помощи сварки. Обратные затворы межфланцевого типа устанавливаются между двумя фланцами, которые смонтированы на элементах трубопроводной системы. Наиболее значимыми преимуществами межфланцевых обратных затворов, если сравнивать их с фланцевыми, являются их компактные габариты и небольшой вес.

Обратные клапаны подъемного типа

Запорным элементом обратных клапанов подъемного типа является золотник, свободно перемещающийся по вертикальной оси. В закрытом состоянии золотник располагается в специальном посадочном седле, перекрывая пропускное отверстие. Как только давления потока рабочей среды будет достаточно для того, чтобы поднять золотник, клапан откроется. Соответственно, если давление в трубопроводе снизится, золотник снова опустится в седло под воздействием собственного веса. Если говорить о недостатках обратных клапанов подъемного типа, то наиболее значимым из них является то, что устанавливаться такое запорное устройство может только в вертикальном положении.

Обратный фланцевый клапан подъемного типа

Конструкция и преимущества клапанов шарового типа

Запорным элементом клапанов обратных шарового типа, как уже говорилось выше, является шар, который может быть изготовлен из чугуна, стали или алюминия. Достаточно часто для обеспечения большей надежности такого затвора в закрытом состоянии шар дополнительно покрывают слоем резины. Шаровые обратные клапаны, которые могут устанавливаться как на горизонтальных, так и на вертикальных участках трубопроводов, несмотря на простоту своей конструкции, надежны в эксплуатации.

Клапан шаровой обратный отличается высокой универсальностью и выпускается для трубопроводов различного диаметра, что дает возможность использовать его для оснащения как бытовых, так и промышленных трубопроводных систем. Оснащаются шаровыми затворами трубопроводные системы, применяемые для отопления частных домов и для обогрева крупных промышленных объектов, насосные станции, а также трубопроводы, по которым рабочие среды транспортируются для нужд различных отраслей промышленности.

Устройство обратного клапана шарового типа

Отдельные модели клапанов шариковых оснащаются съемной крышкой, которая позволяет выполнять мелкий ремонт и техническое обслуживание таких запорных устройств без их демонтажа.

Крышка крепится на корпусе клапана при помощи болтов, а для обеспечения герметичности ее соединения используется специальная уплотнительная прокладка. На трубопроводах большого диаметра, элементах отопительного и насосного оборудования чаще всего применяют клапаны обратные шаровые фланцевые.

Основные правила выбора

Выбирая обратный клапан для системы отопления или для любых других целей, следует учитывать две основные характеристики:

• рабочее давление, при котором такое устройство может функционировать;
• диаметр условного прохода.

Как правило, данные характеристики указаны в маркировке шаровых обратных клапанов, что дает возможность быстро и правильно подбирать такие устройства для отопления или для оснащения трубопроводов другого назначения.

Все необходимые параметры шарового обратного клапана обязательного указываются в сопровождающей технической документации

От того, насколько правильно обратный клапан, относящийся к шаровому типу, будет подобран по характеристике рабочего давления, будут зависеть безопасность использования и длительность эксплуатации такого устройства. Если же неправильно подобрать обратный клапан по диаметру его условного прохода, то установить его просто не получится.

Выбирая шаровой обратный клапан, следует учитывать и то, каким образом определенная модель может быть установлена на трубопровод. Кроме фланцевых и межфланцевых обратных клапанов, о которых уже было сказано выше, существуют модели, которые устанавливаются при помощи резьбовых муфт или сварки. В частности, на пластиковые трубы, используемые для отопления или водоснабжения, обратные клапаны монтируют только при помощи сварки.

Клапаны обратные шаровые коленные

Как выполнить монтаж

Приступая к монтажу обратных клапанов (как шарового, так и любого другого), следует обязательно ознакомиться с его правилами. Перечислим наиболее важные из таких правил.

• Выполнять монтаж обратных клапанов (в особенности, если такие устройства устанавливаются на трубопроводы, характеризующиеся большим давлением потока транспортируемой рабочей среды) могут только специалисты, которые прошли предварительное обучение и получили разрешительные документы.
• Перед началом монтажа в ту часть трубопроводной системы, где устанавливается клапан, следует отключить подачу рабочей среды.
• Прежде чем устанавливать обратный клапан, следует еще раз убедиться в том, что выбранная вами модель полностью соответствует по своим характеристикам как размерам трубопровода, так и давлению потока рабочей среды.
• При установке обратных клапанов – как шарового, так и любого другого – необходимо учитывать и климатические условия, в которых такое устройство будет эксплуатироваться.
• При монтаже обратных клапанов межфланцевого типа сначала устанавливаются фланцы, между которыми и будет в дальнейшем фиксироваться такое устройство.
• После того как обратный клапан установлен на трубопроводную систему, следует еще раз убедиться в правильности его монтажа и в том, что все требуемые соединения выполнены.

Допустимые пространственные ориентации шарового обратного клапана

На современном отечественном рынке сегодня предлагается большое разнообразие шаровых обратных клапанов от различных производителей, что позволяет подбирать такие устройства, ориентируясь не только на свои потребности, но и на финансовые возможности.

И в заключение небольшой видеоролик с наглядной демонстрацией принципа работы шарового обратного клапана.

Обратный клапан для отопления — принцип работы

Во время разработки проекта отопительной системы необходимо обратить внимание не только на основные комплектующие, но и на дополнительные элементы. Установив обратный клапан для отопления, вы обеспечите надежную работу системы на пике ее производительности, безопасность эксплуатации оборудования, предупредите финансовые потери. Наличие данного элемента предусматривается практически в каждом проекте. Следует не просто установить запорную арматуру, а сделать правильный выбор в соответствии с имеющимися параметрами, поэтому монтаж лучше доверить квалифицированным специалистам.

Обратный клапан для отопления

Какие задачи решает обратный клапан

Клапан нужен для регулирования потока воды, которому следует двигаться строго в одном направлении. При обогреве помещений с помощью котельного оборудования существует риск изменения давления в системе, попадания воздуха в контур и возникновения других неисправностей. В результате горячая вода начнет движение в противоположную сторону. Отсутствие обратного клапана в системе неизбежно приведет к серьезной аварии.

Основные задачи обратного клапана:

• Обеспечение беспрепятственного прохода потоку горячей воды.
• Предотвращение движения теплоносителя в обратную сторону.

При этом устройство не должно влиять на технические и эксплуатационные характеристики воды.

Принцип работы обратного клапана

На рынке представлен обратный клапан для системы отопления нескольких видов. Несмотря на конструктивные отличия, все модели имеют общую деталь — пружину. Исполнительный механизм необходим для своевременного закрытия затвора в случае, когда условия функционирования системы вышли за пределы допустимых параметров. Важно подобрать запорную арматуру с учетом параметров конкретной системы, чтобы массивность и упругость пружины им соответствовали.

Принцип работы двухстворчатого и дискового обратных клапанов

Задача пружинного элемента заключается в удержании клапана в закрытом (нормальном) состоянии. В отопительной системе с естественной циркуляцией движение теплоносителя обеспечивает созданное давление. Благодаря ему вода не только двигается по трубопроводу, но и открывает обратный клапан для дальнейшей циркуляции.

В случае возникновения аварийной ситуации устройство не дает воде двигаться в противоположную сторону. Так, имея простую конструкцию, запорная арматура предотвращает возникновение аварии.

Виды клапанов

В отопительных системах могут использоваться элементы разного типа. В основе их классификации несколько критериев.

В первую очередь обратите внимание на металл, так как от этого зависят особенности эксплуатации устройства. Наибольшей популярностью пользуется латунь, сталь, чугун.

Далее рассмотрим основные разновидности запорной арматуры.

Тарельчатый клапан

Данный вид устройства предполагает наличие диска, отвечающего за перекрытие сечения в трубопроводе в случае изменения условий в контуре.

Особенности функционирования:

• Диск входит в седло, которое укомплектовано уплотнителем.
• Изнутри конструктивный элемент присоединен к штоку, способному свободно двигаться по втулке.
• Пружина, расположенная между тарельчатой частью и корпусом, обеспечивает надежное прижимание диска к седлу.

Обратный клапан стальной тарельчатый

Для предотвращения тока воды в обратном направлении устанавливают тарельчатый элемент подъемного или проточного типа.

Шариковый клапан

Шаровые (шариковые) клапаны отличаются наличием шарика в качестве исполнительного механизма. Для изготовления элемента используется каучук или алюминий. В случае срабатывания пружины при изменении тока воды шарик перекрывает проходное сечение, попадая в седло. Находясь под верхней крышкой, он осуществляет движение по наклонному каналу.

Обратный шариковый клапан

Тарельчатая и шаровая запорная арматура предназначена для монтажа в отопительной системе стандартного типа. Но в случае наличия труб большого диаметра она не гарантирует надлежащую защиту.

Двухстворчатый клапан

Для обеспечения бесперебойной работы системы, где использованы трубы более крупных размеров предназначен двухстворчатый клапан. Его монтируют как на подачу, так и на обратку.

Название устройства данного типа обусловлено наличием двух пружинных створок, которые легко открываются теплоносителем в случае нормального давления в системе. При возникновении аварийной ситуации закрытые створки препятствуют движению воды в обратном направлении.

Клапан обратный двухстворчатый чугунный межфланцевый

За предотвращение неправильной циркуляции отвечает специальная ось, пересекающая проходное сечение, на которой закреплены створки. Считается, что данная модификация обратного клапана является самой надежной. Устройство подходит для систем с высоким давлением.

Лепестковый клапан

Лепестковый обратный клапан для системы отопления имеет и другое название — гравитационный. Главная особенность — малоупругая пружина, имеющая низкое сопротивление. В некоторых моделях пружина и вовсе отсутствует. Гравитационные клапаны оборудованы таким дополнительным элементом, как подпружиненная створка. Она имеет уплотнитель и крепится на оси в верхней части сечения. Защиту от обратного тока обеспечивает сила тяжести и давление потока.

Лепестковый обратный клапан отопления

Важно помнить, что допустима только горизонтальная установка гравитационного обратного клапана.

Установка обратного клапана

Монтаж запорной арматуры выполняется согласно требованиям проекта. Схемой контура предусмотрено наличие данного устройства. Установка должна быть выполнена профессионально.

Общие правила:

• Схема монтажа разрабатывается во время работы над общим проектом системы отопления.
• Монтируют устройство, которое подобрано с учетом рабочего давления и температуры теплоносителя, во время обвязки котла.
• Запорная арматура, особенно клапан обратный гравитационный для отопления, устанавливается в той части системы и в таком положении, которое рекомендовано производителем. Информация содержится в техническом паспорте.

Схема установки обратного клапана при горизонтальном или вертикальном движении воздуха

Ставят устройство для решения следующих задач:

• Защита контура от последствий аварийных ситуаций, что позволяет избежать непредвиденных финансовых расходов на ремонт.
• Согласованное взаимодействие различных отопительных приборов в одной системе.
• Правильно подобранное устройство позволит эксплуатировать систему на полную мощность.

Когда подача воды осуществляется при работающем насосе, может быть установлен обратный клапан любого типа. Лепестковая защита используется в случае естественной циркуляции.

Выводы

Итак, важно знать:

• При выборе устройства следует учитывать давление и температуру теплоносителя. В частных домах вода температурой 95 градусов циркулирует по трубам под давлением приблизительно 3 Бар. В случае наличия отопительной сети необходимо узнать данные параметры.
• Монтаж запорной арматуры должен выполняться в соответствии с требованиями, указанными в техническом паспорте изделия.
• Насос, отвечающий за циркуляцию воды, должен быть расположен в контуре до запорной арматуры.
• Способ присоединения выбирается в зависимости от давления в сети. Муфтовый клапан используется при давлении, не превышающем отметки в 16 Бар, фланцевый — выше данной отметки.

Обратный клапан в системе отопления

Обратный клапан — обязательная составляющая любой отопительной системы. При некоторых условиях эксплуатации он отвечает за бесперебойную и безаварийную работу оборудования, при других — повышает эффективность работы. Успешность решения поставленных задач зависит от правильности выбора устройства. Возникли сомнения? Обратитесь за помощью к специалистам. В противном случае возникает риск непредвиденных финансовых расходов, связанных с ремонтом котла и восстановлением работоспособности системы отопления.

Видео по теме:

действие, виды, плюсы и минусы, установка

Стандартная система отопления включает в себя множество элементов. Каждый из них выполняет свою задачу, в результате чего конструкция работает плавно и четко. Одним из таких элементов является обратный клапан на отопление, который регулирует подачу теплоносителя.

Мы познакомим вас со всеми типами обратных клапанов, используемых сегодня при организации отопительных контуров. В представленной нами статье подробно описаны их конструктивные особенности, приведены технические характеристики. Независимые мастера найдут у нас инструкции по установке и ценные советы.

Содержание статьи:

• Зачем нужен обратный клапан?
• Варианты чекового клапана
  • Дисковые приспособления
  • Клапаны с шариками
  • Letal Latter
  • Подъемное оборудование
• Правила для выбора блокируемого устройства
• Варианты для работы с диаграммами работоспособности
• Выводы и полезное видео по теме

Зачем нужен обратный клапан?

В процессе эксплуатации внутри системы отопления возникает гидравлическое давление, которое может быть неравномерным на различных ее участках. Причины этого явления самые разные.

Чаще всего это неравномерное охлаждение теплоносителя, ошибки при проектировании и сборке системы или ее прорыв. Результат всегда один: направление основного потока жидкости меняется, и он поворачивается в противоположную сторону.

Это чревато очень серьезными последствиями вплоть до выхода из строя котла, а то и всей системы, что потребует значительных затрат на ремонт в будущем.

По этой причине специалисты настоятельно рекомендуют устанавливать обратный клапан. Устройство способно пропускать жидкость только в одном направлении. При появлении обратного потока срабатывает запорный механизм, и отверстие становится непроходимым для теплоносителя.

Таким образом, устройство способно управлять потоком жидкости, пропуская ее только в одном направлении.

Принцип работы обратного клапана очень прост. Он проходит жидкий теплоноситель в заданном направлении и преграждает путь, когда пытается двигаться в противоположном направлении.

Для нормальной работы системы необходимо, чтобы устройство не создавало дополнительного давления и свободно проходило к радиаторам. Поэтому крайне важно правильно подобрать продукт.

Разновидности обратного клапана

Несмотря на то, что все устройства данного типа выполняют одну задачу, они имеют конструктивные, а значит, и эксплуатационные отличия. Рассмотрим каждый из этих видов более подробно.

Светильники дискового типа

Отличительной особенностью изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размеры которого позволяют полностью перекрыть поток теплоносителя, если он начнет двигаться в обратном направлении.

Диск соединен со стальной пружиной. При прямом движении жидкости она находится в сжатом состоянии. При изменении направления он распрямляется и смещает диск со своего места, тем самым перекрывая трубу.

В конструкцию клапана также входит прокладка, позволяющая затворному механизму максимально плотно садиться на седло. Поэтому в исправных устройствах протечка исключена.

Дисковые устройства широко применяются при обустройстве бытовых систем отопления, так как имеют существенные преимущества:

1. Компактность. Габариты изделий и их вес небольшие, что позволяет устанавливать их на любую систему.
2. Регулярное обслуживание не требуется.
3. Стоимость устройства низкая.

Из существенных недостатков стоит отметить непригодность к ремонту. Поэтому вышедшие из строя клапаны сразу заменяют новыми.

Существенным недостатком дисковых устройств является значительное гидравлическое сопротивление. На схеме хорошо видно, как она возникает. Жидкости должны преодолеть препятствие в виде стопорного диска

И еще один минус — значительное гидравлическое сопротивление, создаваемое устройством. Для некоторых систем, например, с геотермальной, это может быть критично. Затвор диска со временем покрывается слоем минеральных отложений, что приводит к повреждению устройства.

Стандартные дисковые затворы в закрытом состоянии создают некоторые ударные нагрузки. На их работоспособность и техническое состояние это не влияет, но в системе возникает гидроудар. Что для нее нежелательно.

Дисковые устройства с дополнительным механизмом, позволяющим максимально плавно закрыть отверстие, лишены этого недостатка. Их стоимость выше, чем у стандартных аналогов.

Шаровые обратные клапаны

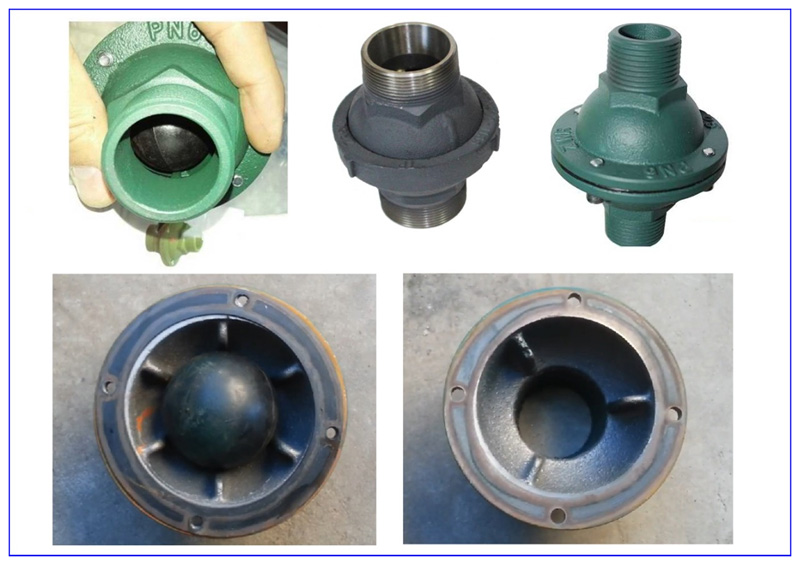

В качестве затвора в устройствах этого типа используется металлический шар. Изготавливается из алюминия, стали и других металлов. Для продления срока службы элемент покрыт слоем резины.

Такой затвор работает следующим образом: при движении теплоносителя по корпусу прибора в нужном направлении он поднимает шарик, который перемещается в верхний отсек клапана.

Кран шаровой обеспечивает минимальное гидравлическое сопротивление, поэтому широко применяется в самых разных системах отопления. Еще один плюс – долгий срок службы.

Как только направление движения меняется или поток останавливается, шар тут же опускается и перекрывает трубу. Таким образом, движение жидкости в обратном направлении становится невозможным.

К преимуществам данных клапанов относятся:

• надежность — в конструкции отсутствуют трущиеся или подвижные системы, что значительно снижает возможность поломки и позволяет работать в любом положении;
• Ремонтопригодность — верхняя часть корпуса клапана снабжена съемной крышкой, обеспечивающей легкий доступ внутрь конструкции;
• низкое гидравлическое сопротивление .

Учитывая недостатки, стоит отметить достаточно большой рабочий диаметр. По этой причине их нельзя использовать в бытовых трубопроводах малых сечений.

Краны шаровые капризничают при монтаже, из-за конструктивных особенностей. При горизонтальной установке их необходимо ставить крышкой вверх, иначе створка не сможет подняться, чтобы пропустить воду. Исходя из тех же соображений, при вертикальной установке необходимо следить за тем, чтобы жидкость двигалась строго вверх.

Шаровые краны не смогут нормально работать в трубопроводах с низким давлением. Поскольку минимальное значение, при котором поднимается сфера, закрывающая проходное отверстие, обычно составляет 25 бар.

Лепестковый затвор

Клапан для этого типа клапана представляет собой тонкую стальную пластину. Он закреплен на шарнирной конструкции, что позволяет ему двигаться.

Клапан обратный двухстворчатый лепестковый очень надежен, выдерживает высокое давление. Но при этом имеет серьезное гидравлическое сопротивление, так как ось поворота створок расположена непосредственно по центру проходного отверстия

Существует два типа откидных устройств. Одностворчатые или поворотные, снабженные одной пластиной, которая может вращаться вокруг оси.

При движении теплоносителя в заданном направлении он приподнимает створку, тем самым открывая проходной проем. При изменении направления потока пластина опускается. Это можно сделать с пружиной или без нее.

Поворотные затворы имеют немного другую конструкцию. Они имеют две запорные пластины, закрепленные на поворотной оси и расположенные в центре проходного отверстия.

Теплоноситель, движущийся по контуру отопления, открывает обе створки двухстворчатого обратного клапана, а при изменении направления его движения пружины захлопывают пластины

Преимущества использования этих клапанов:

• некоторые модели самотечные клапаны могут работать без пружин, что позволяет использовать их в самотечных системах;
• относительно низкая стоимость устройств.

Из недостатков стоит отметить достаточно высокое гидравлическое сопротивление. Особенно это касается двустворчатых моделей – ось вращения расположена прямо по центру канала ствола, что является существенным препятствием для движущейся жидкости.

По этой причине дисковые затворы используются исключительно в системах высокого давления.

Подъемное оборудование

Подъемные клапаны оснащены золотником, который может свободно перемещаться вокруг вертикально расположенной оси. В сквозном отверстии есть седло, где находится шпуля.

При подаче жидкости сила ее давления поднимает заслонку, и она перемещается вдоль оси, открывая отверстие для движения теплоносителя. Как только напор потока ослабнет или он изменит свое направление, золотник опустится в седло.

Подъемный обратный клапан устанавливается только вертикально. В противном случае напора жидкого теплоносителя будет недостаточно для поднятия запорного механизма

Преимуществами данных устройств являются:

1. Надежность. Оборудование имеет достаточно простую конструкцию, что позволяет работать с ним с минимальным риском поломки.
2. Низкая чувствительность к качеству охлаждающей жидкости.
3. Возможность ремонта. Для этого в верхней части корпуса устройства расположена съемная крышка.

Из недостатков стоит отметить ограничения по установке. Из-за особенностей конструкции их можно монтировать только в строго вертикальном положении.

Правила выбора запорного устройства

Выбор обратного клапана, предназначенного для , — ответственного мероприятия. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления функциональна и безопасна.

Необходимо знать, что, независимо от их типа, все обратные клапаны различаются по способу присоединения к трубопроводу.

Соединительные обратные клапаны очень просты в установке. Однако резьбовое соединение не может выдержать большое давление, поэтому имеют ограничения в применении

Сцепные устройства снабжены соединительным резьбовым узлом, что значительно облегчает их соединение с магистралью. Чаще всего такой агрегат комплектуется тарельчатыми вентилями, предназначенными для установки в или частном доме. Их отличительная черта – небольшой диаметр. Чаще всего он не крупнее ДУ-50.

Фланцевые изделия представляют собой конструкцию, собираемую на основе детали, имеющей отверстия для крепления. С помощью последнего он соединяется с магистральным трубопроводом. Фланцевое соединение намного прочнее резьбового.

По этой причине фланцевые задвижки широко используются при строительстве трубопроводов большого диаметра. Наиболее популярны устройства шарового типа.

Устройства межфланцевые предназначены для установки между двумя фланцами труб. Они легкие и компактные. Очень часто во фланцевом исполнении выпускают оба типа клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются сваркой. Этот вариант можно использовать, например, при обустройстве отопления из полипропиленовых труб.

Обратные клапаны фланцевого типа надежно крепятся к трубе. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще одним важным критерием выбора является материал, из которого изготовлено устройство. Это может быть нержавейка. Этот вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозионным процессам, способен выдерживать нагрузку до 10 атм. Это позволяет клапану работать в системе без сбоев и очень долго, но стоимость его достаточно высока. Низкая цена на латунные клапаны. Они подвержены коррозии, но этот процесс протекает очень медленно, что значительно увеличивает срок службы.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают достаточно легко. Самые прочные клапаны изготавливаются из чугуна – они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительный вес.

В связи с особенностями производства из чугуна могут изготавливаться только корпуса деталей диаметром более 40 мм. По этой причине их крайне редко используют для обустройства автономных систем отопления.

Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно имеет меньшую прочность, что может привести к преждевременному выходу из строя детали

При выборе обратного клапана нужно помнить еще одно правило – его диаметр должен точно соответствовать параметрам проходного сечения. Очень важно, чтобы рабочее давление системы не превышало максимально допустимых для работы значений, установленных производителем выбранной модели.

Варианты рабочих схем электропроводки

Системы отопления очень разнообразны и наличие обратного клапана есть уж точно не во всех. Рассмотрим несколько случаев, когда необходима его установка. В первую очередь на каждом из отдельных контуров в контуре закрытого типа должен быть установлен обратный клапан при условии их оснащения.

Некоторые умельцы настоятельно рекомендуют устанавливать перед входным патрубком единственного циркуляционного насоса в одноконтурной системе обратный клапан пружинного типа. Мотивируют свой совет тем, что так можно защитить насосное оборудование от гидроударов.

Это неправда. Во-первых, установка обратного клапана в одноконтурной системе вряд ли оправдана. Во-вторых, он всегда устанавливается после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

При включении в отопительный контур двух и более котлов неизбежны паразитные перетоки. Поэтому требуется подключение обратного клапана

Для многоконтурных систем наличие обратного запорного устройства жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любой другой.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитный поток, который будет двигаться по малому кругу, что грозит неприятностями. Без запорной арматуры не обойтись.

Аналогичная ситуация возникает при использовании . Особенно, если для оборудования есть отдельный насос, если нет буферной емкости, гидрострелки или распределительной гребенки.

Также велика вероятность возникновения паразитного потока, для отсекания которого используется специально для обустройства ответвления с котлом.

Использование запорной арматуры обязательно в системах с байпасом. Такие схемы обычно используются при переводе схем с гравитационной циркуляции жидкости на принудительную циркуляцию.

Клапан в этом случае ставится параллельно циркуляционному насосному оборудованию. Предполагается, что основной режим работы будет принудительным. Но при отключении насоса из-за отсутствия электричества или поломки система автоматически переключится на естественную циркуляцию.

При установке байпасных узлов для отопительных контуров использование обратных клапанов считается обязательным. На рисунке показан один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос перестанет подавать охлаждающую жидкость, блок привода обратного клапана перестанет проверять давление и закроется.

Затем возобновляется конвекционное движение жидкости по магистрали. Этот процесс будет продолжаться до тех пор, пока насос не запустится. Кроме того, специалисты предлагают поставить на подпиточный трубопровод обратный клапан. Это необязательно, но очень желательно, так как позволяет избежать опорожнения системы отопления по разным причинам.

Например, владелец открыл кран на подпиточной трубе, чтобы увеличить . Если по неприятному стечению обстоятельств в этот момент подача воды перекрывается, теплоноситель просто выдавливает остатки холодной воды и уходит в трубопровод. В результате система отопления останется без жидкости, давление в ней резко упадет и котел остановится.

В схемах, описанных выше, важно использовать правильно подобранные вентили. Для отсекания паразитных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет ниже у последнего варианта, что необходимо учитывать при выборе.

В системах отопления с естественной циркуляцией теплоносителя применение пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только поворотные устройства заслонки.

Для обустройства байпасного узла предпочтительно выбрать шаровой кран. Это связано с тем, что он дает практически нулевое сопротивление. На подпиточной трубе может быть установлен клапан дискового типа. Это должна быть модель, рассчитанная на достаточно высокое рабочее давление.

Таким образом, обратный клапан можно устанавливать не во все системы отопления. Он обязательно используется при обустройстве всех видов байпасов для котлов и радиаторов, а также в местах разветвления трубопроводов.

Нюансы грамотного монтажа

При монтаже запорной арматуры необходимо строго соблюдать несколько правил:

1. Клапан устанавливается строго по направлению движения теплоносителя. Во избежание ошибок на корпусе изделия всегда имеется маркировка в виде стрелки, указывающей направление работы.
2. Для герметизации стыков можно использовать паронитовые прокладки при условии, что они не уменьшают диаметр проходного сечения. В противном случае клапан будет создавать большее гидравлическое давление, чем планировалось.
3. Устройство должно быть установлено таким образом, чтобы другие элементы системы отопления не оказывали дополнительного давления на его корпус.
4. Перед обратным клапаном настоятельно рекомендуется установить грубое сито. Это позволит предотвратить попадание твердых частиц в запорный механизм, что, в свою очередь, может привести к нарушению герметичности устройства при закрытии.

Еще один важный момент: перед установкой необходимо еще раз убедиться в правильности выбора клапана.

Например, для контуров с принудительной циркуляцией подходит любой тип устройства, а для гравитационных систем только поворотный лепесток без пружины. Так как теплоноситель, движущийся самотеком, не сможет справиться с сопротивлением пружины.

Выводы и полезное видео по теме

Видео №1. Где использовать обратные клапаны:

Видео №2. Как правильно подобрать арматуру для самотечной системы отопления:

Видео №3. Как устроить подачу отопления с обратным клапаном:

Обратный клапан – необходимый элемент сложных систем отопления. Для схем с одним контуром обычно не требуется, кроме обустройства подпиточного трубопровода. Но если система усложнена подключением второго котла, бойлера или теплого пола, без устройства не обойтись.

Важно правильно выбрать и установить обратный клапан. Это обеспечивает бесперебойную непрерывную работу всей системы отопления.

Хотите рассказать о том, как улучшилась ваша система отопления после установки обратного клапана? У вас есть информация по теме статьи, которая будет полезна посетителям сайта? Пожалуйста, пишите комментарии в блоке ниже, выкладывайте фото, задавайте вопросы.

Обратный клапан | Что это такое и где это использовать?

Что такое обратный клапан?

Обратные клапаны обычно устанавливаются в трубопроводах для предотвращения обратного потока. Обратный клапан в основном представляет собой односторонний клапан, в котором поток может свободно течь в одну сторону, но если поток поворачивает, клапан закрывается для защиты трубопровода, других клапанов, насосов и т. д. Если поток поворачивается, а обратный клапан не установлен, может произойти гидравлический удар. Гидравлический удар часто возникает с чрезвычайной силой и может легко повредить трубопровод или компоненты.

Где используются обратные клапаны?

Обратные клапаны используются во многих областях. Например, их часто размещают на стороне нагнетания насоса, чтобы защитить насос от обратного потока. Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, поэтому обратные клапаны необходимы для удержания воды в трубах. Также обратные клапаны очень часто используются в системах HVAC (системы отопления, вентиляции и кондиционирования воздуха). HVAC-системы, например. используется в больших зданиях, где теплоноситель закачивается на много этажей вверх. Здесь установлены обратные клапаны, чтобы убедиться, что охлаждающая жидкость не смывается обратно.

Соображения, которые необходимо учитывать при выборе обратного клапана

При выборе обратного клапана важно провести анализ рентабельности конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда речь идет об обратных клапанах, более высокий уровень безопасности соответствует более высоким потерям давления. Таким образом, чтобы убедиться, что обратный клапан правильно защищает систему, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высоким уровнем безопасности. необходимо учитывать запас прочности на гидравлический удар. Подробнее см. в разделе Как правильно выбрать обратный клапан.

Различные типы обратных клапанов

Существуют различные типы обратных клапанов для систем водоснабжения и водоотведения. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов с соплом и бесшумных обратных клапанов. Перейдите к полному ассортименту в нашем поиске продуктов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются поворотные обратные клапаны и шаровые обратные клапаны:

• Поворотные обратные клапаны: Поворотный обратный клапан оснащен диском, который качается на шарнире или валу. Диск откидывается от седла, чтобы обеспечить прямой поток, а когда поток останавливается, диск поворачивается обратно на седло, блокируя обратный поток. Вес диска и обратный поток влияют на характеристики запирания клапана.
• Шаровые обратные клапаны: Шаровой обратный клапан работает за счет шарика, который движется вверх и вниз внутри клапана. Седло обработано так, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло, чтобы герметизировать и остановить обратный поток.

Гидравлический удар и скачки давления

Что такое гидравлический удар?

Гидравлический удар возникает из-за быстрого изменения скорости жидкости в трубопроводной системе и обычно возникает, когда движущаяся жидкость внезапно останавливается, например, при столкновении с препятствием. Например, клапан, закрывающийся слишком быстро, пошлет ударную волну по трубе, которая может повредить как трубу, так и оборудование. Он будет продолжать двигаться по трубопроводу до тех пор, пока энергия не рассеется, и может вызвать локальное повышение давления и издавать громкие шумы, иногда напоминающие стук молотка, который в этих условиях является шумом расширения трубы.

Почему в трубопроводах возникают скачки давления

Если насос останавливается или клапан закрывается слишком быстро, поток будет продолжаться, что создаст вакуум после насоса или клапана и очень высокое давление на другом конце трубопровода. Когда в трубопроводе присутствуют два разных давления, поток будет двигаться в направлении наименьшего давления, что создаст скачок давления. Поток будет продолжать двигаться вперед и назад до тех пор, пока энергия не рассеется и давления не выровняются.

Когда возникает скачок давления, хотя он может продолжаться очень короткое время, он может увеличить нормальное давление в системе до 10 и более раз.
