Главный и неустранимый недостаток однотрубной схемы системы отопления – последовательное движение теплоносителя через радиаторы. При этом первый от котла нагревается первым и сильнее других.

Если не принять меры по балансировке теплообменников, то последний в цепи может вообще не прогреваться.

Главными способами балансировки являются:

1. Последовательное увеличение объема радиаторов от первого к последнему;

2. Изменение количества теплоносителя, проходящего через радиаторы, для чего на их входах устанавливают регулировочные шайбы или шаровые краны.

3. Преднамеренный отказ от стравливания воздуха в первых секциях теплообменников.

Особенности монтажа

Особенно тщательно надо подходить к монтажу однотрубной горизонтальной системы с естественной циркуляцией.

1. Сборно-подающая магистраль укладывается с уклоном не менее 10⁰. Она нигде не должна провисать.
2. Верхние плоскости всех радиаторов должны располагаться на одном уровне, а длина патрубков, которыми они подключены к основной трубе, увеличиваться по ходу движения в ней теплоносителя. Их объем должен увеличиваться в том же направлении.
3. Патрубки первых радиаторов делают меньшего диаметра, последних – большего. Все они оснащаются кранами Маевского или другими устройствами для стравливания воздуха.
4. Циркуляционный насос устанавливают первым от котла по ходу движения теплоносителя. В этом случае он способен продавить его через любые воздушные пробки. Особенно это актуально в том случае, если котел имеет большой объем.

Заключение

Ленинградская однотрубная система является пережитком времени, когда экономия материальных ресурсов ставилась во главу угла, а каждый метр трубы и сварочный электрод надо было изыскивать. Ее видимая простота не оправдывается сложностями последующей эксплуатации.

Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

Система отопления «ленинградка» — схема устройства для частного дома

Индивидуальное строительство становится все более популярным. Несмотря на экономическую нестабильность люди, предпочитают самостоятельно решать проблемы обретения жилплощади. Практика показывает, что в конечном итоге так получится быстрее и дешевле. Вопрос о том, как сделать дом теплым при минимальных затратах на отопление и несложном монтаже очень актуален среди домовладельцев. Простая в конструктивном исполнении система отопления «ленинградка» как нельзя лучше отвечает этим требованиям: она довольно эффективная и экономичная, при этом легко устанавливается и обслуживается. Еще одно ценное качество такого отопления заключается в независимом подключении, что абстрагирует «ленинградку» от центрального теплоснабжения.

Прежде чем приступить к монтажу

В зависимости от архитектурных решений внутри здания и способа обогрева такая система может выполняться в горизонтальном и вертикальном варианте. Данный вопрос решается на предварительной стадии проектирования.

Перед тем как приступать к расчетам нужно решить, какой тип предпочтительнее — вертикальный или горизонтальный

Также на этапе проектирования определяются с видом теплоносителя: это может быть вода или бытовой антифриз. Незамерзающая жидкость (незамерзайка) предварительно разбавляется водой, исходя из расчетных данных специальных температурных таблиц.

При этом следует учитывать, что в большинстве случаев обогрев происходит при помощи естественной циркуляции теплоносителя: нагретая жидкость продвигается по трубам и радиаторам, отдавая им полученное во время нагрева тепло.

Обратите внимание: эффективная работа вертикальной системы при естественном движении теплоносителя будет только при ее длине, не превышающей 30 м.

О выборе теплоносителей для разных систем отопления читайте в нашей обзорной статье: https://aqua-rmnt.com/otoplenie/radiatory/teplonositel-dlya-sistem-otopleniya.html.

Как работает такая система?

Принцип работы контура теплоснабжения в целом можно представить как систему, включающую источник нагрева (котел), демпфер (бак расширительный), батареи отопления с кранами Маевского, трубопроводы подачи и «обратки». Простая схема отопления «ленинградка» предполагает нагрев теплоносителя в котле и его движение по трубопроводу подачи. Через равномерные промежутки подключены радиаторы отопления, через которые и проходит теплоноситель. Пройдя последнее нагревательное устройство, охлажденная жидкость по магистрали обратной подачи направляется обратно к котлу. Получается замкнутый контур.

Акцентируем внимание еще раз — расширительный бак должен быть в самой верхней точке

Внимание! Вместимость системы ограничена. Нагрев воды сопровождается повышением внутреннего гидравлического напора, что может привести к порыву системы и повреждению ее элементов. Вот почему «ленинградка» должна обязательно иметь расширительный бак в самой верхней своей точке. Демпфер открытого типа удаляет воздух из системы и уравновешивает давление в ней.

Последовательность устройства

• Монтируется однотрубная система отопления «ленинградка» следующим образом:
• В подающий трубопровод сразу возле котла врезается вертикальная труба с укрепленным на ней демпфером.
• По всей магистральной трассе при помощи врезки подсоединяются радиаторы или батареи отопления. Может быть произведено либо нижнее подключение, либо полнопроходное (по диагонали). Первый вариант дает возможность равномерного прогрева всей площади радиаторов, особенно если они 12-секционные. Избежать «застойных» зон удается постоянным подогревом жидкости, находящейся в движении.

Для возможности отключения отдельных нагревателей в непосещаемых помещениях в целях экономии теплоэнергии или при ремонтных работах, ставится дополнительно запорно-распределительная арматура: регуляторы, клапаны-термостаты, вентили, пр.

Самые популярные схемы однотрубной системы, выполняемые в частном домостроительстве

Важно: ««ленинградка»» дает возможность проводить избирательно поступление тепла в каждый радиатор.

При неэффективности естественной циркуляции, а также для подъема теплоносителя на большую высоту применяются нагнетательные гидравлические устройства (насосы), в этом случае циркуляция становится принудительной.

Как выбрать циркуляционный насос, какие виды есть, узнаете из нашего следующего материала: https://aqua-rmnt.com/otoplenie/documents/cirkulyacionnyi-nasos-dlya-otopleniya.html.

Некоторые особенности вертикальной установки

Вертикальная система отопления частного дома «ленинградка» предполагает подъем теплоносителя на большую высоту, как правило, при помощи насоса. При таком расположение элементов теплообменники прогреваются равномерно и быстрее, даже с трубами небольшого рабочего сечения. Но даже без нагнетательного оборудования теплообменный процесс происходит в силу перемещения разных по температуре потоков: теплый слой, поднимаясь вверх, вытесняет более холодный обратно к котлу.

Заметьте: при отсутствии насоса следует устанавливать трубы большего диаметра (но не металлические), чтобы уменьшить сопротивление движению теплоносителя, а также предусмотреть требуемый уклон.

Желание создания в частном домостроении однотрубной системы обогрева обусловлено доступностью приобретения всех ее элементов, несложным монтажом, профилактическим обслуживанием и ремонтом. Главное все правильно просчитано и быть уверенным в эффективности такого отопления.

Видео ролик с пояснениями специалиста

Система отопления Ленинградка в частном доме: ленинградская схема, диаметры труб

Вопрос отопления для владельцев загородных домов является очень важным. Если обустроить систему правильно, то вы сможете эффективно обогревать свой дом, и при этом делать это экономно, не затрачивая множество ресурсов.

По данным критериям одним из лучших вариантов будет отопительная система ленинградка, она позволить индивидуально отапливать дом и обслуживать его. С ленинградкой владелец частного дома становится независимым от центральных систем.

Если все работы по обустройству такой отопительной системы выполнить правильно, вы сможете потом индивидуально настраивать удобную температуру в доме. Также у вас будет возможность отапливать только определенные зоны помещения, например, спальню, что поможет экономить деньги, ведь не придется отапливать пустые комнаты.

Плюсы и минусы данной отопительной системы

Ленинградка не зря пользуется большой популярностью, ведь у нее много важных преимуществ:

• Возможность прокладывания подающего трубопровода под проемом двери;
• Невысокая стоимость обустройства системы;
• Простая и недорогая установка, с которой можно справиться даже своими руками;
• Ленинградка предусматривает минимальное количество труб на поверхности, поэтому коммуникации не испортят интерьера помещения;

• Систему можно подключать даже к двум отопительным устройствам;
• При необходимости можно выполнить ремонт системы;
• На рынке есть отдельные элементы к ленинградке, что поможет без проблем заменить вышедшие из строя узлы;
• Система позволяет сделать «теплый пол» в доме.

При помощи одного кольца у внешних стен вы обогнете весь свой дом. При таком способе установки подающая труба идет от центра ленинградки, проходит по всему помещению и идет обратно.

Было бы несправедливо не рассказать о недостатках. Они у этой системы тоже есть, но их немного, и при грамотном составлении плана и установке минусов можно избежать:

• Радиаторы, которые идут в конце системы, должны обладать большим количеством секций. Такое решение позволит сделать равномерную теплоотдачу всех батарей в доме;

• Схема горизонтальной ленинградки достаточно сложная, и в ней почти невозможно сделать теплый пол и установить полотенцесушители. Поэтому если вам нужны такие элементы, лучше использовать вертикальную схему;

• Однотрубный вариант ленинградки будет эффективно работать лишь при высоком давлении источника тепла.

Схемы и принцип работы

Ленинградская система отопления предусматривает последовательный монтаж и соединение нагревательных приборов. Теплоноситель в виде обычной воды или незамерзающей жидкости двигается по всем батареям, и на протяжении этого пути его температура падает. В результате, внутри дальних от котла батареях вода будет не такой горячей. Как уже говорилось, это проблема решается увеличением количества секций.

Для обогрева небольшого дома на 1-2 этажа отлично подойдет однотрубная система. Если схема предусматривает прокладывание труб под уровнем пола, то следует позаботиться об их изоляции, для этого применяют рулонные материалы. Если этого не сделать, будут большие теплопотери.

Схема работы однотрубной системы для двухэтажной постройки достаточно простая, теплоноситель попадает в батареи, и начинает двигаться к верхней точке. Когда жидкость охладиться, она начнет спускаться в нижнюю часть. При этом процессы нагревания и остывания проходят одновременно, поэтому ленинградка работает без перерывов.

Особенности однотрубной системы отопления

Схема такой отопительной системы очень простая. От котла прокладываются коммуникации, к которым надо подключить нужное количество батарей. Труба должна проходить через все радиаторы отопления и возвращаться обратно к котлу. Это значит, что источник тепла в виде жидкости движется по контуру.

Циркуляция при этом может являться как принудительной, так и естественной. Кроме этого, отопительная система может быть открытой либо закрытой, все зависит от используемого вами теплоносителя.

Сейчас лениградку можно обустраивать с учетом разных требований строительства к частным домам. Также у вас есть возможность дополнить систему разными элементами, которые увеличат эффективность ее работы.

Способы модернизации стандартной системы

Дополнений к отопительной системе есть очень много. Так, вы сможете установить радиаторные регуляторы, термостаты, вентили и клапаны. Все это позволит значительно улучшить уровень отопления в вашем доме.

Так, вы сможете контролировать рабочие температуры и экономить расход тепловой энергии. Например, в доме есть комната, где никто не проживает и не проводит время, ее можно будет отключить, или снизить температуру прогрева.

Также вы сможете выделить помещения, где нужен более интенсивный обогрев (детская, угловые комнаты и т.д.).

Очень полезным дополнением являются и краны на байпасах. Такой элемент дает возможность делать замену деталей или проводить ремонтные работы без полного отключения отопительной системы.

Контролировать работу каждой батареи по отдельности и обеспечить лучшее продвижение жидкости теплоносителя поможет циркуляционный насос и вентили на радиаторах. Это также позволит снять отдельную часть системы и провести ее ремонт без отключения отопления полностью. Такая модернизация позволит обустроить однотрубную систему с возможностью контроля теплоносителя. Правда, все это скажется и на общей стоимости отопительной системы.

Выбор труб по диаметру

Диаметры трубы являются одной из главных характеристик, которую важно правильно подобрать. Вообще, применяемый диаметр зависит от множества факторов, включая площадь дома, скорость остывания теплоносителя, теплопотери, скорость циркуляции и т.д.

Все это достаточно сложно просчитать, поэтому лучше определять, какие трубы нужны по номинальному давлению. Так, если для работы системы достаточно 10 атмосфер, то можно применять трубы на 25 миллиметров. Когда давление находится на уровне 20-25 атмосфер, то лучше установить трубы на 32 миллиметра.

Монтаж по горизонтальной схеме

Данная схема установки несложная, но у нее есть свои нюансы, которые обязательно надо учитывать при выполнении работ. Так, магистраль должна быть либо в конструкции пола, либо же поверх него. Надо уделить особое внимание теплоизоляции системы, иначе не получится избежать высокой теплоотдачи.

При укладывании в пол, покрытие будет монтироваться непосредственно под систему. При использовании однотрубной системы, порядок установки может перерабатываться уже по ходу выполнения работ.

Подающую магистраль необходимо монтировать под углом, чтобы сделать нужный уклон для циркуляции жидкости. При этом батареи отопления ставятся на одном уровне. На радиаторы еще стоит установить краны Маевского, с их помощью можно будет удалять воздушные пузырьки из системы.

Монтаж по вертикальной схеме

Вертикальное подключение данной отопительной системы обычно выполняется с принудительной циркуляцией жидкости. Это позволяет быстрее нагревать батареи даже при использовании труб небольшого диаметра, но для работы вертикальной схемы нужна покупка и установка циркуляционного насоса.

Если же выполняется обустройство без насосного оборудования, то надо сделать естественную циркуляцию жидкости, без применения электроэнергии. В таком случае перемещение теплоносителя будет происходить по законам физики, когда при изменении температуры воды меняется плотность и провоцируется перемещение масс. Стоит учесть, что для самотечной циркуляции нужны трубы большого диаметра и установка коммуникаций под определенным углом.

Еще один нюанс в том, что такая система не всегда органично смотрится в интерьере дома. Есть и опасность, что магистраль не дотянется до необходимой точки. Система не должна превышать 30 метров в длину.

Вертикальная система не принесет сложностей при ремонте. Дело в том, что она оснащается байпасами, которые позволяют снимать одну часть для ремонта без полного выключения отопления.

Главные преимущества однотрубной системы

Однотрубная система очень популярна среди владельцев частных домов, а все благодаря таким преимуществам:

• Экономичность. Обустройство данной системы недорогое, также экономичной является и эксплуатация ленинградки;

• Широкий выбор материалов. Для системы в основном применяются полипропиленовые трубы, разные расширительные емкости и котлы, и все это есть в каждом строительном магазине, где продают товары для отопительных систем;
• При наличии байпасов на батареях ремонт ленинградки будет простым и удобным.

Особенности процесса установки

Трубопровод необходимо монтировать по длине помещения и замыкать на нагревательном устройстве. Возле котла также делается врезка к базовой магистрали, для этого применяется вертикальная часть трубы. Вверху устанавливается расширительная емкость, которая необходима для поддерживания нужного давления.

Батареи соединяются благодаря врезкам в магистраль. Тут можно выбрать способ нижнего проходного подключения или полнопроходного. Вообще, процесс установки достаточно простой. Подробнее узнать обо всех нюансах поможет видео от мастеров.

Полезные советы

Схема обустройства ленинградской отопительной системы напрямую зависит от применяемого типа и деталей. Самым сложным считается монтаж гравитационной системы открытого типа. В процессе установки есть много нюансов, которые необходимо выполнить.

В частности, вам необходимо будет составить точный план по установке всех элементов. На нем также следует обозначить главные характеристики приборов – габариты, способы установки и т.д. Перед выполнением работ надо тщательно рассчитать все параметры отопительной системы – скорость циркуляции жидкости, температурные режимы. Именно на этих показателях и разрабатывается план ленинградки, и только потом можно начинать установку.

При выполнении работ по монтажу надо руководствоваться такими советами:

• Трубы должны укладываться под наклоном. Для естественной циркуляции теплоносителя надо сделать наклон от стояка к батареям и от последнего радиатора к нагревательному устройству. Чаще всего делают уклон в 1 сантиметр на каждый метр трубопровода;
• Длина коммуникацией. При использовании схемы с естественной циркуляцией надо помнить, что длина трубопровода не должна превышать 30 метров;
• Установка расширительной емкости. Такой бак монтируется в верхней части отопительной системы, сразу за разгонным стояком. Объем бака должен зависеть от производительности котла. Так, при мощности в 20-25 кВт нужен расширительный бак на 15 литров;

• Применение байпаса в системе батарей отопления. Такой простой элемент сделает более комфортной и простой эксплуатацию системы ленинградка и позволит при необходимости отремонтировать одну из ее частей;
• Усиление конструкции при установке в двухэтажных постройках. Чтобы система была безопасной, в местах прохождения коммуникаций через межэтажные перекрытия надо дополнительно поставить гильзы. Такие конструкции помогут защитить стены и потолок от воздействия высоких температур трубы;
• При использовании комбинированной схемы (вертикальная + горизонтальная), обязательно нужен циркуляционный насос;
• Чтобы нагрев был равномерным, последние батареи должны иметь больше секций;
• Для плавной регулировки специалисты советуют применять только игольчатые краны.

При правильном составлении проекта и выполнении установки, ленинградская система отопления будет работать не менее эффективно, чем сложные варианты. При этом она достаточно простая и экономичная.

Отзывы

Никита Роляев, 42 года, Москва

Наверное, все владельцы частных домов долго раздумывали над тем, какую отопительную систему все же лучше использовать. Лично я, после долгих раздумий и консультаций со знакомыми, решил сделать ленинградку с газовым котлом. Благо, газовая магистраль в поселке есть, и не пришлось раздумывать над выбором топлива. Что касается самой системы, то я ее обустраивал самостоятельно, и скажу, что ничего сложного в этом нет. Важно не забыть правильно поставить угол наклона, тогда система будет работать с естественной циркуляцией, и это позволит значительно экономить средства.

Мирослав Олегцов, 36 лет, Норильск

Выбирать отопительную систему не так просто, как кажется. Но, к счастью, сегодня у нас есть интернет, где можно узнать информацию о той или другой системе, и почитать отзывы пользователей. Поделюсь я и своим отзывом о системе ленинградка. Ее мы выбрали для своего дома из-за экономичной эксплуатации. И стоит сказать, работой ленинградки я полностью доволен. Единственный момент – периодически нужна прочистка оборудования. У себя я заметил, что через пару лет мощность радиаторов снизилась. Оказывается, все дело было в мусоре, который осел в системе. После прочистки батареи работают как новые.

Мария Черкесова, 34 года, Санкт-Петербург

Выбором отопительной системы, покупкой материалов и установкой занимался муж с братом. В этих вопросах я ничего не понимаю, но система ленинградка уже стоит у нас два года, и немного об эксплуатации я рассказать могу. Больше всего мне нравиться то, что можно настраивать работу системы. Так, в пустых комнатах отопление настроено на минимум, а в детской батареи прогреваются активнее. Это позволяет экономить деньги, и обогревать дом так, как нужно, а не греть пустые комнаты.

Видео

систем, отопление в которых построено по одноконтурному принципу

Одним из важнейших вопросов при строительстве частного загородного дома является устройство и прокладка системы отопления. От того, насколько правильно решен этот вопрос, зависит эффективность и скорость теплообмена воздуха и надежность всей системы. Если правильно подойти к этому аспекту, мы сможем сделать не просто трубопровод, способный эффективно обогревать помещения, но и удовлетворить все дизайнерские моменты в интерьере помещения.И здесь особое внимание стоит уделить тому типу отопления, которое вы будете использовать. В этой статье мы постараемся раскрыть все особенности, которыми обладает система «Ленинградка».

Системы, отопление которых построено по принципу однотрубной схемы

На данный момент существует два основных пути прокладки трубопроводов. Это может быть однотрубная или двухтрубная система. Что касается нашей «Ленинградки», то она относится к первому типу устройств. Этот способ прокладки отопления на сегодняшний день является одним из самых популярных и распространенных в России.А все потому, что «Ленинградка» (системы, отопление в которых построено по одноконтурному принципу) позволяет собственнику самостоятельно выбирать время обогрева и таким же образом обслуживать его, не привлекая специалистов. Таким образом, этот тип трубопровода обеспечивает абсолютную автономию здания от системы центрального отопления.

Какие есть нюансы?

Главный нюанс при использовании «Ленинградки» в том, что она не способна нормально отапливать многоэтажные дома. Поэтому его используют в основном в одноэтажных домах.Хотя, по мнению специалистов, при правильном подходе можно обеспечить эффективное отопление помещения в два этажа. Но в этом случае лучше всего использовать двухтрубные системы. Их установка более проста, а обогрев более эффективен.

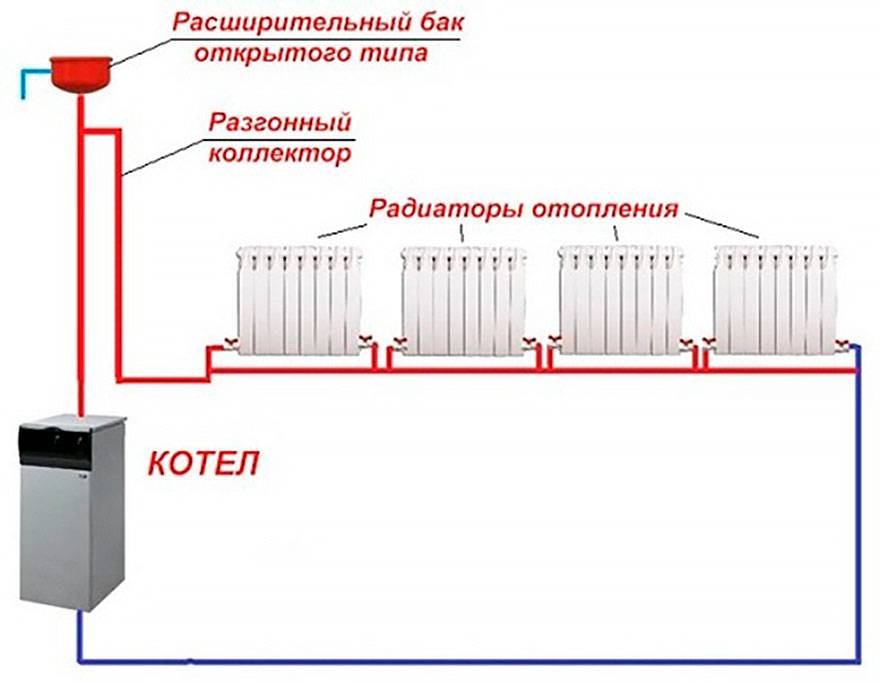

На этом фото представлена ​​схема системы отопления «Ленинградка»:

Как видим, в ней используется только одна труба, которая постепенно подводится к каждому из радиаторов (батарей) и, наконец, доходит до котла, откуда начинает течь. распространяются снова.Способ нагрева здесь замкнутый, так как вода течет в системе по кругу по единому контуру с определенной скоростью подачи и количеством жидкости.

Какие преимущества у Ленинградки?

Системы отопления в которых однотрубные, в частности, и «Ленинградка», имеют массу преимуществ по сравнению с другими аналогами. Во-первых, благодаря наличию всего одной трубы можно прокладывать трубопровод в самых труднодоступных местах (например, это может быть место под дверным проемом).Благодаря этому можно скрыть лишние трубы от взгляда человека, тем самым не нанеся вреда внутреннему оформлению помещения. Во-вторых, «Ленинградка» очень проста в установке, и при ее установке не нужно вызывать специалистов. В-третьих, «Ленинградка» (системы с одноконтурным отоплением, в которых она применяется практически во всех домах советской постройки) из-за отсутствия второго ряда труб менее затратна в финансовом отношении в установке по сравнению с двухконтурный.

Из недостатков можно отметить только низкую теплопроводность. Из-за этого однотрубная система отопления «Ленинградка» не используется в многоэтажных домах.

Отопление в доме без насоса. Система отопления Ленинград работает без насоса

Котел — это сердце системы отопления и от него нагретый теплоноситель, так как вода или антифриз могут действовать, с помощью циркуляционного насоса перемещается по трубам и пилят дом. Такая система отопления называется системой с принудительной циркуляцией.Также есть отопление без помпы, работающее на естественной циркуляции того же теплоносителя. В каждой из этих систем есть еще много вещей, без которых они не могут работать. Это расширительный бак, который необходим для компенсации температурного расширения воды, фитинги необходимы для соединения труб, а также необходимы воздушные клапаны и многие другие устройства.
Теперь рассмотрим различия в системах с принудительной и естественной циркуляцией. Для принудительной циркуляции, обеспечивающей движение теплоносителя, требуется циркуляционный насос. Среди достоинств этой системы отопления можно назвать комфорт, так как в каждом помещении есть прекрасная возможность поддерживать нужную температуру, лучше, требует установки трубы небольшого диаметра. Также есть возможность увеличить срок эксплуатации котла, так как разница температур уходящей нагретой воды и возвращающейся уже угольной воды довольно мала. Есть минус — такая система не может существовать без электричества, ведь от нее работает только насос.Благодаря системе с естественной циркуляцией отопление осуществляется без насоса. Он работает за счет силы тяжести, возникающей из-за разницы плотностей теплоносителя в подающей и обратной трубах. То есть плотность, то есть доля горячей воды Меньше — холоднее легче. Для снижения сопротивления такой системе отопления нужны трубы большого диаметра. К сожалению, регулировка тепла в этом случае невозможна и поэтому комфорт меньше, но с большими расходами на топливо.
Сейчас все популярнее становится использование экономичных котлов с насосами, но оказывается, что один такой насос мощностью 50 Вт в месяц тратит 36 кВт электроэнергии, работая круглосуточно. Таким образом, три или два одинаковых насоса лишаются электричества, чем одна квартира с потреблением 100 кВт электроэнергии в месяц, и это происходит в самый пиковый отопительный период.
Если котел работает на газе, то необходимо понимать, что номинальная мощность у него, как правило, не соответствует действительности, и это приводит к явному перерасходу топлива. В том случае, если насос закидывает больше воды, чем требуется, необходимо будет постоянно подогревать воду в системе отопления, что приведет к потере газа.Если же воды из котла наоборот выкинуть меньше, чем нужно, автоматика сработает, показывая, что газ сгорел, а тепло не получило. Регулировать мощность котла при таких постоянных изменениях невозможно.
Однако, если правильно сделать систему отопления с естественной циркуляцией, которая обеспечивает отопление без насоса, то расход теплоносителя через котел будет иметь место только строго в необходимом количестве. Естественная циркуляция может увеличиваться, и даже довольно резко, мощность котла в полтора раза, а объем газа будет использоваться такой же. Возникает вопрос: нужны ли насосы для отопления небольших площадей, если за счет естественной циркуляции это можно делать на неограниченном пространстве.
Конечно, чтобы насос работал хорошо, систему отопления в таких местах нужно делать правильно. Тогда сам бойлер сможет повернуть ровно столько воды, сколько нужно.

Для частных загородных домов и коттеджей часто устанавливают систему отопления с естественной циркуляцией теплоносителя.У этого решения есть свои положительные и отрицательные стороны. Схема выполняется четырьмя разными способами.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным при установке отопления.

Принцип работы системы с естественной циркуляцией

• Простота установки и обслуживания.
• Нет необходимости устанавливать дополнительное оборудование.
• Энергонезависимость — при эксплуатации дополнительных затрат на электроэнергию не требуется. При отключении электричества система отопления продолжает работать.

При этом давление в системе отопления практически отсутствует.В теплотехнических формулах берется коэффициент 1 атм., На каждые 10 м. Толщина воды. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., В одноэтажных домах 0,5-0,7 атм.

Так как при нагревании жидкости увеличивается в количестве, для естественной циркуляции расширительный бак обязательно понадобится. Вода, проходящая по водяному контуру котла, нагревается, что приводит к увеличению объема. Расширительный бачок должен быть на подаче теплоносителя, в самом верху отопительной системы.Задача буферной емкости — компенсировать увеличение объема жидкости.

Самостоятельная система отопления может применяться в частных домах, что делает возможными следующие подключения:

• Подключение к теплым полам — требуется установка циркуляционного насоса, только на водяном контуре, проложенном в пол. Остальная часть системы продолжит работу с естественной циркуляцией. После отключения электричества помещение продолжит отапливаться установленными радиаторами.
• Работа с бойлером косвенного нагрева — Возможно подключение к системе естественной циркуляции, без необходимости подключения насосного оборудования. Для этого котел устанавливается в верхней точке системы, чуть ниже расширительного бака закрытого или открытого типа. Если такой возможности нет, то насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией движение теплоносителя осуществляется самотеком.Нагретая жидкость благодаря естественному расширению через узел разгона поднимается вверх, а затем под уклоном «перетекает» по трубам, подсоединенным к радиаторам, обратно в котел.

Типы систем отопления с гравитационной циркуляцией

Для определения того, какая схема будет работать, в каждом отдельном случае необходимо выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.д. быть необходимо, чтобы помочь профессионалу.

Закрытая система с собственной циркуляцией

• При нагревании теплоноситель расширяется, вода вытесняется из отопительного контура.
• Под давлением жидкость поступает в расширительный бачок. Конструкция контейнера представляет собой полость, разделенную мембраной на две части. Одна половина бака заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для заправки охлаждающей жидкости.
• Когда жидкость нагревается, создается давление, достаточное для поворота мембраны и сжатия азота. После охлаждения происходит обратный процесс, и газ выдавливает воду из емкости.

В остальном работают системы закрытого типа, а также остальные схемы отопления с естественной циркуляцией. Из минусов можно выделить зависимость от объема расширительного бачка. Для помещений с большой отапливаемой площадью потребуется установка вместительной емкости, что не всегда уместно.

Открытая система с самоциркуляцией

Основным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу нагревательных элементов из строя. Недавняя система также является частым «гостем» в схемах открытого типа. Поэтому радиаторы устанавливают под углом, краны Маевского для воздушной стрелы обязательно предусмотрены.

Однотрубная система с самооценкой

Нагретая охлаждающая жидкость поступает в верхний патрубок аккумуляторной батареи и отображается через нижний разряд. После этого тепло переходит к следующему узлу нагрева и так до последней точки. С крайнего аккумулятора в котел возвращается обратка.

У этого решения несколько преимуществ:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Сэкономьте средства на установку системы.

Двухтрубная система с самоокупаемостью

В результате двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Нет необходимости добавлять секции радиатора для лучшего прогрева.
3. Систему проще настроить.
4. Диаметр водяного контура, как минимум, меньше, чем в однотрубных схемах.
5. Отсутствие строгих правил монтажа двухтрубной системы. Допускаются небольшие отклонения по уклонам.

Основным преимуществом двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно экономичность конструкции, что позволяет нивелировать погрешности, допускаемые при расчетах или во время монтажных работ.

Как сделать водяной нагрев с естественной циркуляцией

Для грамотного отопления без насоса необходимо учитывать:

1. Минимальный угол перекрытия.
2. Тип и диаметр труб водяного контура.
3. Особенности подачи и типа теплоносителя.

Какое смещение необходимо для пробоотборной циркуляции

Уклон труб отопления регулируется СНиП. Согласно нормативным документам, указанным в документе, требуется сделать наклон на 10 мм. Соблюдение этого условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Включение наклона при прокладке труб приводит к подающей системе, недостаточному прогреву выносных радиаторов от котла и, как следствие, снижению теплового КПД.

Уклон откоса трубопровода с естественной циркуляцией теплоносителя указан в (ранее СНиП 41-01-2003) «Прокладка трубопроводов отопления».

Какие трубы используются для монтажа

Чаще всего используются следующие строительные материалы:

• Трубы стальные — к достоинствам материала можно отнести: Доступную стоимость, устойчивость к высокому давлению, теплопроводность и долговечность.Недостаток стали — сложный монтаж, невозможный без использования сварочного оборудования.
• Металлопластиковые трубы — имеют гладкую внутреннюю поверхность, не дающую контуру забиваться, малый вес и линейное расширение, отсутствие коррозии. Популярность металлических труб несколько ограничивает небольшой срок службы (до 15 лет) и дороговизна материала.
• Трубы полипропиленовые Они получили широкое распространение благодаря простоте монтажа, высокой герметичности и прочности, длительной эксплуатации и устойчивости к размеру.Полипропиленовые трубы монтируются с помощью паяльника. Срок службы не менее 25 лет.
• Трубы медные — не получили широкого распространения из-за большой стоимости. Медь обладает максимальной теплоотдачей. Выдерживает нагрев до + 500 ° С, срок службы более 100 лет. Особой похвалы достоин внешний вид трубы. Под воздействием температуры поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

• Рассчитывается потребность помещения в тепловой энергии.К полученному результату прибавляется около 20%.
• Snip указывает отношение тепловой мощности к внутреннему сечению трубы. Заправьте поперечное сечение трубопровода в соответствии с приведенными выше формулами. Чтобы не проводить сложные расчеты, стоит воспользоваться онлайн-калькулятором.
• Диаметр труб с естественной циркуляцией следует выбирать согласно тепловым расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению затрат на отопление.Тип используемого материала зависит от ширины. Итак, стальные трубы не должны быть 50 мм. в диаметре.

Если расчеты диаметра были выполнены правильно, уклоны трубопроводов наблюдались при проектировании и выполнении монтажа системы отопления с самоциркуляцией, проблемы в работе возникают крайне редко и в основном возникают из-за неправильной эксплуатации.

Какой розлив лучше делать — нижний или верхний

Ошибки при выборе типа розлива приводят к необходимости модификации водяного контура путем установки циркуляционного оборудования.

Какой теплоноситель лучше для систем с самооценкой

В пользу использования незамерзающей жидкости можно привести два аргумента:

1. Высокая текучесть материала, улучшающего циркуляцию.
2. Способность сохранять текучесть при достижении -10 ° С, -15 ° С.

Какое отопление лучше выбрать — естественное или принудительное?

Но самогорючая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию в следующих аспектах:

• Начало работы — система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50 ° С.Это необходимо, чтобы вода расширялась в объеме. При подключении к насосу жидкость движется по водяному контуру сразу после включения.
• Падение мощности отопительных приборов при естественной циркуляции теплоносителя при снятии котла. Даже при грамотно собранной схеме перепад температур составляет около 5 ° С.
• Воздействие воздуха — основная причина отсутствия циркуляции заключается в несении части водяного контура. Воздух в системе отопления может образоваться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин.Чтобы продать систему, необходимо включить котел на максимальную мощность, что приводит к значительным расходам.
• Обогрев двухэтажного дома с естественной циркуляцией теплоносителя затруднен из-за имеющихся препятствий движению жидкости.
• По регулировке отопления самогорючие системы также уступают контурам, подключенным к насосам. К комнатным термостатам подключается современное циркуляционное оборудование, что обеспечивает точность теплопередачи и подогрева температуры в помещении с погрешностью до 1 ° С.В схемах с самоприоляцией допускается установка термостата, но погрешность настройки составит 3-5 ° С.

Основным достоинством схем самопрогнозирования является их энергонезависимость, но производя несложные расчеты, можно сделать вывод, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя.Схемы с принудительной циркуляцией обладают большей теплоотдачей и КПД.

Часто. Он представляет собой не слишком сложную, очень эффективную и в то же время достаточно ремонтопригодную конструкцию. В этой статье подробно поговорим о том, какие преимущества и недостатки характеризуют такие системы по отношению к двухэтажным загородным домам. Также мы разберемся, какие варианты и схемы подключения однотрубных конструкций в зданиях этого типа существуют.

Основные достоинства и недостатки

От двухтрубных систем такие системы отличаются прежде всего тем, что теплоноситель в них циркулирует по кругу, а радиаторы включены последовательно.Таким образом, оборудование очень простое — однотрубную систему отопления своими руками собрать намного проще, чем двухтрубную.

К достоинствам таких систем, кроме того, еще можно отнести:

• Ремонтопригодность.
• Универсальность. Можно использовать такие системы как в самых низких, так и в многоэтажных домах.

Основным недостатком таких систем является, прежде всего, неравномерный нагрев последовательно подключенных радиаторов. Переходя от одного к другому, охлаждающая жидкость постепенно остывает.Из-за этого в ближайших к котлу помещениях может быть слишком жарко, а в наиболее удаленных от него — холодных.

Разновидности

В качестве теплоносителя в системах отопления этого типа может использоваться незамерзающая жидкость — антифриз. Но чаще всего в трубах циркулирует пока еще обычная вода. Он может перемещаться по трубам самотеком или благодаря работе специального насоса. И в том, и в другом случае получается довольно надежная однотрубная система двухэтажного дома. Схема первого типа обычно используется в не слишком больших по площади домах.Преимущества такой системы с гравитационной циркуляцией в первую очередь эффективны. Надежнее конструкции с принудительным движением воды или антифриза.

Также однотрубная система отопления двухэтажного дома, схема которой максимально проста, бывает горизонтальной или вертикальной. Последний тип хорошо известен каждому, кто хоть раз жил в многоэтажных домах советской постройки. При этом вертикальные стояки проходят на всех этажах. Теплоноситель закачивается на чердак, а затем спускается вниз, проходя по радиаторам квартир.В частных малоэтажных домах обычно применяется более простая горизонтальная система отопления, также называемая «Ленинградка».

Способы подключения аккумуляторов

Аккумуляторы в такой конструкции, как однотрубная система отопления двухэтажного дома (фото аналогичного оборудования наглядно продемонстрировано на странице), могут вылететь через любую из имеющихся в этом момент Технологии. Схема подключения бывает:

• Нижняя. В этом случае трубы «подрыва» и «реверса» присоединяются к батарее снизу.
• Диагональ. С помощью этого трубопровода патрубок подсоединяется к радиатору сверху и снизу с противоположных сторон.
• Вертикально. В этом случае магистраль соединяется сверху и снизу с одной стороны.

Для того, чтобы воздух как в дальнем, так и в соседнем от котла, прогревал равномерно, подключайте радиаторы к трубе, как правило, на байпасе. Таким образом создается упрощенный аналог двухтрубной системы. Если у вас байпас, легко отрегулировать объем проходящего через радиатор потока.

Основные правила сборки в двухэтажных домах

Для частного дома, как уже было сказано, лучше использовать горизонтальный вариант однотрубной системы. Самое сложное при сборке в двухэтажном доме — поднять воду наверх через перекрытие. Самый простой способ — установить на котел два стояка: один подводит теплоноситель к радиаторам, второй — «реверс». Таким образом, он может быть установлен как оборудование с принудительной циркуляцией, так и однотрубная система без насоса, однако в этом случае вариант менее предпочтителен.

Способы прокладки труб

По периметру дома магистрали в такой системе и на первом этаже, и на втором обычно проводятся под полом. Такая «скрытая» система не портит внешний вид помещения. Однако следует учитывать, что при такой кладке, скорее всего, придется использовать нижний способ подключения радиаторов отопления. А при таком способе вставки, к сожалению, аккумулятор не работает в полной мере, возможно использование обходной цепи особой конструкции.

В этом случае о трубу «лайнер» перед радиатором врезается металлопластиковый отрезок, равный высоте аккумулятора. Присоединение к трассе осуществляется через нее, в верхней части участка. К «обратной» трубе приваривается короткий вертикальный отрезок. Радиатор присоединяется к нему в нижней точке противоположной секции.

Однотрубная система отопления двухэтажного дома с естественной циркуляцией: особенности

Такие конструкции в коттеджах используются достаточно редко.Системы такого типа экономичны, но, к сожалению, довольно сложны в сборке и не слишком удобны в использовании, особенно если в доме два этажа.

В таких системах теплоноситель сначала поднимается от котла вверх, проходит через радиаторы верхних помещений, а затем спускается вниз. Следовательно, на втором этаже при использовании схемы такого типа будет жарче, чем на первом. Кроме того, при использовании системы с гравитационной циркуляцией придется установить очень мощный котел.Ведь давления теплоносителя должно хватить для подъема на второй этаж.

Циркуляционная система

Оборудование этого типа для двухэтажных коттеджей считается более предпочтительным. В этом случае за бесперебойное движение теплоносителей отвечает циркуляционный насос. В таких системах допускается использование труб меньшего диаметра и не слишком высокой высоты котла. То есть в этом случае можно устроить гораздо более эффективную однотрубную систему отопления двухэтажного дома.У схемы с помпой есть только один серьезный недостаток — зависимость от электрических сетей. Поэтому там, где очень часто отключается ток, стоит устанавливать оборудование для расчетов, сделанных для системы с естественным током теплоносителя. Дополнив эту конструкцию циркуляционным насосом, можно добиться эффективного отопления дома.

Система отопления с естественной циркуляцией жидкости представляет собой закрытое устройство гравитационного (самотанового) типа, позволяющее отапливать помещений в частном доме независимо от электроснабжения.

Такое преимущество конструкции дает возможность использовать ее в регионах с проблемами или полным отсутствием центральной электрической сети. Система экономичная Но для правильного функционирования необходимо будет произвести точные расчеты. .

Описание системы отопления циркуляционного типа без насоса

Устройство водяное отопление, рабочий самбек, включает ТЭН (бойлер), патрубок , развернутый по-разному Расширительный бак и радиаторы .

Принцип работы

Роль теплоносителя в контуре играет вода, которая движется по трубам под действием термодинамических сил. Принцип работы системы основан на разнице физических свойств горячей и холодной воды.

Во время работы котла в трубах всегда присутствует горячая вода, которая постепенно остывает, проходя по контуру и отдавая тепло в окружающую среду.

Плотность и масса воды при нагревании уменьшаются, поэтому легко вытесняется вверх вместе с охлаждающей жидкостью.

Достигнув верхней точки контура, горячая вода распределяется по трубам, соединенным с радиаторами, отдает тепло через материал батарей, а затем в нижней части контура течет в котел, где она нагревается. очередной раз.

Преимущества установки

Basic преимущества Нагревательный контур гравитационного типа:

• простота установки и эксплуатации;
• высокая теплоотдача и устойчивость микроклимата помещений;
• эффективность ресурсов при условии качественной теплоизоляции конструкции;
• без шума;
• полная независимость от электричества;
• редкие поломки и длительный срок службы При условии проведения профилактических мероприятий.

Ссылка! Описать систему отопления с естественной циркуляцией можно только . Правильный расчет параметров, подбор схемы схемы и грамотная установка всех комплектующих гарантирует срок постройки до 35 лет

Главный недостаток — конструкция позволяет выпадать частные дома площадью не более 100 м 2 с радиусом около 30 м.

Есть еще несколько недостатков , ограничивающих использование самотановой конструкции:

• обязательное наличие мансарды Для установки расширительного бачка;
• медленно отапливаемые помещений;
• Необходимость утепления контура в неотапливаемых местах Для предотвращения замерзания воды в трубах.

Варианты систем отопления с естественной циркуляцией

Проекты могут быть выполнены в однотрубном или двухтрубном исполнении. По типу систем различают закрытые и открытые схемы монтажа. Правильно подобранный тип схемы обеспечит ее максимальную эффективность.

Закрытого типа

Тиражная конструкция закрытого типа получила распространение в Европе, а в России только начинает приобретать популярность.

Принципиальная схема

После нагрева вода под давлением поднимается до расширения Баку, разделяется мембраной на 2 части. Нижняя часть резервуара заполнена водой, которая сжимает газ (чаще, чем азот или воздух), расположенный в верхней части над мембраной. Создано дополнительное рабочее давление, способствующее движению жидкости.

Фото 1. Закрытая система отопления с естественной циркуляцией. Следует оборудовать герметичным расширительным бачком.

Характеристики

Основной особенностью конструкции закрытого типа является герметичность резервуара и создание дополнительного давления в трубопроводе.Иногда для замкнутых контуров используют циркуляционные насосы , которые работают от электросети. Из-за небольшого энергопотребления помпы временное отключение электричества никак не повлияет на работу системы.

Плюсы и минусы

Основные преимущества замкнутых контуров отопления связаны с их герметичностью. Благодаря этому система практически не страдает от воздушных пробок, меньше подвержена коррозии, потребляет меньшее количество охлаждающей жидкости, для чего можно использовать не только воду, но и антифриз.Схема не требует большого уклона трубопроводов , особенно если используется насос.

Внимание! Главный минус конструкции — необходимость установки большого бака, для которого нужно место. Длительные перебои с электричеством приведут к снижению эффективности схемы с насосом.

Вам также будет интересно:

Открытый тип

Система отопления открытого типа включает в себя открытый расширительный бак на утечку.Такая конструкция чаще используется в старых помещениях. Несмотря на то, что она теряет популярность, открытая схема остается надежной и работоспособной.

Схема работы

Отопительный контур с естественной циркуляцией открытого типа отличается от бака закрытого и отсутствием необходимости в установке электро зависимого агрегата.

Фото 2. Циркуляционная система отопления открытого типа, с несетевым расширительным баком, без электронасоса.

Отличия конструкции

Устройство открытого бачка может быть выполнено из подружки и малогабаритной. Ставить емкость в верхней точке не требуется.

Положительные и отрицательные стороны

К плюсам конструкции можно отнести простоту установки, безопасность и независимость от внешних источников питания. Отрицательные стороны Открытые системы связаны с попаданием в контур воздуха Это причина образования пробок, испарения воды и необходимости контролировать ее количество, а также невозможности использования антифриза из-за его вредного воздействия. .

Однотрубная

Однотрубная конструкция использует только одной линии трубопровода. Имеет низкий КПД, поэтому применяется для обогрева небольших помещений.

Контур

Трубы от котла отопления проходят по периметру помещения, соединяясь с регистрами.

Подача горячей воды в аккумулятор осуществляется через верхнее соединение, а слив — через нижнее. Из последнего регистра охлажденная жидкость отправляется обратно в котел.

Описание конструкции

Для нормального функционирования системы, контур устанавливается под потолком , а трубы, подающие охлажденную жидкость к котлу, — под поверхностью пола. При выборе однотрубной схемы котел с батареями допустимо разместить на одном уровне. Расширительный бачок устанавливается в самой высокой точке контура.

Достоинства и недостатки

Несомненным достоинством конструкции является простота ее монтажа и экономичность за счет минимального количества труб.К недостаткам однотрубного контура можно отнести легких тепловыделений от регистра к регистру. Для отопления двухэтажных домов использование такой системы не рекомендуется.

Двухтрубная

Для создания двухтрубной системы проложена прямая подача и обратный ток жидкости.

Планировка I. Монтаж конструкции достаточно сложен Но обеспечить эффективное отопление.

Принцип работы

Схема должна быть тщательно продумана и имеет следующую конструкцию:

• Главный стояк, идущий от котла, соединяется с расширительным баком на расстоянии примерно 1/3 от общей высоты контура.
• После бака к разводке труб присоединяется магистральный патрубок, по которому подается горячий теплоноситель.
• Для удаления лишней жидкости резервуар снабжен переливным патрубком , соединяющим его с канализационной системой.
• Трубы, по которым охлажденная вода будет поступать в котел , устанавливают в нижней части регистров параллельно трубам, содержащим горячий теплоноситель.

Особенности конструкции

Главный стояк, а также помещение, в котором находится резервуар, изолируют , предотвращая потерю тепла и систему замерзания. Котел отопления находится под всем в нише или в подвале.

Достоинства и недостатки

Основными преимуществами двухтрубной системы отопления самотон являются равномерное распределение тепла между узлами контура, простота настройки, возможность использования труб меньшего диаметра.

Конструкция позволяет исправлять ошибки расчетов и монтажа без снижения теплового КПД.

Недостатков системы практически нет, за исключением длительных подготовительных мероприятий. Но ради создания исправного отопительного контура стоит потратить время и силы.

Создание подходящего откоса для самовстрела

Основные требования, нормы, применяемые к созданию систем отопления, изложены в Снип 41-01-2003.

Для уменьшения факторов, препятствующих нормальному течению теплоносителя в трубах (изгибы контура, воздушные пробки), соблюдайте рекомендации по уклону труб системы. Уклоны выполняются по текущей жидкости из расчета от 1 до 5% в зависимости от длины трубопровода. Благодаря правильному уклону воздух, скопившийся в трубах, будет проходить в расширительный Баку, где будет выходить.

Потихоньку, подробно (кому-то может показаться утомительным) объясню тем, кто решил сделать сам или заняться здоровьем профессионально.

При покупке котла к инструкции прилагается схема отопления. Больше для мастеров это принципиальная схема. Очень правильно, грамотно все нарисовано. Но я не видел ни одного человека, который заказывал отопление по этой схеме.Обычно приходит мастер и вместе с заказчиком обсуждает оптимальную схему. Хочу простым языком пояснить: Что и почему, чтобы каждый мог понять принцип работы обогрева, а не затяжки.

Составление схемы зависит от планировки дома, чтобы он был красивым и хорошо проработанным.
На картинке нарисована самая оптимальная схема отопления, без циркуляционного насоса. Бросьте в топку все, что горит и (Ташкент).

· Котел в подвале, вывод и ввод от котла 57мм.

· Корм. После вставки каждого регистра диаметр трубы уменьшается на один размер.

· Фильтр. После вставки каждого регистра диаметр увеличивается на один размер.

· Диаметр трубы. Дюйм в системах без насоса старайтесь не использовать.

· Расширительный бачок совмещенный с минимумом. Трубка. А еще лучше 1 дюйм.

· Оптимальный уклон 1 см на метр трубы, если уклон будет более некрасивым.

Как проверить, хорошо ли работает ваша система отопления.

При уверенной работе системы измерьте разницу температур между подачей и реверсом. Чем меньше разница, тем лучше. Это означает, что циркуляция воды происходит быстро. Поэтому у нашего котла в подвале нагревательный элемент должен быть ниже по отношению к общей массе воды в системе.

Я думаю, время недалеко от горы, когда мы вернемся к этим системам из-за цен на газ. У меня сейчас два котла: газовый и твердотопливный. И только поднимается мороз, выключите газ и топовую альтернативу, экономия в очень серьезных и открытых формах.

Начнем с котлов. В нашем (котле) их будет два. Первый котел включит газ. Котел нужно сразу же переделывать. Купите недорого обычный КС (стальной котел) разбирайте и добавляйте трубы в водяную рубашку.

Отрежьте верхнюю крышку водяной рубашки, поднимая стенки и вставьте бойлер не менее 50 литров. Бойлер Мы делаем по всем правилам для работы под давлением. Котел из трубы, верх и низ полусферы, иначе сломается давление (плоское низ и верх делать нельзя).Полусферы найдутся в любой компании, работающей с трубой.

Если в бойлере есть спираль для нагрева воды, немедленно выкинь ее. Он не жизнеспособен, быстро забивается чесоткой, а вода в проточном режиме нагревается, если котел на всех парах пыхтит.

На фото котел с завода и переделан для увеличения КПД. Если держать руку на выходе из топки, то котел исправно работает (не топит улицу).

Чтобы не мешать улице, некоторые накрывают горелки металлическим листом, чтобы пламя приближалось к стенкам котла. Эффект есть, но это несерьезно. Положите металлический лист на газовую плиту и рядом с чайником, дождитесь, пока он закипит, сразу все станет ясно. Или поднимите чайник над кончиками пламени сантиметров на 10 и ждите.
Думаю понятно, что пламя кончиками языков (в этом месте самая большая температура) должно касаться водяной рубашки.Собственно важное условие Для достижения максимальной эффективности (дееспособность полезна).

Кто не понял, потренируйтесь с чайником на кухне, как ведет себя водяная рубашка при изменении отношения к ТЭНу. В котле такие же правила.

Пламя конфорок должно быть синим с красноватыми кончиками. Если пламя желтое — это означает, что газ при горении дает небольшую температуру и крепкую жирную сажу, которая на стенках котла образуется (шуба).Шуба не дает огню согреть стены. Отрегулируйте пламя правильно (топливная смесь) и должно прожечь каждое отверстие в горелке.
Импортные котлы в основном отличаются тем, что сделаны на схожести водяных колонн. Сплав, который используется с большей теплоотдачей (высокая теплоотдача в меди, латуни). Не реально, наша альтернатива трубе под уклоном и перекрытием трубопровода следующим образом. В общем, можно импровизировать, но первый ряд из 57, иначе котел будет (а).

Медь на твердом топливе

Лучше ничего не делать. Я не дороже того же КС, без особых изысков.
Магазин накроет мозги улучшенной турбулентностью и повышенной теплоотдачей. Они вызывают турбулентность в дымоходе. Вес зависит от соотношения топки к диаметру трубы для вытяжки. Все котлы изготавливаются из металла, поэтому не ждите высокой теплоотдачи. А если есть желание, можете поэкспериментировать с трубками для заваривания, понимаете.Не забудьте про Южный, этот котел придется чистить. Да и не забывайте: дрова надо подкидывать, я бы с котлом ничего не делал.
Вот вопрос в чем. Как сделать что-то вроде мясорубки, соковыжималки.
Листья, ветки, опилки метательные; Электродвигатель крутит коробку передач, а на выходе получается нечто похожее на прессованные круглые брикеты, которые можно перемешивать.
Это альтернативное топливо, круче нет. Естественно, хочу и буду делать, но пока еще и в интернете набираю информацию.

Нагрев считается хорошим, если какой-либо его элемент может быть удален во время работы, при этом работа обогрева не прекращается. Оба котла следует ставить на краны. Лучше по мячу Винтил тоже подойдет. Да и фланель тоже пойдет. Если заварить пробку в трубе и просверлить дырку 10мм, нагрев будет работать, естественно правильно сделанный. Краны
пригодятся вам для управления системой. Мы не будем об этом говорить и все ясно. Система
Постарайтесь сделать как можно больше, как показано на рисунке (выше).Понятно, что опустить котел в подвале могут агрегаты. Так что попробуйте сделать яму для котла. Очень важно, чтобы ТЭН был ниже по отношению к общему весу воды, это влияет на оборот воды. Особенно на небольшом огне.

Протянуть котел в приямке и управлять кранами (регулировка) по системе.

Для тех, кто не в курсе, крышка котла снимается и обратка разбивается в любом удобном для вас месте. Предыдущее место можно залить на перспективу или заварить.Краны
, тем не менее, используют шар, желательно из желтого сплава.

Feed Постарайтесь съездить как можно больше, естественно, не забывая об эстетике. Это улучшает вращение воды в системе.

Вакуумные расширительные баки не распознаются. Проблемы с системой заправки, с участком, с выпасом воздуха с наивысшей точки. Не у всех есть сантехника. Перетащить кастрюлю на крышу. Короче геморрой. Но если все-таки вакуум: то к бачку положите полтрубки.

Очень хорошо дает эффект снять расширительный бачок на крышу. Повышает давление в системе, но вообще не знаю почему, но так лучше.

Я часто видел опытных сантехников, которые пакуют на перевал без краски. Я в шоке, не дай бог. Да, действительно, пакет будет набухать и капать перестанет, и что произойдет через 10 лет, упаковка представляет собой органический агент, который просто вращается вместе с водой. Она просто бегает годами. Лучше всего смазать резьбу и пропитать проход перед пакетом с маслом (для покраски полов), современными герметиками или грунтовкой.Нельзя использовать солидол, лак, технический вазелин, жир.
Наш отечественный фасад лучше всего упаковывать в пакеты, пропитанные краской или современными герметиками. Импортная лента ФУМ, точнее сделана. Наши более грубые и часто ленточные свалки.

Самый прочный — чугун. Кузову крана 100 лет.

Установлены котлы, место в доме.

Это делается обязательно гидрорем. Трубка прозрачная 15 м. Достаточно. По периметру всего дома, где будут проходить трубы отопления, примерно в 30 см от пола, нанесите отметку на стене.Это будет ваш ориентир. На счетчике выводится в 1 см, костыли для трубы забиваешь, на нее вешаем регистры. Проделайте дыру в стенах. В этом случае из простых и доступных устройств точнее. Измеритель уровня устанавливает регистры.

Постарайтесь сделать схему отопления, если возможно, максимально приближенную к той, что изображена на первом чертеже. Я имею в виду: рассмотрите законы физики. Классная фраза, понравился сам.

Обогрев на двух крыльях, на трех крыльях и т.д. Здесь нет абсолютно ничего сложного, подача разведена в нужные стороны с учетом наклона.Собираем и реверс к котлу, учитывая уклон, это все крылья. Главное, чтобы расширительный бачок был все время, после прохода все время вниз.

Можно сделать отопление на нескольких этажах, и каждый этаж будет регулироваться отдельно. Если возникнет такой вопрос, все подробно напишу как делать.

Тепловая заглушка. Это неприятная ошибка при прокладке системы.

Поверьте на слово, котел закипит, а обратка будет холодной, я в молодости допустил такую ​​ошибку.

Хочу расписать на тему импортных котлов. Конечно, здорово взять кучу денег, купить самый крутой котел, крутые регистры. Мне кажется, что мы все-таки становимся заложниками для обслуживания во время поломки. А если нет света, вариант запасной: батарейки, несерьезно. Экономно, согласен, но все же меньше, но надо платить. Наверное для города лучше импортного, а для поселка два котла. Один для топки всяких таких, что летом населяют.А может, у кого-то будет брикет из опилок, и возле лесопилки. Мне нравится наковальня и кувалда работают сто лет и не ломаются.

Что касается котлов на жидком топливе, то я считаю их очень опасными и их следует делать в пределах жилого дома. Они тоже заслуживают внимания и мы будем смотреть на все и против.

Добавьте к тем, кто прочитал статью, если у вас есть опыт эксплуатации жидкого топливного котла, присылайте свои соображения по этому поводу.А по вашим отзывам мы определим целесообразность использования таких котлов.

Отопление двухэтажного дома.

Начнем с неприятностей, которые возникают при отоплении двух этажей.

Самая большая беда в том, что сначала нагревается второй этаж, а уже потом начинает утепляться первый со всем вытекающим: на втором нагреве, на первом остынет. Основное время обычно проводят на первом этаже. Кухня, ванная, гостиная, туалет, прихожая… Воздух нагревается и поднимается на второй этаж. Поэтому первый этаж должен вопреки законам физики слышать больше, чем второй.

Добиться этого не очень сложно.

Главный закон отопления без насоса — горячая вода проржавела.

Если горячая вода обнаруживается с холодной, она сразу поднимается вверх. Возможна циркуляция даже в диаметре одной трубы. Зная эти законы, можно контролировать правильность самой работы (речь идет об отоплении без насоса).
Первый этаж делаем без изменений, только верхняя точка выводится на второй этаж или крышу (расширительный бачок). Расширительный бачок должен быть выше аккумуляторов (регистров), чтобы воздух выходил из системы.

Труба от котла до расширительного бака называется стояком. От стойки до регистров первого и второго этажа ведутся картотеки. На них нужно ставить краны, чтобы можно было регулировать объем горячей воды. Кран для первого этажа, о котором идет речь, устанавливать или нет, зависит только от вас.Мне нравится, когда возможна максимальная регулировка, тем более разницы в стоимости нет.

Возврат со второго этажа врезается в обратную сторону первого этажа ближе к котлу. Ближе к котлу, потому что (это очень важно) он горячее, чем вода в обратном этаже. Начните поднимать обратный пол против шерсти. То же самое, если вода первого этажа горячее второго, то в месте вставки отдачи со второго этажа на первый тоже топчет вверх второй этаж.Это циркуляция воды в одной трубе, чем больше диаметр трубы, тем лучше циркуляция.

Простая концепция, вы можете изменить что угодно, не мешая физике (горячая вверх, холодная вниз).
Как видите ничего сложного.

Ни в коем случае не закрывайте водный путь к приставке, иначе это может сломать систему.

Как установить циркуляционный насос в систему отопления.

Эта информация для тех, кто решает построить систему отопления циркуляционным насосом.

При покупке не путать с другими типами насосов, например с насосами высокого давления.

При покупке внимательно прочтите тех. характеристики. Давление, температурный режим, установка (вертикально, горизонтально), работа с незамерзающими жидкостями и др.

Есть одна проблема, когда выходит из строя насос вертикально установленный, нужно кран бойпаски открыть, а тебя нет. Насос ставится на обратной стороне котла.

Закрываем насос крана и снимаем в ремонт.Вечных насосов нет. Были модели, которые монтируются в трубопроводе и нарушая движение воды (теплоносителя) в системе, не нарушают их малый проходной диаметр. Я бы выбрал из них. Прогресс движется, поэтому лучше модели нет, ничего не посоветуете. Решайте, разбирайтесь, советуйте с самими продавцами.

Выбрав насос, собираем систему отопления с учетом всех законов физики. Как написано выше

Ни в коем случае при установке не поправляйте то, что помпа будет продавать. Скорее быстро доставит.

А если отопление готово, и работает хорошо, поставить помпу по тех. заграничный пасспорт.

Если у вас есть газ, надежная техника, электричество не пропадает — тогда обратите внимание только на расширительный бачок. Он должен быть верхним, пылесосить не надо. Вакуумный Бачек очень хорошо работает с циркуляционным насосом. Вы поймете это, если насос будет установлен вертикально, и вам нужно будет после установки перед запуском подать воздух над насосом.Система наоборот начинает всасывать воздух. Как проехать на воздушной остановке?

1. Можно налить воду из расширительного бачка, а когда голландская трубка в талеке пуста, открыть воздух в помпе. Вода из стояков будет расплавлять воздух. И снова пополнить систему.

2. Вы можете выгнать воздух, перекрыть трубку в расширительном баке, открыть кран водопровода, создавая давление в системе, и открыть воздуховод над насосом. Проблема в том, что почти все насосы монтируются на дюймовой трубе, и трубы небольшого диаметра доставляются быстро.Одним словом, «геморрой». И система давления работает лучше. Поэтому вакуумные баки ставят на крайний случай.

Можно смонтировать помпу и все будет нормально, при условии, что все правильно и работает на ура. Установите минимальную скорость и, если считаете, что вращение нужно ускорять, включите вторую скорость …

Как определить, что охлаждающая жидкость вращается медленно.

Температура на выходе из котла (подача) должна быть примерно равна температуре на входе (реверсе) в котел.

Теперь о комплексе.

Представьте себе ситуацию, когда нет водоснабжения, нет общего электроснабжения, нет газа. Сверху уголь, дрова и т.д. Автоматики нет. У вас большая система отопления (длинные крылья, много этажей, отопление нескольких домов или хотите идти в ногу со временем), естественно, есть необходимость в установке насоса.

Сейчас мы собрали весь набор недобрых и будем учиться с ними, чтобы справиться.

В этих условиях эксплуатации система должна быть подготовлена ​​к:

1.Генератор разговоров.

2. Котел закипел, а насос весь воздух заехал в систему.

3. Невозможность заливать под давлением систему вакуумного бака.

Генератор штампов, система закипела, у вас нет … ИТ.Д. В этом случае вас спасет насос, который монтируется прямо в трубопровод и в случае отказа не замедляет движение теплоносителя. И у вас все нормально, конечно, при условии, что отопление сделано правильно.Он начнет работать сам за счет правильной физики. Хуже чем хотелось, но ситуацию спасли еще до ремонта генератора.

Все работает, котел закипел и очень. Насос, конечно же, продолжает перекачивать охлаждающую жидкость по системе, и почти весь воздух поступает в систему. Воздух создает воздушные пробки и препятствует движению теплоносителя, помпа продолжает бороться и т. Д. Короче противостояние. В этом случае нужно делать еще один расширительный бачок.Это будет, например, квадрат (ящик), в который снизу подключается подача от котла, а снизу или сбоку закладываются нагревательные крылья. Смысл в том, что в этой коробке падает скорость движения теплоносителя и весь воздух выходит наружу. Система заполнена воздушным теплоносителем без воздуха. Я бы очень рекомендовал пройти этот путь в этих условиях. Не эстетично, но 100% гарантия, что насос не будет гнать воздух в трубы и будет удерживать его там до тех пор, пока не выключится и воздух не будет выпущен в расширительный бачок (противодействие замедлит движение энергоносителя) .

Невозможность наполнить систему под давлением, если Бачек вакуумный. Считаю это ошибкой, поверьте расширительному бачку. Уйти — гарантийные проблемы.

Отопление в гараже, Сарадж.

В специфике своей работы он часто встречался с людьми, которые хотели провести отопление в сарае, гараже и любых постройках.

Все как один столкнулись с проблемой как нагреть охлаждающую жидкость и хотелось бы ее нагревать не всегда. И в то время, когда это необходимо.Ехать не хочу, не сильно замёрз и т.д.

Хочу предложить вариант: как провести отопление в домах, которые находятся недалеко (до 10 метров) от вашего жилого дома.

Используйте трубу 25 мм, внутренний диаметр. С помощью этой трубы перебросьте тепловые работы между зданиями.

Меньший диаметр замедлит подачу охлаждающей жидкости и увеличит расход антифриза.

Залить антифриз или аналогичный продукт. Выбирая, обратите внимание на текучесть на морозе.Чтоб не было каши.

Теплообменник врезан в систему отопления дома, и желательно поставить циркуляционный насос. Чтобы сохранить в тепле.

В этом вся идея. Просто так и работает. Включил помпу, погрелись.

Теплообменник отопления в верхних трубах отопления (в подающей) идеален, для встраивания в котел.

Холодный теплоноситель к теплообменнику подведем итог, выход нужен сверху.

Дерзайте кому мысль нравится.

Если кто не понял, спросите: рисую живо в картинках.

Дополнительная информация

Какой лучше двух или однотрубный контур отопления. Что лучше

Попробуем определиться. Поможем систематизировать предложения по источнику энергии. Условно выделим три классических вида: дерево, газ, электрическое отопление. А также рассмотрим новые технические решения: тепловые насосы.Ниже мы поговорим о каждом из вариантов, поговорим о достоинствах и рассмотрим проблемные места.

Что предлагает рынок

Твердое топливо

Главное преимущество — автономность. Печи доказывают свою надежность веками. К тому же еще и приятная цена, всегда под рукой. Из минусов — долгий прогрев, невысокий КПД, необходимость постоянно подбрасывать топливо. К сожалению, есть участки, где подключение к газопроводу электроснабжения невыгодно из-за больших затрат на ввод, что невозможно из-за удаленности.Владельцы небольших построек из 3-4 комнат останутся довольны. К тому же современные дизайнеры дополняют свои решения уютным камином.

Твердотопливные котлы — великолепная альтернатива топке. Принцип работы понятен всем — при сгорании горючих материалов выделяется тепло и нагревается теплоноситель. Горячая вода распределяется по трубам и обогревает комнату. Приятно отметить широкий спектр преимуществ, которые во многом перекликаются с печью.

• Эффективность. Недорого, особенно если рядом лес.
• Экологическая чистота. Содержимое топки объединяется полностью, остается только зола.
• Погрузка дровами, древесными опилками, брикетами, углем, торфом.
• Автономность.
• Невысокая стоимость оборудования.
• Автоматизация обеспечивает простоту управления.
• Котельная будет установлена ​​без дополнительных согласований.

Но есть минусы.

• Низкая теплоотдача, проблематично нагреть корпус большой площади.
• Нагрев происходит по инерции, как в печи.
• Хранение топлива в отдельном помещении.
• Очистка от копоти, копоти.
• Регулярный уход.
• Нужны дополнительные устройства, например, теплоаккумулятор, устройство принудительной тяги.
• Монтаж дымохода.

Если резюмировать, то у этого варианта много преимуществ, главное — независимость от внешних источников энергии, экономия средств.Существенный недостаток — требуется регулярное наблюдение, что доставляет дискомфорт.

Газ

Отличное решение, если рядом расположена трасса. Принцип работы такой же, как и на твердом топливе. Энергоноситель настраивается с помощью пьезоэлементов или электронного зажигания.

Основные преимущества.

• Простое управление.
• Безопасность благодаря современным средствам защиты.
• Сравнительно высокий КПД и невысокая стоимость топлива.
• Высокая эффективность: обогревает большие площади.
• Комфорт: Режим подачи тепла регулируется хозяином, а каждый радиатор дополнен терморегулятором. Такой подход позволяет создать собственный тепловой режим.

Из недостатков:

• Необходимо разрешение от.
• Установка находится в специальном помещении.
• Установка выполняется только специалистами.
• Есть возможность изменить давление в магистралях, которые обозначит оборудование.
• Только наличие автоматической системы подразумевает безопасность агрегата.
• Нужен дымоход.

Также используйте газовые конвекторы. Холодный воздух поступает внутрь через щель в нижней части устройства, нагревается через теплообменник, а затем подается горячим в комнату.

Обратите внимание на преимущества:

• тепло поступает быстрее, благодаря исключению промежуточных продуктов — воды;
Уменьшены затраты на
• ;
• процесс установки упрощен, так как нет.

Напомним о недостатках:

• устройство монтируется в каждом помещении и подается энергоноситель;
• требуется специальное разрешение газовой службы;
• монтажников;
• необходимо.

Таким образом, затраты разумные. Оформление всевозможных разрешений потребует времени.

Электроэнергия

Электрическое отопление имеет много преимуществ, оно рассматривается как альтернатива при отсутствии газовой магистрали.Существующие льготные ставки могут даже снизить затраты.

Рассмотрим три наиболее распространенных способа.

1. Конвективный. Установлены электрические котлы, масляные радиаторы, конвекторы.
2. Ray. Установка инфракрасных нагревательных панелей, электрических нагревательных панелей, батарей, пленок, угольных обогревателей.
3. Воздушные или тепловые вентиляторы.

Преимущества:

• Установка проще.
• Пакет разрешительных документов намного меньше.
• Несложное управление.
• Дымоход отсутствует.
• Возможны льготные тарифы.

Профессиональный расчет — основа грамотного выбора оборудования. Такой вариант будет выгоден, если специалисты учтут все нюансы вашего дома.

Heliosystems

Солнечный коллектор представляет собой панель с установленными теплообменными элементами: пластинами или вакуумными трубками. Солнце светит бесплатно, поэтому этот способ экономичный, а вот цена оборудования наоборот высока.В Европе окупается за 5 лет, а в средней полосе России этот срок увеличится вдвое. Зимой, когда требуется больше тепла, а продолжительность дня сокращается, солнечные батареи не производят необходимое количество энергии.

Тепловые насосы

Агрегат, передающий рассеянную тепловую энергию по контуру отопления. Здесь одновременно и теплогенератор, и кондиционер, и водонагреватель. Для коттеджей используются три модели: геотермальная, водяная, воздушная.

Достоинства:

• КПД существенно выше остальных предложений. Вырабатывает 3-5 кВт тепловой энергии, а получает только 1 кВт электроэнергии.
• Экологическая чистота. Работает без.
• Безопасность. Нет открытого огня, опасных отходов.
• Универсальность. Обеспечивает отопление зимой, охлаждение воздуха летом, подогрев воды круглый год.
• Очень надежный. Работает в замкнутом, герметичном контуре.
• Комфорт благодаря автоматическому режиму.
• Документальное сопровождение требует меньше усилий по сравнению с другими.

Недостатки:

• Цена считается завышенной.
• Буровые работы, место под установку, документация.
• Шум компрессора. Потребуется дополнительная звукоизоляция котельной.
• Наличие трехфазной электросети.

Это современное оборудование, с которым мы все еще знакомы. К косвенным минусам разумно добавить справедливое отношение потребителя ко всем новинкам.Современную квартиру сложно представить без. Многие ли знают, что это тепловой насос?

Выбор большой. Каждому варианту присущи свои достоинства, мы также перечислили минусы. При установке необходимо учитывать специфику собственного жилья, приобретенную площадь, рельеф местности. Можно дополнить стандартное предложение, что очень удобно, особенно если есть дети.

Как утеплить дом

Есть несколько схем, проверенных жизненным опытом.Они различаются по типу циркуляции воды, по способу прокладки магистралей: однотрубные, двухтрубные, радиационные и «Ленинградские». Комплектующие:

• Отопительный котел.
• Трубопровод.
• Арматура.
• Расширительный бак.
• Циркуляционный насос.

Хладагент движется по трубам естественным или вынужденным путем. Через батареи отдает тепло в комнату, затем возвращается. Установлен насос для разгона.

Естественная циркуляция

При нагревании или охлаждении плотность воды изменяется.Горячее поднимается по стояку, по трассе течет к радиаторам. При прокладке горизонтальных труб к батареям важно сделать небольшой уклон в 3-5 градусов.

Предлагаемый вариант позволит сэкономить на отоплении небольшого одноэтажного двухэтажного дома. Ограничение — длина контура не должна превышать 30 м.

Принудительная циркуляция

Насос ускоряет движение охлаждающей жидкости. Такое решение дает возможность отапливать помещение большой площади. Нет необходимости выдерживать уклон при горизонтальной прокладке трубопровода.При этом возникает зависимость от источника электроэнергии. Многие владельцы частного жилья покупают генератор.

Схема однотрубная

Вода при такой разводке последовательно поступает во все радиаторы отопления.

• Простая установка.
• Низкие трудозатраты.
• Низкая стоимость.

• Тепловые потери.
• Отопление каждой комнаты не регулируется.
• Для поддержания давления необходим насос.

Можно установить термостатические клапаны, радиаторные регуляторы, балансировочные клапаны, воздуховоды, чтобы избавиться от неприятных изъянов.Расходы увеличатся, но температуру в помещении будете устанавливать вы.

«Ленинград» отличается возможностью регулировки уровня нагрева каждой батареи. При отключении прибора допускается срабатывание обводной трубы и запорных кранов.

Вертикальные двухтрубные схемы

Это решение позволяет для каждого радиатора прямую и обратную магистраль. Стоимость установки трубопровода вырастет, но контроль за уровнем тепла комнат останется за хозяином.Разводка от котла может быть верхней или нижней.

Горизонтальная двухтрубная система

Схема, наиболее часто применяемая для отопления коттеджей. У нее есть три варианта:

• тупич. Простота расчета и монтажа, невысокая стоимость. Недостатком является возникновение застойных зон в местах с низкой скоростью движения воды.
• Обратное движение охлаждающей жидкости. Отопление легче регулировать благодаря одинаковой длине контуров циркуляции. Оптимальный режим работы котла с помпой.Дороже покупать трубы.
• Коллекционер. Охлаждающая жидкость всегда будет теплой. Раздельное подключение радиаторов способствует равномерному прогреву помещения. Высокая стоимость, которая не мешает покорить сердца заржавевших влюбленных.

Схемы отопления частного дома: что лучше

Однотрубные и самотановые системы хороши своей простотой, не требуют значительных затрат. Если дом построен недалеко от мегаполиса, где электричество подается без перебоев, а газовая магистраль расположена близко, можно создать комфортные условия проживания.При установке радиаторного отопления лучше выбрать двухтрубный тупик или радиационный контур. Оба работают одинаково хорошо. Теплые полы внесут дополнительный комфорт. Главное правильно рассчитать теплопотери.

Отопление в частном доме: что наиболее экономично

Что лучше выбрать в частном доме. Здесь учитываются два основных фактора. Во-первых, расходы на оборудование, установку. Во-вторых, ежемесячная плата за топливо. Сэкономить деньги позволит критический анализ его конструкции.Вернуть инвалидам. Любое предложение будет невыгодным, если на улицу уйдет тепло. Каждый регион страны диктует нормы на строительные материалы, их толщину, теплоизоляцию. Тепловые потери для стеклопакетов составляют 25%, крыши, чердака — 15%, а плохая вентиляция съедает до 50% тепла. «Мосты холода» образуются за счет металлических частей, пронизывающих стену. Их дополняют торцы плит, откосы дверей, окон, цоколя стен.

Очевидно, цена вопроса зависит от возможного желания комбинировать какие-то варианты.Примерно по России в общую стоимость выложены следующие компоненты:

1. Выпечка.
2. Газовое отопление, если рядом трасса.
3. Котел твердотопливный.
4. Котельное оборудование на жидком топливе.
5. Электрокотель.

Гелиосистемы и тепловые насосы широко используются в Западной Европе, но пока не стали самыми эффективными для жителей нашей страны. Затраты на оборудование и установку окупятся за несколько лет.Несомненно, высокая стоимость топлива за рубежом оправдывает существенные капитальные вложения, у нас топливо дешевое.

Все дома разные, оптимальное решение могут предложить специалисты. В этой статье мы рассмотрели возможные варианты, оценили достоинства, выделили недостатки. Осталось взвесить все «за» и «против» и сообразить свои пожелания, чтобы сделать лучший выбор.

• Материал подготовлен: Людмила Ремизова

1.
2.
3.
4.
5.
6.

Вопрос содержания системы отопления волнует многих домовладельцев. Какое отопление лучше в частном доме, какое топливо обойдется дешевле, из какого материала должны быть сделаны трубы, чем отличаются разные модели радиаторов? В данной статье будут рассмотрены основные элементы системы отопления, которые представлены на современном рынке. Стоит только отметить, что окончательный выбор всегда остается за хозяином дома, и существуют индивидуальные варианты отопления частного дома.

Какое отопление лучше: критерии оценки

К современным системам отопления предъявляются следующие требования:

1. Правильное соотношение цены и качества .Под качеством в данном случае подразумевается высокий КПД, т.е.система должна обеспечивать здание необходимым количеством тепла, а затраты на это должны быть минимизированы.
2. Наличие автоматизации автоматизации . Современная система отопления должна требовать минимального вмешательства при эксплуатации. Как показывает практика, большинство домовладельцев предпочитают настраивать систему один раз и больше не приближаться. Качественные позволяют это делать.
3. Надежность .Система должна быть максимально надежной, чтобы не приходилось обновлять свои элементы каждые полгода. Кроме того, начальная стоимость конструкции должна быть как можно ниже: мало кто соглашается использовать систему, стоимость которой можно сравнить со стоимостью самой постройки.
4. Простой монтаж . Настройка всей системы должна быть простой и требовать минимум затрат. В некоторых случаях для установки требуются специальные инструменты, которые в конечном итоге могут оказаться бесполезными.

Исходные данные

Системы центрального отопления полностью зависят от удаленной котельной, поэтому контролировать температурный режим и уровень давления не получится, но автономное отопление полностью зависит от пользователя (читайте также: «»).Большинство котлов оснащено приборами, позволяющими устанавливать температуру теплоносителя в довольно узких пределах.

1. Магистральный газ.
2. Дрова.
3. Уголь.
4. Газ сжиженный.
5. Масло отработанное.
6. Электричество.

Но нельзя забывать, что ископаемые ресурсы ограничены, и их стоимость больше не будет снижаться, поэтому в ближайшие годы должен произойти переход на возобновляемые источники энергии.

Выбор системы отопления для частного дома

Отопительные приборы

Можно даже привести пример: радиаторами для обогрева помещения необходимо нагреть его верхнюю часть до 25 градусов, то есть будет вложено большое количество тепла.Теплые полы лишены такого недостатка, обогрев помещения под потолком в последнюю очередь. Правильная регулировка теплых полов и особенности использования такой конструкции позволяют существенно сэкономить без ущерба для комфорта.

Выбор прошитого полиэтилена в качестве материала обусловлен прежде всего его высокой гибкостью, а риск повреждения этих труб при изгибе минимален. Стоимость представленного материала находится на достаточно низком уровне, на порядок опережая ближайшего конкурента — нержавеющую сталь.

Единственное условие для теплых полов: в стяжке должны отсутствовать какие-либо соединения. Кроме того, для создания фурнитуры необходим расширитель, стоимость которого достаточно высока, но этой проблемы можно избежать, взяв его в аренду на время монтажа системы.

Розетки и приборы

Помимо преимуществ, полипропиленовые трубы обладают составом, главным из которых является высокий коэффициент теплового расширения. Для устранения этой проблемы используются компенсаторы, которые представляют собой П-образные или круглые отводы.Армирование снижает расширение до уровня, сопоставимого со стальными изделиями.

Выбор труб подходящего диаметра — тоже актуальный вопрос, и в первую очередь от типа используемой здесь системы отопления. Например, для систем отопления, использующих естественную циркуляцию жидкости, чаще всего используются трубы DD32, имеющие внешний диаметр 40 мм. В конструкциях, оснащенных насосом, можно использовать трубы ДУ20 наружным диаметром 25 мм.

Из одних и тех же труб можно сделать вкладыш к отопительным приборам, за исключением случаев, когда используется коллекторная разводка: в этом случае пара его труб предназначена для каждого радиатора, как правило, из прошитых изделий из полиэтилена 16 мм.Практика показывает, что совмещение радиальной разводки и теплых полов в помещении — занятие довольно трудоемкое, и титула «простейшего отопления частного дома» такая конструкция не получит, но бывают случаи, когда подключение коллектора отопительные приборы и водяные теплые полы по-прежнему используются.

Источник тепла — выбор котла

Например, при отсутствии газовой магистрали газовые котлы придется исключить. Конечно, вы можете протянуть газ на свой участок, но стоимость этой операции будет слишком высокой, и такие затраты могут оказаться оправданными только в очень редких случаях, когда система окупается в долгосрочной перспективе.

Во-вторых, для этих устройств требуется низкая температура в обратном контуре трубопровода, что в данном случае будет преимуществом. Использование накопительного водонагревателя позволит гораздо точнее контролировать температуру горячей воды, а сырья для отопления уйдет гораздо меньше. Часто при расчете системы газового отопления учитывается исключительно тепло, получаемое от сгорания газа, а если еще учитывать конденсацию, расчетная эффективность получается просто ускоренной.

Стоимость кондиционеров невысока и вполне сопоставима со стоимостью бюджетной системы отопления. При наличии водоема возле здания или в том случае, когда грунтовые воды находятся на высоком уровне, можно использовать водно-водяную схему, но стоимость такого обогрева будет в несколько раз выше традиционного решения.

Самым дорогим решением является геотермальный насос, который сам по себе стоит дорого и требует трудоемкой установки. Однако такая конструкция практически не зависит от внешних условий, а срок службы насоса может достигать 30-50 лет.Учитывая динамику роста цен на энергоносители, такой вид отопления частного дома может быть оправдан.

Заключение

Чтобы выбрать наиболее эффективное отопление частного дома, нужно оценить множество факторов. Главное — помнить, что система должна обеспечивать помещение теплом и создавать уютную атмосферу. Предложенные рекомендации помогут при выборе системы отопления.

Владельцы частных домов часто становятся перед выбором, какому типу отопления дома отдать предпочтение.В быту традиционно используются всего два типа систем отопления: однотрубные и двухтрубные. У каждого типа есть как достоинства, так и недостатки. Разница между обеими системами заключается в разном способе подачи теплоносителя в отопительные приборы. Какая структура отопления для собственного дома лучше, однотрубная или двухтрубная — выбирайте напрямую хозяин дома, учитывая собственные хозяйственные потребности, предполагаемую отапливаемую площадь и финансы.

В первом варианте тепло по дому распространяется по одной трубе, последовательно обогревая каждую комнату дома.Во втором случае комплекс оборудован двумя трубами. На одном идет прямая подача теплоносителя. Другой патрубок используется для отвода охлажденной жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом конкретном случае поможет не только определиться с типом системы отопления, но и грамотно.

Понять и сообразить, что для вас лучше однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.

Однотрубная система отопления. Общие идеи

Однотрубная система отопления может работать как с помпой, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного быть в существующих законах физики. В его основе лежит принцип расширения жидкости при нагревании. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается к стояку в самую верхнюю точку системы.Движение теплоносителя осуществляется по одной трубе, доходящей до расширительного бачка. Накапливаясь там, горячая вода уже идет по нисходящему каналу заливают все последовательно подключенные батареи.

Соответственно, в первую в теплоносителе точку подключения соединения будет получено максимальное количество тепла, а в радиаторы, расположенные на магистрали, уже будет поступать частично охлажденная жидкость.

Для больших многоэтажных домов такая схема крайне неэффективна, хотя по стоимости монтажа и эксплуатации однотрубная система выглядит привлекательно.Для частных одноэтажных домов, жилых домов в два этажа допустим аналогичный принцип распределения тепла. Отопление жилых помещений по однотрубной схеме в одноэтажном доме достаточно эффективно. При небольшой отапливаемой площади температура в радиаторах практически одинаковая. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.

Качество обогрева и стоимость монтажа в этом случае может зависеть от типа подключения.Диагональное подключение радиаторов дает большую теплоотдачу, но применяется реже из-за большего количества труб, необходимых для подключения всех отопительных приборов в жилых помещениях.

Схема с нижним подключением радиаторов выглядит более экономично, за счет меньшего расхода материалов. С эстетической точки зрения такой вид подключения выглядит предпочтительнее.

Преимущества однотрубной системы отопления и ее недостатки

Для владельцев небольших жилых домов однотрубная система отопления выглядит заманчиво, особенно если обратить внимание на следующие ее достоинства:

• имеет стабильную гидродинамику;
• удобство и простота конструкции и монтажа;
• небольшие затраты на оборудование и материалы.

К косвенным преимуществам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу за счет естественной циркуляции.

К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, можно отнести следующие аспекты:

• технические трудности устранения просчетов в работе, допускаемых при проектировании;
• тесная взаимосвязь всех элементов;
• система высокого гидродинамического сопротивления;
• технологические ограничения, связанные с невозможностью саморегулирования расхода теплоносителя.

Несмотря на перечисленные недостатки данного вида отопления, грамотно составленный проект системы отопления позволит избежать многих трудностей еще на этапе монтажа. Ввиду перечисленных преимуществ и экономической составляющей широкое распространение получили однотрубные схемы. Однотрубная система отопления, двухтрубная система отопления другого типа обладают реальными преимуществами. Что можно выиграть, а что проиграть, выбрав один из типов для своего дома?

Технология подключения и размещения однотрубной системы отопления

Однотрубные системы делятся на вертикальные и горизонтальные.В большинстве случаев для многоэтажных домов применяется вертикальная разводка. В этом случае все радиаторы подключаются последовательно сверху к самому носу. При горизонтальной разводке аккумуляторов они соединяются между собой горизонтально. Главный недостаток обоих вариантов — частые пробки из-за скопления воздуха в радиаторах. Предлагаемая схема дает возможность составить представление о некоторых вариантах проводки.

Способы подключения в этом случае выбираются на усмотрение хоста.Радиаторы отопления можно подключать через боковое, диагональное или нижнее подключение. На рисунке показаны такие варианты подключения.

Для владельца дома важным аспектом остается экономическая целесообразность установленного в доме оборудования и получаемый эффект. Не стоит недооценивать вариант с однотрубной системой отопления. Сегодня на практике проводятся достаточно эффективные мероприятия по совершенствованию схем отопления этого типа.

Например: Существует техническое решение, позволяющее самостоятельно регулировать нагрев отдельных радиаторов, подключенных к одной магистрали.Для этого в системе создается байпас — отрезок трубы, создающий движение водяного теплоносителя из прямой трубы в обратную, минуя контур определенной батареи.

Клапаны и клапаны, перекрывающие поток теплоносителя, ставятся на байпас. Его можно установить на термостат радиатора, что позволяет регулировать температуру нагрева в каждом радиаторе или во всей системе в целом. Грамотный специалист сможет рассчитать и провести байпас-байпас для достижения максимальной эффективности.На схеме вы можете увидеть принцип байпаса.

Ознакомившись с первым типом системы отопления, однотрубной, пора разобраться с особенностями и принципом действия по двухтрубной схеме отопления. Тщательный анализ технологических и технических параметров отопления данного типа позволяет потребителям самостоятельно сделать выбор — какой обогрев в том или ином случае эффективнее, однотрубный или двухтрубный.

Главный принцип — наличие двух контуров, по которым теплоноситель делится на систему. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветвь предназначена для возврата охлажденного теплоносителя после радиатора в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд наличие на схеме двух трубопроводов может подтолкнуть потребителей. Большая протяженность магистралей, сложность разводки — факторы, которые часто отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бачка.

Закрытый мембранный расширительный бачок максимально практичен, удобен и безопасен в эксплуатации. Подтверждением вышесказанного являются очевидные преимущества:

• еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
• параллельное, независимое подключение радиаторов;
• техническая возможность добавления отопительных приборов после завершения монтажа;
• Простота использования скрытой прокладки;
• возможность отключения отдельных радиаторов или ответвлений;
• удобство настройки системы.

На основании вышеизложенного можно сделать один однозначный вывод. Двухтрубная система отопления намного гибче и технологичнее однотрубной.

Для сравнения представлена ​​следующая схема:

Двухтрубная система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки как вверх, так и вокруг периметр здания. Уже на этапе работы легко устранить технические ошибки, допускаемые при проектировании.Такая схема более устойчива и надежна, чем однотрубная.

При всех очевидных преимуществах, прежде чем сделать выбор в пользу этого вида отопления, уместно напомнить о недостатках двухтрубной системы.

Важно знать! Система отличается более высокой сложностью и стоимостью монтажа, а также довольно громоздкими вариантами подключения.

При наличии под рукой грамотного специалиста, проведены необходимые технические расчеты, перечисленные недостатки легко компенсируются преимуществами двухтрубной схемы отопления.

Как и в случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального или горизонтального расположения трубопроводов. Вертикальная система — радиаторы подключаются к вертикальному стояку. Этот вид удобен для двухэтажных частных домов и коттеджей. Не страшны воздушные пробки. В случае горизонтального варианта радиаторы в каждой комнате или комнате подключаются к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны на отопление одноэтажных домов и жилых домов большой площади с необходимостью регулировки пола.Прибывающие пробки легко устраняются установкой кранов Маевского на радиаторы отопления.

На рисунке изображена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может осуществляться по нижней и верхней разводке. В зависимости от технических условий и проекта — выбор варианта разводки зависит от хозяина дома. Верхняя разводка удобнее.Все магистрали можно скрыть в чердачном помещении. Система создает циркуляцию, необходимую для хорошего распределения охлаждающей жидкости. Основным недостатком двухтрубного отопительного контура с верхней разводкой является необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет делать забор технической воды для хозяйственных нужд, а также соединять расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых помещений с плоской крышей.

Резюме

Выбранный вид отопления для частного дома должен обеспечивать необходимый комфорт всем жителям жилого дома. На отоплении экономить не стоит. Установив систему отопления, не отвечающую параметрам жилого объекта и хозяйственным потребностям, вы рискуете в дальнейшем потратить немалые средства на переоборудование.

Двухтрубная или однотрубная система отопления — выбор всегда должен быть обоснован как с технической точки зрения, так и с экономической.

Какое отопление выбрать для частного дома или дачи? Выбирая тот или иной способ отопления частного дома, мы руководствуемся рядом факторов, среди которых можно выделить самые весомые:

1. Финансовая составляющая, которая включает стоимость установки, обслуживания, эксплуатации и топлива.
2. Способность накапливать нагревательный материал.
3. Возможность применения альтернативных вариантов отопления (при отключении электричества, перебоях в подаче газа и т. Д.).

Оптимальное сочетание вышеперечисленных факторов позволяет определить наиболее эффективное отопление, которое можно применить в каждом конкретном случае для отопления частного дома.

Какое отопление выбрать для загородного дома? Чтобы каждый читатель нашел ответ на этот вопрос, мы вкратце опишем наиболее распространенное и эффективное устройство системы отопления.

Водяное отопление

Этот вид отопления относится к разряду самых простых и надежных.Принцип нагрева воды основан на нагреве воды, осуществляемом с помощью котла, с последующей раздачей ее на радиаторы помещения благодаря системе трубопроводов.

Использование циркуляционного насоса обеспечивает постоянную циркуляцию воды в этой замкнутой системе. Теплоносителем в системе водяного отопления, как правило, является вода или антифриз, а котел может работать на каменном угле, дровах, природном газе, керосине и других видах топлива.

Водяное отопление включает следующие основные элементы: котел, трубопроводы, батареи, расширительный бак, циркуляционный насос, манометры, противоударные фитинги, автоматические дефлекторы, предохранительные клапаны.

Трубопроводы для устройства водяного отопления могут изготавливаться из различных материалов:

1. Сталь.
2. Медь.
3. Полимерные материалы.

Стальные трубопроводы, в отличие от нержавеющих или оцинкованных, характеризуются низким значением коррозионной стойкости. Медные трубопроводы отличаются высокой надежностью и способностью выдерживать высокие температуры и давление.

Трубопроводы из полимерных материалов достаточно прочны, исключают образование осадка на внутренних поверхностях, обладают высокой коррозионной стойкостью.

Их недостаток — наличие большого коэффициента теплового расширения, способствующего образованию токов.

Таким образом, наиболее эффективное водяное отопление коттеджа или частного дома можно организовать с помощью медных трубопроводов. Такого мнения придерживается подавляющее большинство специалистов.

Единственный недостаток трубопроводов из меди — сравнительно высокая стоимость, которая компенсируется абсолютной надежностью и возможностью остановки нескольких поколений.

Схема водяного отопления.Нажмите, чтобы увеличить.

Электромонтаж трубопроводов внутри помещений может быть однотрубным, двухтрубным или коллекторным.

Однотрубная разводка не позволяет полностью контролировать работоспособность всей системы из-за невозможности перекрытия доступа теплоносителя к одному из радиаторов.

Вариант с использованием двухтрубной системы является наиболее эффективным (для индивидуальных домов) отоплением, позволяющим свободно регулировать температуру внутри каждой комнаты.

Данный вид компоновки предполагает подвод холодного и горячего трубопроводов к каждому радиатору.Разводка трубопроводов может быть звездообразной или в виде «петли».

Коллекторная разводка подразумевает подведение к каждому отопительному устройству от общего коллектора подающего и обратного трубопроводов.

отличаются высокой степенью универсальности за счет простоты монтажа и регулировки, возможности замены поврежденных трубопроводов (без разрушения конструкции пола).

Какое отопление лучше (одинарное, двухконтурное или коллекторное) для загородного дома? Ответ очевиден — двухтрубный и коллекторный.

Воздушное отопление

Воздушное отопление частного дома может быть устроено по гравитационному принципу (движение воздуха осуществляется за счет разницы температур за счет естественной циркуляции) или за счет принудительной циркуляции (движение воздуха возможно за счет работы вентилятора, оснащенного электропривод).

Данная схема отопления позволяет нагревать воду без использования основных элементов системы водяного отопления (котлы, радиаторы, трубопроводы и т. Д.).

Воздушное отопление производит обогрев помещения за счет потока нагретого до необходимой температуры воздуха.

Схема воздушного отопления. Нажмите, чтобы увеличить.

Основным элементом работы полностью в автоматическом режиме системы (лучший обогрев — максимально автоматизированный) является теплогенератор, который может быть мобильным или стационарным.

Топливо, горючее в камере сгорания (газ, керосин или дизельное топливо), нагревает холодный воздух, поднимающийся вверх под действием вентилятора. Нагретый воздух далее направляется в теплообменник, где может производиться частично песчаный воздух.

С помощью воздуховодов нагретый воздух направляется прямо в помещение, обеспечивая им равномерный нагрев.

Циркуляция, необходимая для функционирования системы, устанавливается путем возврата к теплогенератору через генитальную воздушную решетку. Какое воздушное отопление загородного дома наиболее эффективно?

Наиболее прямое влияние на эффективность воздушного отопления оказывают воздуховоды, которые могут иметь различные конструктивные особенности.

1. Круглый или прямоугольный.
2. Жесткий или гибкий.
3. Металл (черная и оцинкованная сталь, медь, алюминий) или неметаллический (пластик, текстиль).

Утепление проходящих через неотапливаемые помещения или прилегающих к наружным стенам трубопроводов — один из методов, позволяющих организовать более эффективное отопление любого коттеджа или дома.

Электрическое отопление

Для обогрева частных домов различной площади успешно применяются различные варианты электрообогрева:

1. Электроконвекторы.
2. Инфракрасные потолочные длинноволновые обогреватели.
3. Пленочные и кабельные системы для обогрева потолка и пола.

Лучшее электрическое отопление для загородного дома — это системная система на основе электроконвектора, ставшая самой популярной и получившей распространение в малоэтажном строительстве, особенно загородном.

Устройство электроконвектора. Нажмите, чтобы увеличить.

Принцип действия этих приборов основан на таком явлении, как конвекция воздуха. За счет конвекции тепло обеспечивается воздухом (до 80%).

В конвекторах холодный воздух нагревается за счет работы специальных нагревательных элементов из токопроводящих компонентов.Нагретый воздух увеличивается в размерах и поднимается через жалюзи на выходе решетки.

Дополнительный нагрев воздуха осуществляется за счет теплового излучения, осуществляемого непосредственно с поверхности электроконвектора.

Принцип использования конвекторов для отопления. Нажмите, чтобы увеличить.

Электроконвекторы — лучшее отопление (или одни из лучших) для частного дома, в котором газ играет только по эксплуатационным расходам, но выигрышная часть по безопасности и надежности.

Data оснащены специальной защитой от перегрева, а сами устройства имеют низкую чувствительность к перепадам напряжения в электрической сети.

Как выбрать вид отопления

Как сделать выбор в пользу того или иного вида отопления? Какое отопление экономичнее и выгоднее?

Многолетний опыт строительства частных домов и устройств различных систем теплоснабжения говорит о том, что выбор зависит от характеристик конкретного дома (наличие топлива, удаленность от населенных пунктов, финансовые возможности и т. Д.).

Любые схемы имеют как свои положительные качества, так и недостатки.Какое отопление лучше: водяное, воздушное, электрическое или дымоходное, например? Для каждого отдельного случая есть единый ответ на вопрос.

Дать однозначный ответ на вопрос, какая система отопления лучше однотрубной или двухтрубной, достаточно сложно, т.к. каждая из систем подходит для разных ситуаций. В этой статье мы разберем преимущества и недостатки каждой из систем и ответим на вопрос, в каких ситуациях следует применять ту или иную схему.

Какие системы будут сравнивать?

Сразу стоит отметить, что для сравнения мы возьмем одинаково хорошо функционирующие системы, т.е. однотрубные и двухтрубные схемы, в которых все отопительные приборы нагреваются примерно до одинаковой температуры и способны поддерживать заданную температуру в отдельном частный дом. Те. Мы не будем рассматривать однотрубную систему, в которой, например, первый радиатор нагревается до 60 ° C, а последний до 40 ° C, т.к. такие показатели говорят о том, что система работает некорректно.

Поэтому рассматривать подобную «нерабочую» систему нет смысла, хотя такая однотрубка будет иметь некоторые преимущества перед аналогичной двухтрубной, в первую очередь это касается стоимости. Такая однотрубка на начальном этапе будет дешевле, но в будущем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому мы рассматриваем только правильно работающие системы, которые порадуют владельцев дома одинаково подогреваемыми радиаторами во всех комнатах.

Сравниваемые параметры

Следующие параметры определят, какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует применять ту или иную систему.

Стоимость

Однотрубная система отопления дороже. Высокая стоимость складывается из двух основных факторов:

• Необходимо увеличивать количество секций В каждом следующем направлении циркуляции теплоносителя радиатора. Однотрубная схема состоит из одного питающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно поступая в каждый отопительный прибор. Из каждого радиатора теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10 ° C, отдается в помещение).Следовательно, если теплоноситель с температурой 60 ° C попал в первый радиатор, то теплоноситель с температурой 50 ° C выделяется из радиатора, после этого в подающей магистрали 2 потоки смешиваются с В результате во втором нагревательном устройстве появляется теплоноситель с температурой около 55 ° C. Таким образом, после каждого радиатора будет потеря около 5 ° C. Для компенсации этих потерь необходимо увеличение количества секций в каждом последующем нагревательном устройстве.

В двухтрубной схеме нет необходимости увеличивать количество секций радиатора, т.к. в каждый прибор поступает теплоноситель практически одинаковой температуры. В двутрубке присутствует и подающая, и обратная магистраль, к которой одновременно подключено каждое нагревательное устройство. Пройдя через радиатор, теплоноситель сразу попадает в обратную магистраль и направляется на дальнейший обогрев в котел. Таким образом, каждый радиатор получает практически одинаковую температуру (тепловые потери есть, но они очень незначительны).

Примечание! Лучшее применение однотрубной схемы — небольшие системы отопления, где присутствует не более 5 радиаторов. При таком количестве отопительных приборов теплоноситель, последовательно проходя через все 5 радиаторов, не теряет тепло в таких критических количествах, как в однотрубных системах с большим количеством отопительных приборов.

• Необходимость использования увеличенного питающего трубопровода. Если патрубок подачи будет слишком «тонким», это приведет к тому, что многие радиаторы просто не будут получать нагретую охлаждающую жидкость.Труба большого диаметра позволяет подавать нагретый теплоноситель к максимально возможному количеству отопительных приборов. Чем больше у «Толстого» будет подающая трубка, тем меньше секций нужно будет добавлять в каждый радиатор.

Таким образом, увеличение количества секций радиатора и увеличение диаметра питающей магистрали делает однотрубную систему более дорогой по сравнению с аналогичной двухтрубной.

Эконом

Двухтрубная схема экономичнее В эксплуатации.Как уже отмечалось выше, для достижения равномерного нагрева всех радиаторов в однотрубной схеме требуется использование «толстой» подачи, а также увеличение количества секций в радиаторах. Все это увеличивает объем теплоносителя, и чем больше теплоносителя в системе, тем больше топлива требуется для его нагрева. Поэтому, когда вопрос об отоплении лучше однотрубного или двухтрубного с точки зрения эффективности, ответ будет в пользу двухтрубной системы.

Процесс монтажа

На одну трубу сложнее в расчетной системе т.к. следует правильно рассчитать, как следует увеличивать сечения каждого последующего нагревательного прибора.Кроме того, особое внимание следует уделить расчету подводящей линии и подводки для глаз.

Заключение

Двухтрубная схема наиболее целесообразна для использования в протяженных системах отопления с большим количеством отопительных приборов. Это экономичная, эффективная и простая в установке система.

Однотрубная схема, наоборот, больше всего подходит для небольших систем, в которых имеется небольшое количество отопительных приборов (не более 5 радиаторов).

Видео

Ленинградская система огревания засебне хише.Огреванье хише на шеми Ленинград

Ленинградские огревальные системы засэбне хише, али кот сэ имену »Ленинградка«, ж эдэн од типов огревальных систем в шеми, из катере себе упорабля эна цев. За разлико од всех других, ки поменио упорабо двух севи, Ленинградская система темели на деле енэ же оскрбе. Na račun tega se shranjujejo materiali, zato se splošni stroški zmanjšajo. Tudi ta ogrevalni sistem je preprost in enostaven za namestitev.

За монтажом ни потребно велико знанья. Do danes je Leningradski ogrevalni sistem še vedno zelo priljubljen. Takšen sistem ogrevanja se je pojavil pred približno tridesetimi leti, v obdobju masovnega razvoja, ko je bila prednostna naloga stroskovna učinkovitost, hitrost postavitve in great število nameščenih objektov.

Роспотребнадзор temperaturnih pogojih

Vrsta navpične Montáže

Шма zaprta Ленинградка Brez črpalke

Vrste polaganja ogrevalnih sistemov

Vodoravni наконечник polaganja Cevi JE система, Кьер так Cevi položene V TLA Али против neposredni ближини.Pri tej vrsti instalacije pride do izgube toplote, gre v podzemlje. Da bi se temu izognili, morate paziti na cevi za toplotno izolacijo.

Pomemben vidik horizontalne instalacije je vzdrževanje določenega naklona. Poleg tega je pomemben pogoj postavitev all akumulatorjev na enako raven, poleg tega pa je treba na vsak radiator namestiti tudi žerjav Mayevsky, da lahko odzračimo zrak iz cevi.

В пример с горизонтальным я вертикальные системы более практичен. Njegovo delovanje je najbolj učinkovito, če je črpalka priključena.

Zaradi tega se hitrost gibanja vode v ceveh manjšega premera poveča. Друга значльность je lokacija cevi pod majhnim kotom, tako da se Hitrost kroženja vode znatno poveča.

Ogrevanje zasebne hiše je zelo preprosto. Правильная намечающая система бо помагала следиты долоченему запорю дня:

• Найпрэй морате од севи до целотнега простора положити сев. Premer cevi je od 1,5 до 2 palca.
• Nato se izvede vložek elementa, ki je odgovoren za priključitev glavne cevi navpične avtoceste.
• Razširjeni rezervoar je na vrhu tega segmenta.
• Zadnji je povezan radiatorji. Ко запремо огревальни котел, система твори оброч.

Namestitev sistema

Ne smemo pozabiti, da mora biti cev vstavljena v prtljažnik, ekspanzijska posoda pa mora biti v zgornjem delu. Uporablja se za povečanje tlaka sistema, ima dober učinek na hitrost gibanja hladilne tekočine in stopnjo ogrevanja.

Kravata grelne naprave na main progo je mogoče na two načina:

1. s priključitvijo dna akumulatorja na cev;
2. Повежите направо диагонально.

Tako so dovodne in odvodne cevi radiatorja na različnih višinah. Možna je tudi možnost polaganja cevi pod tlemi.

К тому же прей еноставно в прирочно за наместитев Ленинград засебне хише огревальни систем. Идеален же за все ставбэ, включно с двонадстропными в высокими ставбами.

Видео: «Ленинградка» — огревальни системы

Ваши стили в темную комнату от 500 руб. На мес. Можне так туди друге возможности взаимнега соделованья. Pišite nam na [адрес электронной почты защищен]

Pri urejanju zasebne hiše morate razmišljati o ustvarjanju učinkovitega sistema ogrevanje, ки бо помагало охранять удобно температуру в доме.Obstajajo različne vrste ogrevalni sistemi, med katerimi sovej priljubljeni sistemi z eno cevjo, ki se pogosto imenujejo Leningrad sistemi. С правим пристопом бодо лахко заготовили добер пренос топлоте в не бодо захтевали ресних строшков при наместитви в обратованю.

«Шема системы огня в Ленинграде в засебни хиши»

Značilnost te vrste ogrevalnega sistema je pomanjkanje delitve na dovodno in povratno cev. Prva polovica linije, ki prihaja iz generatorja toplote, se šteje za krmo, other pa za «vrnitev».Enocevni sistem je razmeroma preprost in je sestavljen iz naslednjih основных элементов:

1. Генератор Toplotni, ки заготавливает огревание носителя toplote.
2. Baterije se ogrevajo, ogrevajo prostor s sproščanjem toplote.
3. Kompenzacijska zmogljivost, ki je odgovorna za preprečevanje učinkov širjenja nosilca toplote.
4. Cevi в вентиляции за надзор претока огреване воды.

Ленинградско огревально омре жье с лахко упо рабля при делах з всеми врстами опрема за огревание не гледе на упор.Огревана хладильна текочина с под впливом хладне воде двинье, прейде скози вериго радиаторов в се врне в генераторе топлоте. Tako je zagotovljena kroženje vode skozi enojni sistem, glavna pomanjkljivost pa je postopna izguba toplote, tako da ogrevanje vsake nadaljnje baterije ne bo tako učinkovito kot prvo.

За Решите Проблема Помага Правильно Место Огревальных Направ, Зато Морайо Бити Прве Батерии На Обмочих З Наивечью Изгубо Топлоте. Obstaja še en način za povečanje učinkovitosti ogrevanja — nameščanje obtočne črpalke, ki pospeši gibanje hladilne tekočine.Присотность тако поменять поминки не помени, да е е ночевни систем манй приложен, сай ньегове предности вклю чение достопности, эстетика в возможностях выбора смери гибаня хладильне текоч.

Ленинград zasebna ogrevalna hiša: vezalni načrt in metode namestitve radiatorjev

Toplotno omrežje, v katerem se ogrevana hladilna tekočina dviguje vzdolž dvižnega voda in nato skozi razdelilne cevi vstopa v baterije, se imenuje vertikalni sistem ožičenja.В теме пример с кровью вода извая на наравен начин, кар вплива на учинковитость огревания. Učinkovitost se poveča z montažo cevi z večjim premerom in z uporabo poševne razporeditve linije. Težko je skriti cevi iz trdnih odsekov, vendar sistem ostaja popolnoma neodvisen od dobave električne energije.

При воде ожиченю в огревальном омрежении ни напаялнега водника, сама линия па се нахая в тлех али непосредственно под нджо. Ta shema je manj učinkovita od prejšnje in zahteva namestitev posbne opreme — črpalke, ki poveča učinkovitost.При наместитви огревальнега система в тла, морате поскрбети за высокое каковостно изолированное, сисер бо изгуба топлоте превелика.

Ко говоримо о заплетенности наместитве радиаторов в еноцевни систем, мне нужно различать мед двух врстама повезав:

• при преточни варианты хладильно средство запоредома прехая все радиаторы, при тем па се охлади. Надзор температуры в направлениях за огревание в темноте примеру ни могоч. Такшно повезаво е припорочиво упорати в присотности майхнега обмочя;
• в изведби с байпасы в севоводу так запиральни гастрономические блюда с неколико манйшим премьером кот главни элементы.Z njihovo pomočjo lahko razdelite tok hladilne tekočine, pošljete en del ogrevalni napravi, другие — še vzdolž ogrevalnega sistema.

Повезава с заскочными гастрономическими продуктами, которые используются только в одноместных радиаторах с приложенной температурой в станции.

Ленинградская огревальни система засебне хише з последними роками

Enocevno ogrevalno omrežje odlikuje sorazmerno preprosta shema, zato je lahko popolnoma izvedena brez sodelovanja stkovnjakov.Da bi dosgli največji učinek pri samostojnem povezovanju, bo to pomagalo pri izpolnjevanju določenega zaporedja dela. Найпрэй я требу из генератора топлоте положит севи с премьером 1,5-2 пальца по ободу становления.

Nato se v bližini grelnika sesuje element, na katerega bo kasneje priključena glavna cev. В zgornjem delu tega segmenta je nastavljena kompenzacijska zmogljivost. Задняя фаза дела вградня радиаторов. Кот результат, огревальни sistem se mora vrniti na generator toplote, ки представля nekakšen zaprt krog.

Следите за наследием Запада операций:

1. Montaža opreme za ogrevanje.
2. Priprava sten za pritrditev radiatorjev, ki naj bi se nahajali 3-5 cm od podnožja.
3. Pritrdilni radiatorji.
4. Določanje pritrditve cevi, dodatne opreme in vej.
5. Rezanje cevi в ustvarjanje avtoceste.

По Кончанем Делю С Системой наполняются з воды в изведении Се Poskusni Tek. При использовании cevi je pomembno preprečiti pojav povratnega nagiba, sicer bo v ogrevalni sistem prišel zrak, ki ga bo spustil.

Ленинградская система огревания

Главное огревание просторов — тако становйских кот всех других — в наши држави, что извлекается с огневым водом, когда он находится в топлоте врочо водотечи скози цеви в радиаторах. V mestnih stanovanj, prebivalci in glava ne pride, da se ukvarjajo s sistemom, ožičenje в других тонкостях. Тода ластники посамезных хиш так присланы спознати все подробности в звезды с направо. Конец концев, од напачнега ожиченья, непрофессионалнега приключка грелнега котла в избирье же эноте бо одвисно од топлине в удобя в хиши.Obstaja več vrst ogrevalnih shem in vsi na tak ali friendačen način zagotavljajo oskrbo s toplo hladilno tekočino cevi in ​​radiatorjem. Тода мед всеми другими, е Ленинград огревальни система заслужи посебно позорность, сай е найболь пример за огревание майхних хиш.

Vrste ožičenja

Sisteme ogrevanja vode lahko delimo z načinom kroženja hladilne tekočine na naravni in prisilni. В првем пример сэ топла вода премика с техо заради разлики в гости — ластне в хладне текочине.В другом примере сэ хладильно средство премия под делом обточне черпалке. Jasno je, da se z naravnim gibanjem voda ne bo mogla vzpenjati skozi cevi za ogrevanje zgornjih nadstropij stavbe. V ta namen so v ogrevalnem sistemu vgrajene obtočne črpalke. Избира поставитве одвисна од vrste gibanja hladilne tekočine in seveda od števila nadstropij stavbe in njenega območja.

При направлениях огревальных систем в становйских, гражданских в промышленных зонах с соблюдением правил использования систем безопасности, ки так одвисни с места прехода cevi:

• spodnji vodoravni;
• zgornja navpičnica;
• диагонально

Все вместе с другими повезло радиаторов с чеви в том по тем параметрам, которые разделены на енойне в двочевне.

Pri vodoravnem spodnjem ožičenju je cev, ki zapušča ogrevalni kotel, vodoravna, radiatorji pa so povezani s priključnimi cevi na spodnji del grelne direction. Ta sistem je primeren, ker vam omogoča, da hitro isklorite dotok hladilne tekočine v radiator, ko morate popraviti ali prilagoditi temperaturo v prostoru.

Zgornje ožičenje vključuje priključitev na zgornji del radiatorjev, medtem ko se hladilno среднего dvigne navzgor in nato gre v baterije. Tak sistem je primeren za visoke stavbe.Poleg tega je cev, ki oskrbuje vroče hladilno sredstvo, običajno nameščena na podstrešju stavbe ali pod stropom zgornjega ogrevanega tal, če podstrešje ni izolirano.

Диагонально ожи чение помени, да топла вода встопа в радиатор з врха в по ньенем преходу гре на дно гельника. Do nedavnega je bila na podstrešju ekspanzijska posoda z naravno ali prisilno kroženje hladilne tekočine. Тода в найновейших модельных огревальных котлов, е та герметична направа компактна, привлекна, так да йо лахко наместите непосредственно в хишо.

Бодите позорни! Все прикрти начрти огревальнега система з все огревально направо имайо обводно цев, ки се именуе обвозница, Маевский ожеряв али автоматска направа. Z njihovo pomočjo se odstrani zrak, ki se nabere v sistemu, kar preprečuje prezračevanje. Полег тега на всакем радиатора может быть вградити додатно опремо, кото так, что сенсоры в регуляторе температуры. Omogočajo vam ohranjanje optimnih toplotnih pogojev v prostoru in po potrebi izklorite ogrevanje ter prihranite vir toplote in denar.

Кай ж значильно за Ленинградская система

Če je za vse druge ogrevalne sisteme značilna prisotnost dveh cevi — napajanje in vračanje, potem se v shemi v Leningradu uporablja samo ena dovodna cev. Чтобы быть сохраненным порабо материалов за грелно направо в zmanjša skupne stroške gradnje.

Ta sistem se je pojavil v Rusiji v letih sovjetske oblasti, ko je bilo veliko gradnjo stanovanj, in je bilo treba zgraditi veliko, hitro in ekonomično. Prvič je bila uporabljena pri gradnji stanovanjskih stavb v Leningradu (пред в районе ул.Петербург). Tako se je ime tega ogrevalnega sistema navadilo.

Главная разлика мед »Ленинградом« другими схемами ж енойна инсталляция системы. Огревальни радиаторы так приключаются запредно. Če ogrevalna naprava ni opremljena z obtočno črpalko, se lahko ogrevalna shema v Leningradu namesti le v hišah z enim nadstropjem in majhnim prostorom. Vendar pa se bo v prisotnosti črpalke ta sistem popolnoma spopadel z ogrevanjem in visokim poslopjem črpalke ta sistem popolnoma spopadel z ogrevanjem in visokim poslopjem velikega območja.

Изберите посебно огревально схема в фази проектирования ставбе.Dejansko bo v delujoči hiši spremeniti cevi in ​​radiatorji bo zelo težko. В теме пpимеpу се бодо все напаке в grad

Бодите позорни! Glede na to, da hladilna tekočina teče skozi vse radiatorje, postopoma se ohlaja, bo v končni grelnik temperatura bistveno nižja, zato mora biti večja od other.

При использовании радиаторов из легких железных дорог, при панельных грелних направлениях па се ньихова повторения повеча.К тому, что можно написать слабым те поставитве. Pomanjkljivost je v tem, da je v tej shemi težko regirati temperaturo v vsaki posamezni grelni napravi. Poleg tega je za normalno delovanje celotnega ogrevalnega sistema potrebna zmogljiva obtočna črpalka, ki je sposobna ustvariti potreben pritisk v cevovodu.

Предности «Ленинграда» включить ньегово учинковитость — заради упорабе мань чеви — в еноставность наместитве.

Обликовне значимости Ленинградской системы

Ogrevalni sistem dvonadstropne hiše z naravno cirkulacijo

Шемацкий диаграмма дела тега системы, да се хладильно средство, ки се сегрева в огревальном котлу до долочене температуры, премика вздолж везья, скози все гельное направление.Заготавливать джим топлото в jih nato oddajajo v okoliški zrak v prostoru. Ohlajena voda se vrne v kotel za nadaljnje ogrevanje in se ponovno premakne v isti zaprti krog.

Cevi za polaganje izberejo premer 32-40 mm, odvisno od uporabljenega materiala. В содобни градни сэ найпогосте использует ковинско-пластиковые изделия, традиционно па так к ковинске цеви.

Pomembno je! Пластични изделия так что упогнени в не захтевае упорабе обсежне варильне опреме. Так привлекнейши по видезу, не потребуй барваня, себе хитро сеставийо в разставиё.

Z razvojem, deluje popolnoma, če:

• упаковываю крогельни вентиливделани в поставитв;
• термостаты, ки в автоматкем начину одпиражо али запирайо достоп хладильне текочине до грелних направлений;
• додатни вентили, ки уравнаваджо тлак хладилнега средств;
• посебне направе, ки омогочая самодейно одностранневое накопление зрака из системы, за разлико од Маевскега жерьява, ко га е било треба оправди в рочнем начину;
• ekspanzijska posoda je nameščena nad grelno enoto — na višini vsaj enega metra.

Заключек

Kljub nekaterim pomanjkljivostim načrta ožičenja v Leningradu je še vedno pomembna v zasebni gradnji. V njej se uvajajo različne inovtivne rešitve in tehnični dodatki, ki omogočajo znatne prihranke pri vgradnji celotnega ogrevalnega sistema in energyskih virov za ogrevanje stavbe.

Прав тако е постало может быть надзоровати температуро в все посамезни соби дома.Приключитев обточне чрпалке задостне мочи, правильно выбрано грелне направо в сам котел заготавливали дежурные системы изменяло.

Ленинградски огревальни система з ено чэвджо е биль в остая еден измед найболь приложених в засебных хишних ставбах, ки сэ повсод упорабля на подлаги экономске известности. По бранью тега чланка се лахко сезнаните з разлоги за такшно привлекательность, начелом системе в добите припорочила за ньегово наместитев.

«Ленинградка» — знанца

Однотрубные огревальных систем Обстоятельства различных конфигураций, «Ленинград» — к категории систем. Найпрэй приготовлямо, да со в всаки эноводни шеми огревальне направе повезане з еним раздельником з обьема доводнима севома.To pomeni, da lineija služi kot dovodni in povratni cevovod.

Hladilna tekočina se premika vzdolž kolektorja, ki je zaprt v obroču, in stem oskrbuje radiatorje s toploto in hkrati iz njih odstranjuje hladno vodo. Разлика мед »Ленинград« в других сортах воды в теме, да гре за водоравни систем з нижьо напеляво во всестранско повезаво огревальных направлений. Сподай этот приказ диаграмма огревальнега системы Ленинград в традиционных различиях:

Кот-лахко видите, он-дель-хладилне текочине по предварительному счету први радиатор охлади в себе премеша с преходом скози колектор врочо водоззнижанем ньене температуры.Последица тега, да в других батареях встопи манж топлоте в да се израчунани пренос топлоте повеча, е треба повечаи ньегово великост. Da bi se toplota razporedila na radiatorje čim bolj enakomerno, mora biti napajalni vod vsaj 2-krat večji od premera dovodnih cevi. Na primer, baterija je priključena na cevi DN10, linija pa je povezana z DN20 (DN je premer notranjega prehoda cevi).

Opomba Takšen koncept, kot je Leningradski ogrevalni sistem večnadstropne stavbe, je napačen.В становйске ставбе упорабля сэ шема з эно чэвйо з вертикальными дви жними дрогови, ки ни «Ленинград», ч еправ е на чело дела подобно.

Предности в слабости

Главне предности схемы, заради катере в Ленинграде тако приложен, так:

• nizki materialni stroški;
• еноставность наместитве.

Treba je opozoriti, da je prva izjava zelo sporna, cena materialov je zelo odvisna od izbranega materiala cevi. Na primer, če jemljete jeklene ali polipropilenske cevi, kjer je cena opreme en peni, potem bo enojna cev «Ленинград» по цене больша од двочевнега.

Друга ствар е, ко мне за вградьо упорабляйо ковинске али полиэтиленске севи. Спомнимо себе, да Ленинград поставитев схема загружает великий премьер В двочевнем системе бо великость чеви манйша. V skladu s tem se uporabljajo priključki z večjim premerom, kar pomeni, da bodo stali več in bodo stroški dela in materialov na splošno višji.

Glede enostavnosti namestitve je izjava popolnoma resnična. Осеба, весь мало премьера о теме, бо мирно сставила схему »Ленинграда«.Težava je friendje: pred montažo je needre previden izračun cevovodov in moči radiatorjev, pri čemer je treba upoštevati znatno hlajenje hladilne tekočine. E se to ne zgodi in je sistem naključno sestavljen, bo rezultat žalosten — ogrevajo se samo prve 3 baterije, ostalo pa bo hladno.

«Правзаправ со врлайн», за катерее, Ленинградка, зело ценена, зело измузлив. Je enostaven za namestitev, vendar ga je težko razviti. Поращеность себе похвалили ле, они были поставлены из долоченых материалов в этих зданиях низо примеры за всакогар.

Помембна помощь Ленинградской схеме ижая из начала дела в желтом проблематичном регулировании пренос топлоте батарей с термостатическими вентиляторами. Spodnja slika prikazuje ogrevalni sistem Leningrad v dvonadstropni hiši, kjer so taki ventili nameščeni na baterije:

Ta shema bo vedno delovala ločeno. Prvi радиатор mora segrevati простор до настройки температуры в изклопити довод хладилне текочине до вентиляции, сай бо ньегова главная масса хитэла на другом батарее, катере термостат бо туди зачел делов.В таком случае делать заднее направление. Ко се бо постопек хлаженья поновил, ле наспротно. Ко е все правильно израчунано, сис система боль али манж енакомерно сегреже, че па не, се задние аккумуляторы николи не сегреже.

В Ленинградские схемы ее дела все батареи медсебойно повезано, зато е вградня термических глав брез смисла, ляже е рочно урав нотежити система.

В заднем. Ленинградка дела предшествующее занесение с присильно циркуляцией хладильне текочине в е била заснована кот дель централизиранега омрежа за оскрбо с топлото.Ко е потребен нехлапен огревальни систем брез чрпалке, потем »Ленинград« ни найболйша можность. Za dober prenos toplote med naravno kroženje potrebujete dvocevni sistem ali vertikalni enojni sistem, приказ на слики:

Horizontalni enocevni ogrevalni sistem в zasebni hiši bo dobro deloval z majhnim številom radiatorjev na eni obročni veji. Зато е прво припорочило: не намечайте наместити веч кот пэт батерий на линии 1, сисер се бодо заднье од ньих зело мало огреле али па бодо пополнома хладне.Хкрати поскусите следити тем правилом:

• če je mogoče, uporabite diagonalno, ne nižjo, fleksibilno povezavo, tako da medij za prenos toplote teče skozi целотно направо от згорай навздол. S tem se bo povečala njegova toplotna moč;
• на входе в радиаторное наместите запорне крогельне вентиляции, на исходу па изравналне вентиляции, с помощью катерих сисистем настави по загону;
• крогельни вентиляции избавьо полностью извртино;
• če je vir toplote kotel na trdo gorivo, mora biti pravilno pritrjen.Poleg tega je zelo zaželeno, da se vzpostavi puferska zmogljivost.

Кадар иэ потребно заготовити топлото майхно двонадстропно хишо, лахко упорабимо тако Ленинградско шемо, ки джо наредимо с последними роками:

Opomba Ventilov ni treba namestiti na premico, kot je prikazano na sliki. Поставите jih на izhode baterije, kot je opisano zgoraj, in boste lahko uspešno uravnotežili sistem.

В больших енонадстропных хишах е е ведно могуче управления »Ленинград« брез чрпалке.Za tiste, ki se odločijo za zbiranje, je priporočljivo namestiti črpalko na obvoznico. По изстопу из котла бо потребно монтирати вертикальные разтезни раздельник, да так заготовки добер пренос топлоте на батарее, кот е приказано на слики:

Zaključek

Горизонтальные системы з ено чевджо «Ленинград» ни так препрост, кот си морда мислите. Да, njegova namestitev je preprosta, vendar je veliko bolj pomembno predhodno napačno izračunavanje. Все подробности лахко известе такое, да си огледате видеопоснетек:
