Монтаж водосливной системы

1. Монтаж держателей желоба
	Монтаж осуществляется с помощью монтажных метизов в зависимости от  вида выбранного крепления.    На карнизной доске нужно обозначить место расположения выпускной воронки. Затем по обе стороны от оси воронки произвести монтаж держа­телей желоба. Расстояние от оси воронки до держателей желоба и между ними не должно превышать 250-300 мм (рекомендуемое — 300 мм). В це­лях обеспечения правильного оттока воды держатели желоба рекомендует­ся располагать в порядке удаления от воронки в линию, обеспечив желобу уклон 1% (100 мм на 10 м). В местах стыков между желобами устанавливать по 2 кронштейна с шагом 120 мм (см. пункт 4 рис. 5). Внимание! Разные конструкции держателя желоба имеют разную очередность в монтаже кровли:   1-ый вид держателя желоба монтируется на торец стропильной ноги или карнизную доску поверх карнизной планки (или иного отделочного материала). Этот держатель позволяет осуществлять монтаж водосточной системы по окончанию кровельных работ. Жесткость и прочность конструкции держателя обеспечивает мощная опорная планка. Продольное вертикальное отверстие на торцевой опорной планке держателя облегчает монтаж желоба водосточного и позволяет получить необходимый уклон.   2-ой вид держателя желоба монтируется на ребро стропильной ноги или поверх обрешетки под кровельный материал (металлочерепицу, профнастил) до его укладки.    После монтажа крепление желоба отгибается до вертикального положения (см. рис. 2-го вида). Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура.
2. Подготовка желоба к монтажу
	Предварительно распланировать размещение фрагментов, соедини­тельных и угловых элементов желоба. Отмерить требуемую длину желоба с учетом минимального (30 мм.) перехлеста в месте соединения и отрезать его с помощью ножовки или пилы по металлу. Отметить и вырезать на желобе V-образное отверстие шириной 100 мм под воронку выпускную. Расстояние от края желоба до трубы водосточной должно быть не менее 150 мм. Внимание! Соединение фрагментов желоба с угловыми элементами и между собой осуществляется внахлест (не менее 30 мм), дополнительно закрепляется с помощью соединителя желоба.
3. Монтаж желоба
	Монтаж держателя 1-ого типа:    Вставить желоб в держатель первого вида, заведя его переднюю часть за носик крюка. Аккуратно зажать руками таким образом, чтобы задняя часть могла войти в замок. Установить желоб в держатель.    Монтаж держателя 2-ого типа:   Надеть желоб на носик держателя 2-ого вида. Установить желоб в держатель и зажать язычком замка заднюю часть желоба. При монтаже держателя 2-го типа необходимо: 1) отогнуть язычок кронштейна на 45°; 2) провернуть по часовой стрелке на 180°
4.   Соединение фрагментов желоба с угловыми элементами и между собой
	Соединение фрагментов желоба с угловыми элементами и между собой осуществляется внахлест (не менее 30 мм). Для обеспечения герметизации водосточной системы, элементы желоба закрепляются соединителями желоба. Чтобы соединить фрагменты желоба необходимо: Отогнуть внутреннюю полку нижнего (относительно угла наклона), элемента на 80-90°; Соединить два элемента как показано на рисунке2; Повернуть по часовой стрелке верхний элемент до плотного соединения; Вернуть ранее отогнутую внутреннюю полку нижнего элемента в изначальное положение; Наметить расположение соединителя таким образом, чтобы стык располагался четко по центру, и в дальнейшем не передвигать (необходимость этого связана с тем, что на соединителе расположена уплотняющая резиновая прокладка, обеспечивающая герметизацию; при перемещении соединителя бороздки уплотнителя, направленные внутрь, могут сместиться в ту или иную сторону или замяться, в этом случае герметизация стыка нарушится). Расстояние между соединителем и держателем должно быть 60мм, то есть необходимо установить дополнительные держатели до и после соединителя. Установить соединитель желоба на месте стыка. Зацепить задний фланец соединителя за внутренний край желоба, что обеспечит фиксацию соединения. Ровно надеть  соединитель, подтянуть переднюю часть соединителя к желобу, защелкнуть замок и закрепить конструкцию язычком соединителя. При угловом соединении также сохраняется правило: расстояние между соединителем и держателем должно быть 60мм, то есть необходимо установить дополнительные держатели до и после соединителя на внутреннем и внешнем углах желоба. Внимание! Для того, чтобы избежать протекания в местах соединения желобов, а также наружных и внутренних углов, важно помнить несколько правил: Смонтировать соединитель желоба качественно можно только один раз. При повторном монтаже соединитель не прилегает к желобу плотно, поэтому место стыка будет протекать. Соединитель, надетый на желоб, нельзя передвигать, т.к. можно повредить ЛКП или замять бороздки на уплотняющей ленте, что может привеcти к разгерметизации соединения. При монтаже важно соблюсти четкую линейную стыковку желобов. Даже небольшой перекос приведет к разгерметизации. На каждый стык желобов между собой, на стык желобов с внутренними и наружными углами необходимо устанавливать 2 кронштейна — по одному на каждой из сторон от стыка желоба (рис.5, 7 пункта 4).
5.  Монтаж воронки выпускной
	Установить воронку выпускную. Завести внешний край воронки под внешний край желоба. Плотно прижать воронку и зафиксировать ее, загнув резной фланец воронки на задний край желоба.
6.   Монтаж заглушки желоба
	Заглушка желоба имеет универсальную конструкцию, соответствует как левому, так и правому торцам желоба. На торцы желоба установить заглушки, зафиксировав резиновым молотком (киянкой). Резиновый уплотнитель заглушки, предусмотренный в местах стыков эле­ментов, обеспечивает герметичность и прочность соединений элементов. Не требует дополнительных мер по герметизации.
7. Подготовка к монтажу трубы водосточной
	Отмерив необходимую длину трубы водосточной, отрезать ее с помо­щью ножовки или пилы по металлу. Монтаж трубы осуществляет­ся непосредственно под воронкой выпускной. Если вылет карниза или эле­ментов фасада составляет более 300 мм, то монтаж трубы осуществляется с помощью 2 колен с добавлением отрезка трубы между ними. В этом случае данный отрезок трубы будет выполнять роль трубы соединительной.   Внимание!   Труба водосточная с одной стороны имеет обжим. Он служит для со­единения труб между собой и с другими элементами водосточного стояка по принципу внутреннего зам­ка. Элементы одеваются снизу вверх. Благодаря такому соединению, замок не виден снаружи.
8. Монтаж колен трубы водосточной
	Колена используются, когда необходимо повторить контур фасада или плотно подвести к стене водосточную трубу при выступающем карнизе. Колена вставляются одно в другое, либо соединяются патрубком (короткой водосточной трубой).
9. Монтаж отвода трубы водосточной
	Отвод трубы водосточной является завершающим элементом водосточного стояка. Служит для отвода потока воды на отмостку. Использование отвода поможет защитить конструкцию фундамента и сохранить его прочность и долговечность. Устанавливать этот элемент рекомендуется на расстоянии 300 мм. от нижней отметки отвода до земли (отмостки).
10. Монтаж держателя трубы водосточной
	После проведения подготовительных работ со всеми элементами водосточного стояка, а также после того, как вы определили размер системы целиком, на стене необходимо выполнить разметку мест крепления держателей трубы. Прикрепить держатели к стене в местах соединения элементов водосточного стояка саморезами с пресс-шайбой или дюбель-гвоздями. Длину крепежных элементов выбрать в зависимости от материала фасада здания.

Инструкция по монтажу водосточных систем ТЕХНОНИКОЛЬ

Монтаж пластиковой водосточной системы

1. Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.
2. Вода с капельника должна попадать в центральную треть желоба.
3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Поэтапное руководство по монтажу

Этап 1 Разметка 1.1

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

1.2

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

1.3

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

1. 4

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2 Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

Пластиковый кронштейн к лобовой доске

К стропильным ногам через металлический удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).

К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3 Установка водосточных желобов 3. 1

Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

3.2

Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

3.3

При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».

3.4

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4 Установка углов, заглушек и защитных решёток желоба 4.1

Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.

4.2

Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

4.3

Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.

4.4

Водосточные желоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в желоб до защёлкивания.

Этап 5 Установка водосточных труб 5.1

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

5.2

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

Напрямую соединить воронку с трубой

С помощью соединительной муфты

5. 3

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

• Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
• Навинтите хомуты на крепления.
• Затяните хомуты на трубе, не сдавливая слишком сильно.

5.4

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

5.5

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.

Монтаж Водосточной системы | Сибирский Дом Кровли

Грядка «Двойной Урожай» 1х2 м | Zn Грядка «Двойной Урожай» 1х2 м | Коричневая Грядка «Урожай-Оптима» мятный зеленый 1х2 м Зелёный | ГЧ МАТРИЦА Döcke PIE EUROPA Коричневый | ГЧ МАТРИЦА Döcke PIE EUROPA Коричневый | Черепица Ондулин Красный | Черепица Ондулин Лента коньковая вентиляционная (ЛК-ВЕНТ-250-5000) Металлочерепица Монтерроса — X AGNETA® Металлочерепица Монтерроса — X Cloudy Металлочерепица Монтерроса — X Norman Металлочерепица Монтерроса — X Puretan Металлочерепица Монтерроса — X PURMAN Металлочерепица Монтерроса — X Viking ® Е Ножки для грядки «Урожай-Оптима» | Pe Ножки для грядки «Урожай-Стандарт» | Zn Планка сегментная торцевая левая 350 мм Планка сегментная торцевая левая 400 мм Планка сегментная торцевая правая 350 мм Планка сегментная торцевая правая 400 мм Сайдинг Брус D6S PREMIUM Docke Соединитель желобов ПВХ Grand Line Стандарт Софит Т4 частично перфорированный Grand Line Труба ПВХ Grand Line Стандарт Угол Grand Line Состаренный кирпич Премиум Угол желоба 135 гр ПВХ Grand Line Стандарт Угол желоба 90 гр ПВХ Grand Line Стандарт Фасадная панель Grand Line сланец Фасадная панель Grand Line Состаренный кирпич Премиум шоколадный Фасадная панель Stone-house сланец Хомут трубы металл на дерево Grand Line Стандарт Хомут трубы металл на кирпич Grand Line Стандарт Хомут трубы ПВХ Grand Line Стандарт Чердачная лестница Docke DACHA Чердачная лестница Docke PREMIUM Чердачная лестница Docke STANDARD Профнастил оцинкованный C-8х1150 | Zn 0. 4 мм Зелёный | Черепица Ондулин Pe 0.4 | Ламонтерра Х (Супермонтеррей) Металлочерепица Профнастил С-8х1150 | Pe 0.4 Профнастил МП-20х1100 | Pe 0.4 Профнастил С-8х1150 | Pe 0.45 Профнастил оцинкованный МП-20х1100 | Zn 0.4 мм Сайдинг DACHA от Docke Сайдинг DACHA от Docke

Docke предлагает Вашему вниманию продукт высокого качества по разумной цене! Имя ему – сайдинг Dacha.

165 ₽/шт.

129 ₽/шт.

Купить Сайдинг DACHA от Docke

Docke предлагает Вашему вниманию продукт высокого качества по разумной цене! Имя ему – сайдинг Dacha.

165 ₽/шт.

129 ₽/шт.

Купить Сайдинг DACHA от Docke

Docke предлагает Вашему вниманию продукт высокого качества по разумной цене! Имя ему – сайдинг Dacha.

165 ₽/шт.

129 ₽/шт.

Купить Зелёный | ГЧ КАРАТ Döcke PIE EUROPA

Монтаж водосточной системы в Москве, цены от компании МосСтройАльянс

Особенности конструкции

Несмотря на кажущуюся простоту, водосточная система представляет собой достаточно сложную инженерную линию, при создании которой должно учитываться множество нюансов. Специалисты нашей компании выполнят монтаж водосточной системы в соответствии со следующими принципами:

• точный расчет диаметра используемых для создания водостока труб, который напрямую зависит от площади крыши вашего здания и предполагаемого объема воды;
• тщательный подбор материалов, которые обеспечат долговечность целостности конструкции;
• грамотный монтаж водостоков для крыши с соблюдением оптимальных расстояний и углов наклона;
• организация эффективного водосбора или же дренажных систем водоотведения.

Надежная защита здания и придомовой территории от пагубного воздействия влаги возможно лишь при соблюдении всех вышеперечисленных правил, а соответственно — может быть достигнута лишь благодаря профессиональному подходу.

Принцип выполнения монтажа

Специалисты нашей компании осуществят качественную и эффективную работу по установке водостоков, согласно современным техническим требованиям. Многолетний опыт выполнения подобных работ обеспечил мастеров практическими навыками по использованию специальных крепежных систем и фурнитуры.

При оборудовании комплекса водоотведения мы обязательно предусмотрим следующее:

• Если осуществляется комплексная постройка здания, то монтаж водоотводящих желобов выполняется одновременно с кровлей. Трубы же устанавливаются лишь после отделки фасада.
• При установке или же замене системы водостоков на жилом доме используются строительные леса, которые обеспечат безопасность выполнения работ.
• Горизонтальные желоба устанавливаются под уклоном, который составляет до 5 мм на погонный метр, что обеспечит наиболее оптимальный отвод влаги.
• При работе с пластиковыми конструкциями мастера компании используют компенсаторы, которые воспрепятствуют деформации элементов конструкции.

Дополнительные возможности

Немаловажное значение для систем водоотведения имеет и обустройство дренажной системы или же организованного водосбора. Таким образом можно направить водный поток со двора к организованным уличным канавам или же обезопасить жильцов дополнительным запасом технической воды.

Материалы водостоков

Наши специалисты обеспечат ваш дом качественной системой водоотведения из любого выбранного вами материала. Установка водостоков возможна из таких материалов:

• ПВХ пластик;
• сталь;
• алюминий;
• цинк;
• медь.

Компания «МосСтройАльянс» проконсультирует вас о практичности того или иного водостока именно для вашего дома и предложит наиболее качественные материалы.

Водосточные системы. Технология монтажа водосточных систем

Водосточные системы служат для отвода осадков со скатной крыши. Разные производители гарантируют срок службы от 5 до 12 лет при соблюдении правил монтажа и экплуатации. Но часто можно увидеть совсем недавно установленную, но уже поврежденную водосточную систему. По своему опыту могу сказать, что все оборванные и провисшие системы, которые мне приходилось видеть, были установлены с нарушениями технологий монтажа. Поэтому в этой статье рассмотрим основные правила монтажа, которые обеспечат надежную работу вашего водостока на весь гарантийный срок и даже дольше, а также приведем пример расчета водосточной системы по необходимому количеству пропускаемых осадков.

Содержание: (скрыть)

Виды водосточных систем

Сейчас в продаже есть множество самых разных водосточных систем:

• в зависимости от способа организации водостока: внутренние и наружные;
• от сырья: металлические и полимерные;
• по типу соединения элементов: системы на резиновых уплотнителях и клеевые.

И у каждого водостока есть некоторые, только ему присущие, особенности монтажа. На них производители обычно обращают внимание в своих инструкциях по монтажу, которые вы обязательно требуйте, покупая водосточную систему. Но у всех систем есть общие правила монтажа, на которые нужно обратить особое внимание.

Если в этой статье пишется «водосток» или «водосточная система» и не указывается ее конкретный вид, то это означает, что данная особенность монтажа — общая для всех водосточных систем. А для тех моментов, которые касаются только одного вида системы, будет указан конкретный вид системы о котором идет речь, например, «пластиковый водосток на резиновых уплотнителях».

Основную функцию отвода воды выполняют желоба и трубы. А для их соединения между собой и крепления к кровле используются различные аксессуары. К аксессуарам относятся: воронки, заглушки, кронштейны, колена и другие приспособления. Подробнее в статье: Водосточные системы. Устройство водосточных систем.

Поэтому и сам монтаж водостока состоит из крепления основных элементов и аксессуаров в определенной последовательности.

Последовательность установки водосточной системы

1. Сначала необходимо определить какое будет количество и расположение водосточных труб (описано в расчете ниже). После чего, в местах установки водосточных труб устанавливаем водоприемные воронки. С воронки монтаж следует начинать для систем, в которых водоприемные воронки работают еще и как соединитель желоба. В таких воронках на концах предусмотрены приспособления для герметичного соединения с желобом — резиновые уплотнители или место для нанесения клея для клеевых систем. А также такие воронки самостоятельно крепятся непосредственно к кровельной конструкции кронштейнами. Поэтому монтаж начинается именно с них.

Водоприемная воронка

Если же Ваша водосточная система с такими воронками, которые крепятся не к кровельной конструкции, а непосредственно к желобу, то водоприемную воронку, конечно же, монтируют уже после установки желобов. В том месте желоба, где будет крепиться водоприемная воронка нужно вырезать отверстие, до того как монтировать желоб.

Нанесения на желобе контура будующего отверстия под воронку

Для этого на нем наносится контур, мелкозубчастой ножовкой вырезается отверстие, края зачищаются.

Подготовка отверстия под воронку

После чего, воронка крепится к желобу: для клеевой системы — клеем, для металлической системы — механически (защелкивается фиксатор на передней части воронки и желоба).

2. Крепим держатели желоба (кронштейны) на расстоянии, рекомендованном в инструкции по монтажу. Для пластиковых водостоков оно составляет, как правило, 50-60 см, для металлических — 70-150 см. Крепим таким образом, чтобы обеспечить уклон желобов к воронке около 2-3 мм на м.п. желоба. Для этого устанавливаем крайний держатель желоба в наивысшей точке, натягиваем шнур между ним и воронкой, и уже по шнуру устанавливаем остальные держатели.

Держатели крепятся на лобовую (ветровую) доску.

Примечание: Перед установкой убедитесь, что лобовая доска установлена ровно, потому что неровная лобовая доска может негативно повлиять на работу установленной на нее водосточной системы.

Установка держателей желоба на лобовую доску

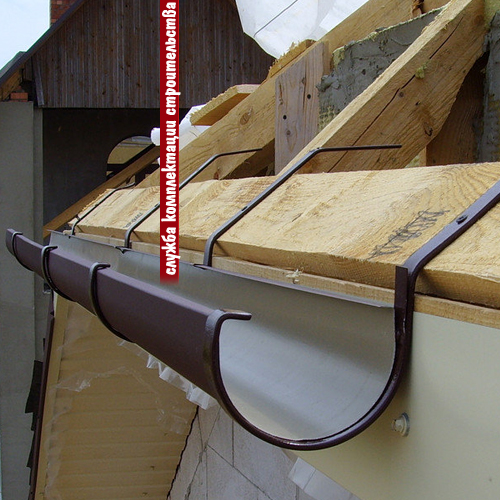

Если еще не уложено кровельное покрытие, то возможен также вариант крепления держателей на стропильную ногу.

Монтаж држателей жлоба на стропила

Чаще всего держатели желоба для крепления к лобовой доске производители предлагают пластиковые, а для крепления к стропилам – металлические. Один держатель выдерживает в среднем до 75 кг. Многие, услышав такую цифру, принимают, по их мнению, экономное и правильное решение – поставить меньше держателей! Но это одна из главных ошибок при монтаже водостока. Потому что важно не то, какой вес выдерживает один держатель, а какая площадь опирания желоба. Например, одна ножка стола легко может выдержать покрытие стола, но ведь ведь по понятной нам причине у стола все-же четыре ножки… Тот же принцип работает и для крепления водосточных желобов держателями. Если это не учесть, то последствия весьма плачевны: желоба выкручивает, они начинают провисать и в результате просто обрываются… Поэтому экономное на первый взгляд мероприятие выливается в частичную, а иногда и полную замену желобов и держателей.

3. Укладываем желоба в держатели в направлении — начиная от воронки. Край желоба плотно вставляется в фиксатор на краю держателя желоба и как-бы защелкивается. Желоба герметично соединяем между собой при помощи соединительных элементов, специальных клеевых составов или спайки, в зависимости от типа системы. Помните, что в случае клеевого соединения демонтаж после полной сборки системы и повторный монтаж сделать будет уже нельзя.

Для резки желобов пластиковой системы используем ножовку или болгарку. Заусенцы зачищаются напильником. Металлические же трубы и желоба нельзя резать болгаркой, только ножницами по металлу, так как при резке под воздействием температуры выгорает и расслаивается защитное покрытие водостока. По этой же причине надо закрашивать края среза трубы или желоба металлической водосточной системы специальной краской.

Желоб устанавливаем так, чтобы его край был ниже линии продолжения крыши. Это нужно для того, чтобы при сильном дожде избежать “перехлестывания” воды за его край, а также, чтобы сползающий с крыши снег как можно в меньшем количестве попадал в желоб.

Уровень установки желоба относительно уровня крыши

4. Чтобы свободно вывести воду из подкровельного пространства и направить ее в водосток, устанавливается специальный элемент — капельник.

Установка капельника

Его привинчивают к стропильной ноге так, чтобы он заходил внутрь желоба приблизительно на 1,5-2 см.

5. Далее крепим к желобам углы там, где нужно обойти угол дома или выступающие части фасада, такие как, например, эркер.

Установка углов

Также крепим боковые заглушки к торцам желоба.

Монтаж заглушки желоба

6. Приступаем к монтажу водосточных труб, делаем это сверху вниз, т.е. от воронки. Трубы к стене крепим так, чтобы расстояние от водосточной трубы до стены дома было 3-8 см.

7. Трубы соединяем при помощи соединительных муфт и крепим к стене хомутами через каждые 1-2 м, в зависимости от рекомендаций поставщика.

Хомут для крепления водосточной трубы к стене

8. Если необходимо, устанавливаем разветвители труб (тройники).

Установка тройников

9. Крепим нижний отвод водосточной трубы (слив).

Слив

Между сливом и грунтом оставляем расстояние минимум 30 см, а если планируется установка системы линейного водоотвода, то 15 см.

Необходимые инструменты для монтажа водосточной системы

Карандаш, линейка, шнур, рулетка, гвозди, шурупы, молоток, отвертка, ножовка.

Температурные условия монтажа водосточной системы

Пластиковые водосточные системы запрещается монтировать при температуре ниже 5 С, так как они могут потрескаться от механических нагрузок при нарезке, креплении и т.д. А также большинство пластиковых водостоков нежелательно хранить в упаковке на открытом солнце.

Металлические же системы можно монтировать при любых погодных условиях.

Защита водосточных систем от климатических воздействий

Во время эксплуатации водосточная система подвергается климатическим воздействиям, таким как перепады пемпературы, обледенение зимой и засорение листвой осенью.

Линейное расширение водостока от температурных деформаций

Если не предусмотреть специальные меры, грозит повреждением желоба. В бесклеевых пластиковых системах отсутствует жесткое крепление желобов друг к другу, таким образом, в случае линейного расширения, желоб скользит по резиновым уплотнителям в местах соединения желобов и не деформируется.

Соеденитль желоба с резиновым уплотнитлем

А в клеевых пластиковых системах крепление желобов друг к другу жесткое. Поэтому для компенсации линейного расширения нужно устанавливать компенсатор желоба (расширительный элемент) в самой высокой точке желоба и/или компенсирующую воронку (расширительную воронку), в которую с двух сторон входят свободно уложенные концы желобов.

Компенсатор желоба (расширительный элемент)


Компенсирующая воронка (расширительная воронка)

Металлические системы имеют относительно небольшие линейные расширения при перепадах температуры по сравнению с пластиковыми водостоками, но, тем не менее, для компенсации этих небольших линейных расширений тоже используются резиновые уплотнители или компенсаторы.

Компенсирующий желоб

Особенности установки компенсаторных желобов и воронок

• если длина водосточного желоба превышает 8-15 м (в зависимости от вида системы) и есть препятствие линейному расширению желоба, например он упирается в колнны на фасаде или эркер, то в таком случае, в нижней точке желоба устанавливается компенсирующая воронка.
• если длина желоба от 15 до 24 м, в самой высокой точке желоба устанавливается компенсатор (компенсирующий желоб).

Установка компенсатора (компенсирующего желоба) при длине желоба от 15 до 24 м

Засорение водосточной системы

Из-за попадания в желоба листьев и мусора движение осадков по желобу ограничевается, что приводит к переполнению системы и дальнейшему намоканию стен,а возможно даже и к подмыванию фундамента. Для предотвращения устанавливается решетка-листеуловитель.

Решетка-листеуловитель

А для защиты от засорения водосточной трубы в водоприемную воронку устанавливается сборник листьев и мусора.

Обледенение водосточной системы

Приводит к деформации и обрушению системы.

Обледенение системы


Последствия обледенения водосточной системы

Для предотвращения в желоба и трубы устанавливается кабельная система антиобледенения.

Кабельная система антиобледенения

Предварительно делается расчет необходимого количества линий нагревательного кабеля и его мошности. Кабель может быть применени саморегулирующийся или с регулятором.

Переполнение водостока из-за неправильно подобраной системы

Переполнение происходит когда размер желобов и водосточных труб не соответствует количеству воды (осадков) в данной местности. Для предотвращения переполнения, при выборе системы нужно руководствоваться рекомендациями того производителя, чью систему вы будете покупать.

Расчет водосточной системы

1. Считаем количество осадков, приходящееся на площадь водоотведения, л/с:

Q=Sхq₅/10000, где Q, л/с — количество осадков, приходящееся на площадь водоотведения; S, м² – площадь водоотведения. За площадь водоотведения принимаем проекцию ската крыши в плане.

q₅=267 л/(схга) – максимальная интенсивность осадков для Украины (ДБН В.2.6-97 «Покрытия зданий и сооружений» п.4.7; СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» п.2.11-2.19.)

2. Используя данные по пропускной способности систем (предоставляет поставщик водосточной системы), выбираем конкретную систему.

3. Исходя из пропускной способности выбранной системы рассчитываем количество стояков:

N=Q/ q_п, где N — количество стояков водосточной системы; q_п, л/с – пропускная способность системы, берем ее у поставщика водосточной системы.

Пример:


Расчет площади водоотведения

1. Считаем количество осадков Q, приходящееся на площадь водоотведения S. Для этого расчитываем площадь водоотведения: S= 5,5х12,5=68,75 м2

Q=Sхq₅/10000=68,75х267/10000=1,84 л/с

2. Используя данные пропускной способности систем подбираем конкретную систему по таблице, которую предоставлят производитель водосточной системы.

Таблица 1. Таблица пропускной способности системы (предоставляет производитель)

Для данной площади более эффективным будет устройство стояка на углу дома, система «Х1». Пропускная способность данной системы qп =1,91(л/с).

3. Исходя из пропускной способности выбранной системы рассчитываем необходимое количество водосточных стояков:

N=Q/ qп=1,84/1,91=0,96≈1 стояк.

Таким образом для данного здания эффективной (с небольшим запасом) будет система «Х1», 1 стояк на углу дома.

Монтаж водосточной системы в Новосибирске — компания «ЕвроCфера»

Одним из направлений деятельности компании «Евросфера» является монтаж водосточных систем. Наши специалисты успешно справятся с поставленными задачами. Они выполнят монтаж современной системы быстро и грамотно.

Зачем нужна водосточная система?

Водосточные системы требуются для защиты фундамента и стен различных объектов от агрессивного действия влаги, приводящего к порче материалов. С помощью конструкций можно обеспечить эффективный и быстрый отвод воды не только во время дождей в теплое время года, но и таяния снега зимой и в межсезонье. Немаловажно и то, что качественные современные изделия могут стать настоящим украшением фасада. Продукция, создаваемая опытными конструкторами и дизайнерами, преображает жилые дома и другие объекты, делает их максимально привлекательными, долговечными и стойкими к агрессивному действию влаги.

Мы настоятельно рекомендуем запланировать расходы на покупку и монтаж конструкции заранее. Доверять установку водостоков следует опытным специалистам. Только в этом случае вы сможете получить работоспособную систему, эффективно справляющуюся со всеми задачами на протяжении нескольких лет.

Монтаж водосточной системы: этапы и особенности

Прежде чем заниматься монтажом, наши специалисты приедут к вам и осмотрят объект. Мастер озвучит стоимость и особенности работ. Вы сможете согласовать все нюансы предоставления услуги.

Непосредственно установка системы водостока включает следующие работы:

1. Крепление желобов. На ветровую планку наносят уровень горизонта. В соответствии с ним размещаются пометки. Интервал между ними составляет 50 см. В помеченных местах закрепляются кронштейны (со сдвигом в 1 см).

2. Сборка желобов и их установка. Каждый стык фиксируется саморезами. Дополнительно проводятся работы по обеспечению герметичности соединений. Для выполнения операций применяются специальные силиконовые материалы, устойчивые к низким температурам.

3. Монтаж поворотов и воронок. В желобе создается отверстие, благодаря которому вода поступает в трубу. Прорезанное отверстие располагается точно над воронкой. На обе стороны крепления с целью отсутствия провисаний устанавливаются кронштейны.

4. Монтаж заглушек. Для плотного прилегания элементов на желобе применяются резиновые уплотнители.

5. Монтаж трубы. Элемент располагается максимально низко. Это позволяет сократить вероятность возникновения брызг.

Особое внимание специалистами компании «Евросфера» уделяется правильному расположению всех элементов конструкции, их жесткой фиксации и герметичности. Благодаря этому профессионалам удается избежать конструктивных ошибок. В ходе монтажа не возникает никаких трудностей.

Мы настоятельно не рекомендуем проводить работы самостоятельно! Вы можете не только повредить различные элементы конструкции, но и в дальнейшем столкнуться с проблемами при ее эксплуатации.

Услуги в сфере монтажа водосточных систем, предлагаемые специалистами «Евросфера»

Наши специалисты готовы выполнить не только непосредственно монтаж водосточной системы, но и демонтаж ранее используемых конструкций, ее отдельных элементов.

Обращаясь к нам, вы можете рассчитывать на:

• полноценную поддержку опытных специалистов;

• оперативность выполнения всех работ;

• предоставление услуг на выгодных условиях.

Монтаж любой современной водосточной системы выполняется в кратчайшие сроки с учетом всех установленных норм и стандартов. Работы проводятся опытными мастерами, которые в совершенстве владеют всеми технологиями и используют только качественные материалы, служащие долго и не нуждающиеся в сложном обслуживании.

Сотрудничая с нами, вы можете быть уверены в том, что система:

• прослужит долго;

• справится со всеми поставленными задачами;

• не потребует скорого ремонта.

Смело заказывайте монтаж не только внешних, но и внутренних систем. В первом случае водосточные элементы располагаются снаружи, а во втором – внутри здания. Специалисты учтут специфику конструкции. Благодаря этому монтаж будет выполнен в соответствии с функциональностью изделий и условиями их эксплуатации.

Профессионалы учитывают:

• уровень осадков в регионе;

• площадь скатов;

• расположение водосточных элементов и иные факторы.

Кроме того, специалисты обратят внимание на ваши пожелания и финансовые возможности.

Вы по достоинству оцените и то, что монтаж проводится по оптимальной стоимости. На все работы компанией «Евросфера» предоставляется гарантия.

Возникли вопросы, касающиеся монтажа современной водосточной системы? Обратитесь к нашим специалистам. Они готовы ответить на все вопросы и оперативно предоставить необходимые услуги на выгодных условиях.

Монтаж водосточной системы. Описание, советы, инструкции.

Во время дождя и таяния снега вода неизбежно стекает с крыши зданий и попадает на стены и фундамент. Это грозит их разрушением в процессе эксплуатации. Во избежание этого при строительстве домов необходимо осуществлять монтаж водосточной системы.

Современные водосливы, помимо сбора осадков, обеспечивают отвод воды с кровли в канализационную систему или в специальный водосборник. Монтаж металлических или пластиковых водостоков производится до установки кровельного материала на крышу, так как крепление некоторых элементов осуществляется на стропила.

Для монтажа водосточной системы понадобятся следующие инструменты:

• отвертка
• маркированный шнур
• ножовка
• ножницы по металлу
• шуруповерт
• молоток
• крюкогиб

Важно отметить, что во время установки водостоков для резки желобов и труб нельзя пользоваться болгаркой. В этом случае полимерное покрытие элементов водослива нагревается и подвергается деформации и порче.

Как происходит монтаж водостоков? В данной статье кратко опишем этот процесс.

1. Установка держателей желобов

Держатели желобов прикрепляются к стропилам обрешетки. Это повысит прочность водостока. Дистанция между ними должна составлять 400900 мм. При более широком шаге система может не выдержать снеговой нагрузки зимой.

Прежде чем устанавливать держатели водоотлива, необходимо отметить на них места, где будет сгиб. Уклон желоба должен составлять 5 мм на погонный метр.

После этого держатели с помощью крюкогиба загибаются в тех местах, которые были ранее отмечены карандашом, затем можно приступить к самой установке. Сначала крепятся первый и последний из них. Потом между ними натягивается шнурок и устанавливаются остальные держатели.

2. Установка заглушек желоба

Заглушки монтируются на не стыкующиеся с другими элементами торцы желобов. Стыки при этом должны быть плотно соединены при помощи силиконового герметика, заклепок и резиновой киянки. При проведении этих работ необходимо знать, что одно ушко заглушки должно прикрывать завиток желоба, другое — плотно загибаться на его заднюю часть. Для дополнительной фиксации в данных случаях часто используют саморезы.

3. Крепление желоба

Вначале необходимо вставить желоб в крюк. При этом в целях предотвращения попадания воды на фасад нужно, чтобы его внешний край был ниже внутреннего на 25-30 мм. Продолжение линии ската от края желоба должно находиться на расстоянии 40 мм или более.

Далее к обрешетке крепится карнизная планка, нижний край которой опускается в желоб водослива. Нижнюю же часть гидроизоляции кровли необходимо завести поверх данной планки. В таком случае влага, накапливаемая в подкровельном пространстве, будет стекать в водосток.

4. Установка воронок

Рассчитывая количество воронок, нужно знать, что одна труба должна принимать воду не более, чем со 120 м² ската крыши и и не более чем с 10 погонных метров желоба. Это необходимо для эффективной работы водосточной системы. Если общий путь протока жидкости превышает 7м, то устанавливаются воронки (1 шт. на 100 м²). Для этого в желобе делается отверстие, края которого для получения гладкости обрабатываются молотком.

5. Соединение желобов

Дальнейший этап монтажа водосточной системы — соединение желобов с нахлестом 25-30 мм при помощи соединителя. Он снабжен специальным резиновым уплотнителем, который обеспечивает герметичное соединение и компенсирует температурное расширение.

6. Водосточная труба

Водосточная труба должна иметь такую длину, чтобы сливное колено находилось на расстоянии около 300 мм до земли/отмостки. При большей высоте вода будет разбрызгиваться.

Кронштейны устанавливаются в количестве не менее 2 шт. на каждую трубу. При этом расстояние между ними не должно быть больше, чем 1,5 м. Важно, что в первую очередь необходимо закрепить места стыков трубы с коленами.

Для деревянных стен используют кронштейны под саморезы, для каменных — под сверление отверстий для метизов.

Итак, мы выяснили, что при проектировании и строительстве зданий для их долговечной эксплуатации необходимо предусмотреть установку всех необходимых элементов водоотлива. Специалисты компании «Покрофф» рады предложить Вам свои услуги по монтажу водостоков по выгодной цене. Также у нас Вы сможете приобрести все необходимые изделия для этих работ.

Понимание и установка дренажных систем

Автор: Хуан Энсизо, доцент и специалист по распространению знаний; Ксавье Перис, консультант по внешним связям; Луис А. Рибера, доцент и экономист-консультант; и Дин Сантистеван, полевой инженер (USDA-NRCS, Colorado)

Фермеры могут повысить урожайность и чистую прибыль, установив искусственные дренажные системы на почвах с плохим естественным дренажом. Системы искусственного дренажа также могут повысить стоимость земли, улучшить страхование урожая и восстановить засоленные земли.

При планировании дренажной системы фермеры должны учитывать такие факторы, как типы и функции таких систем, методы выявления проблем дренажа, варианты дизайна и влияние дренажной установки на окружающую среду.

Зачем нужен искусственный дренаж

Хороший дренаж необходим для успеха орошаемого земледелия: он обеспечивает хорошее смешивание воды и воздуха в корневой системе сельскохозяйственных культур, а также солевой баланс в почве, благоприятный для роста растений.

Плохой дренаж вызывает ряд проблем для сельскохозяйственного производства:

• Поскольку почва имеет небольшую водопроницаемость или ее отсутствие, избыток воды накапливается на поверхности и под ней после дождя или орошения (рис. 1).
• Уровень грунтовых вод, который остается высоким в течение 48 часов или дольше, может насыщать почву и оставлять слишком мало кислорода в порах почвы для корневой системы, повреждая растение.
• Сельскохозяйственную технику сложно передвигать по влажной земле для подготовки почвы.
• Бактерии, обеспечивающие азот для сельскохозяйственных культур, не могут расти.
• Затрудняются процессы и преобразования питательных веществ, такие как предотвращение образования пригодных для использования форм азота и серы.
• Температура почвы на 7–14 градусов по Фаренгейту ниже, чем у аналогичной почвы с хорошим дренажем. Это препятствует прорастанию и замедляет рост урожая, делая растения более восприимчивыми к болезням.

Плохой дренаж может происходить в засушливых и влажных районах и может быть вызван естественными или человеческими причинами, в том числе:

• Наличие полупроницаемых или непроницаемых слоев грунта
• Перелив
• Близость к водоемам или прибрежным районам
• Канал фильтрации

Когда скорость поступления воды превышает естественную пропускную способность, уровень грунтовых вод повышается.Прибрежные районы, где высота над уровнем моря колеблется от 10 до 100 футов, обычно нуждаются в региональных коллективных дренажных системах. Внутрихозяйственная дренажная система также может потребоваться при высоком уровне грунтовых вод, в зависимости от топографии местности, типа почвы и почвенных условий.

Большинство сельскохозяйственных почв представляют собой аллювиальные почвы, образованные материалами, переносимыми водой и отложенными в нижних частях долины. Эти почвы могут иметь слои крупных и мелких частиц, таких как песок, глина, ил и гравий.

Некоторые аллювиальные почвы имеют плохой естественный дренаж, и может потребоваться искусственный дренаж для удаления излишков воды с орошаемого поля. Искусственные дренажные системы могут снизить высокий уровень грунтовых вод, предотвратить накопление солей, повысить урожайность и сделать орошение успешным. В целом, после установки дренажной системы фермеры заметили большой рост урожайности.

Для оптимизации производственного потенциала уровень грунтовых вод должен быть ниже 3 футов для полевых культур и ниже 4 футов для цитрусовых.Более мелкий грунт может потребовать искусственного дренажа. В долине Рио-Гранде уровень грунтовых вод в любой почве в пределах 30 дюймов от поверхности почвы представляет собой определенную проблему.

По мере повышения уровня грунтовых вод соли могут перемещаться вверх и накапливаться ближе к поверхности, главным образом потому, что больше воды испаряется из почвы и выделяется из растений, чем получается в результате дождя. Дренажная система позволяет солям вымываться вниз во время дождя или орошения.

Преимущества удаления солей включают улучшенную всхожесть, повышенную урожайность и улучшенную среду для выращивания сельскохозяйственных культур, которые менее устойчивы к соли.Производителям может потребоваться внести поправки в почву, если в почве слишком много натрия и / или не хватает кальция. Плохой дренаж также связан с высоким содержанием карбонатов кальция.

После того, как дренажная система установлена, коллективные дренажные системы должны содержаться в надлежащем состоянии.

Виды водоотводов

Основными видами водостоков являются поверхностные и подземные. Поверхностные стоки (также называемые открытыми сточными водами) обычно представляют собой канавы, из которых в условиях низкой гравитации удаляются излишки поверхностных вод с сельскохозяйственных угодий.Достаточно глубокие канавы также могут облегчить прилегающие участки. Поверхностный дренаж также может использоваться в качестве отвода для сбора и отвода воды из подземных дренажных систем.

Поверхностный дренаж может быть обеспечен за счет строительства канав, улучшения естественных каналов или придания формы земле. Открытые канавы имеют низкую начальную стоимость и их легко осмотреть. К недостаткам этих систем можно отнести то, что они уменьшают посевные площади, требуют полосы отвода и требуют высоких затрат на техническое обслуживание.

Подземные дрены (закрытые дрены) устанавливаются под землей для удаления излишков грунтовых вод ниже поверхности земли. Эти системы часто называют трапами для плитки. В прошлом перфорированная глиняная черепица и секции бетонных труб (отводы) использовались для осушения сельскохозяйственных угодий. Сегодня вместо плитки используется перфорированная гофрированная полиэтиленовая труба.

Чтобы предотвратить засорение системы илом и песком, а также увеличить поток воды по трубе, боковые стороны окружены нейлоновой оболочкой или «носком» (рис.2).

Система подземного дренажа должна быть дополнена системой открытого дренажа.

Функция слива

Оба типа дренажных систем можно разделить на два класса: разгрузочный дренаж и перехватывающий дренаж. Рельефные стоки используются, когда уровень грунтовых вод находится близко к поверхности земли, а территория статична и плоская. Перекрывающие стоки предотвращают или уменьшают попадание воды в проблемную зону.

При планировании системы подземного дренажа проектировщик должен оценить условия площадки и решить, какой тип дренажной системы установить.

Разгрузочные дренажные системы для подземного дренажа используют систему отводов из полиэтиленовых труб для понижения высокого уровня грунтовых вод. Отводы истощают поле под действием силы тяжести. В нижней части поля отводы подключены к коллекторному стоку (рис. 3).

Дренаж коллектора принимает сток со всех боковых сторон и обычно сбрасывается в открытую дренажную канаву. Если точка выхода находится ниже уровня воды в дренажной канаве, необходимо установить колодец для временного удержания грунтовых вод и перекачки их в дренажную канаву (рис.4).

Цель состоит в том, чтобы поддерживать уровень грунтовых вод на уровне ниже корневой зоны данной культуры. Служба охраны природных ресурсов требует, чтобы установка была глубиной не менее 5 футов.

Самая распространенная система сбросного водостока в долине Нижнего Рио-Гранде состоит из параллельных боковых водостоков, расположенных перпендикулярно основному водостоку (рис. 3). Расположение дренажа может варьироваться в зависимости от местоположения объекта. Расположение может быть произвольным, состоять из двух параллельных систем или иметь боковые части, подключенные к коллектору под углом.

Отводы в основной системе расположены с любым интервалом в зависимости от условий площадки, проницаемости и типа почвы. Большинство параллельных систем рельефного дренажа состоят из боковых сторон, которые разнесены на расстояние от 100 до 150 футов, в зависимости от текстуры почвы. Отводы устанавливаются с уклоном от 0,025 фута на 100 футов до 0,1 фута на 100 футов, как показано в примере на Рисунке 3 и Таблице 1.

Общая эффективность искусственного дренажа может быть повышена за счет использования систем разгрузочного дренажа в сочетании с другими передовыми методами управления, такими как планировка земель.

Перекрывающие дренажные каналы размещаются перпендикулярно подземным потокам для улавливания воды и уменьшения образования чрезмерно влажных участков. На сельскохозяйственных землях перехватывающие дренажные линии часто устанавливаются вдоль земляных оросительных каналов, которые имеют высокий потенциал фильтрации. В этой ситуации можно использовать открытый слив для перехвата лишней воды из протекающего канала.

Когда водостоки закрыты, глубина перехватывающей линии будет изменяться в зависимости от уровня грунтовых вод.

Дренаж колодца

Системы дренажа колодцев перекачивают воду из глубоких колодцев для понижения и поддержания уровня грунтовых вод на уровне, подходящем для нормального роста сельскохозяйственных культур.Перекачиваемая вода иногда может использоваться для орошения, если она хорошего качества и имеет низкую соленость.

При проектировании системы дренажа скважин необходимо установить несколько испытательных скважин для определения депрессии и расстояния между скважинами. Этот метод дренажа дорог, и его применение ограничено землями, которые дают высокую отдачу на акр.

Мониторинг грунтовых вод

Перед установкой любой системы подземного дренажа необходимо контролировать уровень грунтовых вод, чтобы определить, нужен ли дренаж, или оценить работу дренажной системы.Наблюдательный колодец может помочь проектировщику изучить колебания уровня грунтовых вод и контролировать соленость воды в течение вегетационного периода.

Смотровые колодцы состоят из открытых шнековых отверстий, пробуренных в различных местах, в которых перфорированная труба из ПВХ (диаметром от 1 до 2 дюймов) проталкивается в профиль почвы (рис. 5). Трубу из ПВХ обычно называют пьезометром. Необходимо установить несколько пьезометров для определения направления потока грунтовых вод и колебаний уровня грунтовых вод в течение года.

Топографические карты и исследования почвы также полезны при мониторинге уровня грунтовых вод. Топография поля может указывать на участки просачивания или низкие участки в почве.

Рекомендации по проектированию дренажа

Дренажная система должна быть спроектирована так, чтобы удалять излишки гравитационной воды и опускать уровень грунтовых вод достаточно далеко от поверхности земли, чтобы не мешать росту растений.

Разработчик системы должен определить:

• Желаемая глубина, на которую должен опускаться уровень грунтовых вод (рис.6)
• Количество выпавших осадков и объем полива, подлежащего поливу
• Правильная глубина и расстояние между линиями разгрузки и коллектора
• Максимальная длина боковых сторон
• Материал и диаметр трубы
• Уклон уклона, на котором должны быть проложены линии

В проекте должны быть учтены критические свойства почвы (проницаемость, гидравлическая проводимость, коэффициент дренажа), которые будут определять скорость сброса дренажных вод, глубину дренажа и расстояние между ними.

Проницаемость и гидравлическая проводимость

Проницаемость — это способность почвы пропускать воду. Почва может иметь низкую, среднюю или высокую проницаемость (таблица 2).

Гидравлическая проводимость — это числовое значение проницаемости почвы. Он представляет собой скорость, с которой вода просачивается через почву; эта скорость определяется несколькими свойствами, такими как размер пор, структура почвы и химический состав почвы.

Песчаные почвы имеют более высокую проницаемость и более высокую гидравлическую проводимость, чем глинистые почвы (Таблица 2).Дизайнеру необходимо знать структуру и проводимость почвы, чтобы определить размер дренажей.

Коэффициент дренажа или расход сброса воды

Коэффициент дренажа — это скорость удаления воды, необходимая для получения желаемой защиты урожая от избытка воды. Он основан на местном полевом опыте и обычно выражается в расходе на единицу площади.

Большинство дренажных систем рассчитаны на удаление от 0,005 до 0,01 дюйма воды в час. Проектировщик определяет коэффициент дренажа в соответствии с ожидаемой глубиной просачивания, полученными осадками и глубиной полива.Затем проектировщик использует коэффициенты дренажа и площадь дренируемой площади для определения диаметра необходимого бокового дренажа и дренажа коллектора.

Глубина и расстояние слива

Расстояние между дренажными линиями может варьироваться от 50 до 175 футов, в зависимости от типа почвы, глубины дренажа и выращиваемой культуры (Таблица 2).

В почвах с умеренной водопроницаемостью стоки могут располагаться на расстоянии от 100 до 150 футов друг от друга. В почвах с низкой водопроницаемостью они должны располагаться ближе друг к другу.Более близкое расстояние сокращает время слива определенного объема воды, но увеличивает стоимость системы. Расстояние также будет зависеть от диаметра трубы перехватывающих линий.

На глубину установки отводов влияет расстояние дренажа, урожай и текстура почвы, а также желаемое падение уровня грунтовых вод. Сливы обычно размещаются на минимальной глубине 6,5 футов (минимум 5 футов в верхнем конце) в засушливых районах и на высоте 5 футов во влажных районах.

Монтаж системы сбросного дренажа: пошаговый процесс

Чтобы установить дренажную систему, выполните следующие действия:

1. Проанализируйте экономическую целесообразность установки дренажной системы, чтобы убедиться, что прогнозируемая чистая прибыль компенсирует первоначальные затраты.
2. Изучить правила и оценить влияние строительства дренажной системы на окружающую среду. Обдумайте способы избежать нанесения какого-либо вреда окружающей среде и примените передовые методы управления для защиты качества воды в этом районе.
3. Проведение полевых исследований для определения характеристик профиля почвы, таких как текстура и структура почвы, стратификация слоев почвы, топография поля, изменчивость почвы на ферме, гидравлическая проводимость почвы (движение объема воды в час, как по бокам, так и по вертикали). Определите гидравлическую проводимость на нескольких участках поля. Знайте переменные управления орошением, такие как максимальное количество осадков и глубина орошения.
4. Проектировать дренажную систему.В процессе проектирования определите глубину установки разгрузочных отводов, максимальную длину и диаметр отводов и коллекторных линий, а также класс дренажных труб.
5. Установить водоотвод:

1. 1. Траншеекопатель перемещается в желаемое исходное положение (рис. 7).
   2. Задней мотыгой выкапывается яма, в которую траншеекопатель установит первый отводной отвод (рис. 8). c. Траншеекопатели начинают рыть траншею (рис.9)
   3. Траншеекопатель укладывает трубу на желаемую глубину (Рис. 10) на дно траншеи, как показано на Рис. 11.
   4. Траншеекопатель вводит дренажную трубу, когда она разматывается с рулона (Рис. 12).
   5. Уровень траншеекопателя определяется глобальной системой позиционирования или лазерной системой, такой как та, которая показана на рис. 13.
   6. Отводы крепятся к коллектору тройниками (рис. 14 и 15).

Экономика устройства дренажных систем

Чтобы система искусственного дренажа была рентабельной и окупалась, она должна быть правильно спроектирована.В долине Нижнего Рио-Гранде стоимость внутрихозяйственной дренажной системы может колебаться от 400 до 600 долларов за акр.

Стоимость дренажной системы зависит от нескольких факторов, включая расстояние между дренажами, длину и диаметр коллекторов, количество выходных отверстий, а также высоту и близость открытых дренажных труб. Высота дренажной канавы определит, потребуется ли системе водоотливной насос и электричество.

Период, необходимый для получения окупаемости инвестиций в установку дренажной системы, зависит от таких факторов, как фактический и потенциальный прирост урожайности после установки системы по сравнению с потерями ценности урожая из-за засоления и условий водного зеркала до дренажа .

В таблице 3 показан сценарий потери урожайности зерновых сорго и сахарного тростника, чтобы оценить количество лет для окупаемости инвестиций в дренажную систему, которая стоит 934,92 доллара за акр (600 долларов США на дренаж плюс процентные расходы 334,92 доллара за 10-летний кредит на Процентная ставка 9 процентов), исходя из 10-летнего срока службы. 10-процентная потеря урожая зернового сорго и сахарного тростника представляет собой валовой возвратный убыток в размере 58,80 и 120,00 долларов с акра, соответственно, или в среднем 89,40 доллара с акра, если предположить, что зерновое сорго и сахарный тростник составляют 50-50 процентов.Ежегодные затраты на дренажную систему в размере 93,49 долларов за акр (600 долларов за акр плюс 334,92 доллара, амортизированные за 10 лет) приводят к возврату инвестиций в размере -4,09 доллара за акр (89,40 — 93,49 долларов). Кроме того, потребуется 15,9 лет, чтобы окупить инвестиции в дренажную систему только для зернового сорго и 7,8 года для одного только сахарного тростника.

Аналогичным образом, 20-процентная потеря урожая представляет собой потерю валовой прибыли в размере 117,60 и 240,00 долларов на акр для зерновых сорго и сахарного тростника, соответственно. Возврат инвестиций 85 долларов.31 на акр на 50-50% смеси зерна и тростника, и потребуется 8,0 и 3,9 года, чтобы окупить первоначальные инвестиции в дренажную систему для выращивания сорго и тростника, соответственно.

Опыт фермеров в области подземного дренажа

Фермеры в Нижней долине Рио-Гранде в Техасе сообщили о двух основных причинах установки дренажных систем:

• Для снижения уровня грунтовых вод и проблем с засолением, которые привели к плохой всхожести и потере урожая
• Для улучшения плохой инфильтрации воды, которая препятствовала полевым работам

Фермеры объяснили эти проблемы несколькими причинами: естественный состав почвы региона, характеризующийся плохой гидравлической проводимостью; длительный чрезмерный полив, особенно таких культур, как сахарный тростник; и просачивание из оросительных каналов.

Производители отметили, что ирригационные районы в конце 1960-х годов значительно снизили проблемы с фильтрацией, заменив каналы трубопроводами, что позволило этим почвам полностью восстановиться. К сожалению, после урагана Беула в 1967 году некоторые фермеры заметили, что уровень грунтовых вод резко поднялся. Шторм надолго пропитал почвенный профиль, на некоторых полях скопилась соль.

Некоторые фермеры установили дренажные системы для предотвращения использования соленых сточных вод на хороших незасоленных почвах в течение нескольких лет.В почвах скопилась засолка, из-за чего возникла необходимость в дренажных системах для рекультивации полей.

Некоторые фермеры также отметили, что их поля были расположены на низких топографических местах, а в некоторых случаях их почвы представляли собой глинистые преграды в нижнем профиле, что приводило к застойной воде и накоплению солей, особенно после сильных дождей или полива.

Рельефный дренаж широко используется для понижения уровня грунтовых вод и выщелачивания солей, накопленных за долгие годы на поверхности почвы.У некоторых производителей есть рабочие системы, сделанные либо из глиняных плиток, которые были установлены в 1940-х годах, окруженные слоем гравия и гудронированной бумагой снаружи для предотвращения засорения. Другие системы из бетонных плиток со стыками из стекловолокна были установлены в 1960-х годах.

Несколько фермеров установили дренажные системы в течение нескольких сезонов в соответствии со своими бюджетами. Некоторые фермеры устанавливали водостоки на расстоянии 200 футов, даже если они рекомендовались на расстоянии 100 футов. Большинство из них позже добавили дополнительные дренажные линии между этими линиями.Однако некоторые производители устанавливали подземный дренаж понемногу — например, по одной боковой линии за раз — всякий раз, когда они чувствовали, что это необходимо, без какой-либо конструкции.

Недавно в рамках нескольких государственных программ было предложено разделение затрат на установку систем под наблюдением и проектированием полевого инженера. Эти программы, такие как Программа стимулирования качества окружающей среды в рамках Службы охраны природных ресурсов, привели к созданию наиболее эффективных систем, которые принесли пользу фермерам.В свою очередь, фермер должен применять лучшие методы управления орошением для снижения воздействия на окружающую среду.

На некоторых глинистых почвах вода с верхних орошаемых земель приводила к застою воды при спуске с холма. В этих почвах был установлен водоотводящий дренаж для улавливания этой воды. Он также был установлен для улавливания просачивающейся воды из оросительных каналов.

В некоторых случаях этих перехватчиков было достаточно, чтобы улучшить и восстановить почвенно-солевые условия и избежать затрат на крупномасштабную систему разгрузки дренажа.Однако каждое поле было предварительно выровнено с помощью лазера и отделено от следующего на несколько футов высотой.

Фермеры также упомянули, что в некоторых случаях установка системы подземного дренажа не улучшила их условия, особенно на глинистых почвах Olmito.

Соображения по охране окружающей среды

Вода, стекающая с территории, могла быть загрязнена отложениями, питательными веществами и пестицидами. Сток с сельскохозяйственных угодий и ирригационных систем иногда приводит к тому, что естественные водотоки имеют низкий уровень растворенного кислорода.Эти уровни могут быть слишком низкими для удовлетворения требований к водной флоры и фауны, установленных штатом Техас и описанных в Техасских стандартах качества воды (TAC §§307.1-307.10).

Признаком низкого качества может быть увеличение улова рыбы в естественных водотоках. Поскольку вода является ценным ресурсом, дренажные воды можно использовать повторно или управлять ими, чтобы не нанести вред окружающей среде.

Для уменьшения стока биогенных веществ, остатков и наносов с сельскохозяйственных угодий:

• Избегайте чрезмерного внесения удобрений и контролируйте размещение и время внесения удобрений.
• Управляйте вредителями ответственно, отслеживая пороговые значения и принимая во внимание полезных и вредных вредителей.
• Поворачивайте посевы и обрабатывайте пожнивные остатки, чтобы избежать переноса отложений, в которых могут накапливаться питательные вещества и пестициды.
• Применяйте глубину промывного полива, но избегайте чрезмерного полива и расточительства путем планирования полива.

При необходимости, рассмотрите следующие дополнительные методы также для уменьшения эрозии и стока: выравнивание земель для орошения, установка структур стабилизации уклона, уменьшение обработки почвы и установка фильтрующих полос между дренажными канавами и орошаемым полем.Полосы фильтра — это участки травянистой растительности, расположенные между пахотными землями, пастбищами или нарушенными землями (включая лесные угодья) и экологически уязвимыми территориями. Использование методов искусственного дренажа на землях, которые являются или могут быть заболоченными, строго запрещено.

Сводка

Почвы с плохим естественным дренажом могут снизить урожайность и прибыль фермеров. Эти проблемы можно решить, установив правильно спроектированную систему искусственного дренажа. Помимо сельскохозяйственных факторов, фермерам необходимо учитывать экологические последствия установки внутрихозяйственной дренажной системы.

Благодарности

Ценные предложения и рекомендации были сделаны для этой рукописи Бойдом Дэвисом, владеющим компанией (B&F Trenching and Drainage, Эдинбург), которая устанавливает дренажные системы, и Джоном Уитфилдом, который установил несколько дренажных систем на своей ферме. Лу Гарза и Боб Виденфельд также внесли предложения по улучшению этой рукописи.

Загрузите версию этого документа для печати: Общие сведения и установка дренажных систем

У вас есть вопросы или вам нужно связаться со специалистом?

Свяжитесь с офисом вашего округа

шагов по установке дренажной трубы для предотвращения повреждения водой

Эта запись была опубликована 14 января 2019 года Марком Лигоном.

Вода — полезная и необходимая часть жизни. Однако слишком большое его количество может иметь разрушительные последствия для вашего дома, если с ним не обращаться должным образом. Повреждение водой и эрозия — это всего лишь две причины, по которым стоит подумать об установке дренажной трубы. Этот проект — превентивный способ защитить ваш дом от нежелательного избытка воды. Объединив подземные трубы с водосточной системой, можно безопасно и эффективно отвести воду из дома. Читайте дальше, чтобы узнать, что нужно делать для установки дренажной трубы.

Шаг первый: отметьте область установки

Перед тем, как начать, четко обозначьте путь для установки дренажной трубы. Вы можете использовать спрей для маркировки, чтобы обозначить область. Постарайтесь сделать путь как можно более прямым.

Шаг второй: выкопайте траншею

Выкопайте глубокую траншею в том месте, где вы планируете закончить дренаж. Он должен быть от 8 до 10 дюймов в ширину и от 16 до 18 дюймов в глубину. Обязательно продолжайте траншею до водосточной трубы дома. Выровняйте дно траншеи, избавившись от корней и камней.Затем выкопайте большую яму в том месте, где вы планируете конец трубы.

Шаг третий: прикрепите трубу

В нижней части водосточного желоба прикрепите переходник водосточной трубы с помощью зажимов, чтобы удерживать его на месте. Затем поместите изгиб под углом 90 градусов в конец траншеи и измерьте расстояние от адаптера до середины изгиба. Обрежьте трубу по размеру. Вставьте трубу в пространство между переходником водосточной трубы и коленом, используя цемент или другой клей. Продолжайте прикреплять трубу с помощью муфт до завершения укладки трубы.Вытяните излишек трубы в отверстие и зацементируйте его, прежде чем равномерно засыпать отверстие гравием.

Шаг четвертый: заполнение траншеи

После того, как трубы установлены и просушены, добавьте грязь в любую часть трубы, которая не лежит ровно. Это добавит поддержки дренажной системе. Равномерно уложите его по земле и полностью засыпьте.

Из-за долговечности и доступности труб из ПВХ, они часто являются предпочтительным типом труб для дренажных целей. Также можно использовать множество других типов, от меди до чугуна и гофрированного полиэтилена, хотя они не так широко используются для дренажа, как ПВХ. Для эффективной работы трубы должны быть подключены под землей и правильно подключены к водостокам, поэтому учитывайте это при выборе типа трубы.

Если у вас есть какие-либо вопросы об установке дренажной трубы или о том, какой тип лучше всего подходит для вашей системы, не стесняйтесь обращаться к нам!

Как установить дренажную систему фундамента

Правильно установленная дренажная система фундамента необходима для сохранения структурной целостности вашего дома.Проблемы с дренажем фундамента могут не только привести к стоянию воды во дворе, но также могут привести к трещинам в фундаменте, появлению плесени и другому серьезному повреждению имущества. Кроме того, большая часть ущерба, вызванного плохим дренажем, не покрывается страховкой, потому что его часто можно предотвратить. Этот блог предназначен для тех, кто хочет узнать, как правильно установить дренажную систему фундамента (DIY). Мы рассмотрим многие важные факторы, которые помогут определить, какой дренажный раствор подходит для работы.

Самостоятельная установка дренажной системы фундамента может быть чрезвычайно сложной, трудоемкой и иногда опасной.Убедитесь, что вы готовы к вызову, или обратитесь к профессионалам, которые позаботятся об этом за вас.

Какой тип раствора для дренажа фундамента требуется?

Перед тем, как решить, как установить дренажную систему фундамента, вы должны сначала подумать, какой тип дренажного раствора вам понадобится. С какими проблемами с водой вы сталкиваетесь? Какой тип почвы у вас есть внутри и вокруг вашей собственности? Возможна ли внешняя дренажная система? Какие опасности скрыты вокруг вашей собственности (линии электропередач, газопроводы, канализация)?

Поверхностная вода или стоячая вода могут испортить ландшафт.Он также может просочиться в ваш подвал, что приведет к образованию плесени и многому другому. Чтобы решить проблемы с поверхностными водами, вы можете установить водосток. Французский водосток состоит из перфорированной пластиковой трубы, носка из проницаемой сетки и гравия.

Если у вас есть проблемы со стоком на вашем участке, вам нужно будет не только устранить дополнительную воду, но и устранить возможные проблемы с эрозией. Команда экспертов по борьбе с эрозией Superior Groundcover может помочь найти правильное решение.

Узнайте, какие правила действуют в вашем регионе.

В каждом штате, городе или округе могут быть свои законы, касающиеся дренажа фундамента, которые должны указывать, какой тип дренажной системы вы устанавливаете и где вы ее устанавливаете. Вы можете узнать в своем округе или штате документы, объясняющие, что является законным, а что нет. Ваша дренажная система может повлиять на соседние владения и, следовательно, должна быть построена в соответствии с законом. Некоторые более общие требования можно найти по следующим ссылкам:

Международный жилищный кодекс (IRC), раздел R405.1,

Техническое руководство OSHA; Раздел V: Глава 2 Раскопки: Распознавание опасностей при рытье траншей и укреплении

ICC 2009.

Каковы требования к земляным работам?

Во-первых, убедитесь, что ландшафтный дизайн сделан с правильным уклоном. Слишком крутой склон вызовет проблемы с эрозией. Плоский двор приведет к стоячей воде. Подходящий уклон составляет 1 фут подъема (разница между самой высокой и самой низкой точками склона) на 50 футов бега (горизонтальная длина склона).Это идеально подходит для дренажа.

Чтобы установить наружный водосток, вам нужно будет выкопать — к сожалению, большую часть двора вырыли! На этом этапе избегайте заглубленных линий электропередач, газопроводов или сточных вод. Вам придется вырыть траншею по периметру опоры. Эта траншея должна быть не менее двух футов шириной и шести футов глубиной. Для дома из плитного пола траншея может быть не более двух футов.

Наружные стоки могут засориться через несколько лет, и вам придется переделать этот проект.Чтобы этого не произошло, необходимо надеть на сливную трубу носок из проницаемой сетки. Другой вариант — установить водосток в салоне. Для этого потребуется разбить цокольный этаж, установить дренажную систему, а затем перестроить пол.

На этом этапе вы можете подумать, что установка может занять немного больше времени и внимания к деталям, чем предполагалось изначально. Все в порядке. Команда Superior имеет опыт и знания для правильной установки дренажных систем фундамента и

Какие материалы необходимы для правильного дренажа фундамента?

Для разных водоотводов могут потребоваться разные материалы.Есть много вопросов, на которые нужно ответить. Какое предпочтительное размещение камня вокруг дренажа фундамента? Какие камни я могу использовать? Где взять камень? Какая труба или плитка потребуется?

Приобретение правильных материалов поможет вам узнать, как установить дренажную систему фундамента. Для обычного французского водостока вам понадобится перфорированная труба, геотекстильная ткань / покрытие, такое как носок из проницаемой сетки, и гравий. Не знаете, что это за материалы и где их найти? Давайте разберем их.

• Перфорированная труба: Перфорированная труба — это просто пластиковая труба, такая как гофрированная дренажная плитка, с небольшими наружными отверстиями, которые помогают собирать и перенаправлять воду в почве.
• Геотекстильная ткань / покрытие: Геотекстиль представляет собой проницаемую сетчатую ткань, которая при использовании в почве в качестве части дренажной системы фундамента обладает способностью отделять, фильтровать, укреплять, защищать или дренировать. Они помогают фильтровать почву и предотвращают засорение перфорированной трубы грязью со временем.
• Правильный материал засыпки: Существует несколько разновидностей подходящих материалов засыпки, которые используются в различных сценариях. При установке обычного французского водостока вам понадобится гороховый камень или промытый гравий, чтобы покрыть трубу и засыпать траншею. Superior предоставляет и устанавливает различные засыпные материалы. Наши камнедробилки легко устанавливают горох, не поднимая тяжести и не разрушая ландшафт.
• Дополнительно: Инструменты для земляных работ, молоток, колья, веревка, линейный уровень, трамбовка, рулетка, грабли

Перед покупкой материалов выясните, какой тип сливной трубы лучше всего подходит для работы.Здесь, в нашем глоссарии, мы разбиваем несколько вариантов и описаний других связанных терминов.

Как установить перфорированную дренажную трубу

Шаг 1. Выкопайте траншею

Перед тем, как начать копать, вам нужно подготовить свою собственность. Во-первых, позвоните в коммунальные службы и попросите их отметить, где проложены ваши инженерные коммуникации, чтобы убедиться, что вы не задели их при копании.

Затем убедитесь, что траншея будет иметь надлежащий уклон для отвода воды от конструкции.После того, как вы подготовили свой двор и составили план, пора начинать копать.

Сделайте траншею шириной около 2 футов или в два раза шире дренажной трубы. Убедитесь, что траншея достаточно глубокая, чтобы вся труба лежала ниже линии замерзания.

Траншея глубиной 6 футов обычно подходит для обычного подвала. Вам нужно будет проверить местные законы и правила, чтобы убедиться, что ваша траншея им соответствует. Если у вас есть большая собственность, создание траншеи вручную может стать огромным проектом.Подумайте об аренде оборудования, чтобы облегчить работу.

Шаг 2. Создайте правильный уклон

Используйте кувалду, чтобы вбивать колья / маркеры в почву в траншее через каждые четыре фута или около того. Возьмите веревку и привяжите ее в том месте, где должна начинаться труба. Затем протяните эту строку к следующей колышке и оберните ее вокруг.

Используйте линейный уровень, чтобы убедиться, что ваша струна ровная. Сдвиньте струну на полдюйма вниз, чтобы создать уклон и убедиться, что вода стекает по дренажной трубе и от конструкции. Повторяйте этот процесс до тех пор, пока все ставки не будут равны.

Шаг 3: Выровняйте почву

Тампером утрамбуйте почву в траншее, чтобы создать прочное основание. Измерьте, чтобы убедиться, что расстояние между тетивой и почвой в траншее одинаково на всех столбах. Отрегулируйте траншею, добавляя или удаляя почву, чтобы создать уклон.

После того, как вы утрамбовываете всю землю в траншее, вы можете продолжить и удалить кол и направляющие струны.

Шаг 4: Добавьте геотекстиль и гравий

Геотекстиль следует уложить, чтобы убедиться, что почва не забивает вашу водосточную трубу и не заставляет вас переделывать этот проект через несколько лет из-за проблем с дренажем.Просто разместите ткань вдоль траншеи. Ткань должна быть достаточно широкой, чтобы в конечном итоге обернуть ее вокруг дренажной трубы и гравия. Насыпьте 2-дюймовый слой гравия на ткань и с помощью грабли выровняйте ее.

Шаг 5: Установите трубу

Положите перфорированную дренажную трубу на гравий. Опять же, проверьте местные законы и правила. В некоторых областях требуется использование «плитки для носков» или дренажной трубы, покрытой проницаемой сеткой. Эта сетка действует как второй барьер, предотвращающий засорение трубы грязью.

Шаг 6: Завершение

После того, как вы разместите дренажную трубу, вам нужно будет покрыть ее вторым слоем гравия. Поместите достаточно, чтобы закопать трубу на глубину от 4 до 6 дюймов. Используйте геотекстиль, который вы поместили в Step 4 , чтобы обернуть трубу и гравий. Покройте обернутую трубу несколькими дюймами грязи, чтобы ткань держалась на месте.

Завершите засыпку траншеи и замену поврежденного ландшафта.

Поиск профессиональной команды для помощи:

Как видите, установка наружной дренажной системы — сложная задача, которую нужно решить самостоятельно.Вдобавок ко всему, если все сделано неправильно, ваша страховая компания может не покрыть убытки, и вы можете нарушить местные законы и правила.

Обеспечьте безопасность своего дома и ландшафтного дизайна с помощью команды профессионалов, способных выполнить работу с первого раза. Команда экспертов Superior может убедиться, что ваш дом или здание защищено от дренажа фундамента.

Есть еще вопросы о том, как найти подходящее решение для водоотвода для вашей собственности? Свяжитесь с нами, и мы поможем.

2021 Стоимость дренажной системы: сухие колодцы, траншеи и др.

Стоимость дренажной системы во дворе

Тип	Стоимость *
Французский	1000 — 10000 долларов за 100 погонных футов
Траншея / канал	6 $ 3,000 — $ 3,000 — $
Подземные водосточные трубы	200-2000 долл. США за водосточную трубу
Отводы для дворов	50–100 долл. США за впускное отверстие
Бетонный водосборный бассейн / ливневый бассейн	2 000–5 000 долл. США 200–500 долларов за слив

* Включая оплату труда и материалов.

Стоимость установки водовода

Стоимость установки водовода От 1500 до 5000 долларов за вход или дорогу . Свяжитесь с вашим местным отделом автомобильных дорог или отделом транспорта, чтобы узнать о правилах и положениях по установке водопропускных труб. В некоторых местах вам потребуется надзор со стороны департамента дорог или шоссе.

Цены на бетонный водосборный бассейн

Бетонный водосборный бассейн стоит от 2 000 до 5 000 долларов для установки . Эта цена включает все подключения и полную установку.Вы не часто найдете водосборный бассейн на жилом участке новее 1960 года. На жилом участке он использовался для отделения загрязнений в канализационных системах. Один из них может вам понадобиться только в том случае, если вы живете в районе с однотрубной канализационной системой. Двойные системы, одна для канализации, а другая для ливневой воды, не требуют водосборного бассейна.

Пластиковый водосборник Стоимость

Вы потратите от 200 до 500 долларов на водослив на пластиковые водосборные бассейны. Эти бассейны, как и их бетонные родственники, предназначены для отделения загрязняющих веществ, но в водосточных трубах.Они располагаются под водосточной трубой, отделяя листья и крупный мусор, позволяя воде течь в ливневую канализацию или в колодец.

Стоимость дренажной системы под палубой

Прокладка дренажа под палубой стоит долларов США от 500 до 3000 долларов в среднем . Доступность может поднять цену. Поскольку под палубой нельзя установить канавную машину, большую часть работы придется выполнять вручную. Это добавляет время, что увеличивает стоимость.

Стоимость установки ливневого дренажа

Системы ливневых дренажных каналов стоят от 50 до 3000 долларов. Эта система собирает поверхностные воды от штормов, а затем отводит их в ливневую канализацию или сухой колодец. Вы можете приобрести комплекты для самостоятельного изготовления или произвести профессиональную установку. Они трудоемкие, но требуют небольшого количества инструментов. Обычно эти системы устанавливает разнорабочий или ландшафтный дизайнер.

Стоимость установки водосточной трубы и заглубления водосточной трубы

Вы заплатите от 100 до 300 долларов за водосточную трубу, если они должны закопать пристройки водосточной трубы. Если это простой вопрос подключения к существующей системе, вы можете заплатить немного меньше.Если у вас еще нет системы ливневой канализации, вам необходимо установить ее за дополнительные 1500 долларов США в среднем долларов США. Вместо того, чтобы закапывать водосточные трубы, подумайте об использовании водосборного бассейна с сетчатым фильтром — их легче чистить.

Сад и ландшафт

Дренаж сада и озеленения стоит от 350 до 10 000 долларов . У вас есть несколько вариантов отвода чрезмерной влаги от вашего сада или частей вашего ландшафта. Впускные отверстия, подключенные к трубам, которые наклонены в сторону от места, могут быть идеальными, или вам может потребоваться французский стиль или их комбинация.

Получить расценки на установку дренажа

Сухие скважины

Сухие скважины стоят от 1500 до 4500 долларов в среднем . В простейшем виде сухой колодец — это яма, заполненная гравием, через которую вода может стекать из вашего дома. Обычно они подключаются к другим частям дренажной системы, например к французским водостокам.

Французские водостоки

Французские водостоки стоят от 30 до 100 долларов за погонный фут в среднем , но вы можете заплатить до 100 долларов за погонный фут для сложных установок.Самостоятельная или простая установка может стоить всего 10 долларов за погонный фут. Диапазоны зависят от того, где вы его поставили. Например, поверхностный водосток в легкодоступных местах, таких как двор, стоит намного меньше, чем выкопка грунта до основания фундамента и установка отстойника.

Стоимость дренажных систем подвала

Стоимость дренажных систем подвала от 20 до 90 долларов за погонный фут , в зависимости от типа и доступности. Чаще всего вы найдете французский слив или аналогичный, но они бывают разной глубины.Весь дренаж в подвалах осуществляется за счет гидростатического давления, заставляющего воду проникать в стены.

Дренажные системы часто входят в стоимость гидроизоляции подвала. Полная гидроизоляция выходит за рамки простого водостока с водонепроницаемыми мембранами для стен. Типичные затраты на подвальные системы включают:

• Водоотводящий занавес: 1000–5000 долларов США
• Внутренний водоотводящий канал: 3000–8000 долларов США
• Внешний глубокий водоотводящий канал французского типа: 2000–10 000 долларов США
• Гидроизоляция подвала: 2000–7000 долларов США

Стоимость установки траншеи или дренажа в канале за один линейный фут

Траншея подъездного пути или дренаж канала стоит от 30 до 100 долларов за погонный фут . Сложные установки могут стоить $ 150 за погонный фут . Цена желоба или канала будет зависеть от длины и материала. Например, стальная траншея подъездной дороги может стоить 100 долларов, бетонная — 300 долларов. Бетонные проезды обычно требуют разбивания бетона, установки поверхностного водостока и повторной заливки для герметизации.

При правильном выравнивании бетона вода течет через этот слив в металлический или бетонный канал, который направляет воду от вашего проезда. .Любой тип системы для проезжей части требует достаточной прочности, чтобы выдержать вес припаркованного автомобиля.

Свяжитесь с специалистами по местному дренажу

Стоимость установки дренажа оконного колодца

Дренаж оконного колодца стоит от 500 до 1000 долларов за окно. Большинство оконных колодцев имеют на дне слой гравия, обеспечивающий естественный дренаж. Но если вода все еще остается проблемой, вы можете подумать о том, чтобы добавить слив для оконного колодца. Дренаж — это труба, по которой вода течет либо ниже уровня вашего фундамента, либо в существующую дренажную систему.

Вы также можете рассмотреть возможность добавления крышки за от 50 до 100 долларов за окно. Установка прикрытия оконных колодцев в среднем стоит $ 700 всего .

Стоимость установки дренажной плитки для фермы и поля

Полевая дренажная плитка стоит От 700 до 2000 долларов за акр . Стоимость зависит от расстояния между дренажными плитами и размера используемой магистрали. Вы не найдете этот тип водоотводящей плитки в жилых помещениях, только на сельскохозяйственных угодьях.

Стоимость дренажных работ

Стоимость работ по установке дренажных работ составляет от 50 до 100 долларов в час. Большинство проектов занимают от от 12 до 72 часов, или от 1,5 дней до недели и более. Обычно над любым проектом работает бригада из 2–3 человек. Для любого проекта, который требует бетонных или блочных работ, вам нужно выделить дополнительное время на снос и повторную установку.

Цены на дренажные трубы

Дренажные трубы стоят от 1 до 5 долларов за погонный фут. Вы можете приобрести их без тканевого чехла, с тканевым носком, с плотным тканевым фильтрующим слоем и пеной.

• Дренажный бассейн стоит от 30 до 100 долларов за штуку.
• Комплекты дренажного канала стоят 10-15 долларов за погонный фут.
• Соединители и переходники стоят от 2 до 10 долларов за штуку.

Цены на бетонные дренажные трубы

Цены на бетонные дренажные трубы колеблются от нескольких сотен до нескольких тысяч долларов. Обычно они предназначены для более крупных сооружений в виде водопропускных труб, а не в жилых районах.

Сравните предложения местных профессионалов

Установка дренажа своими руками vs.Прокат Pro

На рынке вы найдете множество наборов для самостоятельного водоотвода. Их легко установить, они не требуют большого опыта и инструментов. Это отличный вариант для некоторых домовладельцев, у которых есть выходные для их установки. Однако, если они не выровнены правильно, они не решат ваших проблем с водой. Вам также необходимо базовое представление о том, как и почему у вас возникают проблемы с дренажем и как их исправить. Полная самостоятельная работа стоит от долларов от 100 до 2000 долларов.

Однако, если у вас нет времени или опыта, чтобы установить их самостоятельно — или вы хотите душевного спокойствия, которое дает профессиональная установка, — наймите местного специалиста по установке канализации.Они решат ваши проблемы с дренажем и предотвратят усугубление текущего ущерба.

Часто задаваемые вопросы

Сколько времени занимает установка дренажа?

Установка дренажа может занять от дня до недели и более. Все зависит от стиля и потребностей вашего проекта.

Когда лучше всего устанавливать новый водоотвод?

Обычно это нужно делать летом или осенью, когда тепло и сухо. Подрядчики могут взимать сезонно меняющиеся ставки, которые будут варьироваться от региона к региону.

Как я узнаю, что мне нужен лучший дренаж?

Если вы видите какие-либо повреждения, вызванные водой или стоячей водой, вам необходимо улучшить дренаж. Но вы также можете проверить следующее:

• Перелив желобов во время дождя
• Лужи возле вашего фундамента
• Пятна от воды в подвале
• Устойчивые лужи во дворе

Можно ли совместить установку дренажа с другими проектами?

Вы можете совместить дренажные системы с любым проектом на одной территории.Например, когда вы устанавливаете новый ландшафт, вы можете проверить установку французского водостока. При переделке крыши подумайте о том, чтобы купить новые желоба или починить свой. Перед тем, как закончить подвал, улучшите свой французский водосток.

Какие вопросы я должен задать установщику дренажа?

Вопросы, которые следует задать установщику дренажа:

• Зачем мне нужен дренаж?
• Можете объяснить, почему он не стекает естественным образом?
• Как давно вы в этом бизнесе?
• Есть ли у вас другие работы, которые я могу посмотреть?
• У вас есть лицензия?
• Вы гарантируете свою работу?
• Как долго прослужит это решение?
• Какие у меня есть варианты?

Остались вопросы по установке дренажа?

Как установить французские водостоки

Хороший дренаж важен для того, чтобы дом оставался сухим и свободным от плесени.Если грунтовые воды скапливаются в подвале, это не только неудобно для домовладельца, но также может привести к гниению и плесени древесины.

Самый надежный способ избавиться от нежелательной, отдельно стоящей воды — это установить французские водостоки с щелевыми трубами, фильтровальной тканью и гравием. Старый способ установки французских водостоков — это сделать это без гравия и ткани. Однако без гравия и ткани слив со временем может забиться песком и землей.

Установка французских водостоков 01:50

Установите французские водостоки правильно, и вы сможете избавиться от стоячей воды.

Лучшая практика для установки французских водостоков — использование перфорированных дренажных труб, которые позволяют воде входить или выходить через небольшие отверстия вдоль трубы. Перфорация может быть круговой или щелевой. Но трубы с прорезями лучше, чем трубы с небольшими круглыми отверстиями, потому что они имеют тенденцию уменьшать количество мелких частиц почвы, которые попадают в трубу.

Определить зону для перенаправления и слива

Найдите подходящую область двора для перенаправления излишков воды. Выберите место, где поток воды не будет влиять на соседние объекты. Определите маршрут с небольшим уклоном на расстоянии не менее 1 метра от стен или ограждений, свободный от любых препятствий, таких как столбы, деревья или кустарники.

Совет. Дренажи с уклоном 6 дюймов на каждые 50 футов обеспечивают наилучший результат.Используйте аэрозольную краску для разметки пути слива.

Создайте траншею и добавьте гравий

Что касается следов от распыляемой краски, используйте лопату, чтобы выкопать траншею шириной 6 дюймов и глубиной не больше, чем у ближайшего фундамента (Изображение 1). Совет: Правильные траншеи проходят параллельно зданиям и горизонтально через склоны. После того, как траншея будет заделана выкопали, добавьте 3-дюймовый слой гравия вдоль дна (Изображение 2).

Копание дренажной канавы

Используя лопату, выкопайте траншею шириной шесть дюймов, чтобы сделать дренажную канаву.

Добавьте слой гравия в траншею

После рытья траншеи поместите водосточную трубу поверх тканевой футеровки, насыпьте гравийный слой и полностью закройте трубу. Оставьте примерно 5 дюймов между гравием и поверхностью земли.

Добавить подкладку из ткани

Используйте ландшафтную ткань, чтобы выстелить весь участок траншеи поверх слоя гравия, оставив примерно 10 дюймов лишней ткани с каждой стороны траншеи.

Вставка сливной трубы

Поместите сливную трубу на тканевую подкладку, затем добавьте гравий, полностью покрыв трубу. Оставьте примерно 5 дюймов между гравием и поверхностью земли.

Дренажная труба в тканевой подкладке

Проложить дренажную трубу тканевой прокладкой в ​​вырытой канаве.Поместите сливную трубу поверх тканевой прокладки, затем добавьте гравий, полностью покрыв трубу. Оставьте примерно 5 дюймов между гравием и поверхностью земли.

Дренажная труба в гравии

На следующем этапе строительства французского водостока поместите сливную трубу поверх тканевой подкладки. Добавьте гравий, пока труба не будет полностью покрыта. От гравия до земли должно быть 5 дюймов.

Французская дренажная система

Есть проблемы с стоячей водой во дворе? Французский водосток, возможно, то, что вам нужно для решения ваших проблем с водой.При закапывании дренажной трубы французской дренажной системы в гравий, должно быть около пяти дюймов от вершины гравия до поверхности земли.

Сложите лишнюю ткань на подкладке

Сложите лишнюю ткань на гравий, создавая нахлест.Это поможет защитить дренажную трубу с футеровкой.

Заполнить и закрыть желоб

Засыпьте траншею песком и почвенным слоем с помощью лопаты. Покройте песок и верхний слой почвы дерном и добавьте слой камней вокруг открытого конца дренажной трубы.

Заполнение траншеи песком

Засыпьте траншею песком и почвенным слоем с помощью лопаты. Покройте песок и верхний слой почвы дерном и добавьте слой камней вокруг открытого конца дренажной трубы.

Добавить слой верхнего слоя почвы в дренажную канаву

Закрепив дренажную трубу в траншее и добавив слой песка, добавьте слой верхнего слоя почвы для увеличения веса.

• Выкопайте траншею по внешней стороне вашей опоры. Траншея должна быть не менее 2 футов в ширину и может быть глубиной до 6 футов для подвала или до двух футов для дома из плитного пола.
• Уложить трубу по целине. Очень важно, чтобы труба всегда имела уклон от более высокой начальной точки к конечной более низкой отметке, чтобы сила тяжести могла вытеснить воду.Уклон всегда должен располагаться под уклоном в сторону от дома, чтобы вода не отводилась от стен дома.
• Покройте трубу промытым гравием толщиной не менее 12 дюймов.
• Положите фильтровальную ткань на гравий, чтобы грязь не забила трубу.
• Засыпьте фундамент верхним слоем грунта на исходную высоту уклона.

Как установить системы дренажа жилых дворов | Руководства по дому

Постоянно сырой или сырой двор не оптимален для сочной зеленой травы, но он идеально подходит для плесени, грибка и мха.Независимо от того, не был ли ваш двор должным образом оценен, со временем он оседает или выветривается, есть способы, чтобы ваша трава снова выглядела здоровой, без грязных или сырых пятен. Дренажная система двора отводит воду из уплотненных участков почвы и позволит вашему газону ожить.

Найдите места, где газон задерживает слишком много воды, и вода остается на земле более часа после дождя.

Выйдите из каждой влажной зоны в двух направлениях и отметьте место для сухого дренажного отверстия.Отметьте место камнем. Разместите отверстия на расстоянии от 3 до 6 футов от центра влажных участков.

Выкопайте ямы глубиной 3 фута и шириной 1 фут в местах дренажа. Прежде чем копать яму, зачерпните дерн и отложите его в сторону. Выкопайте ниже травы примерно на 2 дюйма, чтобы удалить корни травы, а также немного почвы; это поможет ему выжить, когда вы позже вернете его на место.

Вычерпайте поверхностную траву, начиная с центра влажных участков, и продвигайтесь к каждому из двух дренажных отверстий.Сделайте линию шириной 1 фут. Повторите процесс для каждого влажного участка и отложите траву на потом.

Выкопайте грунт вдоль каждой линии на глубину 10 дюймов, образуя траншеи.

Вычерпайте больше почвы из траншей, чтобы образовался откос от влажной зоны к дренажным отверстиям. Уклон должен уменьшаться на четверть дюйма на каждые 4 фута. Проверяйте свой прогресс с помощью 4-футового уровня.

Добавьте 2 дюйма гравийно-песчаной смеси на дно траншеи. Оба эти материала позволят воде свободно течь.Песок просто заполняет некоторые из больших промежутков, так что почва не может проникнуть в область.

Поместите перфорированную трубу диаметром 4 дюйма в траншеи отверстиями вниз. Наденьте сетчатые рукава на трубы, чтобы песок, почва и любой другой мелкий мусор не забили отверстия.

Заполните по бокам трубы и сверху гравийно-песчаной смесью. Добавьте материал на высоту 2 дюйма над трубой.

Добавьте два дюйма песка над гравием, поднимая траншеи на уровень поверхности.Снова положите дерн на песок.

Добавьте гравийно-песчаную смесь в дренажные отверстия, пока она не достигнет верха траншеи, где начинаются 2 дюйма песка. Добавьте 2 дюйма песка и снова положите дерн сверху.

Ссылки

Биография писателя

Тара Шор имеет степень бакалавра наук в области деловых финансов и пишет для онлайн-изданий с 2007 года. Она имеет профессиональный опыт в банковском деле, бухгалтерском учете, поездках и преподавании. Шор также является мастером-садовником и туристическим агентом.

Как установить сантехнические трубы для водостока | Home Guides

Сантехника вашего дома состоит из двух основных частей: системы водоснабжения и канализации. Система водоснабжения в большинстве современных домов проста, с небольшими трубами или трубками, по которым горячая и холодная вода под давлением подается к приборам и арматуре. Однако дренажная система немного сложнее и для ее эффективной работы зависит как от силы тяжести, так и от вентиляции.

Вентиляционно-почвенная труба

Вентиляционно-почвенная труба дома представляет собой вертикальную трубу, которая внизу соединяется с основной горизонтальной дренажной линией и проходит через крышу на верхнем конце.Хотя труба может быть расположена практически в любом месте, обычно она находится в центре, где водосточные трубы могут легко подключаться. Вентиляционные трубы также подключаются к вытяжной трубе, часто на чердаке.

Наклонные горизонтальные водосточные трубы

В обычном доме ванная комната может располагаться на значительном расстоянии от вентиляционной трубы. Чтобы водосточные трубы доходили до штабеля, они обычно проходят между балками пола. Важно, чтобы водосточные трубы были наклонены вниз по направлению к дымовой трубе со скоростью 1/4 дюйма на погонный фут. Например, если слив в ванной находится на расстоянии 12 футов от трубы, водосточная труба будет на три дюйма ниже в месте соединения с трубой, чем в том месте, где она берет начало в ванной. Когда дело доходит до наклонных водостоков, вы можете получить слишком много хорошего. Если уклон слишком крутой, жидкость может вытеснить твердые отходы, оставив их в трубе.

Дренажные сифоны

Сантехнические сифоны являются частью дренажной системы. Они соединяют водосточные трубы и арматуру. Сифоны удерживают небольшое количество воды, что предотвращает попадание в дом неприятных запахов канализационных газов.Раковины, ванны и душевые кабины требуют наличия сифона на сливной линии. Комоды имеют встроенные ловушки, поэтому они не требуют дополнительных водоотводов.

Размер водосточной трубы

Строительные нормы и правила определяют минимальный диаметр водосточной трубы, который обычно составляет 4 дюйма для основного водостока и дренажной трубы, от 3 до 4 дюймов для сливов в туалетах, 2 дюйма для сливов раковины, ванны и душа От 1,5 до 2 дюймов для вентиляционных труб. При подключении водосточных труб следует помнить, что трубы меньшего размера опорожняются в трубы большего размера, а не наоборот.Например, 2-дюймовый слив в раковине течет в 4-дюймовый слив в комоде, но 4-дюймовая труба никогда не протекает в трубу меньшего размера.

Фитинги, колена, редукторы и патрубки

Правильный выбор фитингов является обязательным условием для соединения водосточных труб. Колена соединяют горизонтальные водосточные трубы с вертикальными водосточными трубами, которые проходят сквозь стены, прежде чем присоединиться к трубе. Отходы протекают с меньшим количеством засоров через пологие колена, называемые забором, чем через колена под углом 90 градусов. Редукторы соединяют маленькие водосточные трубы с большими, а тройники и тройки соединяют три линии.Пример того, где использовать Т-образный фитинг, может быть в стене за раковиной, где горизонтальный слив раковины пересекает вертикальную линию стока.
