Система отопления с естественной циркуляцией двухэтажного дома: с принудительной и естественной циркуляцией

Содержание

Схема отопления с естественной циркуляцией одноэтажного дома

Качественное отопление зданий жилого назначения в осенне-зимний период является главным фактором создания комфортных условий проживания. Состоит система теплоснабжения из источника тепла, труб и обогревательных агрегатов. В домах с индивидуальным отоплением и частном секторе более активно применяется отопительная система с естественной циркуляцией. Рассмотрим, какие бывают схемы теплоснабжения с естественной циркуляцией теплоносителя более подробно.

Часто можно встретить такие понятия, как схема самотечная и схема гравитационная система отопления – все это является синонимом схемы системы с естественной циркуляцией. Данные термины обозначают единый принцип построения системы – отсутствие насоса. Системы теплоснабжения с естественной циркуляцией иметь могут верхний розлив и нижний. Но схема отопления верхний розлив используется чаще.

В чем плюсы и минусы использования самотечной системы теплоснабжения?

Прежде чем рассмотреть схемы отопления в одноэтажных и двухэтажных домах с естественной циркуляцией, надо отметить, что самотечная система теплоснабжения может иметь плюсы и минусы.

Основными положительными сторонами таких систем отопления можно назвать:

  1. Экономичность. Для функционирования системы не требуются электронасосы.
  2. Независимость от электричества. Теплоснабжение осуществляется за счет наличия топлива в котле. Поэтому отключение электроэнергии не сказывается на работе отопительных приборов.
  3. Отсутствует вибрация и различные шумы, которые характерны при функционировании электрооборудования.
  4. Саморегуляция. Такая схема естественной циркуляции отопления обеспечивает подачу одинакового количества тепла на все радиаторы.
  5. Простота монтажа. Установку системы можно произвести и самостоятельно, даже не имея специальных навыков и знаний.
  6. Инерционность. Если котел отключить, тепло еще будет долго сохраняться в батареях и обогревать помещение.

Правда, и нагревается система, после возобновления работы котла, также будет очень долго. Что можно отнести к недостаткам. Объем воды в подобных системах раза в три больше, нежели в моделях с электронасосом. Трубы должны быть сделаны только из металла. Полимерные магистрали не выдержат высоких температур. Среди прочих минусов можно назвать и то, что системы с естественной циркуляцией отопления подходят лишь для малоэтажных сооружений.

Схемы отопления деревянных жилых сооружений

Надо отметить, что схема отопления в деревянном доме является непростой. Конечно, можно использовать электрические, воздушные и печные варианты. Но большинство пользователей останавливают выбор на водяных системах отопления.

Дом из дерева отличается большой теплоемкостью, поэтому для его прогрева понадобиться больше тепловой энергии.

Помимо этого схема отопления частного дома предполагает, что надо постоянно поддерживать комнатную температуру воды. Необходимо это для того, чтобы помещение не отсырело. При подобном устройстве отопления система состоит из теплонагревательного котла, магистрали и отопительных агрегатов. Конструкцию необходимо оснастить шаровыми кранами и терморегуляторами.

Конечно, для отопления деревянного дома можно использовать и искусственную систему теплоснабжения, но схема отопления без насоса все же встречается чаще. Более детально о системе отопления с насосной циркуляцией мы уже писали здесь.

Схема отопления двухэтажной жилой постройки

Реализуется система отопления с естественной циркуляцией двухэтажного дома в двухтрубных и однотрубных системах. Принцип у них один – от котла вверх на максимальную высоту поднимается труба, а потом идет распределение теплоносителя по конструкциям отопления. Различие заключается в следующем: в двухтрубной системе отопления вода, которая уже остыла, собирается в другую трубу, которая заводится на вход обратки теплового котла. Что касается однотрубной системы, на вход обратки котла идет трубопровод от выхода последней батареи. Двухтрубная схема отопления с естественной циркуляцией – наиболее подходящий вариант для домов с двумя этажами.

От однотрубной двухтрубная система отличается лишь порядком подключения отопительных элементов. Перед каждой батареей рекомендуется ставить регулировочный бак. Для обеспечения нормальной циркуляции воды в двухэтажном доме всегда хватает расстояния между центром теплового котла и верхней точкой подающего трубопровода. Поэтому аккумулирующая емкость для обогрева может быть оборудована не на чердаке помещения, а на втором этаже.

Схема отопления одноэтажной жилой постройки

Однотрубная схема отопления с естественной циркуляцией одноэтажного дома является наиболее подходящей для таких сооружений. Состоит такая система из одной трубы и включает котел для нагрева, трубопроводную разводку, проводку и расширительный бак.

Схема подобной системы отличается простотой. Поэтому ее установку можно провести и своими руками. По периметру жилого помещения пускается труба. Выбирать надо трубы большого диаметра – не меньше ДУ32.

Монтируется труба внутри жилого помещения. Со стороны подачи разводка должна быть выше, нежели там, где обратка возвращается к отопительному котлу. В закольцовку врезаются радиаторы либо конвекторы. Для этого применяются трубы с диаметром поменьше. Желательно на подводках установить дроссели и вентили. Также нелишним будет ивоздушник. Подобная схема позволяет обогревать помещение без использования вспомогательной арматуры.

В частном секторы широко применяют горизонтальную систему отопления, которая классифицируется на тупиковые и попутные системы движения воды. При тупиковой системе каждая из батарей располагается дальше от котла. Подобная система может быть легко разбалансирована. Поэтому настраивают ее очень долго. Надо отметить, что попутная система отопления схема которой предполагает больший расход труб по сравнению с тупиковой, используется преимущественно в простых системах теплоснабжения.

Выбирая попутную систему, надо учесть, что циркуляционные кольца должны быть одинаковыми.

Все радиаторы в системе работают как один. Сегодня очень часто используют гибкие шланги для отопления дома. Они служат для подсоединения обогревателей к системе теплоснабжения.

Причины отсутствия циркуляции воды

Часто пользователи одно- или двухэтажных домов сталкиваются с такой ситуацией, когда обогреватели начинают работать менее эффективно. Если нет циркуляции в системе отопления, на то могут быть свои причины.

Отсутствие циркуляции в системе теплоснабжения может быть вызвано:

  • Загрязнением системы. Батареи необходимо периодически промывать, иначе конструкция может забиться по всему диаметру. Если такое произошло, придется менять трубы.
  • Диаметр труб слишком маленький. А чем диаметр труб меньше, тем гидравлическое сопротивление больше. Это тоже может быть причиной того, что нет циркуляции в радиаторе отопления либо она есть, но очень слабая.
  • Завоздушиванием обогревателя. Для решения такой проблемы устанавливают краны Маевского.

Очень часто в системах теплоснабжения с естественной циркуляцией устанавливают насосы мокрого типа мощностью до 40-60 Вт. Более подробно о работе тепловых насосов для отопления можно прочитать здесь. Это один из вариантов, как улучшить циркуляцию воды в системе отопления дома. Помимо этого насосы могут помочь сэкономить до 25% затрат.

Система отопления двухэтажного дома | Частный дом

Двухтрубная система отопления двухэтажного дома принципиально мало, чем отличается от системы отопления одноэтажного дома. Самое большое отличие в  подключении приборов отопления.

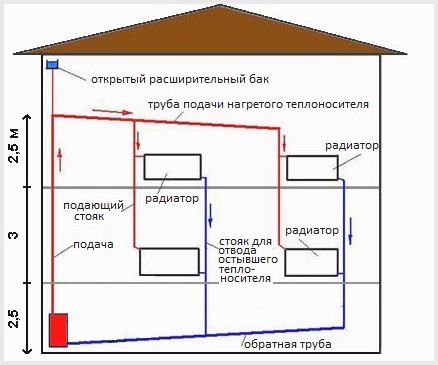

На (Рис1) предлагается схема проекта отопления двухэтажного дома с естественной циркуляцией.



Система отопления двухэтажного дома

Двухтрубная система отопления двухэтажного дома согласно вариантам А и Б подключения приборов отопления, позволит более равномерно распределить тепло  между первым и вторым этажом. Но все равно желательно перед каждым радиатором ставить регулировочный кран.

Установка расширительного бака

В двухэтажном доме расстояние от центра котла до верхней точки подающей магистрали всегда хватает для нормальной циркуляции. Поэтому расширительный бак можно установить на верхнем этаже, не поднимая на чердак. Трубу подачи прокладывают или под потолком, или под подоконниками. Большой разницы в этом нет.

Установка насоса

Для такой двухтрубной схемы с естественной циркуляцией в двухэтажном доме требуется много времени на  прогрев системы. Поэтому лучше дополнительно предусмотреть установку байпаса с циркуляционным насосом (Рис3), что позволит не только сократить время на запуск, но более равномерно распределить циркуляцию теплоносителя в частном доме. И позволит при желании применить варианты подключения приборов А, Б, В.

Теплый пол

Отопление частного дома с котлом со встроенным циркуляционным насосом (Рис4) даст возможность, кроме установки радиаторов, сделать водяные теплые полы и подключить полотенцесушители на двух этажах дома. Стояки для отопления второго этажа лучше подключать возле котла. Если нет такой возможности, тогда врезайте в любой точке магистрали первого этажа.

Для более того, чтобы отопительные приборы максимально вписывались в интерьер помещений, их можно закрыть защитными экранами.

Правильно смонтированная двухтрубная система отопления двухэтажного дома будет служить вам долго и с максимальной отдачей.

Однотрубная система отопления частного дома: как выбрать лучшую схему

Автор Евгений Апрелев На чтение 6 мин Просмотров 1.1к.

Мода на здоровый образ жизни и с каждым годом ухудшающаяся экологическая обстановка в мегаполисах является основным фактором, который толкает многих людей на смену душных городских квартир на загородную недвижимость. Кто, по каким-либо причинам не может сменить квартиру на частный дом, вспоминает о даче, которая без инженерных систем, является тем еще «развлечением» наших соотечественников.

В этой публикации будет рассказано о системе отопления, а именно об однотрубном ее варианте, так как она является наиболее простой, доступной и эффективной, даже при самостоятельном изготовлении и обслуживании.

Основы и теория

Существует три основных типа систем отопления (СО):

  1. Однотрубная.
  2. Двухтрубная.
  3. Коллекторная.

Различаются они количеством труб, к которым подключены радиаторы – приборы, благодаря которым воздух в помещении нагревается.

На данном рисунке показана простейшая схема однотрубной системы отопления для одноэтажного дома. Чтобы понять разницу, между однотрубной и двухтрубной СО, рекомендует обратить внимание на схему.

Тут видно, что в однотрубной СО все радиаторы подключены последовательно, а во втором – параллельно. Теперь, когда разница очевидна, невооруженным глазом видны достоинства и недостатки однотрубной системы отопления:

  • Меньшее количество труб, а значит проще монтаж и меньшая стоимость системы.
  • В конечном радиаторе всегда будет ниже температура теплоносителя.

Существуют схемы и методики, предназначенные для нивелирования недостатков данного варианта обогрева частного дома.

Доступные для реализации схемы однотрубного отопления

Перед выбором отопительного контура вашей будущей СО необходимо знать, что для одноэтажного и многоэтажного строительства схемы различаются:

  • Способом перемещения теплоносителя.
  • Разводкой.
  • Направлением движения теплоносителя.
  • Способом присоединения радиаторов.

Для одноэтажного дома

Наиболее простая схема однотрубного отопления, которая уже более полувека применяется застройщиками – это «Ленинградка».

Важно! Сейчас, большинство котельных установок оснащаются циркуляционными насосами, поэтому в данной публикации будут рассмотрены варианты СО с принудительным перемещением теплоносителя.

На рисунке представлен эскиз модернизированного варианта «Ленинградки», с диагональным подключением радиаторов. На рисунке обозначены следующие элементы (слева направо):

  • Отопительная установка. Для реализации данной СО подходят котлы, работающие на твердом топливе, газе (природном или сжиженном) и электричестве. Теоретически, подходят и жидкотопливные котлы, но возникает проблема хранения топлива в частном доме.
  • Группа безопасности, которая состоит из подрывного клапана, настроенного на определенное давление в системе, автоматического воздухоотводчика и манометра.
  • Радиаторы, подключенные к системе через запорные шаровые краны. В перемычке между входом и выходом каждого радиатора установлены игольчатые балансировочные вентили.
  • На обратной ветке трубопровода установлен мембранный расширительный бак, для компенсации теплового расширения теплоносителя.
  • Циркуляционный насос, который создает принудительное движение теплоносителя по СО.

Теперь о том, что еще не указано на данном эскизе, но является обязательным элементом для надежной работы данной схемы. Выше был упомянут только насос, но не указана его обвязка, которая включает в себя три шаровых запорных крана, между которыми установлены фильтр грубой очистки и насос. Достаточно часто насосная группа с обвязкой включается в СО через перемычку, тем самым образуя байпас.

Часто, застройщики спрашивают, нужен ли байпас в однотрубной системе отопления? Все дело в том, что данная схема СО – самодостаточна и работоспособна. Но в случае отключения электроэнергии, произойдет остановка циркуляционного насоса и прекратиться движение теплоносителя. Байпас необязателен, но лучше его соорудить для переключения с принудительной на естественную циркуляцию теплоносителя в случае аварийной ситуации.

Что касается трубопровода: так как температура на выходе из котла может достигать 80°С, то рекомендуется для контура «Ленинградки» использовать армированные полипропиленовые трубы необходимого диаметра. Почему армированные? Все дело в том, что полимерные трубы достаточно дешевы и практичны, их легко монтировать и они имеют небольшую массу. Но, полимерные трубы при нагреве изменяют свою длину. Армированный полимер такой «болезнью» не страдает.

Совет: несмотря на то что в данном варианте СО предусмотрен автоматический воздухоотводчик, случаи завоздушивания контура имеют место. Для решения данной проблемы рекомендуется использовать на радиаторах краны Маевского.

Для двухэтажного дома

Однотрубная система отопления для двухэтажного дома может быть реализована все той же схемой «Ленинградка», как с горизонтальной разводкой, так и с вертикальными стояками.

На данном эскизе представлена однотрубная СО с горизонтальной разводкой и принудительным перемещением теплоносителя.

На данном эскизе показана схема СО «Ленинградка» с вертикальными стояками и верхней подачей теплоносителя. Изменения могут коснуться следующих моментов:

  • Направления подачи теплоносителя (нижняя разводка, верхняя разводка)
  • Способ подключения радиаторов.

У данного варианта обогрева есть один недостаток: теплоноситель теряет температуру пока дойдет до потребителя (батарей). Решением стала нижняя подача теплоносителя.

Подающий трубопровод проходит по подвалу или под полом и не выходит на неутепленный чердак, поэтому при такой разводке теплопотери при транспортировке теплоносителя значительно снижены.

На данном эскизе показано классическое нижнее подключение батарей, но оно признано малоэффективным и применяется только в гравитационных системах (где теплоноситель перемещается по контуру самотеком). Наиболее эффективная схема подключения радиаторов отопления при однотрубной системе с принудительным движением теплоносителя – это по диагонали с перемычкой между входом и выходом (байпасом). Для примера, предлагаем ознакомиться с теплопотерями на радиаторах, в зависимости от способа их подключения.

Что касается оборудования, используемого в СО двухэтажного дома, то оно отличается от «одноэтажной» схемы только количеством.

Совет: Многие спрашивают, какая схема однотрубной системы отопления двухэтажного дома наиболее эффективна, горизонтальная или вертикальная? Прежде всего в вертикальной значительно снижены теплопотери. На деле, застройщик, выбравший вертикальную разводку, может столкнуться с проблемой установки радиаторов, так как практически все модели разработаны для горизонтальных систем. Именно поэтому для двухэтажных домов лучшим выбором будут схемы с горизонтальной разводкой.

Для многоэтажного дома

В современном строительстве, все реже реализуются схемы однотрубной системы отопления многоэтажных домов. Начало массового применения данного варианта СО пришлось на «Хрущевки», жители которых по сей день страдают от неравномерно нагретых батарей. Однотрубную вертикальную СО, с нижней или верхней разводкой, можно и сейчас встретить в новостройках.

Рассмотрим варианты с нижней разводкой, П и Т-образными стояками для зданий с чердаком или без него, высотой 3 и более этажей.

В П-образном стояке монтаж радиаторов производится по различной схеме: 1 и 6 подсоединяются проточным способом; 2-5 – через перемычку со смещением по оси; 3 и 4 по замыкающей технологии. Основным недостатком П-образны стояков является то, что теплоноситель сразу отдает свое тепло в первых по ходу движения радиаторах. Именно поэтому на радиаторах в отдающей ветке будет достаточно низкая температура. Для получения необходимой теплоотдачи на обратном трубопроводе нужно наращивать количество секций батарей.

В Т-образном стояке вода поднимается от котельной установки вверх и по распределительному трубопроводу поступает в обратные стояки с радиаторами. При таком подходе, радиаторы будут прогреваться более равномерно.

Рассмотрим вертикальные однотрубные СО с верхней разводкой, применяющиеся в многоэтажном строительстве (до 9 этажей).

В данных СО, теплоноситель поступает на чердак, после чего распределяется по стоякам. Эффективность работы зависит от способа подключения радиаторов (проточный или через байпас).

Третий тип однотрубного отопления многоэтажных домов (в) – с опрокинутой циркуляцией. Как правило, данная схема реализуется в домах, высотой более 10 этажей.

Теперь, когда вы ознакомились с конструкцией различных систем обогрева частного дома, осталось сделать выбор и приступить к реализации плана. Для того чтобы сделать грамотный расчет отопительной системы обратитесь к специалистам или ознакомьтесь с тем, как самостоятельно рассчитать однотрубную систему отопления.

Схема отопления двухэтажного дома с напольным газовым котлом. Двухтрубная система отопления в двухэтажном доме плюс теплый пол

Многие из нас достаточно четко представляют схему отопления одноэтажного дома.

При наличии второго этажа задача организации системы отопления несколько усложняется.

Попробуем разобраться, какой должна быть схема отопления 2-х этажного частного или общественного здания. Как реализовать самостоятельно?

Сначала рассмотрим все компоненты системы.

Котел

Назначение данного агрегата – выработка тепловой энергии, которая будет передаваться в рабочую среду отопительного контура.

По виду используемого топлива котлы делятся на следующие типы:

  • газ;
  • электрический;
  • твердое топливо;
  • жидкое топливо;
  • комбинированные (например, способные работать на электричестве и дизельном топливе).

Самый удобный в эксплуатации, а потому и самый востребованный – газовый котел.При выборе данного агрегата определяющими параметрами являются мощность и материал теплообменника.

Мощность

Бытует мнение, что мощность котла отопления следует выбирать из расчета 100 Вт на квадратный метр отапливаемой площади. Однако эти данные слишком средние. Опыт показывает, что для небольших зданий площадью около 100 кв. м необходимая мощность составляет примерно 130 Вт/кВ. м, тогда как для более крупных домов, площадь которых достигает 500 кв. м, этот показатель снижается до 80 Вт/кВ.м. Почему это так?

Котел напольного отопления в доме

Дело в том, что при увеличении отапливаемой площади, скажем, в 4 раза, площадь ограждающих конструкций, через которые «испаряется» тепло, увеличивается всего в 2,5 раза. Таким образом, количество теплопотерь, приходящееся на 1 кв. м отапливаемой площади, уменьшается, соответственно потребность в тепловой энергии на тот же кВт становится меньше. м.

Материал теплообменника

Есть два варианта:

Чугун прочнее стали и лучше сопротивляется коррозии.

Трубы и радиаторы

В системах индивидуального отопления стальные трубы все чаще заменяют металлопластиковыми или полипропиленовыми трубами.

Эти материалы теряют свою прочность при высоких температурах, но в частном доме, где наладкой работы отопительного контура занимается сам домовладелец, исключены скачки температуры теплоносителя до критических значений.

Традиционным материалом для радиаторов считается чугун, но если требуется повышенная теплоотдача, применяют устройства из меди или алюминия.Если в системе высокое давление, вместо них следует установить биметаллические радиаторы. В них наиболее ответственные элементы изготовлены из прочной стали, а теплоотводящие поверхности – из мягкой меди или алюминия.

Арматура

В системах отопления применяют арматуру трех типов:

  1. Запорная: на данный момент чаще всего используются шаровые краны, недостатки которых были сведены к минимуму с развитием технологий. Если предполагается частое использование запорного элемента, лучше установить традиционный вентиль.
  2. Регулирующий: позволяет плавно изменять объем пропускаемого теплоносителя. Теоретически для этой цели можно использовать и запорную арматуру, но она очень быстро придет в негодность, так как не рассчитана на такой жесткий режим работы. Сегодня вместо ручных регулирующих клапанов активно используются автоматические, подключаемые к датчикам температуры. Такие регуляторы самостоятельно управляют потоком теплоносителя, поддерживая заданный температурный режим.
  3. Клапан Маевского: этот элемент используется для удаления воздушных пробок.
  4. Расширительный бак: в эту емкость поступают излишки рабочей среды, образующиеся за счет ее теплового расширения.
  5. Циркуляционный насос (используется не всегда).

У некоторых моделей крана Маевского шток можно полностью открутить. Если сделать это ненароком при исправной системе, теплоноситель устремится в помещение и заполнит все вокруг, пока вы не перекроете ближайший запорный вентиль. Во избежание аварийных ситуаций такие краны Маевского лучше не устанавливать.

Способы подачи теплоносителя в систему отопления

Выбирая наиболее подходящий вариант системы отопления, домовладельцу предстоит принять решение по главному вопросу: как заставить теплоноситель двигаться по отопительному контуру. Эта задача решается одним из двух способов:

Схема отопления частного дома с естественной циркуляцией

Как известно, нагретый газ или жидкость выталкивается вверх более холодной средой из-за ее меньшей плотности. Это явление называется конвекцией.При правильном устройстве системы отопления она может играть роль двигателя, который заставит теплоноситель циркулировать по замкнутому контуру из труб и радиаторов.

Важнейшим элементом такой схемы является дожимной коллектор – вертикальный участок трубопровода, идущий сразу после котла. Образовавшийся здесь мощный восходящий ток хорошо проталкивает теплоноситель по контуру. В такой системе используется расширительный бак открытого типа, представляющий собой обычный бак, подключаемый к верхней точке отопительного контура.

Отопление двухэтажного дома с естественной циркуляцией

Наличие второго этажа позволяет сделать дожимной коллектор достаточно длинным, что при хорошей изоляции этого участка обеспечивает вполне приличную циркуляцию теплоносителя. Однако, несмотря на это, даже в двухэтажных домах все реже встречается схема с естественным движением рабочей среды. Причина кроется в его характерных недостатках:

  • требуются трубы большого диаметра;
  • на горизонтальных участках трубопровода должен соблюдаться значительный уклон — 5 — 7 см на 1 м длины;
  • после обхода контура температура теплоносителя падает более чем на 25 градусов (обязательное условие хорошей естественной циркуляции), поэтому котел приходится эксплуатировать в режиме повышенной производительности, что снижает срок его службы;
  • максимальная длина трубопровода ограничена 30 метрами.

Хотите узнать больше о системах отопления частного дома? : виды инфракрасного излучения, влияние на здоровье человека, отзывы владельцев.

Узнайте, как работает геотермальное отопление.

Солнечные панели пока не нашли широкого применения в качестве системы отопления. Однако есть люди, которые отказываются от традиционных методов отопления в пользу солнечной энергии. Здесь вы узнаете все о типах аккумуляторов, их установке и выборе.

Принудительный путь

В двухэтажных домах схема с принудительной циркуляцией применяется значительно чаще хотя бы потому, что длина отопительного контура в таких домах, как правило, более 30 метров. Здесь рабочая среда перекачивается специальным насосом, который называется циркуляционным насосом. Устанавливается на входе в котел, где теплоноситель наиболее холодный. Так как система отопления замкнутая, то напор, развиваемый таким насосом, не зависит от этажности здания и определяется только сопротивлением контура (гидравлического).

Контур отопления с принудительной циркуляцией

При такой схеме увеличивается скорость движения теплоносителя, поэтому он не успевает сильно остыть. Это приводит к более равномерному распределению тепла по всему контуру, а также к возможности работы котла в щадящем режиме. Кроме того, система принудительной циркуляции более практична: весной и осенью, когда на улице не очень холодно, ее можно эксплуатировать в низкотемпературном режиме, что было бы невозможно при естественной циркуляции среды.Горизонтальные участки трубопровода устанавливаются с уклоном 0,5 – 1 см на 1 м.

Из-за высокого давления, развиваемого насосом, необходимо усложнить конструкцию расширительного бачка. Здесь он закрытый и состоит из двух полостей, разделенных гибкой мембраной. В одну полость поступает расширяющийся теплоноситель, в другой находится сжатый воздух, давление которого уравнивает давление в системе. Закрытый бак не обязательно располагать в самой высокой точке контура, обычно его монтируют рядом с котлом.

Предусмотрительные конструкторы сохраняют наддувной коллектор даже в системах с принудительной циркуляцией. В этом случае при отключении электропитания и последующем останове насоса система продолжит работу в конвекционном режиме.

Типы схем отопления

Отопление двухэтажного дома можно организовать по одной из следующих схем.

Схемы однотрубного, двухтрубного и балочного отопления частного дома

В небольшом частном доме можно использовать последовательную схему подключения радиаторов отопления.В этом случае контур будет образован одной трубой, поэтому такая система называется однотрубной. Это самый недорогой, но и наименее практичный вариант: в самые дальние от котла радиаторы теплоноситель поступает относительно холодным, из-за чего количество секций в этих устройствах приходится увеличивать.

Двухтрубный контур отопления с верхней и нижней разводкой

Тепловая энергия распределяется более равномерно в двухтрубной системе. Он состоит из двух трубопроводов – подающего и обратного, между которыми параллельно подключены радиаторы.Для двухэтажного частного дома с большим количеством комнат такая схема системы отопления является оптимальной.

Самая дорогая, но и самая удобная с точки зрения управления — балочная схема. Согласно ему каждый радиатор имеет свои подводящие и отводящие трубопроводы, которые сходятся в одном коллекторе. Если из-за неправильного гидравлического расчета на некоторых участках обычной двухтрубной системы может наблюдаться слабая циркуляция теплоносителя или ее полное отсутствие, то при лучевой схеме такие явления полностью исключены.

Горизонтальные и вертикальные схемы с нижней и верхней подачей

В двухэтажных частных домах с небольшой площадью систему отопления своими руками часто строят по горизонтальной схеме.

По нему все радиаторы в пределах одного этажа объединяются в горизонтальный контур, а для питания каждого из этих контуров через все этажи прокладывается один хорошо изолированный стояк.

При большой площади пола горизонтальные контуры получились бы слишком длинными, поэтому при их монтаже невозможно было бы выдержать требуемый уклон.

В этом случае прибегают к организации отопления по вертикальной схеме. В соответствии с этим принципом объединяются не те радиаторы, которые расположены на одном этаже, а монтируются друг над другом на разных этажах. Для этого прокладывается несколько стояков.

Могут быть соединены последовательно:

  • теплоноситель от котла поднимается по одному стояку;
  • затем по перемычке, расположенной на втором этаже или на чердаке, входит во второй стояк, по которому движется в обратном направлении.

Но практикуют и параллельное подключение стояков. Для этого прокладывают два кольцевых трубопровода, один из которых играет роль распределительного коллектора (от него питаются все стояки), а второй выполняет функцию «обратки» (сюда поступает охлажденный теплоноситель).

Если в доме есть утепленный чердак или технический этаж, первый из трубопроводов можно разместить здесь. В этом случае говорят, что система подключена сверху. При отсутствии такого помещения оба трубопровода приходится располагать в подвале или цокольном этаже (нижняя разводка).

При проектировании отопления в частном доме многие владельцы задаются вопросом, какую систему выбрать: однотрубную или двухтрубную? Первый проще, второй практичнее. : его сильные и слабые стороны, а также классификация и гидравлический расчет.

Подробную информацию об однотрубной системе отопления вы узнаете в материале.

Видео по теме









Частный коттедж, не подключенный к центральной теплотрассе, должен быть оборудован собственной системой отопления.Автономная система отопления может быть однотрубной или двухтрубной. Первый более экономичен и прост в установке, но менее эффективен в эксплуатации. Более популярна сейчас двухтрубная система отопления двухэтажного дома, схема которой предполагает параллельное подключение всех радиаторов и наличие обратного стояка.

Отличие однотрубной и двухтрубной схемы отопления Источник Timber-ok.ru

Из чего состоит система отопления?

Основные конструктивные детали системы отопления частного дома:

  • комплект радиаторов ;
  • теплоноситель — чаще всего вода, но может быть и газообразная среда или незамерзающая жидкость, в зависимости от типа котла;
  • котел — электрический, газовый, твердотопливный, дизельный или керосиновый;
  • теплопровод .

Система имеет закрытый принцип работы, то есть сначала теплоноситель нагревается котлом, направляется по трубопроводу к радиаторам, а затем, остыв, возвращается к источнику тепла. Совокупность отопительных приборов вместе с тепловой трубой называется отопительным контуром.

Перечисленных элементов достаточно для создания самого простого проекта отопления двухэтажного дома. Однако для повышения эффективности автономного отопления в схему добавлено еще несколько деталей:

  • фильтр — нужен для защиты котла от засорения;
  • насос — для принудительной циркуляции теплоносителя по трубам;
  • предохранительные устройства (клапан сброса давления, воздухоотводчик, манометр) — обязательны в системах с принудительной циркуляцией;
  • Расширительный бачок — собирает излишки охлаждающей жидкости при перегреве и расширяется в объеме.

Таким образом, получается схема отопления двухэтажного дома с принудительной циркуляцией.

Система отопления состоит из множества взаимосвязанных элементов.

Основные системные требования

Существует ряд важных требований, которые необходимо учитывать при проектировании системы отопления.

  1. В целом проект отопления двухэтажного дома должен соответствовать архитектурному проекту здания. Размещение котла требует определенных проектно-строительных условий помещения, в котором он будет находиться.Места установки радиаторов, а также трасса трубопровода не должны нарушать архитектурные правила обустройства жилых и технических помещений. Все это означает, что квалифицированный проектировщик должен составить план системы отопления, исходя из готового архитектурного проекта дома.
  2. В процессе эксплуатации система должна обеспечивать на всех внутренних и наружных поверхностях такую ​​температуру, которая предусмотрена строительными нормами и правилами (СНиП).
  3. Работа системы должна быть достаточно экономичной. Если отопление дома требует слишком больших энергозатрат, стоит обратиться к специалистам: возможно, какие-то детали или узлы удастся унифицировать.
  4. Трубопровод должен иметь минимум изгибов и изгибов. Если при его монтаже вам потребуется большое количество крепежа различных типоразмеров, значит, схема отопления составлена ​​некачественно.

Всегда необходимо составить и оценить предварительную схему Источник тапиарт.ru

  1. В процессе использования система должна быть надежной, безопасной, удобной и бесшумной. Хорошая система позволяет владельцам дома легко управлять отопительными приборами и при необходимости легко их ремонтировать.
  2. Эстетическая сторона также важна. Радиаторы и подсоединенные к ним трубы должны иметь аккуратный и привлекательный вид. Чем менее заметны нагревательные элементы, тем лучше.

Описание видео

В нашем видео мы поговорим об отоплении в частном загородном доме.У нас в гостях автор и ведущий канала Тепло-Вода Владимир Сухоруков:

Проектирование системы отопления двухэтажного дома

Система отопления здания, в котором имеется более одного уровня, должна обеспечивать подъем теплоносителя на высоту этажа. Схема подключения отопления в двухэтажном частном доме может быть с принудительной или естественной циркуляцией теплоносителя, с вертикальным или горизонтальным расположением стояков, с нижней или верхней разводкой. И, конечно, это может быть однотрубная или двухтрубная разводка.Прежде чем выбрать тот или иной вид схемы системы отопления, необходимо ознакомиться с преимуществами и недостатками каждой из них.

Естественная циркуляция охлаждающей жидкости

Отличительной особенностью схемы с естественной циркуляцией теплоносителя является размещение патрубков системы под небольшим углом, чтобы «помогать» жидкости перетекать из одной части контура в другую.

Система с естественной циркуляцией теплоносителя — трубы расположены под углом Исходный стройдвор.ru

Естественная или самотечная схема отопления двухэтажного дома функционирует за счет того, что жидкость (теплоноситель) при нагревании расширяется, а ее плотность уменьшается. В рассыпном состоянии она поднимается по разгонному вертикальному участку к батареям второго этажа. После этого в остывшем плотном состоянии пускается вверх по трубопроводу и поступает в котел для дальнейшего нагрева.

Системы естественной циркуляции имеют собственные Преимущества :

  • экономичная установка;
  • простота установки и эксплуатации;
  • отсутствие шума, возникающего при работе насоса в принудительных системах;
  • независимость от электроснабжения, но только если котел может работать без электроснабжения;
  • не требует частого ремонта, так как состоит из простых элементов.

Минусы:

  • Система естественной циркуляции имеет очень малый радиус действия и поэтому не подходит для домов площадью более 100 кв. метров.
  • Система требует обязательной установки расширительного бака на чердаке, а значит, возникнут дополнительные трудности при обустройстве отопления жилого подкровельного этажа — чердака.

Расширительный бак в такой схеме должен быть установлен в верхней точке системы. Источник pinterest.co.uk

  • Помещения при обогреве с естественной циркуляцией прогреваются очень медленно. С момента запуска котла до полного прогрева дальних помещений может пройти несколько часов.
  • В проходных помещениях, в которых не установлены радиаторы, необходимо утеплить трубы, так как в этих местах существует риск замерзания жидкости.

Принудительная циркуляция

При принудительной циркуляции разводка отопления от котла в частном двухэтажном доме дополняется циркуляционным насосом, гоняющим теплоноситель по трубам с необходимой скоростью.Это более современный и эффективный вариант обогрева здания.

Схема принудительного отопления двухэтажного частного дома наделена следующими преимуществами:

  • быстрый обогрев всех помещений;
  • возможность установки труб минимального диаметра;
  • детали трубопровода не испытывают перепадов температур, поэтому служат долго;
  • можно регулировать температуру в доме;
  • можно регулировать температуру в каждой комнате отдельно.

Циркуляционный насос обязательная часть схемы принудительного отопления Источник rookame.ru

Система принудительной циркуляции имеет свои минусы :

  • в обесточенном доме система с насосом не будет Работа;
  • насос потребляет электроэнергию, в результате увеличивается энергопотребление дома;
  • работающий насос создает шум, который, однако, при правильном подборе и установке оборудования будет практически незаметен.

Схема отопления однотрубная

Однотрубная система отопления двухэтажного дома, схема которой предусматривает поочередное подключение радиаторов к трубопроводу, Преимущества :

  • минимальный расход материалов при монтаже;
  • возможность прокладки труб там, где это необходимо, даже в самых труднодоступных местах;
  • одна труба, уложенная вдоль стены, выглядит эстетичнее, чем две;
  • быстрая и простая установка.

Среди минусов такие особенности:

  • если нужно отремонтировать или заменить какую-либо часть системы, то нужно все это остановить;
  • тепло распределяется неравномерно, чем ближе помещение к котельной, тем выше температура в радиаторах.

Если используется параллельное соединение конвекторов в однотрубных системах — эта схема называется «Ленинградка» Источник teplomirkr.ru

Двухтрубная схема

Двухтрубная схема предусматривает два контура труб, подводимых к радиаторам.Первая линия содержит горячую воду, поступающую от котла по кратчайшему пути к каждому радиатору. Во втором – остывший теплоноситель, который возвращается в котел. Монтаж отопления в двухэтажном доме по двухтрубной схеме более сложен. Однако преимущества этого варианта настолько убедительны, что в большинстве современных домов отопление обустроено именно по двухтрубному принципу. Перечислим основные преимущества :

  • во все радиаторы попадает охлаждающая жидкость одинаковой температуры;
  • в дальних комнатах так же тепло, как и в ближних, поэтому нет необходимости увеличивать количество секций радиатора для выравнивания температуры;
  • двухтрубные системы более удобны в эксплуатации и регулировании.

Минусы:

  • большой расход трубок при монтаже;
  • работа по установке двух трубопроводов вместо одного достаточно дорогая.

А еще можно использовать универсальную схему — теплоноситель движется здесь самотеком, а при необходимости включается циркуляционный двигатель. Источник termoresurs.ru

Схема лучистого отопления (ниже) наиболее эффективна из существующих, но при монтаже требуется большое количество труб Источник рмнт.mirtesen.ru

Выбор оптимальной схемы отопления

Для начала определимся, какое отопление нам нужно — с естественной или принудительной циркуляцией. Если у вас большой двухэтажный коттедж, то вам обязательно нужно выбрать систему с насосом. Но если у вас небольшой дачный участок в отдаленном от центральных магистралей районе, вам может подойти самотечная система, способная работать без электричества.

Теперь давайте выберем между однотрубным и двухтрубным вариантами. Если комнат в доме мало, а требования к эстетике интерьера высокие, лучше установить отопление по однотрубной схеме.Но если комнат много, и тепловой режим отдельных комнат, например, детской, имеет для вас большое значение, выбирайте двухтрубный тип отопления.

Принимая окончательное решение, важно помнить, что большинство домовладельцев отдают предпочтение двухтрубной системе с принудительным принципом работы.

Описание видео

Все вопросы по воздушному отоплению смотрите в этом видео:

Заключение

Монтаж системы отопления сложный трудоемкий процесс, включающий проектирование, подбор оборудования, монтаж всех элементов.Это должны делать специалисты. Выбор схемы подключения также необходимо согласовывать с профессионалами, так как без специальной квалификации невозможно учесть все факторы и нюансы.

Главное в этом деле стремиться к получению качественного и надежного отопления, а эффективность установки должна отходить на второй план. Также не стоит экономить на покупке оборудования. Хорошая система отопления будет стоить дорого, но она сэкономит вам много денег в дальнейшем, в процессе эксплуатации.

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и распространенной схемой для дач и загородных домов до сих пор остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.

Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться его расположением в любом месте второго этажа (разумеется, в самой высокой точке помещения), предусмотрев возможность слива теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает к ним сверху (верхняя разводка), что обеспечивает равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня, что диаметр обратного трубопровода должен увеличиваться по мере приближения к котлу.

Подающий трубопровод может быть проложен под потолком или под подоконником. Примеры подключения радиаторов показаны на рисунке 1.

Среди преимуществ схемы отопления двухэтажного дома с естественной циркуляцией:

  • Независимость от источника питания
  • Надежность
  • Простота эксплуатации
  • Тихая работа системы

К сожалению, недостатков у системы отопления с естественной циркуляцией гораздо больше, чем достоинств:

  • Сложность монтажа и необходимость прокладки труб с обязательным уклоном
  • Малая отапливаемая площадь: в системе просто не хватает давления для обогрева двухэтажного дома площадью более 130 м2
  • Низкая эффективность
  • Большая разница температур между подачей и обраткой, что негативно влияет на работу котла
  • Наличие кислорода в охлаждающей жидкости и, как следствие, внутренняя коррозия системы
  • Необходимо следить за уровнем постоянно испаряющейся охлаждающей жидкости и доливать ее. В результате на трубах образуется накипь.
  • По той же причине нельзя использовать антифриз.
  • Высокая материалоемкость системы

Гораздо эффективнее использовать системы отопления с принудительной циркуляцией теплоносителя в двухэтажном доме. В этом случае проще всего реализовать следующие схемы:

  • Однотрубный
  • Двухтрубный
  • Коллектор

Вы можете сделать их сами

Схема однотрубного отопления двухэтажного дома

При однотрубной схеме подключения отопительных приборов движение теплоносителя делится на две ветви, одна из которых идет на первый этаж, а вторая на второй этаж.На каждом этаже установлена ​​запорная арматура на входе в трубу отопления, что позволяет отапливать только половину помещений.

После прохождения отопительных приборов трубы с теплоносителем снова объединяются в одну, идущую к котлу. Подключение радиаторов на каждом этаже такое же, как и для одноэтажных домов.

Для регулирования уровня нагрева радиаторов и балансировки системы на входе каждого обогревателя установлена ​​запорная арматура. На выходе из радиатора также установлены запорные краны, предназначенные для его отключения в случае замены или ремонта.При таком подключении замену отопительных приборов можно производить без остановки всей системы и слива воды. Также на каждом радиаторе в верхней его части установлен воздухоотводчик.

Установка радиаторов осуществляется с байпасной линией, что значительно повышает равномерность обогрева помещения. Возможен монтаж отопительных приборов без байпасной линии, но в этом случае в доме необходимо установить отопительные приборы разной тепловой мощности с учетом потерь на охлаждение теплоносителя: чем дальше от котла, тем больше секций радиатор должен иметь.Если не соблюдать это правило, то в одних комнатах будет жарко, а в других, наоборот, холодно.

Схема отопления двухэтажного дома может быть без запорной арматуры, а точнее с меньшим количеством, но при этом ее маневренность значительно снижается. В этом случае говорить о раздельном отоплении первого и второго этажей уже не приходится.


Преимущества и недостатки однотрубной системы отопления

  • Однотрубная система отопления относительно проста в установке
  • Его использование обеспечивает эффективное рассеивание тепла
  • Однотрубная система отопления двухэтажного дома позволяет сэкономить на материалах.

К недостаткам данного типа системы отопления можно отнести неравномерность распределения тепла по отопительным приборам, а также необходимость балансировки системы.

Всех этих недостатков лишена двухтрубная система отопления двухэтажного дома с принудительной циркуляцией теплоносителя.

Схема отопления с принудительной циркуляцией двухэтажного дома

Двухтрубная система отопления двухэтажного дома с принудительной циркуляцией обеспечивает равномерное распределение тепла и является более эффективной системой, не зря ее часто сравнивают с кровеносной системой человека. В нем нагретый теплоноситель подается к каждому отопительному прибору отдельно через ответвление от общей подводящей трубы. Также предусмотрен выход для обратки от каждого радиатора.

Радиаторы устанавливаются с воздухоотводчиками и запорной арматурой на подающей трубе, позволяющей изменять степень нагрева отопителя. В целях безопасности и во избежание избыточного давления в нагревателе на выходе из обратки из радиатора запорная арматура не устанавливается. Приточная труба может быть проложена под потолком или под подоконником.

Единственным недостатком двухтрубной системы отопления является ее большая материалоемкость: трубы нужны в двойном количестве на подачу и обратку. К тому же трубы сложно декорировать, и не всегда их можно спрятать. Коллекторная схема отопления лишена всех этих недостатков.

Коллекторная схема отопления двухэтажного дома

Коллекторная схема с одинаковым успехом может применяться для обогрева как одноэтажных, так и двухэтажных домов. Работает только при принудительном движении теплоносителя, который предварительно подается в коллектор.При этом каждый нагреватель отдельно подключается к коллектору через запорную арматуру.

Такой способ подключения позволяет монтировать и демонтировать отопительные приборы на работающей системе, не останавливая ее и не сливая теплоноситель.

  • Система проста в управлении. Каждый его контур независим и может быть подключен к отдельной системе автоматического управления с отдельным циркуляционным насосом.
  • Можно подключить теплый пол
  • Вы можете спрятать трубы в фальшпол, поместив коллектор в отдельный шкаф
  • Система отопления проста в монтаже и может быть сделана «своими руками»

Чему отдать предпочтение

Любая из вышеперечисленных схем отопления двухэтажного дома проверена на практике и неоднократно доказывала свою эффективность.Принципиальной разницы между ними нет. Гораздо проще реализовать на практике коллекторную схему отопления.

Вопросы пользователей:

  • Пластиковые трубы какого диаметра использовать в двухтрубной системе отопления двухэтажного дома?
  • При системе принудительной циркуляции как сделать разводку на втором этаже, чтобы твердотопливный котел не закипал при отключении электричества
  • Какая система отопления лучше для трехэтажного детского сада?
  • Здравствуйте.Скажи мне, пожалуйста. Одноэтажный дом с цокольным этажом. На уровне первого этажа пристроена котельная (котельная находится на первом этаже, хочу заметить — НЕ в подвале). Как правильно собрать однотрубную систему, где установить циркуляционный насос
  • В соответствии с какими нормативными документами производится выбор схемы системы отопления (однотрубная, двухтрубная, с нижней разводкой, с верхней разводкой, тупик)
  • Здравствуйте. Двухэтажный дом. На первом этаже электрокотел и последовательная схема подключения радиаторов.На первом этаже свой электрокотел, но схема подключения коллекторная. Их можно комбинировать и замыкать на один котел. Обе схемы имеют р
  • Всем привет! Двухтрубная горизонтальная система отопления с принудительной циркуляцией. Дом двухэтажный. На втором этаже 2 радиатора. Могу ли я запитать их из двух разных точек на первом этаже?
  • Добрый день! Можно ли совмещать двухтрубную и однотрубную систему в контуре отопления? Спасибо
  • Требуется ли обход батареи? Если да, то какими СНиПами это регулируется?
  • здравствуйте, подскажите пожалуйста какие диаметры труб нужны для проведения теплотрассы двухэтажного дома
  • Добрый день! У меня двухэтажный дом на втором этаже 10 радиаторов, на первом 10 радиаторов! Купил напольный котел Ferroli, и насос, хочу сделать принудительную систему отопления, двухтрубную! Пожалуйста, скажите мне, как? Заранее спасибо, искренне
  • У меня 2-х этажный дом.На первом этаже отопление без насоса. Второй этаж без отопления. Можно ли подключить второй этаж к существующему отоплению через насос, а первый оставить без насоса? Все отопление от одного котла. Если да, то как?
  • Добрый день! Скажи мне, пожалуйста! Мы с мужем построили дом сами, без привлечения других. Но не можем определиться с отоплением. К дому 2 этажа пристроена котельная на 1 этаже. Из отопления хотим получить следующее: на 1 этаже теплые полы и батареи, на 2 этаже только
  • Добрый день.Подвесной котел, двухтрубная система полипропилен 25 мм. Я построил чердак. На второй этаж строители запустили металлопластиковую трубу 20. Две батареи, одна труба. Второй этаж вообще не греет. КАК ИСПРАВИТЬ? СПАСИБО.

Автономная система отопления частного загородного дома сама по себе является очень сложным проектом в плане планирования и практической реализации. Требуется учесть массу нюансов, провести необходимые теплотехнические расчеты, правильно подобрать все необходимое для системы оборудование по типу и техническим характеристикам, определиться со схемами его монтажа и прокладки необходимых коммуникаций, правильно провести произвести монтаж и провести пуско-наладочные работы. Все это делается для того, чтобы в жилом помещении максимально оптимальный микроклимат полностью сочетался с простотой эксплуатации системы отопления, надежностью ее работы и, в обязательном порядке, с максимально возможным КПД.

Ну а если разрабатывается схема отопления 2-х этажного частного дома, то задача становится еще сложнее. При этом увеличивается количество помещений и протяженность теплотрасс. Важно добиться необходимого равномерного распределения тепла по всем помещениям, независимо от того, на каком этаже они расположены и какую площадь имеют.

В данной публикации будут рассмотрены основные элементы системы отопления частного дома и приведено несколько схем, уже опробованных в эксплуатации. Конечно, необходимо упомянуть о преимуществах и недостатках каждого из вариантов.

Какие существуют системы отопления?

В первую очередь необходимо рассмотреть и сравнить две основные схемы — открытую и закрытую системы отопления. В чем их главное отличие?

По трубам циркулирует теплоноситель — жидкость с большой теплоемкостью, передающая тепловую энергию от места нагрева — котла отопления, к точкам теплообмена — радиаторам, конвекторам, контурам теплого пола и т. п.Как и любое физическое тело, жидкость имеет свойство расширяться при повышении температуры. Но, в отличие, например, от газов, является несжимаемым веществом, то есть образующемуся избыточному объему утомительно обеспечить место, чтобы давление в трубах, согласно законам термодинамики, не возрастало до критического ценности.

Для этого в любой системе отопления с жидким теплоносителем предусмотрен расширительный бак. Его конструкция и место установки определяет деление систем отопления на закрытые и открытые.

  • Принцип работы открытой системы отопления показан на схеме:

1 — отопительный котел.

2 — подводящая труба (стояк).

3 — расширительный бак открытого типа.

4 — радиаторы отопления.

5 — Трубка «обратка»

6 — насосный агрегат.

Бачок расширительный — открытая емкость заводского или кустарного производства. Он имеет входную трубу, которая соединена с подающим стояком. Может быть дополнен патрубками для предотвращения перелива при заполнении системы, для восполнения недостатка теплоносителя (воды).

Главное условие — сам расширительный бачок должен быть установлен в самой высокой точке системы. Это необходимо, во-первых, для того, чтобы излишки теплоносителя просто не вытекали наружу по правилу сообщающихся сосудов, а во-вторых, служило эффективным воздухоотводчиком – все пузырьки газа, образующиеся при работе системы, поднимаются вверх и беспрепятственно выходят наружу. в атмосферу.

6 на схеме изображен насосный агрегат. Хотя очень часто системы открытого типа организуются по принципу естественной циркуляции теплоносителя, установка насоса никогда не помешает.Более того, если обвязать его правильно, с перепускным контуром и запорной арматурой, это даст возможность по мере необходимости переключаться с естественной циркуляции на принудительную и наоборот.

Кстати, установка открытого расширительного бачка ровно в верхней точке подающей трубы вовсе не является каким-то обязательным правилом. Здесь возможны варианты, выбор которых производится исходя из особенностей конкретной системы отопления:

а — бак расположен в самой высокой точке основного подводящего трубопровода, идущего от котла. Можно сказать — классическая версия

б — расширительный бачок соединен патрубком с «обраткой». Иногда приходится прибегать к такому расположению, хотя оно имеет существенный недостаток – бак не выполняет в полной мере свои функции воздухоотводчика, и во избежание газовых пробок на такое устройство придется устанавливать специальные краны на стояках или непосредственно на радиаторы отопления.

c — бак установлен на дальнем подающем стояке.

д — редкое расположение бака с насосным агрегатом сразу за ним на подающем трубопроводе.

  • Ниже представлена ​​схема закрытой системы отопления:

Нумерация общих элементов сохранена по аналогии с предыдущей схемой. Каковы основные различия?

В системе имеется герметичный расширительный бачок (7) специальной конструкции. Он разделен специальной эластичной мембраной на две половины – водяную камеру и воздушную камеру.

Работает такой бак очень просто. При тепловом расширении теплоносителя его избыток попадает в закрытый бак, увеличивая объем водяной камеры за счет растяжения или деформации мембраны. Соответственно увеличивается давление в противолежащей воздушной камере. Когда температура падает, давление воздуха выталкивает теплоноситель обратно в трубы системы.

Расширительный бачок цены

расширительный бак

Такой расширительный бак можно установить практически в любом месте системы отопления. Очень часто он находится в непосредственной близости от котла на «обратке».

Так как система полностью герметична, необходимо предохраняться от критического повышения давления в ней при нештатных ситуациях.Для этого необходим еще один элемент – предохранительный клапан, настроенный на определенный порог срабатывания. Обычно это устройство входит в так называемую «охранную группу» (на схеме — №8). В стандартную комплектацию входит:

«Охранная группа» в сборе

1 — контрольно-измерительное устройство для визуального контроля состояния системы: манометр или комбинированный прибор — манометр-термометр.

2 — автоматический воздухоотводчик.

3 — клапан предохранительный с предустановкой верхнего порога давления или с возможностью саморегулирования этого параметра.

Группа безопасности обычно размещается таким образом, чтобы было легко следить за состоянием системы. Его часто устанавливают прямо рядом с котлом. В этом случае верхние участки системы отопления потребуют дополнительных воздушников на стояках или на радиаторах.

Системы с естественной и принудительной циркуляцией

Принципы естественной и принудительной циркуляции уже упоминались вскользь, но стоит рассмотреть их подробнее.

  • Естественное движение теплоносителя по контурам отопления объясняется законами физики — разницей плотности горячей и охлажденной жидкости. Чтобы понять принцип, взгляните на схему:

1 — точка первичного теплообмена, котельная, где охлажденный теплоноситель получает нагрев за счет внешних источников энергии.

2 — Трубка подвода теплоносителя с подогревом.

3 — точка вторичного теплообмена — радиатор отопления, установленный в помещении.Он должен располагаться над котлом на величину ч .

4 — перевернуть трубу, идущую от радиаторов к котлу.

Плотность горячей жидкости (Pror) всегда намного меньше плотности охлажденной жидкости (Rohl). Поэтому нагретый теплоноситель не может оказывать существенного влияния на более плотное вещество. Поэтому можно условно убрать верхнюю «красную» часть диаграммы, и рассматривать процессы в «обратке».

В результате получаются «классические» сообщающиеся сосуды, один из которых расположен над другим.Такая гидравлическая система всегда стремится к равновесию – обеспечить равный уровень в обоих сосудах. Из-за превышения одного над другим в обратке возникает постоянный поток жидкости в сторону котла. Такого естественно создаваемого давления при правильном планировании разводки достаточно для общей циркуляции теплоносителя по замкнутому контуру отопления.

Вам может быть интересна информация о том, что такое

Чем больше превышение радиаторов над котлом ( ч), тем активнее естественное движение жидкости, но оно не должно превышать 3 метров. Очень часто для достижения оптимального расположения котел устанавливают в подвале или цокольном помещении. Если этого сделать нельзя, то уровень пола в котельной стараются немного понизить.

Облегчить и стабилизировать естественную циркуляцию помогает и сила тяжести – все трубы контура расположены с уклоном (от 5 до 10 мм на погонный метр).

  • Система принудительной циркуляции предусматривает обязательную установку специального электронасоса необходимой производительности.

Как уже было сказано, систему можно комбинировать — правильно подключенный насос позволит переключаться с одного принципа циркуляции на другой. Это особенно важно в тех случаях, когда подача электроэнергии в районе проживания не стабильна.

Оптимальным местом для насоса считается «обратка» перед входом в котел. Это конечно не догма, но в этой области он будет меньше подвергаться воздействию высоких температур теплоносителя и прослужит дольше.В наше время все чаще приобретаются , которые конструктивно уже содержат циркуляционный насос с требуемыми параметрами.

Цены на разные типы отопительных котлов

отопительный котел

Преимущества и недостатки различных систем

В первую очередь следует отметить отсутствие четкого разделения систем сразу по двум упомянутым параметрам. Итак, открытая система может работать на принципах как естественной, так и принудительной циркуляции, в зависимости от ее конструктивных особенностей.В какой-то мере то же самое можно сказать и о замкнутой герметичной системе, хотя уже с некоторыми допущениями.

Но если рассматривать проекты, представленные в Интернете, то можно увидеть, что открытая система часто предполагает естественную циркуляцию или комбинированную, с возможностью переключения. Замкнутые контуры отопления чаще всего предусматривают установку принудительной циркуляции – так они работают более правильно и их легче регулировать.

Итак, рассмотрим основные преимущества и недостатки обеих систем.

Первая — ох достоин открытая система с естественной циркуляцией.

  • В открытой системе расширительный бачок выполняет сразу несколько функций.

— Такая схема не требует установки группы безопасности, так как давление никогда не может достигать критических значений.

— Установка расширительного бачка в самой высокой точке на подающем трубопроводе обеспечивает самопроизвольный выход скопившихся пузырьков газа. Чаще всего этого вполне достаточно, и установка дополнительных форточек не требуется.

  • Система чрезвычайно надежна в эксплуатации, так как не содержит сложных узлов. На самом деле срок его «жизни» определяется только состоянием труб и радиаторов.
  • Полной зависимости от источника питания нет, электроэнергия не потребляется.
  • Отсутствие электромеханических узлов означает бесшумность работы обогревателя.
  • Ничто не мешает оснастить систему принудительной циркуляцией.
  • Система обладает интересным свойством саморегуляции — интенсивность циркуляции теплоносителя зависит от скорости его охлаждения в радиаторах, то есть от температуры воздуха в помещениях. Чем выше нагрев, тем ниже скорость потока. Это часто позволяет сбалансировать систему без использования сложных регулировок.

Теперь — о ее недостатках :

  • Правило установки расширительного бака в самой высокой точке часто приводит к необходимости его расположения на чердаке. Если чердак холодный, то потребуется надежная теплоизоляция бака – для предотвращения серьезных теплопотерь и во избежание промерзания при низких зимних температурах.
  • Открытый бак не препятствует контакту охлаждающей жидкости с атмосферой. А это, в свою очередь, влечет за собой два отрицательных момента:

— Во-первых, охлаждающая жидкость испаряется, а значит нужно следить за ее уровнем. Кроме того, это ограничивает владельцев в выборе охлаждающей жидкости – испарение антифриза влечет за собой определенные материальные затраты. Более того, может измениться и концентрация химических компонентов, а для некоторых котлов (например, электролитических) это недопустимо.

— Во-вторых, жидкость постоянно насыщается кислородом из воздуха. Это приводит к интенсификации коррозионных процессов (особенно страдают стальные и алюминиевые радиаторы). И второй минус – повышенное газообразование при нагреве.

Радиаторы алюминиевые для открытых систем отопления малопригодные

  • Такая система вызывает определенные сложности при монтаже – обязательно соблюдение необходимого уровня уклона. Кроме того, потребуются трубы разного диаметра, в том числе и большого размера, так как для каждого участка при естественной циркуляции необходимо соблюдать требуемое сечение.Это обстоятельство также усложняет монтаж и приводит к значительным материальным затратам, особенно при использовании металлических труб.
  • Возможности такой системы весьма ограничены — при слишком большом расстоянии от котла гидравлическое сопротивление труб может оказаться выше создаваемого естественного напора жидкости, и циркуляция станет невозможной. Кстати, это полностью исключает возможность использования «теплых полов» без специального дополнительного оборудования.
  • Система достаточно инертна, особенно при холодном пуске.Требуется серьезный пусковой «импульс», то есть пуск на большую мощность, чтобы обеспечить начало циркуляции жидкости. По этим же причинам существуют определенные трудности в тонкой балансировке системы по этажам и помещениям.

Теперь рассмотрим закрытую систему с принудительной циркуляцией.

Ее достоинство :

  • При правильном подборе циркуляционного насоса система не ограничена ни этажностью здания, ни размерами в плане.
  • Принудительная циркуляция обеспечивает более быстрый и равномерный нагрев радиаторов при запуске. Он гораздо легче поддается точной настройке.
  • Испарения охлаждающей жидкости и насыщения кислородом не происходит. Нет ограничений ни по типу жидкости, ни по типу радиаторов.
  • Герметичность системы предотвращает попадание воздуха в трубы и радиаторы. Газообразование в жидкости со временем постепенно исчезает и легко устраняется воздушниками.
  • Можно использовать трубы меньшего диаметра. При их установке уклон не требуется.
  • Расширительный бак можно установить в любом удобном для хозяев месте в отапливаемом помещении — возможность его замерзания полностью исключена.
  • Разница температур на выходе из котла и в «обратке» при стабильной работе отопления значительно меньше. Это обстоятельство значительно увеличивает срок службы оборудования.
  • Такая система является наиболее гибкой в ​​плане использования отопительных приборов.Он подходит как для «классических» радиаторов, так и для конвекторов и «тепловых завес», настенных или скрытых, и для контуров «теплого пола».

Недостатков немного, но они все же есть:

  • Для корректной работы потребуется провести предварительный расчет всех компонентов системы — котла, радиаторов, циркуляционного насоса, расширительного бака, чтобы добиться полной согласованности их функционирования.
  • Без установки «группы безопасности» не обойтись.
  • Пожалуй самый главный недостаток это зависимость от стабильности блока питания.

Скорее всего, для этого потребуется покупка и установка источников бесперебойного питания (если в проекте не предусмотрена возможность перехода на естественную циркуляцию с энергонезависимым котлом).

Вам может быть интересна информация о том, что такое

Цены на источники бесперебойного питания

система бесперебойного питания

Схемы электропроводки в двухэтажном доме

Как развести трубы отопления в двухэтажном доме? Существует несколько схем, от самых простых до самых сложных.

В первую очередь нужно решить, будет система однотрубной или двухтрубной.

  • Пример однотрубной системы показан на схеме:

Однотрубная система — самая несовершенная

Радиаторы отопления как бы «нанизаны» на одну трубу, которая закольцована от выхода к входу в котел и по которой осуществляется как подача, так и отвод теплоносителя. Очевидными преимуществами такой схемы являются ее простота и минимальный расход материала при монтаже.На этом, увы, ее достоинства заканчиваются.

Совершенно очевидно, что температура жидкости падает от радиатора к радиатору. Таким образом, в помещениях, расположенных ближе к котельной, температура батарей будет значительно выше, чем в помещениях, расположенных дальше. Конечно, это можно в какой-то степени компенсировать разным количеством секций отопления, но это наблюдается только в небольших домах. Учитывая, что в статье идет речь о двухэтажном здании, то вряд ли такая схема будет лучшим решением.

Часть проблем решается при монтаже однотрубной системы — «Ленинград», схема которой представлена ​​на рисунке ниже. В этом случае вход и выход каждой батареи соединяются между собой байпасной перемычкой, и потери тепла с удалением от котла уже не столь значительны.

Схема «Ленинградка» устраняет часть проблем

«Ленинградка» поддается еще большей модернизации. Таким образом, на байпасе можно установить регулирующий клапан.Одни и те же вентили могут быть установлены на одну или даже на обе трубы радиатора (показаны стрелками). Это сразу открывает широкие возможности в тонкой настройке системы отопления для каждого помещения в отдельности. К каждому радиатору есть доступ — при необходимости его можно просто отключить или снять для замены, нисколько не нарушая работоспособность всей схемы.

Усовершенствованный «Ленинград» с запорной и балансировочной арматурой

Кстати, своей гибкостью, простотой, малым расходом трубы «Ленинград» завоевали огромную популярность — ее часто можно встретить и в одноэтажных домах (особенно с ярко выраженным большим периметром стен), и в многоэтажках .Вполне подойдет для двухэтажного особняка.

И все же он не лишен недостатков. Полностью исключается возможность подключения к нему контуров теплого пола, полотенцесушителей и т.п. Кроме того, взаимное расположение комнат, дверей, выходов на балконы и т. п. не всегда позволяет протянуть трубы по всему периметру, и «Ленинград» в итоге должен представлять собой замкнутое кольцо.

  • Гораздо совершеннее двухтрубная система отопления. Хотя он потребует большего расхода материала и будет сложнее в монтаже, предпочтительнее остановиться на нем.

По сути, он устанавливает подающий и обратный трубопроводы, идущие параллельно друг другу. При этом к каждому из них радиаторы подключаются трубами. Пример показан на схеме:

Радиаторы подключены к трубам подачи и обратки параллельно, и каждый из них никак не влияет на работу остальных. Каждую «точку» можно очень точно настроить индивидуально – для этого используются перемычки (поз. 1), на которых установлены балансировочные клапаны (поз.2) или даже могут быть установлены трехходовые термостатические регулирующие вентили (поз. 3), которые постоянно поддерживают стабильную температуру обогрева конкретной батареи.

Преимущества двухтрубной системы неоспоримы:

  • Поддерживается общая температура нагрева на входе во все радиаторы.
  • Значительно снижены общие потери давления от гидравлического сопротивления труб. Это означает, что можно установить насос меньшего размера.
  • Любой из радиаторов можно отключить или вообще снять для ремонта или замены — на систему в целом это не повлияет.
  • Система очень универсальна, и к ней вполне можно подключить любые теплообменные устройства — радиаторы, теплые полы (через специальные коллекторные шкафы), конвекторы, фанкойлы и т.д.

Пожалуй, единственным недостатком двухтрубной системы является ее материалоемкость и сложность монтажа. Кроме того, добавятся расчеты при его проектировании.

Одним из сложных, но очень эффективных в эксплуатации вариантов двухтрубной системы является коллекторная или балочная разводка.В этом случае от двух коллекторов – подачи и обратки к каждому радиатору протянуты две отдельные трубы. Это, конечно, многократно усложняет монтаж – и материала потребуется несравненно больше, и тяжелее спрятать разводку коллектора (обычно ее укладывают под поверхность пола). Но зато регулировка такой схемы отличается высокой точностью, и может осуществляться из одного места — из распределительного шкафа, оснащенного всем необходимым регулировочным и предохранительным оборудованием.

Кстати, в масштабах двухэтажного дома очень часто приходится прибегать к комбинации схем подключения, двухтрубной и однотрубной, на отдельных участках, где выгоднее и проще с точки зрения установки и не влияет на общую эффективность нагрева.

Следующим важным вопросом является обвязка пола.

Есть два основных варианта. Первый представляет собой систему вертикальных стояков, каждый из которых обеспечивает теплом оба этажа одновременно.И второй — схема с так называемыми горизонтальными стояками (точнее их будут называть «лежаками»), при которой каждый этаж имеет свою планировку.

Пример разводки со стояками показан на рисунке:

В данном варианте представлены стояки с нижней разводкой. От горизонтальных лежаков первого этажа вверх понимают подающие трубы, сюда же возвращаются «обратки». В этом случае на верхнем конце каждого стояка будет целесообразно разместить воздушник.

Есть еще вариант — стояки с верхней подачей. В этом случае питательная труба, выходящая из котла, сразу поднимается вверх, уже на втором этаже или даже в верхнем техническом помещении к ней присоединяются вертикальные стояки, пронизывающие конструкцию сверху донизу.

Схема стояка удобна, если планировка этажей во многом одинакова, а радиаторы расположены друг над другом. Кроме того, именно этот вариант будет оптимален, когда все же принимается решение об использовании открытой системы отопления с естественной циркуляцией – в этом случае важнейшей задачей является минимизация длины горизонтальных (наклонных) участков, а стояков не оказывать серьезного сопротивления потоку теплоносителя сверху вниз.

Пример такой системы показан на следующей схеме:

От котла поднимается обычная подводящая труба большого диаметра (поз. 1), которая входит в расширительный бак большого объема (поз. 3), расположенный в верхней точке системы примерно по центру между стояками. Решение достаточно интересное – расширительный бачок одновременно играет роль своеобразного коллектора, от которого во все стороны расходятся подводящие трубы к вертикальным стоякам.Радиаторы обоих этажей подключаются к стоякам (поз. 4), точная регулировка которых осуществляется специальными вентилями (поз. 5).

Как уже было сказано, системы с естественной циркуляцией достаточно требовательны к точному подбору номинальных диаметров труб. На схеме они показаны буквенными обозначениями:

а — dy = 65 мм

б — dy = 50 мм

c — dy = 32 мм

d — dy = 25 мм

е — dy = 20 мм

Недостатком системы со стояками считается ее достаточно сложная реализация – придется организовывать несколько межэтажных переходов через перекрытие.Кроме того, вертикальные стояки практически невозможно «убрать из виду» — это иногда важно для тех владельцев, у которых в приоритете декоративная отделка помещений.

Пример двухтрубной системы с индивидуальной разводкой на каждом этаже показан на следующей схеме:

Всего два вертикальных стояка, расположенных рядом — для подачи и для «обратки». Такой принцип выглядит достаточно рациональным с точки зрения монтажа, он позволяет полностью отключить целый этаж в случае, если он по каким-либо причинам временно не используется.Кроме того, подгонка труб позволяет практически полностью скрыть их из виду, прикрыв напольным покрытием и оставив снаружи только подводящие и отводящие патрубки радиаторов.

На самом деле каждый этаж может иметь свою схему, в зависимости от расположения комнат. Вариантов расположения труб и подключения радиаторов к напольной разводке множество. Некоторые из них показаны на схеме, где проведено условное деление на три этажа.

  • Условный первый этаж — применена несложная двухтрубная разводка «тупикового» типа со встречным движением теплоносителя.Схема имеет свои особенности. Подающая и обратная трубы монтируются параллельно друг другу до самого конца отвода (отводов может быть несколько — на схеме показано два). Диаметр труб постепенно сужается от радиатора к радиатору. Очень важно предусмотреть балансировочные клапаны, иначе радиаторы, установленные ближе к котлу, способны закрыть через себя ток теплоносителя, оставив непрогреваемыми последующие точки теплообмена.
  • На втором этаже изображена так называемая «петля Тихельмана».Очень удачная схема, при которой потоки на подаче и «обратке» идут в одном направлении. Предусмотрено диагональное подключение батарей – вход сверху и выход снизу – это считается оптимальным с точки зрения теплоотдачи. Очень часто при такой схеме балансировка радиаторов даже не требуется. Но есть важное условие – трубы должны быть одного диаметра.
  • Третий этаж оборудован по уже упомянутой коллекторной схеме.От двух коллекторов идет индивидуальная разводка к каждому радиатору трубами точно одинакового диаметра. Система максимально удобна для тонкой настройки. Его стоит использовать, если планируется монтаж контуров «теплого пола». Желательно, чтобы коллекторы располагались как можно ближе к центру пола — для соблюдения примерной пропорциональности длин всех отходящих от них «лучей».

Других вариантов проводки в двухэтажном доме много, и рассмотреть их все в масштабе одной статьи не получится.Кроме того, многое зависит от «геометрии», архитектурных особенностей дома, и разработать «универсальные рецепты» просто невозможно. В таких вопросах лучше довериться опытным специалистам – они помогут подобрать правильную схему для конкретных условий.

Вам может быть интересна информация о том, что представляет собой

Видео: полезная информация по схемам радиаторного отопления

Основы расчета основных элементов системы отопления

Недостаточно определиться с типом системы отопления и схемой прокладки труб — необходимо четко определить эксплуатационные параметры, чтобы правильно приобрести и установить ее основные необходимые элементы — котел отопления, радиаторы отопления, расширительный бачок , циркуляционный насос.

Как рассчитать требуемую мощность котла?

Существует множество методов расчета этого показателя. Очень часто можно встретить рекомендации исходить из общей площади отапливаемых помещений в доме, а затем проводить расчеты из расчета 100 Вт на 1 м².

Такая рекомендация имеет право на жизнь, и может дать общее представление о требуемой тепловой мощности. Однако он скорее подходит для весьма средних условий, и не учитывает ряд важных особенностей, напрямую влияющих на теплопотери дома.Поэтому лучше не лениться, и проводить расчет более тщательно.

Лучше всего подойти к этому вопросу следующим образом. Для начала начертите таблицу, в которой перечислите по этажам все помещения, где будут установлены отопительные приборы. Например, это может выглядеть так:

.
Помещения Площадь, м2 Наружные стены, количество, входят в: Количество, тип и размер окон Наружные двери (на улицу или на балкон) Результат расчета, кВт
ВСЕГО 22. 4 кВт
1 этаж
Кухня 9 1, Юг 2, стеклопакет, 1,1 × 0,9 м 1 1,31
Прихожая 5 1, ЮЗ 1 0,68
Столовая 18 2, C, B 2, двойное остекление, 1,4 × 1,0 2.4
2 этаж
Дети
Спальня 1
Спальня 2
. ..

Имея перед глазами план дома и имея информацию об особенностях своего жилища, обойдя его, при необходимости, с рулеткой, собрать все необходимые данные для расчетов будет достаточно легко .

Тогда остается сесть за расчеты.Но не будем утомлять читателей длинной формулой и таблицами коэффициентов. В двух словах – расчет ведется исходя из уже упомянутого норматива 100 Вт/м². Но при этом учитывается множество регулировок, влияющих на необходимую мощность системы отопления для поддержания комфортной температуры и компенсации теплопотерь. Все эти поправочные коэффициенты включены в предлагаемый калькулятор – вам нужно только ввести запрашиваемые данные и получить результат.

Калькулятор расчета необходимой тепловой мощности котла отопления

Расчет ведется для каждой комнаты отдельно и результат укладывается в таблицу. И тогда останется только найти количество – это будет минимальная тепловая мощность, которую должен выдавать отопительный котел. Естественно, при выборе модели можно заложить и «запас», порядка 20%.

Убедитесь, что расчет с помощью калькулятора занимает очень мало времени!

Комфортное проживание в частном двухэтажном доме полностью зависит от комплекса коммуникаций, среди которых одно из главных мест занимает сеть отопления.Не так ли? Именно она отвечает за поддержание оптимального температурного режима и сохранность самого здания. Согласитесь, температура в помещении – одна из главных составляющих, обеспечивающих комфортный отдых.

Выбор источника тепла и его правильное подключение напрямую зависит от того, сможете ли вы поддерживать необходимую для проживания температуру. Здесь мы поможем вам разобраться, как функционирует система отопления двухэтажного дома, и какие схемы разводки признаны наиболее эффективными.

Здесь вы найдете информацию о видах охлаждающих жидкостей, способах и особенностях их подключения. Для наглядности материал сопровождается схемами подключения, а также видео, которые помогут расширить знания о системах отопления в частных домах.

Самостоятельно подобрать оборудование, необходимое для монтажа системы отопления, достаточно сложно. Для этого нужно иметь специальные инженерные знания, уметь ориентироваться в подробных расчетах и ​​нюансах монтажа.

Если у вас есть соответствующее образование или вы уже имеете опыт монтажа отопительной проводки в двухэтажном доме, то выбрать вариант схемы отопления вы можете самостоятельно, используя полезную информацию и отработанные навыки.

Выбор источника тепловой энергии

Сердцем тепловой сети является теплогенератор, который нагревает теплоноситель до оптимальной температуры и, если позволяют его технические возможности, круглосуточно поддерживает заданные параметры.

Галерея изображений

Пассивное солнечное проектирование — экологичность

Пассивный солнечный дизайн относится к использованию солнечной энергии для обогрева и охлаждения жилых помещений под воздействием солнца.Когда солнечный свет падает на здание, строительные материалы могут отражать, передавать или поглощать солнечное излучение. Кроме того, тепло, выделяемое солнцем, вызывает движение воздуха, которое можно предсказать в спроектированных помещениях. Эти основные реакции на солнечное тепло приводят к элементам дизайна, выбору материалов и размещению, которые могут обеспечивать эффекты обогрева и охлаждения в доме.

В отличие от активных систем солнечного отопления, пассивные системы просты и не предполагают существенного использования механических и электрических устройств, таких как насосы, вентиляторы или электрические элементы управления для перемещения солнечной энергии.

Основы проектирования пассивных солнечных батарей

Полная пассивная солнечная конструкция состоит из пяти элементов:
Графика предоставлена ​​EERE

  • Отверстие/коллектор: Большая стеклянная поверхность, через которую солнечный свет попадает в здание. Проемы должны быть обращены в пределах 30 градусов от истинного юга и не должны быть затенены другими зданиями или деревьями с 9:00. до 15:00 ежедневно в отопительный сезон.
  • Поглотитель: Твердая, затемненная поверхность накопительного элемента.Поверхность, которая может быть каменной стеной, полом или резервуаром для воды, находится на прямом пути солнечного света. Солнечный свет, падающий на поверхность, поглощается в виде тепла.
  • Тепловая масса: Материалы, сохраняющие или хранящие тепло, выделяемое солнечным светом. В то время как поглотитель представляет собой открытую поверхность, тепловая масса представляет собой материал под этой поверхностью и за ней.
  • Распределение: Способ, посредством которого солнечное тепло циркулирует от точек сбора и хранения к различным частям дома.Строго пассивная конструкция будет использовать исключительно три естественных режима теплопередачи: теплопроводность, конвекцию и излучение. В некоторых случаях для распределения тепла по дому могут использоваться вентиляторы, воздуховоды и воздуходувки.
  • Control: Свесы крыши можно использовать для затенения проема в летние месяцы. Другие элементы, контролирующие перегрев и/или перегрев, включают электронные датчики, такие как дифференциальный термостат, который сигнализирует о включении вентилятора; работающие вентиляционные отверстия и заслонки, которые позволяют или ограничивают поток тепла; жалюзи с низким коэффициентом излучения; и навесы.

Пассивное солнечное отопление

Целью пассивных систем солнечного отопления является улавливание солнечного тепла в элементах здания и выделение этого тепла в периоды отсутствия солнца, а также поддержание комфортной температуры в помещении. Двумя основными элементами пассивного солнечного отопления являются стекло, выходящее на южную сторону, и тепловая масса для поглощения, хранения и распределения тепла. Существует несколько различных подходов к реализации этих элементов.

Прямое усиление

Фактическое жилое пространство представляет собой солнечный коллектор, поглотитель тепла и систему распределения. Окна, выходящие на южную сторону, пропускают солнечную энергию в дом, где она ударяется о каменные полы и стены, которые поглощают и сохраняют солнечное тепло, которое ночью излучается обратно в комнату. Эти термомассовые материалы обычно имеют темный цвет, чтобы поглощать как можно больше тепла. Тепловая масса также снижает интенсивность дневного тепла, поглощая энергию. Емкости с водой внутри жилого помещения можно использовать для хранения тепла. Однако, в отличие от кирпичной кладки, вода требует тщательно спроектированной структурной поддержки, и поэтому ее сложнее интегрировать в дизайн дома.Система прямого усиления использует 60-75% солнечной энергии, падающей на окна. Чтобы система прямого усиления работала хорошо, тепловая масса должна быть изолирована от внешней температуры, чтобы предотвратить рассеяние собранного солнечного тепла. Потери тепла особенно вероятны, когда термальная масса находится в прямом контакте с землей или с наружным воздухом, температура которого ниже желаемой температуры массы.

Косвенное усиление
Тепловая масса расположена между солнцем и жилым пространством.Тепловая масса поглощает падающие на нее солнечные лучи и передает их в жилое пространство путем теплопроводности. Система непрямого усиления будет использовать 30-45% солнечной энергии, попадающей на стекло, примыкающее к тепловой массе.

Стена Тромба в Центре для посетителей Сиона в Национальном парке Зайон в Юте. Стена тромба — это два нижних стекла самого нижнего уровня стекла. Изображение предоставлено NREL

Наиболее распространенными системами непрямого усиления являются стены Тромба. Термическая масса, каменная стена толщиной 6-18 дюймов, расположена непосредственно за однослойным или двухслойным стеклом, обращенным на юг, которое монтируется примерно на 1 дюйм или меньше перед поверхностью стены.Солнечное тепло поглощается темной наружной поверхностью стены и накапливается в массе стены, откуда излучается в жилое пространство. Солнечное тепло мигрирует сквозь стену, достигая ее тыльной поверхности ближе к вечеру или ранним вечером. Когда температура в помещении падает ниже температуры поверхности стены, тепло излучается в помещение.

Действующие вентиляционные отверстия в верхней и нижней части стены, аккумулирующей тепло, позволяют теплу конвектироваться между стеной и стеклом в жилое пространство. Когда вентиляционные отверстия закрыты на ночь, лучистое тепло стены нагревает жилое пространство.

Пассивное солнечное охлаждение

Пассивные солнечные системы охлаждения работают за счет уменьшения нежелательного притока тепла в течение дня, создания немеханической вентиляции, замены теплого внутреннего воздуха на более прохладный наружный воздух, когда это возможно, и сохранения ночной прохлады для умеренных теплых дневных температур. Проще говоря, пассивные системы солнечного охлаждения включают в себя навесы или шторы на окнах, выходящих на юг, тенистые деревья, тепловую массу и перекрестную вентиляцию.

Затенение

Нависающий дизайн для затенения.Диаграмма предоставлена ​​Аризонским солнечным центром. Более крутая стрелка показывает угол наклона солнечных лучей летом, а более мелкая стрелка указывает угол зимой.

Для уменьшения нежелательного притока тепла летом все окна должны быть затенены навесом или другими приспособлениями, такими как навесы, ставни и решетки. Если навес на окне, выходящем на южную сторону, выступает на половину высоты окна, солнечные лучи будут блокироваться летом, но все равно будут проникать в дом зимой.Солнце находится низко над горизонтом во время восхода и заката, поэтому навесы на окнах, выходящих на восток и запад, не так эффективны. Постарайтесь свести к минимуму количество окон, выходящих на восток и запад, если охлаждение является серьезной проблемой. Для затенения таких окон можно использовать растительность. Ландшафтный дизайн в целом можно использовать для уменьшения нежелательного притока тепла летом.

Тепловая масса
Термическая масса используется в конструкции с пассивным охлаждением для поглощения тепла и сдерживания повышения внутренней температуры в жаркие дни. За ночь термальную массу можно охладить с помощью вентиляции, чтобы на следующий день она была готова снова поглощать тепло. Можно использовать одну и ту же тепловую массу для охлаждения в жаркое время года и обогрева в холодное время года.

Вентиляция
Естественная вентиляция поддерживает температуру в помещении, близкую к температуре наружного воздуха, поэтому она эффективна только в том случае, если температура в помещении равна или превышает наружную температуру. Климат определяет наилучшую стратегию естественной вентиляции.

В районах, где есть дневные бризы и требуется вентиляция в дневное время, откройте окна на стороне здания, обращенной к ветру, и на противоположной стороне, чтобы создать перекрестную вентиляцию. При проектировании размещайте окна в стенах, обращенных к господствующему ветру, и противоположных стенах. Крылья также можно использовать для создания вентиляции через окна в стенах, перпендикулярных преобладающим ветрам. Сплошная вертикальная панель размещается перпендикулярно стене, между двумя окнами. Он ускоряет естественную скорость ветра за счет перепада давления, создаваемого стенкой крыла.

В таком климате, как Новая Англия, где ночные температуры обычно ниже дневных, сосредоточьтесь на том, чтобы вводить прохладный ночной воздух, а затем закрывать дом для горячего наружного воздуха в течение дня. Механическая вентиляция — это один из способов подачи прохладного воздуха ночью, но другой вариант — конвективное охлаждение.

Конвективное охлаждение
Самая старая и простая форма конвективного охлаждения предназначена для подачи прохладного ночного воздуха снаружи и вытеснения горячего внутреннего воздуха.Если преобладают ночные бризы, то высокая вентиляция или открытая с подветренной стороны (сторона, противоположная ветру) позволит выйти горячему воздуху у потолка. Низкие вентиляционные отверстия на противоположной стороне (стороне, обращенной к ветру) позволят прохладному ночному воздуху заменять горячий воздух.

На объектах, где нет преобладающих бризов, все же можно использовать конвективное охлаждение путем создания тепловых дымоходов. Тепловые дымоходы рассчитаны на то, что теплый воздух поднимается вверх; они создают теплую или горячую зону воздуха (часто за счет солнечного излучения) и имеют высокий внешний выпускной патрубок.Горячий воздух выходит из здания через верхнее вентиляционное отверстие, а более холодный воздух всасывается через низкое вентиляционное отверстие.

Существует множество различных подходов к созданию эффекта теплового дымохода. Один из них представляет собой пристроенную солнечную комнату, выходящую на южную сторону, с вентиляцией наверху. Воздух вытягивается из жилого помещения через присоединительные нижние вентиляционные отверстия для выпуска через верхние вентиляционные отверстия солярия (верхние вентиляционные отверстия из солярия в жилое помещение и все открытые окна должны быть закрыты, а стена солярия должна быть затенена).

Что делать, если в вашем доме жарко наверху и холодно внизу

Если вы когда-нибудь замечали, что на втором этаже вашего дома теплее, чем на первом, вы находитесь в хороших отношениях с домовладельцами и арендаторами по всей стране. Вы столкнулись с основным фактом физики — тепло поднимается вверх, а холодный воздух стремится опуститься. Это означает, что без вашего вмешательства теплые верхние этажи и прохладные нижние — это естественное состояние вашего дома как летом, так и зимой.

Другими факторами, которые могут способствовать неравномерному нагреву между этажами, являются дома, которые не были спроектированы с учетом эффективной циркуляции воздуха, негерметичные воздуховоды или устаревшая система отопления, вентиляции и кондиционирования воздуха.К счастью, у вас есть варианты борьбы с большими расхождениями в температуре. Читайте советы о том, как диагностировать и устранять проблемы, из-за которых в вашем доме слишком жарко наверху и слишком холодно внизу, чтобы вы могли чувствовать себя более комфортно дома круглый год.

Помогите! В моем доме жарко наверху и холодно внизу

Если вы не можете поддерживать ровную температуру в своем доме, рассмотрите следующие меры:

Замените воздушный фильтр

Иногда самые эффективные исправления также являются самыми простыми. Если воздушный фильтр в вашей системе HVAC засорится, вашему оборудованию придется работать больше, чтобы прогонять воздух через дом, и оно будет не только менее эффективным, но и, вероятно, менее эффективным. Замена старого фильтра на новый может быть всем, что вам нужно, чтобы температура на втором этаже соответствовала первому. Прочтите наше руководство по выбору лучшего воздушного фильтра для вашего дома.

Ремонт и изоляция воздуховодов

Предполагая, что ваши воздуховоды достаточно доступны, небольшое целенаправленное техническое обслуживание может смягчить проблемы неравномерного нагрева без необходимости установки крупных новых установок ОВКВ.Отследите и отремонтируйте любые участки, где воздуховоды негерметичны, и покройте их изоляцией, чтобы очищенный воздух действительно поддерживал свою надлежащую температуру, пока не достигнет места назначения.

Конечно, если вы не можете добраться до своих воздуховодов, не разорвав стены, это упражнение становится гораздо более сложным и инвазивным, но, возможно, стоит избегать покупки нового оборудования HVAC, не говоря уже о повышении эффективности и сопутствующем снижении затрат. счета за коммунальные услуги, которые обеспечат отремонтированные воздуховоды.

Оболочка для нового кондиционера или печи

К сожалению, одна из причин того, что в вашем доме может быть слишком жарко наверху и слишком холодно внизу, заключается в том, что ваше нынешнее оборудование HVAC просто не в состоянии обеспечить постоянную температуру воздуха во всем здании. Возможно, ваша печь или кондиционер устарели, или это может быть кондиционер неподходящего размера для вашего дома. В любом случае, проконсультируйтесь с профессионалом, прежде чем покупать замену, чтобы убедиться, что ваше новое оборудование будет поддерживать во всем доме желаемую температуру.

Загляните в зону управления HVAC

Системы зонального контроля

дают вам возможность создавать различные температурные зоны в вашем доме, что позволит вам повысить температуру термостата на несколько градусов внизу, выделяя при этом меньше тепла наверху (или больше кондиционирования воздуха летом). Это может помочь вам выровнять любые резкие перепады температуры между этажами. Эти системы можно модернизировать в существующие сети воздуховодов с помощью заслонок и нескольких термостатов, или вы также можете рассмотреть возможность создания системы HVAC без воздуховодов, которая позволит вам использовать индивидуальные настройки в каждой комнате, к которой прикасается ваша система.

Исследуйте тепловую целостность вашего чердака

На чердаке скрывается больше потенциальных виновников неравномерной температуры, особенно когда летом вы включаете кондиционер. Если чердак не изолирован должным образом, вы можете просачивать обработанный воздух вверх, в результате чего на втором этаже будет жарче, чем вы хотите. Заблокированные вентиляционные отверстия софита на чердаке могут нарушать вентиляцию и вызывать нагрев помещения, а также переманивать очищенный воздух. Если вы укрепите изоляцию и очистите вентиляционные отверстия от засоров, вы улучшите способность верхних этажей удерживать прохладный воздух. Вы также можете рассмотреть возможность установки чердачных вентиляторов для дополнительного охлаждения чердака.

Уменьшить количество источников тепла наверху

Ваш второй этаж, естественно, будет теплее первого, поэтому нет необходимости усугублять проблему, создавая дополнительный нагрев наверху. Старайтесь не оставлять включенным свет на втором этаже, когда вы не используете пространство, и ограничьте использование тепловыделяющих приборов, таких как фены. Кроме того, убедитесь, что вы тактически используете свои оконные шторы, чтобы солнце не светило на второй этаж и не добавляло к смеси свое собственное тепло.

Использовать вентиляторы

Вентиляторы могут быть вашими союзниками в поддержании постоянной температуры в доме во многих отношениях. Во-первых, попробуйте включить вентилятор на термостате, чтобы создать непрерывный поток воздуха через дом, помогая распределять обработанный воздух по всему зданию. Во-вторых, занимая комнату, используйте потолочные вентиляторы, чтобы поддерживать циркуляцию воздуха, чтобы вам было более комфортно, где бы вы ни находились.

Будьте в курсе событий с Direct Energy

Подписавшись на тарифный план Direct Energy, вы получите советы и инструменты, которые помогут вам получать информацию об энергопотреблении и экономить на счетах.

Связанные статьи

Какой размер кондиционера мне нужен для моего дома?

Выбор типа и типа центральной системы кондиционирования воздуха для установки в вашем доме сложен.

Важность установки кондиционера

Инвестирование в новую энергоэффективную систему кондиционирования воздуха может быть сложным процессом.

Как устранить распространенные проблемы с переменным током

Проблемы с блоком переменного тока не всегда означают дорогостоящий ремонт.

курсов PDH онлайн.PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

курсы.»





Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

для раскрытия мне новых источников

информации.»



Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечают на вопросы.

Это было на высшем уровне. Будет использоваться

еще раз. Спасибо.»

Блэр Хейворд, ЧП

Альберта, Канада

«Легкий в использовании веб-сайт.Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам вашу компанию

имя для других на работе.»



Рой Пфлайдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

с реквизитами Канзас

Авария в городе Хаятт.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

информативный и полезный

на моей работе. »

Уильям Сенкевич, Ч.Е.

Флорида

«У вас отличный выбор курсов и очень информативные статьи.Вы

— лучшее, что я нашел.»





Рассел Смит, ЧП

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

материал.»



Хесус Сьерра, ЧП

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от сбоев.»



Джон Скондрас, ЧП

Пенсильвания

«Курс был хорошо составлен, и использование тематических исследований является эффективным

способ обучения.»





Джек Лундберг, ЧП

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; т. э., что позволяет

студент для ознакомления с курсом

материал перед оплатой и

получение викторины.»

Арвин Свангер, ЧП

Вирджиния

«Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

очень понравилось.»





Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материала и простотой поиска и

подключение к Интернету

курсы.»

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

обсуждаемые темы.»



Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







Джеральд Нотт, ЧП

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

.

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам.»

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

не основано на каком-то непонятном разделе

законов, которые не применяются

«обычная» практика.»

Марк Каноник, ЧП

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

организация.»





Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии. »





Юджин Бойл, П.Е.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо представлена,

а онлайн формат был очень

доступно и просто до

использование. Большое спасибо.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»





Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

просмотр текстового материала. я

также оценил просмотр

предоставленных фактических случаев.»

Жаклин Брукс, ЧП

Флорида

«Документ Общие ошибки ADA в проектировании помещений очень полезен.

тест требовал исследований в

документ но ответы были

всегда в наличии.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в дорожной технике, что мне нужно

для выполнения требований

Сертификация PTOE.»

Джозеф Гилрой, ЧП

Иллинойс

«Очень удобный и доступный способ заработать CEU для выполнения моих требований к PG в Делавэре».





Ричард Роудс, ЧП

Мэриленд

«Узнал много нового о защитном заземлении. Пока что все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсы со скидкой.»



Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.»

Деннис Мейер, ЧП

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры для приобретения блоков PDH

в любое время.Очень удобно.»



Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

пора искать куда

получить мои кредиты от.»



Кристен Фаррелл, ЧП

Висконсин

«Это было очень информативно и поучительно.Легко понять с иллюстрациями

и графики; определенно получается

проще  впитывать все

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону

.

мой собственный темп во время моего утра

на метро

для работы.»

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, скачать документы и получить

викторина. Я бы очень рекомендую

вам в любой PE нуждающийся

Единицы CE.»

Марк Хардкасл, ЧП

Миссури

«Очень хороший выбор тем во многих областях техники.»







Рэндалл Дрейлинг, ЧП

Миссури

«Я заново узнал то, что забыл. Я также рад помочь финансово

от ваш рекламный адрес электронной почты который

сниженная цена

на 40%. »

Конрадо Касем, П.Е.

Теннесси

«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»







Чарльз Флейшер, ЧП

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику

Коды

и Нью-Мексико

правила.»



Брун Гильберт, П.Е.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»







Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительного

Сертификация



Томас Каппеллин, П.Е.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили обязательство и дали

мне то, за что я заплатил — много

спасибо!»



Джефф Ханслик, ЧП

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера. »





Майк Зайдл, П.Е.

Небраска

«Курс был по разумной цене, а материал был кратким и

в хорошем состоянии.»





Глен Шварц, ЧП

Нью-Джерси

«Вопросы соответствовали урокам, а материал урока

хороший справочный материал

для дизайна под дерево.»



Брайан Адамс, П.Е.

Миннесота

«Отлично, я смог получить полезные рекомендации с помощью простого телефонного звонка.»







Роберт Велнер, ЧП

Нью-Йорк

«У меня был большой опыт прохождения курса «Строительство прибрежных зон — Проектирование»

корпус курс и

очень рекомендую. »



Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

прекрасно подготовлено.»





Юджин Брэкбилл, ЧП

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

обзор везде и

когда угодно.»



Тим Чиддикс, ЧП

Колорадо

«Отлично! Поддерживайте широкий выбор тем на выбор.»







Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»







Тайрон Бааш, П.Е.

Иллинойс

«Вопросы на экзамене были пробными и демонстрировали понимание

материала. Тщательный

и полный.»



Майкл Тобин, ЧП

Аризона

«Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей линии

работы.»



Рики Хефлин, ЧП

Оклахома

«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»







Анджела Уотсон, ЧП

Монтана

«Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»







Кеннет Пейдж, П.Е.

Мэриленд

«Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

и отличное освежение.»





Луан Мане, ЧП

Коннетикут

«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

вернись, чтобы пройти тест. »





Алекс Млсна, П.Е.

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях.»



Натали Дерингер, ЧП

Южная Дакота

«Материалы обзора и образец теста были достаточно подробными, чтобы я мог

успешно завершено

курс.»



Ира Бродская, ЧП

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

и пройди тест. Очень

удобный а на моем

собственное расписание

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет. »







Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за создание

процесс простой.»



Фред Шайбе, ЧП

Висконсин

«Положительный опыт.Быстро нашел подходящий мне курс и закончил

PDH за один час в

один час.»



Стив Торкилдсон, ЧП

Южная Каролина

«Мне понравилась возможность загрузки документов для ознакомления с содержанием

и пригодность до

наличие для оплаты

материал

Ричард Ваймеленберг, ЧП

Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками. »







Дуглас Стаффорд, ЧП

Техас

«Всегда есть место для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.»



Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

Сертификат





Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — очень удобный способ доступа к информации по

многие различные технические области снаружи

по собственной специализации без

необходимость путешествовать.»

Гектор Герреро, ЧП

Грузия

Как обогреть и охладить дом без электричества

Электричество, проходящее через огромную медную паутину, в конце концов проникает в наши дома, обеспечивая бесконечный запас, необходимый нам для контроля температуры. Это дорого, а в некоторых местах кондиционер может легко покрыть половину счета за электроэнергию. Оплата этого содержания может даже иметь значение между жизнью и смертью в экстремальных климатических условиях.К счастью, есть и другие варианты. Используя альтернативные методы строительства, можно спроектировать дома, которые будут пассивно обогревать и охлаждать себя в течение всего года — без электричества!

Земля и солнце обеспечивают нас всей необходимой энергией, предлагая множество преимуществ по сравнению с традиционной системой отопления, вентиляции и кондиционирования воздуха:

• Не нужно покупать, устанавливать или ремонтировать HVAC
• Потребление электроэнергии снижено наполовину
• Бесконечный источник отопления и охлаждения
• Экологически чистый
• Не зависит от обширных сетевых систем
• Снижает шумовое загрязнение в помещении

Все в этой статье написано с точки зрения северного полушария, если вы находитесь в южном полушарии, замените юг на север везде.

Изображение Питера Ветча, доступно по лицензии Creative Common CC-BY-SA 3.0

Solar Gain

Солнечное усиление — это наш хлеб с маслом, определяемый как повышение температуры объекта из-за солнечного излучения. На эту температуру влияет время, в течение которого происходит воздействие солнечного света, сила излучения и теплопроводность контактирующего вещества. Это касается не только предметов, но и самого пустого пространства. Как только объект или пространство нагрето, становится доступным гораздо больше инструментов: тепловая масса для хранения, изоляция для улавливания, конвекция для циркуляции и даже методы предотвращения этого в другом месте.

Термическая масса

Если объект имеет большую тепловую массу, он способен удерживать тепло в течение длительного периода времени. Хотя он не будет хранить его вечно, изменение будет медленным. Это явление напрямую связано с плотностью материала, проводимостью, размером и любыми перепадами температур в нескольких областях всего объекта.

В конструкции пассивной системы отопления наиболее важны две тепловые массы:
1.) Земля и
2.) Сам дом.

Температура земли ниже линии замерзания остается неизменной в течение всего года и колеблется в пределах 50–60 градусов по Фаренгейту. Летом возможен охлаждающий эффект, а зимой – согревающий. Закопав или закопав конструкцию в землю, вы можете зафиксировать базовую температуру, которая менее сурова, чем температура атмосферы.

Используя материалы с высокой теплоемкостью, в сочетании с прямыми солнечными лучами можно «зарядить» конструкцию.Солнечная энергия будет захвачена, а затем медленно выпущена обратно в соседние пространства. Тепловая энергия может храниться в полах, стенах или в любом другом месте с достаточным количеством солнечного света.

Изоляция

Изоляция – тактика, которую в значительной степени используют традиционные дома. Это воздушные карманы, захваченные среди термостойкого материала, которые делают его наиболее эффективным. При максимально возможном количестве захваченного газа и минимальной плотности процесс естественной конвекции затрудняется, что замедляет теплообмен.Во многих отношениях изоляция является противоположностью тепловой массе. Хотя такие материалы, как камень, обладают высокой плотностью и сохраняют тепло, они не обязательно обеспечивают изоляцию. Между камнем и соседними материалами происходит теплопроводность, при этом температура меняется до тех пор, пока они не сравняются. Материалы, которые эффективно изолируют, замедляют или останавливают этот процесс.

Совместное использование тепловой массы и изоляции создает новые возможности для пассивного регулирования тепла, особенно если вы изолируете участки тепловой массы внутри толстых стен и земляных насыпей.Этот подход улавливает большие запасы температуры, но при этом излучает тепло обратно в дом ночью. (Или даже в течение нескольких месяцев, как описано в разделе «Геосолнечное отопление в годовом исчислении»). Пример эффективной совместной работы тепловой массы и изоляции можно увидеть в методе «термообертывания» :

Ориентация

Дом с оптимизированным расположением будет учитывать сезонный солнечный свет. Исполнение будет отличаться в зависимости от вашего климата и от того, является ли обогрев более приоритетным, чем охлаждение.Наклоните окна вашего дома на истинный юг, чтобы использовать как можно больше солнечного света в интерьере. На северной стороне, напротив, должно быть как можно меньше окон и щелей, чтобы предотвратить утечку воздуха.

Для получения большего количества тепла рассмотрите возможность строительства оранжереи (или теплицы), которая соединяется с остальной частью вашего дома окнами, выходящими на юг. Солнечная энергия в этом пространстве будет намного больше, чем в остальной части дома. Для обогрева других помещений, примыкающих к теплице, открывайте соединительные фрамуги или форточки до тех пор, пока температура не станет удовлетворительной.

В нашем регионе летнее солнце проходит над землей под углом примерно 70˚. Зимой этот угол резко уменьшается почти до 30°. При проектировании системы пассивного отопления окна можно наклонять, чтобы захватить как можно больше зимнего солнечного света. Навесы также могут быть спроектированы так, чтобы предотвратить проникновение солнечного света в летние месяцы, не препятствуя проникновению зимних лучей.

Конвекция

По мере повышения температуры воздуха его молекулы начинают двигаться быстрее.Эта увеличенная кинетическая энергия заставляет атом занимать больше места, уменьшая его плотность. Это можно наблюдать, когда горячий воздух поднимается вверх, а холодный опускается. И если горячий воздух выходит из помещения, он создает давление или всасывание, чтобы втянуть замещающий воздух. Управляя входами и выходами, вы можете создавать контролируемые конвекционные потоки. Конвекцию можно использовать не только для управления потоком воздуха, но и для жидкостей.

Простые методы вентиляции могут помочь обеспечить циркуляцию холодного воздуха при использовании открывающихся окон и световых люков с противоположной высотой.

Охлаждающие трубки

При сочетании конвекции с тепловой массой появляются новые возможности для пассивного охлаждения. Проложите длинные отрезки труб снаружи, закопайте их под землю, а другой конец соедините с внутренней частью дома. Применяя конвекцию, воздух из охлаждающей трубки будет всасываться по мере выхода горячего воздуха. Проводимость между землей и воздухом внутри труб значительно снижает их температуру. Также можно включить небольшой вентилятор, чтобы нагнетать холодный воздух внутрь, не требуя конвекции.

Отклонение

Солнечное излучение можно отражать с помощью определенных материалов. Вы можете увидеть это с большим эффектом на заводе по производству концентрированной солнечной энергии (CSP). Солнечный свет фокусируется с помощью большого массива зеркал в одну камеру, предназначенную для нагрева переносящей жидкости. Жидкость в конечном итоге превращается в пар для вращения турбин через замкнутую систему.

Полезный прием для дополнительного обогрева в зимнее время — расположить пруд к югу от дома, по возможности ниже по высоте.Это обеспечивает дополнительное проникновение солнечного света и увеличивает приток солнечного света в пространство.

Чтобы смягчить отражения от пруда в летние месяцы, вы можете вырастить лиственные деревья между домом и прудом. Полные летние листья будут блокировать отражение, а голые зимние деревья почти не загораживают лучи. Имейте в виду, что летние лучи будут приближаться под углом около 70 градусов, а зимний свет будет приближаться к 30 градусам.

Ветер

Ветер — мощная сила для переноса тепла по местности.Его можно уменьшить с помощью ветряных блоков или увеличить с помощью ветряных воронок. В большинстве мест будет наблюдаться два основных направления ветра, которые ведут себя предсказуемо и часто сезонно. Главную силу можно обнаружить, просто наблюдая за деревьями, которые тандемно наклоняются в одном направлении. Для более точных показаний запишите ориентацию флюгера за определенный период времени.

Если сооружение выровнено с преобладающими ветрами в летнее время, можно использовать тягу, открыв вход и выход на противоположных концах здания.Воронка отводит теплый воздух, исходящий от вашего тела и близлежащих термальных масс, заменяя его прохладным воздухом. Это также увеличивает скорость испарения, поскольку водяной пар уносится, оставляя относительно более холодную влагу.

Ветроуловители можно направлять в определенных направлениях, что дает нам большую гибкость в ориентации нашей конструкции. Стратегия заключается в том, чтобы убедиться, что ветер может быть уловлен и перераспределен через вентиляцию.

Теплый и охлаждающий пол

Лучистое отопление пола — это процесс подачи горячей жидкости под пол вашего дома в замкнутой системе.Тепло излучается из труб с горячей водой обратно в пол посредством процесса теплообмена. Это нагревает пол для мгновенного комфорта, а в сочетании с материалом из термомассы будет продолжать излучать тепло в течение некоторого времени даже после прекращения циркуляции.

Жидкость можно нагревать различными способами. Внешняя панель солнечного коллектора — отличный способ улавливать солнечную энергию и возвращать ее в систему. Однако для работы в ночное время может потребоваться более традиционный источник нагрева горячей воды. Этим системам требуется немного электроэнергии, так как для циркуляции жидкости используется насос.

Если понижение температуры важнее, можно установить аналогичную систему с циркуляцией охлаждающей жидкости. Излучающая охлаждающая поверхность используется для поглощения избыточного тепла при отсутствии влаги. Скрытая нагрузка, тепло, удерживаемое во влаге воздуха, в противном случае приведет к образованию конденсата и может быть вредным, если ваша конструкция не подготовлена ​​к этому. Таким образом, этот подход наиболее эффективен либо в сухих помещениях, либо в конструкциях, приспособленных для обработки теплой влаги, таких как теплица.

Геотермальное отопление

Метод, известный как геотермальное отопление (или «сезонное накопление тепловой энергии»), в последнее время приобретает все большую популярность. Он включает в себя циркуляцию воздуха или жидкости через землю глубоко под землей с использованием сезонной температуры тепловой массы земной коры. Земля по существу действует как теплообменник. Зимой откачиваемый холодный воздух возвращается внутрь в виде теплого воздуха. Летом горячий воздух вернется холодным. Для работы этих систем обычно требуются дорогостоящие механические компоненты, а также электричество.

Если ваш дом энергоэффективен и оптимизирован для тепловой массы, альтернативой для рассмотрения может быть годовое геосолнечное отопление.

Геосолнечное отопление в годовом исчислении

Есть два важных различия между геотермальным отоплением и геотермальным отоплением в годовом исчислении:

1.) Блок изолированного грунта устанавливается под конструкцией. На 4 или 5 футов ниже фундамента изоляционная плита закапывается внутри дома, чтобы создать гигантскую тепловую массу, способную сохранять температуру в течение нескольких месяцев.

2.) Вместо подачи воздуха вниз и обратно через систему воздух закачивается непосредственно в землю. В течение лета вы направляете горячий воздух в изолированный бокс и постепенно заряжаете термальную массу теплом. Когда наступает зима, подземная коробка будет сохранять свою температуру в течение нескольких месяцев, медленно излучая тепло обратно вверх в дом без какого-либо ручного или механического вмешательства.

Эксплуатационные расходы включают электроэнергию для питания вентилятора, используемого для подачи воздуха в землю.Вентилятор не должен работать постоянно, от нескольких раз в день до одного раза в час. Теплица идеальна, так как летний воздух, скорее всего, будет более горячим, чем воздух снаружи, добавляя дополнительное тепло в коробку и помогая снизить температуру внутри теплицы.

Сарудж – термостойкий початок

Древняя Персидская империя хранила лед посреди пустыни в глинобитных сооружениях, известных как Яхчалы. Одним из используемых методов был супертермостойкий початок под названием Сарудж.Он сделан как обычный початок с добавлением золы, яичных белков и животных волокон. Из-за отсутствия доступной информации проверенный рецепт еще не выпущен, и необходимы дополнительные научные исследования.

Теоретически применение Sarooj может быть полезным в более жарком климате. В сочетании с традиционной глыбой, в зависимости от сезонной ориентации солнца, возможно, стоит нанести ее на части дома, открытые в летние месяцы. Традиционный саман можно использовать в районах, открытых в зимние месяцы, для нормального захвата солнечного света.

Если у вас есть рецепт или опыт работы с Саруджем, мы будем рады узнать об этом!

Подогреватель компоста

Еще одно полезное применение приспособления для теплицы — заложить компостную кучу в помещении. При внутренней температуре, достигающей около 160 ° F, они будут излучать часть этого тепла в комнату. Также вы можете запустить систему теплого пола через компостную кучу, чтобы нагреть жидкость бесплатно! Однако он требует замены после того, как процесс нагрева иссякнет.

Были сообщения о том, что аммиак, поступающий из компостных куч в помещении, повреждает растения и саженцы в непосредственной близости. Низкое количество азота с высоким содержанием углерода помогает снизить этот риск. После создания компостной кучи подождите пару дней, а затем насыпьте сверху слой почвы на дюйм или два. Это также помогает поглощать излишки аммиака и более равномерно распределять тепло.

Эко-холодильник

Новый подход к охлаждению воздуха без электричества появился в Бангладеш, а теперь и в Пакистане, где почти 70% жителей живут без электричества.Этот метод включает в себя создание панели из воронок (с использованием переработанных пластиковых бутылок, хотя их можно заменить другими материалами), которые сжимают входящий ветерок перед тем, как направить его в помещение. Именно это первоначальное сжатие теплого воздуха, а затем его резкое высвобождение создают охлаждающий эффект. Вход в эти воронки должен располагаться снаружи конструкции, так как через них может выходить теплый воздух. Сообщения об этом подходе указывают на падение температуры до 5 градусов по Цельсию, хотя технология все еще находится в зачаточном состоянии.

Газовый обогреватель на биотопливе

Биотопливные септические системы и биореакторы распространяются по Индии и другим частям мира. Это анаэробный процесс, который расщепляет органические отходы с образованием метана. Затем этот газ собирают и дезодорируют, после чего его можно направить по газовым линиям вашего дома для самых разных целей. Если требуется дополнительное отопление, это топливо можно использовать для питания небольшого газового обогревателя в вашем доме.

Нагреватель ракетной печи

Массивный нагреватель ракетной печи работает аналогично традиционному камину.Однако вместо того, чтобы сжигать большое количество пиломатериалов для нагрева воздуха, обогреватели ракетных печей предназначены для быстрого сжигания небольших веток и щеток при очень высоких температурах. Вместо того, чтобы нагревать воздух, воздуховоды вплетаются в компонент тепловой массы (например, в основание дивана из глины или платформу из глинобитной кровати), где тепло улавливается и сохраняется в течение продолжительных периодов времени. Есть свидетельства многих людей, утверждающих, что один раунд горения ветки обеспечивает тепло более 24 часов! При правильном проектировании выхлоп также будет производить чистый пар без дыма.Это простая и недорогая конструкция, которую можно построить из перепрофилированных материалов и почвы/глины прямо из вашего ландшафта.

Изображение сделано Juwolf, доступно под лицензией Creative Common CC-BY-SA 3.0

Что вам понравилось?

Были ли у вас успехи (или ужасы) при использовании других методов? Мы хотели бы услышать о вашем опыте, пожалуйста, поделитесь в комментариях ниже и оставайтесь там комфортно!

Как улучшить тепло второго этажа | Путеводители по дому

В большинстве домов на втором этаже есть спальни, которые должны оставаться теплыми и уютными в прохладную погоду, чтобы все могли хорошо выспаться.Когда ваш второй этаж не получает столько тепла, сколько вам хотелось бы, некоторые простые методы могут помочь направить больше тепла на второй этаж. Тепло имеет тенденцию к подъему, поэтому часто проще обогреть второй этаж, чем первый этаж.

Вентиляционные отверстия и двери

Закрытие стратегически важных вентиляционных отверстий в вашем доме может помочь направить больше тепла на второй этаж. Закройте вентиляционные отверстия во всех комнатах на первом этаже, которые вы не используете часто или в которых есть несколько вентиляционных отверстий; например, в большой гостиной может быть три вентиляционных отверстия, но тепла достаточно, чтобы обойтись только одним.Закрытие вентиляционных отверстий помогает направить больше нагретого воздуха в открытые вентиляционные отверстия, поэтому убедитесь, что все вентиляционные отверстия наверху широко открыты. Кроме того, откройте все двери наверху, чтобы нагретый воздух поступал в каждую комнату. Когда вы закрываете вентиляционные отверстия в некоторых редко используемых комнатах внизу, закройте двери в эти комнаты, чтобы предотвратить потерю тепла из других комнат. Любые двери, которые блокируют зону нижнего этажа со второго этажа, например, двери на лестничную клетку, должны быть оставлены открытыми, чтобы тепло поднималось вверх по лестничной клетке.

Герметизация воздуховодов

Через стыки воздуховодов может выходить тепло.Загерметизируйте все стыки, которые вы можете, используя ленту с фольгой или красящую мастику. Не используйте обычную клейкую ленту на тканевой основе — хотя она изначально предназначалась для герметизации воздуховодов, она не работает эффективно. Наложите один или два слоя ленты вокруг уплотнения в месте соединения воздуховодов с печью. Если вы видите другие стыки, например, где воздуховод разделяется на две части, также заклейте их лентой. Обычно это требует, чтобы вы забрались на чердак, поэтому будьте осторожны, наступайте только на балки, а не на гипсокартон потолка внизу, так как он не может выдержать ваш вес, и вы, вероятно, провалитесь.

Потери тепла

Утепление чердачного помещения над вторым этажом поможет предотвратить утечку тепла из дома. Если есть возможность добавить больше изоляции на стены, это тоже может помочь, но потолок важен, потому что он не дает поднимающемуся теплу покинуть помещение. Ваш потолочный вентилятор может стать вашим лучшим другом зимой — нажмите переключатель на потолочном вентиляторе, чтобы вернуть горячий воздух в комнату. Большинство потолочных вентиляторов имеют одну настройку для подачи холодного воздуха вниз и одну для возврата горячего воздуха вниз в зависимости от угла наклона лопастей вентилятора.Кроме того, нанесите герметик на внутреннюю часть подоконников, чтобы сохранить тепло на втором этаже. Герметик имеет тенденцию разрушаться через несколько лет, поэтому его необходимо усилить еще одним слоем.

Световые люки

В дополнение к частному естественному освещению вашего второго этажа мансардные окна позволяют солнечному теплу согревать комнаты на втором этаже. Это называется солнечным приростом, и он помогает отводить тепло в течение дня. Для дома, затененного с одной стороны, устанавливайте мансардные окна только на солнечной стороне вашего дома, чтобы максимизировать тепло, которое вы получаете за свои инвестиции.

Другие варианты

Если мощности вашей печи недостаточно для обогрева второго этажа, установите вторую печь, предназначенную для верхнего этажа. Это дорогой вариант, но он дает больше всего тепла. Вы также можете установить безвентиляционные газовые камины в комнатах, которые вы используете чаще всего, или купить обогреватели. Приобретая обогреватели, покупайте только те, у которых есть регуляторы температуры, которые отключаются, когда в комнате достигается определенная температура. Обогреватели также должны иметь функцию безопасности, которая отключает их, если они упадут.

Ссылки

Писатель Био

Шала Манро живет за пределами Атланты, штат Джорджия, пишет и редактирует с 1995 года. недавно работала в области коммуникаций и управления в нескольких некоммерческих организациях, прежде чем в 2006 году купила цветочный магазин. Она получила степень бакалавра в области коммуникаций в Университете штата Джексонвилл.

Естественное домашнее охлаждение | Руководства и статьи Eartheasy

Блокировка тепла

Наиболее эффективными способами защиты от проникновения тепла в дом являются теплоизоляция, отражающие барьеры и затенение.

Изоляция

Изоляция, герметизация и уплотнение необходимы для сохранения тепла в вашем доме в холодном климате, но они также помогают сохранить прохладу в жаркую погоду. Чердаки большинства домов поглощают тепло через крышу, и изоляция чердачного этажа предотвратит излучение этого тепла в дом. Утеплитель из стекловолокна, хоть Р-30, прост в монтаже. Затраты быстро окупятся за счет снижения счетов за электроэнергию в течение всего года.

Герметизация дверей и окон также предотвратит проникновение теплого наружного воздуха в ваш дом.Стоимость этих материалов очень низкая, а применение простое.

«Еще одна идея для охлаждения дома или квартиры: после стирки одежду вешаю либо на косяк открытой двери, либо на окно. Это вызывает эффект естественного охлаждения. Работает естественное кондиционирование!» – Д. Даниэль

Светоотражающие барьеры

Важным фактором при пассивном охлаждении является цвет дома . Фасад дома темного цвета поглощает от 70% до 90% лучистой энергии солнца, падающего на поверхности дома.Часть этой поглощенной энергии передается в ваш дом путем теплопроводности, что приводит к увеличению тепла. Напротив, светлые поверхности эффективно отражают большую часть тепла от вашего дома.

Другим способом отражения поступающего тепла является установка излучающего барьера . Эту фольгированную бумагу можно прикрепить к стропилам на нижней стороне крыши. Чтобы установить, начните с размещения нескольких досок поверх потолочных балок, которые являются «полом» чердака; они служат подножками, на которых можно стоять, прикрепляя фольгу к стропилам наверху.Вам придется перемещать подножки по мере продвижения. Будьте осторожны, не наступайте между потолочными балками, иначе вы можете провалиться через потолок; также будьте осторожны, чтобы не наступать близко к концам подножек, иначе они перевернутся. Прикрепляя фольгу к стропилам, располагайте скобы на расстоянии от 2 до 3 дюймов (от 5 до 8 см) друг от друга, чтобы предотвратить ослабление или отсоединение лучистого барьера при циркуляции воздуха.

Затенение

Затенение — самый простой и эффективный способ охладить дом и снизить потребление энергии.До 40 % затрат на охлаждение можно сэкономить, используя методы затенения, такие как озеленение, а также использование штор и жалюзи.

1. Ландшафтный дизайн

Деревья, виноградные лозы и кустарники могут использоваться для затенения вашего дома и сокращения расходов на электроэнергию. Деревья или кустарники также можно посадить для затенения кондиционеров, но они не должны блокировать поток воздуха.

  • Деревья
    По оценкам Министерства энергетики США, всего три дерева, правильно размещенные вокруг дома, могут ежегодно экономить средней семье от 100 до 250 долларов на энергозатратах.Чтобы быть наиболее эффективными, деревья должны быть стратегически расположены на южной и западной сторонах вашего дома.

    Лучше всего подходят лиственные деревья, потому что они затеняют летом и пропускают свет и лучистое тепло зимой. Выбирая лиственные деревья, попросите местный питомник порекомендовать сорта, которые являются родными для вашей среды, быстрорастущими и достаточно высокими, чтобы быть эффективными.

  • Лианы
    Обеспечивают затенение и охлаждение, быстро растут. Решетки должны быть размещены на самой жаркой стороне дома и заблокированы на расстоянии не менее 6 дюймов от стены, чтобы защитить стену и обеспечить буфер прохладного воздуха.

    Некоторые лианы, такие как лиственные клематисы и глицинии, хорошо растут в контейнерах, где открытый грунт недоступен. Спросите в местном питомнике, какие лозы лучше всего подходят для вашего климата и потребностей.

  • Кустарники
    Защитите нижние части стен от проникновения тепла, блокируя солнечный свет. Зимой они также действуют как ветрозащитная полоса, помогая защитить дом от холодного воздуха. Выбирайте кустарники, которые не требуют особого ухода и вырастают до фиксированной высоты. Лучше всего подойдут местные сорта.

    Позаботьтесь о том, чтобы разместить деревья или большие кусты так, чтобы их корни были свободны от подземных проводов, канализационных линий или септических резервуаров или фундамента дома.

    Каменные стены, мощеные участки и каменные элементы должны быть сведены к минимуму на южной и западной сторонах дома, поскольку они повышают температуру за счет излучения тепла.

2. Шторы и жалюзи

Шторы и гардины из светлых тканей отражают большую часть солнечных лучей и помогают уменьшить приток тепла. Чем плотнее занавеска будет прилегать к стене, тем лучше она уменьшит приток тепла. Двухслойные шторы наиболее эффективны как для летнего охлаждения, так и для обогрева зимой.Жалюзи, хотя и не так эффективны, как портьеры, могут быть отрегулированы так, чтобы пропускать немного света, отражая большую часть солнечного тепла. Более отражающая сторона жалюзи должна быть обращена наружу.

Днем закрывайте шторы, выходящие на юг и запад, для всех окон, на которые попадают прямые солнечные лучи.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
