Какое должно быть давление в газовом котле: сколько и нормы

Здравствуйте, уважаемые читатели сайта. Вам известно, какое должно быть давление в газовом котле? Какие номинальные, действительные и неправильные значения?

Газовый котёл (ГК) – аппарат, часто применяемый в загородных домах. Его номинальное давление – это предельно допустимый параметр, при котором аппарат может исправно трудиться весь гарантийный период.

Для каждой модели в документах представлены свои параметры. И важно иметь представление о функциональном давлении воды (Па). Это обозначение максимального возможного параметра на выходном участке ГК при условии, что он нормально работает. Пока ГК не наполнен жидкостью, показатель приравнен к показателю атмосферного давления. Это 1 бар.

Расширительный бачок

Данный бачок – это дополнительная техника. Но без него отопительная сеть работает со сбоями. Чтобы техника трудилась исправно, нужно грамотно настроить все значения.

Важный показатель – это внутренний напор бака. Его инициирует азот или воздух, наполняющий корпус ещё на предприятии. Для слежения за его уровнем используется манометр. Если стрелка на этом приборе дёргается, бак можно наполнять воздухом. При этом используется ниппель.

Какое должно быть давление в расширительном бачке газового котла? Во многих модификациях это параметр 1,5 Атм. Норма на 0,3 меньше показателя в отопительной сети. Его показатель больше сетевого, то тепловой носитель (ТН) не сможете оказаться в расширителе.

Для возможного ремонта данной техники к монтажной трубе ёмкости, присоединяется шаровой кран.

При технических проблемах он изымается. Чинить оборудование можно, не устраняя ТН из контура.

Важно знать возможные причины падения давления:

  1. Протекает ТН. Обычно это случается в контуре отопления. Там таковым носителем является антифриз.
  2. Снизилось давление в самом ГК. Если упадок незначительный, можно просто перезапустить котёл. Если серьёзный – требуется помощь профессионалов.

Действия для настройки давления:

  1. Расчёт его нормы в конкретном ГК.
  2. Перед подсоединением бака к сети выставляются эти показатели.
  3. Подключается ёмкость, заполняется жидкостью. В этом процессе нужно контролировать давление. Когда значения напора идентичны, процесс завершается.

Затем подключается насос. Заканчивается закачка ТН, когда достигнуты параметры в п.1

При первом запуске системы задаётся предельная температура. Поскольку при нагревании объём достигает своего предела. Вода может оказаться в резервуаре, заполнив его до крайней точки.

Водный напор в отопительной сети образуется из-за циркуляции ТН и его нагрева. Этот параметр постоянно отслеживается. Ведь он воздействует на правильную работу всей системы.

Независимые отопительные сети обходятся без нормированных значений. Показатели обусловлены определённым типом техники, сечением труб, объёмом ТН

Есть критерий нормального давления в отопительном контуре: оно приравнено к минимуму самого слабого компонента.

Какое должно быть давление воды в газовом котле? Здесь работает и такая норма – 0,3 – 0,5 атм. Это отличие в напорах исходной и обратной трубы в ГК,

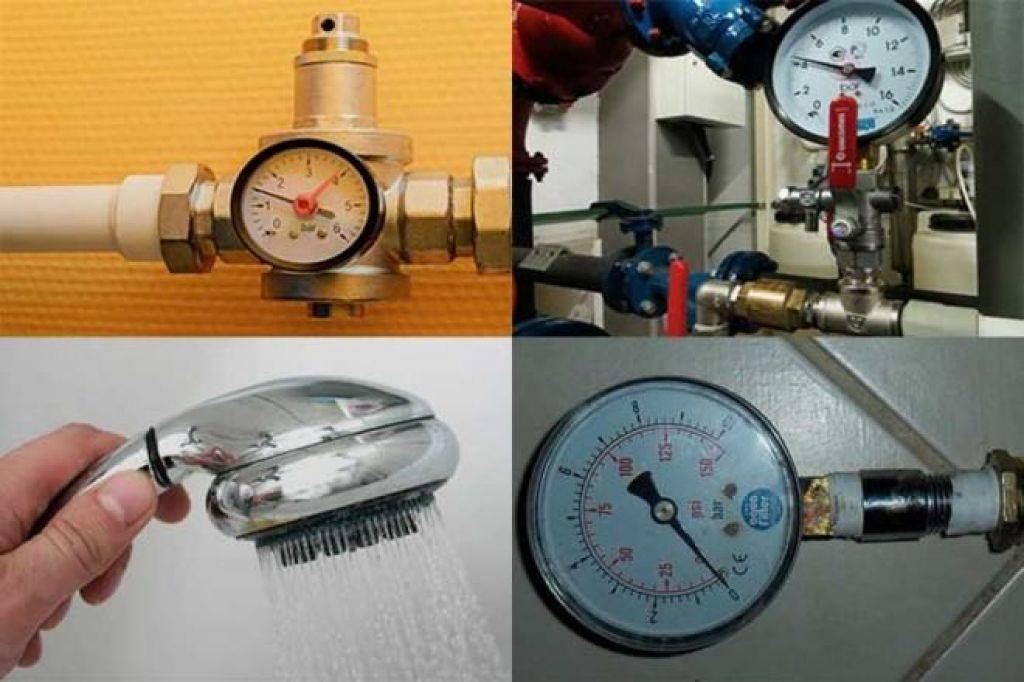

Важно работать с манометром.

А более скрупулёзный контроль происходит только с установкой вспомогательных измерительных точек. Их позиции:

  • входные и выходные участки в двухконтурном аппарате,
  • самые высокие и низкие зоны системы.

Далее представлены нормы этого параметра на определенных моделях.

Сравнение норм

Аппараты можно применять различные в зависимости от условий эксплуатации. Например, сколько должно быть давление в газовом котле Беретта или Вайлант, и Бакси, и Виктория, и Бош?

В каждом подобном аппарате есть отопительный контур. И далее следует таблица, в которой отражается функциональное давление в нём. Рассматриваются агрегаты знаменитых марок.

Название моделиПараметр (бар)
Ардерия ESR 2. 131-2
Береттамакс. 4
Вайлант эко Текмакс. 2
Бош Gaz 6000макс. 4
Бакси Мейн 5макс. 3

Ещё очень актуальны такие вопросы:

Какое должно быть давление в газовом котле Аристон? Для примера используется котёл Эгис 24. Максимальный параметр в нём – 3 бара.

А какое должно быть давление в газовом котле Навьен? Пример – аппарат «Навьен Эйс». Предельный параметр – 3 бара.

И какое должно быть давление в газовом котле Ферроли? Пример – модель Domicompact F24. Показатель: 1-2 бара.

Испытания и параметры перед котлом

Гидроаккумулятор – одна из ключевых составляющих ГК, Чтобы убедиться в его исправной работе, и работе самого котла и сети проводятся специальные испытания. Обычно они устраиваются при производстве аппаратов и некоторых трубопроводных узлов. Процесс идёт после монтажа и подключения всей системы. Происходит проверка. Давление при этом выше рабочего в 1,5-3 раза. Повышается оно очень аккуратно. Допустимый показатель вычисляется благодаря специальной формуле. Для его контроля задействуют два несвязанных манометра. Если параметр слишком высокий, нужно, чтобы в объёмах с водой не скапливался воздух. При испытании измеряемый параметр постоянно мониторится. Затем плавно снижается до нормы.

Также всегда уделяется особое внимание давлению газа перед ГК.

Верная настройка этого параметра – залог успешной работы аппарата. У каждой модели этот параметр свой. Для примера предложена следующая таблица:

МодельМин. параметр.(Па).

Вид газа — сжиженный

Макс. параметр.(Па).

(сжиж. газ)

Мин. Па

(прир. газ)

Макс Па

(прир. газ)

Протерм LYNX Condens1313
Дэу (Daewoo) DGB4252833
Мора W 652,5206,213,2
Будерус4222728
Юнкерс К 144-81824

Здесь важно верная настройка газа:

  1. Ослабление болта для изменения давления.
  2. Нанизывание гибкого шланга.

Обязательно использование манометра.

Настройка максимальных трат газа:

  1. Открывается любой смеситель с горячей водой.
  2. Задаётся макс. температура.

Заключение

Грамотно настраивайте давление в ГК. Изучайте нормы. И не забывайте применять манометр.

Выбор радиатора отопления по рабочему давлению

Сравнение показателей давления для разных типов радиаторов:

При выборе отопительных приборов для оснащения централизованных и автономных систем отопления необходимо учитывать ряд моментов. Одним из ключевых показателей является давление. При выборе радиаторов обязательно нужно учитывать, на какое давление они рассчитаны. Этот показатель должен соответствовать показателю системы отопления. Нарушение этого требования является одной из распространенных причин, почему происходит разгерметизация секций радиаторов и их разрушение.

Важно различать два показателя: рабочее и испытательное давление. Рабочим называют давление, на постоянное воздействие которого в процессе эксплуатации рассчитаны отопительные приборы. Оно зависит от рабочего давления системы отопления.

Автономные системы отопления в частных домах и квартирах, как правило, работают с давлением теплоносителя на уровне 3-5 атмосфер. В системах отопления многоквартирных домов может действовать давление 8-16 и более атмосфер.

В данном случае этот показатель зависит от этажности: чем больше этажей в доме, тем более высоким будет давление в системе отопления. Выбирать радиаторы необходимо таким образом, чтобы их рабочее давление не менее чем на 2 атмосферы превосходило максимальное рабочее давление теплоносителя в системе.

Испытательное давление представляет собой максимальное давление, которое радиатор отопления выдерживает при условии кратковременного воздействия. Этот показатель определяется в ходе проведения заводских гидравлических испытаний отопительных приборов. Для потребителя он имеет значение, прежде всего, потому, что характеризует устойчивость батарей к гидроударам, которые нередко могут возникать в системах централизованного отопления, особенно при их запуске в начале отопительного сезона.

Показатели давления определяются, в первую очередь, характеристиками материала, из которого изготовлены радиаторы, а также особенностями их конструктивного исполнения.

Cтальные радиаторы

Стальные панели — это радиаторы низкого давления. Это объясняется особенностями их конструкции. Уязвимым местом в них являются сварные швы, при помощи которых соединяются листы стали, из которых изготавливаются радиаторы. Учитывая большую площадь панели, на швы передается довольно значительное усилие на разрыв. В результате этого при повышении давления сварные швы могут разрушаться.

В зависимости от производителя и модели, стальные радиаторы могут быть рассчитаны на рабочее давление на уровне 6-8 атмосфер. Также они имеют испытательное давление в 10-13 атмосфер, что характеризует низкую устойчивость к гидроударам. Такие показатели позволяют использовать их только в составе автономных систем отопления.

Чугунные радиаторы

Чугунные радиаторы демонстрируют более высокую устойчивость по отношению к внутреннему давлению в сравнении со стальными.

Однако их показатели являются далеко не самыми лучшими. Старые батареи рассчитаны на работу под давлением 8-9 атмосфер. Использовать такие радиаторы в системах отопления зданий высотой более 9 этажей не рекомендуется. Современные батареи из чугуна обладают более высокими характеристиками.

Так, рабочее давление чугунных радиаторов Ogint достигает 12 атмосфер, а испытательное — 18 атмосфер. Благодаря этому они могут эксплуатироваться в зданиях более высокой этажности и намного лучше противостоят гидроударам. Однако для систем отопления многих высотных домов рабочее давление чугунных радиаторов зачастую оказывается недостаточным.

Алюминиевые радиаторы

Алюминиевые радиаторы, представленные на российском рынке, имеют значительный разброс по показателям давления. Многие модели имеют рабочее давление в пределах 6-9 атмосфер.

Современные качественные радиаторы из алюминия Ogint рассчитаны на рабочее давление до 16 атмосфер, а их испытательное давление достигает 24 атмосфер. Необходимо учитывать, что в силу высокой чувствительности алюминиевых радиаторов к качеству теплоносителя они рекомендованы только для использования в составе систем автономного отопления. Для таких систем показатели рабочего и испытательного давления алюминиевых радиаторов являются более чем достаточными. Если же использовать их в централизованной системе высотного многоквартирного дома, то они не смогут обеспечить высокую надежность. Особенно опасными для них будут гидроудары.

Биметаллические радиаторы

Биметаллические радиаторы демонстрируют наиболее высокую устойчивость по характеристикам давления. Их сердечник, по которому циркулирует теплоноситель, изготавливается из качественной стали и обладает высокими прочностными характеристиками. Он способен воспринимать значительные нагрузки без деформаций и разрушения.

Рабочее давление биметаллических радиаторов Ogint составляет 25 атмосфер, а давления испытаний — 35 атмосфер.

Эти радиаторы высокого давления могут без ограничений использоваться в системах отопления зданий практически любой высотности. Кроме того, они не боятся даже самых сильных гидроударов. Эти качества делают их наиболее надежным решением для централизованных систем отопления.

Давление в расширительном бачке для закрытой системы отопления

Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.

Блок: 1/5 | Кол-во символов: 224
Источник: https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Устройство расширительного бака закрытого типа

Принципиально расширительный бак представляет из себя закрытый сосуд, разделенный на две части резиновой мембраной — поэтому их еще называют мембранными баками. Мембрана изготавливается из специальной резины, которая должна одновременно быть достаточно эластичной и достаточно прочной. По конструкции и форме баки могут быть разные, но принцип действия один и тот же.


Блок: 2/3 | Кол-во символов: 419
Источник: https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/

Ответ эксперта

Евгений, вы совершенно правы. Для нормального функционирования отопительной системы давление в расширительном баке должно быть на 0.2–0.3 атм ниже, чем в основном контуре – в противном случае вода просто не сможет поступать в расширитель. Кроме того, важно, чтобы этот элемент системы был установлен по правилам. Лучшим местом для установки бачка считается участок на обратном трубопроводе между циркуляционным насосом и котлом.

Напоминаем, что подкачку или сброс давления в расширительном резервуаре выполняют, отсоединив его от обогревающей системы. Чтобы не сливать теплоноситель, на участке подключения бачка должны быть предусмотрены шаровые краны.

Блок: 2/2 | Кол-во символов: 668
Источник: https://genmontage.ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i. html

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

  • Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
  • Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Блок: 2/3 | Кол-во символов: 2475
Источник: http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.


Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Блок: 4/6 | Кол-во символов: 2590
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.


Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Блок: 3/6 | Кол-во символов: 719
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Блок: 3/5 | Кол-во символов: 736
Источник: https://StrojDvor. ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

  1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
  2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
  3. Подсоединить к ниппелю бака насос.
  4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
  5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
  6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Блок: 4/7 | Кол-во символов: 2603
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Назначение дополнительного бака двухконтурного котла

Как правило, встроенные компенсационные резервуары в газовых котлах имеют объем около 6-8 литров. Они рассчитаны на  компенсацию расширения 120 литров теплоносителя , циркулирующего в системе отопления. При обычных условиях эксплуатации для небольшой квартиры или дома такого расширительного бака хватает.

При установке радиаторов нестандартной формы и размеров, обязательно систему отопления нужно оборудовать дополнительным расширительным баком. Поскольку в такие батареи помещается больше воды

Если площадь обогрева большая, установлен теплый пол или много радиаторов в комнатах, объема стандартной встроенной емкости будет мало, так как воды используется больше.

При нагреве излишки теплоносителя полностью заполняют бачок. А поскольку в резервуаре свободного места не остается, то напор воды усиливается в самой системе отопления и происходит аварийный сброс предохранительным клапаном. После этого, автоматически включится в работу газовый котел вряд ли сможет.

Чтобы избежать таких негативных последствий, в систему отопления устанавливают дополнительный расширительный бак с мембраной в конструкции для двухконтурного газового котла. Когда стандартный резервуар полностью заполнится, вода уйдет в запасной гидробак. После остывания жидкость возвращается в радиаторы.

Блок: 5/7 | Кол-во символов: 1326
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Перепады в системе и настройка

Если все подобрано правильно, то перепадов в системе не возникает. Поэтому столкнувшись с этой проблемой нужно искать причину:

  • неправильно подобранный объем;
  • прорыв мембраны;
  • неисправность ниппеля;
  • неправильная установка.

Все ремонтные работы выполняются только после того, как бачок будет снят с контура. Настройка может быть проведена, если в бачке не будет жидкости. Поэтому ее нужно оттуда удалить. Для этого нужно накачать его. Когда жидкости не останется, воздух надо стравить. После этого при помощи насоса с манометром закачать воздух в бак до необходимого уровня. Если нет насоса с манометром, можно использовать ручной манометр. Так как проверить давление в расширительном бачке отопления без него не получиться, придется все же приобрести. Убедившись в правильности настройки, можно устанавливать бак обратно на контур.

Все красные баки предназначены для отопления. Помимо них есть еще синие. Это гидроаккумуляторы для холодной воды, они работают по другому принципу, чем расширительные.

Если настройка выполнена неправильно, то в отоплении будут следующие проблемы:

  • повышение давления в системе отопления и расширительном баке;
  • аварийные выбросы теплоносителя и, соответственно, необходимость в постоянной подпитке;
  • спад показаний манометра до критически низкого уровня, при котором не может включиться котел.

В продаже много моделей, у которых нет возможности регулирования количество газа в воздушной камере бака. Конечно, лучше такой не покупать, но их низкая цена часто играет решающую роль. Со слов пользователей сети, известны случаи, когда просто нет вариантов выбора, только дешевые без ниппеля, не хочешь не бери.

Блок: 5/5 | Кол-во символов: 1666
Источник: https://utepleniedoma.com/otoplenie/davlenie-baka

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

  1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
  2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
  3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
  4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
  5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

Блок: 6/6 | Кол-во символов: 1489
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Выводы и полезное видео по теме

Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.

Легкий способ определения объема расширительного бака:

Инструкция по самостоятельной регулировке уровня давления в расширительном баке:

Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.

Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе. Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла.

У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в  блоке – наши эксперты и другие посетители сайта постараются вам помочь.

Блок: 7/7 | Кол-во символов: 1033
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla. html

Кол-во блоков: 18 | Общее кол-во символов: 19766
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/: использовано 1 блоков из 3, кол-во символов 419 (2%)
  2. http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html: использовано 1 блоков из 3, кол-во символов 2475 (13%)
  3. https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html: использовано 3 блоков из 7, кол-во символов 4962 (25%)
  4. https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html: использовано 4 блоков из 6, кол-во символов 5546 (28%)
  5. https://utepleniedoma.com/otoplenie/davlenie-baka: использовано 2 блоков из 5, кол-во символов 3869 (20%)
  6. https://genmontage. ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html: использовано 1 блоков из 2, кол-во символов 668 (3%)
  7. https://kaminguru.com/sistema-otoplenija/davlenie-v-rasshiritelnom-bachke.html: использовано 1 блоков из 4, кол-во символов 64 (0%)
  8. https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/: использовано 3 блоков из 5, кол-во символов 1763 (9%)

Что такое статическое давление и как от него избавиться?

Статическое давление является одним из наиболее важных факторов при оценке работы вашей системы HVAC. Это параметр, который вы должны часто проверять и понимать хотя бы на базовом уровне, чтобы вы могли легко выявлять проблемы с вашим кондиционером.

Давайте рассмотрим основную информацию о статическом давлении HVAC и о том, как от него избавиться.

Что такое статическое давление?

В системах HVAC статическое давление определяет сопротивление воздушному потоку в системе воздуховодов. Чтобы ваша система HVAC функционировала должным образом, она должна проталкивать воздух через воздуховоды с большей силой, чем статическое давление в трубах. Если это условие не соблюдается, поток воздуха будет нарушен.

Точно так же, как высокое кровяное давление является признаком стресса и сбоев в работе нашего организма, статическое давление указывает на проблему с вашей системой HVAC, если оно превышает определенные значения.

Для измерения статического давления в ваших воздуховодах ваш специалист по ОВиК может просверлить несколько контрольных отверстий и вставить в воздуховоды манометр, считывая значения статического давления.Точно так же, как ваше кровяное давление имеет идеальный диапазон, ваше измерение статического давления не должно быть слишком высоким или слишком низким.

Диагностика систем HVAC на основе статического давления

Когда статическое давление слишком высокое, это означает, что поток воздуха ограничен. Это заставит вашу систему отопления, вентиляции и кондиционирования воздуха работать усерднее, чтобы компенсировать плохой поток воздуха, и она будет перегружать себя. Ваш счет за электроэнергию возрастет, а система кондиционирования воздуха может выйти из строя.

Возможные причины высокого статического давления в вашей системе воздуховодов:

  • Закупорка воздуховодов
  • Закрытые заслонки
  • Смещенный гибкий воздуховод
  • Ограничительные фильтры

Если статическое давление слишком низкое, это означает, что статическое давление слишком низкое. утечка где-то на пути.Возможные причины:

  • Отсутствующие фильтры
  • Утечки в воздуховодах
  • Низкая скорость вентилятора
  • Разделенные секции воздуховодов

Насколько важны воздуховоды в вашей системе ОВКВ?

Понимание важности измерения статического давления в ваших воздуховодах также поможет вам осознать важность хорошего воздуховода для вашей системы. Многие домовладельцы и даже специалисты по ОВиК много внимания уделяют оборудованию, когда планируют модернизацию системы ОВК, но что действительно повысит ценность и эффективность системы, так это хорошая система воздуховодов.

Если вы ищете решение для низкого или высокого статического давления или если вы просматриваете новые системы HVAC, ищите компанию, которая имеет опыт работы с воздуховодами и может эффективно спроектировать, установить и отремонтировать их. Кроме того, запланируйте показания статического давления как часть регулярного обслуживания вашей системы HVAC, и вы сможете вовремя обнаруживать проблемы и решать их с меньшими затратами времени и средств.

Насколько близок ваш водонагреватель к превращению в бомбу?

Без надлежащего обслуживания ваш водонагреватель может перейти от нагрева воды к взрыву под повышенным давлением.Это хорошо задокументировано, и вы можете найти много историй о смертельных травмах в результате взрывов водонагревателей в новостях. Телевизионное шоу «Разрушители мифов» также показало, какой ущерб может нанести взрывной водонагреватель.

Как это происходит? Не беспокойтесь — если вы правильно обслуживаете свой водонагреватель, вам не нужно беспокоиться о том, что он взорвется из-за повышенного давления!

Обычно водонагреватель перестает работать и может взорваться, когда внутри бака создается слишком большое давление. В каждом водонагревателе есть предохранительный клапан, который называется предохранительным клапаном температуры и давления или предохранительным клапаном T&P. Короче говоря, когда температура или давление водонагревателя становятся слишком высокими, клапан открывается и выпускает воду, которая вызывает повышение давления.

Проблема в том, что многие домовладельцы не осознают, что им нужно проверять свои клапаны T&P каждые 6 месяцев и заменять их каждые 5 лет.

ЧТО ТАКОЕ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ТЕМПЕРАТУРЫ И ДАВЛЕНИЯ?
Клапаны

 T&P – это предохранительный элемент, встроенный в каждый водонагреватель.Они делают так, чтобы ваш водонагреватель не превратился в бомбу замедленного действия… в буквальном смысле. Узнайте больше о том, как работает водонагреватель здесь.

Предохранительный клапан температуры и давления открывается в двух случаях. Первое – это температура. Когда ваш водонагреватель работает, в бак подается холодная вода, а нагревательный элемент нагревает воду. Затем он проталкивается по всему дому через трубу с горячей водой. Это довольно простой дизайн. Однако иногда что-то идет не так. Бывают случаи, когда температура воды в резервуаре повышается до опасной отметки.В этом случае предохранительный клапан температуры и давления открывается и сливает горячую воду, пропуская больше холодной воды в бак и снижая температуру.

В другой раз предохранительный клапан T&P открывается, когда в резервуаре слишком высокое давление. Когда вода нагревается, она расширяется. Обычно водонагреватели рассчитаны на давление около 150 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Когда давление воды внутри резервуара превысит это значение, предохранительный клапан температуры и давления откроется до тех пор, пока давление не будет сброшено.Опасность начинается, когда домовладельцы не проверяют свои клапаны T&P. Домовладелец должен проверять свой клапан T&P каждые 6 месяцев, чтобы увидеть, может ли вода выходить из резервуара через клапан, или есть ли слишком сильная коррозия. Домовладельцам также следует заменять свои краны T&P каждые 5 лет, чтобы обеспечить беспрепятственный выход для очень горячей воды или воды под давлением. Если домовладельцы не проверяют свои клапаны, водонагреватель может оказаться под слишком высоким давлением, некуда направить воду под давлением и взорваться.

К счастью, проверить, работает ли ваш клапан T&P, несложно. Здесь, в Landmark Home Warranty, мы хотим, чтобы вы были в безопасности и чтобы ваш водонагреватель работал правильно, поэтому мы опубликовали Как проверить клапан сброса температуры и давления. Таким образом, вы будете знать, нужно ли заменить клапан T&P вашего водонагревателя, поэтому у вас не будет потенциально взрывоопасного водонагревателя. Если у вас есть домашняя гарантия с Landmark Home Warranty, вы можете сэкономить деньги на ремонте и замене домашних систем и устройств.Хотя мы не покроем ваш водонагреватель, если он внезапно превратится в ракету, мы отремонтируем или заменим его, если он правильно обслуживался и выходит из строя из-за нормального износа. Таким образом, если ваш водонагреватель устарел, и вы тестировали и заменяли клапаны T&P, вымывая осадок из бака и следя за тем, чтобы он работал правильно, наличие домашней гарантии может сэкономить вам деньги. Если вы заинтересованы в экономии денег, душевном спокойствии или в быстрой и профессиональной замене и ремонте ваших домашних систем и приборов, вам следует получить домашнюю гарантию.Узнайте, почему домовладельцы, такие как вы, и агенты по недвижимости рекомендуют Landmark, прочитав их отзывы о нашей гарантии на жилье.

Какое давление в баллоне с пропаном?

Для конечного пользователя пропан является безопасным и простым в использовании источником тепла, который может питать грили-барбекю, домашние системы отопления и даже холодильники. Но по пути, от добычи в полевых условиях до хранения в местном офисе Ferrellgas, пропан подвергается ряду различных процессов, чтобы подготовить его для коммерческого и бытового использования.

Почему пропан находится под давлением?

Ключом к мобильности пропана и тому, что упаковывает так много энергии в относительно небольшой объем пространства, является давление. В своем естественном состоянии пропан представляет собой парообразный газ. Однако под давлением этот пар преобразуется в форму, которую легче транспортировать и хранить. Сжиженный нефтяной газ, или сжиженный нефтяной газ, является результатом сжатия газообразного пропана, в результате чего его температура кипения падает ниже -44 градусов по Фаренгейту.

При этой температуре или ниже пропан остается в жидком состоянии, что позволяет конденсировать большое количество энергии в небольшом объеме жидкости.Когда температура пропана повышается, он начинает «выкипать», и этот пар представляет собой полезную форму пропана, которая превращается в пламя и нагревает ваши приборы. В этом состоянии газообразный пропан имеет естественную реакцию расширения до тех пор, пока не достигнет равновесия или не нормализуется с атмосферным давлением.

В каком диапазоне должно находиться давление в баллоне с пропаном?

Существует четыре «газовых закона», которые объясняют взаимосвязь между газами, давлением, температурой и объемом. Как правило, давление пропана должно быть в пределах от 100 до 200 фунтов на квадратный дюйм, что обеспечивает сохранение жидкого газообразного пропана в жидком состоянии.

 > 100 фунтов на кв. дюйм

Низкий

100–200 фунтов на кв. дюйм

Нормальный диапазон

<200 фунтов на кв. дюйм

Высокий

Обычно давление внутри баллона с пропаном слегка колеблется в зависимости от температуры наружного воздуха.Например, стандартный 20-фунтовый баллон с пропаном при температуре 70 градусов будет иметь внутреннее давление 145 фунтов на квадратный дюйм. В том же резервуаре в 100-градусный день давление будет 172 фунта на квадратный дюйм.

Уровни давления пропана, превышающие 200 фунтов на квадратный дюйм, могут вызвать срабатывание предохранительного клапана, обычно устанавливаемого на резервуарах для хранения пропана. Это устройство позволяет газу пропану безопасно выходить из баллона при избыточном давлении.

Вопросы безопасности

Перегрев

Если баллон с пропаном находится в контакте с сильным нагревом, например, при пожаре в гараже, внешнее тепло может вызвать повышение температуры внутри баллона, вызывая BLEVE — взрыв расширяющегося пара кипящей жидкости.Поскольку тепло повышает температуру пропана, пары расширяются и повышают давление внутри баллона, что может привести к разрыву.

Низкие температуры

С другой стороны, пропан сам по себе вряд ли замерзнет — для этого потребуется температура ниже -306 градусов по Фаренгейту. Однако небольшое количество воды в линиях подачи может замерзнуть внутри топливных портов и фитингов в экстремально холодных условиях.

Как проверить давление в баллоне с пропаном

Чтобы проверить давление в баке:

  1. Используйте манометр.Это устройство может быть установлено между запорным клапаном и начальным регулятором и особенно распространено в больших жилых системах.
  2. Сбросьте давление в баке до манометра, позволяя пройти достаточному количеству газа, чтобы понизить показания манометра на 10 фунтов на квадратный дюйм.
  3. Закройте запорный клапан и дайте системе постоять в течение трех минут без повышения или понижения давления. Любое повышение давления указывает на неисправность клапана, а снижение — на утечку.

Советы по безопасности при поддержании давления в баллоне

1.    Будьте осторожны с прямыми солнечными лучами.

В небольших системах, таких как пропановые грили для барбекю, важно помнить, что воздействие прямых солнечных лучей может повысить как температуру, так и давление внутри баллона с пропаном.

2.    Следите за танками темного цвета.

Если ваш бак окрашен в черный или другой темный цвет, поглощающий тепло, это может привести к дальнейшему повышению внутренней температуры и давления в баке.

3.    Храните резервуар в затененном, хорошо проветриваемом месте.

Лучше всего хранить гриль и резервуар в затененном и хорошо проветриваемом месте. Хотя ваш баллон будет оснащен предохранительным клапаном, также известным как «отсекающий клапан», на случай, если давление поднимется слишком высоко, нет необходимости испытывать судьбу или тратить купленный пропан впустую.

4.    Избегайте поврежденных и ржавых баков.

Кроме того, важно убедиться, что ваш бак не поврежден и не содержит ржавчины, которая также может повлиять не только на производительность бака, но и на его способность поддерживать надлежащее давление.

Покраска резервуаров и удаление ржавчины компанией Ferrellgas

предприятия Ferrellgas предлагают услуги по покраске резервуаров и удалению ржавчины, а квалифицированные специалисты могут осмотреть ваш резервуар, чтобы убедиться, что он находится в хорошем рабочем состоянии. Ferrellgas также выпускает ресурсы с ценной информацией о безопасности баллонов с пропаном и дополнительной информацией, которая поможет вам получить максимальную отдачу от вашего баллона.

Важно знать, какое давление в баллоне с пропаном, но это только часть информации, которую вам нужно знать, чтобы получить максимальную отдачу от вашего опыта работы с пропаном.

Свяжитесь с ближайшим к вам отделением Ferrellgas

Понимание того, как ваш баллон и газ пропана реагируют на экстремальные температуры, доступные устройства безопасности, а также важность техники безопасности и технического обслуживания, помогут вам получить максимальную отдачу от каждого используемого баллона с пропаном. И не забывайте, что рядом с вами есть филиал Ferrellgas с экспертами, готовыми помочь вам ответить на любой вопрос.

Какое давление должно быть в расширительном баке котла?

Для большинства баков расширения требуется показание около 12 фунтов на квадратный дюйм; проверьте свое руководство для точной оценки для вашего расширительного бака .Если давление меньше 12 PSI, вам потребуется добавить немного воздуха.

Нажмите, чтобы увидеть полный ответ

Соответственно, как вы проверяете давление в расширительном бачке?

Как узнать, работает ли расширительный бачок

  1. Нажмите на бачок. Она должна быть полой примерно наполовину.
  2. Проверьте температуру, потрогав верх и низ бака. Бак должен быть теплым снизу и холодным сверху, если он работает правильно.
  3. Используйте манометр для проверки давления внутри бака.
  4. Проверьте, не выбрасывает ли ваш выпускной клапан воду.

Кроме того, что произойдет, если давление в расширительном баке слишком высокое? Почему давление в расширительном баке так важно Но наличие у бака предварительной зарядки выше, чем давление воды , не позволит расширительному баку пропускать воду в бак , тем самым делая бак бессмысленным .Это также может привести к разрыву резиновой диафрагмы, поскольку она не предназначена для надувания более 80 фунтов на квадратный дюйм.

Итак, какое давление воздуха должно быть в баке с водой?

Перед началом работы в баке , пустом из воды , давление должно быть на 2 фунта на кв. дюйм ниже давления включения . Так, например, с переключателем давления 30-50 (заводская настройка по умолчанию) давление воздуха в баке будет равно 28 фунтов на квадратный дюйм.Если переключатель давления отрегулирован на 40-60, давление включения будет равно 38 фунтов на квадратный дюйм.

Что произойдет, если расширительный бачок выйдет из строя?

Если расширительный бачок отсутствует или работает неправильно, давление в системе может привести к тому, что предохранительный клапан котла сбросит воду. Или пузырьки воздуха, выделяемые водой системы отопления, могут собираться где-то еще в системе, вызывая закупорку, которая останавливает поток горячей воды.

Почему давление в бойлере слишком высокое?

Есть несколько сценариев, которые приводят к тому, что давление в бойлере выше, чем должно быть.


  1. Система отопления переполнена водой
  2. Ваш котел может иметь неисправный расширительный бак
  3. Внешний контур заполнения пропускает воду.
  4. Ваш котел может иметь неисправный пластинчатый теплообменник



Какое давление должно быть в вашем котле?

Но, прежде чем пытаться решить проблему, вам нужно точно понять, какое давление должно быть в вашем котле.

Как правило, производители котлов рекомендуют давление 1.3 бара (см. руководство пользователя).


Какое давление в котле «слишком высокое»?

Все, что выше 1,8 бар, не является идеальным. 2,3 бара начинают становиться более серьезными, и когда большинство котлов достигает 3 бар, они находятся в красной зоне на манометре.

Таким образом, устройство, скорее всего, заблокируется и отобразит код неисправности.

Если это произойдет, я бы посоветовал поговорить с одним из наших инженеров по газовым котлам.


Проблемы, которые приводят к высокому давлению в котле

Ниже приведены основные причины высокого давления в котле.



№1 – Система отопления переполнена

Первая и наиболее очевидная проблема, которая приводит к высокому давлению в котле, это переполнение системы отопления.

Доливая воду через внешний контур заполнения, вы можете повысить давление в бойлере. Для правильной работы котлу необходимо достаточное количество воды. Это останавливает сценарий «сухого возгорания», который в противном случае мог бы повредить насос, теплообменник и другие дорогостоящие детали.

Однако переполнение системы может создать ненужную нагрузку на всю систему отопления.Это будет означать, что медные соединения с большей вероятностью выйдут из строя, уплотнения насоса с большей вероятностью выйдут из строя, и это может даже вызвать трещины в теплообменнике.

Исправление

Итак, как исправить слишком высокое давление в котле в этом сценарии? Просто слейте воду из системы отопления.

У вас есть два варианта точки для прокачки системы:


  • Сливной кран
  • Спускной клапан радиатора



Вы можете удалить воду из системы через выпускной клапан радиатора, используя специальный ключ для радиатора.

Вода, вытекающая из радиаторов, имеет тенденцию быть более грязной, поэтому приготовьте полотенца для покрытия стен/пола и убедитесь, что у вас есть небольшой контейнер для сбора воды, вытекающей из системы. Снова перекройте вентиль один раз при 1,3 бар.

Если вы знаете, где находится сливной кран в вашем доме, вы можете подсоединить небольшой шланг и слегка приоткрыть клапан. Это позволит воде уйти. Если кто-то поможет вам, он сможет сказать вам, когда давление в вашем котле будет около 1.3 бар, так что вы можете закрыть клапан.

Если вы уберете слишком большое давление из системы, не беспокойтесь. Вы можете пополнить систему, используя внешний контур заполнения.



№2 – Давление в котле повышается (менее 0,3 бар при включенном нагреве)

Далее мы находим много людей, пытающихся найти неисправность, когда давление в их котле повышается примерно на 0,3 бара при включении горячей воды и отопления.

Естественно, детали расширяются при нагревании. Таким образом, по мере включения отопления/горячей воды вы увидите, как давление медленно растет.

Однако в вашем котле должны быть устройства сброса давления, которые останавливают чрезмерное повышение давления. Таким образом, вы должны ожидать, что ваш бойлер поднимется менее чем на 0,3 бар.

Ремонт

Не стесняйтесь попросить одного из наших инженеров проверить давление в котле во время следующего обслуживания. Однако небольшое повышение давления является нормальным явлением. Как только повышение давления становится 0,5 бар или более, это обычно означает наличие проблемы.


№3 – Давление в котле повышается (более 0.3 бар при включенном отоплении/горячей воде)

Как мы уже упоминали, повышение давления менее чем на 0,3 бар является нормальным явлением. Но если вы заметили, что чем выше давление, тем быстрее оно увеличивается (и оно поднимается значительно выше 0,5 бар), вероятно, проблема со сбросом давления.

В разных котлах есть разные детали, помогающие сбросить давление, когда оно достигает максимума. Сюда входят расширительные баки, автоматические воздухоотводчики, клапаны сброса давления и так далее.

Если эти устройства откажут, они могут работать не так, как должны.Вместо того, чтобы сбросить давление, они его сдерживают. А это значит, что избыточному давлению котла деваться некуда.

Это означает не только неисправность блока сброса давления, но и чрезмерную нагрузку на многие компоненты котла. И, в конце концов, котел дойдет до точки, когда давление станет слишком высоким, и он заблокируется.

Ремонт

Вам понадобится инженер по ремонту котлов, который приедет и оценит ваш котел. Они будут смотреть на все, что поможет снять давление с вашего устройства.Вероятно, это неисправная деталь, которую необходимо заменить


№4 – Давление в котле повышается (даже при выключенном отоплении/горячей воде)

Последняя возможность заключается в том, что контур заполнения (устройство, используемое для повышения давления в котле) не полностью отключен.

Если клапан застрял в частично открытом положении (или не был закрыт полностью), в систему будет постоянно поступать небольшое количество воды. В этом случае давление в котле будет постоянно повышаться, даже если горячая вода и отопление в данный момент не включены.

Фиксатор

Попросите нашего инженера отсоединить внешний контур заполнения. Когда оба клапана закрыты, он не должен пропускать воду. Если это так, это приведет к слишком высокому давлению в вашем котле.

Если наш инженер заметит, что клапан частично заедает в открытом положении, потребуется замена контура заполнения.

Поиск и устранение неисправностей реле давления печи: 5 простых вещей, которые нужно проверить

Сегодня мы поговорим об устранении неисправности реле давления печи.Я хочу расширить нашу недавнюю серию работ по поиску и устранению неисправностей газовых печей, рассмотрев каждую часть последовательности операций печи. Я расскажу вам, что делает реле давления и почему это важно. И в завершение я дам вам пять простых вещей, которые нужно проверить при устранении неполадок в реле давления в печи. Это будет здесь, в блоге Fox Family Heating & Air.

Во-первых, я хочу честно предупредить всех, кто смотрит это, но еще не является опытным техником в отрасли HVAC.Это видео предназначено только для образовательных целей. Fox Family Heating & Air не рекомендует никому, кроме профессионала, открывать печь и пытаться диагностировать неисправность, происходящую в вашей системе.

Различают высокое и низкое напряжение, способное ударить человека током. Есть также множество движущихся компонентов, которые могут повредить части тела, а именно руки и пальцы. Печь также производит горячие поверхности внутри отсеков печи и вокруг корпуса, что может вызвать сильные ожоги.Фактическое пламя, возникающее при розжиге и запуске газовой печи, может вызвать серьезные ожоги и нанести ущерб человеку или имуществу.

Последовательность событий в печи

Во-первых, как техник, вы должны знать последовательность действий для правильного запуска газовой печи. Это очень просто, и вы должны запомнить это, прежде чем вы даже сможете подумать о том, чтобы быть квалифицированным для устранения неполадок.

  1. Подача питания на панель управления печью
  2. Термостат сигнализирует о запросе на нагрев
  3. Включается двигатель индуктора
  4. Реле давления подтверждает, что индуктор работает правильно подтверждает, что все горелки зажжены
  5. Вентилятор нагнетает воздух через воздуховоды

Сначала запускается двигатель индуктора

Когда печь начинает новый цикл, индукторный двигатель — это первое, что вы должны увидеть.По проводам, идущим от платы управления, подается 120 вольт. Это запускает двигатель индуктора на срок до 60 секунд, прежде чем произойдет что-либо еще. Это функция безопасности, которая создает отрицательное давление или тягу, которая очищает теплообменник от любых ядовитых газов, а именно побочных продуктов сгорания. Он делает воздух внутри полых трубок теплообменника чище, когда загорается пламя. Когда у нас в теплообменнике во время горения более чистый воздух, КПД печи увеличивается.

Далее, активируется реле давления печи

Затем предохранительное устройство, называемое реле давления, срабатывает, когда диафрагма внутри него распознает всасывающее или продувочное действие индукторного двигателя. Реле давления представляет собой нормально разомкнутый переключатель, который замыкается в соответствии со спецификациями производителя для требуемого отрицательного давления.

Если индуктор включается и работает нормально, реле давления печи должно активироваться. В этом тоже нет задержки во времени. Индукционный двигатель быстро создает эту тягу.В большинстве случаев в течение 5-7 секунд – и оттуда запускается остальная часть печи.

Если реле давления не сработает, печь выключится, подождите немного и повторите попытку. Если реле давления не закрывается после 3-5 попыток, плата управления прекратит подачу напряжения на двигатель индуктора, по существу блокируя его от дальнейших попыток.

Вы можете сказать, что система находится в каком-то защитном режиме, когда вентилятор печи (или воздуходувка) проталкивает воздух комнатной температуры через воздуховоды в ваши комнаты.Никому не нравится, когда холодный воздух дует в их дом в отопительный сезон, поэтому это происходит, чтобы предупредить жильцов о том, что система работает неправильно, и им следует позвонить в компанию, занимающуюся HVAC, чтобы выйти и устранить неполадки в системе.

Поиск и устранение неисправностей реле давления печи

Предположим, что двигатель индуктора работает правильно. Но реле давления, похоже, не закрывается. Используя свой измеритель, вы можете проследить 24 вольта, поступающие от платы управления, через предохранители и на реле давления.Поместите один провод на землю или прочный кусок металла, прикрепленный к печи. Поместите другой на входную клемму коммутатора. Если у вас есть 24 вольта на входящей клемме, но не на клемме, выходящей из переключателя, вы можете предположить, что реле давления не замкнуто.

Еще один способ сделать это — проверить ваши лиды на двух терминалах. Когда реле давления разомкнуто, ваш счетчик будет показывать 24 вольта. Когда переключатель закроется, вы увидите 0 вольт.

Помните, что реле давления не замыкается до тех пор, пока не включится двигатель индуктора и не обеспечит необходимое всасывание для замыкания реле давления.Требуемая мощность всасывания указана на реле давления.

Печь

Реле давления не закрывается

При устранении неполадок реле давления печи мы можем сделать несколько вещей. Мы можем взять наш манометр и убедиться, что двигатель индуктора создает вакуум, подключив шланг счетчика непосредственно к сборной камере, к которой подключена трубка реле давления. Снимите этот шланг реле давления и подсоедините шланг манометра к тому же порту.

После того, как вы наденете шланг и запустите систему, сработает индуктор, и манометр должен начать показывать индуктивную тягу, когда она начнет расти.Это число на счетчике должно быть больше, чем число на реле давления. Например, предположим, что вы тестируете реле давления, которое замыкается при -0,7 дюйма водяного столба. В этом случае показания счетчика на всасывании должны быть около -1″ водяного столба. Может быть меньше, может быть больше, но не может быть меньше числа на реле давления. Это означает, что если вы читаете -0,4″ водяного столба, что-то вызывает низкое давление.

Пять простых вещей, которые нужно проверить

Давайте посмотрим, что здесь может происходить.Некоторые из наиболее распространенных причин, по которым я видел, что реле давления печи либо выходят из строя, либо не закрываются, чтобы позволить остальной части системы запуститься, следующие:

  1. Забитый порт сборной камеры реле давления
  2. Засорение дымохода
  3. Разрыв или заедание диафрагмы
  4. Повреждение шланга реле давления
  5. В шланге реле давления вода
8 8 1. Забит порт на сборной камере реле давления

В сборной камере проверьте, нет ли в самом порту отложений кальция, грязи или другого мусора, препятствующего прохождению воздуха через порт.Если есть, возьмите небольшой провод — например, провод термостата — и очистите этот порт. Что бы это ни было, оно должно быть достаточно хрупким, чтобы его можно было соскоблить, чтобы порт стал прозрачным.

2. Засор в дымоходе

Помните, что индукторный двигатель создает тягу, чтобы газы могли вытягиваться из теплообменника в дымоход, где он выходит за пределы здания — обычно на крышу. Я обнаружил, что пчелы, осы и птицы любят строить свои гнезда внутри и вокруг дымохода.Зимой это вряд ли случится, но летом точно может случиться. Так что, если сезон ранний, а печь еще не запущена, хорошо проверить вентиляцию крыши. Также нередко можно увидеть, что гнездо (или птица) упало до самого основания трубы, где оно встречается с печью.

3. Разрыв или застревание диафрагмы

Обычно реле давления выходит из строя из-за того, что диафрагма внутри корпуса застряла или разорвалась.Разорванные диафрагмы иногда могут издавать хлопающий звук. Застрявшие диафрагмы просто не сдвинутся с места на нужной тяге. Иногда легкое постукивание пальцем по плоской части корпуса освобождает застрявшую часть, и это здорово! Но ваш коммутатор находится в долговом режиме, и в девяти случаях из 10 коммутатор снова выйдет из строя. Если я скажу вам, что завтра она потерпит неудачу, она продлится годами. Если я скажу вам, что это продлится годами, завтра оно выйдет из строя. Рекомендую попробовать убедить клиента заменить реле давления сейчас, чтобы не было сюрпризов.

Один из способов проверить, заело ли реле давления в разомкнутом или замкнутом положении, — слегка подышать в шланг, ведущий к выключателю. Вы услышите, как открывается и закрывается диафрагма. Это не означает, что переключатель будет работать правильно, но дает вам больше информации для устранения неполадок реле давления в печи.

Поскольку реле давления практически невозможно восстановить, следует заказать новый переключатель.

4. Шланг реле давления поврежден

Были обращения в диагностическую службу, на которых я мог сказать, что отверстие чистое, дымоход чистый, двигатель индуктора обеспечивает правильную тягу, а диафрагма исправна.Но реле давления все равно не пошлет 24 вольта на другую клемму. Сам шланг в хорошем состоянии? Крысы любят жевать эти шланги и оставлять в них дырки. Другие шланги могут стать хрупкими и треснуть. Держите в своем служебном фургоне несколько дополнительных трубок для таких случаев.

5. В шланге реле давления есть вода

Другая возможность заключается в том, что вода могла застрять внутри трубки, ведущей к реле давления. Конденсационные печи направляют дымовые газы вверх по трубе, но скрытая теплота превращает этот газ во влагу, которая стекает обратно по дымоходу в узел индукторного двигателя.Помните, что естественная текущая вода течет вниз. Если в шланге, ведущем к реле давления, есть углубление, вы обнаружите, что оно не закрывается. Попробуйте слить шланг, отсоединив его от порта. Просто будь осторожен; в шланге может быть много воды, поэтому, возможно, под рукой будет ведро.

Установка реле давления печи

Во время установки реле давления необходимо убедиться, что оно установлено в правильном положении. Датчик давления, который вы вытащили, был в вертикальном положении по какой-то причине.Диафрагмы не так легко активируются, когда им приходится бороться с гравитацией. Однажды я заменил реле давления на универсальное и установил его горизонтально, параллельно земле, и через несколько дней датчик вышел из строя. Конечно, этого не произошло, когда я тестировал его в день установки, но через несколько дней другой специалист должен был выйти и решить проблему.

Я мог бы избежать этого, если бы прочитал в инструкции по установке раздел, в котором говорилось, что его нельзя монтировать в горизонтальном положении.Я больше никогда так не делал!

Переключатели OEM

обычно просто вкручиваются обратно на прежнее место, но универсальные переключатели иногда требуют творческого монтажа. Возможно, вам придется использовать более длинный шланг, чтобы добраться до выключателя — еще одна веская причина иметь дополнительный шланг на своем фургоне. И убедитесь, что на шланге нет провалов, чтобы не скапливалась вода, из-за которой через пару дней переключатель снова выйдет из строя.

Резюме

Итак, подведем итоги. Когда печь начинает новый цикл, двигатель индуктора — это первое, что вы должны увидеть.Защитное устройство, называемое реле давления, срабатывает, когда диафрагма внутри него распознает всасывающее или продувочное действие индукторного двигателя. Реле давления представляет собой нормально разомкнутый переключатель, который замыкается при требуемом в спецификации производителя отрицательном давлении.

Если реле давления замыкается нормально, остальная часть последовательности операций печи будет продолжаться. Если реле давления не закроется, система перейдет в безопасный режим, повторит попытку еще пару раз и, в конце концов, просто начнет дуть холодный воздух в вашу комнату, давая вам понять, что с вашей печью что-то не так.

Наберитесь терпения и проверьте то, что мы сегодня рассмотрели, прежде чем осуждать реле давления. Это может быть одна из нескольких вещей.

Большое спасибо, что заглянули. До новых встреч в блоге.

Не пропустите нашу серию видео на эту тему:

Какое давление должно быть у моего бойлера?

  • Руководства и советы

Чтобы дом хорошо отапливался, ваш котел должен обеспечивать циркуляцию горячей воды.Для этого ему нужно правильное давление. С помощью этого руководства вы узнаете, какое давление должно быть в вашем котле и что делать, если оно слишком низкое или слишком высокое.


Получите БЕСПЛАТНЫЕ котировки котлов


Получите бесплатную консультацию по поставке и установке нового котла прямо сейчас.




Какое правильное давление в котле?

Существует так много разных моделей котлов, что правильное давление не будет одинаковым для всех из них. Вообще говоря, давление должно находиться в пределах от 1 до 2 бар.Вам следует обратиться к руководству по эксплуатации вашего котла, чтобы узнать, относится ли это к вашей системе.

Вы можете узнать давление вашего котла, посмотрев на встроенный манометр, который часто находится на передней части котла. Это маленькая игла, расположенная полукругом, указывающая на цифры, а иногда и на маленькие зеленые и красные секции.

Почему важно давление в котле?

Без правильного давления в котле ваша система не сможет обеспечить циркуляцию горячей воды по трубам и радиаторам.Давление должно быть постоянным для эффективной работы котла.

У меня слишком высокое давление в бойлере

Вы можете распознать высокое давление в котле, увидев, находится ли стрелка манометра выше 2 или в красной зоне. Чтобы снова понизить давление в котле, вы должны прокачать хотя бы 1 из радиаторов по всему дому — если вы заметили, что некоторые из них не нагреваются должным образом, то это радиаторы, которые нужно прокачать.

Котел, постоянно работающий под высоким давлением, может привести к отказу системы или даже нанести ущерб вашему дому.Поэтому, если прокачка радиаторов не помогает, вам следует обратиться к квалифицированному инженеру.

Давление в бойлере слишком низкое

Когда стрелка манометра падает ниже 1, давление в бойлере слишком низкое. Вы можете восстановить давление, повторно создав давление в системе, что вы можете узнать, как это сделать, в нашем руководстве по низкому давлению в котле.

Многие системы отключаются, когда давление падает слишком низко, оставляя вас без отопления и горячей воды до тех пор, пока они не восстановятся и не заработают.Так что хорошо бы войти в привычку регулярно следить за давлением в котле.

Почему повышается давление при нагреве котла?

При нагревании вода расширяется, поэтому при включенном нагреве расширение воды вызывает повышение давления в системе. Это приведет к увеличению показаний манометра, о чем не стоит беспокоиться.


Получите БЕСПЛАТНЫЕ котировки котлов


Получите бесплатную консультацию по поставке и установке нового котла прямо сейчас.




Как часто следует проверять *pPressure?

Проверка давления в котле не является чем-то, что вы должны делать ежедневно, просто старайтесь следить за этим примерно раз в месяц. Чтобы получить точные показания, снимите показания, когда котел не работает.

Есть несколько важных моментов, когда нужно проверить давление в бойлере, чтобы убедиться, что оно не упало слишком низко.

Прокачка радиаторов

Если вы обнаружите, что один или несколько радиаторов в вашем доме не нагреваются должным образом, возможно, в системе есть воздух, и ее необходимо прокачать.После того, как вы прокачали радиаторы, убедитесь, что давление в котле не упало. Если это так, вам нужно восстановить давление в системе.

После лета

Когда наступят холодные зимние месяцы, вам нужно знать, что ваш котел готов к более высоким потребностям в отоплении, поэтому убедитесь, что давление не слишком низкое.

Падение давления в котле

Если ваш котел продолжает терять давление после долива, это говорит о том, что где-то в системе есть утечка.Осмотрите дом на наличие влажных пятен, которые могут быть вызваны утечкой, но не заглядывайте внутрь самого котла, это всегда должен делать квалифицированный инженер.

Нужна помощь с давлением в бойлере?

Если давление в бойлере продолжает падать, то, скорее всего, неисправна система, и ее должен проверить квалифицированный инженер. Заполнив одну из наших простых форм прямо здесь, в Руководстве по котлам, вы получите бесплатные расценки от трех доверенных инженеров в вашем регионе.Никаких хлопот, никаких обязательств, только бесплатные котировки.


Получите БЕСПЛАТНЫЕ котировки котлов


Получите бесплатную консультацию по поставке и установке нового котла прямо сейчас.




Об авторе

Адам

Адам — наш эксперт по домашнему отоплению. Его опыт и советы помогли миллионам клиентов повысить эффективность своих домов и сэкономить деньги.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
