клапан и узел подпитки отопления дома, схема расчета на фото и видео

Когда в отопительной системе срабатывают воздухоотводчики по причине выхода воздуха, объем теплоносителя непременно уменьшается. Также количество литров носителя тепла становится меньше по причине очистки фильтров от различных загрязнений.

Помимо этого, изменения температурного режима, которые зависят от погоды за окном, завершаются увеличением или уменьшением потерь тепла здания. В итоге режим работы горелки теплоагрегата периодически меняется. Этот элемент котла то интенсивно подогревает воду, то функционирует в экономичном режиме.

Цикличность работы отопительной системы нередко приводит к резким изменениям давления в разных узлах конструкции и срабатыванию предохранительных клапанов. В результате могут ослабеть цанговые соединения, и теплоноситель начнет вытекать.

С целью недопущения аварийных ситуаций в отопительной системе необходимо поддерживать постоянный объем жидкого теплоносителя и давление в соответствии с рекомендациями изготовителей котлов (согласно техпаспорту).

Сделать это позволяет узел автоматической подпитки системы отопления.

Главной деталью в нем является редукционный клапан, изображенный на фото. Клапан подпитки системы отопления снабжен специальной мембраной, находящейся под давлением теплоносителя. Благодаря натяжению пружины, устанавливается требуемое давление для жидкости, при котором мембрана переходит в верхнее положение и в итоге сдавливает пружину. Применение клапана способствует тому, что подпитка закрытой системы отопления становится более быстрой, простой и безопасной.

После того как давление в отопительной системе падает (за клапаном), теплоноситель больше не воздействует на мембрану, и пружина толкает вниз шток клапана, открывая в этом элементе просвет в седле. Вода из водопроводной конструкции начинает течь через открывшееся отверстие в трубопровод системы теплоснабжения. Мембрана после достижения номинального давления выгибается вверх и закрывает седло клапана.

Следует отметить, что, что редуктивный клапан автоматической подпитки системы отопления довольно часто пребывает в открытом состоянии. Он откликается на каждое срабатывание автоматических воздухоотводчиков. Поскольку воздух удаляется из отопительной конструкции с регулярным постоянством, то и автоматическая подпитка системы отопления функционирует довольно часто.

Чтобы не допустить попадания грязной воды в водопровод, за редукционным клапаном монтируют обратный клапан. Данный элемент либо встраивают в корпус редукционного клапана или используют как отдельную деталь.

Современные требования относительно экологии предусматривают, что перед редукционным клапаном также следует располагать прерыватель потока или обратный клапан. Такая деталь как прерыватель потока выполняет функцию обратного клапана, но является усовершенствованным изделием, состоящим из двух обратных клапанов и находящейся между ними сливной трубы.

Согласно европейским нормам, прерыватель потока необходимо устанавливать в обязательном порядке. Дело в том, что горячая вода, попадающая из отопительной конструкции в водопроводную сеть, провоцирует размножение в трубах различных бактерий, оседающих на внутренних поверхностях стенок.

С целью смягчения воды и предотвращения появления накипи, как предусматривает схема подпитки системы отопления, перед редукционным клапаном монтируют фильтр водоподготовки.

Иногда его заменяют обычными сетчатыми фильтрами или фильтрами-грязевиками. Сетчатые фильтры, не имеющие прозрачной колбы, можно снабжать манометрами, что позволяет отслеживать давление теплоносителя перед ними и за данными изделиями (прочитайте: «Фильтр для системы отопления — принцип работы и установка»). Согласно показателям перепада давления определяют степень загрязнения фильтра.

Рекомендуется узел подпитки системы отопления обходить при помощи байпаса и отсечных (шаровых) кранов. Если вдруг данный узел или один из его элементов выйдет из строя, тогда подпитку производят через байпас (подробнее: «Что такое байпас в системе отопления и для чего он нужен – виды, правила установки»). Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.

Дело в том, что в данном месте подпитка системы отопления — расчет подтверждает это — редукционный клапан функционирует наиболее точно. Но в данном случае возникает проблема, поскольку данное расположение подпиточного узла оказывается слишком близко от нагревательного котла.

В результате вода из водопровода смешивается с обраткой, охлаждает жидкость и та поступает в агрегат слишком холодной, что неблагоприятно отражается на работе прибора. По этой причине, если подпитка системы отопления частного дома должна
располагаться близко к теплоагрегату, узел рекомендуется устанавливать в систему горячего водоснабжения.

Если в загородном доме водоснабжение нерегулярное, перед узлом подпитки ставят накопительный гидроаккумулятор, который бывает двух типов. Это либо бак подпитки системы отопления на чердаке, либо мембранный бак аналогичный расширительному бачку. Когда в водопроводе давление воды меньше, чем в системе отопления, то клапан редукционный функционировать не будет, тогда необходимо устанавливать гидроаккумулятор.

Узел подпитки отопления подключают непосредственно к аккумулятору водоснабжения домовладения.

Подпитка системы отопления: насос, подпиточный клапан

Автономную систему обогрева частного дома следует регулярно обслуживать, чтобы поддерживать на должном уровне ее функциональные параметры. В том числе необходима подпитка системы отопления — своевременное добавление жидкости (воды или незамерзающего состава) в контур. Если объем жидкости, циркулирующей в трубопроводе, понизится до критических значений, произойдет перегрев теплоносителя, а вслед за этим — выход системы из строя. Чтобы исключить риск аварии, важно на этапе монтажа трубопровода предусмотреть установку элементов, позволяющих пополнять объем теплоносителя в контуре.

Подпитка отопительной системы

Почему возникает потребность в подпитке

После заполнения контура водяного отопления объем жидкости в ней понемногу начинает уменьшаться в силу разных причин. На свободное от теплоносителя место проникает воздух, что негативно сказывается на функционировании системы.

В закрытом контуре с принудительной циркуляцией постепенно падает давление, помимо этого насос, не рассчитанный на перекачку смеси воздуха с водой, быстрее изнашивается и может выйти из строя раньше времени. В итоге движение теплоносителя нарушается, он перегревается, что ведет к аварийной остановке котла. В контуре открытого типа также происходит перегрев теплоносителя, если его объем недостаточен для полноценного функционирования системы.

Чтобы дом не остался без тепла из-за аварийной ситуации, необходимо создать специальную систему подпитки водяного контура. При этом узел подпитки задействуется и для заполнения контура перед началом эксплуатации.

Закрытый контур отопления с принудительной циркуляцией

Важно разобраться, что становится причиной утечки воды из отопительной системы открытого и закрытого типа:

• в контуре с расширительным баком открытого типа теплоноситель достаточно интенсивно испаряется из емкости и его следует регулярно подливать;
• при срабатывании автоматических клапанов для стравливания воздуха из системы часть теплоносителя также попадает наружу в виде пара, так как клапаны для удаления воздуха из системы устанавливаются в наивысших точках контура, где, по законам физики, температура жидкости является максимальной;
• функционирование твердотопливного котла сопровождается срабатыванием предохранительного клапана, если теплоноситель нагревается до критически высоких температур, при этом выбрасывается пар и часть жидкости из контура, кроме того, предохранительный клапан может постоянно подтравливать пар или протекать, при этом капли быстро испаряются, не оставляя следов;
• для спуска воздуха из радиаторов используется кран Маевского — удаляя воздушную пробку нужно дождаться устойчивой струйки теплоносителя, из-за чего объем жидкости в контуре уменьшается;
• протечки (порой незаметные) на стыках в местах установки элементов системы также являются одной их причин возникновения дефицита теплоносителя в трубопроводе.

Как обустроить подпитку отопительной системы

Ключевая функция узла подпитки — компенсация недостатка теплоносителя в контуре. Добавление жидкости в систему выполняется до тех пор, пока уровень рабочего давления не достигнет требуемых значений. Подпитывать контур водой удобнее всего через подключенную к узлу трубу подачи холодной воды. Если для отопления используется антифриз (незамерзающая жидкость), подсоединяют емкость.

Для восполнения объема теплоносителя используют один из двух режимов:

• Ручной (подходит для автономных систем небольшого объема). От пользователя требуется регулярно проверять показания манометра, и при падении давления открывать вентили узла подпитки. Вода поступает в контур самотеком либо ее подают под давлением, используя насос для подпитки системы. Если отопительная установка гравитационная, вентиль узла подпитки перекрывают, дождавшись струйки воды из переливной трубы, подсоединенной к открытому расширительному баку.
• Автоматический. При падении давления в контуре ниже рабочих значений открывается клапан узла подпитки (либо вентиль, снабженный электроприводом), и через проточное отверстие в систему поступает теплоноситель, нагнетаемый специальным насосом. После нормализации давления насос отключается, клапан закрывается. Устройство для подпитки может входить в состав отопительного котла. Преимущество автоматической подпитки системы отопления — отсутствие необходимости систематически проверять показания манометра и обслуживать систему. Недостаток — добавление энергозависимых элементов.

Подпитку открытой системы удобнее всего вести не через специальный узел на обратной трубе, а через расширительный бак, расположенный в верхней точке контура. Чтобы каждый раз не подниматься наверх для оценки уровня теплоносителя в емкости, к резервуару приваривают три трубопровода помимо подающего.

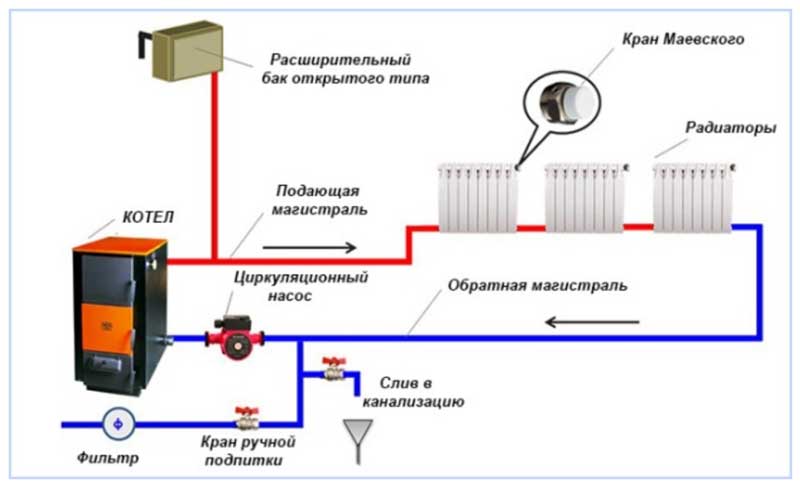

Схема открытого расширительного бачка

Частью контура отопления является подающая и обратная труба (указаны на схеме). Чтобы проверить уровень жидкости в резервуаре достаточно открыть кран на контрольной трубе, подсоединенной к канализационному сливу в котельной. Если вода течет — уровень достаточен. В обратной ситуации включают вентиль подпитки из водопровода и следят за переливной трубой — когда из нее пойдет вода, кран подачи можно перекрыть.

Обратите внимание! Если теплообменник котла выполнен из чугуна, рекомендуется устанавливать именно такую схему подпитки для открытой системы. Иначе чугун может растрескаться при попадании охлажденного теплоносителя из обратной трубы или узла подпитки котла. При подпитке через узел на обратке вентиль должен приоткрываться только на треть, чтобы холодная вода добавлялась понемногу.

В закрытой системе можно предусмотреть автоматизированный узел, но его обустройство требует использования дополнительной арматуры. Рассмотрим функции каждого из элементов узла, при помощи которого осуществляется автоматическая подпитка системы отопления.

Элементы узла подпитки в закрытой системе

Исполнительный механизм

Чтобы подпитывать контур обогрева дома в ручном режиме, достаточно установить одну механическую задвижку, которая перекрывает подачу воды из холодного трубопровода или антифриза из резервуара. Автоподпитка требует установки арматуры, которая управляется дистанционно — это может быть вентиль либо кран с электроприводом, но чаще всего используется редукционный клапан автоматической подпитки (он указан на схеме выше).

Редуктор подпитки представляет собой комбинированное устройство, состоящее из редуктора давления, обратного и запорного клапанов. Подпиточный клапан бывает механическим или оснащенным клеммами для подсоединения к электрическому насосу.

Подпиточный клапан в отопительной системе

Принцип работы следующий: регулятор настраивают — задают максимально и минимально допустимые уровни рабочего давления теплоносителя. Когда оно опускается до нижнего порога, мембрана клапана срабатывает, открывая проточное отверстие. При достижении верхнего уровня давления подпитка прекращается, так как мембрана давит на пружину, в результате чего проток перекрывается штоком.

Редукционный клапан подпитки системы отопления регулируется при помощи винта в верхней части. На клапане или кране подпитки предусмотрен манометр, который позволяет визуально контролировать давление в ходе настройки.

Обратный клапан

Важно, чтобы нагретый теплоноситель не проник в трубопровод, по которому осуществляется холодное водоснабжение. Это грозит попаданием в систему ХВС и размножением бактерий, в том числе болезнетворных. Кроме того, теплоноситель, циркулировавший по контуру автономной теплосети, накапливает продукты коррозии, вредные вещества, выделившиеся из различных материалов под нагревом. Их присутствие в питьевой воде вредит здоровью.

Обратный клапан с пластиковым сердечником

Помимо этого, установка обратного клапана в систему подпитки позволяет избежать лишней потери теплоносителя. При подпитке обратное движение жидкости из отопительного контура возникает из-за недостаточного давления в подающем трубопроводе. При этом в водопроводной системе давление по определению ниже, чем в отопительном контуре. Обратное движение теплоносителя может наблюдаться и в ходе эксплуатации отопительной системы, если закрывающий вентиль не обеспечивает герметичное перекрытие выходного отверстия.

Обратный клапан может быть встроенным в редуктор для подпитки системы отопления, либо его устанавливают позади исполнительного устройства. Для надежности сегодня ставят обратный клапан и перед исполнительным устройством, либо задействуют прерыватель потока.

Насос и накопительный резервуар

Подпиточный насос необходим для создания давления, за счет которого отопительный контур будет пополняться водой из водопровода, давление в котором ниже. Чтобы происходила автоматическая подпитка закрытой системы отопления, насос получает сигнал на включение, который ему отдает электромагнитный исполнительный механизм.

Насос и накопительная емкость

Внимание! Схема системы подпитки может предусматривать прямое использование вертикального насоса, установленного в скважине или колодце. Либо насосное оборудование закачивает воду в специальный резервуар, который подключен к подпитывающей системе — в этом случае потерянный объем теплоносителя будет пополняться независимо от уровня давления в холодном водопроводе. В гравитационной системе емкость для подпитки ставят выше расширительного бака, в автоматической используют мембранный гидроаккумулятор — он всегда будет находиться под давлением.

Фильтрация теплоносителя

Водопроводная вода нередко содержит механические включения, и эти примеси способны вывести из строя устройства, обеспечивающие функционирование отопительной системы. Поэтому на входе в узел устанавливают сетчатый фильтр-грязевик. Он задерживает механические загрязнения. До и после фильтра ставят отсечные краны, чтобы иметь возможность при необходимости без хлопот почистить или поменять фильтр. Помимо сетчатого фильтра может быть задействован умягчитель — он удалит из поступающего теплоносителя соли кальция и другие вещества, способные осесть в виде нерастворимого осадка в радиаторах отопления.

Фильтрационная система очистки воды

Подключение подпитки

Узел автоматической подпитки рекомендуется расположить на участке с минимальным давлением — то есть, на прямом участке обратной трубы, лучше в нижней точке. Важно, чтобы между подпитывающей системой и отопительным котлом было некоторое расстояние — это позволит избежать контакта холодного теплоносителя с раскаленным теплообменником котла.

Схема автоматизированного узла подпитки предусматривает его обвязку с использованием байпаса — обход с отсекающими кранами позволит ремонтировать или настраивать узел не отключая систему отопления.

Автоматическая система подпитки водяного отопления

Вывод по теме

Автоматизированная подпитка — практичный вариант для большого дома со сложной многоконтурной отопительной системой. Финансовые затраты на ее организацию составят небольшой процент от общих вложений в теплоснабжение. Небольшую закрытую автономную систему отопления проще и дешевле обслуживать самостоятельно. На гравитационную, кроме того, нет смысла монтировать оборудование, работа которого требует электроснабжения.

Большинство домовладельцев подключают к отопительному контуру водопроводную трубу через запорную арматуру, и вручную осуществляют подпитку, ориентируясь на показания манометра.

Видео по теме:

Теплица и цветоводство: Обслуживание системы отопления

Поддержание системы отопления теплицы в исправном и рабочем состоянии может сэкономить деньги несколькими способами. Потребляемое топливо может быть снижено на 20 процентов. Распределение тепла может быть более равномерным, что приводит к более низкой настройке термостата и лучшему росту растений. Система с меньшей вероятностью выйдет из строя, что приведет к потерям урожая.

Прочистку и регулировку всех печей и котлов должен проводить квалифицированный обслуживающий персонал не реже одного раза в год, желательно осенью перед началом зимнего отопительного сезона. В следующем контрольном списке рассматриваются наиболее важные факторы, которые следует учитывать.

Используйте подходящее топливо — использование неподходящего сорта или типа топлива может привести к скоплению углерода, снижающему теплопередачу.

Защита топливных баков — Двадцать процентов обращений за помощью связаны с грязным топливом. Резервуары должны находиться вдали от пыльных мест, и следует использовать водонепроницаемые фитинги. Резервуары также должны быть закрыты или защищены, чтобы топливо не переохлаждалось. Парафины в жидком топливе могут осаждаться, забивая фильтр. Газ пропан в частично заполненном баллоне может иметь недостаточное давление.

Удаление сажи изнутри печи или котла — отложения сажи размером 1/8 дюйма могут увеличить расход топлива на десять процентов. Поверхности следует очистить проволочной щеткой и пропылесосить или использовать специальные чистящие составы.

Заменить топливные фильтры — равномерная подача чистого топлива в горелку приводит к более эффективному сгоранию. Соединения линии подачи топлива должны быть плотными. Масляный фильтр следует заменять каждый раз при очистке топки.0008 — перерасход топлива будет результатом слишком большой или слишком маленькой форсунки. Угол распыления должен соответствовать форме топки.

Очистите и отрегулируйте органы управления — проверьте газовые клапаны, термостаты и механизмы зажигания на чистоту и плавность работы. Часто проверяйте предохранительные клапаны, регуляторы низкого уровня воды, концевые выключатели и элементы управления дымовой трубой.

Масляные подшипники двигателей и насосов – периодическая смазка подшипников увеличивает срок их службы.

Ремни — Проверьте правильность натяжения и износа ремней вентилятора и воздуходувки. Замените по мере необходимости. Очистите вентиляторы и воздуходувки.

Воздушные фильтры — очистите или замените воздушные фильтры для достижения максимального потока воздуха.

Вода должна быть чистой — сливать грязную воду через сливные краны в системах пара и горячего водоснабжения. Промыть паровые котлы для удаления накипи и известковых отложений. Периодически анализируйте котловую воду, чтобы определить, требуется ли обработка.

Проверка полноты сгорания — чем ниже температура дымовых газов, тем меньше расход топлива, а чем выше содержание углекислого газа в дымовых газах, тем полнее сгорает нефть или газ. Следует также контролировать содержание дыма и сажи в дымовых газах.

Заменить сгоревший кислород — в полиэтиленовых и герметичных домах из стекла и стеклопластика установить воздухозаборник снаружи рядом с обогревателем. Обеспечьте 1 квадратный дюйм входной площади на каждую мощность печи 2000 БТЕ. Заменить существующие системы отопления отдельными блоками сжигания.

Дымоход должен быть достаточно высоким — должен выступать не менее чем на 2 фута над коньком теплицы. Верх дымохода должен быть на высоте от 8 до 12 футов над топкой, чтобы создать достаточную тягу. При необходимости используйте крышку, чтобы предотвратить сквозняки и возможное повреждение растений загрязнением воздуха.

Дымоход должен быть герметичным — любая утечка воздуха охладит газы и уменьшит тягу. Утечки также могут привести к попаданию вредных для растений дымовых газов в теплицу.

Дымоход должен быть правильного размера — следуйте рекомендациям производителя. Слишком маленькое сечение или обложенный сажей дымоход уменьшит тягу. Слишком большой диаметр будет слишком быстро охлаждать газы.

Необходим контроль тяги — изменения тяги в зависимости от атмосферных условий можно стабилизировать установкой регулятора тяги.

Установка дефлекторов — турбулизаторы или дефлекторы, установленные в трубах котла, замедляют и направляют поток газов, чтобы можно было поглотить больше тепла. Может быть реализована экономия от 10 до 15 процентов расхода топлива.

Время работы вентилятора — в системах с принудительной подачей воздуха вентиляторы должны работать до тех пор, пока печь не охладится до 100-120 градусов по Фаренгейту, или должны работать непрерывно для обеспечения циркуляции воздуха.

Радиаторные клапаны жизненно важны для экономии топлива — Замените протекающие клапаны и замените неисправные.

Чистка радиаторов и труб — пыль и грязь снижают теплоотдачу и увеличивают расход топлива.

Изоляция распределительных линий — в неотапливаемых помещениях и под землей изолировать трубы для снижения теплопотерь. Каждый погонный фут 2-дюймовой подающей трубы, изолированной в неотапливаемом помещении, может сэкономить до 4 долларов тепла в год.

Размещение термостата — размещайте термостаты на высоте установки вдали от тепловых труб и потоков горячего воздуха. Термостаты для затенения и аспирации для наиболее точный контроль температуры. Установите электронный термостат с перепадом =/- 1 градус F для более точного контроля температуры.

Дифференциал термостата печи и вентилятора — установите термостат вытяжного вентилятора не менее чем на 10 градусов выше термостата нагревателя, чтобы предотвратить одновременную работу и возможную обратную тягу.

Протокол осмотра — вести учет технического обслуживания и ремонта печи для дальнейшего использования.
