Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником — если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Приветствую всех! Мне необходимо заменить обычный стальной радиатор на алюминиевый при условии однотрубной нижней подачи воды. Нашим сантехникам я не доверяю, поскольку уже однажды они мне устанавливали алюминиевую батарею, и это закончилось печально. Они сделали подачу снизу, выпуск сверху по одну сторону батареи, в результате чего прогревается только первая секция. То же самое хотели сделать и с новыми радиаторами, буквально за руку схватил, показал, что у них получилось раньше. Подумали, решили, что лучше сделать с другой стороны батареи верхний выпуск. Посоветуйте, пожалуйста, какие схемы подключения радиаторов оптимальные, как правильно делать – все на верхнюю или как? И какое подключение радиаторов отопления лучше?

Несомненно, лучше делать верхнюю подачу. Здесь работают законы физики – горячая вода легче холодной, поэтому при верхнем выпуске, но нижней подаче (независимо от стороны выпуска), радиатор отопления будет просто «тормозить». В крайнем случае можно будет сделать нижнее подключение радиаторов, но с другой стороны. Вы знаете, как правильно смонтировать лучше сантехников, поэтому отправляйте их, откуда пришли. Идеальный вариант схемы подключения батарей – когда нижний выпуск и верхняя подача с противоположной стороны. Именно на эту схему рассчитаны радиаторы, и именно так вы получите заявленную теплоотдачу. Если так не получается в принципе, можно попробовать нижнюю подачу и нижний выпуск уже с противоположной стороны, хотя это не совсем правильно, поскольку к пониженной теплоотдаче добавляется еще и повышенное сопротивление циркуляции.

Ситуация такая – покупал дом летом, систему отопления, естественно, проверить не додумался, поверил на слово хозяину. Теперь вот возник вопрос – систему запустил, все батареи теплые, кроме одной. Как подключить радиатор отопления в частном доме, что бы и он был теплым?

Не грешите на хозяина предыдущего. Скорее всего он тут ни при чем и подключение радиаторов отопления в частном доме уже выполнено правильно, а у вас собрался воздух в радиаторе. Просто спустите с него воздух. Там должен быть специальный клапан!

Подскажите, какая будет схема подключения батарей отопления в доме – вводная инфа следующая: имеет двухтрубная система отопления. То есть, вода подается по одной трубе, а отводится по другой. Если я правильно все понял, в таком случае используется независимое и параллельное подключение всех нагревательных элементов. У меня поставлены радиаторы из алюминия, компании Сиалко. Так как их подключать: снизу вверх или наоборот сверху вниз?

Рома, в твое случае схема подключения отопления в частном доме простая и понятая – только сверху вниз и никак иначе)))

Нужно избежать воздуха – это основная проблема всех систем отопления. Поэтому и схема системы отопления в частном доме должна быть обязательно такой, чтобы она обеспечивала сбор воздуха именно там, где его проще всего выпустить или стоит автомат, а не там где воздуху приспичит. Как я понимаю, нужно сделать небольшой наклон труб, тогда пузырьки будут передаваться по всей сети. Ну а вся сеть предусматривает распределение на несколько веток, после чего и делается разводка батарей. Конечно, если на каждой отдельной ветке поставить по насосу, то ни о каком воздухе не может быть и речь – все будет отлично работать и так!

Вот как то не так все однозначно! Способы подключения радиаторов отопления в частном доме бывают разные, это понятно. Но нужно понимать, что двухтрубная система может быть как с нижним, так и с верхним разливом – от этого все зависит. Я так понимаю, что у Романа нижний разлив. Так что тут конечно других вариантов и быть не может – вода поступает в радиатор сверху, а выходит снизу. Так что как-то по другому там ничего не придумаешь.

Спасибо за статью. Вопрос более конкретный — как подключить радиаторы отопления в частном доме, если я хочу поставить стальные и не горизонтально, как обычно их ставят, а вертикально. Ставлю Лидея – высота их 120, ширина 30, а толщина 10. Не скажется ли вертикальный монтаж на качестве прогрева? И если греть будет нормально, то как лучше подключить – сбоку или снизу?

Ну если у вас обычная, привычная схема подключения батарей отопления в частном доме, то все будет работать идеально, если просто уберете боковые крышки! Подключать можно как вашей душеньке угодно, только не забывайте, чтобы после подключения оставалась возможность простого развоздушивания. Если говорить про красоту подключения, то лучше все-таки снизу и в пол, или же направить углы в стену. Как то так.

Хочу Марсу ответить. Когда-то делал такое подключение батарей отопления в частном доме – соединение низ-низ невозможно изначально, из-за особенностей строения батареи теплоноситель с трудом подымается до верха. Поэтому часть батареи будет оставаться холодной! Можно сделать верх-низ, но опять таки из-за особенностей внутренних протоков та часть, которая находится с другой стороны от подключения, тоже не будет прогреваться. Так что в итоге остается только один реальный и эффективный вариант – подключаться по схеме верх – них и по диагонали.
А как сказал Андрей, лучше подключаться из стенки, а то наружное подключение будет смотреться ой как некрасиво!

Марс, как правильно установить радиаторы отопления в частном доме в вашем случае вы уже поняли. А я по моделям радиаторов хотел бы отметить – лучше берите Керми, которые для больниц делались – у них внешняя панель плоская, без рельефа. Идеально будет смотреться!

Уважаемые, вы классные варианты подключения радиаторов отопления в частном доме насоветовали Марсу, только забыли уточнить, какой именно модели у него Лидея используется)))) Если это модели 22, 31 или любые другие, у которых нет нуля в конце, то вертикальный монтаж нельзя проводить! Просто там ребра, которые внутри, расположены горизонтально! Так что если перевернуть радиатор, он никак не сможет выйти на указанную производителем мощность, как бы вы не собирали его и не подключали!

Скажите, какие схемы подключения радиаторов отопления в частном доме возможны, если они из стали. Как лучше сделать: подачу и обратку внизу оставить. Или как? Радиаторы будут стоять разные – и по 60 сантиметров, и по метр двадцать.

Ну, есть разные схемы отопления частного дома, которые делаются своими руками, можете фото посмотреть. Идеальный вариантом будет так называемый по диагонали, когда подача делается вверху, а обратку внизу, но с противоположной стороны.
Если выбираете односторонний вариант, то он подойдет для моделей, у которых длина не больше одного метра, а если длина большая, то при таком подключении другая сторона будет греться очень слабо.
Вариант подключения низ-низ будет более-менее нормально работать на коротких батареях, а вот у моделей, которые длиннее 150 сантиметров в таком случае верхняя часть не будет прогреваться.

Поставил в доме твердотопливный котел, хочу чтоб работал самотеком, но насос тоже поставил, сделал односторонее подключение батарей. Знакомые сказали, что по диагонали лучше, а как у меня батареи не будут прогреваться. Вот теперь не знаю что делать или переделывать?

Частный дом, установил котел Вайлант и двухтрубное подключение батарей (6шт) последовательно (вверху — подача, внизу — обратка). Котел на 60 градусов работает 1 мин, после чего отключается на 5 мин. Воздух спускаю в каждой батарее и в самой высшей точке системы через кран Маевского. Батареи одинаково еле теплые по всему дому. В чем может быть проблема в котле или еще что?

Подключился к батарее и провел трубы с кухни в кладовую. Разводка холодная (воздух выгнал). Нужен совет.

Как правильно провести отопление в частном доме: теория и практика

Как бы хорошо ни был утеплён дом, в наших климатических условиях без искусственного обогрева не обойтись. Ведь в любом случае зимой будут потери тепла, а их нужно восполнять. Жителям многоквартирных домов выбирать особо ничего не приходится, там отопление обычно «идёт в комплекте» и мало что можно изменить. А вот в частном секторе проблемы проектирования и реализации отопительной системы возложены на домовладельца. Именно хозяин будет заниматься её управлением и обслуживанием. С одной стороны, это бремя: даже если будут приглашены специалисты, придётся разобраться в том, как провести отопление в частном доме, как система комплектуется и функционирует. Но также очевидно, что есть огромный плюс, потому как застройщик сам выбирает наиболее приемлемый именно для его условий вариант: вид топлива, отопительное устройство, способ разводки.

Принцип работы системы водяного отопления

Есть системы, где в качестве теплоносителя выступает воздух, либо производится его непосредственный нагрев прямо в помещениях. Мы же будем говорить о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), так как подавляющее большинство наших соотечественников отдают предпочтение именно им. Принцип работы довольно прост: котёл нагревает воду, вода движется по замкнутому контуру из труб, через поверхности радиаторов она отдаёт тепловую энергию воздуху в комнатах, вода остывает и снова попадает в котёл – цикл повторяется многократно.

Циркуляция – это краеугольный камень водяного отопления

Структура водяного отопления

Все жидкостные отопительные системы имеют схожий набор элементов:

1. Отопительное устройство. Как правило, это котёл. Но также из кирпича может быть построена дровяная печь с водяной рубашкой или камин с теплообменником. Топливо для генератора тепла может использоваться любое, начиная с электричества и заканчивая соляркой (в основном, всё зависит от его доступности для конкретного объекта). Если есть возможность подключиться к магистральному газу – это будет лучший вариант в соотношении «цена/практичность».
2. Отопительные приборы. Чаше всего используют радиаторы (чугун, алюминий, биметалл). Во многих случаях довольно удачным решением будет создание водяного тёплого пола. Также провести отопление в частном доме можно с использованием конвекторов, которые запитываются от водяной системы.

Тёплый пол и радиаторы без проблем могут «уживаться» в одной отопительной системе.

Трубопровод в виде закольцованного контура служит для транспортировки теплоносителя. Есть множество схем прокладки труб, выбор зависит от общестроительных факторов и общей структуры отопительной системы.

Вспомогательное оборудование. Для нагнетания воды в трубах применяются циркуляционные насосы. Запорно-регулирующая арматура (краны, клапаны, термоголовки) позволяет сбалансировать теплоотдачу, качественно распределить тепло по дому. Расширительные баки нужны, чтобы в случае необходимости снять избыточное давление. В закрытых системах для контроля давления используют сбросные клапаны.

Характер циркуляции теплоносителя

Жидкость в системе отопления может циркулировать естественным путём, или принудительно. Оба способа имеют свои достоинства и недостатки, их выбор существенно влияет на функционал системы:

• Принудительная циркуляция осуществляется электрическим насосом, который монтируется на трубе обратки или подачи. Повышенное давление в закрытой системе позволяет качественно отапливать большие дома, в том числе в несколько уровней, при этом температурный режим будет очень просто регулировать.
• Естественная циркуляция (гравитационная система) происходит за счёт того, что нагретая и остывшая вода отличается по плотности. Это открытые системы с нормальным давлением, тут не применяются зависимые от электричества устройства. Такой вариант хорошо подойдёт, если электроснабжение в посёлке нестабильное или отсутствует.

Гравитационные системы часто дополняют циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае обесточивания коттеджа тоже будет работать

Особенности монтажа отопления в частном доме

Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.

Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам. Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание

Что нужно для подключения газового котла

Необходимая мощность отопительного устройства определяется на стадии проектирования. Котёл должен обеспечить достаточно тепла, чтобы компенсировать его потери через ограждающие конструкции. Можно ориентироваться на цифру 1 кВт мощности на каждые десять квадратных метров площади здания в климате средней полосы РФ. Конечно, речь идёт о доме с хорошей теплоизоляцией.

Обратите внимание! Котлы могут обеспечить не только обогрев помещений, но также давать горячую воду для бытовых нужд. Тут есть два пути решения: купить двухконтурное устройство, либо в систему с одноконтурным котлом установить накопительный бак косвенного нагрева.

Бак косвенного нагрева не имеет ТЭНов, температура воды повышается за счёт змеевика-теплообменника, подсоединённого к отоплению.

В частных домах для отопительных устройств при необходимости оборудуют отдельное помещение – котельную, где, кроме генератора тепла, также располагают вспомогательные элементы. Особенно актуально это может быть, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции, в гравитационной системе при расположении на первом этаже должен быть установлен в приямке. Заметим, что современные настенные модели компактны и красивы, они могут быть установлены в любой комнате, например, в кухне.

Для подключения газового котла необходимо позаботиться о подведении к нему электрического питания и водяных труб (холодная подающая, исходящая ветка ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то совсем не обязательно вести трубу через перекрытие на крышу, для турбированных газовых котлов можно применить коаксиальный дымоход, проходящий через наружную стену.

Обратите внимание! В помещении, где располагается котёл, необходимо установить датчик утечки газа.

Как монтируют трубопроводы

Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать своеобразное дерево, где основной контур, как ствол, выполнен большим диаметром, а от него к радиаторам отходят более тонкие трубы для подключения. В сложных системах могут использоваться трубы 3-4 разных диаметров, что позволяет в оптимальном количестве подавать теплоноситель в разные участки системы, при этом экономить на материалах сразу и на энергии – во время эксплуатации.

На данной схеме указана распространённая для частных домов градация диаметров

Выбор материала для труб отопления

Трубопроводы из металла хороши своей прочностью и стабильностью линейных размеров при нагревании. Обычная сталь в последнее время используется редко, так она слишком сильно подвержена коррозионным разрушениям, и в таких трубах быстро накапливаются отложения. Нержавейка и медь на порядок практичнее, но застройщиков вполне объяснимо отпугивает высокая стоимость материалов, а также сложная технология сборки таких трубопроводов.

Полимерные трубы намного проще в монтаже, во многом из-за этого особенно популярным стал полипропилен, который научились паять почти все домашние мастера. Трубы из сшитого полиэтилена собирают на пресс-фитингах, для этого необходимо иметь специальное дорогостоящее оборудование, но его можно взять на прокат – сама технология не сложная. По физическим свойствам нечто среднее между металлическими и полимерными образцами представляет собой металлопластиковая труба, которая собирается на резьбовых фитингах.

Для соединения труб из сшитого полиэтилена потребуются тиски для опрессовки фитинга и клещи для расширения трубы

Пластиковые трубы дешевле, чем металлические, они долговечнее и обладают меньшим гидравлическим сопротивлением. Среди недостатков – большее температурное расширение полимеров, опасность механических повреждений.

Обратите внимание! Для создания отопительных систем необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная фольгированная оболочка (её зачищают на краях перед пайкой), либо внутренний слой из стекловолокна.

Несколько способов провести трубы отопления в коттедже

Первое, что придётся выбирать – наличие/отсутствие отдельной подачи и обратки. По этому принципу выделяют такие виды:

• Двухтрубное отопление имеет отдельный подающий и отдельный обратный трубопровод. Радиаторы здесь легко регулируются и не зависят друг от друга, система хорошо справляется со своими задачами в доме любой площади.
• Однотрубное отопление имеет только одно кольцо (выполняет функции как обратки, так и подачи). Оно несколько дешевле, но его целесообразно использовать только в небольших домиках, где отопительных приборов немного. Главный потребительский недостаток подобных конфигураций – последний радиатор заметно холоднее первого.

В двухтрубных системах каждый радиатор запитывается носителем примерно одной температуры

Трубопроводы отопления можно вести как по полу (допустим, в стяжке или между лагами), так и в районе потолка (в том числе на чердаке). Если отопление собрать аккуратно, то трубы будут неплохо смотреться, даже если проложены открытым способом по стенам.

В частных домах почти всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним розливом (подающий трубопровод, выходя из котла, поднимается и тянется вверху здания), где есть стояки, могут быть применены в коттеджах в несколько уровней, но они требуют больше капитальных вложений.

Отопительные приборы в системе отопления частного дома

По традиции у нас для теплообмена используются радиаторы, которые, как правило, монтируются под окнами. Здесь они взаимодействуют с холодным воздухом, нисходящим от оконных проёмов, и создают конвективное движение воздушных масс.

В зависимости от способа обвязки эффективность радиатора будет меняться

Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Набирая радиатор из разного количества секций, мы можем сделать отопительный прибор необходимой мощности. Но продуктивность батарей также зависит и от материала, например, алюминиевые и биметаллические модели считаются самыми производительными.

Обратите внимание! Для регулировки теплоотдачи радиаторы снабжаются специальными устройствами. Они могут управляться вручную, но есть и автоматические приспособления, которые изменяют интенсивность протока, реагируя на температуру воздуха в комнате.

Есть несколько вариантов обвязки радиаторов. Если боковое подключение в основном используют, если нужно провести отопление в квартире со стояками, то диагональное и нижнее подключение больше характерно для частного сектора, где распространена горизонтальная разводка трубопроводов. Диагональная обвязка отлично зарекомендовала себя с крупными батареями. Нижняя – наименее эффективная среди других видов, но в закрытых системах с циркуляционным насосом она работает хорошо и, кроме того, наиболее удобна для монтажа.

Обратите внимание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы подключать параллельно трубопроводу. Это единственный способ, который позволит балансировать систему.

Для реализации параллельного подключения оставляют участок основного кольца, который будет пропускать теплоноситель даже в том случае, если краны на отопительном приборе полностью закрыты

О том, как правильно провести отопление в частном доме, можно говорить долго, но всё равно много важных нюансов останутся в тени. Между тем, цена ошибки тут слишком велика, а мелочей просто не существует. Именно поэтому мы настоятельно рекомендуем по максимуму воспользоваться помощью профессионалов, особенно по части проектирования и обвязки оборудования.

Видео: схема отопление частного дома своими руками

Понравилась статья? Поделитесь с друзьями:

Схемы подключения батарей отопления в доме

Построив камин своими руками на даче или в частном доме, вы создадите не только дополнительный источник отопления жилища, но и самое уютное место для отдыха всей семьи. Разобраться в кладке не сложно, но необходимо понимать принцип его работы. Рассмотрим, как сделать камин в доме своими руками используя чертежи и схемы, правильно выбрать конструкцию исходя из квадратуры помещения и рассчитать параметры постройки.

Качественная отопительно-варочная печь — идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.

Печь камин — универсальный агрегат, который подойдет как для быстрого согрева на даче в зимний период, так и качественного постоянного отопления. Мы рассмотрим виды печи камина применяются дачниками и чем они отличаются, а также расскажем какие материалы понадобятся для её постройки своими руками.

Небольшая печка для дачи из кирпича может быть сделана за короткий срок и своими руками, без помощи профессионала. Мы расскажем о подготовке фундамента, о том, какие материалы лучше выбрать для кладки печи, и как правильно подготовить кирпич и глину, чтобы печка служила долго и хорошо обогревала ваше жилище.

Садоводу не чуждо творчество во всем, что касается любимого загородного участка. Применение нестандартных решений может коснуться всего — способа посадки огурцов, окраски дома или, например, способа хранения дров. Рассмотрим самые необычные идеи укладки дров, а также оригинально выполненные и украшенные поленницы.

Циркуляционный насос необходим в системе отопления каждого частного дома, благодаря этому устройству можно значительно поднять эффективность обогрева за счет автоматизации процесса и повышения скорости подачи теплоносителя. О том как правильно выбрать насос и рассчитать какой нужен для вашей системы, мы расскажем в нашей статье.

Пол теплый водяной, который подключен от централизованного отопления или котла, идеально подойдет для обогрева частного дома или дачи. Мы расскажем все об укладке теплых полов в домах с бетонными и деревянными перекрытиями, начиная от расчета материала до выбора и укладки напольного покрытия.

Выбор дров для отопления частного дома имеет большое значение, так как разные породы дерева имеют различную теплоотдачу и характеристики горения. Правильно подобранные и подготовленные дрова являются залогом тепла в доме на протяжении всей зимы.

Copyright © «Всаду.ру» 2010-2017 Копирование и видоизменение материалов сайта возможно только после письменного согласия правообладателей.
Статьи защищены законом об авторских и смежных правах, при цитирование материалов проекта «Всаду.ру» прямая открытая ссылка на vsadu.ru обязательна.
Все права защищены.

Мы можем оповещать вас о новых статьях,
чтобы вы всегда были в курсе самого интересного.

Продолжить Нет, спасибо

Источники: http://www.portaltepla.ru/radiatori-otopleniya/podkluchenie-radiatorov-otopleniya-v-chastnom-dome/, http://teploguru.ru/sistemy/otoplenie-v-chastnom-dome.html, http://vsadu.ru/post/shemy-podkljucheniya-batarej-otopleniya-v-dome.html





Как вам статья?

Проверенные схемы монтажа системы отопления в частном доме

Главная » Системы отопления » Монтаж и схемы систем отопления » Схемы монтажа системы отопления в частном доме

Каждый застройщик рано или поздно встает перед выбором (СО) будущего дома. С экранов телевизора и рекламных билбордов на него «выливается» огромный объем информации, о новых способах обогрева, которые являются всего лишь маркетинговыми ходами продавцов. В этой публикации будут описаны рабочие схемы систем отопления в частном доме, их плюсы и минусы, рассмотрены вопросы выбора для загородного дома.

[contents]

Содержание

1. Разновидности и способы
2. Варианты монтажа
3. Однотрубная
4. Двухтрубное исполнение
5. Выбор лучшей схемы для частного дома

Разновидности и способы

Как известно, существует три основных варианта автономного обогрева собственного жилища: водяная, воздушная и электрическая системы. На практике все происходит следующим образом:

• Если постройка находится недалеко от газовой магистрали, то вопрос, как правило, решается в пользу водяного обогрева с установкой газового котлоагрегата.
• Если подключить газ нет возможности, то большинство застройщиков приобретают твердотопливные теплогенераторы с водяным контуром.
• Если газ провести невозможно, а котлоагрегат на твердом топливе неприемлем из-за низкой степени автоматизации, то в большинстве своем, обустраивается все та же водяная система отопления, но в комплекте с электронагревателем.

И только в том случае, когда по каким-либо причинам эти варианты не подходят, застройщик выбирает электричество, и уж тем более воздух, в качестве теплоносителя. Почему большинство выбирает водяную СО дома? Потому что это самая отработанная и эффективная технология решения вопроса. Но эффективность водяного обогрева зависит не только от качественных материалов и оборудования с высоким КПД. Очень важно выбрать правильный вариант разводки. Устройство системы отопления в частном доме предполагает наличие строго определенной схемы прокладки и подключения трубопровода, радиаторов и другого оборудования.

Варианты монтажа

Сегодня, специалисты различают две технологии создания СО:

• Схема в частном доме предполагает подсоединение всех батарей (входом и выходом) к одной трубе, которая одновременно является и подающей и обратной.

Данная методика применяется еще с начала прошлого века. Некоторые специалисты считают, что такая технология получила популярность после Великой Отечественной войны, как альтернатива при нехватке материалов. Хоть многие специалисты пророчили отказ от нее еще в 70-х годах XX столетия, она успешно применяется и в наши дни.

• При в частном доме вода поступает в батареи по одной трубе, а возвращается в котлоагрегат по другой.

Такая технология считается наиболее современной, благодаря которой удается значительно повысить эффективность работы СО, но требующей более сложного монтажа и гидродинамических расчетов. Несмотря на это, сегодня практически все многоквартирные дома, офисные и общественные здания оснащаются СО, выполненной по данной технологии.

Выбор или частного дома зависит от множества факторов: площади и архитектуры помещений, этажности здания, оборудования, задействованного в СО.

Однотрубная

Данная схема водяного обогрева представляет собой замкнутый контур, включающий в себя котлоагрегат, магистральный трубопровод, приборы теплообмена (радиаторы, регистры), расширительный бак. В гравитационных СО циркуляция теплоносителя происходит благодаря разной плотности нагретой и охлажденной воды.

Принцип работы обогрева с естественным движением воды в контуре следующий: Нагретый в котле теплоноситель поднимается по стояку, в верхней части которого установлен расширительный бак. После этого, вода попадает в разгонный , благодаря которому создается необходимое для циркуляции давление.

Данная разводка СО не предназначена для многоэтажных строений и одноэтажных домов большой площади.

Совет: Независимо от наличия и высоты разгонного коллектора, для хорошей циркуляции теплоносителя рекомендуется создания уклона магистрального трубопровода 5°; на подающей ветке к радиаторам; на обратке – в сторону котлоагрегата.

При механической циркуляции воды, в разгонном коллекторе нет необходимости, его функцию выполняет циркуляционный насос. Он монтируется на обратке контура, непосредственно возле котельной установки.

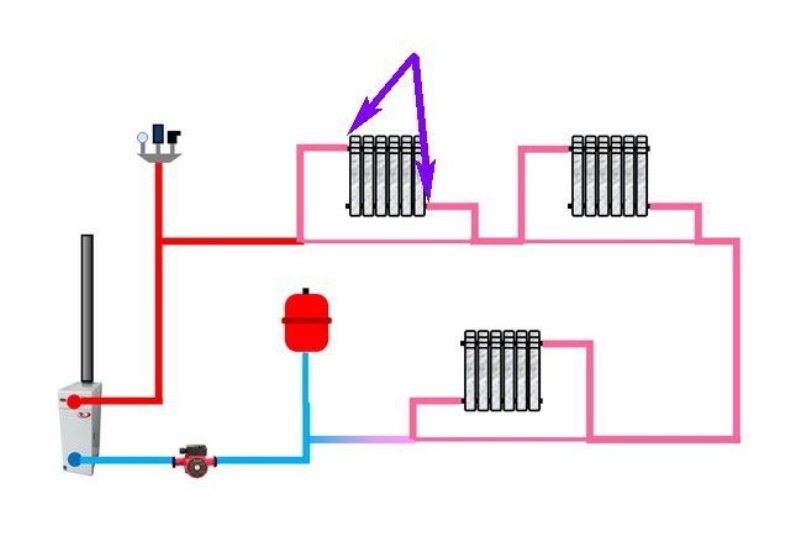

На рисунке представлен вариант однотрубной СО с горизонтальной разводкой и принудительной циркуляцией .

Данная схема успешно применяется для одноэтажных построек, с количеством радиаторов 5-7 шт.

Достаточно популярна вертикальная однотрубная СО с верхней разводкой, предназначенная для построек с несколькими этажами. Может иметь следующие реализации:

• Гравитационная, открытая.
• Закрытая с принудительным перемещением.

Чтобы ответить на вопрос, какая система отопления эффективнее однотрубная или двухтрубная, необходимо их детальное изучение.

Двухтрубное исполнение

Основной конструктивной особенностью обогрева частного дома с таким способом исполнения является то, что каждый из радиаторов подключается к разному трубопроводу: подачи и обратки. Именно это, по словам многих «профессионалов», значительно увеличивает стоимость отопительной системы. На самом деле такая конструкция позволяет сэкономить на количестве фасонных изделий и на диаметре магистральных трубопроводов.

Существует несколько схем реализации двухтрубного обогрева:

• Горизонтальная.
• Вертикальная, с верхней разводкой.
• Вертикальная, с нижним подводом теплоносителя.

В свою очередь, горизонтальное двухтрубное исполнение может иметь три реализации:

А. Тупиковая или встречная.
В. Попутная.
С. С лучевым распределением или коллекторная.

На рисунке А видно отличие однотрубной системы отопления от двухтрубной, несмотря на похожую горизонтальную реализацию.

Конструктивно, простейший горизонтальный двухтрубный контур выглядит так: От теплогенератора отходит труба подачи теплоносителя, которая входит в каждый радиатор. Остывший теплоноситель из батарей отводится по второй трубе – обратке, которая и возвращает его в котлоагрегат.

Циркуляцию воды обеспечивает циркуляционный ; расширительный бак компенсирует расширение теплоносителя при его нагревании; предохранительный клапан обеспечивает защиту от высокого давления в контуре; запорная арматура на радиаторах служит для демонтажа последних; воздухоотводчик необходим в верхней точке контура для предотвращения завоздушивания системы.

Горизонтальные типы СО актуальны для одноэтажных построек. Каждая из них имеет свои достоинства и недостатки:

• Тупиковая разводка имеет небольшой расход дорогостоящей трубы. Недостатком является большая протяженность контура.
• В попутной легко реализуема регулировка работы СО. Недостатком является большой расход материала.
• В коллекторной разводке каждый отопительный прибор подключен к котлу своей парой труб, подачей и обраткой, благодаря чему обеспечивается простота регулировки нагрева конкретного радиатора. Недостатком является большой расход труб и достаточно сложный их монтаж.

Вертикальные двухтрубные СО с нижней и верхней разводкой прекрасно себя показали в двух – трехэтажных частных домах. При верхней разводке, теплоноситель по трубопроводу подачи поднимается в наиболее высокую точку контура, после чего распределяется по обратным стоякам, проходит через все радиаторы и возвращается в котельную установку. Основным достоинством верхней разводки является создание более высокого давления в контуре.

При вертикальной нижней разводке подача теплоносителя осуществляется из магистрали, расположенной под полом нижнего этажа или в подвале дома. Далее, теплоноситель перемещается по вертикальным стоякам и установленным на них радиаторам. Поднимаясь в верхнюю точку, остывшая вода в батареях по обратному стояку поступает в котлоагрегат. Преимуществом такого подхода является более высокая температура теплоносителя, поступающего в радиаторы. Недостатком – возможное завоздушивание контура.

Выбор лучшей схемы для частного дома

Теперь, когда есть общие представления о видах обогрева и вариантах подключения контура, осталось решить, что выбрать, однотрубную или двухтрубную систему отопления?

Существует мнение, что первые экономичнее, проще в монтаже и ремонте и требуют для реализации меньшего количества материалов. На самом деле эти достоинства достаточно спорны. Например, при работе такой СО в конечные на ветке батареи поступает теплоноситель уже остывший в предыдущих. Для поддержания необходимой температуры воздуха в помещениях, находящихся в конце контура, необходимо наращивать число секций, а это дополнительные затраты. И все это на фоне полной невозможности автоматизации, которая будет отвечать за поддержание температурного баланса, необходимого для комфортного проживания.

В двухтрубной, температура теплоносителя, который подводится к батареям одинакова, поэтому нет нужды наращивать число секций дальних радиаторов в контуре. Разделение веток подачи и обратки дает возможность автоматизации, посредством использования термостатических вентилей.

Важно! На самом деле и однотрубная и двухтрубная разводка имеет право на существование. Следует понимать, что выбор за застройщиком, но сделать правильный выбор схемы отопительной системы частного дома поможет только опытный специалист.

Схемы систем отопления в частных домах. Схема разводки системы отопления

Выбор оптимальных схем системы горячего водоснабжения и отопления является основной задачей в обеспечении комфортного микроклимата. Чаще всего в частных домах применяют схемы систем отопления следующих типов: система с принудительной и естественной циркуляцией, однотрубная, двухтрубная, а также «ленинградская» и радиальная схемы разводки.

Ключевое значение инженерных коммуникаций имеет система отопления жилых домов, офисов и предприятий различного назначения. Несмотря на активно развивающиеся технологии, человечество до сих пор не избавилось от необходимости устанавливать в своих домах источники тепла. Система отопления эксплуатируется всего 4-6 месяцев в году, при этом стоимость монтажа и комплектующих остается на высоком уровне. От того, как выполнена разводка, во многом зависит срок службы, надежность и эффективность схемы систем отопления в частных домах.

Начало работ

Разводка системы отопления в квартире или частном доме начинается с анализа условий, в которых планируется ее эксплуатация. Для обеспечения эффективного отопления необходимо правильно подобрать котел, диаметр магистрального трубопровода, а также определиться с видом топлива.

Основные компоненты

Ключевые компоненты системы отопления, влияющие на схему подключения:

• Тип топлива.
• Тип котельного оборудования, его основные показатели и мощность.
• Тип отопительных приборов.
• Характеристики помещения (этажность, изоляция, площадь, другие характеристики).

Вид топлива

Наиболее востребованным источником тепла является газовый котел. Выбирайте это оборудование для частных домов, квартир или хозяйственных построек из-за экономичности, автономности и универсальности. Также двухконтурный котел способен нагревать воду и для санитарно-бытовых целей. В этом случае подключение газового котла к системе отопления, схема обвязки должны учитывать мощность циркуляционного насоса и относительно невысокую производительность.

Если планируется отапливать двухэтажное строение, помимо насоса, установленного в двухконтурном котле, потребуется дополнительное оборудование для циркуляции теплоносителя.

Котлы

Эти устройства различаются по способу установки, типу топлива и мощности. Бытовые котлы могут функционировать на таких видах топлива, как твердое (дрова), дизельное, жидкое (мазут), уголь, сжиженный или природный газ, а также пеллеты. Довольно популярны электрические котлы, которые могут быть электродными и отопительными. Кроме того, существуют комбинированные агрегаты, работающие на разных видах топлива.

Для многих котлов характерна напольная конструкция, но есть разновидности настенных конструкций, мощность которых менее 25 кВт. Для размещения электродных электрокотлов не требуется отдельного места, они монтируются непосредственно в систему трубопроводов. Большинство современных моделей оснащены отопительным контуром для горячего водоснабжения, а для обогрева больших площадей их можно собирать в каскад.

В любом случае для схемы систем отопления одноэтажного дома необходимо выбирать котельные агрегаты, позволяющие максимально автоматизировать их работу и упростить эксплуатацию. Не менее важна зависимость системы отопления от электрических сетей. Этому условию полностью отвечает применение газовых котлов, а также схема устройства системы отопления в частном доме без электронасосов.

Отопительные приборы

Отопительные приборы для частных домов можно разделить на две основные группы — радиаторы и регистры. Принцип их действия достаточно прост. В обоих случаях теплоноситель, двигаясь внутри отопительного прибора, постепенно отдает тепло окружающей среде. Выбор этих конструкций зависит от этажности здания. Если помещения расположены на двух и более уровнях, желательно отдать предпочтение компактным и эстетичным радиаторам.

Использование радиаторов в системе отопления частного дома более удобно с точки зрения расположения мебели в помещениях. Их размещают под оконными проемами, трубопроводы для их подключения можно проложить по стенам или спрятать в конструкции пола. Теплоотдача регулируется количеством секций, определяемым назначением и площадью отапливаемого помещения.

Тип подогревателя определяется характеристиками системы, такими как давление, расход и температура охлаждающей жидкости. В зависимости от этих показателей выбирают алюминиевые ребристые или чугунные радиаторы. Алюминиевые конструкции выделяют тепло за счет набегающих конвективных потоков воздуха в каналах между ребрами устройства, чугунные за счет инфракрасного излучения и высокой теплоемкости.

При температуре теплоносителя 90-95°С и небольшом расходе предпочтительнее отдать предпочтение чугунным приборам. При температуре 65-80°С и наличии в системе отопления циркуляционного насоса предпочтительнее использовать ребристые алюминиевые радиаторы.

Также системы отопления частных домов часто дополняют устройством теплых полов. Максимально комфортный микроклимат позволит добиться температуры теплоносителя в трубопроводах, находящейся в пределах 40°С. Устройство водяного теплого пола требует обязательной установки насосного оборудования.

Трубопроводы

Отопительные приборы и котел соединены между собой трубопроводами, устройство которых зависит от расположения радиаторов, этажности здания, его периметра и длины.

Материал трубопроводов следует выбирать, исходя из удобства и условий монтажа, их долговечности, ремонтопригодности.

В современных системах отопления на смену громоздким нержавеющим, стальным и оцинкованным трубам пришли изделия из полипропилена и металлопластика. Медные трубопроводы широко используются в сочетании с чугунными нагревателями.

Установка

При наличии источника тепла основной задачей будет перемещение нагретого теплоносителя по системе отопления. Тип выбранного контура будет зависеть от параметров эксплуатации и долговечности системы отопления. Как правило, эти работы проводятся на стадии капитального ремонта или строительства, так как затрагивают все жилое пространство.

Существует два основных типа систем отопления. Он:

• Естественный (гравитационный).
• Закрытая система отопления в частном доме. Эта схема предусматривает искусственное кровообращение.

В первом случае под естественной циркуляцией теплоносителя понимают его нагрев и расширение. В закрытой системе используется замкнутый контур отопления, который находится под давлением. Перераспределение тепла и циркуляция жидкости обеспечивается насосным оборудованием.

Любой из этих вариантов можно организовать по разным схемам подключения. Наиболее часто используются однотрубные, двухтрубные и балочные разводки. Рассмотрим их подробнее.

Однотрубная система

Однотрубная схема подключения системы отопления подразумевает последовательную установку приборов. Теплоноситель поступает в отопительные приборы, а затем, проходя через них, отдает часть своего тепла. Таким образом, в последний аппарат попадает жидкость с максимально низким температурным показателем. Чтобы это не сказалось на микроклимате помещения, следует увеличить количество секций в конечном отопительном приборе.

На сегодняшний день существуют технологии, оптимизирующие работу однотрубной системы отопления. В качестве вспомогательных элементов возможна установка регуляторов отопления, шаровых кранов, термостатических клапанов или балансировочных клапанов. Это позволит добиться баланса при получении тепла. Перекрытие одного конкретного радиатора не повлияет на работу системы отопления в целом.

Схема системы отопления в частном доме может быть реализована в виде:

• Горизонтальная система с использованием циркуляционного насоса.
• Вертикальная система с естественной или комбинированной циркуляцией, а также с помощью циркуляционного насосного оборудования.

Горизонтальная однотрубная система

Эта схема в народе получила название «ленинградская». Трубопроводы могут быть встроены в отопительную конструкцию или проложены над уровнем пола. Поэтому, чтобы уменьшить тепловыделение, рекомендуется их утеплить.

Монтаж подводящей магистрали осуществляется с небольшим уклоном в сторону движения теплоносителя. Нагреватели должны быть на одном уровне. Для удаления воздуха из системы необходимо предусмотреть краны Маевского.

Схема однотрубной системы отопления в двухэтажном доме предусматривает наличие стояка, подающего теплоноситель на второй этаж и ведущего к первому радиатору.

Контроль температуры осуществляется с помощью кранов. Их следует устанавливать перед первым обогревателем на каждом этаже.

Вертикальная однотрубная система

Такие схемы систем отопления в частных домах предусматривают естественную циркуляцию теплоносителя. Преимущество такой разводки в том, что она не зависит от электроснабжения, так как нет необходимости в циркуляционном насосе.

Существенным недостатком является использование трубопроводов большого диаметра, а также необходимость выравнивания магистрали строго под углом. Главный недостаток заключается в том, что такая схема подключения системы отопления в частном доме выглядит не очень эстетично. Однако это можно устранить с помощью циркуляционного насоса.

Двухтрубная система

Такие схемы систем отопления в частных домах требуют значительных финансовых затрат. Также увеличивается объем выполняемых работ и, соответственно, стоимость монтажа.

Основным преимуществом является равномерное распределение теплоносителя по всей системе. А самое главное – очень легко регулировать температурный режим: в соответствии с потребностями проживающих в доме.

При монтаже современных коммуникаций, производителями комплектующих для которых в основном являются иностранные фирмы, рекомендуется подключение газового котла к системе отопления, схема которой двухтрубная, так как это значительно облегчает эксплуатацию насосного оборудования .

Нагревательные приборы можно подключать сбоку, снизу и по диагонали. Выбор оптимального варианта зависит в основном от размеров используемых радиаторов и материала их изготовления.

На входе и выходе подогревателя необходимо установить регулирующую арматуру. Также не стоит забывать о сливном кране, который должен располагаться в самых нижних точках системы.

Расход трубопроводов зависит от типа подключения котла к системе отопления — однотрубная или двухтрубная схема. Частные дома с небольшой площадью следует оборудовать двухтрубной разводкой.

Кроме того, такая система оснащена циркуляционным насосом. Наличие терморегуляторов в каждой отдельной комнате позволяет настроить наиболее оптимальный режим обогрева.

Если ваши материальные ресурсы ограничены, а частный дом небольшой площади, то можно обойтись однотрубной разводкой.

Площадь зданий, в которых допускается применение однотрубных систем, не должна быть выше 100 м ² . В этом случае можно обойтись без насосного оборудования и применить естественную циркуляцию.

Излучающая система

Коллекторная или лучевая схема характеризуется тем, что каждая пара трубопроводов имеет свою пару трубопроводов для постоянного и обратного тока. Эти трубопроводы сходятся на гребенках возле нагревателя. В такой системе длина труб намного больше даже по сравнению с двухтрубной схемой.

Для равномерного распределения теплоносителя по радиаторам система излучения перед эксплуатацией балансируется.

Вывод

Вне зависимости от того, какая система отопления выбрана, схема будет разработана с помощью специалистов, важно помнить, что проектирование и монтаж данных инженерных коммуникаций считается достаточно сложным мероприятием. Если вы не уверены в собственных силах, то предпочтительнее обратиться за помощью к специалистам.

Это позволит избежать ошибок, которые могут возникнуть на любом этапе запуска и эксплуатации системы отопления. Чтобы не устранять недостатки в будущем, лучше их не признавать и предусмотреть все заранее.

Схемы систем отопления дома: все основные » Топка

Данная публикация поможет Вам разобраться в тонкостях подключения котлов к системе отопления и, как следствие, уверенно разобраться в основах монтажа отопительного оборудования. В отдельной публикации приведены и прокомментированы рекомендации по подключению к системам. твердотопливные котлы FOCUS . Отметим, что они не заменяют конструкцию системы отопления и, по сути, демонстрируют общие принципы монтажа, применимые и в домашних системах. Отопительные системы для частного дома помогут определиться с наиболее доступным и подходящим вариантом.

Как известно промышленные системы отопления отличаются большим набором оборудования, направленного на стабилизацию работы. Эти системы в большей степени подвержены нерегулярным отказам в силу своей сложности, поэтому требуют более продуманного подхода к уровню безопасности и ее постоянному контролю.

Наша основная задача — объяснить, как устроены автономные системы отопления, не подключенные к внешним источникам энергии. Речь идет о твердотопливных и пеллетных котлах, которые можно настроить на полностью автоматическую работу и не уступать магистральным газовым по доступному уровню комфорта. В итоге речь идет о настройке систем отопления с использованием аналоговых и цифровых датчиков управления. Стоит отметить, что схемы подключения одной категории могут иметь модификации.

Самотечная система с принудительной циркуляцией и без нее

Система отопления, в которой теплоноситель движется по отопительным контурам под действием силы тяжести, является наиболее популярным решением среди владельцев частных домов. Даже при использовании насоса для принудительной циркуляции возможно отопление без дополнительного оборудования и электричества, подключения которого требуют некоторые приборы и насос.

Основным элементом системы является расширительный бак открытого типа. В зависимости от объема обеспечивается различный напор водяного столба, под действием которого наблюдается движение водных масс и смешение горячего теплоносителя с холодным.

Систему гравитационного подключения продемонстрируем на примере системы отопления «Ленинградка» с нижним подключением радиаторов. Предлагаем ознакомиться с несколькими вариантами решения – с бойлером и баком открытого типа, с возможностью принудительной циркуляции с помощью насоса, подключенного через байпас, и компенсационным баком, который можно установить в помещении.

Системы отопления с самотечной подачей теплоносителя с небольшими изменениями могут быть дополнены буферной емкостью. В этом случае достигается накопление тепловой энергии в отдельном баке и постепенное ее потребление в течение суток.

Рис. 1. Гравитационная система и методы компоновки



Рис. 2. Гравитационная система с возможностью принудительной циркуляции





Рис. 3. Система отопления с термобуфером для ГВС, высокотемпературного и низкотемпературного отопления

Рис. 4. Система отопления с бойлером косвенного нагрева для ГВС

Климат-контроль в самотечных системах с насосом

Гравитационные системы с возможностью принудительной циркуляции могут управляться. Это делается с помощью регулирующих клапанов радиатора. Их конструкция аналогична клапанам с предварительной регулировкой, но с другой направленностью. Лучшим вариантом все же является установка вентилей с термостатами. С их помощью можно более точно установить температуру аккумулятора. Такие схемы систем отопления предполагают использование современных батарей. Термостаты редко устанавливаются на чугунные радиаторы.

При монтаже системы отопления необходимо предусмотреть резерв примерно такого перепуска теплоносителя при полностью закрытом вентиле в контуре. В то же время в небольших помещениях при одинаковых теплопотерях и правильном расчете мощности обогрева можно регулировать температуру в контуре на распределительном коллекторе. Причем сделать это можно с помощью системы управления, подключенной к мобильному приложению.

Реализация регулируемых систем отопления может быть решена разными способами:

• с использованием радиаторных клапанов с термостатом и без него;
• на раздаточный контур с датчиком температуры и без него;
• с помощью системы управления, которая работает одновременно с комнатными термостатами, панелями управления и системой управления насосами и котлами.

Рис. 5. Регулирование температуры отопительного контура на распределительном коллекторе



Рис. 6. Регулирование температуры радиаторов с помощью термисторов

Одноконтурные и многоконтурные системы отопления

Системы отопления частного дома могут быть реализованы с использованием одного и нескольких контуров отопления. Современные системы в большинстве случаев реализуются с использованием многоконтурных тепловых схем. Они имеют ряд преимуществ:

• чем длиннее контур, тем выше требуется скорость циркуляционного насоса, что неизбежно сказывается на стоимости монтажа;
• гидравлические характеристики малых отопительных контуров легче регулировать и ремонтировать, не отключая всю систему от теплоснабжения;
• в длинных отопительных контурах без предварительного проектирования достаточно сложно подобрать параметры балансировочных клапанов, чтобы обеспечить одинаковый нагрев теплоносителя на всех отопительных приборах.

Рис. 7. Одноконтурная система отопления с принудительной циркуляцией (однотрубная и двухтрубная)

Рис. 8. Пример тепловой схемы системы отопления частного дома с теплыми полами, радиаторным контуром и ГВС

Многоконтурная реализация требует достаточно сложного монтажа, применения коллекторной разводки, монтажа запорно- запорные и регулирующие клапаны. На каждый контур устанавливаются регулируемая и нерегулируемая насосные группы. Такие схемы систем отопления для частного дома достаточно дороги из-за дорогой арматуры, но они надежны и просты в ремонте.

Схемы подключения котлов к системе

Бесперебойное и выгодное отопление возможно только при установке резервного котла. Обычно в системах топочная котельная группа с водяным контуром дополняется тепловым буфером или электродным электрокотлом. Электрообогрев включают при понижении температуры теплоносителя и помещения между печами или при их отсутствии. Это обеспечивает экономию и резервный нагрев в любом режиме работы.

Рис. 9. Одноконтурная система с основным и резервным котлом

Рис. 10. Каскадное подключение котлов

Рис. 11. Последовательное соединение котлов

Рис. 12. Параллельное включение котлов

Современные схемы систем отопления: установка гидрострелки и коллектора

Что такое гидростатическая стрела, а также ее функции мы подробно описали в публикации о каскадном соединении котлов … Следует отметить, что все современные системы отопления с более чем одним котлом и отопительным контуром реализуются с использованием коллекторов, соединенных с гидравлической стрелкой. Это обязательные элементы системы, обеспечивающие стабильные гидравлические характеристики и длительную работу в режиме обогрева. Отопительные системы частного дома с «теплыми» полами и радиаторами также подразумевают такую ​​организацию.

Рис. 13. Подключение контуров отопления через коллектор в системе отопления с гидрострелкой



Автономные системы отопления на базе твердотопливных котлов и пеллетных горелок ФОКУС

Наша компания предлагает твердотопливные котлы ФОКУС, предназначенные для отопления всеми видами твердого топлива, но использование топливных пеллет экономически оправдано.
