Схемы водяного отопления: Система водяного отопления частного дома: типы, виды, схемы

Содержание

виды, схемы отопления, монтаж отопления

Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.

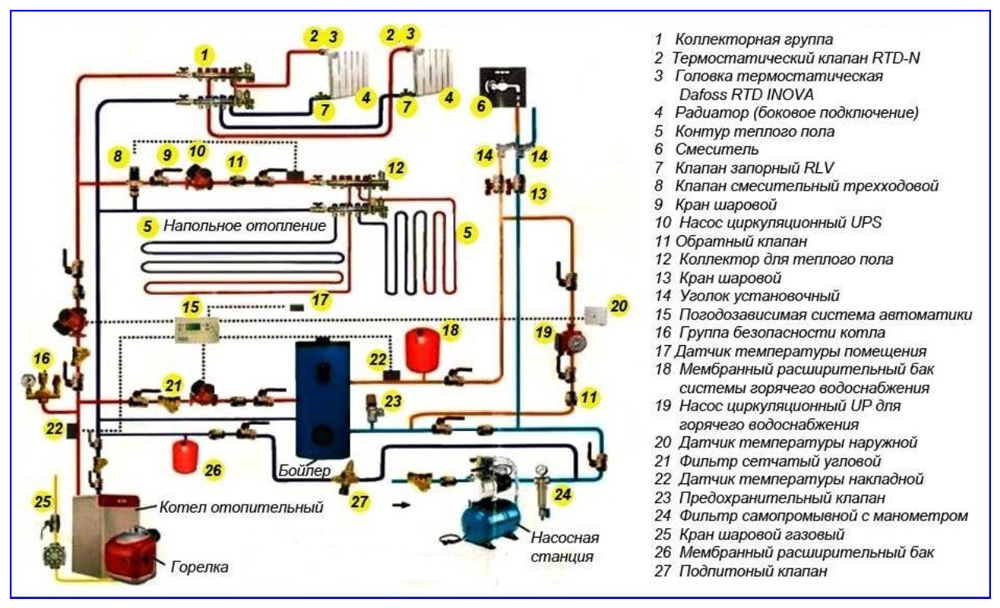

Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана. Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная.

Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.


Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.

к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.


Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы. Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.


Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема

система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.


Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления.

Только по этой схеме можно установить водяные теплые полы.


Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.


Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.


Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.


Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.


Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).


Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т.к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.


Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

Водяное отопление частного дома своими руками: схемы и советы

Недоступность централизованного отопления заставляет задуматься о монтаже автономной системы. С ее помощью можно создать комфортные условия внутри здания в любое время года. Большинство выбирает водяное отопление частного дома. Своими руками схемы самых сложных контуров могут быть смонтированы практически каждым. Предлагаем познакомиться с отличительными особенностями водяного отопления и нюансами выполнения монтажных работ.

Водяное отопление: создаем комфортные условия в частном доме

Читайте в статье

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

  1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
  2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
  3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
  4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
  5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.
Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

  1. Низкий КПД.
  2. Неравномерный прогрев теплоносителя в трубопроводе.
  3. Необходимость установки расширительного бачка.
Для расширительного бачка требуется место

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

Вода не способна оказать вредного влияния на человека

К недостаткам воды следует отнести:

  • замерзание при нулевой температуре;
  • увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
  • содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Внимание! Чтобы предотвратить появление осадка на внутренней поверхности, в отопительный контур следует заливать только дистиллированную воду.

Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

Нормы и требования к автономному отоплению

Требования к отопительной системе изложены в СНиП 2.04.05-91. Содержащиеся в данном документе нормы призваны создать комфортный микроклимат. Некоторые рекомендации приведены в СНиП 31-02, регламентирующем правила строительства одноквартирных домов.

Отдельно устанавливаются требования к используемому теплоносителю. Его температура должна находиться в диапазоне +60÷80ºС. Максимальный нагрев ограничен +90ºС. При этом наружная поверхность нагревательных элементов, доступ к которым ничем не ограничен, не должна нагреваться выше +70ºС.

Решая, как в частном доме сделать отопление, стоит обратить внимание на возможные способы монтажа отопительного трубопровода. Предпочтение может быть отдано:

  • Открытой. Трубопровод прокладывается по строительным конструкциям. Для крепления используются хомуты и клипсы. Используются металлические трубы. Выбор в пользу полимерных изделий делается только при возможности их защиты от механического и/или термического воздействия;
Открытое исполнение является более предпочтительным
  • Скрытой. Прокладка водяного контура выполняется в специально подготовленных каналах и штробах, спрятанных за различными декоративными элементами. Актуальны для строений, которые планируется эксплуатировать минимум 20 лет. При этом срок службы труб должен превышать 40 лет.

Внимание! Открытый способ прокладки является приоритетным.

Скрытая должна иметь достаточный срок службы

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

Основные элементы водяной системы отопления

Узнавая, как правильно сделать отопление в частном доме, стоит познакомиться с основными элементами. Они могут иметь различное конструктивное исполнение или изготавливаться из разных материалов. От сделанного выбора будет зависеть срок службы водяного отопления и удобство эксплуатации.

Элементы и их характеристики заслуживают особого внимания

Котел

Данный элемент поддерживает работоспособность водяного отопления. Он вырабатывает тепло, нагревающее воду до требуемой температуры. Производители предлагают отопительные котлы, работающие на:

  1. Электричестве. Оптимально с точки зрения безопасной эксплуатации. Такое оборудование не предъявляет повышенных требований к месту установки. Не выделяет продуктов горения. Однако высокие затраты на эксплуатацию и зависимость от энергоснабжения заставляет рассмотреть другие варианты;
  2. Газу. Популярный вариант, если вблизи частного дома проходит газопровод. Низкие затраты на эксплуатацию и достаточно высокий КПД делают такое оборудование весьма популярным. Выполнить монтаж газового отопительного котла своими руками не представляется возможным;
  3. Жидком топливе. Близок по конструктивному исполнению к газовому аналогу, но комплектуется горелкой другого типа. Устанавливается в отдельном помещении. Из-за большого количества продуктов горения нуждается в регулярной чистке;
  4. Твердом топливе. Оптимальный вариант для частного сектора. Монтаж может выполняться своими руками. В процессе эксплуатации необходимо постоянно закладывать топливо в топку и убирать продукты горения.

Внимание! Производители предлагают комбинированные котлы, способные работать на различных видах топлива.

Выбирая подходящую модель, следует ориентироваться не только на вид используемого топлива, но и на мощность оборудования. В среднем 1 киловатт будет достаточно для обогрева 10 квадратов в частном доме, расположенном в южных районах. В средней полосе данный показатель возрастет до 1,5 кВт, а в северных – до 2,0. К полученному значению специалисты рекомендуют прибавить еще 20÷30%. Для облегчения расчетов нашей командой был разработан удобный калькулятор.

Котлы на твердом топливе экономичны в эксплуатации

Статья по теме:

Твердотопливные котлы длительного горения с водяным контуром. В публикации мы расскажем о достоинствах и недостатках данного типа котлов, как они работают, каких бывают видов, как сделать своими руками, а также познакомим с популярными моделями и производителями.



Калькулятор расчета необходимой мощности котла



Трубы

Для отопительного контура используются изделия, изготовленные из различных материалов, каждый из которых имеет свои особенности. Предпочтение можно отдать трубам:

  • стальным. Такие изделия еще сравнительно недавно пользовались наибольшей популярностью. Однако при возведении частных домов в настоящее время их применяют реже. Причина кроется в склонности к коррозии стальных поверхностей;

Совет! Решив отдать предпочтение стальным трубам, стоит приобрести оцинкованные изделия или изготовленные из нержавеющей стали.

Стальные трубы стоит защитить от коррозии
  • медным. Трубопровод из меди способен сопротивляться воздействию высоких температур и давления. Для него характерен длительный срок службы, однако высокая стоимость элементов из меди значительного ограничивает их использование;
Трубы из меди способны прослужить много лет
  • полимерным. Изделия из металлопластика, основу которого составляет алюминий, покрываемый слоем пластика, или из полипропилена, дополнительно усиленного алюминием, обладают рядом достоинств. Они не боятся коррозии, обладают достаточной прочностью, предотвращают появление осадка на внутренней поверхности. Монтаж водяного отопления не потребует значительных финансовых вложений, так как его можно выполнить своими руками без использования специального оборудования.

Внимание! Из-за высокого коэффициента теплового расширения полимеров велика вероятность повреждения труб при замораживании контура.

Полимерные трубы предъявляют требования к условиям эксплуатации

Радиаторы

Эффективность водяного отопления во многом зависит от характеристик установленных радиаторов. Производители предлагают батареи, изготовленные из:

  • стали. Такие изделия имеют доступную стоимость. Однако склонность к коррозии значительно снижает возможную продолжительность их эксплуатации;
  • алюминия. Изделия отличаются высокой стойкостью к коррозионным процессам при низкой сопротивляемости перепадам давления. Учитывая, что в частных домах давление, как правило, стабильно, алюминиевые радиаторы способны прослужить достаточно долго;
  • стали и алюминия. Биметаллические радиаторы обладают преимуществами, характерными для изделий, изготовленных либо из алюминия, любо из стали;
  • чугуна. Большой вес батареи предъявляет повышенные требования к используемым крепежным элементам.
Дизайн радиатором может отличаться

Водяные насосы для отопления частного дома

Используется для обеспечения непрерывной циркуляции насоса по отопительному контуру. От его характеристик во многом зависит стабильность работы отопления. Производители предлагают водяные насосы для отопления частного дома различной производительности с разным напором.

Первый параметр можно рассчитать следующим образом: мощность системы разделить на разность температур теплоносителя на входе и выходе и показатель теплоемкости воды. Напор выбирается таким образом, чтобы обеспечить нормальный ток теплоносителя в каждой точке. Специально для наших читателей мы подготовили удобные калькуляторы для расчета производительности и напора циркуляционного насоса.

Циркуляционный насос нагнетает давление
Калькулятор расчета производительности циркуляционного насоса



Калькулятор расчета необходимого напора циркуляционного насоса



Расширительный бак и система подпитки

Входит в состав закрытой отопительной системы. Позволяет компенсировать разность объемов теплоносителя при нагреве и охлаждении. Расширительный бак состоит из двух частей: водяной и воздушной. Давление в последней регулируется таким образом, чтобы обеспечить гидростатическое равновесие при заполнении воздушной части до определенного уровня.

По мере заполнения камеры горячей водой давление повышается, и жидкость начинает продавливать мембрану, повышая давление в воздушной камере. После того как теплоноситель остынет, избыточное давление выдавливает жидкость обратно. Бывают различного типа и объема. Ниже вы можете воспользоваться удобным калькулятором для определения необходимого объема расширительного бака

Расширительный бачок состоит из двух частей
Калькулятор расчета минимального объема расширительного бака



Тепловой контур

Предназначен для передачи, распределения и возврата теплоносителя в котел. Нуждается в тщательном выборе материала труб, так как излишняя шероховатость может стать причиной торможения транспортируемого теплоносителя. В зависимости от гидравлического сопротивления выбор делается в пользу схемы с естественной либо принудительной циркуляции.

Схема контура водяного отопления может отличаться

Выбор отопительных устройств

При выборе котла для водяного отопления следует ориентировать на его мощность, особенности монтажа, геометрические параметры и вид используемого топлива. Наиболее практичными считаются газовые модели, которые в случае необходимости может заменить твердотопливный или электрический аналог. Затраты на эксплуатацию котла, работающего на твердом топливе, намного ниже электрической модели. Последние станут оптимальным вариантом для небольшого частного дома.

При выборе отопительного устройства следует учитывать, как установить котел отопления в частном доме. Отсутствие отдельного помещения значительно сужает перечень подходящей модели.

Отопительные устройства зависят от площади отапливаемого помещения

Виды водяных систем отопления

Прежде чем начать разбираться с тем, как провести отопление в частном доме, стоит познакомиться с существующими видами систем. Каждая из них имеет свои отличительные особенности, определяющие возможную область использования и порядок выполнения монтажных работ.

Водяное отопление бывает различным

Водяная система «Теплый пол»

Чаще всего используется совместно с отопительными системами другого вида. Монтаж достаточно сложный и требует тщательно соблюдения требования. Основное преимущество теплых полов – большая площадь обогрева. За счет того, что пол является одним большим радиатором, удается обеспечить теплообмен в оптимальном режиме. Нагретый воздух поднимается снизу вверх, заполняя пространство. При этом температура воды в контуре снижается до +55ºC.

К недостаткам водяной системы «Теплый пол» стоит отнести необходимость выполнения монтажных работ на этапе строительства частного дома. В готовом строении реализовать проект достаточно сложно. После укладки трубопроводом уменьшается высота потолка.

«Теплый пол» редко монтируется один

Плинтусные системы отопления

Нагревательные элементы водяного отопления имеют форму, внешне напоминающую одноименный строительный аналог. Внутри нагревателя располагаются элементы,включающие медные трубки. Прочный глухой металлический короб обеспечивает хороший теплоотвод.

Нагревательные элементы монтируются по периметру комнаты, благодаря чему удается поддерживать температуру на заданном уровне. По мере прохождения теплоносителя происходит последовательный нагрев медных трубок, металлического короба, воздуха, стен. В результате воздух в помещении прогревается не только из-за теплоотдачи плинтусов, но и стен, вдоль которых они смонтированы.

Наиболее рациональным является монтаж водяного отопления в местах, непосредственно граничащим с улицей. Это подходящий вариант для балкона, террасы или веранды. К преимуществам плинтусной системы следует отнести:

  • формирование комфортного микроклимата без активной циркуляции воздуха;
  • утепление мест, в которых чаще всего появляется плесень;
  • простота выполнения монтажных работ;
  • возможность выбора элементов с подходящим дизайном;
  • доступность.

К недостаткам следует отнести ограниченную (до 15 метров) протяженность контура. Нередко в одном помещении монтируется 2÷3 контура. Еще одним негативным моментом является невозможность установки мебели вдоль горизонтальных элементов, так как это снизит эффективность водяного отопления.

Плинтусные схемы имеют ограничения по монтажу

Статья по теме:

Теплый водяной плинтус: цена, отзывы. Что из себя представляет эта новейшая система отопления? Цена, отзывы владельцев системы, обзор лучших производителей, рекомендации профессионалов по самостоятельной установке – в этом материале.

Радиаторные

Наиболее распространенный вариант. Теплоотдача осуществляется от нагретых до определенной температуры радиаторных батарей, установленных в каждой комнате. Радиаторному типу отдается предпочтение при устройстве водяного отопления не только в жилых домах, но и общественных зданиях.Грамотный подбор элементов отопительного контура позволяет разумно распорядиться внутренним пространством и создать комфортные условия в каждой комнате.

Популярность обусловлена простотой выполнения монтажных работ. Установку элементов можно выполнить своими руками.

Радиаторная схема самая популярная

Статья по теме:

Какие радиаторы отопления лучше для квартиры подскажет анализ отдельных моделей и характеристик оборудования, рассмотренные в данной статье. От правильного подбора батарей полностью зависит продолжительная работа всей системы и ее эффективность.

Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя

Водяное отопление с естественной циркуляцией актуально для обогрева частного дома небольшой квадратуры. Движение теплоносителя по отопительному контуру обеспечивается за счет воздействия гравитационных сил и законов физики, обеспечивающих подъем воды по трубе.

Нагревшись да заданного значения вода, покину котел, начинается подниматься по трубопроводу, а затем спускается к дальнему радиатору. После этого по отводам теплоноситель начинает поступать внутрь остальных радиаторов. Остывший радиатор возвращается в обратную трубу и спускается к котлу.

При монтаже системы отопления с естественной циркуляцией одноэтажного дома следует создать достаточный уклон для облегчения протекания теплоносителя по трубопроводу. Протяженность горизонтального участка ограничена 30 метрами.

Монтаж системы отопление без насоса отличается доступностью, так как предполагает отказ от использования дополнительного оборудования. Однако из-за ограниченности горизонтального участка и необходимости монтажа труб большего диаметра многие отдают предпочтению отоплению с принудительной циркуляцией.

Радиаторная схема самая распространенная

Системы с принудительной циркуляцией теплоносителя

Такая схема предполагает наличие специального насоса, обеспечивающего принудительную циркуляцию теплоносителя по трубопроводу. В результате становится возможным:

  • обогрев частного дома большей квадратуры, включающего несколько этажей;
  • формирование контура с многочисленными изгибами;
  • монтаж труб с небольшими поперечными размерами.

Предпочтительным является замкнутый контур, при котором количество кислорода, переносимого теплоносителем, резко сокращается, что способствует увеличению срока службы монтируемого контура. Расширительный бачок может располагать в любом месте. К недостаткам следует отнести энергозависимости и большие затраты на выполнение монтажных работ.

Схема с циркуляционным насосом достаточно эффективна

Статья по теме:

Тепловой насос для отопления дома. Подобный способ организации отопления жилища вызывает огромное множество споров насчет эффективности и окупаемости. Давайте попробуем разобраться с этим в специальной публикации.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

  • теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
  • пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
  • на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Внимание! Однотрубная схема может быть с естественной и принудительной циркуляцией.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

  1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
  2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
  3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.
Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Выполнить монтаж отопления своими руками несложно, если придерживаться правил и требований производителей. Работы можно выполнять в следующей последовательности:

Таким образом, выполнить монтаж отопления своими руками в частном доме относительно несложно. Делитесь в комментариях, как схема отопления в вашем доме и самостоятельно ли вы выполняли работу.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Альбом типовых схем систем водяного отопления

%PDF-1. 6 % 857 0 obj >/Names 860 0 R/Outlines 882 0 R/Metadata 990 0 R/AcroForm 859 0 R/Pages 822 0 R/OpenAction 858 0 R/Type/Catalog/PageLabels 818 0 R>> endobj 860 0 obj > endobj 882 0 obj > endobj 990 0 obj >stream application/pdf

  • fetisoveg
  • Альбом типовых схем систем водяного отопления
  • 2010-07-28T08:40:26+04:00PScript5.dll Version 5.22010-07-29T10:36+04:002010-07-29T10:36+04:00Acrobat Distiller 8.0.0 (Windows)uuid:3aa7809d-9ef6-4100-8e89-a8d5fbec3cb5uuid:a23acb70-37b2-4692-95f8-9787dc4d0bcb endstream endobj 859 0 obj >/Encoding>>>>> endobj 822 0 obj > endobj 858 0 obj > endobj 818 0 obj > endobj 819 0 obj > endobj 820 0 obj > endobj 821 0 obj > endobj 861 0 obj >/ColorSpace>/Font>/ProcSet[/PDF/Text]/ExtGState>>>/Type/Page>> endobj 824 0 obj > endobj 863 0 obj >stream H|=O1H0k;_ «X»!pH/eB9~9 %X0$B :0؛Y?|nGpmudC-|S2x؆ ‘$$`e!E=ߙB$jVͩyY=* }/6%z֋D7)()BlZ}ˠP. :}!CVLxHV!) 4Bu6?

    Принципиальные схемы системы отопления при водяном теплоснабжении

    Вода широко используется как теплоноситель в системах отопления, что обусловлено ее преимуществами а также развитием теплофикации, основанной на нагревании воды попутно с выработкой электрической энергии. Водяное отопление применяется почти повсеместно в гражданских зданиях и внедряется в промышленных зданиях.

    Практика подтвердила гигиенические и технические достоинства водяного отопления. При водяном отоплении отмечаются относительно невысокая температура поверхности приборов и труб, равномерная температура помещений при качественно-количественном регулировании теплопередачи приборов, значительный срок службы, экономия топлива, бесшумность действия, простота обслуживания и ремонта.

    Водяное отопление с искусственным побуждением циркуляции воды при помощи насоса — насосное водяное отопление — получило широкое распространение, а водяное отопление с естественной циркуляцией воды — гравитационное в настоящее время применяется сравнительно редко и при специальном обосновании. Это положение нашло свое отражение в дальнейшем изложении сведений о системах водяного отопления.

    Принципиальная схема системы насосного водяного отопления при местном теплоснабжении от водогрейной котельной в отапливаемом здании дается на рисунке.

    Охлажденная вода нагревается в котле 2 от температуры t0 до температуры tг. Горячая вода с температурой ti распределяется по стоякам. Движение воды создается циркуляционным насосом 1, включенным в общую обратную магистраль, куда собирается охлажденная вода из всех приборов. Расширительный бак 4 присоединяется к общей обратной магистрали. Первоначальное заполнение и пополнение системы вследствие утечки воды, аварии и ремонта производятся холодной водой из водопровода 5 через обратный клапан.

    Принципиальная схема теплопроводов местной водогрейной котельной изображена на рисунке для случая, когда местным теплоснабжением обеспечиваются системы отопления (О), вентиляции и кондиционирования воздуха (В), а также горячего водоснабжения (Г В. ) здания. В котле 1 нагревается вода для систем отопления, вентиляции и кондиционирования воздуха по температурному графику качественного регулирования теплопередачи отопительных приборов. В котле 2 вода (первичная) нагревается до постоянной температуры, достаточной для последующего нагревания в теплообменнике 8 водопроводной (вторичной) воды от температуры tx до температуры tг.в. Котел 2 предназначен также для резервирования котла 1 (соединительная задвижка 7 о6ычно закрыта) Охлажденная вода из всех систем собирается в коллекторе 5 и направляется к циркуляционному насосу 3. Циркуляционный насос развивает давление, достаточное для преодоления сопротивления движению воды в циркуляционном кольце любой системы, например в кольце теплоснабжения системы горячего водоснабжения, показанном на рисунке. В это кольцо включены последовательно котел 2, регулирующий клапан 9, теплообменник 8, сборный коллектор 5 и грязевик 10. Расширительный бак 6, общий для всех теплоснабжаемых систем, присоединяется к общей обратной магистрали между сборным коллектором и циркуляционным насосом.

    Принципиальные схемы насосных систем водяного отопления при теплоснабжении

    а — местном; б, в, г — централизованном водяном; 1 — циркуляционный насос; 2 — котел, 3 — отопительный прибор; 4 — расширительный бак; 5 — водопровод; 6 — подача топлива; 7 — теплообменник; 5 — подпиточный насос; 9 — смесительная установка; 10 и 11 — наружные подающий в обратный теплопроводы.

    При централизованном водяном теплоснабжении (от тепловой станции или от ТЭЦ) применяют три основные схемы системы насосного водяного отопления.

    Первая из схем системы насосного водяного отопления при централизованном теплоснабжении, называемая независимой, наиболее близка по своим элементам к схеме при местном теплоснабжении. Лишь котел 2 заменяется теплообменником 7 и заполнение системы производится деаэрированной водой при помощи подпиточного насоса 8. В теплообменнике первичная вода из подающего теплопровода 10 нагревает через стенку вторичную — местную воду (не смешиваясь с ней) от температуры t0 до температуры tг, охлаждается от температуры t1 до температуры t2 (естественно, что t2>t0) и удаляется в обратный теплопровод 11.

    Независимая схема применяется для создания местного теплогидравлического режима в системе отопления при пониженной температуре греющей воды (tu<t1). Ее преимуществом является также сохранение циркуляции с использованием теплоемкости воды при аварии в наружных теплопроводах. Однако система отопления по этой схеме наиболее сложна и дорога.

    Вторая из схем системы насосного водяного отопления при централизованном теплоснабжении, называемая зависимой со смешением воды, применяется в том случае, когда в системе требуется tг<t1 и допускается гидростатическое давление, имеющееся в наружном обратном теплопроводе 11. В этой схеме температура воды t1 в подающем теплопроводе 10 понижается до температуры tт в смесительной установке 9. Местная обратная вода с температурой t0 смешивается с высокотемпературной при помощи смесительного насоса или водоструйного элеватора.

    Принципиальная схема теплопроводов местной водогрейной котельной

    1 — котел теплоснабжения систем отопления и вентиляции; 2 — котел теплоснабжения системы горячего водоснабжения, 3 — циркуляционный насос; 4 и 5 — распределительный и сборный коллекторы; 6 — расширительный бак, 7 — задвижка (нормально закрыта), 8 — теплообменник системы горячего водоснабжения, 9 — регулирующий клапан; 10 — грязевик.

    Преимуществами этой зависимой схемы являются простота конструкции и обслуживания, снижение стоимости системы отопления благодаря устранению таких элементов, как теплообменник, расширительный бак и подпиточный насос, функции которых выполняются централизованно на тепловой станции. При наличии смесительного насоса возможно местное качественно-количественное регулирование, а также сохранение циркуляции воды в системе отопления при прекращении ее в наружных теплопроводах. Недостаток второй схемы — возможность повышения гидростатического давления, непосредственно передающегося через обратный теплопровод в обратную магистраль системы отопления, до величины, опасной для целости отопительных приборов и арматуры.

    Третья схема системы насосного водяного отопления при централизованном теплоснабжении также зависимая, но прямоточная, без смешения воды используется в том случае, когда в системе допускаются высокотемпературная вода (tг=t1) и значительное гидростатическое давление. Эта система отопления наиболее простая по конструкции и в обслуживании и, кроме того, наиболее дешевая. Недостатками ее являются отсутствие местного качественного регулирования и зависимость теплового режима от «обезличенного» режима в наружных теплопроводах. Высота здания, в котором может применяться система отопления по третьей схеме, ограничивается необходимостью сохранения в системе достаточного гидростатического давления для предохранения от вскипания высокотемпературной воды.

    Местный тепловой пункт для контроля действия и учета расхода тепла в системе отопления по третьей схеме приведен на рисунке.

    Расход воды и тепла в системе отопления регулируется клапаном 4 и проверяйся но показаниям термометров 2 и тепломера 7. Грязевик 6 предохраняет тепломер от засорения. Гидростатическое и циркуляционное давление в системе проверяется по показаниям манометров 3 и поддерживается регулятором давления 8 типа «до себя» (т. е. до регулятора, если учитывать направление движения воды), который также запирает воду в системе, как и обратный клапан 5, при опорожнении наружных теплопроводов.

    При централизованном водяном теплоснабжении с применением любой из трех схем в системе отопления циркулирует деаэрированная вода (воздух почти целиком удаляется на тепловой станции). Это не только упрощает организацию движения воздушных скоплений для удаления их из системы (фактически только в пусковой период после монтажа и ремонта), но и увеличивает срок службы ее элементов.

    Принципиальная схема местного теплового пункта системы отопления tг=t1

    1 — задвижка; 2 — термометр; 3 — манометр; 4 — регулятор расхода; 5 — обратный клапан, 6 — грязевик; 7 — тепломер; 8 — регулятор давления.

    Общим для всех четырех схем является использование насоса для искусственного побуждения циркуляции воды в системе отопления. Побуждение циркуляции воды поначалу осуществлялось различными средствами, в том числе впуском пара в воду. Однако наиболее рациональным оказалось включение в систему отопления специального циркуляционного насоса.

    В первых двух схемах циркуляционный насос 1 включается непосредственно в теплопроводы системы отопления. В двух последних схемах циркуляционный насос размещается на тепловой станции и развивает давление, достаточное для создания циркуляции воды как в наружных теплопроводах,- так и в местной системе отопления.

    Для насосной системы водяного отопления характерно многообразие применяемых конструктивных схем, значительный радиус действия, относительно большая скорость движения воды, а также своеобразное соединение ее с расширительным баком, если он имеется.

    Большая скорость движения воды позволяет применять теплопроводы с минимальной площадью поперечного сечения (минимального диаметра) и использовать силу течения воды для перемещения и удаления воздушных скоплений из системы в атмосферу. В верхней подающей магистрали, как уже известно, осуществляется попутное движение воды и пузырьков свободного воздуха. В вертикальном однотрубном стояке при нижней разводке магистралей возможны не только унос и абсорбция, но и удаление свободного воздуха в атмосферу в основании стояка.


    Похожие материалы:

    Новые материалы:

    Предыдущие материалы:


    видео-инструкция по монтажу своими руками, фото и цена

    Основная масса городских жителей не прочь бы кратковременно пожить на природе, но только в комфортных условиях. Центральное отопление, холодное и горячее водоснабжение прочно вошли в их жизненный уклад, и менять его мало кто согласен. Поэтому при постройке загородного дома им уделяется особое внимание, к тому же без нормального обогрева невозможно проживать загородом круглогодично. Сегодня мы рассмотрим отопление коттеджа с помощью водяного контура.

    Схемы водяного отопления частного дома – принудительная (слева) и естественная (справа)

    Особенности обустройства отопительной системы

    Из статьи вы узнаете, что необходимо для этого, а также схемы его прокладки. Если у вас есть автономное водяное отопление, тогда обратите внимание на отличия в более широком выборе источника тепла – котла, который может быть не только газовым, но и твердотопливным, работать на солярке или электричестве, а также быть изготовленным своими руками из кирпича и стали (чугуна).

    В последнем случае имеется в виду обычная отопительная или отопительно-варочная печь со встроенным в топку теплообменником. Тем самым цена создания водяного отопления за городом может быть существенно ниже, чем в городской квартире.

    За свое долгое существования схема претерпела достаточно преобразований, так что каждый может выбрать именно такую, какая больше всего подходит к дому. Осталось только одно – данная система пока превосходит остальные по соотношению цены к качеству.

    Трубопроводы можно скрыть под полом

    Последовательность действий по выбору оборудования

    Выбираем котел

    «Сердцем» любо водяной системы отопления является генератор теплоэнергии. Часто котел является промышленным образцом, однако его также можно сделать самостоятельно из кирпича и металла.

    Выбор оборудования зависит от многих факторов, в том числе, ваших личных предпочтений, особенности региона, но, лучше это делать, основываясь на доступность топлива.

    1. В схеме обогрева дома с помощью воды используют разные виды котлов – газовые, твердотопливные, жидкотопливные аппараты и электрические варианты. В нашей стране самыми востребованными считаются первые два, потому что работают они на самом доступном и недорогом топливе, которое можно найти во всех регионах.

    Твердотопливный котел в системе водяного отопления

    1. Как было сказано выше, заменить промышленный котел помогут другие элементы, которые можно вставить в несколько переделанную кирпичную печь. Это регистры, разнообразные змеевики, а также встраиваемые полые детали. В этом случае хозяева получают комбинированную схему обогрева дома, отличающейся дешевизной, простотой и увеличенным КПД.

    Совет: придерживайтесь указаний производителя оборудования, так как принципиальной разницы в монтаже отопительной системы от типа котла нет.

    1. Благодаря универсальности водяной системы обогрева, можно в доме параллельно устанавливать несколько генераторов теплоэнергии. Это даст возможность снизить риски и получить от нее максимальной производительности, сделав схему полностью автономной, чтобы не остаться без тепла в критический момент.

    Совет: при параллельном подключении котлов предварительно продумайте установку системы автоматики, благодаря которой будет обеспечиваться переключение между устройствами в случае прекращения поступления какого-либо топлива.

    Ниже рассмотрим виды циркуляций теплоносителя, которые могут применяться в такой схеме обогрева жилища.

    Двухтрубное принудительное водяное отопление в частном доме

    Схематика будущей системы

    Естественная циркуляция

    Самый доступный и простой способ добиться обогрева дома с помощью водяного контура. Выполняется он самостоятельно с минимальными затратами по времени и по финансовым расходам. Инструкция не предусматривает сложных работ, связанных с проектированием и установкой системы, в данном случае используются лишь доступные материалы и комплектующие.

    Принцип работы отопления с естественной циркуляцией прост:

    1. Нагревшаяся в котле вода поднимается вверх по трубопроводу, благодаря разнице температурных перепадов.
    1. Она начинает постепенно попадать во все радиаторы, установленные по периметру дома, и охлаждается.
    1. Остывший теплоноситель по трубопроводам возвращается в генератор теплоэнергии.

    Естественная циркуляция системы с водяным отоплением

    Таким образом, циркуляция воды происходит без использования дополнительного оборудования. Все происходит естественным способом, благодаря физическим процессам.

    Совет: при монтаже обогрева с естественной циркуляцией необходимо магистральным трубопроводам обеспечить уклон из расчета 3-5˚ на 1 п.м, примерно 10 мм. Иначе эффективность системы значительно снизится, что станет причиной больших расходов на топливо.

    1. Разводку можно выполнять металлическими или полипропиленовыми трубами необходимого диаметра, на что влияет особенности котла и батарей. Обязательное условие – следует уменьшать их сечения в направлении последнего радиатора. Работать с пластиковыми трубопроводами легче, поэтому скорость монтажа при этом увеличиться.

    Разводка полипропиленовыми трубами

    1. Трубу, по которой нагревшаяся в котле вода попадает в систему, необходимо установить с максимальным уклоном в сторону батарей.
    1. Вход обратки в теплогенератор сделайте как можно ниже относительно радиаторов, чтобы увеличить эффективность циркуляции теплоносителя. Для этого котел рекомендуем установить в цокольном этаже или подвале.
    1. Неотъемлемый элемент системы – расширительный бак. Его необходимо установить в самой высокой точке схемы, к примеру, на чердаке, где его следует хорошо утеплить. Теплоизоляция может быть любой, главное – она должна спокойно переносить температуры на уровне 90˚С.

    Совет: при использовании гидроаккумулирующих емкостей, требуется установка дополнительной аппаратуры, в которую включают обязательно, предохранительные и воздушные клапаны, а также манометры.

    Принудительная циркуляция

    Следующий способ обустройства отопления загородного коттеджа – установка водяного отопления с циркуляционным насосом, что и является основной отличительной ее чертой. Он позволяет получить более эффективное и качественное перекачивание воды в системе, обеспечивая ее подачу в самые дальние и высокие точки строения без утраты теплоэнергии. К примеру, хорошо себя показывает данная схема для двух- и трехэтажных коттеджей.

    Механическая циркуляция теплоносителя увеличивает КПД системы на 20-30%

    В этом случае уклон труб выдерживать необязательно. Эффективность данной схемы обогрева на 20-30% превышает метод естественной циркуляции.

    В принудительной системе расширительные баки заменяют гидроаккумулирующими емкостями. Поэтому понадобится установка специальной арматуры дл обеспечения ее безопасной работы, так как давление в радиаторах и трубах может подниматься до 1,5-2 бар. Приобретите заранее воздушные и предохранительные клапаны, манометры, чтобы можно было осуществлять контроль за теплоносителем.

    Совет: установите по обеим сторонам циркуляционного насоса запорные краны, так вы сможете менять или ремонтировать устройство без слива теплоносителя.

    На фото – однотрубная разводка в частном доме

    Трубная разводка

    Есть несколько видов разводки трубопроводов, остановимся на основных:

    Однотрубный Данную прокладку еще называют «ленинградкой». В этом случае все радиаторы присоединены к одной трубе по ходу перемещения теплоносителя. Схему предпочитают многие за простоту, небольшие  финансовые тратами, так как не нужно прокладывать обратку, работа проходит с минимальными трудовыми и временными затратами.

    Недостатки:

    • требуется замкнутый по периметру контур, что бывает очень сложно сделать;
    • прогрев батарей неравномерный;
    • регулировать температуру в радиаторах можно только с установкой байпаса возле каждого, а это довольно существенные траты.
    Двухтрубный
    1. К отопительным приборам подходит подача и обратка.
    2. Радиаторы подсоединены в систему параллельно, поэтому отключение одного не влияет на всю систему.
    3. Есть возможность регулировать температуру радиаторов.
    4. Прогрев помещений происходит быстро и равномерно.
    5. Удобство в ремонте.
    Коллекторный Современный способ подключения отопительных приборов, у которых есть собственная подача и обратка. Система объединена в одно целое с помощью гребенки или коллектора отопления. Особенность разводки – красивый внешний вид, контроль над всеми радиаторами из распределительного шкафа.

    Коллекторная схема водяного отопления в частном доме

    Преимущества водяного отопления

    Несмотря на появление альтернативных систем обогрева коттеджей – воздушной или инфракрасной, водяная пока удерживает первые позиции.

    Рассмотрим детальнее, почему так происходит:

    1. Монтажные работы по установке отопления дома можно проводит на любой стадии строительства. Например, даже в уже готовом коттедже установить его не составит особых проблем.
    1. В качестве теплоносителя вода обладает превосходными качествами. У нее высокая теплопроводность, низкая стоимость и доступность, а если добавит еще и такой параметр, как теплоемкость, все вопросы по ее поводу отпадают. Единственное нужно учесть, что нельзя оставлять воду в системе зимой, если она не будет эксплуатироваться. При замерзании она расширится и разрушит ее. Нужно просто ее вовремя слить, а затем снова наполнить систему перед запуском.

    Использование электрического котла

    1. Для нагрева теплоносителя можно применять любой тип топлива.
    1. Существует широкий выбор вариантов трубной разводки водяного отопления. Выбирается определенный тип с учетом массы параметров – от площади отапливаемого жилья до финансовых возможностей заказчика.
    1. Большой ассортимент оборудования для создания обогрева коттеджа.
    1. Быстрая и достаточно точная регулировка температуры воздуха в любой из комнат дома. Предусмотрена установка специальной аппаратуры, позволяющей вести контроль за теплоносителем.

    Вывод

    Нужно честно сказать, что сегодня пока не придумали более доступную или эффективную альтернативу водяному обогреву дома. Каждый год производители отопительного оборудования предлагают потребителям усовершенствованные модели своих котлов, радиаторов и трубопроводов, увеличивая КПД системы и снижая в разы ее стоимость эксплуатации.

    Видео в статье поможет найти вам дополнительную информацию по этой тематике.

    Водяное отопление частного дома своими руками: схемы, фото, видео, стоимость

    Система отопления в любом помещении играет существенную роль, но в частных домах она становится ключевой. Замкнутая цепь системы, ее правильное функционирование и возможность запуска в любой момент при наличии теплоносителя обеспечивают комфортное пребывание в доме на протяжении всего года.

    Выбирая тот или иной тип, очень важной является схема водяного отопления частного дома, согласно которой осуществляется ее последующий монтаж.

    Фото 1 Схема водяного отопления дома

    По принципу организации работы система отопления подразделяется на 2 основных типа циркуляции:

    • принудительная;
    • естественная.

    Принудительная система отопления

    Фото 2 Схема принудительной системы отолпения

    Принудительная подача подразумевает наличие насоса, который накачивает теплоноситель в систему и обеспечивает ее циркулирующее движение.

    Насосное оборудование всегда устанавливается на точке возврата охлажденной воды в котел.

    Видео 1 Установка радиатора в систему отопления: пошаговое руководство

    Теплоноситель в системе отопления – жидкое или газообразное вещество, передающее тепловую энергию. В отечественных системах отопления в качестве такого вещества используется вода с добавлением смазочным материалов. Основное требование, предъявляемое к теплоносителям любого типа – недопустимость коррозийного воздействия на всю систему.

    Естественная система отопления

    Фото 3 Схема естественной системы отопления

    При естественной циркуляции теплоносителя в системе отопления действуют законы физики, когда теплая вода движется вверх, а остывшая, наоборот, опускается вниз.

    Существуют определенные правила монтажа и эксплуатации системы отопления с естественной циркуляцией жидкости, а именно:

    • расширительный бак всегда устанавливается над радиатором;
    • нижняя точка обратного движения должна быть установлена под прибором отопления;
    • между крайними точками трубопровода должен быть перепад не менее 5 градусов;
    • диаметр труб подачи и обратного движения никогда не совпадает, при этом большее сечение должно быть у подающего трубопровода;
    • весь трубопровод монтируется с небольшим перепадом высоты, когда вода естественным потоком движется к батареям от бака и обратно к котлу.

    Схема водяного отопления частного дома с естественной циркуляцией воды подразумевает абсолютную автономию от любых энергоносителей.

    Схемы отопления

    Особенность системы отопления заключается не только в способе подачи и движения теплоносителя в трубопроводе, но и в организации последнего по периметру помещения.

    Так, выделяют одно- и двухтрубные системы, где однотрубная заключается в последовательном (друг за другом) подключении радиаторов, а двухтрубная – в независимом.

    В первом случае вода беспрепятственно движется по трубам и радиаторам, постепенно охлаждаясь и отдавая свое тепло. По сути, это большое кольцо, где постоянно циркулирует вода.

    Во втором – все радиаторы независимы друг от друга и движение теплоносителя осуществляется практически одновременно. Такой способ обеспечивает равномерный прогрев помещения по всей площади, где теплоотдача каждого прибора практически одинакова.

    Особенности однотрубной системы

    Фото 4 Схема однотрубной системы отопления

    Такая организация отопления не случайно считается самым простым и потому популярным вариантом. В числе прочих особенностей стоит отметить следующее:

    • минимальный бюджет за счет экономии материалов;
    • упрощенный монтаж;
    • возможность проведения любых ремонтных работ самостоятельно;
    • трубопровод монтируется в любом удобном месте – традиционно под окнами или качестве элемента системы «теплый пол»;
    • можно устанавливать в одно- и двухуровневых помещениях.

    Соблюдайте правильную последовательность подключения радиаторов для оптимальной работы системы отопления.

    Почему выгодно устанавливать двухтрубную систему

    Фото 5 Схема двухтрубной системы отопления

    Несмотря на существенную разницу в цене, именно двухуровневая схема отопления частного дома является абсолютным лидером по установке. С одной стороны, эта система абсолютно универсальна и может использоваться в помещениях любой площади, этажности и условиях эксплуатации. С другой – у всех радиаторов практически одинаковая температура, что позволяет быстрее и равномернее разогревать помещение.

    На каждый конвектор/радиатор необходимо устанавливать регулировочный дроссель, позволяющий выравнивать температуру по всем точкам подключения.

    Как проводить монтаж

    Первый этапом вы составляете схему отопления частного дома, где предусматриваете количество и тип элементов и способ разводки.

    Видео 2 Монтаж системы отопления дома своими руками

    Количество радиаторов определяется по площади помещения. Так, на каждые 3 кв.м. приходится одна секция стального или чугунного радиатора. В случае, когда в доме нарушена теплоизоляция или отсутствуют пластиковые окна, на каждые 3-5 кв.м. можно добавить еще по одной секции. Если же в доме теплоизоляция стен и крыш проведена качественно, ни через окна, ни через дверь тепло не выходит, количество секций можно уменьшать, но не более 1 секции на каждые 10 кв.м.

    Рассчитывая количество секций радиаторов, делайте погрешность на работу сети и добавляйте к расчетной единице еще 25%.

    Порядок работ по монтажу

    1. Подготовка ниш и отверстий под трубопровод, радиаторы и котел.
    2. Прокладка подающих и обратных магистральных линий. При необходимости обогрева подсобны помещений используйте коллекторные распределители.
    3. Установка радиаторов. Рекомендуется на стене за радиатором крепить фольгированный материал, улучшающий теплоотдачу.
    4. Монтаж всех крепежных и распределительных элементов, после чего трубы посредством фитингов соединяются между собой.
    5. Финальное соединение с котлом (если выбрана естественная циркуляция) или с насосом и котлом (при принудительной).
    6. Запуск теплоносителя выбранным способом – естественным или подкачка насосом.
    7. Заполните систему теплоносителем и оставьте на 1 час. По истечении этого времени проверьте все радиаторы и узлы соединения на предмет любых, даже самых минимальных, протечек.
    8. Включите котел минимально на 70 градусов и дайте системе прогреться.
    9. Снова проверьте гидроизоляцию и возможные протечки.

    Если по окончании указанного комплекса работы система надлежащим образом работает – трубы нагреваются, температура поддерживается, и нигде нет протечек, работа по монтажу системы отопления успешно завершена!

    Видео 3 Циркуляция теплоносителя в системе отопления

    5 типов водонагревателей для вашего энергоэффективного дома

    Представьте себе: сейчас разгар зимы, и вы только что закончили расчищать подъездную дорожку после целого часа уборки снега. Нет ничего лучше теплого душа, чтобы вернуть жизнь вашему замерзшему телу, но после включения горячей воды выходит только холодная вода. Ваш водонагреватель покрылся пылью, и время не могло быть хуже.

    В идеальном мире водонагреватели были бы непобедимы — никакие испытания временем или долговечностью не смогли бы их изменить, — но в действительности средний водонагреватель прослужит всего 8–12 лет.Когда придет время заменить водонагреватель, вы быстро поймете, что существует не только несколько типов водонагревателей, но и каждый из них имеет свои преимущества и недостатки. При таком большом количестве современных вариантов на рынке всегда лучше быть вооруженными знаниями о множестве вариантов, чем оставлять это на усмотрение случайного выбора или потенциально предвзятого профессионала.

    Есть пять основных типов водонагревателей; обычные, безбаковые, тепловые насосы, солнечные и конденсационные.Каждый из них имеет свои собственные технологические достижения и показатели энергоэффективности, поэтому стоит потратить время на то, чтобы понять различия между ними, чтобы принять обоснованное решение.

    Используя это руководство, мы расскажем вам обо всех пяти типах водонагревателей и расскажем о плюсах, минусах и многих причинах, по которым один водонагреватель может быть лучше для вашего дома, чем другой.

    Типы водонагревателей

    1. Обычный водонагреватель
    2. Бесконтактный водонагреватель
    3. Водонагреватель с тепловым насосом
    4. Солнечный водонагреватель
    5. Конденсационный водонагреватель

    Типы водонагревателей

    1.Обычный водонагреватель

    Обычный водонагреватель — один из самых популярных вариантов водонагревателя. Они имеют большой изолированный резервуар, в котором хранится и нагревается вода.

    Плюсы:

    • Более низкая начальная стоимость: Если вы не выберете ультрасовременную модель, вы, вероятно, потратите гораздо меньше на первоначальные первоначальные затраты на обычный водонагреватель, чем на любой из четырех альтернатив.
    • Эффективен в любом климате: Независимо от того, где вы живете, вы можете быть уверены, зная, что обычный водонагреватель будет работать безупречно.Солнечные водонагреватели, водонагреватели без бака и водонагреватели с тепловым насосом требуют определенных условий для оптимальной работы. Обычный водонагреватель будет обеспечивать стабильную и бесперебойную работу при надлежащем уходе.
    • Более низкие затраты на установку: Помимо привлекательных начальных затрат, установка обычных водонагревателей также недорога. Это, конечно, зависит от того, где в вашем доме вы планируете установить, и где вам может потребоваться водопровод, газ и электрические конфигурации.Как правило, затраты на установку ниже, чем при альтернативных типах установки.

    Минусы:

    • Повышенные потери энергии: Поскольку обычные водонагреватели содержат постоянный колодец с теплой водой, они постоянно используют энергию для поддержания температуры. Напротив, безбаковые модели нагревают воду только по мере необходимости.
    • Space hog: Размер обычного водонагревателя не обойтись. Поскольку они предназначены для размещения резервуаров с теплой водой, они имеют тенденцию работать с большим спектром размеров.
    • Уязвимость к повреждению водой: Одним из наиболее заметных фатальных недостатков обычных водонагревателей является их потенциальное повреждение водой. Если вы откажетесь от регулярных профилактических осмотров, вы можете столкнуться с ржавчиной и коррозией, которые могут влиять на функциональность и состояние вашего водонагревателя. Это может даже привести к значительному и очень дорогостоящему повреждению вашего дома водой.

    2. Водонагреватель без резервуара

    Водонагреватель без резервуара может мгновенно производить горячую воду через перегретые змеевики.Эти змеевики наполняются водой в тот момент, когда вы этого требуете, обеспечивая почти безграничное горячее водоснабжение для вашего дома.

    Плюсы:

    • Мгновенная горячая вода: Вместо того, чтобы ждать, пока холодная вода превратится в теплую, а теплая вода превратится в горячую, водонагреватели без резервуаров обеспечивают мгновенную подачу горячей воды в тот момент, когда вы этого потребуете. Поскольку безрезервуарные водонагреватели нагревают воду только тогда, когда это необходимо, они требуют меньше энергии, особенно по сравнению с обычными водонагревателями, которые поддерживают постоянное тепло.
    • Экономия места: Одним из наиболее заметных преимуществ безбаквального водонагревателя является его компактный размер. Без необходимости в постоянном резервуаре с водой модели без резервуаров не требуют громоздких складских помещений. Это позволяет легко устанавливать их на стены или хранить в компактных укромных уголках и трещинах.
    • Снижение ежемесячных затрат: Обустройство вашего дома безрезервуарным водонагревателем эффективно снижает ежемесячные расходы, а также экономит сотни долларов в год.Уменьшение потребности в потоке энергии позволяет вам наслаждаться плодами вашего выбора энергосбережения.

    Минусы:

    • Более высокая начальная стоимость: Даже самые доступные варианты безбаквальных нагревателей начинаются с 1000 долларов, тогда как средний обычный водонагреватель будет стоить около 500 долларов. Хотя переход имеет много преимуществ, тем, у кого ограничен бюджет, придется подождать некоторое время, прежде чем компенсировать разницу в стоимости.
    • Ограниченная подача горячей воды: Для небольших семей идеально подойдет безбаковый водонагреватель — для большой семьи подача горячей воды может закончиться, если в данный момент будет предъявлено слишком много запросов.Например, если кто-то принимает душ во время работы посудомоечной машины, потребность в горячей воде, скорее всего, снизится.
    • Нет выдающихся преимуществ по сравнению с аналогичными недорогими вариантами: Водонагреватели без резервуаров значительно дороже, чем ряд других вариантов водонагревателей, но не обязательно имеют впечатляющие преимущества, которые трудно найти с более дешевыми альтернативами. Прежде чем начнется ежемесячная экономия, может потребоваться от 6 до 12 лет, чтобы покрыть первоначальные затраты и затраты на установку.

    3. Водонагреватель с тепловым насосом

    Водонагреватели с тепловым насосом, также известные как гибридные водонагреватели, предназначены для работы без непосредственной выработки тепла. Используя тепло земли и окружающего воздуха, единственная используемая электроэнергия используется для передачи тепла из точки A в точку B.

    Плюсы:

    • Экономия денег: Согласно отчетам потребителей, тепловой насос водонагреватели потребляют примерно на 60% меньше энергии, чем обычные водонагреватели.Хотя нагреватели с тепловым насосом, как правило, имеют более высокую среднюю стоимость, чем модели без резервуаров, вы увидите плоды энергосберегающей окупаемости более быстрыми темпами. Экономьте воду дома, не меняя привычек, с помощью системы теплового насоса.
    • Долгосрочная эффективность: Водонагреватели с тепловым насосом являются наиболее эффективной альтернативой топливным, масляным и электрическим водонагревательным системам. Для тех, кто ищет энергоэффективный и экономичный водонагреватель, водонагреватели с тепловым насосом представляют большие перспективы.
    • Меньше обслуживания: Когда дело доходит до регулярного обслуживания, системы тепловых насосов невероятно просты. Требуя проверки только один раз в год, ваша гибридная система под контролем может быть легко проведена самооценкой и завершена — требуются специалисты по энергоэффективности HVAC или дорогостоящие счета за рабочую силу. — это , рекомендуется профессиональная проверка вашей системы каждые 3-5 лет.

    Минусы:

    • Посредственный срок службы: Водонагреватели с тепловым насосом обычно имеют срок службы в среднем до 10 лет.По сравнению с солнечными и безбаклевыми нагревателями, срок службы которых составляет в среднем 20 лет, и обычными системами, срок службы которых составляет в среднем 10-15 лет, водонагреватели с тепловым насосом скромнее.
    • Требования к пространству: Водонагревателям с тепловым насосом требуется не менее 1000 кубических футов пространства для безопасной и оптимальной работы. Также стоит отметить, что гибридные водонагреватели можно устанавливать только в климате, который находится в диапазоне от 40 до 90 градусов, поэтому тем, кто живет на холодном севере или жарком юге, может не повезти.
    • Углеродно-нейтральный: Хотя водонагреватели с тепловым насосом напрямую не вырабатывают электричество, они в значительной степени зависят от него для бесперебойной работы. Те, кто ищет вариант водонагревателя, который снижает их углеродный след, скорее всего, не одобрят эту углеродно-нейтральную систему.

    4. Солнечный водонагреватель

    Солнечные водонагреватели зависят от энергии солнца. Они работают с использованием установленных на крыше панелей, которые передают энергию через замкнутую систему, которая подключается к резервуару для воды, который затем нагревает воду r.

    Плюсы:

    • Использует возобновляемую энергию: Солнечные водонагреватели — это наиболее энергоэффективные варианты водонагревателей, доступные сегодня. Поскольку солнечная энергия полностью зависит от солнечного света, ее можно использовать везде, где солнечные лучи достигают в любой день.
    • Меньшие счета за коммунальные услуги: Солнечные панели не только невероятно экологичны, но и экономичны. Хотя первоначальная стоимость установки может нанести ущерб вашему кошельку, вы можете значительно сократить свои счета за воду и электроэнергию, если включите солнечную батарею.
    • Право на получение налоговой льготы: Федеральное правительство сделало огромный шаг в направлении стимулирования проектов солнечных панелей. Существует ряд налоговых льгот на федеральном уровне, которые могут помочь в оплате понесенных затрат на установку.

    Минусы:

    • Отлично подходит только для климата с большим количеством солнечного света: Если вы живете в тенистой местности или в климате, где дождливых дней больше, чем солнечных, переход на солнечный водонагреватель может оказаться неэффективным. так же плодотворно, как и для жителей Южной Калифорнии или прибрежной Флориды.Хотя солнечная энергия может собираться в серые дни, последовательные дни с низким уровнем солнца могут заметно повлиять на производительность вашей системы.
    • Стоимость рассрочки: Стоимость установки солнечных батарей — один из самых заметных недостатков солнечного нагрева воды. К счастью, существует ряд программ финансирования, которые упрощают процесс оплаты, если вы нацелены на переход на солнечную энергию.
    • Требуемое пространство на крыше: Чем больше электроэнергии вы потребуете от своих солнечных панелей, тем больше солнечных панелей вам действительно понадобится.Чем больше солнечных панелей, тем больше места на крыше вам нужно будет выделить. Если ваш дом небольшой по размеру, ваша крыша может не выдержать желаемого уровня мощности панели.

    5. Конденсаторный водонагреватель

    Хотя конденсационные водонагреватели похожи на обычные системы отопления, они работают за счет улавливания горячих выхлопных газов, которые обычно выходят из дома через дымоход, и перенаправления их в теплообменник, расположенный внутри помещения. бак.

    Плюсы:

    • Лучше для окружающей среды: Согласно ENERGY STAR, конденсационные водонагреватели позволяют сократить расходы на электроэнергию на 30% при условии, что ваш дом оснащен системой отопления, соответствующей требованиям ENERGY STAR.Уже одно это позволяет минимизировать углеродный след за счет снижения выбросов парниковых газов.
    • Дешевле в эксплуатации: Конденсационные водонагреватели, сконструированные с учетом требований к эффективности, могут значительно снизить ваши счета за природный газ.
    • КПД: Конденсационные водонагреватели способны производить горячую воду так же быстро и мгновенно, как водонагреватели без резервуаров. Бак нагревает воду так же быстро, как и наполняется, поэтому вы можете наслаждаться почти постоянным потоком горячей воды, когда это необходимо.

    Минусы:

    • Дорогой ценник: Новые модели конденсационных водонагревателей могут стоить от 2 до 3 раз дороже, чем обычные водонагреватели — и это только начальная стоимость. Хотя затраты на установку конденсационных систем обычно ниже, чем затраты на установку обычного нагревателя, первоначальная стоимость может не компенсировать разницу.
    • Суетливая реконфигурация: Переключение на конденсационный водонагреватель не так просто, как быстрая установка — это сложный процесс, требующий значительного изменения конфигурации.Прежде чем принимать окончательное решение, обязательно учтите скрытые расходы, от газовых линий до вентиляционных отверстий.
    • Размер: Конденсационные водонагреватели, как правило, вмещают воду объемом 55 галлонов или более, что означает, что они предназначены для использования в тяжелых условиях воды. Эта сверхмощная способность напрямую отражается в громоздких размерах самого нагревателя. Вам нужно будет выделить место для этой мега-машины.

    Резюме

    Прежде чем выбрать идеальный тип водонагревателя для вашего дома, необходимо провести множество исследований и провести качественное взвешивание.Обладая всесторонним пониманием всего, что вам доступно на современном рынке, вы можете быть уверены, что принимаете наилучшее и наиболее обоснованное решение.

    Комбинированное помещение / водонагреватель

    Комбинированное помещение / водонагреватель

    Отопление помещений может представлять собой наибольшее потребление энергии в жилых и небольших коммерческих помещениях. Приложения. Поскольку отопление помещений составляет значительную часть бюджета энергии, новые технологии такие как тепловые насосы, конденсационные печи и импульсное сжигание становятся все более популярными.Водяное отопление составляет меньшую часть энергетического бюджета, а вода со стандартной эффективностью отопительное оборудование стоит относительно недорого. Таким образом, часто бывает трудно оправдать сотни (или тысячи) долларов на повышение эффективности систем водяного отопления.

    Комбинированные обогреватели помещения / воды, также известные как интегрированные системы, позволяют добиться прогресса. в тепловых насосах, печах и котлах для эффективного нагрева воды и обеспечить отопление помещений.Эти системы бывают трех основных конфигураций: 1) Косвенное отопление помещений или модифицированные системы водяного отопления, которые нагревают воду для бытовых нужд. использовать, а также циркулировать горячую воду через змеевик из оребренных трубок, который передает тепло воздуху что обдувается катушкой, 2) Непрямое водяное отопление или модифицированные системы, нагревающие воду. для отопления помещений и использовать теплообменник в котле для нагрева воды для бытового потребления или при необходимости перенаправьте поток нагретой воды через резервуар для горячей воды для бытового потребления, 3) Интегрированные системы тепловых насосов, которые обеспечивают отопление помещений, нагрев воды для бытовых нужд и охлаждение пространства, как в сочетании, так и по отдельности.

    В косвенных обогревателях используется водонагреватель с очень высокой эффективностью, обеспечивающий как бытовые горячая вода и тепло помещений. В газовых установках улучшенная теплопередача приводит к образованию дымовых газов. температура настолько низкая, что трубу из ПВХ можно использовать как вентиляционную трубу, а дымовые газы можно отводить через боковины, а также через крышу.

    В водонагревателях косвенного нагрева используется печь или бойлер с очень высоким КПД и водонагреватель. Промежуточная жидкость проходит от змеевика в камере сгорания печи к теплообменнику. змеевик в баке с горячей водой, нагревающий воду.Комбинация помещения / водонагревателей может уменьшить горячая вода стоит от 5% до 10% годовых.

    Интегрированные системы тепловых насосов используют цикл парокомпрессионного хладагента для обогрева жилых помещений. горячая вода при обогреве или охлаждении дома. Во время цикла нагрева некоторые тепло, поглощаемое из наружного воздуха или земли, используется для горячего водоснабжения. В течение цикл охлаждения тепло, которое обычно отводится наружу, используется для обогрева жилых помещений. вода.Эти устройства используют относительно постоянную умеренную температуру земли или земли. вода для повышения производительности.

    Комбинированные обогреватели помещения / водонагреватели экономически практичны в большинстве новых установок и во многих случаях, когда необходимо заменить котел или печь. Множество комбинаций пространство / вода водонагреватели обеспечивают более быстрое восстановление температуры воды, чем стандартные водонагреватели. Как таковой, их можно сделать меньше, чтобы они занимали меньше места в подвалах, туалетах и ​​ползунках.С конденсационной технологией сжигания и интегрированными системами теплового насоса, системой отопления и водонагреватель можно установить без одинарного сквозного дымохода.

    Резервуар против Безбака против тепловых насосов в жилых помещениях вне сети

    Эта страница посвящена устойчивому нагреву воды в автономных и автономных жилых средах. В нем рассказывается об обширных исследованиях, которые мы провели, сравнивая баковые водонагреватели, безбаквальные водонагреватели и тепловые насосы для удовлетворения потребностей в нагреве воды в деревне с мешком с землей (Pod 1) и в Дублируемом центре города.

    Эта страница разделена на следующие разделы:

    Эта страница будет развиваться до тех пор, пока не будет завершено строительство деревни мешков с землей, и мы сможем окончательно сказать, какие подходы были определены как наиболее эффективные. Затем мы продолжим развивать эту страницу, строя другие 6 деревень и используя опыт других, которые решили построить учительские / демонстрационные сообщества, деревни и города, используя наши чертежи.

    СВЯЗАННЫЕ СТРАНИЦЫ (щелкните значки, чтобы просмотреть полные страницы)

    СПОСОБА СОДЕЙСТВИЯ РАЗВИТИЮ ЭТОГО КОМПОНЕНТА УСТОЙЧИВОГО РАЗВИТИЯ С НАМИ

    ПРЕДЛОЖЕНИЯ ● КОНСУЛЬТАЦИЯ ● ЧЛЕНСТВО ● ДРУГОЙ ВАРИАНТ

    ОСНОВНЫЕ УЧАСТНИКИ НА ЭТОЙ СТРАНИЦЕ

    Рон Пэйн: инженер-механик и проектировщик систем отопления, вентиляции и кондиционирования воздуха

    ПОЧЕМУ АНАЛИЗИРУЙТЕ ВОДЯНОЙ НАГРЕВ

    Для нагрева воды требуется много энергии, энергия, которая стоит на каждого, — большие деньги, а для автономных домов и сообществ — еще больше.Чтобы продать больше единиц, компании хвастаются своими возможностями обогревателей, не предоставляя достаточно данных для сравнения «яблоки с яблоками». Поиск данных, необходимых для точного сравнения, требует особого внимания и внимания, поэтому мы создали эту страницу, чтобы поделиться результатами нашего обширного исследования по этой теме.

    ВИДЫ ВОДОНАГРЕВАТЕЛЕЙ

    Во-первых, важно понять, какие бывают водонагреватели разных типов:

    Танк / Обычный:

    Водонагреватель обычного бака

    Наиболее часто используемые водонагреватели сегодня — это баковые водонагреватели, нагреваемые газом или электричеством.В случае с газом они используют нижнюю горелку для нагрева воды. В большинстве электрических водонагревателей они используют элементы электрического сопротивления для нагрева воды в резервуаре для хранения воды с помощью двух элементов электрического сопротивления, которые расположены внизу и вверху резервуара для хранения. Каждый элемент управляется независимым термостатом, нижний элемент обеспечивает восстановление после потерь в режиме ожидания, а верхний элемент обеспечивает нагрев в периоды большого потребления горячей воды. Некоторые водонагреватели сопротивления содержат только нижний элемент.Размер резервуара может варьироваться от 20 галлонов до более 300.

    Tankless:

    Бесконтактные водонагреватели (также называемые проточными, проточными, линейными, мгновенными водонагревателями, водонагревателями по требованию или мгновенным включением) набирают популярность. Эти мощные водонагреватели мгновенно нагревают воду, протекающую через устройство, и не удерживают воду внутри, за исключением того, что находится в змеевике теплообменника. В этих установках предпочтительны медные теплообменники из-за их высокой теплопроводности и простоты изготовления.

    Бесконтактные обогреватели могут быть установлены по всему дому в более чем одной точке использования (POU), вдали от центрального водонагревателя, или более крупные централизованные модели все еще могут использоваться для обеспечения всех потребностей в горячей воде для всего дома. Основными преимуществами безрезервуарных водонагревателей являются обильный и непрерывный поток горячей воды (по сравнению с ограниченным потоком непрерывно нагретой горячей воды от обычных водонагревателей с резервуаром) и потенциальная экономия энергии при определенных условиях.Основным недостатком этих систем является их высокая стоимость первоначального оборудования и установки.

    Тепловой насос — Нажмите, чтобы увеличить

    Тепловой насос:

    Водонагреватели с тепловым насосом используют тепловой насос с воздушным источником для передачи тепловой энергии из воздуха вокруг агрегата в накопительный бак. Элемент (ы) электрического сопротивления обычно включается для обеспечения резервного нагрева, если тепловой насос не может обеспечить достаточную теплопроизводительность.

    Они могут быть как резервуарного типа, так и мгновенного действия.Однако в нашем исследовании выясняется, что мгновенные типы обычно используются для более крупных систем.

    Солнечная:

    Популярность водонагревателей на солнечных батареях быстро растет. Их солнечные коллекторы устанавливаются вне жилищ, обычно на крыше, стенах или поблизости, а резервуар для хранения питьевой горячей воды обычно представляет собой уже существующий или новый традиционный водонагреватель или водонагреватель, специально разработанный для солнечного тепла.

    Самые простые солнечные тепловые модели — это модели с прямым усилением, в которых питьевая вода направляется непосредственно в коллектор.Говорят, что многие такие системы используют интегрированное хранилище коллектора (ICS), поскольку системы прямого усиления обычно имеют хранилище, интегрированное в коллектор. Нагрев воды напрямую по своей природе более эффективен, чем косвенный нагрев через теплообменники, но такие системы предлагают очень ограниченную защиту от замерзания (если таковая имеется), а также могут легко нагревать воду до температур, небезопасных для домашнего использования. Системы ICS также страдают от сильной потери тепла в холодные ночи и в холодные пасмурные дни.

    Солнечный коллектор — Нажмите, чтобы увеличить

    Напротив, в системах с непрямым или замкнутым контуром не пропускается питьевая вода через панели, а скорее прокачивается теплоноситель (вода или смесь воды и антифриза) через панели.После сбора тепла в панелях теплоноситель проходит через теплообменник, который передает свое тепло горячей питьевой воде. Когда панели холоднее, чем резервуар для хранения, или когда резервуар для хранения уже достиг максимальной температуры, контроллер в этой системе с замкнутым контуром остановит циркуляционные насосы.

    В системе обратного слива вода стекает в резервуар для хранения, содержащийся в кондиционируемом или частично кондиционируемом помещении, защищенном от отрицательных температур.Однако с системами антифриза насос должен работать, если температура панели становится слишком высокой (для предотвращения разложения антифриза) или слишком низкой (для предотвращения замерзания смеси воды и антифриза).

    ГРАФИКИ РЕСУРСОВ

    Прежде чем переходить к графикам ниже, важно понять метрики, оцениваемые и используемые в отрасли, а также наши сравнения:

    Вместимость

    Используется в основном для нагревателей резервуарного типа из-за количества воды, которое они вмещают.

    Тариф за первый час (FHR)

    Обычно в галлонах этот показатель описывает количество горячей воды, которую нагреватель может подавать в течение часа после периода подготовки. Для мгновенных типов это будет просто скорость потока (в галлонах в минуту), умноженная на 60, чтобы преобразовать ее в галлоны в час. Водонагреватели резервуарного типа уменьшат количество горячей воды, которое они могут подавать по истечении этого часа, а мгновенная вода сохранит ту же скорость.

    Необходимых единиц

    Зная количество воды, которое мы будем использовать в «час душа» (все души используются в течение 1 часа, умноженное на расход этих душей в час), мы можем разделить это число на частоту сердечных сокращений, чтобы получить необходимые водонагреватели для наших целей.

    Коэффициент энергии

    Коэффициент энергии, в отличие от коэффициента производительности (COP), имеет дело с количеством энергии, потребляемой устройством (кВтч), и связывает его с количеством энергии, которое вода имеет в себе, когда она уходит. Наиболее эффективные стандартные водонагреватели имеют коэффициент энергии 0,99 (теоретический максимум 1,00). Однако благодаря использованию свойств теплового насоса из окружающего воздуха отбирается энергия для нагрева воды, что дает коэффициент более 2,00. Фактор солнечной энергии используется таким же образом и означает то же самое.В этом случае, однако, не учитывается энергия, поступающая от коллектора. Это звучит странно, но основная причина — сравнить производительность системы с другими. Таким образом, он измеряет энергию выходящей воды по отношению к электрической энергии, используемой устройством, и, поскольку устройство получает больше энергии от солнца, устройство имеет коэффициент больше 1,00.

    Стоимость единицы

    Это просто, сколько будет стоить одна единица.

    Общая стоимость

    Стоимость покупки всех необходимых нам юнитов по Себестоимости единицы.

    кВтч / день (DEC)

    Это количество энергии, которое устройства будут использовать в среднем за день. Мы поместили этот день в декабрьский, потому что объем производства нашей энергии зависит от энергии, произведенной в течение этого месяца. Однако технически это не имеет значения, потому что в июне будет принимать душ не меньше, чем в декабре.

    Пиковая мощность

    Количество энергии, которое отряд будет мгновенно потреблять в любой момент времени, умноженное на необходимое количество единиц. Это показатель, используемый инженерами-электриками для определения размера нашей энергосистемы в целях оптимизации и безопасности.

    Стоимость производства энергии

    Мы основали эту стоимость на наших затратах на солнечную энергию для нашего местоположения, где около 250 солнечных дней в году. В частности, стоимость для нас создания 1 кВтч / день в декабре и умножения этой стоимости на показатель кВтч / день (DEC). Это дает нам затраты на поддержание потребляемой мощности водонагревателей. Сейчас наша стоимость составляет 1723,79 долларов за кВтч в день в декабре.

    • 487 833,16 долл. США (Стоимость солнечной батареи) для производства 283 (кВтч / день) = 1723,79 долл. США за кВтч / день
    Технические характеристики типов систем водяного отопления, сравниваемых ниже

    График общих затрат на установку

    Это комбинация затрат на покупку необходимых единиц и оборудования, необходимого для обеспечения этих единиц.Это грандиозная метрика и фактическое сравнение «яблок с яблоками» того, во что нам обойдутся эти системы. Он дает общую стоимость единицы по отношению к другим единицам и опциям. Для вариантов с солнечной батареей он также показывает изменчивость стоимости, когда солнечное тепло недоступно.

    Общая стоимость водонагревателя — Нажмите, чтобы увеличить

    График распределения затрат на установку

    Эта диаграмма представляет собой анализ тепла при 100% затратах энергии. На этом графике показана разбивка стоимости единиц на общую стоимость и стоимость энергии при условии, что мы платим рассчитанную ставку за электроэнергию.

    Анализ затрат — Нажмите, чтобы увеличить

    Распределение затрат на установку при 50% затрат на электроэнергию График

    На этом графике показана разбивка стоимости единиц на общую стоимость и стоимость энергии при условии, что мы платим ПОЛОВИНУ расчетной ставки за электроэнергию. Это произошло бы только в том случае, если бы мы нашли способ производить электроэнергию в 2 раза дешевле.

    Распределение затрат — Нажмите, чтобы увеличить

    Анализ безубыточности водонагревателей

    На этом графике показаны общие затраты на единицу как затраты на производство киловатт-часов в сутки.Если линии юнита пересекаются друг с другом, это стоимость энергии, где два варианта равны. Из-за разных показателей эффективности и общих затрат линии пересекаются во многих местах.

    Анализ безубыточности водонагревателей — Нажмите, чтобы увеличить

    ХАРАКТЕРИСТИКИ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ

    Вот подробный обзор того, как система горячего водоснабжения может работать в One Community. Мы продолжаем развивать и развивать особенности, которыми мы в конечном итоге поделимся с открытым исходным кодом с полными планами строительства, материалами и спецификой инвестиций в рабочую силу, деталями обслуживания, данными о производстве и эффективности и т. Д.

    Особенности проектирования систем водяного отопления с открытым исходным кодом по состоянию на 9.07.2014 — Нажмите, чтобы увеличить

    Вот что происходит на картинке выше. Грунтовые воды подтягиваются к одному из двух разных контуров, солнечному контуру (слева) и контуру горячей воды (справа).

    Вода в солнечном контуре перекачивается из земли при температуре 55 ° F в солнечный коллектор, если светит солнце, мы должны иметь возможность нагреть эту воду до 65 ° F со скоростью потока 30 галлонов / мин ( GPM) даже на декабрьском солнце.Если солнце не светит, вода может пройти в обход коллектора через изолированные трубы прямо к стороне источника теплового насоса. Посредством теплового насоса вода рассчитывается, что теряет 9 градусов тепла, и теперь «охлажденная» вода доставляется под землю для нагрева через геотермальную теплопередачу или используется для других целей.

    Вода в контуре горячей воды вытягивается из земли и проходит через пластинчатый теплообменник, где нагревается примерно до 70 ° F от геотермальных 55 °. Затем эта вода смешивается с некоторым количеством воды из байпасного бака через дроссельный клапан.Затем полу-теплая вода направляется через теплую сторону теплового насоса для нагрева не менее чем до 80 ° (больше в зависимости от того, сколько байпасной воды рециркулирует из теплого резервуара). Выход теплового насоса напрямую поступает в теплый бак и действует как буфер для всей системы. Вода, выходящая из резервуара, попадает в душ в Duplicable City Center или в Деревню Earthbag (Pod 1).

    Duplicable City Center забирает теплую воду с температурой от 80 ° до 100 °, нагревает ее в «бойлере» до 105 ° со скоростью 104 галлона в минуту и ​​возвращает ее в теплый резервуар с температурой 93 °.Душ забирает теплую воду и нагревает ее у источника до 105 °. Образовавшаяся «серая вода» выходит в 90-х со скоростью около 30 галлонов в минуту и ​​используется тропическим атриумом в качестве источника тепла. Серая вода покидает тропический атриум при температуре примерно 70 ° и протекает через пластинчатый теплообменник, нагревая поступающую воду. В результате получается 30 галлонов в минуту воды с температурой около 55 ° для растений или других непитьевых целей.

    Эффективность системы и примечания

    • Солнечный день в декабре с 2500 кв.м солнечного коллектора снизит потребление электроэнергии до 62%
    • Если позволить тепловому насосу повысить температуру в теплом баке до 100 ° F, потребление электроэнергии снизится до 23%.
    • Большой резервуар для теплой воды повышает устойчивость системы к изменениям и сохраняет стабильную эффективность
    • Все расчеты были выполнены для декабря (полное дублирование отопления центра города), 150 душей в день, отсутствие солнечной энергии и наименее оптимальная изоляция теплого резервуара.

    Вот диаграмма преимуществ конкретного теплового насоса, который мы оценили (Trane EXWE240), при использовании в сочетании с солнечным водонагревателем или теплообменником, отбирающим тепло из использованной воды для душа, или другим методом:

    Назовите меня — Нажмите, чтобы посетить страницу

    Вы видите сравнение энергоэффективности Trane EXWE240 и безбаквального водонагревателя.Тепло поступает с нашими грунтовыми водами, нагнетаемыми солнечными водонагревателями или другим методом, и это показано на оси X в диапазоне от 55 до 85 градусов F. Вода, нагретая электричеством, представлена ​​цветными линиями (80, 90, 100, 110 и 120. ). Ось Y — это коэффициент производительности (COP) теплового насоса, рассчитываемый как отношение предоставленного нагрева или охлаждения к потребляемой электрической энергии. По сути, это множитель нашей тепловой мощности по отношению к нашей потребляемой электроэнергии.

    Таким образом, если температура воды, поступающей на холодную сторону теплового насоса, составляет 55 градусов по Фаренгейту, а температура воды, поступающей в теплую сторону, составляет 100, то КПД будет 4, и мы получим в 4 раза больше нагретой воды, чем водонагреватель без резервуара. дадут нам (или в 4 раза больше воды) за такое же количество электричества.

    СВОДКА

    При проведении объективного сравнения вариантов нагрева воды в автономных системах «от яблока к яблокам», где затраты на энергию выше, поскольку они должны учитывать строительство самой энергетической инфраструктуры, стоит выбрать наиболее эффективный вариант. Хотя водонагреватель резервуарного типа очень дешев, а проточные водонагреватели кажутся более энергоэффективными, если учесть, что не нужно поддерживать воду теплой, когда она не используется, реальность такова, что вложения в тепловой насос и солнечный коллектор имеют экспоненциальный смысл в зависимости от от стоимости вашей энергетической инфраструктуры.Чем дороже ваша энергетическая инфраструктура, тем быстрее окупятся максимально эффективные (и более дорогие) системы. Так получилось, что здесь мы с открытым исходным кодом поделимся своим опытом создания, поддержки и развития этих систем.

    ЧАСТО ОТВЕТЫВАЕМЫЕ ВОПРОСЫ

    Вопрос: А как насчет легионеллы?

    Мы еще не определились с наиболее экологичным решением проблемы легионеллы. Обычно используется хлор.

    В: Почему все сравнения систем основаны на электрических моделях?

    Единственный способ эффективно сравнить две системы — это сделать их электрическими.Термодинамически газовый водонагреватель менее эффективен, потому что при сжигании топлива часть энергии теряется в виде света и тепла. Нет никакого способа обойти это. Таким образом, чтобы сравнить эти два показателя, вам нужно будет взять количество энергии в природном газе на единицу, и это будет намного менее эффективно, чем электричество. Кроме того, природный газ, за ​​редким исключением, не является экологически чистым.

    Свяжитесь с нами, если у вас есть другие.

    6 лучших стратегий для энергосберегающей системы водяного отопления

    Все любят хороший горячий душ, но по данным U.С. Министерство энергетики. К счастью, новые технологии предлагают домовладельцам возможность сэкономить, доставив горячую воду по более низкой цене.

    По данным Агентства по охране окружающей среды США, на нагрев воды приходится около 13 процентов типичного счета за коммунальные услуги или до 25 процентов энергии, потребляемой в доме.

    Вы можете сократить свои ежемесячные счета за нагрев воды, выбрав подходящий водонагреватель для своего дома на основе энергосберегающих стратегий нагрева воды.

    Эксклюзивная статья от ProudGreenHome.com обзоры лучших экологически чистых стратегий нагрева воды, доступных домовладельцам и профессионалам в области строительства.

    Гибридные водонагреватели с тепловым насосом

    Для потребителей, которые не имеют доступа к природному газу, но хотят большей экономии энергии, гибридный электрический водонагреватель с тепловым насосом может быть лучшим выбором.

    Гибридная технология поглощает тепло из окружающего воздуха дома и передает его воде. Он также использует стандартные элементы сопротивления, погруженные в резервуар, но только тогда, когда требуется более быстрое восстановление.Поскольку тепловому насосу требуется гораздо меньше энергии, чем обычным элементам электрического сопротивления, гибридные электрические водонагреватели намного эффективнее и экономичнее в эксплуатации.

    GE производит GeoSpring ™, гибридный электрический водонагреватель, соответствующий требованиям ENERGY STAR®, собранный в США. в счетах за коммунальные услуги. Менеджер по маркетингу GE Water Products Франсуа Лебрассер сказал: «Благодаря передовой технологии теплового насоса GeoSpring потребитель может сэкономить более 3000 долларов за 10 лет.Сэкономленные средства можно потратить на отпуск, покупки, ремонт дома или на черный день ».

    Стандартный электрический водонагреватель обходится в среднем домовладельцу в 585 долларов в год. GeoSpring потребляет на 62 процента меньше электроэнергии, чем стандартный электрический водонагреватель. обогреватель стоит в среднем 220 долларов в год и обычно окупается менее чем за 3 года.

    Домовладельцы могут дополнительно настроить свою экономию с помощью панели управления GeoSpring. Температуру можно регулировать с шагом в 1 градус до 140 градусов для необходимое количество горячей воды для дома.Если вы собираетесь за город, используйте режим «Отпуск», чтобы снизить температуру воды до 50 градусов на время поездки. GeoSpring автоматически восстановит энергию за день до возвращения домовладельца.

    Эксперты рекомендуют заменить вышедший из строя водонагреватель на тот, который использует то же топливо, электричество или газ. Водонагреватели с тепловым насосом, такие как GeoSpring, предлагают повышение эффективности для водонагревателей с электрическим баком.

    Благодаря своим размерам и занимаемой площади его легко заменить, поскольку он обеспечивает такое же количество горячей воды, как традиционные электрические водонагреватели на 50 галлонов, и использует те же электрические и водные соединения, что и стандартный электрический водонагреватель.

    «Не все системы водяного отопления созданы с учетом соображений эффективности, и более дешевое устройство может обойтись вам гораздо дороже в плане эксплуатационных расходов. GeoSpring — это разумное вложение, которое помогает домовладельцам экономить деньги с течением времени», — сказал Лебрассер.

    1) Для получения дополнительной информации посетите сайт www.geospring.com

    2) На основе процедуры испытаний DOE и сравнения стандартного электрического водонагревателя на 50 галлонов, потребляющего 4879 кВтч в год, с GE® GeoSpring ™ Гибридный электрический водонагреватель с потреблением 1830 кВтч в год и средней стоимостью электроэнергии 0 долларов.12 / кВтч

    Электрические водонагреватели без резервуаров

    Безрезервуарные водонагреватели считаются одними из самых энергоэффективных вариантов на рынке. Вариант без резервуара, также известный как водонагреватели по требованию, нагревает воду только тогда, когда это необходимо. Это позволяет сэкономить энергию, потраченную на поддержание в резервуаре воды при высокой температуре.

    Водонагреватель EcoSmart для всего дома

    Водонагреватель без резервуара предлагает больше возможностей, чем водонагреватель с резервуаром для всего дома.Такие компании, как EcoSmart, предлагают ряд электрических водонагревателей без резервуаров, которые подходят для многих областей применения. Например, устройства меньшего размера хорошо подходят для подачи горячей воды на кухню или в ванную комнату, которые находятся далеко от остальной части дома, или могут нуждаться в постоянной подаче горячей воды. Более крупные блоки могут позаботиться о целом доме или о ванных комнатах, сгруппированных вместе в одной части дома.

    Одним из многих преимуществ электрического водонагревателя без резервуара является возможность устанавливать нагреватели ближе к месту использования, — сказал Йенс Боллейер, вице-президент по маркетингу EcoSmart.«Это сокращает время перемещения по трубам и быстрее обеспечивает горячую воду к месту использования. Поскольку электрические водонагреватели без резервуаров исключают потери в режиме ожидания и циклические потери и нагревают только необходимую горячую воду, они могут снизить затраты на нагрев воды до 60 процентов ».

    В дополнение к основным преимуществам энергосбережения безбаквального водонагревателя опция EcoSmart обеспечивает интеллектуальное самомодулирующее управление для большей экономии. В отличие от многих других моделей без резервуаров, водонагреватели EcoSmart используют датчик потока, который регулирует потребление энергии в зависимости от потребности.Без интеллектуального датчика водонагреватели либо полностью включены, либо полностью выключены, что может потреблять слишком много энергии для выполнения текущей задачи. Интеллектуальный датчик также устраняет проблему напора холодной воды, которая характерна для безрезервуарных водонагревателей. Нагнетание холодной воды происходит, когда низкое давление воды не приводит в действие агрегат или при смешивании с холодной водой расход горячей воды уменьшается. Если поток горячей воды падает слишком низко, агрегат отключается, что вызывает выброс холодной воды. Датчики EcoSmart работают при гораздо более низком давлении горячей воды, что позволяет избежать напора холодной воды.

    Лучистое напольное отопление становится все более популярным вариантом, и система EcoSmart без бака может поддерживать этот вид отопления. В системе теплой воды или водяных лучистых полов вода циркулирует по трубам, встроенным в пол. Эту воду можно подавать из многих источников, включая котлы, геотермальные и солнечные тепловые системы, а также газовые и электрические водонагреватели.

    Нагреватели Ecosmart — эффективный выбор, поскольку они работают в системах с «замкнутым контуром», основанных на том факте, что технология самомодуляции может считывать температуру воды на входе, расход и настройки мощности для расчета количества энергии, необходимой в зависимости от потребности.

    По мере того, как вода циркулирует по системе и повторно входит в нагреватель, она становится все теплее и теплее, поэтому нагреватель будет потреблять меньше энергии для большей эффективности и экономии средств. Это также устраняет необходимость постоянно поддерживать большой бак или бойлер в горячем состоянии, поскольку водонагреватели без бака обеспечивают бесконечное количество горячей воды по запросу.

    Газовые водонагреватели без резервуаров

    Газовые водонагреватели без резервуаров обладают многими из тех же преимуществ, что и электрические водонагреватели без резервуаров. Новые разработки сделали некоторые газовые водонагреватели еще более эффективными.Например, компания Bosch разработала технологию конденсационного бака, которая улавливает тепло выхлопных газов. Система использует скрытое тепло конденсации для предварительного нагрева поступающей холодной воды, что делает ее на 10 процентов эффективнее, чем у водонагревателей без конденсата.

    Бестакельные водонагреватели с неконденсирующимся газом также являются высокоэффективным вариантом для домовладельцев. Для многих домовладельцев безбаковый водонагреватель, независимо от вида топлива, представляет собой разумный выбор.

    Солнечные водонагреватели

    Солнечные водонагреватели — хороший вариант для большинства климатических условий в сочетании с дополнительной системой, такой как водонагреватель без резервуара.В зависимости от климата солнечная система водяного отопления может обеспечить 100 процентов потребностей домохозяйства. В пасмурные дни система улавливает удивительное количество солнечного света. Когда система не производит достаточно горячей воды, эффективный водонагреватель без резервуара может взять на себя нагрузку.

    Солнечная система водяного отопления обычно монтируется на крыше, выходящей на юг, но ее можно без проблем установить на крыше, которая отклоняется на 45 градусов относительно южного направления. Солнечные водонагревательные системы Bosch Thermotechnology для жилых помещений предлагают горячее водоснабжение, обогрев помещений и даже подогрев бассейна или спа.Солнечный водонагреватель часто хорошо сочетается с системой лучистого теплого пола для равномерного и комфортного нагрева.


    Солнечные водонагревательные системы Bosch Thermotechnology для жилых помещений предлагают горячее водоснабжение, обогрев помещений и даже подогрев бассейнов или спа.

    Солнечные водонагреватели более распространены в Европе и на юго-западе США, а также на Гавайях, где многие дома пользуются такими преимуществами.

    ROSE Cottage, дом с нулевой стоимостью, построенный в Нью-Гэмпшире, использовал систему солнечного нагрева воды Bosch Buderus, которая обеспечивала горячее водоснабжение.

    Насосы рециркуляции горячей воды по запросу

    Некоторые водонагреватели более эффективны, чем другие, но независимо от того, какой тип водонагревателя используется в доме, рециркуляционный насос горячей воды по запросу может сделать этот водонагреватель более эффективным. эффективны и служат дольше.

    ACT D’MAND KONTROL SYSTEMS разработала рециркуляционную насосную систему с электронным управлением, способную распределять горячую воду по требованию, без ненужного возврата галлонов воды в канализацию.

    Насос устанавливается в водопроводную систему дома, как правило, рядом с самым дальним приспособлением или в конце выделенной возвратной линии. Насос просто перемещает уже имеющуюся горячую воду по водопроводной системе быстрее, не тратя ее впустую. Насос может включаться, когда вам это нужно, с помощью кнопки или датчика присутствия и выключается, когда горячая вода достигает прибора.

    Система работает как с существующими, так и с новыми водопроводными системами, включая бойлеры и баковые или безбаквальные водонагреватели, газовые или электрические.ACT D’MAND KONTROL SYSTEMS также может использоваться на «Структурированной сантехнике®», где установлена ​​специальная рециркуляция горячей воды (третья линия).

    ACT D’MAND KONTROL SYSTEMS доказали свою экономию воды и энергии в ходе испытаний, проведенных Национальной лабораторией Ок-Ридж при финансировании Министерства энергетики США, по словам Ларри Акера, генерального директора.

    Примерно 7 галлонов воды в канализацию создают 1 киловатт-час потерянной энергии, что, согласно Министерству энергетики США, составляет 1.5 фунтов углекислого газа.

    Из 90 миллионов односемейных домов в Соединенных Штатах в большинстве есть системы, требующие от домовладельцев ждать целую минуту, если не дольше, пока вода нагреется с 50 до 120 градусов. В обществе мгновенного удовлетворения это неудобно, не говоря уже о расточительности природных ресурсов.

    Система ACT D’MAND создает преимущества непосредственно для водонагревателей. Это происходит несколькими способами, в зависимости от того, является ли водонагреватель резервуарного типа или без резервуарного типа.

    Водонагреватели резервуарного типа

    Если водонагреватель резервуарного типа — газовый или электрический, прямая экономия или выгоды от использования системы ACT D’MAND будут различаться. В обоих случаях быстрое перемещение воды к арматуре от водонагревателя предотвращает запуск водонагревателя или нагрев воды, которая тратится в канализацию в ожидании горячей воды. Это также предотвращает попадание более холодной воды в водонагреватель, когда вы спускаете воду в канализацию в ожидании горячей воды.

    Вода, которая возвращается в водонагреватель во время работы системы ACT D’MAND, представляет собой воду, уже находящуюся в водопроводных линиях дома. Пока вы ждете, ничего не идет насмарку. Экономия воды и энергии составляет около 10 процентов.

    Другим преимуществом является то, что вода, возвращаемая в водонагреватель, движется быстрее, чем позволяет приспособление, потому что большинство приспособлений имеют низкий расход, в среднем от 1 до 2 галлонов в минуту, по сравнению с потоком горячей воды через водонагреватель. со скоростью около 5 галлонов в минуту.Это предотвращает образование отложений в водонагревателе, что увеличивает срок службы водонагревателя более чем на 25 процентов.

    Поскольку электрические водонагреватели используют более дорогое топливо, чем газовые водонагреватели, экономия при использовании системы ACT D’MAND больше.

    Водонагреватели без резервуаров

    Водонагреватели без резервуаров считаются мгновенными нагревателями и вышли на рынок США с более чем 2 миллионами продаж за последние 10 лет. Домовладелец получает удовольствие от того, что водонагреватели без бака обеспечат бесконечный запас горячей воды, «чтобы горячая вода никогда больше не кончилась».”

    Даже несмотря на то, что энергоэффективность была оценена выше, чем у стандартного водонагревателя резервуарного типа, фактическая стоимость эксплуатации может быть выше, чем у водонагревателя резервуарного типа. Это связано с техническим обслуживанием безбакерного газового водонагревателя, которое намного выше, а стоимость эксплуатации в течение 5-10 лет может быть выше, чем у водонагревателя с резервуаром. Поскольку безбаковые водонагреватели работают с горелками, мощность которых может достигать почти 200 000 БТЕ, производители аннулируют свою гарантию, если с их продуктом используется насосная система.

    Исключением является система ACT D’MAND, поскольку она фактически обеспечивает 10-процентную экономию безбаквального водонагревателя, не позволяя более холодной воде поступать в водонагреватель до фактического использования горячей воды пользователем и работает только по запросу пользователя. Предотвращение попадания воды в канализацию предотвращает прохождение холодной воды через водонагреватель, что дает дополнительную экономию энергии на 10 процентов. У водонагревателя есть еще одно преимущество: он не позволяет водонагревателю гореть или работать в течение длительного периода времени.У безбаквальных водонагревателей также есть период задержки, прежде чем активатор потока позволит всем горелкам включиться без необходимости.

    Система для жилых и коммерческих помещений может быть установлена ​​в уже существующих домах и зданиях. Это позволяет существующей сантехнике в здании направлять горячую воду к удаленным приборам, используя как трубы для горячей, так и холодной воды. Это достигается без попадания горячей воды в сторону холодной воды.

    Bosch Thermotechology предлагает другой подход к рециркуляции горячей воды с помощью своих водонагревателей в мини-баках.Эти небольшие электрические водонагреватели можно комбинировать с более крупными водонагревателями в подвале, чтобы избежать ожидания горячей воды. Нагреватель по запросу обеспечивает начальную нагрузку горячей воды до тех пор, пока основной водонагреватель не сможет взять на себя и удовлетворить потребность.

    Водяной теплообменник для душа

    Каждый раз, когда вы принимаете душ, вы тратите энергию впустую. Скорее всего, вы использовали ископаемое топливо, чтобы нагреть воду до комфортной температуры, а затем позволить ей стечь в канализацию.Все это тепло теряется, когда вода попадает в дренажную линию и в систему очистки воды.

    Несколько лет назад один инженер знал, что с каждым душем тратит энергию впустую, и решил что-то с этим сделать. После 4700 испытаний и модификаций EcoDrain TM был готов к вводу в эксплуатацию.

    EcoDrain — это теплообменник, на который подана заявка на патент, который передает тепло от горячих сточных вод душа к холодной поступающей воде. Это сокращает использование водонагревателя для душа на 25–70 процентов.

    «Экономия зависит от цен на энергию и объема использования», — сказал Дэвид Велан, президент EcoDrain. «Если вы используете электричество для нагрева воды, вы сэкономите больше, чем газ, и если в доме будет больше одного человека, вы также сэкономите больше».

    После всех экспериментов команда EcoDrain нашла решение, которое оптимизировало внутренние каналы теплообмена. Эти плоские, герметичные каналы увеличивают площадь поверхности пространства теплопередачи и создают оптимальную турбулентность потока в исходящих сточных водах и поступающей пресной воде.

    EcoDrain — это небольшое, простое в установке устройство без движущихся частей в дренажной линии. Он устанавливается горизонтально в сливной линии душа с подключением к линии свежей холодной воды, питающей водонагреватель или смесительный клапан душа.

    EcoDrain устанавливается непосредственно в сливную линию душа и имеет двойную стенку, разделяющую свежую и сточную воду, чтобы исключить возможность смешивания, а также внутреннее антипригарное покрытие для предотвращения скопления мыла, волос или мусора внутри.

    Предназначен для использования в душе, где имеется большое количество горячей воды, которая сливается без промедления. Тепло из душевой канализации передается немедленно. В других возможных применениях, таких как ванна, гидромассажная ванна или стиральная машина, горячая вода сливается не сразу, поэтому возможности для теплопередачи не так велики. Вот почему EcoDrain обычно устанавливают в сливной линии душа.

    Его можно использовать практически с любой системой водяного отопления, представленной на рынке, включая резервуар, без резервуара и гелиотермический.Рекомендуется устанавливать в новостройке или при капитальном ремонте, в зависимости от доступа к дренажным линиям. По словам Велана, заказчики соединили EcoDrain с водонагревателями резервуаров теплового насоса, чтобы улавливать отработанное тепло и снизить нагрузку на тепловой насос.

    Велан сравнил EcoDrain с вентиляторами с рекуперацией тепла, которые выполняют аналогичную функцию в системах отопления и кондиционирования воздуха. HRV улавливает энергию отработанного воздуха и передает ее поступающему свежему воздуху, экономя энергию, используемую для обогрева и охлаждения.

    «Зачем тратить энергию, которую вы тратите на поддержание нужной температуры воздуха?» — сказал Велан. «EcoDrain делает то же самое: улавливает энергию воды, которая в противном случае была бы потрачена впустую».

    Подробнее об энергоэффективных водонагревателях.

    Гэри Волленхаупт — опытный писатель и редактор, имеющий опыт работы в качестве репортера ежедневных газет, а также корпоративных и агентских связей с общественностью и маркетинга. Он постоянно ищет доступные экологические обновления, чтобы сделать свой дом в восточном Кентукки.

    Какие альтернативные решения для отопления и горячего водоснабжения являются лучшими?

    Для некоторых домовладельцев в этом году стоит задача сделать свой дом более экологически чистым.

    Хотя небольшие изменения могут способствовать этому, установка новых устойчивых систем горячего водоснабжения и отопления может сделать дома теплее, сократить выбросы углерода и снизить счета за электроэнергию.

    Согласно Национальной энергосистеме, на отопление приходится 20 процентов выбросов в Великобритании, и, в свою очередь, наблюдается стремление к поиску низкоуглеродных источников топлива для достижения нулевых целевых показателей к 2050 году.

    Установка новых, устойчивых систем горячего водоснабжения и отопления может снизить выбросы углерода.

    Поскольку правительство выделяет больше средств на объекты, которые хотят стать более экологичными, возможно, сейчас самое время извлечь выгоду из схем и внести изменения.

    Уилл Оуэн, эксперт по энергетике в Uswitch, сказал: «В обычном доме на отопление воды приходится около 10 процентов счета за электроэнергию. В большинстве домов в Великобритании либо есть система центрального отопления, состоящая из бойлера и радиаторов, либо накопительные электрические нагреватели.

    «Однако альтернативы становятся все более доступными, многие из которых лучше для окружающей среды и могут сэкономить ваши деньги на счетах за электроэнергию».

    This is Money, с помощью Energy Saving Trust и других экспертов, рассматривает некоторые варианты, доступные домашним хозяйствам.

    1. Тепловые насосы

    В настоящее время около 85 процентов домашних хозяйств Великобритании используют котлы, работающие на природном газе.

    Чтобы это изменить, домохозяйства могут использовать альтернативные источники тепла и горячей воды.

    Тепловые насосы — одна из наиболее обсуждаемых альтернатив газовым котлам с низким содержанием углерода в отоплении и, вероятно, наиболее доступная для большинства людей.

    Они представляют собой привлекательный вариант для долгосрочного планирования, поскольку работают от электросети, которая все больше обезуглероживается.

    Правительство также недавно объявило об амбициозных планах по установке 600 000 тепловых насосов в год к 2028 году и обязалось к 2025 году отказаться от котлов на природном газе в новостройках.

    Для заинтересованных есть два различных типа систем тепловых насосов — воздушные тепловые насосы и наземные тепловые насосы, которые могут снизить выбросы углерода в результате отопления домов до почти нуля.

    Земные тепловые насосы

    Наземные тепловые насосы используют трубы, проложенные в саду для извлечения тепла из земли.

    Это тепло затем можно использовать для обогрева радиаторов, напольных систем или систем отопления с теплым воздухом и горячей воды в вашем доме.

    Установка типичной системы стоит от 14 000 до 19 000 фунтов стерлингов, но эксплуатационные расходы будут зависеть от ряда факторов, в том числе от размера вашего дома и того, насколько хорошо он изолирован.

    Несмотря на более высокие первоначальные затраты на установку геотермального теплового насоса, этот тип насоса эффективен при обогреве вашего дома, что приводит к более низким счетам за электроэнергию.

    Сколько вы можете сэкономить, будет зависеть от того, какую систему вы используете в настоящее время, а также от того, чем вы ее заменяете.

    Другие факторы, которые повлияют на экономию, включают вашу систему распределения тепла, ваши расходы на топливо, вашу старую систему отопления, нагрев воды и то, насколько эффективно вы используете систему управления.

    Оуэн сказал: «Эти системы обычно не подходят для людей с небольшими садами, так как петля труб должна быть закопана в землю. Также важно, чтобы ваш дом был хорошо изолирован, чтобы система была эффективной.

    ‘Хорошая новость заключается в том, что после установки система не требует значительного обслуживания. Можно получить значительную экономию, особенно для людей, переходящих с электрического отопления, где вы можете окупить до 500 фунтов стерлингов в год ».

    Тепловые насосы с воздушным источником поглощают тепло из воздуха для обогрева вашего дома и горячей воды

    Тепловые насосы с воздушным источником

    Между тем тепловые насосы с воздушным источником поглощают тепло из воздуха снаружи для обогрева вашего дома и горячей воды.Они могут отводить тепло даже при температуре воздуха до -15 ° C.

    По данным EDF, насосы могут сократить выбросы углерода на 23,36 тонны за 10 лет, что эквивалентно 30 обратным рейсам между Хитроу и Мадридом.

    Он добавил, что типичное домохозяйство с тремя кроватями сэкономит 2 755 фунтов стерлингов за 10 лет по сравнению с традиционным бойлером.

    Хотя тепловым насосам с воздушным источником требуется электричество для работы, поскольку они извлекают возобновляемое тепло из окружающей среды, тепловая мощность превышает потребляемую электроэнергию.Это делает их энергоэффективным методом обогрева вашего дома.

    Таким образом, в то время как эффективность современного газового котла составляет около 90 процентов, а электрических нагревателей — 100 процентов, эффективность воздушного теплового насоса может быть в три или четыре раза выше.

    Сколько вы можете ежегодно экономить на счетах за топливо при замене существующей системы отопления в типичном отдельно стоящем доме с четырьмя спальнями с хорошей изоляцией и средней установкой теплового насоса с грунтовым источником с использованием радиаторов увеличенного размера

    Есть два основных типа воздушные тепловые насосы: воздух-вода и воздух-воздух.

    Выбор системы воздух-вода или воздух-воздух определит тип необходимой системы распределения тепла, но тепловые насосы воздух-вода являются наиболее распространенной моделью в Великобритании.

    Тепловые насосы работают намного эффективнее при более низких температурах, чем стандартная котельная система.

    Тепловые насосы «воздух-воздух» нуждаются в системе циркуляции теплого воздуха для перемещения теплого воздуха по дому и не будут обеспечивать вас горячей водой.

    Установка типичной системы стоит от 9000 до 11000 фунтов стерлингов, а эксплуатационные расходы будут варьироваться в зависимости от ряда факторов, включая размер вашего дома, степень его изоляции и температуру в помещении, которую вы хотите достичь.

    Их легко установить, но они лучше всего подходят для домов с большим количеством открытого пространства, поскольку обычно находятся вне дома.

    Сколько вы сможете сэкономить, будет зависеть от того, какую систему вы используете сейчас, а также от того, чем вы ее заменяете.

    Другие факторы, которые повлияют на экономию, включают вашу систему распределения тепла, ваши расходы на топливо, вашу старую систему отопления, нагрев воды и то, насколько эффективно вы используете систему управления.

    Преимущества тепловых насосов с воздушным источником включают снижение ваших счетов за топливо, предоставление вам дохода за счет программы поощрения возобновляемого тепла правительства Великобритании и минимальное техническое обслуживание.

    Домохозяйства также могут потребовать ваучеры на установку насосов в рамках государственной программы предоставления грантов на строительство домов.

    Однако Джо Олсоп, основатель компании The Heating Hub, эксперты в области отопления, предупредил потребителей, чтобы они были осторожны при покупке тепловых насосов.

    Она сказала: «Обезуглероживание домов является главным приоритетом, и такие достижения, как тепловые насосы и водород, могут стать значительным прорывом. Однако такие технологии подойдут не для каждого объекта недвижимости.

    ‘Потребители должны быть очень осторожны, чтобы не поддаться последней тенденции, а получить четкую спецификацию того, какое решение будет наиболее эффективным и действенным для их домов, и обеспечить, чтобы независимо от источника тепла он работал на пике своей мощности. эффективность.

    «Неважно, насколько хороша технология на бумаге, если установка неадекватна, система отопления не будет работать с максимальной эффективностью, и потенциальные экономические и экологические преимущества никогда не будут полностью реализованы.

    «Многие владельцы тепловых насосов с воздушным источником понесли большие счета за топливо, потому что технология не подходила для их дома и / или была плохо определена».

    Она добавила, что тепловые насосы не подходят для многих небольших или старых домов, которым будет сложно найти место для тепловых насосов с воздушным источником и более крупных радиаторов, которые им требуются.

    Таким образом, те, кто заинтересован в установке насосов, должны тщательно изучить, подойдет ли он для их дома.

    Какие улучшения лучше всего подходят для вашего дома?

    Специалисты по отопительному хабу, специалисты по отоплению и котлам, определили, какие улучшения могут быть лучше всего для вас, в зависимости от типа вашего дома, и переход может быть осуществлен в течение следующих нескольких лет.

    Для дома в викторианском стиле со средней террасой с двумя или тремя спальнями

    В период с 2020 по 2030 год было бы хорошо установить 300-миллиметровую изоляцию чердака, изоляцию пола, двойное или тройное остекление и герметизацию дверей и окон от сквозняков.Также выгодным является правильно настроенный газовый котел с регуляторами компенсации нагрузки или погодных условий для работы с номинальной эффективностью.

    В период с 2025 по 2035 год оплатите утепление внешней стены всей террасы с помощью механической вентиляции с рекуперацией тепла для предотвращения перегрева. Установите солнечные фотоэлектрические панели с аккумулятором и / или солнечные тепловые панели, любую из которых можно использовать для обогрева дома.

    В период с 2035 по 2040 год заменить газовый котел по окончании его естественного срока службы автономным тепловым насосом с воздушным источником (если позволяет пространство) или полностью водородным котлом, если технология окажется жизнеспособной.

    Для отдельно стоящего или двухквартирного дома с четырьмя-пятью спальнями, построенного в 2000 г. и позднее

    В период с 2020 по 2030 г., при необходимости, дооснащение теплоизоляцией чердака 300 мм, изоляцией пустотелых стен или внешней изоляцией, механической вентиляцией с рекуперацией тепла и установкой окон с двойным или тройным остеклением и двери.

    В период с 2025 по 2035 год установить воздушный тепловой насос, солнечные фотоэлектрические панели и / или солнечные тепловые панели.

    Многоквартирные дома

    Квартиры потребуют комплексного подхода к теплоизоляции, при этом расходы, скорее всего, будут разделены между собственником и владельцем квартиры.Комбинированные теплоэнергетические установки, вырабатывающие тепло и электроэнергию, являются отличным вариантом для обезуглероживания тепла.

    В некоторых случаях также можно использовать электрические котлы. Хотя они не классифицируются как возобновляемые, они могут работать на 100% возобновляемой электроэнергии.

    Правительство обязалось к 2025 году отказаться от котлов на природном газе в новых домах.

    2. Солнечные фотоэлектрические панели

    Солнечные фотоэлектрические панели вырабатывают возобновляемую электроэнергию путем преобразования солнечной энергии в электричество.Это эффективная мера, которая сократит счета за электричество и ваш углеродный след.

    Доступно несколько вариантов, которые подходят для различных настроек, от панелей, которые могут быть установлены на наклонной южной крыше или плоской крыше, до наземных панелей или солнечных панелей.

    При рассмотрении вопроса о том, подходят ли солнечные фотоэлектрические панели для вашего дома, вам нужно спросить себя, достаточно ли у вас места, и уточнить у местных властей, существуют ли какие-либо ограничения или ограничения.

    Средняя пиковая мощность бытовой солнечной фотоэлектрической системы составляет 3,5 киловатт (кВт) — скорость, с которой панели генерируют энергию с максимальной производительностью, например, в солнечный день днем.

    Комплект панелей мощностью 1 кВт будет производить в среднем 900 кВтч в год при оптимальных условиях.

    Они стоят около 4800 фунтов стерлингов, включая пятипроцентный НДС.

    3. Солнечный водонагреватель

    Солнечные водонагревательные системы или солнечные тепловые системы используют бесплатное солнечное тепло для нагрева воды для бытового потребления.

    Обычный бойлер или погружной нагреватель можно использовать для нагрева воды или для обеспечения горячей водой, когда солнечная энергия недоступна.

    Он работает за счет циркуляции жидкости через панель на крыше, иногда через стену или какую-либо наземную систему.

    Существует два типа панелей — плоская панель и более дорогая, но более эффективная вакуумная трубка.

    Они поглощают солнечное тепло, которое используется для нагрева воды, хранящейся в цилиндре. Эта система работает круглый год, но может потребоваться бойлер или погружной нагреватель в качестве резервного для дальнейшего нагрева воды в зимние месяцы.

    Для того, чтобы максимально использовать эту систему, вам понадобится приличное пространство на крыше, которое большую часть дня получает прямой солнечный свет.

    Стоимость установки типичной солнечной системы водяного отопления составляет от 4 000 до 5 000 фунтов стерлингов. Поскольку система не так эффективна в темные и холодные месяцы года, экономия на счетах за электроэнергию будет меньше.

    Натали Хитчинс, руководитель отдела товаров и услуг для дома Which ?, сказала: «Солнечное водонагревание может быть дешевле в установке, чем другие возобновляемые системы, но только нагревает воду, поэтому вам понадобится другая система для обогрева вашего дома.

    «Также важно, чтобы ваша собственность соответствовала выбранной вами технологии».

    Поддержка и консультации для домашних хозяйств

    Доступная только в Англии, правительственная программа Green Homes Grant предоставляет помощь домовладельцам и арендодателям.

    В рамках гранта «Зеленые дома» правительство предоставило 600 000 ваучеров на повышение энергоэффективности домов и выделило бюджет в 2 миллиарда фунтов стерлингов, на который домохозяйства могут подавать заявки.

    Изменение даты является частью «плана из десяти пунктов для зеленой промышленной революции» премьер-министра, который также показал, что с 2030 года должен быть введен запрет на продажу новых бензиновых и дизельных автомобилей.

    Схема может быть использована для установки новой низкоуглеродной системы отопления, такой как воздушный или наземный тепловой насос

    Хотя грант Green Homes Grant не распространяется на котлы, в Великобритании по-прежнему доступно финансирование для замены котлов в некоторых обстоятельства через схему обязательств Энергетической компании.

    Не могли бы вы сократить свои счета за электроэнергию … или помочь планете и стать зеленым?

    Миллионы людей могут напрасно переплачивать за свою энергию, поскольку они не могут переключиться на поставщиков, предлагающих более дешевые услуги.

    Они также могут упустить возможность помочь планете и бороться с изменением климата, переключившись на «зеленые» сделки, которые предлагают электричество из возобновляемых источников и более экологически чистый газ.

    С нашим партнером Compare the Market вы можете сравнивать тарифы на электроэнергию и эксклюзивные предложения.

    Почему бы не узнать, можно ли сэкономить сотни фунтов в год на энергии или стать экологичным?

    >> Проверьте, можете ли вы начать экономить прямо сейчас.

    Некоторые ссылки в этой статье могут быть партнерскими.Если вы нажмете на них, мы можем заработать небольшую комиссию. Это помогает нам финансировать This Is Money и делать их бесплатными. Мы не пишем статьи для продвижения товаров. Мы не позволяем коммерческим отношениям влиять на нашу редакционную независимость.

    Типы водонагревателей — Водонагреватели 101

    Фото: shutterstock.com

    Водонагреватель — невоспетый герой дома, надежно работающий за кулисами и обеспечивающий многие из современных удобств, которые мы считаем само собой разумеющимися — горячий душ, стирка машины, посудомоечные машины и многое другое.Если ваш существующий водонагреватель изжил свой срок службы и пришло время заменить его, рассмотрите достоинства высокоэффективной модели, обычно обозначаемой рейтингом Energy Star. Эффективный водонагреватель не только экономит 30 часов (полезно для окружающей среды), но также экономит энергию (хорошо для вашего кошелька). Хотя установку лучше доверить профессионалам, одна работа, которую вы, безусловно, можете выполнить самостоятельно, — это выбрать среди различных типов водонагревателей, представленных на рынке.

    Обычный водонагреватель для хранения воды

    Этот, наиболее распространенный тип водонагревателя, включает в себя изолированный резервуар для хранения нагретой воды от 30 до 80 галлонов.От чего питается прибор? Это во многом зависит от услуг, уже имеющихся в вашем доме, но любой из обычных подозреваемых — природный газ, жидкий пропан, масло или электричество — может быть источником топлива для этого типа водонагревателя. Внутри резервуара датчик считывает температуру воды, и когда она опускается ниже заданного уровня, устройство включается, чтобы снова повысить температуру воды. Этот процесс непрерывного обогрева продолжается 24 часа в сутки, семь дней в неделю, даже когда вы спите или уезжаете в отпуск.Таким образом, вы платите за то, чтобы нагреть воду, которая не используется. Но всякий раз, когда вам понадобится горячая вода, она будет готова и в достаточном количестве. Обычные накопительные водонагреватели бывают разных размеров; небольшой резервуар подходит для скромных потребностей холостяка, а резервуар большего размера подходит для семьи с несколькими детьми.

    Техническое обслуживание накопительного водонагревателя

    Периодическое регулярное техническое обслуживание может оптимизировать производительность и значительно продлить срок службы водонагревателя.К текущим задачам технического обслуживания относятся:

    • Слив и промывка водонагревателя два раза в год для удаления отложений и минералов.
    • Проверка предохранительного клапана, чтобы убедиться, что он находится в хорошем рабочем состоянии.

    Перед тем, как начать какие-либо работы с водонагревателем, не забудьте выключить питание или установить газовый переключатель в пилотное положение.

    Проконсультируйтесь с профессионалом

    Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

    +

    Фото: rinnai.com

    Безрезервуарные (или проточные) водонагреватели

    По сравнению с обычными водонагревателями, безрезервуарные водонагреватели обещают значительную экономию энергии, поскольку нагревают воду только по запросу. Другими словами, единственная вода, которую вы в конечном итоге платите за нагрев, — это горячая вода, которую вы фактически используете. Звучит здорово, правда? Обратной стороной является то, что безбаковые обогреватели преследуются низкой скоростью потока: перемещая всего от двух до пяти галлонов в минуту, безбаквальные обогреватели не могут одновременно обслуживать более одного домашнего использования.Поэтому, если вы пользуетесь посудомоечной машиной, вы не можете принимать горячий душ. По этой причине многие домовладельцы установили несколько блоков без бака (что возможно благодаря их компактной конструкции), каждый из которых предназначен для разного набора приборов и / или приспособлений. В то время как обычный водонагреватель прослужит 10 или 15 лет, можно ожидать, что безбаковый надежно проработает 20 и более лет. Однако такая долговечность обходится дорого; Бензобактериальные обогреватели продаются примерно в два раза дороже обычных моделей.

    Техническое обслуживание водонагревателя без резервуара

    Нанять лицензированного сантехника для регулярной промывки устройства (не реже одного раза в год) для устранения накопленных минеральных отложений.

    Водонагреватели с электрическим тепловым насосом

    Этот тип водонагревателя, работающий от электричества, усиливает тепло, которое он забирает из воздуха, передавая это тепло определенному количеству воды, содержащейся в его накопительном баке. Поскольку система электрического теплового насоса работает во взаимодействии с окружающей средой, она лучше всего работает в жарком климате, где технология может быть в три раза более энергоэффективной, чем агрегат традиционной конструкции.

    Техническое обслуживание водонагревателя с тепловым насосом

    Чтобы водонагреватель с электрическим тепловым насосом работал на пиковом уровне, его воздушные фильтры необходимо регулярно чистить.В остальном рекомендуемое обслуживание ничем не отличается от обычного водонагревателя.

    Фото: shutterstock.com

    Солнечные водонагреватели

    Бесплатный и безграничный источник энергии — солнце — питает солнечные водонагреватели, которые, вопреки распространенному мнению, применимы в любом климате. Этот тип водонагревателя состоит из двух частей: солнечного коллектора и изолированного накопительного резервуара. Иногда установка устанавливается на крыше; в остальное время во дворе. Активные солнечные водонагреватели распределяют воду с помощью насоса, в то время как пассивные модели полагаются на силу тяжести, а не на искусственную механику.

    Существуют два типа активных солнечных водонагревательных систем…

    • Системы с прямой циркуляцией: Насос перекачивает воду через солнечные коллекторы в накопительный бак (подходит для регионов, где нет экстремальных холода).
    • Системы непрямой циркуляции: Насос перекачивает раствор антифриза через солнечные коллекторы и теплообменник, последний из которых нагревает воду (популярно в регионах, где температура достигает нуля).

    Пассивные солнечные водонагревательные системы менее дороги и бывают двух основных типов…

    • Системы накопления со встроенным коллектором: Солнечные коллекторы в накопительном баке нагревают накопленную воду, которая затем самотеком течет в водопровод дома.
    • Системы Thermosyphon: Солнечные коллекторы нагревают снизу, заставляя нагретую воду подниматься, откуда она естественным образом попадает в дом.

    Техническое обслуживание солнечного водонагревателя

    Если предположить, что специалист по солнечной энергии выполняет плановое техническое обслуживание каждые три-пять лет, можно ожидать, что этот тип водонагревателя проработает 15 или 20 лет. Для любой солнечной системы горячего водоснабжения существует ряд задач по осмотру и обслуживанию, которые домовладельцы могут выполнить самостоятельно:

    • Регулярно очищайте пыльные или загрязненные коллекторы
    • Следите за соединениями между накопительным баком и его трубопроводами
    • Ищите повреждена изоляция, покрывающая трубы, каналы и проводку
    • Проверьте затяжку всех гаек и болтов, отвечающих за фиксацию коллекторов на месте
    • В активной системе убедитесь, что насосы работают должным образом

    водонагреватели на рассмотрение домовладельца.Но если вы поразмыслите над своими потребностями, определите, сколько вы хотите потратить, и взвесите свой уровень приверженности к энергоэффективности, у вас не должно возникнуть проблем с выбором правильной модели для вашего дома и семьи.

    Проконсультируйтесь с профессионалом

    Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

    +

    Переход без резервуаров в системах водяного отопления

    Загрузите эту статью в формате PDF.

    Проектирование систем водяного отопления в промышленных масштабах, в которых производительность сочетается с площадью, стоимостью и временем простоя, может показаться сложной задачей.Этого не должно быть. При эффективном применении модульные безрезервуарные системы могут сократить капитальные затраты на 50%, эксплуатационные расходы на 40% и потребность в пространстве на 80%, одновременно увеличивая надежность в четыре раза.

    Внутренняя часть теплообменника безбаквальной системы Intellihot.

    Люди часто спрашивают, может ли безрезервуарная технология удовлетворить массовый спрос. Как можно доставить до 1,5 миллионов БТЕ без резервуаров для хранения? Ниже вы найдете технический взгляд на радикальный инженерный подход.По мере того, как технологии становятся более интеллектуальными, некоторые водонагреватели могут изучать схемы рециркуляции и требования здания. Тогда они смогут автоматически включать насосы и устанавливать температуру, чтобы минимизировать затраты без потери комфорта. Вот как это все работает.

    Падение давления

    Вы водили Prius? Представьте себе вождение автомобиля с батарейным питанием. Теперь снимите ногу с тормоза. Автомобиль движется? Технически он вообще не должен двигаться, пока вы не нажмете педаль акселератора.Однако, как только вы снимаете ногу с педали тормоза, автомобиль начинает ползать вперед, как автомобиль с бензиновым двигателем. Причина, по которой Toyota сделала это, заключается в том, что они хотят, чтобы вы «чувствовали», что вы ведете обычный газовый автомобиль с автоматической коробкой передач.

    Аналогично, безбаковые водонагреватели могут быть сконструированы таким образом, чтобы имитировать типичную кривую падения давления водонагревателя резервуара, поэтому он имеет нулевое падение давления, позволяя потоку «ощущаться» как у водонагревателя резервуара. Коммерческие здания имеют довольно сложную гидравлическую схему и много километров трубопроводов.Поэтому очень важно, чтобы заменяемые блоки имели аналогичные гидравлические характеристики.

    Старый водонагреватель выводится из эксплуатации и заменяется на безбаковый водонагреватель.

    Списанный танк был заменен на эту систему. Модульные блоки обеспечивают отказоустойчивую и надежную работу.

    Существует два способа изгиба профиля падения давления. Первый метод предполагает использование односкоростного, менее дорогостоящего насоса с постоянной скоростью, который может создавать очень большое повышение давления при меньших расходах.Во время этих более низких потоков поток, по меньшей мере, в один из теплообменников ограничивается с помощью клапана потока. Конечный результат называется «формированием кривой» падения давления, чтобы имитировать типичную кривую падения давления водонагревателя в резервуаре.

    Второй метод включает использование насоса с регулируемой скоростью для непрерывного увеличения скорости / давления от низкого расхода к более высокому, таким образом, снова «формируя кривую» падения давления, чтобы имитировать кривую падения давления водонагревателя в резервуаре. В обоих случаях, если потребность превышает скорость потока, которую насос может обеспечить к теплообменникам, требуемый поток удовлетворяется за счет увеличения потока через байпасную линию, что опять же приводит к низкой потере давления.

    Падение давления, подобное резервуару

    Бесконтактные водонагреватели теперь способны достигать в реальном времени перепада давления, подобного резервуару, что делает чувствительные компоненты в большом здании, такие как циркуляционные насосы, редукционные клапаны, регулируемой частотой приводы (частотно-регулируемые приводы) и т. д., «не подозревая», что они работают на безбаквальном водонагревателе. Это означает, что установка действительно проста. Это устраняет необходимость в повторной балансировке здания и позволяет применять безбактериальный обогреватель в любом здании, большом или маленьком, от многоэтажек до школ и отелей.

    Каскадирование без мастера, встроенная модульность

    Думайте о каждом модуле без резервуара как о роботе. Каждый блок содержит несколько тепловых двигателей, и каждый тепловой двигатель работает автономно. Все тепловые двигатели в одном или нескольких подключенных блоках работают вместе.

    Этот радикальный подход обеспечивает почти 100% -ное время безотказной работы, даже если один или два тепловых двигателя не работают. Это достигается путем переосмысления базовой связи между тепловыми двигателями и отказа от традиционного подхода к управлению «ведущий-ведомый».

    Каждый модуль или тепловой двигатель всегда находится в одноранговой связи с другими участниками цепочки, и вместе они решают по очереди, как обрабатывать коды ошибок или как удовлетворить постоянно меняющиеся потребности в горячей воде. Эта функция каскадирования без ведущего устраняет одиночные сбои.

    Это пример каскадной системы без ведущего от Intellihot.

    Можно достичь очень высокой степени отказоустойчивой надежности за счет комбинации модульных устройств, стратегий управления, таких как управление без мастера, и автоматического вращения и самоизоляции устройств.Например, если шесть тепловых двигателей работают и один отключается от цепи, он будет связываться с оставшимися пятью, чтобы взять на себя свою нагрузку. Остальные двигатели перегруппировываются и продолжают работать. Когда пять из шести тепловых двигателей все еще работают, у вас есть почти 90% нагревательной способности.

    Наш анализ профиля вытяжки показал, что водонагреватели работают с полной нагрузкой всего час или два в день. Таким образом, если у вас 90% емкости, это действительно означает, что вы можете работать 23 часа в сутки из 24, что позволяет планировать обращения в службу поддержки и техобслуживания в непиковые часы.

    Самообучающиеся шаблоны использования, интеллектуальная система управления зданием (BMS)

    Доступны встроенные интеллектуальные логические схемы и возможности самообучения. Установки без резервуаров могут наблюдать за моделями использования горячей воды и сохранять эти точки данных с течением времени. Данные используются для определения наилучшего времени для включения и выключения рециркуляционных насосов, а также для автоматического контроля заданной температуры в здании. Это стало возможным благодаря системе BMS нового поколения, которая может подключаться к насосам в здании, чтобы включать и выключать их в зависимости от фактических моделей использования.Это экономит энергию и деньги без ущерба для производительности.

    Вот представление системы управления зданием iNTouch от Intellihot.

    Возможность управлять рециркуляционными насосами и изменять заданную температуру на основе самообучающихся моделей использования в режиме реального времени является настоящим прорывом. Это не БМС твоего дедушки! Возможность устанавливать температуру и регулировать жалюзи может быть стандартной, но некоторые BMS, представленные в настоящее время на рынке, имеют возможность управлять рециркуляционными насосами и заданной температурой.Кроме того, можно обнаружить проблемы с подключенными компонентами и предупредить пользователей, какой компонент требует внимания.

    На что обращать внимание на безбаковый теплообменник

    Безбаковый теплообменник должен иметь следующие характеристики:

    • Мало или совсем нет стыков на водяной стороне безбакерного теплообменника. Это уменьшает растрескивание и коррозию (такие материалы, как нержавеющая сталь, также помогают с коррозией).
    • Прочная конструкция: помните, что этот теплообменник будет проходить через множество и часто быстрых термических циклов, поэтому важны прочные материалы с высокой устойчивостью к термической усталости.
    • Способность бороться с отложениями: некоторые теплообменники вибрируют, удерживая известь во взвешенном состоянии, уменьшая или устраняя образование накипи. В противном случае это может снизить эффективность обогревателя с течением времени.

    Устранение смесительных клапанов, высокотемпературного хранения и легионеллы

    Для преобладающих коммерческих водонагревательных систем либо требуются резервуары для хранения, либо они хранят определенное количество воды в теплообменниках. В результате им необходимо поддерживать более высокую температуру воды, чтобы уменьшить рост легионеллы (болезнь легионеров).В свою очередь, более высокая температура требует использования смесительных клапанов и двух комплектов высокотемпературных / низкотемпературных трубопроводов в системе распределения воды. Этот тип системы заведомо ненадежен.

    Поскольку в безрезервуарных установках нет хранилища, они способны предотвратить рост легионеллы. Поиск мощного коммерческого безрезервуарного нагревателя, который не требует смесительных клапанов, может создать более эффективную систему. Установка агрегатов без смесительных клапанов сэкономит капитальные затраты, снизит сложность и устранит ненадежность, связанную со смесительными клапанами.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
