Запуск системы отопления в частном доме

Первый запуск системы отопления обычно производит тот, кто ее монтирует. Пуск отопления, проверка надежности системы и отладка ее работы входит в стандартный комплекс работ по монтажу отопительной системы. Владельцу жилого дома остается только принять работу.

Другое дело, если отопление в доме сделано своими руками. В этом случае придется освоить все тонкости пуско-наладочных работ и научиться запускать отопление самостоятельно.

Прежде всего, нужно заполнить отопительную систему теплоносителем. Перед началом работы нужно открыть запорную арматуру на радиаторах и расширительном баке.

Как залить теплоноситель?

Функционал для заливки теплоносителя должен быть предусмотрен еще на стадии проектирования отопительной системы с учетом ее особенностей.

Обычно теплоноситель заливают так же, как и производят его долив во время эксплуатации. Чем проще и удобнее доливать воду в систему, тем проще ее эксплуатация.

Самый удобный способ пополнять объем теплоносителя автоматически, с помощью узла автоматической подпитки. В этом случае достаточно открыть кран подачи воды и подождать, когда система наполнится, а уровень давления в ней достигнет заданного значения.

В этом случае сброс воздуха производится также автоматически, ведь автоматическая подпитка комплектуется автоматическими клапанами сброса воздуха.

Недостатком системы автоматической подпитки является ее энергозависимость: если постоянного доступа к электрической энергии нет, или автоматика не используется по иной причине, придется воду заливать вручную, используя в качестве вспомогательного оборудования, насос.

Залив теплоносителя в открытую систему отопления с открытым расширительным баком не требует специальных знаний и умений.

Обычно для наполнения системы в ее нижней части устанавливают специальный кран со штуцером. На него надевают шланг, по которому подают теплоноситель. Если это вода, шланг подключают напрямую к водопроводу, давление в котором достаточно для заполнения системы отопления.

Если доступа к водопроводной сети нет, или в качестве теплоносителя используется антифриз, закачка теплоносителя в отопительную систему производится с помощью насоса. Например, можно использовать погружной насос типа Малыш.

Подача воды производится до полного заполнения расширительного бака. Затем нужно сбросить воздух из радиаторов и убедиться, что в них нет воздушных пробок. Для этого открывают краны Маевского и сбрасывают воздух полностью. Затем в освободившийся объем доливают теплоноситель.

Заполнить открытую систему отопления можно другим способом, прямо через расширительный бак. В него просто заливают теплоноситель до полного заполнения системы и бака. Затем так же сбрасывают воздух и доливают воду.

Заполнение закрытой системы отопления

Теплоноситель в закрытую отопительную систему заливают так же, как и в открытую, через кран слива теплоносителя, но после заполнения воздух стравливают не только из радиаторов, но и из циркуляционного насоса.

Делать это нужно в соответствии с инструкцией на прибор. Обычно на циркуляционных насосах есть клапан для сброса воздуха в виде винта: его нужно с помощью отвертки немного ослабить до полного выхода воздуха, а затем снова закрыть.

В полностью заполненной системе отопления давление должно быть примерно на уровне 1,5 атмосфер. Значение его должно быть постоянным.

Проверка радиаторов

На следующем этапе подготовки к первому пуску нужно сделать контрольный сброс воздуха из радиаторов. Для этого нужно еще раз поочередно открыть все краны Маевского, и убедиться, что воздуха в системе на этом этапе нет.

Если после сброса воздуха давление в системе падает, нужно вновь долить теплоноситель, и вновь сбросить воздух.

Следует отметить, что во время нагрева теплоносителя воздух придется сбрасывать еще несколько раз. Удобнее, если система оборудована автоматическими воздухоотводчиками. Если их нет, то в первый месяц эксплуатации сбрасывать воздух из радиаторов придется вручную минимум один раз в неделю до полного удаления воздуха из системы.

Опрессовка

Основная цель опрессовки состоит в проверке прочности соединений и надежности системы в целом. Обычно мастера, смонтировавшие систему отопления, при проведении опрессовки демонстрируют заказчику качество выполненной работы.

Если отопление сделано своими руками, и в системе нет участков скрытого монтажа, например, теплого пола, опрессовку можно не делать.
Если решите, что без испытания на прочность не обойтись, закачайте в систему теплоноситель, подняв давление до 2,5-3 атмосфер и наблюдайте за нею в течении 15 минут. При этом давление в системе должно оставаться постоянным.
Если уровень давления падает, нужно найти течь, устранить ее, и провести опрессовку заново.
Если давление находится на постоянном уровне, можно запускать котел.

Включение в работу котла отопления

Перед первым пуском системы отопления котел необходимо подготовить к работе в соответствии с инструкцией, прилагаемой к нему. Это лучше сделать заранее.

Включать в работу систему отопления можно только после того, как убедитесь, что теплогенератор полностью готов к работе, если это необходимо, подключен к электрической сети.

Вначале котел запускается на минимальной нагрузке. При этом основная задача состоит в предварительном нагреве теплоносителя до температуры 35-40 градусов.

Если котел оснащен терморегулятором, то на панели управления необходимо установить соответствующую температуру. Если речь идет об энергонезависимом устройстве, управлять процессом нагрева теплоносителя придется вручную, меняя расход газа на горение и контролируя визуально температуру нагрева теплоносителя.

Пока идет подогрев теплоносителя, нужно проверить, как поступает тепло к приборам отопления. Для этого нужно осмотреть все радиаторы в доме. Если прибор отопления прогрет неравномерно, и в верхней его части тепла нет, придется еще раз сбросить воздух.

В таком режиме система отопления должна проработать не менее двух часов. Затем можно увеличить расход газа и прогреть теплоноситель до 70 градусов. В этом режиме котел должен проработать не менее пяти часов.

Если в течении этого периода времени система отопления работает без сбоев, температура подачи примерно на 20-25 градусов выше температуры обратки, можно считать первый запуск системы отопления частного дома успешным.

Закрытая система отопления частного дома

Массовое строительство частных домов требует усовершенствования многих систем – канализационной, отопительной, трубопровода. Ведь приходится в короткие сроки монтировать целые конструкции. Долгие годы предпочтение отдавалось открытой системе обогрева. Однако последние годы эта тенденция начала изменяться. Все чаще производится монтаж закрытой системы отопления частного дома. В чем же состоит разница этих конструкций?

Особенности открытой отопительной системы и закрытой

В момент запуска отопительной системы открытого типа следует проверять работоспособность всех элементов конструкции. В первую очередь требуется обеспечить бесперебойную работу насоса. Ведь именно он обеспечивает циркуляцию теплоносителя в системе. Главным преимуществом этого вида отопления является возможность монтажа дополнительных конструктивных элементов.

Закрытая система отопления – схема размещается в открытом доступе. Однако не стоит выполнять работы без предварительного расчета. Это относится и к открытому типу нагревания дома. Стоит заметить, что смонтированная закрытая система отопления своими руками имеет больше преимуществ, чем недостатков.

В открытой конструкции контакт теплоносителя и атмосферы нежелателен. К сожалению, избежать это не удается. И в результате в трубопроводе появляется воздух.

Это ведет к ускорению процесса коррозии всех металлических элементов в системе отопления. Смонтированная закрытая система отопления своими руками оказывается изолированной от проникновения воздуха.

Комплектация водяного отопления закрытого типа

Во время монтажа закрытой системы отопления частного дома важно обеспечить полную изоляцию от влияния окружающей среды. Именно поэтому требуется максимально четко выполнять монтаж, согласовываясь со схемой. В чертеже также указывается деталировка и комплектовка отопительной конструкции.

Котел закрытого типа – один из важных элементов в системе отопления.
Автоматический воздушный, балансировочный, предохранительный и термостатический клапаны.
Определенное количество радиаторов отопления (согласно смете).
Качественный расширительный бак.
Шаровой вентиль и насос.
Не стоит забывать о фильтре и манометре.

Правила выбора котла для закрытого отопления

Профессионал не только составит для закрытой системы отопления схему, но и выполнит все виды работ. Однако вряд ли он будет рассказывать вам о правилах выбора котла. А ведь это едва ли не основный элемент всей системы.

Мы советуем вам оценивать мощность котла. Если планируется обогревать дом, высота потоков в котором до 3-х метров, то подбираете так: на каждые 10 кв. м комнаты требуется 1 кВт. Естественно, это цифра усредненная. Ведь монтируемая закрытая система отопления своими руками должна быть еще и надежной.

А значит, к материалам предъявляется немало требований. Помните, расчеты лучше доверить инженеру. Лишь в этом случае дом будет полностью прогреваться в холода.

Принцип работы закрытой системы отопления

Как правило, в качестве теплоносителя в закрытой системе отопления используется либо вода, либо антифриз. В зимний период их объем увеличивается пропорционально росту температуры среды. Поэтому часть теплоносителя оказывается в расширительном баке.

Он состоит из 2-х отделений — гидравлической камеры и газовой камеры. Нагреваясь, вода оказывается в камере гидравлического типа. В газовое отделение под давлением подается азот.

До начала запуска всей отопительной системы следует установить этот параметр. Азот начинает вытеснять из расширительного бака горячий теплоноситель. Для этого запускается циркуляционный насос. В результате давление всей системы выравнивается.

Монтаж линии подпитки закрытой системы отопления

Работа отопительной системы напрямую зависит от возможностей поддержания рабочего давления и объема теплоносителя. Очень важно, чтобы эти 2 параметра были постоянными. К сожалению, создание герметичности в отоплении невозможно достигнуть в полном объеме. Поэтому происходят утечки воды. Следовательно, нельзя забывать о периодическом пополнении теплоносителя.

Стоит сказать, что подпитка закрытой системы отопления состоит из следующих компонентов:

Автоматический клапан подпитки размещается в месте, где самое низкое давление (как правило, перед входом сетевых насосов).
В трубопровод врезается кран. Так же требуется смонтировать задвижку и управляемый клапан. Это позволит контролировать заполнение системы отопления закрытого типа.
Избежать случайного ухода воды в питающую линию можно, если поставить обратный клапан. В этом случае высокое давление в закрытой системе отопления не станет причиной разгерметизации всей системы.
В качестве контролирующих приборов предлагается использование манометров. Эти небольшие устройства помогут отслеживать любые изменения в отопительной системе.

Монтаж закрытой системы отопления

Составление схемы отопительной конструкции.
Монтаж котла.
Установка радиаторов.
Прокладка трубопровода и обеспечение возможности подпитки закрытой системы отопления.
Размещение насоса, бака, фитингов и кранов. На этом этапе так же монтируются фильтры.
Установка манометров для контроля за давлением в закрытой системе отопления.
Подключение приборов учета и котла к электролинии.
Запуск и проверка заполнения системы отопления закрытого типа.

На этом технология монтажа отопительной системы завершается.

Открытая система отопления — преимущества и недостатки, радиаторы и оборудование для организации

При реализации автономного отопления дома может монтироваться открытая и закрытая система отопления. Чтобы определиться с тем, какая система отопления лучше подходит для каждого конкретного случая, необходимо оценить особенности, преимущества каждой из них. Рассмотрим систему отопления открытого типа.

Состав системы отопления открытого типа

Открытая система отопления состоит из следующих основных компонентов:

котел — могут использоваться газовые, жидкотопливные и твердотопливные приборы. Не применяется при открытой системе только электрокотел. Наиболее распространенным вариантом сегодня является настенный газовый котел;
система трубопровода;
радиаторы — подходят радиаторы Ogint любого типа;
открытый расширительный бачок.

Основные особенности отопительных систем открытого типа

Принцип работы открытой системы состоит в естественной циркуляции теплоносителя, чем отличается от принципа действия закрытой системы, в которой осуществляется принудительная циркуляция при помощи циркуляционного насоса.

В открытой системе теплоноситель циркулирует за счет разницы в давлении горячей и холодной воды, а также за счет монтажа труб с определенным уклоном.

При нагреве в котле теплоносителя он расширяется. В результате этого на выходе из котла создается более высокое давление, чем на входе. Эта разница давлений и обеспечивает циркуляцию воды. Нагретый теплоноситель проходит по трубопроводу и поступает в радиаторы. Здесь он отдает тепло воздуху в помещении, остывает и возвращается в котел по обратной магистрали. При монтаже системы этого типа может использоваться как однотрубная, так и двухтрубная схема трубопровода.

Сам принцип действия системы предусматривает значительное расширение теплоносителя. Трубопровод и радиаторы не могут вмещать такой увеличенный объем воды. Поэтому предусматривается использование расширительного бака, который рекомендуется устанавливать в верхней точке системы (обычно в домах его монтируют на неотапливаемом чердаке). Функция бачка заключается в приеме излишков теплоносителя, что позволяет предотвратить чрезмерное повышение давления в системе.

Расширительный бак является открытым. Это — главное отличие данной системы. С чем и связано ее название. В связи с этим возникает необходимость регулярного контроля уровня воды в расширительном баке, поскольку она постоянно испаряется. Если уровень недостаточный, в трубопровод поступает воздух, что приводит к образованию пробок.

Еще одна особенность открытой системы — медленная циркуляция. Это накладывает определенные требования на режим работы котла. Нельзя допускать слишком быстрого нагрева теплоносителя. Это может приводить к его закипанию, в результате чего из строя могут выходить все элементы системы.

Учитывая постоянное обогащение теплоносителя кислородом через открытый расширительный бачок, для комплектации системы рекомендуется использовать радиаторы с повышенной устойчивостью к коррозии и надежностью. Лучше всего для этой цели купить биметаллические или чугунные радиаторы Ogint, которые проработают много лет. К тому же они характеризуются высокой теплоотдачей, что позволяет компенсировать медленный нагрев.

Преимущества и недостатки открытой системы отопления

Открытая система отопления обладает рядом достоинств и недостатков. Основные преимущества этой системы заключаются в следующем:

простое устройство системы и легкость в ее обслуживании;
бесшумная работа отопления за счет отсутствия циркуляционного насоса;
повышенная надежность системы — также за счет отсутствия циркуляционного насоса, который может довольно часто выходить из строя;
равномерный прогрев помещений отапливаемого дома;
энергонезависимость — система может работать без подключения к электричеству при использовании котлов соответствующего типа;
меньшая стоимость за счет использования более простого оборудования.

Можно говорить, что главным достоинством открытых систем является их простота и сравнительно небольшой уровень затрат.

Однако имеют они и ряд недостатков. К основным минусам относятся:

необходимость применения труб большего диаметра по сравнению с закрытыми системами;
сложность монтажных работ. При монтаже горизонтальных участков трубопровода требуется точный расчет уклона трубы, иначе не добиться эффективной циркуляции теплоносителя;
необходимость постоянного контроля уровня воды в расширительном баке. Возможность завоздушивания системы и поступление кислорода в теплоноситель;
возможность замерзания воды в расширительном баке даже при краткосрочных перерывах в работе системы;
ограничение общей длины трубопровода за счет отсутствия циркуляционного насоса;
не допускается применение антифриза в качестве теплоносителя.

В связи с этими недостатками открытые системы сегодня проигрывают закрытым по популярности.

Кроме того, особенности их конструкции не позволяют использовать их для индивидуального отопления в квартире многоквартирного дома.

Открытая система подходит только для частного дома. В то же время для большого дома с двумя и более этажами она также не подойдет, поскольку не получится обеспечить естественную циркуляцию теплоносителя при такой длине трубопровода.

Закрытая система отопления частного дома, схема с естественной циркуляцией

Система водяного отопления, в которой используется мембранный расширительный бак и теплоноситель никоим образом не контактирует с атмосферным воздухом, считается закрытой и работает под давлением. Эта схема — наиболее распространенная на данный момент, поскольку обладает множеством преимуществ. В данной статье мы разберем, что такое закрытая система отопления частного дома, ее плюсы и минусы, а также особенности обслуживания.

Что представляет собой закрытая система отопления?

Важная особенность такой системы – отсутствие контакта с наружным воздухом и наличие небольшого избыточного давления. Как правило, схема работает при искусственном побуждении циркуляции теплоносителя с помощью насоса. Это позволяет не беспокоиться о соблюдении больших уклонов магистралей, а также принимать меньшие диаметры труб и прокладывать их наиболее удобным способом.

Как правило, гравитационная система отопления с естественной циркуляцией теплоносителя делается с открытым расширительным баком, устанавливаемым в самой высокой точке. Закрытая же система традиционно снабжается циркуляционным насосом, что повышает эффективность ее работы и снижает материалоемкость.

Благодаря своим особенностям, системы закрытого типа обладают массой преимуществ:

теплоноситель, находящийся под давлением, нагревается быстрее;
вероятность завоздушивания сети трубопроводов и радиаторов очень низка;
теплоноситель не насыщается кислородом и не испаряется в атмосферу, что очень важно при заполнении системы антифризом;
установка расширительного бака в закрытой системе отопления производится на обратном трубопроводе возле котла, что очень удобно в плане обслуживания;
нет нужды использовать трубопроводы больших диаметров и прокладывать их на виду, в этом отношении закрытая система с принудительной циркуляцией – оптимальный выбор для частного дома.

Существенный недостаток лишь один — зависимость от надежности электроснабжения, закрытая система отопления без насоса, питающегося от электросети, работать не будет. К счастью, циркуляционные агрегаты для индивидуальных систем имеют небольшую потребляемую мощность, а потому на время отключения электричества смогут функционировать от блока бесперебойного питания достаточно долгое время.

Некоторые специалисты утверждают, что решить проблему отключения электроэнергии поможет закрытая система с естественной циркуляцией. Напомним, что в этом случае движение теплоносителя происходит за счет разницы плотности и массы горячей и охлажденной воды. Первая, нагреваясь в котле, как более легкая вытесняется вверх идущим от радиаторов остывшим теплоносителем, имеющим большую массу.

Несмотря на то что давление в закрытой системе отопления (1.5—2 Бар) не препятствует гравитационному движению потоков горячей и холодной воды, эффективность ее работы весьма сомнительна. Дело в том, что разница конвективных сил и так невелика, а тут еще нужно преодолевать сопротивление мембраны бака, растягивающейся при расширении воды. Чтобы не связываться с этими скользкими моментами, на закрытую систему лучше всегда ставить насос. Если есть необходимость смонтировать самотечную схему, то надо ее делать открытой.

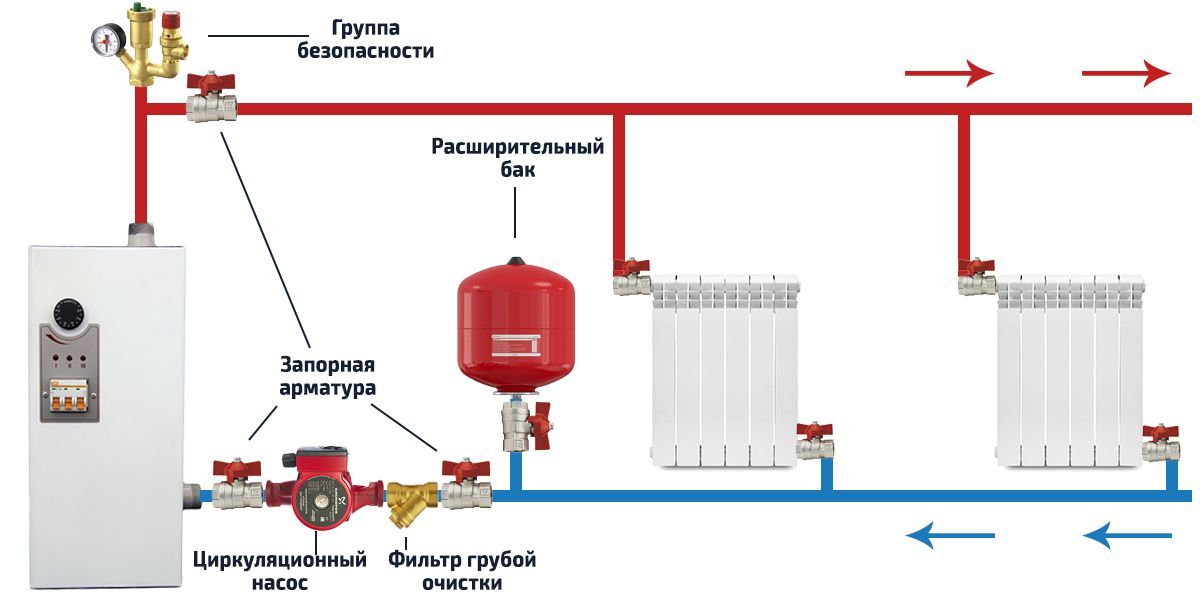

Схема закрытой системы отопления

В частном домостроительстве традиционно применяется 2 вида схем:

однотрубная;
двухтрубная.

Однотрубная, больше известная как «ленинградка», удовлетворительно работает в одно – и двухэтажных домах небольшой площади, когда на каждом этаже установлено не более 5 радиаторов. Реализация схемы требует точного расчета диаметров труб и количества секций батарей, так как теплоноситель значительно остывает после прохождения каждого последующего радиатора. В соблюдении этих требований нуждается и однотрубная схема системы отопления закрытого типа с верхней разводкой, что изображена ниже на рисунке:

Примечание. Независимо от выбранного типа схемы закрытая система должна содержать в своем составе группу безопасности, иногда она идет в комплекте с котлом. Группа состоит из манометра для контроля давления, воздухоотводчика и предохранительного клапана для аварийного сброса воды. Узел устанавливается на подающем трубопроводе, выходящем из котла, причем без всякой запорной арматуры.

Двухтрубная схема закрытой системы проще в расчете и монтаже, славится популярностью благодаря хорошим рабочим показателям. Ведь теплоноситель ко всем радиаторам доставляется с одинаковой температурой, а при реализации попутной схемы еще и проходит одинаковое расстояние. Пример двухтрубной системы показан на рисунке:

Некоторые дополнения имеет закрытая система отопления с твердотопливным котлом. Во избежание образования конденсата в топке теплогенератора схема дополняется смесительным узлом с трехходовым клапаном и байпасной линией. Клапан заставляет оборачиваться воду по байпасу до тех пор, пока она не нагреется до установленной температуры, и только потом запускает в котел теплоноситель из магистрали.

Как заполнить систему теплоносителем?

Когда штуцер подпитки присоединен к водопроводной сети посредством шарового крана, то осуществить заполнение системы отопления закрытого типа теплоносителем достаточно просто. Для этого дела есть смысл привлечь помощника, особенно если дом имеет несколько этажей. Один человек управляет краном подпитки, а второй занимается выпуском воздуха из батарей. Кран открывается примерно на треть, чтобы напор не был сильным.

Человек, находящийся в котельной, следит за показаниями манометра, подпитка закрытой системы отопления закрывается, когда давление достигнет 2 Бар. Теперь помощник посредством кранов Маевского стравливает воздух из радиаторов, после чего давление падает. Цель – выйти на расчетное давление, удалив из трубопроводов весь воздух путем его постепенного вытеснения водопроводной водой.

Сложнее закачать теплоноситель в закрытую систему, когда подпитка из водопровода отсутствует либо нужно залить незамерзающую жидкость. Для этого понадобится специальный ручной или электрический насос и емкость для теплоносителя, из которой он будет перекачиваться в систему. Предварительно надо открыть все воздушные краны на радиаторах, а потом заполнять трубы через сливной штуцер, подключив к нему насос с обратным клапаном.

По мере того как происходит закачка жидкости, надо закрывать краны Маевского, из которых потечет теплоноситель. Накачав систему до 1.5 Бар, надо выполнить удаление воздуха, после чего давление доводится до рабочего. В конце производится пробный запуск котла и корректировка давления, а при необходимости – стравливание воздуха.

Почему падает давление в закрытой системе отопления?

Причина, по которой падает давление, существует одна – отсутствие герметичности, то бишь, протечка. Вопрос в том, чтобы ее найти. Характерным признаком протечки служит лужица в определенном месте либо бурое пятно, когда вода успевает высохнуть. В процессе поиска следует осмотреть следующие узлы и элементы:

соединения труб и фитинги: бывает, что в последних возникают трещины;
автоматические воздухоотводчики: неисправный элемент с застрявшим поплавком будет пропускать воду;
запорно — регулирующая арматура, предохранительный клапан;
расширительный бак: трещина в мембране вызовет падение давления, появление воздуха в системе и частое отключение котла.

Для устранения протечки не обойтись без частичного или полного опорожнения трубопроводов. По окончании работ придется снова залить воду в систему, создать необходимое давление и проследить за манометром в течении нескольких дней.

Заключение

Закрытая отопительная система обладает массой достоинств, отсюда ее популярность. Если монтаж и пуск в эксплуатацию произведен правильно, то она долгое время не требует вмешательства в свою работу. Большинство возникающих неисправностей можно спокойно устранить своими руками, как и обслуживание системы. Желательно ежегодно проверять работоспособность таких элементов, как воздухоотводчики, клапаны и расширительный бак.

Как подготовить систему к работе зимой в отопительный сезон

Поломка, остановка системы отопления зимой переводит владельцев в состояние легкой паники. Чтобы этого не случилось рекомендуется заранее, в теплое время, проверить техническое состояние системы отопления, выполнить все положенные профилактические работы.
Какие профилактические действия с системой отопления в частном доме нужно сделать?
Какие механизмы, аппаратуру проверить и отремонтировать в первую очередь?

Газовые котлы

Газовые автоматизированные котлы должны ежегодно проверяться и обслуживаться только специализированной организацией, которая имеет лицензию. При этом специалистами проводится осмотр, чистка теплообмненника от нагара, чистка воздухоотводчика от отложений, проверка работы клапанов, проверка насоса, и другого оборудования.

Все владельцы газовых котлов должны заключить договора на постоянное обслуживание оборудования. При этом они снабжаются номерами телефонов для экстренного вызова…

В летний период роль владельцев заключается в периодическом кратковременном запуске оборудования – раз в два месяца. Если оборудование современное, то его автоматика, скорее всего, обеспечивает режим ожидания с профилактическими включениями. Тогда владельцам просто нужно обеспечить электроснабжение.

Электрокотлы

Электрокотел проще и дешевле в обслуживании потому, что в нем не происходит горения, отсутствует открытое пламя. Но принцип технического обслуживания и подготовки к зиме тот же – периодический профилактический запуск в работу, осмотр специалистами.

В качестве профилактики рекомендуется отключить тены, вынуть их из котла и осмотреть на предмет отложений. Пленка (слой) отложений уменьшает мощность и сокращает срок эксплуатации. Ее можно удалить химическим способом. В домашних условиях накипь, например, удаляется при опускании тенов в банку (обрезанную бутылку) с концентрированным раствором лимонной кислоты.

Твердотопливные котлы и их дымоходы очищаются от сажи вручную, о чем их пользователям, обычно хорошо известно, так ка операция эта запоминающаяся, из-за резкого изменения цвета частей тела, которые контактировали с сажей.

Насос не запускается

Наиболее частая и серьезная проблема, с которой сталкиваются зимой при первом пуске нерадивые пользователи, которые не сделали профилактику летом, — система не работает вообще, — насос (возможно в составе котла) не гоняет теплоноситель.

Пользователи наблюдают закипания не автоматизированных котлов, вывод ошибок на автоматизированных, после чего начинают жаловаться на ситуацию в телефоны. Причина происшествия в том, что ротор насоса оброс отложениями. Как говорят – «закис».
Чтобы этого не было нужно во время летнего отстоя раз в два месяца включить насос в работу на минутку.

Чтобы запустить насос

В большинстве старых моделей насосов в корпусе имеется отверстие, закрытое вкручивающейся пробочкой. Открутив пробку (предварительно закрыв краны возле насоса), можно длинным предметом прокрутить закисшую крыльчатку. Этого достаточно, чтобы агрегат заработал.

Но в современных моделях такого отверстия может и не быть. В них предусматривается кратковременные периодические пуски во время простоя, что программируется в самом насосе. Но пользователи могут и не знать об этом, и отключают электричество на лето… Тогда, без основательной разборки насоса уже не обойтись…. Подробнее о характеристиках современных насосов

Клапана

Клапана двухходовые, трехходовые, обратные, точно так же, как и насос, могут страдать от отложений.

При подготовке к работе зимой, нужно обратить на них внимание летом.

Необходимо обеспечить, хотя бы пару раз за сезон отстоя сдвижение механизмов, срабатывание в клапане. Чтобы развеять застой.

Сделать это можно ручным переключателем, если таковой предусмотрен, или же запуском системы в режимах, при которых клапана срабатывают.

Трехходовые клапана, регулирующие температуру под управлением термоголовок, будут очищаться, при накручивании головки, при движении жидкости через них, при срабатывании термоголовки с изменением температуры. Использование трехходового клапана в обвязке котла

Краны

Все вышесказанное справедливо и для кранов – через годик-другой бездействующие краны зарастут так, что перестанут проворачиваться вовсе. Рекомендуется раз в 2 месяца делать переключения кранами.

Первый запуск системы перед зимней эксплуатацией должен сопровождаться включением/выключением всех запорных регулирующих устройств. Проверкой возможности их включения, наличием (возникновением) при этом течей.

Автоматический воздухоотводчик течет

Автоматические воздухоотводчики могут давать течь в любой момент времени, — такова данность пользователю от изготовителя, такова их конструкция, в которой игольчатый клапан перекрывает отверстие в седле. Если попадает мусор, а он всегда присутствует в системе, то через клапан просачивается вода.

В качестве профилактики, перед зимней эксплуатацией, рекомендуется откручивать верхнюю крышку клапана (механизм предназначен для частых разборок) и очищать внутренности от отложений. Лучше с выдержкой в лимонной кислоте.

Как проверить и наладить расширительный бак

Срок службы расширительных баков с резиновой мембраной оценивается в среднем как 7 лет. Причина выхода из строя, — износ, течь через мембрану.

При подготовке систем отопления к зимнему сезону, нужно проверить расширительный бак.

Если он входит в конструкцию автоматизированного газового котла, то такую проверку проводят специалисты.

Необходимо нажать острым предметом на воздушный клапан (клапан для подкачки воздуха такой же, как и на автомобильных колесах). Если в выходящей струе присутствует вода, значит бак пора менять.

Давление в системе и в воздушной камере расширительного бака со временем уменьшается, что связано с утечками воздуха, как из теплоносителя через вооздухоотводчики, так и непосредственно из бака. Перед включением системы необходимо довести давление в воздушной камере до нормального – рекомендуемое для домашних систем значение – 1,5 атм. Расширительные баки в отоплении

Какое давление должно быть в системе

Перед тем как делать первое включение в работу системы отопления после летнего простоя, нужно убедиться прежде всего в наличии необходимого давления в ней.

Без минимально-необходимого давления запуск автоматических котлов невозможен.

Рекомендуемое давление – 1,7 – 2,0 атм, т.е. от 10% больше, чем в воздушной камере расширительного бака. Понятно, что с доливкой системы водой (теплоносителем), давления в ней и в камере расширительного бака выровняются.

Как доливать систему перед началом эксплуатации

За счет выхода растворенного воздуха из замкнутой системы через устройства, давление в ней будет уменьшаться. Всегда возникает необходимость в доливке.

При подготовке отопления к зиме необходимо долить воду и довести давление до оптимального.

Заливка теплоносителя осуществляется путем подключения к водопроводу, давление в котором обычно 1,8 – 2,7 атм. Или с помощью насоса (ручного или электрического). В крайнем случае – с большой высоты, до минимального давления для включения оборудования.

Недопустимо обустраивать автоматическую подпитку водой из водопровода. Тогда, при наличии течи, система заилится от обмена воды и ее дорогостоящее оборудование выйдет из строя. Подробней о заливке системы отопления

Какой водой заливать

У многих пользователей возникают не обоснованные подозрения, что при заливке обычной водопроводной водой в системе возникнут неполадки. На самом деле количество солей в обычной воде не столь велико, чтобы нанести непоправимый вред – до 15 мг/л. В 100 литрах соответственно будет лишь 1,5 грамма солей. Опасность возникает при постоянном обмене воды, которая может рассматриваться лишь как ошибка в эксплуатации.

Если доливать 1 литр в 2 месяца (обычный режим), то накапливание солей не угрожает отоплению.

Что сделать для подготовки к зиме

Летом нужно хотя бы 2 раза запустить систему и дать немного прогреться. Движение теплоносителя, срабатывание клапанов и защит, не даст им застояться.

Но перед таким включением нужно измерить давления, довести их до нормы, т.е. долить систему теплоносителем. Затем обойти и осмотреть визуально течи при нормальном давлении и остановленной работе. Открыть-закрыть все краны, не дать им застояться.

Такие элементарные действия обычно под силу пользователям отопления, но с помощью этого нехитрого плана можно обеспечить работоспособность в зимний период.

Разница между системами лучистого отопления открытого и закрытого контура

Несколько десятилетий назад PEX заменил полибутилен (ПБ) в установках лучистого отопления открытого и закрытого типа, и ландшафт геотермальных систем отопления изменился навсегда. Этому развитию способствовали многие причины, но изменение было неизбежным.
Трубка PEX является гибкой, простой в установке и обладает всеми характеристиками, необходимыми для создания успешной системы лучистого отопления с открытым или закрытым контуром.То, что они менее жесткие, чем металлические трубы, дает им огромное преимущество. Он намного лучше, чем его конкуренты, справляется с колебаниями температуры в системах лучистого отопления. Он невосприимчив к коррозии и не требует дополнительных химикатов, так как установщики PEX могут использовать PEX в очень длительных пробегах. Вместо методов цементации с использованием растворителя или термоплавления, стыки формируются с помощью различных методов механического сжатия. Он устойчив к замораживанию и разрушению, что является еще одним огромным преимуществом при работе с трубопроводами из полиэтиленгликоля, которые можно закопать глубоко под землей или поместить в бетонные массы, называемые гипсобетоном или гипсокартоном.

Геотермальные системы отопления можно вырывать из траншей, вырывать в глубоких руслах или пробурять. Например, в системах с открытым контуром обычно используется колодец для перекачки воды с использованием водоносного горизонта, который проходит через теплообменник насоса, а затем сбрасывает воду в другой колодец или близлежащую реку. Теоретически он намного более эффективен, чем системы с замкнутым контуром, потому что он отводит тепло от постоянного потока воды из глубины земли. Однако в настоящее время во многих частях страны системы с открытым контуром запрещены из-за проблем с качеством воды.

Трубки

PEX одобрены для систем водяного отопления (открытого или закрытого типа) во всех моделях сантехнических и механических норм в США. В системе с замкнутым контуром в качестве теплообменника используется непрерывный контур из трубок из полиэтиленгликолята. Трубка подсоединяется к тепловому насосу, и с подходящим раствором антифриза он циркулирует повсюду. В отличие от разомкнутой системы, которая потребляет воду из колодца, замкнутая система пересчитывает свой теплопередающий раствор в трубе; работа в закрытой системе управления.Приблизительно для эффективного теплообмена необходимо от двух до трех галлонов в минуту на тонну мощности.

В закрытой системе вероятность появления вредных бактерий намного меньше. На веб-сайтах федеральных Центров по контролю за заболеваниями (www.cdc.gov) сообщается, что ежегодно от 8000 до 18000 человек заболевают болезнью легионеров, причем болезнь приводит к летальному исходу в 5-30 процентах случаев.

Системные компоненты в замкнутой системе дешевле, чем в разомкнутой системе, поскольку для нее требуются фитинги из бронзы или нержавеющей стали вместо чугуна.Системы с замкнутым контуром стали наиболее распространенными видами геотермального отопления. При правильной установке замкнутая система экономична и надежна.

Связанные документы:
Проектирование эффективной системы лучистого теплого пола
Описание системы лучистого отопления: нагреватели и циркуляторы
Описание системы лучистого отопления: инжекционное смешивание
Описание лучистого отопления: методы теплопередачи
Наружные деревянные печи с изоляцией из PEX
Использование геотермальной энергии тепловой насос для системы лучистого отопления пола
Зональные клапаны в системе лучистого отопления

Открытая или закрытая система водонагревателя

Вы купили водонагреватель, знаете что? Одно из основных решений, которые вы должны принять при установке нового электрического или газового водонагревателя, — это установка открытой или закрытой системы водонагревателя.

В этой статье представлены плюсы и минусы обеих систем, а также то, как эти установки могут защитить пользователей, обогреватели и собственность.

Проблема в том, что вода внутри резервуара нагревателя, подвергаясь воздействию тепла, увеличивает свою температуру и давление, а, следовательно, и объем. Согласно исследованию, проведенному производителем Rheem, давление воды быстро растет, когда температура воды повышается с 75 F до 100 F; он увеличивается с 80 фунтов на квадратный дюйм до 520 фунтов на квадратный дюйм.

Когда давление воды увеличивается более чем на 145 фунтов на квадратный дюйм, клапан TPR является первым элементом, который реагирует; он открывается и выпускает немного горячей воды, уменьшая давление.Рабочее давление внутри резервуара водонагревателя составляет примерно 150 фунтов на квадратный дюйм, и резервуары проходят испытания на выдерживание давления 300 фунтов на квадратный дюйм. Для давлений выше этого значения металлический резервуар начинает деформироваться, вздуваться, разрываться и в конечном итоге течь.

Открытая и закрытая система водонагревателя

Для защиты агрегата необходимо рассмотреть открытую или закрытую систему водонагревателя.

Открытая система водонагревателя — это когда вода, объем и давление которой увеличились из-за нагрева, свободно проходит из накопительного бака в линию подачи холодной воды и, в конечном итоге, в городскую систему водоснабжения, если давление достаточно высокое.Это происходит, если на пути нет клапанов (таких как запорный клапан, обратный клапан и т.п.). Чтобы предотвратить возврат воды, некоторые муниципалитеты требуют установки в соответствии с правилами, что требует наличия обратных клапанов, запорных клапанов и т. Д. Поскольку нет ничего, что мешало бы воде расширяться, давление в открытой системе всегда равно давлению подачи.

Закрытая система водонагревателя означает, что горячая вода не может выходить за пределы клапанов и смешиваться с городской водой.Клапаны, которые обычно встречаются в закрытых системах, — это обратный клапан, редукционный клапан, смесительный клапан, предохранитель обратного потока и другие. Проблема этой системы в том, что горячая вода при тепловом расширении никуда не уходит; он попадает в ловушку, вызывая повышение давления.

Клапан TPR будет выпускать немного горячей воды, если давление воды превысит 145 фунтов на квадратный дюйм, но если он не работает должным образом, может возникнуть гораздо более высокое давление. Значения экстремального давления могут вызвать вздутие, деформацию и, в конечном итоге, разрушение сварных швов.Это причина, по которой установка расширительного бака в закрытых системах водонагревателя требуется и согласно нормам. Расширительные баки предназначены для приема увеличенного объема воды и, следовательно, снижения давления внутри бака.

Открытая или закрытая система котла?

Правильная установка котла с оптимизатором смесительной системы.

Если вы когда-нибудь задавались вопросом, как работает система котла, попробуйте посмотреть на это так: в вашем автомобиле система охлаждения закрыта.Если температура внутри двигателя становится слишком высокой и начинает закипать, имеется крышка под давлением, которая отводит избыточное тепло. Таким образом, вместо того, чтобы ваш двигатель взорвался, крышка сбрасывает все это давление, и тепло уходит. В этой системе также есть термостат, который открывается и закрывается в зависимости от температуры охлаждающей жидкости. Когда ваш автомобиль холодный, этот термостат закрывается и рециркулирует воду через блок двигателя, позволяя двигателю быстрее достичь рабочей температуры. Когда двигатель прогреется, термостат открывается, и охлаждающая жидкость проходит через систему, регулируя температуру двигателя.

Дровяной котел открытой системы подобен вашему двигателю, а система лучистого отопления, прикрепленная к котлу, подобна системе охлаждения вашего двигателя.

Открытая система водопровода котла. [/ Caption] Большинство людей, работающих с котлами, выбирают такую открытую систему из соображений безопасности; он не находится под давлением и отводит тепло в атмосферу, а это означает, что при перегреве пар выходит из трубы и рассеивается в воздухе. Котел открытой системы не может взорваться при неправильной установке или обслуживании.На самом деле, во многих областях заниматься поиском и устранением неисправностей в дровяном котле под давлением, если вы не имеете соответствующей лицензии, является незаконным. Однако при правильной установке водогрейные котлы так же безопасны, как и любой другой резервуар для горячей воды для бытового потребления. Основное преимущество закрытой системы (под давлением) бойлера заключается в том, что вода не закипает при 220 градусах, как это обычно бывает на уровне моря. В закрытой системе создается давление, и в результате вы можете запустить котел более горячим, чем если бы это была открытая система.

Котел на дровах с открытой системой.

Недостатком котла открытой системы является то, что они должны постоянно контролироваться и быть наполненными водой, потому что эта вода постоянно испаряется из системы. Если не заменить воду, бойлер со временем перегреется и выйдет из строя. Он не взорвется, но вызовет такой шум, что вы можете подумать, что в вашей котельной бьет 800-фунтовая горилла. А если все-таки произойдет сбой, у вас будет всего несколько минут, чтобы спасти котел от помойки.

Пластинчатый теплообменник вода-вода с ребрами жесткости

Тем не менее, сегодня на рынке есть котлы с открытой системой, которые имеют автоматическую систему наполнения, постоянно поддерживающую наполнение котла водой.Поэтому, если вы выбираете открытую котельную систему, стоит убедиться, что она хорошая, с такими функциями, как эта. Также имейте в виду, что существует много комбинированных открытых / закрытых котельных систем, в которых котел является открытой системой, а система лучистого тепла закрыта. Это достигается с помощью теплообменника, либо пластинчатого теплообменника, либо теплообменника с боковой стенкой, где открытая котельная система представляет собой отдельный контур и циркулирует таким образом. Затем БТЕ передаются через теплообменник в замкнутую систему.

Выбор открытой или закрытой системы во многом зависит от вашей жизненной ситуации и личных предпочтений, но знание разницы — это первый шаг к выбору того, что подходит именно вам.

Первое включение вашей системы отопления

Итак, снова то время года. Наступают ночи, и начинаются мысли о том, чтобы впервые включить отопление. Часто компоненты, из которых состоит ваша система отопления, бездействуют в течение нескольких месяцев, и это помогает сделать несколько простых проверок, прежде чем вы включите этот переключатель.Если вы выполните наш краткий контрольный список задач перед тем, как включить систему отопления в этом сезоне, вы сможете избежать дорогостоящих проблем или технических сбоев в будущем.

Контрольный список для отопления, который мы собираемся описать, можно разделить на две категории. Легко для новичка и немного сложнее и ориентировано на опытных мастеров. Прежде чем мы продолжим, посмотрите видео ниже, чтобы получить полное описание того, как запустить вашу систему отопления в первый раз. Если это не поможет, читайте дальше!

Вот наш контрольный список.Следуйте этим инструкциям, чтобы убедиться, что у вас не возникнет проблем при первом включении отопления:

Удалите воздух из радиаторов. Используйте ключ для прокачки радиатора или отвертку (если возможно) для удаления воздуха, который может присутствовать в системе. Не забудьте иметь полотенце, чтобы собрать любую воду, которая может вытечь, и чтобы оба радиаторных клапана были открыты. Если у вас система под давлением, вам может потребоваться поднять давление в бойлере.Если в системе отопления нет воздуха, это прекрасно. Если есть, вы можете позвонить своему местному сантехнику и попросить его добавить ингибитор в вашу систему отопления.

Убедитесь, что ТРВ (термостатический радиаторный клапан) работает правильно. Если TRV провел в закрытом состоянии все лето, он может застрять в закрытом состоянии и радиатор может не нагреться. Убедитесь, что он может работать правильно. Сделайте это, сняв головку TRV с корпуса клапана. Внизу вы увидите маленькую булавку.Используйте набор захватов или плоскогубцы , чтобы подвигать штифт вверх и вниз, чтобы убедиться, что он может открываться и закрываться должным образом. Если вы хотите использовать распыляемую смазку , чтобы ослабить все жесткие TRV. Сделайте это с каждым радиатором в доме.

Сбалансируйте систему. Закройте все запорные щитки на всех радиаторах в доме, а затем откройте на четверть — пол-оборота. Это гарантирует, что каждый радиатор будет получать достаточный поток по всей системе отопления.

Убедитесь, что комнатный термостат работает. Если у вас есть механический комнатный термостат, вы должны услышать, как он открывается и закрывается. Для более новых типов вы не сможете выполнить эту проверку.
Это конец начального этапа — следующий, более продвинутый!

Убедитесь, что в насосе центрального отопления есть вода и он может свободно перемещаться. Большинство насосов имеют латунную гайку на конце. Удалите это и выпустите воздух из насоса. Здесь также обычно можно увидеть конец вала насоса.Как правило, на конце у них есть небольшая прорезь, поэтому вы можете вставить отвертку внутрь и повернуть вал, убедившись, что насос свободен и не подвержен риску заклинивания и поломки.

Убедитесь, что любые двухходовые или трехходовые клапаны могут свободно открываться и закрываться. Эти клапаны контролируют, куда отводится тепло в вашей системе отопления, и в случае отказа это может означать дорогостоящий вызов. У большинства есть рычаг на конце головки клапана, который можно вручную открывать и закрывать.Большинство моделей также имеют съемную головку, что означает, что вы можете взять шпиндель клапана, чтобы убедиться, что он свободен. Это предотвращает заедание и выход из строя головки клапана.

Теперь вы можете включить термостат. Включите систему отопления и сделайте все радиаторы красивыми и теплыми.

Статьи по теме

Интерактивный дом — Управление центральным отоплением (2-х и 3-х ходовые клапаны)

Интерактивный дом — Насос центрального отопления

Интерактивный дом — Газовый котел

Интерактивный дом — масляный котел

Интерактивный дом — промывка с электроприводом

Интерактивный дом — Радиаторы

Интерактивный дом — Термостатические клапаны радиатора

Информационный центр систем отопления

ДОМАШНИЙ РЕМОНТ; Как поддерживать систему водяного отопления в рабочем состоянии

Ежегодное техническое обслуживание системы водяного отопления должно начинаться с настройки печи профессиональным техником по обслуживанию.Техник должен осмотреть и очистить камеру сгорания и топливную форсунку, а также провести испытание сгорания.

Настройка печи — это работа профессионала, но есть ряд более простых задач по техническому обслуживанию, которые может выполнить каждый домовладелец. В водных системах часто накапливается ил в виде минеральных отложений и ржавчины. Если дать осадку накапливаться, он может затруднить циркуляцию воды и, в конечном итоге, повредить систему. Чтобы удалить осадок, просто слейте ведро или два воды из бойлера.Сначала выключите конфорку; затем закройте кран подачи воды в бойлер. Теперь поместите ведро под сливной кран котла.

Вода в бойлере будет горячей; Чтобы избежать ожогов, лучше подождать час или два, прежде чем открывать сливной кран. Слейте воду, пока она не станет прозрачной; затем закройте сливной кран, откройте кран подачи и включите печь. Более новые системы следует сливать ежегодно, но более старые системы собирают ил легче. В такой системе может потребоваться более частый слив.

Если у вас есть старая система горячего водоснабжения, из которой никогда не сливали воду, набрать несколько ведер воды может быть недостаточно. Возможно, вам потребуется вызвать профессионала, чтобы промыть систему химическими добавками и очень горячей водой.

После слива воды из котла проверьте расширительный бак. В более новых системах есть мембранный резервуар, который герметичен, поэтому сливать его не нужно. В старых системах есть резервуары, которые необходимо промывать ежегодно. Вы можете легко узнать этот тип резервуара, потому что он имеет два клапана; запорный вентиль, идущий в топку, и сливной вентиль на дне бака.

Чтобы слить воду из бака, сначала закройте запорный вентиль. Поставьте ведро под слив; затем откройте клапан. Вода должна вытекать, но если этого не произойдет, может потребоваться открыть заглушку вакуумного прерывателя (не во всех резервуарах есть эта заглушка) на сливном клапане. Пробку можно открыть разводным ключом. После опорожнения бака закройте сливной кран и пробку вакуумного выключателя; затем откройте запорный клапан. Если все это кажется серьезной проблемой, вы можете проконсультироваться у специалиста по отоплению по поводу замены старого расширительного бачка на новую модель диафрагмы.

Далее прокачайте радиаторы. Внутри часто скапливается воздух, что может препятствовать попаданию горячей воды в радиаторы. Обескровливание высвобождает захваченный воздух. Чтобы удалить воздух из радиатора, сначала поместите поддон под выпускной клапан. Затем откройте вентиль. В зависимости от типа выпускного клапана вы можете использовать отвертку или радиаторный ключ (можно приобрести в магазинах бытовой техники или сантехники), чтобы открыть клапан. Из клапана выйдет сначала воздух, потом вода. В этот момент закройте клапан. Вы должны прокачивать каждый радиатор один или два раза в год.

Слив воды и удаление воздуха из радиаторов — простые задачи, которые под силу среднему домовладельцу. Они могут помочь системе работать эффективно.

Открытые системы горячего водоснабжения | Писец

Что можно сказать об этих системах?

Вам когда-нибудь снились тревожные сны по ночам? Те, где поезд идет за вами и свет гаснет, но вы не можете съехать с рельсов, потому что ваши мышцы реагируют как патока.Это то, что я чувствую каждый раз, когда смотрю на систему водяного отопления с открытым контуром.

Что такое система горячего водоснабжения с открытым контуром?

Напоминаем, что система отопления с разомкнутым контуром — это система отопления на водной основе, в которой та же самая горячая вода, которая нагревает здание, может быть использована для бытовых нужд — для душа и раковины… Прежде чем мы войдем в темную серую зону того, что мы, как домашние инспекторы, должны говорить об этих системах и почему, давайте рассмотрим, как идентифицировать систему горячего водоснабжения с открытым контуром, а затем рассмотрим некоторую историю того, как мы оказались там, где мы находимся сегодня.

Уловки для идентификации

Отличить открытые системы горячего водоснабжения от замкнутых систем может быть сложно. Одна из самых основных характеристик систем водяного отопления — это наличие двух водонагревателей или одного. В здании с двумя водонагревателями, вероятно, есть один, предназначенный исключительно для отопления, и, таким образом, это система отопления с котлом с замкнутым контуром. Если в здании есть только один водонагреватель и для отопления, и для бытового потребления, нужно присмотреться повнимательнее.

Смесительный клапан Honeywell

Если вы видите смесительный клапан, вы, вероятно, смотрите на систему с открытым контуром . Смесительный клапан — это место, где горячая вода для отопления смешивается с холодной водой, чтобы установить температуру горячего водоснабжения. В этой конфигурации водонагреватель может быть настроен на нагрев до 140 градусов по Фаренгейту или более для радиаторов, а затем снижен с помощью смесительного клапана до 120 градусов по Фаренгейту для домашнего использования.

http://www.honeywellstore.com/store/products/honeywell-ram101cus1-thermostatic-mixing-valve.htm

Теплообменник

Еще одна отличительная черта, на которую следует обратить внимание, — это плоские чашеобразные теплообменники. Если вы видите один из них, вы, вероятно, смотрите на систему с замкнутым контуром . Это связано с тем, что этот теплообменник отделяет воду для бытового потребления от воды для отопления. Вы могли видеть и смесительный клапан, и теплообменник — в этом случае вы, вероятно, видели бы систему с замкнутым контуром.

http://www.taco-hvac.com/products/heat_transfer_products/brazed_heat_exchangers/index.html

Еще одна уловка для определения системы с разомкнутым контуром — проверить, подключен ли циркуляционный насос, который пропускает воду через нагревательные змеевики, к 24-часовому таймеру. Таймер должен быть установлен на 15 минут в день или больше, чтобы проталкивать воду по трубам все лето — это очень важно, чтобы в течение всего лета в этих трубах не оставалась застоявшаяся вода, которая затем может попасть в ваш водопровод, когда наступает жара. возвращается.

Наконец, посмотрите на сам водонагреватель.Некоторые водонагреватели разделяют два типа воды внутри водонагревателя. Эти типы водонагревателей обычно имеют «Впуск для обогрева» и «Выпуск для обогрева», а также впускные и выпускные отверстия для бытового водоснабжения, поэтому вы увидите как минимум 4 трубы, подключенные к водонагревателю. Эти типы систем, как правило, являются замкнутыми.

Вооружившись несколькими основными методами определения системы отопления с открытым контуром, давайте взглянем на некоторую историю, чтобы понять, почему они устанавливаются сейчас и чем они отличаются от традиционных котлов с закрытым контуром.

Немного истории

Я вырос в доме в Новой Англии, где была традиционная котельная с замкнутым контуром с оцинкованными стальными трубами и чугунными радиаторами. Система была самой современной, когда ее спроектировали и установили в начале прошлого века, и, что несколько удивительно, она все еще хорошо работала 80 с лишним лет спустя, когда я жил в этом доме. Теоретически, с этим старым котлом с замкнутым контуром, если бы он никогда не протекал за эти годы, я мог бы открыть систему распределительных трубопроводов и посмотреть, как вода выходит из труб, которые были вставлены, когда Теодор Рузвельт был в офисе … .античная вода.

Примечательным атрибутом этой старинной воды является то, насколько она менее агрессивна, чем та же система, в которую постоянно вводится новая вода. Система с открытым контуром обеспечивает постоянную подачу новой богатой кислородом воды и, следовательно, является более агрессивной, чем ее родственник с обратной связью, где циркулирует та же самая вода. Там, где я живу и работаю сейчас, в районе Сиэтла, я иногда вижу системы трубопроводов котлов из оцинкованной стали 100-летней давности, которые все еще используются в системе отопления с замкнутым контуром, и тем не менее та же стальная труба, которая использовалась для бытового водоснабжения, давно уже используется. назад вышла из строя и была заменена.В этом разница в коррозионной способности систем с замкнутым и разомкнутым контуром.

Итак, если замкнутые системы горячего водоснабжения работают так хорошо, почему мы отказались от систем замкнутого цикла?

Я не знаю, какие типы систем отопления используются в вашей части страны, но здесь эти системы водяного водяного отопления с радиаторами типа Turbonic просто ворвались в наши дома, начиная с 1990-х годов. http://www.turbonicsinc.com/. Поток этих систем отопления пришелся на волну строительства новых таунхаусов, охвативших многие наши районы в ту эпоху, и причина, по которой эти системы были установлены, проста: они дешевы.

Радиатор турбонагнетательный

По мере того, как эти системы становились все более распространенными, меня все больше тревожило и сбивало с толку отсутствие стандартов для установки. Кажется, что каждая из этих систем представляет собой новый беспорядочный набор труб, трубок, коллекторов, теплообменников, таймеров, реле, смесительных клапанов, соленоидов, термостатов и водонагревателей. Иногда я натыкаюсь на одну из этих систем, которая выглядит настолько хаотичной, что я вспоминаю схватку осьминогов в регби. Даже если инспектору не хватало всех технических знаний о водяном отоплении, некоторые из этих систем просто выглядят ненадежными.

Беспорядок из труб!

Вероятность того, что этот беспорядок из труб и проводов действительно сработает? Я вспоминаю, что у моего шара Magic 8 был один треугольник, который гласил: «Не очень хорошие перспективы».

Путаницу в отношении этих систем водяного отопления усугубляет вопрос о разомкнутом контуре по сравнению с замкнутым контуром и потенциально коррозионные эффекты их конфигурирования как разомкнутых систем, не говоря уже о большем риске образования легионеллы в трубах систем с разомкнутым контуром из-за упомянутая выше проблема застоя воды.

Осадки, кажется, происходят медленно. Каждые несколько месяцев мое внимание всплывает новый отзыв или коллективный иск.

На изображениях показана система трубок марки Kitec

Это началось с печально известного теперь Kitec и системы IPEX: http://www.kitecsettlement.com/faq.cfm

За ним в произвольном порядке следовали:

Фитинги Zurn и Q-PEX: http://zurnclassaction.com/
Ultra PEX: http://www.ultrapexclassaction.com/
Uponor: http: // www.classaction.org/uponor-pex-problems

Коллектор Kitec

Теперь вы можете выйти в Интернет и найти сообщения и блоги, где профессионалы и непрофессионалы одинаково критикуют системы с открытым контуром как ожидающие катастрофы, и тем не менее, это все еще широко распространенные системы, которые можно точно охарактеризовать как «отраслевой стандарт».

Итак, в свете всей этой истории и знаний, которые мы храним, что мы должны сказать нашим клиентам о системах горячего водоснабжения открытого цикла?

Очевидно, что если вы смотрите на систему трубопроводов, которая была задействована в коллективном иске, и вы знаете об этом, составление отчета становится немного проще.Но что, если вы не знаете об отзыве или судебном иске? Именно здесь я чувствую жар от прожектора на поезде, обжигающий мне затылок, и начинаю думать о домашних инспекторах в начале 1990-х, инспектировавших новостройки с сайдингом LP.

Хотя технически мы не связаны нашими стандартами практики http://www.ashi.org/documents/pdf/standards.pdf для отчетности об отозванных продуктах, я считаю, что наша работа — информировать наших клиентов о том, что они рассматривают. покупать.Объяснение недостатка систем отопления с разомкнутым контуром: а именно то, что это более новые, непроверенные системы, которые, похоже, имеют проблемы с надежностью из-за коррозионного воздействия воды, а также потенциальных проблем со здоровьем, связанных с застоем теплой воды в трубах. профессиональный долг.

Я всегда рекомендую, чтобы эти системы обслуживал профессиональный подрядчик по водяному отоплению.
Я всегда гулю систему трубок, которая используется в доме, чтобы увидеть, есть ли какие-либо признаки судебного разбирательства.
Я рекомендую своим клиентам получить мнения и оценки по преобразованию их системы с разомкнутым контуром в замкнутый контур по причинам, обсуждаемым здесь.

Я встречал оценки, которые варьируются от 2200 до 2800 долларов для преобразования в замкнутый цикл — эти цены могут варьироваться в зависимости от региона. Логичное время для этого преобразования — когда у водонагревателя заканчивается срок службы 10-12 лет, и замена существующего водонагревателя в любом случае должна быть на столе. Тем не менее, с таким количеством переменных в том, как эти системы установлены, мне трудно сказать с какой-либо точностью, насколько срочная такая работа и насколько надежными будут некоторые из этих систем даже после преобразования в систему с замкнутым контуром.

Я лишь бегло рассмотрел некоторые технические проблемы с этими системами, чтобы написать управляемую статью, которая была бы провокационной и по крайней мере умеренно приятной для чтения. Надеюсь, я не стал слишком упрощать, но также предоставил платформу для обсуждения. Поскольку домашние инспекторы в других регионах страны могут сталкиваться с этими проблемами, я приветствую любые расхождения во мнениях относительно того, как другие инспекторы обращаются с этими системами. См. Мой блог @ http://getscribeware.com/blog.

________________________________________________________

Дилан Чок является владельцем базирующейся в Сиэтле компании Orca Inspection Services LLC — www.orcainspect.com. Он является основателем программного обеспечения для отчетов ScribeWare , предлагающего инновационные и простые решения для составления отчетов — www.getscribeware.com. Он также является автором The Confident House Hunter — книги, чтобы научить покупателей жилья, как смотреть и понимать дома: Cedar Fort Press, выход в августе 2016 года — www.dylanchalk.com

Scribeware — это простое программное обеспечение для отчетов о проверках, которое позволяет быстро и легко писать качественные экспертные отчеты.Созданный командой опытных домашних инспекторов с обширными встроенными библиотеками комментариев, доступом к шаблонам, созданным отраслевыми экспертами, и интуитивно понятным, интерактивным и легким для чтения интерфейсом, он предназначен для вывода вашего инспекционного бизнеса на новый уровень .

8 шагов к правильному запуску котла

Падение уже не за горами. Когда в ближайшие несколько недель начнутся школы, многие из этих и других коммерческих объектов начнут готовить свои системы отопления к более холодной погоде.Эта статья будет посвящена запуску котла после длительного летнего простоя и некоторым советам по поддержанию надежной работы этих систем.

Обработка воды во время запуска во многом зависит от качества компоновки системы. Хотя это и не является предметом внимания данной статьи, правильная простоя весной является обязательным условием надлежащей защиты котла во время хранения, будь то сухая или влажная остановка, и это означает хороший запуск.

Ознакомьтесь с нашими продуктами для очистки котловой воды

Насколько хороша была остановка котла? Это может определить, какие проблемы могут возникнуть во время запуска.

Хорошая влажная укладка фактически потребует снижения уровня содержания сульфита и щелочности в котле до нормального рабочего уровня. Если эти химические уровни низкие, в котле может быть активная коррозия, которую необходимо устранить перед запуском.

Использовались ли осушители при сухой кладке? Их необходимо удалить из котла перед заполнением. Это может быть хорошее время, чтобы также осмотреть котел. Если использовался летучий ингибитор отложений, его часто можно оставить в бойлере при заполнении водой.Если ничего не было сделано, то опять же в котле может быть активная коррозия от простоя.

Весной или осенью поверхности у воды и у костра должны проверяться и очищаться ежегодно. Визуальный осмотр обеспечивает раннее предупреждение о том, что судно нуждается в ремонте, имеет проблемы с очисткой воды или требует корректировки сгорания. Все это поможет системе работать с максимальной эффективностью в отопительный сезон.

Запуск котла

Обзор процедур запуска котла можно кратко изложить в следующем списке.Ваша фактическая система может отличаться, но в этом руководстве представлены общие элементы, которые необходимо проверить. Для сухого запуска бойлер необходимо заполнить водой, для бойлера с мокрой остановкой, возможно, придется снизить уровень воды и отрегулировать химический состав перед вводом в эксплуатацию.

Типичный процесс запуска

Проверьте все клапаны и установите их в исходное положение
Открыть смотровой указатель и запорные краны высокого и низкого уровня воды. Убедитесь, что предохранители уровня воды не работают.
Закройте нижние продувочные клапаны, затем откройте верхние вентиляционные клапаны барабана.
Начать наполнение мягкой водой.
Вручную введите химикаты для обработки котловой воды, включая химикаты-поглотители кислорода, чтобы химикаты добавлялись вместе с наполняющей водой.
После заполнения до рабочего уровня откройте топливную систему и зажгите котел. Осторожно доведите давление до 10-15 фунтов на квадратный дюйм при открытом выпускном клапане. Кривая прогрева котла должна строго соблюдаться.Стандартная кривая прогрева для типичного котла не предполагает повышения температуры котловой воды выше 100 ° F в час. Ознакомьтесь с рекомендациями производителей.
После того, как давление достигнет 10-15 фунтов на кв. Дюйм, закройте вентиляционное отверстие барабана и медленно доведите котел до рабочего давления.
Отобрать пробу котловой воды и проверить правильность концентрации химических веществ. При необходимости отрегулируйте.
