Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

  1. Банная печь из металла: актуальность темы
  2. Современные металлические печи: особенности конструкции
  3. Разновидности банных печей из металла
  4. Банные печи из металла: преимущества и недостатки
  5. Форма банной печи: на что обратить внимание?
  6. Изготовление металлической печи для бани: поиск возможных вариантов
  7. Изготовление металлической печи своими руками: пошаговая инструкция
  8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара.

В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров.

Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

  • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
  • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
  • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

  • Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
  • Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
  • Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры.

Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

  • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
  • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
  • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
  • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

  • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
  • Неспособность отапливать большие помещения;
  • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
  • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты
  • Листовая сталь толщиной от 8 мм;
  • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
  • Пруток, толщина которого составляет 10 мм;
  • Колосник;
  • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
  • Водный кран;
  • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
  • Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

  • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
  • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

  • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
  • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

  1. Банная печь из металла: актуальность темы
  2. Современные металлические печи: особенности конструкции
  3. Разновидности банных печей из металла
  4. Банные печи из металла: преимущества и недостатки
  5. Форма банной печи: на что обратить внимание?
  6. Изготовление металлической печи для бани: поиск возможных вариантов
  7. Изготовление металлической печи своими руками: пошаговая инструкция
  8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

  • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
  • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
  • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

  • Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
  • Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
  • Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

  • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
  • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
  • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
  • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

  • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
  • Неспособность отапливать большие помещения;
  • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
  • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты
  • Листовая сталь толщиной от 8 мм;
  • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
  • Пруток, толщина которого составляет 10 мм;
  • Колосник;
  • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
  • Водный кран;
  • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
  • Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

  • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
  • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

  • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
  • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

  1. Банная печь из металла: актуальность темы
  2. Современные металлические печи: особенности конструкции
  3. Разновидности банных печей из металла
  4. Банные печи из металла: преимущества и недостатки
  5. Форма банной печи: на что обратить внимание?
  6. Изготовление металлической печи для бани: поиск возможных вариантов
  7. Изготовление металлической печи своими руками: пошаговая инструкция
  8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

  • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
  • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
  • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

  • Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
  • Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
  • Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

  • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
  • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
  • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
  • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

  • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
  • Неспособность отапливать большие помещения;
  • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
  • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты
  • Листовая сталь толщиной от 8 мм;
  • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
  • Пруток, толщина которого составляет 10 мм;
  • Колосник;
  • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
  • Водный кран;
  • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
  • Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

  • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
  • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

  • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
  • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Печь для бани из металла своими руками: чертежи, фото, видео

Металлических печей для бани в продаже много, но  хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Содержание статьи

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

  • Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

    Футеровка — обложить топку изнутри жаропрочным кирпичом

  • Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

    Снаружи закрыть корпус кирпичным экраном

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания  надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Изготовление банной печи из металла своими руками: варианты чертежей, изготовление, монтаж

Многие люди при обустройстве загородного участка наряду с домом возводят и баню. Чтобы она быстро прогревалась, а пар был высокого качества, не обойтись без печи. В эти сооружения устанавливаются специальные печи, отличающиеся от тех, которые размещают в домах. Многие выбирают металлические печи. Они обеспечивают довольно быстрый прогрев помещения и легко устанавливаются.

Если вы строите баню и сделали выбор в пользу металлической печи, то необязательно покупать её. Вы вполне можете построить её своими руками. Технология создания печи своими руками довольно простая, а материалы, применяемые при её сооружении, доступны для каждого.

Металлические печи для бани: конструкция

Многие владельцы устанавливают печи для бани своими руками из металла. Самые простые — буржуйки. Если говорить о конструкции таких печек, то они представляют собой ящик, снабженный дверцей и имеющий трубу. Такие конструкции имеют определенные недостатки. Один из них – невысокая тепловая отдача. Кроме этого при их использовании возникают большие затраты на топливо. Поэтому в современных банях такие печи можно встретить крайне редко.

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом. На основании этого признака выделяют несколько их видов.

  • Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
  • Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
  • Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Банная печь своими руками: инструкция

Чтобы правильно изготовить печи для бани своими руками, которая будет обеспечивать достаточную теплоотдачу и быстрый прогрев помещений бани, необходимо все выполнять по инструкции. Во время работ следует использовать качественные материалы и применять необходимые инструменты.

Материалы:

  • листовая сталь 8 мм;
  • металлическая труба. У нее толщина стенок должна быть не менее 10 мм, а величина диаметра — 600 мм;
  • пруток — 10 мм;
  • колосник;
  • щеколды и дверцы для топочной камеры, поддувала и каменки. Если дверцы будут изготавливаться самостоятельно, то необходимо будет приобрести только щеколды;
  • труба длиной 2 метра. Из них 90 см пойдут для топочной камеры, 60 см — для бака, а оставшиеся 50 см будут использоваться для изготовления второстепенных деталей;
  • из инструментов при проведении работ потребуются сварочные аппараты и болгарка.

Этапы работ по изготовлению железной печи для бани

Все начинается с того, что берут отрезок трубы, в котором вырезают поддувало. Отверстие должно иметь размер 50 х 200 мм. Далее над отверстием с внутренней стороны трубы необходимо приварить крепление для колосника. Чтобы сделать его, необходимо взять металлическую пластину с проушинами. Колосник можно приобрести в любом строительном магазине.

После этого можно переходить к изготовлению топки. Для этого следует сделать отверстие размером 250 х 200 см. Сверху выполняется приваривание, посредством которого будет выполняться закрепление прутков каменки. Вместо них можно использовать колосниковые решетки, применяемые в печках круглой формы. Приобрести их также можно без проблем в любом магазине.

Когда эта работа выполнена, проделывают отверстие с противоположной стороны каменки. В него при эксплуатации печки будет заливаться вода. После этого выполняют заполнение каменку камнями. В качестве материала можно использовать диабаз или талькохлорит. Не следует применять для заполнения каменки гранит и другие слюдосодержащие камни.

После этого необходимо проделать отверстие в крышке, предназначенной для печки. Она будет использоваться для установки дымоходной трубы. Когда отверстие сделано, выполняют установку трубы. Хотя на этом монтаж печи для бани своими руками и можно считать завершенным, тем не менее, специалисты рекомендуют выполнять установку бака для воды.

Необходимо приварить к каменке оставшийся кусок трубы. На его нижнюю часть вваривают кран для воды. При использовании печки дым, проходя по трубе, будет постепенно нагревать её, при этом закипание воды будет исключено.

В завершение работ необходимо изготовить крышку, которой будет закрываться нагревательный бак. Она должна быть сделана в соответствии с диаметром, используемым в конструкции печки трубы. Готовая крышка разрезается пополам. Далее в первой половине необходимо вырезать отверстие под дымоход. После этого необходимо приварить его к баку. Вторую половину необходимо оснастить ручкой и петлями. Благодаря этому при эксплуатации печки она будет съемной, её легко можно будет открыть.

Форма железной печи для бани

Многим может показаться, что форма печки является несущественным параметром. Однако это не так. Ведь именно от неё зависит производительность печки. А кроме этого правильно подобранная форма обеспечивает удобство эксплуатации конструкции. Если говорить о наиболее распространенных формах печей, то выделим следующие:
  • цилиндрические;
  • горизонтальные;
  • фигурные;
  • прямоугольные.

Наибольшее удобство при использовании обеспечивают агрегаты прямоугольной формы. Комфорт обеспечивается наличием углов в конструкции таких печек. Они при эксплуатации печки никогда не раскаляются докрасна. С этим связано распространенное мнение, что именно такой каркас сохраняет форму в течение длительного времени. Кроме этого, форма печки влияет на равномерность прогрева, поскольку максимальный разогрев одного элемента приводит к уменьшению нагрева расположенной рядом с печью стены. А это положительно влияет на равномерный прогрев всего помещения и обеспечения баланса тепловых потоков.

При правильном разогреве конструкция может служить долго, поскольку она в этом случае будет иметь высокую механическую устойчивость. Обратив внимание на существующие формы печек, это нетрудно заметить. Менее устойчивыми к нагреву являются банные печки круглой и цилиндрической формы. По этой причине при изготовлении их стенки делают плотными и усиленными. А вот прямоугольная печь более устойчива к нагреву по той причине, что у нее углы всегда холодные. Однако следует знать, что в процессе длительной эксплуатации таким печкам потери формы тоже не избежать.

Установка печи в бане: важные моменты

Оптимально, если об установке банной печки владелец позаботился уже на этапе строительства сооружения. В этом случае процесс монтажа конструкции станет более простой задачей. На месте расположения печки закладывается мелкозаглубленный фундамент. После этого выполняется укладка на него двойного ряда кирпичей, а потом на них устанавливается печь. Чтобы сделать сооружение пожаробезопасным, необходимо при установке придерживаться определенных правил. Они сводятся к следующему:

  • расстояние от печки из металла до стены должно быть не меньше одного метра. Помимо этого для специальной защиты поверхности дома от возгорания специалисты рекомендуют близко расположенные к изделию стены обернуть фольгой, дополненную слоем теплоизоляционного материала. Это исключит перегрев дерева и его возгорание;
  • при установке печи из металла необходимо подумать и об изоляции дымохода. Специалисты рекомендуют использовать так называемые сэндвич трубы. Их особенность состоит в том, что между внешним и внутренним корпусом имеется прослойка из теплоизоляционного материала. Если конструкция печи предполагает вывод по трубе продуктов сгорания, то потолочно-проходной узел необходимо оборудовать в месте стыка потолка и трубы;
  • обкладка печи кирпичом. В этом случае будет обеспечена дополнительная безопасность эксплуатации печки, и она приобретет более эстетичный вид. Если печь из металла расположена близко к стене, то создание кладки из кирпича – обязательное условие.

Заключение

Печь – главный элемент любой бани. Если печь подобрана правильно, то будет обеспечен быстрый прогрев сооружения, а создаваемый пар будет качественным.

Необязательно покупать печь в магазине, ведь можно изготовить её своими руками. Материалы, используемые для ее изготовления, вполне доступные, поэтому с изготовлением металлической печи для бани не возникнет сложностей. Инструменты тоже требуются самые простые. Приложив определенные усилия, у вас появится полноценная банная печь, которая сделает приём парных процедур в бане приятным занятием.

Самодельные металлические банные печи

Оцените статью: Поделитесь с друзьями!

железные печи для бани своими руками, размеры конструкции, схема металлической самодельной печки, изготовление

Содержание:

Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.


Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

  • нагрев в течение короткого времени;
  • доступная стоимость;
  • высокая теплопроводность;
  • нет необходимости возводить высокопрочный фундамент;
  • несложный процесс установки.


Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: «Как уложить камни в банную печь правильно, какие камни лучше использовать»). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.


С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

  1. Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней. Читайте также: «Какие конструкции печей для бани бывают, какие лучше подойдут».
  2. Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
  3. Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

  1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
  2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
  3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.


Существует два основных конструкционных решения агрегатов из металла:

  1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
  2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

  1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
  2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
  3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.


Нельзя не отметить недостатки металлических отопительных конструкций:

  1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
  2. Невозможность отапливать большие по площади помещения.
  3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
  4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.


Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Разновидности металлических печей

Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: «Какую сделать печь для бани своими руками – виды и способы изготовления».

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.


Нужно только выложить стенки топочного отделения в полкирпича, а дымохода — в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Чтобы сделать печь для бани из трубы, сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

  • лист стали толщиной не менее 8 миллиметров;
  • колосник;
  • металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
  • 10-миллиметровый пруток;
  • дверцы и щеколды для обустройства поддувала, каменки и топки;
  • водный кран;
  • примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.


Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: «Как сделать печь для бани своими руками – подробности от мастера».

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.


С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

  1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
  2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
  3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
  4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

Банная печь из металла своими руками: чертежи + фото

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня банные печи из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

  • Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
  • Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
  • Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем – 1 кг дров на 1 м3 помещения парилки.

Один из наиболее удачных вариантов печки

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

Банная печь разделена на несколько секций, расположенных в одном корпусе – отрезке трубы диаметром 500мм и длиной 1300-1350мм:

  • Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
  • Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
  • Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

  1. Сварочное оборудование и материалы,
  2. Лист металла толщиной 5мм и размерами 60х350см,
  3. Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
  4. Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм – четыре отрезка.

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

Банная печь из металла своими руками: чертежи + фото

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня банные печи из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

  • Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
  • Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
  • Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем – 1 кг дров на 1 м3 помещения парилки.

Один из наиболее удачных вариантов печки

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

Банная печь разделена на несколько секций, расположенных в одном корпусе – отрезке трубы диаметром 500мм и длиной 1300-1350мм:

  • Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
  • Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
  • Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

  1. Сварочное оборудование и материалы,
  2. Лист металла толщиной 5мм и размерами 60х350см,
  3. Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
  4. Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм – четыре отрезка.

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством.

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

  • Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
  • Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

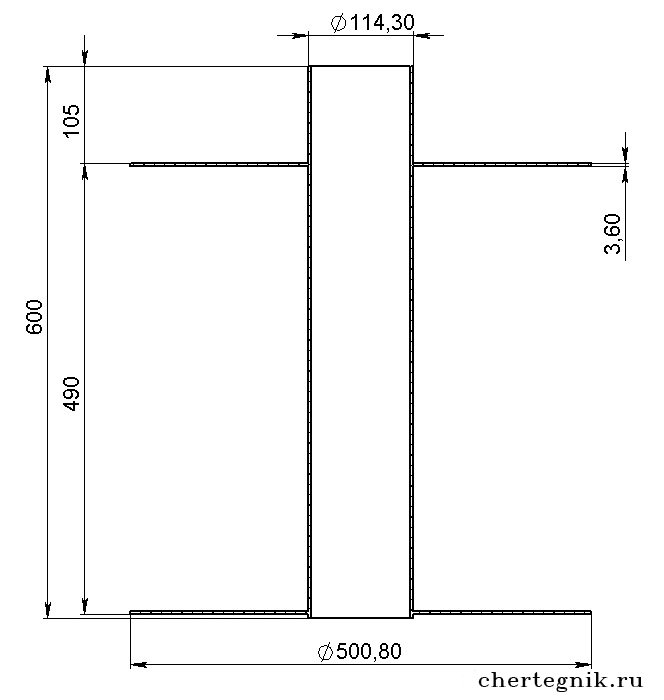

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища.

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Декоративная отделка

Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250оС. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

Установка банной печи из металла

Наиболее предпочтительным вариантом считается установка печи из металла, с выходом загрузочного окна топки и поддувала в помещение предбанника. Для этого к корпусу могут быть добавлены специальные загрузочные короба.

Некоторое усложнение конструкции с лихвой компенсируется преимуществами:

  • Протапливать печь и прогревать баню удобнее из предбанника;
  • Помещение предбанника будет достаточно прогрето, что тоже добавляет комфорта и удобства пользования баней;
  • При неправильной работе печи или проблемах с дымоходом угарные газы не попадут в помещение парилки.

Для установки банной печи из металла необходимо вблизи от корпуса выполнить облицовку стен несгораемыми материалами, допускается применение легкосъемного кожуха — теплоизолятора, закрывающего стенки топочной секции печи. Такое устройство предохранит от ожогов и поможет регулировать температуру в парилке без вмешательства в работу печки. Аналогично следует поступить с трубой дымохода.

Банная печь из металла должна устанавливаться на фундамент, лучше с термостойкой изоляцией и металлической основой.

печь металлическая, чертежи вариантов из колесных дисков, самоделки из металла

    Сегодня на строительном рынке можно купить разные модели печей, работающих на дровах и газе. Цена у них высокая, при этом нет гарантии, что они прослужат долго. Поэтому многие изготавливают их своими руками. Ведь сконструировать печь несложно, единственное, что нужно, — это инструкция и советы опытных специалистов.

    Особенности:

    При строительстве бани главное внимание следует уделить печи.Строя его, человек берет на себя большую ответственность, особенно если строит сам. Судя по отзывам, это экономично, выгодно, к тому же всегда есть возможность сделать все по индивидуальному проекту.

    Самодельная печь для сауны выделяет тепло и горячий пар в процессе горения. При этом прогревает не только парилку, но и гардеробную. Поэтому, установив такую ​​плиту, остается только хорошо ее прогреть и с удовольствием помыть.

    Любая печь, будь она самодельная или покупная, имеет в наличии печь — емкость, в которую складываются камни, топка и емкость для воды.

    Топка имеет дверцу, через которую загружаются дрова , и зольник, в который остается зола после сгорания. Из топливной камеры горячий воздух поднимается в емкость для камней, где они раскладываются на специальной решетке, соединяющей топку и печь. Далее, отдав часть тепла камням, горячий воздух попадает в емкость, где нагревает воду.

    Независимо от того, из какого материала изготовлена ​​духовка, у нее будут как недостатки, так и преимущества.

    Преимущества

    Для начала стоит учесть преимущества самодельных металлических духовых шкафов:

    • изделие имеет небольшой вес, поэтому его можно перемещать из одного помещения в другое;
    • материал прочный, поэтому может прослужить намного дольше заводской печи, металлическая основа которой намного тоньше;
    • легко переносит температурный режим и обладает хорошей теплопроводностью, что позволяет быстро прогреть помещение;
    • прост в сборке и установке.

    Построить такую ​​конструкцию может любой, кто умеет пользоваться сваркой.

    недостатки

    Но все не может быть идеально, поэтому такая печь имеет ряд недостатков:

    • Изменение температуры. Хотя металл быстро нагревается, он так же быстро остывает.
    • Кроме того, горячий воздух, исходящий от металла, неравномерно распространяется по комнате.

    Но эти недостатки не так значительны и с ними можно мириться, потому что преимуществ гораздо больше.

    Виды

    Самодельные печи очень часто используются для обогрева помещения. Они могут быть построены как из кирпича, так и из металла. Оба материала используются одинаково часто и пользуются популярностью.

    Кирпич

    У таких печей есть один недостаток — они тяжелые, поэтому закладывать под них фундамент обязательно. Для кладки топочной камеры используют огнеупорный кирпич, а для отделки — красный обожженный кирпич. Раствор изготовлен из глины и песка. Он отлично держит кирпич за счет использования глины и не распадается при высоких температурах.Цемент нельзя использовать при строительстве печи, потому что при нагревании он будет выливаться.

    Кладка кирпича происходит в определенном порядке. Кирпичная печь состоит из топки, чугунных или стальных колес, дымохода и змеевика для горячей воды.

    Металлический

    Для конструкции таких печей выбирают такие виды металла, как чугун или сталь. Металлоконструкции занимают меньше места по сравнению с моделями из кирпича. У них хорошие показатели теплоотдачи.

    Современные печи теперь имеют две камеры сгорания и очень мобильны.Один предназначен для использования с твердым топливом, а другой — для горючего газа, который образуется в первом отсеке.

    Благодаря такой конструкции КПД печи увеличивается на двадцать процентов.

    Единственный недостаток железной печи — ее поверхность большая и сильно нагревается. Поэтому нужно быть очень осторожным, чтобы не обжечься. Это называется газовой установкой. При самостоятельном проектировании печи из железа обязательно изучить саму конструкцию и проконсультироваться с опытными специалистами во избежание несчастных случаев.

    Советы по выбору

    При выборе, какую печь сделать для бани, предпочтение отдается модели из металла. Потому что воздух нагревается быстрее, если топить металлическую плиту. Процесс нагрева занимает всего час-два, в то время как блоки из кирпича могут прогреваться за полдня. А в современном мире никто не любит тратить время на ожидание.

    Если сравнивать заводские и самодельные печи для бани, то они мало чем отличаются. Прежде всего, это цена, простота монтажа и эстетическая сторона.

    Завод

    Такие духовые шкафы имеют красивый и аккуратный вид. Производители постоянно проводят новые исследования, разрабатывают новые технологии. Естественно, что и у них есть свои недостатки. Это и высокая цена, и тонкий материал, который быстро выгорает в бане, и необходимость подстраиваться под заводскую конструкцию.

    Если это новое помещение, то особых проблем нет, но если просто поменять духовку, установка станет проблемой, потому что комнату придется переделывать.

    Самодельный

    Самодельный духовой шкаф — это еще не все. Они не только надежны, но и дешевле заводских агрегатов. Их делают в основном из металла толщиной до шести миллиметров. Вид снаружи, конечно, не очень красивый, но печь можно спрятать за ширмой из кирпича.

    Не бойтесь, что духовые шкафы своими руками будут отставать от заводских в техническом плане. Ведь настоящим мастерам нужно просто посмотреть на готовое изделие, и они могут сделать то же самое.

    Если вопрос в том, из чего сделать самодельные печи для бани, то ответ неоднозначный. Ведь у каждого материала есть свои достоинства и недостатки. Используя такие материалы, как бочки или цилиндры, можно избежать одной из основных проблем — швов. Именно из-за них чаще всего происходит разрушение металла.

    Каменка

    Это самый подходящий вариант. Преимущество этой модели — небольшие габариты, поэтому ее можно установить даже в компактной парилке.Его стандартная ширина составляет 52 сантиметра, длина — 103 сантиметра, а высота без учета трубы — 140 сантиметров. Такая печь может поместиться даже в моечных, что сэкономит место в парилке.

    Печь железная

    Печка тоже очень хороша. В его конструкцию входят стальные трубы, из которых сделаны дымовые каналы, и топка из жаропрочного кирпича. Преимущество такой конструкции перед полностью металлической в ​​том, что кирпич долго нагревается и так же медленно остывает.Благодаря этому в комнате очень долго остается тепло.

    Кроме топки, все детали изготовлены из стали или другого металла.

    На дровах

    В таких топках пространство внутри топки оформляется прочными стальными уголками, а также полосами. Сама топка накрыта листом качественной стали, в которой проделано отверстие примерно 15 сантиметров, через которое после топки будут удаляться отходы. Двери и рамы можно найти в магазинах уже готовыми.

    Примеры изготовления

    Решив изготовить печь для бани своими руками, нужно взяться за дело основательно. Во-первых, выберите проект, который наилучшим образом подходит для ванны, а во-вторых, сделайте чертежи, чтобы облегчить сборку. Вариантов печей для бани много, поэтому любой желающий может создать свой вариант с учетом некоторых основ.

    Вот несколько примеров домашних изделий.

    Металл с плотно пригнанной печкой

    Такой вариант возможен для парилки 2 на 3 и высоты 2.3 метра. Материал, а именно металл, берется в виде листа толщиной три миллиметра. Воздух подается в верхнюю часть топки. К задней стенке такой печи приваривается металлическая пластина, воздух подается в отверстие между стенкой печи и этой пластиной по трубам. Это помогает охладить заднюю стенку и выдувать горячий воздух туда, где концентрируются дымовые газы. При смешивании вещества воспламеняются. Благодаря этому камни нагреваются до высоких температур, хотя дров намного меньше.

    Такие модели появились недавно, но быстро завоевали популярность.

    Для компактной парилки

    Построить такую ​​печь несложно. Для его строительства вам понадобится металлический лист толщиной до пяти миллиметров. Если взять более тонкий лист, плита быстро перегорит. Его размеры составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром 11,5 см. Внизу должен быть зольник с дверцей; между этой частью печи и топкой ставятся чугунные колосниковые решетки и печь для удаления отходов, оставшихся после сгорания.Для этого треть задней стенки печи приваривается прочным листом металла, где по центру приваривается дымоходная труба, опущенная вниз на 10-12 сантиметров.

    Сверху духовка закрывается металлической крышкой толщиной до одного миллиметра. Именно она не дает камням остыть, а также не дает отходам и золе попадать в парилку. Крышка открывается только при необходимости, а именно перед походом в баню.

    По окончании работы проверяются швы и исправляется все, что сделано некачественно.Духовка расписана специальным термостойким лаком. Позже кладут камни.

    Каменка простая

    Это лучшая самодельная печь, которая подходит как для сауны, так и для простой бани. Высокая температура достигается примерно за полтора часа. За это время может вскипеть 50 литров воды, необходимой для купания. У такой печи не один дымоход, а два. Первый подходит для обогрева помещения. Второй — для выделения окиси углерода и едкого дыма.Конструкция состоит из листов железа толщиной 3-4 миллиметра, но сама топка сделана позже. Он изготовлен из металла толщиной до 6 миллиметров. Также в комплекте есть маленькие и большие клапаны и две металлические решетки.

    Печь изготовлена ​​из стали толщиной до трех миллиметров, которая крепится к «горловине» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с необходимыми отверстиями для крепления патрубка отвода и крепления колена.

    Если печь упирается в деревянную стену, то эту сторону необходимо выложить кирпичом.

    С кирпичной кладкой

    В этом варианте используется двойная технология, то есть кирпичная кладка плюс металлический корпус. Здесь подойдет сталь до двух миллиметров, а кирпич обязательно должен быть жаропрочным.

    Сначала делается основание, к которому привариваются ножки , необходимые для устойчивости конструкции. Затем выкладывается ряд кирпичей. Остальные ряды выстраиваются возле топки в полкирпича. Установите решетку и решетку для камней. Также необходимо установить окно для задвижки, где будет храниться тепло после окончания топки.Последние два ряда делают сплошными, оставляя только место с окном для дымохода.

    Закончив кладку и дождавшись ее застывания, можно приступать к сварке металлического корпуса, который играет роль футляра. Необходимо вырезать металл для зольника и окон под погрузку. Установлена ​​дверь, обязательно с пломбой. Металлическая основа дополнена холодной ручкой.

    Последняя крышка приваривается с отверстием для дымохода. При установке печи в отведенном для нее месте можно класть камни.Их закладка играет важную роль. Ведь от этого зависит и эффективность работы. Лучше брать камни округлой формы и разных размеров примерно от 50 до 100 килограмм.

    Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что сделать ее своими руками — вполне выполнимая работа, если при ее установке учтены все требования безопасности. Это сэкономит деньги семье, а сама печь станет достоянием и гордостью хозяина.

    В следующем видео вы увидите, как сделать печь для бани своими руками из трубы.

    Печь из металла своими руками: чертежи + фото

    Хорошая баня в вашем доме давно зарекомендовала себя как средство поддержания здоровья, снятия напряжения и накопившейся усталости. В домашних условиях выгодна и удобна в использовании печь с электрическим подогревом. В доме, на природе или на даче лучшим вариантом признана печь из металла, работающая на твердом топливе. Сегодня печи металлические, купить несложно, заказать в слесарной мастерской практически на любой вкус, на любое топливо и мощность отопления.Но с изобретательностью инструмента и подходящего материала проще и дешевле сделать печь из металла своими руками.

    Достоинства такой металлической ванны печи неоспоримы:

    • Есть возможность «ввести» печь в ванную комнату по собственному усмотрению об удобстве;
    • Легкие печи с прочной конструкцией позволяют легко транспортировать их даже в собственном автомобиле;
    • Конструкция печи позволяет просто вносить изменения и улучшения с минимальными затратами труда и материалов.

    Приступая к изготовлению печи, необходимо определить ее расположение в парилке, основные геометрические параметры, исходя из потребности в тепле. Чертежи самой удачной банной печи из металла вы можете скачать в Интернете, при необходимости внести поправки. Духовой шкаф выбирают в первую очередь исходя из удобства использования печи, мощность нагрева берется — 1 кг дров на 1 м 3 Трехкомнатная баня .

    Для изготовления печей не потребуется особая марка металла, используются доступные марки листового металла и труб.Благодаря изысканности конструкции предоставленный вариант печи из металла действительно поднимет руки, изучив чертежи. Выполненная по размерам на приведенном выше чертеже, печь из металла легко обогревает парилку в 15 кубов.

    Плита разделена на несколько секций, расположенных в одном корпусе — отрезке трубы диаметром 500 мм и длиной 1300-1350 мм:

    • Камера сгорания, объемная нагрузка до 10 кг дров, расположена в нижней части корпуса.
    • Каменка имеет отдельное отверстие для укладки свежего камня и орошения водой.
    • Бак с подогретой водой. Нагрев происходит через стенку дымохода. Благодаря съемной верхней крышке ее достаточно для очистки и поддержания емкости. Воду можно набирать как сверху, так и с помощью дополнительной арматуры или крана, установленного в стенке бака.

    Помимо основных секций, в конструкции топки использована разделительная камера между ТЭНом и резервуаром для воды.В этой полости будет быстро накапливаться сажа, поэтому через окно, закрытое крышкой, нужно периодически ее удалять.

    Перед началом строительства печи убедитесь в прочности трубной заготовки, отсутствии трещин и локальной деформации металла.

    Перед началом резки труб под печью удалите с поверхности металла слой ржавчины и оксидов с помощью ручного пескоструйного аппарата или щеток для очистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

    Для изготовления ванны из духовки нам понадобится:

    1. Сварочное оборудование и материалы,
    2. Листовой металл толщиной 5 мм и габаритами 60х350см,
    3. Принадлежности для изготовления навесов, дверной фурнитуры или крана для горячей воды,
    4. Металлическая труба для отвода газов из топки диаметром 108мм — отрезка до 100см, трубы отопления нагревателя диаметром 60мм — четыре отрезка.

    С учетом того, что максимальный риск представляет собой угроза отравления угарным газом, разработчиками данной конструкции банной печи были приняты меры по снижению количества сварных швов в топочной части.

    Отметьте размеры труб на чертеже.Из листа металла с помощью газовой сварки или углового шлифовального станка вырежьте 6 кругов диаметром 500 мм.

    Вырежьте круглые заготовки, выберите две из них, которые входят внутрь трубы с минимальным зазором между краями плоских блинов и внутренней стенкой трубы. Эти два будут наверху и внизу на дне печи.

    Отметить положение верхней крышки топочной камеры на расстоянии 450 мм от края трубы, мелом сделать риски на внутренней поверхности заготовки трубы.Отметьте расположение дверцы камеры сгорания, вентилятора и отопителя. Окна аккуратно выпилить на «болгарках» — угловых шлифовальных станках. Резные прямоугольные фрагменты используют для изготовления дверей. Для этого сварите приварные петли навесов на дверях крепления.

    В верхней стенке круглой заготовки камеры сгорания вырезаны четыре круглых отверстия диаметром 60 мм и с помощью электросварных отрезков тепловых трубок используются для обогрева нагревателя. На свободные концы сварных труб устанавливают заготовки верхней стенки нагревателя и приваривают.В итоге получаем два плоских блина, соединенных четырьмя трубками.

    Корпус ванны устанавливаем камин вертикально и помещаем получившийся узел из четырех тепловых трубок и двух круглых днищ внутрь трубной заготовки. С помощью электросварки приварите на ее месте верхнюю стенку камеры сгорания согласно чертежу.

    1, 2, 19, 20, 28,29 — дверцы и элементы топки, воздуходувки; 3 — клапан; 7, 8, 9, 10, 11, 12, 13 — секции топки и настенного вентилятора нагревателя; 14, 16, 18 нижняя пластина; 15 — решетка радиатора; 17 — отверстие для пополнения воды; 21, 24 — люк для загрузки подогревателя; 23 — труба отопителя подогревателя; 25, 26 — магистральный патрубок отвода газов; 27 — кран расхода горячей воды;

    Внимание! Сварку верха низа печи следует производить за несколько проходов с максимальным качеством.

    Поворотный корпус банной печи установлен вертикально аналогично сварке верхней нижней промежуточной камеры. Далее нужно установить в корпус и приварить круглую самодельную решетку для блинов, дно плиты и дно емкости для воды. Для изготовления решетки вы можете выбрать одну из двух дорожек:

    • Можно использовать одну из блинчиков-заготовок, предварительно просверлив в центре сетки сквозные отверстия диаметром 10 мм, расположенные на расстоянии 15-20 мм друг от друга.Лучше выбирать наиболее «рыхлый» размер заготовки — с большим зазором между внутренней поверхностью корпуса банной печи и внешним диаметром «блин».
    • Предпочтительный вариант — это готовая к использованию чугунная решетка подходящего размера. Для их установки в мясорубке «блинов» нужно вырезать решетку размером с окно, которая крепится четырьмя болтами и парой полос металла.

    После установки колосниковая решетка приваривается к днищу печи в ее нижней стенке.В корпус печки монтируется металлическая деталь со смещением от края 10-15мм.

    Не менее ответственный шаг — установка дна емкости для воды в верхней части плит. Конструкция печи выполнена из металла при условии, что в центральной части емкости находится отвод продуктов сгорания, а не она расположена соосно с цилиндрическим корпусом печи.

    Важно! Для приваривания дымохода к основанию днища резервуара требуется дополнительный контроль геометрии взаимного расположения трубы и днища.

    Сварку проварить не менее двух раз, только после этого в корпус печи устанавливают нижнюю стенку с дымоходом и приваривают по контуру.

    Верхняя крышка резервуара для воды выполняется легко снимаемой, для крепления на корпус печки можно использовать пару штатных замков или просто приплюснуть верх тяжелым предметом. На дымоход можно надеть кольцо, чтобы закрыть зазор между отверстием в крышке и трубой.

    На завершающем этапе повесили дверцу камеры сгорания, нагнетателя и ТЭНа.Окно для очистки промежуточной камеры между ТЭНом и резервуаром для воды лучше закрепить болтом, используя уплотнительную прокладку.

    Современные материалы покрытия позволяют защитить даже большую часть нагреваемого металла печи. Высокая влажность и горячий воздух неизбежно приведут к интенсивной коррозии металлической поверхности, даже закрытой утепленной или облицованной кирпичом.

    Оптимальный вариант для обработки поверхности металла краской силиконом выдержит нагрев до 250 на С.На стенки топочного отсека лучше наносить специальные порошковые покрытия из термореактивных составов, либо на основе порошкового алюминия. Проверять стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металлической ванны печи обезжиривается и покрывается в несколько слоев с промежуточным нагревом конструкции.

    Наиболее предпочтительным вариантом является установка печи металлической с выпуском загрузочного окна топки и нагнетателя в помещении гардеробной.Для этого к кузову можно добавить специальные багажные ящики.

    Более сложная конструкция с более чем компенсирующими преимуществами:

    • Для разогрева духовки и подогрева ванны из гардеробной;
    • Помещение гардеробной будет достаточно утепленным, что также добавит комфорта и удобства бане;
    • Неправильная работа печи или проблемы с дымовыми газами угарный газ не попадет в парилку.

    Для установки печи из металла вплотную к корпусу, для завершения облицовки стен из негорючих материалов допускается применение легкосъемного кожуха — утеплителя, покрывающего стены топочного участка печи.Такой прибор предотвратит ожоги и поможет регулировать температуру в парилке, не трогая печь. Точно так же должен идти и дымоход.

    Печь металлическая должна быть установлена ​​на фундамент, лучше с термоизоляцией и металлическим основанием.

    Связанные с контентом

    Банная печь — каменка своими руками — как сделать: фото и чертежи | Своими руками

    Главное в бане — печь, спорить особо не о чем, ведь с хорошей печкой так или иначе можно застрять даже в избе.

    Если вам не подходит построенная собственная баня, магазинные печи (а они априори не подходят большинству ценителей и ценителей паровой бани), то печь-каменку придется сделать самостоятельно.

    Я представил свою духовку (фото 1, 2) из ​​черного листового металла, соединенную электросваркой в ​​единую конструкцию, имеющую открытую печь и водяную рубашку.

    Собственно появление водяной рубашки в традиционной банной печи связано с тем, что люди стали предпочитать греться в сауне, а мыться под душем.Такие «нерусские» привычки свойственны выходцам из городов-мегаполисов. В России моют традиционные паровые бани, которые мыли из ванн или в соседнем пруду.

    Разработанная мной модульная конструкция печи состоит из топки с дверцей, решетками и ящиком для золы, котла и печи (рис. 1).

    Котел образован водяной рубашкой. Его высота формировалась из высоты топки и части дымохода.

    В верхней части котла имеется выступ (фото 3), который омывается горячими газами и служит закручивающим потоком зуба.

    Все рассчитано на использование в качестве топлива обычных сосновых дров. Верхние и нижние выходные патрубки котла позволяют установить его в любом углу бани, в зависимости от планировки парилки.


    Читайте также: Печь для бани (двуколка) своими руками


    Пополнение котла можно осуществлять из бака, подвешенного на стене, или с помощью циркуляционного насоса из бака, установленного на полу.

    Особенностью печи (см. Разрез ФГ на рис. 1 и фото 4) является вырезанный дымоход, приваренный к плите основания печи.В кожухе для камней (фото 5) по периметру необходимо просверлить отверстия для циркуляции воздуха.

    Дверца собственной конструкции (фото 6) хороша тем, что позволяет регулировать зазоры с корпусом печи. Хорошо, что проем 250х250 мм позволяет положить в топку любое неповоротливое полено. Также можно установить выбранную на рынке чугунную дверцу, согласовав с ней размеры горловины топки в передней стенке котла.

    Решетка (рис.3) просто ложится на дно топки и по периметру зажимается глино-песчаной и кирпичной крошкой.

    Преимущества такой конструкции топки в том, что она никогда не будет перегреваться под ней, а тепло угля будет отдаваться печи и водогрейному котлу до тех пор, пока топливо не сгорит.

    Поскольку противопожарные решетки разрушены, их можно легко отремонтировать в любой момент. Также можно использовать купленную чугунную решетку, приварив под нее опорный ящик.

    В зольном ящике накапливается зола из топки, и, так легко вытащенная из топки, она обеспечивает подачу необходимого количества воздуха под решетку колосниковой решетки, а затем — в топку, в зону горения.Вместо зольника можно использовать купленную чугунную дверку-дверку, встроив ее в дно печи.

    Духовой агрегат устанавливается в парилке сауны и с помощью термостойких шлангов соединяется с навесным резервуаром для горячей воды или за его большой счет — с напольным резервуаром для воды.

    В этом случае необходимо дополнить водопровод циркуляционным насосом, а бак большой емкости изолировать пенофолом и утеплить пазогребневой доской.


    Читайте также: Русская печь своими руками — заказы и чертежи, фото


    Дымоход проходит прямо через потолок и крышу над коньком крыши. В проходе по деревянному настилу используется «бутерброд» — платье из оцинкованного металла и минеральной ваты. Нет дымовой заслонки, и это лучшая защита от испарений.

    Чертежи конструкции своей банной печи представляю как пример одного из множества возможных вариантов обустройства паровой сауны.

    Самодельная металлическая печь для бани — фото и чертежи


    Печь — каменка для сауны металлическая — чертежи


    Чертеж 1. Конструкция печи:

    1 — водогрейный котел; 2 — подогреватель; 3 — топочная дверца; 4 — решетка; 5 — зольник; 6 — зольник; 7 — измельчитель в горловине дымохода.

    Чертеж 2. Размещение духового шкафа и емкости для воды в бане:
    1 — плита-каменка с водогрейной рубашкой; 2 — дымовая труба из нержавеющей стали 115 мм; 3 — дымоходная резка; 4 — негорючее покрытие стен; 5 — сливной кран; 6 — бак для горячей воды; 7 — кран горячей воды; 8 — термостойкие трубы; 9 — перегородка; 10 — скамейка для тазика.

    Рисунок 3. Заграждение : 1 — уголок; 2 — арматура; 3 — боковая стенка; 4 — задняя стенка.

    Печь для бани с пучками — фото к артикулу

    Автор А.Матвейчук (замечательный мастер — все его идеи и работы чрезвычайно эффективны и вполне доступны большинству домашних мастеров)

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Краб России

    Краб России перейти к содержанию
    • 2020’yi kutlamak için hangi rengi ve ne pişirileceğini
    • Okuldaki çalışma şekli: Orada nelerdir ve nasıl seçilir?
    • Dairenizi rahatlatmanın 34 ustaca yollar — kendimi ustası — MediaPlatform Mirtessen
    • Lemming nerede yaşıyor?
    • COP’da Nasıl Görünmez Olur: Git — Görünmezlik
    • Hangi LED lambaları seçmek için daha iyidir: türler, özellikler, seçim, modeller
    • Яндекс дзен.
    • Rosin ve teneke ile havya lehim telleri nasıl yapılır?
    • Alt sırttaki ağrı — nedenler, tanı ve tedavi
    • Örgü iğneleri örme çiçekler, makalemizde 30’dan fazla şema ve yüksek lisans sınıfları !, Örgü Desenleri
    • Kendi elleriyle kızlar için natürabın etek: Dört seçenek ve dikiş gür etekler — İğne
    • Moskova’da pnömoni tanısı
    • Модель İnceleme — Spor Maratonu Blogu
    • Bir kedi nasıl çizilir — kolayca aşamalı bir kalem ve sadece
    • Энтеросгель
    • Интернет ve bilgisayar
    • Tartışma LiveInternet — Rus hizmeti çevrimiçi günlükleri
    • Наина Ельцин şimdi nerede yaşıyor ve ne yapar?
    • Volkswagen Polo veya Kia Rio: Daha iyi — karşılaştırma (+ fotoraf ve video)
    • Kağıt para / hubr nasıl
    • Kabarık fililler — bu… (теклиф örnekleri)
    • Эн колай кумлама
    • Isıtma için nasıl tasarruf edilir
    • Ses seviyesi kartları kendiniz yapar, adım adım ana sınıflar
    • Yurtdışında Denizde Kışın Relax: En İyi 12 Yol Tarifi
    • Яндекс İngilizce olarak nasıl yazılır?
    • Кулаклар коюлурса не япмали
    • Kendi ellerinizle basit termoregülatör: Elektronik devreler, incelikler, termostat işlemi ilkesi
    • Yaşamın ilk ayında doğumdan sonraki yiyecekler Çocuk: Ürün listesi
    • Fotoğraflarla Lezzetli Ev Tarifi
    • Яндекс дзен.
    • Totalarch.
    • Talimatlar, Yapılandırma ve Firmware Freeboot Xbox 360
    • Kelimede Sayfalar Nasıl Yapılır: Basit ve eşitli Yöntemler
    • Hi-Fi … Hi-Fi недир?
    • TV’de DVB-C — Diğer standartlardan farklı olan nedir?
    • Ктонановенького.ру.
    • Пони ракамлар için saç modelleri: sıradan patlama — youloveit.ru
    • Hamilelik sırasında Actovegin: Neden atar, değerlendirme, fiyat meyveyi etkiler.
    • Sapan üzerindeki kauçuk figürinlerden, makinede ve kanca üzerinde, видео
    • Özel bir evde döşeme ünitesi — olası seçenekler
    • Kışın denizde dinlenecek yer: şimdi nereye gidebileceğiniz tatil yerleri
    • Domuz haşlanmış tarifi fotoğrafı ile adım adım — 1000.меню
    • Yapay ve emziren yenidoğanda bir sandalye ne olmalıdır — ocukların Pediatrisli ve Uzmanlar Mamako’nun Beslenmesi Hakkında Makaleler
    • Telefona Viber Nasıl Kurulur — Adım Adım Talimatları
    • ikolata Wonder Ağacı: Kakao hakkında ilginç gerçekler
    • am Aşamalı Kalem ve Boyalar Nasıl ekilir: Açıklama ve Resimlerle Yeni Başlayanlar İçin Bir Ağaç iziminde Master Sınıfı
    • Bilgisayarınızda Hafızayı Büyüt Etme — Ayrıntılı Talimatlar
    • Talimat
    • Fleece’den kardan adamlar kendin yap
    • Инвертор-генератор
    • — Güvenilir Elektrik Kaynağı — Интернет Mağaza Tüm Değişiklikler.ru
    • Isıtıcı nedir?
    • Яндекс дзен.
    • Kendi ellerinizle fotoğraf albümü (66 фото) — Yeni başlayanlar için Adım Adım Master Sınıfı
    • Pricemedia.
    • 5 dakika içinde düşmek — medside.ru
    • Подсказка Sari Nasıl giyilir?
    • 10 Lezzetli Madmins tarifleri — спасатель
    • Sitedeki metin neden kopyalanmadı
    • Evde gümüş soda nasıl temizlenir: Siyah ve diğer kirleticilerden, etkili yöntemlerden
    • Evde Antoryum Bakımı: Sulama, Bitki, Hastalık ve Zararlıların Yenilmesi, Büyümesi ve ılmıyor
    • Fırındaki patlıcanları pişirmenin en iyi yolu — спасатель
    • Таблетка nasıl yapılır: tabletten telefona aramak mümkün müdür
    • Kendi ellerinizle banyo fırını (110 фото): Yüksek verimliliği, kazanın temeli ve çizimleri ile nasıl bir ocak yapılır?
    • Boynundaki bir eşarp bağlamak ne kadar güzel: Nefis seçenekler
    • Calla tencerede: Evde bakım, içerik ve çoğaltma kuralları,
    • Diferansiyelin engellenmesi, neden gerekli olduğunu ve nasıl çalıştığını
    • Rüya kendi elleriyle (71 фото) — yeni başlayanlar için adım adım talimatlar
    • Giysilerden ve lekelerinden çıkmanın 16 yolu — Rambler / Kadın
    • Optimizasyon Ölme Işık FPS yükseltmek
    • Boynundaki bir eşarp bağlamak ne kadar güzel
    • Bugünün ne olduğunu, ayın aşaması, ay günü, zodyak tabelasında ay — uzay dünyası
    • Ve profesyonel döşemeden kendi elleriyle çit: Fotoğraflar ve videoları ile aşamalı talimatlar — Makaleler — Stroyka.ru
    • T-10 [1.11.1] — Ağır Tanklar — Tankların Dünyası Resmi Forum
    • Яндекс дзен.
    • adır kendin yap: ocuklar ve yetişkinler için çadırları terzilik desenleri, şemaları, projeler ve fikirler (en iyi modellerin 85 fotoğrafı)
    • Uzun saçlar için 12 basit saç stilleri — спасатель
    • Phlizelin duvar kağıdı, uygun teknoloji yapıştırın
    • Kulüp dns
    • Adım adım talimat + örneklerle ana sınıf
    • Kağıt Kilidi Nasıl Yapılır ✅ iGrad.su
    • ru
    • Ноэль Баба’нин ады недир?
    • İpuçları.
    • GTA 5 Yalnız para nasıl yapılır — Интернет girişimcileri için VEB Hile Yaprakları!
    • Evde shugaring nasıl yapılır (koltukaltı, bikini bölgesi, bacaklar) — saç bilimcisi
    • Яндекс дзен.
    • Анальный çatlakların evde ve ilaçların listesi
    • Sabun nasıl yapılır, kendin yap — ilk 10 en iyi tarifler
    • Medya nasıl kaldırılır, bir bilgisayardan tamamen alır, talimat — 2020
    • Suda lezzetli pirinç lapası hazırlanması için tarif
    • Bir bilgisayardan telefona sms nasıl gönderilir: 4 basit yol
    • ILive’de sağlığa butkin bir şekilde
    • Lovetrue.RU.
    • Нешели Бурч: Zodyakların belirtileri yaşlanıyor — satın alırım
    • Telefonla bir bilgisayarda Интернет (USB, Bluetooth, Wi-Fi)
    • Fortune, eski yeni yılı (13 Ocak) evde anlatıyor: gelecek için, daraltılmış, arzu yerine getirme
    • Яндекс дзен.
    • Чизкейк Lor Evinde Tarifi
    • Bolero Örgü İğneleri — Schemes, Açıklama ve Video ile 7 Modeller MK
    • Яндекс дзен.
    • Windows XP Насиль Юкленир

    21 Недорогая самодельная сауна и дровяная гидромассажная ванна Идеи дизайна

    У меня есть небольшое признание.Я смотрел телешоу об Аляске (потому что вы все знаете, как я влюблен в Аляску), и я увидел эту потрясающую идею, которая зажгла потрясающую идею в моей голове.

    Итак, эта телевизионная семья создала сауну, которая была портативной. Они разместили это на своей большой территории, чтобы они могли видеть все, что захотят, пока они расслаблялись и очищались от токсинов в течение дня.

    Позвольте мне сказать, с тех пор я решил, что у меня дома будет сауна. Мне нравится идея все потеть.Кроме того, выведение токсинов из организма дает массу преимуществ.

    Вот почему я предлагаю вам этот пост о дизайне саун. Если идея сауны звучит захватывающе или кажется вам чем-то, что может вас заинтересовать, тогда вам нужно знать, какие варианты дизайна у вас есть и, возможно, как создать такую ​​сауну самостоятельно.

    Итак, вот удивительные конструкции сауны, которые (надеюсь) поразят ваше воображение:

    1. Дизайн сауны пристройки

    Эта женщина создала сообщение в блоге о том, как она превратила свой пристройку в собственную сауну.Обожаю дизайн. Он включает в себя прихожую, кладовую, раздевалку и сауну.

    Плюс еще и сама построила. Это отличная идея в моей книге, и она станет отличным дополнением к большинству объектов недвижимости.

    Посмотреть этот дизайн>

    2. Портативная велосипедная сауна


    Этот дизайн немного отличается от большинства саун, которые я видел. Некоторые изобретатели собрались вместе и создали эту маленькую переносную сауну, которую можно было разместить на задней части велосипеда, чтобы ею можно было пользоваться где угодно.

    Так вот, я не из тех, кто хочет кататься по городу в маленькой одежде и в поту на глазах у всего мира. Но некоторых людей это устраивает. Если да, то вы можете проверить, есть ли у вас собственная переносная сауна.

    Посмотреть этот дизайн>

    3. Сарай-сауна

    Я уже вижу тенденцию. Если у вас есть хозяйственная постройка, которой вы на самом деле не пользуетесь, возможно, вам стоит серьезно подумать о том, чтобы превратить ее в сауну.

    Тем не менее, этот пост отлично документирует, как они превратили этот сарай в сауну.Есть много отличных фотографий плюс подробные инструкции.

    Посмотреть этот дизайн>

    4. Дизайн и план сауны

    Этот веб-сайт предлагает бесплатные планы для вашей сауны. Также есть много различных дизайнов на выбор.

    Кроме того, планы выглядят чрезвычайно детализированными, поэтому вы можете легко представить себе, что строите. Не забывайте, они бесплатны (согласно тому, что написано на сайте).

    См. Этот дизайн>

    5. Сауна с кедровой бочкой

    Эта сауна на самом деле произведена.Это может быть хорошей новостью для тех, кто хочет сауну, но не чувствует себя комфортно при ее строительстве.

    Тем не менее, я также видел в Интернете, что люди на самом деле тоже строили свои собственные круглые сауны. Так что, если вы любитель и любите этот дизайн, очевидно, что его можно воссоздать.

    См. Этот дизайн>

    6. 5 дизайнов компактных домашних саун

    В этом посте представлены 5 компактных домашних саун, изготовленных на заводе. Я считаю, что они действительно предназначены для работы на квартирных жителей.

    Так что, если вас не слишком заботит бюджет, это может быть для вас хорошим вариантом. Однако, если вы на самом деле не увлекаетесь промышленными товарами, вы все равно сможете найти несколько хороших идей, когда создадите свою собственную сауну.

    См. Этот проект>

    7. Строительство сауны дома

    На этом веб-сайте вы найдете практически все, что вам нужно, чтобы научиться строить сауну дома. Согласно сайту, они занимаются этим с 1974 года.

    Plus, вы получаете доступ ко многим бесплатным тарифным планам, а также узнаете, как построить сауну с нуля или из комплекта.

    Посмотреть этот дизайн>

    8. Набор для дизайна уличной сауны 4х5 дюймов

    Это великолепно выглядящая сауна меньшего размера. Если вы немного нервничаете по поводу постройки сауны с нуля, но у вас нет средств, чтобы попросить кого-нибудь построить для вас сауну по индивидуальному заказу, то комплект может быть хорошим вариантом.

    Итак, эта сауна представляет собой комплект, в который входит ваша каменка и аксессуары (согласно сайту). Она выглядит как фантастическое маленькое дополнение к любому дому.

    Посмотреть этот проект>

    9.Самодельная сауна на дровах

    Я должен сказать вам всем, что мне очень нравится эта сауна. Я думаю, что это деревенский и восхитительный вид. Мне также нравится тот факт, что он был построен с нуля и что кто-то поделился инструкциями и потрясающими картинками.

    Итак, если вы ищете сауну, которую можно построить с нуля самостоятельно, вот пример того, что сделал кто-то другой. Если вы ищете сауну в деревенском стиле, это может быть то, что вам нужно.

    Посмотреть этот дизайн>

    10. Комплект для наружной сауны 5х6 дюймов

    Это еще один комплект для сауны.Там тоже написано, что в комплект входит обогреватель. Оказывается, он подойдет практически для любого дизайна дома.

    Итак, если вы ищете красивую сауну, которую можно собрать самостоятельно, то это может быть та, которую вы так долго ждали.

    Посмотреть этот дизайн>

    11. Самодельная гидромассажная ванна из кедрового дерева

    Хорошо, это не совсем сауна. На самом деле, это старинная и потрясающая гидромассажная ванна, но я подумал, что вам всем может понравиться это дополнение, если вы ищете способ расслабиться.

    Это пошаговое руководство о том, как создать его с нуля. Они охватывают практически все, что вам нужно знать об этой гидромассажной ванне. Это, мягко говоря, очень подробное руководство.

    См. Этот дизайн>

    12. Оцинкованная гидромассажная ванна

    Опять же, я знаю, что это не сауна, но это была еще одна действительно крутая идея, которая поможет вам расслабиться. Кроме того, если вы любитель дома, это тоже вариант для вас.

    Итак, это видео, которое показывает вам, как они выполняли каждый шаг.Это старомодная гидромассажная ванна, поскольку она сделана из оцинкованной цистерны. Вы определенно получите классический вид с этим дизайном.

    Посмотреть этот дизайн>

    13. Комплект для домашней сауны 4х6 дюймов

    Это еще один комплект, но, судя по всему, эти конструкции сауны также подходят для использования внутри помещений. Все предварительно вырезано, так что вы все равно можете собрать это самостоятельно.

    Однако это сделано для того, чтобы сделать вашу жизнь немного проще. Имейте в виду, что комплекты обычно немного дороже, потому что вы платите за это удобство.

    См. Этот дизайн>

    14. Сауна «сделай сам» с плитой

    На этом сайте вы найдете комплект для сауны, который вы можете приспособить к своему дому, как это сделали владельцы дома выше.

    В комплект также входит нагреватель. Если вы хорошо разбираетесь в плотницких работах и ​​во всем, что связано с домом, этот комплект подойдет вам.

    Посмотреть этот дизайн>

    15. Индивидуальный дизайн сауны

    Эта сауна была спроектирована человеком, который явно хотел построить что-нибудь за зиму.Он индивидуален, уникален и великолепен.

    Однако он не указал, как он это построил. Надеюсь, вы все еще можете использовать этот дизайн, чтобы вдохновить вас на создание собственной сауны.

    Посмотреть этот дизайн>

    16. Комплект для проектирования сауны 6х8 дюймов

    Это еще один комплект для постройки сауны. Как упоминалось ранее, их может быть проще построить, но за это удобство также придется платить.

    Однако, даже если вам не нравится идея покупать комплект для сауны, вы все равно можете использовать его как вдохновение для своей собственной сборки.

    Посмотреть этот дизайн>

    17. Финская сауна

    Эта сауна кажется действительно красивой. В них не было пошаговых инструкций, но было много изображений, чтобы вы могли увидеть, какой прогресс был достигнут.

    Итак, если у вас есть дополнительное пространство (как у этого человека), вы можете решить, что вы тоже хотели бы заняться созданием сауны своими руками. Просто поймите, что это проект не для новичков в столярном деле.

    Посмотреть этот проект>

    18.Сауна на дровах в Атланте

    Эта сауна имеет красивый дизайн. Он выглядит уютно и комфортно и подходит практически везде. Мне также нравится сообщение в блоге из-за всей содержащейся в нем информации.

    Итак, у вас есть инструкции и отличные фотографии. Если вы хотите сделать сауну своими руками, то этот пост вас, вероятно, заинтересует.

    Посмотреть этот дизайн>

    19. Коробка для сауны

    Это действительно изящный дизайн для покупной сауны.Если вы не из тех, кто работает в плотницком деле, покупка сауны может быть для вас хорошей идеей.

    А что делать, если у вас нет места для большой сауны на открытом воздухе? Тогда рассмотрите эту компактную коробку для сауны, которая кажется всем, что вам действительно может понадобиться в более компактной форме.

    Посмотреть этот дизайн>

    20. Самодельная гидромассажная ванна на дровах

    Построить самодельную деревянную гидромассажную ванну — непростая задача. Вы должны быть очень опытными в столярном отделе.Опять же, я понимаю, что это не дизайн сауны, но они часто идут рука об руку.

    Итак, если вы хотите построить свою собственную дровяную гидромассажную ванну, это хороший урок для вас. Они предлагают фотографии, список материалов и инструменты. Плюс ссылка на пошаговую инструкцию.

    Посмотреть этот дизайн>

    21. Комбинация сауны и дровяной гидромассажной ванны

    Это просто изображение, демонстрирующее то, что другие сделали с дровяными гидромассажными ваннами и саунами.

    Однако я делаю небольшое предположение, что в здании есть сауна.Даже если это не так, вы, вероятно, могли бы превратить его в один в своем собственном дизайне. Хотя учебника по сборке нет, он может стать хорошей отправной точкой для вашего собственного дизайна.

    Посмотреть этот дизайн>

    Итак, теперь у вас есть более 20 различных дизайнов сауны, которые помогут вам приступить к проектированию, заказу или созданию собственной сауны. Не забудьте, что я добавил в смесь несколько дровяных горячих ванн.

    Прежде чем вы это узнаете, у вас на заднем дворе может быть небольшой оазис. Надеюсь, у вас будет возможность построить место, где можно расслабиться и насладиться некоторыми из этих полезных свойств для детоксикации.

    Была ли эта статья полезной?

    Да Нет ×

    Мы ценим ваши полезные отзывы!

    Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

    Следуйте за нами в социальных сетях:
    Facebook Pinterest

    18 гениальных планов и идей для самостоятельного приготовления горячих ванн, подходящих для любого бюджета

    Это был долгий день. Вам нужен способ расслабиться, но как?

    Подойдет ли теплая ванна? Или вы бы предпочли находиться на открытом воздухе и любоваться великолепным видом на задний двор?

    Что ж, в моем случае я бы предпочел быть на улице.Со своего двора открывается великолепный вид на горы. Это великолепная обстановка, и я люблю использовать ее при любой возможности.

    Но как можно расслабиться на свежем воздухе, одновременно любуясь пейзажем? Конечно же, джакузи! Не начинайте считать пенни на своем банковском счете и думать, что это невозможно, пока вы не ознакомитесь с некоторыми из этих вариантов самостоятельной гидромассажной ванны.

    Когда вы размышляете с самим собой за пределами довербальных рамок, невозможное внезапно может стать для вас возможным.Вот планы и идеи, которые сделают самодельную гидромассажную ванну реальностью практически при любом бюджете:

    1. DIY Cedar Hot Tub Video Series

    Эта пара работала с ограниченным бюджетом, как и я обычно. Они хотели джакузи из кедра, но не хотели покупать комплект.

    Вместо этого они построили свою собственную гидромассажную ванну из кедра и создали целую серию видеороликов, чтобы рассказать вам о каждом этапе процесса.

    2. Японская гидромассажная ванна

    Эта ванна — великолепное зрелище.Он круглый, но с шестиугольной скамьей. Это действительно уникально. Также есть ступеньки с поручнями, чтобы было удобно входить и выходить.

    Нагревательный механизм находится в ящике, расположенном за японской ванной. Поскольку вы можете заказать его для доставки, инструкции по сборке находятся внизу страницы.

    3. Гидромассажная ванна Chofu

    Это уникальная конструкция гидромассажной ванны. Тёфу напоминает небольшую дровяную печь. Его можно нагреть вне ванны и закачать в него, чтобы вода оставалась теплой.

    Вы подключаете его к большой оцинкованной ванне, и в большинстве случаев у вас есть мгновенная гидромассажная ванна с меньшим ценником.

    4. Бетонная гидромассажная ванна

    Хотели бы вы иметь прочный вариант DIY для гидромассажной ванны? Думаю, крепче бетона не получишь.

    Это руководство проведет вас через каждый этап процесса строительства, а также покажет, как построить крышу над гидромассажной ванной.

    5. Дизайн естественной гидромассажной ванны

    Что делает эту идею самодельной гидромассажной ванны впечатляющей, так это то, что она погружена в землю и завершена водопадом и каменной кладкой.

    Опять же, это не учебное пособие и потребует немало навыков плотницкого дела, но если у вас есть навыки, примените их к работе над этим прекрасным проектом.

    6. Солярий с гидромассажной ванной

    Разве не было бы замечательно иметь приятное место с гидромассажной ванной, которая также была защищена? Тем не менее, вы все еще можете находиться на улице, находясь в ванне!

    Что ж, эта идея включает в себя все эти пожелания. Они поместили джакузи в тепличный комплект. Таким образом, ваша ванна будет защищена от непогоды, но вы все равно сможете наслаждаться свежим воздухом.

    7. Гидромассажная ванна из поддонов своими руками

    Это такая классная идея для джакузи. Для этого требуются в основном переработанные материалы, и мне нравится, когда кто-то смотрит на кучу старых вещей и планирует превратить их во что-то крутое.

    Ну, эта гидромассажная ванна берет старый резервуар для воды и использует его как основу для ванны. Вы обойдете его снаружи пеной и поддонами, чтобы помочь ему держать форму. К концу этого джакузи выглядит красиво и почти не стоит денег на строительство.

    8. Джакузи на поверхности

    Допустим, ваш бюджет больше, чем у большинства.Если у вас есть средства и вы хотите установить джакузи, но хотите сделать это самостоятельно, это руководство для вас.

    Он проведет вас через каждый этап создания качественной гидромассажной ванны самостоятельно от начала до конца. Опять же, это дороже, чем некоторые другие идеи, описанные здесь, но если вы собираетесь построить гидромассажную ванну, с тем же успехом можно превратить ее в джакузи своей мечты.

    9. Stock Tank Pool

    Некоторым людям нужна гидромассажная ванна, потому что это прекрасное место, где может собраться вся семья (молодые и старые), чтобы поплескаться и хорошо провести время.

    Таким образом, создание бассейна с резервуарами стало интересным способом добиться этого только с меньшими инвестициями и без особой заботы о том, что ванна будет слишком теплой для самых маленьких. Это семейство создало резервуар из базового резервуара. Это подходящая глубина для маленьких детей, и вы можете прикрепить к ней нагревательный механизм, если хотите, чтобы вода была теплее.

    10. Солнечная гидромассажная ванна за 300 долларов

    Говорят, что эта гидромассажная ванна стоит всего около 300 долларов. Если у вас ограниченный бюджет, это может быть именно то, что вам нужно.

    Использовали стоковую цистерну и подняли ее на шлакоблочном фундаменте. Под ванну поместили небольшую топку, чтобы начать процесс нагревания, и они позволили солнцу сделать остальную работу.

    11. Гидромассажная ванна с соленой водой

    Этот метод можно использовать с любым из упомянутых вариантов самостоятельной гидромассажной ванны, но это очень важная информация, которую необходимо иметь.

    Если у вас есть гидромассажная ванна, вы должны поддерживать воду. Вы можете сделать это с помощью хлора или научиться быть еще более самодостаточным и заботиться о воде с помощью соли.

    12. Дровяная гидромассажная ванна своими руками

    Если вы хотите построить гидромассажную ванну полностью с нуля, это руководство для вас. Они покажут вам, как сделать всю ванну из сосны, и это здорово, потому что обычно это более дешевый вид пиломатериалов.

    Plus, вам также покажут, как построить прикрепленную топку и опустить ее в воду, чтобы согреться в гидромассажной ванне.

    13. Ванна Rubbermaid Hot Tub

    Если вы работаете с ограниченным бюджетом, творчество — ваш друг, когда вы собираетесь построить что-нибудь.Особенно это актуально при сооружении гидромассажной ванны.

    Человек, создавший эту гидромассажную ванну, использовал резервуар Rubbermaid, который он нашел в своем местном магазине кормов. Он делится деталями своей сборки в этом уроке.

    14. Ступеньки для гидромассажной ванны своими руками

    Если вы собираетесь построить свою собственную гидромассажную ванну, вам также нужно знать, как построить ступеньки для нее. Таким образом, вы не повредите себе, пытаясь войти и выйти.

    Из этого туториала Вы узнаете, как построить ступеньки, которые идут от вашей колоды к гидромассажной ванне.Ступеньки также сохранят ваши ноги в чистоте при входе в ванну и выходе из нее.

    15. Надувная гидромассажная ванна

    Самостоятельная установка гидромассажной ванны не означает, что вы строите все с нуля. Это может означать, что вы сами установите гидромассажную ванну.

    Что ж, в этом случае можно заказать надувную гидромассажную ванну и установить ее самостоятельно. Это все еще считается проектом DIY, и у вас есть простая в установке гидромассажная ванна.

    16. Ванна с каменной кладкой на дровах

    К сожалению, это всего лишь картинка, предназначенная главным образом для вашего вдохновения.Однако, если вы каменщик, для вас это не проблема.

    Как видите, джакузи построили из камня. Это потрясающе и прекрасно будет смотреться в большинстве домашних условиях. Они поддерживают воду теплой через топку.

    17. Джакузи на одного человека за 100 долларов

    Обычно мы не ассоциируем гидромассажные ванны только для одного человека, но если вы тот, кто любит гидромассажную ванну как способ искупаться на открытом воздухе, расслабиться и очистить свое тело, это может быть идеально для вас.

    В этом руководстве показано, как легко построить деревянную гидромассажную ванну, предназначенную для одного человека.Поскольку джакузи меньше, ее можно сделать примерно за 100 долларов.

    18. Восстановление гидромассажной ванны

    Один из моих любимых способов сделать проект своими руками — купить что-нибудь недорогое, что не работает. Я могу починить предмет и получить работающий предмет за небольшие деньги.

    Что ж, если вы можете найти кражу на джакузи, которая нуждается в мелком ремонте, воспользуйтесь этим руководством, чтобы восстановить ее. Вы можете иметь действующую гидромассажную ванну за небольшую часть стоимости.

    Теперь у вас есть 18 отличных вариантов самостоятельной гидромассажной ванны.Независимо от того, какой стиль вы ищете, вы найдете здесь вдохновение или руководство по его созданию. Вы также можете подумать о строительстве собственной сауны.

    Мы желаем вам удачи в сборке и надеемся, что у вас останется много теплых воспоминаний и веселья, проведенного в вашей новой гидромассажной ванне!

    Была ли эта статья полезной?

    Да Нет ×

    Мы ценим ваши полезные отзывы!

    Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

    Следуйте за нами в социальных сетях:
    Facebook Pinterest

    Как построить ИСКЛЮЧИТЕЛЬНУЮ деревянную гидромассажную ванну своими руками

    Создание собственной деревянной гидромассажной ванны своими руками, возможно, является одним из замечательных проектов, которые вы можете осуществить. Это требует умения. Это требует внимания к деталям. Однако конечный результат просто фантастический! Нет ничего более приятного, чем сидеть в собственной самодельной деревянной гидромассажной ванне.

    Если вы являетесь постоянным читателем моего блога, то знаете, что я сделал свою собственную гидромассажную ванну своими руками.Не из дерева, а из кирпича и бетона. Вы можете прочитать об этом здесь. В этом посте я хотел скомпилировать все, что я прочитал в Интернете, и совместить это со своими знаниями.

    Затем я бы внес свой собственный поворот в дизайн, добавив свои знания в области сантехники DIY Hot Tub, и придумал руководство по созданию совершенной деревянной гидромассажной ванны DIY.

    Рекомендации по проектированию деревянной гидромассажной ванны, сделанной своими руками

    Соображения, касающиеся создания собственной деревянной гидромассажной ванны своими руками, ничем не отличаются от обычной гидромассажной ванны.Вам нужно подумать, где вы собираетесь разместить деревянную кадку. Как будет выглядеть база? Может ли основание выдержать вес ванны?

    Помните, что вода тяжелая, когда вы наполняете ею большой сосуд — мы наверняка говорим о тонне.

    Сколько человек он будет вмещать? Как я собираюсь нагреть это до умеренной температуры? Этот момент является своего рода ключевым, поскольку чем больше водоем, тем больше энергии требуется, чтобы довести его до температуры и поддерживать ее.

    Худшее, что вы можете сделать, — это спроектировать что-то слишком большое, чтобы когда-либо нагреваться.В какой-то момент я подумал, что так будет и с моей собственной сборкой. К счастью, у меня было руководство «бильярдиста Джона», который руководил моими ожиданиями в отношении размеров. Этот совет я передаю своим клиентам.

    Да, у вас может быть большая гидромассажная ванна, но вам нужно убедиться, что вы правильно спланировали и спроектировали, чтобы вы могли действительно ее нагреть!

    Не хотите построить деревянную гидромассажную ванну с нуля? Нет проблем! Мы можем предоставить его в виде комплекта.

    Используйте наш инструмент для настройки ниже, чтобы собрать деревянную гидромассажную ванну своей мечты.Выберите размер ванны, способ ее подачи, хотите ли вы лестницу или форсунки. Мы рассчитаем стоимость пакета и даже покажем вам, как будет выглядеть ваша гидромассажная ванна.

    Какую древесину мне использовать для самостоятельной гидромассажной ванны?

    Кедр

    Кедр — красивая древесина и, безусловно, моя любимая древесина. На самом деле я сделал свой собственный настил из Cedar Timber. Самая сложная часть самодельной гидромассажной ванны из кедра — это найти доступный источник чистой кедровой древесины. Не используйте кедр с сучками для вашей гидромассажной ванны, так как они могут взорваться и вызвать серьезную протечку! Тем не менее, чистый кедр (сорт №1) стоит дорого, и на большинстве лесных складов его нет, поэтому его можно найти довольно редко.

    Вам нужно будет профинансировать склад пиломатериалов, где, вероятно, хранится кедр 2-го сорта. Вам также нужно будет найти такую, которая позволит вам самостоятельно сортировать древесину. Их довольно сложно найти по соображениям безопасности, так что, вероятно, стоит обзвонить.

    Лиственница, Бук, Дуб, Сосна

    Все это более дешевые варианты для постройки собственной деревянной гидромассажной ванны своими руками. Древесина намного дешевле, чем кедр, поэтому, если вы пытаетесь сделать это в рамках бюджета, мы настоятельно рекомендуем вам использовать один из вышеперечисленных.

    Как сделать гидромассажную ванну цилиндрической формы?

    Для того, чтобы сделать цилиндрическую ванну из вашей древесины, вам понадобится использовать столярные изделия из бусинок и бухт. Используя маршрутизатор, вам нужно будет сделать края похожими на изображение ниже. Это не то, что деревообработчик может успешно попробовать в первый раз. Особенно, если вы потратили деньги на дорогую древесину кедра, из нее получатся действительно дорогие дрова, если вы ошибетесь и не будете знать, что делаете.

    Затем вам нужно будет привязать его к цилиндрической основе. Чтобы удерживать ванну вместе, используйте кабель с виниловым покрытием диаметром 3/16 дюйма, который не должен причинять вреда дереву. Вам понадобится по два набора зажимов для каждого кабеля, чтобы концы были хорошо обработаны. Затем вам нужно прикрепить два конца поворотной пряжкой из нержавеющей стали

    Ваша ванна будет набухать, поскольку древесина впитывает воду, и она также будет протекать при первом заполнении. Это абсолютно нормально, и может потребоваться несколько дней, чтобы она набухла и запечатала все утечки.Вы также должны принять во внимание то, что если вы оставите его незаполненным и на солнце, древесина будет давать усадку. Опять же, это нормально.

    Bead & Cove

    Деревянная гидромассажная ванна

    Нужна ли мне цилиндрическая гидромассажная ванна?

    Абсолютно нет. Создание совершенной деревянной гидромассажной ванны не означает, что она должна быть цилиндрической. И наоборот, на самом деле легче сделать гидромассажную ванну кубической или квадратной формы. Да, для постройки любой деревянной гидромассажной ванны по-прежнему требуется определенное количество навыков, но, возможно, гораздо проще сделать квадратную ванну.

    Эта ванна ниже строится (в то время, когда я пишу этот пост) одним из моих клиентов Брэндоном в США. На самом деле он намеревался создать гидромассажную ванну Stock Tank, но не смог найти нужный резервуар, поэтому решил сделать его из дерева.

    Деревянная гидромассажная ванна

    В качестве примечания, существуют также различные способы гидроизоляции деревянной гидромассажной ванны.

    Как сделать водонепроницаемую деревянную гидромассажную ванну?

    В цилиндрическом варианте, который мы объяснили выше, конструкция этой ванны такова, что она является «само-гидроизоляционной».Соединения, которые вы делаете, спроектированы таким образом, что, когда ванна впитывает воду, древесина разбухает, соединения становятся более плотными и, как таковые, настолько плотными, что становятся водонепроницаемыми.

    Вариант, который Брэндон собирается использовать выше, — это подкладка для бассейна внутри его деревянной раковины. Нет никаких причин, по которым этот вариант нежизнеспособен. Это действительно хорошо работает, и сделать это намного проще.

    Как мне нагреть деревянную гидромассажную ванну, сделанную своими руками?

    Самодельная гидромассажная ванна на дровах

    Вы не можете спорить с тем фактом, что джакузи на дровяной печи выглядят просто круто.Неважно, что бег за ними не стоит целого состояния. Приманка в виде горячей ванны, которая не повредит вам в кошельке, — это определенно то, к чему некоторые стремятся.

    Есть два разных типа каменок для купания на дровах. Есть обогреватели, которые сидят в ванне с вами, а огонь в основном находится по ту сторону металлической стены. Обычно его закрывают крышкой, чтобы вы не прикасались к нему. С другой стороны, эти обогреватели занимают в вашей ванне немного места, которое, например, можно было бы использовать для другого человека.

    Другой вид дровяных обогревателей для купания — внешние. Если бы я собирался построить один из них, я бы выбрал именно этот стиль. Разожгли огонь снаружи и позволили теплу течь в ванну.

    Наконец, есть стиль «котелка», когда над огнем стоит гидромассажная ванна. Мне просто не нравится эта идея, и мне это больше похоже на ведьминский котел, готовящий человека, а не на горячую ванну. Не для меня. Но каждому, конечно, свое.

    Самодельная гидромассажная ванна на дровах

    Пропан природного газа

    Пропановые или природные газовые обогреватели не новость в мире бассейнов.Они больше подходят для плавательного бассейна из-за огромной мощности, которую они могут генерировать. Чтобы дать вам представление, мой нагреватель для горячей ванны — это нагреватель мощностью 3 кВт. В США я проектирую системы, работающие на обогревателях мощностью 5 кВт.

    Нет недостатка в пропановых нагревателях, которые будут генерировать колоссальные 32 кВт тепла. Это серьезный обогреватель!

    Я полагаю, что аргумент тот же самый, что и с электричеством, вам понадобится источник питания для вашей ванны, чтобы это работало. Это действительно зависит от многих вещей, но прокладка газовой трубы — это не то, что вы можете сделать самостоятельно, как домашний мастер, вам нужно привлечь кого-то (или рискнуть аннулировать свой полис страхования жилья!)

    В зависимости от размещения вашей ванны , это может быть несколько проблематично.Тем не менее, если вам понадобится обогреватель «большой мальчик», поскольку вы в основном строите что-то размером с бассейн, то это может быть вариантом для вас.

    Electric

    Назовите меня предсказуемым, но я бы выбрал именно этот вариант. Да, он стоит дороже, но надежность есть. Есть предсказуемость. Просто меньше хлопот. Мысль о том, что мне придется пойти и развести костер, развести его, а затем подождать, пока нагреется ванна, прежде чем я смогу ее использовать, мне кажется слишком тяжелой работой.

    Используйте панель управления. Установите температуру, а все остальное сделает техника.

    На мой взгляд, это то, что я собираюсь сделать в дизайне совершенной деревянной гидромассажной ванны, сделанной своими руками.

    Нужны ли форсунки в деревянной гидромассажной ванне?

    «Традиционные» дровяные или дровяные гидромассажные ванны «сделай сам» обычно не имеют форсунок. На мой взгляд, такой дизайн больше похож на ванну, чем на джакузи. Поэтому, когда я приступил к проектированию деревянной гидромассажной ванны Ultimate DIY, в ней просто должны были быть форсунки.На мой взгляд, это будет точно так же, как если бы я проектировал с гидромассажной ванной Stock Tank или бетонной ванной.

    Шлейф, хотя и требуются немного другие детали, остается довольно постоянным. Моя лучшая деревянная гидромассажная ванна должна была иметь форсунки. В нем должен был быть обогреватель, фильтр и насос. Это должна была быть настоящая (опять же, конечно, это субъективно, но, на мой взгляд, правильная) джакузи.

    Чтобы ответить на вопрос, да, вам нужны форсунки в деревянной гидромассажной ванне.

    Нужен ли мне фильтр?

    Есть много ванн, которые вы можете найти в Интернете с помощью Google, которые, как я описал выше, являются просто деревянными ваннами.Если не поставить фильтр и насос, то это ванна. Опять же, это мое скромное мнение.

    Если вы фильтруете воду, добавляете в нее химикаты, а не меняете ее каждый раз, когда вам нужно ее использовать, то это настоящая гидромассажная ванна. Ванна — это просто так. Это одноразовое использование, а затем вы его опустошаете.

    Для чего-то, что, возможно, намного больше, чем домашняя ванна, не имеет смысла иметь ее только как одноразовую. Во-первых, это пустая трата воды, а во-вторых, вы будете нагревать довольно большой объем воды, чтобы потом выбросить ее.В этом нет смысла.

    Итак, отвечая на вопрос, да, вам нужен фильтр, если вы строите деревянную гидромассажную ванну.

    Что такое лучшая деревянная гидромассажная ванна своими руками?

    На мой взгляд, Ultimate DIY Wooden Hot Tub состоит из кедровой ванны в сочетании с современными удобствами, такими как форсунки, фильтр, двухскоростной насос, электрический нагреватель и воздуходувка.

    Это будет выглядеть примерно так, как показано на рисунке ниже.

    Ultimate Cedar Hot Tub

    Мы можем предоставить вам набор для деревянной гидромассажной ванны DIY — все, что вам нужно для вашей собственной деревянной гидромассажной ванны DIY

    Используйте наш инструмент настройки ниже, чтобы собрать деревянную гидромассажную ванну своей мечты.Выберите размер ванны, способ ее подачи, хотите ли вы лестницу или форсунки. Мы рассчитаем стоимость пакета и даже покажем вам, как будет выглядеть ваша гидромассажная ванна.

    Как собрать набор для самостоятельной сборки деревянной гидромассажной ванны?

    Все наши наборы для деревянных гидромассажных ванн поставляются с инструкциями по сборке, и их можно собрать в течение выходных. Обычно вам требуются только обычные домашние инструменты, такие как отвертка, электродрель, сверло по дереву 1/8 дюйма, резиновый молоток, 2 регулируемых гаечных ключа, пила или универсальный нож.

    Это определенно работа для двух человек, поэтому вам нужно будет спросить друга!

    Процесс сборки набора состоит из шести этапов. Шаг 1 вы можете сделать до прибытия вашего комплекта.

    Шаг 1 — Подготовка земли / фундамента

    Очень важно иметь прочное плоское основание, способное выдержать вес ванны. Можно подготовить бетонную плиту, уложить несколько флажков, засыпать гравийное основание, вариантов много. Общее правило — он должен быть плоским и выдерживать вес не менее тонны.Вода тяжелая помни!

    Шаг 2 — Установите основание

    Основание, которое мы отправляем вместе с комплектом, уже изготовлено заранее. Это сделано для того, чтобы вы отлично начали работу с гидромассажной ванной, сделанной своими руками. Разместите базу там, где вы собираетесь принять последнюю ванну. Помните, что ванна сама по себе довольно тяжелая, если вы собрали все детали, поэтому вы не хотите перемещать ее после сборки.

    Шаг 3 — Установите клепку

    Все клепки были отфрезерованы и отшлифованы, поэтому их можно вставлять на место деревянным молотком.Углы идеально продуманы, так что стойки войдут на место и создадут водонепроницаемое уплотнение, необходимое для деревянной гидромассажной ванны, сделанной своими руками. Использование только 100% чистого западного красного кедра! Нет узлов! Наши ванны имеют высоту 48 дюймов с 47-дюймовыми стойками (по бокам), это позволяет получить почти 43 дюйма внутренней глубины, что дает незабываемые впечатления от замачивания!

    После того, как посохи будут на месте, вы добавите ремни. Мы используем только ленты и винты из нержавеющей стали марки 304L, чтобы исключить ржавчину или окисление.

    Шаг 4 — Установите седла

    Добавление седел — это всего лишь случай привинчивания предварительно вырезанных деталей на место.Это действительно не могло быть проще. Двухуровневая шестигранная конструкция сиденья, допускающая разную высоту и уровни замачивания, отлично подходит для детей! Верхнее сиденье облегчает вход в ванну.

    Шаг 5 — Установка водопровода

    Все отверстия предварительно вырезаны для форсунок, и представлены полные схемы водопровода. Сантехника прикручивается и цементируется. Это очень похоже на выполнение инструкций от нашего любимого производителя детских блоков — лего! Регулируемые промышленные форсунки из кедра, разработанные специально для деревянных гидромассажных ванн, обеспечивают долговечность и включают 1-дюймовый воздушный клапан для максимального регулируемого давления струи.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
