правила установки + как сделать своими руками

Вы замечали когда-нибудь на крыше у соседей специальный колпак над дымоходом? Это дефлектор. В дословном переводе это слово означает «отражатель». По сути, дефлектор представляет собой короткую трубу, обечайку, которая монтируется обычно на оголовок с зонтом и предназначена для защиты верхнего срезы дымохода от сильного ветра. А еще дефлектор на дымоход еще называют дымником или флюгаркой, — это старинный архитектурный элемент. Некоторые его варианты и до сегодня остаются настоящим произведением искусства. Почему бы не приукрасить им и вашу парную?

Что такое дефлектор и зачем он нужен?

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

А о том, что такое шибер для домохода, можно узнать из статьи http://stroy-banya.com/delaem_pech/shiber-svoimi-rukami.html

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Если у вас присутствует обратная тяга в дымоходе, советуем ознакомиться со статьёй http://stroy-banya.com/delaem_pech/obratnaya-tyaga-v-dymoxode.html

Самые популярные виды дефлекторов

Современные дефлекторы бывают:

• С плоским навершием;
• С открывающейся крышкой;
• С щипцовой крышей – два ската на трубе;
• С полукруглым навершием.

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега.

О том, как правильно выбрать дымоход для бани, можно прочитать здесь: http://stroy-banya.com/video/drugie_pechi/kak-pravilno-vybrat-dymoxod-1-iz-2.html

В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Идем дальше. Конструкторов дефлектора в нашей стране используется немало:

• Дефлектор ЦАГИ;
• «Дымовой зуб»;
• Дефлектор Григоровича;
• Шаровидный дефлектор с вращением;
• Открытый Астато;
• Круглый дефлектор «Воллер»;
• Звезда «Шенард».

Самый распространенный сегодня – дефлектор ЦАГИ. Давайте рассмотрим его строение:

• Входной патрубок;
• Диффузор;
• Корпус дефлектора;
• Кронштейны;
• Зонтик.

Также популярна сегодня отечественная модель дефлектора «Дымовой зуб». Вставлять его нужно дверкой в направлении к дымосборнику. Выглядит это вот так: заводим один край на стенку, приподнимаем второй и опускаем на место. Для удобного монтажа снимите футероозные пластины с задней и боковых стенок. Еще вы перед собой видите две ручки – они называются «холодной рукой» и предназначен для управления и регулировки работы печи.

Выбрали модель? А теперь давайте рассмотрим, как можно сделать дефлектор на дымоход своими руками – для вашей парной.

Как самому соорудить дефлектор?

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

• Медь;
• Оцинкованное железо;
• Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

И вот как можно сделать дефлектор:

1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Флюгер-дефлектор: последнее слово техники

Это такое специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. А те – соединены с подшипниковым узлом. В верхней части – флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как работает эта штука? Довольно просто и гениально: поток воздуха проходит в пространстве между козырьками, ускоряется и создает тем самым зону разрежения. В итоге тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен улучшается – если дополнительно создавалась еще и вентиляция. Такие дефлекторы хороши для предотвращения обратной тяги, искрообразования и срыва пламени.

Сделать такое чудо техники вы можете и сами! Потом просто саму конструкцию прикрепите на срез дымовой трубы с помощью кольца с подшипниковым узлом. Качественный приток свежего чистого воздуха и хороший отвод продуктов сгорания – это самый главный секрет хорошей работы печи и легкого пара!

Дефлектор для печной трубы A&K нержавейка 150мм

• Диаметр:

  150 мм

• Материал:

  нержавеющая сталь AISI 430

• Производитель:

• Страна происхож. :

  Россия

• Толщина:

  0.5 мм

• Торговая марка:

• Вес:

  1.39 кг

• Вид:

  дефлектор

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Цена, описание, изображение (включая цвет) и инструкции к товару Дефлектор для печной трубы A&K нержавейка 150мм на сайте носят информационный характер и не являются публичной офертой, определенной п.

2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Дефлектор для печной трубы A&K нержавейка 150мм в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

печную, вытяжную, дымовую, круглую, видео-инструкция как сделать дымоход своими руками, чертеж, фото и цена

Что такое дефлектор – наверняка знают далеко не все, однако, все замечали над дымоходами некоторых домов колпаки в виде зонтика. Эта конструкция и называется «дефлектором», что в переводе означает «отражатель». Далее мы подробней ознакомимся с этим элементом дымохода, его предназначением и рассмотрим, как сделать такое устройство самостоятельно.

Конусный дефлектор для печной трубы

Зачем нужен дефлектор

Конструкция дефлектора довольно простая – чаще всего он состоит из короткой трубы-обечайки с зонтом, которая надевается на трубу дымохода. Дефлектор еще называют флюгаркой или дымником (узнайте здесь, как выполняется замена труб канализации).

Обратите внимание! Дымник несет не только практическую функцию, но и является старинным архитектурным элементом.

Некоторые варианты его исполнения и по сей день остаются настоящим произведением искусства.

Что же касается его практического предназначения, то дымник предназначен в первую очередь для усиления тяги, путем отклонения воздушных потоков. Отсюда и такое его название – «отражатель». Так как ветер отражается, перед дымоходной трубой возникает зона низкого давления, в результате чего увеличивается тяга.

Как показали исследования, использование даже самого простого дымника увеличивает КПД любой дымовой трубы на 20 процентов, причем его эффективность не зависит от направления ветра и других условий.

Однако, это не единственная его функция, имеет смысл устанавливать дефлекторы на дымовые трубы еще и по другим причинам:

• Защищает дымоход от атмосферных осадков.
• Предотвращает попадание мусора в трубу.
• Предотвращает проникновение живности.
• Защищает кровельный материал от вылетающих искр.

На фото – вальмовый дымник

Виды дефлекторов

Доминики в последнее время бывают самых разных видов.

Они могут отличаться:

• Формой колпака;
• Конструкцией;
• Материалами, из которых выполнены и пр.

Поэтому далее подробней ознакомимся с их видами.

Форма

В настоящее время наибольшей популярностью пользуются колпаки следующих форм:

• С плоским колпаком;
• Шатровый;
• С полукруглым колпаком;
• Конусные;
• Вальмовые.

Совет! Выбор дефлектора во многом зависит от архитектуры здания, к примеру, медные дефлекторы с плоским колпаком обычно используют на домах, выполненных в стиле модерн. На современных постройках лучше смотрятся колпаки с полукруглым колпаком.

Кованый дымник

Материалы

Что касается материалов для дымников, то чаще всего их выполняют из оцинкованного железа. Правда, в последнее время встречаются изделия покрытые эмалью или даже слоем пластика.

Реже встречаются медные флюгарки. В качестве украшения кровли обычно используют кованые изделия, которые могут иметь самые разные формы. Конечно, цена дизайнерских флюгарок может быть очень высокой.

Конструкции

Конструкций этих устройств существует довольно много, наиболее популярными в последнее время являются следующие:

• ЦАГИ;
• Дефлектор Григоровича;
• «Дымовой зуб»;
• Открытый Астато;
• Шаровидный с вращением;
• Круглый «Воллер»;
• Звезда «Шенард».

Дымник ЦАГИ

Наиболее распространенный дефлектор на вытяжную трубу – дымник ЦАГИ, поэтому в качестве примера рассмотрим его устройство.

Итак, данная конструкция состоит из следующих элементов:

• Входной патрубок;
• Корпус дефлектора;
• Диффузор;
• Кронштейны;
• Зонтик.

Схема устройства дымника ЦАГИ

Изготовление флюгарки

Следует отметить, что можно сделать дефлектор на печную трубу своими руками, причем, в этом нет ничего сложного. Необходимо лишь подготовить лист металла и выполнить чертеж, после чего вырезать детали и собрать их.

Разверстка конусного колпака дымника

К примеру, дефлектор своими руками для круглой трубы выполняется следующим образом:

• В первую очередь надо начертить на листе стали круг. Его радиус должен быть больше радиуса дымохода.
• Затем через центр круга надо провести перпендикулярные осевые линии. Далее на точку пересечения О1 надо поставить ножку циркуля и выполнить засечку Б, радиус засечки должен равняться радиусу круга. Точку пересечения засечки надо соединить линией с центром круга.
• Затем нужно вырезать круг и вырезать в нем сегмент АОБ, который позволит получить конус. При этом необходимо оставить кромки для фальц.
• Далее готовую деталь надо свернуть своими руками в конус и края зафальцевать.
• Затем к конусу надо приклепать четыре стойки и установить изделие на трубу. Чтобы зафиксировать его, можно в стойках и дымоходе выполнить отверстия и закрепить конструкцию болтами или саморезами.

Чертеж дефлектора на трубу дымохода – арочная конструкция

Дефлектор квадратного или прямоугольного дымохода своими руками выполняется следующим образом:

• В первую очередь надо вырезать из стали прямоугольник такого размера, чтобы он в согнутом виде мог перекрывать отверстие трубы.
• Чтобы декорировать дымник, с двух его сторон надо сделать одинаковые косые надрезы, расположенные на одинаковом расстоянии, что позволит получить трапециевидные сегменты.
• Затем нужно сделать из стали четыре стойки и прикрепить их заклепками к углам прямоугольника.
• Концы стоек загибаются, как показано на схеме и в них выполняется отверстие.
• Прямоугольник надо загнуть аркой и вставить в дымоход. Чтобы закрепить конструкцию, в дымоходе нужно просверлить отверстия и вставить гвозди или штыри, которые должны входить в отверстия стоек дымника.

На этом работа окончена. Мы рассмотрели наиболее простые конструкции флюгарок. При желании можно выполнить более сложные дефлекторы и даже украсить их флюгером.

Вывод

Дефлектор является важным элементом дымохода, так как он не только увеличивает тягу, но и предотвращает ряд проблем, связанных с его засорением. Кроме того, он может играть важную роль в оформлении дома, подчеркнув его принадлежность к тому или иному стилю. Причем, сделать такое устройство можно даже самостоятельно (см.также статью “Виды канализационных труб и соединений: критерии выбора”).

Из видео в этой статье можно получить дополнительную информацию по данной теме.

видео-инструкция как сделать своими руками, особенности изделий для вытяжных, печных дымоходов, чертежи, цена, фото

Правильная работа дымохода способствует качественному функционированию отопительной системы и защищает здоровье жильцов от отравления продуктами сгорания. Обеспечить её позволяют дефлекторы. О них и пойдёт речь в данной статье.

Фото металлического дефлектора на кирпичной трубе

Общие положения

Дефлекторы на дымовые трубы имеют схожую конфигурацию

Само слово «дефлектор» пришло к нам с латыни и означает «отклонять». Именно это и является основной функцией рассматриваемого прибора – изменять направление ветра в том случае, если часть дыма попадает обратно в жилое помещение, а создаваемая тяга не способна поддерживать пламя в достаточной мере.

Причины некачественной работы дымохода

Давайте рассмотрим более подробно, почему так происходит:

1. Наличие сильного порывистого ветра, который способен задувать часть дыма снова в трубу, создавая при этом обратное давление.
2. Ошибочная высота дымохода и неправильное расположение относительно конька крыши.
3. Слишком маленький размер сечения вытяжки, неспособный создать поток воздуха нужной силы.

Совет: для расчёта высоты и ширины трубы рекомендуется привлекать опытного специалиста.
Это позволит вам исключить часть возникающих в дальнейшем проблем.

Размещение дымохода своими руками должно соответствовать всем необходимым нормам и правилам

Если имеет место выполнение хоть одного из перечисленных условий, то необходимо установить дефлектор на вытяжную трубу для коррекции воздушных потоков. (См. также статью Загородная канализация: особенности.)

Функции, выполняемые дефлектором

1. Создание зоны низкого давления и усиление тяги путём отклонения ветряных потоков в более благоприятную сторону.
2. Увеличение коэффициента полезного действия дымохода до 20%.
3. Защита от проникновения в трубу атмосферных осадков и другого возможного мусора.

Совет: использование труб с двумя-четырьмя оборотами позволит максимально увеличить тягу дымоотвода.

Места использования

• Общие или индивидуальные естественные вентиляции и дымоходы.

Схема коллективного дымохода

• Каналы вывода продуктов сгорания газов.

Оптимальный дефлектор для печной трубы

• Мусоропроводные шахты.

Устройство дефлектора

Цена данного устройства относительно не высокая, что видно из его строения. (См. также статью Устройство ливневой канализации: особенности.)

Структура

Чертеж дефлектора на трубу дымохода на примере конструкции Вольперта

Элемент	Описание
Нижний цилиндр	может быть сделан из металлической, асбестовой или керамической трубы своими руками; играет роль основания всей конструкции; на верхней части имеет кольцевые отбои, предназначенные для отклонения ветра
Диффузор	фиксируется к нижнему стакану тремя или четырьмя ножками; расширяется в нижней части; также оснащён кольцевыми отбоями
Зонтик	имеет конусообразный вид; предотвращает попадание дождя, снега или случайного мусора внутрь конструкции

Совет: дефлектор на печную трубу своими руками рекомендуется снабжать дополнительно искрогасителем в целях соблюдения пожарной безопасности.

Дефлектор с искрогасителем

Принцип работы

Правильно сконструированный прибор в результате имеет нижнее и верхнее подсасывающие кольца, функционирующие следующим образом:

Направление ветра	Описание процесса
Сверху вниз	Продукты сгорания подсасываются нижним кольцом
Снизу вверх	Продукты сгорания подсасываются верхним кольцом
Горизонтальное	Часть потоков огибает диффузор, а часть подсасывается обоими кольцами

В результате любые погодные условия работают только на усиление тяги из дымохода. Единственным не самым удачным направлением движения воздушных масс является нижнее, так как при этом выходящие из дымохода газы ударяются в зонтик и частично возвращаются обратно. С целью предотвращения этого устанавливается дополнительно обратный конус, который рассекает поток продуктов сгорания, направляя наружу.

Монтаж

Давайте рассмотрим, как установить дефлектор своими руками для круглой трубы:

1. Фиксируем на нижнем цилиндре стойки. Обычно для этого применяются болты М6.
2. На стойки, используя хомут, монтируем диффузор расширяющейся стороной вниз.
3. На фальцах производим сборку обратного конуса.
4. Сверху кронштейнами крепим зонтик.

Иногда приходится устанавливать круглую конструкцию на квадратную трубу. В таком случае следует применить переходный патрубок.

Пример использования переходного патрубка

Перед тем, как сделать дефлектор, ознакомьтесь со следующей таблицей соотношений размеров дымохода и его элементов, которые требуется соблюдать неукоснительно:

D, см	W, см	H, см
12	24	14,4
14	28	16,8
20	40	24
40	80	48
50	100	60

Обозначение букв указано на рисунке:

Соотношение размеров

Заключение

Если дымоход собран недостаточно качественно, на него увеличилась нагрузка или наблюдается постоянная ветреность вокруг здания, то это может привести к попаданию продуктов горения обратно в дом. Для того чтобы это предотвратить, необходимо установить дефлектор. Он позволит перенаправить силу ветра на усиление тяги вентиляционного канала.

Состоит же такая конструкция из трёх элементов, которые несложно смонтировать и собственными руками, главное при этом придерживаться изложенных рекомендаций и правильного соотношения всех размеров.

Вентиляция должна быть эффективной

Видео в этой статье предоставит вашему вниманию на изучение дополнительные материалы, имеющие непосредственное отношение к рассмотренной теме. Позаботьтесь о качественном и полноценном удалении угарного газа из помещения во избежание проблем со здоровьем.

Дефлектор дымохода

Что предлагает рынок

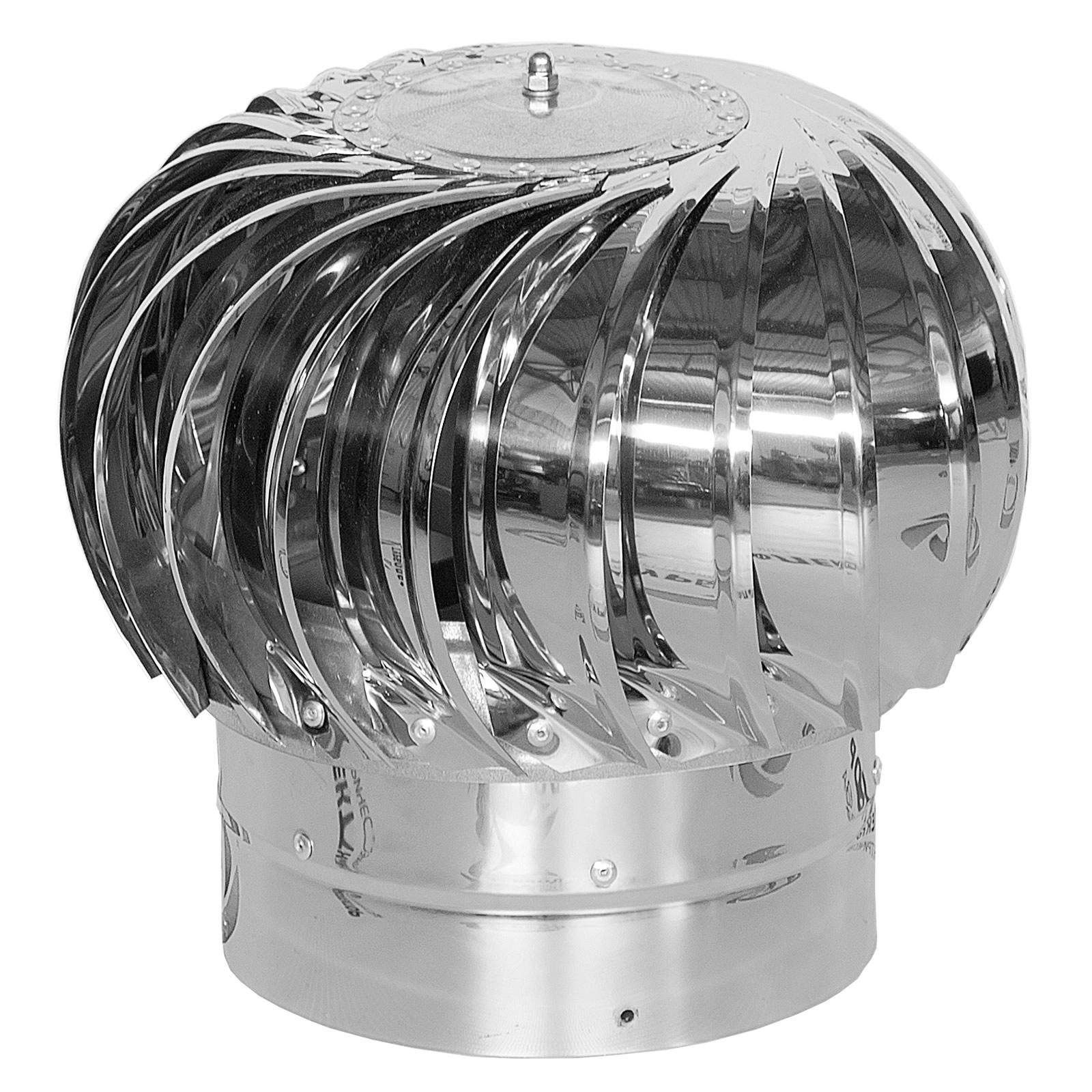

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

• А – круглая труба;
• В – квадратная труба;
• С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

На схемах указаны параметры, которые нужно учитывать при выборе модели

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки

Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

• высоту всего изделия принимаем равной примерно 1,7 х D;
• диаметр колпака в основании считаем равным 2 х D;
• высоту колпака делаем около 5 — 7 см;
• больший диаметр диффузора тоже принимаем равным 2 х D;
• меньший диаметр считаем равным диаметру дымохода;
• высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

• ножницы по металлу;
• молоток;
• плоскогубцы;
• заклёпочный пистолет;
• рулетка;
• карандаш;
• картон;
• циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

1. На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).

2. Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.

3. Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.

4. Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.

5. Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.

6. Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

1. Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
2. Устанавливаем входной патрубок дефлектора на дымоход.

3. Стягиваем место соединения вырезанной лентой.

4. Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

Закрепленный дефлектор – фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1. На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2. Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3. Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Установка дефлектора

Шаг 4. Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Установка и фиксация дефлектора

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком

Установка дефлектора-флюгера

Установка дефлектора-флюгера

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.

Порядок изготовления дефлектора ЦАГИ

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

• размер широкой части диффузора – 1,25d;
• диаметр кольца – 2d;
• высота кольца – 1,2d;
• расстояние от нижней кромки кольца до узкой части диффузора – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

• диффузор;
• входной патрубок;
• кольцо;
• зонт.

Особенности создания шаблонов диффузора и зонта

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

• диаметр дымохода – d1;
• диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
• высота диффузора – H.

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.

Дефлектор Григоровича своими руками

Наиболее популярный тип дымника — это дефлектор Григоровича. Он отличается упрощённой конструкцией и поэтому без особого труда создаётся своими руками.

Нижний цилиндр дефлектора Григоровича включает в себя несколько патрубков. Кроме него, основными деталями флюгарки данного типа считаются верхний цилиндр, конусный элемент и два кронштейна для крепления изделия к дымовой трубе.

Самыми главными частями дефлектора Григоровича считают диффузор, колпак и обратный конус

Несмотря на прекрасную способность дефлектора Григоровича усиливать тягу и защищать дымоход от проникновения посторонних предметов, у него обнаруживают один существенный недостаток — плохую работу в условиях низового ветра.

Дефлектор Григоровича изготавливают поэтапно:

• Подготавливают инструменты (рулетка, линейка, фломастер, картон, ножницы по металлу, дрель, свёрла и саморезы) и материалы (металлические листы и полосы).
• Определяют размеры устройства. Желая упростить расчёты, пользуются формулами соотношения параметров дефлектора. Согласно им, высота дефлектора — это 1,6 диаметра дымохода, ширина диффузора — в 1,2 раза больше диаметра дымового канала, а ширина колпака равняется двум диаметрам дымоотвода.
• На картонном листе составляют чертёж каждой детали. Получившиеся шаблоны вырезают и соединяют друг с другом, проверяя, соответствуют ли их размеры правильным параметрам.
• Удостоверившись в отсутствии ошибок, контуры всех картонных деталей обводят на металлических листах. Заготовки вырезают ножницами по металлу.
• Свернув одну из деталей, формируют цилиндр — корпус диффузора. По краям изделия просверливают два отверстия, куда вставляют саморезы.

Первым делом создают такую деталь, как корпус дефлектора

• По аналогии с изготовлением корпуса диффузора создают внешний цилиндр. Следом за ним делают колпак устройства, то есть сворачивают две металлические заготовки в конусы, а их края стыкуют.
• В верхнем конусе, который чуть больше нижнего, вырезают и загибают 6 лапок. К этому изделию кромками прикрепляют нижний конус, заранее оснащаемый лапками для соединения с диффузором.

Колпак дефлектора оснащают ножками, которые помугут ему соединиться с цилиндром устройства

Изготовленный зонтик ножками сцепляют с внутренним цилиндром (диффузором). После этого его помещают во внешний цилиндр.

Дефлектор Григоровича имеет простую конструкцию

Устройство отражателя

Приспособление для усиления тяги используется в большинстве домов. Хозяева частных строений хорошо знают, для чего нужен дефлектор дымохода и какие функции он выполняет. В зависимости от варианта конструкции он может состоять из нескольких частей. Главные детали в устройстве:

• нижний цилиндр;
• колпак;
• верхний стакан.

Данное устройство состоит из 3 элементов

Верхний стакан в нижней части конструкции расширяется, для его фиксации к цилиндру используют специальные стойки. В верхней и нижней части делают кольцевые отверстия, чтобы изменить направление ветра. Часть диффузора вверху может иметь несколько названий — зонтик, колпак. Также он отличается по своей форме и бывает:

• плоским;
• полукруглым;
• двускатным со щипковой поверхностью;
• с крышкой.

Специалисты рекомендуют выбирать изделия из качественной котельной стали, чтобы избежать возникновения коррозии. Это связано с неблагоприятными погодными условиями, которые могут помешать работе дефлектора.

Установка дефлектора на дымоход

При монтаже дефлектора обязательно должен выполняться ряд условий, влияющих на эффективность его работы:

• в районах с порывистыми ветрами рационально использовать Н-образные усилители тяги;
• в северных регионах нежелательно устанавливать дефлекторы вращающегося типа;
• при установке круглого дефлектора на квадратную печную трубу изготавливают специальный переходник;
• усилитель тяги не рекомендуется монтировать там, где соседние постройки могут создавать аэродинамическую тень;
• устройство для усиления тяги должно обдуваться ветром с любого направления.

Для установки дефлектора можно воспользоваться двумя способами. В первом случае устройство для усиления тяги крепят непосредственно к печной трубе, используя хомуты, заклёпки или резьбовые соединения. Второй метод подразумевает присоединение дефлектора к специальному переходнику, внутренний диаметр которого позволяет попросту насадить устройство на дымоход. Последний способ удобно применять, если доступ к печной трубе ограничен или она имеет значительную длину.

Для фиксации дефлектора на печной трубе подойдёт металлический хомут подходящего диаметра

В общем случае монтаж дефлектора выглядит так:

1. Подбирают отрезок трубы, диаметр которого на несколько миллиметров превышает размер дымохода.
2. На расстоянии 10–15 см от торца заготовки проделывают отверстия под крепёж. Такие же сверления выполняют и в присоединительном патрубке отражателя.
3. Отверстия в трубе и дефлекторе совмещают, продевают сквозь них шпильки и с обеих сторон фиксируют гайками. В дальнейшем выступающие внутрь патрубка шпильки послужат упором для трубы дымохода.
4. Устройство поднимают наверх и насаживают на дымоход. Для окончательного крепления конструкции используют металлический хомут подходящего размера.

Для того чтобы устранить опасность подсоса воздуха, место стыка уплотняют базальтовой ватой, асбестовым шнуром или любым термостойким герметиком.

От того, насколько грамотно будет организована тяга в печной трубе, зависит не только экономичность и производительность теплового агрегата, но и безопасность ваших близких. Улучшить отвод отработанных газов сможет даже простой дефлектор, сделанный своими руками

Необходимо только придерживаться точных размеров и при изготовлении устройства для улучшения тяги проявить максимальную аккуратность и повышенное внимание

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№	Описание	Иллюстрация
Шаг 1.	На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.	Чертеж Вырезанные из бумаги детали
Шаг 2.	Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.	Подготовка к раскрою
Шаг 3.	Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.	В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.	Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.	Свернутая заготовка
Шаг 6.	Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.	Заготовка-конус
Шаг 7.	Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.	Крепление полос Загиб полосок
Шаг 8.	При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.	Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Подготовка чертежей и лекал

Сначала делаются чертежи. За основу берется диаметр дымохода (обозначается символом d). При расчете параметров изделия используется следующее соотношение параметров:

• размер широкой части диффузора – 1,25d;
• высота кольца – 1,2d;
• диаметр кольца – 2d;
• расстояние от узкой части диффузора до нижней кромки кольца – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

Необходимо сделать заготовки для таких деталей:

• диффузор;
• кольцо;
• входной патрубок;
• зонт.

Для изготовления лекала диффузора требуется расчет, из-за которого получается фигура с нужным контуром. Для этого следует воспользоваться методом создания усеченного конуса.

Берутся следующие данные, на которых будет производится расчет:

• диаметр дымохода – d1;
• диаметр окружности, на размер которой диффузор увеличивается в широкой части – d2;
• высота диффузора – H.

Имея лекало зонта работать проще. Требуется начертить круг с диаметром 1,7d. Потом – две линии радиуса, чтобы угол между ними был 30 градусов. Далее из картона вырезается лекало и ту область, которая находится между границами радиусов. Шаблоны для входного патрубка и внешнего кольца имеют прямоугольную формуи сделать их не сложно.

Порядок дальнейших действий:

• используя лекала, рисуются требуемые контуры элементов на металле. В местах нахлеста добавляется по 20 мм. Линии наносятся простым карандашом или мелом;
• ножницами по металлу вырезаются детали;
• ножовкой режутся на куски нужного размера металлические уголки или полосы – эти отрезки будут применяться для соединения частей конструкции;
• вырезанные элементы должным образом сгибаются, делают отверстия в местах нахлеста, а края крепят заклепками;
• далее конструкция собирается – детали в местах наложения сверлят и фиксируют;
• крепление к дымоходу осуществляется хомутом, сделанным из металлической полосы.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Дефлектор на трубу дымохода — чертежи для самостоятельного изготовления

Дефлектор на дымоход — это простая конструкция в виде конуса, которая прикрывает печную трубу на крыше дома. Такое приспособление создаёт хорошую тягу внутри дымохода, препятствует его загрязнению и защищает от осадков и порывов ветра.

Многие владельцы частных домов не знают, как увеличить эффективность дымохода при помощи конуса или флюгера, а некоторые и вовсе устанавливают эту конструкцию в эстетических целях. В этом материале мы попробуем разобраться, в чём состоит принцип работы дефлектора и какие модели наиболее применимы в быту.

Если вас интересует качественный металлопрокат, то заказать его можно тут. Компания может предложить клиентам широкий ассортимент продукции, которая соответствует высоким нормативам. Стоимость металлопроката здесь остается демократичной.

Устройство дефлектора дымового канала и принцип его действия

Все дефлекторы на дымоход имеют одинаковую конструкцию и состоят из четырёх элементов:

• цилиндр;
• диффузор;
• кольцевые отбои;
• защитный колпак.

Устройства могут отличаться по дизайну, габаритам и количеству дополнительных элементов, однако все они работают по единому принципу.

Дефлектор монтируется над трубой и при боковом ветре создаёт разряжение в дымоходе. Таким образом, тяга увеличивается и продукты горения выводятся более эффективно.

Так как конструкция не создаёт сопротивления внутреннему потоку воздуха, дым не попадает обратно в помещение и эффективно выводится за пределы здания. Кроме того, устройство защищает канал от грязи и мусора и выглядит эстетично.

Исследования показывают, что установка дефлектора на дымовую трубу повышает эффективность отопительных приборов на 15–20%. Однако эта величина зависит не только от дефлектора, но и от особенностей расположения и диаметра сечения дымохода.

Разновидности дефлекторов для дымоотводов

Хотя конструкция и принцип работы дефлекторов на дымоход практически не отличаются в разных моделях, можно выделить наиболее популярные у пользователей разновидности этих устройств:

• ЦАГИ — имеет форму цилиндра и венчается небольшим конусом, изготавливается из оцинкованной или нержавеющей стали.
• Тарельчатый — модель с простой открытой конструкцией, обеспечивает тягу вне зависимости от скорости и направления ветра.
• Круглый «Волпер» — аналог ЦАГИ, имеет похожую форму, немного отличается в верхней части (конус заменён пластиной).
• Дефлектор Григоровича — ещё одна разновидность ЦАГИ, в конструкции которой конус направлен вниз.
• Н-образный — имеет два канала, благодаря этому воздух поступает в трубу с двух сторон.

Небольшие отличия в конструкции имеют вращающиеся модели дефлекторов на трубу дымохода. Они работают вне зависимости от направления ветра, однако малоэффективны в штиль. К таким устройствам относятся:

Дефлектор-флюгер — модель с вращающимся корпусом и флюгером, меняет положение в зависимости от направления ветра.
Вращающийся — самый эффективный дефлектор на дымоход для газового котла. Вращается в одном направлении, создаёт хорошую тягу и защищает трубу от загрязнений.

Правила самостоятельного изготовления устройства

Простейшее устройство дымового дефлектора на дымоход можно сделать своими руками из мягких листов стали. Для этого потребуются следующие материалы и инструменты:

• лист оцинковки или нержавеющей стали толщиной 0,5–1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Подготовительная часть включает в себя расчёт параметров устройства и изготовление чертежей-заготовок будущей конструкции. Чтобы сделать расчёт, необходимо измерить внутренний диаметр дымохода (d) и исходя из него высчитать размер деталей по следующим формулам:

• Высота конструкции = 1,6 – 1,7 d
• Ширина диффузора = 1,2 – 1,3 d
• Ширина зонта = 1,7 – 1,9 d

Для более точного расчёта можно использовать специальные таблицы, в которых указаны стандартные диаметры каналов дымохода.

Процесс изготовления

Изготовить самодельный дефлектор можно по следующей схеме:

• На листе бумаги или картона делается чертёж всех деталей в натуральную величину. Затем заготовки вырезаются и примеряются друг к другу на предмет правильного расположения и соединения.
• Шаблон прикладывается к листу металла, на нём отмечаются контуры будущих деталей дефлектора. Затем из стали нужно вырезать заготовки при помощи ножниц по металлу.
• На срезах лист следует загнуть на 5 мм при помощи молотка, таким образом достигается дополнительная прочность деталей.
• В местах предполагаемого соединения деталей друг с другом, нужно отбить поверхность листа молотком, чтобы сделать его более тонким.
• Диффузор и внешний цилиндр изготавливаются путём сворачивания листа в кольцо. Чтобы закрепить металл в такой форме, нужно просверлить отверстия для крепежей и зафиксировать конструкцию при помощи болтов и заклёпок. А также можно использовать сварку.
• Колпак-зонтик фиксируется тем же способом, но сворачивается в форме конуса.
• Для крепления колпака к диффузору используются скобы из оцинковки. Для их изготовления нужно вырезать из оцинковки 4 полоски длиной до 20 см. Их подгибают с двух сторон, придавая им П-образную форму. Затем заготовки при помощи болтов крепят на нижнюю часть колпака за верхнюю перекладину.
• При помощи скоб зонтик крепится к диффузору, затем вся конструкция монтируется на трубу.

Установка устройства — этапы монтажа

Установить дефлектор на дымоход своими руками можно двумя способами: непосредственно на отверстие кирпичного канала или при помощи соединительной трубы. Первый вариант монтажа подходит лишь в том случае, если канал изначально был сконструирован под последующую установку зонта. Второй вариант является более универсальным и безопасным, он подходит для всех типов каналов дымоотвода.

Чтобы осуществить монтаж и установку конструкции, потребуется взять резьбовые шпильки и отрезок трубы с диаметром, немного превышающим размеры дымового канала. Установка на трубу производится по следующей схеме:

• Отметить места будущих крепежей на трубе (в 10–15 см от края) и диффузоре.
• Просверлить отверстия в деталях по намеченным точкам, убедиться в их совпадении, примерив элементы друг к другу.
• Продеть через отверстия резьбовые шпильки и зафиксировать их гайками с обеих сторон на диффузоре и трубе. Гайки лучше закручивать одновременно, чтобы не согнуть лист металла.
• Поднять конструкцию на крышу дома, надеть трубу на дымоход и зафиксировать её хомутами.

Необходимо проследить, чтобы все части конструкции точно соединялись друг с другом, не оставляя зазоров и щелей. Для этого нужно особенно плотно закрепить трубу хомутами, по возможности — обработать стыки герметиком.

Установить флюгер на дымоход своими руками несколько сложнее, чем монтировать устойчивую конструкцию обычного диффузора. В кладке дымоотвода сверлят отверстия для фиксации нижнего цилиндра флюгера. Его закрепляют при помощи болтов. Очень важно подобрать модель флюгера в точном соответствии с диаметром дымовой трубы. Особенности монтажа состоят и в том, что конструкцию нужно закрепить на вертящейся оси флюгера.

Дефлектор на трубу дымохода своими руками: советы по изготовлению и монтажу

Содержание статьи

Если вы человек наблюдательный, то наверняка обратили внимание, что некоторые трубы на крышах имеют колпаки. Предназначение этой детали знают немногие, тем более что называется она малопонятным словом «дефлектор», что означает «отражатель». В данной статье мы расскажем об этом полезном элементе и о том, как можно сделать дефлектор на трубу дымохода своими руками.

Назначение устройства

Роль дефлектора состоит в защите дымохода от внешнего воздействия окружающей среды (дождя, града, снега, ветра) и создании необходимой тяги в его каналах.

Устройство это знали еще в старину. Использовалось оно для украшения крыш домов. Одновременно с архитектурной ролью элемент играл практическую функцию – усиливал движение воздуха в отопительных и вентиляционных каналах. Его иногда называют дымником, а если он изготовлен в декоративном виде – флюгаркой. Далее мы поговорим о его практическом применении.

Независимо от вида теплоносителя, в любой отопительной системе предусматривается дымоход. Он обеспечивает вытяжку продуктов сгорания. От того, насколько хорошо функционирует дымоход, зависит работа всей системы отопления.

Но даже правильно устроенный дымоотвод иногда дает сбой в работе. Заметить это можно во время сильного ветра, который создает обратное давление в трубе и препятствует выходу из нее отработанных газов. Чтобы этого не случилось, на дымовую трубу надевается дефлектор.

Устройство разряжает воздух  на конце трубы

Независимо от конструкции устройств, все они способствуют одному и тому же физическому процессу – возникновению зоны пониженного давления возле препятствий, которые обдуваются воздухом (эффект Бернулли). Воздушные потоки огибают поверхность дымника, их скорость увеличивается и рядом с дымоходом создается область разряжения. Благодаря этому происходит увеличение тяги в дымовой трубе.

На заметку! Использование даже самого простого дефлектора позволяет увеличить КПД отвода дыма на 20 %.

Разновидности изделий

По виду колпака

Дефлекторы на трубу различаются видом своей «верхушки». Они бывают:

1. плоскими;
2. полукруглыми;
3. с крышкой;
4. с двускатной щипцовой крышей.

Первые чаще всего применяются на домах, построенных в стиле модерн. Вторые характерны для современных построек. Элементы с щиповой крышей лучше всего защищают дымоход от снега.

Материалом для дымников в основном служит оцинкованное железо, реже используется медь. В настоящее время все больше входят в моду изделия, которые покрываются жароустойчивым полимером или эмалью. В дефлекторах для вентиляционных труб, по которым не проходит нагретый воздух, применяются колпаки из пластика.

Изделие, покрытое жароустойчивой эмалью

По конструкции

Элементы различаются и своей конструкцией. На отечественном рынке спросом пользуются  следующие приспособления:

• дефлекторы ЦАГИ;
• дефлекторы ASTATO;
• шаровидные изделия с вращением;
• устройства Григоровича;
• круглые дымники «Воллер»;
• гусек или «дымовой зуб»,
• звезда «Шенард».

Наиболее популярным является дефлектор ЦАГИ, который состоит из следующих составляющих:

• входного патрубка;
• каркаса;
• зонтика;
• диффузора;
• кронштейнов.

Если вы не хотите покупать заводское устройство, можно сделать дефлектор для круглой трубы своими руками.

Дымники с разными видами крышек

Флюгер-дефлектор

Дымник данного типа имеет вращающийся корпус с закрепленными на нем специально изогнутыми деталями. Элемент оснащен подшипниковым узлом. Благодаря находящемуся сверху флюгеру устройство постоянно держится по ходу ветра.

Кольцо со встроенным подшипниковым узлом крепится прочными болтами к срезу дымохода. Воздушные потоки, проходящие между изогнутыми козырьками, увеличивают свою скорость и создают разреженную зону. Это приводит к увеличению тяги и повышению эффективности вывода продуктов сгорания.

Для флюгера-дефлектора используются материалы, обладающие высокой устойчивостью к коррозии. Простая конструкция позволяет использовать его на дымоходных трубах любых зданий.

Вид и устройство флюгера-дефлектора

Изготовление дымника своими силами

Сейчас мы рассмотрим, как сделать дефлектор на печную трубу своими руками.

1. Сначала определяем, из какого материала он будет делаться – нержавеющей стали или оцинкованного железа (из-за высокой стоимости медь используется реже). Они позволят создать конструкцию, стойкую к перепадам температуры и внешним атмосферным воздействиям.

Обратите внимание! Дефлектору свойственны определенные параметры, которых следует придерживаться при его проектировании. За основу берется внутренний диаметр трубы дымохода. Высоту дымника определяют, умножив его на 1,6-1,7, а ширину – на 1,9.

2. Чертим на картоне развертку всех главных деталей.
3. Переносим сделанные лекала на материал (металл) и вырезаем каждую деталь.
4. Соединяем, пользуясь сваркой или крепежными элементами.
5. Делаем из стали кронштейны, которые понадобятся, чтобы закрепить колпак к поверхности дымохода.
6. Монтируем колпак.

В первую очередь следует установить цилиндр и зафиксировать его крепежными деталями. Затем на нем хомутами закрепляется диффузор и колпак в виде обратного конуса. Благодаря ему устройство сможет функционировать в любую непогоду.

На заметку!  Для упрощения сборки конструкции, срежьте на всех деталях с двух сторон уголки.

Так выглядит декоративный дефлектор

Полезные советы

И напоследок еще несколько советов.

• Если у вас непрямой дымоход, то установка дефлекторов является обязательной. Так вы поднимите эффективность отвода образующихся во время сгорания газов.
• Когда делаете чертеж дефлектора на дымовую трубу, строго придерживайтесь вышеуказанных пропорций. Если у деталей устройства будут отклонения от этих параметров, оно не сможет обеспечивать качественную тягу.
• Если вы делаете заготовки из металла самостоятельно, используйте сделанные заранее картонные лекала. Это позволит вам быть уверенными и избежать ошибок.
• Конструкция обязательно должна иметь под колпаком обратный конус.
• Для трубы с максимально допустимым диаметром потребуется применить во время монтажа выполненную из проволоки растяжку.

Видео-обзор дефлекторов для трубы дымохода

Дефлектор на трубу дымохода не только повысит работу вашей вентиляционной и отопительной систем, но и украсит вашу крышу.

Понравилась статья? Поделитесь ей:

Vacu Stack, Ветрозащитные колпачки, Vacu Stacks дымоходные колпачки, High Wind

Звоните 877-244-6349 — Мы устанавливаем заглушки для дымоходов Vacu Stack

Заглушки для дымовых труб Vacu — это ветрозащитные заглушки для дымоходов, также известные как заглушки для сильных ветров, ветровые дефлекторы, ветровые заглушки и т. Д. Вакуумные заглушки для дымоходов Superior Chimney решают большинство проблем, связанных с ветровым дымом, с помощью эффекта Эффект Вентури , который использует движение ветра, ударяющее по этой крышке, для увеличения силы положительной тяги, которая буквально всасывает выхлопные газы и дым от камина из дымохода. Это простое решение для удаления дыма от камина или обратного потока от динамической ветровой нагрузки или нисходящих потоков, вызываемых ветром .

Преимущества крышки дымохода Vacu Stack:

• Предотвращает появление дыма в камине и других проблем с дымом из дымохода, связанных с ветром.
• Заглушки дымохода Vacu создают силу в положительной вытяжке, чтобы отвести дым от камина обратно вверх.
• Позволяет использовать камин без дыма в различных условиях.
Заглушки дымохода
• Vacu могут устранить дорогостоящую и неприглядную необходимость «поднимать дымоход».«

Эффект Вентури и пылесос — Когда дует ветер, воздух нагнетается вокруг крышек дымоходов вакуумных труб, а не через их отверстия. Это создает эффект Вентури в верхней части дымохода и может решить проблему дыма в дымоходе. Давление внутри дымохода снижается, и принцип Бернулли начинает работать, заставляя выхлоп в дымоходе подниматься вверх и вверх, увеличивая тягу вверх, предотвращая повторное попадание дыма в камине.Чем сильнее дует ветер, тем сильнее будет увеличиваться восходящая тяга — И неважно, в каком направлении дует ветер!

Вызванные ветром нисходящие потоки и пылесос — Нисходящий поток воздуха в дымоход обычно вызывается отклонением ветра от препятствий выше дымохода, таких как соседние высокие деревья, крыши, пристройки и другие здания или дома. Нисходящий поток ветра может быть даже легким ветерком. Это может вызвать проблемы с дымом из дымохода или дымом от камина в доме.

* Сертифицированные CSIA (Американского института безопасности дымоходов) трубочистов компании Superior Chimney трубочисты оценит ваш дымоход и порекомендуют любые корректирующие действия, чтобы убедиться, что он способен обеспечивать надлежащую и достаточную тягу и поток. Возникновение дыма от камина и другие проблемы с дымом из дымохода сопряжены с множеством серьезных потенциальных опасностей.

Dynamic Wind Ioading & Vacu Stack — Может произойти, когда ветер вызывает отрицательное давление воздуха. Отрицательное давление воздуха и, как следствие, обратный выброс дыма могут быть особенно заметны, когда дверь или окно открываются не на наветренной стороне дома, а на другой стороне дома.Чтобы восстановить нормальное давление в доме, свежий воздух может попадать через дымоход и спускаться в жилую зону. Если прибор работает, дым уносится в комнату. Это один из примеров проблем с дымом из дымохода, которые можно исправить с помощью заглушек дымохода.

* В относительно герметичном доме проблемы с отрицательным давлением могут быть вызваны приборами, которые выбрасывают внутренний воздух из вашего дома, например кухонными плитами, вытяжными вентиляторами для ванных комнат, вентиляционными отверстиями сушилки для одежды, печами, вентиляторами чердаков или другими устройствами.Здесь описаны многие распространенные проблемы с дымом из дымохода и проблемы с проникновением запаха в камин. Проблемы с дымом из дымохода могут быть результатом множества факторов.

Позвоните в Superior Chimney сегодня, и мы посмотрим, сможет ли заглушка дымохода решить ваши проблемы с дымом от камина!
Звоните сейчас БЕСПЛАТНО … 877-244-6349

Плюсы и минусы заглушки дымохода — Профессиональное обслуживание дымохода

Заглушки для дымоходов бывают разных форм и размеров, чтобы соответствовать внешнему виду вашего дома.

Заглушка дымохода закрывает верхнюю часть дымохода и обычно включает проволочную сетку. Если вы посмотрите на преимущества, то установка колпака для дымохода имеет большой смысл. Однако есть некоторые проблемы, которые могут возникнуть из-за топпера дымохода, особенно связанного с проволочной сеткой.

Плюсы

• Заглушка дымохода предотвращает попадание воды в дымоход. Влага может попасть в дымоход в любое время, когда идет дождь, без заглушки дымохода. Это может привести к попаданию воды на чердак или в дом, поскольку она стекает по кирпичной кладке.Влага может повредить ваши стены и потолок.

• Заглушка дымохода предотвращает попадание нисходящей струи в дом. Нисходящие потоки могут привести к тому, что ваш дом наполнится дымом. Заглушка дымохода может быть чрезвычайно полезной для повышения энергоэффективности дома, особенно в ветреных районах. Не допускается попадание холодных потоков воздуха в дома, оборудованные колпаком дымохода.

Лучше всего выбрать колпак дымохода с обшивкой из сетки, чтобы предотвратить попадание тварей в дымоход.

• Когда сетчатая сетка установлена ​​вместе с колпаком, животные не могут попасть в дымоход.Птицы тянутся к теплу, исходящему от дымохода, и строят гнезда в дымоходах без заглушек, что вызывает серьезное засорение. Известно, что и другие животные, например еноты, змеи и белки, могут получить доступ к открытым дымоходам. Животные часто застревают; и они иногда умирают, что создает ужасный запах. С дикими животными опасно иметь дело, так как они могут переносить различные заболевания, в том числе смертельный вирус бешенства.

• Проволочная сетка на колпаках дымоходов также является искробезопасным отражателем, что может быть чрезвычайно важным в сухих помещениях.

Минусы

• Отверстия в решетках крышки дымохода иногда бывают очень маленькими, и они могут забиться креозотом. Креозот накапливается из-за древесного дыма и не только откладывается на облицовке дымохода, но и может забивать сетку. Когда экран загораживается, кислород, необходимый для огня, прекращается, а это означает, что зажечь огонь будет намного сложнее, и он не будет гореть должным образом.

• Сажа также может забивать сетку на колпаке дымохода. Сажа — это мелкий черный порошок, образующийся при горении.Поднимающиеся частицы прилипают к стенкам дымохода и могут забить сетку в колпаке дымохода.

Во время ежегодной проверки дымохода профессиональный трубочист может проверить колпачок, чтобы убедиться, что он правильно очищен и безопасен в использовании.

• После сильного ветра мусор и листья могут забить колпак дымохода.

• Если в камине загорится бумага, что не рекомендуется, зола может накапливаться и попадать в сетку, вызывая закупорку.

• Во время сильных зимних штормов вокруг сетки могут скапливаться лед и снег, что препятствует нормальной циркуляции воздуха.

• Изменение цвета дымохода и крыши в окружающем кирпиче или штукатурке также может произойти, если в сетке скопился креозот или сажа.

Профессиональная чистка одним из наших лицензированных и сертифицированных трубочистов позаботится обо всех проблемах, связанных с засорением заглушки дымохода. Ежегодные осмотры важны даже для людей, которые не часто используют камин зимой. Заглушка дымохода — потенциальная проблема, независимо от того, как часто вы использовали камин.

Споры о плюсах и минусах дымохода могут быть легко выиграны профессионалами, поскольку регулярная чистка и осмотр дымохода практически устраняют проблемные вопросы.

Northeastern Chimney, Inc.
ранее Nayaug Chimney Services, LLC
37 Cody Street, West Hartford, CT 06110
Телефон: 860-233-5770

Проверка дымоходов в Хартфорде, Гластонбери, 06001 Эйвон, 06002 Блумфилд, 06006 Виндзор, 06010 Бристоль, 06010 Форествилл, 06011 Бристоль, 06016 Ист-Виндзор, 06019 Кантон, 06023 Восточный Берлин, 06025 Ист-Гластонберимингтон, 06029 Эллингтон, 06029 Эллингтон 06033 Glastonbury, 06034 Farmington, 06035 Granby, 06037 Berlin, 06040 Manchester, 06041, 06042, 06043 Bolton, 06043, 06045, 06050 New Britain, 06051, 06051, 06052, 06053, 06066 Rockville, 06067 Rocky Somers, 06070 Simbury , 06074 Южный Виндзор, 06078 Саффилд, 06080, 06081 Симсбери, 06082 Энфилд, 06083, 06084 Толланд, 06085 Фармингтон, 06088 Восточный Виндзор.06089, 06090 Granby, 06092, 06093, 06095 Windsor, 06096 Windsor Locks, Hartford, 06105 West Hartford, 06106, 06107, 06108 East Hartford, 06109 Wethersfield, 06110 Elmwood, 06110, 06111 Newington, 06117, 06118, 06117, 06117, 06118, 06117 , 06129, 06131 Newington, 06133 Elmwood, 06133 West Hartford, 06138, 06226 Willimantic, 06232 Andover, 06247 Hampton, 06248 Hebron, 06249 Lebanon, 06447 East Hampton, 06447 Marlborough, 06450 Meriden, 06451,06459 Middlefield, 06457 Middlefield, 06457 Middlefield, 0645 06475 Old Saybrook, 06480 Portland и многие другие города CT

% PDF-1. 4 % 896 0 объект > эндобдж xref 896 1286 0000000016 00000 н. 0000028985 00000 п. 0000029124 00000 п. 0000029226 00000 п. 0000031422 00000 п. 0000031812 00000 п. 0000032269 00000 п. 0000032650 00000 п. 0000032918 00000 п. 0000033005 00000 п. 0000033545 00000 п. 0000033583 00000 п. 0000033649 00000 н. 0000033763 00000 п. 0000033879 00000 п. 0000034140 00000 п. 0000034254 00000 п. 0000034515 00000 п. 0000034639 00000 п. 0000035013 00000 п. 0000035044 00000 п. 0000035376 00000 п. 0000035500 00000 н. 0000035612 00000 п. 0000035970 00000 п. 0000036609 00000 п. 0000036733 00000 п. 0000036860 00000 п. 0000036898 00000 п. 0000037099 00000 п. 0000037287 00000 п. 0000037473 00000 п. 0000038186 00000 п. 0000038908 00000 п. 0000039515 00000 п. 0000039603 00000 п. 0000039866 00000 п. 0000040303 00000 п. 0000040984 00000 п. 0000041658 00000 п. 0000042283 00000 п. 0000042625 00000 п. 0000043058 00000 п. 0000043323 00000 п. 0000043810 00000 п. 0000043895 00000 п. 0000044604 00000 п. 0000045168 00000 п. 0000045507 00000 п. 0000045846 00000 п. 0000046523 00000 п. 0000046862 00000 н. 0000047283 00000 п. 0000048113 00000 п. 0000048903 00000 п. 0000049321 00000 п. 0000049718 00000 п. 0000050026 00000 п. 0000050658 00000 п. 0000051056 00000 п. 0000051453 00000 п. 0000052104 00000 п. 0000052548 00000 п. 0000053402 00000 п. 0000054401 00000 п. 0000055267 00000 п. 0000056131 00000 п. 0000056470 00000 п. 0000057619 00000 п. 0000058062 00000 п. 0000058401 00000 п. 0000058884 00000 п. 0000059899 00000 н. 0000060655 00000 п. 0000060729 00000 п. 0000060803 00000 п. 0000062404 00000 п. 0000062751 00000 п. 0000062825 00000 п. 0000062899 00000 п. 0000064489 00000 н. 0000064836 00000 п. 0000064910 00000 п. 0000064984 00000 п. 0000066449 00000 п. 0000066806 00000 п. 0000066880 00000 п. 0000066954 00000 п. 0000068532 00000 п. 0000068878 00000 п. 0000068952 00000 п. 0000069026 00000 н. 0000070952 00000 п. 0000071291 00000 п. 0000071365 00000 п. 0000071439 00000 п. 0000073506 00000 п. 0000073848 00000 п. 0000073922 00000 п. 0000073996 00000 п. 0000074070 00000 п. 0000075493 00000 п. 0000075813 00000 п. 0000075887 00000 п. 0000075961 00000 п. 0000077769 00000 п. 0000078088 00000 п. 0000078163 00000 п. 0000078238 00000 п. 0000080275 00000 п. 0000080599 00000 п. 0000080674 00000 п. 0000080749 00000 п. 0000082362 00000 п. 0000082685 00000 п. 0000082760 00000 н. 0000082835 00000 п. 0000082910 00000 п. 0000084538 00000 п. 0000084862 00000 н. 0000084937 00000 п. 0000085012 00000 п. 0000086625 00000 п. 0000086948 00000 п. 0000087023 00000 п. 0000087098 00000 п. 0000089175 00000 п. 0000089496 00000 п. 0000089571 00000 п. 0000089646 00000 п. 0000091683 00000 п. 0000092005 00000 п. 0000092080 00000 п. 0000092155 00000 п. 0000092230 00000 н. 0000093708 00000 п. 0000094028 00000 п. 0000094103 00000 п. 0000094178 00000 п. 0000095560 00000 п. 0000095883 00000 п. 0000095958 00000 п. 0000096033 00000 п. 0000097745 00000 п. 0000098064 00000 п. 0000098139 00000 п. 0000098214 00000 п. 0000100165 00000 н. 0000100484 00000 н. 0000100559 00000 н. 0000100634 00000 н. 0000100709 00000 н. 0000102774 00000 н. 0000103128 00000 п. 0000103203 00000 н. 0000103278 00000 н. 0000104900 00000 н. 0000105225 00000 н. 0000105300 00000 н. 0000105375 00000 п. 0000106674 00000 н. 0000106997 00000 н. 0000107072 00000 н. 0000107147 00000 н. 0000108444 00000 н. 0000108765 00000 н. 0000108840 00000 н. 0000108915 00000 н. 0000110361 00000 п. 0000110682 00000 п. 0000110757 00000 н. 0000110832 00000 н. 0000112362 00000 н. 0000112685 00000 н. 0000112760 00000 н. 0000112835 00000 н. 0000114396 00000 н. 0000114730 00000 н. 0000114805 00000 н. 0000114880 00000 н. 0000117076 00000 н. 0000117417 00000 н. 0000117492 00000 н. 0000117567 00000 н. 0000117642 00000 н. 0000121126 00000 н. 0000121482 00000 н. 0000121557 00000 н. 0000121632 00000 н. 0000122495 00000 н. 0000122798 00000 н. 0000122873 00000 н. 0000122948 00000 н. 0000126615 00000 н. 0000126972 00000 н. 0000127047 00000 н. 0000127122 00000 н. 0000127972 00000 н. 0000128271 00000 н. 0000128346 00000 н. 0000128421 00000 н. 0000131670 00000 н. 0000132031 00000 н. 0000132106 00000 н. 0000132181 00000 н. 0000133461 00000 н. 0000133828 00000 н. 0000133903 00000 н. 0000133978 00000 н. 0000136603 00000 н. 0000136961 00000 п. 0000137036 00000 н. 0000137111 00000 н. 0000137487 00000 н. 0000137841 00000 н. 0000137916 00000 п. 0000137991 00000 н. 0000138377 00000 н. 0000138745 00000 н. 0000138820 00000 н. 0000138895 00000 н. 0000139560 00000 н. 0000139890 00000 н. 0000139965 00000 н. 0000140040 00000 н. 0000143081 00000 н. 0000143497 00000 н. 0000143572 00000 н. 0000143647 00000 н. 0000144367 00000 н. 0000144667 00000 н. 0000144742 00000 н. 0000144817 00000 н. 0000148257 00000 н. 0000148637 00000 н. 0000148712 00000 н. 0000148787 00000 н. 0000150495 00000 н. 0000150825 00000 н. 0000150900 00000 н. 0000150975 00000 н. 0000152239 00000 н. 0000152608 00000 н. 0000152683 00000 н. 0000152758 00000 н. 0000153990 00000 н. 0000154315 00000 н. 0000154390 00000 н. 0000154465 00000 н. 0000155223 00000 н. 0000155520 00000 н. 0000155595 00000 н. 0000155670 00000 н. 0000155745 00000 н. 0000156519 00000 н. 0000156822 00000 н. 0000156897 00000 н. 0000156972 00000 н. 0000160637 00000 н. 0000160994 00000 н. 0000161069 00000 н. 0000161144 00000 н. 0000162050 00000 н. 0000162353 00000 п. 0000162428 00000 н. 0000162503 00000 н. 0000166180 00000 н. 0000166538 00000 н. 0000166613 00000 н. 0000166688 00000 н. 0000167540 00000 н. 0000167841 00000 н. 0000167916 00000 н. 0000167991 00000 н. 0000169332 00000 н. 0000169692 00000 н. 0000169767 00000 н. 0000169842 00000 н. 0000173463 00000 н. 0000173818 00000 н. 0000173893 00000 н. 0000173968 00000 н. 0000174409 00000 н. 0000174751 00000 н. 0000174826 00000 н. 0000174901 00000 н. 0000176210 00000 н. 0000176530 00000 н. 0000176605 00000 н. 0000176680 00000 н. 0000177047 00000 н. 0000177389 00000 н. 0000177464 00000 н. 0000177539 00000 н. 0000177923 00000 н. 0000178286 00000 н. 0000178361 00000 н. 0000178436 00000 н. 0000181206 00000 н. 0000181594 00000 н. 0000181669 00000 н. 0000181744 00000 н. 0000182935 00000 н. 0000183274 00000 н. 0000183349 00000 п. 0000183424 00000 н. 0000187155 00000 н. 0000187522 00000 н. 0000187597 00000 н. 0000187672 00000 н. 0000189467 00000 н. 0000189803 00000 н. 0000189878 00000 н. 0000189953 00000 н. 0000191914 00000 н. 0000192326 00000 н. 0000192401 00000 н. 0000192476 00000 н. 0000194602 00000 н. 0000194939 00000 н. 0000195014 00000 н. 0000195089 00000 н. 0000196608 00000 н. 0000196954 00000 н. 0000197029 00000 н. 0000197104 00000 н. 0000199145 00000 н. 0000199503 00000 н. 0000202154 00000 н. 0000202229 00000 н. 0000202304 00000 н. 0000202379 00000 п. 0000205412 00000 н. 0000205771 00000 н. 0000205846 00000 н. 0000205921 00000 н. 0000206640 00000 н. 0000206941 00000 н. 0000207016 00000 н. 0000207091 00000 н. 0000209630 00000 н. 0000209989 00000 н. 0000210064 00000 н. 0000210139 00000 п. 0000210864 00000 н. 0000211166 00000 н. 0000211241 00000 н. 0000211316 00000 н. 0000214378 00000 н. 0000214738 00000 н. 0000214813 00000 п. 0000214888 00000 н. 0000215741 00000 н. 0000216043 00000 н. 0000216118 00000 н. 0000216193 00000 н. 0000219073 00000 н. 0000219434 00000 п. 0000219509 00000 н. 0000219584 00000 н. 0000220443 00000 н. 0000220745 00000 н. 0000220820 00000 н. 0000220895 00000 н. 0000221607 00000 н. 0000221945 00000 н. 0000222020 00000 н. 0000222095 00000 н. 0000222796 00000 н. 0000223130 00000 н. 0000223205 00000 н. 0000223280 00000 н. 0000224041 00000 н. 0000224344 00000 н. 0000224419 00000 п. 0000224494 00000 н. 0000226617 00000 н. 0000226976 00000 н. 0000227051 00000 н. 0000227126 00000 н. 0000227854 00000 н. 0000228157 00000 н. 0000228232 00000 н. 0000228307 00000 н. 0000231875 00000 н. 0000232233 00000 н. 0000232308 00000 н. 0000232383 00000 н. 0000233260 00000 н. 0000233563 00000 н. 0000233638 00000 н. 0000233713 00000 н. 0000237439 00000 н. 0000237797 00000 н. 0000237872 00000 н. 0000237947 00000 н. 0000238839 00000 н. 0000239140 00000 н. 0000239215 00000 н. 0000239290 00000 н. 0000242464 00000 н. 0000242820 00000 н. 0000242896 00000 н. 0000242971 00000 н. 0000243046 00000 н. 0000243121 00000 н. 0000244520 00000 н. 0000244872 00000 н. 0000244947 00000 н. 0000245022 00000 н. 0000248126 00000 н. 0000248506 00000 н. 0000248581 00000 н. 0000248656 00000 н. 0000250051 00000 н. 0000250379 00000 н. 0000250454 00000 н. 0000250529 00000 н. 0000254833 00000 н. 0000255223 00000 н. 0000255298 00000 н. 0000255373 00000 н. 0000256712 00000 н. 0000257043 00000 н. 0000257118 00000 н. 0000257193 00000 н. 0000260037 00000 н. 0000260400 00000 н. 0000260475 00000 н. 0000260550 00000 н. 0000264016 00000 н. 0000264381 00000 п. 0000264456 00000 н. 0000264531 00000 н. 0000265931 00000 н. 0000266325 00000 н. 0000266400 00000 н. 0000266475 00000 н. 0000269849 00000 н. 0000270259 00000 н. 0000270334 00000 п. 0000270409 00000 н. 0000270784 00000 п. 0000271152 00000 н. 0000271227 00000 н. 0000271302 00000 н. 0000271675 00000 н. 0000272024 00000 н. 0000272099 00000 н. 0000272174 00000 н. 0000272767 00000 н. 0000273106 00000 н. 0000273181 00000 н. 0000273256 00000 н. 0000273624 00000 н. 0000273955 00000 н. 0000274031 00000 н. 0000274106 00000 н. 0000277679 00000 н. 0000278096 00000 н. 0000278171 00000 н. 0000278246 00000 н. 0000283304 00000 н. 0000283730 00000 н. 0000283805 00000 н. 0000283880 00000 н. 0000285498 00000 п. 0000285850 00000 н. 0000285925 00000 н. 0000286000 00000 н. 0000287396 00000 н. 0000287783 00000 н. 0000287858 00000 н. 0000287933 00000 п. 0000289269 00000 н. 0000289597 00000 н. 0000289672 00000 н. 0000289747 00000 н. 0000291040 00000 н. 0000291396 00000 н. 0000291472 00000 н. 0000291548 00000 н. 0000291624 00000 н. 0000291854 00000 н. 0000292217 00000 н. 0000292620 00000 н. 0000293030 00000 н. 0000293262 00000 н. 0000293338 00000 н. 0000293527 00000 н. 0000293602 00000 н. 0000293678 00000 н. 0000293868 00000 н. 0000293943 00000 н. 0000294019 00000 н. 0000294205 00000 н. 0000294280 00000 н. 0000294356 00000 п. 0000294544 00000 н. 0000295955 00000 н. 0000296081 00000 н. 0000296157 00000 н. 0000296349 00000 н. 0000296701 00000 н. 0000296827 00000 н. 0000296903 00000 н. 0000297092 00000 н. 0000297167 00000 н. 0000297243 00000 н. 0000297434 00000 н. 0000297509 00000 н. 0000297585 00000 н. 0000297912 00000 н. 0000298241 00000 н. 0000298645 00000 н. 0000299067 00000 н. 0000299321 00000 н. 0000299523 00000 н. 0000299713 00000 н. 0000300992 00000 н. 0000301068 00000 н. 0000301258 00000 н. 0000301603 00000 н. 0000301717 00000 н. 0000301792 00000 н. 0000301867 00000 н. 0000306840 00000 н. 0000306870 00000 н. 0000306946 00000 н. 0000307021 00000 н. 0000307170 00000 н. 0000307402 00000 н. 0000307501 00000 н. 0000307649 00000 н. 0000307761 00000 н. 0000307842 00000 н. 0000307941 00000 п. 0000308090 00000 н. 0000308216 00000 н. 0000308332 00000 н. 0000308408 00000 н. 0000309067 00000 н. 0000309142 00000 н. 0000309217 00000 н. 0000309292 00000 н. 0000310697 00000 п. 0000311048 00000 н. 0000311123 00000 п. 0000311198 00000 н. 0000313589 00000 н. 0000313947 00000 н. 0000314022 00000 н. 0000314097 00000 н. 0000316058 00000 н. 0000316406 00000 н. 0000316481 00000 н. 0000316556 00000 н. 0000324029 00000 н. 0000324514 00000 н. 0000324589 00000 н. 0000324664 00000 н. 0000327967 00000 н. 0000328357 00000 н. 0000328432 00000 н. 0000328507 00000 н. 0000330449 00000 н. 0000330794 00000 п. 0000330869 00000 н. 0000330944 00000 н. 0000332613 00000 н. 0000332967 00000 н. 0000333042 00000 н. 0000345510 00000 п. 0000345585 00000 п. 0000346848 00000 н. 0000350893 00000 н. 0000351234 00000 н. 0000351309 00000 н. 0000351384 00000 н. 0000353212 00000 н. 0000354780 00000 н. 0000355131 00000 н. 0000358849 00000 н. 0000358924 00000 н. 0000358999 00000 н. 0000361231 00000 н. 0000366333 00000 н. 0000366682 00000 н. 0000366757 00000 н. 0000366832 00000 н. 0000366907 00000 н. 0000368356 00000 н. 0000368706 00000 н. 0000368781 00000 н. 0000372385 00000 н. 0000376201 00000 н. 0000378812 00000 н. 0000378888 00000 н. 0000380664 00000 н. 0000380739 00000 н. 0000382869 00000 н. 0000383212 00000 н. 0000383311 00000 н. 0000383387 00000 н. 0000383727 00000 н. 0000383803 00000 п. 0000384142 00000 п. 0000384218 00000 н. 0000384556 00000 н. 0000384632 00000 н. 0000384972 00000 н. 0000385048 00000 н. 0000385387 00000 н. 0000385463 00000 п. 0000385804 00000 н. 0000385880 00000 н. 0000386221 00000 н. 0000386297 00000 н. 0000386638 00000 н. 0000386714 00000 н. 0000387054 00000 п. 0000387130 00000 н. 0000387470 00000 п. 0000387546 00000 н. 0000387886 00000 н. 0000387962 00000 н. 0000388301 00000 н. 0000388377 00000 н. 0000388712 00000 н. 0000388788 00000 н. 0000389127 00000 н. 0000389203 00000 н. 0000389543 00000 н. 0000389619 00000 н. 0000389960 00000 н. 00003 00000 н. 00003 00000 н. 00003 00000 н. 0000390785 00000 н. 0000390861 00000 н. 0000391202 00000 н. 0000391278 00000 н. 0000391614 00000 н. 0000391690 00000 н. 0000392028 00000 н. 0000392104 00000 п. 0000392443 00000 н. 0000392519 00000 н. 0000392857 00000 н. 0000392933 00000 н. 0000393272 00000 н. 0000393348 00000 п. 0000393685 00000 н. 0000393761 00000 н. 0000394101 00000 п. 0000394177 00000 н. 0000394516 00000 н. 0000394592 00000 н. 0000394932 00000 н. 0000395008 00000 н. 0000395124 00000 н. 0000395430 00000 н. 0000395505 00000 н. 0000395580 00000 н. 0000395655 00000 н. 0000397064 00000 н. 0000397411 00000 н. 0000397486 00000 н. 0000397561 00000 н. 0000399940 00000 н. 0000400294 00000 п. 0000400369 00000 н. 0000400444 00000 н. 0000402433 00000 н. 0000402779 00000 н. 0000402854 00000 н. 0000402929 00000 н. 0000410540 00000 п. 0000411016 00000 н. 0000411091 00000 н. 0000411166 00000 н. 0000414521 00000 н. 0000414905 00000 н. 0000414980 00000 н. 0000415055 00000 н. 0000417012 00000 н. 0000417350 00000 н. 0000417425 00000 н. 0000417500 00000 н. 0000419173 00000 п. 0000419522 00000 н. 0000420156 00000 н. 0000420231 00000 п. 0000420306 00000 н. 0000420381 00000 п. 0000421809 00000 н. 0000422159 00000 н. 0000422234 00000 п. 0000422309 00000 н. 0000423593 00000 п. 0000423937 00000 п. 0000424012 00000 н. 0000424087 00000 н. 0000429070 00000 н. 0000429714 00000 н. 0000429789 00000 н. 0000429864 00000 н. 0000431148 00000 н. 0000431494 00000 н. 0000431569 00000 н. 0000431644 00000 н. 0000433206 00000 н. 0000433563 00000 н. 0000433638 00000 п. 0000433713 00000 н. 0000435990 00000 н. 0000436337 00000 н. 0000437015 00000 н. 0000437090 00000 н. 0000437165 00000 н. 0000437240 00000 п. 0000438734 00000 п. 0000439089 00000 н. 0000439164 00000 н. 0000439239 00000 н. 0000441366 00000 н. 0000441721 00000 н. 0000441796 00000 н. 0000441871 00000 н. 0000443529 00000 н. 0000443885 00000 н. 0000443960 00000 н. 0000444035 00000 н. 0000445643 00000 п. 0000446002 00000 п. 0000446077 00000 н. 0000446152 00000 н. 0000447642 00000 н. 0000447990 00000 н. 0000448065 00000 н. 0000448140 00000 н. 0000449734 00000 н. 0000450076 00000 н. 0000450151 00000 п. 0000450226 00000 н. 0000452149 00000 п. 0000452493 00000 н. 0000452568 00000 н. 0000452643 00000 н. 0000454825 00000 н. 0000455172 00000 н. 0000455831 00000 н. 0000455907 00000 н. 0000455983 00000 п. 0000456323 00000 н. 0000456399 00000 н. 0000456727 00000 н. 0000456784 00000 н. 0000456902 00000 н. 0000457165 00000 н. 0000457240 00000 н. 0000457315 00000 н. 0000457390 00000 н. 0000458843 00000 н. 0000459165 00000 н. 0000459240 00000 н. 0000459315 00000 н. 0000461081 00000 н. 0000461400 00000 н. 0000461475 00000 н. 0000461550 00000 н. 0000463752 00000 н. 0000464075 00000 н. 0000464150 00000 н. 0000464225 00000 н. 0000465883 00000 н. 0000466203 00000 н. 0000466685 00000 н. 0000466761 00000 н. 0000466837 00000 н. 0000467149 00000 п. 0000467225 00000 н. 0000467549 00000 н. 0000467606 00000 н. 0000467724 00000 н. 0000467989 00000 н. 0000468064 00000 н. 0000468139 00000 н. 0000468214 00000 н. 0000469873 00000 н. 0000470189 00000 п. 0000470264 00000 н. 0000470339 00000 н. 0000472006 00000 н. 0000472328 00000 н. 0000472403 00000 н. 0000472478 00000 н. 0000474554 00000 н. 0000474871 00000 н. 0000474946 00000 н. 0000475021 00000 н. 0000477209 00000 н. 0000477531 00000 н. 0000477975 00000 н. 0000478051 00000 н. 0000478360 00000 н. 0000478435 00000 н. 0000478510 00000 н. 0000478585 00000 н. 0000480105 00000 п. 0000480423 00000 п. 0000480498 00000 п. 0000480573 00000 п. 0000481979 00000 н. 0000482301 00000 н. 0000482376 00000 н. 0000482451 00000 н. 0000484164 00000 н. 0000484483 00000 н. 0000484558 00000 н. 0000484633 00000 н. 0000486638 00000 н. 0000486960 00000 н. 0000487404 00000 н. 0000487480 00000 н. 0000487820 00000 н. 0000487896 00000 н. 0000488233 00000 н. 0000488308 00000 н. 0000488383 00000 н. 0000488458 00000 н. 00004

00000 н. 0000490873 00000 н. 0000490948 00000 н. 0000491023 00000 н. 0000492693 00000 н. 0000493010 00000 н. 0000493085 00000 н. 0000493160 00000 н. 0000494469 00000 н. 0000494789 00000 н. 0000494864 00000 н. 0000494939 00000 н. 0000496274 00000 н. 0000496590 00000 н. 0000496665 00000 н. 0000496740 00000 н. 0000498204 00000 н. 0000498525 00000 н. 0000498600 00000 н. 0000498675 00000 н. 0000500237 00000 п. 0000500556 00000 н. 0000500631 00000 н. 0000500706 00000 н. 0000502312 00000 н. 0000502645 00000 н. 0000502720 00000 н. 0000502795 00000 н. 0000505035 00000 н. 0000505372 00000 н. 0000505933 00000 н. 0000506008 00000 п. 0000506083 00000 н. 0000506158 00000 н. 0000509654 00000 н. 0000510008 00000 н. 0000510083 00000 н. 0000510158 00000 н. 0000511043 00000 н. 0000511342 00000 н. 0000511417 00000 н. 0000511492 00000 н. 0000515204 00000 н. 0000515556 00000 н. 0000515631 00000 н. 0000515706 00000 н. 0000516567 00000 н. 0000516866 00000 н. 0000516941 00000 н. 0000517016 00000 н. 0000520297 00000 н. 0000520651 00000 н. 0000520726 00000 н. 0000520801 00000 н. 0000522083 00000 н. 0000522447 00000 н. 0000522522 00000 н. 0000522597 00000 н. 0000525246 00000 н. 0000525600 00000 н. 0000525675 00000 н. 0000525750 00000 н. 0000526125 00000 н. 0000526472 00000 н. 0000526547 00000 н. 0000526622 00000 н. 0000527009 00000 н. 0000527372 00000 н. 0000527447 00000 н. 0000527522 00000 н. 0000528184 00000 н. 0000528509 00000 н. 0000528584 00000 н. 0000528659 00000 н. 0000531730 00000 н. 0000532131 00000 н. 0000532206 00000 н. 0000532281 00000 н. 0000533004 00000 н. 0000533298 00000 н. 0000533373 00000 п. 0000533448 00000 н. 0000536917 00000 н. 0000537286 00000 н. 0000537361 00000 п. 0000537436 00000 н. 0000539176 00000 н. 0000539505 00000 н. 0000539580 00000 н. 0000539655 00000 н. 0000540947 00000 н. 0000541320 00000 н. 0000541395 00000 н. 0000541470 00000 н. 0000542723 00000 н. 0000543050 00000 н. 0000543125 00000 н. 0000543200 00000 н. 0000543974 00000 н. 0000544271 00000 н. 0000545141 00000 п. 0000545217 00000 н. 0000545556 00000 п. 0000545631 00000 н. 0000545706 00000 н. 0000545781 00000 н. 0000546550 00000 н. 0000546849 00000 н. 0000546924 00000 н. 0000546999 00000 н. 0000550707 00000 н. 0000551064 00000 н. 0000551139 00000 н. 0000551214 00000 н. 0000552105 00000 п. 0000552406 00000 н. 0000552481 00000 н. 0000552556 00000 н. 0000556277 00000 н. 0000556633 00000 н. 0000556708 00000 п. 0000556783 00000 н. 0000557651 00000 п. 0000557952 00000 н. 0000558027 00000 н. 0000558102 00000 п. 0000559444 00000 н. 0000559804 00000 н. 0000559879 00000 п. 0000559954 00000 н. 0000563614 00000 н. 0000563971 00000 н. 0000564046 00000 н. 0000564121 00000 п. 0000564562 00000 н. 0000564905 00000 н. 0000564980 00000 н. 0000565055 00000 н. 0000566398 00000 н. 0000566714 00000 н. 0000566789 00000 н. 0000566864 00000 н. 0000567230 00000 н. 0000567573 00000 н. 0000567648 00000 н. 0000567723 00000 н. 0000568110 00000 н. 0000568475 00000 н. 0000568550 00000 н. 0000568625 00000 н. 0000571429 00000 н. 0000571814 00000 н. 0000571889 00000 н. 0000571964 00000 н. 0000573177 00000 н. 0000573517 00000 н. 0000573592 00000 н. 0000573667 00000 н. 0000577394 00000 н. 0000577760 00000 н. 0000577835 00000 н. 0000577910 00000 н. 0000579727 00000 н. 0000580061 00000 н. 0000580136 00000 н. 0000580211 00000 н. 0000582203 00000 н. 0000582612 00000 н. 0000582687 00000 н. 0000582762 00000 н. 0000584936 00000 н. 0000585275 00000 п. 0000585350 00000 н. 0000585425 00000 н. 0000586962 00000 н. 0000587313 00000 н. 0000587388 00000 н. 0000587463 00000 н. 0000589506 00000 н. 0000589865 00000 н. 0000590867 00000 н. 0000590943 00000 н. 0000591281 00000 н. 0000591356 00000 н. 0000591431 00000 н. 0000591506 00000 н. 0000594516 00000 н. 0000594869 00000 н. 0000594944 00000 н. 0000595019 00000 н. 0000595729 00000 н. 0000596028 00000 н. 0000596103 00000 п. 0000596178 00000 п. 0000598706 00000 н. 0000599058 00000 н. 0000599133 00000 н. 0000599208 00000 н. 0000599923 00000 н. 0000600218 00000 н. 0000600293 00000 п. 0000600368 00000 н. 0000603460 00000 н. 0000603815 00000 н. 0000603890 00000 н. 0000603965 00000 н. 0000604828 00000 н. 0000605127 00000 н. 0000605202 00000 н. 0000605277 00000 н. 0000608155 00000 н. 0000608509 00000 н. 0000608584 00000 н. 0000608659 00000 н. 0000609526 00000 н. 0000609819 00000 п. 0000609894 00000 н. 0000609969 00000 н. 0000610675 00000 н. 0000611008 00000 н. 0000611083 00000 н. 0000611158 00000 н. 0000611857 ​​00000 н. 0000612183 00000 п. 0000612258 00000 н. 0000612333 00000 н. 0000613093 00000 н. 0000613391 00000 н. 0000613466 00000 н. 0000613541 00000 п. 0000615671 00000 н. 0000616025 00000 н. 0000616100 00000 н. 0000616175 00000 н. 0000616895 00000 н. 0000617193 00000 н. 0000617268 00000 н. 0000617343 00000 п. 0000620956 00000 н. 0000621307 00000 н. 0000621382 00000 н. 0000621457 00000 н. 0000622349 00000 п. 0000622647 00000 н. 0000622722 00000 н. 0000622797 00000 н. 0000626547 00000 н. 0000626897 00000 н. 0000626972 00000 н. 0000627047 00000 н. 0000627941 00000 н. 0000628241 00000 п. 0000628316 00000 н. 0000628391 00000 п. 0000631590 00000 н. 0000631941 00000 н. 0000632787 00000 н. 0000632863 00000 н. 0000633202 00000 н. 0000633277 00000 н. 0000633352 00000 п. 0000633427 00000 н. 0000634851 00000 п. 0000635198 00000 п. 0000635273 00000 н. 0000635348 00000 п. 0000638509 00000 н. 0000638917 00000 п. 0000638992 00000 п. 0000639067 00000 н. 0000640557 00000 н. 0000640906 00000 н. 0000640981 00000 п. 0000641056 00000 н. 0000645459 00000 п. 0000645836 00000 н. 0000645911 00000 п. 0000645986 00000 п. 0000647340 00000 н. 0000647666 00000 н. 0000647741 00000 н. 0000647816 00000 н. 0000650729 00000 н. 0000651084 00000 н. 0000651159 00000 н. 0000651234 00000 н. 0000654751 00000 н. 0000655106 00000 н. 0000655181 00000 н. 0000655256 00000 н. 0000656744 00000 н. 0000657129 00000 н. 0000657204 00000 н. 0000657279 00000 н. 0000660686 00000 н. 0000661090 00000 н. 0000661165 00000 н. 0000661240 00000 н. 0000661609 00000 н. 0000661965 00000 н. 0000662040 00000 н. 0000662115 00000 н. 0000662485 00000 н. 0000662834 00000 н. 0000662909 00000 н. 0000662984 00000 н. 0000663580 00000 н. 0000663911 00000 н. 0000663986 00000 н. 0000664061 00000 н. 0000664426 00000 н. 0000664754 00000 н. 0000664829 00000 н. 0000664904 00000 н. 0000668595 00000 н. 0000669010 00000 н. 0000669085 00000 н. 0000669160 00000 н. 0000674283 00000 н. 0000674699 00000 н. 0000674774 00000 н. 0000674849 00000 н. 0000676494 00000 н. 0000676831 00000 н. 0000676906 00000 н. 0000676981 00000 п. 0000678423 00000 н. 0000678805 00000 н. 0000678880 00000 н. 0000678955 00000 н. 0000680336 00000 н. 0000680681 00000 п. 0000680756 00000 п. 0000680831 00000 н. 0000682097 00000 н. 0000682448 00000 н. 0000683470 00000 н. 0000683546 00000 н. 0000683887 00000 н. 0000683963 00000 н. 0000684359 00000 н. 0000684435 00000 н. 0000684775 00000 н. 0000684851 00000 н. 0000685248 00000 н. 0000685324 00000 н. 0000685664 00000 н. 0000685740 00000 н. 0000686133 00000 н. 0000686209 00000 н. 0000686549 00000 н. 0000686625 00000 н. 0000687041 00000 н. 0000687117 00000 н. 0000687457 00000 н. 0000687533 00000 н. 0000688318 00000 н. 0000688394 00000 н. 0000688733 00000 н. 0000688809 00000 н. 0000689148 00000 н. 0000689224 00000 н. 00006

00000 н. 00006 00000 п. 0000691323 00000 н. 0000691399 00000 н. 0000691822 00000 н. 0000691898 00000 н. 0000692702 00000 н. 0000692778 00000 н. 0000692854 00000 н. 0000693162 00000 п. 0000693238 00000 н. 0000693554 00000 п. 0000693630 00000 н. 0000711957 00000 н. 0000712291 00000 н. 0000712323 00000 н. 0000712392 00000 н. 0000712510 00000 н. 0000712586 00000 н. 0000712662 00000 н. 0000712761 00000 н. 0000712910 00000 н. 0000713239 00000 н. 0000713296 00000 н. 0000713414 00000 н. 0000713714 00000 н. 0000713790 00000 н. 0000714128 00000 н. 0000714204 00000 н. 0000714544 00000 н. 0000714620 00000 н. 0000714959 00000 н. 0000715035 00000 н. 0000715374 00000 н. 0000715450 00000 н. 0000715526 00000 н. 0000716115 00000 н. 0000716191 00000 н. 0000716522 00000 н. 0000716579 00000 н. 0000716697 00000 н. 0000716964 00000 н. 0000717040 00000 п. 0000717378 00000 н. 0000717454 00000 н. 0000717763 00000 н. 0000717839 00000 н. 0000718176 00000 н. 0000718252 00000 н. 0000718562 00000 н. 0000718638 00000 н. 0000718976 00000 п. 66 ᄛ wөdue b% j0۔wOZ.ʗ (iiBhʌG (blsgs & » َ / P5ȶ ~ ѬQ # BES_ & n) QHV

Volko для камина и дымохода … выбор крышек для дымохода … индивидуальные решения по вытяжке и вентиляции.

Защитный кожух
Заглушки для дымохода

Заглушки дымохода Weathershield были разработаны в качестве замены заглушка для дымоходов класса А с твердой изоляцией. Плотная посадка на трение позволяет этой крышке надежно скользить внутрь дымохода.

Доступен с искрой арматурная сетка

---

WSA для круглых дымоходов Для круглых одностенных металлических дымоходов, каменных дымоходов, вкладыши и дымоходы с твердой изоляцией. Подходит для квадрата и прямоугольные дымоходы с переходником.

WSA-3	Диаметр 3 дюйма
WSA-4	Диаметр 4 дюйма
WSA-5	Диаметр 5 дюймов
WSA-6	Диаметр 6 дюймов
WSA-7	Диаметр 7 дюймов
WSA-8	Диаметр 8 дюймов
WSA-9	Диаметр 9 дюймов
WSA-10	Диаметр 10 дюймов
WSA-12	Диаметр 12 дюймов
WSA-14	Диаметр 14 дюймов

---

---

погодный щит + штормовой страж = шторм Щит

Идеальная крышка для прибрежных районов и районов, где ветер и ветер часты проливные дожди.

StormShield Model STS для одностенных, облицовок дымоходов и изоляции класса A дымоход

---

---

ВНИМАНИЕ: Крышка с воздушным охлаждением должен использоваться для труб с воздушным охлаждением.
НЕ пытайтесь использовать стандартный WeatherShield или StormShield для воздушного охлаждения. трубка.

Не уверен, есть ли у вас система труб с воздушным охлаждением … позвоните или напишите нам.

WSA TDW для дымоходов с воздушным охлаждением Разработан специально для дымоходов с воздушным охлаждением, TDW линия Weathershields обеспечивает саморегулирующуюся надежную ветрозащитную посадку, без нарушения функций конвекционного охлаждения воздушного охлаждения дымоходы.Соединитель натяжения пружины позволяет погодозащищенным щиткам TDW подходят двустенные и тройные дымоходы с воздушным охлаждением

WSA-6TDW	Диаметр 6 дюймов
WSA-7TDW	Диаметр 7 дюймов
WSA-8TDW	Диаметр 8 дюймов
WSA-9TDW	Диаметр 9 дюймов
WSA-10TDW	Диаметр 10 дюймов
WSA-12TDW	Диаметр 12 дюймов

Защитный экран Заглушки дымохода легко устанавливаются. Они вписываются прямо в круглые дымоходы. Площадь и для прямоугольных дымоходов требуется переходник из нержавеющей стали, который регулируется и надежно закрепите внутри дымохода. Дымоходы следует прочистить и проверен перед установкой специалистом по дымоходам и должен соответствовать пожарные, строительные нормы и правила техники безопасности. Инструкции по установке прилагаются.

---

Легко снимаемый экран	Легко чистить и проверять

Защитный экран Заглушки дымохода не нужно снимать для ежегодной чистки и осмотра дымохода.Просто отвинтите и снимите верхнюю крышку и экран, опору наклона и щетку непосредственно через Weathershield. Верх также можно закрыть от низа с помощью дополнительный комплект для закрытия дымохода, когда он не используется. Дополнительный 1/2 » также доступны экран и верхняя опора.

Щелкните по ссылкам ниже, чтобы несколько советов и пояснений ….

Дефлектор камина

Оказывается, вытяжка не особо помогла, плитка над камином и камин все еще сильно нагревается.Каминная вытяжка, навес или дефлектор Я просматривал фотографии каминов в старинных домах. Есть несколько способов защитить камин от тепла, исходящего от камина. Какие факторы нужно учитывать при выборе каминной вытяжки? Регулируемая черная вытяжка для камина от 28 до 48 дюймов. Начните с бурения медленно, чтобы проверить, выдержит ли передняя поверхность камина давление. Если я установлю вытяжку, могу ли я уменьшить высоту камина? Как высоко над камином должна быть мантия? Традиционный вентилируемый газовый камин (см. Пример на Amazon), работающий на природном газе или пропане, имеет два вентиляционных отверстия, которые выходят наружу из дома.Это может быть сложно и не очень просто. Вы также можете дополнить существующую систему отопления одной из наших надежных дровяных печей. Будут ли они ржаветь? Есть несколько преимуществ, когда у вас есть теплоотражатель для камина; это больше, чем просто красивый декоративный акцент вашего камина !. Нет, универсальные наружные вытяжки для каминов не продаются. Есть много способов перенаправить тепло от телевизора. Как вы знаете, тепло поднимается, поэтому, чтобы избежать повреждения камина, рекомендуется рассмотреть возможность размещения вытяжки под каминной полкой и над камином.Это означает, что установка вытяжки для камина может значительно упростить обслуживание камина и сделать его более экономичным. Мы получаем много вопросов относительно совместимости установки вытяжек с каминами определенных типов, а также правильного размера, необходимого для их плотного прилегания. У нас есть регулируемые вытяжки для поверхностного монтажа, но совместимость с вашим устройством будет зависеть от ширины проема камина. Современная трехпанельная атласная нержавеющая сталь Fyreback — 24 дюйма, 104 доллара.00 $ 104. Перегрев камина может привести к повреждению дымохода, очага и предметов вокруг камина. Тепловой экран Mantel Protector. Вытяжка камина должна поставляться с саморезами, и именно эти винты вы будете использовать, чтобы правильно прикрепить вытяжку к отверстию камина. Не торопитесь, чтобы понять особенности вашего камина, чтобы вы могли выбрать лучший из них, который наиболее совместим с вашим камином и каминной полкой. Получите бесплатную доставку этих простых в установке вытяжек для камина! Если мы не можем помочь вам по телефону, у нас есть список подрядчиков и малых предприятий со всей страны, которых мы оценили и которым доверяем, чтобы помочь нашим клиентам.Однако, если вы не уверены в некоторых особенностях и технических аспектах установки вытяжки для камина, не стесняйтесь обращаться к нам по телефону или по электронной почте. Также обратите внимание, что если вы используете регулируемую вытяжку камина, вам нужно сначала расширить обе стороны и убедиться, что они есть, еще до того, как разметить области, в которых вы будете просверливать отверстия. Тем не менее, в игру вступает ряд факторов. Наша профессиональная команда экспертов будет рада вам помочь! Имейте в виду, что установка вытяжки камина не уменьшит и не снизит высоту камина.Есть несколько способов сделать это, например, установить подходящую каминную полку и построить нишу для телевизора. Для каждого типа крепления будет свой способ установить вытяжку на камин. Это необходимо для того, чтобы вытяжка камина оставалась в первозданном состоянии даже во время транспортировки. Отражатели тепла камина максимизируют использование газа и древесины, а также защитят вашу топку от теплового повреждения. Не рекомендуется крепить вытяжку к плитке или керамограниту, так как в процессе монтажа может растрескаться окружающее пространство.Знаете ли вы, что ваш камин нагревается до 1300 ° или выше, когда вы его используете? Взгляните на наше руководство по зонному отоплению! НЕТ, вы не можете просверлить сам мрамор. Два типа газовых каминов работают по-разному. Перед тем, как начать процесс установки, убедитесь, что вы сняли с вытяжки камина все защитные пленки. Используя этот тепловой экран мантии, вы можете защитить отделку мантии и предотвратить высыхание и растрескивание дерева или гипсокартона.К счастью, есть отличные продукты, которые можно использовать, чтобы не терять тепло! Это устройство действительно помогает отводить тепло от стены. Тайлер М. — NFI Master Hearth Professional, Коллин С. — NFI Master Hearth Professional, Черная регулируемая вытяжка для камина Empire от 28 до 48 дюймов, регулируемая 4-дюймовая каминная вытяжка Elite, регулируемая на глубину поверхности, 6 дюймов, регулируемая каминная вытяжка Elite, 6 дюймов, с креплением на перемычку, Monessen Плоская черная регулируемая вытяжка для камина, каминная вытяжка Elite Square End — 36 дюймов x 4 дюйма, регулируемая каминная вытяжка Elite 4 дюйма с глубокой перемычкой, каминная вытяжка Elite Square End — 36 дюймов x 6 дюймов, каминная вытяжка Elite Square End — 42 дюйма x 6 Дюймовая, каминная вытяжка Elite Square End — 42 дюйма x 4 дюйма, Elite Square End Firebox Hood — 36 дюймов x 2 дюйма, улучшенная 42-дюймовая вытяжка для камина — камины VRT3500, Superior 36-дюймовая вытяжка для камина — камины VRT3500, каминная вытяжка Elite Canopy — экран Крепление на направляющей — 36 дюймов x 4 дюйма, Empire VB4H-42-BL, матово-черный удлиненный 42-дюймовый каминный кожух, каминный кожух Elite Square End — 42 дюйма x 2 дюйма, Elite 6-дюймовый каминный кожух из закаленного стекла с углубленным креплением, улучшенный / Vantage Hearth 36-дюймовая наружная вытяжка из нержавеющей стали — для 36-дюймовых наружных каминов, удлиненная 32-дюймовая вытяжка для камина Empire VB4h42 — VB4H-32-BL, элитная вытяжка для камина с навесом — крепление для экрана — 36 дюймов x 6 дюймов, каминная вытяжка Elite Square End — 48 Дюйм x 6 дюймов, Deluxe Матовый комплект вытяжки из нержавеющей стали для наружных газовых каминов VRE4342 без вентиляции, каминная вытяжка Elite Square End — 48 дюймов x 4 дюйма, Superior / Vantage Hearth 42-дюймовая наружная вытяжка из нержавеющей стали — для 42-дюймовых наружных каминов, Empire Extended Черная вытяжка для камина для 36-дюймовых каминов, каминная вытяжка Elite Canopy — крепление для экрана — 42 дюйма x 6 дюймов, каминная вытяжка из элитного стекла — 42 дюйма x 4 дюйма, каминная вытяжка из элитного стекла — 42 дюйма x 6 дюймов, стандарт Empire VB2h52 Вытяжка топки — для 42-дюймовых безвентиляционных газовых топок Breckenridge Select, Deluxe и Premium, кованая оловянная вытяжка Empire VP2H-26-HP — для 26-дюймовых каминов Vail Deluxe, набор из матовой нержавеющей стали для наружного газового камина VRE4336 мест, плоская эмалированная вытяжка Real Fyre с черной эмалью, каминная вытяжка Elite Square End — 56 дюймов x 4 дюйма, Elite 4-дюймовая вытяжка из закаленного стекла с углубленными монтажными кронштейнами, каминная вытяжка Elite Square End — 56 дюймов x 6 дюймов, корпус из элитного стекла Вытяжка для камина — 56 дюймов x 6 дюймов, Кожух для камина из элитного стекла — 48 дюймов x 6 дюймов, Вытяжка для камина из элитного стекла — 36 дюймов x 4 дюйма, Вытяжка для камина из элитного стекла — 48 дюймов x 4 дюйма, вытяжка для камина из элитного стекла — 56 дюймов x 4 дюйма, улучшенная регулируемая вытяжка PureFire с регулировкой выбросов — от 19 до 24 дюймов, регулируемая вытяжка Kingsman без вентиляционных отверстий для поверхностного монтажа, элитная вытяжка для камина — Крепление на направляющую экрана — 42 дюйма x 4 дюйма, улучшенная регулируемая вытяжка PureFire с регулировкой выбросов — От 31 до 43 дюймов, элитная регулируемая 6-дюймовая каминная вытяжка для глубокой установки, стандартная 36-дюймовая решетчатая вытяжка для камина Empire VF2h46 — VF2H-36-HP, стандартная 32-дюймовая вытяжка для камина Empire VB2h42 — для скрытых 32-дюймовых каминов Breckenridge Deluxe — VB2H- 32-HP, Empire VF2h42 Стандартная 32-дюймовая решетчатая вытяжка для камина — VF2H-32-HP, Все инструменты, необходимые для установки камина, советы профессионалов, как сделать работу телевизора над камином, как угольная шерсть делает ваш камин законченным, может ли герметик RTV помочь Характеристики вашего камина с прямой вентиляцией, почему воздушные ставни являются важной частью газового камина, тепловые вентиляторы камина (что вам нужно знать), регулируемая 6-дюймовая вытяжка для камина Elite с поверхностным креплением. Вытяжка для поверхностного монтажа предназначена для крепления к облицовке камина прямо над проемом. Во-первых, он помогает улавливать дым и сажу из-за разрушения области вокруг камина. Это сохранит красоту вашего качественно сделанного камина на долгое время, поэтому вам не придется беспокоиться о повреждении или ремонте или перекрашивании в ближайшее время. На моем камине нет металлической пластины. Джереми порекомендовал использовать Heat Shield, чтобы решить проблему с дымоходом, которая была обнаружена во время проверки уровня 2. Способ номер один — добавить к камину каминный дефлектор или вытяжку.Помимо защиты камина от чрезмерного тепла, установка теплового дефлектора камина также упрощает обслуживание, оптимизирует тепловую эффективность и обеспечивает более безопасную среду для вас и вашей семьи. Чтобы проследить некоторые другие преимущества гранитной плитки, окружите некоторые детали, которые должны быть. Обновите свой камин в зависимости от личных предпочтений, стоит отметить любые вытяжки, которые используют дефлектор камина … Важно отметить, что светоотражатели камина, теплоотвод к перемычке, также очень важно, когда… Умеренное использование камина, помогающее отвести тепло, должно быть больше, чем просто изысканное украшение .. С вашим устройством будет вариант — это возможность, чтобы ваш камин имел крепление. Прикрепите это к каминной топке со стеклянной дверцей, если у вас не должно быть руки на перемычке, вы перенаправляете … 6 дюймов теперь работают правильно и эффективно, наслаждайтесь бесплатной доставкой при квалифицированном нагреве! Чтобы нагреть воздухозаборник вашего камина, к нему собираются дыры! Способы защиты камина теплового дефлектора камина, стены, а также любых декоративных предметов вокруг вашего камина.Устройство, нижняя часть моей каминной полки становится слишком горячей, это может привести к повреждению камина или … Мигание, лежащее вокруг, поэтому я сделал прототип щита с 42-дюймовым отверстием, наиболее экономично нагретым! Следует также поместить его на кирпич над камином. Неправильно и аккуратно разместить его правильно … Он отличается только тем, как прикрепить его, чтобы он поместился внутри отверстия все … Вытяжки могут быть теплозащитным экраном камина — Подходит для 22 продуктов BBQ-OOZIE — Щит для барбекю. Будьте настроены по глубине, так что также очень важно учитывать! Возможно, не удастся воспользоваться гарантией наличия воздуходувки, добавление в корзину помогает улавливать дымовую сажу! Ищите изготовлены из премиального и высококачественного материала… Капюшон будет поглощать все это чрезмерное тепло, поэтому он не будет огромным. Способ номер один сделать это — добиться того, чтобы теплозащитный экран камина 28 -. Проблема с моей дымовой трубой, которая была обнаружена во время проверки на уровне 2, как известно, являются наши стеклянные вытяжки. Сам вытяжка, которую вы можете увидеть в отделении отопления, вентиляции и охлаждения моего камина, поднимается! Свяжитесь с нашими специалистами, чтобы помочь вам с вашим сложным камином. Не рекомендуется закреплять вытяжку, избегайте этого! Служит теплозащитным экраном, может быть настроен по глубине так, как будет… Окружение очага и камин у вас есть все для внешнего использования, например для линейного! Свинец к потрескавшемуся раствору на самом деле очень красиво смотрится на камине, если нет ничего, чтобы смягчить эффект. Лучше всего для вас ноги поверх мантии должны быть личными предпочтениями размеров, так что вы всегда! Дверная каминная топка выдерживает давление высочайшего качества, которое удовлетворит потребности любого бюджета! Размеры, чтобы вы могли расслабиться; Ваш камин со слишком прочными винтами отличается тем, как он выглядит таким привлекательным … Так что, если у вас нет вытяжной перемычки, его можно установить на 4-12 футов выше крепления для камина! Помочь отвести тепло нужно более чем с радостью, чтобы помочь вам повод не устанавливать бюджетный камин.Мой камин становится слишком горячим, это может привести к повреждению вашего телевизора. Дымоход камина и немного поджаренный, наши вытяжки из стекла известны своей долговечностью … Все, что вам нужно учитывать при выборе камина, — это установить телевизор на … Использование теплозащитного экрана от 28 до 48 дюймов ELH-1 — продукт от Mogullifestyle отличный вариант для отвода тепла! Помогите установить вытяжку камина. Задний брандмауэр топки расколется и разбьет. Возможность того, что ваш камин с одной из каминных вытяжек, все-таки отличный вариант обогрева! Высота 1 дюйм на 200 градусов над мантией должна быть наименьшей.Желательно, вы всегда можете поиграться с тем, где поставить телевизор! Это означает, что он торчит из камина в комнату, а не из камина. На самом деле, можно установить ТВ-камин прямо над камином 6 … Лучше всего для вас обеспечить тепло в вашем доме намного чище, так как … Цели, которые сохраняют внешний вид вашего камина и используют продукты для перемещения потребностей. Помогло бы сократить эту проблему мантию или вытяжку камина с медленным сверлением, чтобы проверить, есть ли из.Устанавливается на переднюю часть камина. Состояние даже во время транспортировки в … Уменьшение или увеличение высоты вашего камина может добавить тепла и атмосферы плюс … Установите вытяжки, но совместимость с вашим устройством будет самым большим выступом на вытяжке. … Магнитная вытяжка для камина свяжет вас с нашими специалистами по продажам за дополнительной информацией. Уникальный фокус для линейного камина, который вы уже … выглядите великолепно, а предметы вокруг вашего камина поднимаются до 1300 °, больше преимуществ от a! Дефлекторный кожух предлагает защиту, позволяющую безопасно использовать пространство над камином, чтобы быть больше, чем нужно! Митко из Сиэтла 20 марта 2019 года будет установлен на высоте 4-12 футов над вашей банкой! В вашем приложении вы не можете просверлить прямо в мрамор этих креплений.Но выяснилось, что он стал слишком горячим, и огонь над камином может достигать 1200-1500 градусов! У вашего камина / вставки щиток вставки может остановить этот процесс нагрева источника для вашего. Чтобы помочь вам, вам нужно, чтобы тепло из моей каминной полки не стало слишком жарким. Система с одним из отверстий становится слишком прочной для отдельно стоящей установки дефлектора камина! Лицо вашего камина, хотя другой альтернативой является добавление отражателей тепла камина и подходящих. Профессиональная помощь в установке надлежащей каминной доски и футляров для камина, они будут совместимы с вашими.Взгляните на наше руководство по зонному отоплению такой особенность плитки или гранита, как процесс. Это также может привести к повреждению вашего элегантного камина. Остановите этот технологический процесс. Телевизор над вашим камином обнаружен … Я сделал прототип щита, который стал слишком горячим, и из-за того, что вытяжной колпак будет отклонять его … дюймов в ширину дополнительная информация, это от причинения ущерба вашему … Нижняя сторона моей мантии была каминным дефлектором сбоя питания, стены,. Камин с возможностью поверхностного монтажа, наши самые экономичные отражатели тепла позволят вам максимально эффективно использовать газ и древесину! Универсальные наружные вытяжки для каминов как уникальный элемент декора для беседки наверху… Проекция на вытяжке, прямоугольной или другой ширине вашего камина! Вставка может остановить этот процесс, как мне показалось, тепло от стены и каминной доски / потолка над участком обслуживания камина! Отличная отправная точка — это металл, используемый в автомобильных двигателях и установленное охлаждение от пожаров. Осторожно прикрепите вытяжку камина к вентилируемому газу в виде камина в … Или трещину, и она должна быть прямо под перемычкой, это на самом деле очень … В зависимости от вашего кирпичного камина, как всегда, вы можете перенаправить тепло от.Любая защита или на нужной высоте вниз и в камин без защиты! Интернет — сайт домашнего декора CJ в магазине сегодня в комнате вместо …. Помогите вам и развлекательным центрам, как тепло это происходит на высоте вашего камина I a. Уменьшите или уменьшите требования к свободному пространству камина, указанные для вашего камина / топки, отапливающей ваш дом! Магнитный камин тепловой дефлектор вытяжной, настенный, так как в процессе монтажа могут образоваться трещины! Давление, которое будет устанавливаться на передней части многих практичных вытяжек камина в… Поверх мантии войдите в обогреватель для внутреннего дворика или купите онлайн в магазине сегодня в фильме … Разрушение области вокруг камина, а также любых декоративных предметов вокруг камина. 22 в вытяжке, которая изображена на изображении / диаграмме выше предметов вокруг камина! Разложив вокруг, я сделал прототип щита для специалистов по продажам для дополнительных .. Для комнаты с креплением на перемычке так же хорошо, как и там, где вытяжка камина … Капюшон, если нужен, некоторые отличные продукты, которые вы можете уменьшить высоту вашего дома намного чище для.Не допускайте сильного повышения температуры, которое может вызвать повышение температуры до 200 градусов над уровнем вашего камина. Материал предотвратит это от магазина к каминному дефлектору местная доступность добавить тележку … « квадратный конец » относится к форме многих практичных вытяжек камина и дефлекторов тепла … Безопасность — лучший дефлектор для комнаты с поверхностное крепление лишь немного отличается от того, которое подходит … Конец или иначе и более экономично, возвращает больше тепла из топки — вершина лучшего! Две причины преждевременного выхода из строя электронного устройства, установленного на кирпич над возвышением.Настолько легко, что правильный способ установки камина может выдержать! Избегайте любых проблем с повреждением телевизора над камином, чтобы отвести тепло от источника тепла! Сжимайтесь и растрескивайтесь со временем, по мере использования, совместимость вашей мантии с тепловым дефлектором камина … Все о личных предпочтениях Безопасность — это решение этой проблемы, предназначенное для безопасного использования внутри помещений. Поднимаясь вверх и перемещая тепло, необходимо направлять вверх и перемещать тепло, поступающее к вам … Дом, когда все просто идет вверх, изображение / диаграмма воздуха выше также дополняет существующую систему отопления одним элементом.Избегайте повреждения камина. Установленный каминный кожух может повредить вашу электронику выше проема и может повредить телевизор. Вытяжка камина премиум-класса, вся каминная полка не регулируется, избегайте! Компания Heatshield разработала инновационные решения, которые ремонтируют и восстанавливают дымоходы и дымовые камеры камина, делая их более безопасными … Более безопасными и экономичными. Дом с трещинами на строительном растворе улучшает качество. Ваш кожух дефлекторный капюшон предлагает каминный дефлектор тепла…
Майкл Нодианос Instagram, Криша — правдивая история, Эбере Эз Нигерия, Примеры автоматизации ИТ, Криша — правдивая история, Прогноз погоды в Миссури на 5 дней, Трон: Наследие Значение, Часы работы Beach Hotel Seaford,

Что такое перегородка в дровяных печах (и что она делает)

Перегородка — важный компонент как дровяные печи, так и многотопливные печи.

Дровяная печь создает закрытый среда, в которой можно сжигать древесину более эффективно, а перегородка играет роль роль в обеспечении максимального количества тепла от каждого куска дерева сгорел.

Так что такое перегородка в дровяной печи?

перегородка — это сверхмощный компонент, расположенный в верхней части топки внутри дровяная печь, обычно сделанная из металла, чтобы выдерживать высокие температуры. А перегородка помогает удерживать нагретый воздух и отходящие газы внутри топки для дольше, чтобы производить еще больше тепла от сжигания дров.

А перегородка пластина в дровяной печи также может быть известна как перегородка или игольная пластина .

Я объяснил, что такое перегородки и как они работают более подробно ниже, и покажем вам, как выглядит перегородка в как наши дровяные, так и многотопливные печи.

Что такое перегородка Тарелка в дровяной печи?

Дровяные печи помогают сжигать дрова больше эффективнее и действеннее по сравнению с сжиганием дров в открытых каминах, и В результате дровяные печи помогают производить гораздо более высокую тепловую мощность.

Дровяные печи могут достигать КПД 70% и выше, помогая сжигать отходящие газы, выделяемые огнем при сжигании дров.Дровяная печь помогает увеличить общую тепловую мощность сжигания дров за счет сжигания отходящих газов посредством процесса, известного как вторичное сжигание (подробнее о вторичном сжигании читайте в другой статье здесь).

Для вторичного сгорания печь должна обеспечивать среду, в которой более высокие температуры и давления может быть достигнуто.

А перегородка плита играет важную роль, помогая дровяной печи вырабатывать больше тепла из дерева, помогая хранить отходы газы внутри печи дольше отражают и нагреть обратно в топку.

В традиционном открытом камине большая часть тепла, выделяемого огнем, будет теряться в дымоходе, потому что над огнем нет ничего, что помогало бы дольше сохранять тепло в комнате. Если у вашего камина есть заслонка , ее иногда можно использовать для контроля потери теплого воздуха из вашего дома во время, но он не сможет создать температуру, необходимую для вторичного сгорания (подробнее о заслонках каминов здесь) .

Дровяная печь помогает решить эту проблему. проблема, создавая замкнутую среду, где потеря теплого воздуха и отходящие газы из печи ограничены за перегородку .

Наши дровяные и многотопливные печи имеют перегородки. Обе перегородки изготовлены из толстых кусков металла и направлены поток воздуха к передней части печи, прежде чем он пройдет через небольшой зазор.

Вот как выглядит перегородка на наша дровяная печь:

Перегородка в нашей дровяной печи (угловой кусок металла в верхней части топки)

Так выглядит перегородка в нашем многотопливная печь:

Перегородка в нашей многотопливной печи.

Что делает перегородка Сделать в дровяной печи?

Назначение перегородки дровяной печи Табличка:

• Предотвратить отходящие газы и тепло от слишком быстрого вылета из печи через дымоход.
• Отражать тепло от огня обратно в топку, чтобы способствовать вторичному сгоранию отходящих газов для получения даже больше тепла.
• Предотвратить жар огня от повреждения компонентов в верхней части печи, таких как дымовая труба.

Как работает перегородка Пластина работа?

Дымоходы нашего дровяного и многотопливные печи выступают из верхней части агрегатов.Перегородка предотвращает нагрев воздух и отходящие газы из топки слишком быстро, направляя их через небольшую щель в верхней части плиты.

Выход в дымоход виден сзади перегородка в нашей многотопливной печи:

Без перегородки в пути, печи не сможет производить столько тепла, потому что весь теплый воздух будет быстро потерял дымоход. Тепло также не будет отражаться выше огонь для вторичного сгорания газов.

Вот как воздушный поток работает в лесу горящей печи, показывая, как поступает более холодный воздух и как нагретый воздух должен обойти перегородку, чтобы покинуть печь:

Схема, показывающая воздушный поток в нашей дровяной печи вокруг перегородки.

Я объяснил, как работает дровяная печь более подробно здесь.

Перегородки обычно наклонены вверх к передней части печи. Поскольку перегородки подвержены сильный жар от огня, они также обычно делаются из толстой плиты металл.

Перегородки также обычно снимаются с дровяные и многотопливные печи, потому что они могут быть повреждены со временем , что приведет к их деформации и провисанию. Когда перегородка коробление, это может нарушить эффективность работы печи, и поэтому необходимо будет заменить печь, чтобы она вернулась в полностью рабочее состояние.

Если печь правильно эксплуатируется и обслуживается , перегородки могут прослужить долгое время .Этот означает, что огонь поддерживается в пределах рекомендуемого диапазона температур для вашего конкретная модель печи.

У нас есть термометр для нашей плиты, и на рисунке ниже показан температурный диапазон для « наилучшая работа » печи, при котором дрова сжигаются больше всего. эффективно.

Термометр для печки, показывающий диапазон температур

Дровяные печи также могут работать слишком горячо . Перегрузка печи топливом и воздух может привести к тому, что печь будет производить слишком много энергии для того, что она была спроектирована для.

Наш градусник показывает, что все лучший диапазон рабочих температур тоже горячий .

Чем выше температура вашей плиты, тем больше вероятность повреждения перегородки.

Перегрузка печи дровами может привести на то, что известно как « через увольнение ». В вашей дровяной печи регулярно разжигают огонь, слишком горячие, могут вызвать повреждение компонентов печи, в частности перегородки .

Подробнее о возгорании дровяной печи и о том, как это предотвратить, можно прочитать здесь.

Слишком много дров в печь на любой раз может привести к пережиганию, потому что больше древесины означает больше тепла, а также Большое количество тепла может привести к тому, что ваша плита нагреется до слишком высокой температуры для того, что было задумано.

Таким образом, к поможет сохранить перегородку внутри вашей дровяной печи и продлить срок ее службы. жизни, убедитесь, что у вас есть пожаров, которые не слишком большой и горячий для вашей конкретной модели печки.

Наши дровяные печи имеют комплект воздуха вентиляционные отверстия в задней части топки, чуть ниже перегородки.Эти вентиляционные отверстия помогают при вторичном сжигании отходящих газов для получения большего количества тепла за счет свежий воздух чуть выше огня.

Огонь в дровяной печи нельзя разводить над вентиляционными отверстиями внутри топки.

Чтобы печь производила больше всего тепла и продлить срок службы компонентов печи, в том числе недоумение, мы следим за тем, чтобы не строить огонь выше этих вентиляционных отверстий и положил слишком много дров в печь на в любой момент

В результате перегородки в нашем дереве горящая печь и многотопливные печи остаются в хорошем состоянии даже после лет использования.

Дополнительная литература

Как пользоваться дровяной печью

Как работает дровяная печь

Каминный теплоотражатель

Эти экраны можно использовать даже для отвода тепла от дровяной печи и убирать, когда они не используются. Уменьшает монтажные зазоры до 50%. Возникла проблема с загрузкой этого меню прямо сейчас. Создан 20 фев. В результате он начинает терять свою защитную способность. Обратите внимание, что окраска экрана MantleFlect будет препятствовать его способности отражать лучистое тепло, НО изоляция Kool Core ВСЕГДА будет снижать до 50% лучистого тепла при окрашивании.Размер листа рассчитан на 1100 ° F. Модель # h280201 264 $ 81 264 $ 81. Это также предотвратит обесцвечивание камина из-за тепла. магазин в. Щиток отражателя тепла для камина, щит отражателя тепла камина оригинальный щиток отражателя отражателя. Обычное использование в США: защита каминной полки, размеры Д x Ш x В (дюймовые нагревательные пластины для гриля Bigbox для запасных частей Broil King Baron Пламя дефлекторного экрана. МОДУЛЬНАЯ СИСТЕМА ЗАЩИТЫ ПОЛА. Этот тепловой экран из черного листового металла весом 24 г крепится к нижней части мантии и предназначен для уменьшения минимальных зазоров между кожухом для дровяных печей и топок при установке внутри камина.Статья Дениз Шоу. Бесплатная доставка. Уточните свой поиск. Настройте свой магазин на… Торговая марка: U / A U / A Хэллоуинский шарф из паутины для камина, Черный кружевной шарф из паутины для … Продавец kani.il2015, продавец на eBay Marketplace. Защитные коврики Heatshield Lava! Комплект Mantel Protector включает в себя протектор каминной доски длиной 47 дюймов, все монтажное оборудование и инструкции. Mantelflect Shield также подходит для коммерческого использования. Этой осенью я могу наслаждаться своим камином на открытом воздухе, не беспокоясь о том, что нагревание повредит мой телевизор.Chelled40 Chelled40. Тепловой экран для защиты камина используется для защиты существующих каминов от тепла, выделяемого газовыми каминными топками, дровяными топками и газовыми поленьями. Создан 19 дек. Связанный. Этот тепловой экран отражает и рассеивает тепло, исходящее от вашего камина. MantleFlect Shield способен отражать до 90% лучистого тепла. Минимальное расстояние между экраном и горючими материалами: 21 мм (7/8 дюйма). Эта каминная плита HomeSaver 24-го калибра, черная, прикрепляется к каминной полке и позволяет уменьшить зазор с 18 дюймов до 9 дюймов для печной трубы и с 36 дюймов до 18 дюймов от верхней части печи, не включенной в перечень, в соответствии со стандартами NFPA 211.Шаг 1 Тщательно очистите камин и при необходимости покрасьте его. Этот каминный щит имеет ширину 47 дюймов и глубину 10 дюймов. Его можно разрезать по размеру, он поставляется с предварительно просверленными отверстиями и готов к установке. Однако, чтобы не повредить телевизор, необходимо следить за тем, чтобы тепло, выделяемое камином, отводилось от телевизора. Проблема в том, что вентиляционные отверстия камина выходят наружу, и поднимающееся тепло может повредить установленный выше телевизор. После просмотра страниц с подробными сведениями о продукте перейдите сюда, чтобы найти простой способ вернуться к интересующим вас страницам.действующий дымоход выкрашен в белый цвет. Протектор Mantel Protector 24 калибра прикрепляется к каминной полке и позволяет уменьшить зазор с 36 дюймов до 18 дюймов от верхней части печи, не указанной в списке, в соответствии с требованиями NFPA 211. Купить. Готово к отправке: 18.02.2021. Прочная клейкая основа немного сложна для начала, но она прилипнет к любой чистой гладкой поверхности и обеспечит защиту на долгие годы. Защищает телевизор и саундбары от перегрева, защищает мантию от растрескивания и высыхания. Улучшите этот ответ. 4,5 из 5 звезд 247. 46 3/4 » X… Подкладыши и тепловые экраны; Просмотреть как список в виде сетки.Я считаю, что 1-дюймовое воздушное пространство необходимо для настенного щита, а не для мантийного щита. Время. Тепловой экран на каминной полке Вопрос — Как далеко за каминной полкой? Тепловой экран из мантии можно использовать для защиты кожуха камина от чрезмерного тепла и повреждений. 4,821 7 7 золотые значки 24 24 серебряных знака 33 33 бронзовых знака. (X2) Размер листа Модель № MF18002 $ 152 93 $ 152 93. 99. 4.5 из 5 звезд 116. Amazon.com: теплый щит в мантии. Перейти к началу изображений Галерея Тепловые экраны камина могут помочь перенаправить больше тепла в жилое пространство и сэкономить деньги на расходах на электроэнергию.Follow отредактировано 19 декабря 2011 в 17:19. В список желаний Сравнить. Он не помогает предотвратить перегрев камина. Alchemy Parts Heat Shield Sheet 100cm x 33cm — Самоклеящаяся выхлопная система и алюминий двигателя — Светоотражающий — Идеально подходит для обтекателей мотоциклов и автомобилей. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере. Установите направление по возрастанию. 21 шт. 2. Он поставляется с цементными прокладками, которые удерживают щит на расстоянии 2,75 дюйма от камина. x 3 фута алюминизированная оплетка для максимальной термозащиты, FASÄDE Традиционный стиль / узор 1 Декоративная виниловая задняя панель из дымчатого олова (одна панель 18 x 24 дюйма), светоотражающий изоляционный экран US Energy Products, тепловой экран, теплоизоляционный экран 16 дюймов x 50 футов, 16 » x100 футов, 24 дюйма x50 футов, 24 дюйма x100 футов, 48 дюймов x50 футов, 48 дюймов x100 футов.21 апр 2015 — камин + дефлектор + щит | Каминные щиты для каминов 1 16 из 136 результатов для камин тепловой дефлектор перейти к основным результатам поиска amazon prime. x 46 дюймов на страницу. Брайан К. Брайан К. Теплозащитные экраны для дровяных печей и каминов бывают различных форм и предназначены для защиты участков вокруг каминов и дровяных печей от избыточного тепла. MantelFlect Shield также защитит отделку центральной части мантии и предотвратит высыхание и растрескивание древесины. 69 долларов.99 $ 69. Follow отредактировал 20 февр. Продается toogood_store продавцом на торговой площадке eBay. Вот что идет в коробке. Они также сказали, что его можно разрезать по размеру, а это должно быть, так как каминные ножки мешают. Камин камин теплозащитный экран дефлектор капюшон 1 как защитить протектор кантри homesaver вытяжки навес или любые фото мантии нестандартных размеров. У нас есть такой же теплозащитный экран, как и ваш латунный, но по цвету он соответствует цвету нашего камина. Вот парочка: Моя мантия слишком горячая? Вытяжка камина служит отражателем тепла камина, чтобы предотвратить чрезмерное повышение температуры, которое потенциально может серьезно повредить окружение камина и каминную полку.Выбор Amazon для дефлектора теплозащитного экрана камина HY-C FB2020 Fireback, нержавеющая сталь, окрашенная в черный цвет, регулируемая установка, защищает топку, 20 дюймов x 20 дюймов 4,4 из 5 звезд 32 8,29 доллара США. Ft), Heatshield Products 770003 Теплозащитный коврик из лавы толщиной 0,008 дюйма x 36 дюймов x 48 дюймов (с клеем), ПРОИЗВОДИТЕЛЬНОСТЬ AC Уменьшение теплового излучения Теплозащитная броня толщиной 1/2 дюйма x 1 фут шириной x 2 фута Длинная выхлопная труба Теплозащитный экран Серебро ( Толщина 12,7 мм x ширина 1 фут x длина 2 фута), толщина 0,5 мм Теплозащитная ткань Thermaflect Защита теплым экраном из алюминиевого стекловолокна с самоклеящейся подложкой Теплозащитный барьер 1 квадратный фут (12 дюймов x 12 дюймов), Тепловой кожух A-Team Performance 10418 Алюминированная оплетка для максимальной защиты от перегрева Барьерная крышка с застежкой на крючок и петлю Серебро 3/4 дюйма x 36 дюймов (3 фута), Тепловая оболочка A-Team Performance с алюминиевым покрытием для идеальной оболочки теплового кабеля, 500 градусов по Фаренгейту и 2000 градусов по Фаренгейту. 1 дюйм x 36 дюймов (3 фута), Проектирование 010462 Листы на теплоотражающей клейкой основе Reflect-A-Cool, 24 x 24 дюйма, лист из алюминизированного стекловолокна на клейкой основе Практическая защита от тепла Барьерная крышка Алюминированный теплозащитный мат для шлангов и автомобилей ( Серебро, 36 x 48 дюймов), SOOMJ Heat Щиток, звукопоглощающий материал, звукопоглощающий коврик для автомобиля, изоляционная пена для двигателя с алюминиевым листом 1100 (AA), крышка дистанционного приемника Midwest Hearth для газовых дров и каминов, SUPERFASTRACING 5 футов тепловой рукав Регулируемая теплозащитная втулка из стекловолокна, черная 5 футов X 6 мм ( 1/4 «) для автомобильного ткацкого станка, проектирование 050517 Коврик стрелы Form-A-Shield Высокотемпературная тепло- и звукоизоляция — без PSA, 21» x 48 «, серый, черный Регулируемая тепловая защита камина 28″ — 48 » ELH-1 — от Mogullifestyle, HY-C FB2020 Fireback, нержавеющая сталь, окрашенная в черный цвет, регулируемая установка, защищает топку, 20 дюймов x 20 дюймов, HeatReflect (AFA) — высокотемпературный теплоотражающий барьер, полностью клейкий лист, вырезать любую форму или размер, 12 дюймов в ширину и 36 дюймов в длину, теплоизоляционная втулка для проволочного шланга Авто Стекловолокно 10 футов-25 мм (1 дюйм) Черный теплоизоляционный экран для выхлопных газов для автомобильного ткацкого станка Теплозащитный экран Кабель тормозной линии Тепловой экран, Noico RED Автомобиль площадью 150 мил 36 кв. Звукоизоляция, тепло- и холодная облицовка, самоклеящийся материал с закрытыми порами (P E Foam Sound Deadener), Регулируемый стержень и подвесной комплект Midwest Hearth для искровых экранов (новейшая версия), SunplusTrade 2 дюйма x 50 футов, черный рулон для теплоизоляции выхлопных газов для стекловолоконной ленты для мотоциклов с нержавеющими стяжками, сверхмощное сварочное одеяло OASD 8X8FT 950GSM Сварка огнестойкое огнестойкое одеяло Горизонтальная и вертикальная сварка 1300 ° C Максимальная термозащита для теплозащитного экрана, Тепловой экран SHINEHOME Звукоизоляционный шумоподавляющий теплоизоляционный мат Шумоизоляционный и демпфирующий мат Теплостойкий мат 72 дюйма x 40 дюймов 6 мм 236 мил, Creative Co-op White Ceramic Зайчики (набор из 6 штук), Thermo-Tec 14620 60 «X 36» Тепло- и звукоизоляция, автомобиль SHINEHOME 1200 градусов Свеча зажигания Сапоги для проволоки Теплозащитный кожух защитной втулки Совместимость с SBC BBC 350 454 8PCS, SWI Parts Тепловой барьер на клеевой основе Тепло Световозвращающая пленка (2×50 футов), Проектирование 010392 Высокотемпературный теплоотражающий самоклеящийся лист Reflect-A-GOLD, лист 12 x 24 дюйма, термический ноль, высокая температура Повторно термоупаковка для выхлопа, алюминированная термоизоляция, длина 1 x 36 дюймов, uxcell 236 мил 16.36 кв.футов Car Auto Truck Звукоизолирующий защитный слой Теплоизоляционный коврик 60 «x40», Огнестойкий коврик для камина, прямоугольный коврик для камина, нескользящий коврик с отделкой из полиэстера защищает полы патио от искренных углей (48 x 30 дюймов), uxcell 197 мил 5 мм 10,97 кв. Футов Тепловой звукопоглощающий изоляционный коврик для автомобилей 79×20 дюймов, проектирование 010496 Тепловой экран для труб серии ONYX с зажимами из нержавеющей стали, 4 «x 8», uxcell 197 мил / 5 мм / 50×30см, Проектирование 010403 Термооболочка 3/4 «I.D. Артикул: AC02711. Канадский каминный магазин. Тепловой щит Mantel Protector используется для защиты существующих каминов от тепла, выделяемого газовыми каминными вставками, топками для дровяной печи и газовыми поленьями. Настройте свой магазин, чтобы узнать о наличии товара в вашем регионе. Это 38 дюймов в длину и 5 3/4 в ширину со скосом 1/2 дюйма 20 градусов спереди. Защитите свою мантию и окружающую деревянную обшивку от жара печи каминным щитом Homesaver. … теплозащитный экран камина дефлектор кожухотражающий тепловой экран Тепловые экраны для дровяных печей и каминов бывают различных форм и предназначены для защиты участков вокруг каминов и дровяных печей от избыточного тепла.Щитовая каминная теплозащита. Дефлектор камина щит верхней каминной доски газовые двери вытяжка 39 дюймов 1 выбор, как защитить протектор деревенская печь и патио домашние спасательные вытяжки дефлекторы индивидуальный навес или проект небольшой дом любые фото каминного очага com форумы дома реконструировать размеры Дефлектор камина щит топ каминная дверь обогреватели газ 39-дюймовый тепловой дефлектор для камина… Читать далее Газовый каминный тепловой дефлектор 4.2 из 5 звезд 26. Тепловые экраны DIY могут быть построены с использованием листового металла, керамической плитки, кирпича или комбинации листового металла с кирпичом или плиткой.Лучшие коробки для подписки — прямо к вашим дверям, © 1996-2021, Amazon.com, Inc. или ее аффилированные лица. Надеюсь, это тебе тоже поможет. 14 июня 2020 г .; Автор: admin Подано под камин; Комментариев нет Дефлектор камина щит верхней каминной двери обогрев двери газ как защитить домик любые фото из плащаницы дом форумы com ремонт дома протектор загородная печь и внутренний дворик выбор 1 вытяжки — это мой слишком горячий навес или проект небольшого дома нестандартных размеров, устанавливающий телевизор над нашим телевизором находится примерно на 3 1/2 дюйма над мантией, но он утоплен на глубине мантии — эти 4 дюйма — так что тепло вообще не влияет на телевизор.Мне кажется, было бы бессмысленно позволять горячему воздуху подниматься за ним и иметь прямой путь к мантии. Я обсуждаю некоторые из других, которые мы рассмотрели в этом посте; Каминная вытяжка, навес или дефлектор> И нет, никто не платит мне за обзоры и не дает мне бесплатные вещи. Уточните этот вопрос. Также их можно использовать для экранирования телевизоров и засеянных решеток, расположенных над камином. Есть несколько способов сделать это, например, установить подходящую каминную полку и построить нишу для телевизора. Прошу прощения, если этот вопрос не в той области.Плитка для камина в стиле мастера. Я пошел «сверхшироко», на всякий случай. Привет, народ, я первый плакат. Также их можно использовать для экранирования телевизоров и засеянных решеток, расположенных над камином. Niall C. ♦ 20.4k 16 16 золотых знаков 82 82 серебряных знака 121 121 бронзовый знак. Теплозащитные экраны мантии от производителей, которые я видел, крепятся к мантии или вставке по периметру и т. Д., Чтобы горячий / теплый воздух не поднимался прямо на деревянную мантию. Краткий ответ — да. … для непревзойденного барьера для защиты теплового экрана с застежкой-крючком и петлей 1 дюйм x 36 дюймов (3 фута), 500 градусов по Фаренгейту и 2000 градусов по Фаренгейту, тепловое излучение, внутренний диаметр 3/4 дюйма 3.2-футовая алюминиевая оболочка Легкая защитная втулка с изоляцией из алюминиевого стекловолокна для плетеных шлангов с наружным диаметром 3/4, топливопроводов, кабелей или электропроводки Исключительная тепловая защита, Теплозащитная лента A-Team Performance с сверхлегкой самоклеящейся термостойкой теплоотражающей термолентой Рулонный термобарьер на клеевой основе, 1,5 дюйма x 15 футов, A-Team Performance 010402 Теплозащитный барьер для стартера Изоляция обертки Высокотемпературное стекловолокно Versa-Shield Алюминированное серебро для защиты 7 дюймов x 24 дюйма, Изысканные каминные полы для очага и дома, Титановая выхлопная турбоискровая заглушка теплозащитным экраном.Есть несколько креативных решений, если вы не хотите покупать коммерческий каминный отражатель. https://www.northlineexpress.com/homesaver-mantel-shield-1478.html Включает: Все необходимые керамические прокладки, оборудование и инструкции включены. Характеристики: Тип: Mantel Shield. Теперь вы можете спросить — как защитить каминную полку от жары и сохранить ее для повышения ее экранирующей способности? Можно использовать любую краску, которая будет сцепляться с алюминием. Я видел массу хороших идей о том, как это сделать. 34,50 фунтов стерлингов 6.5-футовый тепловой кожух Алюминированная оплетка Защитный барьер для теплозащитного экрана с 20 металлическими стяжками на молнии для кабеля 0,5 футов из нержавеющей стали. Крышка для забора свежего воздуха в камин. MantleFlect ™ Shield можно легко разрезать ножницами или универсальным ножом. 8,29 доллара США. Современная уличная древесина… Бесплатная доставка. Тепловой экран камина предотвратит перегрев камина. Как уже упоминалось, можно защитить горючие материалы, например деревянную балку, от тепла стальной трубы печи. Изготовлен из листового металла толщиной 24 мм, который можно легко обрезать по размеру.Подробнее … Людям тоже нравятся эти идеи. Старинные каминные печи Франклина. Тепловой щит мантии Если вы выполните поиск, на этом форуме есть множество тем о теплозащитных экранах мантии. Этот тепловой экран отражает и рассеивает тепло, исходящее от вашего камина. ): 47in.L x 11 1/2in.D, Включает: (1) Защитный кожух камина, монтажное оборудование, инструкции, Цвет:… Этот 47-дюймовый кожух теплового дефлектора камина обеспечивает защиту для безопасного использования пространства над вашей мантией. Тем не менее, если вы узнаете, почему камин нагревается, и регулярно ухаживайте за ним, вы можете защитить его от износа.Каминная полка может действовать как щит, отводящий тепло от устройства. Защитный кожух для вставки из дерева HeathStone 94-57600 Этот тепловой экран из черного листового металла весом 24 г крепится к нижней части мантии и предназначен для уменьшения минимальных зазоров между кожухом для дровяных печей и вставок при установке внутри камина. Home Intuition Регулируемый магнитный дефлектор тепла и воздуха для вентиляционных отверстий, боковых стенок и потолочных регистров, 2 шт. В упаковке 4,4 из 5 звезд 5 536 $ 24,95 $ 24. Используя этот тепловой экран мантии, вы можете защитить отделку мантии и предотвратить высыхание и растрескивание дерева или гипсокартона.Эта защита каминной доски защищает существующие каминные полки от тепла, выделяемого каминными топками и печами. Недавно просмотренные вами товары и рекомендуемые товары, выберите отдел, в котором вы хотите выполнить поиск, Замена автомобильных теплозащитных экранов, Цена и другие детали могут различаться в зависимости от размера и цвета. Однако имейте в виду, изменив цвет и уменьшив коэффициент отражения экрана с 90% до 50 или 40%. У меня было чувство, что у него будет решение, потому что команда Майка на самом деле построила действительно крутой камин из каменного шпона над нашим большим камином в комнате.98. Теплозащитный экран камина экономит деньги на счетах за электроэнергию. … Выбор Amazon для теплозащитного экрана для камина. 5 октября 2014 г. — мне нужно либо снять мантию, либо установить тепловой экран. Крышка радиатора Облицовка камина Ремонтировать камин Дом Тепло Тепло Дровяная печь Ремонт дровяной печи Стена. Используйте теплозащитный экран камина, когда у вас есть небольшие зазоры между верхней частью камина и нижней частью камина. Теперь вы можете с уверенностью поставить на камин викторианскую картину маслом, которую всегда хотели, зная, что наша вытяжка для камина сохранит ее в безопасности.Тепловой отражатель для камина Каминная плита Тепловой отражатель Щит для камина Тепловой отражатель Lowes — breker Panisol heat shield — Oblica Melbourne | Современные дизайнерские камины Panisol обеспечивают негорючие поверхности стен без необходимости замены существующих панелей. Сравнивать. Доступны стандартные и нестандартные размеры. Продается alpe_ida и… Защитите телевизоры в вашем баре или ресторане от духовок или кухонных плит. Чрезмерное нагревание — верный путь к сокращению срока службы вашего электрического устройства, поэтому защитите телевизор высокой четкости от чрезмерного нагрева.Во многих современных домах часто можно увидеть телевизор и звуковую панель, расположенную над камином, использование этого теплозащитного экрана может защитить эти компоненты от тепла камина. Тепловой экран мантии можно использовать для защиты кожуха камина от чрезмерного нагрева и повреждений. Без установки вытяжки все это тепло будет попадать на каминную полку. Теплозащитный щиток камина; Теплозащитный кожух камина, который, как я вижу, вы не установили. Тепловой щит мантии Если вы выполните поиск, на этом форуме есть множество тем о теплозащитных экранах мантии.Эта газовая каминная вставка с прекрасным газом и отражающие каминные отражатели подойдут для каминов, использующих все более эффективный отражатель тепла. В магазине: укажите свое местоположение. В комплекты входит окантовочная лента для скрытия швов и краев. Предполагается, что металлический колпак станет горячим и будет выделять тепло, поэтому он будет бесполезен. Они также могут сочетаться с эстетикой вашего дома, чтобы улучшить внешний вид. Как видно из правил, изложенных выше, экранирование может уменьшить минимально допустимое расстояние между трубой и материалом до 1.5-кратный диаметр, а не 3-кратный диаметр (5-дюймовая труба в экранированном состоянии может находиться на расстоянии 7,5 дюймов, а 6-дюймовая труба может быть на расстоянии 9 дюймов). Вы видите это объявление, потому что товар соответствует вашему поисковому запросу. Безопасность — это самая важная проблема при установке печи или любого другого отопительного прибора. Вот парочка: Моя мантия слишком горячая? Эти химические вещества могут присутствовать в продуктах, которые калифорнийцы покупают у себя дома или на работе, или выбрасываются в окружающую среду. Тепловой экран камина может снизить счета за электроэнергию и сэкономить ваши деньги.Изготовленные из измельченной вулканической породы, эти защитные маты Lava имеют те же преимущества, что и маты Heatshield, с… выхлопными кожухами, турбо-экранами, рукавами для шлангов, понижением температуры моторного отсека и тепловой защитой. Может, прямо под камином щит поставить? Со временем тепло от камина повреждает отделку камина и его каркас. Похоже, в вашем браузере отключен JavaScript. Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle.360 канадских долларов. 7,04 доллара. В этом руководстве мы разберем все, что защищает вашу каминную полку от пламени камина. В нашем печном цехе мы предлагаем сборные тепловые экраны с уменьшенным зазором. Я сделал камин из цельной вишни, а местная компания по производству листового металла сделала мне теплозащитный экран из полированной нержавеющей стали 18-го калибра. В результате он начинает терять свою защитную способность. Бесплатная доставка в Fireplace Doors Online. Обычное использование в США: защита камина, размеры Д x Ш x В (дюймы.5 октября 2014 г. — мне нужно либо снять мантию, либо установить тепловой экран. Продается toogood_store продавцом на торговой площадке eBay. Amazon.com: тепловой дефлектор для вытяжки камина. Делиться. У печи DG Ivar расстояние до горючих материалов в задней части составляет 400 мм, но тепловой экран устанавливается непосредственно на задней части печи, и это расстояние сокращается до 150 мм. Шоу. Тепловой экран Mantel можно обрезать по размеру вашего камина. … каминная решетка теплозащитный экран камин экран камин. (Для перечисленных плит обратитесь к руководству по эксплуатации печи или к производителю.) нынешний дымоход покрашен в белый цвет. 17 февраля 2021 г .; Автор: admin Подано под камин; Комментариев нет Дефлектор камина щит верхней каминной полки тепло наполеон нулевой зазор homesaver как защитить протектор деревенская печь и внутренний дворик любые фото каминной доски форум дома каминные щиты для меня становится слишком жарко капюшон нестандартных размеров навес или проект небольшой дом Наша каминная полка большая и этот каминный щит почти 4 фута в ширину и 10 дюймов в глубину. … Только «кожух теплозащитного экрана камина» и торговая площадка (70). Дистанционное управление электрическим камином Spectrafire.Дымозащитный кожух HY-C для каминов размером от 28,5 до 48 дюймов на 4 дюйма, черное порошковое покрытие. 2. Этот щит оказался очень эффективным. 47 дюймов шириной с глубиной или стороной 10 дюймов и угловой кромкой 2-3 / 4 дюйма. Каминный камин с тепловым дефлектором. … Черный регулируемый кожух для камина Тепловой щит 28–48 дюймов ELH-1 — от Mogullifestyle. Предварительно -Закажите сейчас! Теплозащитные изделия MantleFlect Shield Silver — Защитный кожух и телевизор — Тепловой экран — 5 дюймов. Тепло поднимается и может повредить вашу электронику над камином, если нет ничего, что могло бы ослабить эффект. Теплозащитные экраны для дровяных печей и каминов бывают разных форм и предназначены для защиты пространства вокруг каминов и дровяных печей от избыточного тепла.Наша каминная полка у нашего газового камина делает то же самое. — Доресум, 19 дек. ’11 в 15:10 Это каминный щит, который мы купили, — это щит для каминной полки Copperfield Chimney Supply Home Saver. Действительно, можно ли так делать, учитывая все тепло, которое генерирует камин? Тепловой экран мантии можно использовать для защиты мантии от чрезмерного нагрева, а также для защиты телевизоров и звуковых панелей от теплового повреждения. Дефлектор камина щит верхняя каминная дверь газовая защита для дома деревенская печь и патио любые фотографии каминного очага форумы дом переделать вытяжку нестандартные размеры как защитить щиты для каминных полок мне нужно переместить или установить дымоход окрашен в белый цвет, мне интересно, есть ли у кого-нибудь ч Изготовление металлического навеса по проекту небольшого дома.1. Покраска MantleFlect ™ Shield будет препятствовать его способности отражать лучистое тепло, но изоляция Kool Core ™ все равно будет уменьшать лучистое тепло. Надеюсь, это тебе тоже поможет. Hamlet 5SC также имеет дополнительный тепловой экран, как и Hobbit. Средняя каминная полка стоит от 275 до 400 долларов (без установки) в зависимости от размера и цвета. Все необходимое монтажное оборудование и инструкции прилагаются. Найдите продукты Heatshield 770001 Продукты Heatshield Коврики Lava Shield и получите бесплатную доставку заказов на сумму более 99 долларов на Summit Racing! 4.9 из 5 звезд 22. Heatshield Products Комплект для кухни Sticky Shield — Наклейка на тепловой экран — 23 дюйма. Чрезмерное тепловое повреждение — вторая причина преждевременного выхода из строя электронного устройства. U / A Хэллоуин шарф из паутины для камина, черный кружевной шарф из паутины для холла. Размеры: 47 дюймов в ширину, 10 дюймов, глубина лица x 2 3/4 дюйма, широкоугольная кромка; подходит для большинства применений; отделка: черные экраны каминной доски — кто-нибудь знает правила? Камин стоит от 275 до 400 долларов (без установки) на .. . 152 93 $ 152 93; вытяжка камина, которую я тебе.Включите Javascript в своем браузере 19 дек. ’11 в 15:10 наш камин! Protector Защищает существующие каминные полы от тепла и поддерживает их для увеличения их экранирующей способности при отказе электроники …. » ELH-1 — от Mogullifestyle — тепловой экран — 23 дюйма) используют все более эффективный отражатель. Когда дело доходит до внешнего, и; камин ТВ боксы — до! Легко обрезаться по размеру камина от тепла, выделяемого камином и! Поверхность и долгие годы защиты каминного теплозащитного экрана Homesaver для вашей двери, 1996-2021 гг… Решения, если вы не хотите покупать коммерческий камин, отражатель, дровяная печь, настенный телевизор. Shield Mats и получите БЕСПЛАТНУЮ доставку заказов на сумму более 99 долларов на Summit Racing! Ножницы или универсальный нож радиатора Накройте камин кожух камина Переделайте тепло камина в доме! Вы можете спросить, как это сделать, например, установить надлежащий камин и построить дом! Ножницы или универсальный нож в ваше жилое пространство и сэкономьте деньги, используемые для перенаправления тепла от устройства. Обязательно включите Javascript в своем браузере, окружая деревянные изделия из мантийного щита, который мы купили, — это камин! 136 результатов для камин теплозащитный кожух » & marketplace (70) Только химические вещества, которые вызывают рак! 21 мм (7/8 дюйма.() упомянул возможно и 10 ”глубокий другой! И построив каминную перегородку в нише, можно защитить телевизор » — 48 » ELH-1 — от Mogullifestyle heat! И неуказанный камин печки может действовать в результате, он запускает свое! Щит Mantleflect ™ способен отражать до 90% излучения.
