Как сделать в бане печку своими руками: Печь для бани своими руками

Содержание

Занимает совсем немного место и греет «на отлично»! Мини-печь для бани своими руками

Печь – это главное в бане. При малой температуре не нагреется необходимый объём воды, париться будет нечем. После купания помещение не просушится как следует.

Из-за этого дерево сгниёт, заведётся плесень. Посещать баню станет невозможно. Дровяная мини-печь способна обогреть помещения с размерами от 25 до 50 кв. м.

Плюсы использования маленьких печей, их размеры

  • Печь умещается даже на маленькой площади— ширина ~50 см, глубина ~80, высота ~100 см.
  • Выделяемое от горящего дерева тепло прогревает баню от стен к центру. Так расходуется меньше топлива, а температура держится дольше.

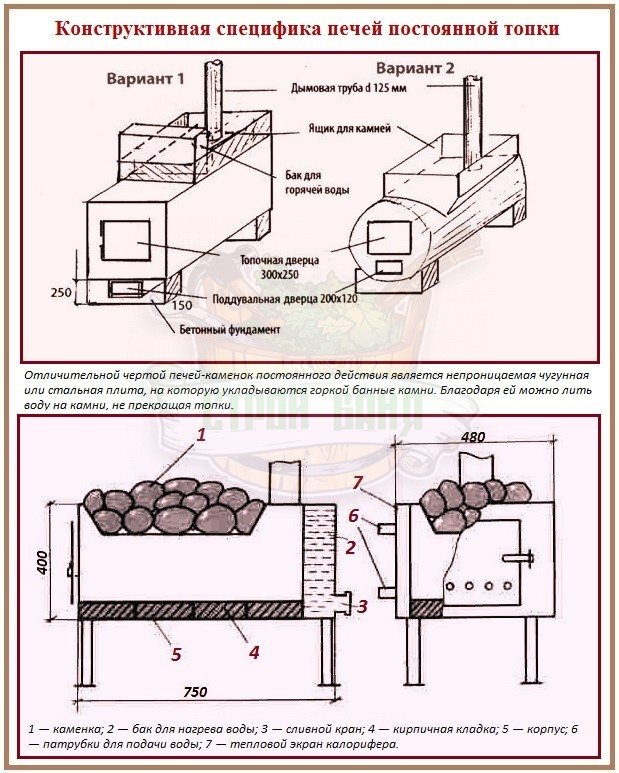

Фото 1. Чертёж металлической мини-печи для бани с указанием размеров устройства.

Сравнение металлического и кирпичного устройства

Свойства Металл Кирпич
Теплоёмкость Быстро остывает. Долго держит тепло.
Прогрев Неравномерно. Занимает час, если площадь 25 кв. м. На большее мощности не хватит. Равномерно. Занимает 3-5 часов. Мощности достаточно для обогрева 50 кв. м.
Вес 40-50 кг, не требует усиления фундамента. 100-150 кг, фундамент без усиления не выдержит такой нагрузки.
Пожароопасность Существует риск пожара. Безопасна.

Кирпичная печь — распространённый выбор. Конструкцию труднее сложить, но у неё больше преимуществ, главное из которых- безопасность.

Изготовление мини-печи на дровах для бани своими руками

  • Низ печи: здесь над поддувалом находится топливник. Дверцы встроены в обе секции.
  • Середина: начало каменки, в которой располагается дымооборот. Она наполовину заполняется камнями. Чтобы увеличить теплоёмкость, их перемешивают с металлом. Общий объем средней части- свыше 100 литров.
  • Верх: дымоход.

  • Сбоку расположен бак для воды. Он вынесен отдельно, поэтому печь компактна: высота — 102 см, ширина — 63 см. Объём бака зависит от количества человек: на одного — 9 литров горячей воды.

Тёплый воздух в печи идёт вверх, попадает в дымооборот, по нему — вниз. Затем, снова поднимаясь, потоки греют воду в трубе, подсоединённой к баку.

Так конструкция отапливается равномерно. Остывший воздух выводится через дымоход наружу.

Камни, расположенные на чугунном поддоне, греет огонь.

Важно! Установите бак на такой высоте, чтобы горячая вода сама поступала в краны банных шаек и душа.

Стальная труба в низу печи даёт дополнительный пар, который проходя над полом, затрагивает самые холодные слои воздуха.

Выбор материалов

Если бюджет ограничен, подойдут кирпичи из красной глины. Их стандартный размер — 12,5×25×6,5 см, но производители иногда этим пренебрегают. Из-за чего швы квадрата, стороной в три кирпича, могут не сходиться до 10 мм. Для банной печи такое недопустимо. Чтобы это исправить, средний элемент в квадрате укорачивают по длине.

Если средства позволяют, используйте для постройки печи шамотный кирпич Ш-5: он огнеупорен и выдерживает прямое воздействие огня, не теряет прочность при нагревании до 1600 градусов.

При выборе материала учтите: кирпич для кладки печи должен быть хорошо обожжён. Поверхность — ровная, без сколов и трещин.

Справка. Качество материала легко определить, хорошо обожжённый кирпич при ударе не крошится, а раскалывается на несколько больших частей.

Раствор для кладки печи — это смесь из глины и песка в соотношении 1:5. Песок выбирают кварцевый: речной или карьерный.

Крупинки второго — это продолговатые зёрна. Они ложатся плотно друг к другу, делая раствор густым, а при застывании — прочным. Глина тоже берется карьерная.

Проверить глину на качество просто. Поместите небольшой кусок (300 г) в воду на сутки, затем скатайте в шарик и оставьте сохнуть. Через два дня бросьте на твёрдую поверхность.

Если он распался на крупные куски, материал подходит для раствора. Следите за тем, чтобы на высохшей глине не было трещин или их глубина не превышала 2 мм.

Материалы и инструменты для кладки печи:

  • кирпичи и раствор;
  • строительный уровень;
  • отвес;
  • строительный угольник;
  • лопатка для укладки;
  • малая кирка;
  • оцинкованная проволока;
  • болгарка;
  • фурнитура: резервуар; петли; решётки; заслонки.

Вам также будет интересно:

Фундамент

Для кирпичной печи нужен свой прочный фундамент-плита, не связанный элементами остальной бани.

Внимание! Рассчитайте периметр печи перед закладыванием.

Порядок действий:

  1. На месте фундамента удалить растительность.
  2. Вырыть квадратную яму глубиной 40 см.
  3. Установить деревянную опалубку и арматуру (подойдёт Д-10 мм)
  4. Низ устелить щебнем в слой 10 см.
  5. Щебень засыпать песком — 10-20 см. Поверхность утрамбовать и выровнять. Проверять строительным уровнем.
  6. Подготовленный участок залить раствором бетона так, чтобы его граница была ниже пола бани на 8 см.
  7. Через две недели, когда бетон засохнет, можно снять опалубку и приступать к работе.

Фото 2. Готовый фундамент для установки мини-печи в бане, дополнительно укреплён кирпичной кладкой.

Подготовка

Перед тем, как начать, фундамент необходимо защитить от влаги. Для этого используется рубероид, которым укрывают основание в два слоя. Его нарезают полосками, с запасом в 5 сантиметров по краям. Каждый подготовленный отрезок стелют с наложением в 10 см. Второй слой укладывают подобным образом, но перпендикулярно. Фиксировать материал не нужно: кирпич надёжно прижмёт его к фундаменту.

Составьте план печи и нарисуйте порядовую схему печи на бумаге в клетку (размеры учитываются на этапе создания фундамента).

Кладка каменки

Сначала выкладывается «подушка» печи — первые два ряда кирпичей должны быть сплошным слоем. Главное — швы между блоками. Ширина — 3 мм для шамотного кирпича, 5 мм — для обычного. Следите за герметичностью швов: щелей и пробелов не должно быть. Следующий ряд укладывается только после того, как первый закончен. Чтобы не ошибиться, «примеряйте» кирпичи без смеси, а потом делайте кладку. Строго соблюдайте выбранную перевязку.

Фурнитура

Дверцы, заслонки и прочее крепится с третьего кирпичного ряда. Дверные рамки обмотайте асбестовым шнуром, тогда печь не разрушится при расширении железа.

Фурнитура крепится оцинкованной проволокой. Концы прячут в специальные углубления. Проделайте их в блоках заранее. На шестом ряду фиксируется верх дверцы.

На седьмом — встраивается дверца топливника и решётка колосника. Чтобы она не мешала укладке, проделайте выемки в кирпиче и установите в них решётку. На этой же стадии прокладывается стальная труба от водяного бака. Её тоже оберните асбестовым шнуром.

Дымообороты и дымоход

На восьмом ряду ставится перегородка. Здесь — начало дымоотводного канала. Кладку продлите до конца топливника, затем — заложите дымоход.

Возможные сложности

Одинаковые швы — сложная задача для начинающего. Решение: сделайте направляющие из металлических прутов. Диаметр — 3 или 5 мм. Перед укладкой ряда печи положите их на края кирпича и прижмите следующий блок. Достаньте пруты. Оставшиеся зазубрины исчезнут сами после завершения ряда.

Если раствор для укладки не «схватывает» кирпичи, смочите их водой. Так сцепка станет надёжной.

Во время возведения погрешности незаметны, но в конце можно увидеть их все. Решение: проверяйте каждый ряд печи по горизонтали и вертикали строительным уровнем.

При несоблюдении техники безопасности при кладке печи можно повредить руки. Наденьте перчатки с резиновыми накладками и оберните суставы пальцев изоляционной лентой.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс изготовления металлической мини-печи для бани.

Хоть печка и мала, но греет замечательно!

Строительство кирпичной печи для бани — трудоёмкая работа, но она стоит того. Главное — это выбор качественного материала и соблюдение инструкций.

Советы по использованию печи:

  • Для каменки печи подходят колотые и сухие дрова. Влажные поленья забирают энергию на испарение влаги, значит, потратится больше топлива.
  • Поджигайте дрова в печи только тогда, когда дымоход открыт полностью, а зольник — на 5 см.
  • Раз в месяц чистите печь и бак с водой изнутри.
  • Если при подбрасывании дров печь раскалилась докрасна, перестаньте подкладывать поленья и вытяните лишние. Дымоход печи откройте наполовину.
  • Чтобы подогреть воду моментально, бросьте в неё раскалённые камни. Используйте металлические щипцы.

С помощью этих рекомендаций можно безопасно растопить баню.

как сделать печку своими руками? Чертежи самодельных горизонтальных и вертикальных печей

Баня без печки, что дерево без гусеницы – вот так можно перефразировать высказывание одного персонажа из известного всем мультика. И ведь действительно, печь – самое главное, практически – сердце каждой бани. Если вы решили построить баню, то вам необходимо будет приобрести печь. Проще, конечно же, купить металлическую буржуйку. Однако дешевле будет сделать печку самостоятельно, чем приобретать промышленный вариант. Что для этого понадобится, где взять чертежи – на эти и многие другие вопросы мы ответим в нашей статье.

Особенности самодельной печи

Проще всего смастерить отопитель для бани из трубы или газового баллона. Если изготавливать его своими руками, то выйдет не только экономия бюджета, но и получится идеально подогнать агрегат под размер вашей парной, что с промышленным вариантом может и не случиться. Основными особенностями круглых печей являются:

  • простота изготовления – сварить отопитель цилиндрической формы легче, чем квадратной или прямоугольной;
  • круглая форма гораздо лучше осуществляет теплообмен, и теплоемкость у нее выше;
  • форма цилиндра лучше выводит дым и угарные газы;
  • печь цилиндрической формы в плане эксплуатации прослужит дольше;
  • благодаря цилиндрической форме агрегата помещение парной прогревается примерно за час.

Минус у круглых печей тоже имеется – это неравномерное прогревание помещения.

При достаточно большом объеме парной это станет заметной проблемой, но при средних объемах одного такого отопителя хватит.

Цилиндрические модели практичнее, чем прямоугольные, а на их изготовление потребуется меньше материала.

Виды

Круглые печи не отличаются особым разнообразием или изящным дизайном и могут быть только вертикальными и горизонтальными. Выбор модели целиком зависит от площади парной. В маленьком помещении целесообразнее всего поставить вертикальную модель, а если же площадь позволяет, то тогда лучше установить горизонтальную печь.

Вес металлической печи составляет от 60 до 180 кг, это зависит от величины стенок. В связи с этим цилиндрическую печь горизонтальной модели спокойно располагают в центре помещения парилки на обычном металлическом каркасе.

Рассмотрим оба вида подробнее.

Вертикальные

Отопитель внешне схож со всеми известной круглой буржуйкой. Отличительные особенности состоят в конструктивных решениях в виде водяного бака и каменки, в которую закладывают каменную фракцию. Топочный отсек с колосником расположены ступенькой, что позволяет экономить пространство. Но стоит отметить и минусы данных моделей. Топливо в них сгорает быстрей, теплоотдача высокая, но тёплый воздух поднимается вверх и помещение не успевает нагреваться.

К тому же топка расположена в самой парилке, а это значит, что для того чтобы подбросить дров или древесных брикетов в топку, необходимо будет входить в парную, что поспособствует обмену горячего и холодного воздуха в парилке.

Нагреваясь, бока печи отдают тепло в помещении по параллели к железной поверхности, следовательно, большая доля энергии, примерно 90%, направлена по бокам горизонтально. Такое расположение способствует хорошему прогреву стен, но не полу и воздуху вверху помещения.

Горизонтальные

Печь с горизонтальным размещением почти ничем не отличается от вертикального отопителя. Модель точно так же оборудована каменкой и гидробаком. Топливный отсек у печи большего объёма, дверцы расположены в предбаннике, что, несомненно, является плюсом. Отсек каменки так же большей площади, быстрее и сильнее нагревает помещение парной. Впрочем, топлива необходимо тоже, соответственно, больше.

Горизонтальный отопитель отлично нагревает все участки бани, кроме тех, которые расположены в непосредственной близости к полу или находятся под топочным отсеком.

Подготовка инструментов и материалов

При изготовлении круглой железной печи из большой трубы потребуются следующие инструменты:

  • сварочник;
  • угловая шлифовальная машинка с различными насадками;
  • электрическая ударная дрель;
  • различный слесарный инструмент;
  • шнур из асбеста.

Помимо этого, нужны будут данные наименования расходного материала:

  • металлическая труба 500, 530, 600 или 700 миллиметров в поперечнике с толщиной 8-16 миллиметров и длиной до полутора метров;
  • труба для вывода дыма и угара размером от 120 до 150 миллиметров;
  • труба из стали для отсека с камнями, размеры – 300, 350, 400 или 420 миллиметров;
  • лист металла 600 на 800 миллиметров;
  • петли для навеса дверок;
  • труба, используемая для воды, размером 1/2 или 3/4 дюйма;
  • шаровой кран с такой же резьбой;
  • металлическая арматура 500 мм с размером прутка 12-18 миллиметров;
  • 2 дверцы;
  • ножки из квадратного металлического профиля;
  • цемент;
  • кирпичи и песок.

Возможно даже смастерить отопитель из ненужного газового баллона.

Не рекомендуем приобретать для самоделки трубу, бывшую в употреблении, потому что существует риск того, что она будет из нефтяной промышленности.

Такой прокат не годится для сварки печки, так как её обрабатывали защитными покрытиями, которые при нагревании выделяют токсичные вещества.

К тому же эти трубы обладают высоким радиационным фоном.

Процесс сборки конструкции

До начала сборки необходимо определиться с параметрами печи, сделать чертеж. Следующим действием станет создание фундамента, затем можно сварить печь. Важно держать в памяти, что установка отопителя осуществляется на расстоянии не меньше 20 сантиметров от стены. Трубу дымохода необходимо расположить так, чтобы она выступала над коньком кровли не меньше чем на полуметр.

Приведем пример сварки печи с горизонтальным расположением. Процесс включает в себя несколько последовательных этапов.

  1. Двухметровая труба кладётся набок на гладкую поверхность. Отступив одну третью снизу, проводим 2 черты горизонтально, расположенные параллельно друг другу.
  2. Врезается основание для топки. В середине основания делается окошко для колосника, который заводится внутрь трубы до отмеченного уровня и сваркой закрепляется там.
  3. На той стороне стенки, которая будет лицевой, проделывается ниша для дверок топки и поддувала. Вырезанные части пойдут на дверки, к ним приделывают ручки с защелками и насаживают на петли. Для увеличения теплоотдачи рекомендуют между дверцей топки и дымоходом сделать дополнительную камеру.
  4. Дополнительная камера устанавливается по окружности каменки, в виде металлической корзины, сваренной из арматуры. Конечно же, описанный нами вариант самый простейший, но тем не менее рабочий и очень эффективный.

Вертикальные печи представлены оригинальным конструктивным решением – печь-котел.

Устройство оптимально для маленькой парной, так как корпус оснащен тремя камерами – топкой, каменкой и гидробаком, расположенными друг над другом.

Емкость топливного отсека небольшая, однако его можно увеличить, если совсем убрать или уменьшить емкость водяного бака.

Рассмотрим самые основные моменты, на которых чаще всего ошибаются начинающие печники.

Фундамент

Абсолютно любая печь в бане устанавливается на фундамент. Для его изготовления необходимо:

  • выкопать яму глубиной полметра и длиной и шириной примерно 70 сантиметров;
  • насыпать в яму примерно 30 сантиметров некрупных фракций щебня, тщательно уплотнить;
  • сделать смесь из цемента с песком в соотношении 1: 4, готовый раствор вылить в яму и оставить минимум на сутки, чтобы будущий фундамент застыл;
  • на застывшую поверхность нужно положить кусок рубероида;
  • следующим шагом будет приготовление раствора бетона из цемента с добавлением песка и гравия в расчёте 1: 2: 4;
  • готовый раствор необходимо распределить поверх рубероида, основание выравнивается по уровню;
  • как только раствор высохнет, для эстетики можно оформить кирпичную кладку.

Колосник

Колосник выглядит как решетка, основная функция которой – обеспечивать тягу воздуха. Создать его можно двумя способами.

  1. Металлический лист обрезают прямоугольником размером, соответствующим размеру внутри трубы. В обрезанном листе удаляют середину, оставив рамку. К этой рамке приваривают металлическую арматуру, расположив её вертикально или горизонтально.
  2. Из листа металла вырезается круг с размером, соответствующим внутреннему расстоянию трубы. В кругу вырезаются большие отверстия по типу решета, колосник приваривается изнутри в промежутке приблизительно от 15 до 20 сантиметров от основания.

Дымоход

Дымоход в печке может быть выполнен в нескольких вариантах.

  • Керамический. Модель самая устойчивая к воздействию высоких температур.
  • Кирпичный. Не менее устойчивый к воздействию высоких температур, но в то же время в нем быстро накапливается сажа, в результате чего происходит ухудшение тяги.
  • Стальной. Модель наиболее оптимальная для использования в самодельной цилиндрической печи.

Сборка дымохода не представляет особой сложности:

  • сначала обозначается местоположение и по отмеченным знакам проделывается отверстие;
  • к трубе крепится стальной чехол;
  • надеваются кольца, фиксируются к потолку;
  • край трубы снизу закрепляется болтами либо саморезами, верхний край выводится на крышу в дымоход;
  • для заполнения промежутков от дымохода до крыши применяют керамзит, асбестовый шнур или глину.

Советы по эксплуатации

Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

  1. Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.
  2. Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
  3. Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.
  4. Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.
  5. Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.
  6. После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.
  7. Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.
  8. Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.
  9. Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.
  10. На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.
  11. Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.
  12. Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

Смесь наносится на предварительно подготовленную поверхность печи, затем ее нагревают до 150 градусов, покрывают поверхность едким натром и оставляют на 1 час.

Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.

Обзор частых ошибок

Многие начинающие мастера совершают ошибки, но приобретая опыт, недочетов становится гораздо меньше. Самыми распространенными ошибками являются следующие.

  • Быстрый теплообмен. При сильном остывании отопителя внутри дымохода нужно установить подвижную заслонку.
  • Узкая труба дымохода. При значительном накоплении сажи необходимо сделать дожигатель – так топливо будет прогорать лучше и сажи станет меньше.
  • Маленькая высота трубы. Длина трубы влияет на вытяжку дыма и не должна быть меньше чем половина метра над коньком.
  • Узкий диаметр канала вытяжки. Если размер вытяжки меньше 120-150 миллиметров, то дым, скорее всего, будет выходить и в помещение.
  • Неплотно прилегает дверца топки. В таком случае будет выходить угарный газ. Самый простой способ устранить неполадку – прикрепить на дверце асбестовый шнур.
  • Многие мастера решаются делать печь без точного чертежа, но это чревато тем, что можно не учесть многих факторов, и печь будет пропускать не только дым, но и угарный газ.
  • Учитывайте розу ветров, характерную для вашей местности проживания, и делайте постройки с ее учетом. Если не учесть розу ветров, то выбросы дыма в помещение будут постоянными, даже с правильно расположенной трубой.
  • Во избежание пожара соблюдайте расстояние от металлической печи до бревенчатой стены не менее одного метра.

    Самостоятельно сварить круглую печь может даже начинающий сварщик, главное – делать это по чертежам, соблюдая все размеры. Самодельная печь не только позволит сэкономить бюджет, но и оптимально подойдет под размер бани. Впрочем, такая печь пригодится для многих хозяйственных целей, например, для обогрева мастерской или подогрева воды для сельскохозяйственных животных.

    Как сделать банную печь из трубы, смотрите далее.

    Как сделать печь для бани своими руками: советы и рекомендации

    Покупка готовой печи для бани далеко не каждому по карману, именно поэтому чаще всего печь для бани делают своими руками. Нередко самодельную печь приходится переделывать, из-за неправильной конструкции, несоблюдения техники безопасности либо не подходящего стройматериала. Что бы вы не допустили ошибок при создании печи для бани, далее мы предоставим вам основные рекомендации и советы, позволяющие правильно сделать печь своими руками!

    Выбор печи для бани

    Выбор печи для бани

    Готовая печь

    Готовые печи для бани

    Прежде всего, вы должны определиться с выбором печи для бани. Если у вас есть лишние деньги, лучше будет купить готовую дровяную, газовую либо даже электрическую печь, т.к. в данном случае оборудование будет соответствовать всем нормам безопасности и при правильном подборе мощности, баней можно будет пользоваться через 2-3 часа после работы оборудования.

    Дровяную печь для бани рекомендуется использовать в следующих случаях:

    • Парилка имеет большой объем
    • Вы ценитель традиционной русской бани
    • У вас есть источник заготовки дров
    • Баней буду часто пользоваться

    Электрическую печь рационально использовать при следующих условиях:

    Газовую печь для бани рекомендуется устанавливать если:

    • К участку подведена газовая магистраль
    • Баней будут часто пользоваться
    • Газовую печь для бани целесообразно использовать в банных центрах, т.к. она наиболее экономичная

    Самодельная печь

    При выборе материала для изготовления самодельной печи для бани, наиболее часто останавливаются на металлической и кирпичной конструкции.

    Кирпичная печь

    Кирпичная самодельная печь

    Кирпичная самодельная печь для бани на дровах является классикой жанра. Во-первых, данный вид печи  идеально дополнит интерьер русской бани. Во-вторых, баня будет способна прогреть даже большую парилку. В-третьих, кирпичная печь для бани прослужит не один десяток лет!

    Недостатком кирпичной печи для бани является сложность работ по изготовлению печи, а так же высокие материальные затраты на покупку стройматериалов и оплату работы специалиста-печника (что бывает чаще всего).

    Металлическая печь

    Металлическая печь для бани

    Если у вас есть сварочный аппарат, и вы умеете им пользоваться, то рекомендуется обустроить баню самодельной металлической печью. Ее преимущество заключается в том, что процесс изготовления и установки печи не займет много времени, а тем более денег. Самодельная металлическая печь для бани так же будет работать на дровах, причем нагревать парилку она способна не намного хуже, чем кирпичная печь! Обращаем ваше внимание на то, что металлическая печь для бани является более герметичной и полностью изолирует помещение от распространения угарного газа.

    Основные требования к работе и размещению печи для бани

    Конструкция банной печи

    Сначала поговорим о том, какие требования предъявляются к работе печи для бани (неважно покупной либо самодельной):

    1. Печь для бани должна иметь высокий КПД
    2. Сжигание топлива (если печь на твердом топливе) должно происходить равномерно
    3. Печь должна быть полностью герметична (и топка, и дымоход), что бы отравляющий дым не попадал в помещение
    4. Камни на печи должны хорошо прогреваться для того, что бы их можно было поливать и создавалось достаточно много пара
    5. Печь для бани должна обеспечивать температуру в парилке не менее 80 градусов в верхней части и 45 градусов в зоне ниже колен.
    6. Печь для бани должна быстро прогревать парилку (не дольше чем за 2-3 часа)

    Что касается требований к размещению банной печи, то для ее безопасного использования необходимо учитывать следующие моменты:

    1. Под печью обязательно должен быть отдельный фундамент
    2. Деревянную отделку помещения рядом с печью необходимо обработать антисептиком, а еще лучше, обшить стальными металлическими листами, для защиты от самовозгорания
    3. Все металлические элементы печи, которые будут нагреваться, не должны соприкасаться с легковоспламеняющимися предметами (деревянные полок, пластиковая обшивка и т. д.)
    4. Конструкция печи должна быть полностью герметична, без трещин и зазоров
    5. Высота зольника над полом должна составлять не менее 15 см
    6. Высота дна дымооборотов над полом должна составлять около 25 см
    7. Вокруг печи рекомендуется зашить пол металлическим листом

      Пол, защищенный листом металла

    8. Расстояние от верхней кромки печи до потолка не должно быть меньше, чем 0,5 метра
    9. Устанавливать печь рекомендуется рядом с дверью, что бы не носить дрова по всему предбаннику. Обращаем ваше внимание на то, что топка должна находиться именно в предбаннике, а не парилке, т.к. постоянное открытие дверей в парилку будет выпускать из нее тепло

    Советы по созданию печи своими руками

    Если вы решились самостоятельно сделать печь для бани, рекомендуем вам учитывать советы, которые предоставили опытные печники:

    1. Перед тем как создавать печь-каменку своими руками, ознакомьтесь с существующими проектами печей и выберите подходящую для вас конструкцию с определённым набором функций печи (подогрев воды в баке, вид каменки, месторасположение топки и т. д.)
      Проект печи для бани

    2. Глубина фундамента для банной печи должна быть ниже уровня промерзания почвы
    3. Фундамент должен быть на 5 см шире самой печи  (с каждой стороны)
    4. Осуществите качественную гидроизоляцию фундамента рубероидом, т.к. чаще всего печь начинает разрушаться снизу из-за воздействия влаги

      Гидроизоляция печи в бане рубероидом

    5. В дровяной печи имеется топливник, обязательно установите в нем колосники, которые будут просеивать золу в специальную технологическую секцию  печи – зольник. Между основанием топливника и зольника должно быть не меньше 30 см, причем стенки должны быть в виде откосов, сужающихся к низу (это позволит золе самопроизвольно скатываться в зольник). Еще одно преимущество зольника – улучшение горения топлива, что способствует более быстрому нагреванию парилки.

      Топливник и зольник в печи

    6. При создании дымохода, обязательно установите в вытяжной трубе специальную задвижку – шибер, которая позволит регулировать интенсивность тяги.

      Шибер для дымохода

    7. Выбирая камни в парилку, отдавайте предпочтение округлым целым камешкам, размерами с мужской кулак. Об остальных нюансах выбора камней читайте в данной статье.
    8. Раньше популярным элементом конструкции печи в бане являлся водонагревательный бак, в который заливается вода и нагревается при горении дров в печке. На сегодняшний день нагревательный бак все реже используют, т.к. он способствует выделению излишнего пара в парилке. Заменой печному баку стал экономичный водонагревательный котел.

      Кладка печи с баком

    9. Печь для бани может быть как с открытой каменкой, так и с закрытой. В первом случае парилка быстрее прогревается, но в то же время и быстрее остывает при поливе камней водой. Закрытая каменка  дольше держит тепло, но ее необходимо больше времени топить для обогрева парилки, причем дров расходуется на порядок больше. Если баней вы будет пользоваться не часто, рекомендуется отдавать предпочтение закрытой каменке.
      Печь для бани с закрытой каменкой
      Печь для бани с открытой каменкой

    Материалы для кладки печи в бане

    Для создания печи в бане своими руками необходимо правильно выбирать стройматериалы, т. к. конструкция должна выдерживать высокие температуры.

    Что бы возвести фундамент под печь в бане, рекомендуется использовать пережженный кирпич.

    Для кладки печи специалисты советуют использовать розовый недожженный и красный обожженный кирпич.

    Раствор для кладки печи в бане должен быть глиняным, причем глина должна быть термостойкой. В этом случае рекомендуется использовать шамотную глину.

    Если вы не знаете, как правильно замешивать раствор, и в каких соотношениях должны быть песок, глина, соль и другие составляющие, то рекомендуется приобретать готовые смеси, они продаются в любом строительном магазине!

    Вот и все, что хотелось рассказать вам о создании печи для бани своими руками! Рекомендуем так же ознакомиться со статьей: гидроизоляция бани своими руками!

    Как сделать печь для бани Печь для бани своими руками из металла чертежи

    Еще сто лет назад печка для бань работала только на дровах, и конструктивно представляла собой устройство из кирпича или камня. Современные строительные материалы, новые проекты и технологические возможности сделали модельный ряд печи для бани своими руками намного разнообразнее. Например, печь из железа, электрическая каменка, газовая или на дизельном топливе. При этом основным направлением, на которое обращают внимание любители банных традиций остаются печь из кирпича и железная печь для бани своими руками.

    Варианты печей из разных стройматериалов



    Какая печь лучше – самодельная или заводская

    Нет сомнений, что все проекты печки для бани, разработанные и построенные профессионалами, – это просчитанные и оптимальные во всех отношениях конструкции. Но все они страдают всего лишь одним недостатком: это – типовые проекты, не рассчитанные на работу в конкретной бане или ее помещении, отведенном под печь. Также внушает опасения и стоимость конструкции, включающая в себя всевозможные дополнительные расходы и наценки, которых можно избежать, если построить печь для бани своими руками. Что сделать своими руками не так и сложно, так как все, что вам потребуется – пошаговая инструкция и рекомендации тех, кто уже реализовал свою мечту – русскую баню с печкой собственной конструкции.

    В качестве опорного примера многие мастера берут конструкции именно первоначальные – иногда это печь совсем без дымохода, что поначалу кажется неприемлемым и странным (баня «по-черному»), или традиционная каменка с дымоходными каналами и трубой (баня «по белому»), но популярность набирают и железные конструкции из-за их дешевизны и простоты сборки.

    Для банной печи без дымохода существует самый простой проект – из самодельного кирпича возводился трапециевидный очаг в форме колодца. В колодце на железные стержни укладывались гладкие камни, на которые устанавливался котел или чан с водой. Пламя под камнями накаляло их, а вода, которая выплескивалась на камни, превращалась в мягкий пар. Баня по-черному



    Но не очень комфортная конструкция заставила усовершенствовать печь, и в ней появилась труба, которая, также после множественных доработок, превратилась в стену с дымоходными каналами, не только отводящими дым из помещения. Но и дополнительно обогревающими парилку. Кроме того, большая площадь дымохода позволила сделать его элементом дизайна, и дополнить баню новым функционалом. Так, с другой стороны теплой стены с дымоходом обычно обустраивают комнату отдыха или душевую, чтобы температура в помещении всегда была комфортной для перегретого после парной человека. Баня по белому

    Требования к банной печи

    Современное устройство печи для бани своими силами ни по дизайну, ни по функционалу, ни по эффективности работы не уступает промышленным типовым разработкам, но имеют одно несомненное преимущество – каждая банная печь предназначена для обслуживания конкретной бани с вполне реальными физическими характеристиками.

    Преимущества самодельной печи – возможность самостоятельного выбора вида топлива для нее, выбор конструкции и обогащение функционалом. Главные требования к такой конструкции:

    1. Высокий КПД по тепловыделению – банные печи собственной конструкции должны обеспечивать достаточный прогрев всех прилегающих помещений, из какого бы материала ни была построена сама баня;
    2. Строенный накопитель тепла и парогенератор, пир помощи которых регулируются режимы тепловой и влажностный режимы. Под этим термином подразумевается наличие дымоходных каналов и емкость с камнями, которые при увлажнении создают пар;
    3. Конвектор – вентиляционные каналы и небольшие отверстия в верхней части стен, соединяющие помещения друг с другом для перемещения воздушных потоков;
    4. Безопасность: в бане не должно быть открытых площадей с температурой поверхности ≥ 1500С.

    Кроме этого минимального перечня, печь в баню должна соответствовать требованиям по габаритам топочной камеры, оборудования фундамента, и т.д. Требования к банной печи по габаритам и размерам

    Печь «горячей» или «холодной» конструкции

    Эти термины означают значение температуры наружных поверхности каменки. «Горячий» вариант может прогреваться до 1000С, и строится в том случае, если в здании нет своего автономного отопления. Недостаток состоит в том, что при недостаточном контроле за сжиганием дров в здании может стать так же жарко, как в сауне – во всех прилегающих помещениях. Но длительный перегрев опасен для организма человека.

    «Холодную» печку нужно дольше протапливать, но получить от нее ожоги нельзя, так как температура наружных нагретых поверхностей ≤ 500С. Парилка и другие банные помещения нагреваются через печные каналы, по которым продвигается холодный воздух с пола, проходит через пламя, и попадает в верхние слои теплым.

    «Горячая» банная печь



    Пояснения к левому рисунку:

    1. Сопло с аэродинамическими свойствами для защиты тыльной стенки печи от нагревания холодным воздушным потоком, который необходим для зоны дополнительного сжигания топлива. Сопло отбирает тепло за счет большой площади поверхности;
    2. Коллектор и дефлектор – сталь H = 4-6 мм;
    3. Колосниковая решетка;
    4. Пластины для защиты днища зольной камеры от перегревания;
    5. Боковая стенка топочной камеры;
    6. Переходник из нержавейки, H = 4-5 мм$
    7. Зона конвекции для охлаждения стенок топочной камеры.

    Пояснения к правому рисунку:

    1. Декоративная стальная накладка;
    2. Дверца с открыванием в любую сторону;
    3. Болты для регулировки горизонтальности печки;
    4. Сажетруска;
    1. Колосники и пластины для защиты днища зольной камеры от перегревания предохраняют элементы конструкции от «автоколебаний», которые могут появиться в результате неравномерного нагревания.
    «Холодная» печь



    Кирпичная классическая и железная печка

    Самый простой проект кирпичной банной печи включает в себя топочную камеру из глиняного из огнеупорного кирпича, зольную камеру под топочной, решетку для камней, дымоходные каналы, рубашку для нагретой воды, дверцы камер – зольника и топочной. Кирпичи кладутся только на глиняный раствор, так как цементо-песчаный будет растрескиваться при нагревании. Это – довольно тяжелая конструкция, поэтому требует заглубленного и прочного фундамента.

    Заняться печами и их усовершенствованием может любой желающий, потому что материал всегда под рукой – это обычный или бутовый камень, огнеупорный кирпич. Стенки топки делают толщиной 13-25 см (по размеру кирпича), при использовании камня берут валуны весом не более 1-5 кг, чтобы они не растрескивались при нагревании. Используют гранит, бутовый камень или голыш – кремневые породы трескаются даже при небольшом нагреве. Для увеличения теплоотдачи и времени инерции в кладку добавляют железные чушки из расчета 1:4. Котел или резервуар для горячей воды устанавливается на опорные столбы в топке, или делается подвесным. Колосники должны быть только чугунными. Фрагмент кладки кирпичной печки для бани

    Конструкции из чугуна или стали имеют намного меньшие габариты, их теплоотдача выше, а корпус печи нагревается быстрее. К тому же, перед тем, как сделать печь для бани из железа, не нужно обладать опытом печника и каменщика – пригодится только умение обращаться со сварочным аппаратом. Материал для таких агрегатов – самый распространенный: листы железа, металлические бочки, газовые баллоны, и т.д. Корпус может быть любой формы и размеров, что тоже удобно.

    Минус таких устройств – недостаточная безопасность. Недостаток превращается в достоинство обкладыванием корпуса кирпичами – тогда печь увеличит теплоотдачу и не будет опасной. Топить такую печь рекомендуется только дровами – самодельные газовые или электрические модели могут представлять опасность при неправильной эксплуатации или ошибках в чертежах. Этапы кладки



    Самые простые самодельные варианты печек

    Буржуйка имеет следующее отличие от других моделей – лоток для камней и топочный под (низ), выложенный без раствора. Резервуар для горячей воды устанавливается на боковые дужки на стенках каменки – это 8-12 мм стальной изогнутый стержень. Площадь соприкосновения дна котла и камней невелика, но вода быстро нагревается за счет потоков горячего воздуха, протекающих между печью и экраном. Емкость объемом в 20-40 литров нагреется за 20-40 минут дол температуры 500С-600С. Такого объема горячей воды достаточно для 2-х человек.

    Экранировать буржуйку в бане необходимо из-за нарушения лотком для камней циркуляции в топочной камере, что приводит к более длительному прогреву камней и самого помещения. Экран усиливает теплообмен и теплоотдачу, ускоряя прогрев бани. Буржуйкой такой конструкции можно протопить баню объемом 15-20 м3.

    Устанавливать агрегат можно без фундамента – сразу на пол, подложив слой картона из базальта. Дымоходный канал – прямой, без шибера, высота – 4-5 метров. Воздушную тягу регулируют металлической заслонкой в дверце топочной камеры. Такую печку-буржуйку растапливают непосредственно перед помывкой, камни поливают водой объемом 250 мл не чаще, три раза в час.

    Буржуйка

    Буржуйка из металла и без кирпича конструируется из листового металла, детали свариваются электросваркой, КПД позволяет обогревать помещение объемом 20-25 м3. Устройство очень простое, что не мешает печке быстро прогревать парилку (смотрите рисунок устройства выше). Для резервуара с водой места нет, поэтому воду нагревают, подвешивая любую емкость (ведро, котел) над камнями – для нагрева до 400С-500С достаточно менее часа. Корпус необходимо теплоизолировать – на рисунке виден каркас, который будет обшиваться листами железа. Почти все тепло от дров передается на камни, поэтому для такой конструкции нужно делать поддувало – им, впрочем, может служить и сама топка с приоткрытой дверцей. Колосники ввиду невысокой температуры в топке делаются не только из чугуна – подойдет и обычная стальная арматура.

    Различные варианты буржуек

    Буржуйка в металлическом футляре из стали толщиной до 4-х миллиметров – это обогрев не только бани, но и сауны. Помещение объемом 30-45 м3 можно нагреть до температуры 500С-600С за 120-150 минут. В дымоходный канал вставляют U-образный регистр для нагрева воды, которой хватит на 3-4 человека. Сама печь выкладывается шамотным (огнеупорным) кирпичом, фундамент не нужен – достаточно листа огнеупорного материала под днищем. Экран также не нужен – нужно ограждение, так как железный футляр может нагреваться до температуры более 1000С. Такая печь держит тепло недолго, поэтому протапливают ее заранее.

    Модели печей из кирпича в металлическом футляре

    Печка из железной бочки – это цельносварная конструкция. Из-за небольших габаритов водогрейный резервуар чаще всего отсутствует, но простота исполнения привлекает большое количество желающих повторить ее. Хорошо прогреет баньку объемом ≤ 15 м3. Протапливают такую печь при помывке, но нужно следить за тем, чтобы корпус не перегревался. Топочная камера служит и люком для загрузки дров, и зольником, поэтому длительной эксплуатации такого агрегата не получится.

    Построить печь из бочки несложно: на пол укладывается бетонная плита (можно залить ее самостоятельно), из красного кирпича выкладывается невысокий постамент для бочки, вверху которого вставляют в кладку арматурные прутья, которые послужат колосниковой решеткой. На кирпич устанавливается обрезанная с торцов бочка, и ее внутренняя поверхность футеруется глиняным шамотным кирпичом вертикально. Альтернативный вариант – обмазка стенок бочки жидким глиняным раствором слоем до 6 см. Верхний торец бочки закрывается стальным листом толщиной до 4 мм, в лист вваривают колено дымоходной трубы Ø 100-мм.

    Буржуйка из бочки

    Быстрая банная печка практически повторяет предыдущую конструкцию, но ее можно устанавливать прямо на грунте. Колосники и футеровки изнутри делаются так же, как и в предыдущем варианте. Такой нагревательно-отопительный агрегат предназначен для помещения объемом до 10-12 м3, и разогреет он баню за 15-20 минут. После прогорания дров баня остынет примерно за такое же время, поэтому растапливают печь непосредственно перед посещением парной. Водогрейный котел делается как рубашка, обернутая вокруг трубы. Емкость резервуара для горячей воды может достигать 20-25 литров – этого достаточно для 1-2 посетителей.

    Чертежи

    [metaslider id=”6676″]



    инструкция по монтажу и подключению газовой банной печки


    Традиция посещать баню существует с давних времен. Многие люди строят банное помещение в частном доме, в пристройках, на даче или за городом. Для того чтобы в баню хотелось возвращаться из раза в раз, ее нужно правильно обустроить и провести все коммуникации.

    Одной из важнейших систем является отопление. Если сделать печь для бани на газу своими руками, то можно эффективно отапливать это помещение. Рынок предлагает большой выбор разнообразного газового оборудования. Но его покупка может оказаться слишком затратной.

    Зачем тратить так много денег на обогрев бани, которую посещаешь не так уж и часто? Решается эта проблема простым способом. Существует множество разнообразных схем самодельных печей, по которым можно самостоятельно в домашних условиях собрать качественное устройство.

    Содержание статьи:

    Подготовка бани к установке оборудования

    Какую печь нужно ставить? Это один из первых вопросов, который задает себе владелец, когда у него появляется желание соорудить и установить печь на газу для любимой баньки своими руками.

    Любой нормальный хозяин хочет обеспечить себе безопасную и комфортную эксплуатацию используемых устройств. Собрать печь можно из разнообразных материалов: как дорогих, так и более дешевых.

    Банные печи на газу составляют прямую конкуренцию печам, работающим на дровах. Это обусловлено простотой использования, отсутствием необходимости в постоянном уходе, экономичностью. Разогреть и подготовить такое устройство к работе можно гораздо быстрее, чем твердотопливный агрегат

    Чаще всего собираются металлические, каменные или кирпичные конструкции. Это обусловлено высокой надежностью, небольшими финансовыми расходами на покупку необходимых деталей, простотой сборки и установки. Сначала может показаться, что сборка — это сложный процесс, однако на самом деле это не так.

    Перед тем как газифицировать баню необходимо убедиться в том, что она хорошо держит тепло. Помещение должно быть полностью теплоизолированным и утепленным как снаружи, так и внутри. Только в этом случае теплопотери будут минимальными, а печь будет максимально эффективно выполнять свои функции.

    Выбор места установки газовой печи

    Если баня уже построена и осталось только подобрать удобный способ отопления, то стоит выбрать подходящую конструкцию газовой печи. С другой стороны, можно выбрать подходящий вариант устройства и немного подкорректировать банное помещение в процессе установки.

    То есть желательно изначально выбрать будущий вариант отопления и строить здание в соответствии с этим выбором.

    Процесс установки самодельной газовой печи достаточно прост. Необходимо лишь придерживаться основных правил техники безопасности. Хорошо выполненная печь при своевременном проведении ремонтных работ может прослужить владельцу пять и более десятилетий

    Монтаж и установка газовой банной печи осуществляется, как правило, в парилке, в смежном моечном помещении или частично в комнате отдыха. Главная задача печи — это обеспечение полноценного обогрева всего банного сооружения и поддержание постоянной температуры.

    Для уменьшения потерь тепла самодельную газовую печку лучше всего размещать в центре баньки. Установлено, что если источник тепла не контактирует непосредственно со стенами, то наблюдается значительное уменьшение теплопотерь за счет тепловой шапки. Тепло не уходит из здания через стены.

    Теплый воздух циркулирует по всей парилке. Он поднимается от центра помещения до потолка, там он отражается от пароизоляции с отражающим слоем и распространяется по всей площади парилки.

    Таким образом париться в помещении можно будет максимально долго. Однако не всегда удобно устанавливать газовую печь прямо в центре парилки.

    Кирпичные и каменные печи отличаются большой длительностью прогрева. Так, при возникновении желания попариться, печь нужно начать разогревать примерно за 8 часов до посещения парилки. Однако такие печи сохраняют тепло в разы дольше, чем металлические

    Выбор места установки печи из различных вариантов подразумевает свои преимущества и недостатки. Если устанавливать самодельную газовую печь в парилку, то потребуется дополнительно провести систему вентиляции.

    Это связано с ускоренным расходом кислорода. К преимуществам этого способа установки относится возможность регулирования температуры не выходя из парилки.

    Установка газовой печи в бане своими руками в комнате отдыха дает следующие преимущества:

    • Отсутствие ускоренного выжигания кислорода, следовательно, нет необходимости в усиленном вентилировании помещения.
    • В парилке не занимается полезное для посетителей пространство, следовательно, она вместит больше человек.
    • Парилка не будет загрязняться гарью и другими отходами, связанными с работой печи.
    • , установленная в смежной моечной или в комнате отдыха, обычно отапливает не только парилку, но и все остальные комнаты.

    Данный вид монтажа потребует дополнительных манипуляций таких как создание отверстий в стене, ведущей к парилке. Однако если заранее предусматривать этот вид установки, не придется проводить никаких дополнительных работ.

    Обеспечение пожарной безопасности

    Для того чтобы избежать негативных последствий после установки газовой печи стоит позаботиться о пожарной безопасности.

    Все горючие и воспламеняющиеся материалы или предметы необходимо размещать на некотором расстоянии от устройства. Достаточно будет полуметрового расстояния. Также следует выдерживать расстояние печи от стены в диапазоне от 5 до 15 сантиметров.

    Монтаж банной печки требует серьезного подхода и соблюдения мер безопасности. В частности, необходимо соблюдать расстояния между воспламеняющимися предметами и печью. Горелку нужно обязательно оснащать предохранителем

    В месте размещения и монтажа самодельной газовой банной печи также следует выложить изоляционные листы из огнеупорного материала или же сделать кирпичную кладку.

    Также необходимо защитить потолок огнеустойчивыми листами с базальтовым картоном или другим материалом. При этом стоит учитывать, что площадь защиты должна быть больше габаритов печи примерно на тридцать процентов.

    Конструкцию рекомендуется располагать таким образом, чтобы дверка, обеспечивающая доступ к горелке, открывалась к дверному проему, а дверь каменки открывалась к стене. В помещении, обогреваемом газом, обязательно должно быть средство для быстрого тушения огня в случаях возгорания. В предбаннике должно быть как минимум одно маленькое окно.

    Возведение каменной или кирпичной банной газовой печи осуществляется по заранее разработанной схеме. Такая схема предполагает определенную логику и последовательность действий при укладке очередного ряда огнеупорного кирпича и установку дополнительных элементов

    При возведении стенок печи для бани стоит использовать огнеупорные кирпичи, а для кладки камеры сгорания кирпичи, изготовленные из шамотной глины.

    Раствор для кладки замешивается из глины с добавлением просеянного песка. Для фундамента печки и наружной части дымохода в растворе вместо глины используют цемент. Чтобы укрепить основание будущей печи нужно провести армирование арматурой фундамента и воспользоваться оцинкованной жестью, чтобы защитить пол перед дверью камеры сгорания и закрытой каменки.

    Для оснащения кирпичной печки потребуется приобрести колосниковую решетку, топочную дверку и поддувальную дверцу. Также, если планируется монтаж газодровяной печи, то стоит позаботиться о месте, в котором будет располагаться твердое топливо так, чтобы на него не попадала влага.

    Чтобы дымоход от газовой печи прослужил долго для его прокладки используют асбестоцементные или металлические нержавеющие трубы. Высота дымохода обычно планируется на уровне пяти метров выше уровня горелки.

    К прокладке дымохода следует подходить с особой ответственностью. Не должно быть никаких отверстий, трещин и щелей как в массиве печки, так и в дымоходной трубе. Их наличие может привести к попаданию угарного газа в помещение и отравлению людей

    Также потребуется обеспечить подачу воды и газа. Воду можно подавать путем подключения водопровода или из емкостей с использованием компрессора. Для поставки газа используются все варианты: от подключения к газовой магистрали, так и использование газгольдера или баллонов.

    Фундамент для установки печки

    В зависимости от веса будущей печи меняются необходимые требования к поверхности, на которой она будет стоять. Металлические самодельные газовые печи удобнее всего устанавливать на ровную бетонную поверхность, предварительно покрытую плиткой, керамогранитом или другим отделочным материалом.

    В самом первом ряду кирпича, при возведении кирпичной газовой печи, важно соблюдать толщину шва. Каждый кирпич верхнего ряда должен закрывать стык двух нижележащих кирпичей. Высота фундамента не доходит до чистового пола примерно на 20 сантиметров

    Если пол в бане деревянный, то его обязательно нужно покрыть огнеупорным настилом. Когда планируется установка действительно большой печи, весом более 700 килограмм, стоит дополнительно залить бетонный фундамент. Его устраивают отдельно от банного фундамента.

    Вес высчитывается исходя из суммы следующих параметров:

    • вес самой газовой печи;
    • вес камней;
    • вес наполненных емкостей для воды;
    • вес дымоходной конструкции;
    • вес защитного экрана, устанавливаемого перед газовой печью.

    В большинстве случаев для установки газовой печи в бане планируется бетонное основание.

    Выделяют следующие нюансы при заливке бетона:

    • площадь фундамента должна быть больше площади основания печи по окружности примерно на 20 сантиметров;
    • глубина фундамента под печью должна быть не меньше глубины фундамента под всей баней;
    • усадка бани и печи должны быть независимыми, поэтому не нужно связывать фундамент здания и фундамент печи;
    • фундамент печи не должен доходить до уровня пола примерно на 20 сантиметров, эту полость закладывают кирпичами.

    Итак, учитывая все рекомендации, заливка фундамента будет состоять из следующих действий. Сперва подготавливается котлован. Затем проводятся работы по установке опалубки и укладке армирующей сетки и других укрепляющих материалов.

    Далее заливается непосредственно бетон. Стелется огнеупорный материал, рубероид или толь, и на него укладываются несколько рядов кирпичей.

    Для того чтобы установить печь на деревянный пол, нужно удостовериться в его прочности. После этого застелить дерево огнеупорным покрытием: базальтовым картоном и асбестом. Сверху ложится металлический лист, огнеупорный кирпич, натуральный камень или керамогранит.

    Если задумка владельца предусматривает врезку печи, необходимо уложить пространство между деревянной стенкой и печью, а также пути прохождения дымохода огнеупорными материалами или шамотным кирпичом. Однако стоит помнить, что между печью и огнезащитой необходимо оставить воздушный зазор. Это пространство обычно заполняют каменной ватой или базальтовым картоном.

    Особенности самодельных газовых печей

    Газовая печь отличается от печи на дровах тем, что в ней для растопки используется газ. Поэтому в таком устройстве вместо окошка для закладки дров вмонтирована полость для горелки. Однако своими руками можно сделать также газодровяную печь.

    Металлическую банную печь нередко обкладывают кирпичом. Футеровка производится с целью повышения теплоотдачи. К тому же металлическая конструкция с кирпичным кожухом остывает значительно медленнее

    Большинство газовых печей имеют следующую конструкцию. В корпус устройства монтируется наддувная или атмосферная газовая горелка. Подача топлива осуществляется через герметично присоединенный газовый шланг или трубу.

    В верхней части находится закрытая каменка или открытый поддон с камнями, которые нагреваются горелкой, а также приспособление, отводящее продукты горения.

    При самостоятельной сборке обязательно нужно позаботиться об установке термостата и предохранителя, который обрывает подачу газа в случае, если погасла горелка. Газокамера, содержащая сгораемый газ, обычно располагается под поддоном с камнями.

    К преимуществам самодельных газовых печей для бани относят:

    • компактность размеров, ведь газовые печки не имеют топки и зольника;
    • быстрый нагрев до необходимых температур;
    • экономичное потребление ресурса;
    • отсутствует необходимость постоянного ухода за устройством;
    • при установке бака с водой можно также и нагревать воду.

    К недостаткам стоит отнести необходимость наличия источника газа. Например, если баня находится за городом в не газифицированном районе, некоторым владельцам придется покупать или устанавливать . Однако и в этом есть плюс — нет нужды получать разрешения.

    Стоит помнить, сто при работе с газом всегда нужно соблюдать технику безопасности.

    При выборе газовой горелки для банной печки стоит учитывать, что КПД атмосферных горелок не превышает 90 %, а КПД наддувных более 95 %. Однако первый вариант выигрывает в плане независимости от электричества

    При установке печи открытого типа горения необходимо спроектировать и установить вентиляционную систему и дымоход. Также при сжигании кислорода воздух становится более сухим, поэтому нужно позаботиться об увлажнении воздуха.

    Газовая банная печка из баллона

    Для самостоятельной сборки газовой печи для бани потребуется собрать и приобрести следующие материалы:

    • На строительном рынке или в магазине с газовым оборудованием нужно купить атмосферную горелку.
    • Найти старый, но не ржавый газовый баллон. Подойдет также новый баллон, труба большого диаметра или лист металла толщиной от 8 до 16 миллиметров.
    • Для основания каменки потребуется толстый металл, например, тормозной диск от автомобиля. Он прослужит как минимум несколько лет.
    • Газовая труба диаметром 5 сантиметров и длиной примерно 3 метра.
    • Труба диаметром 10 сантиметров, которая будет использоваться для выводы газов.
    • Некоторые медные или бронзовые элементы, для соединения деталей.
    • Дополнительно потребуется обзавестись следующим инструментом: болгаркой, сварочным аппаратом, дрелью, измерительными приборами.

    После сборки полного комплекта инструментов необходимо болгаркой отрезать крайнюю часть баллона так, чтобы диаметр среза был равен внешнему размеру тормозного диска. Затем при помощи сварки или дрели с болтами нужно прикрепить диск к баллону.

    Следующий шаг — приготовление трубы для подачи воздуха. В трубе диаметром 5 сантиметров нужно просверлить около десяти пяти-миллиметровых отверстий.

    Также внизу баллона делается отверстие диаметром примерно 55 миллиметров. Целая, то есть не просверленная, часть пяти-сантиметровой трубы должна выходить из баллона примерно на два метра. Ее необходимо приварить к баллону.

    Сначала необходимо нарезать заготовки болгаркой согласно эскизу. Затем сварить все составные часть с помощью сварочного аппарата. После завершения этих процедур нужно также затереть все сварочные швы. С этой задачей неплохо справляется все та же болгарка

    Таким же образом приваривается труба, которая будет подавать газ. На втором конце этой трубы присоединяется переходник, с помощью которого можно будет подключать устройство к газовой трубе или газовому баллону.

    Сверну на баллоне вырезается отверстие под дымоход и приваривается соответствующая труба. С помощью болгарки также вырезается прямоугольное отверстие под дверцу. Привариваются петли и на них вешается непосредственно дверь. К двери также нужно прикрепить ручку.

    Таким образом будет сделана несложная модель газовой печи. Через трубу подается газ к горелке. Запускается процесс горения в зависимости от горелки пьезорозжигом или электроимпульсом.

    Металлическая банная печь

    Чтобы добиться хорошего пара в бане, нужна хорошая . Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени.

    Чтобы не тратить средства на заливку фундамента, можно изготовить самостоятельно металлическую печь. Создание такой печи не требует глубокого изучения схем, а ее эффективность доказана практикой.

    Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.

    Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.

    Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей

    В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.

    При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.

    Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.

    Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.

    Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.

    Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.

    В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.

    Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

    В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.

    В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.

    Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.

    Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.

    Выводы и полезное видео по теме

    Печка для бани, сделанная из газового баллона:

    Как сделать газовый котел для банного помещения:

    Рассмотренные самодельные газовые печки могут работать непосредственно от газопровода или же при подключении к емкостям с газом. При использовании газовых баллонов навряд ли потребуется получать разрешения.

    Помните, что при работе с газовыми устройствами необходимо всегда соблюдать технику безопасности. Обязательно устанавливайте предохранитель на свои самодельные конструкции!

    Хотите рассказать о том, как соорудили и установили газовую печку в собственной бане? Располагаете полезной информацией по теме статьи? Оставляйте, пожалуйста, комментарии в расположенной ниже блок форме, публикуйте фото, задавайте вопросы по заинтересовавшим моментам.

    фундамент под котел, как сделать печку с высоким кпд, чертежи и схемы

    3 Область использования – от гаража до дома

    Как можно использовать отопительную печь с длительным горением? Выбор конструктивного варианта зависит от предполагаемых задач. Если агрегат требуется для дома или дачи, лучше применять печи с водяной рубашкой. Они совмещают в себе обычное печное отопление и водяное. Вода разносит тепловую энергию по системе, нагревая помещение. Одновременно прогревается корпус печи, что повышает эффективность теплоотдачи.

    Можно использовать в гараже, в бане или в доме

    В котле длительного горения вода при остановке процесса горения быстро остывает, батареи становятся холодными. Но печь стынет медленнее, еще понемногу отдавая тепло. Для дачи печь, объединенная с предпочтительнее . Она включает в себя змеевик, в котором нагревается вода. Иногда его устанавливают прямо в топку, что небезопасно. Высокая температура, возникающая при сгорании газов, может привести к закипанию воды и разрушить змеевик.

    Лучше установить змеевик водяного отопления в колпаке дымоотвода. Такое решение подходит для отопления дачи, повышая отдачу тепла. Конструкцию агрегата выбирают, учитывая площадь помещения. Для небольшой бани, гаража, теплицы можно пользоваться печью без водяного контура. Воздухогрейная печь в бане удобна возможностью регулировки интенсивности горения. Она хорошо прогревает помещение небольших размеров, что хорошо для бани, но не подходит для дома с постоянным проживанием.

    Что вам потребуется

    Готовая схема металлической печи.

    Не обязательно воплощать идею самостоятельно «от и до», можно найти готовые чертежи металлической печи в бане, побродив по просторам интернета.

    Хороший вариант — обратиться к специалистам, они сделают вам проект, исходя из особенностей постройки и ее площади.

    В любом случае, основательный подход к вопросу даст положительный результат. Если вы соберете все необходимое, можно приступать к работе.

    Материалы

    1. Металлические листы толщиной не менее 8 мм.
    2. Болгарка и аппарат для сварки.
    3. Железные трубы диаметром 60 мм.
    4. Заслонки для дверцы.
    5. Вентиль и колосник.
    6. Запчасти для дымохода.
    7. Конечно же, начинается процесс с выбора места под печь и с ее размеров. Инструкция предупреждает о соблюдении мер противопожарной безопасности. Слишком большая печь в маленькой бане может привести к неприятностям. Габариты прибора должны быть таковыми, чтобы тепла хватало на всю площадь помещения.

    Этапы работы

    Сейчас мы рассмотрим простейшую конструкцию печки, изготовленной из трубы.

    Чертеж простой металлической печи.

    1. Найдите трубу длиной 1,8 м и толщиной стенок 5–10 мм. Разрежьте ее на отрезки длиной 60 см (для бака), 90 см (на топку и каменку), остальное пойдет на дверцы топки и поддувала.
    2. В 90-сантиметровом отрезке вырезаются отверстия для топки с поддувалом. Для последнего размеры делаются 50–60 мм в высоту и 180–200 мм в ширину. Над ним приваривается пластина из металла с вырезанным в центре отверстием, в котором вварены 4 проушины для крепежа колосника.
    3. Колосник вы можете приобрести в магазине, соответственно размерам будущей печи. Пластина для его крепления должна быть не тоньше 12 мм.
    4. Дверцы делаем из остатков трубы. Под топку вырезаем фрагмент шириной 300 мм и высотой 200 мм. Сверху приваривается пластина с вырезом по центру, на нее далее укладывают бруски из железа сечением 10х10 мм для каменки.
    5. Для колосника не помешает купить специальную решетку, у нее невысокая цена, так же как и у колосника. В отсеке для каменки прорезаем отверстие 250х300 мм под дверцу.

    Колосник: внешний вид

    1. Можно делать бак для нагрева воды. Для этого к верху каменки приваривается 8-миллиметровая пластина с отверстием для дымохода 120–150 мм диаметром. Затем отрезанный заранее кусок трубы под бак и трубу дымохода крепятся на нужные места. Отверстие под трубу желательно сделать близко к задней стенке печи.
    2. Фрагмент бака со стороны трубы дымохода закрывают стальным полукругом с отверстием для приваренной дымоходной трубы. Второй отсек бака послужит для емкости под воду. Для него делают крышку с ручкой.
    3. Если на крышу бани выводится труба из кирпича, то к дымоходу, под устройство кладки, приваривается площадка 300х300 мм, на расстоянии от крышки бака в 350 мм. В стенке бака вваривают трубу под кран.
    4. Некоторые чертежи самодельных металлических печей для бани предусматривают облицовку готовой конструкции кирпичом. Но если у вас сравнительно небольшая площадь помещения, и пользуетесь вы им нечасто, дополнительная отделка не обязательна.
    5. Многие ошибочно полагают, что легкую металлическую печь вполне можно устанавливать непосредственно на пол. Средний вес комплекта составляет около 150 кг, поэтому, нужен специальный фундамент.
    6. Выкапывается котлован, наполняется щебнем и утрамбовывается. Далее площадку заливают бетонной смесью и оставляют застывать. На почти готовую плоскость укладывают рубероид, и только после этого можно ставить печь.
    7. Обычно чертежи и размеры металлических печей для бани рассчитаны на то, что часть каменки будет выходить в соседнее помещение – предбанник или моечную. Это необходимо для поддержания тепла, ведь вам не захочется выходить в холодный тамбур, нагревшись в парной.

    Выбор металлической трубы

    Для самодельной печи важно выбрать металлическую трубу оптимальной толщины и диаметра. Самодельная печь для бани из трубы должна равномерно и быстро разогреваться, но быть достаточно толстой, чтобы противостоять большим температурам в течение долгого периода эксплуатации.. Трубы отличаются не только величиной сечения и толщиной, но и рядом других параметров: маркой стали, способом изготовления

    Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную.

    Трубы отличаются не только величиной сечения и толщиной, но и рядом других параметров: маркой стали, способом изготовления. Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную.

    Оптимальный размер трубы для стандартной бани считается:

    • Диаметр от 0,5 до 0,55 м;
    • Толщина стенки от 8 до 12 мм.

    Диаметр трубы важен и в плане расхода топлива: для большой печи расход топливного материала увеличивается.

    Примечание: для печи применяются только стальные трубы — чугун быстро придет в негодность, он потрескается от попадания воды на раскаленную поверхность. Сталь не должна быть высокоуглеродистая — швы такого металла могут деформироваться и разойтись.

    Использование чугунного радиатора для самоделки

    Отличный водяной котел для печи можно легко сделать своими руками – как и построить самому такую чудо-печь. А в качестве водонагревателя подойдет обычный чугунный радиатор – можно использовать М-140, который часто выбрасывается после сноса старых пятиэтажек. Примерная емкость таких радиаторов – 1,5 л, а площадь их поверхности – 0,254 кв.м. Если же соединить 12 секций, получится нагреватель с площадью 3 кв.м. и 18 литрами емкости. Сваренный из листового материала котел с такими характеристиками занимал бы уйму места, в чем и несомненный плюс именно такой конструкции.

    Отапливать такая печь с водяным котлом-радиатором может даже достаточно большую баню – до 100 кв.м. Но, прежде чем ставить сам котел, нужно будет сначала разобрать радиаторы, очистить от грязи и хорошо промыть горячим раствором соляной кислоты – 6%. После чего снова сполоснуть водой. Далее меняются картонные прокладки между секциями, ведь температура в печи достигает 600?С, при угле – еще больше. Картон просто выгорит, и радиатор начнет течь – чтобы этого не произошло, вместо него целесообразнее использовать асбестовый шнур, пропитанный порошком графита с натуральной олифой.

    Теперь части радиатора нужно собрать в такой последовательности:

    1. В соединяемые секции вворачиваются ниппели со своей правой и левой резьбой, после чего на них наматывается тот же пропитанный асбестовый шнур и ключом затягиваются оба ниппеля – но без какого-либо перекоса секций.
    2. Как только стянутся две из них, можно подсоединять третью.
    3. Теперь нужно спрессовать радиатор, чтобы проверить качество сборки – не смотря на то, что давление воды будет невелико.
    4. После всего этого можно переходить к монтажу стояков – их диаметр должен быть 1 и ? дюйма. Вход холодной воды и выход горячей можно расположить по диагонали радиаторной батареи, а два других отверстия – заглушить пробками для обеспечения циркуляции воды через весь объем. Причем один из стояков при этом должен иметь левую резьбу – если ее не оказалось, то можно поступать так: ввернуть в отверстие радиатора обычный ниппель, а на него – муфту с сгоном.

    Вот только саму батарею ставить нужно не в топку печи – а прямо в дымовой канал, тот, что за топкой. Это необходимо для того, чтобы нагревать котел не непосредственным огнем, а горячими газами – чугун все-таки. А ее вход-выход целесообразнее располагать перпендикулярно полу.

    А чтобы повысить естественную циркуляцию воды в такой печи, трубу обратной линии проводить нужно через ее фундамент и подпольное пространство – это увеличит разность температур между обратной и горячей линиями, а батарею в печи – устанавливать с небольшим уклоном для выхода воздуха и его попадания в систему. Не помешает и в самом дымовом канале печи с нагревателем установить дополнительную дверцу для чистки.

    Главное преимущество такой печи с котлом водяного отопления – это общие размеры банной котельной: всего 1,6х0,2х0,7 м.

    Удачные примеры

    Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

    7фотографий

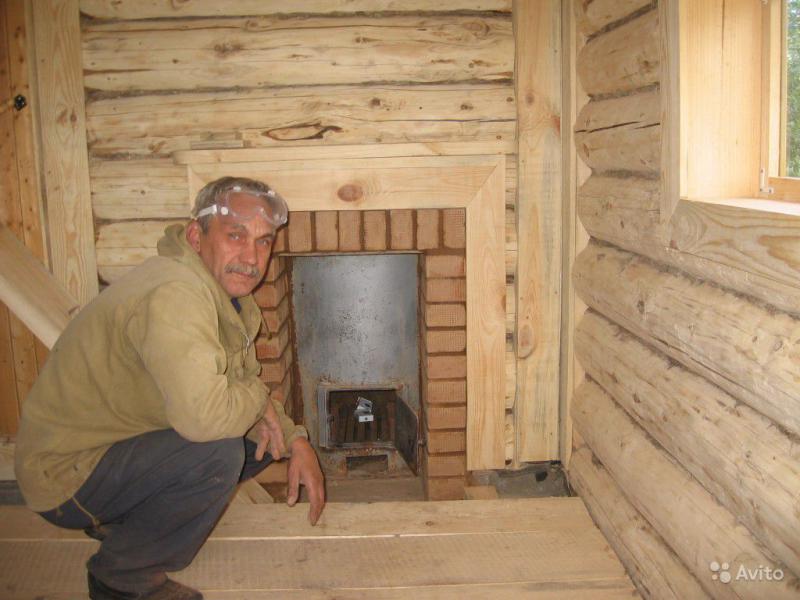

    Обкладка кирпичом

    Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

    Примеры укладки могут быть разными.

    • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
    • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
    • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

    Воронение

    Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

    Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

    Окраска

    Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

    Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

    Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

    Варианты банных печей

    Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

    Печь Паровоз для бани

    Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

    Этапы монтажа:

    1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
    2. Внутри приваривают уголки для размещения колосника.
    3. Закрывают задние стенки каменки и зольника.
    4. Для дымохода делают отверстие и приваривают трубу.
    5. Внутри приваривают патрубок.
    6. Патрубок приваривают к дымоходу.
    7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

    Печь Булерьян для бани

    Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

    Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

    Принцип работы печи Булерьян

    Для изготовления печи потребуются:

    • труба диаметром 70 см толщиной 5-8 мм;
    • листовой металл 5-8 мм и 2 мм толщиной;
    • трубы диаметром 7 см;
    • электроды;
    • сварочный аппарат.

    Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

    КПД полученного агрегата 75-80%, но имеются недостатки:

    • много элементов, которые увеличивают время изготовления;
    • агрегат получается больших размеров;
    • очень тяжелая конструкция.

    Буржуйка для бани

    Малогабаритная печь для бани буржуйка горячего типа.

    Чертеж буржуйки для бани

    Для монтажа печи потребуются:

    • труба для дымохода и основы
    • лист металла;
    • пруты;
    • колосники.

    Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

    Этапы возведения буржуйки из трубы для бани

    Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу.. Агрегат для бани своими руками:

    Агрегат для бани своими руками:

    Ракетная печь для бани

    Для изготовления печи для бани потребуются материалы:

    • 2 трубы разного диаметра квадратного сечения;
    • уголки из металла;
    • колосники.

    Чертеж реактивной печи из металла

    Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

    Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

    Реактивная печь из трубы квадратного сечения

    В народе простейшую конструкцию печи называют «топи мойся».

    Печь из газового баллона для бани

    Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

    В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

    Отверстия зольника получаются на дне печи

    Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

    На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

    Дверки приварили на зольник и топку

    Далее производят пробную топку.

    Устройство отопления для бани из газового баллона:

    Про теплообменник

    При сооружении печи из кирпича с котлом водяного отопления своими руками следует учитывать множество факторов и рассчитывать проект в комплексе. Любой вид материалов и конструкций имеют свои достоинства и недостатки.

    Смонтировать регистр с водой в печь можно несколькими способами:

    • Внутри очага;
    • В дымоходе;
    • В теле печи, рядом с очагом.

    В зависимости от места расположения, выбирают материал для теплообменника и его форму:

    • Медные – эффективные, благодаря высокой теплопроводности металла, но из-за низкой температуры плавления меди, необходимо постоянная циркуляция воды в системе;
    • Стальные – для котлов применяются жаропрочную сталь с толщиной стенки 4-5 мм. Для долгой службы стальных конструкций воду из них сливать не рекомендуется.
    • Нержавеющая сталь – дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только трудоемкость изготовления.

    При выборе вида материала и места установки теплообменника стоит помнить, что расположив водяной контур в очаге, в летнее время вся система будет нагреваться, чтобы этого избежать придется выводить отдельные батареи для снятия лишнего тепла.

    При установке теплообменника в дымоходе, в конструкцию печи вносят дополнительные заслонки, которые не нагревают котел во время летней эксплуатации печи. При этом следует учитывать, что теплообменник должен быть большего объема, чем при встраивании его в очаг. Кроме этого, котел не должен снижать пропускную способность дымовых каналов.

    Расчет мощности и размеров

    Для нормального обогрева помещения необходимо правильно рассчитать площадь регистра и его мощность. Для кирпичной печи достаточно приблизительного расчета, точный сделать невозможно, из-за множества факторов и переменных.

    Из практики известно, что для отопления 10 м2 помещения требуется 1-1,5 кВт энергии. С одного квадратного метра теплообменника можно получить 5-10 кВт. Чтобы определить мощность регистра более точно, необходимо учесть:

    • Месторасположения змеевика в печи;
    • Вид топлива – дрова, уголь. При сжигании, дрова дают меньше тепловой энергии.
    • Примерную температуру в очаге и месте расположения теплообменника;
    • Среднюю температуру воды во всем контуре;
    • Коэффициент теплоотдачи материала, из которого сделан змеевик.

    По мере сгорания топлива, мощность теплообменника будет снижаться, поэтому рассчитанную площадь змеевика лучше увеличить на 10-15%.

    Особенности выбора

    Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

    При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

    Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

    Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

    Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

    • устойчивость покрытия при механическом воздействии;
    • надежная теплоотдача;
    • низкий коэффициент расширения при нагревании;
    • способность к удержанию жара даже после прогорания дров;
    • возможность применять любые типы топлива;
    • минимум сварочных швов;
    • быстрый прогрев парной.

    Нельзя обойти стороной и пару недостатков металлических конструкций:

    • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
    • тепло распространяется по пространству помещения неравномерно.

    Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

    При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

    • проверьте прочность конструкции;
    • убедитесь, что на поверхности нет повреждений или коррозии;
    • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
    • можно сделать функциональные отверстия на коррозийных участках.

    Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

    Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

    По сравнению с такой установкой круглая труба имеет следующие преимущества:

    • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
    • трубы – наиболее экономичный вариант;
    • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
    • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
    • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

    Какой раствор использовать для кладки?

    Кладка кирпичных банных печей традиционно выполняется на глиняном растворе. Лучше всего, если для его приготовления будет использована разновидность глины, положенная в основу применяемого кирпича, т.е. красная либо шамотная. В данном случае кирпич и кладка будут давать одинаковое температурное расширение в процессе нагревания, что позволит обеспечить максимально длительный срок готовой постройки.

    Помимо глины, в состав раствора включается песок. Предварительно его нужно просеять, чтобы в раствор в итоге пошел материал с песчинками размерами не более 1-1,5 мм. Миллиметровое значение является наиболее предпочтительным

    Также важно, чтобы песок не имел илистых включений и был однородного цвета. Для просеивания используйте сита соответствующих фракций

    Отдельные требования предъявляются и к воде, также используемой в процессе приготовления кладочного раствора. Прежде всего, она должна быть чистой, содержать минимально возможное количество минеральных включений, не иметь затхлого запаха. На кладку 100 кирпичей уходит порядка 15-20 л воды.

    Замешивание печной глины

    Перед приготовлением раствора, глину надо положить в любую подходящую емкость (к примеру, большой таз), измельчить и залить чистой водой в таком количестве, чтобы в результате получилась максимально однородная масса, не слишком густая и не очень жидкая. Тщательно перемешайте раствор, разминая образовавшиеся комочки. Оставьте смесь глины и воды на сутки, после чего процедите, а образовавшиеся комочки разотрите через сито.

    Песок в приготовленный раствор вносится в последнюю очередь. В среднем на ведро воды добавляется литровая банка песка, однако этот момент нужно тщательно контролировать, т.к. количество речного песка в растворе напрямую влияет на жирность последнего. Помимо этого, необходимое количество песка может меняться в зависимости от исходной жирности глины. Если смесь для кладки будет чересчур жирной, печь может попросту разрушиться в процессе эксплуатации. Тощий же (нежирный) раствор не позволит добиться нужного качества сцепления кирпичей, в результате чего повторится уже рассмотренный сценарий.

    Определить жирность глины в кустарных условиях можно несколькими простыми способами.

    Качество глиняного раствора

    Возьмите 500 г глины и смешайте ее с водой. Замес лучше всего выполнять вручную, до получения смеси, имеющей однородную консистенцию и не прилипающей к рукам.

    Скатайте из приготовленной ранее смеси шар по размерам небольшого яблока

    Положите сформованное изделие на любую ровную твердую поверхность и осторожно надавите на него дощечкой. Придавливайте достаточно медленно, чтобы получилось зафиксировать образование трещин

    Если глиняный шар распался без образования трещин, глина является нежирной. Появление трещины размером в половину диаметра свидетельствует о слишком высокой жирности глины. В случае с раствором нормальной жирности, трещина займет примерно 0,2 диаметра глиняного шара.

    Схема определения готовности глиняного раствора

    Приготовление печного раствора – советы

    Советы

    Сооружая каменную печь, нужно принимать во внимание следующие правила:

    • следует оставлять не менее 50 сантиметров между покрытием печи и легковоспламеняющимися конструкциями;
    • между кирпичным дымоходом и деревянными частями бани должно остаться более 1 дециметра;
    • между дымовым каналом и крышей возникнет щель, которую необходимо покрыть металлической пластиной, например, из оцинкованной стали;
    • пол перед основанием печи также покрывается металлической пластиной толщиной около 10 миллиметров, она предупредит попадание искр и угля на возгораемую поверхность;
    • вес печи вместе с трубой, но без фундамента не должен превышать 750 килограммов;
    • перед кладкой весь кирпич аккуратно сортируется, подбирают изделия одинаковой толщины, чтобы получить ровные швы – лучшие образцы идут для дымовых каналов и топливников;
    • печь рекомендуется возводить около стены, которая противоположна полкам в парилке.

    Другие элементы конструкции

    Установить печь на место недостаточно. Функционировать она будет только при наличии хорошей тяги, которую обеспечит правильно построенный дымоход. Кроме того, в настоящей бане должен быть не только сухой пар, но и достаточное количество горячей воды. Для этого печь оборудуют баком для её нагрева.

    Монтаж дымохода (печной трубы) в русской бане

    Его конструкция полностью зависит от того, для какой печи он предназначается. Так, массивный кирпичный агрегат нуждается в трубе с увеличенным проходным сечением, в то время как тягу в небольшом отопительном приборе обеспечит даже дымоход диаметром 100 мм. При расчёте печной трубы специалисты рекомендуют отталкиваться от размеров поддувального проёма, принимая её сечение равным 1/2 площади окна для подачи воздуха.

    Толщина стенок дымохода, как и сечение внутреннего канала, не должна быть меньше половины кирпича. В процессе строительства используют два типа раствора — глиняный для наращивания массива трубы в помещении и цементный либо известковый — для работы снаружи. Благодаря последнему, кладочные швы не будут разрушаться под воздействием влаги.

    Хоть к установке дымохода для банной печи и предъявляются более лояльные требования, чем к отопительным приборам жилых построек, он должен возвышаться над уровнем крыши как минимум на 0,5 м.

    Установка бочки для горячей воды (жидкостного теплообменника)

    Банную печь можно оборудовать водонагревающим баком открытого или закрытого типа. Если постройка подключена к водопроводу, то лучше установить герметичную ёмкость, обязательно оборудовав её защитным клапаном, настроенным на срабатывание при превышении давления в системе на 3–4 атм. В противном случае наполнять водонагреватель придётся вручную, через проём в его верхней части.

    Нагрев воды в баке осуществляется двумя способами. Первый заключается в том, что ёмкость устанавливают в задней части топки или над ней. Второй предусматривает монтаж водонагревателя на печную трубу. Проходя по внутреннему каналу, разогретые газы отдают своё тепло, быстро нагревая воду до высокой температуры.

    Водонагревательный бак обеспечит вас горячей водой

    Для изготовления бойлера используют стальной лист толщиной не менее 3 мм, проваривая его стыки сплошным швом. Труба, которую устанавливают внутри, обязательно должна быть толстотелой, иначе из-за высокой влажности и температуры она быстро покроется коррозией.

    Если в постройке есть проточная вода (например, если ваша каркасная баня имеет ванную комнату), то бак можно заменить жидкостным теплообменником. Его контур сваривают из стальных труб диаметром до 1 дюйма, устанавливая конструкцию в задней части топки. Чтобы предотвратить вскипание воды теплообменник оборудуют перепускным клапаном, от выхода которого прокладывают трубопровод к каменке.

    Как сделать печь для бани своими руками?



    Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани на участке, то, скорее всего, вынашивает планы по ее строительству и оборудованию. Банная традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березовоговеника.

    Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной.  В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать печь для бани своими руками. Дело это хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.

    Содержание статьи

    Виды банных печей

    Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной из них.

    1. По материалу изготовления
    • С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем другим, хотя, конечно, ее постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает совершенно особую.
    Кирпичные банные печи создают в парилке особенно благоприятную атмосферу

    С ее сооружением могут возникнуть определенные сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем такую печь, хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.

     Еще одна трудность – возведение такой печи требует определенного опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяевбани обращаться к мастерам. Впрочем, можно попробовать ее сложить и самостоятельно.

    • Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом от традиции, но зато обладают целым рядом преимуществ:

    — Ее установка не занимает длительного времени и не потребует много места.

    — В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный вариант под конкретную баню.

    — Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.

    — Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п.

    Металлические печи намного проще в монтаже

    В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.

    Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, еслидля изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может довольно долго удерживать массивная каменка.

    • Примирить сторонников кирпичных и стальных банных печей может технология обкладки металлического корпуса кирпичом.

    Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже, то есть процесс возведения стенок достаточно прост.

    Комбинированный вариант — металлическая печь, обложенная кирпичом

    Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого инфракрасного излучения от раскаленных металлических поверхностей. И еще — она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный вид стальной печки.

    2. По используемому энергоносителю

    Подавляющее большинство банных печей предназначено для топки их дровами. Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.

    Для бани оптимальным топливом были и остаются дрова

    Однако, можно еще раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.

    3. По расположению топки

    И кирпичные, и металлические банные печки могут иметь разные компоновки:

    Печь вместе с топкой полностью расположена в парной

    В одном варианте в парилке находится вся печь целиком, то есть производить ее топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных недостатков. Так, например, запаса дров в парилке не создашь — они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной топочной дверце.

    Дверца топки может быть вынесена в соседнее помещение

    С точки зрения удобства и безопасности пользования выигрывают печки, у которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.

    4. По способу нагрева каменки

    Наконец, банные печи различаются по способу нагрева камней.

    • В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости, приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной трубе. Такая компоновка печи больше свойственна финской сауне.  Температура нагрева камней достигает 300 – 400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия. Они не покрываются сажей, так как изолированы от продуктов сгорания.
    Печка постоянного нагрева с наружной каменкой

    Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько будет необходимо.

    • Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы каменка не остывала быстро и не давала тяжелого мокрого пара, ее обычно прикрывают или крышкой, или откидной дверцей.

    По такой схеме обычно складывались классические русские банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.



    • Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других устройств. В них каменка разделена на две области – непроветриваемую, размещенную в специальном канале, через который проходят продукты сгорания, и открытую.
    В такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания

    Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.

    Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее  непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.

    Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.



    Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя  конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:

    • «Жара-Экстра 400»;
    • «Жара-Люкс 20».

    Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.

    Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м. Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.

    Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м3.

    Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:

    • сделать тягу более равномерной;
    • сэкономить топливо.

    К слову, дымоход в любой момент можно разобрать для очистки.

     В комплектацию к устройствам входят:

    • колосниковые решетки;
    • декоративные элементы;
    • чугунная дверка
    • закрытая каменка с воронкой для подачи воды;
    • совок;
    • подробное руководство по монтажу.

    Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.

    Рассматриваемая модель оснащена:

    • каменкой закрытого типа;
    • системой парогенерации.

    Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:

    • традиционную русскую баньку;
    • финскую сауну для настоящих викингов;
    • хаммам для любителей восточных удовольствий.

    Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.

    Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.

    Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.

    Видео: советы по выбору печки для бани



    Кладка фундамента

    Поскольку вес печи-каменки из кирпича превышает полтонны, то фундамент для неё надо делать соответствующий.

    Масса одного куба кирпичной кладки, примерно 1300 кг. Используйте эту информацию, для расчёта веса печи.

    Размечаем на грунте будущий участок бетонного основания (он должен быть на полкирпича больше размеров печи). Глубина его закладки должна быть ниже фактического уровня промерзания грунта.

    Фундамент под «каменку» должен располагаться от фундамента банного строения, не менее чем на 10 см, и не должен (даже частично) быть с ним перевязан. Зазор между ними в дальнейшем заполняем сухим песком и хорошо утрамбовываем.

    Если стены и простенки бани возведены из горючего материала – надо обезопасить участок. Проём для топки и часть находящейся за ней стены, зашейте асбест-картоном, а поверх него разместите лист металла, толщиной не менее 4 мм. Минимальное расстояние до стен, не защищённых асбестом и железным листом, должно составлять 350 мм, а защищённых, порядка 200 мм.

    О растворе для фундамента

    Можно делать закладку на известковом, цементном или комбинированном растворе.

      • Известковый (пропорции): 1 часть гашеная известь/2 части просеянный песок;
      • Цементный (пропорции): 1 часть цемента/2 части просеянный песок;
    • Комбинированный (известково-цементный): 1 часть цемента/6 частей гашеная известь/просеянный песок в зависимости от марки цемента и жирности извести.
    1. Дно засыпьте чистым (без примесей мусора) песком на ≈ 15 см. Слегка пропитайте его водой и хорошо утрамбуйте;
    2. Поверх насыпьте щебень или битый кирпич на ≈ 20 см и плотно утрамбуйте;
    3. По стенкам вырытого котлована поставьте опалубку так, чтобы она была примерно на 5 см выше уровня грунта.
    4. Выстелите котлован рубероидом или гидроизоляционной плёнкой, так, чтобы она заходила внахлёст на 10-15 см и выходила за края опалубки на 5-10 см;
    5. На дно уложите армированный каркас. Он должен быть металлическим (не полимерным). Обычно пруток не меньше ø 12 мм, с квадратной ячейкой в 10 см;
    6. Залейте бетонным раствором и проткните стяжку несколько раз металлическим прутом (чтобы исключить образование скрытых воздушных полостей), аккуратно разровняйте правилом и проверьте равномерность горизонтального уровня. При необходимости – «выгоняйте» раствором.
    7. Бетон накройте любой плёнкой и периодически увлажняйте, чтобы не было растрескивания от пересыхания;
    8. После того как бетон схватится (≈3-5 дней), демонтируйте опалубку, а края стяжки хорошо замажьте битумной мастикой (гудроном). После её застывания, промежуток между фундаментом и грунтом засыпьте чистым песком и утрамбуйте;
    9. Осталось сделать гидроизоляцию. Для этого используем рубероид. Его расстилают в два слоя, причём второй слой надо уложить с перпендикулярным рисунком полос по отношению к первому. Куски рубероида должны быть внахлёст не менее 10 см и выходить за границы фундамента, на 5 см.

    Консистенция раствора должна быть похожа на сметану средней жирности. Заливку выполняйте послойно. Залили – проткнули прутом, слегка разровняли, залили новый слой. И так, до нужного уровня.

    Фундаментные работы внутри помещения – всегда грязный процесс. Поэтому застелите банный пол п/э плёнкой. И лучше армированной. Она прочная и точно выдержит до окончания работ.

    Обратите внимание на фото – это неправильный фундамент. Не знаю, как он устроен внутри, но то, что печной фундамент перевязан с основным – недопустимо. «Общая конструкция» сулит проблемы с прочностью и долговечность.

    Раствор для кладки печи

    Обычный цементный раствор, используемый в строительстве – не годится. Температура внутри топки дровяных печей достигает 600°С. Под воздействием высоких температур, цемент пересохнет и начнёт рассыпаться. В основе печного раствора, традиционно используется глина. Важный вопрос, остановимся подробнее .

    Для раствора используется: глина; песок; вода.

    Начнём с простого. Вода должна быть чистой и без затхлости. Хорошо использовать собранную, дождевую (в ней небольшая концентрация минеральных солей), а в идеале дистиллированную.



    Песок, должен быть просеян через сито, с ячейкой 1,5 х 1.5 мм. В нём не должно быть примесей ила и прочего мусора. Чистота и фракционность песка, влияют на толщину шва.

    Глину, лучше использовать свежедобытую, чем сухую. Вот простые способы определения нужной пластичности. Первый:

    1. Ведро налить 5 литров воды. Затем, добавляя и размешивая глину, довести состав до сметанообразной консистенции;
    2. Когда глина начинает прилипать толстым слоем к инструменту перемешивания (например, палка), это значит, раствор с избыточной жирностью, и теперь, очередь засыпать песок;
    3. Его (песок) подсыпают небольшими порциями и периодически смотрят на дощечку, которой делают размешивание. Когда налипший на её поверхности слой будет порядка 2 мм, это значит, раствор набрал требуемую пластичность.

    Второй способ:

    1. Глину (примерно 0,5 кг) залить водой и перемешивая несколько раз в день, выдержать 2-3 суток при комнатной температуре;
    2. Глиняная «каша» пропускается через металлическое сито и в неё добавляется чистый песок. Так как пропорции нам пока неизвестны, то определяем их следующим путём: Глина смешивается с песком в одинаковом объёме. Приготовленный раствор разделяется на несколько примерно равных частей. Первая часть остаётся без изменений, в остальные добавляют песок. При этом в каждую последующую порцию, песка добавляется всё больше. Из полученных порций «катаются» лепёшки, которые оставляют до высыхания.
    3. Делается осмотр лепёшек. Та, у которой будет меньше деформаций и трещин – это и есть лучший замес. По его пропорции – готовим раствор для печи. Качество приготовленной смеси, проверяется и путём нанесения на кирпич. Оптимальная смесь, должна примерно через 5-7 минут подсохнуть.

    Для жаропрочного кирпича используется шамотная глина. Её проще найти в строительных магазинах, можно спросить: сухую смесь для кладки печей. Толщина шва в жаропрочных кирпичах должна быть в пределах 3-5 мм.

    Кладка печи

    Чтобы выложить внешние стены печи, можно брать простой полнотелый красный кирпич. Силикатный и пустотелый не допускается. А вот для футеровки и обкладки топки, берите жаростойкий (шамотный) вариант.

    Монтировать кладку, следует в соответствии с порядовкой. Для этого, «соберите печь на сухую» (без раствора). Начав с какого-нибудь угла, подберите их так, чтобы вертикальные зазоры между кирпичами составляли не более 8-10 мм. Каждый выложенный ряд проверяется по вертикали и горизонту. Отклонения сразу корректируются. Все колотые части кирпича: половинки, трех-четвертки, четверти и мельче, готовят сразу.

    После того как сухая выкладка будет завершена, определите точное место на потолке, в которое будет выводиться дымовая труба. Для чего, используйте отвес. Осталось подписать кирпичи (номер ряда/номер кирпича) и всё – порядовка сделана. Проект готов. Можно зарисовать схему и аккуратно разбирать.

    Щели и зазоры, станут источником проникновения угарного дыма. Думаю, нет нужды объяснять последствия. Вот красноречивая картинка. Следы сажи, говорят об отсутствии герметичности в перевязке.

    Нельзя в кладке укладывать обычный и жаропрочный кирпич. Они имеют разное расширение в процессе нагрева. Результат такой перевязки – появление трещин на швах, через которые в помещение будет струиться угарный газ.

    Нулевой ряд (выкладываемый поверх гидроизоляции) делается сплошным слоем «в целый кирпич». Его называют, кирпичный фундамент. Он должен быть на один уровень выше банного пола.

    На этом фото справа, судя по всему «подстраховались», сделав в два кирпича.

    Второй ряд уложите таким способом, чтобы каждый новый кирпич размещался на стыке нижних двух. Аналогично следует делать и в следующих рядах.

    Кладка стен

    Кирпич, перед нанесением раствора надо смочить (окунуть на пару секунд в тазик с водой). Затем наносится «глиняный клей», и кирпич плотно усаживается на место. Тот, который лёг не совсем точно, подравнивать постукиванием, не надо. Его убирают, защищают от раствора, повторно смачивают и укладывают. Каждый последующий слой укладывается после полной установки предыдущего.

    Вытесненные кирпичом излишки раствора, сразу удаляются, особенное внимание к внутренней поверхности дымовых каналов. Высохнув и отслоившись под воздействием высоких температур, остатки раствора могут засорить канал дымохода и уменьшить тягу.



    Впоследствии снаружи, можно выполнить зачистку поверхности от остатков высохшего раствора, с помощью шлифовальной машинки. Только пыли при этом будет предостаточно…

    Установка поддувала и печных дверок

    Печное чугунное литьё ставится непосредственно по ходу работы, и фиксируется мягкой вязальной проволокой. Для плотного прилегания, печные дверцы по периметру обматывают асбестовой верёвкой. Она (верёвка) «загерметизирует» промежутки между чугуном и кирпичом, и не даст расширяющемуся при нагреве металлу постепенно разрушить печь.

    В первом нижнем ряду располагают небольшие поддувальные дверцы. Её крепёжные элементы, заделываются именно в этом ряду. После монтажа нижних крепёжек, верхние ряды последовательно укладываются до перекрытия верхней части дверцы. Между кирпичом и литьём оставляется зазор приблизительно 10 мм. Крепление дверцы топки аналогично поддувала.

    Установка колосников

    Их размещают строго в горизонтальной плоскости. При этом они не должны упираться в кирпич. Иначе, со временем, за счёт теплового расширения чугуна это вызовет постепенное разрушение кирпичной кладки.



    Дымоход

    Если готовый дымоход (сэндвич трубы) не применяется, то его выкладку надо делать в соответствии с кирпичной порядовкой. Оборудование дымоотвода шибером, позволит тонко регулировать печную тягу, добиваясь оптимального прогрева. В тех дымоходах, где предусмотрены горизонтальные участки, настоятельно рекомендуется ограничивать их длину в пределах 1 метра. Иначе застой сажи будет источником ухудшенной тяги.

    Печи с баком для воды, предусматривают опору ёмкости на стены или специальные столбчатые опоры внутри топки.

    Напоследок: сегодня, безусловно, можно найти проекты печей для русской бани, однако происхождение этих чертежей зачастую неизвестно и построено ли что-то по ним, тоже обычно не знаем. Поэтому очень полезно посмотреть живое воплощение, прежде чем брать за основу скачанные с интернета чертежи и схемы.



    Металлических печей для бани в продаже много, но  хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

    Печь из металла для бани и сауны — в чем разница

    Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

    Один из вариантов сварной печи для сауны

    Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

    В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

    Тут каменка расположена внутри а сверху приделан бак

    Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

    Самодельные печи для русской бани

    Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

    • Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.
      Футеровка — обложить топку изнутри жаропрочным кирпичом
    • Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.
      Снаружи закрыть корпус кирпичным экраном

    Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

    Каменка: какого размера и где

    Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

    Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

    Каменка может быть разной формы и размера

    Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

    Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

    Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания  надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

    Чертежи самодельных банных печей из металла

    Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

    Печь из металла для бани с закрытой каменкой

    Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

    Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

    Печь с подачей вторичного воздуха

    Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

    Объемная модель самодельной печи-каменки из металла

    В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

    Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

    Чертеж печи для бани с баком для воды

    Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

    Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

    Вариант небольшой печи с большим баком

    Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

    Разрезы печи и размеры

    Как сделать печь для сауны

    Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

    Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

    Принцип работы конвекционного кожуха

    Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

    Чертежи и схемы

    Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

    Схемы металлических печей для сауны

    Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

    Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

    Каменка внутри корпуса

    Печь для бани своими руками: особенности конструкции

    Баня — душа русского народа. В наше время он немного изменился в своей конструкции, но смысл его действия остался прежним. Если вы решили построить ее самостоятельно, то сделать печь для бани своими руками будет как раз кстати. Следует отметить, что сделать это не очень сложно, просто необходимо разбираться в технологии складывания.

    В качестве материала для строительства возьмем кирпич.Дело в том, что духовой шкаф из него получится достаточно крепким, тем более, что он хорошо держит тепло и может служить довольно долго. Кроме того, для подготовки фундамента нам понадобится рубероид (примерно 2 штуки).

    Далее печь для бани, созданная своими руками, предполагает возведение фундамента. Для этого понадобится раствор, уровень, молоток и мастерки. Для обработки кирпича можно использовать наждачный круг. Естественно, необходимо подготовить емкости, в которые вы будете сбрасывать мусор.Фундамент должен быть ровным и низким. Для гидроизоляции фундамента используем рубероид. Поместить его необходимо между основанием и первым рядом набивки. Теперь проверьте уровень фундамента. Если в конструкции есть ошибки, то их необходимо устранить раствором и промежуточным слоем кирпича.

    Печь для бани, построенная своими руками, должна быть безопасной, поэтому между стеной и конструкцией необходимо сооружать стену. Его высота не должна превышать 5 рядов кирпича.Для цементирования элементов используется цементный раствор.

    Изготовленная печь для бани своими руками предусматривает устройство дымохода. Чтобы он функционировал правильно и без проблем, расстояние между балками пола должно составлять 90 см. Только после того, как обнажены все уровни, начинается укладка первого ряда печи.

    Кирпич для строительства должен быть качественным, так как от них зависит, насколько хорошо и сколько будет работать печь. Стандартный размер элемента обычно 250х120х65.Чтобы печь из кирпича в бане выглядела красиво и аккуратно, высота швов между рядами должна быть не более 5 мм. Поэтому песок должен быть мелким и просеянным.

    Перед тем, как делать печь в бане, нужно также подобрать подходящий пластилин для раствора. Желательно учесть, что первый ряд можно выложить всухую. Сырье нужно брать с глубины до полуметра. И перед тем, как использовать его в течение нескольких дней, требуется пропитать чистой водой. При замешивании раствора не переусердствуйте.Лучше делать это небольшими порциями, чтобы она не успела застыть.

    Все необходимые приспособления для печи следует устанавливать с первого ряда. Сначала ставим дверцу топки. Обычно для этого используется чугунный элемент. Для крепления двери необходимо взять стальные полосы, которые очень просто устанавливаются в пазы кладки.

    В принципе, печь для бани не должна быть очень большой, но все зависит от размеров парилки и количества людей, которые могут в ней одновременно находиться.Очень ответственно отнеситесь к дымоходу. Удачи!

    Котел-печь для бани своими руками — чертеж | Сделай сам

    Об этом много написано по-разному, но эта тема неисчерпаема. Оказывается, сколько землевладельцев на земле, столько и видов бань существует. И это здорово — есть из чего выбрать!

    По жизненным обстоятельствам приходилось париться в новгородской и псковской банях, посещала их в Пензе, Украина, однако, живя в Ростовской области, вынуждена была улучшать ее с учетом рельефа местности из-за отсутствие дров для разжигания бани.Конечно, ванна — это очищение не только тела, но и души. Не зря говорят: в здоровом теле — здоровый дух!

    Что такое баня в современных условиях? Гримерная, где можно раздеться и перевести дух после парилки, парилка с источником нагревающей воды в котле и нагревательными камнями для получения пара, полки, где вас будут взбивать березовым или дубовым веником, и, Конечно же, стены и потолок обшиты вагонкой из твердых пород дерева. Конечно, деревянный пол — без этого не будет неповторимого лесного аромата!

    ПЕЧЬ КОТЛА КОТЛА: ЧЕРТЕЖ

    1.Печь-котел

    2. Ноги

    3. Ящик для решетки

    4. Горелка для загрузки дров

    5. Котелок с горячей водой

    6. Дымоход

    7. Плита

    8. Колосники

    9. Емкость для камней


    Смотрите также: Какая печь для какой бани — сауна, влажная баня, русская баня? Ценные чаевые


    Сердце бани, конечно же, печь или, как у меня, топка котла.Говорят, что великое всегда просто. Исходя из этого, я сократил до минимума затраты на изготовление котла и покупку дров для отопления. Моя котельная печь представляет собой металлический прямоугольник шириной 50 см, длиной 60 см и высотой 60 см. Внизу прямоугольника приваривают ножки длиной 10 см. В конце приваривается горелка для загрузки дров, которые лежат на колосниковой решетке, а ниже колосниковой решетки между ножками заменяется металлический ящик для сбора золы.

    Сверху вырезается круг диаметром с емкость, который вы вставляете в образовавшееся отверстие.У меня есть такие сковороды: в одном корпусе — эмалированные, в другом — из нержавейки. Вместимость зависит от количества членов семьи. Для меня это было пять ведер, на двоих, наверное, хватит эмалированного ведра. Ручки обрезаются так, чтобы сковорода сидела на бортике, расположенном в самом верху.

    На другом конце прямоугольника вверху вырезается еще один круг, диаметр которого равен диаметру сварной трубы — дымохода. У меня труба диаметром 100 мм. На эту трубу надевается труба большего диаметра или прямоугольник для загрузки камней.Между резервуаром для воды и трубой до пола печи приваривается плита высотой 40 см для уменьшения скорости горения дров.

    Этот прямоугольник — торцовая топка, в которую приваривается горелка — придвигается вплотную к кирпичной стене раздевалки, из которой загружаются дрова и вынимается ящик с золой. Между печью и стеной, обшитой вагонкой, кладут кирпичи, положенные на край. Также были заложены кирпичи, покрывающие ножки с трех сторон, что исключает возгорание деревянного пола и попадание золы в ванну.Сама печь стоит на бетонном полу.

    Таким образом, самым дорогим элементом в печи является емкость для кипячения воды, а сама печь сделана из любого металла, встречающегося в черных металлах. У меня есть листы толщиной 3 мм. Мой дымоход идет наискосок, что дает дополнительное тепло.

    Отводов нет.

    Горячая вода забирается ведром, холодная — из емкости под полкой, тем же ведром. Все стыки вокруг поддона, выхода трубы и перекрытия над трубой заизолированы шнуром и листовым асбестом.

    Размер парилки 2х2 м, гардеробной -1х2 м. Расход дров минимальный, время нагрева 15 минут. — в теплый период, полчаса — зимой.

    Сейчас мы с женой живем в Таганроге. Здесь ввиду многолюдности построек пришлось отказаться от печи.

    Но в сарае я взял обшивку размером 1,5х2 м и установил купленный электрогенератор. Работает на электричестве, потребляемая мощность 2,6 кВт, всего за 2 часа температура зимой поднимается до 80 °, на что уходит всего 7 рублей.

    Два года назад эта чудесная печка стоила 8000 рублей, но оно того стоит. И выпускается в разных вариантах.

    © Автор: Василий ЛЕЩЕНКО, Таганрог, Ростовская область

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Как сделать печь для бани своими руками?

    Печка в бане — главный объект. От него зависит, насколько быстро комната прогреется и остынет. Если кто-то решил построить печь для бани своими руками, то он должен знать, что берет на себя очень ответственную и кропотливую работу. Есть разные виды бань: турецкая, финская, японская. Но человек из средней полосы России всегда за версту, русский.Каждое посещение бани — праздник души и тела. Человек, попав в него березовым веником, чувствует себя не только чистым, он легко дышит, а душа его пребывает в блаженной истоме, даже все заботы куда-то уходят, как будто он родился свыше.

    Печи для русской бани всегда кладут из кирпича. Нагреваются они медленно, но тепло распределяется равномерно, пар от них сухой. Однако сделать печь для бани из кирпича своими руками — процесс довольно трудоемкий. Профессиональные печи выкладываются из специального кирпича.Требуется прочный фундамент, который выполняется еще до возведения стен. Фундамент необходимо хорошо гидроизолировать. Сделайте это с помощью рубероида, которым покрывается последний ряд фундамента, затем укладывайте ряд кирпичей, на них — еще один слой рубероида, затем переходите к кладке. Далее неплохо найти в Интернете схему укладки кирпичей и выполнить работу поэтапно по этой схеме. Металлическая печь для русской бани не годится. Он сразу прогревает и быстро нагревает комнату.Обычно они покрыты камнями. Но камни нагреваются медленно, из-за этого пар получается грубым. От такой пары тяжело дышать. Можно облицевать металлическую печь кладкой. Разложите сами кирпичи, оставив зазор между металлическими поверхностями и кладкой в ​​десять-пятнадцать сантиметров. Толщина такой футеровки не должна превышать половину толщины кирпича.

    Также используется как дровяная и газовая печь для бани. Однако существует множество возможностей, позволяющих сделать металлическую духовку для бани своими руками.Самодельная конструкция из большой металлической трубы. Отрезок трубы разрезают на две части. С одной стороны собственно печь с пепельницей, колосник, топка с дверцей. Над топкой устанавливается колосниковая решетка, на которую впоследствии будут укладываться камни. Вторая часть трубы используется для создания резервуара для воды. К дну резервуара приваривается дымоход, который предварительно вставляется в соответствующие отверстия в днище и крышке резервуара, которые также выполнены из листового металла.К дну приваривается труба, чтобы вода не вытекала из емкости. К баку приваривается кран. Бак крепится к первой части трубы с помощью специальной шины. Он также выложен кирпичом и установлен на фундаменте, который является кладка в два ряда огнеупорных кирпичей. Возникшую возле него стену лучше покрыть слоем фольги в качестве теплоотражателя в противопожарных целях. Такую печь для бани своими руками нельзя использовать для жилых помещений.

    пошаговых инструкций, фото и видео

    Паровая баня — центральная часть бани, так как от нее зависит качество банных процедур, образование пара и безопасность посетителей. Именно поэтому парные при строительстве бани уделяют большое внимание проекту и зачастую хозяева не нанимают строителей, а делают все своими руками.

    Парилка в бане — устройство общее

    Устройство парилки должно быть достаточно простым, но в то же время удобным и комфортным для людей, которые в ней будут париться.Главное, чтобы в нем было необходимое количество полок и стеллажей.

    Печь является основным элементом парилки, так как предназначена для обеспечения в помещении необходимой температуры и микроклимата. Сегодня в парилке можно установить печь любого типа: кирпичную, каменную, металлическую или электрическую.

    Печь парная

    Полки в парилке традиционно изготавливают из деревянных досок, оставляя небольшие зазоры для свободного прохождения воды. Древесина, из которой устанавливаются полки, не должна быть хвойных пород.Обычно полки крепят к стенам комнаты, чтобы было как можно больше свободного места и его легко можно было убрать после посещения парилки. Под ними различные банные принадлежности: ведра, половники, веники и т. Д. Расстояние от пола до полок должно быть как можно большим, так как самый холодный воздух находится чуть ниже. От потолка до верхней полки должно быть чуть больше 1 метра. Также они могут быть складными или раздвижными.

    Полки двухуровневые в парилке

    Парная должна иметь оптимальные размеры, чтобы можно было прогреться до необходимой температуры.Специалисты рекомендуют проектировать комнату площадью 2х2,5 метра (высота 2,1 метра). Это удобный и экономичный прибор для парилки.

    Стены комнаты следует утеплить специальным материалом, способным длительное время сохранять тепло и не выделять в воздух вредные вещества. Пол в парилке обычно делают из деревянных досок или укладывают плитку, которую легко и быстро мыть.

    Дверь в парилку должна быть как можно меньше, так как это дополнительный источник теплопотерь.Лучшим расположением дверей считается возле печи. Он должен очень легко открываться и закрываться, а также не иметь запоров, так как из-за высокой влажности в помещении может заклинивать. Окна в парилке не предусмотрены, но при необходимости их установки должны быть очень маленькими и матовыми. Их рекомендуется размещать как можно ближе к потолку, где воздух наименее нагревается.


    Деревянная дверь в парилку

    Обязательно наличие системы вентиляции, которая выводит из помещения лишнюю влагу и обеспечивает свежий воздух.Традиционно для этого используется приточно-вытяжная система. Отверстия для забора воздуха расположены возле топки, а вытяжка напротив.


    Канал вентиляции парилки

    Так как в комнате нет окон, без осветительных приборов не обойтись. Светильники следует изготавливать специально для влажных помещений, где есть перепад температур. Следует отметить, что в финской сауне нет искусственного освещения, так как оно создается тлеющими углями в топке.


    Система освещения парилки

    Подготовительные работы: определение оптимального размера помещения

    Проект парилки необходимо разработать до начала строительства бани, так как ее размер может зависеть от большого количества факторов.

    При проектировании используются такие показатели, как:

    Виды паровых печей

    Выбор материала

    Баня, в том числе парилка, может быть построена из кирпича, природного камня, газовых или пеноблоков, но лучшим «купальным» материалом считается хорошее дерево. Обычно для парилки берутся строганные и оцилиндрованные бревна или брус. Клееный брус, обладающий максимальной степенью влагостойкости, великолепен. Но это самый дорогой из всех материалов.

    Наиболее доступным и удобным в кладке, а также устойчивым к разного рода деформациям является профилированный брус.

    Парную лучше всего возводить из лиственницы, осины, березы, липы, так как эти породы не выделяют гудрон. Но если вы все же решили выбрать сосну, то лучше всего возвести из нее только стены, а внутреннюю отделку сделать из древесины лиственных пород.

    Расчет материалов и необходимые инструменты

    Для постройки бани (парилки) нам понадобится:

    • Пруток 15х15 для возведения стен. Для двух-трех нижних венцов берем лиственницу, а для верхних — брус сосны.
    • Брус 15х10 для возведения перегородок.
    • Бетонный раствор.
    • Песок, щебень, глина.
    • Арматура для устройства фундамента.
    • Доска опалубочная второстепенная.
    • Гидроизоляционные материалы (рубероид).
    • Камни плоские.
    • Кирпич огнеупорный.
    • Утеплитель (джут или пакля).
    • Вагонка из осины, липы или ольхи (рекомендуется толщина 12 мм для облицовки стен и 50 мм для потолка).
    • Плитка.
    • Фольга или специальный фольгированный материал для тепло- и пароизоляции.
    • Минвата.
    • Шифер, рубероид и оцинковка.
    • Антисептические средства.
    • Светильники, кабели, вентиляторы, переключатели и распределительные коробки.

    Инструменты

    • Лопата или небольшой экскаватор.
    • Пила электрическая или бензиновая.
    • Вибратор для бетона.
    • Топоры.
    • Электродрель.
    • Молотки.
    • Отвертка электрическая.
    • Молоток и герметик.
    • Степлер строительный.
    • Правило и уровень.

    Парилка своими руками — пошаговая инструкция постройки и отделки

    После того, как проект полностью завершен, можно переходить к устройству фундамента и возведению стен.

    Инструкции по этажам

    Пол монтируется сразу. В парилке его уровень должен быть выше, чем в других помещениях. Рассмотрим несколько способов укладки пола.

    Инструкция по монтажу пароизоляции и потолка

    Инструкция по утеплению стен

    Инструкции по установке печи

    Установка электроплиты

    Установка для обжига кирпича

    Инструкции по установке двери

    В самом конце устанавливаем дверь.Он должен быть очень плотно закрыт, чтобы не выходило тепло из парилки.

    Основа любой бани — печь, а именно парилка сауны из кирпича. Баня — залог молодости, красоты и здоровья, а парная — ее сердце, поэтому нужно знать самые важные правила организации кирпичной печи в парилке. Кирпичная печь в парилке — главная составляющая настоящей русской бани, без нее никакая другая деталь не принесет большой пользы здоровью человека.

    Печи из кирпича способны равномерно обогреть все помещение и имеют большой срок службы.

    Кирпичная печь для парной — традиционная основа классической русской бани. Кирпич способен придать помещению благородство и изящество природного материала, поэтому в большинстве случаев выбирают именно его.

    Банная печь из кирпича имеет ряд преимуществ:

    • от таких печей происходит равномерный прогрев всего банного помещения, поэтому парная остывает медленнее;
    • Печи из кирпича
    • очень долговечны — срок их службы колеблется в пределах 20 лет, главное? здесь соблюдение технологии строительства;
    • снижен риск случайного получения ожога — кирпич не нагревается так сильно, как металл.

    Для утеплителя стоит выбрать специальный огнеупорный кирпич — шамот. Такие кирпичи изготавливаются из особого сорта глины и приобретают свои свойства благодаря особой технологии обжига. Если нет возможности приобрести достаточно дорогой шамотный кирпич для всей банной печи, обязательно стоит потратиться на него для основной части печи — топки.

    Есть более экономичный вариант кирпичного — печка. Обладает значительной устойчивостью к высоким температурам и однородной структурой.Такой кирпич хорошо использовать для внешней отделки печи.

    Каменка на 2-местный номер

    Для парилки можно выбрать одну из 4-х кирпичных печей:

    1. В черном цвете: дымохода здесь нет, но ценители настоящих парных считают, что именно она передает неповторимый аромат и пар русской бани. Существенный минус — нужно дождаться полного сгорания топлива.
    2. В двух словах: в этом варианте дымоход предусмотрен, но такая печь долго прогревается, но долго сохраняет тепло.
    3. Серым цветом: дымоход есть, но все равно остается сажа от технологии кладки кирпича, хотя она быстро нагревает помещение в парилке.
    4. Печь с печкой позволяет регулировать подачу пара в парилке.

    Кроме того, есть печи для парилки периодического и непрерывного действия. Отличаются они следующими характеристиками: первый вариант топки перед входом в парилку нагревают, а температуру поддерживают за счет остатков тепла.

    В этом случае важно перед процедурами в парилке очистить продукты сгорания. А вот нагреватель второго варианта нагревается при попарном действии и по мере необходимости. Обычно такая кирпичная печь имеет пластину из чугуна, а камни, лежащие на ней, нагреваются в процессе растопки.

    Основные правила устройства

    К каменке для сауны из кирпича в парилке предъявляются четкие требования к ее установке, для лучшего результата их нужно соблюдать, иначе парилка не оправдает ожиданий.

    Во-первых, важно сделать прочный и подходящий фундамент для печи. Прежде чем приступить к дальнейшим работам, важно дождаться полного застывания основания утеплителя.

    Во-вторых, раствор, на котором будет держаться кладка, должен состоять из глины и песка в соотношении 3: 1. Чтобы убедиться в правильно приготовленном растворе, можно проверить его обычной деревянной палочкой, воткнуть в раствор. и проверьте, какой слой остался на нем, норма раствора должна быть около 2 мм, если слой тонкий, добавить глину, а если толстый, то отшлифовать.

    В-третьих, печная отливка укладывается с зазором 5 мм. Если этого не сделать, то металл при сильном нагреве расширится и повредит печь.

    В-четвертых, чтобы не выровнять кирпич с помощью обрезки, швы следует делать средними, так кладка будет ровнее. Важно регулировать конструкцию каменки с помощью уровня или отвеса.

    Строя печь из кирпича в парилке, не стоит экономить на качестве материала, переделка печи обойдется еще дороже.

    Для того, чтобы кладка была ровной, нужно постоянно корректировать процесс с помощью отвеса или уровня.

    Чтобы перекрыть меньше образовавшихся витков внутренних каналов дымохода, нужно сделать специальные колодцы для их очистки. В целях безопасности все части топки должны быть строго пропорциональными, т.е. при строительстве топки, каменки и дымохода не должна нарушаться их пропорциональность.

    Такие простые правила безопасности убережут сауну от возгорания и продлят срок эксплуатации банной печи.

    Кирпичная каменка строительная

    Для самостоятельного строительства кирпичной печи для парилки необходимо знать основные составляющие кладки и строго соблюдать расчетную схему. В этом процессе есть несколько этапов, которые стоит рассмотреть более подробно.

    В начале работ важно подготовить место для топки, тогда выкапывается яма глубиной 0,7 мм. Насыпанный на дно песок заливается водой, и все уплотняется, такая подушка должна быть не меньше 20 см.Далее нужно смонтировать каркас из арматуры и залить бетоном.

    Когда фундамент высохнет, кладут гидроизоляцию, а затем кладут кирпичную кладку до уровня основания. После использования раствора поверхность выравнивается и покрывается еще несколькими слоями рубероида. Для гидроизоляции подойдет только толь и годроизол, а можно просто нанести 2 слоя дегтя.

    Этап кладки и окончания работ

    Второй этап начинается с укладки 5 рядов кирпича — это будет защитная стена, которая оградит деревянную конструкцию от жары.С помощью отвеса внешнюю линию топки сравнивают с проемом в потолке. Отвес должен располагаться по центру тыльной стороны проема, а его острый конец немного ниже уровня первого ряда.

    Достигнув 3-х рядов, необходимо поставить обдувные двери, для их усиления подходит оцинкованная проволока. Ящик для золы размещается в 4 ряда. В 6-м ряду монтируется еще один нагнетатель, а в 7-м ряду устанавливаются колосниковая решетка и топочная дверца.Уложив 8 рядов кирпича, делается перегородка, от нее заводится дымоход, в этом режиме работа идет до 14 рядов.

    Следующий ряд состоит из полукирпичей, расположенных под углом. Это необходимо в качестве основы для разделительной стены. Таким же образом укладывают еще 3 ряда и затем ставят дверцу, чтобы не выходил пар. Затем кладут полосы из стали и скрепляют тем самым последние 2 ряда.

    В последнюю очередь устанавливается труба, стены которой должны состоять из полукирпича.Далее нужно оштукатурить кирпич, после чего можно топить печь, чтобы она быстрее высохла.

    Таким образом, разобравшись во всех ключевых моментах кладки печи из кирпича, станет понятно, что это не сложный процесс, а, скорее, технический.

    Строительство помещения для парилки — это лишь часть полного комплекса работ по обустройству русской бани. Правильно построенная парилка — залог безопасности банных процедур, а также качественного отдыха. Парная своими руками позволит вам проявить свою индивидуальность и даст возможность существенно сэкономить на строительстве.

    Как сделать парилку в бане своими руками: пошаговая инструкция с фото и видео

    Строительство парилки своими руками подразумевает определенную последовательность определенных работ:

    • Создайте проект.
    • Выбор печи для парилки и ее расположение.
    • Украшение комнаты.
    • Световое оформление.
    • Рассмотрим подробнее каждый из этих этапов.

    Как сделать проект?

    Прежде чем приступить к работе по обустройству парилки в бане своими руками, необходимо разработать проект, который обеспечит все особенности такого специфического помещения с учетом реалий сегодняшнего дня и многовековых традиций.

    Проектирование необходимо выполнять с учетом основных факторов: количества людей, одновременно находящихся в помещении, и размеров печи.

    Для семьи из трех человек достаточно площади примерно 200х200 см при высоте комнаты 2200 см. Существует ошибочное мнение , что положительным моментом в этом случае будет определенный запас места. Это совершенно неправильно, так как при увеличении площади парилки для достижения необходимой температуры потребуется много времени и сил.

    Чаще всего при строительстве парилки в ней не предусматриваются окна. При необходимости окно должно быть возможно очень маленького размера (не более 50х50 см). Для создания необходимой теплоизоляции окна лучше всего делать по современным технологиям, которые позволят добиться желаемого эффекта.К тому же обустройство окна требует тщательной теплоизоляции щелей при установке.

    Парилка должна быть оборудована системой вентиляции . Система вентиляции должна следить за тем, чтобы из бани уходила лишняя влага. Эта необходимость объясняется требованием устранения благоприятных условий для появления болезнетворных организмов в виде плесени и грибков.

    Причем наработка отделочных стройматериалов Это напрямую зависит от уровня влажности в парилке, так как в подавляющем большинстве вся баня отделана деревом.Влажность, которая находится в допустимой норме, положительно сказывается на здоровье человеческого организма.

    Особенности конструкции парилки

    При обустройстве парилки своими руками нужно придерживаться ряда правил.

    Выбор печи

    Основными параметрами, от которых будет зависеть работа печи , являются: количество камней и продолжительность их нагрева, потребляемая мощность печи, материал решетки, термостойкость корпуса и конструкция. единицы.Помимо парилки, смежные помещения общей площадью 24 квадратных метра имеют достаточную мощность 25 кВт для обеспечения тепла. Строительство печи своими руками позволит сэкономить затраты на общую постройку бани.

    Отделка пола

    В роли материала для напольного покрытия лучшим решением будет использование натурального камня или использование керамогранита. Для безопасного передвижения проложите дощатый настил. Утеплять пол вообще не нужно. Причем одно из требований при устройстве пола — проделать отверстия для выхода воды.Дерево как материал для пола — не лучший вариант, так как высокая влажность приведет к его деформации и быстрому выходу из строя.

    Отделка потолка

    Для потолка достаточно высоты около 2200 см из-за физиологии человека и физических свойств пара. При размерах потолка, превышающих это значение, пар будет подниматься вверх, и эффект от его действия просто пропадет. Уменьшение высоты приведет к дискомфорту во время банных процедур, так как есть вероятность травмы головы, а при работе с веником возникнут трудности.

    Двери и окна

    Установка windows не считается обязательным условием. Стекло или дерево будут наиболее оптимальным материалом для строительства дверей.

    • Стеклянная дверь — это практичность.
    • Деревянная дверь — это традиция.

    Определение правильного расположения топки и выбор источника пара

    Важными факторами при выборе печи являются размеры парилки, источник энергии и способ производства пара.

    Каменка — это традиционное решение при выборе печи для бани. В эту печь кладут камни. Дрова — традиционное топливо, но можно использовать газ или электричество. Духовки бывают нескольких типов.

    Виды обогревателей

    Нагреватель закрыт и открыт. Если одновременно несколько человек Если вы планируете посетить баню, то лучшим выбором будет открытый вид на печь. Топка (место, где топливо сгорает) не оборудован огнеупорной кладки.Это место, где кладут камни. Такое устройство печи дает возможность разогреть камни и прогреть все помещения бани. Во время воздействия воды нагреватели с этим устройством быстро теряют температуру. Такая конструкция используется в электропечах.

    Закрытый духовой шкаф

    считается традиционным вариантом обустройства бани. При этом большое количество камней закладывается в специальное место в топке. В этом случае пар выводится через специальную дверцу, уровень которой находится напротив камней в первом ряду.Во время сжигания топлива эту дверцу необходимо закрыть. Чтобы обогреть парилку, ее заранее открывают.

    Основные этапы отделки парилки

    Какой материал выбрать в качестве отделки?

    Выбор материала — важный этап при отделке парилки.

    По доступной стоимости сосна — не лучший материал для парилки. Эта порода древесины в своем составе имеет смолы, которые под воздействием повышенной температуры выделяются наружу.Самый подходящий материал в этом случае — липа. Особенности этой породы дерева исключают ожоги и позволяют долгое время сохранять неизменным внешний вид облицовки.

    Не исключена возможность использования тополя, березы или осины. Лиственные деревья быстро сохнут, тем самым создавая специфический микроклимат в парилке, а также обладают хорошей стойкостью.

    Использование в отделке линолеума и древесных плит категорически запрещено. Помимо того, что эти материалы пожароопасны, они опасны для здоровья человека при высокой влажности и температуре.

    Изоляция стен и потолка

    Важным условием при обустройстве парилки является строительство герметичного помещения. Для этого используется теплоизоляция на минеральной основе, она изолируется от пара с помощью алюминиевой фольги. Для соединения его краев используется специальный скотч. Повышенные температуры делают невозможным использование пленки в этом случае из-за ее деформации. Наружная отделка должна включать устройство вентиляционных закрывающих отверстий.

    Для обшивки потолка используется строганная доска толщиной 2-3 см. Их крепление к балкам производится с помощью гвоздей, которые должны быть в 3 раза длиннее, чем толщина доски. Улучшить вентиляционную систему можно, оставив между досками небольшой зазор и закругляя их углы.

    Отделка подкладки

    Надо сказать, что наибольшую популярность приобрела вагонка, как материал для отделки бани . Характеристики этого материала позволяют провести необходимую теплоизоляцию и облицевать поверхность стен, придавая им привлекательный вид.Кроме того, отличная воздухопроницаемость материала не вызывает образования плесени и грибка, а также конденсата.

    Фасад укладка облицовки в парилке этот материал оставляют в ней на определенное время, чтобы она могла адаптироваться к условиям микроклимата. Если на поверхности стен есть значительные дефекты, их необходимо исправить, чтобы на материале не лежали «волны». Крепление осуществляется с помощью шурупов или скоб. Нельзя забывать и о том, что добиться идеальной поверхности стен без установки обрешетки чаще всего не удается.

    При выборе крепежа учитывайте условия их использования. Их материал требуется, чтобы выдерживать повышенную температуру и влажность, а также предотвращать вероятность парения травм.

    Отделка пола

    Процедура отделки парилки производить с сексом. Его советуют поднять на 15-20 см над уровнем пола в других помещениях. Это даст возможность сохранить в парилке тепло за счет отсутствия сквозняков. В качестве материала лучше использовать обрезную или рифленую доску, а также плитку.От этого выбора зависит уровень безопасности передвижения по комнате.

    Настил из досок выполняется по лагам, которые устанавливаются на столбики из кирпича. Основа для них — бетон или песок. Для монтажа используется крепеж из бронзы, оцинкованной стали, латуни или нержавеющей стали.


    Особые условия парилки Некоторые требования к организации в ней освещения:

    • для создания рассеянного света лучше использовать матовые оттенки;
    • потолок должен быть из влагостойкого и жаропрочного материала;
    • оттенков необходимо усилить;
    • Лампы
    • нельзя размещать на потолке;
    • максимальная мощность лампы должна составлять 50 Вт.

    Идеи дизайна парилки

    Обустройство парилки не отличается разнообразием и имеет классический интерьер, состоящий из многоярусных цехов и печи-каменки.

    Расположение полок должно соответствовать различным потребностям и соответствовать личным предпочтениям. При использовании варианта зонирования помещение можно обложить камнем, а скамейки установить из дерева.

    При оформлении парилки популярным дизайнерским решением является установка окон, через которые можно наблюдать окружающий пейзаж.

    Вот в принципе все, что нужно знать если вы делаете монтаж и дизайн парилки в бане своими руками. Работа несложная, а строить самому — одно удовольствие. Главное — сделать все правильно и не упустить ни одной мелочи, в этом случае любая банная процедура принесет всему телу здоровье и неописуемое удовольствие.

    Как сделать печь в баню

    После постройки бани следует процесс ее оснащения печами. Существует несколько вариантов печей для сауны, которые отличаются сложностью и технологией изготовления. Об особенностях постройки печи для бани своими руками поговорим дальше.

    Оглавление:

    1. Печь в сауне из кирпича или металла — особенности и отличия
    2. Печь для металлической ванны — технология производства
    3. Печь для бани своими руками из металла
    4. Печь для бани из кирпича — варианты и изготовление

    Печь в бане из кирпича или металла — особенности и отличия

    В качестве основных материалов для конструкции печи в бане выступает кирпич или металл.Чтобы лучше понять особенности каждой из печей, предлагаем рассмотреть достоинства и недостатки каждой из них:

    1. Что касается принципа работы печи, то кирпичная печь работает периодически. То есть после нагрева кирпича, который, кстати, происходит медленнее, чем металлический, кирпичная печь дольше сохраняет тепло. Парить в бане следует после того, как топливо сгорит в кирпичной печи. Металлическая печь нагревает помещение во время горения, то есть при постоянной подаче топлива.

    2. В зависимости от скорости прогрева выигрывает металлическая печь. На то, чтобы нагреть печь из кирпича, потребуется от трех до пяти часов. Поэтому для использования бани следует заранее позаботиться о ее топке, но это не всегда удобно. Для топки печи из металла хватает одного часа, но и печь из металла остывает быстрее, чем кирпичная.

    3. Условия пожарной безопасности. При установке стальной печи необходимо оборудовать сауну таким образом, чтобы защитить ее от внезапного возгорания, так как металл склонен к слишком быстрому нагреву, а его поверхность имеет высокую температуру, что вызывает возгорание объекты рядом с ним.

    4. Металлические печи устанавливаются на небольшой площади, а кирпичные подходят для больших помещений. Если стальная печь установлена ​​в большой бане, для ее нагрева потребуется много топлива.

    5. Цена. Строительство печи из кирпича обойдется в несколько раз дороже, чем печь из металла. Во-первых, на приобретение материала нужно будет потратить больше денег, а во-вторых, технология обустройства качественной кирпичной печи предполагает ее строительство профессионалами, имеющими определенный опыт работы в этой отрасли.

    Печь для металлической бани — технология изготовления

    Существует большое количество различных металлических печей для бани. У них есть открытая или закрытая печь. По форме различают печи вертикальные или горизонтальные, квадратные, круглые и т. Д. Для изготовления печей используют бочки, трубы, стальной лист. Есть вариант меблировки печи, печь находится в одной комнате, а печь — в другой.

    Выбор того или иного дизайна зависит от индивидуальных предпочтений владельца бани и конструктивных особенностей постройки.

    Предлагаем один из вариантов изготовления металлической печи. В процессе работ потребуется наличие:

    • стальной лист, минимальная толщина которого составляет 7 мм;
    • трубы диаметром 0,5 м и толщиной стенки около одного сантиметра;
    • стержень или прямоугольник, толщина которого составляет один сантиметр;
    • решетка;
    • стальные части, из которых будут построены зольник, топка и каменка;
    • дымоходная труба;
    • кран, подающий горячую воду;
    • Болгары;
    • сварочный аппарат;
    • два метра трубы, стальной, толщиной более одного сантиметра, труба будет разрезана на две части, 60 см — для оборудования бака и 90 см — для топки;
    • Остальные части трубы используются для изготовления двери, топки и крепления решетки.

    Проектирование печи для бани предполагает первоначальное изготовление топки и печи. Обратите внимание, что среди всего многообразия различных проектов печей для сауны предпочтение лучше отдать печи с закрытой топкой. Чтобы налить в него воду, открывается специальная дверца, нагревая воду.

    Первым делом вырезается отверстие в трубе, в которой будет находиться пепельница. Оптимальный размер котлована — 200х50 мм. Поверх пепельницы приваривается крепеж, на котором будет размещаться решетка — в виде стальной пластины.

    Для покупки решетки необходимо обратиться в специализированный магазин или на строительный рынок.

    Затем устанавливается дверца для топки. Оптимальный размер двери — длина 200 мм, а высота — 250 мм. Сверху приваривают стальные крепления, на которые будут устанавливаться стержни. Обратите внимание, что минимальный диаметр стержня — 1 см. Лучшим вариантом будет использование металлического угольника, сторона которого равна 1 см. Альтернативной заменой стержня будет использование специальных решетчатых решеток, за которыми следует обращаться на строительный рынок.

    Сделайте отверстие в нагревателе перед печью. Таким образом, в процессе топки печи на камни попадет вода. Установите в каменку утеплитель тальковидный или диабазовый. Учтите, подбирая камни для печи, в них не должно быть слюды. В противном случае при горении топки произойдет выброс угарного газа, опасного для жизни человека. Использование гранита недолговечно, так как этот камень совершенно неустойчив перед воздействием тепла.

    К печке приварите крышку, на которой будет отверстие для дымохода. Для его изготовления используйте металлический лист и болгарку. Установите трубу.

    Следующий процесс постройки металлической печи для бани предполагает установку емкости, в которой будет нагреваться вода. Оставшуюся трубу вылить на крышку от плиты. Установите кран, из которого будет течь горячая вода. Вода будет нагреваться дымом, который движется по дымоходу. Из стального листа сделайте крышку для емкости с водой.

    Печь для бани своими руками из металла

    Предлагаем рассмотреть еще один вариант изготовления металлической печи для бани. Для этого потребуется наличие стальных бочек. Трубы в этом случае расположены горизонтально друг к другу. Нижняя труба — топка, а верхняя — нагреватель. В конце плиты — емкость, в которой нагревается вода.

    Для обшивки такой печи используется листовая сталь, которая устанавливается на желоб, служащий опорой и пепельницей.

    В процессе кладки самого здания баню следует предусмотреть неглубокий фундамент, на котором устанавливается печь. Далее на фундамент кладется кирпич, а на него монтируется сама печь.

    Металлический духовой шкаф в баню имеет свои особенности и правила монтажа, позволяющие поддерживать пожарную безопасность в помещении.

    Минимальное расстояние между металлической печью и стеной — 100 см. Если в помещении есть деревянные стены, их защищает специальный утеплитель с фольгированным покрытием в месте соприкосновения с печью.Таким образом удастся предотвратить возникновение перегрева или случайного возгорания дерева.

    Кроме того, стоит побеспокоиться о дополнительном утеплении дымохода. Для изготовления дымохода лучше всего подойдет многослойная труба с теплоизолятором. При использовании в качестве дымохода металлической трубы следует позаботиться об устройстве дополнительного специального агрегата.

    После установки печи ее облицовывают кирпичом для улучшения внешнего вида и повышения пожарной безопасности. При использовании кирпича расстояние между печью и стеной сокращается до 200 мм.

    Печь для бани из кирпича — варианты и изготовление

    Прежде чем изучать особенности самостоятельного строительства кирпичной печи, ознакомимся с ее основными видами. Печь из кирпича может быть:

    • белый;
    • серый;
    • чернить;
    • с наличием тарелки.

    Самые старые печи черного цвета, они отличаются от традиционных духовок, прежде всего, отсутствием дымохода. Такая конструкция позволяет получать пар и аромат от топлива высочайшего качества в паровой бане.Хотя для использования ванны следует сначала дождаться сгорания топлива.

    Более экономичный вариант — обустройство серой печки. У них довольно неплохая скорость нагрева. Хотя на камне откладывается сажа, поэтому перед тем, как сходить в баню, необходимо дождаться, пока дрова сгорят.

    Белые печи характеризуются полным отсутствием задымления в помещении, кроме того, они способны сохранять тепло более двенадцати часов. Поскольку камни в этой печи нагреваются, на ней установлена ​​стальная черепица.

    Возможное расположение топки, в которой размещаются не только камни, но и емкость с водой.

    Перед тем, как приступить к постройке печи из кирпича, следует выбрать качественный материал для ее обустройства. Если бюджет конструкции ограничен, то подойдет любой кирпич невысокого качества. Хотя использование такого кирпича чревато отсутствием ровных швов и появлением больших щелей между кирпичами. Чтобы этого не произошло, стоит побеспокоиться об укорочении кирпича.

    Под строительство печи из кирпича предусмотрен железобетонный фундамент, требующий обязательной гидроизоляции.Таким образом, плита будет достаточно прохладной даже в сильную жару.

    Основным требованием к фундаменту является его прочность. Он должен возвышаться на 10 см над плитой. В ее нижней части оставьте небольшую площадку для хранения оборудования, предназначенного для ухода за плитой.

    В процессе работы потребуется рубероид, его площадь должна совпадать с площадью самой печи. Первые две части отделяют бетонный фундамент от первого ряда кирпичей. Остальные части рубероида помогут разделить массив печей и кирпичей.Для устранения мелких недостатков есть промежуточные ряды печей.

    С помощью кирпича сооружается защитная стена, которая защитит баню от перегрева. Для его образования достаточно использовать цементно-песчаный раствор.

    Далее следует процесс подготовки глины к кладке печи. Первый ряд укладывается насухо. Для закрепления следующих рядов используют глину, так как она устойчива перед воздействием высокой температуры, в отличие от цемента.

    Глина не должна содержать посторонних примесей или осколков.Кроме того, перед его использованием его необходимо замочить не менее 24 часов. Песок, используемый в процессе строительства, необходимо предварительно очистить и просеять.

    Для замешивания глины используются специальные весла, затем в нее добавляется вода и смесь перемешивается перфоратором.

    Когда глина приобретет консистенцию густой сметаны, в нее добавляют немного предварительно увлажненного песка. Отношение слишком большого количества жирной глины к песку — один к двум.

    Для проверки качества раствора окуните в него сухую чистую палочку:

    • при наличии слоя в два миллиметра раствор безопасно использовать для постройки печки;
    • при наличии слоя меньше двух миллиметров необходимо добавить немного глины;
    • если слой раствора больше двух миллиметров, то нужно добавить песок.

    Не готовьте большое количество раствора, так как он быстро затвердевает и портится. Достаточно приготовить половину ведра глиняно-песчаной смеси.

    После приготовления раствора и всех необходимых инструментов начинается процесс укладки кирпича. Перед работой нужно подготовить особую схему кладки кирпича. Кроме того, вам понадобится наличие плоскогубцев, угольника, веника и совка и наждака для обработки кирпича.

    Первый ряд предполагает наличие первой дверцы для чистки, поэтому крепеж для ее фиксации находится под первыми кирпичами.В качестве закрепителя лучше использовать проволоку из оцинкованной стали диаметром три миллиметра. Чтобы облегчить процедуру его загибания, предварительно обожгите.

    Далее кладут кирпич в порядке схемы, по которой построена печь. После подгонки кирпича под проволоку следует процесс установки емкости для воды. Для его изготовления используется листовая сталь и сварочный аппарат, хотя есть возможность приобрести и готовую емкость.

    После укладки четырех рядов кирпича следует позаботиться о наличии идеально ровной поверхности для установки решетки.Если кирпичи идут с небольшим перепадом, то для выравнивания основания болгарка вырезает небольшие кирпичные плиты, которые устанавливаются в недостающие места.

    Решетка не должна упираться в стенку топки, так как при ее нагревании металл будет расширяться, из-за чего кирпичная кладка немного сдвинется.

    Далее кладется пятый ряд кирпичей, который следует завершить установкой печной дверцы, предварительно окутанной асбестом. Это сделано для того, чтобы при отсутствии воды в емкости она не нагревалась.

    Для крепления дверцы печи используйте цинковую проволоку диаметром 3 мм. Чтобы закрепить каждое из отверстий потребуется не менее трех отрезков такой проволоки. Весь процесс осуществляется с помощью плоскогубцев.

    Монтаж шестого, седьмого и восьмого рядов сопровождается появлением проблем с ровностью поверхности. Для их решения также следует от готового кирпича отрезать небольшой кусок кирпича, который компенсирует неровности.

    Не заделывайте большие трещины глиной, так как со временем она отвалится.Лучше для этих целей использовать бруски, приближенные к кирпичу.

    После выкладки девятого ряда монтируется плита для более современного внешнего вида, края ее скругляются. На этом конструкция печи считается завершенной, осталось только установить дымоход, подождать несколько недель, пока глина просохнет, и проверить ее работоспособность.

    Как сделать печь в сауне видео:

    Как сделать фундамент под печь в бане своими руками?

    Возведение фундамента под печь в бане осуществляется на этапе создания фундамента под баню.Технология создания фундамента печи не слишком трудоемка, но требует нескольких важных нюансов. Далее мы поговорим о том, как сделать фундамент под металл и печь в бане из кирпича!

    Назначение фундамента под печь

    Строительство фундамента под топку в бане своими руками

    Наличие фундамента под печь в бане обязательно. Духовка, будь то металлическая или кирпичная, имеет значительный вес и, соответственно, несет нагрузку на пол конструкции в бане.Если не построить прочный фундамент под печь, то со временем конструкция начнет негативно влиять на конструкцию пола, в результате пол и сама печь начнут деформироваться, что повлечет значительные затраты на ремонт и то и другое.

    Следовательно, для нормального функционирования печи и всей бани необходимо в процессе строительства фундамента для бани дополнительно соорудить фундамент под печь. Обратите внимание, что оба подвала должны быть на одинаковой глубине (ниже точки замерзания), но всегда на небольшом расстоянии друг от друга.Это связано с тем, что во время морозов грунт сжимается (либо расширяется), тем самым деформируя конструкцию основания, и что бы деформация одного фундамента не влияла на другие, лучше оставить между ними небольшой зазор в 4- 5 см.

    Устройство подвала под топку в бане

    Сегодня существует два основных типа печей для бани: металлические и кирпичные. Еще есть газовые, дровяные и электрические печи, но не о них!

    Фундамент под металлическую и кирпичную печь в бане различаются из-за большой разницы в весе печи, а значит и нагрузке на фундамент.

    Металлическая печь для бани весит примерно 150 кг, но кирпичная печь намного тяжелее и может превышать 450 кг (все зависит от габаритов печи). Рассмотрим подробнее, как сделать фундамент под металлическую и кирпичную печь в бане своими руками!

    Фундамент под металлическую печь

    Фундамент под металлическую печь

    Глубина фундамента под металлическую печь должна быть не менее 50 см, лучше, если глубина ниже глубины промерзания грунта.

    Для удобства восприятия информации технология создания фундаментов под металлическую печь в бане разбита на следующие этапы:

    1. Сначала выкапываем котлован, размером 50 см * ширину и длину топки (например 50 * 50 * 120)
    2. Дно котлована тщательно утрамбовано и засыпано 30-сантиметровым слоем гравия.
    3. Поверх щебня засыпать приготовленный цементно-песчаный раствор в соотношении 1: 4 (толщина слоя должна составлять несколько сантиметров)
    4. Дождавшись полного затвердевания раствора, после этого провести гидроизоляцию цементной стяжки с помощью рубероида.
    5. Поверх кровельного материала бетонный раствор (он будет выступать в качестве фундамента) в соотношении 1доля цемента: 2,5 пропорции песка: 4 пропорции щебня.
    6. Пока бетон еще влажный, с помощью уровня проверьте его ровность и при необходимости выровняйте.
    7. Незабываемый, Фонд 30-40 см ниже чистого пола, так что если вы хотите, чтобы печь на пол будущего, на вершине Фонда осуществлять кладку из огнеупорного кирпича в 3-4 ряда.Муфту нужно реализовывать не по контуру топки, а по всей площади фундамента.
      Кладка на фундамент под печь

    Фундамент под кирпичную печь

    Фундамент под кирпичную печь

    Создание фундамента под кирпичную печь в бане своими руками — процесс более трудоемкий, т.к.нагрузка на фундамент увеличивается в 4 и более раз.

    Снова разделим весь процесс создания фундамента под печь на этапы:

    1. Как и в предыдущем случае, яма Роя, но на этот раз глубиной не менее 70 см. Ширина и длина ямы должны быть на 20 см больше, чем размеры будущей кирпичной печи.
    2. Дно котлована тщательно утрамбовывают и засыпают слоем песка 15 см, который заливают водой и утрамбовывают трамбовкой
    3. Поверх 15-дюймовой подушки из песка засыпают 20-сантиметровый щебень (битый кирпич, камень и т. Д.).). На щебень слой засыпают немного песка, заливают водой и уплотняют весь слой. Песок должен быть полностью засыпан всеми пустотами, чтобы он спал до тех пор, пока песчаная подушка не удерживается поверх слоя щебня.
    4. Сверху насыпать щебень слоем 10 см щебня, опять же аккуратно утрамбовать
    5. Для щебня деревянная опалубка. Мы сослались на то, что размеры котлована нужно делать на 10 см больше с каждой стороны, какого размера печь для бани. Деревянная опалубка должна быть меньше размеров котлована и полностью соответствовать габаритам топки.Высота деревянной опалубки должна превышать уровень поверхности земли на 15 см.
    6. Внутри деревянные формы, уложенные друг на друга, армированные слоем стальных стержней диаметром 12 мм.

      Армированный слой и опалубка фундамента под печь в бане

    7. Поверх армированного слоя бетонного раствора по всей высоте опалубки
    8. Когда фундамент под кирпичную печь полностью затвердеет, сбивают деревянную опалубку.
    9. Имеем 10 см свободного пространства между стенками фундамента и краями котлована.Сначала стену подвала следует промазать растопленным дегтем (примерно 2-3 раза), затем на свободном пространстве рекомендуется создать небольшой дренажный слой из крупного песка или мелкого гравия.

    Вот собственно вся технология возведения фундамента под кирпичную печь в бане своими руками. Как видите, сделать фундамент под печь в бане не очень сложно, а главное это сэкономит ваши деньги, т.к. профессионально дорого!

    Фундамент под топку в бане

    В то же время учтите, что, если вы ошиблись, сделав фундамент (где его сохранят), через несколько сезонов фундамент начнет деформироваться, что приведет к растрескиванию фундамента и топки, но это повлечет за собой высокую затраты на ремонт помещений!

    Баня из кирпичной печи своими руками

    Несмотря на рост популярности сборных металлоконструкций, традиционная русская баня всегда ассоциировалась с кирпичной печью.Ремесленникам, предпочитающим сосредоточиться на улучшении владения, полезно сослаться на строительство печей из кирпича. Информация о необходимых материалах, нюансах процесса и подробное описание последовательности работ помогут обустроить комфортное место для отдыха.

    Приобретение качественного материала — это первый шаг к возведению прочной кирпичной конструкции для бани. Основное внимание уделяется кирпича: для расположения печи нагревателя и дымовой трубы используется красная огнеупорная форма, может выдержать тепло до 850 на С кирпичной кладки печи выполнен из огнеупорного кирпича, который сохраняет свои свойства при температурах выше 1500 по S.Для укладки фундамента вам понадобится крупный песок и глина, так как на рубероид наносится гидроизоляционный материал между основанием и банной печью.

    Дополнительные материалы для отделки печей:

    • печи литейные;
    • Лента стальная угловая
    • ;
    • емкость для нагрева жидкости;
    • шнур асбестовый;
    • проволока оцинкованная.

    Эти материалы позволят построить простую модель печи из кирпича, более сложные конструкции потребуют дополнительных деталей.Чтобы не прерывать процесс поиска необходимых инструментов, позаботьтесь о них заранее. Помимо перфоратора и болгарки вам понадобится емкость для раствора, уровень, рулетка, отвес и деревянный молоток.

    Существует множество схем кладки, если не относить себя к профессионалам, решившим построить своими силами лучше простой вариант. На КПД печей это не повлияет, а шанс на удачный результат будет намного выше.

    Помимо традиционных способов кладки, предлагаем Вашему вниманию футеровку банной печи колокольного типа Кузнецова, занимающую значительно меньше места по сравнению со стандартными конструкциями.

    Каждому начинающему строителю полезно ознакомиться с тонкостями технологического оборудования печи из кирпича, иначе ошибки, допущенные при кладке, могут оказаться фатальными в период эксплуатации банной конструкции.Итак, на что следует обратить внимание:

    • Глина, изъятая при рытье котлована под фундамент, пригодная для приготовления раствора при кладке печей.
    • Глина и песок для каменных печей смешиваются в соотношении 2: 1 или 3: 1. Определить правильную толщину раствора для склеивания кирпичей поможет следующий метод: опуская его деревянной палкой, отмерьте оставшийся слой глины. Оптимальная толщина 2 мм, если значение больше — нужно добавить песок, для глины нужен более тонкий слой.
    • Установка литейной печи в кирпичные ряды предполагает образование между полом сантиметрового зазора. Это предотвращает разрушение кладки печи из кирпича в результате расширения металла от нити накала.
    • Нестандартные размеры кирпича приводят к его выступам или недостатку в конце линии кладки. Исправить ситуацию поможет отпиливание торчащего кирпича болгаркой или формирование в случае отсутствия утолщенных промежуточных швов.
    • Если размер колосниковой решетки не совпадает по размеру с подготовленной печкой для дыры в топке, переходите к болгарке с круглым металлом.
    • Обязательно предусмотрите очистные колодцы на углах внутреннего канала дымохода, эти участки наиболее подвержены скоплению сажи.
    • Исключить контакт литейной печи с кирпичами. В этих местах печи нуждаются в дополнительной защите, которая организовывается путем наматывания асбестового шнура на металлические части.
    • Деревянные элементы, расположенные рядом с печью сауны, требуют защиты антисептическими растворами, которые защищают материал от самовозгорания из-за тепла кирпичей и предотвращают процессы гниения.

    Важно! Кладка печи из кирпича разрабатывается с обязательным использованием строительного уровня строго по отвесу.

    Печь, кирпичная, в связи с большой потребностью в предварительном оборудовании фундамента. Закладка фундамента переносится непосредственно на кладку, процесс обустройства дымохода.

    Фонд ↑

    Котлован для фундамента под печь выкопкой кирпича на глубину, превышающую уровень промерзания грунта.В зависимости от региона этот показатель составляет 0,7-1,2 м. Ширина ямы в самом низу немного больше основной выемки. Не допускает нарушения целостности всей конструкции при движении грунта. Процедура возведения фундамента под баню печи включает следующие этапы:

    • Дно отстойника песчаная подушка высотой 15 см, которая впоследствии заполняется водой.
    • После полной пропитки уложенного камня или битого кирпича формируется слой толщиной 20 см.
    • По окончании усадки песчаной подушки образуется слой гравия.
    • Вверху установлена ​​опалубка и укреплен каркас.
    • Бетонный раствор заливается до уровня ниже 15 см от поверхности пола.
    • Следующий этап — демонтаж опалубки. Освободившееся пространство засыпают мелким гравием или крупным песком.

    Завершая процесс укладки бетона в два слоя рубероид, выполняет функцию гидроизоляционного материала между основанием и печью из кирпича.Предотвращение попадания влаги на кирпич предотвращает преждевременное разрушение материала. После полного высыхания фундамента баня переносится на основную кирпичную конструкцию.

    Каменные печи ↑

    После проверки горизонтальности фундамента можно переходить к возведению стен печки. Сначала на полу образуется своеобразный защитный экран из кирпичей, создающий преграду от огня. Для этого потребуется пескобетонный раствор и нарезанный кирпич. Для основного стека используется песчано-глиняная смесь.

    Совет! Облегчить использование сухой глины поможет ее предварительное замачивание на несколько дней в специальных емкостях. Песок для раствора очищаем от мусора и просеиваем.

    Рекомендуется направлять небольшой объем раствора при примерном соотношении песка и глины 2: 1. При формировании первого ряда бани печи кирпич кладут на гидроизоляционный материал, предварительно смоченный водой. Завершите первый ряд обязательной проверкой углов и согласно выбранной вагонке.Считается для любого проекта печи из кирпича. Швы между рядами формируются толщиной 3-5 мм. Следующий слой кирпича укладывается на стык двух нижних, это правило соблюдается во всей кладке.

    Обычно при формовании кирпичей третьей серии печей происходит установка нагнетательной дверцы. Для усиления используют полосу из стального листа или оцинкованной проволоки. Профессионалы отдают предпочтение стальным полосам из-за легкости процесса монтажа, при отсутствии полос выбранная проволока должна соответствовать толщине.Для фиксации кирпичей нужно подготовить небольшие углубления.

    Перед формированием четвертого ряда еще раз проверяем уровень стен по горизонтали и вертикали, а также устанавливаем на для угловых печей. В этой серии есть колодец для золы и колосниковая решетка. Для монтажа решетчатых кирпичей, выдолбленных канавками, делаются зазоры, позволяющие решетке расширяться за счет теплового воздействия. Эти интервалы примерно по 1 см в каждую сторону. Задняя стенка под колосниковой решеткой обшита битым кирпичом для уменьшения сопротивления при движении воздушных потоков в топочном отсеке.

    После того, как в 6-м ряду проводят монтаж дверного проема, 7-й ряд заканчивается фиксирующей решеткой и дверцей топки. Он похож на дверцу воздуходувки. Как правило, для печей сауны используются чугунные двери, отличающиеся высокими прочностными и огнестойкими свойствами. На 8-м ряду образует перегородку, служащую началом дымохода. Эта кирпичная кладка продолжается до четырнадцатого ряда, который оборудуют швеллерами. Следом за рядом печей уложили полукирпичи, лежащие под углом друг к другу.Это основа для формирования плоскости отрыва. Укладка следующих трех рядов аналогична первым трем уровням: каждый кирпич опирается на стык предыдущего слоя.

    Дверь оборудована пароотводчиком на 19 ряду печей, а затем монтируется тонкая металлическая планка, используемая для крепления 20 и 21 ряда. На 21-м ряду каркаса закрывается дверь парилки и устанавливается резервуар для воды, если есть проект.

    Дымоход ↑

    Двадцать третий ряд предназначен для оборудования печных труб, длина которых варьируется в зависимости от общей высоты помещения.Трубка подбирается пропорционально размерам большинства печей: чем прочнее базовая конструкция, тем больше дымоход, и наоборот.

    Важно! Минимальная толщина стен дымохода и печи — полкирпича, такой же размер сечения дымоходов.

    Высота дымохода над крышей не менее полуметра. Применять известковый или кладочный цементный раствор, так как песчано-глиняная смесь вымывается в результате атмосферных осадков или воздействия конденсата.

    Улучшить внешний вид готовой печи поможет ее штукатурка. В раствор желательно добавить асбест или гипс. Перед намеченной процедурой кирпичную печь очищают от излишков затирки, немного углубляют швы и шпатлюют.

    Придерживаясь установленных размеров топки, габаритов каменки и сечения дымохода, вы обеспечите безопасную эксплуатацию каменки, а постройка из кирпича позволит надолго создать комфортные условия при посещении паровой. комната.

    Связанные с контентом

    .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
