Козырек на печную трубу своими руками: Как сделать колпак на трубу дымохода своими руками: чертежи и виды приспособлений

Содержание

Как сделать колпак на трубу дымохода своими руками: чертежи и виды приспособлений

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

  • защищает дымоход от внешней факторов: дождя, снега и ветра;
  • выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

  • типом канала;
  • диаметром отверстия.

Основываясь на этих показателях, подбирают:

  • выполненный из хрома и никеля колпак, если дом отапливается газом;
  • съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

  • он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
  • дымник не даёт попадать внутри мелкому мусору;
  • сетчатая конструкция обеспечивает защиту от гнездования птиц;
  • такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
  • флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

  1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
  2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
  3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

  • вращающийся флюгер;
  • дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

  1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
  2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
  3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры.
    Фиксируют их тисками.
  4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

  1. Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
  2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
  3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
  4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор.

Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Колпак на трубу дымохода - AQUEO.RU

Делаем козырек на вытяжную трубу дымохода своими руками

На крышах домов, где есть печи или камин, вы обязательно увидите вытяжную трубу. Часто ее оснащают сверху защитным колпаком. Этот старинный архитектурный прием вновь возродился к жизни, ведь с ним постройка становится индивидуальной и неповторимой. В архитектурном отношении такие детали могут быть самого разного вида. Но если вас интересует не столько их красота, а функциональное назначение, предлагаем узнать, как сделать козырек на трубу дымохода своими руками.

Назначение козырьков

Правильное название данного элемента – дефлектор, в быту его называют дымником или флюгаркой. При его устройстве преследуются такие цели:

  1. Усиление тяги, которое происходит за счет отклонения воздушных потоков.
  2. Предохранение дымового канала от попадания мусора, птиц, косого дождя и снега.
  3. Улучшение показателя КПД существующего дымохода.
  4. Укрепление кирпичной кладки.
  5. Украшение кровли.

Обратите внимание! Правильно сконструированный дефлектор поглощает турбулентность и завихрения воздуха, которые создают шум и вибрацию в дымоходе. . Конструктивные особенности элемента

Конструктивные особенности элемента

Конструктивно козырек состоит из двух частей:

  • крышки или зонта для защиты от осадков
  • капельника, который отводит воду, стекающую с верха трубы. Если по трубе сочится вода, то в зимнее время на ней образуется лед. И то и другое разрушает конструкцию.

Заводские дефлекторы оснащаются защитной сеткой и теплоотражающими экранами

Данное защитное устройство было изобретено почти одновременно с печными трубами. В первое время в них постоянно попадали осадки, залетал мусор и даже птицы. С появлением защитных колпаков эта проблема была устранена.

Со временем практическая сторона устройства была дополнена эстетической красотой, и флюгарка стала элементом украшения зданий. Некоторые ее образцы считаются произведениями искусства.

Разновидности колпаков

По своему виду козырьки бывают:

  • с плоским верхом

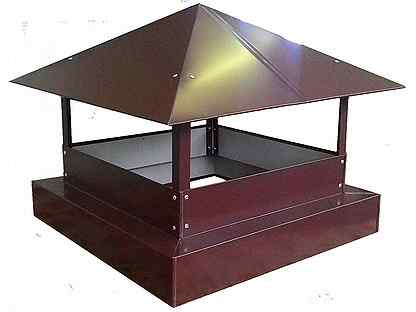

  • в виде «домика» с четырехскатной крышей
  • в виде «домика», имеющего четырехскатную щипцовую крышу
  • с верхом в виде полусферы
  • с верхом, который имеет открывающуюся крышку
  • с флюгером наверху.

По форме дымники различаются на

  • сводчатые (полуцилиндрические)
  • двускатные
  • четырехскатные
  • четырехщипцовые
  • шпилеобразные
  • шатровые
  • плоские.

Так выглядели печные трубы в недалеком прошлом

Дефлекторы с плоским верхом, выполненные из меди, чаще используют на зданиях, выполненных в стиле модерн. Для европейских построек характерным видом козырька на вытяжную трубу является полусфера.

Щипцовая крыша дымника защищает от снега и обеспечивает хорошее проветривание дымохода.

При устройстве козырька со встроенным флюгером можно сделать специальную заслонку, которая позволит обеспечивать беспрепятственный выход продуктов сгорания во время ветреной погоды. Наличие открывающейся крышки позволяет беспрепятственно производить чистку каналов.

Их засорение происходит это по следующим причинам.

  1. Во время порывистого ветра в дымоход задувается холодный ветер. Он «давит» на выходящие газы, в результате чего падает тяга, и большая часть дыма остается на стенках выводного канала.
  2. Неправильно рассчитан диаметр вытяжной трубы.
  3. Труба дымохода имеет слишком маленькую высоту и размещена на крыше в неподходящем месте.

Корызек простой формы можно сделать самостоятельно

Подготовка к монтажу

Подготовка к монтажу дефлектора  состоит в составлении чертежа на бумаге. Не забудьте о капельнике, который не позволит попасть воде на внешнюю поверхность дымохода (по виду он напоминает юбку). Так козырек на дымоходную трубу будет защищать ее с двух сторон – снаружи и изнутри.

Поскольку месторасположение дефлектора является труднодоступным, его сразу следует сделать надежным и устойчивым к изменениям окружающей среды. Самым стойким материалом для него считается медь, но возможны и другие варианты. Хорошей заменой меди является нержавеющая сталь, имеющая полимерное покрытие, а также оцинкованное железо и алюминий.

Если материал выбран правильно, а конструкция сделана качественно,  то она будет долговечной. Некоторые фирмы дополнительно устанавливают на элемент защитную сетку и теплоотражающие экраны. Их назначение – сохранять от перегрева полимерную поверхность колпака.

Зачем нужен

Возможно, у вас возник вопрос, почему раньше (лет так 50 и более назад) на печные трубы колпаки не одевали? Все дело в доступности материала. В то время в нашей стране достать хороший листовой металл было иногда весьма затруднительно. Конечно, это немного снижало срок службы трубы печи и ее приходилось перекладывать (нередко вместе с самой печью) гораздо раньше, чем если бы дымоход был защищен сверху колпаком.

Другой вопрос – насколько эффективна такая защита? Если мы заглянем в справочники, то обнаружим следующую информацию: для кладки трубы печи рекомендуется применять огнеупорный полнотелый кирпич с показателем морозостойкости не менее 40. То есть тот кирпич, который выдержит без разрушения более 40 вот таких циклов: кирпич помещают на 8 часов (!) в воду, затем – на 8 часов в морозильную камеру; затем дают ему оттаять и повторяют весь процесс.

Чем выше марка по морозостойкости (она прописана в документах, прилагающихся к той партии кирпича с завода-изготовителя, из которой вы покупали себе кирпич для кладки печи и ее трубы), тем дольше прослужит вам вся конструкция.

Понятно, что даже при наших российских суровых зимах и дождливых осени и весне полного намокания кирпича дымохода не происходит. Однако это не означает, что не намокает (а потом не замерзает) какая-либо его часть (в основном верхняя и боковая). Постепенно, год за годом, разрушению подвергаются все более глубокие слои кирпича, что, в конечном итоге, приводит трубу в негодность.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

  • Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
  • Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
  • Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
  • Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
  • Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
  • Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
  • Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
  • При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
  • Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
  • Если появляются трещины, то нужно замазать раствором глины.
  • После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Принцип работы флюгарки и основные ее функции

Функции, выполняемые дефлектором (флюгаркой):

  1. Влагозащита системы (недопущение проникновения осадков). Повышенная влажность и эффект сырости в дымоходе приводят к повышению расходования топлива и созданию благоприятных условий для образования грибка.
  2. Также в трубопровод не проникнет различный мусор (ветки, листья, отходы жизнедеятельности птиц), на нем не будут гнездиться птицы и т.д. Колпак повышает пожарную безопасность всей системы дымоотведения.
  3. Наконец, качественный козырек вызывает прирост производительности системы на 10-15%. Если дополнить систему аэродинамическим дефлектором с турбиной, то можно устранить такую проблему, как отсутствие тяги воздуха.

Классификация

Выбирая козырек, учитывайте несколько характеристик.

По материалу

От качества и вида материалов зависит долговечность козырька

При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

  • полуцилиндрическая или сводчатая;
  • четырехскатная, самая простая и востребованная конструкция;
  • шатровая – ближе к европейскому стилю зданий и крыш;
  • с двумя скатами, встречается на половине крыш в стране;
  • выполненная в виде шпиля башни, напоминает колпаки в готических замках;
  • плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

По назначению

По назначению защитные устройства подразделяются:

  • колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
  • для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
  • котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

Козырек для дымохода своими руками

Первый пример крепления козырька

  1. Необходимо взять 4 металлических прутка, из них получатся стойки.
  2. Из листа титана надо вырезать прямоугольник, но с таким запасом при сгибание листа. Он должен быть больше отверстия, чем в дымоходе.
  3. Прутки надо нагреть и расплющить и сделать дырки для крепления.
  4. Сделанный прямоугольник необходимо закрепить на стойках, лучше всего заклепками.
  5. Лист из титана нужно согнуть в виде дуги. Можно вставлять в дымоход, но стойки должны плотно соприкасаться со стенками дымовой трубы.
  6. На последнем этапе козырек необходимо закрепить на дымовой трубе саморезами.

Второй пример крепления

  1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
  2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
  3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
  4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Как сделать дымник для дымохода своими руками

Невзирая на то, что конструкция накрывки проста (о чем мы уже неоднократно говорили), сделать подобное приспособление в домашних условиях достаточно сложно. Следовательно, если опыта в данной сфере у вас нет, вначале сделайте точный чертеж и перенесите его на кусок картона соответствующего размера, вырежьте и тщательным образом продумайте возможные способы крепежа и соединений. Затем, как только ситуация более-менее прояснится, вырежьте соответствующие части из металла и можете начинать сборку

Повторимся, очень важно правильно измерить дымоходную трубу, а также четко придерживаться полученных данных в процессе изготовления.

Чертеж колпака на дымоходную трубу

Ниже приведен один из простейших вариантов – чертеж колпака, выполненного с крышей на четыре ската. Для определения правильного угла используйте формулу, указанную на первом рисунке.

Существующие виды колпаков на дымоход

Большое количество разновидностей дымоходных колпаков возникает из-за разнообразия самих труб по форме, стилистике и габаритам.

На сегодняшний день в специализированных строительных магазинах предлагаются следующие виды колпаков:

  • Флюгарка стандартного типа. Это пирамидальный зонтик, производимый из листового металла и закрепляемый на фартуке-капельнике посредством кронштейнов.
  • Флюгарка на четыре ската. Внешне изделия напоминают вальмовую крышу с четырьмя скатами. Идеально такой колпак сочетается с прямоугольной кирпичной трубой.
  • Флюгарка, дополненная зонтиком в виде полукруга. Обычно такое изделие можно встретить на крышах домов, оформленных в европейском стиле. Считается, что такой колпак малоэффективен и выделяется лишь оригинальным внешним видом.
  • Плоская флюгарка. Выглядит как плоский зонт в форме прямоугольника и устанавливается на зданиях таких архитектурных стилей, как минимализм или модерн. Недостатком такой конструкции является то, что снег скапливается на плоском основании и кронштейны деформируются под его весом.
  • Круглая флюгарка с конусовидным зонтом. Чаще всего устанавливается такой колпак на круглую трубу из нержавеющей стали. На данную модель капельник не устанавливается.

Флюгарка к дымоходу

Зонт над дымоходом оформление может иметь самое различное. Самая его главная задача — защищать:

— дом от влажности;
— наружную часть дымоходной трубы от деформации;
— дымоход от проникновения инородных тел (дымник оснащается сеткой).

Применяемый для изготовления навеса материал сказывается на продолжительности эксплуатации. Флюгарка для дымохода может быть стальной, медной, цинк-титановой. Подробнее читайте на .

Медь считается самым востребованным материалом для навесов. Но является металлом химически-активным, потому может с течением времени разрушаться, когда начинает контактировать с другими элементами. Для обеспечения длительности служения (свыше 50 лет) установка медных изделий производится строго с соблюдением требований монтажа.
Устанавливая медный дымовик, его закрепляют с помощью медного же или омедненного элемента крепежа.
Время для медных колпаков только на руку, так как медь покрывается благородной патиной, что наделяет ее уникальным оттенком под старину.

Стальные изделия для крыши существенно уступают колпакам из меди в сроке эксплуатации. Диапазон их существования составляет 10-28 лет, исходя из конфигурации и грамотности монтажа.

Грибок на дымоход конструктивные особенности и различия

Обычный козырек на трубу, как правило, имеет простую конструкцию. По конфигурации она похожа на небольшой домик со скатной кровлей. Существует и ряд других форм колпаков

И здесь важно знать, что зонтик обязательно должен соответствовать конструктивным особенностям крыши, над которой он будет возвышаться. Колпаки с плоскими крышками прекрасно смотрятся на плоских кровлях, построенных из новейших материалов в стиле модерн

А вот на популярных в наши дни домах в скандинавской и европейской стилистике часто можно увидеть зонты с полусферическим навершием.

Грибки для дымохода

Для крыш с классическим недорогим покрытием идеально подойдет самый простой по конструкции грибок. Если же ваш дом сам по себе представляет настоящее архитектурное произведение, колпак на его дымоходе должен быть соответствующим. В подобных ситуациях рекомендуется выбирать оригинальный зонт с декоративными (например, с коваными) элементами – с изображениями сказочных животных либо героев, с какими-либо символами. . Такие стальные колпаки быстро покрываются копотью и становятся абсолютно непрезентабельными.

Специалисты советуют оснащать конструкцию грибков на трубу некоторыми дополнительными элементами:

  • Искроулавливателем. Это устройство обязательно ставить на зонт в случаях, когда в доме есть самодельный либо печь, отапливаемая торфом или дровами.
  • Отверстием для вентиляции. Оно обеспечивает продуктам горения свободный выход в воздух.
  • Крышкой, которую можно в любой момент открыть. Эта деталь дает возможность качественно и без затруднений осуществлять регулярное обслуживание козырька и самой дымовой трубы.

Все указанные элементы делают эксплуатацию колпаков более удобной и безопасной.

Устройство накрывки

Конструкция предельно проста: он состоит из зонта, который защищает дымоходную трубу от атмосферных осадков, и капельника – приспособления, отводящего воду. Благодаря использованию колпака минимизируется образование наледи в зимнее время. Если же говорить о принципе действия, то описать его можно примерно следующим образом:

  1. Потоки воздуха, которые поднимаются по трубе, встречаются с препятствием – дефлектором на дымоходе.
  2. Скользящая по цилиндру струя воздуха поворачивает вверх, вследствие чего дым, выходящий из трубы, как бы подсасывается.
  3. Это приводит к увеличению скорости движения разогретого воздуха по дымоходному каналу.
  4. Колпак в это время защищает дымоходный канал даже во время движения воздуха благодаря тому, что в нем есть небольшие зазоры.
  5. Если ветер движется по низу, то под дымником образуются воздушные вихри (они замедляют вывод дыма). Для устранения этого в конструкции колпака имеется обратный конус.

Что такое дефлектор и зачем он нужен

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Монтаж козырька на дымоход

  1. Нужно нарисовать план сборки и установки козырька.
  2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
  3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

  • Оцинкованное железо.
  • Железо из нержавейки.
  • Сплавы меди.
  • Медь.
  • Стальные листы.
  • Титан.
  • Сплавы из титана.
  • Хромированное железо.
  • Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

  • Ножницы, чтобы резать металл.
  • Деревянный молоток.
  • Металлические прутки.
  • Для того чтобы крепить козырек. Уголки.
  • Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Конструктивные особенности

Флюгарка такова, что ее крыша всегда является большей площади поперечного сечения дымохода. Благодаря этому она не позволяет осадкам падать внутрь дымового канала.

Колпаки всегда повторяют форму дымоходов. То есть, если дымоотвод представляет собой трубу, то флюгарка имеет круглое основание и круглую крышу. В таких случаях крыша напоминает собой сферу, конус или может быть просто горизонтальным кругом. Все зависит от того, какие архитектурные особенности имеет сам дом. Если же дымоход сделан из кирпича и является квадратным или прямоугольным в поперечном сечении, то такую форму имеет и козырек. Правда, его верхняя часть может быть иной. Очень часто она напоминает собой скатную крышу. Также эта часть может быть полукруглой, как половина цилиндра. Она выглядит очень красиво. Верх флюгарки может представлять собой плоский лист металла.

Любое основание правильных козырьков имеет капельник. Он всегда находится внизу и не позволяет воде стекать по дымоходу.

Также козырек может отличаться:

  1. флюгером;
  2. крышкой, которую можно открывать;
  3. вентиляционным отверстием или соплом;
  4. искроулавливателями.

Флюгер часто монтируют на тот колпак, который является цельной конструкцией. Обычно, устройство для определения направления ветра фиксируют на крыше флюгарки. Сам флюгер может представлять собой изображения различных животных, мифических существ, геральдических символов или чего-либо, что может создать человек в своем уме. Этот элемент является чисто декоративным и его монтаж зависит только от желания хозяина.

Открывающая крышка встречается в немногих флюгарках, однако она очень полезна, поскольку позволяет владельцу дома получить доступ к внутреннему пространству дымохода. Многие специалисты рекомендуют провести монтаж на дымоходную трубу именно такого козырька.

Сопло находится в тех флюгарках, которые украшают дымоходы от газовых котлов или печей, сжигаемых газ. В таких колпаках нет крыши.

устанавливают по желанию владельца дома. Эти элементы могут находиться на всех колпаках, за исключением тех, в которых имеется сопло. Искроулавливатели представляют собой металлическую сетку. Производители осуществляют ее монтаж вокруг той части, через которую выходит дым. Этот элемент необходим в домах, через дымоходную трубу которых постоянно вылетает много искр.

Конечно, флюгарка, монтаж которой проводят многие люди, может иметь разнообразные декоративные элементы. Часто они являются коваными. Их вид зависит от фантазии производителя и владельца дома.

Что требуют нормативные документы

Здесь в каждой стране свои правила, объясняется такое положение тем, что даже среди инженеров нет единого мнения относительно целесообразности установки колпаков на дымоходные трубы.

  1. Европейские страны разрешают устанавливать такие колпаки только на вентиляционные трубы, на дымоходы их монтировать запрещается. Аргументация простая – кратковременные проблемы с вентиляцией помещений не становятся причиной опасных последствий для здоровья проживающих. Что касается удаления продуктов горения, то здесь все очень серьезно, из-за нарушения параметров тяги котла могут быть трагические чрезвычайные происшествия.Труба дымохода на фото не закрыта колпаком или дефлектором. Дом в одной из европейских стран
  2. Украина запрещает устанавливать колпаки лишь на дымоходы газовых отопительных котлов, для остальных ограничений нет. Причина такой избирательности простая. Только дым от природного газа не имеет запаха, при отсутствии тяги намного легче отравиться угарными газами. Дым от твердотопливных котлов имеет резкий запах. Кроме того, в нем есть довольно много сажи, что делает его видимым. Такие физические характеристики дают возможность быстро заметить проблемы с тягой и своевременно принять меры по их ликвидации.Частный дом в Киеве. Трубы с колпаками
  3. Россия и Беларусь поступают намного хитрее, у них всегда виноватыми будут пользователи. Почему? В СНиП прописано следующее положение: «Зонты, дефлекторы иные насадки не могут препятствовать выходу из дымоходов продуктов горения». И все. Устанавливать их или нет, решают потребители. Если все в норме – отлично, если есть какие-либо последствия – чиновники не виноваты, виноваты владельцы домов.Частный дом в России. Трубы с колпаками

Как поступать? Однозначного ответа нет, но есть несколько практических советов, которые помогут принять правильное решение.

Устанавливать колпак или нет

Рассмотрим несколько рекомендаций строителей и инженеров, они касаются индивидуальных случаев и учитывают технические параметры отопительных котлов и дымоходов.

Вид дымохода Практические рекомендации
Нержавеющие стальные трубы круглого сечения Такие дымоходы сегодня монтируются с современными высокоэффективными котлами на различных видах топлива. КПД устройств не ниже 85%. Опытные строители настоятельно не рекомендуют их накрывать колпаками. Птицы в любом случае в нержавеющих трубах гнезда не делают, а для конденсата каждая система имеет специальный приемник, туда же попадают и атмосферные осадки. Для уменьшения их количества можно воспользоваться конусной насадкой с открытым соплом. Она никогда не замерзает и уменьшает количество попадающей воды в дымоход.
Одинарные кирпичные дымоходы Это самые сложные с точки зрения строителей дымоходы, требуют много времени на обустройство. Но по эффективности и эксплуатационным показателям намного уступают современным моделям. Кирпич очень боится влаги, конденсат на его стенках быстро разрушает целостность конструкции. Постепенно кладка сыпется и уменьшает эффективный просвет. Кроме того, одновременно понижаются характеристики стенок – увеличивается сопротивление воздушным потокам и уменьшаются значения тяги. Такие дымоходы рекомендуется накрывать большими колпаками, защищающими максимальную площадь оголовка. Конкретные инженерные решения могут быть различными, но всегда следует выполнять несколько условий. Первое – колпак не должен уменьшать тягу из котла. Второе – если на нем появляется конденсат, то он должен скапывать мимо дымохода. Для этого требуются увеличенные размеры защиты.
Дымоходные блоки, включающие в себя как дымоходные, так и вентиляционные каналы Довольно сложная ситуация, каждое отверстие имеет свои параметры. К таким конструкциям могут подключаться отопительные котлы с различными техническими параметрами и вентиляционные системы. Профессионалы рекомендуют накрывать большие дымоходные блоки двускатными или вальмовыми колпаками. Они должны защищать только верхние плоскости кирпичных сооружений от негативного влияния атмосферных факторов, но никак не влиять на потоки угарных газов или воздушной вентиляции.

Это общие советы, их рекомендуется учитывать во время принятия окончательного решения.

Конструкция колпака

Существует огромное количество различных моделей колпаков, они отличаются функциональными возможностями, геометрическими размерами, материалами изготовления и внешним видом. Но у всех есть обязательные элементы, обеспечивающие устойчивость и работоспособность.

Устройство стандартного колпака

  1. Зонт (колпак). Это своеобразная крыша дымохода, защищающая его от атмосферных осадков. Кроме того, крыша должна защищать дымоход из-за уменьшения тяги при изменении силы и направления ветра.
  2. Фартук капельника. Монтируется только на кирпичных дымоходах, цементно-песчаная смесь для кладки и сам кирпич негативно реагируют на увеличение влажности – дым отопительных печей, особенно дровяных, имеет большое количество пара. При соприкосновении с колпаком она конденсируется и попадается на кладку, при циклических замерзаниях/размерзаниях он очень быстро крошится. Капельник принимает конденсат и отводит его в сторону, за счет чего конструкция постоянно остается сухой.Чертеж фартука-капельника с разметкой
  3. Кронштейны. Приподнимают и удерживают колпак над дымоходом, в зависимости от размеров укрытия, его веса и дизайнерского вида изменяют свои параметры. Главное техническое требование – обеспечивать устойчивость конструкции при воздействии максимальных ветровых и снеговых усилиях.
  4. Скаты. Имеются только в сложных конструкциях, увеличивают размеры и улучшают внешний вид изделия.

Варианты дымников со скатами

Что касается внешнего вида, то здесь каждый мастер может быть персональным дизайнером. Но мы не рекомендуем начинать проектирование и изготовление колпака с чистого листа. Надо внимательно изучить имеющуюся информацию, понять назначение и влияние каждого элемента на эксплуатационные характеристики колпака. Лишь тогда вы сможете не только вносить свои изменения в конструкции, но и понимать последствия своих действий. В этой статье мы приведем пошаговую инструкцию изготовления колпака. А для начала надо немного ознакомиться с теорией.

Декоративный колпак из меди

Простой колпак для дымохода

Устройство и принцип работы

Стандартный прибор состоит:

  • цилиндра;
  • диффузора;
  • зонтика.

В зависимости от вида может оснащаться дополнительными, расположенными в низу прибора и по кругу диффузора кольцевыми отбоями. Принцип работы любого защитного устройства одинаковый:

  1. Сверху печной трубы устанавливается прибор, который препятствует попаданию сильных порывов воздуха в дымоход и создания в нем воздушной пробки.
  2. Поток, ударяясь и распространяясь по стенкам цилиндрической части, теряет свою силу и распадается на небольшие ручейки кислорода. Одна часть таких потоков поднимается вверх, вытягивая из трубы горячие пары. Создается воздушный вихрь выбрасывающий дым вверх. Благодаря этому свойству увеличивается уровень тяги.
  3. Благодаря восходящим воздушным массам создается препятствие попаданию влаги в трубу дымохода, а также повышается производительность работы агрегатов до 20%.

Facebook

Twitter

Вконтакте

Одноклассники

Козырьки на дымоходы отопительных конструкций

На крышах строений, с установленными внутри отопительными конструкциями, можно всегда встретить кирпичную трубу дымохода. Довольно часто она оснащается колпаком для защиты от осадков. Такой подход довольно старый, но он опять возвращается в обиход. И вовсе не зря, так как он привносит индивидуальность сооружениям. С архитектурной точки зрения такие устройства могут быть самыми разнообразными. Далее в материале рассмотрим, как сделать козырек на трубу дымохода. Изготовить козырек на трубу можно не только внешне красивым, но и довольно функциональным.

козырьки на дымоходы фото

Назначение козырька над трубой дымохода

Данный элемент называется дефлектором, в простонародье флюгарка или дымник. Основными целями установки является усиление тяги, благодаря отклонению потоков воздуха. Так же важным моментом будет защита канала от атмосферных осадков, либо попадания мусора. С таким устройством улучшается коэффициент полезного действия системы дымоотвода. Меньшее разрушение кладки кирпича и украшение крыши.

Свойства конструкции

Изделие состоит из двух частей:

— Крышка. Защищает от осадков

— Капельник. Отводит воду, которая стекает по трубе

Данная конструкция была изобретена вместе с печными трубами. После того как в первые конструкции попадал снег, дождь и даже птицы, были изобретены защитные колпаки, которые устранили данные проблемы. Спустя время такое устройство стали дополнять эстетичностью. С тех давних пор, дымники не только защищают керамические трубы для дымохода, но и украшают дома.

козырьки на трубу дымохода на крыше

Разнообразие конструкций

Козырьки на трубу дымохода на крыше бывают различных видов, для строений в европейском стиле, присущи полусферические флюгарки. Благодаря крышам колпака, дымоход защищен от осадков, и способствует к проветриванию дымохода. Если крышка открывающаяся, то это позволяет без трудностей проводить чистку канала дымохода.

Материалы для козырька над дымоходом

Изготавливая козырек на трубу дымохода своими руками, можно использовать различные материалы. Самыми распространенными считаются оцинковка, нержавейка и медь. Они достаточно устойчивы к воде и кислотам. Если применять другие материалы, то через некоторое время козырек над дымоходом станет не пригодным для использования. Тем не менее самым прочным материалом для этих целей считается медь. Козырек из такого материала красиво смотрится и имеет самые высокие показатели устойчивости к воде. Козырьки на дымоходы фото и видео будет ниже.

как сделать козырек на трубу дымохода

Принцип конструкции

Поток воздуха огибает стенки верхнего цилиндра ударяется и скользит по ним, заворачивая вверх высасывает газы, которые идут из трубы. После установки дымника усиливается тяга. При косом ветре, благодаря козырьку тяга тоже увеличивается. Воздух проникает через отверстия верхнего цилиндра, высасывая при этом дым. При движении ветра вниз тяга уменьшается, потому как под дефлектором появляются завихрения воздуха.

Подготовка к установке козырька на дымоход своими руками

Перед тем как сделать козырек на дымоход своими руками, нужно составить чертеж по монтажу на бумаге. Важно не забыть и о капельнике в форме юбки. С помощью его вода не стекает по трубе. Сама флюгарка защищает дымоход со всех сторон.

козырек на дымоход своими руками

Изготавливая козырек на дымоход своими руками чертежи и схемы стоят на первом месте. Далее нужно позаботиться о том, чтобы он стойко вел себя при различных атмосферных явлениях. Так как расположение довольно труднодоступное и лазить туда постоянно не очень удобно. Лучшими дымниками считаются медные или из нержавейки. Его можно также выполнить из профильных труб или других доступных материалов, но он будет менее практичен и надежен. При правильном выборе материала прослужит он многие годы.

 Как сделать козырек на трубу дымохода

Далее рассмотрим, как сделать козырек для дымохода своими руками с фотоматериалами.

козырек на дымоход своими руками чертежи

Упрощенный (сводчатый дефлектор). Для него понадобиться лист металла прямоугольной формы. Из листа вырезаются отверстия под трубу, чтобы она закрывала его. С помощью металлического уголка делаются стойки, предварительно их загнув. Стойки крепятся к углам полученного прямоугольного листа. Лист сгибается дугой и вставляется в дымовой канал. Концы стоек должны плотно прилегать к стенкам трубы. В кладке делаются отверстия, и устройство фиксируется.

Важно: Не важно из какого материала выполнен козырек, тяга в любом случае улучшается. Этим обеспечивается надежная работа отопительной системы.

Как сделать козырек на трубу дымохода

На профильной стороне крыши каждого дома, в котором устроен камин или печь, можно всегда заметить вытяжную трубу. Зачастую сверху она оснащена специальным защитным колпаком. И хотя такой прием довольно-таки старинный, он вновь «возвратился». И совершенно не зря, ведь он придает некую индивидуальность и неповторимость сооружениям. С точки зрения архитектуры, подобные установки над крышей бывают самыми разнообразными. Сделать козырек на трубу дымохода возможно не только красивым, но и функциональным.



Назначение козырьков

Такой элемент именуют – дефлектором. В бытовых условиях его именуют флюгаркой, а также дымником.

Основные цели установки дефлектора:

  1. Усиленная тяга, происходящая благодаря тому, что отклоняются потоки воздуха.
  2. Защита и предотвращение канала выхода дыма от попадания в него различного мусора, снега или дождя.
  3. Улучшаются нормативы коэффициента полезного действия дымохода.
  4. Укрепляется кладка (из кирпичей).
  5. Украшается крыша.

Если дефлектор верно сооружен, происходит нормальное поглощение турбулентности и воздушных завихрений, создающих различные шумы и вибрации внутри дымохода.

Свойства сооружений

Конструкция изделия состоит из 2-х основных частей:

  • Крышки, которая защищает от различных осадков;
  • Капельника, отводящего воду, которая стекает сверху трубы.

Если же по ней будет сочиться вода, то зимой, в морозы, на ней будет образовываться лед. Это разрушительно действует на саму конструкцию.

Изобретена была конструкция в одно время с печными трубами. Поскольку первое время в них регулярно попадал мусор, снега и дожди, а бывало, что даже птицы. После того как изобрели защитные колпаки, данную проблему устранили.

Спустя определенное время довольно-таки практичное устройство было дополнено эстетичностью. С тех пор флюгарки не только выполняют защитные функции, но и украшают крыши домов. А некоторые строительные конструкции являются настоящими искусственными шедеврами.

Разнообразие конструкций

Козырьки существуют различных видов:

  1. В форме «домиков», в которых плоский верх и четырехскатная крыша.
  2. В той же форме «домика», у которого крыша четырехскатная щипцовая.
  3. С верхом в форме полусферы.
  4. Верх – это крышка, которую можно полностью открыть.
  5. Верх с флюгером.

Формы дефлекторов бывают различными:

  1. Шатровые.
  2. Сводчатые (полуцилиндрические).
  3. Четырехскатные.
  4. Шпилеобразные.
  5. Двускатные.
  6. Четырехщипцовые.
  7. Плоские.

Дефлекторы, в которых плоский верх, выполняются из меди и применяются зачастую на сооружениях в стилевом решении модерн. Для сооружений в европейском стиле характерны флюгарки-полусферы.

Благодаря щипцовым крышам дымников, дымоходы надежно защищены от атмосферных осадков, а также способствуют прекрасному проветриванию дымоходов.

Если же устанавливать козырек со встроенным в него флюгером, дополнительно возможно сделать заслонку, позволяющую выход дыма во время ветров совершенно без препятствий.

При наличии открывающейся крышки также без затруднений производится чистка каналов. Причины для их засорения могут быть разными:

  1. В период сильных ветров вовнутрь дымохода попадает ветер, «давящий» на выходящие из него газы. Следовательно, тяга очень падает, а на стенах выводного канала скапливается большое количество дыма.
  2. Изначально неверно рассчитан диаметр трубы.
  3. Высота трубы слишком мала, а размещение ее – совершенно в неправильном месте.

Материалы для дефлекторов

Чтобы сделать дымник, используются различные материалы. Самые распространенные среди них, это: медь, а также сталь (оцинкованная или же нержавеющая).

Они достаточно устойчиво ведут себя по отношению к воде. А ведь для сооружения козырьков для дымоходов предъявлены очень строгие требования относительно устойчивости к коррозионным явлениям. Если использовать иные материалы, спустя некоторое время козырек станет совершенно непригодным.

Тем не менее наиболее прочный материал – это медь. Дефлектор из этого материала выглядит красиво и эстетично, а также обладает самыми высокими показателями устойчивости к воздействию воды.

Принцип флюгарки

Основные принципы конструкций основываются на следующих действиях:

  1. Потоки воздуха во время огибания стенок у верхнего из цилиндров ударяются и, скользя по ним, «заворачивают» вверх и высасывают газы, которые выходят из дымохода.
  2. После того как дымник установлен, в дымоходе более усиленно движется воздух, вследствие чего тяга и вентиляция усиливаются.
  3. Если ветер косой/вертикальный, благодаря козырьку тяга увеличивается. Воздух способен проникнуть через отверстия в верхнем цилиндре, высасывая дым из дымохода.
  4. Направление ветра вниз способствует замедлению выхода дыма, поскольку под самым верхом дефлектора появляются завихрения.

Подготовка к установке козырька

Прежде чем сделать монтажные работы дефлектора, необходимо составить чертеж по его установке на бумажном листе. Важно обустроить и капельник (напоминает форму юбки). Благодаря ему вода не будет стекать по профильной стороне трубы. Соответственно, флюгарка защитит дымоход со всех сторон.

Чертеж козырька на трубу

Необходимо предварительно позаботиться о том, чтобы козырек надежно вел себя по отношению к различным атмосферным явлениям, потому что расположение его достаточно труднодоступно.

Наиболее прочный дымник – произведенный из меди, оцинкованной/нержавеющей стали. Также можно сделать его из профильной трубы и иных, более доступных, но менее практичных и надежных материалов.

При верном подборе материала и надежно организованной конструкции, прослужит она очень много лет. Производители для сохранности козырьков от перегрева поверхности, выполненной из полимера, устанавливают специальные теплоотражатели, а также защитную сетку.

Важно, чтобы размер дефлектора в точности был таким же, как и размер дымохода.

Монтаж дефлектора

Сделать козырек можно собственными руками. Существует два варианта.

Упрощенный вариант – производство сводчатого дефлектора. Необходимо подготовить всего пять элементов: 1 металлический лист (меди, оцинкованной/нержавеющей стали) прямоугольной формы и 4 стойки. Далее последовательность такая:

  1. Из листа необходимо вырезать форму отверстия под дымоход, чтобы она полностью закрывала его.
  2. При помощи стального уголка создаются четыре стойки, на каждом конце необходимо просверлить отверстия, чтобы их закрепить.
  3. Предварительно загнутые стойки крепятся посредством заклепок на углах полученного листа прямоугольной формы.
  4. Лист сгибается в форме дуги. Козырек вставляется в дымовой канал. Концы каждой стойки плотно прилегают к стенкам трубы.
  5. В кладке сверлятся отверстия, и фиксируется устройство (при помощи гвоздей).

Необходимо установить козырек на трубу из асбоцемента, диаметр которой двенадцать сантиметров:

  1. Болтами и гайками маркировки «М6» необходимо прикрепить стойки у нижнего цилиндра.
  2. Верхний цилиндр (в нижней части он расширенный) прикрепится к нижнему, используя для крепления хомут.
  3. Обратный конус необходимо собрать на фальцах.
  4. Козырек, имеющий конусообразную форму, необходимо установить и зафиксировать заклепками.

Независимо из какого материала сделан козырек, из меди или профильной трубы, тяга улучшается. Соответственно, обеспечена и безопасность жильцов дома, и надежная работа всей системы отопления.

Автор: С. Розанова

Как сделать колпак (козырек) на трубу своими руками

Колпак на трубу устанавливается не только в качестве украшения, основная его задача заключается в защите дымохода от мусора, птиц и выпадающих осадков. Кроме того, данный элемент способствует значительному улучшению тяги. Защитные качества козырька обусловлены конфигурацией, конструкцией, выбранным материалом и размерами. Строительные магазины предлагают подобные готовые изделия любого вида, которые сразу же монтируются на оголовке. Но их можно соорудить и самостоятельно, обладая хотя бы малейшими навыками обращения с металлическим материалом.

1

Общее представление о козырьках на трубу

Любым видом отопления как котельным, так и печным, предусмотрено обустройство дымохода. Эта система обычно имеет вывод на крышу, и обязательным элементом ее трубы считается колпак, установленный на ее конце. Он носит разные названия, такие как:

  • зонт;
  • крышка;
  • грибок;
  • козырек;
  • флюгарка.

Изделия могут обладать всевозможными формами, размерами и отличаться между собой устройством. Внешне они представляют собой конструкцию, выполненную из металла и имеющую сходство с открытым зонтиком.

1.1

Устройство и предназначение

Традиционная модель колпака включает в себя следующие элементы:

  1. 1. Защитный зонт, который может быть выполнен в форме грибка, пирамиды, быть конусообразным, полусферическим или любой другой конфигурации. Его функция состоит в защите трубы от проникновения посторонних предметов и влаги от выпадающих осадков.
  2. 2. Капельник (фартук), предотвращающий попадание отлетающих от зонтика капель на оголовок трубы дымохода. Благодаря ему на поверхности труб не образуется сырость и микроорганизмы, что предупреждает разрушение кладки из кирпича, коррозию металлических фрагментов и тем самым увеличивает срок службы дымохода.
  3. 3. Кронштейны в виде пластинок из металла, выступающих в качестве соединительных элементов для прикрепления фартука к колпаку. Их количество обусловлено весом зонтика и габаритами самого дымохода.

Отсутствие козырька на кирпичной трубе приводит к быстрому разрушению ее верхних участков от воздействия осадков. Козырьки, оснащенные сеткой, предоставляют существенную защиту от попадания в трубу птиц, листьев и разного рода мусора. Эти элементы монтируются на трубе дымохода и оказывают влияние на движение в ней воздушных потоков, таким образом, увеличивая тягу. Это улучшает горение топлива в различных видах печей и тем самым быстрее прогревает жилые сооружения. Усилению тяги способствует извилистая конфигурация канала трубы.

Притом что прямое назначение козырьков для дымоходов заключается в защитных функциях, они имеют и эстетическое значение. Данная деталь экстерьера служит отличным дополнением к внешнему виду крыши и строения, придавая ему вид целостности и завершенности. Современные производители, кроме стандартных конструкций, предлагают большой ассортимент колпаков, каждый из которых отличается своей оригинальностью. Благодаря необычному дизайну, дополняющим флюгерам и привлекательной ажурной ковке моделей их смело можно назвать произведениями искусства.

1.2

Достоинства и недостатки

Установка колпаков на трубу дымохода имеет ряд следующих преимуществ:

  • придание дымоотводному каналу эстетичного внешнего вида;
  • защита полостей труб от проникновения инородных предметов и различного мусора;
  • предотвращение повреждения материала дымохода под воздействием атмосферных осадков;
  • усиление тяги, путем прикрытия дымником фрагмента устья и защиты тяги от ветра.

Основная роль колпака заключается в предупреждении попадания влаги в дымоход и систему отопления, что может отрицательно сказаться на функциональных способностях данного оборудования.

Монтаж козырька на дымоходе имеет и несколько слабых сторон:

  1. 1. Установка изделия осуществляется на участке, через который выходят продукты горения, и тем самым представляет собой определенное препятствие для них. Неправильно подобранная или выполненная модель влечет за собой уменьшение тяги, что способствует задымлению.
  2. 2. Горение топлива образует водяной пар, так же как и дым, выходящий по трубе наружу. При его соприкосновении с холодным металлическим козырьком возникает конденсация, и капли влаги при пониженной температуре замерзают. В результате на козырьке формируются сосульки, препятствующие оттоку дыма. В этом случае продукты горения по трубе возвращаются в помещение, отравляя его воздух.

Колпак, обустроенный на трубе дымохода, не станет мешать, если он грамотно подобран, а его монтаж будет отвечать требованиям строительных норм и техники безопасности.

Металлический козырек не является вечной конструкцией, так как постоянно взаимодействует с высокой температурой и продуктами горения, содержащими кислотные элементы. Все это приводит к его разрушению, поэтому раз в несколько лет насадка на трубу нуждается в обязательной замене.

1.3

Виды моделей и их конструкции

Дымоотводные каналы бывают нескольких типов и имеют разнообразные конфигурации, в связи с этим производителями разрабатываются козырьки со всевозможными формами, размерами и внешним видом. В современные дни различаются следующие варианты дымников:

  • двускатные:
  • шпилеобразные;
  • вальмовые;
  • шатровые;
  • конические;
  • плоские.

Козырьки могут изготавливаться из таких материалов, как:

  • сплав цинка и титана;
  • нержавеющая сталь;
  • оцинкованная сталь, имеющая порошкообразное покрытие;
  • медный сплав;
  • кровельная жесть.

В основном все эти конструкции своим внешним видом напоминают небольшой домик, у которого крыша располагается сразу на опорах, или скворечник. Производители предлагают модели, оснащенные элементами с разными функциональными особенностями, это могут быть перегородки в виде сеток, всевозможные заслонки, дверцы или смотровые проемы.

Из общего разнообразия колпаков на трубу можно выделить отдельный вариант – дефлекторы, которые предназначены для наращивания тяги путем создания на верхнем участке дымохода области низкого давления.

В конструкцию козырьков может входить:

  1. 1. Открывающаяся крышка, существенно упрощающая техническое обслуживание дымохода.
  2. 2. Отверстие для вентиляции, предусмотренное для обеспечения беспрепятственного выхода веществ, образующихся в процессе горения.
  3. 3. Искроуловитель, предназначенный для кровельного покрытия, выполненного из горючих материалов.

Нередко на дымниках монтируются флюгеры, украшенные резьбой и ковкой и сделанные в виде животных, различных сказочных героев или птиц.

1.4

Принципы функционирования

Установленный на дымоход козырек не только предотвращает проникновение в трубу мусора и влаги от осадков, но и усиливает тягу в отопительном оборудовании. Такой процесс протекает следующим образом:

  1. 1. Поток воздуха упирается в одну из сторон расположенного вверху цилиндра, что вынуждает опоясывать его со всех боков.
  2. 2. Скользящее вокруг цилиндра воздушное течение поднимается наверх, в то же самое время подсасывается выходящий из канала дым.
  3. 3. Внутри дымохода воздух начинает двигаться еще интенсивнее, а в верхней части трубы возникает зона с более низким давлением, в которую из топочной камеры направляется дым.
  4. 4. Когда ветер имеет вертикальное направление или под каким-либо углом, его струи попадают через зазор в наружный цилиндр и подтягивают в трубу продукты горения.

2

Самостоятельное изготовление

На первый взгляд, конструкция козырька кажется очень простой, не вызывающей никаких затруднений в процессе изготовления. Тем не менее создание своими руками данного приспособления в домашних условиях потребует определенных сил и времени.

Новичкам для облегчения будущих работ специалисты рекомендуют придерживаться несложного варианта в виде грибка с четырьмя скатами. Но какую бы конфигурацию ни имел колпак для трубы, первое, с чего начинается процесс изготовления – это проведение подготовительных мероприятий.

2.1

Предварительный чертеж

Незамысловатый колпак, имеющий форму пирамиды, можно изготовить из оцинкованной жести, толщина которой варьируется от 0,6 мм до 0,8 мм. Он будет предназначен для прямоугольной или квадратной кирпичной трубы, вырезать его совсем несложно посредством выкройки из целого металлического листа.

Новичкам, не имеющим подобного опыта, рекомендуется сделать предварительный чертеж, а затем перенести его на лист плотного картона. После чего вырезать шаблон и сразу же определиться со способом крепления колпака, которое может быть как в виде соединения посредством сварки, так и с использованием крепежных элементов.

При создании чертежа необходимо произвести расчеты для грамотной установки козырька на трубу дымохода. Основные правила заключаются в следующем:

  1. 1. Часть конструкции (зонтик или крышка), расположенная вверху, должна быть примерно на десять сантиметров больше трубы, для того чтобы выступать со всех сторон на пять сантиметров.
  2. 2. Оголовок дымоходной трубы должен находиться от козырька на расстоянии десять сантиметров, иначе возникнет препятствие для выхода наружу продуктов горения.
  3. 3. Угол наклона стенок козырька должен составлять от тридцати до сорока градусов.
  4. 4. Приспособлению надлежит без труда нанизываться на оголовок трубы, с этой целью требуется добавить к чертежу четыре миллиметра для зазора. Но вначале следует измерить диаметр самого оголовка.
  5. 5. С торца трубы крылья колпака должны прикрывать все плоскости, в том числе и горизонтальные поверхности оголовка.

Прежде чем начать вырезать крышу козырька по подготовленному чертежу из металла, необходимо выполнить из картона образец в натуральную величину. Это поможет убедиться в верности расчетов и соответствии размеров приспособления и трубы.

2.2

Выбор инструмента

Сборка несложного варианта колпака в домашних условиях не требует специального оборудования для вальцовки. Для работы понадобятся простые материалы и инструменты. В комплект инструментов для сооружения и установки флюгарки входят:

  • металлическая линейка;
  • молоток со средними размерами;
  • маркер;
  • оправка;
  • ножницы по металлу;
  • листогибочный пресс;
  • специальный зажим;
  • киянка клиновидная;
  • электрическая дрель.

Материалы понадобятся следующие:

  • краска;
  • картонный лист;
  • грунтовка по металлу;
  • листовой материал;
  • пластина из металла;
  • шурупы.

2.3

Этапы создания

Последовательность изготовления простого козырька конической конфигурации включает в себя следующие действия:

  1. 1. Перед началом работ с листовым металлом следует приготовить картонный шаблон в масштабе 1:1. Незатейливая конструкция с формой пирамиды предполагает деление лекала на четыре треугольника с равной величиной, соединяющихся между собой вершинами.
  2. 2. Высота каждой из вертикальных сторон треугольников обозначается буквой "d", а длина их основания – буквой "В".
  3. 3. Чертеж должен учитывать интервал между двумя сторонами пирамиды, в дальнейшем подлежащих соединению между собой.
  4. 4. Для того чтобы стороны соединились, необходимо создать дополнительные отрезки, высота сгиба которых составляет пятнадцать миллиметров. В них будут проделаны отверстия для заклепок.
  5. 5. Основания всех треугольников должны быть дополнены сторонами, соответствующими конфигурации прямоугольной насадки колпака.
  6. 6. Пунктиром выполняется разметка линии сгибов.
  7. 7. Готовый шаблон прикладывается к листу из нержавейки или оцинкованной стали и посредством инструмента по металлу вырезается по форме.
  8. 8. Для выделения ориентиров, на основании которых будут выполняться сгибы, по линиям сгибов на шаблоне проводится лезвие, это делается с легким нажимом, так чтобы на металлическом листе остались продавленные отметины.
  9. 9. При помощи дрели для установки заклепок проделываются отверстия на обеих сторонах будущей конструкции.
  10. 10. Листогибочным прессом метал сгибается до получения конфигурации пирамиды. При помощи заклепок фиксируются соединяющиеся детали колпака.

После того как будет готова верхняя часть, следует соорудить кронштейны из пластин металла и приварить их к козырьку. Участки сварки обрабатываются грунтовкой, а сама флюгарка покрывается краской с антикоррозийными свойствами. С металлическим основанием, сделанным по диаметру оголовка, закрепляются приготовленные ножки конструкции.

2.4

Правила монтажа

Процесс установки колпака состоит из следующих действий:

  1. 1. Простукивание на верхнем участке дымохода кладки из кирпича с целью проверки ее прочности. При необходимости производится замена поврежденных кирпичей и наполнения полых швов раствором.
  2. 2. Насаживание основания козырька на трубу.
  3. 3. Фиксация на дымоходе данного приспособления при помощи крепежных материалов.

Каждая из сторон трубы должна быть оснащена двумя креплениями, монтаж оголовков из меди рекомендуется осуществлять посредством крепежа из этого же материала.

При сооружении колпака для трубы и его установке частые ошибки состоят в следующем:

  1. 1. Неправильно выбирается размер дымника, в связи с чем он проваливается в дымоход и перекрывает выход продуктам горения.
  2. 2. Для изготовления используются материалы низкого качества, из-за чего они быстро подвергаются коррозии.
  3. 3. Производится установка вращающихся вариантов в регионах с суровыми и снежными зимами. В результате колпак быстро заносится снегом и прекращается процесс его вращения, что часто влечет за собой задымление помещения.

Правильно выбранная модель дымника сделает внешний вид крыши лучше и оптимизирует функционирование системы дымохода.

2.5

Рекомендации специалистов

Для повышения эффективности защитных функций колпака и усиления его тяги профессионалы советуют придерживаться некоторых правил:

  1. 1. Во время низового ветра под козырьком происходит образование вихревых явлений, значительно ухудшающих тягу. Установка под козырьком обратного конуса будет способствовать отражению потоков воздуха, рассечению их и выводу на улицу.
  2. 2. Обустройство на кирпичной трубе козырька с круглым сечением требует дополнительного монтажа переходника, с размерами, соответствующими данному дымнику.
  3. 3. Колпак не должен располагаться ниже кровельного конька, вентиляционных труб и остальных подобных конструкций.

Несмотря на то что многие домовладельцы отдают предпочтение покупным козырькам или делают индивидуальный заказ мастерам, изготовление этих изделий своими руками по сей день не утратило актуальности. Не всегда получится соорудить приспособление с любой конфигурацией, но выполнить из оцинкованной стали простейшие модели совсем несложно, при этом оголовки труб всегда можно приобрести в магазине, что существенно облегчит задачу.

Колпак для дымохода своими руками для частного дома? Чертеж +Фото

Колпак дымохода – простое изделие, и вы легко его сделаете самостоятельно.  В нашей статье мы подробно опишем, как выбрать правильный колпак на дымоход или сделать его своими руками.

[contents]

Типы дымоходных колпаков

Ниже мы подробно рассмотрим основные функции колпаков на дымоходы:

  • красивый эстетичный внешний вид трубы;
  • защита внутренней полости от попадания различного мусора;
  • увеличенный срок службы дымохода, в результате защиты от атмосферных осадков;
  • увеличенная тяга и невозможность падения ее под сильным порывом ветра.

Стоит отметить, что декоративные колпаки не улучшают тягу кирпичного дымохода, скорее наоборот, создают существенное сопротивление потоку вырабатываемых газов. В данном случае, исключением будут являться насадки следующих типов:

  1. схожие по конструкции на промышленные вытяжные устройства;
  2. флюгер – устройства.

При первом типе поток воздуха от ветра омывает цилиндрический кожух аэродинамического устройства, благодаря чему, внутри появляется незначительное разряжение.

И зонтик – дефлектор увеличивает тягу, но, при отсутствии потоков ветра он, скорее всего, создает еще более высокое сопротивление выходящим газам.

Второй тип насадок намного лучше. Корпус с лепестком флюгера вращается на трубе благодаря подшипнику. А лепесток поддерживает положение корпуса постоянно повернутым к ветру. В результате, внутри полуцилиндра появляется разрежение, и тяга существенно увеличивается. Данный колпак к тому же защищает ее от опрокидывания тяги при задувании ветра.

Основные виды дымоходных колпаков

Колпаки на трубу дымохода представляют собой различные устройства, накрывающие срез кирпичной трубы с определенным зазором для выхода газа. Линейка дымоходных труб настолько разнообразна, что всех их перечислить просто нет возможности.

А вот материалы, из которых колпаки выполнены, мы приведем ниже:

  • кровельная сталь;
  • медные сплавы;
  • оцинкованный металл со специальным покрытием;
  • нержавеющая сталь;
  • сплав цинка и титана.

Простой самодельный колпак на дымоход обычно выполнен из оцинкованной стали.
Это доступный и распространенный вариант, к тому же изделие прослужит длительное время.

Минус только один – оцинкованный металл быстро потемнеет, и как следствие, колпак со временем будет выглядеть не очень красиво. Данного минуса лишен металл со специальной порошковой покраской, но и стоимость этого материала существенно выше.

Остальные материалы очень долго сохраняют свой внешний вид, и срок их службы не ограничен. Существенным недостатком можно считать только их стоимость.

Стоит отметить, что медь на открытом воздухе со временем также потускнеет.

Чертежи

Советы по выбору колпака для дымохода

Выбор колпака, в первую очередь, будет зависеть от вида котельной установки и типа сжигаемого топлива. Колпаки на кирпичный дымоход, обслуживающие газовое отопление, можно ставить  только в виде сопла, и обязательно с открытым верхом.

В Российской Федерации согласно нормативным документам запрещено устанавливать всяческие зонты на дымоходы газоиспользующих установок.

Объяснить данный запрет достаточно просто. При минусовой температуре колпак дымохода обмерзает и покрывается слоем льда. В результате, корка льда перекрывает существенную часть рабочего проема, резко снижая тягу. За счет этого угар будет идти внутрь дома, а это серьезная опасность для жизни людей.
Лед образуется в результате конденсата, который образуется на холодном металле при контакте с выходящими газами и с пониженной температурой. Данную температуру имеет дым от газовых котельных
установок. Вот почему запрещается устанавливать колпаки на дымоходные кирпичные трубы. Если котел твердотопливный, то КПД его лежит в пределах 70—80%, а температура газов варьируется от 100 до 200 ºС. При таких условиях можно подобрать подходящий колпак, но в процессе эксплуатации он быстро покроется сажей.

Решив вопрос с котельной установкой, перейдем к трубе отвода отработанных газов. Если дымоходная труба собрана из трехслойного  сэндвича, то ей не нужна защита от дождя. Осадки, попадающие внутрь канала, промывают трубу изнутри, а вода отводится в специальный сборник конденсата. Для газовых котлов подойдет сопло, для твердотопливных котлов – любая другая насадка.

Если в доме кирпичная труба, обслуживающая твердотопливный котел, то размеры колпака на трубу дымохода можно выбрать любые и из любого материала.

В случае газового отопления, нельзя на трубу дымохода ставить зонт.

Так как влага, попадающая в трубу, со временем разрушает материал.

Колпак на трубу дымохода своими руками

При наличии определенных слесарных навыков, дымоходный колпак сделать нетрудно. В интернете можно найти разнообразные чертежи колпаков. Мы рекомендуем вам придерживаться простой версии зонта по типу четырехскатного грибка. Первое, что нужно сделать – это чертеж колпака на трубу дымохода. Второе, – снятие размеров колпака дымохода на месте. Получившиеся результаты необходимо внести на эскиз.

После всех детальных расчетов колпака  приступайте к подготовительным работам. Выкройку нужно вырезать из картона и лучше в натуральную величину. Далее приложите ее к листу металла, обведите и приступайте к обрезке.

Колпак дымохода своими руками лучше всего выполнять из оцинкованной стали либо из металла со специальной покраской.

После этого приступайте к следующим этапам:

  1. металлическую заготовку согните по чертежным линиям;
  2. все места, где соединяется колпак дымохода, просверлите и соедините на специальные  заклепки;
  3. вырежьте основание и ножки колпака, с этой целью  возьмите тот же материал и согните из него уголки;
  4. четырехскатный дымоходный козырек соедините с основанием при помощи заклепок;
  5. поставьте готовый колпак на трубу.

Гораздо удобнее купить уже готовый колпак или заказать его в мастерской. На сегодняшний день строительные магазины предлагают широкий выбор зонтов и флюгеров. Но изготовление колпака на трубу дымохода из оцинкованной стали совсем не сложная работа.


Сделай сам / Построй свой

Узнайте о LLLT (лазерной терапии) | Создайте свое собственное лазерное устройство
Home of the Laser Messiah® - лучший в мире лазерный шлем от выпадения волос

Главная Архив Сделай сам / Создай свой

МАГАЗИН проектов, расходных материалов и инструкций для Laser Messiah I, самого лучшего в мире самодельного лазерного шлема от выпадения волос! Некоторые из этих работ относятся к золотой эре движения «сделай сам», и ВСЕ они лучше, чем разыграемое на массовом рынке дерьмо!

Как всегда, уточняйте в OMG обновления проводки на сайте omg @ overmachogrande.ком!

Определенно есть обновления проводки, о которых вы должны знать, если вы планируете приключение в самостоятельной лазерной терапии / LLLT !!!

Не смотрите дальше, если вы хотите создать собственное устройство LLLT от выпадения волос! Это часть III, «Подключение лазерного Мессии», теперь в БЕСПЛАТНО (конечно) загружаемом PDF! Это БОЛЬШОЙ ОБЗОР того, как подключить практически любое лазерное устройство, поэтому, пожалуйста, проверьте это !!!

Часть III - «Электропроводка Лазерного Мессии»! Это отличное руководство для проводки чего угодно !!!

Не смотрите дальше, если вы хотите создать собственное устройство LLLT от выпадения волос! Это часть II, «Определение количества диодов», теперь в виде БЕСПЛАТНОГО (конечно) загружаемого PDF-файла!

Часть II - Определение количества диодов!

Не смотрите дальше, если вы хотите создать собственное устройство LLLT от выпадения волос! «Laser Messiah I» изменил мир лазерной терапии, и теперь он доступен для загрузки в формате PDF!

Часть 1 - БЕСПЛАТНЫЕ инструкции, которые изменили мир!

Ищете отличный источник питания для лазерного шлема / устройства, но имеете доступ только к источникам питания ATX? Что ж, эта статья ДЛЯ ВАС !!!

УБЕР ПРОСТОЙ дизайн Jdp710 поможет вам "встать в дверь" лазерной терапии! Это было супер дешево в изготовлении и, вероятно, намного эффективнее, чем у большинства массово продаваемых устройств! Почему? ...Из-за ПОКРЫТИЯ!

Просто. Дала ему тоже некоторые результаты! Не на одном уровне с профессиональным устройством (именно поэтому он позже перешел на Laser Messiah II), но лучше, чем у большинства массово продаваемых хлам!

Итак, Бьегунац опубликовал этот ответ, что он в конечном итоге отказался от своей идеи строительной каски, и перечисляет, почему он считает Laser Messiah гораздо лучшей альтернативой.

Это должно было быть устройство для путешествий, но Лемминг так и не закончил эту запись! На нем есть несколько фотографий, чтобы вы могли увидеть, что он пытался сделать, но мне придется однажды проверить форумы, чтобы увидеть, закончил ли он это!

ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ - и отличный обзор проводки !!!

Шаг III инструкции WORLD RENOWN для "Laser Messiah I" - "Подключение Laser Messiah" своими руками! Это лазерный шлем / устройство LLLT PROFESSIONAL STRENGTH с полным покрытием - и я учу вас, как его собрать самостоятельно !!!

Создайте устройство, которое полностью изменило рынок лазерной терапии выпадения волос !!!

Шаг II МИРОВОГО ИЗВЕЩЕНИЯ. Самостоятельная инструкция для "Laser Messiah I" - Определение количества диодов! Это лазерный шлем / устройство LLLT PROFESSIONAL STRENGTH с полным покрытием - и я учу вас, как его собрать самостоятельно !!!

Вторая часть первого шага инструкции, ИЗМЕНИВАЮЩЕЙ МИР ЛАЗЕРНОЙ ТЕРАПИИ - ПРЕВОСХОДНО !!!

Это вторая часть первого шага построения МИРОВОГО ИЗВЕСТНОГО "Laser Messiah I"! Это лазерный шлем / устройство LLLT PROFESSIONAL STRENGTH с полным покрытием - и я учу вас, как его собрать самостоятельно !!! Этот шлем ИЗМЕНИЛ МИР!

Фантастический мод для тех распространенных устройств типа подставки, как LaserMax, которые вы видите там! Это помогает приблизить его к тому, что нам действительно НУЖНО для успеха!

Полностью PRO MOD !!! Делает устройство, в остальном довольно низкое, намного лучше!

Для нас это очень важно, и вы всегда можете связаться со мной, О. М.Г., об этом тоже!

К сожалению, многие его фотографии давно исчезли (они размещены на его сайте, а не на моем - и на сайте archive.org их нет!). Тем не менее, это по-прежнему отличная концепция!

Вау, посмотрите, какую работу он проделал для ЭТОГО!

Гениально!

Бьегунац всегда собирался вернуться и сделать это, но позже он обнаружил, что Лазерный Мессия был намного лучше.Тем не менее, я оставляю это, потому что однажды я могу найти его старый пост на форуме и разместить его здесь!

Один из самых интересных и сложных дизайнов лазерных шлемов «Сделай сам» в Золотом районе!

Волосный лазерный шлем «Лемминг» - сделан из модифицированного велосипедного шлема (и некоторой другой магии!).

Эти инструкции ИЗМЕНИЛИ МИР ЛАЗЕРНОЙ ТЕРАПИИ - ПРЕВОСХОДНО !!!

Это первая часть WORLD RENOWN самостоятельных инструкций для "Laser Messiah I"! Это лазерный шлем / устройство LLLT PROFESSIONAL STRENGTH с полным покрытием - и я учу вас, как его собрать самостоятельно !!!

У меня остались теплые воспоминания о моем «Золотом мальчике»! Очевидно, это было далеко не так эффективно, как мой Laser Messiah I или Laser Messiah II - но 68 диодов в подвижном кластере достаточно, чтобы попасть в дверь! Кроме того, эта тема имеет для меня некоторую ностальгическую ценность, поэтому я оставляю ее на месте!

Да.Как я уже сказал, это украл CHORE BOY! Верни мне, мужик !!! Я найду тебя! 🙂

Это чисто в образовательных целях! Мы ВСЕ ЗНАЕМ, что вы зря тратите свое время и деньги без профессионального лазерного устройства ПОЛНОГО ПОКРЫТИЯ, такого как мой Laser Messiah II!

Только для образовательных целей!

На самом деле не имеет значения, как ваше устройство ВЫГЛЯДИТ, если оно следует нескольким принципам! Прочтите эту статью, чтобы лучше узнать!

Вам нужно запитать те диоды, которые будут вам помогать, верно ?! Вот основы и некоторые источники!

По сути, 5 мВт / 650 нм со СЪЕМНЫМИ КОЛПАЧКАМИ - это то, что вы ищете!

Copyright 2005-, John Christian / First Coast Innovation, Inc.| Все права защищены.

Absolutey НИКАКИЕ МАТЕРИАЛЫ с этого сайта не могут быть использованы в коммерческих целях / не в личных целях !!!

Laser Messiah® и Revolutionary Anti-Aging® являются зарегистрированными товарными знаками и не могут использоваться без разрешения.

OverMachoGrande ™ - незарегистрированный товарный знак, используемый Джоном Кристианом.

Этот новый сайт посвящен памяти моего лучшего друга, Моряка (одноглазый кот в инструкции DIY).
Сейлор Кристиан, около ~ 1996-19 октября 2015, лучший друг с 24 ноября 1998 года и навсегда. ..
Я скучаю по тебе, дружище!

25 упражнений для мозга, которые сделают вас психически тяжеловесом

Люди все больше и больше признают, что о нашем мозге нужно заботиться и тренировать, как и о любой другой части нашего тела, но тогда возникает вопрос - как ??

Наш разум создан для лени. Они строят распорядки везде, где только могут, чтобы упростить жизнь, сберечь энергию и легко выполнять сложные задачи. Но проблема в том, что это очень мало стимулирует наш мозг.Вот почему многие из лучших упражнений для мозга, или «нейробиологии», основаны на принуждении вашего мозга к тому, чтобы вырваться из рутины. Кроме того, такие вещи, как предоставление вашему мозгу новых ощущений, сочетающих в себе ваши физические чувства - зрение, обоняние, осязание, вкус и слух - с эмоциональным «чувством», могут помочь стимулировать больше связей между различными областями мозга, делая окружающие клетки более сильными и устойчивыми к эффекты старения.

Теперь есть даже игры, которые тренируют ваш мозг, так что вы можете обмануть его, развлекаясь, при этом поддерживая себя умственно.

Новые уловки и стратегии для сохранения молодости вашего мозга разрабатываются каждый день, а пока вот список некоторых из наших любимых методов, которые вы можете сделать частью своей психической тренировки уже сегодня! Только постарайтесь не слишком хорошо овладеть этими маленькими трюками. Став обычным делом, они больше не бросают вызов вашему мозгу.

1. Судоку:

Источник: GoodFellow

Классическая головоломка. Это сложно, затягивает и заставляет думать так, как обычно, что отлично подходит для тренировки мозга.

2. Часы вверх ногами:

Это заставляет ваш мозг по-настоящему думать каждый раз, когда вы на него смотрите.

3. Используйте палочки для еды:

Источник: Nextshark.com

Те из нас, кто живет на Западе, должны действительно сосредоточиться, чтобы поесть с этими вещами, попробуйте обедать с ними через день, чтобы встряхнуть ситуацию.

4. Изучите новый вид спорта:

Попробуйте заняться спортом, в котором задействованы ум и тело, например йогой, гольфом или теннисом.

5. Пазлы:

Источник: PixaBay

Это может показаться ребяческим, но любое регулярное занятие, связанное с мелкой моторикой, отлично помогает вашему мозгу работать усерднее.

6. Торговые игры:

Попробуйте запомнить небольшие списки покупок, когда вы идете в магазин, это может познакомить вас с различными техниками запоминания, такими как дворцы разума или привязанные слова.

7. Braingle:

Есть много отличных сайтов для тренировки мозга, но Braingle утверждает, что у него самая большая коллекция головоломок, игр и головоломок. Вы можете пробовать новый каждый день.

8. Поменяйте руки:

Источник: Airforce Medicine

Попробуйте использовать свою недоминантную руку для таких вещей, как чистка зубов или еда, сначала это будет сложно, но значительно увеличивает активность вашего мозга, что делает это отличной тренировкой .

9. Кроссворды:

Источник: PublicDomainPictures

Еще один классический тренажер для мозга. Вы можете найти бесконечное количество в Интернете, но имейте в виду, что эффективность снижается, если вы делаете это каждый божий день, поэтому измените свой распорядок.

10. Work Blind:

Попробуйте выполнять бессмысленные дела, такие как душ или складывание белья с закрытыми глазами, это заставит ваш мозг использовать новые нервные пути.

11. Изучите язык:

Источник: Torange

Звучит как тяжелая работа, но активное слушание стимулирует широкие слои мозга, а увеличение словарного запаса способствует снижению долгосрочного когнитивного спада.

12. Рисование карт:

Источник: PxHere.com

Наш мозг запрограммирован на отображение объектов. Вернувшись домой из посещения нового места, попробуйте нарисовать карту местности; повторяйте это упражнение каждый раз, когда вы посещаете новое место.

13. Читайте вслух:

Попробуйте читать вслух как можно чаще. А еще лучше чередуйте чтение и прослушивание книг как можно чаще.

14. Поменяйте местами поездку:

Источник: Берналь Саборио

Во время обычных поездок ваш мозг работает на автопилоте и получает очень мало стимуляции.Но выбор незнакомого пути активирует кору и гиппокамп. Билл Гейтс даже это делает!

15. Найдите мультисенсорные действия:

Вещи, которые задействуют все ваши чувства одновременно, например, поход в лагерь, садоводство или покупки на фермерском рынке, стимулируют ваш мозг таким образом, что вы будете молодыми и энергичными.

16. Запомните номера телефонов:

Источник: Pexels.com

Теперь, когда у нас есть мобильные телефоны, с этим легко лениться, но запоминание нескольких наиболее часто используемых номеров каждый месяц очень полезно для вашего мозга.

17. Не согласен с людьми:

Не беспокойтесь, но вы получите огромную пользу для мозга, проводя время с людьми, отличными от вас. Попробуйте открыть для себя новые идеи и другие способы мышления.

18. Физические упражнения:

Источник: Тщательно рассмотренный

Кажется нелогичным, но никакое обсуждение упражнений для мозга не будет полным без подчеркивания важности физических упражнений для мозга.

19. Нет калькуляторов:

Делайте математику в уме или даже длинной рукой, когда это случается в повседневной жизни, вместо того, чтобы тянуться к калькулятору.Это займет немного больше времени, но гораздо лучше для вашего мозга.

20. Шахматы:

Источник: Pixabay

Игра умных людей во всем мире. На самом деле любая высокотехнологичная игра хороша для вашего мозга, если условия могут измениться мгновенно, ваш мозг получит тренировку.

21. Попробуйте новое:

Спонтанность и обучение идут рука об руку. Так что отправляйтесь в путешествие, пробуйте блюда национальной кухни или просто выберите хобби, которое совершенно не для вас, чтобы стимулировать новые нейронные связи.

22. Зеркальное письмо:

Источник: Викимедиа

Направьте своего внутреннего Леонардо да Винчи и попробуйте овладеть искусством письма задом наперед. Это напрягает ваш мозг, чтобы по-новому сломать усвоенное поведение.

23. Сыграйте в игру «10 вещей»:

Выберите повседневный предмет и попробуйте придумать 10 разных «вещей», которыми он мог бы быть. Заставляя свой мозг думать об альтернативах повседневному, он будет оставаться сильным.

24. Пазлы Ребуса:

Источник: Веселые слова.com

Обычно они состоят из букв, цифр, изображений и символов, которые содержат подсказки к ответу. Чтобы разгадывать эти головоломки, вам потребуются некоторые знания клише и выражений, но они определенно забавные. (Кстати, ответ на приведенный выше - «слишком смешно для слов».

25. Медитация:

Источник: Pixabay

Вы знали, что до этого дойдет. Каждый раздражающий человек, которого вы знаете, говорил вам, что медитация - это хорошо для вашего ума, и оказывается, они были правы.Преимущества для мозга включают снижение стресса, улучшение памяти и настроения, повышение концентрации внимания и даже устранение атрофии мозга. В наши дни этим занимаются больницы, крупные корпорации и даже вооруженные силы, почему нет?

Сделай сам | IT

Прошлые месяцы Январь 2021 (24) Декабрь 2020 (68) Ноябрь 2020 (88) Октябрь 2020 (97) Сентябрь 2020 (89) Август 2020 (96) Июль 2020 (85) Июнь 2020 (92) Май 2020 (127) Апрель 2020 ( 90) март 2020 (79) февраль 2020 (85) январь 2020 (67) декабрь 2019 (32) ноябрь 2019 (98) октябрь 2019 (75) сентябрь 2019 (71) август 2019 (97) июль 2019 (76) июнь 2019 ( 92) Май 2019 (82) Апрель 2019 (74) Март 2019 (106) Февраль 2019 (76) Январь 2019 (60) Декабрь 2018 (80) Ноябрь 2018 (81) Октябрь 2018 (78) Сентябрь 2018 (85) Август 2018 ( 102) июль 2018 (81) июнь 2018 (85) май 2018 (95) апрель 2018 (98) март 2018 (111) февраль 2018 (109) январь 2018 (130) декабрь 2017 (123) ноябрь 2017 (149) октябрь 2017 ( 115) Сентябрь 2017 (98) Август 2017 (118) Июль 2017 (97) Июнь 2017 (104) Май 2017 (120) Апрель 2017 (91) Март 2017 (121) Февраль 2017 (94) Январь 2017 (87) Декабрь 2016 ( 90) Ноябрь 2016 г. (110) Октябрь 2016 г. (79) Сентябрь 2016 г. (93) Август ust 2016 (85) июль 2016 (79) июнь 2016 (112) май 2016 (105) апрель 2016 (66) март 2016 (100) февраль 2016 (62) январь 2016 (63) декабрь 2015 (95) ноябрь 2015 (92) Октябрь 2015 (104) Сентябрь 2015 (99) Август 2015 (75) Июль 2015 (71) Июнь 2015 (63) Май 2015 (69) Апрель 2015 (97) Март 2015 (74) Февраль 2015 (68) Январь 2015 (61) Декабрь 2014 (60) Ноябрь 2014 (52) Октябрь 2014 (52) Сентябрь 2014 (58) Август 2014 (17) Июль 2014 (69) Июнь 2014 (45) Май 2014 (30) Апрель 2014 (1) Март 2014 (15) Февраль 2014 (42) Январь 2014 (63) Декабрь 2013 (50) Ноябрь 2013 (46) Октябрь 2013 (69) Сентябрь 2013 (51) Август 2013 (57) Июль 2013 (40) Июнь 2013 (41) Май 2013 (63) Апрель 2013 (54) Март 2013 (38) Февраль 2013 (57) Январь 2013 (54) Декабрь 2012 (41) Ноябрь 2012 (56) Октябрь 2012 (49) Сентябрь 2012 (44) Август 2012 (63) Июль 2012 (55) Июнь 2012 г. (43) Май 2012 г. (60) Апрель 2012 г. (53) Март 2012 г. (69) Январь 2012 г. (9) 20 декабря 11 (17) Следуйте @intltimes

Укажите группу

Дэйв Купер.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
