Масляная печка в гараж: Масляная печка в гараж: разновидности, изготовление своими руками

Содержание

Масляная печь в гараж. Изготовление печи для гаража

Масляная печь в гараж. Изготовление печи для гаража

Очень важно подготовить место в гараже, где будет стоять печь на отработанном масле. Стены и пол в этой области помещения нужно покрыть теплоизолирующим материалом – листовой сталью или асбестовыми листами. А можно поставить агрегат на кирпичную кладку. Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками.

Рис. 3 Схема изготовления печи на отработанном масле

Начинать работу следует из изготовления резервуаров. Для этого берется лист стали толщиной 4 мм, и с помощью болгарки вырезается из него размеченные детали. Разметка должна осуществляться согласно чертежу. Как правило, эти детали круглой формы, но можно сделать и квадратные.

Соединяются детали печи на отработанном масле сварочным аппаратом. Крышка для нижнего резервуара изготавливается из листовой стали 6 мм толщиной (рис. 4). В этой крышке нужно сделать отверстие с заслонкой, через которое в первую камеру сгорания будет попадать воздух, а также через это отверстие заливается масло.

Заслонка нужна для того чтобы контролировать интенсивность горения.

Рис. 4 Нижний резервуар для отработанного масла

Крышка на нижний резервуар должна одеваться очень плотно, не должно быть зазоров. В крышке есть круглое отверстие посередине, к нему приваривается труба-горелка, которая соединяет 2 резервуара. Эта труба должна быть не меньше 10 см в диаметре, а ее длина не меньше 35 см. В соединительной трубе печи следует просверлить отверстия 9-10 мм (рис.5), их должно быть около 50 шт. сверлить отверстия нужно равномерно по рядам.

Рис. 5 Отверстия в трубе-горелке печи на отработанном
масле

Далее по примеру первого резервуара следует изготовить верхний, то есть камеру сгорания. Также как и в первом варианте, крышка должна быть из стали 6 мм толщиной. В этой крышке должно быть вырезано отверстие для дымохода. Также к крышке приваривается перегородка. Изготавливается она из стали 6 мм, и размещается ближе к дымоходному отверстию.

Готовая верхняя камера сгорания приваривается к трубе-горелке. Крышка также должна хорошо прилегать и не образовывать зазоров.

Рис. 6 Все необходимые детали для сборки агрегата
на масле своими руками

Все швы соединения, которые делались с помощью сварки нужно проверять на герметичность и зачищать наждаком. Дымоход печи на отработке, которая устанавливается в гараже, должен быть изготовленным из оцинкованной стали, жести, или керамики. Для удобности обслуживания дымоходной трубы следует сделать ее съемной. Так будет удобнее ее чистить.

Перед тем как в гараже установить прибор на отработке нужно его проверить на улице, то есть первый раз, он функционирует вне помещения. Это нужно для безопасности, чтобы понять, что все правильно собрано. Залить нужно около 2 литров масла и производится розжиг. Если сделано все правильно, агрегат на отработке должен полностью разгореться через 5-7 минут.

Если же произошла непредвиденная ситуация и печь загорелась, то ни в коем случае нельзя ее тушить водой, это делается только огнетушителем.

При эксплуатации масляной печи для гаража применяется разное масло, отработанного типа. Например, моторное, трансмиссионное, амортизационное, трансформаторное. Конечно, лучше если масло будет чистым, но даже если оно будет загрязненным ничего страшного. Масло можно самостоятельно очистить или отстоять. Очень важно чтобы в отработанное масло не содержало воду.

Для розжига отработанного масла своими руками нельзя использовать легко воспламеняющие вещества, например, бензин или ацетон. При розжиге можно использовать такие катализаторы горения как мазут, керосин, жидкость для розжига костров и т.д. Катализатор должен быть маслянистым. После того как печь работает не нужно доливать топливо, так как эффективность горения резко снизится. Заправка печи на отработанном масле происходит, только после полного сгорания предыдущей порции масла и полного остывания агрегата.

Чертёж печки на отработке. Печь на отработанном масле своими руками: изготавливаем печь на отработанном масле, изучив чертеж и пошаговую инструкцию

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработке

Отработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;
  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

В итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

Сверлю отверстия

Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину . Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Печь на отработке капельного типа.

Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

  • Максимально простая конструкция;
  • Практически полное сжигание топлива;
  • Выделение большого количества тепла;
  • Универсальность использования печки;
  • Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Недостатком такой печи является то, что ее нельзя тушить – гаснет она с неохотой, а если и погаснет, то продолжит выделять горючую смесь. Поэтому такие обогреватели заправляют строго дозированным количеством топлива.

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму . За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Естественно, никакой плазмы в таких печах нет и быть не может – это четвертое агрегатное состояние вещества образуется при крайне высоких температурах, достигающих десятков тысяч градусов.

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.

Печка в гараж. Особенности отопления гаража

Добротный, теплый, капитальный бокс есть не у каждого владельца автотранспорта. Обычно автовладельцы имеют железный бокс. Это самый дешевый, быстрый способ укрыть свой автомобиль от непогоды. Такие постройки защищают только от осадков, ветра. Но с точки зрения удержания тепла, они бесполезны.

Горячий воздух улетучивается моментально из такой конструкции. Как решить проблему? Как сварить печь для гаража? Есть несколько путей. При выборе надо понимать, что отопить жилое и гаражное строение, это не одинаковая задача. Вопрос даже не в изоляции помещения. Согласно законам физики, используя теорию закона квадрата куба, мы понимаем, что на топку маленького бокса, топлива уйдет больше, чем на отопление дома.

К примеру на коттедж в 3 этажа, мы затратим 10 кВт, на согревание бокса у нас уйдет порядка 3 кВт. Если мы хотим получить температуру в боксе 15 градусов, нам требуется котел мощностью 2 кВт. Когда мы хотим держать оптимальную температуру 8 градусов, нам будет хватать мощности 1,3 кВт. Расход топлива на хозяйственное строение получается более чем в 2 раза больше, чем на согревание такой же площади жилых строений.

Нагреть весь бокс, включая стенки и пол — не разрешимая задача. Уйдет слишком много тепло затрат. Не спасет даже утепление. Поскольку тепло будет забираться бетонным полом, и оно будет уходить через бетонную крышу. Разумным вариантом будет прогрев конкретной рабочей зоны. Желательно теплый воздух сосредоточить по центру комнаты. Вокруг этой зоны будет царство холодного воздуха. Вверху, внизу, кругом будет холодно. Это создаст наилучший комфорт для работы.

По центру площадей будет тепло, а расход энергии на отопление заметно упадет. Такой эффект называют теплой шубой. Он возникает благодаря естественной конвекции воздуха. Горячий воздух зажат со всех сторон холодным потоком. Нагретый воздух, стремится вверх, но его не пускает холодный воздух, давящий вниз. Горячие воздушные массы равномерно растекаются по сторонам, немного прогревают стены, спускаются в смотровую яму.

Такой эффект под силу создать генераторам тепла малой мощности, что по деньгам будет весьма экономно.

Такие аппараты создают достаточно интенсивный поток теплых воздушных масс, которых достаточно для обогрева мастерской.

С развитием различных технологий, появился такой метод по отоплению хозяйственных построек, как инфракрасные обогреватели. Но у них есть недостаток. Для строений из металла они мало подходят. Металл не отражает данное излучение, и тепло уходит на улицу. Стены из кирпича так же не подойдут для этих целей. Печь для гаража своими руками будет лучшим решением, печь буржуйка своими руками — бюджетное решение. Печи для гаража на дровах автономны, требуют мало места, работают на древесных отходах. Многое можно увидеть на ютуб своими глазами. Мы рассмотрим некоторые варианты.

Самодельная печь на отработке. Преимущества и недостатки печки на отработанном масле

Заводская или самодельная печь на отработанном масле характеризуется рядом преимуществ:

  • обеспечением быстрого и эффективного нагрева закрытых помещений в виде теплиц, бытовых построек, складских и технических комнат;
  • независимостью устройства от электричества и газа;

При обеспечении нормального режима работы печь не создает много копоти и гари

  • уникальными конструктивными особенностями аппарата, которые позволяют осуществлять процесс приготовления пищи;
  • простотой в эксплуатации;
  • отсутствием открытого пламени;
  • надежностью конструкции, которая выполняется из металлических изделий, соединенных сваркой;
  • при обеспечении нормального режима работы печь не создает много копоти и гари;
  • благодаря небольшому весу и габаритам аппарат можно транспортировать;
  • печь можно изготовить из металлолома;
  • при работе устройства обеспечивается сжигание масла и его паров;
  • печь можно сочетать с системой водяного отопления, установив сверху бак.

Печь на отработке закрытого типа не лишена недостатков, среди которых можно выделить следующие:

  • возможность засорения питающей трубки отработанным маслом;
  • необходимость монтажа дымохода длиной не менее 4 м;
  • наличие раскаленных открытых поверхностей;

Печь на отработке обеспечивает быстрое и эффективное нагревание закрытых помещений разного типа

  • еженедельная очистка дымохода и емкости для масла от скопившихся отходов;
  • большая вероятность загрязнения одежды и помещения во время контакта с топливом;
  • емкость с горючим должна располагаться в теплом помещении;
  • неприятный запах отработанного масла;
  • погасить пламя в аппарате можно лишь после полного выгорания топлива;
  • при неправильной эксплуатации возрастает пожароопасность;
  • характерный гудящий шум в процессе работы печи;
  • топливо загорается лишь при нагревании его до температуры вспышки.

Важно! Перед тем как заливать масло в систему, следует его отфильтровать.

Видео масляная печь для отопления гаража

схема, устройство, чертежи масляной печки

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

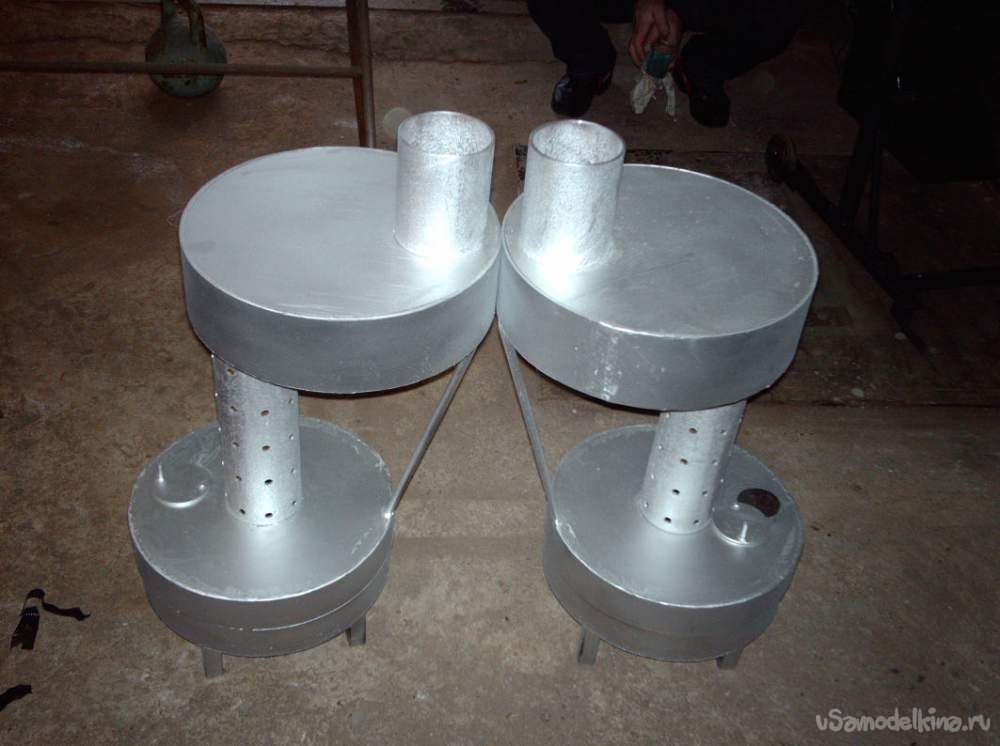

Показанные  на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

  • простота конструкции и дешевизна;
  • нетребовательность к качеству топлива;
  • хорошая теплоотдача;
  • отопитель спокойно переносит периодические растопки в зимнее время;
  • компактность и мобильность;
  • отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно – дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

  • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
  • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

 Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:



Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • угловая шлифовальная машина;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

  • большая мощность;
  • высокий КПД сжигания топлива;
  • можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
  • экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

Печка для гаража своими руками на дровах и отработке: чертежи, установка

Самый простой и удобный путь обогреть зимой гараж – это поставить какой-нибудь электрический обогреватель. Многие автолюбители так и делают, но им приходится потом сталкиваться со счетами за электроэнергию, что несопоставимы с полученным теплом из-за высокого тарифа. С другой стороны, печка для гаража на дровах или отработке не столь комфортна в эксплуатации, но уж точно обойдется дешевле. В данном материале будет изложено, как сэкономить еще больше и изготовить такую печку самостоятельно.

Дровяная печь

Требований к подобным печкам совсем немного:

  • чтоб хорошо выделяла тепло;
  • была пригодна для сжигания любой древесины;
  • поместилась на выделенном для нее пятачке.

Поскольку простые печи для гаража не особо нуждаются в эстетике, то обычно домашние мастера их сваривают из того, что попадется под руку либо найдется на металлоломе. Так что форма корпуса может быть произвольной, нашел кусок большой трубы – печка будет круглой, попался листовой металл – сделаем прямоугольную. По большому счету, это не имеет большого значения, гораздо важнее сама конструкция.

На просторах интернета полно чертежей разных печек, но все они производные от традиционной металлической буржуйки. Корпус отопителя можно ориентировать в горизонтальной или вертикальной плоскости, на эффективность работы это почти не оказывает влияния. Дело в том, что вертикальная самодельная печь для гаража, сделанная своими руками, занимает меньше места. В то время как в горизонтальную помещаются длинные поленья и с одной загрузки горит она дольше. Выбирайте, какой вариант вам больше по вкусу.

В традиционных буржуйках колосниковой решетки нет, эта печь является подовой. Дымоход же располагается в задней части и подводится сверху, как показано на чертеже:

В гараже, где хранятся легковоспламеняющиеся жидкости и масла, отсутствие зольника – не лучший вариант. При очистке пода горячие угли могут рассыпаться, неудобство для выполнения процедуры налицо. По этой причине простая печка на дровах получила колосники, зольник и дверцу для очистки, а то и выдвижной ящик. Что касается трубы, то ее варят в обычном месте либо на задней стенке.

А вот усовершенствованная двухходовая буржуйка имеет трубу в передней части. Конструкция печи способствует повышенной теплоотдаче, поскольку дымовые газы внутри нее делают два хода в разных направлениях, интенсивно обмениваясь теплом с металлическими стенками.

Последний ход газов завершается у лицевой стенки, поэтому и труба спереди. Подобная печь в гараж весьма эффективна, изготовить ее можно по чертежу, представленному выше:

Дополнительно повысить теплоотдачу поможет увеличение поверхности обмена. Мастера-умельцы давно решили этот вопрос, приваривая к корпусу ребра из полосовой стали толщиной 4—5 мм, как показано на фото:

Не вдаваясь в подробности и описание производства сварочных работ, дадим несколько общих рекомендаций:

  • старайтесь брать металл потолще, если возможно, то 4—5 мм. Тогда дровяная печь прослужит дольше;
  • при креплении дымохода сверху стенку лучше усилить, этот стык прогорает чаще всего;
  • наружные ребра заметно улучшают обмен теплом, их можно приварить к любой печке;
  • внутри можно установить хотя бы одну перегородку, как у двухходовой печи;
  • лучше в колосниковой решетке сделать много мелких отверстий, чем большие дырки, куда будут просыпаться не догоревшие угли.

Печь на отработанном масле

Самая простая печка для гаража, работающая на отработанном масле, хорошо известна всем. И, хотя ее чертеж нетрудно отыскать в рунете, мы на всякий случай представим его еще раз:

Как видите, в изготовлении такой отопитель несложен, а вот при эксплуатации есть нюансы. Главный враг подобных печек – вода, в силу разных обстоятельств попавшая в отработанное масло. Совсем небольшое ее количество вызывает сильные хлопки в перфорированном дожигателе (вертикальной трубе с дырками), что может привести к пожару. Выходит, что перед употреблением топливо нужно отстаивать, чтобы отделить воду.

Важно. Любая печь на отработке, как и на дровах, требует для стабильной работы дымохода с хорошей тягой, поэтому его рекомендуется поднимать на высоту не менее 4 м.

Второй недостаток отопителя – едкий запах на стадии розжига и разогрева. В остальном использование чудо-печи, как ее называют на специализированных форумах, особых нареканий не вызывает. Греет она вполне прилично. Но на тех же форумах мастера-умельцы давно предложили более надежную и эффективную конструкцию. И не такую пожароопасную. Принцип, по которому функционирует такая масляная печка, показан на рисунке:

Топливо сгорает в металлической чаше, расположенной на дне вертикально стоящей трубы (или газового баллона). В чашу оно подается каплями из дозирующего устройства. Благодаря такой схеме при необходимости печь на жидком топливе может сжигать и дизельное топливо, надо лишь настроить подачу воздуха и дозировку. Часть паров масла догорает внутри вертикальной перфорированной трубы – дожигателя при подаче вторичного воздуха. Устройство печи показано на чертеже:

В качестве корпуса можно применить толстостенную стальную трубу или баллон из-под пропана. Сортамент остального металла указан на чертеже, перечислять его еще раз мы не будем. Вместо этого заострим внимание на способе подачи воздуха, он может быть двух видов:

  • естественный, за счет тяги дымохода;
  • принудительное нагнетание вентилятором.

Самодельная капельная печка из трубы может работать и на малой тяге, если нет никакой возможности поднять дымоход повыше. Этому способствует установка вентилятора, нагнетающего воздух внутрь дожигателя. Тогда, заглянув в работающую печь сверху, можем наблюдать такую картину:

Способ считается более эффективным и вполне надежным, проверенным не одним владельцем гаража. При желании такая дизельная печка заключается в водяную рубашку, превращаясь в водогрейный котел. Это позволит устроить в гараже радиаторное отопление и значительно повысить комфорт при длительном пребывании в помещении зимой. Предостережение к масляным отопителям такое же, как и к дровяным: если в непосредственной близости находится высотный жилой дом, то придется вернуться к мысли об отоплении электричеством.

Рекомендации по установке

Самостоятельная установка печки в гараже должна выполняться по определенным правилам. Во-первых, нужно обеспечить работоспособность нагревателя, а во-вторых, принять меры по пожарной безопасности. Что касается первого момента, то он касается правильного монтажа дымохода, обязанного создать нормальную тягу. Здесь рекомендации следующие:

  • высота трубы – не менее 4 м, считая от колосниковой решетки;
  • поворотов – не более 3, при этом избегайте установки колен 90º, старайтесь применять 45 или 30º;
  • если есть горизонтальный участок, то его длина – не больше 1 м;
  • участок трубы на улице лучше утеплить базальтовой ватой, чтобы не допустить образования конденсата;
  • прикрепите дымоход к стене, чтобы он не нагружал тело печи.

Во время монтажа дровяной или масляной печи своими руками соблюдайте противопожарные требования. Вот их перечень:

  • на полы под печью уложите лист металла, выступающий со стороны дверцы на 1 м;
  • сгораемые конструкции стен около печки надо защитить экранами из металла или кирпича;
  • проходя дымоходом деревянное перекрытие, обеспечьте зазор между ним и трубой 250 мм, заполнив его базальтовым волокном;
  • дабы защитить газоход от задувания ветром, установите на него дефлектор или специальную насадку;
  • в гараже должна функционировать естественная приточно-вытяжная вентиляция.

Заключение

По сравнению с электрическим печное отопление гаража куда экономнее, а подчас и эффективнее. Но в монтаже и эксплуатации масляных и твердотопливных отопителей есть свои особенности, которые надо учитывать. Сделать печки своими руками не представит большой сложности для человека, владеющего необходимыми навыками. В крайнем случае изготовление можно поручить знакомому мастеру, выбрав подходящую конструкцию.

Печь для гаража на дровах, отработке – буржуйка в гараж своими руками

Гараж далеко не всегда используется лишь как место хранения автомобиля. Многие проводят в нем большое количество времени, в том числе осенью–зимой. Обустраивать в гаражном помещении полноценное отопление нецелесообразно с финансовой точки зрения, поэтому применяются различные дровяные печки. В нашем материале вы ознакомитесь с наиболее интересными вариантами самодельных обогревателей и узнаете, как сделать металлическую печь для гаража своими руками.

Какой обогреватель лучше для гаража

Проще всего отапливать гаражное помещение электрическим обогревателем. Но если вы находитесь там по нескольку часов ежедневно, то космических счетов за электроэнергию не избежать. Лучше поставить буржуйку в гараж и перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.

Такую горелку можно приладить к любой дровяной печке

Нельзя не упомянуть такой вид топлива, как солярка. Но использовать ее для обогрева гаражного помещения выйдет недешево и хлопотно. Специально покупать дизельный обогреватель не имеет смысла, ведь самодельные печи на отработанном масле способны сжигать и солярку.

Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:

  • отопитель, выложенный из кирпича;
  • дровяная печка для гаража из металла;
  • печь на отработанном масле.

Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.

Делаем экономичную буржуйку на дровах

Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи. Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.

В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.

Делая 2 оборота по каналам печки, продукты горения отдадут больше теплоты воздуху помещения

Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.

Для изготовления источника тепла понадобятся следующие материалы:

  1. Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
  2. Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
  3. Отрезок трубы диаметром 100 мм на патрубок дымохода.
  4. Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
  5. Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
  6. Готовые ручки на дверцы.

Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь прикаливается от высокой температуры, корпус может треснуть по сварным швам. Как примерно определить марку стали, описано в инструкции по изготовлению банной печки.

О полезных доработках железной печки

Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.

Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

На фото изображена печка из чугуна с конвекционными ребрами и варочной плитой. Из стали можно сварить аналогичную конструкцию

Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.

Тепловая пушка на твердом топливе

Любая печь, сжигающая дрова или уголь, страдает одним существенным недостатком. Находясь в углу гаража, который обычно не утеплен, отопитель прогревает только часть помещения. Противоположный угол (как правило, у самых ворот) остается холодным и работать там некомфортно. Проблема частично решается, если проложить дымоход под наклоном через все помещение, что практикуется многими хозяевами гаражных сооружений.

Более основательным прогревом гаража может похвастать конструкция, предложенная одним из наших экспертов по изготовлению твердотопливных котлов и печей Виталием Дашко. Агрегат представляет собой старый газовый баллон, установленный вертикально и снабженный отдельной камерой для нагрева воздуха, подаваемого туда принудительно. Конструкция этой печи для гаража с указанием размеров отражена на чертежах:

Печка функционирует по принципу тепловой пушки. Алгоритм работы выглядит так:

  1. В топливник загружается порция дров и производится розжиг.
  2. После прогрева включается вентилятор, подключенный гофрой к одному из патрубков нагревательной камеры.
  3. Поскольку горизонтальная перегородка между топливником и камерой воспринимает наибольшую тепловую нагрузку, проходящий над ней воздух быстро нагревается.
  4. Горячий воздух, выходя из второго патрубка, подается с помощью гофротрубы в любую точку гаража. Угол, где установлен сам агрегат, прогревается от боковых стенок.

Интенсивный теплообмен внутри камеры осуществляется благодаря стальным ребрам, увеличивающим площадь теплоотдачи. Ниже на чертеже показан продольный и поперечный разрез дровяной печки, где хорошо видно расположение этих ребер.

Преимущество буржуйки состоит в том, что ей не нужен высокий дымоход, хотя без естественной тяги не обойтись. Нагнетателем воздуха послужит любой подходящий вентилятор невысокой производительности. В маленьком помещении может хватить и кулера от блока питания компьютера. Для гаража средней и большой площади применимы бытовые канальные вентиляторы на 50 м³/ч, их ставят на вытяжки из санузлов. Также подойдет нагнетатель от автомобильной печки, например, «улитка» от ВАЗ 2108.

Для изготовления корпуса отопителя хорошо подходит пропановый баллон вместительностью 50 литров

Как сделать гаражную печь из баллона

Чтобы изготовить дровяную печку в гараж, нужно выполнить ряд подготовительных работ. Для начала у баллона отрезается верхняя часть по сварочному шву. Предварительно следует выкрутить вентиль и заполнить его водой, чтобы остатки пропана не взорвались при работе болгаркой. Затем нужно из листового металла толщиной 4 мм вырезать круг диаметром 300 мм (на перегородку) и полосу шириной 80 мм (на обрамление дверец). Из остатков можно нарезать полос на теплообменные ребра.

Совет. Если вы желаете увеличить тепловую мощность печки, то можете отрезать верхнюю часть ниже шва, тем самым увеличивая объем воздушной камеры. Но помните, что тогда вы уменьшаете вместительность топки и длительность горения с одной закладки дров.

Дальнейшие работы выполняем в таком порядке:

  1. Следующий шаг – нарезка арматуры и изготовление колосниковой решетки. Здесь нет строгих требований, делайте по образцу на фото, стараясь подогнать длину прутьев под размер выступающего внутрь баллона шва. После этого установите решетку в нижнюю часть емкости.
  2. В отрезанной крышке надо выполнить 2 отверстия под установку резьбовых сгонов DN50. Данный размер — оптимальный, но выдерживать его необязательно, как и подбор сгонов с резьбой. Вы можете взять отрезки трубы подходящего диаметра, но не делайте его меньше 40 мм. Затем приварите патрубки на место, как показано на фото:
  3. Далее, в корпусе баллона в соответствии с чертежом надо прорезать проемы под загрузочную дверку, поддувало и отверстие дымохода. В проемы необходимо вставить обрамления дверец, сваренные из заготовленной полосы, и обварить их по кругу. Перед монтажом обрамления нужно сделать заготовки самих дверец, приварив к ним петли и покупные ручки.
  4. Следующий этап – формирование воздушной камеры. Приготовленный круг диаметром 30 см укладывается вместо отрезанной крышки баллона и приваривается наглухо. После этого к нему посредством сварки крепятся теплообменные ребра. Их количество и размещение может быть произвольным, но не переусердствуйте, иначе придется подбирать более мощный вентилятор, могущий преодолеть аэродинамическое сопротивление камеры.
  5. Последний шаг – приварка крышки с патрубками на место и монтаж дверец с запорными устройствами. В самом конце устанавливается дымоходный патрубок требуемой длины. Вместо патрубка подойдет и готовое колено под 90°.

Примечание. Такая же дровяная печь для гаража делается из трубы большого диаметра – 300 или 400 мм с толщиной стенки от 4 мм. Только работы будет немного больше, крышку и днище придется изготовить отдельно.

Подключение к водяному отоплению

Предыдущая конструкция гаражной печи вполне способна вместо воздуха нагревать воду или антифриз, циркулирующие по контуру водяного отопления. Всего и надо, что вместо сгонов DN50 врезать в крышку камеры патрубки DN25 да приобрести циркуляционный насос малой производительности (маркировка 25—40). Насос нужен обязательно, потому что объем водяного контура печи слишком мал и без принудительной циркуляции теплоноситель быстро закипит.

Для нормальной работы отопительной системы с буржуйкой понадобится расширительный бачок и насос

Дальше все просто: патрубки печки соединяются с радиаторами отопления либо самодельными регистрами, чья суммарная теплоотдача не превышает 3—3.5 кВт. Соединение рекомендуется осуществлять металлическими трубами, в крайнем случае — металлопластиковыми. Насос устанавливается перед печью на обратном трубопроводе, а перед ним нужно обязательно поставить расширительный бак закрытого типа. В регистрах нужно установить краны Маевского для удаления воздуха из системы.

Совет. Поскольку отопление гаража носит периодический характер, то систему следует заполнять незамерзающей жидкостью.

Печь для гаража на отработанном масле

Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.

Для справки. Помимо пожароопасности, данный агрегат имеет и другие недостатки, например, издает запах гари и отличается приличной «прожорливостью» (расход – около 2 л отработанного масла в час).

Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:

  1. В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
  2. После нагрева отработка испаряется и начинает гореть.
  3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
  4. Продукты горения покидают печь через дымоход.

Сборка чудо-печки чрезвычайно проста и делается по чертежу:

Чтобы сделать нижнюю и верхнюю камеру чудо-печи, лучше найти кусок трубы диаметром 350 мм или взять баллон 30 см в поперечнике

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Чертеж капельной печи в разрезе

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Примечание. Подачу горючего можно организовать самотеком, закрепив масляный бак повыше на стену, либо посредством специального насоса.

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:

Для справки. Помимо пожароопасности, данный агрегат имеет и другие недостатки, например, издает запах гари и отличается приличной «прожорливостью» (расход – около 2 л отработанного масла в час).

Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:

  1. В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
  2. После нагрева отработка испаряется и начинает гореть.
  3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
  4. Продукты горения покидают печь через дымоход.

Сборка чудо-печки чрезвычайно проста и делается по чертежу:

Чтобы сделать нижнюю и верхнюю камеру чудо-печи, лучше найти кусок трубы диаметром 350 мм или взять баллон 30 см в поперечнике

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Чертеж капельной печи в разрезе

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Примечание. Подачу горючего можно организовать самотеком, закрепив масляный бак повыше на стену, либо посредством специального насоса.

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:

Заключительный вывод

Самодельные металлические печки для отопления гаража обладают множеством преимуществ, главное из которых – дешевизна. Второй плюс заключается в возможности модернизировать конструкцию под свои условия, не изменяя принцип работы. Если сделать печь добротно, из толстого металла, то она прослужит вам долгие годы. Но при эксплуатации не следует забывать о пожарной безопасности, особенно когда идет речь об отработанном масле. Отопительные агрегаты, сделанные своими руками, требуют постоянного присмотра.

чертежи масляной печи для отопления

Автор roman На чтение 10 мин. Просмотров 781 Опубликовано

Владельцы гаражей, мастерских или других подсобных помещений в целях экономии часто устанавливают печку на отработке. Для этого они обрабатывают металлические детали, сваривают их и получают модель, напоминающую металлическую печь для обогрева помещений или так называемую “буржуйку”.

Выбирая конструкцию в процессе изготовления многие инженеры нередко сталкиваются со сложностями. Постараемся рассказать о преимуществах такого вида отопления, различных видах печи, а также нюансах конструирования печи своими руками.

Преимущества и недостатки печки на отработке

Печь на отработке с дозатором.

Печи на отработке имеют много преимуществ по сравнению с другими механизмами:

  • дешевизна топлива;
  • низкая пожароопасность;
  • независимость работы печи от погодных условий;
  • быстрый нагрев небольших помещений;
  • используется для приготовления пищи.

Однако есть у этой печки и недостатки:

  • необходим дымоход;
  • печь сильно загрязняется, потому ее и дымоход нужно чистить раз в год, в зависимости от частоты использования;
  • масло должно быть очищено от воды, так как закипание в резервуаре способно привести к разбрызгиванию горящего масла.

Масляная печь в гараж

Самой экономичной системой обогрева гаража считается печь на отработанном масле. Ее конструирование не составляет особого труда, так как механизм работы печи относится к физике для 8-го класса. Все необходимые материалы для ее создания находятся в широком доступе.

Существует четыре варианта конструирования печей на отработанном масле:

  • на отработке из газового баллона или из металла без дополнительных элементов;
  • на отработке с наддувом – в них подача воздуха усиливается благодаря использованию вентилятора;
  • на отработке капельного типа – для дозированной подачи масла используется капельница;
  • на отработке с водяным контуром – для обогрева больших помещений.

Печь на отработке: чертежи и этапы создания из газового баллона

Печь на отработке из газового баллона очень популярна благодаря простой схеме сборки.

Чертеж печи на отработке.

Схема печи из газового баллона

Детали конструкции: 1 – основание корпуса; 2 – перфорированная труба; 3 – труба теплообменника; 4 – перегородка; 5 – козырек; 6 – испаритель для масла; 7 – муфта; 8 и 10 – трубка для подачи отработки; 9 – шаровой кран; 11 – резервуар для отработки; 12 – завихритель; 13 – вентилятор.

Сам механизм направлен на более эффективный обогрев помещения. Нагретый воздух будет циркулировать по помещению после установки теплообменника. Это стальная труба с диаметром 100 мм. Наиболее подходящее место для ее установки – внутри корпуса, между горелкой и дымоотводной трубой.

Для удержания пламени к верхней части теплообменника приваривается металлическая площадка, вырезанная из 4-миллиметрового листа. Подача воздуха организуется с помощью канального вентилятора. Ее можно сделать автоматической, применив термореле.

Для лучшего сохранения тепла внутрь трубы помещается завихритель – конструкция из двух сваренных металлических уголков, стороны которых нарезаны и развернуты в виде лопастей. В нижней части второй дверцы делается зазор, для свободного доступа воздуха внутрь корпуса и поддержания горения масла.

Большая тепловая нагрузка

Для нагревания воды с помощью данной печи над верхним резервуаром устанавливается герметичный бак с теплоносителем. Для циркуляции воды, на бак устанавливаются штуцеры на разных уровнях.

Сделать работу печи более эффективной можно также с помощью обычного вентилятора. Его устанавливают возле верхнего резервуара. Обдувая емкость и вентилятор не только способствуют лучшей циркуляции теплого воздуха, но и охлаждают верхнюю часть печки. А это позволит заметно продлить эксплуатационный срок.

Разделение камер

В печи на отработанном масле, процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения.

В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газогорючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

Для правильной работы самодельная печка на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего воздуха должно быть умеренным.

Обеспечить воздухом вторую камеру можно сделав ряд отверстий диаметром около 10 мм в трубе, соединяющей эти два отдела.

Устройство горелки

Печка, работающая на отработке, состоит из двух емкостей, соединенных между собой трубой. Благодаря отверстиям внутрь агрегата поступает воздух, необходимый для горения. Для масла служит нижний резервуар. В нем предусмотрено отверстие с заслонкой, чтобы увеличивать или уменьшать приток воздуха в камеру.

Чертеж печи на отработке.

При сгорании отработок образуются пары и газы, поступающие в соединительную трубу. Здесь продукты сгорания масла смешиваются с большим количеством кислорода. Газообразные отходы этого процесса выводятся через дымоход.

Алгоритм работы обогревателя:

  1. В нижний бак заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
  2. После нагрева отработка испаряется и начинает гореть.
  3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
  4. Продукты горения выходят через дымоход.

Чаша испаритель

Отработанное масло — сильно загрязненное и плохо горящее топливо. Поэтому для полного сгорания его тяжелые составляющие необходимо отделить от легких. Для этого, используют способ пламенного расщепления (пиролиз).

Инициировать процесс пиролиза можно двумя способами:

  • Первый способ
    — поджигают масло, находящееся в топливном баке. Его температура повышается и начинается испарение. Далее, пары масла смешиваются с воздухом, поступающим через горловину резервуара. Расщепление отработки и сжигание ее легких фракций осуществляется в пиролизной камере сгорания, где происходит дожигание избыточного кислорода.
  • Второй способ
    — вместо бака с горящим маслом используется пламенная чаша и специальная горелка, позволяющая совместить в факеле пламени зоны пиролиза, сгорания и дожигания. Капля масла падает на раскаленную поверхность чаши, испаряется, вспыхивает и сгорает.

Самодельные печи с капельной подачей масла встречаются крайне редко, так как их изготовление требует фундаментальных знаний в области физики. Кроме того, необходим опыт в изготовлении высокоточных деталей и наличие специальных материалов.

Система подачи топлива

Капельная подача масла должна быть организована по 2-ступенчатой схеме, так как одноступенчатая система может привести к нестабильному горению или даже взрыву. Двухступенчатая схема предполагает наличие основного маслобака, вентиля, расходной капельницы, расходного резервуара и свободного стока.

Система подачи топлива в печь.

Из стока не ниже 60 мм от дна располагается рабочая капельница.

Подачу топлива открывают, когда растопка в чаше (см. ниже) зажжена. Пока масло в бачок накапает до уровня стока, можно отрегулировать его подачу, а потом оно закапает в чашу.

Схема безопасного питания капельной печи

Но если слишком сильно открыть вентиль, расходник сразу наполнится, в печку хлынет топливо, а она выбросит горящие брызги. Правильнее будет построить систему капельной подачи масла в печку с предохранительным клапаном и дозирующим капилляром.

Поскольку разные металлы смачиваются отработкой по-разному, и свойства ее существенно меняются, длину капилляра нужно будет подобрать: масло подают под гравитационным напором 120-150 мм при комнатной температуре, а капилляр подбирают так, чтобы капало почаще, но с ясно различимыми каплями.

Устройство теплообменника

Теплообменник – это прибор, осуществляющий передачу тепла от одной среды к другой. Сам по себе теплообменник не является самостоятельным прибором, он начинает работать только при установке в какой-либо аппарат.

Для повышения эффективности теплоотдачи к каждому прибору подбирается определенный вид теплообменника с оптимальным набором характеристик. Его КПД зависит от конструкции самого устройства и от материала, из которого он изготовлен.

Для теплообменников применяют материалы, устойчивые к коррозии и имеющие высокую теплопроводность. К ним относятся: алюминий, нержавеющая сталь, медь и ее сплавы, латунь, мельхиор, титан.

Печь на отработке с водяным контуром

Печи на отработанном масле с водяным контуром хорошо нагревают воду. Таким образом, помещение прогревается за счет корпуса печи и труб, в которых циркулирует прогретая жидкость.

Достоинства такого агрегата:

  • простота конструкции;
  • не коптит при работе;
  • пожаробезопасность;
  • экономичность в эксплуатации;
  • независимость от газа, электричества;
  • легко регулировать температуру в помещении;
  • простота розжига.
Устройство печи на отработке для гаража.

Недостатки:

  • требуется установка дымохода;
  • дымовая труба должна находиться строго вертикально, без наклонных участков;
  • каждую неделю нужно чистить печку и дымоход; отработанное масло должно быть очищенным.

Конструкция печи на отработке с водяным контуром состоит из двух камер. Они соединены трубой, через которую подается воздух. Нагреваясь в нижнем резервуаре, топливо образует масляный пар. В трубе он смешивается с воздухом, отчего горение становится интенсивнее. В верхней камере он сгорает, а продукты горения выводятся через трубу.

Эксплуатационный цикл: розжиг, остановка, чистка

Перед эксплуатацией печки, необходимо подготовить ее.

Основные требования к состоянию отопительного аппарата:

  1. Печка должна быть установлена строго горизонтально.
  2. Не допускается установка печи в местах, где могут быть сильные сквозняки.
  3. Не допускается использование высоких подставок или крепление агрегата на стены.
  4. Уровень залитого масла не должен превышать две трети объема нижней камеры.

Само масло не горит, поэтому для его розжига используются сторонние материалы. Правила розжига:

  • поджигается лист бумаги или ветошь, и опускается в бак;
  • добавляется горючая жидкость в бак, и поджигается с помощью горящего фильтра;

При горении, в камере выделяется тепло и масло начинает закипать. Примерно через 10 минут, масло кипит и начинается испарение паров. После розжига отверстие прикрывают наполовину, а после нагрева печи регулируют им поступление воздуха в бак, обеспечивая ровное горение газов.

Обслуживание печи сводится к регулярной чистке внутренних поверхностей. Чистка печи производится примерно через 5-6 топок. Для ее очистки можно использовать проволоку или молоток, которым простукивают все стенки. Затем, нужно снять верхнюю крышку резервуара и удалить из него весь мусор.

Схема печи для гаража на отработке.

Перед очисткой печи необходимо закрыть дымоход и слить масло из резервуара.

Техника безопасности

Печка представляет собой прибор с открытым огнем, поэтому, при его эксплуатации необходимо строго соблюдать необходимые требования техники безопасности:

  • нужно следить, чтобы в помещении, где работает агрегат, не было сквозняка;
  • температура печи довольно высока, поэтому поблизости нельзя оставлять ничего, что может воспламениться;
  • на расстоянии 0,5 м ничего не должно находиться;
  • печку с явными дефектами эксплуатировать запрещается, это касается и дымохода с нарушенной целостностью;
  • работающий агрегат нужно держать под контролем, периодически проверяя его состояние;
  • запрещается оставлять без присмотра печь.

Кроме того, существует ряд требований, предъявляемых к топливу, на котором работает печка. Во-первых, нельзя экспериментировать с топливом, используя бензин, керосин и другие легкогорючие вещества. Это может привести к взрыву!

Во-вторых должно использоваться только отработанное масло (моторное, индустриальное, трансмиссионное, синтетическое и пр.). В-третьих, масло, используемое в качестве топлива, не должно содержать воды.

Расход топлива и экономическая целесообразность

Способом повышения эффективности печи на отработке является принудительная конвекция воздуха. Она осуществляется с помощью вентилятора, нагнетающего прохладный воздух к верхней камере трубы. Забирая часть тепла у печи, воздух обогревает помещение и одновременно охлаждает камеру, продлевая срок службы металла.

Важно: Погасить такие печки достаточно трудно, так как даже при полностью закрытом дросселе отверстий в камере сгорания достаточно воздуха для поддержания температуры, при которой процесс пиролиза прервется.

Перекрытие же дымохода приведет к тому, что горение пойдет с жирным чадом, который пойдет в помещение через вентиляционные отверстия в камере сгорания. Поэтому, заливать масло в печку нужно столько, чтобы его хватило как раз на планируемое время пребывания в гараже.

Итог

Печи, использующие отработанное масло — это очень удобные и простые по конструкции агрегаты. Без больших затрат они дают возможность эффективно отапливать помещения. В зависимости от выбранного типа владелец гаража может подобрать наиболее экономичный и безопасный вариант отопительной системы без лишних затрат.

А какой вариант печей на отработке больше понравился вам? Расскажите об этом в комментариях!

самодельное дизельное или масляное устройство на отработке, печь из трубы на дровах

Зимой работы и ремонты в гараже без отопления выполнять проблематично, и если электричество проведено во все гаражные массивы, то отопление встречается очень редко. Поэтому выход один – использовать печь.

Гаражная печь должна быть компактной, простой в изготовлении, быстро нагревать воздух и работать на самом разнообразном низкосортном топливе. Конструкция чем проще – тем лучше, главное, чтобы была возможность изготовить ее самостоятельно.

Типы печей для гаража

В продаже можно встретить газовые и электрические приборы, они эффективны, но дороги, требуют регулярной заправки и аккуратного обращения. Самые популярные варианты используют энергию сгорания дров, солярки или отработанного масла.

Из газового баллона или трубы

Вариант привлекателен простотой изготовления. Расположенные вертикально, эти печи очень компактны. Газовый баллон можно найти на свалке или пункте приема металла, после чего он легко превращается в печку.

Конструкция печи может быть вертикальной и горизонтальной. Первый вариант компактнее, во втором случае удобнее складывать длинные дрова. Толщина стенки – не менее 3 мм, лучше всего – 5–6 мм.

Дымовая труба также не должна быть слишком тонкой. Такая печь будет служить очень долго, а топить ее можно отходами деревянного производства, ДСП, опилом, пеллетами, углем.

Можно применять систему из двух бочек, расположенных одна в другой, промежуток между ними заполняется галькой или песком. Нагревается конструкция дольше, зато она излучает ровное тепло и долго не остывает. Вообще, стандарта изготовления обычной дровяной печи не существует.

Главное, надо соблюсти простые правила: использовать толстую стальную стенку, топливник и поддувало, колосники для улучшения горения и вытяжную трубу диаметром не меньше 10 сантиметров.

Преимущества дровяных печей:

  • простота эксплуатации;
  • низкая стоимость самого прибора и топлива для него;
  • устанавливается без фундамента в любое подходящее место;
  • высокий КПД и очень быстрый прогрев гаража;
  • можно использовать для приготовления пищи.

Конструкция длительного горения на дровах

Чтобы часто не подкидывать дрова в топку, были придуманы печи с ограниченным доступом воздуха в зону горения, такие приборы могут работать до 12 часов на одной заправке. В качестве корпуса используется тот же газовый баллон.

Фото 1. Самодельная печка в гараже, работающая на дровах, на которой удобно подогреть посуду, например, чайник.

Горение идет сверху вниз под действием груза, в результате чего происходит сгорание самих дров и пиролизных газов, образующихся при нагреве. Эффективность такой печи высока, да и дрова в ней сгорают практически без остатка.

Масляная на отработке и дизельная печки

Идея использовать старое моторное масло привела к появлению устройства способного сжигать его с выделением большого количества тепла.

Нижняя емкость прибора служит резервуаром для топлива, а основной процесс горения происходит в верхней половине, поэтому толщина стенок у нее должна быть выше. Температура нагрева может достигать 850–900 °C.

Фото 2. Масляная печь в гараже. Устройство небольшого размера, с хорошими свойствами теплоотдачи и отсутствием копоти.

Преимущества использования отработки:

  • доступность топлива;
  • отсутствие в процессе сгорания дыма и копоти;
  • безопасность и экологичность, сгорают только пары масла;
  • компактность;
  • хорошая теплоотдача.

Важно! Дымовая труба должна быть высотой до 4 метров для обеспечения хорошей тяги и стабильной работы.

Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке.

Для увеличения эффективности могут применяться простейшие форсунки в нижней части горелки.

Такие печи используют:

  • дизельное или печное топливо;
  • мазут;
  • керосин;
  • трансформаторное, машинное масло.

Вам также будет интересно:

Изготовление прибора своими руками

При выборе типа используемой печи для отопления гаража следует определиться с топливом для прибора. Если отработку достать сложно, то и смысла в устройстве на жидком топливе нет. Твердотопливные печи более универсальны, а при небольших переделках смогут работать на масле и мазуте.

Справка! Самое простое подобное устройство изготавливают из ненужного пропанового баллона, обрезков труб, разного металлолома.

Необходимые инструменты

  • Болгарка;
  • дрель и сверла по металлу;
  • сварочный аппарат или инвертор;
  • слесарные инструменты, молоток, линейка.

Процесс работ

Перед началом работ обязательно сливают остатки газа из баллона. Для этого откручивают вентиль или срезают его ножовкой по металлу, через горловину проливают баллон водой, пока не исчезнет запах газа. После этого воду сливают и корпус спокойно режут болгаркой.

Внимание! Нельзя резать баллон без предварительной дегазации, это может вызвать взрыв оставшихся там паров.

  1. Удобнее будет горизонтальная конструкция печи. В месте расположения зольника сверлят 3–4 ряда отверстий диаметром 8–12 мм на всю его длину. В одном из торцов болгаркой прорезают проем топки. Этот кусок в дальнейшем послужит дверцей.
  2. Размечают место под трубу, рассверливают по периметру и подрезают болгаркой. Можно прожечь это отверстие электродом, если есть опыт подобных работ.
  3. Из куска подходящего листа выгибают корпус зольника и приваривают его. К дверце приваривают петли и навешивают ее на место.
  4. Дверца может быть стандартной чугунной, но для этого придется выполнить переходник из уголков и приварить его к торцу баллона. Вместо дверцы можно изготовить переходник с горелкой для работы на жидком топливе. В этом случае печка для гаража получится универсальной.
  5. Из обрезков уголков изготавливают ножки и приваривают их к корпусу.
  6. Устанавливают печку на место и выводят дымовую трубу над крышей, отклонение ее от вертикали не должно быть больше 30 градусов.
  7. Вдоль стен устанавливают теплоотражающий экран из листа жести или фольги, саму печку можно обложить кирпичом для лучшей сохранности тепла.

Какие могут возникнуть трудности?

Чаще всего сталкиваются с проблемой сваривания толстых листов металла и отдельных деталей конструкции. Для ровного сварного шва необходимо использовать электроды соответствующей толщины.

Еще одна сложность, возникающая при постройке, — это плохая тяга или задымление гаража в процессе топки.

Решением будет вывод дымохода выше уровня крыши и установка дефлектора на его окончание. С его помощью будет создаваться разрежение в трубе. На качество горения влияют отверстия в поддувале и расстояние от колосников до дна печки.

Если вам показалось, что печь плохо отапливает помещение, а дрова просто «улетают» в трубу, то можно сделать несколько поворотов на трубе дымохода. Скорость дымовых газов упадет, и большая часть их энергии останется в гараже. Полезно обварить стальную конструкцию печки дополнительными ребрами теплообменника, а еще лучше сделать водяную рубашку и систему циркуляции жидкости по трубам.

Полезное видео

В видео рассказывается о печке для гаража, работающей на дизельном топливе тосоле.

Техника безопасности при эксплуатации самодельной печи

  • Дрова и горючие материалы хранят на большом расстоянии от работающей печи.
  • Для жидкостных устройств применяют только тяжелое топливо. Ацетон, бензин, растворитель, спирт используют для розжига.
  • Под рукой всегда должен быть огнетушитель или мешок с песком.
  • Не закрывать заслонку на выходе, пока в топке тлеют остатки дров. Велика вероятность угореть.
  • Не перетапливайте дровяную печь. Раскаленные докрасна стенки могут повредить лакокрасочное покрытие автомобиля.

Любой вариант печи, сделанной своими руками, позволит произвести ремонт в зимнее время и поддерживать благоприятный микроклимат для машины. Это полезное устройство должно быть в гараже у каждого уважающего себя автовладельца.

Печка масляная для гаража. Communities › Гараж Мечты › Blog › Производительная и безопасная печь на отработке для обычного гаража

Печка масляная для гаража. Communities › Гараж Мечты › Blog › Производительная и безопасная печь на отработке для обычного гаража


В ледяном гараже зимой не поработаешь, и терять возможность заняться личным делом в холодное время года в мастерской — для меня грешно. Вопрос стал актуальным.
Предыдущей стадией было утепление, создание термоса, а далее по плану — коробку необходимо чем-то прогревать. Рассматривалось множество вариантов печей на различных видах топлива: электричество, газ, солярка, дрова. Но некие рамки в ввиду просадки напряжения 220v в кооперативе и малое количество свободного пространства в мастерской — для самой печи и горючки — заставили остановиться на масленой печке.
В позапрошлом году на авито была приобретена печь на отработке, прекрасно вписывающейся в габариты отведенного для неё угла 0.5м*0.5м.
Пробросил вверх на 4.5 метра от пола трубу с диффузором на конце. Внутри помещения — тонкостенная нержа, на улице — оцинковка. Примыкание с мягкой кровлей реализовано при помощи набитого между плитой и трубой асбеста + прикрученного к крыше жестяного фартука, и проклеенных листов STP.

Внутри прикрутил теплоэкран из жести — между ним и верстаком проложил 10мм астбестовый лист.
Сквозь верстак прокинул металлический воздуховод для притока горячего воздуха в середину помещения. На безопасном расстоянии повесил бак 4л из металлической канистры масла Zik. Плиточным клеем залил подиум для печи.

Проработав одну зиму провёл много наблюдений за работой печки. Вынашивал планы по её модернизации и увеличению КПД. К примеру, бак с капельником появился не сразу, а в процессе эксплуатации. Дело в том, что в простом варианте заливается масло в картер объёмом до 4х литров и теоретически для затухания закрывается дроссель, ожидается некоторое время и вуаля — можно смело идти домой. В моём же случае с полным картером кипящего масла при закрытии дросселя печь продолжала жарить на полную мощь пока топливо не догорит. Мало того, однажды попалось масло с тосолом, которое чуть не привело к катастрофе. И что более всего меня смущало — печь выходила из под контроля. Для устранения проблемы питания рассматривались 2 варианта:
1. Установка шибера на выпуск, дабы регулировать тягу
2. Сухой картер + бак с капельником для регулировки подачи горючего.

Остановился на втором и ни о чём не пожалел. При работе печи — её можно легко остановить в течении 5ти минут — достаточно закрыть кран подачи топлива. Единственно столкнулся с проблемой большей вязкости замёрзшего масла в тонкой топливной магистрали и коксование\закупоривание топливной трубки в камере сгорания. Соответственно установил регулировочный кран в 3 раза больше по сравнению с первой версией и в 2 раза большего диаметра быстросъёмную медную трубку.

Осенью, перед началом отопительного сезона начал железную модернизацию печки.
Завоял шаблоны из картона, расчертил железо, нарезал, загнул, начал варить.

Zoom

печь в перевёрнутом положении

Zoom

воздуховод из листа 2мм

Zoom

элементы воздуховода 2мм

Zoom

первой приваривалась внутренняя стенка, т.к. доступа снизу — в районе дожигателя попросту нет

Zoom

далее пошли в бой

Zoom

процесс сварки

Zoom

мегатронная пушка

Из оставшихся обрезков материала нарезал одинаковые пластины внешних радиаторов.

Zoom

радиаторные пластины, как в добротных советских транзисторных УНЧ =)

Для гармоничного вида железной конструкции нашёл в Леруа термокраску для каминов и печей — с порогом 700 градусов.

Zoom

термокраска до 700 град С

После нанесения и высыхания краску следуют прожечь для полимеризации. С открытыми воротами затопил печку и ждал в общей сложности часа 4-5 пока краска не перестанет вонять.Картину дополнил проточный пластиковый вентилятор 190 кубов в час, алюминиевая гофра, соединённая хомутами к воздуховодам.

Итог следующий.
Печка безопасная, кушает 1 литр отработанного масла в час, занимает мало места, не зависит от отключения электричества, хорошо греет и при этом прилично выглядит.
При температуре на улице -10 градусов, в утеплённом стандартном гараже -1градус — после запуска печки в течение часа температура в помещении возрастает до 18-20 градусов.

Безопасная печь на отработке. Сообщества › Гараж Мечты › Блог › Производительная и безопасная печь на отработке для обычного гаража


В ледяном гараже зимой не поработаешь, и терять возможность заняться личным делом в холодное время года в мастерской — для меня грешно. Вопрос стал актуальным.
Предыдущей стадией было утепление, создание термоса, а далее по плану — коробку необходимо чем-то прогревать. Рассматривалось множество вариантов печей на различных видах топлива: электричество, газ, солярка, дрова. Но некие рамки в ввиду просадки напряжения 220v в кооперативе и малое количество свободного пространства в мастерской — для самой печи и горючки — заставили остановиться на масленой печке.
В позапрошлом году на авито была приобретена печь на отработке, прекрасно вписывающейся в габариты отведенного для неё угла 0.5м*0.5м.
Пробросил вверх на 4.5 метра от пола трубу с диффузором на конце. Внутри помещения — тонкостенная нержа, на улице — оцинковка. Примыкание с мягкой кровлей реализовано при помощи набитого между плитой и трубой асбеста + прикрученного к крыше жестяного фартука, и проклеенных листов STP.

Внутри прикрутил теплоэкран из жести — между ним и верстаком проложил 10мм астбестовый лист.
Сквозь верстак прокинул металлический воздуховод для притока горячего воздуха в середину помещения. На безопасном расстоянии повесил бак 4л из металлической канистры масла Zik. Плиточным клеем залил подиум для печи.

Проработав одну зиму провёл много наблюдений за работой печки. Вынашивал планы по её модернизации и увеличению КПД. К примеру, бак с капельником появился не сразу, а в процессе эксплуатации. Дело в том, что в простом варианте заливается масло в картер объёмом до 4х литров и теоретически для затухания закрывается дроссель, ожидается некоторое время и вуаля — можно смело идти домой. В моём же случае с полным картером кипящего масла при закрытии дросселя печь продолжала жарить на полную мощь пока топливо не догорит. Мало того, однажды попалось масло с тосолом, которое чуть не привело к катастрофе. И что более всего меня смущало — печь выходила из под контроля. Для устранения проблемы питания рассматривались 2 варианта:
1. Установка шибера на выпуск, дабы регулировать тягу
2. Сухой картер + бак с капельником для регулировки подачи горючего.

Остановился на втором и ни о чём не пожалел. При работе печи — её можно легко остановить в течении 5ти минут — достаточно закрыть кран подачи топлива. Единственно столкнулся с проблемой большей вязкости замёрзшего масла в тонкой топливной магистрали и коксование\закупоривание топливной трубки в камере сгорания. Соответственно установил регулировочный кран в 3 раза больше по сравнению с первой версией и в 2 раза большего диаметра быстросъёмную медную трубку.

Осенью, перед началом отопительного сезона начал железную модернизацию печки.
Завоял шаблоны из картона, расчертил железо, нарезал, загнул, начал варить.

Полный размер

печь в перевёрнутом положении

Полный размер

воздуховод из листа 2мм

Полный размер

элементы воздуховода 2мм

Полный размер

первой приваривалась внутренняя стенка, т.к. доступа снизу — в районе дожигателя попросту нет

Полный размер

далее пошли в бой

Полный размер

процесс сварки

Полный размер

мегатронная пушка

Из оставшихся обрезков материала нарезал одинаковые пластины внешних радиаторов.

Полный размер

радиаторные пластины, как в добротных советских транзисторных УНЧ =)

Для гармоничного вида железной конструкции нашёл в Леруа термокраску для каминов и печей — с порогом 700 градусов.

Полный размер

термокраска до 700 град С

После нанесения и высыхания краску следуют прожечь для полимеризации. С открытыми воротами затопил печку и ждал в общей сложности часа 4-5 пока краска не перестанет вонять.Картину дополнил проточный пластиковый вентилятор 190 кубов в час, алюминиевая гофра, соединённая хомутами к воздуховодам.

Итог следующий.
Печка безопасная, кушает 1 литр отработанного масла в час, занимает мало места, не зависит от отключения электричества, хорошо греет и при этом прилично выглядит.
При температуре на улице -10 градусов, в утеплённом стандартном гараже -1градус — после запуска печки в течение часа температура в помещении возрастает до 18-20 градусов.

Источник: https://idei-dizajna.ru-land.com/novosti/pechka-na-otrabotke-v-garazh-svoimi-rukami-kak-ustroena-i-po-kakomu-principu-deystvuet-pech

Печка на отработке с водяным контуром. Печь с водяным контуром на отработке своими руками

Зимой остро встает вопрос о том, как отопить небольшое помещение без десятков килограммов сожженного угля/дров, а также без специального оборудования. К счастью, уже давно есть довольно простое решение – печь на отработке.

В то время, как обычные печи довольно дороги в эксплуатации, а также менее эффективные для небольших помещений, печь, работающая на старом техническом масле, способна нагреть помещение площадью более 80 «квадратов» . Кроме того, её даже не обязательно покупать, хоть и стоит она довольно мало. Вы можете сделать её своими руками буквально из металлолома, потратив всего несколько часов (тут уж предугадать невозможно – у всех людей разные способности). Нужно лишь посмотреть

Еще один важный фактор – ломаться, ввиду простой конструкции, там практически нечему. Вещь долговечная, поэтому можно без опасения приобретать даже оченьчерез знакомых или используя специальные доски объявлений. Но, если вы хотите сэкономить, советуем прочесть нашу статью до конца . Вы сможете не только посмотреть на видео, как этот агрегат работает, но и разобраться в его устройстве, дабы потом сделать нечто похожее своими руками. Мы рассмотрим конкретную модификацию – печь на отработке с водяным контуром, которая способна обогреть огромную площадь и практически не требует ухода (кроме чистки).

Как работает агрегат на отработанном масле

Перед тем, как приступить к изготовлению оборудования своими руками , советуем ознакомиться с принципом работы этой печи. Конечно, можно посмотреть видео, но там вы не найдете ответа на многие вопросы, которые у вас возникнут в процессе.

Прелесть этой конструкции в простоте, на первый взгляд мало кто может поверить, что данный небольшой агрегат способен дать такое количество жара, которого хватит на отопление сравнительно большого помещения. На деле было доказано, что с использованием наддува и обдува (эти системы служат для увеличения эффективности) можно отопить, как минимум, ~80-метровое помещение.

Конструкция печи

Увидев на видео или фотографии то, как выглядит данная конструкция, вы сразу поймете, что повторить такое сможет любой человек, имеющий прямые руки. Состоит агрегат, работающий на масле, всего из двух резервуаров – они находятся на расстоянии друг от друга и соединяются трубой.

Труба имеет отверстия (довольно крупные), находящиеся на определенном расстоянии друг от друга. Нижний элемент используется в качестве бака – туда вы заливаете отработанное масло, там же происходит первичный розжиг с применением бензина/растворителя или обычной тряпки/бумаги – тут уж кому как удобнее. После того, как масло занялось, начинают выделяться пары – они поднимаются в верхний резервуар.

Там происходит бурная реакция горения, в результате чего генерируется огромное количество тепла . Советуем использовать для создания печи толстые листы железа, ведь температура воздействия на материал будет огромной. Если листы будут тонкими, то уже после первого запуска всю конструкцию перекосит и пользоваться ей будет невозможно.

Также часто для создания подобных агрегатов используют готовые элементы. Самый популярный вариант –или металлическая бочка. Баллон имеет толстые стенки, такая конструкция «живет» очень долго и терпит грубую эксплуатацию. Бочку же легче найти, да и стоит она дешевле, однако прослужит бочка значительно меньше, ведь состоит, ка правило, из довольно тонких листов железа.

Зачем нужен водяной контур

Если использовать классическую схему для подобной печи, то единственный вариант распространить тепло – воспользоваться вентилятором. Если в доме несколько комнат, то сделать это не удастся. Тут на помощь приходит водяной контур . Говоря простым языком, такой способ подразумевает циркуляцию воды по трубе. Она нагревается возле печи, которая работает на масле, после чего направляется по трубе в другие помещения. Затем возвращается обратно остывшей и так далее по кругу.

Технически это выглядит следующим образом – емкость устанавливается непосредственно на печке. В этом резервуаре находится, куда поступает нагретая вода. Она делает «круг» и возвращается туда же. Таким образом, пока печь работает, по помещению циркулирует горячая вода .

По сути, данный способ является отличной системой автономного отопления. Сделать это с обычной печью вряд ли получится – она должна быть действительно больших размеров, а весь процесс нужно автоматизировать. Нужна капельная подача топлива , наддув, а также огромный дымоход для приличной тяги.

Сам агрегат при постоянной эксплуатации подвергается высоким нагрузкам, поэтому советуем использовать для изготовления толстое железо.

Как разжечь масляную печку. Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке,

Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Печка в Гараж. У себя дома

Тяжелые горючие жидкости (отработка, темное печное топливо, сланцевое масло, рапсовое масло, лакокрасочные отходы – шлам льняного, конопляного, хлопкового масла) либо найдутся на хозяйстве, либо есть в продаже. Причем цена 1 заключенной в них гигакалории оказывается ниже, чем газовой, не говоря уже об ЛВЖ. Нужно только сжечь их полностью, превратив либо в теплую шапку, либо в ИК. С этим успешно справляются масляные печи длительного горения разных типов.

Устройство масляной печи длительного горения

Общая схема их устройства показана на рис. Теплота сгорания топлива используется в несколько этапов, за счет чего масло само себя разлагает пиролизом в газификаторе (зона смешивания + зона пиролиза) до легких полностью сгорающих компонент. Воздух подтекает со стороны через отверстия в колонне без наддува по мере потребности. Непременная принадлежность такой печи – двухсекционная камера догорания, или дожигатель, вверху на рис. Две стадии дожигания необходимы потому, что при сгорании пиролизных газов развивается высокая тепмпература, отчего образуются окислы азота. Их нужно задержать в зоне с температурой не ниже 400 градусов, тогда они распадутся и выделят дополнительную энергию.

Масляные печи на отработке очень экономичны: на мощности 8-10 кВт расход топлива 1,5-2 л/ч. Разгораются практически мгновенно, дают мощнейший поток ИК, а если окружить печь экраном из оцинковки, то конвективная струя создаст теплую шапку в любом частном гараже. Если от собственно печи взять только топливный бак – испаритель, а газификатор с камерой сгорания выполнить изогнутым, то в качестве дожигателя можно использовать двухкамерную печку-буржуйку (в центре и справа на рис. внизу), о которой будет рассказано далее. Получится печка универсальная: дрова, уголь, отработка. Изменением подачи воздуха в топливный бак можно регулировать мощность печи в довольно широких пределах.

Масляные печи для гаража

Конструкций печей на отработке любителями разработано немало, их делают на заказ мастера-индивидуалы, мелкие фирмы и даже некоторые крупные предприятия. Цена – от $40-50. Недостаток всего один, но очень серьезный: масляно-пиролизная печь пожаро- и взрывоопасна. Из отверстий зоны сгорания бьет открытое пламя, а температура большой части поверхности печи намного превышает температуру вспышки паров ЛВЖ. Если пролить возле печи бензин, то его пары будут затянуты в газификатор, вспыхнут, давление в нем скачком повысится, а из топливного бака выбросится кипящее горящее масло. На уже пролитую ЛВЖ.

Поэтому обращаться к пожарникам за разрешением на эксплуатацию печи на отработке бесполезно, она запрещена. Ставить в частных гаражах не запрещено, но пользоваться – на свой страх и риск.

Видео масляная печь для отопления гаража

4 самых популярных систем отопления гаража за и против

Вы хотите добавить или заменить систему отопления в гараже?

Независимо от того, является ли вашим гаражом или отдельно стоящим, предлагает множество вариантов обогрева вашего помещения. Вам просто нужно посмотреть на затраты и какой тип источника тепла лучше всего подходит для ваших нужд.

Существует 4 основных типа источников тепла для систем отопления гаража: электричество, природный газ, дрова и мазут.

Зачем мне отапливать гараж?

Многие думают, что обогрев гаража — вопрос спорный. если ты не проводите много времени в гараже, это может быть легко вывод, к которому нужно прийти.

Однако, если ваш гараж является точкой входа в ваш дом, это может быть Стоит усилий. Даже если кажется, что это ненужное количество работа, это не так.

Вот 3 вещи, которые следует учитывать:

  • Если через гараж проходят водопроводные трубы с плохой изоляцией, то их нужно лучше защищать от замерзания.Утеплитель может решить эту проблему в холодные зимние месяцы.
  • Если ваш гараж не отапливается, вы впускаете в дом холодный воздух. Не только делает это менее комфортно, но делает ваша система отопления работает намного сложнее, чтобы добраться вправо установка температуры.
  • Те, кто вам нравится работать в гараже, может быть, вы упускаете много драгоценное время для хобби в холодные месяцы. Имея какой-либо источник тепла, вы можете использовать помещение круглый год.

Перед покупкой…

Если вы изучаете систему отопления, вот несколько важных вопросы, на которые нужно ответить, чтобы вы знали, какая система будет лучше.

Насколько велико пространство?

Самый важный вопрос — насколько большим будет это пространство. После все, не все источники тепла созданы одинаково.Ты не хочешь закончить с огромным обогревателем в гараже или, что еще хуже, с системой, которая не вообще обеспечивают много тепла. Если вы знаете, сколько тепла вам нужно, оно будет проще купить правильную систему.

Сколько и чем вы пользуетесь гаражом?

Гараж в основном для хранения вещей? Вы там паркуете только машины? Если вы не тратите много часов на гараж, вы можете хотите рассмотреть более дешевый вариант отопления, которого достаточно, чтобы сохранить комната удобная.Если вы проводите там много времени, вы следует, по крайней мере, перейти на систему среднего уровня.

Вы также хотите рассмотреть системы охлаждения на лето?

Если вы живете в климате, где много летней жары и влажности, вы можете оказаться не в состоянии использовать гараж в летние месяцы, либо. Если вы можете держать его немного прохладнее и контролировать влажность, он может быть более полезным или приятным в качестве места в вашем доме.

4 варианта, которые я мог бы рассмотреть

Вариант 1 — Классическая дровяная печь

Многие люди, живущие в отдаленных районах, полагаются на дровяные или кукурузные печи в качестве их первичная форма тепла.

Отдельно стоящие гаражи идеально подходят для этого вида тепла потому что они находятся дальше от дома и, следовательно, представляют меньшую опасность пожара для остальной части собственности.

В некоторых регионах есть правила о том, какие дровяные печи вы можете использовать, такие как печи на пеллетах и ​​модели медленного горения.

Всегда Убедитесь, что вы используете чистые сухие дрова для обогрева гаража. Те старые двухчетверки из вашего последнего проекта могут показаться хорошими топливо, но эти обработанные материалы откладывают много химикатов и не будет источником длительного горения.

Эта плита также требует регулярной чистки, прочистки дымохода каждые несколько месяцев или около того.

Вариант 2 — Пропан и природный газ

Если вы уже используете природный газ в своем доме, добавьте его в свой гараж. должно быть проще, чем вы думаете. Это можно сделать с помощью прямого отвода воздуха. система, или вы можете пойти с невентилируемой системой.

Система прямой вентиляции, безусловно, одна из самых популярных способы обогрева гаража. Если линии уже есть, эта система эффективен и фильтрует все опасные запахи и выбросы. Это тоже самая эффективная система для холодного климата, которому нужно немного больше нагревать.

Вариант 3 — А как насчет систем электрического отопления?

Электрическое отопление предлагает несколько различных вариантов для вашего гаража.

Ты можешь найти портативные обогреватели, если вам просто нужно что-то для небольшого пространства или вы не хотите устанавливать большую систему. Обогреватели плинтуса с возможностью стационарной установки также доступны для обогрева гаража. Также доступны системы с различным напряжением, что делает их легко найти идеальный размер для вашего помещения.

Электрические обогреватели — отличный выбор, потому что они просты в использовании. установка и эксплуатация. Также не нужно возиться с фильтры, дымоход и его чистка, и прочие хлопоты. Тебе придется платить за электроэнергию, разумеется, за использование обогревателя, поэтому убедитесь, что ищите систему отопления, которая не будет стоить вам целого состояния.

Электрические обогреватели действительно можно установить практически где угодно. Большинство обычно они встраиваются в стены или потолок, но есть множество способов сделать это. Вы также можете выбрать, где вы хотите система отопления на вынос, в зависимости от вашего предполагаемого использования и ваших личных предпочтения.

Если вы собираетесь установите обогреватель на потолок, убедитесь, что он установлен заподлицо с под углом 45 градусов к полу. Также следует установить агрегат как можно дальше от гаражных ворот. возможный. Таким образом, тепло не уйдет и не потратит впустую ценные деньги.

Вариант 4 — Может быть, просто расширить нашу систему HVAC?

Расширение существующей системы может быть рентабельным подходом к отопление гаража.

Если у вас уже есть центральная печь в вашем доме и вы подтвердили что он может справиться с дополнительной мощностью, вы могли бы также сэкономить деньги и используйте то, что у вас есть.

Если, однако, вы можете включить это в свою существующую систему отопления, вентиляции и кондиционирования воздуха, Вы также можете сэкономить на энергопотреблении в любой комнате дома.

А как насчет моих гаражных ворот?

Дверь гаража — это, по сути, четвертая стена в другую вселенную. Ты следует убедиться, что ваша дверь непроницаема для погодных условий и выглядит ее Лучший.

Вот почему так важно иметь правильно изолированные гаражные ворота. выдерживают как жару летом, так и холода зимой.

Вы знаете свою гаражную дверь Значение R а также Значение U? Вы уверены, что они достаточно хороши для вашего гаража, чтобы сохранить холод? за пределами? Узнать больше о 2 самых популярных вида утеплителя, применяемого для гаражных ворот.

Перед добавлением двери гаража, возможно, потребуется обновить или отремонтировать ее. система отопления в ваш гараж. Возможно, потребуются новые погодные уплотнения.

Если вы не уверены, вот 25 причин выбрать гаражные ворота Garaga. В конце концов, вы должны быть уверены, что у вас самые лучшие гаражные ворота, чтобы действительно цените преимущества вашей системы отопления.

Хотите узнать больше о той или иной из этих моделей дверей?

Тогда свяжитесь с Дилер GARAGA в вашем регионе.

Они действительно эксперты в гаражные ворота.У них большой опыт, и они любят помогать вам найти идеальная система гаражных ворот по праву плюс для вас.

Уже нашли дверь своей мечты? Задайте нам вопрос предложение по электронной почте.

Вы хотите сначала сделать покупки в Интернете?

Вы можете просмотреть наши жилая фотогалерея. Вам нравятся приложения для интерактивного дизайна? Если да, возьмите свой смартфон и попробуй наш Центр дизайна.Вы получите удовольствие, строя дверь своей мечты.

5 лучших обогревателей для неизолированного гаража: сохраняйте тепло круглый год

Вы когда-нибудь работали в гараже, где было так холодно, что было видно дыхание? Я знаю это чувство. Ни один проект нельзя бросать из-за низких температур, особенно когда мы можем что-то с этим поделать!

Так как лучше обогреть неизолированный гараж? Используйте пропановые обогреватели для получения мощного, бесшумного обогрева без запаха. Выбирайте сияющий стиль для небольшого и среднего гаража или стиль торпеды для большего пространства.Для электрического варианта используйте инфракрасный обогреватель, так как он более прочный. Маслонаполненная модель лучше всего подходит традиционного типа.

Во всяком случае, это сводка. Но, очевидно, есть гораздо больше деталей!

Лучшие неизолированные гаражные обогреватели

Вот список лучших обогревателей для неизолированного гаража. Один обогреватель был выбран как лучший из 5 типов.


Давайте рассмотрим наши варианты

Лучший способ начать работу — взглянуть на различные типы обогревателей, которые вы можете использовать для своего гаража.Это:


1. Пропановые нагреватели.
Если ваш гараж вентилируется, пропан является идеальным обогревателем для неизолированного пространства. Он мощный, бесшумный, без запаха, его легко взять в руки и легко разместить. Не говоря уже об отличном резервном обогревателе на случай отключения электроэнергии. Минусы конечно же в вентиляции и газе.

Два рекомендуемых типа пропана: принудительный воздух и конвекция


Хотите узнать больше о пропане? Ознакомьтесь с нашей более подробной статьей о гаражных пропановых обогревателях.


2. Керосиновые обогреватели.
Похож на пропан, только его труднее достать, и он не такой чистый, как топливо. Также обычно дороже. Нет особых причин использовать это вместо пропана.


3. Инфракрасные обогреватели.
Инфракрасные обогреватели идеально подходят для неизолированных помещений и помещений с сквозняками. Они нагревают предметы, а не воздух.

Преимущества?

Жара не улетучивается, когда дует холодный ветер. Вместо этого теплые предметы остаются теплыми.Это полезно, если у вас есть определенная область, которую вы хотите обогреть. Инфракрасный обогреватель позволит вам нагреть сами объекты (и себя) в этой области. Однако они не так хороши, если вы хотите отапливать целый полноразмерный гараж.

Теперь два инфракрасных типа — вертикальный и настенный

Примечание. Я написал полное бесплатное руководство по безопасности инфракрасных обогревателей и принципам их работы. Если вам интересно, просто нажмите на ссылку.

4.Керамические обогреватели.
Под этим типом я подразумеваю все обычные электрические обогреватели, которые нагреваются и используют вентилятор, чтобы обдувать этот горячий воздух. Это ужасно для неизолированного помещения . Их тепло ограничивается воздухом, который легко уносится холодным сквозняком. Не говоря уже о том, что вы легко потеряете его из-за отсутствия изоляции. Мне нужно было включить их в этот небольшой список, потому что они очень популярны, но, пожалуйста. Не тратьте на это свои деньги (или счета за электричество)!

5. Масляные обогреватели.
Наконец, маслонаполненные обогреватели хорошо выбор для неизолированного гаража. Они похожи на керамические обогреватели, но намного более энергоэффективны и дольше сохраняют тепло. Это означает, что на них не так сильно влияет потеря тепла из-за отсутствия изоляции или сквозняков. Это следует учитывать только для небольшого пространства.


Приговор

Один из самых мощных типов пропановых обогревателей: «Принудительный» (он же Торпедо)

Если у вас есть возможность проветрить его должным образом, пропановый обогреватель станет идеальным выбором для неизолированного гаража.Вы просто не можете превзойти чистую тепловую мощность пропана или то, как легко его заполучить. Ниже мы рассмотрим лучший «тип» пропанового обогревателя, но для меня этот тип лучше всего.

Если у вас нет хорошей вентиляции или вы просто хотите использовать электричество, есть два варианта. Инфракрасный — хороший выбор, если вы собираетесь работать в одной области. Скажем, за верстаком или письменным столом. Тепло прямое и продолжительное, а это значит, что вы можете создать комфортно теплое место.

На последнем месте находятся электрические обогреватели, которые нагревают воздух.Просто потому, что они недостаточно мощны, чтобы преодолеть недостаток изоляции. Если вам нужен такой, я бы порекомендовал маслонаполненные модели из-за их длительного нагрева и высокой энергоэффективности. Не подходите даже к стандартному электрическому обогревателю — он просто подарит вам приятный теплый воздух, пока вы будете оплачивать счет за электричество.

Теперь у нас есть представление о том, какой тип обогревателя будет работать лучше всего, нам нужно выяснить…

Нагреватель какого размера вам нужен?

Размер или мощность нагревателя определяется количеством БТЕ, которое они могут произвести.

BTU — британская тепловая единица. Он определяется как:


Количество тепла, необходимое для повышения температуры одного фунта воды на один градус по Фаренгейту

из howstuffworks.com


На простом английском языке это означает, что обогреватель мощностью 1000 БТЕ будет нагревать 1000 фунтов воды на один градус по Фаренгейту в час. (Который еще очень жарко!)

Итак, сколько энергии вам нужно?

К счастью, это легко узнать — просто выполните следующие действия.(Я написал пример серым, чтобы помочь).

1. Возьмите кубических футов вашего гаража ( длина x ширина x высота).
(скажем, 25x25x12 = 7500 кубических футов)

2. Оцените самую низкую наружную температуру и подумайте о своей идеальной температуре в помещении
(скажем, 30 ° F и 70 ° F)

3. Вычтите холодную температуру из целевой температуры
(70 ° F-30 ° F = 40 ° F)

4.Умножьте это на кубические футы
(40 x 7500 = 300000)

5. Затем умножьте на 0,133 (или 0,2394, если вы использовали градусы Цельсия)
(300 000 x 0,133 = 40 000 БТЕ для гаража 25 x 25 футов с высотой потолка 12 футов)

Типы нагревателей в деталях

Рассмотрев тип и размер, рассмотрим каждый вариант в отдельности. Для каждого типа я подробно остановился на том, почему вам следует рассмотреть каждый из них, и дал свою личную рекомендацию по образцу качественного обогревателя.

Лучшие пропановые обогреватели для неизолированного гаража

Как вы могли понять из раздела выше, неизолированный гараж требует много тепла. И это то, что лучше всего подходят для пропановых обогревателей.

Практически нет другого типа нагревателя, который даст вам столько тепла на единицу топлива, чем пропан. Они не только обладают такой мощностью, но и совершенно бесшумны и не имеют запаха. Это похоже на крошечного огнедышащего дракона, который не издает ни звука.

Они также отлично подходят в качестве резервного обогревателя в аварийной ситуации. Застряли в затемнении? Без проблем! Просто включите гаражный пропановый обогреватель, пока не вернется электричество. Просто убедитесь, что используете их безопасно, особенно если вы перемещаете их в помещении. Всегда следите за тем, чтобы пропановый обогреватель надлежащим образом выводил воздух на улицу.


Тип 1: Пропановые конвекционные нагреватели

Ладно, перейдем к самим обогревателям. Есть два типа пропановых обогревателей, которые подходят для гаражей. Первые конвекционные или «лучистые» обогреватели.

Эти обогреватели небольшие, но, черт возьми, они обладают некоторой огневой мощью.Они излучают тепло во всех направлениях, поэтому идеально подходят для размещения прямо в центре вашего гаража.

Конечно, гараж не может быть слишком большим, иначе тепло будет рассеиваться, но тепла будет более чем достаточно для любых стандартных гаражей на 1-2 машины.

Для этого типа я рекомендую обогреватели Mr Heater.

Когда дело доходит до подобных обогревателей, вы обычно не ищете что-то с новейшим дизайном или самыми модными функциями.

Вам нужен надежный, проверенный и мощный обогреватель, который будет хорошо выполнять свою работу и прослужит долгие годы. Это одна из таких моделей.

Как один из старейших производителей пропановых обогревателей, эта серия уже много лет занимает лидирующие позиции на рынке. Он включает в себя все функции безопасности (автоматическое отключение из-за перегрева или опрокидывания), поставляется с регулятором и 10-футовым шлангом.

Это простая рекомендация, особенно потому, что они предлагают полный диапазон мощности нагревателя:

  • 25 000 БТЕ
  • 30–80 000 БТЕ
  • и 75-200 000 БТЕ (на случай, если нужно обогреть весь склад)

Проще всего их проверить — это Amazon — просто перейдите по ссылке ниже, чтобы увидеть весь ассортимент.

Тип 2: Пропановые воздушные (торпедные) обогреватели

Второй, на мой взгляд, один из самых крутых приборов на планете.

Это воздухонагреватели с принудительной подачей воздуха, или иначе известные как «торпеды». Они выглядят так, будто их место в истребителе, а не в гараже!

Проще говоря, эти обогреватели такие же, как и вышеупомянутые конвекционные. Они просто направляют весь этот сильный жар в одном направлении.

Они идеально подходят для больших гаражей на 3+, где обогрев всего помещения будет слишком дорогим.Вместо этого эти обогреватели позаботятся о том, чтобы часть гаража была поджаренной, вместо того, чтобы платить за обогрев всего пространства.

По рекомендации, мне лично нравятся модели DeWalt Forced Air.

Обогреватели действительно созданы, чтобы служить долго.

Компания DeWalt, которая только недавно начала выпускать подобные обогреватели, штурмом захватывает рынок. Вы можете сказать, что они придерживаются тех же высоких стандартов качества материалов и сборки, которыми они славятся в своих инструментах.Металл вокруг обогревателя покрыт порошковой краской, что гарантирует отличную стойкость даже к самым суровым погодным условиям.

Простые элементы управления (два диска на желтой нижней части) очень просто запустить, а затем контролировать нагрев. Стандартные функции безопасности при опрокидывании и отключении, конечно же, включены для вашего спокойствия.

DeWalt произвела полный спектр этих обогревателей — от 65 000 БТЕ до огромной тепловой мощности в 150 000 БТЕ.

Лучшие инфракрасные обогреватели для неизолированных гаражей

Инфракрасные обогреватели отлично подходят для изолированного гаража, потому что они выделяют тепло.Нагревая предметы вместо воздуха, тепло сохраняется намного дольше и не испортится холодным бризом или отсутствием теплоизоляции.

Интересует, как они работают и насколько они безопасны? Ознакомьтесь с моим руководством по безопасности инфракрасных обогревателей и принципам их работы.


Тем не менее, они не идеальны. Хотя они могут нагревать целевую область (что бы ни находилось перед ними), они не так мощны, как пропановый или керосиновый обогреватель. Вместо силы ваше тепло более сфокусировано.

У вас должна быть небольшая площадь, которую вы будете использовать и которой будете придерживаться. Вместо того, чтобы отапливать весь гараж, можно обогреть небольшую площадь. За небольшую часть стоимости. Я провел много исследований в поисках самых дешевых и эффективных электрических обогревателей, и инфракрасный порт почти всегда оказывается на высоте.

Почему? Потому что они потребляют гораздо меньше энергии для обогрева помещения такого же размера. Благодаря использованию инфракрасного излучения, а не только рассеиванию тепла, это намного эффективнее. Хотя инфракрасные обогреватели предназначены только для работы на небольшой площади, они являются одними из самых эффективных и недорогих в эксплуатации при эффективном использовании.

Тип 1: Настенные инфракрасные обогреватели для гаражей

Для гаража лучше всего подойдет настенный обогреватель. Одним из недостатков инфракрасного излучения является то, что обогреватель нагревает только то, что находится перед ним. Установив обогреватель высоко на стене, вы получите максимальное преимущество, направив инфракрасное излучение на как можно большее количество объектов.

Отличным вариантом являются модели от HeatStorm. Они не только фантастически выглядят, но и имеют разную мощность, подходящую для вашего помещения.Есть даже модель с поддержкой Wi-Fi, которую вы можете включить за 10 минут до того, как окажетесь в гараже.

С включенным пультом дистанционного управления эти современные настенные обогреватели настолько просты в использовании.

Хотя они немного дороже стандартных башенных обогревателей, их установка на стене также экономит массу места и означает, что они прослужат дольше. Шанс опрокинуть что-нибудь, если он лежит на стене, гораздо меньше!

Тип 2: Башенные нагреватели

На втором месте стоят базовые градирни.Они такие же, как и любой стандартный обогреватель — подключите его, поместите в центре комнаты и готово — вам тепло.

Они не так хорошо подходят для гаражей, которые служат одновременно мастерскими. Если вам мешают большие верстаки или другие большие предметы, трудно найти свободный угол для установки обогревателя. У вас в основном пустой гараж или много места? Не беспокойтесь — поместите обогреватель там, где хотите.

Башенные обогреватели

дешевле, чем их настенные аналоги, и являются хорошим резервным или быстрым решением, если вам нужно только немного тепла.Тем не менее, я бы не рекомендовал их, если у вас очень холодные зимы!

Оптимальный вариант для инфракрасной вышки.

Лучшие масляные обогреватели для неизолированных гаражей

Моя последняя рекомендация — маслонаполненные обогреватели. Я бы рекомендовал их только в крайнем случае. Как и в любом электрическом воздухонагревателе, тепло зависит от неподвижного изолированного воздуха, который будет висеть повсюду. В неизолированном гараже этого не происходит. По этой причине не стоит ожидать большой эффективности от любого электрического обогревателя.

Однако иногда у нас просто нет хороших вариантов. Может быть, вы не умеете пользоваться газом, и вам не нравится идея инфракрасного излучения. В этом случае лучше всего подойдет масляный обогреватель.

Причина в его эффективности. Масляные обогреватели лучше всего подходят для обогрева больших помещений благодаря своей эффективности. Им нужно время, чтобы нагреться, но, оказавшись там, требуется гораздо меньше энергии для поддержания этого тепла (в отличие от керамических нагревателей). Это означает, что на них не будет воздействовать неизолированное пространство, и вы сэкономите немного больше денег в долгосрочной перспективе.

Масляные обогреватели, предназначенные для стандартных помещений, обладают рядом преимуществ. В основном это отличные термостаты, которые сэкономят вам энергию, отключив питание, как только будет достигнута нужная температура. А также другие простые в использовании элементы управления.

Моя главная рекомендация после просмотра десятков маслонаполненных нагревателей (см. Мое сравнение масляных и электрических нагревателей) — это модель PELONIS.

Электрический масляный обогреватель PELONIS 1500W

Вкратце — он выглядит фантастически, имеет простейшее, но четкое управление и поставляется с пультом дистанционного управления.Он настолько мощный, насколько вы можете ожидать от такого обогревателя, и сможет хорошо обогреть небольшой неизолированный гараж. Тем не менее — как и в случае с инфракрасным светом — не ожидайте, что они обогреют огромный гараж

.

Заключение

Я надеюсь, что это руководство помогло разобраться в том, как отапливать неизолированный гараж. Возможность пользоваться гаражом зимой может полностью изменить вашу жизнь. Особенно, когда для этого не нужно носить 7 слоев!

Если у вас есть возможность проветривать их, я не могу порекомендовать достаточно пропанового обогревателя для вашего гаража.Мощность отопления, которую они предлагают, безумна, и возможность получить дешевый баллон с пропаном практически в любом супермаркете или на заправочной станции значительно упрощает задачу.

В остальном, надеюсь, обсуждение инфракрасных и электрических обогревателей, приведенное выше, дало вам пищу для размышлений!

Если мы вам помогли, ознакомьтесь с нашими статьями или перейдите по нашим ссылкам на Amazon. Любые вопросы? Сообщите нам об этом в комментариях или на странице контактов!

Спасибо за чтение и удачного дня.

— Крейг

Лучшие 3 Обзоры обогревателей для цехов сжигания отработанного масла в гараже в 2021 году

Итак, вы ищете лучший масляный обогреватель для гаража? Да?

Тогда продолжайте читать этот пост. Масляный обогреватель для гаража может быть правильным решением для вас, если вы ищете доступный гаражный обогреватель и если вы хотите отапливать меньшее помещение площадью 250 квадратных футов.

Но, если вам это кажется простым, это не так. Перед покупкой гаражного масляного обогревателя вы должны прежде всего ознакомиться с маркой, техническими характеристиками и гарантией.

Покупка обогревателя цеха сжигания нефти

Как работает масляная печь для гаража?

При подключении гаражного масляного обогревателя к розетке электричество немедленно взаимодействует с резистором и превращает электричество в тепло. Тогда тепло будет поглощаться маслом внутри нагревателя. Горячее масло передает свое тепло корпусу масляного обогревателя гаража. Металлическая конструкция будет нагреваться и обеспечивать теплом помещение, в котором находится обогреватель масляного цеха.

Эффективность обогревателя цеха сжигания масла

Чтобы показать вам разницу, которую производит обогреватель масляного магазина, я сравню его с водонагревателем.Собственно, они работают одинаково, но единственное, чем отличается гаражный масляный обогреватель, так это то, что масло остается горячим дольше воды. Это огромное преимущество, потому что даже после его выключения вы не заметите, что вы выключили обогреватель, потому что в комнате будет оставаться приятным и теплым в течение некоторого времени. Кроме того, масло внутри нагревателя не нужно доливать или заменять, поэтому эти типы нагревателей действительно просты в обслуживании.

Безопасны ли масляные гаражные обогреватели?

Действительно. На самом деле они одни из самых безопасных на рынке.Их мощность обычно составляет от 500 до 2000 ватт, и даже при максимальной температуре вы не сможете обжечься. Этот вид обогревателя станет отличным выбором для вас, если у вас есть дети или домашние животные.

Портативность

Масляные обогреватели для магазинов в основном поставляются с колесами, которые позволяют легко поменять место обогревателя, даже когда он включен. Кроме того, эти типы обогревателей действительно легкие, поэтому не возникнет проблем, когда вы захотите их переместить.

Функции безопасности

Жидкотопливный обогреватель для гаража имеет функцию безопасности, называемую опрокидывающимся выключателем.Поскольку эти обогреватели не слишком большие и легкие, их может опрокинуть кошка, собака или даже ребенок. Таким образом, здесь происходит действие этой функции безопасности. Он немедленно отключит обогреватель, чтобы он не нагрел пол и не стал причиной пожара.

Best 3 Нагреватель отработанного масла для гаража Отзывы

Лучшая горелка для отработанного масла среднего размера для гаража

Нагреватель отработанного масла MorrHeat

Использует разные типы масла

Первый нагреватель для цеха отработанного масла, которым я хочу поделиться с вами, — это удобный нагреватель, потому что вы можете использовать его с различными типами отработанного масла.Это означает, что вам не нужно придерживаться одного типа. Вы можете обменять их и выбрать тот, который дает вам лучшую производительность.

нагревает до 6000 квадратных футов
Может показаться, что это небольшой обогреватель отработанного масла для гаража, но он имеет довольно хорошие характеристики. Вы можете обогреть около 6000 квадратных футов благодаря 205 000 БТЕ. Это высокоэффективный обогреватель, поэтому вам не нужно беспокоиться, если ваши двери в гараже часто открываются. Восстановление нагревателя происходит быстро и эффективно.

Конструкция, размеры и вес
Этот нагреватель масляного цеха выполнен из нержавеющей стали без дополнительных украшений, поэтому вы можете видеть, что основное внимание уделялось производительности. Он также небольшой и легкий, его размеры составляют 61 x 41 x 31,5 дюйма (длина, ширина и высота).

Варианты монтажа
Как я уже упоминал, это не легкий обогреватель, поэтому его нельзя перемещать. Но он поставляется с 4 болтами, которые позволяют закрепить обогреватель на потолке.Кроме того, благодаря дополнительным деталям вы можете легко установить его независимо от того, где находится резервуар для хранения.

Плюсов:
  • Тихая и быстрая работа
  • Обогревает до 6000 кв. Футов.
  • нержавеющая сталь
Минусы:
  • Не очень легкий
  • Не очень большой

Купить на Amazon

Лучший коммерческий нагреватель отработанного масла для гаража

Streamline Нагреватель промышленных отработанных масел

Сделано для гаражей и магазинов
Следующий нагреватель отработанного масла является коммерческим типом, что означает, что он предназначен для коммерческих помещений, таких как гаражи, мастерские, автомагазины и т. Д.Самым большим преимуществом, вероятно, является тот факт, что его очень легко поддерживать, поэтому у вас не будет много работы после того, как вы его настроите.

Работает с отработанными маслами
Как и модель выше, этот нагреватель Streamline работает с различными отработанными маслами. Одними из официально утвержденных типов являются моторные масла (как новые, так и бывшие в употреблении), гидравлическая жидкость, керосин, трансмиссионная жидкость и даже растительные масла. Итак, как вам удобнее. Вы можете заполнить бак 15 галлонами масла и поддерживать температуру на рабочем месте.

Конструкция и размеры
Жидкотопливный обогреватель для гаража экономит энергию. Размеры этого коммерческого обогревателя 23 ″ Ш x 30 ″ Д x 42 ″ В, так что это не очень большая модель. Конструкция довольно проста, она выполнена в одном цвете, снаружи она сделана из стали с порошковым покрытием, а нагревательная камера сделана из стали 12-го калибра, так что вы можете видеть, что это прочная конструкция.

Функции безопасности
Вы можете быть уверены, что ненавистник безопасен, поскольку он одобрен EPA для всей территории США, а также подтвержден стандартами UL, CUL и CSA.Кроме того, вы должны быть рады услышать, что он поставляется с 5-летней гарантией на нагревательную камеру и 1-летней гарантией на детали.

Плюсов:
  • Полностью закрытая конструкция
  • Легко чистить и обслуживать
  • Различные сорта масла

Минусы:

  • Непереносной
  • Лучше для бизнеса, чем для дома

Купить на Amazon

Лучший подогреватель отработанного масла для гаража

Подогреватель отработанного масла в цехе и гараже

Немного об AaLadin Industries
Компания AaLadin Industries была основана в 1981 году в Южной Дакоте.Их продукт стоит того, потому что он сделан так, чтобы отличаться от своего дизайна. Для мото и цели, которую они преследовали, качество всегда было на первом месте.

О нагревателе для сжигания отработанного масла уловителя для гаража
Улавливатель AENH-001 работает путем сжигания отработанного масла, растительного масла, нового масла и трансмиссионной жидкости в тепло. Сжигая до 4/5 галлона масла в час, он обеспечит 120 000 БТЕ теплопроизводительности при эффективном обогреве вашего гаража. Если вас интересует объем масла в баке, он составляет 15 галлонов.

Эта горелка для отработанного масла с улавливателем для гаража имеет термостат. Нагреватель, работающий на отработанном масле, с улавливателем
поставляется с дистанционным термостатом, который делает этот нагреватель удобным для пользователя, поскольку вам не придется беспокоиться о поддержании постоянной температуры самостоятельно.

Как выглядит этот обогреватель для цеха отработанного масла?
Взглянув на блок управления, вы увидите, что он имеет встроенную плату и световые индикаторы, которые отлично подходят для простоты использования.Конструкция немного отличается от предыдущих нагревателей, но изготовлена ​​из нержавеющей стали. Кроме того, поскольку у этого есть бак на 15 галлонов, это большой обогреватель с размерами 30 x 23 x 42 дюйма.

Плюсов:
  • Работает за счет сжигания масел
  • мощный
  • дистанционный термостат
  • конструкция из нержавеющей стали
Минусы:
  • большой и тяжелый
  • без средств безопасности

Купить на Amazon

Заключение: Какой обогреватель масла в гараже вам подойдет лучше всего?

В этом посте вы можете найти пять моих лучших гаражных обогревателей на жидком топливе, основанных на моих предыдущих обзорах и моих исследованиях.Я определенно рекомендую вам проверить магазин Eliminator и Garage Waste Oil Heater, потому что это самый популярный агрегат и он обладает впечатляющими характеристиками.

Если вы хотите найти больше гаражных обогревателей, прежде чем покупать их, прочтите мой пост о лучших электрических гаражных обогревателях. Или, если вы ищете газовый обогреватель, рекомендую прочитать мой пост о лучших газовых обогревателях для гаража. Но, если вас интересуют керосиновые гаражные обогреватели, то предлагаю вам прочитать мой пост о лучших керосиновых гаражных обогревателях.Теперь я уверен, что вы найдете для себя лучший.

печей в жилых гаражах | Форумы Hearth.com Главная

Можно ли поставить в жилом гараже дровяную печь, печь на гранулах или угольную печь?

Обычно ответ — НЕТ.

Рекомендации в этом случае написаны NFPA (Национальная ассоциация противопожарной защиты). Они приняты и считаются «базовым» кодом для большинства мест в США.

Согласно приложенному фрагменту, в NFPA 211 указано:

Расположение устройств.

12.2.4 Запрещается установка твердотопливных приборов в гаражах.

Кроме того, 12.2.3 запрещает установку в местах, где может присутствовать бензин или другие легковоспламеняющиеся пары.

Примечание. Значение термина «гараж» обсуждалось. Нет сомнений в том, что это относится к пристроенному гаражу с большим дверным проемом, и поэтому МОЖЕТ использоваться для хранения автомобилей. Тем не менее, некоторые инспекторы и эксперты разрешили установку приборов «источник возгорания» в отдельно стоящих гаражах (магазин, по их определению).Тем не менее, если такие «мастерские» используются для обработки дерева, ремонта автомобилей и т. Д., То ОБАИ 12.2.3 и здравый смысл подсказывают, что никаких источников возгорания не должно быть, особенно близко к полу, где обычно скапливаются пары.

Примечание — Эти указания применимы не только к твердотопливным обогревателям, но и к другим обогревателям! Обратите внимание на этот вопрос и ответ от:
http://www.warmair.com/html/OilFurnaceInGarage.shtml

Q. Комната над гаражом превращается в жилую площадь. Могу ли я установить печь в гараже и провести воздуховод по комнатам.

A. Печь на жидком топливе может быть установлена ​​в гараже при соблюдении следующих мер предосторожности:

1. Топка должна иметь «закрытое горение», что означает отсутствие открытого пламени. Современная масляная печь соответствует этому требованию.

2. Горелка должна находиться на высоте 18 дюймов над полом.

3. Горючий воздух должен подаваться непосредственно в топку, воздух из гаража не должен использоваться.

4. Необходимо установить ограждение или бордюр, чтобы машина не ударилась о печь.

5. Печь не может обогревать гараж и пространство над ним, то или другое.Воздух из гаража нельзя разделять с пространством над ним.

6. Воздуховоды должны быть огнестойкими или заключены в горную породу с нормой пожарной безопасности.

Мораль истории — в США нельзя устанавливать твердотопливные приборы в пристроенных жилых гаражах. Что касается других обогревателей, отдельно стоящих гаражей, магазинов и хозяйственных построек, обратитесь к руководству по эксплуатации для вашего конкретного выбора отопительных приборов … и / или у местных пожарных и строительных чиновников.

Лучшие гаражные обогреватели на 2021 год

Если вы просто меняете масло, работаете с тормозами или залезаете под автомобиль или грузовик, чтобы позаботиться о подвеске или выхлопе, вы можете кое-что сделать, чтобы вам было комфортно во время работы в самые холодные месяцы.Если вы наденете головной убор и перчатки, а также накроете дополнительные слои одежды, это может помешать вашей видимости или ограничить ваши движения, но обогреватель в гараже может гарантировать, что вам достаточно тепло для работы.

При таком большом количестве различных типов гаражных обогревателей поиск подходящего для вас требует большого исследования, но мы упростили задачу, составив рейтинги удовлетворенности клиентов и мнения экспертов, чтобы определить лучшие гаражные обогреватели во всем мире. разнообразие категорий. Читайте наши рекомендации, которые мы будем периодически обновлять, а также советы о том, как определить, какое решение для обогрева гаража лучше всего соответствует вашим потребностям.

Подробнее: Лучшие радар-детекторы на 2021 год

По Фаренгейту Электрические гаражные обогреватели

обычно считаются не такими мощными, как их аналоги, работающие на топливе, и хотя газовый обогреватель или жидкое топливо могут обеспечить более высокую тепловую мощность, правильный электрический обогреватель также может удовлетворить ваши потребности в обогреве.Показательный пример: Fahrenheat FUH54.

Fahrenheat FUH54 предлагает мощность до 5000 Вт с регулируемым термостатом, который регулируется от 45 до 135 градусов по Фаренгейту. Электрический гаражный обогреватель должен быть подключен (а не подключен к розетке), что означает, что для его правильной установки требуется опытный электрик, но с другой стороны, относительно небольшой размер этого обогревателя означает, что его можно установить и смонтировать в помещении. разнообразие локаций.

Если вам нужен магазинный обогреватель еще большей мощности, модель FUH724 обеспечивает мощность нагрева до 7500 Вт, а нагревательный элемент FUh2024T — до 10 000 Вт.Тем не менее, для гаража среднего размера FUH54 должен стать достаточным и надежным решением для обогрева.

Мистер нагреватель

Как и любой другой обогреватель гаражного помещения, пропановые агрегаты имеют свои собственные проблемы безопасности — в этом случае при сгорании топлива образуется окись углерода, и ее необходимо правильно отводить наружу.Но когда это так, пропановые установки являются эффективными и полезными решениями для обогрева, и лучшим на рынке является Mr. Heater MH60QFAV.

MH60QFAV — это так называемый «торпедный обогреватель», названный в честь его формы. Этот пропановый воздухонагреватель с принудительной подачей воздуха генерирует тепло, которое распространяется от открытого конца, и при максимальной выходной мощности 60 000 БТЕ может обогреть комнату площадью до 1 500 квадратных футов. Это также портативный пропановый обогреватель, поэтому, если у вас есть пропановый баллон (и розетка для питания самого устройства), вы можете использовать этот портативный обогреватель где угодно.

Газовый обогреватель для гаража имеет большую ценность из-за количества выделяемого тепла, и потребители заметили — это обогреватель номер четыре на Amazon. Что еще более впечатляюще, клиенты, которые приобрели его, похоже, очень довольны своим решением, поскольку в настоящее время он имеет 4,6 звезды из 5 на основе более 500 отзывов.

Мистер.Нагреватель

Mr. Heater — одно из ведущих производителей систем отопления, и для примера того, насколько мощными могут быть их изделия, не нужно смотреть дальше, чем MHU80, также известный как «Big Maxx». Это не только лучший выбор для газовых обогревателей, но и наш лучший выбор для обогрева больших гаражей.

Обогреватель природного газа Big Maxx вырабатывает 80 000 БТЕ тепла в час, что делает его отличным вариантом для обогрева гаражей площадью до 2 000 квадратных футов.Этот гаражный обогреватель с принудительной подачей воздуха работает через вентилятор, который втягивает холодный воздух, а затем нагревает его перед тем, как вытолкнуть его, и хотя он имеет большую сторону — он весит более 85 фунтов — вся эта мощность должна откуда-то поступать. Кроме того, после правильной установки этого газового обогревателя вес не будет проблемой.

Обратите внимание, что воздухонагревателю Big Maxx требуется доступ к электрической розетке для вентилятора и источнику газа для включения обогрева. Комплект для подключения агрегата к источнику газа не входит в комплект поставки обогревателя, но его можно приобрести за 25 долларов.Если вы решите не приобретать комплект для подключения, вам придется обеспечить собственное подключение для природного газа или использовать нагреватель с баллоном с жидким пропаном.

Сэнгоку

Керосиновые обогреватели имеют те же риски, что и гаражные обогреватели на пропановом газе, а именно, они выделяют токсичные пары и требуют решения для вентиляции.Тем не менее, если вы можете обеспечить соответствующую вентиляцию, эти обогреватели могут стать удобной и доступной альтернативой гаражным обогревателям на электричестве или природном газе.

Переносной конвекционный керосиновый обогреватель Sengoku KeroHeat — это обогреватель мощностью 23 500 БТЕ, который может обогреть комнату площадью до 900 квадратных футов. Он автономный, поэтому его установка не требуется, и он работает от батареи, поэтому его не нужно подключать к шнуру питания, а затем к розетке. Просто залейте его керосином, включите, и он будет готов производить 12 часов тепла.

Этот керосиновый обогреватель также спроектирован таким образом, чтобы его использование было максимально простым и безопасным. Он имеет возможность отключения в одно касание, а также автоматический выключатель, который срабатывает, если обогреватель мастерской опрокидывается. Всего за 167 долларов воздухонагреватель Sengoku KeroHeat предлагает большое удобство по очень разумной цене.

ДокторИнфракрасный

Если у вас гараж меньшего размера или тот, который хорошо изолирован, в отличие от неизолированного гаража, вам не понадобится чистая тепловая энергия, которая в противном случае потребовалась бы. Что-то более скромное — и немного менее дорогое — может сделать эту работу за вас, и переносной инфракрасный обогреватель для космоса станет идеальным выбором в таких ситуациях.

Инфракрасный гаражный обогреватель мощностью 1500 ватт может быть настроен на температуру от 50 до 85 градусов по Фаренгейту и оснащен программируемым таймером и термостатом, которые позволяют пользователям регулировать окружающую среду до желаемой температуры на срок до 12 часов.Этот портативный обогреватель также имеет встроенные функции безопасности, такие как защита от перегрева и автоматический выключатель в случае опрокидывания инфракрасного обогревателя.

Как следует из названия, инфракрасный портативный обогреватель для помещений — это действительно портативный обогреватель для гаража, который весит всего 19 фунтов и потребляет электроэнергию из розетки. В любое время, когда вам понадобится быстрое решение для обогрева — будь то в вашем гараже или в вашем доме — портативный инфракрасный обогреватель для космоса сделает свою работу.

Мистер.Нагреватель

Переносные обогреватели обычно меньше и дешевле своих стационарных аналогов, и Mr. Heater MH9BX — также известный как «Buddy» — не исключение. Но что делает его золотым стандартом удобства, так это то, что он работает на жидком пропане и даже вмещает небольшой резервуар. Это означает, что вы можете использовать его где угодно, в помещении или на улице.

Buddy также имеет встроенные функции безопасности. Он не только отключается при опрокидывании, но и имеет датчик истощения кислорода, который отключает устройство, если обнаруживает проблему с газом (однако это не следует рассматривать как замену надлежащей вентиляции).Несмотря на то, что обогреватель имеет относительно низкий уровень мощности, он имеет тепловую мощность на 225 квадратных футов, что позволяет обслуживать небольшой гараж или просто согревать вас, если он находится поблизости.

Цена, простота использования и надежность Buddy сделали его невероятно популярным. В настоящее время это самый продаваемый обогреватель на Amazon, и довольные клиенты в восторге от него. У него 4,7 звезды из 5 на сайте на основе почти 7000 оценок.

Modine

Если вам нужно отапливать большой гараж — например, гараж / рабочее место на несколько автомобилей — вам понадобится мощный газовый обогреватель для гаража, а он обычно стоит дороже.Несмотря на то, что есть сделки по любой цене, если вы решили, что потратите что-нибудь на правильный обогреватель, стоит обратить внимание на Modine HD45AS0111 — одну из моделей в линейке продуктов компании Hot Dawg.

Эта конкретная модель стоит внушительные 750 долларов, но она эффективна и универсальна. Отзывы пользователей на Amazon сообщают, как быстро он нагревает комнату, и, хотя он разработан как обогреватель на природном газе, его можно превратить в обогреватель для гаража на пропане, если вам это нужно или вы предпочитаете его.Для надлежащей вентиляции в нем есть выхлопная труба, которую нужно выпускать наружу, чтобы удалить вредные газы.

Наконец, стоит упомянуть, что это всего лишь один из воздухонагревателей в линейке Hot Dawg, и ваши потребности могут варьироваться в зависимости от места и цены. Всего в линейке шесть нагревателей мощностью от 30 000 до 125 000 БТЕ тепла.

Ремингтон

Если вам нужно быстрое и простое решение для отопления по невероятно низкой цене для открытых гаражей, скорее всего, вы не сможете добиться большего, чем Remington REM-16-TTC-O.Портативный блок, работающий на пропане, который стоит всего 45 долларов, он генерирует потрясающие 16 000 БТЕ.

REM-16-TTC-O не требует электричества для работы — просто подключите его к верхней части пропанового бака, и он будет отводить необходимое тепло. У него есть некоторые функции безопасности, такие как запорный клапан и опрокидывающийся переключатель, но он также сильно нагревается во время работы, поэтому важно не прикасаться к нагревательному элементу во время его использования.

Сравнение лучших гаражных обогревателей


Марка Модель Источник питания Выходная мощность Цена
Лучший гаражный электрический обогреватель По Фаренгейту FUH54 Электрический От 2500 до 5000 Вт 325 долл. США
Лучший гаражный обогреватель пропановый Мистер.Нагреватель MH60QFAV Пропан 60 000 БТЕ 144 долл. США
Лучший гаражный обогреватель на природном газе / лучший гаражный обогреватель для больших помещений Мистер.Нагреватель MHU80 Натуральный газ 80 000 БТЕ 524 долл. США
Лучший керосиновый гаражный обогреватель Сэнгоку CV-23K Керосин 23 500 БТЕ 166 долларов США
Лучший гаражный обогреватель для небольших помещений / лучший гаражный обогреватель для утепленных гаражей ДокторИнфракрасный DR-968 Электрический 1500 Вт 109 долл. США
Лучший переносной гаражный обогреватель Мистер.Нагреватель MH9BX Пропан 4000 или 9000 БТЕ 70 долларов США
Лучший обогреватель для гаража, если денег нет Modine HD45AS0111 Натуральный газ 45000 БТЕ 750 долл. США
Лучший доступный гаражный обогреватель Ремингтон РЭМ-16-ТК-О Пропан 16000 БТЕ 38 долларов США

Вам нужен гаражный обогреватель: электрический, газовый, пропановый или керосиновый?

Мистер.Нагреватель

Какой обогреватель для гаража вам подходит?

Как видите, существует много разных типов гаражных обогревателей, но одно главное различие между моделями заключается в том, как они питаются. Обогреватели делятся на три категории: электрические, газовые или работающие на горючей жидкости (например, пропане или керосине). Как и в случае с бытовой техникой в ​​наших домах, у каждого варианта есть свои преимущества и недостатки.

Конечно, цена играет важную роль при выборе гаражного обогревателя, но она не может быть единственным фактором.Например, керосиновые и пропановые обогреватели обычно наименее дорогие, но они выделяют окись углерода и требуют такой вентиляции, которая в конечном итоге может снизить их нагревательную способность. Как отмечает PickHVAC, газовые и электрические обогреватели работают хорошо, но газовые обогреватели обычно обладают немного большей мощностью нагрева, что может пригодиться в большом или иным образом неизолированном гараже.

Также стоит учесть, сколько будет стоить эксплуатация обогревателя после его покупки и установки.Согласно PickHVAC, «на каждый миллион БТЕ тепловой мощности газовый обогреватель будет стоить вам 18 долларов, пропан — около 30 долларов, а электрический обогреватель будет стоить около 35 долларов. Эти цены могут меняться из-за колебаний в стоимости топлива и энергии, но это является хорошим индикатором того, сколько они стоят по отношению друг к другу ». Помните, что обогреватель для гаража — это не единовременные расходы — он будет постоянно стоить вам денег. Однако, если вы подготовите свой гараж к зиме, убедившись, что он изолирован и герметичен, его будет легче сохранить в тепле, и вы сэкономите деньги на счетах за отопление.

Если у вас есть деньги, которые можно потратить на обогрев большого гаража, вам подойдет Modine HD45AS0111 Hot Dawg.

Modine

Решение о том, какой обогреватель приобрести, может быть даже не полностью в ваших руках. Если ваш гараж не подключен к источнику электричества или газа, эти варианты будут недоступны (многие электрические обогреватели должны быть подключены жестко, но некоторые могут работать от розеток — в любом случае вам понадобится источник).Если у вас нет ни одного из источников, то единственным выбором может быть портативный пропановый или керосиновый обогреватель. Кроме того, некоторым газовым обогревателям может потребоваться электричество для работы, поэтому они не будут работать без электричества.

Еще одним фактором, который повлияет на ваше решение относительно мощности вашего обогревателя, является размер вашего гаража. NewAir утверждает, что хорошее практическое правило состоит в том, что у вас должно быть 10 Вт мощности на каждый квадратный фут вашего гаража (для электрических обогревателей) или 34.1 БТЕ тепла на каждый квадратный фут (для газовых обогревателей). Тем не менее, вы можете более точно определить свои потребности в электроэнергии, если выберете идеальную температуру, которую хотите поддерживать в своем гараже. У NewAir есть калькулятор, который поможет вам работать с этой информацией в обратном направлении.

Обязательно используйте гаражный обогреватель безопасно.

Самое важное, что нужно учитывать при использовании обогревателя, — это безопасность, и безопасная работа будет зависеть от типа обогревателя, который у вас есть. Как упоминалось ранее, нагреватели, сжигающие жидкое топливо (во многих случаях пропан и керосин), выделяют окись углерода.Некоторые из этих моделей предназначены для вывода вредного газа наружу, но их сложнее установить. С другой стороны, жидкотопливный обогреватель без вентиляции прост в установке и помогает удерживать тепло, но вам нужно будет придумать собственное вентиляционное решение, что может означать, что дверь гаража должна оставаться открытой во время работы. Тем не менее, эти обогреватели по-прежнему безопасны при правильной эксплуатации.

Mr. Heater MH9BX — хороший вариант для людей с небольшими гаражами, которым также нужен обогреватель, который можно брать с собой в походы.

Мистер нагреватель

«Пропановый обогреватель для гаража действительно безопасен», — говорит Мухаммад Абдулла Хашми, менеджер по техническому контенту CieloWigle, Inc. CieloWigle — компания, которая создает контроллеры Wi-Fi для кондиционеров и тепловых насосов. «Они обогревают гаражное пространство намного эффективнее и с меньшими затратами по сравнению с электрическими резистивными обогревателями или обогревателями с масляными печами. Все, что нужно сделать, — это обеспечить соответствующую вентиляцию в гараже.Оставьте небольшое вентиляционное пространство открытым в окне или установите вытяжной вентилятор. При покупке пропанового обогревателя убедитесь, что у него есть датчик низкого содержания кислорода и автоматическое отключение в случае высоких температур ».

Мелани Муссон соглашается. Муссон — автомобильный эксперт в 4autoinsurancequote.com, который создает контент, связанный с бюджетами страховки. и покрытия, технологии автоматизации и безопасность транспортных средств. «Пропановые обогреватели безопасны, — говорит Муссон. — Авторитетные компании обеспечивают безопасность своей продукции, производя ее с множеством функций безопасности, включая автоматическое отключение.Несколько лет назад пропановые и другие топливные обогреватели были печально известны тем, что вызывали сгорание гаражей, но современные пропановые обогреватели намного безопаснее ».

Одним из типов жидкотопливных обогревателей, которые могут вызвать проблемы с безопасностью, является обогреватель торпеды. торпедный обогреватель из-за своей цилиндрической формы представляет собой переносной автономный обогреватель без вентиляции, который выделяет вредные газы, которые поступают с нагревательными растворами на основе керосина и пропана. Кроме того, торпедные обогреватели представляют собой дополнительный риск, так как они могут быть легко повреждены. опрокинутый.Все это не означает, что обогреватели торпед плохи или небезопасны по своей сути — многие люди считают, что их мощность и доступность делают их отличным выбором. Просто есть больше проблем с безопасностью, которые необходимо принять во внимание, чтобы гарантировать правильное использование.

Электрические обогреватели, такие как Fahrenheat FUH54, по-прежнему способны удовлетворить различные потребности в обогреве.

По Фаренгейту

Инфракрасные обогреватели становятся все более популярными для домашнего использования, но у них есть свои собственные инструкции по безопасному использованию, основанные как на источнике питания, так и на стиле конструкции.Инфракрасные обогреватели используют инфракрасное тепло (например, то, которое исходит от солнца), чтобы нагреть предметы, находящиеся на их прямом пути. Хотя инфракрасные обогреватели могут питаться от любого источника, электричество является наиболее распространенным — в таких случаях пользователям не нужно беспокоиться о газовой вентиляции, но с любым электрическим обогревателем небезопасная проводка представляет собой риск. Кроме того, некоторые старые модели инфракрасных обогревателей могут быть сконструированы таким образом, чтобы нагревательный элемент не был закрыт, и поэтому они представляют риск ожога, особенно для детей, которые могут быть недостаточно взрослыми, чтобы понимать требования безопасности, связанные с таким оборудованием.

Это может помочь найти определенные меры безопасности при покупке гаражного обогревателя. Корпус Cool-touch обеспечивает безопасное прикосновение к внешней стороне обогревателя, не вызывая травм, а защита от перегрева автоматически выключит обогреватель, если он достигнет слишком высокой температуры. Многие переносные обогреватели также имеют опрокидывающиеся выключатели, которые в случае падения автоматически отключаются, что снижает риск возгорания.

Наконец, установка некоторых обогревателей также является проблемой.Хотя переносные обогреватели можно разместить где угодно, для многих установленных моделей может потребоваться помощь специалиста, что обычно означает профессиональную установку. Работа с электрическими или газовыми системами может быть очень опасной, если у вас нет большого опыта, поэтому убедитесь, что вы работаете с проверенным профессионалом, а не рискуете излишним. Опытный подрядчик также знает лучшее место в вашем гараже для установки обогревателя, и если это труднодоступное место, например, на потолке, у него будут инструменты и персонал для работы.

Пропановый обогреватель Remington REM-16-TTC-O — это простое и доступное решение для обогрева, которое необходимо использовать в открытом гаражном пространстве.

Ремингтон

«Лучшее место для гаражного обогревателя — возле стены напротив ворот гаража и лицом к двери», — говорит Муссон. «Ваши гаражные ворота — это область, которая пропускает наиболее холодный воздух, но когда вы направляете мощность обогревателя на дверь, тепло помогает создать стену, не пропускающую холодный воздух.«

Hashmi предлагает дополнительную информацию.« Обогреватель следует размещать рядом с вентиляционным пространством, но не в укромном углу комнаты, чтобы в комнате не было тепла », — говорит он.« Также убедитесь, что обогреватель находится подальше. из тряпок, ковров, груды дерева или трута. Эти предметы имеют тенденцию быстро загораться и могут представлять потенциальную опасность в гараже. Кроме того, держите эти обогреватели вдали от емкостей с маслом, если они есть. Не ставьте обогреватель рядом с дверью или окном. Частое открытие или закрытие их будет служить выходом для теплого воздуха и снизить эффективность обогревателя.»

Помните, что все гаражные обогреватели представляют определенный риск. Каждый источник энергии представляет свою опасность, если с ним не обращаться должным образом, а тепло может быть разрушительной силой, если с ним не обращаться безопасно. Обязательно ознакомьтесь со всеми предоставленными инструкциями изготовителем, а также любые дополнительные советы, предоставленные вашим специалистом по установке, чтобы вы могли минимизировать вероятность катастрофы.

Торпедный обогреватель Mr. Heater MH60QFAV генерирует максимальную выходную мощность 60 000 БТЕ.

Мистер нагреватель

5 вещей, которые нужно знать перед покупкой и использованием гаражного обогревателя

  • Какие источники питания имеются в вашем гараже? Вам понадобится источник электричества для работы электронагревателя и источник газа для работы газового обогревателя. Если у вас нет доступа к одному или любому из этих источников, ваш выбор будет ограничен.
  • Какой обогреватель вам нужен по мощности? Каждый тип обогревателя имеет свои преимущества и недостатки, поэтому перед принятием решения убедитесь, что вы приняли во внимание всю информацию (а также свои собственные потребности и, конечно же, наличие источника).
  • Насколько мощный обогреватель вам нужен? Используя размер вашего гаража (или рассчитывая на основе размера гаража и идеальной температуры), вы можете определить, сколько ватт или БТЕ тепловой мощности вам в конечном итоге понадобится, и соответственно приобрести.
  • Что вы будете делать с установкой обогревателя? Если у вас нет опыта работы с электрическими и / или газовыми системами, вам нужно либо приобрести портативный обогреватель, либо нанять профессионала для безопасной установки вашей модели.
  • Как безопасно пользоваться гаражным обогревателем? Убедитесь, что вы ознакомились со всеми инструкциями производителя, а также любыми дополнительными инструкциями, которые могут быть у специалиста по установке.

Больше автомобильного снаряжения на 2021 год

Написано Скоттом Фридом для Roadshow.

Садитесь за руль и узнавайте последние новости об автомобилях и обзоры, которые отправляются вам на почту два раза в неделю.

5 лучших способов обогреть гараж

Если вы используете свой гараж как мастерскую, холодная погода может помешать вам заниматься своими руками в течение нескольких месяцев каждый год.Но есть много способов вернуть себе верстак. Мы здесь, чтобы помочь вам понять, как отапливать гараж, чтобы вам больше никогда не пришлось вешать пояс для инструментов на зиму.

«Мы слышим от людей, которым необходимо отапливать гараж по разным причинам. Ваш гараж может стать отличным местом, чтобы ваш сад процветал в зимние месяцы. Мы также получили известия от профессиональных мастеров по дереву, которые используют наши обогреватели для сушки герметика и других проектов, которые становятся более гладкими при более высокой температуре.”

Лена Крокер | Кадет Тепло


Как обогреть гараж для круглогодичного использования


В таблицах ниже мы рассмотрим плюсы и минусы пяти распространенных решений для обогрева гаража. Мы также рассмотрим, подходит ли каждый вариант для самостоятельной установки. Обладая этой информацией, вы сможете решить, как лучше отапливать гараж.

1. Установите лучшую изоляцию

Самый дешевый способ обогреть гараж

Что это такое? Если у вас мягкие зимы, вы можете поддерживать комфортную температуру в гараже, просто изолировав гаражные двери и окна, а также герметичные наружные двери.Скорее всего, вам все равно придется носить несколько слоев во время работы, но усиленная изоляция сохранит в вашем гараже намного больше тепла, чем снаружи.

Плюсы Минусы
  • Изоляция и герметизация обычно очень доступны.
  • После установки не требуется текущих затрат.
  • Установка проста и понятна.
  • Не лучший выбор для регионов, где температура регулярно опускается ниже нуля.
  • Вы не сможете контролировать точную температуру в вашем гараже.

Сделай сам? Да! По словам Лены Крокер из Cadet Heat: «Добавление теплоизоляции — простой проект для большинства домашних мастеров, который поможет ограничить теплопотери и сохранить теплоту в гараже». У большинства домовладельцев не возникнет проблем с изоляцией окон и уплотнением дверей. Утепление гаражных ворот — это немного сложнее, но все же вполне выполнимо для среднего домашнего мастера.

2. Подключение электрического обогревателя

Самый простой способ обогреть гараж

Что это такое? Электрические обогреватели для вашего гаража — это просто более крупные и мощные версии портативных устройств, которые вы можете использовать для обогрева своего офиса или спальни. Если площадь вашего гаража ограничена, вы даже можете найти электрические обогреватели, которые можно установить на стене или под потолком.

Плюсы Минусы
  • Современные энергосберегающие модели, как правило, не сильно повышают ваш счет за электричество.
  • При необходимости можно использовать внутри дома.
  • Вентиляция не требуется.
  • Для обогрева гаража может потребоваться больше времени, чем при использовании других вариантов.
  • Может быть трудно использовать в гаражах с небольшим количеством розеток.
  • Будет менее эффективен в неизолированном гараже.

Сделай сам? Very — обогреть гараж с помощью электрического обогревателя так же просто, как найти хорошее место и подключить его к розетке.

Бонусный совет:

«Мы рекомендуем изучить систему обогрева, которой можно управлять с помощью термостата. После включения обогревателя в гараже легко забыть. Использование термостата безопаснее и может сэкономить вам немного денег на счетах за электроэнергию, потому что вы не будете использовать больше электроэнергии, чем вам нужно ».

Лена Крокер | Кадет Тепло

3. Зажигание обогревателя камеры сгорания

Самый быстрый способ обогреть гараж

Что это такое? В обогревателях камеры сгорания для создания тепла используется такой источник топлива, как керосин или пропан.Большинство из них должны работать на определенном типе топлива. Однако есть модели, которые могут работать на нескольких типах топлива, что дает вам гибкость при покупке того, что в настоящее время является самым дешевым.

Плюсы Минусы
  • Большинство моделей довольно быстро отапливают гараж среднего размера.
  • Может продолжать обогрев гаража даже при отключении электричества.
  • Часто дешевле, чем электрический обогреватель.
  • Очень шумно. Многие приравнивают его к звуку реактивного двигателя.
  • Запах топлива может беспокоить некоторых людей.
  • У вас будут текущие расходы на топливо.
  • Сгорание приводит к попаданию влаги в воздух, поэтому существует риск ржавчины ваших инструментов или транспортных средств, если вы часто используете обогреватель в течение длительного времени.

Сделай сам? Да, как и в случае с электрической версией, все, что вам нужно сделать, это установить его на место и запустить.

Вопросы безопасности:

Камеры внутреннего сгорания выделяют окись углерода. Их никогда не следует использовать, не взломав дверь гаража на несколько дюймов и / или открыв окна для вентиляции. Их также нельзя использовать , никогда не используйте в вашем доме. Даже в хорошо вентилируемых гаражах следует установить детектор угарного газа для дополнительной безопасности.

4. Установка бесканальной мини-сплит-системы

Самый удобный способ обогреть гараж

Что это такое? Бесканальная мини-сплит-система состоит из приточно-вытяжной установки, устанавливаемой внутри помещения, и компрессора, расположенного снаружи.Эти два компонента соединены трубопроводом. Вся система работает от электричества.

Плюсы Минусы
  • Большая гибкость при размещении. Может быть установлен вдоль пола, закреплен на стене или подвешен к потолку.
  • Многие модели поставляются с пультом дистанционного управления для упрощения управления.
  • Отличный выбор для обогрева гаража, который вы хотите использовать как дополнительное помещение.
  • Некоторые агрегаты также могут обеспечивать охлаждение в жаркие месяцы.
  • Первоначальные затраты намного выше, чем для большинства других вариантов отопления гаража.
  • Фильтр необходимо очищать ежемесячно, поскольку в бесканальной системе может накапливаться мусор.
  • Не самый сильный вариант для разогрева. В очень холодном климате вам может потребоваться дополнительное тепло.

Сделай сам? Только если у вас есть опыт работы в домашних условиях и электротехнике. В большинстве случаев вам следует нанять специалиста по HVAC для установки вашей системы.

«Важно нанять кого-нибудь, кто знаком с вашей конкретной системой отопления. Например, при работе с электронагревателями рекомендуем пользоваться услугами квалифицированного электрика. Таким образом, они наверняка будут хорошо знакомы с электричеством, а не с генеральным подрядчиком ».

Лена Крокер | Кадет Тепло

5. Добавьте лучистое отопление

Самый эффективный способ обогрева гаража

Что это такое? Системы лучистого отопления устанавливаются под полом или в виде панелей в стенах или потолке.Система использует инфракрасное излучение для нагрева самой поверхности, а не воздуха в помещении. Существует несколько различных типов систем лучистого отопления для пола и стен / потолка, поэтому изучите, какой из них лучше всего подходит для вас.

Плюсы Минусы
  • Очень низкие эксплуатационные расходы после установки.
  • Чрезвычайно тихий.
  • Напольные установки нагревают пространство более равномерно, чем другие варианты.Это позволяет избежать создания пятен, которые будут значительно теплее или прохладнее, чем в остальной части гаража.
  • Дорогая предварительная установка.
  • Установка — сложный процесс, особенно для напольных систем.
  • На поверхности, где установлена ​​система, может скапливаться влага.

Сделай сам? Нет — этот вариант отопления гаража всегда должен устанавливать профессионал, имеющий опыт работы с лучистым отоплением.

Предупреждение для плотников:

«Когда речь заходит о безопасности гаража и обогревателях, на ум приходят две важные вещи: опилки и легковоспламеняющиеся пары. Ни один из них плохо сочетается с нагревателями. Если вы занимаетесь деревообработкой, мы всегда рекомендуем проконсультироваться с производителями обогревателей, чтобы узнать, какие продукты можно безопасно использовать в вашем гараже ».

Лена Крокер | Кадет Тепло

Поднимите свой проект отопления гаража на новый уровень

После того, как вы определились с оптимальным способом обогрева гаража, используйте эти руководства, чтобы максимально использовать ваше недавно обновленное пространство:

Нужно освободить место перед тем, как опломбировать гараж?
Позвоните по телефону 833-499-7507, и мы установим для вас , жилую корзину для всего вашего мусора.

Сделайте нагреватель отработанного масла — DIY

Я с интересом и некоторым беспокойством прочитал письмо Мэри Хаммерсмит в выпуске за февраль / март 2004 г. относительно нагревателя отработанного масла из выпуска за сентябрь / октябрь 1978 г. Я помог построить этот обогреватель в 1978 году. Я использовал его у себя дома и написал об этом оригинальную статью.

Вот ложка дегтя: когда эта печь была спроектирована и построена, большинство моторных масел было разработано для автомобилей с большим рабочим объемом, докаталитических времен.Поскольку требования экономии топлива и федеральных стандартов выбросов начали влиять на производителей автомобилей, им пришлось изготавливать двигатели меньшего размера и с большей нагрузкой, которые работали бы при более высоких температурах, чем старые двигатели, особенно с введением систем каталитического нейтрализатора в середине 1970-х годов. Впоследствии моторное масло иногда вспыхивало в картерах автомобилей, а в начале 1980-х годов в моторные масла по соображениям безопасности добавляли противовоспалительный агент. Это значительно повысило температуру сгорания масла.Естественно, производительность нагревателя отработанного масла пострадала, и первоначальная версия MOTHER EARTH NEWS перестала продавать планы, когда жалобы выявили проблемы.

Современные обогреватели для цехов отработанного масла используют технологию, отличную от нашей старой капельной горелки. Новые модели, одобренные UL и EPA, имеют специальные подогреватели и системы впрыска с насосом, которые испаряют топливо для эффективного сгорания при высоких температурах. Разница между горелкой на отработанном масле MOTHER EARTH NEWS и коммерческими моделями огромна, и я могу сказать с достаточной степенью уверенности, что EPA никогда бы не одобрило эту технологию, если бы она была произведена.

Что это, зайка? Вы говорите, что стремительно растущие цены на нефть, электричество, уголь и другие виды топлива заставляют вас искать менее дорогой способ обогреть свой магазин, гараж или дом предстоящей зимой?

Ну не царапай дальше! Потому что MOTHER EARTH NEWS здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, которую почти ничего не стоит построить и которая еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое сжигают десятки тысяч станций технического обслуживания по всему миру). страна все равно будет раздавать бесплатно всем, кто ее утащит).

Это дешево, чисто и экологически безопасно!

Ага. Мы уверены, что вы, вероятно, уже испугались идеи сжигать «грязное старое» масло в картере в обогревателе, установленном прямо там, скажем, в вашей красивой чистой гостиной. Но обширные испытания, проведенные нашим исследовательским отделом, подтвердили две вещи: [1] сливное масло — при использовании в качестве топлива — может выделять значительное количество тепла, и [2] при подаче на правильно спроектированную горелку картерное масло сгорает и без остатка. и без какого-либо заметного запаха.

И цены точно не побьют! Старое моторное масло все еще доступно (в 55-галлонной бочке) по крайней мере на трех из четырех станций технического обслуживания на Североамериканском континенте. И хотя верно то, что на автомобильных гаражах и заправочных станциях сейчас берут несколько центов за галлон отработанного масла, так же верно и то, что равное разбрызгивание окупится, если вы выбросите слитки из картера. Все это усредняет.

Более того, насколько это могут определить экологические исследователи MOTHER EARTH NEWS, по крайней мере, по двум причинам даже планета получает выгоду от сжигания старого моторного масла в печи, которую вы видите здесь: [1] Каждый галлон отработанного сливного масла, который перерабатывается «еще один раз» в качестве топлива примерно равняется всего на один галлон свежей нефти меньше, которую нужно выкачивать из земли и обрабатывать, и [2] переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем — как это обычно делается — «избавиться» от жидкости, вылив ее на свалку, в реку, озеро или океан.

Как построить масляную горелку за 500 долларов… за 36 долларов!

Печь на отработанном масле

MOTHER EARTH NEWS (которая выделяет больше тепла, чем масляные печи стоимостью около 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов), в основном потому, что ее основное «сырье» собирается из разряженного электрического водонагревателя. . Такие обогреватели доступны «бесплатно для перевозки» в переулках за бытовой техникой или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен реальный выбор единиц, совершите короткую поездку за покупками в свой дружелюбный район или на свалку небольшого городка.

Просто убедитесь, что выброшенный водонагреватель, который вы берете, является моделью с электрическим обогревом (газовый обогреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И будьте осторожны, чтобы НЕ выбирать обогреватель с оцинкованным резервуаром (очень легко узнать по его серебристому покрытию), поскольку оцинкованный металл при нагревании выделяет токсичные пары. (Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо производимых здесь, в Соединенных Штатах, имеют оцинкованные резервуары.Так что посмотрите немного. Шансы девять к одному в вашу пользу.)

Прежде всего, НЕ пытайтесь заменить бак электрического водонагревателя на 55-галлонную бочку. Указанный нами танк — единственный путь, по крайней мере, по четырем причинам:

[1] Металлические стенки заброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] более эффективно накапливать и излучать тепло и [б] противостоять выгоранию гораздо эффективнее, чем более легкая обшивка барабана.Наши эксперименты, по сути, показывают, что ожидаемый срок службы печи или печи, изготовленной из хорошего бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из бочки на 55 галлонов. С осторожностью бак водонагревателя должен прослужить даже всю жизнь.



[2] Стандартные бочки емкостью 55 галлонов имеют некрасивые «подпругие ребра», которые только мешают, когда бочки просверливаются и разрезаются во время их преобразования в печи.Баки водонагревателя не имеют ребер, следовательно, никаких проблем, связанных с ними.

[3] Благодаря тонкой обшивке и ребрам, почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стены и превосходная конструкция резервуара для водонагревателя практически гарантируют герметичность готового продукта.

[4] В наши дни рынок переработанных бочек настолько оживлен, что они иногда стоят до 7 долларов.00 каждый. А вот выброшенные водонагреватели может бесплатно забрать любой, кто их утащит. А когда можно получить лучший продукт за меньшие деньги … почему бы и нет?

Выбирай, выбирай и планируй заранее

Практически любой бак электрического водонагревателя емкостью от 30 до 50 галлонов должен отлично работать, если его превратить в обогреватель, работающий на отработанном масле. Однако наш личный фаворит — это устройство на 40 галлонов (размером 20 дюймов в диаметре и 32 дюйма в высоту): с ним легко обращаться, из него получается красивая плита или печь, и, как правило, он помещается в квадратный шкаф из листового металла, который может быть довольно ловко разобрал некоторые внутренние детали масляной горелки.

Излишне говорить, что с любого выброшенного водонагревателя, который вы думаете о переработке, необходимо снять (его металлическое покрытие и изоляцию) «в полевых условиях», а его резервуар проверить на предмет чрезмерной коррозии или утечек (ищите пятна или полосы ржавчины. , обычно идущие от шва или сварного шва). Нет смысла тащить неисправный контейнер домой, а потом снова обратно на свалку.

ОК. У вас есть хороший, звуковой танк, который вам нравится? Отлично. Поставьте его на дно и представьте себе, как он будет выглядеть после того, как превратится в печь.Помните, что вам понадобится дверца доступа к готовому продукту напротив (или как можно более близкая к ней) шва бака и всех неприглядных фитингов и отверстий для элементов.

Имейте также в виду, что у выброшенных баков водонагревателя очень много различий. У некоторых просто естественно кажется, что все их приспособления находятся в нужных местах, в то время как у других нет. Это может означать, что вам придется немного отклониться от нашего дизайна, чтобы какой-либо конкретный переработанный контейнер сработал. (Это «блуждание», конечно, может пойти вам на пользу.Например: благодаря «странному» трубному фитингу, уже установленному на резервуаре, который мы нашли, единственный способ установить круглую дымовую трубу диаметром шесть дюймов на нашу готовую печь — это сжать вентиляционную трубу до тех пор, пока она не станет 5 X 7 -дюймовый овал в поперечном сечении. Конечно, это было немного больше, но это определенно придало нашей плите нестандартный, «магазинный» вид!)

Чтобы помочь со сборкой, обратитесь к нашим схемам и фотографиям нагревателя отработанного масла.

Делаем это просто!

Исследовательская группа

MOTHER EARTH NEWS специально разработала этот нагреватель отработанного масла как простой, собранный на болтах блок, который должен быть в состоянии собрать любой, кто хоть немного знаком с ручными (или электрическими) инструментами.СОВЕТ: Если у вас есть резак или есть к нему доступ, и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжигание их» — это самый быстрый и простой способ сделать резку по металлу, которую требует этот проект. В противном случае электрическая сабельная пила — предпочтительно модель для промышленного использования — является очень удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей ставке в 12 долларов в день).

Начните строительство печи с мелом мелом всех отверстий, которые показаны на схемах нагревателя отработанного масла, вам придется вырезать в стенках резервуара использованного водонагревателя, положить емкость на бок и поджечь или выпилить дверцу доступа.Затем поставьте бак вертикально и вырежьте отверстия для приточных и дымовых труб.

ВНИМАНИЕ: Не делайте отверстия для воздухозаборника и дымохода больше, чем это абсолютно необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить трубы цементом для печи) . На самом деле, лучше держать отверстия на маленькой стороне (на всякий случай), а затем потратить несколько минут на их опиливание до нужного размера. На самом деле, в такой процедуре нет «потраченного впустую» времени, так как вы все равно захотите подпилить и сгладить каждую пропиленную или обожженную металлическую кромку готовой печи.

Теперь переверните бак наверх и просверлите отверстия в дне контейнера для стойки для труб, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тиски, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Стойку для труб также следует закрепить болтами, пока резервуар находится в перевернутом положении.

Затем переверните старый бак водонагревателя правой стороной вверх (так, чтобы он стоял на новых «ножках») и используйте стандартные 3/4-дюймовые заглушки для труб, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы его нашли. .Пока вы занимаетесь этим, закройте отверстия для нагревательных элементов квадратными стальными пластинами размером 1/8 x 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».

Смотрите! Мы говорили вам, что это проект, созданный на основе болтов!

Суть дела

Сердцем нашего обогревателя помещения на отработанном масле является узел горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, круглого куска перфорированной стальной пластины толщиной 1/4 дюйма диаметром шесть дюймов и восьмидюймовой стальной сковороды, скрепленных вместе болтами. сэндвич (с трубными распорками между основными компонентами).Узел поддерживается четырехдюймовым ниппелем для трубы 3/4 дюйма и двумя напольными фланцами 3/4 дюйма.

Разумеется, каждая горелка должна иметь вентиляционное отверстие. В этом случае дымовая труба (или дымовая труба) из 6-дюймовой дымовой трубы проходит как минимум на шесть дюймов вниз в камеру нагрева. При желании этот дымоход может быть оборудован заслонкой (хотя мы не обнаружили необходимости в таком дополнении) .После того, как дымоход закреплен на месте (мы использовали болты и металлические язычки шириной 3/4 дюйма), обернуть 1/4 дюйма О.D. Оберните вокруг него мягкую медную трубку три раза, проведите нижний конец трубопровода в положение непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя.

Когда медная труба, которая обернута вокруг вентиляционной трубы, покрыта дымовой трубой на 12 дюймов (8 дюймов) большего размера, а отвод на 90 ° 4-дюймовой дымовой трубы установлен сбоку от 8-дюймовой трубы, так что чтобы он прилегал к нижнему концу медной трубки, образуется предварительный нагреватель. Эта особенность — одна из причин, по которой наша печь горит так эффективно и с таким чистым пламенем.

Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая дымовая труба длиной 4 дюйма и металлическая воронка или конус из листового металла (из «кожи» утилизированного водонагревателя) — с диаметром через его нижнее отверстие примерно равный диаметру горелочного узла печи — крепится к нижней части трубы.

После завершения весь этот узел «подогреватель, 4-дюймовая дымовая труба, воронка» может свободно перемещаться вверх или вниз по своему усмотрению, если только вы не зафиксируете его в оптимальном рабочем положении (выходное отверстие воронки должно быть ровным). примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды).Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который может быть плотно зажат вокруг 4-дюймовой дымовой трубы после ее подъема или опускания по мере необходимости, прекрасно заполняет счет как единственный запорный механизм, который вам понадобится.

Последние штрихи

Дверца масляной горелки упирается в раму, прикрученную к внутренней стороне ее проема. Он фиксируется выступом, прикрученным к внутренней стороне одного из его краев, и оконной защелкой, прикрученной к внешней стороне противоположного края.Короткий кусок углового железа, прикрепленный к двери для ручки, упрощает снятие всей сборки и замену в тех редких случаях, когда вы захотите снять ее. А полудюймовое отверстие, просверленное в центре дверцы и закрытое небольшой створкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя своей печи, если у вас возникнут вопросы о его цвете, высота и т. д.)

Покрасьте готовую печь плоской черной краской Thurmalox 270, установите блок на место и прикрутите его болтами, заполните блок горелки измельченным асбестом (или, еще лучше, Insblock, асбестовым кирпичом, производимым E.P. Green Company и продается по всей стране), а дно печи засыпать песком. Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите по-настоящему украсить его в гостиной! Подключите маслопровод самотеком и вытяните дымовую трубу в соответствии с утвержденными правилами подачи топлива и вентиляции, затем зажгите, сядьте и наслаждайтесь теплом!

Ага! Это действительно работает!

Если наше обширное тестирование этой печи является каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти устройство как по экономичности, так и по тепловой мощности.Создание прототипа, которое мы собрали, обошлось нам в 36,14 доллара, и мы купили почти все, что было в плите, за исключением бака водонагревателя, который составляет ее внутренности. Вы, вероятно, можете легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор печных труб, металлолома, шурупов, болтов и т. Д., Лежащих в магазине. В любом случае, однако, на то, чтобы собрать весь этот проект, у вас не должно уйти больше одного хорошего дня … и в любой момент вы можете добавить один длинный день к 36 долларам.14 или меньше и придумайте плиту за 500 долларов, у вас неплохо получается!

Но, конечно, это только начало! Потому что единственное, что дешевле, чем построить невероятно дешевую горелку для отработанного масла MOTHER EARTH NEWS, — это запустить агрегат, когда он будет собран!

Во-первых, печь выбрасывает очень много БТЕ (нет, у нас действительно нет никакого способа точно измерить ее тепловую мощность напрямую. Насколько мы можем подсчитать, горелка производит 21000 полезных БТЕ в час, которого хватит, чтобы обогреть хорошо утепленный домик).

Во втором случае печь отводит все это тепло, просто потягивая свое топливо (при настройке на максимальную эффективность установка потребляет менее одной кварты масла в час. Это очень выгодно по сравнению с одной третью галлона (или больше!) ), что коммерческая мазутная горелка того же размера (и очень дорогая!) ​​потребляла воду, когда наши исследователи проверили ее на нашей печи.

И, в-третьих, печь MOTHER EARTH NEWS была спроектирована для работы на «бесплатном для перевозки» отработанном картерном масле! Поэтому неудивительно, что мы полагаем, что наша маленькая жемчужина может окупить свою скромную первоначальную стоимость менее чем за две недели.После этого действует абсолютно бесплатно!

Есть причина такой эффективности

В наши дни, конечно, нелегко придумать такую ​​экономию, если только вы действительно не работаете над этим. Именно это и сделали наши исследователи.

Горелка для отработанного масла

MOTHER EARTH NEWS разрабатывалась несколько месяцев. Описанная здесь печь — это «шестое поколение» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ [1] рециркуляции использованного моторного масла в [2] бесплатное тепло для предстоящей зимы, мы хотели бы знать об этом.Конечно, может быть, но до тех пор, пока кто-то не покажет это нам, мы считаем, что наша печь «скрепить ее за один день из материалов стоимостью 36 долларов и затем запустить ее на бесплатном топливе» — это идеальный вариант для вас ». мы собираемся согреться в предстоящие холодные месяцы.

Thurmalox 270 — потрясающая краска!

Это правда, что ребята из Исследовательского центра MOTHER EARTH NEWS долго и упорно работали над созданием сверхпростой и сверхэффективной горелки для отработанного масла.И некоторые из людей здесь, в редакциях, думают, что исследовательская группа журнала, возможно, даже проработала немного дольше, чем необходимо, просто потому, что они боялись столкнуться с проблемой, с которой они знали — рано или поздно — им придется столкнуться: что они будут рисовать печь, когда она была закончена?

Как прекрасно знает команда магазина MOTHER EARTH NEWS, ответ на этот конкретный вопрос найти совсем не просто. Деннис Буркхолдер, в частности, нанес больше слоев более различных видов и марок и формулировок «гарантированной, термостойкой, новой, улучшенной, космической (и дорогой)» краски на большем количестве испытательных печей — а затем наблюдал, как все это горит выключен в первый раз, когда эти печи или обогреватели были зажжены — чем он думает.

Вкратце: очень много компаний сейчас продают ошеломляющее разнообразие «термостойких» (что бы это ни значило) красок, в которые — для всех практических целей — на самом деле не стоит окунуть кисть.

Тогда легко понять, почему Деннис или кто-то еще в исследовательской лаборатории просто поставил баллончик с Thurmalox 270 — еще одной из тех «термостойких» (что бы это ни значило) красок — на полке, не проверенной, когда она пришел некоторое время назад. Очевидно, не было причин подвергать его специальной проверке.Очевидно, это было бы просто разочарованием, как и все остальные «термостойкие» (что бы это ни значило) краски, которые потерпели неудачу в прошлом.

И вот, Деннис, роясь вокруг в поисках чего-нибудь, что можно распылить (а затем, конечно же, снять) новую горелку для отработанного масла, обнаружил образец банки Thurmalox 270, спрятанный на задней стороне полки. «Можно попробовать, — рассуждал он. «Я знаю, что это не сработает, но тогда и ничто другое не сработает. Кроме того, это сэкономит нам время в поисках чего-то еще, что потерпит неудачу.»

Представьте себе удивление Денниса (и всех остальных!), Когда должным образом распыленный и должным образом отвержденный Thurmalox 270 не только не отслоился и не сгорел от новой печи MOTHER EARTH NEWS во время ее обширных испытаний, но даже не потрескался, безумно, безумно. или обесцветить! Привет! Эти парни из Дэмпни знают, что делают!

Быстрый телефонный звонок на завод компании в Массачусетсе выявил некоторые интересные факты: [1] Thurmalox 270 отличается и работает так же, как и он, потому что он основан на силиконе [2], краска была специально разработана, чтобы выдерживать постоянные температуры 1200 ° F, и [3] он настолько хорош, что многие производители коммерческих печей используют его для окраски своих блоков на заводе.

Итак: вы можете купить другие «термостойкие» (что бы это ни значило) краски, произведенные другими компаниями, по 2 доллара за банку, а затем наблюдать, как они испаряются или отслаиваются, как свинья с чесоткой, когда вы впервые разводите огонь в своем доме. самодельная печь. Или вы можете выложить 6 долларов за банку за Thurmalox 270 и — если вы не достаточно небрежны, чтобы поцарапать горелку — никогда больше не придется красить свою шикарную печь.

Лично мы склонны брать Турмалокс.


Как зажигать и использовать плиту для отработанного масла

Пропитайте асбест в нижней сковороде керосином.Затем слегка смяв несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Зажгите бумагу и пропитанный асбестом и заблокируйте дверцу доступа.

Теперь подождите, пока быстро горящая бумага не начнет вытягивать горящий керосин, и керосин полностью не нагреет узел горелки. Затем откройте клапан на вашей линии отработанного масла (которая была проложена в соответствии с надлежащей практикой подачи топлива) так, чтобы от 3/4 до одной кварты масла (если вы хотите максимально нагреться) могло капать в горелку каждый час.

Вот и все! Пока вы продолжаете подавать в эту печь отработанное масло, оно будет гореть таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют это дорогое «настоящее» жидкое топливо.

Одной вспышки хватит на несколько недель … даже на всю зиму!

ВНИМАНИЕ: НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАЖИГАТЬ ГОРЯЧУЮ ПЛИТКУ КЕРОЗИНОМ, НЕ ОТКРЫВАЙТЕ ДВЕРЬ ДОСТУПА ВО ​​ВРЕМЯ РАБОТЫ ПЕЧИ И НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БЕНЗИН ИЛИ ДРУГОЕ ЛЕГКОГОРЮЧЕЕ ТОПЛИВО ДЛЯ ЗАПУСКА ПЕЧИ!


Ведомость материалов

Компонент Количество Цена Единица Нагреватель (1) — Выброшенный электрический водонагреватель, неоцинкованный, 30-50 галлонов
Впускной канал (1) $ 3.00 Дымовая труба 12 «X 8»
(1) 1,25 Дымовая труба 18 «X 4»
(1) .80 4 «колено 90 градусов
(1) 1,00 10-футовый ремень для подвески роликов
(1) — 12-1 / 2 Кусок листового металла «X 6-1 / 4»
(1) — кусок листового металла 23 «X 12»
Выхлопной дымоход (1) 4,75 Тяжелая дымовая труба 36 «X 6»
(1) 1,00 6 «реверсивный стальной шпиндель (заслонка дымохода)
Горелка в сборе (1) 4,00 6-дюймовая чугунная сковорода
(1) 3,00 8-дюймовая стальная сковорода
(1) 3,00 1/4 дюйма X 6 дюймов стальная пластина
(1) .60 1 / Болт redi 4 «X 12»
(1).20 1 дюйм X 9 дюймов E.M.T. (Электрическая металлическая трубка)
(1) Ниппель 40 3/4 «X 4» (труба с резьбой)
(2) Напольный фланец 1,20 3/4 «
Узел подачи топлива (1) 3,00 7 ‘длина 1/4″ OD. леска из мягкой меди
(1) 30,00 рулон НД 3/8 дюйма мягкая медная леска
(2) 8,50 2-дюймовые наружные колена
(2) 6,20 2-дюймовые вентилируемые заглушки с наружной резьбой
(2) 1,25 3/4 дюйма с наружной резьбой на переходники с внутренней резьбой 1/2 «
(2) .80 1/2″ ниппели с наружной резьбой, закрыть
(2) 5,60 1/2 «с внутренней резьбой на 1/2» запорные клапаны с внутренней резьбой
(2) .85 1/2 «самец до 3/8» О.D. раструб с наружной резьбой, с конусными гайками
(2) 0,75 наружная резьба от 1/4 дюйма до наружного диаметра 3/8 дюйма Ниппели с наружной резьбой, с накидными гайками
(2) Игольчатые клапаны 5,20 1/4 дюйма, внутренняя
(2). 4 штуцера с наружной резьбой 1/4 дюйма, закрытые
(1). 0,70 1/4 дюйма с наружной резьбой до 1/4 дюйма с наружной резьбой, с накидной гайкой
Ножки, дверь и опоры (1) 1,14 1/8 дюйма X 3 дюйма X 36 дюймов, плоский приклад
(1) 1,20 3/32 Плоская заготовка «X 1/12» X 60 «
(1) .60 1″ X 1 «X 8» уголок
(1) 1.05 оконная защелка
(1) — 2 «X 2» лом листового металла
( 45) 2.50 10-32 болта с полукруглой головкой с гайками, 3/4 «
(21) 1/4″ болт с полукруглой головкой с гайками, 3/4 «
(3) No.10 винтов для листового металла, 1/2 дюйма
(8) 3/16 дюйма плоские шайбы
(6) стопорные шайбы 3/16 дюйма
(13) стопорные шайбы 1/4 дюйма
(4) гайки 1/4 дюйма
( 1) 2,00 мешка 100 фунтов мелкого песка
(1) трубная заглушка 45 3/4 дюйма
(1) 2,00 13 унций. банка высокотемпературной краски (Thurmalox 270, 5,98 долл. США)
(1) 7,00 декоративная кастрюля с изображением орла, полная асбеста (Insblock: 37,92 долл. США за коробку — 6912 куб. дюймов)
Принадлежности (1) .25 зажим для аллигатора
(1) .60 3 / Ниппель с наружной резьбой 4 дюйма, 2 дюйма
(1) 2,95 3/4 дюйма с внутренней резьбой на 3/4 дюйма запорный клапан с внутренней резьбой
(1) 1.05 3/4 дюйма, от мужчины к женщине, уличный колено

Общая стоимость базовой печи без внешнего водопровода: $ 36,14

Общая стоимость печи с наружной сантехникой, аксессуарами, отделкой, промышленной окраской и плановой стоимостью: 123,02 доллара США

Требуется инструмент

Электродрель
Сверла 1/8 «, 13/64», 1/4 «, 13/32» и 1/2 «
Промышленная сабельная пила (аренда 12 долларов в день) или резак
Авиационные ножницы
Отвертка
Тиски
Ножовка по металлу
Рулетка
Мел или карандаш
Молоток
Тиски или плоскогубцы
Четыре С-образных зажима
Плоский или полукруглый напильник
Уровень
Квадратный
Резак для труб
Развальцовка
Набор торцевых ключей
Трубный ключ



Первоначально опубликовано: сентябрь / октябрь 1978 г.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
