Отделка печной трубы на втором этаже: Отделка дымохода внутри дома | Каминикс Сервис

Содержание

Отделка дымохода внутри дома | Каминикс Сервис

Кирпичную каминную трубу, проходящую через жилые помещения на верхних этажах дома необходимо стилистически встроить в общий дизайн отделки.

При этом не должна ограничиваться функциональность дымохода, которая подразумевает, во-первых, выведение, собственно, дыма из очага, а во-вторых, отдачу тепла в помещение.

Постановка задачи.

Отделка каминного дымохода из печного кирпича на втором этаже деревянного дома и комбинированной трубы с переходом на сэндвич элемент на третьем – жилом мансардном уровне.

Монтаж кирпичного камина и дымохода выполнен сторонней организацией.

В комнате второго этажа всё выглядит относительно прилично:

Кирпичный дымоход, примыкающий к стене

На мансардном уровне установлена такая вот конструкция:

Кирпичная труба в переходом в сэндвич

На сэндвич трубу надета потолочная разделка, совершенно бесполезная

по причине того, что потолок в мансарде наклонный. Кроме того, на внешнем контуре трубы заметны последствия серьезного прогрева изоляции – изменение цвета металла.

Состав работ.

В качестве отделки дымохода второго этажа выбрана облицовка натуральным камнем – белым кварцитом с колотой фактурой. Лицевую плоскость решено было сделать полностью зеркальной. Этот вариант, помимо своей практичности, визуально уменьшает объём получающейся колонны.

Подготовка основания под зеркало.

Зеркальный элемент наклеивается на опорную плоскость из ГВЛ, усиленную пространственным каркасом.

Рама для зеркала

Полученная конструкция закрепляется на передней поверхности дымохода с зазором до кирпича. Гибкие металлические кронштейны допускают небольшие подвижки по вертикали и исключают нагрузку на раму от теплового расширения кирпича.

Закрепление зеркала на трубе дымохода

Торцы плиток из колотого камня перекрываются специально изготовленной каменной рамкой из белого полированного мрамора.

Белый мрамор в обрамлении зеркала

Приклейка камня производится на высокопрочный плиточный клей с армированием поверхности трубы.

Отделка дымохода внутри дома кварцитом

Финальный этап – вырезано вентиляционное отверстие для выхода тепла из промежутка между основанием зеркала и кирпичной плоскостью. Поступление воздуха происходит через щель под нижней кромкой обрамления.

Боковая плоскость трубы

Облицовка дымохода на мансарде.

Выполняем теплоизоляцию сэндвич трубы в проходе через крышу. Основная конструкция перекрывается стенками из гипсоволокнистых листов в плоскость кирпича на металлическом каркасе.

Изоляция верхнего перекрытия формируется из кальций-силикатных плит, а боковые стенки защищены от нагрева фольгированной

базальтовой ватой.

Теплоизоляция короба дымохода

Для выхода нагретого от трубы воздуха в ГВЛ прорезаются отверстия под стандартные термостойкие каминные решётки.

Закрытый вентиляционный короб

Для облицовки дымохода был выбран также колотый кварцит, но в этом случае плитки имеют более рельефную поверхность. Фрагменты плиток различаются по оттенкам и получившееся покрытие имеет выразительную фактуру.

Отделка дымохода колотым камнем

Укладка плиток ведется без швов с запиливанием угловых примыканий под угол 45° – это создаёт ощущение монолитности облицовки.


Все материалы, размещенные на сайте, являются авторскими публикациями компании .

Перепечатка и копирование без ссылки на первоисточник

запрещены.

Отделка дымохода внутри дома Каминикс Сервис

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие должен быть устроен по всем правилам, так как от его надежности зависит безопасность всего дома.

Проход дымохода через деревянное перекрытие

Дымоходы могут быть выполнены из кирпича, металла или керамики, поэтому и при их проходе через деревянное перекрытие используются разные материалы и технологии.

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

  • Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
  • Стенные дымоходы чаще всего встраивают в капитальную стену, но иногда их пускают по стене.
  • Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Соответственно, от того, какая труба устроена в вашей печи, будет зависеть и ее проход через перекрытие. Чаще всего для печей устраивается насадная труба.

Патрубок из металла

Как говорилось выше, проход может быть облицован разными материалами, но главное условие остается единым — они должны быть жаростойкими.

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра, вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

  • Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаметр трубы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

  • Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
  • Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

  • Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

  • На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

  • Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
  • Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

Другим вариантом изоляции трубы может стать минеральная вата, асбест и жаростойкий гипсокартон. Процесс работы проходит в аналогичной последовательности, что и с металлическим патрубком, только с использованием других материалов.

Проход из гипсокартона

  • В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20—25 см.
  • Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
  • Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
  • Через отверстие в листе устанавливается дымоходная труба.
  • В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
  • В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Более трудоемкая работа ждет тех, кто устраивает трубу из кирпича, так как придется не только делать оформление в перекрытии, но и особым образом выкладывать саму трубу.

Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями. При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома. Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.

Кладка, находящаяся в области прохождения трубы через кровлю или межэтажное перекрытие называется выдрой и распушкой. Участок дымоходной трубы, который соединяет разделку и печь, называют шейкой, на ней и устанавливают задвижка. Высота этого участка должна составлять три и более рядов.

Распушка

Распушкой называют расширение дымовой трубы на подходе к перекрытию, межэтажному и чердачному. Она дает существенную защиту перекрытий от жара, идущего от самой печи и дымоходной трубы.

Расшивка прохода кирпичной трубы. Распушка

Этот элемент строения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Возводя печь и устраивая распушку, следует знать, что любое кирпичное строение обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время на усадку, и только после этого приступать к устройству распушки. Если печь дала достаточно большую усадку, то и распушку нужно класть с небольшим запасом снизу.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами, например керамзитом, а сверху накладывают бетонный плинтус.

Иногда распушка устраивается из бетонной плиты или короба, который заполняется керамзитом, песком или некрупной галькой.

  • Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5—7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
  • Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
  • Раствор готовят из цемента, щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
  • Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Выполняют распунку и кирпичной кладкой. На данной схеме представлена распушка двух размеров, имеющая канал 13 × 13 и 13 × 26 сантиметров. Она выкладывается порядово:

Порядовка распушки

  • Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
  • Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом, кирпичи сдвигаются во внешнюю сторону от центра.
  • Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
  • Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
  • Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
  • Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
  • Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.
Выдра

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги, которые могут проникать в щели на стыке кровли и оголовка трубы.

Выдру, так же, как и распушку, можно устроить двумя способами — выложить из кирпича при строительстве трубы, или залить из бетона.

В случае кирпичной кладки она производится порядово следующим образом:

Порядовка выдры

  • Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей, (на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
  • На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
  • Третий ряд укладывается по рисунку первого ряда выдры.
  • Четвертый ряд выкладывается без сдвига кирпичей, т.е. размер возвращается к размеру стояка.
  • На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
  • Шестой ряд повторяет пятый.
  • Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
  • Восьмой ряд кладут по размеру седьмого, соблюдая схему.
  • Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
  • Десятый ряд укладывают, не отступая от схемы.

Видео совет — несложный монтаж дымохода через деревянное перекрытие

Работа по выкладыванию дымоходной трубы — не такая простая, как кажется на первый взгляд, а значение ее качественного выполнения очень важно. Поэтому эту операцию лучше доверить опытному печнику, который сложил в своей практике не одну трубу и легко справится с подобной работой.

Дымоходы Schiedel (Шидель) в программе "Дачный ответ"

Герои любят готовить в печи, однако пожарная безопасность старой кирпичной печки была под большим вопросом. Поэтому было принято решение полностью перестроить и саму печь, и дымоходную систему, создав печь-камин буквально с нуля.

Оказалось, хозяйская печь хранила опасные секреты. Во-первых, она поддымливала – сажа была даже на продольной потолочной балке, что указывало на ошибки в конструкции. Во-вторых, у неё отсутствовал дымосборник. И самое главное: установленная на втором этаже дома, печь наполовину опиралась на деревянный пол, в результате чего она фактически треснула пополам. И поскольку деревянный пол «гуляет», трещина могла увеличиться, что могло сделать печь пожароопасной.

Кроме самой печи, предстояло оценить еще и дымоход. Разобраться в хитросплетениях труб в доме наших героев помог технический эксперт Schiedel Юрий Козак. Выяснилось, что замене подлежат сразу две трубы – печная и ведущая к банной печке. Она была установлена с нарушением технологии и от пожара дом спасало только присутствие в сэндвич-конструкции воздушного зазора.

Поскольку и дымоход, и печь нужно было менять, кирпичного гиганта полностью демонтировали, чтобы выстроить печь-камин с чистого листа.

Стену за будущим камином закрыли огнестойким и легким термоизолом. Силикат кальция не горит и при нагреве не выделяет вредных веществ.

Для новой печи собрали безопасный и надежный дымоход. Это трехслойная система с воздушным охлаждением. Внутри – керамическая труба, вокруг нее – базальтовая изоляция. Снаружи – блоки из керамзитобетона. Одна труба предназначена для новой печи, вторая идет снизу, из бани.

Оба дымохода вывели на крышу и подняли на 4 метра. Чтобы трубы не диссонировали с остроугольной крышей, для внешней части дымохода использовали изящные металлические трубы-сэндвичи, увенчанные зонтиками-дефлекторами.

Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание

Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.


Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.


Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.


Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

  • если больше 200мм, то правильный размер 1,0х1,0м;
  • если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка



Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

  • она должна быть не меньше 50 см в ширину;
  • при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
  • ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.
Наиболее правильными с точки зрения пожаробезопасности материалами являются:

  • кирпич;
  • лист нержавейки с базальтовым картоном;
  • плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ

На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

  • квадратный,
  • круглый.

Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция

Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

  • Проходной узел пройден не сэндвичем, а одностенной трубой.
  • Сам короб набивают песком или землей,а не керамзитом или минватой.
  • Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.

Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам

Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.


Прежде чем начать установку, необходимо выполнить следующие работы:

  • Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
  • Обшить изнутри проход плитами минерита.
  • Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.

Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

  • На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
  • Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
  • Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
  • Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
  • Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
  • Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.


После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.
Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.


Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.


Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.


При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях

Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

  • На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.
  • Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

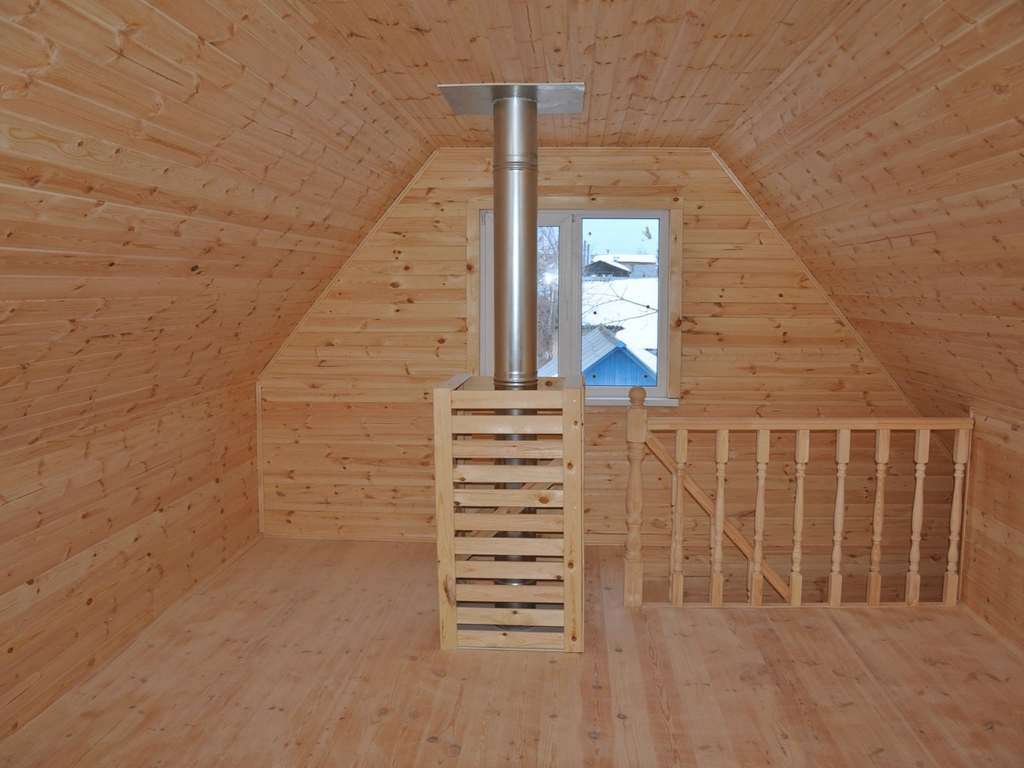

Особенности потолочной разделки для бани

Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.


Здесь разделка проводится в три этапа:

  • Подготовка места.
  • Установка защитного короба.
  • Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы

Для выбора и правильной организации места выполняем следующие пункты:

  • для подбора нужно воспользоваться строительным отвесом;
  • чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода

Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

  • прорезание проема необходимого размера и при необходимости создание каркаса из бруса;
  • монтаж сэндвич-трубы в месте проводки;
  • установка короба;
  • крепление металлической пластины;
  • теплоизоляция;
  • фиксация.

Порядок установки узла прохода через перекрытие

Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

  • торцы покрываются термоизоляционным материалом;
  • в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
  • аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
  • закрепляем сборку при помощи саморезов или других крепежей;

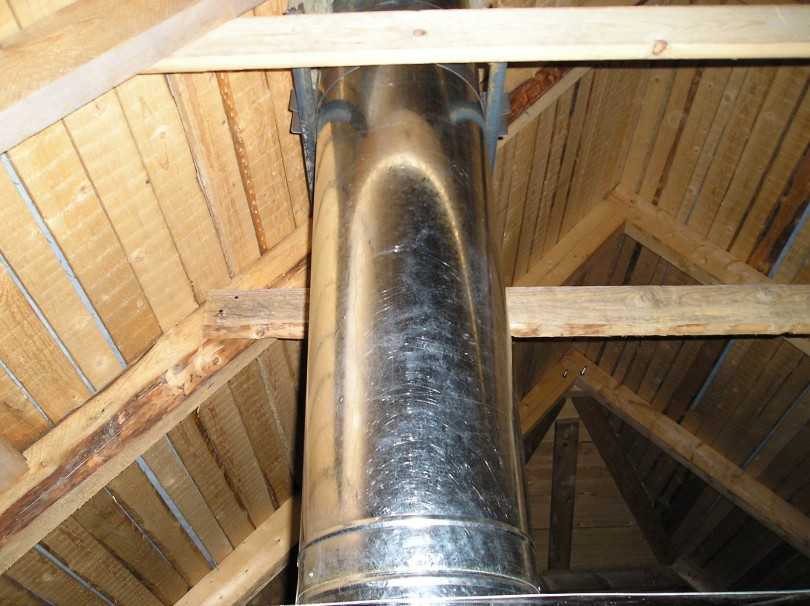

  • выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
  • при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции

Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.


  • Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
  • Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
  • Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.

Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.

В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.

Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

Отделка и облицовка дымохода внутри дома

Функциональной необходимостью отопительного котла или печи является дымоход. Он должен выполнять не только свое прямое назначение, но и максимально четко вписываться в интерьер внутренних помещений, а также в архитектурный облик дома. Отделка дымохода внутри дома и на крыше должна быть выполнена грамотно и полностью соответствовать противопожарным и строительным нормам и правилам.

Выполненные работы должны обеспечить доступность и удобство для процесса проведения работ по профилактике — очистке от продуктов горения, которые накопились за отопительный сезон.

Какие материалы использовать для отделки дымохода внутри дома?

Облицовка дымохода внутри помещения должна быть красивой и вписываться в дизайн дома. Необходимо добавить существование нескольких способов прохода дымохода внутри дома, а именно:

  • в стене дома, когда камин или печь расположены вдоль одной из них;
  • в центре комнаты — отопительное оборудование, имеющее островной тип установки.

Проведение работ по монтажу дымохода внутри стены возможно только в том случае, когда она выполнена из стеновых блоков или кирпича. В такой ситуации понадобится только декорирование стены, в которой он находится, исключительно негорючими материалами. Что могут предложить современные строительные магазины? Это специальная штукатурка, огромный выбор огнеупорной плитки — клинкер, природный камень, терракота, кафель и изразцы.

Штукатурку, по праву, можно назвать старым проверенным вариантом отделки и к тому же самым бюджетным. Недостаток один — срок службы небольшой, так как постоянный нагрев и остывание оштукатуренной поверхности со временем приводит к появлению сетки трещин. Чтобы укрепилась штукатурка понадобится металлическая сетка, которая закрепляется на поверхность стены перед штукатуркой.  Для дымохода внутри стены можно применять не только кирпич. Так же используются блоки, специально для дымоходов, изготовленные из шлакобетона или керамзитобетона.

Их конструкция предполагает наличие специальных гильз — одностенная полимерная труба, изготовленная из нержавейки или же полимерный вкладыш, который наполняют горячим воздухом в процессе установки, а после остывания происходит затвердевание полимерного мешка, и он принимает форму обычной трубы.

Если присутствуют искривления или неправильные формы, то оптимальный выбор будет вкладыш – трубы слишком энергоемко. Стоит учитывать, что внутренняя поверхность дымохода не должна иметь острых выступов, а температура горения на выходе из трубы не может превышать отметку в 180 С.

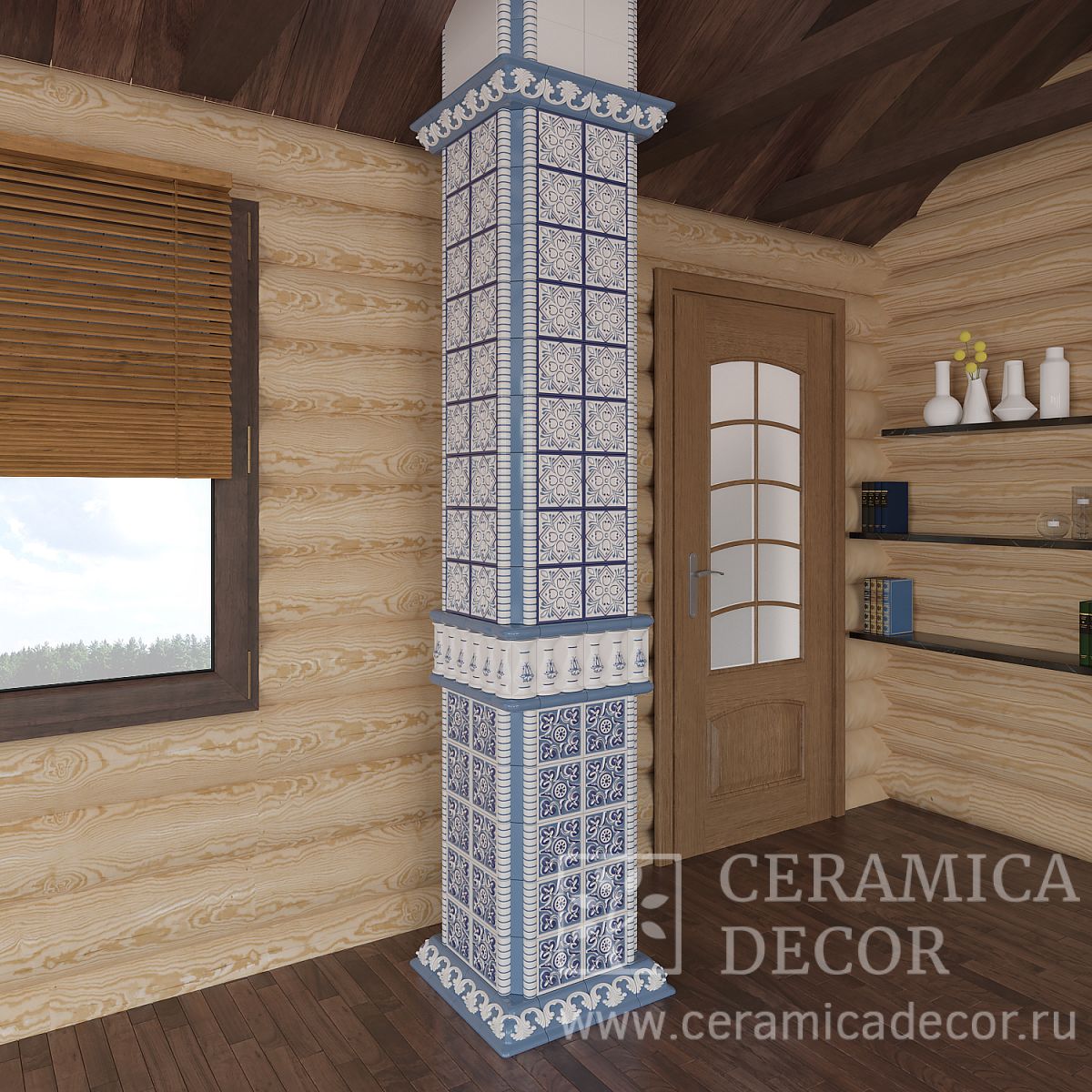

Облицовка дымохода плиткой

Для обшивки внутри дома может применяться несколько типов плитки и не имеет значение место расположения печи или камина — посреди или у стены помещения. Нужно понимать, что печь и дымоход это одно целое, а поэтому отделка будет идентичной. Самый красивый, но в то же время и самый затратный вариант для обшивки — печные изразцы, изготовленные в индивидуальном порядке для каждой печи, а процесс монтажа должен совпадать с возведением отопительного агрегата. Для облицовки используется разная плитка — терракотовая является более дорогой, а вот экономной можно назвать кафельную, принцип работы с которой практически не отличается.

Если используются модульные дымоходы в виде сэндвич трубы, то необходимость в отделке отпадает, в виду того, что полированному металлу найдется место практически в любом интерьере. Отделка дымохода на крыше также не понадобится. Чтобы увеличить теплоотдачу печи для облицовки используют природный камень –  талькохлоритом, жадеит,  талькомагнезитом.

Большое количество производителей предлагают варианты готовых каменных порталов для вариантов с каменной топкой. Несомненно, возникает вопрос — как правильно устроить данную систему? По мнению специалистов самостоятельные работы должны быть исключены. Лучше приобрести готовый комплект труб, рекомендованный производителем непосредственно для данной модели, наверняка, подберется вариант для внутренней и наружной установки дымохода.

Для обогрева жилища из нескольких этажей, устанавливается 2-3 печи, дымоходы которых не должны быть соединены — это категорически запрещено. Для нормального функционирования отопительной системы не нужно утыкивать трубы по всему дому, нужно произвести кладку с тремя колодцами для каждой печи, что позволит компактно расположить все трубы внутри дома.

Кладка дымохода печной трубы из кирпича своими руками.

Димоход печной трубы из кирпича как вы знаете используется для создания тяги во время удаления газов по дымоходу, которые образуются в процессе сгорания топлива в печи.

При кладке дымохода печной трубы из кирпича своими руками нужно быть очень внимательным, потому что от правильного процесса сборки и монтажа кирпичного дымохода своими руками во многом зависит безопасность, в частности пожарная, вашего дома.

Виды печных дымоходов:

Кирпичные насадные

Кирпичные коренные – в виде отдельно стоящих стояков.

Из асбоцементных труб диаметром 150-250 мм.

Сборные – из бетонных жаропрочных блоков.

Стеновые – дымовые каналы во внутренних капитальных стенах. Они позволяют экономить площадь и объем помещения. При блокировании дымовых каналов в одной стенке с вентиляционными стояками улучшает работу системы вентиляции.

Расположение кирпичного дымохода печной трубы.

Располагать дымовые каналы в наружных стенах не рекомендуется, так как это приводит к охлаждению дымовых газов, понижению тяги и образованию на внутренних стенах конденсата. Если все таки есть необходимость в сооружении дымоходной трубы в наружной стене, то необходимо предусмотреть устройство пилястр с выступом их в сторону помещения. Они делаются с выдерживанием следующих расстояний от дыма до наружной поверхности стены. От -30 и выше -650мм (2,5 кирпича), от-20 до -30 -510 мм (2 кирпича), от -20 и ниже -380 мм (1,5 кирпича).

Технология устройства кирпичного дымохода.

Печная труба из кирпича должна стоять строго вертикально и по возможности иметь ровную, без выступов, внутреннюю поверхность. При необходимости сделать увод, он не должен уходить в сторону больше чем на метр и под углом не меньше 60 градусов к горизонту.

Внутреннее сечение печной дымохода должно быть не менее 140х140 мм и высота трубы не меньше 5м от уровня колосника, для создания достаточной тяги. Но если высота печной трубы меньше 5м , то можно установить дефлектор-диффузор, насадка которая улучшает тягу за счет эжекции.

Если дом двухэтажный и на втором этаже так же имеется очаг печь, плита, камин, то для каждого очага делается отдельный дымоход. Так как у нижнего очага тяга лучше и при одновременной топке верхний конечно же будет дымить.

В местах где печная труба из кирпича своими руками примыкает к деревянным конструкциям делают утолщение кладки, разделку, в 1-1.5 кирпича. Расстояние балок и возгараемых конструкций до печной трубы должно быть не менее 25см. Это расстояние закрывают снизу листами асбоцемента или металла, а сверху засыпают керамзитом или песком.

Чтобы печную трубу не заносило снегом, ее выводят на высоту пол метра относительно кровли. Не забудьте предохранить торец оголовка печной трубы от разрушения атмосферными осадками, для этого можно использовать металлический колпак или окантовать листовой сталью.

В месте где кирпичный дымоход проходит через кровлю делают напуск-выдру, для закрытия щели между трубой и кровлей. Чтобы обеспечить нормальный водосток щели закрывают листами кровельной стали.

Чтобы избежать опрокидывание тяги в печную трубу ее оголовок делают скошенной или можно установить дефлектор.

Инструмент для кладки дымохода печной трубы из кирпича своими руками:

* Раствор. Глино-песчаный или известково-песчаный.
* Кирпич. Красный, шамотный или подовый.
* Молоток-кирочка, мастерок, кельма.
* Правило, уровень, отвес, метр.
* Ёмкость под раствор.
* Асбестоцементная плита.
* Листовое железо.

Этапы изготовления печной трубы из кирпича:

1) Вам нужно будет запастись инструментами и материалами, которые понадобятся вам при выкладывании печной трубы. Это кирпич, листовое железо, раствор, ёмкость под раствор и мастерок для кладки. Оденьте рукавицы для дополнительной защиты.

2) Далее вам нужно ознакомиться с устройством вашей дымовой трубы. Она состоит из шейки, стояка, оголовка, дымовой задвижки и металлического колпака. Выкладывают кирпичную трубу из кирпичей, которые связаны раствором. Используем асбоцементную плиту для изоляции трубы от конструкций из дерева.

3) Плотно выполняем кирпичную кладку, не оставляйте щелей. Наносим немного раствора на место укладки кирпича (постель), разравниваем, смачиваем кирпич в воде, на торец или сопрягаемое ребро наносим еще немного раствора и ставим кирпич скользящим движением с нажимом в сторону вертикального шва на место. При неудачной укладке кирпич снимается, поправлять постукиванием его ненужно, чистится с постелью, смачивается и повторно укладывается. В противном случае возникают подсосы воздуха, что испортит тягу к печи и поток газов возрастёт. Выявляем и устраняем все имеющиеся неплотности. Швы кладки должны быть 0.5 см горизонтальные и 1 см вертикальные. Через каждые 5-6 рядов кладки, изнутри печную трубу протирают мокрой тряпкой, затирают швы.

4) Квадратным или прямоугольным делаем сечение трубы (поперечное). Форма вашей трубы влияет на уровень сопротивлений в дымоходе (гидравлических). Также это является условием сохранения и создания нужной тяги. Круглая форма сечения также является оптимальной, но создать такую форму с помощью кирпичной кладки очень трудно.

5) Избегаем наклонных дымоходов в процессе изготовления трубы, потому что дополнительное сопротивление воздуха возникает в местах поворота. Но если же никак без поворотов, то их нужно сделать под углом 60 градусов. Также не делайте трубу большого диаметра, так как газы будут быстрее остывать в этой трубе и эффективность отопления будет ниже.

6) Над крышей на толщину единственного кирпича выкладываем стенки дымохода печной трубы, но не стоит забывать о оголовнике и коньковом навесе. Оголовник лучше всего сделать без карниза, ведь ветер должен отлично обдувать его и поэтому такое решение позволит лучше отводить газы. Верхнюю часть печной трубы из кирпича своими руками кладут на песчано-цементном растворе.

Печная труба из кирпича своими руками очень сложный и ответственный момент, поэтому нужно отнестись к этому очень серьезно, а лучше доверить это дело специалистам.

Источник-Построй Дом Сам

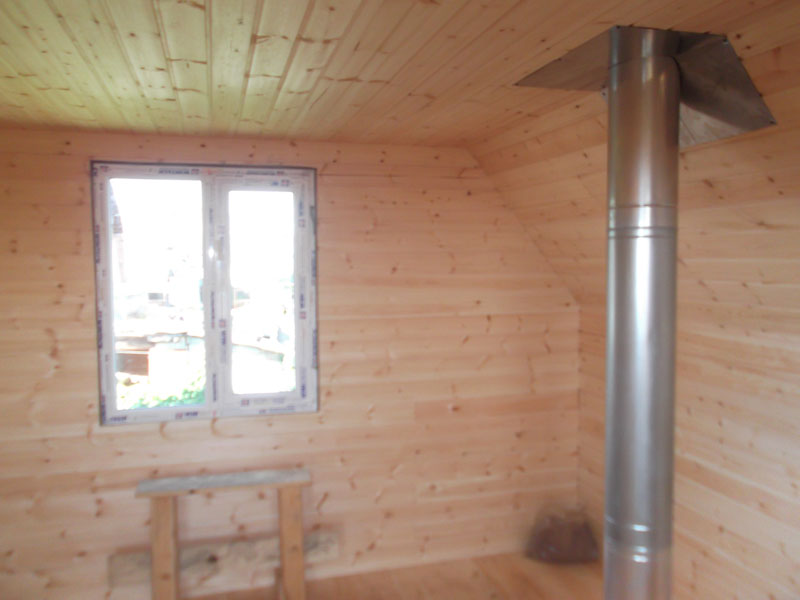

Как правильно закрыть место дымохода на потолке?

Главная / Монтаж, ремонт, уход / Закрываем проход дымохода на потолке

Практически все дома на крыше имеют трубы. Они могут быть разного назначения – от вентиляционных до отопительных. В этой статье, рассмотрим, как организовать проход дымохода через перекрытие и как закрыть место вокруг него на потолке.

Обязательные условия

Любая проходящая через перекрытие труба должна иметь защитный тепловой контур. Он называется узел прохода через перекрытие. Конструкция может использоваться разная – от готовых заводских устройств до самостоятельно изготовленных, но все огни, монтируются согласно общим требованиям.

В месте прохода обязательно устраивается изоляция из термостойкого материала. Он должен выдерживать температуры до 800 – 1000 градусов. Если не сделать подобную изоляцию, то потолок может просто загореться от нагрева.

Расстояние от внутренних стенок нагретого канала отвода дыма до сгораемых материалов не должно быть менее 38 сантиметров. От наружной его части, до конструкций из возгораемых материалов, должно оставаться расстояние не меньше 13 сантиметров. В этом случае, слой теплоизоляционной прокладки внутри дымового канала должен составлять больше пяти сантиметров. Именно таким образом теплоизолированы популярные сэндвич системы.

Соблюдение этих норм позволит собрать наиболее безопасную с точки зрения возникновения пожара конструкцию.

Как прикрыть проход

В тех местах, где дымоход будет проведен через толщу перекрытия, со стороны жилого помещения остается не самая красивая дыра, возникшая в результате его установки. Ее нужно чем-то закрыть или как минимум, замаскировать неопрятные края.

Наилучшим вариантом, будет использование листовой стали. Она будет одновременно служить как декоративная заглушка проема в потолке и как теплоизолирующий материал. Наиболее удачно выглядят заводские конструкции, предназначенные для обустройства такого перехода.

Они включают в себя все необходимые для сооружения проходного узла детали и с внутренней стороны дома выглядят довольно уместно. Если нет желания использовать готовое изделие, можно все соорудить самостоятельно.

Перед тем, как закрыть место прохождения дымохода на потолке, нужно подготовить все необходимые для этого детали. Их немного — понадобится квадратный лист металла и при необходимости – такого же размера лист теплоизолятора. Очень популярен минерит – теплоизолятор с очень высокой термостойкостью. Из него изготавливается своеобразная прокладка между сталью и потолком.

По диаметру дымового канала, в квадратной заготовке вырезается отверстие. По краям нужно просверлить несколько отверстий для крепежа. Эта заготовка надевается на трубу и прикрепляется к потолочной поверхности, скрывая место прохода.

Со стороны второго этажа или чердака, образовавшуюся между трубой и деталями перекрытия пустоту, заполняют теплоизолирующим материалом. Например, для этого часто используется керамзит или глина – в зависимости от того, жилое или нет помещение находится в месте обустройства дымохода.

Рассмотренный вариант – наиболее простой и поэтому, самый популярный. Можно соорудить множество разнообразных конструкций, которые помогут скрыть врезку дымового канала в потолок.

Как один из вариантов – сборка вокруг трубы фальш камина из гипсокартонных листов и обустройством теплообменной зоны. В этом случае, воздух, нагреваясь трубой, будет возвращаться в помещение, дополнительно его отапливая. Следует помнить, что даже в случае с негорючим гипсокартоном, необходимо соблюдение всех правил относительно пожарной безопасности.

Как можно залить подвал дымом от камина первого этажа?

Вчера у меня был интересный, но сбивающий с толку телефонный звонок в инспекционный отдел.
Женщина позвала меня осмотреть ее дымоход из-за серьезных проблем с задымлением, проникающих в подвал ее игровой комнаты. Дом не новый, она купила его около 8 месяцев назад, первоначально он был построен в 1994 году. Прошлой осенью она наняла трубочиста, чтобы прочистить дымоход перед тем, как использовать его. Трубочист заявил, что никогда не использовался.и ОК
у нее установлены стеклянные двери, и она никогда не пользуется камином до ночи Суперкубка. Они уже установлены, когда она решает переместить белье из стиральной машины в сушильную, когда она открыла дверь, и игровая площадка была заполнена дымом. Очевидно, игровая комната была построена позже, и возведенные стены блокировали любой дым из подвала, не давая ему добраться до детектора дыма на ее лестнице. Я проверил файлы, и у нас нет официального разрешения на строительство подвала. Что потребовало бы дополнительного детектора дыма.
Прибывает пожарная часть и с помощью огромных вентиляторов очищает от дыма выход из переборки.
Естественно, когда прибывает пожарная часть, они привозят каждый грузовик и создают вокруг себя что-то интересное. . Поговорив с некоторыми из своих соседей, она узнает, что у других были проблемы с каминами и дымоходами, и что первоначальному строителю пришлось вернуться и сделать некоторые ремонтные работы. Вот где я действительно запуталась? По словам соседей, первоначальный строитель сказал им, что он устранил проблему, которая была связана с тем, что дымоход был установлен задом наперед или вверх ногами? В установке глиняных прямоугольных дымоходов нет положения перевернутого или перевернутого? Когда трубочист чистил дымоход, он также восстановил крышку дымохода и установил ее, чтобы не пускать животных.

Основные моменты здесь
1. Чистый дымоход, у владельца есть счет в качестве доказательства

2. Установлены стеклянные двери

3. Защищенный от животных колпак дымохода установлен трубочистом

Вызывает недоумение то, что дым не попадает обратно в комнату. камин, но вниз по лестнице.
Очевидный ответ - засорение. но как ? Трубочист очистил его и закрыл крышкой, чтобы предотвратить вторжение животных и засорение. Погода была легким дождиком утром, становилось все холоднее, но только почти замерзало во время игры. Должно было быть достаточно холодно, чтобы приличный сквозняк.хотя немного ветрено, когда прошел комья.

Озадаченный камин набирает обороты, но дым заполняет подвал внизу? Почему он не продувал комнату костра, если было засорение? Зачем заливать подвал уровень этажа
? Это приближается ср. Я буду проводить следственную проверку. рискнуть предположить, как дым попал в подвал?

Дровяная печь и вентиляция камина: полное практическое руководство

Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас есть. Но очень часто люди упускают из виду одну важную часть - вентиляцию.

Правильная вентиляция жизненно важна для работающей и эффективной печи. Но, когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?

Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции. Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства.В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

Категории вентиляции

Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется одинаковым. На самом деле они очень разные. Вентиляция дровяных приборов делится на две основные категории.

Дымоходная система с воздушным охлаждением

Первая известна как дымоходная система с воздушным охлаждением. Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух.Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

Многие системы используют две стены, но есть также и трехстенные системы. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Их конструкция обеспечивает по крайней мере два дюйма воздушного пространства между каждым слоем стены.

Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции.Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции для этих устройств.

Таким образом, эти системы делают невозможным замену вентиляции других марок. В противном случае может возникнуть небезопасная вентиляция и отклонение от действующих норм.

Изолированные дымоходы

Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно такой утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

Изолированные дымоходы отличаются от систем воздушного охлаждения еще и своим строением.Обычно это массивные конструкции, препятствующие разделению внутренних и внешних стен. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.

Встроенные высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на конкретное оборудование. В некоторых случаях к одному прибору подходят многие бренды, что может вызвать путаницу в выборе лучшего. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

Сходства

Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения. Обе системы используют внутреннюю стенку дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

Этап проектирования

Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно. Во-первых, определите, какие у вас могут быть особые обстоятельства. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя исследование заранее, вы сможете избежать дорогостоящей ошибки и хлопот по возврату и пополнению запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

При строительстве нового дома мы рекомендуем работать в тесном сотрудничестве со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить исчерпывающий список компонентов вентиляции, которые вам понадобятся.

Доступ к чертежам вашего дома - лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

Загон для дымохода

При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут проходить через потолок. Еще один способ сделать это - использовать специально построенный конверт для дымохода или загон, прикрепленный к внешней стороне дома.

Погоны для дымохода - популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погоны должно соответствовать размерам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать погон больше, чем требуется, чтобы соответствовать эстетике вашего дома, хотя это не обязательно. Другой вариант - установить утопленные книжные полки или шкаф для телевизора, встроенный в чейз.

Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

Строительство дымохода может быть сложной задачей для новичка.Так что рекомендуем работать с опытным установщиком. Это поможет вам соблюдать правила роста и нормы. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.

Без погони

В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или подобной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

Если в доме невозможно выделить место для вентиляционного отверстия, можно наклонить вентиляционное отверстие к внешней стене. Это позволит ему поступать в консольный дымоход, предназначенный для удержания самой вентиляционной трубы.

Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

Вентиляционные компоненты

Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с единственной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например, марки 430, дешевле. И они не длятся так долго.

Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого уровня могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

Оцените свой план

Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените свой план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

После того, как вы определились с маркой вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

Просто измерьте расстояние от верха дымоходной муфты «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и крышки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

В большинстве случаев вам потребуется комбинация труб разной длины для надлежащей вентиляции. Некоторые производители предлагают регулируемую длину, а другие нет. В таких случаях вам необходимо использовать комбинацию компонентов, которые соответствуют требуемой высоте или превышают ее. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или дизайна, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут понадобиться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу. Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций труб можно добавить между ними.

Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

3-2-10 Правило

Подсчитав смещения и определив точку входа в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

  • 10 - Это число задает радиус, определяющий, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям зазора. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
  • 2 - После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымовой трубы.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
  • 3 - Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши со стороны склона прохода.

Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить сплошные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на пять футов выше крыши.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

Установка камина

После того как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

Установка на крыше

Камины, устанавливаемые внутри дома с перекрытием крыши, должны быть правильно выровнены.Перед закреплением прибора проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

Возможно, вам понадобится зазор между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.

Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

Противопожарные ограждения и щиты

В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти части расположены там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель.

Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете последний метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

При прохождении через крышу необходимо использовать оклад, соответствующий уклону кровли. Прибейте гидроизоляцию сразу после того, как положите битумную бумагу или погодостойкую мембрану. Это нужно сделать и перед установкой рубероида.

Для черепицы задний край основания гидроизоляции должен располагаться сверху. Итак, убедитесь, что верхний и соседний ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточного размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После установки труб необходимо установить штормовой воротник вокруг верхней части мигающего конуса.

Грозовой воротник и колпак дымохода

Штормовой воротник - это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

Но перед установкой манжеты нанесите полоску гидроизоляционного герметика на внешнюю стенку трубы. Вот где сидит штормовой воротник. Установите шторку вокруг трубы чуть выше валика герметика. Затем вдвиньте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

Наконец, установите колпак дымохода. В случае дымоходов с твердой изоляцией крышка обычно устанавливается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их можно легко снять и почистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

Внутренняя труба с дымоходом

Для этой установки процесс сборки такой же, как и на чердаке. Оказавшись на чердаке, строитель образует каминную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание погона. Или они могут закрыть погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

В зависимости от размера желоба он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

Соберите эту длину на крыше и установите сверху вниз. Закрепите каждую секцию трубы крепежными деталями, прежде чем вставлять отрезок в паз. После этого повторите процесс сборки штормового воротника и кепки.

Чейз Сковороды

Верх почти каждого дымохода закрывается чейз-панелью или чейз-фаршем.Обычно это кусок оцинкованной стали толщиной от 18 до 22, обрезанный по размеру для внешних размеров загонки. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку трубы, чтобы поддерживать поддон. Или они образуют опорную полосу по диагонали через поддон. Отверстие в поддоне должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Многие производители не поставляют их из-за большого разнообразия размеров желобов.

Дымоход полностью снаружи

Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

Вы должны установить по крайней мере одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от всего отснятого материала, поэтому учтите это в своих планах.

Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя часть не будет выступать из верхней части чейза. На этом этапе остановите установку, пока завершите погоню снаружи. По завершении установите поддон и установите на место штормовой воротник и крышку.

Как установить трубу для дровяной печи через стену

Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена ​​из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена ​​из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

Дымовая труба перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, но позволяет отводить некоторое количество тепла от вентиляционного канала.От установки печи зависит конфигурация вентиляционного участка.

Вертикальный вентиляционный канал

Для печей с полностью вертикальным ходом требования к вентиляции такие же, как для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен располагаться так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двойными стенками. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

Еще одна вещь, которую следует учитывать, - это количество необходимого зазора.Для одностенной трубы требуется 18 дюймов, а для двустенной - всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

Телескопические трубы и соединители

Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие на одном конце, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

Перед покупкой дымохода измерьте расстояние между вентиляционным воротником на плите и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Рассмотрим длину добавляемые коробки опорной трубы или поддержки потолка, а также.

Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

Потолочные опоры и хомуты
В печах

для вентиляции используются потолочные опорные ящики или опорные хомуты. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут вертикальный вес компонентов дымохода.

Хомуты потолочные предназначены для установки в плоский потолок. Поэтому они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения через сводчатый потолок. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера для крепления светильника. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.

Теперь, установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных системах дымохода используются гладкие концы. Соединение профилей друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.

Переходники для печных труб

Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубы.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

Начните с установки первой жесткой секции. Продолжить монтаж до тех пор, пока это только разрыв между печной трубой и опорой коробкой.

Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его настолько, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но обратите внимание, многие производители не позволяют крепления дымохода к блоку поддержки.

По завершению трассы дымохода установка дымохода практически аналогична каминной. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Этот кусок может быть как с чердака, так и со второго этажа. Вы поверните эту деталь на место. Пропустив дымоход через опорный короб, установите вокруг него изоляционный экран чердака или радиационный экран. В остальном установка такая же.

Горизонтально-вертикальный вентиляционный участок

В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома. В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

Горизонтальная установка очень похожа на вертикальную. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

Наперстки для стен

Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

При горизонтальной вентиляции вы должны следовать специальным инструкциям для обеспечения надлежащей вентиляции. Вы должны начать с вертикального прохода дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей предлагают не менее 12 дюймов вертикального прохода от плиты. Это позволяет дымовым газам подниматься вверх, прежде чем столкнуться с ограничениями.

Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального хода.

Типичный горизонтальный участок составляет не более 50% от общего вертикального участка. Каждый производитель указывает свои собственные допустимые проценты пробега.

При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это раскрывается дополнительно.

Учитывайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он движется по стене вашего дома.

Тройник дымохода

После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый - это горизонтальная опора для установки части горизонтального дымохода. Вторая - это вертикальная опора, от которой отводится вертикальный дымоход. Последний - это нижняя ножка с заглушкой для предотвращения утечки.

Заглушка легко снимается при подметании вертикального участка дымохода. Используйте для тройника опорный кронштейн.Он может быть предоставлен производителем или изготовлен домовладельцем. С присоединенным тройником, опирающимся на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

Карнизы и откосы

Во многих домах есть карнизы или закрытые потолки, которые выходят за пределы внешней стены. В зависимости от глубины карниза существует несколько методов борьбы с этим.

Для неглубоких карнизов размером не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. У домов с более глубокими карнизами от 6 до 10 дюймов есть еще несколько вариантов.

Первый - это надрез в карнизе, оставляющий открытый вырез для прохода дымоходной трубы. Вы можете закончить его облицовочной доской и отводом дождя, чтобы вода не пролилась в выемку.

Второй вариант - встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно необходимо сохранить зазоры до деревянной конструкции. Этот метод идеален, так как в дымоход ставится опора.

Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет надлежащим образом поддерживать дымоход. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

Надставные опоры

Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

Сильный ветер сгибает и повреждает трубы без опоры. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

Проверьте свою вентиляцию

После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

Ищите утечки дыма и капли конденсата.Устраните любые утечки, правильно переставив дымоходную трубу. Возможно, вам потребуется добавить больше креплений.

Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Кроме того, убедитесь, что труба соответствует требованиям по высоте и соответствует правилу 10-3-2.

Если дымоход слишком короткий, то дома видят конкуренцию. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

Теперь вентиляция прошла правильно

Поиск подходящей вентиляции для дровяной печи на первый взгляд может показаться проблемой. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор.

Остались вопросы по поводу вентиляции, вытяжек или других проблем с камином? Без проблем. Наши специалисты с сертификатом NFI рады помочь!

Об авторе

Дэни Белл

Дэни - страстный писатель, жаждущий знаний. Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

4 фактора, которые следует учитывать перед добавлением второго этажа к вашему дому

Если вы в настоящее время живете в одноэтажном доме, вы, вероятно, подумывали о проекте расширения. По словам Джеймса Куинна, консультанта по строительству в Alure Home Improvements, большинство домовладельцев, живущих в доме в стиле ранчо или накидке, в конечном итоге подумают о добавлении еще одного уровня.Это удобнее, чем выставлять свой дом на продажу и искать новый дом, и к тому же это не так много времени, как вы думаете. Фактически, поскольку такой вид переделки не требует ремонта фундамента дома, он проще, чем некоторые другие формы расширения, и может быть отличным решением для увеличивающейся в размерах семьи.

Однако то, что это более простая форма расширения, не означает, что вам следует заниматься этим с меньшими исследованиями и вниманием. Куинн объяснил четыре фактора, которые следует учитывать, прежде чем приступать к пристройке вашего дома.

«Добавление второго уровня обычно занимает от четырех до шести месяцев».

1. Время года
Неустойчивая погода Новой Англии может затруднить выбор лучшего времени для добавления второго уровня в свой дом.

«Хотя такие строительные проекты реализуются в любое время года, все согласны с тем, что избегать самых холодных месяцев - это обычно хорошая идея», - сказал Куинн.«Более важно избегать дождя».

Он добавил, что средний проект занимает от четырех до шести месяцев в соответствии с архитектурными планами и получением разрешений. Таким образом, начало лета может быть идеальным, так как домовладельцу будет наиболее комфортно пережить строительство, а погода должна быть достаточно стабильной, чтобы подрядчики могли непрерывно строить до завершения строительства.

2. Размещение лестницы
Профессиональный дизайнер поможет вам определиться с оптимальным размещением лестницы.

«При выборе места нужно учитывать две вещи: где они начинаются, на первом этаже, но также, что иногда более важно, где они заканчиваются на втором этаже», - сказал Куинн.

Обычно они работают лучше всего, когда они начинаются при первом входе в дом на первом этаже и заканчиваются в центре дома. Благодаря этому к спальням и ванным комнатам можно легко попасть, не занимая при этом слишком много места в коридоре. Если центр дома не работает, хорошей альтернативой будет самая маленькая спальня на первом этаже.

Скорее всего, вам придется поднять дымоход при добавлении второго уровня. 3. Удлинение дымохода
Поскольку строительные нормы требуют, чтобы дымоходы располагались как минимум на 2 фута выше любой части конструкции в пределах 10 футов, ваш дымоход вероятно, будет затронуто добавление. Если вы не добавляете слуховое окно на мыс или какое-то другое небольшое расширение, которое не связано с подъемом крыши, вам также придется поднять дымоход.

4. Хаос во время строительства
Многие люди остаются в своих домах во время строительства, за исключением первоначального сноса.Само собой разумеется, что время от времени опыт может быть хаотичным.

«Не заблуждайтесь, жить в доме во время капитального строительства - это стресс даже в самых лучших обстоятельствах», - объяснил Куинн.

Домовладельцев следует предупредить, что будет шумно, часто многолюдно, а иногда и пыльно, и это важно учитывать, прежде чем принимать решение о дальнейшем движении. Тем не менее, конечный результат часто того стоит и может добавить вашему дому значительную привлекательность при перепродаже.

Сказка о том, как долбить наши дымоходы (и что дальше)

Наш проект «Две квартиры» почти готов под отделку! Перед заключительной «чисткой веником» мы хотели проточить наши дымоходы, чтобы удалить оставшуюся поврежденную штукатурку, чтобы обнажить оригинальный 130-летний необработанный кирпич дома.

блок 1 столовая

Простой, грязный DIY

На прошлой неделе мы провели пару утренних дней в Two Flat, приводя в порядок, вынашивая планы на будущее и, что, возможно, наиболее важно, вырубая осыпающуюся штукатурку на дымоходе.Это дизайнерское решение, которое мы приняли на втором этаже нашего дома в Чикаго много лет назад, и нам так понравился внешний вид, что, когда представилась возможность воспроизвести его в Two Flat, мы ухватились за этот шанс!

Процесс удаления штукатурки, которой уже несколько десятилетий, был несложным, но если вы возьметесь за такую ​​работу в будущем, будьте готовы к тому, что вас покроют мелкой пылью из штукатурки и раствора. Помимо лестницы, перчаток, респираторов и очков, единственными инструментами, которые мы использовали, были зубило каменщика и наш любимый молоток.

TargetGuard на нашем долоте оказался очень кстати и, вероятно, не позволил мне несколько раз ударить молотком по левой руке. Мы очень рекомендуем этот стиль, если вы цените функциональность больших пальцев! Мы обнаружили, что подходить к штукатурке сбоку под небольшим углом - лучший способ удалить большие куски сразу. Там, где это было возможно, мы сосредоточились на областях, на которых видна тонкая граница между кирпичом и штукатуркой, и работали, пока все не вышло из строя. На самом деле это довольно приятный процесс!

Блок 1 | Столовая

В столовой Блока 1 три открытые стороны дымоходного кирпича представляют собой смесь цветов и форм, которые хорошо очищены.Есть несколько областей, которые мы, вероятно, заполним небольшим количеством раствора, но в целом нам очень нравятся вариации и слегка искривленный вид кирпичей. Мы любим называть это очарованием старого дома!

рабочие ботинки

Нам нравится идея использовать недостатки в наших ремонтах. Потому что, как видите, кирпич на этом дымоходе далек от совершенства. Раствор рыхлый, местами крошится. Есть несколько проржавевших отверстий для дымоходов, которые нам нужно заменить на старые кирпичи.Но нам это очень нравится! Открытый внутренний кирпич привносит тепло, интерес и разнообразие в пространство, особенно когда ему уже более 130 лет, как нашей Двухкомнатной квартире.

Блок 1 | Лестница

Нам очень нравится то, что мы сохранили дымоход на задней части стены столовой! Другая сторона стены ведет вниз по нашей новой лестнице в логово. Кирпич на этом дымоходе показывает самые недостатки и потенциально требует наибольшего внимания.

Блок 1, лестница из кухни в притон

Мы еще не решили, как мы будем выполнять переход между новым гипсокартоном и старинным кирпичом, но мы отказались от идеи тонкой отделки, дополнительного раствора или даже гипсокартон, чтобы закрыть зазор. Мы, безусловно, открыты для идей и вдохновляющих фотографий, если кто-то захочет присоединиться к нам!

Блок 2 | Прихожая

На втором этаже блока 2 дымоход также будет открыт со всех четырех сторон. Вид внизу - из входной двери квартиры, выходящей в коридор.С этого угла две спальни находятся справа, в передней части дома. Коридор слева ведет к ванной и местам общего пользования. Вот как все выглядело, когда мы начинали.

, блок 2, коридор

Пока я закрывался внизу, Ким быстро разобралась с дымоходом. Под углом ниже можно увидеть еще одну область, где нам нужно будет немного поработать с обрезкой и детализацией для устранения неполадок. Стойка существующей стены все еще выступает на дюйм или два по вертикали дымохода, поэтому нам нужно закрыть или обрезать зазор.

После того, как пыль рассеялась и штукатурка была подметена, эта часть дымохода также оказалась такой, как мы и надеялись! Сейчас это видно - теплые кирпичные тона, играющие на белых стенах с контрастной отделкой - аааа. В этой квартире столько потенциала!

Блок 2, обращен к спальням

Блок 2 | Гостиная

А с другой стороны стены коридора - как вы уже догадались - у нас было больше штукатурки по кирпичу, но на этот раз она была покрыта обоями, то , то покрашенными! Каким-то образом эта комбинация трех разных видов отделки, казалось, отделилась от раствора немного легче, чем где-либо в доме. Мы закончили всю эту часть дымохода примерно за 45 минут!

На этой стороне дымохода есть не одна, а две металлические вставки для дымохода, которые необходимо удалить. Однако в целом кирпич находится в очень хорошем состоянии, и лишь некоторые другие области требуют дальнейшего внимания. Пожалуйста, не обращайте внимания на груду обрезков высотой в три фута, собранную с этого этажа дома, которую все еще необходимо очистить от гвоздей, очистить и подготовить, прежде чем ее можно будет снова установить. Впереди у нас много работы!

Блок 2 Гостиная | До

г.

Эта комната была абсолютно очаровательной, пока мы не внесли никаких изменений.Солнечные стены и крошечная граница напоминают нам, что этот дом когда-то принадлежал милой семье, в которой проживали несколько поколений, которые вкладывали заботу и любовь в каждое пространство. Вот как выглядела гостиная Блока 2 в тот день, когда мы закрыли нашу Двухкомнатную квартиру:

Блок 2 Гостиная | Прогресс

Поскольку мы проектировали несколько измененную планировку общих зон в квартире, мы всегда намеревались расширить арочный проем, чтобы получить больше естественного света в гостиной. Пока мы придумывали способы сделать это, отдавая дань уважения дому, многие из вас предлагали полностью изменить дверной проем.Итак, если бы мы сместили арку до упора вправо, мы создали бы идеальный коридор, который также блокировал бы вид на ванную комнату, а вместо этого мы смотрим на кухню. Да! Такое ощущение, что это всегда было так, и мы влюблены в это!

С другой стороны гостиной наша команда по гипсокартону воссоздала мягкие закругленные края скатной крыши, чтобы сохранить невероятное количество существующего очарования. Теперь, когда стены загрунтованы, мы действительно можем представить, как можно было бы расположить эту комнату.

блок 2 гостиная

Следующие шаги

Хотя нам очень нравятся недостатки, дымоходы все же немного рассыпаются. Мы получили несколько приблизительных оценок от компаний-производителей каменной кладки и строительных работ, чтобы выяснить, могут ли они помочь нам заделать и залатать дымоходы, в то время как также сохранит очарование. Мы еще не нашли компанию, которая, по нашему мнению, подходит ( Подождите, вы не хотите совершенства? Мы запутались!) , так что может в конечном итоге пойти по пути DIY, как и наши друзья Крис и Джулия.

Вы когда-нибудь брались за этот проект? Если это так, мы будем рады услышать ваши мысли о том, как можно справиться с зазорами между кирпичом и свежим гипсокартоном! Эти старые дома и все их загадки, говорю я вам. Иначе и не было бы!

PS… Вы можете проследить за нашим путешествием «Две квартиры», отряд за отрядом, и просто для удовольствия, вот наше самое первое прохождение!

Таинственный синдром парящего дымохода - B4UBUILD

Вот одна из тех вещей, которые меня действительно беспокоят.В зависимости от того, как был составлен контракт на строительство, это, вероятно, на самом деле не было неправильным, но определенно могло выглядеть намного лучше.

Этот фундамент был построен из заливного бетона. Он имеет текстуру отделки под кирпич и окрашен в белый цвет, чтобы соответствовать виниловому сайдингу, расположенному над ним. Темный красновато-коричневый кирпичный шпон для дымохода был уложен поверх фундамента на том же уровне, что и первый этаж, а не на кирпичном выступе на уровне земли - так как кирпич на фасаде дома был больше правильно поставлен.Поскольку кирпичные дымоходы, как правило, являются основным центром внимания, эту домашнюю мозоль трудно игнорировать.

Обычно предполагается, что объект размером с каменный дымоход будет надежно прикреплен к дому и его опорам. Однако удивительно большое количество строителей, по-видимому, не задумывается об этом, поэтому многие домовладельцы получают то, что вы видите здесь. Окончательный эффект, особенно в этом примере, - дымоход, парящий в воздухе.

Есть причины строить такую ​​трубу, просто они не очень хорошие.Подрядчик по фундаменту экономит время, но не обязательно деньги. Хотя ему не нужно делать дополнительную работу по подготовке специального кирпичного выступа, в фундамент используется больше бетона. Каменщик экономит время и деньги, так как ему не нужно строить блочный фундамент и меньше облицовывать кирпичом. Строитель экономит на стоимости кирпича и блока, которые потребовались бы, если бы кирпич начинался с земли. Но, пожалуй, самое главное, это проще для всех. Никому не нужно тратить дополнительное время на то, чтобы выяснить, где установить кирпичный выступ, и никто не должен выполнять никаких специальных работ.Представьте, насколько проще и дешевле было бы таким же способом установить облицовку из кирпича спереди.

Прежде чем строить, проверьте, как будет выглядеть дымоход, когда он будет закончен. Если ответ вам не нравится, спросите цену за установку кирпича для дымохода так, чтобы он начинался на уровне отделки. А еще лучше скажите своему строителю, что это одна из ваших «любимых мозолей», и попросите его посмотреть, могут ли подрядчик по строительству фундамента и каменщик поработать вместе, чтобы найти лучший способ.

Если это ваш дом, некоторые хорошо расположенные кусты могут скрыть незаконченный фундамент от случайных зрителей, но растения тоже стоят денег, и потребуется несколько хорошо расположенных, довольно высоких, вечнозеленых кустов, чтобы скрыть предметы в течение года. Кроме того, меня это все равно будет беспокоить!

Удачи в вашем проекте, спасибо, что посетили B4UBUILD.COM, и получайте удовольствие от строительства!

Береги себя,
Грег

2021 Затраты на демонтаж камина и дымохода - снос штабеля и грудки

Дымоходы стали чем-то вроде новизны и даже неприятностью для сегодняшних домовладельцев.К счастью, есть много способов их удаления, которые не требуют полного сноса. В зависимости от ваших потребностей, вы можете снять стопку и оставить камин или наоборот. Вы также можете заменить свой старый дровяной камин более эффективной системой, например, электрическим или безвентиляторным.

Снятие дымохода в среднем составляет от 1000 до 10 000 долларов в зависимости от его размера и степени сноса. Если вы планируете снять всю систему дымохода, вы, вероятно, хотите решить ряд проблем. Вполне вероятно, что ваш дымоход имеет как проблемы структурной целостности, так и вызывает пространственные проблемы в доме. Если вам нужно только удалить или заменить части дымохода, вы, вероятно, имеете дело только с одной или двумя проблемами за раз. Например, если дымоходная труба отклоняется от дома, рекомендуется снять ее и / или заменить. В этом случае нижнюю часть дымохода можно оставить на месте.

Полный снос дымовой трубы стоит от 4 000 до 10 000 долларов . При сносе всего объекта вам понадобится больше всего - больше арматуры, больше утилизации, больше реконструкции стен, полов и потолков и больше времени. Вот почему стоимость значительно возрастает от частичного сноса до полного.

Этот вид работы требует опыта инженера-строителя. Они будут честны с вами в отношении того, что вам нужно для поддержания структурной безопасности. Как только вы узнаете, что вам нужно, пора будет вызвать профессионального специалиста по сносу.

Удаление стека в среднем составляет от 1000 до 1600 долларов США . Труба - это часть конструкции дымохода, которая выступает над крышей.Многие традиционные агрегаты изготавливаются из кирпича или цементных блоков. Люди обычно удаляют их, когда кажется, что их структура нарушена или протекает. Процесс включает в себя разборку по кирпичику и заделку дыры в крыше на месте. Стакан обычного размера может занять два человека за полдня, а на стек большего размера - полтора дня.

К факторам стоимости, которые следует учитывать в этом проекте, относятся строительные леса, кровля для покрытия новой дыры (затраты на ремонт кровли варьируются) и удаление отходов. Часто они встроены в вашу цитату. Уточните у своих подрядчиков, какие услуги будут включены.

Цена сноса дымохода составляет 1500–2 500 долларов . Это относится к той части, которая составляет и закрывает сам камин. Вы заметите, что он занимает место в доме, и это одна из основных причин, по которой домовладельцы его снимают.Если вы не используете камин и видите другие практические варианты использования этого пространства, вы можете удалить саму грудку, не снося дымовую трубу.

При удалении только груди потребуется гораздо больше арматуры, чтобы поддержать оставшиеся части конструкции. См. Подробнее о стоимости установки стальных балок для опоры конструкции. Вам также нужно будет принять во внимание стоимость повторной отделки комнаты после этого, будь то установка новой стены (от до 2000 долларов почти до 3000 долларов США) или подвесной гипсокартон.

Снятие и замена дымохода и футеровки

Если вам удаляют дымоход, скорее всего, вы хотите заменить его чем-то более эффективным. Затраты на замену футеровки дымохода или установку футеровки в первый раз могут составлять от 1000 до 5000 долларов . Дымоход - это проход, по которому дымовые газы выходят из камина.Вкладыши защищают материалы и раствор кирпичных и каменных дымоходов, поскольку они устойчивы к коррозии и создают барьер между газами и этими материалами. Эти вкладыши изготавливаются из металла или бетона.

Дымоходы старого образца не будут облицованы, и это следует исправить как можно скорее. Если лайнер не соответствует стандарту, возможно, его необходимо заменить или обновить. Разница в стоимости обусловлена ​​многими факторами, в том числе состоянием дымохода и материалом дымохода. Глина, например, стоит намного дешевле металла.

Нанять профессионального специалиста по сносу дымоходов

Цена сноса камина в среднем составляет 500 долларов и 2 500 долларов , но может сильно варьироваться в зависимости от типа и расположения в доме.Есть возможность снять камин самостоятельно и оставить дымоход или дымоход. Самым важным аспектом такого удаления является армирование. Для сохранения структурной целостности вашего дома потребуется установить много опор.

Стоимость демонтажа дровяной печи

Вывоз старой дровяной печи стоит От 500 до 1000 долларов . Замена его на более экологически безопасную систему может действительно поднять ценность вашего дома. Дровяные печи более старых моделей могут быть основными загрязнителями, а также вызывать аллергены. Домовладельцы обычно удаляют их по этим причинам или если они не работают и занимают необходимое пространство. Фактически, если вам по-прежнему нужен внешний вид дровяной печи, старые модели можно заменить на новые, одобренные EPA.

Связанные расходы включают оплату труда, вывоз мусора, ямочный ремонт потолка и перекрытие дымохода.Учтите также, что вентиляция этих печей обычно проходит через стену вашего дома или в существующий дымоход. Удаление или закрытие вентиляции может быть необходимой частью процесса.

Удаление вставки электрического или газового камина

Скорее всего, у вашего электрокамина нет дымохода или дымохода, так как он не выделяет дым. Это один из самых простых типов для удаления, в среднем от $ 600 до $ 2,500 . Вы можете сделать это сами или нанять электрика. Однако извлечение вставки - это только часть работы. Вам нужно нанять нескольких профессионалов для сноса мантии и очага.

Газовые камины, напротив, выделяют окись углерода и требуют наличия дымохода. Они работают либо на пропане, либо на природном газе, и, следовательно, будут подключены к газовой линии, которую необходимо будет отключить и демонтировать.Лучше всего при демонтаже газового камина нанять сантехника с лицензией газового монтажника.

Ваша цена будет низкой, около 600 долларов , если вам не нужно сносить грудную часть дымохода. Примером этого может быть замена одного электрокамина на другой. Более высокий спрос на снос и реконструкцию может поднять вашу цену до $ 2,500 .

Демонтаж камина без вентиляции

Стоимость демонтажа камина без вентиляционных отверстий может сильно варьироваться в зависимости от того, как он расположен в доме - настенный, вставленный в камин, установленный с помощью сборного кожуха.Всегда лучше нанять специалиста по сносу, который сертифицирован для работы с газом и знаком с устройством.

Камины без вентиляционных отверстий работают на природном газе или пропане, как и газовые камины, упомянутые выше. Но они разные, потому что вентилировать их не нужно. Они выделяют окись углерода, но ее количество незначительно и безвредно при правильной установке и в соответствии с размером помещения.

Стоимость демонтажа наружного камина

Стоимость демонтажа уличного камина зависит от того, насколько далеко простирается система котла, как и если агрегат обрамлен, и как вы планируете использовать это место в дальнейшем. Лучше всего получить индивидуальное предложение от профессионального подрядчика.

Уличные камины - отличное решение, чтобы не допустить попадания дыма в дом.Они работают как котельная система, так что огонь горит во внешнем камине, а подключенная котельная система нагревает внутреннюю часть. Вы можете удалить свою, потому что она производит слишком много дыма, изношена или вы хотите заменить ее другой системой отопления.

Проконсультируйтесь с профессионалом по поводу демонтажа камина

Стоимость зависит от множества факторов.Электропроводка и материал - два важных фактора, которые могут повлиять на вашу окончательную цену в том или ином направлении. Об этом важно поговорить со своим инженером-строителем.

  • Расположение в доме : Камины обычно устанавливаются либо во внешней, либо во внутренней стене. К межкомнатным стенам рекомендуется подходить к сносу с тыльной стороны стены. Лучше деконструировать таким образом, пройдя через внутреннюю стену с другой стороны.Для экстерьера лучше всего подходит спереди. Цена не будет существенно отличаться от одной к другой, так как стоимость сноса внутренних стен включает в себя столько же работ, сколько и удаление фасадных частей камина.
  • Тип / используемый материал : Вы не будете платить столько за удаление трубы, если у вас металлический дымоход. Дымоходы, построенные из каменных материалов, таких как кирпич, будут занимать больше времени и потребуют большего удаления отходов, чем их металлические аналоги.
    • Электромонтаж : Если у вас электрический камин, вам нужно нанять электрика, который сможет безопасно выполнить проводку. Стоимость найма электрика в среднем составляет около 300 долларов.
    • Повреждение : Несколько типов повреждений могут увеличить стоимость вашего проекта. Асбест, например, был ключевым элементом при строительстве каминов до 1980-х годов. Почасовая ставка удаления асбеста составляет 200-700 долларов в час . Другая распространенная проблема связана с кронштейнами виселицы, которые, возможно, потребуется заменить более прочными усилениями, если их будет недостаточно после удаления перегородки дымохода.
    • Правила : Вы можете подумать, что имеете право убирать элементы из вашего дома, но для удаления дымохода может потребоваться разрешение, в зависимости от вашего зонирования.Попытка разобраться в этом самостоятельно часто бывает затруднительной. Наем инженера, который поможет вам получить необходимые разрешения и следовать строительным нормам, является полезным первым шагом в проекте. Поговорите со своим подрядчиком, чтобы узнать, включено ли разрешение на строительство - необходимое разрешение - в их стоимость. Чтобы получить разрешение, необходимо предоставить подробный план.

Несмотря на внешнюю привлекательность дымоходов, есть много веских причин отказаться от них.Некоторые из них просто эстетичны, а другие имеют отношение к структурной целостности.

  • Модернизация или замена : Ваш дровяной камин, возможно, не режет его, но было бы разумнее заменить его, а не избавляться от него полностью. Камины по-прежнему являются основным предметом потребления для покупателей жилья, особенно в холодном климате, и их замена может принести значительную отдачу от инвестиций. Старые можно заменить на газовые или электрические для большей эффективности и меньших требований к обслуживанию.Если это ваша причина, вы захотите посмотреть на затраты на установку камина и добавить их к цене сноса. В среднем домовладельцы тратят 2000 долларов только на установку.
  • Повреждение штабеля или камина : наклоняющийся или осыпающийся штабель опасен и, вероятно, его следует удалить. Однако некоторые повреждения можно исправить, хотя стоимость ремонта камина может сильно варьироваться. Трещины и утечки воды можно залатать и устранить, и вы можете приобрести высококачественную облицовку дымохода, чтобы защитить дымоход в будущем.Инженер-строитель может помочь вам решить, поддаются ли ваши повреждения ремонту или нет. Качественное обслуживание также может помочь в борьбе с повреждениями, поэтому важно нанять трубочиста. Стоимость аренды трубочиста обычно обходится домовладельцам примерно в 250 долларов. Частота ухода за дымоходом будет зависеть от того, как часто вы им пользуетесь. Национальная ассоциация противопожарной защиты предлагает ежегодные проверки. Проконсультируйтесь со специалистом в вашем районе, чтобы узнать, как часто вам требуется обслуживание.
  • Проблемы с влажностью : Иногда влага может проникнуть в дом через дымоход. Если устройство не используется, вы можете подумать, что удаление - единственный вариант. Тем не менее, вы можете обойтись частичным сносом - сняв штабель и крышу над отверстием, чтобы исключить проникновение влаги.
  • Перепрофилирование пространства : Как уже упоминалось, грудки дымохода могут занимать много места и ограничивать место, где вы можете разместить мебель или электронику. Люди склонны перепрофилировать это пространство под стеллажи, складские помещения и развлекательные центры.Часто бывает необходимо установить гипсокартон после снятия, чтобы восстановить поверхность. Установка гипсокартона стоит около от 40 до 60 долларов за панель , включая рабочую силу и материалы.

Чего ожидать при найме профессионала?

Эта услуга требует много времени и, по крайней мере, двух рабочих одновременно, потому что удаление дымохода может поставить под угрозу стабильность и требует осторожности. Кирпичные дымоходы, например, нужно будет снимать по кирпичику. Как упоминалось ранее, лучше сначала вызвать инженера, чтобы он осмотрел место расположения дымохода и определил лучший способ удаления.

Выбирая профессионала для выполнения работ по сносу, выясните, что будет частью их услуг. Включены ли в их расценки строительные леса и вывоз мусора? А реконструкция стен? Если нет, вам придется учесть эти дополнительные расходы в своем бюджете.Кроме того, эта работа пыльная и грязная, поэтому вам нужно накрыть или убрать мебель с рабочего места, если это не входит в услугу.

Самое главное, поищите профессионалов в вашей области. Это серьезный проект, который может существенно повлиять на стоимость вашего дома, если будет выполнен плохо. Убедитесь, что наняли кого-то, кто имеет опыт в этой области и будет держать вас в курсе на протяжении всего процесса.

Нанять специалиста по сносу дымоходов

Была ли эта страница полезной? Пожалуйста, выберите5 - Очень полезно4 - Очень полезно3 - Полезно2 - Скорее полезно1 - Бесполезно

Спасибо, что оставили свой отзыв.

Ранний американский колониальный стиль - Антикварные дома

Ранние американские колониальные стили домов берут начало в средневековой архитектуре: массивные высеченные вручную рамы, большие центральные дымоходы, маленькие окна с ромбовидным остеклением и толстые двери, усыпанные гвоздями.

В то время, как английские жилищные стили менялись от позднесредневековых Тюдоров к классическим стилям эпохи Возрождения, первая волна паломников и пуритан прибыла в Новую Англию и начала строить дома, с которыми они были знакомы.

Таверна Росс, построенная примерно в 1690 году в Ипсвич, штат Массачусетс, является примером позднесредневековой формы дома, похожей на английские дома 17-го века с мансардными окнами и выступами верхних этажей. Окна оконные с витражом.

Эти самые ранние постройки обнаруживают большое влияние средневековья; крутые крыши; стены из неокрашенной вагонки или гонта; мало прикладной отделки и массивный дымоход. В течение 18 века новый стиль Возрождения, известный здесь как георгианский, стал применяться в городских районах и в домах богатых людей, но средневековая строительная практика продолжалась в сельских районах и в скромных жилищах вплоть до Войны за независимость.

Средневековое наследие - это органическое строительство, натуральные материалы, найденные на месте, и дизайн, определяемый потребностями, а не принципами стиля. Преобладает неокрашенное дерево; большая часть красок, штукатурки и кирпичной кладки относится к работам 18 века. Поскольку эти дома были простыми, маленькими и грубыми, их осталось очень мало, и большинство из них были восстановлены и сохранены как исторические места. Самые скромные из них состоят из одной комнаты с камином и дымоходом в одном конце. Чаще встречается план из двух комнат с дымоходом в центре за входом и трехрядной лестницей, ведущей на чердак или спальни на втором этаже.В помещения первого этажа выходят массивные камины. Если позволяют средства, позже может быть добавлена ​​комната или комнаты, а задняя крыша расширена, чтобы создать знакомый вид «соляного ящика».

Дом Дэвида Лиллбриджа, построенный примерно в 1730 году, является примером типичного раннеамериканского колониального дома, построенного вокруг массивного центрального дымохода с прочной стойкой и балочной рамой.

Эта новая задняя комната обычно превращалась в кухню, а в центральную трубу добавляли камин и дымоход. Даже в первые дни были известны план одной комнаты, две комнаты (Кейп-Код), навес или «ящик для соли» и полные двухэтажные планы, потому что все они были разработаны в Англии раньше, но прошло много лет. до того, как все эти формы появились в Новой Англии.

от наших надежных партнеров

Рекомендуемая недвижимость

Массачусетс, Дадли

Другое | 454 000 долл. США

Большой дом

Посмотреть детали Большой дымоход в центре за входом и трехрядная лестница, ведущая на чердак или спальни на втором этаже. В помещения первого этажа выходят массивные камины.

Все эти формы объединяет массивный дубовый каркас, поддерживающий дом. Для столбов и балок использовались обтесанные вручную бревна площадью от 8 до 12 дюймов. Они сцеплялись в соединениях и фиксировались колышками. Стены были заполнены плетением (палками и ветками) и мазью (грязью и глиной) и обшиты обшивкой или черепицей для защиты от суровой погоды Новой Англии. Поскольку обрамление было таким солидным, его можно было увидеть в готовых комнатах.Тяжелая балочная рама продолжала использоваться для всех типов зданий от первых поселений до 1850-х годов в Новой Англии и даже дольше в сельскохозяйственных зданиях.

Массивный каркас, сделанный из тесаных вручную бревен площадью от 8 до 12 дюймов, использовался для столбов и балок. Они сцеплялись в соединениях и фиксировались колышками.

Дома семнадцатого века в основном асимметричны; размеры и расположение окон и дверей не соответствуют шаблону. Крыши крутые, без свеса. Дымоход массивный, иногда украшенный кирпичной кладкой. В более крупных примерах второй этаж может нависать над первым на 6–18 дюймов, а чердак может немного нависать над вторым этажом в самых больших домах. Двери, небольшие по нашим меркам, состоят из вертикальных досок снаружи, прибитых к горизонтальным доскам изнутри. Окна - створчатые, парные или тройные, застекленные ромбовидными стеклами (quarels) в свинцовых планках (камеди) и навесные из кованых полос.

В 18 веке сохранились те же формы домов, но дома, как правило, были немного больше с более высокими потолками.Крыши стали менее крутыми, свесы стен были устранены, дымоходы сделали гладкими, двери обшили панелями, а створчатые окна заменили створчатые окна как в новых, так и в старых домах. Строить навес продолжали, но как часть первоначального строительства, а не как дополнение.

Окна и двери размещены в сбалансированном, если не в точном, симметричном узоре, что свидетельствует о понимании грузинских пропорций даже в самых простых зданиях. Внедряется внутренняя облицовка стен камина, штукатурка используется на других стенах выше перил стула, а затем и на потолках.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
