Печь булерьян устройство: Принцип работы и устройство отопительной печи Булерьян

Содержание

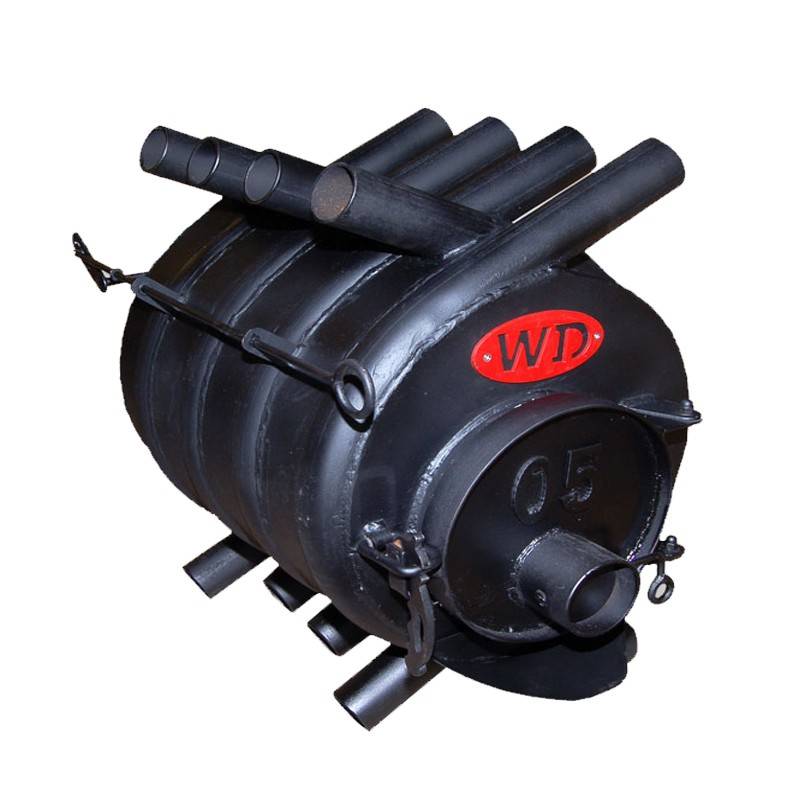

Принцип работы и устройство отопительной печи Булерьян

«Булерьян» – это разновидность печей, для которой характерно наличие цельной конструкции. Агрегат состоит из бочкообразного стального корпуса, в котором оборудована двухуровневая топка, и системы труб, расположенных как внизу, так и вверху печи.

Отопление «Булерьяном» происходит по следующей схеме: нижние трубы обеспечивают поступление холодного воздуха, а верхние – прогретого. За счет разницы в температурах входящего и выходящего потоков решается вопрос нагнетания воздуха.

Наименьшая модель печи «Булерьян» на дровах способна нагревать около 5 м³ в минуту. С помощью устройства большего размера можно обогреть помещение объемом до 1 тыс. м³, с выводящим горячим потоком в 50 м³ за минуту. Именно эти показатели делают печь «Булерьян» эффективным отопительным устройством.

Подобный агрегат пользуется популярностью среди владельцев загородных домов благодаря максимально коротким срокам прогревания небольшого помещения. Так, в течение 25 минут можно нагреть площадь в 40 м² до комфортной температуры.

Преимущества и недостатки

Среди многочисленных положительных свойств печи «Булерьян» на дровах можно выделить следующие:

  • прогревание помещения до комфортной температуры за короткий период;
  • экономный расход топливного сырья;
  • отсутствие сложностей при установке конструкции;
  • исключена возможность получения ожога, так как обшивка печи практически не нагревается;
  • удобство обслуживания и ухода;
  • и самое важное – высокий показатель КПД, что обычно не характерно для агрегата с открытым типом топки.

Среди недостатков отмечают следующее:

  1. Некоторую трудность представляет обогрев отдельных помещений, разделенных стенами. Эту проблему можно решить, смонтировав в комнатах специальные воздуховоды.
  2. Снижение температуры воздуха в помещении после прогорания топлива. Для устранения этого недостатка потребуется закладка сырья в топку каждые 5-8 часов в зависимости от интенсивности горения.

Как видите, эти моменты связаны с особенностью работы печи. В целом же установка «Булерьяна», его эксплуатационные характеристики и обслуживание конструкции не вызывают особых сложностей и нареканий.

Принцип работы устройства «Булерьян»

Изначально этот вид печи был предназначен для канадских лесорубов. Агрегат изготавливался специально под их условия работы, а именно частые переезды зимой с одного места на другое. Поэтому основными требованиями, предъявляемыми к конструкции, выступали следующие моменты:

  1. Безопасность и эффективность. Печь должна была прогревать помещение за короткий срок.
  2. Соблюдение условий быстрого и легкого монтажа конструкции, отсутствие сложных настроек и процессов регулировки.
  3. Исключение возможности получения ожога за счет выбора материала и правильного выполнения обшивки печи.
  4. Невозможность попадания угарного газа в комнату.
  5. Сравнительно небольшой вес всего сооружения.

Прежде чем приступить к описанию конструкции агрегата, советуем обратить внимание на чертежи:

Теперь переходим к изучению устройства печи «Булерьян». Компактная модель имеет корпус, выполненный в форме цилиндра. Агрегат для обогрева габаритного помещения изготавливается в виде капли (при поперечном сечении).

В большинстве случаев трубы располагаются в корпусе, выступая за его границы всего на треть. При этом изделия изогнуты по синусоиде.

Такая форма позволяет создать оптимальные условия теплоотдачи, когда в трубы, расположенные снизу, поступает холодный воздух. Двигаясь по каналам, поток постепенно прогревается и на выходе становится уже горячим.

При активном горении дров температура воздуха может подняться до 120о градусов и более. За одну минуту производится перекачивание 4-6 м³, что является хорошим показателем, подтверждающим процесс быстрого прогревания помещения.

Что касается топки, то она состоит из трех составляющих. Верхняя и нижняя части устройства для сжигания горючих веществ отделены по одной четверти. Снизу устанавливаются чугунные колосники либо стальная решетка толщиной более 4 мм. Верхняя часть топки отделяется стальным листом, в котором выполнены отверстия. Перегородка устанавливается горизонтально и немного не доходит до дверцы. Этот элемент выполняет функцию вторичной камеры, где догорают газы, выделяющиеся в процессе горения топлива. Воздух при этом поступает из топки и проходит через отверстия в перегородке. Таким образом, совершается неполный процесс сгорания сырья. Оставшаяся часть газов догорает в канале.

Широкоформатная дверца изготавливается с герметичным прилеганием. Здесь же предусмотрен патрубок со встроенным поворотным дросселем, играющим роль поддувала. Благодаря регулировке положения ограничитель влияет на интенсивность сгорания топлива. Иногда изготовителями предусмотрено наличие градуированной шкалы для дросселя.

Главная особенность печи «Булерьян» на дровах заключается в том, что часть процесса сгорания топлива переносится в трубы. Оставшиеся газы перемещаются из верхней конструкции топки в горизонтальную плоскость дымохода, равную 1 м. Такой участок является обязательным для печи типа «Булерьян», так как именно здесь происходит торможение сгорания газов, позволяющее им слегка остыть. После горизонтального участка дымовой канал направляется кверху. В месте поворота в дровяной печи «Булерьян» предусмотрена установка специального устройства – экономайзера, завершающего работу по дожиганию пиролизных газов.

Благодаря этому прибору КПД печного сооружения достигает 80%, а без него – 60% (что тоже считается хорошим результатом).

На участке дымовой трубы длиной 15-30 см осуществляется вторичный процесс сгорания газовых остатков. При этом горение происходит периодически, вспыхивая и затухая. Чтобы получить такой эффект, необходимо хорошо утеплить трубу. Для этих целей подойдет любой термоизоляционный материал, способный выдерживать высокую температуру, например, базальтовая вата или минеральный картон. Количество слоев зависит от технических характеристик используемого материала.

Не до конца остывшие газы после прохождения горизонтального отрезка трубы поступают в ранее утепленный участок, где благодаря произведенной термоизоляции происходит скопление большого количества тепловой энергии. Как следствие, температура газовых остатков повышается, и они вновь разгораются. Вспыхнувшая смесь углеводородов начинает увеличиваться в объеме, но ограниченность пространства приводит к закупориванию просвета трубы. Образуется газовая пробка. Вещество догорает, остывает и рассасывается.

Затем процесс повторяется. Его интенсивность и частота зависят от качества топлива и положения дросселя. Необходимо отметить, что печь «Булерьян» автоматически выполняет настройку под заданные параметры, не требуя регулировки.

Следующая составляющая конструкции – шиберная заслонка. Она устанавливается на выходе из топки и нужна для настройки интенсивности тяги. Шибер выполняется диаметром меньшим на 20%, чем у дымохода. На заслонке вырезается часть – сектор, равный четверти окружности. Эта заглушка приваривается на металлический стержень и прикрепляется к трубе. Шибер и дроссель на дверце позволяют выбирать режим горения. Работа печи напрямую зависит от топливного сырья и положения шибера с дросселем.

Ниже находится визуализация всего вышеописанного, а именно схема «Булерьяна»:

Почему печное устройство задымило

Для безопасной эксплуатации печи необходимо тщательно подготовить основание, соблюсти все требования, предъявляемые к монтажу дымохода, и обеспечить регулярное обслуживание конструкции. Во время использования печи владельцам следует обращать внимание на работу устройства, появление определенных признаков, указывающих на неисправность оборудования.

Ниже представлено несколько типовых причин, по которым может дымить печь:

  1. Недостаточное утепление канала. Конвекционный вид агрегата накладывает требования на дымоотводную систему. Рекомендуется использовать керамические или сэндвич-трубы.
  2. Скопление дегтя на стенках дымохода. Необходимо выполнять его очистку хотя бы один раз в год.
  3. Низкий уровень высоты канала. Ее минимальный показатель равняется 3 м. Важно правильно высчитать высоту между коньком кровли и зонтиком.

Если выполнять все эти условия, регулярно проводить работы по уходу за конструкцией, удастся избежать проблем с плохой тягой и задымленностью.

Итог

Надеемся, эта статья смогла убедить вас в оригинальности и целесообразности конструкции «Булерьяна», тем более что уже многие смогли удостовериться в этом на практике. Подобная дровяная печь, отзывы о которой можно найти на форумах, является довольно популярным и эффективным видом оборудования.

Похожие статьи:

устройство, принцип работы, делать ли своими руками, установка и эксплуатация

Печь булерьян (bullerjan, buller, буллер, бренеран) изобрели вовсе не простые канадские парни, как кое-где утверждают, а достаточно компетентные специалисты-теплотехники. Остальное в истории буллера верно: придумали его действительно в Канаде для нужд лесорубов и более по наитию, не мудрствуя лукаво. Получилось неплохо, на вид эффектно, и желающих сделать буллер самостоятельно более чем достаточно. О некоторых препонах и тонкостях, которые могут встретиться на этом пути, и написана настоящая статья.

Немного истории

Лес в Канаде валят не кварталами, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Лесоповал производят более в холодное время года, когда растительность не вегетирует, жизнь в лесу замирает и ущерб лесным биоценозам от рубки минимален.

Климат в канадской тайге еще суровее сибирского, и даже при 4-х часовой смене рабочие застывали в сосульки. Комфорта и вообще цивилизации в лесной глуши – ноль. Поэтому лесорубам требовалась отопительная печка, которую можно было возить с собой, не загромождая кузов, и руками занести в жилой вагончик. А жилье на 20-30 кубов эта печь должна была прогревать максимум за 20 мин. Топливо бросовое: ветки, щепа. Топка большая, чтобы можно было совать туда куски толстых корявых кряжей. Время работы с одной закладки топлива – не менее 8 час. Куда там ночью вставать и подтапливать, когда за день наломались до боли в костях.

В зависимости от погоды и сезона тепловую мощность нужно регулировать. Регулировка должна быть простой, чтобы ее мог производить человек необученный или после разового вводного инструктажа.

В то же время печка должна была быть недорогой и достаточно технологичной. Требующая электропитания электроника, да и вообще автоматика, исключалась: малейшая поломка в тайге может стоить жизни целой бригаде. Также исключалось применение дорогих и требующих специального оборудования спецсплавов: булерьян должен был быть доступен для изготовления в любой ремонтно-механической мастерской.

Дополнительные требования выдвигались к безопасности эксплуатации. Во-первых, образование угара должно быть исключено при любом режиме топки и любых положениях регулирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее спросонья и «с бодуна», не обжечься до потери трудоспособности. Говорят, канадские лесорубы умеют гнать самогонку из сосновых шишек. Называется она sterno.

Устройство буллера

Схема печи булерьян

За основу канадские инженеры взяли давно известную и хорошо зарекомендовавшую себя схему стального конвекционно-трубного воздушного котла медленного горения; в просторечии – печи-калорифера. Так появилась конструкция, схема которой показана на рис. Широкая герметичная дверца топки снабжена поддувалом в виде патрубка с поворотной заслонкой – дросселем. Дроссель регулирует мощность печи. Иногда его рукоять снабжают шкалой, проградуированной в градусах наружной температуры, и передвижным упором-ограничителем.

В то же время дроссель можно перекрыть наглухо, если печь необходимо погасить или пресечь тягу, чтобы помещение не выстуживалось.

Далее следует обширная топка с криволинейным стенками. В них на 2/3 диаметра утоплены батареи труб теплообменника. В этих 2/3 первая изюминка буллера. При таком соотношении обеспечивается отдача воздуху в трубах 70% выделяющегося в топке в режиме тления тепла. Еще 10% растекаются по металлическому сварному телу печи и греют воздух помимо них. При температуре в помещении 20-25 градусов и тепловой мощности в 10-20 кВт для этого требуется температурный градиент в 40-45 градусов, т.е. тело печи будет нагрето до 60-65 градусов. 5 градусов дадут некоторый запас безопасности.

На 1/4 высоты топки от низа располагается горизонтальный решетчатый под из толстой, не менее 4 мм, стали, или решетка из чугунных колосников. Вверху, также на 1/4 высоты топки, но уже от верха, в топку вварена неполная по длине горизонтальная перегородка, не доходящая до ее передней стенки на 1/4-1/5 длины топки. В перегородке проделаны отверстия, точно калиброванные по диаметру, расположению и общей площади (примерно 7% от площади пода).

Забор воздуха для дожигания осуществляется из топочного пространства. Отдельные продухи для вторичного воздуха не предусмотрены. Доля воздуха, отбираемого дожигателем от топки, автоматически меняется в зависимости от свойств топлива и режима топки. В этом второе отличие буллера от классических конструкций с совмещенными или раздельными воздушными потоками.

Отгороженное верхней перегородкой пространство образует камеру дожигания при работе в режиме тления. Дымовые газы из дожигателя выходят в «боров» или «чушку» – горизонтальную часть дымохода длиной 0,8-1 м. Боров для булерьяна обязателен, он несколько притормаживает догорание отходящих газов. Зачем так нужно, будет рассмотрено несколько ниже.

Сразу после заворота дымохода вверх в нем установлен шибер (дымовой дроссель), которым переключают режим горения. Т.к. теплоемкость тела буллера, в отличие от кирпичной печи, мала и на теплопередаче в помещение почти не сказывается, вьюшки, полностью перекрывающей дымоход (и создающей опасность угара при небрежном или неквалифицированном пользовании), не предусмотрено.

Шибер буллера

Диаметр дымохода равен или на 10-20% больше такового поддувального патрубка, а в заслонке шибера вырезана четверть (см. рис.) Поэтому, как ни крути дроссель с шибером, тяга не прекратится и угар, даже если он и образуется, в помещение не пойдет, а вылетит в трубу. При указанном соотношении диаметров поддувала с дымоходом и 25% площади отверстия холостого хода в шибере буллер безопасен, даже если забыть закрыть дверцу топки. Правда, при этом почти все тепло вылетит наружу.

Над шибером располагается третий важнейший элемент буллера – экономайзер. Вообще-то экономайзер это устройство, подогревающее остаточным теплом дымовых газов поступающее в котел рабочее тело – воду, воздух. Но в данном случае роль экономайзера иная.

Экономайзер буллера представляет собой вертикальный участок дымохода длиной 1,5-3 м, хорошенько изолированный по теплу: 40-50 мм асбеста или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита. В экономайзере и догорают окончательно дымовые газы: сердцевина газовой струи в борове не успевает слишком остыть, отраженное от стенок экономайзера ИК усиливает концентрацию тепловой энергии в струе, и газ вспыхивает. Пожарникам этот эффект знаком как перескок пламени.

Вспыхнувший в экономайзере газ стремится расшириться, но в ограниченном объеме ему некуда. Образуется газовая пробка, тоже хорошо знакомая строителям и владельцам неграмотно сконструированных печей. Горение в топке утихает, пробка остывает, проскакивает, горение снова усиливается – булерьян, пыхтя то чаще, то реже, автоматически подстраивается под качество топлива и положение воздушного дросселя.

Говорят, что идея эта осенила одного из разработчиков, глядя на коллегу, усиленно пыхтящего трубкой. Коллектив конструкторов пытался решить проблему устойчивости режима горения при низкой температуре в топке. Удержаться на грани тления и пламени не удавалось, пока не ввели автоколебательный режим сгорания. Так каноэ, если грести попеременно одним веслом то с одного, то с другого борта, движется по прямой. Общий КПД буллера в 80% достигается только с экономайзером. Без него – от силы 60% с чем-то.

Иногда, даже часто, вследствие некоторых особенностей буллера (о которых будет сказано далее), его эксплуатируют без экономайзера, усиливая горение и мирясь с пониженным, но все-таки неплохим КПД. Но тогда хорошая фирменная печь живет всего 2-3 года. Почему? Об этом также далее по ходу изложения.

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.

Как топится булерьян

Вначале, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, хоть бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный вояж, берут с собой 2-3 мешка; на сезон хватает.

Дроссель и шибер полностью открывают, топливо разжигают, дверцу топки закрывают. Горение при этом пламенное, с «буржуечным» КПД в 20-40% (а не 5-7%, как пишут рекламщики булерьянов для сравнения). Из 4-х трубных батарей при этом валит по 4-6 кубов воздуха в минуту, разогретого до 130-140 градусов, и помещение быстро прогревается.

Разгонную закладку топлива дают такую, чтобы оно прогорело до углей за 3-4 мин до окончания прогрева, тут нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него следят за горением. Но можно, только неудобно, делать это, просто подглядывая в поддувало.

Как только догорело до углей, на них кладут крупные чурбаки. Чем крупнее, тем лучше. Можно один, лишь бы в топку влез. Можно заложить торфобрикеты или те же пеллеты, они топливо универсальное. Дроссель поддувала теперь прикрывают до нужного положения, или до упора в передвижной ограничитель шкалы мощности. Шибер закрывают до упора, т.е. на 3/4.

Буллер при этом переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а тело печи остывает до 50-55. Даже свалившись ночью на буллер в костюме Адама, заругаешься, но не обожжешься.

Называть буллер печью пиролизной или газогенераторной, как часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно меняется в процессе сгорания одной закладки при неизменном положении дросселя и шибера.

Особенности топки

Первая – теплопроводность воздуха мала даже сравнительно с его, тоже малой, теплоемкостью. Поэтому «раскочегаривать» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему не останется ничего иного, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера – 550-650 градусов. Это обеспечивает довольно высокую долговечность печи, сваренной их обычной конструкционной стали толщиной 4-10 мм, в зависимости от мощности. Но пиролиз при такой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам. Далее мы поговорим о них подробнее.

Если же поднять температуру в топке до 800 градусов и выше, то не только КПД упадет. И сталь корпуса не только прогорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и окислов азота. Избежать их образования можно, подавая воздух раздельно в топку и дожигатель, но это будет уже не буллер, а другая печь. Сложная в эксплуатации и способная оказаться опасной.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Карбон не горит, если остынет ниже 800-900 градусов. А дать больше воздуха, чтобы не погас – не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензию не примут, случай не гарантийный.

Делать ли самому?

Правильно изготовленный самодельный буллер

Прежде чем переходить к особенностям установки и эксплуатации булерьянов, их усовершенствованиям и разновидностям, нужно остановиться на вопросе: а стоит ли делать буллер своими руками? Причина – прежде всего продажная цена готовых фабричных. Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары-тройки гибочных шаблонов и сварочных кондукторов. Материал изделия – хоть металлолом.

Очень хороший булерьян на 10-15 кВт можно приобрести за $200-250. В то же время оборудование, обычное для походной реммастерской, дома, в гараже или на дачном участке не держат, хотя бы из-за отсутствия подходящих площадей. А заказывать поштучно гнутые довольно большие детали из толстого металла обойдется куда дороже.

Пожалуй, единственное исключение – если мастер-самодельщик работает на захолустном провинциальном заводике, где большая часть технологического оборудования все равно простаивает. А руководство «по-советски» позволит ему в свободное время использовать станочный парк, да еще и разрешит порыться на свалке, подобрать заготовки. Хотя при теперешних ценах на металлолом это вряд ли.

На такой случай дадим совет: не соблазняйтесь для батарей узкими водопроводными трубами. Минимальный диаметр воздуховодов – 60 мм; он определяется соотношением теплоемкости и вязкости воздуха. Буллер с «частоколом» вряд ли окажется экономичнее любой другой печи медленного горения, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции приведен на рис. ниже, а пример правильно выполненного самодельного буллера – на рис. справа в начале раздела.

Чертеж ошибочно сконструированного буллера

Видео: обзор самодельного булерьяна

Готовые-покупные

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на рис. Слева – вариант не вполне удачный. И не только потому, что нужно долбить бетонные перекрытия, для чего требуется проект с разрешением, конструкции-то несущие.

Варианты установки буллера в помещении

Во-первых, для устройства дымохода, проходящего через чердак и крышу, понадобится собрать уйму бумаг, чтобы получить разрешение пожарников. А потом еще и выполнить все противопожарные требования, что обойдется непросто и недешево.

Во-вторых, оседающий из дымовых газов буллера конденсат (шламоконденсат) обладает удивительными физико-химическими свойствами. Им будет посвящен особый раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества и нет, но самому для себя от него лучше держаться подальше. А в данном случае шламоконденсат остается в помещении.

Вариант справа хорош уже тем, что нужно бурить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но нагружена меньше перекрытия. На проем в ней до 150 мм диаметром контролирующие органы закрывают глаза. А стандартный диаметр дымохода буллера – 100 мм. И получить пожарное разрешение на наружный дымоход куда проще. И шламоконденсат окажется снаружи.

В том и другом случае фундамент под булерьян не нужен, достаточно несгораемой подставки. Прочие общие условия следующие:

  • Расстояние от обычной стены – не менее 1000 мм.
  • Если стена покрыта огнестойкой штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллер можно придвинуть к ней на 800 мм.
  • В радиусе 1200 мм от центра дверцы топки – огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
  • Выход подставки за контур печи – не менее 300 мм во все стороны.
  • Если буллер сертифицирован пожарной охраной на эксплуатацию без подставки, снабжен штатными несъемными несгораемыми ножками и карманом – улавливателем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме дощатого деревянного или фанерного. На ламинат или мармолеум можно.

Водяные буллеры

Водогрейный котел-булерьян

А нельзя ли такую, действительно хорошую, печку, приспособить для водяного отопления? Можно, и водяные булерьяны выпускаются промышленностью. Но, глядя на такой (см. рис), поневоле вспоминается высказывание выдающегося советского строителя подводных лодок о проекте гигантского атомного подводного ракетоносца типа «Акула», еще известного как «Тайфун»: «Это яркий пример победы техники над здравым смыслом».

Авторы «водобуллеров» забывают, или игнорируют, исходя из требований рынка, что булерьян изначально создавался как печь воздушная. А теплоемкость воды в 800 раз больше таковой воздуха. Чтобы отходящие газы успели передать ей свое тепло, их нужно запутать в лабиринте водогрейного регистра. А в булерьяне с его боковым подогревом теплообменника это в принципе невозможно, иначе придется создать совсем другую печь.

Единственный способ нагреть буллером воду для отопления – интенсифицировать горение в топке. Но при этом, как рассмотрено выше, неизбежно упадет КПД.

Однако приспособить любой булерьян для ГВС очень просто. Допустим, есть у нас 2 батареи по 4 трубы, а вся печь на 10 кВт. Как видно на тепловом снимке (см. рис. слева ниже), и при интенсивной топке на быстрый разогрев температура воздуха в соплах батарей не выше 160 градусов.

Тепловой снимок печи булерьян

Теперь наденем на две трубы самые обычные металлогофры и подключим их к трубам, проходящим через котел ГВС. Горизонтально, вертикально – все равно. В воду уйдет 2,5 кВт. Если бак на 80-100 л изолирован ЭППС толщиной в 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и затем эта температура будет поддерживаться. Для сравнения: в бытовые 100-л электробойлеры ставят ТЭНы на 3,5-5 кВт.

Такая система хороша и тем, что безо всякой автоматики вскипание воды абсолютно исключено. Вспомним школьную физическую задачку для особо (без кавычек) одаренных и смекалистых: как нагреть воду ровно до 100 градусов, не давая ей закипеть?

Ответ таков: взять кастрюлю, положить в нее деревянные чурбачки для теплоизоляции. Поставить на них другую кастрюлю, поменьше. Налить в обе кастрюли воды, поставить на огонь. Вода во внешней кастрюле закипит, но ее температура выше 100 градусов не поднимется, т.к. тепло огня пойдет на передачу воде скрытой теплоты испарения воды.

Вода во внутренней кастрюле тоже нагреется до 100 градусов, но разницы температур между ней и внешней не будет, и теплота, необходимая для испарения воды, во внутреннюю кастрюлю перейти не сможет. Вода в ней нагреется точно до 100 градусов безо всяких признаков кипения.

Применительно к случаю с «водобуллером» – в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего вскипание воды. При подходе ее температуры к 100 градусам воздух в теплообменнике будет стремительно остывать, температурный градиент приближаться к 0, и вода никогда не закипит.

Об отоплении частного дома

Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.

А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:

  1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
  2. Не нужны регистры, расширительный бак, фурнитура, автоматика.
  3. Можно раз навсегда забыть о свищах и протечках.
  4. На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
  5. Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
  6. Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
  7. Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
  8. Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
  9. Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.

Видео: булерьян и отопление гаража

Буллеры без труб

Профессор Иннокентий Николаевич Бутаков (не путайте с Александром Владимировичем Бутаковым, тоже профессором, но юристом) еще в 20-х годах прошлого века изобрел фактически булерьян, приделав сверху к буржуйке с тепловым экраном дожигатель. Ныне печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. рис.) на отечественном рынке успешно конкурируют с булерьянами. Их технические характеристики и принцип действия схожи, как однояйцовые близнецы, но сделать самому «Бутакова» гораздо проще, как видно из рисунка.

Конвекционная печь Бутакова

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

А что в нем плохо?

Да, видимых недостатков у буллеров не видно. Их так и называют: печь без недостатков. Но один подспудный все же есть, и серьезный.

Любое органическое топливо сгорает, выделяя т. наз. реакционную воду. Она полный аналог метаболической воды, образующейся в живых организмах: выделяется при расщеплении органических молекул. Из-за низкой температуры в топке реакционной воды в выхлопе булерьяна больше, чем у других печей медленного горения; в них эта вода частично участвует в пиролизе.

Второй момент – минеральные составляющие древесины. Продавцы буллеров преподносят как достоинство тот факт, что дрова в буллере сгорают, не оставляя даже золы. Но зола в дереве есть изначально, и в буллерах зольные частицы вылетают в дымоход.

Третий – углеводородные радикалы. Это химически очень активные остатки не разложившихся до конца органических молекул. Все это вместе взятое уменьшает КПД буллера всего на 5-7% и по объему составляет такую же долю его выхлопа. Но для бытовых булерьянов эти проценты оказываются поистине убийственными.

Вспомним формулу Карно. Если взять пиролизный котел с 1500 градусов в камере сгорания и 300 на выхлопе, то он покажет КПД в 80%. У булерьяна те же 80% получаются при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает сконденсироваться в дымоходе и бесследно рассеивается в атмосфере. Зола оседает на под топки. Откуда ее приходится время от времени выгребать. В ее составе – чисто минеральные соли, пригодные на удобрение. Органические радикалы котел также образует в небольшом количестве, но они уже в 1-2 м от устья дымохода окисляются кислородом воздуха до углекислого газа и воды, т. к. они образовались при высокой температуре и очень легкие, небольшого молекулярного веса

Не так в буллере. Реакционная вода сразу за экономайзером выпадает в конденсат. Каждая его капелька – свернутая в комок тонкая пленка, а физико-химия тонких пленок разительно отличается от нее же для массивных агрегатов вещества. И тут же – зольные частицы, тяжелые органические радикалы. В результате в отстойник оседает не просто грязная вода, а коктейль чудовищной токсичности, канцерогенности и черт знает чего еще.

Этот отстой (без кавычек) нужно куда-то девать. Оставить открытым конец «трубы, которая до земли» – постепенно подмоет фундамент, а овощи с огорода есть нельзя будет. Потихоньку выносить и выливать – свойства шламоконденсата булерьяна таковы, что от СЭС и экологов это не скроется, со всем вытекающим.

Поэтому буллеры называют еще тепличными печами. Их в оранжереях чаще всего ставят без экономайзера (см. рис.) Цветы, ранние и всесезонные овощи – продукция высокорентабельная, тут накладно не будет не только с худшим КПД мириться, но и всю печку через год-два-три менять.

Установка буллера без экономайзера

Правда, выхлоп такого буллера все равно попахивает, но теплицы с оранжереями и сами по себе выделяют метан, этилен и прочее в том же духе. Поэтому по санитарным правилам их нельзя строить вблизи жилых строений, так что дымок от буллера даже отдельного «решения вопроса» не требует.

Некоторые ушлые цветоводы, особенно в бедных водой местах, рассудив, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветами ядовиты сами по себе, ставят буллеры по полной схеме, а шламоконденсат, чуть профильтровав, запускают в системы капельного полива. Однако помидорно-клубничные эксперименты такого рода всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями, а то и тюрьмой.

Что лучше для себя

Способы утилизации шламоконденсата пока не разработаны ни технически, ни коммерчески, ни организационно. Поэтому, хотя законодательство и санитарные правила ничего о печном отстое специально не оговаривают, оранжерейную печку лучше все-таки поставить в оранжерее. А дома, для себя, поднапрячься уж и смонтировать двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи булерьян

Загрузка...

Обсуждение темы "Печь булерьян"

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Печь булерьян своими руками: пошаговый инструктаж в фотографиях

В мире автономного отопления не последнее место занимает такое полезное устройство как печь Булерьян, известная также под именем Бренеран. Грубо говоря, она состоит из топки, к которой подведен ряд согнутых трубок. Такая конструкция позволяет сжигать дрова и другие виды твердого топлива с очень высокой эффективностью. Стоимость промышленных моделей начинает отсчет с двухсот долларов и возрастает в зависимости от размеров топки. Хотя устройство такой печи несколько сложнее, чем у обычной буржуйки, немало мастеров сумели сделать булерьян своими руками.

Как работает данная конструкция?

Булерьян можно назвать весьма удачным гибридом буржуйки и дровяной печи длительного горения. В работе устройства использован принцип принудительной конвекции. К топке подведен ряд изогнутых трубок сверху и снизу. В нижние отверстия поступает холодный воздух, который быстро нагревается, поскольку трубы непосредственно контактируют с топкой. Через верхние отверстия в комнаты поступает уже горячий воздух. Температура его настолько велика, что позволяет обогревать не только одну конкретную комнату, но даже двухэтажный домик. Существует также возможность совмещения печки Булерьян с водяным контуром отопления. При этом поверхность самого устройства остается не слишком горячей и опасности для окружающих не представляет.

Благодаря ряду простых регулировочных устройств печь может работать в двух режимах. Сначала обеспечивается быстрый разогрев печи, а затем равномерное распределение полученного тепла по всему помещению. На втором этапе печь переходит в режим медленного горения. В начале топливо нужно подкладывать довольно часто, но как только печь разогреется, топку можно загружать всего лишь дважды в сутки, т. е. каждые 12 часов.

Дрова сгорают в топке, а продукты этого процесса по конвекционным трубам поступают в камеру вторичного сгорания. Здесь происходит дожиг газово-воздушной смеси при очень высоких температурах, что и обеспечивает устройству КПД в районе 80%. Далее по конвекционным трубам горячий воздух распространяется по всему помещению.

Наглядно процесс работы печи Булерьян представлен в видеосюжете:

Схема устройства классического «Булерьяна»

Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.

На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции — ряд изогнутых полых трубок, которые связаны с двухкамерной топкой

Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.

Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.

Пошаговый инструктаж по изготовлению

Чтобы сделать печь булерьян своими руками, необходимо запастись металлическими трубами наружным диаметром около 50-60 мм, а также листовым металлом. Чтобы выдержать высокую температуру горения, рекомендуется использовать стальные листы толщиной 4-6 мм. Помимо сварочного аппарата и стандартного набора инструментов понадобится также трубогиб.

Далее необходимо выполнить:

  1. Изготовление согнутых отрезков трубы.
  2. Изготовление устройства для отвода дыма и сбора конденсата.
  3. Изготовление заслонок для поддувала и отвода.
  4. Изготовление дверки для топочной камеры.
  5. Сварку каркаса из согнутых труб и установить в него перегородку.
  6. Приваривание листов металла в пространстве между трубами.
  7. Монтаж дверцы с замком.
  8. Изготовление и приваривание металлических ножек.

Из трубы следует нарезать восемь одинаковых отрезков, длиной около 1,2 м. С помощью трубогиба их сгибают с радиусом 225 мм и размещают в шахматном порядке.

Чтобы изготовить полые трубы, необходимые для печи, нужно подготовить восемь кусков трубы, длиной по 1,2 метра и согнуть их в радиус 225 мм с помощью трубогиба

Чтобы удалить дым, а также скопившуюся влагу, делается Т-образное устройство, по которому дым будет уходить вверх в трубу, а влага будет стекать вниз. Для удаления влаги внизу ставят специальный кран. Кран для удаления влаги следует открывать только для этих целей, а затем закрывать, чтобы не ухудшить тягу.

Слева: устройство для отвода дыма из печи Т-образной формы предназначено не только для удаления дыма, но и для сбора конденсата.
Справа: кран для удаления конденсата расположен внизу устройства для отвода дыма и сбора конденсата. Открывать его следует только при необходимости, чтобы не ухудшить тягу.

Для отвода дыма из печки изготавливается специальная заслонка, с помощью которой также осуществляют регулирование тяги.

Заслонка для регулирования мощности печи изготавливается со специальным отверстием, которое позволяет изменить тягу, но не дает полностью перекрыть дымоход

Для поддувала, которое расположено на передней дверце, следует сделать глухую заслонку. Чтобы заслонки надежно фиксировались в правильном положении, используется пружина.

Заслонку для поддувала, которое расположено на передней дверце, необходимо сделать глухой. Это обеспечить максимальную эффективность работы печки в режиме медленного горения

Самый сложный элемент самодельного Булерьяна — это, пожалуй, передняя дверца. Она должна закрываться практически герметично. Чем лучше дверца прилегает к печке, тем эффективнее работает Булерьян.

Из трубы большого диаметра изготавливаются два кольца, которые почти плотно входят одно в другое. Для этого отрезают два 40-миллиметровых куска от трубы диаметром 350 мм. Один из отрезков разрезают и разворачивают. После этого изготавливают лицевую сторону печки, используя кольцо меньшего диаметра.

В передней стенке печи следует сделать круглое отверстие, к которому приваривают металлическое кольцо. Этот элемент необходим, чтобы дверца закрывалась как можно плотнее

Второе кольцо используют при монтаже дверцы, его приваривают к кругу из листового металла.

По краю дверцы печи приваривают два металлических кольца, диаметр которых немного отличается. Их уплотняют специальной прокладкой из асбестового шнура

Затем на дверцу приваривается еще одно кольцо, которое должно быть чуть меньше диаметра кольца, размещенного на лицевой стороне печки. В образовавшийся между кольцами дверцы зазор укладывают уплотняющий асбестовый шнур и монтируют заслонку.

Для окончания монтажа передней дверцы печи необходимо приварить к ней патрубок поддувала с заслонкой. Заслонку снабжают пружиной для более плотного прилегания

Теперь следует вернуться к согнутым трубам. В первых двух трубах необходимо сделать отверстия и приварить в них инжекционные трубки. Это небольшие металлические элементы диаметром 14-15 мм и длиной около 150 мм. Они необходимы, чтобы обеспечить соединение конвекционных элементов с топкой.

В первые две полые трубы печи следует вставить специальные инжекторы, которые обеспечат контакт воздуха с топочной камерой

Из труб варят каркас печки с перегородкой. Для перегородки рекомендуется использовать листовую сталь не менее 6 мм толщиной.

Для перегородки печи используют стать толщиной 6 мм. Чтобы не пришлось «гадать» с размерами, сначала делают картонные лекала

После этого промежутки между трубами следует закрыть полосками листового металла, и приварить заднюю стенку, формируя таким образом корпус печи.

Корпус печи формируют из отрезков металла, которые приваривают в пространстве между полыми трубами. Для их изготовления также пригодятся картонные лекала

Для того, чтобы точно вырезать элементы перегородки, задней стенки и полоски металла, рекомендуется сначала сделать картонные лекала.

Для дверцы рекомендуется изготовить специальный замок. Он представляет собой эксцентрик, который фиксирует металлическую петлю, расположенную на стенке печки. При дальнейшем прокручивании это устройство обеспечивает максимально плотное прилегание дверцы к печке. Чтобы сделать такое устройство, понадобится выполнить ряд токарных и фрезерных операций.

Замок для дверцы печи изготовить не просто. Неопытным мастерам следует обратиться за помощью к профессиональному токарю или фрезеровщику

Остается лишь изготовить петли и навесить дверцу, а также вырезать, согнуть и приварить ножки печки.

Ножки для печи можно изготовить из подходящих тонких трубок, придав им необходимую форму с помощью трубогиба или подручных инструментов

Процесс изготовления Булерьяна трудно назвать простым, обычную буржуйку сделать гораздо легче. Но удобство в эксплуатации и высокий КПД вполне оправдывают потраченное время и силы.

Оцените статью: Поделитесь с друзьями!

Устройство и принцип работы печи Булерьян: особенности конструкции, схема

 Технический прогресс затрагивает все области жизни. Без внимания не остаются и системы отопления, использующие для работы твердое топливо. Востребованными являются канадские печи типа Булерьян, так как имеется возможность подобрать вариант оптимально подходящий под определенные размеры помещения. Мощность и функциональность, внешний облик и устройство зависят от модели. Принцип работы и устройство агрегата нужно знать, чтобы использовать отопительные печи Булерьян с максимальной отдачей КПД.

Устройство печи и ее элементы

Конструкция печей Булерьян рассчитана на применение в работе твердого топлива – дров, реже используется уголь или прессованные древесные отходы. Устройство подобных печей предельно простое, что позволяет собрать их самостоятельно, используя минимальный набор инструментов.

Печь — буржуйка типа Булерьян внешне представляет собой стальную бочку с трубами, которые могут располагаться сверху и/или снизу конструкции. Она сочетает в себе пиролизный тип горения и функции конвекционного обогревателя. Вырабатываемое во время горения топлива тепло сразу уходит в трубы (воздуховоды), что повышает продуктивность ее работы до 80-85%.

Устройство печи Булерьян на фото (в разрезе)

Конструктивное устройство печи Булерьян:

  • Самая большая часть конструкции — отсек для сгорания помещенного твердотоплевного элемента (занимает 85% объема) – происходят процессы первичного розжига и генерация продуктов пиролиза.
  • Отсек для дожигания топлива (25% от внутреннего объема агрегата) —  происходит поступление продуктов пиролиза, после происходит сгорание остаточного топлива  с образованием пламени, процесс сопровождается выделением высокой температуры.
  • Инжекторы – трубки для подачи в камеру дожигания воздуха (необходим для проведения реакции горения пиролизных продуктов).
  • Трубы для процесса конвекции – этот элемент пиролизной печи Булерьян производится из толстых труб, изготовленных из металла. В них поступает выделяемой в процессе горения тепло, которое и выходит в помещение через отверстие в трубах в виде потоков теплого воздуха.
  • Регуляторы – эта часть печи состоит из двух обязательных элементов, необходимых для регулирования работы агрегата — заслонки и дросселя на дверце. Реализуется функция, позволяющая регулировать подачу воздуха в камеру дожигания. Температура выделяемого воздуха контролируется.
  • Дымоход (с емкостью для сбора конденсата или без него) – функция удаления продуктов горения.
  • Зольник (находится внизу конструкции).

Принцип работы

Современная буржуйка Булерьян используется в разных областях – для отопления дома, производственных или садоводческих построек. Продуманное устройство Булерьяна позволяет получать от твердого топлива максимальную тепловую отдачу . Дровяная печь Булерьян работает по следующему принципу:

  • В топку загружается необходимый объем дров (можно немного добавить бумаги или смеси для розжига, чтобы облегчить процесс охватывания пламенем).
  • После того как огонь уверенно разгорится, необходимо ограничить приток воздуха.
  • Происходит процесс пиролиза – воспламенение под воздействием вторичного притока воздуха.

Схематичное изображение принципа работы

Тепло, образованное в ходе активного процесса тления и остаточного сгорания древесного топлива, продуктов пиролиза,  затем поступает в воздушный теплообменник. Для обеспечения полноценной  герметичности камеры сгорания, трубы у основания теплообменника, если печь собирается своими руками, нужно сварить листовым железом между собой.

Важно! Количество выделяемого агрегатом тепла достаточно для создания полноценно функционирующей разводки труб, обогревающих другие комнаты или помещения.

Раскаленные под действием огня газы отдают тепловую энергию (до 90%) в изогнутые трубы конструкции. Если правильно рассчитать мощность печи и площадь обогреваемого ею помещения, то подкладывать топливо потребуется 2-3 раза в сутки.

к содержанию ↑

Размеры

Канадские печи Булерьян имеют следующий диапазон размеров:

  • Высота – 71-96 см.
  • Ширина – 49-75 см.
  • Глубина – 69-150 см.

По группам:

  • Группа 00 – высота 71 см, ширина — 49 см, глубина – 69 см.
  • Группа 01 – высота 75 см, ширина – 56 см, глубина – 82 см.
  • Группа 02 – 85 см, ширина – 85 см, глубина – 99 см.
  • Группа 03 – высота 90 см, ширина – 62 см, глубина – 112 см.

Булерьян типа 01 (Ванкувер)

Выбор группы зависит от индивидуальных особенностей строения, где предполагается осуществление работы устройства. Также есть две группы, которые рекомендуется устанавливать в производственных помещениях:

  • Группа 04 – высота 96 см, ширина – 71 см, глубина – 134 см.
  • Группа 05 – высота – 96 см, ширина 75 см, глубина – 150 см.

Пример Булерьяна из группы 04 (Торонто)

Учитывать необходимо еще и мощность. В зависимости от модели они выдают 6-45 кВт. Объем помещения, которое может быть прогрето с помощью агрегата (м3) -100-1300. Количество труб – 7-16. Самый маленький булерьян способен отопить небольшой коттедж (до 100 м3) или теплицу.

к содержанию ↑

Про водяные буллеры

Булерьян может также может осуществлять отопление и нагрев воды одновременно. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян – печь с комбинированными функциями по схеме и устройству схожа с обычной модификацией, в которой применяется конвекция воздуха для полноценного отопления.

Пример водяного булерьяна

Особенности устройства:

  • Имеются трубы вокруг топочной камеры.
  • Основной принцип работы – химические процессы: пиролиз или газогенерация.
  • Трубы заполняет не горячий воздух, а разогретый жидкий теплоноситель.

Работа печи системы Булерьян с водным контуром производится так:

  • Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
  • На нижнем из коллекторов специально смонтирован отвод, который необходим для возвращения жидкости в систему.
  • На верхнем элементе имеется труба, которая требуется для подачи в систему жидкого теплоносителя.
  • Вода или иной жидкостный переносчик тепла, использующийся в системе, постепенно нагревается. Проходит это во время процесса топки печи.
  • Создается желаемое давление (выбирается настройкой).
  • Возникает циркуляция жидкости под действием физико-химических факторов и ее подъем на высоту 7-8 метров.
  • Жидкостный теплоноситель по трубам передвигается и поступает к обогревательным приборам (батареям, конвекторам), которые располагаются в помещениях (жилых комнатах, производственных цехах или теплицах).

Остывший жидкий источник тепла возвращается обратно в систему с помощью отвода на нижнем коллекторе.

В этом случае в процессе отопления принимает участие образовавшийся во время горения твердого топлива газ. Для этой цели в конструкции печи предусмотрены две, а не одна топочные камеры – в одной производится сжигание основного топлива (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газов.

Схема подключения водяного буллера

После разогрева отсека для сгорания дров, котел  рекомендуется перевести в режим газогенерации. В этой фазе работы топливо не горит, а тлеет. Это позволяет увеличить время отдачи тепла, но система будет функционировать автономно. Особенность – КПД остается таким же, как при сжигании дров или иного твердого топлива. Печь для дома булерьян с системой водяного отопления позволяет получить горячую воду для бытовых нужд, если трубы будут подсоединены к специальной емкости. До 100 градусов вода нагревается за 30—40 минут в зависимости от выбранной для использования модели, на что требуется около 2,5 кВт энергии.

к содержанию ↑

Буллеры без труб

Что такое печь Булерьян без труб? Это модификация обычной буржуйки с с тепловым экраном, к которой добавлен дожигатель. Изобретатель – профессор Бутаков И.Н. Система устройства и принцип работы печей Бутакова схожи с обычным Булерьяном, но конструкция лишена сложных узлов и элементов, что позволяет уменьшить  размеры и габариты.

к содержанию ↑

Какой КПД и можно ли его повысить?

КПД Булерьяна в зависимости от размеров и мощности, а также правильности выполненной настройки составляет 70-90%. Повысить эти показатели на 3-5% можно, установив не более 6 труб на агрегат. Важно: КПД может снижаться, если мощность печи будет меньше, чем предельно допустимая для выбранной модели площадь дома или иного строения. Печь булерьян имеет следующие недостатки, способные негативно влиять на этот показатель:

  • Использование угля снижает производительность тепла.
  • КПД соответствует обещанному только при использовании сухих дров.
  • 60% газов уходит в дымоход.
  • Необходимо правильно отрегулировать процесс додачи-ограничения доступа воздуха.

Если все недостатки булерьяна будут учтены, то КПД повысится. Установка стекла для печи булерьян (в дверцу топочной камеры) позволит создать эффект камина в доме.

к содержанию ↑

Вывод

Канадская технология, по которой изготовлены отопительные котлы и их аналоги в других странах, является эффективным источником тепла при небольших затратах твердого топлива. Правильно проведенная настройка системы позволит поддерживать оптимальную температуру в помещениях любой площади. Важно придерживаться правила: соотношение мощности агрегата и размера помещений, чтобы КПД был оптимальным. Для нагрева сразу нескольких помещений и/или воды для бытовых нужд рекомендуется выбирать специальные системы, использующие для своей работы жидкостный теплообменник и процесс газогенерации. Дополнительно печь булерьян для теплицы или дома с водяным контуром отопления применяет в своей работе принцип пиролиза.

Принцип работы булерьяна | принцип работы котла булерьян | печи булерьян отзывы, устройство

Принцип работы булерьяна - как работает печь?

Что такое печь Булерьян? Какой принцип работает котла булерьян?

Издавна представляя печь мы рисуем образ русской печки с лежаком, печки на которой лежал Емеля или грубки из бабушкиной деревни. Теплое местечко родом из далекого детства, сказочные персонажи и ароматная еда – вот те приятные ассоциации, которые приходят в голову практически каждому человеку, кто хоть раз в жизни видел русскую печь.

Однако время идет, меняемся мы, соответственно изменениям подвержены все стороны нашей жизни, в том числе и отрасль отопления. На место печек пришли новые усовершенствованные отопительные приборы. Изменился дизайн, технологии, принцип работы – изменилось многое. Не изменилось только одно – возможность обогрева помещений с помощью таких видов топлива, как дрова.

Дровяные печи сегодня опять становятся популярными. Из-за ситуации с подорожанием энергоносителей дровяное отопление все больше и больше пользуется спросом.



Условно отопительные печи на дровах можно разделить на:

 буржуйки

 печи длительного горения



Буржуйки – это печи на дровах, которые работают по принципу открытого огня. Дрова в топке печки горят, дым отводится в дымоход. КПД таких печек невысокий, длительность горения на одной закладке дров тоже.

Современные печи в своем большинстве – это печи длительного горения, то есть отопительные аппараты на твердом топливе, которые работают от 1 часа до 8-10 часов, а в некоторых случаях и до 12 часов.

Наиболее популярной, востребованной и заслужившей многочисленные положительные отзывы печью является булерьян.

Наверняка сегодня уже каждый знает про такую печь. Булерьян имеет не совсем традиционную форму и внешний вид, однако его конструкция и КПД говорят в пользу применения данного аппарата для отопления, несмотря на его «специфическую внешность».



Устройство и принцип работы булерьяна

Как же функционирует печь, какой принцип работы печи булерьян?

Булерьян – это емкость в виде бочки, в которой горят дрова. Закладка дров осуществляется через боковую дверку для загрузки. Емкость для топлива окружена специальными трубами, по которым проходит воздух. Количество труб зависит от мощности печи.

В нижние отсеки воздушных труб поступает холодный воздух непрогретого помещения. Та как трубы приварены непосредственно к топке, то холодный воздух, проходя по ним, быстро нагревается, соответственно выходит из верхних отверстий уже горячий. Далее нагретый воздух распространяется по помещению способом естественной конвекции.

То есть, одним из принципов работы печи булерьяна является принцип конвекции. Другое название булерьяна – воздухогрейная печь (теплоноситель – воздух).

Главным условием быстрого и качественного прогрева помещения является правильное соотношение мощности булерьяна и объема отапливаемого помещения. При условии хорошо утепленных стен дома, печь булерьян необходимо приобретать немного мощнее (на 30-50%), чем объем помещения, которое необходимо отопить. Печи булерьян выпускаются разной мощности и отличаются по типам (от типа 00 до тип 05).

Теперь поговорим о том, за счет чего же булерьян является печью длительного горения и как достигается такой результат.

Основополагающим принципом работы булерьяна является принцип газогенерации. Печка булер имеет топочную камеру, которая состоит из двух частей: основной топки и дополнительного отсека для дожига продуктов сгорания.

Еще один принцип работы печи булерьян – тление топлива. Закладывая дрова в топку печи, воздух для горения подается через поддувало, которое размещено на дверки загрузки. Когда топливо разгорается, поддувало булерьяна постепенно прикрывается, в результате чего воздух в зону горения поступает в очень небольшом количестве, что приводит к тлению дров.

Далее дымовые газы, как продукт сгорания дров, перемещаются в дополнительный отсек, где при подаче небольшого количества воздуха, догорают. Затем дымовые газы, начинают поступать в дымоход, но этому препятствует заслонка-шибер, которая закрывает трубу дымохода наполовину. Таким образом, дым и частички топлива задерживаются и догорают в печи максимально полностью.

Эффективность использования булерьяна подтверждено уже более, чем 15-летним использованием агрегата в Украине и гораздо более длительным использованием печи в Канаде, Германии и других странах Европы.

Принцип работы булерьян обеспечивает долгое горение дров и экономию топлива. Эффективность использования печи булерьян подтверждено многими положительными отзывами пользователей. Качественная четырехмиллимитровая сталь, аккуратные сварные швы, возможность оборудовать печь стеклом, перфорацией для защиты от излучения делают булерьян незаменимым дешевым источником отопления.

Еще одним преимуществом печки является простота установки. В отличии от твердотопливных котлов печь булерьян нет необходимости подключать в систему отопления, печь является воздухогрейной и для ее бесперебойной работы достаточно грамотно смонтировать дымоход.

Покупайте печи булерьян, булер, бренеран, канадскую печь, печь Везуви и наслаждайтесь экологически чистым, надежным и недорогим теплоснабжением долгие годы.

Читайте в следующих статьях о том, как выбрать дымоход и какие требования к установке и эксплуатации существуют.

Булерьян: устройство печи или откуда берется КПД 80% вместо 30%

Почему у печей «Булерьян» такой высокий КПД?В чем отличие печей «Булерьян» от обычных?

Печь конвекционного типа Булерьян (Бранеран, Bullerjan) имеет два основных преимущества перед печами классического типа – это в разы более высокий КПД и длительное время работы на одной закладке дров.

В обычной печи происходит стандартный процесс горения топлива, при котором активно выделяется горючий пиролизный газ. Однако из-за недостатка кислорода и достаточно быстрого воздушного потока он сгорает не полностью и вместе с другими газами выбрасывается через дымоход. Конструкция печей типа «Булерьян» имеет внутри вторую камеру сгорания, куда отдельно подается подогретый воздух и где происходит более полное сгорание пиролизных газов, за счет чего выделяется дополнительное тепло.

1 – верхняя камера сгорания
2 – основная камера сгорания
3 – дополнительные воздушные форсунки

Булерьян работает в двух режимах. Режим максимальной отдачи сродни работе обычной печи, но с той лишь разницей, что за счет подачи воздуха во вторую камеру топливо сгорает чуть более полно. Однако основной режим работы – это при котором происходит медленное тление дров. При тлении выделяется газ, который практически полностью сгорает во второй камере. Однако генерация тепла печью в этом режиме падает примерно до 40% от того, что она дает в максимальном режиме.

Для повышения КПД кроме более полного сгорания топлива активно задействуется конвекция. При этом воздух проходит по патрубкам, стенки которых одновременно формируют камеру сгорания. Естественным путем через них проходит 4-6 кубометров воздуха в минуту с температурой на выходе до 140 градусов и до 70 в режиме медленного горения (тления).

Для примера приведем таблицу типичных характеристик печей Булерьян типоразмеров 00 и 02:

Типоразмер 00 Типоразмер 02
Максимальный КПД до 80%
Виды топлива сухие дрова, брикеты, торф
Габариты Д х Ш х В, мм 685 х 480 х 700 970 х 590 х 845
Объем топки, л 40 100
Максимальная теплоотдача, кВт 6 18
Теплоотдача в режиме тления, кВт 2,6 8
Температура выходящего конвекционного воздуха 70° С
Температура корпуса печи 50° С
Объем нагреваемого воздуха, м3/мин 4,5 18
Масса одной порции дров, кг 8 20
Время работы в режиме тления на одной закладке, ч. 4 8

Не стоит забывать и про недостатки печей подобного типа, главным из которых является накопление горючих отложений в дымоходе с периодическим воспламенением сажи. При этом трубы нагреваются до очень высокой температуры.

Чтобы этого не происходило, нужно использовать печи лицензионной конструкции (иногда с третьей камерой дожига (экономайзером) на самом дымоходе), а также регулярно чистить дымоход. Разумеется, труба должна быть обложена негорючим утеплителем и выведена не ниже 0,5 метров над коньком крыши.

Печь Булерьян с установленным экономайзером

Также проблемой является реакционная вода, конденсирующаяся сразу за экономайзером, которая смешивается с зольными частицами и образует крайне токсичную субстанцию, которую надо время от времени куда то сливать.

P.S. Что касается вопроса КПД, то существует ряд грамотно спроектированных заводских дровяных печей, КПД которых также доходит до 80%. Но такие — редкость. Типичные образцы «отдают» полезного тепла не более 40%. Впрочем, Булерьян без экономайзера (третьей камеры в вертикальной части трубы) также не способен преодолеть отметку в 65%.

Также вам может быть интересно:
— Чем дешевле отапливать дом (газ, дрова, электричество, уголь, дизель)
— Чем хорошие дрова отличаются от плохих

Загрузка...

принцип работы, конструкция и популярные модели

Булерьян – это не просто название печи, а известный канадский бренд. В 1993 году была впервые изобретена печь, которая по экономичности и производительности была одной из лучших в мире. В принципе, и по сей день конкурентов печь Булерьян практически не имеет.

Как работает печь Булерьян?

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

Принцип работы печи Булерьян

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

Схема печи Булерьян

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Преимущества и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесники в канадской тайге. Им необходимо было переносить с собой компактную печь, в которую нужно было редко подкидывать дрова, а также очень быстро согреваться от ее жара. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

  • Компактность. Печь, способная отопить 100 м3, весит всего 50 кг.
  • Быстрый нагрев помещения. Небольшую комнату в 30 м3 можно отопить при помощи печи булерьян менее, чем за полчаса.
  • Низкая энергозатратность. Печь постепенно сжигает дрова, поэтому нет необходимости часто подкидывать в топку новый горючий материал. Достаточно один раз отопить комнату, чтобы забыть об подкидывании дров на 10-12 часов.

Несмотря на то, что печь является очень продуманной конструкцией, есть все же несколько недостатков:

  • Копоть. Из-за того, что не все продукты сгорания остаются в топке, копоть уходит в дымоход. Из-за этого длина трубы относительно печи должна возвышаться минимум на 3 метра. Также из-за этого во время растопки может возникнуть неприятный запах.
  • Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дрова медленно тлели, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
  • Сгорание пыли. Теплоотдача в модели булерьян происходит с поверхности печи. Металл раскаляется, тем самым пыль, которая на нем оседает, сгорает. Из-за этого воздух становиться затхлым, также может появиться неприятный запах.

Если сравнить преимущества и недостатки печи, все же минусы Булерьяна не существенны. Если научиться правильно использовать конструкцию и установить печь согласно рекомендациям, она будет эффективно отапливать любое помещение.

Популярные модели печей Булерьян

Печи на основе использования воздушных труб выпускаются под двумя торговыми марками: Булерьян и Бренеран. Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи стали производиться и в России. Приобрести печь Бренеран стало возможным с 2005 года. Именно в этом году официальный производитель печей российская фирма «Лаотерм» решила переименовать печи Булерьян. Это было связано с улучшением конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент есть много популярных печей известной марки.

Печь Булерьян

Бренеран АОТ-14

Эта модель является одной из самых громоздких, но способных отопить большое помещение до 400 м3. Весит модель Бренеран АОТ-14 соответственно – 130 кг. Хотя стоит заметить, что многие печи, рассчитанные на меньшие помещения, весят на порядок больше.

Печь выполнена из конструкционной стали. Длительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина дров не должна быть больше, чем 80 сантиметров. Дымоход подключается к задней части печи.

Такая печь подойдет для отопления целого коттеджа.

Аква-Бренеран

Модель Аква-Бренеран является улучшенным вариантом печи, так как отопление происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но также устанавливается в цехах и мастерских. Такая печь способна отопить помещение в 600 м3. Правда, и полная закладка горючих материалов должна осуществляться каждые 6-8 часов.

Конструкция состоит из стали и покрыта жаростойкой краской. В отличие от классических печей, в ней имеется дополнительный водяной бак. У печи есть два регулятора. Один находится на дверце и регулирует интенсивность жара. Второй – на дымоходном патрубке. Это регулятор-газификатор.

Аква-Бренеран – отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи. Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная печь, которая выручит при отсутствии в помещении плиты. Она подойдет для обогрева помещения в 100 м3. При этом совмещать две функции – готовки еды и отопления комнаты – к сожалению, нельзя. В режиме тление Бренеран АОТ-08 отопит помещение в течение получаса. А во время горения стоит воспользоваться варочной панелью. Варочная панель состоит из двух конфорок. Пища готовится на таком аппарате довольно быстро. К примеру, 6-тилитровая емкость с водой закипит за 30 минут.

Бренеран-АКВАТЭН

Модель АКВАТЭН является уникальной печкой, аналогов которой нельзя найти. Печь похожа по своему строению на другие модели Булерьянов, но все же имеет важные отличия в своей конструкции.

Трубы печи подсоединяются к батареям отопления, по которым бежит вода. Строение труб такое же, как и в воздушных версиях печи Булерьян. Вода подымается по стоку к трубам самотеком. Напорный коллектор осуществляет подъем жидкости до 8 метров.

Также как и других моделей Бренеран, у АКВАТЭН имеется несколько регуляторов интенсивности жара в печи. Печь сделана из высокопрочной стали, которую от коррозии защищает слой специальной краски.

В зимнее время, если нет возможности разместить твердые горючие материалы в бак печи, можно использовать для отопления электрический тэн мощностью в 1 кВт.

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

Конструкция печи Булерьян

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

  1. Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
  2. В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
  3. Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т.д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
  4. Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.

Каменные печи для дома, бани, дачи

Несмотря на обилие современного отопительного оборудования, каменная печь не потеряла своей актуальности и до наших дней. Во-первых, это надежный и функциональный источник тепла в загородных домах и коттеджах, которые расположены в районах, где отсутствует центральное газовое отопление. Во-вторых, альтернативные виды топлива (дрова, уголь) имеют более низкую стоимость по сравнению с газом или электричеством. В-третьих, тепло каменной печи создает особую атмосферу уюта и комфорта, а еда, приготовленная на плите, имеет неповторимый вкус и аромат.К тому же современный дизайн каменных печей позволяет превратить прозаичный бытовой прибор в настоящую изюминку любого интерьера.

Светильники для отопления и приготовления пищи были изобретены много веков назад. Культурные традиции, кухня и климат места проживания людей сыграли непосредственную роль в эволюции этих устройств, что свидетельствует о различных типах печей, доступных в настоящее время.

Каменные печи для дома и дачи, пользующиеся сегодня наибольшей популярностью у российских владельцев загородной недвижимости, различаются дизайном и своими названиями, говорящими о месте происхождения той или иной модели, например, русской, голландской, шведской печи и т. Д.

Кроме того, печи разделяются по функциональному назначению на:

  • отопление,
  • кулинария,
  • Комбинация
  • (отопление и приготовление пищи).

Отопительные печи ↑

Основная и единственная функция этих печей - обогрев помещения. Они предназначены для приготовления или даже разогрева пищи. Эти конструкции называются голландскими печами. Их размеры определяются площадью отапливаемого помещения. Они имеют компактную прямоугольную форму и устанавливаются в гостиной или спальне.

Кухонные плиты ↑

Каменная печь для варки предназначена в основном для приготовления пищи и обогрева небольших помещений. Такими печами обычно обустраивают дачи, поскольку серьезный обогрев большого дома не позволяет их конструктивным особенностям. В таких печах часто бывают варочная поверхность и духовка.

Комбинированные печи ↑

Эту печь еще называют «Швеция». Это универсальный и самый удобный вариант. Устройство каменных печей комбинированного типа предполагает возможность обогрева помещения большой площади и условия для приготовления пищи.Обычно устанавливают их во внутренней стене таким образом, чтобы плита находилась на кухне, а основная часть уходила в жилую часть дома. Часто такие конструкции оборудуют диванами, превращая их в настоящую русскую печь.

Печь специального назначения ↑

Отдельные категории - каменные печи для бани и уличные печи, используемые для приготовления пищи на открытом воздухе.

Печи ↑

Печь каменная банная каменная имеет одно предназначение - качественный обогрев комнатной бани. Истинные поклонники банного отдыха отдают предпочтение дровяным печкам, считая, что только эти конструкции способны создать неповторимый целебный микроклимат в парилке.

По принципу действия эти агрегаты делятся на два типа:

  • Печи периодического действия с закрытым ТЭНом. В этом варианте камни помещаются в дымоход. Используйте эту печь только через несколько часов после пожара, только после окончательного сгорания топлива.
  • Банная печь непрерывного действия с открытым нагревателем. Каменную чашу они открыли, поэтому требует постоянной подпитки огня. Перед началом банной обработки водонагреватель нагревается примерно на 2 часа.5 часов, а потом этот процесс поддерживается во время сеанса парня.

Важно! Одно из главных требований к банным печам - безопасность, и в этом плане вариант с открытым каменком более безопасен, так как такая конструкция исключает риск попадания угарного газа в парилку, а в первом случае такая опасность существует. .

Уличные камины ↑

Уличные камины, предназначенные для приготовления пищи на открытом воздухе на углях или костре. У них довольно простая конструкция, включающая в себя топку-решетку и хранилище для дров, а в более сложных моделях по-прежнему остается дымоход.

Каменный мангал с открытым огнем наиболее удобен для приготовления мясных и рыбных шашлыков, стейков, блюд из птицы и т. Д.

Самыми серьезными по функциональности считаются уличные камины с духовкой. В таких моделях можно печь хлеб, варить каши и даже первые блюда.

Помимо конкретных эксплуатационных параметров каменных печей, выбор конкретной модели также должен основываться на характеристиках конструкции (назначение, особенности планировки, габариты, пожарная безопасность и т. Д.)). При правильном учете всех этих критериев одна каменная печь для сада или дома будет эффективно и равномерно обогревать все помещения.

Для максимальной тепловой мощности печь должна быть спроектирована таким образом, чтобы вся ее теплопередающая поверхность имела пропорциональный размер и теплопотери каждого помещения.

По форме печи бывают:

  • прямоугольная,
  • пл.,
  • раунд,
  • Т-образная,
  • угол.

Удобство использования, функциональность, эстетика, а главное безопасность - вот те характеристики, которыми должен обладать обогревательный прибор в жилых помещениях. Кладка каменной печи важна и сложна, требует особых навыков и опыта, но не менее важна и грамотна для будущего проекта. Самый лучший и простой способ предусмотреть печь еще на этапе проектирования дома. Это позволит в процессе строительства построить дымоход внутри стен, сэкономив полезную площадь пола и обеспечив в будущем их максимальное отопление.

Дымоходные каналы имеют разную конструкцию:

  • параллельный поток или противоток;
  • с вертикальными или горизонтальными каналами;
  • однооборотные или многооборотные;
  • бесканальный;
  • с нижней системой прогрева.

Дымоход проектируется в зависимости от типа топки.

Каменная печь с хорошей планировкой будет полностью функциональна и удобна в обслуживании. Он гармонично впишется в интерьер, не будет загромождать жилое пространство. Например, очень интересно смотрится двухсторонний комбинированный вариант «каменка», когда часть духовки с варочной панелью встроена в кухню, а комната оборудована камином. Здесь используется общая система дымохода.

Рабочие характеристики каменных печей определяются качеством и правильным выбором материалов, технологическими требованиями и качеством кладки.

В каменных печах используются материалы из природного камня (бутовый камень, песчаник и известняк) или специальные жаропрочные виды кирпича. Для обеспечения гладкой плотной кладки и надежного сцепления с раствором применяются постелистые (плоские) камни и щебеночные плиты.

Основным материалом для строительства каменных печей является красный кирпич, изготовленный из чистого от любых примесей глины, пластика или путем сухого прессования с последующей сушкой и прокаливанием. Самую высокую температуру (до 1600 ° С) выдерживает шамотный кирпич.

Технология кладки печей предполагает использование нескольких видов кирпича с разной степенью прочности. Для обеспечения качественной кладки кирпич должен иметь одинаковую прямоугольную форму, прямые края и углы, острые края и гладкую лицевую поверхность.

Важно! Кладка печей и дымоходов запрещается из силикатного, пустотелого и перфорированного кирпича.

Глина обыкновенная или красная используется в качестве основного ингредиента в растворах для кладки печей из обычного красного кирпича.Огнеупорные глины (например, Гжель), используемый в кладке стенок топки и пламени каналов огнеупорных кирпичей.

Мелкий песок выполняет функцию наполнителя в глиняном и кладочном растворе. Этот материал не должен быть загрязнен различными примесями и растительными остатками. Песок красный и добавляется к огнеупорной глины и шамотного огнеупорного глины с использованием.

Известковые и цементные растворы, применяемые для устройства фундамента топки и торцевых стенок трубы, расположенной над кровлей.

  • обязательное наличие пропила в местах соприкосновения дымоходов и форточок с материалами полов;
  • запрещается укладывать настил в непосредственной близости от вытяжных каналов и стенок коренной трубы, расположенной в стенах;
  • обязательное наличие пространства между деревянной стеной и коренными трубами и топками;
  • толщина верхнего перекрытия печи должна быть не менее трех рядов кирпича;
  • не допускается совпадение вертикальных швов в кладке;
  • устройство резки, необходимое для обеспечения возможного выпадения осадков в зданиях;
  • Обязательное наличие стального листа на полу под дверцей топки.

Связанные с контентом

АЛТАЛИТ, ООО (м. ЗАПОРОЖЬЯ, ВУЛ. НЕЗАЛЕЖНОЙ УКРАИНЫ, 39А, оф. 13) - ЕДРПОУ 32934351 - сайт, адрес, телефон, директор

Товаров, которые мы продаем:

НЕДВИЖИМОСТЬ:
- швеллер загибается на ровную ногу 80-300х40-120х3-6мм, пример 100х50х3, 120х60х4, 160х80х5 и др. ;
- полый-полый угол равной ножки и однозначный 50-150 х 50-150 х 3-6мм;
- профиль гнутый - листовой Wave (аналог шифера) толщиной 1,5 мм. 2 мм, 2,5 мм, 3 мм;
- гнутый профиль трапециевидный профиль 1094х2х32мм, ГОСТ 10551-75;
- профиль гнутый С-образный 400х160х60х5мм. и другие размеры;
- профиль гнутый Curly 100х100х56х5мм и других размеров;
- Профиль закрытый 140х110х3 и других размеров;
- лист холоднокатаный от 0.5 мм. до 3,9мм стали 1-3 КП / ПС, 08КП, 08Ю, 65Г;
- лист горячекатаный от 1,8 мм. сталь до 200мм: 3СП / ПС, 09Г2С, 65Г, 10ХСНД, 30ХГСА и другие.

Предлагаем лист стальной некод:
- х / к: 0,5-0,55х800-1000х1600-2000; 0,6-0,7х1000-1250х1600-2500; 0,75-0,8х1000-1250х1600-2500;
- 0,85-1,0х1000-1250х1600-2500; 1.1-1.3x1000-1250x1600-2500; 1,4-1,6х1000-1250х1600-2500; 1,7-2,0х1000-1250х1600-2500;
- г / к: 2,1-2,3х1000-1250х1600-2500; 2,4-2,7х1000-1250х1600-2500; 2.8-3.3х2000-1250х2600-2500.

Поставки слябов и слябов из горячекатаной (толстолистовой) стали 3ПС, 09Г2, ст20, ст35, ст45:
- 90x1300x4600, 105x1200x3900, 120x1200x4500, 135x1050x4500, 150x1450x5900, 180x1450x3700,
200x2000x6000, 250x1800x4500;
- труба профильная (квадратная и прямоугольная) в ассортименте 20-200х20-200х1х12мм;
- котельная на ТУ190 и ТУ460 ст20К и 12Х1МФ разного диаметра и толщины стенки;
- Реализуем те же листы, полосы, круги и шестигранники из нержавеющей стали марок 304 (08Х18Н10),
. 321 (08X18N10T), 12X18N10T, 316, 420 (20X13), 430 (12X17).

В рамках направления отопления занимаемся продажей и установкой такой продукции:
- печи Булерьян (6 типов) мощностью 6 кВт, 11 кВт, 18 кВт, 27 кВт, 35 кВт и 40 кВт;
- котлы твердотопливные на дровах и угле мощностью от 16кВт до 120кВт;
- камины для саун - печи для саун мощностью от 12кВт до 35кВт, серия для профессионального использования в коммерческих банях и саунах;
- дымоходы из нержавеющей стали диаметром от 100мм до 1000мм;
- воздуховоды разные;
- Реализуем нержавеющие дымоходы для коллективных котлов, промышленные дымоходы большого диаметра.от 350мм до 1200мм.

А еще мы предлагаем столовые приборы Melchior из полированного дерева и покрытого серебром 999,9 °, прочного и не подверженного коррозии материала, который также обладает дезинфицирующими свойствами. Поверхность инструментов полированная, блестящая. Эргономичные ручки удобно держать в руке. Элегантный, богатый дизайн прекрасно дополнит любой сервиз. Такие устройства будут красиво выглядеть как за праздничным столом, так и во время семейного ужина.

ООО «Алталит» - организация, занимающаяся продажей и установкой твердотопливных котлов, теплогенераторов, печей и камней для саун, дымоходов и воздуховодов из нержавеющей стали.

Основные позиции по металлопрокату - гнутый профиль производства ПАО «Запорожсталь»:
гнутый швеллер, уголок, лист Волна, профиль гнутый, гофрированный трапециевидный, С-образный, профиль Порошковый, закрытый, а также лист холоднокатаный от 0,5 мм до 3,9 мм и горячекатаный от 1,8 мм до 200 мм различных марок сталь: 3ПП / ПС, 08КП, 08Ю, 65Г, 10ХСНД, 30ХГСА и другие.
Мы торгуем несоответствиями, второсортными, компактными, плитами и мелкими деталями. Реализуем: листы, полосы, круги и шестигранники из нержавеющей стали марок 304 (08Х18Н10), 321 (08Х18Н10Т), 12Х18Н10Т, 316, 420 (20Х13), 430 (12Х17).
Реализуем профильные трубы и трубы котельных ТУ190 и ТУ460 ст20К и 12Х1МФ разного диаметра и толщины стенки.

Отдельным направлением деятельности является реализация посеребренных и позолоченных столовых приборов из металла, которые могут стать отличным подарком родным и близким на свадьбу или юбилей.
В наших наборах столовых приборов есть самое необходимое, что может понадобиться за обеденным столом. Инструменты изготовлены из металла и покрыты серебром 999,9 ° пробы, прочным и не подверженным коррозии материалом, который также обладает дезинфицирующими свойствами.Поверхность полированная, блестящая и блестящая. Эргономичные ручки удобно держать в руке. Элегантный, богатый дизайн прекрасно дополнит любой сервиз.
Такие устройства будут красиво выглядеть как за праздничным столом, так и во время семейного ужина.
Royal Series - это изысканное украшение вашей трапезы, премиальная столовая премиум-класса украинского производства. Упаковка Royal упакована в красивый подарочный футляр, который прослужит долгие годы. Столовые приборы покрыты слоем серебра, а узор с изображением короны - натуральным золотом 24 карата. Королевский люкс - отличный выбор для тех, кто знает хорошее.

Ключевые слова

булерьян, печи булерьян купить, печь булерьян по низкой цене, топка отопительная купить, твердотопливные котлы украинского производства, твердотопливные котлы купить, твердотопливные чугунные котлы украинского производства, чугунные твердотопливные котлы, чугун котлы на дровах в украине, купить котел на дровах, купить котлы на дровах, котлы на дровах, купить котлы на дровах, котлы длительного горения на дровах цены, купить котел на уголь, котлы твердотопливные на уголь цены, топка для саун купить, печь для бани цены, печь для бани, каменка для бани, печь для бани цена, печь для бани цена, купить печь для бани

Топочные отходы

  • Спроектировать и собрать духовой шкаф на отработке самостоятельно
  • Сводка
  • Среди множества вариантов самодельных каменок и печей стоит отметить интересную конструкцию каменки на отработанном масле. Многие любители старых автомобилей хранят в гаражах и подвалах значительное количество отработанного моторного масла. В работе по прямому назначению смазка не нужна, а в качестве топлива для печей на коммунальные работы подходит.

    Внешний вид топочного мазута не вызывает восторга, но это только на первый взгляд. Практически все самодельные варианты печи на отработанной смазке неоднократно улучшались и переделывались с целью добиться стабильной работы и хорошей теплоотдачи. Чтобы понять и оценить надежность конструкции, не удалось ни сделать печь на отработке своими руками, ни использовать готовый вариант в сильный мороз.

    Из этих файлов чаще всего делают для себя самый простой и легкий вариант топки на отработанном масле. При желании можно собрать более сложные конструкции:

    • Печь на испытаниях с наддувом в камеру сгорания;
    • Масло для отработанной ванны с регулируемой мощностью нагрева;
    • Духовка на отработке с водяной системой или принудительным воздушным охлаждением нагреваемой поверхности;
    • Отработанное масло для капельных печей.

    Важно! Высокая вязкость и плохое испарение отработанного масла увеличивают возгорание печи, но это не мешает простоте обслуживания и наполнения емкости, контроля процесса горения и удаления выхлопных газов.

    Для большинства конструкций понадобится черный листовой металл толщиной 3-4 мм, угловая шлифовальная машина с тремя дисками по металлу, электроды сварочного аппарата и десятки №4.

    Для работы топки подходит любое углеводородное масло, по консистенции и свойствам аналогичное моторному. Может использоваться гидравлическая и балластная жидкость, все, что может гореть в сильно нагретом состоянии. Отдельным людям удается сжечь прогорклое растительное масло, и даже расплавленный жир отработанный жир.

    Важно! Все варианты возможны при отсутствии присадки к маслу или присадок, которые дают сгорание или пиролиз токсичных или ядовитых соединений.

    Что и где горит в духовке ↑

    Конструкция печного отработанного масла имеет две основные зоны горения и одну вспомогательную. Как такового отдельного фронта или пламени горящей топливно-воздушной смеси в топке нет. Условная зона горения находится в камере сгорания - перфорированной трубе, соединяющей верхнюю и нижнюю части топки.

    В нижнюю камеру находится подача отработанного масла, чем меньше его объем, тем быстрее и лучше нагревается отработанное масло, тем быстрее оно испаряется и горит.К нижнему резервуару по металлическому каналу подсоединяется дополнительная емкость или резервуар с основным питанием выработки.

    Самый сложный процесс обжига печи. Для этого в камеру сгорания выталкивают несколько кусочков дуба, пропитанного керосином. В нижнюю емкость печи через отверстие с крышкой залить ¾ номинальный объем. Подожгли дубок, и процесс обжига пошел.

    Когда теплое масло начинает быстро испаряться, пары, смешиваясь с нагретым воздухом, поступающим в камеру, увеличивают сгорание.Под действием тяги воздуха в трубе продукты сгорания быстро удаляются на безопасное расстояние.

    Вариант капельной печи ↑

    Кроме описанного выше варианта разработки печи в виде гигантской гантели, поставленной вертикально, есть еще одна очень интересная схема печи на моторном масле. Такую конструкцию печки еще называют пламенной чашей. Принцип работы ясен из вытяжной печи на общественные работы.

    На дне цилиндра открыт небольшой контейнер с наполнителем в виде обломанной проволоки.По вертикали стекает верхняя трубка и капает тестирование. Капли отработанного масла, попадающие на горячий металл, испаряются с разложением тяжелых нефтепродуктов на более легкие компоненты. Они действительно хорошо горят и выделяют меньше сажи.

    Тепло от облака горящего масла передается через стенки в окружающий воздух или в корпус резервуара с водой или теплообменника.

    Если речь идет не о подвижности отработки печи, то лучше использовать конструкцию с капельной подачей масла.

    Как организовать грамотный отвод тепла с поверхности печи ↑

    Немного создать горящий огненный шар. Необходимо еще как-то правильно отвести тепло в окружающее пространство и прогреть воздух в помещении. Фактически, это масляный аналог печки, около жары и немного холодно поодаль.

    Здесь в топке отработанного масла проявляются определенные недостатки, о которых нужно знать и быть готовыми к устранению возможных последствий:

    1. Высокотемпературные камеры сгорания, масло интенсивно осушает воздух в помещении, «поедает» кислород и наполняет воздух различными опасными соединениями несгоревшего масла.Чтобы исключить последний фактор, используйте печь для тестирования с наддувом. С помощью электровентилятора через дополнительное сопло на стыке дымохода верхнего контейнера подается воздух. Эта модернизация выкачивает из помещения вытекшие продукты сгорания, улучшает розжиг и тягу, часто позволяет уменьшить высоту дымохода до 2,5 м.
    2. Кольцевая конструкция печи на испытаниях привязана к расположению трубы отходящих газов, большая часть поверхности, лучистое тепло не направлено в сторону центра комнаты и стен. Поэтому для повышения эффективности теплообмена обычно используется световозвращающий экран из клееного алюминиевого фольгированного материала.
    3. Часто бывает, что тепло есть не только в углу гаража или сарая, испытания печи с водяным контуром позволяют отапливать весь дом до 100м Два . Обычно медный теплообменник с водой припаян к верхней камере печи. Но лучшим решением признана схема, указанная на рисунке.

    Конструкция производства очень проста, на первом этапе вырезают заготовки из листового металла по чертежу, на втором этапе качественно сваривают электросваркой в ​​готовую конструкцию в соответствии со схемой.

    Шаг первый - изготовление основных частей ↑

    Сначала вырезаем лист болгаркой и вырезаем 4 днища верхней и нижней камер печи. Для окончательной обработки оставить припуск на шов 1 мм и диаметр каждого объекта. Распил заготовки ведется по размеру рисунка на протоптанной поверхности. То же требование касается и боковых стенок камер.

    В качестве пламегасителя можно использовать толстостенную трубу или старый баллон с толщиной стенки не менее 4 мм.С помощью керна разметьте позиции отверстий и просверлите их на сверлильном станке.

    Шаг второй - Конструкция сборки ↑

    Сварочные работы просты при правильном выборе режима сварки.

    Совет! Перед окончательной сборкой потренируйтесь в сварке обрезков стального листа и трубы. Это позволит вам оптимально подобрать силу тока и скорость рабочего электрода.

    Дальнейшие работы выполняются в следующем порядке:

    • Зацепляемся за точки дна и боковых стенок нижней камеры, проверяем шов дважды, чтобы получилось прочное и плотное соединение;
    • Установить пламенную камеру в готовую нижнюю камеру и закрепить одну точку, нагреть паяльной лампой до места наложения шва и также горячо проверяем дважды;
    • Наденьте трубу на дно нижней части верхней камеры и приварите аналогично предыдущему пункту;
    • Приварите боковые стенки и крышку верхней камеры, опорный переходник к дымоходу в штатном режиме.

    Для заливной горловины печки подобрать вариант легкосъемной герметичной заглушки или заслонки для регулирования количества воздуха, всасываемого печью.

    Тест ↑

    Для проверки надежности соединения следует провести тепловые испытания печи. Цель - проверка надежности сварных швов под действием внутренних деформаций в нагретом состоянии. Можно установить две или три работающие паяльные лампы в сторону топки и прогреть конструкцию за полчаса.Если в конструкции не пропадет ни один сварной шов, то изделие готово к использованию.

    Отработанное топочное масло имеет смысл только в том случае, если у вас есть возможность приобрести или выменять для тестирования в достаточном количестве за небольшие деньги. В современных условиях рынка собрать бесплатно 100-200 л топлива за один раз возможно, но для постоянного использования необходим источник на порядок мощнее. Итак, печь находится на отработке, экономические проблемы могут быть более сложными техническими.

    Связанные с контентом

    Канадская дровяная печь, Монреаль булерьян Обухов

    Тип предложения: продамОпубликовано: 22.10.2015

    Канадская отопительная печь «Монреаль» является высокоэффективным радиатором и может использоваться для обогрев помещений до 400 м3.

    Угольная печь очень широкая - это производственные и бытовые помещения, магазины, мастерские, СТО, гаражи, автомойки и др. Д.

    Объем помещения - 400 м3

    Мощность - 18 кВт

    Высота 847 мм

    Ширина - 605 мм

    Глубина - 950 мм

    Масса - 127 кг

    Диаметр дымохода - 150 мм

    Доставка в любой регион Украины.

    Что такое cookie?

    Файл cookie - это небольшой текстовый файл, который сохраняется на вашем компьютере / мобильном устройстве при посещении веб-сайта. В этом текстовом файле может храниться информация, которую веб-сайт сможет прочитать, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз, когда вы повторно посещаете веб-сайт.

    Почему мы используем файлы cookie?

    Мы используем файлы cookie, чтобы обеспечить вам оптимальный доступ к нашему сайту.Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться вам каждый раз, когда вы повторно посещаете веб-сайт. Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они упрощают просмотр нашего веб-сайта.

    Соответствующие организационные и технические меры используются для защиты ваших личных данных и предотвращения потери информации или противоправного поведения.

    Почему мы используем файлы cookie сторонних поставщиков?

    Мы используем файлы cookie от сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этого используются как постоянные, так и временные файлы cookie. Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве в течение максимум 24 месяцев.

    Как отключить файлы cookie?

    Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и найдите «Блокировать файлы cookie». Обратите внимание: если вы отключите файлы cookie, веб-сайт может отображаться только частично или не отображаться вообще.

    Up

    Духовка булерьян своими руками - ThisBuildis.com

    Содержание:

    1. Общие
    2. Принцип работы печи
    3. Автономная производственная печь булерьян
    4. Видео

    Одним из наиболее эффективных способов поддержания комфортной температуры в гаражном помещении считается его отопление с помощью специальных печей. Изготовлен по технологии, которая носит название «булерьян».

    Такие печи выгодно отличаются от традиционных «буржуек» тем, что не требуют для своей работы большого количества кислорода и перегретого гаражного помещения, а именно его нагрева. Воздух, проходящий через такое устройство, обычно нагревается до температур порядка 60–150 градусов, а затем подается в таком состоянии в нагретую зону. Обсудим, как сделать булерьян печь руками.

    Общие

    Печи типа «булерьян» обычно изготавливаются в виде монолитной конструкции, состоящей из определенного количества сваренных вместе металлических труб. При розжиге печи, имеющей эти сопла, обычный воздушный поток, приводящий к быстрому нагреву всю комнату целиком.

    Этот холодный воздух с пола проходит через нижние концы труб и после нагрева в зоне горения печи через верхнюю часть направляется в обогрев помещения. способен «прокачивать» через систему трубок около 4-5 кубометров воздуха в минуту. Для типовых гаражных построек вроде теплого помещения эффективность считается более чем достаточной.

    Принцип работы топки

    Принцип работы дымохода такой топки довольно прост и чем-то напоминает работу газогенератора.Топка стокерного типа Булерьян состоит из двух камер, в одной из которых происходит медленное (тлеющее) сгорание несгоревшего топлива с образованием до конца газовой смеси. Во второй камере происходит окончательное дожигание этих газов при условии, что специальный нагнетательный воздух, создаваемый встроенными форсунками.

    В результате этого двухтопливного сжигания реализуется практически безотходное его использование, при этом КПД таких устройств может достигать 80% и выше.

    Поскольку в теплом гараже (в отличие от жилого) высокие температуры не требуются - в такой печи рекомендуется устанавливать устройство регулирования рабочей температуры .

    Существует три различных способа регулировки температуры булерьян в печи:

    • с помощью силового регулятора (затвора), закрепленного на дверце;
    • использование задвижки, установленной на дымоходе;
    • интегрированный контроль воздуха, сочетающий в себе два упомянутых выше метода.

    автономная производственная печь булерьян

    булерьянская автономная производственная печь с системой отопления труб частично требует значительных затрат сил и средств. В домашних условиях гораздо проще сделать печь из израсходованного старого бойлера.

    Эти котлы ранее устанавливались в домах с центральным отоплением и обычно располагаются на чердаках зданий.

    1. Внизу котла нужно будет вырезать отверстие, через которое в печь должен поступать холодный воздух, в его верхней части вырезать несколько отверстий круглой формы, к которым затем привариваются специальные насадки, служащие для отвода нагретого воздуха.
    2. Затем в месте расположения низа агрегата монтируют рабочую площадку для размещения сгоревшего топлива.
    3. Для организации дожигания газа в верхней части камеры сгорания (стокера) необходимо установить отдельный патрубок. Нам потребуется подогревать воздух Стокер принудительно подкачиваемый и тем самым обеспечивает усиленный приток холодного воздуха снизу (обеспечивает интенсивный газообмен). №
    4. для вывода дыма необходимо построить дымоход, построенный из красного кирпича или просто из отрезка металлической трубы подходящего диаметра (можно использовать для этой цели и кусок трубы из асбеста). не разрушаться под воздействием выхлопных газов, так как выходящий из топки дым не очень высокой температуры.

    Примечание! Несмотря на то, что этот вид печи достаточно безопасен в использовании, вам не помешает принять дополнительные меры предосторожности и разместить их не ближе 1-1,4 метра изделий из дерева и горючих или легковоспламеняющихся материалов.

    Кроме того, необходимо позаботиться о любой огнеупорной подставке для блока, так как он должен быть расположен на расстоянии от уровня пола порядка 40-50 см. Использование специальной подставки обеспечит необходимое состояние печи и улучшит теплоотдачу между ее корпусом и окружающим воздухом.

    В качестве импровизированной подставки можно использовать старый металлический диск на станке или свернутый на скорую руку кирпичный фундамент.

    Видео

    про изготовление печи мы поговорили, сегодня вышла изюминка правил печи булерьяна.

    Что такое печь «Буглер» с водяным контуром и где она применяется.

    Отопительные печи «Boulieran»: технические характеристики и преимущества

    Котлы фирмы "Булерьян" появились на рынке довольно давно.Ранее эта торговая марка называлась «Лаотерм». Первая печь Aqua Bulerjan с водяным контуром была оборудована мощным нагревателем. Он был отличного качества и пользовался большим спросом. Подходят печи «Булерьян» для больших и малых домов. Современные модели способны построить комнату объемом до 1000 кубометров. м. КПД находится на уровне 70%.

    Устройство печи

    В верхней части печи находятся трубы теплообменника. Под ними большая вторичная камера, которая соединяется с патрубком дымохода (регулируется).В задней части котла находится первичная камера. Имеет зольник, а также зольник. Для управления мощностью производители предусмотрели отдельную ручку на боковой поверхности. Также в устройстве есть дверца. За передней стенкой топки находится инжектор.

    Какие преимущества?

    В первую очередь следует отметить коэффициент теплопередачи. К тому же отопительные печи «Булерьян» могут похвастаться надежностью. Расход топлива у моделей небольшой. Все это позволяет потребителям экономить деньги.Также следует отметить герметичность устройства. Все важные компоненты и компоненты надежно скрыты. Таким образом, отопительные печи «Булерьян» можно назвать вполне безопасными.

    Модель «Макси 00»: характеристики и цена

    Эта печь «Булерьян» с водяным контуром имеет мощность в 7 кВт. Диаметр дымохода 120 мм. Марка используемой стали - 08 КП. Толщина стенок топки 4 мм. Размеры этой модели компактны. Длина печи 700 мм, высота -480 мм, ширина 685 мм.Эта машина весит 175 кг. Кроме того, следует отметить высокий КПД на уровне 75%. Цена на эту модель на рынке колеблется в районе 10500 рублей.

    Где используется Maxi 00?

    Данную модель «Булерьян» с водяным контуром можно использовать в любом многоквартирном доме. Такие печи устанавливаются в производственных помещениях. Они отлично работают на любом твердом топливе. Как правило, используются дрова, а также брикеты. Благодаря уникальной технологии двухфазного горения одна вкладка способна прослужить очень долго.Если использовать дрова, то 8 часов устройство способно работать на полную мощность.

    Отзыв о «Кантри 00»

    Этот котел «Булерьян» с водяным контуром форсированной мощностью 6 кВт. Для отвода отработанных газов потребуется установить дымоход. Его диаметр должен быть не менее 120 мм. Рекомендуемая длина дымохода - не более 7 метров. Печь топка классифицируется как закрытая.

    Обеспечивает метод напольной укладки. Материал теплообменника - сталь. Всего в устройстве две секции.В качестве топлива с успехом можно использовать опилки, торф, дрова. Коэффициент полезного действия 75%. Общая масса печи 60 кг. Цена на «Страна 00» на рынке колеблется в районе 9300 рублей.

    Области применения модели «Кантри 00»

    Описываемые печи «Булерьян» с водяным контуром более подходят для использования в частных домах. Однако для небольшого склада они тоже подходят. В целом установка духового шкафа довольно проста. Выбирать дымоход следует исходя из высоты потолков в здании.Печь можно установить практически в любом помещении. Эта модель абсолютно безопасна для здоровья человека.

    Чем отличается прибор «Страна 02»?

    Эти печи «Булерьян» с водяным контуром имеют большую мощность. Это позволяет построить комнату до 200 кубометров. м. Высота печи 845 мм, ширина -560 мм, глубина 810 мм. Вес агрегата 90 кг. Дымоход для топки должен быть не менее 120 мм в диаметре. Корпус изготовлен из стали марки 08 СР.Трубы аппарата гнутся на специальном дорк-оборудовании. При этом перетяжек в точках изгиба нет. Диаметр трубки устройства 76 мм.

    Сварка, в свою очередь, производится полуавтоматически. Для изготовления деталей этой модели использовался станок для плазменной резки металла. Производитель может заказать духовку любого цвета. Также важно отметить, что подставка не включается. Его нужно покупать отдельно.

    Эта печь может успешно применяться в жилых и коммерческих помещениях. Коэффициент полезного действия 75%. При одной заправке дров может проработать около 10 часов. Данная печь «Булерьян» с водяным контуром стоит (рыночная цена) 12000 руб.

    «Классика 00»

    Предельная мощность данной модели - 6кВт. Высота печи 700 мм, ширина -480 мм, глубина 685 мм. Общий вес устройства 65 кг. Диаметр дымохода допускается до 120 мм. При этом их длина не должна быть больше 6 м. Корпус печи довольно прочный.Предусмотрена большая загрузочная камера. Его дверь открывается довольно широко. Все это позволяет очень быстро загружать топливо. В обслуживании этот агрегат прост. Убирать золу можно раз в неделю. Осмотр дымохода следует проводить не реже одного раза в три месяца. В данной модели используется сталь марки 08 СР. Диаметр трубы в любом месте 57 мм. Эта печь способна построить помещение объемом не более 100 кубометров. м. Стоимость «Классики 00» колеблется в районе 9500 рублей.

    Характеристики аппарата «Макси 01»

    Данная модель укомплектована топкой закрытого типа. Облицовка выполнена из нержавеющей стали. В духовке устанавливается дымоход диаметром 120 мм. Номинальная мощность устройства достигает 7 кВт. В этой модели две секции. Топливо следует загружать не реже двух раз в день. Чаще всего используют опилки или брикеты. Способ установки духовки - открытый. Толщина корпуса 4 мм. Сварка труб производится в полуавтоматическом режиме. В этом случае следов от швов практически не видно. КПД 75%. Он будет стоить «Макси 01» примерно в 9100 рублей.

    «Макси 02». Обзор

    Модель фирмы «Булерьян» с водяным контуром имеет прочный кожух и большую загрузочную дверцу. Высота печи 845 мм, ширина 560 мм, глубина 810 мм. Мощность этой модели - 14 кВт. Этого достаточно, чтобы построить постройку до 250 кубометров. Дымоходы можно устанавливать различного диаметра.

    Кроме того, следует упомянуть о большой массе печи. Эта модель весит 120 кг. Диаметр трубок в приборе - 76 мм.Толщина металла во всех секциях 4 мм. Использована сталь марки 08 СР. Все детали изготавливаются на специальном станке для плазменной резки. Благодаря этому духовой шкаф полностью герметичен. Управление устройством удобно. Тягу легко контролировать с помощью рычага, который находится на боковой панели. Цена «Макси 02» - 11500 рублей.

    Модель «Макси 03»

    Предельная мощность данной модели «Булерьян» с водяным контуром составляет 23 кВт. Целесообразнее использовать печь в различных цехах или на складах общим объемом не более 250 кубометров.м. Способ установки предусмотрен на полу. Материал теплообменника - нержавеющая сталь. Производитель установил печь закрытого типа.

    Топливо необходимо загружать не менее трех раз в день. Могут использоваться брикеты, дрова, а также торф. В последнее время хорошо зарекомендовали себя пеллеты.

    Вес аппарата 135 кг. КПД составляет 80%. В целом эту модель можно охарактеризовать как мощную и производительную. Использовать «Макси 03» в частных домах нецелесообразно.

    Обзор печи «Макси 04»

    Как и предыдущая печь, эта модель фирмы «Буглер» с водяным контуром исключительно мощная. На небольших дачах использовать его невыгодно. Подставку для духовки можно заказать в любых размерах. Дополнительно приобретается загрузочная дверца со стеклянным окном (существенно улучшится внешний вид модели).

    Вес данного агрегата - 165 кг. Работает по дереву и опилкам. Загрузку следует производить примерно два раза в день.В данной модели используется сталь марки 08 СР. Производитель предоставляет печь закрытого типа. Номинальная мощность устройства 33 кВт. Способ установки - открытый. Дымоход для него подходит диаметром не менее 150 мм. Количество секций - две. Стоимость «Макси 04» на рынке колеблется в районе 15500 рублей.

    Монтаж каминной печи своими руками в доме (фото + видео) | Своими руками

    Как приятно погреться под потрескиванием дров в собственной духовке! Сегодня все более популярными становятся печи-камины - отопительные приборы, сочетающие энергоэффективность с лечением и возможностью любоваться живым огнем в камине.

    Печь-камин

    Печи-камины принято называть отопительными приборами, закрытыми дверцей с термостойким стеклом. Топят дровами, реже - природным газом. Облицовка для печей-каминов не требуется, этим они отличаются от каминных кассет (топок) и топок. С каминами эта техника совмещает наличие двери хоть и застекленной, больше похожей на окно, но позволяющей наблюдать горящие поленья. Работать печи-камины можно только при закрытых дверях.А по своему внутреннему устройству эти агрегаты ближе к камину. Но КПД печей-каминов выше, чем у классических каминов.

    На любой вкус

    Ассортимент каминных печей огромен. Поэтому перед тем, как выбрать и купить этот агрегат, необходимо ответить на основные вопросы: каково его назначение - служить дополнительным отопительным прибором или быть основным источником тепла для дома?

    Ответ на этот вопрос зависит от требуемого типа печи и требуемой тепловой мощности.Следующим шагом будет вызов мастера. Он определит на месте, можно ли подключить печь к имеющемуся дымоходу, а если нет, то как и где построить дымоход. Во время этой встречи также можно узнать, какая корректировка требуется с учетом противопожарной защиты или подачи свежего воздуха.


    Ссылка по теме: Печь - камин своими руками (фото + порядовки)


    Монтаж каминной печи своими руками

    Совсем не сложно

    Для опытного мастера установка печи-камина не составит труда.Особенно, если мастер одобрил использование существующего дымохода для новой печи. Помимо самой печи, необходимо будет докупить все комплектующие для ее подключения. Прежде всего, требуется огнеупорная основа из стали или специального стекла, и хотя стальная плита выглядит более эффектно, ее толщина (2 мм) вдвое меньше, чем у стекла.

    Особенности устройства каминной топки

    Классическая каминная печь - это сочетание лучистого и конвекционного тепла.Первый - это передача тепла от огня непосредственно через плотные материалы печи. Конвекционное тепло возникает, когда холодный воздух забирается из помещения (3), проходит по камере сгорания, а нагретый воздух возвращается в комнату (4).

    Первичный воздух - это воздух, необходимый для горения (2), а задача вторичного воздуха (1) - мыть стекло двери изнутри и предотвращать накопление сажи. Для этого он подается над камерой сгорания и нагревается примерно до 300 градусов.После «промывки» вторичный воздух попадает под силу горения и исчезает вместе с первичным воздухом в виде выхлопных газов (5).

    В верхней части топки происходит сжигание дымовых газов (8). Зола, образующаяся через качающуюся решетку (6), выливается в зольник. Облицовка шамотного кирпича (7) обеспечивает равномерное горение.

    Печь-камин: особенности использования

    Каминная печь - сложное техническое устройство, поэтому необходимо разбираться в особенностях эксплуатации - от опорожнения зольника (вентилятора) до использования так называемой «холодной руки» (внизу).С этим устройством вы можете использовать все поворотные элементы управления, не обжигая пальцы. Они также могут безопасно открыть нижнюю дверцу духовки.

    Где установить каминную печь

    В целях пожарной безопасности, а также для оптимальной эффективности каминная печь должна стоять как можно дальше с отступом от окружающих предметов. На чертеже указаны минимальные расстояния до стен.

    Кроме того, печь должна стоять на стальной или стеклянной плиты огнестойким.

    В качестве огнеупорного основания, плитки также могут быть выбраны.Если в комнате деревянный паркет или ламинат, это не проблема - его можно просто вырезать в том месте, где уложена плитка.

    Стеклянная подставка для каминной печи

    Хороший вариант для огнеупорной основы для камина представляет собой стеклянную пластинку. Эти изделия могут быть разного размера и формы (прямоугольные, шестиугольные, закругленные, угловые), поэтому легко выбрать модель, подходящую для вашей системы отопления. Какие требования к такому стеклу?

    Он должен быть прочным, ударопрочным и, конечно же, термостойким.В данном случае духовка была установлена ​​на стеклянной пластине в виде капли. Наклеенный силиконовый уплотнительный край предотвращает попадание пыли и грязи под стеклянную пластину.


    Ссылка по теме: Печь-камин с закрытым подом - порядовки и фото кладки


    Монтаж стеклянного цоколя для камина-печи

    Сначала выложите плитку в сухом виде, чтобы определить точный размер выреза и сделать разметку. Для стыков следует использовать крестики для плитки.

    По разметке прикрутить (толстая рейка - к вырезанной части пола.

    Установите глубину фрезерования плоского фрезерного станка на толщину настила. Расстояние между фрезерным диском и стопором позже определит ширину компенсатора.

    Углы перпендикулярных участков пола недоступны для фрезерного диска. Здесь необходимо долотом и молотком выдолбить останки.

    Для укладки плитки следует использовать эластичный клей, не трескающийся от перепадов температур.Деформационный шов по периметру между плиткой и деревянным полом закрепить короткими полосами МДФ толщиной 10 мм.

    После того, как поверхность аккуратно выложена плиткой и прошиты швы, деформационный шов следует закрыть шовным профилем.

    Камин самозакрывающийся

    Использование одного дымохода для нескольких каминов - например, в доме в несколько этажей - возможно для каминов с самозакрывающимися дверцами. Это исключает риск выхода выхлопных газов из неработающего камина. Если вы собираетесь подключить к одному дымоходу несколько каминов или печей, вам следует приобрести модель с каминной топкой закрытого типа. Условие «закрытого типа работы» выполняется с помощью самозакрывающихся дверей, которые автоматически закрываются с помощью пружинных петель, пружин растяжения или просто под действием силы тяжести. Такая дверь практически исключает ошибки эксплуатации.

    Элемент двери

    Каминная дверь из термостойкого стекла позволяет не только любоваться пламенем, но и обеспечивает высокий уровень безопасности.Он герметичен, что исключает возможность попадания искр от камина в помещение. По своему функционалу дверца служит для загрузки дров в топку. Дверь может быть фронтальной, с плоским или полукруглым остеклением, а также в виде эркера (панорамное остекление). Топка с самозакрывающимся механизмом не может работать с открытой дверцей - она ​​все равно закроется самостоятельно.

    Печь-камин без теплопотерь

    Если помещение отапливается открытым огнем, это создает уютную атмосферу, но в то же время приводит к неоправданному расходу энергии из-за низкого коэффициента ее использования - менее 10%. Напротив, современные печи-камины с самозакрывающимися дверцами лишь отдаленно напоминают классический камин, их КПД достигает 75%. Особенно примечательна представленная здесь модель с «термодинамической двухконтурной системой воздушного отопления». Обтекаемая система потока характеризуется плавной циркуляцией воздуха без вихревой пыли.

    Монтаж печи-камина своими руками

    1. Фундаментом служит каменное кольцо по периметру, на нем укладывается мостовая из ячеистого бетона.На подушку из раствора кладут камни.
    2. Камни забивают резиновым молотком. Позже в яму установят вентиляционную решетку.
    3. Над проемом топки установлена ​​перемычка из профильной стали, она несет нагрузку верхней части и заделана в каменную стену.
    4. Над каминной полкой закрывается верхняя часть печи после заполнения зазоров минеральной ватой.
    5. Встроенные рамы для выхода теплого воздуха соединяются эластичными трубками и затем вставляются в кладку из пористого бетона.
    6. Каминная топка обернута металлической сеткой. Боковые гвозди фиксируют это. Раствор шпателя наносится на сетку и грубо разравнивается.
    7. Когда раствор застынет, штукатурку наносят круговыми движениями кельмой и протирают влажной губчатой ​​теркой. 8 завершение окрашено.
    8. С помощью шаблона, вырезанного из бумаги или картона, передаются точные контуры карниза. Карниз из камня после изготовления следует предварительно примерить.
    9. Монтажным клеем заполнить зазор между карнизом и цоколем и выполнить выравнивание с помощью клиньев.

    Монтаж кассетного камина своими руками

    Кассета - печь из стали или чугуна со стеклянной дверцей, встроенная в камин. Пламя, бушующее в кассете камина, надежно защищено от внешних воздействий. Большая часть тепла, выделяемого при сгорании топлива, идет на обогрев помещения.

    1. По контуру (здесь он обозначен малярным крепом) необходимо вырезать паркет или деревянный пол. В этом случае необходимо ориентироваться на рисунок.

    2. На участке выреза в стяжке необходимо сделать выемку с помощью молотка или кувалды, чтобы освободить опорный пол.

    3. Подача воздуха для горения снаружи осуществляется по гибкой трубе. Легковоспламеняющиеся материалы, такие как обои, необходимо удалить.

    4.На несущем перекрытии устанавливается каминная топка. Он выравнивается четырьмя регулировочными винтами, расположенными снизу.

    6. Выход дымохода и каминная топка соединяются коленами труб, которые фиксируются крепежными болтами.

    7. Крошку дымохода для утепления засыпают минеральной ватой (например, Rockwool). Ватина из проволочной сетки обеспечивает фиксацию.

    8. В верхние отверстия каминной топки устанавливаются гибкие трубы, которые впоследствии присоединяются к конвекционным отверстиям.


    Ссылка по теме: Печь-камин (отопительная и с печкой) своими руками - фото кладки, порядовки


    Каминное оборудование с нагревательной кассетой

    У вас есть открытый камин, но вы бы хотели переоборудовать его в закрытый камин, чтобы снизить потребление тепла? В него необходимо установить каминную кассету (вставку). Кассетный камин выполнен в виде ванны с двойными стенками. Снизу через решетку в промежуточное пространство попадает холодный воздух.Он нагревается от стенок камеры сгорания и трубок теплообменника и выходит из топки сверху через решетку выхода воздуха. Воздух для горения направляется вверх в дымоход, минуя теплообменники.

    Больше преимуществ

    Кассета для камина

    не только повышает энергоэффективность, но и удобна в использовании. Вам больше не нужно беспокоиться о пожаре, если вам нужно выйти из комнаты, вам больше не нужно убирать рассыпанный пепел.Перед установкой нужно рассчитать габариты. Хотя большинство пожарных кассет имеют одинаковую конструкцию, все они различаются, поскольку обычно изготавливаются по индивидуальным размерам. Измерение сопряжено с некоторыми трудностями.

    Установка кассеты в камин

    Сначала демонтируем заслонку камина, в которой регулировался поток воздуха. Вся топка и дымоход необходимо тщательно очистить пылесосом. Двойной »с помощником для установки каминной кассеты.

    Утеплитель, необходимый для задней стенки камеры сгорания, прижать к стене без фиксации - он прилипнет к шероховатой поверхности. Стальная вата подходит для утепления, потому что она термостойкая.

    Широкой самоклеющейся герметизирующей лентой из керамического волокна заделайте швы между боковыми планками и кладкой.

    Наконец, заполните узкий шов по нижнему краю кассеты термостойким герметиком.

    Готовая печь-камин

    Можно ли обывателю построить камин из готового гарнитура с тяжелыми каменными элементами? Хорошо, если вы имеете дело с готовыми элементами для строительства камина.Без консультации специалиста, конечно, не обойтись. Поэтому вашим первым шагом всегда должна быть консультация специалиста по месту работы. После того, как все вопросы будут выяснены, можно отправляться за покупками. Для этого лучше всего вооружиться чертежом строительной площадки с проставленными размерами. Ведь вам придется самостоятельно выбирать материал и комплектующие для установки - от металлической пластины до уплотнительной втулки.

    Условия монтажа

    Из-за неудобного расположения дымохода пришлось проложить дымоход через тонкую перегородку перед подведением его к дымоходу коленом под углом 90 гр.Стенка из стальной трубы диаметром 160 мм была встроена в стену с использованием раствора для поддержания подвижности дымохода диаметром 150 мм.

    Монтаж готовой (заводской) печи

    Установите опорную пластину так, чтобы она находилась на расстоянии не менее 40 см от дверного проема. Духовка весит 20 кг. Для установки требуется помощник.

    После установки печи необходимо временно установить дымоходы для тестирования, чтобы можно было изменить положение печи.

    Между задней стенкой печи и стеной достаточно оставить расстояние 20 см.

    Боковые части искусственного камня должны быть закреплены на опорной плите и от задней с металлическим зажимом.

    Выровняйте духовку с помощью четырех регулируемых ножек.

    Детали должны быть сначала установлены без цементного раствора, чтобы также определить желаемое положение крышки.

    2 этап - НАГРУЗКА

    1. Нанесите раствор клея на стыках боковых частей с опорной пластиной.После установки боковых частей можно установить стальную пластину и дымоходы. Цоколь также приклеивается к плите основания и стене.

    2. Мы поставили небольшую скамейку сбоку между духовкой и дверной коробкой. Это сохранит доступ к задней и нижней сторонам печи, передняя панель должна входить в фасад печи. Сначала установите в сухом виде, затем приклейте.

    3. Боковые детали при приклеивании надежно закрепить липкой лентой.

    4. В самом конце установите решетку и шамотные кирпичи.Теперь камера сгорания готова к первому розжигу.


    Ссылка по теме: Как сделать камин из камина своими руками


    Как сделать отверстия под трубу

    1. В первое отверстие мастер сразу же устанавливает уплотнительную втулку с раствором. Блиц-цемент сразу позволит продолжить работу,

    2. С помощью собранных частей трубы можно определить и отметить расположение второго отверстия в перегородке.

    3. Мастер закрепляет круглую деревянную пластину на стене в месте сверления, чтобы большая коронка не соскользнула.

    4. Диаметр самого отверстия 160 мм. он просверливается менее чем за 30 секунд. Пыль сразу удаляется пылесосом.

    Трубы

    При установке рекомендуется использовать все детали из одной системы, не использовать, например, отдельные трубы для подключения к дымоходу. В противном случае точность посадки выхлопной трубы и уплотнительной втулки может пострадать до такой степени, что вам придется дополнительно изолировать всю конструкцию стекловолоконным шнуром, что довольно хлопотно и чревато дефектами.

    Опции вывода

    Трубку топки можно вынуть сверху или сзади.

    Преимущество второго варианта. что трубу практически не видно, и можно использовать верхнюю плиту из стеатита или печку, например для обогрева чайника. Для этих вариантов вам потребуются разные трубы, которые можно купить в специализированном магазине.

    САМОЕ ПОПУЛЯРНОЕ

    Чаще всего дымоходы изготавливают из нержавеющей стали. Они легкие, простые в установке и богатый выбор элементов.Дымоходы стальные бывают одно- и двухконтурными. Первый используется для установки в отапливаемых помещениях и для подключения камина к имеющейся дымовой трубе. Двухконтурный подходит для установки дымохода как в помещении, так и на улице.

    Присоединение к дымоходу

    Разметив отверстия сверлом. Стену необходимо будет перфорировать, чтобы шамотные кирпичи дымохода не сломались.

    Очень легкими ударами начинают проделывать дыры в стене и дымоходе.При большом сопротивлении лучше еще раз использовать дрель, чем сверлить сильно.

    Закройте муфту в отверстии, чтобы проверить ее размер. Затем установите муфту с огнеупорным раствором и заделайте ее по контуру.

    Тяжелый ящик

    Установить печь или камин не всегда так просто, как показано на предыдущих страницах. Бывают и более сложные ситуации. Например, в данном случае проблема заключалась прежде всего в том, что дымоход, который можно было нагреть до 200 гр. , Пришлось пройти через внешнюю стену из деревянных стоек с обшивкой ДСП. Снаружи также необходимо было установить отдельный дымоход из нержавеющей стали, предназначенный для отвода дымовых газов на большую высоту, над коньком кровли. Для вывода трубы через стену использовался силикатный блок.

    Выход дымохода

    1.Б стена облегченной конструкции (внутренняя сторона) мастера сделал вырез под укладку трубы. При этом нельзя было прикоснуться к деревянным стойкам.

    2. В клинкеровом кирпиче вырез сделан болгаркой.

    3. Проем в стене сделан из силикатного блока размером примерно 30 x 30 см с отверстием посередине. Это предотвратит воздействие высоких температур дымохода на горючий материал легкой перегородки.

    4. Выровняйте блок и закрепите термостойким монтажным клеем,

    .

    5. Для защиты перегородки от нагрева на нее наклеивается негорючая силикатная плита. Пластина закреплялась огнестойким клеем, а затем прикручивалась.

    6. В итоге заппатлевали отверстия для шурупов, всю поверхность оштукатурили и покрасили.


    Мнение профессионала: ВЫБОР БЮДЖЕТНОГО ТУРА ДЛЯ КОТТЕДЖЕЙ

    Не в каждом загородном доме есть место для каменной печи или массивного камина, который к тому же дорогой, «прожорливый» и медленно топится. Сегодня большинство владельцев предпочитают покупать компактные и легкие заводские инструменты. На чем основывается выбор такого фокуса?

    Камин или металлическую печь сложно использовать в качестве основного отопительного прибора даже в небольшом доме, ведь дрова приходится закидывать днем ​​и ночью, что крайне неудобно, да и не всякая печь рассчитана на постоянную работу.Однако небольшой камин или печь можно использовать для поддержки основной системы отопления в особенно морозные дни, а также для быстрого прогрева дома во время «межсезонных» посещений. И, конечно же, дровяной очаг необходим для создания уютной и романтической атмосферы, без которой загородный дом теряет часть своего очарования.

    Итак, что предлагает рынок и какие параметры следует учитывать при выборе устройства?

    ПЕЧЬ МЕТАЛЛИЧЕСКАЯ

    Металлические печи , которые сегодня часто называют буржуйками , является самым дешевым вариантом сжигания дров. Стальная печь российского производства (Термофор, Везувий, Теплодар Варвара и др.) Будет стоить 6-11 тысяч рублей, а ее вес будет меньше 50 кг, что позволит сэкономить на доставке и установке. Многие горелки оснащены горелками, а некоторые - конвекционными устройствами (вентилируемые кожухи или воздушные каналы) и небольшим смотровым окном на дверце, которое, однако, очень быстро обрастает копотью.

    Печь-буржуйка - приемлемый вариант только для временного жилища. Украшать интерьер вряд ли получится (в статье мы не будем говорить об эксклюзивных моделях зарубежных фирм), да и топка у него настолько мала, что на дрова ходят почти каждые полчаса.

    Для отопления коттеджей разумнее приобрести конвекционную печь стоимостью 13-24 тысячи рублей. в зависимости от размера. Вес такого устройства колеблется в пределах 55-120 кг, номинальная тепловая мощность 10-20 кВт, объем топки 80-140 л. Такие устройства снабжены воздушной заслонкой и заслонкой на выпускном патрубке, позволяющей регулировать интенсивность горения. Крупные модели способны работать на одиночной кладке сердечника до 5 часов. Наиболее известные конструкции таких печей - «Булерьян» (сейчас его копии выпускают «Брененар» и «Валериан», последний отличается от оригинала наличием защитного кожуха: и «Бутаков.«Конструкция» «несомненно более удачна, так как канал в ней конвекционные трубы« правильнее »обогреваются (в верхней части намного сильнее, чем в нижней) и при этом не съедают топочное пространство. Но Бутаков выглядит эстетичнее своего бочкообразного собрата.

    Основным недостатком печей длительного горения является низкотемпературный режим работы (тление), при котором значительная часть топлива не сгорает, а превращается в газообразные вещества, которые выбрасываются наружу через дымоход.Вторичная камера предварительного сжигания и воздушные форсунки неэффективны: температура в топке недостаточна для воспламенения дымовых газов.

    ПЕЧЬ-КАМИН

    Печи-камины (как и каминные) называются приборами, снабженными дверцей со стеклом и полностью готовыми к установке, то есть не требующими облицовки. На нашем рынке представлена ​​продукция российских компаний «Везувий», «Мета», «ЭкоКамин» и др .; зарубежные Invicta, Supra, Tim Sistem, Vermont Castings, Jotul, ABX и др.Каминопеч весит 60-100 кг, а это значит, что устройство можно установить даже на втором этаже дома с балочными перекрытиями.

    Стоимость печки начинается от 13 тыс. Руб. тереть. и зависит от названия производителя, габаритов, материала и сложности конструкции. Техника из чугуна дороже стальной (от 22 тысяч рублей), считается более устойчивой к высоким температурам и к тому же за счет большой (до 10 мм) толщины стенок способна аккумулировать тепло.Однако подавляющее большинство моделей из качественной стали (от 16 тысяч рублей) футеровано шамотными блоками или пластинами вермикулита (тугоплавкий минерал), поэтому они также обладают термической инерцией и долговечны: их реальный срок службы достигает 25 лет.

    В большинстве современных каминов есть функция вторичного дожига; Подача воздуха в зону сжигания дымовых газов осуществляется через заднюю стенку топки (Emdip) или через форсунки (Edil Kamin, La Nordica, Jotul). Но, чтобы дополнительное тепло от сгорания дымовых газов не уходило из дома через дымоход, в нижней части дома должны быть предусмотрены специальные теплообменные и теплоаккумулирующие элементы (из чугуна, керамики, камня). последний.

    На рынке можно найти стальные дымоходы без футеровки, стоимость которых не превышает 12 тысяч рублей. и весят 40-60 кг, что облегчает их транспортировку и установку, но стенки из тонкой (менее 3 мм) стали могут при сильной эксплуатации деформироваться, что приводит к разрушению сварных швов.

    Некоторые печи облицованы тонкостенной керамикой или натуральным камнем, например талькомагнезитом. Цена на этот вариант ощутима (от 10 тыс. Руб.), Но печь выглядит изящнее и не лопнет невыносимым жаром от нее, как от печи, так как керамика и керамика поглощают и рассеивают часть теплового излучения от стали. кожух.

    КАМИНОКОМПЛЕКТ

    Для просторной гостиной стоит купить так называемый камин , то есть металлическую печь с подобранной вручную облицовкой из искусственного или натурального камня. На рынке представлены бюджетные камины компаний EkoKamin, Ferguss, Kratki, Nordflam, Invicta и др., Облицовка Bella Italia, Meta и др. Компактные камины (ширина готовой конструкции - не более 1 м, глубина - вверх. до 70 см) составляют 27-35 тыс. руб.

    Заводская печь оснащена дверцей со стеклом и воздушными заслонками (заслонка обычно является дополнительной опцией).Все без исключения стальные модели облицованы шамотными или вермикулитовыми блоками, большинство из которых имеют функцию выживания дымовых газов. Чистота дверного стекла обеспечивается продувкой его через специальные зазоры. Пиролитическая очистка стекла, подъемной двери или конвекционного вентилятора увеличивает стоимость печи минимум в 1,5 раза.

    Заводской каминный гарнитур конструктивно не уступает своему каменному аналогу, а по некоторым параметрам превосходит его. Модули бюджетных каркасов производятся из окрашенной в массе благородного серого или желтоватого цвета светлого бетона, а также из природного песчаника и ракушечника - экологически чистых и привлекательных внешне материалов. Правда, за ними сложно ухаживать (с пористой поверхности смыть загрязнения проблематично) и почти не аккумулирует тепло - через пол-два часа камин полностью остынет.

    Масса облицовки 80-150 кг, а весь каминный гарнитур (без учета дымохода, нагрузка с которого может передаваться на стену) весит порядка 200-250 кг. В доме с современными плиточными перекрытиями его можно установить без фундамента, но если перекрытия представляют собой деревянные балки, их необходимо укрепить на месте с помощью опорных столбов.

    Собрать конструкцию можно за один день: вагонка состоит всего из нескольких модулей, скрепленных силикатным клеем. Построить декоративный кожух для металлической дымоходной трубы несколько сложнее: его каркас собирается из металлических оцинкованных профилей, а футеровка - из листовых материалов на гипсовой или цементной основе (например, ГВЛ толщиной 12,5 мм). .

    НЕ ЗАТЯГИВАЙТЕ В ТРУБУ

    Следует морально подготовиться к тому, что дымоход, скорее всего, будет стоить дороже очага. Конечно, для бюджетной печи нет необходимости покупать дорогие керамические трубы - достаточно сэндвичей со стальной изоляцией стоимостью от 1800 до D500 руб. за 1 м в зависимости от диаметра, марки стали и толщины утеплителя.

    Желательно, чтобы дымовой канал был изготовлен из нержавеющей стали марок 308, 321 по классификации AISI или их российских аналогов, а толщина его стенок была не менее 0,7 мм (увы, трубы со стенками 0,5 мм). мм встречаются чаще). Без утеплителя допускается прокладка только первых 1-2 м трубы, затем ее необходимо утеплить слоем каменной или керамической ваты толщиной не менее 30 мм (оптимально ДО-50 мм).Печь длительного горения, в которой образуется много конденсата, желательно оборудовать дымоход из аустенитных сталей (AISI DZO, D39), устойчивых к воздействию кислот.

    5 СОВЕТОВ ПО ИСПОЛЬЗОВАНИЮ ДЕРЕВЯННОГО ЦЕНТРА

    Покупайте дрова заранее, чтобы они просохли в поленнице в течении 3-х месяцев. Топить сырыми дровами невыгодно (значительная часть энергии уходит на испарение влаги), к тому же образуется много конденсата дыма.

    Не топить печь стружкой ДСП, OSB и аналогичными плитами, при горении которых выделяются токсичные вещества; некоторые из них могут проникнуть в комнату, и вряд ли соседи будут благодарить вас за зловонный дым над деревней.

    Если топка не предназначена для высокотемпературного горения, ее следует расплавить, накрыть воздушные заслонки не менее чем на треть.

    Следите за состоянием дымохода. Ее необходимо чистить не реже одного раза в год (при эксплуатации печи длительного горения - 2-3 раза в год). Возгорание сажи в трубе грозит возгоранием деревянных конструкций, расположенных рядом с трубой.

    Пепел из очага можно удобрять почвой под садовыми растениями, за исключением хвойных деревьев и кустарников, предпочитающих кислую почву.

    © Автор: ВЛАДИМИР ГРИГОРЬЕВ


    Печь-камин с водяным нагревом вручную: видео

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
