печной котел в кирпичную печь для отопления дома

Содержание:

Целесообразность установки печи с котлом
Делаем разводку для системы водяного отопления
Изготовление теплообменника для печного котла своими руками
— Простой способ
— Более сложный и эффективный способ

Видео

Кирпичная печь с котлом водяного отопления – отличное решение для организации обогрева в загородном доме. Ниже мы подробно опишем, как организовать такую конструкцию своими руками.

Целесообразность установки печи с котлом

Отопление помещений печным способом занимает следующее место по экономичности после газового. Реальность такова, что газовые магистрали проходят не везде, поэтому приходится отапливаться дровами. Обычная дровяная печь обладает одним серьезным недостатком: эффективность обогрева достигается лишь в ближайшем помещении, и то, не совсем равномерно.

Можно выделить такие нюансы пользования дровяной печью:

• Комнаты, расположенные вдалеке, либо остаются холодными, либо их приходится дополнительно обогревать электричеством. Помимо этого, зачастую, мощные электрообогреватели попросту не от чего запитать. Так как на одну розетку приходится максимум в 3,5 кВт, а мощность устройства превышает 7 кВт, требуется и вовсе трехфазное питание.
• За отсутствием тепловой завесы окна постоянно потеют, покрываясь изморозью.

Решением данной проблемы будет разводка теплосети от печи по помещениям, и установка под окнами радиаторов для водяного отопления. Потребуется проделать минимум работы: соединить печь с котлом водяного отопления, и сделать соответствующую качественную разводку.

Делаем разводку для системы водяного отопления

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.

Более детально схема печного котла выглядит так:

• От теплообменника контур поднимается вверх – таким образом создается разгонный коллектор. В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
• Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.

При врезке котла в печь для отопления своими руками контур делают из трубы как минимум в 32 мм, поскольку уменьшение внутреннего диаметра увеличивает давление в системе. Радиаторы устанавливают параллельно ей и оборудуются дросселем на подающей нитке, отсекающим вентилем на обратной пробке и воздушником на одной из верхних пробок. Тип подключения используется нижний или диагональный.

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

Стоит учитывать такие три нюанса:

1. Предельную разницу высот на входе и выходе.
2. Максимальную площадь поверхности.
3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

• Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
• Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
• Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.

Дровяные печи для отопления частного дома с водяным контуром

Содержание

1. Как устроены домашние печи с водяным обогревом
2. Дополнительный функционал (плита / духовка)
3. Какую печь с контуром выбрать для дома
4. Как сделать правильный расчет
5. Какому производителю отдать предпочтение
6. Основные принципы устройства водяного отопления в доме от печи
7. За и против обогрева дома – печь или котёл

Производители печей быстро отзываются на пожелания потребителей, изменяя и модифицируя внутреннее устройство печного оборудования. Печи для отопления частного дома с водяным контуром – это комбинация классического твердотопливного котла и буржуйки или канадского Булерьяна.



Как устроены домашние печи с водяным обогревом

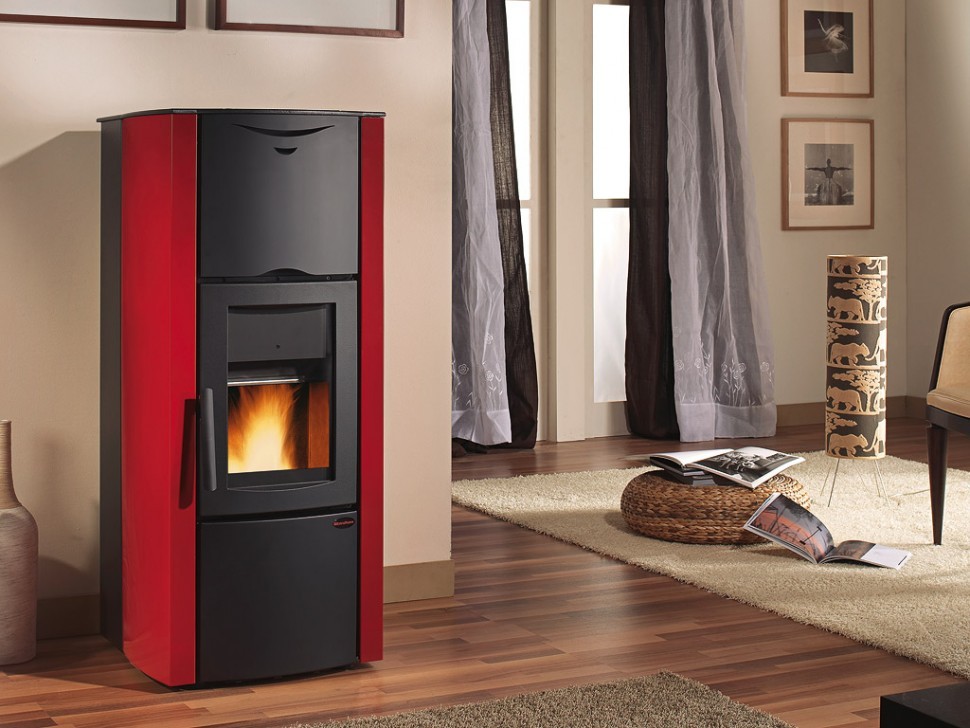

Металлическая печь для дома с водяным контуром отопления обогревает жилой дом комбинированным методом. Помещение, в котором установлена печка, прогревается за счет конвекции воздуха. В соседние комнаты тепло подается посредством жидкостного теплоносителя.

Устройство отопительной печи для дома с теплообменником отличают следующие особенности:

• Высокий КПД печи – наблюдаются незначительные теплопотери. На эффективность отопления дома не влияет количество комнат и этажей. В случае обычной конвекционной печи, интенсивность нагрева существенно снижается по мере удаленности от печки.
• Печь с теплообменником, оптимальное решение для установки в двухэтажном или одноэтажном доме с большим количеством комнат.
• Встроенный теплообменник – существует две основных разновидности печей. В качестве теплообменника используется змеевик или водяная рубашка. Печи подключаются к существующей системе отопления. После небольшого переоборудования появляется возможность отапливать помещения с помощью теплых полов.
• Материал корпуса – бюджетные печи, изготавливаются из стали. Существуют печки из серого чугуна.
• Дополнительный функционал – некоторые модели, помимо обогрева, предназначены для приготовления пищи.

Ассортимент выпускаемых печей с встроенным теплообменником позволяет подобрать отопительное оборудование практически для каждого жилого помещения с необходимым функционалом и производительностью.



Дополнительный функционал (плита / духовка)

Кроме основного предназначения – обогрева помещений, печь с теплообменником может использоваться для приготовления пищи и нагрева горячей воды. В различных моделях предусмотрен дополнительный функционал: духовой шкаф и варочная поверхность:

• Варочная поверхность – в зависимости от модели, конструкция плиты рассчитана на 1-2-3 варочных места. На плите легко приготовить пищу, вскипятить воду для мытья или готовки.



• Духовой шкаф – работает как обычная духовка. Подходит для приготовления выпечки. Внутри духовки встроены конвекционные каналы, увеличивающие скорость прогрева шкафа до рабочей температуры. Духовой шкаф устанавливается в дорогостоящих печках премиум класса.

Наличие дополнительного функционала влияет на стоимость печки с встроенным водяным контуром. Варочная поверхность изготавливается из чугуна и увеличивает цену до 30%. Духовые шкафы в основном встраиваются в дорогостоящие печи европейских производителей.



Какую печь с контуром выбрать для дома

Печь с нагревательным контуром предназначена для установки в качестве основного или дополнительного источника тепла. После подключения к системе отопления, появляется возможность отапливать весь дом, обеспечивать потребности жильцов в горячей воде.

При выборе, необходимо определиться с основными функциями и рабочими характеристиками выбираемой печки, и параметрами отапливаемого здания.

Во время подбора отопительного оборудования учитывают:

• Внешний вид.
• Характеристики здания.
• Основные функции (только отопление или обогрев + ГВС +приготовление пищи и т.п.).

После определения по указанным трем характеристикам, переходят к выбору печи, в зависимости от производительности и марки изготовителя.

Как сделать правильный расчет

Печь для водяного отопления дома на дровах рассчитывается так же как твердотопливный котел. Для вычисления необходимой производительности в расчет принимают формулу 1 кВт =10 м². Вычисления указанным способом подходят для жилых домов со средней степенью утепления, расположенных в средних широтах РФ, при условии, что высота потолков не превышает 2,7 м.

К коэффициенту мощности, высчитанной по формуле, требуется добавить порядка 10-15% запаса производительности, необходимой, чтобы печь продолжила эффективно отапливать дом во время сильных заморозков.

Какому производителю отдать предпочтение

Использование твердотопливных печей с водяным контуром для отопления загородного дома пользуется большим спросом, что побуждает крупнейших российских и европейских производителей проектировать и выпускать все новые модели.

Всю изготавливаемую продукцию для удобства делят на два класса: печки, предназначенные исключительно для обогрева и модели с встроенным дополнительным функционалом.

Современные виды печей для обогрева дома водяным отоплением предлагаются в следующих модификациях:

• Только отопление:
  • Садовый от Stoker;
  • BLIST и Ambasadore от BliST;
  • Инженер Гидравлик от Термофор;
• Ермак-Термо и Аква от Ермак.
• С плитой:
  • Sideros DESIREE IDRO;
  • Termo Magnum от MBS;
  • Termo Sovrana от La Nordica;
  • ТермоКухня от Klover;
  • Country от J.Corradi;
  • Hergom L-07.

Рейтинг производителей печей с водяной рубашкой постоянно меняется, но перечисленные выше модели пользуются неизменным спросом.Продукция европейских компаний стоит в 2-3 раза дороже, но отличается безупречным качеством и широким функционалом. Печи российских производителей приспособлены к отечественным условиям эксплуатации: неприхотливы к топливу, теплоносителю и т. п.

Основные принципы устройства водяного отопления в доме от печи

Водяное отопление в частном доме от печи на дровах проектируется, в зависимости от теплотехнических и эксплуатационных характеристик отапливаемого здания.

Существует несколько решений систем обогрева, имеющих свои преимущества и недостатки:

• Самоциркулирующие системы – теплоноситель внутри труб двигается посредством естественной циркуляции. Система подходит для одноэтажных домов, требует строгого соблюдения уклонов и углов.
  Отопление с естественной циркуляцией в системе не требует существенных материальных затрат. Эффективность обогрева снижается по мере удаления от источника тепла. Про монтаж системы с естественной циркуляцией подробно написано здесь.



• Схема с циркуляционным насосом – в принудительных системах допускается любая разводка отопления в доме. На эффективность обогрева не влияет количество этажей и удаленность от источника тепла.
  Недостаток – система энергозависима. При отключении электричества, циркуляция теплоносителя останавливается. Про монтаж системы с насосной циркуляцией теплоносителя подробно описано здесь.



При выборе правильной схемы системы отопления, внимание обращают на общую схему разводки: одно и двухтрубное решение:

• Однотрубная система отопления – подача и обратка теплоносителя поступает через одну трубу. Выполняется последовательное подключение батарей. После отдачи тепла в первом радиаторе, теплоноситель поступает во второй, оттуда в третий и т.д. Последняя батарея подключается к обратному трубопроводу отопления. Самотеком от дровяной печи однотрубную схему полноценно прогреть не получится, обязательно устанавливают циркуляционный насос.

• Двухтрубная схема подключения печи – в этом случае подающий и обратный трубопроводы подходят к каждому радиатору. Преимущество схемы в более равномерном прогреве радиаторов по всей системе, отсутствие необходимости в установке циркуляционного оборудования.

При подключении печи соблюдают принцип расположения важных узлов системы отопления:

• Расширительный бак монтируют в наивысшую точку системы.
• В самотечной системе трубы находятся под уклоном не менее 3°.
• Уровень расположения печи над полом – 15 см.

Отдельно проектируется система с внешним накопительным баком для теплоносителя. В инструкции к емкости, подключаемой к системе отопления, указывается номинальная мощность отопительного прибора, необходимая для полноценного нагрева. Точные вычисления делаются с помощью онлайн калькулятора или специалистом теплотехником.

Применение внешнего накопительного бака делает эксплуатацию печи максимально удобной. Тепло, получаемое во время пиковой теплоотдачи в процессе горения, аккумулируется в специальной емкости. После того как пламя в топочной камере погасло и теплообменник остыл, теплоноситель продолжает держать температуру, проходя через накопительный бак.

За и против обогрева дома – печь или котёл

Установка печи с водяным контуром в загородном доме целесообразна при условии обогрева небольшого здания с общей отапливаемой площадью не более 120 м². Для двухэтажных домов площадью 200 м² и выше, лучше приобрести твердотопливный котел.

Отзывы покупателей на самые современные печи показывают, что в моделях с 2012 года была существенно улучшена теплоотдача, при этом сохранились основные преимущества, недоступные для твердотопливных котлов:

• Возможность приготовления пищи.
• Небольшой вес и простота подключения.

Печное отопление с водяным контуром в деревянном доме имеет еще один плюс – высокую безопасность эксплуатации. Топка печи герметичная, исключается случайное возгорание в процессе горения. Стоимость печи приблизительно на треть меньше, чем у аналогичных по параметрам котлов.

Сделать водяное отопление в доме своими руками не представляет сложности. Печь устанавливается на ножки. Для подключения системы отопления предусмотрены два отвода.

Все указанные преимущества относятся к заводской продукции. Самодельные печки, как правило, имеют меньший КПД, дымят при работе, быстро прогорают и не в состоянии поддерживать полноценный обогрев дома.

При обогреве небольших домов, печка с водяным контуром может составить серьезную конкуренцию твердотопливному котлу. Но, отапливать помещения свыше 200 м², эффективнее и экономичнее котельным оборудованием.

Руководство по покупке печей и печей

За более чем 150 лет поставок отопительных приборов в Северную Америку многие клиенты спрашивали нас, какой вид тепла им подходит лучше всего и почему. Стандартного ответа для всех не существует, так как каждый из наших клиентов живет в разных регионах страны и имеет доступ к разным видам топлива. Соедините это с местными ограничениями и чрезвычайно большим разнообразием выбора, решение о том, какая плита вам нужна, может стать очень сложной.

В доме со средней изоляцией и потолками высотой 8 футов требуется не менее 6000 БТЕ на каждый отапливаемый квадратный фут. Это общее практическое правило, но оно может сильно различаться в зависимости от географического положения и местных условий. В северных регионах она будет ближе к 10 000 БТЕ/200 кв. футов, тогда как в южных регионах она может составлять всего 4 000 БТЕ/200 кв. футов. БТЕ или британская термальная единица — это единица энергии, равная количество теплоты, необходимое для повышения температуры 1 фунта воды до 1°F.

Теперь, когда вы знаете необходимое количество тепла, пришло время определиться с типом топлива. В Северной Америке большинству потребителей доступно следующее: кордовая древесина, древесные гранулы, природный газ, пропан, домашнее печное топливо и электричество.

Отопление дровами

Почему Нагрев с Кордвудом? Дрова — самое экономичное топливо для отопления, которое вы можете использовать. и является возобновляемым источником энергии. При отоплении дровами даже потеря электроэнергия не прерывает отопление вашего дома. С энергетическими затратами увеличение на 35% и более, дровяное отопление является лучшим экономичным решением для отопления твой дом. Плита в вашей гостиной сохраняет комнату, в которой вы проводите большую часть времени. ваше время тепло, в то время как спальни и подвалы остаются прохладными. Клиенты с легким доступ к древесине на своей земле или в своем районе может получить наибольшую выгоду от древесина.

Преимущества

1. Дешево. Средняя стоимость от 175 до 350 долларов за корд лиственных пород, расколотый и выдержанный. Еще меньше, если вы владеете землей и древесиной и можете заготавливать ее самостоятельно.
2. Используется 1-2 шнура за сезон.
3. Первоначальная установка печи может быть дорогостоящей, но экономичные затраты на топливо вскоре окупят эти инвестиции.
4. Покупная цена печи является одной из самых дешевых среди всех источников тепла.

Недостатки

1. Большое место для дров необходим склад топлива.
2. Работа может быть необходимо для добычи топлива.
3. Может быть грязным из-за к древесным отходам.
4. Дымоходные установки может стоить дороже печки.

Отопление древесными гранулами

Древесные гранулы представляют собой очищенное и уплотненное топливо из биомассы, которое образуется при сжатии древесных отходов до одинакового диаметра под высоким давлением.

Древесные пеллеты имеют однородную форму, размер и плотность и идеально подходят для систем автоматического сжигания топлива, таких как печи на пеллетах. Путем гранулирования древесных отходов из экологически чистой биомассы и качественных древесных отходов можно использовать миллионы тонн биомассы для местной экономики, одновременно сохраняя окружающую среду. Большая часть отходов является побочным продуктом лесной промышленности в виде опилок, которые прессуются и экструдируются в виде гранул. Типичный домовладелец использует 3 тонны пеллет за отопительный сезон по цене около 810 долларов. При средней розничной цене 270 долларов США за тонну стоимость топлива за миллион БТЕ составляет 20,25 долларов США. Чтобы предложить стоимость топлива в размере 20,25 долларов США за миллион БТЕ, мазут № 2 и пропан должны быть оценены в 2,18 долларов США за галлон и 1,44 доллара США за галлон соответственно.

Преимущества

1. Эффективность – низкая влаги и золы с чрезвычайно высокой эффективностью прогорания.
2. Экономичность – Обычно 270 долларов за тонну, для типичного дома требуется 2-5 тонн в год.
3. Удобно – Продается в мешках и мешках на поддонах в большинстве регионов Северной Америки.
4. Экологичность ответственный — обычно изготавливается из отходов биомассы лесной промышленности.
5. Небольшой склад необходимая площадь – обычно 1 или 2 поддона.

Газовое отопление

Газовое отопление очень популярно. Имея сеть доставки природного газа почти в каждый город, подключиться к ней может быть очень легко. По мере того, как Северная Америка будет разрабатывать более совершенные способы добычи природного газа из недр земли, изобилие этого топлива будет поддерживать относительно низкие цены на него. Когда цены на природный газ низкие, он является отличным источником тепла. Существует два основных типа газовых обогревателей. Каждый со своим набором преимуществ и недостатков.

Пропан

Преимущества

1. Наиболее доступный в любой точке страны
2. Чистое сжигание

Недостатки

1. Цены могут быстро и сильно колебаться
2. Если вы закончите, компания должна обслуживать ваш дом

Природный газ

Преимущества

1. Внешне бесконечная подача при подключении к сети
2. Чистое сжигание
3. Доступно в большая часть страны

Недостатки

1. Цены могут быстро и сильно колеблются
2. Многие области требуется ежемесячная плата в неиспользуемые месяцы

Нагреватели без вентиляции

Нагреватели без вентиляции чрезвычайно популярны из-за простоты их установки. Он состоит в основном в том, чтобы подключить их к газоснабжению и включить.

Преимущества

1. Доступно в природный газ и пропан
2. Легко и быстро управление теплом для комфорта, безопасности и эффективности
3. До 99% Эффективный
4. Надежный – В в большинстве случаев можно продолжать отопление без электричества
5. Чистое сжигание – нет пепла для очистки
6. Easy установка

Недостатки

1. Запах газа
2. Угарный газ остается в помещении
3. Открытое пламя

Нагреватели с прямой вентиляцией

Несмотря на то, что обогреватели с прямой вентиляцией не так популярны, как обогреватели с вентиляцией, они набирают все большую популярность. В некоторых регионах Северной Америки не разрешены обогреватели без вентиляции, что делает нагреватели с прямой вентиляцией единственным вариантом в этих случаях. Обогреватели Direct Vent выводятся непосредственно наружу жилого помещения.

Преимущества

1. Доступно в как природный газ, так и пропан
2. Без запаха газа
3. Оксид углерода выбрасывается через вентиляцию
4. Более 70% эффективен во многих случаях
5. Можно сделать выглядит как настоящий камин

Недостатки

1. Обычно 4x стоимость прибора без вентиляции
2. Требуются некоторые установка дымохода или вентиляции
3. Многие области требуется профессиональная установка

Электрические обогреватели

Электрические обогреватели также очень популярны. Как правило, они практически не требуют установки и легко доступны везде. Они могут быть разных форм, от типичных переносных обогревателей до причудливых дровяных каминов, которые выглядят как настоящие инсталляции. Их можно легко включать и выключать. Но электричество, как правило, является самым дорогим способом обогрева дома. Они очень неэффективны и лишены ностальгии по другим видам тепла.

Собираем все вместе

Теперь, когда мы знаем о доступных видах топлива, как нам выбрать правильную печь для вашей ситуации? Используйте эти пункты ниже, чтобы помочь вам выбрать.

Дровяные печи

1. Доступно в размеры от 500 кв. футов до 3000 кв. футов
2. Диапазон цен от 500 до 4000 долларов и выше
3. Требуется устанавливаемый дымоход

Дровяные печи

1. Предназначен для использования во всем доме
2. Может покрывать 1800 кв. футов до более чем 3000 кв. футов
3. Предназначен для устанавливается в подвале и подключается к существующему или новому воздуховоду
4. Может быть с термостатом

Пеллетные печи

1. Доступно в Размеры от 1500 кв. футов до 2800 кв. футов
2. Требуется небольшой вентиляционное отверстие установлено
3. Топливо легко хранится и обрабатывается с небольшим беспорядком
4. Чрезвычайно эффективное и чистое горение

Газовые плиты

1. Требуется газовая линия установка
2. Некоторым может потребоваться вентиляция

Электронагреватели

1. Простая настройка и готовый к использованию
2. Портативный
3. Без дополнительных необходима вентиляция

Как правильно выбрать печь? Основные вопросы, которые необходимо задать:

1. Сколько квадратных кадры вы пытаетесь нагреть? Это определит размер печи, которую вы ищем.
2. Какое топливо вы используете? хотите использовать? Какие виды топлива доступны в вашем регионе? Если вы ищете отопление с возобновляемым источником, кордовой древесиной или древесными гранулами ваш выбор. Если у вас есть доступ к Кордвуду, он сделает дровяную печь. легкий выбор, но если вы этого не сделаете, то древесные пеллеты, вероятно, лучше всего подходят для ты. Если вы не хотите беспорядка и пепла, связанных с продуктами из биомассы, тогда газ — ваш следующий выбор для качественного отопления
3. Какой стиль подходит ваш дом и образ жизни? Этот вопрос касается конструкции вашей печи. Если у вас очень современный интерьер, то может выглядывать печь классического дизайна места. Обратное также применимо, если у вас очень деревенский вид, тогда гладкая модель из нержавеющей стали может вам не подойти. Здесь все сводится на личные дизайнерские вкусы.

Оставайтесь в тепле,

US Stove Company

Печи и котлы | Министерство энергетики

Энергосбережение


Большинство домов в США отапливаются печами или котлами. Печи нагревают воздух и распределяют нагретый воздух по дому с помощью воздуховодов. Котлы нагревают воду и обеспечивают либо горячую воду, либо пар для отопления. Пар распределяется по трубам к паровым радиаторам, а горячая вода может подаваться через плинтусные радиаторы или системы лучистого пола или может нагревать воздух через змеевик. Паровые котлы работают при более высокой температуре, чем водогрейные котлы, и по своей природе менее эффективны; однако в настоящее время доступны высокоэффективные версии всех типов печей и котлов. Чтобы узнать больше о печах, котлах и других типах систем отопления дома, изучите нашу инфографику Energy Saver 101, посвященную отоплению дома.

Переход на высокоэффективную печь или котел — эффективный способ сэкономить на отоплении дома.

Понимание рейтинга эффективности печей и котлов

Эффективность центральной печи или котла измеряется годовой эффективностью использования топлива (AFUE). Федеральная торговая комиссия требует, чтобы новые печи или котлы отображали их AFUE, чтобы потребители могли сравнивать эффективность нагрева различных моделей. AFUE — это мера того, насколько эффективно прибор преобразует энергию из топлива в тепло в течение обычного года.

В частности, AFUE представляет собой отношение годовой тепловой мощности печи или котла к общему годовому потреблению энергии из ископаемого топлива. AFUE, равный 90 %, означает, что 90 % энергии топлива превращается в тепло для дома, а остальные 10 % уходят в дымоход и куда-либо еще. В AFUE не включаются тепловые потери системы воздуховодов или трубопроводов, которые могут составлять до 35 % энергии на выработку печи при расположении воздуховодов на чердаке, в гараже или другом частично кондиционируемом или некондиционируемом помещении.

Полностью электрическая печь или котел не имеет потерь дымовых газов через дымоход. Рейтинг AFUE для полностью электрической печи или котла составляет от 95% до 100%. Более низкие значения относятся к блокам, установленным на открытом воздухе, поскольку они имеют более высокие потери тепла через рубашку. Однако, несмотря на их высокую эффективность, более высокая стоимость электроэнергии в большинстве районов страны делает полностью электрические печи или котлы неэкономичным выбором. Если вы заинтересованы в электрическом отоплении, рассмотрите возможность установки системы теплового насоса.

Прочтите о стандартах для жилых печей.

Определить и сравнить эффективность системы можно не только по ее АФУЭ, но и по характеристикам ее оборудования.

Старые низкоэффективные системы отопления:

• Естественная тяга, создающая поток дымовых газов
• Постоянная контрольная лампа
• 56% до 70% AFUE.

Среднеэффективные отопительные системы:

• Вытяжной вентилятор более точно регулирует поток воздуха для горения и дымовых газов
• Электронное зажигание (без контрольной лампы)
• Компактный размер и меньший вес для снижения циклических потерь
• Дымоход малого диаметра
• от 80% до 83% AFUE.

Высокоэффективные системы отопления:

• Конденсация дымовых газов во втором теплообменнике для повышения эффективности
• Закрытое сжигание
• от 90% до 98,5% AFUE.

Модернизация вашей печи или котла

Печи и котлы можно модернизировать для повышения их эффективности. Эти обновления повышают безопасность и эффективность более старых систем. Затраты на модернизацию следует тщательно сопоставить со стоимостью нового котла или печи, особенно если замена, вероятно, произойдет в течение нескольких лет или если вы хотите перейти на другую систему по другим причинам, например, для установки кондиционера. Если вы решите заменить свою систему отопления, у вас будет возможность установить оборудование, в котором используются самые энергоэффективные технологии отопления.

Модернизация зависит от топлива, поэтому информацию о модернизации см. в следующих разделах:

• Газовые печи и котлы (включая установки, работающие на природном газе и пропане)
• Жидкотопливные печи и котлы.

Другие варианты модернизации, которые могут повысить энергоэффективность системы, включают установку программируемых термостатов, модернизацию воздуховодов в системах с принудительной вентиляцией и добавление зонального контроля для систем горячего водоснабжения. Этот вариант обсуждается в разделе Системы распределения тепла.

Замена печи или котла

Хотя более старые системы печей и котлов, работающих на ископаемом топливе, имеют КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98,5%, превращая почти все топливо в тепло, полезное для вашего дома. Модернизация энергоэффективности и новая высокоэффективная система отопления часто могут вдвое сократить ваши счета за топливо и выбросы загрязняющих веществ в вашей печи. Модернизация вашей печи или котла с 56% до 9Эффективность 0 % в среднем доме с холодным климатом сэкономит 1,5 тонны выбросов углекислого газа в год, если вы отапливаете его природным газом, или 2,5 тонны, если вы отапливаете его мазутом.

Если ваша печь или котел устарели, изношены, неэффективны или значительно увеличены, самое простое решение – заменить его на современную высокоэффективную модель. Старые угольные горелки, которые были переведены на жидкое топливо или газ, являются первыми кандидатами на замену, а также печи, работающие на природном газе, с запальниками, а не с электронным зажиганием. Более новые системы могут быть более эффективными, но они по-прежнему могут быть слишком большими, и их часто можно модифицировать, чтобы уменьшить их операционную мощность.

Перед покупкой новой печи или котла или модификацией существующего агрегата рекомендуется сначала повысить энергоэффективность вашего дома, утеплив его и/или установив новые энергосберегающие окна, а затем попросить подрядчика по отоплению определить размеры вашей печи. Повышение энергоэффективности сэкономит деньги на новой печи или котле, потому что вы можете купить меньший блок. Печь или котел подходящего размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в систему с максимальной эффективностью. В более мягком климате с более низкими годовыми затратами на отопление дополнительные инвестиции, необходимые для повышения эффективности с 80% до 90% и 95%, могут быть трудно оправданы. Однако имейте в виду, что устройства с более высокой эффективностью будут иметь более низкие выбросы, чем устройства в диапазоне 80%.

Укажите герметичную печь для сжигания или котел, который будет подавать наружный воздух непосредственно в горелку и отводить дымовые газы (продукты сгорания) непосредственно наружу, без необходимости в вытяжном колпаке или заслонке. Печи и котлы, которые не являются блоками с закрытым сгоранием, всасывают нагретый воздух в блок для сжигания, а затем направляют этот воздух вверх по дымоходу, тратя впустую энергию, которая использовалась для нагрева воздуха. Блоки с закрытым сгоранием позволяют избежать этой проблемы, а также не представляют риска попадания опасных дымовых газов в ваш дом. В печах, не являющихся герметичными, обратная тяга дымовых газов может быть большой проблемой.

Высокоэффективные герметичные установки для сжигания обычно производят кислые выхлопные газы, которые не подходят для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый воздуховод, либо дымоход должен быть облицован для размещения кислых газов (см. раздел о поддержании надлежащей вентиляции ниже).

Обслуживание вашей печи или котла

Специалист по системам отопления должен проводить следующее техническое обслуживание.

Все системы:

• Проверьте состояние вентиляционной трубы и дымохода. Детали вентиляционной системы со временем могут прийти в негодность. Проблемы с дымоходом могут быть дорогими в ремонте и могут помочь оправдать установку нового отопительного оборудования, которое не будет использовать существующий дымоход.
• Проверьте физическую целостность теплообменника. Теплообменники котла могут пропускать воду, и это легко обнаружить. Теплообменники печи смешивают дымовые газы с воздухом помещения, когда они протекают, что является важной причиной для их проверки с точки зрения безопасности. Попадание дымовых газов в дом может вызвать отравление угарным газом. Предполагается, что в каждом доме должна быть работающая сигнализация угарного газа.
• Отрегулируйте органы управления на котле или печи, чтобы обеспечить оптимальные настройки температуры воды и воздуха для эффективности и комфорта.
• Если вы планируете заменить или модернизировать существующую систему отопления, попросите техника провести проверку эффективности сгорания.

Системы принудительной подачи воздуха:

• Проверка камеры сгорания на наличие трещин
• Тест на угарный газ (СО) и меры, если он обнаружен
• Регулировка управления вентилятором и температуры приточного воздуха
• Очистить и смазать воздуходувку
• Удалить грязь, сажу или коррозию с печи или котла
• Проверить подачу топлива и характеристики пламени, при необходимости отрегулировать
• Уплотнение соединений между топкой и основными каналами.

Системы горячего водоснабжения:

• Контрольный предохранительный клапан
• Проверка контроля верхнего предела
• Осмотрите напорный бак, который должен быть заполнен воздухом, чтобы убедиться, что он не заполнен водой
• Очистите теплообменник.

Паровые системы:

• Слить немного воды из котла для удаления отложений и повышения эффективности теплообмена
• Испытание устройства защиты отсечки при низком уровне воды и устройства защиты по верхнему пределу
• Опорожнить поплавковую камеру для удаления отложений, что предотвратит засорение отсечки при низком уровне воды
• Анализ котловой воды и добавление химикатов по мере необходимости для контроля отложений и коррозии
• Очистить теплообменник
• См. также паровые радиаторы.

Дымоходы

Правильно функционирующие дымоходы выводят побочные продукты сгорания из дома. Таким образом, проблемы с дымоходом подвергают вас риску попадания этих побочных продуктов, таких как угарный газ, в ваш дом.

Большинство старых печей и котлов имеют дымоходы с естественной тягой. Дымовые газы выходят из дома через дымоход, используя только свою плавучесть в сочетании с высотой дымохода. Дымоходы с естественной тягой часто имеют проблемы с выпуском дымовых газов из-за засорения дымохода, ветра или давления внутри дома, которое преодолевает плавучесть газов.

Атмосферные, открытые печи и котлы, а также печи и котлы с вентилятором должны вентилироваться в каменные дымоходы, металлические двустенные дымоходы или изготовленные дымоходы другого типа. Каменные дымоходы должны иметь шамотную, каменную облицовку или модернизированную металлическую облицовку дымохода.

Многие старые дымоходы имеют изношенные футеровки или вообще не имеют футеровки, и их необходимо заново футеровать при замене печи или котла. Облицовку дымохода следует производить при любом из следующих изменений в системе отопления пламенем:

• Когда вы заменяете старую печь или котел на более новый, который имеет AFUE 80% или более. Эти устройства средней эффективности имеют больший риск отложения кислотного конденсата в дымоходах, и дымоходы должны быть подготовлены к тому, чтобы справиться с этой коррозионной угрозой. Размер нового вкладыша дымохода должен соответствовать размеру нового отопительного прибора и водонагревателя (если имеется) установщиком.
• При замене старой печи или котла новым прибором 90+ AFUE или тепловым насосом. В этом случае отопительный прибор больше не будет выходить в старый дымоход, а если имеется водонагреватель, то теперь он будет выходить через увеличенный дымоход. Этот слишком большой дымоход может привести к образованию конденсата и недостаточной тяге. Новый вкладыш дымохода должен быть рассчитан только на водонагреватель, или в некоторых случаях водонагреватель может быть выведен прямо через стену.

Другие проблемы с вентиляцией

Некоторые неконденсационные печи и котлы с вентилятором, установленные в период с 1987 по 1993 год, могут вентилироваться горизонтально через высокотемпературную пластиковую вентиляционную трубу (не из ПВХ, которая безопасно используется в конденсационных печах).
