Печь каменка для бани своими руками: Каменка для бани своими руками

Содержание

Каменка для бани своими руками

Какая же дача обходится без бани? Хороший пар, пьянящий запах дерева, шипение камней и извивающиеся на них лишь мгновение струйки воды, шелест веника и его горячее дыхание на плечах… Кто же не любит основательно попариться?

Строительство печи-каменки требует основательного ознакомления с техническими требованиями, которые предъявляются к конструкции. Любое строительство – это серьезное предприятие, к которому следует относиться с особой тщательностью. Многочисленные пособия и различные сайты предлагают ознакомиться с информацией, знание которой позволит самостоятельно соорудить печь-каменку в бане. Классификацию каменок, особенности их конструкций, определяемые видом используемого топлива и многое другое можно найти на просторах мировой сети и прилавках книжных магазинов.

Перед тем, как сделать каменку своими руками, стоит заострить внимание на стоимости кирпичного сооружения. Оно относится к наиболее дорогостоящим, а его установка требует участия специалиста данного профиля.

Самостоятельно лучше всего сделать каменку металлическую. Конструкция такой печи достаточно проста, а установка не обременена какими-либо сложными процедурами.

Опора для котла

При проектировании печей-каменок необходимо учитывать следующие требования:

  1. Емкости для горячей воды необходимо выбирать из расчета восемь-десять литров на человека.
  2. Каменка не должна располагаться впритык к стенам парилки. Равномерно распределить тепло в помещении позволят отступы от стен около сорока сантиметров.
  3. Улучшить теплоотдачу позволят чугунные «чушки», которые можно использовать как добавку к камням.
  4. Котел печи можно закрепить на обвязке из кирпичной кладки или установить на опоре в виде отдельных кирпичных столбиков.
  5. На высоте около двух метров в каждой печи должна быть специальная задвижка.
  6. Увеличить скорость нагревания воды позволит свободное пространство между котлом и кирпичной кладкой. Это пространство должно быть не менее шестидесяти миллиметров.

Выше перечислены наиболее общие требования, предъявляемые к печам-каменкам. Но конструкция каждой печи предусматривает и специальные требования, которые также следует учитывать. В первую очередь, нужно обратить внимание на пропорциональность размеров помещения и печи. Не следует устанавливать печь на половину парилки.

Конструкция печи

Изначально следует начертить схему или проект планируемой печи, аккуратно и наиболее точно провести измерения и вычисления, определить основные характеристики каменки. Чертеж поможет не ошибиться при реализации проекта и точно рассчитать количество необходимого материала, определить размеры профильных отрезков металлического корпуса и главных узлов водонагревательного бака.

Рассмотрим один из подобных чертежей.

Чертеж печи-каменки 1 – кладка наружная из кирпича; 2 – печной остов ; 3 – внутренняя кладка; 4 – скрепы; 5 – емкость для воды; 6 – труба дымовая; 7 – камни; 8 – паровое отверстие; 9 – защитная решетка; 10 – планка; 11 – дверка топки; 12 – поддувало; 13 – листовая металлическая опора.

Это конструкция печи, которая имеет постоянный нагрев. Это означает, что каменку топят непосредственно во время проведения водных процедуры. Этот вид каменки наиболее популярен среди печей семейного варианта, благодаря несложной конструкции и невысокой стоимости. Эксплуатация такой каменки не требует специальных знаний и умений.

Каменка для бани имеет несколько особенностей в своей конструкции.

Для выполнения остова печи используют, как правило, стальной лист толщиной пять миллиметров. Водонагревательный бак вместимостью пятидесяти-семидесяти литров устанавливают сверху на печь. Для более длительной и безопасной эксплуатации дно бака можно укрепить двойным листом из стали.

Печь-каменка постоянного действия Схема печи-каменки с разбрызгиванием топлива: 1 – дымоходная труба; 2 – камни; 3 – топливник печи; 4 – капельница; 5 – глазок; 6 – стакан горелки; 7 – дверка топливника; 8 – вентили; 9 – трубка для подачи топлива; 10 – переливная трубка; 11 – стена помещения; 12 – фильтр; 13 – топливный бак; 14 – сливной бак

При строительстве каменки необходимо помнить, что внутреннее рабочее пространство должно быть разделено на три области:

  1. Область нижняя — здесь находится топка.
  2. Область средняя – это часть каменки, где расположено специальное отверстие, куда выходит пар.
  3. Область верхняя – это водонагревательная емкость или бак, который обогревается теплом от дымовой трубы.

Если построить каменку по приведенной схеме, то ваша парилка нагреется достаточно быстро. При объеме помещения в десять кубов потребуется лишь пара часов. За это время камни прогреются до температуры триста-четыреста градусов по Цельсию.

Достоинством такой каменки является то, что возможность отравления угарным газом сведена к минимуму. А невысокие затраты на материал при строительстве, простая установка и нехитрые правила эксплуатации характеризуют приведенный тип печи лишь с положительной стороны. Парилка или сауна станут любимым местом вашей семьи, помогая поддерживать здоровый образ жизни.

Каменка для бани своими руками — сердце русской бани

Каждый мужчина, который имеет свой дом, мечтает о своей парной. Да и вся семья редко против этого. Не важно, дом расположен в черте населенного пункта или за городом. Русская баня всегда будет кстати. А самым важным элементом этой постройки выступает печь каменка, которая используется для отопления помещений и выработки в достаточном количестве пара для банных процедур. Поэтому многие застройщики на сегодняшний день интересуют, как сделать каменку в бане, и практикуют строительство печки своими руками.

Оглавление:

  1. Строительство каменки: пошаговая инструкция
  2. Отделка печки
  3. Ввод печки в эксплуатацию
  4. Засыпка камней



Строительство каменки: пошаговая инструкция

Печь каменку для бани под силу построить каждому владельцу парной. Однако непосредственно перед строительством все-таки стоит рассмотреть все нюансы использования и установки каменок. Чтобы возвести самую простую каменку, понадобится дверка топливника и поддувала, труба, котел и чугунные колосники. Масса каменной засыпки такой печи составляет близко 150 килограмм, а расход дров достигает 12 килограмм в час.

При возведении бани с нуля необходимо заложить в проект такую схему каменки для бани, при которой поддувало и топка будут находиться не в самой парной, а в предбаннике. В любом случае между стеной и печью должен оставаться зазор.

Размещение каменки

Размер печи полностью зависит от площади парной. Если каменка имеет небольшие размеры до 2 квадратных метров, то ее нужно поставить под полком или в специально сделанной в стене нише для избегания тепловых потерь, если она будет топиться непосредственно в парной. Зачастую дровяную печь проектируют так, чтобы она топилась из соседней комнаты. За счет этого необходимая температура поддерживается столько, сколько нужно.

Устанавливать каменку для бани нужно таким способом, чтобы тепло она отдавала в парилку, моечную и предбанник. Топку можно разместить с боковой стороны от сауны, за стеной, у которой возведен камин. Именно это позволяет сделать общий дымоход с 3 отдельными каналами — для печки-каменки, камина и газового котла.

Место для каменки можно отвести в углу возле двери. Напротив нее принято делать окошко, под которым обустраивают скамейку для помывки. Если сделать стенки печки толстыми, то она будет греться дольше, но также дольше сохранит тепло. Каменку в баню рекомендуется ставить на определенном расстоянии от легковоспламеняющихся материалов. Специально сделанная оградка из теплоизолирующих материалов позволит избежать ожогов, связанных с прикосновением к печи.

Фундамент каменки

Чтобы каменка не проседала, не трескалась и не была похожей на Пизанскую башню, рекомендуется при строительстве соблюдать несколько правил:

  • У каменки и бани фундаменты должны быть разные, между ними расстояние должно составлять не меньше 50 сантиметров, которое следует в качестве изоляции засыпать песком.
  • Фундамент каменки необходимо углублять хотя бы на 70 сантиметров.
  • Фундамент по размерам должен быть больше самой печки в каждую из сторон на полкирпича.



Сначала принято вырывать котлован, который имеет размеры больше печи на 5 сантиметров в каждую сторону. Кирпич укладывают без раствора и хорошо трамбуют в грунт. Кладутся следующие ряды с перевязкой швов и использованием раствора. Стяжку цементом и гидроизоляцию делают поверх фундамента. Кирпич можно использовать исключительно в сухом грунте.

Для фундамента понадобится какой-то из других растворов: известковый – берут просеянный песок и гашеную известь в пропорции 2 к 1; раствор цементный –3 части песка и 1 — цемента; известково-цементный – берут гашенную известь, цемент и песок 2 к 1 к 6-16, в этом случае доля песка будет зависеть от жирности извести и маркировки цемента.

Принято укладывать первый ряд фундамента из щебня, пережженного кирпича, гравия и камня, все это трамбуют и заливают раствором. Фундамент не должен на 2 кирпича дойти до уровня пола. На ровную поверхность следует уложить два ряда кирпичей, а после них обустроить из битума двойной слой гидроизоляции. Следующий ряд кирпича необходимо начинать на растворе песка и глины. Расстояние между фундаментом печки и бани принято засыпать песком.

На такой основе можно класть каменку для бани своими руками.

Приготовление раствора

При строительстве печи-каменки для бани принято использовать только глинистый раствор (по одной части глины и песка). Доля песка находится в зависимости от качества и жирности песка. Раствор должен обладать шероховатой поверхностью, не должен иметь комков и не должен характеризоваться липкостью, в частности не должен прилипать к инструменту. Нажимая на кирпич, раствор с легкостью должен выходить из шва кладки.

Приблизительно за сутки до начала работы глину необходимо замочить в воде, а потом уже разбавить водой размоченную глину, чтобы ее консистенция стала похожей на сметану. После этого через сито прогоняют получившуюся смесь и добавляют в массу просеянный песок. Если же готовый раствор получился слишком густым, то рекомендуется добавить немного воды в массу и хорошенько все перемешать. Если на поверхности выступила вода, то в раствор нужно досыпать песка.

Чтобы избежать падения вязкости и обезвоживания раствора, перед укладкой кирпичи нужно окунать в воду на пар минут. Прежде, чем класть на раствор кирпичи, принято их подгонять друг к другу и укладывать насухую. От фундамента каменки для бани до уровня низа дымоходного канала при кладке стен печи кирпичи раскладывать необязательно.

Возведение стен каменки

Саму печку выкладывают из красных и огнеупорных кирпичей на растворе, приготовленном из глины. Чтобы стены не трескались, нужно, чтобы толщина швов не была больше 3 миллиметров. Кирпичные стены каменки рекомендуется заключать в металлический уголок. Нельзя при кладке применять кирпичи с трещинами. Каждый шов следующего ряда должен перевязываться последующим.

Для самих стен понадобиться обычный полнотелый кирпич первого сорта, для топливника – огнеупорный и тугоплавкий. Из дырчатых и силикатных кирпичей класть нельзя стены каменок, так как больших температур они не выдерживают и лопаются. Обязательно стоит следовать порядовкам, что указаны в чертеже каменки для бани, постоянно сверяя вертикальность и горизонтальность кладки.

Горизонтальности кладки печи добиваются таким способом: первый угловой кирпич нужно класть на тонкий слой раствора, а следующий — на толстый. Затем кирпич нужно перекрыть правилом, уровень на него и ставится. Во время вдавливания второго кирпича необходимо добиться горизонтальности. Аналогично кладутся 3-ий, 4-ый и промежуточные кирпичи.

При кладке кирпичных стен каменки в баню швы на всю глубину заполняют цементным раствором. До дна дымового канала и хода топливника раствор принято укладывать мастерком, а дальше его нужно расстилать руками. Швы следует выполнять как можно тоньше: для тугоплавкого и огнеупорного — три миллиметра, для обычного – пять миллиметров. Из-за различного уровня расширения и реакции на высокую температуру простой кирпич нельзя перевязывать с тугоплавким и огнеупорным.

Главным требованием при кладке печи для бани остается соблюдение правил перевязки: любой вертикальный шов должен полностью перекрываться кирпичом последующего ряда. Поверхность каменки внутри должна быть максимально ровной и гладкой. Швы необходимо хорошо уплотнять для предотвращения проникновение угарного газа внутрь парилки.

Для соблюдения гладкой поверхности следует колотые кирпичи укладывать неровностями наружу и затирать внутри печь каждые 4-5 рядов влажной мочальной кистью. Необходимо запомнить, что нельзя начинать верхний ряд, пока полностью не положили нижний ряд. Выложив два ряда, по углам печи следует сделать 2 направляющих шнура с отвесами: первый конец закрепляют на гвозди, что расположены в швах нижних рядов, второй — к потолку гвоздями.

Топка и зольник для каменки

Рассчитывая габариты топки, стоит учитывать различные факторы, начиная наличием коллектора для подогрева воды и заканчивая разновидностью топлива, которым планируете отапливать баню. Глубина этого отделения в среднем составляет близко 80 сантиметров, из которых 25 сантиметров отводят под систему обеспечения горячей водой, а 55 сантиметров – это типичная длина дров.

Высота топки каменки для русской бани обычно достигает 35 сантиметров, а ширину делают приблизительно 40 сантиметров. В топке с подобным объемом могут расположиться 8-10 поленьев, что позволяет быстро произвести обогрев помещения. Грамотно сконструированная камера для топлива обеспечивает увеличение теплоотдачи каменки и достижение желаемой температуры в теплое время в течение получаса, а зимой это время увеличивается до двух часов.

Поддувало и зольник с поддоном предназначаются для сбора продуктов горения топлива и обеспечивают приток воздуха в топку, поступающего через колосниковую решетку внутрь. Поддон для золы играет роль задвижки, что регулирует интенсивность сгорания дров. Когда нужно прогреть парную быстро, то поддон выдвигают на некое расстояние, определяемое исключительно экспериментальным путем. Как только дрова хорошо разгорятся, поддон можно задвигать до упора.

От топки, зольника и поддувала напрямую зависят быстрый и качественный обогрев бани, а также безопасность отдыхающих во время пребывания в парной. Поэтому к их изготовлению и установке стоит отнестись серьезно. Если вы допустите какие-то ошибки или просчитаетесь, то печка не будет попросту выполнять функций, возложенных на нее. Дрова в каменке будут или очень долго гореть и увеличивать время прогрева парной и предбанника, или давать неуместный моментальный жар.

Дымоход для каменки

Толщина дымохода для печи должна быть не меньшей размера кирпича, а кладку следует выполнять методикой насадки на массив каменки. Сечение трубы и каналов должно составлять полкирпича. Поверхность внутри дымохода нельзя замазывать глинистым раствором, она должна быть ровной, иначе куски кирпича и раствора могут засорить канал для отвода дыма.

Поближе к коньку на крыше должен располагаться выход трубы с целью улучшения тяги. Кладку необходимо производить из качественных обожженных полнотелых глиняных кирпичей на раствор извести или цемента. Труба выводится по-разному в разных случаях:

  • Не меньше чем полметра от поверхности крыши, если остается от конька меньше, чем полтора метра.
  • На уровне конька, когда от него остается полтора-три метра.
  • Не ниже линии, что условно проведена под углом к горизонту в 10 градусов, если от конька остается больше 3 метров.



Если не выполнить эти условия, то снизится уровень тяги, и печь будет дымить вследствие обратного движения. Тяга способна изменяться под воздействием ветра, который направлен в печь, и от деревьев с густыми кронами, что находятся возле дома. Можно увеличить тягу, если наверх трубы уложить кровельную сталь или раствор цемента, заглаженный под углом 45 градусов.

Соединение кирпичной каменки для бани и трубы для отвода дыма необходимо уплотнить цементным раствором, если труба металлическая или асбестоцементная. При помощи кожуха из стали, что надевается на трубу, и зазора, который заполнен минеральной ватой, проводится утепление дымохода. Это позволяет избавиться от конденсата в охлаждаемом дымоотводе, что опасен увлажнением и разрушением верхнего ряда кирпичей каменки, уменьшением тяги и образованием в трубе льда зимой.

Из оцинкованной стали делают специальный фартук для закрытия промежутка между кровлей и дымоходом. Трубу нужно побелить, чтобы проще отыскать впоследствии образующиеся трещины, и установить на нее дефлектор, который обеспечит подсос дыма из канала, защитит от осадков и улучшит тягу. Перед дверцей на полу стелют металлический лист размером 70 на 50 сантиметров или больше, чтобы пол не прожгли выпадающие угольки.

Металлические элементы печи

Во время кладки рекомендуется устанавливать задвижки, разные решетки, плиты, водогрейные коробки и дверки. Колосниковую решетку ставят в каменку, оставляя до кирпичей расстояние в 5 миллиметров. Пустоту между ними рекомендуется засыпать цементом или асбестом. Такой же промежуток необходимо сделать, устанавливая над топливником плиту, и заполнить пустоту асбестом.

Чтобы закрепить раму дверцы для топливника в кладке, необходимо присоединить заклепками к ней лапки из мягкой стали, потом сделать вокруг неё теплоизоляцию асбестовым шнуром. Если не сделать теплоизоляцию, то рамка при нагреве может раздвинуть кирпичную кладку. Перемычку над этой дверкой делают из кирпича, который кладут в «замок». Средний кирпич укладывают скошенными концами на концы соседних кирпичей.

Сам топливник рекомендуется располагать ниже рамки, приблизительно на кирпич, чтобы при открытой дверце не выпадали угли.
К дверцам и рамкам задвижек нужно приделать проволоку толщиной в 2 миллиметра, концы следует закрепить в кладке, и ниже поддувальной дверки сделать дно зольника. Размеры топливника дровяной каменки для бани можно делать такими: высота около 35 сантиметров, ширина в один кирпич. Необходимо добиться уклона нижней части конструкции в сторону колосниковой решетки, чтобы уголь не оседал на ней.

Отделка печки

Можно оставить в русской бане печь без отделки, всего лишь зашлифовав выпуклости и неровности красных кирпичей и расшив швы. Цвет красного кирпича при этом можно усилить дополнительно раствором кислоты — соляной или серной. Каменку при желании можно оштукатурить или отделать кафельной плиткой.

Толщина штукатурки должна составлять близко 10-15 миллиметров. Для оштукатуривания подойдут такие составы:

  • 1 часть глины, 0,2 — асбеста и 2 — песка;
  • 2 части извести, 1 — песка, 0,2 — асбеста и 2 — гипса;
  • 0,2 части асбеста, 1 — цемента, 1 — глины и 3 — песка.



Перед оштукатуриванием рекомендуется протопить согласно инструкции каменку для бани, потом смочить, и можно браться за работу. Первый слой штукатурки следует сделать сплошным, затем стоит дождаться, пока он схватится, и можно наносить следующие слои. Последний слой сделайте аккуратным, ровным и хорошо затертым.

Побелку стен печи принято осуществлять раствором извести и глины. Глина позволяет цвету стены стать более мягким. Отдельную побелку печки можно не производить, если вы делали оштукатуривание раствором, в котором присутствовала известь.

Ввод печки в эксплуатацию

Если вы недавно установили каменку в бане, то после этого её ещё нельзя топить. Для начала рекомендуется проверить тягу, открыв все вьюшки, поддувала и дверки и оставив печку на неделю в таком состоянии. После того, как каменка просохнет, необходимо провести пробную топку. Когда при растопке печка не будет дымить, то она имеет хорошую тягу.

Тяга, как правило, зависит от уровня гладкости стенок и высоты трубы. Чтобы проверить тягу печки, можно взять и приложить листик бумаги, если он будет уклоняться в сторону топки, то значит все нормально. Для просушки каменки необходимо около часа на колосниковой решетке сжигать сухие щепки при открытых задвижках, поддувальной и топочной дверцах. Эту процедуру рекомендуется проводить несколько дней подряд, пока не просохнет печка.

Главное не спешить, потому что недостаточная просушка спровоцирует образование трещин в печи. Если вы растопили каменку в первый раз, и она чрезмерно дымит, то в трубе следует сжечь небольшое количество бумаги или стружек для усиления тяги. Также необходимо правильно подбирать объем каменной засыпки.

Засыпка камней

Банную печь называют каменкой, так как в ней используют специальные банные камни, прошедшие санитарно-геологическую экспертизу. Каменную засыпку используют в печке для сохранения теплоты. На каждый кубический метр понадобиться около 60 килограмм камней. Засыпку следует отделять от топочной камеры и дымоходного канала во избежание отравления угарными газами и загрязнения сажей.

Подбирая камни для парной, необходимо следовать определенным рекомендациям. Камни должны быть тяжелыми, плотными и целыми. Для проверки данных качеств рекомендуется ударить одним камнем о другом. Следует использовать только природные камни, кроме песчаника, потому что он приходит в негодность очень быстро. При высокой температуре каменная засыпка не должна поддаваться расширению и не должна трескаться от поливания водой.

Лучше всего для засыпки в электрическую каменку для бани подойдут булыжники, валуны и голыши круглой формы, которые имеют гладкую поверхность. В нижний слой принято укладывать крупные камни, в верхний слой — поменьше. Бывает, что кладут в каменную засыпку и чугунные чушки, но не больше 20%.

Камни для бани нередко заменяют осколками керамических и фарфоровых изделий, потому что они термостойки и выдерживают высокие температуры. В большинстве своем эти куски имеют небольшой размер, поэтому укладывать их стоит исключительно в верхний слой засыпки. Подходят куски кирпича, которые не пригодились для кладки. Знатоки рекомендуют для этой цели использовать вулканические породы.

Для печей следует подбирать круглые камни, которые облегчают циркуляцию тепла и воздуха и делают её равномерной. Нельзя брать валуны с выбоинами. Хороший способ проверить пригодность камней — постучать молотком по ним или раскалить на огне докрасна, и окунуть в воду после этого. Камни, что подобное испытание выдержат и останутся целыми, пригодны для печи.

Перед укладкой в газовую каменку для бани нужно промыть каждый камень, чтобы присутствующие на его поверхности загрязнения не попали в атмосферу парилки. При использовании валунов стоит запомнить, что со временем уменьшается их теплоотдача, они начинают постепенно крошиться, останавливая поток теплого воздуха. Поэтому своевременно следует заменять разрушившиеся камни. Осмотр засыпки рекомендуется проводить каждый год, заменяя треснувшие экземпляры и прочищая каналы между ними.

Из камней, которые имеются в продаже на сегодняшний день, самым недорогим считают габбро-диабаз, который хорошо удерживает тепло и не выделяет вредных газов. Особой твердостью славится талькохлорит, который по сравнению с печными кирпичами, имеет в 2,2 раза большую теплоемкость. К числу камней для бани относят диабазы, базальты и серовато-зеленые жадеиты.

Вы ознакомились с самым распространенным и простым способом строительства печи каменки для бани. Но подобных моделей на самом деле существует гораздо больше. Чтобы сделать выбор определенной из них, следует руководствоваться требованиями к отапливаемому помещению, площадью бани, наличием предбанника и другими особенностями, что характерны для этого вида зданий.

Печь-каменка для бани своими руками: виды и порядовка

Чтобы эффективно использовать баню, нужно позаботиться о создании в ней комфортного микроклимата. Это можно обеспечить с помощью специальной печи, называемой каменкой.

Высокая температура в бане создается за счет нагревания камней, которые содержатся в емкости, входящей в большую металлическую или кирпичную конструкцию. Банные печи-каменки отличаются друг от друга разными модификациями и размерами. Для их функционирования пригоден практически любой вид топлива: газ, уголь, дрова и жидкое горючее.

Такие печи можно соорудить самостоятельно, их эксплуатация не представляет особой сложности. Предлагаем рассмотреть основные различия между типами агрегатов, устанавливаемых в банях, а также другие важные моменты, касающиеся их работы на том или ином виде топлива.

Конструктивные особенности

Бани, как правило, оборудуются печами-каменками, состоящими из следующих элементов:

  1. Основание, в качестве которого выступает плита или небольшой бетонный помост. Более мощные агрегаты требуют закладки полноценного фундамента.
  2. Топка – часть печи, использующаяся для розжига и сжигания наиболее приемлемого вида топлива. Как уже упоминалось ранее, для обогрева бани подобным оборудованием можно использовать дрова, уголь, жидкое топливо или газ.
  3. Змеевик, или бак для воды, который определяется размерами парилки. О различных вариантах теплообменников мы говорили ранее.
  4. Зольник – устройство, размещенное под решеткой топки, куда попадают продукты сгорания. Эта часть конструкции совместно с поддувальной дверцей используется также для регулировки притока воздуха, поступающего в топливник для участия в процессе горения.
  5. Задвижка, предназначенная для прекращения тяги в дымоходе. Благодаря этому приспособлению в помещении сохраняется нужная температура.
  6. Паровая дверца, с помощью которой регулируется подача пара в главное помещение бани. Ее открывают, когда предполагается использование парилки.
  7. Дымовая труба, через которую выводятся газы, представлена верхней частью банной печи-каменки.
  8. Камни являются одним из важных элементов подобной печной конструкции. Они используются для поддержания высокой температуры в парной. Количество булыжников рассчитывается исходя из объема комнаты. Так, в специальной металлической емкости или на решетке укладываются 40 камней на 1 куб. м помещения.

Разновидности печи-каменки

В бане, где предполагается использование подобного печного оборудования, устанавливаются как покупные металлические агрегаты, так и самодельные устройства из кирпича или камня. Различия между моделями определяются:

  • типом топки;
  • видом бака;
  • материалом изготовления;
  • используемым топливом.

Выбирая тот или иной вариант конструкции, следует соизмерять его возможности с конкретным помещением бани.

По типу топки

Современные сауны оборудуются печами-каменками как открытого, так и закрытого типов. Исходя из своих предпочтений и специфики пользования парной, хозяин бани сам выбирает ту или иную модель. Если требуется быстрый обогрев помещения с образованием сухого пара, подойдет печь-каменка открытого типа. От этого устройства распространяется температура, превышающая 100 °С.

Отопительный агрегат с открытой каменкой преимущественно подходит для любителей часто попариться. Подобное оборудование требует постоянного контроля за температурным режимом. Не допускайте остывания воды и поддерживайте температуру камней в пределах 200-250 °С.

В печи для русской бани с закрытой каменкой булыжники находятся в специальной емкости и прикрываются крышкой. Это делается с целью препятствования быстрому остыванию булыжников и создания влажного пара. Этот тип каменки, часто использующийся в традиционных русских банях, отдает в окружающее пространство меньше тепла, чем предыдущий вариант печи. Для того чтобы хорошо натопить дровами баньку, где установлена закрытая печка-каменка, потребуются много времени и топлива. При этом созданное тепло сохранится в парной надолго.

В свою очередь, каменка закрытого типа разделяется на виды. Это устройство может быть как периодического, так и постоянного действия. Такое разделение обусловлено применяемым способом нагревания камней. Так, груда из булыжников, прогреваемая до 500 °С, не проводит через себя тепло, но хорошо нагревает духовку. Этот принцип нагрева камней используется для второй разновидности устройства закрытого типа.

В печи периодического действия закладываются булыжники, через которые пропускается горячий газ, разогревающий камни до 800 °С. На них образуется сажа, со временем полностью сгораемая. По этой причине сначала закрытая каменка периодического действия должна разогреться до нужной температуры, затем парилка может использоваться по своему назначению.

По виду бака

Для нагревания воды банные печи-каменки оборудуются стационарными либо выносными емкостями. Металлические резервуары крепятся возле дымохода или сбоку отопительного агрегата. Такие конструкции стационарного вида характеризуются компактностью и быстрым нагревом воды. Простота использования пристроенных к банной печи-каменки баков омрачается некоторым дискомфортом при их наполнении.

Когда выбирается каменка для русской печи, совмещенной с сауной, следует отдать предпочтение варианту с выносным баком. Для установки подобных резервуаров можно подобрать любое место в бане, например, стену душевой. При этом из парной убирается источник повышенной влажности, что обеспечивает помещению комфортный микроклимат.

По материалу изготовления

Для сооружения банной печи-каменки в основном используются кирпич и металл. Что именно выберет владелец сауны, зависит от его предпочтений и вкуса.

Из кирпича

Традиционно русскую баню обустраивают печью-каменкой, сложенной из кирпича. Этот материал обладает множеством достоинств, включающих следующее:

  • равномерно и плавно прогревает парилку даже большой площади;
  • сохраняет тепло длительное время;
  • отличается простотой эксплуатации;
  • соответствует правилам пожарной безопасности;
  • функционирует долгие годы без необходимости проведения ремонтных работ.

Обладая рядом неоспоримых достоинств, каменка из кирпича имеет и некоторые слабые стороны. Среди них отмечают следующее:

  • необходимость закладки фундамента;
  • большой вес и габариты;
  • медленный разогрев;
  • сложность очистки.

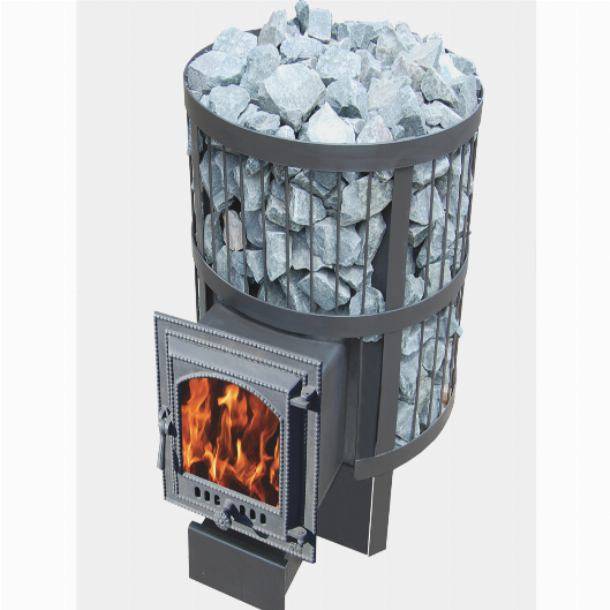

Из металла

При производстве подобных печей используется специальная сталь или чугун, благодаря чему эти агрегаты обладают такими достоинствами, как хорошая прочность, долговечность и высокий коэффициент теплоотдачи. Кроме того, металлические отопительные устройства:

  • легко обслуживаются;
  • обладают компактными размерами и небольшим весом;
  • можно использовать ежедневно;
  • быстро прогреваются и отдают тепло в окружающее пространство;
  • отличаются современным внешним видом.

Среди недостатков пользователи металлических печей-каменок для бани и сауны отмечают следующее:

  • неравномерность распределения тепла в помещении;
  • низкая степень пожарной безопасности;
  • возможность обогрева лишь небольшой площади;
  • неспособность долго сохранять тепло.

Выбирая модель из металла, следует отдавать предпочтение агрегатам, покрытым снаружи корпуса термостойкой эмалью. Именно этот вид защиты поверхности печи, в отличие от органической краски с содержанием кремния, рекомендуется к применению в банях. Термостойкая эмаль долгие годы будет сохранять достойный вид печки из металла. К тому же такое покрытие обладает отличными антикоррозионными свойствами.

По виду используемого топлива

Печи-каменки, которые устанавливаются в банях, могут функционировать практически на любом горючем. В зависимости от источника тепловой энергии печи подразделяются на несколько видов.

Твердотопливные устройства

Дрова считаются традиционным горючим для печек, устанавливаемых в русской бане. Благодаря им в парилке создаются требуемое количество тепла и атмосфера, наполненная непередаваемым ароматом.

О заготовке дров читайте в нашей рубрике, посвященной этому виду горючего.

Твердотопливные устройства для бань представляют собой в основном массивные конструкции из кирпича. Тем не менее современный рынок предлагает и металлические агрегаты, работающие как на дровах, так и на угле, расфасованного в брикеты.

Береза считается наилучшим видом древесины для растопки каменки. Такие дрова медленно сгорают и дают много тепла. К положительным качествам березовых поленьев относят также невозможность выброса искр и отсутствие большого количества копоти в печи после их сгорания. Для топки оборудования можно использовать и дрова из хвойных пород древесины. Однако из-за большого содержания смолы такие поленья «стреляют» и искрят. Кроме того, хвойные дрова после сгорания образуют большое количество сажи, которая толстым слоем оседает как на дымоходе, так и на внутренних узлах печки. Чтобы уменьшить количество черного налета от неполного сгорания дров, в конце процесса топки печи хвойной древесиной следует добавить в топливную камеру поленья из осины. Если таковых нет, подойдет обычная картофельная кожура.

О том, как провести очистку дымохода своими руками, читайте здесь.

Электрические устройства

Владельцы небольших домашних бань могут смонтировать самостоятельно или купить готовую каменку, работающую на электричестве.

Компактное устройство обеспечивает достаточный нагрев помещения парилки – до 300 °С. В отличие от агрегатов, работающих на твердом топливе, для электрической каменки характерна функция регулировки необходимого температурного режима. Хорошо зарекомендовали себя устройства шведского, финского и немецкого производства. В конструкции таких печей-каменок имеется приспособление, которое срабатывает на погашение пламени, если в камеру сгорания попадает посторонний предмет.

В некоторых агрегатах встроено реле времени, которое контролирует установленный период отопления. Прибор можно включить за несколько часов до пользования баней и выставить необходимый уровень температуры. Ко всем указанным достоинствам стоит добавить лишь высокое качество, надежность и длительный срок службы европейских моделей.

Газовые устройства

Сжиженный газ, расфасованный в баллоны, все больше набирает популярность в отоплении бань и прочих помещений, которые обогреваются за счет использования печи. Каменка, функционирующая на таком виде топлива, быстро отдает тепло парной, при этом газ расходуется довольно экономно. Тем не менее стоит учитывать, что для уверенного пользования такими устройствами потребуются специально обустроенный дымоход и емкость с камнями, которые нагреваются до отметки в 200 °С. Для многих людей это вполне приемлемый температурный режим для обогрева сауны.

При необходимости в постоянном создании высокой температуры в парной в топливник банной печи-каменки устанавливается газовая горелка с трубкой для подачи воздуха. Однако при самостоятельном монтаже такого устройства не следует забывать о пожарной безопасности. Ведь газовые печи характеризуются тем, что при возникновении сильной тяги, пламя, отрываясь от горелки, образует взрывоопасную смесь из воздуха и газа, а в окружающее пространство попадают продукты сгорания.

Кроме того, самостоятельная установка такого агрегата требует получения разрешения от газовой службы, специалисты которой должны удостовериться в том, что помещение подходит для монтажа этой конструкции. Владельцу бани рекомендуется сначала набраться опыта в пользовании устройствами, работающими на газе.

Жидкотопливные конструкции

Для нагревания определенных видов печей применяется жидкое топливо, в качестве которого служат керосин, солярка, мазут и специальное печное горючее. Такие каменки в отоплении бани встречаются редко, хотя и отличаются высокой эффективностью. При самостоятельном строительстве небольшой конструкции не требуется закладки фундамента. Подается топливо на дно печи маленькими порциями, обеспечивая постоянное поддержание процесса горения.

При установке устройства, работающего на жидком топливе, важно предусмотреть все требования пожарной безопасности. Для хранения керосина, солярки и прочих веществ нужно использовать герметично закрывающиеся легкие канистры либо специальные баллоны.

Такую печь-каменку цилиндрической формы можно соорудить самостоятельно. Корпус устройства делается из жаростойких сплавов, ведь при горении топливо вырабатывает довольно высокую температуру, от которой разогреваются камни печи. Внутри конструкция должна быть обустроена горелкой, капельница которой способствует подаче жидкого топлива в камеру сгорания.

Месторасположение печи-каменки в бане

Подобное печное оборудование устанавливается при входе в парную в одном из углов. При наличии даже маленького помещения не стоит выносить устройство в соседнюю комнату. Устанавливая печку прямо в парной, вы обеспечиваете достаточное количество нагретого влажного воздуха и тепла, позволяющее полноценно насладиться банькой. Поэтому для небольших помещений следует подобрать компактную модель каменки.Однако если парилка имеет совсем маленькую площадь, в смежной комнате можно установить дровяную каменку со специальным приспособлением для поддержания нагретого влажного воздуха и высокой температуры в главном помещении бани. На противоположной от печи стене обычно делается небольшое оконце, а под ним с помощью скамейки оборудуется место для помывки.

Соответствие агрегата правилам

Подобно другим аналогичным конструкциям, печь-каменка для русской бани должна отвечать следующим общепринятым требованиям, касающимся эксплуатации и обслуживания отопительных устройств:

  • образование пара должно происходить за счет полива водой горячих камней;
  • важно, чтобы воздух в парной нагревался по такому принципу: вверху помещения – до 95 градусов, ближе к полу – до 45;
  • не допускается выделение газа печью и задымление комнаты.

Противопожарные требования

Для того чтобы обезопасить помещение бани от возникновения различных аварийных ситуаций, необходимо установить прочную и долговечную печь в соответствии с требованиями противопожарной безопасности. Так, расстояние от каменки до стен помещения должно составлять как минимум 40 см. Защитить боковые конструкции от воспламенения можно с помощью огнеупорных листовых материалов.

Водяной бак

Размер емкости для нагревания жидкости определяется исходя из максимального количества пользователей баней. Если учесть, что одному человеку должно хватить до 10 л, то объем емкости высчитывается путем умножения этого числа на предполагаемое количество пользователей.

Выбирая бак открытого типа, вы определенно получаете следующие преимущества:

  • удобство наполнения емкости водой;
  • свободный доступ к печи;
  • простота очистки резервуара от накипи;
  • легкое удаление остатков жидкости для предотвращения ее замерзания при отсутствии необходимости растопки бани зимой.

При использовании открытой емкости допускается лишь небольшое испарение.

Сооружение кирпичной каменки для бани своими руками

Наша инструкция по возведению каменки поможет вам справиться с этим делом. Итак, приступим к работе.

Закладка фундамента

Прежде всего, требуется возвести основание, которое является неотъемлемой частью подобных массивных сооружений. При постройке фундамента важно учитывать не только вес печи, но и максимальный объем воды, заливаемый в бак. От правильности возведения основания зависит прочность всей конструкции.

Сначала на земле размечаются границы будущего фундамента. Затем на месте прямоугольника вырывается котлован глубиной не менее 0,5 м. Необходимо учитывать, что основание будет несколько шире самой печи, предположительно на половинку кирпича, однако не следует располагать его впритык к основанию бани. Допустимо оставлять зазор в 5 см, который затем будет засыпан песком.

После выравнивания и утрамбовки дна котлован заливается бетонной смесью. Если грунт сухой, в подготовленное углубление укладывается кирпич с использованием цементного, известкового или комбинированного раствора. Через пять дней на залитый бетон или кирпичную кладку наносится слой цементной смеси, для выравнивания которого используются рейка и строительный уровень.

Обустройство гидроизоляции

Спустя две недели, которые отводятся на полную просушку фундамента, можно начинать сооружение стен печи-каменки. Однако необходимо позаботиться еще о гидроизоляции основания. Для этого выполняем следующие действия:

  1. Рубероидом равномерно покрываем поверхность фундамента так, чтобы одно полотно ложилось на другое параллельно с нахлестом в 10 см. Края полос материала должны быть длиннее границ основания печи на 5 см.
  2. Второй слой рубероида размещается аналогично, только теперь перпендикулярно уложенным полотнам.
  3. Из-за того, что первый ряд кладки печи представляет собой сплошной кирпичный слой, нет необходимости в использовании расплавленного битума или специальной мастики для склеивания полос рубероида.

Выполнение кладки

С помощью обычного (не пустотелого или силикатного) кирпича возводятся стены печи. Жаростойкий материал уместно использовать для кладки таких частей конструкции, как топливник и футеровка. Перед началом работы все кирпичи нужно вымочить в воде на протяжении двух минут. Такой метод подготовки способствует хорошей сцепляемости основного материала с раствором, для приготовления которого понадобятся песок и глина в пропорции 1:1.  Если последний компонент слишком жирный, первого потребуется в два раза больше.

Особенности выполнения кладки швов

Герметичность – это основное условие, которого нужно придерживаться при заделке мест соединения. Плотный и тщательно уложенный слой раствора обезопасит помещение от проникновения угарных газов. Потому так важно уделить внимание непроницаемости мест соединения кладки. Необходимо отметить, что раствор наносится по всей ширине кирпича. Толщина швов для обычного бруска должна составлять 5 мм, для огнеупорного – не более 3 мм.

Обладая минимальным опытом кладочных работ, добиться нужных результатов сложно, но возможно, если следовать нашим дальнейшим указаниям:

  1. Две направляющие, изготовленные заранее из металлического прута подходящего диаметра, помогут в выполнении шва нужной толщины. Советуем воспользоваться сварочными электродами, очищенными от изоляции.
  2. Сначала по обе стороны предыдущего ряда кладки размещаются подготовленные направляющие. После плотного прижатия к прутам очередного кирпича получаем идеальный шов. Затем эти вспомогательные элементы извлекаются из кладки.
  3. При размещении прутов по краям брусков образуется пустота, которая обязательно заполняется раствором от последовательно уложенного материала.
Перевязка кирпичной кладки

Рекомендуем предварительно подогнать бруски каждого ряда на сухую и только после этого класть их на раствор. Строительный угольник поможет в проверке правильности выполнения углов. Перевязка кирпичей обязательна при возведении печи-каменки.

Важно помнить о несовместимости в одном ряду обычных и жаропрочных брусков, поскольку эти виды строительного материала при нагревании обладают разной степенью расширения. Такая перевязка недопустима во избежание появления трещин в швах и возможной утечки угарных газов.

Обустройство печи фурнитурой

При возведении банного печного оборудования одновременно производится установка всех дополнительных элементов. Хорошо зафиксировать дверцы можно с помощью асбестового шнура, которым необходимо обмотать рамки перед выполнением монтажа. Изделие в виде жгута служит в качестве компенсатора, когда металл рамки при нагревании будет расширяться. Таким образом, обмотка предотвратит появление трещин на фурнитуре.

Оборудование печи дымоходом

Произвести монтаж трубы на уже готовую конструкцию совсем несложно. Требуется приобрести изделие из металла или асбестоцемента. Трубу, выполненную из первого материала, нужно обернуть оцинкованной жестью или фольгой. Место выхода канала через потолок бани требуется изолировать с помощью огнестойкого материала. Чтобы в дымовую трубу не попадали осадки, ее верхнюю часть необходимо закрыть жестяным зонтиком.

Порядовка каменки для бани

Схематично возведение каменки можно представить следующим образом:

Камни для печи-каменки

Горный материал вулканического происхождения больше всего подходит для загрузки в этот печной агрегат. Так, базальт, гранит и андезит обладают высокой теплопроводностью и теплоотдачей. Если возникают сложности с их приобретением, на берегах озер и рек можно найти закаленные водой и солнцем камни диаметром 10 см.

Размещать булыжники требуется от более крупных до самых мелких образцов. В эту груду можно добавить также чушки чугуна, что поможет удерживать высокую температуру на нужном уровне. Битые изделия из керамики и фарфора, размещенные в верхнем слое каменной груды, также будут способствовать повышению эффективности нагрева печи-каменки.

Пробный розжиг

Возведенную каменку разрешается разжечь только после полного высыхания кладки. Первый ее нагрев должен длиться не более 15 минут. В течение трех суток нужно повторять это действие по несколько раз в день. После завершения подготовки печи-каменки к полноценной работе требуется основательно ее протопить.

Похожие статьи:

Печь каменка для бани своими руками | Строительный журнал САМаСТРОЙКА

Печь каменка для бани своими руками

Печь каменка для бани своими руками

Содержание статьи:

  • 1. Печь каменка для бани своими руками
  • 1.1. Материал для печи каменки и его порядовка

Невозможно представить себе русскую баню без пара. Под его воздействием происходит расширение пор кожи и их очищение, выведение из организма вместе с потом шлаков.

Также происходит положительное воздействие на дыхательные пути и прогревание организма изнутри. Но для того, чтобы создать достаточное количество пара нужно установить в бане печь – каменку.

На сегодняшнее время купить печь каменку для бани не проблема, поскольку цены на неё вполне приемлемы. Однако многие любители бани, которые занимаются самостоятельным её строительством, всё же предпочитают готовой печи для бани самодельную, изготовленную по собственному проекту.

В данной статье будет кратко рассмотрено, как делается печь для бани своими руками, что для этого нужно и насколько трудоёмким является этот процесс.

Печь каменка для бани своими руками

Прежде, чем начинать строительство печи для бани, следует подобрать необходимый по объёму бак для горячей воды. При этом стоит учитывать, что на человека в среднем приходится до10 литров воды. Затем можно начинать возведение печи каменки своими руками.

Изначально следует разметить место фундамента под печь каменку, который должен быть больше её основания. Его глубина должна быть примерно 50 см, так как установленная печь каменка достаточно тяжёлая. Нужно помнить, что между основой печи и фундаментом бани должно быть расстояние около 5 см, которое заполняют речным песком.

На дно выкопанного фундамента укладывается подушка из песка и щебня, которая потом заливается бетонный раствор. Его застывание происходит в течение недели, а когда фундамент приобретёт твёрдость, следует провести его окончательное выравнивание. Ровность проверяется водяным или строительным уровнем.

После полного высыхания основы (а этот процесс длится около 2-х недель) можно приступать к кладке печи каменки своими руками. Между фундаментом и кирпичом следует настелить рубероид. Если необходимо, это можно сделать внахлёст, проклеив стык мастикой из битума.

Материал для печи каменки и его порядовка

Использовать для кладки лучше красный обожжённый кирпич, предварительно его намочив. Это нужно для того, чтобы он впитал в себя влагу, иначе это будет происходить из раствора фундамента, что отразится на его прочности.

Сегодня в интернете не составит особого труда найти готовые проекты и чертежи печи каменки, схему укладки кирпичей (порядовку), а также видео с наглядным руководством о том, как класть печь каменку для бани своими руками.

Кладочный раствор готовится из песка и глины (1к1). Швы должны быть герметичными, чтобы не произошло выхода угарных газов, опасных для человека.

Когда печь каменка для бани своими руками будет построена, остаётся уложить в неё камни, благодаря которым она, и получила своё название. Приобрести их сегодня можно в большинстве специализированных магазинах.

Читайте также:

Печь для бани своими руками: делаем лучшую печь

Печь-каменка является главным источником пара и тепла в русской бане. Ее основная задача — создание оптимальных режимов влажности и температуры в помещении, в течение необходимого времени.

Печь для бани своими руками

Хорошая каменка должна быть экономичной, и абсолютно безопасной. Поэтому построить печь для бани своими руками можно, обладая лишь необходимыми навыками. Но это не так сложно, как кажется на первый взгляд.

К тому же, сделать печь для бани самостоятельно гораздо дешевле, чем купить готовую.

Давайте рассмотрим, какая печь лучше подойдет для вашей бани.

Выбираем печи для бани по типу топлива


Каменка на твердом топливе

В качестве такового можно использовать дрова, каменный уголь либо брикеты. Рекомендуется топить парную березовыми дровами, они дают достаточно жара, не стреляют и не искрят. Однозначно лучший вариант — дровяные печи для бани.

Если в бане нет системы горячего водоснабжения, то дополнительно печку можно оснастить баком для нагревания воды, который ставится на дымоходной трубе.

Устройство печи-каменка на твердом топливе

1 – зольник; 2 – колосниковая решетка; 3 – топливник; 4, 5, 7 – дымоходы; 6 – камни;
8 – дымовая труба; 9 – щели для нагретого воздуха; 10 – водогрейная труба; 11 – корпус;
12 – глазок


Электрокаменка

Электрические печи для бани являются лучшим решением для небольшой бани, рассчитанной на двух-трех человек. Такую печь стоит оснастить ограничителем, отключающим их при нагревании воздуха в парилке до 100-110°, а также реле времени, позволяющим задавать период работы агрегата.

Тэны печи накаляются до 600/800º. Поэтому для безопасности нужно использовать двойной корпус, защитные кожухи, а также покрытия из термостойких материалов. Тогда внешняя обшивка печи будет достигать всего лишь 35º.

Такие каменки компактны, надежны, удобны в эксплуатации и могут иметь разнообразный дизайн и показатели мощности. Некоторые из моделей можно вешать на стене, это увеличивает полезную площадь парной.

Главные недостатки — мощные электропечки (свыше 5кВт) нуждаются в напряжении 380В. Из этого вытекает обязательная модернизация сети. Стоит также отметить, что при общей нестабильности работы наших магистральных электросетей возникает риск порчи агрегата. Помимо этого, его эксплуатация обходится довольно дорого.

Печь на жидком топливе

Может топиться соляркой, керосином, ПДТ — печным дистиллированным топливом и мазутом.

Основной элемент подобных каменок — горелка, над ней ставится капельница, через которую поступает топливо. Когда делается такая печь для бани своими руками, под горелку часто приспосабливается чугунный либо стальной цилиндр, который наполовину заполняется кусочками камня либо металла. Засыпка обеспечивает предварительное нагревание воздуха и равномерное его смешивание с топливными парами.


Не используйте для горелки тонкий металл, он очень быстро прогорит. Регулирующий вентиль защитите фильтром, чтоб он не засорялся. Главный недостаток таких каменок — высокая взрыво- и пожароопасность.

Газовая печь

Работает на сжиженном либо природном газе. Она должна обладать устройством для отведения продуктов сгорания в дымоход. Делая подобные печи для бани своими руками, в топку поставьте газовую горелку, имеющую трубку для подачи воздуха — тем самым вы увеличите КПД агрегата. Главный недостаток газовой печи — высокая пожаро- и взрывоопасность.

Выбирая каменку, прежде всего, обратите внимание на мощность агрегата. Зависеть она должна от размеров помещения. 1кВт генерируемой мощности каменки нагревает объем в 1м³ комнаты.

Учтите еще такие аспекты. Когда парилка имеет не утепленные места (камень, стекло), нужно выбирать печь с большей мощностью. 1м² поверхности, которая не утеплена, приплюсовывает к объему помещения 1м³, если стены — это не обшитый сруб, то используйте коэффициент 1.5.

Виды печей по режиму работы


Каменка периодического действия.

Если баня рассчитана на одну семью и топится дровами, то этот вид печей наиболее приемлем. Они на 25-30% более экономичны, чем аналоги комбинированного действия и быстрее нагревают камни до нужной температуры.

Такие каменки сооружаются из огнеупорных кирпичей. Обладают толстыми стенками, поэтому долго сохраняют тепло.

Основные недостатки подобной печки:

  • нужно ждать полного прогорания топлива, иначе при открытии камеры в помещение попадет угарный газ.
  • большие габариты;
  • необходимость подведения под нее отдельного фундамента.

Печь комбинированного действия

Отличается от первого вида большей теплоемкостью. Дает возможность пользоваться парной после однократного протапливания, но по мере необходимости допускает и непрерывную топку.

Почти все печки данного типа делаются из кирпича. Основной их отличительной особенностью является непроницаемая перегородка меж топкой и лотком для камней. Это дает возможность получения пара без прекращения работы печи. Главные недостатки — большой размер, вес и необходимость сооружения фундамента.

Каменки длительного (постоянного) действия

обычно обладают тонкими стенками, не больше 0.5см, сделанными из сварной стали либо чугуна. Чугунные печи для бани топятся электричеством, газом, жидким либо твердым топливом. Температура нагревания регулируется в них изменением объема поступающего в камеру топлива.

Главное их достоинство — небольшие размеры и удобство пользования. Основной недостаток – подобная печь для бани своими руками делается нечасто, т.к. имеет довольно сложную конструкцию. Поэтому и обойдется она вам значительно дороже первых двух видов.

Этапы самостоятельной постройки кирпичной каменки


  1. Делая печь для бани своими руками, помните, что если она весит больше 750кг, под нее нужно подводить фундамент, закладываемый еще при сооружении парной. Глубина его должна составлять не меньше 50см от поверхности грунта, размер сделайте на 5/10см больше с каждой из сторон, чем сама каменка.
  2. Кладку начните с проверки правильности размещения будущей печи.Насухо разложите первый ряд кирпичей, далее первый ряд дымоходной трубы. Затем опустите с потолка отвес на углы дымохода. В процессе кладки пользуйтесь им постоянно, угловые отклонения допускать нельзя. Для облегчения задачи, по углам можно поставить рейки.Важное условие хорошей работы печи — гладкость ее внутренних стенок. Поэтому обращайте кирпичи ровными и целыми гранями вовнутрь. Через каждые 4-5 рядов протирайте поверхность внутри тряпкой, пропитанной глиняным раствором. Так вы будете заделывать мелкие выбоины на кирпичах.Дверцы прикрепите к каменке отожженной проволокой, сечением 2-3мм. Меж кромками дверцы и кирпичом сделайте уплотнение асбестовым шнуром. Это нужно, т.к. коэффициент расширения у металла больший, чем у кирпича.

  3. Кладка топки осуществляется шамотным кирпичом. Данный элемент каменки должен эффективно отдавать тепло, поэтому стенки его делайте гладкими и скошенными. Заднюю стенку застрахуйте от обрушения металлическими скобами. Когда доведете кладку до определенной высоты, положите на кирпичи кверху фланцами швеллер №12.Сооружайте топку при помощи полнотелого печного кирпича, изнутри футеруйте ее шамотным кирпичом. Меж вертикальными рядами оставляйте шов в 1см и заполняйте его мелким сухим песком, перемешанным с перемолотой каолиновой ватой либо порошком асбеста. Обязательно делайте перевязки швов кладки в полкирпича.
  4. Оштукатуривание каменки. Дождитесь, когда она полностью высохнет, а также осядет. Далее расчистите швы вглубь на 0.5-1см, так штукатурка будет иметь лучшую адгезию к стенкам печи. Можно наносить раствор на закрепленную стальную сетку, которая сделает оштукатуривание более надежным.

    Перед работой печь необходимо протопить. Раствор распределяйте двойным слоем, предварительно стенку смочите водой. Первый слой смеси должен иметь жидкую консистенцию, подобную сметане, второй делайте гуще. Обычная толщина одного слоя — 5-8мм. После того, как нанесете раствор, поверхность печи нужно затереть и выровнять.

  5. Окрашивание каменки.Перед этим устраните все шероховатости поверхности.
    я этого смочите ее и затрите куском кирпича. Далее окрасьте печь клеевой краской либо побелите известковым молочком с примесью соли.Также можно приготовить известковую краску. На 2.5кг разведенной гашеной извести возьмите ведро воды. Добавьте в смесь соляной раствор, клей и около 50г олифы. Далее все тщательно перемешайте и отфильтруйте. Чтобы получить цвет, можете использовать сурик, ультрамарин, охру, бланфикс и прочие пигменты.Металлические детали каменки, например дверцы зольника и топки, можно окрасить кремнийорганической краской, имеющей черный цвет.

Печь для бани. Своими руками + Чертежи — Новости рекламодателей Est!

Классификация печей

Перед тем как закупать материалы и приступать к сооружению печи, необходимо решить несколько важных вопросов. Классификация отопительных узлов входит в ТОП самых актуальных вопросов. Их выделяют три:

  • Конструкции постоянного воздействия. Данный тип отопительного узла в бани является самым распространенным, и даже можно сказать классическим. Она представляет собой чугунную печь с топкой предназначенной для твердого топлива и камнями, расположенными в верхней чаше. После того, как камни нагреются и начнут выделять пар соприкасаясь с водой, можно приступать к банным процедурам. Такие печи просты в использовании, безопасны и показывают положительные износостойкие показатели, отличные примеры печей для бани Artkamin.ua. Недостатком печи можно считать необходимость самостоятельно постоянно подкладывать дрова, иначе печь быстро остывает.
  • Переменного воздействия. Это печь из жаростойкого кирпича в которой верхние камни выделяют тепло нагреваясь под воздействием открытого огня. Такие печи экологичны и длительное время сохраняют тепло. Однако стоит отметить, что сконструировать такую печь без знаний, весомого финансирования и разрешения не выйдет, к тому же, для её растопки требуется большее количество дров, чем в предыдущем варианте.
  • Комбинированного воздействия. Такие печи являются лучшим выбором, поскольку несут альянс преимуществ печей с переменным и постоянным воздействием. Они экономичны и экологичны, а наслаждаться банными процедурами можно гораздо дольше не подкидывая дровишек в топку. Вот только незадача, соорудить такую печь самостоятельно практически не возможно. Установка реализуема исключительно профессионалами высокого уровня, либо посредствам приобретения готового устройства.

Топливо для печей

Если вы решили самостоятельно соорудить печь для бани, стоит остановить свой выбор на печи каменке и решить какой вид топлива будет использоваться.

  1. Дрова являются популярным сырьем для розжига банных печей. Они хорошо горят, выделяют достаточное количество тепла, обладают характерным ароматом и приятным потрескиванием в печи, за что это сырье и любят банщики.


  1. Топить банную печь можно и посредствам газовой установки. Газ быстро нагревает воду и подготавливает помещение к проведению релаксирующей процедуры. Однако недостатков все же больше. Использование газа не экологично и не экономично, ведь для разогрева бани его необходимо просто огромное количество.
  2. Хорошим вариантом становятся электрические печи. Они обладают высокими показателями автономности, быстро нагревают помещение и экологичны при эксплуатации. Однако стоит учесть, что электрическая печь потребляет большое количество электроэнергии.

Печь каменка своими руками

Постройка печи в баню своими руками не столь экономичная процедура, сколько душевная. Приятно отдыхать в баньке, где вы непосредственно своими руками построили её “сердце”.

Если вы выбрали постройку металлической печи, вам понадобится:

  • Металл 6мм. Можно использовать металлическую бочку.
  • Чугунная дверца.
  • Арматура.
  • Фитинги.
  • Решетка для камней.

Ниже, вы видите схему, по которой конструируется металлическая печь для бани своими руками:


  1. Зольник — поддувало.
  2. Стальной корпус.
  3. Топливник.
  4. Решетка.
  5. Камни.
  6. Дымовая труба.

Требования в монтаже железной печи

  1. Тестируем печь. Разожгите печь не помещая в неё камни и оцените целостность швов.
  2. Подберите оптимальное место монтажа печи. Она должна прогревать всю комнату и эффективно распределять тепло.
  3. Обустройте печь за печью. Ее необходимо обложить специальной плиткой или металлом.
  4. Оградите печь решеткой для собственной безопасности.
  5. Обезопасьте трубу дымохода.

Кирпичная печь своими руками

Обустройство печи из камня своими руками гораздо сложнее, чем сооружение устройства из металла. Чтобы выполнить корректную кладку, необходимо знать, в каком порядке выкладывать ряды. Если опыта у вас нет, лучше остановится на самом простом варианте.

Для каменной печи необходимо сооружать фундамент и накрывать его рубероидом. Также стоит помнить, что кирпич для кладки печи необходимо приобретать специальный, жаростойкий. Обычный материал категорически не подходит. а вот раствор для кладки можно использовать классический (вода, песок, глина) или приобрести его в строительном магазине.

  1. Стальная или чугунная труба.
  2. Заглушки.
  3. Топочная камера.
  4. Резервуар для воды.

Советы от профессионала

  1. Если вы цените свое здоровье, предполагаете экологичные материалы и следите за бюджетом — обратите внимание на печи отапливаемые дровами. Тем более, что именно такие конструкции вызовут восторг настоящих ценителей бани.
  2. Если вы хотите получить печь “2 в 1” оборудуйте дверцу для загрузки дров в комнате отдыха. так вы получите камин в зоне отдыха и печь в самом баннике.
  3. При постройке сразу подумайте о размещении резервуара с водой на печи. поверьте, это необходимый элемент для комфортного отдыха.
  4. Если вы не ценитель агрессивной ани, подготовьте большой резервуар для камней. Чем их больше, тем мягче будет воздух.

Приложив немного усилий и времени вы сможете самостоятельно соорудить красивую и эффективную печь для бани. Если же времени у вас нет, рассмотрите возможность приобрести готовую печи из металла или кирпича для своей баньки.

Печь для бани своими руками: строим баньку с нуля

Как негласно бытует в народе мнение, настоящий хозяин должен возвести своими руками не только саму конструкцию дома, но еще и печь для бани. Ведь куда русскому человеку без парилки. Тем более приятно удивлять гостей и точно знать, что все в обустройстве помещения под контролем, когда печь для бани своими руками выложена. Или смонтирована – тут смотря, из какого материала возводить собираетесь. В этой статье будут рассмотрены дровяные конструкции из металла и кирпича, как наиболее популярных и доступных элементов строительства.



Наверное, основная причина, по которой люди даже самого современного склада ума строят печь своими руками – это экологически чистый и мягкий пар. Едва ли дорогостоящая электропечь способна воссоздать тот оригинальный микроклимат, ради которого стоит предпринимать строительство бани вообще. (См. также: Установка банной печи своими руками)

С чего начать планировку печи

Ключевым местом, своего рода алтарем, вокруг которого возводится парное помещение и предбанник, служат печи для бани. Своими руками построить такое сооружение несложно. Важно только ответить правильно на инженерные вопросы:

  1. Какого типа планируется парная – сухая баня или с влажным паром, русская парилка или мягкая финская сауна.
  2. Кубатура парилки и помещения для «омовений»: не забывайте, что ваша самодельная печь может послужить еще и очагом для водонагрева. А для этого надо будет спроектировать или приобрести готовый бак.

    3. (См. также: Самодельная печь для бани)

  3. Прежде, чем приступить к кладке, просчитайте стоимость работ и материалов. Возможно, придется обратиться к экспертам, которые подскажут, как обустроить фундамент и дымоход, им тоже надо будет заплатить. А теперь сравните, целесообразно ли строить печь с нуля или можно приобрести готовую дровяную печь.
  4. Немаловажный момент – период эксплуатации парилки. Иными словами, проходимость людей в день, среднее время одного сеанса, а также тот факт, будет ли баня использоваться посезонно или круглый год.
  5. Наконец, продумайте месторасположение – в углу или по центру, сколько места отводится под печь. Считается, что «золотое правило» строительства – печь занимает 0,15% площади отапливаемого помещения.

    6. (См. также: Шведская печь своими руками)

Ну а теперь подойдем к вопросу, из каких материалов изготавливается банная печь каменка своими руками.

О кирпичных печах

Согласитесь, печь из натурального кирпича – это своего рода традиционный очаг, который обладает превосходной теплоотдачей. И вместе с тем, повышается трудоемкость процесса кладки. Начиная от выбора жаропрочного кирпича правильного обжига, морозостойкости и прочности и заканчивая технологией укладывания брикетов.

Итак, начнем по порядку:

  • Выбор кирпича: для кирпичных банных конструкций используется кирпич огнеупорный, из красной глины двойной технологии обжига. Неправильно использовать пустотелый кирпич, либо кирпич на основе силикатных смесей, чтобы не привести к растрескиванию кладки. Проверять подходящий кирпич будем так: разбиваем о цементную стяжку или каменный пол. Качественное изделие должно разлетаться на крупные и симметричные осколки со звоном.

    • (См. также: Печь Булерьян своими руками)

  • Морозостойкость в условиях эксплуатации русских бань также важна. Выбирать надо кирпич марок М75-М150 по прочности и с циклом морозостойкости не ниже 25, в идеале 35.
  • Кладка банной печи своими руками подразумевает толстые стенки. В районе топки можно использовать шамотный или гжельский кирпичи, выкладывая его в длину. В остальных частях – стенках печи ширина кладки может быть половинной, и даже в ¼ кирпича.
  • В качестве топлива для кирпича не уместен природный газ, обычно истапливают печь дровами или торфом.

    • (См. также: Кирпичная банная печь своими руками)

Принцип работы кирпичных печей прост: прогревается топка в течение 3-4 часов до визита в баню, затем топливо просто прогорает при температуре 600-800 по Цельсию. Тот факт, будет ли действие топки постоянным или периодичным, решает конструкция каменки, которая обычно делается закрытой. Для обустройства каменки используют вертикальную конструкцию, камни укладываются на нижнюю решетку и заполняются доверху от крупных до более мелких, с сохранением воздушной циркуляции между ними. Чтобы обеспечить постоянную работу и принимать процедуры даже во время работы печи, каменка также подогревается огнем до 450-500 градусов,

О металлических печах

Сколько встречается восторженны отзывов о продукции из кованой стали, с изящными решетками каменки и стеклянными дверцами. Взять хотя бы печь-камин GucaArina, из прочного чугуна на мощности 10 кВт способной обогреть до 210 кубометров воздуха в помещении. Можно ли установить аналог такой печи самостоятельно? И вообще, чем отличаются металлические печи для сауны или бани?



Есть два варианта для каждого мастера – либо выбрать готовый котел, к нему дымоход и остальные элементы. Либо изготовить и установить котел самостоятельно. Сама по себе металлическая каменка изготавливается из чугуна либо жаропрочной стали, с защитным покрытием внутри. Например, печи-камины TimSistem производства Сербии оснащаются изнутри покрытием-вермикулитом, надежно справляющимся с высокими температурами.

Также печь может обладать одинарной или двойной толщиной стенок, которая достигает от 3 до 5мм, в зависимости от мощности и принципа горения топлива. Причем в отличие от кирпичных, металлические топки вполне могут работать на газовом и даже электрическом топливе. Однако следует учесть, что при температуре сгорания максимум 500 градусов одна такая печь сможет обогревать помещение не более 25-30 кв.м.

Обустройство каменки здесь, наоборот, преимущественно открытого типа. То есть, изготавливается решетчатый каркас вокруг топки, в который закладываются камни. Температура от топки будет передавать излучение на них, и камни будут постепенно отдавать его воздуху в помещении. Нужно обустраивать каменку так, чтобы подача энергии велась от боковых стен и дымоходной конструкции. Тогда и расход воды при заливе на камни должен быть меньше, чтобы не получился густой клубящийся пар.

Теперь можно выделить особенности, которыми обладает металлическая печь в баню, своими руками собрать которую легко, если найти подходящие элементы:

  • Увеличенная топка, которую можно вывести в предбанник, а саму каменку расположить сбоку и отвести в парное помещение;
  • Прогрев воздуха в помещении 15-20 кв.м. при температуре за бортом -10 градусов будет занимать около 2 часов, равномерно расходясь по комнате. Для этого в топке следует предусмотреть двойные стенки с прослойкой воздуха между ними во избежание растрескивания металла.
  • Вытяжную трубу дымохода следует также пустить через каменку, тем самым подогревая ее.
  • Нагревать воду можно, пропуская ее через коллектор внутри топки.

Что нужно для изготовления металлической печи?

Как минимум, опыт работы со сваркой, вместе с наличием нормального газосварочного аппарата. А главное, подобрать хороший металлический лист и прокат, который отвечал бы требованиям жаропрочности. Толщина металла должна быть в диапазоне 3-5мм, для поддона можно использовать 0,5мм листы. Потому что поддон-зольник будет выполнять еще и функцию поддувала. Нагреватель следует обустраивать из трубы ¾ дюйма, к ним подобрать соответствующие по диаметру сгоны и спусковой кран, соединительные муфты. Что касается объема камеры топки, стандартно ее делают выше 75 см, из которых 50-55см приходится на длину полена, остальная часть – на помещение коллектора для нагрева воды.



Собрать печь в бане своими руками невозможно без каменки – для ее обустройства подберите или купите готовую сетку, а также решетчатый уголок. Дымоход также рекомендуется приобретать отдельно, если до этого вы не сталкивались с навыками его изготовления. Вокруг печи необходимо также выстелить жестяные листы, дабы избежать попадания углей на поверхность пола в предбаннике.

Если вы не чувствуете в себе предрасположенности к слесарным работам, подумайте над приобретением готовой дровяной печи из чугуна. К примеру, аккуратная и самобытная печь-камин InvictaSeville обладает арочной стеклянной дверцей и чем-то напоминает очаг папы Карло. Ее можно расположить и в гостиной дома, при длительности сгорания топлива в 10 часов она обеспечит равномерный прогрев и чистый воздух в помещении.

Как сделать печь для сауны

Сауна — отличный способ расслабиться и отдохнуть, и построить ее самостоятельно несложно. Однако покупка каменки для сауны стоит дорого. Большинство нагревателей для саун, которые вы найдете, являются электрическими с камнями, которые находятся на решетке. Камни нагреваются, что передает тепло в сауну. Вы можете довольно просто построить свою собственную дровяную печь для сауны, и статья ниже покажет вам, как это сделать.

Шаг 1. Сделайте бак безопасным

Нерабочий пропановый баллон — лучшее решение для каменки для сауны, потому что это толстый и прочный металл.Он будет удерживать тепло, а также правильно излучать тепло. Баллон с пропаном должен быть полностью пустым и недействующим. В баллоне не должно остаться пропана, когда вы его разрезаете, так как искры могут вызвать пожар или взрыв. Снимите ручку с бутылки и вставьте шланг туда, где он был раньше, и включите воду. Наполните бутылку водой до тех пор, пока она не польется сверху. Слейте воду из бутылки, затем поместите бутылку в ведро с водой. Этот процесс устранит любой пропан.

Шаг 2 — Разрежьте бак
