принцип работы, фото, схемы, чертежи, проекты

Содержание:

Принцип работы печи на отработке
Конструкция печи на отработанном масле
Увеличение эффективности обогрева помещения
Правила безопасности при пользовании печкой

Печки на отработке заводского изготовления

Постоянное повышение цен на традиционное голубое топливо заставляет искать альтернативные источники тепла для отопления. Богатое на углероды и другие горючие компоненты, честно отработавшее свой ресурс, машинное масло является отличным топливом и вполне может претендовать на роль замены других источников тепловой энергии.

Простая по конструкции и вполне доступная для создания в домашних условиях, печь на отработке, позволит использовать, по сути, дармовой продукт, сэкономив при этом немалую сумму. По многочисленным отзывам, такие печки неплохо работают с соляркой и другими трудновозгораемыми продуктами нефтеперегонки, включая жидкий гудрон, солидол и т.

д.

Принцип работы печи на отработке

По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец — охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.

Конструкция печи должна строго соответствовать проекту

Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.

Если все размеры и форма печки выдержаны правильно — сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.

Конструктивно печка включает три основных зоны:

• зона горения паров кипящего масла;
• зона высокотемпературного горения продуктов пиролиза;
• камера дожигания горючих соединений и понижающего температурного скачка.

Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.

Принцип работы печи на отработанном масле

Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.

Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.

Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.

Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.

Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности — лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.

Конструкция печи на отработанном масле

Лучший материал для корпуса печки — жаропрочная или тугоплавкая конструкционная сталь.

Конструкция печи на отработке

Для нижней камеры будет достаточно стали шириной 4 мм. А верхнюю и среднюю камеру, температура нагрева которых гораздо выше, толщину материала следует брать не менее 5,5 мм. Все детали свариваются сплошным швом. Камеры, как верхняя, так и нижняя могут быть квадратными, но круглое сечение и протяженность камеры посередине — обязательное условие устойчивого процесса высокотемпературного кислородного горения. Обычно для нее используют отрезок толстостенной стальной трубы подходящего диаметра.

Стандартная конструкция печи на отработке, фото

Для надежного отвода продуктов сгорания нужен дымоход высотой не менее 4 м. Для большей эффективности нагрева воздуха в помещении дымоход может иметь наклонные участки, идущие под углом до 45 градусов. Но чем больше наклон дымохода — тем больше в нем оседает сажи. Конструкция и размеры всех элементов приведены на схематическом чертеже ниже.

Схема печи на отработанном масле с размером деталей

Для самостоятельного изготовления печки потребуется:

• сварочный аппарат;
• болгарка с отрезными и шлифовальными кругами;
• готовые детали и подготовленные обрезки труб необходимого диаметра;
• краска для облагораживания внешнего вида вашей печки.

Краску для печи на отработке можно сделать самостоятельно. Для этого смешиваем пол литра жидкого стекла (нужно использовать именно строительный силикатный клей), 200 г серебрянки (алюминиевой пудры), 20 г молотого мела. Подбором пропорции мела добиваемся нужной консистенции краски. Такая краска получится термостойкой, и подходит для работы с повышенной температурой. Также можно использовать термостойкие кремнеорганические краски и эмали, такие как Цельсит-500, Церта.

После окрашивания печка на отработанном масле получает нарядный, почти заводской внешний вид.

Печка на отработке после окраски

Увеличение эффективности обогрева помещения

Для усиления эффективности нагрева помещения требуется обеспечить более интенсивный отбор у печки излишков тепла. Сделать это можно двумя способами:

• принудительным обдувом горячего корпуса — воздушное отопление;
• нагревом воды с последующей перекачкой ее в систему отопления — радиаторная система обогрева.

Отбор тепла производится в верхней зоне, где температура достигает максимума. Оба варианта уже разработаны и ниже представлены самые удачные и простые конструкции таких печек.

Печка на отработанном масле с воздушным обдувом

На фото хорошо видно, как организована дополнительная камера для нагрева воздуха. Перегородки образуют своеобразный лабиринт и удлиняют путь прохождения через нагретую зону. Камера воздушного обдува наваривается сверху верхней камеры сгорания. По уверениям разработчиков, эффективность нагрева помещения возрастает более чем в два раза.

Вместо воздушного лабиринта можно приварить водяной котел. Нагретую воду придется гнать в радиаторы насосом, но увеличение эффективности обогрева помещения того стоит.

Правила безопасности при пользовании печкой

Учитывая высокую открытость пламени и высокую температуру нагрева — печка на отработке является источником повышенной опасности. Поэтому углекислый огнетушитель возле нее — не прихоть пожарного инспектора, а жизненная необходимость.

Для разжигания печи поверх масла наливается немного легковоспламеняющейся жидкости, например растворителя или бензина. Наливается совсем немного — чтобы начального пламени хватило для появления паров масла.

Печь на отработке в системе отопления дачи

Очень важно исключить попадание воды в кипящее масло.

К чему это приведет, легко понять, вспомнив, что происходит, если на сковородку с раскаленным маслом случайно попадет капля воды. Источником воды может стать кастрюля или чайник на печке, скопившийся на внутренних поверхностях в холодное время иней или конденсат. Не рекомендуется наливать вместо масла другие горючие жидкости неизвестного происхождения.

Итог

Простота конструкции и эксплуатации печи на отработке делает ее необычайно привлекательной для умельцев, а дешевизна топлива и малое его потребление — очень выгодным и в экономическом плане.

При соблюдении элементарных правил безопасной эксплуатации это устройство вполне может стать основным источником тепла для пристроек, хозяйственных помещений, и даже дач для сезонного проживания.

плюсы и минусы устройства, сфера применения печей на отработке.

Примером конструкций, работа которых снижает отрицательное воздействие на экологию, можно назвать отопительную печь, где в качестве топлива применяется любое отработанное масло, от трансмиссионного до растительного. Поэтому проблем с топливом для таких конструкций нет. Кроме того, не требуется приобретать дорогие материалы для изготовления самого отопительного агрегата. Для этих целей подойдёт использованный баллон из-под пропана или кислорода, обрезки строительного металлопроката.

Содержание статьи

• Принцип работы печи на отработанном масле
• Достоинства и недостатки печей на отработке
• Область применения

Принцип работы печи на отработанном масле

Работает такой агрегат на основе пиролиза, когда при сжигании органического топлива происходит разложение и газификация. Первоначально при нагревании идёт расщепление сложных азотно-углеродных цепочек молекул масла на химические элементы, после чего под действием кислорода они окисляются, а затем охлаждаются, на ходу превращаясь в безопасный азот и водяной пар.

Если печь сконструирована правильно, соблюдены все размеры и форма, то топливо будет сгорать с наибольшей отдачей, а в дымоходе не будут оседать частицы углерода в виде копоти и сажи.

В таком отопительном приборе выделяют три зоны:

• в первой происходит горение паров нагретого до кипения масла;
• во второй — газификация мусора;
• третья — это камера дожига горючих веществ и снижения температурного скачка.

В нижней камере находится резервуар с отработанным маслом. При закипании органического топлива печь переходит в рабочий режим. Образовавшийся при этом пар загорается. Турбулентные потоки, возникающие в первой зоне, играют роль ограничителя и горящая смесь за счёт этого не имеет свободного доступа в зону пиролиза. Таким образом происходит саморегулирование. Помимо этого, под действием инерционной силы, горящие газы закручиваются в вихревой поток.

Необходимый для горения отработки воздух подаётся через окно с заслонкой, с помощью которой управляют скоростью сгорания масла и мощностью отопительного агрегата. Если заслонку закрыть полностью, то печь потухнет.

Закрученные в спиральный жгут пары масла попадают в камеру высокотемпературного дожига. По сути это труба, имеющая определённый диаметр и длину, с множеством отверстий для воздуха. Здесь происходит перемешивание газов с кислородом, и окислительный процесс проходит достаточно интенсивно. Температура в этой зоне может достигать 900 °C и выше, в результате чего азот становится более активным. Оксиды азота и углерода собираются вверху зоны пиролиза.

Полный дожиг несгоревших продуктов газификации происходит в верхней камере печи. Её конструктивные особенности таковы, что позволяют обеспечить понижение температурного скачка. Теряющий активность при невысоких температурах азот вновь вытесняется кислородом. Таким образом, на выходе получаем безопасный азот в газообразном состоянии, нагретый водяной пар. Выброс твёрдого оксида углерода осуществляется через дымоход.

Достоинства и недостатки печей на отработке

Простота конструкции, небольшое потребление топлива, лёгкость в эксплуатации — это те факторы, которые делают данные отопительные агрегаты особенно привлекательными. Помимо этого у них имеется ещё ряд достоинств:

1. Эффективно и быстро нагревают закрытые помещения.
2. Не зависят от наличия электричества или газа.
3. Можно использовать печь для приготовления пищи.
4. Размеры и вес конструкции позволяют её при необходимости перевозить.
5. Отсутствие открытого огня.
6. Печь позволяет сжигать отработанное масло и его пары, и при соблюдении условий эксплуатации не является пожароопасной.

Несмотря на большое количество плюсов, у данной конструкции есть немало недостатков:

1. Необходимость фильтрации масла, иначе присутствующие в нём примеси могут засорить подающую трубку.
2. Требуется слишком высокий дымоход для создания тяги, более 4 м высотой.
3. Высокая температура поверхностей оборудования.
4. Дымоход и печь приходится чистить ежедневно.
5. Грязь в помещении, шум в процессе работы и неприятный запах.
6. Возможность возгорания, если камера сгорания переполняется отработкой.
7. Отопительный агрегат гаснет лишь тогда, когда топливо сгорит целиком.

ВАЖНО! Приступать к чистке печи можно только после её полного остывания.

Область применения

Печи на отработанном масле имеют и другие названия: тепловые пушки, калориферы. Для отопления жилых помещений применяются крайне редко, так как из-за наличия раскалённых поверхностей воздух пересушивается. Но для производственных помещений они идеально подходят, поскольку очень быстро нагревают воздух.

Обычно их используют для обогрева теплиц и гаражей, СТО и автомоек и т. д. Модифицированные конструкции со змеевиком можно включать в водяную отопительную систему.

Все, что вам нужно знать о нагревателях на отработанном масле

Нагреватель на отработанном масле в наши дни стал горячей темой в США и Канаде, потому что это экологически безопасное решение. Он перерабатывает отработанное масло, которое должно быть сброшено в море или на свалку.

Недавно в моем районе я заметил, что несколько человек делают свои собственные самодельные обогреватели на отработанном масле, чтобы сэкономить деньги. И многие из них, в том числе производители, продвигают обогреватель на отработанном масле как «экологически чистое решение». Что ж, это утверждение стоит проверить, и если в этом утверждении есть доля правды, это, безусловно, заметно. В этой статье мы рассмотрим, как работает обогреватель на отработанном масле и действительно ли он так хорош.

Что ж, нетрудно догадаться, что является топливом подогревателя отработанного масла. Любой вид нефти, синтетическое масло, которое нельзя использовать по прямому назначению, может использоваться в качестве основного источника топлива для обогревателей на отработанном масле. Обычно заводы и насосные станции являются основными источниками этого типа нефти. Но домохозяйства также могут предоставлять отработанное масло, поскольку вы можете использовать отработанное растительное масло для обогревателей на отработанном масле.

Тем не менее, именно Агентство по охране окружающей среды отвечает за маркировку того, какой вид масла является безопасным для сжигания. Поэтому, если вы хотите сжигать масло, которое не помечено как безопасное, вы должны сначала проверить его.

Нагреватели на отработанном масле работают по технологии сжигания. Масло разбивается на множество мелких частиц, чтобы высвободить тепловую энергию. Принцип работы обогревателей на отработанном масле поясняется ниже:

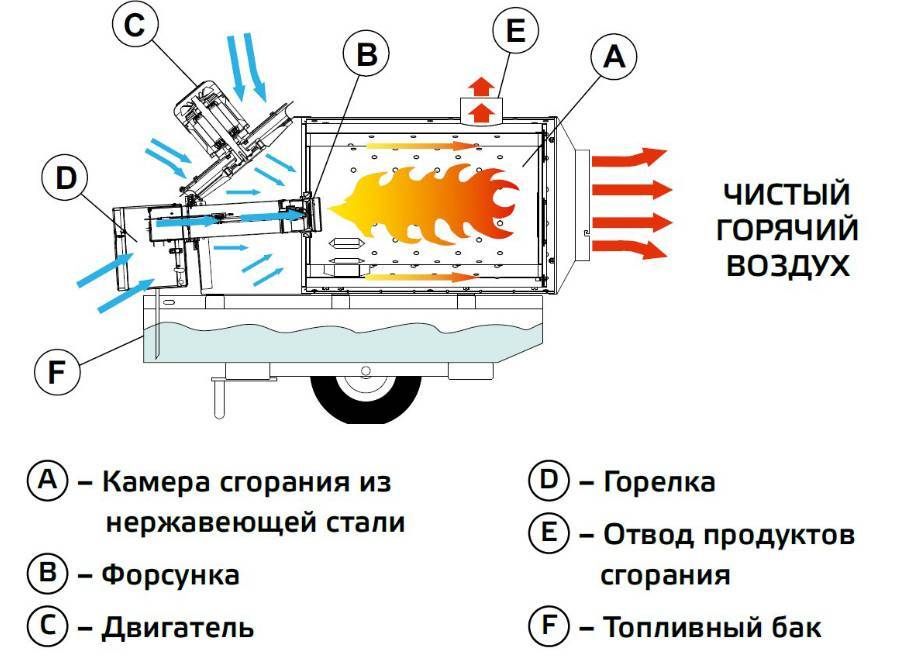

Изображение: Как работает нагреватель на отработанном масле?

Подогреватели на отработанном масле в основном состоят из двух частей – топливного бака и горелки. Отработанное масло хранится в топливном баке. На пути от топливного бака к горелке установлен фильтр, фильтрующий отработанное масло и контролирующий подачу топлива к горелке на постоянном уровне. Этот фильтр можно мыть, а регулярное техническое обслуживание положительно влияет на общую эффективность обогревателя. Отфильтрованное топливо предварительно нагревается до оптимальной температуры и распыляется для сжигания перед подачей в камеру сгорания. В камере сгорания образуется чистое и эффективное пламя с распыленным маслом. Затем тщательно расположенные внутренние вентиляторы подтягивают воздух к пламени, нагревают его и направляют в пространство помещения. Выхлопные газы должны быть удалены, чтобы окружающий воздух был в помещении с помощью надлежащей системы вентиляции.

Технология нагрева на отработанном масле считается революционной технологией, и производители обогревателей на отработанном масле рекламируют ее как экологически чистую технологию, приносящую пользу окружающей среде. Пришло время оценить их претензии, действительно ли они являются революционным экологически чистым продуктом.

Что ж, подогрев отработанного масла полезен для окружающей среды в том смысле, что он предлагает способ переработки отработанного масла, которое должно быть сброшено в море или в другие свалки. Но обогреватели на отработанном масле не так экологичны и экологичны, как хотят вас представить производители. Как и все обогреватели, работающие на жидком топливе, обогреватели на отработанном масле также производят газы, которые должны смешиваться с наружным воздухом.

Как и другие технологии нагрева путем сжигания, нагреватели на отработанном масле также выделяют газы и токсины, опасные для окружающей среды. По сравнению с обычными нагревателями, нагреватели на отработанном масле производят токсины, такие как кадмий, свинец, мышьяк, хром и многое другое. Причина этого в том, что обогреватели на отработанном масле используют все виды моторных масел, которые содержат моющие, смазочные и многие другие неизвестные вещества.

Еще одна важная вещь, которую следует помнить в отношении нагревателей на отработанном масле, заключается в том, что использование нагревателя на отработанном масле в вашем штате может быть незаконным, если вы сжигаете масло любого типа, не отмеченного как безопасное EPA (Агентство по охране окружающей среды).

Экономическая эффективность обогревателей на отработанном масле заслуживает обсуждения, так как считается их основным преимуществом перед другими традиционными обогревателями. Это правда, что обогреватели на отработанном масле используют отработанное масло в качестве источника топлива, которое очень дешево по сравнению с маслами. Вы можете получить отработанные масла с заправочных станций и различных заводов по очень низкой цене. Но одна лазейка в этой идее заключается в том, что они также используют электричество для выработки тепла. Таким образом, будет неточно, если мы просто сравним цену на отработанное масло, чтобы определить эксплуатационные расходы нагревателей на отработанном масле.

Еще одна вещь, которую вам нужно знать, это то, что вам может потребоваться разрешение на использование обогревателей на отработанном масле в зависимости от региона, в котором вы живете. Стоимость разрешения повлияет на эксплуатационные расходы обогревателей на отработанном масле.

Основное препятствие нагревателей на отработанном масле заключается в том, что их первоначальная стоимость слишком высока. Это связано с тем, что каждый нагреватель на отработанном масле должен быть протестирован для обеспечения безопасности пользователей в долгосрочной перспективе. Многие предлагают построить собственную самодельную горелку на отработанном масле с минимальными затратами, и вы можете найти множество руководств о том, «как сделать обогреватель на отработанном масле с капельной подачей». Но здесь, в The Soothing Air, мы бы порекомендовали вам не делать этого, так как есть много технических вопросов, которые необходимо решить перед запуском любого процесса горения. Вы можете найти больше об этой теме в последней части этой статьи.

Хотя обогреватели на отработанном масле имеют много преимуществ по сравнению с другими типами обогревателей, они также имеют ряд существенных недостатков, в том числе следующие:

Токсины тяжелых металлов

Подогреватели на отработанном масле работают на различных сортах масла. Из-за разнообразия вариантов топлива эти нагреватели подвергаются воздействию большого количества химических веществ. В результате они производят больше токсинов тяжелых металлов, таких как кадмий, свинец, мышьяк или хром, чем обычно.

Чрезмерное обслуживание

Обогреватели на отработанном масле обычно производят чистое тепло для гаражей, магазинов или домов. Но их эффективность нагрева обычно зависит от их технической пригодности. Эти обогреватели требуют регулярного обслуживания для обеспечения безопасности и эффективности. Большая часть отработанного масла теряется, когда его химическая форма каким-то образом искажается. Эта химическая примесь оказывает огромное давление на фильтр внутри подогревателя отработанного масла. Именно поэтому необходимо чистить фильтр не реже двух раз в неделю.

Безопасность, проблема

Существуют некоторые опасения по поводу безопасности обогревателей на отработанном масле. Во-первых, побочные газы, образующиеся в процессе сжигания отработанного масла, опасны для здоровья, если их не отводить должным образом. Как вы можете догадаться, они также вредны для окружающей среды. Более того, при неправильном обслуживании обогреватели на отработанном масле более подвержены пожарной опасности или несчастным случаям, чем обогреватели других типов.

Если вы не являетесь экспертом в области нагрева путем сжигания, то наш ответ — большое НЕТ. После прочтения одного или двух онлайн-блогов, в которых объясняется, как сделать нагреватель на отработанном масле с капельной подачей или как построить нагреватель на отработанном масле, может показаться очень простым построить собственный самодельный нагреватель на отработанном масле. Но есть много технических проблем, с которыми вам придется столкнуться, чтобы обеспечить общую безопасность обогревателя, и одна крошечная ошибка может привести к фатальной катастрофе в вашем доме. Есть причина, по которой промышленные модели обогревателей на отработанном масле стоят так дорого. Однако, если вы все еще думаете о том, чтобы построить самодельный масляный обогреватель, вам следует рассмотреть следующие вопросы:

• Вам следует учитывать процесс самовозгорания в ваших котлах на отработанном масле, потому что ручное зажигание слишком рискованно для эксплуатации
• Нагреватель на жидком топливе должен иметь внутренний воздушный компрессор
• Он должен быть защищен от любых легковоспламеняющихся предметов, таких как бумага, одежда или газы
• Топливный бак должен быть без ржавчины и без каких-либо утечек
• Должна быть система вентиляции
• Отработанное масло следует правильно хранить
• Обогреватель необходимо надлежащим образом обслуживать не реже двух раз в неделю

Наконец, технология нагрева на отработанном масле, безусловно, имеет много положительных сторон, таких как использование перерабатываемых отработанных масел. Но они не так безвредны для окружающей среды, как многие из нас думают. Если вы ищете дешевое и энергоэффективное решение для отопления дома или гаража, вы можете поискать другие варианты. Но если вы действительно настроены использовать обогреватель на отработанном масле, мы рекомендуем вам покупать только сертифицированный обогреватель на отработанном масле.

Категория: Обогреватели

Что, почему, кто, когда и где использует отопление на отработанном масле

В Clean Energy Heating Systems мы всегда рады ответить на вопросы о нагреве на отработанном масле. Мы понимаем, что не все точно знают, как это работает, подходит ли их бизнес для этого и на какие преимущества они могут рассчитывать.

Давайте ответим на некоторые из этих вопросов здесь и сейчас, рассмотрев вопросы «что, почему, кто, когда и где» при отоплении на отработанном масле.

Что такое отопление на отработанном масле и как оно работает?
Нагрев на отработанном масле с использованием печи на отработанном масле или котла на отработанном масле сжигает отработанное масло и преобразует его в эффективное бесплатное тепло для вашего объекта. Топливные печи и котлы на отработанном масле системы экологически чистого энергоснабжения могут перерабатывать отработанное моторное масло, гидравлическую жидкость, жидкость ATF и топочный мазут № 2 или любую комбинацию этих жидкостей.

Зачем мне переходить на отопление на отработанном масле?
Если вы читали ответ на предыдущий вопрос, то помните слова «бесплатное тепло». Благодаря отоплению на отработанном масле вы можете сократить счета за коммунальные услуги, потому что вам не придется покупать другое топливо или электроэнергию для обогрева вашего дома. Вы также будете уверены, что избавляетесь от использованных нефтепродуктов в соответствии с правилами и нормами EPA. Более того, вам не придется платить кому-то за утилизацию отработанного масла — вместо этого вы будете сжигать его для получения бесплатного тепла.

Кто больше всего выиграет от перехода на отопление на отработанном масле?
Любое предприятие, производящее собственные отработанные нефтяные жидкости, может пожинать плоды нагрева отработанного масла. Даже если вы сами не производите достаточное количество отработанного масла для постоянного производства тепла, вы можете купить отработанное масло у брокеров, которые продают его по разумной цене. Некоторые виды предприятий, которые получают наибольшую выгоду от отопления на отработанном масле:

• Автосалоны
• Автосервисы
• Мастерские по ремонту машин и оборудования
• Сельскохозяйственные операции
• Корпорации с парками транспортных средств
• Автомойки

Когда лучше всего инвестировать в обогреватель на отработанном масле?
Честно говоря, никогда не бывает плохого момента для инвестиций! Но чтобы получить максимальную экономию энергии осенью и зимой, когда вам нужно постоянно отапливать здание, имеет смысл думать наперед. Купив и установив печь или котел на отработанном масле до наступления холодов, вы получите оборудование на месте и будете готовы к работе, когда оно вам понадобится.

Где разместить нагреватель на отработанном масле?
Каждое здание имеет свои собственные логистические ограничения и возможности, поэтому вам необходимо учитывать возможности вашего объекта. Принимая решение, следует помнить о следующих вещах:

• Ваш обогреватель не должен мешать персоналу магазина или другому оборудованию
• Между ним и горючими материалами должно быть достаточно места
• Это должно быть место, обеспечивающее безопасный доступ для обслуживания и обслуживания
• Его расположение должно обеспечивать равномерное распределение теплого воздуха
• Если вы используете воздуховоды, то, где вы можете проложить воздуховоды, является важным фактором
• При размещении нагревателя на отработанном масле необходимо соблюдать все местные нормы и правила.
• Вам также необходимо решить, где установить дымоход и маслобак

Итак, готово! Если вы готовы рассказать о том, как ваш бизнес может год за годом сокращать расходы на электроэнергию, превращая отработанные нефтепродукты в бесплатное тепло для вашего объекта, свяжитесь с нами сегодня! Наша команда готова ответить на все ваши вопросы и помочь вам решить, подходит ли вам отопление на отработанном масле.
