Печь в баню чертеж: Самодельные печи для бани из металла чертежи

Содержание

чертежи с размерами, фото банной железной печки, как сварить металлическую конструкцию

Отопительные печи для бани, изготовленные из металла, давно получили широкое распространение благодаря своим особенным качествам.

Такие приборы практически ничем не уступают традиционным устройствам из кирпича, даже отличаются более высоким КПД и скоростью нагрева.

Их компактность, простота в эксплуатации, невысокая стоимость становятся неоспоримыми плюсами для владельцев загородных участков.

Многие слесарные мастерские предлагают услуги по изготовлению металлических печей по индивидуальному проекту заказчика. Это дает возможность получить прибор, рассчитанный на работу с учетом конкретных факторов и обладающий совокупностью требуемых функций.

Сделать дровяную металлическую печь своими руками несложно, особенно если имеется опыт работы со сваркой.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

  • Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

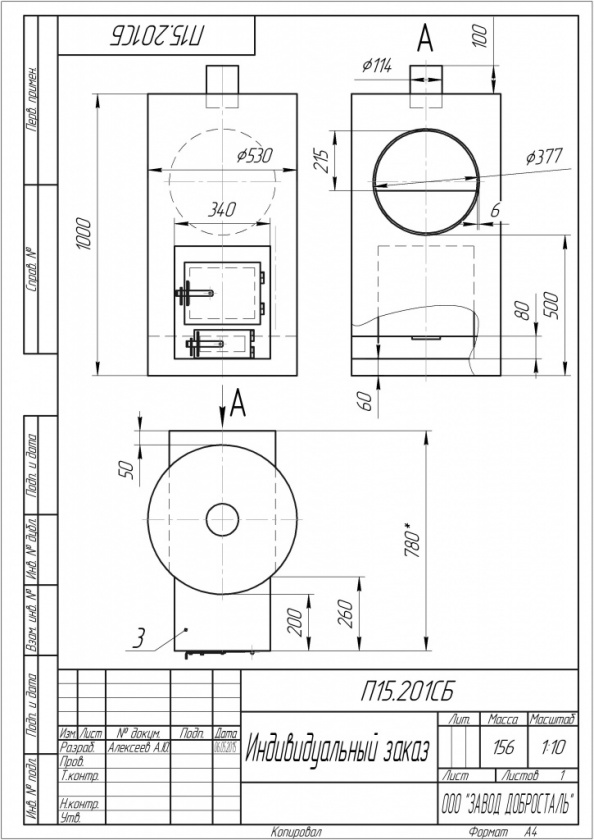

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
  • Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
  • Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара.

Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода.

Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую.

Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Вам также будет интересно:

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют.

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения — от нее зависят габариты устройства;
  • наличие желаемых функций — нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
  • недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером.

Фото готовых устройств из железа

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, дополнительно оснащена баком для воды.

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой. Также имеет бак для нагрева воды.

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Полезное видео

Посмотрите видео, в котором демонстрируются все этапы процесса изготовления железной печи для бани.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Печи для бани своими руками

С давних времен на Руси пользовалась особенной популярностью кирпичная печь в баню, которую можно было не встретить в собственном доме лишь в исключительных случаях. В последние несколько лет бани буквально переживают момент невероятного перерождения.

Прежде всего, на это, конечно, оказывает тот факт, что все больше людей отказываются от проживания в многоквартирных домах и делают все чаще выбор в пользу индивидуального строительства. Именно поэтому вопрос как построить печь для бани становится все популярнее с каждым годом.

Если вы сможете грамотно спланировать процесс строительства, то вам без проблем в короткий срок удастся построить собственную баню, и добавить своему дома особенной атмосферы бодрости и здоровья.

Содержимое обзора:

Процесс подготовки

Все, что нужно для того, чтобы самостоятельно построить баню на своем участке – это буквально минимальные строительные навыки и немного терпения. Первое, с чего стоит начать – это выбрать чертежи печи для бани своей мечты.

В большинстве случаев печь в парилке располагают таким образом, чтобы одна часть строения отвечала за поддержание уровня теплоты в предбаннике, а другая – за отопление непосредственно парного помещения.

Если говорить о материале, который стоит выбрать для строения также в самом начале, то в принципе большинство строителей сходятся во мнении о том, что можно применять те остатки материалов, которые не использовались во время проведения основной стройки.

Процесс стройки будет идти намного быстрее в том случае, когда заранее подготовлены все необходимые инструменты.

Лучше всего, чтобы по правую сторону от печи находились мастерки, а также уровень, ведро, в котором будет раствор и молоток.

Слева от печи, как правило, размещают ведро с чистой водой и обязательно еще одно ведро с совком для мусора, а также плоскогубцы и обыкновенный карандаш, который обязательно понадобится во время проставления различных отметок.

Для печи обязательно понадобится котлован. Особенное внимание стоит уделить его размерам, а именно глубине, которая должна быть не меньше 0.7 м.

Дно котлована, согласно правилам, должно быть засыпано примерно на двадцать сантиметров песком. После этого песок сверху закрывается щебнем и битым кирпичом.

Далее обязательно в котловане необходимо предусмотреть армированный каркас с опалубкой. Сверху полностью вся поверхность должна быть залита бетоном. Посмотрите фото печи для бани и вы увидите, что оставляется обычно не больше двадцати сантиметров.

Последние два слоя фундамента выступают уже в качестве главного гидроизоляционного материала. После того, как фундамент полностью будет готов, его в обязательном порядке проверяют на горизонтальность.

Если проявятся какие-либо недостатки, то их можно будет достаточно просто устранить, используя возникшие огрехи. После проведенных работ можно постепенно переходить к строительству самой бани.

Важность дымоходного канала

Особенное внимание во время установки дымохода очень важно уделять общим параметрам строения. В том случае, если самодельная печь для бани из металла получилась достаточно маленькой, то не стоит и трубу делать чересчур массивной.

Приблизительно толщина стенок составляет на практике около половины кирпича. Желательно, чтобы и сечение дымовых проходов было такого же размера.

Финальный этап

Очень важно уже после завершения укладки, но перед началом использования, как следует просушить банную печь. Принято для этих целей использовать один из способов:

Обратите внимание!
  • Принудительный;
  • Естественный.

Наиболее предпочтительным, по словам строителей, является второй вариант, однако предстоит заранее приготовиться к дополнительным временным затратам.

Используя данный способ можно будет быть уверенным в том, что печь действительно просохнет максимально равномерно, и не образуется ни одна трещина.

Запомните, что если вы будете соблюдать все советы, данные вам строителями, то без каких-либо сложностей сможете построить баню достаточно быстро исключительно собственными силами.

Не забудьте заранее только убедиться в том, что вы готовы к необходимым финансовым затратам.

Фото печи для бани своими руками

Обратите внимание!

Обратите внимание!




Печь для бани своими руками из металла: сборка

Очень много конструкций печи для бани своими руками из металла уже сделано и придумано, но тема до конца не раскрыта и актуальна до сих пор. Своими руками металлические банные печи можно изготовить из подручных металлических материалов, нужно только желание и немного времени.

Металлические печи для бани своими руками

Просмотрев эту статью и соблюдая технологию, а также добавив фантазии, можно придумать что-то самому. В результате вы не только отлично попаритесь в баньке, но и удивите соседей и друзей уникальными решениями. О некоторых расскажем более подробно. Разберемся, как может быть изготовлена металлическая печь, каковы должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент), чтобы установить собранную конструкцию.

Печь с решеткой для камней и нагревом воды

Что нужно для работы?

Если будет строиться металлическая печь для бани своими руками, то сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое.

Инструмент

  • Сварочный аппарат.
  • Электроды диаметром 3-4.
  • Болгарка.

Материал металлический

Если изготавливается самодельная печь для бани из трубы, потребуется:

  • Колёсные диски — 4 шт.
  • Труба диаметром 100-150 мм.
  • Листовое железо толщиной 2-3 мм.
  • Арматура железная диаметром 8-10 мм или прут.

Материал строительный

  • Кирпич — 300-350 шт.
  • Цемент — 2-3 мешка по 50 кг.
  • Щебень, песок — 0.1 куб.

Обратите внимание: тяга создаётся путём разряжения, т.е разряженный холодный воздух вытягивает тёплый. Тёплый воздух, в свою очередь, стремится вверх под действием Архимедовой силы. Тяга зависит от погоды: летом воздух тёплый и влажный — тяга, естественно, меньше, зимой всё наоборот. Тяга также зависит от диаметра трубы.

Чертёж печи каменки

Если труба тонкая, то газы и тёплый воздух путём трения о стены трубы будут тормозиться и не успевать покинуть дымоход. В результате создаётся дымовая пробка и дым идёт путём наименьшего сопротивления, т.е. в помещение.

Поэтому при изготовлении металлической банной печи своими руками, всегда руководствуйтесь принципами давления, тяги, правильно выбирая размеры дымохода и топки. Если труба широкая — дым и газы будут медленно подниматься вверх, тяга будет плохая и очень большая засоренность трубы, её очень часто придётся чистить.  Так как всё будет оседать на стенах трубы, нормальная скорость при выходе из трубы 5-8 м/с.

Впервые дымоходами стали пользоваться римляне (3-8 век до н.э.) — знаменитые римские термы.

Работы по возведению печи

Итак, приступим к постройке металлической банной печи своими руками. Прежде всего, нужно подготовить фундамент, то есть, основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, фундамент под нее стоит подготовить обязательно. Очень важно, чтобы железная печь была установлена на ровный фундамент.

Возводим фундамент

  • Для фундамента под печь сбиваем опалубку, ее размеры –  1х1 м, высота 20 см.
  • Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперёк квадратами 20х20 см. Арматуру в местах соединения друг с другом связываем вязальной проволокой. Она не должна лежать на земле, для этого вбиваем в землю по краям решетки 4 куска арматуры и привязываем к ним решетку на весу. Прежде чем начать заливать фундамент, убедитесь, что решетка находится посередине.
  • После заливки выдерживаем фундамент около 2-х недель, открываем все двери и окна в бане для лучшей вентиляции и укладываем мокрые тряпки на залитый фундамент. Это делается для того, чтобы при высыхании не образовывались трещины. В течение 2-х недель тряпки смачиваем.

Подготовка и сборка печи

Собирается железная печь так:

  • Берём  задний обод от колеса, завариваем все дыры, кроме той, что посередине.
  • Берём следующий обод, обрезаем выпуклую верхушку, первый обод вставляем во второй и завариваем. Дырок и щелей быть не должно, устройство должно быть герметичным, после сварки отбиваем шлак и проверяем сварочный шов, если где-то не доварили, довариваем, проверяем ещё раз, отбив шлак.

    Моменты сборки печи для бани

  • Обод А привариваем к трубе, на обод А надеваем обод Б и завариваем, чтобы не было дырок, т.к это будет емкость для горячей воды.
  • Как мы видим на рисунке, обод А и Б приваривают друг к другу — образуется емкость. После внутри обода Б с трёх сторон лучами навариваем арматуру к трубе для жесткости и устойчивости.
  • В ободе А высверливаем дыру диаметром 25 в самом низу и привариваем трубу тем же диаметром, вкрученным в неё краном для спуска воды.
  • Берём обод А1, он тоже снизу полностью обварен, кроме средины, точная копия обода А, и обод Б1 — точная копия обода Б. Надеваем обод Б1 на трубу (иначе после мы его уже не вставим), обод А1 переворачиваем и привариваем к краю трубы.
  • Сверху привариваем обод Б1 и так же, как и в первом случае, завариваем и лучами с трёх сторон привариваем арматуру.

    Сборка деталей 2-го этапа печи

  • Фундамент для печи готов, снимаем опалубку и начинаем укладывать кирпич, вместо цементного раствора используем глину.

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то прежде чем установить новую печь, придётся вырубить в стене квадратное отверстие, т.к печь будет начинаться оттуда — это двери поддувала и топки, всё остальное находится в бане.

Чертёж внутренности печи

Если у вас не было предбанника, то мы его будем строить вместе с печкой для бани. Угол, в котором стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности, ведь внутри баня всегда отделана деревом.

Вид сбоку

Итак, начинаем делать печь, если нет опыта в печных делах или никогда не клали кирпич, то лучше позвать мастера, который сложит вам печь по всем правилам. Но если хотите попробовать сами, что неплохо, то самое время попробовать, а я расскажу, как это сделать.

Вид спереди

  • Выкладываем основание полностью из кирпича, вторым рядом начинаем уже выкладывать зольник (поддувало).

    Шахта зольника, поддувало

  • Зольник — шахта, через которую выбирается зола и поступает холодный воздух, что создаёт усиленную тягу. Зольник обычно открывают перед растопкой печи. Зольник должен быть немного меньше самой шахты сгорания в длину. Объясню причину: при открытии дверцы холодный воздух с силой врывается в шахту и ударяется о стены, отлетает назад, прихватив часть дыма с собой, поэтому у некоторых при открытии поддувала выходит дым в помещение.
  • Далее ставим дверку поддувала, обкладываем ее, сверху укладываем ещё один ряд и поверх шахты зольника ставим колосник.
  • Начинаем выкладывать саму топку, после колосника выкладываем ряд и второй, оставляя место под дверку топки. Выкладываем дверку и сверху ещё два ряда, печь готова.

После кладки печь должна просохнуть минимум 2 недели, если её затопить сразу, то появятся микротрещины, что нарушит целостность печи. Открываем все поддувала и входы-выходы, чтобы печь высыхала. Допускается протопить мелкими щепками на пару часов. Печь считается высохшей, если на дверце топки нет влаги и стены все просохли. Можно прогнать печь по полной для профилактики, и печь готова к использованию.

  • Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, который ставится на сложенную нами печь.
  • У железной печи каменка находится прямо на самом корпусе, у нас она находится на трубе, и там же находится бак для горячей воды.

Сама печь в сборе

Замечу, что сама конструкция будет достаточно тяжелой, поэтому её можно разделить на детали и собирать внутри помещения. Металлическая банная печь своими руками оригинальной конструкции готова. Если отделка внутри уже есть —  прикрыть от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забываем, при сварочных работах внутри помещений в целях пожарной безопасности нужно иметь ведро воды и брызгалку. Брызгалку можно сделать из обыкновенной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки обрызгиваем шов и окалины.

  • Верх дымохода (см.  Металлические дымоходы) укрепляем двумя арматурами для жесткости, привариваем к трубе и крепим к одной стене и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
  • Сверлим  кирпич перфоратором с буром диаметром 6 мм, 5-6 см  вглубь и крепим на анкера, таким образом, у нас получился угол жесткости и устойчивая конструкция.

Вид в полном объёме: печь металлическая для бани своими руками

Печь для бани из металла своими руками с решеткой под камни

Варианты сбора печи другой конструкции

Печи металлические для бани своими руками бывают разных форм. Рассмотрим печь, собранную из трубы, её составные части и схему сборки. На первый взгляд печь для бани из трубы имеет максимально простое устройство, но здесь есть свои хитрости и технология конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях эти принципы должны использоваться, иначе печь не будет работать.

Печь для бани своими руками металлическая со встроенной каменкой

При самостоятельном воплощении конструкции и каких-то оригинальных решениях, чтобы у вас получилась своими руками металлическая печь для бани, руководствуйтесь ими, и у вас всё получится. Не забывайте, что для нас с вами нет ничего невозможного, поэтому будем дерзать, стремиться и удивлять окружающих, улучшая мастерство. Тогда построенная банная печь своими руками металлическая или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — это простой вариант, так как основание почти готово — кусок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие в длину размером 335 мм, шириной 180 мм, это будет у нас колосник, навариваем прутья или железную полосу, друг от друга около 1 см. Отдельно изготавливаем короб из листового железа 2-3 мм, по размеру:

  • 600х140 мм, 2 шт.
  • 270х600 мм, 1 шт.
  • 270х140 мм, 1шт.

Свариваем короб, зачищаем шлак.

Привариваем к нему дверку и пока отложим в сторонку деталь. Займёмся 525 трубой, нам надо вырезать заглушки, боковины с двух сторон.

  • Диаметр трубы у нас 525, делим на 2, получаем 262,5 мм.
  • С помощью циркуля вымерив 262,5, чертим 2 круга, хотя можно и проще. Приложите нашу заготовку (трубу 525) на лист и просто обведите его.

Если вам надо скопировать несколько деталей,то копировать всегда надо с оригинала, а не с их готовых копий, так как теряется точность размеров. Если вы разметили деталь и вырезали её, то лучше сделать замер ещё раз и изготовить другую, чем копировать с готовой.

Металлическая печь для бани своими руками с большой каменкой

Пока изготовим детали, но сборку будем проводить по порядку. Сначала сделаем внутренности печи и соберём их внутри самой печки, все остальные детали будем поочерёдно накладывать и проваривать.

Вверху прорезаем два отверстия. Одно — для дымохода, круглое, диаметром 110 мм, отступив от края 525 трубы до середины (дымохода 110 трубы) 100 мм. Другое — квадратное, для каменки, отступив от края 525 трубы 215 мм, срезаем размер вдоль 525 трубы 300 мм, поперёк 250 мм. Чтобы соблюсти симметричность конструкции, используем уровень (вертикаль, горизонталь) или отвес (вертикаль). Для вырезанного отверстия готовим нишу для камней, вырезаем детали из листа железа 5 мм.

  • 270х300 мм, 2шт.
  • 270х250 мм,2шт.
  • 250х300 мм,1шт.

Все детали свариваем, делаем квадратный короб, как показано, зачищаем от шлака, промазываем швы обильно керосином и смотрим, нет ли подтёков. Отставляем готовую деталь печи в сторону.

Отвес можно изготовить из любого тяжелого груза (болт, гайка, камешек, гвоздь) и любая верёвки, лески, нити. Но вес груза должен держать верёвки, лески, нити натянутыми. Остальное всё сделает сила тяжести, нить с висящим на ней грузом всегда показывает вертикаль в идеальном виде, так же как и вода показывает линию горизонтали.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа 4-5 мм перегородку для шахты печи (отгораживает топку от дымохода, тем самым препятствуя быстрой утечке тепла в дымоход).

Перегородка для шахты печи

Как показано на рисунке, отмеряем сверху 180 мм и по факту, т.е какой будет размер, узнаем только по ходу работы. Замер можно произвести при помощи рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. Для заметки расскажу, как обойтись подручными средствами, если нет уровня, и отметить горизонтальную линию. Берём прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твёрдый предмет, имеющий основание.

От дна отмечаем по бокам одинаковое расстояние и ставим маркером отметки. Наливаем воду по меткам — и вот уровень готов. Ставим на нужную нам поверхность: вода должна находится в уровень с метками, тогда у нас будет уровень горизонта.

  • Выставляем сам уровень, не забывая о размере 180 мм, его надо соблюдать, прижимаем уровень к трубе так, чтобы он у вас не гулял, и ставим внутри метки по краям, маркером или мелом. Такую же процедуру производим и с другого края.
  • Делаем замер от метки до метки.
  • Чертим перегородку на куске металла и вырезаем.
  • Берём нишу для камней, вставляем её в приготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть снизу).
  • Вставляем перегородку по сделанным меткам, если всё сходится, то начинаем обваривать перегородку, если нет — делаем пометки, где именно не сходится или мешает, вытаскиваем перегородку, подравниваем болгаркой. Если есть зазоры — ничего страшного, это заваривается электросваркой.
  • Также обвариваем нишу для камней.

Итак, банная металлическая печь своими руками — следующий этап сборки. У нас идут заглушки или боковины. На одной делаем разметку для дверцы топки, отступая от низа 50 мм, и вырезаем по размеру дверки, которая у нас приготовлена заранее с одним уточнением: отверстие делаем по всем краям меньше на 1 см. Если у нас размер дверцы 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем ещё одно отверстие для чистки дымохода 70х130 мм.

Печи для бани из металла своими руками с баком для нагрева воды

Если изготовленная металлическая печь в баню своими руками имеет не прямой выход с топки в дымоход, а  с шахтами, то всегда надо делать отверстия для чистки дымоходов, если туда нельзя добраться. Если этого не сделать, то осадки золы и мелкие частицы пепла и нагар скоро уменьшат доступ в дымоход и печь начнёт дымить.  Придётся или прорезать окошко, или спиливать и заваривать  трубу постоянно.

  • Сначала ставим боковину с будущей дверкой, обвариваем снаружи. Через окошко для топки свариваем перегородку с боковиной. Дверку для топки мы поставим в последний момент. Теперь свариваем другую боковину, которая у нас без отверстий, всё зачищаем шлифмашинкой.
  • Ставим дымоход в прорезанное отверстие, прихватываем, берём уровень и мерим вертикаль с двух сторон не параллельно, а углом. Чтобы дымоход не был завален. Всё обвариваем, внизу ставим усилие для дымохода.
  • Следующий этап: ставим зольник — поддувало снизу, закрывая колосник, и обвариваем его.
  • И завершение сборки — привариваем дверки к топке и к отверстию для чистки дымохода, у зольника дверка есть. И привариваем ножки.

Осталось установить печь на предназначенное ей место. При этом установка проводится так, чтобы каменка расположена не в печи, а снаружи, что затрудняет нагрев камней. Камни будут нагреваться намного дольше обычного, но эффект всё же будет.  Камни для печи лучше использовать морские, они быстрее нагреваются, дольше держат тепло, при содержании в них соли и йода благоприятно влияют на организм. Очень важная деталь. Если у вас изготовлена своими руками железная печь для бани, то нужно установить ее так, чтобы пол под поддувалом был из жести или плитки, в общем из негорючего материала.

Делаем печь для бани своими руками из металла: чертежи и инструкция

Металлическая печь для бани имеет ряд преимуществ перед кирпичной. Она относительно легкая, быстро разогревается, быстро отдает тепло. Кроме того, стальную печку можно смастерить своими руками, если знать некоторые конструктивные особенности.

Выбираем конструкцию печи

К банной печке из металла предъявляется ряд требований:

  • Быстрый нагрев, высокий КПД.
  • Длительная теплоотдача. Чтобы этого добиться, придется усовершенствовать систему с помощью каменки или особого устройства топки.
  • Компактность. Печь не должна занимать много места в парной. Для оптимизации пространства используют вертикально ориентированные сооружения, а топочное отверстие выносят в предбанник.
  • Безопасность. Металл раскаляется до критических температур. Чтобы избежать ожогов, лучше соорудить на печь специальный кожух или обложить отопитель кирпичом.

Исходя из этих требований, выбирают тип конструкции:

  1. Корпус может быть вертикальным или горизонтальным. Первый занимает мало места, но отличается низкой мощностью и быстрым прогоранием топлива. Второй — с точностью наоборот: имеет лучшую теплоотдачу, но занимает большую площадь.
  2. Отверстие для загрузки располагают в парилке или предбаннике. Последний вариант также способствует экономии места.
  3. Бак с горячей водой ставят прямо на плиту (такой бачок можно сделать своими руками из нержавеющей стали) или располагают отдельно. Удобный вариант – бачок в моечной комнате. Его соединяют трубами со стальным теплообменником, расположенным на дымоходе.
  4. Каменка тоже имеет разновидности. Открытая каменка, наследие финнов, нагревается не больше, чем до 400 градусов Цельсия. Зато при поливе водой она дает отличный мягкий пар. Кладка, спрятанная под металлическим корпусом, раскаляется до 700-800 градусов, но требует регулярной чистки.

Чертежи, схемы, фото

Подготовка металла

Принцип изготовления стальной печи является общим для всех видов конструкций. Нужно только заранее подготовить проект, выполнить чертежи (или взять готовые) и следовать инструкциям.

Для примера ниже представлено пошаговое руководство к действию для печи с отдельным водяным бачком и встроенной каменкой. Габариты следует рассчитывать индивидуально исходя из размеров бани и количества посетителей. Вот ориентировочные показатели:

  • Внешняя каменка квадратная, 50 на 50 см, h – 80 сантиметров.
  • Внутренняя каменка чуть меньших размеров: соотношение сторон 40 на 40 см, h – 50 см. Промежуток между стенками двух печей должен быть не более 5 см по периметру.
  • Размеры самой печи следующие: 50 см в ширину, 90 см длины, h=0,5 метра.
  • Размеры бачка 40 на 50 на 60 сантиметров (ширина, длина, высота). Объем такого сосуда 120 л. Такого количества хватит для 3-4 человек (при условии, что горячая вода будет разбавляться холодной).

Алгоритм изготовления следующий:

  1. Подготовительный этап. Сюда входит заготовка материала (для бани лучше использовать толстое листовое железо от 2 мм), а также эскизы, чертежи. Перед покупкой материала необходимо высчитать общую площадь стальных листов.
  2. Вырезание деталей конструкции. Оптимальный инструмент – болгарка (иначе ее называют круглошлифовальной машиной). Стоит обратить внимание на углы — они должны быть строго 90°. Неровные края металла необходимо зашлифовать.
  3. Перед сваркой рекомендуется проверить все размеры, а также сделать «отпуск» металла (предварительное раскаливание).
При нагреве до слишком высоких температур начинаются изменения кристаллической решетки стали. Чтобы избежать «вспучивания» печки во время эксплуатации, необходимо провести некоторые подготовительные работы.

Есть возможность минимизировать негативные последствия нагрева. Для этого те части конструкции, которые подвержены максимальным температурам, следует раскалить до красного оттенка, затем медленно остудить. Обычно, больше всего страдает дымоход, верхняя плита, боковины. Если после процедуры железные листы слегка покоробились, их можно самостоятельно выровнять молотком. На всякий случай следует подровнять размеры. Данный метод помогает избавиться от будущей деформации отопительного элемента.

Сварочные работы

Начать сварку следует с каменки.

  1. Две боковины соединить под углом 90 градусов, сделать несколько спаек. Сила тока должна быть умеренной, чтобы металл не перегрелся, а шов был ровным. Спайки не должны быть большими, достаточно нескольких миллиметров. При этом, нужно все время следить за углом и корректировать положение листов. Таким же образом сварить две другие боковины.
  2. Соединить две части под прямым углом. Аналогичным методом следует сваривать противоположные углы.
  3. Следующий шаг — присоединение дна и крышки. Толщина металла для дна должна быть не менее 10 мм — на этот участок приходится основной тепловой удар. Для того, чтобы крышка не падала в короб, одну ее сторону можно фиксировать с помощью тонкой подставки. Небольшие огрехи в расчетах и получившиеся щели можно скрыть с помощью сварки. Для этого достаточно оставлять промежутки примерно одинаковыми с обеих сторон.
  4. Когда наметка короба закончена, можно сделать полноценные швы.
  5. По такому же принципу нужно сварить остальные элементы: наружный кожух, топочную камеру, водяной бачок.
  6. С помощью болгарки в коробе нужно прорезать дверцу. В днище внешнего кожуха нужно просверлить отверстия для «ножек» внутренней каменки. Это могут быть водопроводные трубы или арматурные прутья. Принципиальный момент – отверстия должны быть горизонтальными и находиться на одной высоте. В топочной камере сделать входное отверстие для дров. Из остатков металла можно соорудить дверцы.
  7. Осталось лишь соединить все части в общую конструкцию. Для этого нужно изготовить четыре пластины, они должны совпадать с размерами отверстия внешней каменки. В крышке внешнего короба прорезать отверстие для дымохода, совпадающее с диаметром трубы.
  8. По периметру выемки для каменки необходимо закрепить металлические полосы шириной 20 мм. Изнутри приварить уголок 45 на 45 мм, так, чтобы в паре со стенкой он образовывал полку. Именно на них будет упираться вся конструкция. Топочную дверцу повесить на петли. Все соединения проварить двойным швом (изнутри и снаружи).
  9. Собрать всю конструкцию. Внутренняя каменка должна располагаться вертикально на трубах. Отверстия внутренней и внешней печек следует соединить металлическими пластинами. Закрепить сооружение можно сверху любыми обрезками металлолома.
  10. На наружном кожухе закрепить крышку. Прорезать дымоходное отверстие, вставить трубу.
Завершающие штрихи – шлифовка углов, укрепление отверстий асбестовым шнуром. Кроме того, нужно позаботиться о противопожарной безопасности. Высоту ножек нужно делать не менее 40 см, пол под прибором укрывать асбестом, а поверх него — листом металла.

Печь для бани своими руками из металла с баком для воды чертеж

При создании бани всегда встает вопрос о ее обогреве. Выбирая из готовых вариантов, лучше отдать предпочтение тому, который будет не только качественным, но и экономичным. При отсутствии средств на строительство каменного источника обогрева можно сделать печь для бани своими руками. Вариант оформления бани с металлической печкой



При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств.

Особенно осторожно требуется работать при разогреве металла до +900 градусов! При такой температуре возможна нежелательная деформация будущей печи.

Цветовая палитра каления стали



Учет названных нюансов обеспечит:

  • продолжительную аккумуляцию тепловых масс;
  • прогрев бани и поднятие в ней температурного режима в короткий срок;
  • высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется устанавливать самодельные печи для бани из металла. В их использовании есть следующие плюсы:

  • малогабаритные конструкции, что актуально для небольших помещений;
  • нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;
Металлические печи различных габаритов и типов



  • за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
  • срок годности, напрямую зависящий от качества выполненной работы и материалов;
  • отсутствие задымленности при растопке бани сырой древесиной;
  • невысокая себестоимость.

У таких самодельных металлических печей есть и некоторые минусы:

  • малые габариты конструкции исключают использование в просторных банных помещениях;
  • быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
  • высокая вероятность воспламенения расположенных рядом со стенками конструкции предметов.

Существует 3 варианта:

  1. Открытый – с небольшим по объему баком для воды и каменкой открытого типа. Для усиления коэффициента теплоемкости такой печи для бани потребуется накрыть камни оцинкованной крышкой.
  2. Закрытый. Для увеличения теплоемкости снаружи и изнутри производят выкладку из огнеупорного кирпича с применением скрепов из металла, размещают специальную решетку.
  3. Комбинированный. При таком варианте формируется полный набор: 2 задвижки, топливник, решетка, 2 патрубка (диаметром 10 см и 14 см), поддувало и предусматриваются 4 отверстия для трубы и обводного колена. Для этого используются листы из стали толщиной около 0,5 см.
Металлическая печь с открытой каменкой



Также печь для бани бывает холодного и горячего типа. Первая подходит для отапливаемых помещений. О ее стенки невозможно обжечься, так как они прогреваются они лишь до +50 градусов. Второй вариант не позволяет контролировать температуру в бане и применяется при нерегулярном пользовании парилкой.

Типы печей в зависимости от вида топлива:

  • электрические – корпус с ТЭНом и специальные элементы для изоляции тепла;
  • дровяные. Необходимо много древесины в качестве топлива, длительное время прогрева помещения и постоянный контроль;
  • газовые. Они удобны и надежны благодаря наличию предохранительного устройства, которое реагирует в момент уменьшения подачи уровня газа или при полном его отключении.
Металлическая печь на дровах

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Основные составляющие металлических печей

Их наличие предусмотрено во всех банных конструкциях.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность. Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Дополнительные элементы

К ним относятся дверцы и решетки. Для экономии времени их приобретают в готовом виде.

Чертежей и вариантов много, но набор составляющих элементов примерно одинаков.

Инструменты

Для начала работы потребуется подготовить:

  • болгарку;
  • сварочный аппарат;
  • измеритель;
  • ножницы для металла;
  • колосник;
  • лист стали 0,8 см;

Колосник для печи

  • дымоход;
  • металлическую трубу толщиной 0,5-1 см;
  • кран для подачи воды на камни;
  • квадрат 1х1 см;
  • дверцы для каменки, поддувала и топки;
  • сантиметровый прут;
  • камни;
  • карандаш;
  • ведро для мусора;
  • плоскогубцы.

Важные нюансы

Предварительно требуется определить место под будущую конструкцию. При необходимости выкладывается фундамент и два ряда кирпичей. Под ним делают котлован глубиной 70 см. Его дно присыпается песком и сверху битым кирпичом. Далее монтируется каркас и опалубка, после поверхность заливается бетоном.

Фундамент под металлическую банную печь

Важно помнить:

  • зазор между печью и стеной не менее 1 м;
  • на стену возле конструкции необходимо прикрепить фольгу;
  • дымоход лучше сделать из сэндвич-трубы с теплоизоляционным слоем;
  • в месте стыка крыши и дымохода требуется сформировать узел прохода;
  • конструкцию лучше обнести кирпичом для предотвращения ожогов.

Печь-каменка

Это простая разновидность имеет несколько способов создания.

Вариант 1

С использованием железной бочки без дна и верха. Полученная емкость наполовину заполняется кирпичами, положенными на ребро, и колосниковой решеткой, уложенной сверху. В остальные 2/3 пространства помещаются камни, устанавливается дымоход. В конце такая самодельная печь в баню накрывается крышкой  из листов стали.

Вариант 2

Кирпичи для строительства печи-каменки не используются. Последовательность работ:

  1. Подготовить схемы и необходимые инструменты.
  2. В длинной трубе вырезать отверстие под поддувало размерами 5х20 см. Внутри трубы над ним зафиксировать крепление для колосника.
  3. Для топки сформировать отверстие 25х20 см. Над ним смонтировать крепления для прутов, размер которых около 1 см.
  4. С другой стороны печи создать отверстие, в которое будет подаваться жидкость. В каменку уложить камни.
  5. Сделать прорезь под дымоход. В нижней части трубы установить кран.
  6. Сформировать крышку на нагревательный бак с прорезью под дымоход, петлей и ручкой.
Печь-каменка с двумя отсеками

Вариант 3

В данной печи предусмотрены 2 каменки. Изготавливается она по аналогии с предыдущими. Разница в том, что для соединения двух каменок используют 4 пластины.

Другие возможные разновидности

Помимо печей-каменок актуальны: Печка-буржуйка



  • обычная печь горизонтальной формы. Используется пропановый баллон и обрезные остатки металлопроката. Вырезаются проемы под дверки и дымоходную трубу, на уголки фиксируется решетка из колосников, а крышка устанавливается на исходное место. Монтируются ножки и створки;
  • вертикальный котел для бани. Он состоит из топливника, водного бака и каменки закрытого типа. Потребуется заранее сформировать заготовки дна крышки и перегородок, произвести процесс сварки круглых колосников. Составляющие элементы делают по описанной выше схеме.

Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельное помещение, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

  Образец чертежа печи из металла для самостоятельного изготовления

Заключительная отделка

Независимо от типа и размеров печи для бани конструкцию необходимо обработать термоустойчивой эмалью. Для этого поверхность обезжиривается, а затем органический состав наносится в несколько слоев. Нанесение термоустойчивой эмали



Готовые печи нельзя запускать в работу сразу. Прежде всего, принудительно или естественным способом просушите банное помещение.

Придерживаясь названных советов и обладая опытом сварки, вы получите печь, радующую долгие годы. Выбирайте вариант, который оптимально впишется в банное помещение и не «съест» дополнительную площадь.

Кирпичная печь для бани своими руками: чертежи и пошаговая инструкция

Как построить банную печь

Виды

Варианты возведения

Размеры

Материалы

Конструкция и кладка

Безопасность использования

Кирпичная печь для бани весьма важный элемент любого дачного дома. Но на первый взгляд может показаться, что ее возведение — долгий и сложный процесс. Однако это совсем не так.

Сейчас в строительных магазинах можно увидеть многообразие портативных обогревающих элементов, однако люди в основном предпочитают традиционную печку из кирпича.

При всей своей массивности такой агрегат имеет ряд весомых преимуществ:

Однако, если у вас не хватает средств на материалы или же пространство не позволяет соорудить полноценную печь, то свое предпочтение стоит отдать компактному металлическому варианту.

При возведении конструкции можно выделить четыре варианта установки. Каждый из них рассмотрим отдельно.

Исторический

Имеет еще одно название — «по-черному». Именно так наши предки топили бани на Руси. В такой конструкции нет дымохода. Принцип заключается в том, что именно дым очень быстро прогревает помещение. После того, как все дрова сгорают, он выходит через окна или другие специальные отверстия.

Смешаный

Здесь есть труба для отвода дыма, однако он все равно будет попадать в комнату. Как и в первом способе, помещение прогревается довольно быстро, однако стоит учитывать нюанс, что париться можно только с затушенным пламенем в топке.

Чистый

В этой системе камни нагреваются от плиты, поэтому дыма и запаха гари в парилке нет. Однако такой способ имеет свои минусы. Так на прогрев пространства нужно большое количество дров, при этом, сам процесс займет до 12 часов.

Двойной

Свое название он получил из-за того, что в такую конструкцию входит кирпичная печь и две чугунные плиты, установленные над дымоходом.

Размер такой печи зависит от помещения. Поделите площадь комнаты на 2, так вы получите нужное число киловатт, требуемое для печи. Затем полученную цифру умножьте на 2,5 или 3 — это и есть итоговые параметры. С имеющимися вычислениями можно приступить к поиску схем строения. Если у вас нет навыков самостоятельного составления таких планов строительства, то их можно найти в специальной литературе, либо в Сети. Подбирайте варианты, исходя из полученных цифр и размера помещения.

После того, как вы все решили с размерами, нашли подходящий чертеж, выбрали вариант возведения и размещения тепловой конструкции, необходимо подумать о подборе качественных материалов. Разберем самые популярные.

Кирпич

При возведении банных печей многие допускают ошибку при выборе главного элемента — кирпича. Кладка должна быть огнеупорной, поскольку температура горения может достигать 1400 градусов. Зачастую продавцы в магазинах выдают обыкновенный товар за огнестойкий. Чтобы протестировать материал на прочность и пригодность, проверьте его на сколы и трещины. Если поверхность неровная, со множеством дефектов, то он не годится. Также можно попробовать ударить по нему молотком. От качественного изделия инструмент отскочит, при этом издав тонкий звук. Есть еще один нехитрый способ проверки — уроните его. Если стройматериал рассыпался на мелкие кусочки, то брать большой объем не стоит.

Для уменьшения затрат советуем выложить ими только те участки, которые будут подвергаться воздействию наиболее высоких температур. Для всех остальных элементов, в том числе и облицовки, подойдут обычные стройматериалы этого вида.

Раствор

Для кладки печей для бани из кирпича обычно применяют глиняные растворы. Однако и здесь есть свои тонкости. Например, стройматериал и раствор должны выдерживать одинаковую температуру, поэтому целесообразно подбирать их по составляющим. Также в состав раствора обязательно включается песок, который необходимо просеять. Уделите особое внимание чистоте и свежести воды.

Обратите внимание на пропорции: на одно ведро воды обычно приходится ведро песка.

Для строительства кирпичной печи для бани своими руками вам также понадобится бетонный раствор, который необходимо будет приготовить из одной части цемента, трех долей песка и 4 долей щебенки и воды в пропорциях, равных половине веса цемента.

После того, как все будет подготовлено, можно приступать к возведению.

1. Строим фундамент

Из-за совокупности своих материалов изделие получается весом около тонны, что оказывает весьма серьезное давление на основание помещения, где она будет находиться. Поэтому для нее лучше подготовить крепкий фундамент. Для этого необходимо разметить по краям то пространство, которое вы отводите под основание установки. Выройте яму глубиной около 60 см, при этом для устойчивости конструкции советуем расширить нижние 10-20 сантиметров. Далее плотно засыпьте расширенную часть песком, а поверх также плотно насыпьте 10 сантиметров щебня и битого кирпича.

2. Делаем опалубку

Теперь по краям вырытого котлована установите опалубку. Ее можно сделать из досок и гвоздей. Положите в углубление на подставки армирующую сеть на расстоянии от стенок и дна около 5 сантиметров. После установки металлического укрепления можно заливать бетон. Делайте это равномерно, при этом не доходя до уровня пола примерно на 15 сантиметров. После этого измерьте верхний срез — он должен получиться абсолютно горизонтальным.Раствор должен просушиться в течение 7-10 дней, а по истечении этого времени можете смело демонтировать опалубку и образовавшиеся пустые участки заделать измельченным гравием.  После того, как бетон высох, его необходимо покрыть двойным слоем битума и рубероида. Такая гидроизоляция защитит конструкцию от воздействия влаги.

3. Приступаем к кладке

При установке третьего ряда не забудьте закрепить дверку поддувала. Предварительно пропилите болгаркой желобки в кирпичах: туда вы проложите оцинкованную стальную проволоку, на которой и будет держаться дверца.

Также углубления в стройматериалах понадобятся на кладке пятого ряда. Там нужно будет установить стальные уголки, на которые устанавливаются колосники. Эта металлическая решетка поможет циркуляции воздуха и поддержит топливный материал.

4. Укладываем топку

Топка выкладывается из шамотного кирпича. Если для «внутренностей» печи использовать обычный красный и керамический стройматериал, то агрегат долго не прослужит и разрушится из-за агрессивных температур.

Так, при постоянной подгонке подводите работу к перекрытию верхней стенки печи. Поскольку пространство будет довольно большим, то рекомендуем параллельно уложить две полосы из стали так, чтобы они соединяли две напротив стоящие стенки строения. Перед тем как их положить на кладку, сделайте в ней углубления. Такая хитрость поможет избежать обвала материала внутрь конструкции. Также при перекрытии поверхности строения оставьте отверстие для формирования дымовой трубы. Сама труба выводится на высоту, которую вы изначально задумали в проекте.

Ваша печь готова. Принцип ее работы предельно прост: во время сгорания топлива горячий газ нагревает стены сооружения и внутреннюю емкость с водой, после чего проходит через трубы, каменную засыпку, а после этого уходит в дымоход, при этом не оставляя в помещении копоти и явного запаха гари. Подробный процесс кладки отображен на видео.

Чтобы сделать конструкцию пожаробезопасной, продумайте защиту всех поверхностей, которые находятся с агрегатом в одном помещении. Стены, которые почти соприкасаются с ним или находятся на расстоянии 10 сантиметров, необходимо покрыть теплоизоляционным материалом.

устройство печи из металла согласно чертежу и полезные советы

Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.

Общие сведения о металлических печах

Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.

Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

Из чего состоит печь

Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр - 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

  1. Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
  2. Лист металла толщиной не менее 8 мм.
  3. Стальной прут диаметром 10 мм.
  4. Колосник.
  5. Задвижки и петли зи металла для двери.
  6. Дымоход.
  7. Кран.
  8. Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

  • монтаж топки и каменки;
  • изготовление бака для нагрева;
  • сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером - 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером - 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Как правильно установить печь — советы

Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

  1. Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
  2. Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
  3. Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.

Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.

чертежей с размерами, фото банной железной печки, как сварить металлическую конструкцию

Отопительные печи для бани, изготовленные из металла, давно получили широкое распространение благодаря своим особенным качествам.

Такие приборы практически ничем не уступают традиционным устройствам из кирпича, даже отличаются более высоким КПД и ранняя строка.

Их компактность, простота в эксплуатации, невысокая стоимость становятся неоспоримыми плюсами для владельцев загородных участков.

Многие слесарные мастерские услуги по изготовлению металлических печей по индивидуальному проекту заказчика. Это дает возможность получить прибор, рассчитанный на работу с учетом конкретных факторов и обладающих совокупностью требуемых функций.

Сделать дровяную металлическую печь своими руками несложно , особенно если имеется опыт работы со сваркой.

Особенности конструкции, чертежи

Существуют различные типы систем отопительных устройств такого вида, их объединяют общие элементы конструкции:

  • Корпус - изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера - обычно выполняется отдельный короб из стали достаточной толщины ( не менее 5 мм ), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру.
  • Каменка - металлическая корзина для камней, чаще всего прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, защищенная удобное создание пара, закрытая, расположенная внутри корпуса печи.
  • Бак для воды - может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход - отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство нагреваться при эксплуатации, интенсивный жар может принести дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такие типы устройств обычно облицовывают камнем или кирпичом - помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла.После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снижения чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом . Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется установить над ней каменку для части жара.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см , высота около метра. Внутри корпуса зольник высотой 15 см , топочная камера высотой 30 см . Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон , который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали расположены друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м .

Вертикальный котел может содержать два или три отсека . Это зависит от того, будет ли установлен бак для воды. В нижней камере топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см , в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которой зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стенок от перегрева.

Вам также будет интересно:

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но позволяет расположить основную часть печи в соседнем помещении или на улице .Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится камера топки, расположенная над ней каменка.

При созданииже такого устройства особое внимание требуется уделить пожарной безопасности . Перегородку, через которую будет проходить топка, тщательно изолируют.

Лучше всего обложить топку кирпичом , это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину, 1 м в длину , высота зависит от величины каменки, располагаемой над топкой.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения - от нее зависит габариты устройства;
  • желаемых функций - нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкост ь - защитное экранирование.

Расположение устройства в помещении также играет важную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали .Ее удобно разрезать, сгибать, сам материал устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (, 1 см ) может привести к длительному разогреву устройства, снижению КПД.

Поэтому оптимальным выбором будет толщина стали 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали - дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в соответствующих строительных магазинах.Дымоход изготавливается из кусков трубы подходящего диаметра ( не менее 10 см ), ножки - из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • Правило.

Чтобы работа проходила безопасно, приобрести средства защиты : специальную маску и перчатки. Понадобятся различные измерительные приборы : рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент . Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича.В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка : слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева , заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким аппаратом, само устройство устанавливается так, чтобы до стенок оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в частиют небольшие окошки для нижней циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной приводит - либо к быстрому перегреву воздуха, либо к невозможности создания комфортной температуры;
  • недостаточная изоляция дымохода - из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи , чересчур близко к стенкам корпуса - это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того, чтобы избежать основных ошибок, следует создать точный чертеж аппарата и посоветоваться с опытным мастером .

Фото готовых устройств из железа

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, снабженной баком для воды.

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой.Также имеет бак для сообщения воды.

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Полезное видео

Посмотрите видео, в котором демонстрируются все этапы процесса изготовления железной печи для бани.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид.Облицовка натуральным камнем - довольно дорогостоящий вариант. Классический тип облицовки - глиняные изразцы. Состав материала помогает такой плитке переносить перепады температурную и влажность парной, внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступность и широким разнообразием расцветок, но имеет существенный недостаток - общая хрупкость ирочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Печи для бани своими руками

С давних времен на Руси пользовалась особенной популярностью кирпичная печь в баню, которую можно было не встретить в собственном доме в исключительных случаях. Само переживают момент невероятного перерождения.

Прежде всего, на этот факт, конечно, оказывает тот факт, что все больше людей отказываются от проживания в многоквартирных домах. Именно поэтому вопрос как построить печь для бани становится все популярнее с каждым годом.

Если вы сможете грамотно спланировать процесс строительства, то вам без проблем в короткий срок удастся построить собственный баню, и добавить свой дом особенной атмосферы бодрости и здоровья.

Содержимое обзора:

Процесс подготовки

Все, что нужно для того, чтобы самостоятельно построить баню на своем участке - это буквально минимальные строительные навыки и немного терпения. Первое, с чего стоит начать - это выбрать чертежи печи для бани своей мечты.

В большинстве случаев печь в парилке таким образом, чтобы одна часть строения отвечала за поддержание уровня теплоты в предбаннике, а другая - за отопление непосредственно парного помещения.

Если говорить о материалах, которые не используются во время проведения основной стройки, то в принципе большинства строителей сходятся во мнении о том, что можно использовать те остатки материалов, которые не используются во время проведения основной стройки.

Процесс стройки будет идти быстрее в том случае, когда заранее подготовлены все необходимые инструменты.

Лучше всего, чтобы по правую сторону от печи находились мастерки, а также уровень, ведро, в котором будет раствор и молоток.

Слева от печи, как правило, размещают ведро с чистой водой и обязательно еще одно ведро с совком для мусора, а также плоскогубцы и обыкновенный карандаш, обязательно во время проставления различных отметок.

Для печи обязательно понадобится котлован. Особенное внимание стоит уделить его размерам, а именно глубине, которая должна быть не меньше 0,7 м.

Дно котлована, согласно правилам, должно быть засыпано примерно на двадцать сантиметров песком. После этого песок сверху закрывается щебнем и битым кирпичом.

Далее обязательно в котловане необходимо предусмотреть армированный каркас с опалубкой. Сверху полностью вся поверхность должна быть залита бетоном. Посмотрите фото печи для бани и вы увидите, что оставляет обычно не больше двадцати сантиметров.

Последние два слоя фундамента выступают уже в качестве главного гидроизоляционного материала. После того, как фундамент полностью будет готов, его в обязательном порядке проверяют на горизонтальность.

Если проявятся какие-либо неисправности, то их можно будет просто устранить, используя возникшие огрехи. После проведенных работ можно постепенно переходить к строительству самой бани.

Важность дымоходного канала

Особенное внимание во время установки дымохода очень важно уделять общим параметрам строения. В том случае, если самодельная печь для бани из металла получилась достаточно маленькой, то не стоит и трубу делать чересчур массивной.

Приблизительно толщина стенок составляет на практике около половины кирпича. Желательно, чтобы и сечение дымовых проходов было такого же размера.

Финальный этап

Очень важно уже после использования закладки, но перед началом использования следует просушить банную печь. Принято для этих целей использовать один из способов:

Обратите внимание!
  • Принудительный;
  • Естественный.

Наиболее предпочтительным, по словам строителей, является второй вариант, однако заранее подготовиться к дополнительным временным затратам.

Используя данный способ можно быть уверенным в том, что печь действительно просохнет максимально равномерно, и не образует ни одна трещина.

Запомните, что если вы хотите построить все советы, данные вам строителями, то без каких-либо сложностей построить баню достаточно быстро исключительно собственными силами.

Не забудьте заранее убедиться в том, что вы готовы к использованию финансовым затратам.

Фото печи для бани своими руками

Обратите внимание!

Обратите внимание!




Делаем печь для бани своими руками из металла: чертежи и инструкция

Металлическая печь для бани имеет ряд преимуществ перед кирпичной.Она относительно легкая, быстро разогревается, быстро отдает тепло. Кроме того, стальную печку можно смастерить своими руками, если знать некоторые конструктивные особенности.

Выбираем конструкцию печи

К банной печке из металла предъявляется ряд требований :

  • Быстрый нагрев, высокий КПД.
  • Длительная теплоотдача. Чтобы этого добиться, придется усовершенствовать систему с помощью каменки или особого устройства топки.
  • Компактность. Печь не должна занимать много места в парной. Для оптимизации пространства использовать вертикально ориентированные сооружения, максимальное отверстие выносят в предбанник.
  • Безопасность. Металл раскаляется до критических температур. Чтобы избежать ожогов, лучше соорудить печь на специальный кожух или обложить отопитель кирпичом.

Исходя из этих требований, выбираем тип конструкции :

  1. Корпус может быть вертикальным или горизонтальным. Первый занимает мало места, но отличается низкой мощностью и быстрым прогоранием топлива. Второй - с точностью наоборот: имеет лучшую теплоотдачу, но занимает большую площадь.
  2. Отверстие для занятий в парилке или предбаннике. Последний вариант также способствует экономии места.
  3. Бак с горячей водой ставят прямо на плиту (такой бачок можно сделать своими руками из нержавеющей стали) или просто отдельно. Удобный вариант - бачок в моечной комнате. Его соединяют трубами со стальным теплообменником, расположенным на дымоходе.
  4. Каменка тоже имеет разновидности. Открытая каменка, наследие финнов, нагревается не больше, чем до 400 градусов Цельсия. Зато при поливе водой дает отличный мягкий пар. Кладка, спрятанная под металлическим корпусом, раскаляется до 700-800 градусов, но требует регулярной чистки.

Чертежи, схемы, фото

Подготовка металла

Принцип изготовления стальной печи является общим для всех видов конструкций. Нужно только заранее подготовить проект, выполнить чертежи (или взять готовые) и следовать инструкциям.

Для действующего ниже пошагового руководства кию для печи с практическим бачком и встроенной каменкой. Габариты следует рассчитывать индивидуально исходя из размеров бани и количества посетителей. Вот ориентировочные показатели:

  • Внешняя каменка квадратная, 50 на 50 см, h - 80 сантиметров.
  • Внутренняя каменка чуть меньших размеров: соотношение сторон 40 на 40 см, h - 50 см.Промежуток между стенками двух печей должен быть не более 5 см по периметру.
  • Размеры печи следующие: 50 см в ширину, длину 90 см, h = 0,5 метра.
  • Размеры бачка 40 на 50 на 60 сантиметров (ширина, длина, высота). Объем такого сосуда 120 л. Такого количества хватит для 3-4 человек (при условии, что горячая вода будет разбавляться холодной холодной).

Алгоритм изготовления следующего:

  1. Подготовительный этап. Сюда входит заготовка материала (для бани лучше использовать толстое листовое железо от 2 мм), а также эскизы, чертежи. Перед покупкой материала необходимо высчитать общую площадь стальных листов.
  2. Вырезание деталей конструкции. Оптимальный инструмент - болгарка (иначе ее называют круглошлифовальной машиной). Стоит обратить внимание на углы - они должны быть строго 90 °. Неровные края металла необходимо зашлифовать.
  3. Перед сваркой рекомендуется проверить все размеры, а также сделать «отпуск» металла (предварительное раскаливание).
При нагреве до слишком высоких температур начинаются изменения кристаллической решетки стали.Чтобы избежать «вспучивания» печки во время эксплуатации, необходимо провести некоторые подготовительные работы.

Есть возможность минимизировать негативные последствия . Для этой части конструкции следует использовать максимальные температуры, раскалить до красного оттенка, затем медленно остудить. Обычно больше всего страдает дымоход, верхняя плита, боковины. Если после процедуры железные листы слегка покоробились, их можно самостоятельно выровнять молотком. На всякий случай следует подровнять размеры. Данный метод помогает избавиться от будущей деформации отопительного элемента.

Сварочные работы

Начать сварку следует с каменки.

  1. Две боковины соединить под углом 90 градусов, сделать несколько спаек. Сила тока должна быть умеренной, чтобы металл не перегрелся, а шов был ровным. Спайки не должны быть большими, достаточно нескольких миллиметров. При этом, нужно все время следить за углом и корректировать положение листов.Таким же образом сварить две другие боковины.
  2. Соединить две части под прямым углом. Аналогичным методом следует сваривать противоположные углы.
  3. Следующий шаг - присоединение дна и крышки. Толщина металла для дна должна быть не менее 10 мм - на этот участок приходится основной тепловой удар. Для того, чтобы крышку не падала в короб, одну ее сторону можно зафиксировать с помощью тонкой подставки. Небольшие огрехи в расчетах и ​​получившие щели можно скрыть с помощью сварки. Для этого достаточно оставлять промежутки примерно одинаковыми с обеих сторон.
  4. Когда наметка короба закончена, можно сделать полноценные швы.
  5. По такому же принципу нужно сварить остальные элементы: наружный кожух, топочную камеру, водяной бачок.
  6. С помощью болгарки в коробе нужно прорезать дверцу. В днище внешней кожуха нужно просверлить отверстия для «ножек» внутренней каменки. Это могут быть водопроводные трубы или арматурные прутья. Принципиальный момент - отверстия должны быть горизонтальными и находиться на одной высоте.В топочной камере сделать входное отверстие для дров. Из остатков металла можно соорудить дверцы.
  7. Осталось лишь соединить все части в общую конструкцию. Для этого нужно изготовить четыре пластины. В крышке внешнего короба прорезать отверстие для дымохода, совпадающее с диаметром трубы.
  8. По периметру выемки для каменки необходимо закрепить металлические полосы шириной 20 мм. Изнутри приварить уголок 45 на 45 мм, так, чтобы в паре со стенкой он образовывал полку. Именно на них будет упираться вся конструкция. Топочную дверцу повесить на петли. Все соединения проварить двойным швом (изнутри и снаружи).
  9. Собрать конструкцию. Внутренняя каменка должна располагаться вертикально на трубах. Отверстия внутренней и внешней печек следует соединить металлическими пластинами. Закрепить сооружение можно сверху любыми обрезками металлолома.
  10. На наружном кожухе закрепить крышку. Прорезать дымоходное отверстие, вставить трубу.
Завершающие штрихи - шлифовка углов, укрепление отверстий асбестовым шнуром.Кроме того, нужно позаботиться о противопожарной безопасности. Высоту ножек нужно делать не менее 40 см, пол под прибором укрывать асбестом, а поверх него - листом металла.

Печь для бани своими руками из металла: сборка

Очень много конструкций печи для бани своими руками из металла уже сделано и придумано, но тема до конца не раскрыта и актуальна до сих пор. Своими руками металлические банные печи можно изготовить из подручных металлических материалов, нужно только желание и немного времени.

Металлические печи для бани своими руками

представлярев эту статью и соблюдая, а также добавив фантазии, можно придумать что-то самому. В результате вы не только отлично попаритесь в баньке, но и удивите соседей и друзей уникальными решениями. О некоторых расскажем более подробно. Разберемся, как может быть изготовлена ​​металлическая печь, каковы должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент), чтобы установить собранную конструкцию.

Печь с решеткой для камней и нагревом воды

Что нужно для работы?

Если будет строиться металлическая печь для бани своими руками, то сначала нужно составить проект, определить размеры агрегата, а также подготовить все необходимое.

Инструмент

  • Сварочный аппарат.
  • Электроды диаметром 3-4.
  • Болгарка.

Материал металлический

Если изготавливается самодельная печь для бани из трубы, потребуется:

  • Колёсные диски - 4 шт.
  • Труба диаметром 100-150 мм.
  • Листовое железо толщиной 2-3 мм.
  • Арматура железная диаметром 8-10 мм или прут.

Материал строительный

  • Кирпич - 300-350 шт.
  • Цемент - 2-3 мешка по 50 кг.
  • Щебень, песок - 0.1 куб.

Обратите внимание: тяга создает путём разряжения, т.е разряженный холодный воздух вытягивает тёплый. Тёплый воздух, в свою очередь, стремится вверх под действием Архимедовой силы.Тяга зависит от погоды: летом воздух тёплый и влажный - тяга, естественно, меньше, зимой всё наоборот. Тяга также зависит от диаметра трубы.

Чертёж печи каменки

Если труба тонкая, то газы и тёплый воздух путём трения стены трубы будут тормозиться и не успевать покинуть дымоход. В результате создаётся дымовая пробка и дым идёт путём наименьшего сопротивления, т. е. в помещение.

Поэтому при изготовлении металлической банной печи своими руками, всегда руководствуйтесь принципами давления , тяги, правильно выбирая размеры дымохода и топки. Если труба широкая - дым и газы будут медленно подниматься вверх, тяга будет плохая и очень большая засоренность трубы, ее очень часто придётся чистить. Так как всё будет оседать на стенах трубы, нормальная скорость при выходе из трубы 5-8 м / с.

Впервые дымоходами стали пользоваться римляне (3-8 век до н.э.) - знаменитые римские термы .

Работы по возведению печи

Итак, приступим к постройке металлической банной печи своими руками. Прежде всего, нужно подготовить фундамент, то есть, основание, на котором планируется установить конструкцию.Несмотря на то, что железная печь для бани из трубы весит немного, фундамент под нее стоит подготовить обязательно. Очень важно, чтобы железная печь была установлена ​​на ровный фундамент.

Возводим фундамент

  • Для фундамента под печь сбиваем опалубку, ее размеры - 1х1 м, высота 20 см.
  • Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперёк квадратами 20х20 см . Арматуру в месте друг с другом связываем вязальной проволокой.Она не должна лежать на земле, для этого вбиваем землю по краям решетки 4 куска арматуры и привязываем к ним решетку на весу. Прежде чем начать заливать фундамент, убедитесь, что решетка находится посередине.
  • После заливки выдерживаем фундамент около 2-х недель , открываем все двери и окна в бане для лучшей вентиляции и укладываем мокрые тряпки на залитый фундамент. Это делается для того, чтобы при высыхании не образовывались трещины. В течение 2-х недель тряпки смачиваем.

Подготовка и сборка печи

Собирается железная печь так:

  • Берём задний обод от, завариваем все дыры, кроме той, что посередине.
  • Берём следующий обод, обрезаем выпуклую верхушку, первый обод вставляем во второй и завариваем. Дырок и щелей должно быть не должно быть герметичным, после сварки отбиваем шлак и проверяем сварочный шов, если где-то не доварили, довариваем, проверяем ещё раз, отбив шлак.

    Моменты сборки печи для бани

  • Обод А привариваем к трубе, на обод А надеваем обод Б и завариваем, чтобы не было дырок, т.к это будет емкость для горячей .
  • Как мы видим на рисунке, обод А и Б приваривают друг к другу - образует емкость. После внутри обода Б с трёх сторонних лучами навариваем арматуру к трубе для жесткости и устойчивости .
  • В ободе А высверливаем дыру 25 в самом низу и привариваем трубу тем же диаметром, вкрученным в нее краном для сп воды.
  • Берём обод А1, он тоже снизу полностью обварен, кроме средины, точная копия обода А, и обод Б1 - точная копия обода Б. Надеваем обод Б1 на трубу (иначе после мы его уже не вставим), обод А1 переворачиваем и привариваем к краю трубы.
  • Сверху привариваем обод Б1 и так же, как и в первом случае, завариваем и лучами с трёх сторон привариваем арматуру.

    Сборка деталей 2-го этапа печи

  • Фундамент для печи готов, снимаем опалубку и начинаем укладывать кирпич, вместо цементного материала используем глину.

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то прежде чем установить новую печь, вырубить в квадратное отверстие, т.к печь будет начинаться оттуда - это двери поддувала и топки, всё остальное находится в бане.

Чертёж внутренности печи

Если у вас не было предбанника, то мы его будем строить вместе с печкой для бани. Угол, в котором стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности , внутри баня всегда отделана деревом.

Вид сбоку

Итак, начинаем делать печь, если нет опыта в печных делах или никогда не клали кирпич, то лучше позвать мастера, который сложит вам печь по всем правилам. Но если хотите попробовать сами, что неплохо, то самое время попробовать, а я расскажу, как это сделать.

Вид спереди

  • Выкладываем основание полностью из кирпича, вторым рядом начинаем уже выкладывать зольник (поддувало).

    Шахта зольника, поддувало

  • Зольник - шахта, через которую выбирается зола и поступает холодный воздух, что создает усиленную тягу.Зольник обычно открывают перед растопкой печи. Зольник должен быть немного меньше самой шахты сгорания в длину. Объясню причину: при открытии дверцы холодный воздух силой врывается в шахту и ударяется о стены, отлетает назад, прихватив часть дыма с собой, поэтому у некоторых при открытии поддувала выходит дым в помещение.
  • Далее ставим дверку поддувала, обкладываем ее, сверху укладываем ещё один ряд и поверх шахты зольника ставим колосник.
  • Начинаем выкладывать саму топку, после колосника выкладываем ряд и второй, оставляя место под дверку топки. Выкладываем дверку и сверху ещё два ряда, печь готова.

После установки печи должна просохнуть минимум 2 недели , если ее затопить сразу, то появятся микротрещины, что нарушит целостность печи. Открываем все поддувала и входы-выходы, чтобы печь высыхала. Допускается протопить мелкими щепками на пару часов. Печь считается высохшей, если на дверце топки нет влаги и стены все просохли. Можно прогнать печь по полной для профилактики, и печь готова к использованию.

  • Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, который ставится на сложенную нами печь.
  • У железной печи каменка находится прямо на самом корпусе, у нас она находится на самом трубе, и там же находится бак для горячей воды.

Сама печь в сборе

Замечу, что сама конструкция будет достаточно тяжелой , поэтому её можно разделить на детали и собирать внутри помещения. Металлическая банная печь своими руками оригинальной конструкции готова. Если отделка внутри уже есть - прикрыть от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забываем, при сварочных работах внутри помещений в целях пожарной безопасности нужно вести ведро воды и брызгалку. Брызгалку можно сделать из обыкновенной полуторалитровой пластиковой бутылки, пробив в отверстие в крышке. После сварки обрызгиваем шов и окалины.

  • Верх дымохода (см. Металлические дымоходы) укрепляем двумя арматурами для жесткости , привариваем к трубе и крепим к одной стене и к другому.Для крепления к стене используемую или пластину, приваренную к арматуре и просверленную с двух сторон.
  • Сверлим кирпич перфоратором с буром диаметром 6 мм, 5-6 см вглубь и крепим на анкера, таким образом, у нас получился угол жесткости и устойчивая конструкция.

Вид в полном объёме: печь металлическая для бани своими руками

Печь для бани из металла своими руками с решеткой под камни

Варианты сбора печи другой конструкции

Печи металлические для бани своими руками бывают разных форм. Рассмотрим печь, собранную из трубы , её составные части и схему сборки. На первый взгляд на бани из трубы имеет максимально простое устройство, но здесь есть свои хитрости и технология конструкции. В начале статьи я принципа работы печи, тяги и дымохода. Во всех случаях эти силы должны работать, информирует, что печь не будет работать.

Печь для бани своими руками металлическая со встроенной каменкой

При самостоятельном воплощении конструкции и каких-то оригинальных решений, чтобы у вас получилась своими руками металлическая печь для бани, руководствуйтесь ими, и у вас всё получится.Не забывайте, что для нас ничего невозможного, поэтому будем дерзать, стремиться и удивлять окружающих, улучшая мастерство. Тогда построенная банная печь своими руками металлическая или просто печь не будет для вас непрочитанной книгой. Печь на фото выше - это простой вариант, так как основание почти готово - кусок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие в длину размером 335 мм, шириной 180 мм, это будет у нас колосник, навариваем прутья или железную полосу, от друга около 1 см. Отдельно изготавливаем короб из листового железа 2-3 мм, по размеру:

  • 600х140 мм, 2 шт.
  • 270х600 мм, 1 шт.
  • 270х140 мм, 1шт.

Свариваем короб, зачищаем шлак.

Привариваем к нему дверку и пока отложим в сторонку деталь. Займёмся 525 трубой, нам надо вырезать заглушки, боковины с двух сторон.

  • Диаметр трубы у нас 525, делим на 2, получаем 262,5 мм.
  • С помощью циркуля вымерив 262,5, чертим 2 круга, хотя можно и проще.Приложите нашу заготовку (трубу 525) на лист и просто обведите его.

Если вам надо скопировать несколько деталей, то копировать всегда надо с оригиналом, а не с их готовых копий, так как теряется точность размеров. Если вы разметили деталь и вырезали её, то лучше сделать замер ещё раз и изготовить другую, чем копировать с готовой.

Металлическая печь для бани своими руками с большой каменкой

Пока изготовим детали, но сборку будем проводить по порядку. Сначала сделаем внутренности печи и соберём их внутри самой печки, все остальные детали будем поочерёдно накладывать и проваривать.

Вверху прорезаем два отверстия. Одно - для дымохода, круглое, диаметром 110 мм, отступ от края 525 трубы до середины (дымохода 110 трубы) 100 мм. Другое - квадратное, для каменки, отступив от края 525 трубы 215 мм, срезаем размер вдоль 525 трубы 300 мм, поперёк 250 мм. Чтобы соблюсти симметричность конструкции, используем уровень (вертикаль, горизонталь) или отвес (вертикаль).Для вырезанного отверстия готовим нишу для камней, вырезаем детали из листа железа 5 мм.

  • 270х300 мм, 2шт.
  • 270х250 мм, 2шт.
  • 250х300 мм, 1шт.

Все детали свариваем, делаем квадратный короб, как показано, зачищаем от шлака, промазываем швы обильно керосином и смотрим, нет ли подтёков. Отставляем готовую деталь печи в сторону.

Отвес можно изготовить из любого тяжелого груза (болт, гайка, камешек, гвоздь) и любые верёвки, лески, нити. Но вес груза должен держать верёвки, лески, без натянутых. Остальное всё сделает сила тяжести, нить с висящим на ней грузом всегда вертикально в идеальном виде, так же как и вода показывает линию горизонтали.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа 4-5 мм перегородку для шахты печи (отгораживает топку от дымохода, тем самым препятствием утечке тепла в дымоход).

Перегородка для шахты печи

Как показано на рисунке, отмеряем сверху 180 мм и по факту, т.е какой будет размер, узнаем только по ходу работы. Замер можно при помощи рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. Для заметки расскажу, как обойтись подручными средствами, если нет уровня, и отметить горизонтальную линию. Берём прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твёрдый предмет, имеющий основание.

От дна отмечаем по бокам одинаковое расстояние и ставим маркером отметки.Наливаем воду по меткам - и вот уровень готов . Ставим на нужную нам поверхность: вода должна находится в уровне с метками, тогда у нас будет уровень горизонта.

  • Выставляем сам уровень , не забывая о размере 180 мм, его надо соблюдать, прижимаем уровень к трубе так, чтобы он у вас не гулял, и ставим внутри метки по краям, маркером или мелом. Такую же производим и с другим краем.
  • Делаем замер от метки до метки.
  • Чертим перегородку на куске металла и вырезаем.
  • Берём нишу для камней, вставляем её в приготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть снизу).
  • Вставляем перегородку по сделанным меткам, если всё идет, то начинаем обваривать перегородку, если нет - делаем пометки, где именно не сходится или мешает, вытаскиваем перегородку, подравниваем болгаркой. Если есть зазоры - ничего страшного, это заваривается электросваркой.
  • Также обвариваем нишу для камней.

Итак, банная металлическая печь своими руками - следующий этап сборки. У нас идут заглушки или боковины. На одной разметке для дверцы топки, отступая от низа 50 мм, и вырезаем по размеру дверки, что у нас приготовлено заранее с одним уточнением: делаем отверстие по всем краям меньше на 1 см . Если у нас размер дверцы 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем ещё одно отверстие для чистки дымохода 70х130 мм.

Печи для бани из металла своими руками с баком для системы воды

Если изготовленная металлическая печь в баню своими руками имеет не выход с топки в дымоход, а с шахтами, то всегда надо делать отверстия для чистки дымоходов, если туда нельзя добраться.Осадки золы и мелкие частицы пепла и нагар скоро уменьшат доступ в дымоход и начнёт дымить. Придётся или прорезать окошко, или спиливать и заваривать трубу постоянно.

  • Сначала ставим боковину с будущей дверкой, обвариваем снаружи . Через окошко для топки свариваем перегородку с боковиной. Дверку для топки мы поставим в последний момент. Теперь свариваем другую боковину, которая у нас без отверстий, всё зачищаем шлифмашинкой.
  • Ставим дымоход в прорезанное отверстие , прихватываем, берём уровень и мерим вертикаль с двух сторон не параллельного, а углом. Чтобы дымоход не был завален. Всё обвариваем, ставим усилие для дымохода.
  • Следующий этап: ставим зольник - поддувало снизу, закрывая колосник, и обвариваем его.
  • И завершение сборки - привариваем дверки к топке и к отверстию для чистки дымохода, у зольника дверка есть. И привариваем ножки.

Осталось установить печь на предназначенное ей место. При этой установке используется так, чтобы каменка не в печи, а снаружи, что вызывает нагревание камней. Камни будут нагреваться намного дольше обычного, но эффект всё же будет. Камни для печи лучше использовать морские , они быстрее нагреваются, дольше держат тепло. Очень важная деталь. Если у вас изготовлена ​​своими руками печь для бани, то нужно установить ее так, чтобы пол под поддувалом был из жести или плитки , в общем из негорючего материала.

Кирпичная печь для бани своими руками: чертежи и пошаговая инструкция

Как построить банную печь

Виды

Варианты возведения

Размеры

Материалы

Конструкция и кладка

Безопасность использования

Кирпичная печь для бани весьма важный элемент любого дачного дома.Но на первый взгляд может показаться, что ее возведение - долгий и сложный процесс. Однако это совсем не так.

Сейчас в строительных магазинах можно увидеть множество портативных обогревающих элементов, однако люди в основном предпочитают традиционную печку из кирпича.

При всей своей массивности такой агрегат имеет ряд весомых преимуществ:

.

При возведении конструкции можно выбрать четыре варианта установки. Каждый из них рассмотрим отдельно.

Исторический

Имеет еще одно название - «по-черному». Именно так наши предки топили бани на Руси. В такой конструкции нет дымохода. Принцип заключается в том, что именно дым очень быстро прогревает помещение. После того, как все дрова сгорают, он выходит через окна или другие специальные отверстия.

Смешаный

Здесь есть труба для отвода дыма, однако он все равно будет попадать в комнату.Как и в первом способе, помещение прогревается довольно быстро, однако стоит учитывать нюанс, что париться можно только с затушенным пламенем в топке.

Чистый

В этой системе камни нагреваются от плиты, поэтому дыма и запаха гари в парилке нет. Однако такой способ имеет свои минусы. Так на прогрев пространства нужно большое количество дров, при этом, сам процесс займет до 12 часов.

Двойной

Свое название он получил из-за того, что в такую ​​конструкцию входит кирпичная печь и две чугунные плиты, установленные над дымоходом.

Размер такой печи зависит от помещения. Поделите площадь комнаты на 2, так вы получите нужное число киловатт, требуемое для печи. Затем полученную цифру умножьте на 2,5 или 3 - это и есть итоговые параметры. С имеющими вычислениями можно приступить к поиску схем строения. Если у вас нет навыков самостоятельного составления таких планов строительства, то их можно найти в специальной литературе, либо в Сети. Подбирайте варианты, исходя из полученных цифр и размера помещения.

После того, как вы решили с размерами, нашли подходящий чертеж, выбрали вариант возведения и размещения тепловой конструкции, необходимо подумать о подборе качественных материалов. Разберем самые популярные.

Кирпич

При возведении банных печей допускают ошибку при выборе главного элемента - кирпича. Кладка должна быть огнеупорной, поскольку температура горения может достигать 1400 градусов. За продавцы в магазинах выдают обыкновенный товар за огнестойкий.Чтобы протестировать материал на прочность и пригодность, проверьте его на сколы и трещины. Если поверхность неровная, со множеством дефектов, то он не годится. Также можно попробовать ударить по нему молотком. От качественного изделия инструмент отскочит, при этом издав тонкий звук. Есть еще один нехитрый способ проверки - уроните его. Если стройматериал рассыпался на мелкие кусочки, то брать большой объем не стоит.

Для уменьшения затрат советуем выложить ими только те участки, которые будут подвергаться воздействию наиболее высоких температур.Для всех остальных элементов, в том числе и облицовки, подойдут обычные стройматериалы этого вида.

Раствор

Для кладки печей для бани из кирпича обычно применяют глиняные растворы. Однако и здесь есть свои тонкости. Например, стройматериал и раствор должны выдерживать одинаковую температуру, поэтому целесообразно подбирать их по составляющим. Также в состав раствор обязательно включается песок, который необходимо просеять. Уделите особое внимание чистоте и свежести воды.

Обратите внимание на пропорции: на одно ведро воды обычно приходится ведро песка.

Для строительства кирпичной печи для бани своими руками вам также понадобится бетонный раствор, который необходимо приготовить из одной части цемента, трех долей песка и 4 долей щебенки и воды в пропорциях, равных веса цемента.

После того, как все будет подготовлено, можно приступать к возведению.

1. Строим фундамент

Из-за совокупности своих материалов получается весом около тонны, что оказывает весьма серьезное давление на основание помещения, где она будет находиться.Поэтому для нее лучше подготовить крепкий фундамент. Для этого необходимо разметить по краям то пространство, которое вы отводите под основание установки. Выройте яму глубиной около 60 см, при этом для устойчивости конструкции советуем расширить нижние 10-20 сантиметров. Далее плотно засыпьте расширенную часть песком, а поверх также плотно насыпьте 10 сантиметров щебня и битого кирпича.

2. Делаем опалубку

Теперь по краям вырытого котлована установите опалубку. Ее можно сделать из досок и гвоздей.Положите в углубление на подставки армирующую сеть на расстоянии от стенок и дна около 5 сантиметров. После установки металлического укрепления можно заливать бетон. Делайте это равномерно, при этом не доходя до уровня пола примерно 15 сантиметров. После этого измерьте верхний срез - он должен получиться абсолютно горизонтальным.Раствор должен просушиться в течение 7-10 дней, а по истечении этого времени может смело демонтировать опалубку и образовавшиеся пустые участки заделать измельченным гравием.После того, как бетон высох, его необходимо покрыть двойным слоем битума и рубероида. Такая гидроизоляция защитит конструкцию от воздействия влаги.

3. Приступаем к кладке

При установке третьего ряда не забудьте закрепить дверку поддувала. Предварительно пропилите болгаркой желобки в кирпичах: туда вы проложите оцинкованную стальную проволоку, на которой и будет держаться дверца.

Дальнейшее углубление в стройматериалах понадобятся на кладке пятого ряда.Там нужно будет установить стальные уголки, которые устанавливаются колосники. Эта металлическая решетка поможет циркуляции воздуха и поддержит топливный материал.

4. Укладываем топку

Топка выкладывается из шамотного кирпича. Если для «внутренностей» печи использовать обычный красный и керамический стройматериал, то агрегат долго не прослужит и разрушится из-за агрессивных температур.

Так, при постоянной подгонке подводной подводки к перекрытию верхней стенки печи.Между тем, они соединены две стоящие стенки строения. Перед тем как положить их на кладку, сделайте в ней углубления. Такая хитрость поможет избежать обвала материала внутренней конструкции. Также при перекрытии поверхности строения оставьте отверстие для формирования дымовой трубы. Сама выводится на высоту, которую вы изначально задумали в проекте.

Ваша печь готова. Принцип ее работы предельно прост: во время сгорания топлива горячий газ нагревает стены сооружения и внутреннюю емкость с водой, после чего проходит через трубы, каменную засыпку, а после этого уходит в дымоход, при не оставляя в помещении копоти и явного запаха гари. Подробный процесс кладки отображен на видео.

Чтобы сделать конструкцию пожаробезопасной, продумайте защиту всех поверхностей, которые находятся в одном помещении. Стены, которые почти соприкасаются с ним или находятся на расстоянии 10 сантиметров, необходимо покрыть теплоизоляционным материалом.

Печь для бани своими руками из металла с баком для воды чертеж

При создании бани всегда встает вопрос о ее обогреве.Выбирая из готовых вариантов, лучше отдать предпочтение тому, который будет не только качественным, но и экономичным. При отсутствии средств на строительство каменного источника обогрева можно сделать печь для бани своими руками. Вариант оформления бани с металлической печкой

При самостоятельном изготовлении печи важно держать под необходимыми инструментами набор чертежей для строительства самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств.

Особенно осторожно требуется работать при разогреве металла до +900 градусов! При такой температуре возможна нежелательная деформация будущей печи.

Цветовая палитра каления стали

Учет названных нюансов обеспечит:

  • продолжительную аккумуляцию тепловых масс;
  • прогрев бани и поднятие в ней температурного режима в короткий срок;
  • высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшому размеру.

Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется установить самодельные печи для бани из металла. В их использовании есть следующие плюсы:

  • малогабаритные конструкции, что актуально для небольших помещений;
  • нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;
Металлические печи различных габаритов и типов

  • за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
  • срок годности, напрямую зависящий от качества выполненной работы и материалов;
  • отсутствие задымленности при растопке бани сырой древесиной;
  • невысокая себестоимость.

У таких самодельных металлических печей есть и некоторые минусы:

  • малые габариты конструкции исключают использование в просторных банных помещениях;
  • быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
  • высокая вероятность воспламенения рядом со стенками конструкции предметов.

Существует 3 варианта:

  1. Открытый - с небольшим по объему баком для воды и каменкой открытого типа. Для коэффициента теплоемкости такой печи для бани потребуется накрыть камни оцинкованной крышкой.
  2. Закрытый. Для увеличения теплоемкости снаружи и изнутри производят выкладку из огнеупорного кирпича с применением скрепов из металла, размещают специальную решетку.
  3. Комбинированный. При таком варианте формируется полный набор: 2 задки, топливник, решетка, 2 патрубка диаметром 10 см и 14 см, поддувало и предусматриваются 4 отверстия для трубы и обводного колена.Для этого используются листы из стали толщиной около 0,5 см.
Металлическая печь с открытой каменкой

Также печь для бани бывает холодного и горячего типа. Первая подходит для отапливаемых помещений. О ее стенки невозможно обжечься, так как они прогреваются, они лишь до +50 градусов. Второй вариант не позволяет контролировать температуру в бане и при нерегулярном пользовании парилкой.

Типы печей в зависимости от вида топлива:

  • электрические - корпус с ТЭНом и изоляция для изоляции тепла;
  • дровяные.Необходимо много древесины в качестве топлива, длительное время прогрева помещения и постоянный контроль;
  • газовые. Они удобны и надежны благодаря наличию предохранительного устройства, которое реагирует в момент уменьшения уровня газа или при полном его отключении.
Металлическая печь на дровах


Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара - меньше. С этой целью применяется закрытая каменку, расположенную над топкой.Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такого бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень температуры - 5-15% и температурный режим до +85 градусов. Каменку используемую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Основные составляющие металлических печей

Их наличие предусмотрено во всех банных конструкциях.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) - для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение сменного открытого для притока воздуха, используя его в качестве поддувального воздуха. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см.Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников - тем более обширная раскаленная поверхность. Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ к дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап - монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни.Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для безопасной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод.На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Дополнительные элементы

К ним относятся дверцы и решетки. Для экономии времени их приобретают в готовом виде.

Чертежей и вариантов много, но набор составляющих элементов примерно одинаков.

Инструменты

Для начала работы потребуется подготовить:

  • болгарку;
  • сварочный аппарат;
  • измеритель;
  • ножницы для металла;
  • колосник;
  • лист стали 0,8 см;

Колосник для печи

  • дымоход;
  • металлическую трубу толщиной 0,5-1 см;
  • кран для подачи воды на камни;
  • квадрат 1х1 см;
  • дверцы для каменки, поддувала и топки;
  • сантиметровый прут;
  • камней;
  • карандаш;
  • ведро для мусора;
  • плоскогубцы.

Важные нюансы

Предварительно требуется определить место под будущую конструкцию. При необходимости выкладывается фундамент и два ряда кирпичей. Под ним делают котлован глубиной 70 см. Его дно присыпается песком и сверху битым кирпичом. Далее монтируется каркас и опалубка, после поверхности заливается бетоном.

Фундамент под металлическую банную печь

Важно помнить:

  • зазор между числом и стеной не менее 1 м;
  • на стену возле конструкции необходимо прикрепить фольгу;
  • дымоход лучше сделать из сэндвич-трубы с теплоизоляционным слоем;
  • в месте стыка крыши и дымохода требуется сформировать узел прохода;
  • цию лучше обнести кирпичом для предотвращения ожогов.

Печь-каменка

Это простая разновидность имеет несколько способов создания.

Вариант 1

С использованием железной бочки без дна и верха. Полученная емкость наполовину заполняется кирпичами, положенными на ребро, и колосниковой решеткой, уложенной сверху. В остальные 2/3 пространства помещаются камни. В конце такая самодельная печь в баню накрывается крышкой из листов стали.

Вариант 2

Кирпичи для строительства печи-каменки не используются.Последовательность работ:

  1. Подготовить схемы и необходимые инструменты.
  2. В длинной трубе вырезать отверстие под поддувало размерами 5х20 см. Внутри трубы над ним зафиксировать крепление для колосника.
  3. Для топки сформировать отверстие 25х20 см. Над ним смонтировать крепления для прутов, размер которых около 1 см.
  4. С другой стороны печи создать отверстие, в которое будет подаваться жидкость. В каменку уложить камни.
  5. Сделать прорезь под дымоход. В нижней части трубы установить кран.
  6. Сформировать крышку на нагревательный бак с прорезью под дымоход, петлей и ручкой.
Печь-каменка с двумя отсеками

Вариант 3

В данной квартире представлены 2 каменки. Изготавливается она по аналогии с предыдущими. Разница в том, что для соединения двух каменок использовать 4 пластины.

Другие разновидности

Помимо печей-каменок актуальны: Печка-буржуйка

  • обычная печь горизонтальной формы.Используется пропановый баллон и обрезные остатки металлопроката. Вырезаются проемы под дверки и дымоходную трубу, уголки фиксируется решетка из колосников, а крышка устанавливается на исходное место. Монтируются ножки и створки;
  • вертикальный котел для бани. Он состоит из топливника, водного бака и каменки закрытого типа. Потребуется заранее сформировать заготовки для дна крышки и перегородок, производство процесса сварки круглых колосников. Составляющие элементы делают по описанной выше схеме.

Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельном помещении, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

Образец чертежа печи из металла для самостоятельного изготовления

Заключительная отделка

Независимо от типа и размеров печи для бани конструкцию необходимо обработать термоустойчивой эмалью. Для этого обезжиривается поверхность, а затем органический состав наносится в несколько слоев. Нанесение термоустойчивой эмали

Готовые печи нельзя запускать в работу сразу. Прежде всего, принудительно или естественным способом просушите банное помещение.

Придерживаясь названных советов и обладая опытом сварки, вы получите, радующую долгие годы. Выбирайте вариант, который оптимально впишется в банное помещение и не «съест» дополнительную площадь.

Металлическая печь для бани своими руками

Сейчас баня стала не только местом, где можно помыться, здесь получают оздоровительные процедуры, исцеляющие тело и душу.Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого могут понадобиться чертежи печки для бани.


Блок: 1/10 | Кол-во символов: 325
Источник: https://banyaspec.com/pechi/chertezhi-bannoy-pechi-iz-metalla-stroim-pech-svoimi-rukami.html

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного положения металлической печи.Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того, как вырезаны все отдельные элементы печи. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до начала состояния.Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключить коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхность нагреваются до высоких температур.Поддерживать нормальную и стабильную температуру в парной невозможно - приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим воздухом, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагре незначительно.

Дрова в топке лежат на колоснике

Схема работы печи-каменки

Цены на листовую сталь

листовая сталь

Такой режим горения негативно сказывается на длительности эксплуатации печки, так и на комфортности пребывания в парной.Приходится периодически прекращать заливать водой, если мало воды - пламя быстро вновь разгорается, если много - горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную.

Что предлагаем мы? Решение очень простое - не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку максимально максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

Асбестовый шнур

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха.Одна закладка дров в такой печи будет гореть более часа. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, эффективность и удобство использования увеличилось.

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани.С теорией мы разобрались, пора переходить к практике.

Блок: 2/5 | Кол-во символов: 3435
Источник: https://banya-expert.com/pechi/metallicheskaya-pech-dlya-bani-svoimi-rukami.html

Использование банных печей из металла

Уже на протяжении многих лет металлические печи представляют собой традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

  • нагрев в течение короткого времени;
  • доступная стоимость;
  • высокая теплопроводность;
  • нет необходимости возводить высокопрочный фундамент;
  • несложный процесс установки.


Последнее преимущество является особенно важным для тех, кто такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Блок: 2/10 | Кол-во символов: 878
Источник: https://banyaspec.com/pechi/chertezhi-bannoy-pechi-iz-metalla-stroim-pech-svoimi-rukami.html

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для системы воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это увеличивает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и одновременно моющихся людей. Мы для примера даем размеры своей печки.

  1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
  2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между внутренней и внешней каменки составляет пять сантиметров по периметру.
  3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки может улучшить, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличить длину для увеличения объема бачка.
  4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек.Конечно, горячую воду нужно разбавлять холодной.

Блок: 3/5 | Кол-во символов: 1046
Источник: https://banya-expert. com/pechi/metallicheskaya-pech-dlya-bani-svoimi-rukami.html

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток - это незначительная теплоотдача при большом расходе топлива.Поэтому сейчас буржуйку используют крайне редко.


С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создать особо прочный фундамент для печи достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Блок: 3/10 | Кол-во символов: 748
Источник: https: // banyaspec.com / pechi / чертежи-банной-печи-из-металла-строй-печ-своими-руками. html

Преимущества и недостатки печек из металла

разобраться с характеристиками металлических агрегатов, проанализировать их преимущества перед стационарно установленными кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и являются оптимальным решением для небольших по площади банных построек.Изготовление печи для бани из металла можно в любом месте и потом переместить ее в нужное помещение.


Существует два основных конструкционных решения агрегатов из металла:

  1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в используемых помещениях постоянно.Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать его систему.
  2. Печи холодного типа. Они лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань нападения:

  1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
  2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
  3. Доступная цена.Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.


Нельзя не отметить недостатки металлических отопительных конструкций:

  1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
  2. Невозможность отапливать большие по площади помещения.
  3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения нанесения теплового удара во время нахождения в бане.
  4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Блок: 6/10 | Кол-во символов: 2653
Источник: https://banyaspec.com/pechi/chertezhi-bannoy-pechi-iz-metalla-stroim-pech-svoimi-rukami.html

Положительные и отрицательные качества металлических печей для бани

Паровая не может быть без печи, ведь именно она греет комнату и температуру нужную температуру. В нашу пору можно встретить широкий ассортимент разнообразных вариантов. Но лучше всего сделать печь самому.

К совершенству металлического устройства можно отнести:

  • действия совершается стремительно, и при этом не очень затратно, это можно сделать автономно элементарными познаниями и опытом;
  • значительная часть моделей компактные, поэтому годятся для мелких саун;
  • стремительный нагрев парной до надобной температуры, даже в зимнюю пору года;
  • механизм может прослужить продолжительно, все зависит от кондиции сварки и толщены метала;
  • бережливая трата топлива;
  • простая в использовании, с ней даже справится человек не имеющий надлежащих навыков.

Железная печь имеет отрицательные качества, это:

  • малая теплоемкость, ее не хватит для обогрева комнаты отдыха;
  • чрезмерно стремительное охлаждение, поэтому нужно регулярно топить;
  • стенки греются, располагающиеся недалеко объекты загораться.

Определить какую печь лучше для бани нелегко, здесь есть масса конструктивных качеств.

Блок: 4/7 | Кол-во символов: 1159
Источник: http: // СделайКамин.ru / печи / железные-банные-печи-своими-руками-чертежи-и-советы-по-изготовлению

Практические советы

Мы уже включаем, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок - значительно уменьшается давление на половое покрытие, нагрузка распределяются равномерно на несколько половых досок.Это очень важно, сама печь довольно тяжелая. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50 × 50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

Печь на классических ножках

Ножки-полозья для лучшего распределения нагрузки

На дно и по бокам печки можно положить огнеупорные кирпичи - меньше греется металл и дольше держится тепло.Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для установки плавных печей, они сохраняются на поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

Облицовка металлической печи кирпичом снаружи

Цены на огнеупорный кирпич

огнеупорный кирпич

Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий.Для этого делайте срезы максимально ровными, для уменьшения размеров прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, в итоге у вас все равно будет экономия времени - не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Пример вырезания дверцы для топки

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок.Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличиваете герметичность закрывания дверок.

Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется специальный опыт.

Бак из нержавеющей стали

Цены на баки из нержавеющей стали

бак из нержавеющей стали

Если в бане моются маленькие дети - обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Деревянное ограждение для банной печи

Ограждение из дерева для печи

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения - не расстраивайтесь. Показатели теплоотдачи печки можно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников.Есть еще один способ увеличения теплоотдачи. Для этого потребятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появляется тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

Схема печи булерьян

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ - изготовить поддувало из трубы. Понадобится кусок металла длиной ≈10 сантиметров и отрезок листового такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, не будет полностью перекрывать просвет, что плохи возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Круглое поддувало

Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10 ÷ 20 мм, отверстия должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки.Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

Пример заводской печной дверцы с отверстиями и заслонкой для них

Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.

Пример банной печи из металла

Самодельная металлическая печка в бане

Блок: 5/5 | Кол-во символов: 5346
Источник: https: // banya-expert.com / pechi / metallicheskaya-pech-dlya-bani-svoimi-rukami.html

Фото готовых устройств из железа

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, снабженной баком для воды.

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой. Также имеет бак для сообщения воды.

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Блок: 5/7 | Кол-во символов: 425
Источник: https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/metallicheskie.html

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят мощность и теплоотдача. Наиболее удобными специалистами считают прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см - это уже готовый корпус, который содержит некоторые элементы. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

  1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
  2. Внутри приваривают уголки для размещения колосника.
  3. Закрывают задние стенки каменки и зольника.
  4. Для дымохода делают отверстие и приваривают трубу.
  5. Внутри приваривают патрубок.
  6. Патрубок приваривают к дымоходу.
  7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения.Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, теплое движение, происходит движение воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

  • труба диаметром 70 см толщиной 5-8 мм;
  • листовой металл толщиной 5-8 мм и 2 мм;
  • трубы диаметром 7 см;
  • электроды;
  • сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают угол под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

  • много элементов, которые увеличивают время изготовления;
  • агрегат получается больших размеров;
  • очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

  • труба для дымохода и основы
  • лист металла;
  • пруты;
  • колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи.Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит полезную тягу.

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

  • 2 трубы разного диаметра квадратного сечения;
  • уголки из металла;
  • колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей мере на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения угла под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под 45 углом о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера.Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Блок: 6/9 | Кол-во символов: 4315
Источник: https://2proraba.com/banya/pech-v-banyu-iz-metalla-svoimi-rukami-chertezhi-kolosniki-shiber.html

Полезное видео

Посмотрите видео, в котором демонстрируются все этапы процесса изготовления железной печи для бани.

Блок: 6/7 | Кол-во символов: 125
Источник: https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/metallicheskie.html

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическая печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид.Облицовка натуральным камнем - довольно дорогостоящий вариант. Классический тип облицовки - глиняные изразцы. Состав материала помогает такой плитке переносить перепады температурную и влажность парной, внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток - общая хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Блок: 7/7 | Кол-во символов: 892
Источник: https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/metallicheskie.html

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации.Как показывает практика, повышенным спросом печи, имеющей цилиндрическую форму и фигурную или горизонтальную конструкцию.

Самыми удобными в эксплуатации являются агрегаты. Причина этого является наличием у угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.


Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этим является то, что стенки печей круглой и цилиндрической формы делают усиленными. И высокая степень формулы кратой конструкции объясняется наличием у нее холодных углов.

Блок: 7/10 | Кол-во символов: 965
Источник: https://banyaspec.com/pechi/chertezhi-bannoy-pechi-iz-metalla-stroim-pech-svoimi-rukami.html

Нужен ли шибер в банной печи

Шибер - это заслонка, устанавливают в дымоход для регулировки тяги в печи.Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте - закрывается

Блок: 8/9 | Кол-во символов: 652
Источник: https://2proraba. com/banya/pech-v-banyu-iz-metalla-svoimi-rukami-chertezhi-kolosniki-shiber.html

Заключение

Изготовить печь в баню из металла своими руками можно при соблюдении всех этапов и четкомании следов чертежу. Каждая деталь должна соответствовать своему размеру. Качественно выполненные элементы обеспечат хорошую работу печи для бани.

Блок: 9/9 | Кол-во символов: 251
Источник: https://2proraba.com/banya/pech-v-banyu-iz-metalla-svoimi-rukami-chertezhi-kolosniki-shiber.html

Кол-во блоков: 19 | Общее кол-во символов: 25546
Количество используемых доноров: 6
Информация по каждому донору:
  1. https://banya-expert.com/pechi/metallicheskaya-pech-dlya-bani-svoimi-rukami.html: использовано 3 блока из 5, кол-во символов 9827 (38%)
  2. https://2proraba.com/banya/pech-v-banyu-iz-metalla-svoimi-rukami-chertezhi-kolosniki-shiber.html: использовано 4 блока из 9, кол-во символов 6285 (25%)
  3. https://9ban.ru/oborudovanye/pyech/421-chertezhi-pechi-dlya-bani-iz-metalla: использован 1 блок из 3, кол-во символов 250 (1%)
  4. https://banyaspec.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
