Ракетная печь антошка: Ракетная печь из профильной трубы своими руками: варианты изготовления, чертежи, фото

Содержание

Ракетная печь из профильной трубы своими руками: варианты изготовления, чертежи, фото

Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.

Свернуть

  • О конструкции
  • Общий принцип работы
  • Простейший вариант ракетной печи
  • Подготовка материалов
  • Инструменты
  • org/ListItem»>Чертеж
  • Инструкция по изготовлению
  • Печь “Робинзон”
  • Материалы
  • Инструменты
  • Чертеж
  • Пошаговая инструкция
  • Усовершенствование конструкции
  • Печь “Антошка”
org/ListItem»>Материалы
  • Инструменты
  • Этапы изготовления
  • Вывод
  • Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву. Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.

    Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).

    О конструкции

    Ракетная печь Робинзон состоит из таких элементов, как:

    • Топливник.
    • Труба для отвода образующегося дыма.

    Особенность конструкции – топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

    Так выглядит ракетная печь из трубы

    Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

    Обычные схемы для создания печей имеют:

    • Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
    • Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
    • Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

    Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

    Варианты конструкции

    к содержанию ↑

    Общий принцип работы

    Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

    • Твердое топливо (дрова) закладываются в топку.
    • Производится розжиг.
    • В процессе нагревания под действием пламени и сгорания вырабатываются газы.
    • Начинается их движение по вертикальному участку трубы.
    • Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
    • Нагретые газы поднимаются к основанию трубы.

    Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

    Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

    к содержанию ↑

    Простейший вариант ракетной печи

    Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

    Конструктивная особенность, которую нужно учитывать – нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

    Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

    Простая ракетная печь из трубы

    к содержанию ↑

    Подготовка материалов

    Для изготовления ракетной печи потребуется приобрести:

    • Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
    • Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
    • Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
    • Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
    • Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

    Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

    к содержанию ↑

    Инструменты

    Для проведения всех необходимых работ потребуются:

    • Болгарка.
    • Сварка.
    • Ножницы по металлу.

    Также нужно иметь защитные очки и перчатки.

    к содержанию ↑

    Чертеж

    Проводятся работы по схеме и чертежу, указанному ниже:

    Чертеж простейшей ракетной печи из профильной трубы

    к содержанию ↑

    Инструкция по изготовлению

    Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

    • Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
    • Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
    • Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

    Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

    • Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
    • Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
    • Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
    • Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
    • Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
    • Элементы привариваются не рядом, а внахлест.

    Далее проводятся  следующие работы, которые являются завершающими.

    Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

    Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

    к содержанию ↑

    Печь “Робинзон”

    Удобная и функциональная Ракетная печь Робинзон является отличным вариантом для использования в походе или на даче. Изготовить ее также не сложно, используя чертежи и схемы. Своими руками легко можно создать агрегат, который будет очень похож на заводской.

    Печь “Робинзон”

    к содержанию ↑

    Материалы

    Для изготовления своими силами качественного изделия для обогрева потребуется приобрести следующие материалы:

    • Лист стали (для изготовления корпуса топочного бункера размером15см ×10см×30 см ) – 1 штука, толщина 3 мм.
    • Пластинки из качественной стали (не менее 3 мм) параметры материала составляют 30см×15 см –их потребуется взять 2 шт.
    • Стальные крепкие пластинки с показателями 10см×30 см – согласно классическому варианту проекта потребуется 2 шт.
    • Пластины, также выполненные из хорошей стали 10см×15 см – 1 штука.
    • Металлическая пластина параметры: 15см×20см×3 мм – 1 штука (для изготовления поддувала).
    • Труба, диаметр которой равен10 см (высота 60 см) – 1 штука (металлическая).
    • Отрезки от арматуры диаметром в 7 или 8 мм – 1,2 метра (потребуется для изготовления решетки колосника).
    • Кольца, диаметр которых не меньше 3 см – 3 шт.
    • Вертикальный стояк (10 см) – 1 шт.
    • Кольцо диаметром 11 см – 1 шт.
    • Гайки ( выбирается значение детали d13) – 3 штуки.
    • Отрезок стальной трубы с резьбой – их нужно для работы 3 шт.

    к содержанию ↑

    Инструменты

    Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

    • Болгарка.
    • Сварка.
    • Маркер.
    • Ножницы по металлу.

    Также нужно иметь защитные очки и перчатки.

    к содержанию ↑

    Чертеж

    Походная печь Робинзон своими руками собирается по следующему чертежу:

    Чертеж печи “Робинзон”

    к содержанию ↑

    Пошаговая инструкция

    Все основные работы потребуют аккуратности, внимания, но не отнимут много времени – около 3 часов с подготовкой. Основные действия предполагают следующие шаги:

    • Подготовка пластины, которая будет отделять в готовой конструкции топку от поддувала – потребуется приварить к ней отрезки арматуры (расстояние 1 см от каждого элемента) – в итоге получится колосниковая решетка.
    • К имеющейся в числе материалов для изготовления пластине для удобства прикрепляется колосниковая решетка, после, используя сварочный аппарат, нужно надежно полученный элемент прикрепить к боковым и задней стенке будущей топки. Особенность работ: нужно перед началом приваривания отступить от низа по краю30 см.
    • Следующий шаг проведения работы – сваривание угловых элементов соединений задней и боковых стенок топочной камеры.
    • Затем приваривается дно камеры.

    После этих этапов следует переходить к завершающим действиям. Здесь выполняются такие действия, как прикрепление гаек, которые нужны, чтобы печь устойчиво стояла. Далее к ним при желании крепятся ножки. Затем действия такие:

    • Крышка топки, если она предусмотрена выбранным вариантом чертежа, прикрепляется к корпусу (используется сварка).
    • Следующий этап – разметка трубы (для этой цели потребуется использовать яркий маркер по металлу).
    • После производится срез под углом в 300 (получается по очертанию правильный овал).
    • Каждую из обязательных к использованию труб из комплекта материалов нужно приставить отверстием овальной формы ровно к середине крыши конструкции.
    • Потребуется обвести трубу (маркером).
    • Получившейся рисунок нужен для того, чтобы по его контуру провести вырезку отверстия (работа осуществляется с использованием сварки, напряжение может потребоваться увеличить).
    • Затем в получившееся отверстие вваривается труба, расположить ее по схеме нужно вертикально.

    Дополнительно рекомендуется на трубу нужно надеть, а затем и закрепить подставку (для емкости/кастрюли с едой или водой).

    В конце прикрепляются ножки (по желанию), проводится первый пробный запуск (с минимумом твердотопливного элемента). Если захочется открасить конструкцию, то перед этим нужно полностью остудить всю конструкцию.

    Готовая самодельная печь “Робинзон”

    к содержанию ↑

    Усовершенствование конструкции

    Удобная походная печь Робинзон своими руками собранная по схеме, может быть усовершенствована.

    Первое, что можно сделать – приварить к основной конструкции дверку с ручкой, чтобы иметь возможность контролировать количество выделяемого тепла или количество дров в топке. Она будет открываться не в сторону, а  вверх.

    Оптимальный вариант – изготовление заслонки, которая будет открываться в нескольких положениях:

    • вниз или влево;
    • затем вправо.

    Такую заслонку нужно установить в приваренные заранее на стенки уголки, размеры выбираются 1Х1 см или, как вариант для увеличения -1,5 смХ1,5 см.

    Дополнительные способы усовершенствование печи «Робинзон» – увеличение толщины стали для топочной камеры с 3 до 5 мм.

    Для участка, где труда проходит вертикально, можно использовать квадратное, а не овальное отверстие.

    Подставку и ножки можно создавать из различных материалов, используя наиболее удобные варианты.

    Последнее, что можно сделать: к топке приварить широкую металлическую пластину или прикрепить металлические уголки к трубе, чтобы ставить на них емкость для воды. Таким образом получится ракетная печь с варочной поверхностью.

    Ракетная печь с варочной поверхностью

    к содержанию ↑

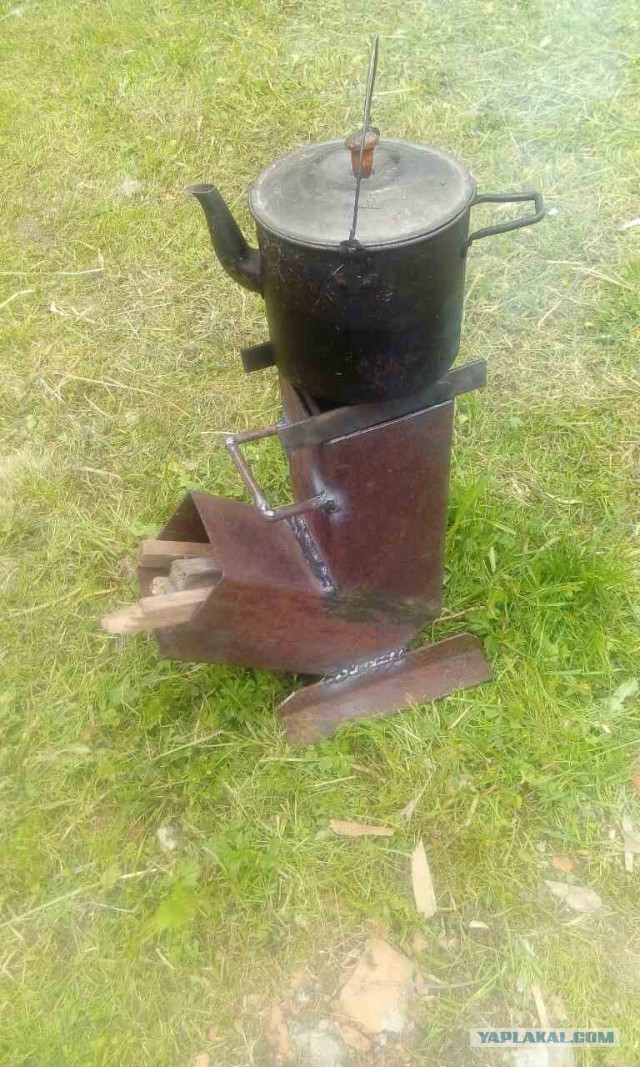

    Печь “Антошка”

    Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

    Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

    Печь “Антошка”

    к содержанию ↑

    Материалы

    Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

    • Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
    • Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
    • Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
    • Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
    • Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

    Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

    Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук. Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки.

    к содержанию ↑

    Инструменты

    Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

    • Болгарка.
    • Сварка (для надежного крепления всех элементов).
    • Маркер.
    • Ножницы по металлу (для работы с мелкими элементами).

    Также нужно иметь защитные очки и перчатки.

    к содержанию ↑

    Этапы изготовления

    Для изготовления печи «Антошка» потребуется сделать:

    • Разметить имеющуюся в материалах трубу (поставить ее вертикально).
    • Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
    • В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

    Вторая часть работ:

    • В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
    • Далее потребуется произвести соединение этих двух элементов.
    • Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

    После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

    • Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
    • На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

    Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

    Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

    • Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
    • Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
    • Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
    • Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

    Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

    к содержанию ↑

    Вывод

    Печь Робинзон имеет различные варианты для изготовления. Это не только хороший вариант для отопления небольшого дома или палаточного городка в условиях похода, но и настоящая варочная панель, способная обеспечить горячей пищей. Дополнительно, используя печи Робинзон, изготовленной своими руками, в которой имеется крепление для емкости с водой, можно обеспечить подачу горячей воды.

    Ракетная печь. Конструкция и принцип действия, достоинства и недостатки

    Реактивной, или ракетной, назвали эту печку за особенность работы — если эксплуатировать печь-ракету туристическо-походного исполнения не совсем корректно, можно получить картинку ракеты в виде струи огня в верхней трубе и рева, как при взлете. Явление связано с излишком воздуха в топочном отделе, но при адекватной эксплуатации печка отвечает тем же — тихо шелестит при работе, эффективно и быстро нагревает помещение и имеет очень хороший КПД.

    О принципе действия печи-ракеты

    1. Отличается прямым горением — топочные газа перемещаются в каналах печки, будучи свободными и не побуждаемым тягой, как в случае конструкций с дымовыми трубами
    2. При том, что габариты печи небольшие, организован пиролизный дожиг дымовых газов. (пиролиз — процесс разложения топлива на твердую и газообразную фазы при дефиците кислорода, с целью перевести процесс из быстрого окисления в тлеющий, медленный. Тление протекает с полным сгоранием как генераторного газа СО, так и частиц дымового газа с большим выделением тепла)

    В самом простом действующем исполнении печь-ракету можно представить следующим образом: две трубы, одна расположена по горизонтали, а другая направлена к верху. Если имеется возможность выполнить сварные швы, то возможна и одна труба — изогнутая по аналогии.

    У печи-ракеты нет «лишних» деталей — горючее закладывают прямо в трубу. При горении раскаленный дымовой газ по законам физики будет устремляться к верху, по вертикали. Если на верхний обрез трубы ракеты установить посудную емкость, то можно готовить пищу и очень быстро кипятить воду. Конечно, оставлять путь для свободного выхода дыма из ракеты необходимо: для этого между посудной емкостью или подставкой и собственно трубой оставляют зазор.

    Основные сведения о печи-ракете

    • Данная печь относится к варочно-отопительным
    • Оборудованная лежанкой или несколькими лежанками ракетная печка превращается в эксклюзивный интерьерный декор при всей своей функциональности. Ракетные печи сравнивают с русскими печами по удобству и теплотехническим плюсам, но при этом габариты ракетной печки значительно скромнее
    • Одна топливная закладка обеспечивает тепловой цикл до шести часов. Если правильно оштукатурить металл корпуса ракеты слоем особого раствора (древний способ штукатурки — саман, смесь особых глин с соломой), то ракета и ее лежанки будут теплым до половины суток
    • Печь-ракета пришла к нам из Америки, и предварительно предназначали данную конструкцию для полевых условий. Печки были переносными, компактными и сравнительно легкими (для печи). Данные печки «для природы» очень популярны и в настоящее время, но конструкция и принцип работы настолько понравились, что появление стационарных комнатных и дворовых печей было предопределено. Домашние печки-ракеты используют тот же принцип, но сделаны из традиционного печного кирпича и/или глиняного саманного раствора.

    Достоинства ракетных печей:

    • Конструкция замечательно простая, а доступность и дешевизна материалов создают все условия для изготовления ракет своими руками
    • Печка неприхотлива, в ней успешно сгорает любое топливо. Никаких капризов к влажности — будет гореть сырая древесина, влажные сучья, листва, любое низкокачественное топливо. Печь создавалась именно для работы на любом горючем, в условиях дождя, сырости и прочего природного экстрима. Единственное — чем больше влаги, тем больше сажи и тем менее возможен пиролизный процесс, но в походных условиях данный фактор неактуален
    • Печка полностью энергонезависима
    • Топливо расходуется экономично, а КПД очень высокий, если сравнивать со стационарными печами

    О недостатках печей-ракет:

    • Данная ракета работает только с ручным управлением, никакая автоматизация невозможна ввиду простоты конструкции. И регулировка процесса горения, и контроль, а также загрузка топлива и чистка производятся исключительно ручным методом
    • Ракета-печь устроена так, что без жестких мер обеспечения безопасности пользоваться ей недопустимо. Дети не должны допускаться к «ракете», поскольку велики риски ожога. Для того, чтобы получить травму от раскаленного металлического корпуса ракеты, иногда достаточно даже не прикосновения, а просто находиться очень близко к ракете, находящейся в рабочем режиме
    • Для бани печки-ракеты не пригодны, поскольку до прогреть банное помещение и воздух до нужных температур за короткое время ими невозможно

    По простейшей схеме возможно изготовить реактивную печку в кратчайшие сроки — за несколько минут, имея два десятка кирпичей. Раствор при этом не нужен. Получится действующая походная печка, имеющая конструкцию: в первом ряду устраивают сплошное основание и горизонтальный выступ, во втором оставляют отверстие для топливной закладки, а еще из трех рядов кирпича формируют подобие дымоходной трубы, одновременно являющейся опорой для посудного инвентаря — казана, чугунка или толстостенной кастрюли.

    Но эффективный «ракетный» вариант печи для дома намного сложнее и требует точной конструкции и выполнения согласно размерам и расчету. Дымовой газ в данном случае пойдет по специальным каналам, которые проходят под лежанками. Имеются варианты с водяными контурами, встроенными в простые конструкции ракетных печек.

    Эксклюзивные глиняные печи известной немецкой фирмы, занимающейся биодизайном — отличный вариант для коттеджа: экологичный, функциональный и очень эстетичный — настоящий подарок поклонникам эко-стиля. Подобные печи имеют весьма непростую конструкцию, скрытую за обтекаемым дизайном.

    Плюсы ракетных печей обусловили интерес к ним и популярность «ракет» для домашнего использования — на даче, во дворе частного дома и для поездок на природу. Возможность готовить еду на живом огне всегда привлекает, но перед тем, как приступить к эксплуатации реактивной печки, необходимо принять все меры по обеспечению пожарной безопасности.

    Ракетная печь

    — подходит ли она вам? Вот что вам нужно знать

    Сегодня субботний день, и сегодня на ужин пицца, приготовленная на дровах. Вы собираете несколько веток и веток со своего участка, добавляете их в самодельную ракетную печь, и в течение 30 минут у вас есть 8 личных пицц на сковороде, которыми вы можете поделиться с друзьями и семьей. Звучит хорошо, не так ли? Продолжайте читать, чтобы узнать, как воплотить это видение в реальность.

    Подробнее…

    Этот пост стал возможным благодаря поддержке таких людей, как вы.

    В качестве благодарности посетители могут получить ранний доступ к эпизодам наших подкастов и разблокировать эксклюзивный контент, чтобы оживить наш живой мир.

    Сообщения могут содержать партнерские ссылки, которые позволяют мне получать комиссию без дополнительных затрат для вас. Ваша покупка по ссылкам помогает мне создавать контент, подобный этому сообщению (полное раскрытие).

    Если вам понравился этот пост, поделитесь им:

    Продолжите обсуждение по телефону:

    Это может звучать слишком хорошо, чтобы быть правдой. Или вы можете сомневаться в использовании древесины, поскольку все мы знаем, что сжигание древесины вредно для окружающей среды, верно?

    Мало того, что все это вполне возможно, так еще и ракетная печь — это самый экологичный способ приготовления пищи.

    Подождите, самый экологически чистый способ приготовления пищи?

    Да!

    Ракетные печи основаны на невероятно экономичной конструкции, которая позволяет вам готовить пищу экологически безопасным образом, используя не больше топлива, чем ветки и другие щепки, которые вы можете собрать со своей собственности.

    Я в восторге от этой новой технологии и надеюсь, что скоро смогу установить ее на своей территории.

    Вот почему.

    Выращивание вместе с природой — это создание изобилия для людей, растений и дикой природы. И дело не только в том, что вы выращиваете. Я всегда ищу способы сократить свой углеродный след. И в свете климатического хаоса и других проблем, с которыми мы сталкиваемся, я также пытаюсь сделать свою семью более устойчивой к внешним потрясениям.

    Это экологически безопасный способ приготовления пищи с использованием только веток и обрезков, которые вы найдете на своем участке. Более того, это поможет защитить вас от энергетических потрясений, которых многие ожидают в ближайшие годы, и сэкономит вам деньги.

    По-моему, это взаимовыгодная сделка!

    Конечно, есть некоторые компромиссы. В этом посте я собираюсь дать вам полный обзор того, что такое ракетная печь и как узнать, подходит ли она вам.

    Я также провел бесплатный тест, который поможет вам определить, подходит ли вам и вашей собственности ракетная печь, и какую ракетную печь вы хотели бы построить.

    Быстрая навигация

    Что такое ракетная печь?

    Двигатель ракетной печи: J-Tube

    Духовка Часть ракетной печи — белая или черная духовка

    Каковы преимущества и стоимость ракетной печи?

    Преимущества ракетной печи

    Стоимость ракетной печи

    Краткий обзор преимуществ и затрат ракетной печи

    Начало работы с ракетной печью

    Что такое ракетная печь?

    Ракетная печь — это особый тип печи, предназначенный для достижения полного сгорания с использованием так называемой J-образной трубки (хотите угадать, на какую букву она похожа?) .

    В большинстве дровяных печей только часть древесины превращается в тепло, а остальная часть превращается в грязный дым, пепел и древесный уголь.

    Это называется неполным сгоранием и приводит к тому, что весь дым, который вы видите, выходит из большинства систем сжигания древесины.

    Это одна из причин, по которой сжигание древесины считается вредным для окружающей среды.

    Когда достигается полное сгорание, (или почти достигнутое) , почти 100% древесины превращается в тепло. Это значительно уменьшает дым, пепел и древесный уголь, выделяемые печью.

    Так как же ракетная печь достигает такого удивительного результата?

    Двигатель ракетной печи: J-образная трубка

    Ракетные печи, ракетные печи, нагреватели ракетной массы — все они могут использовать J-образную трубку. Это изображение представляет собой поперечное сечение j-образной трубки.

    Войдите в J-Tube. Эта экономичная конструкция также используется в аналогичных системах, таких как ракетные печи и нагреватели ракетной массы.

    По сути, ракетная печь представляет собой отсек для выпечки, прикрепленный к двигателю J-tube. Духовая часть функционально такая же, как и обычная духовка.

    Что действительно делает печь ракетной, так это J-образная трубка.

    3 Основные части J-Tube

    • 1

      Пытательную трубку
    • 2

      БОРГА подающая трубка. Когда дрова зажжены, пламя отводится в сторону через туннель для сжигания, а тепло поднимается по стояку тепла.

      Минуточку? Сбоку горящее пламя?

      Знаю, это сложно представить, но J-образная трубка устроена так, что воздух всасывается через туннель для сжигания, оттягивая пламя в сторону, пока единственное место, куда может уйти тепло, оказывается вверху через стояк тепла.

      Это настолько эффективно при правильной сборке, что вы услышите ревущий звук, когда воздух и пламя проходят через систему.

      Можно даже сказать, что это звучит как взлет ракеты . Именно из-за этого звука мы называем духовку с J-образной трубкой ракетной печью.

      Вся J-трубка также очень хорошо изолирована, чтобы удерживать больше тепла, в результате чего температура внутри трубки достигает более 1500 градусов по Фаренгейту во время полного горения.

      Вот как достигается полное сгорание — или, если не «полное сгорание» в чисто физических терминах, вы можете подойти очень близко.

      Большинство преимуществ ракетной печи связано с приближением к полному сгоранию с использованием маленьких палочек и растопки.

      Из-за высоких температур внутри J-образной трубы важно использовать материалы, способные выдерживать такие температуры. При правильной изоляции температура снаружи трубы может быть ниже 150 градусов по Фаренгейту.

      Такие материалы, как дюраборд и огнеупорный кирпич, обычно используются для внутренней части J-образной трубы, а кирпичи или саман используются снаружи для изоляции.

      Печь Часть ракетной печи — Белая или черная печь

      Все тепло, создаваемое в J-образной трубе, затем поднимается в печь часть ракетной печи. Это нагревает духовку и позволяет готовить пищу.

      2 основных типа ракетной печи

      • 1

        Белая печь
      • 2

        Черная духовка

      «Белая духовка» имеет две камеры, поэтому пекарная камера полностью отделена от любого дыма, выделяющегося в процессе горения. В такой духовке вы получите еду, которая на вкус будет такой же, как если бы она была запечена в обычной духовке.

      «Черная печь» имеет одну камеру, которая позволяет дыму смешиваться с выпекаемой пищей. Другими словами, вы получаете тот классический вкус, обожженный пламенем, как в традиционной дровяной печи для пиццы.

      В обеих системах выхлоп в конечном итоге поднимается либо через дымоход, либо через выхлопную трубу, в зависимости от того, находится ли ваша печь в помещении или на улице.

      Каковы преимущества и стоимость ракетной печи?

      Ракетные печи — это круто! Но есть компромиссы в их использовании. Это не только солнечный свет и леденцы на палочке, и понимание компромиссов поможет вам решить, подходит ли вам ракетная печь. Предоставлено: Александр Хеннинг Драхманн, CC BY-SA 2.0

      Итак, вы еще не решили испытать ракетную печь?

      Ну, прежде чем вы это сделаете, я хочу убедиться, что вы понимаете некоторые преимущества использования ракетной печи вместо традиционной печи.

      Сначала поговорим о преимуществах ракетной печи, а потом о затратах.

      Преимущества ракетной печи

      Приготовление вкусной пиццы в ракетной печи! Ракетная печь имеет множество замечательных преимуществ — это лишь одно из них! Фото: Permies.com

      Ракетная печь дает вам возможность готовить еду, используя только веточки со своего двора. Вам не нужны бревна или большие штабеля дров, и нет больших счетов за электроэнергию.

      Все, что вам нужно, — это набор щепок или обрезков древесины. Ракетная печь предназначена для небольших кусков дерева.

      Из-за этого ракетные печи и ракетные печи используются в развивающихся странах, чтобы значительно сократить количество древесины, которую люди должны собирать. Идея состоит в том, что это может улучшить условия жизни людей в этих странах, а также уменьшить ущерб окружающей среде.

      Ракетная печь также уменьшает количество дыма и других загрязняющих веществ, попадающих в воздух. Из-за удивительной скорости горения количество выделяемого дыма настолько мало, что, скорее всего, ваши соседи даже не узнают, что вы топите дровами.

      Вы также можете легко вырастить собственное топливо для своей ракетной печи, просто регулярно обрезая фруктовые деревья и кустарники и собирая ветки, падающие с ветра.

      Поскольку изменение климата угрожает нашей планете, мы все должны уменьшить свой углеродный след. Ракетная печь имеет гораздо меньший углеродный след, чем любая другая печь, которую вы можете использовать.

      А ракетная печь делает вас более самостоятельным и более устойчивым к потенциальным потрясениям.

      Питание отключилось?

      Нет проблем. Просто зажгите ракетную печь и приготовьте ужин. Ту же J-образную трубку можно использовать для изготовления ракетной печи (просто добавьте решетку на верхнюю часть J-образной трубки вместо духовки) .

      С ракетной печью вам не нужно ввозить природный газ, электричество или пропан на свою территорию. Вы можете просто использовать древесину со своей земли.

      Даже на заднем дворе в пригороде может хватить веток и веток для ракетной печи.

      И вы можете построить самодельную ракетную печь гораздо дешевле, чем обычная печь.

      Преимущества ракетной печи

      • Приготовьте еду, используя ветки и деревяшки со своего заднего двора.
      • Очень экологичный по сравнению с другими типами печей.
      • Не зависит от сетки.
      • Низкий и потенциально нейтральный углеродный след.
      • Практически не дымит.
      • Дешево построить.

      Стоимость ракетной печи

      Хотя поддерживать температуру в ракетной печи несложно, вам необходимо регулярно добавлять дрова. Это стоимость по сравнению с электрической духовкой, которую вы можете установить и оставить, пока не сработает таймер. 1 кредит0003

      Итак, если ракетные печи такие классные, почему они не используются в каждом доме? Ну, есть некоторые расходы, о которых вы должны знать.

      Вы не можете просто выбрать температуру на циферблате и уйти.

      Чтобы разогреть ракетную печь, нужно сжечь дрова. Чем больше вы сожжете сразу, тем горячее станет ракетная печь.

      Это означает, что вам нужно будет поддерживать постоянное количество древесины в загрузочной трубе.

      Затем, пока готовится ваша пища, вам нужно будет регулярно загружать ракетную печь для поддержания температуры.

      На самом деле это не так уж сложно, но приготовление пищи отличается от использования электрических духовок.

      Не знаю, как вы, но, учитывая, насколько загруженными могут быть мои дни, кажется, гораздо проще установить регулятор температуры, засунуть что-нибудь в духовку и уйти, пока не зазвенит таймер.

      Другая стоимость ракетной печи заключается в том, что нынешняя конструкция ракетной печи не совсем соответствует представлениям многих людей о современной кухне.

      Хотя для меня это не имеет большого значения, я могу предположить, что некоторым людям это может показаться менее удобным.

      Но эта черта не присуща ракетным печам. По мере того, как эти устройства становятся все более популярными, я уверен, что кто-то придумает дизайн, который будет отлично смотреться на современной кухне.

      Окончательная стоимость ракетной печи заключается в том, что вам нужно построить ее самостоятельно или нанять кого-то, кто сделает ее для вас. Вы не можете просто пойти в большой магазин и купить его с доставкой — с нашей занятой жизнью это дорого.

      Но тот, который можно уменьшить с небольшой помощью.

      Стоимость ракетной печи

      • Не могу установить температуру и уйти.
      • Текущий дизайн не соответствует внешнему виду современной кухни.
      • Нельзя просто купить готовое в магазине.

      Обзор преимуществ и затрат на ракетную печь

      Хотя ракетные печи великолепны и могут выпекать все виды вкусных блюд, таких как печенье, пицца, курица и т. д., в дополнение к этим и другим преимуществам существуют затраты. Знание обоих позволит вам решить, подходит ли вам ракетная печь. 1 кредит0003

      Перевешивают ли выгоды затраты на ракетную печь?

      Я считаю, что да.

      Но это будет означать, что ваши кулинарные привычки будут отличаться при использовании ракетной печи по сравнению с использованием обычной духовки.

      Вы также должны быть готовы построить его самостоятельно или нанять кого-нибудь, чтобы построить его для вас. Конструкция проверенная и довольно простая и не требует сварки, но все равно потребуется некоторая работа и знания, чтобы собрать ее самостоятельно.

      В конце этого поста и в легко распечатываемом сопутствующем документе есть ресурсы, которые помогут вам собрать собственную ракетную печь.

      Надеюсь, вы подумаете о строительстве ракетной печи.

      Я планирую построить ракетную печь вместе с ракетной печью, чтобы установить ее на открытом воздухе. Я не планирую использовать ракетную печь для каждого приема пищи, но мне нравится идея использовать ее для семейных вечеров с пиццей. Со временем, я уверен, я привыкну готовить в ней больше блюд.

      Здесь, на Тихоокеанском Северо-Западе, усилились сильные ураганы, которые надолго отключили электроэнергию. Наличие ракетной печи дало бы мне душевное спокойствие, зная, что даже если отключится электричество, я все равно смогу легко приготовить еду для своей семьи.

      Все, что мне нужно, это несколько сухих палочек.

      И в качестве дополнительного бонуса я буду сокращать свое воздействие на окружающую среду с каждым приготовленным блюдом. Если это не победа, то я не знаю, что тогда.

      Преимущества ракетной печи

      • Готовьте еду, используя ветки и деревяшки со своего двора.
      • Очень экологичный по сравнению с другими типами печей.
      • Не зависит от сетки.
      • Низкий и потенциально нейтральный углеродный след.
      • Практически не дымит.
      • Дешево построить.

      Стоимость ракетной печи

      • Не могу установить температуру и уйти.
      • Текущий дизайн не соответствует внешнему виду современной кухни.
      • Нельзя просто купить готовое в магазине.

      Начните работу с ракетными печами

      Создание собственной ракетной печи может быть увлекательным занятием! Юля поделилась на перми своей красивой ракетной печью! Как вы будете настраивать свой?

      Надеюсь, у вас уже достаточно информации, чтобы начать думать о том, подходит ли вам ракетная печь.

      Вы знаете цену и выгоду, типы ракетных печей (черные и белые) и то, как они творят чудеса.

      К этому моменту вы уже готовы приступить к изучению того, как построить собственную ракетную печь.

      Если у вас есть опыт работы с проектами «сделай сам», то это, скорее всего, не составит для вас особого труда. Но все же следует уделить время ознакомлению с конструкциями ракетных печей.

      Если вы похожи на меня и никогда раньше не делали ничего подобного, я настоятельно рекомендую получить некоторые из этих бесплатных и платных ресурсов, прежде чем погрузиться в создание собственной ракетной печи.

      Лучшим источником бесплатной информации является тема ракетной печи на permies.com. Есть много замечательных тредов, заполненных информацией о том, как построить j-tubes и ракетные печи.

      Самые высокооплачиваемые ресурсы — DVD Rocket Oven, продаваемый permies.com, и The Rocket Powered Oven 9.0022 электронная книга продается через kobo.com.

      Хотите построить собственную ракетную печь?

      Оставьте комментарий ниже с вашим ответом!

      Спасибо нашим замечательным покровителям за поддержку Нашей Миссии

      Наша миссия состоит в том, чтобы сделать живой мир вокруг нас изобилующим людьми, растениями и дикой природой — по одному двору за раз.

      Patreon — это способ поддержать эту миссию ежемесячным взносом. Наши покровители помогают нам предоставлять бесплатный контент, чтобы помочь людям оживить живой мир вокруг нас — от почвы до неба — и культивировать изобилие для людей, растений и дикой природы. Это также позволяет нам оставить наш сайт бесплатным.

      В качестве благодарности за поддержку нашей миссии посетители получают эксклюзивные преимущества в зависимости от их уровня поддержки. Преимущества включают ранний доступ к нашим эпизодам подкастов и заметкам к шоу, а также мгновенный доступ к нашей полной библиотеке из более чем 50 шпаргалок и другим обновлениям контента.

      Спасибо, Покровители!

      Новые покровители: Джеймс К., Энди Х., Бронвен Х., Тимоти К., Джастин Б. и Ли Д. живой мир, культивируя изобилие людей, растений и диких животных, доставляемых вам ежедневно:

      Если вам понравился этот пост, поделитесь им:

      Продолжить обсуждение по телефону:

      Этот пост был опубликован в блоге Homestead.

      Если вам понравился этот пост, поделитесь им:

      WalkerStoves.com — Дом Walker Stoves

      Эй, банда! Добро пожаловать в Walker Stoves, дом полных простых в сборке ракетных нагревателей и каменных плит для приготовления пищи. Я Мэтт, и я хотел бы помочь вам построить обогреватель вашей мечты. Все покупки полного плана печи включают консультации по электронной почте и поддержку, чтобы убедиться, что ваша сборка соответствует вашим целям. Чтобы узнать немного больше обо мне, вы можете нажать здесь.

      Walker Cook Stove отзыв покупателя после 3 лет использования:

      ПОКУПАЕТЕ ЗА ПРЕДЕЛАМИ США И ВОЗНИКЛИ ПРОБЛЕМЫ С ПОКУПКОЙ? НЕ МОЖЕТЕ ЗАВЕРШИТЬ ПРОВЕРКУ? ПРОЧИТАЙТЕ ЭТО!!
      Прошу прощения за беспокойство, у меня были проблемы с блокировкой заказов из-за пределов США.
      Если у вас возникли проблемы с завершением покупки или проблемы с сайтом, отправьте мне электронное письмо и сообщите мне, какие планы вы пытаетесь приобрести. Я вышлю счет-фактуру, которая позволит совершить транзакцию, и отправлю вам планы по электронной почте сразу после получения платежа.

      Печи Walker Полный комплект чертежей


      Печи Walker Полный комплект чертежей

      $500.00

      Добавить в корзину

      Сэкономьте более 100 долларов при покупке полного комплекта планов Walker Stoves. Включает в себя все печи и стержни, все чертежи из коллекции Walker Stoves, готовые к загрузке при покупке.

      Консультация по проектированию печи


      Консультация по дизайну печи с Мэттом, 1 час, телефонная или зум-встреча

      200,00 долларов США

      Добавить в корзину

      Часовая консультация по телефону или через Zoom с Мэттом, которая поможет вам составить план вашей печи. Мы можем обсуждать новые идеи печей, модифицировать существующие печи, обмениваться эскизами и идеями и т. д. Я хотел бы встретиться с вами, поговорить о печах и помочь вам построить идеальный обогреватель! После завершения покупки вы можете связаться со мной по адресу [email protected] com, чтобы назначить встречу. Обычно я стараюсь быть доступным в течение нескольких дней после покупки, но, пожалуйста, подождите до 2 недель для запланированной встречи.

      Печи Walker Завершены планы нагревателя массы из восьмидюймового кирпича

      100 долларов США

      Добавить в корзину

      Полный набор чертежей для восьмидюймового кирпичного ракетного нагревателя массы, включая полную послойную компоновку кирпичей и планы сердцевины.

      Требуемые материалы:

      400 Красный кирпич

      (4) 24″ x 36″ x 1″ Листы Плита из керамического волокна

      24″x26″x1″ Superwool или аналогичная

      24″x10″ диам. Дымоход

      глина/песок для раствора

      камень или бетон для скамеек и колокольчиков

      Эти высококачественные сердцевины плит из керамического волокна поставляются предварительно нарезанными и готовыми к сборке. Быстрый и простой способ справиться с самой сложной частью поиска и сборки печи.

      Печи Walker Stoves Схемы ядер сверхгорячих ракет серийного производства

      45 долларов США

      Добавить в корзину

       PDF Планы с размерами и компоновкой для резки сверхгорячей плиты из керамического волокна для активной зоны ракетного нагревателя периодического действия, разработанной Питером ван ден Бергом.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
