Делаем ракетную печь своими руками. Чертежи

Для обогрева сооружений по-прежнему очень часто используются различные печи. Они подходят для бани или сауны, а также разнообразных хозяйственных построек.

Они могут предназначаться для формирования полноценного отопления, которое будет высокоэффективным и надежным. Как правило, одновременно с печкой устанавливаются трубы, что позволяет использовать конструкцию для обогрева сразу нескольких помещений.

Что представляет собой ракетная печь?

Достаточно интересным вариантом для любого помещения считается ракетная печь, сделанная своими руками. Ее конструкция отличается оригинальностью, а она подходит как для частного дома, так и для бани, а также для других видов сооружений. При ее создании с контуром не требуются дорогостоящие материалы, размеры выбираются в зависимости от габаритов обогреваемого помещения, однако важно заранее сделать правильный чертеж, чтобы получить эффективное и прочное устройство. Если будет применяться правильная и актуальная схема, то можно своими руками сделать качественное водяное отопление в помещении.

Принцип работы печи

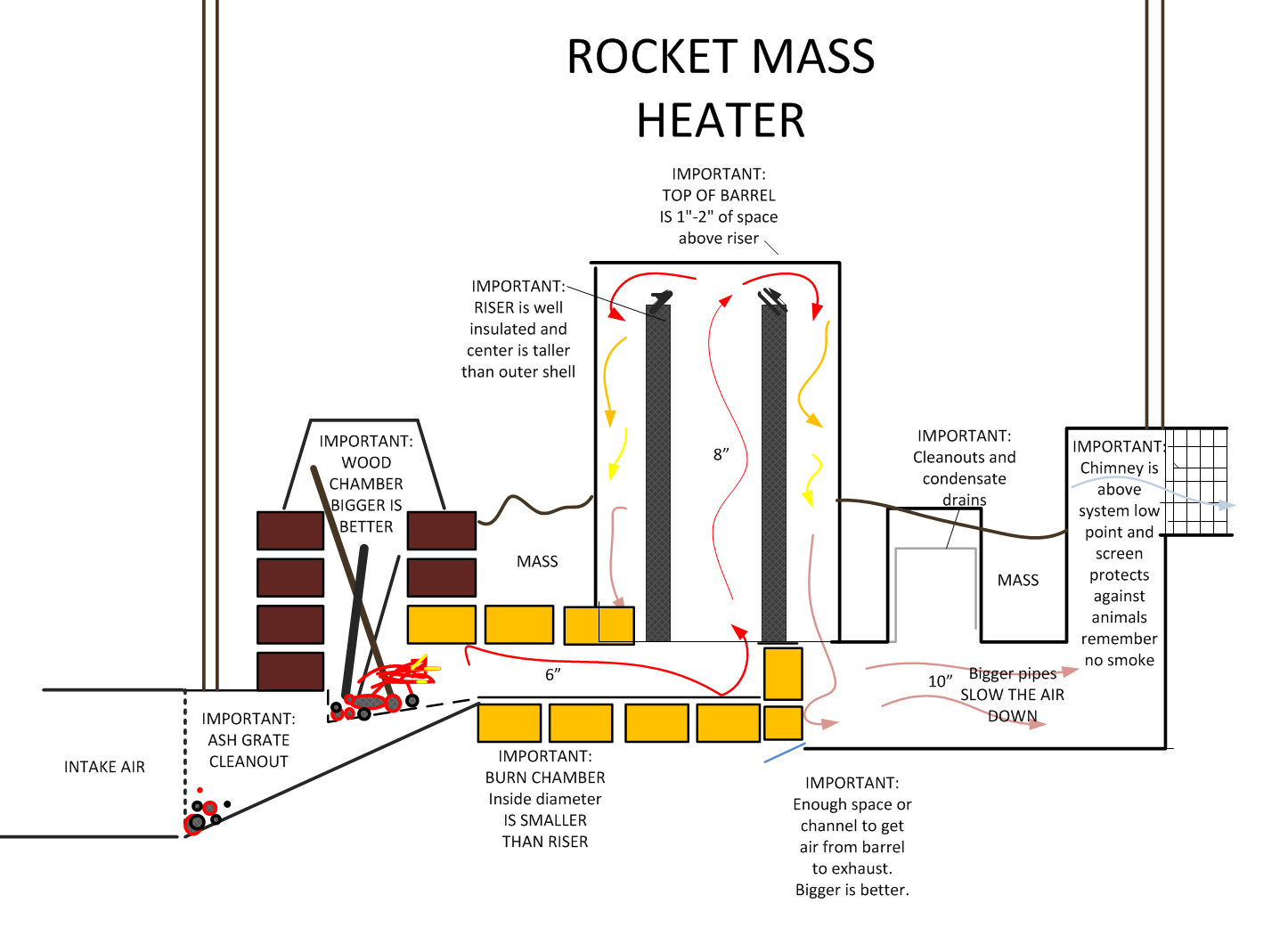

Печь-ракета функционирует по двум специфическим принципам. Они являются заимствованными от других популярных печей, которые для отопления предполагают использовать твердое топливо. К этим двум принципам относится:

• пиролиз, заключающийся в дожигании древесных газов, которые возникают в процессе горения топлива;
• принцип свободного прохождения газов по различным каналам, имеющимся в оборудовании.

Если предполагается самая простая конструкция, которая будет использоваться для готовки, то применяется второй принцип работы, поскольку в ней не имеются элементы, пригодные для создания пиролиза.

Дровяная ракетная печь прямого горения, которая является самой простой, не используется для отопления, однако пригодна для готовки еды, она имеет небольшие размеры, а для ее формирования используются трубы. Конструкция агрегата состоит из короткой трубы, являющейся топливником. Именно в нее закладывается топливо, а во время его горения возникают раскаленные газы, поднимающиеся вверх, и выходящие наружу.

В трубе делается специальный срез, где можно готовить пищу, а подходит такое устройство для дома, который используется очень редко в зимнее время. Для отопления печь данного типа не подходит, однако найти старые трубы для ее создания очень просто, а если посмотреть обучающее видео, работы могут быть легко реализованы самостоятельно.

Для обогрева дома или бани лучше всего пользоваться усовершенствованным оборудованием. Оно обычно создается из кирпича и металлического листа,также используются трубы. “Робинзон” дополняется теплообменным устройством и специальными каналами для отвода газа. Также печь оснащается подходящим контуром, качественной и надежной рубашкой.

Такое оборудование длительного действия обычно используется для формирования водяного и качественного отопления, которое может применяться для дома с большим количеством комнат разного размера. Видео с принципом работы данного оборудования можно легко найти в интернете.

Каковы плюсы и минусы печи?

Печь-ракета отличается положительными и отрицательными параметрами. К плюсам относится:

• монтаж оборудования для дома с применением кирпича, труб и металла отличается простотой;
• стоимость оборудования длительного действия будет невысокой;
• возможность выполнения работы своими руками, так как не возникает сложностей в процессе кладки кирпича, при работе с контуром, при монтаже трубы или других элементов, также редко приходится сталкиваться с доработками;
• такую печь можно использовать для создания полноценного водяного отопления;
• размеры оборудования могут быть разными в зависимости от обогреваемого помещения;
• КПД является очень высоким, а водогрейка получается долговечной и надежной:
• загрузка топлива для обогрева комнат выполняется быстро и без проблем.

Дровяная ракетная печь имеет и минусы, к которым относятся:

• для обогрева важно пользоваться качественными и полностью сухими дровами, а иначе не удастся добиться нужного горения;
• печь “Робинзон” требует постоянного присутствия и контроля со стороны человека для безопасности использования.

Что нужно сделать перед непосредственными работами?

Первоначально следует подготовить все материалы и оборудование, а также чертежи. Важно определиться с размерами будущего оборудования, а также решить, какова будет его конструкция и другие параметры.

Если печь будет применяться для создания водяного отопления, то необходимо подготовить трубы нужного количества и качества. Для кладки надо пользоваться жаропрочным красным кирпичом, поскольку тогда получится печь длительного горения, которая не будет опасна для использования, а также прослужит долгое время.

Применение кирпича обосновано только для создания стационарной печи. Также приобретается металлическая бочка и трубы для дымохода, водогрейка, арматура и некоторые другие расходные материалы, благодаря которым получится полноценная печь для качественного и равномерного водяного отопления строения.

Поскольку печь-ракета будет с водяным контуром, важно решить, будет ли приобретаться теплообменник по уже созданной печи или она будет создаваться под размеры уже имеющегося прибора.

Процесс создания печи

Формирование печи “Робинзон” считается простым процессом, однако лучше всего предварительно просмотреть несколько видео, чтобы точно разобраться во всех нюансах. Выполняются работы следующими этапами:

• в полу создается яма подходящей глубины и размера, которая предназначена для установки дымохода печи с контуром;
• укладывается металлическая бочка, которая выступает в качестве специального колпака, а ее следует покрыть жаростойкой краской, чтобы получилась долговечная конструкция, не портящаяся во время горения топлива;
• установка фундамента для печи из кирпича с водяным контуром, а для этого изначально устанавливается опалубка, а также углубляется два или больше кирпича, далее укладывается арматура на дно и по периметру кладутся кирпичи, после чего производится заливка основания;
• после подготовки фундамента можно приступать к кладке печи с контуром длительного действия, а для этого важно постоянно ссылаться на имеющие чертежи;
• во время кладки важно уложить в бочку фланец, с помощь которого будет присоединяться дымоход, также монтируется тройник подходящего типа, благодаря которому будут очищаться трубы;
• на подымающуюся часть устанавливается водогрейный элемент, с которым соединяются трубы, предназначенные для водяного отопления;
• основание полученной ракетной печи нужно окружить мешками с песком, а все дыры и пробелы замазываются глиной;
• подсоединяется дымоходная труба нужного размера, на восходящей части которой монтируется металлическая бочка;
• проверка работоспособности ракетной печи с контуром, предназначенной для длительного горения, а при обнаружении неполадок устраняются все проблемы.

Если во время работы пользоваться заранее сделанными чертежами и просматривать обучающее видео, можно получить печь нужного размера и оптимального содержания. Оборудование с контуром легко используется для водяного отопления, а при этом не возникает опасности для людей во время горения. Схема может быть создана самостоятельно, а также можно найти подходящие варианты в интернете.

Таким образом, печь с контуром является идеальным решением для обогрева сооружений, а при этом она может предназначаться только для готовки или может быть долгого горения для постоянного обогрева помещений.

Походная реактивная печь-ракета чертежи — САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную инструкцию по самостоятельной сборке походной печи-ракеты своими руками без применения сварки. Реактивная печь появилась сравнительно недавно и была придумана заграницей, но за короткий период времени заручилась в нашей Стране народной любовью и уважением, в особенности среди туристов, рыбаков и охотников и конечно же выживальщиков Данная печь отличается своей экономичностью в потреблении дров и отдачей на выходе максимального количества тепла за счет реактивной тяги созданной самой конструкцией печи. С ее помощью можно в короткий срок приготовить пищу, вскипятить чайник, что в условиях похода очень важно.

Конструкция реактивной печи очень простая-это вертикально расположенная труба (она же корпус и дымоход) и примыкающая под углом топка разделенная внутри пластиной на две части (верх для загрузки дров, низ для доступа воздуха к очагу горения) таким образом образуется реактивная тяга, от сюда и громкое название

«печь-ракета«.

Представленная печь сделана с расчетом на компактность, так как в походе очень важен каждый грамм груза и место в рюкзаке. Для ее изготовления был взят использованный баллон из под гелия (можно использовать огнетушитель)реактивная печь из газового баллона с плитой у него спилена верхняя часть, а сбоку пропилено технологическое отверстие под установку топки, конструкция полностью разборная и все детали в походном положении находятся внутри корпуса. Напоминаем что при ее изготовлении сварочный аппарат не нужен, что по максимуму упрощает процесс создания.

Давайте рассмотрим все этапы сборки реактивной печи.

Материалы

1. баллон из под гелия или же использованный огнетушитель
2. квадратная труба
3. металлическая перфорированная пластина
4. болты и гайки
5. металлический лист 1-2 мм

Инструменты



1. болгарка (УШМ)
2. дрель
3. плоскогубцы
4. баллончик с термостойкой краской

Пошаговая инструкция по созданию походной реактивной печи-ракеты своими руками.

Для начала давайте рассмотрим чертеж отечественной печи «Робинзон» тоже отличная конструкция, но сварная, а представленная ниже намного универсальна и по праву считается походной печью.

 Первым делом надо найти использованный баллон из под гелия или же старый огнетушитель, стравить остатки содержимого, открутить вентиль и промыть водой, затем спилить верхнюю часть, а так же сделать  технологическое отверстие в нижней части под установку топки из квадратной трубы. Из перфорированной пластины делаем колосниковую решетку. Опорные ножки для топки. Собираем все детали в единое целое. В нижней части вкручен заостренный металлический штырь, он необходим чтоб при установке печи в рабочее положение она твердо стояла на земле, а данный кол заглубляется в землю. В походном положении он выкручивается. Из листового металла 1-2 мм вырезаем комфорку. Вот кстати штырь в походном положении. Так же помимо составляющих от печи, в баллон можно положить небольшой запас сухих дров, что может очень помочь в сырую и дождливую погоду. Только представьте.. отправились вы в поход и вас застал сильный дождь, все кругом промокло, сыро и мерзко, а вы приспокойно достаете свою походную печь-ракету и разводите огонь, готовите пищу, кипятите чайник и все у вас прекрасно 😉 Дополнительно был натянут тросик для фиксации топки.

 Вот такая замечательная печь получилась, ее преимущество в том что она экономична, компактна, разборная. Данная конструкция выполнена без применения сварки, что максимально упрощает процесс сборки тем людям кто не имеет сварочного аппарата или же не умеет пользоваться сваркой. Надеемся наш материал был вам полезен. Так же можете посмотреть видео печи в действии. Приятного просмотра!

Подписаться на канал можно здесь



Реактивная ракетная печь своими руками: из баллона, из кирпича

Особенного внимания среди отопительных устройств заслуживает печь-ракета. Она имеет оригинальное строение, которое подразумевает использование доступных материалов и составляющих. Организовать такую печь своими руками может фактически каждый. Достаточно понимать, как читаются чертежи, а также уметь пользоваться основными строительными инструментами и материалами.

Вариант изготовления печки-ракеты своими руками

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

• свободное перетекание древесных газов по каналам;
• пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Продуктивный теплоотбор

Газы, которые направляются в дымоход, имеют высокую температуру. Поэтому понятно, что не стоит так просто от них избавляться. Ведь иначе эффект от устройства будет минимальным. Поэтому для печи-ракеты своими руками придумано несколько решений:

• на ракетную печь устанавливается водяной контур;
• газы пропускаются через каналы, оборудованные под лежанкой.

Печка-ракета с водяным отоплением изготавливается без колпака, энергия продуктов горения применяется в металлическом теплообменнике.

Не стоит использовать змеевик с водой, лучше сделать водяную рубашку.

Также можно сделать дымоходные каналы, выложенные из кирпича. Они могут расположиться на полу, а сверху может быть оборудована лежанка. И в этом случае длина каналов должна быть точно рассчитана, а иначе придется организовывать естественную тягу.

Конструкция кирпичной печи-ракеты с лежанкой

Преимущества

Создать ракетную печь своими руками – получить такие преимущества:

• добавлять топливо можно во время процесса;
• КПД не является постоянной величиной, но при правильном отборе тепловой энергии у газов он может быть весьма высоким;
• естественная тяга дымохода не является обязательным условием;
• доступность монтажа – для организации печи-ракеты своими руками достаточно небольшого опыта в печном деле, минимум затрат на материалы.

Использование ракетной печи на природе

Такие преимущества делают печку-ракету востребованным устройством.

Недостатки

Примечание: И пусть печка-ракета характеризуется простотой и привлекательностью, у нее есть и минусы. Например, есть определенные требования к качеству топлива. Дрова не должны быть влажными, иначе эффект пиролиза достигнуть не получится. К тому же за конструкцией нужен постоянный присмотр.

Изготовленная ракетная печь своими руками для бани слабо подходит, поскольку она отдает немного тепла, необходимого для парной. Малая площадь поверхности печи исключает эффективный прогрев бани.

Виды

Выделяют несколько видов печек-ракет:

1. Кирпичные котлы. Имеют отличие от печей – оснащены встроенным теплообменником, из которого теплоноситель подается в отопительную систему: бак, трубы, радиаторы.
2. Отопительные. Демонстрируют эффективность обогрева комнат, применяя конвекционный принцип действия.
3. Конструкции с варочной панелью, их называют отопительно-варочными.
4. Камины. Чаще всего используются для отопления одного помещения, в котором находятся.
5. Для бани. Они имеют оригинальную конструкцию. Основная задача устройства – повышение температуры камней, благодаря чему обеспечивается разогрев воздуха в парилке. Важный показатель решений – интенсивность.

Простая конструкция ракетной печи, изготовленной своими руками

Конечно, это еще не все виды, которые существуют.

Из баллона

Это достаточно популярный вариант, который успешно реализуется руками множества умельцев. Чаще всего для изготовления используется газовый баллон объемом 50 л. Он будет выполнять функцию колпака. Для создания загрузочного бункера и топливника можно использовать трубу диаметром 15 см. Для дымохода применяется труба диаметром 10 см, для внутреннего канала – 7 см.

Применение печки-ракеты из газового баллона на участке

Нужно отрезать изделия нужной длины, у баллона – отсечь верхнюю часть. Далее, используя чертеж, следует своими руками сварить детали между собой. Проем между трубами 7 и 15 см заполнить теплоизоляционным материалом. Можно использовать песок, только его рекомендуется прокалить, чтобы убить органическую среду. Иначе процесс отопления будет сопровождаться неприятным запахом.

В собранном состоянии ракетная печь из газового баллона весит немного, поэтому особое основание для нее не требуется. К устройству нужно приварить ножки.

Из кирпича

Своими руками можно сделать ракетную печь из кирпича. В этом случае придется сильно потрудиться, чтобы получить качественную конструкцию. Огневые каналы устройства изготавливаются с использованием шамотного кирпича. В качестве колпака можно использовать бочку.

Как может выглядеть печь-ракета, изготовленная из кирпича

Для расположения конструкции рекомендуется вырыть небольшую яму, поскольку она должна находиться ниже уровня пола. Дно нужно уплотнить, после чего заливается бетонное основание толщиной 10 см. Когда раствор застынет, можно начинать кладку. Для этого используется раствор, в состав которого входит огнеупорная глина. Когда конструкция будет построена, раствор отвердеет, можно засыпать вырытую яму. На канал надевается бочка, у которой своими руками вырезается дно. Пространство между кирпичом и ней засыпается утеплителем.

Торец устройства обмазывается раствором, сверху надевается бочка большого размера, к низу которой приваривается дымоход.

Подводим итоги

Примечание: Ракетная печь – оригинальное решение, которое можно соорудить своими руками. Достаточно выбрать подходящий вариант конструкции, учесть рекомендации и требования. Предварительно обязательно нужно сделать чертеж. Если своими руками начертить схему не получается, можно использовать готовые варианты, представленные специалистами.

В этом деле главное – не торопиться, тогда результат обязательно будет соответствовать принятым нормам, станет эффективным инструментом для нагрева.

Подробное описание изготовления ракетной печи из стальных элементов.

Особенности конструкции и использования простой ракетной печи, которую можно брать с собой на рыбалку или отдых на природе.

Фирменная печь-ракета. Описание специалистом.

принцип работы, расчет, схема и монтаж своими руками

Ракетная печь в доме выполняет несколько функций: она обогревает помещение, а также используется для приготовления пищи и согревает воду. От конструкции будет зависеть ее эффективность. Самой мощной и практичной считается реактивная модель. Именно поэтому многие владельцы устанавливают в своем жилище такое отопительное устройство.

Ракетная печь используется для обогрева помещения, а также для приготовления пищи

Особенности печной конструкции

Изготовленная своими руками печь-ракета имеет две зоны — сгорания и дымоудаления. Твердое топливо при сгорании выделяет тепло, которым обогревается жилье. В топочную камеру устанавливают колосник и поддувало, размеры ее должны быть такими, чтобы внутри легко могли поместиться дрова. Горение возможно только при наличии тяги, для этого и необходимо поддувало. Чтобы этот процесс был более эффективным, нужно сделать хороший дымоотвод с достаточным диаметром и правильной конструкцией.

Такие приборы могут быть изготовлены практически из любых материалов, поэтому она считается экономной. Используя чертежи, печку-ракету можно сделать как переносной, которую можно использовать на отдыхе или рыбалке, так и стационарной для отопления дома и бани.

Посмотрите видео, как сделать ракетную печь из кирпича своими руками:

Стационарные модели в основном устанавливают в жилом помещении вдоль стенок. Она может согреть комнату, площадь которой составляет примерно 50 кв. м.

Переносные устройства достаточно компактны и с легкостью помещаются в багажном отделении машины, поэтому они так популярны среди туристов и отдыхающих. На них быстро и легко можно не только разогреть, но и приготовить еду. К тому же такие самодельные приборы очень экономичны, расход топлива минимален, можно использовать сухие ветки, траву, угли.

Принцип работы

Несмотря на то что устройство такого отопительного агрегата довольно простое, оно имеет два принципа работы, взятые у других типов печек, которые работают на твердом топливе.

Для того, чтобы печь работала правильно, необходимо монтировать ее с учетом некоторых особенностей

Для того чтобы конструкция работала эффективно, используются следующие принципы:

1. Газы, выделенные из топлива, свободно циркулируют по печным каналам без принудительного создания тяги дымохода.
2. Дожигание пиролизных газов, которые выделяются во время горения топлива при недостаточной подаче кислорода.

Простые модели, предназначенные для приготовления пищи, имеют только первый принцип работы. В конструкции не предусмотрены условия, в которых мог бы произойти процесс пиролиза и дожиг газов. Единственная функция таких устройств — накаливание определенного участка.

Монтажные работы

Для начала необходимо определиться с материалом, из которого будет собираться конструкция, произвести расчеты и определить размеры. Чертежи ракетной печи своими руками можно даже нарисовать. В этом случае будет изготавливаться устройство с водяным контуром (рубашкой).

Печь-ракету нетрудно сделать самостоятельно, сделав чертеж и изучив несколько правил

Чтобы изготовить реактивную печь своими руками, нужно сделать следующее:

1. Залить прочную бетонную основу, чтобы будущая дровяная печка не перекосилась и не деформировалась, а стояла крепко и долго.
2. Выложить из шамотного кирпича топочное отделение и жаровой канал.
3. Самодельная топка будет иметь вертикальный тип загрузки, а в нижней части обустраивается зольник с боковой дверцей. Такая конструкция позволит достаточно легко очищать печь от накопившейся золы.
4. Из стальной трубы изготавливают вертикальный канал, который необходимо сначала обернуть толстым слоем изоляции, а затем уложить в наружный корпус из металла.
5. На наружном корпусе необходимо герметично закрепить узел теплообменника с водяным контуром, а затем установить горизонтальные пластины. Они создадут своеобразный лабиринт, который, в свою очередь, обеспечит максимальную площадь и длительное время теплообмена.

Такая схема позволяет проходить горячему потоку воздуха через теплообменник, затем огибать металлические пластины, нагревая собой весь отопительный блок, и при этом еще отдавать тепло воде, которая циркулирует по водяному контуру. Произведя все эти действия, остывший воздух поступает в дымоход.

Теплоаккумулятор, через который циркулирует вода, можно изготовить из любого материала. Чаще всего для этого используются старые баллоны, бойлеры. Подойдет любая емкость, оборудованная клапанами, через которые можно будет подключить холодную воду и слить горячую. Можно даже к такому устройству подсоединить отопительный радиатор.

Если облицевать печь кирпичом, она прекрасно впишется в интерьер

Можно слегка модернизировать такую печку и подключить к теплоаккумулятору трубу, которую направляют к точке водозабора, тогда горячую воду можно будет использовать и для бытовых нужд, например для мытья посуды.

Можно обложить такую ракетную печь кирпичом, и тогда она отлично впишется в дизайн частного дома, подойдет она и для бани. Такая конструкция позволяет сэкономить финансы на подогреве воды и отоплении. Это объясняется тем, что устройство не требует большого количества топлива, а также его не нужно подключать к электричеству.

Ракетная печь своими руками – основные особенности и чертежи

Под ракетной а, точнее сказать, реактивной печью подразумевается отопительно-варочная система, работающая на древесных продуктах. При этом большую популярность такое оборудование получило благодаря нескольким факторам, самыми важными из которых считаются – простота конструкции и незначительная стоимость при изготовлении. Помимо этого, реактивная печь обладает уникальными техническими характеристиками.

Также такая популярность обусловлена тем, что собрать ракетную печь сможет любой человек своими руками буквально за несколько минут, а если приложить немного дополнительных усилий, можно на даче соорудить полноценную обогреваемую лежанку. При этом необязательно строить громоздкую русскую печь или конструктивно сложное колпаковое отопительное устройство. Конструкция реактивной печи позволяет изготавливать её с любым дизайном, который ограничивается только фантазией её владельца.

Принципиальные особенности работы ракетной печи

Газы, нагреваемые в процессе горения топлива, вместо трубы отвода дыма попадают в специально обустроенный колпак, где происходит их полное сгорание, благодаря чему в таком устройстве отсутствует сажа. При этом температурные показатели в значительной мере возрастают, а давление в системе понижается.

Повторение такого цикла является беспрерывным, благодаря чему ракетная печь длительного горения переходит на максимальный режим с высокой тягой, сила которой будет зависеть от конструкции отопительного устройства и качества его сборки. При этом температурные показатели в колпаке достигают 1200ᵒ C, вследствие чего происходит полное сгорание топлива.

Именно благодаря этому обустройство дымохода, возможно, как под полом, так и через любую нагревательную систему: лежанка или скамья с подогревом. Помимо этого горячий колпак может использоваться для подогрева воды готовки пищи, сушки фруктов и т. д. Также к положительным свойствам такого устройства можно зачислить следующие:

• высокая степень КПД;
• полное сгорание сажи;
• высокая температура нагрева;
• использование в качестве топлива любых древесных отходов: шишки, сырые ветки, сухая трава и т. д;
• высокая экономичность – ракетная печь использует в 4 раза меньше топлива, чем её стандартный аналог.

Разновидности реактивных печей

На сегодняшний день различают несколько видов печей-ракет в зависимости от конструктивных особенностей устройства.

• Переносные системы из жестяных банок или вёдер. Такие устройства прекрасно подойдут в качестве походных печей.
• Ракетные печи из шамотного кирпича и бочки из металла имеют горизонтальный дымоход и наружный стояк для увеличения тяги.
• Реактивные кирпичные печи используют для воздушного обогрева полов. Такие конструкции имеют несколько труб отвода дыма.

Хочется обратить внимание, что конструктивно кирпичные печи-ракеты самые сложные в изготовлении и поэтому их монтаж своими руками под силу не каждому.

Кирпичная ракетная печь с металлической бочкой

В представленном случае работа обычно начинается с подготовки всего, что может понадобиться в процессе сооружения печи:

• жаропрочный красный кирпич;
• бочка из металла;
• металлическая дымоходная труба;
• старое металлическое барбекю;
• жаростойкая краска;
• металлическая арматура;
• небольшое количество керамзита, самана и перлита;
• песочно-цементная смесь;
• щётка по металлу;
• строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

1. В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
2. В качестве колпака для печного устройства используют металлическую бочку. Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.

Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.

На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.

1. Подготавливают опалубку.
2. В месте установки топки в почву углубляют несколько кирпичей.
3. На дно кладут арматуру.
4. По периметру нижней части топки по уровню кладут кирпичи.
5. Фундамент заливают песочно-цементной смесью.

После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.

1. Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
2. На 2 раду начинают формировать нижний канал ракетной печи.
3. На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.
4. Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода. Также желательно установить тройник для очистки дымоходной трубы.
5. Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
6. Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
7. Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
8. Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
9. После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.

Ну и в завершение выполняют обкладку дымохода.

1. Трубу дымохода облаживают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
2. Саму конструкцию формируют с помощью огнеупорной глины.

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод. После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой, а если у кого-то остались вопросы можно ознакомиться с видео.

Походно-садовая ракетная печь

Как и в случае с предыдущей конструкцией основные работы направлены на изолирование огня и перенаправлении энергии тепла в нужное русло. При этом для изготовления реактивной портативной печи своими руками потребуются следующие инструменты и материалы:

• 2 ёмкости из жести с разным диаметром;
• металлические уголки;
• хомуты из стали 10 см диаметра;
• дымоходная труба из нержавейки;
• щебёнка;
• электрическая болгарка;
• ножницы для резки металла.

Для сборки такой конструкции понадобится проделать следующий ряд действий, которые также можно просмотреть на видео.

1. Из ёмкости меньшего диаметра изготавливают крышку для реактивной портативной печи. Для этого в ней обустраивается отверстие для дымохода.
2. Внизу большей ёмкости проделывают отверстие для присоединения топочной камеры. Жесть нарезают с помощью ножниц по металлу, а образовавшиеся концы загибают внутрь.
3. Прямоток делают из металлических уголков и трубы. После этого трубу вставляют в ёмкость и соединяют с загнутыми концами при помощи металлического хомута.
4. Пустоты между корпусом и прямотоком засыпают щебёнкой, которая будет теплоизолятором и термоаккумулятором.
5. Вторую ёмкость надевают на ракетную печь.
6. Из металлической проволоки сгибают конфорку для посуды.
7. Конструкция окрашивается жаростойкой краской.

Для розжига системы используют выходной патрубок от прямотока.

Правила использования реактивной печи

Ракетная печь, как и другая обогревательная система длительного горения, нуждается в предварительном прогреве перед запуском. И если для портативной конструкции это не имеет особого значения, то для стационарной системы это очень важно, так как при холодной дымоходной трубе топливо будет сгорать, не производя, нагрева. Поэтому реактивные печи предварительно прогреваются с помощью опилок или бумаги.

Хочется обратить внимание, что прогрев печи считается завершённым, если гул при горении топлива начинает затихать. Только после этого можно загружать основное топливо. При этом оно разгорится от остатков предыдущих продуктов горения.

Также нужно понимать, что печь ракета не может самонастраиваться и поэтому на первом этапе горения поддувало открывают полностью, а начинают прикрывать лишь после того, как появится мощный гул в системе. В дальнейшем поступление кислорода постепенно снижают.

Печь ракета в парилке – основные особенности

Наверняка у большинства владельцев собственной парной может возникнуть вопрос – можно ли пользоваться реактивной печью в бане? На первый взгляд для этого нет никаких преград, ведь на крышке можно легко соорудить каменку.

На самом деле такое устройство в бане использовать нельзя. Чтобы получить лёгкий пар первым делом прогреваются стены парной, а только после этого воздух. При этом для нагрева воздуха печь должна излучать тепло. Это и является основной проблемой – в реактивной печи конвекция имеет чёткое распределение, а тепловые потери, нагревающие, воздух вовсе отсутствуют.

Ракетные печи — варианты конструкции, схемы и принцип работы

Этот необычный вид отопительных систем не знаком рядовым застройщикам. Многие профессиональные печники также никогда не сталкивались с подобными конструкциями. Это не удивительно, поскольку идея ракетной печи сравнительно недавно пришла к нам из Америки и сегодня энтузиасты пытаются донести ее до массового сознания граждан.

Благодаря простоте и дешевизне конструкции, тепловому комфорту и высокому КПД ракетные печи заслуживают написания отдельной статьи, которую мы и решили им посвятить.

Как работает печь-ракета?

Несмотря на громкое космическое название, данная отопительная конструкция не имеет ничего общего с ракетными системами. Единственный внешний эффект, придающий некоторое сходство – струя пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основана на двух базовых принципах:

1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе).

Самая простая реактивная печь работает по принципу прямого горения. Добиться термического разложения древесины (пиролиза) ее конструкция не позволяет. Для этого необходимо выполнить мощную теплоаккумулирующую обмазку внешнего кожуха и качественную термоизоляцию внутренней трубы.

Несмотря на это переносные ракетные печи хорошо выполняют свои функции. От них не требуют большой мощности. Генерируемого тепла вполне хватает для готовки пищи и обогрева в палатке.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Рис. №1 Переносная  ракетная печь прямого горения

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Рис. №2 Схема кладки простейшей ракетной печи из кирпича

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Рисунок №3 Конструкция стационарной печи-ракеты

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Чертеж №1 Основные элементы и движение газов в ракетной печи

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Примеры красивого исполнения печей для обогрева жилых помещений

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Преимущества и недостатки ракетных печей

Важное достоинство правильно построенной конструкции – всеядность. Такую печь можно топить любым видом твердого топлива и древесных отходов. Причем, влажность древесины особой роли здесь не играет. Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки.

Тепловая отдача ракетной печи, основой которой является барабан из бочки, весьма внушительная и достигает 18 кВт. Печка из газового баллона способна развить тепловую мощность до 10 кВт. Этого вполне достаточно для отопления комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей производится только за счет изменения объема загружаемого топлива. Подачей воздуха изменить теплоотдачу невозможно. Регулировку поддувалом используют только для ввода печи в рабочий режим.

Поскольку количества тепла, генерируемого ракетной печью весьма велико, то не грех использовать его для таких бытовых нужд, как подогрев пищи (на крышке барабана). А вот использовать такой очаг для нагрева воды, используемой в системе радиаторного отопления нельзя. Любое внедрение в печную конструкцию змеевиков и регистров негативно сказывается на ее работе, ухудшая или останавливая процесс пиролиза.

Полезный совет: перед тем, как приступить к возведению стационарной реактивной печи, изготовьте  упрощенную походную конструкцию из металла или глины. Так вы отработаете основные приемы сборки и получите полезный опыт.

К минусам ракетных печей можно отнести невозможность их применения в банях и гаражах. Их конструкция рассчитана на аккумулирование энергии и длительный обогрев. Поэтому она не может дать много тепла в короткий промежуток времени, как это необходимо в парилке. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже не лучший вариант.

Собираем ракетную печь своими руками

Проще всего собирается походно-садовый вариант реактивной печи. Для этого вам не придется закупать кладочные материалы и готовить саман для обмазки.

Несколько металлических ведер, стальная труба из нержавейки для жарового канала и мелкий щебень для засыпки – вот и все нужно для того, чтобы сделать ракетную печь своими руками.

Первый шаг – вырезание ножницами по металлу отверстия в нижнем ведре для пропуска жаровой трубы. Его нужно сделать на такой высоте, чтобы под трубой осталось место для щебеночной засыпки.

Второй шаг – установка в нижнее ведро жаровой трубы, состоящей из двух колен: короткого загрузочного и длинного для выхода газов.

Третий шаг – вырезание отверстия в днище верхнего ведра, которое надевается на нижнее. Оголовок жарочной трубы вставляют в него так, чтобы его срез был на 3-4 см выше днища.

Четвертый – засыпка мелкой щебенки в нижнее ведро на половину его высоты. Она нужна для аккумулирования тепла и термоизоляции жарового канала.

Последний шаг – изготовление подставки для посуды. Ее можно сварить из круглой арматуры диаметром 8-10 мм.

Более сложный, но при этом долговечный, мощный и эстетичный вариант ракетной печки требует использования газового баллона и толстой стальной трубы прямоугольного сечения.

Схема сборки при этом не меняется. Отвод газов здесь организован сбоку, а не вверху. Для приготовления пищи у баллона отрезают верхнюю часть с вентилем и на ее место вваривают плоскую круглую пластину толщиной 4-5 мм.

Ракетная или реактивная печь — Чертежи, 3D Модели, Проекты, Модели для станков ЧПУ

Ракетная печь/

Ракетная печь/1.JPG

Ракетная печь/2.JPG

Ракетная печь/3.JPG

Ракетная печь/4.JPG

Ракетная печь/5.JPG

Ракетная печь/6 Чертёж.JPG

Ракетная печь/7.JPG

Ракетная печь/8.JPG

Ракетная печь/9 ножка.JPG

Ракетная печь/Reakt Pe4001.5nf.DOC

Ракетная печь/Reakt Pe4001.NST

Ракетная печь/Бункер 1.dft

Ракетная печь/Бункер 1.dxf

Ракетная печь/Бункер 1.PDF

Ракетная печь/Бункер 1. SLDDRW

Ракетная печь/Бункер 1.SLDPRT

Ракетная печь/Корп 1.dft

Ракетная печь/Корп 1.dxf

Ракетная печь/Корп 1.SLDDRW

Ракетная печь/Корп 1.SLDPRT

Ракетная печь/Корп 2 Крышка.dft

Ракетная печь/Корп 2 Крышка.dxf

Ракетная печь/Корп 2 Крышка.SLDPRT

Ракетная печь/Накладка на ножки.dft

Ракетная печь/Накладка на ножки.dxf

Ракетная печь/Накладка на ножки.PDF

Ракетная печь/Накладка на ножки.SLDDRW

Ракетная печь/Накладка на ножки.SLDPRT

Ракетная печь/Ножка.dft

Ракетная печь/Ножка.dxf

Ракетная печь/Ножка.PDF

Ракетная печь/Ножка.SLDDRW

Ракетная печь/Ножка. SLDPRT

Ракетная печь/Пластина накладка.dft

Ракетная печь/Пластина накладка.dxf

Ракетная печь/Пластина накладка.SLDPRT

Ракетная печь/Решётка.dft

Ракетная печь/Решётка.dxf

Ракетная печь/Решётка.SLDPRT

Ракетная печь/Сборка крестовина.SLDASM

Ракетная печь/Сборка Ракетная печь 1.PDF

Ракетная печь/Сборка Ракетная печь 1.SLDASM

Ракетная печь/Сборка Ракетная печь 1.SLDDRW

Как построить ракетный нагреватель массы: 11 шагов (с изображениями)

Есть два основных фактора, которые отличают ракетный нагреватель массы (RMH) от обычной дровяной печи. Во-первых, сгорание, которое имеет место в RMH, намного более полное из-за увеличенной тяги и изолированной камеры сгорания. Следовательно, RMH может быть в восемь раз эффективнее, требуя меньше древесины для того же количества тепла. Это также приводит к уменьшению количества золы и дыма.

Второй фактор, который делает RMH таким превосходным, — это тепловая масса, охватывающая компоненты, которые нагреваются.Когда биомасса сжигается и RMH нагревается, она передает тепло тепловой массе (саман, грязь, песок и даже вода). Хотя для разогрева требуется время, это тепло продлится несколько часов после тушения пожара. Например, если у нас есть огонь всего на пару часов вечером, печь все равно будет горячей утром.

К тому времени, когда мы начали исследовать преимущества RMH, мы уже построили свой дом и установили обычную дровяную печь. Если бы мы узнали об этом раньше, мы бы построили RMH, заключенный в глинобитную скамью или что-то подобное, в дизайн дома.Мы сделали RMH, который мы будем описывать в этой статье, таким образом, чтобы он соответствовал существующему пространству, и он отлично работает!

Пока солнце выходит днем, нам редко нужен огонь, так как мы спроектировали дом, чтобы использовать солнечную энергию. Однако для тех пасмурных и холодных дней эта печь стала настоящим хитом. Мы используем часть древесины, к которой привыкли, мы можем сжигать гораздо большее количество биомассы, а тепло сохраняется намного дольше. Это беспроигрышный вариант. Единственным недостатком является то, что для ее изготовления требуется больше работы, чем просто пойти в магазин и купить готовую печь, но это кажется относительно небольшой ценой, особенно для производителей.

Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания собственного уникального нагревательного устройства.

В общем, он обошелся нам в 150 долларов, хотя глинобитный был бы значительно дешевле. Тем не менее, мы вернули эти деньги за счет экономии времени и энергии на сборе и рубке дров.

Данный RMH основан на дымоходе диаметром 6 дюймов.Если в вашем доме другой размер дымохода, необходимо изменить масштаб компонентов. Площадь поперечного сечения всех частей системы не может быть больше площади поперечного сечения дымохода. Камера сгорания (горизонтальная область, где находится пламя) должна быть наименьшей площадью поперечного сечения всей системы. Чем больше у вас площадь, тем выше должен быть стояк. Итак, если вы все же построите один из них, точно следуйте этим планам или исследуйте, что может измениться с другим размером дымохода.

Чтобы узнать больше о наших идеях и проектах, посетите наш сайт.

Как построить ракетный массонагреватель

Как построить ракетную печь всего за шесть долларов

В нашем недавнем уроке кузнечного дела у костра мы использовали ракетные печи, чтобы максимально увеличить тепловую энергию и сгорание, достигаемые с использованием древесины в качестве источника топлива. . Хотя наши печи были сделаны из бетона, та же концепция может быть реализована с использованием практически любого негорючего строительного материала, такого как металл… или камни! Ракетную печь можно полностью построить, используя только то, что вы найдете в лесу вокруг вас! Фактически, Дакота Fire Hole (также известная как Scout Fire Pit) использует ту же концепцию — и даже скрывает пламя под землей, если вы, скажем, пытаетесь избежать обнаружения.

Несколько лезвий ножа, сделанных в ракетной печи в одном из наших мастерских.

На этой схеме изображен металлический бочонок над стояком тепла (№4, где поднимается пламя) для излучения тепла (для использования в качестве обогревателя или плиты), а также вентиляционное отверстие для дыма и угарного газа (№7).

Ракетные печи можно построить разными способами, но они состоят как минимум из трех основных частей:

1. Впуск — это трубка или отверстие, через которое поступает кислород.Он также может служить местом для подачи топлива для сжигания, в нашем случае древесины. (№1 на схеме)
2. Камера сгорания — Где происходит горение. (# 2-3 на схеме)
3. Heat Riser — Где творится волшебство. Тепловая колонна обычно строится так, чтобы подниматься вертикально. (# 4 на схеме)

Если стены построены с большой степенью теплоизоляции, например, из бетона или земли, огромное количество тепловой энергии от сгорания поднимается прямо к отверстию наверху. Он тратит очень мало энергии по сравнению с открытым дровами или пропановой печью.Версия, которую мы построим здесь, упрощает конструкцию и помещает камеру всасывания и сгорания в одну зону.

Почему ее называют «ракетной»?

Спросим Бернулли.

Принцип Бернулли, как он здесь упоминается, гласит, что по мере того, как мы проталкиваем воздух через меньшее отверстие, его скорость увеличивается. Таким образом, если бы мы сузили отверстие между топливом и стояком (как показано на схеме), горючие газы устремились бы через него с ракетным эффектом.

«Свист» ракетного двигателя в комплекте.

Чтобы построить простую ракетную печь, вам понадобится:

• Емкость, например, сеялка или ведро емкостью 5 галлонов (на фото сеялка)
• Несколько футов ПВХ (диаметр 4 дюйма для сеялки, 6 дюймов для ведра объемом 5 галлонов)
• 1 мешок Quikrete или другой быстросхватывающейся бетонной смеси (Примечание: требуется чуть больше 1 мешка Quikrete, чтобы заполнить 5-галлонное ведро. Чуть меньше 1 мешка, чтобы заполнить сеялку для деревьев, как показано на рисунке).
  Вода
• Нож универсальный (которым можно злоупотреблять)

Примечание по безопасности: Бетон может обжечь кожу и глаза.При работе с бетоном надевайте длинные брюки, защитные очки и перчатки.

Вас, вероятно, также заинтересует «Как сделать крючок за 4 простых шага»:

Как сделать крюк-нож за 4 простых шага

Как построить ракетную печь

1. Вырежьте отверстие в стенке контейнера. Он должен максимально соответствовать внешнему диаметру вашего ПВХ. Не торопись. Сделайте это аккуратно. (Примечание: расположите его на 1-2 дюйма выше дна контейнера.)
2. Обрежьте ПВХ под углом 45 градусов, чтобы вы могли повернуть и совместить углы в форме буквы «L». Короткая сторона просто должна быть достаточно длинной, чтобы выходить из середины ведра и выступать из отверстия на несколько дюймов.
3. Вылейте слой (сухого) Quikrete на дно емкости до прорезанного отверстия.
4. Вставьте короткий конец ПВХ в отверстие так, чтобы он доходил до середины емкости. Поставьте на него длинный конец. Держись на месте.
5. Начните добавлять Quikrete вокруг вертикального ПВХ до тех пор, пока он не станет самостоятельным (занимает всего несколько дюймов), как показано слева.
6. Добавьте воды и перемешайте / протолкните по мере необходимости. Добавьте Quikrete и воду, пока не дойдете до верха емкости.
7. Важно: Примерно через 15 минут удалите ПВХ. Будьте осторожны и убедитесь, что бетон достаточно схватился, чтобы держать форму. Но не ждите дольше 15 минут! В таком случае удаление ПВХ может оказаться невозможным.
8. Оставьте плиту на ночь. К утру следует вылечить.
9. С помощью этого канцелярского ножа, пригодного для злоупотребления, отрежьте емкость от вашей новой плиты.Мне нравится аккуратно вырезать прямые линии по бокам емкости. (Затем, с небольшим количеством клейкой ленты, чтобы закрыть порезы, контейнер можно использовать и использовать повторно снова и снова.)
10. Поставьте в камеру растопку, зажгите и наслаждайтесь!

Здесь студент нашего курса кузнечного дела у костра достает заготовку для ножа из ядра ракетной печи.

Несколько примечаний:

• Мы поставили вторую трубку на плиту, чтобы создать более длинную тепловую колонну.
• Между двумя кусками бетона видно пламя.Это тепловая колонка / теплый стояк.
• Добавление длинной подводящей трубки (особенно более узкого диаметра) туда, куда входит ученик, создало бы больший эффект тяги / ракетного эффекта принципа Бернулли.
• Почти полное сгорание возможно с помощью ракетной печи: она полностью сжигает древесину в золу, не оставляя после себя обугленных кусков древесины, и эффективно максимизирует энергию, связанную с древесиной. Это хорошо.

Чтобы узнать больше о традиционных навыках и навыках на открытом воздухе, опробуйте бесплатную двухнедельную пробную онлайн-программу независимого обучения на местах THE PACK .

Нагреватели ракетной массы • Вместо

Нагреватель ракетной массы — это высокоэффективная горелка с чистым горением, обычно собираемая с использованием большинства переработанных и / или натуральных материалов, таких как початок. Владельцы заявляют о сокращении использования дров на 80-90% по сравнению с отоплением того же помещения металлической дровяной печью.

Ракетные нагреватели массы: основы

В отличие от каменного нагревателя, который требует некоторых продвинутых навыков каменной кладки, ракетный нагреватель массы может быть построен любым энтузиастом с базовыми каменными и инженерными способностями.Единственная проблема с этим проектом — сложность получения разрешения на строительство, потому что в основном не многие чиновники знают, что такое ракетный обогреватель.

Исключение составляет Портленд, штат Орегон, где есть строительные нормы и правила для нагревателей ракетной массы, спасибо Эрни и Эрике Виснер, которые поделились некоторыми советами о том, как получить разрешение на своем участке. Многие общины имеют строительные нормы и правила и выдают разрешения на использование каменных обогревателей , поэтому вам, возможно, придется относиться к ракетному обогревателю как к каменному обогревателю.Имейте в виду, что без разрешения вы можете аннулировать свой полис страхования от пожара.

Ракетные нагреватели массы: как они работают

Ракетные нагреватели массы обладают теми же свойствами, что и каменная кладка. Быстрый огонь с высокой температурой и подачей кислорода сжигает летучие газы и твердые частицы, оставляя очень мало загрязнения и превращая почти все топливо в энергию. В первые минуты пожара выделяется немного дыма, пока температура в камере не станет достаточно высокой, чтобы сжечь дымовые газы, а также дрова.

Основное различие между каменным обогревателем и ракетой состоит в том, что ракетная печь имеет изолированную J- или L-образную камеру сгорания, которая заставляет огонь гореть горизонтально. Затем огонь попадает под углом 90 градусов в конец камеры, что вызывает сильную турбулентность, поднимающуюся вверх по изолированному стояку тепла, создавая сильную тягу, которая усиливает интенсивность огня.

Тепловой стояк находится внутри цилиндра или большей вторичной камеры, которая выступает на пару дюймов выше внутреннего стояка.Горячие восходящие газы ударяются о верхнюю часть вторичной камеры, выделяют часть своего тепла и затем падают вниз по сторонам большей камеры. Затем выхлоп направляется через дымоход, обычно устанавливаемый на скамейке, которая поглощает последние остатки тепла.

В современных ракетных обогревателях часто используется глыба, но нет причин, по которым нельзя построить скамейку из кирпича, камня или плитки. Последний дымовой газ, который выходит через выход, в основном представляет собой водяной пар, так как водород во время сгорания превращается в водяной пар.

Небольшие куски дерева, в основном обрезки с собственного двора, можно использовать в качестве топлива для обогревателя. Пространство между небольшими кусками дерева обеспечивает большую тягу в камеру сгорания, помогая разжечь быстрый горячий огонь.

20 Привлекающих внимание нагревателей ракетной массы: примеры и планы

1) Открытый барабан

Нагреватель ракетной массы. Если оставить барабан открытым, в комнату сразу попадет тепло. Покрытие ствола естественной поверхностью початков замедляет мгновенный нагрев и удерживает тепло для более медленного высвобождения.Найдено на permaculturedesign.fr.

2) Дом из тюков соломы

Ракетный подогреватель массы в доме из тюков соломы во Франции, созданный Беком Тувьером. Курсы проводятся раз в год во Франции. Великолепное видео процесса внизу страницы: permaculturedesign.fr

3) Подогреватель реактивной массы Bioconstruyendo

Нагреватель массы ракеты, созданный во время Bioconstruyendo, проведенного в феврале 2010 года в Патагонии, Аргентина, в тюке соломы и глинобитной кабине. Посетите www.firespeaking.com, чтобы увидеть это изображение.

4) Текстурированный обогреватель

Этот обогреватель имеет отличную деревенскую атмосферу.Небольшая текстура нагревателя ракетной массы — приятный штрих.

5) Белый ракетный подогреватель массы

Ракетный подогреватель массы от Juured в Эстонии. На их сайте есть дополнительная информация. Первоначально найдено по адресу «juured.ee/»

6) Нагреватель с камнем

Ракетный подогреватель массы Эрни и Эрики Виснер. Планы на продажу здесь: ernieanderica.info/shop

Подробнее о том, как работают обогреватели ракетной массы

Камера сгорания работает горизонтально, пламя и газы падают под углом 90 градусов, а затем создают сильную турбулентность, которая способствует усилению нагрейте и создайте сквозняк, или эффект ракеты вверх по стояку тепла.Тепловой стояк обычно представляет собой меньшую трубу, установленную внутри более крупной трубы, внутренний тепловой стояк должен быть изолирован, поскольку это создает перепад тепла, который снова увеличивает тягу.

Этот стояк тепла затем обычно устанавливается в бочке емкостью 55 галлонов, причем верхняя часть открыта для мгновенного отвода тепла, но нет причин, по которым его нельзя было бы установить в каменной кладке. (См. Ресурс ниже.) Нижняя половина ствола часто покрыта почвой, чтобы сохранить тепло печи и позволить теплу медленно излучаться.

Ракетным обогревателям нужен стояк тепла, который должен быть как минимум в два раза выше длины горящего туннеля. Из: Ракетные подогреватели Янто Эванса, Лесли Джексон.

7) Обогреватель в современном стиле

Обогреватель и варочная панель «Ракетная масса» в Брюсселе. Отличный дизайн! Кирпичный шпон и столешница должны быть огнеупорным цементом. Эта фотография взята с сайта flickriver.com.

Древесина идет на корм справа от раковины. Варочная панель находится справа от корма. См. Внутреннее устройство здесь: flickriver.com

8) Подогреватель кабины

Подогреватель массы ракеты Эрни и Эрики. Этот обогреватель был построен для кабины.Более подробную информацию можно найти на ernieanderica.blogspot.com.

9) Печь в Шамен-центре

Подогреватель ракетных масс в Шамен-центре во Франции. Из «Ракетных печей, дров и каменок». Посетите ecologie-pratique.org для получения дополнительной информации.

10) Подогреватель из Эстонии

Подогреватель реактивной массы от Juured в Эстонии. Чтобы увидеть больше историй и фотографий початка, посетите веб-сайт Juured. Первоначально найдено на «juured.ee/»

11) Обогреватель Cob House

Вы можете увидеть, как они использовали кочерыжку для герметизации бочки.

12) Обогреватель в коттеджном доме

Обогреватель ракетной массы в Коттедже Коб, Коквиль, Орегон, доме создателя ракетного подогревателя Янто Эванса.

13) Подогреватель ракетной массы для приготовления пищи

Нагреватель ракетной массы в основном используется для приготовления пищи, поскольку это находится в высокогорье Гватемалы. Узнайте больше об этой истории на joachim2010.blogspot.com.

14) Large Heater

Mass Heater by terre-et-flammes.fr. Это только один пример, который есть на их веб-сайте.

15) Нагреватель для каменной кладки

Это нагреватель для каменной массы, но выглядит как хорошая отправная точка для разработки нагревателя для ракетной массы. Фото с сайта poeles-eco-09.com.

16) Старинная печь

Старинная печь была окружена глиной. Дрова справа, сзади — скамья с подогревом. Эрни и Эрика Виснер, больше фотографий: plus.google.com

17) Нагреватель без бочки

Нагреватель реактивной массы с варочной панелью. Стояк тепла не обязательно должен быть бочкой, но может быть построен из кирпичной кладки. Изначально эта фотография была найдена по адресу «marquedeposee.over-blog.com/article-p1220438-jpg-103910105.html».

18) Уголок для чтения

Каменки Rocket отлично подходят для отдыха в холодные зимние месяцы. Если поместить его в угол, вы можете создать свой собственный обогреваемый уголок для чтения!

19) Подогреватель массы ракеты

Подогреватель массы ракеты разработан экспертом Кирком «Ослом» Мобертом, sundogbuilders.net, donkey32.proboards.com. Информацию и фотографии можно найти на сайте donkey32.proboards.com.

Схема подогревателя массы ракеты

Эта диаграмма была фактически взята с форума, чтобы просмотреть всю систему посещения разговора.фр.

20) Dragon Heater

Dragon Heater 6-дюймовый металлический ракетный обогреватель с порошковым покрытием. В комплект входит все, кроме бочки на 55 галлонов и перлита. Он может работать сам по себе или подключаться к тепловому накопителю. Внутри красной коробки находится 6-дюймовая горелка для драконов. Подающая трубка квадратного сечения и воздухозаборник круглой формы 2 дюйма. Ствол окрашен краской Stove Bright Hi-temp в цвет черный металлик. Доступен в 4 цветах: текстурированный черный, с медными прожилками, с серебряными прожилками и красный. 1450 долларов. Зайдите на www.dragonheaters.com для получения дополнительной информации.

Обучающие видео по нагревателю ракетной массы

Как построить ракетный нагреватель массы

Металлические нагреватели

Лучшие книги о ракетных нагревателях

Лучшие книги о ракетных нагревателях массы

Подогреватель ракетной массы

Подробные сведения о подогревателях ракетной массы

Это может быть самый чистый и надежный способ обогрева обычного дома.Некоторые люди сообщают, что для обогрева своего дома используют только мертвые ветки, падающие с деревьев во дворе. И они горят настолько чисто, что множество подлых людей используют их незаконно, в городах, незамеченными.

Когда кто-то впервые рассказал мне о нагревателях ракетной массы, все это не имело смысла. Огонь горит боком? Не курить? Если обычная дровяная печь эффективна на 75%, разве это не означает, что максимальная экономия дров составляет около 25%? Как сделать большую дыру прямо над огнем, чтобы дом не наполнился дымом? Я был настроен скептически.

А потом я увидел один в действии. Огонь действительно горит боком. Выхлоп близок к комнатной температуре и очень чистый. Дым больше не выходит, потому что огромное количество воздуха засасывается в деревянное отверстие. Аккуратный! Я сел на тот, в котором не было огня 24 часа — все еще было жарко!

как это работает:

Палочки стоят прямо вверх. Горят только нижние концы палочек. Огонь горит боком. Поскольку стояк тепла изолирован, он становится очень горячим.Это вызывает сильное конвективное течение. Когда горячие газы попадают в ствол, он выделяет много тепла, которое охлаждает газы, которые становятся намного меньше, и их легче перемещать. Выходящие газы обычно представляют собой просто углекислый газ и пар.

Настоящее волшебство происходит с стояком тепла. Сильный конвективный поток — это то, что заставляет воздух всасываться через древесину, так что огонь горит боком, а дым не выходит. Это также место, где становится так жарко, что сгорает весь дым.

Выше намного лучше изображение, показывающее могучую мощность изолированного стояка тепла, повторно сжигающего дым и приводящего в действие всю систему.

Небольшое видео, которое я сделал, чтобы объяснить, как работает нагреватель ракетной массы:

На первом рисунке ниже представлена ​​самая тщательная конструкция нагревателя массы ракеты, которую я когда-либо видел. За ним следует подогреватель ракетной массы, созданный на основе этой конструкции. Оба они являются продуктами лидеров инноваций в области нагревателей ракетной массы Эрни и Эрики Виснер, которые построили более 700 нагревателей ракетной массы.

Нагреватель ракетной массы

по сравнению с обычной дровяной печью

обычная дровяная печь использует много тепла для выталкивания дыма из дома

Нагреватель ракетной массы отбирает как можно больше тепла перед выпуском выхлопа

Сейчас я проводил презентации и учил людей их делать. Вопрос, который мне чаще всего задают: «Если моя нынешняя дровяная печь эффективна на 75%, кажется, что больше всего возможностей для улучшения составляет около 25%. Но вы говорите, что с помощью десятой доли дров можно обогреть дом. Разве это не говорит о том, что нагреватель ракетной массы эффективен на 750%? Разве 100% эффективность не была бы максимальной? »Есть два способа ответить на этот вопрос.

1. Измерьте температуру и объем дыма, выходящего из обычной дровяной печи (очень горячий и большой объем), и сравните его с выхлопом нагревателя ракетной массы (немного выше комнатной температуры и струйки). Гораздо больше тепла остается внутри с нагревателем ракетной массы.
2. Давайте посчитаем.

• Оценка «КПД 75%» не учитывает часть тепла, которое поднимается по дымоходу для удаления дыма. Лаборатории тестирования будут используйте число 14% или 16% для дыма, поднимающегося в дымоход. Таким образом, число 75% на самом деле составляет 59%. Разрешено говорить 75% и продается больше дровяных печей.
• Оценка 75% была наиболее эффективным результатом, полученным в лаборатории, когда эксперты пытались получить наиболее эффективные числа.Таким образом, хотя дровяная печь может достичь 75% эффективности в лаборатории, в домашних условиях это происходит редко. Опытный оператор дровяной печи, вероятно, испытает около 35%. Кто-то, использующий влажную / зеленую древесину и часто закрывающий заслонки для «медленного горения», вероятно, испытает что-то вроде эффективности 5% (или меньше!) С дровяной печью с эффективностью 75%. Таким образом, остается много возможностей для улучшения. Нагреватели ракетных масс не могут уменьшить воздушный поток для медленного и неэффективного горения.У неопытной дровяной горелки, вероятно, будет каждый раз эффективность сжигания 90%.

Еще вопрос по креозоту. В обычной дровяной печи при неэффективных условиях креозот может накапливаться в дымоходе и вызвать пожар в дымоходе. «Дымоход» в ракетной печи — это то же самое, что и стояк тепла. Ракетная печь спроектирована таким образом, чтобы при каждом горении дымохода контролировался.

Эрни рассказывает о том, как заменить обычную дровяную печь на обогреватель с ракетной массой, и как он теперь использует 1/8 дров, которые он использовал раньше:

Лучшее нагревание древесины: нагреватели ракетных масс своими руками

Этот набор из 4 DVD о нагревателях ракетной массы вышел в сентябре 2016 года.

Вот трейлер нового DVD.

НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации

Получите бесплатные подарки для нагревателя ракетной массы

Если вы подпишетесь на ежедневную рассылку прямо сейчас, вы получите самые популярные на рынке планы дизайна ракетных массонагревателей, 6-дюймовую вариацию приложения! Эрни и Эрика обычно продают этих плохих парней за 15 долларов, но они делятся этой информацией с вами в надежде заручиться поддержкой их предстоящего кикстартера, который принесет знания о ракетном нагревателе массы миллионам людей!

Щелкните здесь, чтобы получить мгновенный доступ!

Дровяные печи 2.0 Набор из 4 DVD

После многих лет работы над этой статьей, проведения презентаций и обучающих семинаров … Эрни, Эрика и я организовали специальный семинар, чтобы вмешивайтесь во все, что касается нагревателей ракетных масс, ракетных печей и т. д., чтобы мы могли снять это на видео и поместить все это в этот набор из 4 DVD.

Прицеп к комплекту подогревателя реактивной массы 4-ДВД:

Подробнее здесь

Планы зданий

Если эти ракетные печи вас интересуют, следующий разумный шаг, вероятно, — получить набор планов, очень похожих на то, что вы собираетесь разработать. Эти планы — проверенные конструкции, которые Эрни и Эрика Виснер, ведущие новаторы в области ракетных печей, разработали и испытали.

Планы подогревателя 6-дюймовой ракеты

Изменение приложения

Это были самые популярные чертежи на сегодняшний день. Они предназначены для L-образной скамьи с подогревом. Цифра «6» обозначает диаметр теплообменного воздуховода. Этот дизайн обеспечивал единственное тепло для старого коттеджа / квартиры Портленда площадью около 800 квадратных футов.

Нажмите здесь, чтобы узнать больше!

Кушетка с байпасом

Эти планы относятся к небольшому обогревателю с канальным отоплением, который обогревает гостевой коттедж 11 x 11 (120 квадратных футов) в Портленде, штат Орегон. Байпас от коллектора к дымоходу позволяет легче заправлять нагреватель при холодном пуске. Вместо скамейки масса составляет платформу для кровати!

Нажмите здесь, чтобы узнать больше!

Планы подогревателя 8-дюймовой ракеты

Комбо Эрни и Эрики ВСЕ

С этой комбинацией вы получите огромную экономию в колонке старых денег, получив ВСЕ планы выше
ПЛЮС глава 4 Руководства изготовителя ракетного массонагревателя
ПЛЮС Искусство огня
PLUS Простые идеи приюта
Двухкамерная глиняная печь PLUS планы

Нажмите здесь, чтобы узнать больше!

книг

Руководство изготовителя ракетного массонагревателя Эрики и Эрни Виснер

Узнайте больше об этом и получите книгу здесь.

Наконец-то — исчерпывающая книга о нагревателях ракетной массы! Это должно положить конец странным представлениям о пылающей смерти, появляющимся на YouTube, ошибочно обозначенным как нагреватели ракетных масс, и положить конец тому, чтобы одни и те же вопросы задавались снова и снова. Мы можем начинать каждый ответ с

. «Вы читали Руководство изготовителя ракетного массонагревателя?»

Ракетные нагреватели массы Янто Эванса

Прочтите отзывы из Перми и получите книгу здесь.

Это восхитительная книга, чтобы прочитать и понять, КАК работают нагреватели ракетной массы и ПОЧЕМУ нагреватели ракетной массы работают так хорошо.Янто — изобретатель нагревателей ракетной массы, и он отлично рассказывает историю.

Подкасты по нагревателю ракетных масс

Когда я разрабатывал свои инновационные портативные нагреватели ракетной массы, я несколько раз звонил Эрни и Эрике. В конце концов, они знают гораздо больше, чем я. После большого успеха Дня Земли я записал с ними подкаст. Не только для того, чтобы иметь подкаст, загруженный информацией о нагревателе ракетной массы / ракетной печи, но и для того, чтобы немного злорадствовать об успехе моего нововведения.Это был мой самый первый подкаст о нагревателях ракетной массы!

С тех пор я записал более дюжины подкастов о нагревателях ракетной массы, и вы можете получить их гигантским комплектом здесь:

кредитов

Хорошая работа здесь сделана Дэниелом Ван Тасселлом, хотя Дэниел настаивает на том, что я благодарен Адриане Стагнаро за совместные усилия на форумах по перми.

Подогреватель ракетной массы

Подробные сведения о подогревателях ракетной массы

Это может быть самый чистый и надежный способ обогрева обычного дома.Некоторые люди сообщают, что для обогрева своего дома используют только мертвые ветки, падающие с деревьев во дворе. И они горят настолько чисто, что множество подлых людей используют их незаконно, в городах, незамеченными.

Когда кто-то впервые рассказал мне о нагревателях ракетной массы, все это не имело смысла. Огонь горит боком? Не курить? Если обычная дровяная печь эффективна на 75%, разве это не означает, что максимальная экономия дров составляет около 25%? Как сделать большую дыру прямо над огнем, чтобы дом не наполнился дымом? Я был настроен скептически.

А потом я увидел один в действии. Огонь действительно горит боком. Выхлоп близок к комнатной температуре и очень чистый. Дым больше не выходит, потому что огромное количество воздуха засасывается в деревянное отверстие. Аккуратный! Я сел на тот, в котором не было огня 24 часа — все еще было жарко!

как это работает:

Палочки стоят прямо вверх. Горят только нижние концы палочек. Огонь горит боком. Поскольку стояк тепла изолирован, он становится очень горячим.Это вызывает сильное конвективное течение. Когда горячие газы попадают в ствол, он выделяет много тепла, которое охлаждает газы, которые становятся намного меньше, и их легче перемещать. Выходящие газы обычно представляют собой просто углекислый газ и пар.

Настоящее волшебство происходит с стояком тепла. Сильный конвективный поток — это то, что заставляет воздух всасываться через древесину, так что огонь горит боком, а дым не выходит. Это также место, где становится так жарко, что сгорает весь дым.

Выше намного лучше изображение, показывающее могучую мощность изолированного стояка тепла, повторно сжигающего дым и приводящего в действие всю систему.

Небольшое видео, которое я сделал, чтобы объяснить, как работает нагреватель ракетной массы:

На первом рисунке ниже представлена ​​самая тщательная конструкция нагревателя массы ракеты, которую я когда-либо видел. За ним следует подогреватель ракетной массы, созданный на основе этой конструкции. Оба они являются продуктами лидеров инноваций в области нагревателей ракетной массы Эрни и Эрики Виснер, которые построили более 700 нагревателей ракетной массы.

Нагреватель ракетной массы

по сравнению с обычной дровяной печью

обычная дровяная печь использует много тепла для выталкивания дыма из дома

Нагреватель ракетной массы отбирает как можно больше тепла перед выпуском выхлопа

Сейчас я проводил презентации и учил людей их делать. Вопрос, который мне чаще всего задают: «Если моя нынешняя дровяная печь эффективна на 75%, кажется, что больше всего возможностей для улучшения составляет около 25%. Но вы говорите, что с помощью десятой доли дров можно обогреть дом. Разве это не говорит о том, что нагреватель ракетной массы эффективен на 750%? Разве 100% эффективность не была бы максимальной? »Есть два способа ответить на этот вопрос.

1. Измерьте температуру и объем дыма, выходящего из обычной дровяной печи (очень горячий и большой объем), и сравните его с выхлопом нагревателя ракетной массы (немного выше комнатной температуры и струйки). Гораздо больше тепла остается внутри с нагревателем ракетной массы.
2. Давайте посчитаем.

• Оценка «КПД 75%» не учитывает часть тепла, которое поднимается по дымоходу для удаления дыма. Лаборатории тестирования будут используйте число 14% или 16% для дыма, поднимающегося в дымоход. Таким образом, число 75% на самом деле составляет 59%. Разрешено говорить 75% и продается больше дровяных печей.
• Оценка 75% была наиболее эффективным результатом, полученным в лаборатории, когда эксперты пытались получить наиболее эффективные числа.Таким образом, хотя дровяная печь может достичь 75% эффективности в лаборатории, в домашних условиях это происходит редко. Опытный оператор дровяной печи, вероятно, испытает около 35%. Кто-то, использующий влажную / зеленую древесину и часто закрывающий заслонки для «медленного горения», вероятно, испытает что-то вроде эффективности 5% (или меньше!) С дровяной печью с эффективностью 75%. Таким образом, остается много возможностей для улучшения. Нагреватели ракетных масс не могут уменьшить воздушный поток для медленного и неэффективного горения.У неопытной дровяной горелки, вероятно, будет каждый раз эффективность сжигания 90%.

Еще вопрос по креозоту. В обычной дровяной печи при неэффективных условиях креозот может накапливаться в дымоходе и вызвать пожар в дымоходе. «Дымоход» в ракетной печи — это то же самое, что и стояк тепла. Ракетная печь спроектирована таким образом, чтобы при каждом горении дымохода контролировался.

Эрни рассказывает о том, как заменить обычную дровяную печь на обогреватель с ракетной массой, и как он теперь использует 1/8 дров, которые он использовал раньше:

Лучшее нагревание древесины: нагреватели ракетных масс своими руками

Этот набор из 4 DVD о нагревателях ракетной массы вышел в сентябре 2016 года.

Вот трейлер нового DVD.

НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации

Получите бесплатные подарки для нагревателя ракетной массы

Если вы подпишетесь на ежедневную рассылку прямо сейчас, вы получите самые популярные на рынке планы дизайна ракетных массонагревателей, 6-дюймовую вариацию приложения! Эрни и Эрика обычно продают этих плохих парней за 15 долларов, но они делятся этой информацией с вами в надежде заручиться поддержкой их предстоящего кикстартера, который принесет знания о ракетном нагревателе массы миллионам людей!

Щелкните здесь, чтобы получить мгновенный доступ!

Дровяные печи 2.0 Набор из 4 DVD

После многих лет работы над этой статьей, проведения презентаций и обучающих семинаров … Эрни, Эрика и я организовали специальный семинар, чтобы вмешивайтесь во все, что касается нагревателей ракетных масс, ракетных печей и т. д., чтобы мы могли снять это на видео и поместить все это в этот набор из 4 DVD.

Прицеп к комплекту подогревателя реактивной массы 4-ДВД:

Подробнее здесь

Планы зданий

Если эти ракетные печи вас интересуют, следующий разумный шаг, вероятно, — получить набор планов, очень похожих на то, что вы собираетесь разработать. Эти планы — проверенные конструкции, которые Эрни и Эрика Виснер, ведущие новаторы в области ракетных печей, разработали и испытали.

Планы подогревателя 6-дюймовой ракеты

Изменение приложения

Это были самые популярные чертежи на сегодняшний день. Они предназначены для L-образной скамьи с подогревом. Цифра «6» обозначает диаметр теплообменного воздуховода. Этот дизайн обеспечивал единственное тепло для старого коттеджа / квартиры Портленда площадью около 800 квадратных футов.

Нажмите здесь, чтобы узнать больше!

Кушетка с байпасом

Эти планы относятся к небольшому обогревателю с канальным отоплением, который обогревает гостевой коттедж 11 x 11 (120 квадратных футов) в Портленде, штат Орегон. Байпас от коллектора к дымоходу позволяет легче заправлять нагреватель при холодном пуске. Вместо скамейки масса составляет платформу для кровати!

Нажмите здесь, чтобы узнать больше!

Планы подогревателя 8-дюймовой ракеты

Комбо Эрни и Эрики ВСЕ

С этой комбинацией вы получите огромную экономию в колонке старых денег, получив ВСЕ планы выше
ПЛЮС глава 4 Руководства изготовителя ракетного массонагревателя
ПЛЮС Искусство огня
PLUS Простые идеи приюта
Двухкамерная глиняная печь PLUS планы

Нажмите здесь, чтобы узнать больше!

книг

Руководство изготовителя ракетного массонагревателя Эрики и Эрни Виснер

Узнайте больше об этом и получите книгу здесь.

Наконец-то — исчерпывающая книга о нагревателях ракетной массы! Это должно положить конец странным представлениям о пылающей смерти, появляющимся на YouTube, ошибочно обозначенным как нагреватели ракетных масс, и положить конец тому, чтобы одни и те же вопросы задавались снова и снова. Мы можем начинать каждый ответ с

. «Вы читали Руководство изготовителя ракетного массонагревателя?»

Ракетные нагреватели массы Янто Эванса

Прочтите отзывы из Перми и получите книгу здесь.

Это восхитительная книга, чтобы прочитать и понять, КАК работают нагреватели ракетной массы и ПОЧЕМУ нагреватели ракетной массы работают так хорошо.Янто — изобретатель нагревателей ракетной массы, и он отлично рассказывает историю.

Подкасты по нагревателю ракетных масс

Когда я разрабатывал свои инновационные портативные нагреватели ракетной массы, я несколько раз звонил Эрни и Эрике. В конце концов, они знают гораздо больше, чем я. После большого успеха Дня Земли я записал с ними подкаст. Не только для того, чтобы иметь подкаст, загруженный информацией о нагревателе ракетной массы / ракетной печи, но и для того, чтобы немного злорадствовать об успехе моего нововведения.Это был мой самый первый подкаст о нагревателях ракетной массы!

С тех пор я записал более дюжины подкастов о нагревателях ракетной массы, и вы можете получить их гигантским комплектом здесь:

кредитов

Хорошая работа здесь сделана Дэниелом Ван Тасселлом, хотя Дэниел настаивает на том, что я благодарен Адриане Стагнаро за совместные усилия на форумах по перми.

Подогреватель ракетной массы

Подробные сведения о подогревателях ракетной массы

Это может быть самый чистый и надежный способ обогрева обычного дома.Некоторые люди сообщают, что для обогрева своего дома используют только мертвые ветки, падающие с деревьев во дворе. И они горят настолько чисто, что множество подлых людей используют их незаконно, в городах, незамеченными.

Когда кто-то впервые рассказал мне о нагревателях ракетной массы, все это не имело смысла. Огонь горит боком? Не курить? Если обычная дровяная печь эффективна на 75%, разве это не означает, что максимальная экономия дров составляет около 25%? Как сделать большую дыру прямо над огнем, чтобы дом не наполнился дымом? Я был настроен скептически.

А потом я увидел один в действии. Огонь действительно горит боком. Выхлоп близок к комнатной температуре и очень чистый. Дым больше не выходит, потому что огромное количество воздуха засасывается в деревянное отверстие. Аккуратный! Я сел на тот, в котором не было огня 24 часа — все еще было жарко!

как это работает:

Палочки стоят прямо вверх. Горят только нижние концы палочек. Огонь горит боком. Поскольку стояк тепла изолирован, он становится очень горячим.Это вызывает сильное конвективное течение. Когда горячие газы попадают в ствол, он выделяет много тепла, которое охлаждает газы, которые становятся намного меньше, и их легче перемещать. Выходящие газы обычно представляют собой просто углекислый газ и пар.

Настоящее волшебство происходит с стояком тепла. Сильный конвективный поток — это то, что заставляет воздух всасываться через древесину, так что огонь горит боком, а дым не выходит. Это также место, где становится так жарко, что сгорает весь дым.

Выше намного лучше изображение, показывающее могучую мощность изолированного стояка тепла, повторно сжигающего дым и приводящего в действие всю систему.

Небольшое видео, которое я сделал, чтобы объяснить, как работает нагреватель ракетной массы:

На первом рисунке ниже представлена ​​самая тщательная конструкция нагревателя массы ракеты, которую я когда-либо видел. За ним следует подогреватель ракетной массы, созданный на основе этой конструкции. Оба они являются продуктами лидеров инноваций в области нагревателей ракетной массы Эрни и Эрики Виснер, которые построили более 700 нагревателей ракетной массы.

Нагреватель ракетной массы

по сравнению с обычной дровяной печью

обычная дровяная печь использует много тепла для выталкивания дыма из дома

Нагреватель ракетной массы отбирает как можно больше тепла перед выпуском выхлопа

Сейчас я проводил презентации и учил людей их делать. Вопрос, который мне чаще всего задают: «Если моя нынешняя дровяная печь эффективна на 75%, кажется, что больше всего возможностей для улучшения составляет около 25%. Но вы говорите, что с помощью десятой доли дров можно обогреть дом. Разве это не говорит о том, что нагреватель ракетной массы эффективен на 750%? Разве 100% эффективность не была бы максимальной? »Есть два способа ответить на этот вопрос.

1. Измерьте температуру и объем дыма, выходящего из обычной дровяной печи (очень горячий и большой объем), и сравните его с выхлопом нагревателя ракетной массы (немного выше комнатной температуры и струйки). Гораздо больше тепла остается внутри с нагревателем ракетной массы.
2. Давайте посчитаем.

• Оценка «КПД 75%» не учитывает часть тепла, которое поднимается по дымоходу для удаления дыма. Лаборатории тестирования будут используйте число 14% или 16% для дыма, поднимающегося в дымоход. Таким образом, число 75% на самом деле составляет 59%. Разрешено говорить 75% и продается больше дровяных печей.
• Оценка 75% была наиболее эффективным результатом, полученным в лаборатории, когда эксперты пытались получить наиболее эффективные числа.Таким образом, хотя дровяная печь может достичь 75% эффективности в лаборатории, в домашних условиях это происходит редко. Опытный оператор дровяной печи, вероятно, испытает около 35%. Кто-то, использующий влажную / зеленую древесину и часто закрывающий заслонки для «медленного горения», вероятно, испытает что-то вроде эффективности 5% (или меньше!) С дровяной печью с эффективностью 75%. Таким образом, остается много возможностей для улучшения. Нагреватели ракетных масс не могут уменьшить воздушный поток для медленного и неэффективного горения.У неопытной дровяной горелки, вероятно, будет каждый раз эффективность сжигания 90%.

Еще вопрос по креозоту. В обычной дровяной печи при неэффективных условиях креозот может накапливаться в дымоходе и вызвать пожар в дымоходе. «Дымоход» в ракетной печи — это то же самое, что и стояк тепла. Ракетная печь спроектирована таким образом, чтобы при каждом горении дымохода контролировался.

Эрни рассказывает о том, как заменить обычную дровяную печь на обогреватель с ракетной массой, и как он теперь использует 1/8 дров, которые он использовал раньше:

Лучшее нагревание древесины: нагреватели ракетных масс своими руками

Этот набор из 4 DVD о нагревателях ракетной массы вышел в сентябре 2016 года.

Вот трейлер нового DVD.

НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации

Получите бесплатные подарки для нагревателя ракетной массы

Если вы подпишетесь на ежедневную рассылку прямо сейчас, вы получите самые популярные на рынке планы дизайна ракетных массонагревателей, 6-дюймовую вариацию приложения! Эрни и Эрика обычно продают этих плохих парней за 15 долларов, но они делятся этой информацией с вами в надежде заручиться поддержкой их предстоящего кикстартера, который принесет знания о ракетном нагревателе массы миллионам людей!

Щелкните здесь, чтобы получить мгновенный доступ!

Дровяные печи 2.0 Набор из 4 DVD

После многих лет работы над этой статьей, проведения презентаций и обучающих семинаров … Эрни, Эрика и я организовали специальный семинар, чтобы вмешивайтесь во все, что касается нагревателей ракетных масс, ракетных печей и т. д., чтобы мы могли снять это на видео и поместить все это в этот набор из 4 DVD.

Прицеп к комплекту подогревателя реактивной массы 4-ДВД:

Подробнее здесь

Планы зданий

Если эти ракетные печи вас интересуют, следующий разумный шаг, вероятно, — получить набор планов, очень похожих на то, что вы собираетесь разработать. Эти планы — проверенные конструкции, которые Эрни и Эрика Виснер, ведущие новаторы в области ракетных печей, разработали и испытали.

Планы подогревателя 6-дюймовой ракеты

Изменение приложения

Это были самые популярные чертежи на сегодняшний день. Они предназначены для L-образной скамьи с подогревом. Цифра «6» обозначает диаметр теплообменного воздуховода. Этот дизайн обеспечивал единственное тепло для старого коттеджа / квартиры Портленда площадью около 800 квадратных футов.

Нажмите здесь, чтобы узнать больше!

Кушетка с байпасом

Эти планы относятся к небольшому обогревателю с канальным отоплением, который обогревает гостевой коттедж 11 x 11 (120 квадратных футов) в Портленде, штат Орегон. Байпас от коллектора к дымоходу позволяет легче заправлять нагреватель при холодном пуске. Вместо скамейки масса составляет платформу для кровати!

Нажмите здесь, чтобы узнать больше!

Планы подогревателя 8-дюймовой ракеты

Комбо Эрни и Эрики ВСЕ

С этой комбинацией вы получите огромную экономию в колонке старых денег, получив ВСЕ планы выше
ПЛЮС глава 4 Руководства изготовителя ракетного массонагревателя
ПЛЮС Искусство огня
PLUS Простые идеи приюта
Двухкамерная глиняная печь PLUS планы

Нажмите здесь, чтобы узнать больше!

книг

Руководство изготовителя ракетного массонагревателя Эрики и Эрни Виснер

Узнайте больше об этом и получите книгу здесь.

Наконец-то — исчерпывающая книга о нагревателях ракетной массы! Это должно положить конец странным представлениям о пылающей смерти, появляющимся на YouTube, ошибочно обозначенным как нагреватели ракетных масс, и положить конец тому, чтобы одни и те же вопросы задавались снова и снова. Мы можем начинать каждый ответ с

. «Вы читали Руководство изготовителя ракетного массонагревателя?»

Ракетные нагреватели массы Янто Эванса

Прочтите отзывы из Перми и получите книгу здесь.

Это восхитительная книга, чтобы прочитать и понять, КАК работают нагреватели ракетной массы и ПОЧЕМУ нагреватели ракетной массы работают так хорошо.Янто — изобретатель нагревателей ракетной массы, и он отлично рассказывает историю.

Подкасты по нагревателю ракетных масс

Когда я разрабатывал свои инновационные портативные нагреватели ракетной массы, я несколько раз звонил Эрни и Эрике. В конце концов, они знают гораздо больше, чем я. После большого успеха Дня Земли я записал с ними подкаст. Не только для того, чтобы иметь подкаст, загруженный информацией о нагревателе ракетной массы / ракетной печи, но и для того, чтобы немного злорадствовать об успехе моего нововведения.Это был мой самый первый подкаст о нагревателях ракетной массы!

С тех пор я записал более дюжины подкастов о нагревателях ракетной массы, и вы можете получить их гигантским комплектом здесь:

кредитов

Хорошая работа здесь сделана Дэниелом Ван Тасселлом, хотя Дэниел настаивает на том, что я благодарен Адриане Стагнаро за совместные усилия на форумах по перми.

Подогреватель ракетной массы

Подробные сведения о подогревателях ракетной массы

Это может быть самый чистый и надежный способ обогрева обычного дома.Некоторые люди сообщают, что для обогрева своего дома используют только мертвые ветки, падающие с деревьев во дворе. И они горят настолько чисто, что множество подлых людей используют их незаконно, в городах, незамеченными.

Когда кто-то впервые рассказал мне о нагревателях ракетной массы, все это не имело смысла. Огонь горит боком? Не курить? Если обычная дровяная печь эффективна на 75%, разве это не означает, что максимальная экономия дров составляет около 25%? Как сделать большую дыру прямо над огнем, чтобы дом не наполнился дымом? Я был настроен скептически.

А потом я увидел один в действии. Огонь действительно горит боком. Выхлоп близок к комнатной температуре и очень чистый. Дым больше не выходит, потому что огромное количество воздуха засасывается в деревянное отверстие. Аккуратный! Я сел на тот, в котором не было огня 24 часа — все еще было жарко!

как это работает:

Палочки стоят прямо вверх. Горят только нижние концы палочек. Огонь горит боком. Поскольку стояк тепла изолирован, он становится очень горячим.Это вызывает сильное конвективное течение. Когда горячие газы попадают в ствол, он выделяет много тепла, которое охлаждает газы, которые становятся намного меньше, и их легче перемещать. Выходящие газы обычно представляют собой просто углекислый газ и пар.

Настоящее волшебство происходит с стояком тепла. Сильный конвективный поток — это то, что заставляет воздух всасываться через древесину, так что огонь горит боком, а дым не выходит. Это также место, где становится так жарко, что сгорает весь дым.

Выше намного лучше изображение, показывающее могучую мощность изолированного стояка тепла, повторно сжигающего дым и приводящего в действие всю систему.

Небольшое видео, которое я сделал, чтобы объяснить, как работает нагреватель ракетной массы:

На первом рисунке ниже представлена ​​самая тщательная конструкция нагревателя массы ракеты, которую я когда-либо видел. За ним следует подогреватель ракетной массы, созданный на основе этой конструкции. Оба они являются продуктами лидеров инноваций в области нагревателей ракетной массы Эрни и Эрики Виснер, которые построили более 700 нагревателей ракетной массы.

Нагреватель ракетной массы

по сравнению с обычной дровяной печью

обычная дровяная печь использует много тепла для выталкивания дыма из дома

Нагреватель ракетной массы отбирает как можно больше тепла перед выпуском выхлопа

Сейчас я проводил презентации и учил людей их делать. Вопрос, который мне чаще всего задают: «Если моя нынешняя дровяная печь эффективна на 75%, кажется, что больше всего возможностей для улучшения составляет около 25%.Но вы говорите, что с помощью десятой доли дров можно обогреть дом. Разве это не говорит о том, что нагреватель ракетной массы эффективен на 750%? Разве 100% эффективность не была бы максимальной? »Есть два способа ответить на этот вопрос.

1. Измерьте температуру и объем дыма, выходящего из обычной дровяной печи (очень горячий и большой объем), и сравните его с выхлопом нагревателя ракетной массы (немного выше комнатной температуры и струйки). Гораздо больше тепла остается внутри с нагревателем ракетной массы.
2. Давайте посчитаем.

• Оценка «КПД 75%» не учитывает часть тепла, которое поднимается по дымоходу для удаления дыма. Лаборатории тестирования будут используйте число 14% или 16% для дыма, поднимающегося в дымоход. Таким образом, число 75% на самом деле составляет 59%. Разрешено говорить 75% и продается больше дровяных печей.
• Оценка 75% была наиболее эффективным результатом, полученным в лаборатории, когда эксперты пытались получить наиболее эффективные числа.Таким образом, хотя дровяная печь может достичь 75% эффективности в лаборатории, в домашних условиях это происходит редко. Опытный оператор дровяной печи, вероятно, испытает около 35%. Кто-то, использующий влажную / зеленую древесину и часто закрывающий заслонки для «медленного горения», вероятно, испытает что-то вроде эффективности 5% (или меньше!) С дровяной печью с эффективностью 75%. Таким образом, остается много возможностей для улучшения. Нагреватели ракетных масс не могут уменьшить воздушный поток для медленного и неэффективного горения.У неопытной дровяной горелки, вероятно, будет каждый раз эффективность сжигания 90%.

Еще вопрос по креозоту. В обычной дровяной печи при неэффективных условиях креозот может накапливаться в дымоходе и вызвать пожар в дымоходе. «Дымоход» в ракетной печи — это то же самое, что и стояк тепла. Ракетная печь спроектирована таким образом, чтобы при каждом горении дымохода контролировался.

Эрни рассказывает о том, как заменить обычную дровяную печь на обогреватель с ракетной массой, и как он теперь использует 1/8 дров, которые он использовал раньше:

Лучшее нагревание древесины: нагреватели ракетных масс своими руками

Этот набор из 4 DVD о нагревателях ракетной массы вышел в сентябре 2016 года.

Вот трейлер нового DVD.

НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации

Получите бесплатные подарки для нагревателя ракетной массы

Если вы подпишетесь на ежедневную рассылку прямо сейчас, вы получите самые популярные на рынке планы дизайна ракетных массонагревателей, 6-дюймовую вариацию приложения! Эрни и Эрика обычно продают этих плохих парней за 15 долларов, но они делятся этой информацией с вами в надежде заручиться поддержкой их предстоящего кикстартера, который принесет знания о ракетном нагревателе массы миллионам людей!

Щелкните здесь, чтобы получить мгновенный доступ!

Дровяные печи 2.0 Набор из 4 DVD

После многих лет работы над этой статьей, проведения презентаций и обучающих семинаров … Эрни, Эрика и я организовали специальный семинар, чтобы вмешивайтесь во все, что касается нагревателей ракетных масс, ракетных печей и т. д., чтобы мы могли снять это на видео и поместить все это в этот набор из 4 DVD.

Прицеп к комплекту подогревателя реактивной массы 4-ДВД:

Подробнее здесь

Планы зданий

Если эти ракетные печи вас интересуют, следующий разумный шаг, вероятно, — получить набор планов, очень похожих на то, что вы собираетесь разработать.Эти планы — проверенные конструкции, которые Эрни и Эрика Виснер, ведущие новаторы в области ракетных печей, разработали и испытали.

Планы подогревателя 6-дюймовой ракеты

Изменение приложения

Это были самые популярные чертежи на сегодняшний день. Они предназначены для L-образной скамьи с подогревом. Цифра «6» обозначает диаметр теплообменного воздуховода. Этот дизайн обеспечивал единственное тепло для старого коттеджа / квартиры Портленда площадью около 800 квадратных футов.

Нажмите здесь, чтобы узнать больше!

Кушетка с байпасом

Эти планы относятся к небольшому обогревателю с канальным отоплением, который обогревает гостевой коттедж 11 x 11 (120 квадратных футов) в Портленде, штат Орегон. Байпас от коллектора к дымоходу позволяет легче заправлять нагреватель при холодном пуске. Вместо скамейки масса составляет платформу для кровати!

Нажмите здесь, чтобы узнать больше!

Планы подогревателя 8-дюймовой ракеты

Комбо Эрни и Эрики ВСЕ

С этой комбинацией вы получите огромную экономию в колонке старых денег, получив ВСЕ планы выше
ПЛЮС глава 4 Руководства изготовителя ракетного массонагревателя
ПЛЮС Искусство огня
PLUS Простые идеи приюта
Двухкамерная глиняная печь PLUS планы

Нажмите здесь, чтобы узнать больше!

книг

Руководство изготовителя ракетного массонагревателя Эрики и Эрни Виснер

Узнайте больше об этом и получите книгу здесь.

Наконец-то — исчерпывающая книга о нагревателях ракетной массы! Это должно положить конец странным представлениям о пылающей смерти, появляющимся на YouTube, ошибочно обозначенным как нагреватели ракетных масс, и положить конец тому, чтобы одни и те же вопросы задавались снова и снова. Мы можем начинать каждый ответ с

. «Вы читали Руководство изготовителя ракетного массонагревателя?»

Ракетные нагреватели массы Янто Эванса

Прочтите отзывы из Перми и получите книгу здесь.
