Ракетная печь своими руками видео: ракета своими руками, чертежи и видео, реактивная печка длительного горения, для отопления

Содержание

делаем по инструкции, видео. Ракетная печь из кирпича для улицы и дома Реактивная печка из 20 кирпичей на даче

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить — струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

В числе основных преимуществ ракетных печей можно отметить следующее:

  • высокий коэффициент полезного действия — 85%;
  • очень быстрый нагрев помещения — 50 кв.м. за 45-60 мин;
  • отсутствие сажи и, как следствие, сажных отложений — при температуре выше 1000 градусов все сгорает без остатка;
  • возможность использовать любое твердое топливо;
  • минимальный расход — при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения — это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

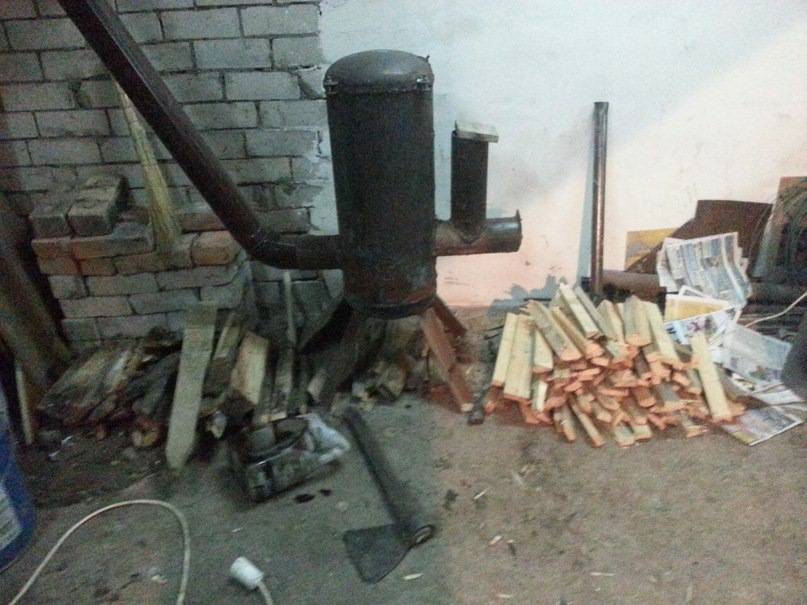

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость — на чертеже печи ракеты видно, как происходит процесс прямого горения.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток — вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

  • высота барабана составляет 2 его диаметра;
  • высота глиняной обмазки — 2/3 высоты;
  • толщина обмазки — 1/3 диаметра;
  • площадь сечения трубы — 7% от ее поперченного сечения;
  • площадь поддувала — 1/2 сечения трубы;
  • жаровая труба по горизонтали и вертикали должна быть одинаковой;
  • объем зольника — 4-6% от высоты барабана;
  • площадь сечения внешнего дымохода — двойное поперченное сечение трубы.
  • толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
  • толщина обмазки лежанки — 1/4 диаметра барабана;
  • высота внешней трубы — 4000 мм;
  • длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет — бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее — на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком — с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

  1. Нередко этот прибор используют для подогрева пищи или воды — действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно.
    Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
  2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

Необходимые материалы:

  • 2 ведра;
  • труба из нержавеющей стали;
  • речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части — короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Видео 2 Делаем печь-ракету своими руками

Простая печь ракета из кирпича: чертежи, схема кладки, пошаговые фото. Как сделать простую печь ракету из 20 кирпичей за 5 минут своими руками, подробное описание с видео.

Если вам потребуется быстро соорудить простую уличную печь, можно воспользоваться печью ракетного типа. Особенность этой печи в том, что она расходует очень мало топлива, может работать на щепках, а греет очень хорошо, на печке можно не только вскипятить воду, но и приготовить пищу.

Для постройки печки понадобится два десятка кирпичей, подойдёт любой кирпич, силикатный, красный, ну и конечно огнеупорный. Вот и всё больше ничего не понадобится, даже кладочный раствор необязательно использовать.

Как видно на схеме печь состоит из 21 кирпича, сначала выкладывается основание печи.


Второй ряд выложен из 3 целых кирпичей и 1 половинки, это нижняя часть топки.




Вот и всё наша печь ракета готова к использованию, на её постройку уйдёт менее 5 минут. Теперь я расскажу принцип действия этой печи.


В печь закладываем топливо, (можно использовать любую древесину, щепки, ветки, сосновые иголки и шишки) и поджигаем. Затем нужно дать немного времени чтобы стенки печи разогрелись, после чего пламя начинает хорошо гореть и практически не дымит.

Печь простая и не потребует каких то сверх способностей и знаний печного дела) Простенько и для народа! Основная прелесть печи-это конечно же ее бюджетность, ведь у каждого владельца частного дома или же дачи найдется пара десятков б/у кирпича, красного керамического. Второй неоспоримый плюс печки-это её экономность, за счет дожигания дымовых газов, что собственно и повышает ее КПД.

Вначале выкладывается основание на предварительно выравненную площадку, а именно 1 половинка и 4 целых кирпича, вторым рядом формируем топку и укладываем половинку кирпича в левый угол, затем перекладываем кирпичом этот угол, а в лицевой части получаем отверстие для закладки дров и доступа воздуха к очагу горения. Третий и последующие ряды полностью идентичны друг другу, поднимаем трубу и докладываем оставшийся кирпич.

Использовать печь можно для кипячения воды, приготовления пищи, кстати варенье варить на ней классно) так же кто занимается подсобных хозяйством, то можно животным варить кашу или варево какое)

Материал

Инструменты

1. очумелые ручки))

Инструкция по кладке ракетной печи из кирпича своими руками.

И так, первым делом выравнивается площадка, убираем все лишнее и ненужное с места строительства. Здесь автор предварительно сделал основание из б/у кирпичей и получается кладку уже начал с второго ряда. Первый ряд-это основание.

2 ряд берется половинка кирпича и еще 3 целых укладываем как показано на фото ниже.

3 ряд формируется топка.

4 и последующие ряды кладутся для поднятия трубы.






Так же можете посмотреть видео отснятое автором по кладке ракетной печи, где более подробно показан весь процесс от начала и до конца. Работа печи, живой огонь, приятного просмотра)

За рубежом ракетные печи уже давно стали одним из лучших вариантов отопительной системы частных домов. Конструкция системы проста и понятна людям, которые имеют хотя бы поверхностные знания об азах строительного дела. Тем не менее на родине мало кто знает обо всех преимуществах установки таких печей, которые не только прекрасно обогревают даже самые холодные дома, но и являются неповторимым элементом любого интерьера.

Что собой представляет?

Большинство думает, что кирпичная ракетная печь с лежанкой имеет общие черты с устройствами для полета в космос, а древесина сгорает с огромной скоростью, но на деле это, естественно, не так. Свое название конструкция получила за счет того, что оригинальный вариант железной печи, который состоит из двух сваренных железных труб, отдаленно напоминает детский рисунок ракеты. Поэтому все родство с космическими устройствами сходится именно на этом факте. Изготавливают печь своими руками меньше чем за один день.

Помимо переносного варианта, существует также стационарный вид конструкции. Используя минимум необходимого инвентаря, в домашних условиях можно сделать различные кирпичные варианты . Такая конструкция чаще всего располагается вдоль внешней стены комнаты и способна отопить помещение до 50 м². Владельцы дач и частных домов, которые предпочитают отдых на свежем воздухе со всей семьей, закладывают ракетные печи на улице и готовят там различные блюда.

В чем состоит принцип работы?

Смысл функционирования ракетной печи позаимствован у других разновидностей печей и бывает 2 вариантов:


Конструкция может работать мо методу пиролиза.
  • Естественная газовая и дымовая циркуляция внутри системы. Подобный принцип применяется в буржуйке. Чаще всего такая схема печи подходит для людей, планирующих приготовление пищи.
  • Пиролиз. Принцип работы ракетной печи базируется на естественном догорании несгоревшего газа в условиях ограниченной подачи кислорода в область камеры сгорания. Для приготовления блюд такой вариант не используется, так как создать соответствующие условия невозможно, поэтому считается лучшим выбором в отоплении дома.

Из чего изготовляют?

Материал, для того чтобы соорудить печь ракетного типа, выбирается и используется в зависимости от типа конструкции. Если речь идет о простейшей походной печи, предназначенной для подогрева жидкости или приготовления пищи, то основа закладывается из двух кусков трубы, соединенных перегородкой под углом 90 градусов. Для топки предназначена исключительно горизонтальная часть. К нижней области сооружения приваривается металлическая пластина, днище которой содержит отверстие для дополнительного подсоса воздуха.

Альтернативным вариантом буржуйки или другой железной конструкции является печь ракета из 20 кирпичей, которая выкладывается за 5 минут в любом удобном месте. Для топки такого сооружения подходят любые материалы. Самодельная стационарная печь ракета для дома выкладывается из кирпича, положенного на для усиления нагрева всей конструкции. Подобные кирпичные конструкции дополнительно оборудуют дымоходом, размер которого определяется в соответствии с площадью помещения согласно чертежу и плану строительства.

Свои особенности постройки имеет печь ракета с водяным контуром, особенно хороша в домах, в которых отсутствует возможность подачи горячей воды иными способами.

Этапы стройки ракетных печей из кирпича

Подготовка к работе


Строительство лучше осуществлять из шамотного кирпича.

Чтобы обустроить отопительные кирпичные конструкции ракетного типа, первое, что нужно сделать — внимательно изучить строительные чертежи и схемы, согласовать размеры поверхностей. Для работы не подходит обычный красный кирпич, закладывать такие печи лучше шамотным материалом, устойчивым к высоким температурам. На подготовительном этапе в полу вырывается котлован глубиной до 50 см. Это делается с целью исключить риск поднятия общего горизонтального уровня дымохода. В качестве колпака используют стальную бочку, которая предварительно покрывается огнеупорной краской, но после того, как фиксируется фланец для выведения дымохода. Необходимые материалы:

  • кирпич красный, шамотный;
  • дверца поддувальная и прочистная;
  • плита варочная;
  • дверца топочная;
  • металлическая панель-полка для оформления задней части;
  • лист асбеста;
  • труба дымоходная;
  • глина;
  • песок;
  • вода.

Укладка фундамента

После подготовительных мероприятий переходят к следующему этапу. Процесс закладки фундамента состоит из следующих моментов:


Для основания постройки нужно сделать опалубку.
  1. Формируется опалубка для основы конструкции.
  2. Учитывая расчет места для топки, в грунт закладывают несколько кирпичей.
  3. Дно основания покрывается стальной арматурой.
  4. По периметру вокруг камеры для топки по одному уровню выстилают кирпичный ряд.
  5. Вся поверхность заливается бетонной массой.

из металлического уголка и керамической плитки

Обычно самодельные ракетные печи изготавливают из круглой или квадратной профильной трубы, и они полностью металлические.

Такие печурки легкие и компактные, поэтому их можно брать с собой на природу.

В данном обзоре мы рассмотрим еще один вариант ракетной печи — стационарного типа, из металлического уголка и керамической плитки.

Такую самодельную печку очень удобно эксплуатировать на дачном участке. И смотрится она достойно.

Идеей изготовления стационарной печи-ракеты из уголка и плитки с нами поделился автор YouTube канала «Креативные цементные проекты».

Необходимые материалы:

  • строительный уголок;
  • керамическая плитка;
  • арматура рифленая;
  • глина и цемент;
  • листовой металл.

Рекомендуем вам также прочитать статью-обзор: как из старого колесного диска от авто сделать катушку для садового шланга.



Пошаговый процесс изготовления ракетной печи

Конструкция печи проста до безобразия, состоит из: камеры сгорания, загрузочной камеры и зольника. Внутри печи вмонтирован колосник из арматуры.

На чертеже ниже вы можете посмотреть размеры ракетной печи.

Первым делом отрезаем заготовки из металлического уголка, и свариваем каркас печи. Сварные швы надо будет зачистить лепестковым кругом.

Из цемента, глины и воды необходимо приготовить жаростойкий раствор. Также подготавливаем нарезанные по размеру кусочки керамической плитки.

На следующем этапе останется только обшить металлический каркас плиткой. Попутно устанавливаем кусочки арматуры (делаем колосник).

В завершении останется только вырезать из листового металла дверцу, и при помощи шарнирного соединения прикрепить ее к верхней части загрузочной камеры.

Также необходимо изготовить съемную подставку для посуды, которая будет устанавливаться сверху основной трубы (камеры сгорания).

Видео по теме

Rocket stove _ Wood stove _ Creative idea from iron frame, cement and clayМне нравится3Не нравится

Андрей Васильев

Задать вопрос

Реактивная ракетная печь своими руками: из баллона, из кирпича

Особенного внимания среди отопительных устройств заслуживает печь-ракета. Она имеет оригинальное строение, которое подразумевает использование доступных материалов и составляющих. Организовать такую печь своими руками может фактически каждый. Достаточно понимать, как читаются чертежи, а также уметь пользоваться основными строительными инструментами и материалами.

Вариант изготовления печки-ракеты своими руками

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

  • свободное перетекание древесных газов по каналам;
  • пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Продуктивный теплоотбор

Газы, которые направляются в дымоход, имеют высокую температуру. Поэтому понятно, что не стоит так просто от них избавляться. Ведь иначе эффект от устройства будет минимальным. Поэтому для печи-ракеты своими руками придумано несколько решений:

  • на ракетную печь устанавливается водяной контур;
  • газы пропускаются через каналы, оборудованные под лежанкой.

Печка-ракета с водяным отоплением изготавливается без колпака, энергия продуктов горения применяется в металлическом теплообменнике. Не стоит использовать змеевик с водой, лучше сделать водяную рубашку.

Также можно сделать дымоходные каналы, выложенные из кирпича. Они могут расположиться на полу, а сверху может быть оборудована лежанка. И в этом случае длина каналов должна быть точно рассчитана, а иначе придется организовывать естественную тягу.

Конструкция кирпичной печи-ракеты с лежанкой

Преимущества

Создать ракетную печь своими руками – получить такие преимущества:

  • добавлять топливо можно во время процесса;
  • КПД не является постоянной величиной, но при правильном отборе тепловой энергии у газов он может быть весьма высоким;
  • естественная тяга дымохода не является обязательным условием;
  • доступность монтажа – для организации печи-ракеты своими руками достаточно небольшого опыта в печном деле, минимум затрат на материалы.
Использование ракетной печи на природе

Такие преимущества делают печку-ракету востребованным устройством.

Недостатки

Примечание: И пусть печка-ракета характеризуется простотой и привлекательностью, у нее есть и минусы. Например, есть определенные требования к качеству топлива. Дрова не должны быть влажными, иначе эффект пиролиза достигнуть не получится. К тому же за конструкцией нужен постоянный присмотр.

Изготовленная ракетная печь своими руками для бани слабо подходит, поскольку она отдает немного тепла, необходимого для парной. Малая площадь поверхности печи исключает эффективный прогрев бани.

Виды

Выделяют несколько видов печек-ракет:

  1. Кирпичные котлы. Имеют отличие от печей – оснащены встроенным теплообменником, из которого теплоноситель подается в отопительную систему: бак, трубы, радиаторы.
  2. Отопительные. Демонстрируют эффективность обогрева комнат, применяя конвекционный принцип действия.
  3. Конструкции с варочной панелью, их называют отопительно-варочными.
  4. Камины. Чаще всего используются для отопления одного помещения, в котором находятся.
  5. Для бани. Они имеют оригинальную конструкцию. Основная задача устройства – повышение температуры камней, благодаря чему обеспечивается разогрев воздуха в парилке. Важный показатель решений – интенсивность.
Простая конструкция ракетной печи, изготовленной своими руками

Конечно, это еще не все виды, которые существуют.

Из баллона

Это достаточно популярный вариант, который успешно реализуется руками множества умельцев. Чаще всего для изготовления используется газовый баллон объемом 50 л. Он будет выполнять функцию колпака. Для создания загрузочного бункера и топливника можно использовать трубу диаметром 15 см. Для дымохода применяется труба диаметром 10 см, для внутреннего канала – 7 см.

Применение печки-ракеты из газового баллона на участке

Нужно отрезать изделия нужной длины, у баллона – отсечь верхнюю часть. Далее, используя чертеж, следует своими руками сварить детали между собой. Проем между трубами 7 и 15 см заполнить теплоизоляционным материалом. Можно использовать песок, только его рекомендуется прокалить, чтобы убить органическую среду. Иначе процесс отопления будет сопровождаться неприятным запахом.

В собранном состоянии ракетная печь из газового баллона весит немного, поэтому особое основание для нее не требуется. К устройству нужно приварить ножки.

Из кирпича

Своими руками можно сделать ракетную печь из кирпича. В этом случае придется сильно потрудиться, чтобы получить качественную конструкцию. Огневые каналы устройства изготавливаются с использованием шамотного кирпича. В качестве колпака можно использовать бочку.

Как может выглядеть печь-ракета, изготовленная из кирпича

Для расположения конструкции рекомендуется вырыть небольшую яму, поскольку она должна находиться ниже уровня пола. Дно нужно уплотнить, после чего заливается бетонное основание толщиной 10 см. Когда раствор застынет, можно начинать кладку. Для этого используется раствор, в состав которого входит огнеупорная глина. Когда конструкция будет построена, раствор отвердеет, можно засыпать вырытую яму. На канал надевается бочка, у которой своими руками вырезается дно. Пространство между кирпичом и ней засыпается утеплителем.

Торец устройства обмазывается раствором, сверху надевается бочка большого размера, к низу которой приваривается дымоход.

Подводим итоги

Примечание: Ракетная печь – оригинальное решение, которое можно соорудить своими руками. Достаточно выбрать подходящий вариант конструкции, учесть рекомендации и требования. Предварительно обязательно нужно сделать чертеж. Если своими руками начертить схему не получается, можно использовать готовые варианты, представленные специалистами.

В этом деле главное – не торопиться, тогда результат обязательно будет соответствовать принятым нормам, станет эффективным инструментом для нагрева.

Подробное описание изготовления ракетной печи из стальных элементов.

Особенности конструкции и использования простой ракетной печи, которую можно брать с собой на рыбалку или отдых на природе.

Фирменная печь-ракета. Описание специалистом.

Ракетная печь из газового баллона своими руками, видео

Ракетная печь из газового баллона, называемая еще реактивной – это максимально простое и до неприличия эффективное средство для обеспечения помещения отоплением. Дополнительно она предоставляет и варочную поверхность, что очень удобно в условиях проживания на даче. Она популярна в народе благодаря достаточно простой, но одновременно надежной и долговечной конструкции, ее с легкостью сможет смастерить и обычный человек, не имеющий опыта в складывании печей.

Ракетная печь из газового баллона своими руками может быть изготовлена за считанные часы – было бы желание и свободное время. Если использовать чертежи, которые без труда можно найти в интернете, то подобную конструкцию можно собрать и за 30 минут, совершенно не напрягаясь. Еще один немаловажный для наших широт плюс – наличие место для отдыха или попросту лежанки. Кроме того, простой принцип работ позволяет подключить фантазию и попробовать себя еще и как дизайнера, что подтверждают опять же фото, опубликованные в интернете.

Особенности печи – ракеты

Основным источником питания являются обычные дрова, поэтому не следует изобретать специальных средств, чтобы растопить ее, пусть даже в ее названии и присутствует слово «ракета». Собственно, называется она так по причине того, что топка, производящаяся неправильно, является причиной характерного громкого звука. Следует помнить, что внутри печи не происходит преобразования энергий, потому она не сможет улететь, несмотря на то, что бытует такое мнение среди людей. Особенности конструкции можно и нужно посмотреть наглядно перед тем, как устанавливать ее в собственном доме. Проще всего сделать это, набрав в поисковике «Ракетная печь из газового баллона видео».

В качестве топлива используются:

  • дрова;
  • кора;
  • ветки;
  • щепа.

Как видно, чтобы произвести отопление дома можно обойтись не самым качественным топливом по современным меркам. При этом кпд и, соответственно, тепло, будет большим, что создаст комфортные условия для человека. Ракетная печь из газового баллона позволит избавить природу от загрязнения, так как емкость будет пущена в дело. Примечательно, что конструкция печи исключает не только наличие электроники, но и металлических частей в большом количестве. Также важно помнить, что подобная конструкция относится к печам длительного горения и поэтому заставить ее работать можно, как говориться, «на теплую трубу».

Материалы, из которых собирается печка

Здесь нет ничего сложного: подойдет баллон или бочка – для основы и разного размера трубы для создания топки и райзера, а также бункера. Все это имеется в хозяйстве на каждой даче, поэтому процесс поисков будет недолгим. Баллонная основа требует еще меньших затрат времени на ее производство, чем если бы создавать печь – ракету человек взялся бы из обычной бочки. Лежанка получается ничуть не хуже, кпд также сохраняет высокие показатели, поэтому остается лишь выбрать подходящий чертеж, сделать замеры и начать работу над созданием этого чуда печных технологий.

Ракетная печь из газового баллона окутана тайнами и мифами, о ней складывают легенды и даже приписывают невероятные возможности, но ясно одно – это конструкция позволит людям в любое время года чувствовать себя максимально комфортно и уютно, всегда иметь возможность согреться или приготовить еду. Для того чтобы увеличить накопление тепла, а также чтобы придать печи эстетических качеств можно просто обложить конструкцию кирпичом или специальной огнеупорной плиткой, как это сделать правильно, можно посмотреть в специальных тематических сюжетах, где весь процесс показан максимально доступно и даже непрофессионалы могут, следуя советам, создать печь, которая приятно удивит и поразит их.

Ракетная печь для ЭКО дома своими руками: мастер класс

Экологичная усадьба: Принцип работы ракетной печки и некоторые ошибки, которые часто возникают при их строительстве. Дается ряд полезных советов, которые помогут мастерам.

Блогер канала ютюб Сергей Кузьмин сделал ракетную печь, которая представлена ниже на видео. А ниже он рассказал о принципе работы такой печки  и  о некоторых ошибках, которые часто возникают при строительстве. Дается ряд полезных советов, которые помогут мастерам.

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Здесь мы рассмотрим принцип действия ракетной печи.

На схеме вы увидите рабочую трубу, лежак и загрузочный бункер. Последний может быть вертикальным или наклонен горизонтально — по вашему замыслу.

Какой принцип устройства ракетной печи?

Вертикальная часть нужно делать не меньше 2 лежаков. Размер составляет от 90 сантиметров до 1125 миллиметров. Загрузочный бункер тоже должен быть не избыточно высоким, но и не чрезмерно низким. Он должен быть пропорционален лежаку по высоте. Это основное.

Ракетная печь

Ошибки при строительстве ракетной печи
  1. Слишком длинный лежак. Что получается? От места горения горячие газы проходят по нему, попадают в рабочую трубу, где должны сгорать. Когда лежак сверх меры имеет длину, он берет на себя тепло. Чем дальше идет газ, тем он имеет меньшую температуру, и потому плохо сгорает.
  2. Вариант ошибки. Длинный бункер. Можем получить обратную тягу.
  3. Вариант. Короткий бункер. Он разогревается. Огонь разогревает лежак. При большом нагревании мы можем получить задымление назад. Дрова начинают высоко гореть, даже может вырваться наружу огонь.
  4. Неправильное соотношение сечений участков трубы. Определенная часть лежака (в горизонтальной части), нужна наименьшей по сечению. Все остальное нельзя изготавливать меньшего диаметра, чем она. Допустим, лежак имеет сечение 100 миллиметров, рабочая труба тогда — не менее 100. В противном случае газы начинают придавливаться, они несвободно выходят, тяга получится обратная и недостаточно будет разгораться печь, станет дымить.

Бункер делается произвольно. Если его делать из профиля трубы, то самое допустимое большое 170 x 170.

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

опубликовано econet. ru



делаем по инструкции, видео. В чем состоит принцип работы

За рубежом ракетные печи уже давно стали одним из лучших вариантов отопительной системы частных домов. Конструкция системы проста и понятна людям, которые имеют хотя бы поверхностные знания об азах строительного дела. Тем не менее на родине мало кто знает обо всех преимуществах установки таких печей, которые не только прекрасно обогревают даже самые холодные дома, но и являются неповторимым элементом любого интерьера.

Что собой представляет?

Большинство думает, что кирпичная ракетная печь с лежанкой имеет общие черты с устройствами для полета в космос, а древесина сгорает с огромной скоростью, но на деле это, естественно, не так. Свое название конструкция получила за счет того, что оригинальный вариант железной печи, который состоит из двух сваренных железных труб, отдаленно напоминает детский рисунок ракеты. Поэтому все родство с космическими устройствами сходится именно на этом факте. Изготавливают печь своими руками меньше чем за один день.

Помимо переносного варианта, существует также стационарный вид конструкции. Используя минимум необходимого инвентаря, в домашних условиях можно сделать различные кирпичные варианты . Такая конструкция чаще всего располагается вдоль внешней стены комнаты и способна отопить помещение до 50 м². Владельцы дач и частных домов, которые предпочитают отдых на свежем воздухе со всей семьей, закладывают ракетные печи на улице и готовят там различные блюда.

В чем состоит принцип работы?

Смысл функционирования ракетной печи позаимствован у других разновидностей печей и бывает 2 вариантов:


Конструкция может работать мо методу пиролиза.
  • Естественная газовая и дымовая циркуляция внутри системы. Подобный принцип применяется в буржуйке. Чаще всего такая схема печи подходит для людей, планирующих приготовление пищи.
  • Пиролиз. Принцип работы ракетной печи базируется на естественном догорании несгоревшего газа в условиях ограниченной подачи кислорода в область камеры сгорания. Для приготовления блюд такой вариант не используется, так как создать соответствующие условия невозможно, поэтому считается лучшим выбором в отоплении дома.

Из чего изготовляют?

Материал, для того чтобы соорудить печь ракетного типа, выбирается и используется в зависимости от типа конструкции. Если речь идет о простейшей походной печи, предназначенной для подогрева жидкости или приготовления пищи, то основа закладывается из двух кусков трубы, соединенных перегородкой под углом 90 градусов. Для топки предназначена исключительно горизонтальная часть. К нижней области сооружения приваривается металлическая пластина, днище которой содержит отверстие для дополнительного подсоса воздуха.

Альтернативным вариантом буржуйки или другой железной конструкции является печь ракета из 20 кирпичей, которая выкладывается за 5 минут в любом удобном месте. Для топки такого сооружения подходят любые материалы. Самодельная стационарная печь ракета для дома выкладывается из кирпича, положенного на для усиления нагрева всей конструкции. Подобные кирпичные конструкции дополнительно оборудуют дымоходом, размер которого определяется в соответствии с площадью помещения согласно чертежу и плану строительства.

Свои особенности постройки имеет печь ракета с водяным контуром, особенно хороша в домах, в которых отсутствует возможность подачи горячей воды иными способами.

Этапы стройки ракетных печей из кирпича

Подготовка к работе


Строительство лучше осуществлять из шамотного кирпича.

Чтобы обустроить отопительные кирпичные конструкции ракетного типа, первое, что нужно сделать — внимательно изучить строительные чертежи и схемы, согласовать размеры поверхностей. Для работы не подходит обычный красный кирпич, закладывать такие печи лучше шамотным материалом, устойчивым к высоким температурам. На подготовительном этапе в полу вырывается котлован глубиной до 50 см. Это делается с целью исключить риск поднятия общего горизонтального уровня дымохода. В качестве колпака используют стальную бочку, которая предварительно покрывается огнеупорной краской, но после того, как фиксируется фланец для выведения дымохода. Необходимые материалы:

  • кирпич красный, шамотный;
  • дверца поддувальная и прочистная;
  • плита варочная;
  • дверца топочная;
  • металлическая панель-полка для оформления задней части;
  • лист асбеста;
  • труба дымоходная;
  • глина;
  • песок;
  • вода.

Укладка фундамента

После подготовительных мероприятий переходят к следующему этапу. Процесс закладки фундамента состоит из следующих моментов:


Для основания постройки нужно сделать опалубку.
  1. Формируется опалубка для основы конструкции.
  2. Учитывая расчет места для топки, в грунт закладывают несколько кирпичей.
  3. Дно основания покрывается стальной арматурой.
  4. По периметру вокруг камеры для топки по одному уровню выстилают кирпичный ряд.
  5. Вся поверхность заливается бетонной массой.

Печь простая и не потребует каких то сверх способностей и знаний печного дела) Простенько и для народа! Основная прелесть печи-это конечно же ее бюджетность, ведь у каждого владельца частного дома или же дачи найдется пара десятков б/у кирпича, красного керамического. Второй неоспоримый плюс печки-это её экономность, за счет дожигания дымовых газов, что собственно и повышает ее КПД.

Вначале выкладывается основание на предварительно выравненную площадку, а именно 1 половинка и 4 целых кирпича, вторым рядом формируем топку и укладываем половинку кирпича в левый угол, затем перекладываем кирпичом этот угол, а в лицевой части получаем отверстие для закладки дров и доступа воздуха к очагу горения. Третий и последующие ряды полностью идентичны друг другу, поднимаем трубу и докладываем оставшийся кирпич.

Использовать печь можно для кипячения воды, приготовления пищи, кстати варенье варить на ней классно) так же кто занимается подсобных хозяйством, то можно животным варить кашу или варево какое)

Материал

Инструменты

1. очумелые ручки))

Инструкция по кладке ракетной печи из кирпича своими руками.

И так, первым делом выравнивается площадка, убираем все лишнее и ненужное с места строительства. Здесь автор предварительно сделал основание из б/у кирпичей и получается кладку уже начал с второго ряда. Первый ряд-это основание.

2 ряд берется половинка кирпича и еще 3 целых укладываем как показано на фото ниже.

3 ряд формируется топка.

4 и последующие ряды кладутся для поднятия трубы.






Так же можете посмотреть видео отснятое автором по кладке ракетной печи, где более подробно показан весь процесс от начала и до конца. Работа печи, живой огонь, приятного просмотра)

Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.

Свернуть

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Принцип работы

На этой схеме принцип работы ракетной печи с лежанкой

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

  • высоким коэффициентом полезного действия — не менее 85%;
  • большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
  • отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
  • возможностью функционирования на твёрдом топливе любого вида;
  • малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
  • возможностью устройства теплой лежанки;
  • продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

  • ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
  • высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
  • скорость нагрева не позволяет применять ракетную печь для бань;
  • эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
  • опасность проникновения угарного газа в жилые комнаты.

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

  • поддувало;
  • колосниковые решётки;
  • дверцы топочной;
  • промежуточный колпак;
  • труба для дымохода.

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

  • кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
  • кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
  • болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
  • киянки с резиновым наконечником для выравнивания кирпича в кладке;
  • крученного шнура — причалки;
  • строительного уровня;
  • угольника и рулетки;
  • лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

  • поместить в смесь деревянную палку или рукоятку мастерка;
  • вынуть инструмент и хорошо стряхнуть;
  • проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Кладка ракетной печи из 20 кирпичей

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда Количество кирпичей, шт. Описание кладки Рисунок
1 62 Формирование основания печи

(нажмите для увеличения)

2 44 Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3 44 Повторение контура второго ряда
4 59 Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5 60 Возведение лежанки

(нажмите для увеличения)

6 17 Продолжение кладки дымового канала
7 18
8 14
9; 10 14 Формирование дымового канала

(нажмите для увеличения)

11 13
12 11 Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13 10 Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.

(нажмите для увеличения)

14; 15 5 Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут.

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Вывод

Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.

←Предыдущая статья Следующая статья →

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить — струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

В числе основных преимуществ ракетных печей можно отметить следующее:

  • высокий коэффициент полезного действия — 85%;
  • очень быстрый нагрев помещения — 50 кв. м. за 45-60 мин;
  • отсутствие сажи и, как следствие, сажных отложений — при температуре выше 1000 градусов все сгорает без остатка;
  • возможность использовать любое твердое топливо;
  • минимальный расход — при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения — это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость — на чертеже печи ракеты видно, как происходит процесс прямого горения.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток — вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

  • высота барабана составляет 2 его диаметра;
  • высота глиняной обмазки — 2/3 высоты;
  • толщина обмазки — 1/3 диаметра;
  • площадь сечения трубы — 7% от ее поперченного сечения;
  • площадь поддувала — 1/2 сечения трубы;
  • жаровая труба по горизонтали и вертикали должна быть одинаковой;
  • объем зольника — 4-6% от высоты барабана;
  • площадь сечения внешнего дымохода — двойное поперченное сечение трубы.
  • толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
  • толщина обмазки лежанки — 1/4 диаметра барабана;
  • высота внешней трубы — 4000 мм;
  • длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет — бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее — на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком — с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

  1. Нередко этот прибор используют для подогрева пищи или воды — действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
  2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

Необходимые материалы:

  • 2 ведра;
  • труба из нержавеющей стали;
  • речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части — короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Видео 2 Делаем печь-ракету своими руками

принцип работы, расчет, схема и монтаж своими руками

Ракетная печь в доме выполняет несколько функций: она обогревает помещение, а также используется для приготовления пищи и согревает воду. От конструкции будет зависеть ее эффективность. Самой мощной и практичной считается реактивная модель. Именно поэтому многие владельцы устанавливают в своем жилище такое отопительное устройство.

Ракетная печь используется для обогрева помещения, а также для приготовления пищи

Особенности печной конструкции

Изготовленная своими руками печь-ракета имеет две зоны — сгорания и дымоудаления. Твердое топливо при сгорании выделяет тепло, которым обогревается жилье. В топочную камеру устанавливают колосник и поддувало, размеры ее должны быть такими, чтобы внутри легко могли поместиться дрова. Горение возможно только при наличии тяги, для этого и необходимо поддувало. Чтобы этот процесс был более эффективным, нужно сделать хороший дымоотвод с достаточным диаметром и правильной конструкцией.

Такие приборы могут быть изготовлены практически из любых материалов, поэтому она считается экономной. Используя чертежи, печку-ракету можно сделать как переносной, которую можно использовать на отдыхе или рыбалке, так и стационарной для отопления дома и бани.

Посмотрите видео, как сделать ракетную печь из кирпича своими руками:

Стационарные модели в основном устанавливают в жилом помещении вдоль стенок. Она может согреть комнату, площадь которой составляет примерно 50 кв. м.

Переносные устройства достаточно компактны и с легкостью помещаются в багажном отделении машины, поэтому они так популярны среди туристов и отдыхающих. На них быстро и легко можно не только разогреть, но и приготовить еду. К тому же такие самодельные приборы очень экономичны, расход топлива минимален, можно использовать сухие ветки, траву, угли.

Принцип работы

Несмотря на то что устройство такого отопительного агрегата довольно простое, оно имеет два принципа работы, взятые у других типов печек, которые работают на твердом топливе.

Для того, чтобы печь работала правильно, необходимо монтировать ее с учетом некоторых особенностей

Для того чтобы конструкция работала эффективно, используются следующие принципы:

  1. Газы, выделенные из топлива, свободно циркулируют по печным каналам без принудительного создания тяги дымохода.
  2. Дожигание пиролизных газов, которые выделяются во время горения топлива при недостаточной подаче кислорода.

Простые модели, предназначенные для приготовления пищи, имеют только первый принцип работы. В конструкции не предусмотрены условия, в которых мог бы произойти процесс пиролиза и дожиг газов. Единственная функция таких устройств — накаливание определенного участка.

Монтажные работы

Для начала необходимо определиться с материалом, из которого будет собираться конструкция, произвести расчеты и определить размеры. Чертежи ракетной печи своими руками можно даже нарисовать. В этом случае будет изготавливаться устройство с водяным контуром (рубашкой).

Печь-ракету нетрудно сделать самостоятельно, сделав чертеж и изучив несколько правил

Чтобы изготовить реактивную печь своими руками, нужно сделать следующее:

  1. Залить прочную бетонную основу, чтобы будущая дровяная печка не перекосилась и не деформировалась, а стояла крепко и долго.
  2. Выложить из шамотного кирпича топочное отделение и жаровой канал.
  3. Самодельная топка будет иметь вертикальный тип загрузки, а в нижней части обустраивается зольник с боковой дверцей. Такая конструкция позволит достаточно легко очищать печь от накопившейся золы.
  4. Из стальной трубы изготавливают вертикальный канал, который необходимо сначала обернуть толстым слоем изоляции, а затем уложить в наружный корпус из металла.
  5. На наружном корпусе необходимо герметично закрепить узел теплообменника с водяным контуром, а затем установить горизонтальные пластины. Они создадут своеобразный лабиринт, который, в свою очередь, обеспечит максимальную площадь и длительное время теплообмена.

Такая схема позволяет проходить горячему потоку воздуха через теплообменник, затем огибать металлические пластины, нагревая собой весь отопительный блок, и при этом еще отдавать тепло воде, которая циркулирует по водяному контуру. Произведя все эти действия, остывший воздух поступает в дымоход.

Теплоаккумулятор, через который циркулирует вода, можно изготовить из любого материала. Чаще всего для этого используются старые баллоны, бойлеры. Подойдет любая емкость, оборудованная клапанами, через которые можно будет подключить холодную воду и слить горячую. Можно даже к такому устройству подсоединить отопительный радиатор.

Если облицевать печь кирпичом, она прекрасно впишется в интерьер
Можно слегка модернизировать такую печку и подключить к теплоаккумулятору трубу, которую направляют к точке водозабора, тогда горячую воду можно будет использовать и для бытовых нужд, например для мытья посуды.

Можно обложить такую ракетную печь кирпичом, и тогда она отлично впишется в дизайн частного дома, подойдет она и для бани. Такая конструкция позволяет сэкономить финансы на подогреве воды и отоплении. Это объясняется тем, что устройство не требует большого количества топлива, а также его не нужно подключать к электричеству.

Ракетная печь DVD – Собери свою собственную ракетную печь

Привет! Меня зовут Дарон, и мы с женой являемся людьми, стоящими за Growing with Nature. Когда я впервые услышал о ракетных нагревателях, ракетных печах и ракетных печах, я был настроен скептически.


Я имею в виду, как сжигание дров может быть лучшим для окружающей среды?


Все, кто заботится об окружающей среде в моем районе, пытаются заставить людей отказаться от сжигания древесины.


Но я продолжал слышать все эти заявления о том, насколько они замечательны, от людей, которые, как я знал, заботятся об окружающей среде и хотят быть более самостоятельными.


Я слушал подкасты, читал статьи и смотрел несколько видео на YouTube.


Со временем я узнал, что ракетные печи (плюс ракетные печи и ракетные нагреватели массы) отличает от традиционного дровяного сжигания то, что они предназначены для сжигания всего, даже дыма.


Это означает, что загрязнение практически отсутствует, а ракетные печи предназначены для работы с небольшими кусками дерева.


Я был убежден, что ракетные печи — это круто, и хотел такую, но понятия не имел, как сделать свою собственную и с чего начать.Я никогда раньше не строил что-то вроде ракетной печи, и работать с огнем новичку казалось плохой идеей.


Но потом я посмотрел этот DVD, и хотя я все еще немного нервничаю по поводу сборки собственной ракетной печи, DVD дал мне достаточно информации, чтобы начать чувствовать, что да, я могу это сделать.
Я имею в виду, что мы, производители, привыкли к проектам «сделай сам».

Мне просто нужна была помощь, чтобы начать работу, и DVD Rocket Oven предоставил мне эту помощь.


Но в DVD есть несколько дыр, и мне пришлось провести дополнительные исследования, чтобы действительно почувствовать себя готовым построить свою собственную ракетную печь.Результатом моего исследования стало сопутствующее руководство, которое я теперь бесплатно предоставляю вам при покупке DVD.


Значит ли это, что после просмотра DVD и прочтения сопутствующего руководства вы будете знать все, что вам нужно знать, чтобы построить собственную ракетную печь?


Нет, но это означает, что у вас будет достаточно информации, чтобы начать работу, и я знаю, что с небольшим количеством устранения неполадок и смазкой локтя вы справитесь. Разве не так проходят все эти типы проектов?


На самом деле, это не так уж и сложно, и ракетная печь — отличное место для начала, прежде чем вы займетесь более крупными проектами, такими как ракетный нагреватель массы.


Итак, чего же вы ждете?

Купите DVD-диск Rocket Oven сегодня, чтобы построить собственную ракетную печь, которая будет превращать ветки и ветки с вашей собственности во вкусные обеды для вас и вашей семьи!

Наша самодельная ракетная печь!

Будучи западной девушкой, переехавшей в Индию, я очень скучала по духовке! Большинство индийских домохозяйств готовят все средства на газовой плите или чуле (дровяной печи). Я страстно желал жарить овощи, печь хлеб и поджаривать мюсли.

Как и многие другие, думая о дровяной печи, мы остановились на стиле COB OVEN . Глыбовые печи — это гигантские земляные звери, которые часами топят тяжелую древесину и накапливают тепловую массу, чтобы испечь вашу еду. Они довольно невероятны; достигая невероятно высоких температур для выпечки пиццы и удерживая их тепло более 12 часов, что позволяет вам постепенно выпекать хлеб, затем печенье, затем мюсли и, наконец, использовать тепло для сушки сохраненных семян или жареных в духовке нарезанных помидоров.

Недостатки початка? МНОГО ДЕРЕВА. МНОГО ВРЕМЕНИ. Отлично подходит для приготовления пиццы раз в месяц в субботу вечером, но не для выпечки хлеба трижды в неделю, как мы планировали.

Подумав позже, мы подошли к РАКЕТНОЙ ПЕЧИ. Эта «подходящая технология» пермакультуры представляет собой сверхэффективную нагревательную машину, использующую простые растопки/маленькие палочки для приготовления цельных блюд . Технология, которая охватывает нагреватели ракетной массы; ракетные печи; ракетные печи; даже в ракетных джакузи и водонагревателях используется камера сгорания J-TUBE формы и суперизолированный нагревательный стояк для сжигания со 100% эффективностью использования топлива.Это означает, что любая «ракета» горит абсолютно чисто и БЕЗ ДЫМА. Дым – это просто несгоревшее топливо; эта технология использует весь потенциал древесины, сжигая древесину и весь ее дым, не выпуская из дымохода ничего, кроме горячего воздуха.

КАБАРНАЯ ПЕЧЬ против РАКЕТНОЙ ПЕЧИ

Давайте рассмотрим некоторые плюсы и минусы обоих стилей —

Пропустите голову, чтобы сразу перейти к процессу сборки.

Початковая печь ПЛЮСЫ:

— Горит супер супер горячим (отлично подходит для пиццы) и долго сохраняет тепло; что означает много потенциальной выпечки за один сеанс!

— Меньшее техническое обслуживание при медленной выпечке — вы можете положить хлеб/торт/жаркое и т.д. и отойти от духовки, пока она выпекается.

— Все на вкус «на дровах»

Глыбовая печь МИНУСЫ:

— Требуется МНОГО красивых больших бревен, чтобы получить хороший огонь

— Заканчивается тем, что на то, чтобы включить духовку, уходит целый день

— Все на вкус «на дровах» (тоже афера! Что, если вы хотите испечь там свадебный торт?)

— Производит дым. Дым на любом уровне по-прежнему является загрязнителем. Дым также означает потенциал несгоревшего топлива.

Ракетная печь ПЛЮСЫ:

— Испеките тонну еды, используя только растопку, маленькие веточки, палочки! В большинстве мест вы сможете разжечь огонь; прогуляйтесь по своему району, окрестностям, паркам и соберите упавшие палочки.

— предварительный разогрев занимает 30 минут по сравнению с часами в клановой печи

— Вы можете испечь что угодно! В еде нет ощущения дровяной печи, что делает ее универсальной и для выпечки.

-БЕЗдымный. Этот ребенок сгорает полностью.Это действительно нужно увидеть, чтобы поверить! Это прекрасная вещь.

Ракетная печь Минусы:

— Вы должны БЫТЬ ТАМ у духовки в течение всего времени выпекания. Кормление маленькими палочками означает почти постоянное кормление. Максимальный перерыв, который вы можете сделать во время его работы, составляет 5/10 минут.

-Если вы находитесь в месте с большим количеством больших бревен для дров, это означает, что вам нужно больше времени на топор, чтобы разрезать большие бревна на более мелкие части.

ИЗ ЧЕГО ЭТО СДЕЛАНО?

Вот готовое изделие.

Материалы:

кирпичи для основания

саманные материалы т. е. песок, глина и солома (в нашем случае измельченное кокосовое волокно)

опилки

— листы из нержавеющей стали для строительства стояка тепла и дымохода

2x 200 л металлические транспортировочные бочки . Если вы можете получить едва использованные, это лучше всего! Те, что у нас есть, были выброшены в кучу мусора, и мы заставили их работать.

сварочный пруток (нам посчастливилось иметь на ферме нашего двоюродного брата с некоторым опытом сварки.Вы также можете сделать это с гайками и болтами вместо сварки)

металл для изготовления подставки

петли для дверцы духовки

куриная сетка

много-много початка. (початок = песок, глина и солома)

Мы купили наши планы за 10 австралийских долларов у легенд в Very Edible Gardens в Мельбурне, Австралия. Они часто проводят семинары по изготовлению ракетных печей и действительно являются в этом профессионалами.Я бы не стал пытаться это сделать без тщательного планирования.

Требуется некоторое время, чтобы понять все это; и наша небольшая команда прочитала эту электронную книгу от корки до корки пару раз в ходе этого процесса. Но не переживайте; ты получишь это. Купить электронную книгу Тима Баркера The Rocket Powered Oven здесь.

НАШ ПРОЦЕСС

Наш двоюродный брат Рохан гостил у нас, у него есть опыт сварки .Мы решили сварить наши стволы вместе, а не использовать гайки и болты , заклепки и заклепки , к которым у нас нет качественного доступа здесь, в Панчгани.

Другим отклонением от плана Баркера, которое мы сделали, была изоляция всей внешней части печи с использованием только початка (в разных стилях и слоях). В его планах использовать изоляционных плит из стекловолокна и внешнее покрытие из гофрированного железа. Изоляционные плиты очень распространены в Home Depots и Bunnings, но мы не смогли найти их нигде в этом районе.Этот вариант был бы проще, но я вполне доволен нашей работой.

В остальном мы следовали планам Т.

По сути, вы делаете основу для ракетной печи с J-образной трубой и прикрепляете эту переработанную печь-бочку сверху.

Горячий воздух поднимается по теплоизоляционному стояку печной части ракеты в отверстие в дне печи-бочки. Он вращается в полой части между двумя стволами (один внешний, один внутренний с зазором в пару дюймов по всему периметру).Горячий воздух в конце концов выходит из трубы сзади.

Изготовление J-образной трубки и нагревательного стояка выполняется просто и понятно.

Основание сделано из кирпича, самана и опилок. Легко и весело делать. Тепловой стояк представляет собой два цилиндра из нержавеющей стали. В обоих случаях вкладки обрезаны сверху и снизу, чтобы закрепить меньшую часть внутри большей и сохранить зазор между ними. Этот зазор заполняется початком с обоих концов и компактными опилками посередине.Опилки сгорают, создавая воздушный вакуум для изоляции. Позже весь стояк тепла был покрыт проволочной сеткой и еще больше початка.

Безусловно, самой сложной частью было разрезание стволов с помощью угловой шлифовальной машины и ножниц по металлу, вырезание «язычков» и сварка их обратно. Вы должны отрезать верх и низ обеих бочек и проделать безумную работу, чтобы собрать их вместе. Внешний ствол также имеет прорези по всему животу, чтобы открыть его, чтобы его можно было обернуть вокруг внутреннего ствола, создавая полый 2-дюймовый зазор между двумя стволами — , это для циркуляции горячего воздуха. Наши бочки были в довольно грубой форме, так что, вероятно, этот процесс был бы проще с более свежими бочками.

Чтобы увидеть весь прогресс, включая короткие видеоролики , перейдите на нашу страницу в Instagram в разделе основных моментов ‘ракетная печь’.

РЕЗУЛЬТАТ

Мы сжигаем этого ребенка уже 4 месяца или около того и уже испекли десятки и десятки замечательных тортов, пирожных, пиццы, хлеба на закваске, запеченных овощей, клубничного пирога, мюсли и т.д.и т. д. и т. д.

Это была забавная задача построить, и мы чувствуем себя выполненными для этого. Я бы не стал пытаться это сделать без электронной книги The Rocket Oven, о которой я упоминал ранее.

Надеюсь, вам понравилось, и мы надеемся, что вы сами соберете его. Он работает так эффективно, эффективно и чисто. Это действительно подходящая технология в лучшем виде.

Всем вам большой привет!

как собрать суперэффективную плиту

Описание

Ракетная печь: как собрать суперэффективную плиту

Тим Баркер и Джоэл Медоуз проведут вас через пошаговое руководство по созданию чрезвычайно дешевой печи с ракетным двигателем из легкодоступных материалов, таких как кирпичи, глина и бочки из вторичной стали. Эти конструкции, возможно, не обладают элегантностью купола, которая сделала печь для пиццы на заднем дворе такой модной, но у них есть собственное очарование фермерского двора. И вместо того, чтобы разогревать пару пицц часами (часто используется только раз в год!), это суперэффективные и очень практичные печи. И Тим, и Джоэл используют свои ежедневно. Их потенциал в качестве действительно экологичного приспособления для двора будущего очень высок.

В первом разделе вы узнаете об увлекательных принципах работы ракетной печи, а в последующих разделах приступят к подробному делу добавления духовки.

Чтобы выполнить проекты самостоятельно, вам понадобится несколько обычных инструментов и немного уверенности в их использовании, но этот процесс не потребует ничего, кроме возможностей самого обычного ремонтника на заднем дворе. Основное внимание в этом томе уделяется приготовлению пищи, и мы представим два варианта самодельных печей, подходящих как для использования на открытом воздухе, так и — при правильном расположении дымохода — в помещении.

Для получения дополнительной информации об этой технологии см. эту статью об основах ракетных печей.

114 страниц (на iPad) с 64 иллюстрациями.ISBN 9780648344209


Содержание

  • Об этом томе
  • Предисловие: будущее огня
  • Введение
    Пожарная
    Обычные плиты
  • Ракетные печи
    Устройство ракетной печи
    Принцип работы ракетной печи
    Размеры
    Материалы
  • Ингредиенты
    Блок питания ракетной печи
    Черная печь
    Белая печь
  • Сборка «блока питания» вашей ракетной печи
    Макет
    Запуск печи
    Окончательное размещение
    Окончательная сборка
  • Сборка черной печи
    Перегородка
  • Изготовление белой духовки
    Безопасность бочки
    Как работает белая духовка
    Изготовление внутренней бочки
    Изготовление внешней бочки
    Полки
    Дверца
    Изготовление дверной защелки
    Изоляция и покрытие духовки
    Подставка
    Последние штрихи
    Управляя зверем, или Как приготовить в своей духовке.
    Уход за зверем
    Советы и рекомендации
  • Узнать больше!
    Соответствующие технологические мастерские VEG

Тим Баркер

Тим прошел долгий путь с тех пор, как работал механиком по установке дизельных двигателей, и теперь проводит свое время между Австралией и Новой Зеландией в качестве полупрофессионального пиромана и сумасшедшего ученого, обучая людей тому, как сжигать вещи и делать действительно крутые машины и устройства с низким уровнем выбросов углерода. жизнь. В настоящее время он преподает соответствующие технологии в Австралии на курсах на этом веб-сайте, а также в Институте Коанга в Новой Зеландии.

Ранее он был менеджером фермы Австралийского научно-исследовательского института пермакультуры, оператором/механиком электростанции, гидом по приключениям и профессиональным борцом с черепахами. Его ракетные печи и системы горячего водоснабжения, печи и кухонные плиты, работающие на угле, отражают его страсть к элегантным, простым и долговечным технологиям сжигания топлива. Другие проекты включают водяные насосы с гравитационным приводом, солнечные тепловые плиты и сушилки, стиральные машины с педальным приводом, грузовые велосипеды, суда на воздушной подушке, деревянные лодки и аквапоника, чтобы назвать несколько.Когда он не возится, его можно найти на острове Макли у побережья Квинсленда, Австралия, где он и его семья живут и в настоящее время строят дом из утрамбованной земли (возможно, с небольшим парусным спортом).

Джоэл Медоуз

Джоэл обладает богатым опытом (среди прочего, в качестве энергоаудитора, консультанта по устойчивому транспорту, педагога по вопросам окружающей среды), который он сочетает с редким умением объяснять технические вопросы в ясной и увлекательной форме, которая проникает прямо в суть имеет значение.Джоэл только что закончил строить свой дом из соломенных тюков, спроектированный пермакультурой, который предлагает впечатляющие стратегии пассивного охлаждения, отопления, освещения и водоснабжения, ракетные печи для обогрева и приготовления пищи, а также красивую изогнутую линию крыши, которая повторяет путь зимнего солнца.

Когда он не занимается этим, Джоэл делает скульптуры из стали и дерева, руководит мастерскими по изготовлению сидра, готовит еду, заядлый садовник, радио-ди-джей и музыкант.

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

Соберите собственную ракетную печь из цементных блоков (видео)

Итак, вы знаете, что такое ракетная печь?

Будь то самодельная или коммерчески разработанная и изготовленная, кемпинговая или уличная ракетная печь сжигает небольшое количество небольших кусочков дерева для создания и направления большого количества тепла… быстро. Они могут быть отличными кухонными плитами для таких вещей, как кипячение воды или жарка на сковороде, если вы сконструируете их таким образом, чтобы контролировать количество воздуха, втягиваемого в огонь и поднимающегося через дымоход.Чем больше воздуха, тем горячее горит огонь. Чем меньше воздуха, тем холоднее он горит.

Печь называется «ракетной», потому что при хорошем ветре, подающем воздух через дверцу подачи в камеру сгорания и вверх по дымоходу, она будет реветь, как ракетный двигатель. И вы будете вырабатывать невероятное количество тепла с небольшим количеством топлива.

Если вам нужна ракетная печь для кемпинга , который вы регулярно используете, или даже для кухни на заднем дворе, вот способ построить ее быстро и недорого из цементных блоков, тротуарной плитки и кирпичей.Хотя вы можете быстро собрать и разобрать эту версию ракетной печи, вы не захотите носить ее с собой в рюкзаке! Для этого лучше подходят коммерческие проекты.

Материалы для ракетной печи своими руками

Материалы, которые вам понадобятся, — это три цементных блока (также известных как шлакоблоки или бетонные блоки), две плитки для тротуарной плитки и кирпич. Если они у вас есть, несколько дополнительных кирпичей помогут с приготовлением пищи и контролем воздушного потока.

ПОСМОТРЕТЬ ВИДЕО: В этом видео показано, как собрать ракетную печь «4 блока»

Пошаговые инструкции по сборке ракетной печи для приготовления пищи на открытом воздухе

Щелкните здесь, чтобы распечатать пошаговые инструкции по сборке собственной ракетной печи

10 шагов к ракетной печи своими руками

1. Очистите место, где можно безопасно гореть. Помните, что конструкция ракетной печи направляет много тепла вверх, поэтому вам необходимо убедиться, что расстояние не менее восьми футов. Чем больше, тем лучше.

2. Положите один цементный блок в центр расчищенного участка одной плоской стороной вниз, другой вверх.

3. Затем поставьте кирпич ребром вверх, на одной линии и по центру на центральной опоре цементного блока под ним.

4. Установите тротуарную брусчатку на ребро с обеих сторон кирпича, чтобы их края были на одном уровне с лицевой стороной цементного блока под ним.Это создает вашу камеру сгорания.

5.  Поставьте другой цементный блок дыбом перед этой камерой сгорания так, чтобы верхнее отверстие в блоке входило в нее. Здесь вы будете подливать масла в огонь.

6. Наконец, установите третий цементный блок сверху штабеля так, чтобы отверстие на конце, обращенном к передней части печи, служило дымоходом.

7. Поместите трут, растопку и маленькие сухие палочки в камеру сгорания и вверх в дымоход, затем подожгите их через загрузочную дверцу.Для этого очень хорошо работает паяльная лампа.

8. После того, как первоначальная загрузка сгорит, при необходимости добавьте еще топлива через загрузочную дверцу.

9. Поставьте сковороду или чайник на дымоход, но не закрывайте отверстие полностью, иначе огонь погаснет. Если у вас есть еще пара кирпичей, вы можете приподнять на них емкость для приготовления пищи над дымоходом, чтобы вода продолжала течь.

10. Отрегулируйте количество воздуха, поступающего в огонь, частично заблокировав дверцу другим кирпичом или камнем.Это то, что будет контролировать, насколько жарко горит огонь.

В этом видео показано, как построить ракетную печь «4 блока»

Ракетная печь-гриль и печь-бочонок

Первый огонь в первой ракетной печи-сковороде!

Одним из захватывающих проектов, представленных на недавнем коллоквиуме по естественному строительству, была эта удивительная печь-гриль в стиле ракетной печи. Это дровяная сковорода с бочкообразной печью, обе нагреваемые одним и тем же огнем — в данном случае нисходящим пламенем, похожим на то, что вы видите в уже ставшей классической конструкции ракетного нагревателя массы.Он был спроектирован и построен двумя волшебниками массового обогревателя, Максом Эдлесоном из Firespeaking и Флеммингом Абрахамссоном из Fornyet Energi в Дании. Это была первая в своем роде когда-либо построенная печь, и было очень приятно видеть, как гриль-печь обретает форму в течение недели.

См. ниже последовательность изображений конструкции и готового продукта. Очень круто. Хотел бы я взять его домой с собой.

Макс (слева) и Флемминг (справа) разбирают кладку печи-гриль

Макс и Ева Эдлесон — талантливый дуэт, ответственный за конструкцию печи-бочки (ознакомьтесь с книгой печи-бочки, если вы еще этого не сделали), альтернативы печи-бочке, которая быстро нагревается и имеет отдельную камеру для разведения огня.Эдлесоны также строят впечатляющие каменные обогреватели. Флемминг — еще один волшебник в отделе обогревателей для кирпичной кладки, и все они придумали очень приятный совместный дизайн.

Последние ряды кирпичей почти уложены

В гриль-печи используется топка в стиле ракетной печи, которую вы загружаете вертикально, что обеспечивает великолепно чистое сгорание. Тепло огня нагревает огромную стальную сковороду толщиной 3/8 дюйма и печь-бочку под ней. На самом деле, это не бочка на 55 галлонов, а специально сваренная камера с классной распашной дверцей и двумя красивыми глубокими полками, напоминающими бочку.Тепло распространяется по образцу омеги (Ω), вверх по правой стороне бочки, под сковородкой, обратно вниз и немного под бочку, и, наконец, вверх и наружу по дымоходу.

Хороший взгляд на внутренности духовки и тепловые пути внутри жарочной печи — обратите внимание на огнеупорный кирпич, выстилающий камеру

Внутренние части печи представляют собой сочетание огнеупорного кирпича и вторичного красного кирпича, смазанные глиняно-песчаной смесью.

Здесь происходит сгорание, также обратите внимание на питательную трубу (топку) внизу справа

Левая сторона бочки, где тепло возвращается вниз вокруг бочки, а затем вверх по дымоходу

В конце недели разожгли первый костер и печь стала довольно быстро просыхать.К счастью, мы смогли использовать его хотя бы один раз, чтобы опробовать его — это была не лучшая ситуация для испытаний, потому что в растворе все еще было много влаги, но на удивление огонь горел очень чисто. Сковородке, казалось, потребовалось некоторое время, чтобы действительно нагреться, но лучшим испытанием было бы разжечь ее сейчас, когда все вылечено.

Чертеж жаровни, составленный Флеммингом

Неизвестно, будет ли для этого доступен полный набор планов… но я надеюсь, что с этим дизайном поиграют и дальше.Это может быть отличная дровяная печь для приготовления пищи для больших компаний.

Спасибо Максу, Эдве, Флеммингу и Карен за то, что поделились своим удивительным талантом и мастерством!

пс. Смотрите больше фотографий и видео о сковороде в действии на сайте Макса и Евы здесь.

Макс готовит первые блины!

Ядро ракетной печи своими руками — Thehomesteadingboards.com

Вот очень подробное объяснение того, как сделать ядро ​​ракетной печи своими руками.Ракетные печи — отличный способ использовать минимальное количество дров для получения большого количества энергии. Я видел в сети видеоролики о различных сборках с использованием разных материалов; такие как печная труба, кирпичи и грязь.

Это видео отлично показывает процесс создания самого важного элемента — ядра.

[quote_box_center]Ракетная печь обеспечивает эффективное сгорание топлива при высокой температуре за счет обеспечения хорошей тяги воздуха в огонь, контролируемого использования топлива, полного сгорания летучих веществ и эффективного использования полученного тепла. Он использовался для приготовления пищи во многих местах с низким энергопотреблением (в частности, в лагерях беженцев в Руанде), а также для обогрева помещений и нагрева воды.

Основные компоненты ракетной печи:

  • Топливный магазин: в который помещается несгоревшее топливо и из которого оно подается в камеру сгорания
  • Камера сгорания: в конце топливного магазина, где горит топливо
  • Дымоход: Вертикальный дымоход над камерой сгорания для обеспечения восходящего потока, необходимого для поддержания горения
  • Теплообменник: для передачи тепла туда, где оно необходимо (кастрюля или другая нагрузка).

Топливный магазин может быть горизонтальным, с добавлением топлива вручную, или вертикальным, с автоматической подачей топлива. По мере того, как топливо сгорает в камере сгорания, конвекция втягивает новый воздух в камеру сгорания снизу, гарантируя, что любой дым от тлеющих дров рядом с огнем также будет втягиваться в огонь и вверх по дымоходу. Дымоход можно изолировать для повышения температуры и улучшения горения; согласно исследованиям, это может повысить эффективность до двух процентов.В нагревателе массы ракеты тепло передается в теплообменник, чтобы обеспечить эффективное использование вырабатываемого тепла.

Для приготовления пищи конструкция обеспечивает контакт посуды с огнем на максимально возможной площади поверхности. Юбку кастрюли можно использовать для создания узкого канала, по которому горячий воздух и газ проходят вдоль дна и стенок емкости для приготовления пищи. Дополнительные перегородки направляют горячий воздух и поднимают пламя по бокам кастрюли. В целях обогрева помещения тепло передается в теплоаккумулятор, который в некоторых случаях может быть частью конструкции самого дома.Затем выхлопные газы выходят из здания через дымоход.

Конструкция ракетной печи позволяет использовать примерно вдвое меньше топлива, чем традиционный открытый огонь, и для нее можно использовать дрова меньшего диаметра. Если печь изолирована и приподнята над полом, снижается опасность обжечься детьми. Некоторые недавно разработанные ракетные печи питаются самостоятельно, используя гравитацию, чтобы подливать масла в огонь по мере необходимости. Источник[/quote_box_center]

Итак, если вас беспокоит рост цен на энергию, взгляните на ракетную печь, она может удовлетворить некоторые ваши потребности в энергии.

Ракетные нагреватели массы: сверхэффективные дровяные печи, которые вы можете построить

Вот сверхэффективный дровяной обогреватель, который вы можете построить для себя за выходные менее чем за сто долларов. В этой книге подробно объясняется, как именно создать его, а затем как использовать в различных приложениях. Обсуждаем материалы: где их найти, сколько платить и как использовать найденные и переработанные детали. Раздел об огне и топливе тщательный, но простой; мы старались держаться подальше от цифр, где это было возможно.

Как сделать простую экономичную ракетную печь для приготовления пищи на террасе

Впервые я заинтересовался изготовлением собственных печей и плит, работая волонтером на фермах в Центральной Америке. Растущая тенденция в этих краях заключалась в том, чтобы иметь массивную глину — смесь глины, песка и соломы — печи для пиццы. Они были очень крутыми и могли быть легко сделаны даже полными новичками в эко-строительстве. К тому времени, когда я добрался до Панамы, я был готов построить его сам. Так я и сделал. (Примечание: я не могу не упомянуть мою жену Эмму и нескольких добровольцев, которые также помогали в этом проекте. Им равные заслуги.)

В общем, в печах меня беспокоило несколько моментов: количество необходимых дров и дым.Как кто-то вообще мог добывать столько древесины каждый раз, когда хотел устроить вечеринку с пиццей? Другим большим недостатком было то, что в процессе достаточного разогрева огня (час или два уговоров) они сильно дымили, выбрасывая в атмосферу черный углерод, как старый локомотив. Это не казалось соответствующим эко.

Итак, когда мы с Эммой приступили к строительству еще одной кабачковой печи на новом месте, мы решили решить эти проблемы, и то, что мы обнаружили, были ракетными печами. Ракетные печи специализируются на сжигании меньшего количества топлива, используя древесину небольшой окружности, такую ​​​​как палки и ветки, которые деревья естественным образом сбрасывают, и они производят очень мало дыма, потому что конструкция создает настолько горячий огонь, что он полностью сжигает древесину. (Дымность – признак неэффективного использования топлива.)

Другие причины, по которым ракетные печи удивительны



wssst/Flickr

Это кажется таким далеким от типичной американской кухни, но половина мира готовит на костре из твердых материалов, таких как древесина, уголь и сушеный навоз.В то время как у более чистых систем, таких как газ и электричество, есть свои проблемы с истощением ресурсов, огромное количество горящих материалов из элементарных систем приготовления пищи создает такое же огромное количество дыма — углерода, выбрасываемого в атмосферу. Тот же самый дым, часто сначала выбрасываемый в ограниченное пространство, наносит ущерб здоровью людей. Кулинария – это множество сложных вопросов.

Следовательно, стайка ученых-филантропов занялась поиском решения проблем: безудержное использование ресурсов, производство дыма и неэффективные способы приготовления пищи.По сути, они приступили к переделке печи, специально отвечая потребностям людей, использующих твердые материалы для приготовления пищи. Он должен был быть простым в использовании, экономичным, экономичным, чистым и удобным для самостоятельного изготовления. Потом была ракетная печь.

Основы проектирования ревущего ракетного огня

Джонатан Энгельс

Суть ракетной системы в том, что она использует как можно больше тепла огня.При обычном приготовлении пищи на открытом огне постоянно уходит тепло. Логика проста: мы сидим у камина, чтобы согреться, а готовим на огне, где жарче всего. Ракетная печь улавливает и направляет все это согревающее нас тепло и направляет его на приготовление пищи. Делая это и контролируя подачу кислорода, ракетный огонь горит горячее и чище.

Это можно сделать, соорудив небольшой L-образный набор каналов. Горизонтальная ножка — это место, куда идут дрова, а огонь горит внутри камеры, где вертикальная ножка соединяется с горизонтальной.Закрывая огонь таким образом, теплу не остается сторон, по которым можно было бы убежать. Все это идет в вертикальную ногу, создавая более интенсивное горение, настолько горячее, что оно сжигает все газы, которые были бы дымом в типичном огне для приготовления пищи. Таким образом, чтобы вскипятить кастрюлю с водой, требуется всего лишь небольшой пучок палочек, что невообразимо при приготовлении пищи на открытом огне.

Как сделать ракетную печь своими руками

Джонатан Энгельс

Несмотря на простоту конструкции, конструкция ракетной печи может быть очень сложной с учетом соотношений, систем изоляции и испытаний на максимальную мощность.Тем не менее, для того, чтобы весело провести время на свежем воздухе, это не обязательно должно быть так. На самом деле это может быть так же просто, как создать базовую L-образную форму. На самом деле, их можно построить из переработанных консервных банок или старых шлакоблоков за бесценок.

Ради чего-то, что можно быстро собрать и/или разобрать и не требует особого строительного мастерства, я объясню здесь метод четырех шлакоблоков.

  1. Положите кирпич на бок на ровной поверхности отверстиями вбок.
  2. Встаньте второй на его конец, упираясь в конец первого так, чтобы отверстия были обращены к первому.
  3. Добавьте третий кирпич поверх первого, на этот раз отверстиями вверх. Этот кирпич должен быть открытым, в отличие от типичного шлакоблока. Их можно купить/найти или, возможно, создать. Открытый конец должен совпадать с верхним отверстием второго (вертикального) кирпича.
  4. Затем уложите еще один кирпич горизонтально. Одно из его отверстий должно совпадать с третьим кирпичом, создавая более длинный и «герметичный» канал.(Это над этой дырой, где вы готовите.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
