Ракетные печки: чертежи, реактивная печка-ракета длительного горения из кирпича своими руками, Робинзон, Огниво, схема и размеры
принцип работы, этапы стройки, укладка
За рубежом ракетные печи уже давно стали одним из лучших вариантов отопительной системы частных домов. Конструкция системы проста и понятна людям, которые имеют хотя бы поверхностные знания об азах строительного дела. Тем не менее на родине мало кто знает обо всех преимуществах установки таких печей, которые не только прекрасно обогревают даже самые холодные дома, но и являются неповторимым элементом любого интерьера.
Что собой представляет?
Большинство думает, что кирпичная ракетная печь с лежанкой имеет общие черты с устройствами для полета в космос, а древесина сгорает с огромной скоростью, но на деле это, естественно, не так. Свое название конструкция получила за счет того, что оригинальный вариант железной печи, который состоит из двух сваренных железных труб, отдаленно напоминает детский рисунок ракеты. Поэтому все родство с космическими устройствами сходится именно на этом факте. Изготавливают печь своими руками меньше чем за один день.

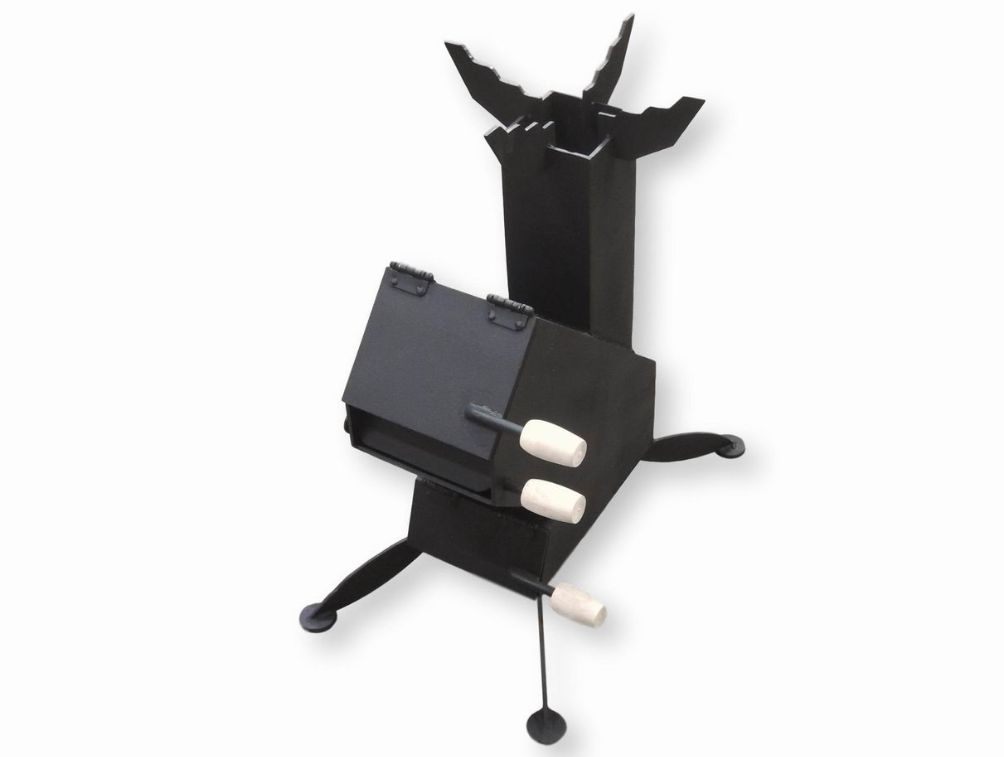

Помимо переносного варианта, существует также стационарный вид конструкции. Используя минимум необходимого инвентаря, в домашних условиях можно сделать различные кирпичные варианты печи с длительным горением. Такая конструкция чаще всего располагается вдоль внешней стены комнаты и способна отопить помещение до 50 м². Владельцы дач и частных домов, которые предпочитают отдых на свежем воздухе со всей семьей, закладывают ракетные печи на улице и готовят там различные блюда.
Вернуться к оглавлениюВ чем состоит принцип работы?
Смысл функционирования ракетной печи позаимствован у других разновидностей печей и бывает 2 вариантов:
Конструкция может работать мо методу пиролиза.- Естественная газовая и дымовая циркуляция внутри системы. Подобный принцип применяется в буржуйке. Чаще всего такая схема печи подходит для людей, планирующих приготовление пищи.
- Пиролиз. Принцип работы ракетной печи базируется на естественном догорании несгоревшего газа в условиях ограниченной подачи кислорода в область камеры сгорания. Для приготовления блюд такой вариант не используется, так как создать соответствующие условия невозможно, поэтому считается лучшим выбором в отоплении дома.
Из чего изготовляют?
Материал, для того чтобы соорудить печь ракетного типа, выбирается и используется в зависимости от типа конструкции. Если речь идет о простейшей походной печи, предназначенной для подогрева жидкости или приготовления пищи, то основа закладывается из двух кусков трубы, соединенных перегородкой под углом 90 градусов. Для топки предназначена исключительно горизонтальная часть. К нижней области сооружения приваривается металлическая пластина, днище которой содержит отверстие для дополнительного подсоса воздуха.
Альтернативным вариантом буржуйки или другой железной конструкции является печь ракета из 20 кирпичей, которая выкладывается за 5 минут в любом удобном месте. Для топки такого сооружения подходят любые материалы. Самодельная стационарная печь ракета для дома выкладывается из кирпича, положенного на жаростойкий раствор из глины для усиления нагрева всей конструкции. Подобные кирпичные конструкции дополнительно оборудуют дымоходом, размер которого определяется в соответствии с площадью помещения согласно чертежу и плану строительства.
Вернуться к оглавлениюСвои особенности постройки имеет печь ракета с водяным контуром, особенно хороша в домах, в которых отсутствует возможность подачи горячей воды иными способами.
Этапы стройки ракетных печей из кирпича
Подготовка к работе
Строительство лучше осуществлять из шамотного кирпича.Чтобы обустроить отопительные кирпичные конструкции ракетного типа, первое, что нужно сделать — внимательно изучить строительные чертежи и схемы, согласовать размеры поверхностей. Для работы не подходит обычный красный кирпич, закладывать такие печи лучше шамотным материалом, устойчивым к высоким температурам. На подготовительном этапе в полу вырывается котлован глубиной до 50 см. Это делается с целью исключить риск поднятия общего горизонтального уровня дымохода. В качестве колпака используют стальную бочку, которая предварительно покрывается огнеупорной краской, но после того, как фиксируется фланец для выведения дымохода. Необходимые материалы:
- кирпич красный, шамотный;
- дверца поддувальная и прочистная;
- плита варочная;
- дверца топочная;
- металлическая панель-полка для оформления задней части;
- лист асбеста;
- труба дымоходная;
- глина;
- песок;
- вода.
Укладка фундамента
После подготовительных мероприятий переходят к следующему этапу. Процесс закладки фундамента состоит из следующих моментов:
Для основания постройки нужно сделать опалубку.- Формируется опалубка для основы конструкции.
- Учитывая расчет места для топки, в грунт закладывают несколько кирпичей.
- Дно основания покрывается стальной арматурой.
- По периметру вокруг камеры для топки по одному уровню выстилают кирпичный ряд.
- Вся поверхность заливается бетонной массой.
Строение печи
После того как основной раствор фундамента высыхает, приступают к кладке:
- Первый ярус закладки возводится вверх, предусмотрительно оставляется отверстие для топочной камеры.
- Второй этап подразумевает формирование нижнего печного канала.
- Третий шаг кирпичной порядовки включает перекрытие ряда таким образом, чтобы образовались отверстия для камеры топки и вертикального канала котла.
- На четвертом этапе происходит предварительная подготовка для формирования канала. Для этого понадобится бочка, в которую закладывается фланец для дальнейшего дымохода и котел на 150 литров. Желательно позаботиться об установке тройника, чтобы иметь возможность прочистить дымоход в будущем.
- Восходящая область выкладывается по методу «сапожка», при этом диаметр внутреннего сечения составляет 18 см.
- Пустое пространство между стенками заполняют перлитом, и на восходящий участок устанавливается обрезок водогрея.
- Глиняным раствором отделывается кожух, основа печи обкладывается несколькими мешками с песком.
- Начинается установка дымохода, в верхнюю часть восходящей трубы ставят бочку из металла.
- Можно сделать пробный запуск.
Выведение дымохода
Дымоход выводится в последнюю очередь.Самоделка после закладки основания требует установки дымохода. Дымовая труба обкладывается несколькими мешками, наполненными песком, после чего засыпают внутрь керамзит. Используя шамотную глину, основанию дымохода придают нужную форму. Так как ракетная печь длительного горения требует для корректной работы достаточных объемов кислорода, следует организовать воздуховод с уличной части. На последнем этапе устанавливается барбекю в район горловины топочного места и закрывается крышкой. Все видимые швы аккуратно заделываются глиняным раствором.
Вернуться к оглавлениюПреимущества и недостатки
Эксплуатация ракетной печи имеет ряд положительных и отрицательных моментов:
Плюсы | Минусы |
Дешевый вариант | Автоматика отсутствует |
Интересный элемент интерьера | Частая загрузка дров |
Возможность добавить теплую лежанку | Небезопасна для детей (металлический колпак вызывает ожоги при прикосновении) |
Источник горячей воды | Ревущая система |
Для топки подходят разные материалы | Потери тепла |
youtube.com/embed/DJwU9VaNk04?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
типы, устройство, принцип работы, преимущества и недостатки, монтаж
Современный стиль обогрева загородных домов отличается экологичностью и рациональностью. Так в качестве альтернативного отопления многие устанавливают печи с высокой теплоотдачей. Немаловажен фактор оригинальной конфигурации печной конструкции, вызывающий интерес у гостей и соседей.
Одним из интересных и практичных отопительных устройств является ракетная печь. О её происхождении ходили целые легенды. Схожесть принципа работы сравнивали даже с реактивным двигателем самолёта МИГ-25.
Однако своё название печь получила благодаря издаваемому свисту при неправильной топке. Если выкладку печной конструкции и обслуживание производить согласно правилам, при эксплуатации будет слышен лишь шелест огня.
Посмотрите видео о реактивной печи
com/embed/amddOhFZx-o» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Типы ракетных печей
• Переносные конструкции из жестяных банок, вёдер. Удобно использовать в походах, на пикниках.
• Сооружения из бочек или шамотного кирпича, имеющие наружный стояк и дымоход для увеличения тяги.
• Кирпичные печи из кирпича, оснащённые несколькими отводными трубами. Применяются для воздушного обогрева полов.
Каким бы ни был вид при возведении конструкции важно чётко соблюдать пропорции всех элементов и производить кладку согласно чертежам.
Устройство ракетной печи
Почти все печные устройства ракетного типа отличаются вертикальной загрузкой. Подающее в топку горючее сгорает и оседает вниз. Дожигание пиролизных газов происходит благодаря кислороду, поступающему через поддувало. Тление топлива позволяет длительное время не производить очередную порцию закладки. Нормальный режим горения дозы составляет 6-7 часов. Это упрощает обслуживание печи.
Независимо от вида печной конструкции выделяются основные элементы, из которых состоит печь:• корпус, выполненный из металлической ёмкости или выложенный из кирпича;
• топочная камера;
• канал, полученный в результате установки перемычки под топливной камерой;
• утеплительная прослойка из плотно заполненного теплоизолятора, расположенная между трубой и корпусом.
В качестве топлива используется дерево и древесные отходы, любой влажности.
В целях усовершенствования конструкции и повышения КПД печь модернизируют разными деталями:— широкой варочной панелью на несколько ёмкостей;
— лежанкой;
— двойным корпусом и дымоходом, выходящим на улицу.
Принцип работы ракетной печки
В топке поджигают бумагу, постепенно подкладывая тонкие щепки. Как только они разгорятся, добавляют основное топливо. При интенсивном горении образуются газы, которые впоследствии поднимаются по вертикальной трубе. Для рационального использования тепловой энергии на открытое сечение трубы ставят ёмкость с водой на подогрев или кастрюлю с готовящейся пищей. Однако следует помнить, что между ёмкостью и трубой должен оставаться зазор, иначе горение в топке может прекратиться из-за нехватки воздуха. Обеспечить подачу кислорода поможет специальная подставка, установленная на трубе.
В результате горения топлива нагревается корпус, от которого тепло распространяется по всему помещению. Саму камеру можно разделить на 2 части: первичного горения и вторичного, где догорают остаточные вещества. Горячий воздух далее проходит по дымоходу, расположенному под полом, отдавая при этом тепло грунту. Покидает дымоходную систему уже остывший поток. Это даёт право говорить о высоком показателе полезного действия ракетной печи.
Преимущества ракетной печи
• высокий коэффициент полезного действия;
• теплоотдача достигает показателя 18 кВт;
• полное выгорание сажи;
• возможность использования в качестве топлива древесные отходы, ветки, шишки, листья любой влажности;
• экономичный расход дров;
• работа при высоком температурном режиме.
Недостатки
• нет возможности установки змеевика для подогрева воды, оснащение сразу ухудшает работу печи;
• нельзя использовать в банях и гаражах в связи с длительным циклом работы;
• маленькая топка, что не даёт возможность сделать большую закладку.
Монтаж ракетной печи из металлической бочки
Для работ следует подготовить необходимый материал:
— металлическая бочка;
— кирпич красный жаростойкий;
— арматура 8-12 мм;
— барбекю из металла;
— дымоходная металлическая труба;
— краска жаростойкая;
— цементно-песчаная смесь;
— немного перлита, самана, керамзита.
Из инструментов пригодится самый примитивный инвентарь:
— лопата;
— кельма;
— щётка по металлу.
• Выкопать в полу углубление, равное штыку лопаты для маскировки горизонтального дымохода.
• Зачистить бочку щёткой по металлу, предварительно произведя обжиг поверхности. Соединить фланец с бочкой. Покрасить жаростойкой краской.
• В углублении на месте расположения топки сделать фундамент, используя кирпичи, арматуру и цементно-песчаную смесь.• На остывший фундамент сделать по размерам кладку из кирпича и огнеупорной глины. Со второго ряда начать выкладку нижнего канала печи. На третьем ряду сделать перекрытие канала, разделяя топочную зону и вертикальный проход.
• На бочку с фланцем установить тройник для обслуживания дымохода.
• Установить внутрь кладки металлическую конструкцию по типу сапожка. Пространство между бочкой и кирпичным корпусом засыпать перлитом.
• Подсоединить дымоход и бочку.
• Керамзитом заполнить пустоты кладки и дымохода.
• Покрасить конструкцию жаростойкой краской.
• С помощью огнеупорной глины сформировать печной каркас и лежак.
• На топочное отверстие установить барбекю и закрепить крышку.
• Все соединительные швы заделать глиной.
Готовую печь можно побелить или отделать декоративной плиткой.
Поделиться:Ракетная печь длительного горения: принципы работы и изготовление
Ракетная печь использовалась многими народами мира задолго до появления современных домашних и бытовых печей. Она служила, прежде всего, для обогрева жилища и обеспечивала теплое спальное место в доме. Приготовление пищи также играло немаловажную роль. При разработке устройства печи, нужно было придумать систему, которая смогла бы работать с максимально возможным КПД при загрузке древесного топлива низкого качества (в сухом и влажном виде).
В наше время ее используют для обогрева, для приготовления еды, а также в качестве элемента интерьера. Сделать ракетную печь своими руками можно практически из подручных средств. Все зависит от ее назначения и места, где она будет использоваться.
Принцип работы ракетной печи
Видов и конструкций ракетной печи много — от самых простых до многофункциональных. Для эффективной работы необходимо соблюдать некоторые правила эксплуатации печной конструкции. Выделяют 2 основных принципа работы ракетной печи, в независимости от ее конфигурации:
- свободная циркуляция выделенных газов из топлива по сформированным печным каналам, без ручного проведения тяги дымохода;
- догорание пиролизных газов, высвобождающихся от прогорания топлива в условиях недостаточной подачи кислорода.
Конструкция, характеристика и применение
Печь-ракета своим уникальным названием обязана характерному печному гулу, который можно слышать на протяжении всего процесса горения. Он отдаленно похож на звук взлетающей ракеты. Сходство с ракетой еще и в том, что в ней, в процессе горения, создается реактивная тяга. Конусовидную форму печи также можно связать с названием, но это не основная характеристика.
Различают 2 вида печной конструкции (представлены на схемах):
Простейшая печь-ракета
Самая простая конструкция ракетной печи прямого горения представляет собой 2 трубы, соединенные отводом — печь русская ракета.
Нижняя труба разделяется металлической пластиной. Верхняя часть трубы составляет примерно 2/3 от общего пространства, куда непосредственно закладывается основное топливо. Нижняя часть служит примитивным поддувалом, которое обеспечивает воздухообмен в печи.
Закладка топлива в данном случае горизонтальная. При вертикальной закладке печь ракетного типа состоит из двух вертикальных, разных по длине, труб, и третьей горизонтальной, служащей соединительным каналом. Последняя выполняет функцию топки.
Устанавливается простейшая форма реактивной печи обычно на открытом воздухе — с целью приготовления еды и подогрева воды.
Для изготовления стационарной простейшей печи ракеты из кирпича, используется материал, который устанавливается на жаростойкую платформу.
С целью достижения более высокой производительности, в простейшую конструкцию печки были добавлены новые элементы.
На схеме представлена походная реактивная печь. Нижняя труба разделяется специальной перемычкой, на топливный отсек(2) и отсек для отвода воздуха в область горения(3). Верхняя часть печи состоит из трубы-райзера, вокруг которой уложен теплоизолирующий состав(4), поверх закрывающийся внешним металлическим корпусом(1).
Работа печи складывается следующим образом: в топливный отсек закладывается разогревающее печь топливо (солома, бумага), после прогорания которого добавляется основное топливо (щепки, прутья и пр.). В процессе активного горения образуются раскаленные газы, поднимающиеся по райзеру и выходящие наружу. На срезе трубы устанавливается подставка под посуду для варки, с учетом промежутка 7-10 мм. В противном случае, при не сохранении необходимого зазора будет перекрыт выход для тяги кислорода, который, в свою очередь, поднимает раскаленные газы вверх. Процесс горения прекратится.
При соблюдении условия создания воздушной тяги, даже при закрытой топочной дверце процесс горения не прекратится. Здесь частично срабатывает второй принцип работы ракетной печи длительного горения — дожигание пиролизных газов в условиях недостаточной подачи кислорода.
Чтобы этот принцип работал в полной мере, необходимо обеспечение ракетной печи качественной термоизоляцией камеры вторичного горения, ведь для процессов образования и сжигания газов нужно соблюдение температурных требований.
Усовершенствованная конструкция
Такой тип ракетной печи в усовершенствованной комплектации может использоваться в домашних условиях как для приготовления еды, так и для обогрева комнат. Помимо топливного отсека и трубы, в ней присутствует второй корпус, наверху которого установлена варочная поверхность, а дымоход проведен на улицу. Отопить такой печкой можно помещение, площадью до 50 кв.м.
В результате проведенной модернизации, полезные качества и эффективность увеличивается за счет того, что ракетная печь длительного горения приобретает несколько уникальных и важных свойств:
- в отличие от простой конструкции ракетной печи, в усовершенствованной используется второй наружный корпус, термоизолирующий материал вокруг трубы горения, герметично закрытая верхняя часть корпуса, что создает условия для поддержания высокой температуры длительное время;
- автономное отверстие для подачи вторичного воздуха в модернизированной печи выполняет оптимальный поддув, в то время как в простой конструкции для этого используется открытая топка;
- система дымохода спроектирована таким образом, что нагретый газовый поток не устремляется наружу из трубы сразу, а проходит по печным каналам, обеспечивая качественное догорание вторичного топлива, нагрев варочной панели и равномерную теплоотдачу воздуха в помещении через нагретый корпус печи.
В усовершенствованной конструкции используются дополнительные элементы, ориентированные на создание высокой теплоотдачи и многофункциональности ракетной печи. Здесь активно задействованы два принципа работы печи. Вначале происходит предварительное горение твердого топлива, которое при сгорании выделяет пиролизные газы, использующиеся как вторичное топливо.
Принцип работы ракетной печи такой конструкции подробно изображен на схеме слева. В топливный отсек (1) загружается топливо для предварительного горения. В зоне самого активного теплообмена (2), в условиях недостаточной подачи первичного кислорода (А), регулируемого заслонкой (3), происходит выделение пиролизных газов. Они устремляются в конец огневого канала (5), где осуществляется их догорание. Благоприятные условия горения газов создаются благодаря высокой теплоизоляции конструкции и непрерывно поступающему потоку вторичного кислорода (Б).
Затем раскаленный газ поднимается вверх по внутреннему каналу трубы-райзера (7) под крышку корпуса, которую часто оборудуют под варочную поверхность (10), в связи с непрерывным высокотемпературным нагревом. Там скопление газа расходится по каналам, расположенным между райзером и внешним печным корпусом (6). В условиях постоянного нагрева корпуса, его стенки аккумулируют тепло, от чего воздух в помещении нагревается. После этого газовый поток опускается вниз по каналу, а затем выходит наверх, в трубу дымохода (11).
Процесс горения может продолжаться несколько часов. Для максимальной теплоотдачи печи и полного сжигания пиролизных газов, необходимо поддержание стабильно высокой температуры в райзере. Для этого его помещают в трубу чуть большего диаметра, которая называется обечайка (8). Образованное пространство между двумя трубами плотно заполняют жаростойким составом, например, просеянным песком, для обеспечения теплоизоляции в трубе.
Особенности эксплутации ракетной печи
- Перед загрузкой основного топлива печь нужно прогреть. Это больше касается больших и многофункциональных ракетных печей. В них без предварительного прогрева тепловая энергия будет использоваться вхолостую.
- Для разгона печи в открытое поддувало помещают сухую бумагу, древесную стружку, солому. Достаточный прогрев печи можно определить по гулу в печи, который в дальнейшем затихает. Затем в разогретую ракетную печку закладывается основное топливо, разжигающееся за счет разгонного.
- В начале горения основного топлива дверцу поддувала открывают полностью. Спустя время, как появляется печной гул, поддувало прикрывают до тех пор, пока гул не заменится шепотом. В дальнейшем для оценки состояния горения печи нужно так же ориентироваться на «печной звук», приоткрывая дверцу поддувала при затихании и прикрывая при возникающем гуле.
- Чем больше реактивная печь, тем меньшее отверстие для притока свежего воздуха необходимо. Целесообразно использование в такой печи отдельного поддувала.
- Регулировка мощности работы печи может происходить только за счет объема закладываемого топлива, но не за счет подачи воздуха.
- При самостоятельном изготовлении большой ракетной печи, ее бункер следует делать с плотно прилегающей крышкой, без просветов и щелей. В противном случае не будет обеспечиваться стабильный рабочий режим печи, что чревато расходом лишней топливной энергии.
- Вопреки распространенному мнению, ракетная печь для бани не подходит для установки, так как печь не выделяет ИК-излучение в достаточном количестве, которое необходимо для отопления стен и отдачи конвекции в воздушные массы в условиях бани. Печь ракета для бани, теоретически, может быть установлена только с использованием печного типа Широкова-Храмцова, характеристика которого дана ниже.
- Ракетная печь для гаража представляет мобильный вариант печной конструкции, способной быстро нагревать помещение. Основной элемент — нагревательный бак из трубы.
Виды топлива
При правильной сборке и эксплуатации, ракетную печь можно топить любым типом твердого топлива, древесиной и ее отходами. Например, ветками, листьями, дровами, углем, кукурузными стеблями, шишками, кусками ДСП, обломками мебели. Загружать топливо в печь можно как в сухом, так и в сыром виде. Это особенно актуально для ее эксплуатации в природных условиях, где не всегда можно отыскать сухое сырье.
Разновидности ракетных печей
Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.
Печь из газового баллона
Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.
Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.
Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.
Печь из кирпича
Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.
Ракетная печь с водяной рубашкой
Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.
Печь из бочки
Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.
Печь Широкова-Храмцова
Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.
Печь-плита
Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.
Как сделать своими руками
Подробно рассмотрим изготовление печи-ракеты своими руками с лежанкой. Ее конструкция более громоздкая, сложнее установка, чем перечисленные выше типы печей, но благодаря пошаговой инструкции и схемам, построить ее самостоятельно не составит особого труда. Главное — соблюдение всех рекомендаций по установке.
Пошаговая инструкция, как сделать ракетную печь:
- Вначале, выполнить углубление на 10 см для установки топливного отсека, выложив его кирпичом из шамотной глины. Затем нужно установить опалубку по линии конструкции. Для более прочного фундамента можно использовать строительную арматуру или сетку, выложив ее на кирпичное основание.
- С помощью уровня выложить основу для камеры горения.
- Затем нужно залить конструкцию бетоном, и в течение суток дать просохнуть. После того, как раствор схватится, можно продолжать возведение печи.
- Выложить основание печи, укладывая кирпич сплошным порядком.
- Сформировать боковые стенки путем укладывания нескольких рядов кладки.
- Выполнить обустройство нижнего канала ракеты, учитывая порядовку.
- Затем нужно уложить ряд поперечных кирпичей так, чтобы труба-райзер и топочный отсек остались открытыми, а камера сгорания — скрытой.
- Нужно взять корпус старого бойлера и обрезать с двух сторон так, чтобы в итоге получилась широкая по диаметру труба.
- В нижнюю часть корпуса из-под ГСМ устанавливается фланец, в который будет установлена труба горизонтального термообменника. Чтобы соблюсти герметичность и безопасность изделия, нужно предусмотреть использование в работе сплошных сварных швов.
- После этого в бочку врезается выходной патрубок. Бочка проходит очистку от ржавчины, покрывается грунтовкой и несколькими слоями термостойкой краски.
- К дымоходу, расположенному горизонтально, нужно приварить боковую отводку для формирования зольника. Для облегчения его прочистки, при эксплуатации печи канал нужно оборудовать герметичным фланцем.
- Далее из огнеупорного кирпича выкладывается жаровая труба, с соблюдением размеров 18×18 см квадратной формы. При выкладке внутреннего канала, важно соблюдение строгой вертикальности для стабильной работы печи. Для этого можно использовать обвес или уровень.
- На жаровую трубу необходимо одеть кожух, а в образовавшееся пространство поместить перлитовые шарики. Нижнюю часть райзера нужно герметично замазать глиняной смесью, чтобы предотвратить просыпания теплоизолята.
- Затем изготавливается топливная крышка — с помощью ранее отрезанной части от бойлера. К крышке, для удобства, можно приварить ручку.
- Смешать глиняный раствор с древесными опилками (не дают потрескаться изделию), до 50% от общего объема. В итоге получается так называемая «саманная смазка», которой нужно обмазать внешний вид получившейся конструкции для маскировки неприглядных деталей и увеличения термоизоляции.
- Далее формируется внешний вид печи. Выкладывается печной контур. Для этого можно использовать разные материалы: камень, кирпич, мешки с песком. Внутренняя часть заполняется щебнем, а верхняя замазывается саманной смесью.
- 200-литровая бочка, служащая внешним печным корпусом, устанавливается на предварительно подготовленное основание. Обязательно, нужно установить бочку так, чтобы нижний патрубок был со стороны лежанки. Далее нижняя часть покрывается глиной для герметизации.
- Затем из гофротрубы нужно сформировать канал для подачи воздуха с улицы, подвести его к топливному отсеку. Без установки такого канала, ракетная печь своими руками при работе будет потреблять теплый воздух из помещения.
- После возведения основной части печной конструкции, проводится тренировочная растопка для проверки свободного выведения газов через горизонтальный дымоход.
- К нижнему патрубку, установленному на основании из кирпича красного типа, подсоединяются трубы теплообменника.
- Далее нужно выполнить монтаж дымоходной трубы своими руками, герметично уплотнив все соединения асбестовым шнуром или огнеупорной обмазкой.
- В конце лежанке нужно придать форму таким же способом, что и ранее — при формировании основного корпуса. Если оставить бочку открытой, без маскировки саманом, то жар при горении будет моментально поступать в помещение. Если же бочку замазать саманом полностью, оставив нетронутым крышку, то тепло будет аккумулироваться в корпусе, что создаст отличные условия для приготовления пищи на варочной поверхности.
Вместо бочки можно использовать газовый баллон (печь-ракета из газового баллона), а вместо бойлера — подогнанные под форму трубы, жестяные ведра. Очень важно при создании ракетной печи своими руками соблюдать точность и пропорциональность в размерах, используя чертежи. Это даст гарантию долгой и эффективной эксплуатации печи длительного горения своими руками.
Преимущества от использования самодельных ракетных печей, в обиходе значительны. Возведение печи не требует больших экономических затрат (на материалы, отопление) и временных (на изготовление печи уходит максимум 3-4 дня).
Высокая производительность и теплоотдача при неприхотливой загрузке топлива идеальна. Оформить печь можно в каких угодно вариантах, тем самым добавив новый элемент интерьера в дом.
Печь ракета своими руками чертежи, видео
Простой отопительный прибор, который по популярности мало в чем уступает буржуйке, – печь-ракета. Работает на дровах, а схема конструкции настолько проста, что изготовление возможно своими силами. Печь можно сделать и экономичной – многие думают, что похожесть на буржуйку означает прожорливость топочной камеры, но нет. Есть схемы, которые работают на тлеющей древесине (пиролиз), а значит, экономичны при таком же КПД. Простая печи из труб
Почему ракета и почему реактивная
Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.
Печь на основе квадратного коробаГудение печи – это неэффективный и расходный режим горения. При нормальной работе она издает тихий шелест.
Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани. Варианты реактивных печей
Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены.
Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м2. Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.Как работает печка ракетного типа
Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:
- Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
- Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.
Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.
Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 900.
Простейшее устройство ракетыВ качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.
КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла. Печь с утепленным райзером
На схеме:
- Наружный корпус.
- Труба, которая служит топкой.
- Канал для выхода воздуха в камеру сгорания.
- Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.
Как протапливать
Протапливается реактивная печь «Робинзон» по принципу разжигания костра – первой закладывается бумага, сено, солома или другой быстровозгораемый материал, затем – мелкие щепки или крупная стружка. Последними закладываются поленья в размер топки. Горячие продукты горения поднимаются по вертикальной трубе (2) и выходят наружу. На открытый торец трубы (2) можно ставить кастрюлю или бак с водой.
Чтобы топливо горело непрерывно и активно, необходимо обеспечить зазор между выходной трубой (2) и кастрюлей с водой с помощью специальной решетчатой металлической подставки.
На схеме ниже нарисовано простейшее устройство с дверцей на отверстии для загрузки топлива. Воздушная тяга образуется из-за наличия специального канала, образующегося нижней поверхностью топки и железной пластиной, приваренной в 8-10 мм от топочной камеры. Такая конструкция будет принудительно докачивать воздух, даже если дверца закроется полностью. Из схемы видно, что конструкция рассчитана и на работу в режиме пиролиза, при этом постоянный поток «второстепенной» струи воздуха будет дожигать отработанные газы. Но чтобы дожигание проходило на 100%, необходимо обустроить термоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить нужные температурные показатели для пиролиза.
На схеме:
- Принудительный канал для поддува воздуха при закрытой топочной дверце.
- Область активного горения.
- Сгоревшие газы.
Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовления пищи, для чего конструируется верхняя варочная поверхность. Итого: к самому простому варианту «ракеты» можно добавить наружный корпус, который будет дополнительно обогревать комнату, топочную дверцу, поддув воздуха для поддержания режима пиролиза и плиту для варки еды.
- Из-за встраивания наружного корпуса из трубы большего диаметра и его утепления, которое создает термоизоляционный слой для райзера, а также из-за возможности герметично закрыть верхнюю трубу горячий воздух остывает намного дольше.
- В нижней секции печки добавлен отдельный канал для поддува, что позволяет организовать пиролизное горение.
- Дымоход в такой схеме рекомендуется располагать не вертикально вверху, а снизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печки, обеспечивая быстрый нагрев варочной плиты и всего утепленного корпуса.
В топливнике (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, – это режим «А», которым можно управлять при помощи заслонки (3).
Горячие, но не догоревшие от пиролиза газы подаются в концевой отрезок огневого канала (5), в котором дожигаются. Дожигание обеспечивает качественная термоизоляция и постоянный поток «второстепенного» воздуха в режиме «Б» по каналу (4).Затем горячий поток поступает во внутренний райзер (7), поднимается вверх к плите для варки (10) и нагревает ее. Далее горячий воздух попадает в объем (6) между наружной и внутренней трубами, утепленными слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение. И наконец, остывший воздух опускается вниз, чтобы попасть в дымоход (11) и выйти наружу.
Стабильно высокая температура в райзере (7) обеспечивает максимальную отдачу тепла и создает условия для полного сгорания газов благодаря помещению райзера в трубу большего размера – обечайку (8). Свободное пространство заполняется золой или другим жаропрочным веществом (9) для футеровки – это также может быть раствор обычной глины с песком в пропорциях 1:3. Схема комбинированной печи
Пальма популярности принадлежит промышленной модели «Робинзон» – это простая, но надежная конструкция. Имея такую мобильную печь, можно на даче или в походе быстро приготовить пищу или нагреть воду. Конструктивно это перевернутая труба Г-образной формы, как показано на схемах ниже. Печь «Робинзон»
В горизонтальный отрезок топливного приемника закладываются дрова, а поджиг осуществляется с той стороны, откуда входит вертикальная труба. В трубе Г-образной формы из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только расти по мере нагревания корпуса печи. Подача воздуха регулируется шиберной заслонкой. Устройство реактивной печи «Робинзон»
Работает печь по принципу расходования энергии естественного потока горячих газов. Получается замкнутый цикл: при повышении температуры топливо начинает гореть активнее и быстрее нагреваются камера и варочная поверхность. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить бак на уже теплую поверхность. На схеме видно, что варочная поверхность в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет закладывать в топливник чурки большого диаметра.
Стационарная печь
Стационарные модели имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено. Это вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба, куда вторичный воздух подводится отдельно. Стационарная реактивная печка
Раскаленный газ, оказавшись вверху, начинает остывать и опускается в свободный межкамерный объем, а затем – в дымоход. Это происходит следующим образом:
- Силы гравитации заставляют более холодные, а значит, тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход.
- Этому способствуют и постоянно поддерживаемое давление от подкладываемых дров и стабильно высокая температура газов.
- Естественная тяга в дымоходной трубе.
Все это создает эффективные условия для сгорания дров и появляется возможность пристроить к «ракете» дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение. Порядовка кирпичной печи-ракеты
Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества позволяют нивелировать отрицательные моменты – высокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже. Печь с лежаком из горизонтальных ходов
Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду. Промышленная мобильная модель «Робинзон»
Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго. Печь для отопления и приготовления пищи
Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть». Печь с аккумулятором
Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:
- Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
- Каждые 2-3 часа нужно загружать новую порцию дров.
- Железный колпак нагревается до опасных температур.
Советы по изготовлению печи
Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров. Любительская схема печи
Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.
Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже. Реактивная печка из металлической бочки
Печь из железного баллона
- Баллон – газовый, кислородный, из-под углекислого газа.
- Труба ≥ 150 мм под топливную и загрузочную камеры.
- Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
- Трубы 150 мм – для выходного дымохода.
- Утеплитель любого типа, обязательно негорючий.
- Заготовки листового металла H = 3 мм.
Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона. Как сложить печь своими руками
После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.
Достаточная тяга обеспечивается высотой дымоходной трубы – она должна быть поднята над топливником не менее чем на 4 метра.
Как выложить топливник из кирпича
Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.
После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом. Как выложить печь
Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.
чертежи, фото и видео инструкция
Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.
Фото 1 Ракетная печь в интерьере
Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.
Принцип работы
Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.
Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 10000С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.
Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.
Фото 2 Ракетная печь в интерьере
В числе основных преимуществ ракетных печей можно отметить следующее:
- высокий коэффициент полезного действия – 85%;
- очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
- отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
- возможность использовать любое твердое топливо;
- минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.
Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.
Самая простая конструкция из бочки или газового баллона
Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.
Фото 3 Печь-ракета походная
Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.
Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.
Фото 4 Схема походной ракеты
Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.
Видео 1 Простая конструкция переносной варочной ракетной печи
Ракетная печь из кирпича за 20 минут
Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.
Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов
Кирпичная печь ракетного типа своими руками:
Фото 5 Печь Ракета из 20 кирпичей
Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.
Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.
Печь-ракета длительного горения
Фото 6 Конструкция стационарной печи-ракеты
Схема ракетные реактивные печи своими руками
Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.
Как работает ракета:
Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).
На основании этих показателей рассчитываются размеры ракетной печи:
- высота барабана составляет 2 его диаметра;
- высота глиняной обмазки – 2/3 высоты;
- толщина обмазки – 1/3 диаметра;
- площадь сечения трубы – 7% от ее поперченного сечения;
- площадь поддувала – 1/2 сечения трубы;
- жаровая труба по горизонтали и вертикали должна быть одинаковой;
- объем зольника – 4-6% от высоты барабана;
- площадь сечения внешнего дымохода — двойное поперченное сечение трубы.
- толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
- толщина обмазки лежанки – 1/4 диаметра барабана;
- высота внешней трубы – 4000 мм;
- длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.
Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.
Фото примеров оригинального исполнения
Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.
Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.
Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.
Схема футеровки трубы
Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.
Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.
Недостатки отопительного прибора
- Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
- Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.
Схема сборки переносной ракетной печи
В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.
Необходимые материалы:
- 2 ведра;
- труба из нержавеющей стали;
- речной песок или щебень для футеровки.
Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.
Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.
Шаг 2. Вставляете трубу в отверстие в ведре.
Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.
Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.
Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.
Ракетная печь из газового баллона
Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.
Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.
Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.
Видео 2 Делаем печь-ракету своими руками
Печи ракетного (реактивного) типа – простые и эффективные, как делаются
Ракетными эти печи назвали потому, что внутри них возникает значительной силы поток разогретых газов за счет разности плотностей при нагревании. Газ вырывается вверх из горелки, словно из сопла ракеты…
В ракетной печи значение дымохода и естественной тяги в нем намного меньше, можно сделать конструкцию вообще без дымохода, в том числе и переносную. А также имеется возможность создания сложных теплообменников с повышенным сопротивлением движению газов. Печь имеет предельно простую конструкцию, не требующую особого печного мастерства от исполнителей…
Как работает ракетная печь
Простейшая схема ракетной печи включает в себя изогнутую трубу – и все… Горение топлива происходит в горизонтальной или в нисходящей ее части, разогретые газы устремляются вверх по вертикальному участку. В простейших конструкциях выходящие газы обогревают лишь маленькую варочную панель и выбрасываться в атмосферу.
На этом принципе делаются не только самодельные ракетные печи. Ряд предприятий производят переносные печи на одно варочное место. Легчайшие и простейшие печи на дровах получили популярность у туристов, на базах отдыха…
Возможна и более сложная конструкция из металла с обширной варочной панелью и дополнительным дымоходом, который бы обеспечивал нормальную работу этого устройства для кухни.
Но данные конструкции предназначены для использования только вне помещений и мало подходят для обогрева. Как преобразуется реактивная или ракетная печка для отопления?
Конструкции реактивной печи для отопления
Усложнение конструкции печи, которую называют ракетной или реактивной происходит за счет следующего.
- Внедрения теплообменника после вертикального (разгонного) участка трубы по типу «газ-воздух» или «газ-вода».
- Подачи вторичного воздуха в вертикальный участок для дожига не сгоревших частиц и газа СО, которые обычно образуются в печах такого типа, так как первичного воздуха может и не хватать для всего объема горения при искусственном перекрытии (длительное горение).
Ракетная печь для отопления вспомогательных помещений
Простейший вариант отопительной ракетной печи – нагреваемый колпак. Труба в которой происходит горение помещается в корпус больших размеров, где между ней и стенками корпуса остается зазор не меньше 50 мм.
Тогда раскаленные газы движутся вдоль стенок к дымоходу, подключенному в нижний части корпуса. В таком виде печка преобразуется в большой радиатор с варочной панелью вверху, который можно оребрить, и неплохо подходит для обогрева вспомогательных помещений.
- Конструкция может быть выполнена из баллона и труб, например, так – топливная труба 70 – 100 мм помещается в оболочку 150 – 200 мм, которая находится в стандартном баллоне на 50 литров с диаметром 300 мм.
- Конструкция побольше – из бочки. Топливник 150 мм здесь окружен ведрами порядка 400 мм в диаметре.
Здесь утеплительный элемент вокруг вертикальной трубы – обязательная часть, предотвращает остывание трубы, а значит сохраняет значительную тягу. Для теплоизоляции применяется крошка красного кирпича, асбест, крупный песок, зола.
Варианты ракетной печи с разными теплообменниками
Реактивная печь может быть снабжена многоходовым водяным теплообменником. Значительная тяга вертикального канала позволяет применять теплообменники с большим аэродинамическим сопротивлением. Поэтому вполне реально довести КПД печи до 70 и даже 80%, на уровень фирменных котлов на твердом топливе прямого горения.
Другой вариант теплообменника, сухого, заключается в нижнем подключении дымохода со значительной протяженностью пологой части. Этот участок трубы может быть оформлен в виде нагреваемого помоста – теплый лежак. Конструкция имела популярность в подсобных помещениях, на производствах в прежние времена, но не потеряла актуальности и сегодня.
Достоинства и недостатки ракетной печи
Почему ракетную печью меньше применяют для обогрева?
Если сравнить конструкцию ракетной печи с печками длительного горения для вспомогательных помещений (о которых дополнительно можно узнать здесь), то можно отметить следующее.
- Ракетная печь требует качественных дров, она даже гораздо хуже работает или вообще не работает на сырых дровах. Это связано с тем, что не развивается необходимая температура (не выделяется энергия), чтобы поддерживалась достаточно большая тяга в вертикальной трубе.
- Также за печью нужно постоянно следить и обслуживать ее, чтобы сухие дрова в небольшой топке не прогорели…
Печи длительного горения, использующие опилки и древесные отходы, в плане обслуживания проще и энергия у них может быть намного дешевле.
- В тоже время ракетно – реактивная печка хороша как теплогенератор отдающий сразу много энергии, способный быстро выложить множество киловатт, и это востребовано во многих случаях.
- Второй и главный плюс упрощенной конструкции – предельная простота и возможность использовать буквально везде, где найдется кучка дров, на открытом воздухе для готовки пищи с весьма мощной энергопоодачей к плите, лучшая печка для пикника…
Отопление. Печи. Ракетные печи и верхний розжиг
В поисках идеальной системы отопления для нашего экодома я уже рассказал про пассивные дома, а также про печи почти всех видов: голландки и русские, колпаковые и двухколпаковые. Теперь же настала пора рассказать про новые веяния в печкостроении.
А именно, про ракетные печи.
Они же печи-ракеты, они же rocket stove или rocket stove mass heater. Придумал этот агрегат Ларри Виниарски (Larry Winiarsky), технический директор пермакультурной организации «Aprovecho». Занимается организация всякими хитрыми приблудами готовки/обогрева для стран третьего мира.
Принцип работы ракетной печи на первый взгляд нетривиален, но на самом деле довольно прост.
Принцип работы
Дрова ставятся вертикально (!) в соответствующее отверстие. Поджигаются снизу.
Пламя идёт до вертикального дымохода, который делается из металла. Делают и из кирпича, но металлический дымоход разогревается практически моментально, и печка при розжиге меньше дымит. Этот металлический дымоход хорошо утепляется.
Сверху на это хозяйство ставиться обычная отработавшая своё металлическая бочка, дном вверх. Поднимающиеся горячие газы ударяются в дно бочки, расходятся по сторонам и вдоль стенок бочки уходят вниз.
Дальше они идут по горизонтальному дымоходу, который чаще всего вмуровывается в саманный диван. На выходе дивана — вертикальная выхлопная труба, как у обычных печей, для тяги.
Кстати, анимированный gif взят отсюда. Там большущая статья про ракетные печи на английском, с морем видео и фотографий. Рекомендую хотя бы фотки посмотреть, чтобы стало яснее что это за штука.
Физика
Когда я первый раз ознакомился с механизмом работы этой печи, я не поверил что эта штука вообще работает. Но огромное количество видео в ютюбах говорило об обратном. Стал разбираться и развеял нестыковки в своей голове одну за другой.
Первое, что вызвало моё подозрение (наверняка ваше тоже), так это вертикальное расположение дров. «Пламя же пойдёт вверх при розжиге!» — думал я. Но практика показала, что в большинстве случаев в основании трубы дымохода (который уже через крышу выводится) делается прочистное отверстие, в котором перед розжигом печи сжигают газету. Тем самым сначала устанавливается тяга. И пламя засасывается внутрь печи.
Второе. Мне эта система показалась ненадёжной, ибо в моём представлении должна была засоряться наглухо за месяц. А вот и нет! Газы из первого вертикального дымохода ударяются в дно металлической бочки, нагревая его до совершенно диких температур. И несгоревшие летучие компоненты, в обычных печах оседающие в виде сажи, полностью сгорают. Плюс, в этом месте получается разрежение. Поэтому давление газов снижается, а с ним снижается и температура сгорания этих самых летучих компонентов. Физика: ниже давление — ниже температура сгораяния (а также кипения и оттаивания).
И, как говорят очевидцы, на выходе этой печи лишь водяной пар и углекислый газ. Сгорание топлива почти 100%. Невероятно, но факт. Ну а раз топливо сгорает так эффективно, то и пепла после протопки очень мало.
Но всё же эта печка засоряется, но не сажей, а пеплом. Поэтому либо дно бочки, либо саму бочку делают съёмными. Также делают прочистное отверстие в начале горизонтального дымохода (который под саманным диваном). Но некоторые не делают и его: сняв дно бочки, засовывают шланг пылесоса прямо в дымоход. Справа фотография долго не чистившейся ракетной печи. Такая картина предстала после снятия бочки.
Плюсы и минусы
Печь универсальна. И в этом и её преимущества, и её недостатки.
Металлическая бочка быстро нагревается и может быстро разогреть помещение. Но нужно понимать, что чем быстрее прогреется помещение, тем меньше тепла накопит саманный диванчик. С другой стороны, саманный диван находится снизу, и это даёт нижний прогрев помещения. Это гораздо эффективнее классических печей.
На дне бочки можно готовить. Некоторые даже вместо бочки вмуровывают в печь чугунный котёл. Или вместо бочки используют просто металлический лист, как на фото слева. Лично мне оба этих решения кажутся более эффективными. Изготовление ракетной печи практически не стоит денег при наличии старой бочки, либо котла, либо листа железа..
Но, так или иначе, я не встречал упоминаний об использовании такой печи в местностях, где зимой ниже -10°С (позже нашёл: тут прикольная статья про реализацию ракетной печи в условиях Урала). Именно поэтому мы в своё время отказались от такой печи. Хотя любопытство заставило нас сделать мини печь-ракету из десятка кирпичей, для готовки летом. Сделали без всякого раствора, просто чтобы поэкспериментировать. Эксперименты показали отличные результаты, но всё же делать полноразмерный аналог мы не решились.
Лично мне был особенно интересен феномен вертикальной подачи дров. Ведь есть несколько очень жирных плюсов:
1. Нет необходимости «подбадривать» огонь, ведь дерево по ходу сгорания само опустится ниже. Особенно интересен этот плюс в сочетании со следующим.
2. Не обязательно использовать короткие палки. Встречал видео, на котором чувак жёг бревно выше собственного роста, используя специальные держатели. Причём бревно было довольно толстым, и колоть его чувак явно не собирался 🙂
Жаль, что сейчас не могу найти это видео. Меня в своё время оно очень впечатлило.
3. В классическом огне самая горячая часть — угли — остаётся внизу и не взаимодействует с пламенем. Здесь угли тоже падают вниз, но падают перед огнём (им помогает тяга), и таким образом они участвуют в дожиге летучих компонентов.
4. Такой способ горения экономичен. Это перевёрнутый с ног на голову верхний розжиг.
Верхний розжиг
Он активно рекламируется очень многими. Конторы, делающие банные и отопительные печи, сейчас выпускают модели, изначально предназначенные для верхнего розжига. Даже промышленные котлы такими делать стали (или я просто отстал от жизни и их всегда такими делали?). Скажу честно, я ещё не имел достаточного эмпирического опыта с верхним горением, чтобы что-то утверждать. Но это ни коим образом не помешает мне вам про него рассказать.
Классически печь растапливается так: снизу растопка (щепки+бумага), на неё щепки покрупнее, а уже сверху — крупные дровины. При верхнем розжиге снизу кладутся крупные дровины, на них кладётся растопка, а на неё щепки покрупнее. Короче, огонь разводится сверху.
Как утверждают апологеты такого способа, это даёт более длительное горение и более эффективное сжигание топлива. Если прикинуть в голове, то теоретически так оно и есть. Ведь когда разжигаешь снизу, сначала из трубы валит густой дым, и уже потом, когда печь хорошо разгорелась, дым становится прозрачным.
Если кто не знал, прозрачность дыма говорит о том, что все летучие компоненты сгорели, и из трубы выходит лишь углекислый газ и вода в виде пара.
В начале горения стенки топочной камеры ещё не нагрелись, и не помогают пламени. Даже наоборот, они отнимают у него энергию на собственный обогрев и тем остужают пламя. Плюс, пламя ещё не такое жаркое, да и дрова испаряют оставшуюся в них влагу. И, поднимаясь вдоль стенок топки и обтекая ещё холодные поленья, воздух остывает, превращаясь из пламени в дым, насыщенный водой. Его мы и видим выходящим из трубы на начальном этапе горения первой закладки дров.
Но если разжигать сверху, то воздух не течёт вдоль всей высоты стен топочной камеры, и не обтекает все дрова, отдавая им тепло и отбирая их влагу. В этом процессе участвует только верхняя часть топочной камеры и верхняя часть дров.
И процесс нагрева стенок с поленьями и испарения оставшейся в них влаги из начала растопки растягивается почти на всё время горения. Распределяется равномерно. Что в теории должно дать больший КПД сгорания дров…
Так что идите экспериментируйте с верхним розжигом. Приду — проверю! 🙂
Я же на сегодня заканчиваю. В следующий раз расскажу про способы дальнейшего повышения КПД печи.
P.S.: Напоследок небольшой бонус.
Дополнение 29.05.2014: В комментариях подкинули ссылку на канадский негативный опыт использования ракетной печи: Ссылка (Внимание, английский язык!)
< Предыдущая статья«Отопление. Печи. Колпаковые и двухколпаковые» Следующая статья >
«Отопление. Печи. Внешний приток и вторичный воздух»
Основы ракетных печей
Эта статья впервые появилась в шестом выпуске журнала Pip Magazine; Австралийский журнал пермакультуры.
Слова и изображения Джоэла Медоуза и Дэна Палмера из семинаров VEG по технологиям приложенийБольшая часть наших домашних потребностей в энергии приходится на отопление помещений, нагрев воды или приготовление пищи, и они составляют значительную часть нашего ежемесячного счета. Ракетные печи — это пример соответствующей технологии, которая может удовлетворить все эти потребности, почти ничего не стоить для постройки и всего лишь нескольких палочек для бега.
Системы сжигания ракетных печей заслуживают внимания по нескольким причинам:
- Они обеспечивают почти полное сгорание древесины, что означает сверхэффективность и сверхчистое горение.
- они могут достигать очень высоких температур и могут быть подключены практически ко всему, что мы хотим использовать, это тепло для
- они могут использовать дрова, которые обычно считаются слишком маленькими, чтобы их можно было назвать дровами
- они легко изготавливаются из обычных материалов.
Совершенно верно — вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло гораздо эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку. Если вы хорошо разбираетесь в мусоре, их строительство может практически ничего не стоить, а когда вы подрезаете фруктовые деревья, вы можете получить топливо, необходимое для приготовления обеда, обогрева дома и принятия приятного горячего душа.
КАК СГОРАНИЕ РАКЕТЫ ОТЛИЧАЕТСЯ ОТ НОРМАЛЬНОГО СГОРАНИЯОсновное различие между обычным камином или дровяной печью и ракетной печью состоит в том, что ракетное сгорание близко к полному.Когда дерево горит, оно выделяет летучие соединения, которые мы узнаем как дым, сажу или креозот. В ракетной печи эти соединения засасываются в изолированный и очень горячий «горящий туннель» блока, где они воспламеняются, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного огня, когда они выдуваются через дымоход.
Это характерное втягивание пламени в горящий туннель и возникающий в результате «рев» — вот что дало ракетным печам свое название. Это тоже часть их магии.Ракетные печи открыты там, где подается дрова, позволяя втягивать в установку много кислорода. Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух поднимается вверх по стояку тепла, втягивая за собой много воздуха. Этот входящий воздух поступает в подающую трубку и через горящие дрова, создавая тот же эффект, что и при наведении большого воздуходувки на огонь. Становится очень жарко, дерево красиво горит, и вы слышите рев воздуха, который заряжается через систему.
В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше.Этот недостаток кислорода препятствует сгоранию, что приводит к холодным ожогам, неполному сгоранию и образованию большого количества дыма и креозота. Когда сгорание завершено, то, что выходит из дымохода, в значительной степени представляет собой только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потраченную впустую энергию. Мы культурно обучены ассоциировать дым с огнем; но с ракетными печами иногда, когда нет дыма, все еще остается огонь!
Обеспечив полное сгорание и, следовательно, максимальное тепловыделение, только тогда мы думаем о , используя получаемого тепла.Обычные дровяные печи отводят тепло от камеры сгорания для приготовления пищи, обогрева помещений или с помощью водонагревателей с «мокрой обратной стороной», что означает, что устройство просто не может нагреться достаточно для полного сгорания, что приводит к появлению дыма. Камера сгорания ракетной печи сильно изолирована, чтобы предотвратить преждевременные потери тепла, и огромное количество тепла генерируется за счет эффективного процесса сгорания.
Ракетная печь барабанного типа не только функциональна, но и красива. ЧТО ДЕЛАТЬ СО ВСЕМ ТЕПЛОЕМКогда сгорание завершено, мы можем отводить тепло из печи в верхней части теплотрассы.И здесь ваше воображение и внутренний изобретатель могут разыграться: все, что вы можете придумать, чтобы сделать с очень горячим воздухом, можно сделать с этого момента.
Вот несколько вещей, которые можно привести в действие с помощью ракетной печи.
- Духовка — либо переделанная обычная печь с ракетой под ней, либо специально построенная бочковая печь из старых бочек емкостью 44 галлона (около 200 литров).
- Варочная панель или барбекю — хорошо подойдут старые чугунные плиты для барбекю или тяжелые медные плиты радиатора, на которые можно ставить кастрюли и сковороды, или просто готовить на потоке горячего воздуха.
- Системы горячего водоснабжения — мы сделали различные системы, от систем, которые нагревают большой вентилируемый резервуар с водой с протекающим через него медным змеевиком, до термосифонов с теплообменником, нагнетающих горячую воду от солнечной энергии.
- Космические обогреватели — часто можно увидеть с перевернутой бочкой на 44 галлона, являющейся основным радиатором, с дымоходом, проходящим через тяжелые земляные или каменные элементы (обогреватели ракетной массы).
Будьте осторожны! Хорошо построенная ракетная печь может работать настолько хорошо, что это может быть опасно.Ракетная печь Дэна однажды нагрелась до 180 ° C за шесть минут, 230 ° C за семь минут и 325 ° C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя оболочка подающей трубы светилась красным, как и дно внутренней части духовки: термометр показывал 350 ° C, а жареные овощи были изрядно обугленными ( с тех пор он снизил температуру до 200 ° C).
Несмотря на то, что ракетные печи довольно популярны в некоторых частях мира, они являются относительно редким явлением в системах пермакультуры Австралии.Они являются прекрасным примером соответствующей технологии, альтернативной обычным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше.
Чтобы прочитать эту статью и больше информации об альтернативных технологиях, загляните в шестой выпуск журнала Pip Magazine.
Духовка с ракетным двигателем: как создать свою собственную сверхэффективную плиту от Тима Баркера и Иллюстрированного Джоэла Медоуза теперь доступна в виде электронной книги в нашем интернет-магазине.Электронная книга включает в себя инструкции по ракетному переделке обычной печи — здесь вы найдете соответствующие технологические семинары с VEG.
Ракетные подогреватели массы — Книга Янто Эванса и Лесли Джексон
Введение — Лесли Джексон
Эта статья служит хорошим введением в нагреватели ракетной массы для непрофессионала. Чтобы получить лицензию на отрывок, свяжитесь со мной и просмотрите мелкий шрифт, внизу страницы. Наслаждаться!
Стоять у костра на любом заднем дворе США с холодным пивом в одной руке, а гости вертятся, как свиньи на вертеле, чтобы согреть одну или другую сторону тела, и часто всплывает понятие «ракетная печь» .Примечательно, сколько людей из всех слоев общества слышали о них, тогда как десять лет назад они ограничивались естественными строителями и ботаниками, улучшающими кухонные плиты, и ботаниками. Ракетные печи были изобретены как решение проблем сообществ стран третьего мира: готовка в закрытых помещениях с ограниченными топливными ресурсами на трехкаменных очагах (три камня одинакового размера, поддерживающие кастрюлю над дровами). Нехватка топлива, бедность и загрязнение помещений, не говоря уже о проблемах со здоровьем, таких как астма, проявляющаяся у детей, и парниковых газах от всех видов неэффективного сгорания, побудили организации по оказанию помощи искать проблемы и решения на кухнях. В 1970-х годах исследовательской группе ученых-пожарников в организации под названием Aprovecho Research Institute была поставлена задача разработать дровяное устройство, которое было бы легко воспроизвести из недорогих материалов, которое бы сжигало древесину настолько хорошо, что выделяло очень мало дым. Печь Lorena, которую Ianto Evans разработал в Гватемале, является одной из таких печей. Янто, валлиец, выздоравливающий профессор ландшафтной архитектуры и, вероятно, лучший экологический дизайнер, был одним из разработчиков.Он путешествовал по кухням в Африке и Центральной Америке; проводил время с (обычно) женщинами на их кухнях и готовил вместе с ними. Плита, разработанная им и его коллегами, все еще находится в разработке такими организациями, как Aprovecho и Ashok Gadgill’s Stove Lab в лаборатории Лоуренса Беркли в Калифорнии, среди других.
Что делает дровяную печь ракетной?
Янто потратил много времени на приготовление пищи и разговоры на разных языках с женщинами из стран третьего мира на их дымных кухнях, чтобы придумать печь Lorena. Фото: Мэтт Андерсон
Ракетная печь горит чисто и почти полностью, и это происходит за счет комбинации материалов, из которых она построена, и геометрии. Дымоход изолирован, что обеспечивает максимальную внутреннюю температуру, что способствует полному сгоранию топлива. Древесина мелкая, сухая и прямая. Камера, в которой горит дерево, имеет размер, позволяющий отражаться от себя, а также усиливает ожог, помогая ему оставаться горячим. Отверстие в плите, в которое подается топливо, дымовая труба, на которой стоит котелок, и зазоры, вокруг которых проходят газы и вокруг нее, очень тщательно рассчитаны, чтобы контролировать количество кислорода, смешивающегося с горящим топливом. .L-образная или J-образная форма печи способствует идеальному смешиванию дымовых газов для чистого горения. Все дело в надлежащих условиях для полного сгорания. Зная, что мы знаем о здоровом приготовлении пищи в помещении, если мы можем согреть кастрюлю с супом с минимальным количеством топлива и минимальным количеством дыма, сможем ли мы также создать комфорт в помещении, согревая тела?
Сегодня Янто Эванс учит людей избавиться от на беговой дорожке , просто живя в построенных вручную домах с использованием возобновляемых источников энергии и выращивая продукты питания. Работая над проблемами комфорта человека дома в тропическом лесу Oregon , Эванс начал играть с накоплением тепла, производимого этими экономичными дровяными горелками. Финские каменные обогреватели , используемые в очень холодных климатических условиях, таких как Россия и Северная Европа, могут многому научить нас об эффективном обогреве помещений, но они очень сложны по своей конструкции, требуя от высококвалифицированного дизайнера для определения размера обогревателя и квалифицированного каменщика для сложите кирпичи, которые образуют путь дыма через сложный лабиринт каналов, поскольку газы охлаждают и передают тепло кирпичам.Каменный обогреватель можно установить за 10-20 тысяч долларов и прослужит несколько поколений, обеспечивая приятное тепло от своей массы; более влажная и более удобная форма тепла, чем печь из металлического ящика, которая горит на ощупь и остывает по мере угасания огня. Если мы сможем массово производить пятидолларовый обогреватель, который безопасно готовит пищу, разве комфорт в помещении с обогревом должен быть таким недосягаемым? Проблема обретения здоровья и тепла с большим количеством топлива не ограничивается третьим миром. Янто пишет:
Гигантский культурный обман: нас убедили, что дома нужно отапливать.Давайте проясним. Дом не гудит, на самом деле, он прослужит дольше, если его не отапливать. Так зачем вообще заморачиваться с отоплением? Потому что в холодную погоду у нас, людей, не хватает тепла. Нам становится неуютно, когда нам холодно.
Новые дровяные печи могут быть довольно эффективными в превращении большей части древесины в CO2, водяной пар, золу и тепло, передача тепла от печи до Chilly Willy по-прежнему крайне неэффективна. Мы полагаемся на лучистое тепло, которое эффективно поджаривает одну сторону человека (в то время как другая сторона продолжает замерзать), и адвекцию, то есть вдувание нагретого воздуха во всю комнату.Две проблемы: Холодный Вилли не может использовать большую часть этого тепла. В основном он тратится впустую, потому что он не может занять весь объем комнаты, а воздух очень тонкий, поэтому он не может удерживать много тепла, плюс, возможно, это самый эффективный изолятор, так что тепло, которое он содержит, нелегко добраться до его тело.
Так при чем тут ракетные нагреватели массы? Что ж, вы можете сесть или лечь на свою ракету, чтобы тепло проникало прямо в ваше тело, чему способствует ваш вес, сжимающий части тела на теплой поверхности.Проводимость больше, чем конвекция или излучение. Есть бонус: 90 с лишним процентов тепла остается в вашем здании, вы не греете небо. Когда моя офисная печь горит на полную мощность, я могу лизать одностенную плиту там, где она выходит из стены, она теряет так много тепла (отдает его на скамейку массы). И никакого дыма, только пар, так что мы используем каждый маленький БЫТ потенциального тепла, которое было закопано в этих дровах ».
Что происходит, когда вы вставляете эту улучшенную плиту в скамейку из початков?
Глиняная будка Art Ludwig.Печь Арта — пример использования ракетных массонагревателей.
A Rocket Mass Heater — это дровяная печь, в которой используется технология Rocket Stove для очень эффективного и чистого сжигания древесины, а затем для хранения выделяемого тепла в термически массивной мебели — кровати или диване, на котором вы сидите или лежите. Достаточно понимая, как горит дерево и как движется тепло; и, понимая роль материалов в частях печи, вы можете построить один из этих обогревателей для себя, используя доступные и недорогие для вас материалы — часто из вашего собственного потока отходов.
В своей основной форме — печь в стиле Янто, как ее называют в народе, — это топочная установка (ракетная печь) с перевернутой 55-галлонной масляной бочкой, окружающей изолированный дымоход, которая улавливает газы и подает их вниз и вокруг изолированный дымоход в коллектор, из которого выхлопные трубы, окутанные тепловой массой (в данном случае початком), проходят через кровать или скамейку. Бочка на 55 галлонов — это некрасиво, но удивительно видеть творческие вещи, которые люди делают, чтобы жить с масляной бочкой в своем помещении.Некоторые, например Art Ludwig , оборачивают барабан причудливыми декоративными металлическими изделиями, что также отвлекает непосвященных от того, чтобы прислониться к его горячей поверхности. В Дании есть подогреватели ракетной массы с каменной кладкой на месте масляной бочки. Я видел, как скамейка или кровать из глыбы эволюционировали из кляксы с подушками в скульптурную кушетку с узорами и рельефной скульптурой, создавая уютное произведение искусства , на котором можно уютно устроиться. Небо — предел для глыбы, так как вы лепите его вручную.
Подходит ли вам этот обогреватель?
- Первое, о чем я спрашиваю людей, — это в каком доме они живут и утеплен ли он.Я всегда призываю людей максимально использовать дом как есть, прежде чем определять размеры или устанавливать какую-либо бытовую технику. За этим советом я отправляю людей моему старому работодателю Home Energy Magazine , публикацию по строительной науке / домашней работе. Он предназначен для профессионалов в области строительства и представляет собой беспристрастную оценку эффективности жилья.
- Вы знаете, какие у вас потребности в отоплении? Эта статья, состоящая из двух частей, на сайте Green Building Advisor поможет вам прийти к цифрам.
- Скамья для груза тяжелая, и, возможно, потребуется укрепить фундамент, чтобы выдержать вес.
- Перевернутая бочка емкостью 55 галлонов может помешать людям, это просто присутствие в комнате.
- Еще одно соображение — время: древесина небольшого диаметра, очень сухая, требует обработки и хранения перед использованием. Есть еще один фактор, поскольку печи требуют технического обслуживания и устранения неисправностей в случае засорения трубы, скопления креозота или дожигания.
- Самый большой недостаток, который я слышу от людей, заключается в том, что им нужно слишком много внимания, когда они на самом деле горят.Всего за 45 минут до часа вы можете зарядить скамью, чтобы вернуть ее в течение 12-24 часов. Но за эти 45 минут вы проверяете топливо, дозаправляетесь и добавляете топливо. Если вы предпочитаете развести огонь, отрегулируйте приток свежего воздуха и уйдите, возможно, это не ваша плита. Ситуация может измениться с появлением инновационного нагревателя ракетной массы типа «пакетная коробка», который в течение нескольких лет обсуждался и использовался с такими ранними адаптерами, как Lasse Holmes, в Гомере, Аляска.
Разработан Флеммингом Абрахамссоном в Дании, Fornyet energi.Flemming предлагает сборную установку для сжигания и ручную установку. Домовладелец построила это сама в солярии. [в центре] Канал для охлаждающих газов проходит внутри глиняной скамейки и лестницы. [Справа] Ствол быстро нагревается, чтобы вас поддержать, пока масса нагревается. [Фото: Лесли Джексон]
Людям нравится в нем немедленная разминка в бочке и продолжительное тепло на термостате, когда они делают документы, читают, мастерит и прижимаются друг к другу. На самом деле может быть трудно отстранить людей от этого… что может быть или не быть обратной стороной.Как говорит Лассе Холмс о своем обогревателе на Аляске, «возможно, потребуется изобрести человеческий шпатель».Третье издание. Февраль 2014.
Культура DIY, обучение (вместо заключения контрактов с другими) и обмен открытым исходным кодом на форумах (вместо написания патентов — что может помешать технологии в полной мере раскрыть ее эволюционный потенциал) идут рука об руку с революционной философией жить в простоте и брать в свои руки наши жилищные и энергетические потребности. В 2005 году мы с Эвансом написали небольшой буклет под названием Rocket Stoves to Heat Cob Buildings .В нем рассказывается история нагревателя массы ракеты и дается описание базовой модели с иллюстрациями. Теперь, в 2015 году, это книга в мягкой обложке и загружаемый файл .pdf под названием Rocket Mass Heaters , что отражает тот факт, что сегодня эти печи находятся в деревянных хижинах, юртах, обычных домах и домах из соломы, домах из мешков с землей, утрамбованной земле. , саман, земные корабли и т. д.) За время, прошедшее с момента его первой публикации, он был переведен на русский, французский, японский и испанский языки, и семинары проводятся на всех континентах.Два основных участника второго издания 2007 года, Кирк Моберт и Эрни Виснер, запустили онлайн-форумы , чтобы сэкономить время, поскольку их почтовые ящики были переполнены одними и теми же вопросами. В настоящее время существует несколько форумов на нескольких языках по всему миру, люди находят семинары, делятся материалами по регионам и строят вместе.
Анатомия водонагревателя, мастерская
Забавно наблюдать, как люди начинают понимать это простое древнее искусство огня.Когда загорается свет, многие люди спрашивают: «А как насчет нагрева воды?» Это опасная территория, потому что при высоких температурах печи вода будет быстро расширяться, и если система будет закрыта, теперь у вас есть потенциальная бомба в вашем пространстве. На форуме Кирка последовало много дискуссий, и он начал рисовать, экспериментировать и спрашивать специалистов-сантехников.
Теперь у него есть способ сделать это, не требуя навыков сварки, хотя при этом необходимо немного пропотевать трубу. В мастерских представьте живое огненное шоу, рассказывающее об эволюции печи через огонь и историю.Он расскажет мелом об основах ракетных печей: определение размеров системы, как безопасно построить (часто из отходов, таких как использованные водонагреватели и детали) дровяной водонагреватель, некоторые основы сантехники; основы брусчатки и кладки; как безопасно строить на фундаменте, который будет выдерживать вес, а также как строить с безопасными зазорами вдали от легковоспламеняющихся поверхностей.
[1] Кирпичная часть сердечника каменки, встроенная. [2] Теперь корпус печи и ее внутренние камеры строятся очень быстро, с использованием повторно использованного / переделанного красного кирпича, сырцового кирпича и глыбы (в качестве раствора / наполнителя).[3] Здесь структура основания практически закончена, формы будут исправлены позже. [4] Здесь структура основания практически закончена, формы будут исправлены позже. Чтобы увидеть полную картинку, введите в поиске «водонагреватель» на сайте www.donkley32.proboards.com [Фото: Кирк Моберт. 2015.]
Laytonville Ecovillage WorkshopПоследний семинар Кирка по водонагревателям проводился в конце лета 2015 года в Лейтонвилле, экопоселке. Там дюжина человек собралась, чтобы разбить лагерь, чтобы поесть великолепную еду, предоставленную Дэном Антониоли и приготовленную кулинарными волшебниками Лэйтонвилл Экодеревня Рейн и Чи.
На сайте LEV есть баня для участников семинаров и небольшая община постоянных жителей. В одном душе есть два замечательных душа на открытом воздухе, которые до сих пор питаются от солнечно-термальной системы горячего водоснабжения, а в другом — водонагреватель по запросу. Владелец
Дэн Антониоли хотел, чтобы водонагреватель на дровяной печи дополнял систему, чтобы во время загруженного семинара — или просто пробки в душевой! — можно было принять душ до десяти человек. Он также хотел получить возможность еще больше вывести экопоселение Лейтонвилл из-под ископаемого топлива, воспользоваться преимуществами заросшего леса тоннами древесины небольшого диаметра и повеселиться, изучая технологию ракетных печей.
За два дня класс выучил:
- Основы строительства из глинобитных плит: поиск глины, тестирование на содержание глины, перемешивание пешком и лепка вручную
- Запотевание трубы
- Подготовка площадки
- Укладка кирпича
- Ракетные печи и дровяные печи
- Водяное отопление
… и к полудню воскресенья была исправна, работала ракетная печь, водонагреватель. Миссия выполнена.
Здесь есть хорошая статья с фотографиями на форуме Кирка.
Помимо проведения первого онлайн-форума по нагревателям ракетных масс, Кирк руководит Школой естественного строительства Sundog в Пойнт-Арена, Калифорния. До встречи на семинаре!
© Copyright Лесли Джексон Декабрь 2015 г.
Разрешение на перепечатку или использование любого необходимого содержимого по запросу: [email protected]
Что такое ракетная печь? Как они работают? 19 Часто задаваемые вопросы 2021
Что такое ракетная печь?
Они не доставят вас на Луну и обратно, но ракетные печи довольно звездные, с высокой эффективностью по сравнению с традиционными печами.Если вам интересно узнать об этих необычных переносных плитах, вы обратились по адресу.
Вот 19 наиболее часто задаваемых вопросов (с ответами), касающихся всего и вся ракетная печь.
Ознакомьтесь с самыми продаваемыми ракетными плитами, выставленными на продажу на Amazon, здесь.
Что такое ракетная печь?
Ракетная печь — это печь, в которой используются куски дерева небольшого диаметра. Ракетные печи горят очень сильно, и исследователи пришли к выводу, что эти печи более эффективны, чем традиционные печи.
Ракетная печь состоит из камеры сгорания, в которой горит топливо, и вертикального дымохода. Отчасти эффективность ракетных печей заключается в том, что их вертикальные дымоходы изолированы, а это означает, что почти все тепло движется вверх. Вертикальный дымоход достаточно высок, чтобы обеспечить полное сгорание топлива до того, как пламя достигнет варочной поверхности.
Ракетные печи чаще всего выглядят как портативные плиты, но большие ракетные плиты находят свое место на промышленных кухнях.Есть также обогреватель ракетной печи, который является частью системы массового обогрева ракетной печи в домах.
Почему это называется ракетной печью?
Чтобы понять, почему ракетная печь называется ракетной печью, очень важно понимать, как она работает.
Вы можете представить ракетную печь в виде трех соединенных труб, расположенных в форме буквы «J». Вход в первую трубку — это то место, куда вы заливаете топливо. Когда вы помещаете топливо в подающую трубку, оно начинает гореть. Тепло проходит через J-образную ракетную печь и выходит из вертикального дымохода, называемого (соответственно) тепловым стояком.
Между подающей трубкой и стояком тепла находится место сгорания топлива: туннель для сжигания.
При использовании ракетной печи пламя дров всасывается в туннель для сжигания, создавая струю огня — такую струю, которую вы можете себе представить, может исходить из задней части ракеты. Это явление, вкупе с ревом реактивной печи в действии, способствовало тому, что печь получила далеко идущее название.
Какая польза от ракетной печи?
По данным Всемирной организации здравоохранения, 4.3 миллиона случаев преждевременной смерти происходят ежегодно в результате использования открытого огня для прокормления семей в слаборазвитых и развивающихся странах.
Возможно, это не то, о чем вы думаете: использование открытого огня для приготовления пищи настолько вредно, что при открытом огне возникает вдыхание дыма. Время от времени вдыхать дым от огня можно, но два-три раза в день это может иметь серьезные последствия для здоровья.
Примечательно, что ракетная печь не производит дыма, а это означает, что эти печи намного лучше для атмосферы и легких людей, готовящих пищу для своих семей.
Помимо пользы для здоровья, от использования ракетных печей присущи и экономические преимущества. В своем выступлении Кларк Семон в колледже Уильямс показал, что ракетные печи намного эффективнее, чем, например, современные дровяные печи.
Какой диапазон размеров ракетной печи?
Ракетные печи бывают любых мыслимых размеров, от миниатюрных до больших. Есть общие параметры для нижнего и верхнего пределов размеров ракетной печи, и мы рассмотрим их здесь.
Для эффективного сжигания дров и полного сжигания топлива до того, как тепло достигнет зоны приготовления пищи, ракетная печь требует минимальных размеров. Миниатюрная ракетная печь может быть от 8,5 дюймов в высоту и 6,5 дюймов в длину. Эта милая маленькая печь идеально подойдет в качестве походной ракетной печи, а есть мини-ракетные печи, которые даже складываются для максимальной портативности.
В широком смысле ракетные печи могут быть довольно массивными.
Ракетные печные обогреватели используются для обогрева целых домов в качестве систем лучистого отопления с медленным выбросом.Эти огромные печи также можно использовать для нагрева воды, приготовления пищи и производства теплого воздуха для холодных домов.
Для чего используется ракетная печь?
Ракетная печь имеет множество применений, включая отопление, приготовление пищи, нагрев воды и многое другое. Чаще всего используется переносная ракетная печь для кемпинга и других видов активного отдыха на природе.
Ракетные печи очень эффективно сжигают топливо (а именно дрова) и поэтому почти не производят дыма. Благодаря этому они отлично подходят для приготовления блюд, для которых нежелателен дымный привкус. Они во многом подходят для этого лучше, чем химинея.
Кроме того, поскольку ракетные печи используют в качестве топлива дрова небольшого диаметра, они идеально подходят для приключений на открытом воздухе, где часто наиболее доступной древесиной для сжигания являются небольшие ветки на земле от больших деревьев.
Можно ли использовать ракетные печи в помещении?
Ракетные печи могут хорошо работать в помещении, если в них используется дымоход, но это не рекомендуется.
В некоторых частях света ракетные печи используются в качестве дровяных печей в помещении, поскольку они практически не производят дыма.Поскольку пламя остается внутри горящего туннеля ракетной печи, существует меньшая опасность возгорания, связанная с использованием ракетной печи в помещении, по сравнению с другими типами печей.
Как вы можете видеть из этой статьи, люди во всем мире используют ракетные печи в помещении, вариант, который намного полезнее и эффективнее, чем использовавшиеся ранее методы приготовления, такие как открытый огонь или даже приготовление пищи на химине, что было распространено в Мексике.
Ракетные печи также довольно распространены в промышленных условиях для приготовления пищи / обогрева, где их высокая эффективность важна по экономическим причинам.
Может ли ракетная печь обогреть дом?
Обычная ракетная печь (та, что используется для приготовления пищи) не обогреет дом. Для приготовления пищи требуется очень минимальное количество тепла по сравнению с потребностями отопления дома.
Ракетные печи, однако, используются для обогрева домов. Обогреватели реактивной массы (или обогреватели ракетной массы) — это ракетные печи, предназначенные в первую очередь для обогрева дома. Эти массивные печи имеют большую воронку для сжигания и очень длинный нагревательный элемент, который производит лучистое тепло в помещениях, через которые он проходит.
В зависимости от системы отопления данного дома обогреватель с ракетной печью также может нагревать воздух для последующего распределения.
Одна из этих мини-дровяных печей будет лучшим вариантом для небольших помещений.
Как работает обогреватель ракетной печи?
Ракетная каменка может быть очень эффективным способом обогреть помещение или приготовить еду.
В нагревателе ракетной печи, нагревателе ракетной массы или нагревателе массы ракетной печи древесное топливо поступает в подающую трубку.Сюда идет древесина небольшого диаметра, где ее сжигает горящий туннель.
Из-за конструкции обогревателя ракетной печи, туннель для сжигания втягивает огонь, при этом сгорание превращает топливо в газ. Затем этот газ поднимается через стояк тепла. Многие обогреватели ракетных печей имеют то, что называют «газовой чашей». В газовой чаше, металлической камере, образующей большую чашу вокруг стояка тепла, обжигающий газ от сгорания распространяется и нагревает поверхность.
Затем газовая чаша излучает лучистое тепло во всех направлениях, эффективно нагревая все, что находится поблизости.
В каменке ракетной печи горение происходит при такой высокой температуре, что остается мало дыма. Типичные побочные продукты сгорания, такие как дым и сажа, остаются в изолированном туннеле для дальнейшего сжигания до тех пор, пока газообразный побочный продукт почти полностью не освободится от дыма.
Что можно приготовить на ракетной плите?
На ракетной плите можно приготовить практически все, что угодно.
Используя чугунную сковороду, вы можете нагревать прямо на элементе ракетной печи, как и любой другой кухонный прибор.
С ракетной печью вы можете приготовить барбекю, гриль, жаркое и многое другое. Возможно, вы не сможете испечь печенье, как в печи для пиццы, но есть много других вкусных вариантов, используя только чугунную сковороду.
Подходят ли ракетные печи для кемпинга?
Ракетные печи отлично подходят для кемпинга, и многие люди предпочитают их портативным пропановым кострищам или угольным грилям.
Многие небольшие ракетные печи даже складываются, что означает, что вы можете снять ракетную печь и положить ее в машине или рюкзаке, прежде чем отправиться на широкую пыльную дорогу.
Отчасти ракетные печи так неподражаемы для кемпинга (помимо того, что они такие портативные), заключается в том, что они очень эффективно сжигают дрова. Даже если древесное топливо, доступное вам, очень мало, ракетные печи могут обойтись очень немногими.
Кроме того, поскольку многие из нас знают о токсинах в воздухе, ракетные печи отлично подходят для приготовления пищи, потому что они практически не производят дыма. Несмотря на то, что вы не получите того прекрасного аромата дыма, который можно получить на открытом огне, ракетные печи обеспечат постоянный нагрев для приготовления уникальных и необычных блюд даже на свежем воздухе.
Дымится ли ракетная печь?
Ракетная печь производит очень мало дыма. Это из-за высокой температуры, при которой горит топливо в ракетной печи. То, что осталось от горения (например, дым), хранится в изолированном туннеле для сжигания ракетной печи. Многие утверждают, что этот дым затем воспламеняется дальше.
Поскольку материя не может быть ни создана, ни разрушена, газообразный побочный продукт горения древесины неизбежен при использовании ракетной печи. Этот газ обычно чище, чем дым от открытого огня.
Что такое самоходная ракетная печь?
Самоподдерживающаяся ракетная печь по существу описывает большинство ракетных печей.
В ракетных печах вы помещаете длинные бревна небольшого диаметра в питающую трубу ракетной печи. Ракетная печь описывается как «самоподдерживающаяся», потому что дрова медленно опускаются в ракетную печь, когда она горит.
Если вы хотите, чтобы ваша ракетная печь была более самоподдерживающейся (то есть требовала меньше времени на добавление новых кусков дров), вы можете иметь ракетную печь с длинной подающей трубкой и использовать длинные куски дров.Чем длиннее кусок дерева, тем реже нужно заправляться.
Как долго прослужит ракетная печь?
Хотя количество тепла, выделяемого ракетными печами, варьируется от модели к модели, есть основания полагать, что ракетная печь может обеспечивать тепло в течение невероятных периодов времени, требуя небольшого количества топлива. В этом видео создатели фильма подробно рассказывают, как одно полено создавало 13 часов тепла с их ракетной печью.
Насколько сильно нагревается ракетная печь?
Ракетная печь может быть очень горячей, намного жарче, чем дровяная печь.
По некоторым данным, некоторые ракетные печи могут достигать температуры выше 1000 градусов по Фаренгейту. Однако большинство ракетных печей предназначены для приготовления пищи при разумных температурах.
Массовые обогреватели ракетной печиимеют температуру выхлопа от 140 до 200 градусов по Фаренгейту. Тем не менее, это только для выхлопа. Нагревательный элемент ракетной печи легко превысит точку кипения воды (212 градусов по Фаренгейту), необходимую для водонагревателя ракетной печи.
Ракетные печи хороши?
Ракетные печи отличные!
Эти мощные печи сжигают дрова намного эффективнее, чем другие дровяные печи, и производят очень мало дыма.
Чем опасна ракетная печь?
Ракетные печи, хотя и абсолютно безопасны, но несут определенную опасность. У многих ракетных печей есть открытая подающая труба, обеспечивающая прямой доступ к высокотемпературной горелочной трубе. Если кусок занавески отклонится слишком близко к ракетной печи, он может попасть внутрь и вызвать пожар.
Кроме того, ракетные печи могут сильно нагреваться и при прикосновении могут вызвать неизгладимое повреждение кожи.
Тем не менее, ракетные печи дают серьезное преимущество в плане безопасности при открытии огня. В отличие от открытого огня, ракетные печи покрывают большую часть пламени. Кроме того, они практически не выделяют дыма и намного лучше влияют на легкие.
Кто изобрел ракетную печь?
Ларри Виньярски изобрел ракетную печь. Виньярский создал свое изобретение в 1980-х годах, но в основу своей конструкции он положил принципы отопления, использовавшиеся римлянами.
Важный предшественник ракетной печи появился в 1780 году. Эме Арган создал лампу Argand, которая произвела революцию в области внутреннего освещения, горящая намного ярче, чем другие лампы той эпохи.
В чем смысл этих плит ??
Ракетная печь сжигает дрова намного эффективнее, чем, например, трехкаменный камин или другие дровяные печи. Многие ракетные печи также портативны и компактны, что делает их идеальными для кемпинга.
Может ли ракетная печь согреться?
Ракетная печь может согреться. Фактически, нагреватели массы с ракетной печью — это форма ракетной печи, используемой для обогрева целых домов.
Если вы хотели чего-то более постоянного, ознакомьтесь с этим обзором лучших уличных каминов.Или, если вы искали что-нибудь, что можно приготовить на открытом воздухе, вы видели печи для пиццы Ooni Pizza?
Ракетные печи не требуют ракетостроения
Когда я искал информацию о дровах, я постоянно видел очень умные мини-кухонные плиты, называемые ракетными печами. Некоторые из них были сделаны из простых предметов домашнего обихода, таких как мусорные баки и жестяные банки, тогда как другие выглядели как металлические произведения искусства. Однако независимо от того, какие предметы использовались, все они были сконструированы так, чтобы эффективно сжигать дрова для приготовления пищи или обеспечения тепла.
Что такое ракетная печь?
Проще говоря, ракетные печи — это небольшие переносные дровяные печи, которые эффективно сжигают древесину небольшого диаметра в качестве топлива. Согласно популярным сообщениям, они были разработаны как современные версии костровой ямы Дакоты. Костровые ямы в Дакоте были спроектированы коренными американцами, чтобы скрыть свои костры для приготовления пищи от врагов, построив их в яме, минимизируя визуальный дым и создавая самодостаточный огонь для приготовления пищи. В современной ракетной печи используются те же принципы.
Ракетные печи имеют изолированный вертикальный дымоход, который обеспечивает сильный воздушный поток вокруг топлива (дров), чтобы обеспечить почти полное сгорание до того, как пламя достигнет конца печи.
Почему ракетная печь так популярна?
Каменные печи очень эффективны и просты в изготовлении. Итак, для всех скромных DIYers , ракетная печь может стать следующим логическим шагом к обузданию вашего внутреннего пещерного человека! Почему? Потому что для ракетных печей требуется гораздо меньше дров для выработки сравнимых уровней тепла / света, как для менее эффективных форм костров / печей.Еще одно преимущество — они также производят меньше дыма / выбросов в воздух, что особенно важно для экологически сознательных поваров, работающих на дровах!
Преимущества на этом не заканчиваются, ракетные печи есть:
- Недорого — можно изготавливать из б / у материалов, кирпича, шлакоблоков и т. Д.
- Используйте меньше дров, чем традиционные дровяные печи / костры
- Portable — при желании можно сделать что-то маленькое, например консервную банку.
- Быстрые способы приготовления пищи и кипячение воды
Печи Rocket предназначены не только для приготовления пищи на открытом воздухе.Их можно использовать для обогрева небольших конструкций. Например, один умный самоделка превратил использованный водонагреватель в ракетную печь для своего дома! Возможности безграничны, все, что нужно, — это немного воображения и лучший источник топлива — дрова.
Итак, если вы ищете изобретательный способ использовать лучший источник топлива — дрова, попробуйте ракетную печь. Вы можете проявить изобретательность, придерживаясь основополагающих принципов эффективной ракетной печи.
Наслаждайтесь высококачественными сушеными дровами от Premier Firewood Company ™
Premier Firewood Company ™ — ваш лучший выбор для продажи лучших дров. Жители Нью-Йорка и Коннектикута и владельцы бизнеса полагаются на наши дрова исключительного качества, отличный сервис и удобную доставку, а наши ежедневные доступные цены гарантируют, что вы всегда будете в выигрыше. Позвоните нам сегодня 203-866-4252 или закажите растопку и дрова онлайн уже сегодня!
Ракетные печи — это тип топливосберегающих устройств, названный в 70-х годах, но концепция которого насчитывает тысячелетия.Супер-горячий дымоход над огнем втягивает пламя в стороны и вверх, смешивая горячее топливо и воздух в быстром, горячем, чистом огне, который требует мало дров, оставляет мало остатков и имеет множество применений. Варианты тех же концепций включают печи Fox или Badger, кухонные печи Rocket, костровые ямы Dakota, традиционные печи, печи, современные мусоросжигательные печи, дымовые трубы, колокольни, а также миллионы скромных чайных плит и домашних очагов, разработанные находчивыми людьми. люди по всему миру. Ракетный массонагреватель забирает это полезное, чистое сгорание тепло, добавляет самодействующий деревянный ящик и направляет выхлоп через кирпичную кладку, чтобы сохранять осязаемое тепло в течение нескольких часов или дней. (Накопление тепла в каменной кладке также наблюдается в римских гипокаустах, китайских печах «канг», европейских каменных обогревателях, а также в древних каменных жилищах и очагах). Сердце нашего личного исследования — это ракетный нагреватель массы. Ракетные нагреватели массы— это специализированная адаптация невероятно мощных концепций науки о пожаре, которые стоит знать сами по себе.
ПОДРОБНЕЕ О РАКЕТНЫХ МАССОВЫХ НАГРЕВАТЕЛЯХ: Если это звучит замечательно, и вы думаете о том, чтобы построить его самостоятельно, мы рекомендуем вам получить подробные планы, книги и / или пройти семинар. Полная эффективность, безопасность, комфорт и другие удивительные эффекты достигаются только при определенных пропорциях дизайна и хорошем детализация основных частей этих обогревателей. Наша последняя и наиболее полная книга называется «Руководство для строителей ракетных нагревателей», в которой подробно описаны методы, которые мы считаем наиболее надежными для обычных и автономных домов. Это стоит от 30 до 40 долларов в зависимости от того, где вы его покупаете. Наша книга доступна на NewSociety.com, Amazon, в местных книжных магазинах и во многих местных библиотеках. Вы также можете заказать эту книгу или отдельные наборы планов для примеров обогревателей, показанных в книге, непосредственно у нас на сайте www.ErnieAndErica.info/shop. Хорошее (бесплатное) введение в статью Пола Уитона о Richsoil.com (все о нагревателях ракетных масс, с несколькими видео и анимацией). Исходный ресурс — книга Rocket Mass Heaters , написанная Янто Эвансом и Лесли Джексон, стоит от 15 до 20 долларов: www.rocketstoves.com Отчеты владельцев: многие владельцы-строители публикуют заметки о проектах на форумах ракетных печей. на www.permies.com или donkey32. proboards.com (текущие ссылки см. ниже). Несколько старых отчетов находятся здесь: Rocketeer Reports Видео: Rocket Stove Статья Пола Уитона с изображениями, анимацией и видео: (Доступно и другое видео — например, этот интересный вариант каменной печи с колокольчиком: Ракетные печи .. Уголок экспериментаторов. Ответы на вопросы! О Rocket Stoves:Янто Эванс, Лесли Джексон, Эрни Виснер, Кирк Моберт, Флемминг Абрахамссон, Питер ван ден Берг, Адиэль Шниор, Лассе Холмс, Пол Уитон и многие другие друзья — среди них исследователи разрабатывают эффективные, экологически чистые и доступные печи для различных нужд отопления и приготовления пищи. Эта группа разрабатывает и издает текущие проекты и обновленные версии нескольких различных ракетных массонагревателей и ракетных каменных печей. РАКЕТНЫЕ ПЕЧИ , как правило, используют инновационную камеру сгорания с чистым горением с вертикальным стояком тепла или изолированным внутренним дымоходом, что приводит к необычайному улавливанию тепла и низкому уровню отходов при использовании невероятно небольшого количества древесины. Цели исследователей Rocket Stove включают — удовлетворять потребности человека в пище, тепле, комфорте и безопасности — экономить топливо (чрезмерный сбор дров влияет на засуху, голод и климат), — чистый воздух, уменьшить связанные с дымом проблемы здоровья и окружающей среды — превратить отходы в ресурсы, e. г. найти новые применения для мусора и лома — поощрять находчивое мышление и практическое решение проблем — предлагать доступные, чистые альтернативы традиционным технологиям «Ракетные печи» различной конструкции также были разработаны многими другими сообществами. Общий знаменатель, помимо вертикального «стояка тепла», может включать в себя желание направлять это тепло более эффективными способами (например, путем приготовления пищи непосредственно над дымоходом, или использования термальной массы для длительного хранения тепла, или адаптированного оборудования для приготовления пищи, такого как хорошо- изолированные печи и кожухи для кастрюль), а также творческое использование основных материалов, таких как металлолом, саман и другие местные ресурсы. R Печи ocket используют «горячую трубу» или эффект дымохода для втягивания пиролитических газов через горячую зону для полного сгорания. Некоторые из них представляют собой простые аварийные плиты или кухонные плиты с открытым огнем, другие — более сложные конструкции для конкретных целей, например, для отопления дома, металлообработки или нагрева воды. Из простых кухонных плит мне лично нравится «Хорошая плита» из Индии, но Апровечо также продает версию в металлическом корпусе. Вы можете получить аналогичный эффект, используя банку из-под кофе, чтобы разжечь костер: удерживайте тепло в вертикальном столбике, и огонь разгорается легче и горит лучше. Rocket Mass Heaters — это не быстровкипящие плиты, но они отлично подходят для варки французских соусов или хранения горячей воды под рукой для мытья посуды. Это опытные печи. Они не для тех, кто боится огня или грязи, а для тех, кто хочет принять участие в новой эре естественного проектирования зданий. Базовая конструкция исследовалась более 20 лет и описана в книге Янто Эванса и Лесли Джексон «Ракетные нагреватели массы» за 2006 год. Многие люди хотят добавить функции или что-то изменить, и, конечно же, это также влияет на производительность.Мы рекомендуем потренироваться с основным дизайном на открытом воздухе или в мастерской, прежде чем вносить какие-либо изменения. Если вы измените его перед сборкой, будет сложно устранить какие-либо новые проблемы. Реальный мир предлагает лучшие уроки, чем любая книга или обсуждение в кресле. Дополнительные ссылки и статьи: Rocket Mass Heaters (как показано в журнале Home Power): www.Rocketstoves.com Сообщение в блоге о душевой системе с ракетным обогревом в Австралии: Простые ракетные плиты (как показано на NPR): www.npr.org Wood Stove Forum (открыто для всех читателей, участники могут публиковать сообщения): Исследователи ракетных массонагревателей (присоединяйтесь бесплатно, участники могут просматривать и post): |
Ракетная печь из шлакоблоков — устойчивость
Здравствуйте, читатели. Это был небольшой перерыв в ведении блога, который я сделал там. Примерно четыре месяца.
Частично причиной были проблемы со здоровьем (не Covid-19), а частично — муж, который работал намного больше, чем обычно (полностью Covid-19). Несмотря на то, что это не было продуктивным падением для писательской деятельности, это было очень продуктивным падением на и для деятельности по обеспечению устойчивости.Я с радостью расскажу вам о них, начав с забавного эксперимента с ракетной печью из шлакоблоков.
Как я написал здесь и здесь , мы готовим в основном автономно. Зимой работает дровяная печь. Летом есть общеамериканская солнечная печь и походная печь десятилетнего Коулмана, работающего на двух видах топлива. У нас также есть электрический чайник, тостер и мультиварка, но я считаю, что это удобные устройства, которые в основном используются для максимально возможной интеграции жизни 9-5 с жизнью на ферме.
Короче говоря, они обеспечивают кофеином наемного работника, который встает намного раньше, чем я хочу развести костер, и готовят горячую еду в конце (сейчас очень мало) дней, которые мы с детьми проводим вдали от дома. Очень хорошо. Не важно.
Что значит , так это походная печь. Мне он нужен для еды в теплые, но пасмурные или дождливые дни, для быстрого приема пищи в тяжелые рабочие месяцы, для яиц, которые обеспечивают большую часть нашего летнего животного белка, для ошпаривания. Он не пропускает жаркое из дома.Он не позволяет мокрым перьям попадать в дом.
Что делать, если это не удалось? Видна некоторая ржавчина. Что, если я не мог себе позволить или не мог достать бензин, или, может быть, просто забыл долить канистру? Он также будет работать на керосине, но, черт возьми, это дорогое удовольствие.
Как говорят в кругах преппера, два — это один, а один — нет. На самом деле, я помню, как мой отец говорил это раньше, чем это сделали охотники за бункерами (он инженер и 45 лет занимается природой на Аляске). Я не могу сосчитать, сколько раз наши задницы спасались на какой-нибудь ледяной реке или на ветреном склоне горы, потому что у него была лишняя пара перчаток / плоскогубцы / прицеливание и пламя. Нужен запасной вариант для самого необходимого.
У меня есть очень хорошая огненная чаша, которая отлично подходит для зефира на Хэллоуин и необычных кабачков на гриле, но я редко готовлю на ней обычный ужин. Это занимает слишком много времени. Он ест слишком много дерева. Из-за этого слишком много дыма. Это важно: ничто из того, что я делаю с огнем, не так эффективно с точки зрения углекислого газа, как походная печь. Да, даже с учетом выбросов, возникающих при извлечении древних водорослей из-под земли, которые перекачиваются и перерабатываются в газ того или иного вида.Ваш пропановый гриль на менее грязный, чем на угольный.
По моей совести, все, что я делаю с огнем на регулярной основе, должно быть максимально эффективным. Кроме того, мне нравится, что в моих резервных копиях используются самые простые материалы и процессы. Нет ничего проще, чем круглый лес малого диаметра (он же палки). Не проходит и недели, чтобы я не говорил своим детям: «Не спорьте из-за палки! У нас есть 17 акров палочек! » Эффективность + палки = ракетная печь.
Как видите, это всего лишь два блока 4 ″ x8 ″ x16 ″, уложенных плоско для основания, два таких же стоящих по бокам и один обычный 8 ″ x8 ″ x16 ″ с двумя отверстиями для верха. .Что вы не видите, так это случайный кусок сломанного блока, образующего спину.
Моя первая попытка была собрана довольно поспешно из вещей, которые валялись повсюду, примерно за полчаса до того, как люди захотели поесть. Что я могу сказать? Вот так здесь и проводят летом эксперименты: теснятся по краям посадки, сбора урожая и домашнего обучения. Да, это всего лишь утилизированные шлакоблоки, собранные без раствора. Он отлично работал, чтобы жарить и варить, но дымился больше, чем я хотел, а это значит, что ожог был не очень эффективным.
Я добавил блок впереди для камеры подачи, которая зафиксировала пропорции и произвела очень важный «рев» ракетной печи. Эта конкретная сломанная половина 8 ″ x8 ″ x16 ″ имеет маленькую прорезь на всем протяжении, хотя то, что раньше было серединой, а теперь является нижней частью блока, что обеспечивает хороший проход воздуха. Я добавил гриль сверху, чтобы можно было поджарить лосося прямо на огне. Это зелень сладкого картофеля, превращенная в оладьи на сковороде.
Вторая итерация сработала намного лучше, потому что я более точно следовал правилам ракетной печи.Представьте себе, что! Следуйте инструкциям, добейтесь хороших результатов! Я считаю, что всегда буду счастливее, если слушаю людей, которые уже разобрались с этим.
Ммм рыба.
Гораздо меньше дыма образовывалось при соотношении диаметра отверстия: горизонтальная вытяжка: вертикальная дымовая труба, близком к рекомендуемому 1: 2: 3. Это также помогло повару сориентировать камеру подачи подальше от моего потного тела. Единственный недостаток — запуск печи занимает немного больше времени, а дно кастрюль чернеет.
Лето кончилось, спала жара, и вдруг пришло время перерабатывать птицу. Весной я вылупил целый инкубатор, полный новых несушек, и из них выросли прекрасные дворняги. Однако, естественно, половина из них — петухи, что в сумме дает 16 дополнительных петухов. А у моих кур вылупилось несколько собственных. А гусей шесть. В общем, осенняя переработка птицы выглядела немного устрашающей.
Часть Пятнистый Суссекс, часть ??? Второе поколение рождено на нашей земле, и они знают, что они красивы.
Благодаря Вилли Пибоди из Палмера, Аляска, я могу отправить птицу быстро и гуманно. Благодаря методам Джоэла Салатина , я довольно быстро очищаю курицу. Благодаря Шеннон Хейс из Long Way on a Little , я умею разбирать, а затем готовить птицу. Что у меня не так хорошо получается, так это ощипывание. Это всегда занимает слишком много времени и меня бесит.
Проблема в том, что я никогда не мог получить хороший ожог, потому что мой горшок всегда был слишком маленьким.Петух подходит. Вода подходит. Но петух и вода не подходят друг другу, если вы понимаете, что я имею в виду.
Я купил кастрюлю побольше, но она не так хорошо сидит на походной плите. Я не хотел увеличивать время работы в рабочий день, но обнаружил, что достаточно легко нагреть кастрюлю и поддерживать ее в таком состоянии с помощью ракетной печи. Чтобы пройти через весь процесс, потребовалась всего лишь коробка с растопкой и несколько больших кусков.
Та же установка, что и во второй итерации, но с новым 20-литровым горшком.Это был очень ветреный день, поэтому я использовал другой блок 8 ″ x8 ″ x16 ″, который стоял перед отверстием для подачи в качестве дверцы, что побудило розыгрыш двигаться в правильном направлении. Работал как шарм.
Да, я отвлекся посреди забавного гуся и позволил огню сгореть дотла. Действительно, ракетную печь нужно кормить каждые десять или 15 минут. Но на ощипывание у меня не ушло больше времени, чем раньше, и это хорошо, учитывая, что это был новый процесс. И это было гораздо меньше разочарований.
Вот вид сверху, верхний блок снят, вы можете видеть золу внутри и кусок, закрывающийся сзади. Если у вас нет кучи кусков нестандартного размера, как у меня, можно заставить работать пару обычных кирпичей. Вы можете видеть, что ожог не был полностью эффективным; там кусок древесного угля. Я нервничал из-за того, чтобы держать его достаточно горячим, чтобы обжечь последнюю птицу, и добавил слишком большой кусок дерева без достаточного количества растопки, чтобы сжечь его полностью.Ошибка оператора.
В целом, ракетную печь из шлакоблоков я бы назвал большой удачей. Это намного быстрее, чем у костра или гриля на дровах, он использует на лотов на дров меньше, чтобы выполнять ту же работу, и не выкуривает меня до смерти. Я уверен, что смогу использовать его для быстрого и простого жарения, варки или гриля чего-либо, даже в неблагоприятных условиях (например, при сильном ветре).
В конце концов мне нужно что-то более долговечное. В овраге есть очень красивая куча старинных кирпичей, которые просто умоляют стать чем-то полезным.Я все еще обдумываю окончательный дизайн и размещение. Высота, подходящая для обычных блюд, слишком высока для ошпаривания птицы. Конечно, было бы неплохо иметь возможность хлопнуть по крышке и дверце, разгребать угли и использовать остаточное тепло, чтобы испечь печенье или небольшую пиццу. В ближайшем будущем я увижу больше экспериментов.
Вы готовите на огне? Какое твое любимое устройство?
Зажгите его из ракетной печи • Подстреливайте
Хорошая прогулка полезна для здоровья
Огонь — ключевой навык / актив для любого, кто хочет стать более самодостаточным.Научиться использовать ракеты-печи — отличный способ сократить потребности в топливе. Ракетные печи работают по очень простому принципу и могут быть модифицированы для различных домашних и сельскохозяйственных целей.
Каждый раз, когда вы видите дым, вы смотрите на неиспользованное топливо, которое превратилось в аэрозоль и вышло через выхлоп. Так зарабатывают дровяные горелки (теоретически), но это также означает, что для получения того же количества тепла требуется больше топлива.
Путем воспламенения избыточного топлива, обычно выделяемого с дымом, можно получить либо более горячий огонь, либо такой же огонь с меньшим количеством топлива. Ракетная печь, работающая в горячем состоянии, практически НЕ производит дыма.
Что такое ракетная печь?
Все просто, ракетная печь перегревает выхлопную трубу, чтобы создать вторичное сгорание избыточного топлива. Обычно это достигается за счет создания стального вентиляционного отверстия L-образной формы, в котором первичное горение начинается у основания, а выхлоп (дым) проходит через более длинный вал.
Если вал изолирован, это ускорит время, необходимое для достижения вторичного сгорания.Как только вал станет достаточно горячим для вторичного сгорания, он начнет тянуть воздух по мере того, как воздух расширяется. Это производит ракетный звук, когда воздух проходит сквозь топливо… Отсюда и «Ракетная» печь.
Если вы, выживальщик, полагаетесь на огонь для полезности и общего тепла, а не на эстетику, то посмотрите в ракетные печи и посмотрите, подходит ли вам переключение. Сэкономьте время на сборе топлива и продержите свой зимний запас.
